Ｓａｎｓｕｉ　Ｃ−２３０１．　４台目その２修理記録

２０２５／１１／３．到着　／．完了

ＹＣ．　ユーザー製作前面パネル点検。 Ｅ．　調整・測定。 Ｆ．　上位測定器による　調整・測定。 Ｅ．　修理費　　　　　　２４０，０００円 　　　　　　　　　　　　　左側電源トランス修理費を含む。オーバーホール修理。 Ｙ．　ユーザー宅の設置状況。 Ｓ．　Ｓａｎｓｕｉ　Ｃ−２３０１　の仕様（マニアル・カタログより）

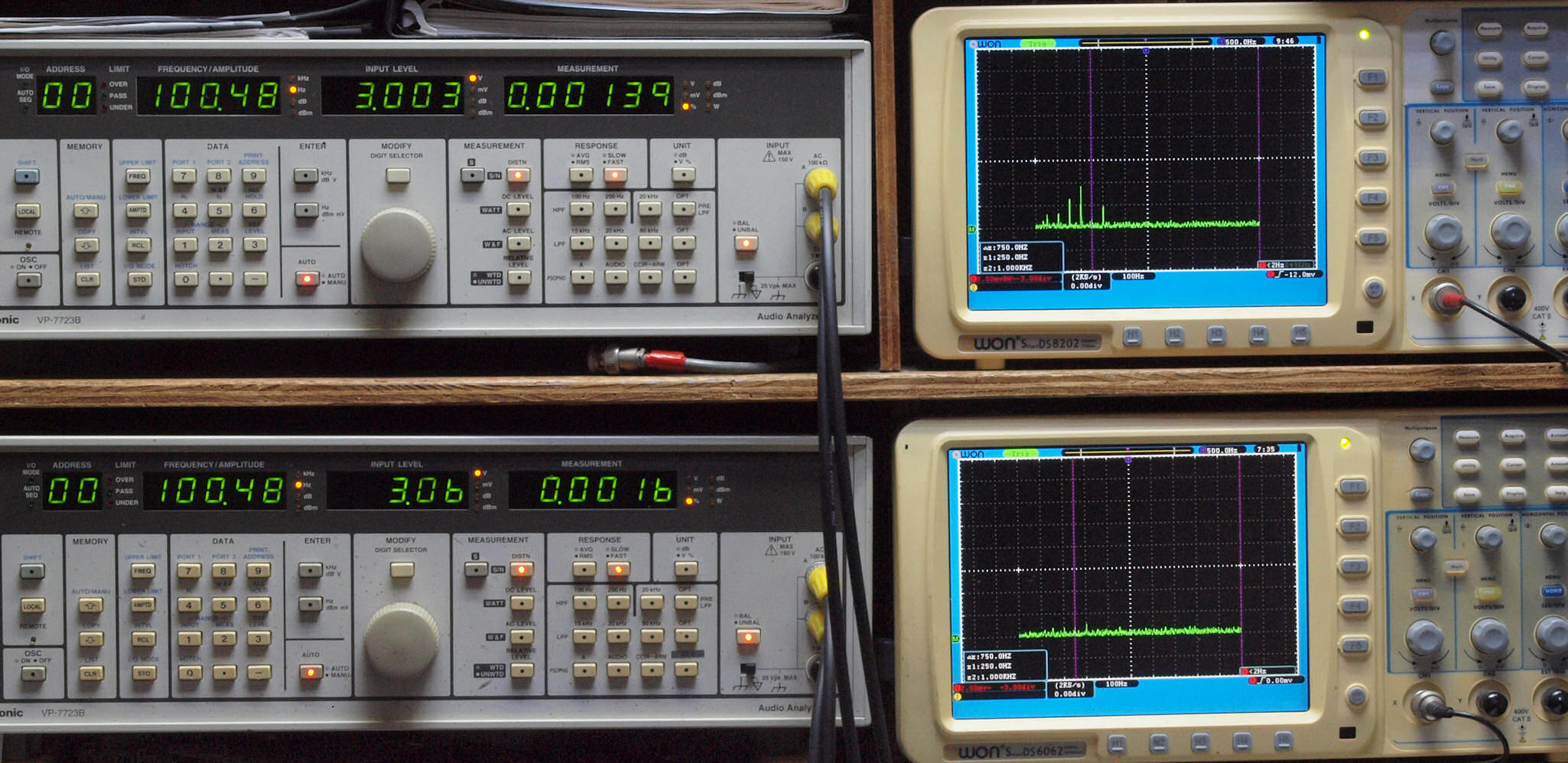

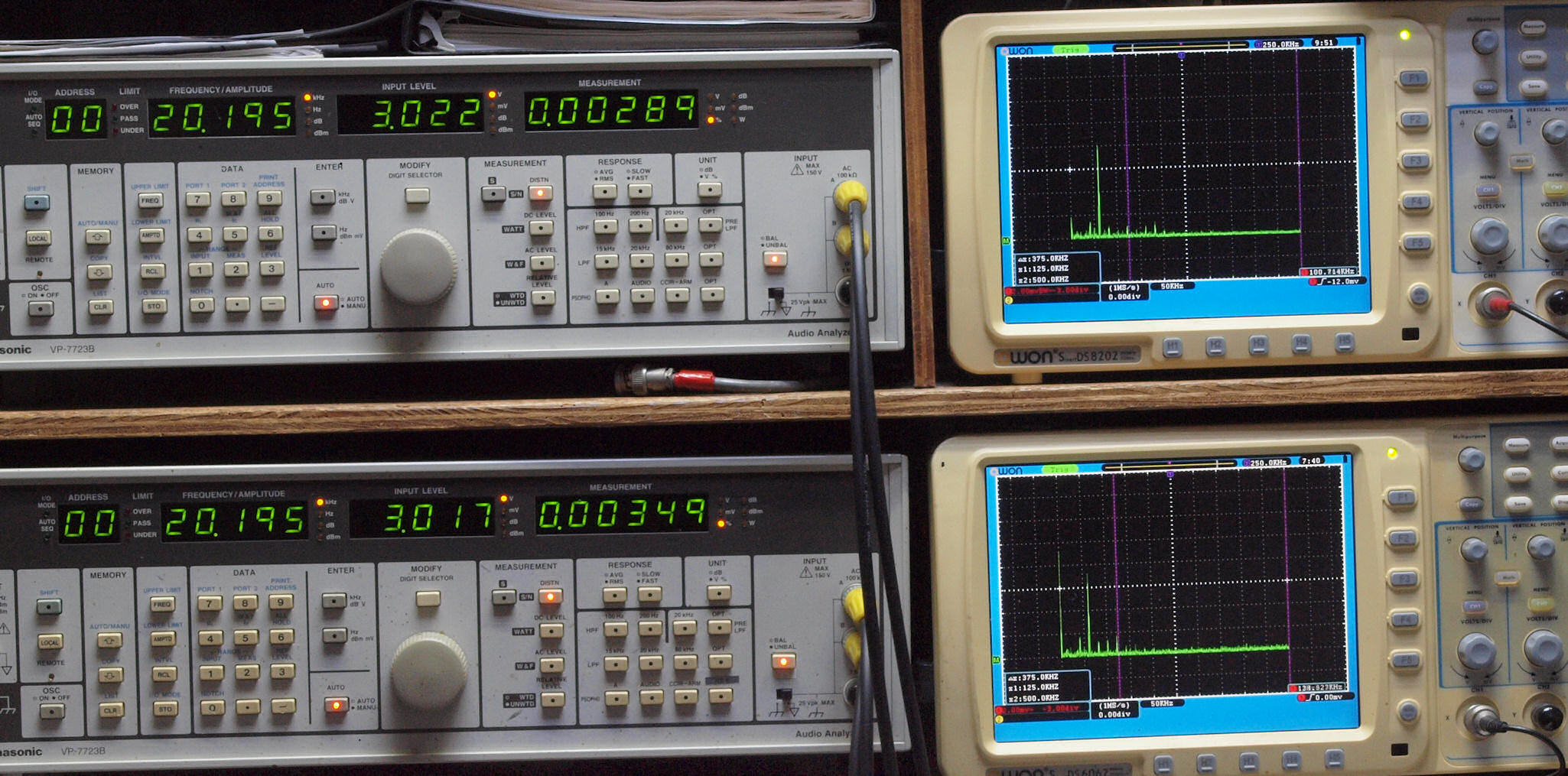

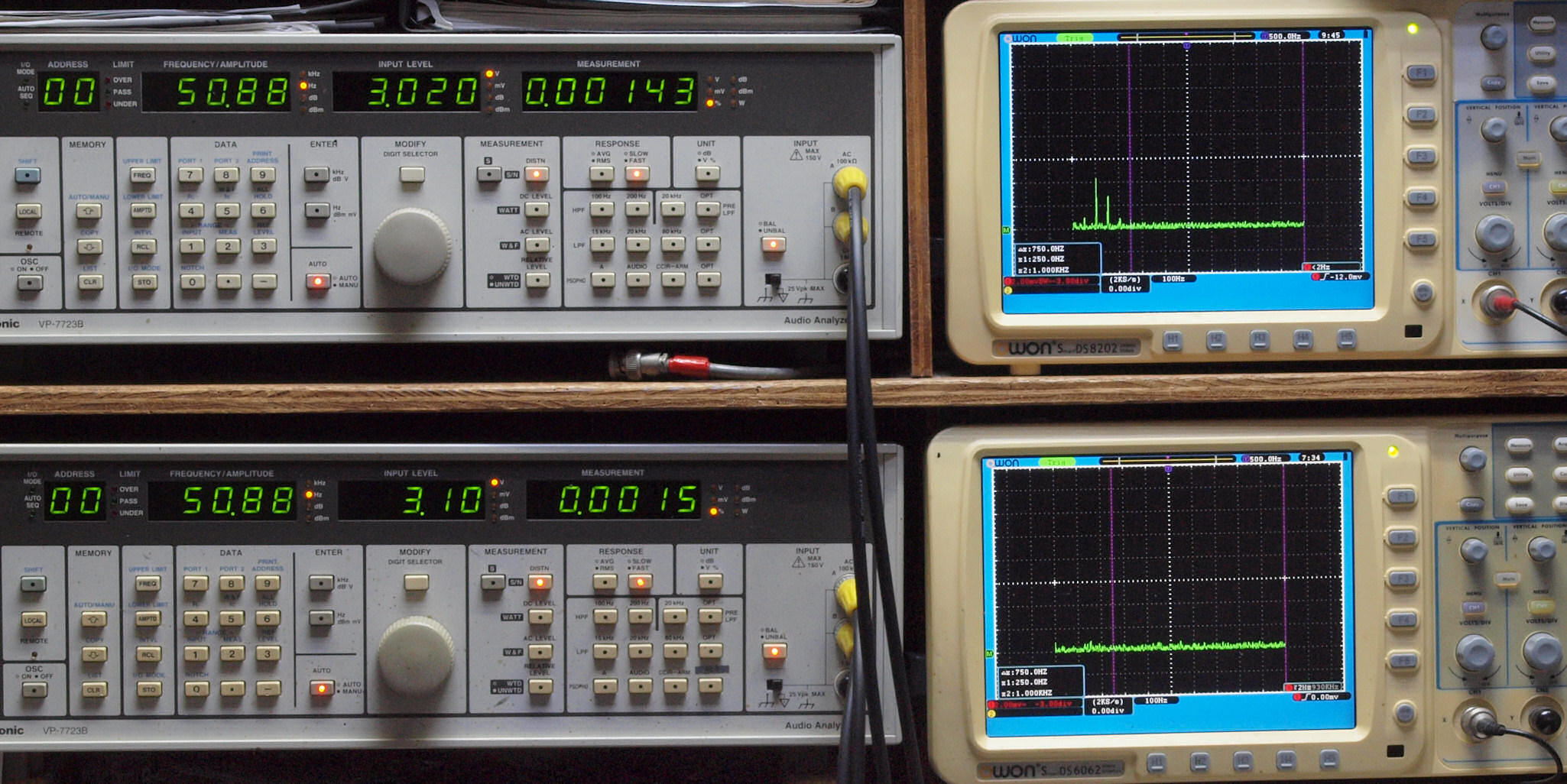

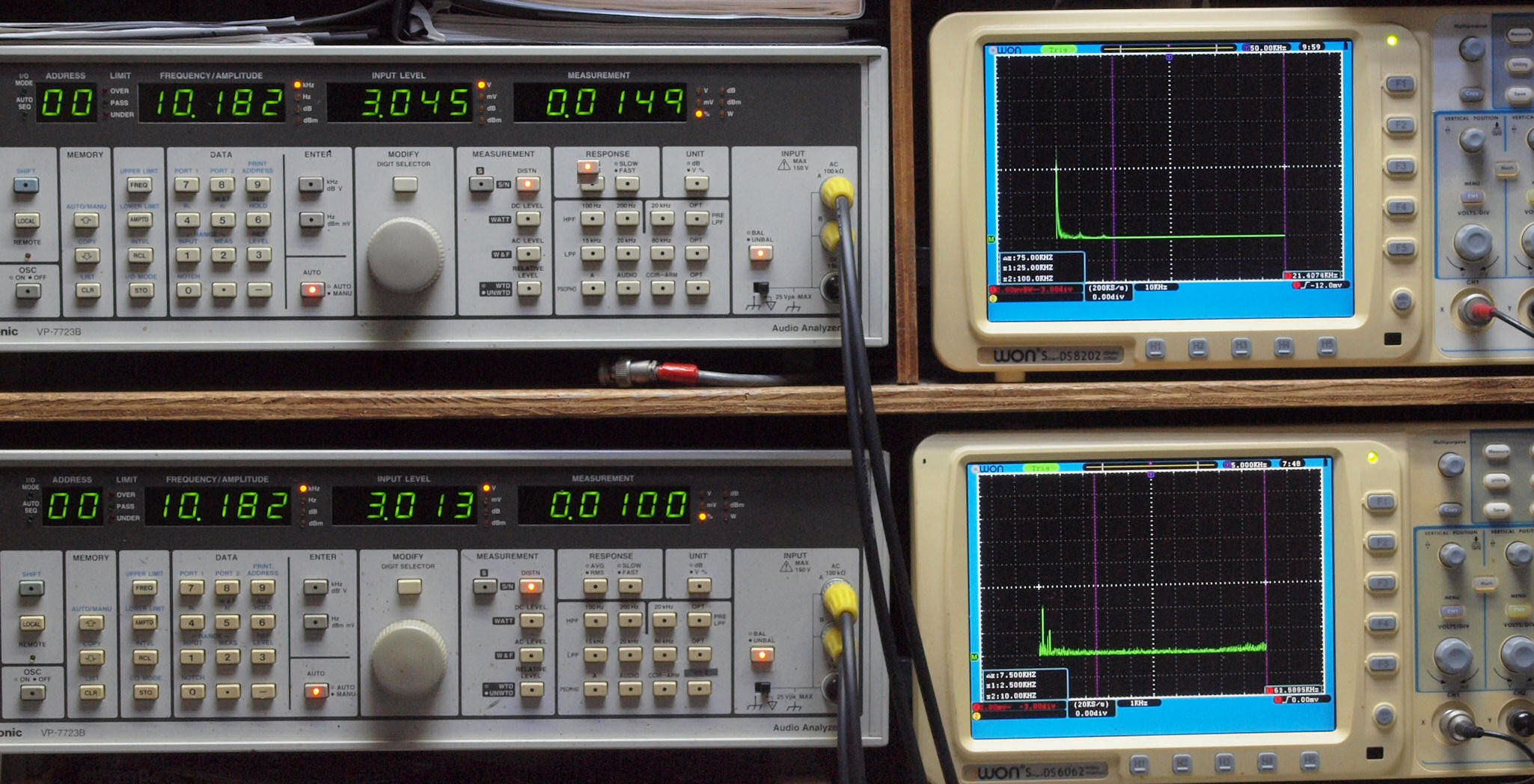

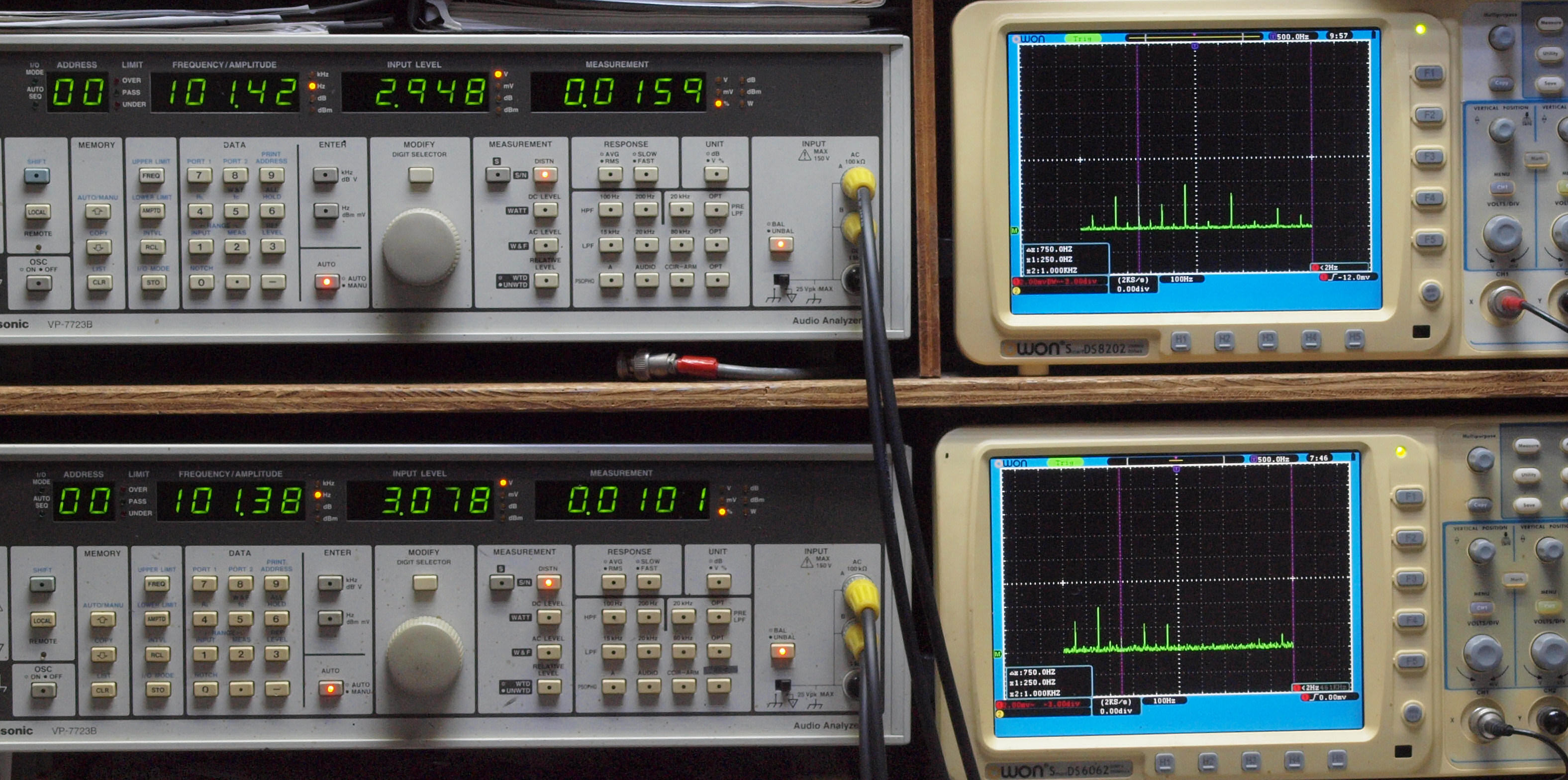

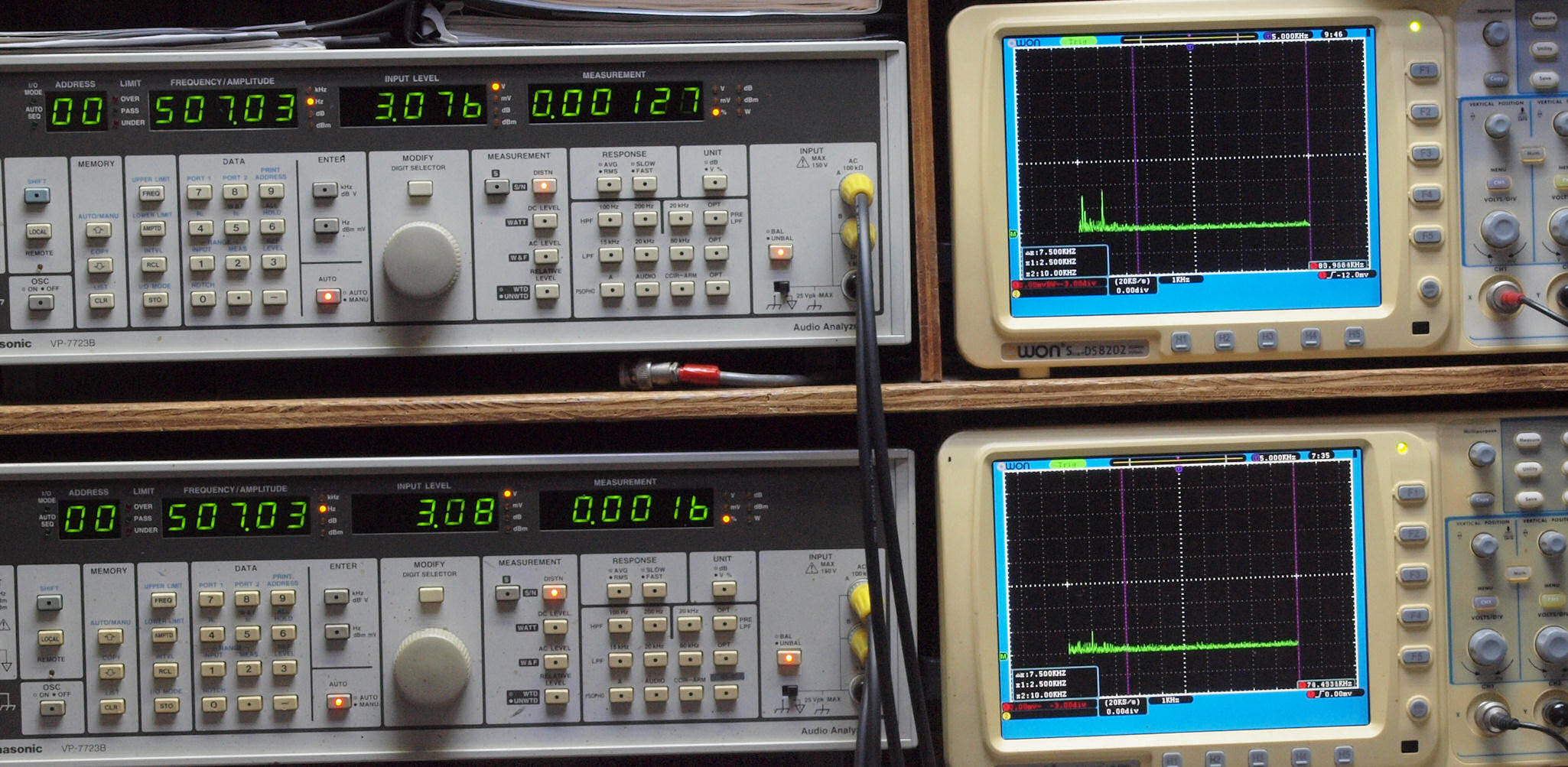

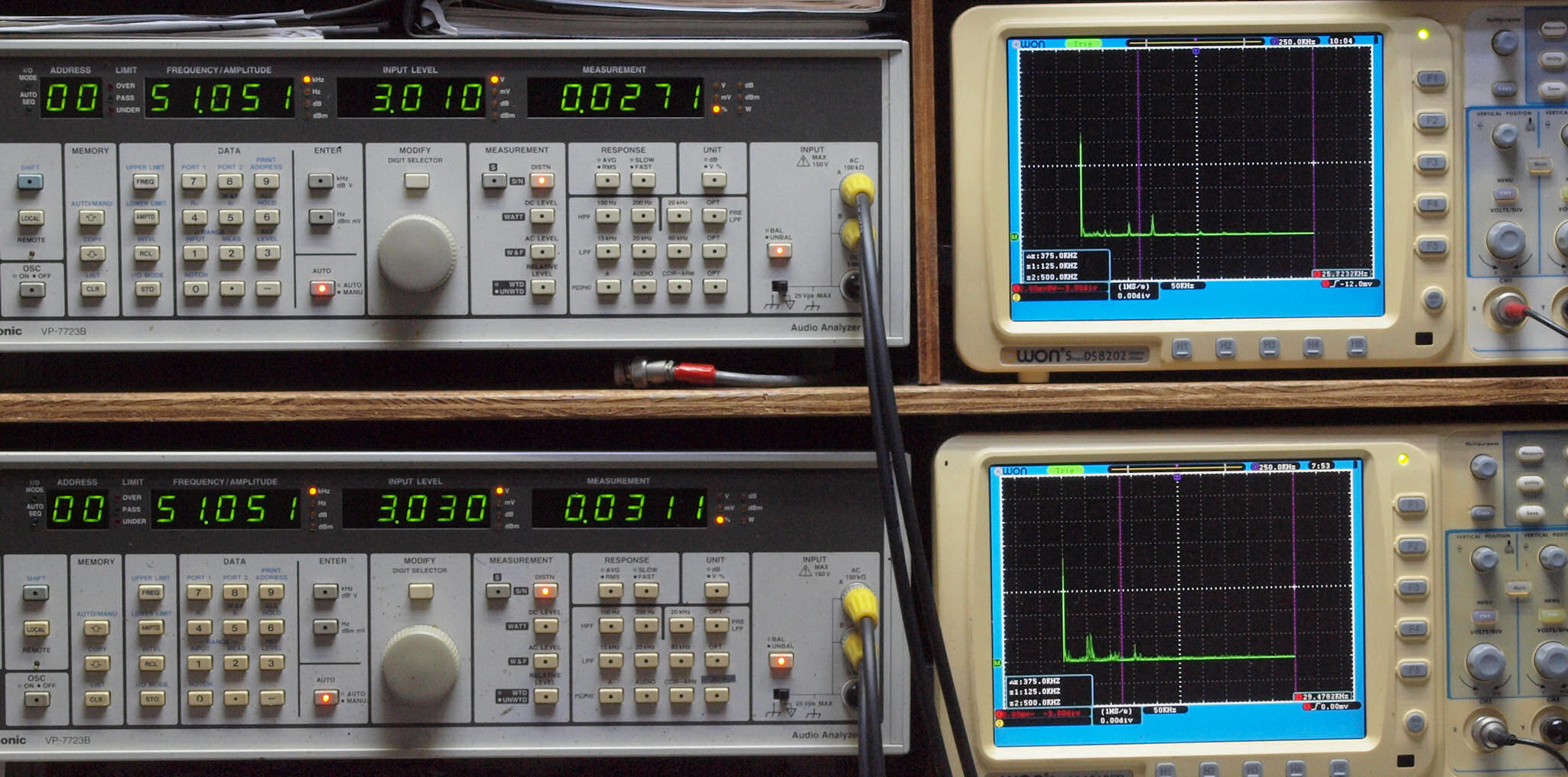

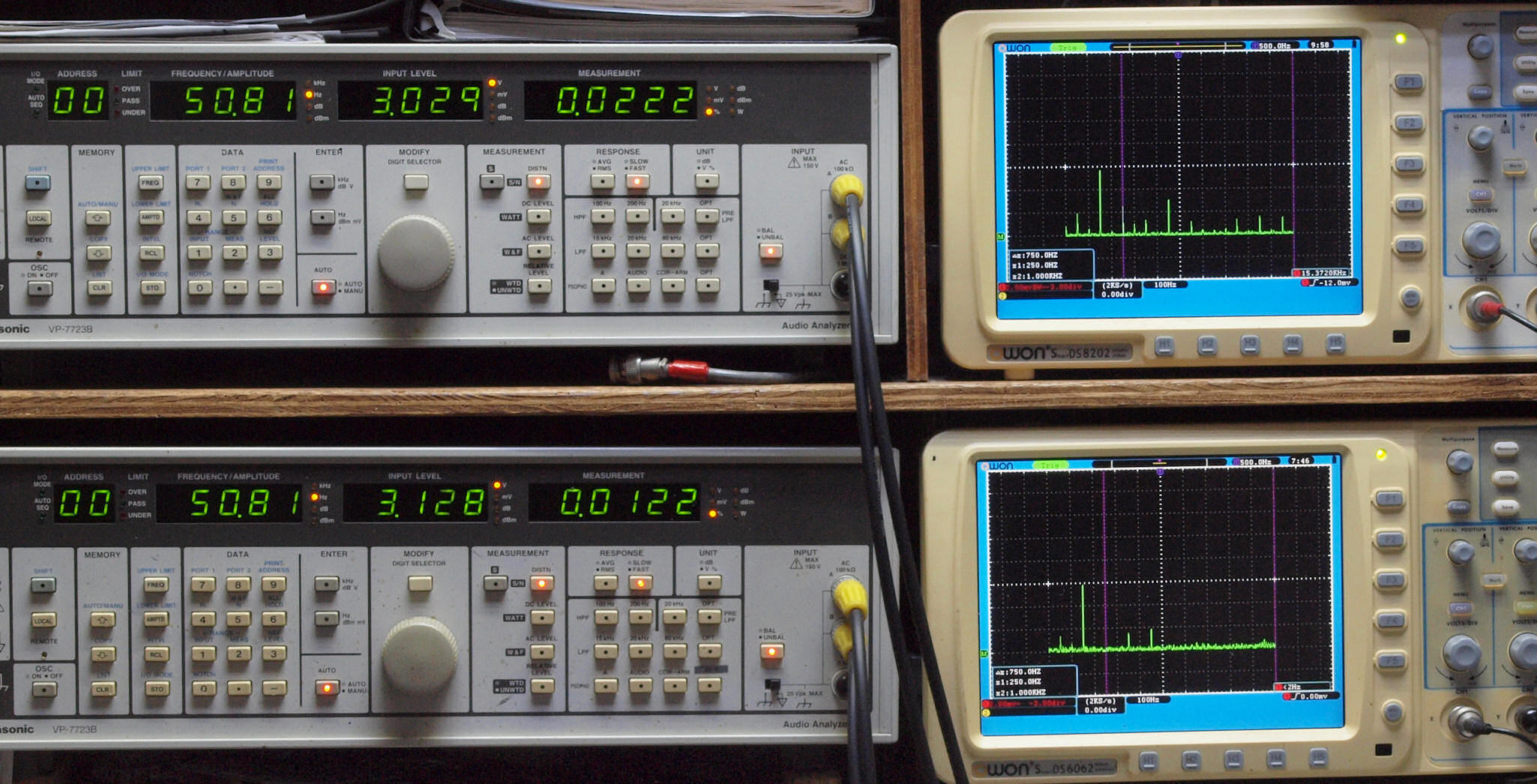

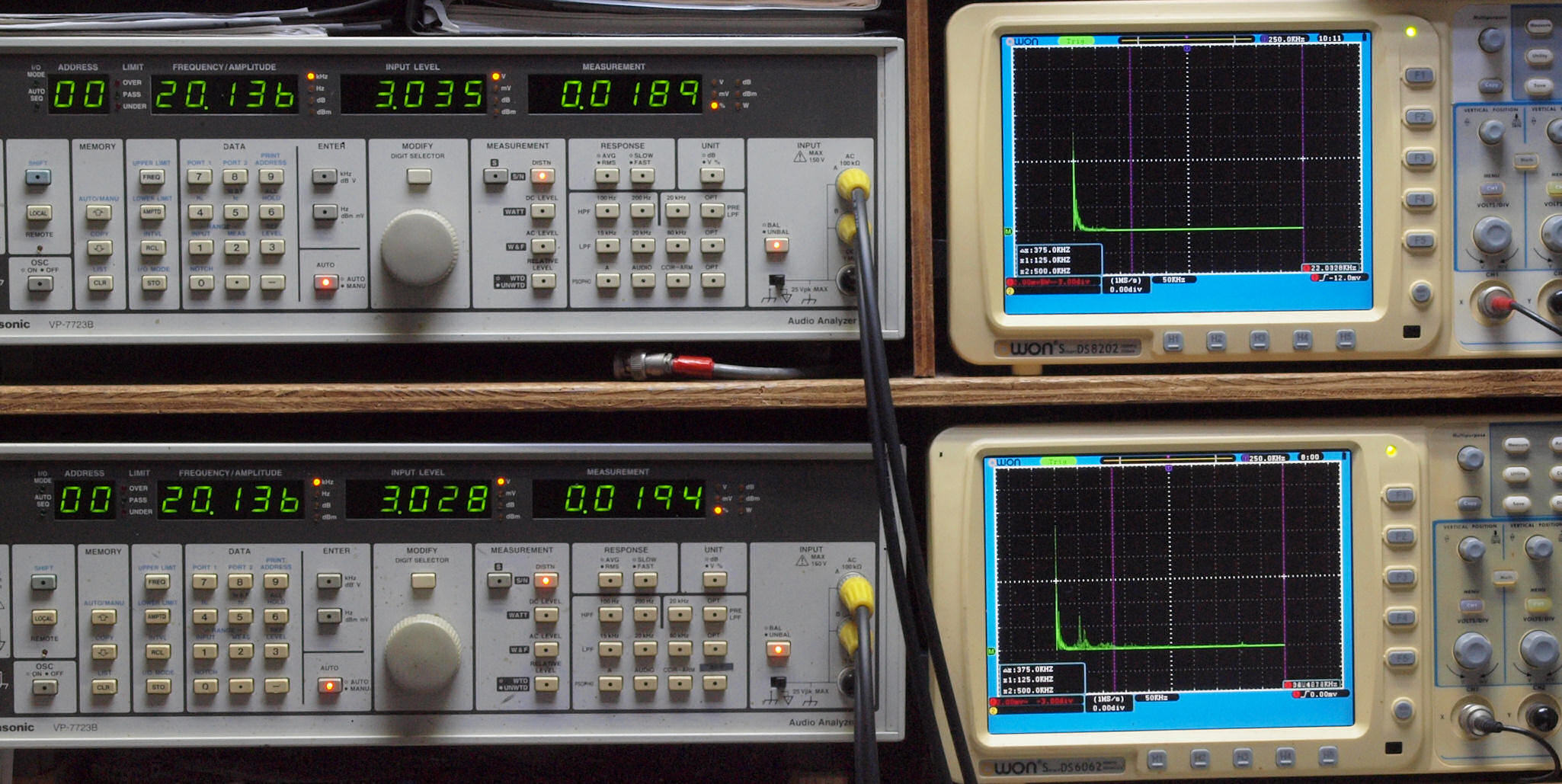

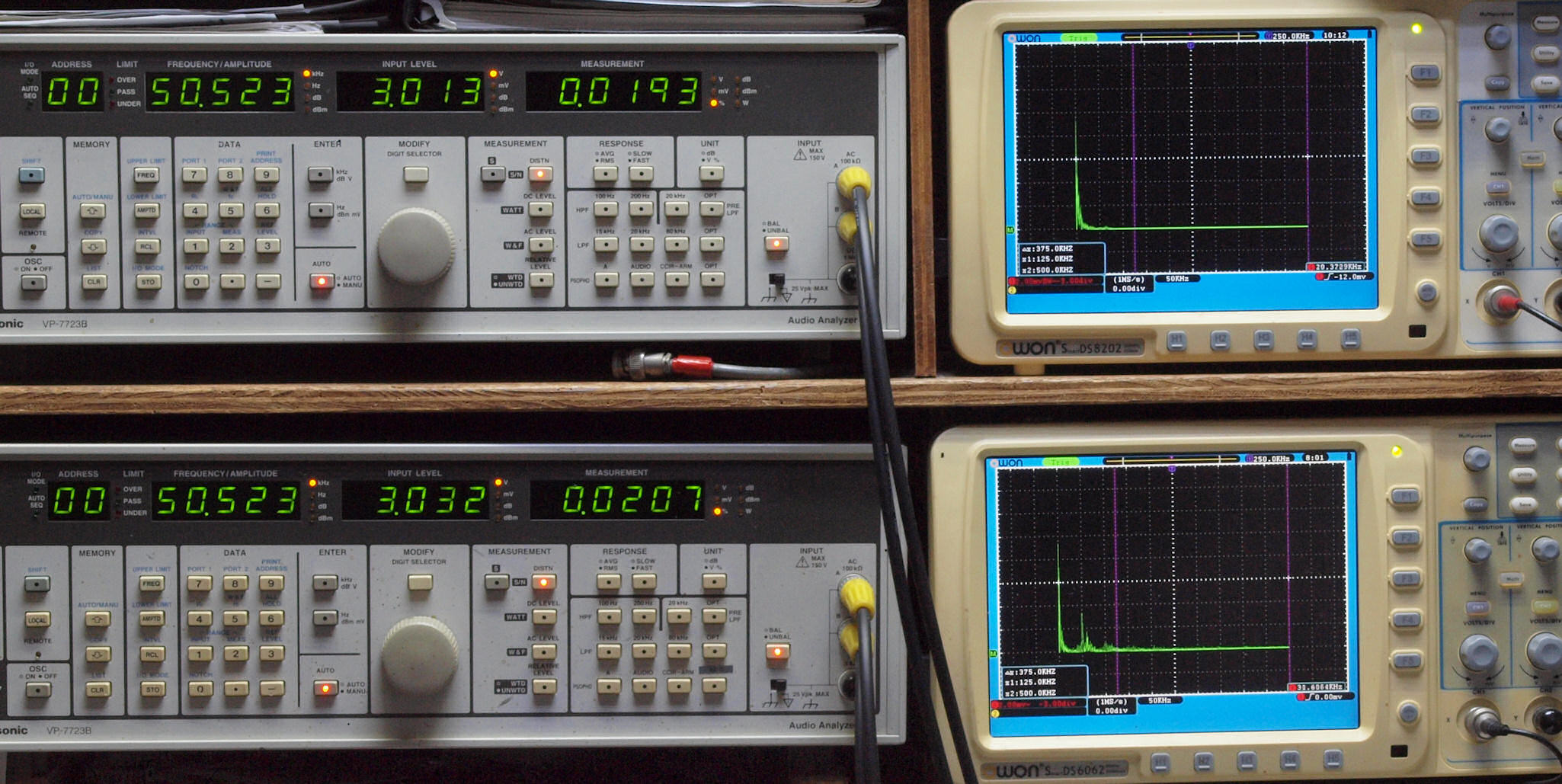

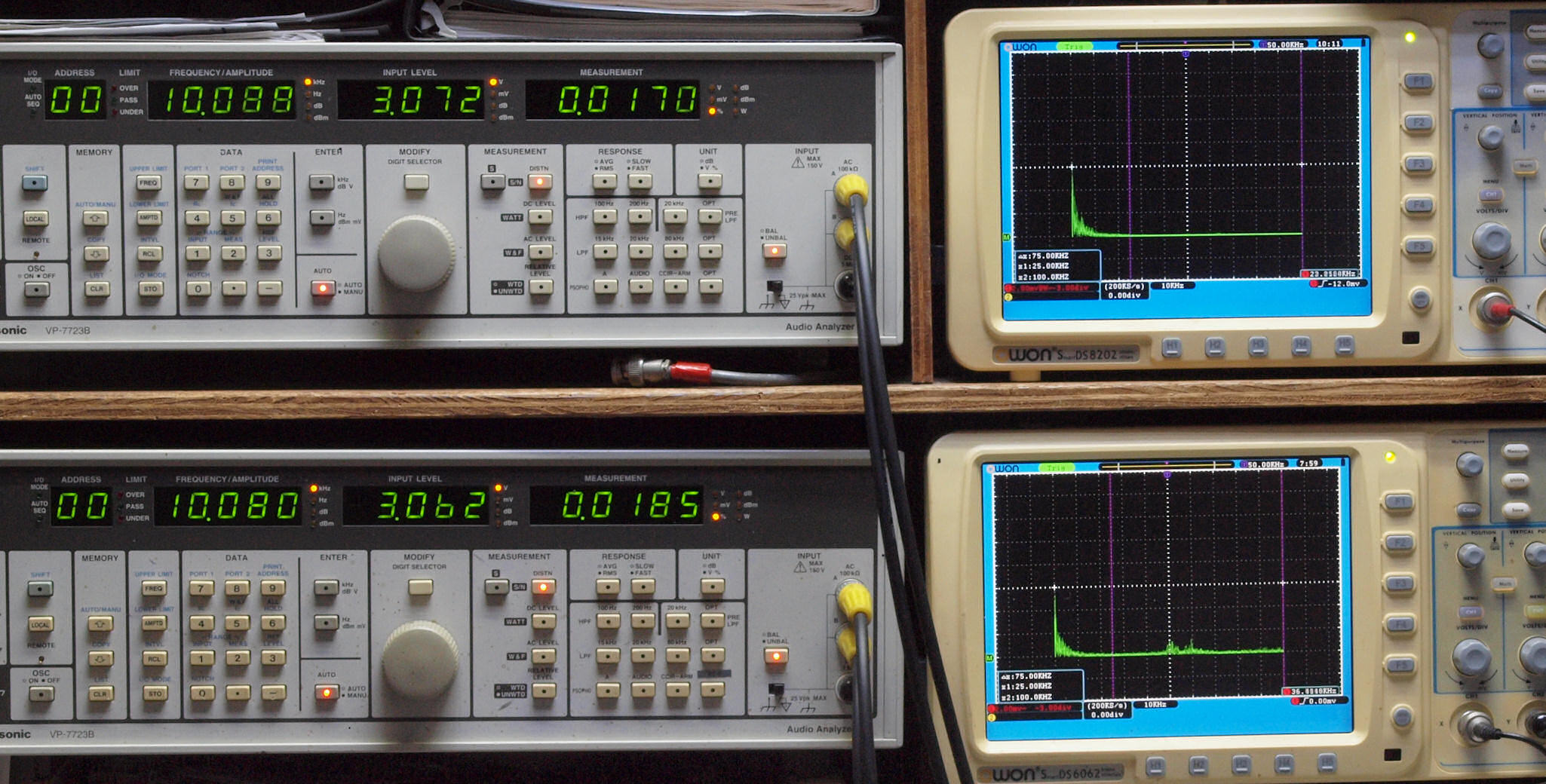

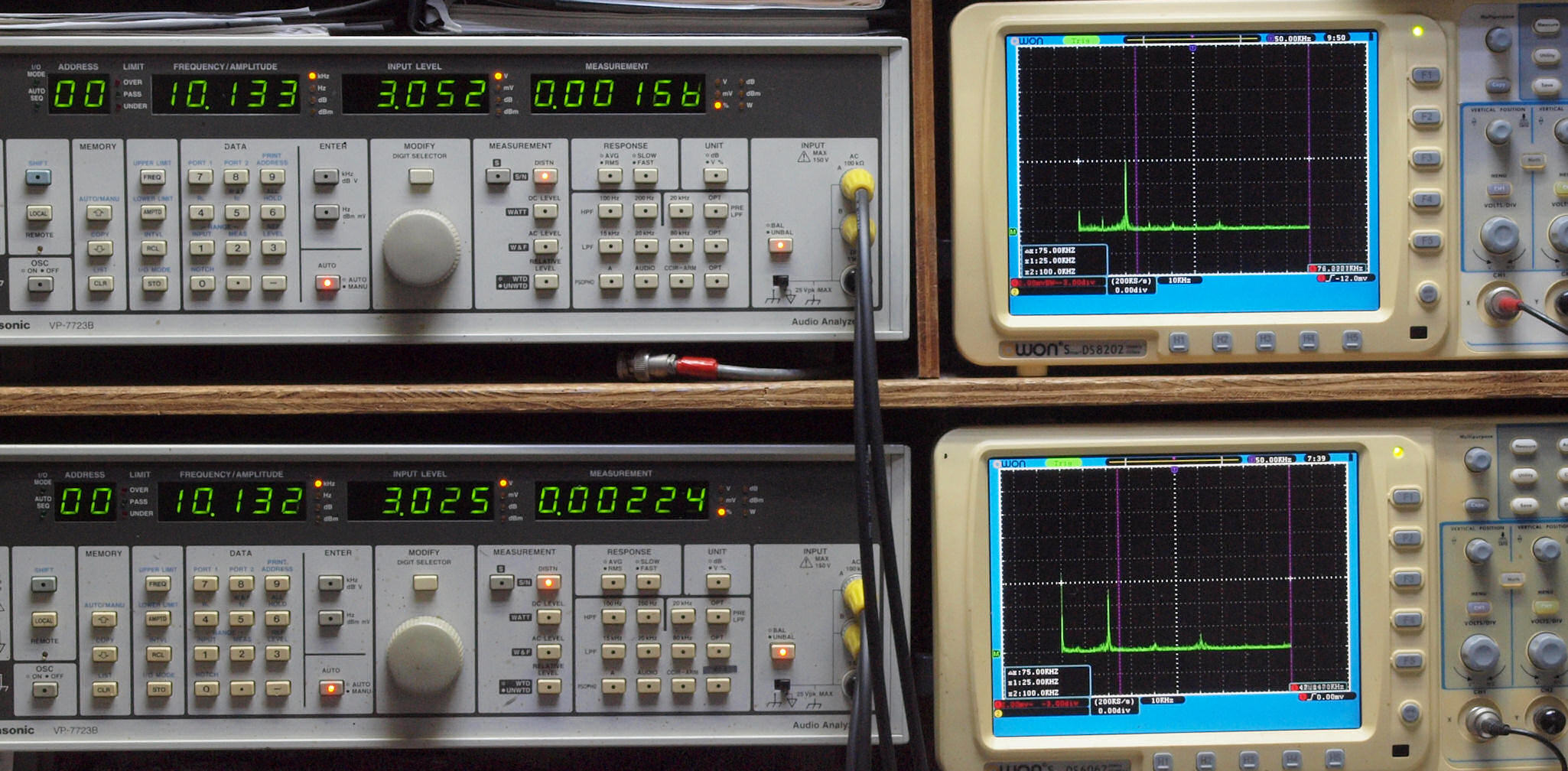

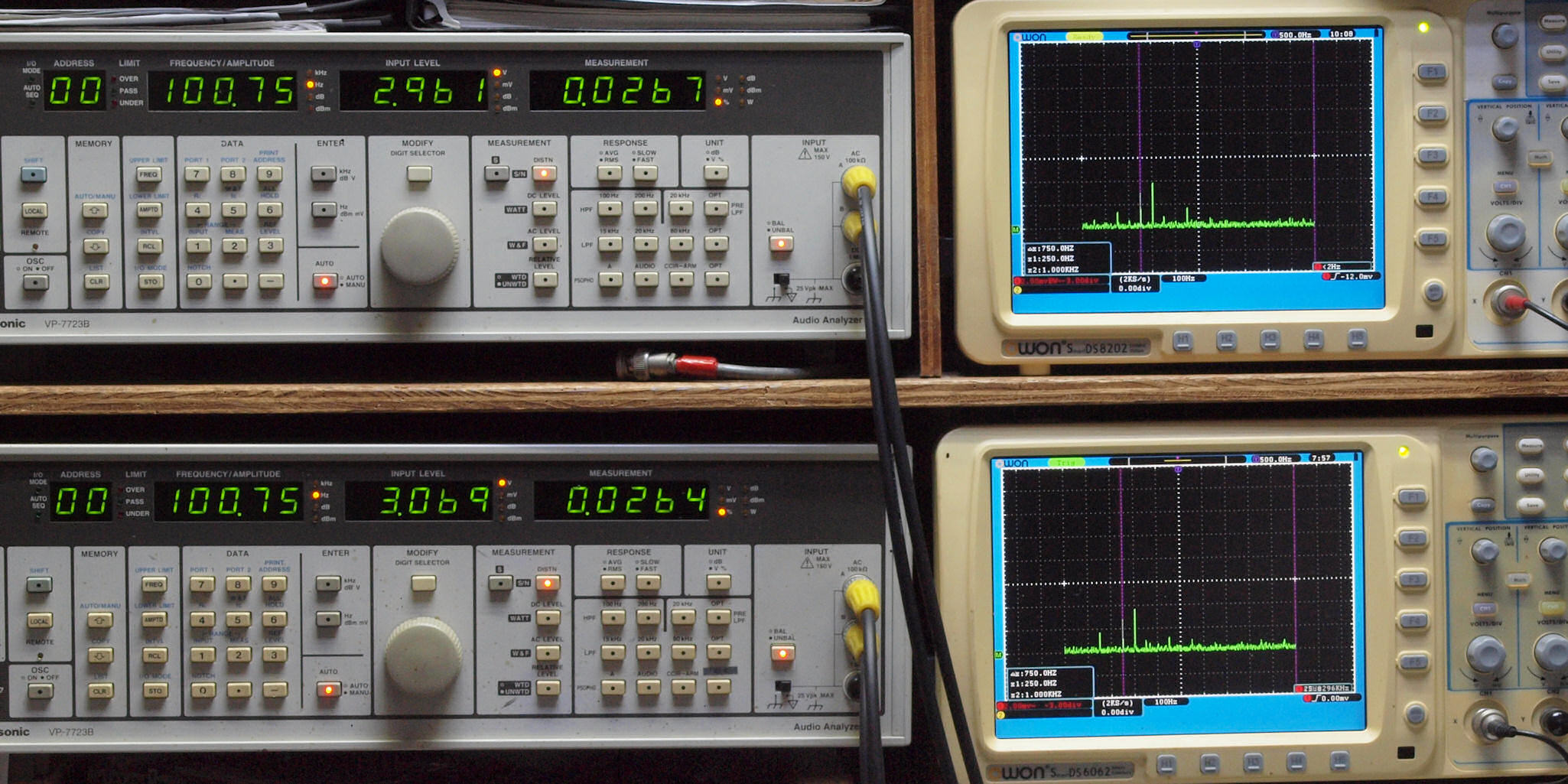

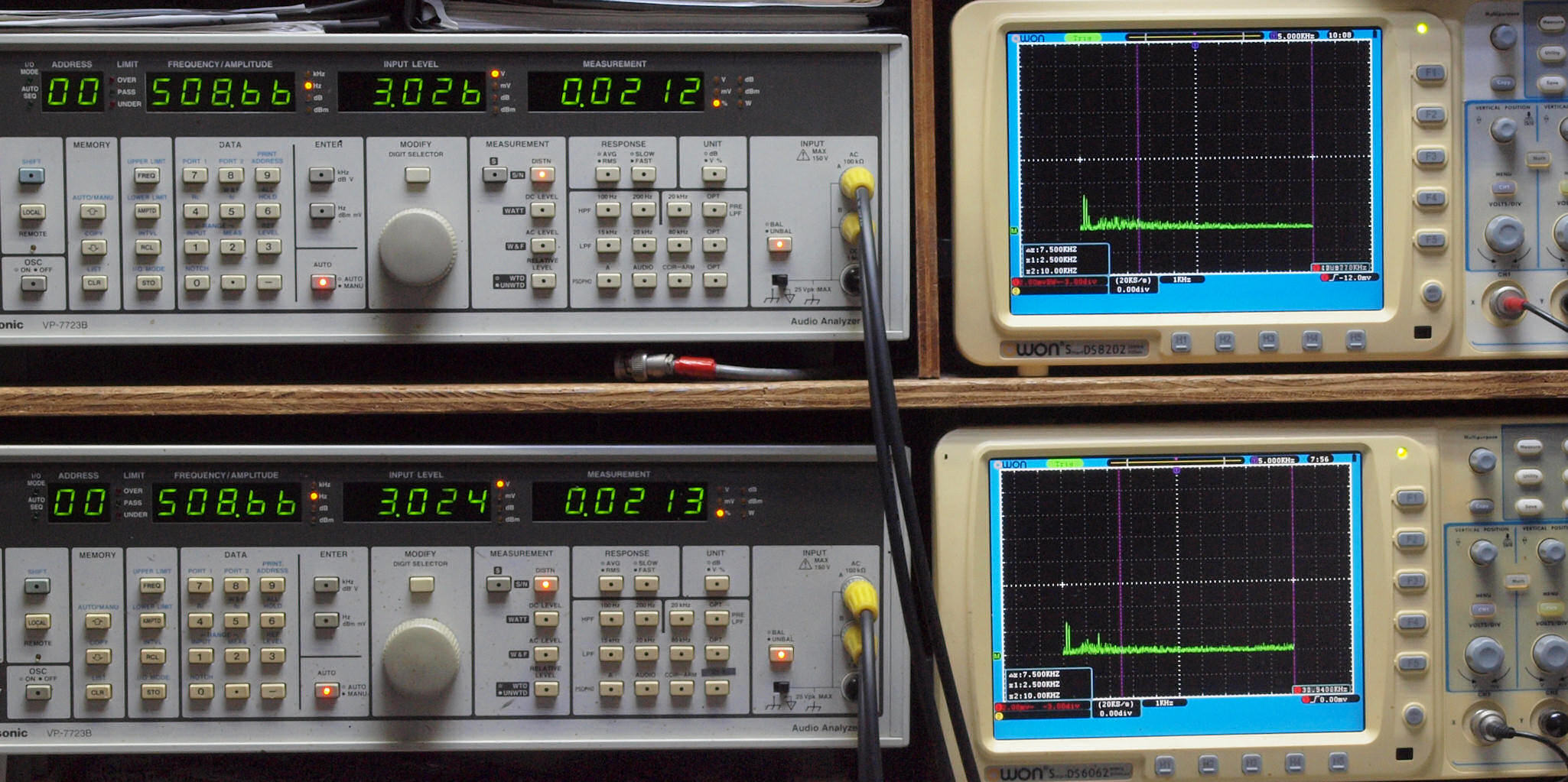

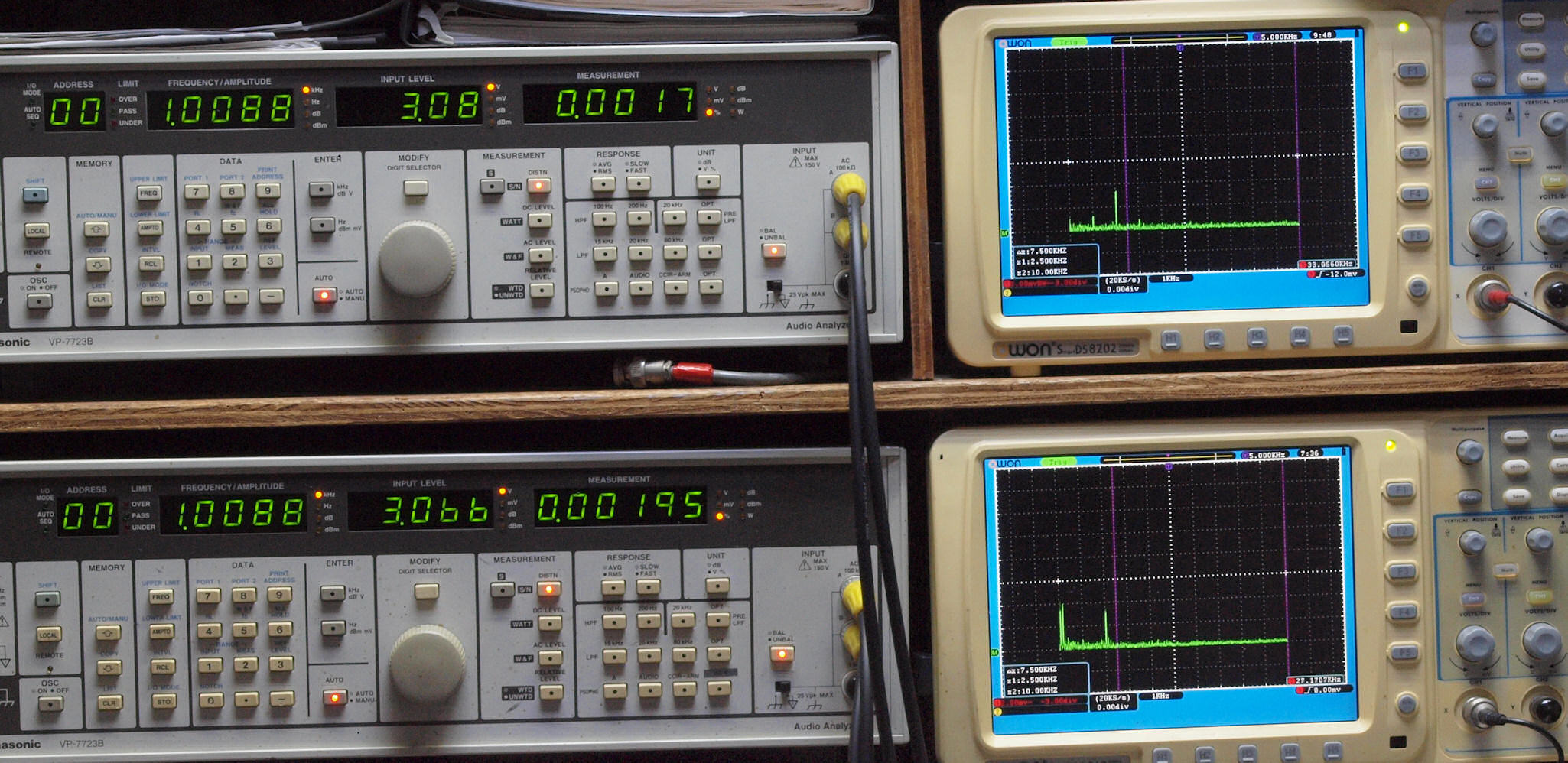

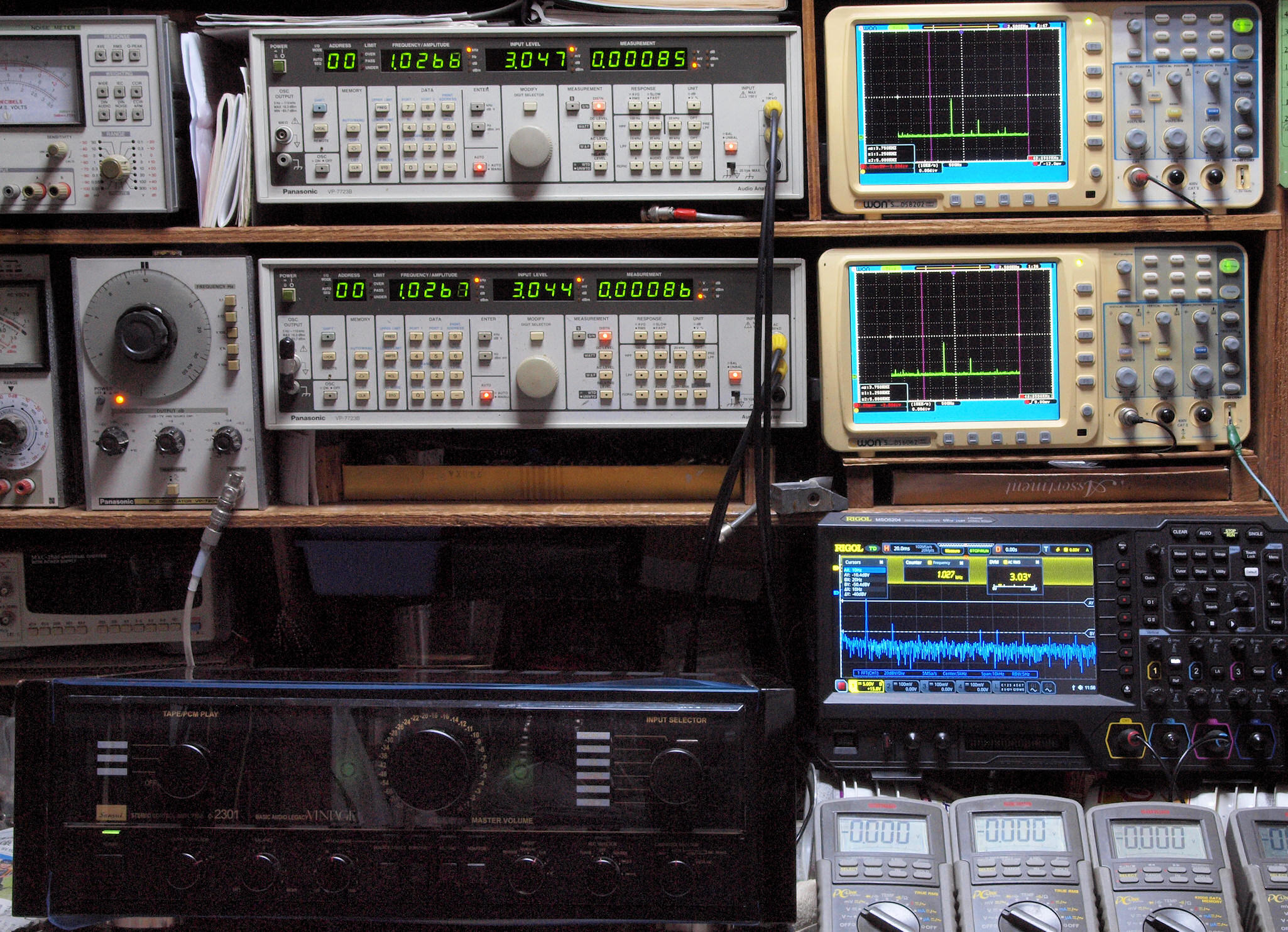

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　CD_50Hz入力、Ｒ側出力電圧１Ｖ出力、　０．００６１％歪み。 　　　　　　　　　　　 　　　Ｌ側出力電圧１Ｖ出力、　０．００５６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　CD_100Hz入力、Ｒ側出力電圧１Ｖ出力、　０．００６０％歪み。 　　　　　　　　　　　　 　　　Ｌ側出力電圧１Ｖ出力、　０．００６０％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　CD_500Hz入力、Ｒ側出力電圧１Ｖ出力、　０．００５７％歪み。 　　　　　　　　　　　 　　　　Ｌ側出力電圧１Ｖ出力、　０．００６０％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　CD_1ｋHz入力、Ｒ側出力電圧１Ｖ出力、　０．００５８％歪み。 　　　　　　　　　　　 　　　Ｌ側出力電圧１Ｖ出力、　０．００６１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　CD_5kHz入力、Ｒ側出力電圧１Ｖ出力、　０．００５７％歪み。 　　　　　　　　　　　 　　　Ｌ側出力電圧１Ｖ出力、　０．００５９歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　CD_10kHz入力、Ｒ側出力電圧１Ｖ出力、　０．００５８％歪み。 　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ出力、　０．００６０％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　CD_50kHz入力、Ｒ側出力電圧１Ｖ出力、　０．００５６％歪み。 　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ出力、　０．００７０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　CD_100kHz入力、Ｒ側出力電圧１Ｖ出力、　０．００８９％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ出力、　０．００９６％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２９．　CD_132kHz入力、Ｒ側出力電圧１Ｖ出力、　０．００８８％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ出力、　０．００９１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２Ａ．　CD_1ｋHz入力、Ｒ側出力電圧２５Ｖ出力、　０．００３１％歪み、　この上で飽和する。 　　　　　　　　　　　 　　　 Ｌ側出力電圧２５Ｖ出力、　０．００２１％歪み、　この上で飽和する。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３１．　MＭ_50Hz入力、Ｒ側出力電圧１Ｖ出力、　０．００８０％歪み。 　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ出力、　０．００６７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　MＭ_100Hz入力、Ｒ側出力電圧１Ｖ出力、　０．００６７％歪み。 　　　　　　　　　　　　　 　　Ｌ側出力電圧１Ｖ出力、　０．００９５％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　MＭ_500Hz入力、Ｒ側出力電圧１Ｖ出力、　０．００７９％歪み。 　　　　　　　　　　　　　　　 Ｌ側出力電圧１Ｖ出力、　０．０１１１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＭ_1ｋHz入力、Ｒ側出力電圧１Ｖ出力、　０．００６７％歪み。 　　　　　　　　　　　　 　　　Ｌ側出力電圧１Ｖ出力、　０．００９８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＭ_5kHz入力、Ｒ側出力電圧１Ｖ出力、　０．０２２５％歪み。 　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ出力、　０．０２０８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　MＭ_10kHz入力、Ｒ側出力電圧１Ｖ出力、　０．００７３％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ出力、　０．００６６％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　MＭ_50kHz入力、Ｒ側出力電圧１Ｖ出力、　０．０１２２％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ出力、　０．０１０３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３８．　MＭ_100kHz入力、Ｒ側出力電圧１Ｖ出力、　０．０１６６％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ出力、　０．０１４８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　MCトランス_50Hz入力、Ｒ側出力電圧１Ｖ出力、　０．００６７％歪み。 　　　　　　　　　　　 　　　　　　　　Ｌ側出力電圧１Ｖ出力、　０．００６５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　MCトランス_100Hz入力、Ｒ側出力電圧１Ｖ出力、　０．００７％歪み。 　　　　　　　　　　　　 　　　　　 　　 Ｌ側出力電圧１Ｖ出力、　０．０１０％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　MCトランス_500Hz入力、Ｒ側出力電圧１Ｖ出力、　０．００７％歪み。 　　　　　　　　　　　　　　　 　　　　　Ｌ側出力電圧１Ｖ出力、　０．０１１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　MCトランス_1ｋHz入力、Ｒ側出力電圧１Ｖ出力、　０．００６１％歪み。 　　　　　　　　　　　　　　　　 　　　 Ｌ側出力電圧１Ｖ出力、　０．００６１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　MCトランス_5kHz入力、Ｒ側出力電圧１Ｖ出力、　０．００５７％歪み。 　　　　　　　　　　　　　　　　 　　　Ｌ側出力電圧１Ｖ出力、　０．００５６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　MCトランス_10kHz入力、Ｒ側出力電圧１Ｖ出力、　０．００６０％歪み。 　　　　　　　　　　　　　　　　　　　　 Ｌ側出力電圧１Ｖ出力、　０．００５８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　MCトランス_50kHz入力、Ｒ側出力電圧１Ｖ出力、　０．０１２４％歪み。 　　　　　　　　　　　　　　　　　　　　 Ｌ側出力電圧１Ｖ出力、　０．００８９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３８．　MCトランス_100kHz入力、Ｒ側出力電圧１Ｖ出力、　０．０１９７％歪み。 　　　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１Ｖ出力、　０．０１５０％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

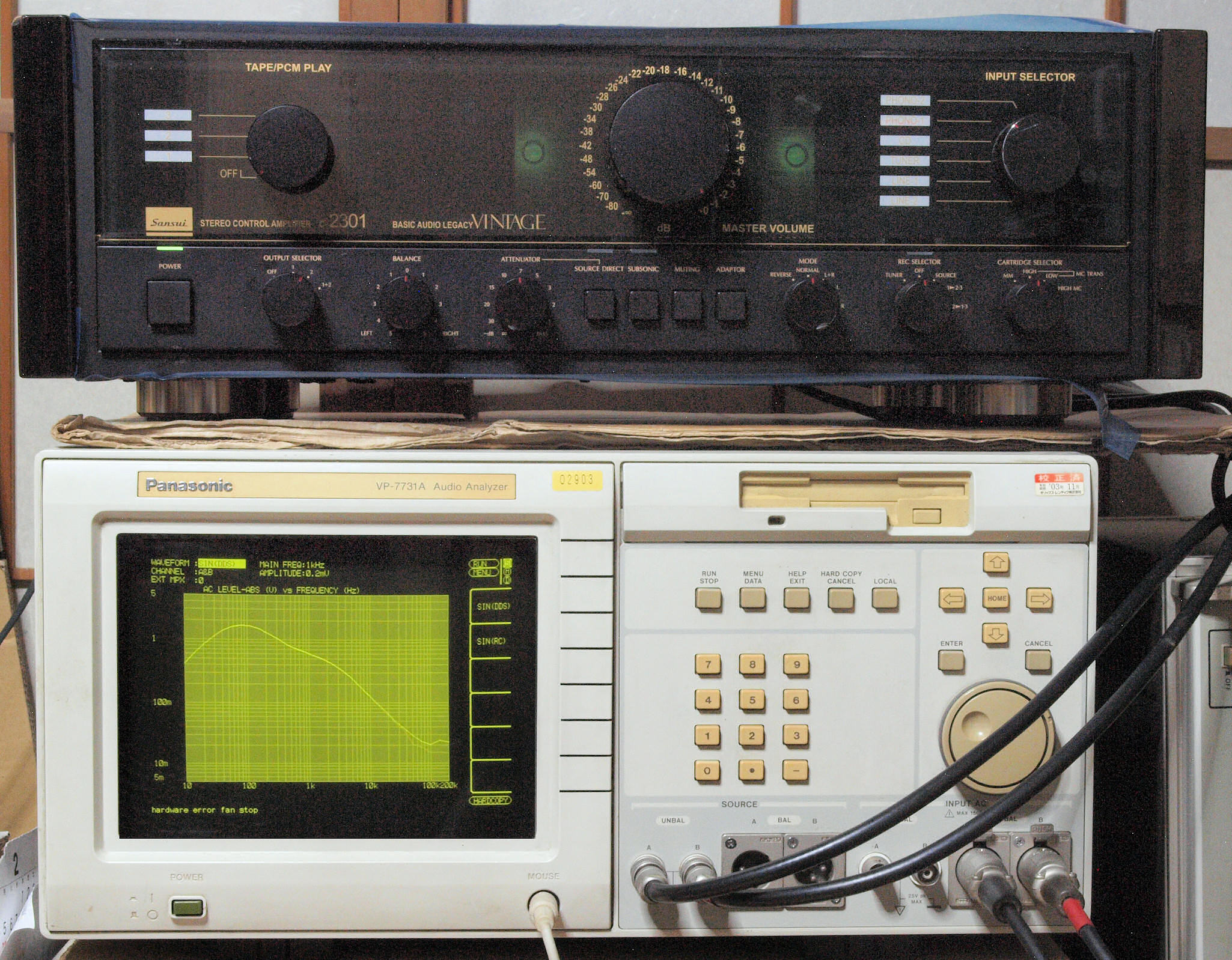

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。 　　　　シールドもしっかりしているので上記よりも当然良い結果が出る、使用するケーブルも異なる。　詳しくはこちら

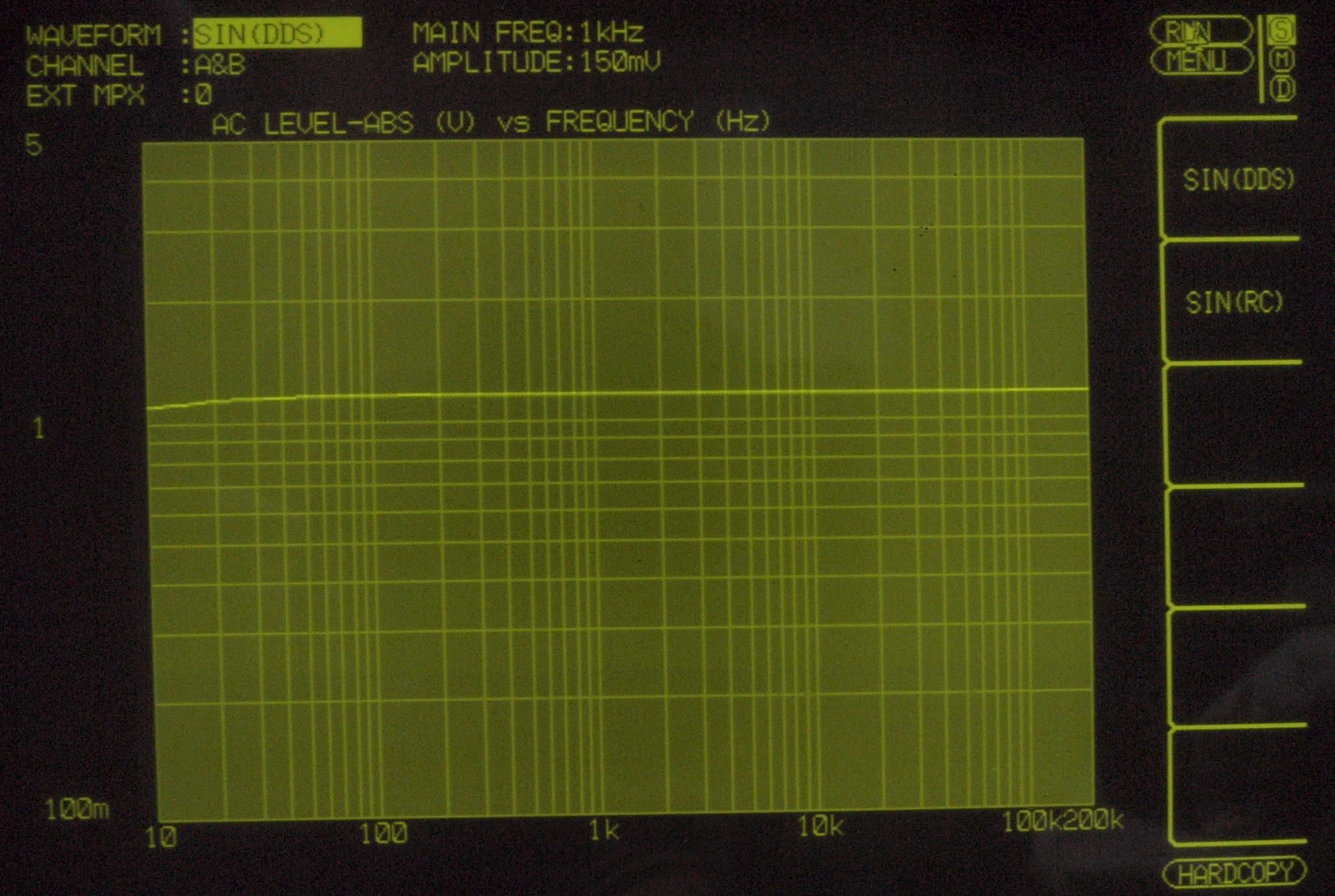

Ｆ１１．　入出力特性測定（ＣＤ入力）。 　　　　　　ＣＤ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ、　平均１Ｖ出力。 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

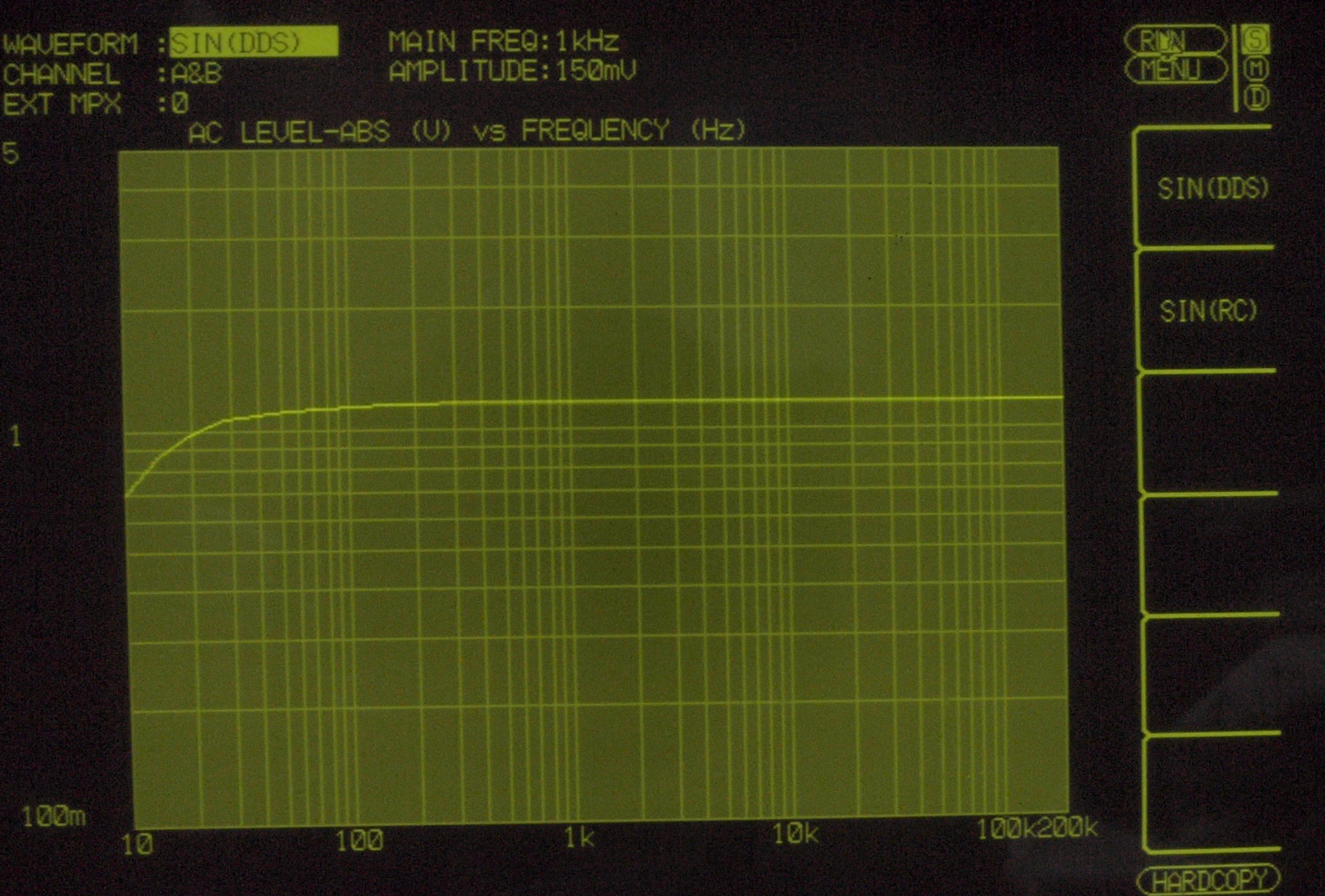

Ｆ１２．　入出力特性測定（ＣＤ入力）、ＳUB_Ｓｏｎｉｃ　Ｏｎ。 　　　　　　ＣＤ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ、　平均１Ｖ出力。 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

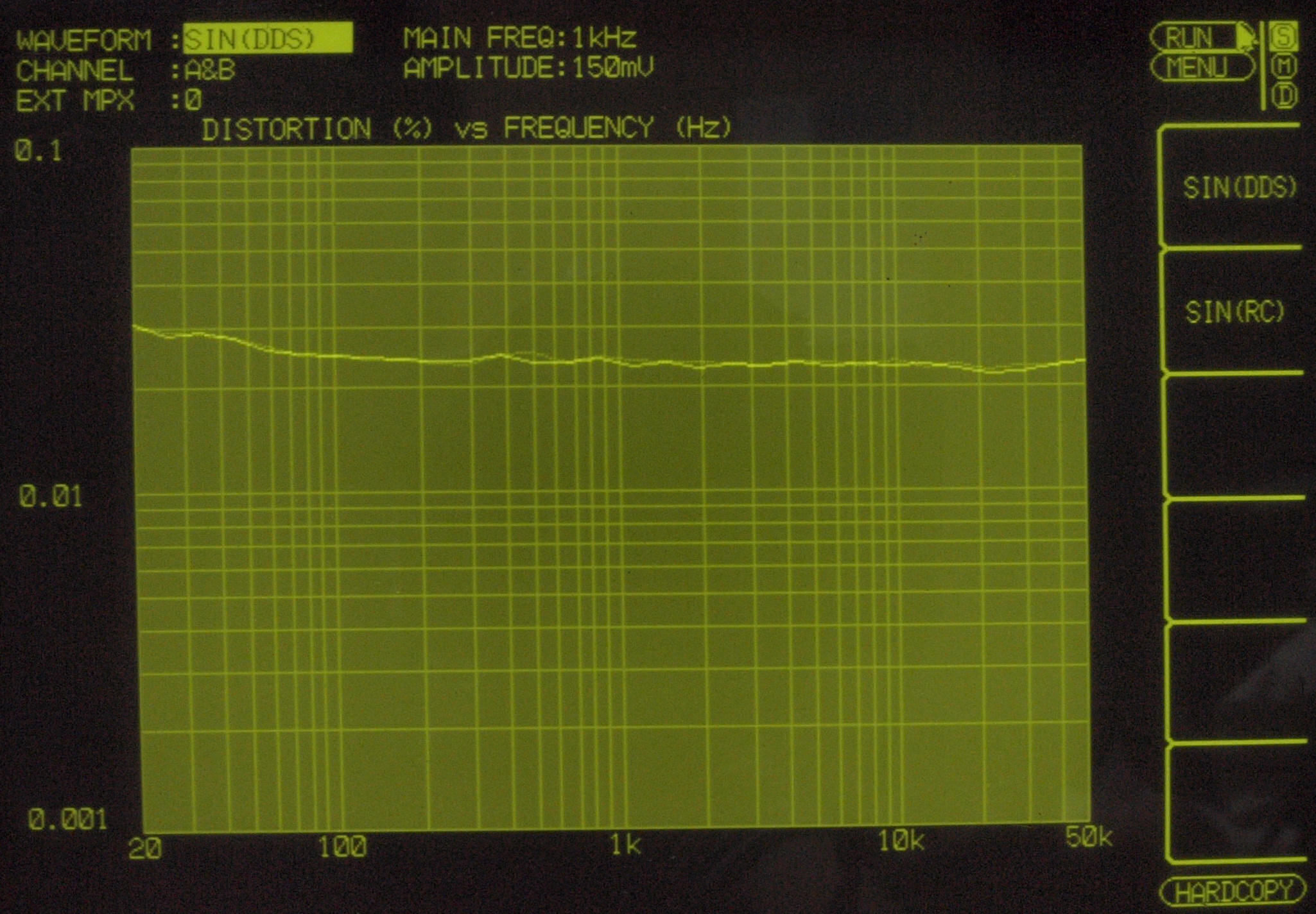

Ｆ１３．　歪み率特性測定（ＣＤ入力）。 　　　　　　ＣＤ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ、　平均１Ｖ出力。 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

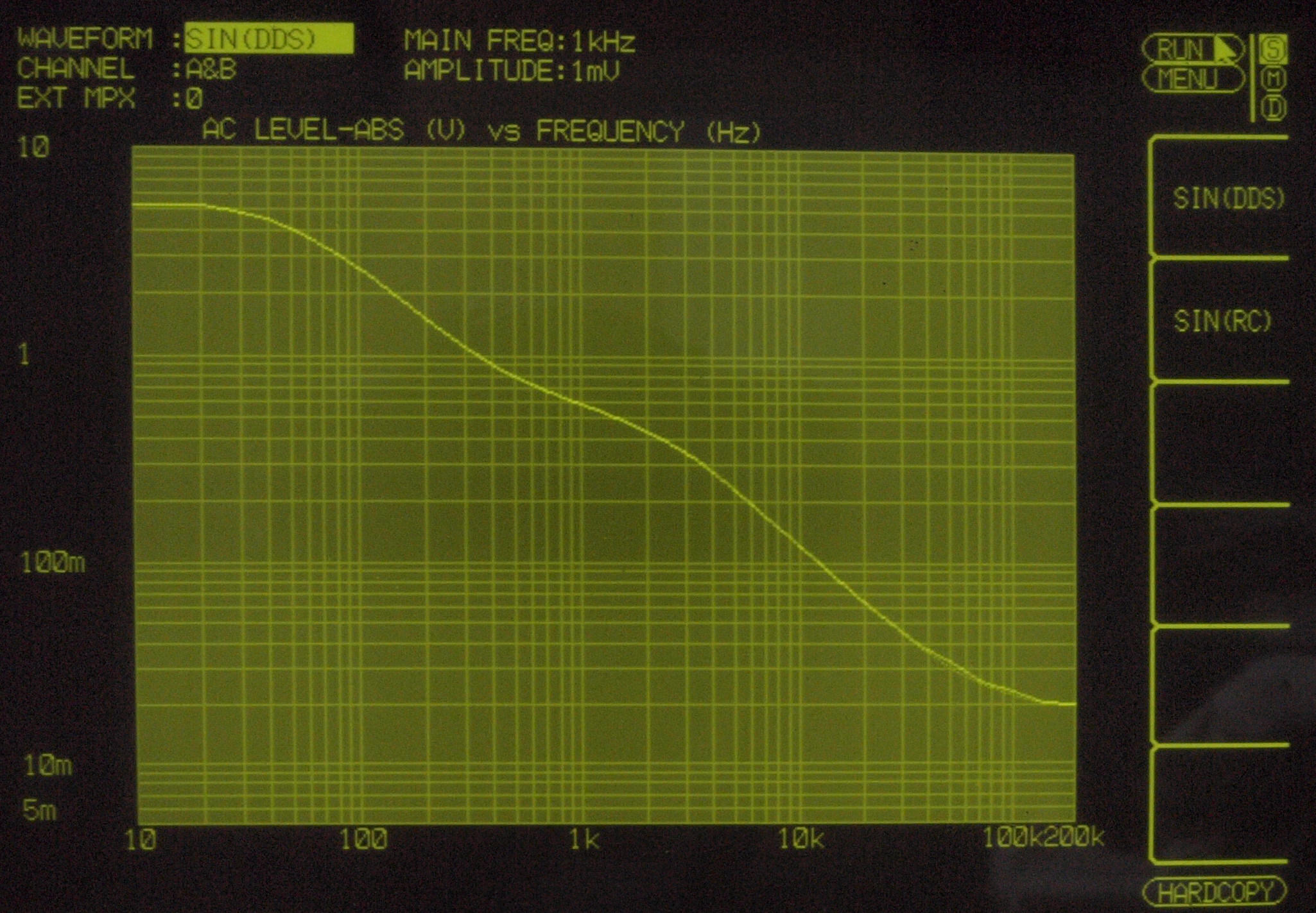

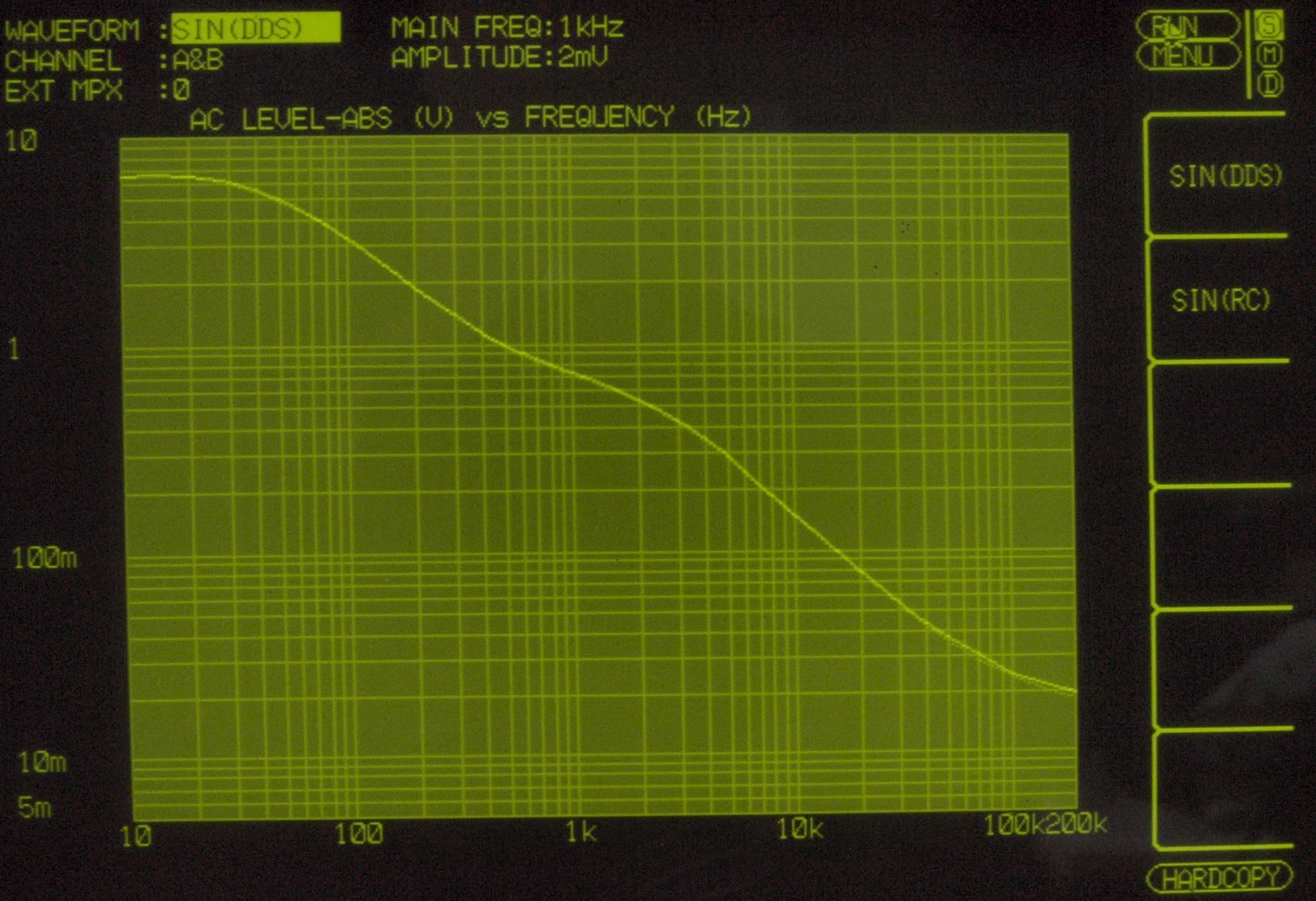

Ｆ２１．　入出力特性測定（MM入力）。 　　　　　　　　　　　　　　　ＭＭ入力へ１ｍＶ一定入力。　ＶＲはｍａｘ。　　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

Ｆ２２．　入出力特性測定（Ｈigh−ＭＣ入力） 　　　　　　　　　　　　　　Ｈigh−ＭＣ入力端子へ１ｍＶ入力　ＶＲはｍａｘ。　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

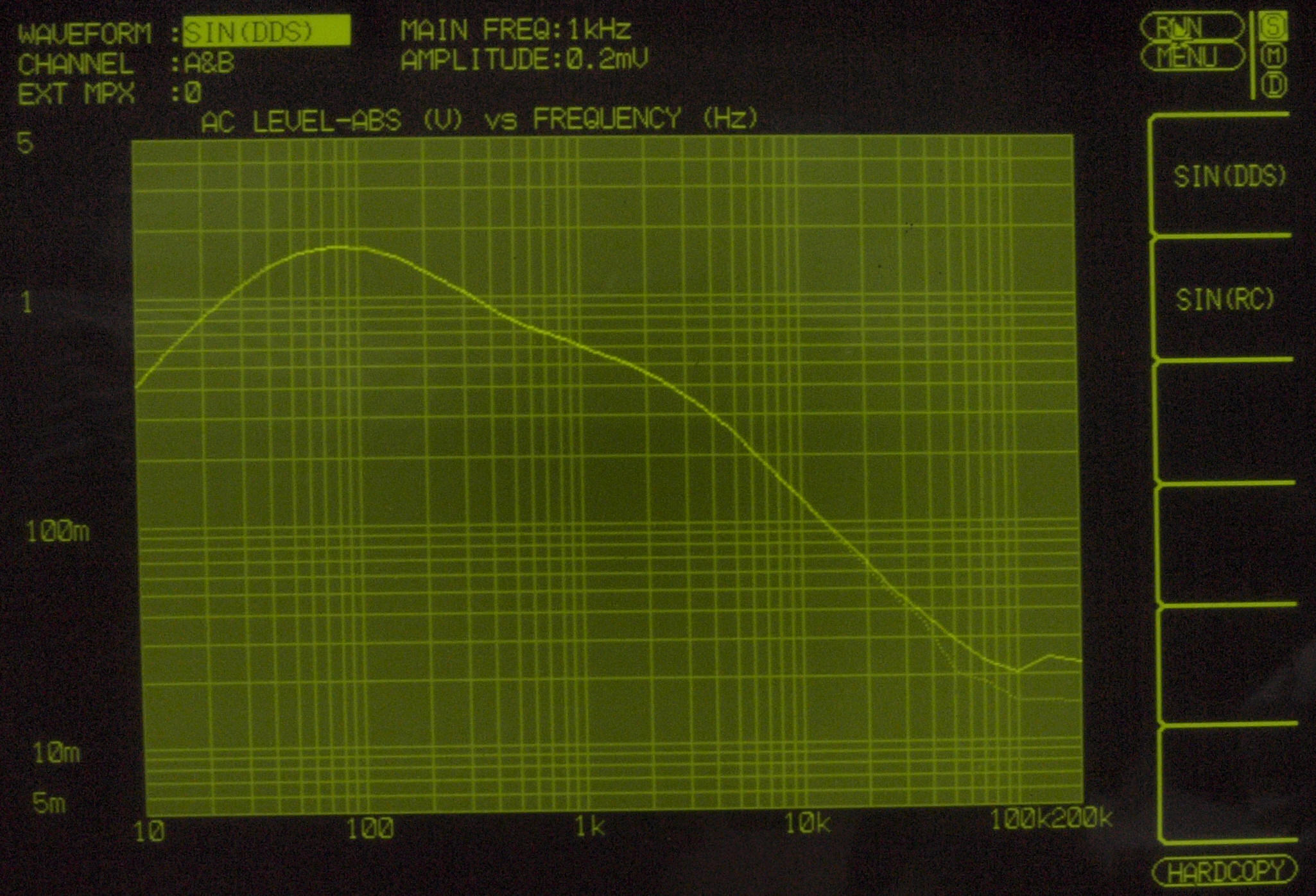

Ｆ２３．　入出力特性測定（Ｈigh−ＭＣ入力＋トランス使用）。 　　　　　　　　Ｈigh−ＭＣ＋トランス入力端子へ０．２２ｍＶ入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

Ｆ２４．　入出力特性測定（Lo−ＭＣ入力＋トランス使用）。 　　　　　　　　Lo−ＭＣ＋トランス入力端子へ０．１１ｍＶ入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

このＡＭＰはバランス出力があります。Ｂ−２３０１Ｌと接続するには、こちらが良い。 但し、ケーブルは３芯を使用する事。

Ｆ３１．　入出力特性測定（ＣＤ入力）、バランス出力で測定。 　　　　　　ＣＤ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ、　平均１Ｖ出力。 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

Ｆ３２．　歪み率特性測定（ＣＤ入力）、バランス出力で測定。 　　　　　　ＣＤ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ、　平均１Ｖ出力。 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

Ｆ３３．　歪み率特性測定（MM入力）、バランス出力で測定。 　　　　　　　　　　　　　　　ＭＭ入力へ２ｍＶ一定入力。　ＶＲはｍａｘ。　　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

ＴＣ．　左側電源トランス修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 ＴＣ１．　修理前　左側電源トランス１次巻線断線。

ＴＣ２．　修理後　左側から、他機種の修理後左側電源トランス、４台目本機の修理後左側電源トランス、４台目本機の右側電源トランス（未修理）。

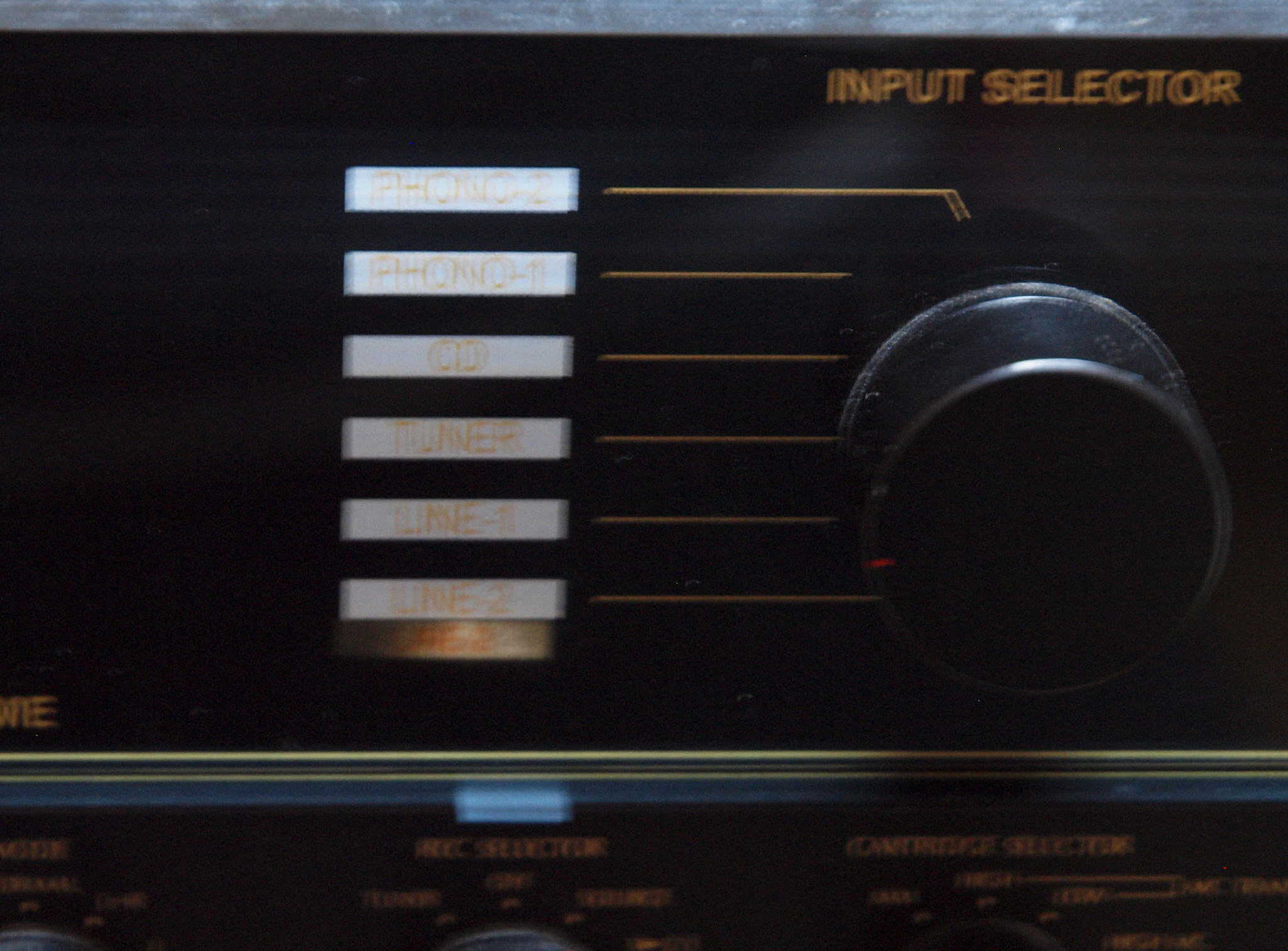

ＹＣ．　ユーザー製作前面パネル点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１１．　修理前　パネル。

Ｙ１２．　ユーザーパネル修理中。

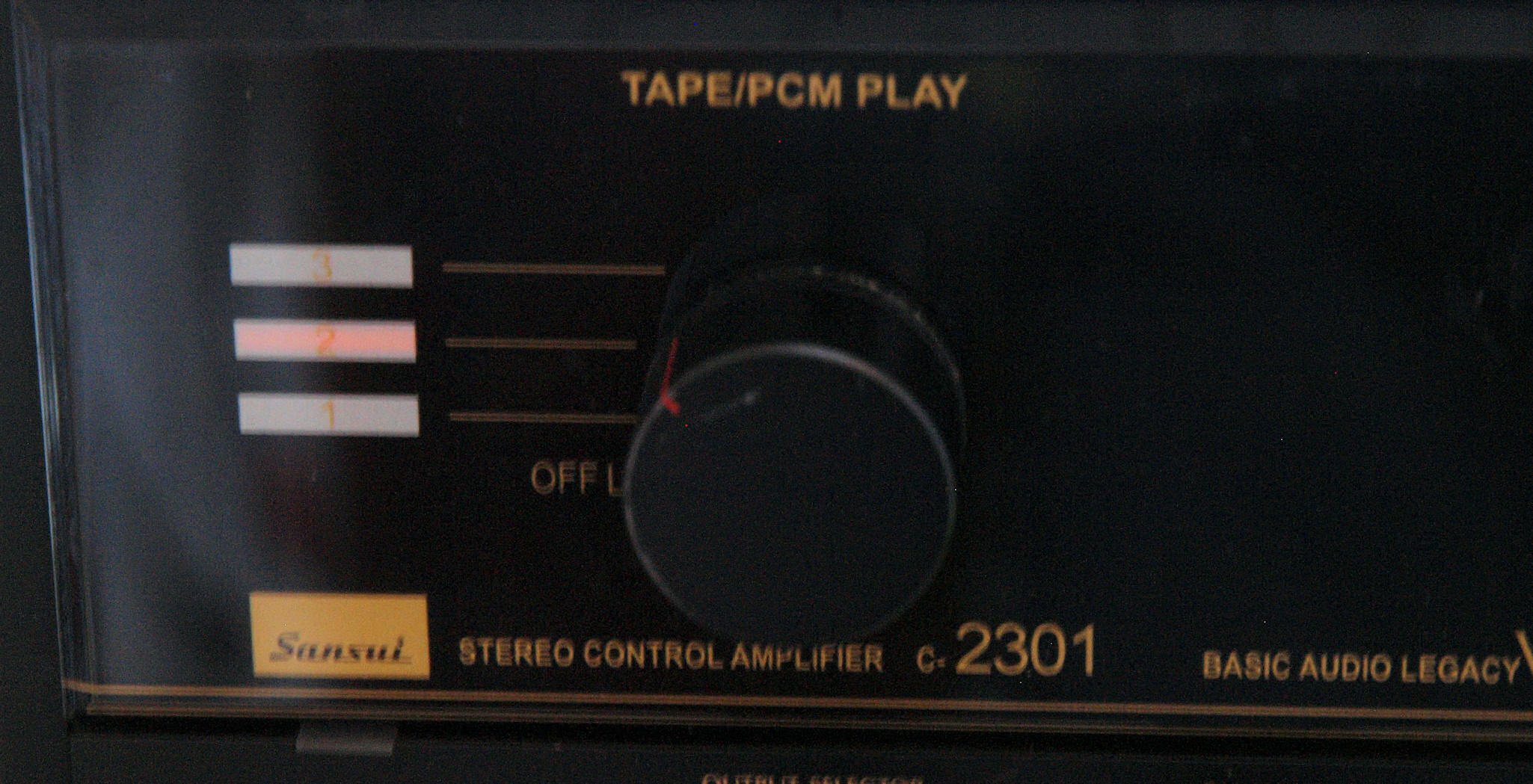

Ｙ２１．　ユーザ製作パネル点検中、ＴＡＰＲ／ＰＣＭ　ＰＬＡＹ　ＳＷ。　印刷インクが悪く光の透過が悪く暗い。

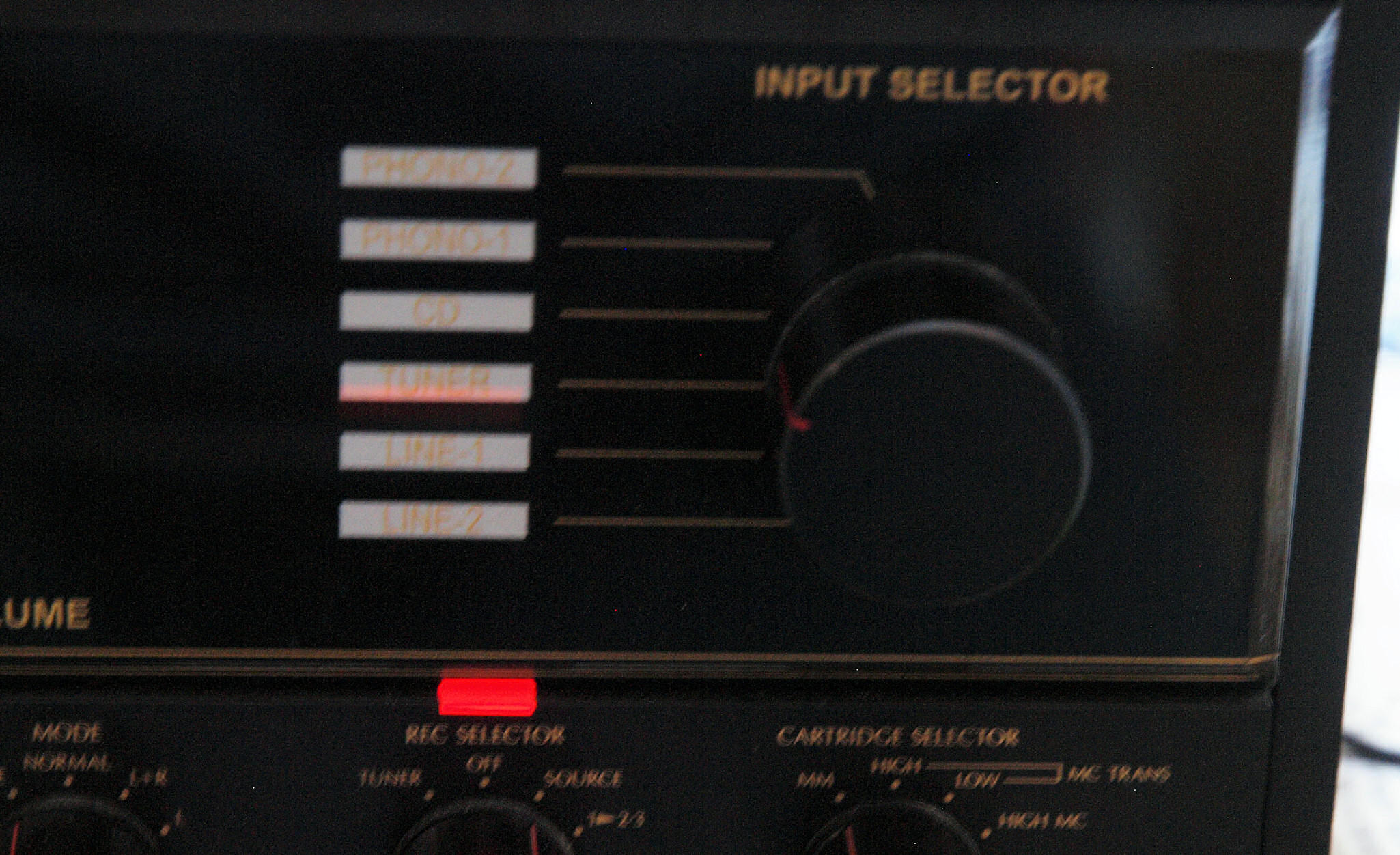

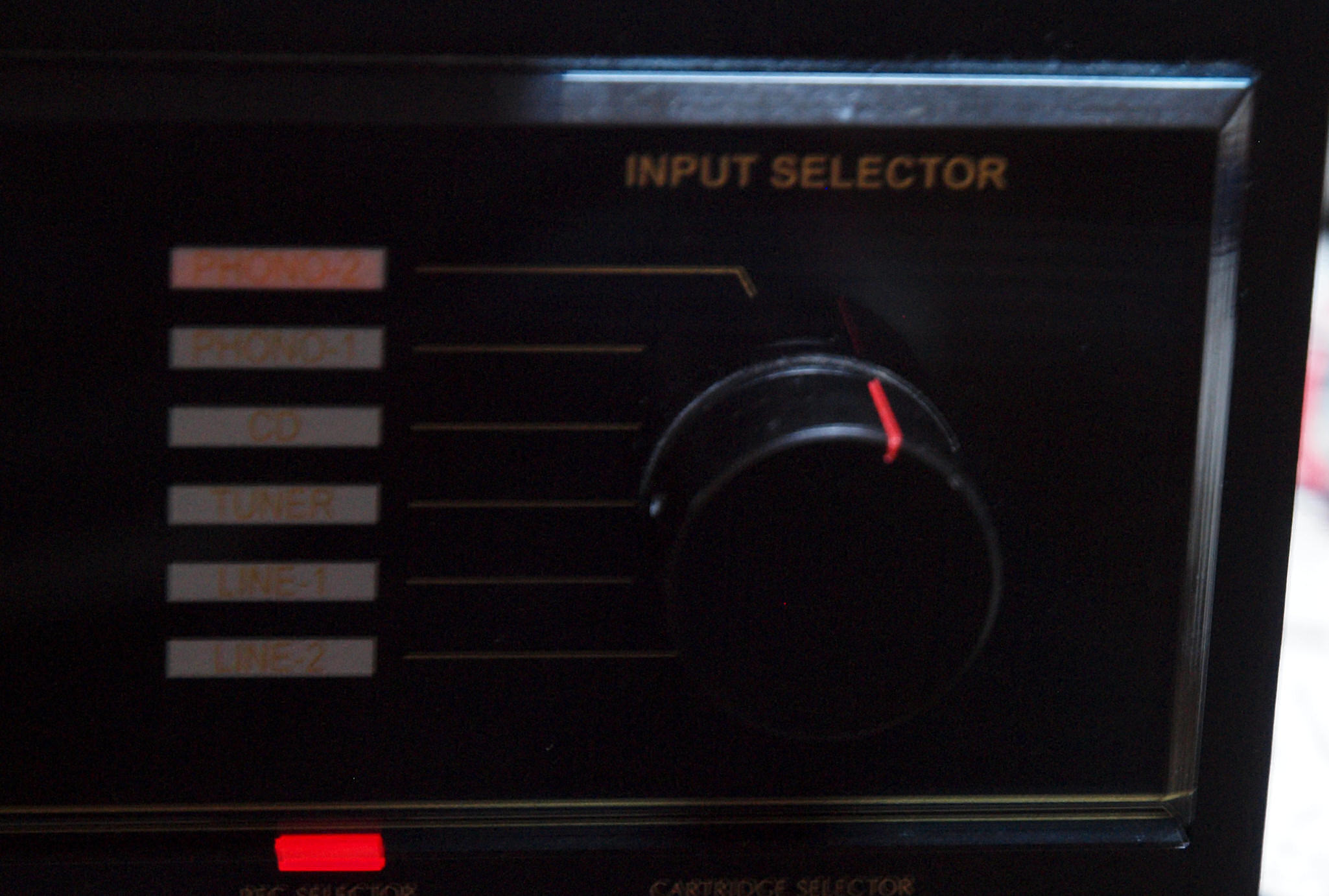

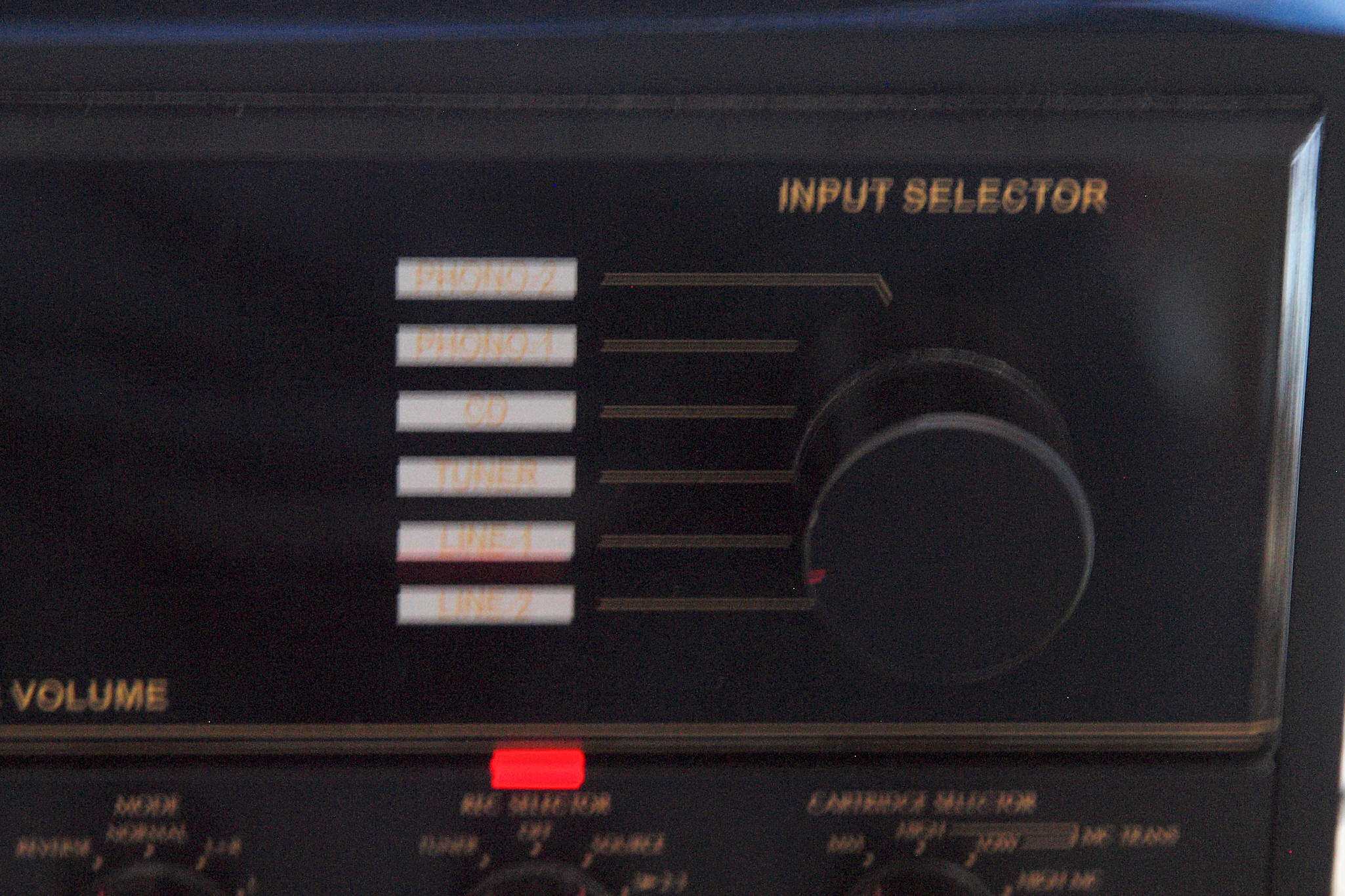

Ｙ３１．　ユーザ製作パネル点検中、ＩＮＰＵＴ　ＳＥＬＥＣＴＯＲ、ＰＨＯＮＯ−２。　印刷インクが悪く光の透過が悪く暗い。

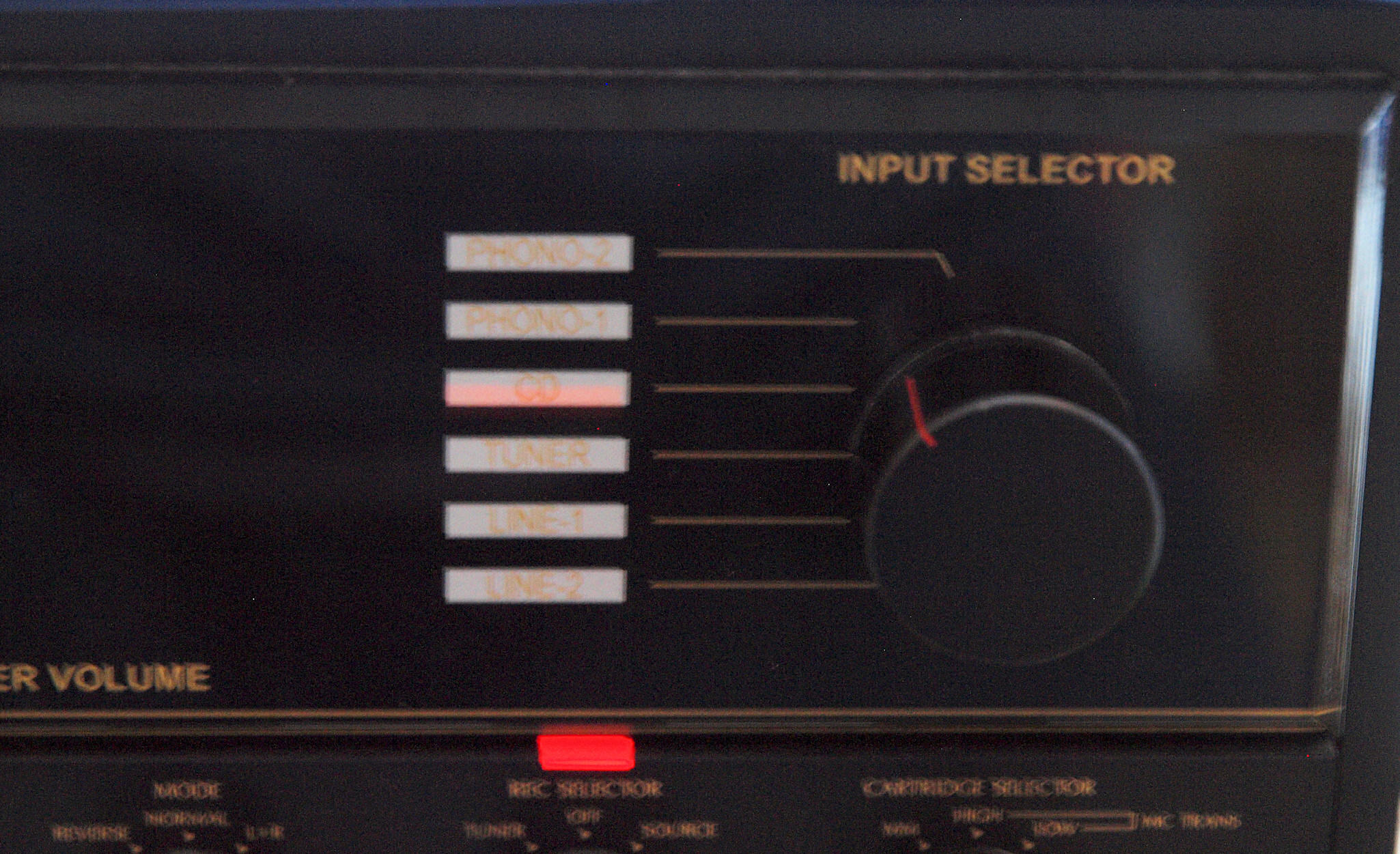

Ｙ３２．　ユーザ製作パネル点検中、ＩＮＰＵＴ　ＳＥＬＥＣＴＯＲ、ＣＤ。　印刷インクが悪く光の透過が悪く暗い、位置もずれている。

Ｙ３３．　ユーザ製作パネル点検中、ＩＮＰＵＴ　ＳＥＬＥＣＴＯＲ、ＴＵＮＥＲ。　印刷インクが悪く光の透過が悪く暗い、位置もかなりずれている。

Ｙ３４．　ユーザ製作パネル点検中、ＩＮＰＵＴ　ＳＥＬＥＣＴＯＲ、ＬＩＮＥ−１。　印刷インクが悪く光の透過が悪く暗い、位置も大きくずれている。

Ｙ３５．　ユーザ製作パネル点検中、ＩＮＰＵＴ　ＳＥＬＥＣＴＯＲ、ＬＩＮＥ−２。　印刷インクが悪く光の透過が悪く暗い、枠外の外に位置がずれている。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　Ｓａｎｓｕｉ　Ｃ−２３０１　の仕様（マニアル・カタログより）

型式 ハイグレード・ステレオ・コントロールアンプ　C-２３０１ 入力感度／インピーダンス ＰＨＯＮＯ-1,2　　ＭＭ−−−２ｍＶ／４７ｋΩ 　　　　　　　　　　Ｈｉｇｈ　ＭＣ−−　２ｍＶ／１００Ω 　　　　　　　　　　ＭＣ−−−−７０μＶ／３Ω，２００μＶ／３０Ω　 ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3−−−　１５０ｍＶ／４７ｋΩ 最大許容入力 ＰＨＯＮＯ-1,2　ＭＭ−−−３５０ｍＶ　（１ｋＨｚ，ＴＨＤ０．０１％） 　　　　　　　　　　Ｈｉｇｈ　ＭＣ−−４０ｍＶ　（１ｋＨｚ，ＴＨＤ０．０１％） 出力電圧/出力インピーダンス Tape Rec（ＲＣＡピン)−−−150mV/50Ω コントロールアンプ出力−−ノーマル出力＝1.2V/50Ω 　　　　　　　　　　　　　　　　　バランス出力＝+4dBm 周波数特性 ＰＨＯＮＯ-1,2（ＭＭ）＝　１０Ｈｚ〜３００ｋＨｚ±０．２dB ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3＝ＤＣ〜５００ｋＨｚ＋０，−３ SN比（Aネットワーク、ショートサーキット） ＰＨＯＮＯ-1,2（ＭＭ）　９０dB ＰＨＯＮＯ-1,2（ＭＣ）　８０dB ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3　１１０dB 外形寸法 幅474×高さ160×奥行422mm 重量 20.9kg 価格 ￥550,000(1985年頃)
