Ｓａｎｓｕｉ　Ｃ−２３０１．　４台目修理記録
２０２５／１１／３．到着　／．完了　
Ａ．　修理前の状況
  • この度は、貴社がウェブサイトにて公開されているSansui C-2301の修理事例（過去に3台のオーバーホール実績を拝見いたしました）に感銘を受け、本機材の修理・オーバーホール（フル・リファービッシュ）についてご相談させていただきたく、ご連絡いたしました。
  • 機材の所有者
    このC-2301は、カンボジアに在住している私の兄の所有物です。
    私は現在、新宿に在住しております台湾人です。
  • C-2301の状態について
    本機はフロントパネル破損により20年以上にわたり倉庫に保管され、通電・稼働時間は極めて短い機体です。
    パネルは兄自身で修復済みであり、非常に新品に近い状態であることから、オーバーホールによる修復の価値は非常に高いと考えております。
  • 機材の使用環境とご担当者情報
    主な音源＝ ストリーミング音楽（YouTube、Spotify）
    主要機材＝B&W Matrix、C-2301、B-2301、Denon AVC-X4700H
    所有者年齢・職業＝ 50歳・医者


Ｂ．　原因

Ｃ．　修理状況

Ｄ．　使用部品
  • 半固定ＶＲ　　　　　　　　　　　　　　個。
    ＦＥＴ（電界効果トランジスター）　　個 。
    電解コンデンサー　　　　　個（ミューズ使用）。
    リレー　　　　　　　　　　　　　個。
    ＴＲ（トランジスター）　　　　　　個。
    フイルム・コンデンサー　　　　個。
    抵抗　　　　　　　　　　　　　　　個。
    整流ダイオード　　　　　　　　個。
    テフロン絶縁ＲＣＡ端子　４組８個。
    ３Ｐインレット　　１個。FURUTECH　FI-10(G) 金メッキ。
    出力キャノンコネクター NEUTRIC NC3MP-B　　　　2個。


ＹＣ．　ユーザー製作前面パネル点検。　別ファイルが開きます。

Ｅ．　調整・測定。　別ファイルが開きます。

Ｆ．　上位測定器による　調整・測定。　別ファイルが開きます。

Ｅ．　修理費　　　　　　２４０，０００円
　　　　　　　　　　　　　左側電源トランス修理費を含む。オーバーホール修理。

Ｙ．　ユーザー宅の設置状況。

Ｓ．　Ｓａｎｓｕｉ　Ｃ−２３０１　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１．　点検中　シートぐるぐる巻の梱包で送られて来る。　カンボジア（JAL）→関西空港センター（クロネコヤマト）→群馬県前橋市
Ａ２．　点検中　アンプ上のクション剤。
Ａ３．　点検中　アンプ周りのクション剤。　もう少しアンプの４角を押さえたい。
Ａ４．　点検中　アンプ下のクション剤。
Ａ５．　点検中　腰折れしたダンボール箱。出来れば２重ダンボールを使用する。

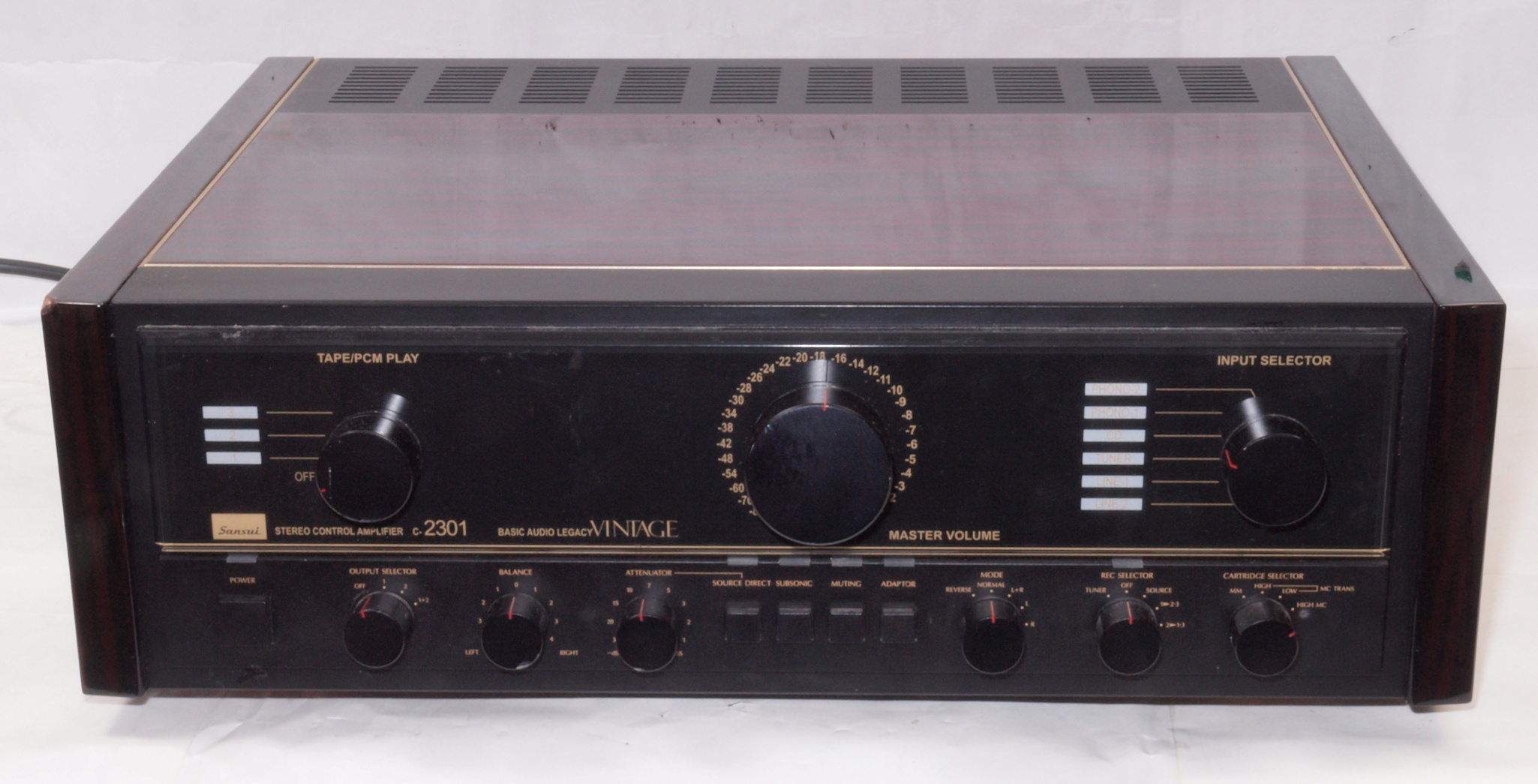

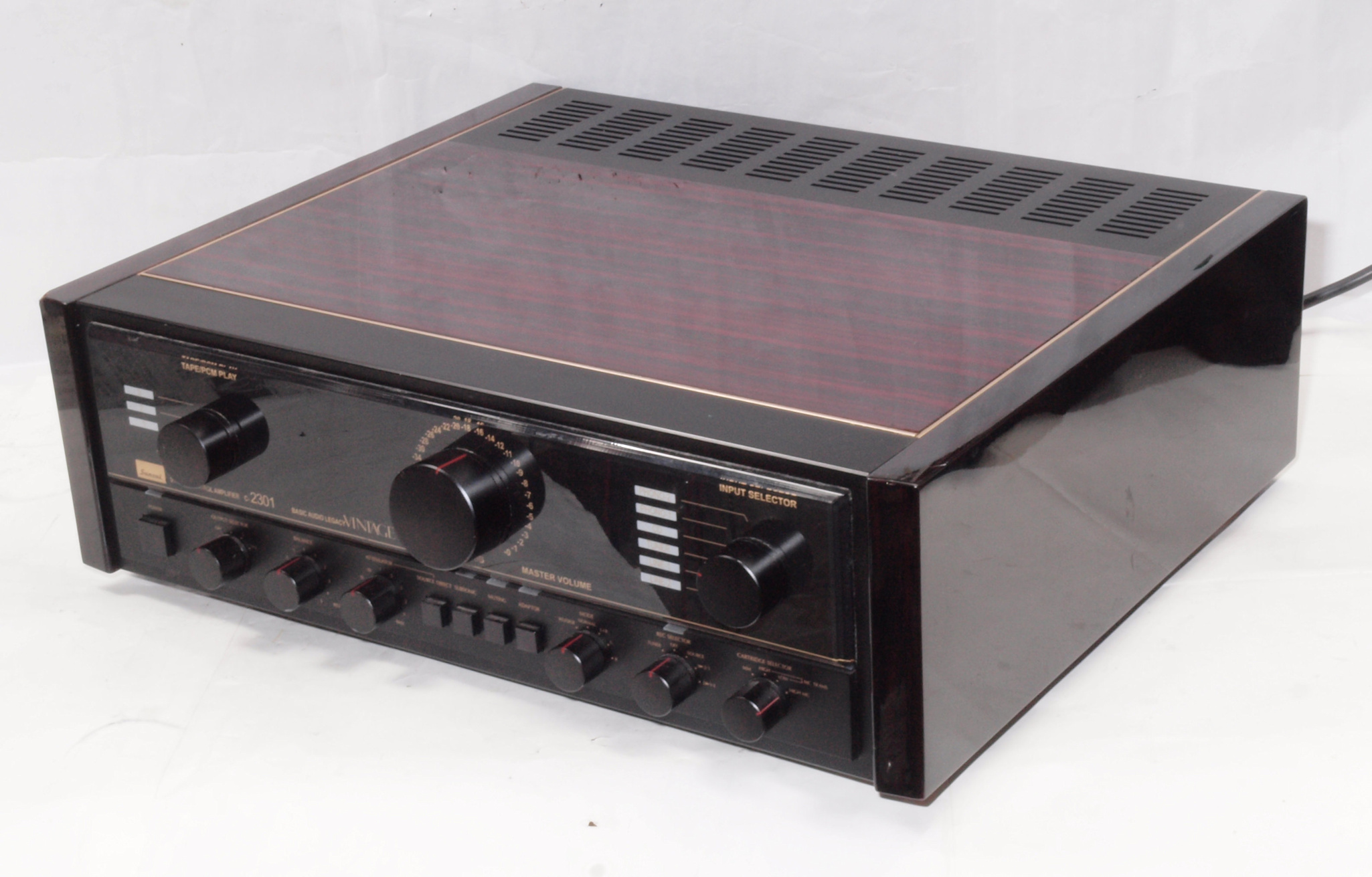

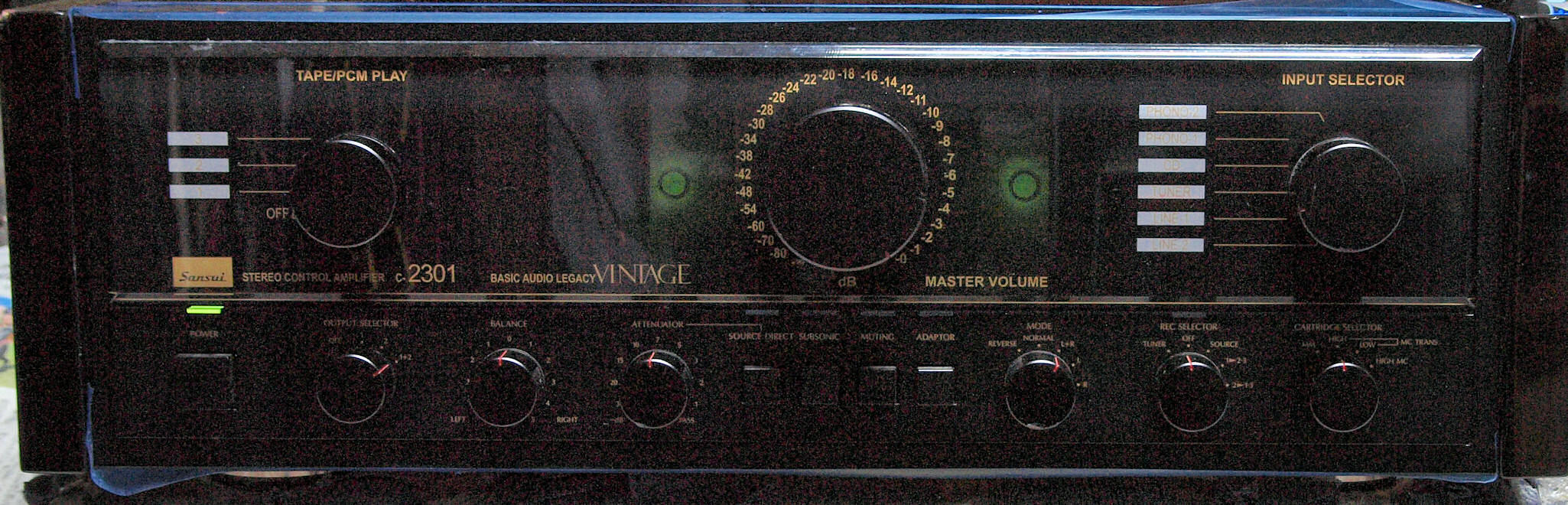

Ａ１１．　点検中　前から見る
Ａ１２．　点検中　前右から見る

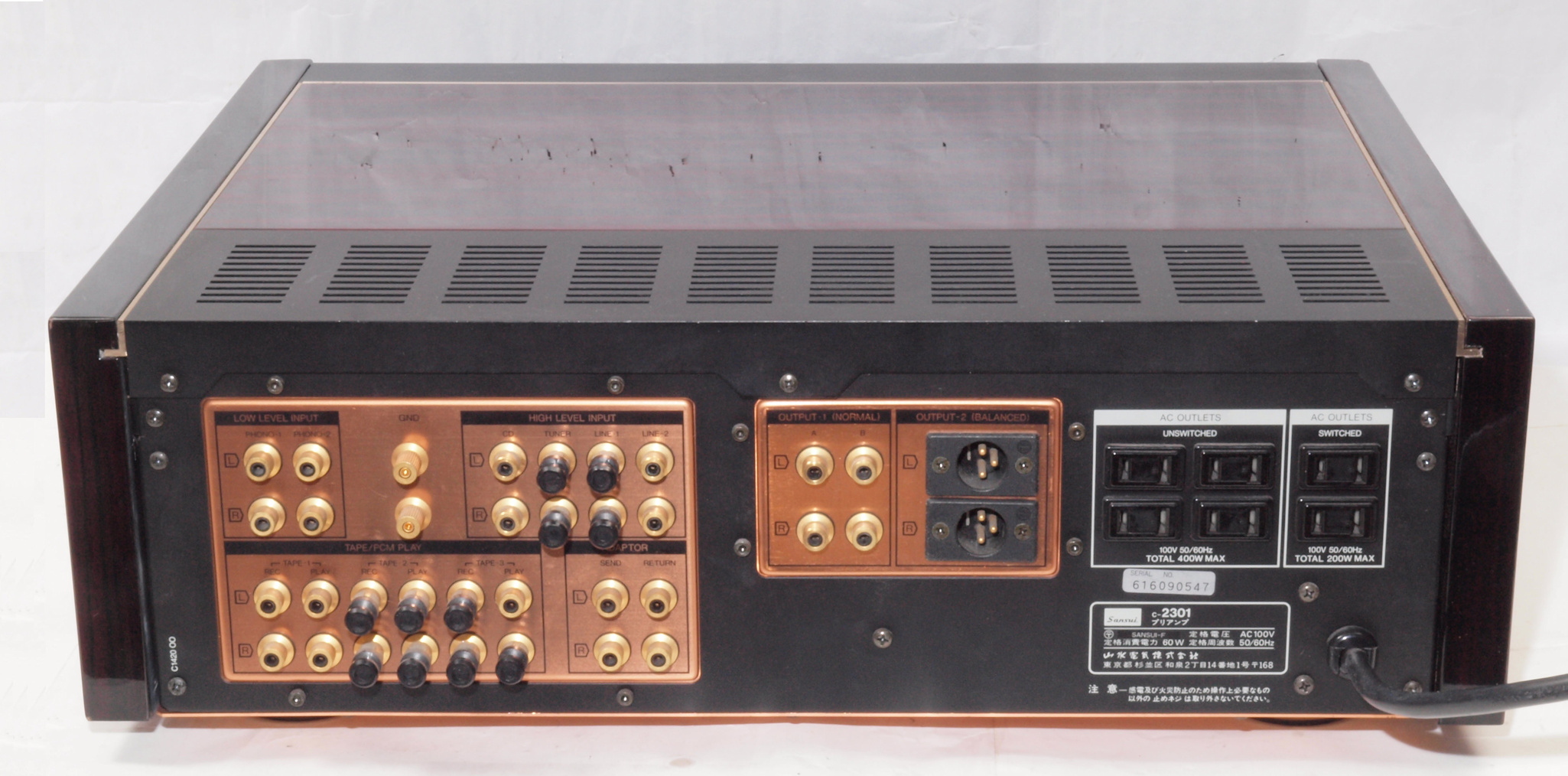

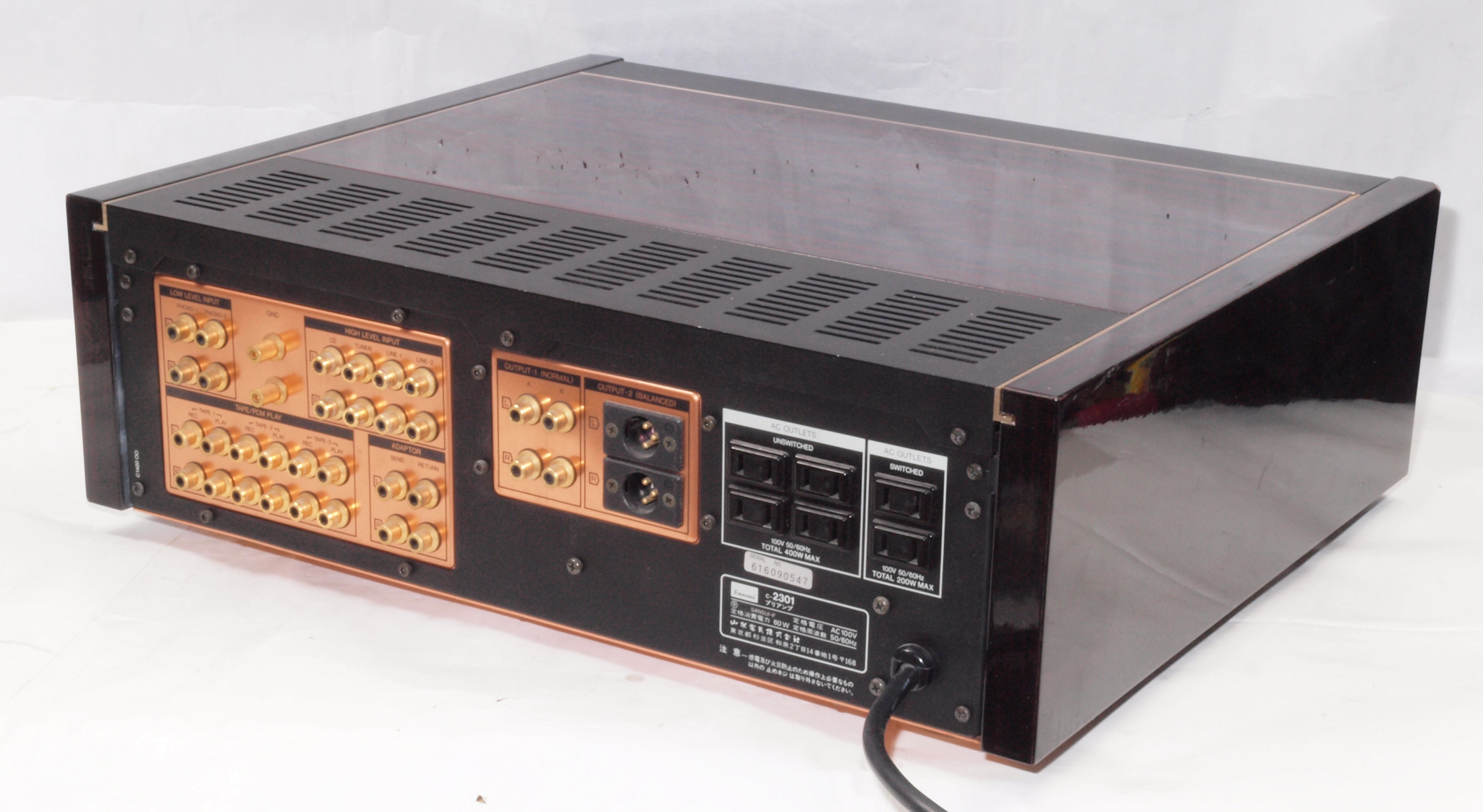

Ａ１３．　点検中　後から見る
Ａ１４．　点検中　後左から見る

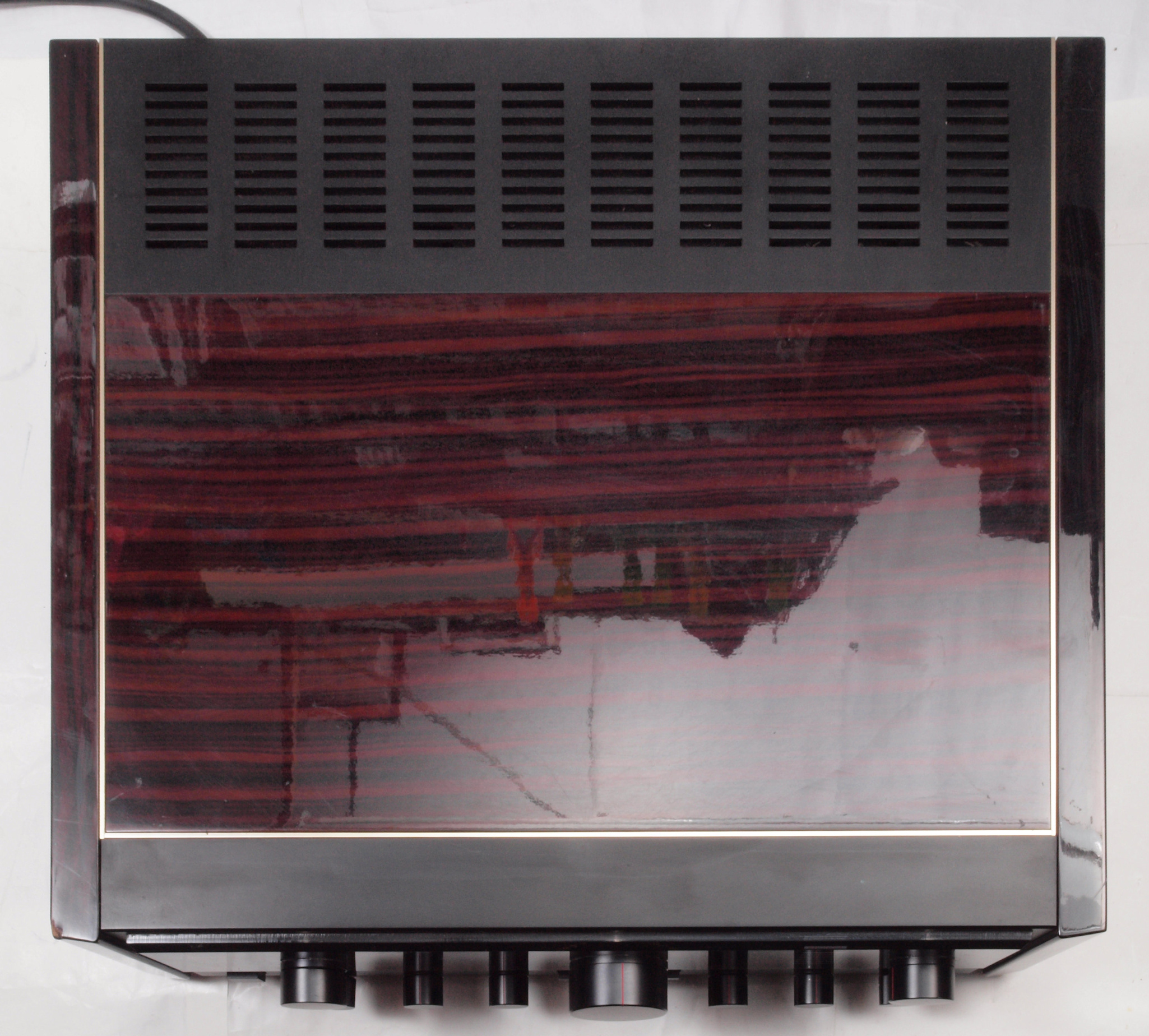

Ａ１５．　点検中　上から見る

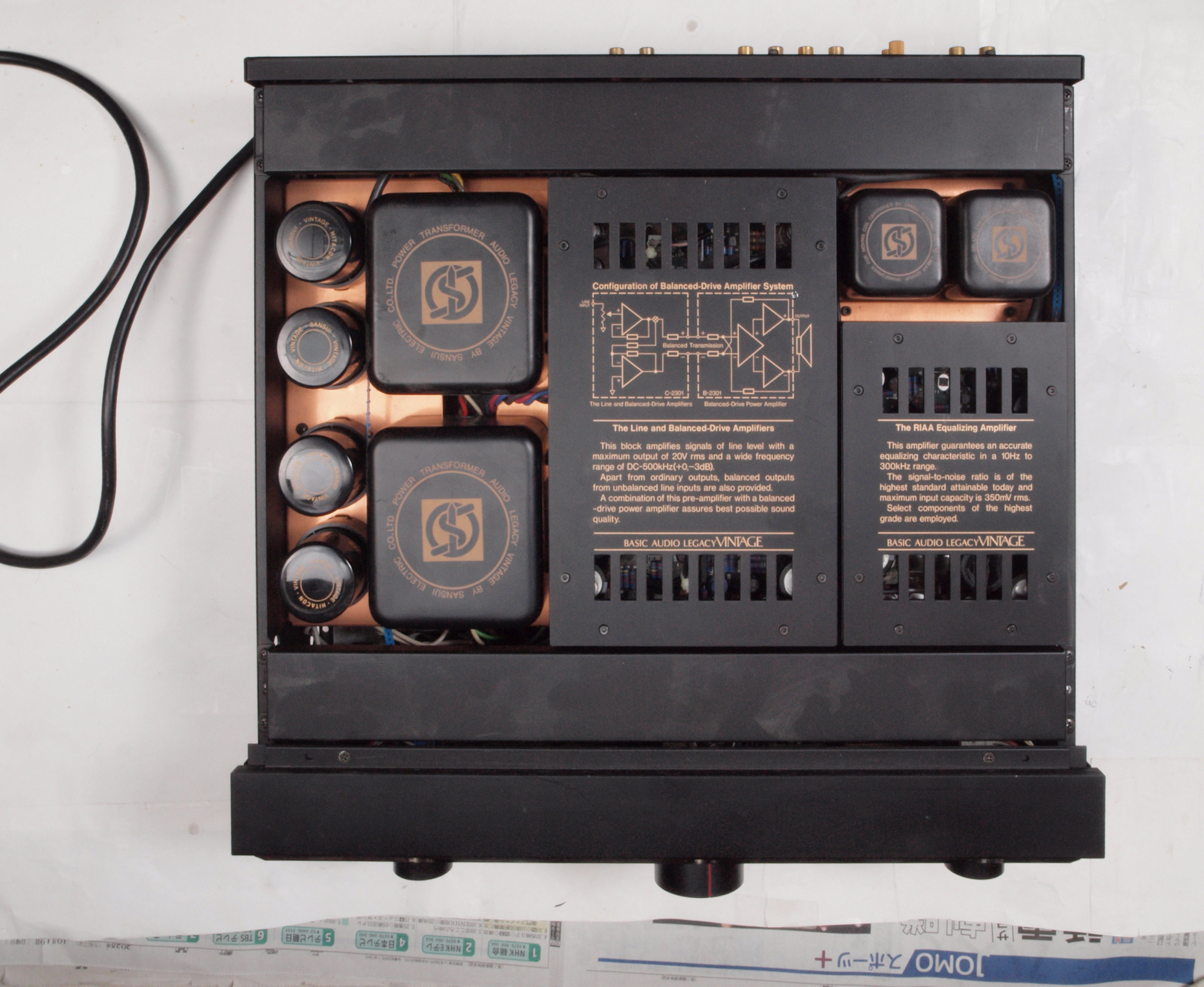

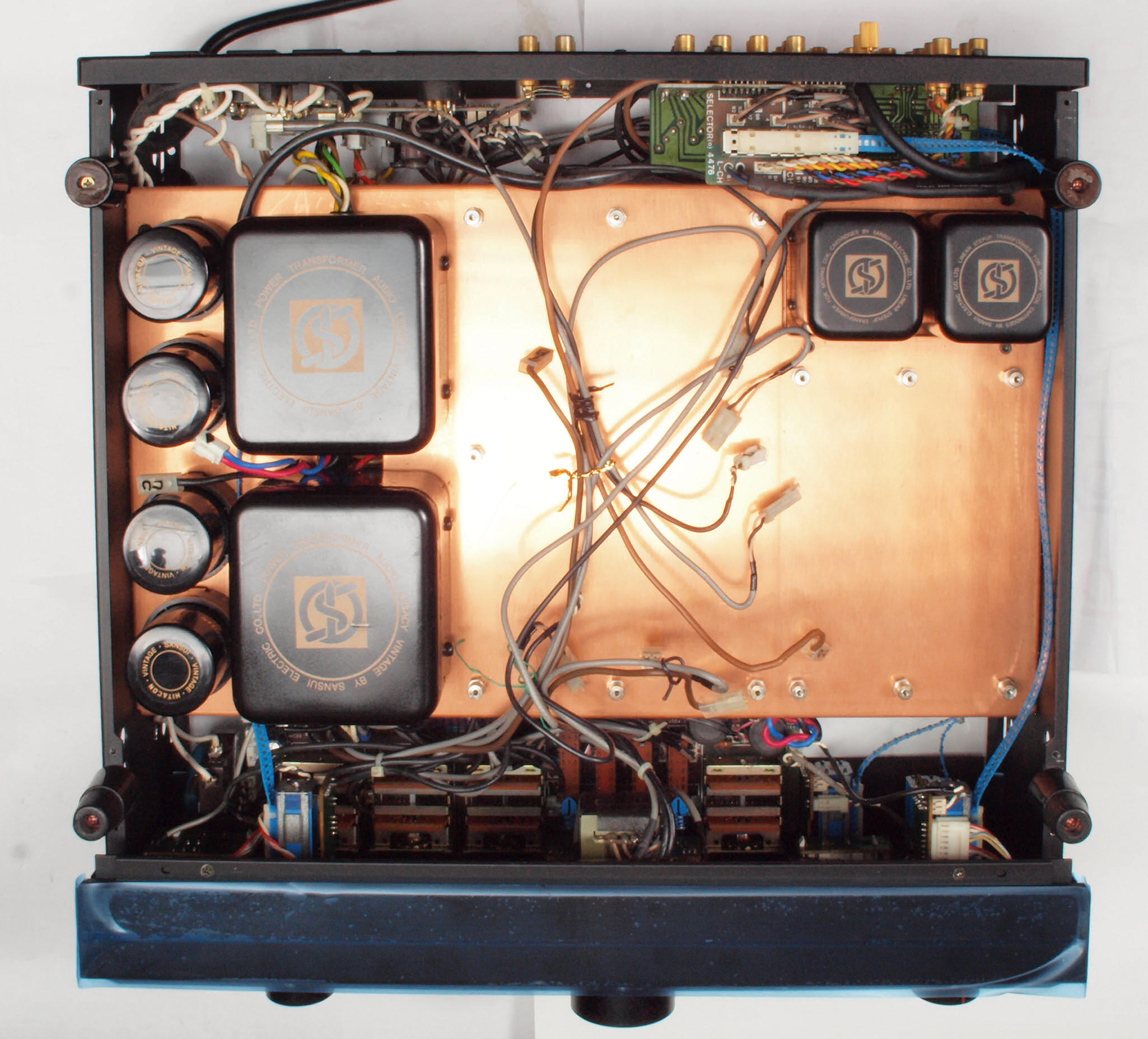

Ａ１６．　点検中　左右パネル・上蓋を外し、上から見る
Ａ１７．　点検中　左右パネル・上蓋・シールドを外し、上から見る。　４個の足は逆さにする為の修理用。

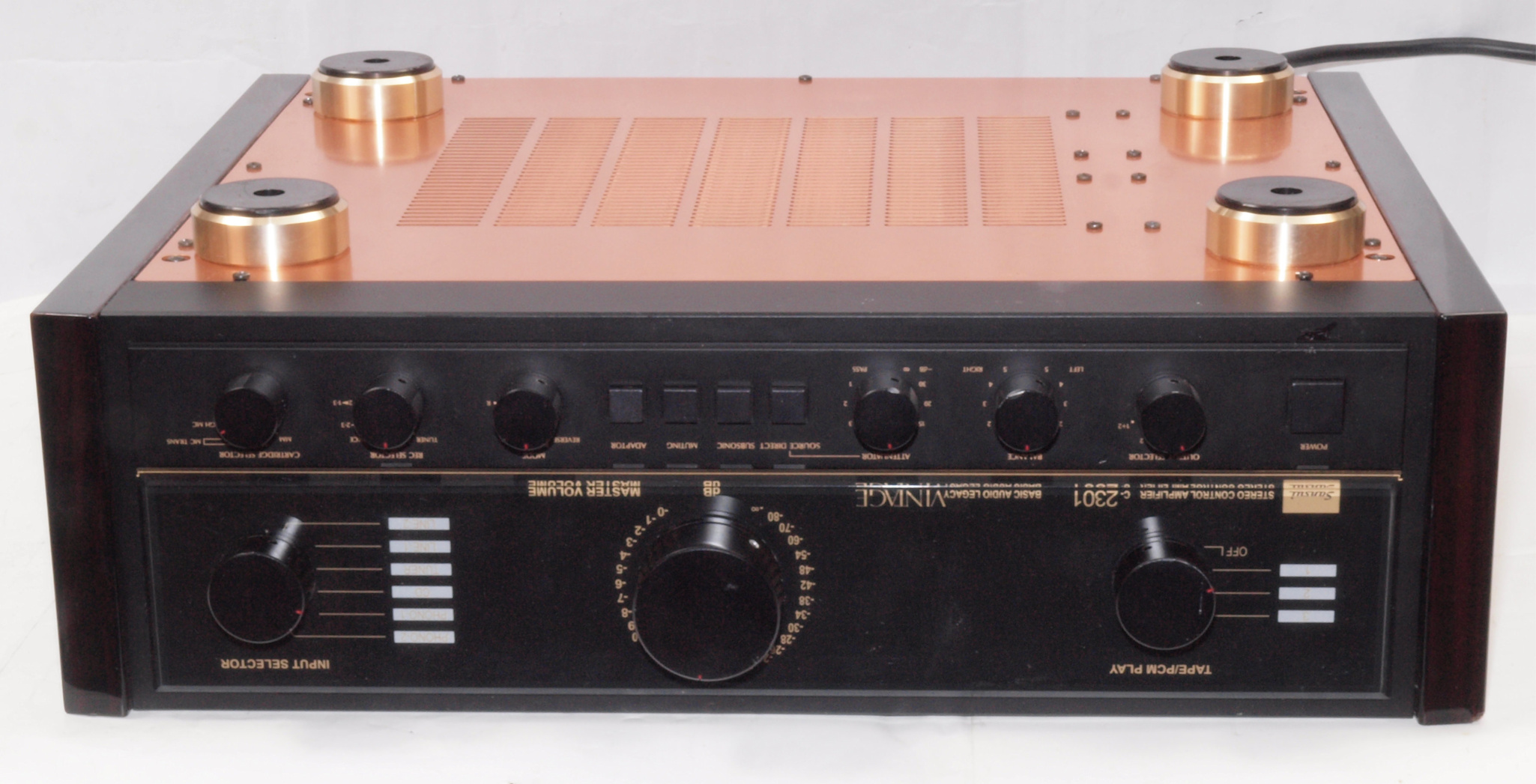

Ａ２１．　点検中　下前から見る

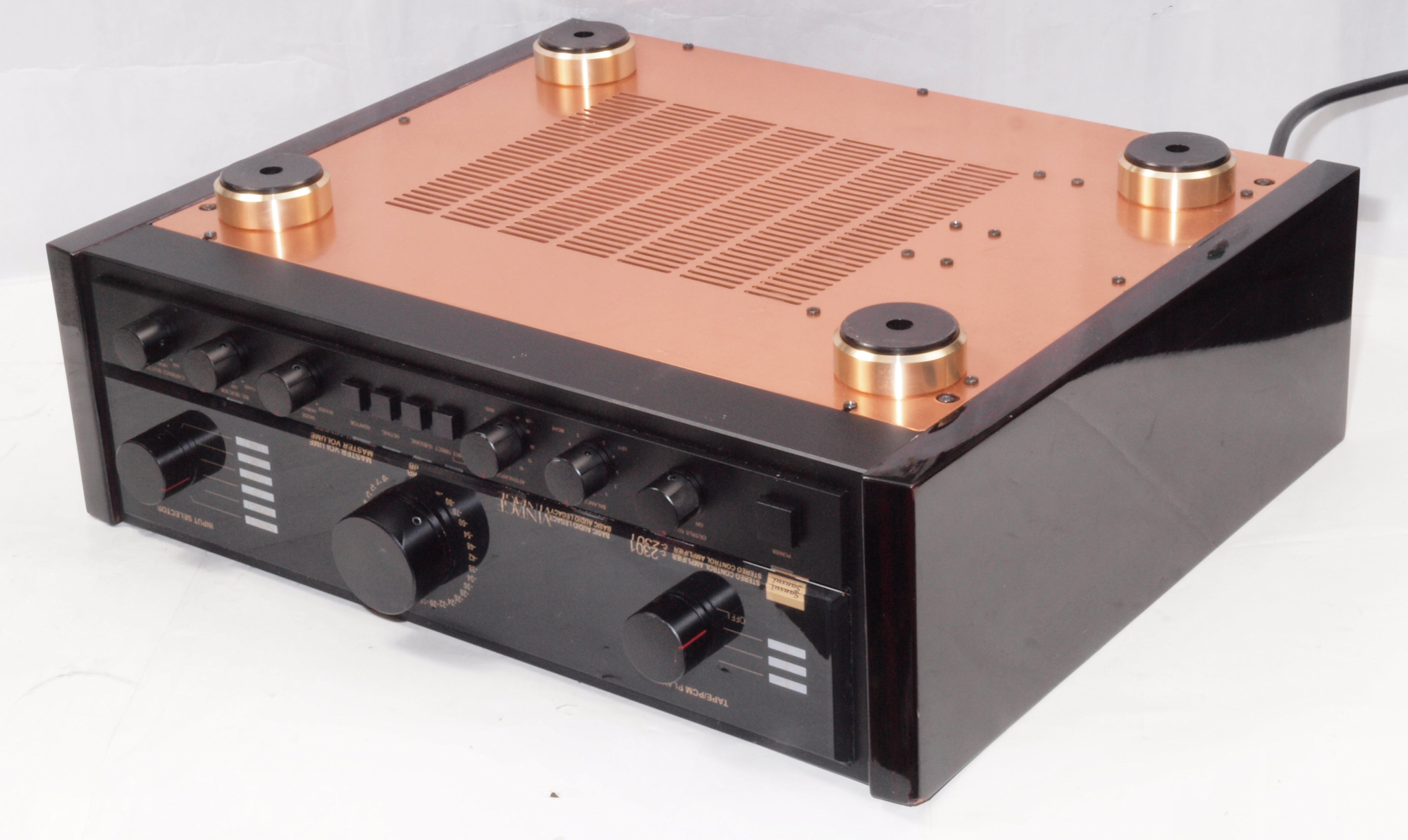

Ａ２２．　点検中　下前左から見る

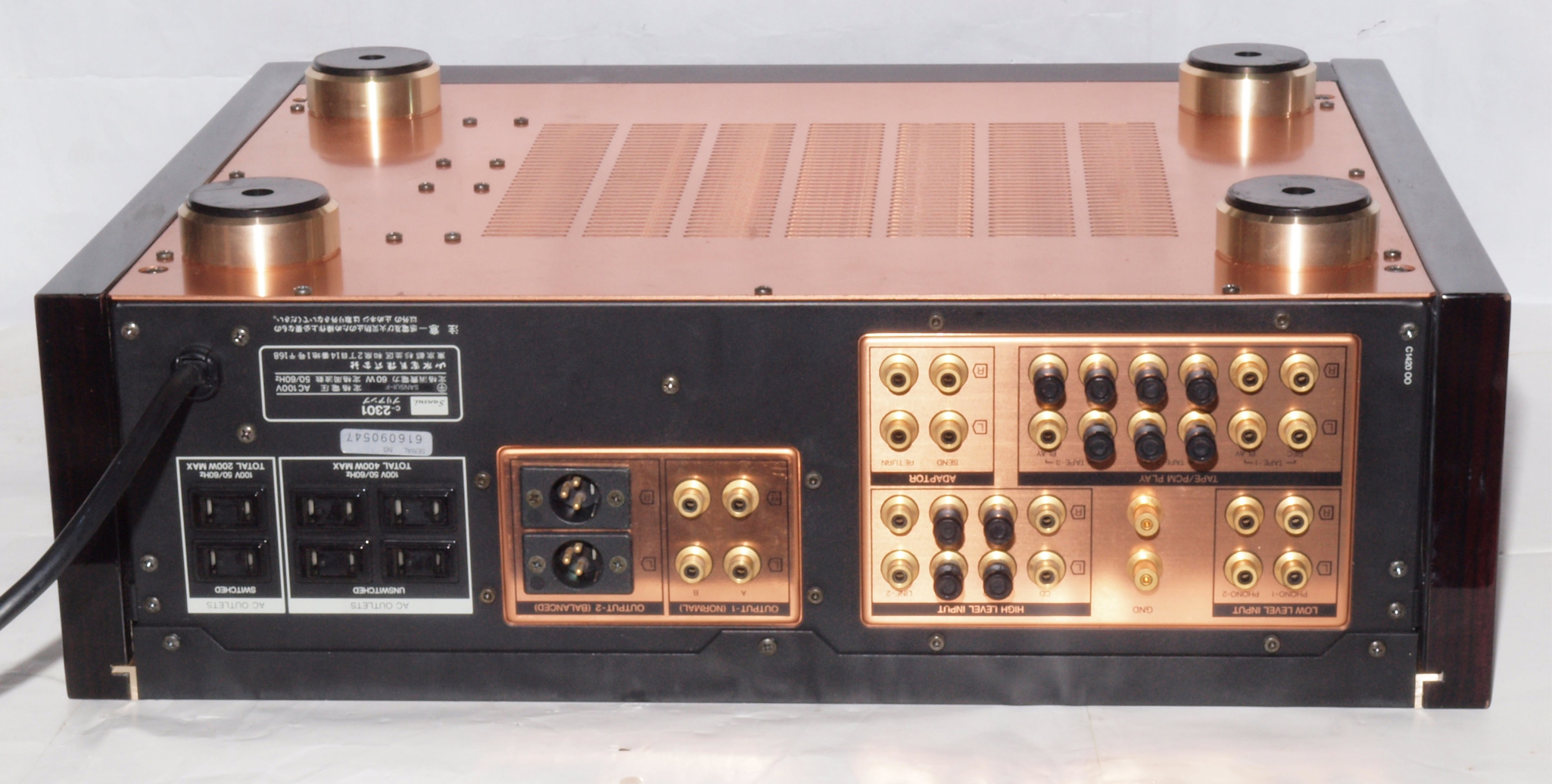

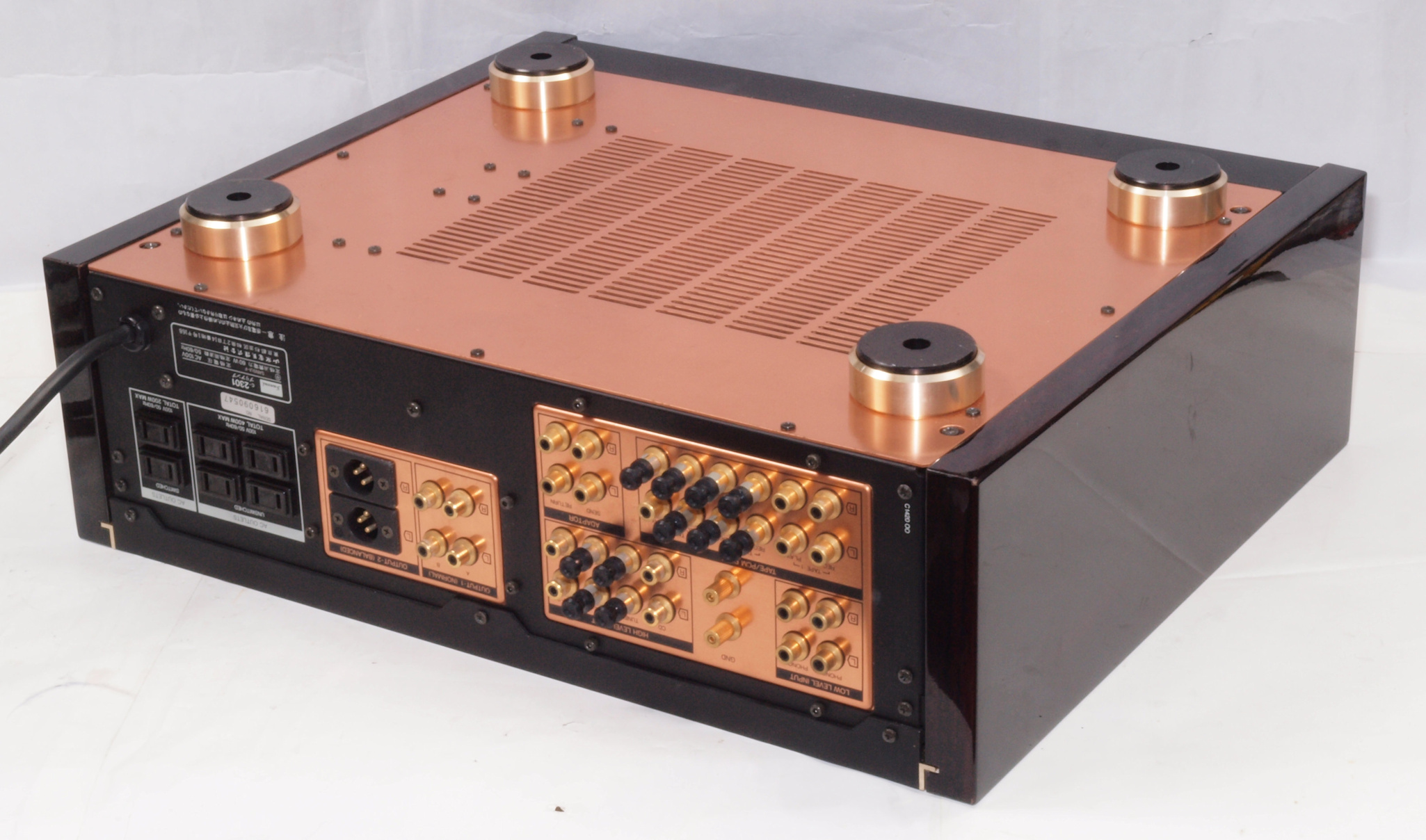

Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

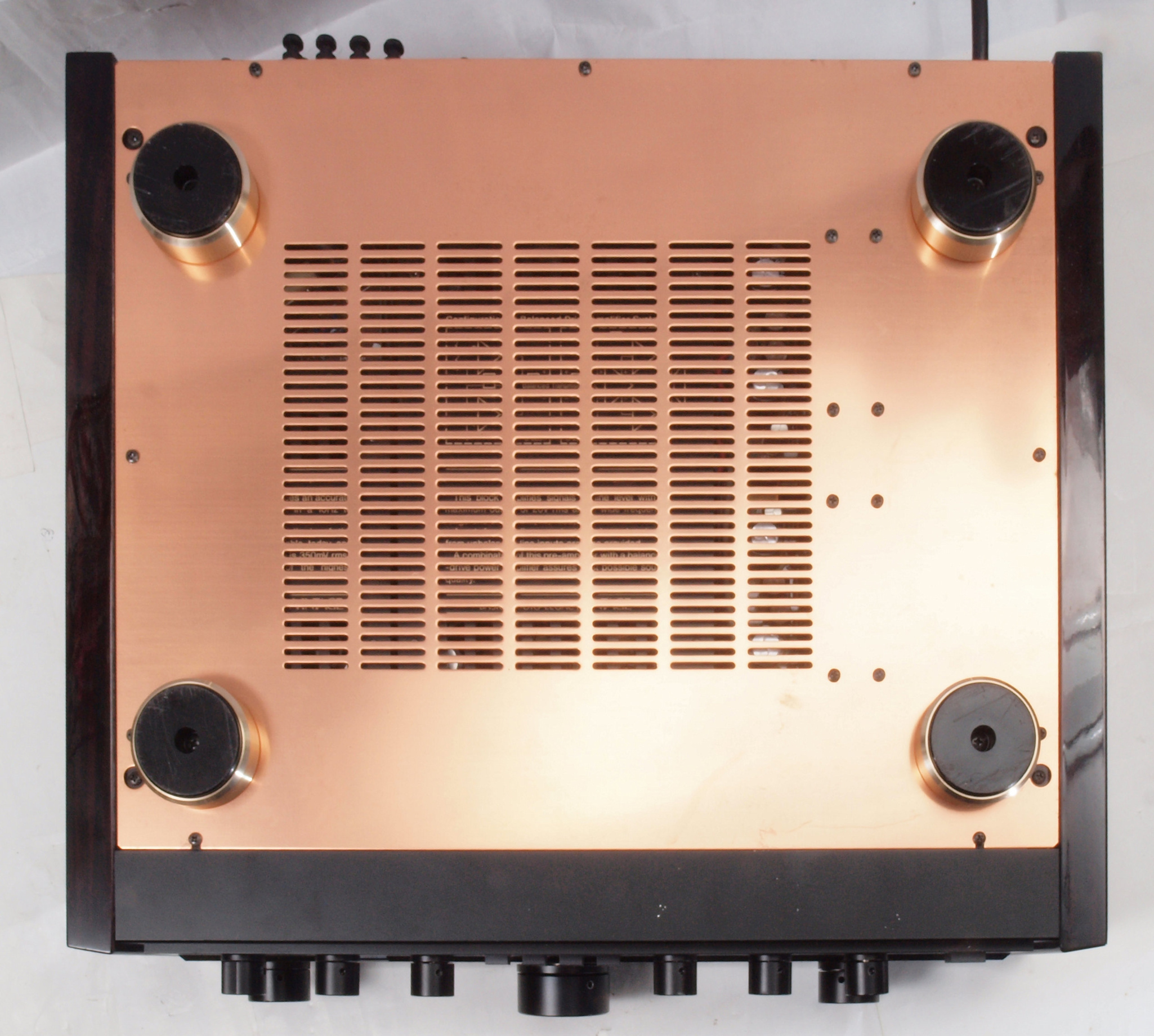

Ａ２５．　点検中　下から見る

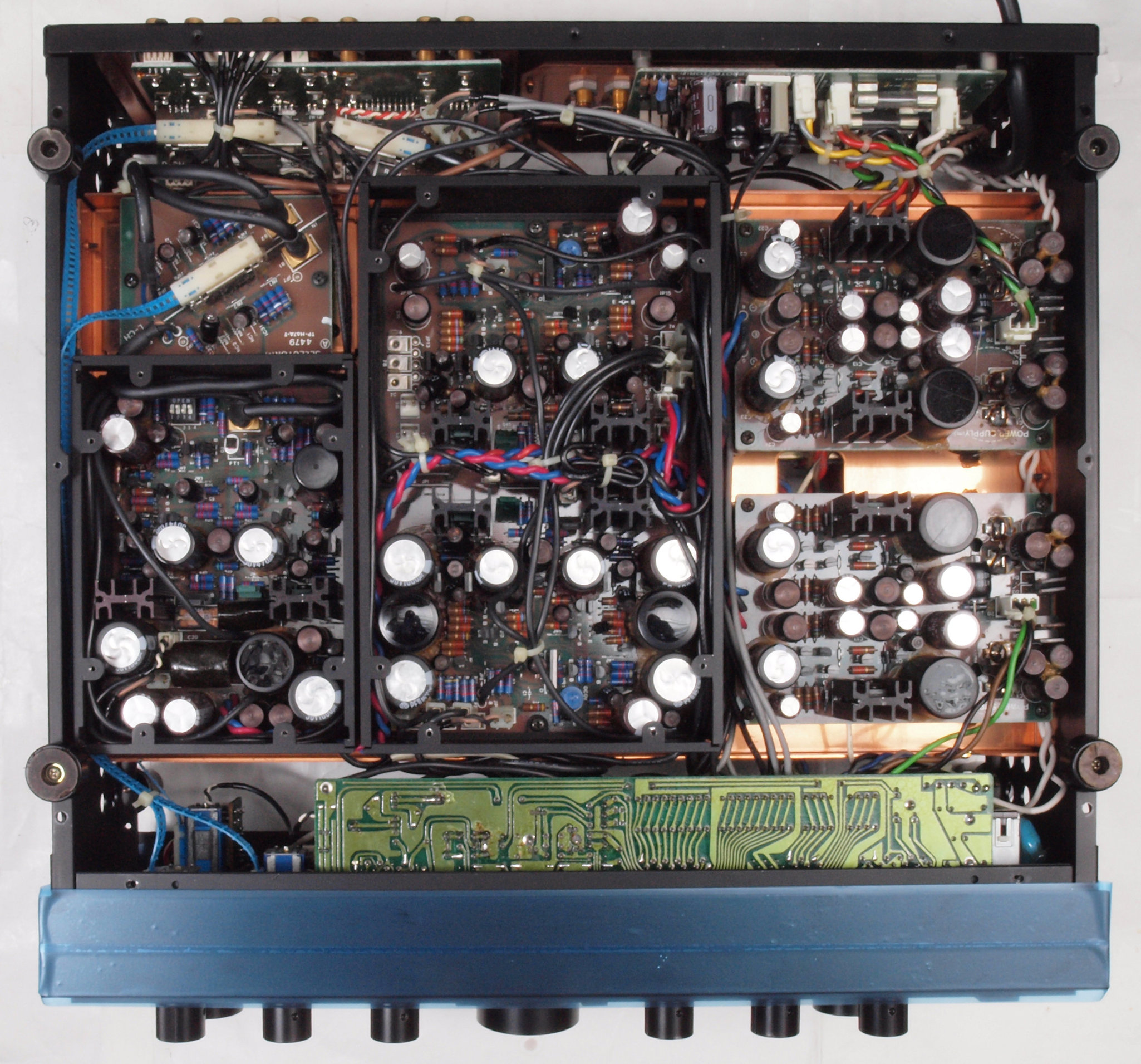

Ａ２６．　点検中　左右パネル・下蓋・シールドを外し、下から見る。４個の足は修理用。

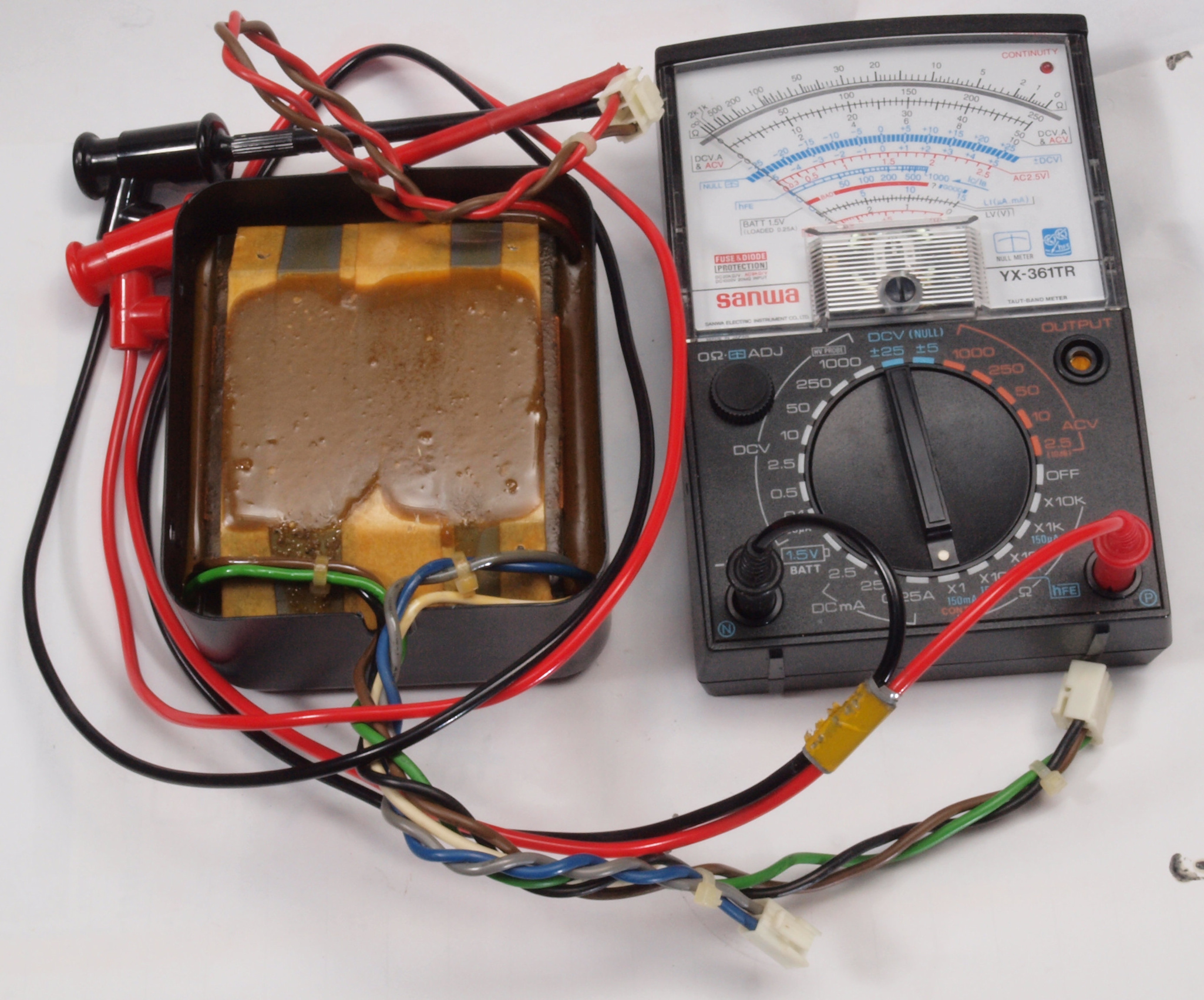

Ａ３１．　点検中　左側電源トランス１次巻線断線。

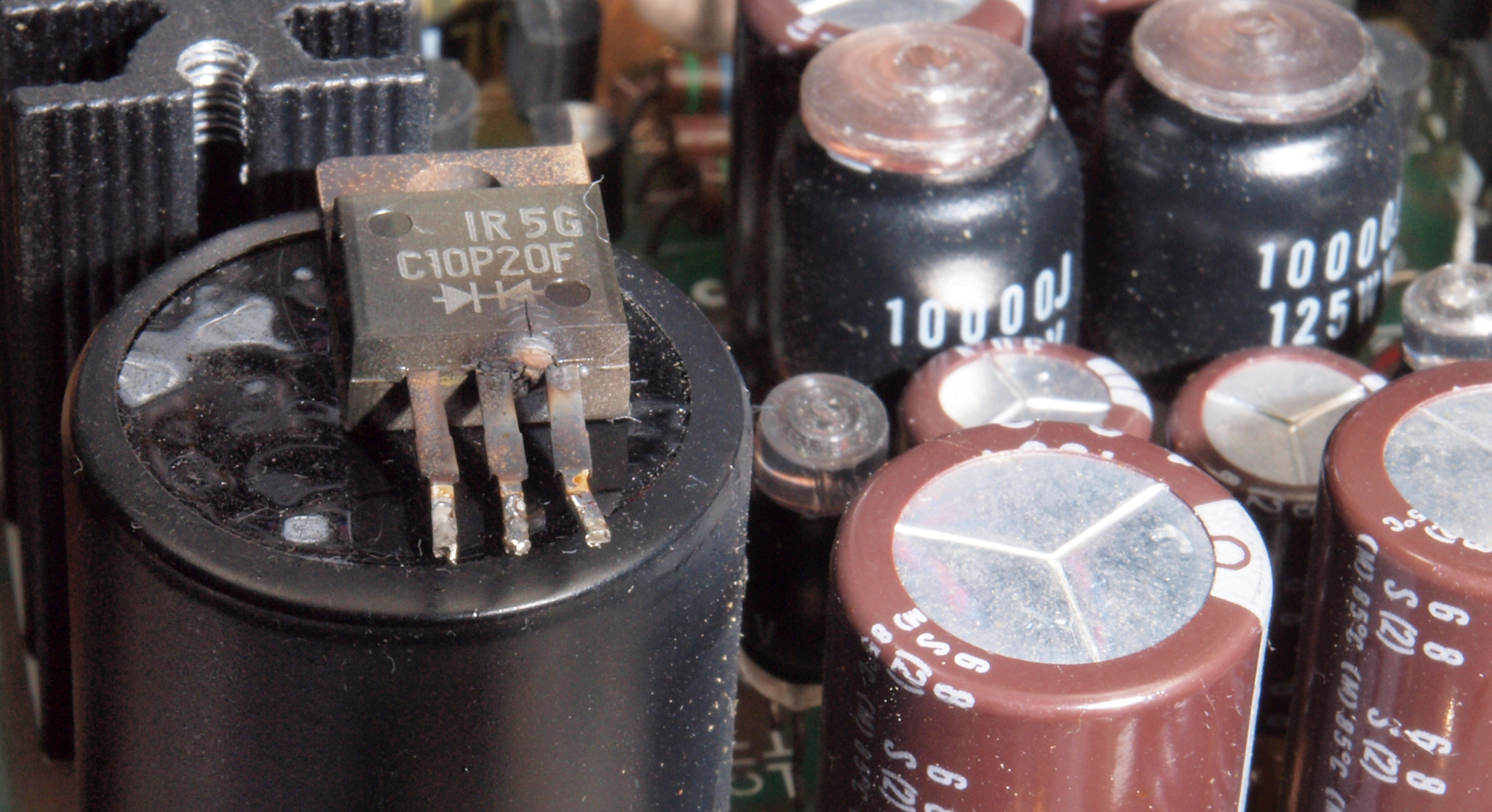

Ａ３２．　点検中　左側電源基板整流ダイオード焼損。

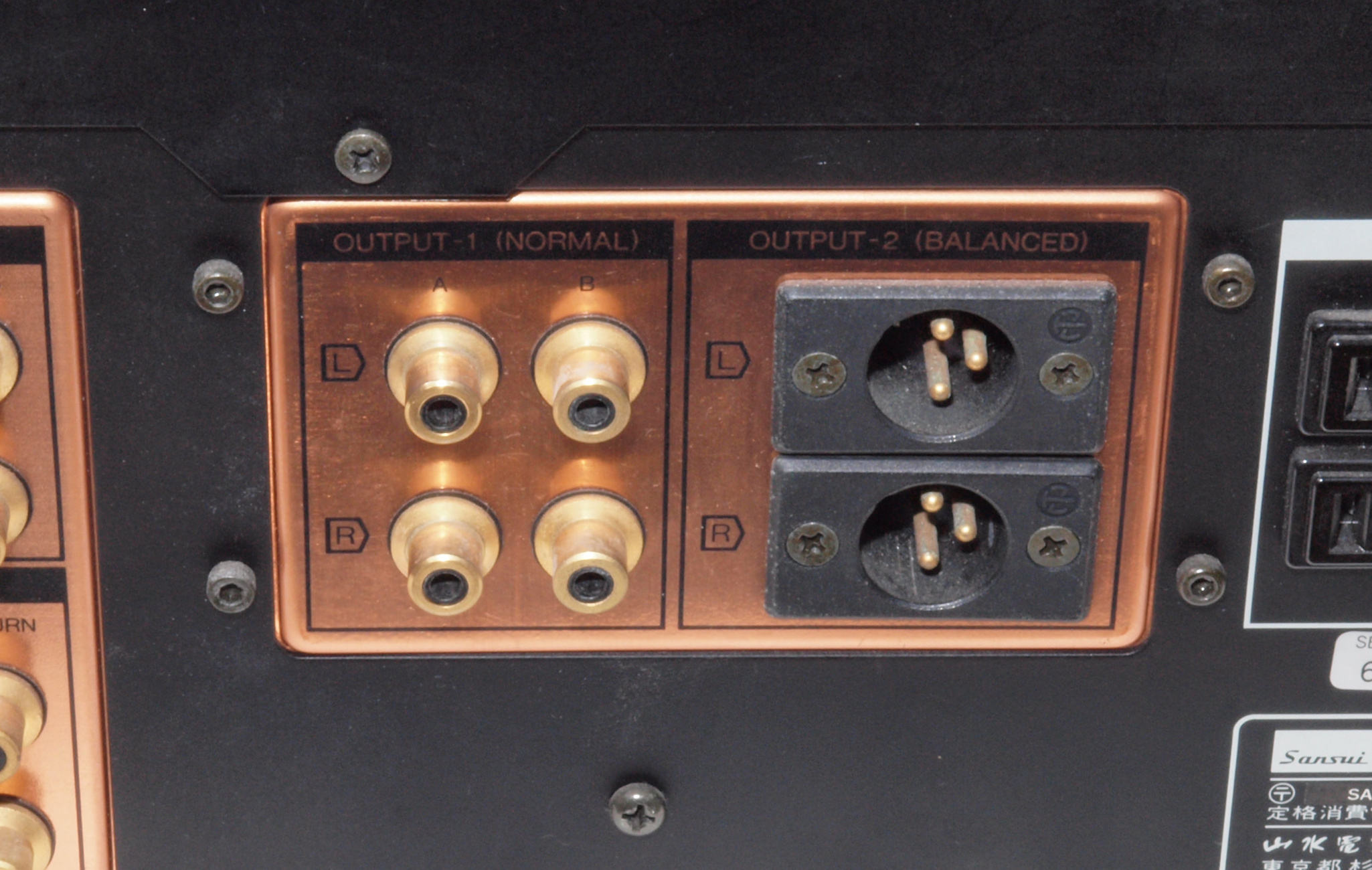

Ａ４１．　点検中　プリ出力ＲＣＡ端子、キャノン端子。 テフロン絶縁ＲＣＡ端子、キャノンコネクター NEUTRIC NC3MP-Bに交換。

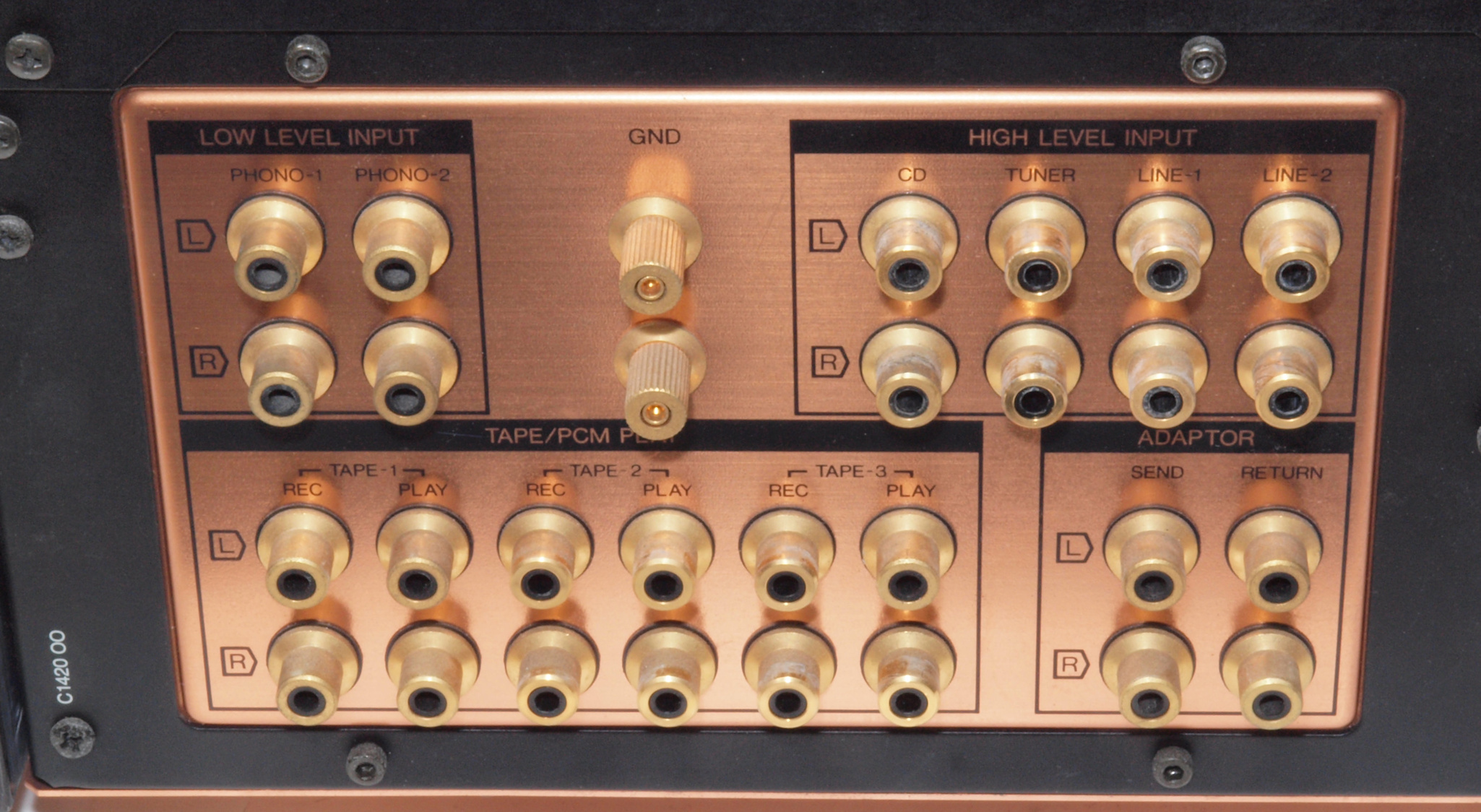

Ａ５１．　点検中　プリＲＣＡ入出力端子郡。Ｐｈｏｎｏ_ＲＣＡ端子（２組４個）を テフロン絶縁ＲＣＡ端子に交換。
Ａ５２．　点検中　最近のテフロン絶縁製ＲＣＡ端子。中心電極は円筒状で４つ割方式。
Ａ５３．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ５４．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

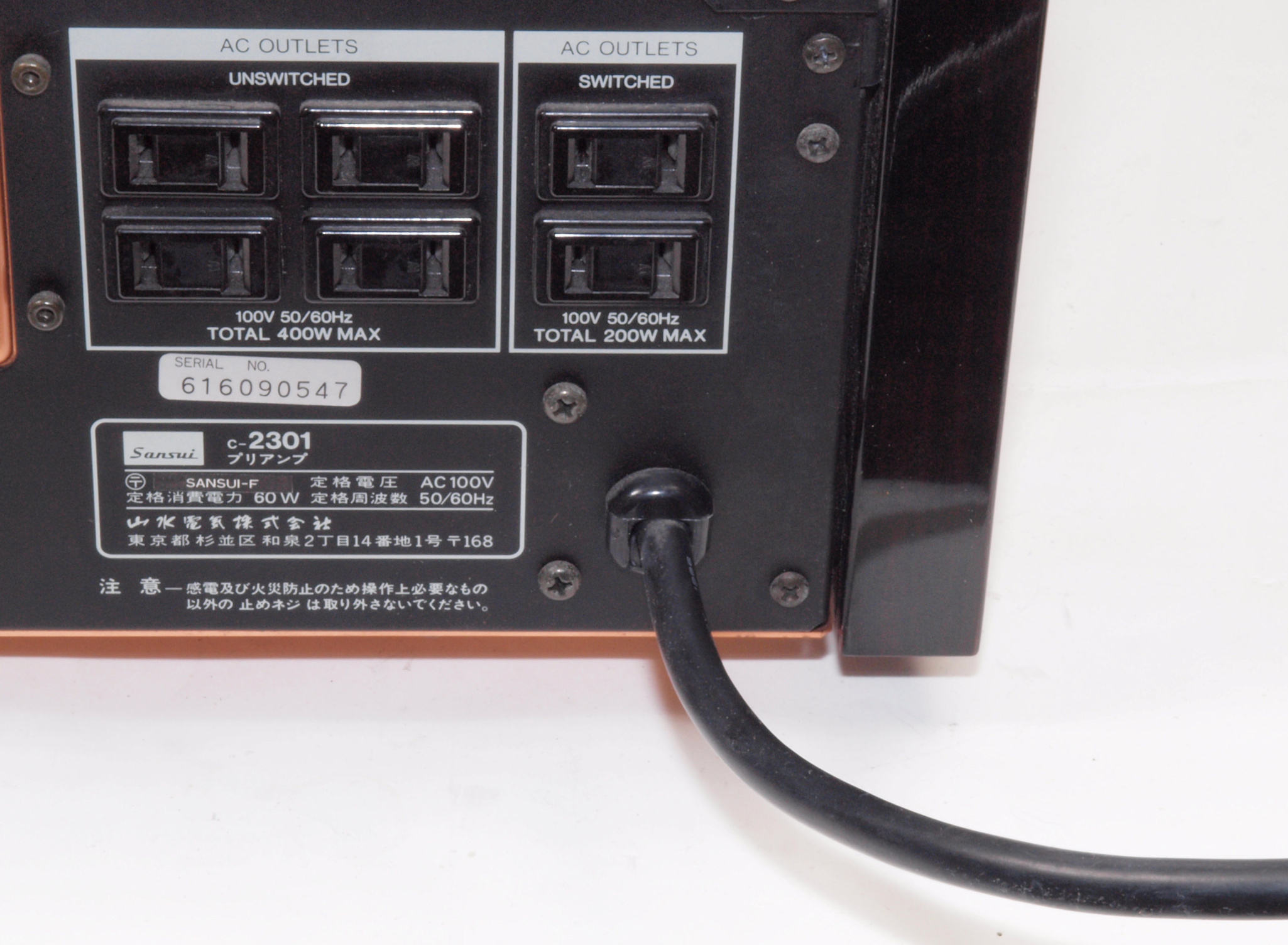

Ａ６１．　点検中　ＡＣコード取り付け部
Ａ６２．　点検中　３Ｐインレット交換、縦取り付けになる。
Ａ７１．　点検中　使用するリレー比較　左＝付いていた開放型　　右＝交換する新しい密閉型で接点の腐食が少ない
Ａ８１．　点検中　交換する電解コンデンサー外観、１００μ／１００Ｖ。
Ａ８２．　点検中　交換する電解コンデンサー外観、２２０μ／１００Ｖ。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　バラック修理（悪い所の修理）が終わり上から見る、これから長く使用出来る様にオーバーホール修理開始。
Ｃ２．　バラック修理（悪い所の修理）が終わり下から見る、これから長く使用出来る様にオーバーホール修理開始。
Ｃ３．　基板を取り外し下から見る。基板修理開始。
Ｃ４．　基板を取り外し上から見る。基板修理開始。

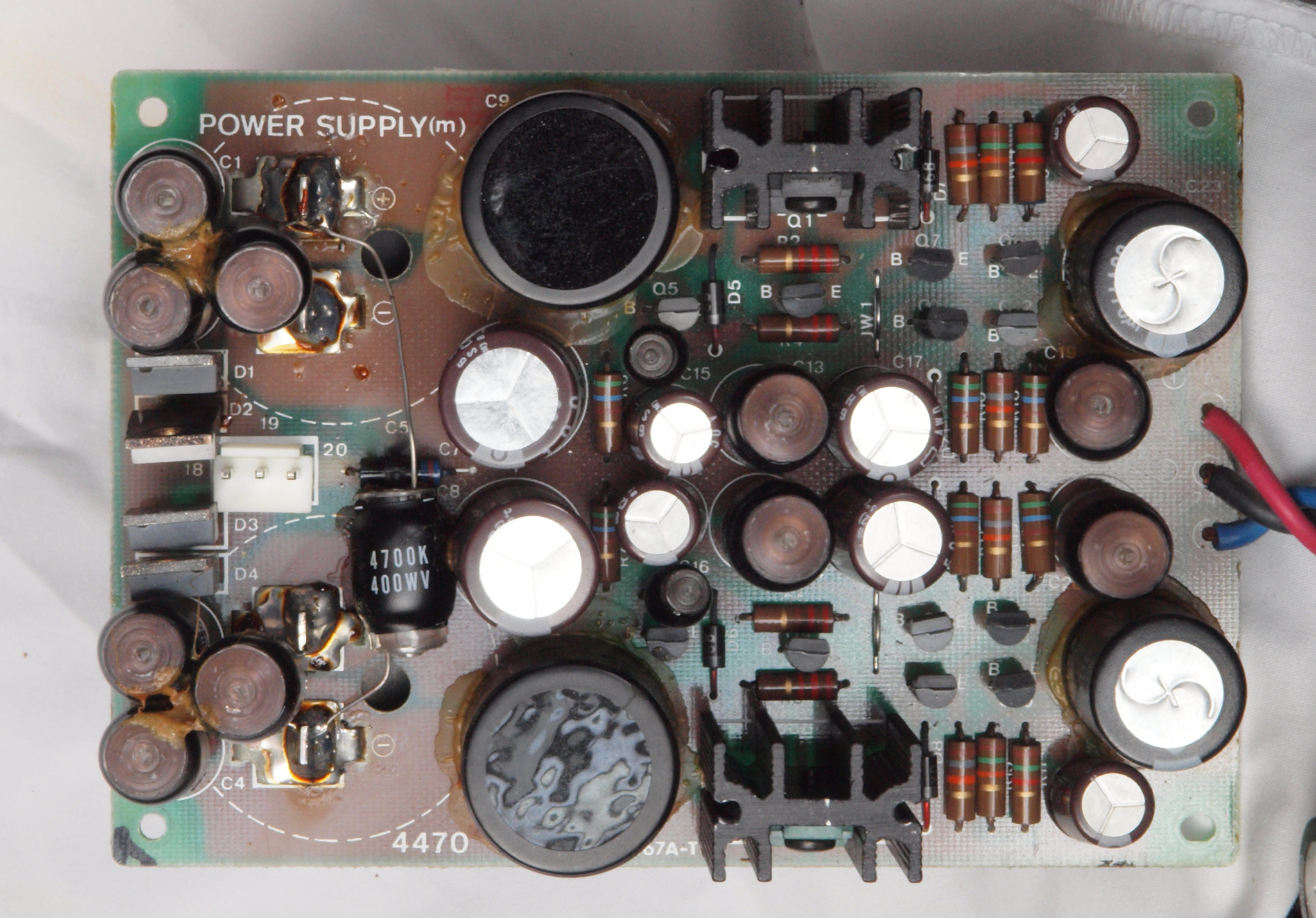

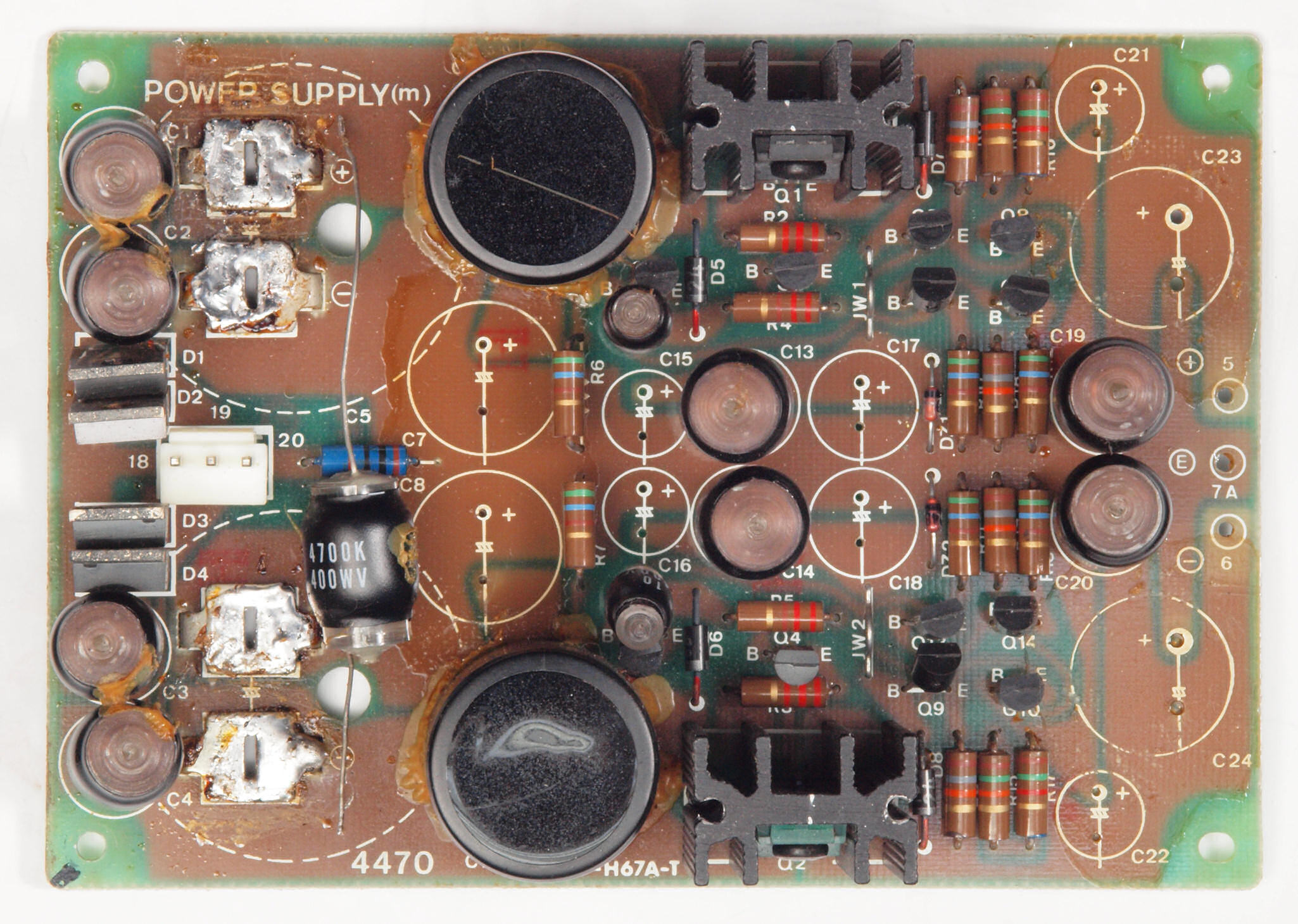

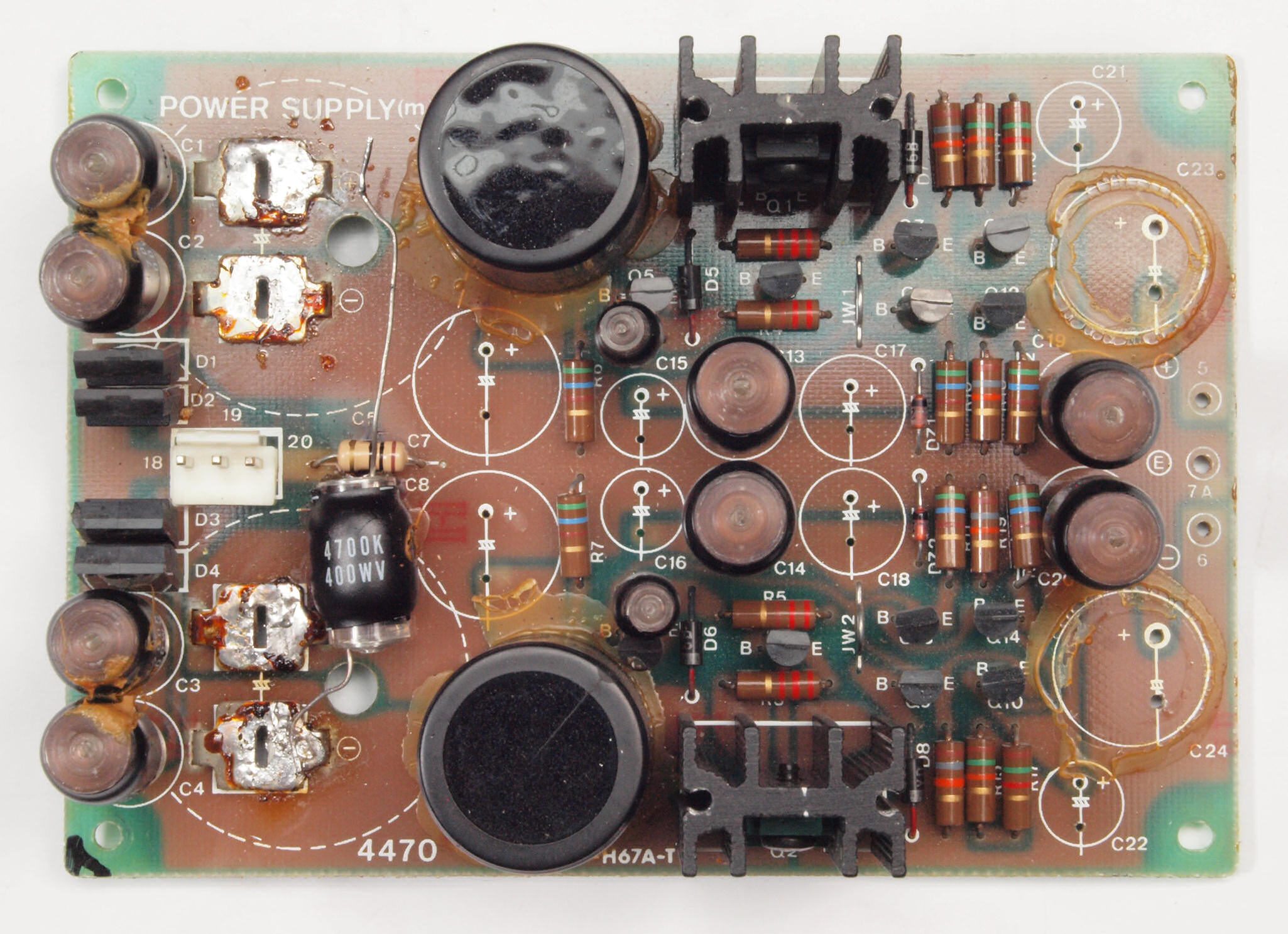

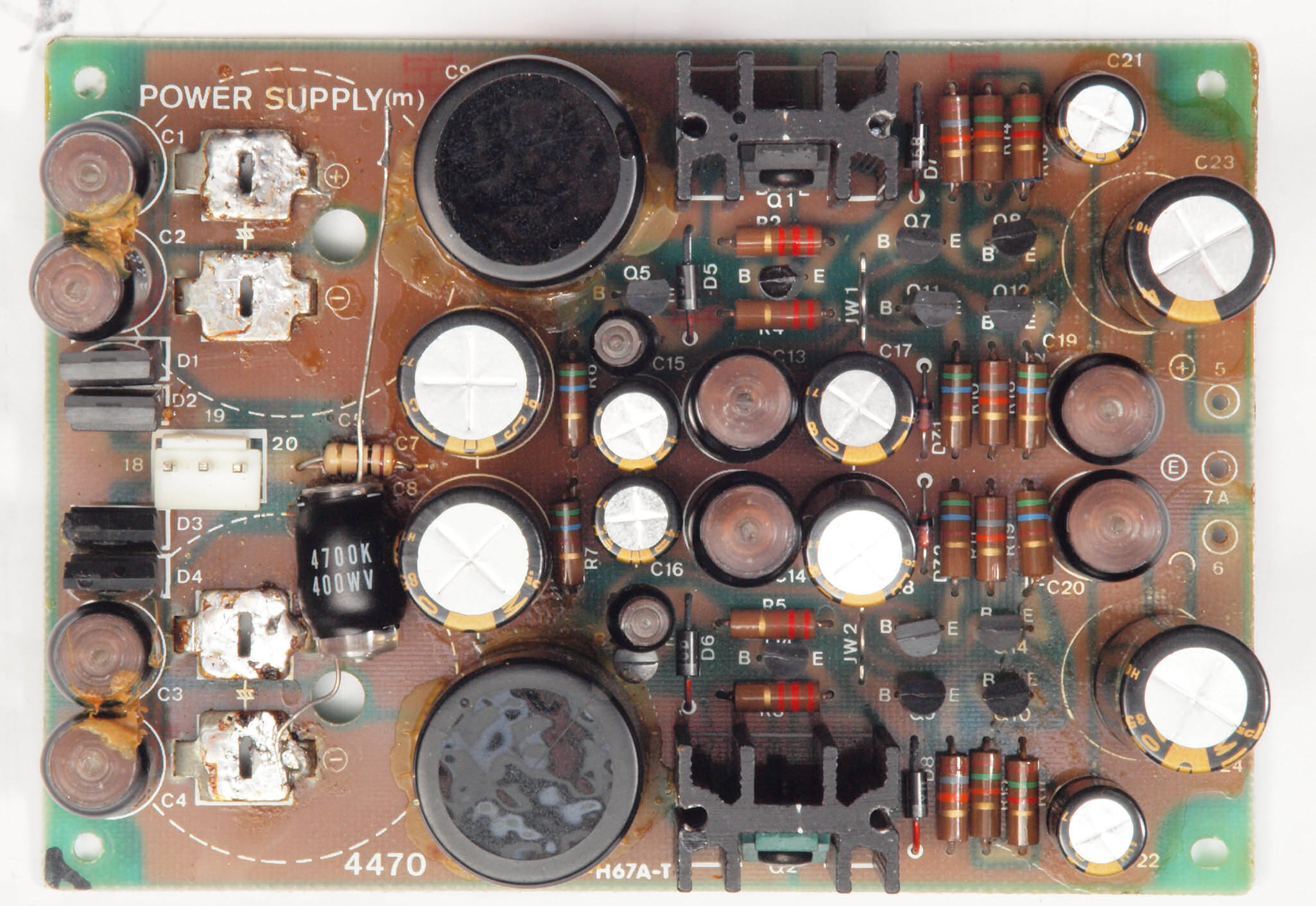

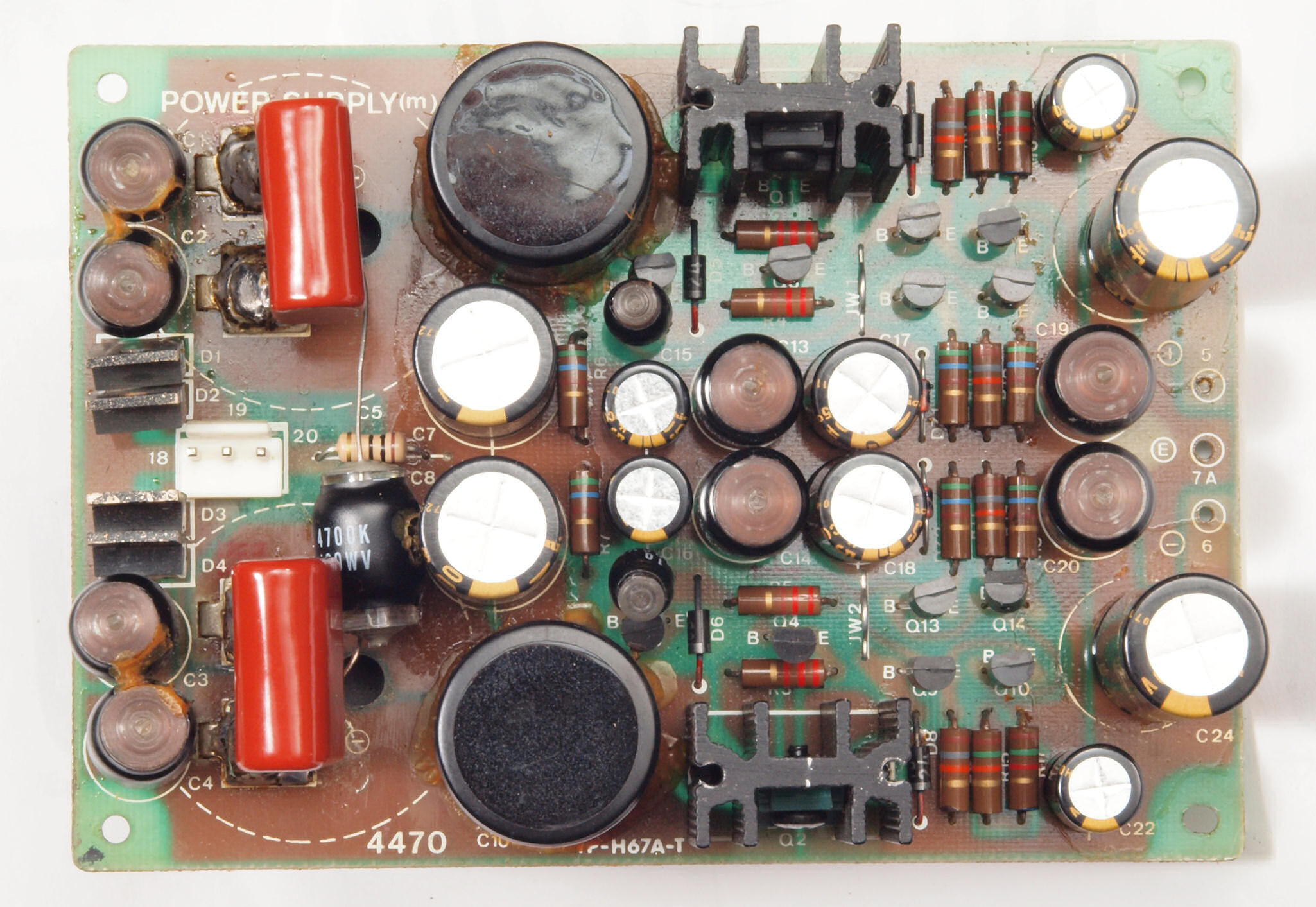

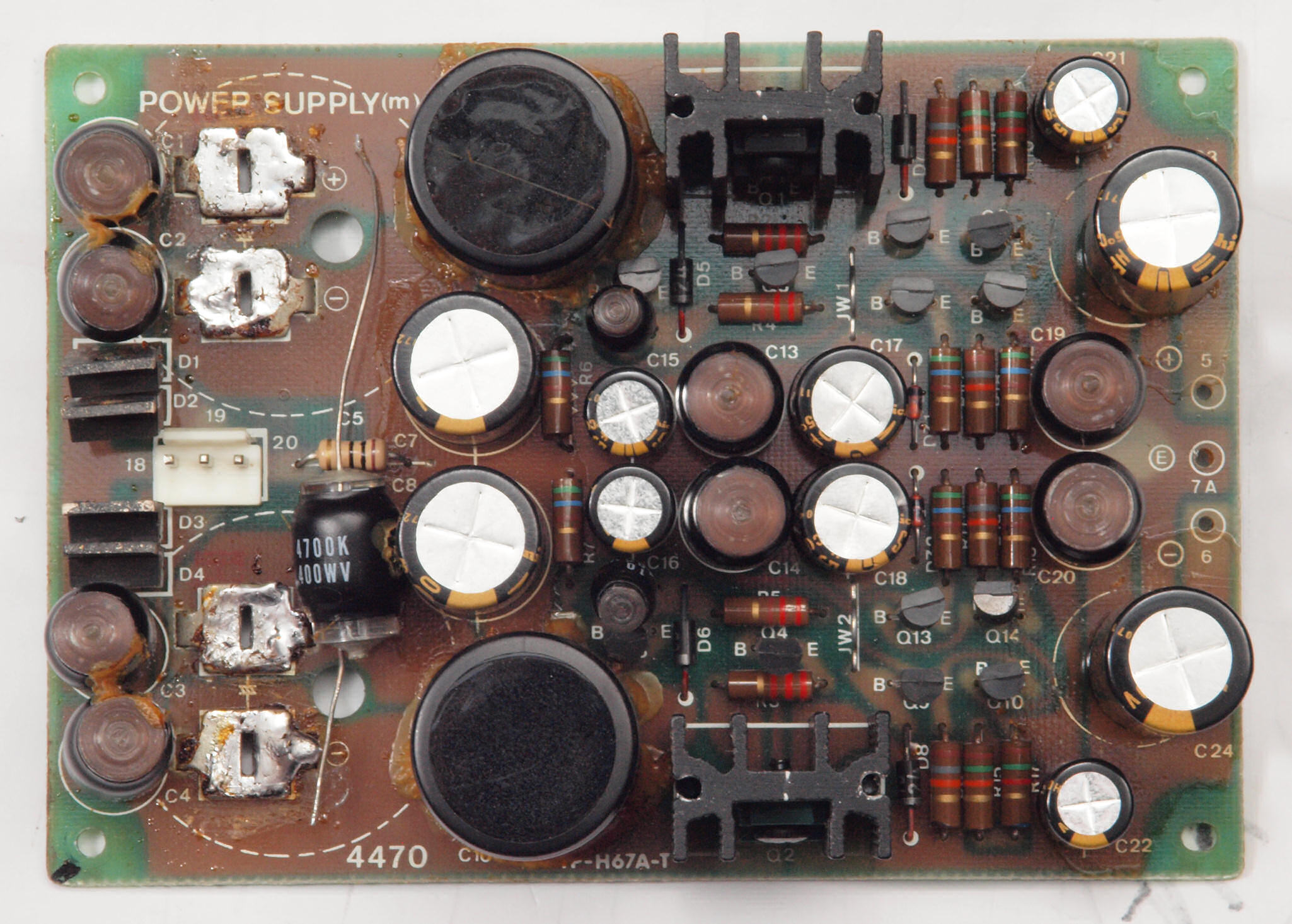

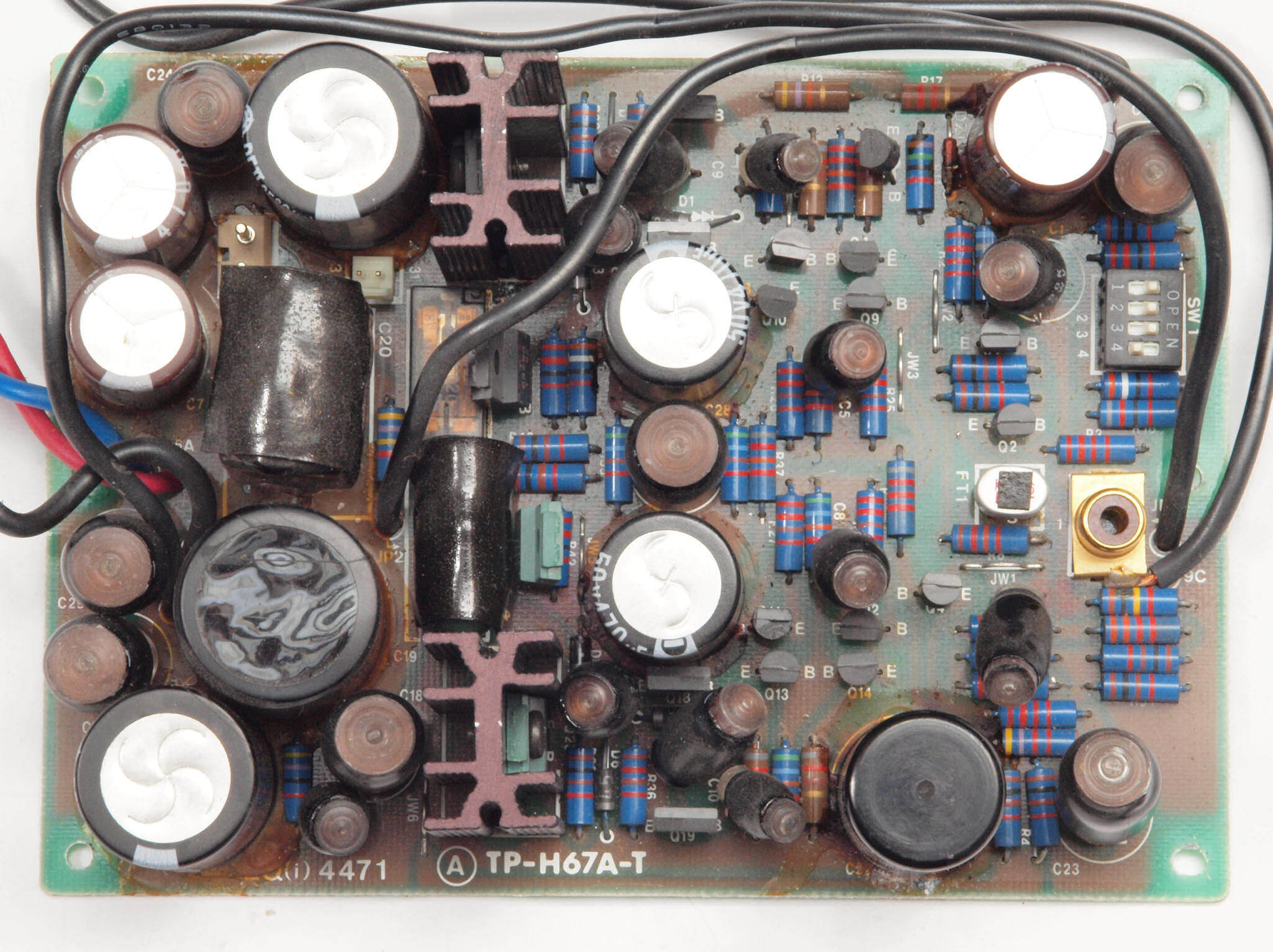

Ｃ１１．　修理前　Ｒ側電源基板。

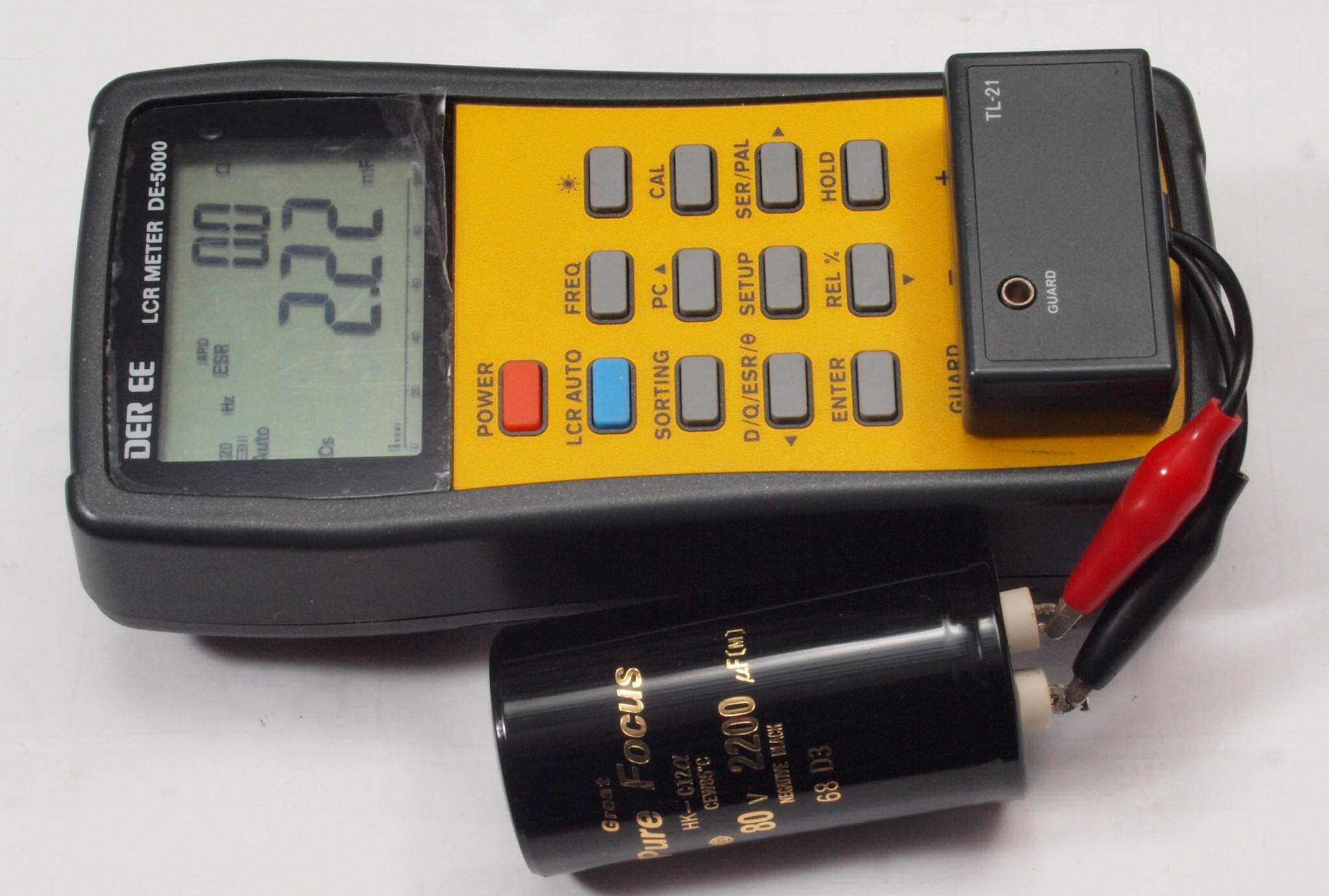

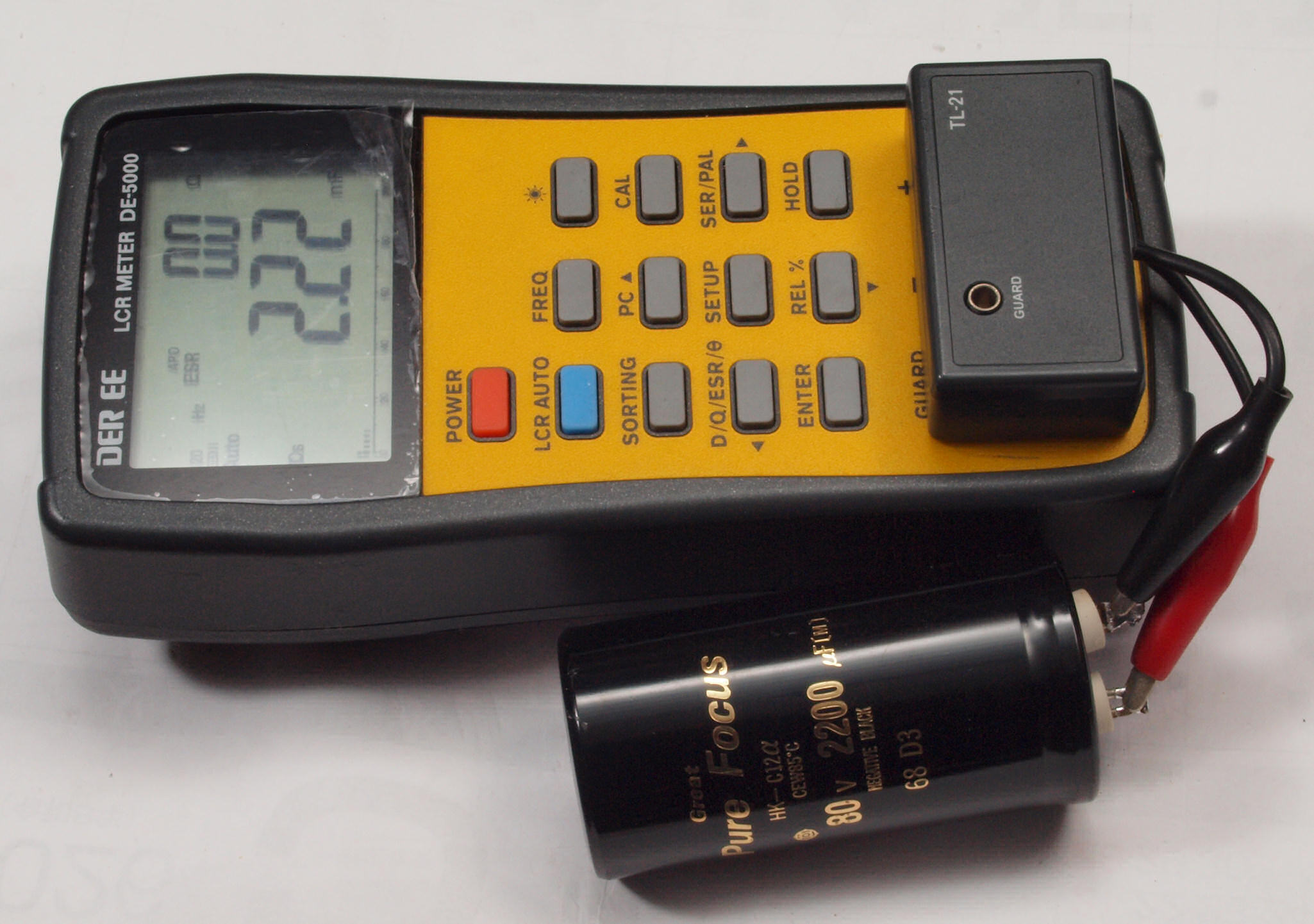

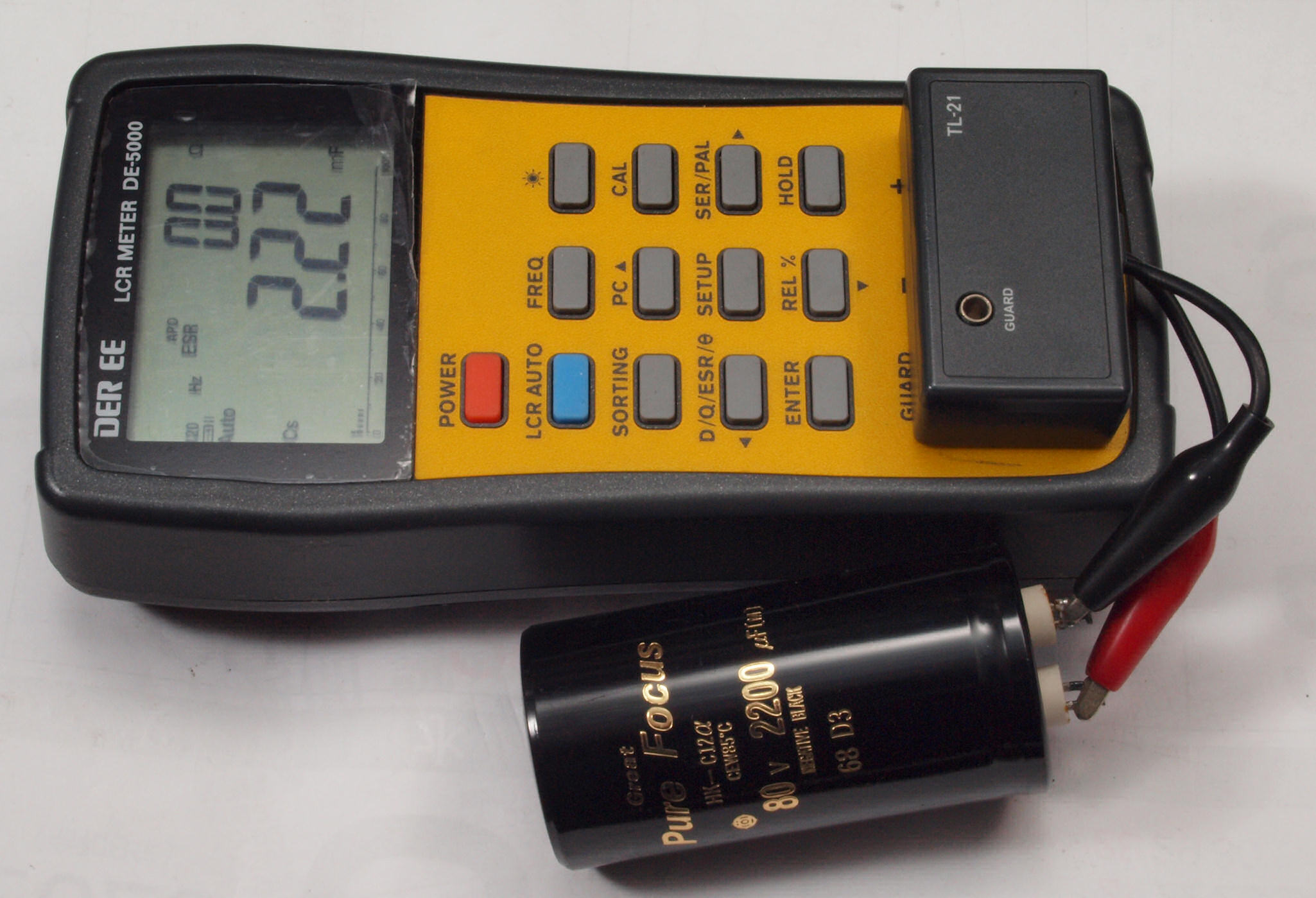

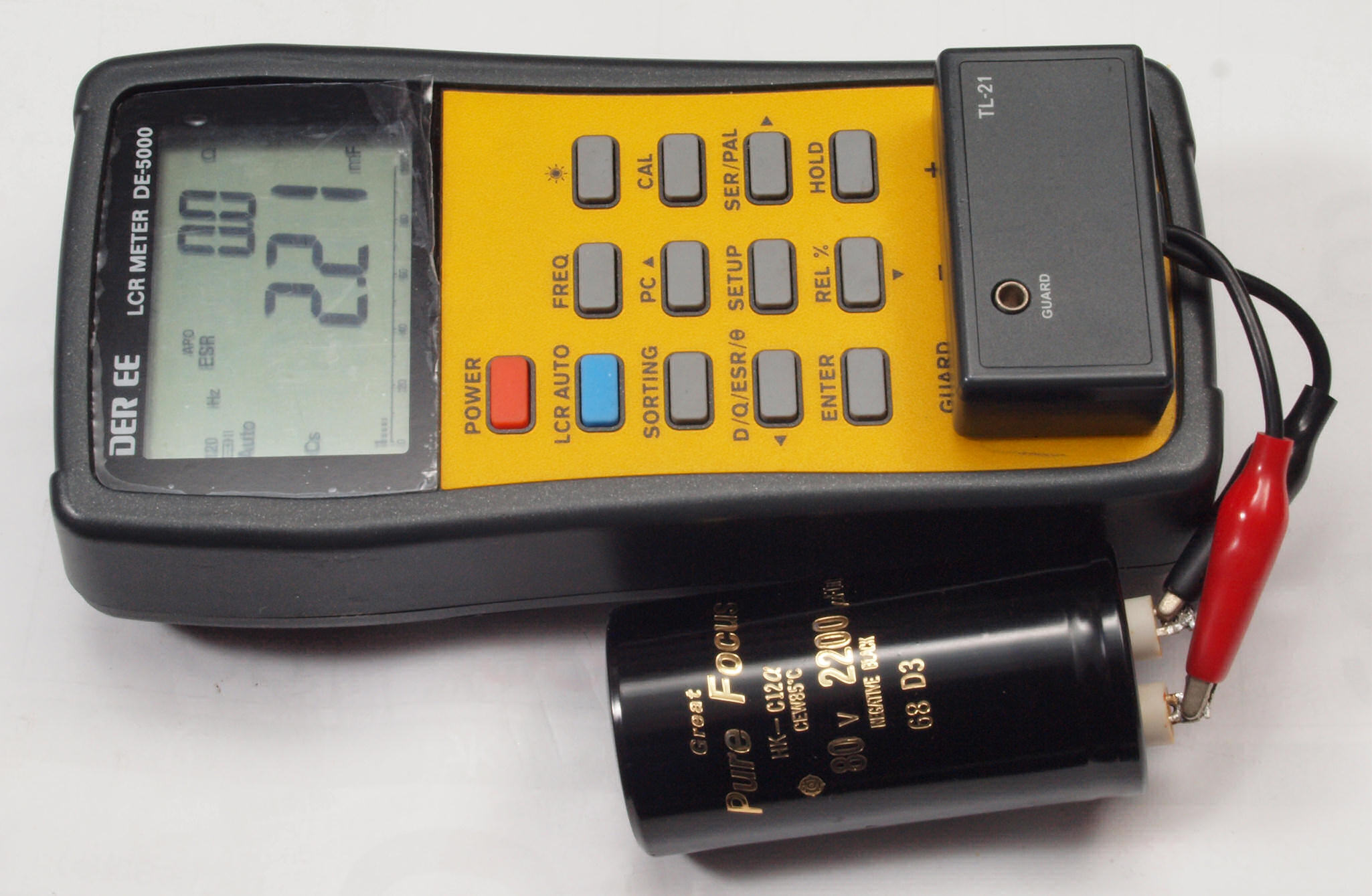

Ｃ１１２．　修理中　Ｒ側電源基板、　＋側電解コンデンサー測定。
Ｃ１１３．　修理中　Ｒ側電源基板、　−側電解コンデンサー測定。

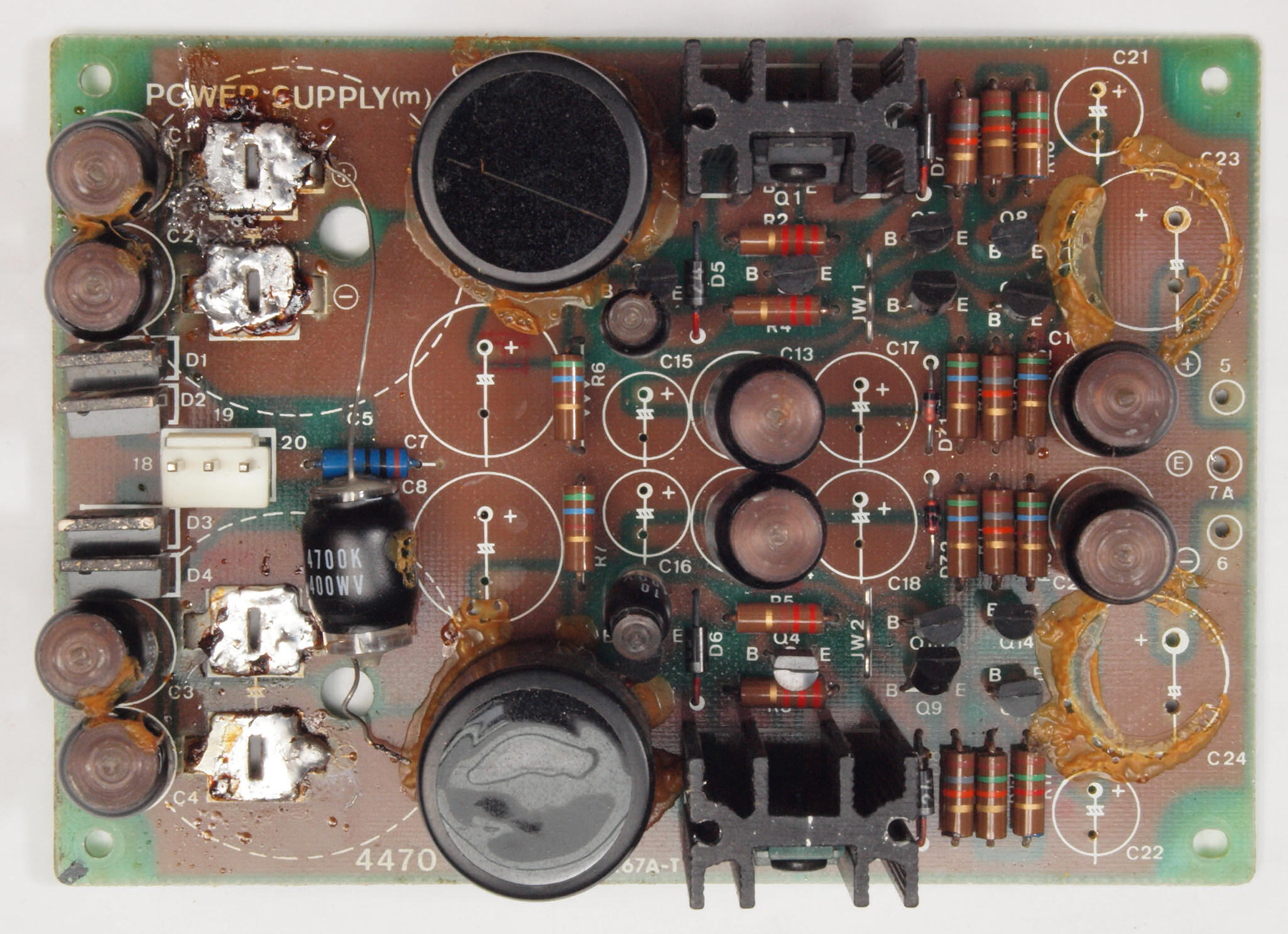

Ｃ１１４．　修理中　Ｒ側電源基板、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ１１５．　修理中　Ｒ側電源基板、　電解コンデンサー固定用の接着材を取り除きコート液を塗布。

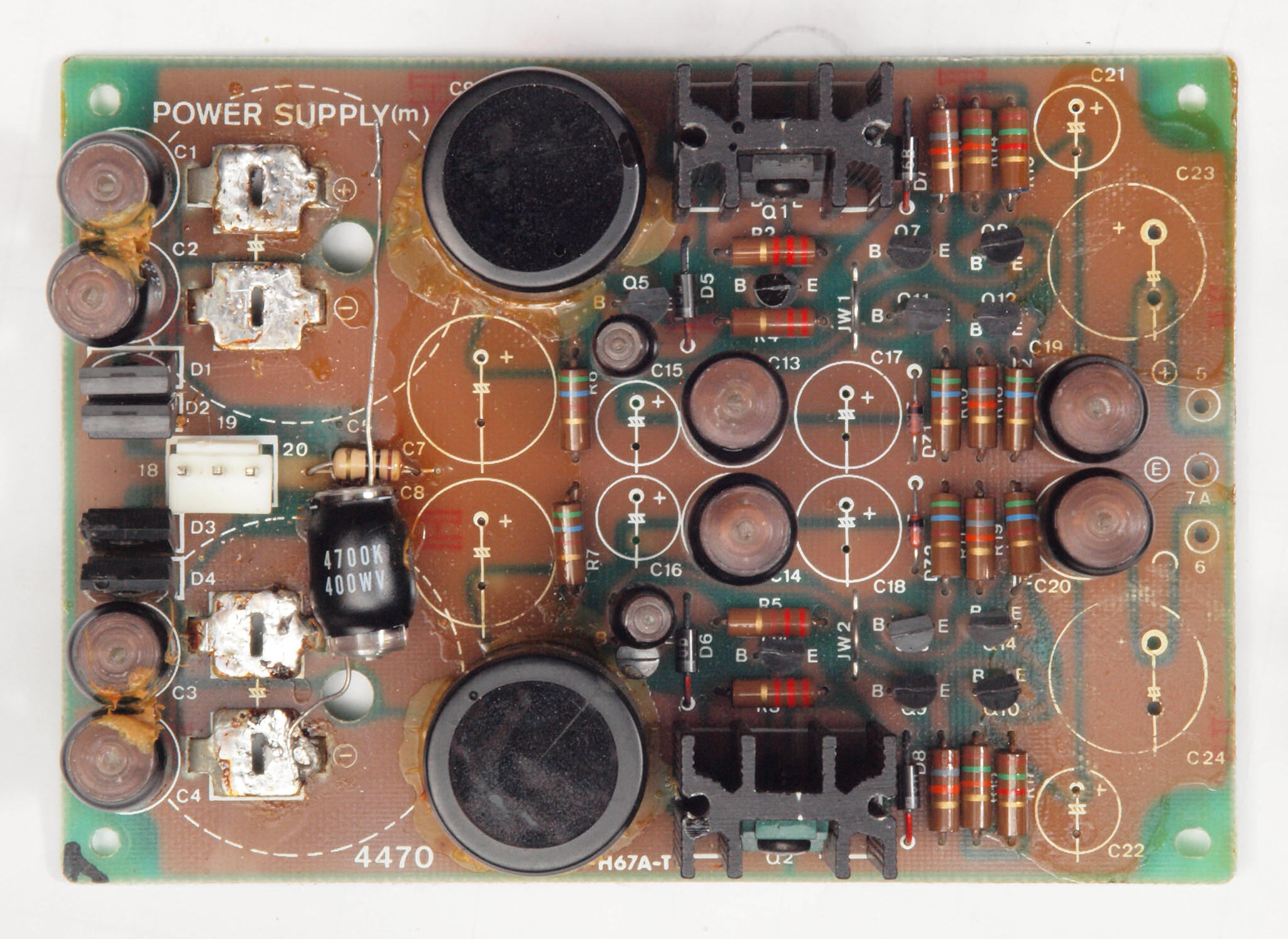

Ｃ１２．　修理後　Ｒ側電源基板、　電解コンデンサー１０個、抵抗１個交換。

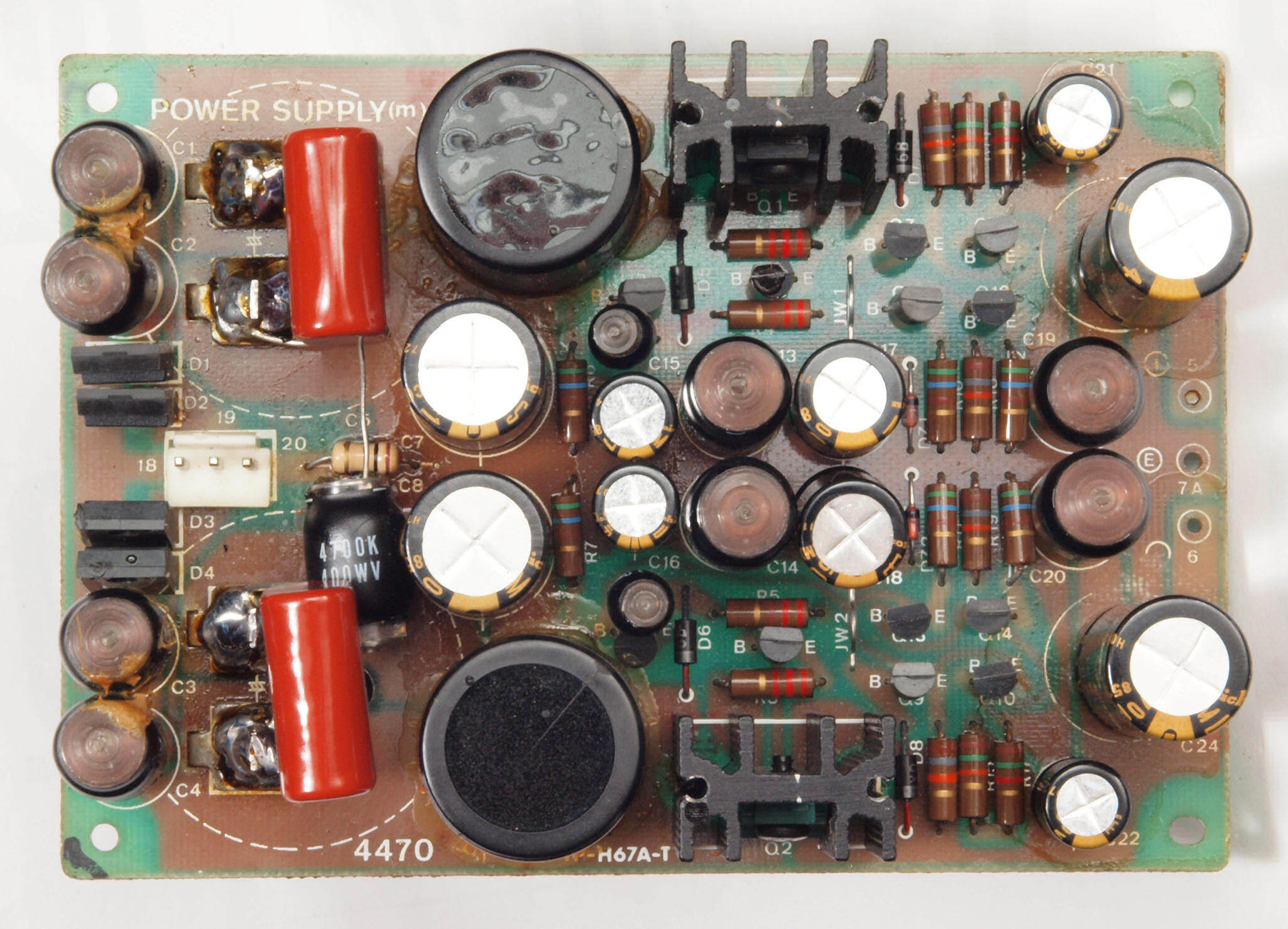

Ｃ１３．　完成Ｒ側電源基板、　電解コンデンサーを取付、フイルムコンデンサー２個追加。

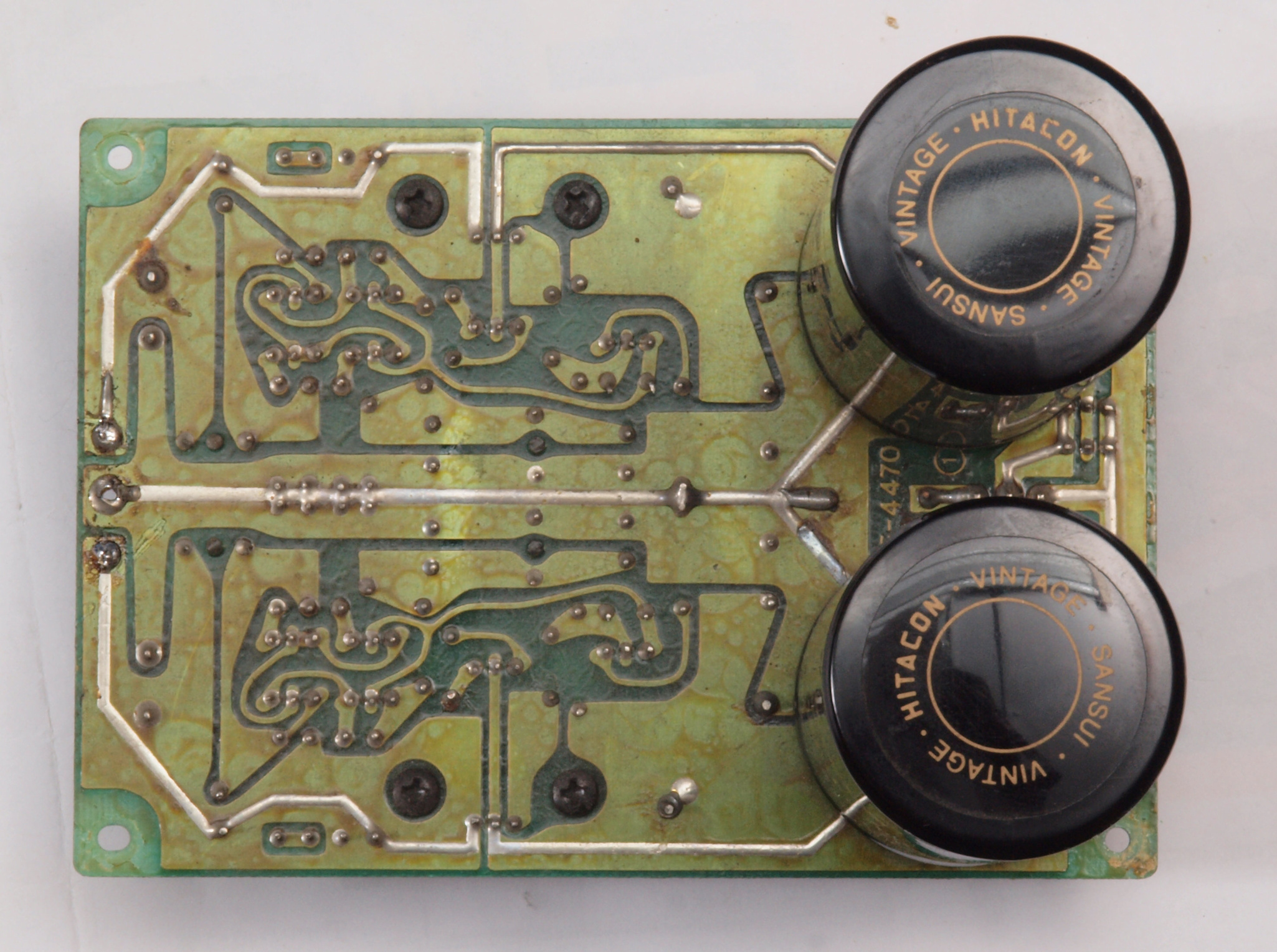

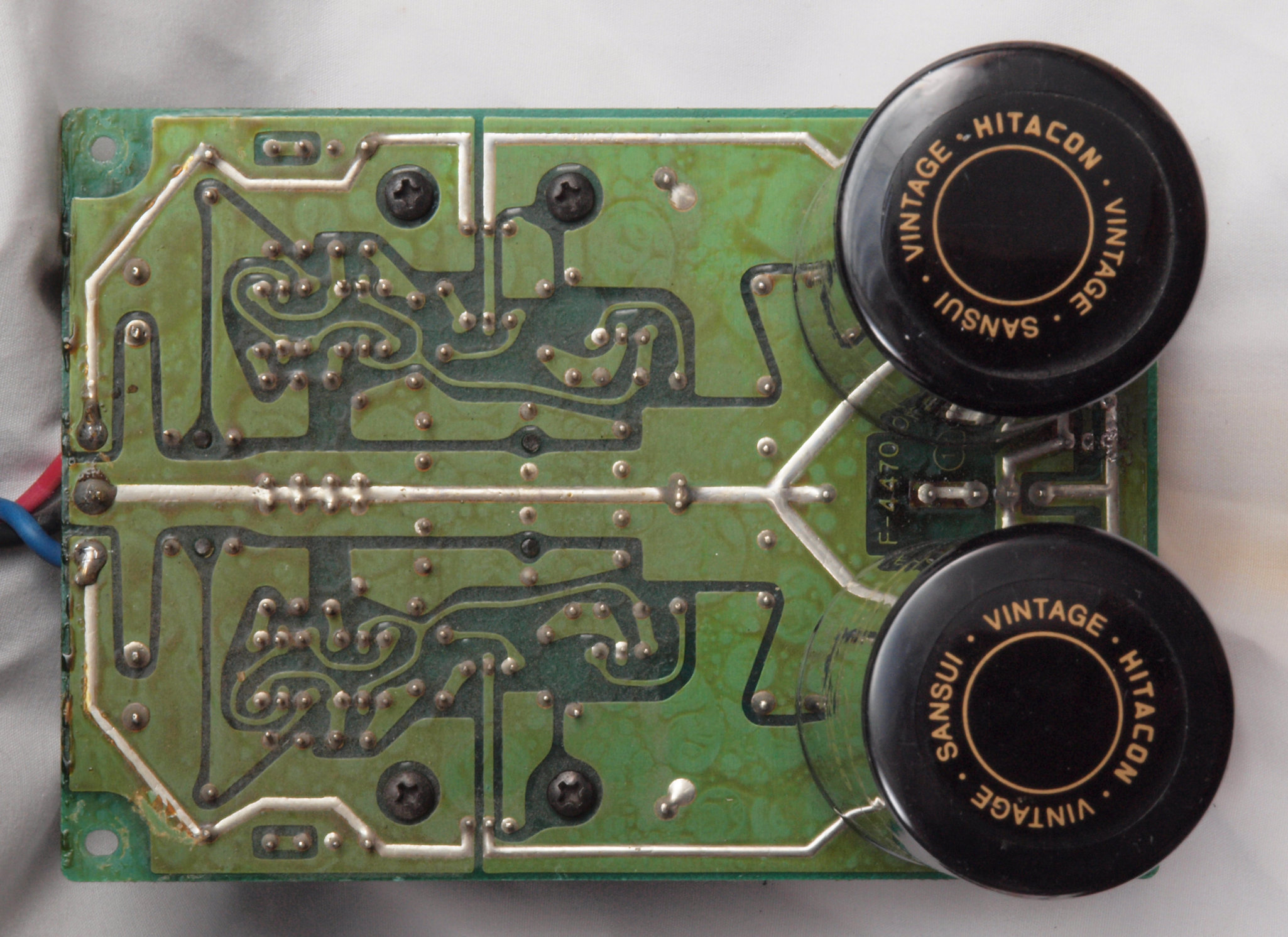

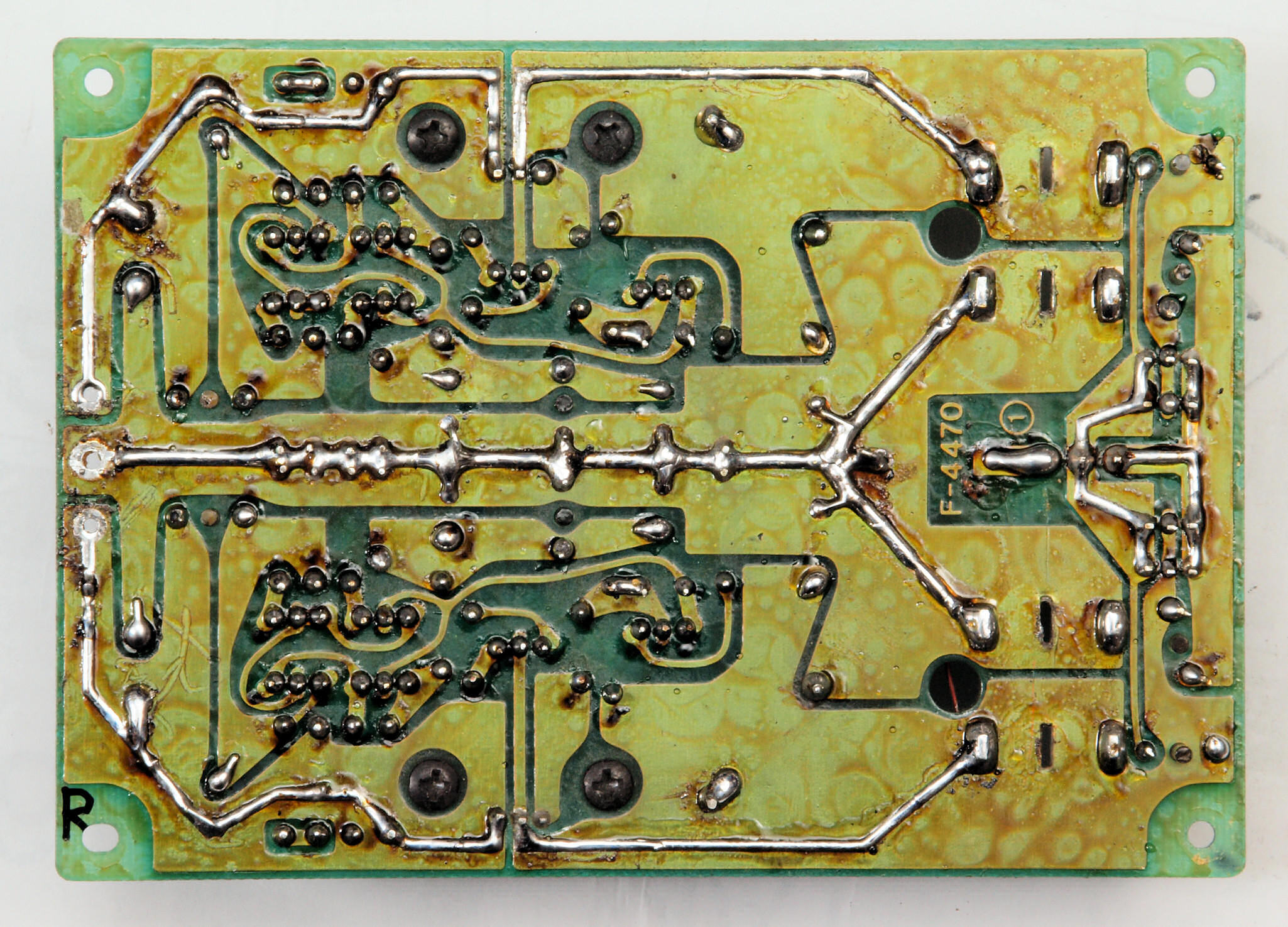

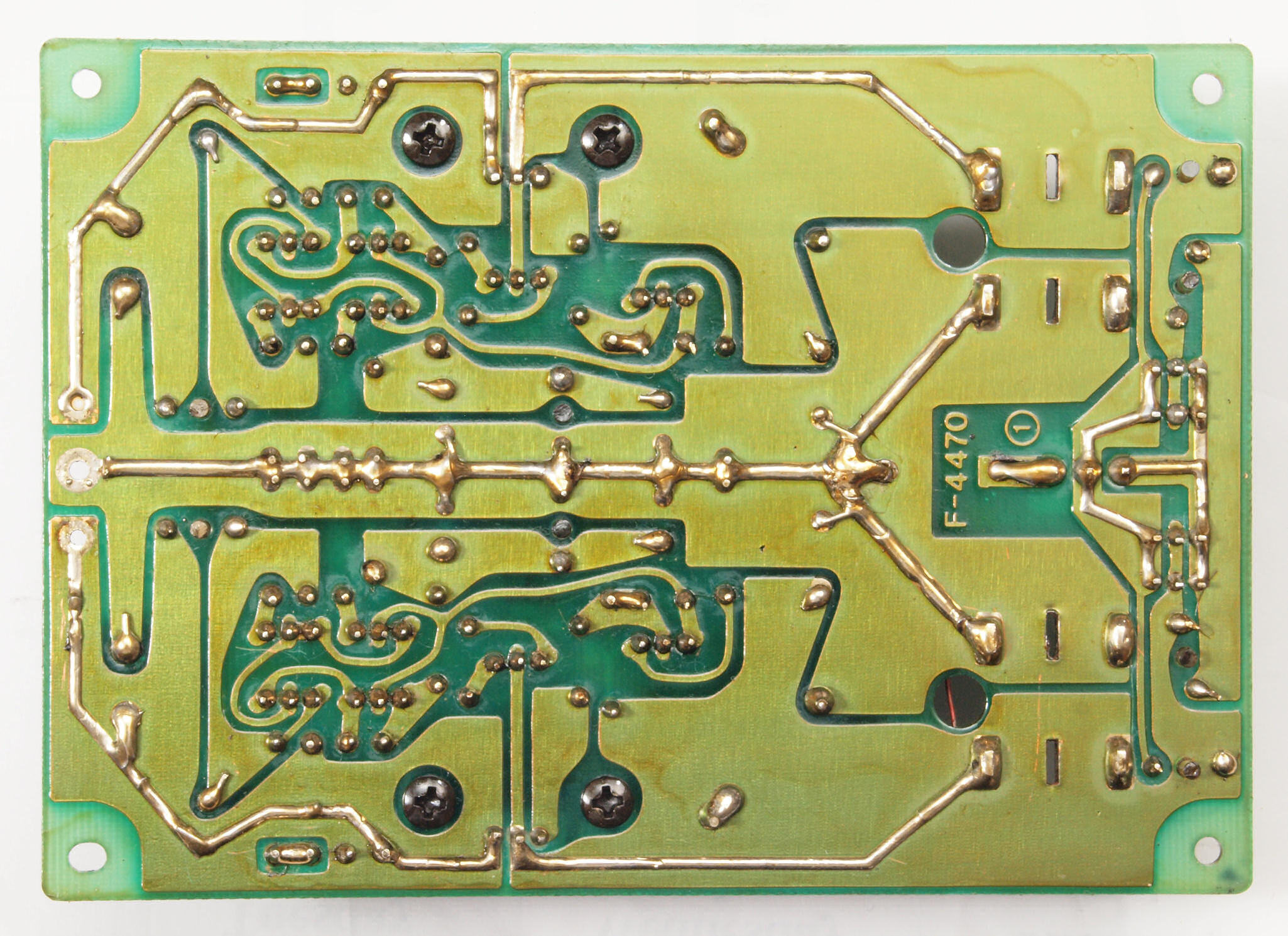

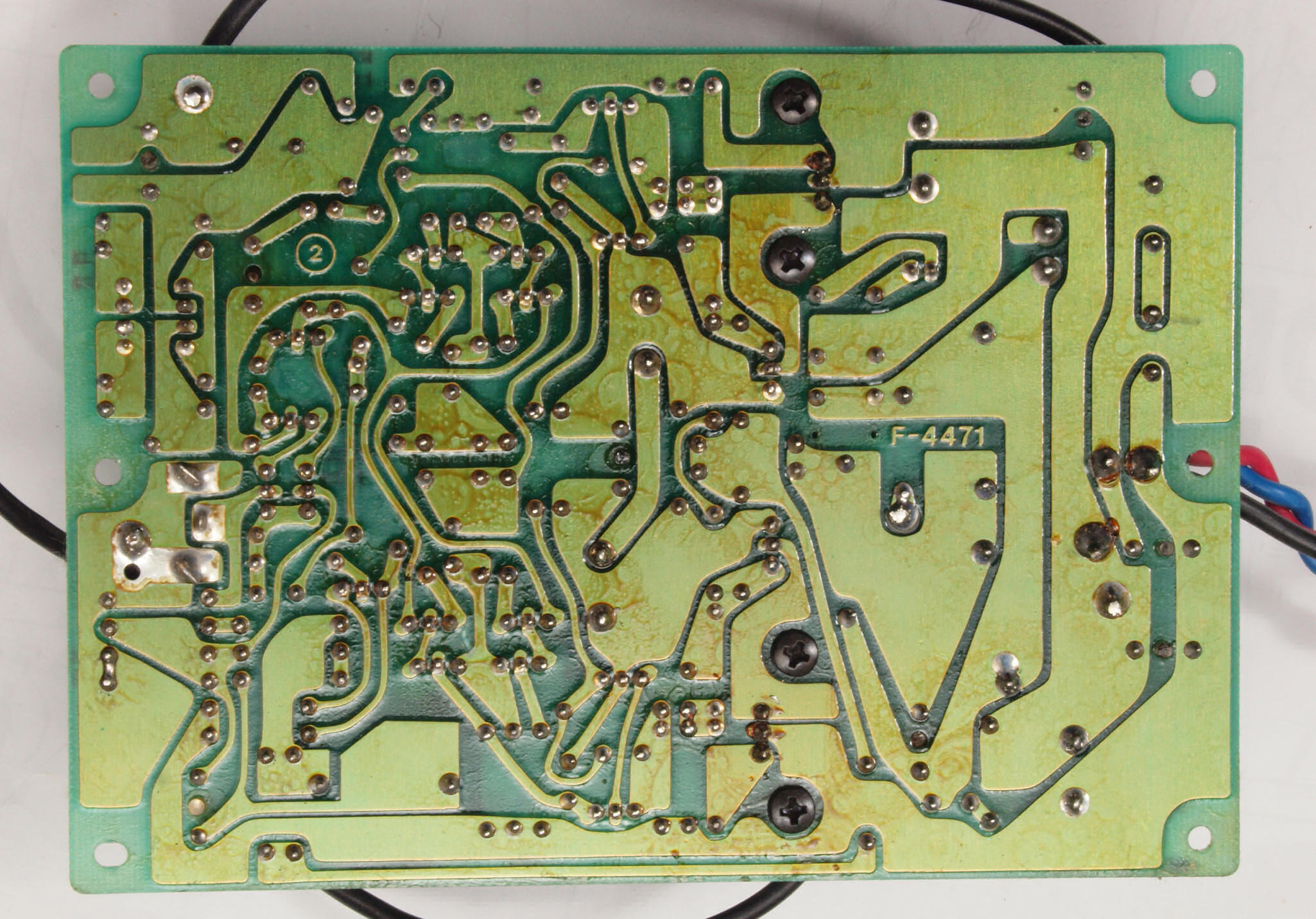

Ｃ１４．　修理前　Ｒ側電源基板裏

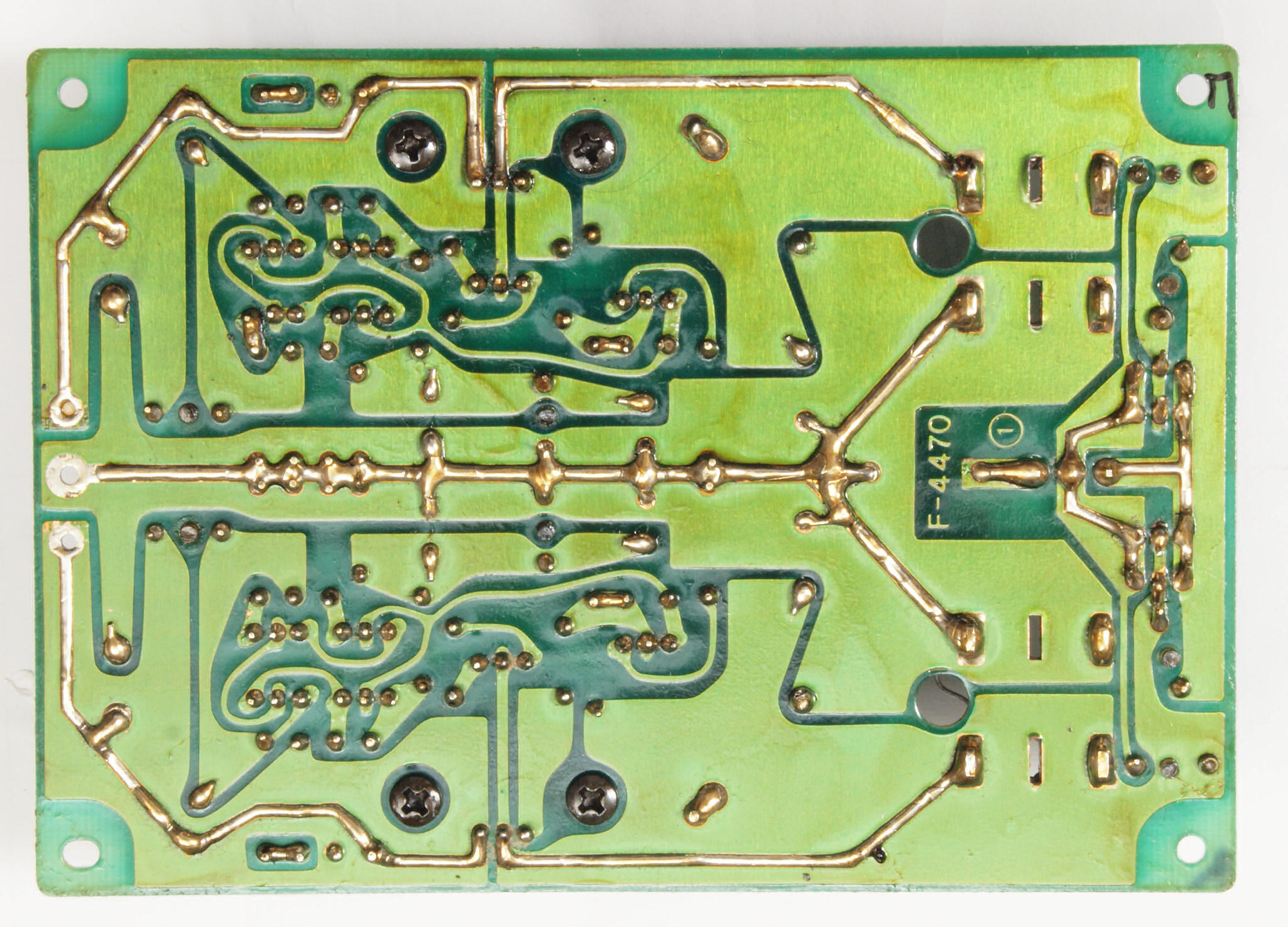

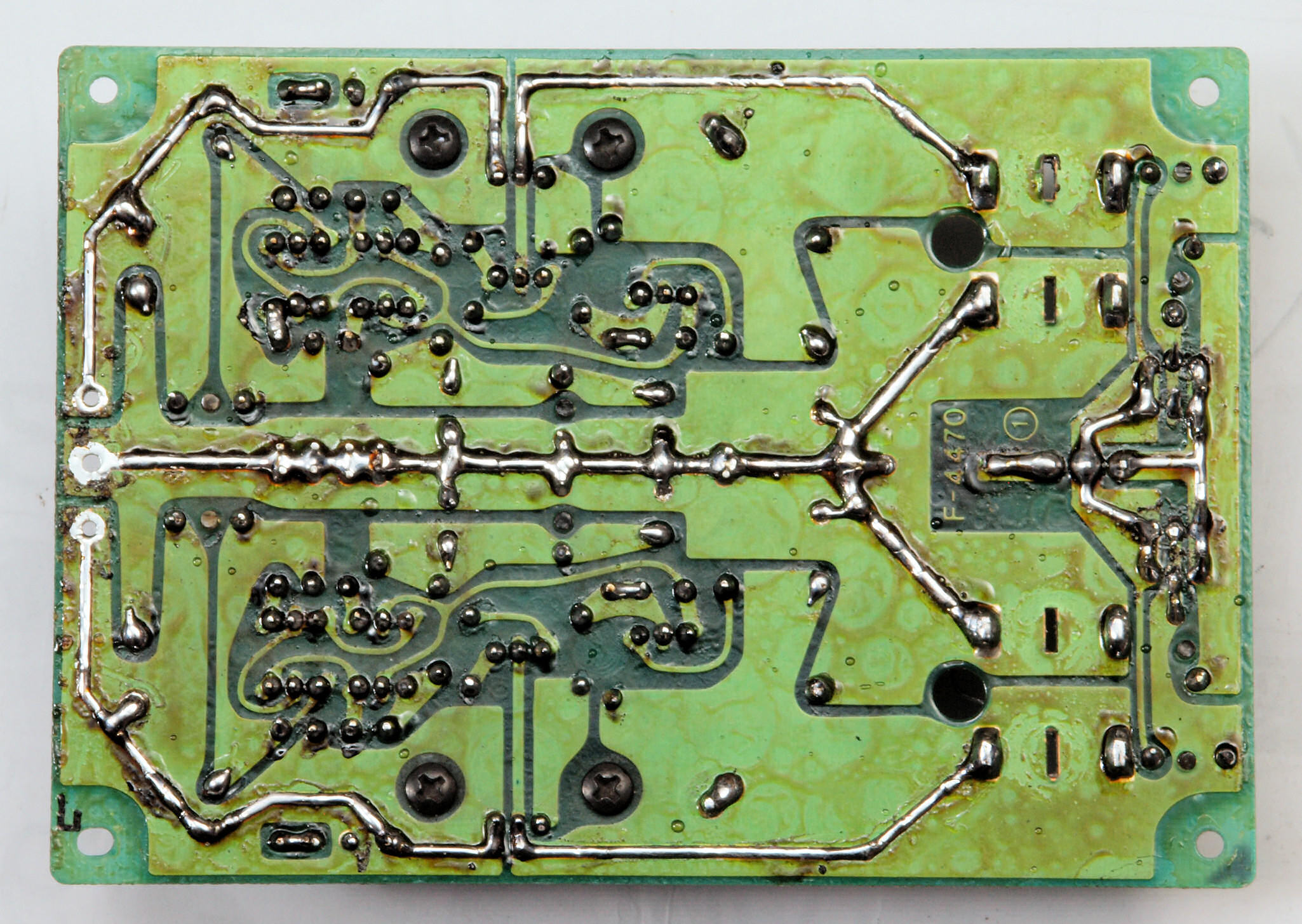

Ｃ１５．　修理（半田補正）後　Ｒ側電源基板裏。　半田を全部やり直す。
Ｃ１６．　完成Ｒ側電源基板　洗浄後防湿材を塗る

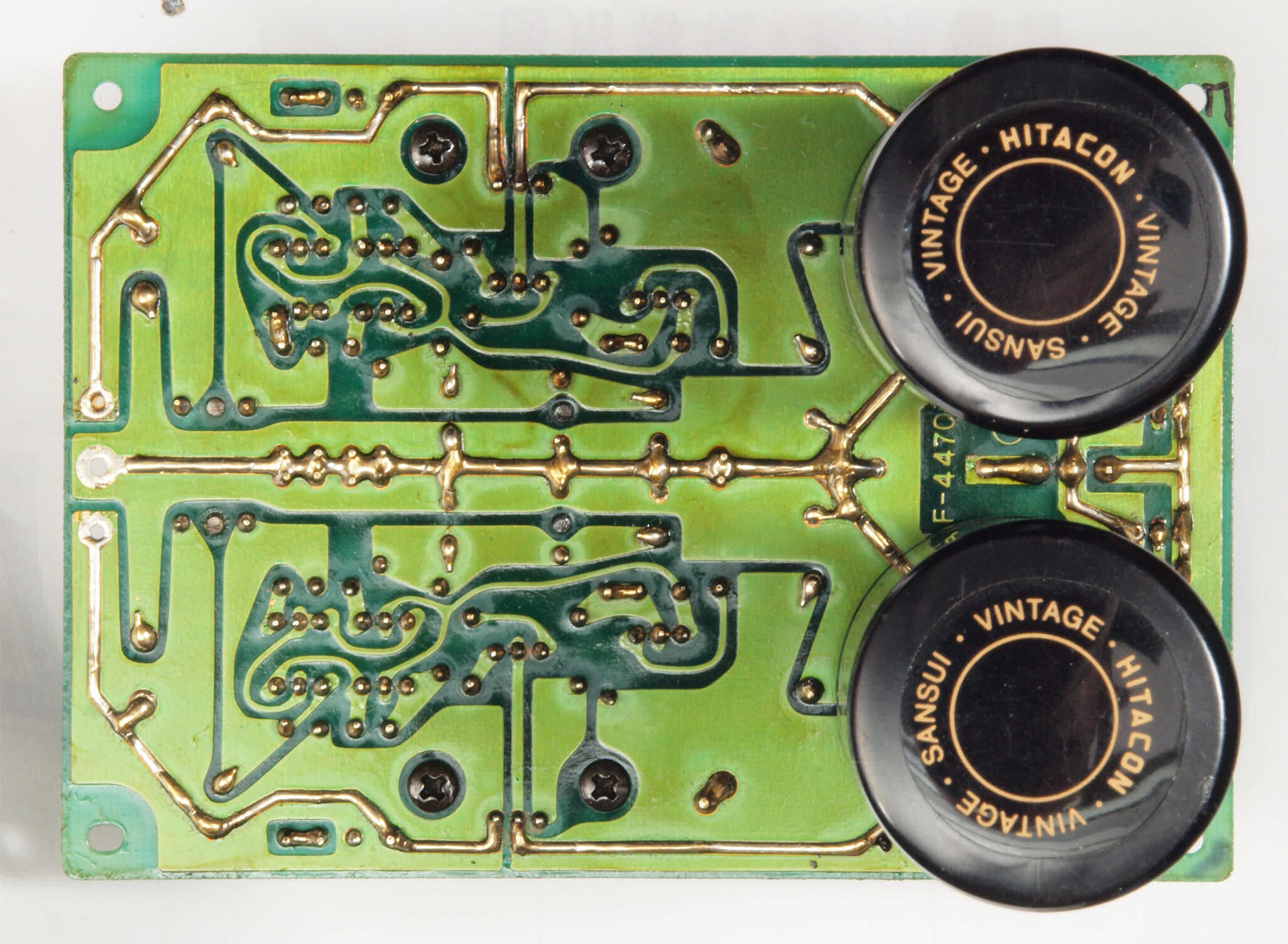

Ｃ１７．　ブロック電解コンデンサーを付ける
Ｃ２１．　修理前　Ｌ側電源基板
Ｃ２１２．　修理中　Ｌ側電源基板、　＋側電解コンデンサー測定。
Ｃ２１３．　修理中　Ｌ側電源基板、　−側電解コンデンサー測定。
Ｃ２１４．　修理中　Ｌ側電源基板、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ２１５．　修理中　Ｌ側電源基板、　電解コンデンサー固定用の接着材を取り除きコート液を塗布。
Ｃ２２．　修理後　Ｌ側電源基板、　電解コンデンサー１０個、抵抗１個、複合整流ダイオード４個交換。
Ｃ２３．　完成Ｌ側電源基板、　電解コンデンサーを取付、フイルムコンデンサー２個追加。
Ｃ２４．　修理前　Ｌ側電源基板裏
Ｃ２５．　修理（半田補正）後　Ｌ側電源基板裏。　半田を全部やり直す。

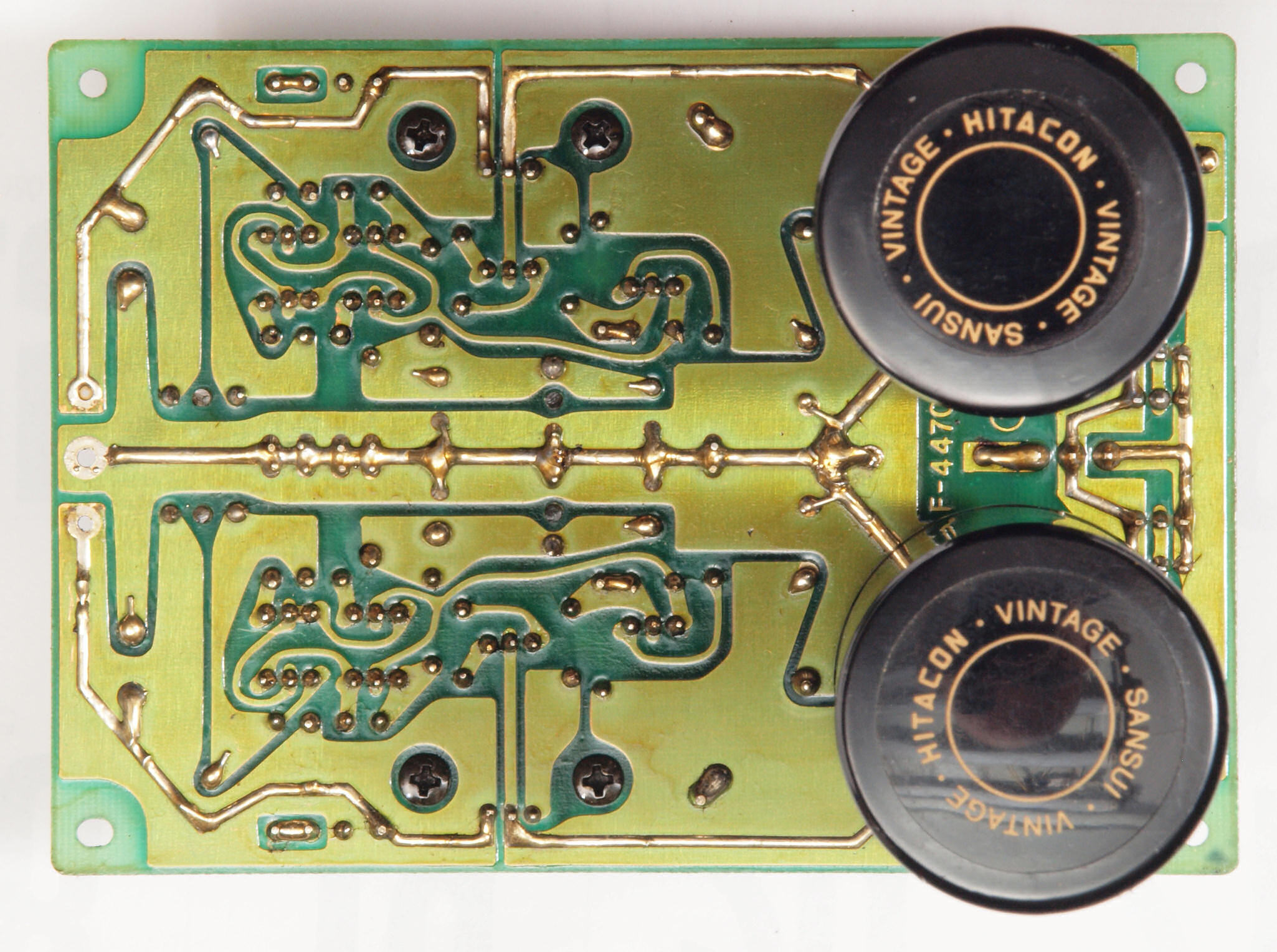

Ｃ２６．　完成Ｌ側電源基板　洗浄後防湿材を塗る
Ｃ２７．　ブロック電解コンデンサーを付ける

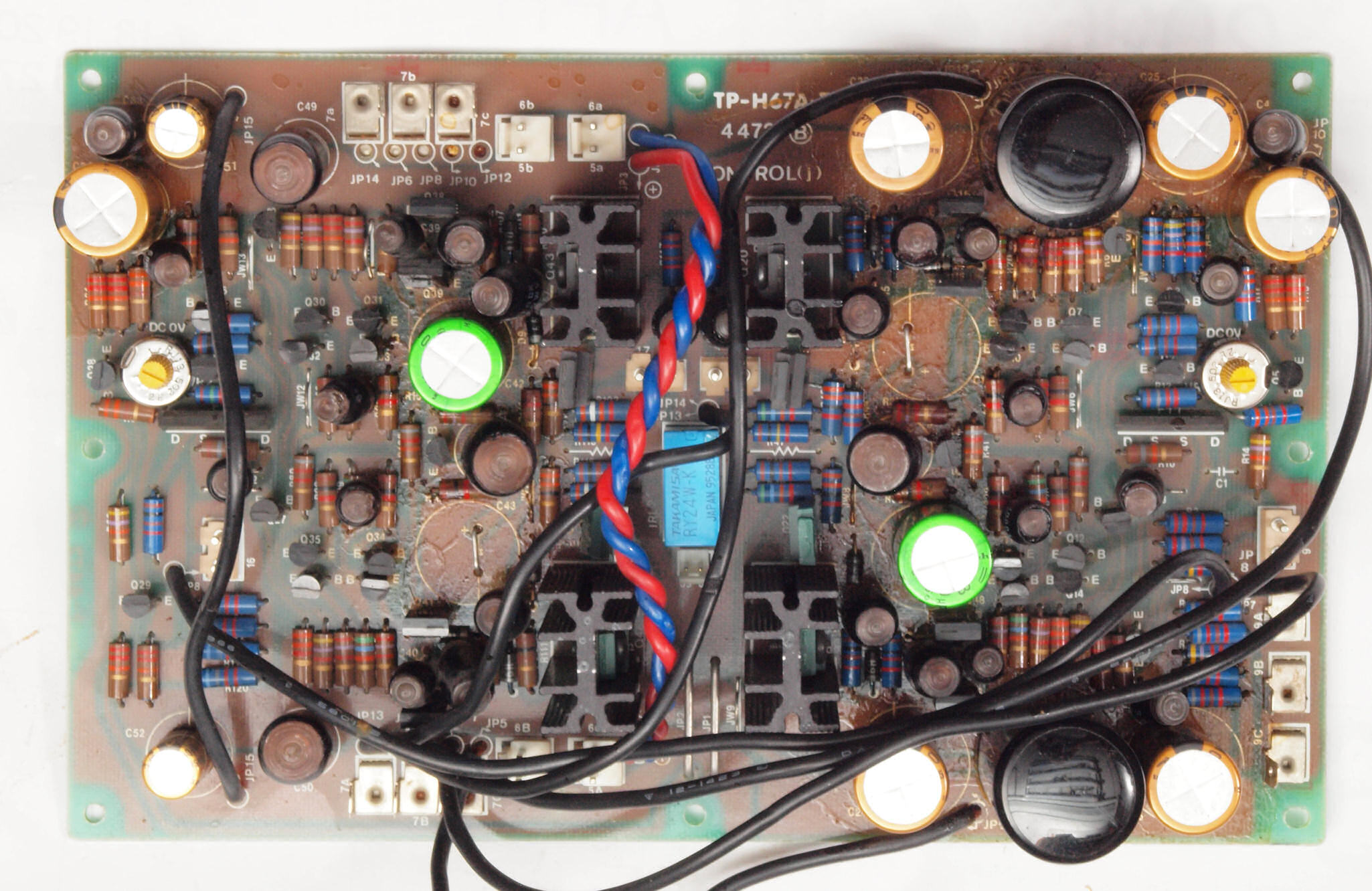

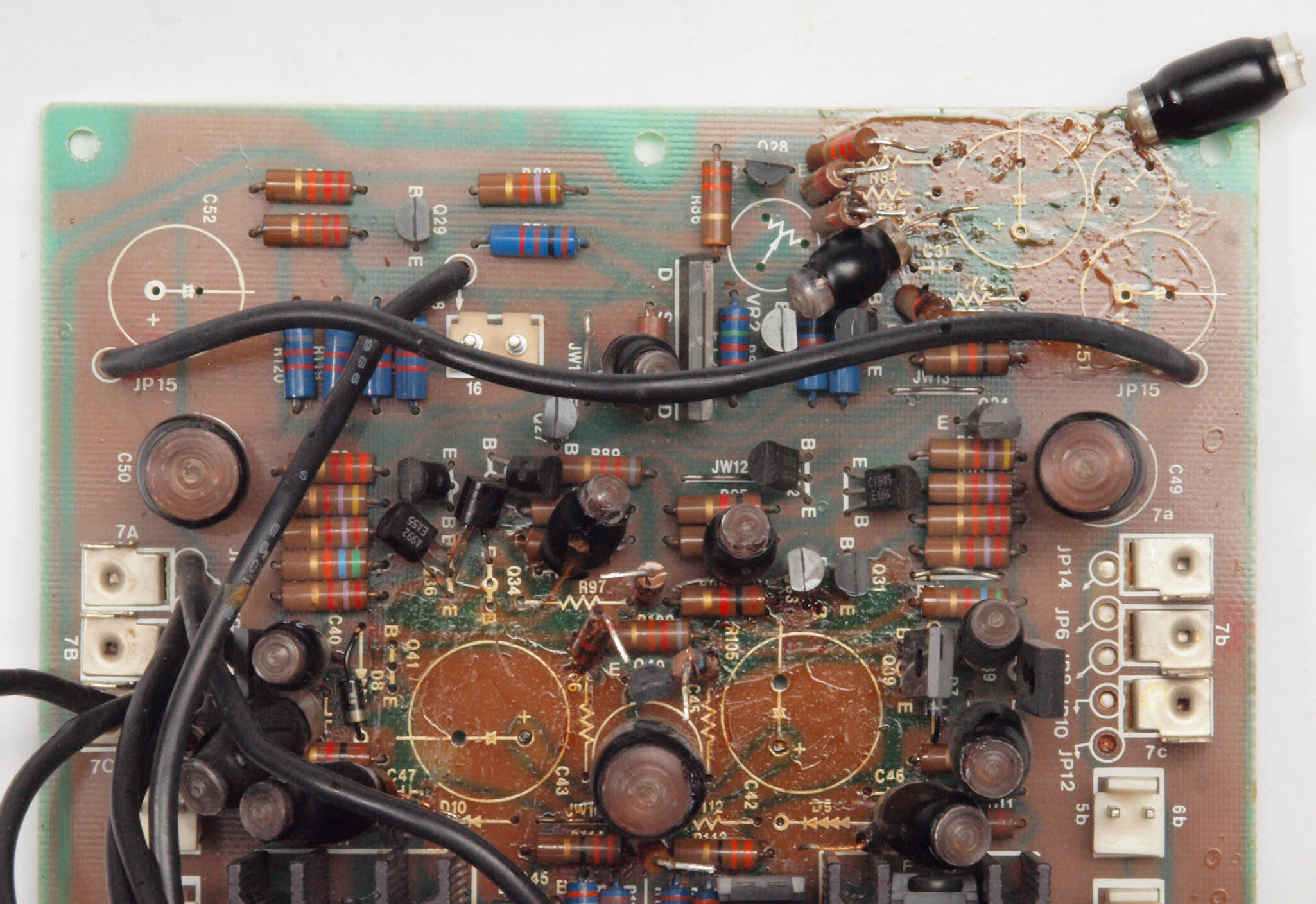

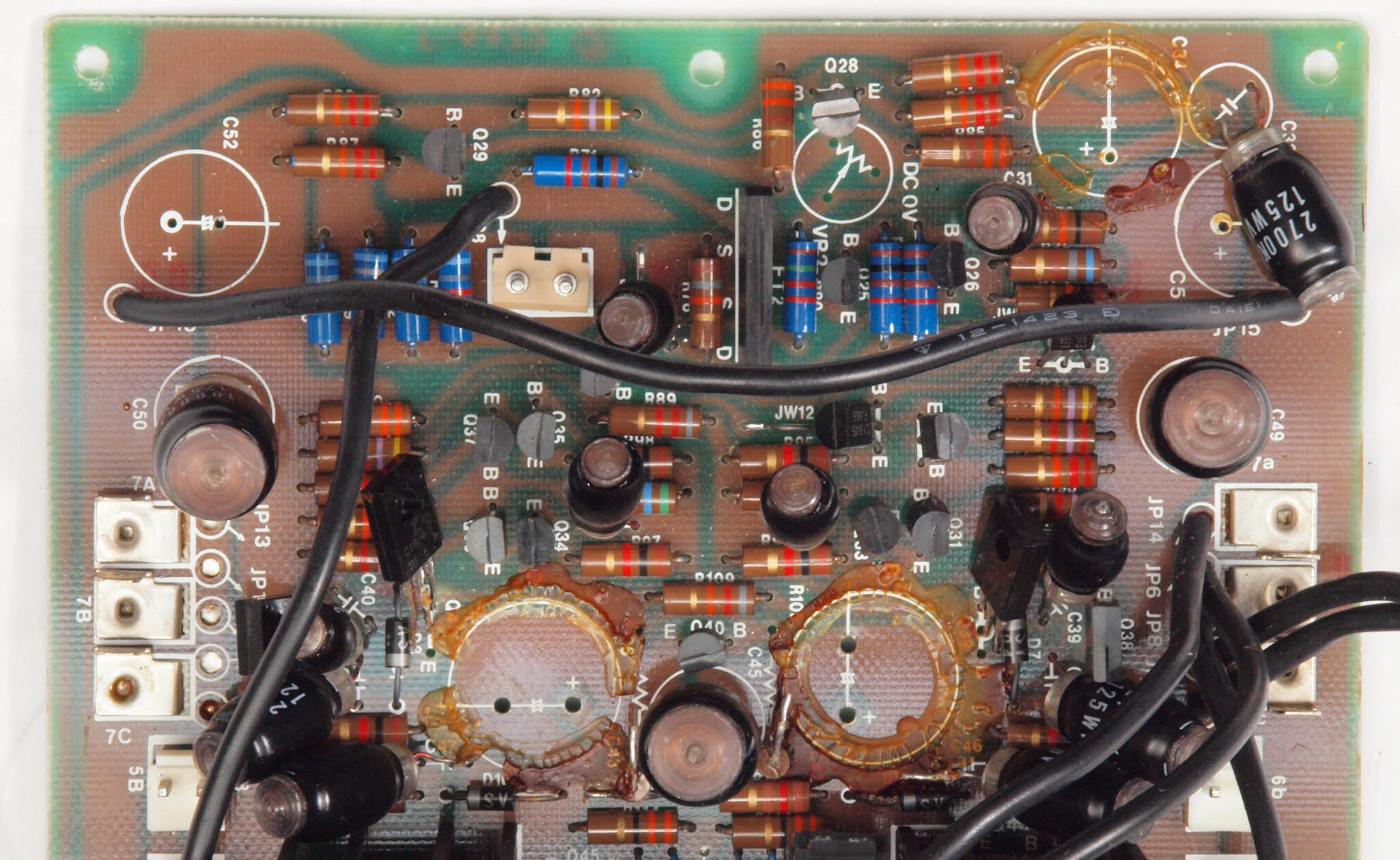

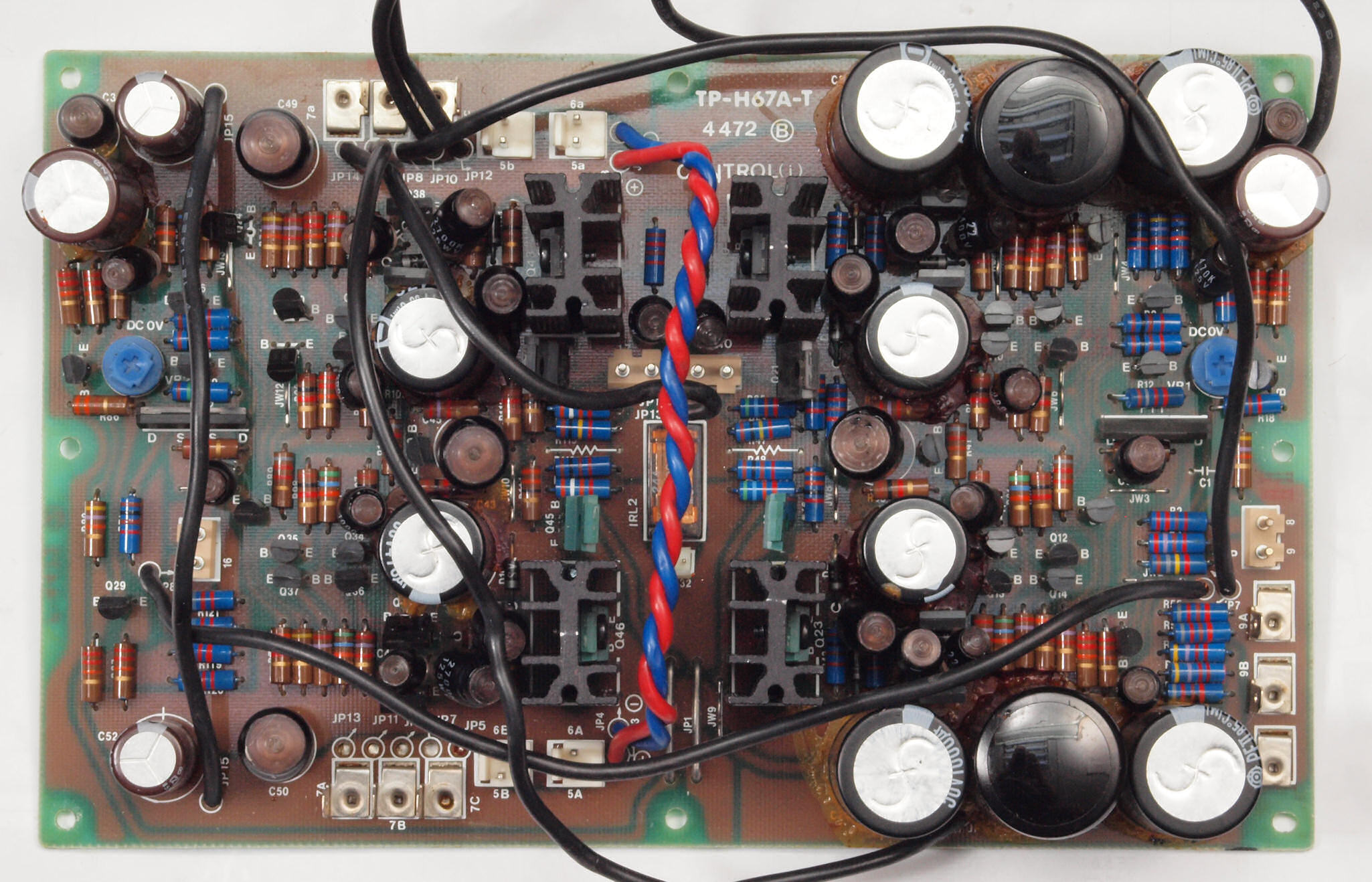

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板　

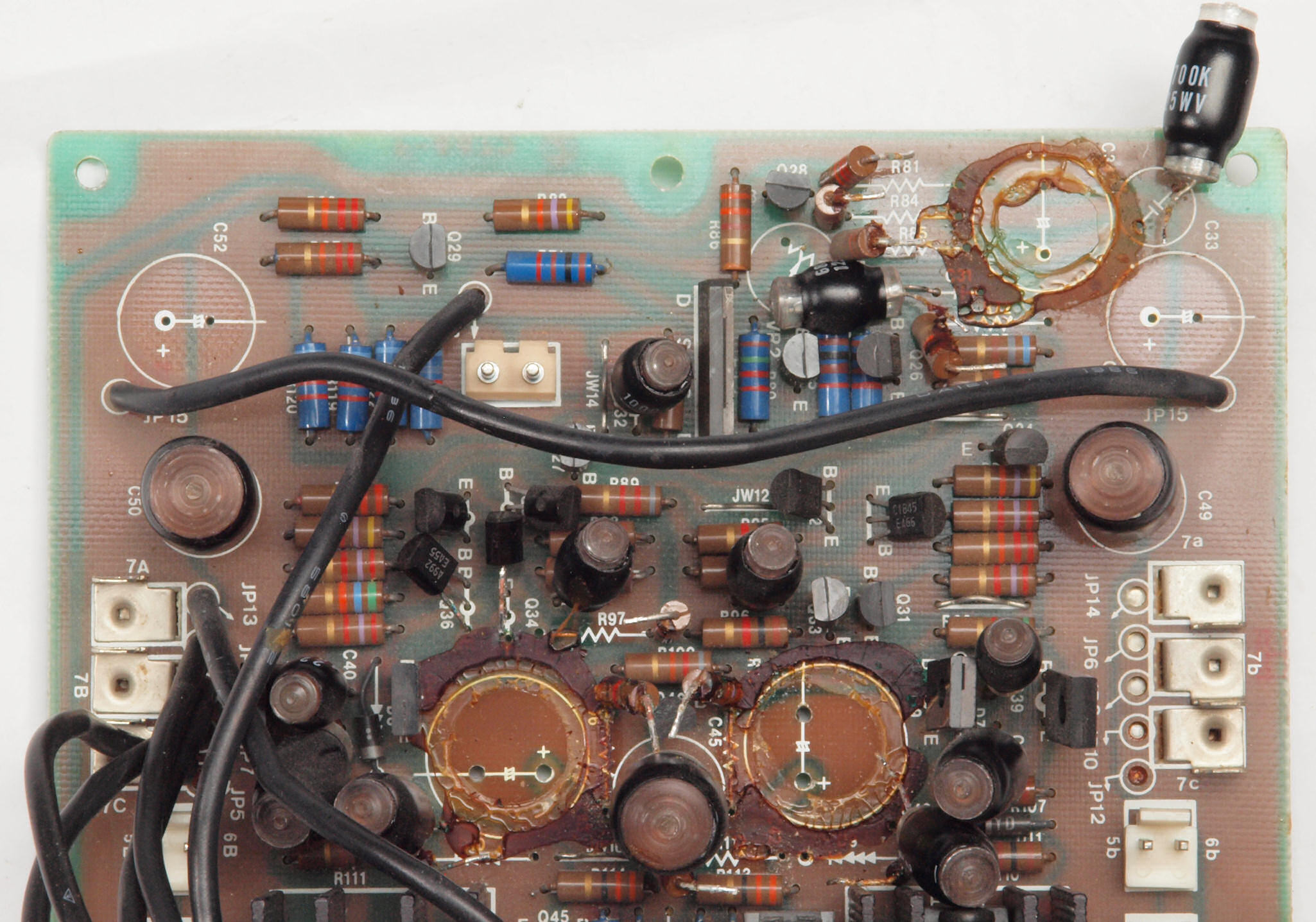

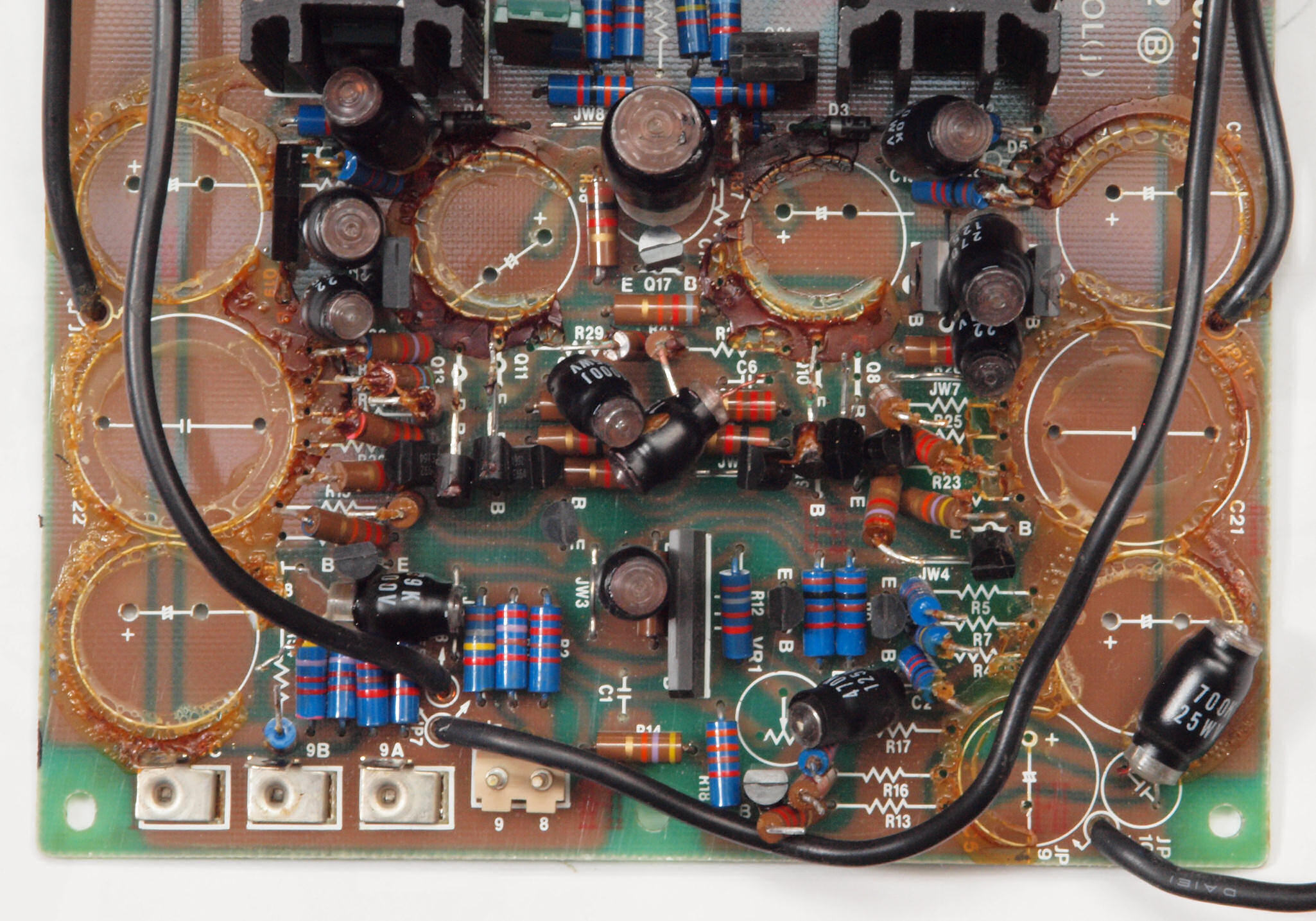

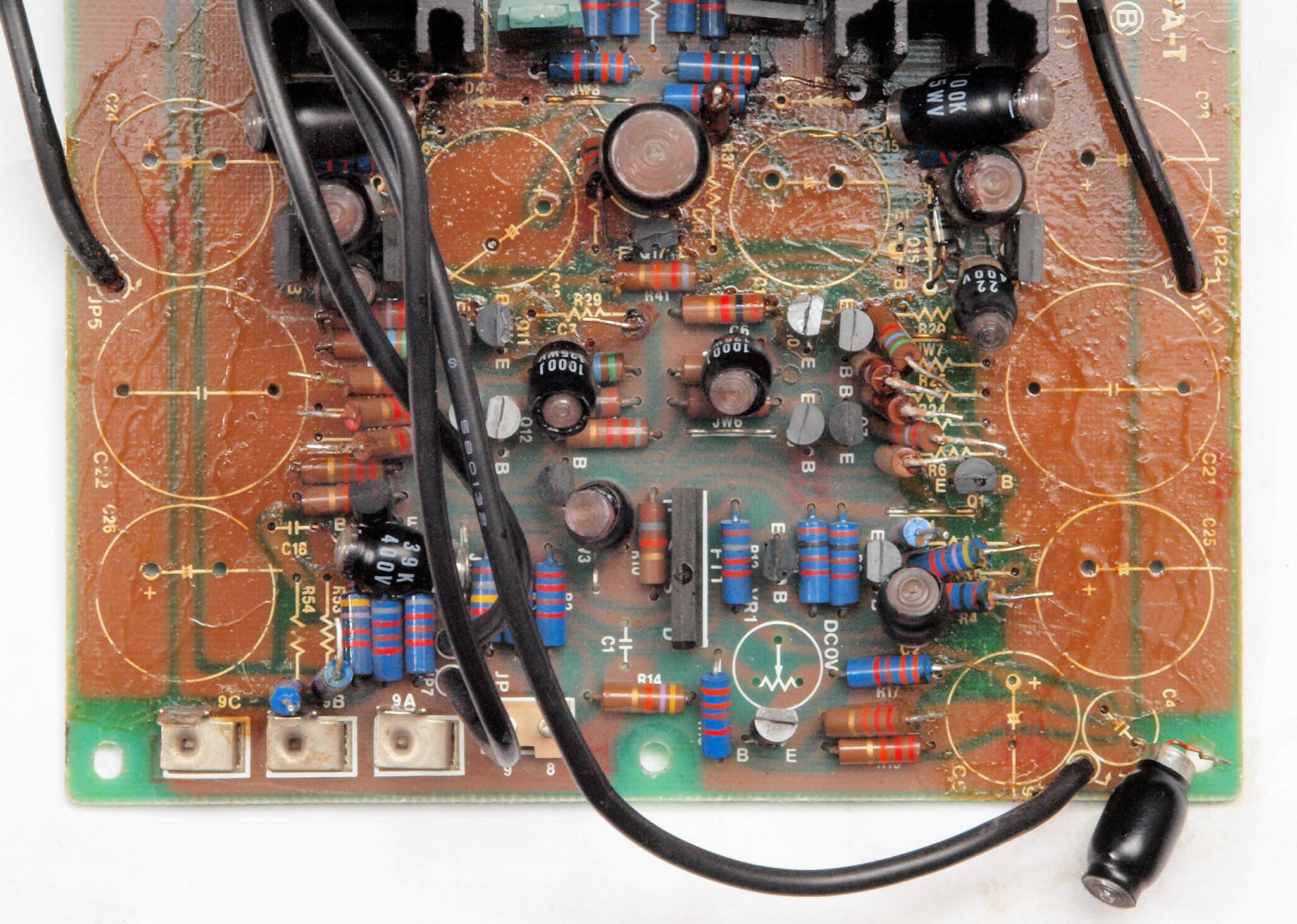

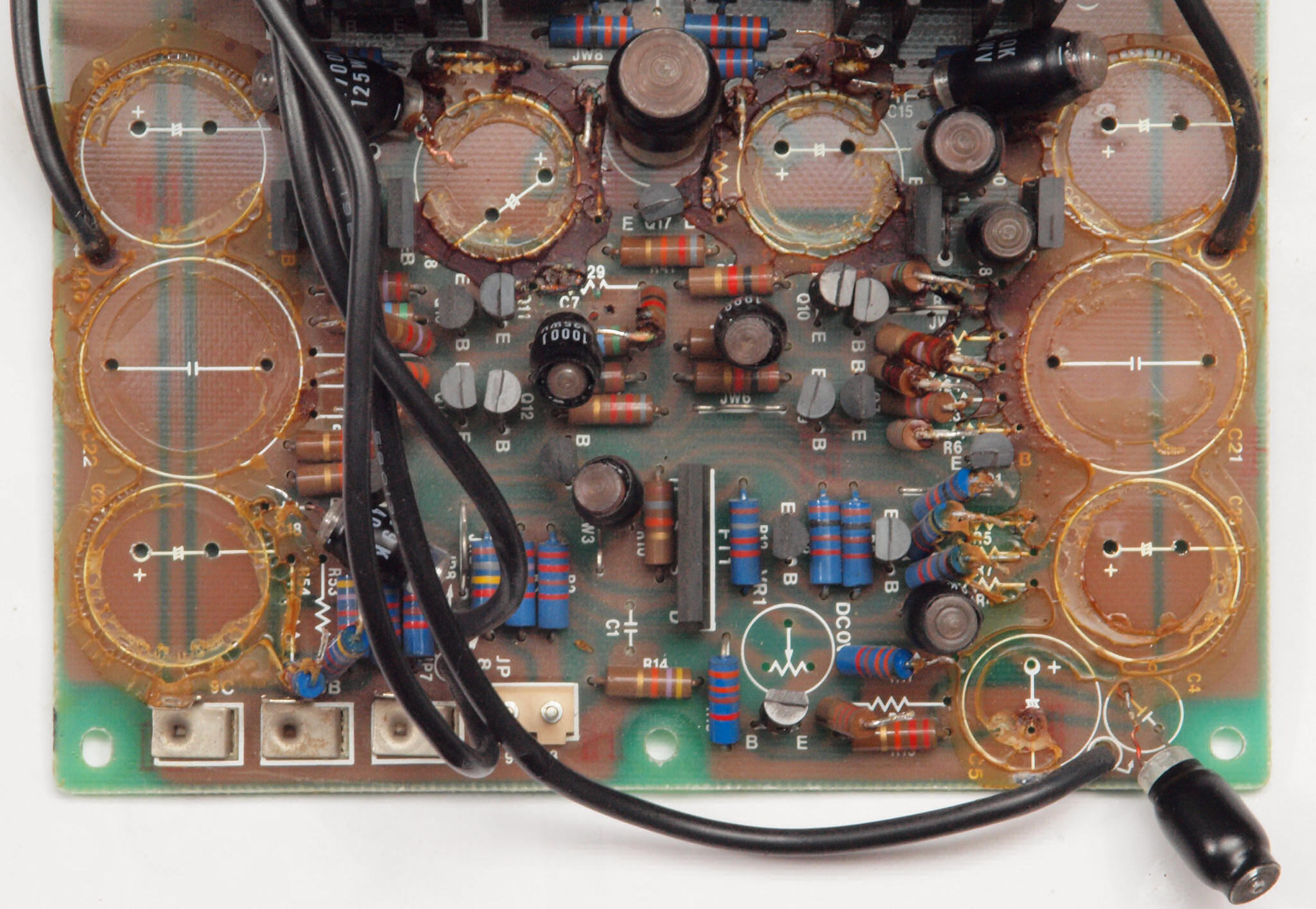

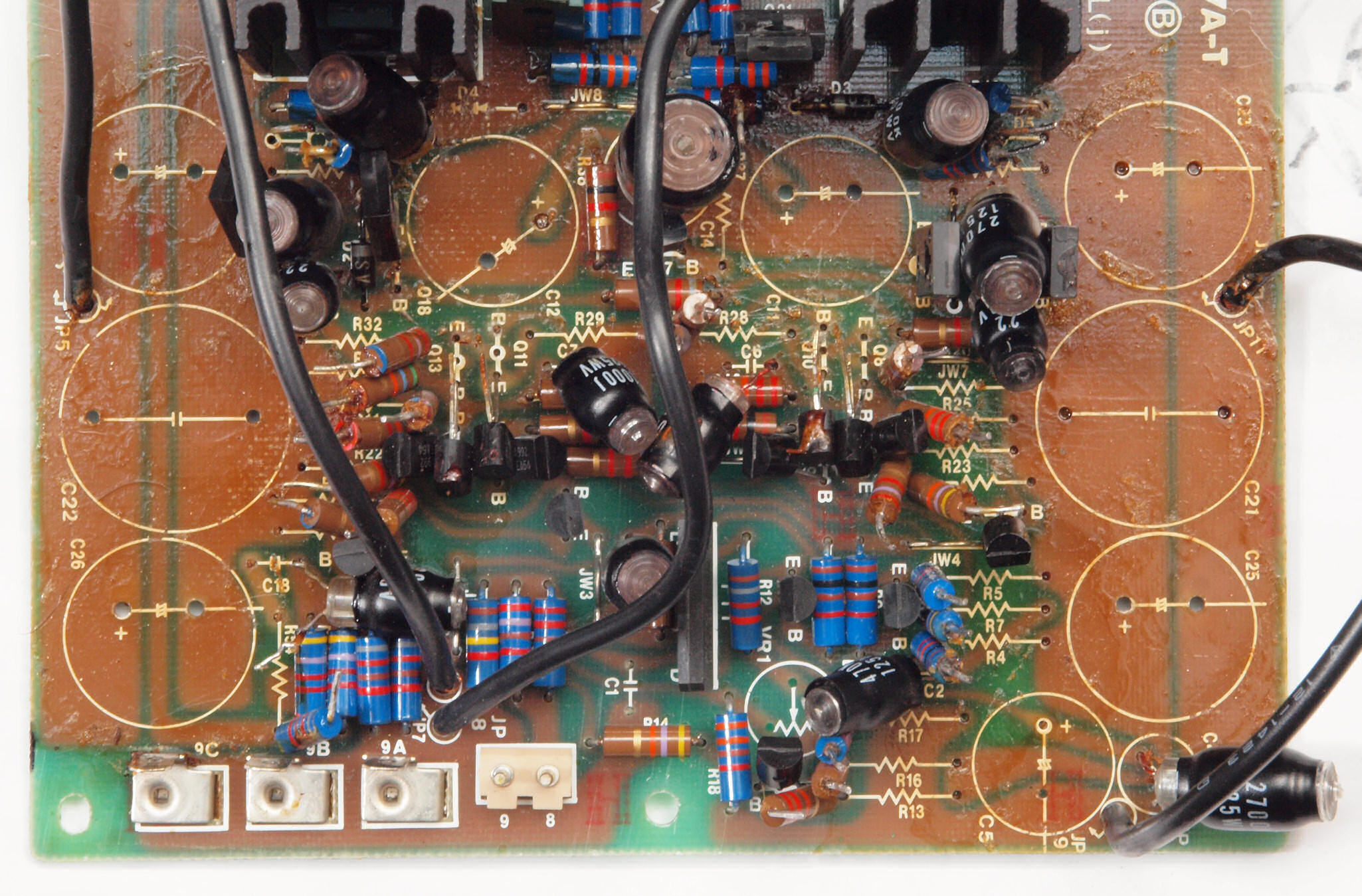

Ｃ３１１．　修理中　Ｒ側ＡＭＰ基板、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅「電解コンデンサー固定用の接着材、ＴＲ（トランジスター）の足」を腐食する。
Ｃ３１2．　修理中　Ｒ側ＡＭＰ基板、　電解コンデンサー固定用の接着材を取り除き、コート液を塗布。
Ｃ３１3．　修理中　Ｒ側ＡＭＰ基板、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅「電解コンデンサー固定用の接着材、ＴＲ（トランジスター）の足」を腐食する。
Ｃ３１4．　修理中　Ｒ側ＡＭＰ基板、　電解コンデンサー固定用の接着材を取り除き、コート液を塗布。
Ｃ３２．　修理後　Ｒ側ＡＭＰ基板　半固定ＶＲ２個、電解コンデンサー１２個、リレー１個交換

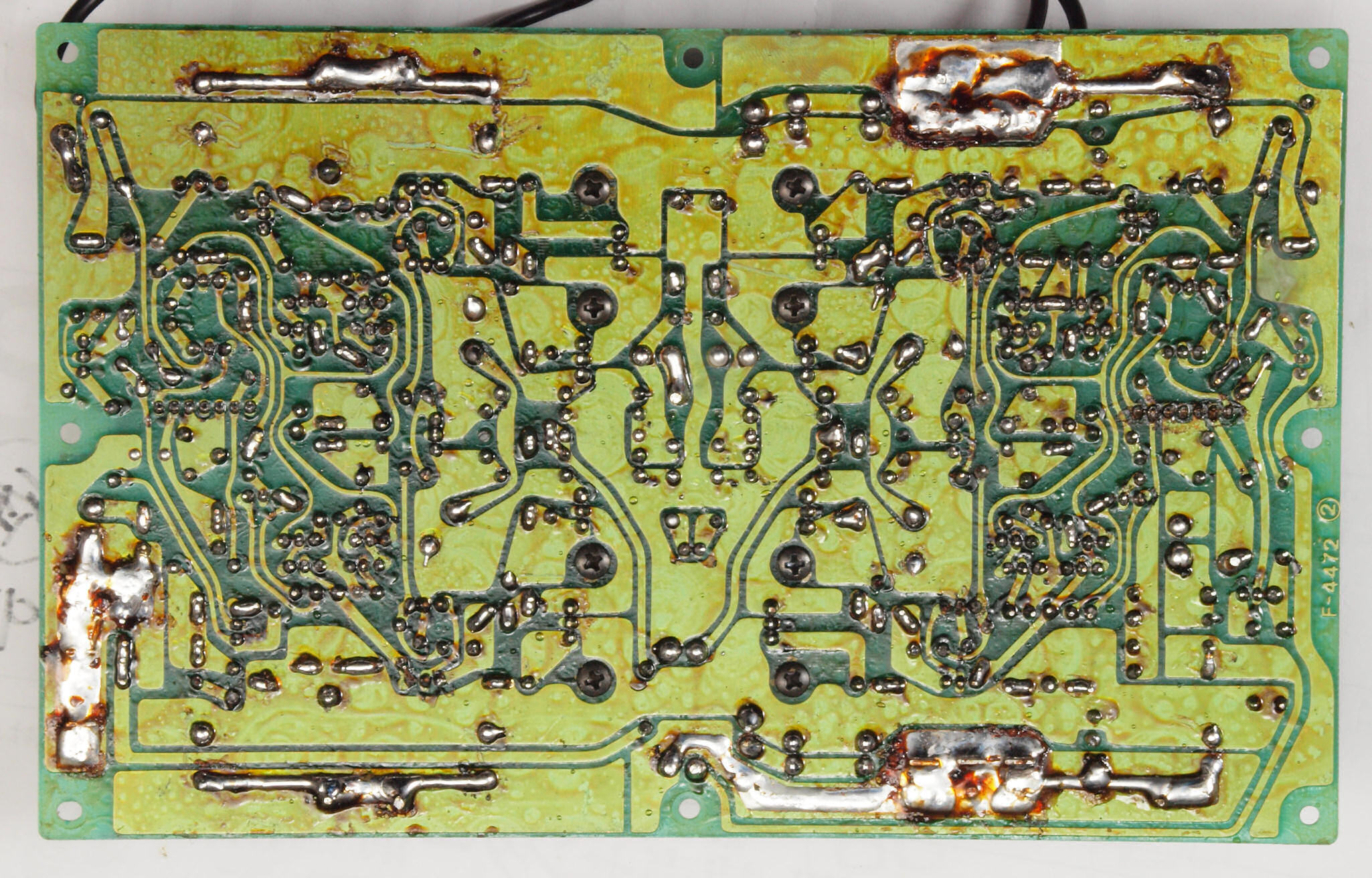

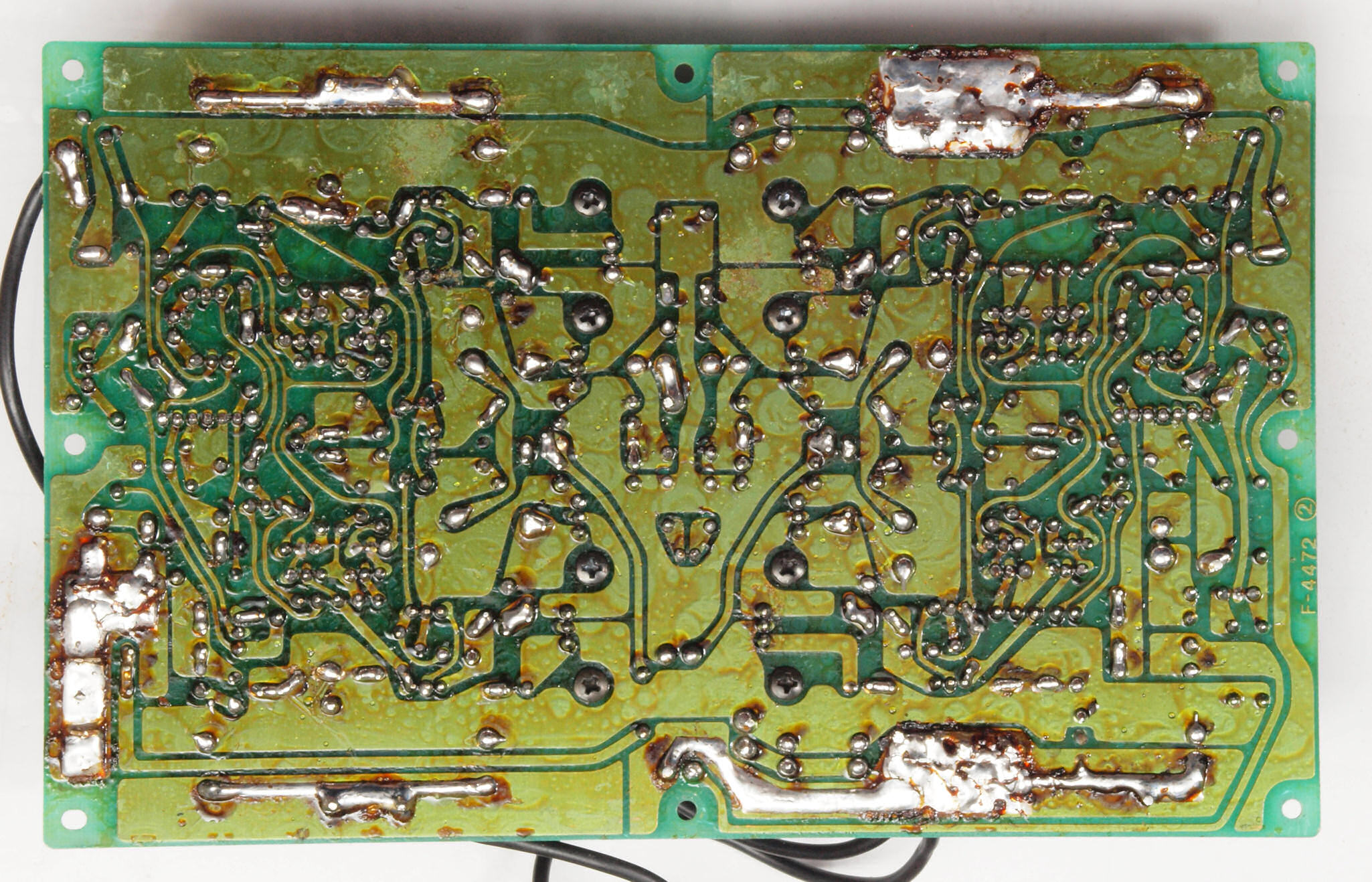

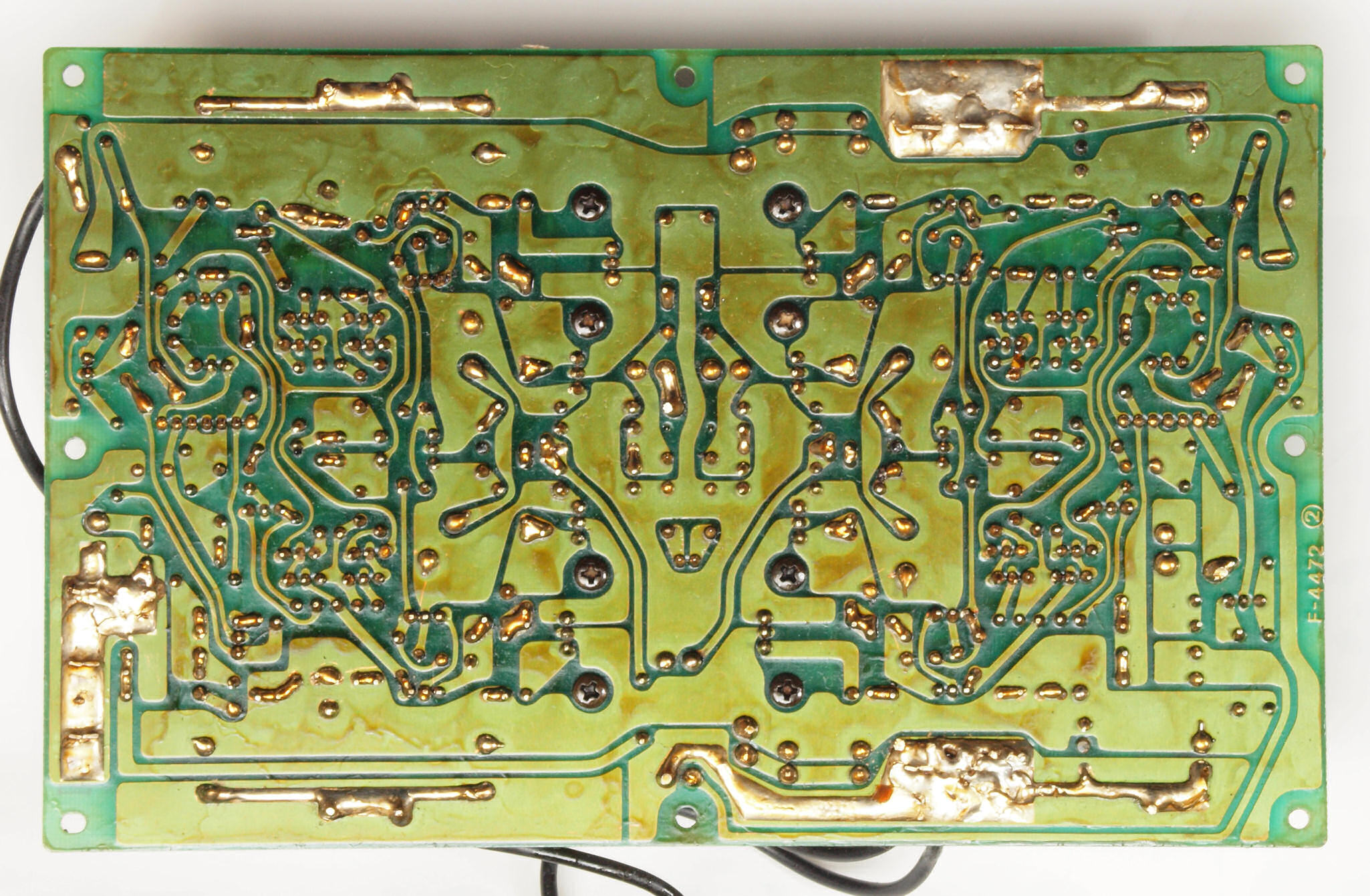

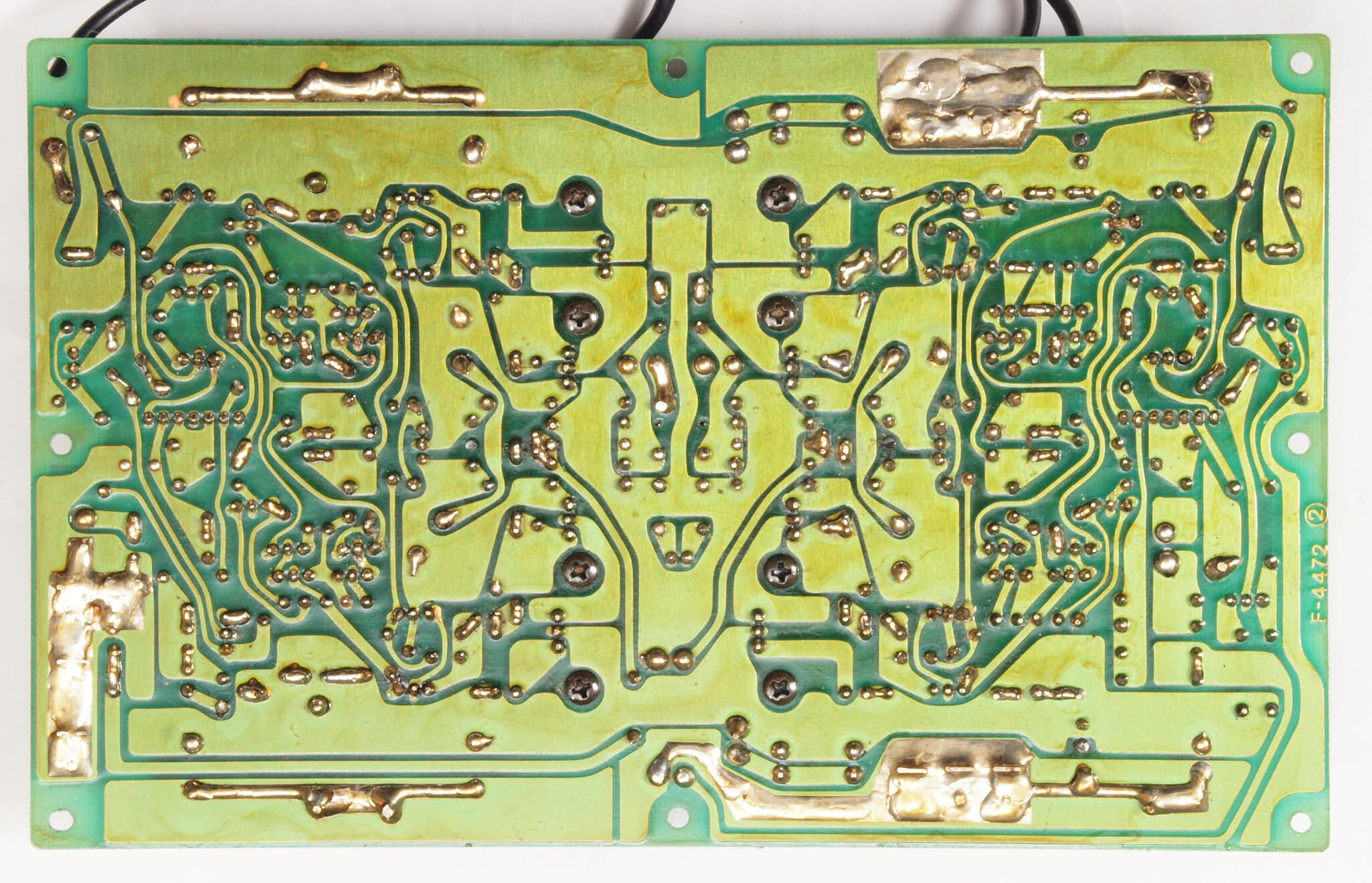

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏　
Ｃ３４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏。　半田を全部やり直す。
Ｃ３５．　完成Ｒ側ＡＭＰ基板　洗浄後防湿材を塗る

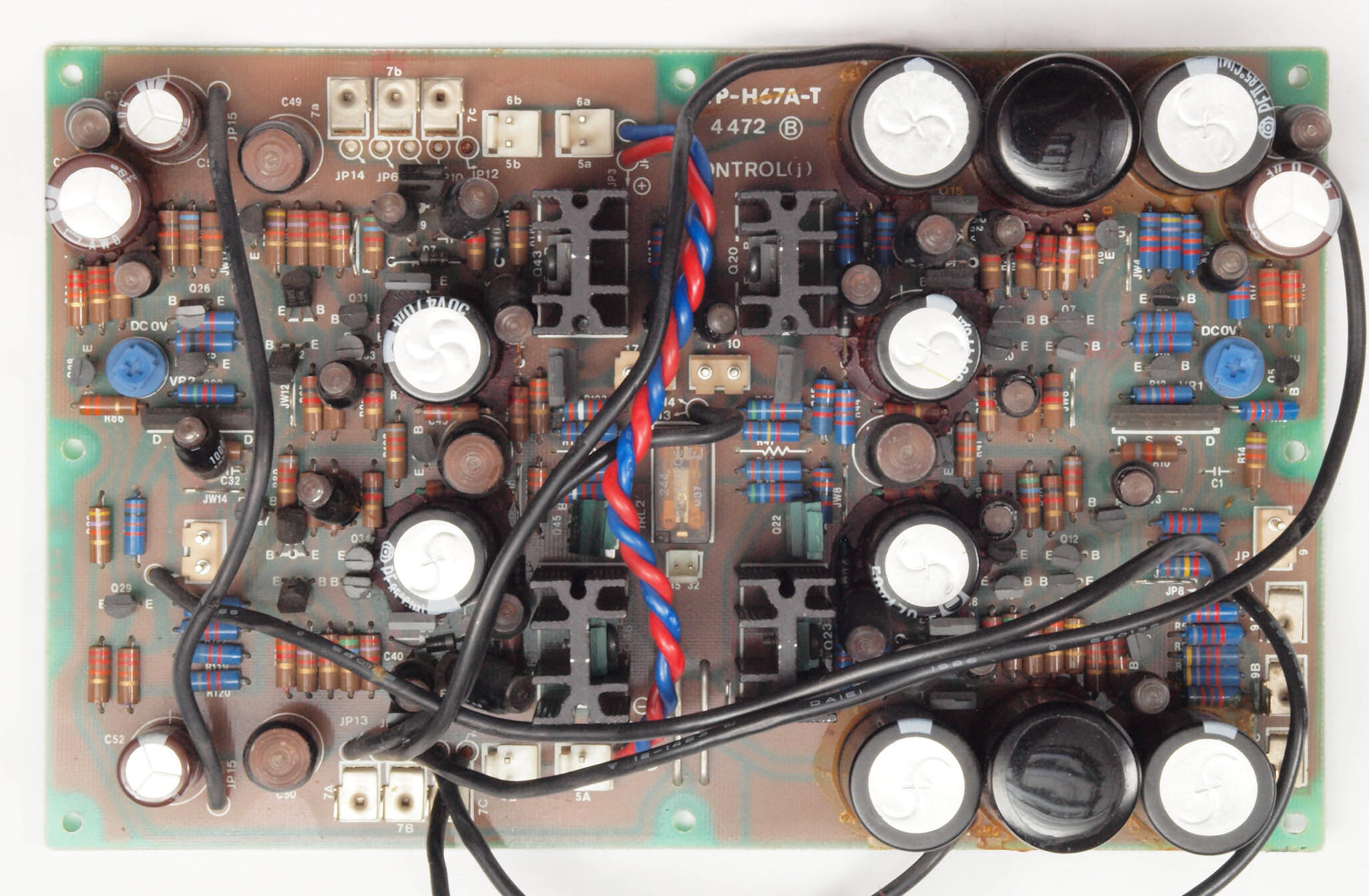

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板　

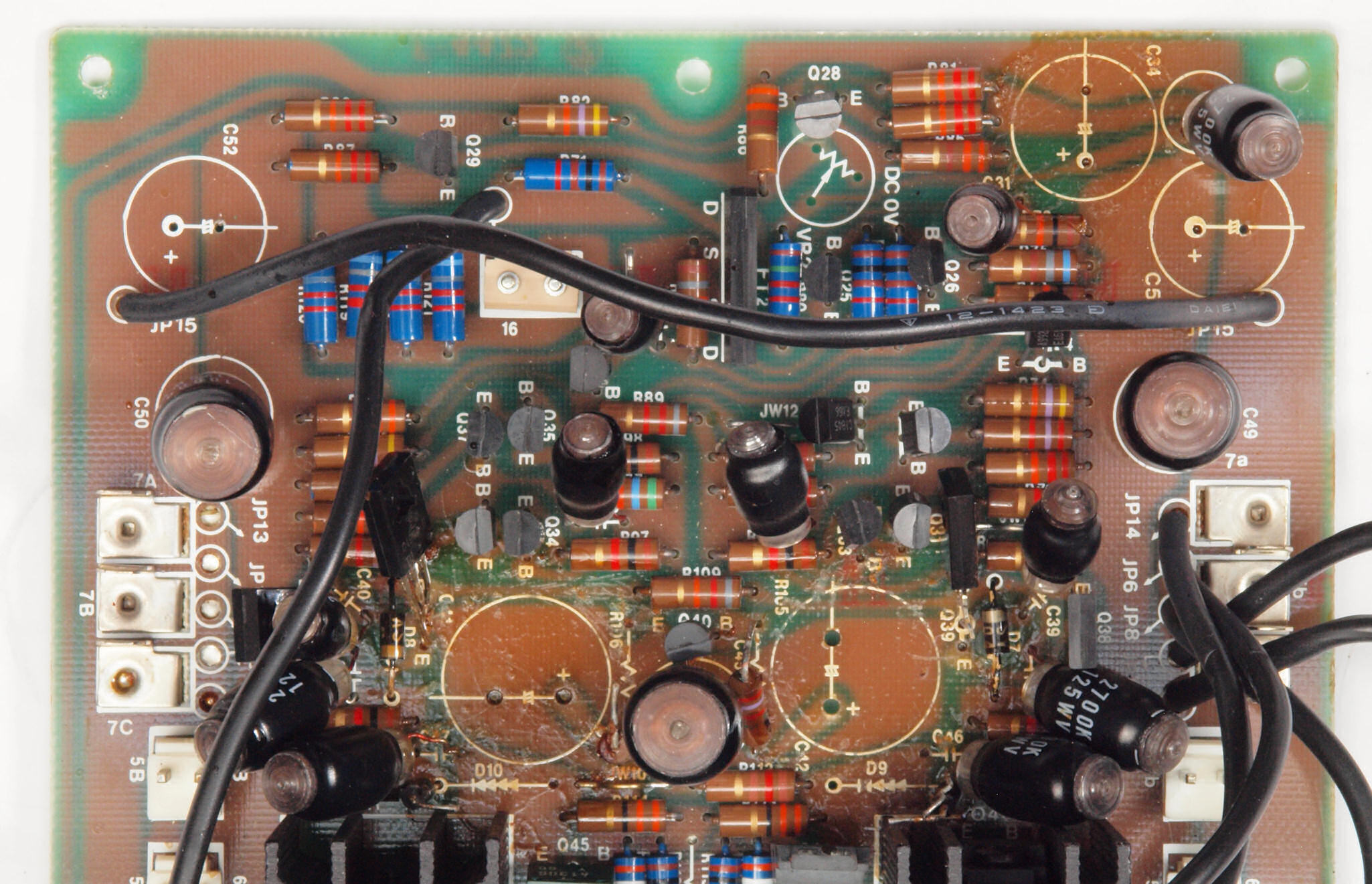

Ｃ４１２．　修理中　Ｌ側ＡＭＰ基板、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅「電解コンデンサー固定用の接着材、ＴＲ（トランジスター）の足」を腐食する。
Ｃ４１３．　修理中　Ｌ側ＡＭＰ基板、　電解コンデンサー固定用の接着材を取り除き、コート液を塗布。
Ｃ４１４．　修理中　Ｌ側ＡＭＰ基板、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅「電解コンデンサー固定用の接着材、ＴＲ（トランジスター）の足」を腐食する。
Ｃ４１５．　修理中　Ｌ側ＡＭＰ基板、　電解コンデンサー固定用の接着材を取り除き、コート液を塗布。

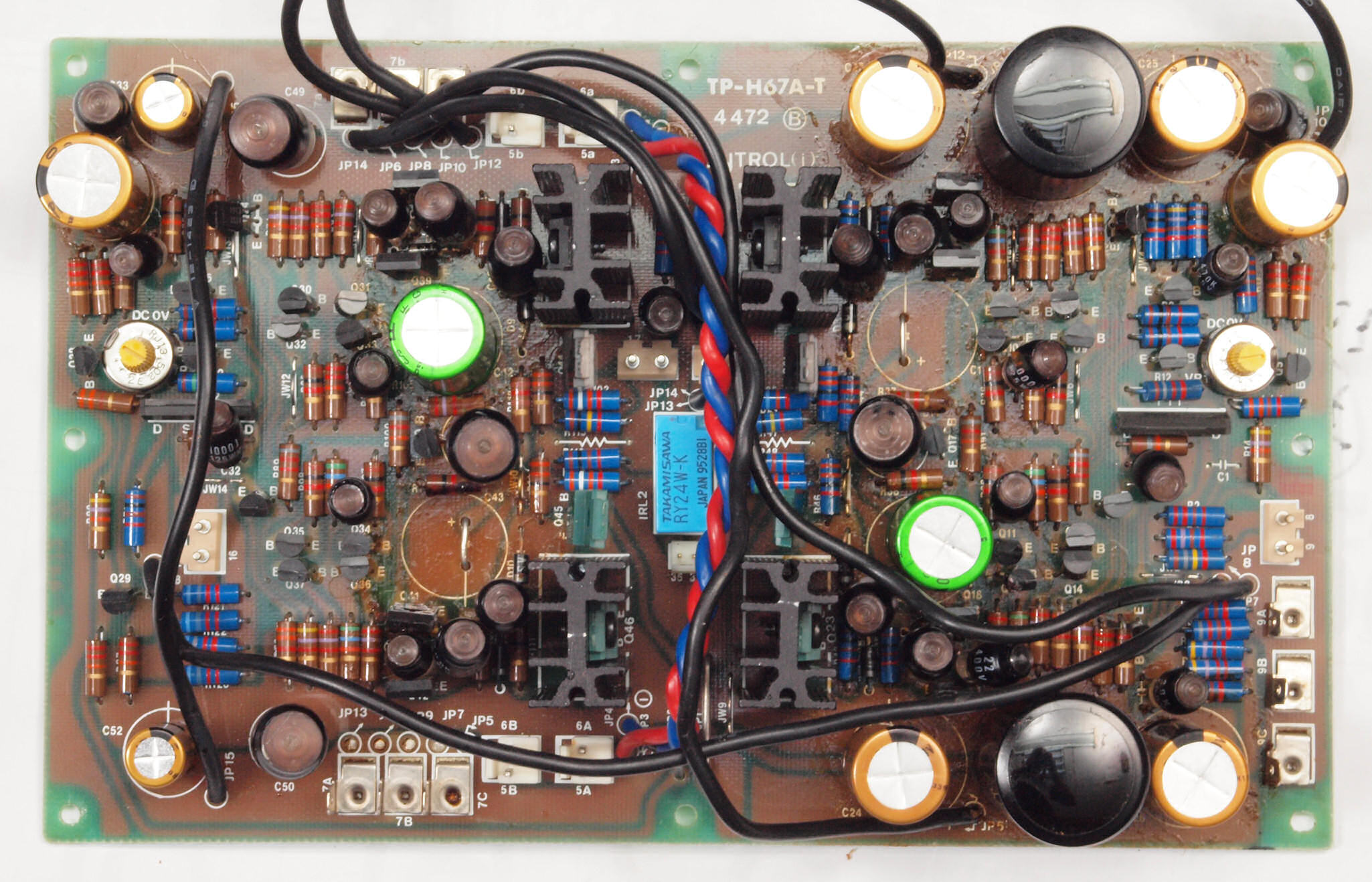

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ２個、電解コンデンサー１３個、リレー１個交換

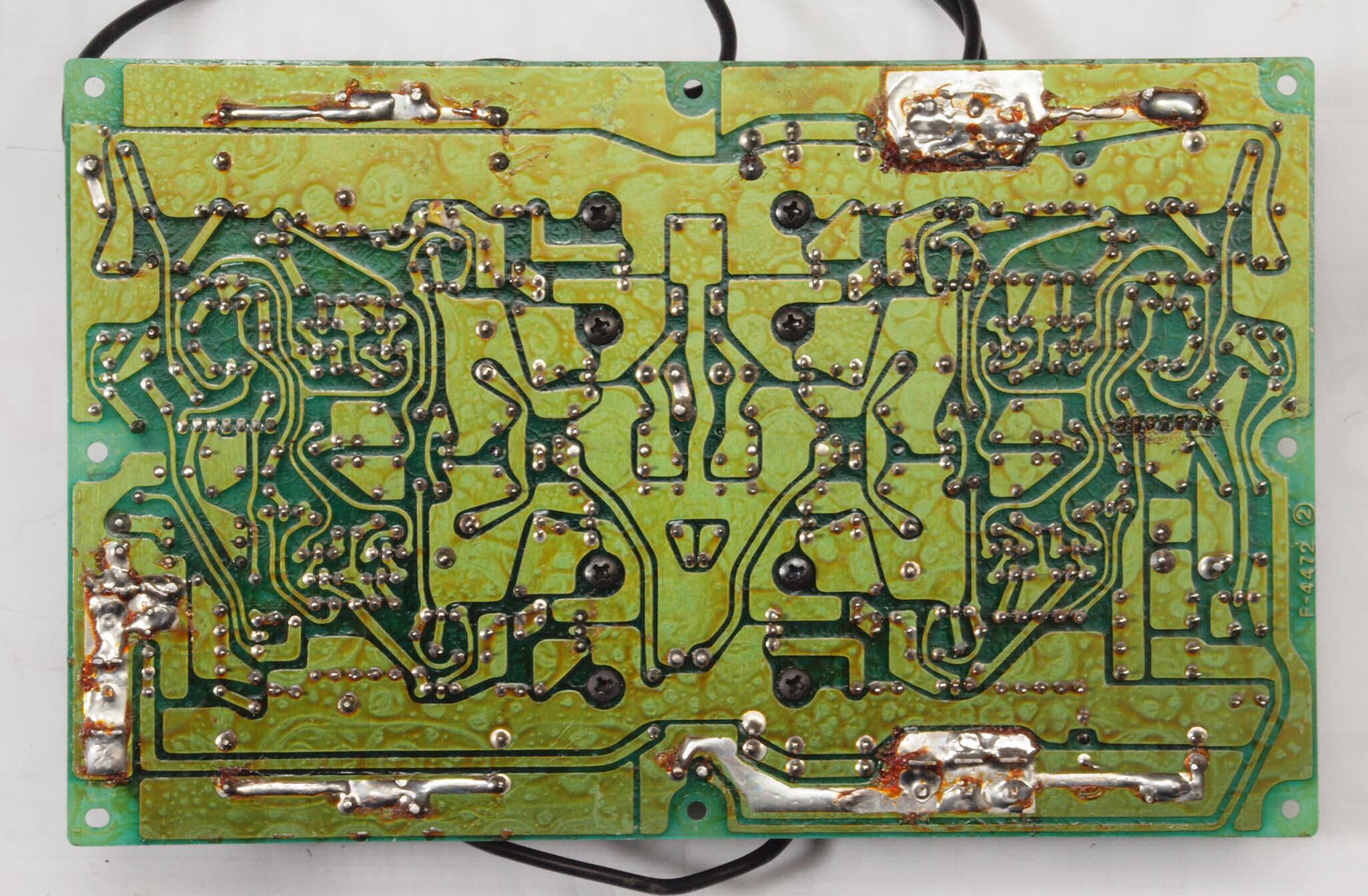

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏　

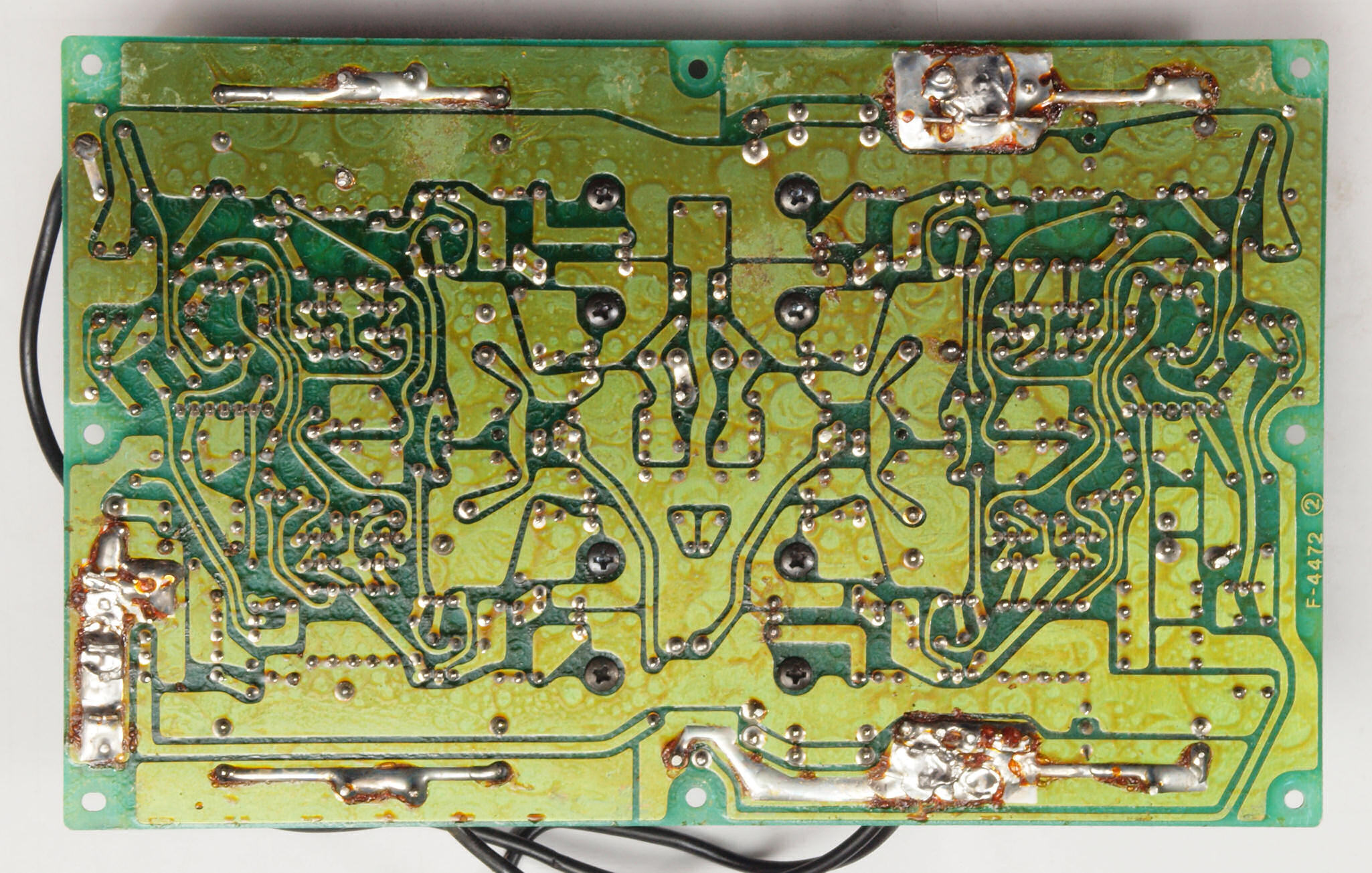

Ｃ４４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏。　半田を全部やり直す。
Ｃ４５．　完成Ｌ側ＡＭＰ基板　洗浄後防湿材を塗る

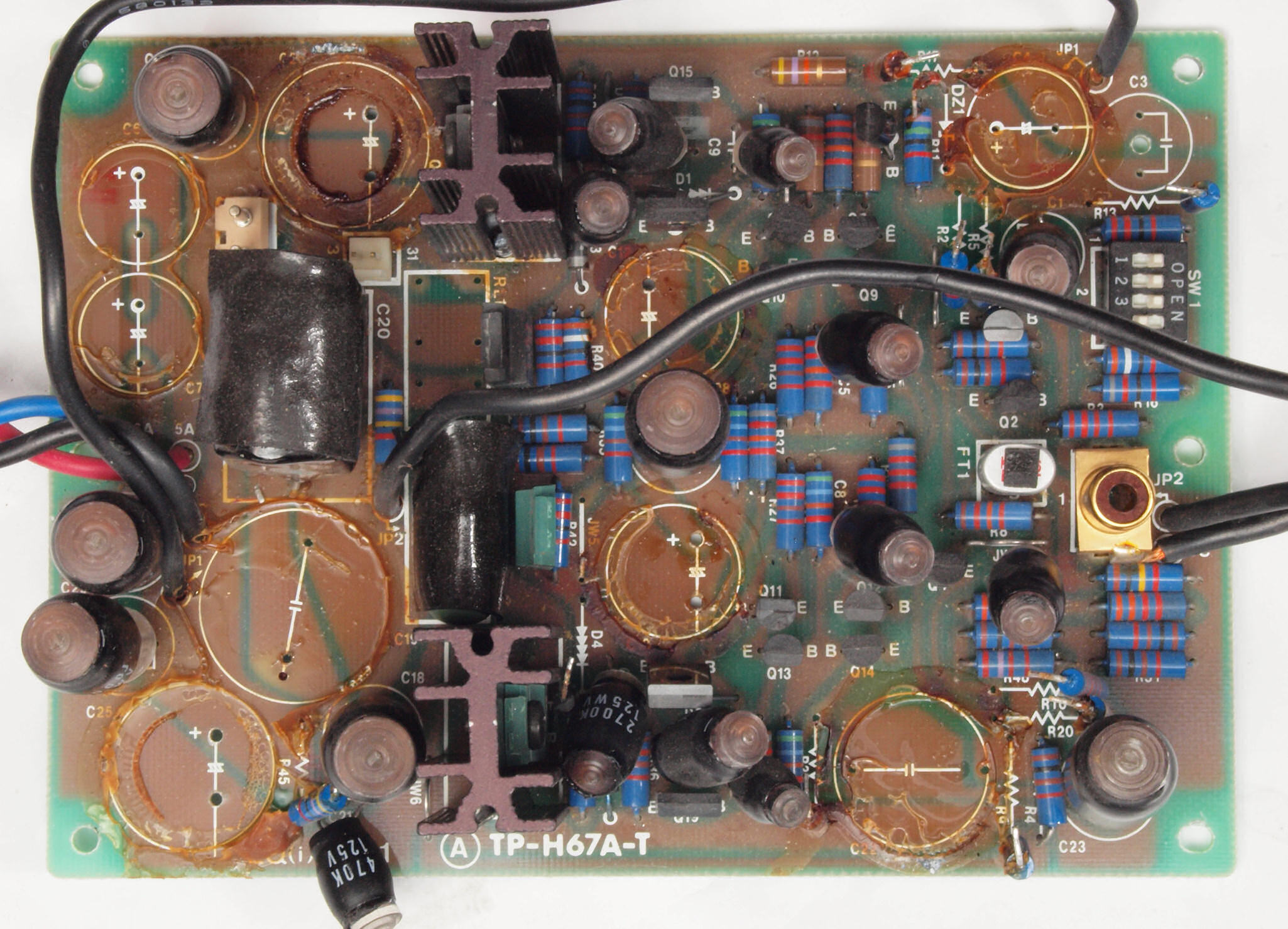

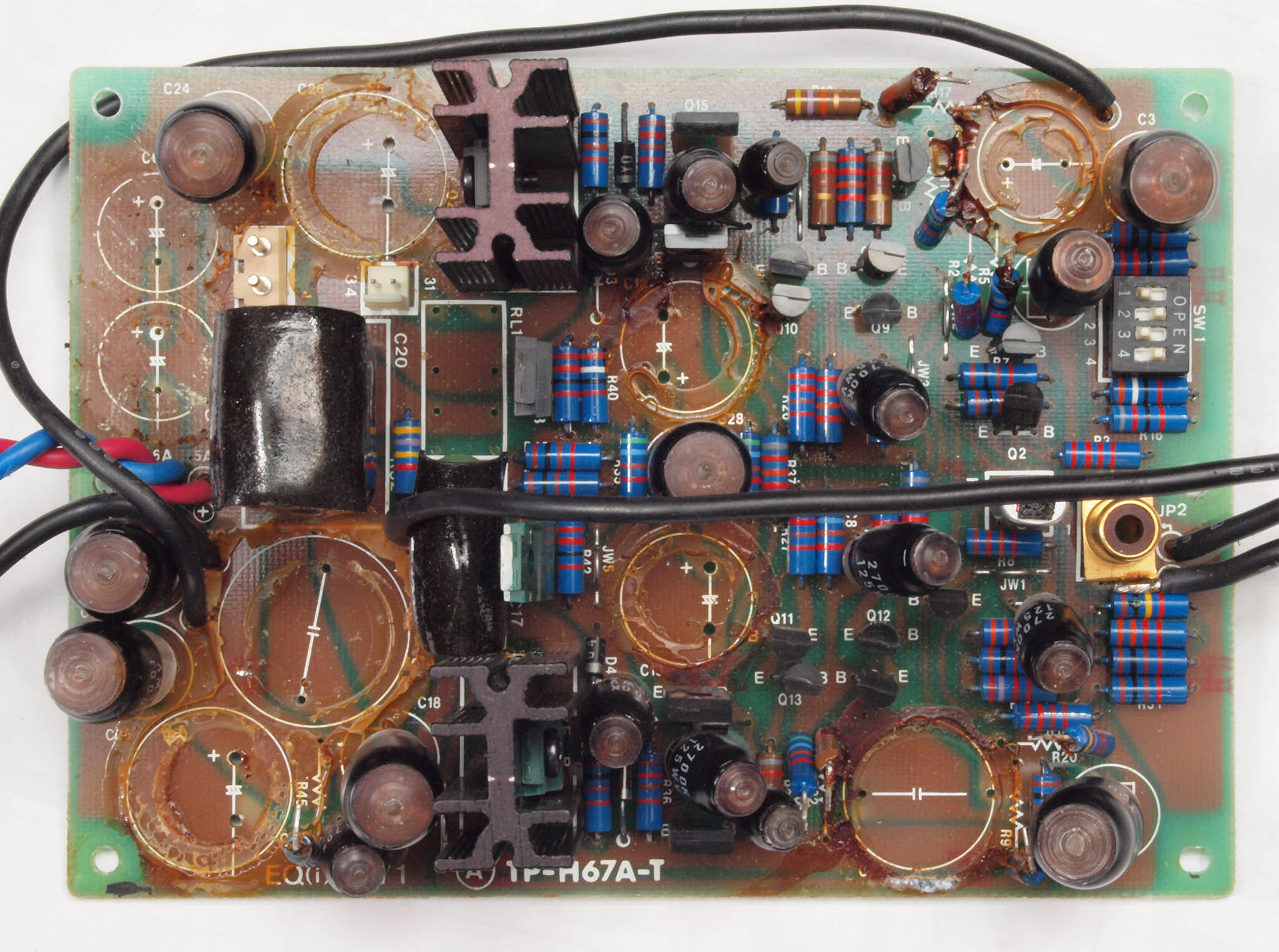

Ｃ５１．　修理前　Ｒ側ＥＱ−ＡＭＰ

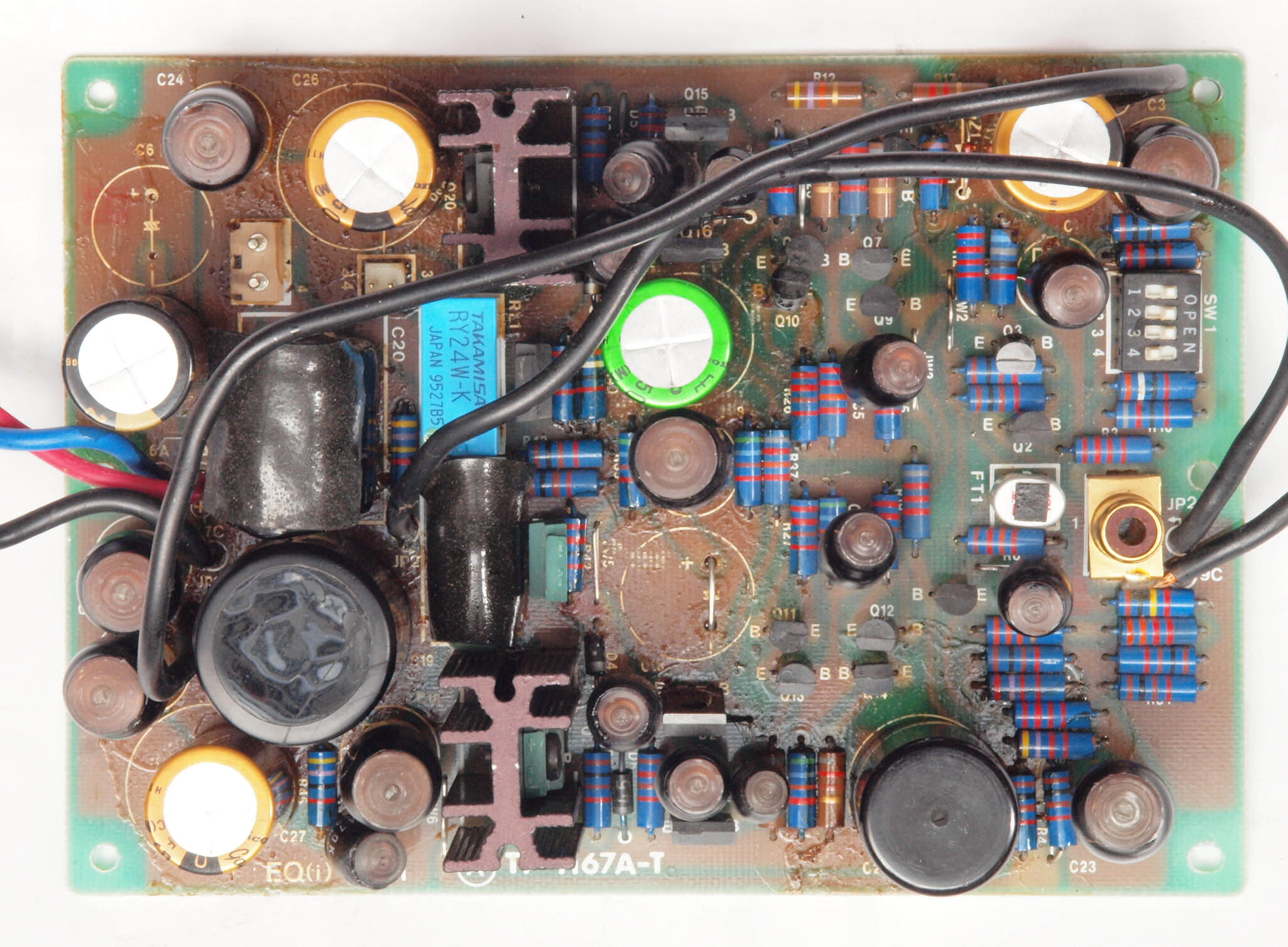

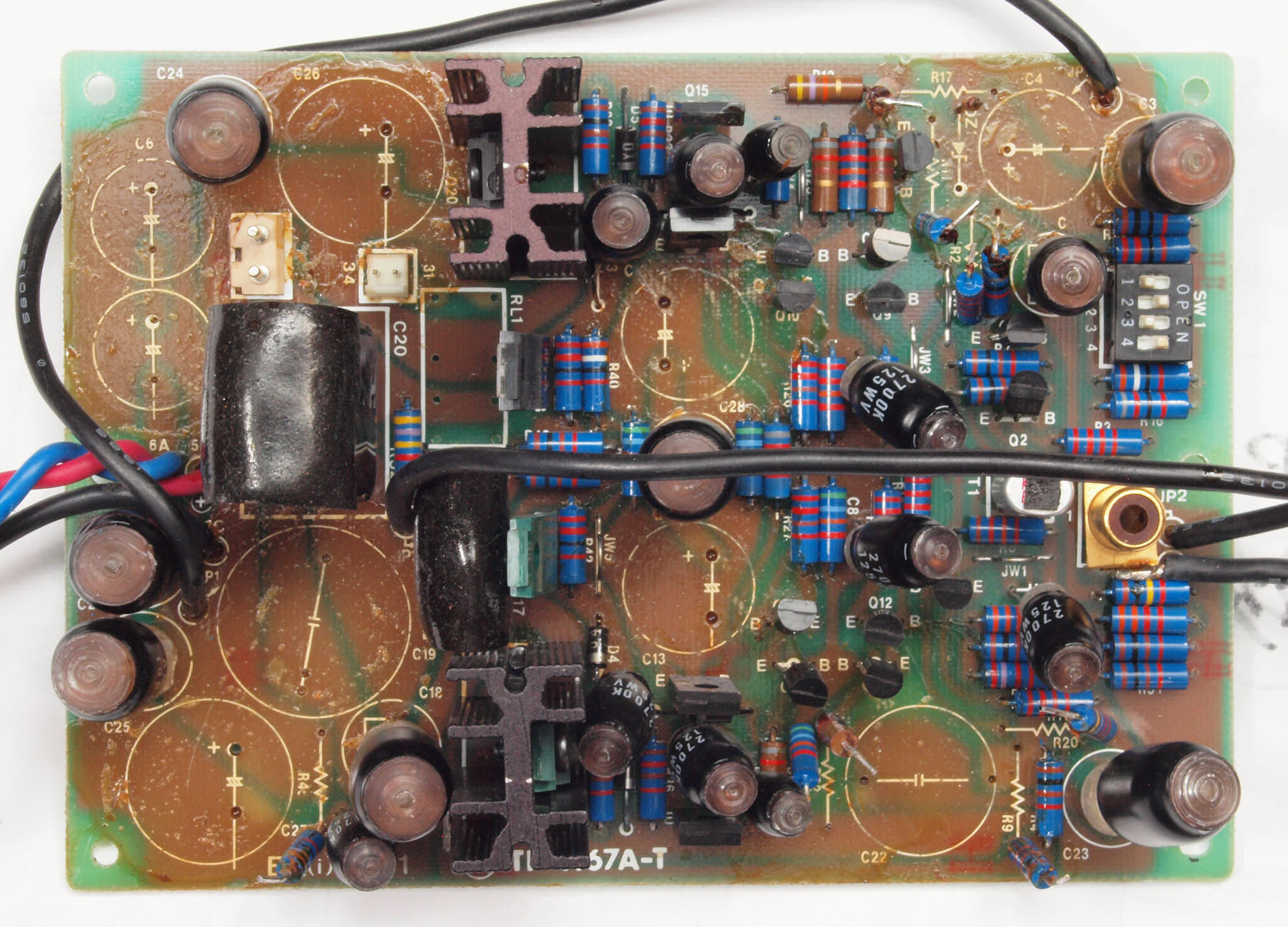

Ｃ５１２．　修理中　Ｒ側ＥＱ−ＡＭＰ、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅「電解コンデンサー固定用の接着材、ＴＲ（トランジスター）の足」を腐食する。
Ｃ５１３．　修理中　Ｒ側ＥＱ−ＡＭＰ、　電解コンデンサー固定用の接着材を取り除きコート液を塗布。

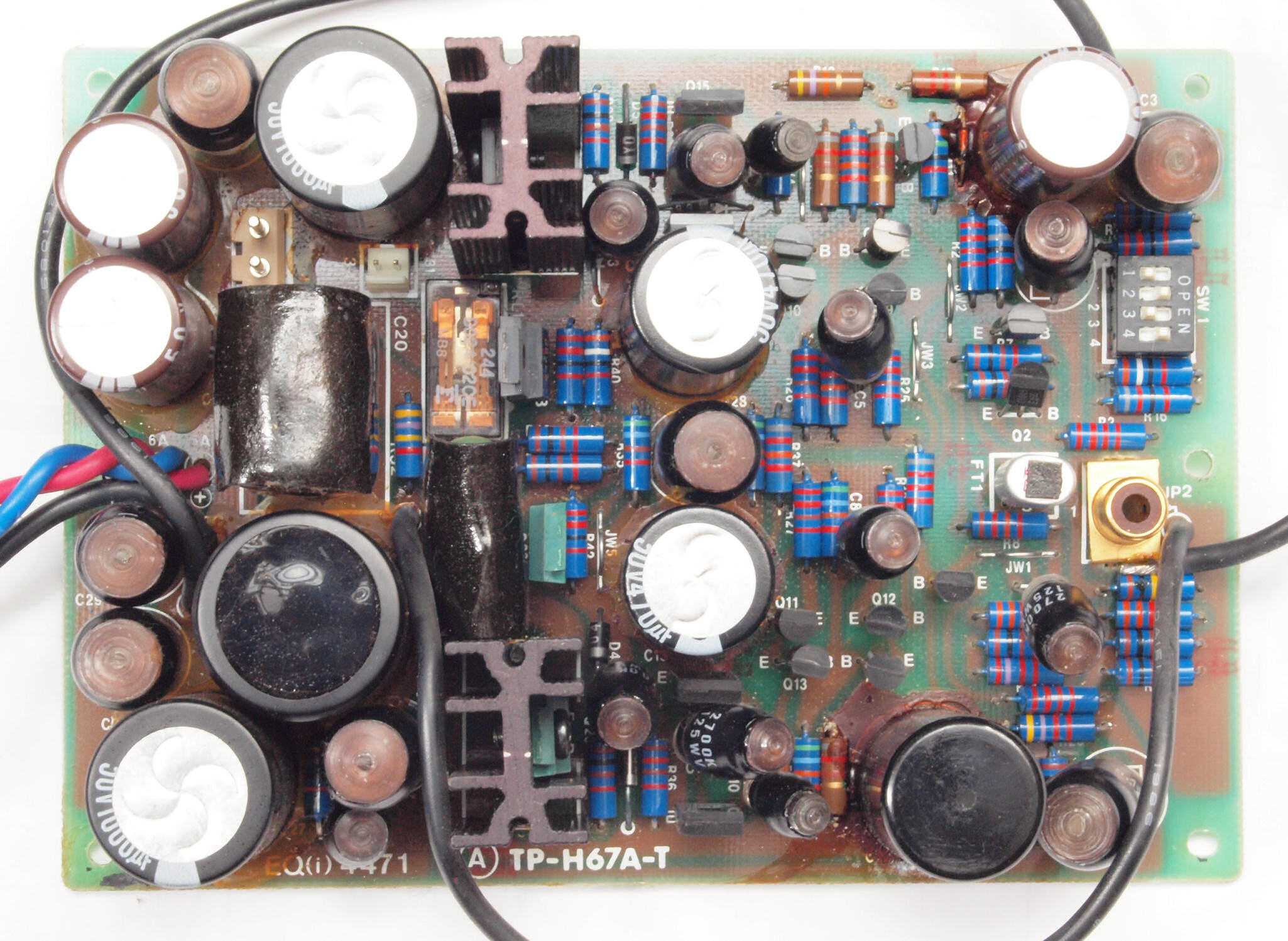

Ｃ５２．　修理後　Ｒ側ＥＱ−ＡＭＰ　電解コンデンサー７個、リレー１個交換

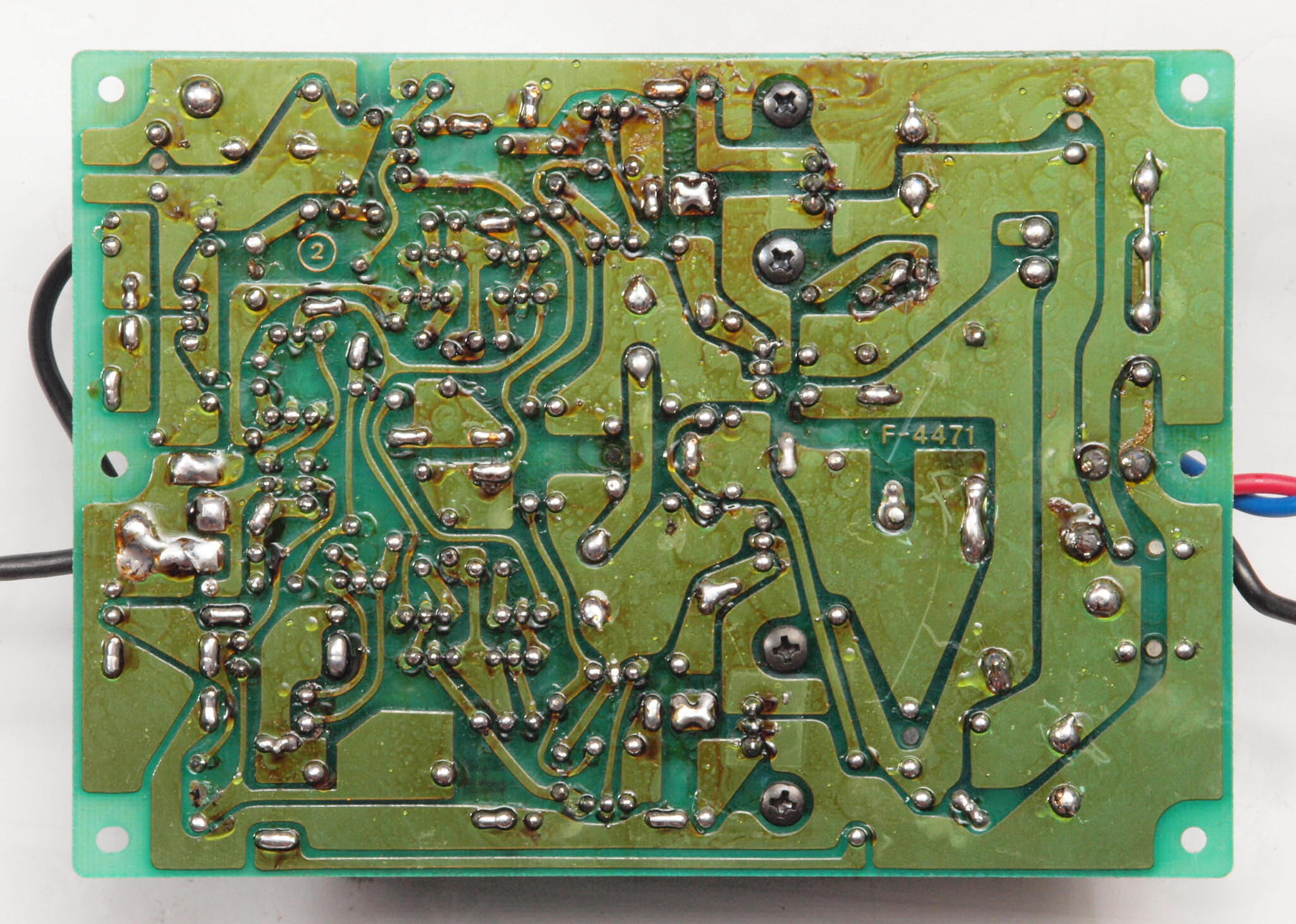

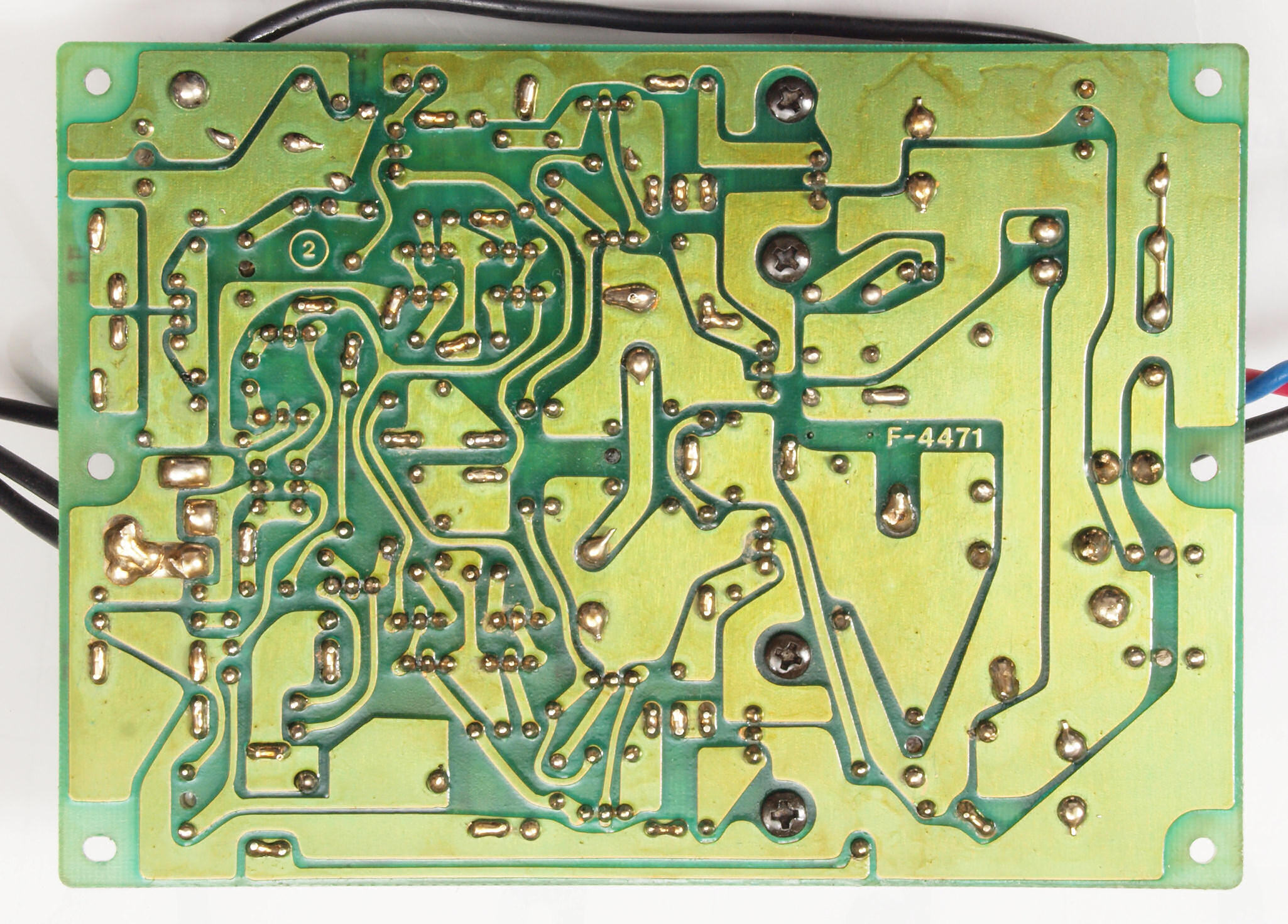

Ｃ５３．　修理前　Ｒ側ＥＱ−ＡＭＰ裏

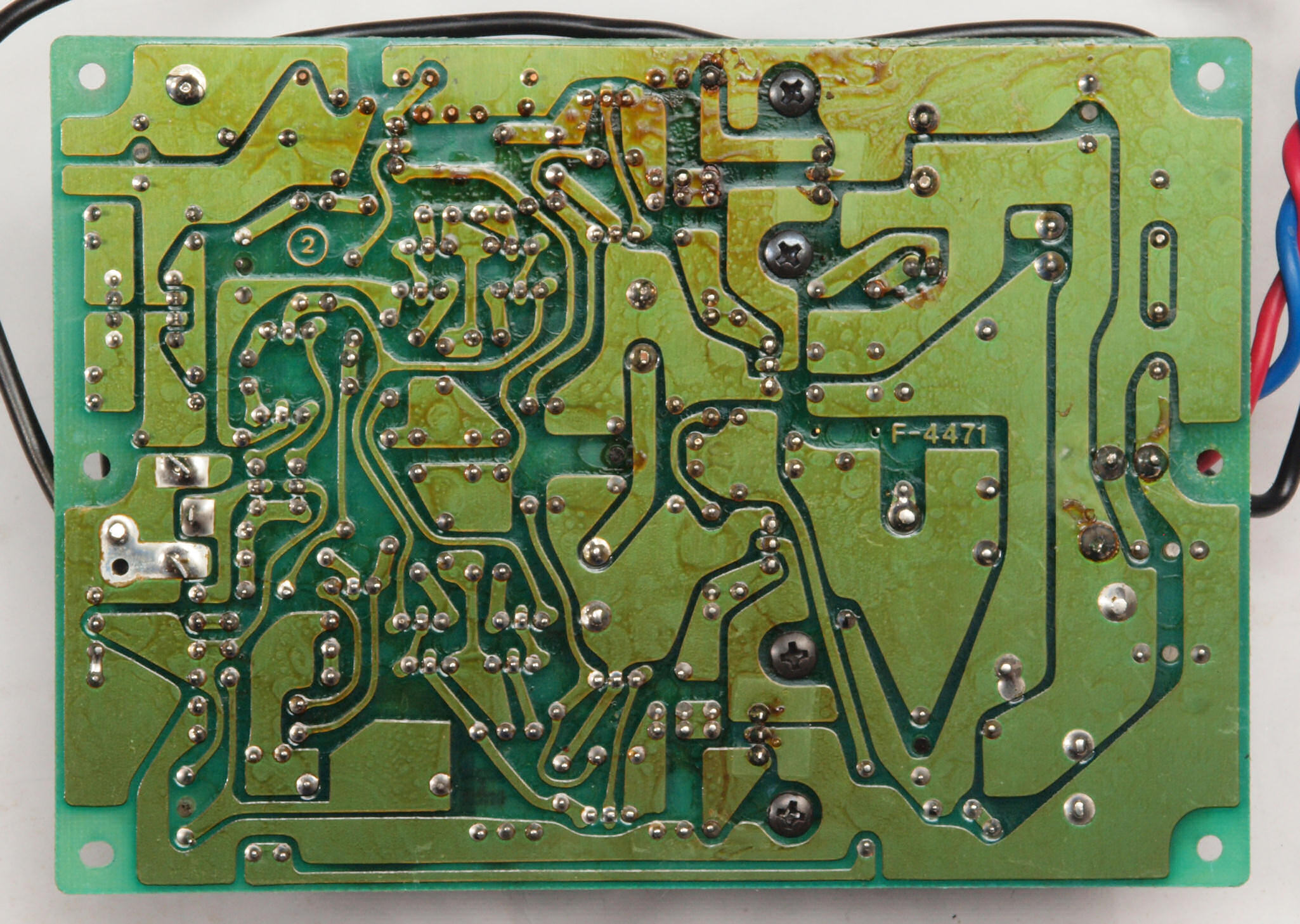

Ｃ５４．　修理（半田補正）後　Ｒ側ＥＱ−ＡＭＰ裏。　半田を全部やり直す。
Ｃ５５．　完成Ｒ側ＥＱ−ＡＭＰ裏　洗浄後防湿材を塗る

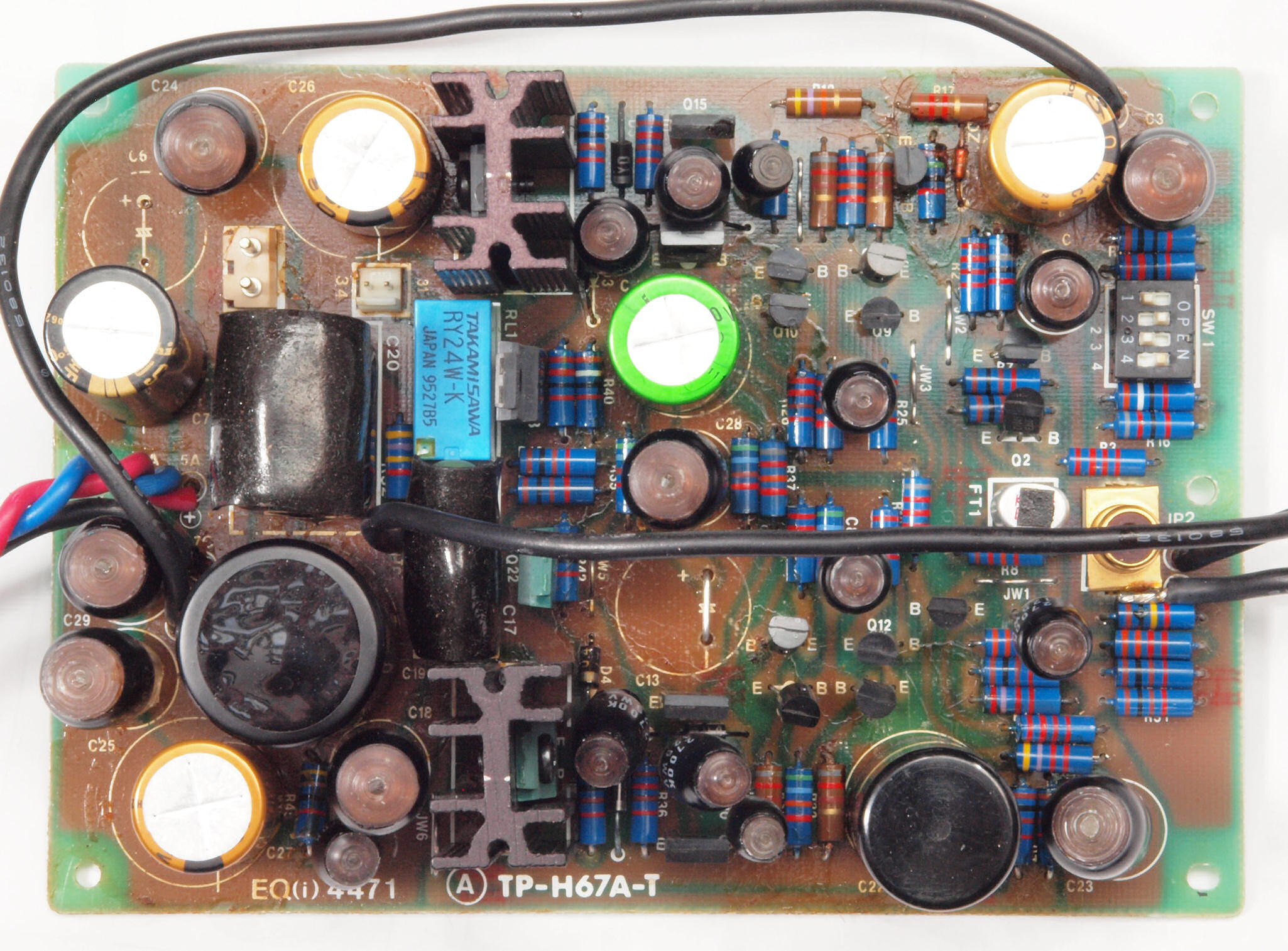

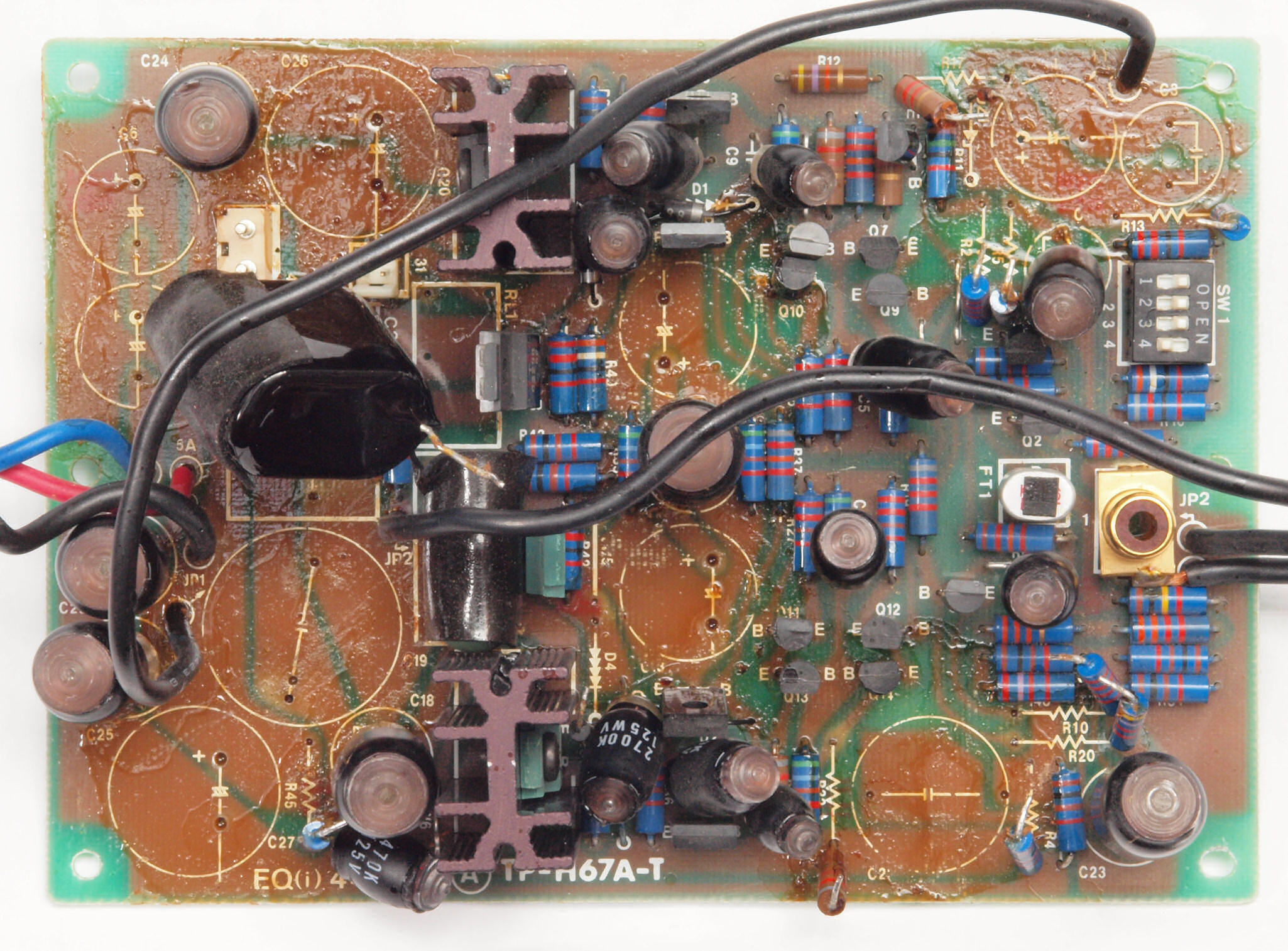

Ｃ６１．　修理前　Ｌ側ＥＱ−ＡＭＰ
Ｃ６１１．　修理中　L側ＥＱ−ＡＭＰ、　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅「電解コンデンサー固定用の接着材、ＴＲ（トランジスター）の足」を腐食する。
Ｃ６１４．　修理中　L側ＥＱ−ＡＭＰ、　電解コンデンサー固定用の接着材を取り除きコート液を塗布。
Ｃ６２．　修理後　Ｌ側ＥＱ−ＡＭＰ　電解コンデンサー７個、リレー１個交換
Ｃ６３．　修理前　Ｌ側ＥＱ−ＡＭＰ裏
Ｃ６４．　修理（半田補正）後　Ｌ側ＥＱ−ＡＭＰ裏。　半田を全部やり直す。
Ｃ６５．　完成Ｌ側ＥＱ−ＡＭＰ裏　洗浄後防湿材を塗る

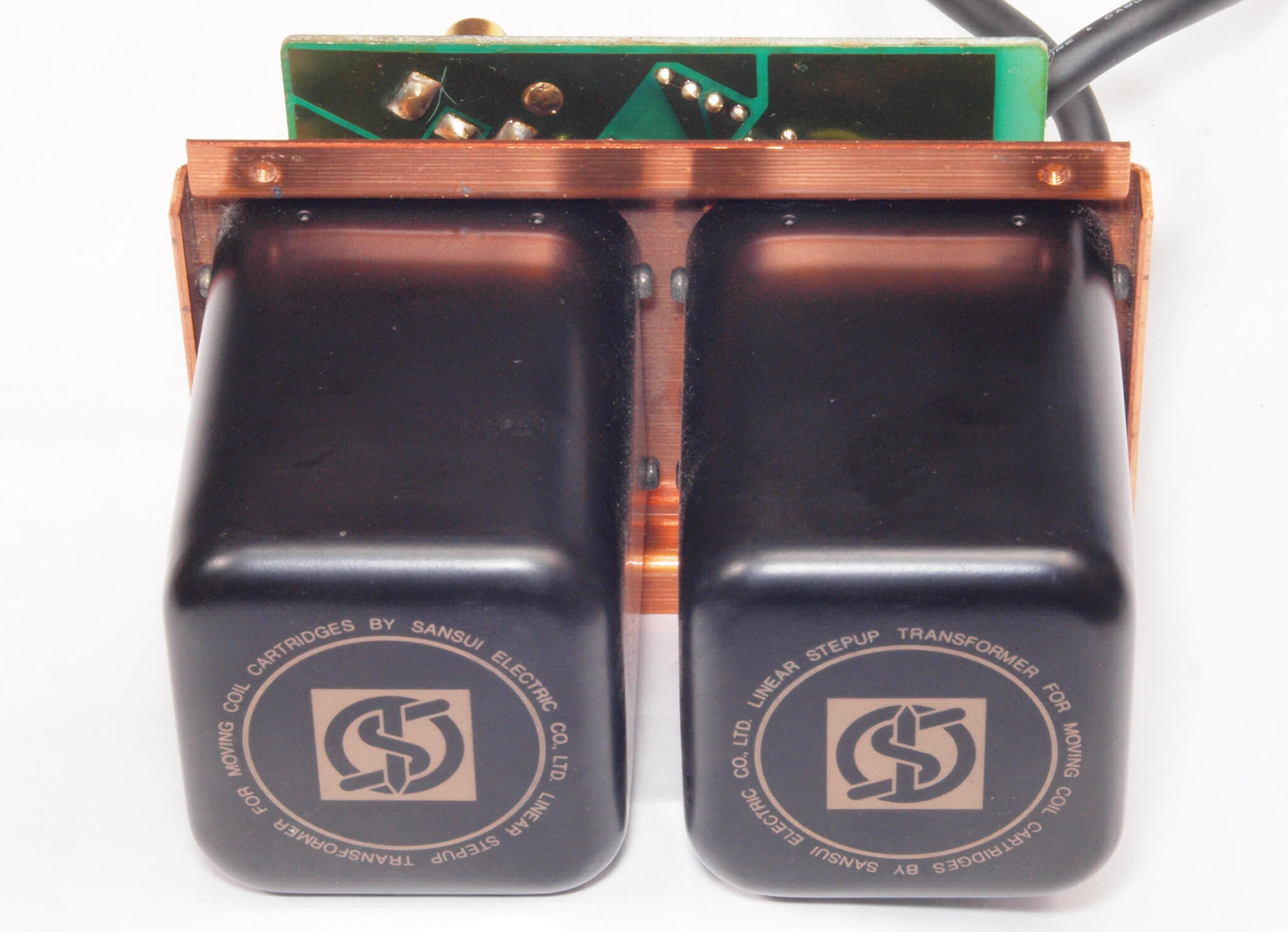

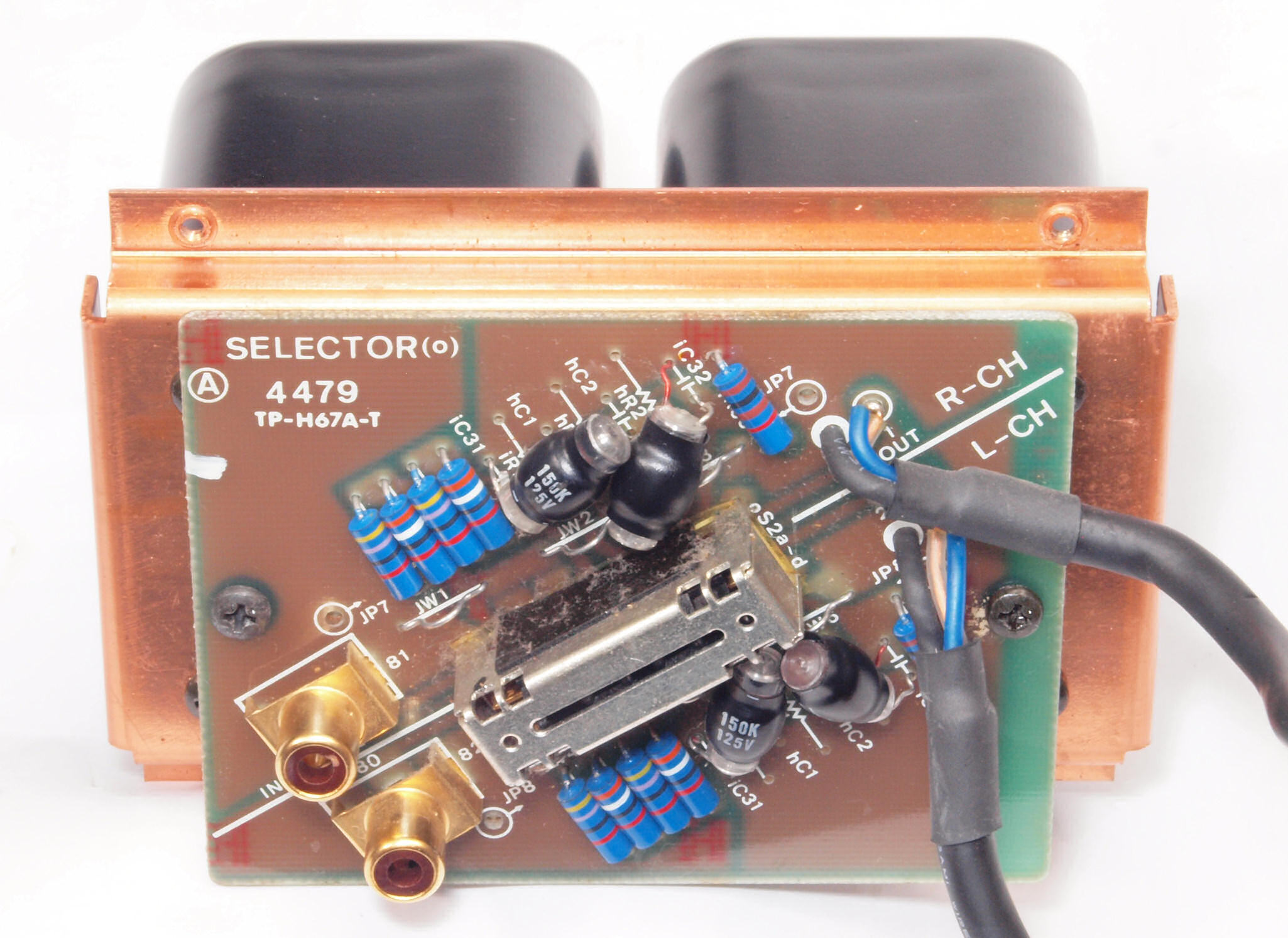

Ｃ７１．　修理中　ＭＣトランスブロック
Ｃ７２．　修理中　ＭＣトランスブロック
Ｃ７３．　修理前　ＭＭ／ＭＣ切り替えＳＷ基板

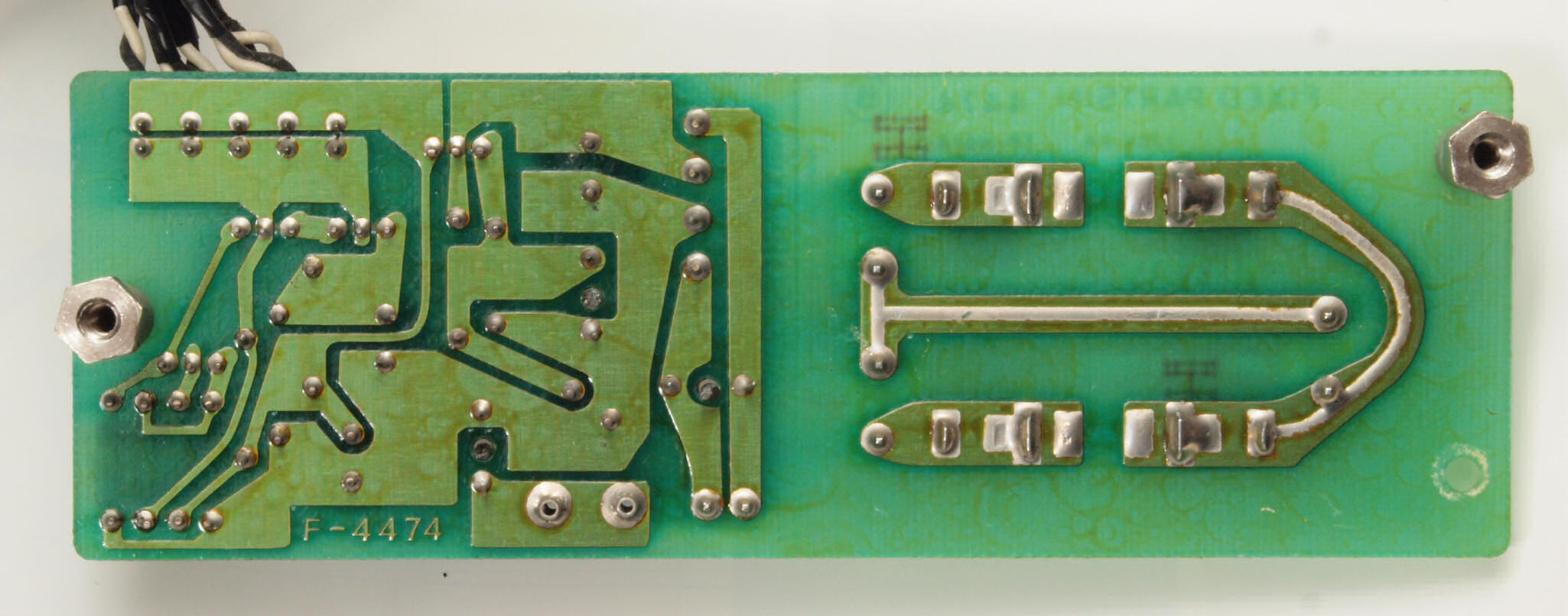

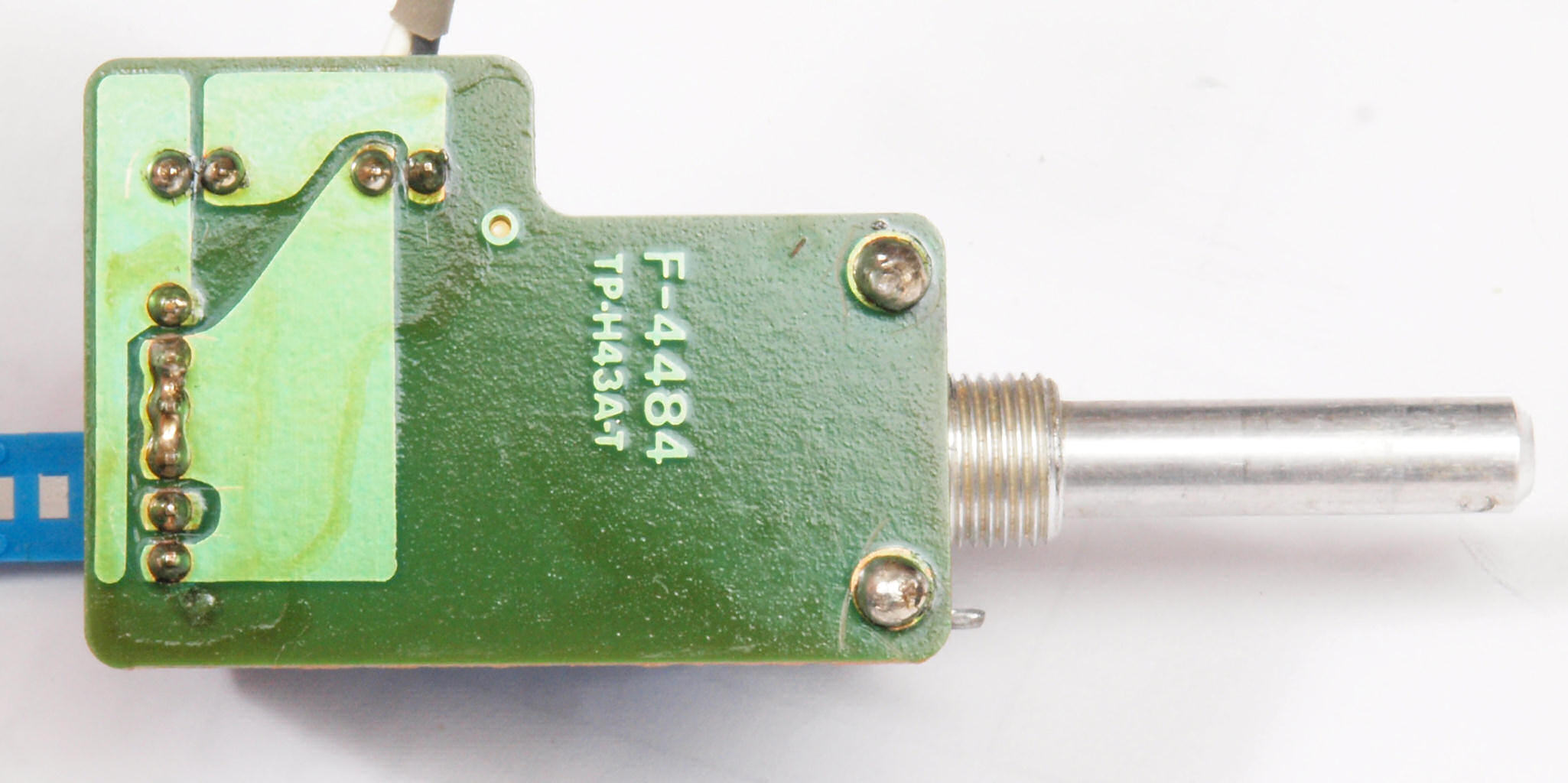

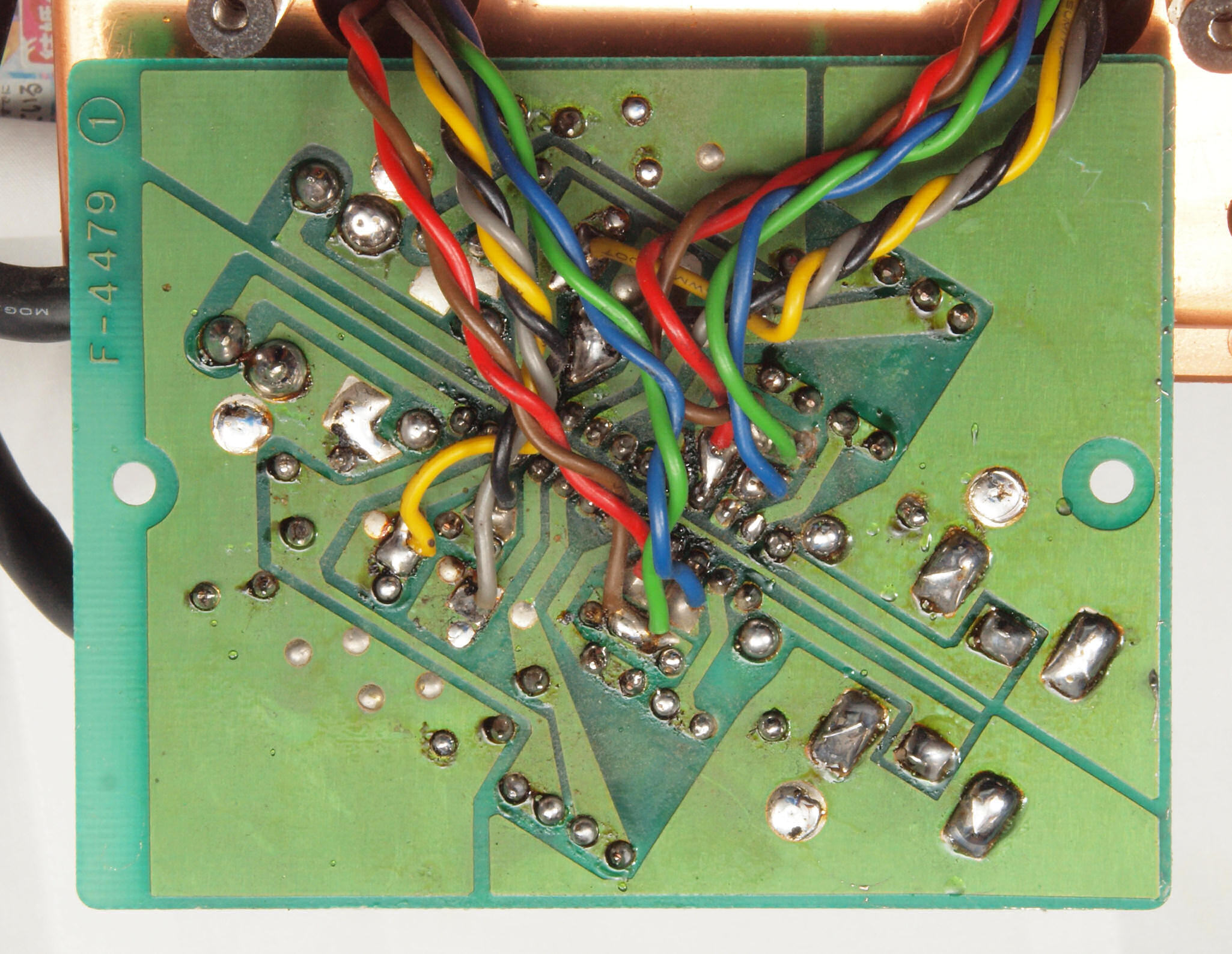

Ｃ７４．　修理前　ＭＭ／ＭＣ切り替えＳＷ基板裏

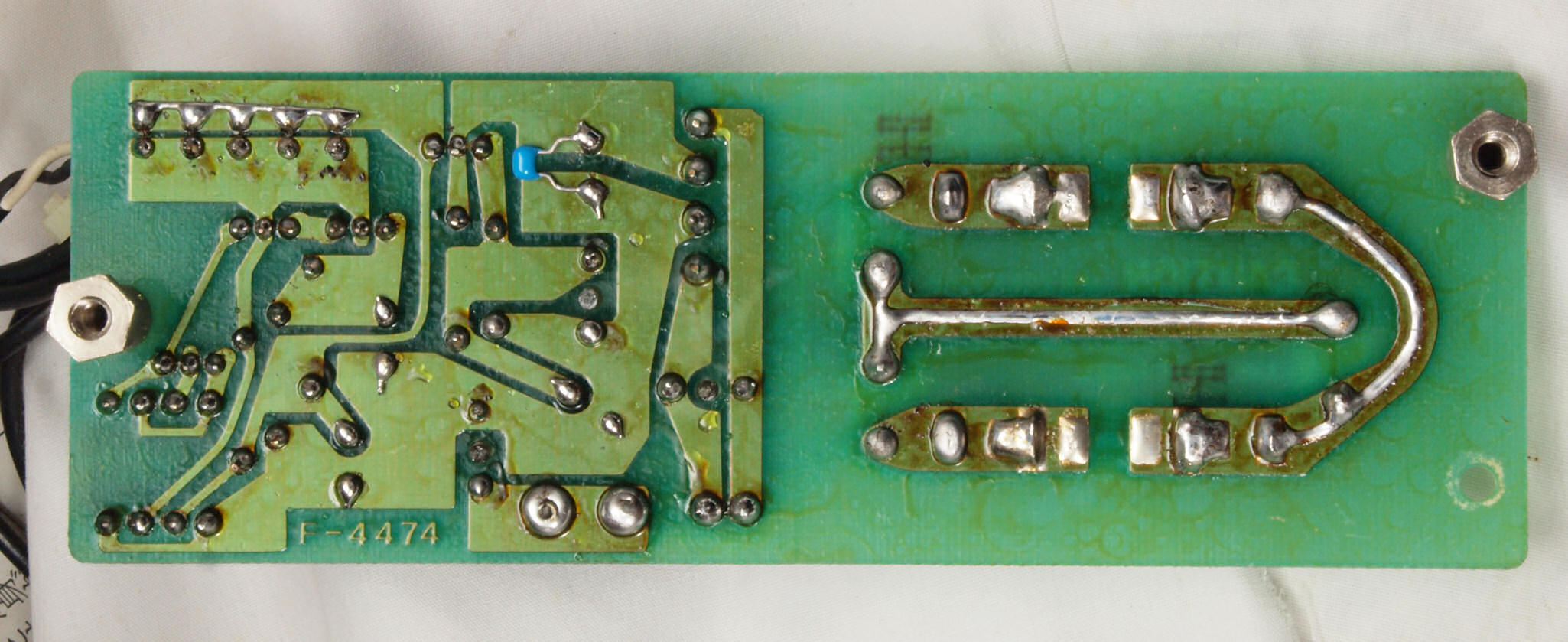

Ｃ７５．　修理（半田補正）後　ＭＭ／ＭＣ切り替えＳＷ基板裏。　半田を全部やり直す。
Ｃ７６．　完成プロテクト基板裏　洗浄後防湿材を塗る

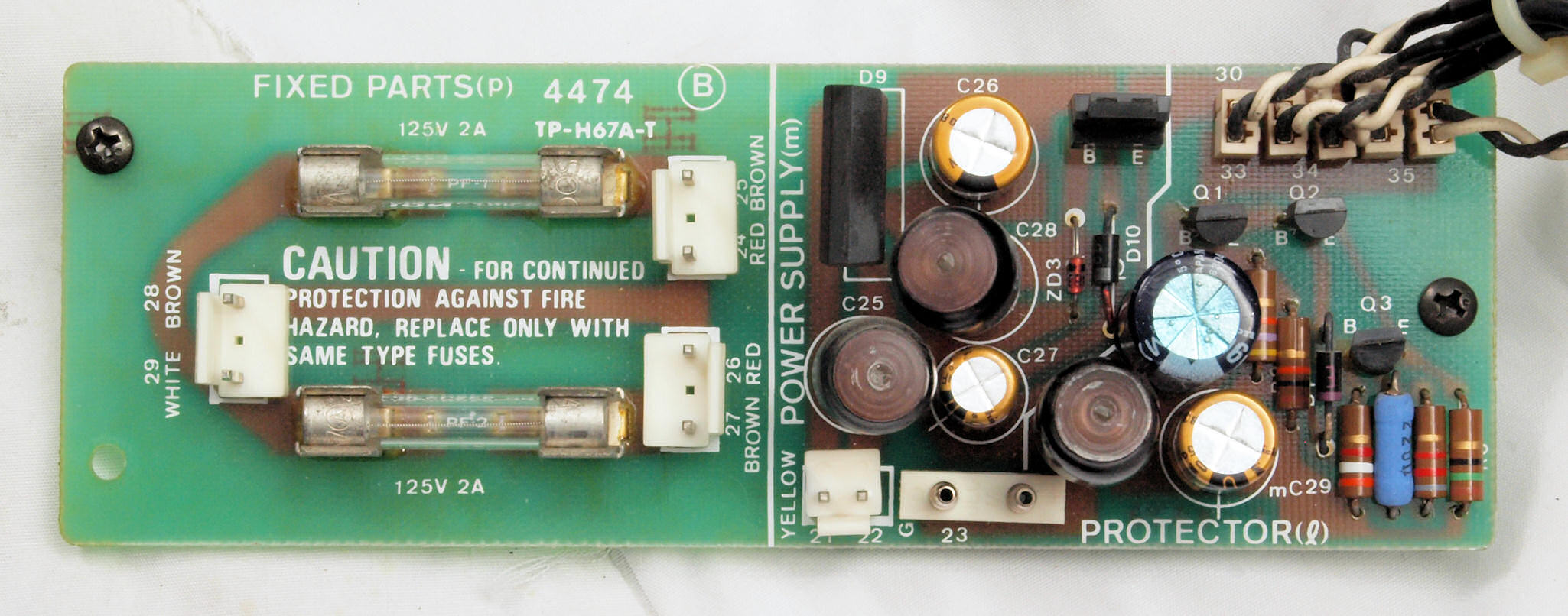

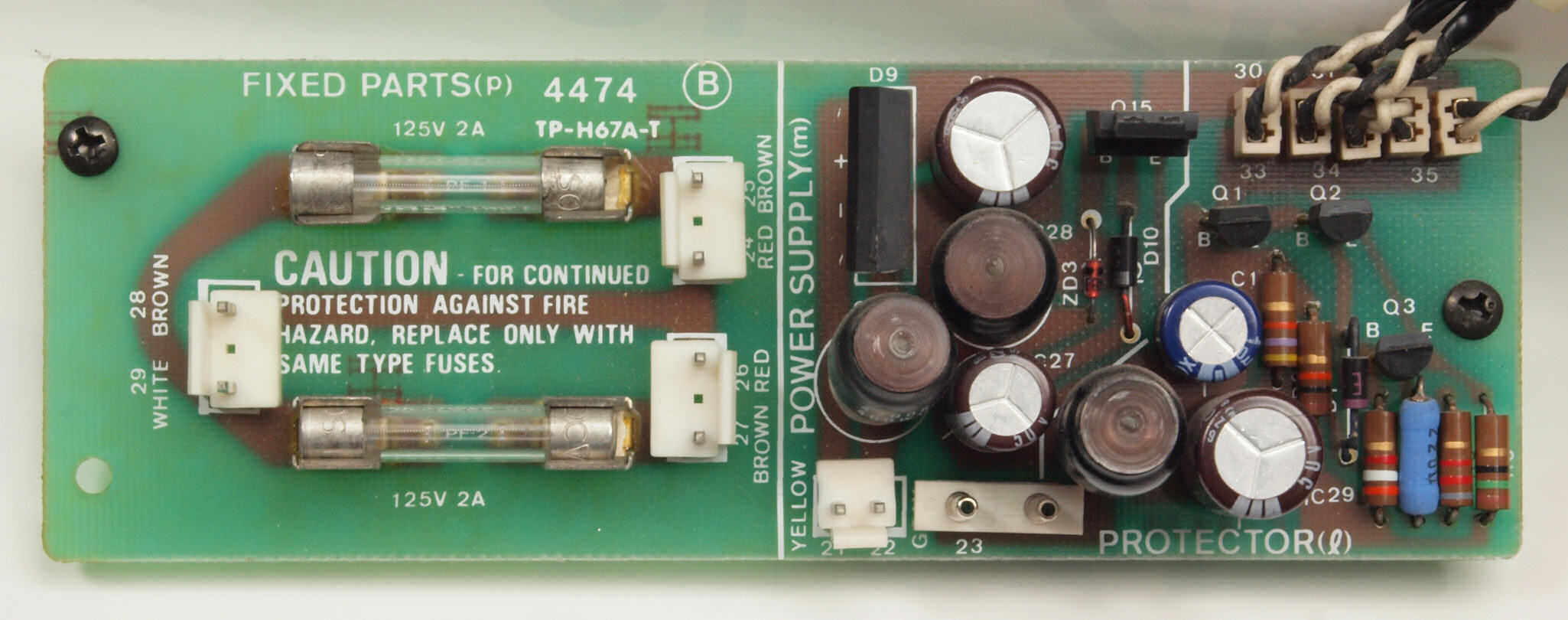

Ｃ８１．　修理前　プロテクト基板
Ｃ８２．　修理後　プロテクト基板　　電解コンデンサー４個、フイルムコンデンサー２個交換

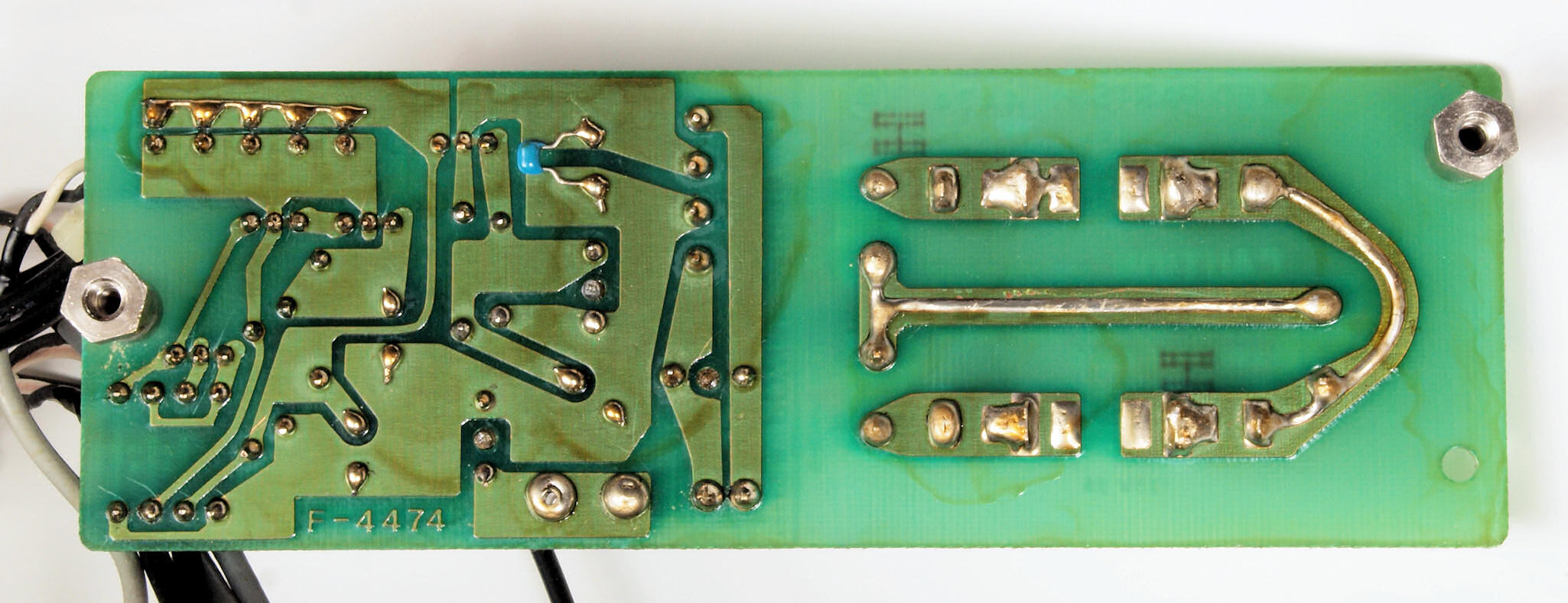

Ｃ８３．　修理前　プロテクト基板裏
Ｃ８４．　修理（半田補正）後　プロテクト基板裏。　半田を全部やり直す。
Ｃ８５．　完成プロテクト基板裏　洗浄後防湿材を塗る

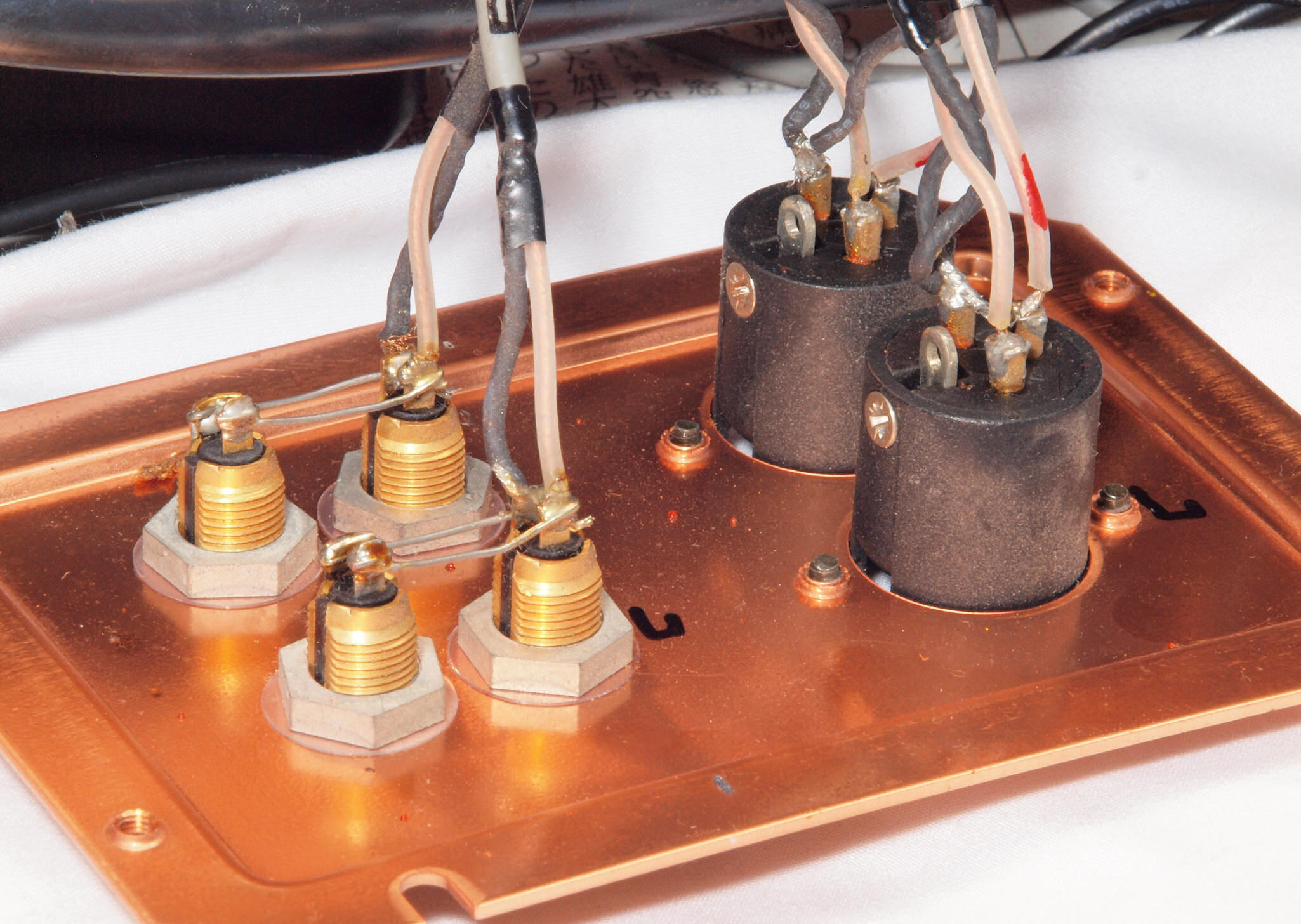

Ｃ９１．　修理前　プリ出力端子郡、折角バランス出力があるのだから使用したい、但し、メインＡＭＰの対応が必要

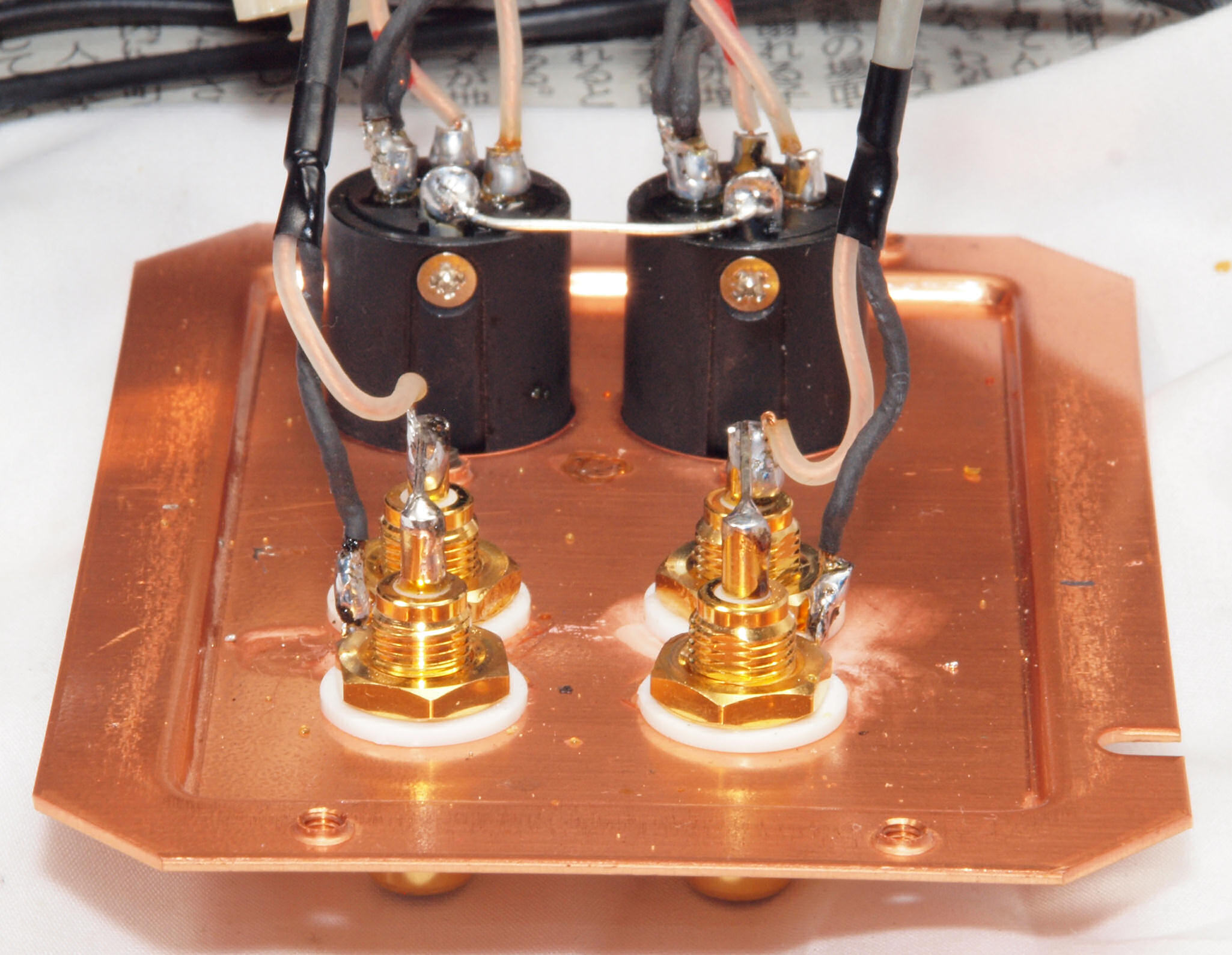

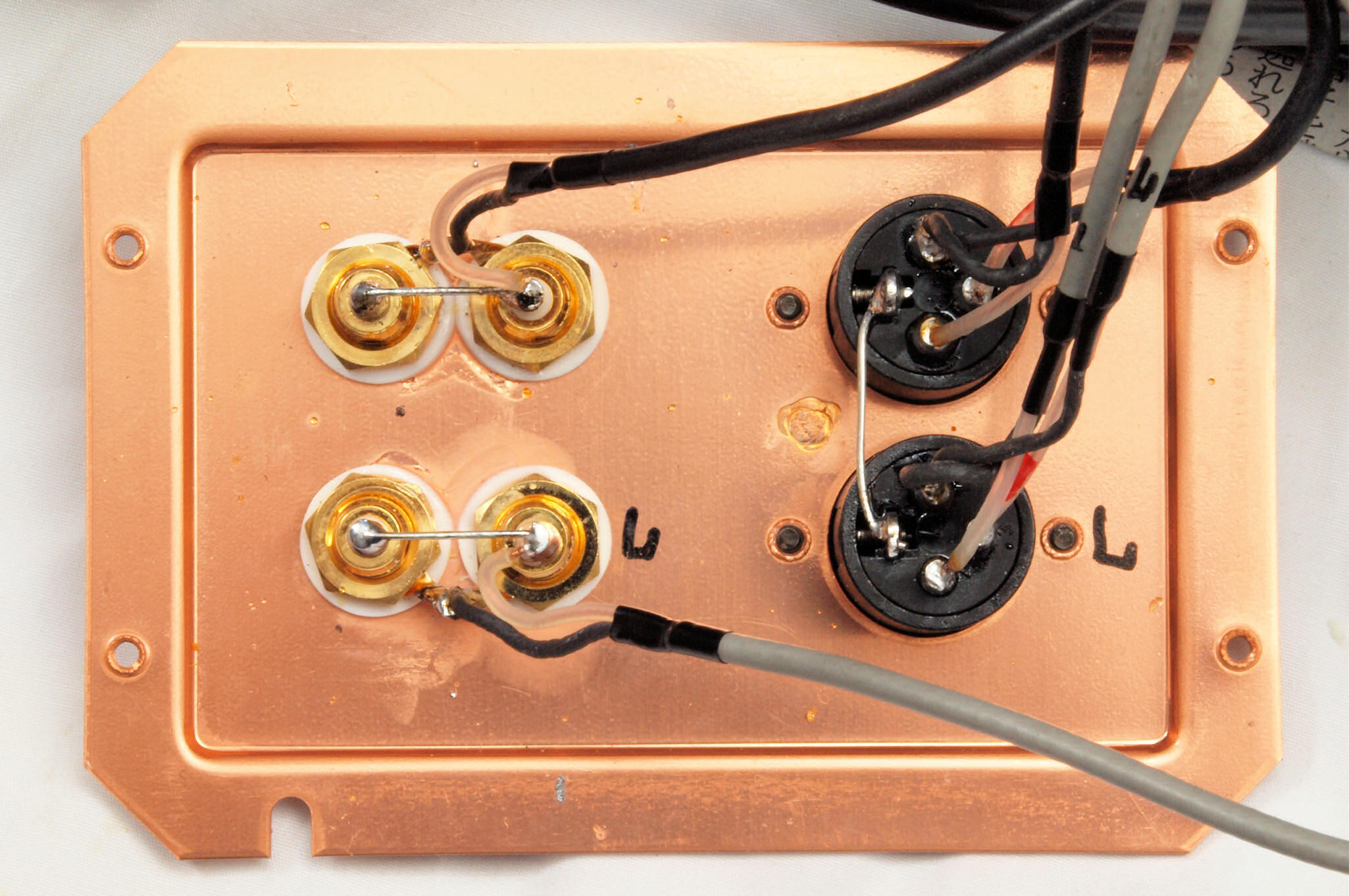

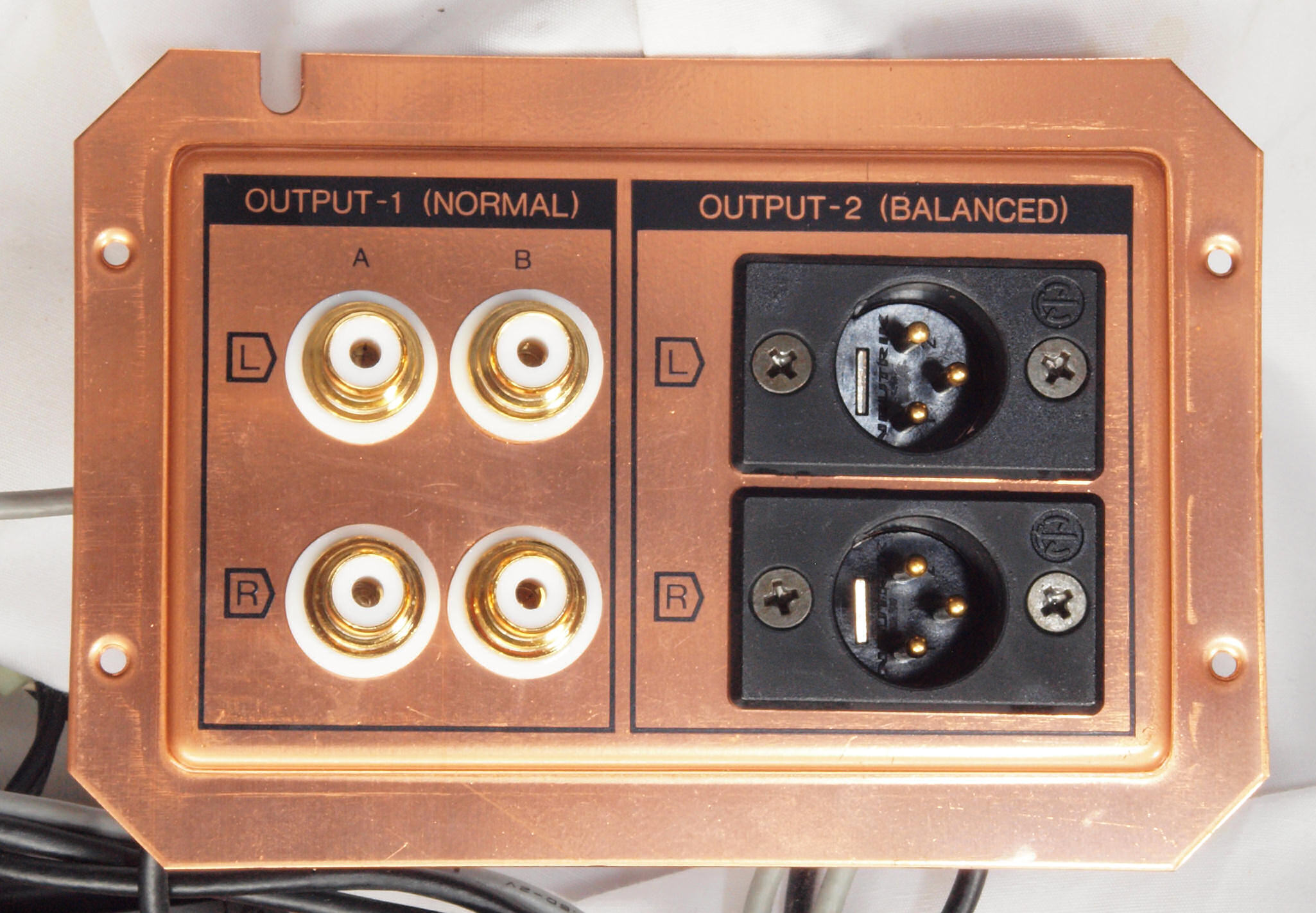

Ｃ９２．　修理（交換）後　プリ出力端子郡。テフロン絶縁ＲＣＡ端子、キャノンコネクター NEUTRIC NC3MP-Bに交換

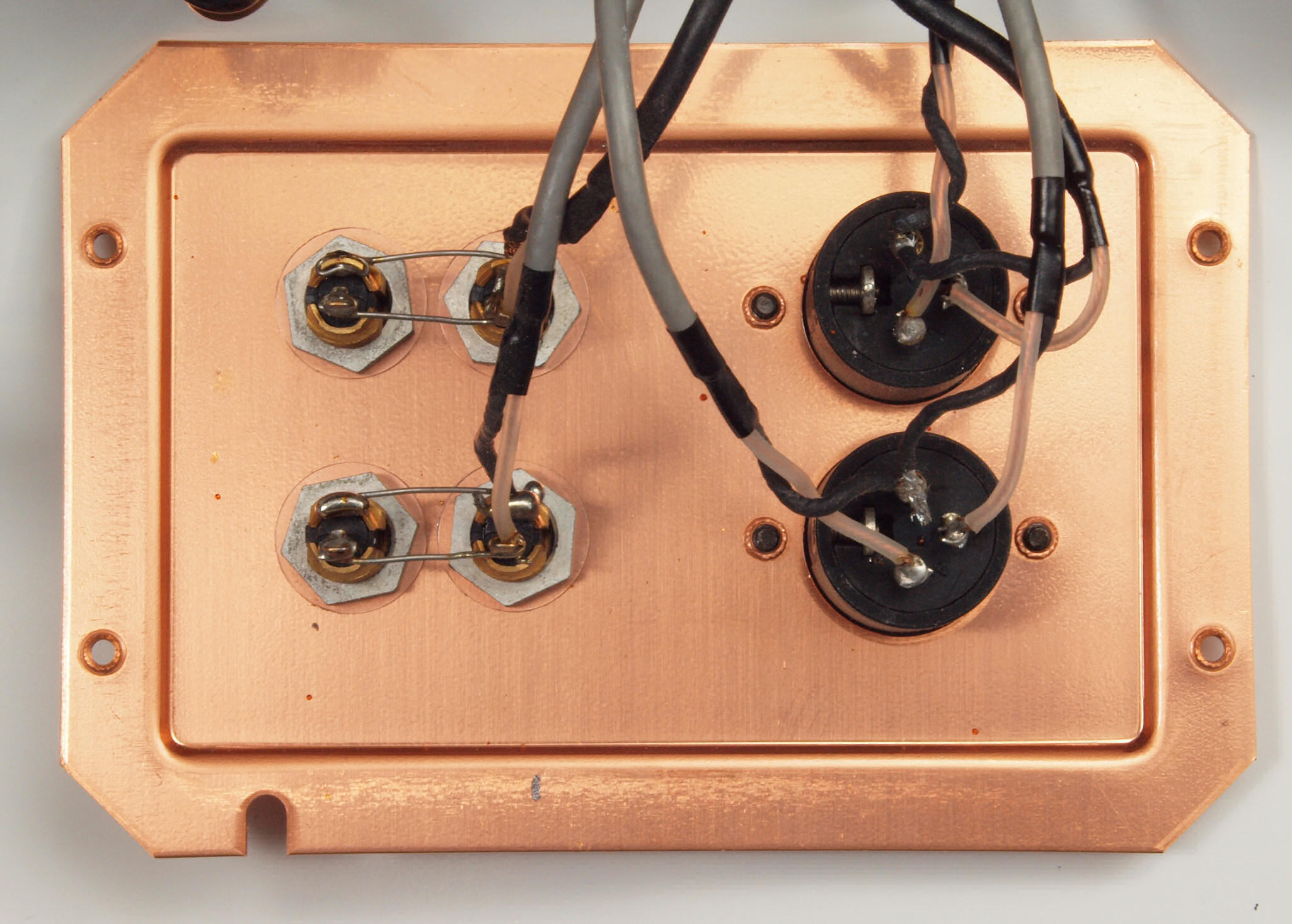

Ｃ９３．　修理前　出力端子板裏
Ｃ９４．　修理（半田補正）後　出力端子板裏　全ての半田をやり直す
ＣＡ１．　修理前　入出力ＲＣＡ端子郡。

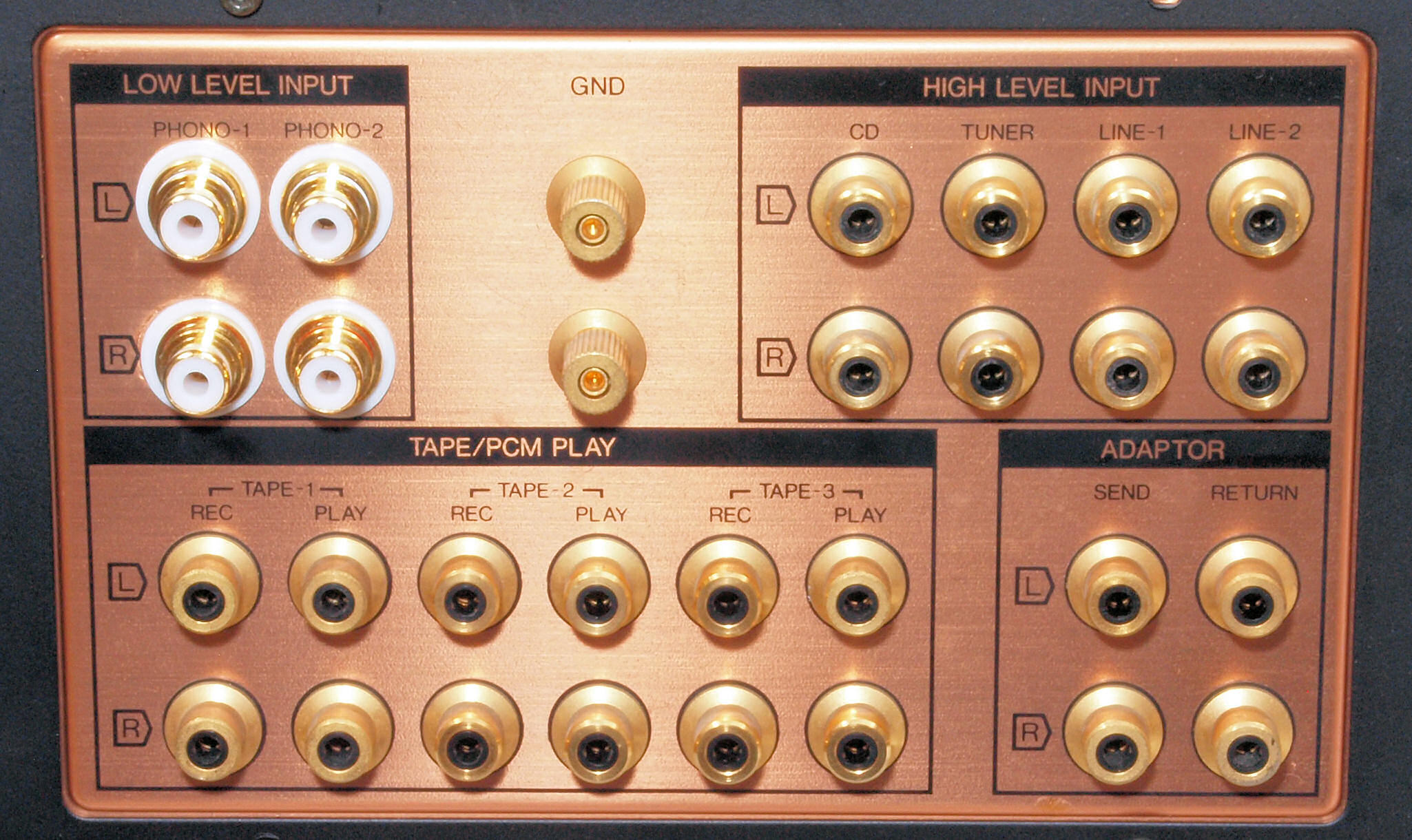

ＣＡ２．　修理（交換）後　入出力ＲＣＡ端子郡。　Ｐｈｏｎｏ_ＲＣＡ端子（２組４個）を交換。

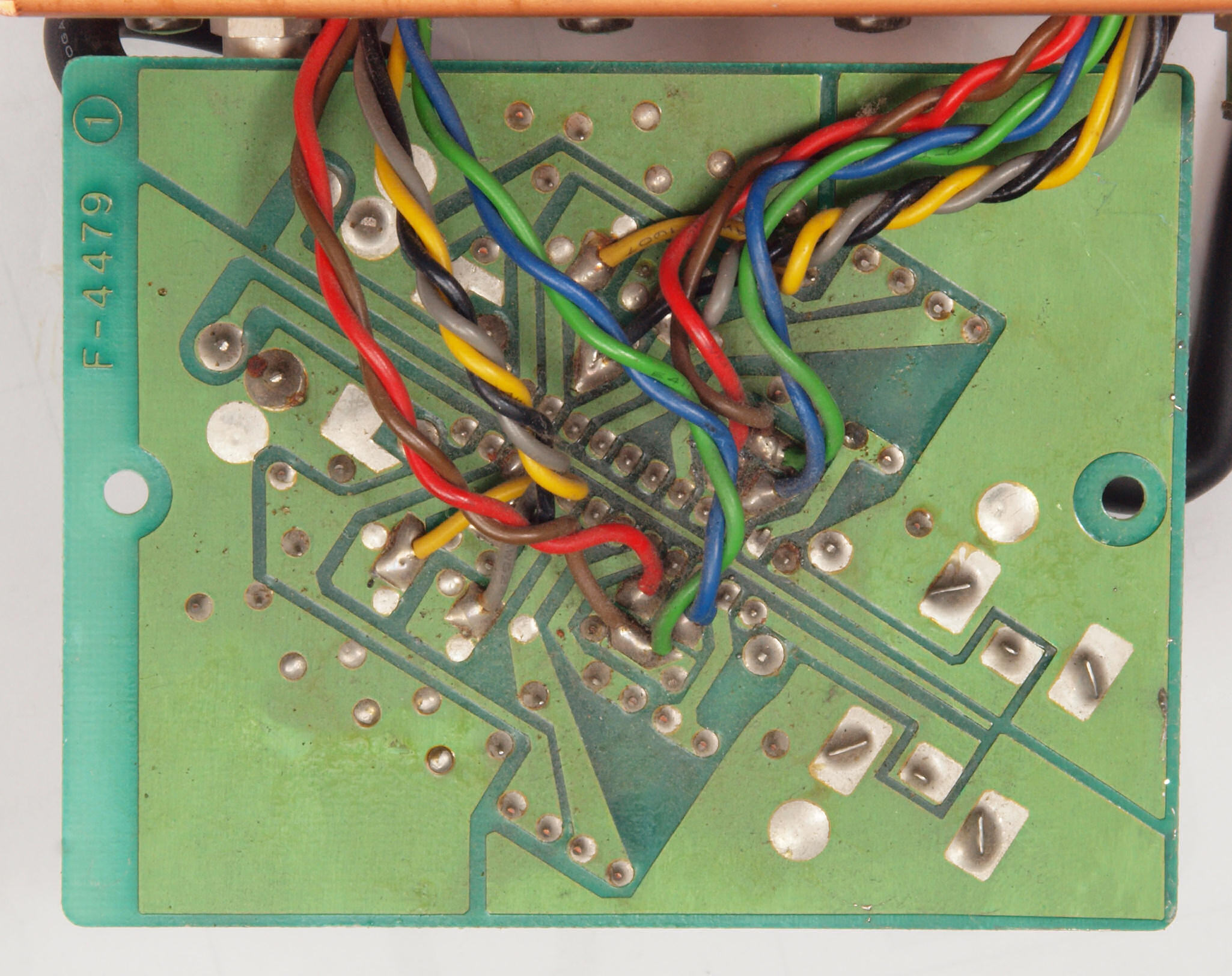

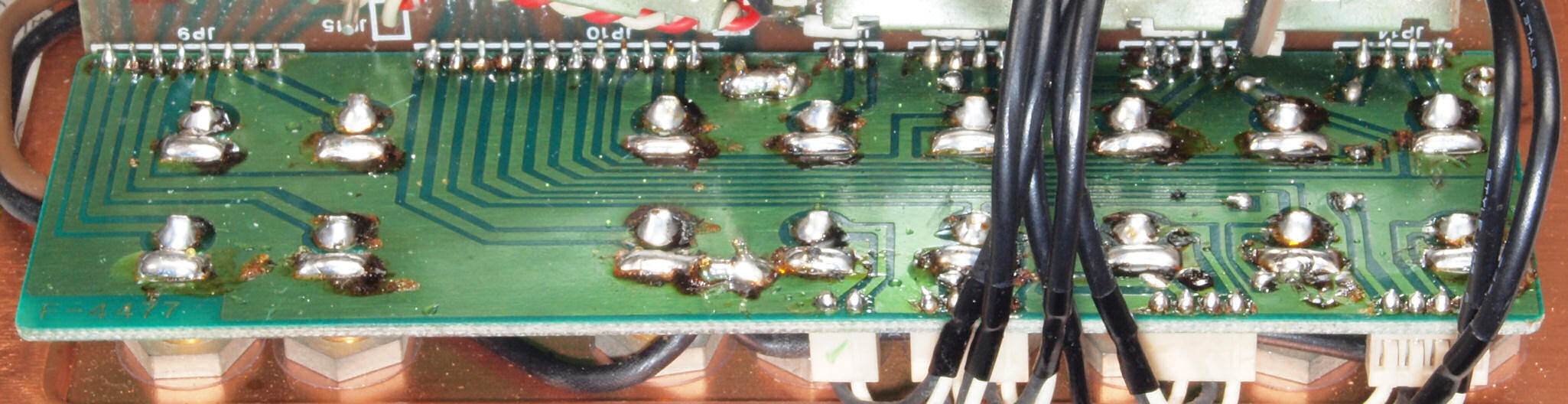

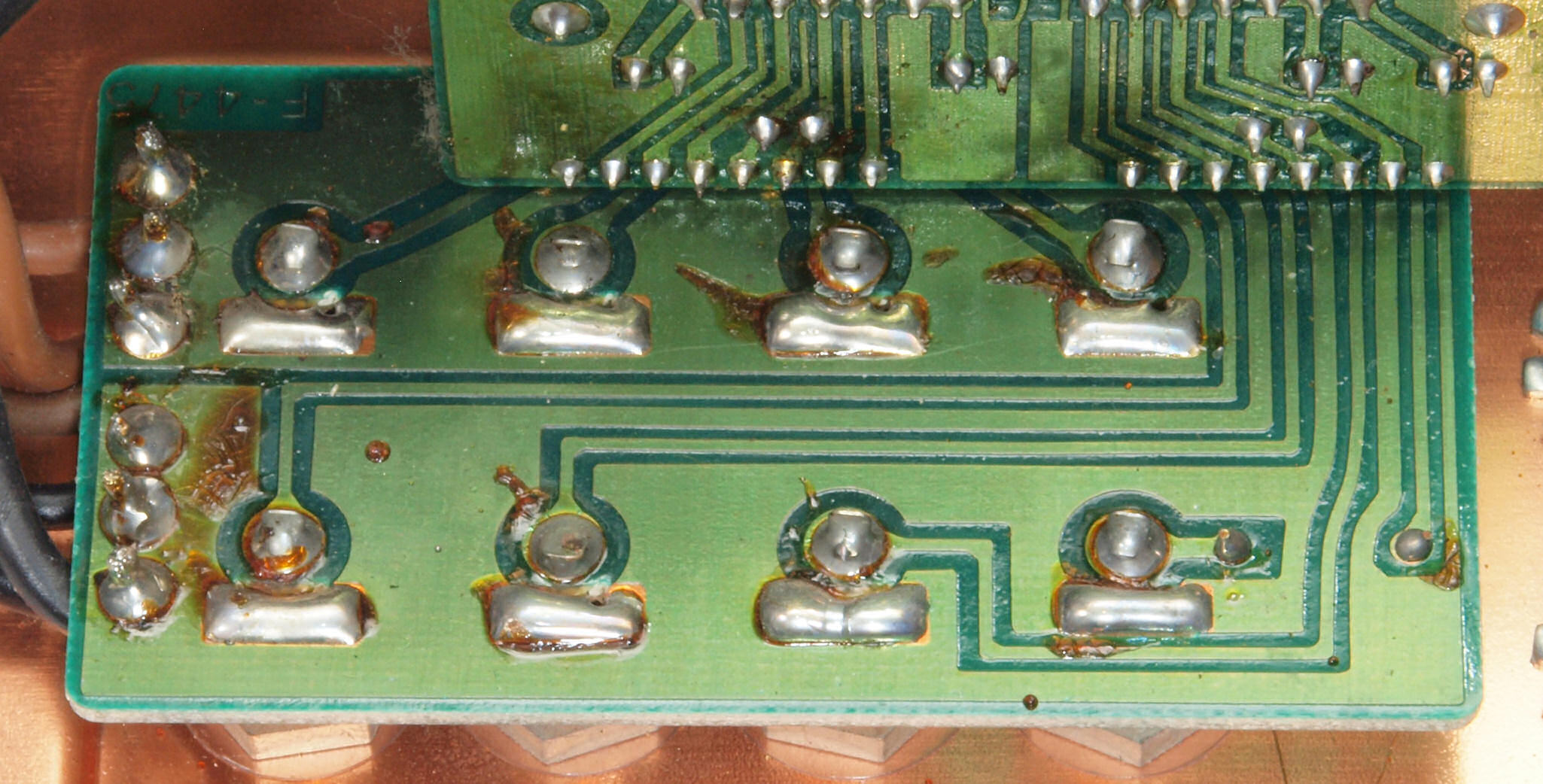

ＣＡ３．　修理前　入力端子裏
ＣＡ４．　修理（半田補正）後　入力端子裏の基板。　半田を全部やり直す。
ＣＡ５．　完成入力端子裏基板裏　洗浄後防湿材を塗る
ＣＡ６．　修理前　ＴＡＰＥ入出力ＲＣＡ端子基板裏。
ＣＡ７．　修理（半田補正）後　ＴＡＰＥ入出力ＲＣＡ端子基板裏。　半田を全部やり直す。
ＣＡ８．　完成ＴＡＰＥ入出力ＲＣＡ端子基板裏。　洗浄後防湿材を塗る。

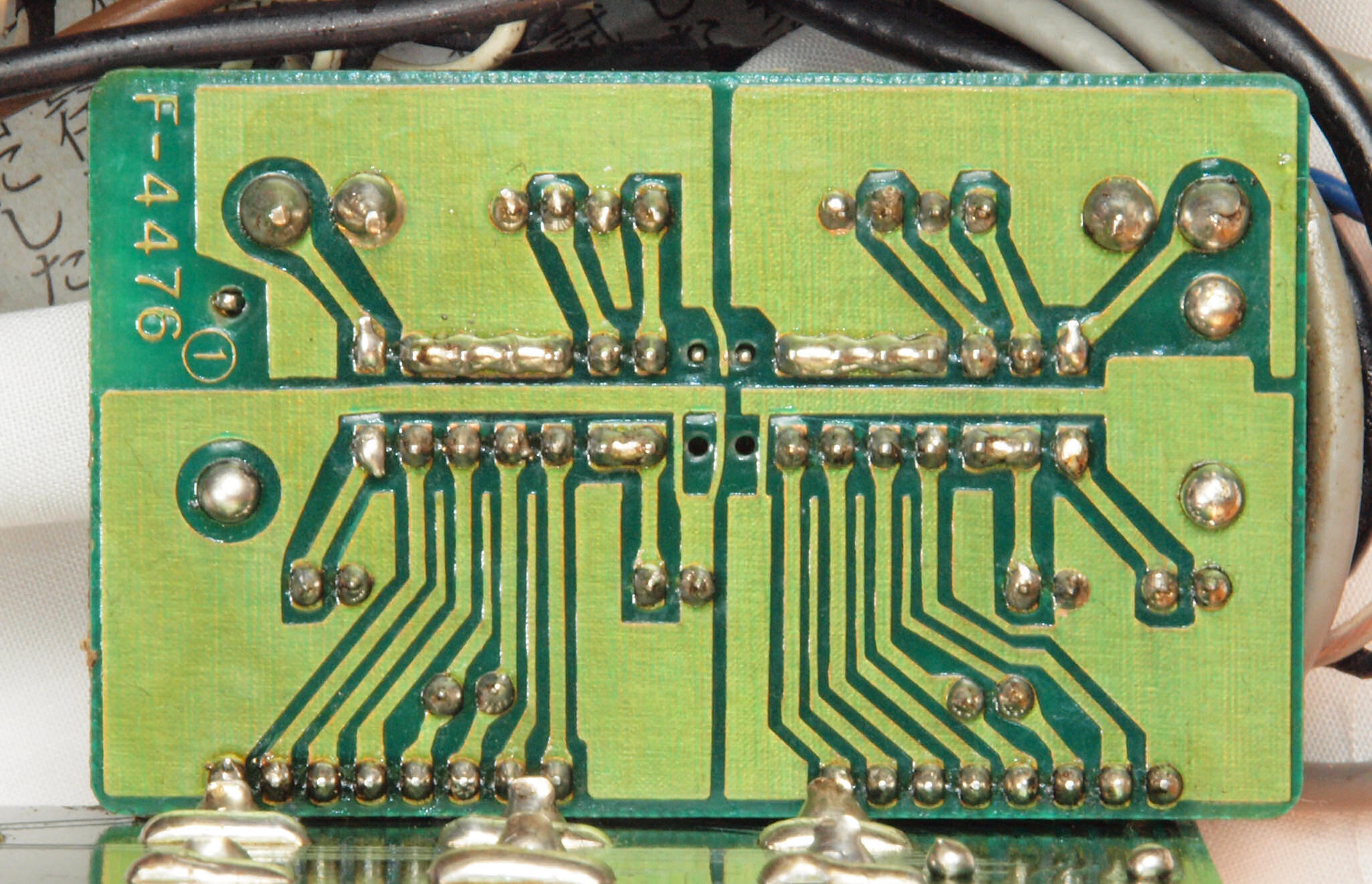

ＣＡ９．　修理前　ＴＡＰＥ入出力ＳＷ基板裏。

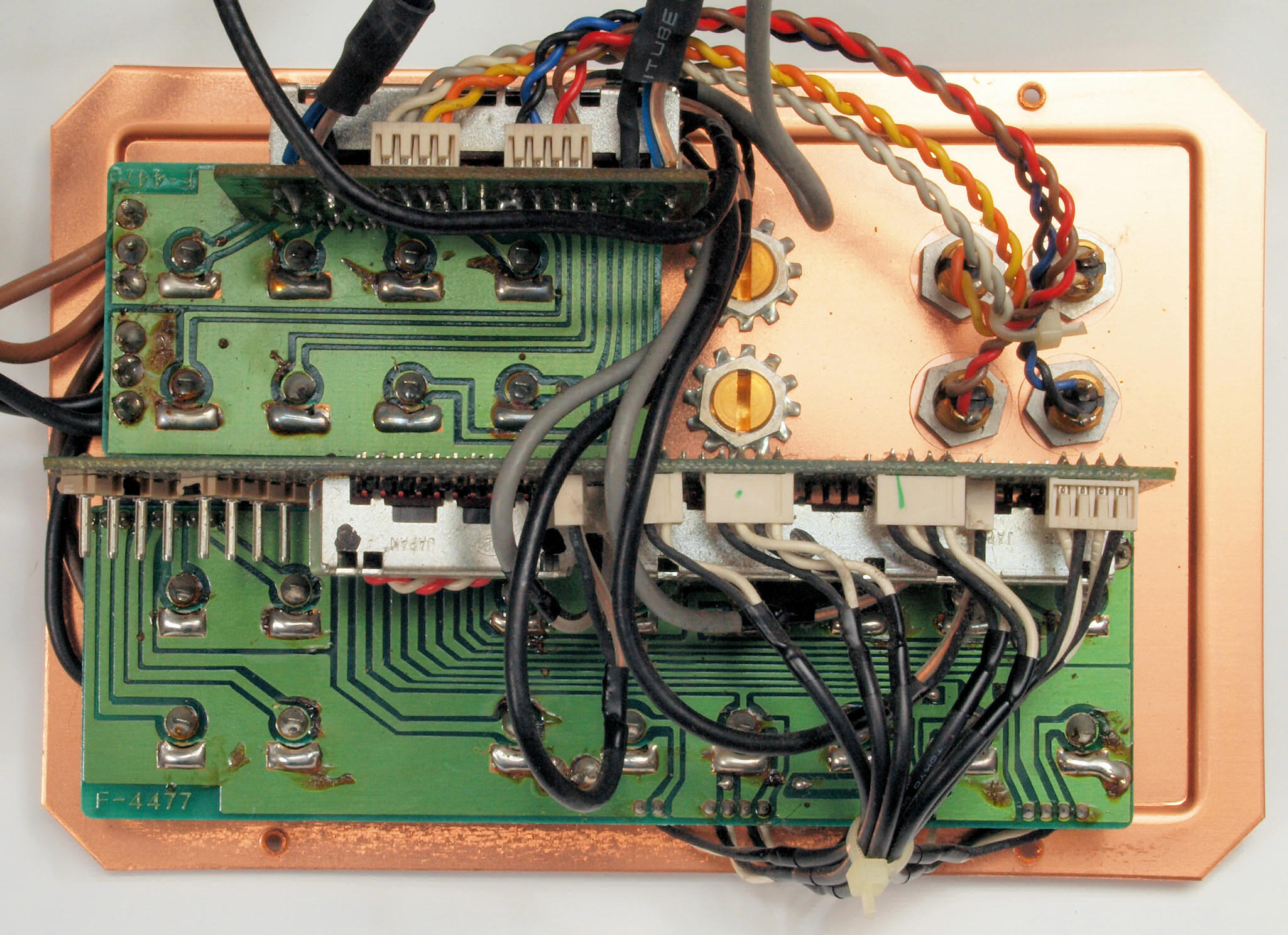

ＣＡＡ．　修理（半田補正）後　ＴＡＰＥ入出力ＳＷ基板裏。　半田を全部やり直す。
ＣＡＢ．　完成ＴＡＰＥ入出力ＳＷ基板裏。　洗浄後防湿材を塗る。
ＣＡＣ．　修理前　高入力ＲＣＡ端子基板裏。
ＣＡＤ．　修理（半田補正）後　高入力ＲＣＡ端子基板裏。　半田を全部やり直す。
ＣＡＥ．　完成高入力ＲＣＡ端子基板裏。　洗浄後防湿材を塗る。
ＣＡＦ．　修理前　高入力ＳＷ基板裏。
ＣＡＧ．　修理（半田補正）後　高入力ＳＷ基板裏。　半田を全部やり直す。
ＣＡＨ．　完成高入力ＳＷ基板裏。　洗浄後防湿材を塗る。

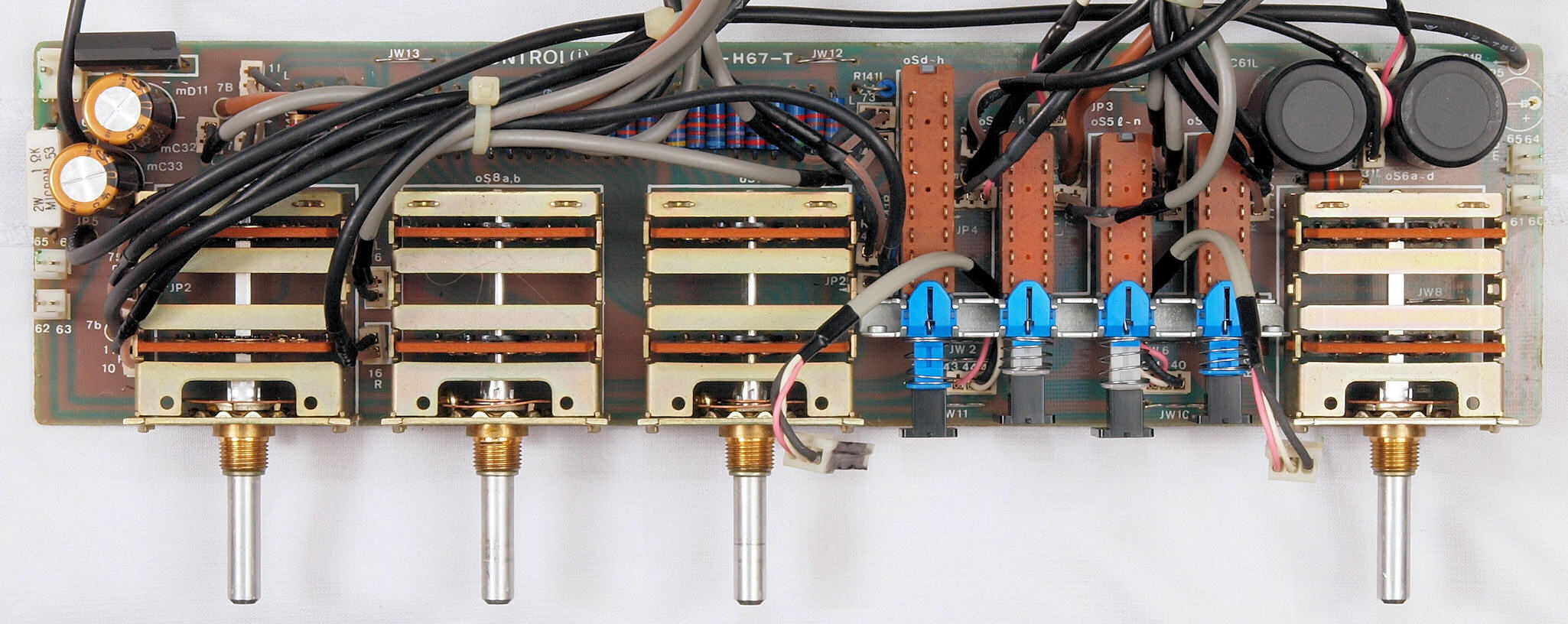

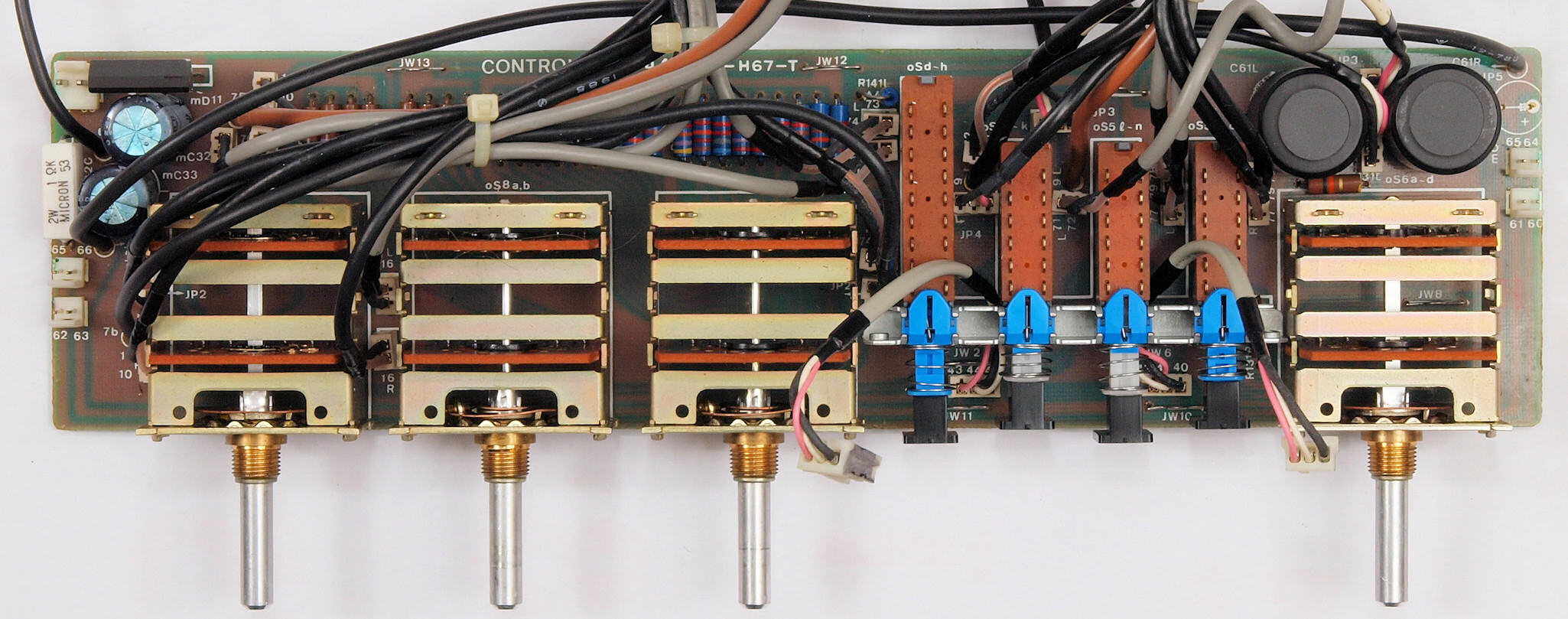

ＣＢ１．　修理前　Ｃｏｎｔｒｏｌ_ＳＷ基板
ＣＢ２．　修理後　Ｃｏｎｔｒｏｌ_ＳＷ基板　　電解コンデンサー２個交換

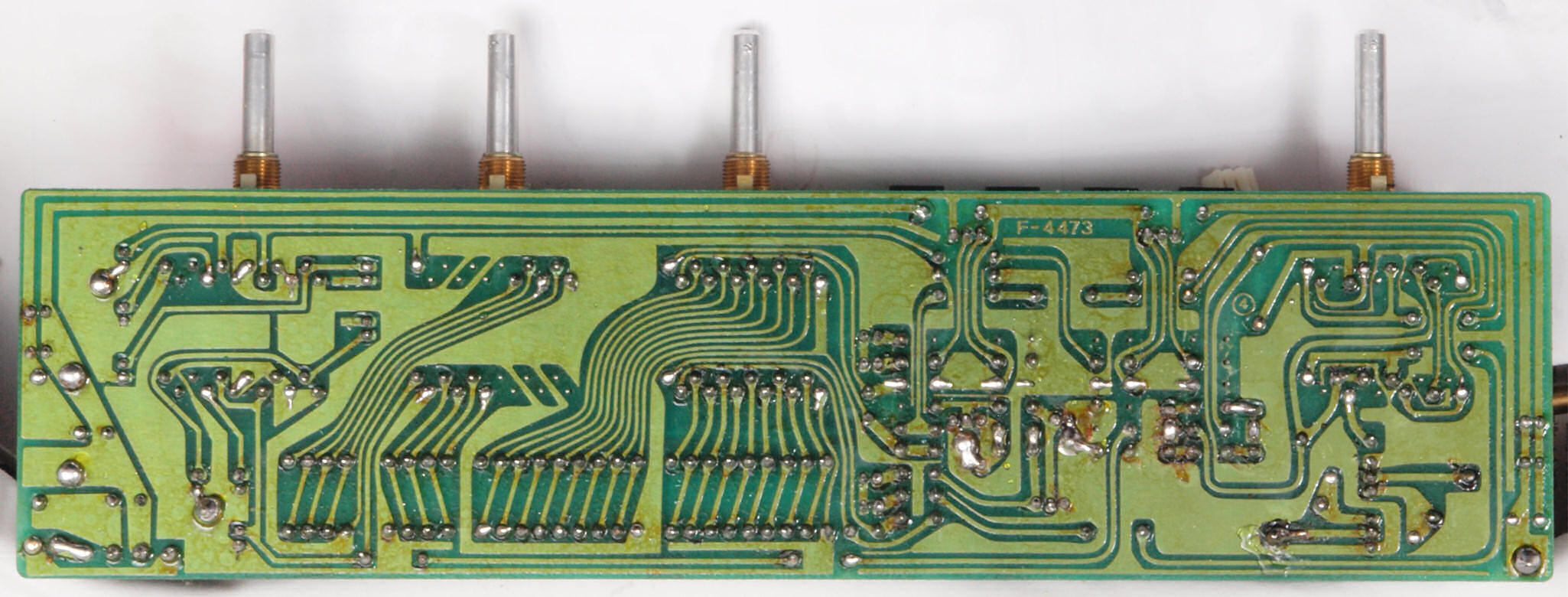

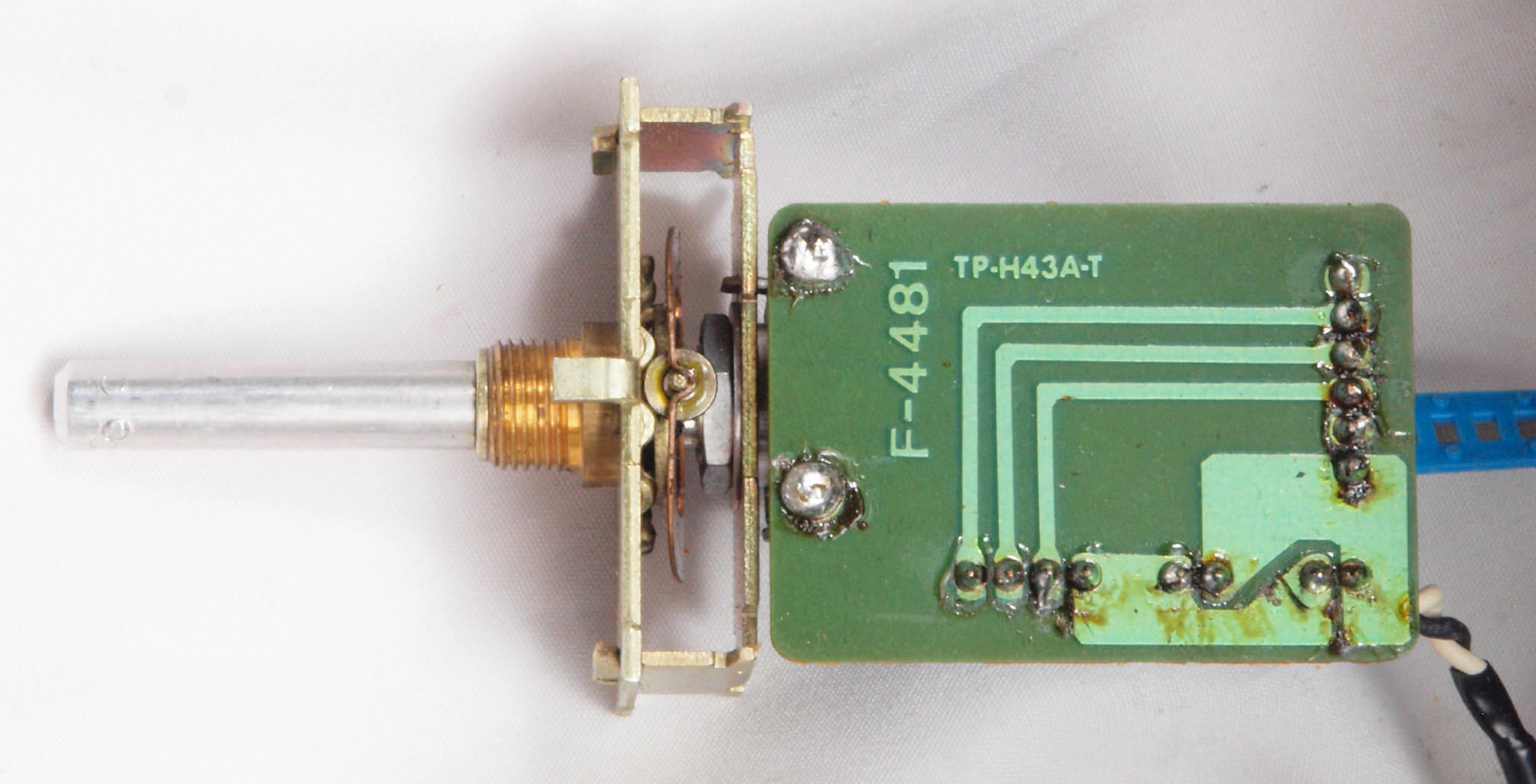

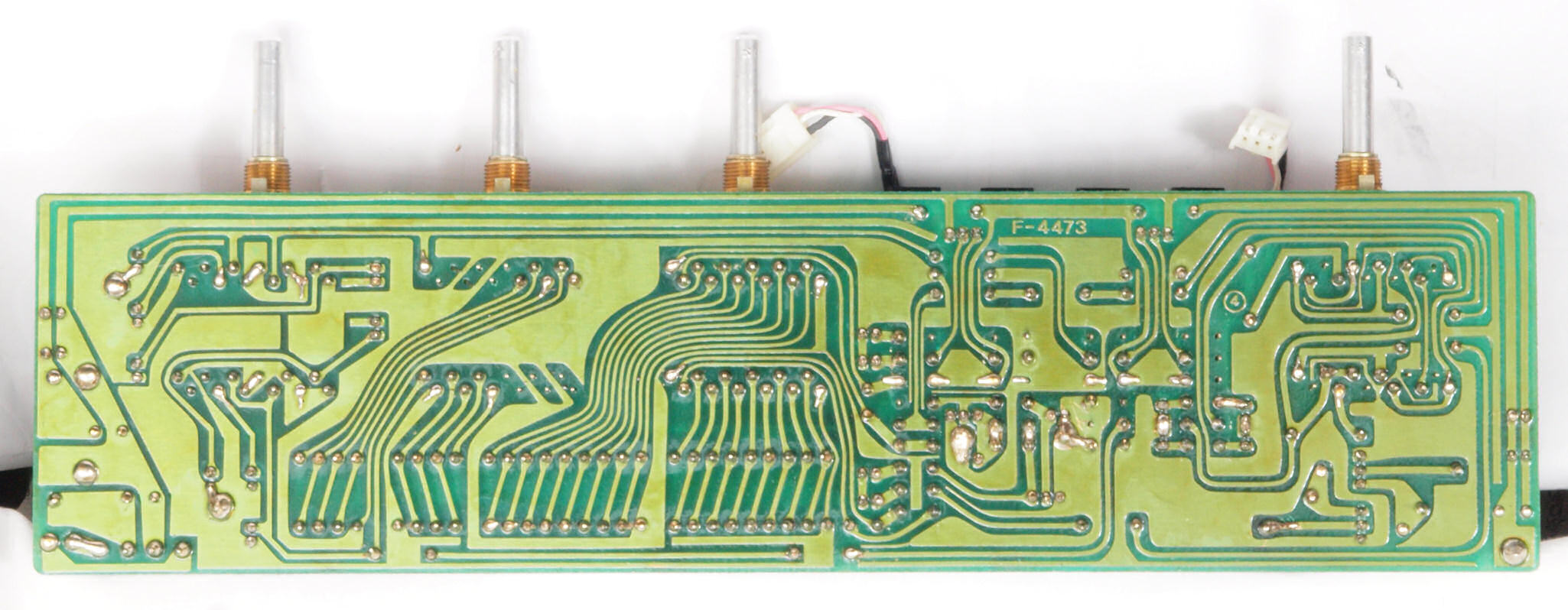

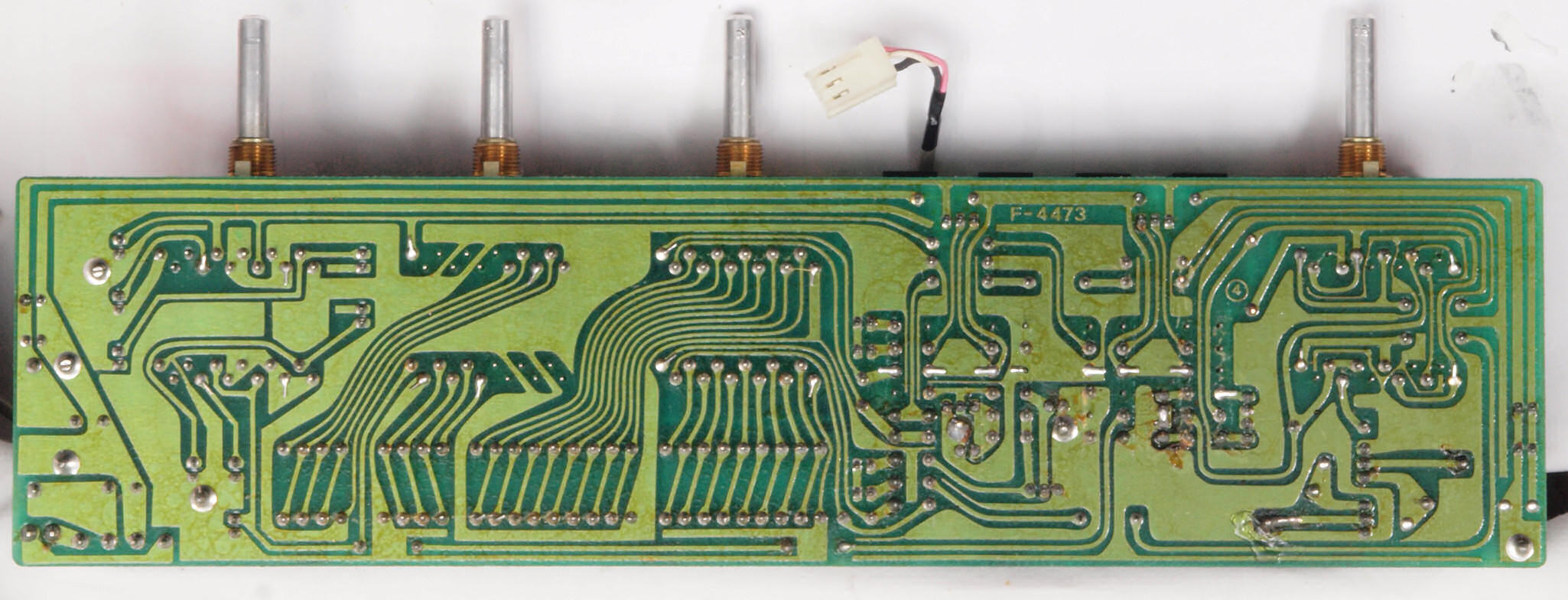

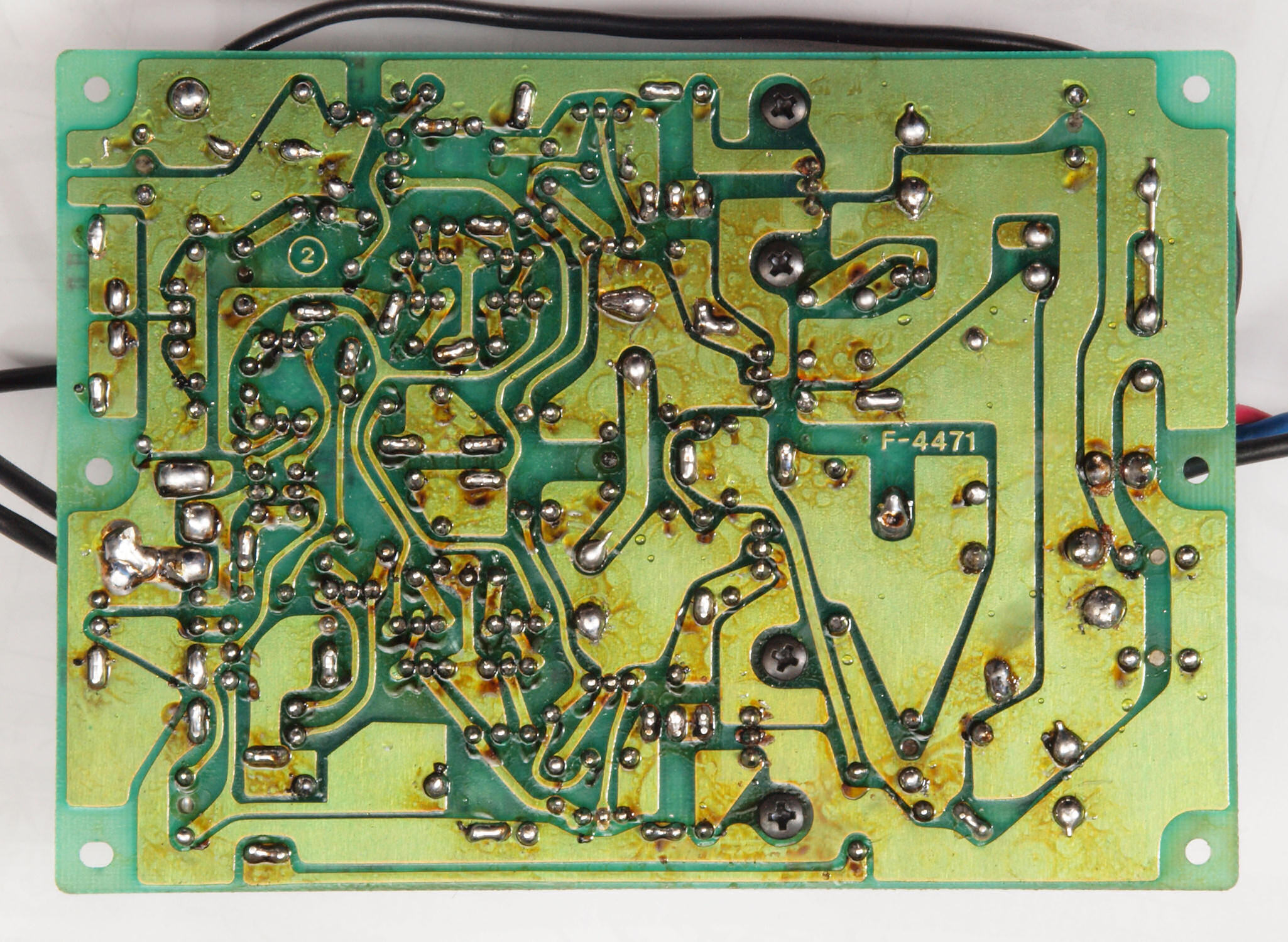

ＣＢ３．　修理前　Ｃｏｎｔｒｏｌ_ＳＷ基板裏
ＣＢ４．　修理（半田補正）後　Ｃｏｎｔｒｏｌ_ＳＷ基板裏。　半田を全部やり直す。
ＣＢ５．　完成Ｃｏｎｔｒｏｌ_ＳＷ基板裏　洗浄後防湿材を塗る

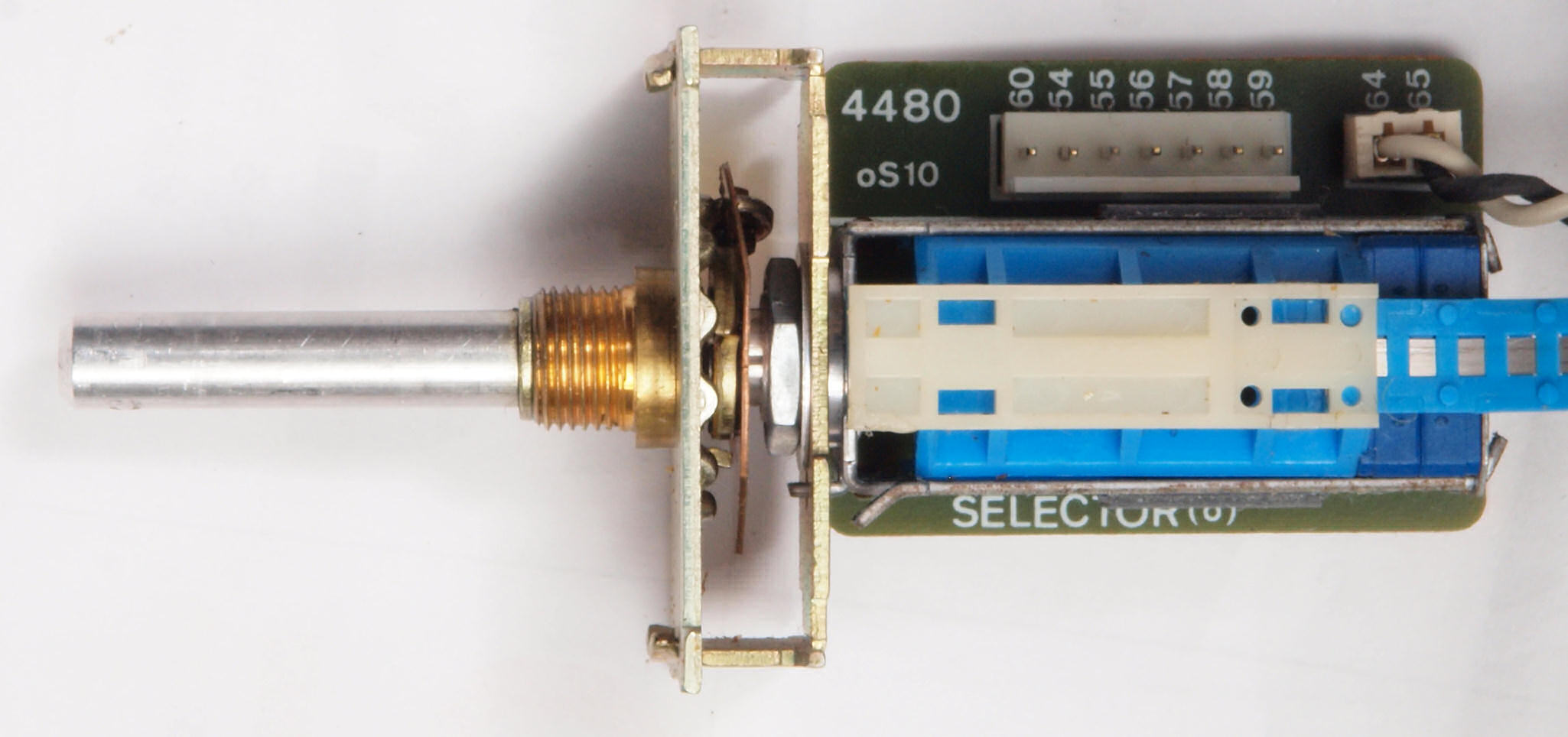

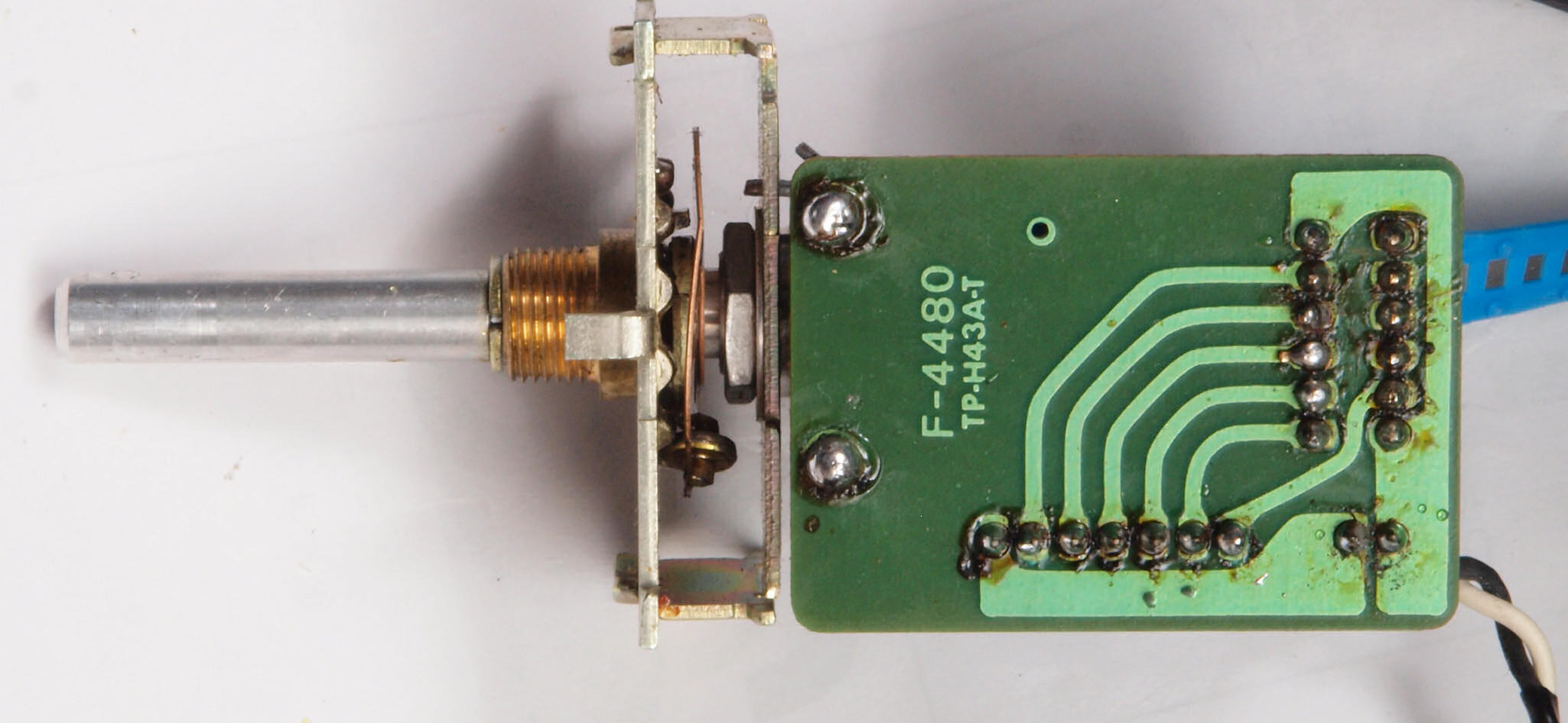

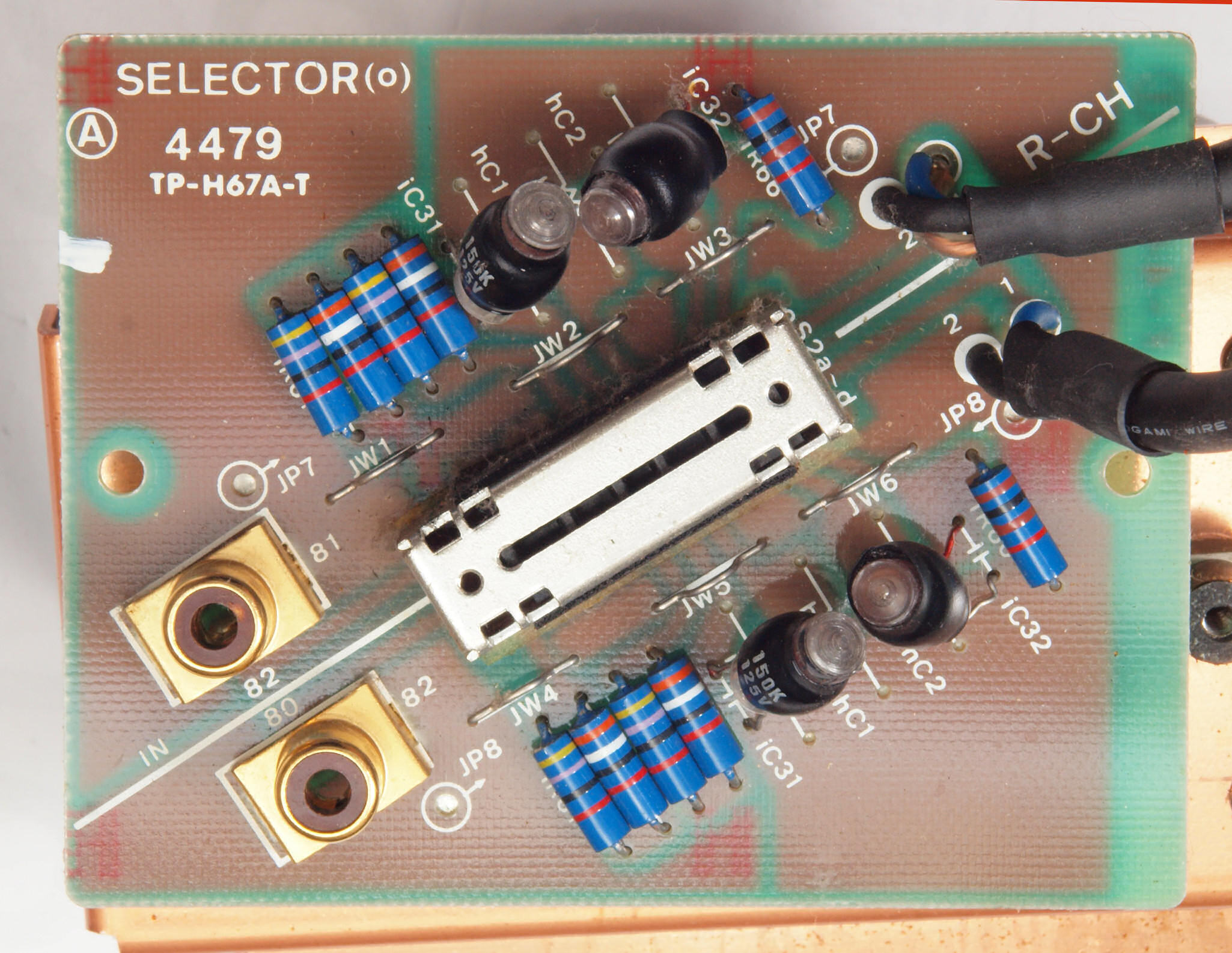

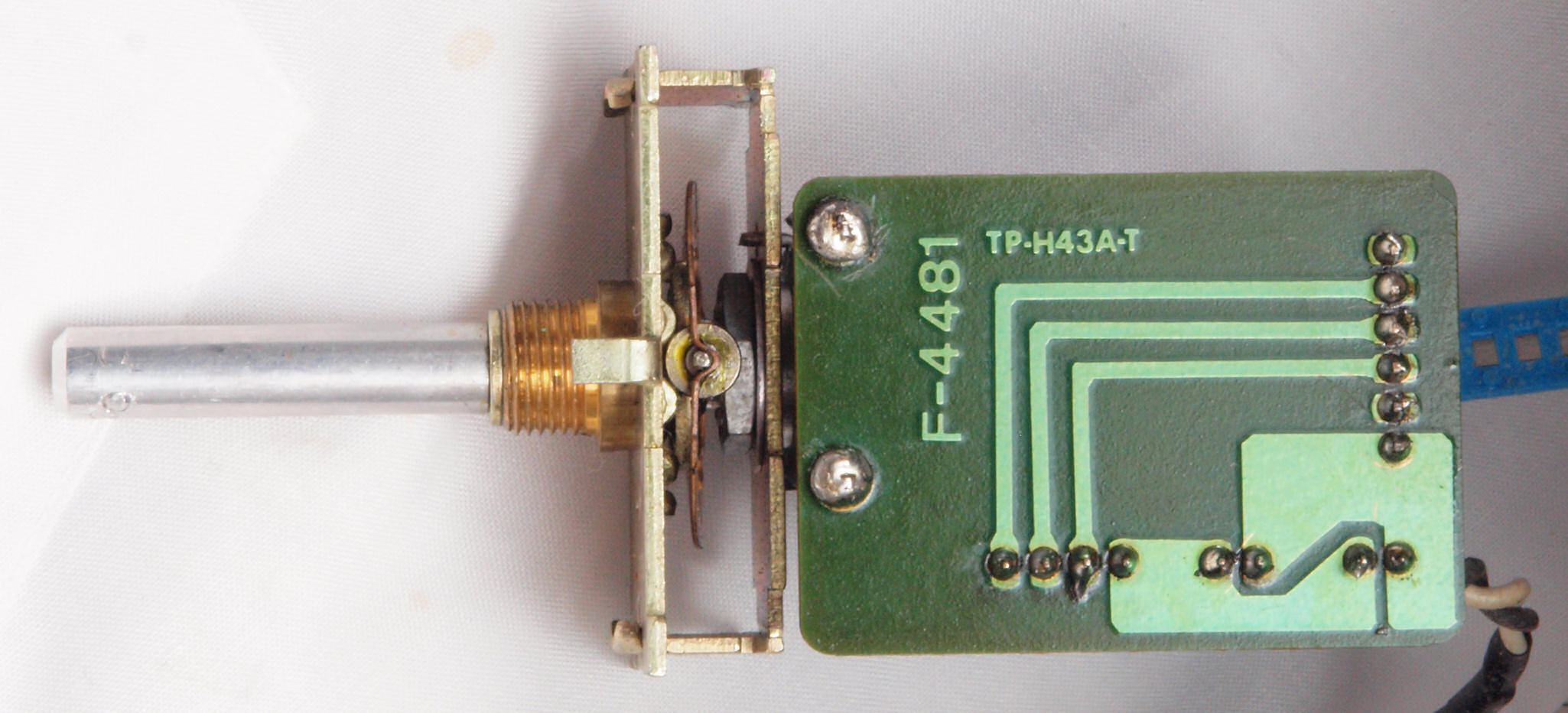

ＣＣ１．　修理前　入力選択ＳＷ基板。

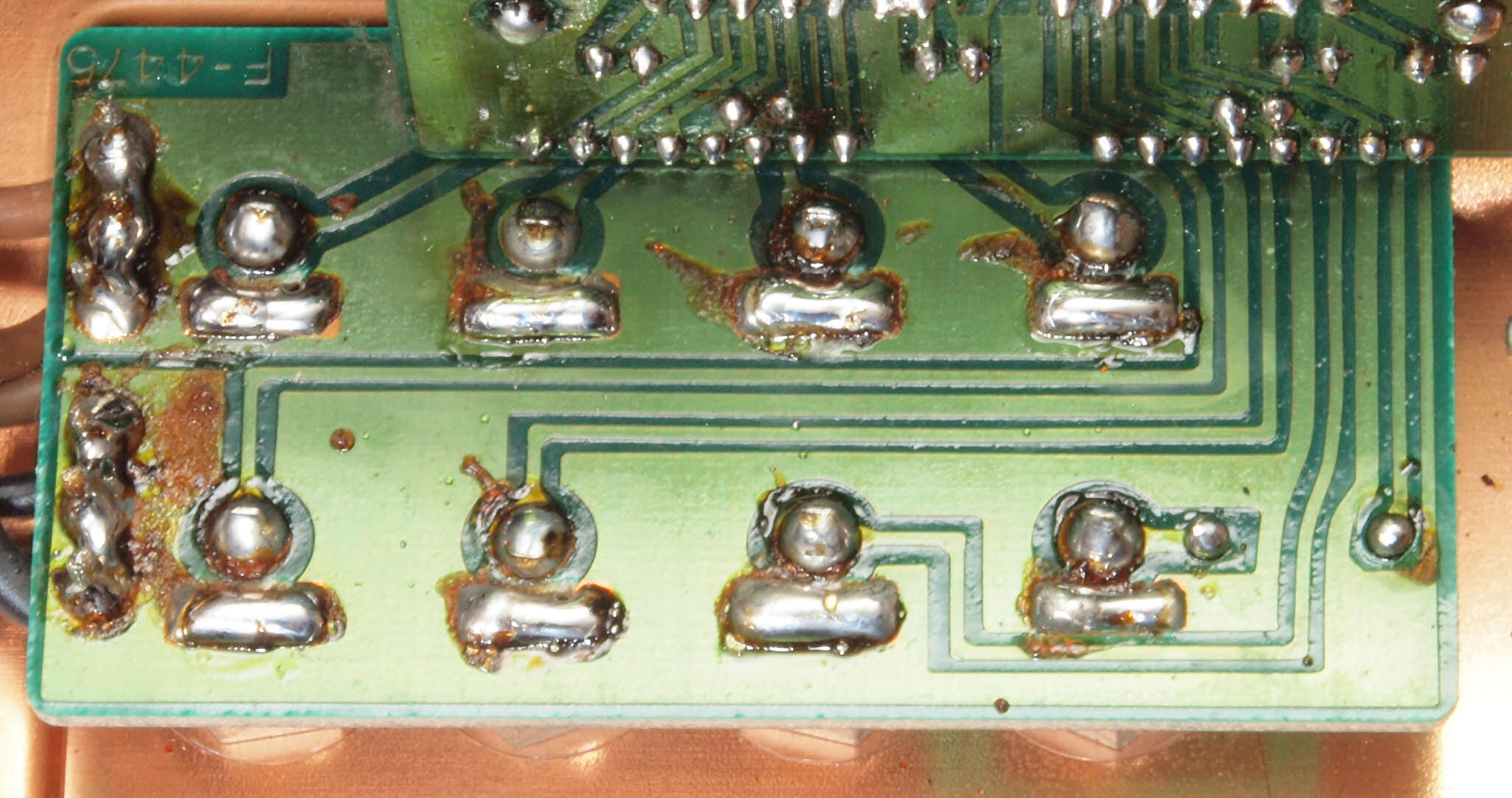

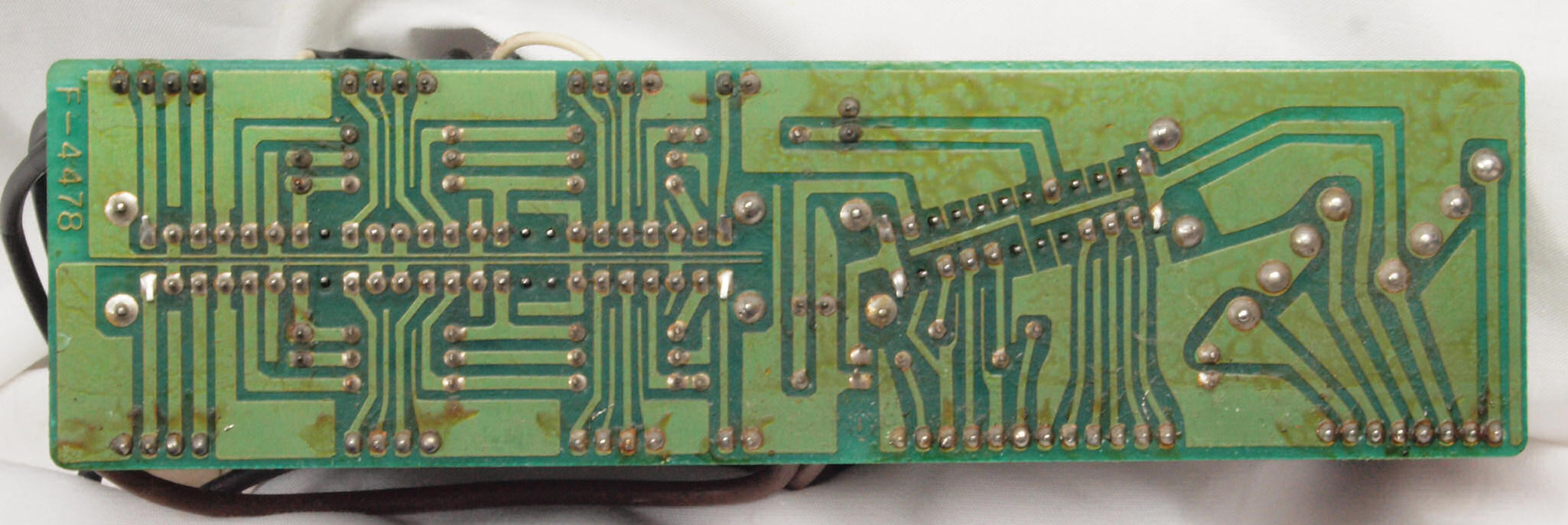

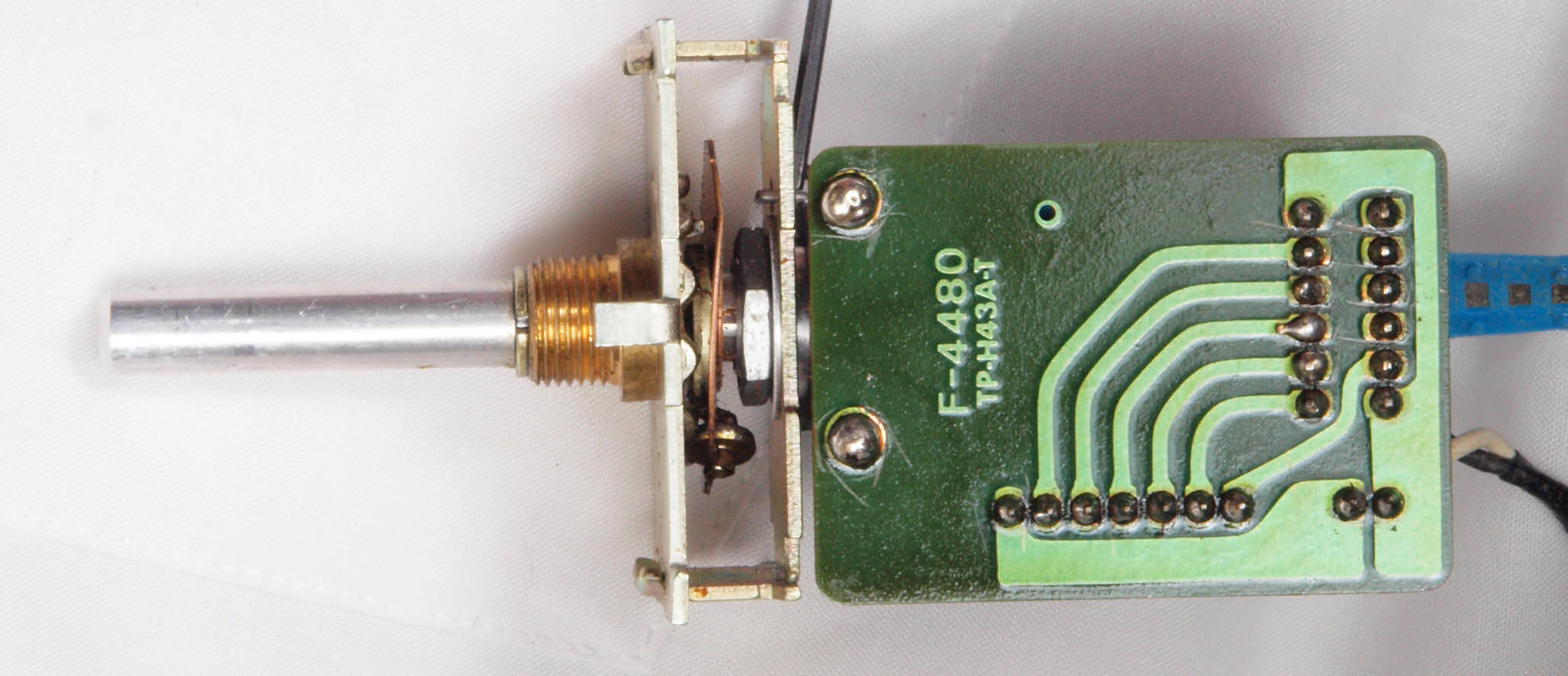

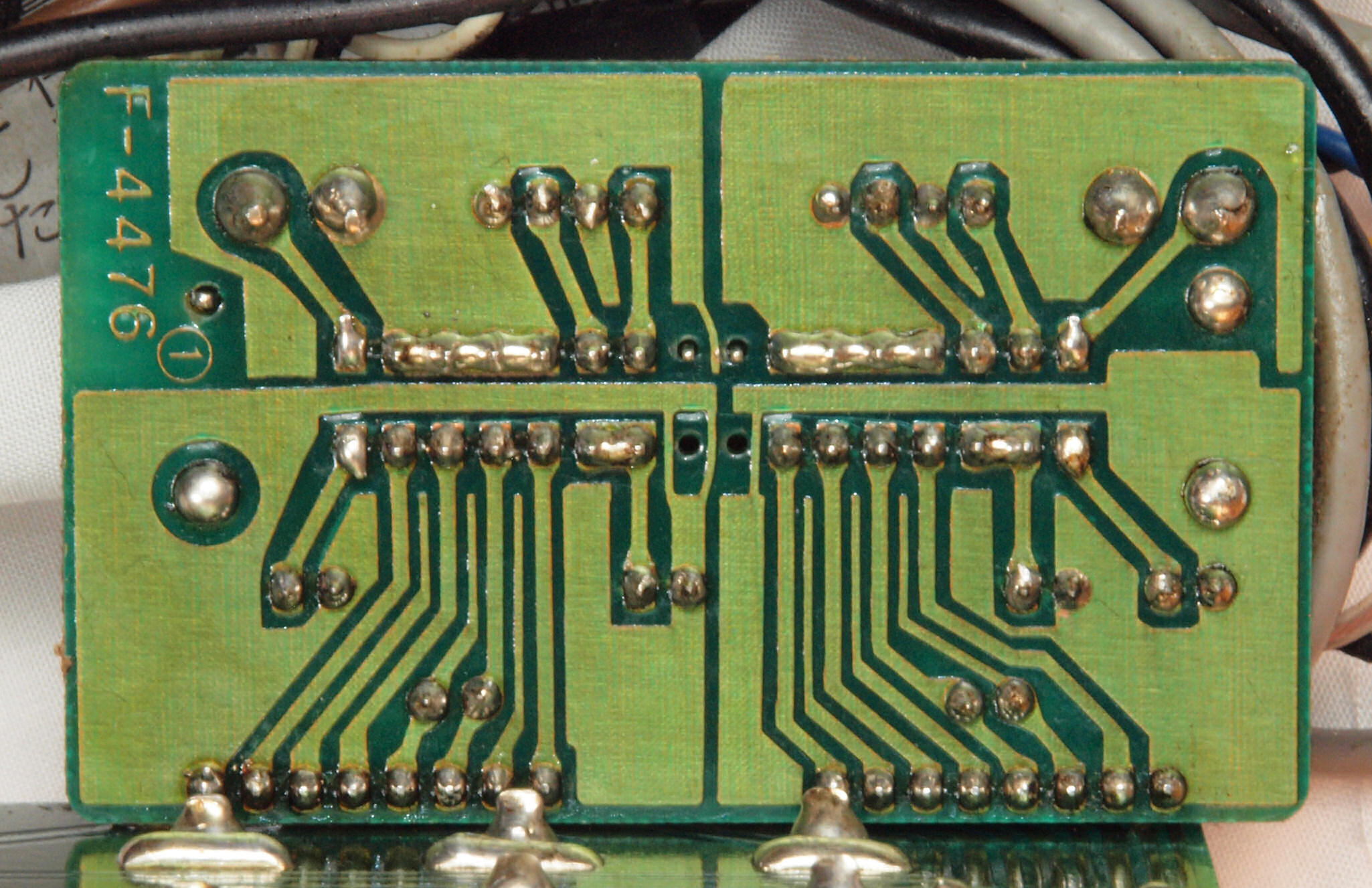

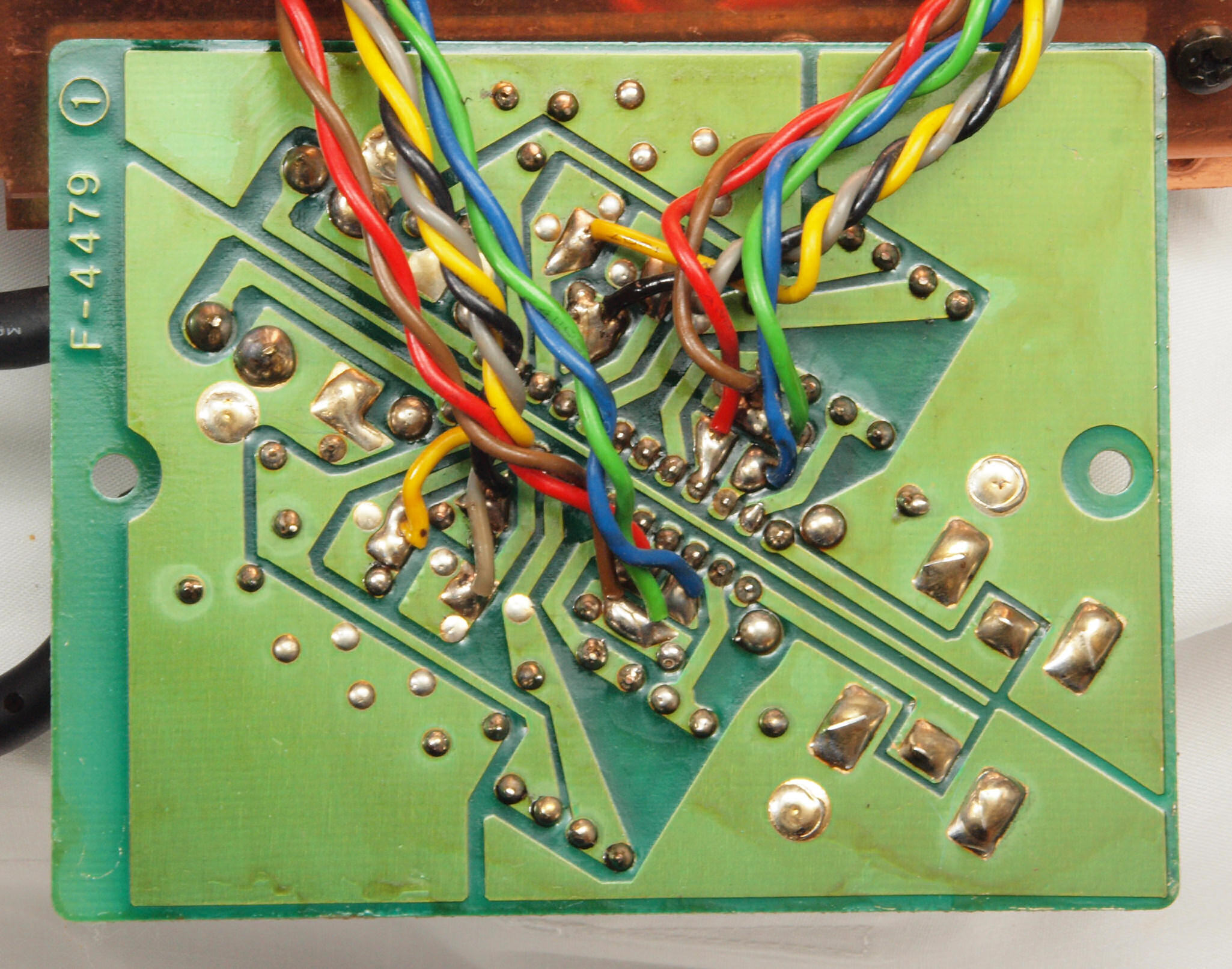

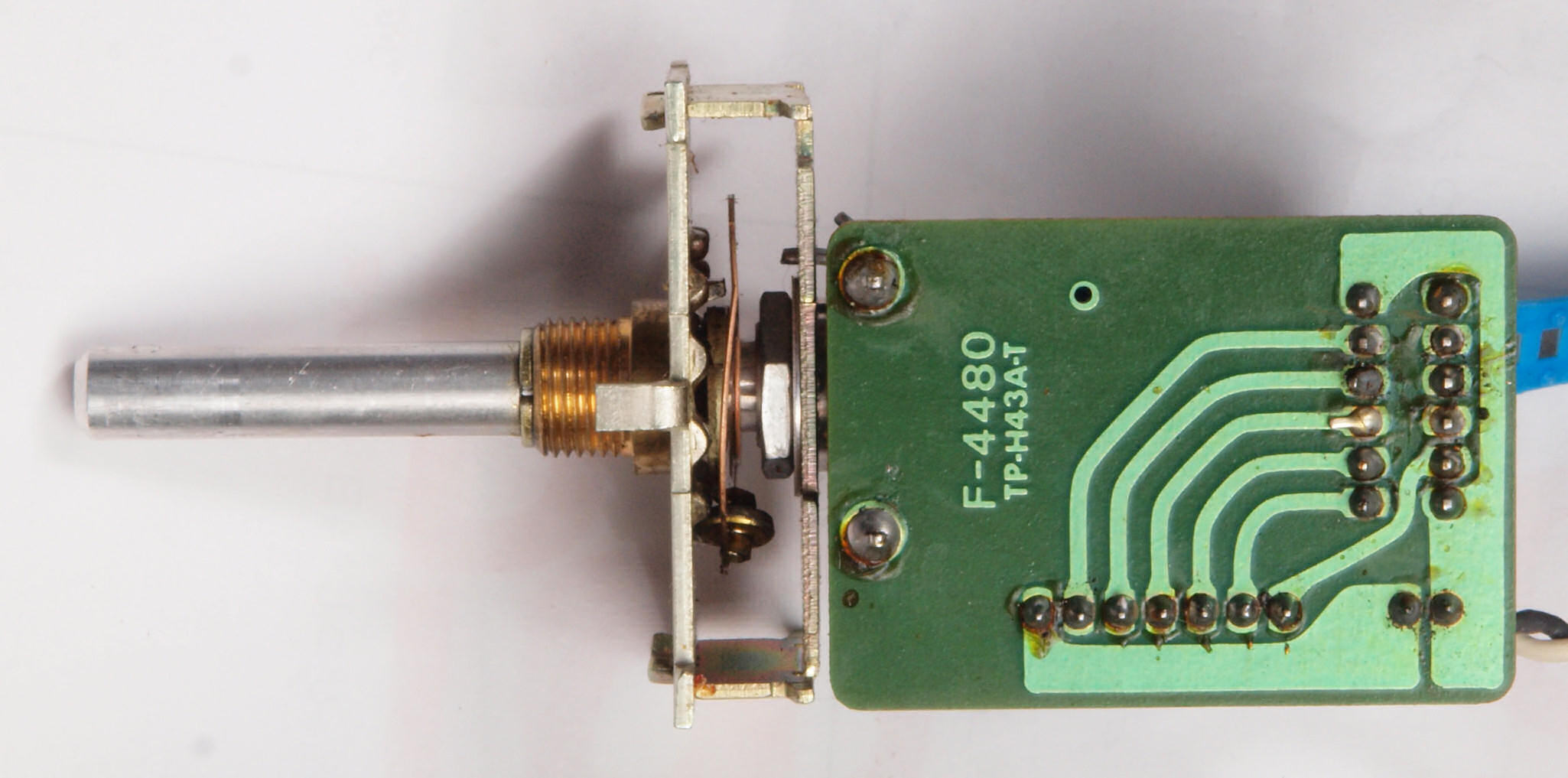

ＣＣ２．　修理前　入力選択ＳＷ基板裏。

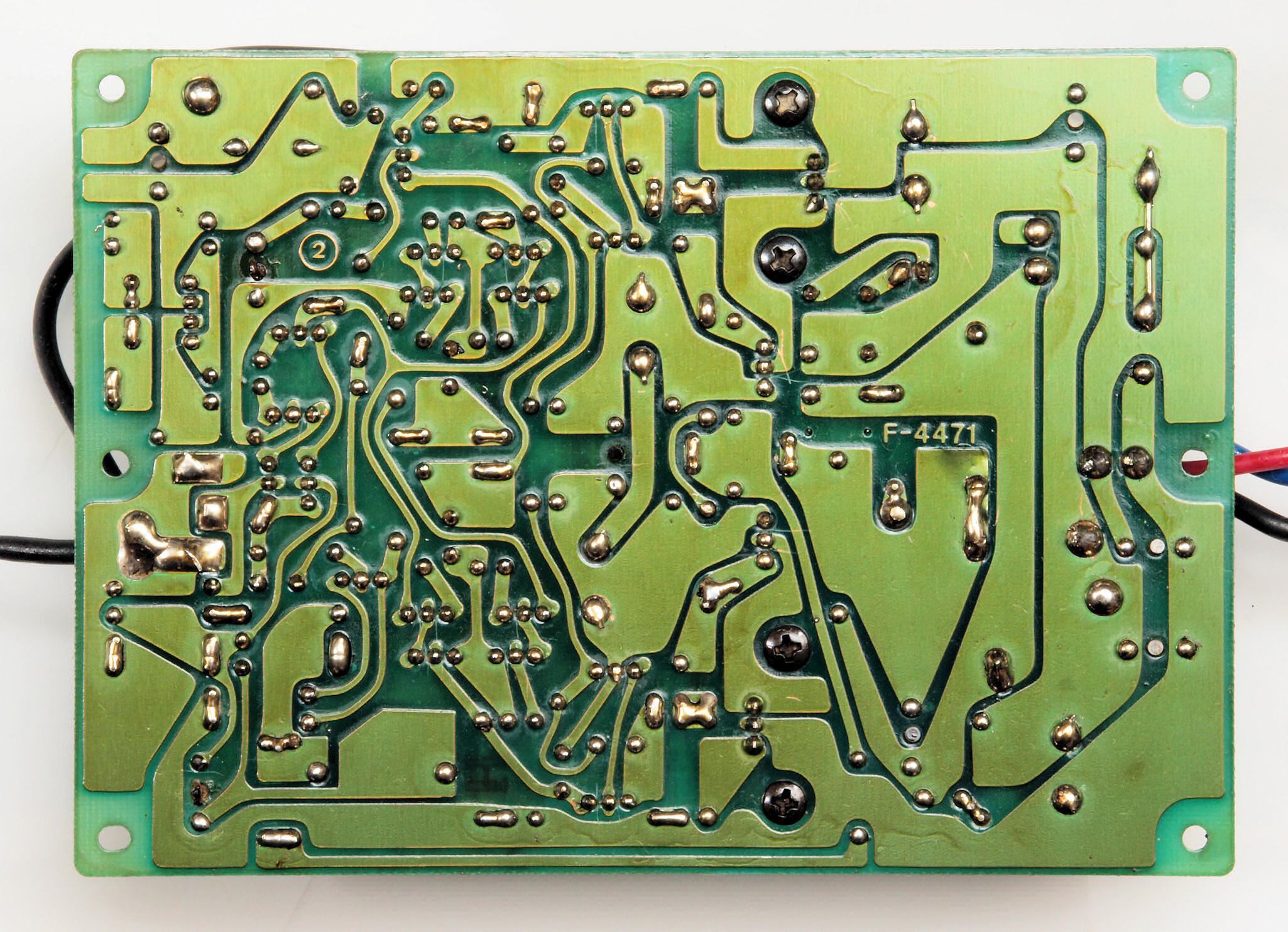

ＣＣ３．　修理（半田補正）後　入力選択ＳＷ基板裏。　半田を全部やり直す。
ＣＣ４．　完成入力選択ＳＷ基板裏。　洗浄後防湿材を塗る。

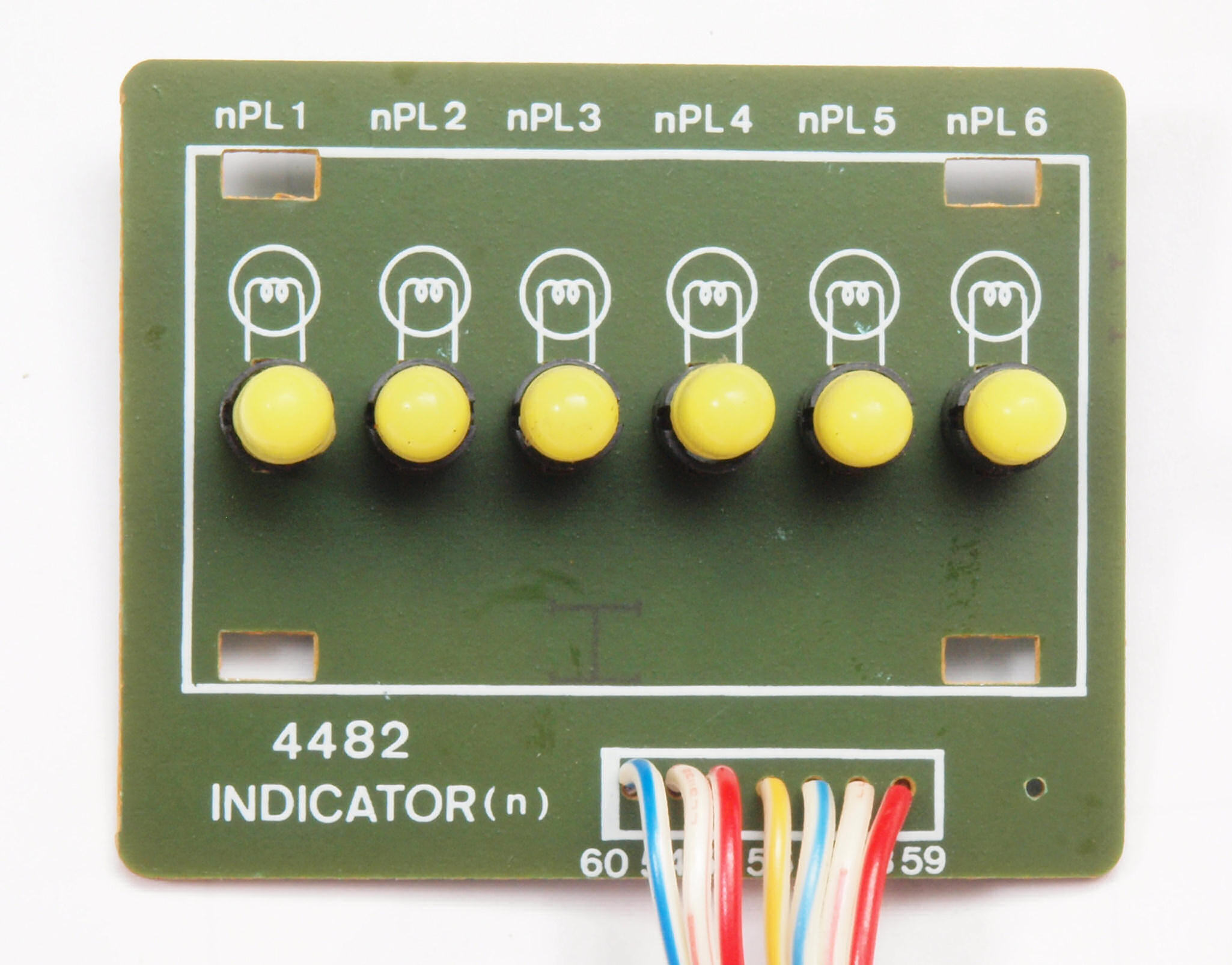

ＣＣ５．　修理前　入力選択表示ランプ基板。

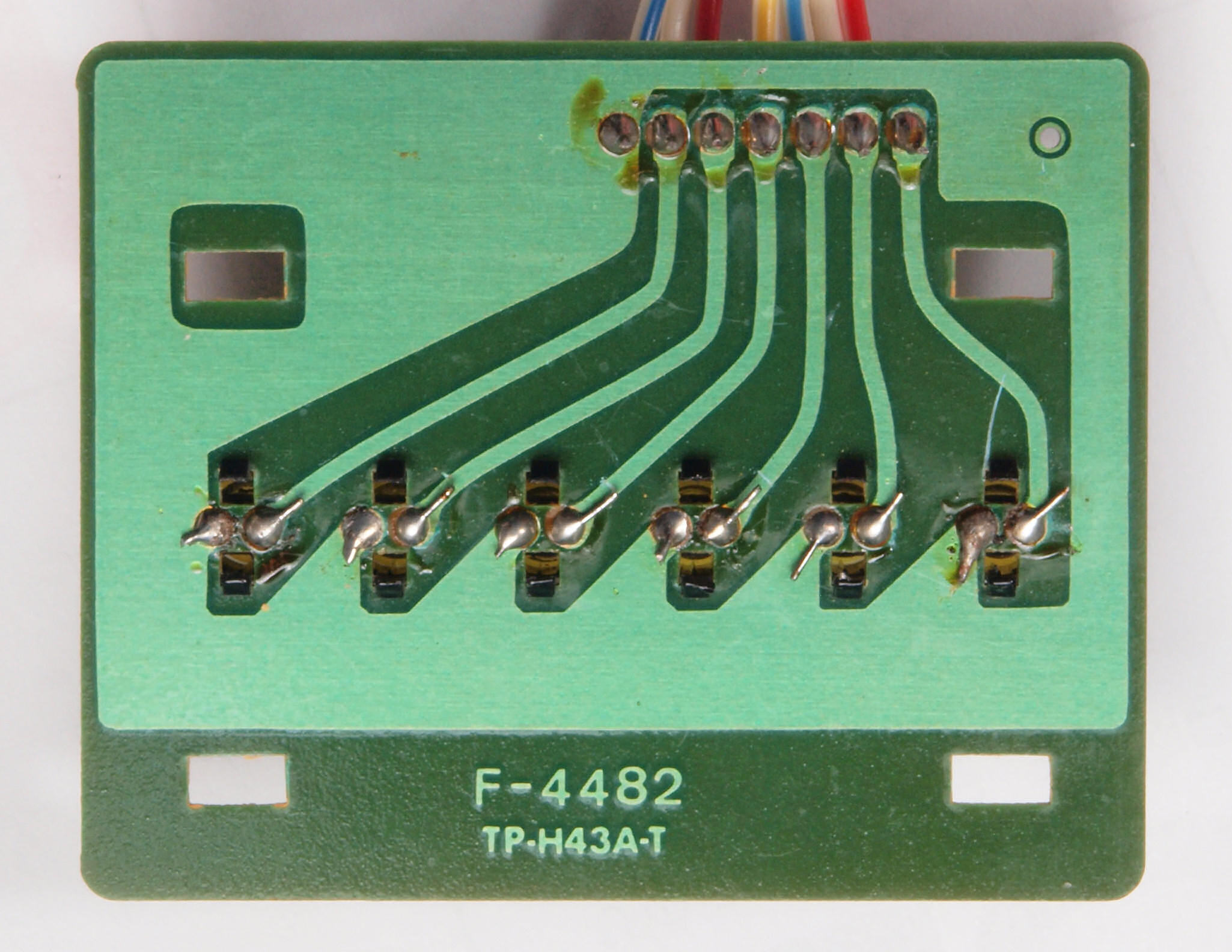

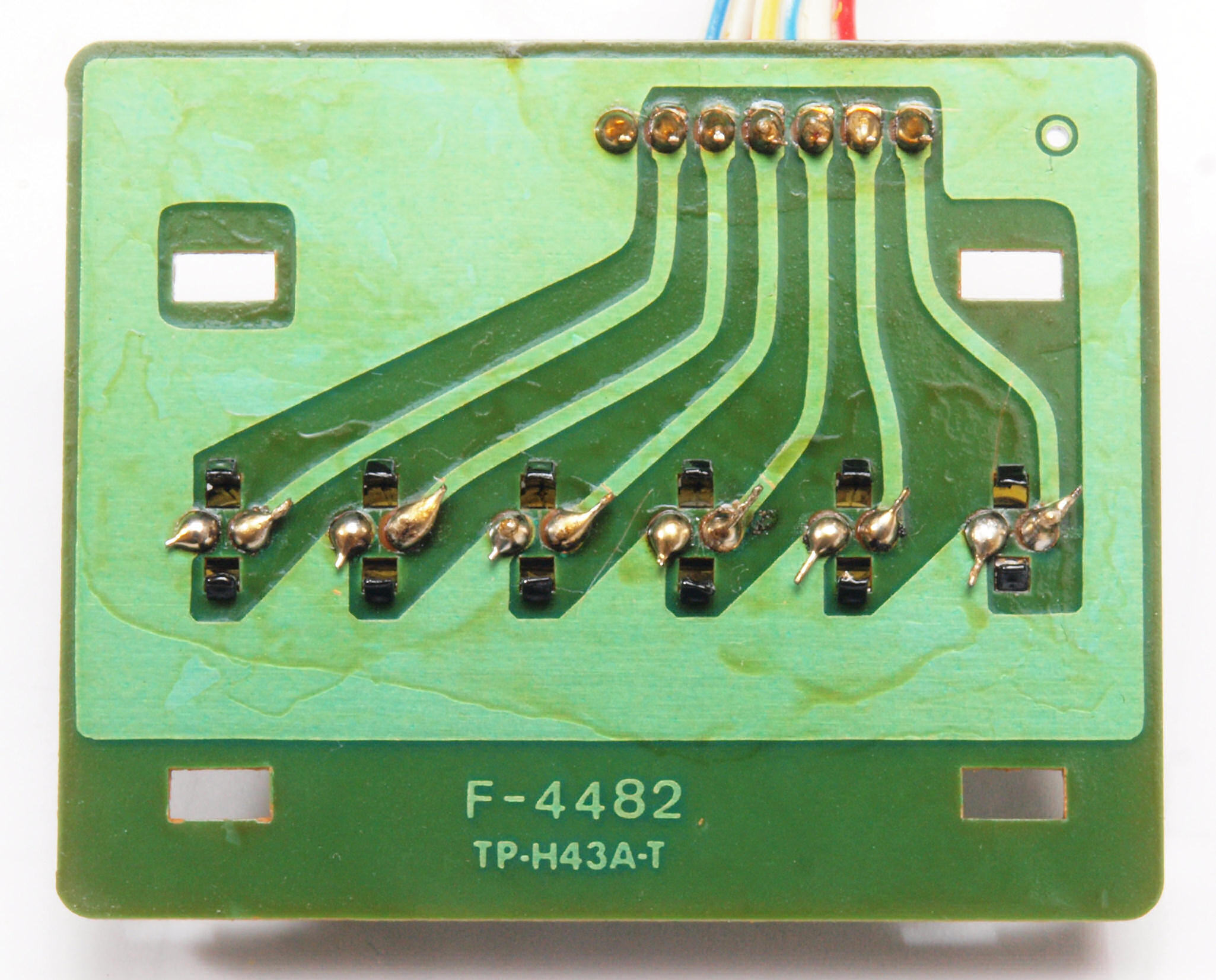

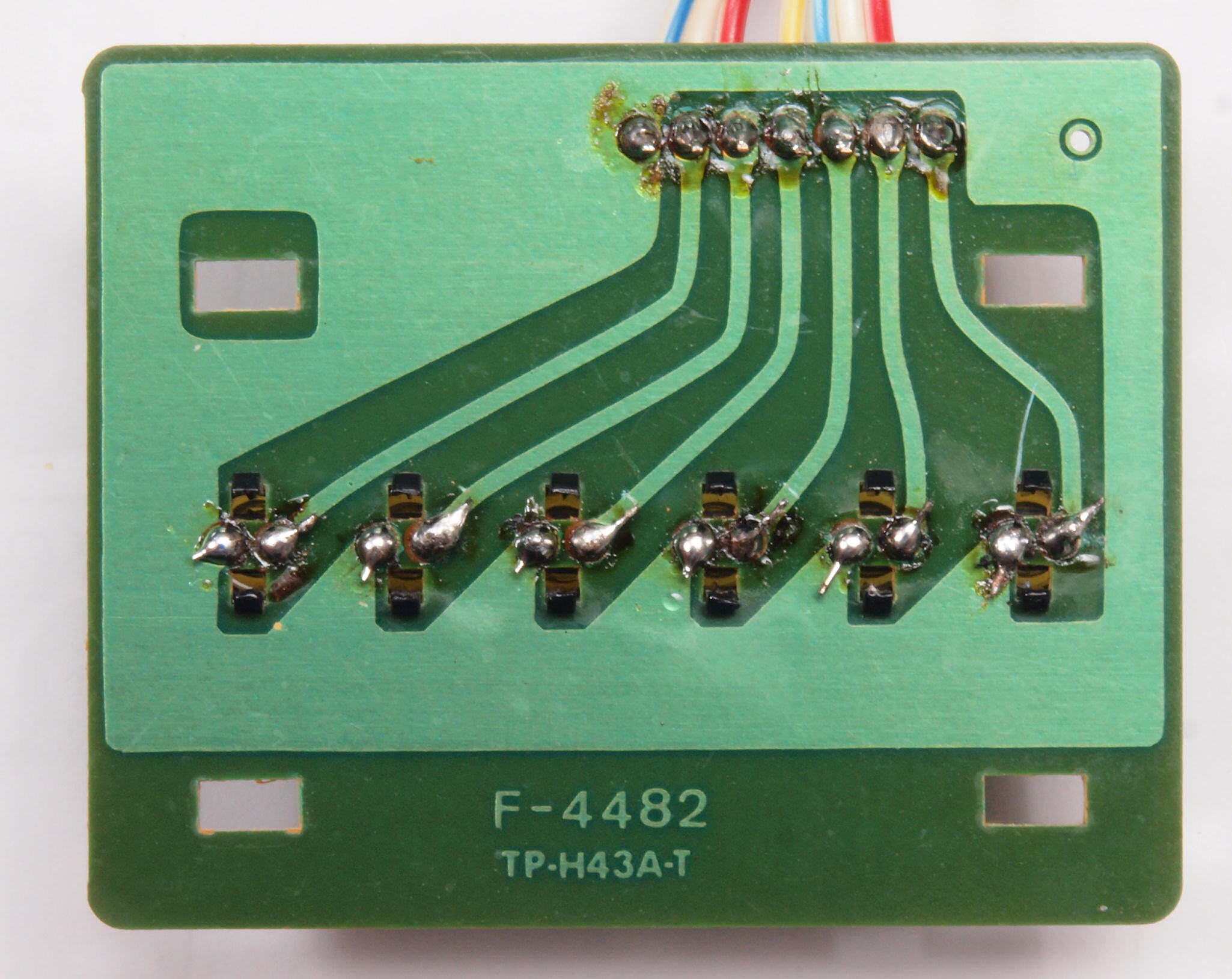

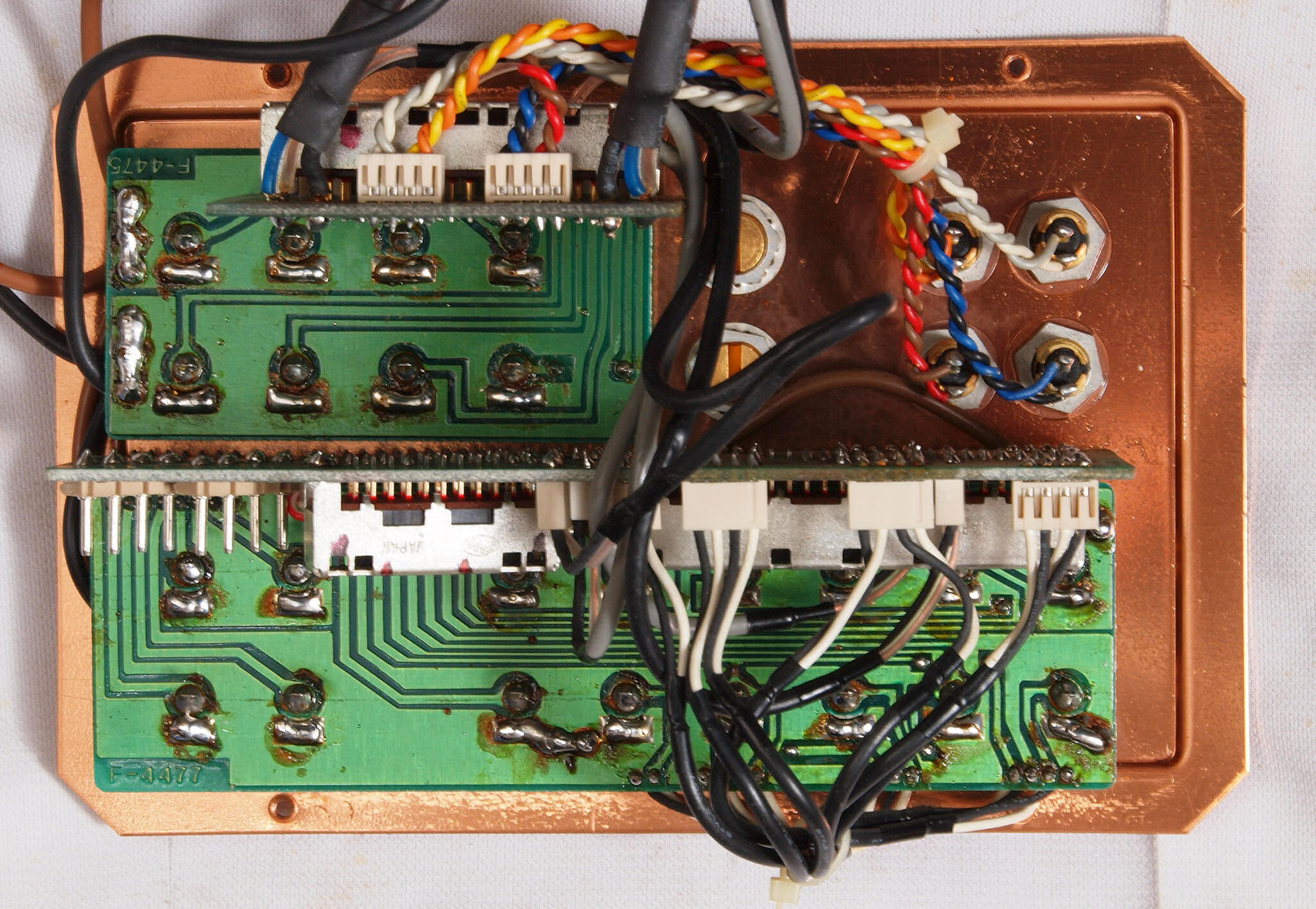

ＣＣ６．　修理前　入力選択表示ランプ基板裏。

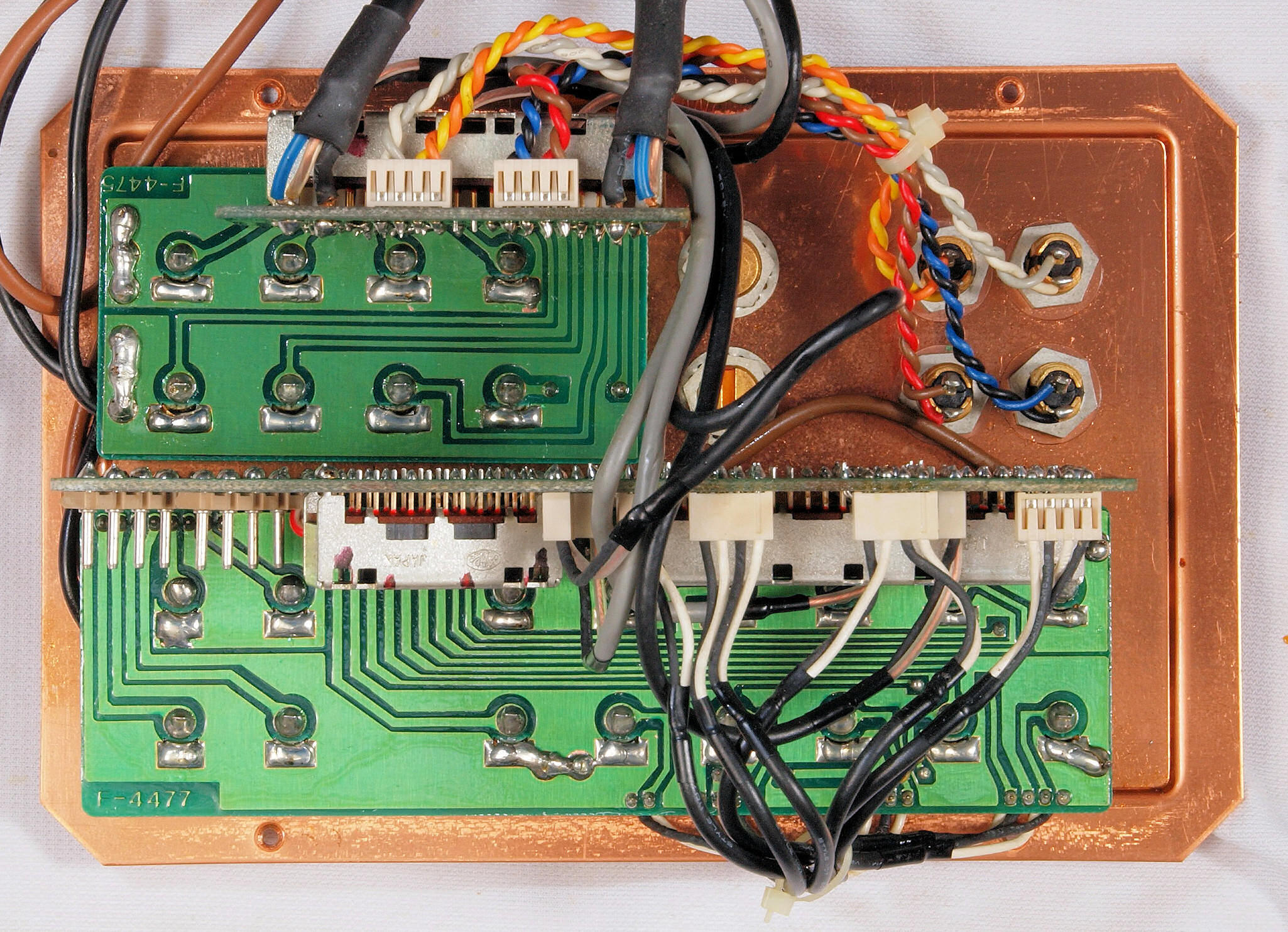

ＣＣ７．　修理（半田補正）後　入力選択表示ランプ基板裏。　半田を全部やり直す。

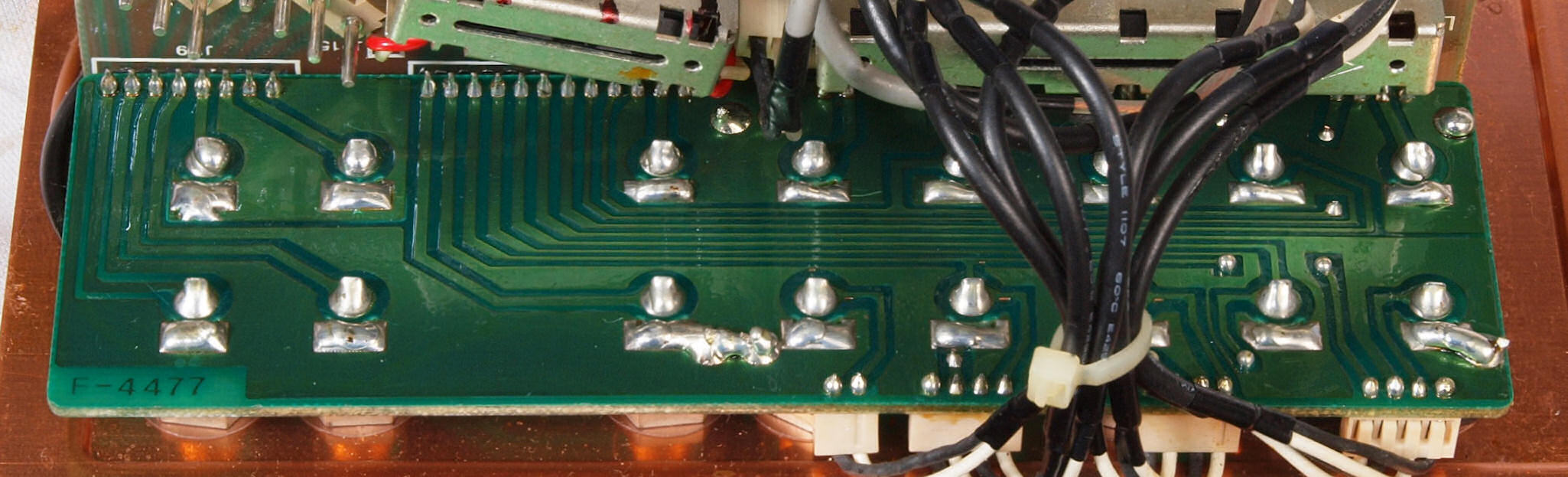

ＣＣ８．　完成入力選択表示ランプ基板裏。　洗浄後防湿材を塗る。

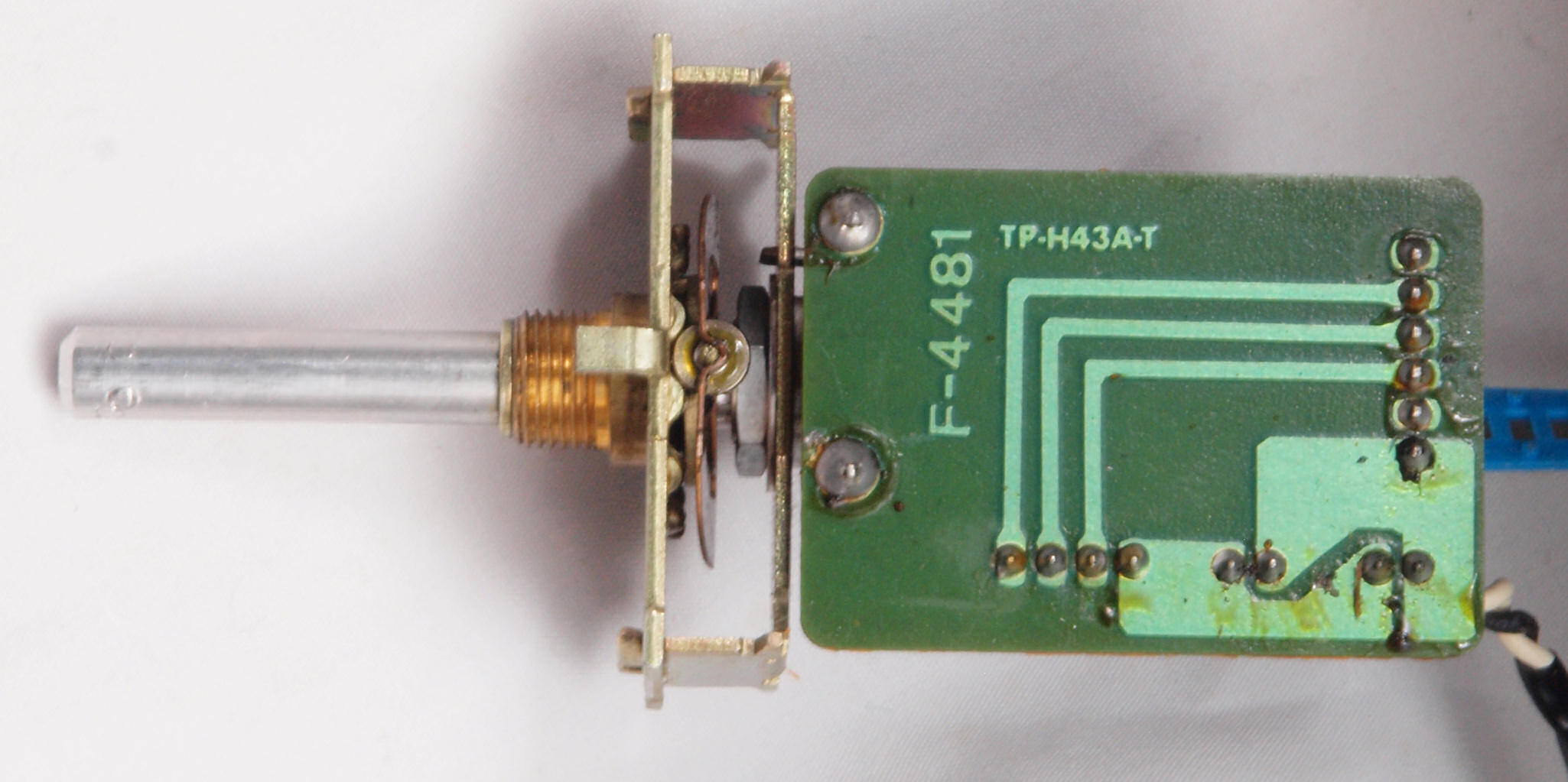

ＣＤ１．　修理前　ＴＡＰＥ選択ＳＷ基板。

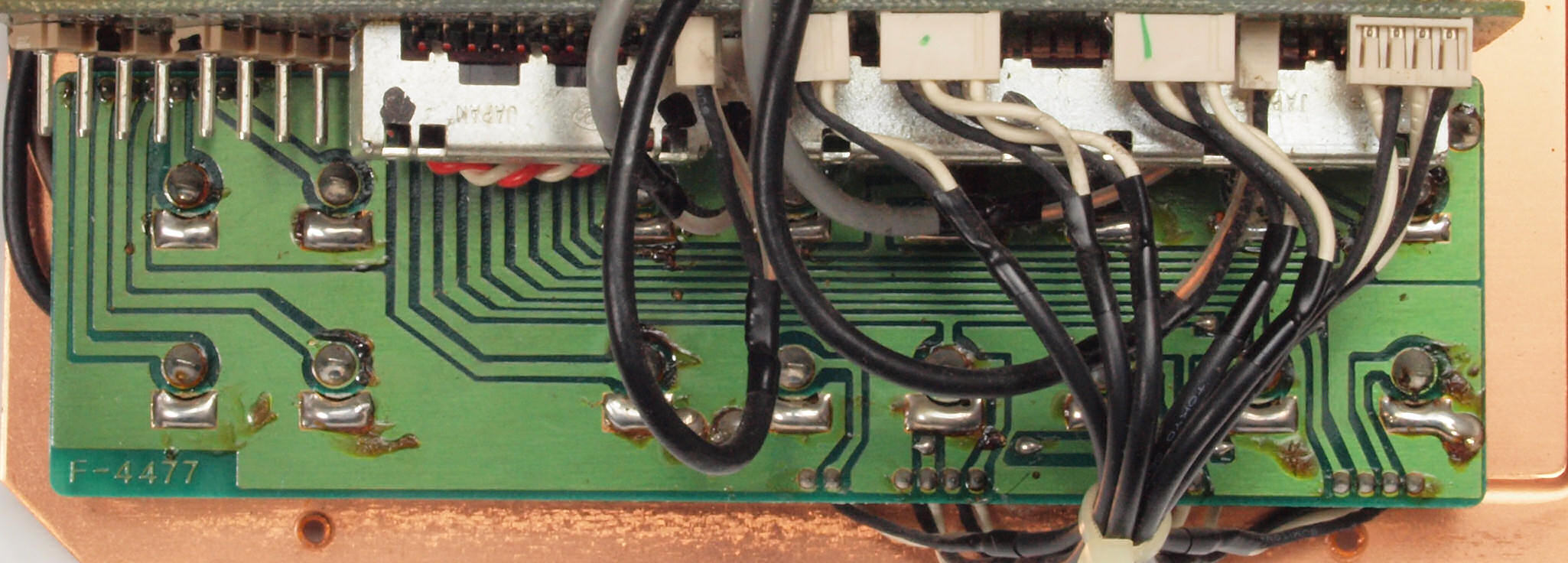

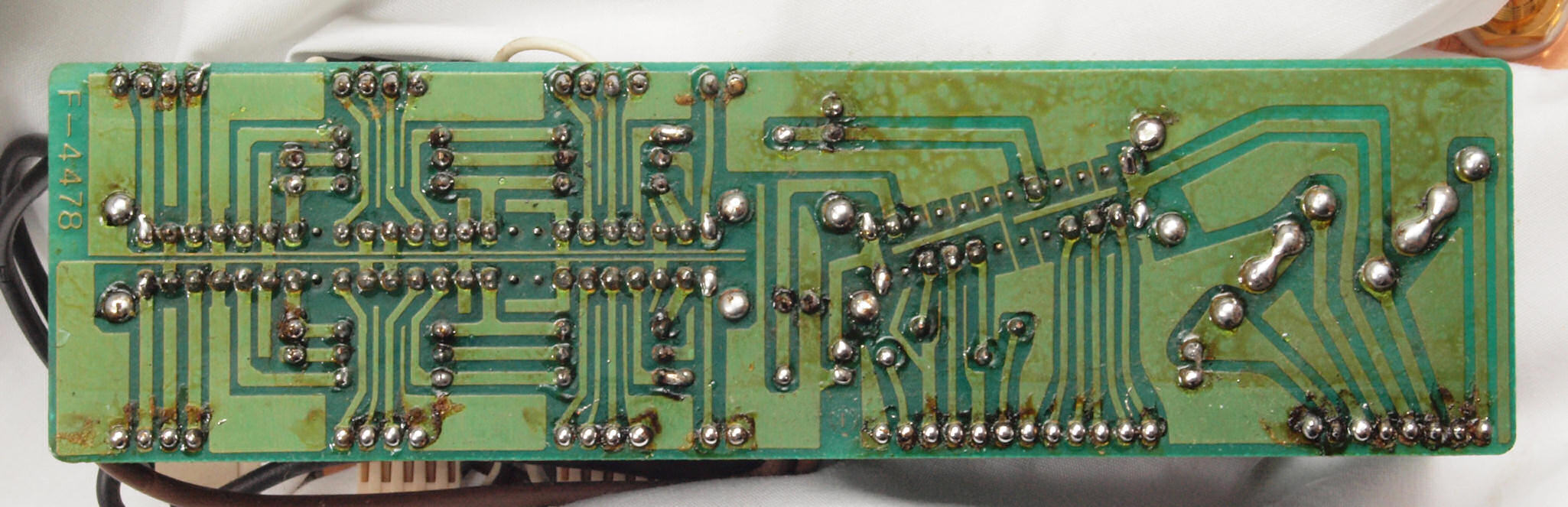

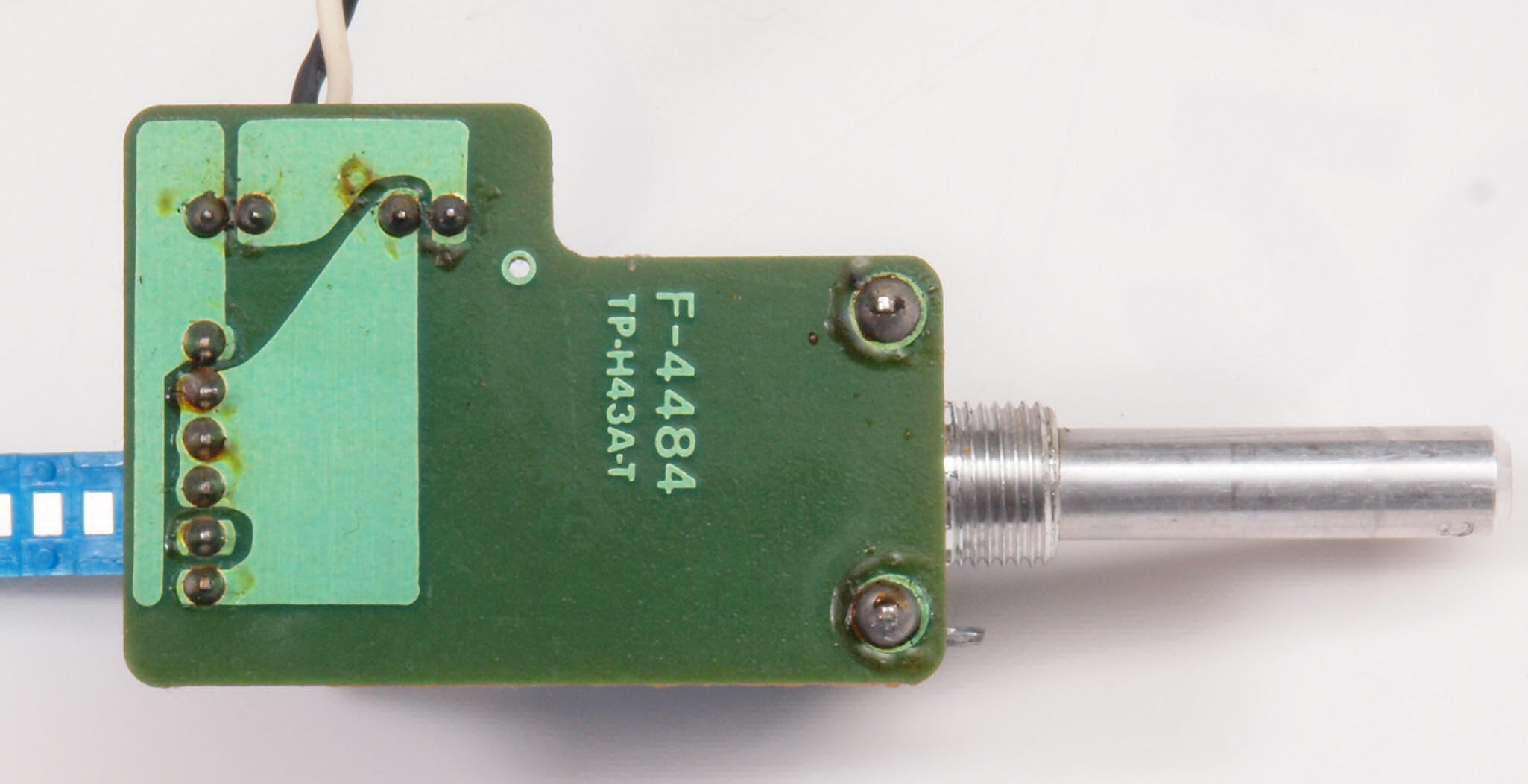

ＣＤ２．　修理前　ＴＡＰＥ選択ＳＷ基板裏。

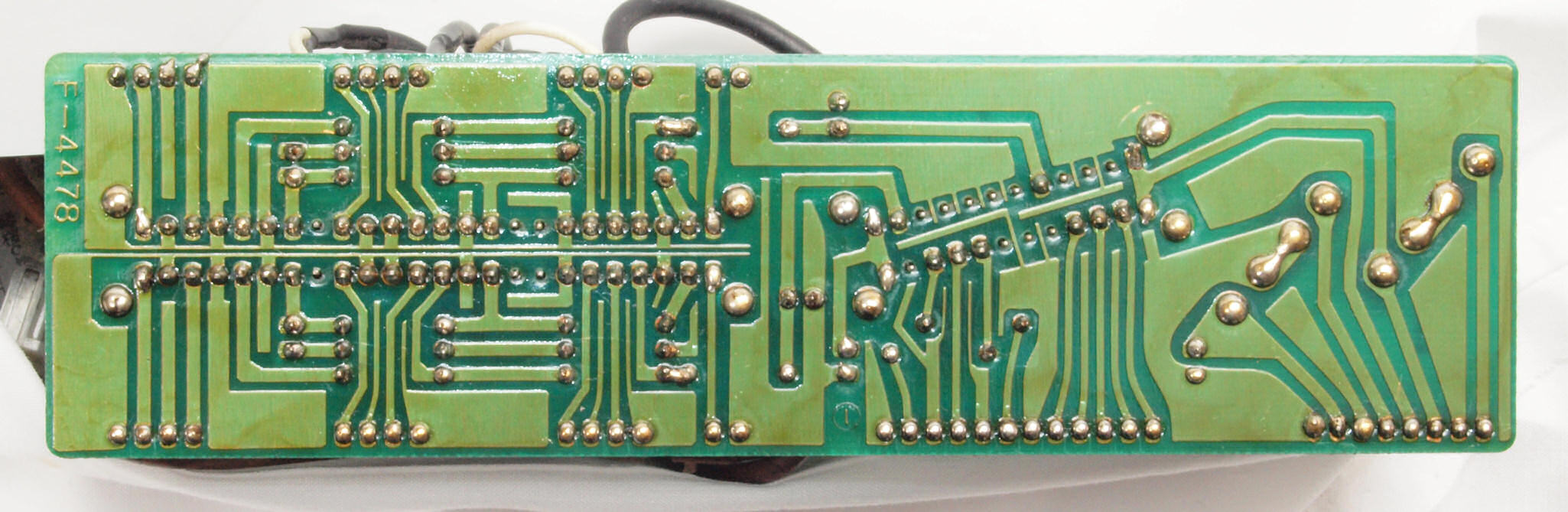

ＣＤ３．　修理（半田補正）後　ＴＡＰＥ選択ＳＷ基板裏。　半田を全部やり直す。
ＣＤ４．　完成ＴＡＰＥ選択ＳＷ基板裏。　洗浄後防湿材を塗る。
ＣＤ５．　修理前　ＴＡＰＥ選択表示ランプ基板。

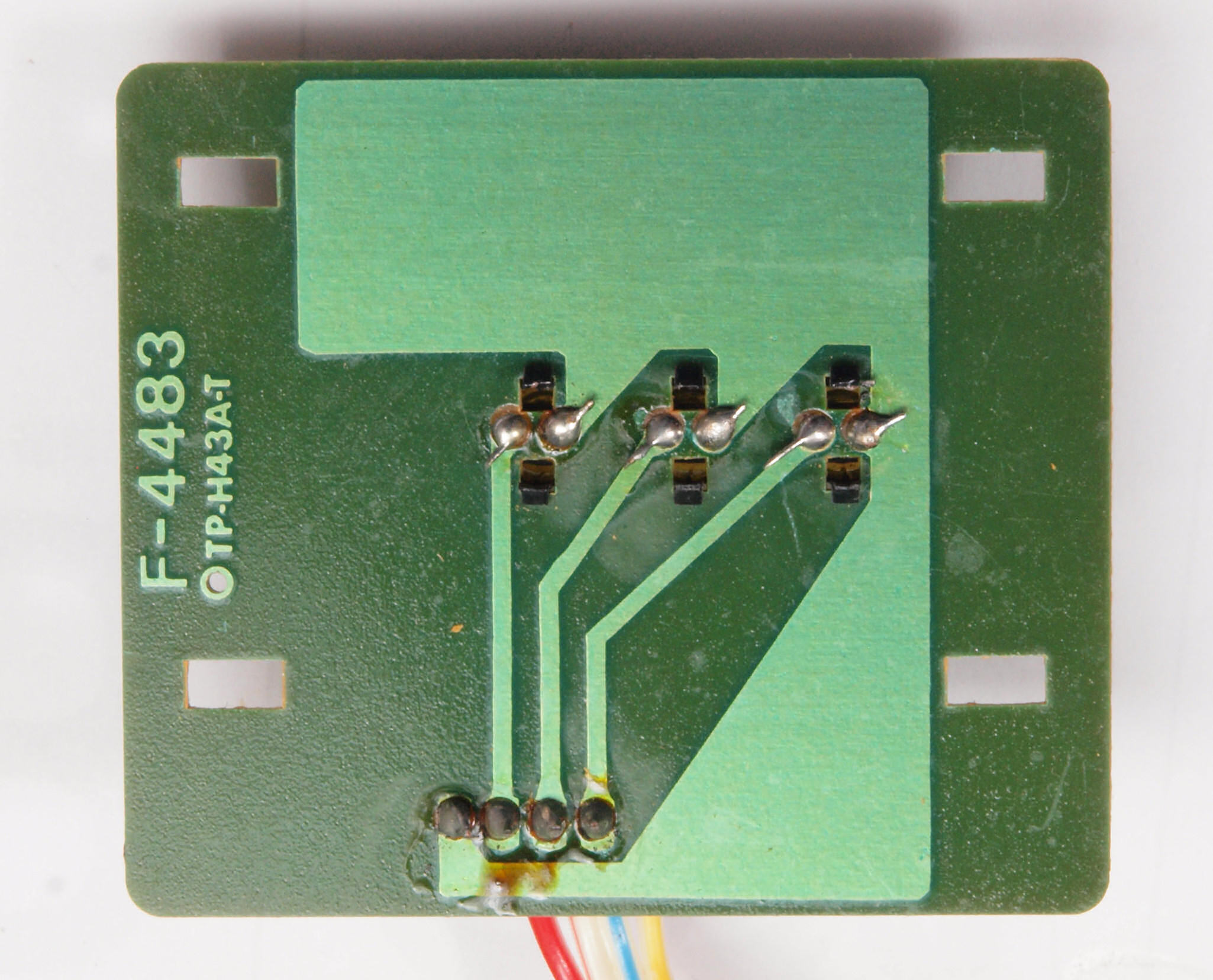

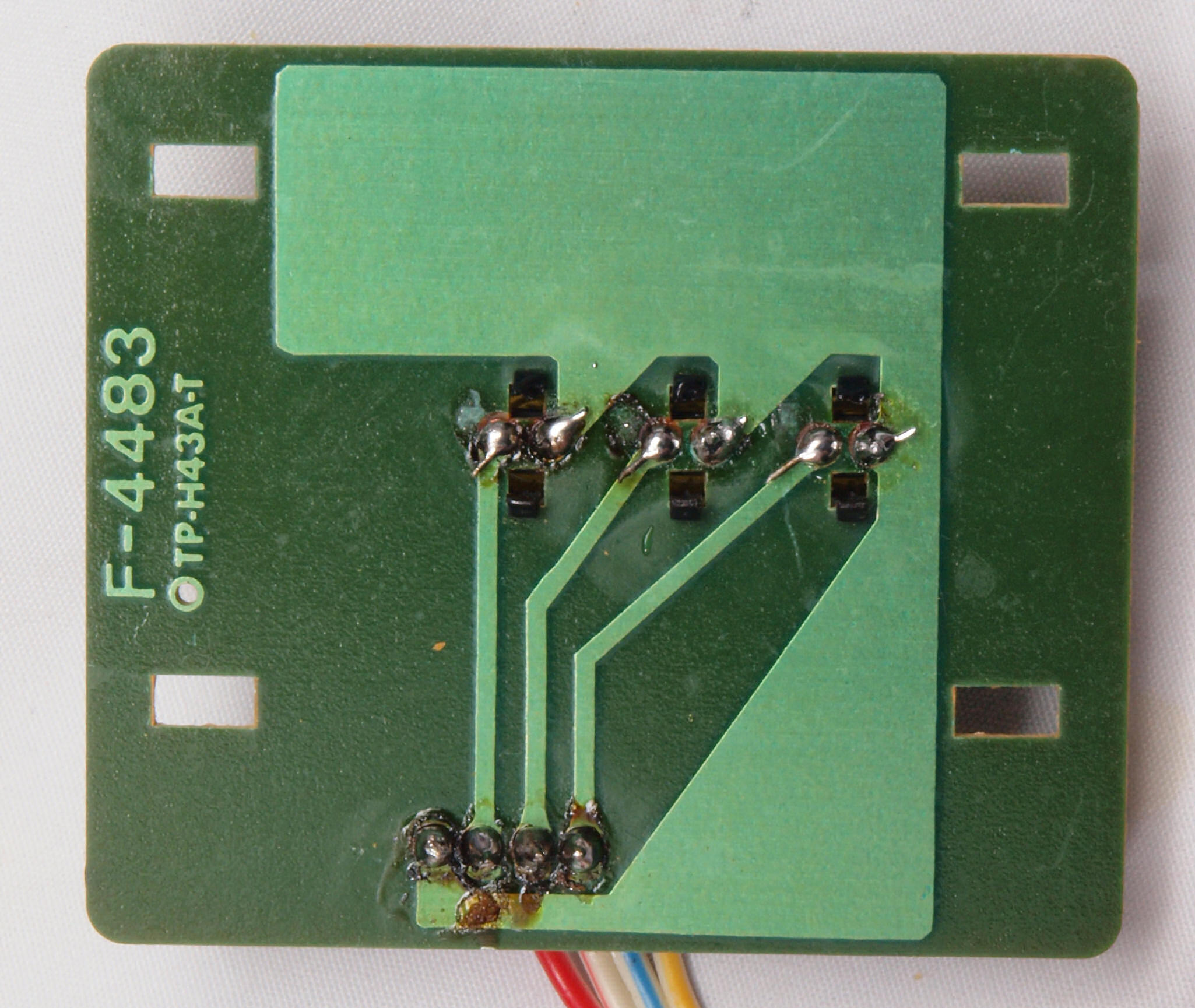

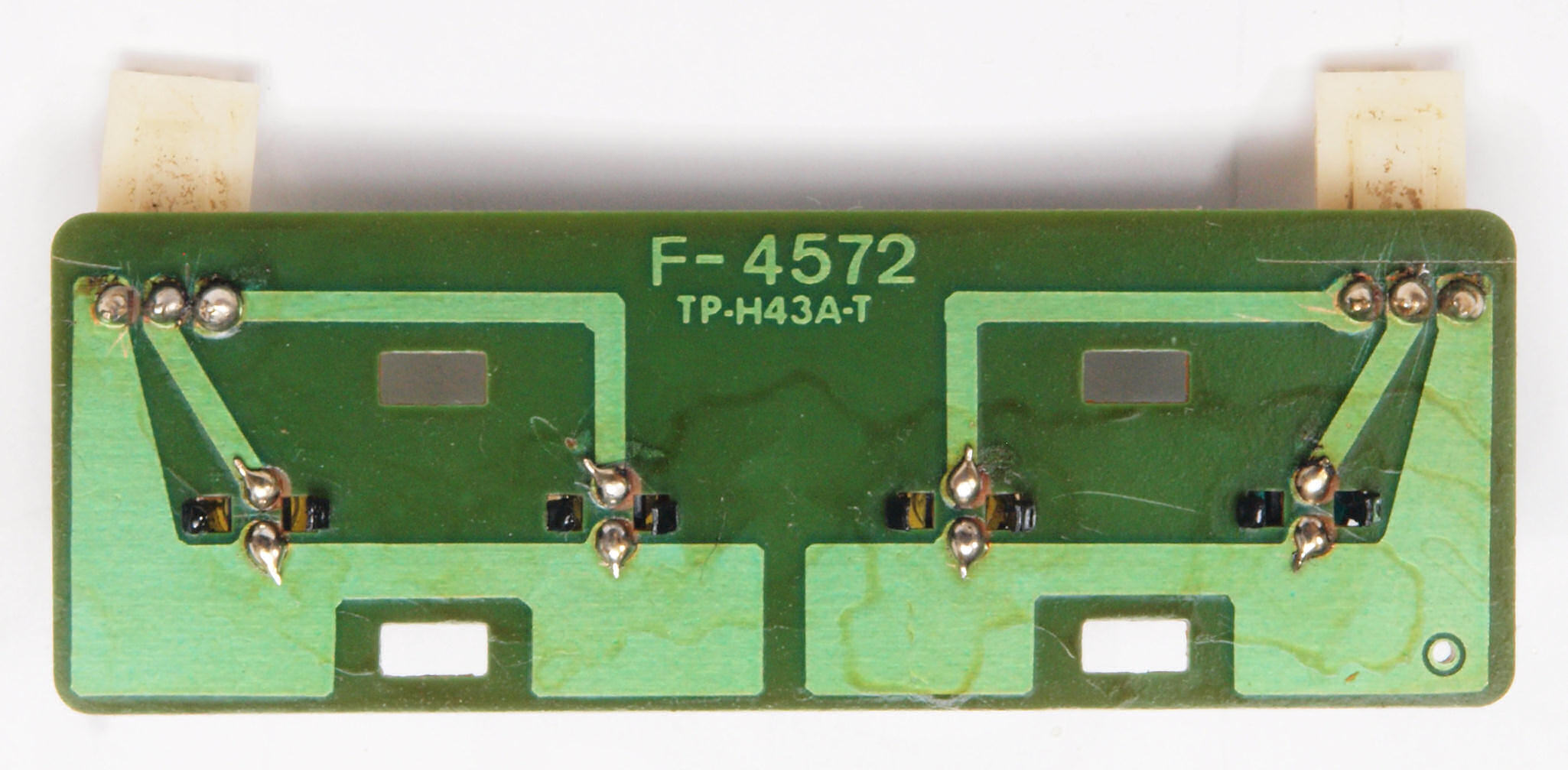

ＣＤ６．　修理前　ＴＡＰＥ選択表示ランプ基板裏。
ＣＤ７．　修理（半田補正）後　ＴＡＰＥ選択表示ランプ基板裏。　半田を全部やり直す。
ＣＤ８．　完成ＴＡＰＥ選択表示ランプ基板裏。　洗浄後防湿材を塗る。

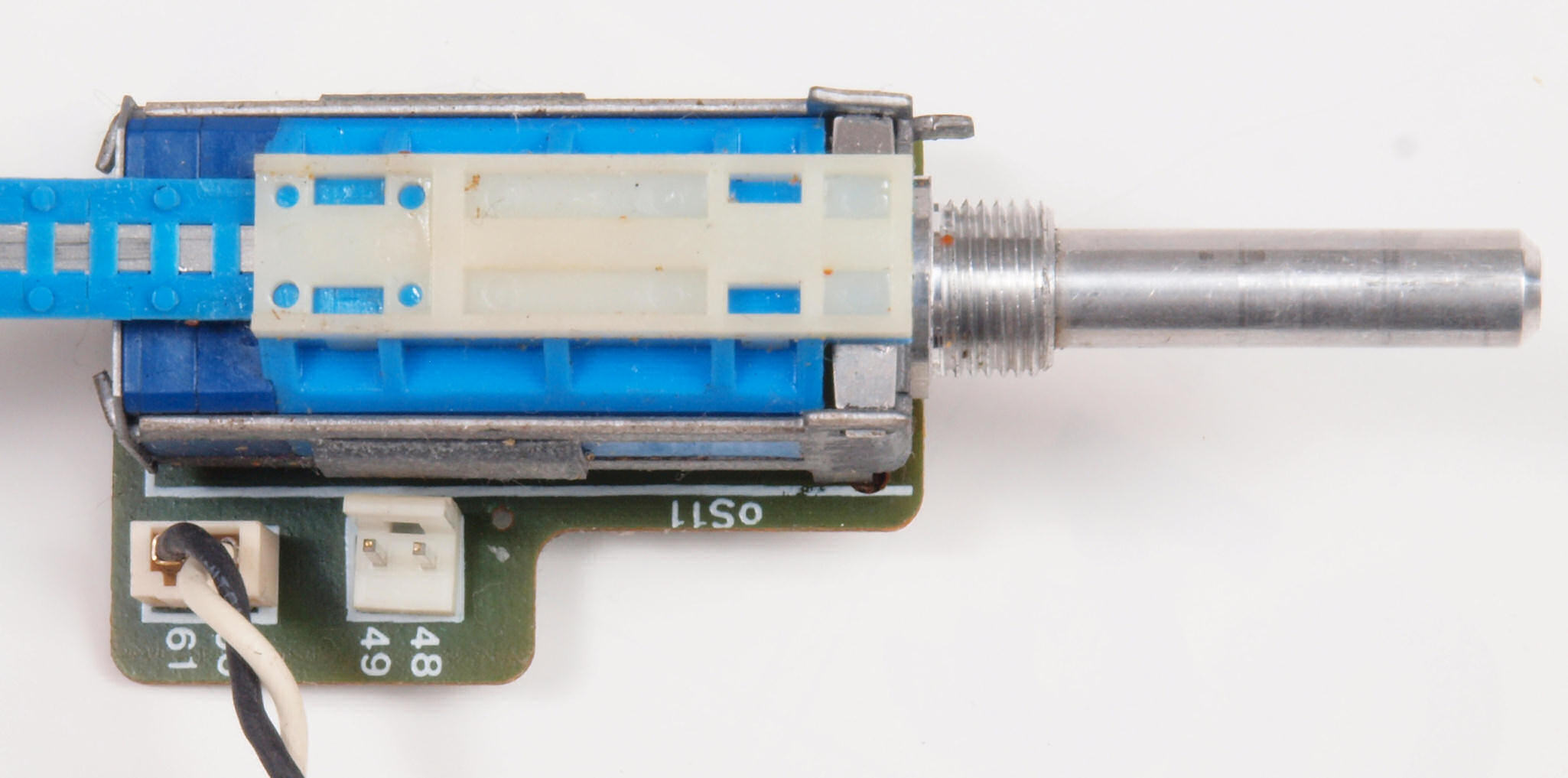

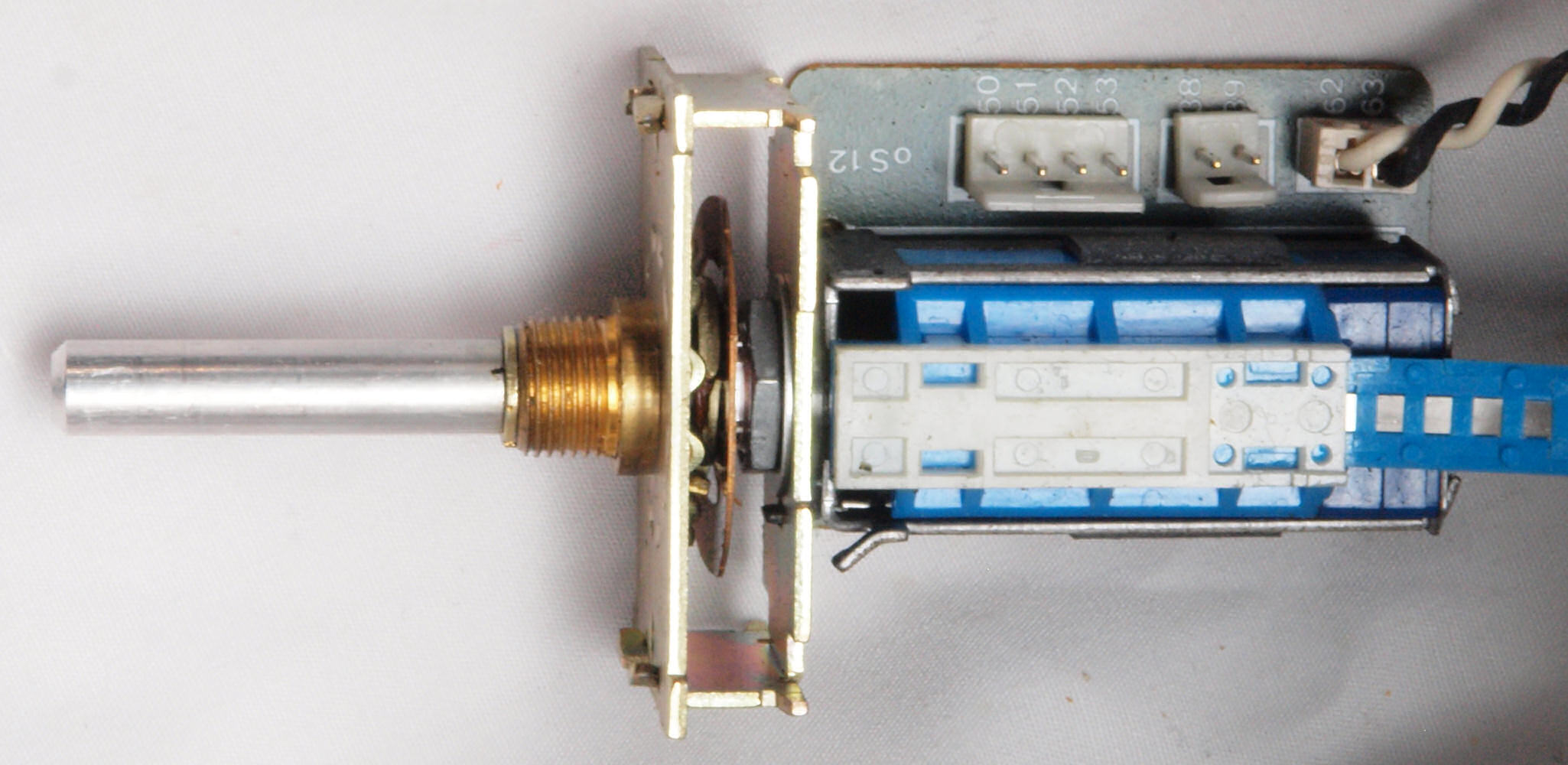

ＣＥ１．　修理前　ＴＡＰＥ−ＲＥＣ選択ＳＷ基板。
ＣＥ２．　修理前　ＴＡＰＥ−ＲＥＣ選択ＳＷ基板裏。
ＣＥ３．　修理（半田補正）後　ＴＡＰＥ−ＲＥＣ選択ＳＷ基板裏。　半田を全部やり直す。
ＣＥ４．　完成ＴＡＰＥ−ＲＥＣ選択ＳＷ基板裏。　洗浄後防湿材を塗る。
ＣＥ５．　修理前　ＴＡＰＥ−ＲＥＣ選択表示ランプ基板。

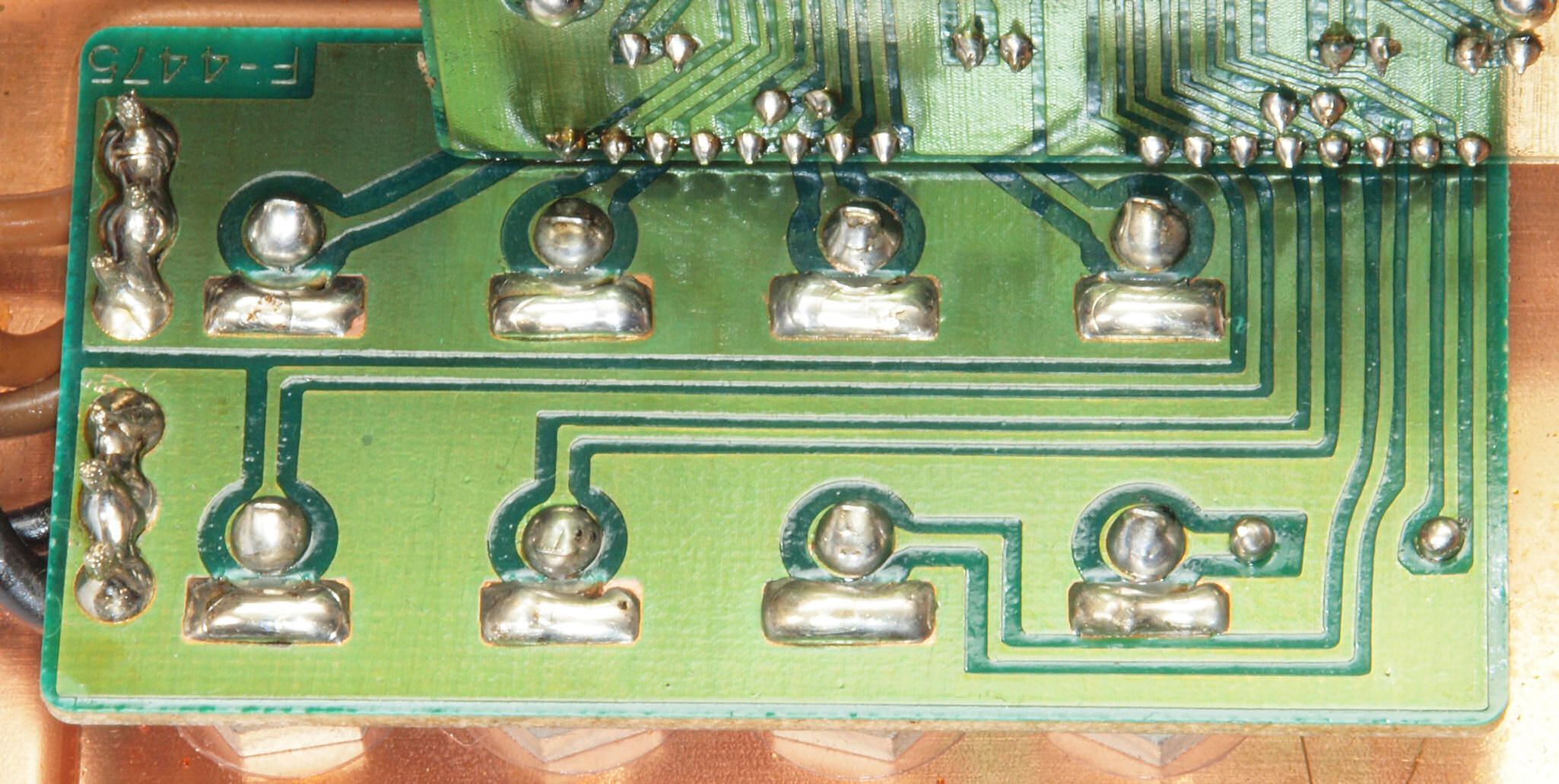

ＣＥ６．　修理前　ＴＡＰＥ−ＲＥＣ選択表示ランプ基板裏。

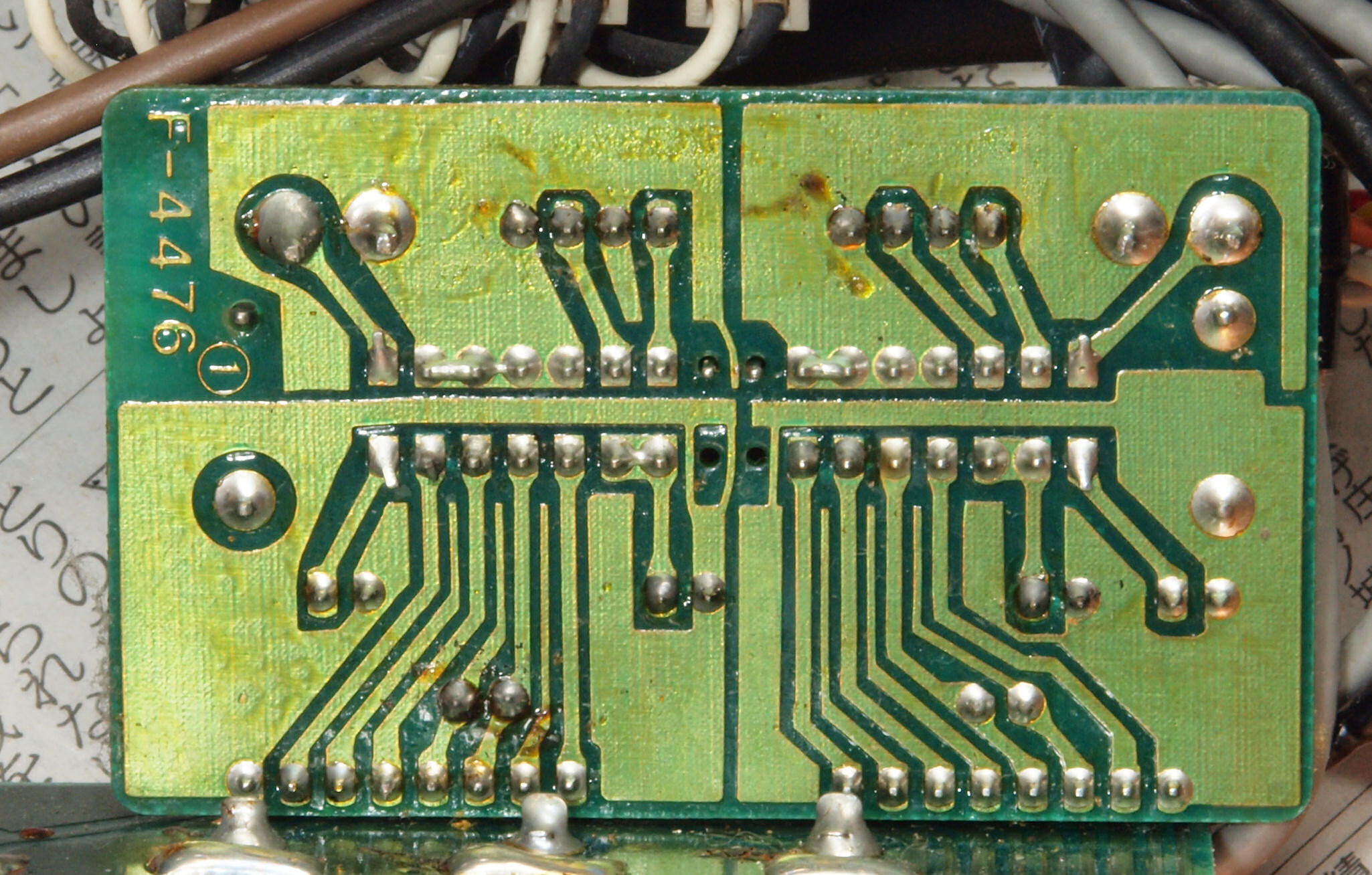

ＣＥ７．　修理（半田補正）後　ＴＡＰＥ−ＲＥＣ選択表示ランプ基板裏。　半田を全部やり直す。
ＣＥ８．　完成ＴＡＰＥ−ＲＥＣ選択表示ランプ基板裏。　洗浄後防湿材を塗る。

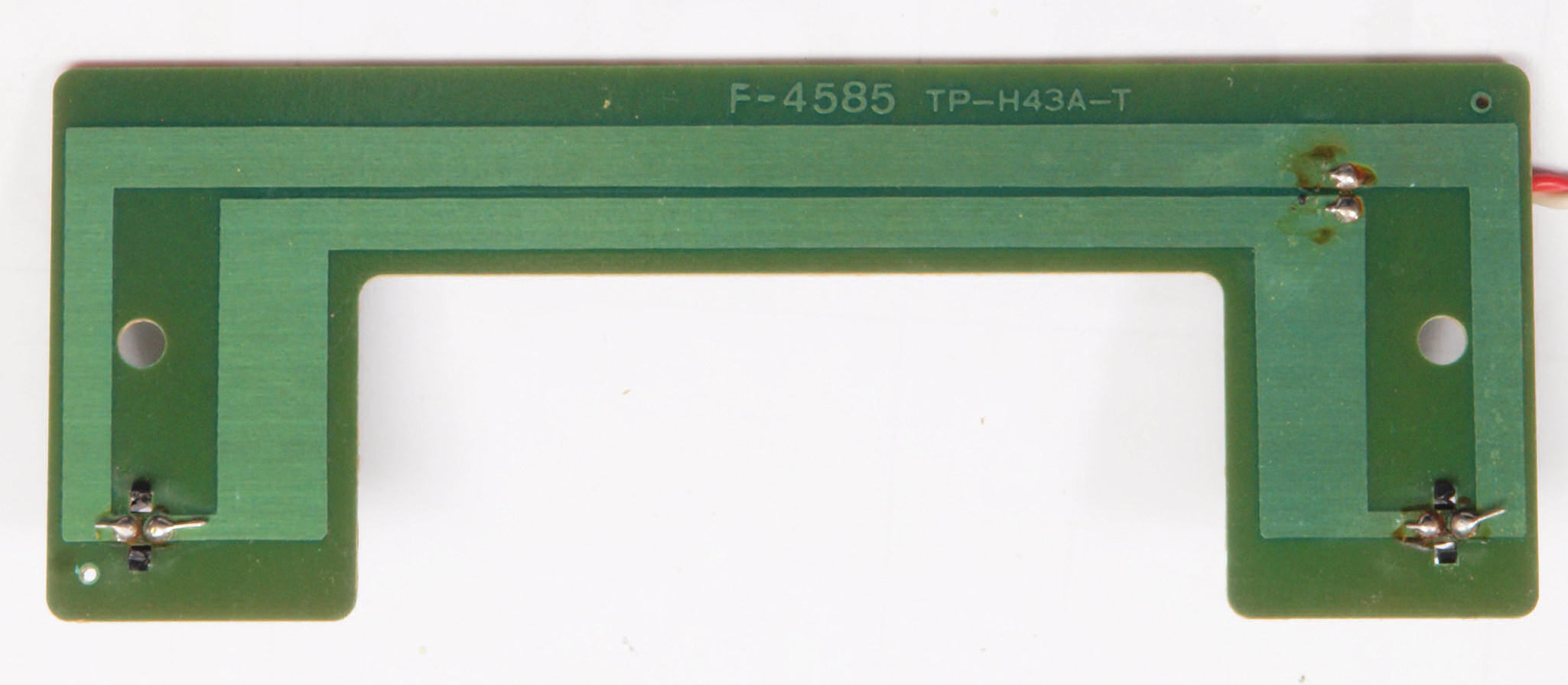

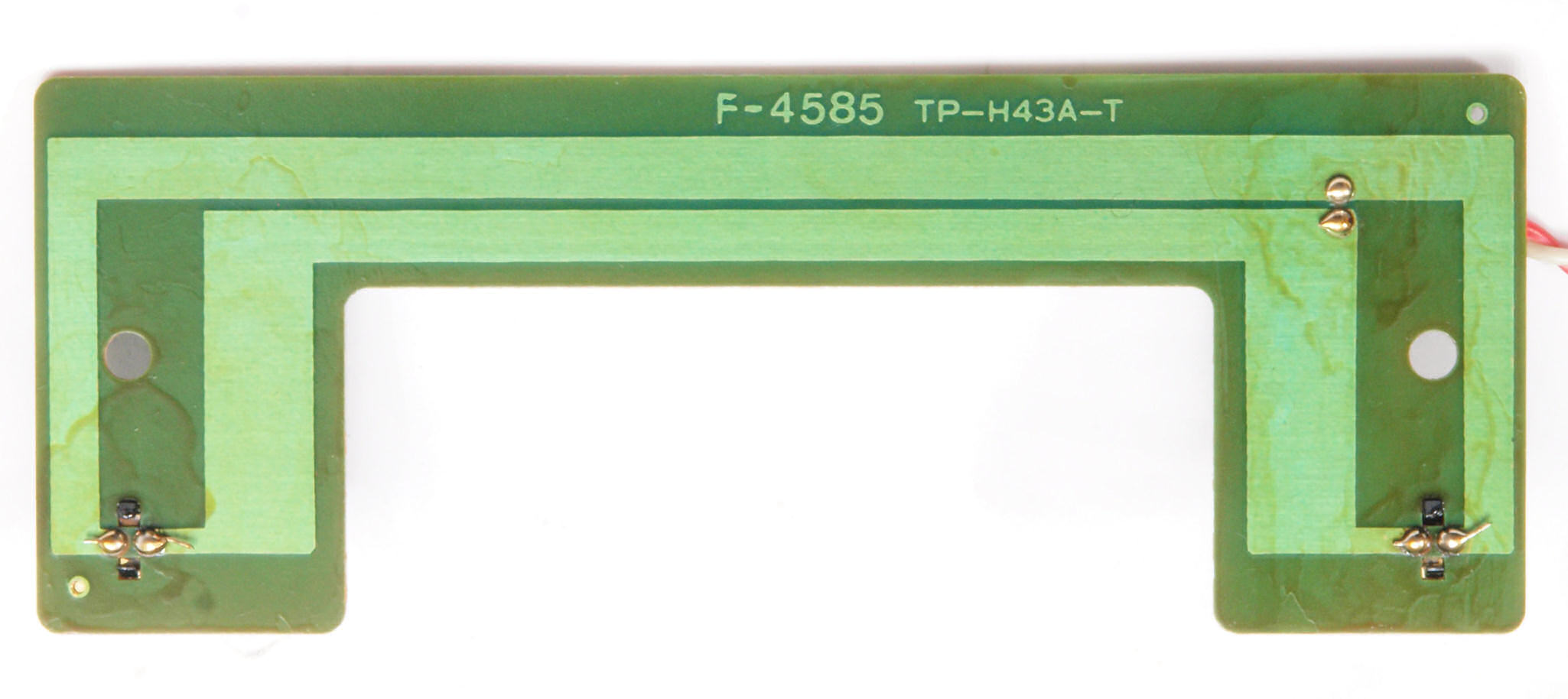

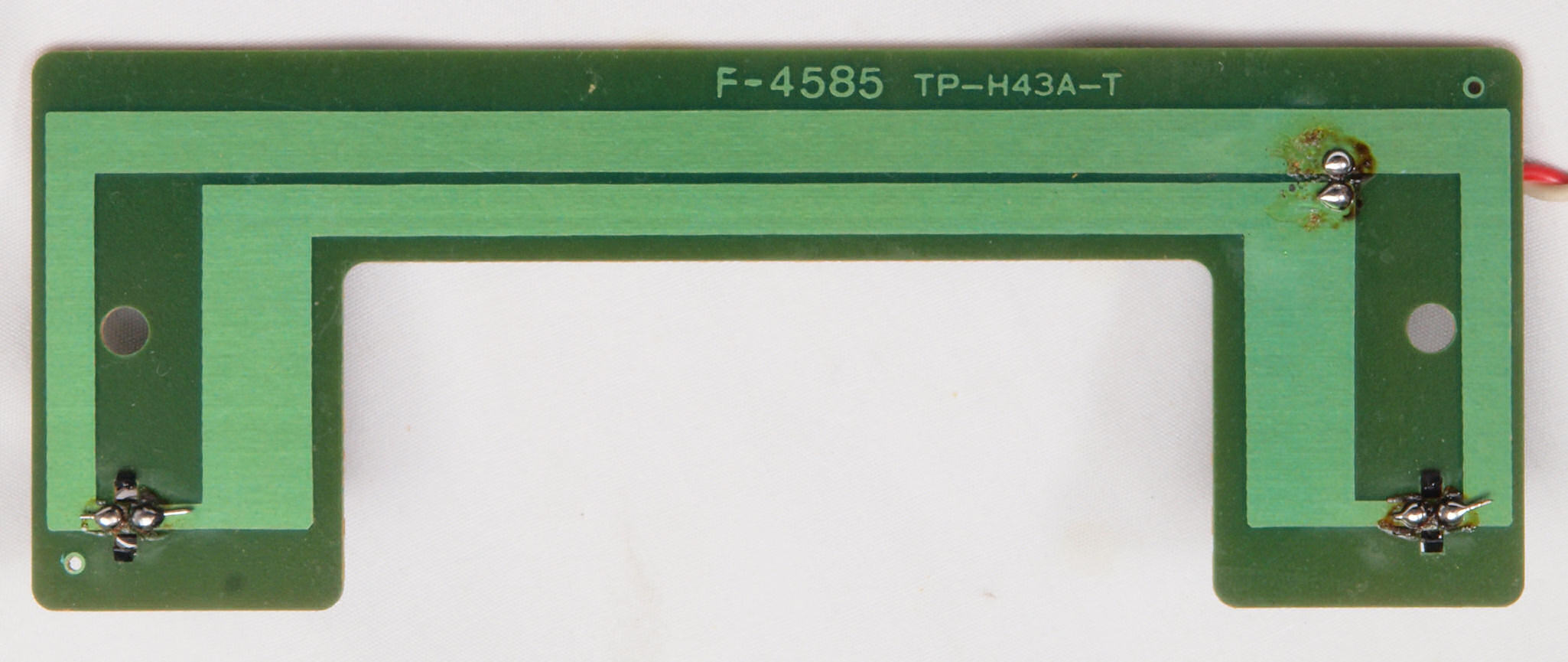

ＣＦ１．　修理前　メインＶＲ周り照明基板。

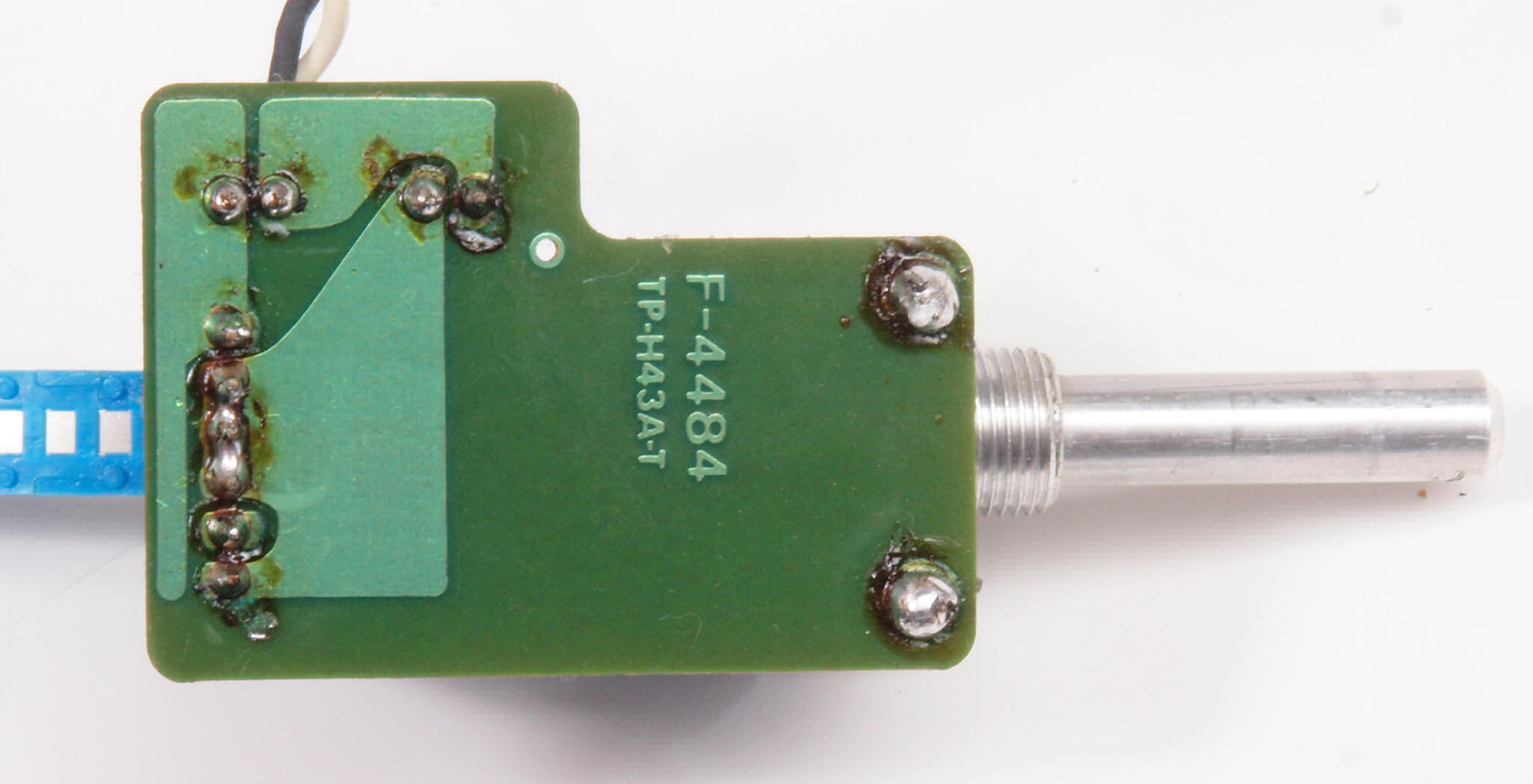

ＣＦ２．　修理前　メインＶＲ周り照明基板裏。
ＣＦ３．　修理（半田補正）後　メインＶＲ周り照明基板裏。　半田を全部やり直す。
ＣＦ４．　完成メインＶＲ周り照明基板裏。　洗浄後防湿材を塗る。

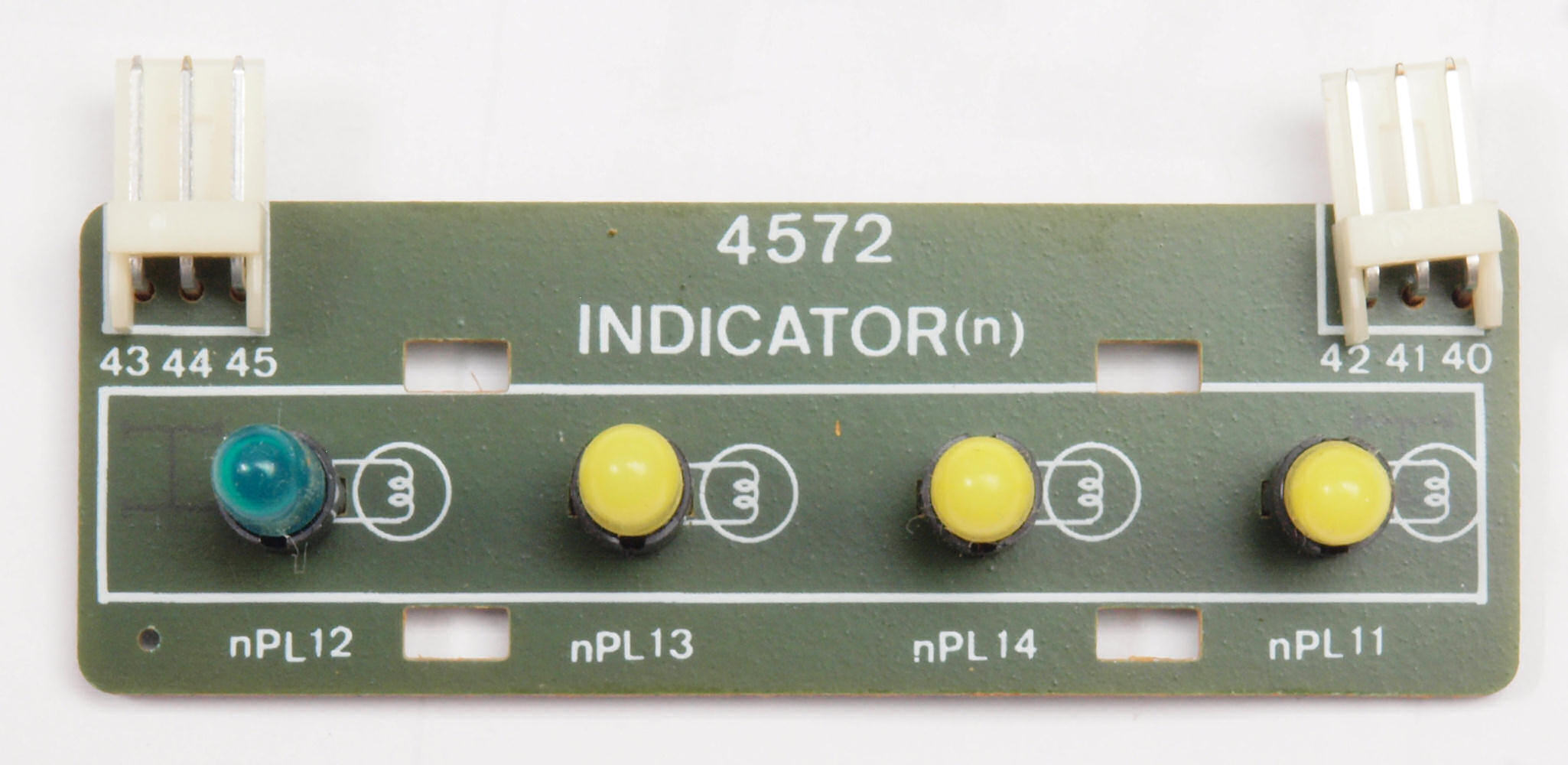

ＣＧ１．　修理前　ＳｏｕｒｃｅＤｉｒｅｃｔ、Ｓｕｂｏｎｉｃ、Ｍｕｔｉｎｇ、Ａｄａｐｔｏｒ動作表示ランプ基板。

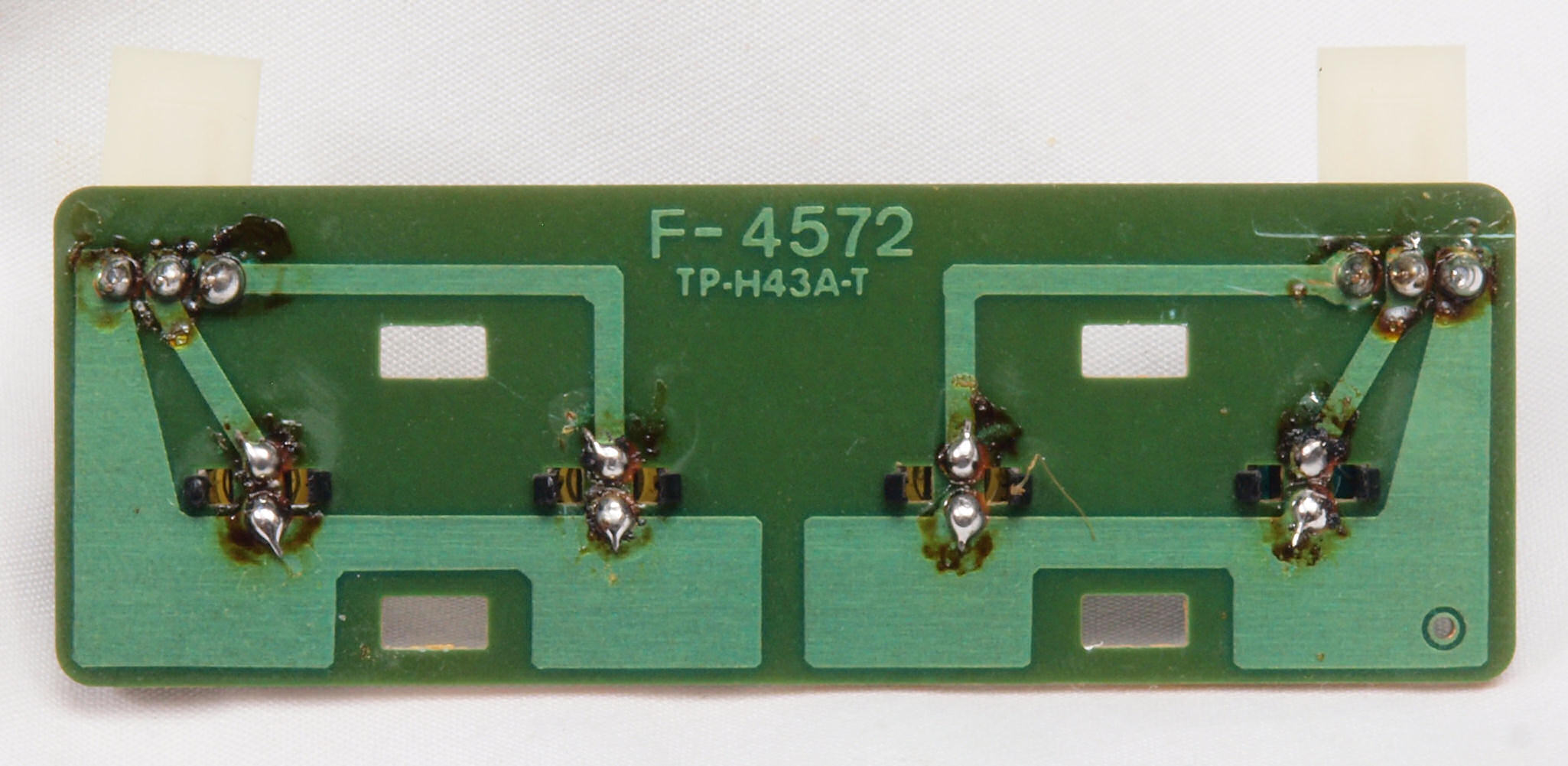

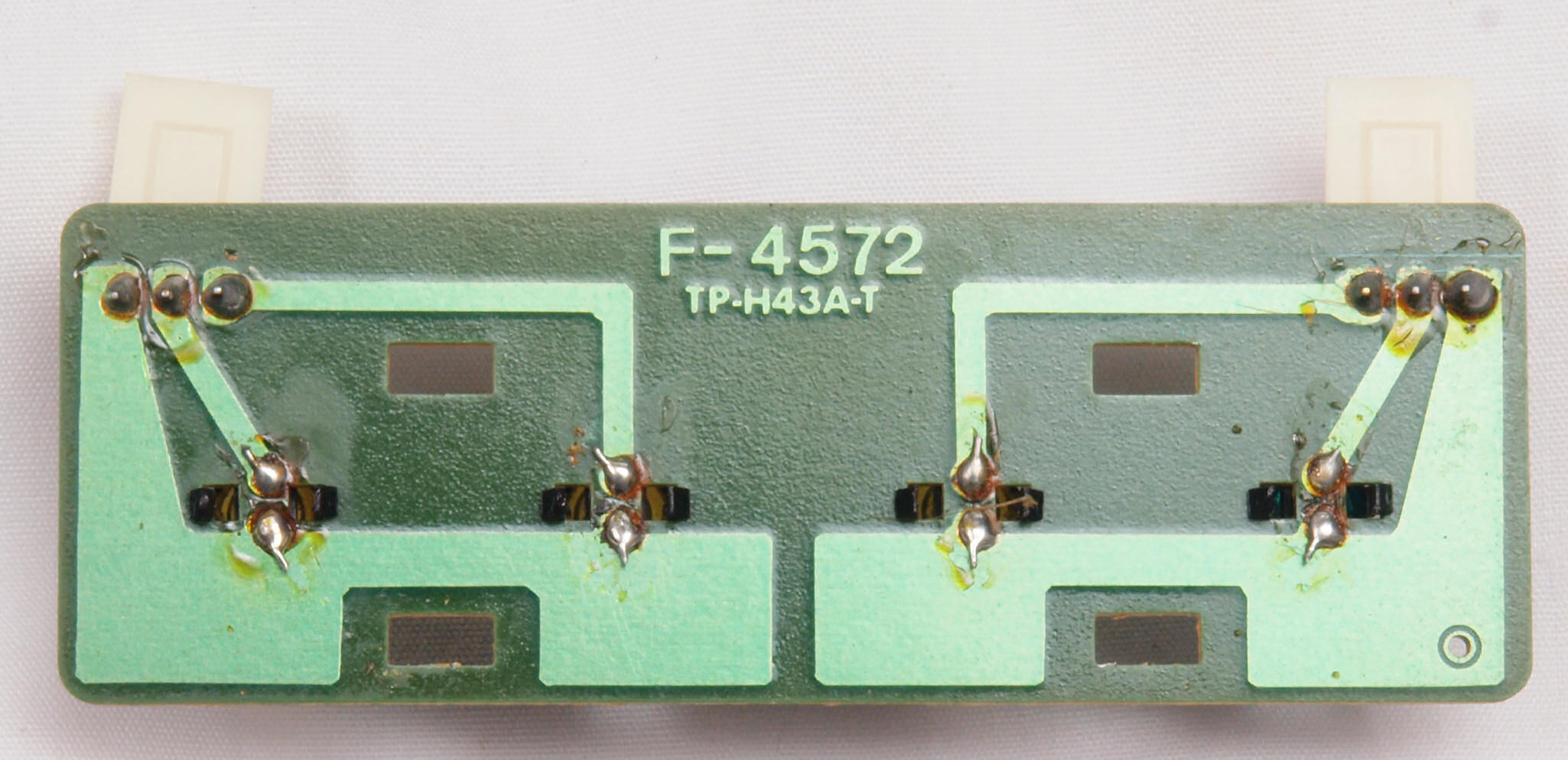

ＣＧ２．　修理前　ＳｏｕｒｃｅＤｉｒｅｃｔ、Ｓｕｂｏｎｉｃ、Ｍｕｔｉｎｇ、Ａｄａｐｔｏｒ動作表示ランプ基板裏。
ＣＧ３．　修理（半田補正）後　ＳｏｕｒｃｅＤｉｒｅｃｔ、Ｓｕｂｏｎｉｃ、Ｍｕｔｉｎｇ、Ａｄａｐｔｏｒ動作表示ランプ基板裏。　半田を全部やり直す。
ＣＧ４．　完成ＳｏｕｒｃｅＤｉｒｅｃｔ、Ｓｕｂｏｎｉｃ、Ｍｕｔｉｎｇ、Ａｄａｐｔｏｒ動作表示ランプ基板裏。　洗浄後防湿材を塗る。

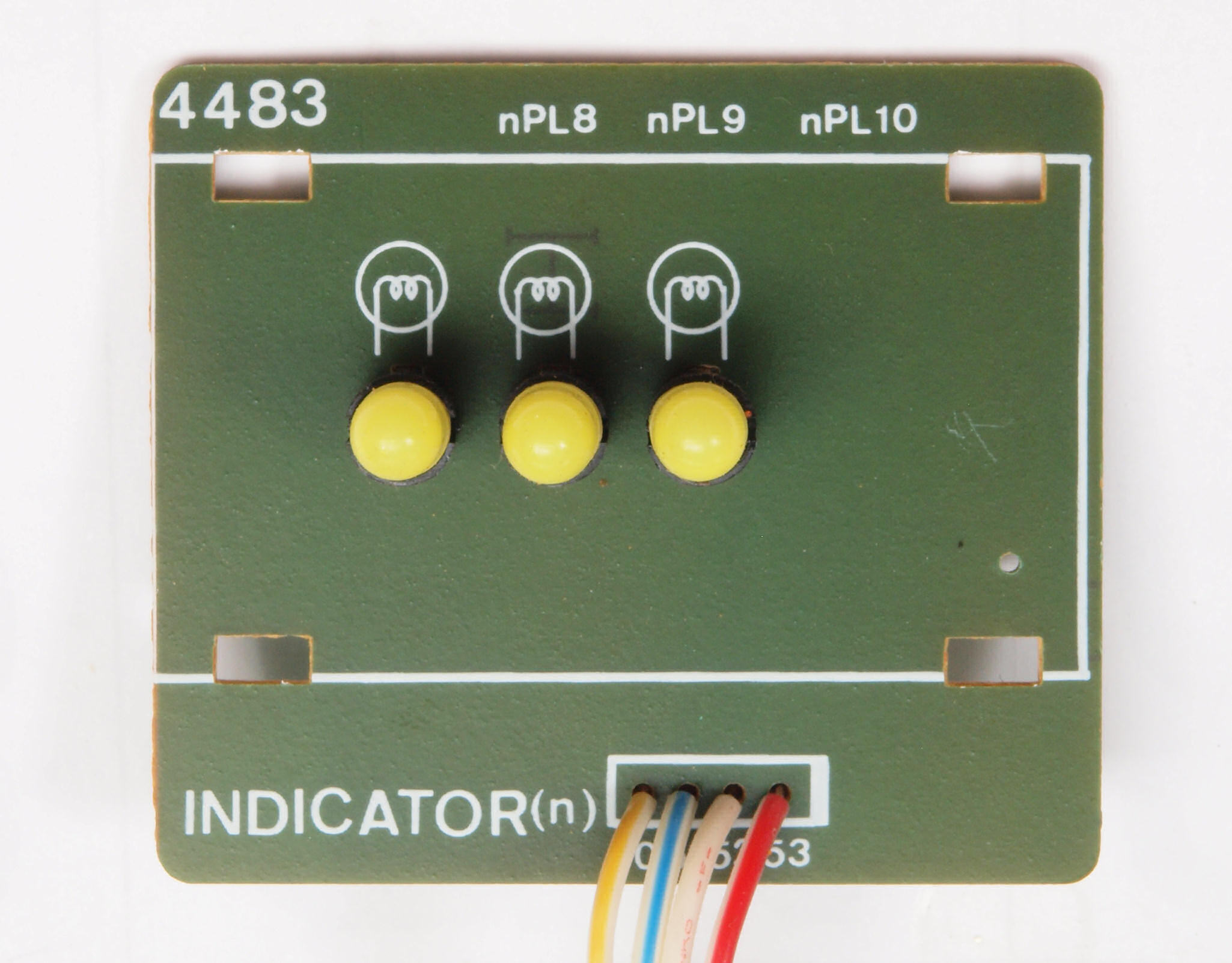

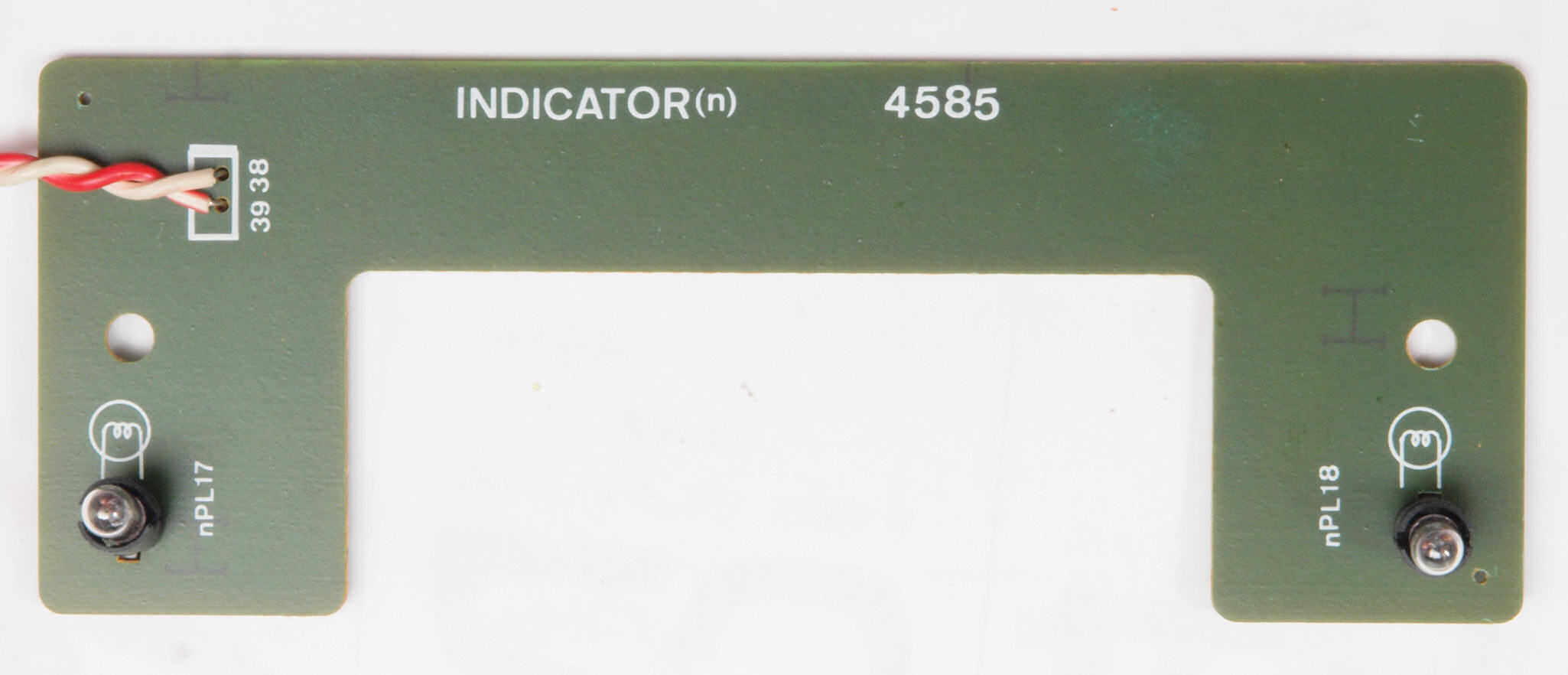

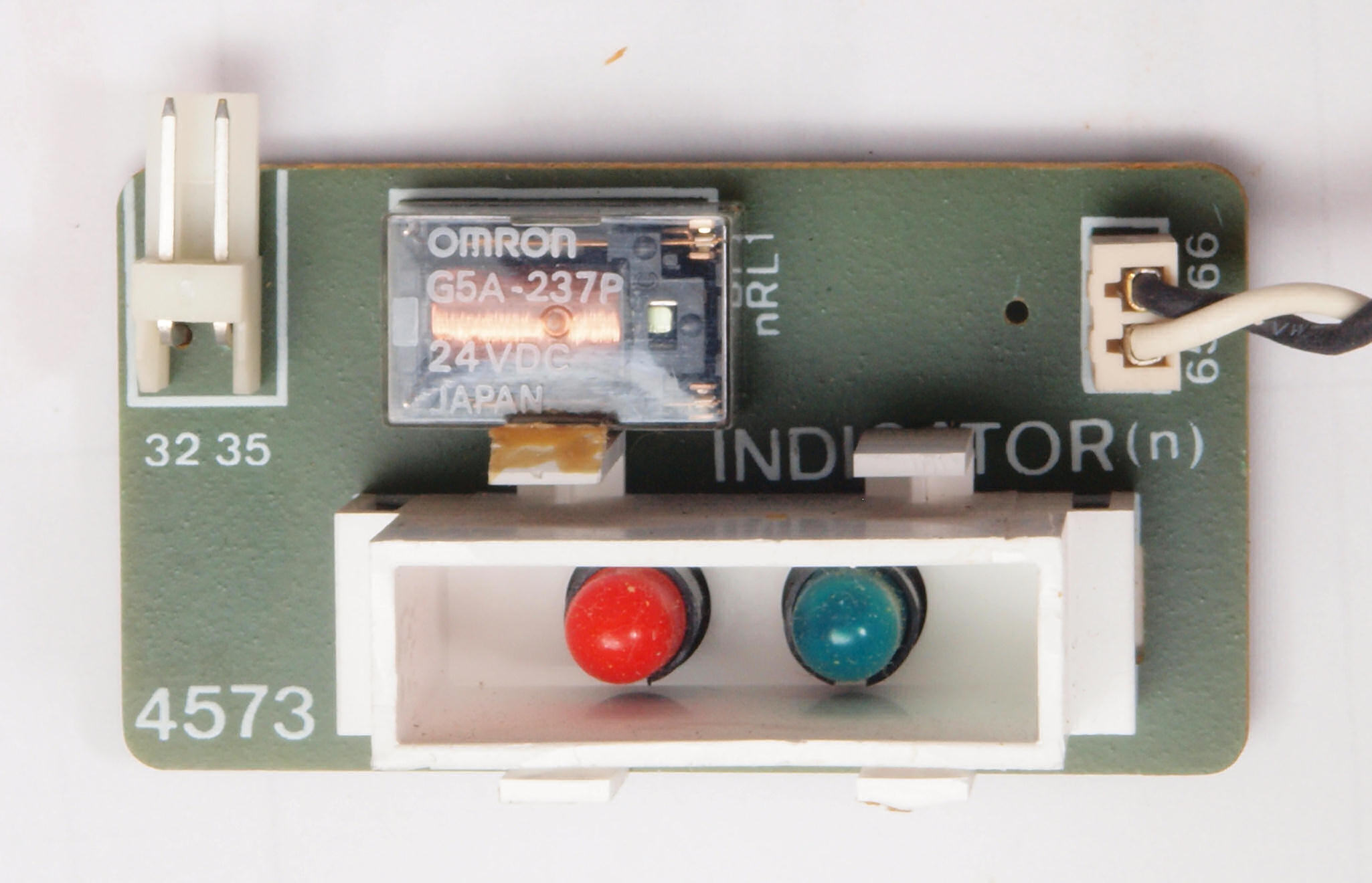

ＣＨ１．　修理前　パワーアンプ動作表示ランプ基板

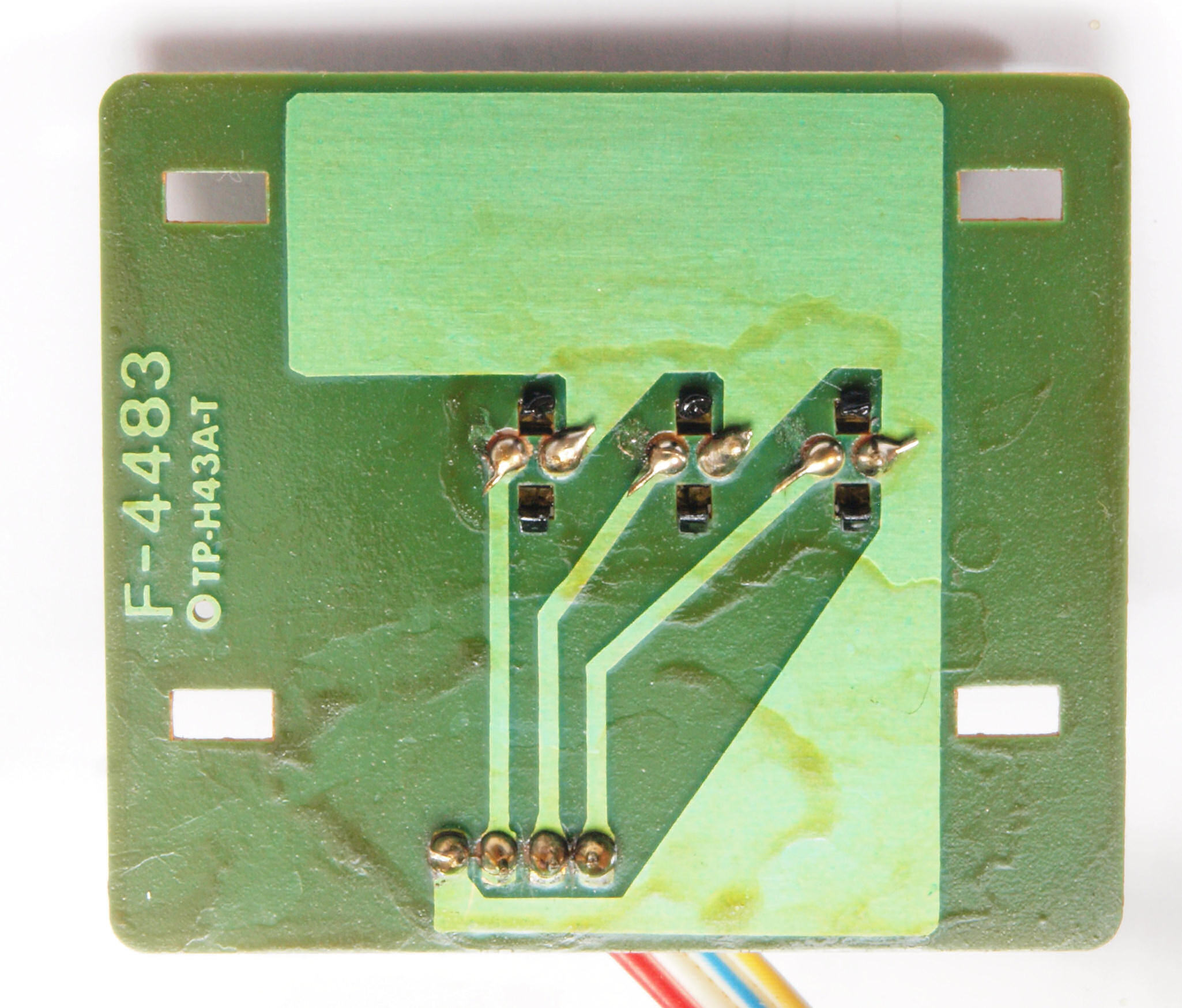

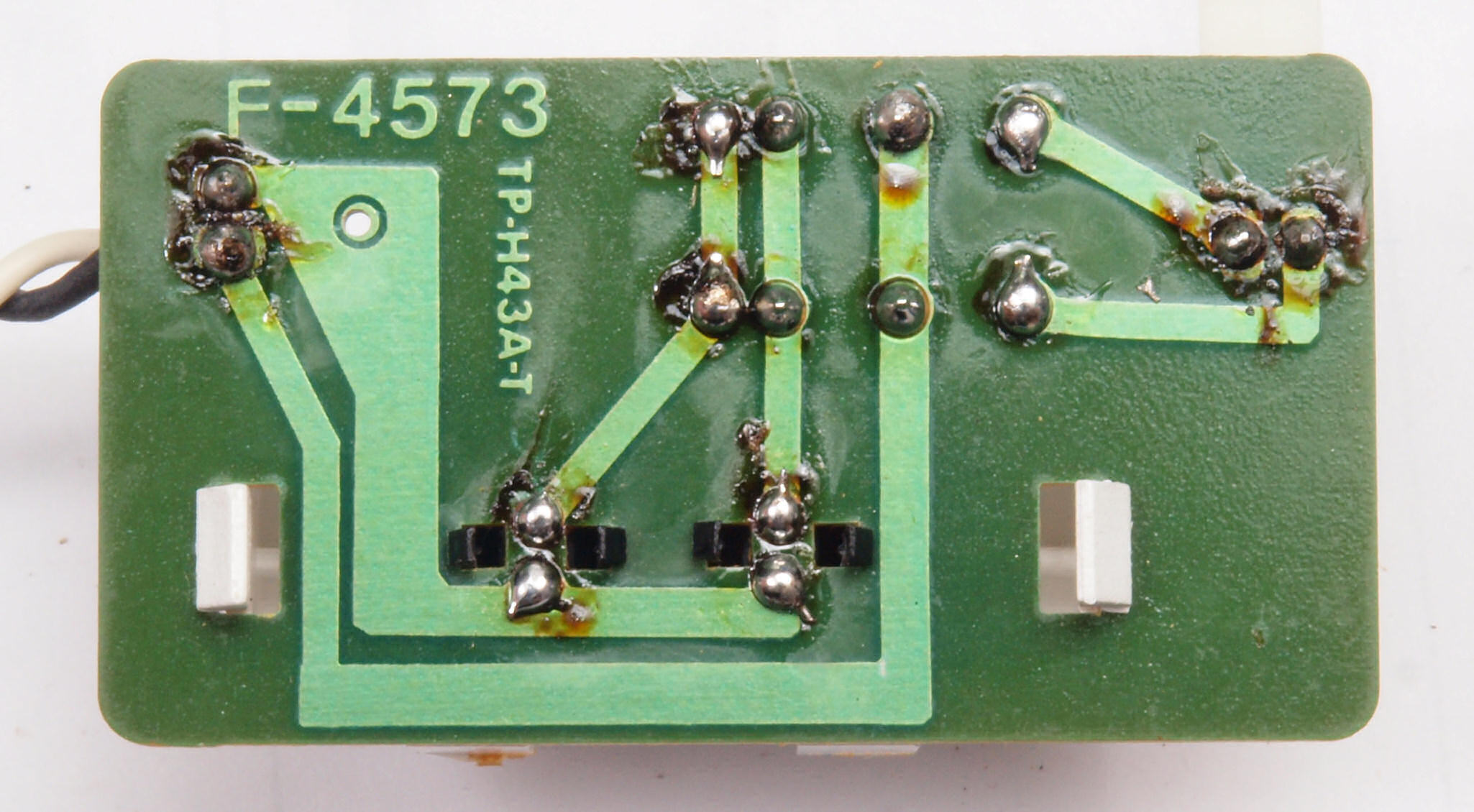

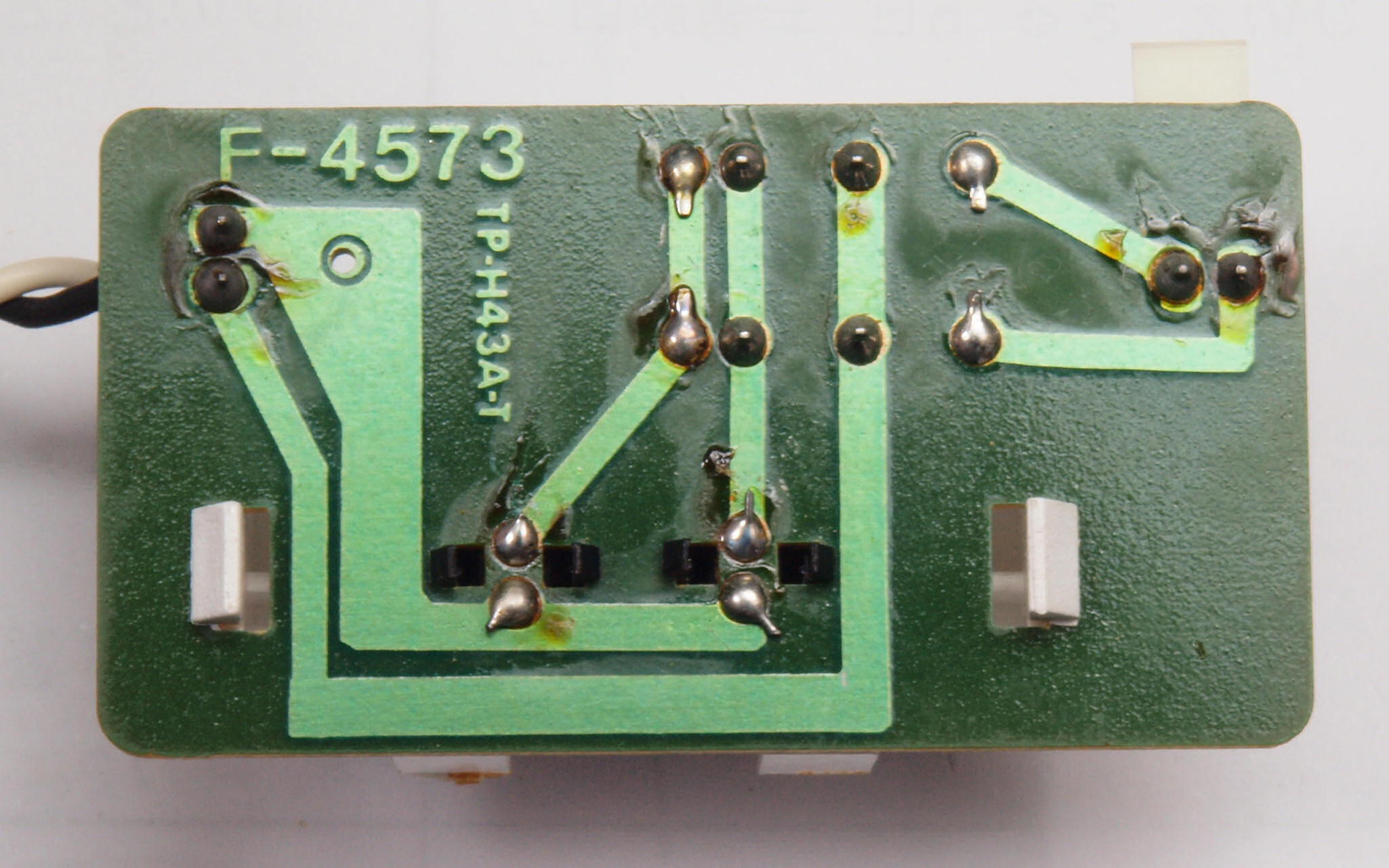

ＣＨ２．　修理前　パワーアンプ動作表示ランプ基板裏

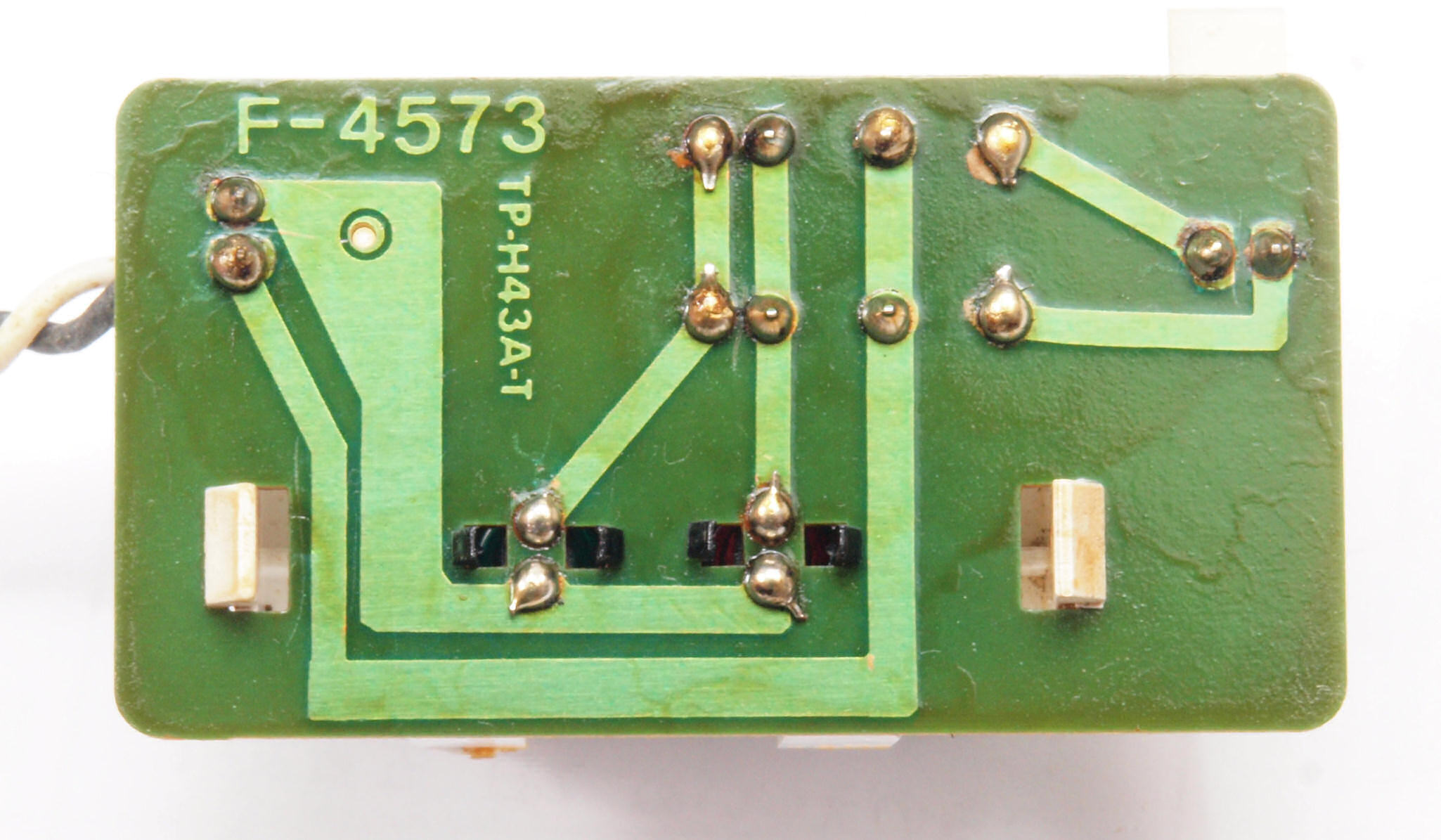

ＣＨ３．　修理（半田補正）後　パワーアンプ動作表示ランプ基板裏。　半田を全部やり直す。
ＣＨ４．　完成パワーアンプ動作表示ランプ基板裏　洗浄後防湿材を塗る

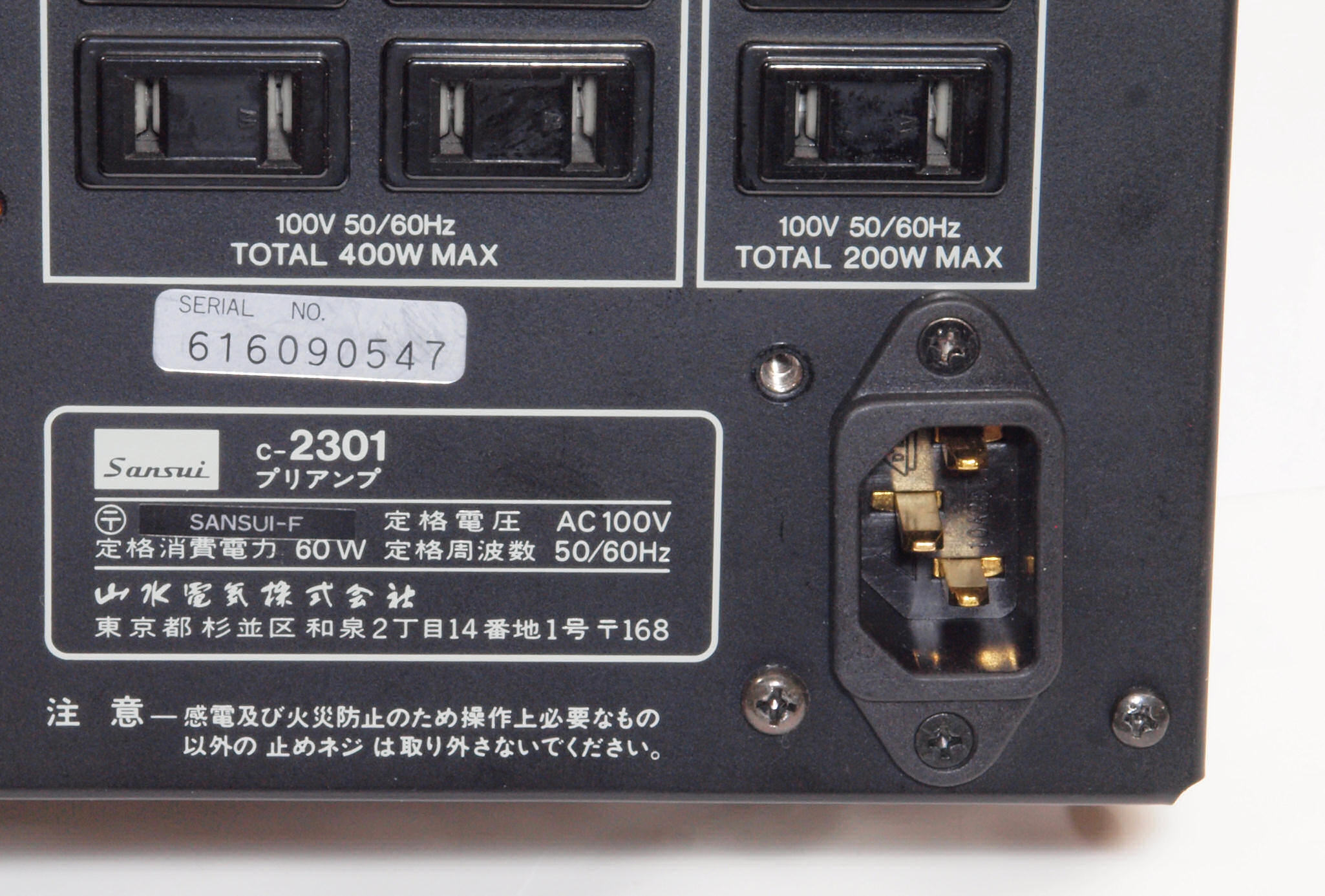

ＣＧ１．　修理前　ＡＣコード取り付け部
ＣＧ２．　修理（交換）後　３Ｐインレット交換、縦取り付けになる。

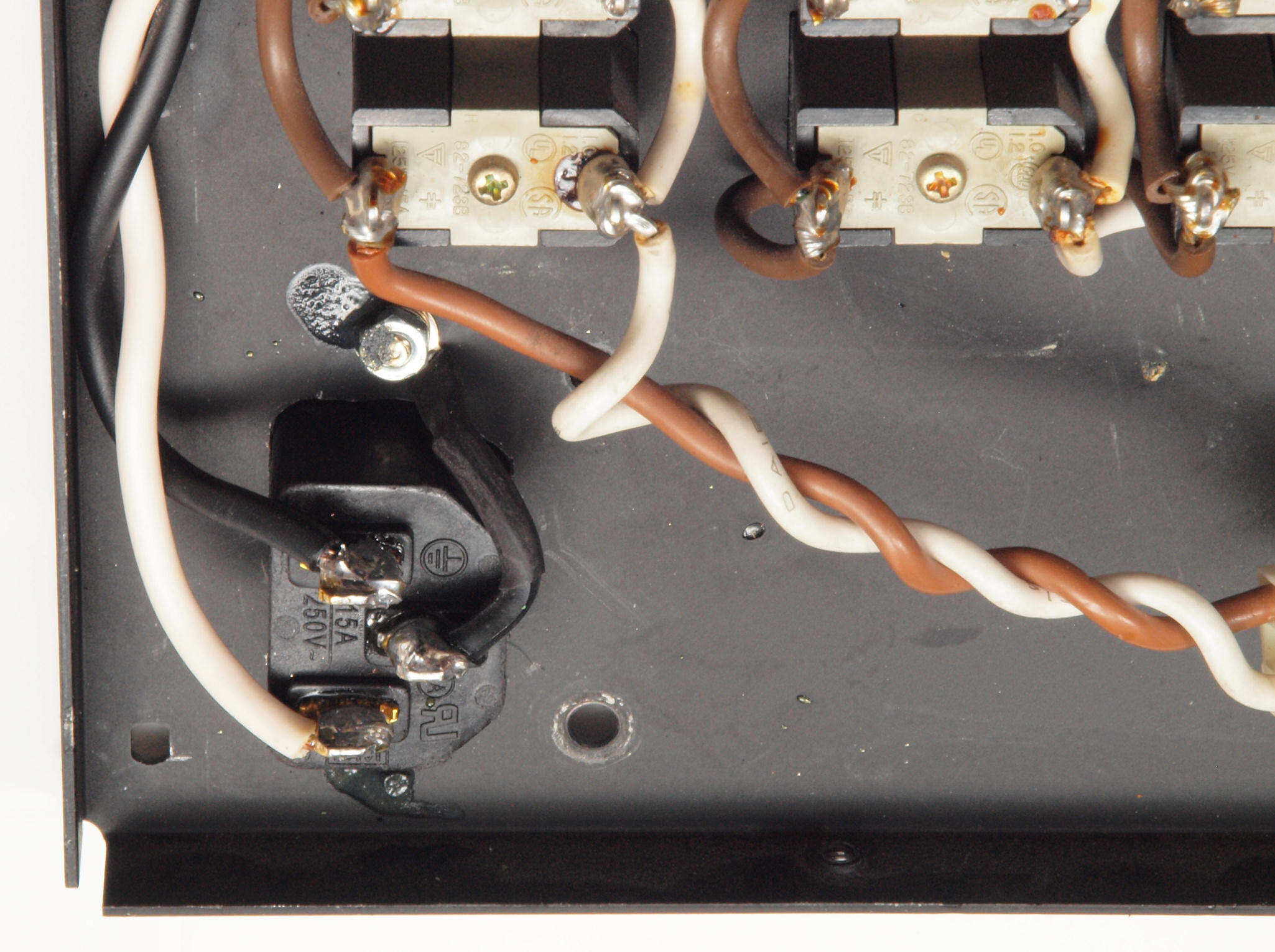

ＣＧ３．　修理後　３Ｐインレット裏の配線。　アースはしっかりと取る。

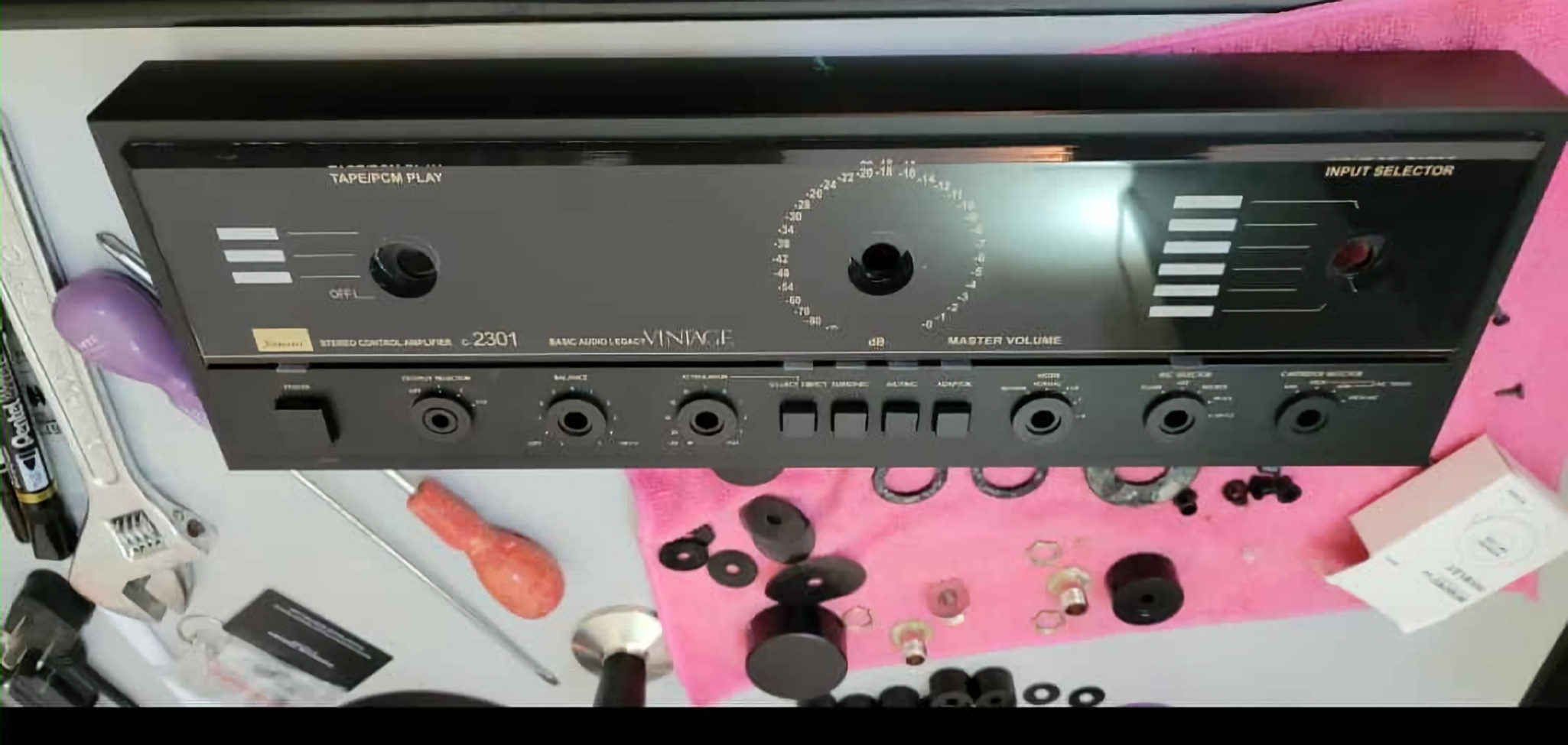

ＣＨ１．　　パネル清掃、合わせパネルなので、布にガラスクリーナを付けて拭く
ＣＨ２．　パネル、　ボリュームは軸サポート＋クションの２重！
ＣＨ３．　パネル裏、合わせパネル、　中央はメインＶＲのエスカッション

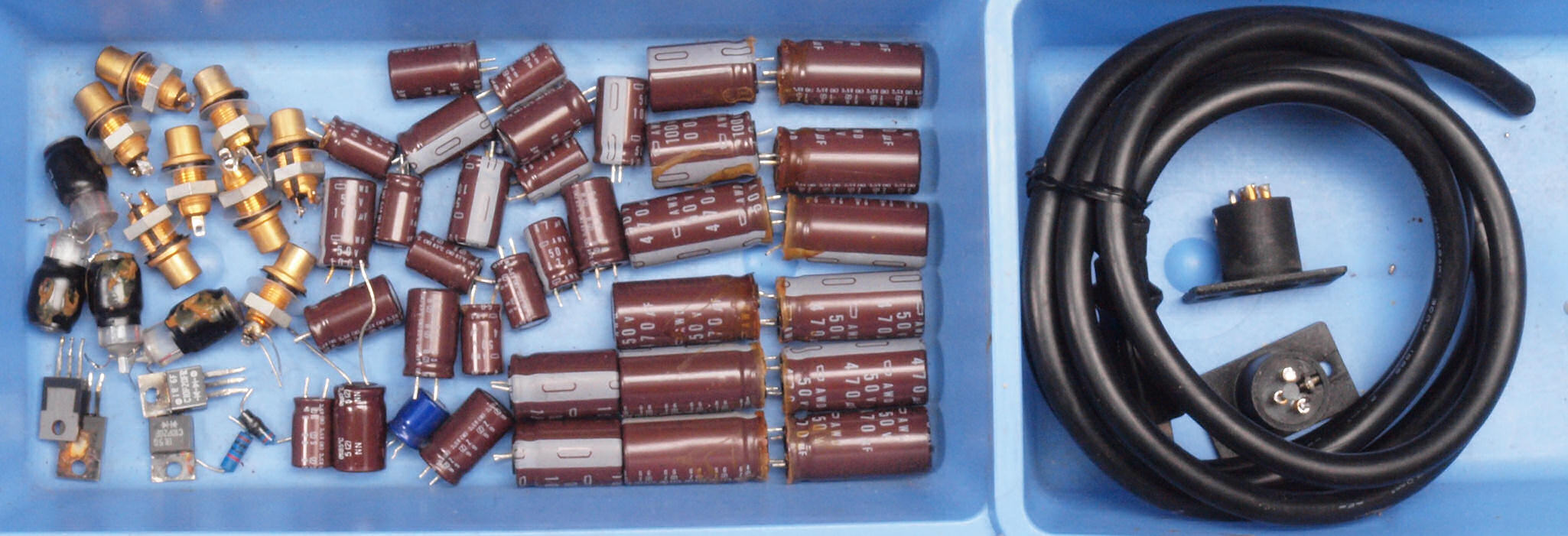

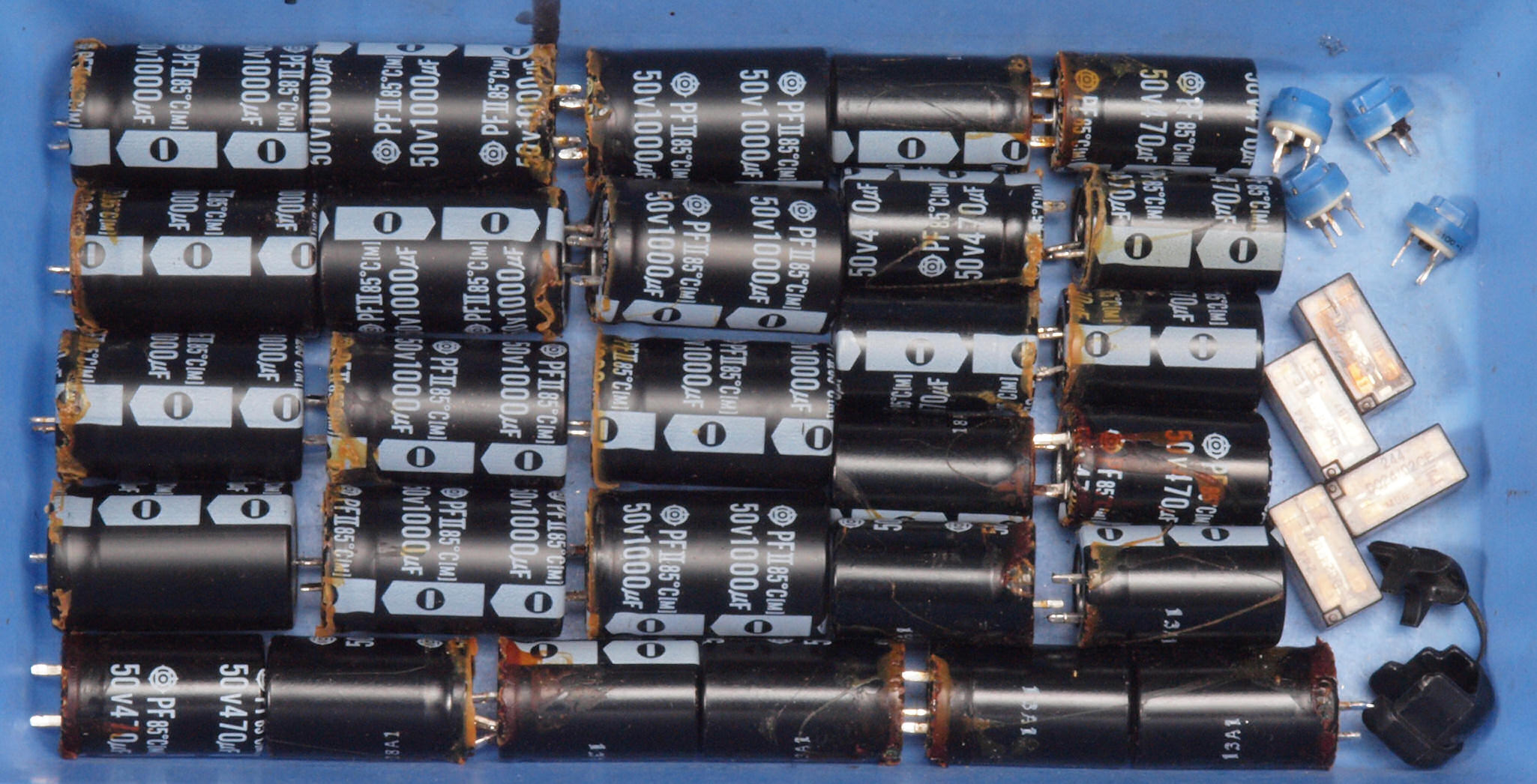

ＣＩ１．　交換部品
ＣＩ１．　交換部品２

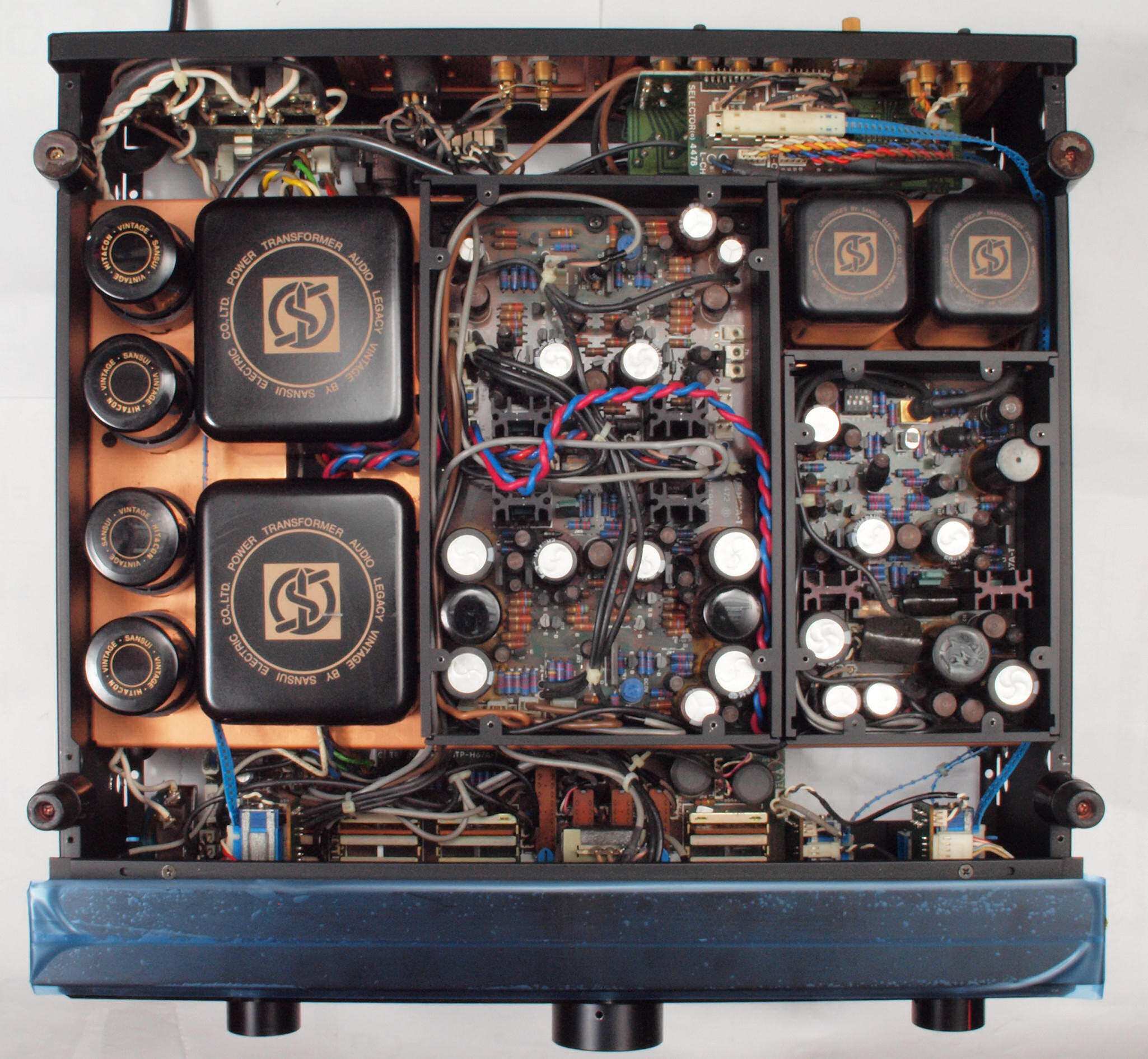

ＣＪ１．　修理前　シールドを外し、上から見る

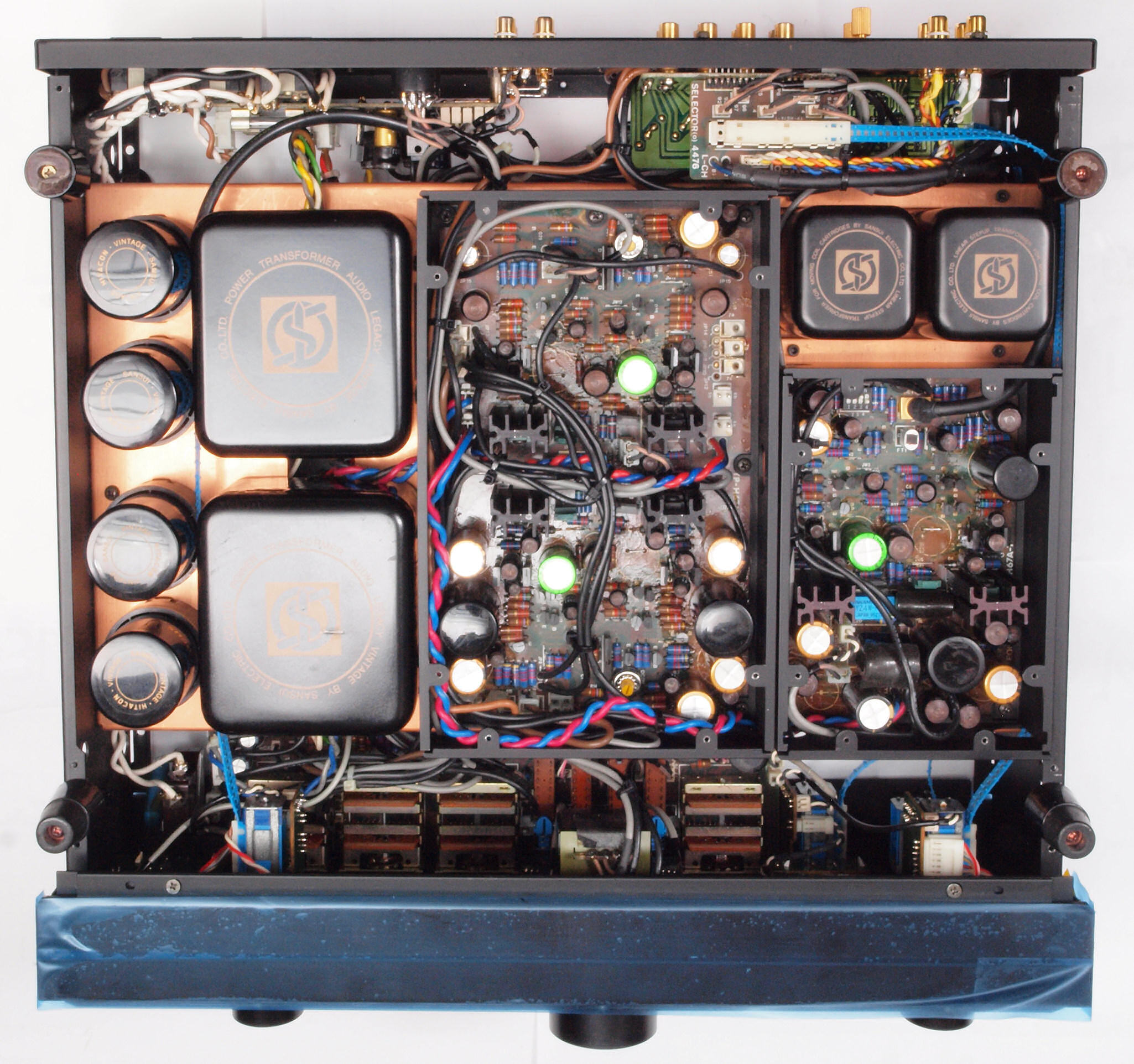

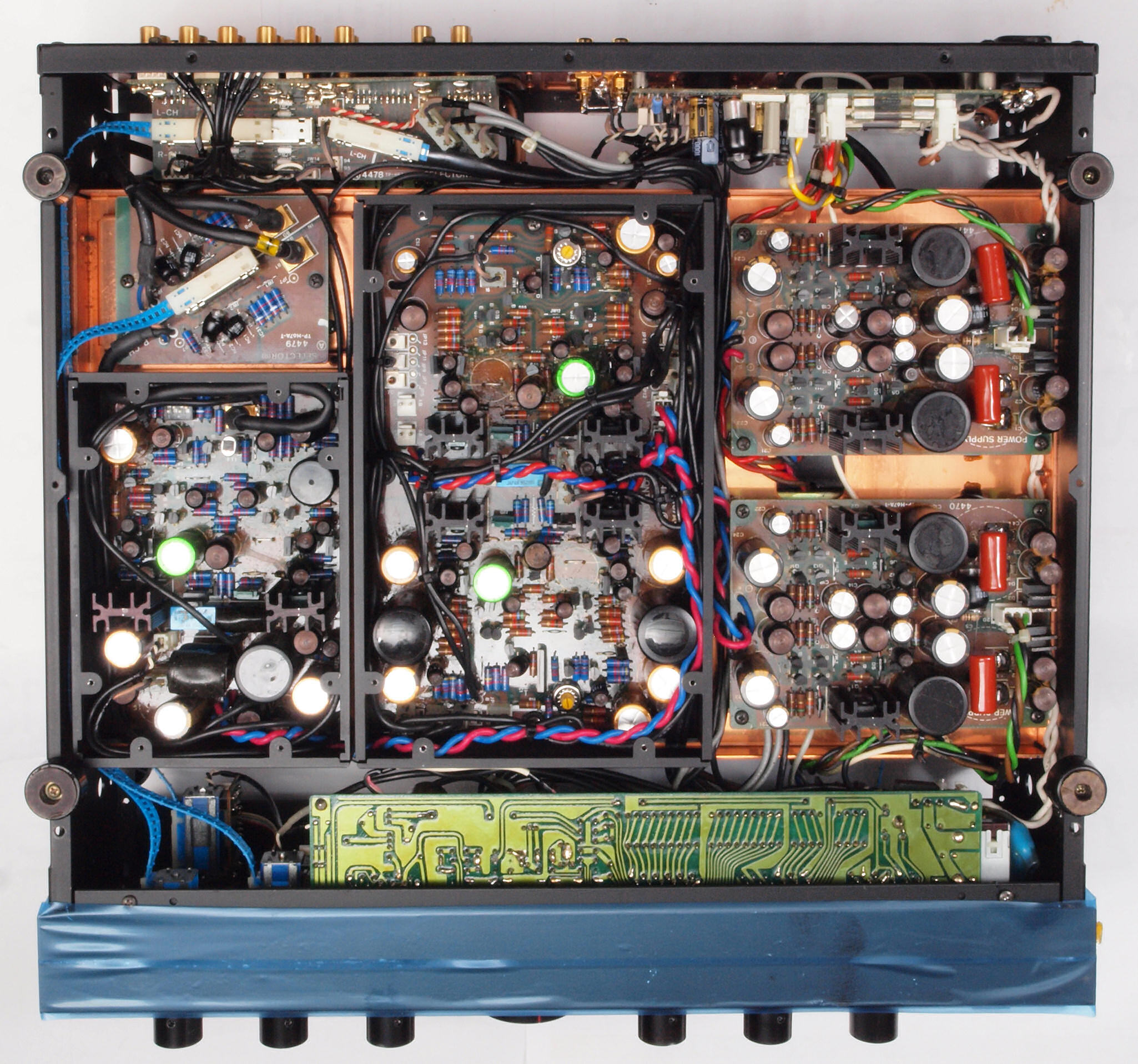

ＣＪ２．　修理後　シールドを外し、上から見る

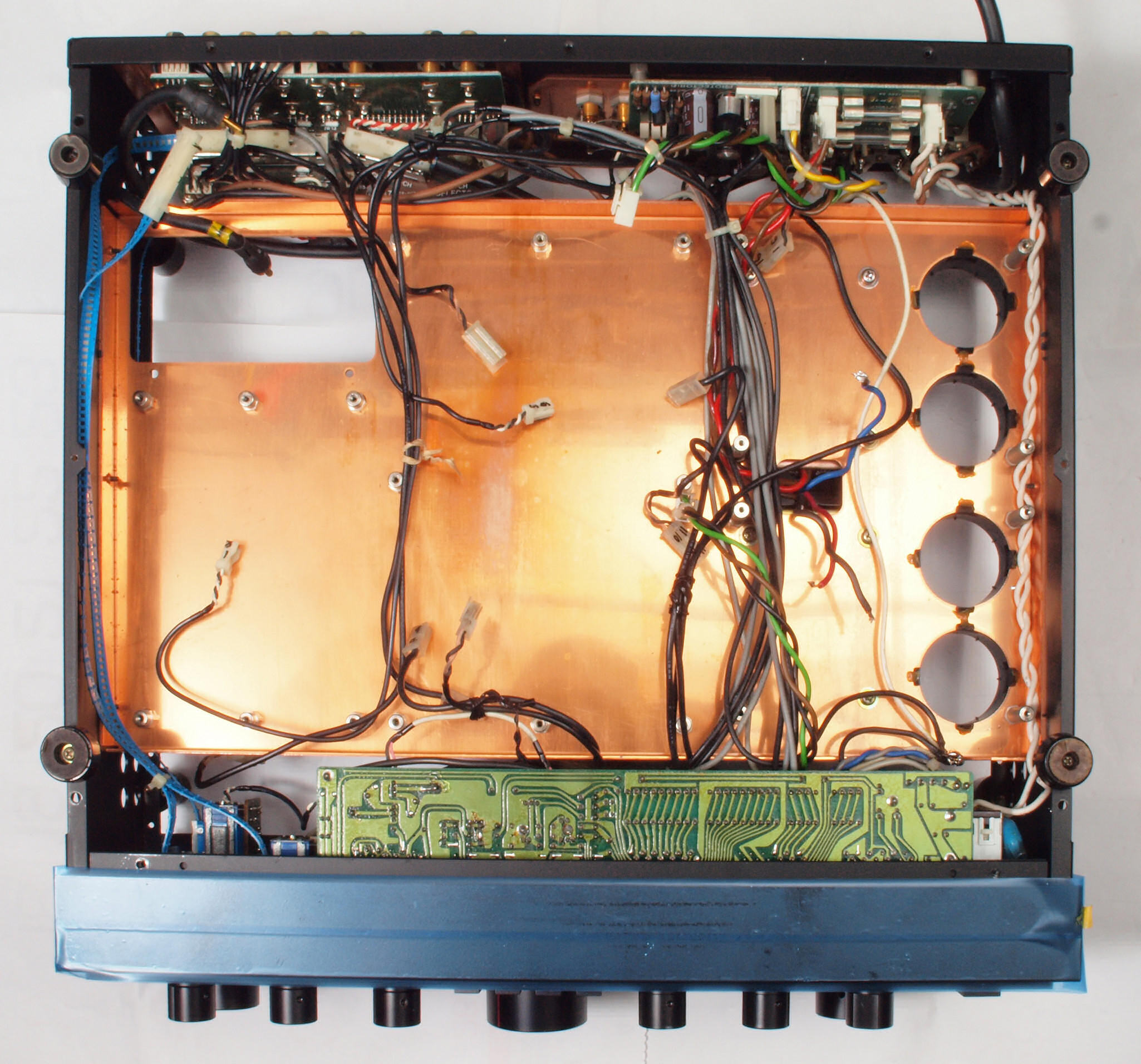

ＣＪ３．　修理前　シールドを外し、下から見る
ＣＪ４．　修理後　シールドを外し、下から見る
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

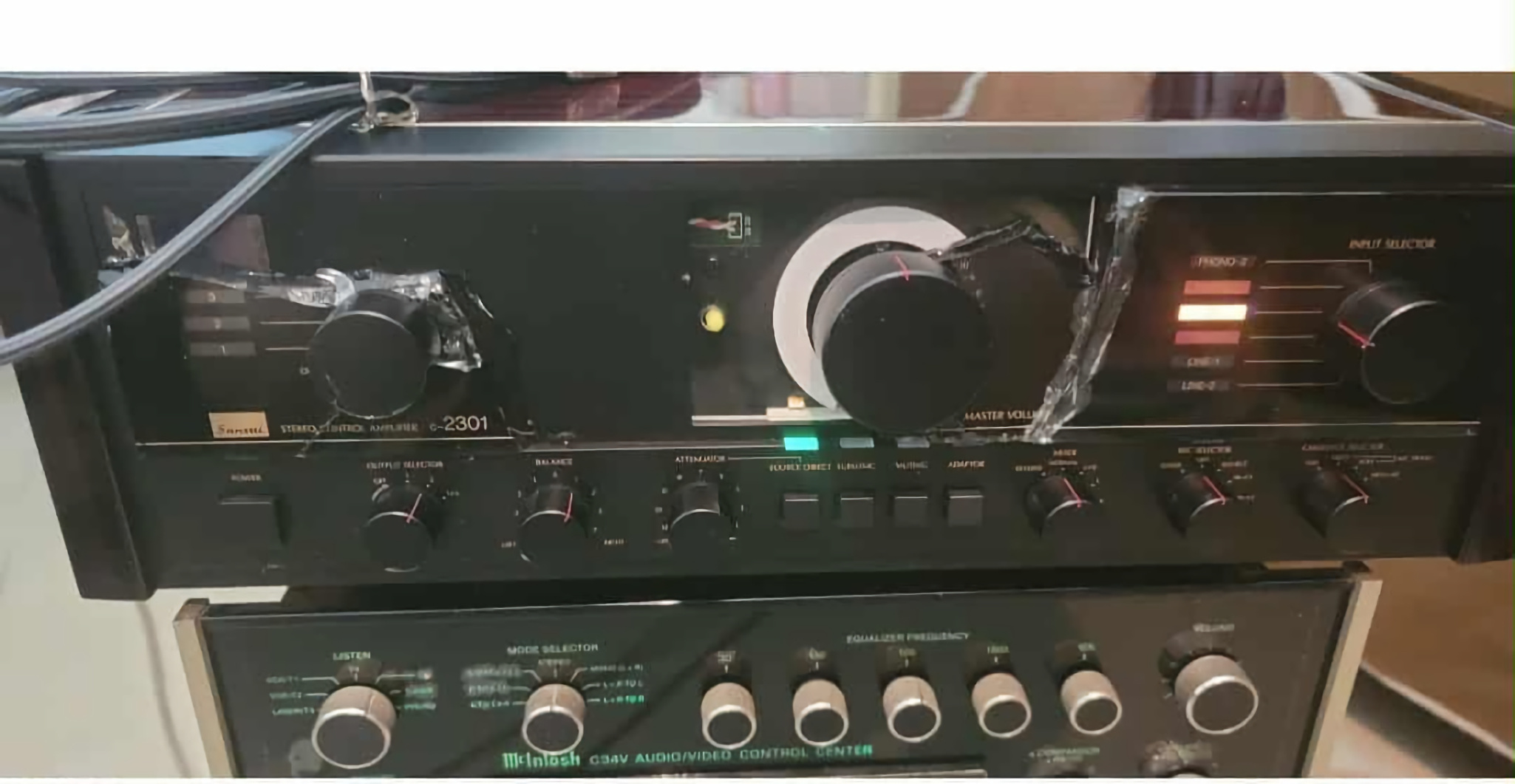

Ｙ１．　設置状況.
Ｓ．　Ｓａｎｓｕｉ　Ｃ−２３０１　の仕様（マニアル・カタログより）
型式 ハイグレード・ステレオ・コントロールアンプ　C-２３０１
入力感度／インピーダンス ＰＨＯＮＯ-1,2　　ＭＭ−−−２ｍＶ／４７ｋΩ
　　　　　　　　　　Ｈｉｇｈ　ＭＣ−−　２ｍＶ／１００Ω
　　　　　　　　　　ＭＣ−−−−７０μＶ／３Ω，２００μＶ／３０Ω　
ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3−−−　１５０ｍＶ／４７ｋΩ
最大許容入力 ＰＨＯＮＯ-1,2　ＭＭ−−−３５０ｍＶ　（１ｋＨｚ，ＴＨＤ０．０１％）
　　　　　　　　　　Ｈｉｇｈ　ＭＣ−−４０ｍＶ　（１ｋＨｚ，ＴＨＤ０．０１％）
出力電圧/出力インピーダンス Tape Rec（ＲＣＡピン)−−−150mV/50Ω
コントロールアンプ出力−−ノーマル出力＝1.2V/50Ω
　　　　　　　　　　　　　　　　　バランス出力＝+4dBm
周波数特性 ＰＨＯＮＯ-1,2（ＭＭ）＝　１０Ｈｚ〜３００ｋＨｚ±０．２dB
ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3＝ＤＣ〜５００ｋＨｚ＋０，−３
SN比（Aネットワーク、ショートサーキット） ＰＨＯＮＯ-1,2（ＭＭ）　９０dB
ＰＨＯＮＯ-1,2（ＭＣ）　８０dB
ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3　１１０dB
外形寸法 幅474×高さ160×奥行422mm
重量 20.9kg
価格 ￥550,000(1985年頃)
　　　 　　　 　　　　　　　　　　　　　　　　c2301-44c
