Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＰ−１　修理

平成１５年１月８日到着　　　１月２８日完成

A．　修理前の状況 　　１０年程前まではTVA-1と共 に同じメーカーのプリアンプTVP-1で聞いていましたが、故障しました。 このプリアンプは購入後数ヶ月で故障し、保証内でダイナミックオーディオ経由して 輸入代理店で一度修理した経緯があります。 B．　原因 　　経年変化より、コンデンサーの容量抜け。 Ｃ．　修理状況 　　電源部整流器交換。 　　電源部電解コンデンサー増量・交換。 　　ＡＭＰ部真空管ソケット交換。 　　ＡＭＰ電解コンデンサー増量・交換。 　　出力リレー交換。 　　配線手直し、補強。 Ｄ．　使用部品 　　整流ダイオード（電源部）　　　　　　　　　　　４個。 　　電解コンデンサー（電源部）　　　　　　　　１４個。 　　電解コンデンサー　　　　　　　　　　　　　　１６個。 　　ＭＴ真空管ソケット　　　　　　　　　　　　　　１２個。 　　メタライズド・フイルムコンデンサー　　　　２０個。 　　出力制御リレー　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　９９，０００円　　　　＜＜オーバーホール修理＞＞ 　　　　　　　　　　　　　　　　　　　　　＜＜但し、真空管は別途です＞＞ Ｇ．再修理

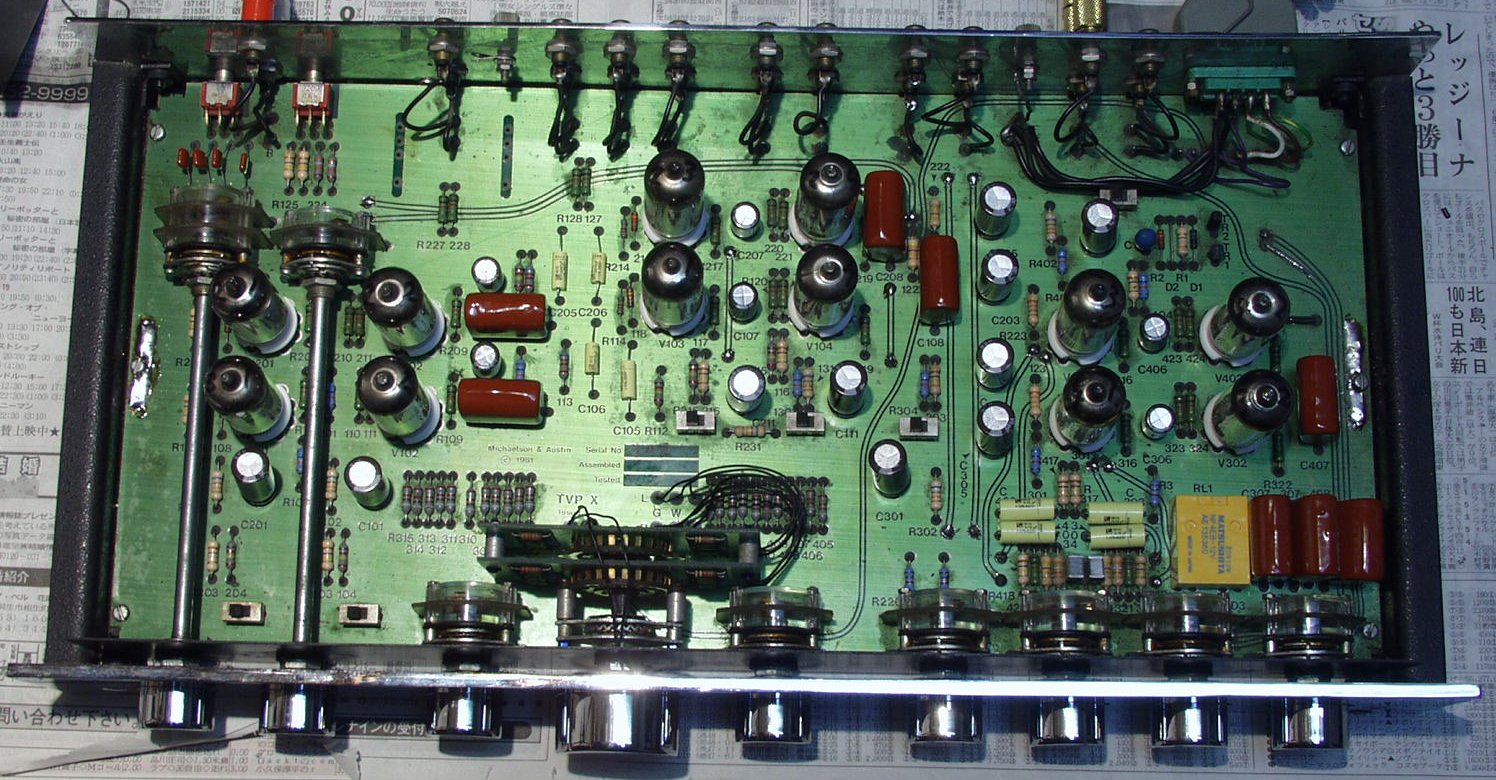

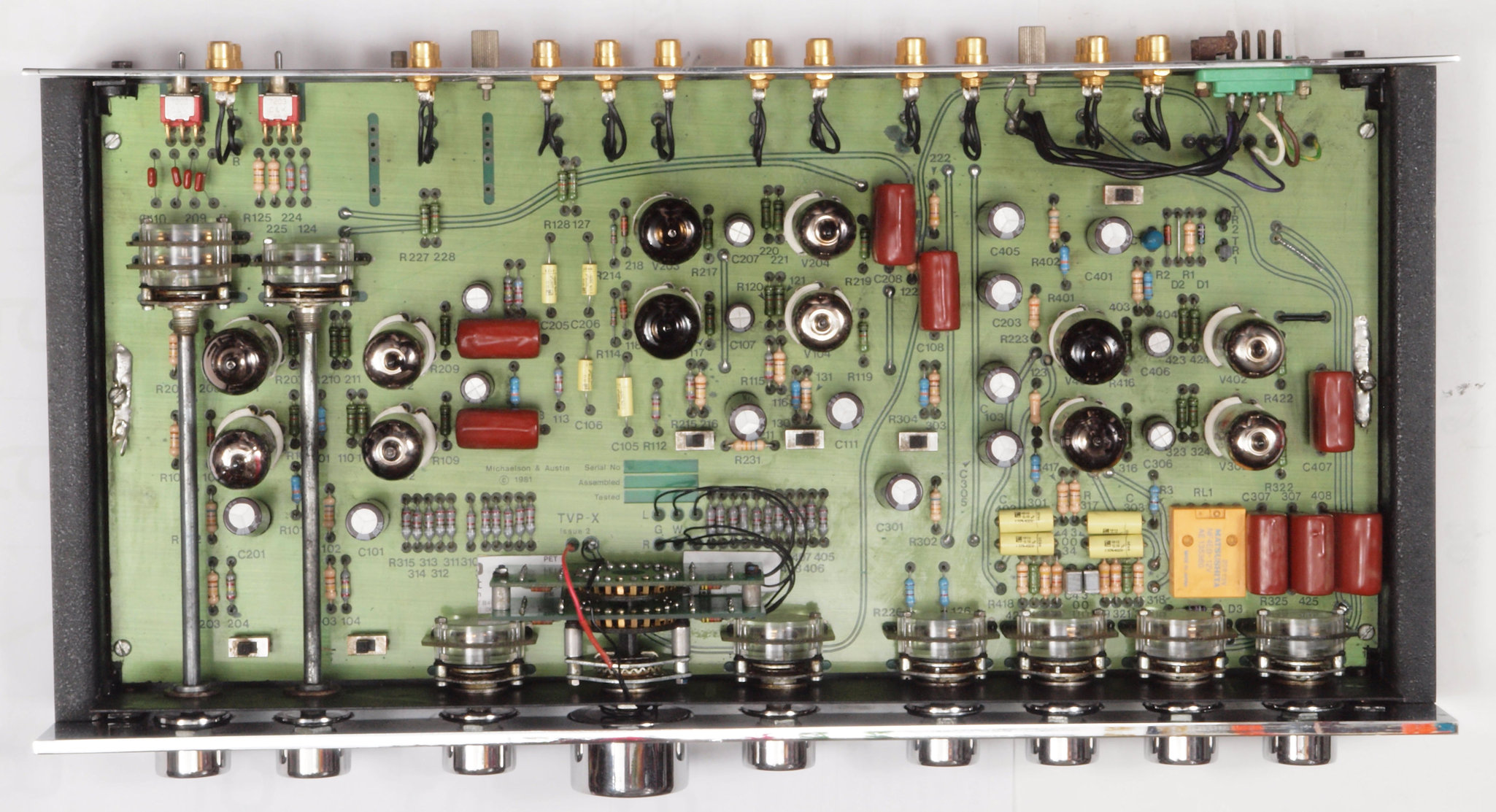

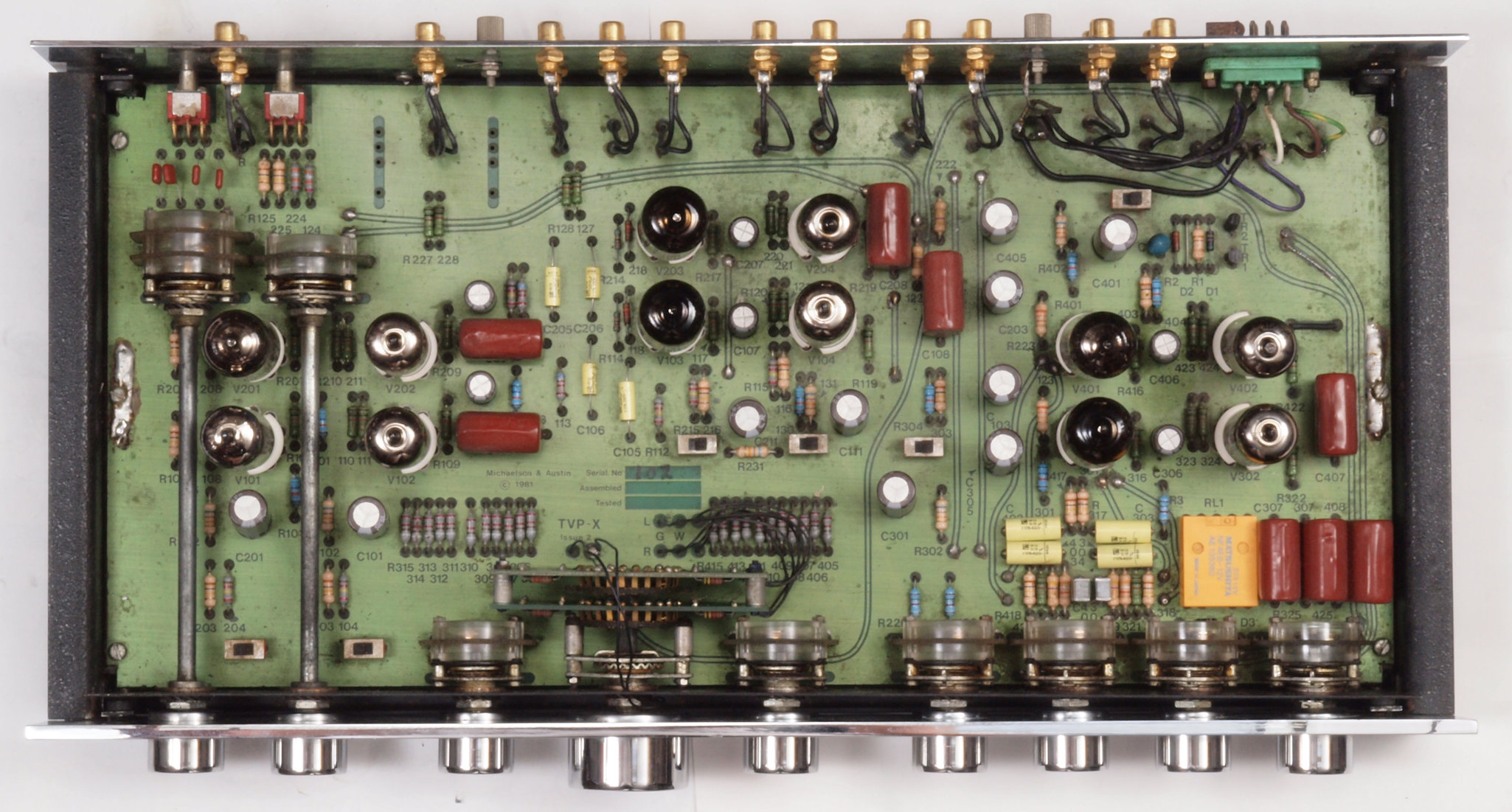

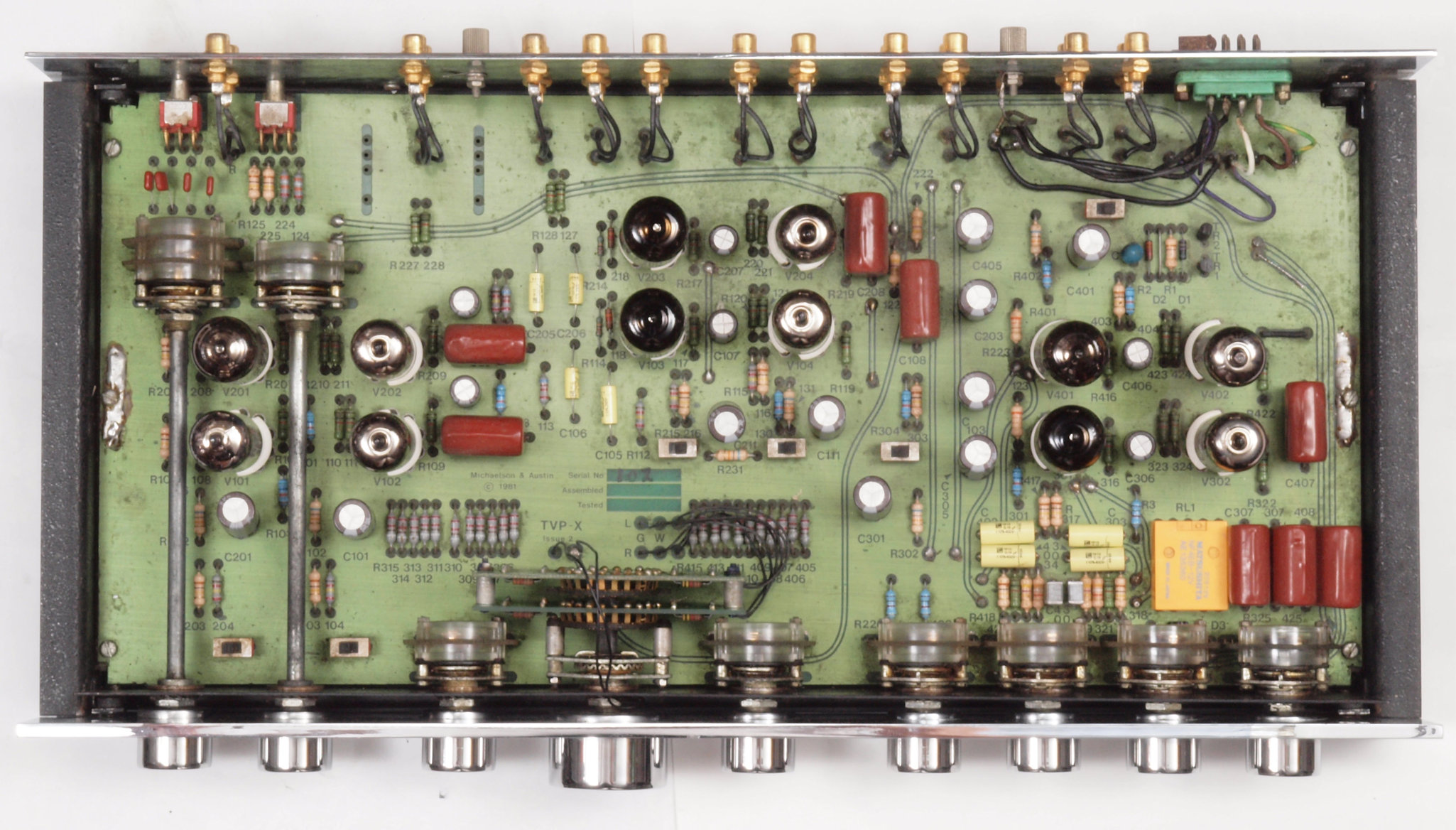

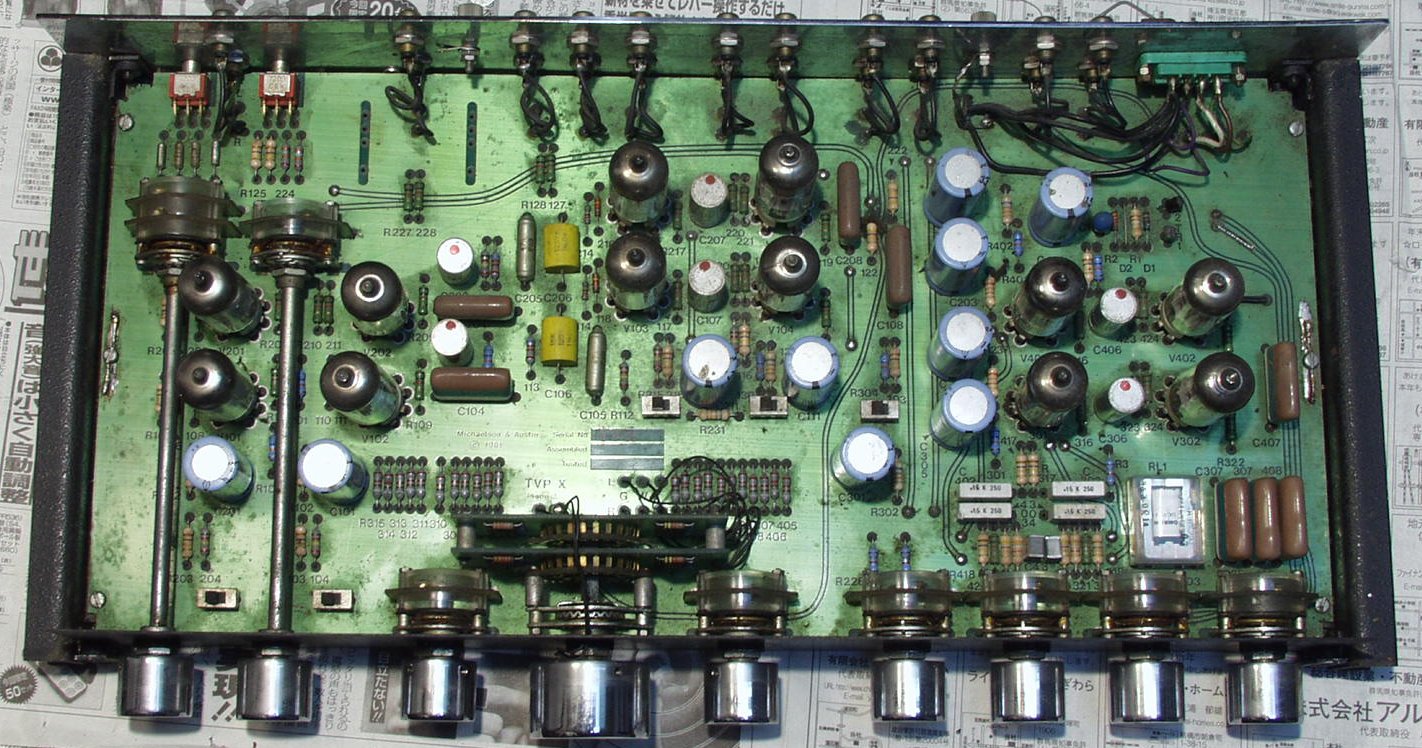

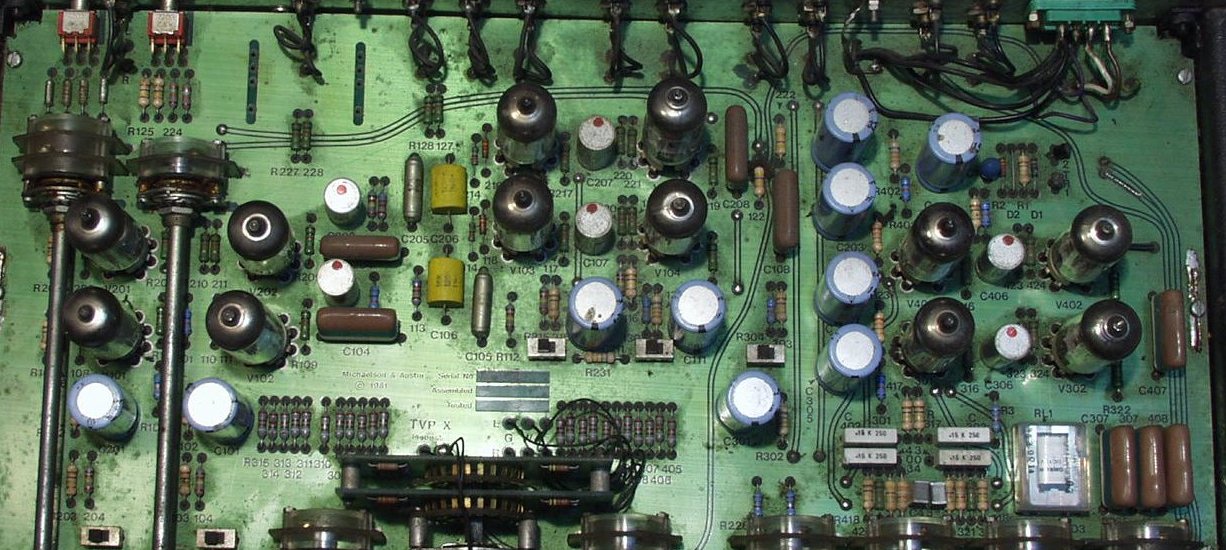

A．　修理前の状況 Ａ−１．　修理前　AMP部　上から見る。 　　　　　両面基盤を使用した立派な物、　真ん中＝メインＶＲは抵抗切り替え式、切り替えＳＷは金メッキ使用。 　　　　　右下出力リレー　真空管は１２ＡＸ７−１２ＡＵ７　の定番構成。

Ａ−２．　修理前　AMP部　交換するソケットとの比較

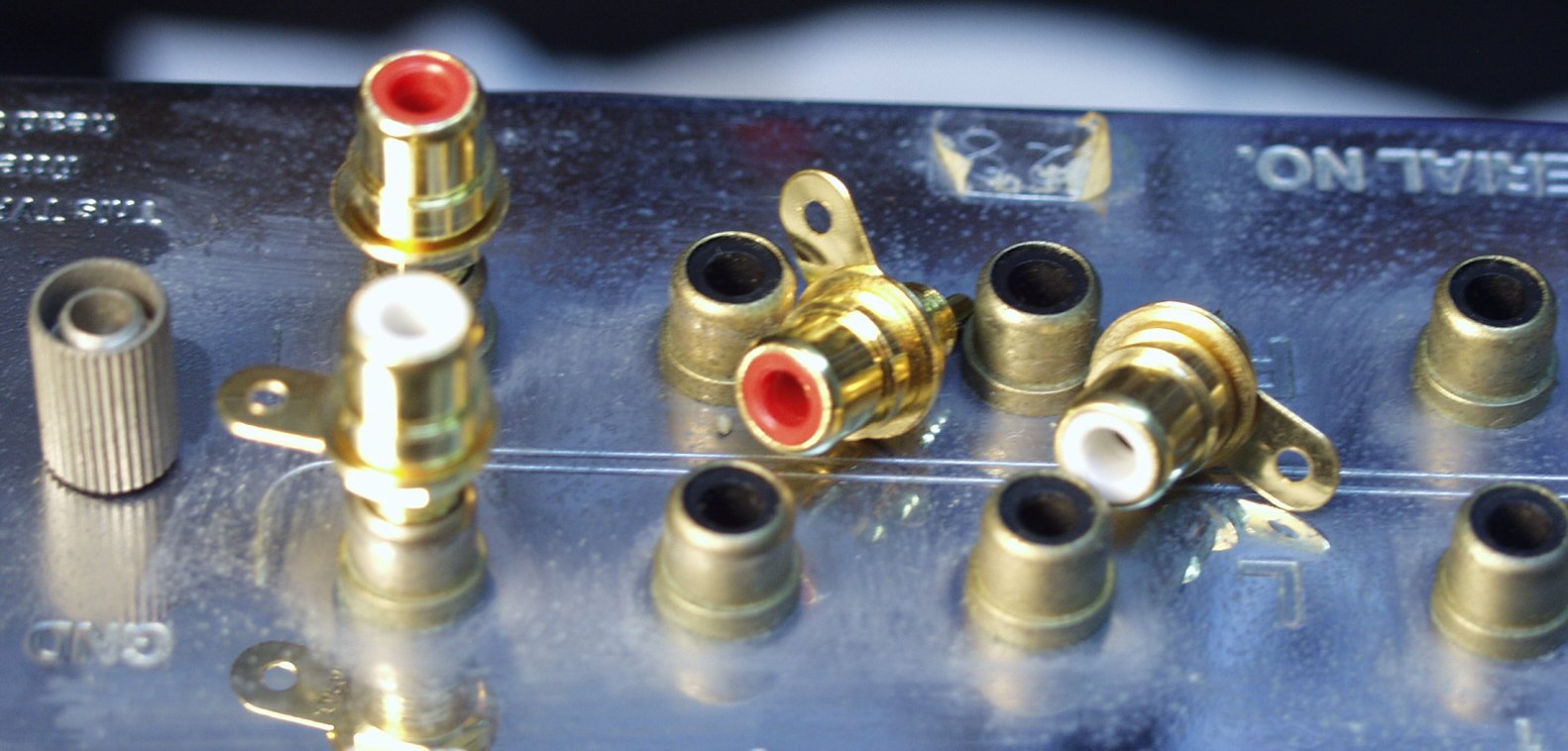

Ａ−３．　修理前　AMP部　交換するＲＣＡジャック比較。 　　　　　　　　　　最近の国産に比べ、外側の径がほんの少し小さく、面取りが大きいので、ア−ス側の接触が良くない。

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　電源基盤

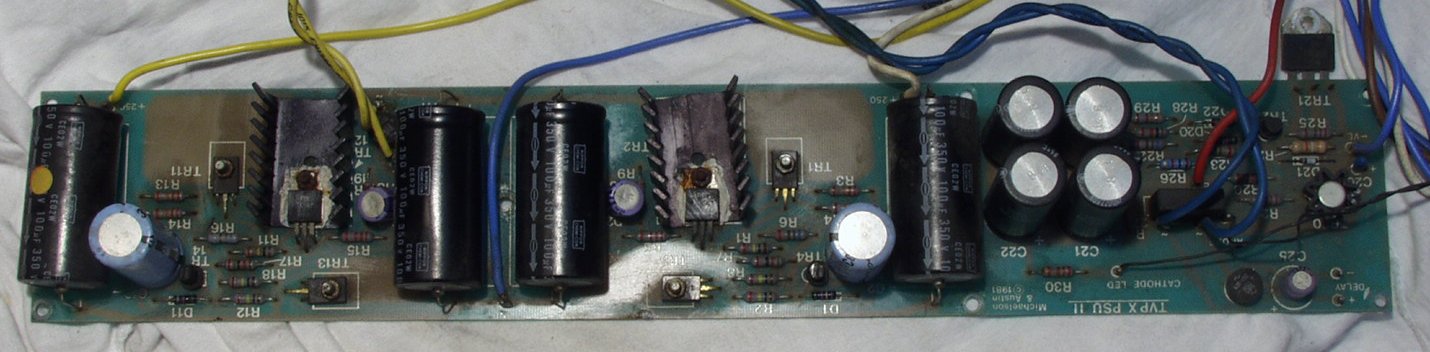

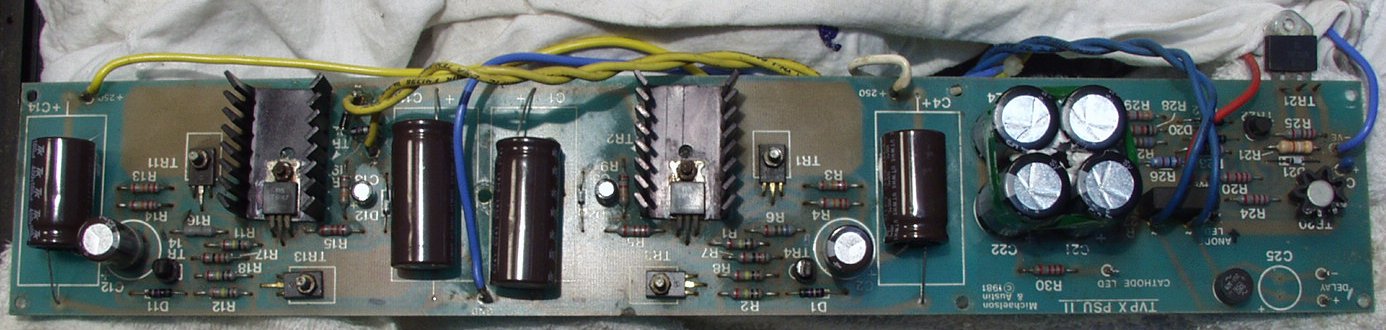

Ｃ−１Ｂ．　修理後　電源基盤　整流ダイオ−ド４個、全電解コンデンサー１４個交換。 　　　　　　　　　　　耐圧＝旧３５０WV→４００WV　容量＝１００μ→１５０μ　２２００μ→３３００μに増強する。

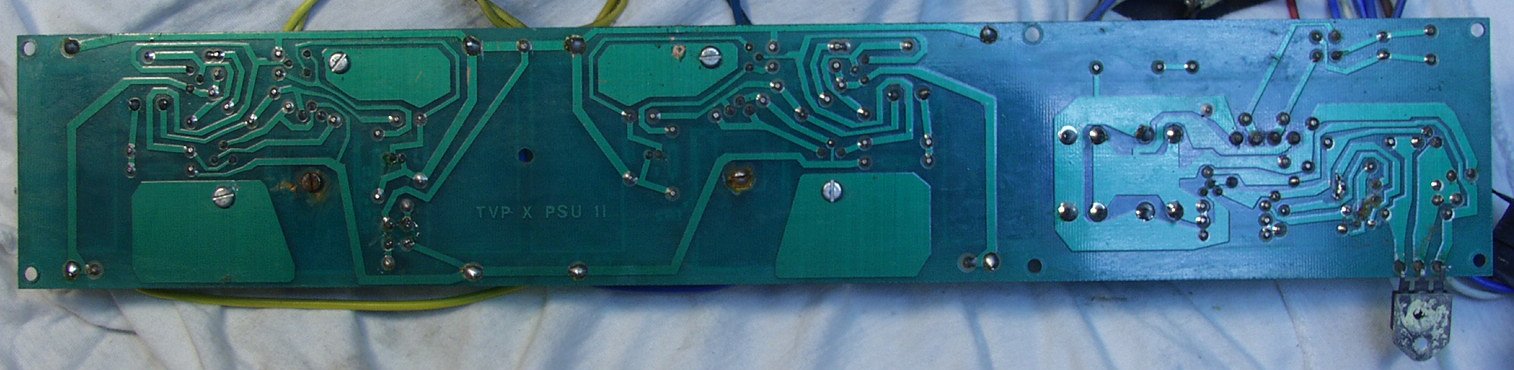

Ｃ−１Ｃ．　修理前　電源基盤裏

Ｃ−１Ｄ．　修理（半田補正）後　電源基盤裏　全部の半田をやり直す

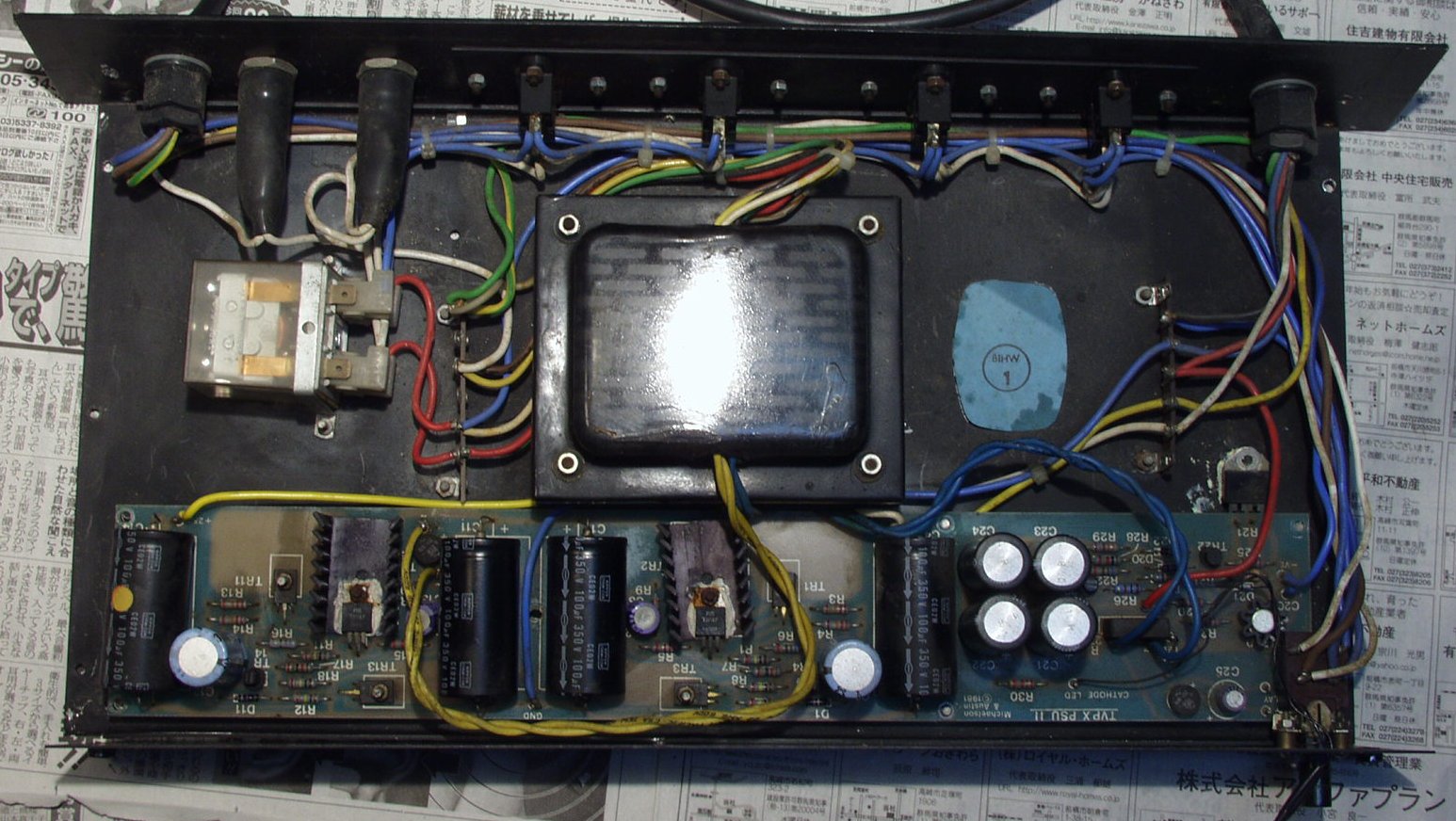

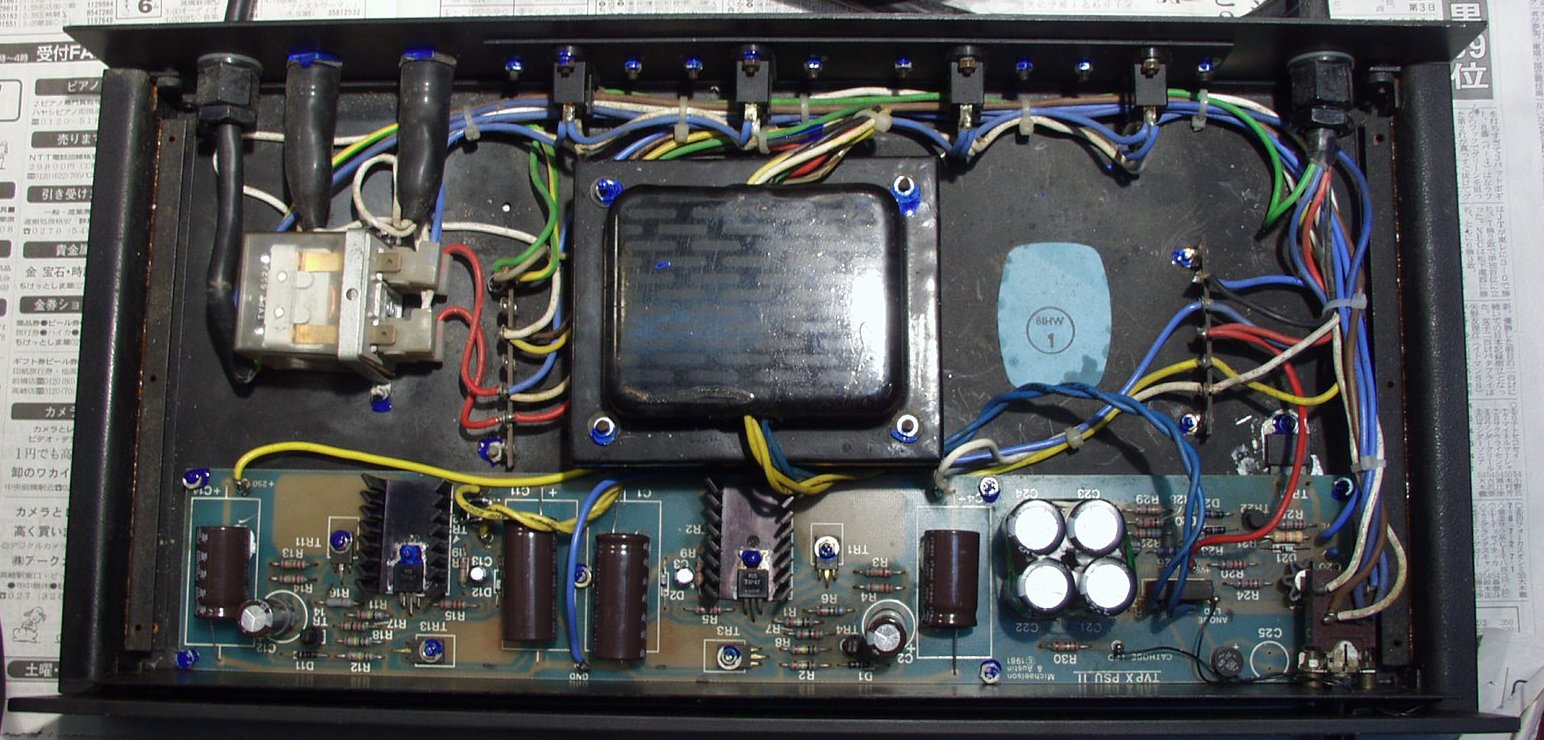

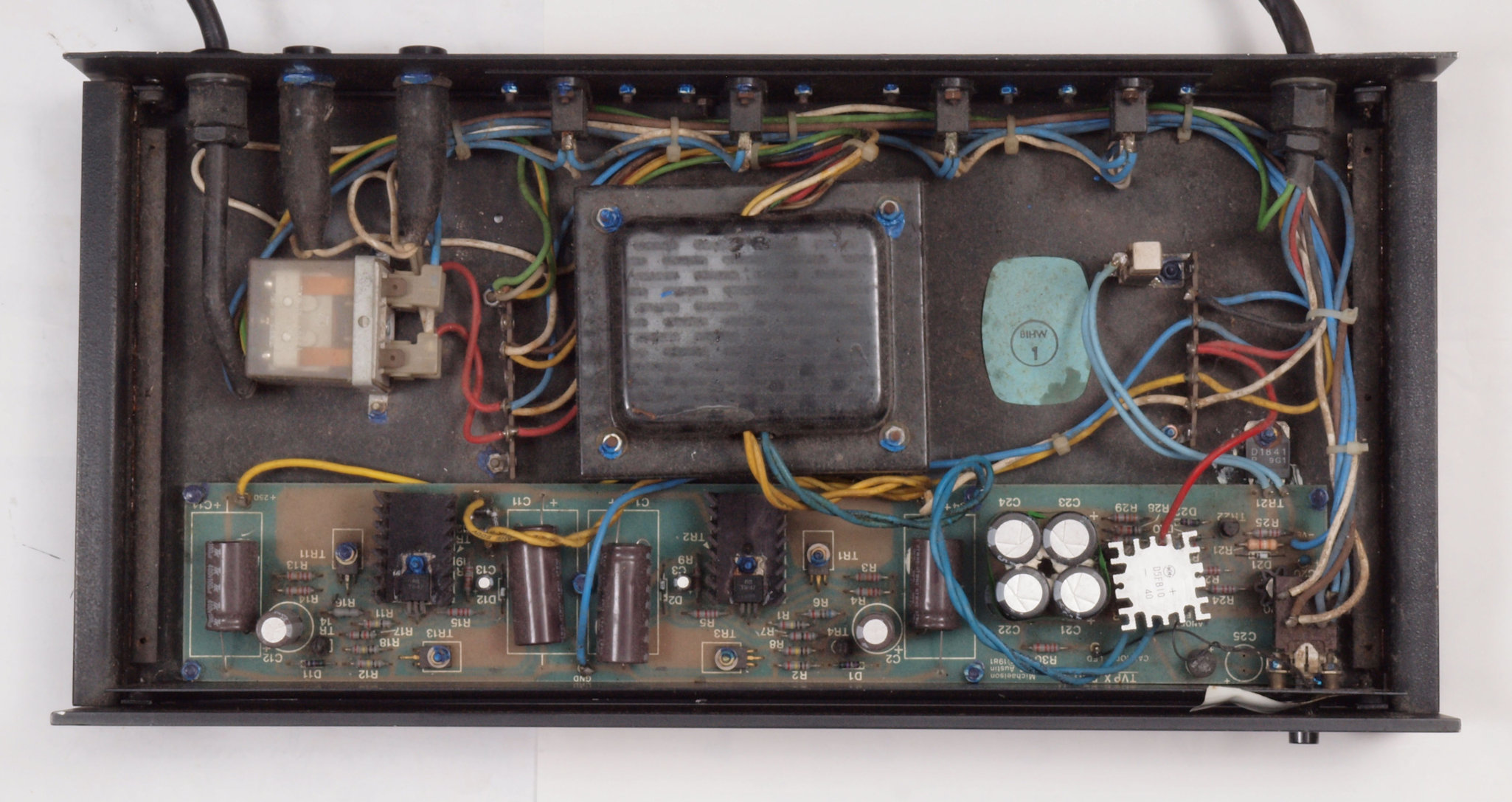

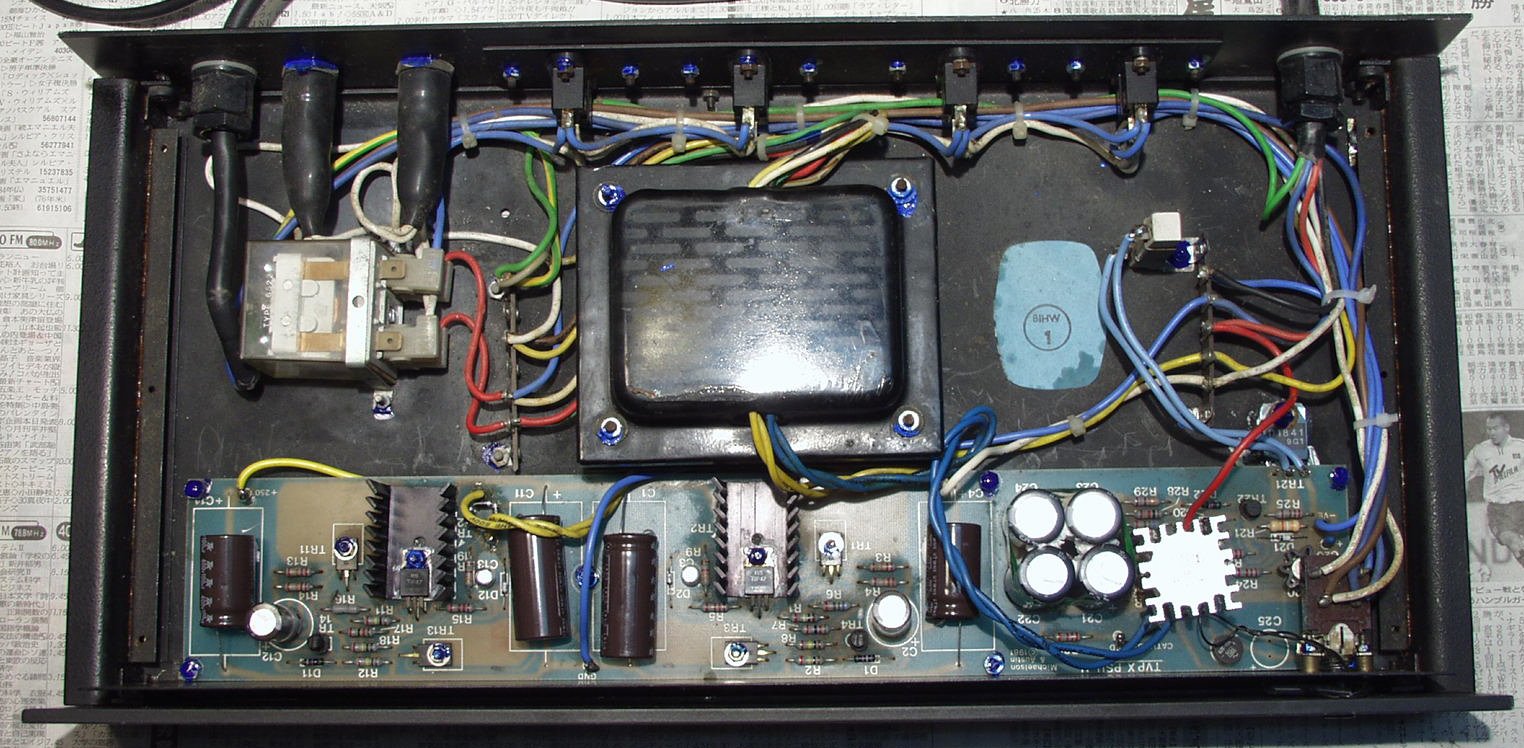

Ｃ−１Ｅ．　修理前　電源部　左中＝外部機器（Ｓｗｉｃｈｅｄ）の為に大きなリレーを使用。

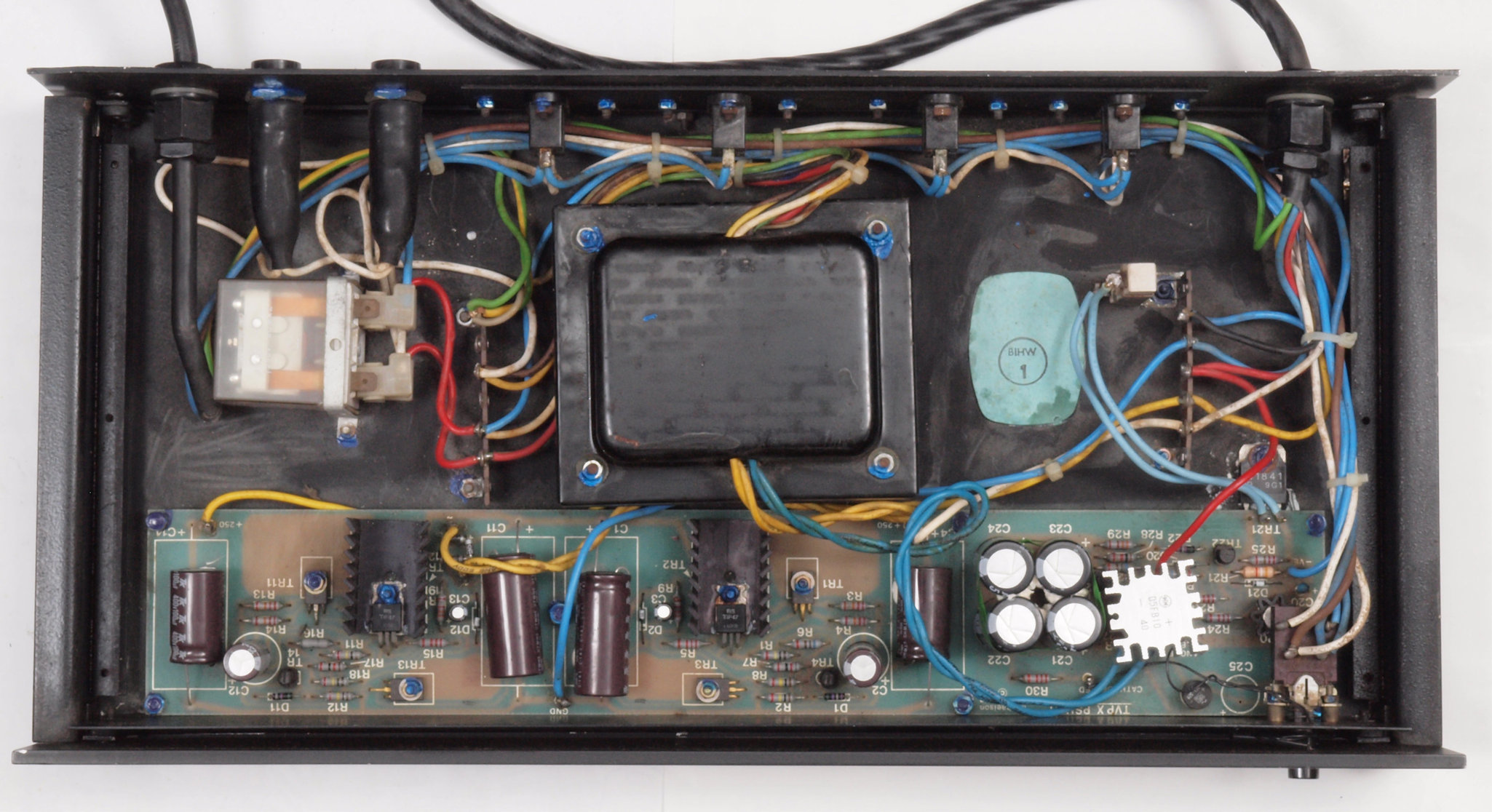

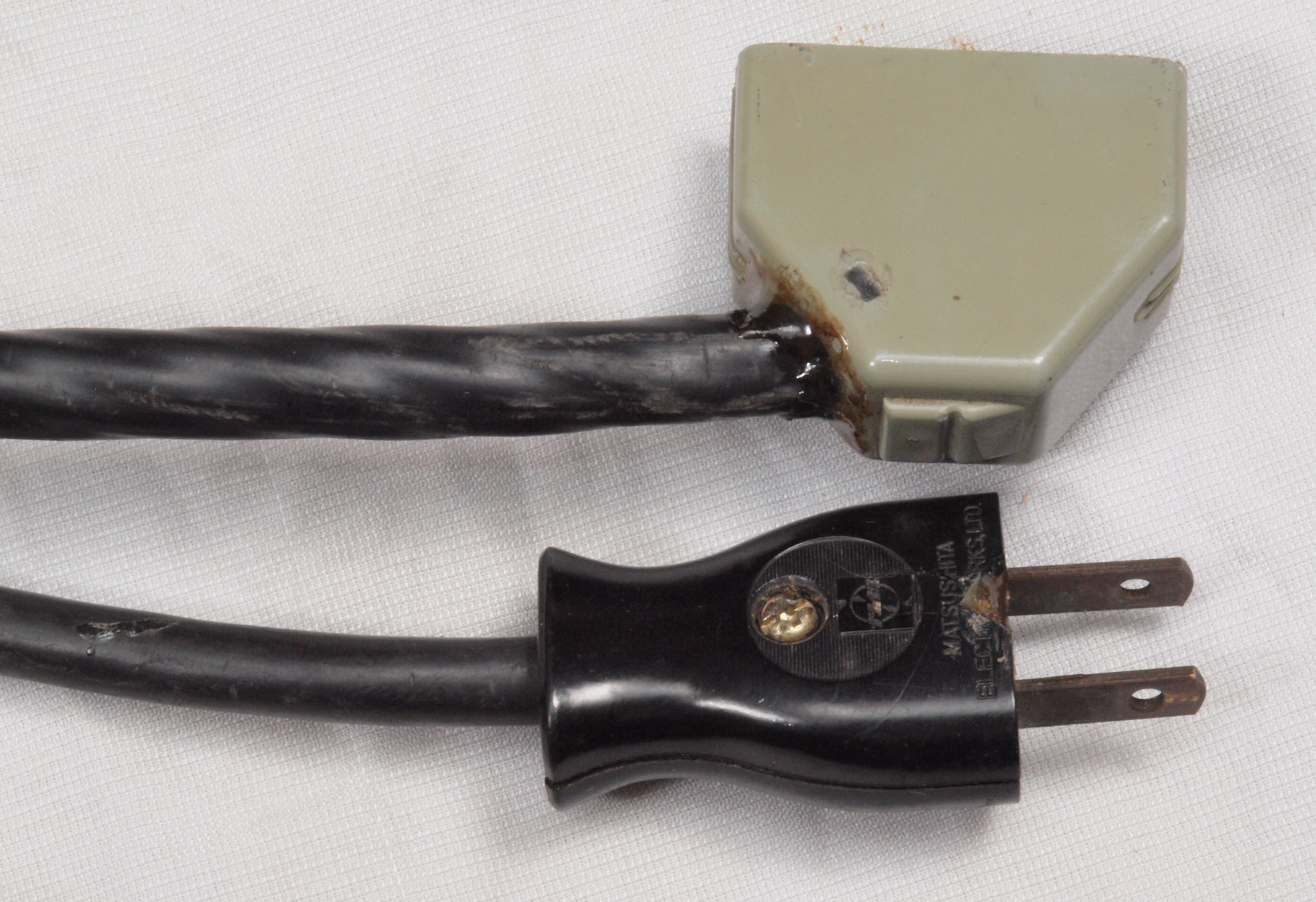

Ｃ−１Ｆ．　修理後　電源部　コ−ドも少し引き込んで置く

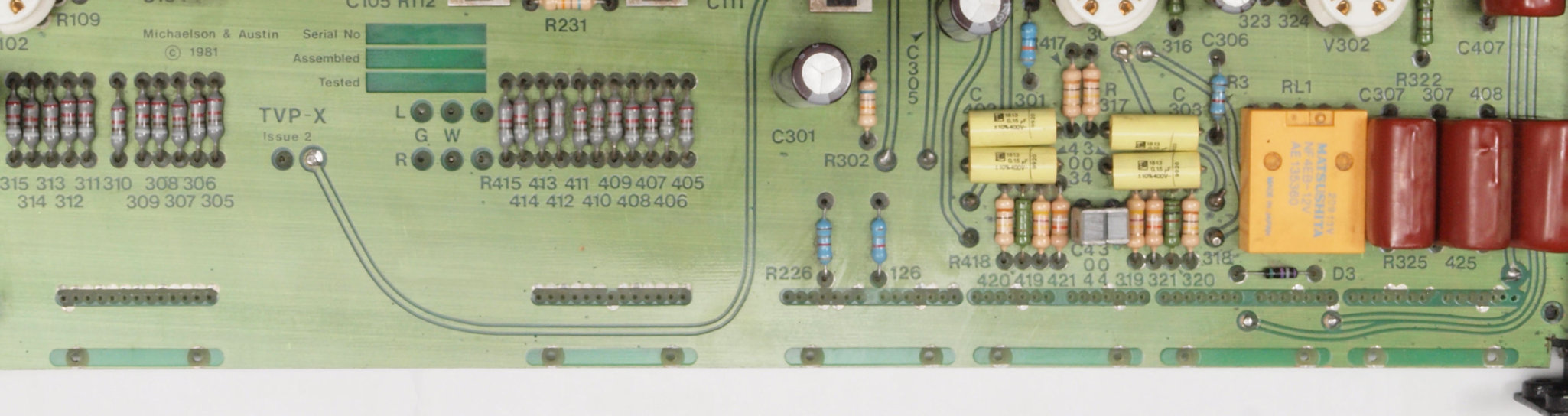

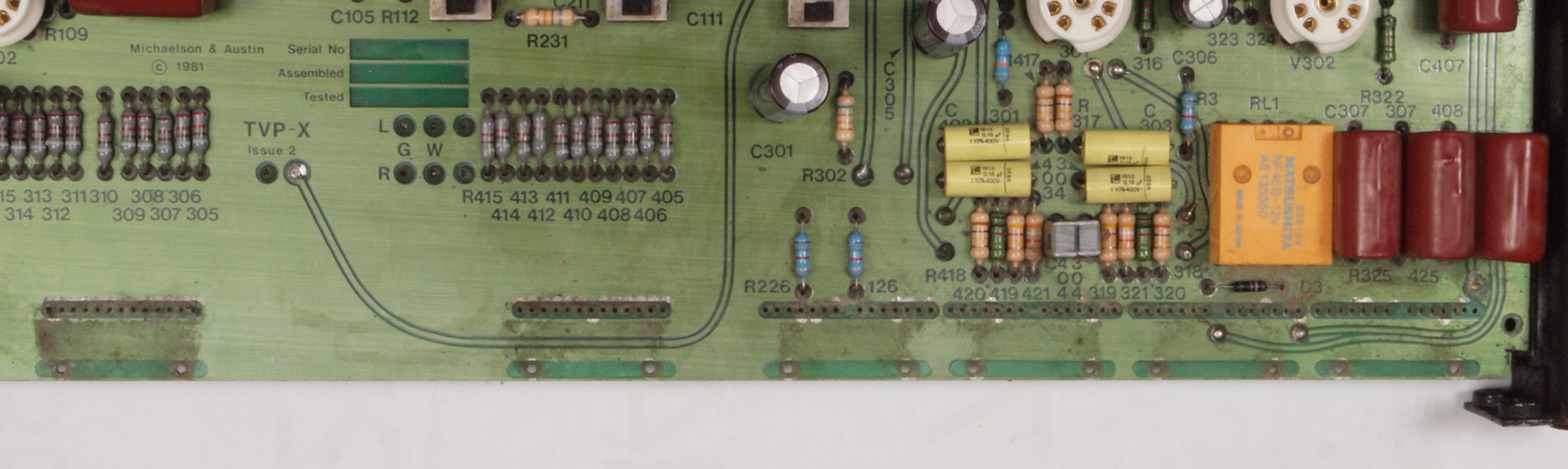

Ｃ−２A．　修理前　AMP基盤

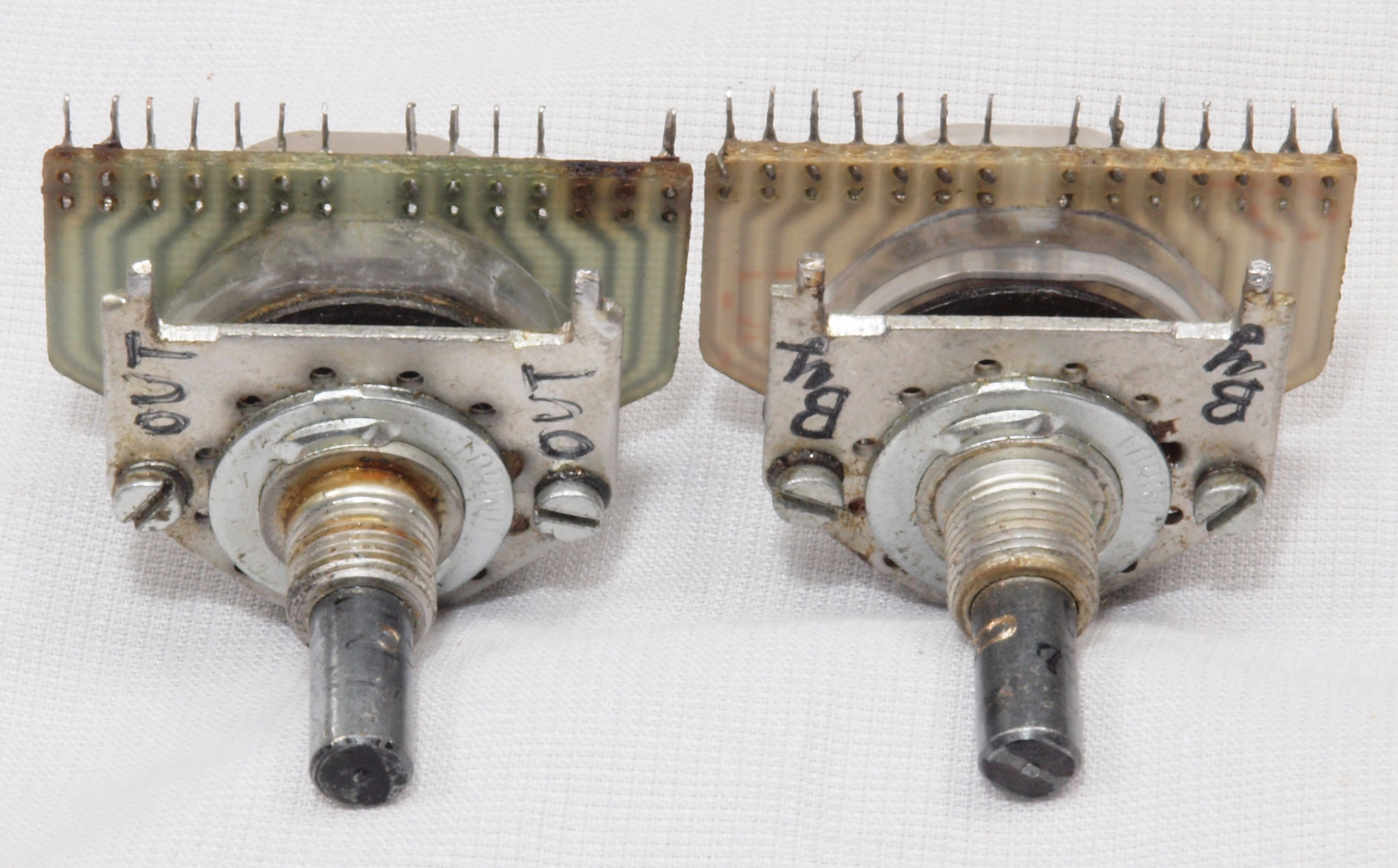

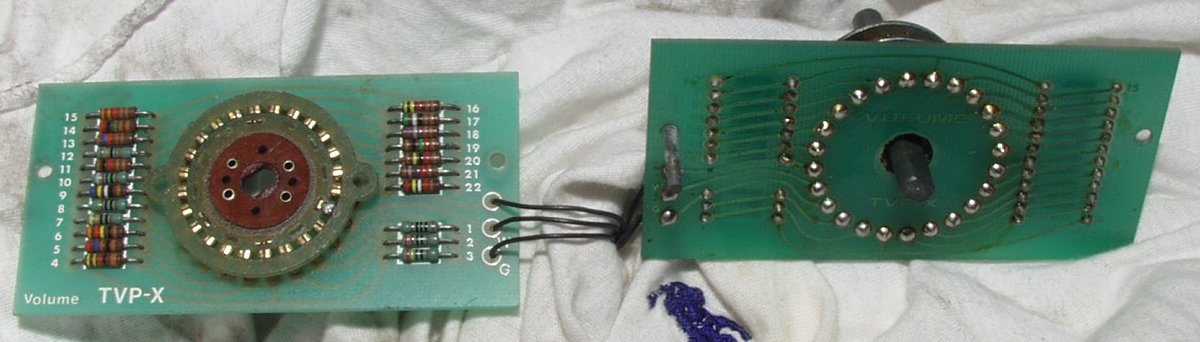

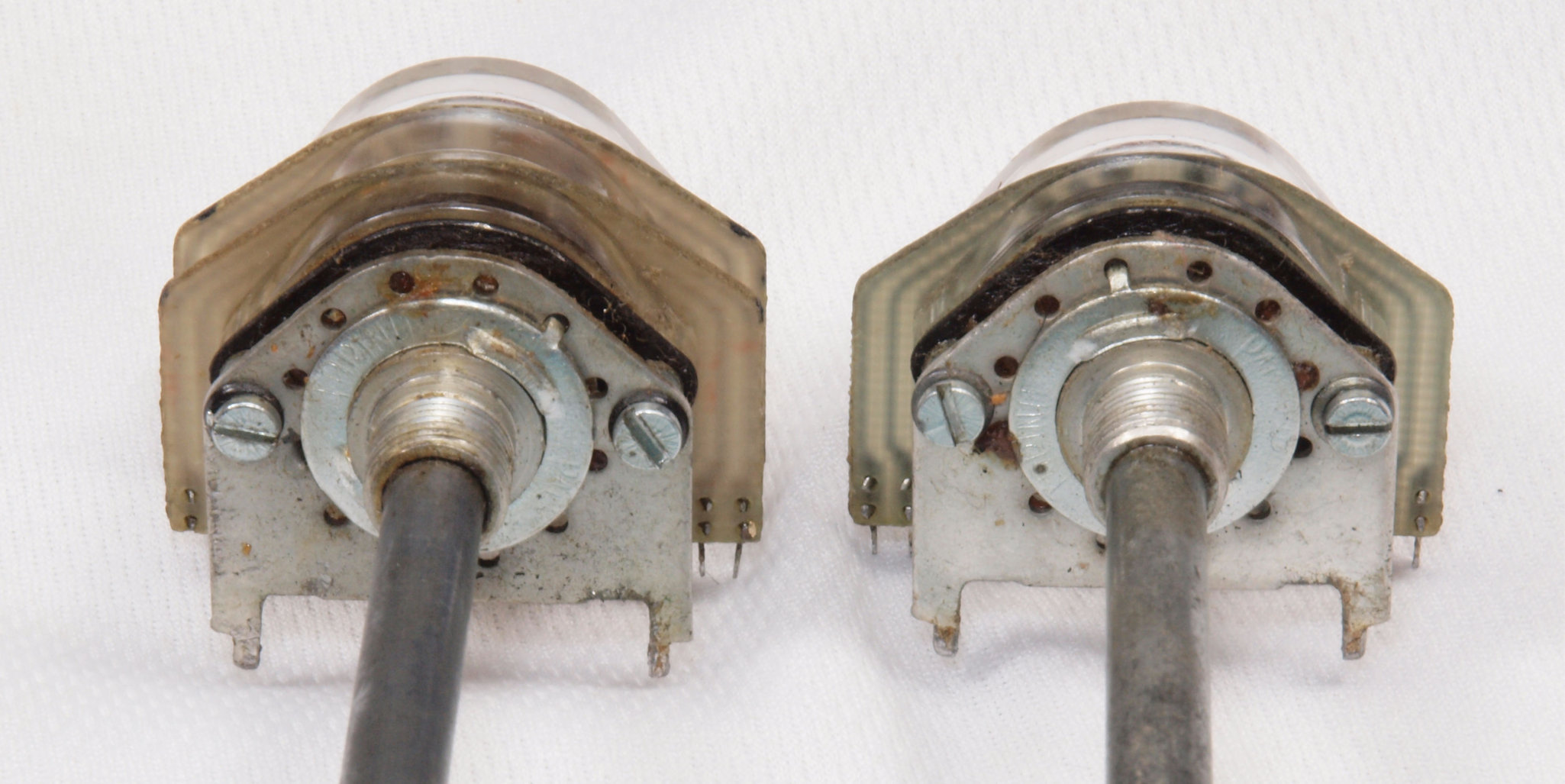

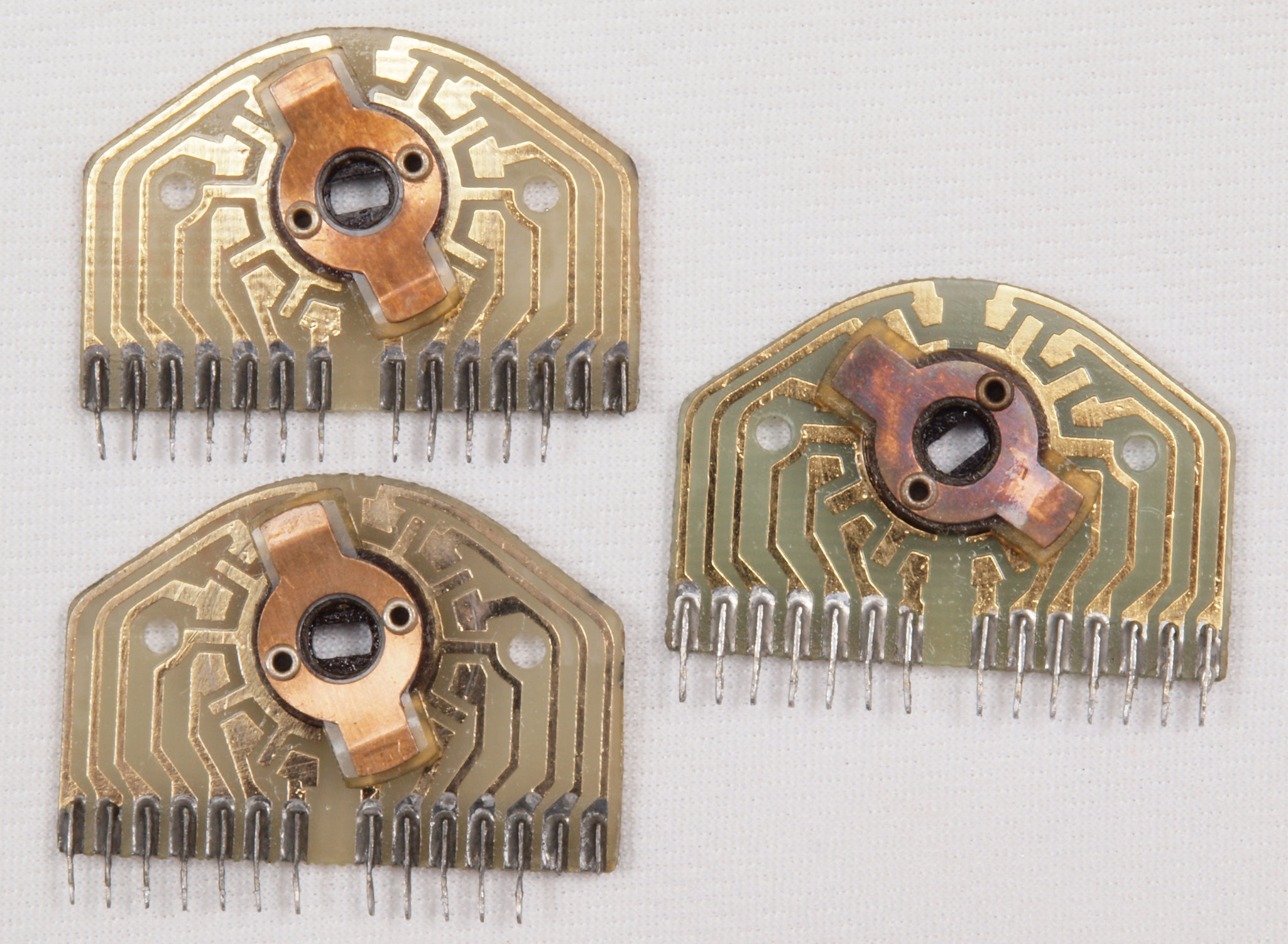

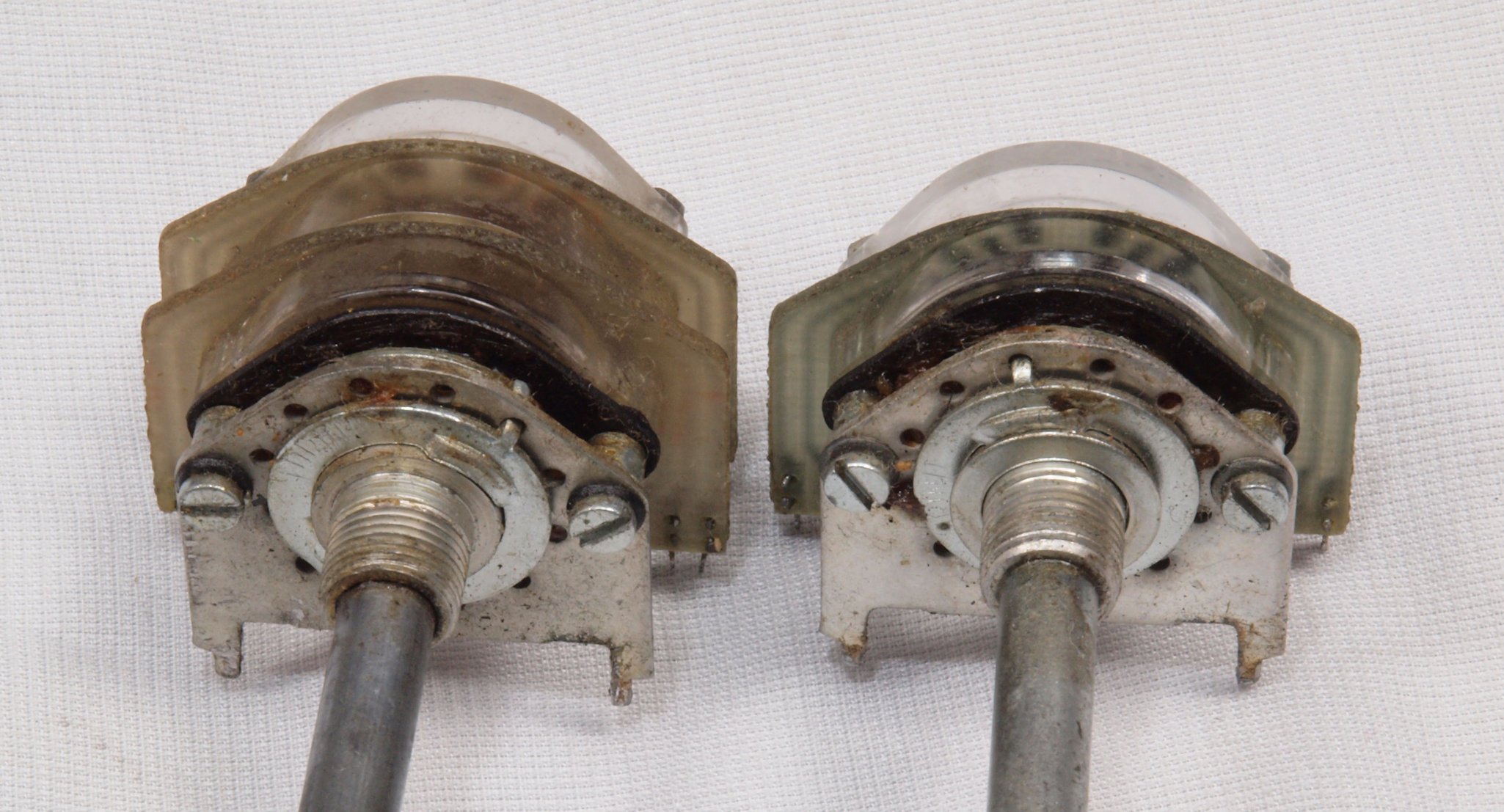

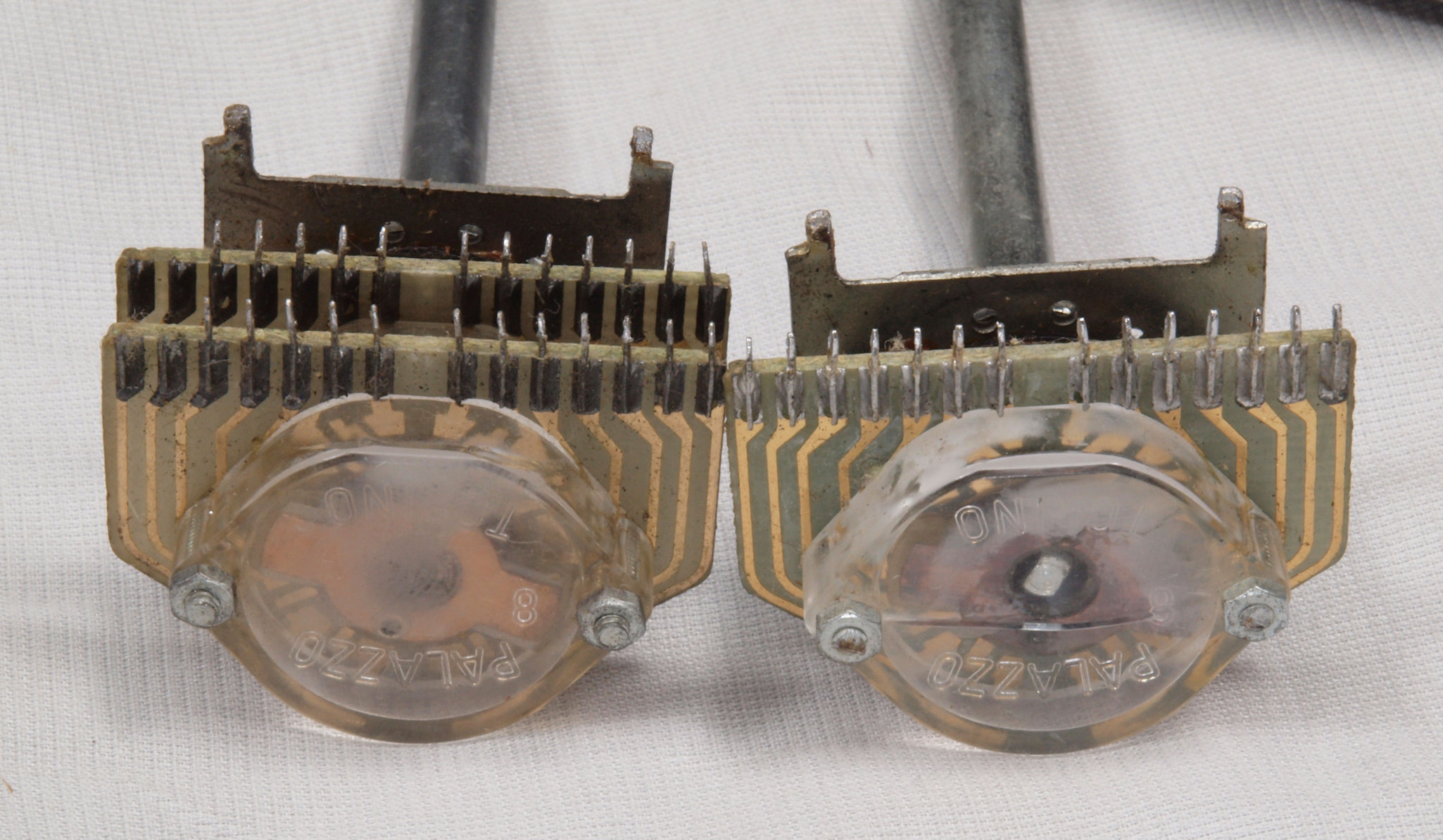

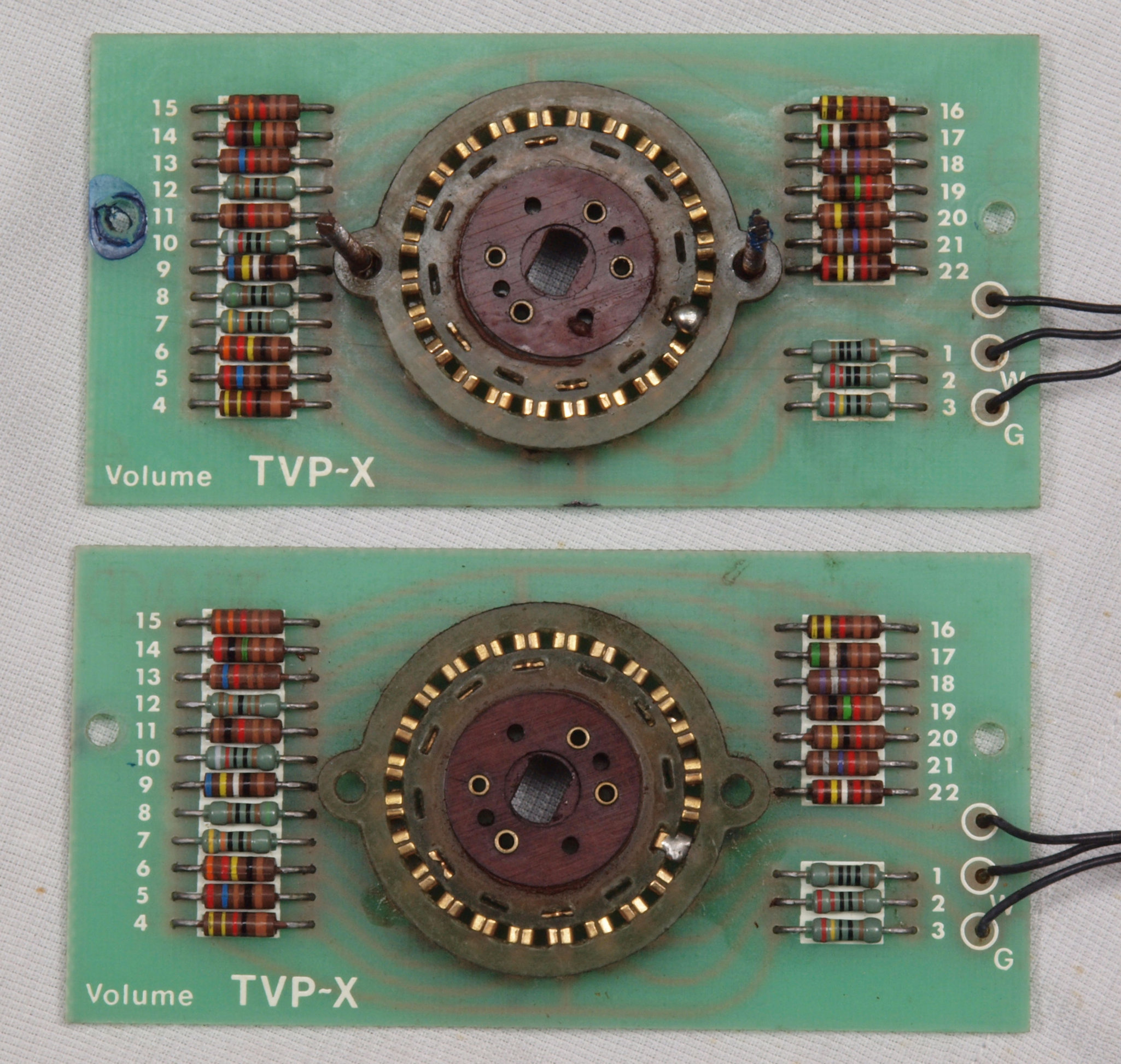

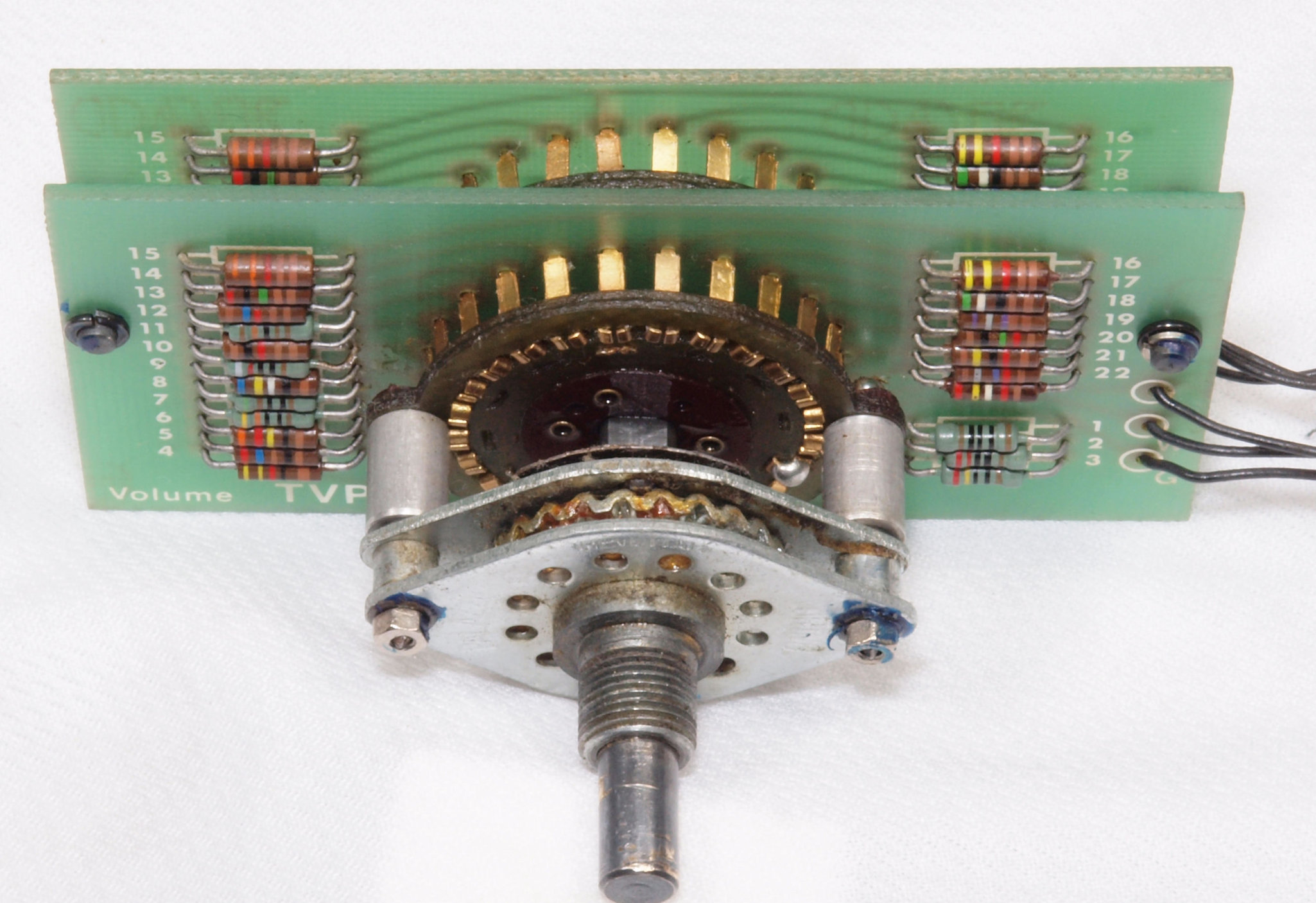

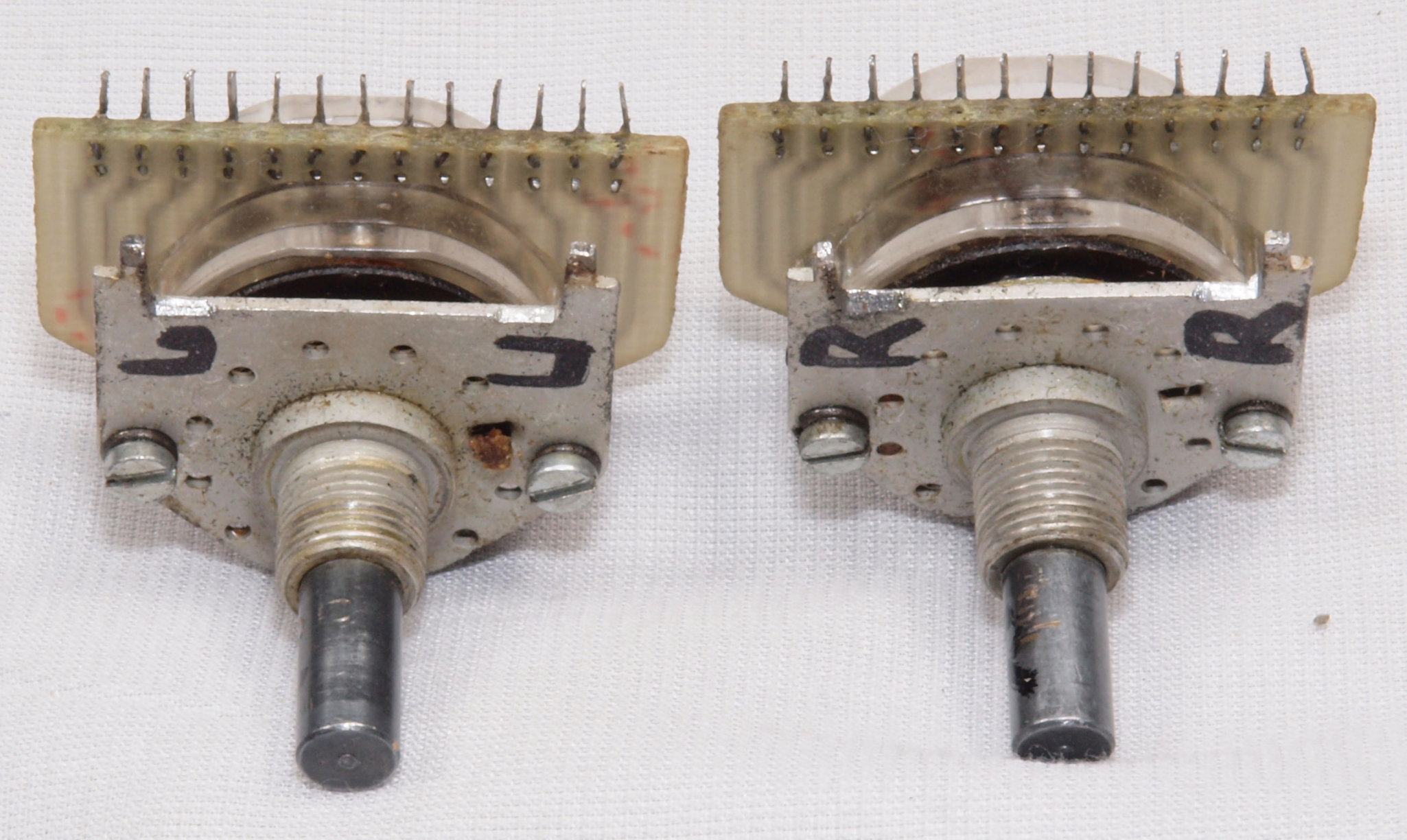

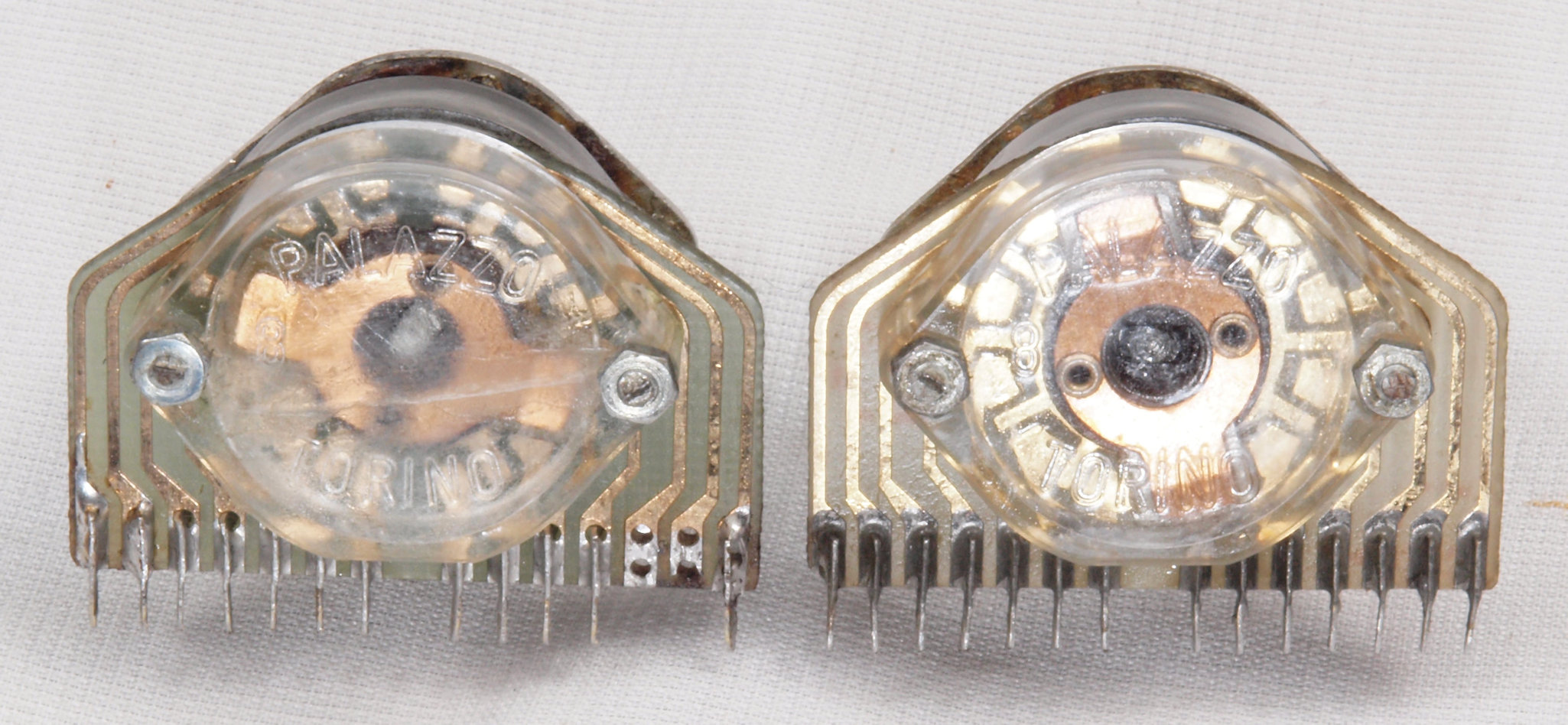

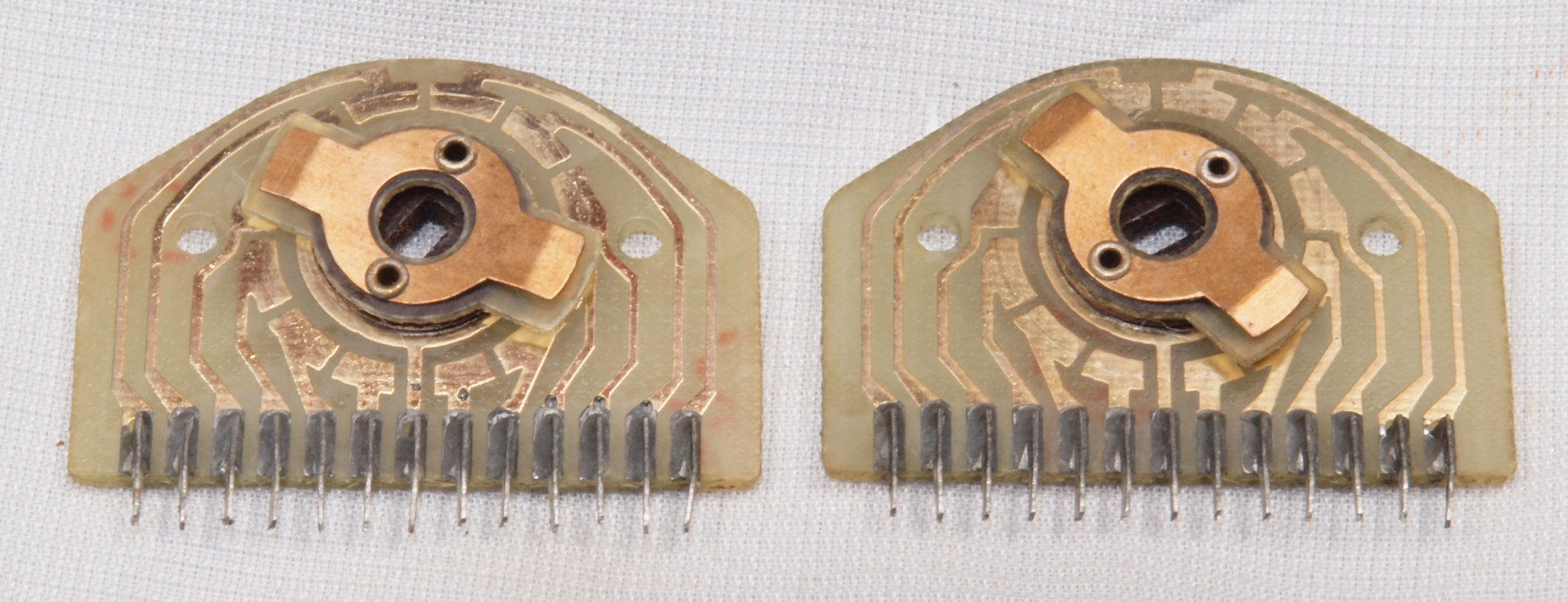

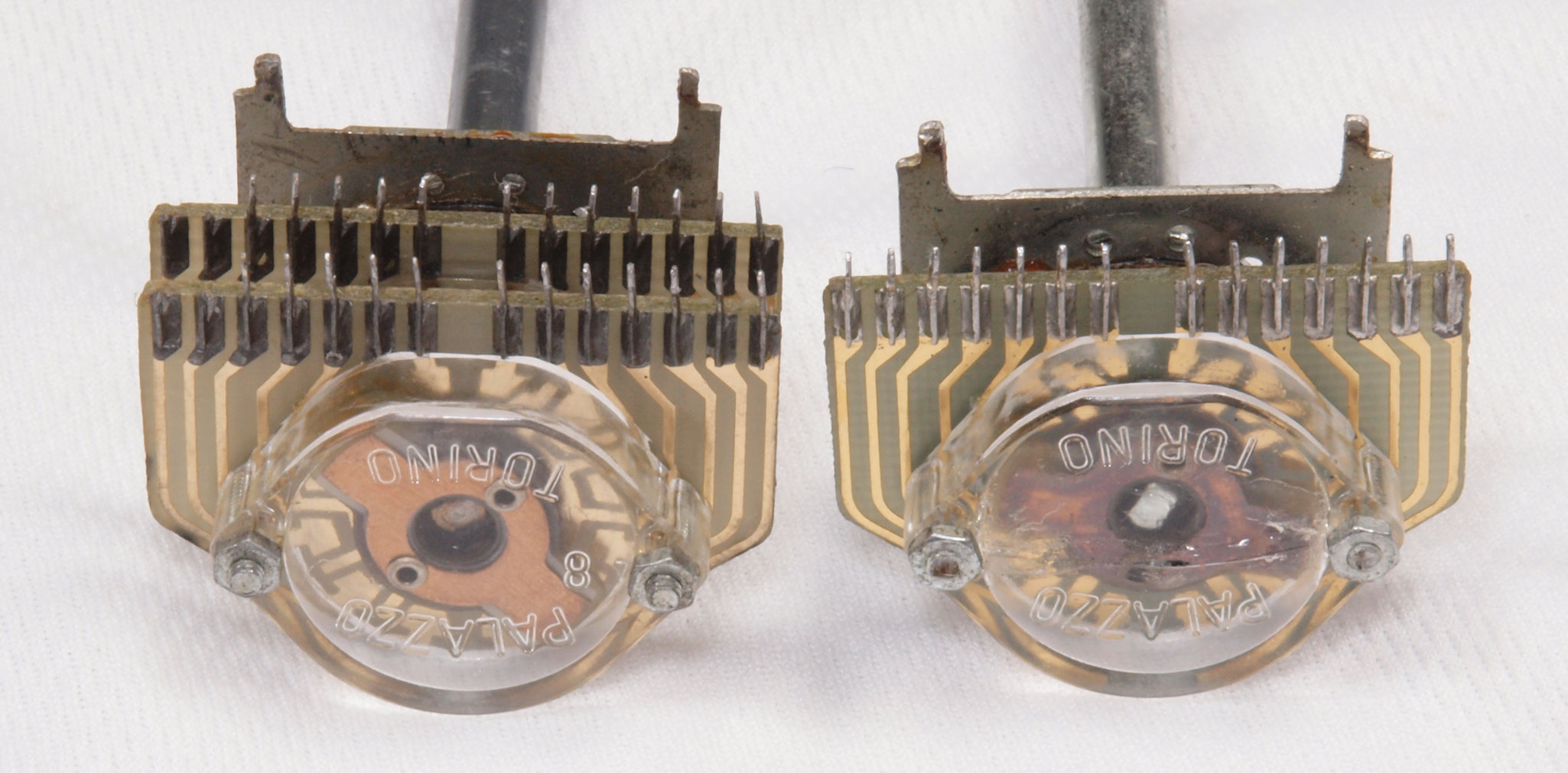

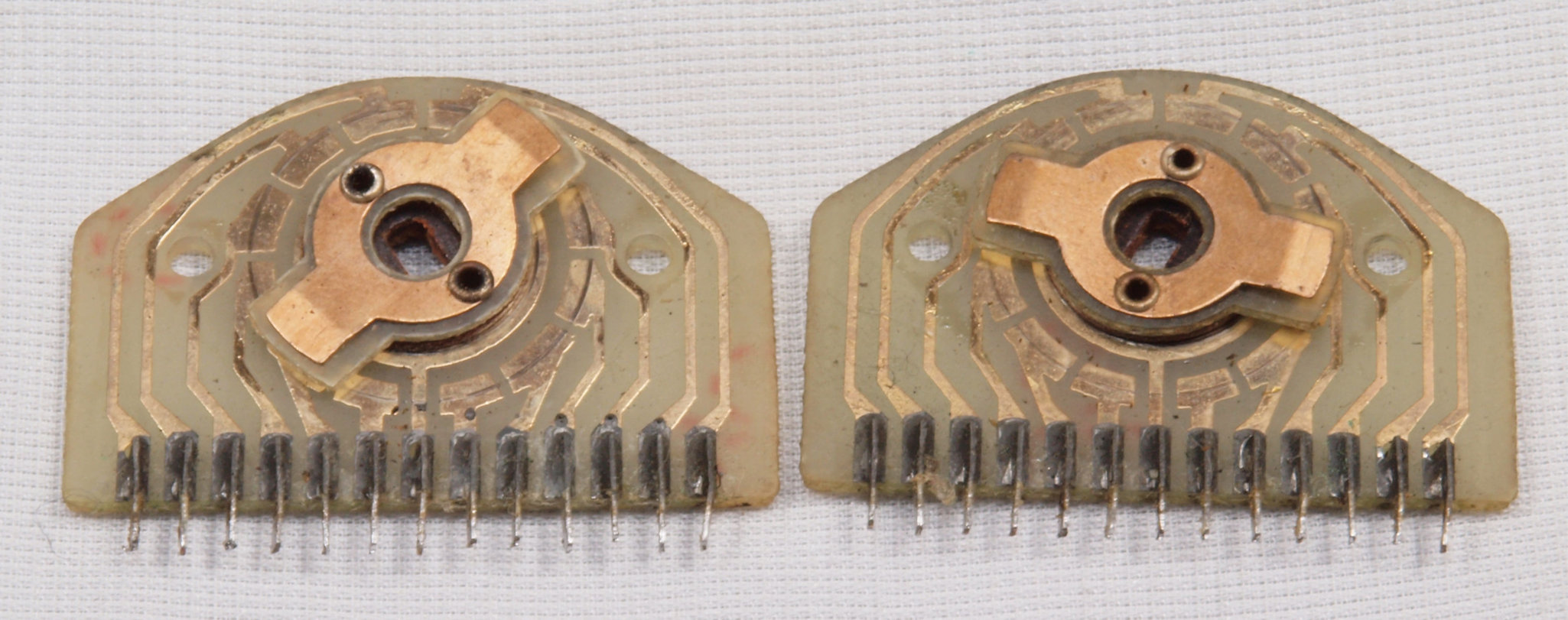

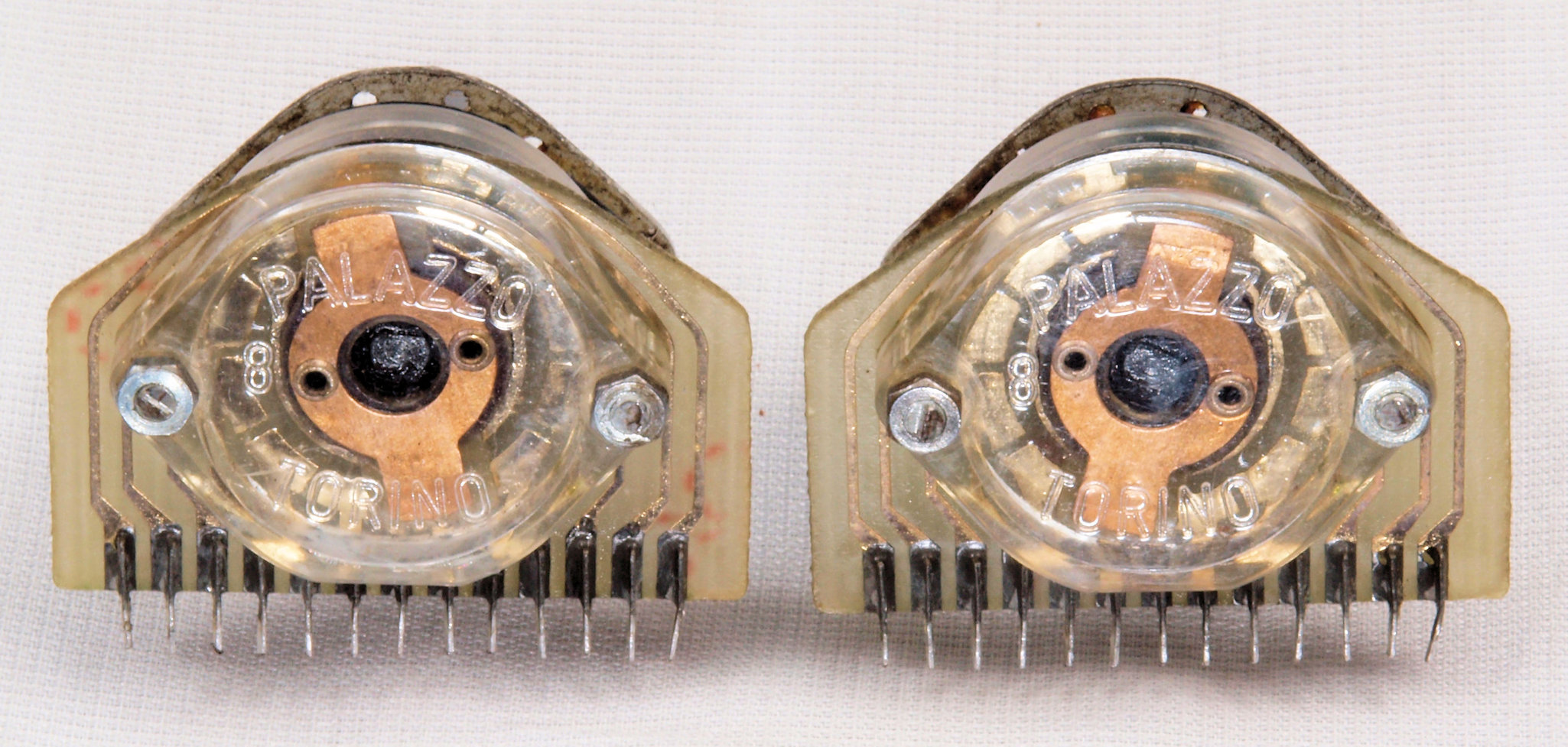

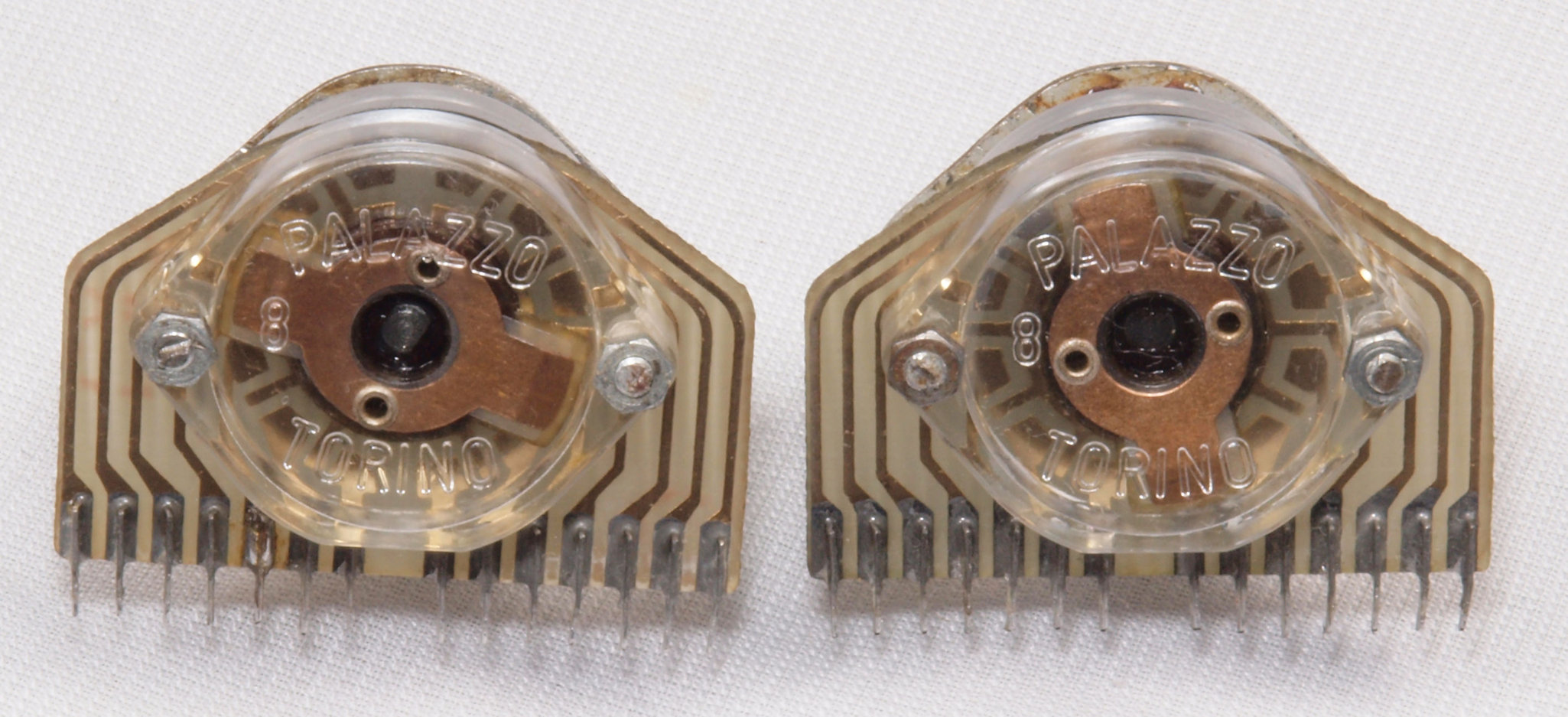

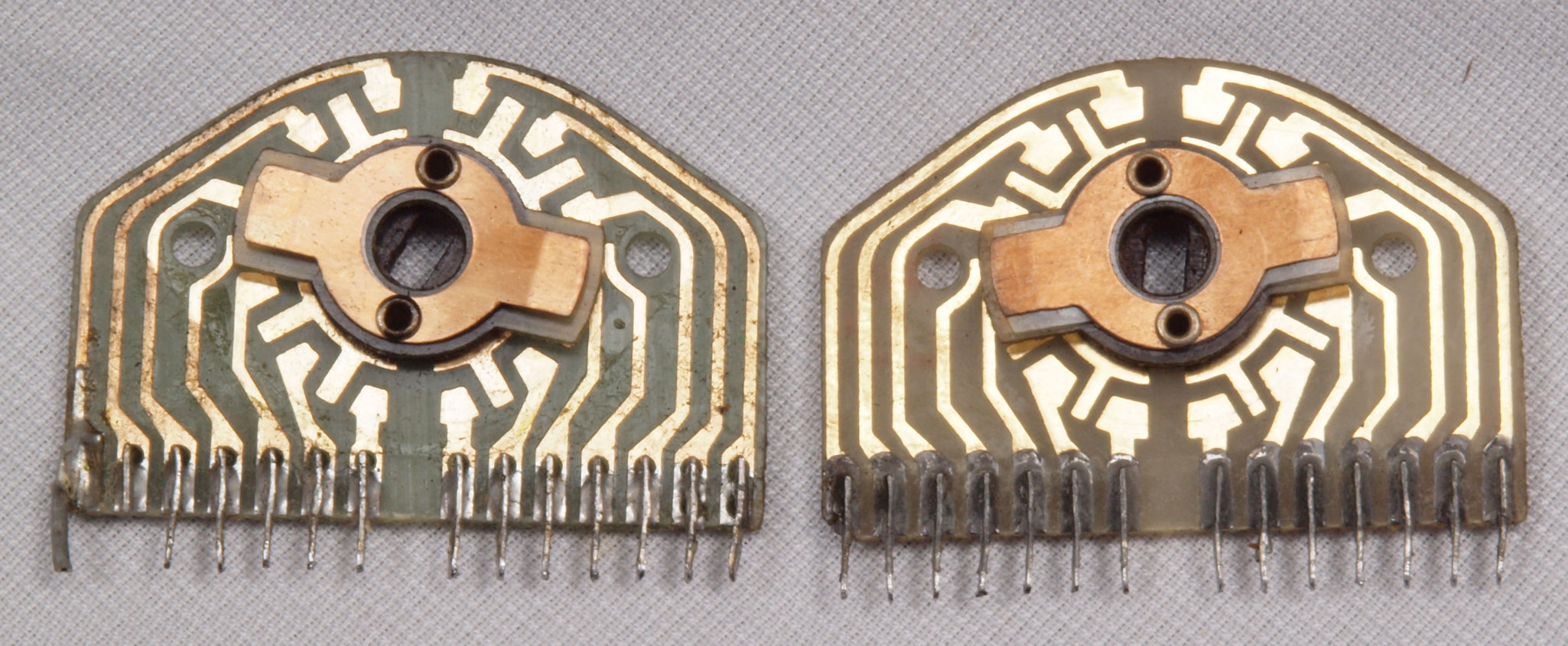

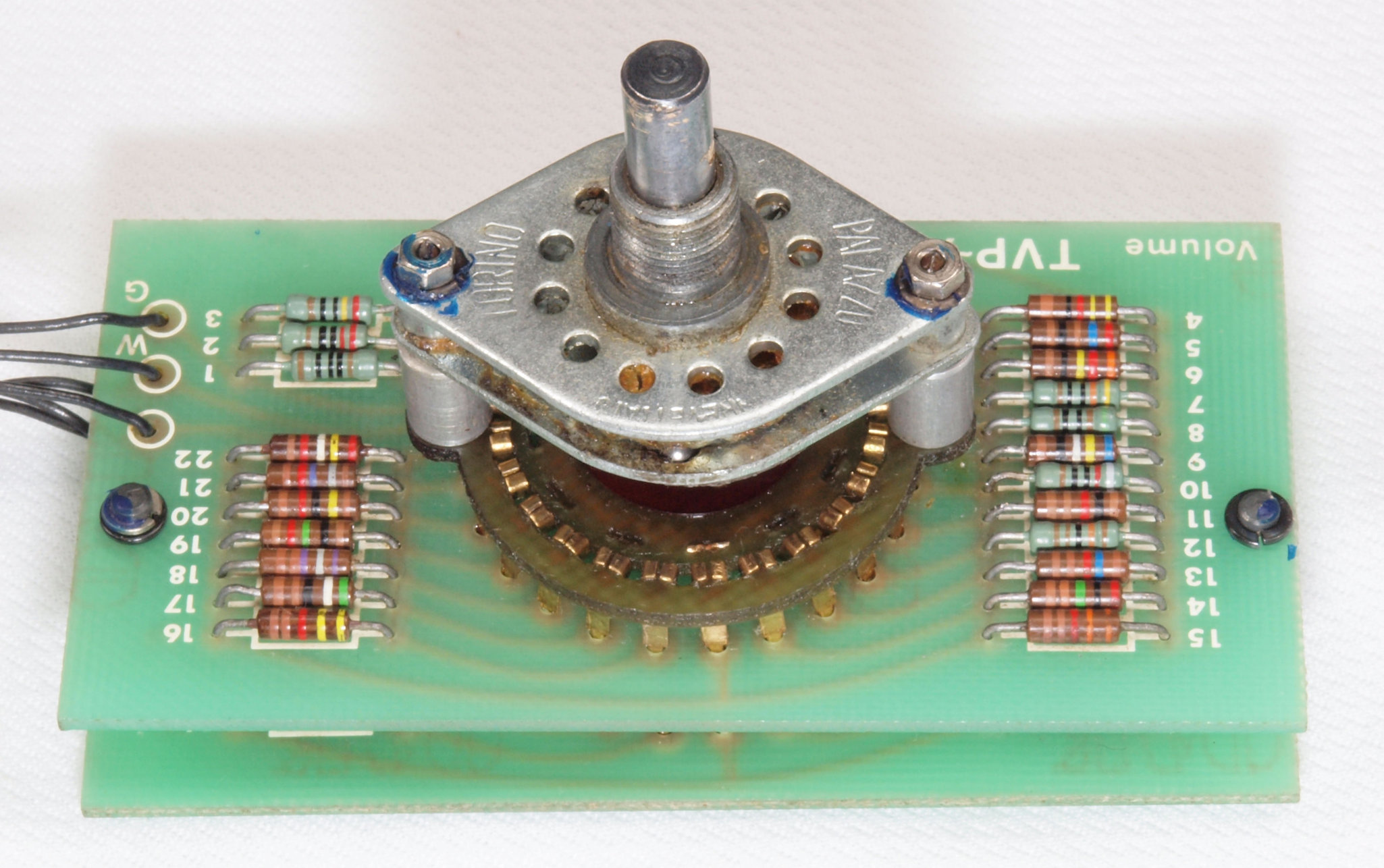

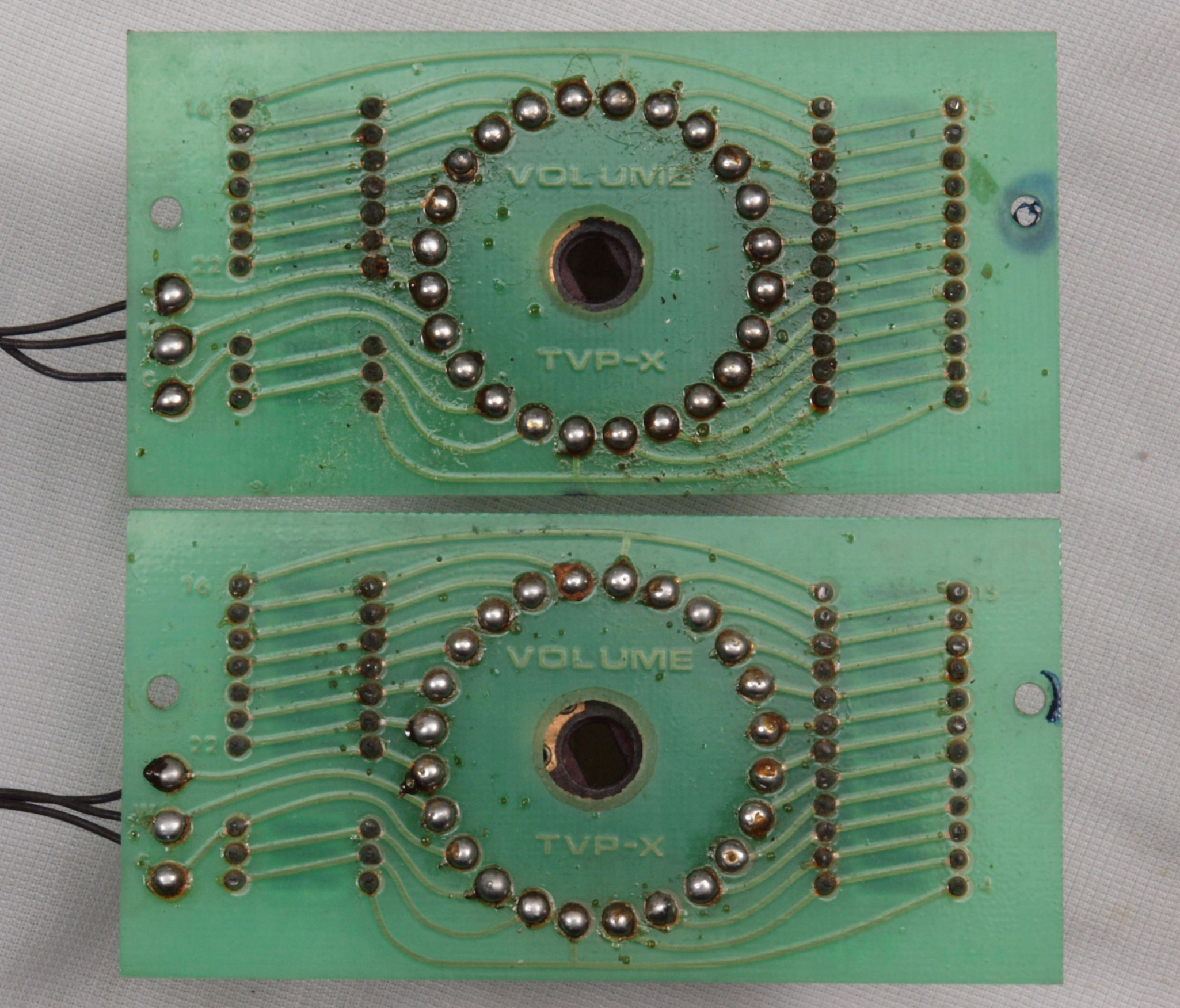

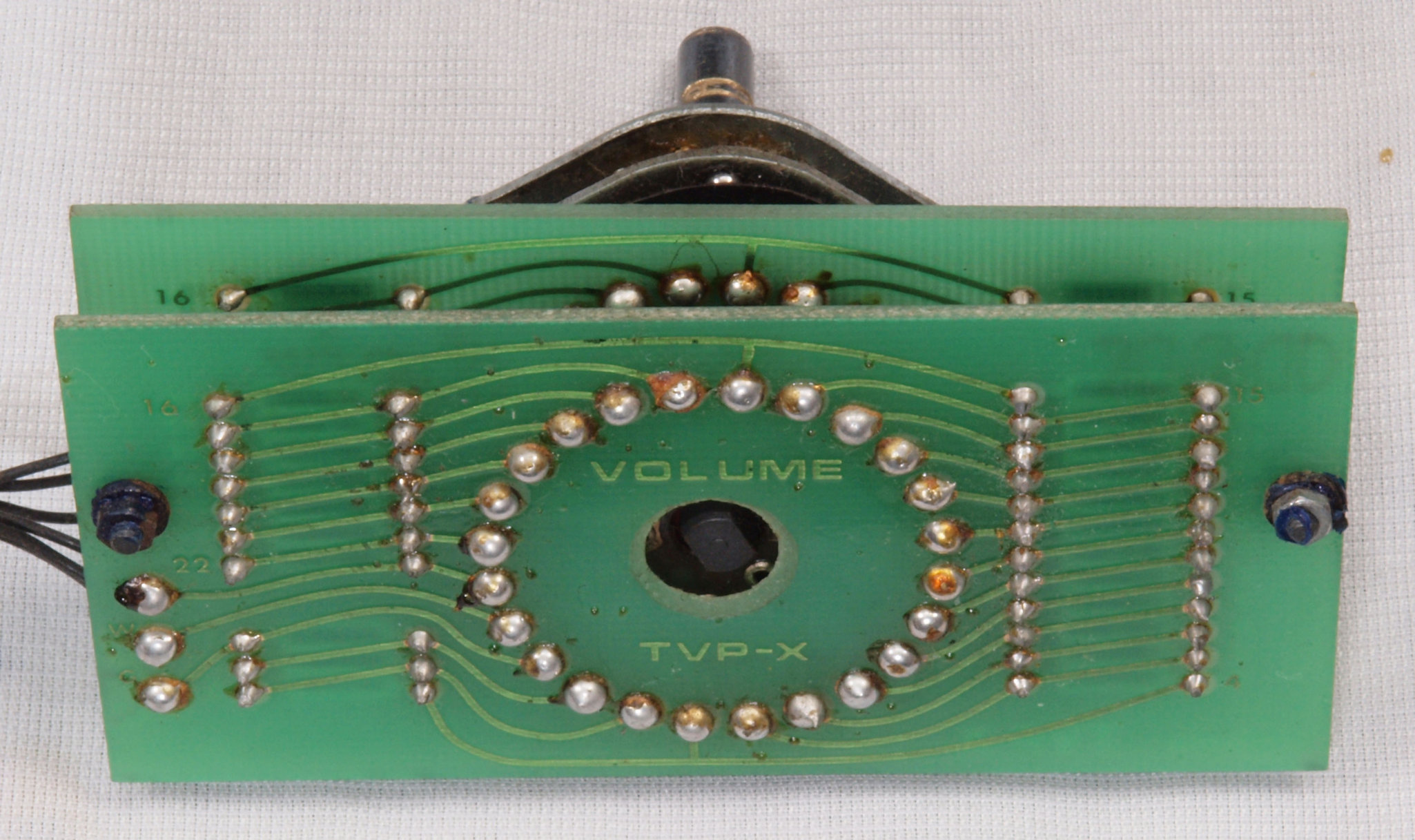

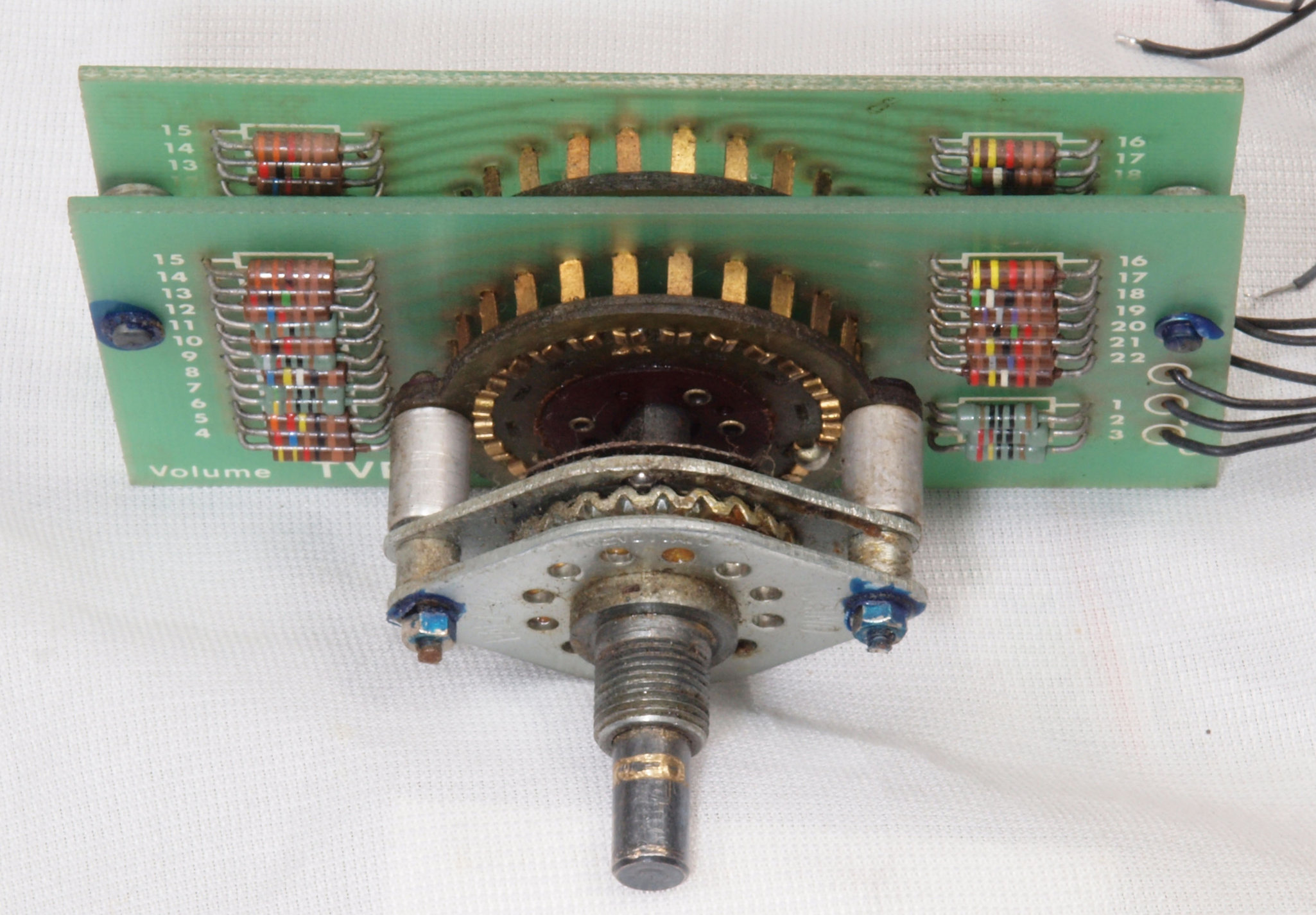

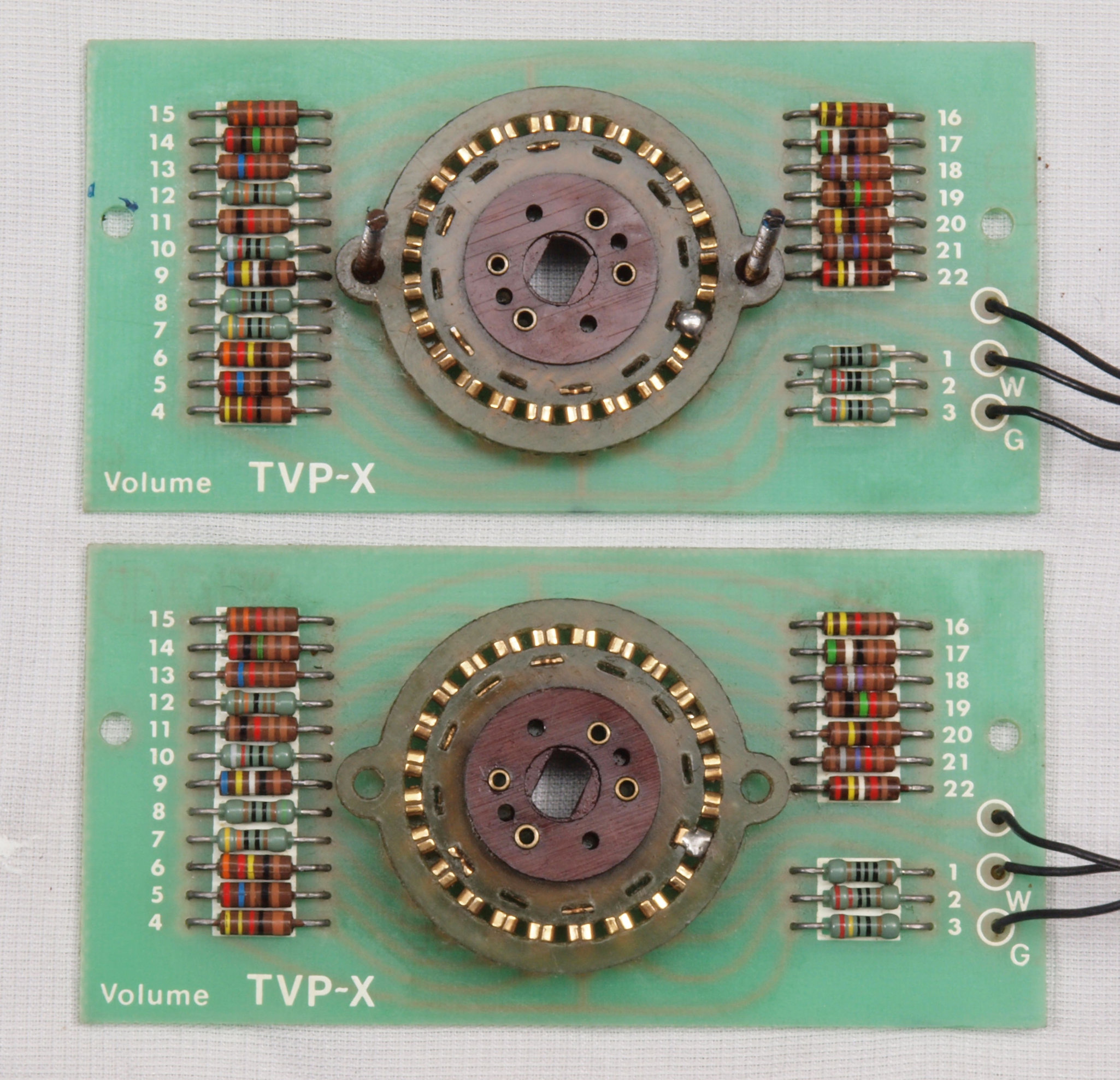

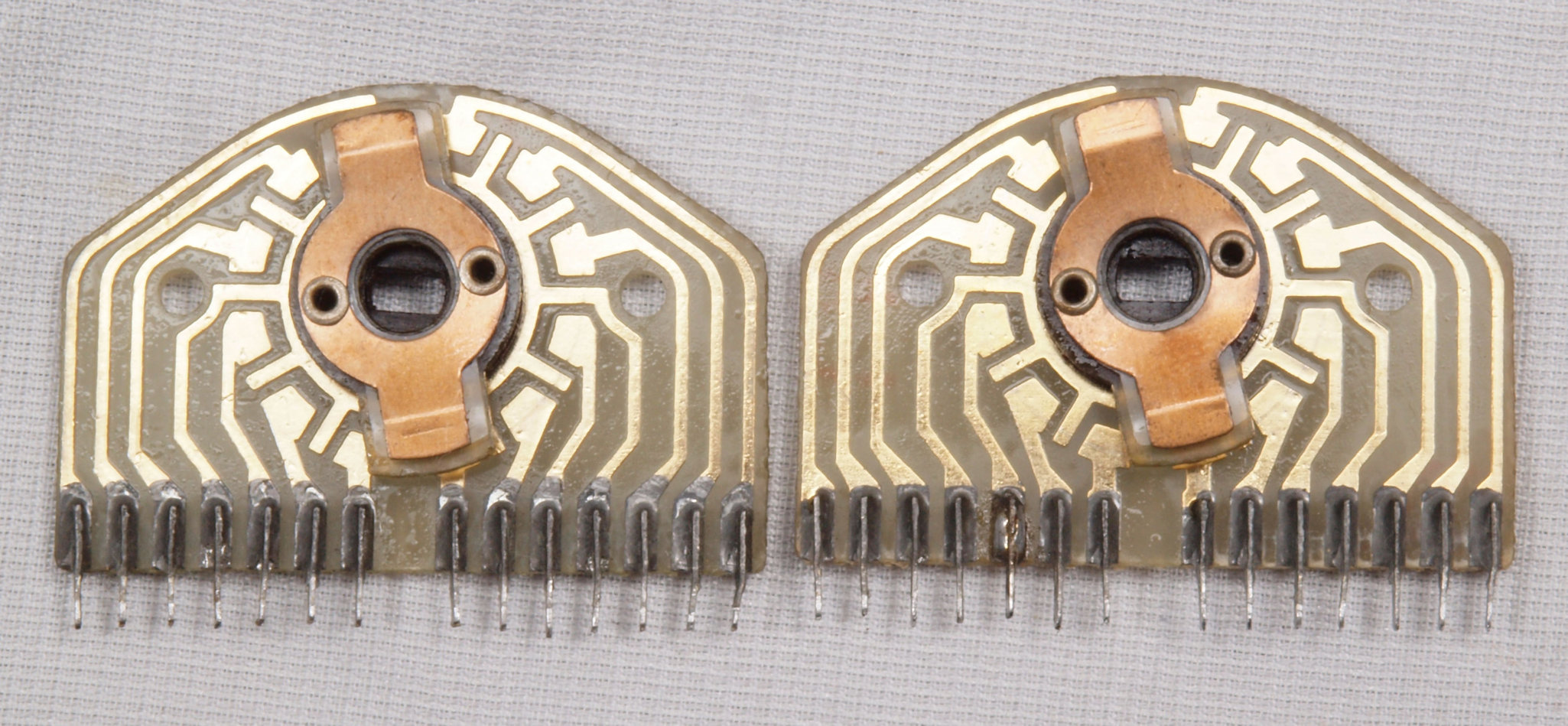

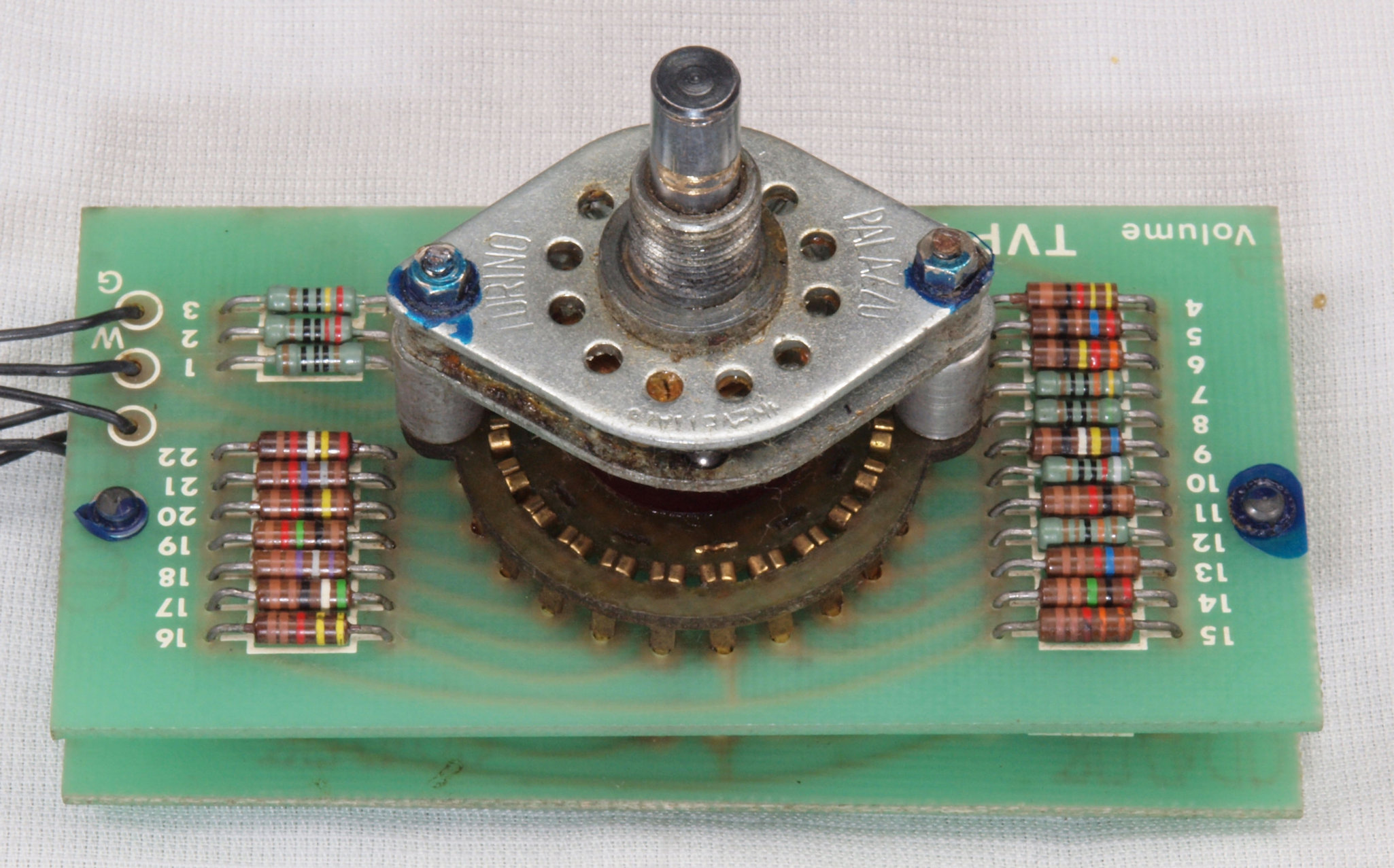

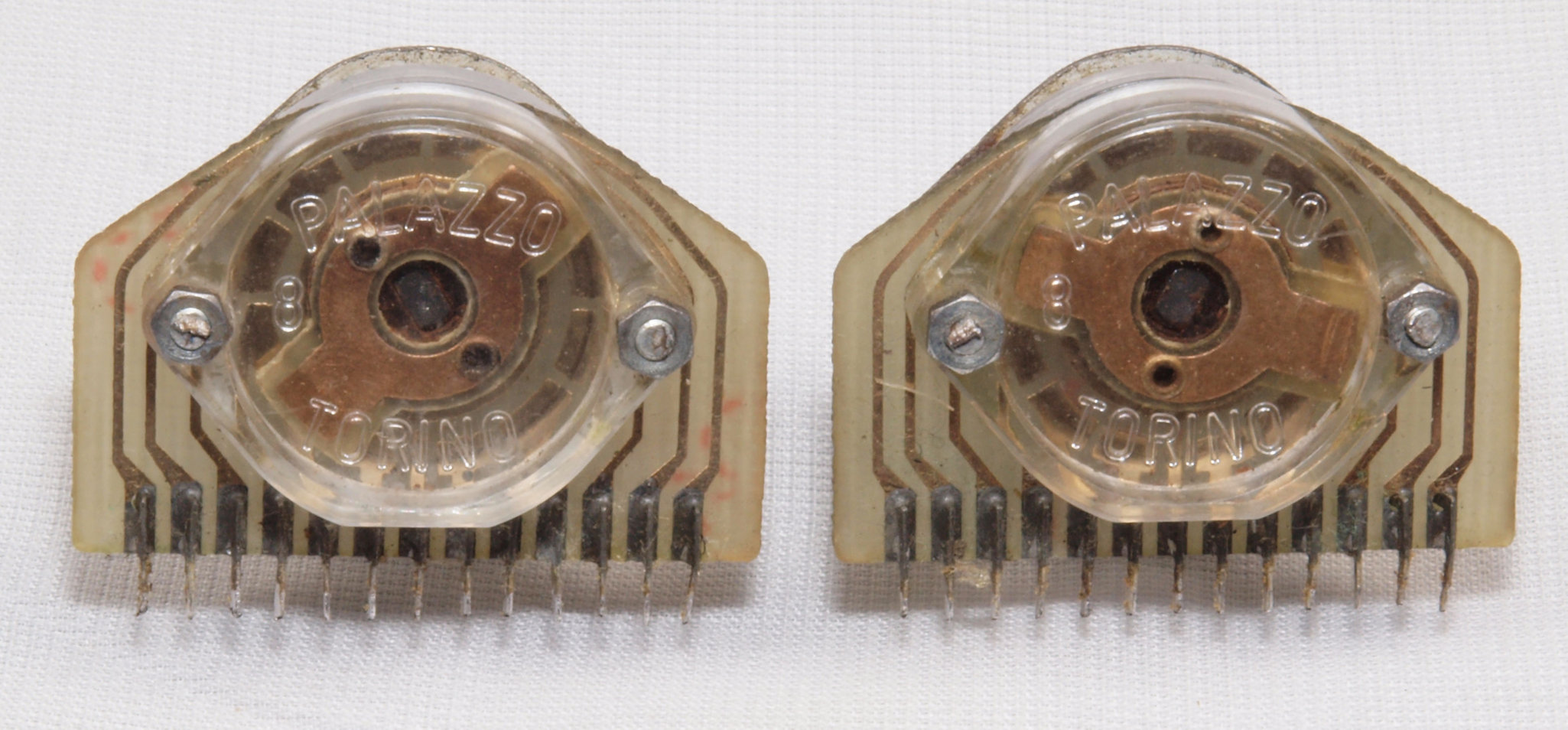

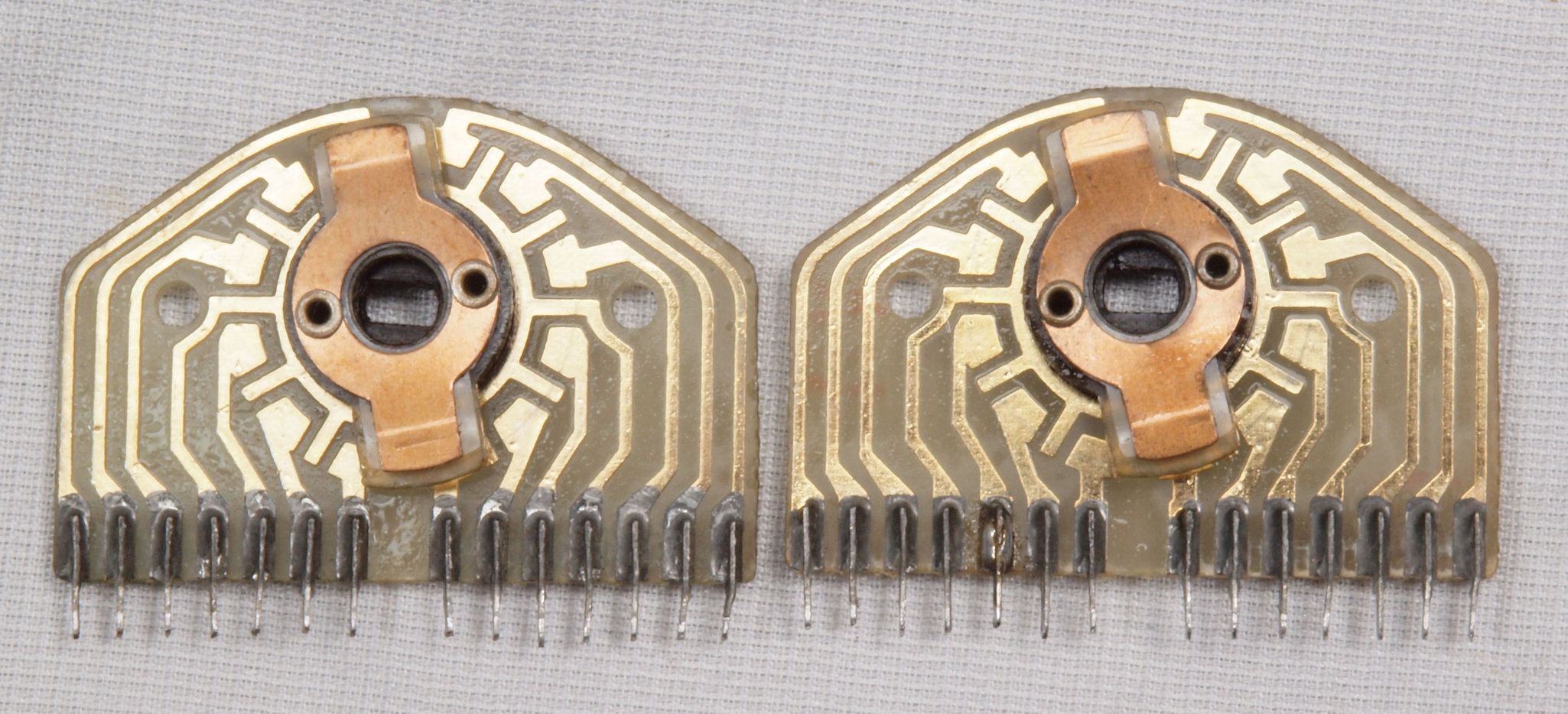

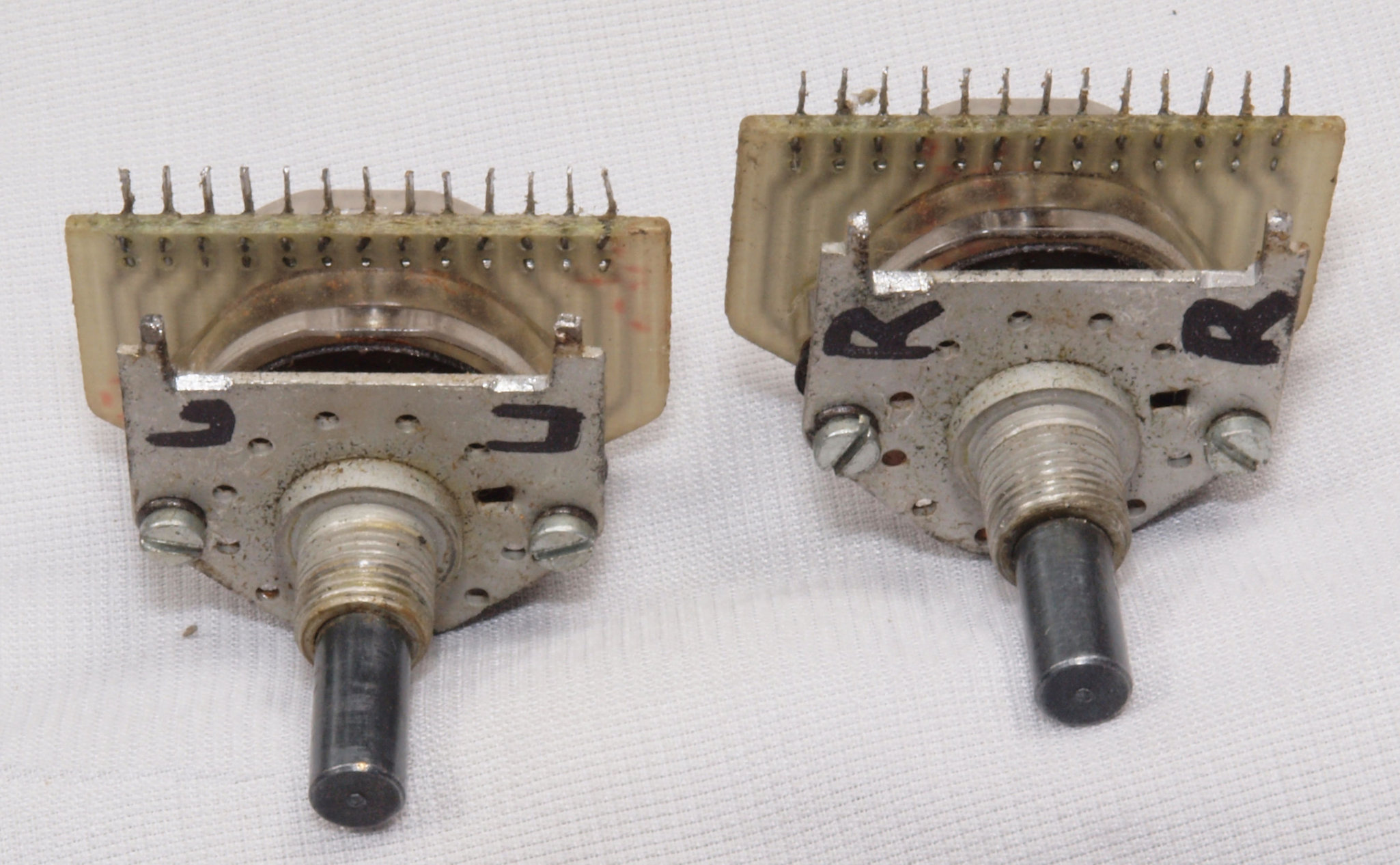

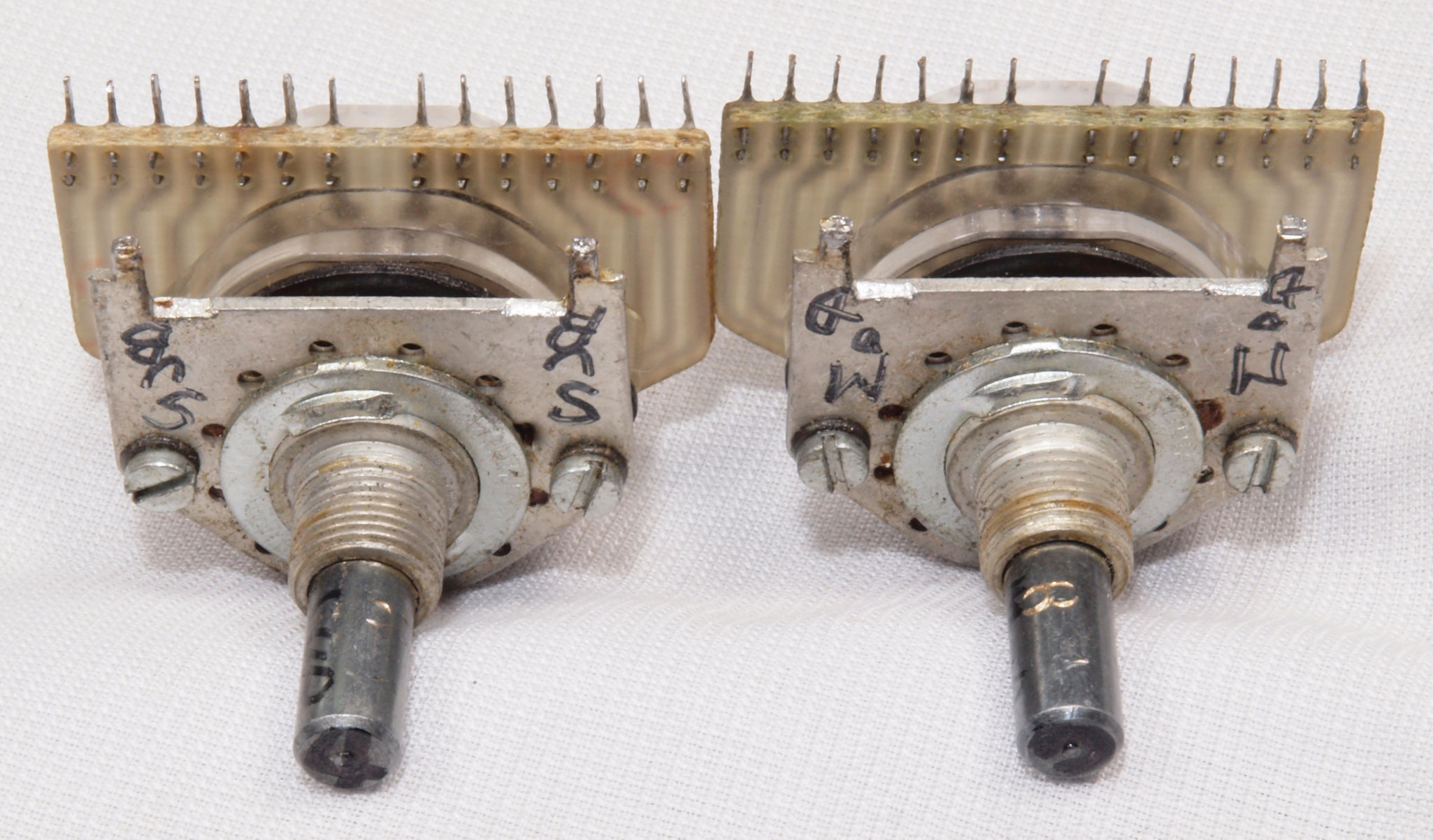

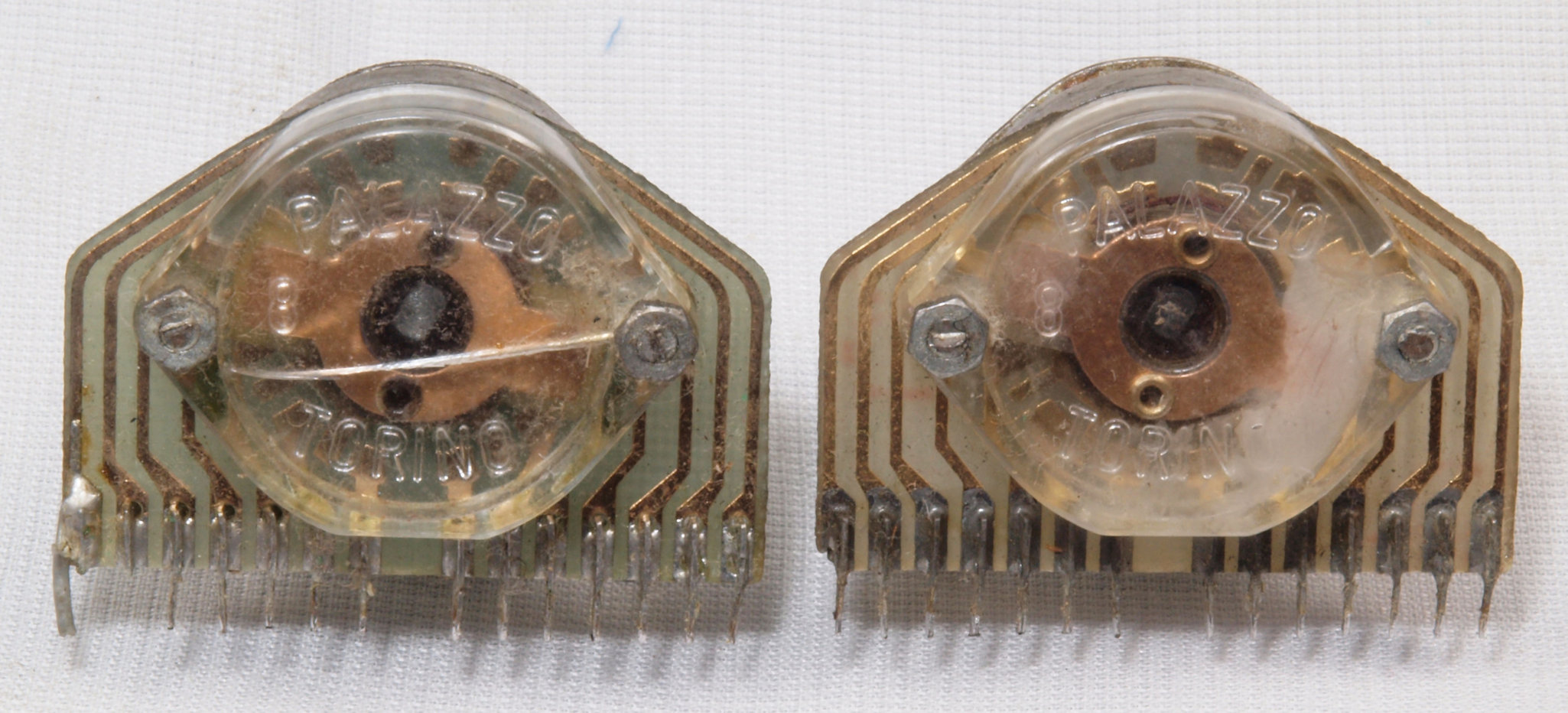

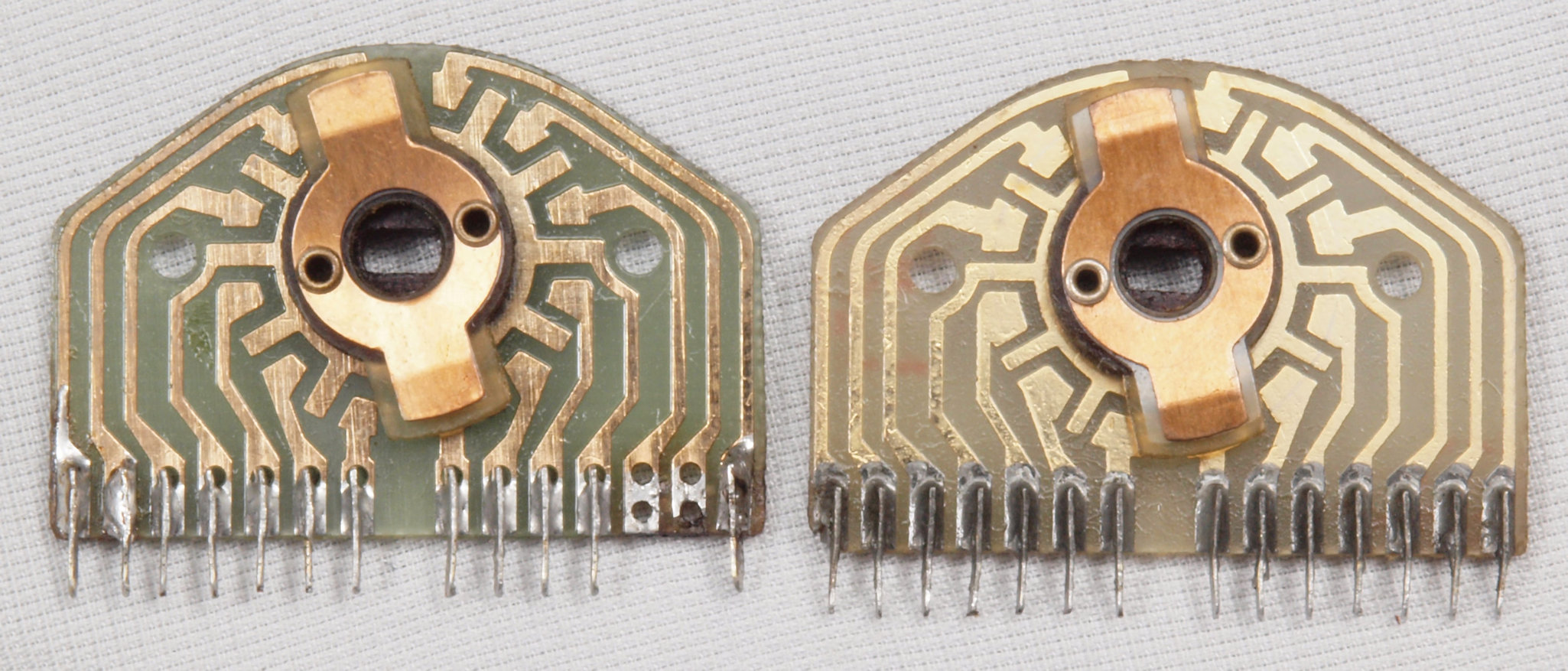

Ｃ−２B．　修理中　VR

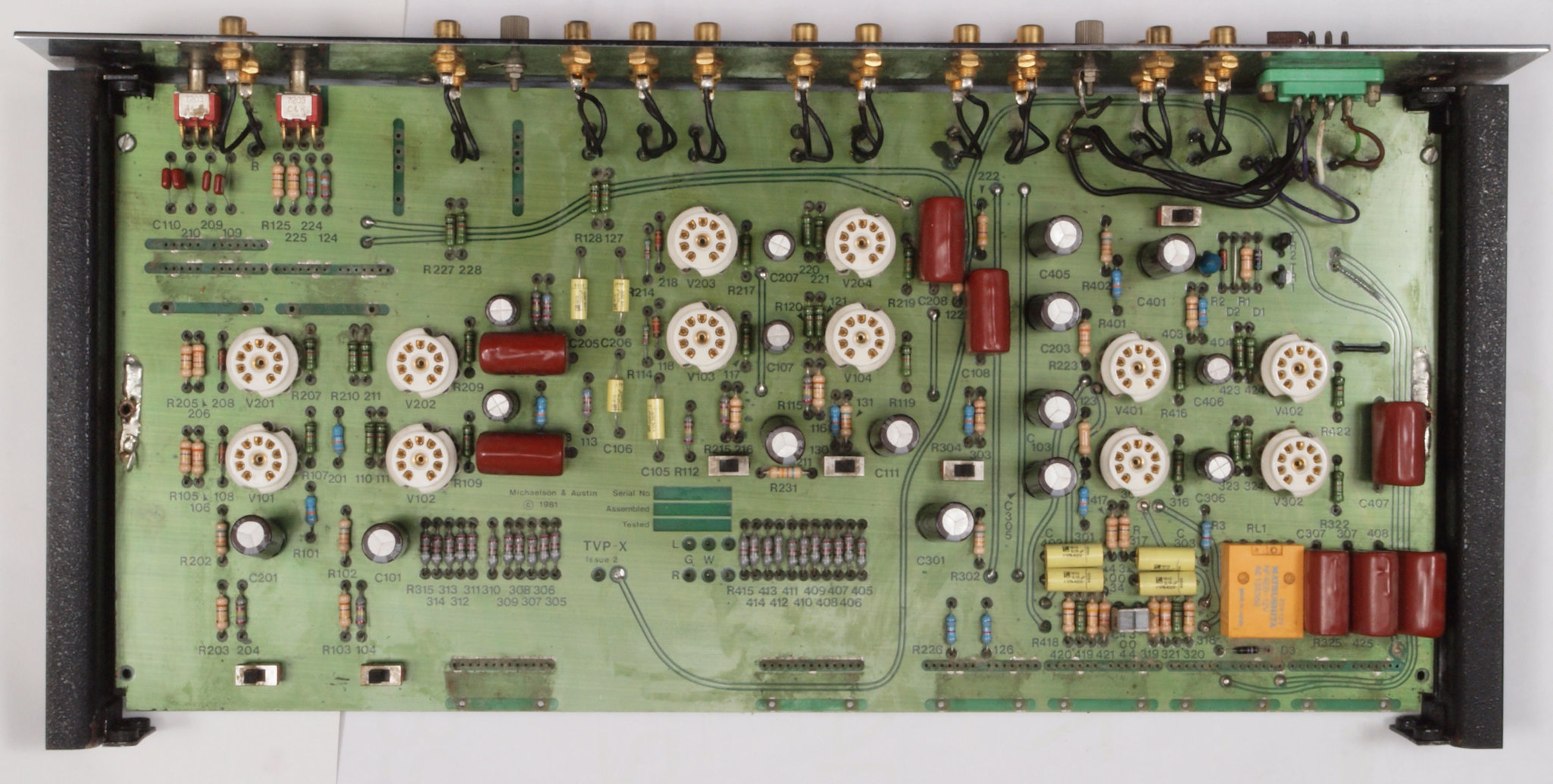

Ｃ−２C．　修理後　AMP基盤　出力制御リレー、ソケット１２個、電解コンデンサー１６個、フィルムコンデンサー２０個交換

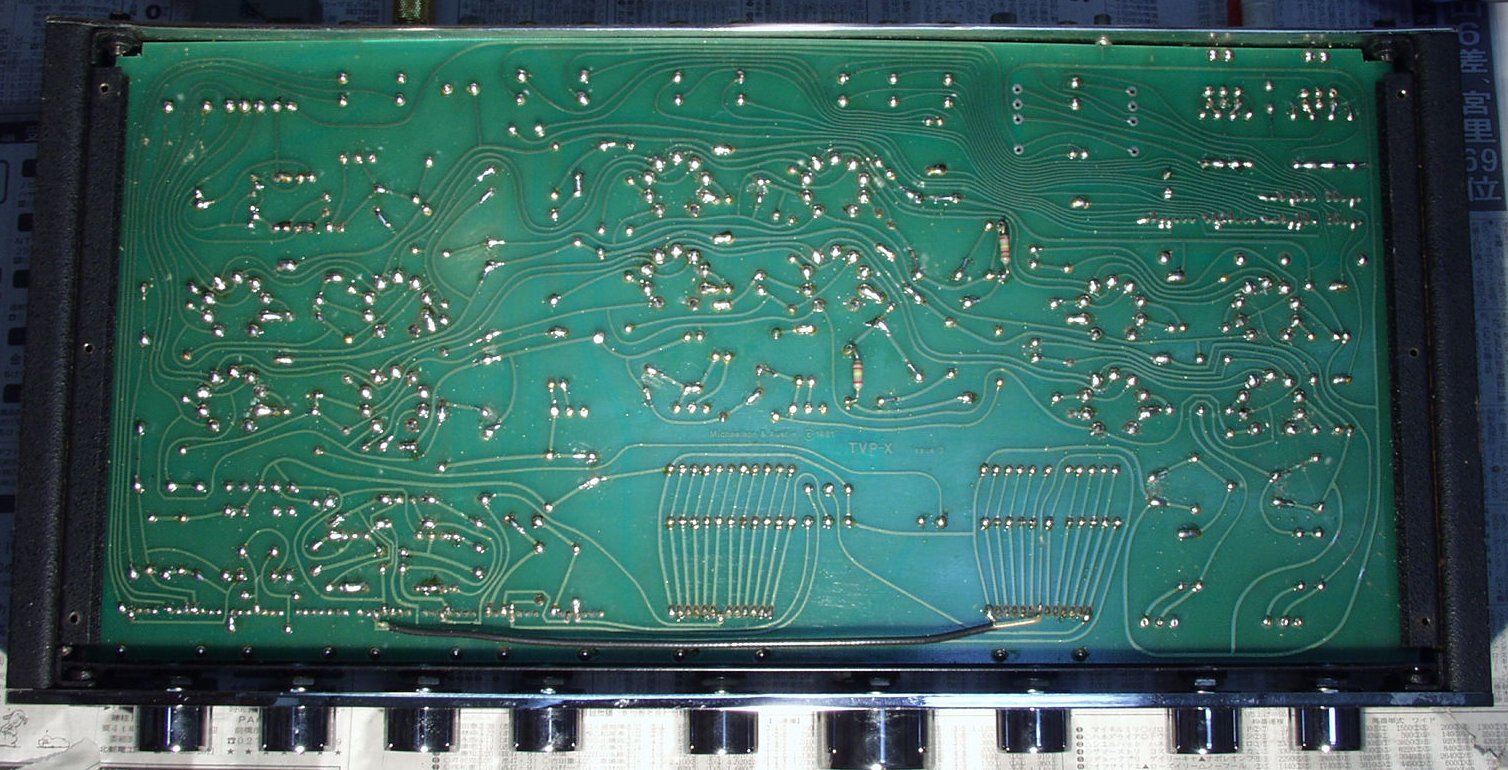

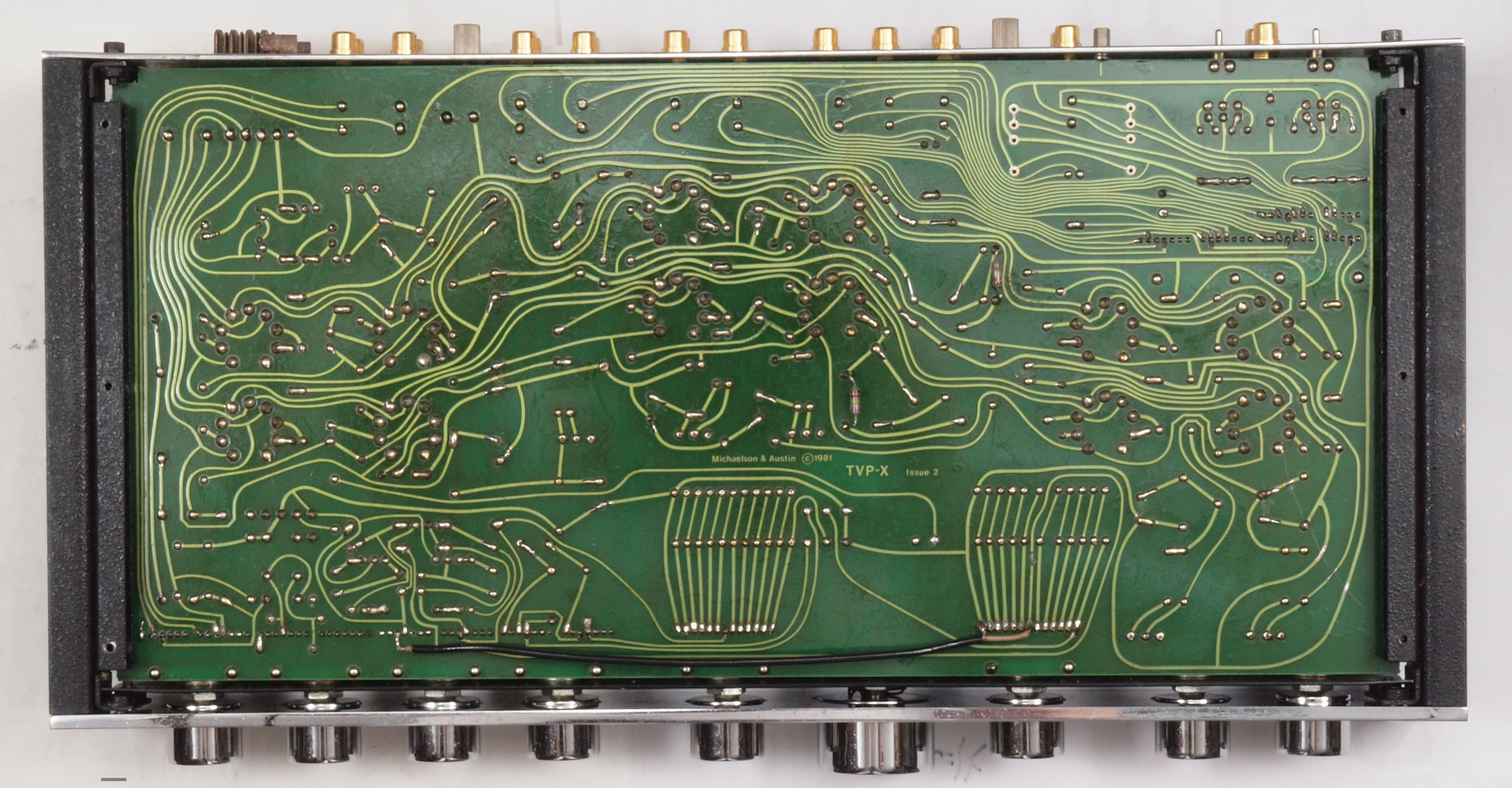

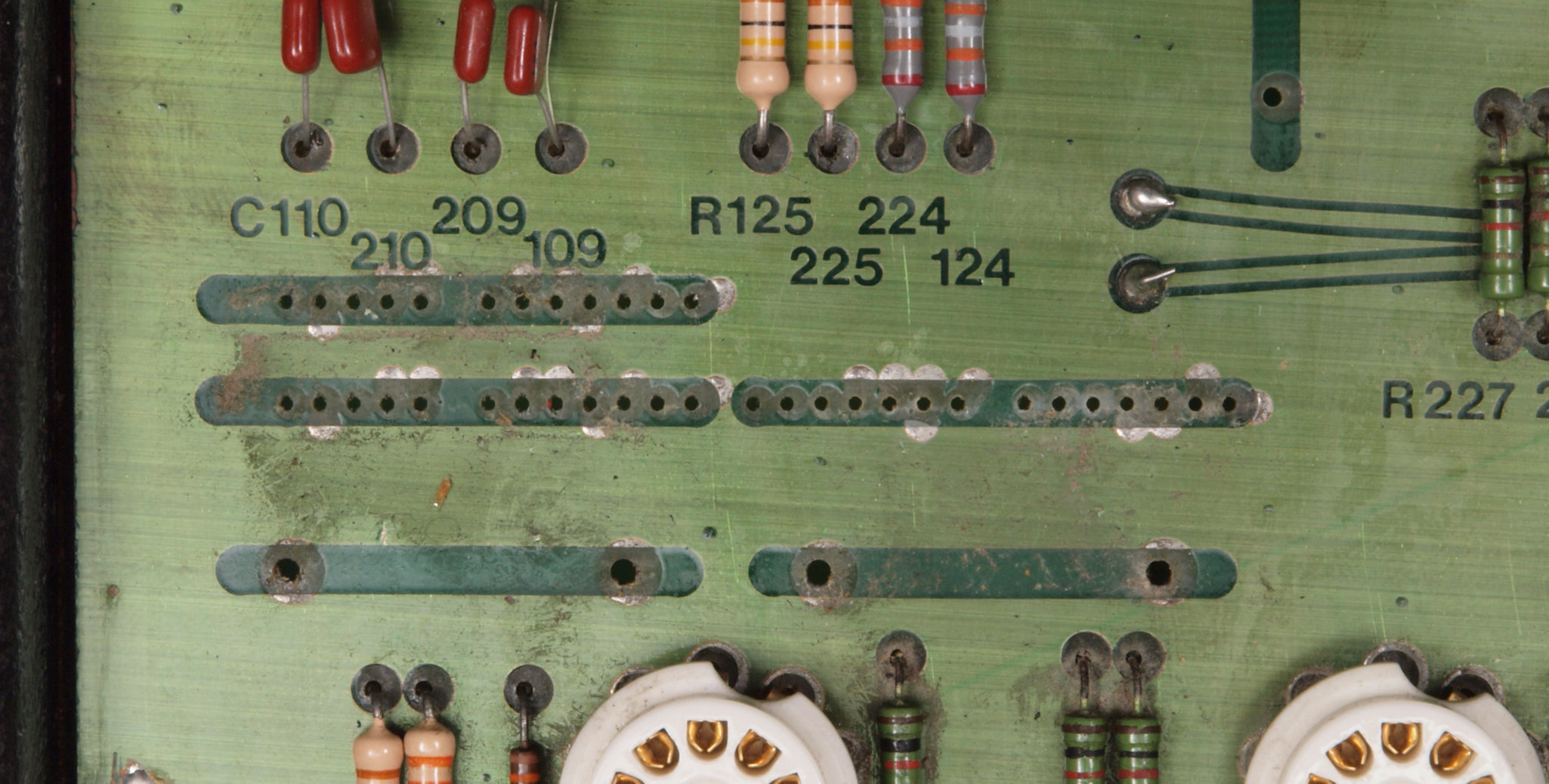

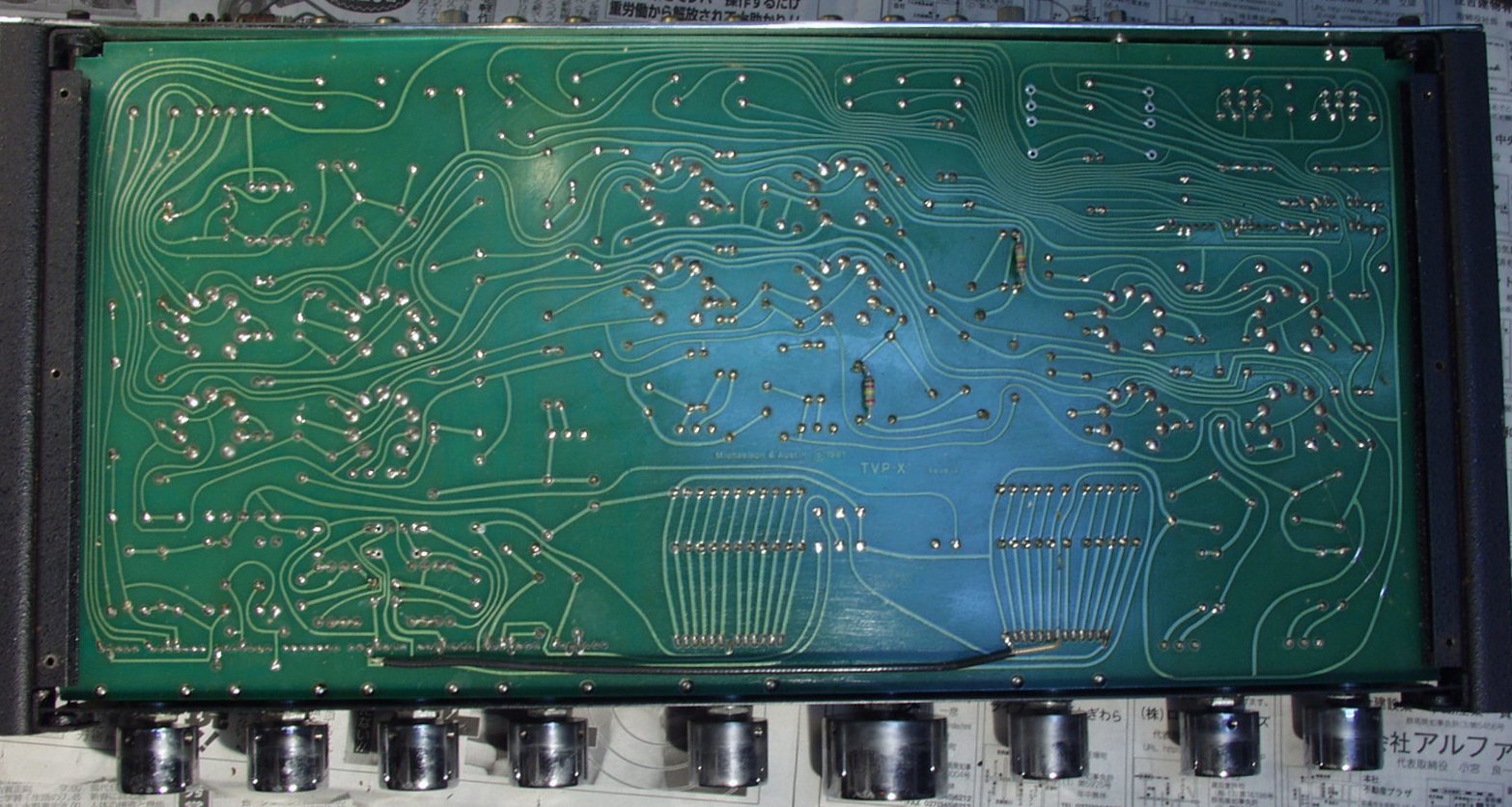

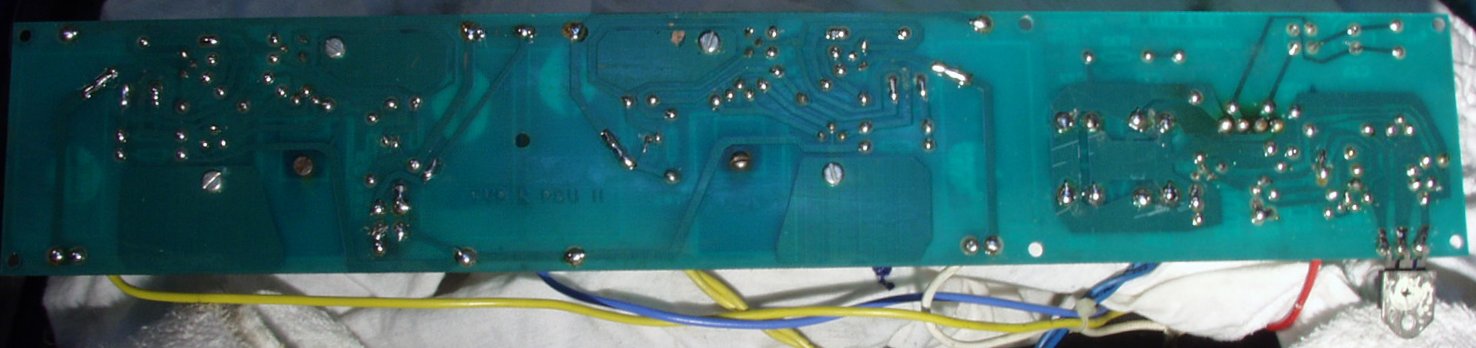

Ｃ−２D．　修理前　AMP基盤裏

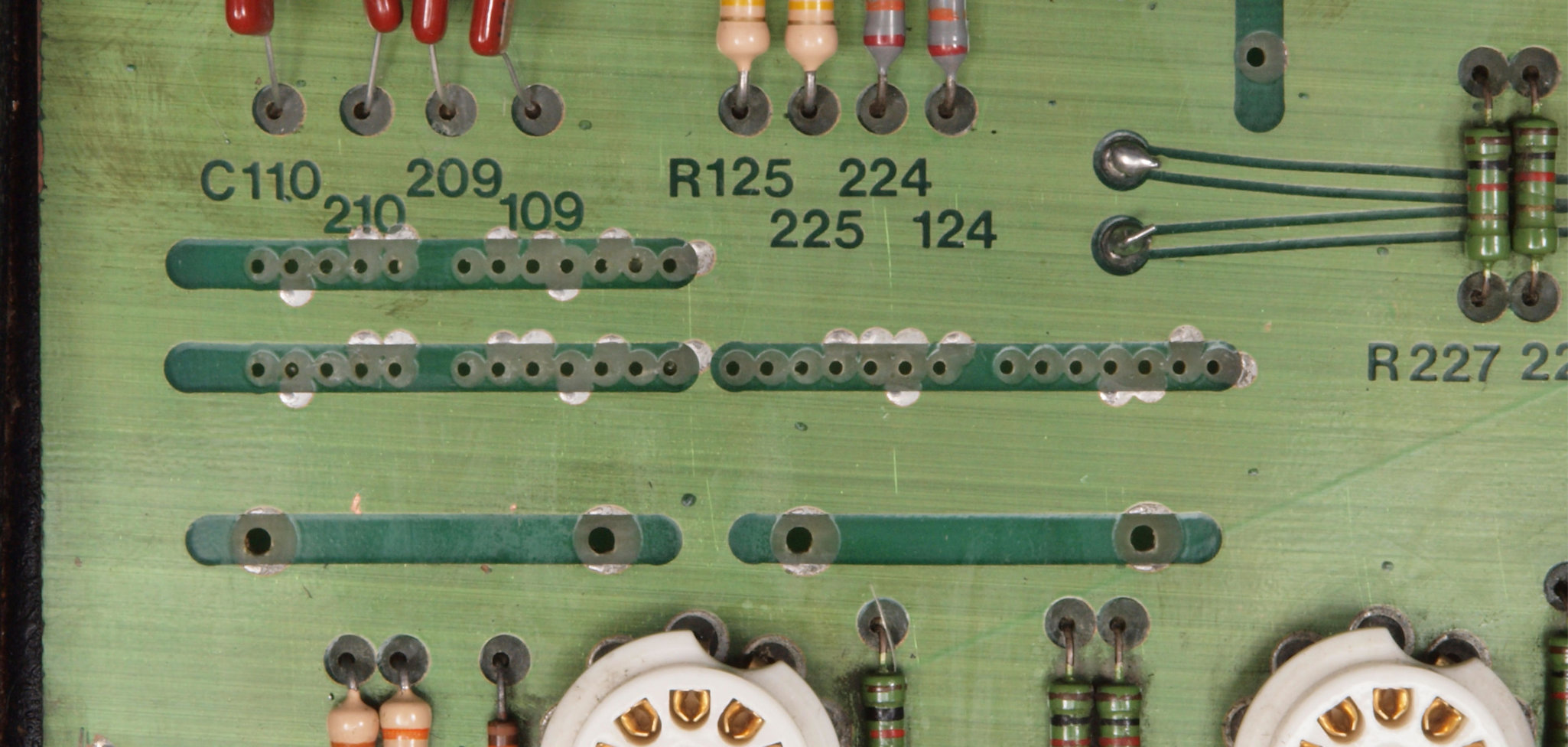

Ｃ−２E８．　修理（半田補正）後　AMP基盤裏　全部の半田をやり直す

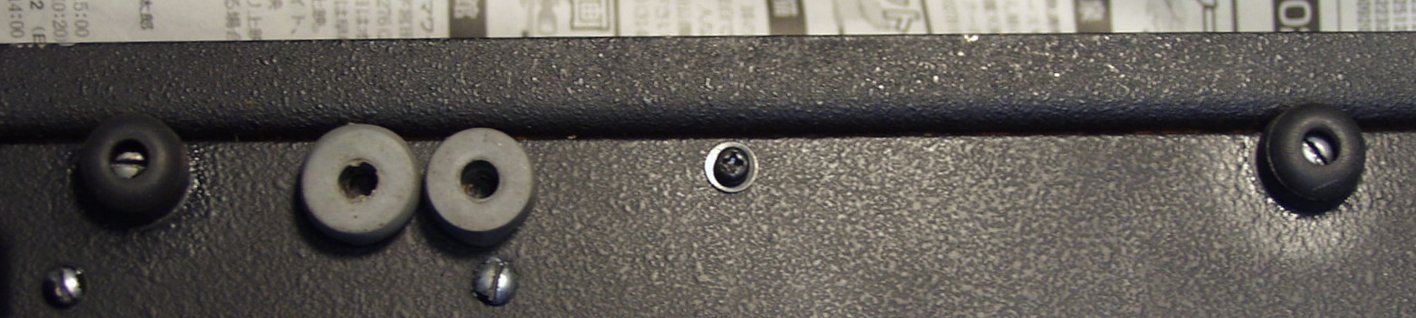

Ｃ−３．　ゴム足交換

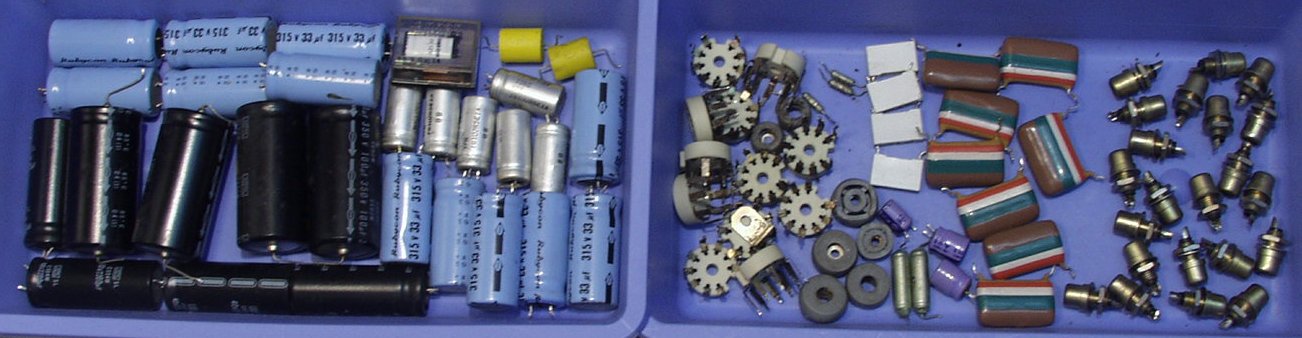

Ｃ−４．　交換部品

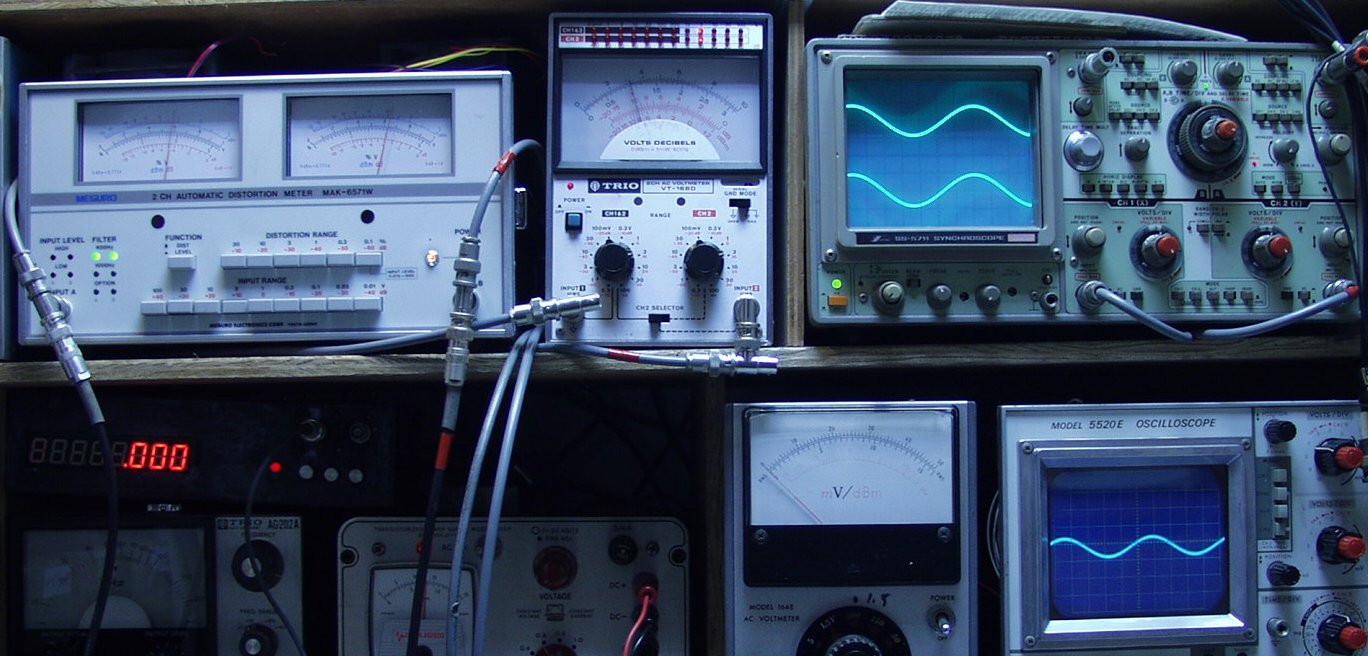

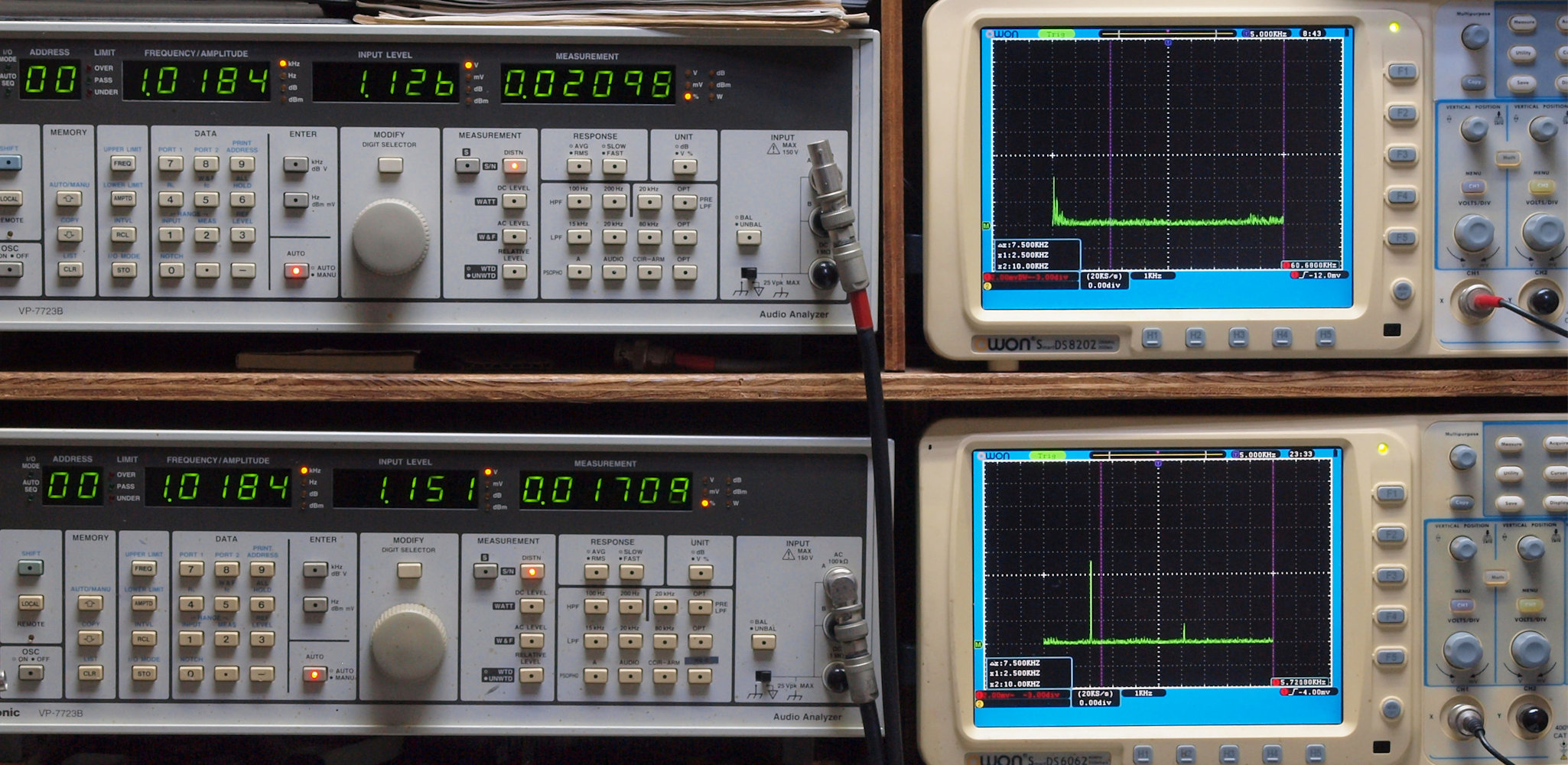

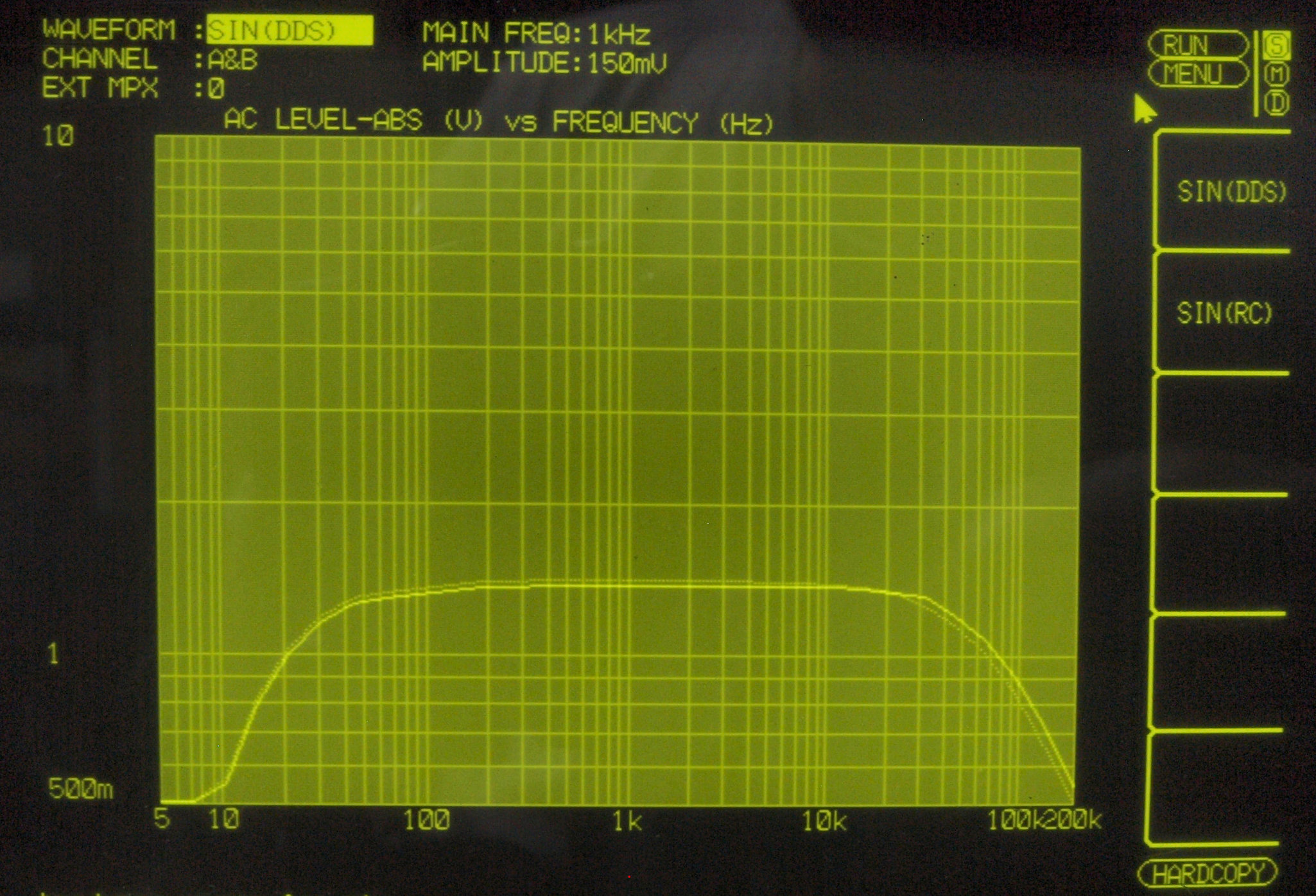

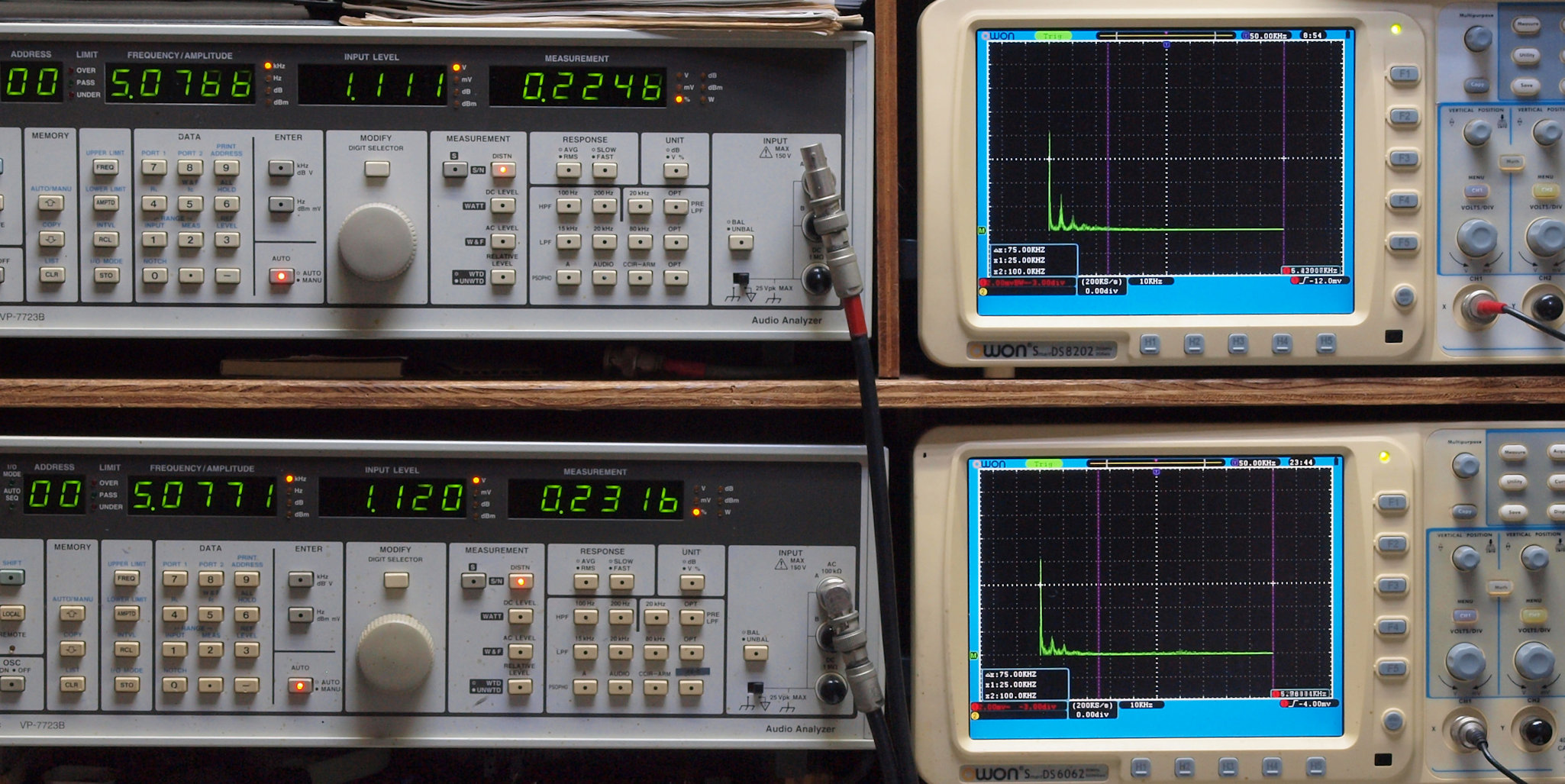

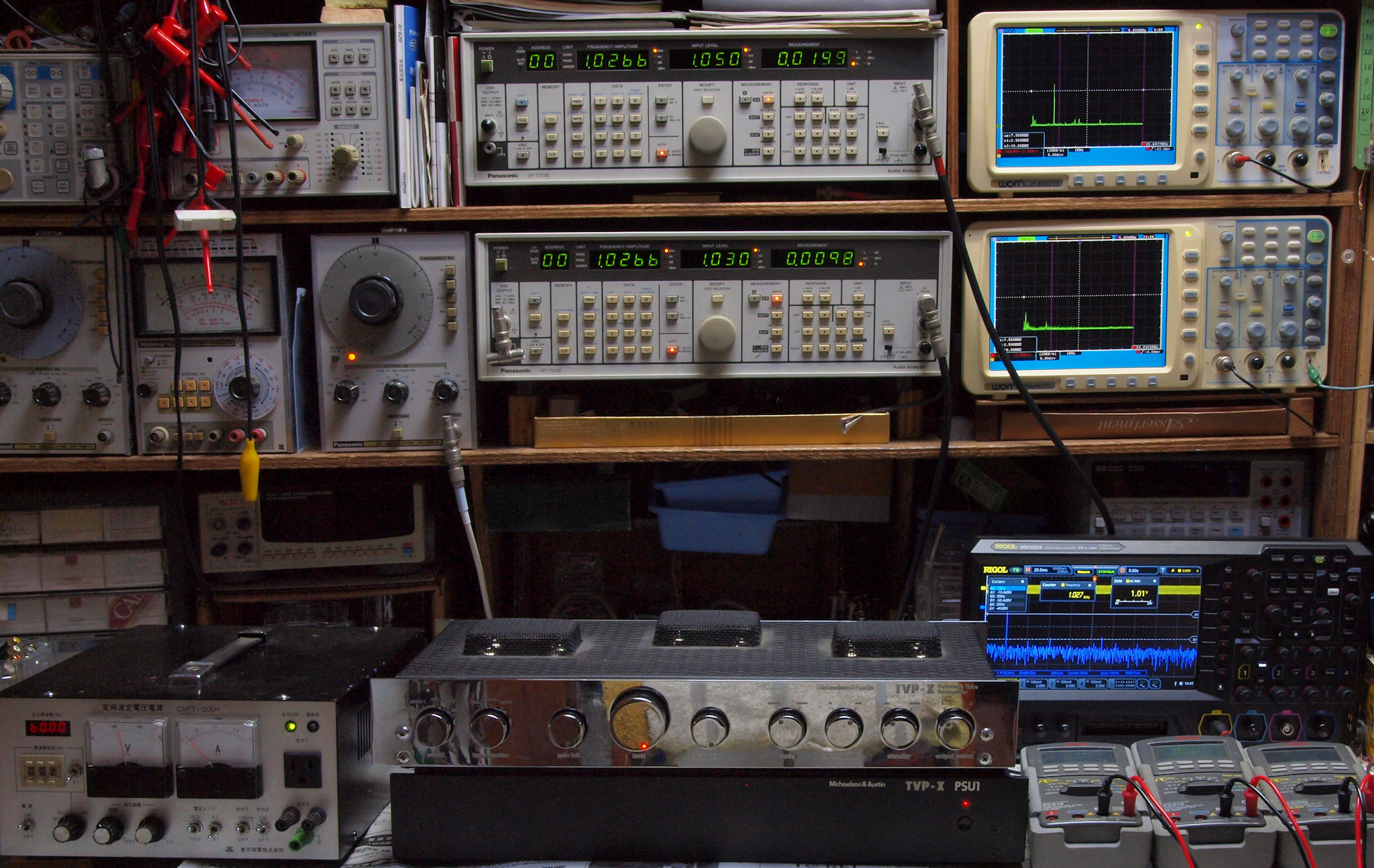

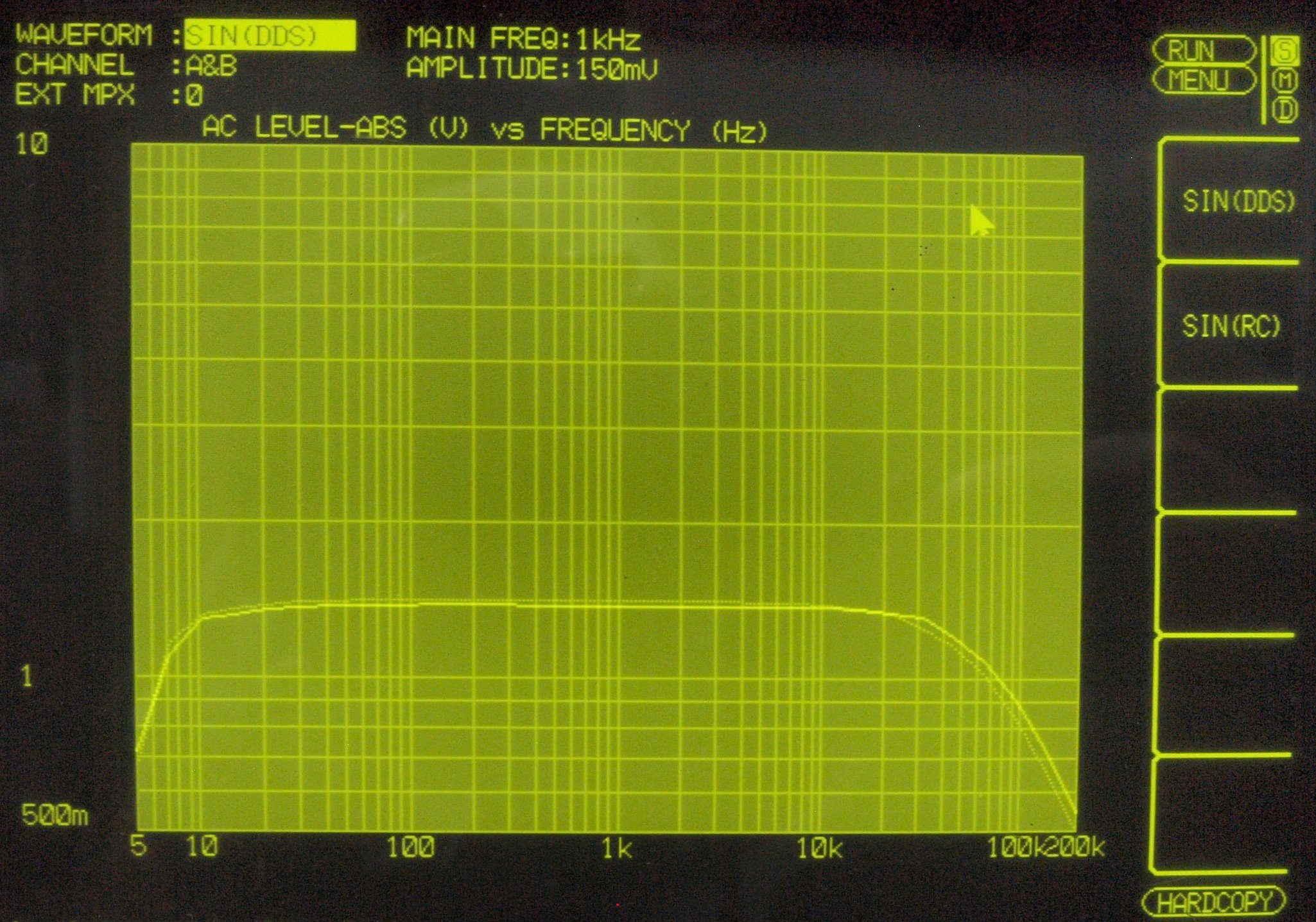

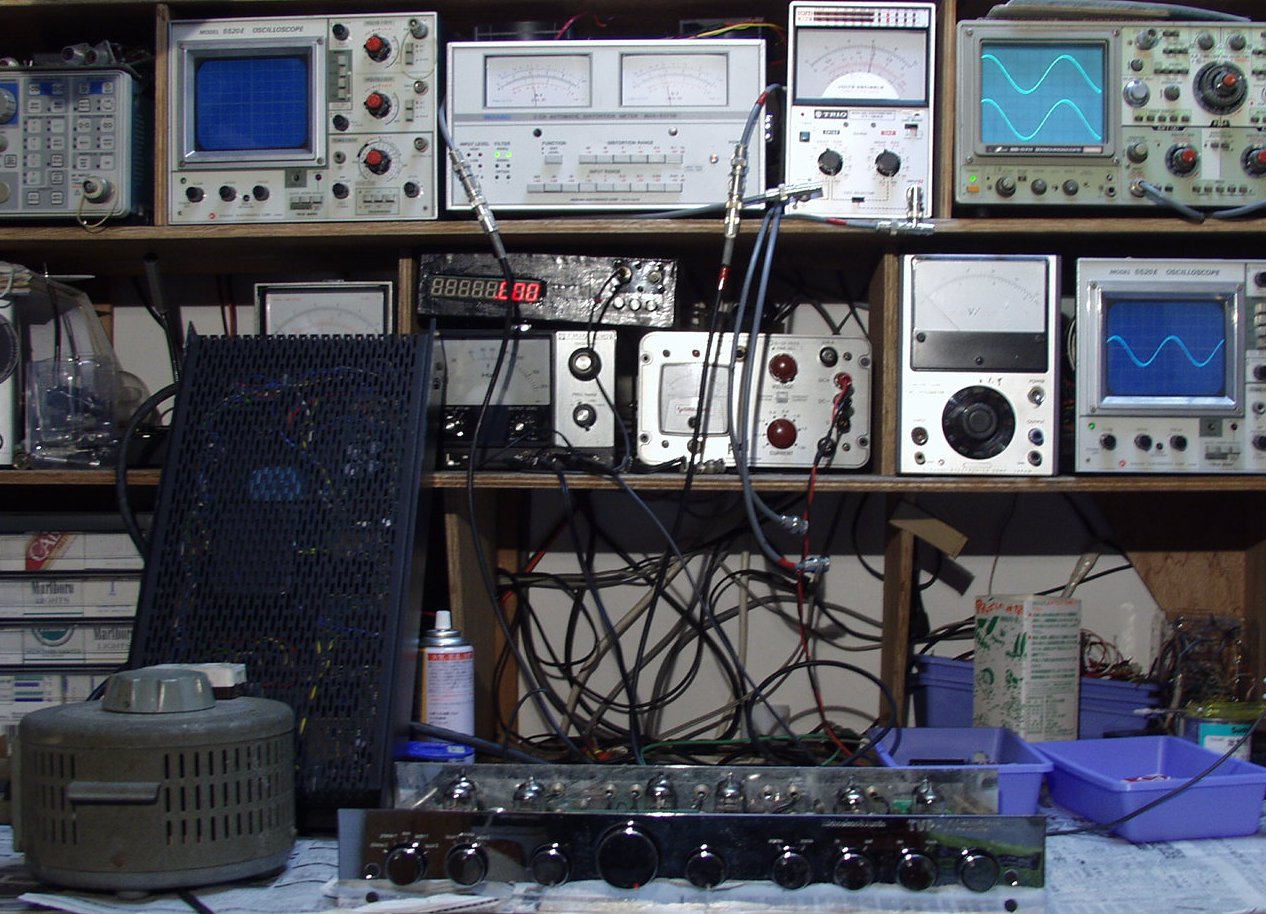

Ｅ．　調整・測定 Ｅ−１．調整・出力測定　スライダックで１１５Vに昇圧している

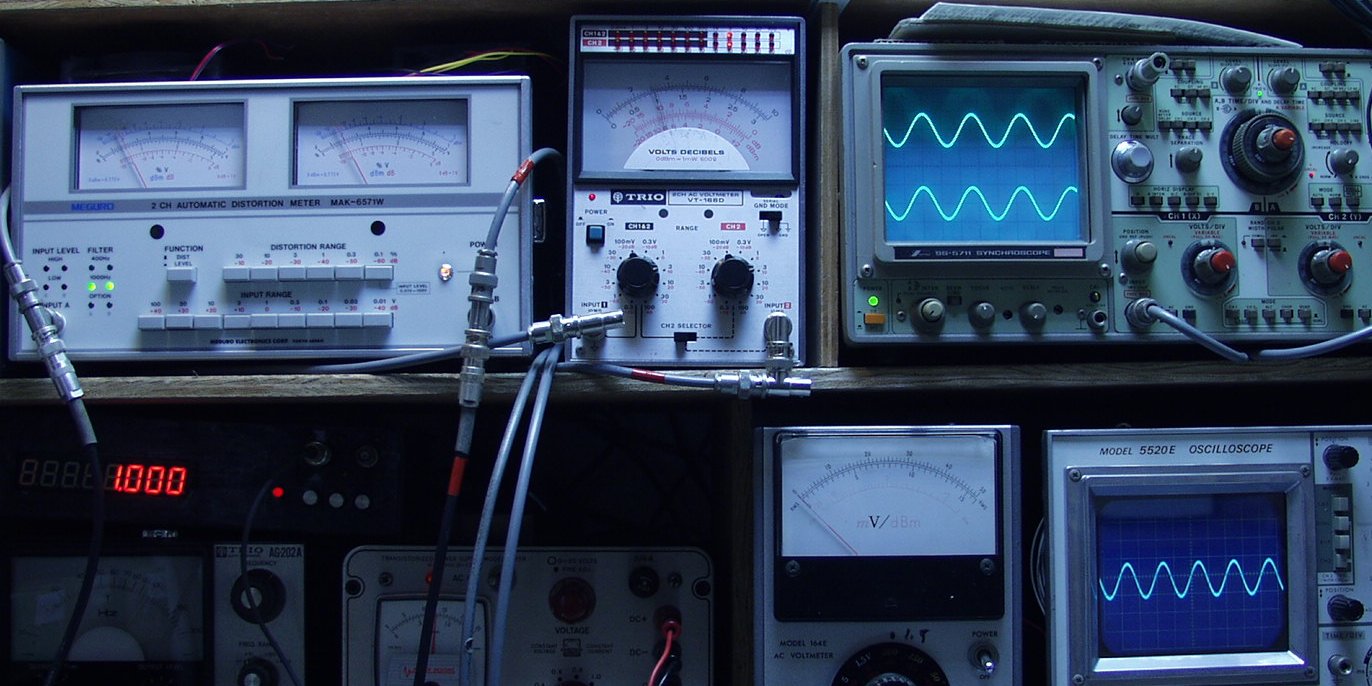

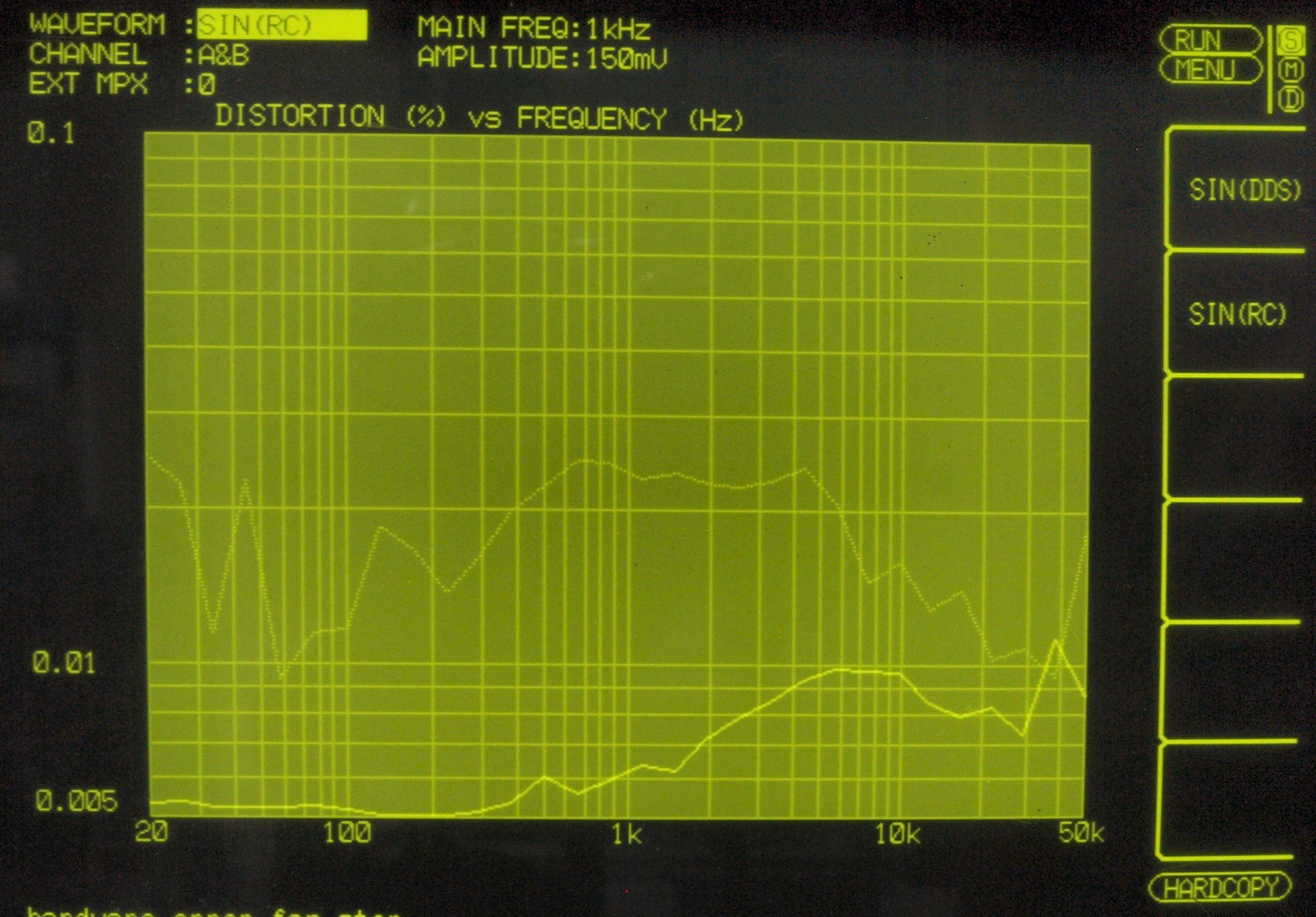

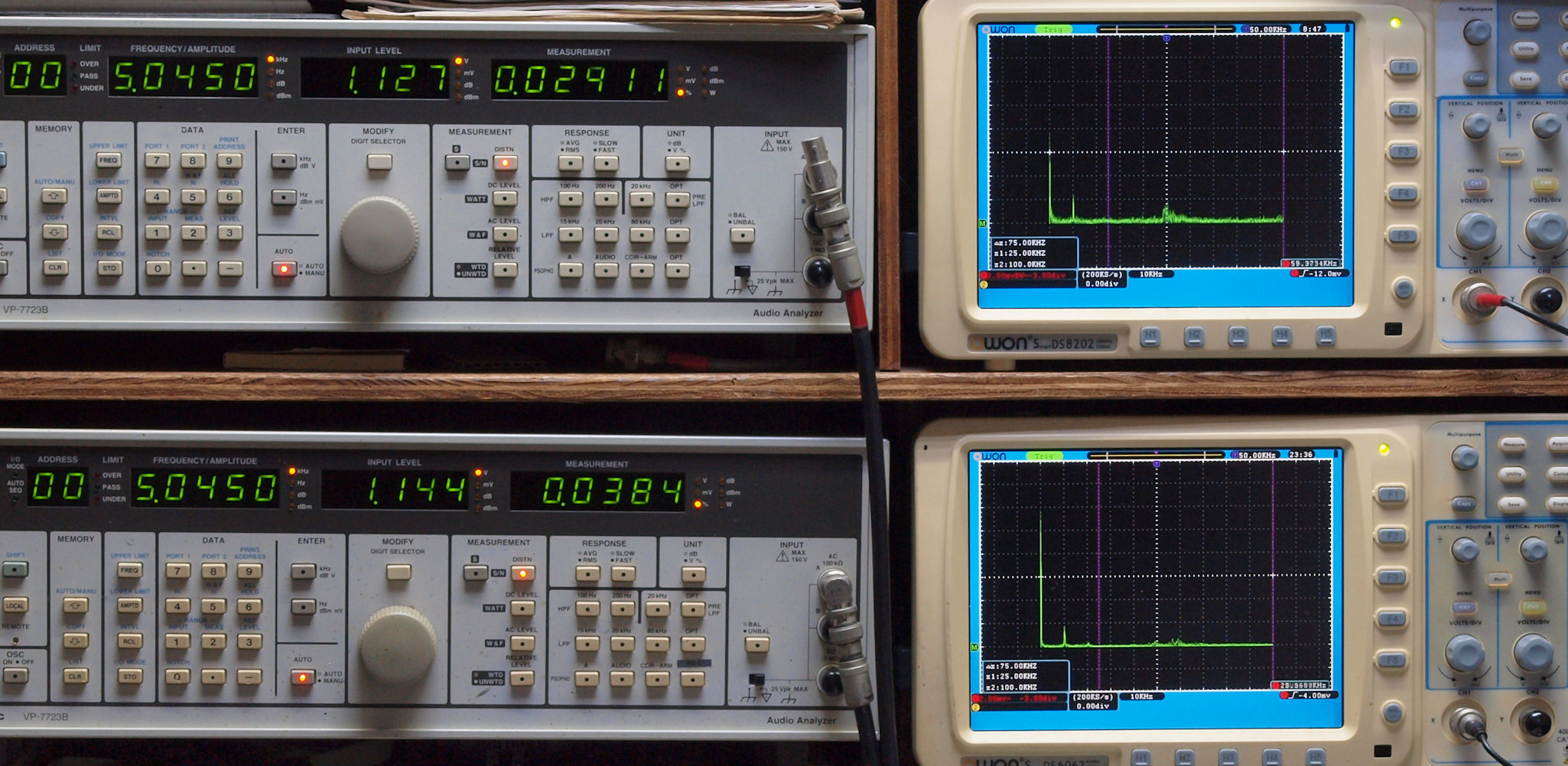

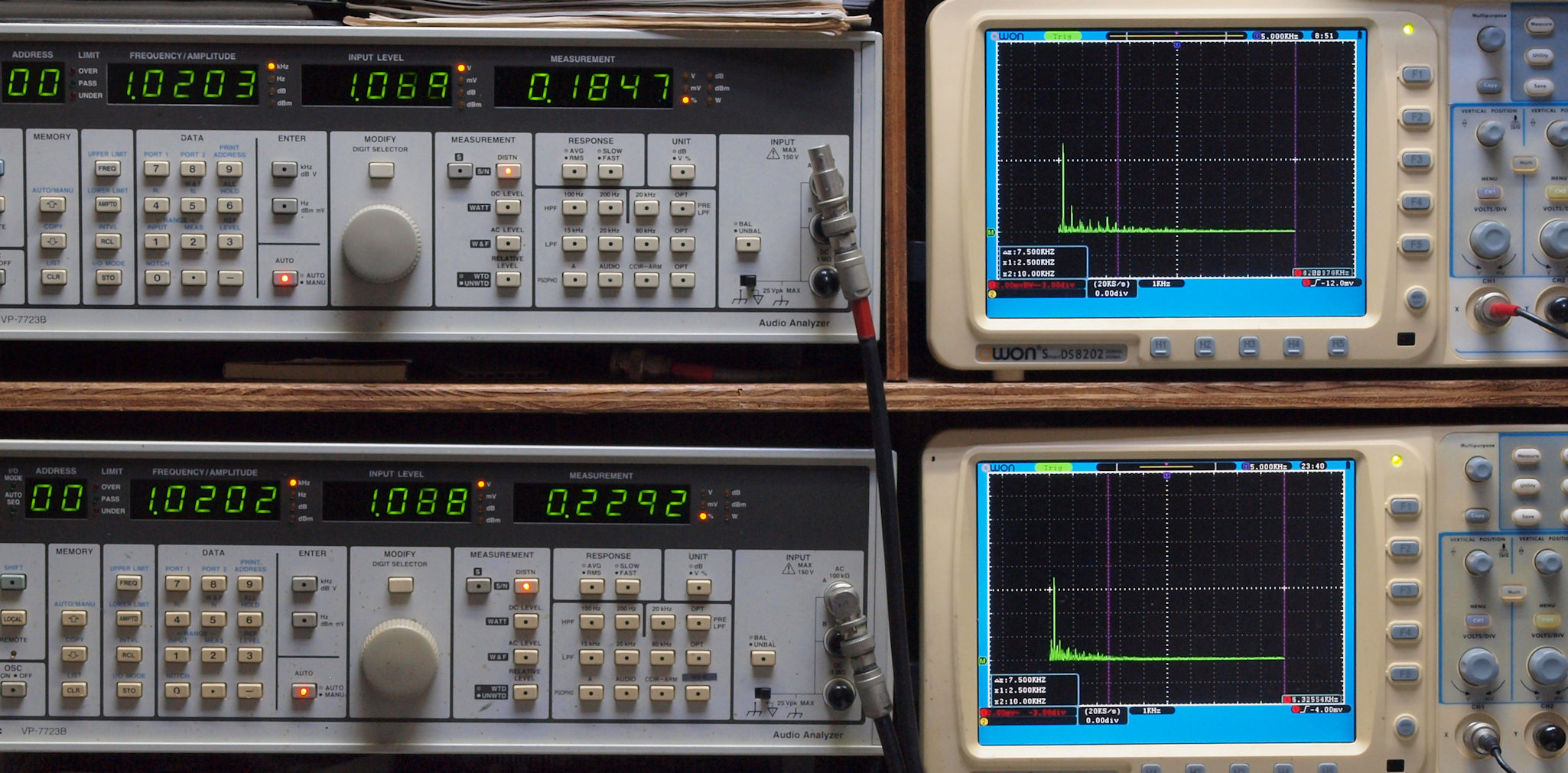

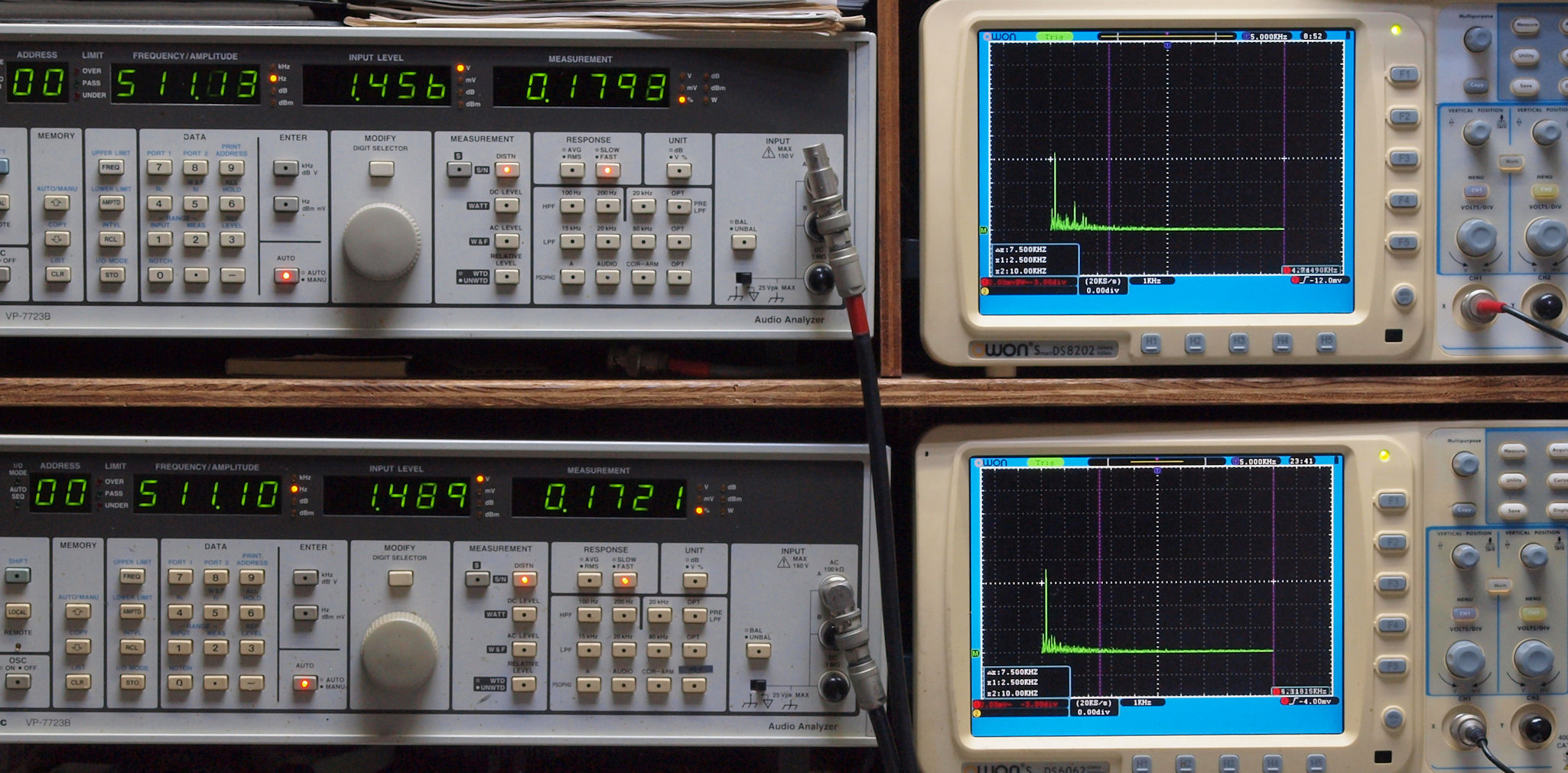

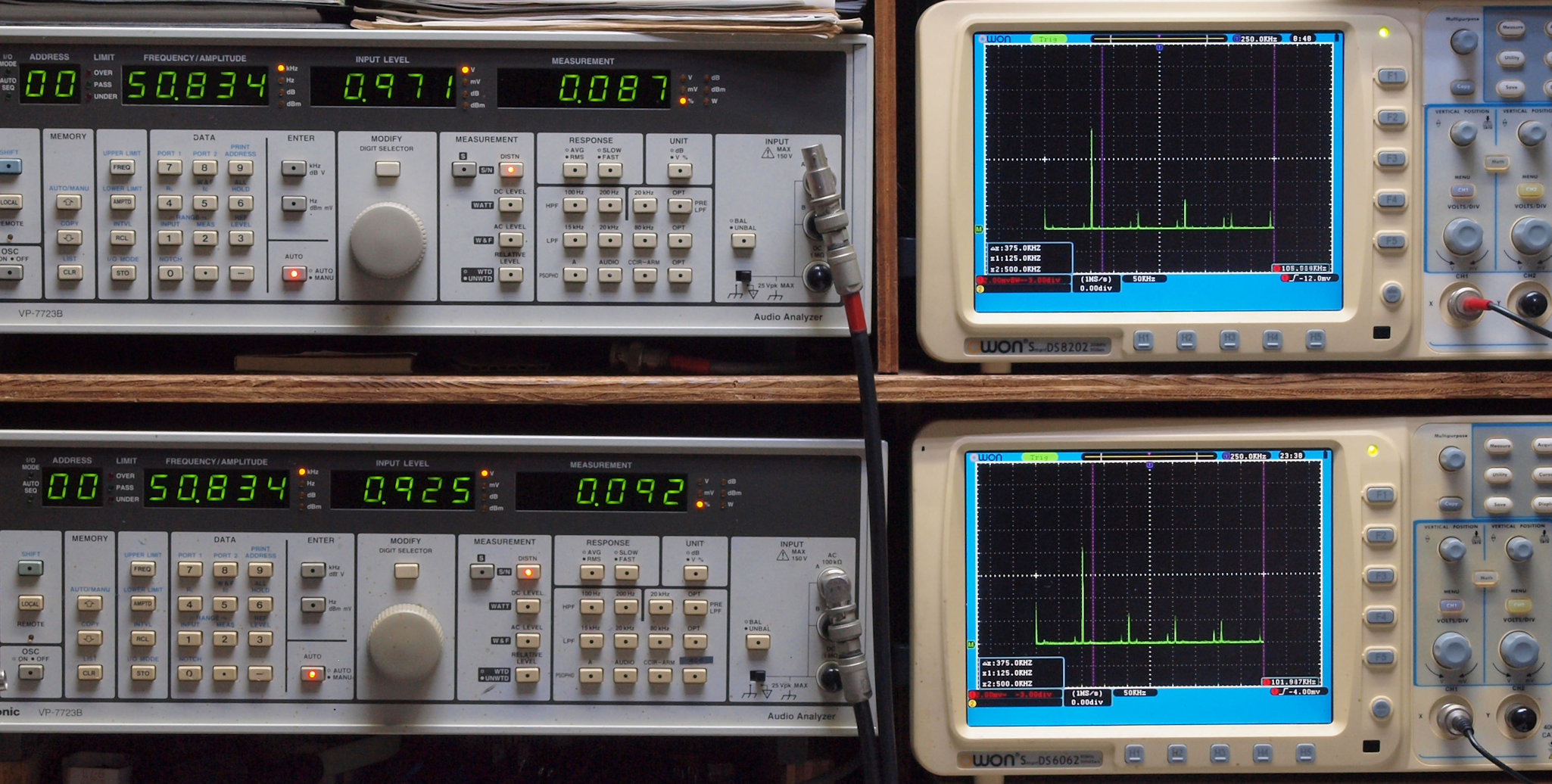

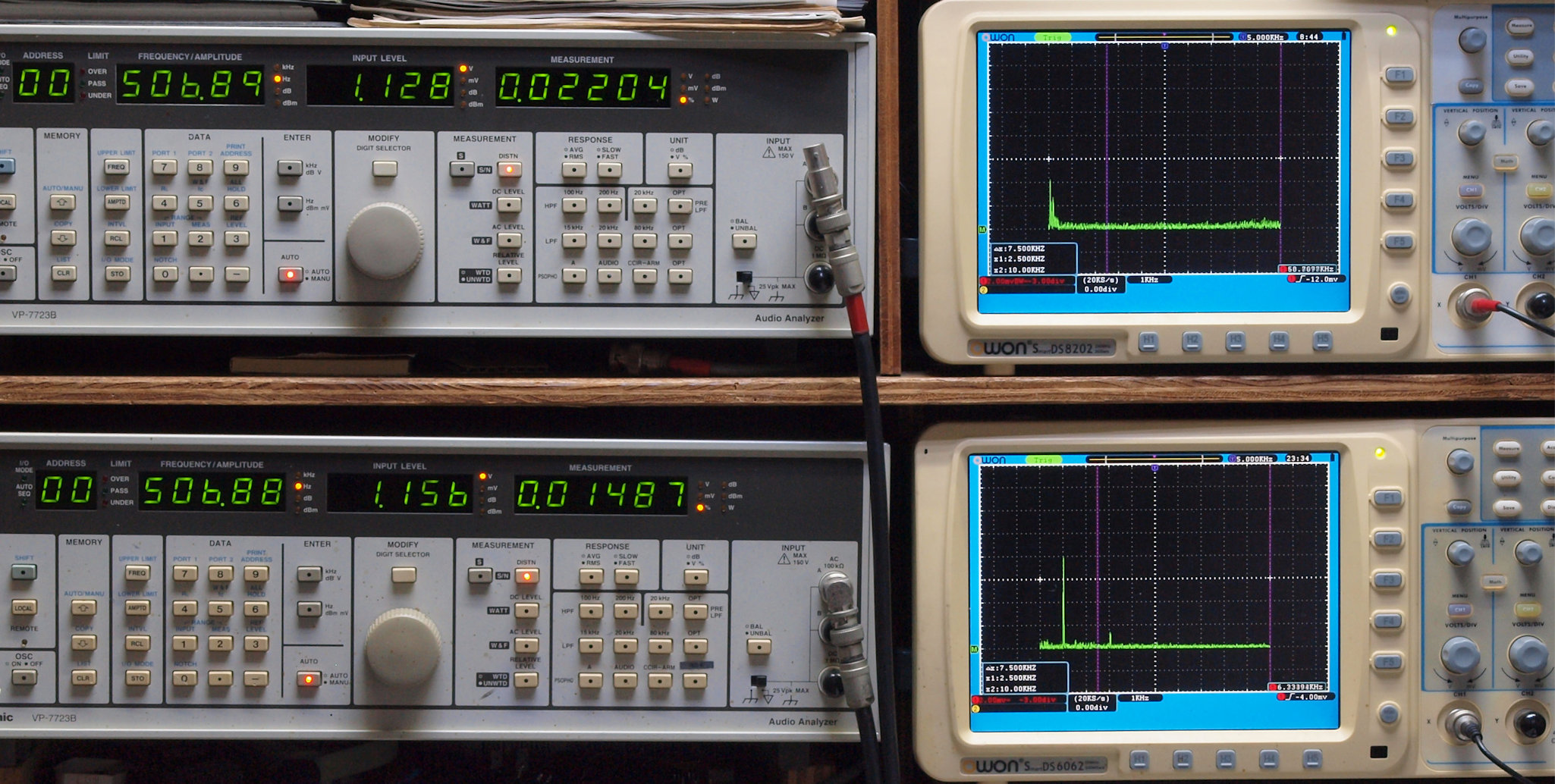

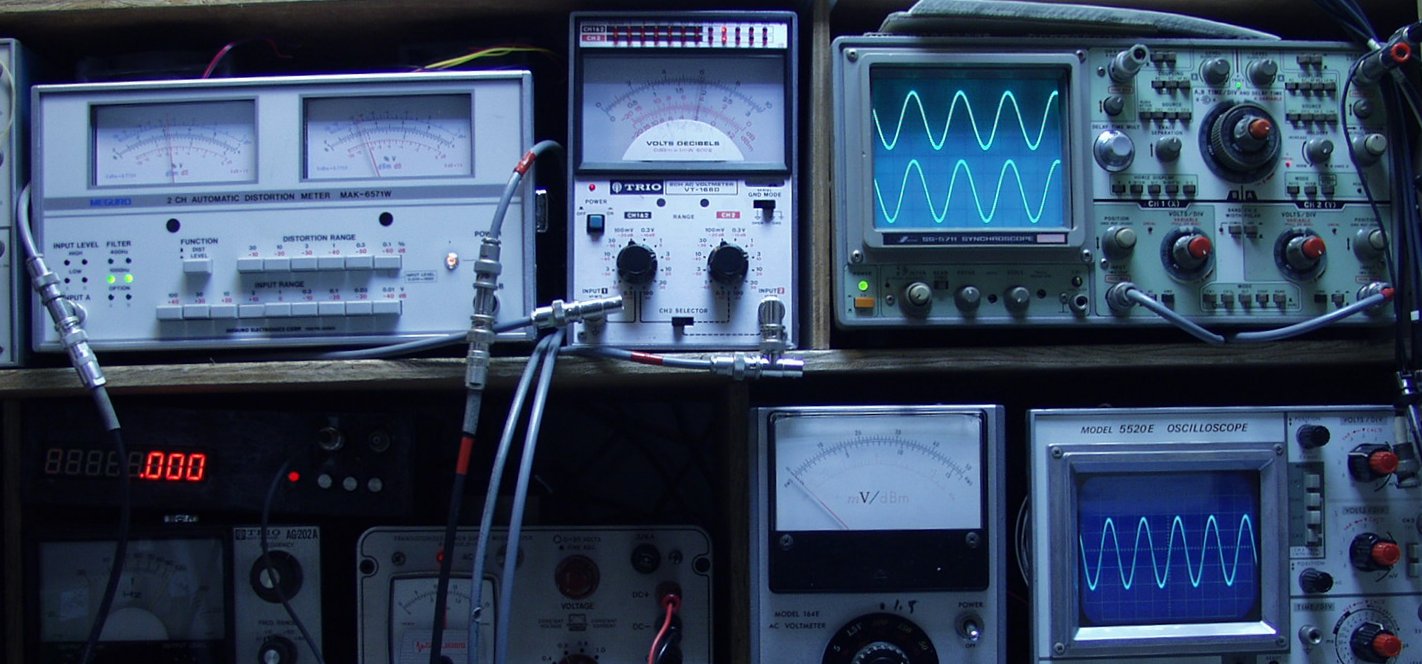

Ｅ−２Ａ．　出力１Ｖ　ＡＵＸ　入力１０００ＨＺ　歪み率＝０．０２％

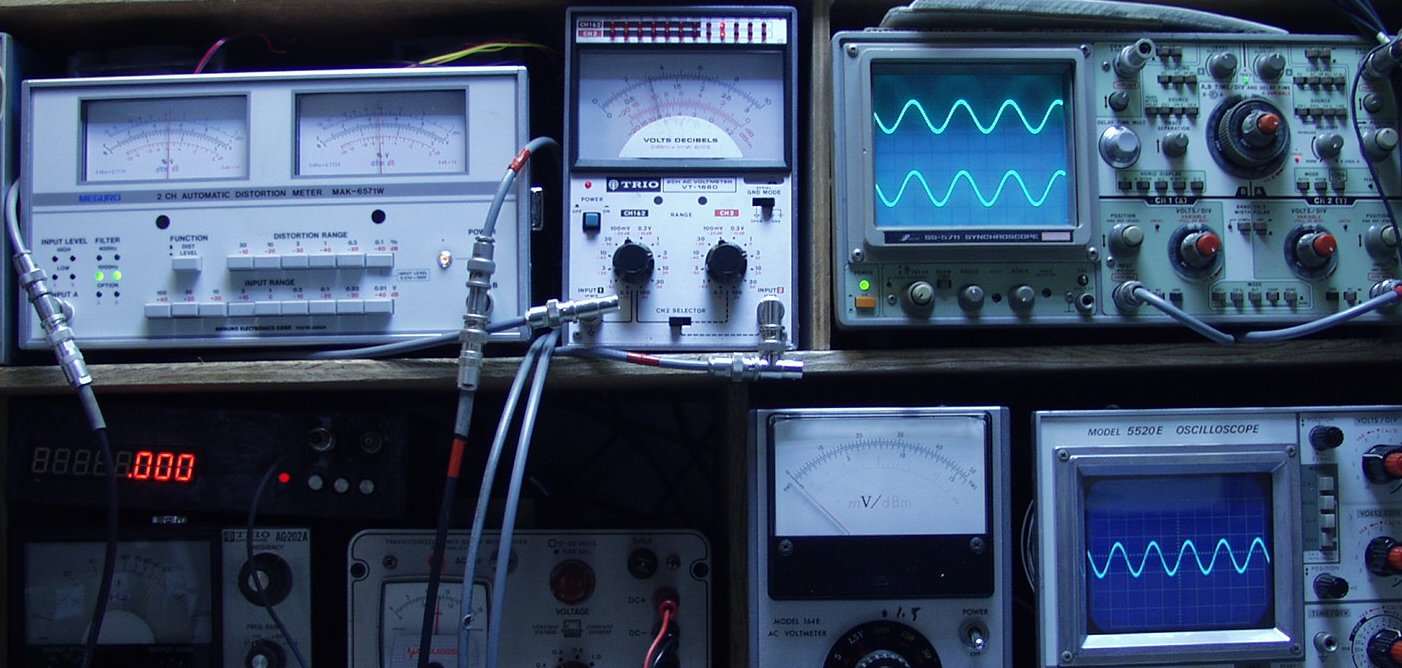

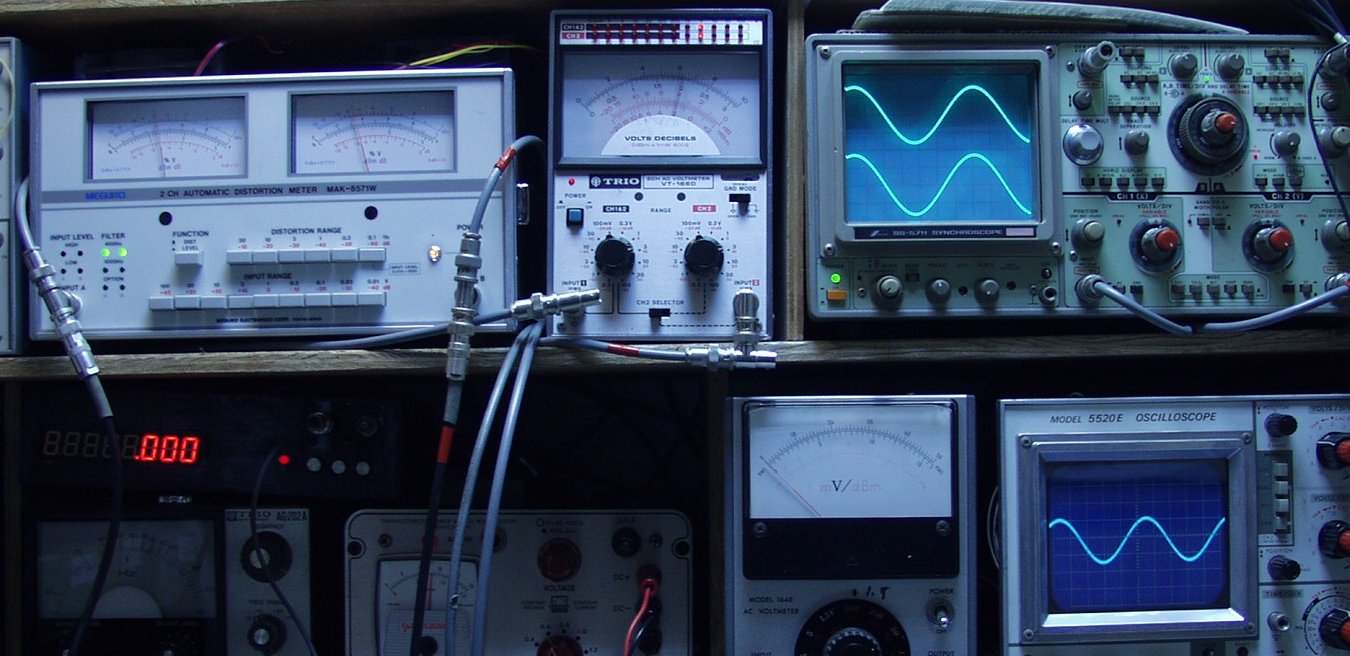

Ｅ−２Ｂ．　出力１Ｖ　ＡＵＸ入力　４００ＨＺ　歪み率＝０．０２％

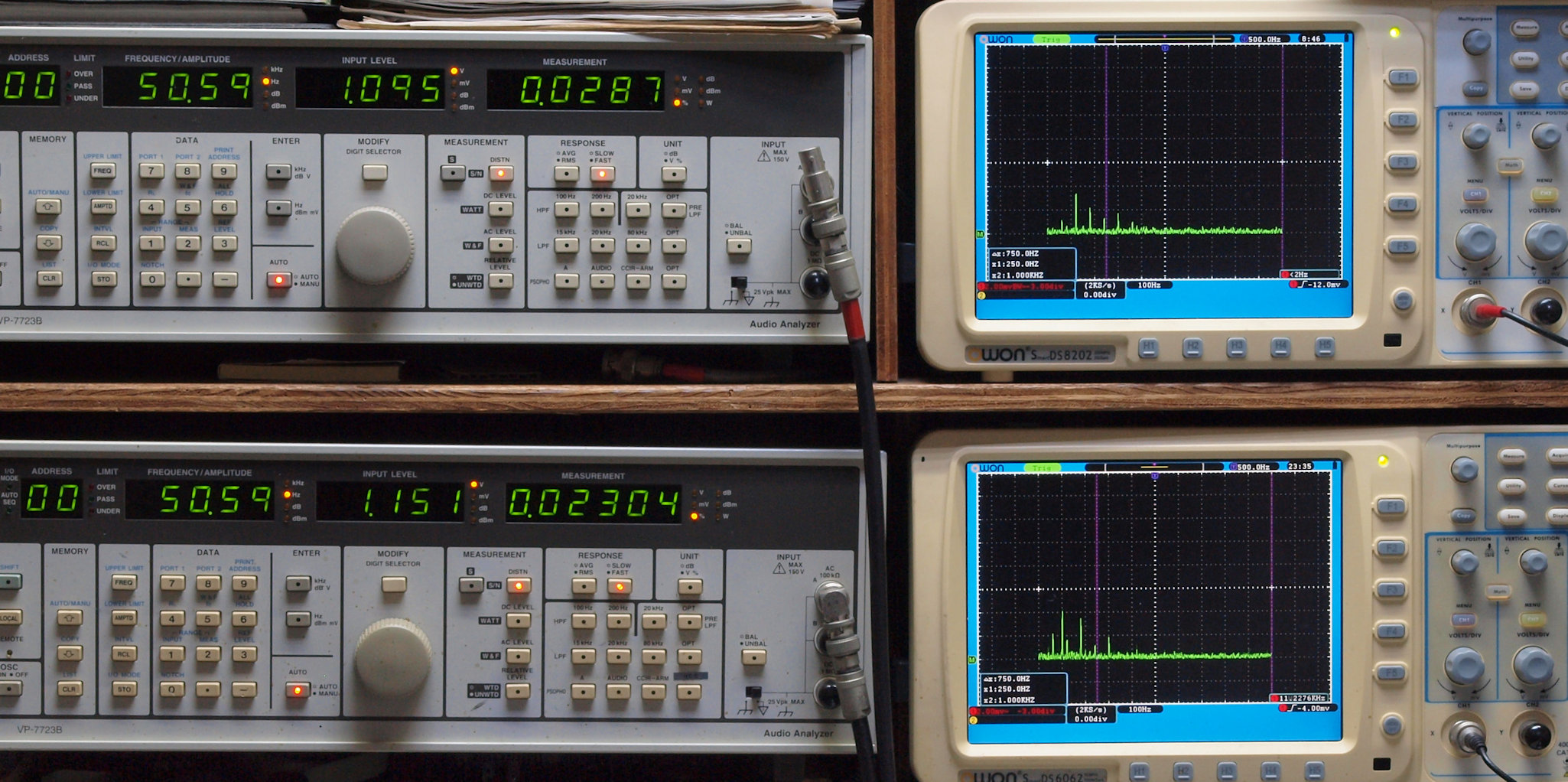

Ｅ−２Ｃ．　出力１Ｖ　ＭＭ入力（ＭＭ−１）　１０００ＨＺ　歪み率＝０．０５％

Ｅ−２Ｄ．　出力１Ｖ　ＭＭ入力（ＭＭ−１）　４００ＨＺ　歪み率＝０．０５％

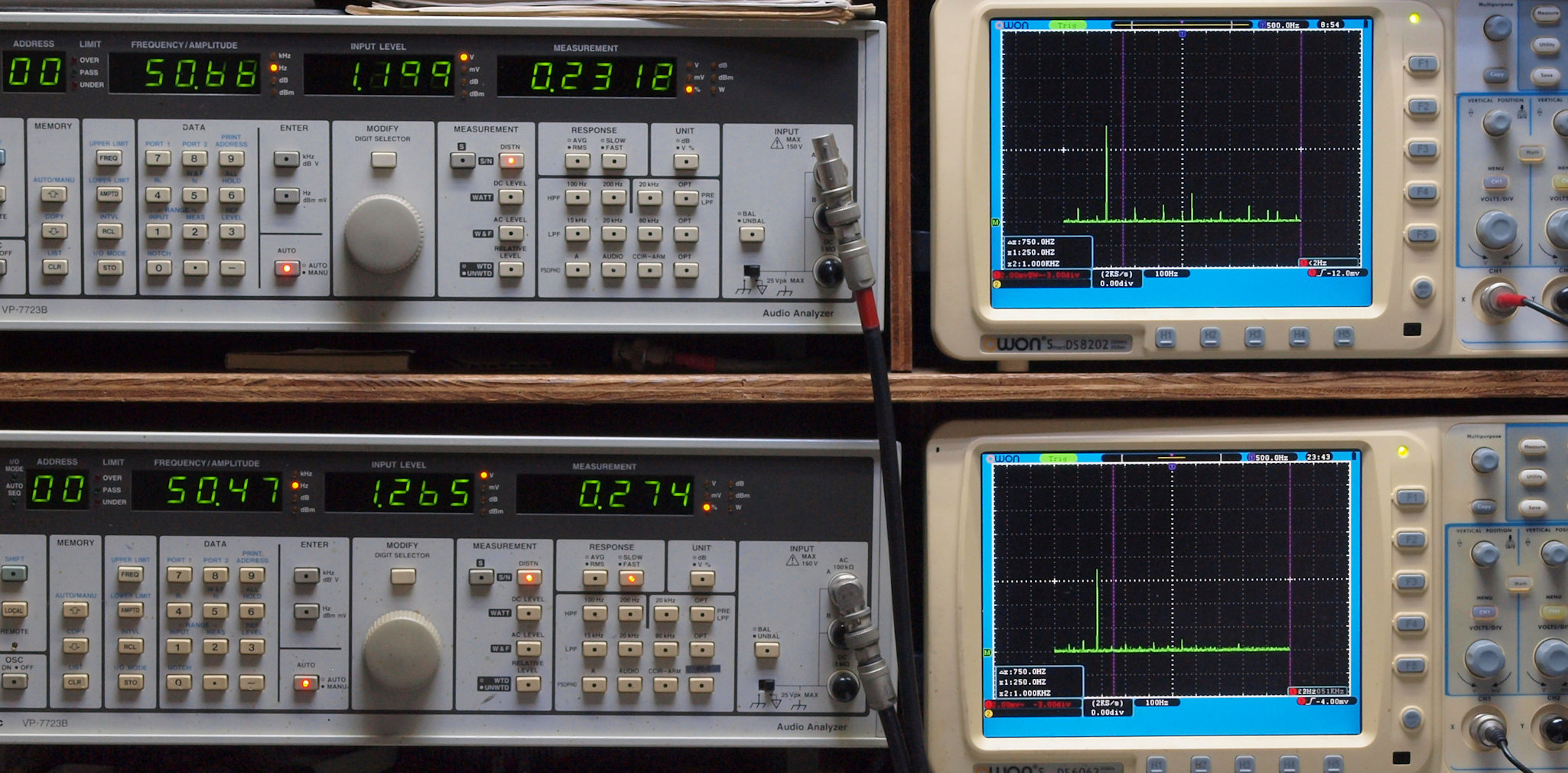

Ｅ−２E．　出力２Ｖ　ＭＭ入力（ＭＭ−２）　１０００ＨＺ　歪み率＝０．０３％

Ｅ−２F．　出力２Ｖ　ＭＭ入力（ＭＭ−２）　４００ＨＺ　歪み率＝０．０２％

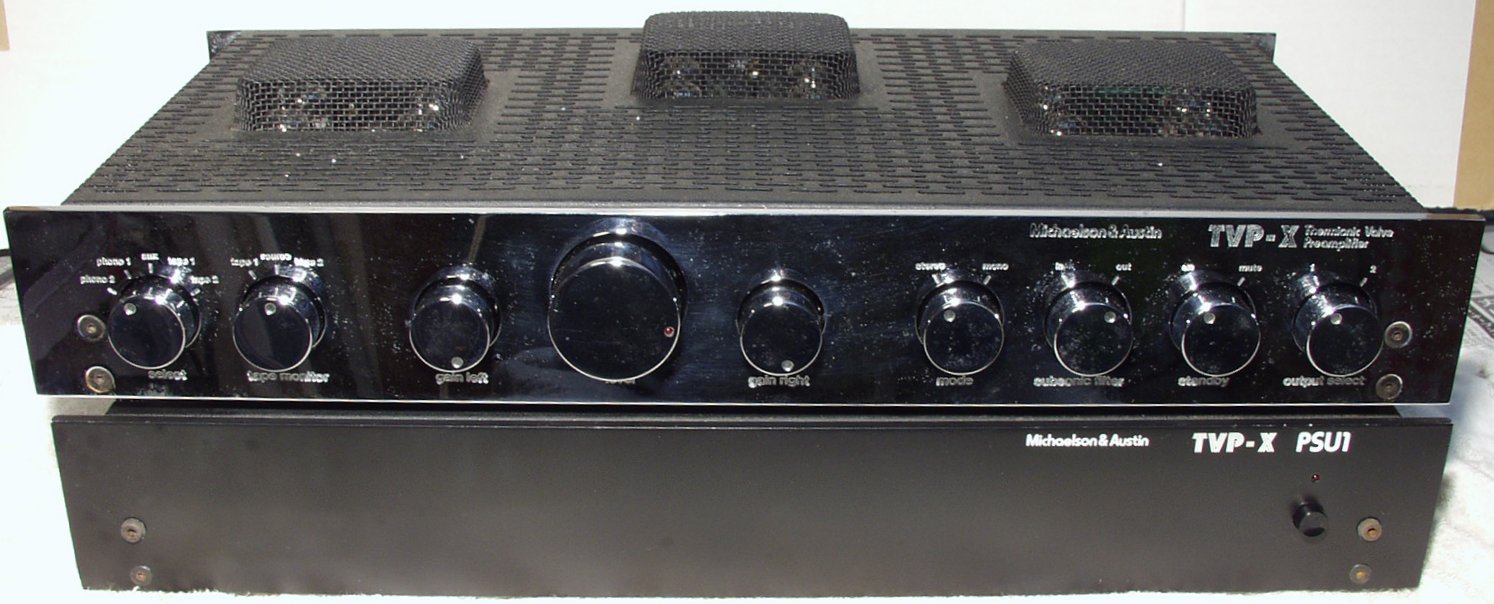

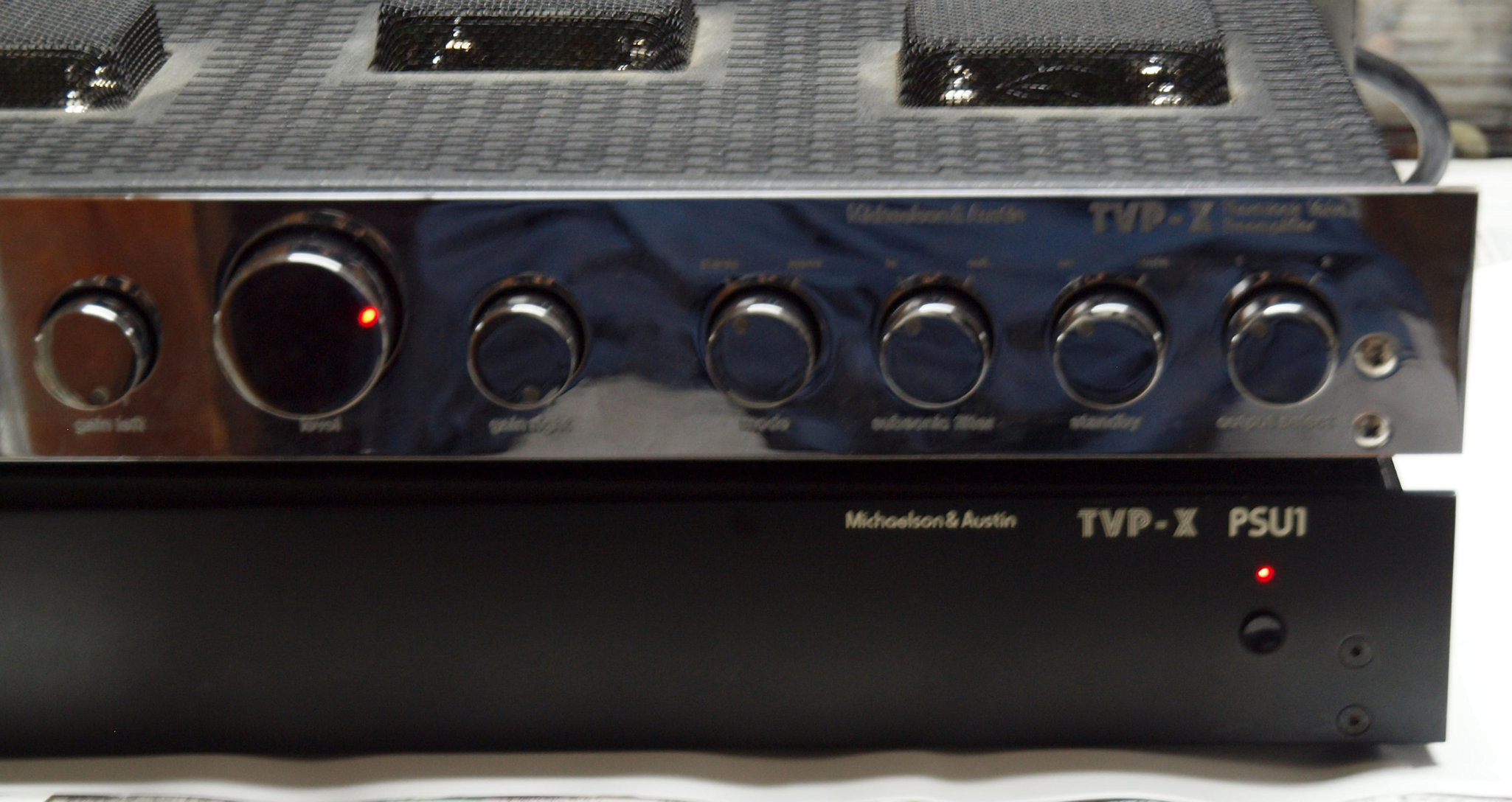

Ｅ−３Ａ．　完成　前から見る

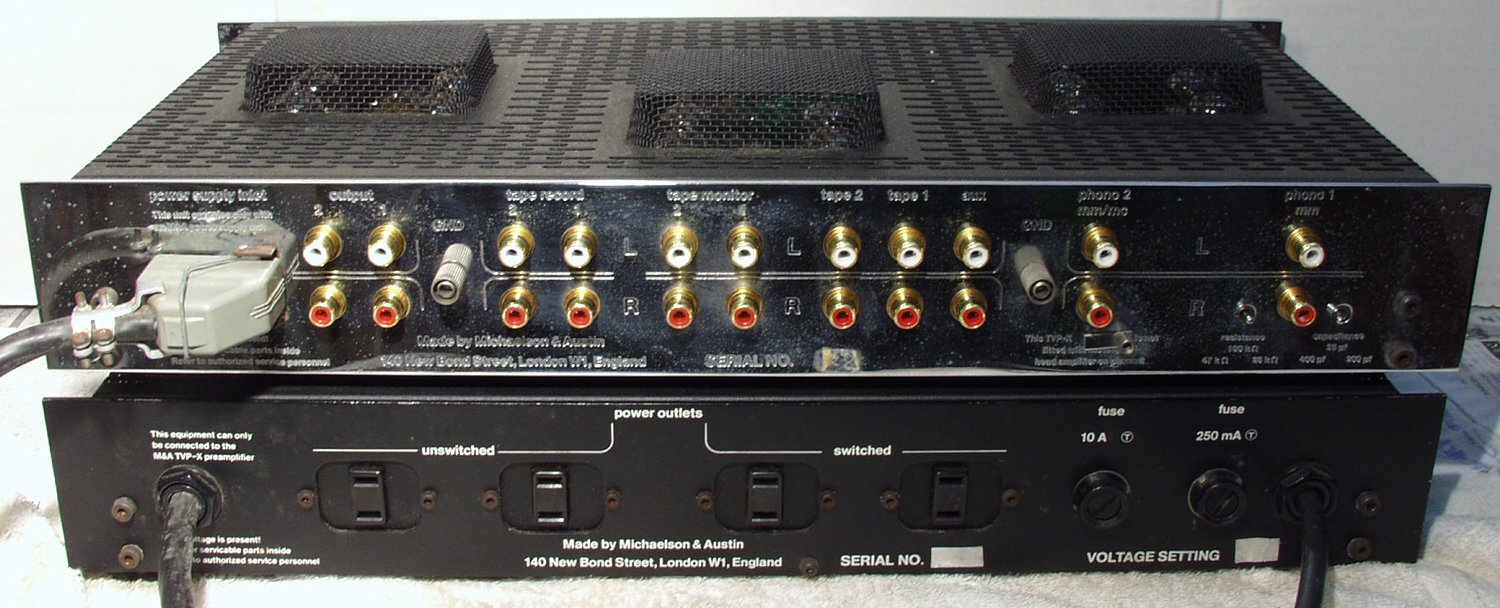

Ｅ−３Ｂ．　完成　後ろから見る

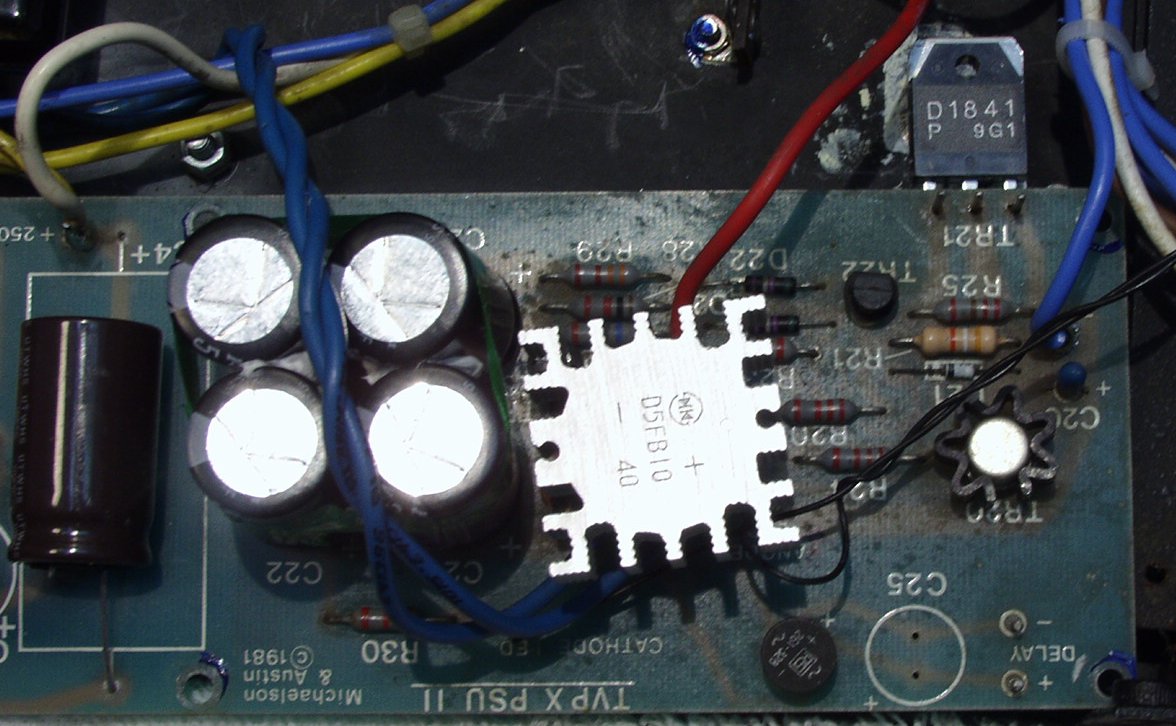

Ｇ．　再修理 Ｇ−１．　再修理後　ヒーター点火用整流器とＴＲ（トランジスター）を交換

Ｇ−２．　再修理後　上から見る
