ＬＵＸＭＡＮ　Ｌ−４３０　修理記録
２０２６／６／２６．到着　　　／．完成　
Ａ．　修理前の状況
  • アンプ（Luxman L-430）のOHとアップグレードします。
    　目的：古いレコードを聴くための装置構築。
    　現状：掃除してチェックしましたが一応機能するようです。
    　　　　但し、劣化した音がします。
  • 依頼事項詳細。
    １） Phono入力をメインで使いますので、イコライザ基盤を中心にアップグレードを希望します。
    ２） 電源のブロックコンデンサは新品を同梱しましたので交換希望します。
    ３） 電源周りの平滑ダイオードは近年の高速リカバリ型に全て交換を希望します。
    ４） 電源周りの大容量電解コンデンサにはバイパスフィルムコンを抱合せて頂くことを希望します。
    ５） 電源インプットは脱着式に改造を希望します。
    　　　（Furutech金メッキソケットを同梱しましたので交換希望します。）
    ６） Phono入力RCAプラグは、Furutech金メッキRCAに交換希望します。
    ７） OHのみならずアップグレードも目的で、他に近年の高性能な部品が使用可能な部分あれば、交換希望します。
    ８） 永く使いたく、疑わしい部品はフィルムコンデンサ含め積極的に交換希望します。
    ９） 設計上の問題ある場合は、改造して頂いて結構です。
    １０）３分後のアイドル電流は70mAに調整して頂くことを希望します。
    １１）正面パネルの豆電球がよく切れるので、もし交換用豆電球お持ちであれば、予備品を幾つか希望します。
    １２）希望納期：1年以内

Ｃ．　修理状況
  • 電源ブロック電解コンデンサー含む全電解コンデンサー交換。
    ＳＰ接続リレ−交換。
    終段ＦＥＴ（電界効果トランジスター）のマイカーをテフロンシートに交換。
    １部フイルムコンデンサー交換。
    足黒ＴＲ（トランジスター）交換。
    配線手直し、補強。
    各基板の半田不良を修理します、所謂、半田補正作業
    ＶＲやＳＷ類は接点復活剤で洗浄。
    電源コードを３Ｐインレットに交換。
    電源整流ダイオードをファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換。
    入出力RCA端子交換。
    終段ＴＲ（トランジスター）のマイカーをテフロンシートに交換右側、左側。

Ｄ．　使用部品
  • 電源ブロック電解コンデンサー（支給品）　　２個。
    電解コンデンサー　　　　　　　　　　　　　　　個。
    フイルムコンデンサー　　　　　　　　　　　　個。
    セラミックコンデンサー　　　　　　　　　　　　個。
    抵抗　　　　　　　　　　　　　　　　　　　　　　　個。
    半固定ＶＲ　　　　　　　　　　　　　　　　　　　個。
    ＳＰ接続リレー　　　　　　　　　　　　　　　　　２個。
    ３Ｐインレット（支給品）　１個。　FURUTECH　FI-10(Ｇ) 金メッキ。
    中古ＲＣＡ端子ＷＢＴ−０２０１　　　　　　1組2個。
    テフロン絶縁型（秋月電子通商で購入の台湾製）　８組１６個。
    ファストリカバリー 整流ダイオード（ 3A／ 200V）　　4本。
    終段ＴＲ（トランジスター）テフロンシート　　８枚。

Ｅ．　調整・測定

Ｆ．　修理費　　　１４８，０００円　　　　オーバーホール修理

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＬＵＸＭＡＮ　Ｌ−４３０　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ０１．　点検中　梱包の様子、開封した所。
Ａ０２．　点検中　梱包の様子、上の抑え（詰物）を取除いた所。
Ａ０３．　点検中　梱包の様子、横の抑え（詰物）を取除いた所。
Ａ０４．　点検中　梱包の様子、左右下の抑え（詰物）。

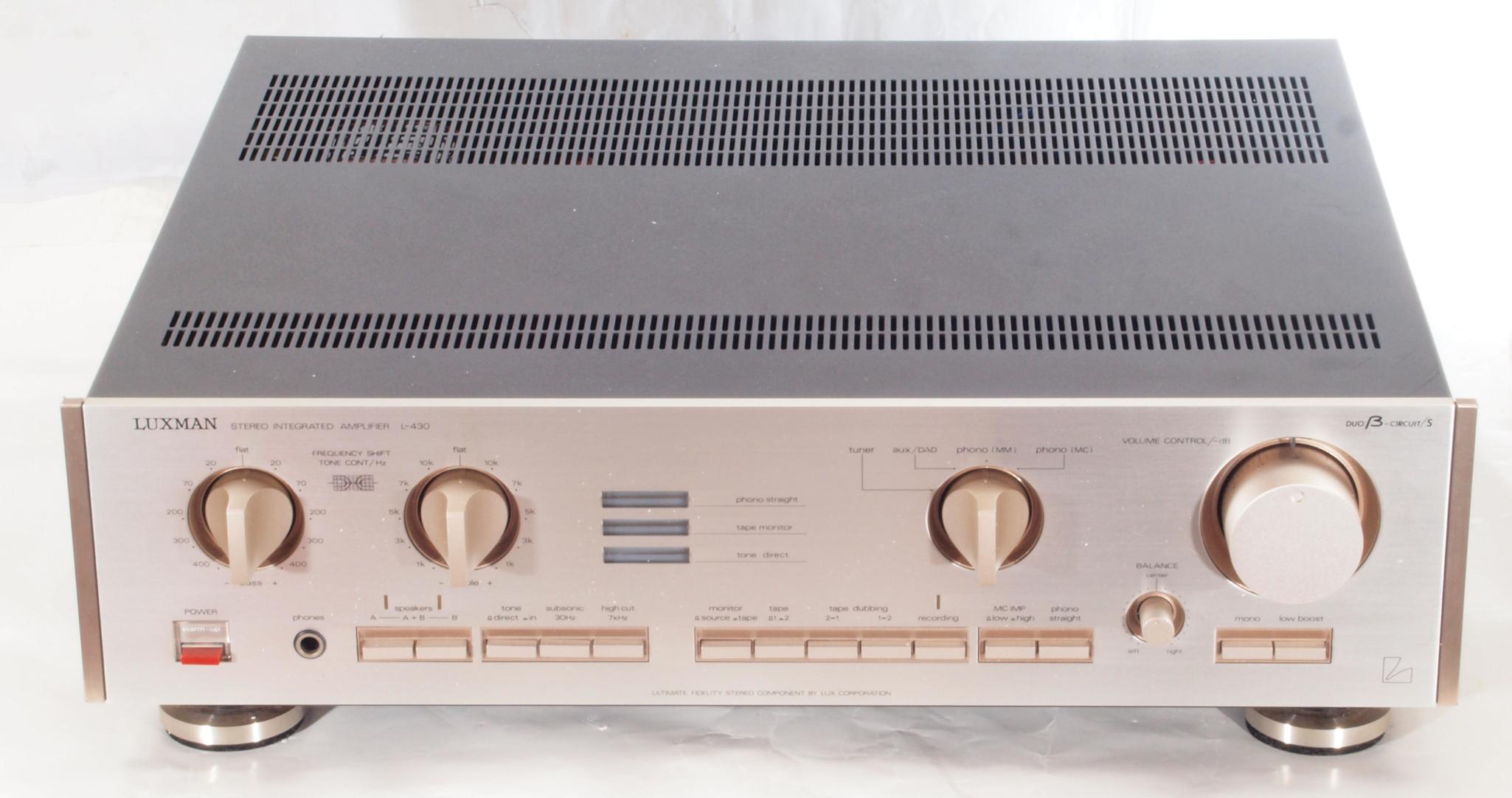

Ａ１１．　点検中　前から見る

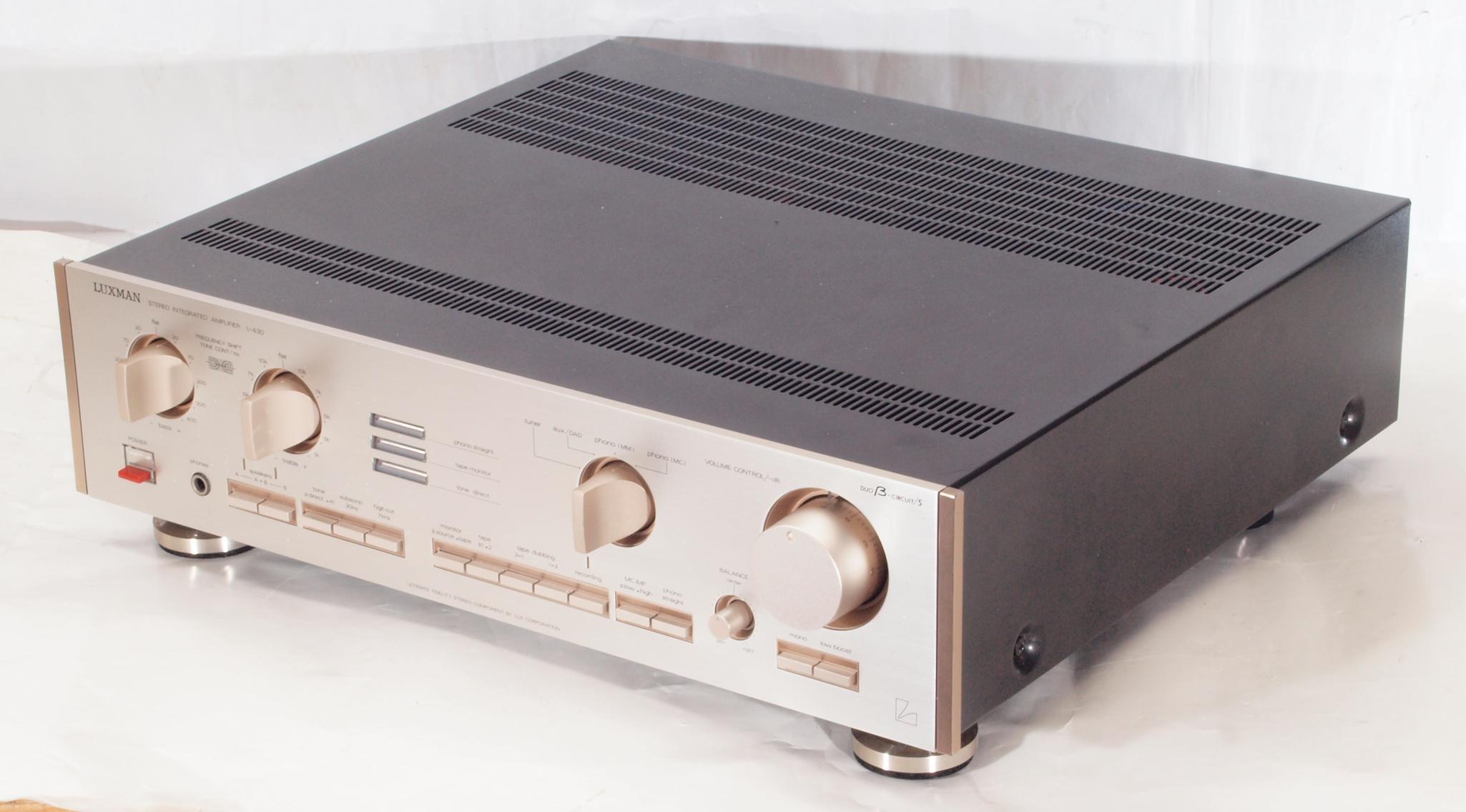

Ａ１２．　点検中　前右から見る

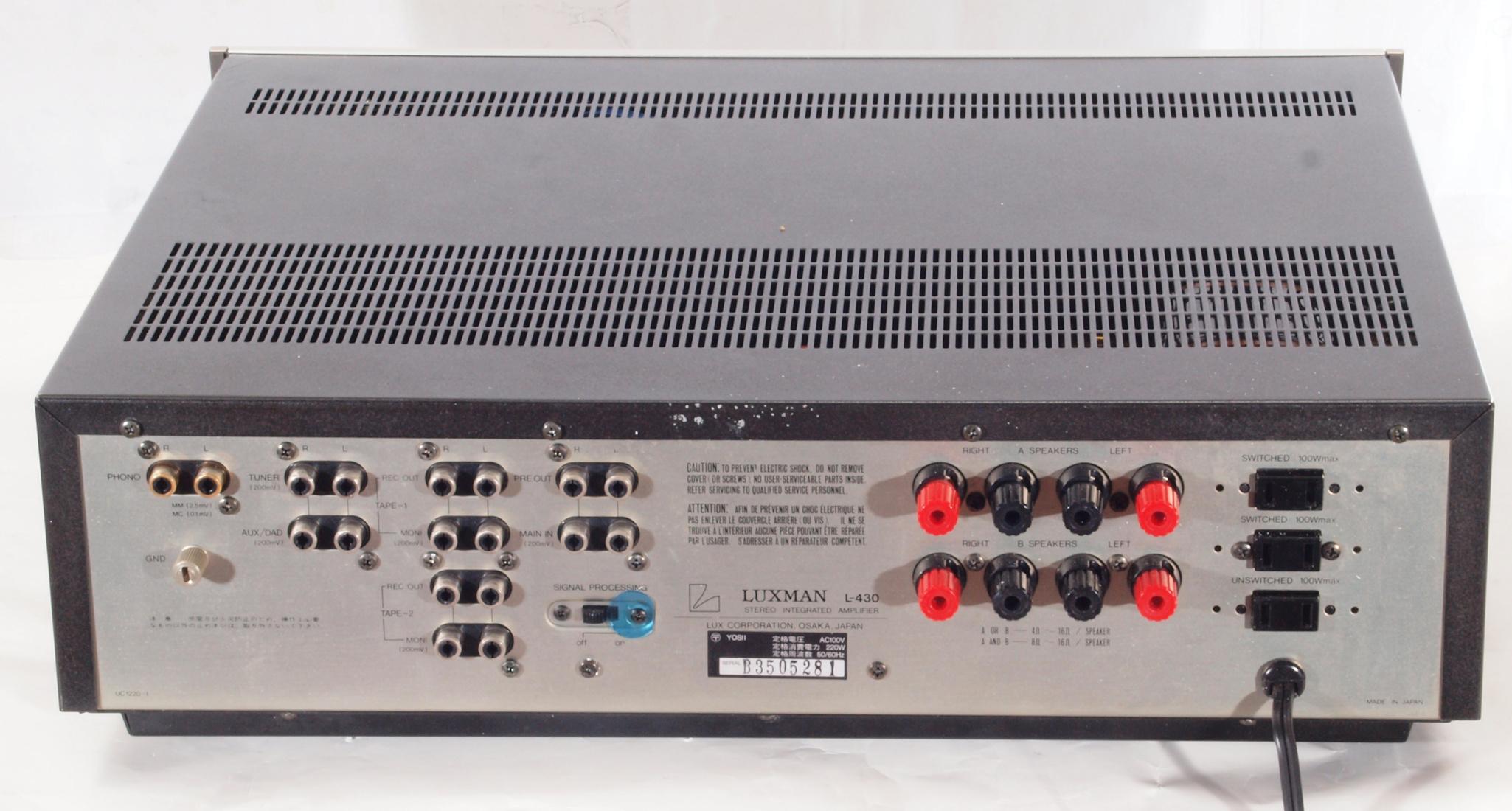

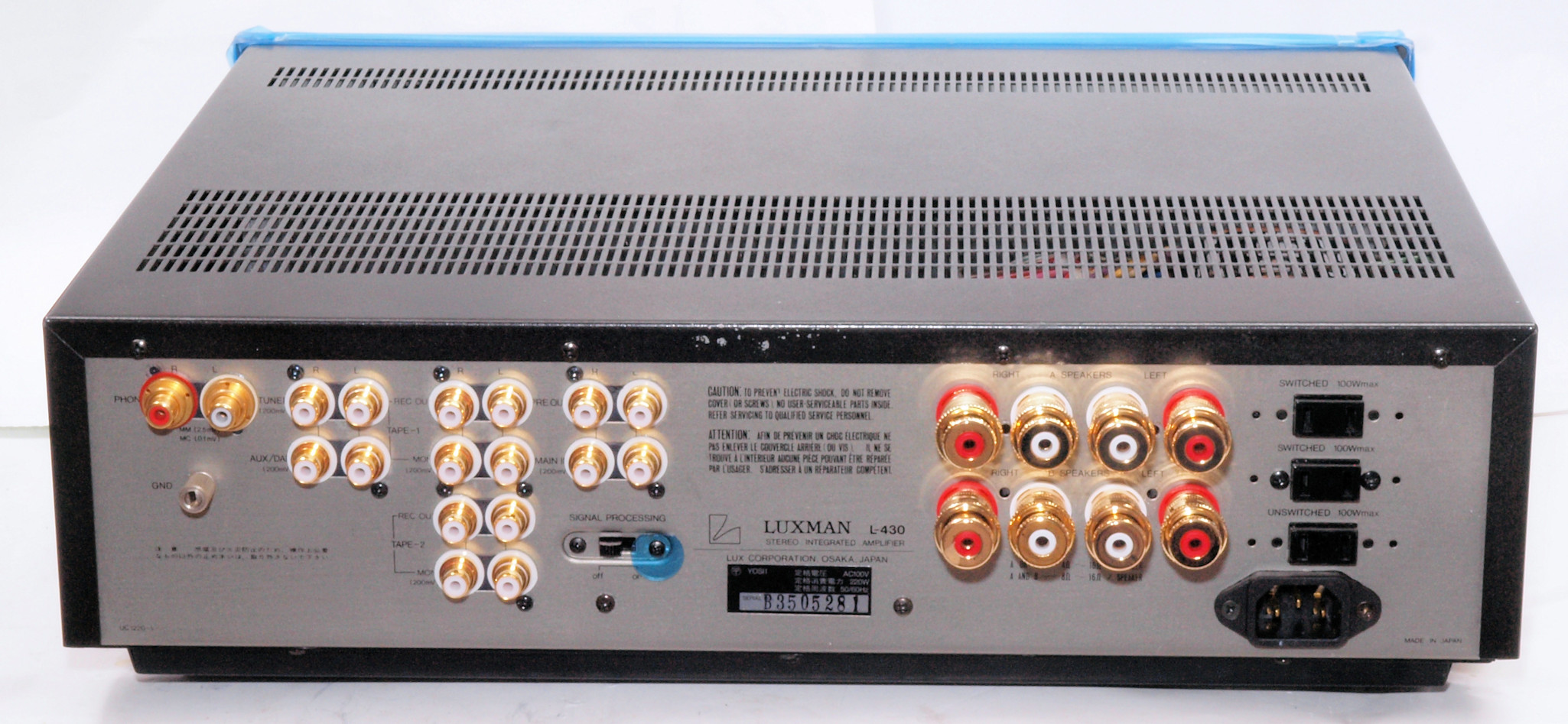

Ａ１３．　点検中　後から見る

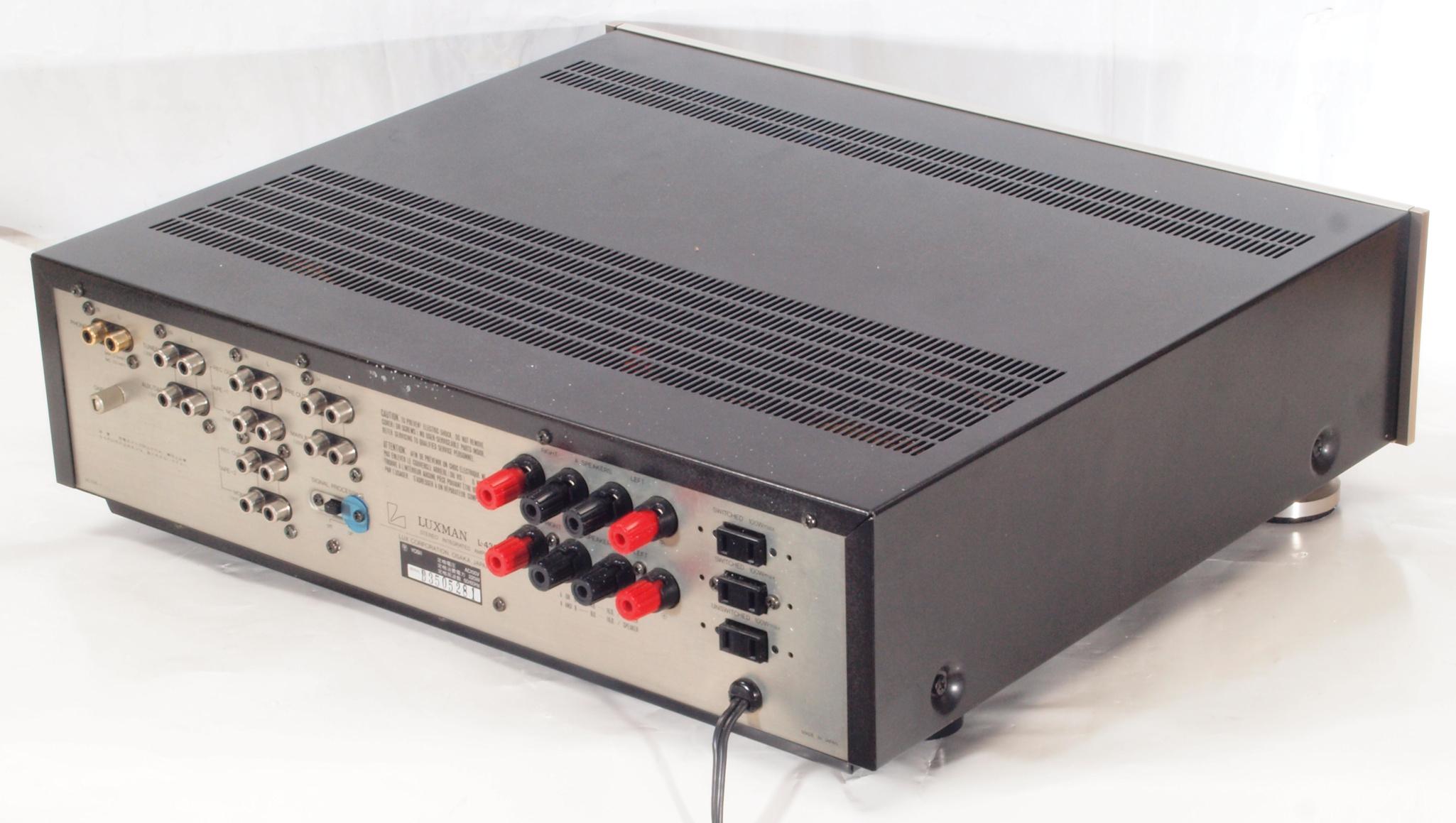

Ａ１４．　点検中　後左から見る

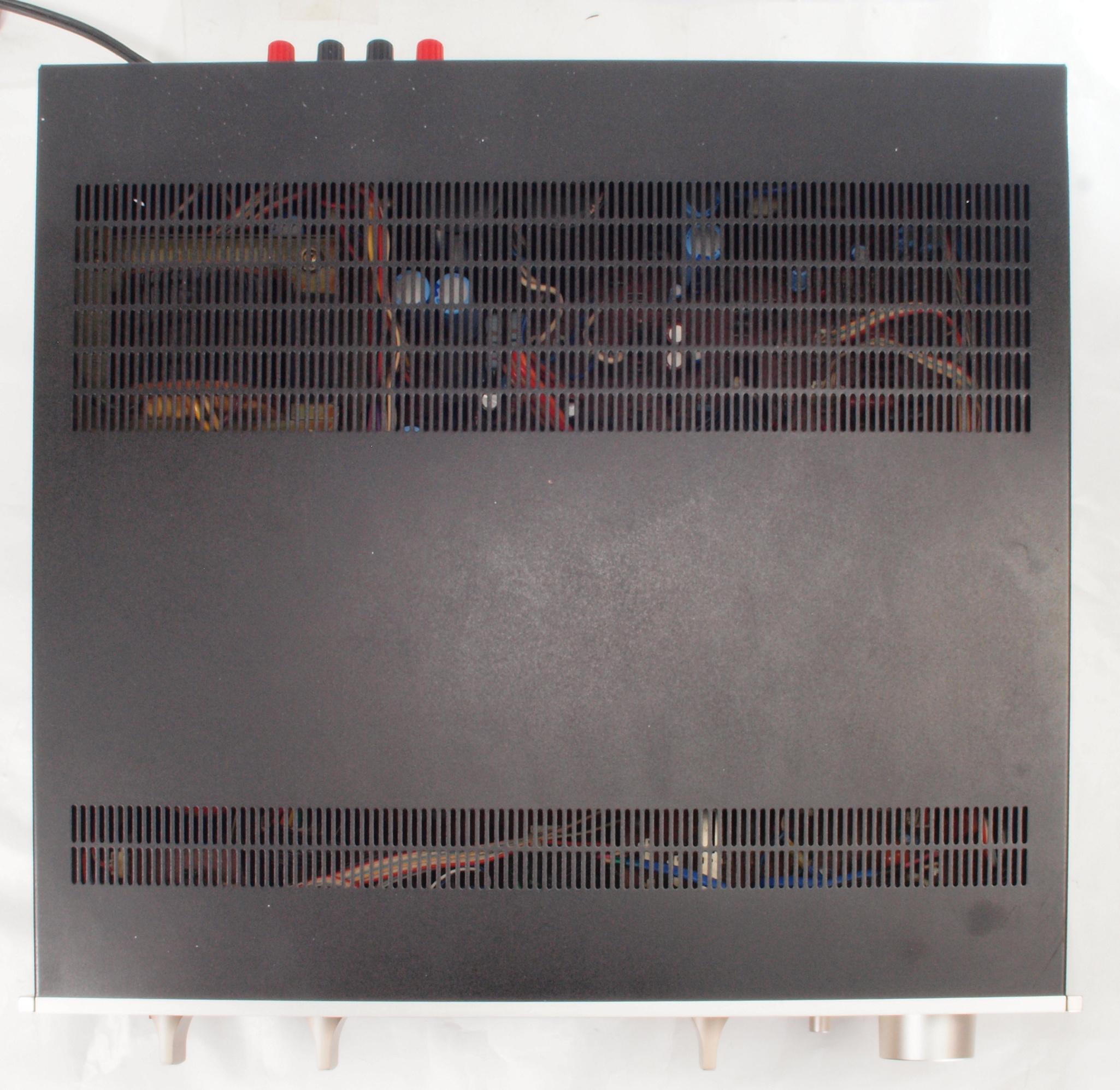

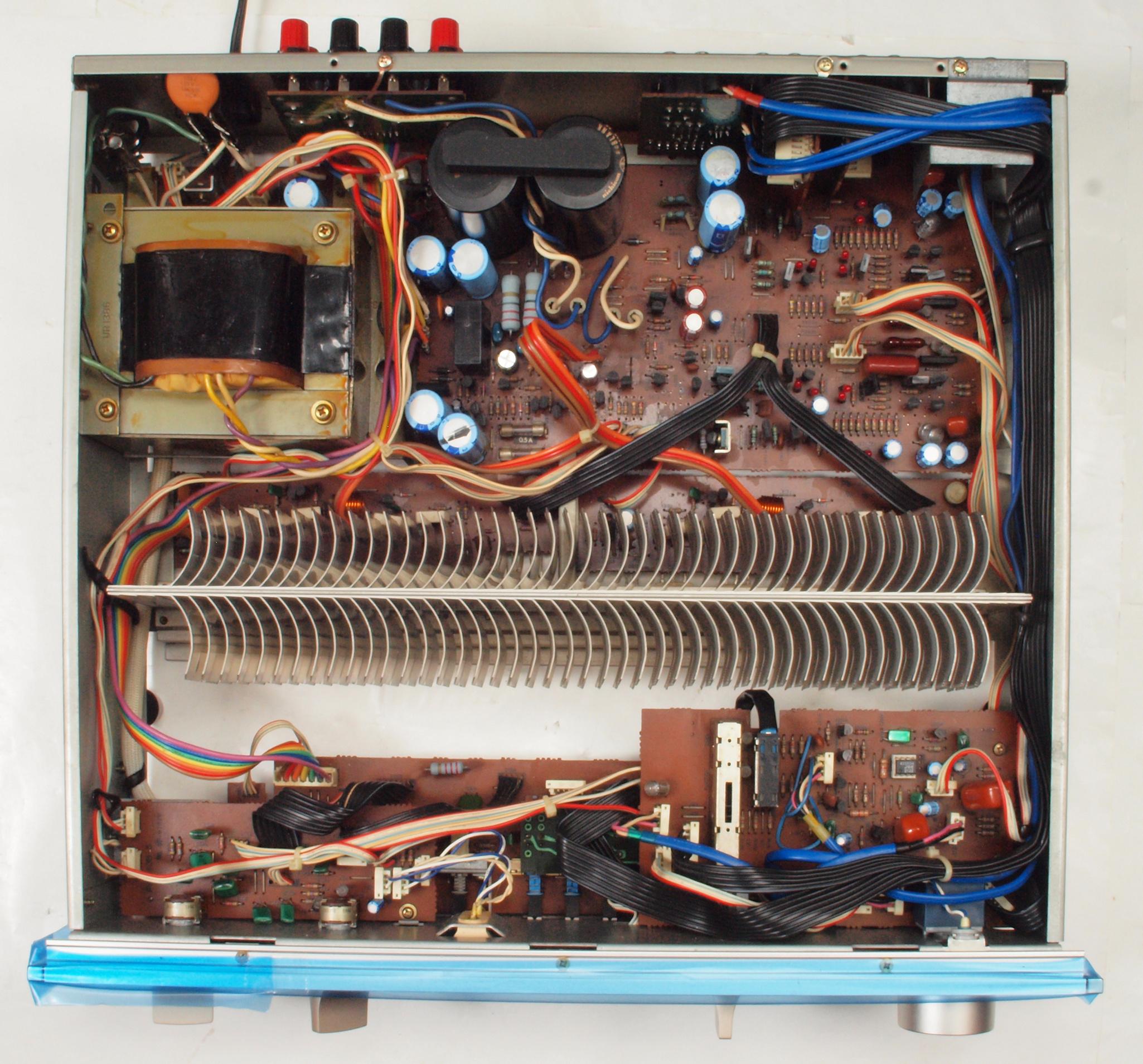

Ａ１５．　点検中　上から見る
Ａ１６．　点検中　上下蓋を取り、下から見る。
Ａ２１．　点検中　下前から見る

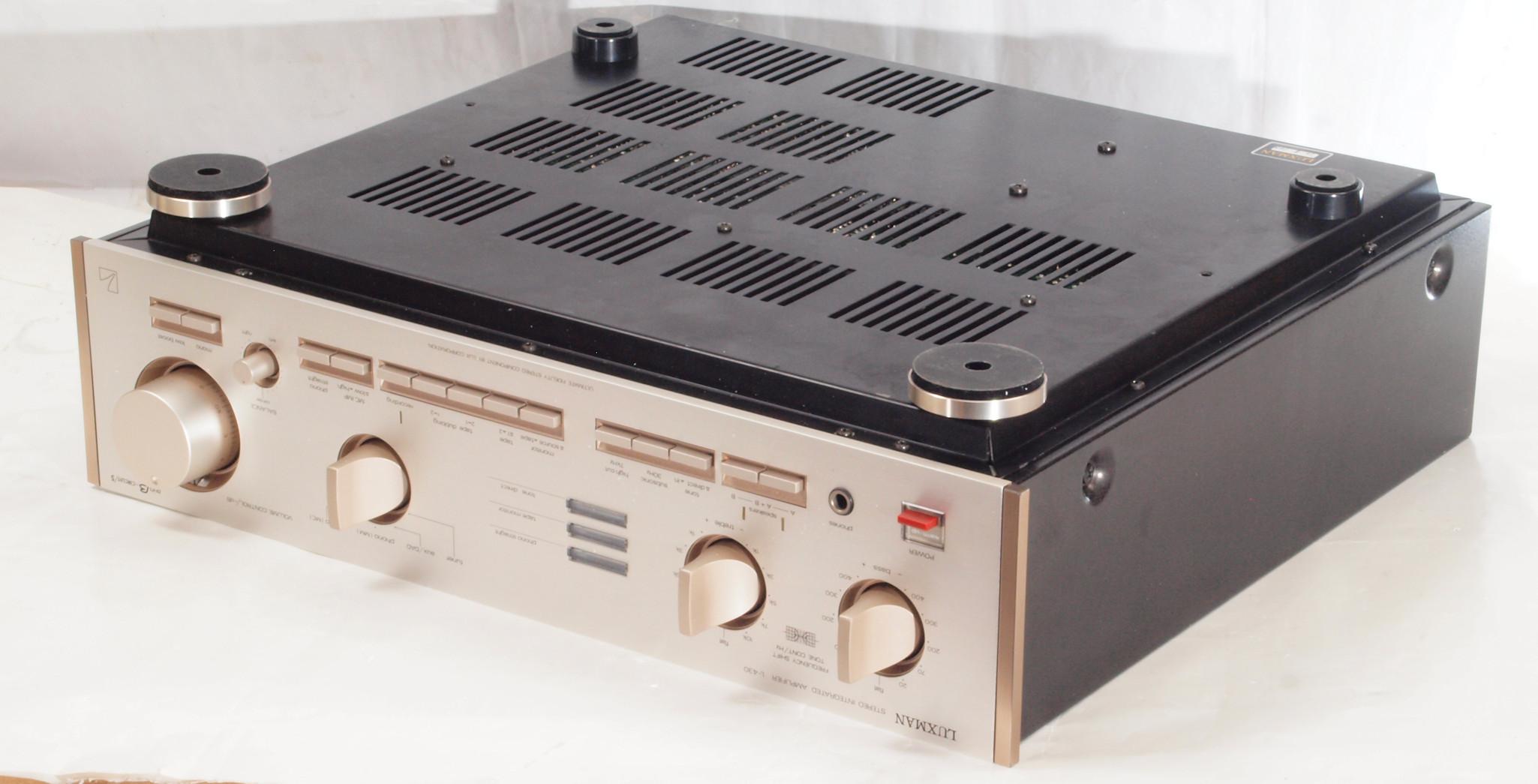

Ａ２２．　点検中　下前左から見る

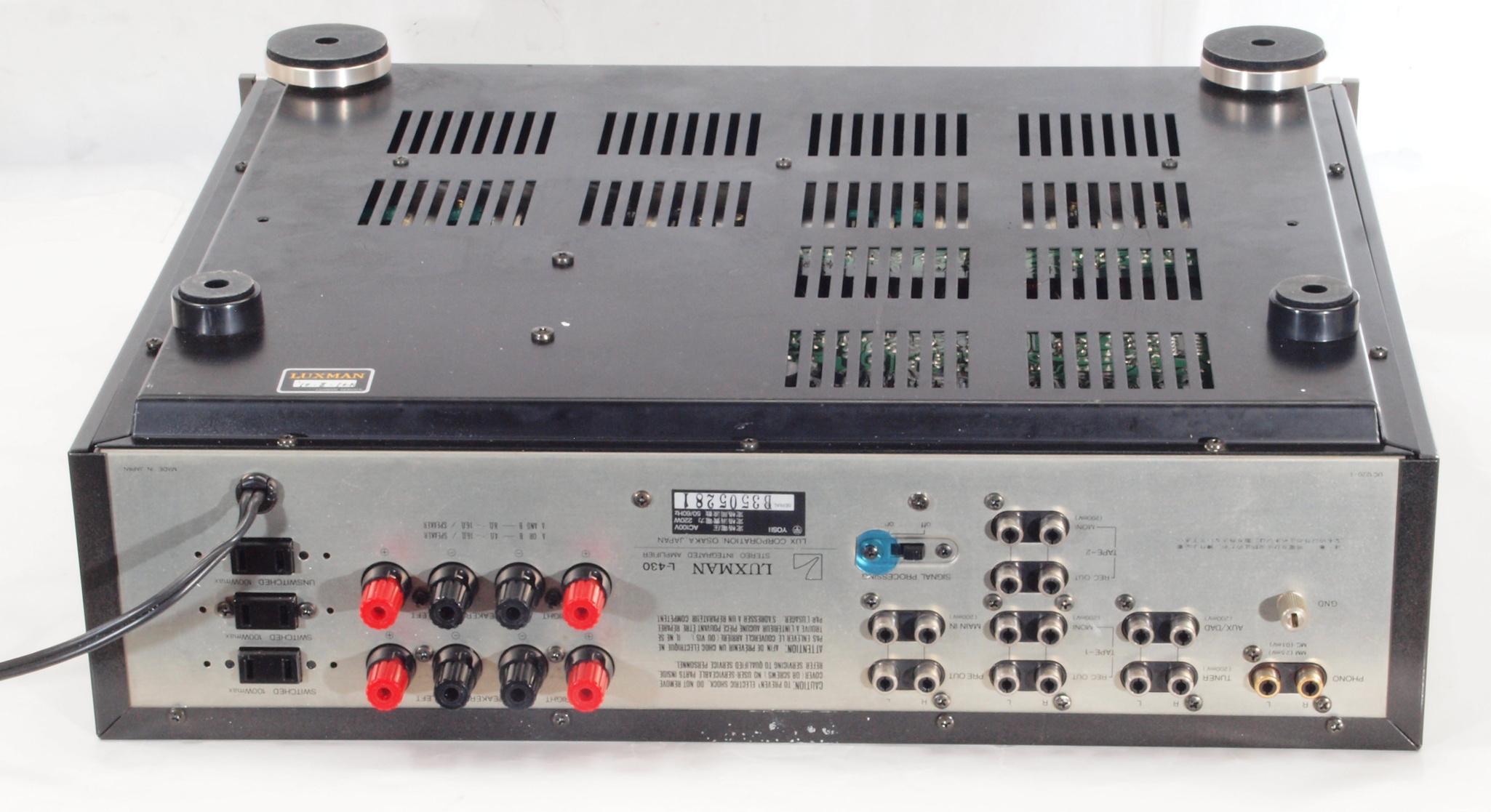

Ａ２３．　点検中　下後から見る

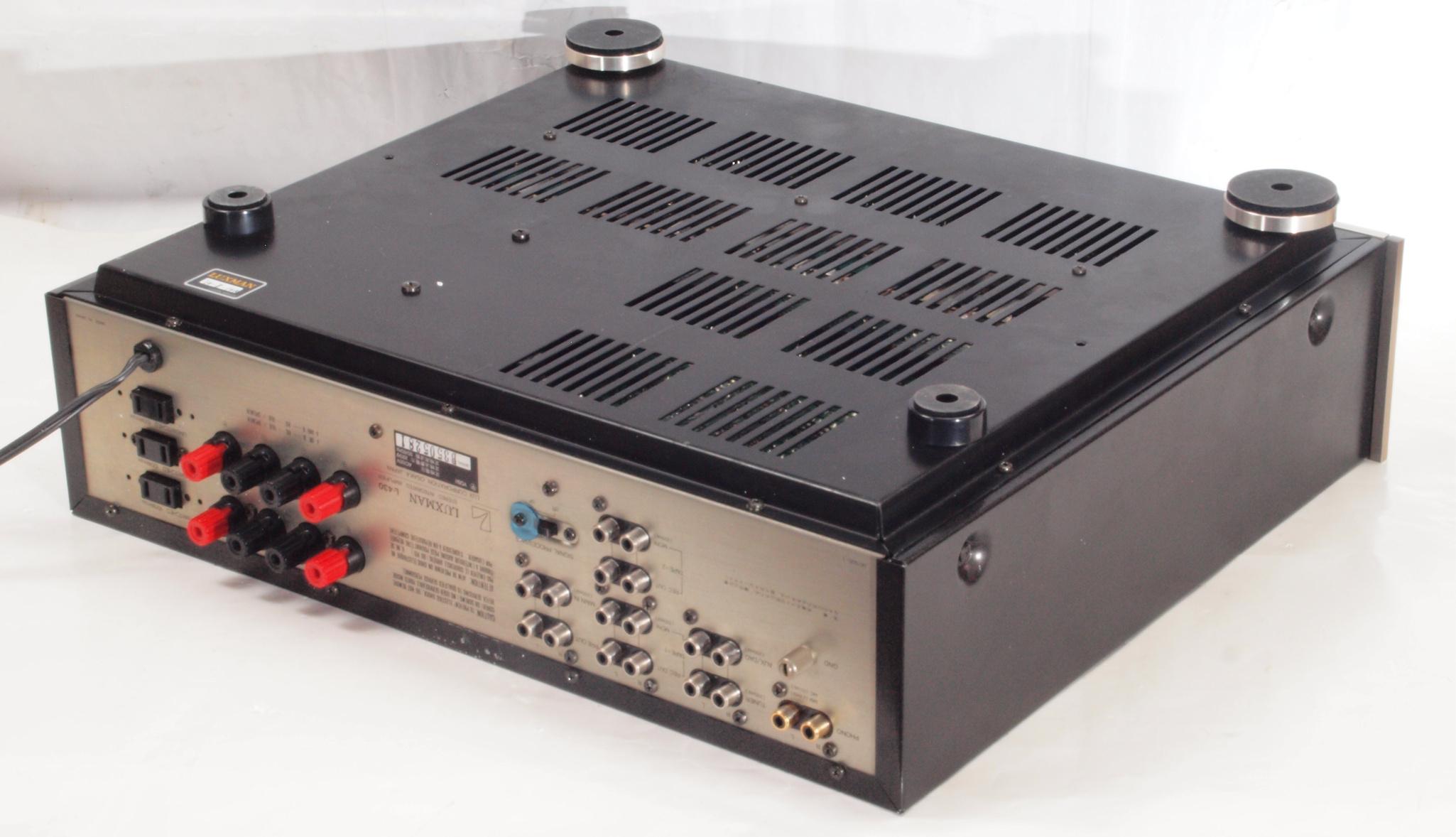

Ａ２４．　点検中　下後右から見る

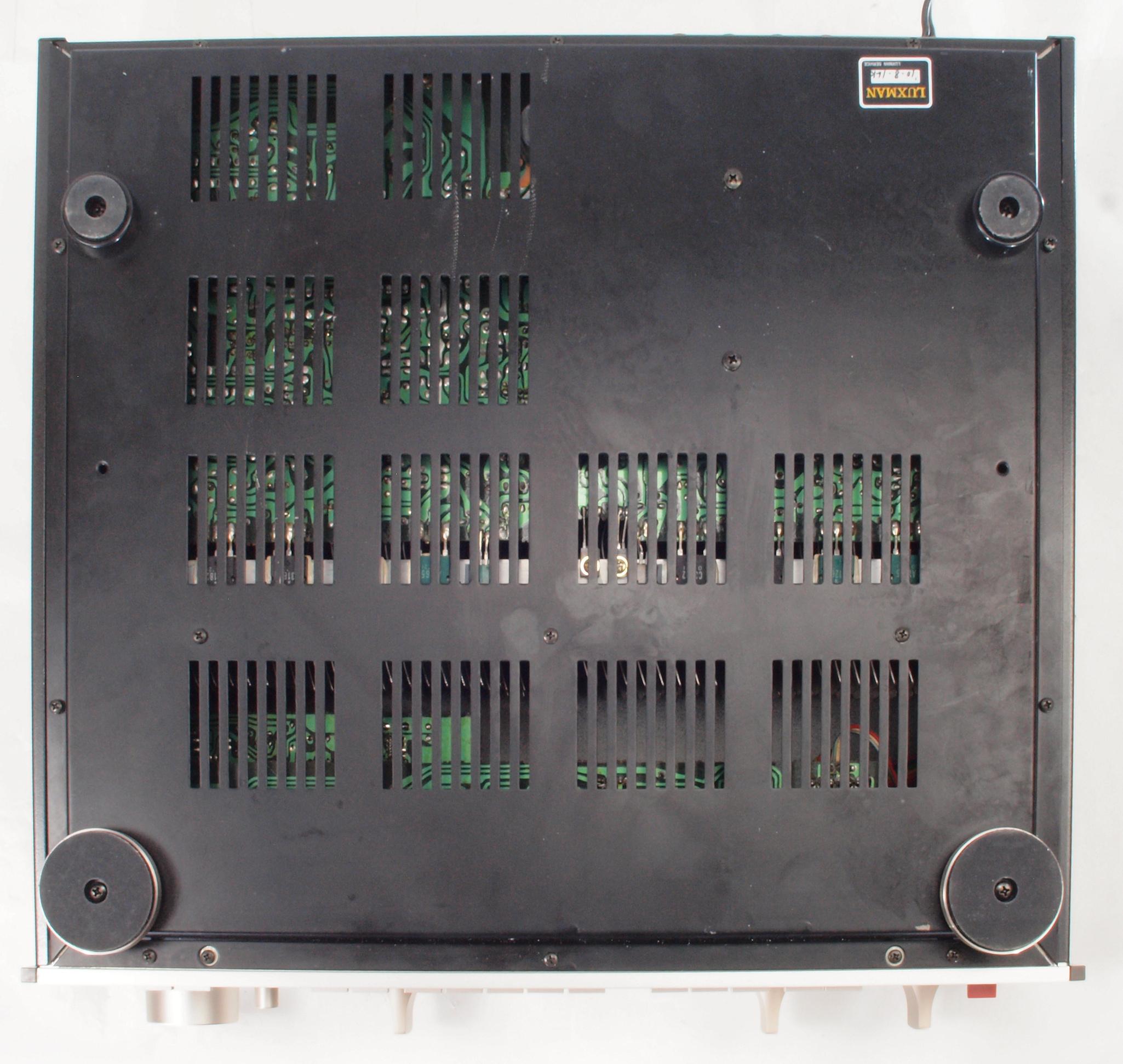

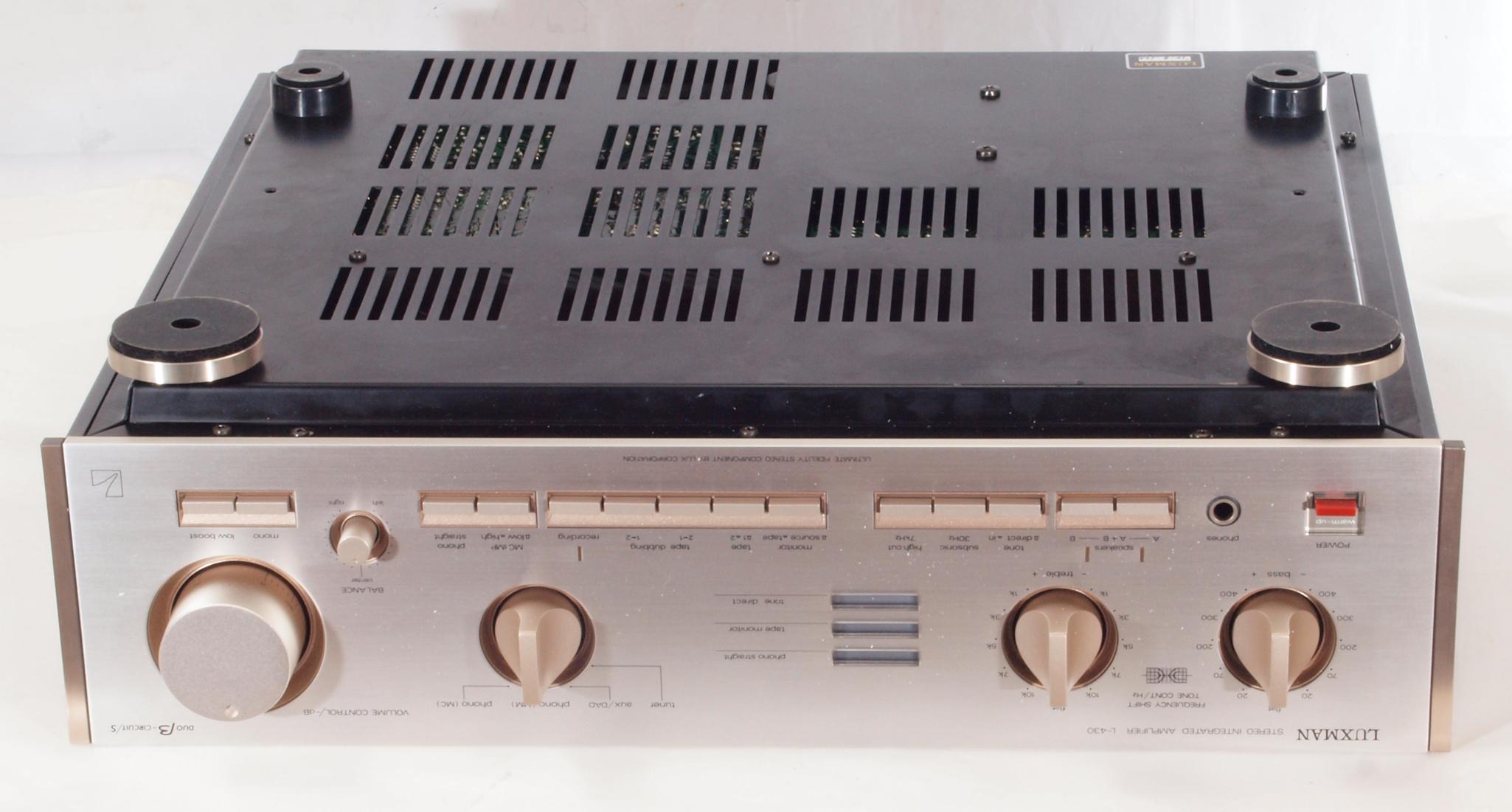

Ａ２５．　点検中　下から見る

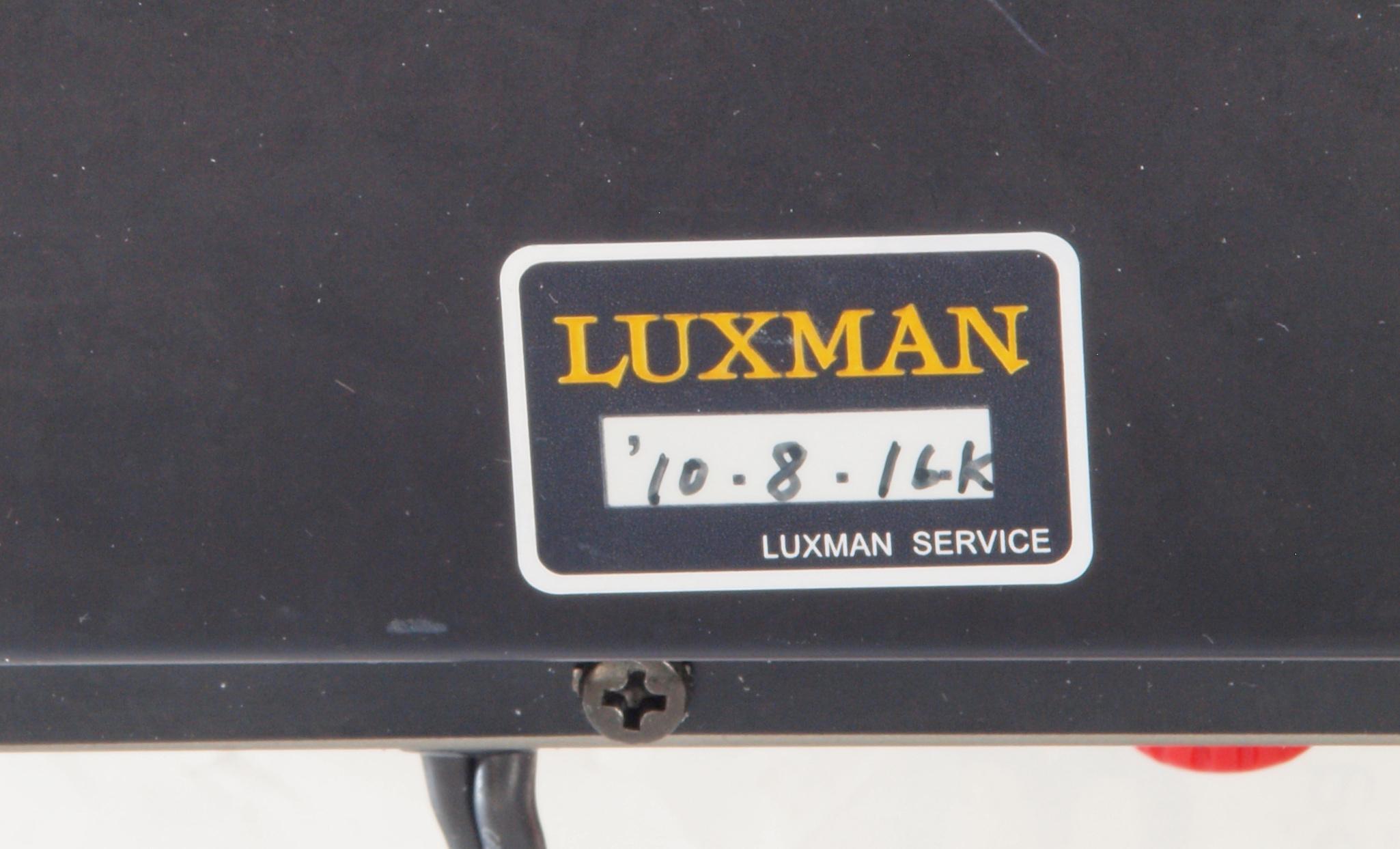

Ａ２６．　点検中　下から見る。　ＬＵＸの修理票。２０１０／８／１６。

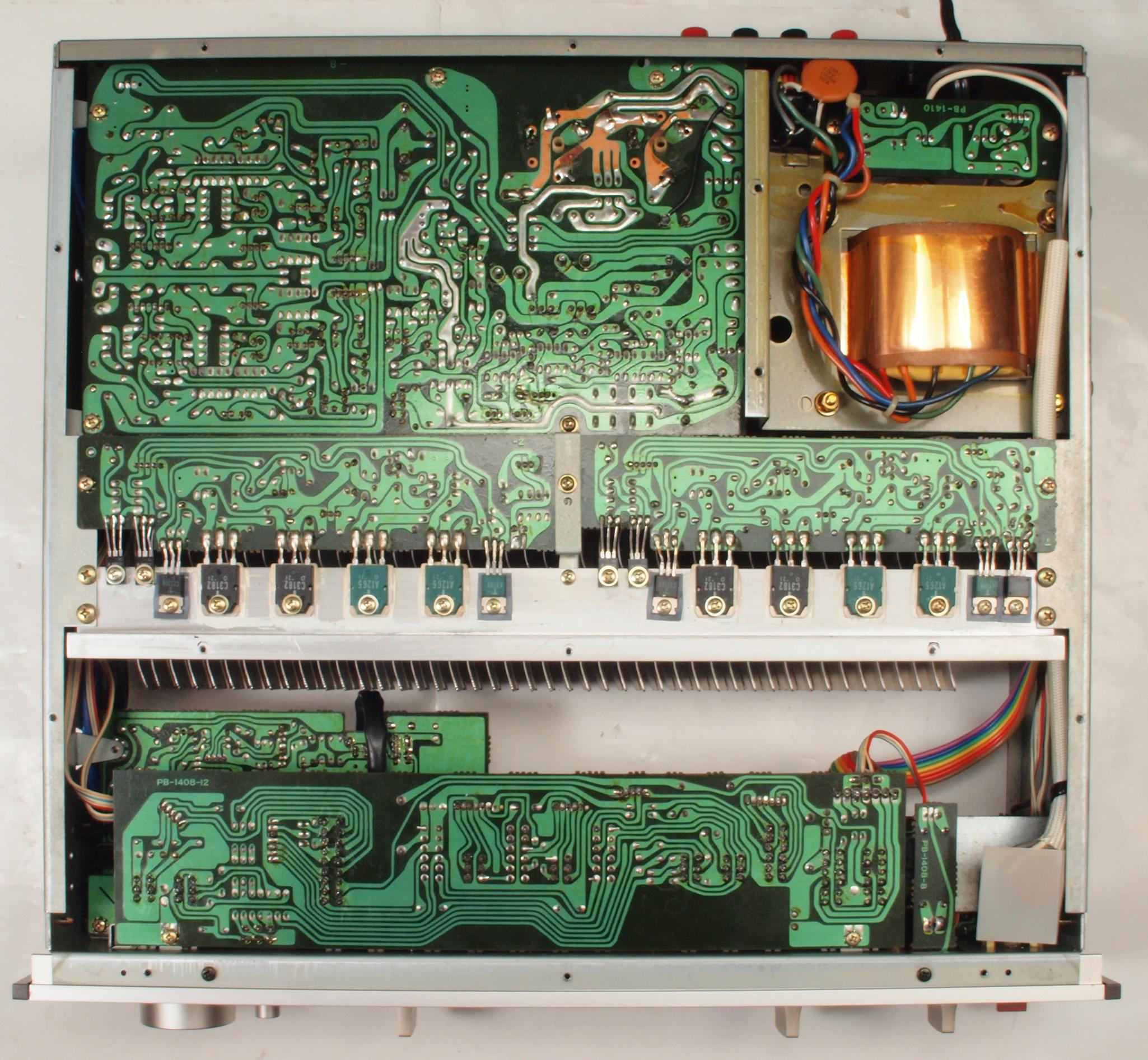

Ａ３１．　点検中　上下蓋を取り、下から見る。

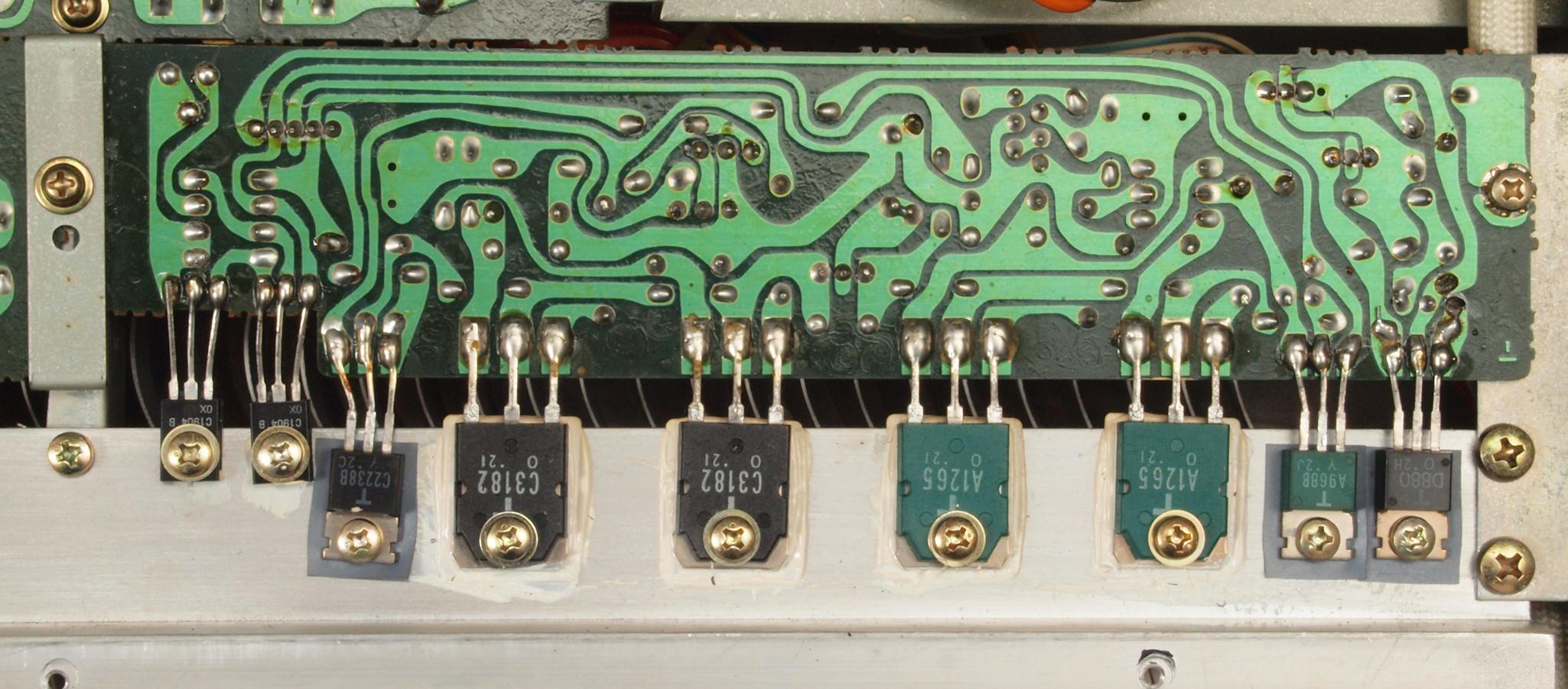

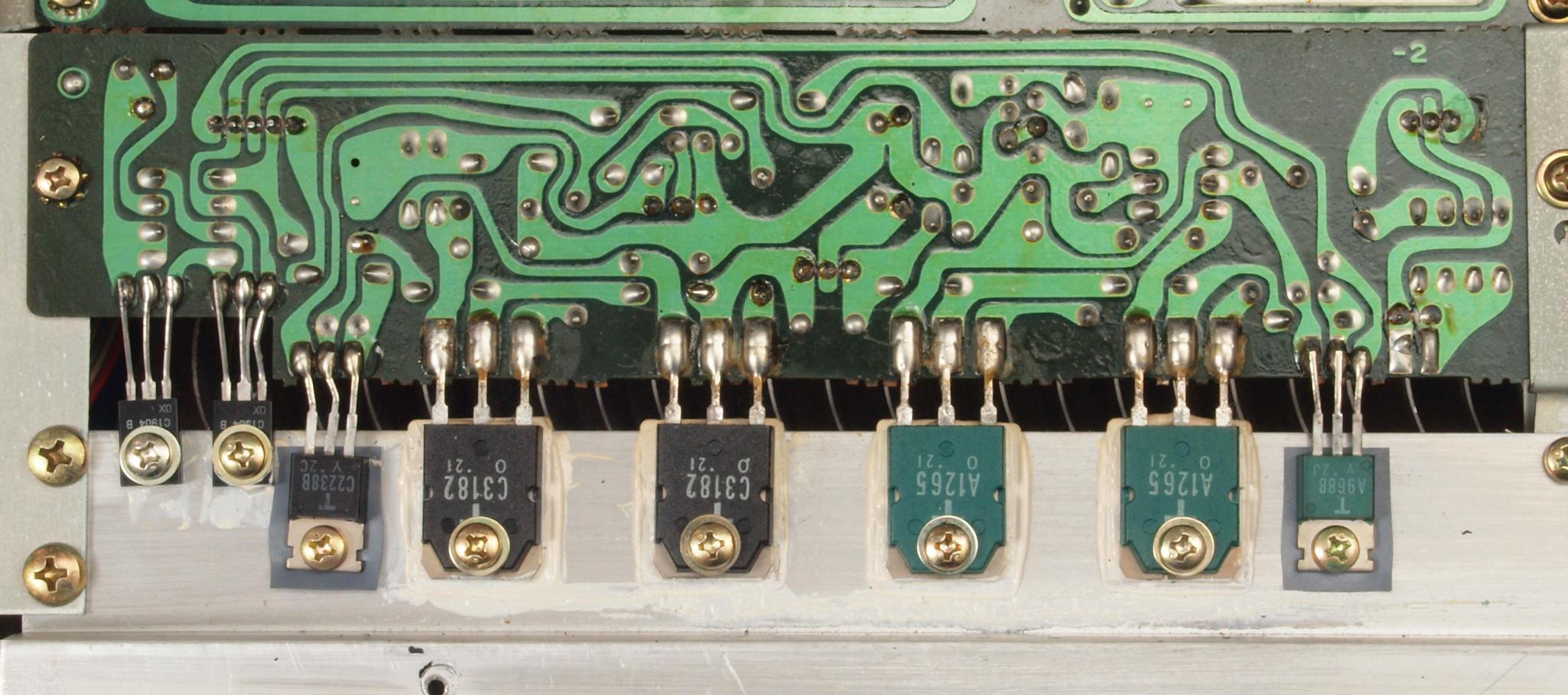

Ａ３２．　点検中　上下蓋を取り、下から見る。左側終段ＴＲ（トランジスター）。
Ａ３３．　点検中　上下蓋を取り、下から見る。右側終段ＴＲ（トランジスター）。

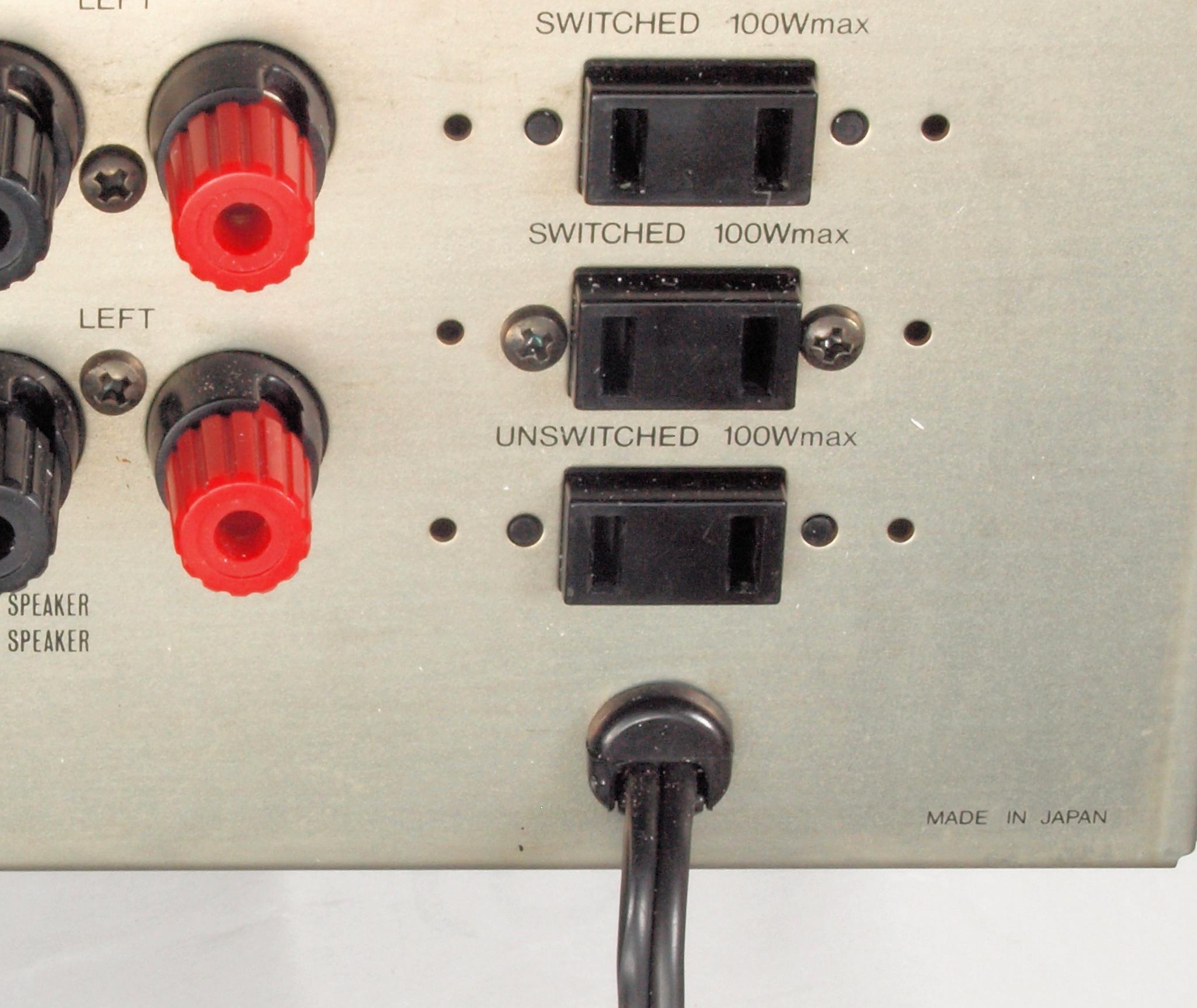

Ａ４１．　点検中　電源コード取り付け。

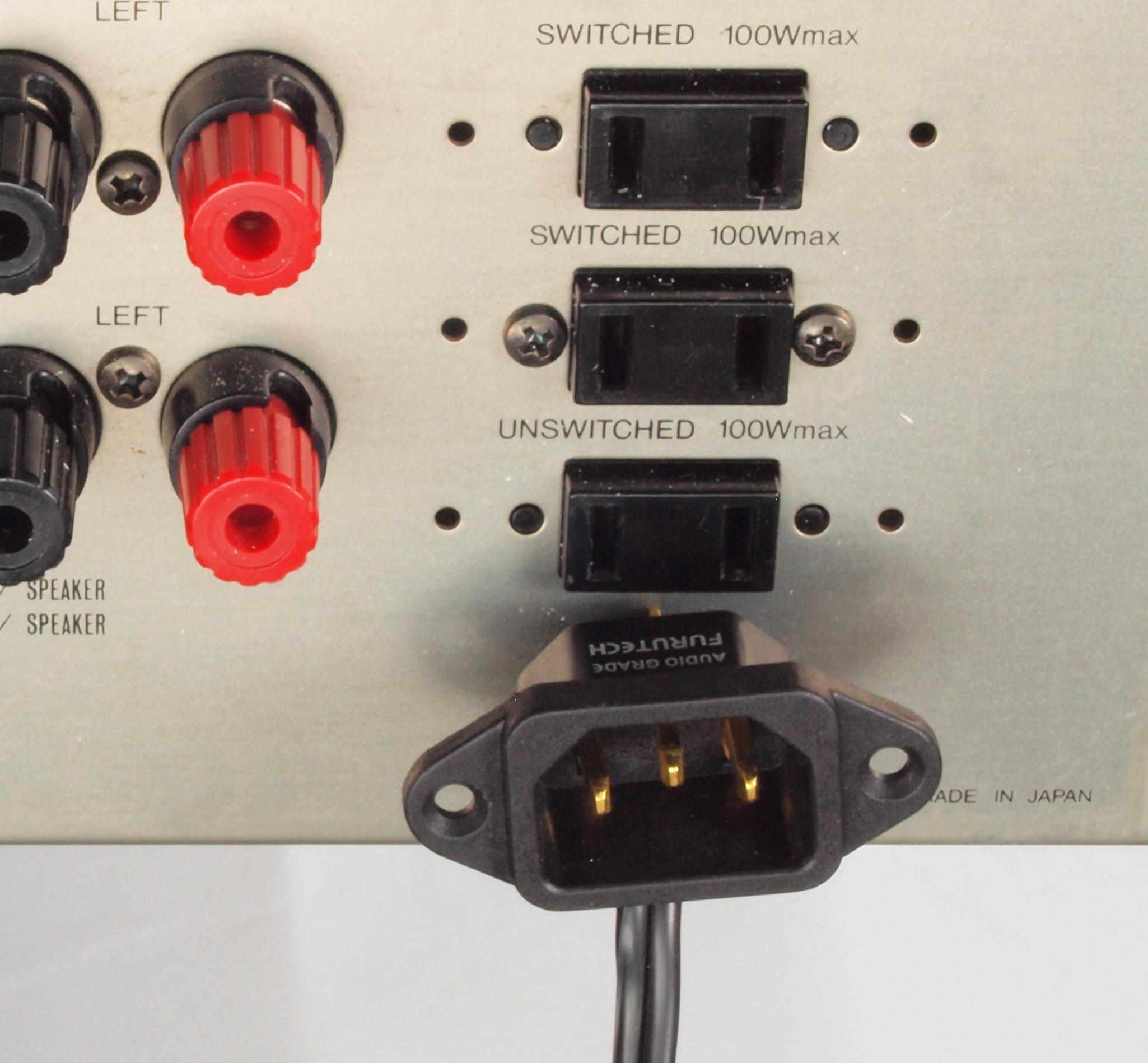

Ａ４２．　点検中　電源コード取り付け。　３Pインレットに交換。FURUTECH　FI-10(Ｇ) 金メッキ支給品。

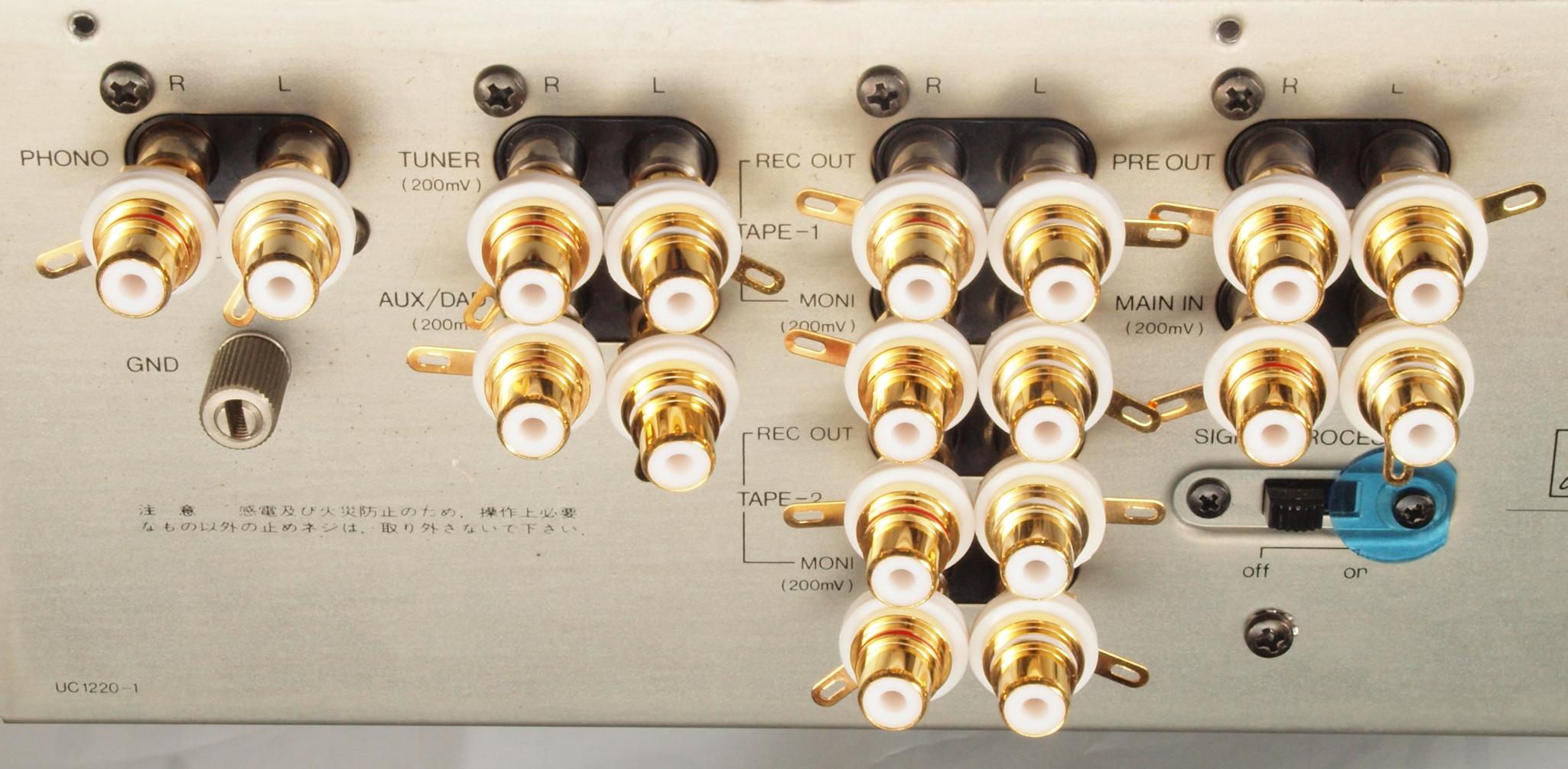

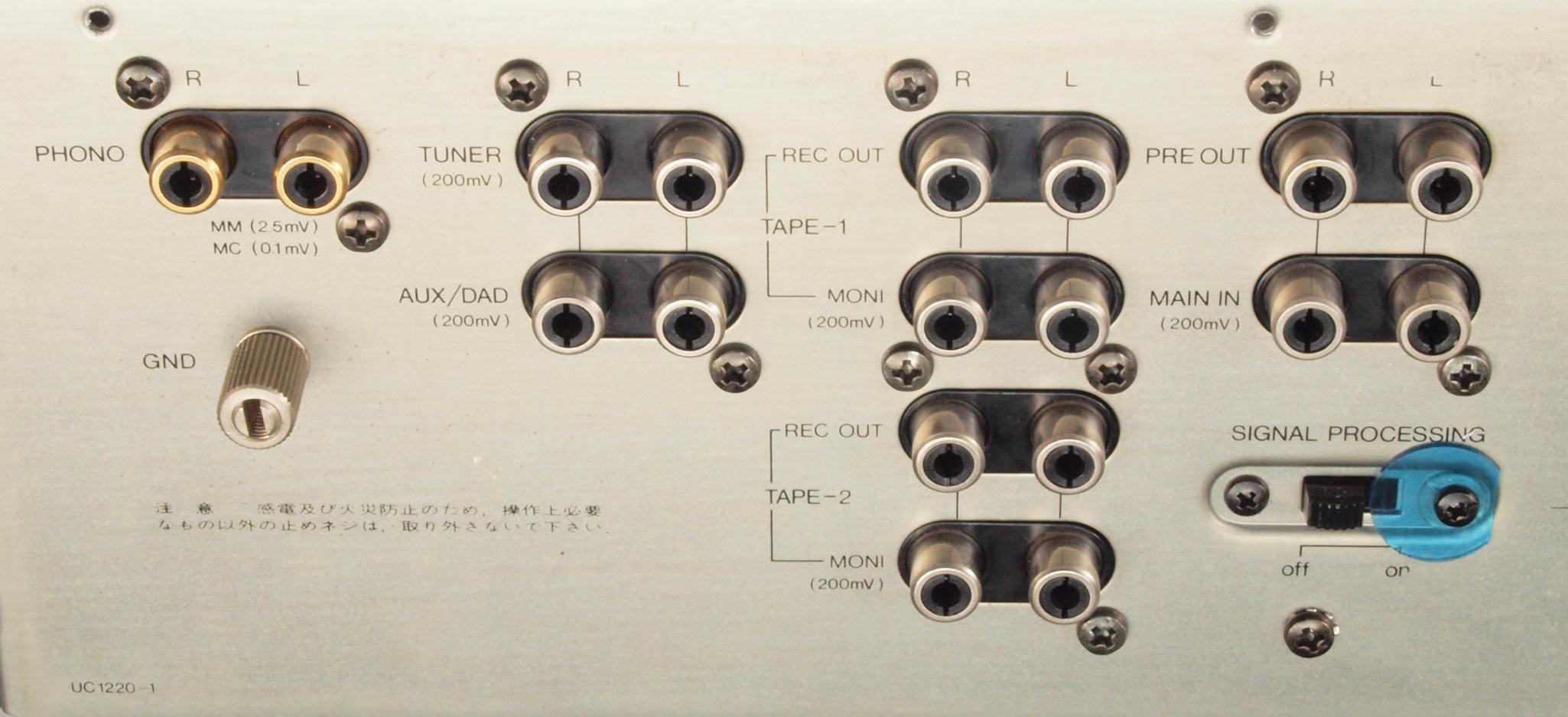

Ａ５１．　点検中　入出力ＲＣＡ端子。
Ａ５２．　点検中　入出力ＲＣＡ端子。　テフロン絶縁型（秋月電子通商で購入の台湾製）と交換、今回Phono入力ＲＣＡ端子のみ中古ＷＢＴ−０２０１に交換。。
Ａ５３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

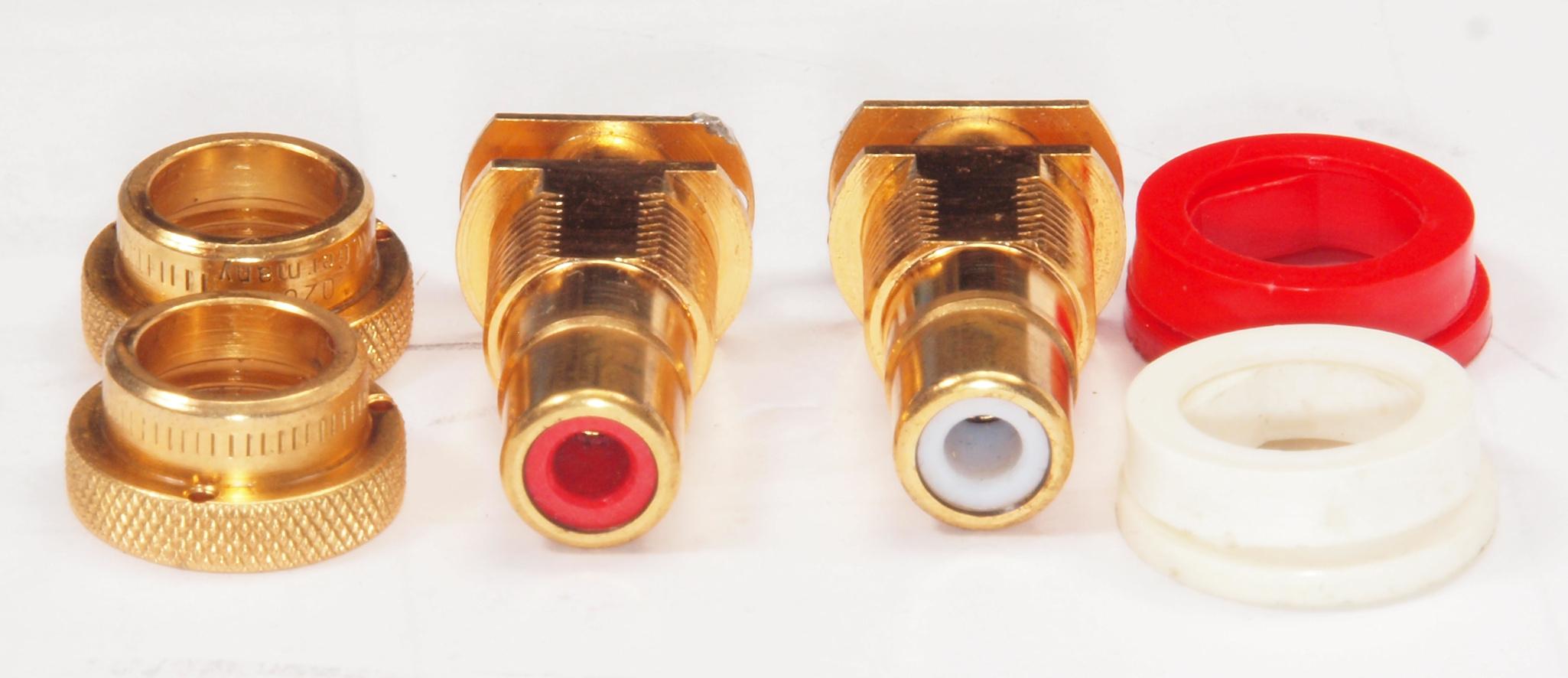

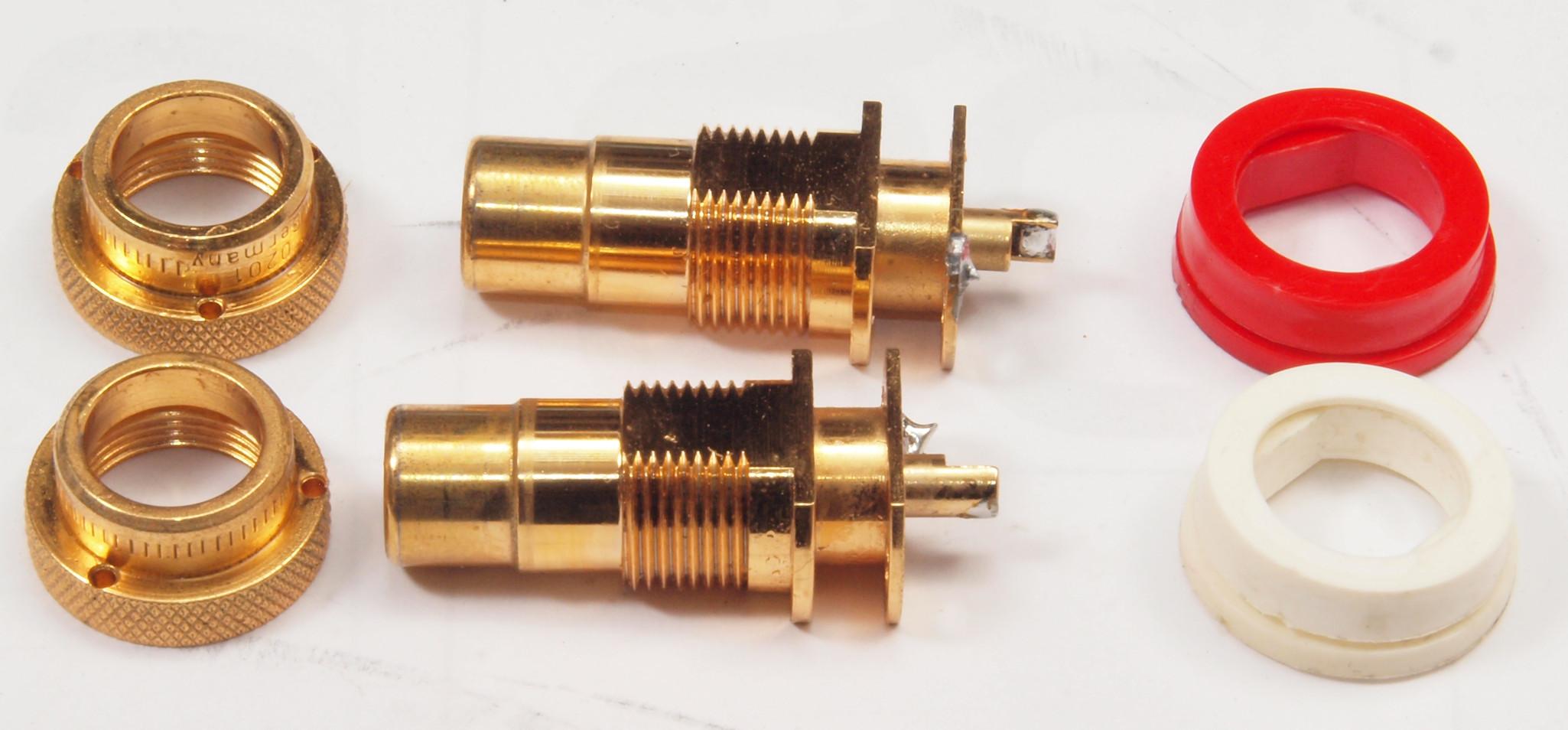

Ａ５４．　点検中　ＷＢＴ製ＲＣＡ端子。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ５５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。
Ａ５６．　点検中　下記中古ＷＢＴ−０２０１をPhono入力ＲＣＡ端子に交換。

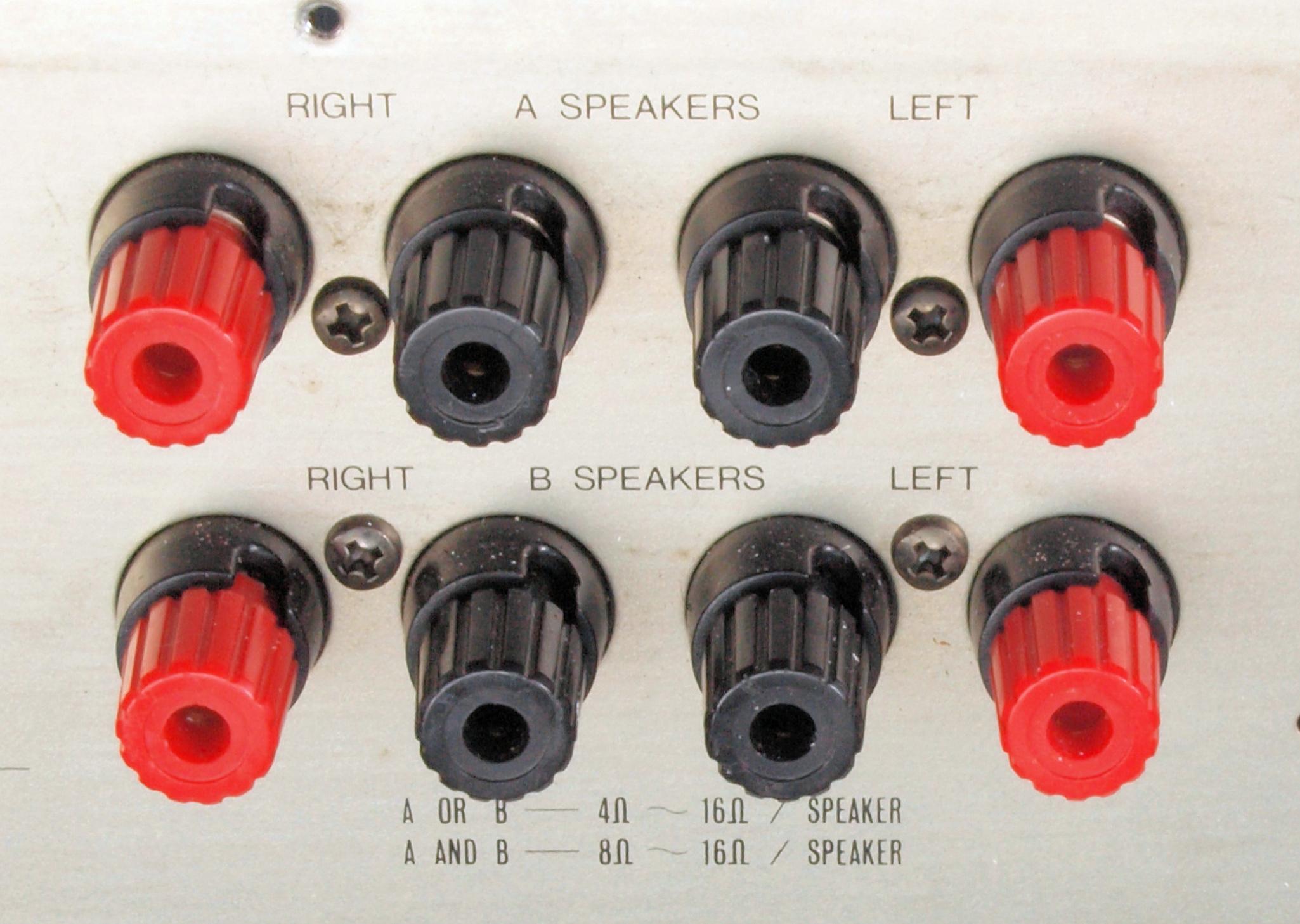

Ａ６１．　点検中　ＳＰ接続端子−。　意外に取付穴が大きい。

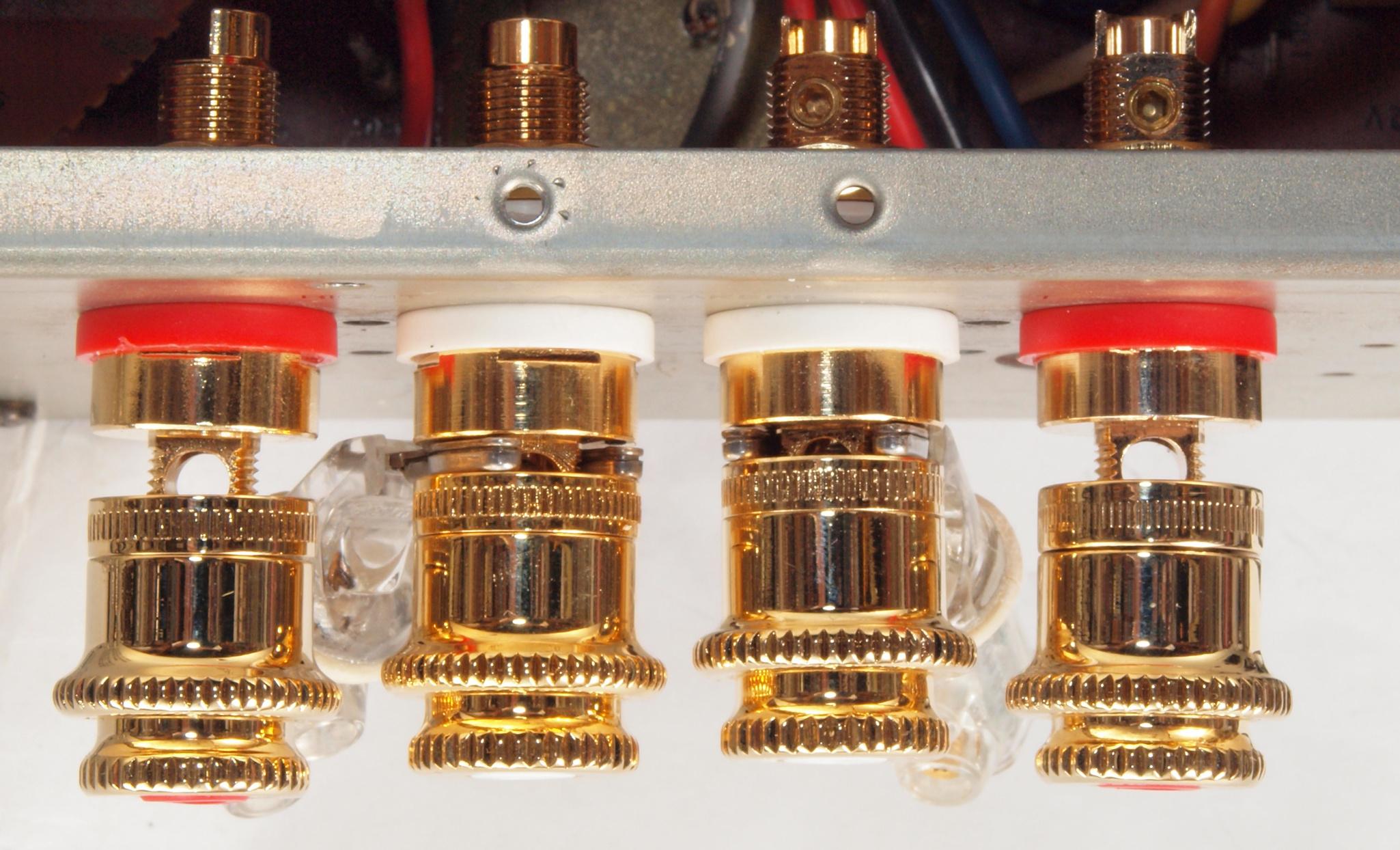

Ａ６２．　点検中　ＳＰ接続端子。　ＷＢＴ意外に手持ち中国製（ＷＢＴ擬き）が交換。ＹラグＷＢＴ　０６８１Ag　が挿してある。下にもう一組取り付け。

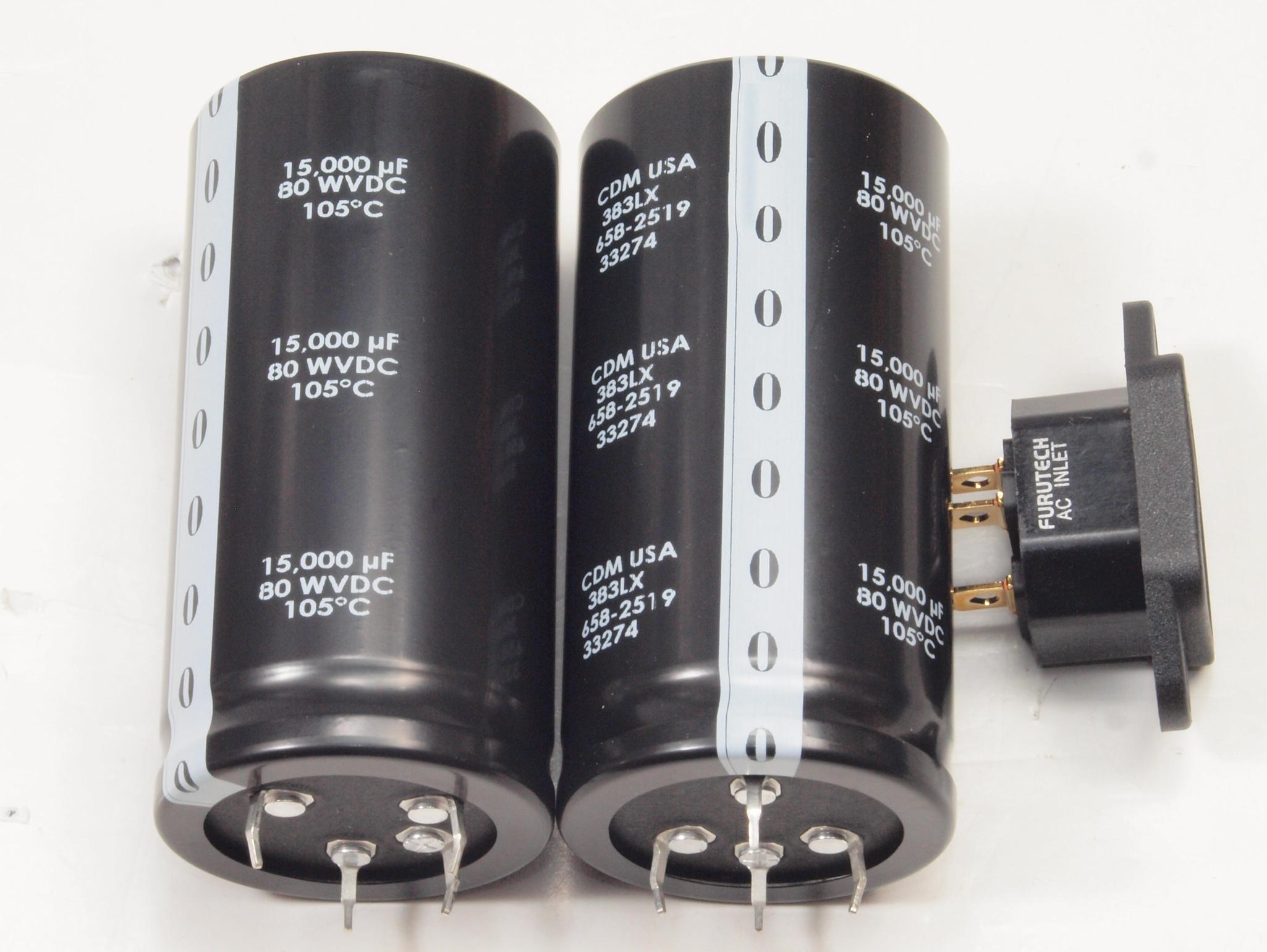

Ａ７１．　点検中　支給品の電源ブロック電解コンデンサーと３Ｐインレット。
Ａ８１．　点検中　交換する電解コンデンサー外観、ニチコン製１００μ／１００Ｖ。製造中止になり、規格により他社製品も使用。
Ａ８２．　点検中　交換する電解コンデンサー外観、ニチコン製２２０μ／１００Ｖ製造中止になり、規格により他社製品も使用。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理中　後パネルを取り外し、修理中。
Ｃ１１．　修理前　メイン基板。
Ｃ１１２．　修理中　メイン基板。　電解コンデンサー固定用の接着材。
Ｃ１１３．　修理後　メイン基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。
Ｃ１２．　修理後　メイン基板。　ＳＰ接続リレー1個、電解コンデンサー２６個、半固定ＶＲ個交換。
Ｃ１３．　修理前　メイン基板裏。
Ｃ１４．　修理（ハンダ補正）後　メイン基板裏。　半田を全部やり直す。セラミックコンデンサー４個追加。
Ｃ１５．　完成メイン基板裏。　余分なフラックスを落として、コート液を塗る。

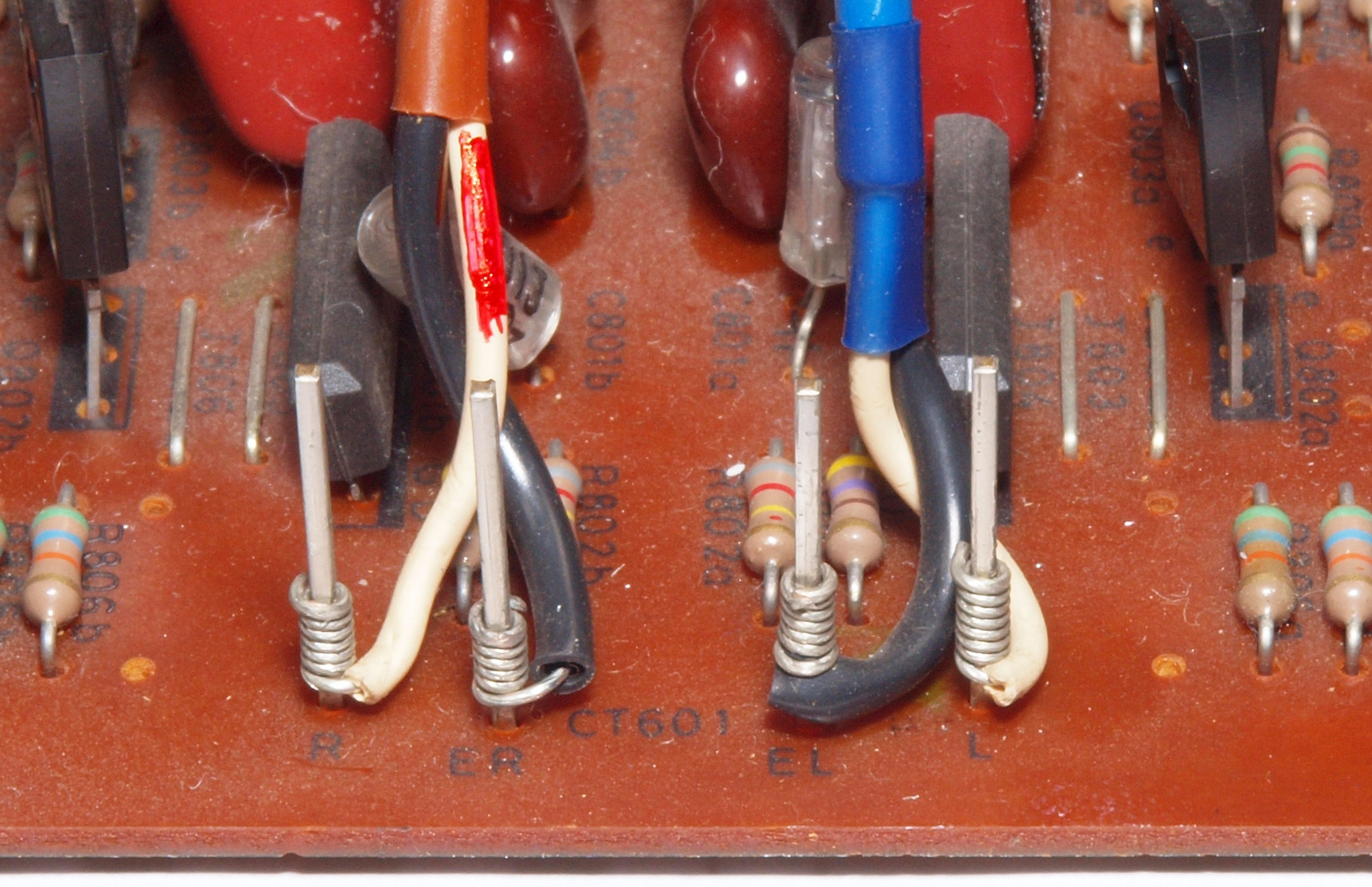

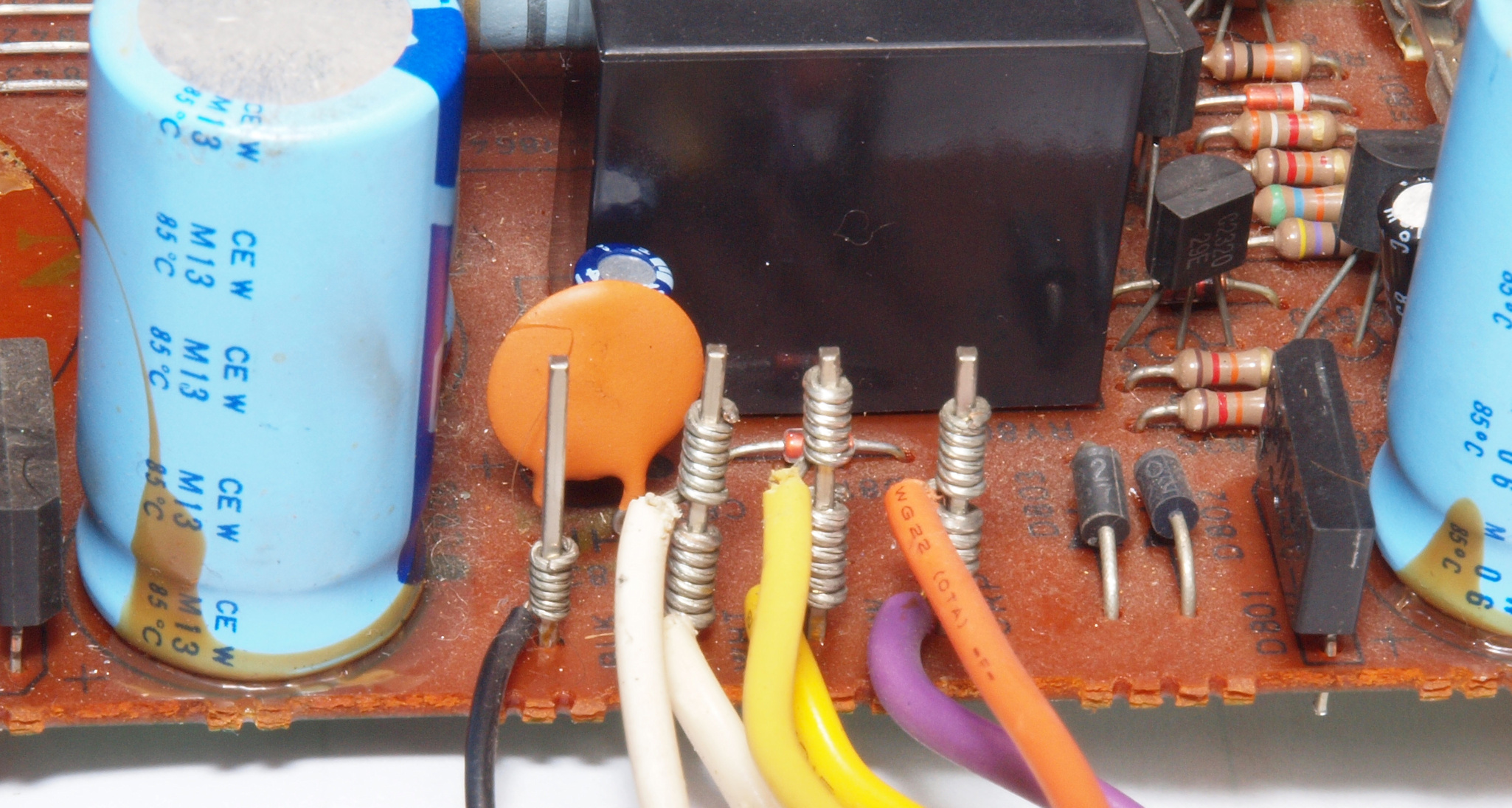

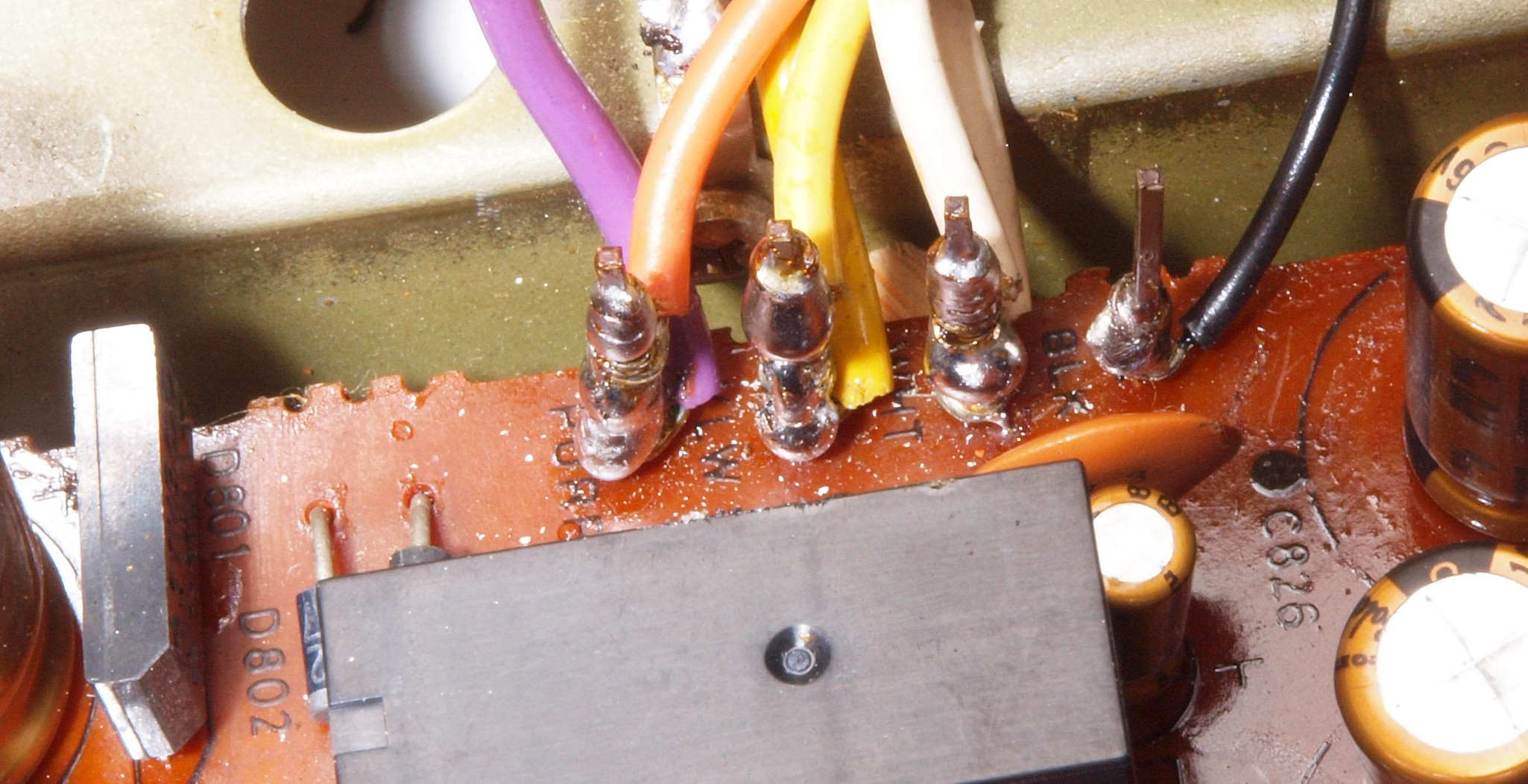

Ｃ２１．　修理前　メイン基板。電源トランスからのラッピング。

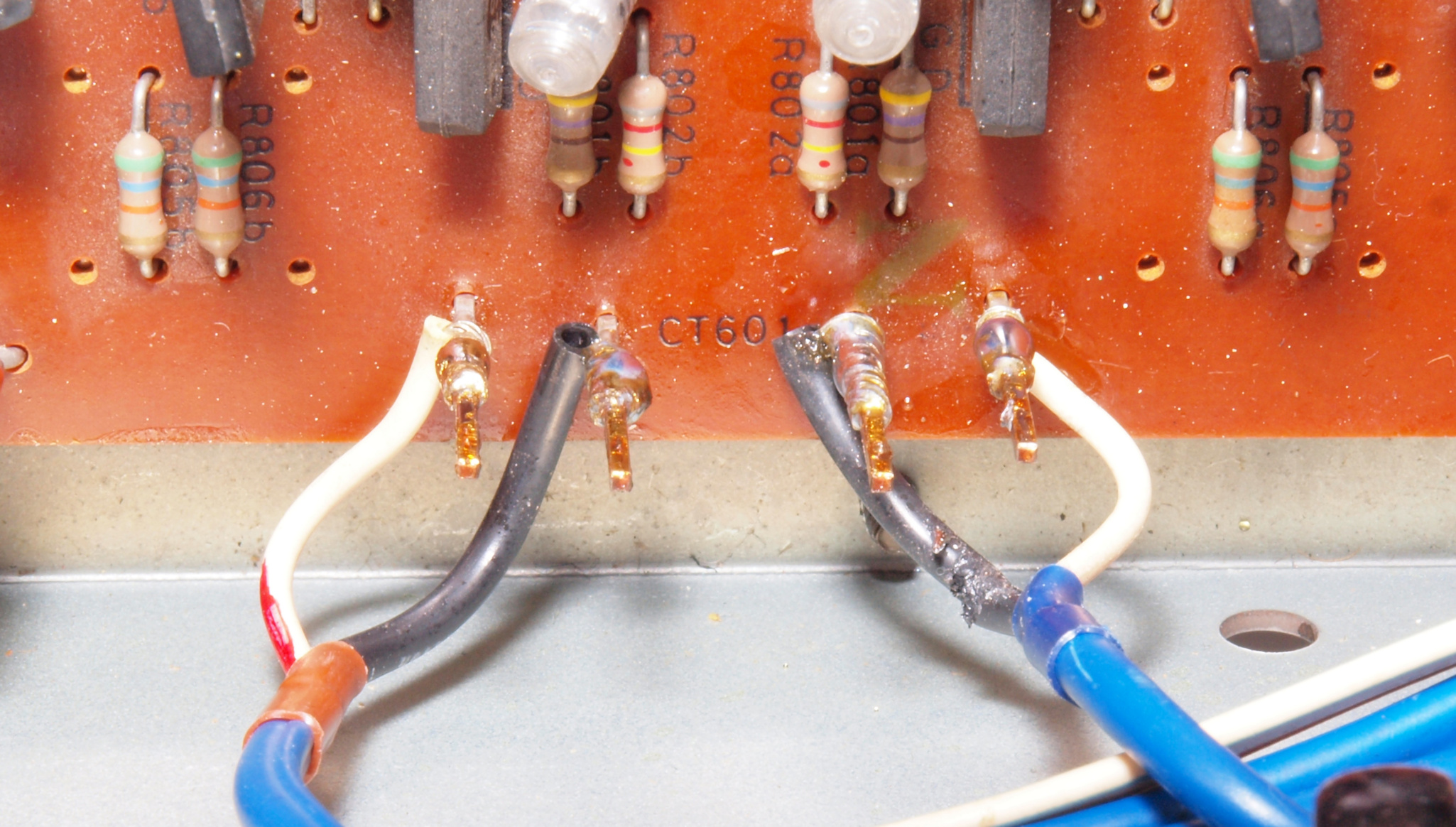

Ｃ２２．　修理後　メイン基板。電源トランスからのラッピング。半田を染み込ませる。

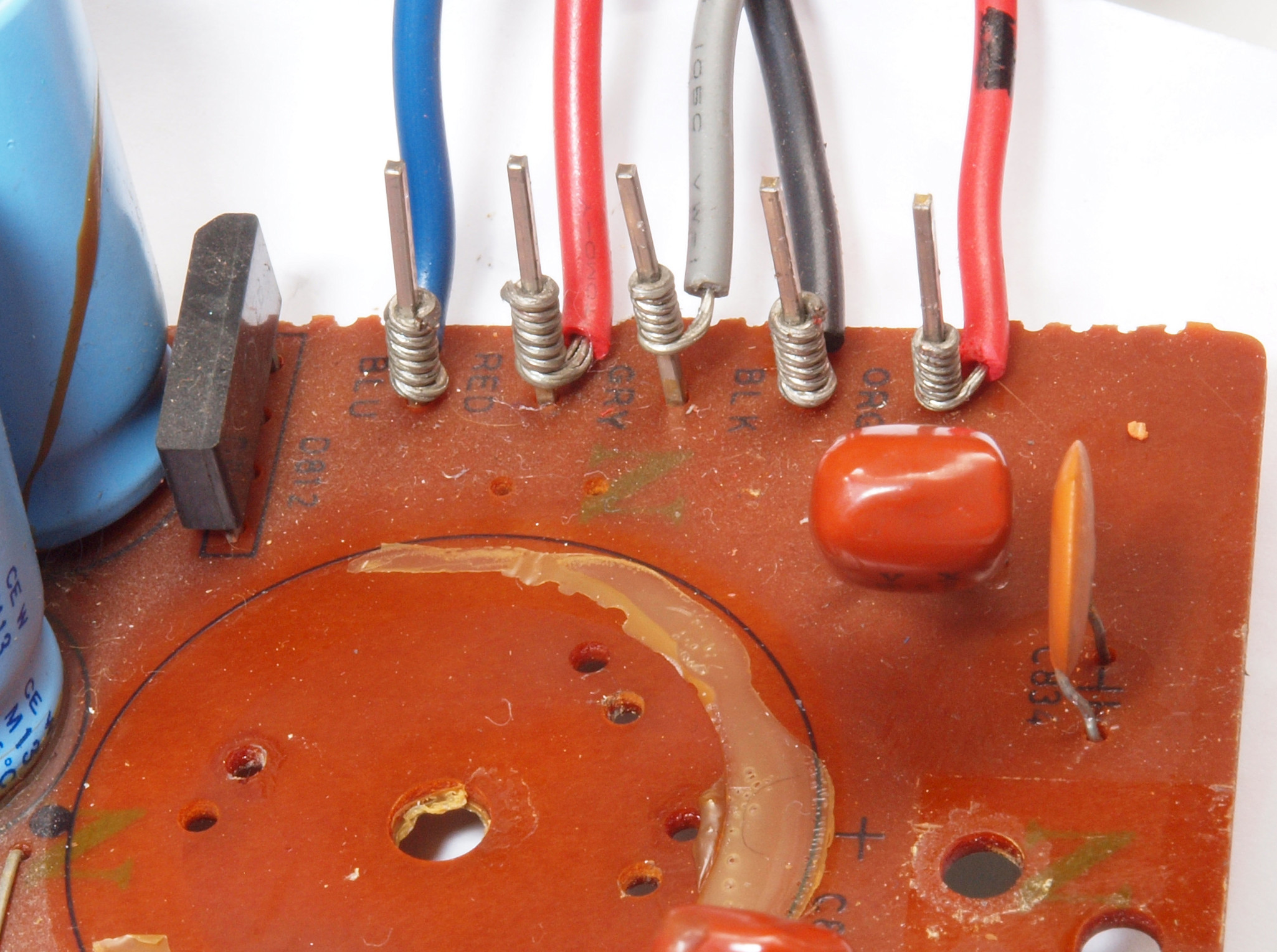

Ｃ２３．　修理前　メイン基板。電源トランスからのラッピング２。
Ｃ２４．　修理後　メイン基板。電源トランスからのラッピング２。半田を染み込ませる。
Ｃ２５．　修理前　メイン基板。ＳＰ接続端子へのラッピング。
Ｃ２６．　修理後　メイン基板。ＳＰ接続端子へのラッピング。半田を染み込ませる。
Ｃ２７．　修理前後　メイン基板。プリアンプへのラッピング。
Ｃ２８．　修理前後　メイン基板。プリアンプへのラッピング。半田を染み込ませる。

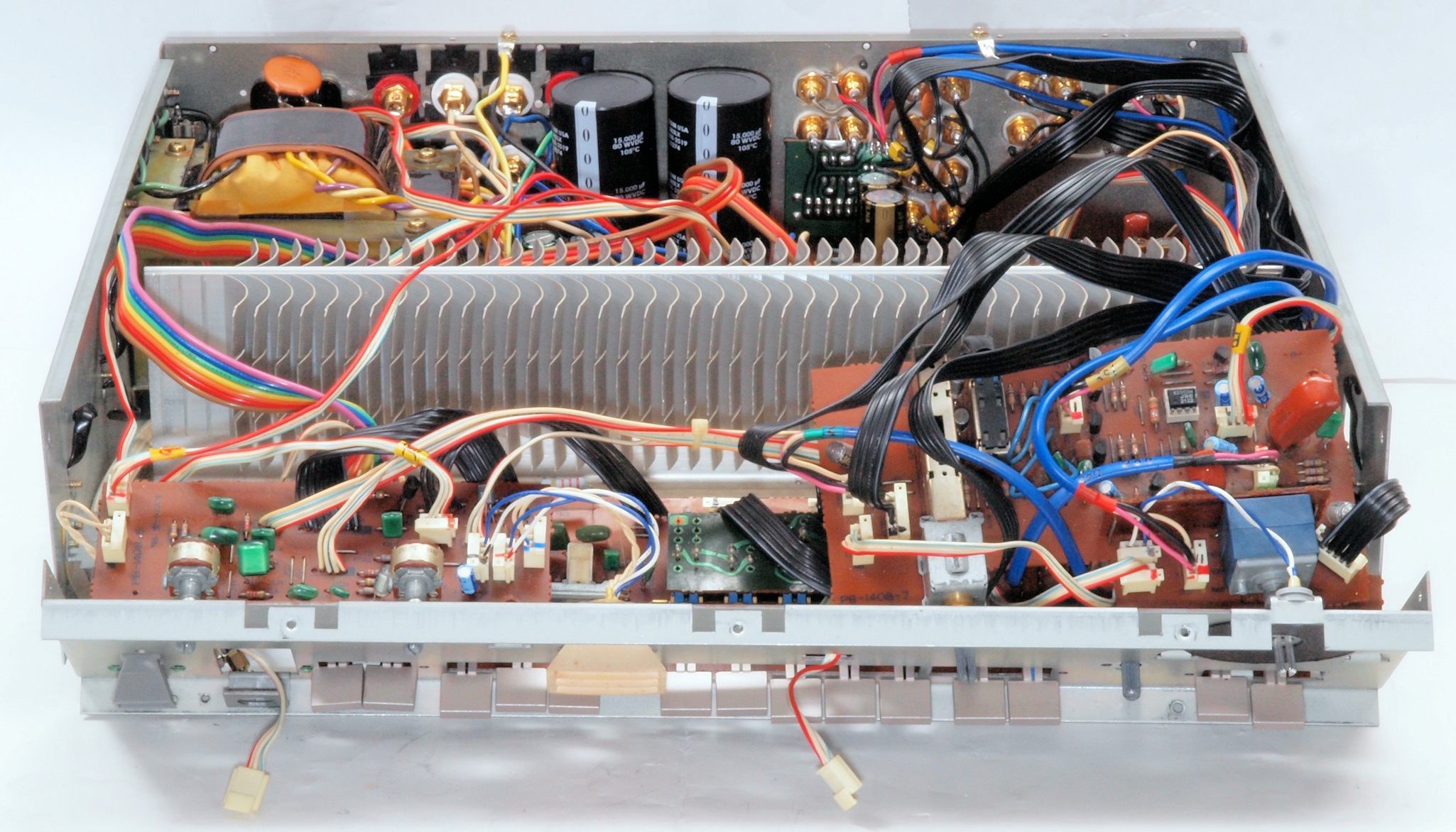

Ｃ５０．　修理中　前パネルを外した所。
Ｃ５１．　修理前　ＰＨＯＮＯ＿ＳＴＲＡＩＧＨＴ基板。

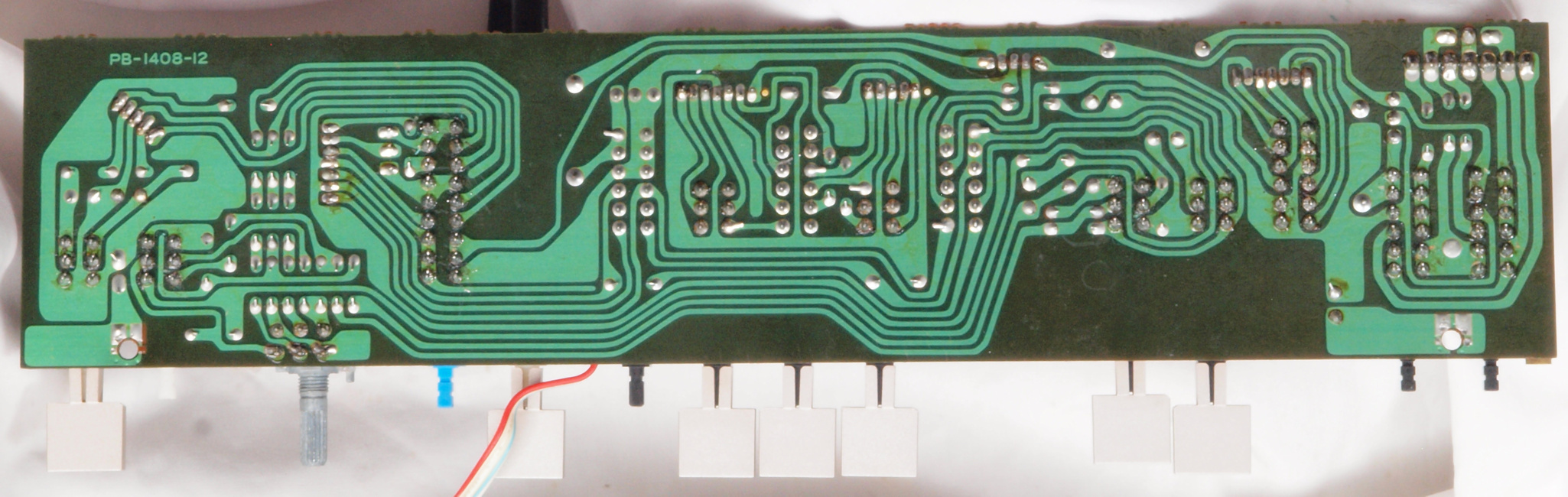

Ｃ５１２．　修理前　ＰＨＯＮＯ＿ＳＴＲＡＩＧＨＴ基板裏。
Ｃ５１３．　修理（ハンダ補正）後　ＰＨＯＮＯ＿ＳＴＲＡＩＧＨＴ基板裏。
Ｃ５１４．　完成ＰＨＯＮＯ＿ＳＴＲＡＩＧＨＴ裏、　余分なフラックスを落として、コート液を塗る。
Ｃ５２．　修理前　ＦＵＮＣＴＩＯＮ＿ＳＷ基板。
Ｃ５２２．　修理前　ＦＵＮＣＴＩＯＮ＿ＳＷ基板裏。

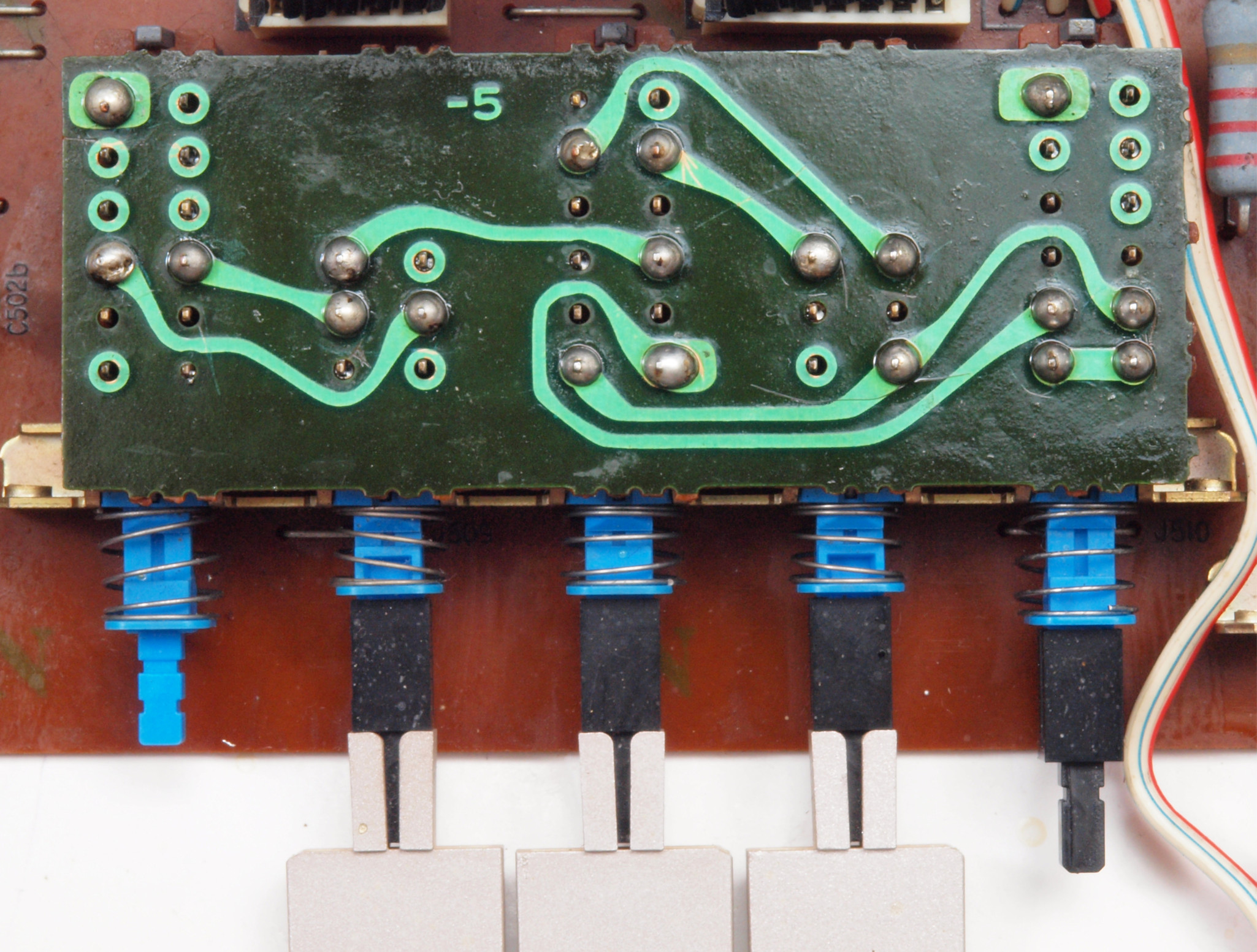

Ｃ５２３．　修理（ハンダ補正）後　ＦＵＮＣＴＩＯＮ＿ＳＷ基板裏。　半田を全部やり直す。
Ｃ５２４．　完成ＦＵＮＣＴＩＯＮ＿ＳＷ裏、　余分なフラックスを落として、コート液を塗る

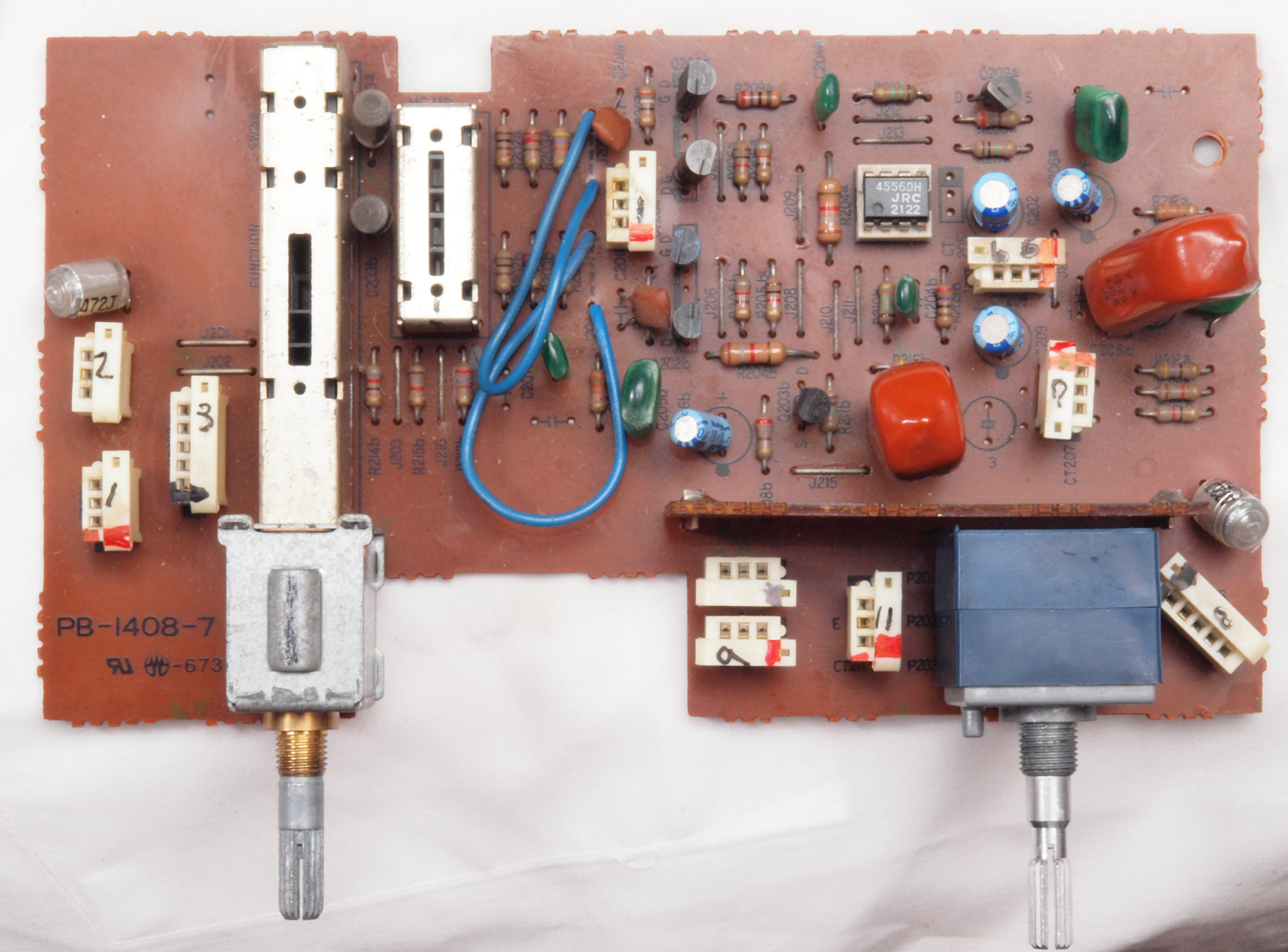

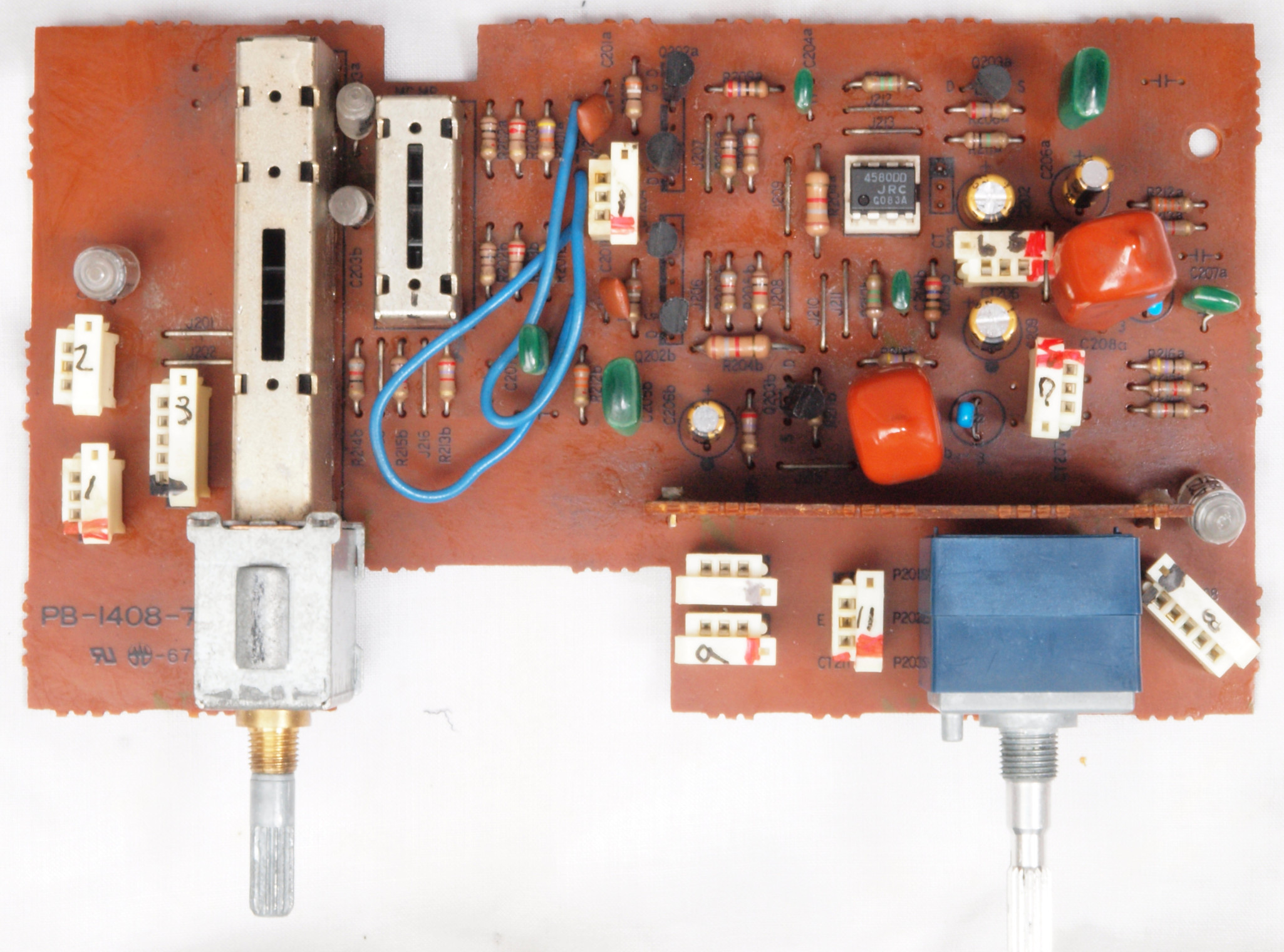

Ｃ５３．　修理前　ＢＡＬＡＮＣＥ＿ＶＲ、ＴＡＰＥ＿ＭＯＮＩＴＯＲ＿ＳＷ基板。

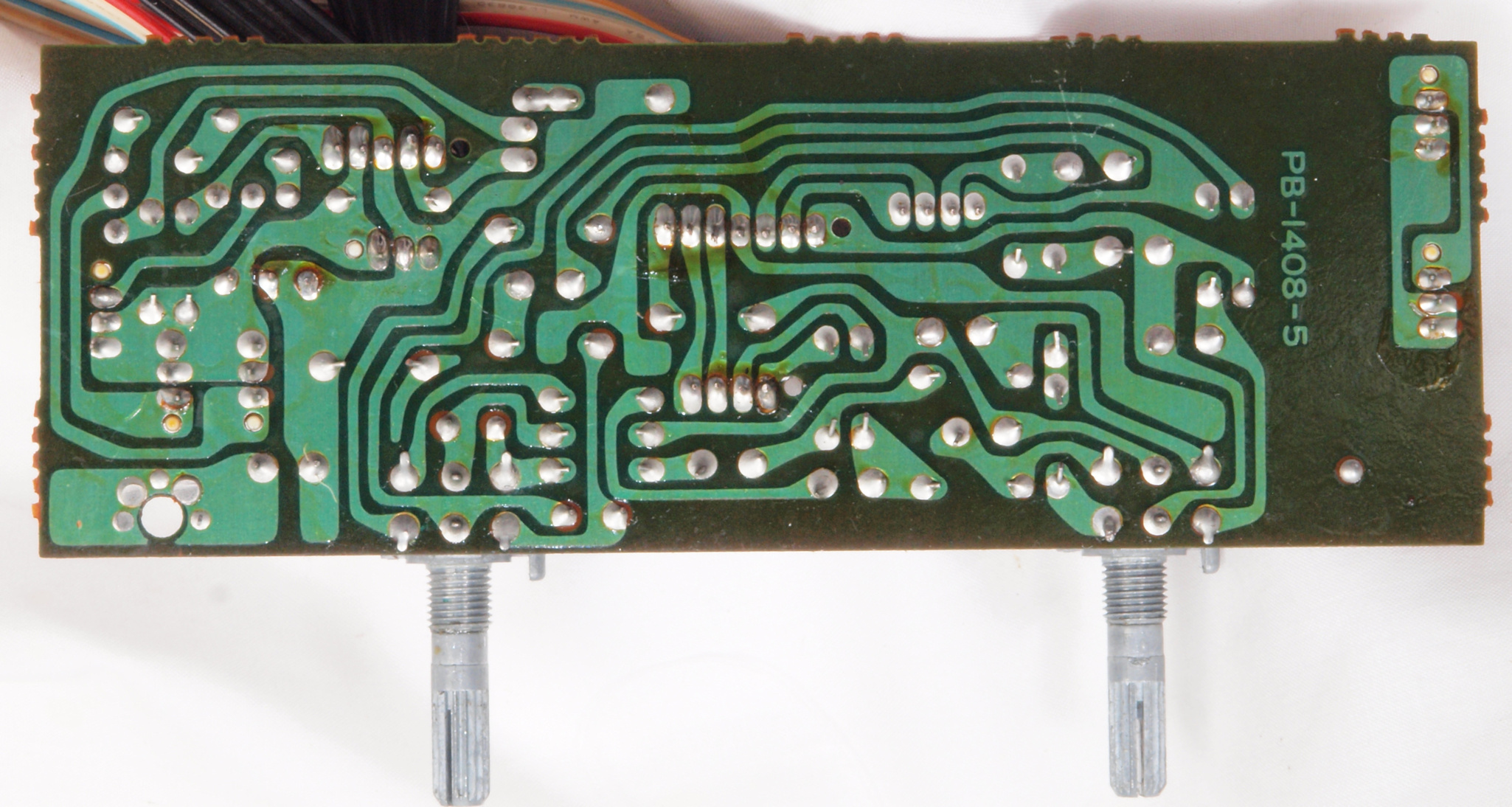

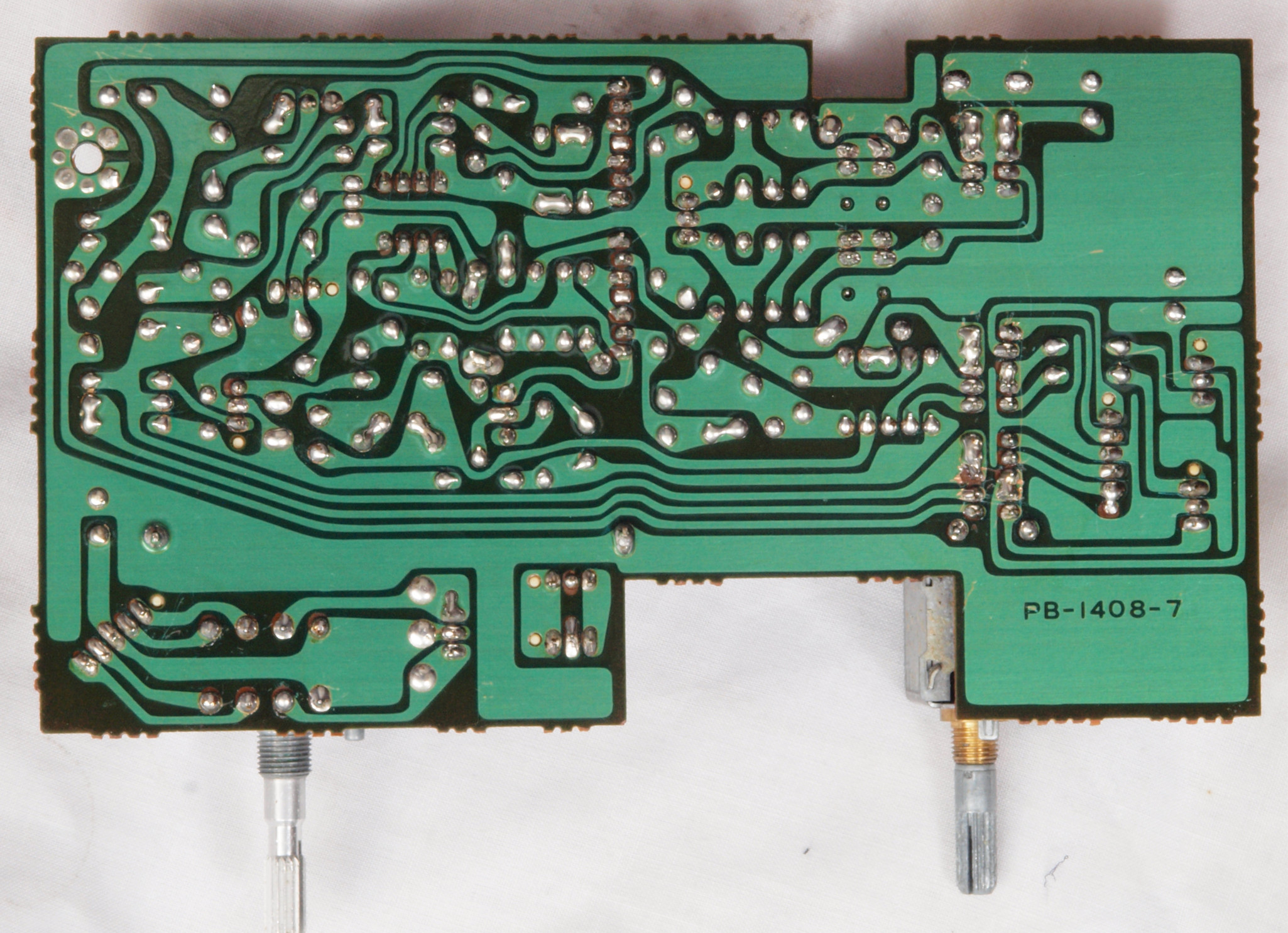

Ｃ５３２．　修理前　ＢＡＬＡＮＣＥ＿ＶＲ、ＴＡＰＥ＿ＭＯＮＩＴＯＲ＿ＳＷ基板裏。
Ｃ５３３．　修理（ハンダ補正）後　ＢＡＬＡＮＣＥ＿ＶＲ、ＴＡＰＥ＿ＭＯＮＩＴＯＲ＿ＳＷ基板裏。　半田を全部やり直す。
Ｃ５３３．　完成ＢＡＬＡＮＣＥ＿ＶＲ、ＴＡＰＥ＿ＭＯＮＩＴＯＲ＿ＳＷ裏、　余分なフラックスを落として、コート液を塗る。

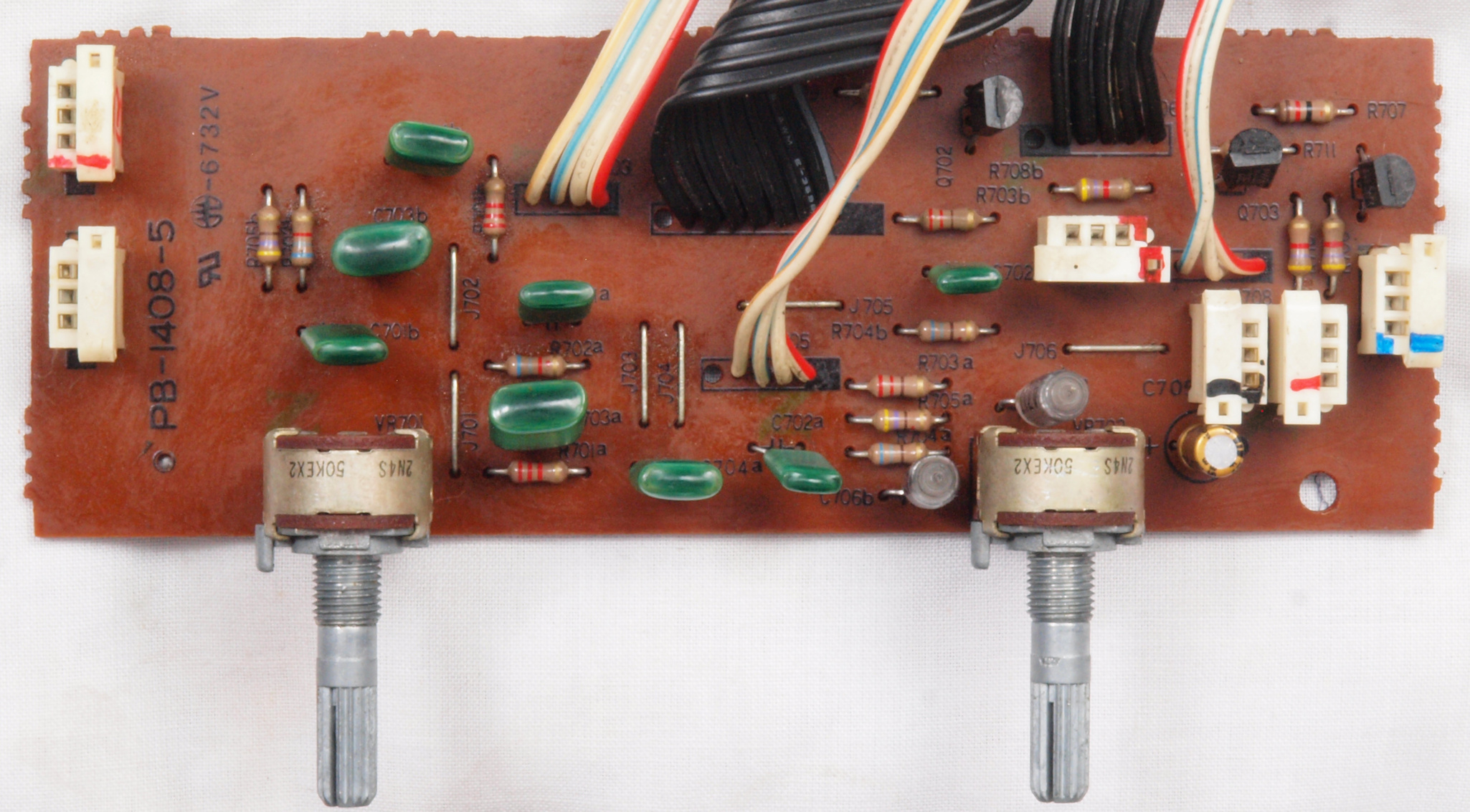

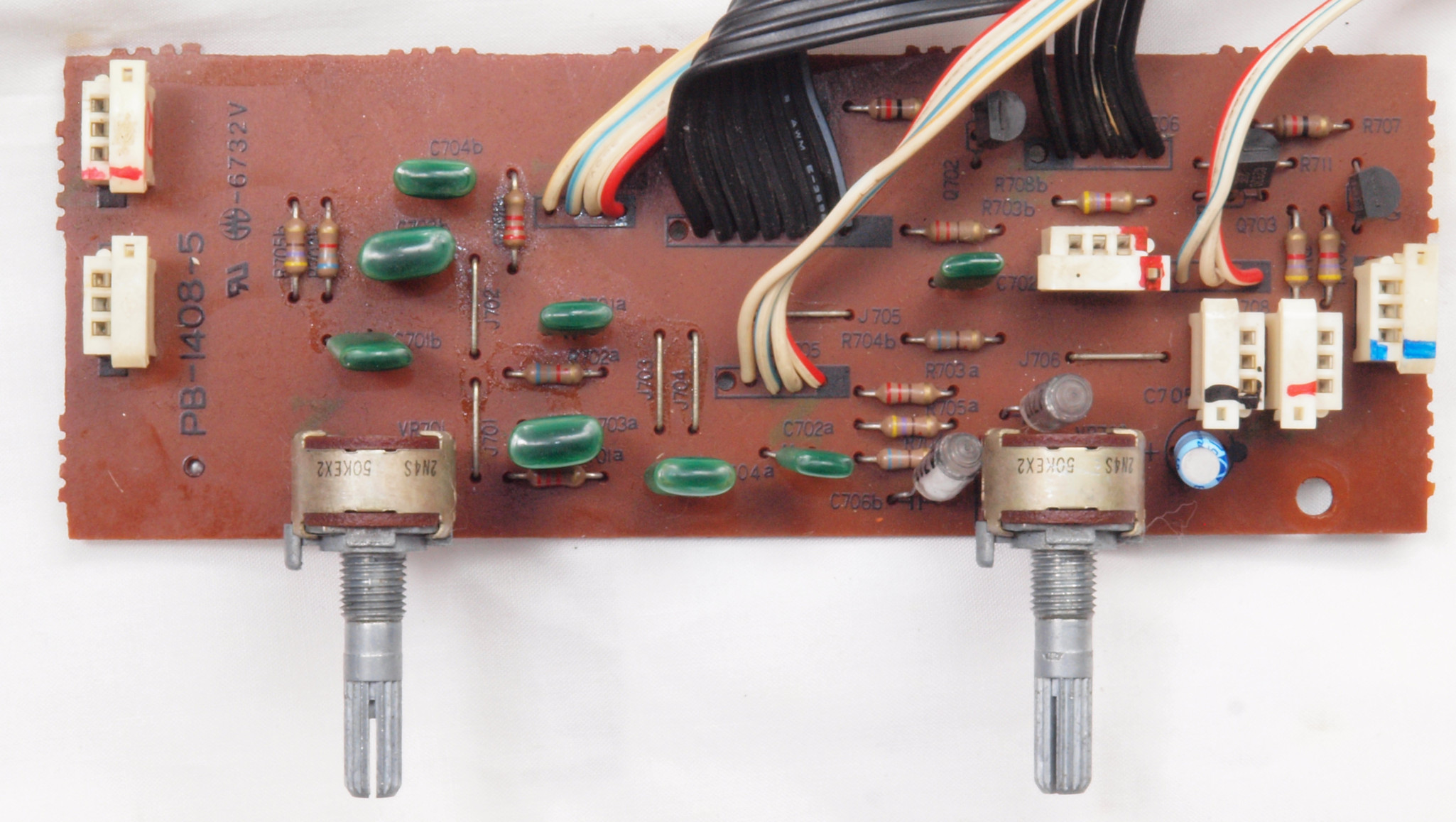

Ｃ５４．　修理前　ＴＯＮＥ＿ＶＲ、ＥＱ＿ＶＲ基板。
Ｃ５４２．　修理後　ＴＯＮＥ＿ＶＲ、ＥＱ＿ＶＲ基板、　電解コンデンサー２個交換。

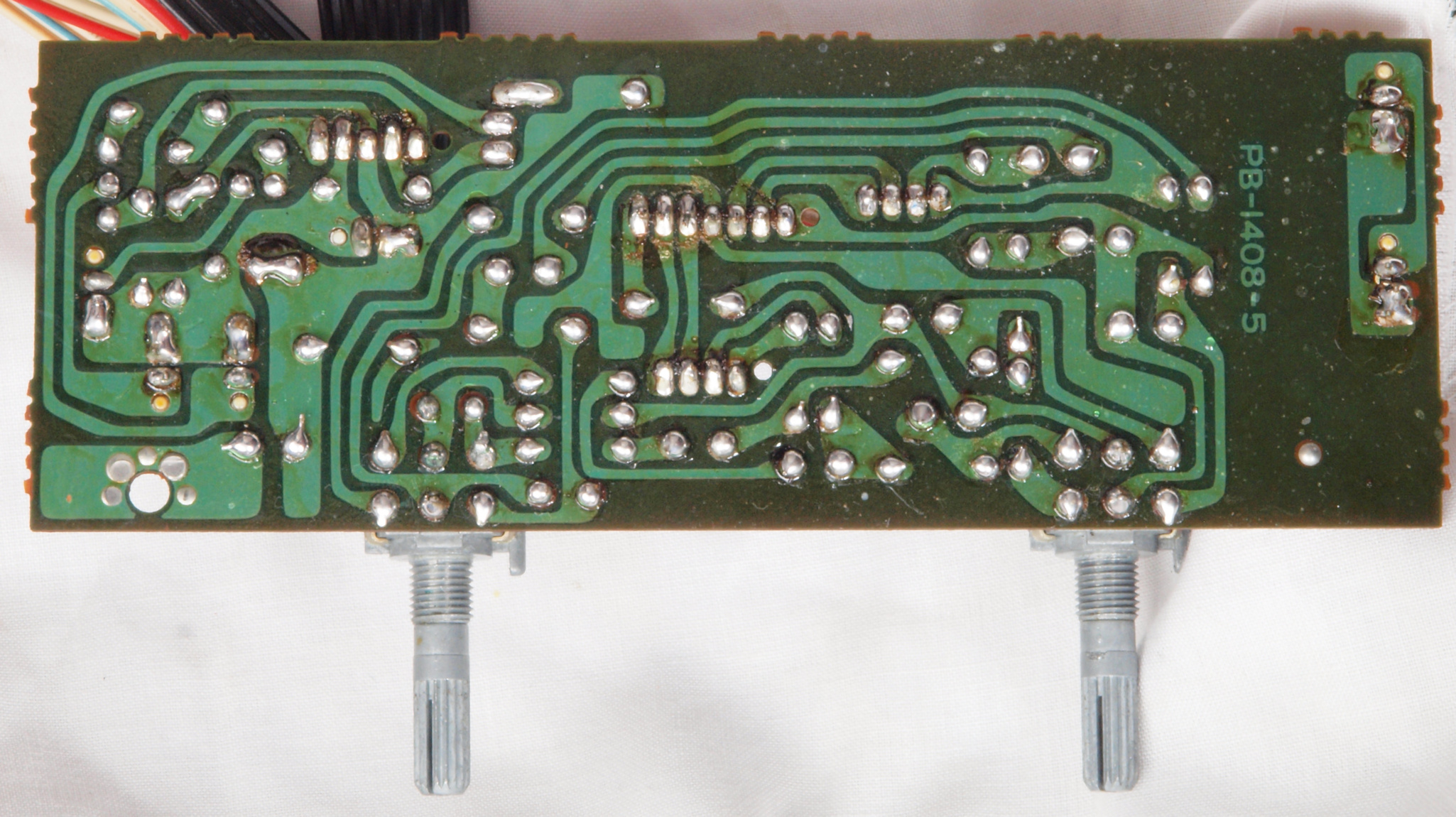

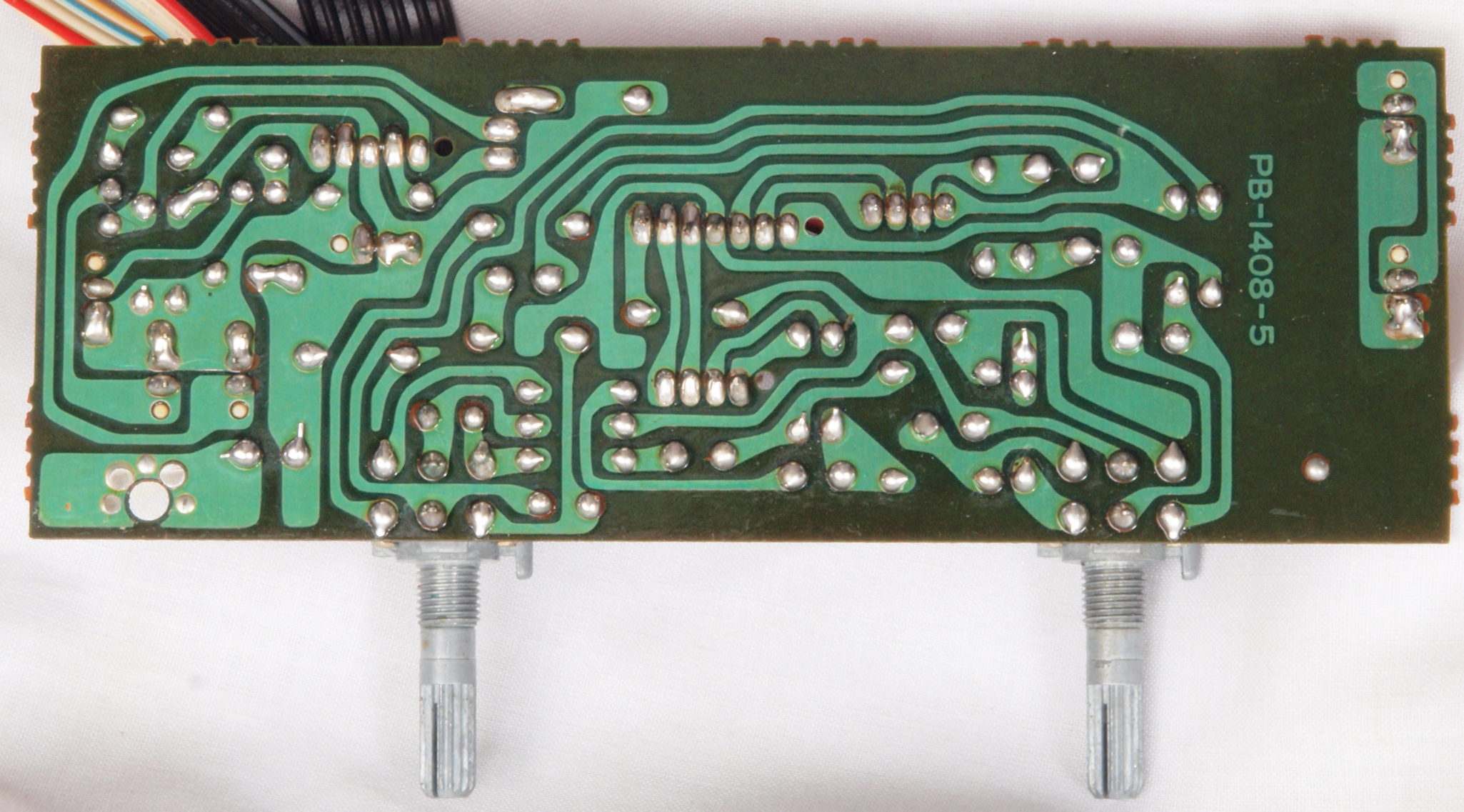

Ｃ５４３．　修理前　ＴＯＮＥ＿ＶＲ、ＥＱ＿ＶＲ基板裏。
Ｃ５４４．　修理（ハンダ補正）後　ＴＯＮＥ＿ＶＲ、ＥＱ＿ＶＲ基板裏。　半田を全部やり直す。
Ｃ５４５．　完成ＴＯＮＥ＿ＶＲ、ＥＱ＿ＶＲ裏、　余分なフラックスを落として、コート液を塗る。
Ｃ５５．　修理前　ＴＵＲＮＯＶＥＲ＿ＳＥＬＥＣＴＯＲ基板。
Ｃ５５２．　修理前　ＴＵＲＮＯＶＥＲ＿ＳＥＬＥＣＴＯＲ基板裏。
Ｃ５５３．　修理（ハンダ補正）後　ＴＵＲＮＯＶＥＲ＿ＳＥＬＥＣＴＯＲ基板裏。　半田を全部やり直す。
Ｃ５５４．　完成ＴＵＲＮＯＶＥＲ＿ＳＥＬＥＣＴＯＲ裏、　余分なフラックスを落として、コート液を塗る。
Ｃ５６．　修理前　ＭＡＩＮ＿ＶＲ基板。
Ｃ５６２．　修理後　ＭＡＩＮ＿ＶＲ基板、　電解コンデンサー２個交換。
Ｃ５６３．　修理前　ＭＡＩＮ＿ＶＲ基板裏。
Ｃ５６４．　修理（ハンダ補正）後　ＭＡＩＮ＿ＶＲ基板裏。　半田を全部やり直す。
Ｃ５６５．　完成ＭＡＩＮ＿ＶＲ裏、　余分なフラックスを落として、コート液を塗る。

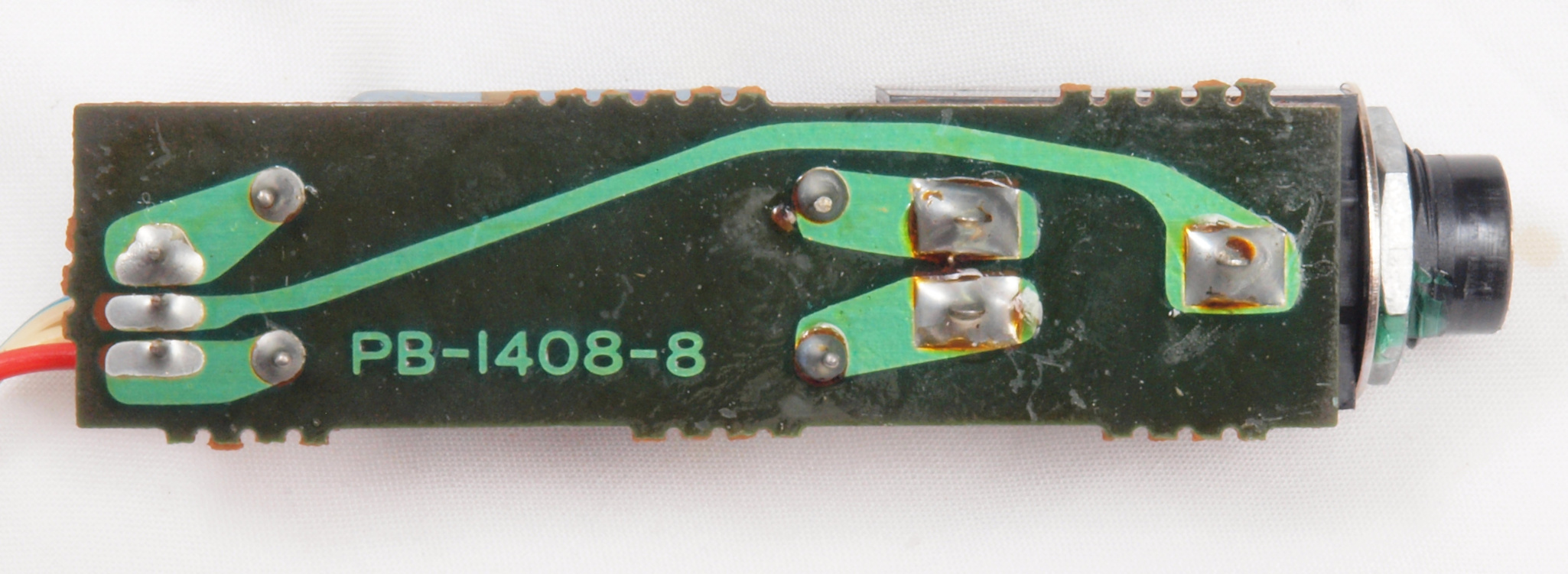

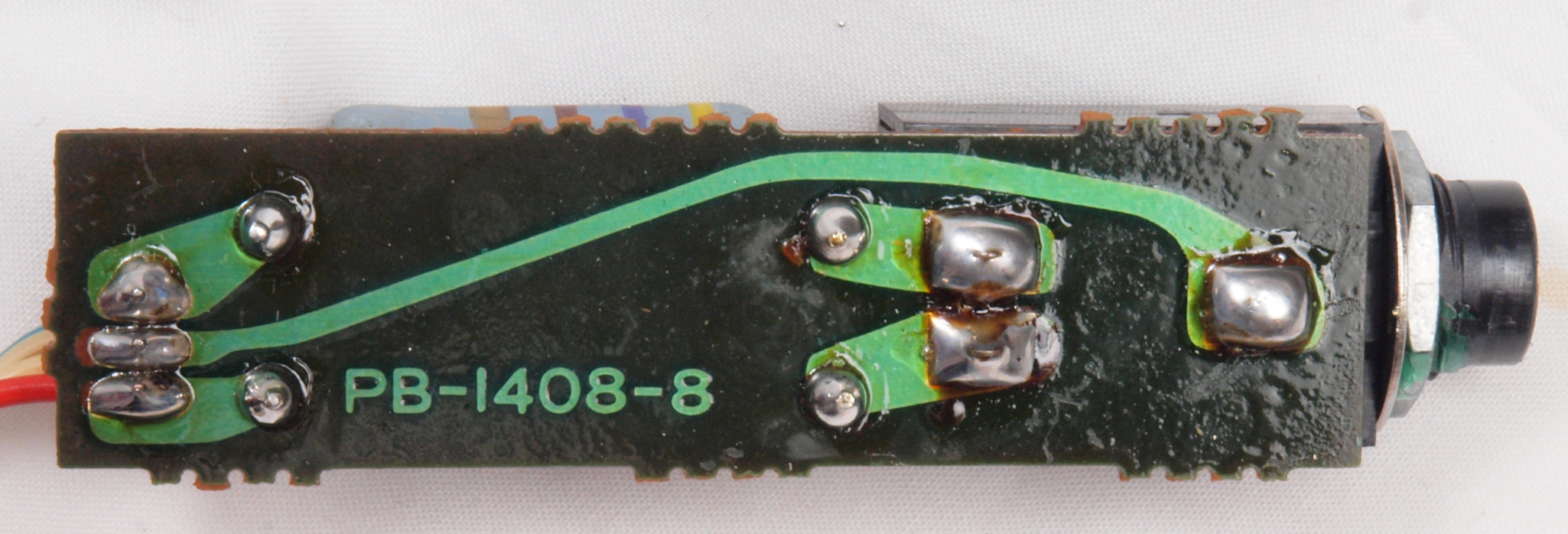

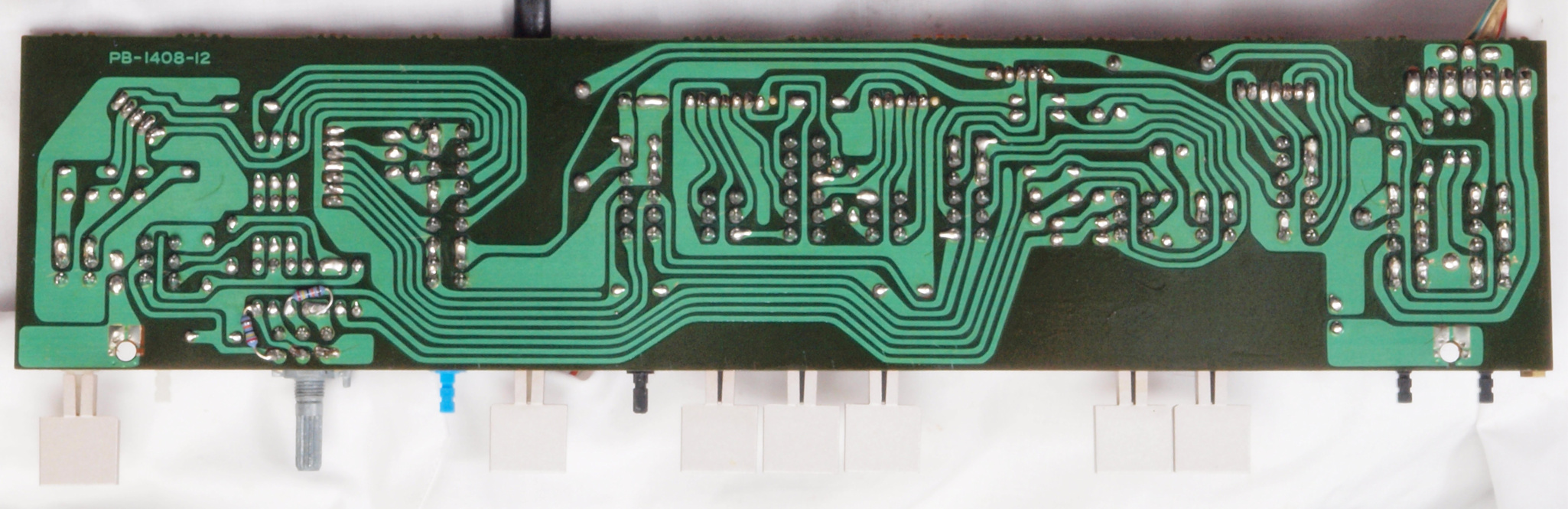

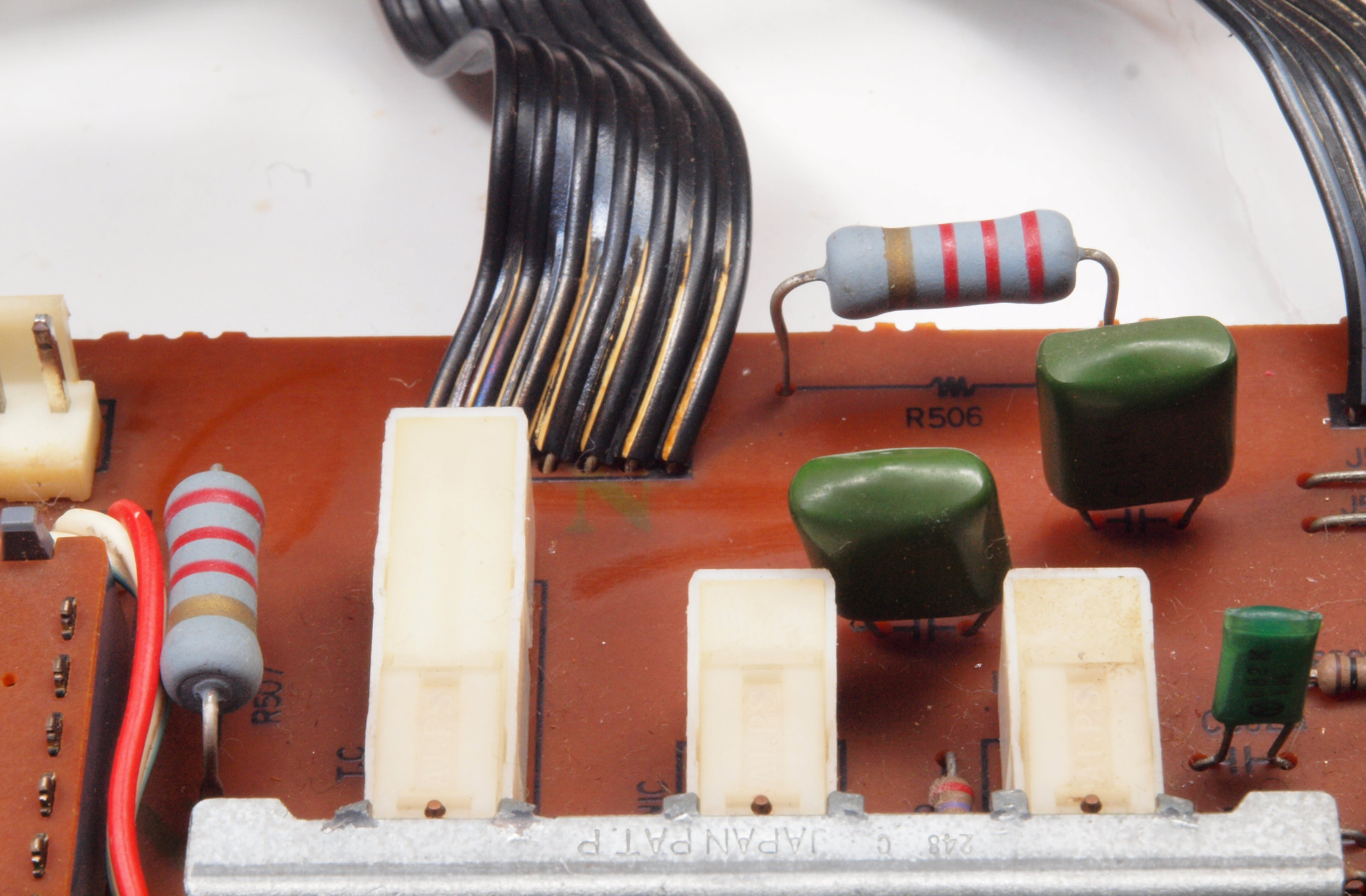

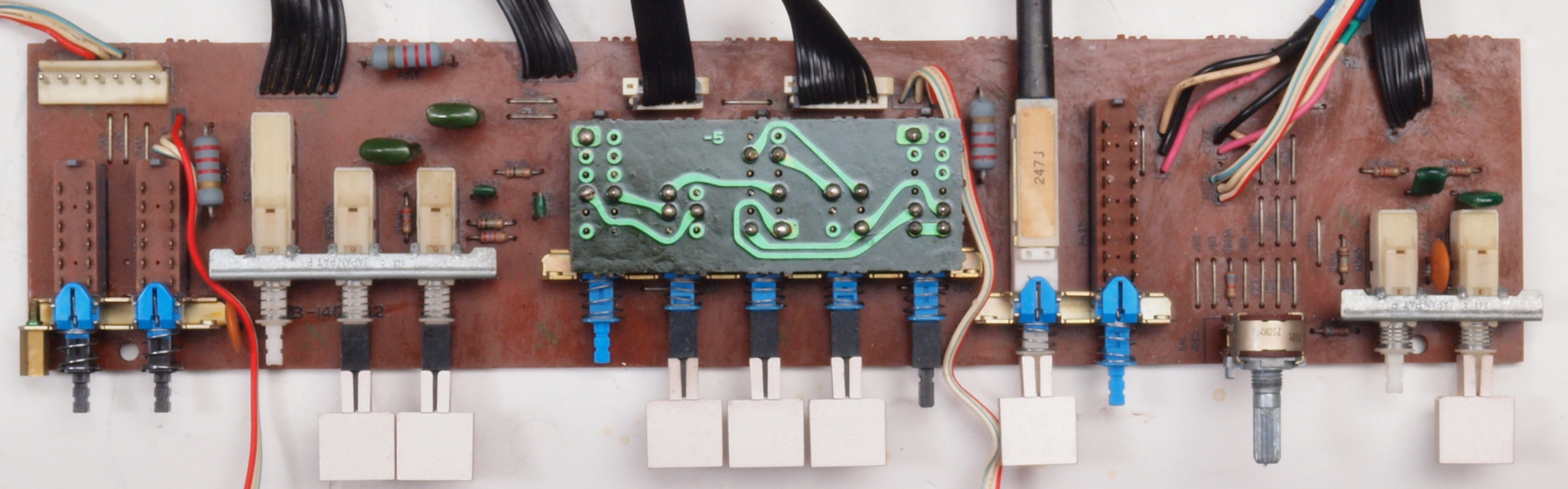

Ｃ５７２．　修理前　その他＿ＳＷ基板裏。

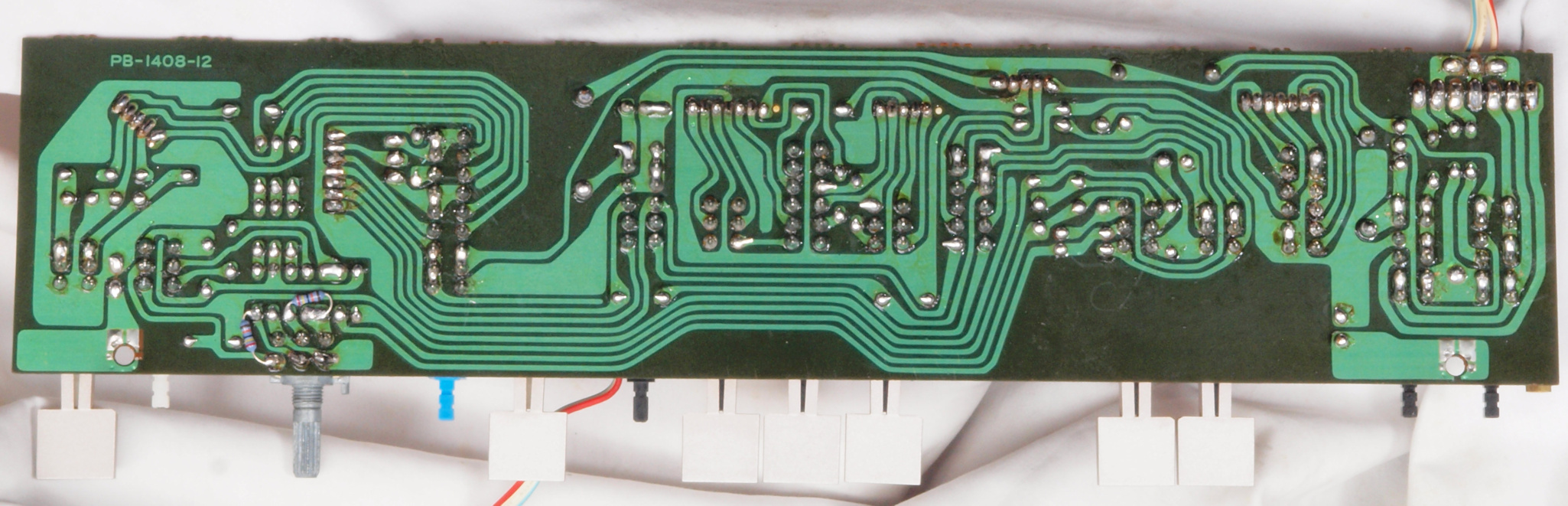

Ｃ５７３．　修理（ハンダ補正）後　その他＿ＳＷ＿ＳＷ基板裏。　半田を全部やり直す。

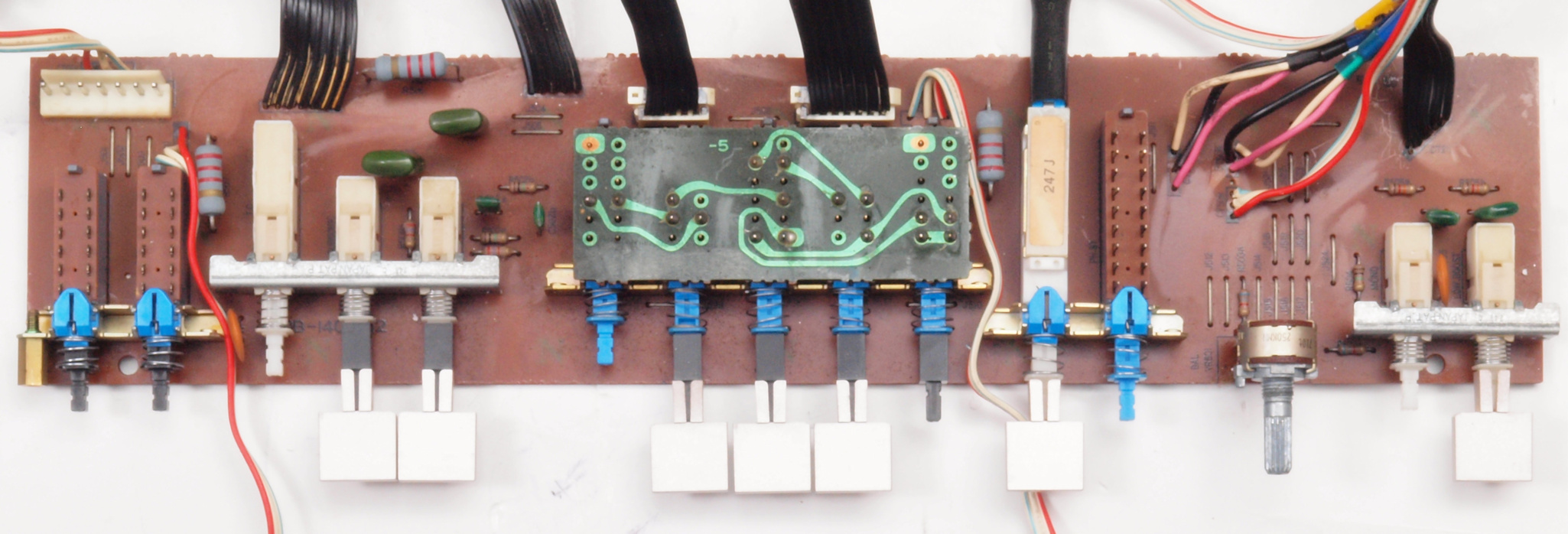

Ｃ５７４．　完成その他＿ＳＷ裏、　余分なフラックスを落として、コート液を塗る。

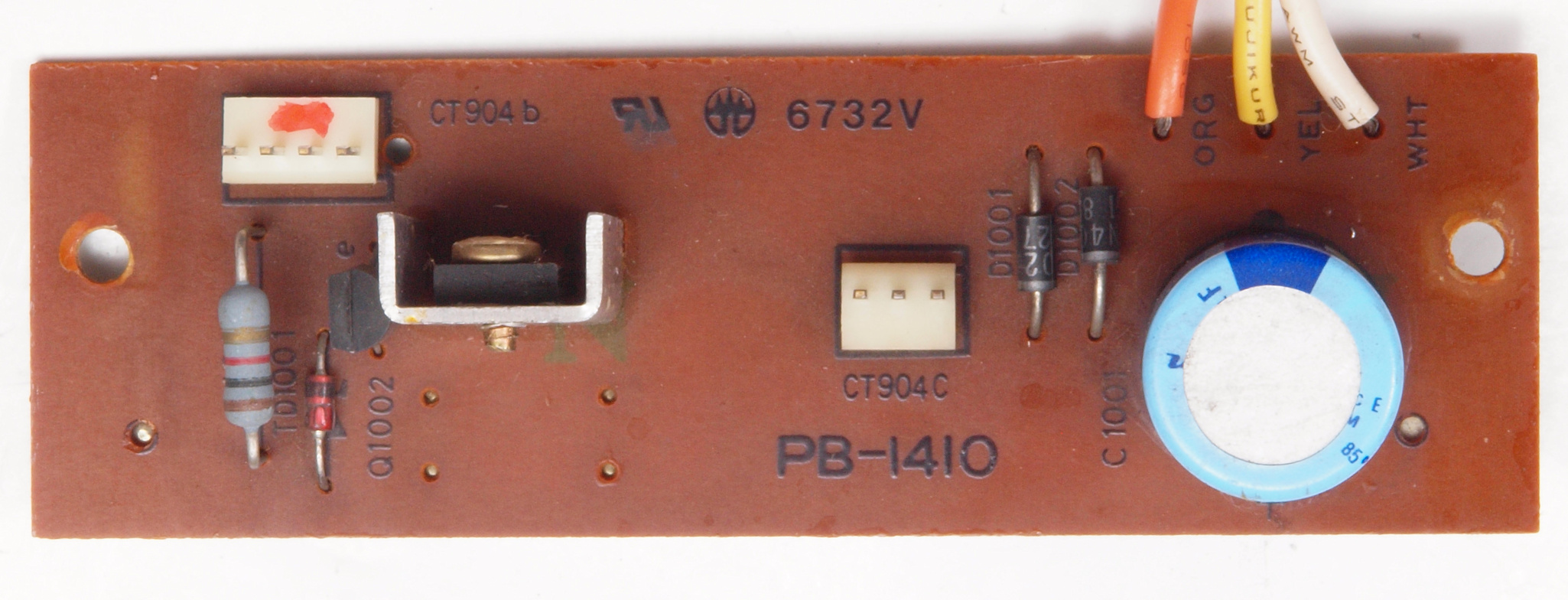

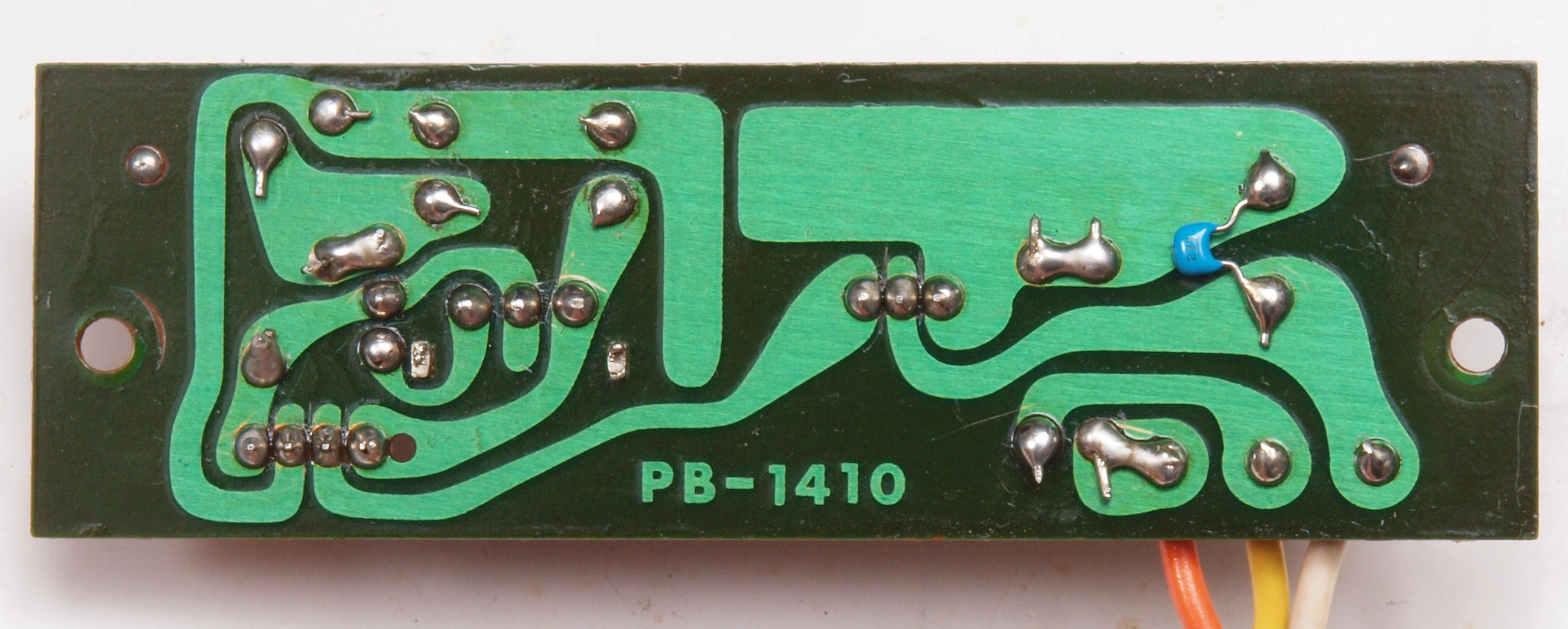

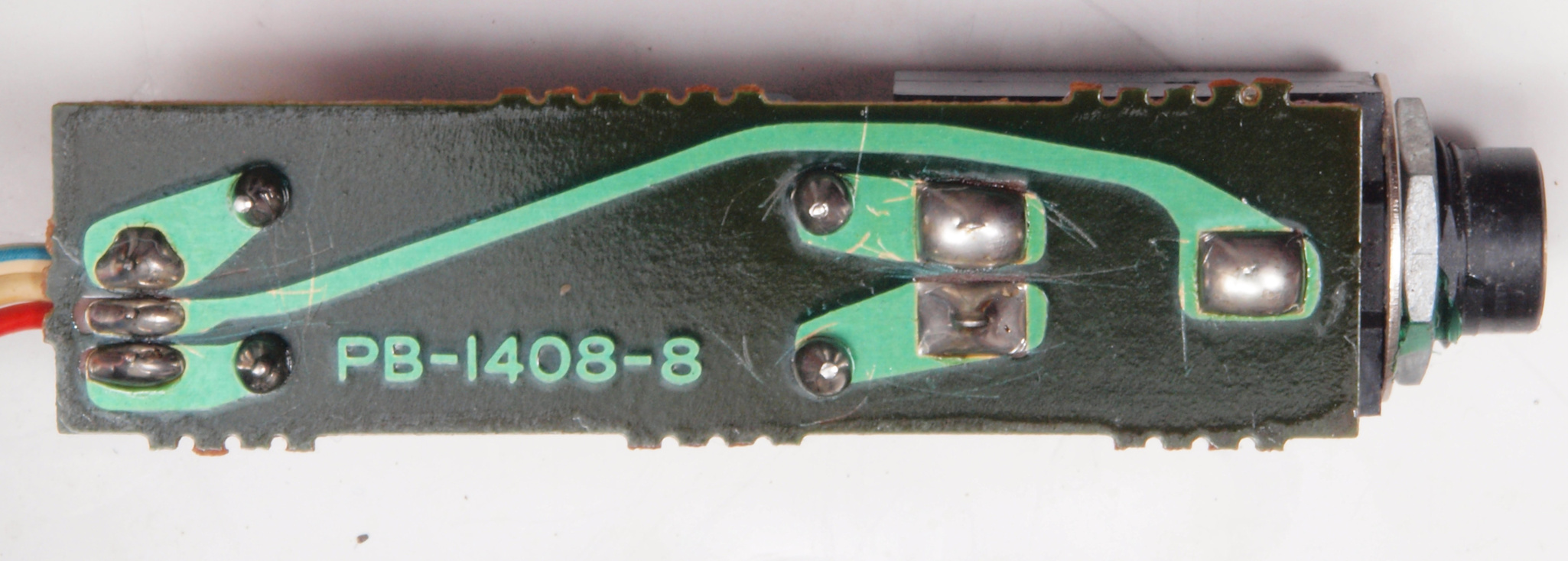

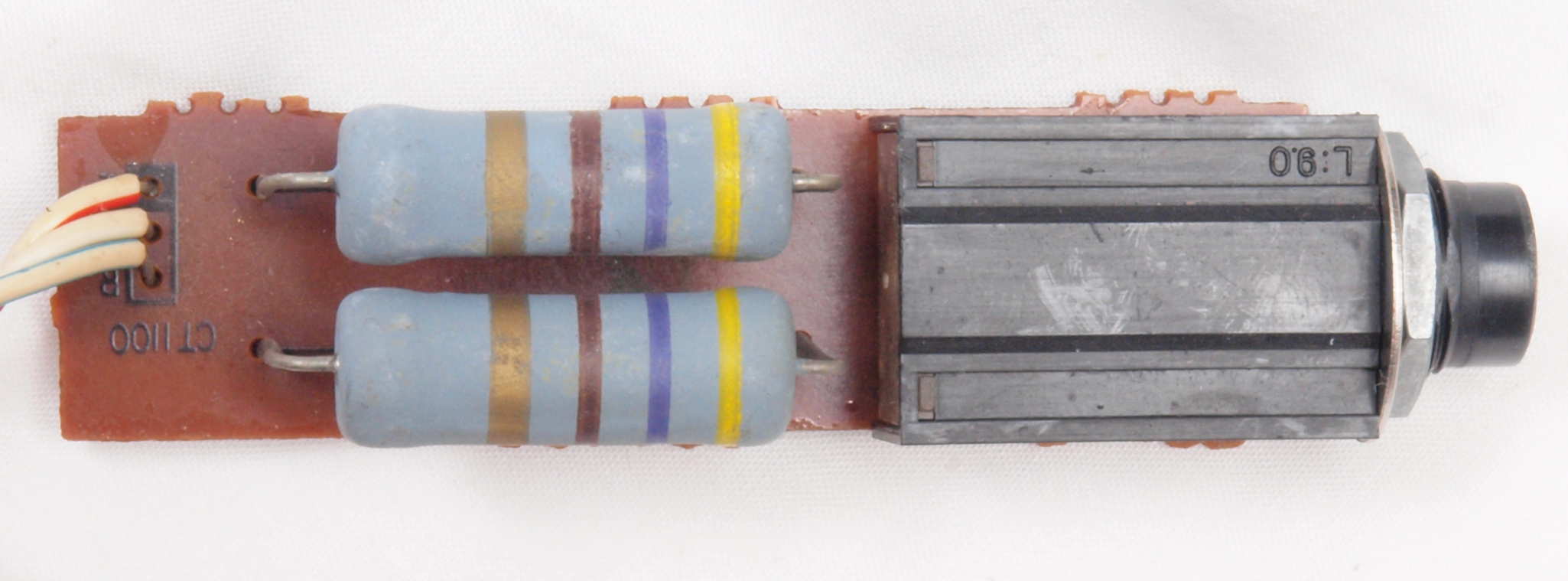

Ｃ５７５．　完成その他　ＬＥＤ表示基板裏。

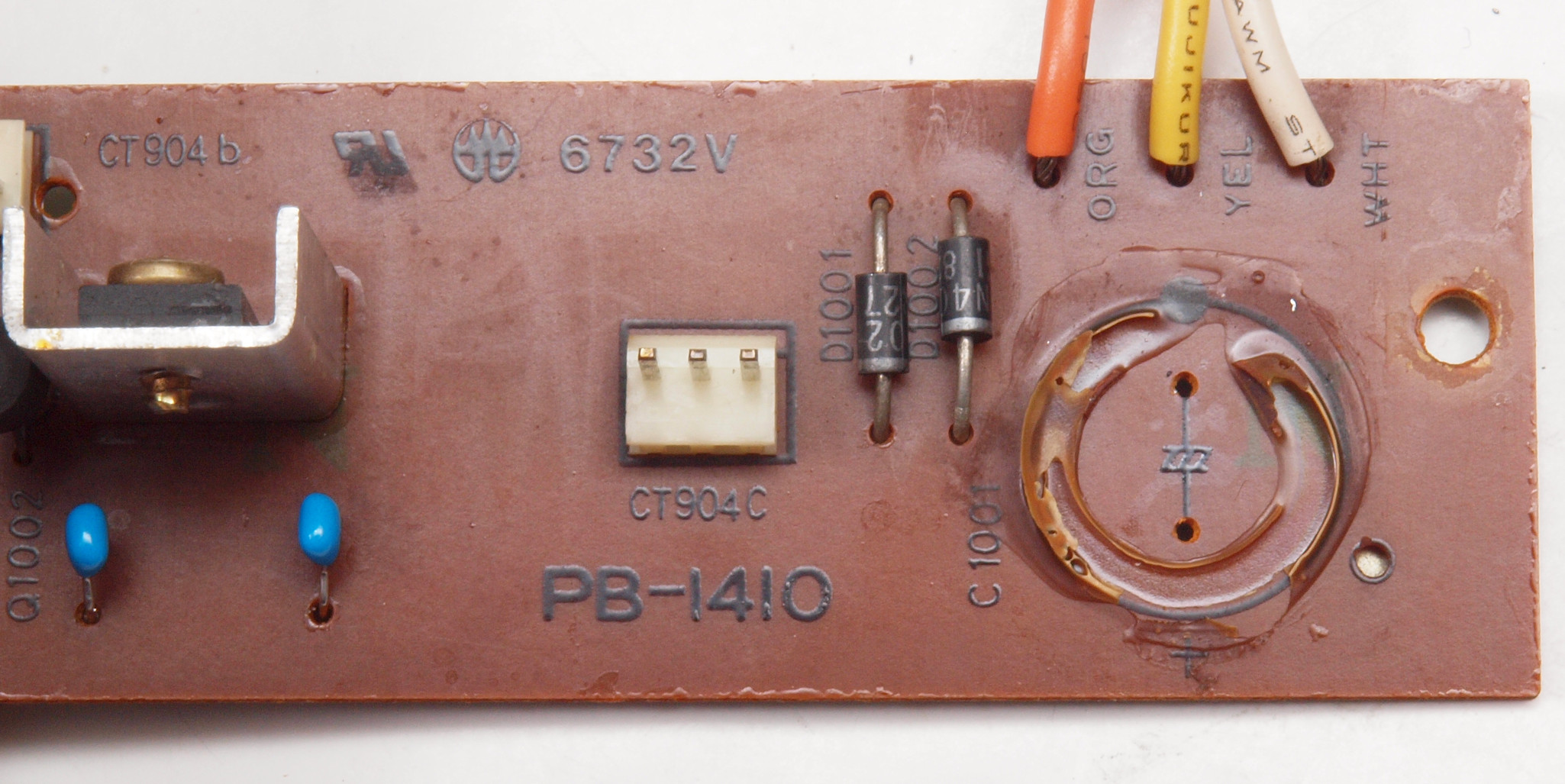

Ｃ６１．　修理前　整流・定電圧基板。

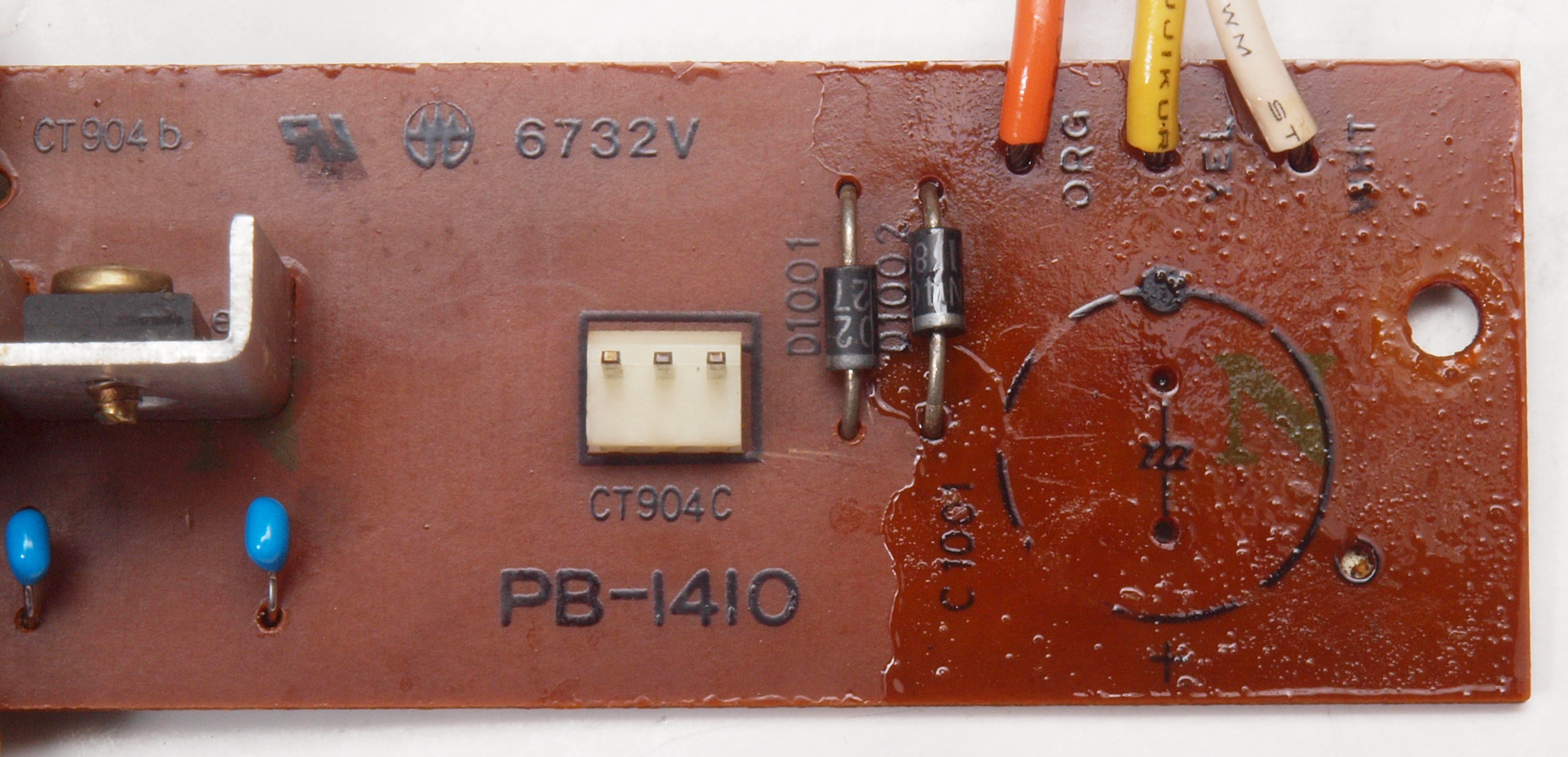

Ｃ６１２．　修理中　整流・定電圧基板。
Ｃ６１３．　修理後　整流・定電圧基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

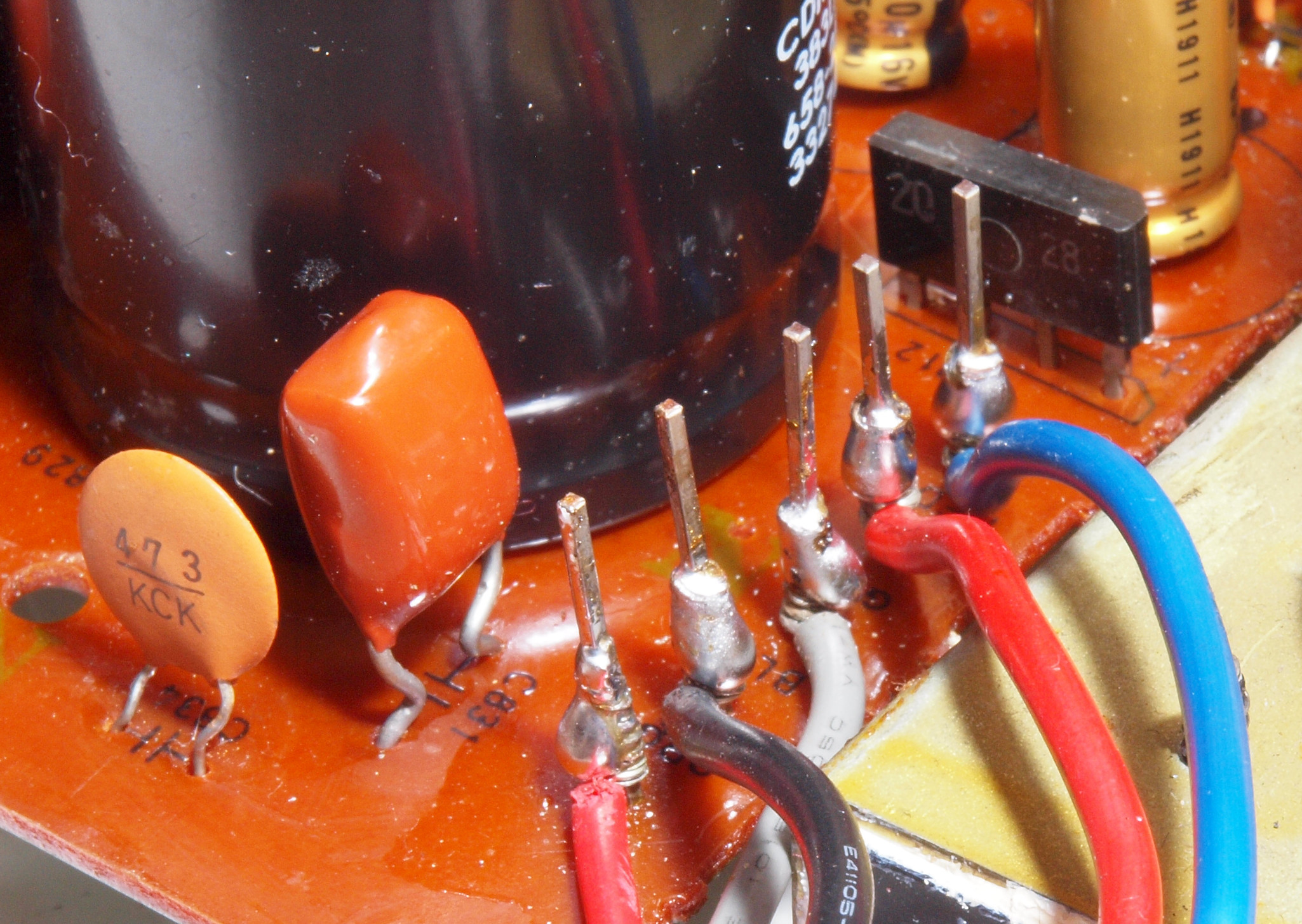

Ｃ６２．　修理後　整流・定電圧基板。　電解コンデンサー１個交換。セラミックコンデンサー２個追加。
Ｃ６３．　修理前　整流・定電圧基板裏。
Ｃ６４．　修理（ハンダ補正）後　整流・定電圧基板裏。　半田を全部やり直す。セラミックコンデンサー１個追加。
Ｃ６５．　完成整流・定電圧基板裏。　余分なフラックスを落として、コート液を塗る。
Ｃ７１．　修理前　ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ
Ｃ７１２．　修理中　ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ、　電解コンデンサー固定するトルエン溶媒の接着剤。
Ｃ７１３．　修理中　ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ、　トルエン溶媒の接着剤を取り去り、コートを塗布後。　

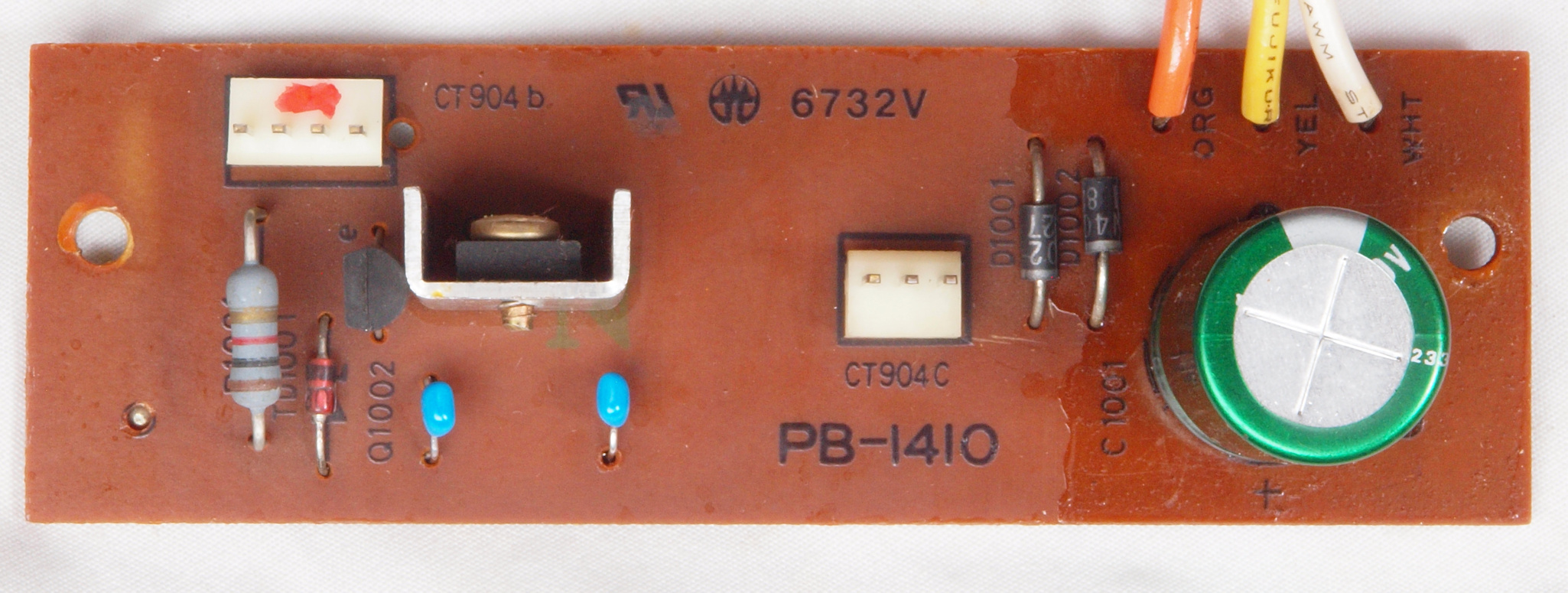

Ｃ７２．　修理後　ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ、電解コンデンサー２個、半固定ＶＲ２個交換。

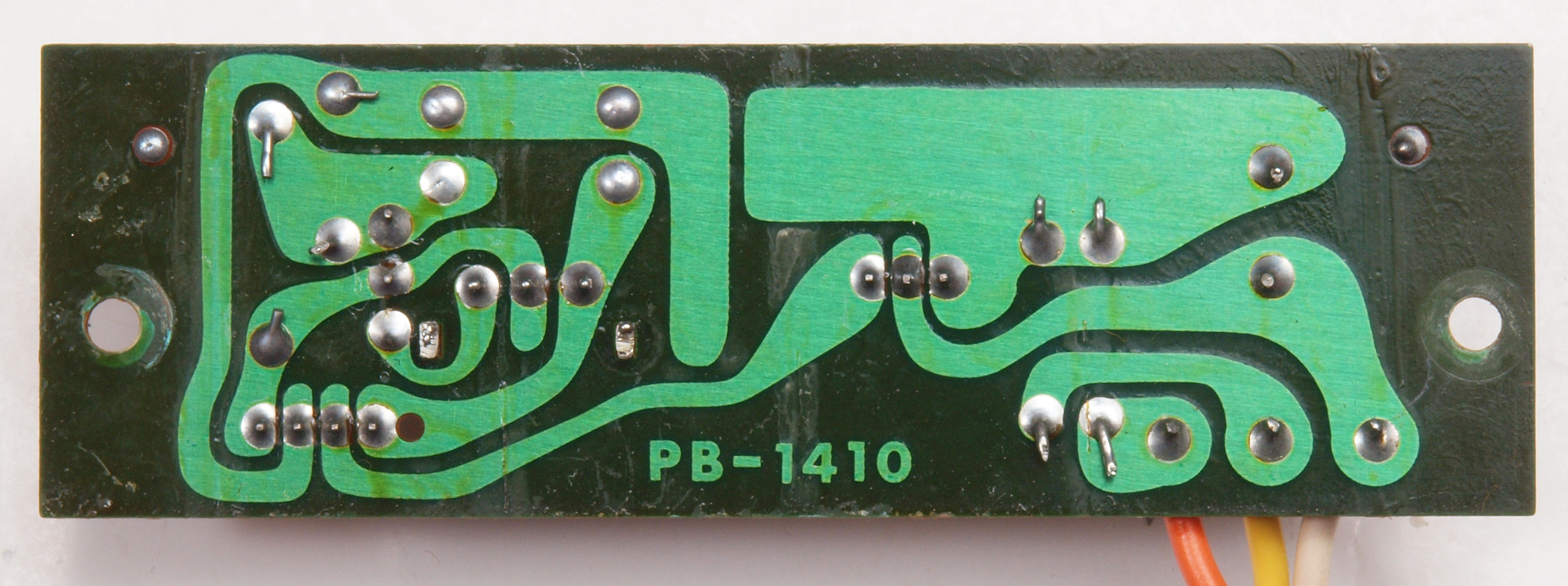

Ｃ７３．　修理前　ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ裏

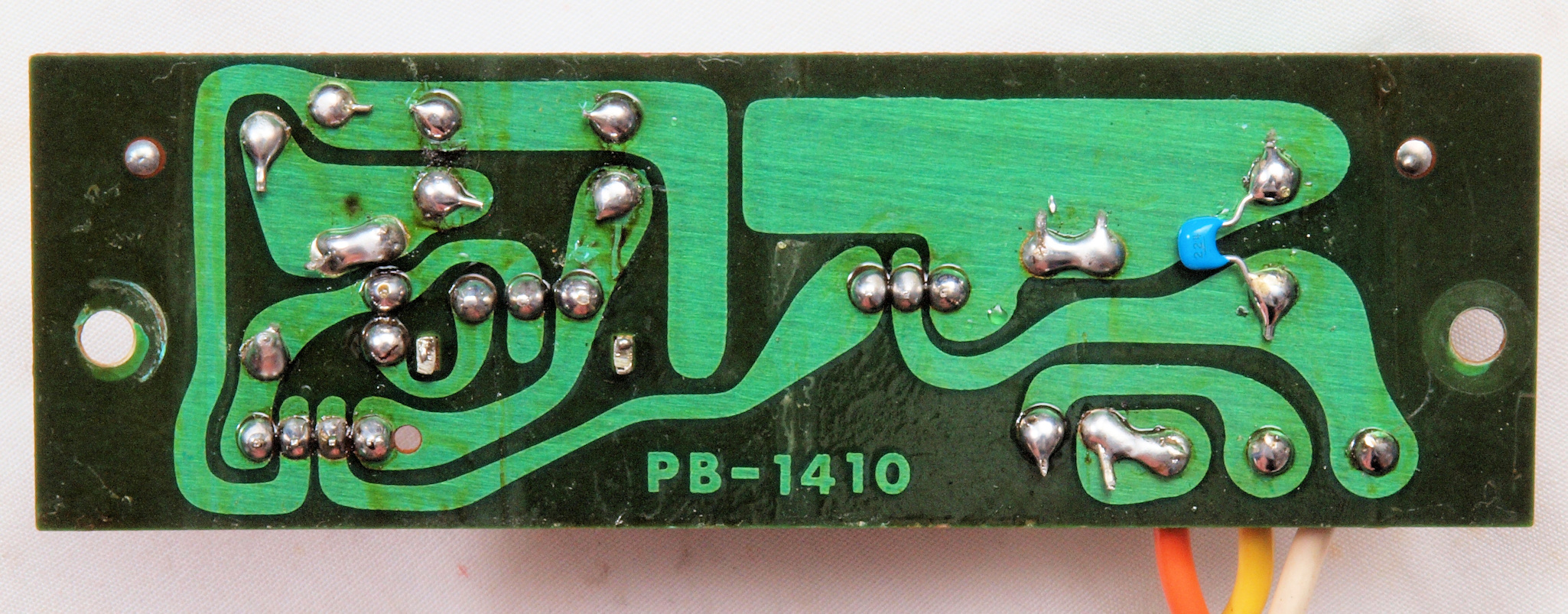

Ｃ７４．　修理（ハンダ補正）後　ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ裏、セラミックコンデンサー２個追加。　半田を全部やり直す。
Ｃ７５．　完成ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ裏、余分なフラックスを落として、コート液を塗る。

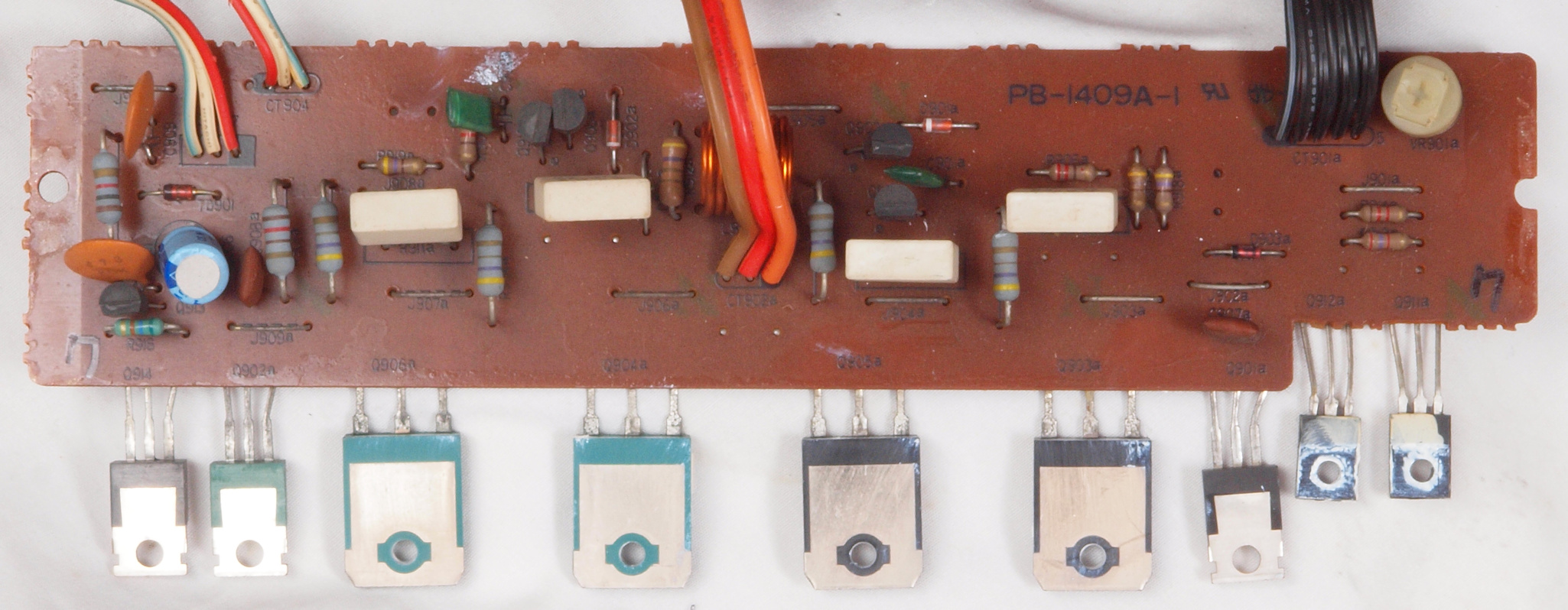

Ｃ８１．　修理前　Ｐｒｅ−Ｄｒｉｖｅ−Ｒ　Ｐ．Ｃ．Ｂｏａｒｄ

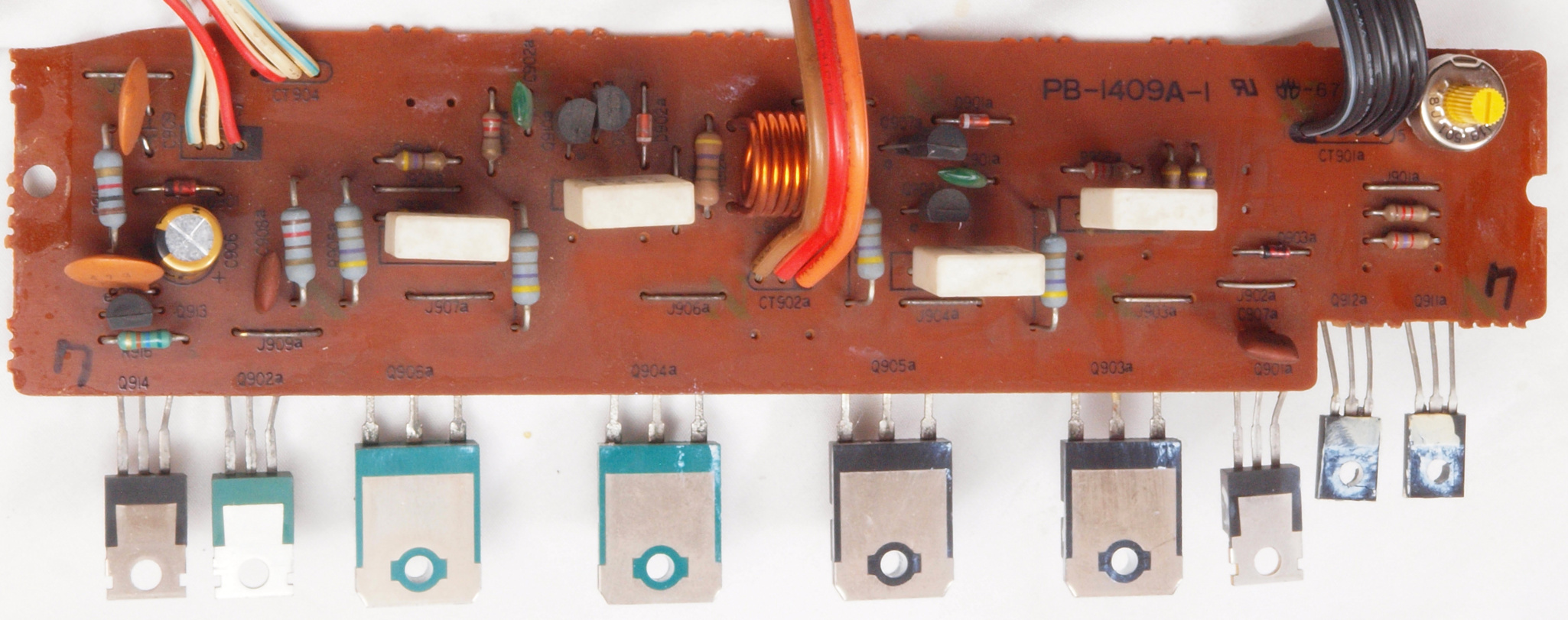

Ｃ８２．　修理後　Ｐｒｅ−Ｄｒｉｖｅ−Ｒ　Ｐ．Ｃ．Ｂｏａｒｄ、半固定ＶＲ１個、電解コンデンサー６個交換。

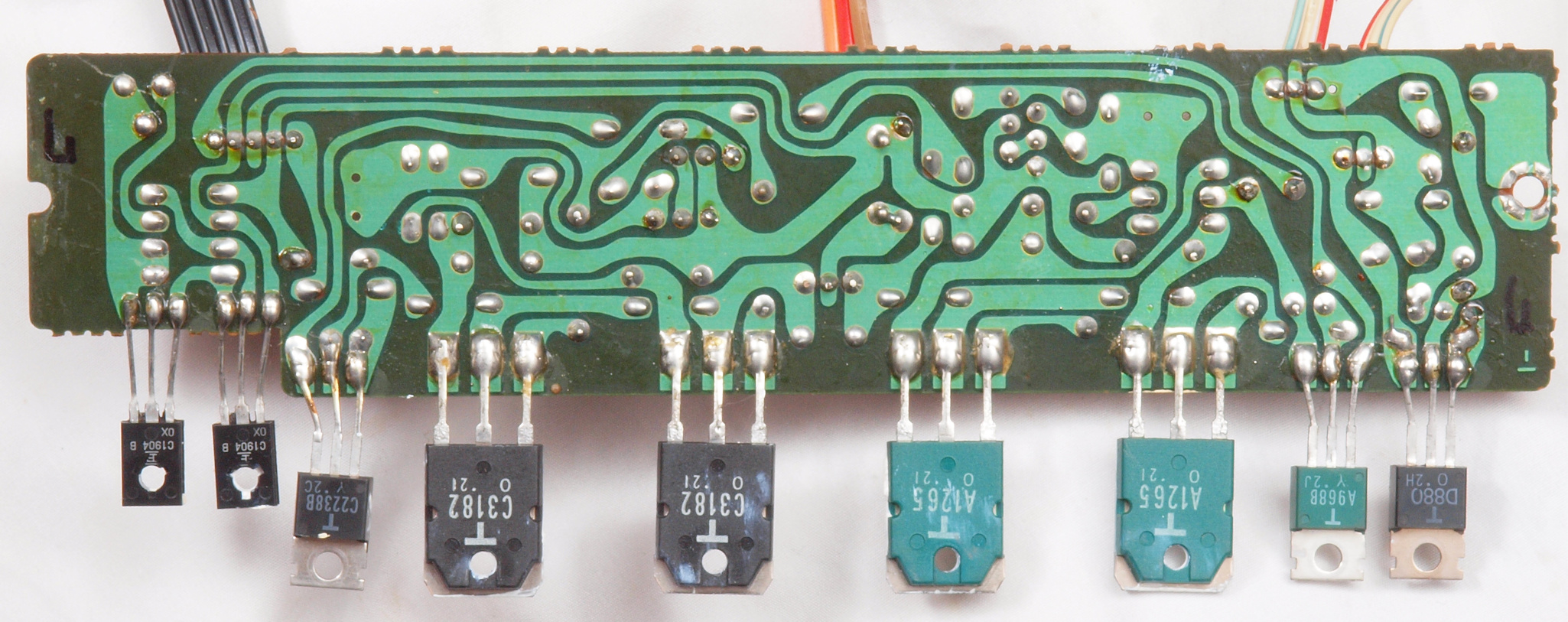

Ｃ８３．　修理前　Ｐｒｅ−Ｄｒｉｖｅ−Ｒ　Ｐ．Ｃ．Ｂｏａｒｄ裏
Ｃ８４．　修理（ハンダ補正）後　Ｐｒｅ−Ｄｒｉｖｅ−Ｒ　Ｐ．Ｃ．Ｂｏａｒｄ裏。　半田を全部やり直す。
Ｃ８５．　完成Ｐｒｅ−Ｄｒｉｖｅ−Ｒ　Ｐ．Ｃ．Ｂｏａｒｄ裏、余分なフラックスを落として、コート液を塗る。
Ｃ９１．　修理前　Ｐｒｅ−Ｄｒｉｖｅ−Ｌ　Ｐ．Ｃ．Ｂｏａｒｄ
Ｃ９２．　修理後　Ｐｒｅ−Ｄｒｉｖｅ−Ｌ　Ｐ．Ｃ．Ｂｏａｒｄ、半固定ＶＲ１個、電解コンデンサー６個交換。
Ｃ９３．　修理前　Ｐｒｅ−Ｄｒｉｖｅ−Ｌ　Ｐ．Ｃ．Ｂｏａｒｄ裏
Ｃ９４．　修理（ハンダ補正）後　Ｐｒｅ−Ｄｒｉｖｅ−Ｌ　Ｐ．Ｃ．Ｂｏａｒｄ裏。　半田を全部やり直す。
Ｃ９５．　完成Ｐｒｅ−Ｄｒｉｖｅ−Ｌ　Ｐ．Ｃ．Ｂｏａｒｄ裏、余分なフラックスを落として、コート液を塗る。

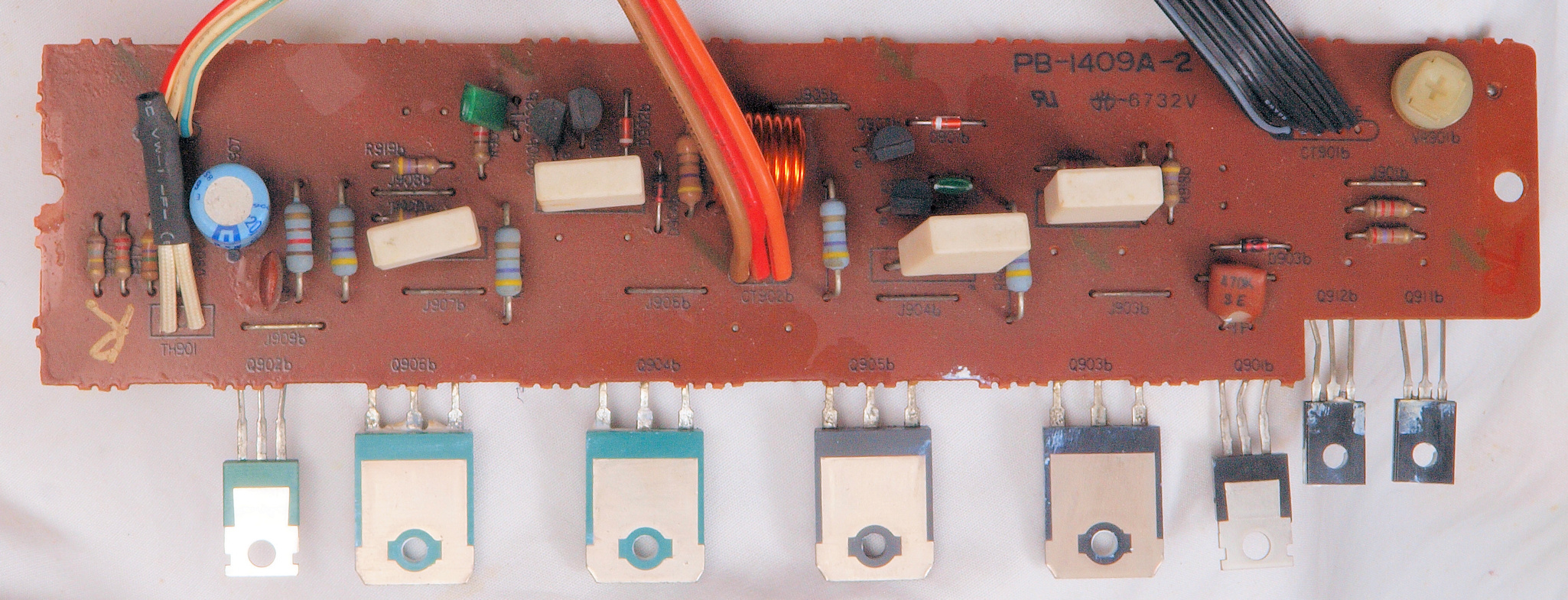

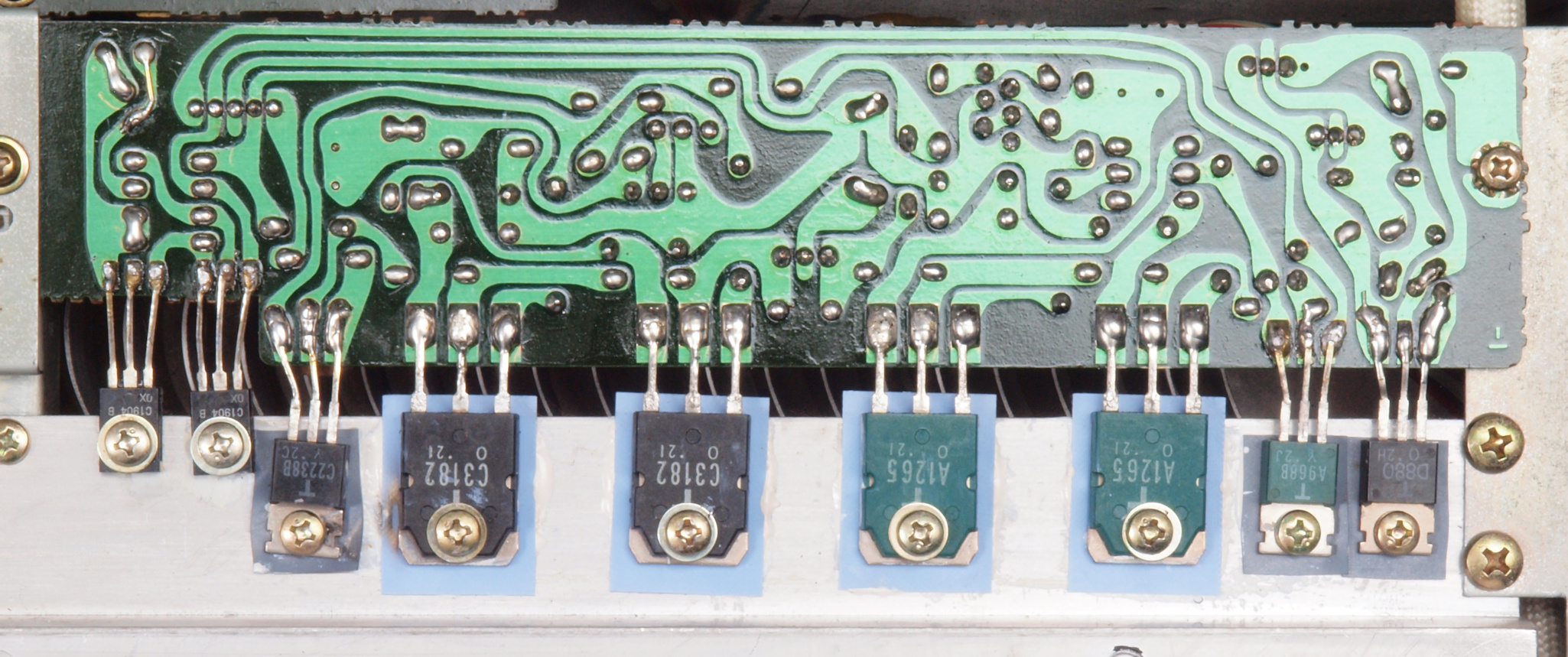

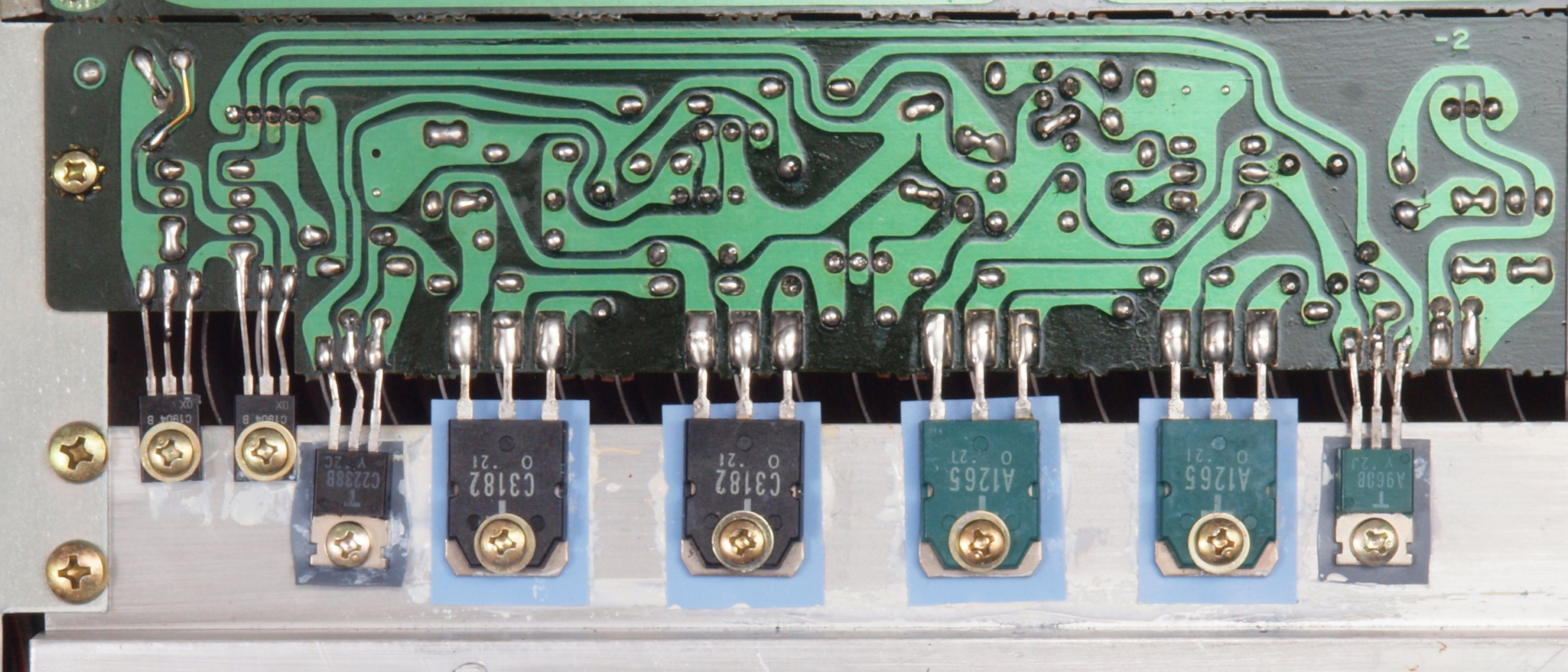

ＣＡ１．　修理前　右側終段ドライブ基板。

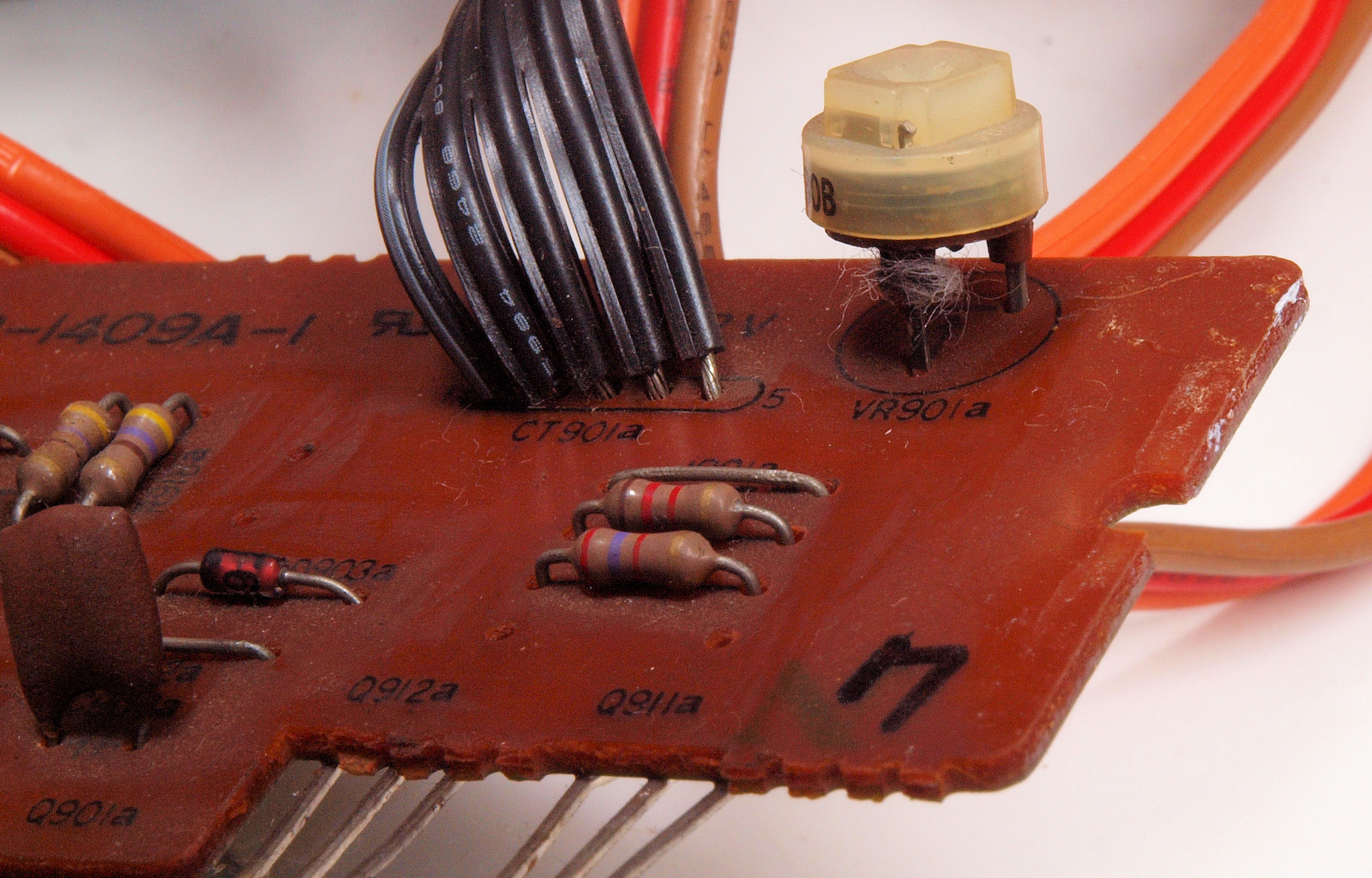

ＣＡ１２．　修理中　右側終段ドライブ基板。かなり抜けている半固定ＶＲ。

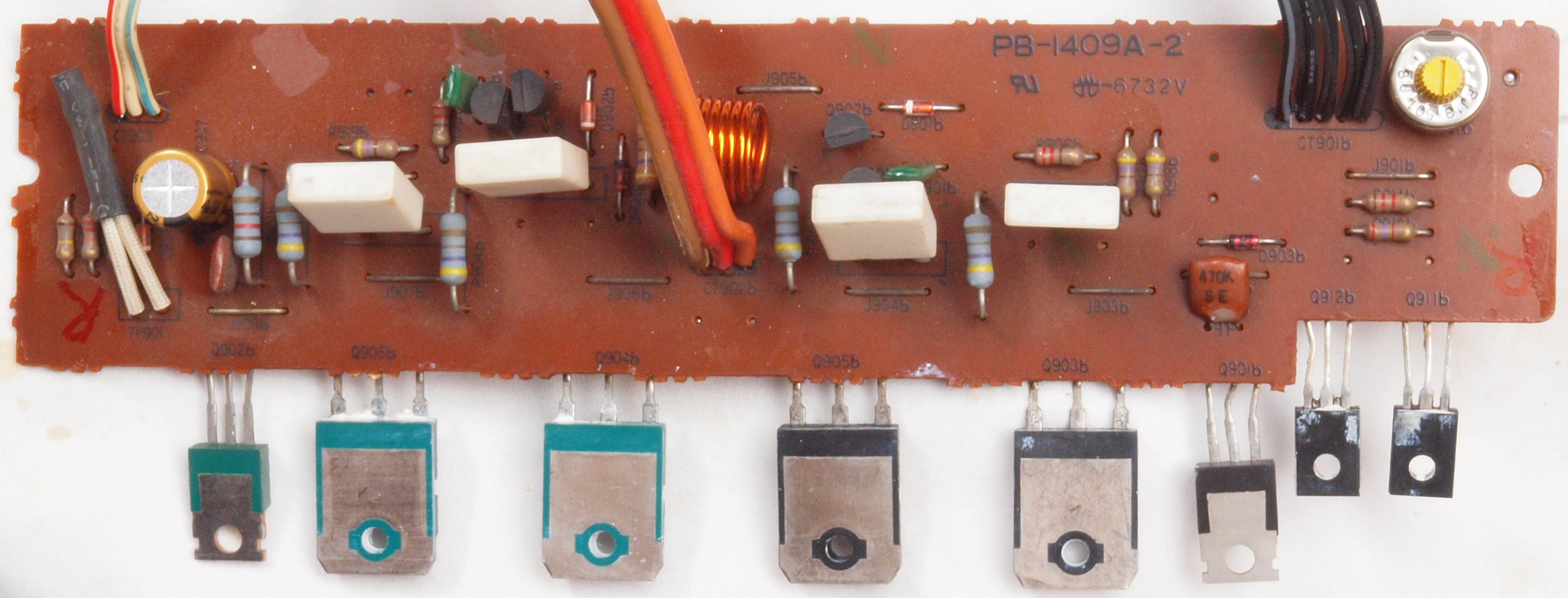

ＣＡ２．　修理後　右側終段ドライブ基板、　電解コンデンサー２個、半固定ＶＲ１個交換。。

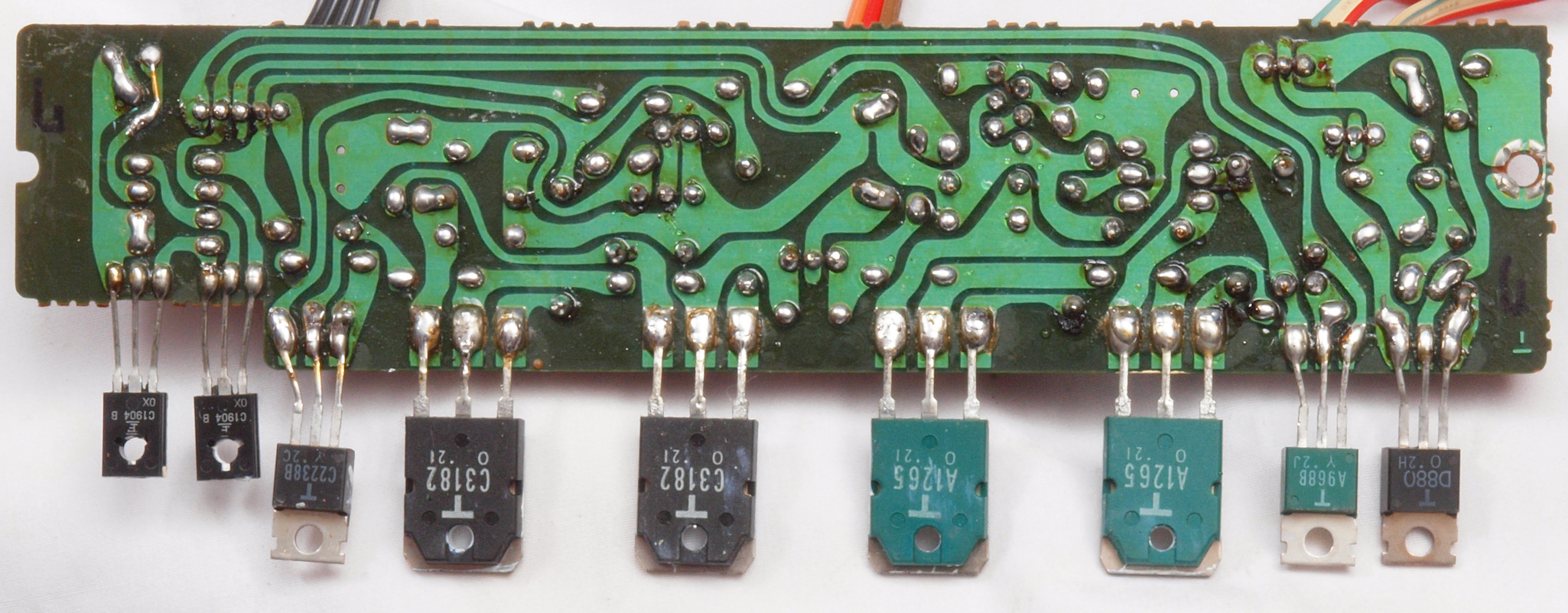

ＣＡ３．　修理前　右側終段ドライブ基板裏。

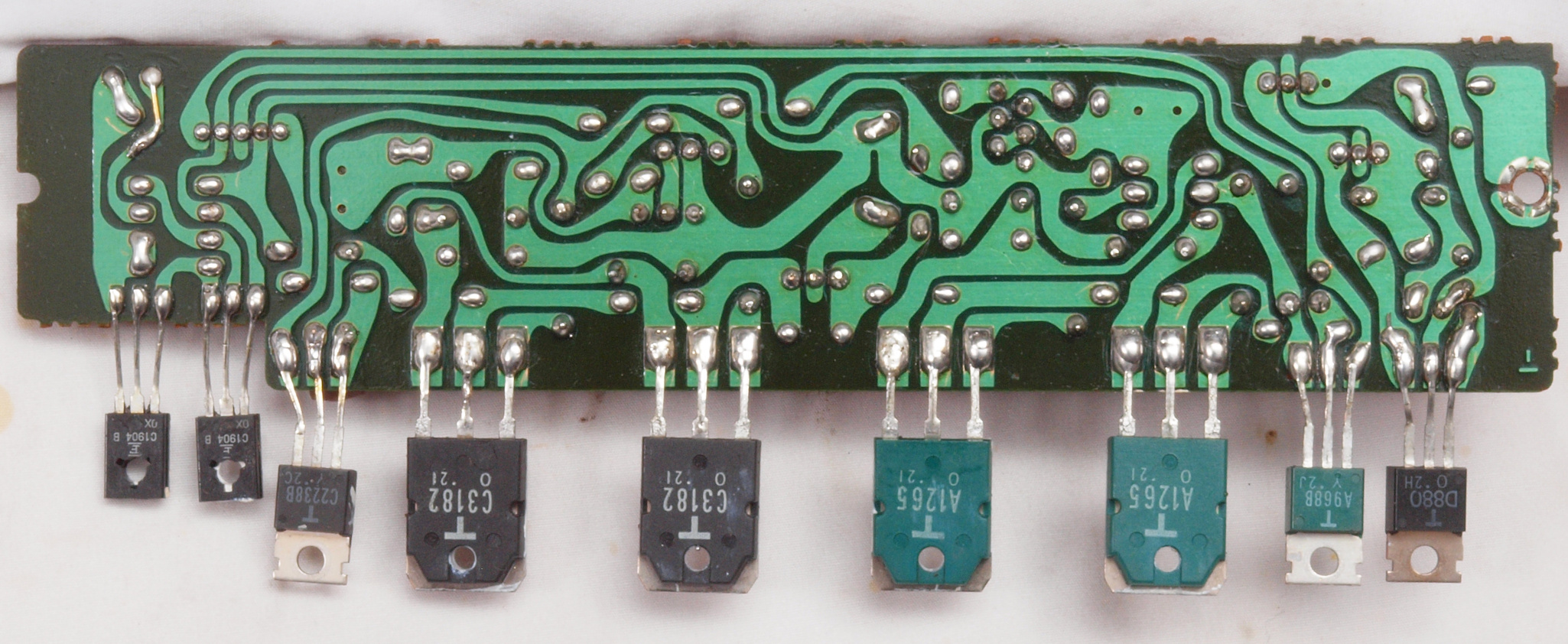

ＣＡ４．　修理（ハンダ補正）後　右側終段ドライブ基板裏。　半田を全部やり直す。
ＣＡ５．　完成右側終段ドライブ基板裏、　余分なフラックスを落として、コート液を塗る。
ＣＢ１．　修理前　左側終段ドライブ基板。
ＣＢ２．　修理後　左側終段ドライブ基板、　電解コンデンサー２個、半固定ＶＲ１個交換。。
ＣＢ３．　修理前　左側終段ドライブ基板裏。
ＣＢ４．　修理（ハンダ補正）後　左側終段ドライブ基板裏。　半田を全部やり直す。
ＣＢ５．　完成左側終段ドライブ基板裏、　余分なフラックスを落として、コート液を塗る。

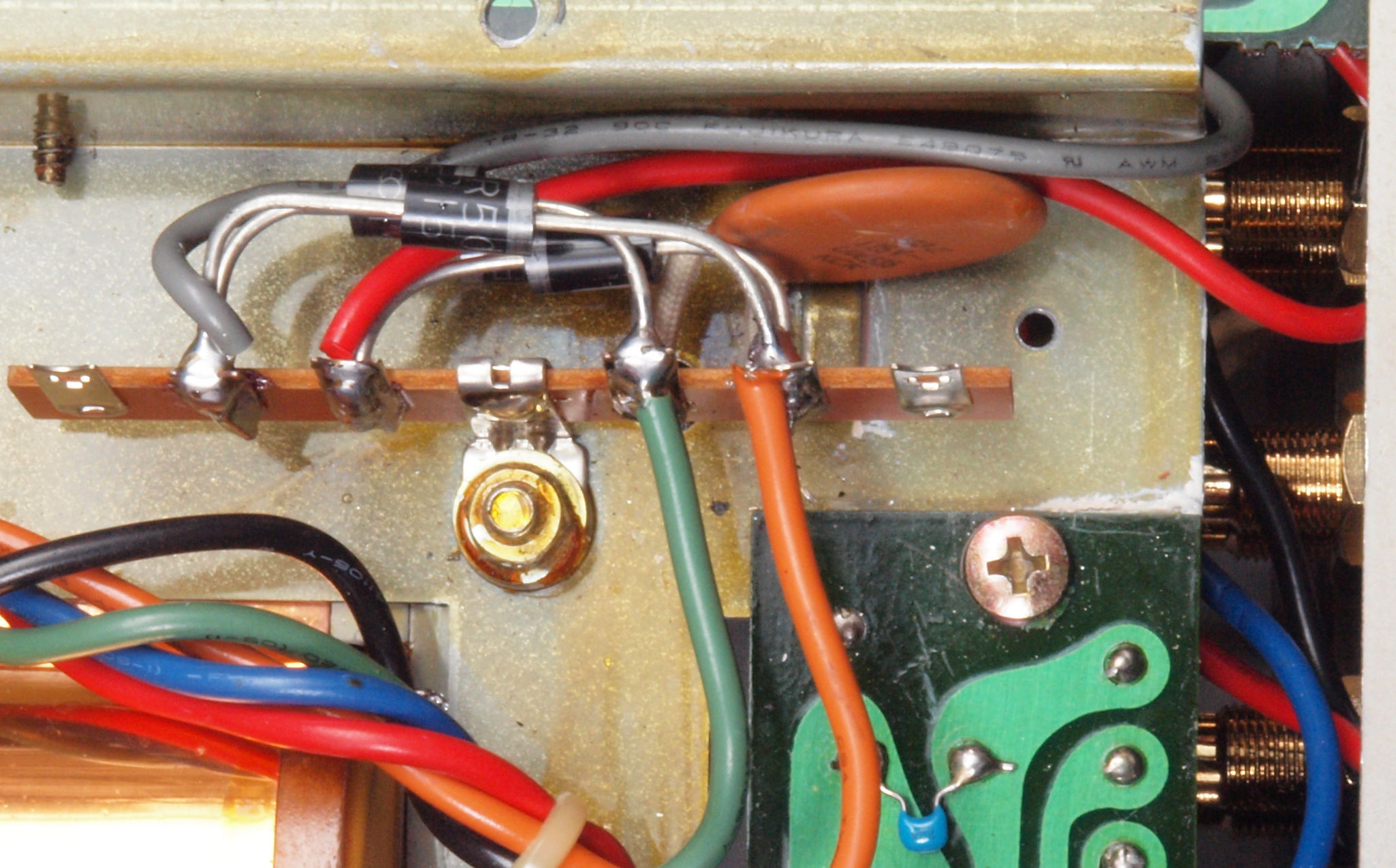

ＣＤ１．　修理前　SP接続端子

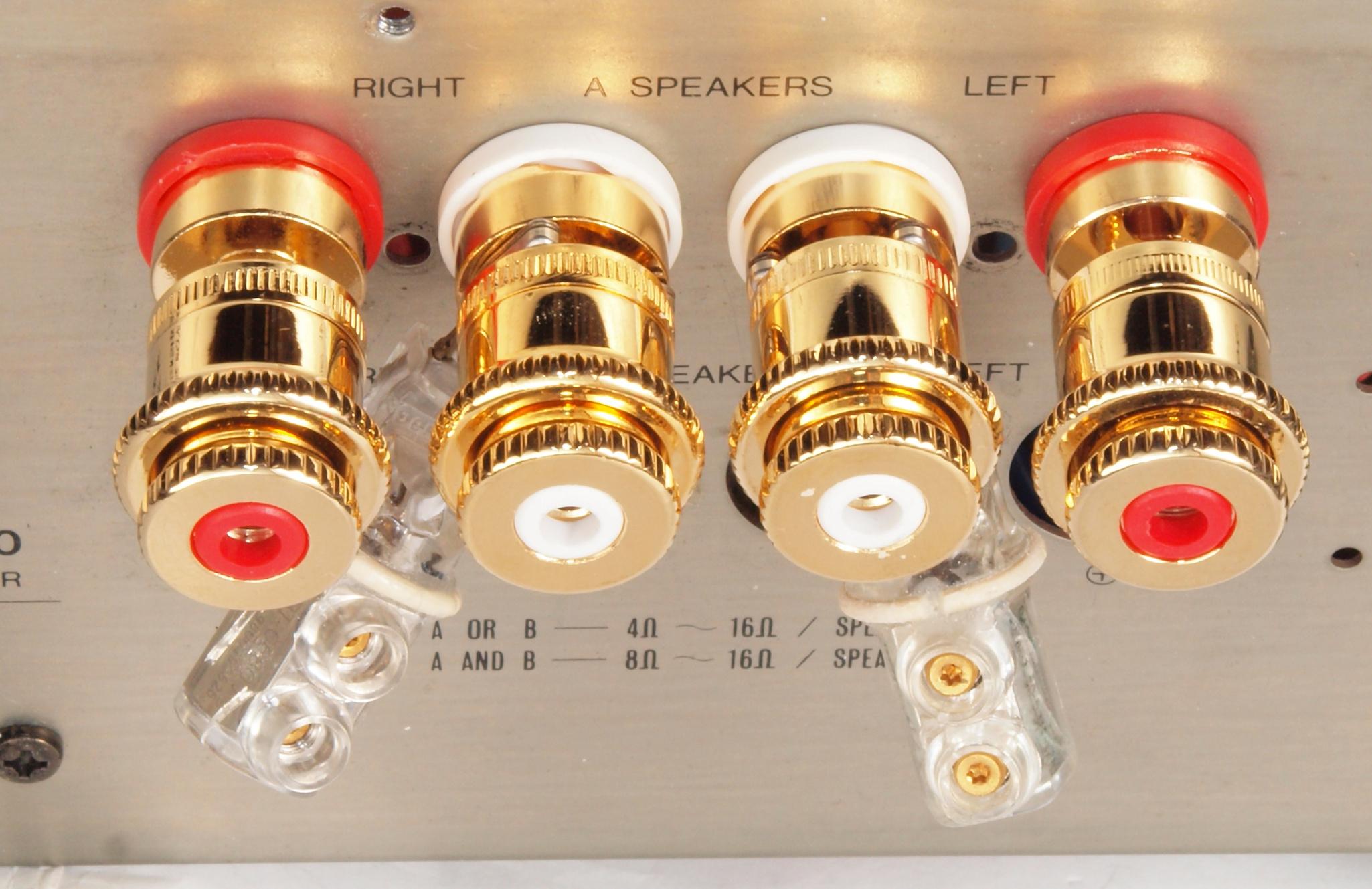

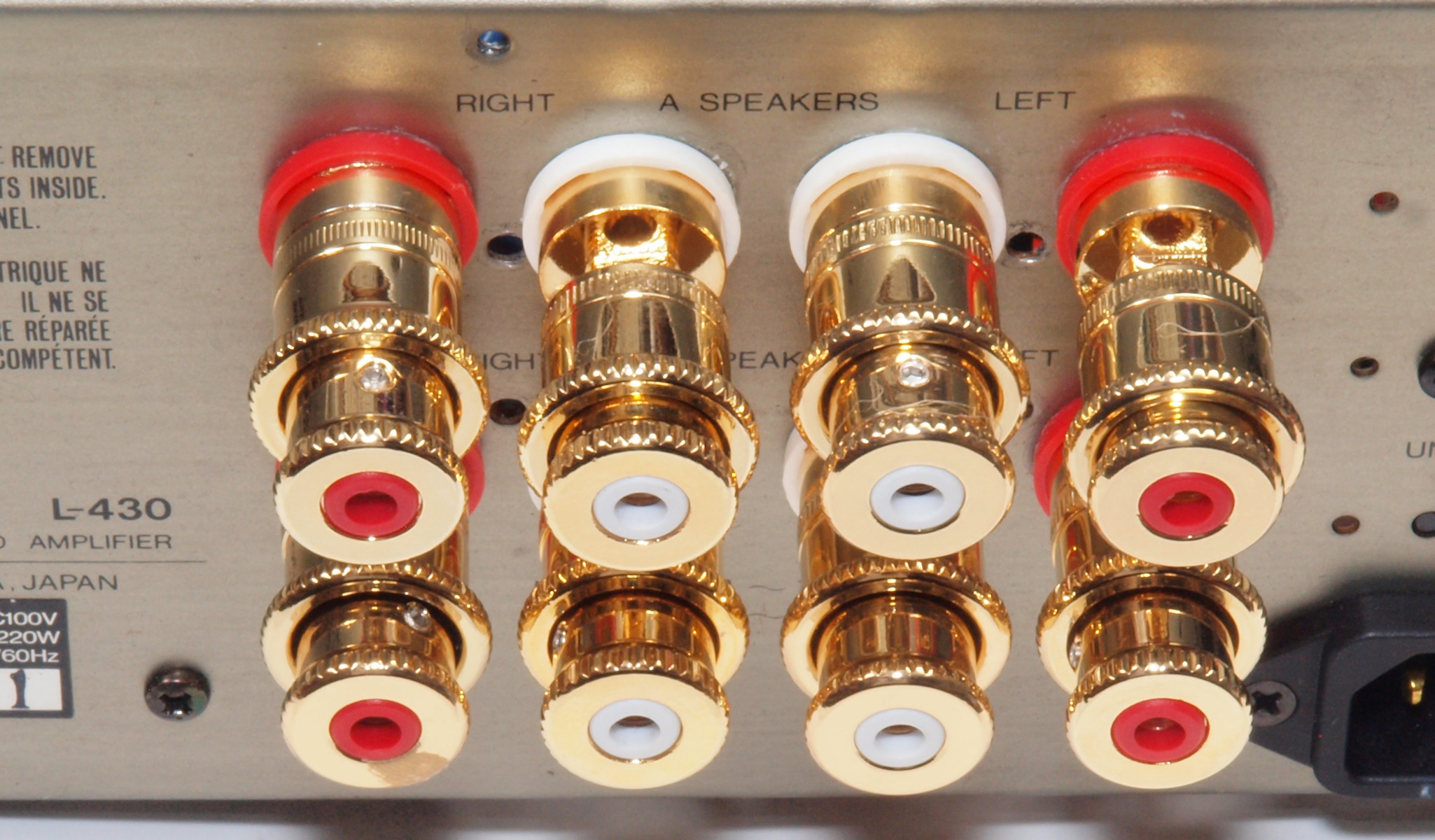

ＣＤ４．　修理（交換）後　SP接続端子

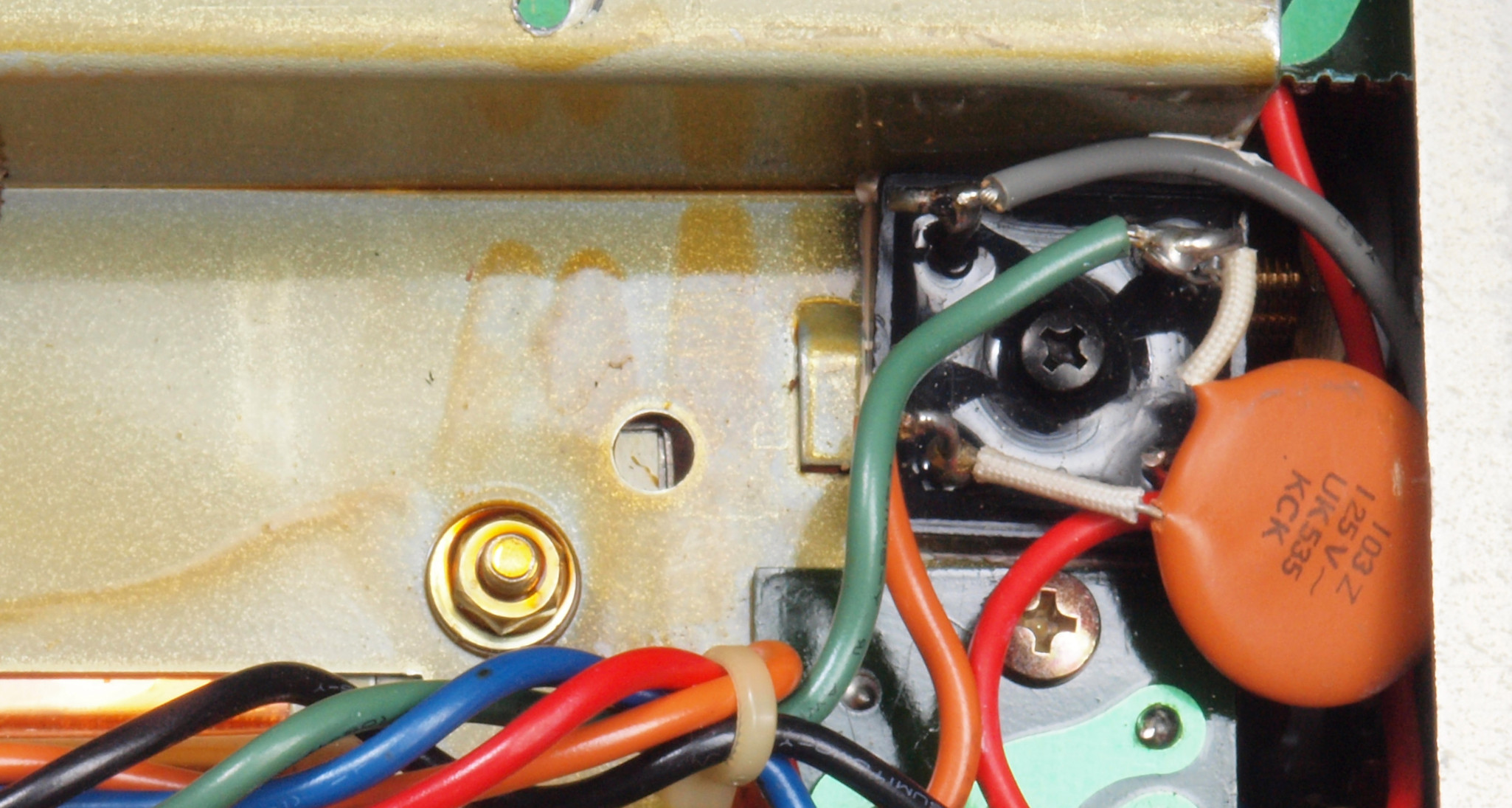

ＣＥ１．　修理前　電源コード取り付け部。
ＣＥ２．　修理中　コードを取り去り穴開け加工。

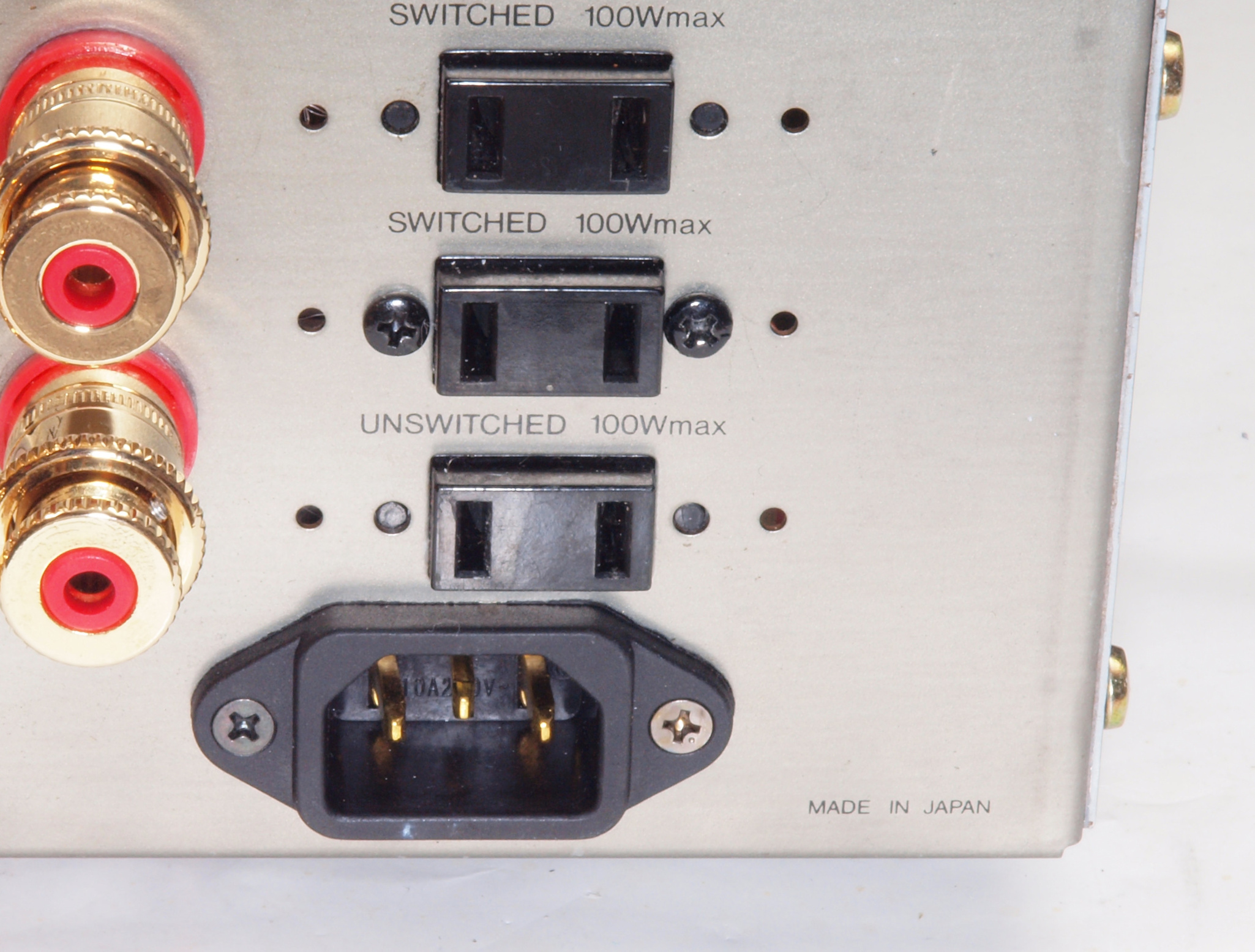

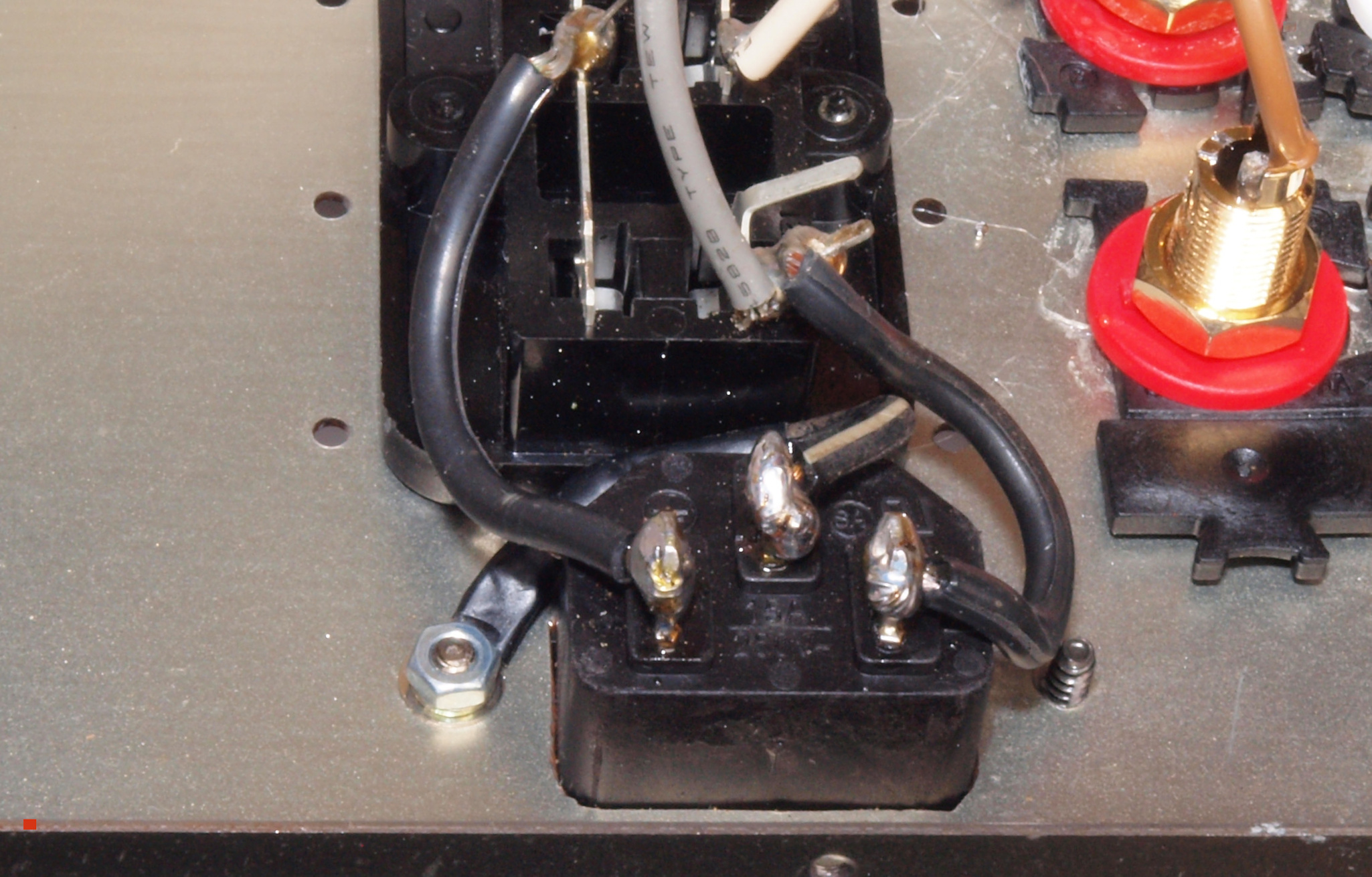

ＣＥ３．　修理後　３Ｐインレットソケット取り付け。　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ使用。

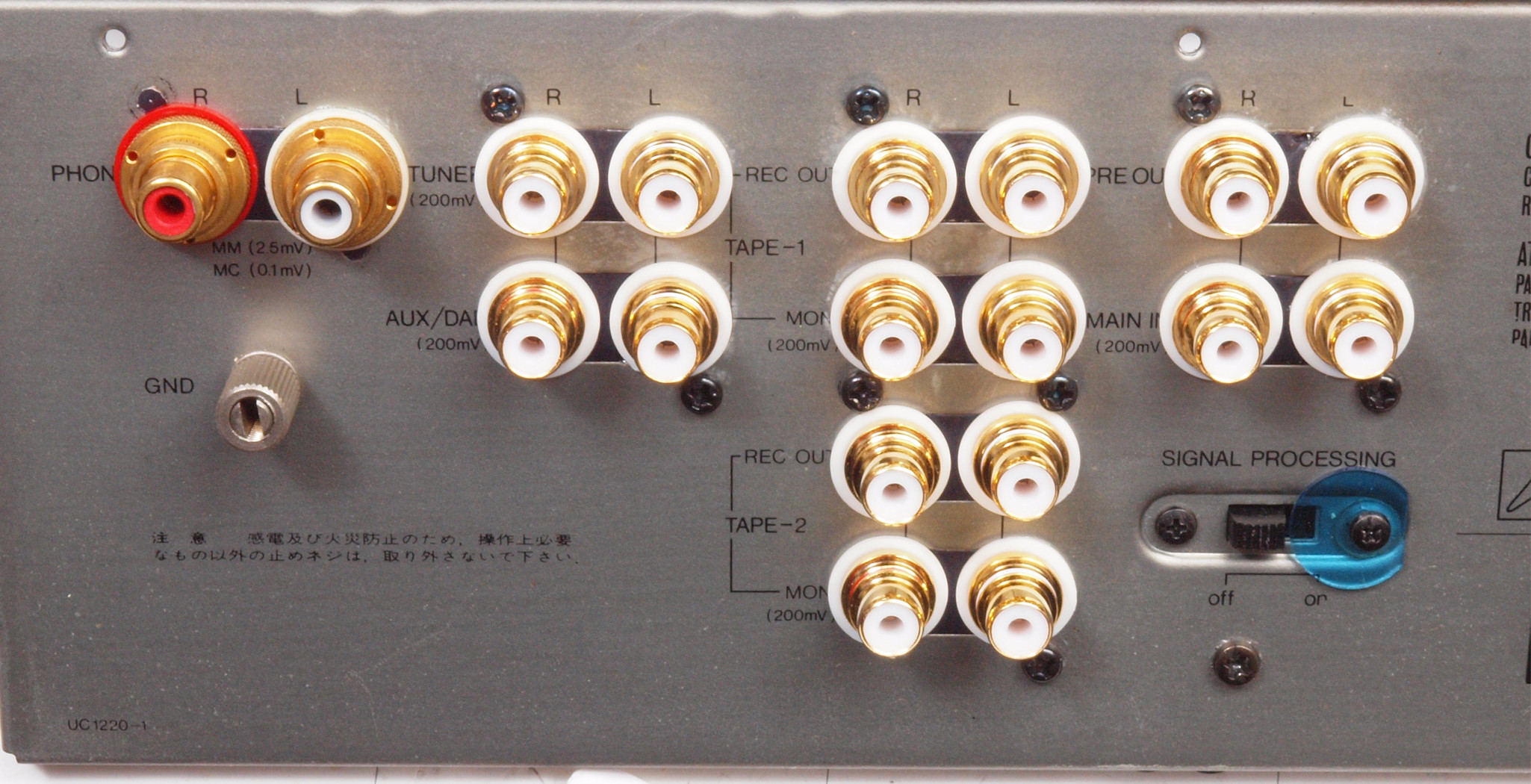

ＣＦ１．　修理前　入出力ＲＣＡ端子郡。

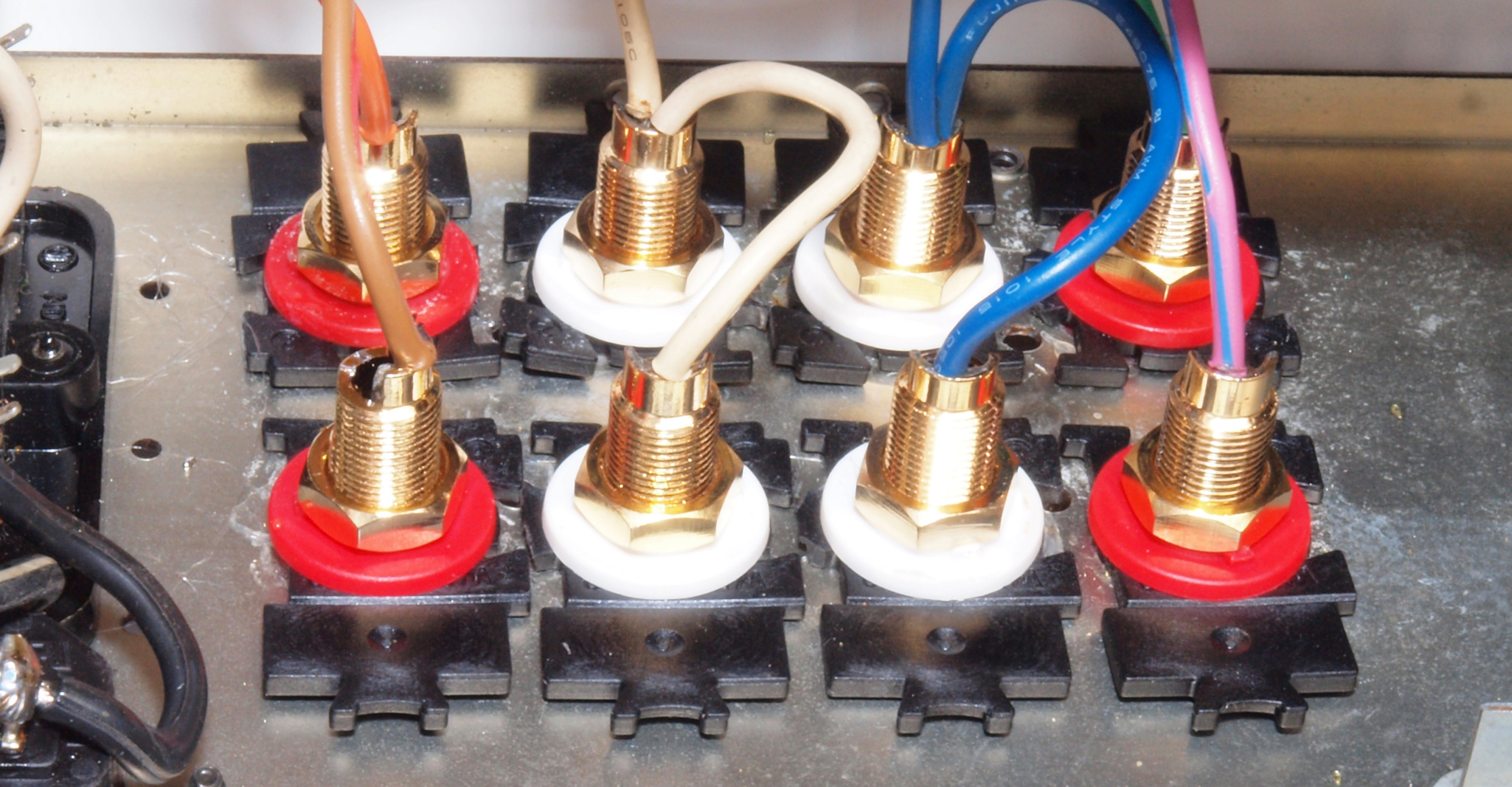

ＣＦ２．　修理（交換）後　入出力ＲＣＡ端子郡。

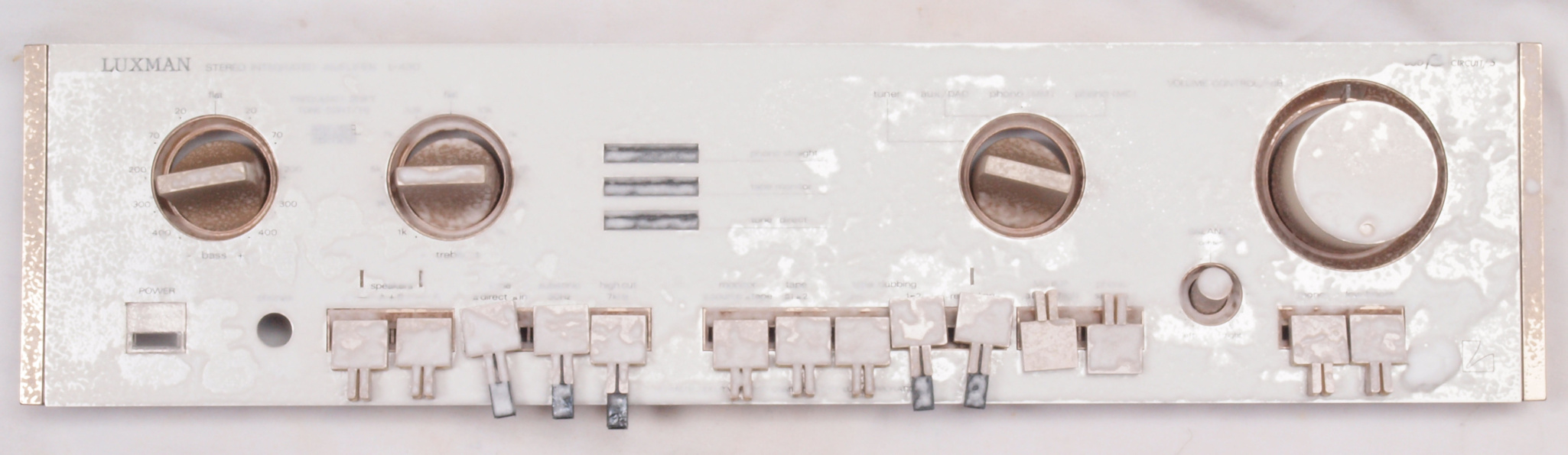

ＣＧ．　パネル清掃中。

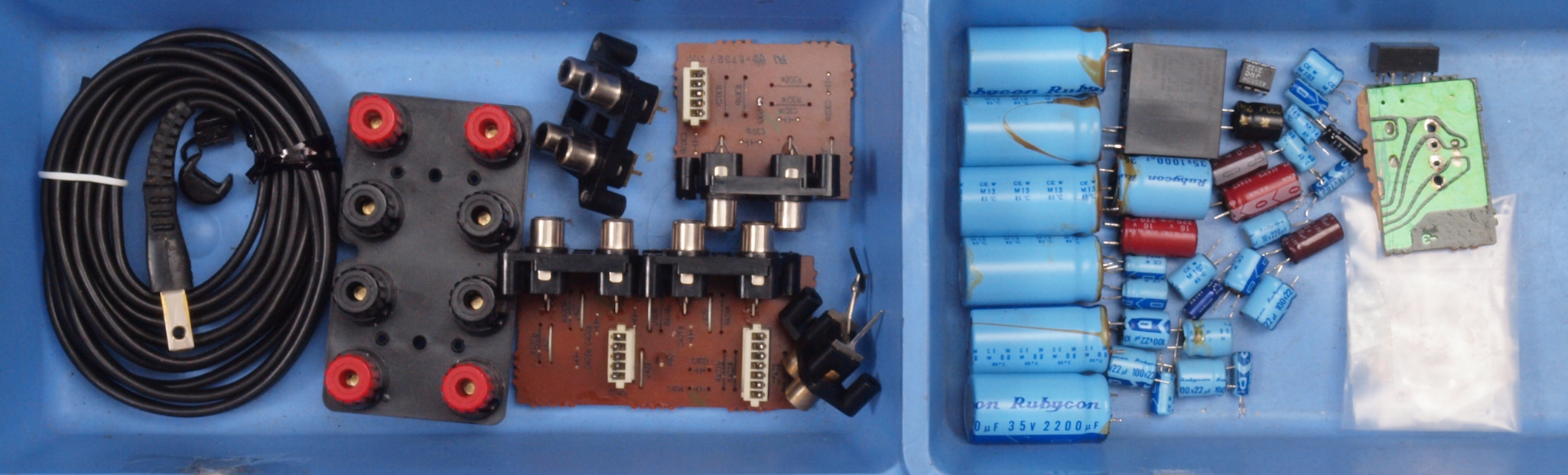

ＣＨ１．　交換部品。

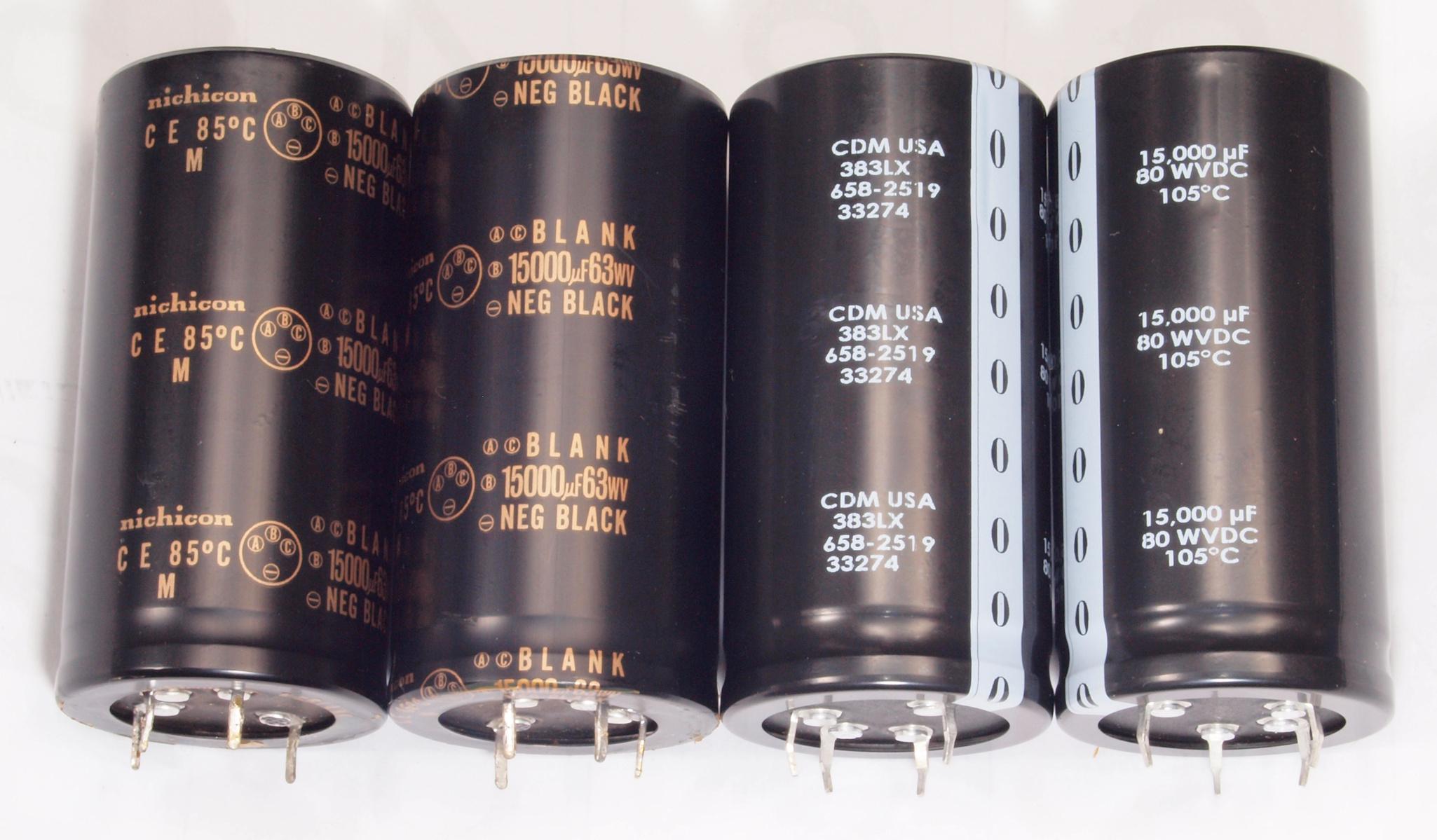

ＣＨ２．　交換部品。電源ブロック電解コンデンサー。左＝付いていた１５０００μＦ／６３ＷＶ／８５℃、右＝交換する１５０００μＦ／８０ＷＶ／１０５℃。

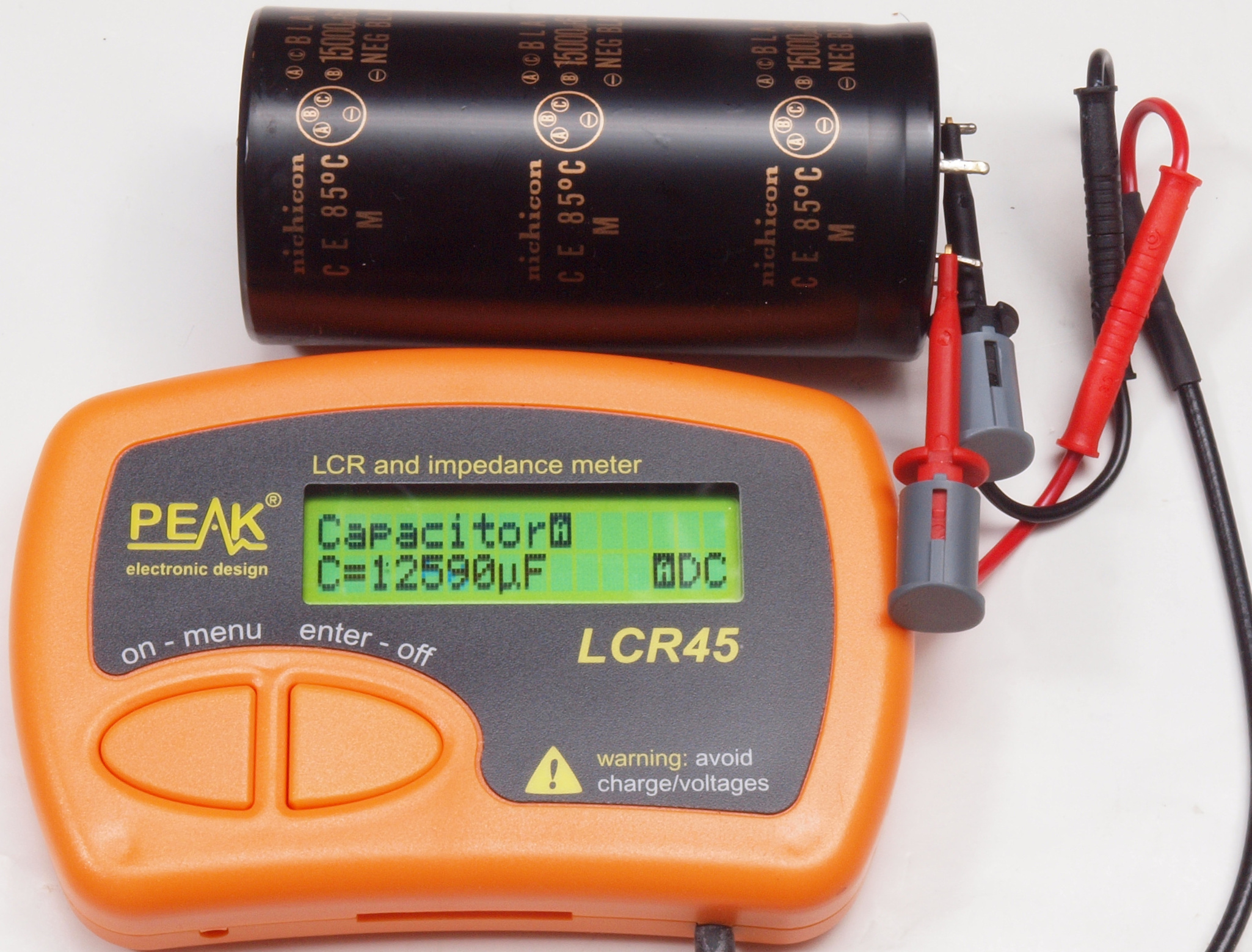

ＣＨ３．　交換部品。電源ブロック電解コンデンサー測定。　付いていた１本目。１２５９０μＦ／ＤＣ。

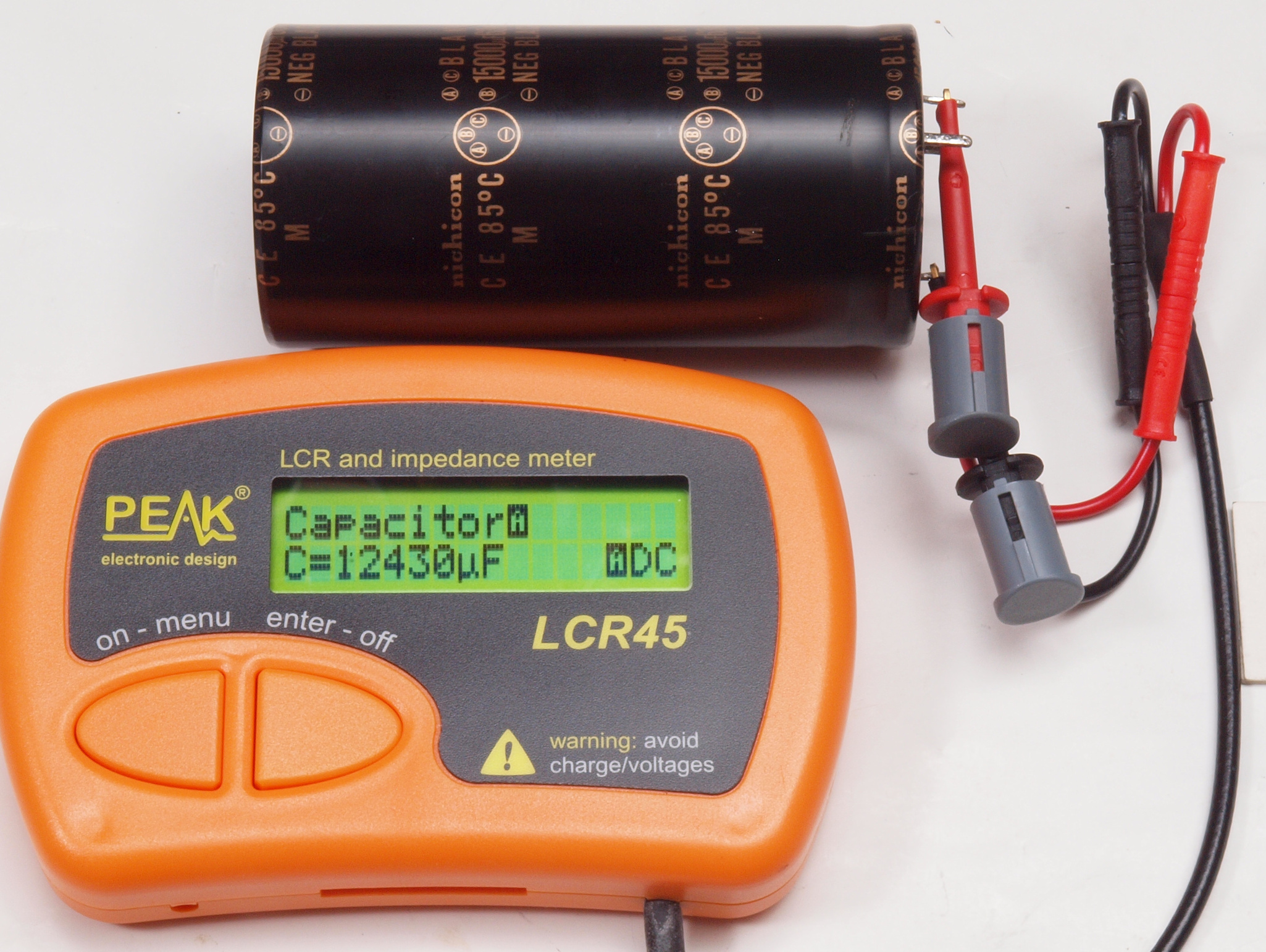

ＣＨ４．　交換部品。電源ブロック電解コンデンサー測定。　付いていた２本目。１２４３０μＦ／ＤＣ。

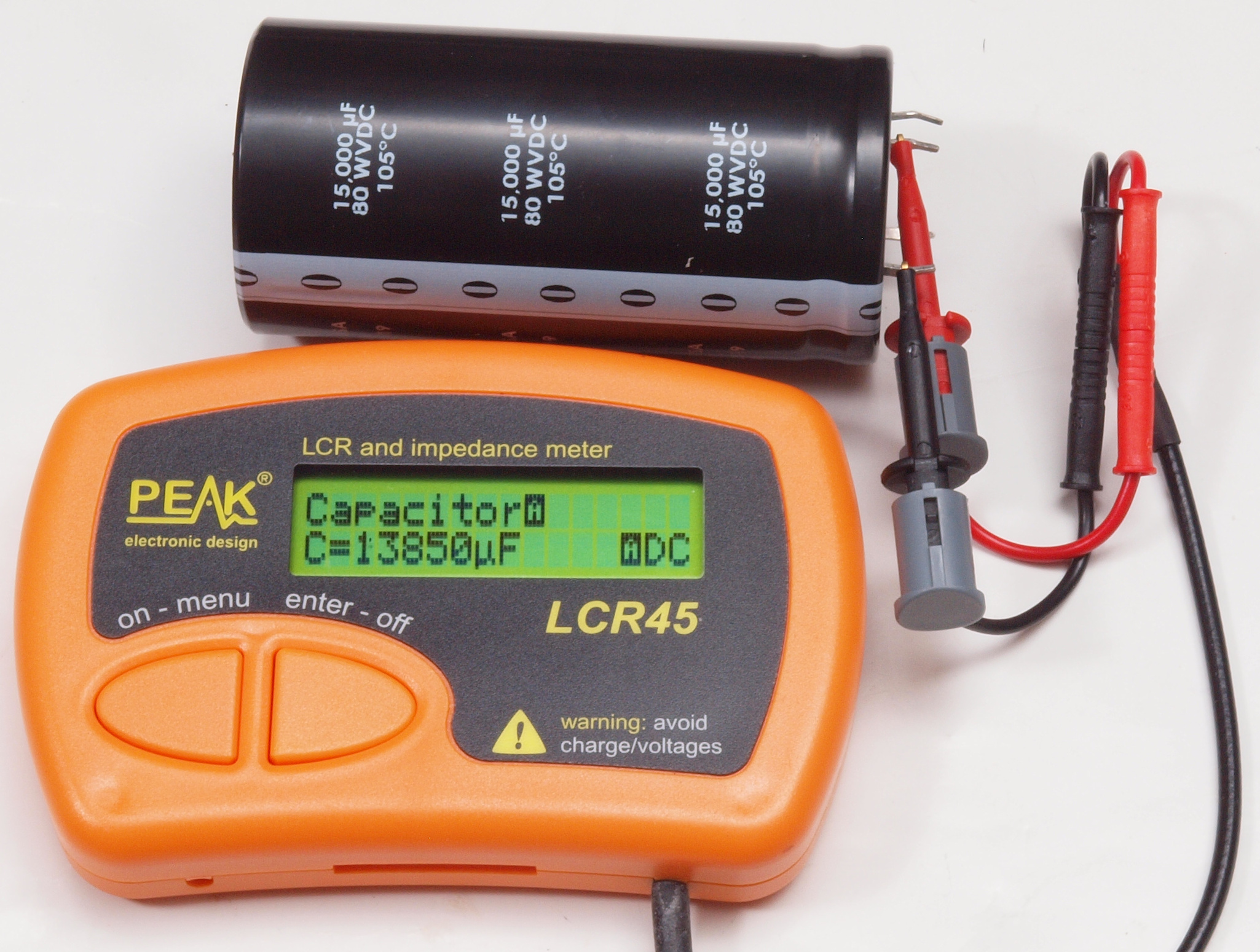

ＣＨ５．　交換部品。電源ブロック電解コンデンサー測定。　交換（支給品）した１本目。１３８５０μＦ／ＤＣ。

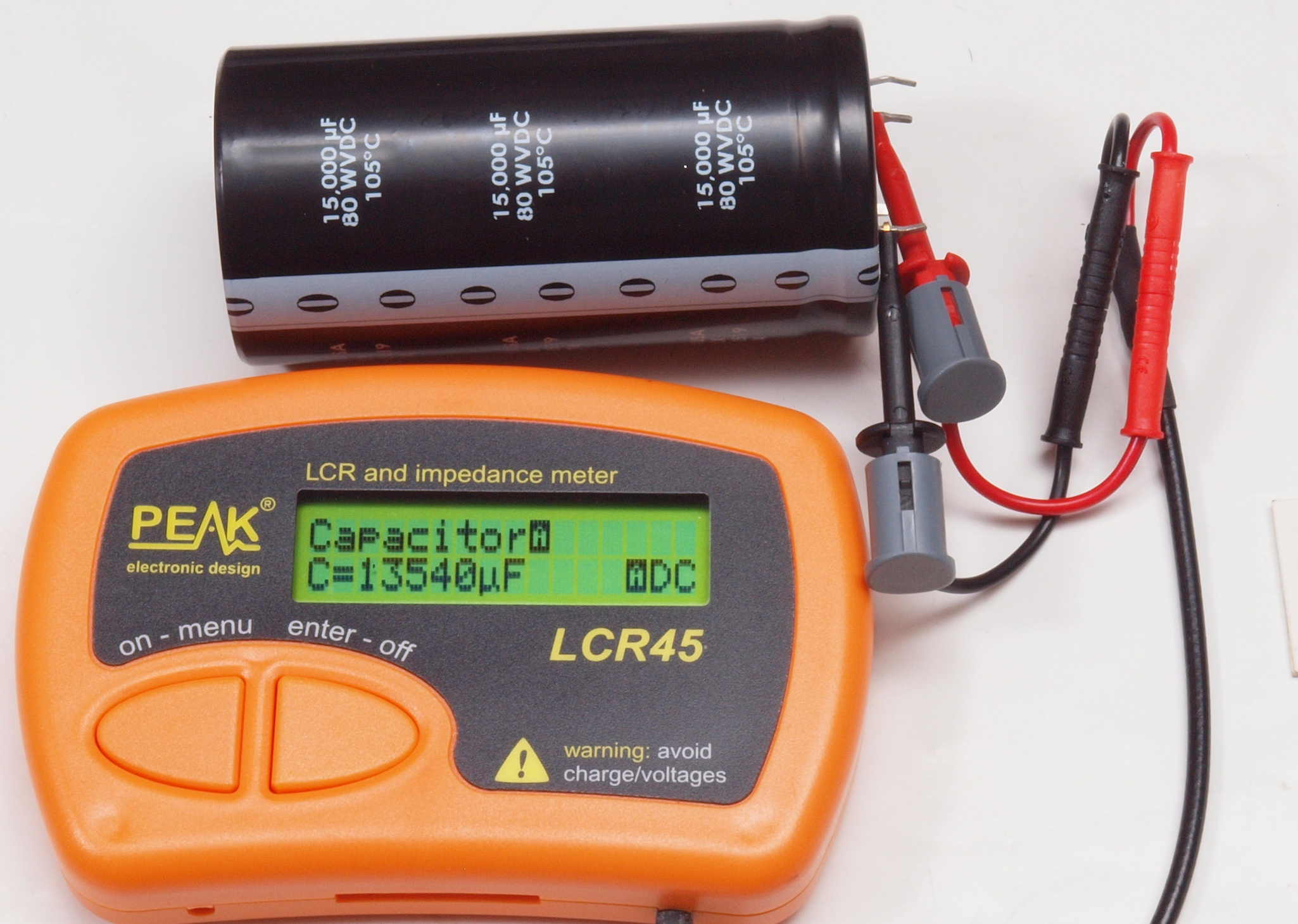

ＣＨ６．　交換部品。電源ブロック電解コンデンサー測定。　交換（支給品）した２本目。１３５４０μＦ／ＤＣ。

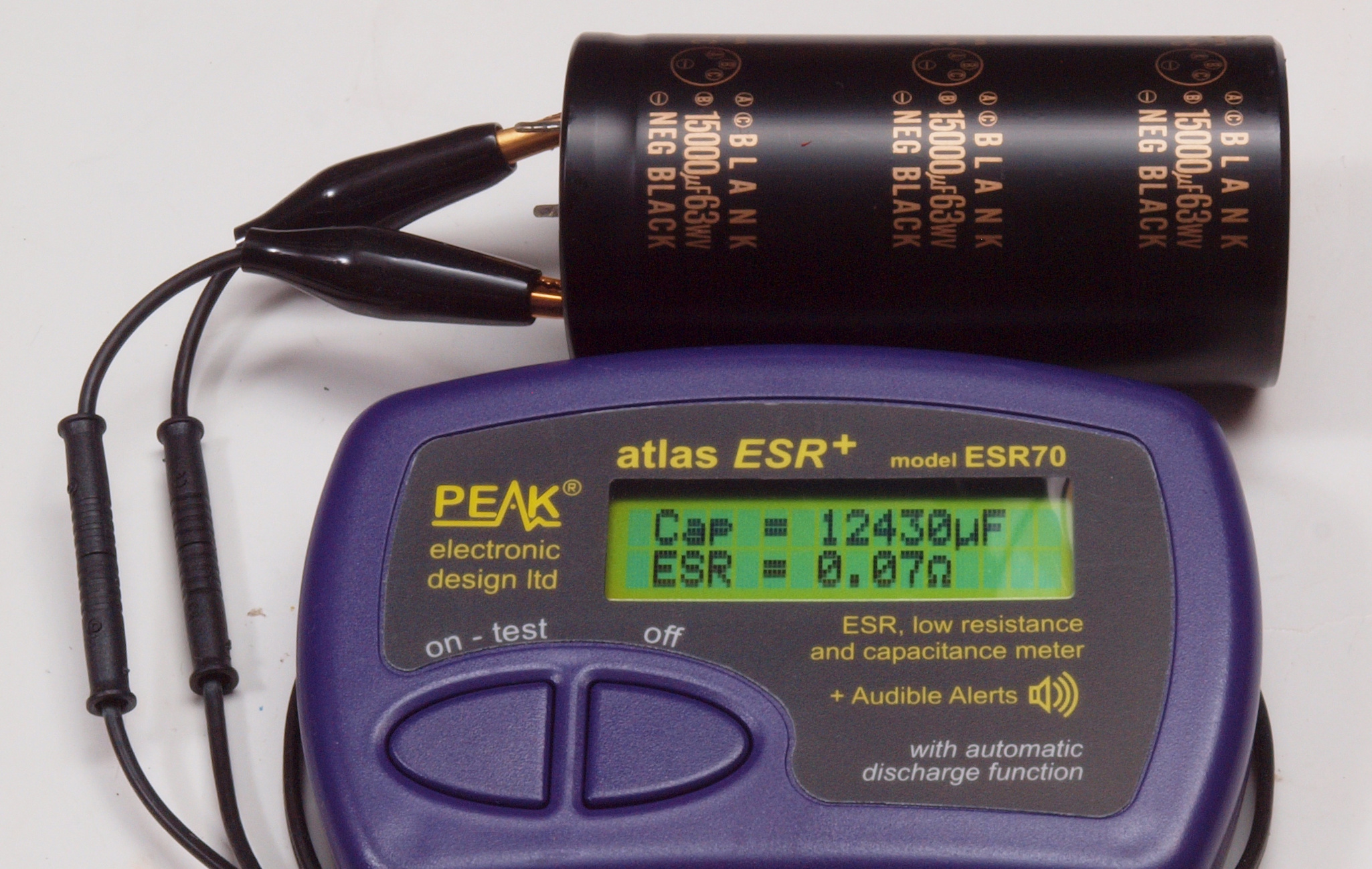

ＣＨ７．　交換部品。電源ブロック電解コンデンサーＥＳＲ測定。　付いていた１本目０．０７Ω。
ＥＳＲに付いては muRata、 Nichicon、 日本ケミコン、 ルビコン、 Panasonic、 TDK、 TechWeb参照。

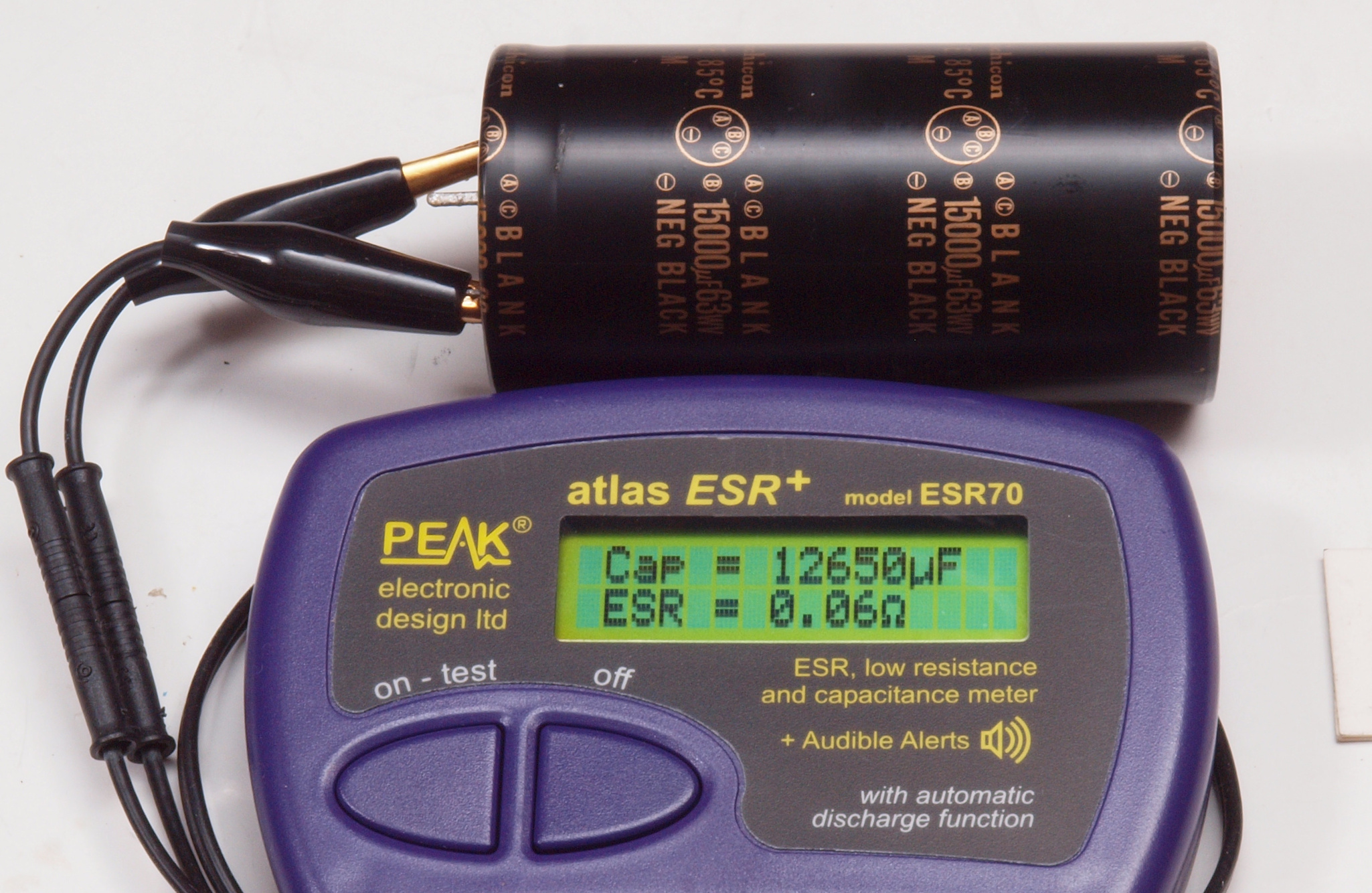

ＣＨ８．　交換部品。電源ブロック電解コンデンサーＥＳＲ測定。　付いていた２本目。０．０６Ω。

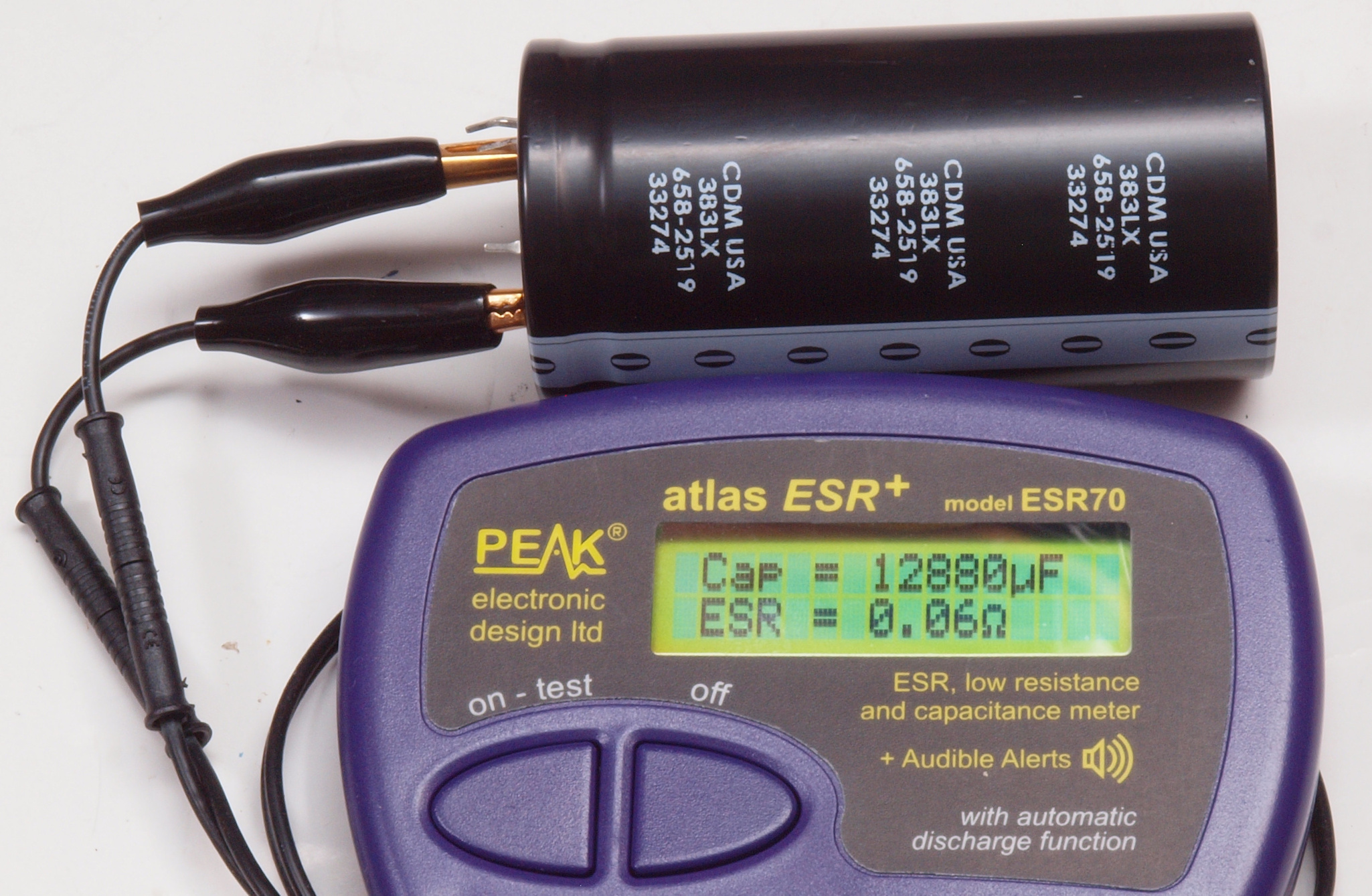

ＣＨ９．　交換部品。電源ブロック電解コンデンサーＥＳＲ測定。　交換（支給品）した１本目０．０６Ω。
ＥＳＲに付いては muRata、 Nichicon、 日本ケミコン、 ルビコン、 Panasonic、 TDK、 TechWeb参照。

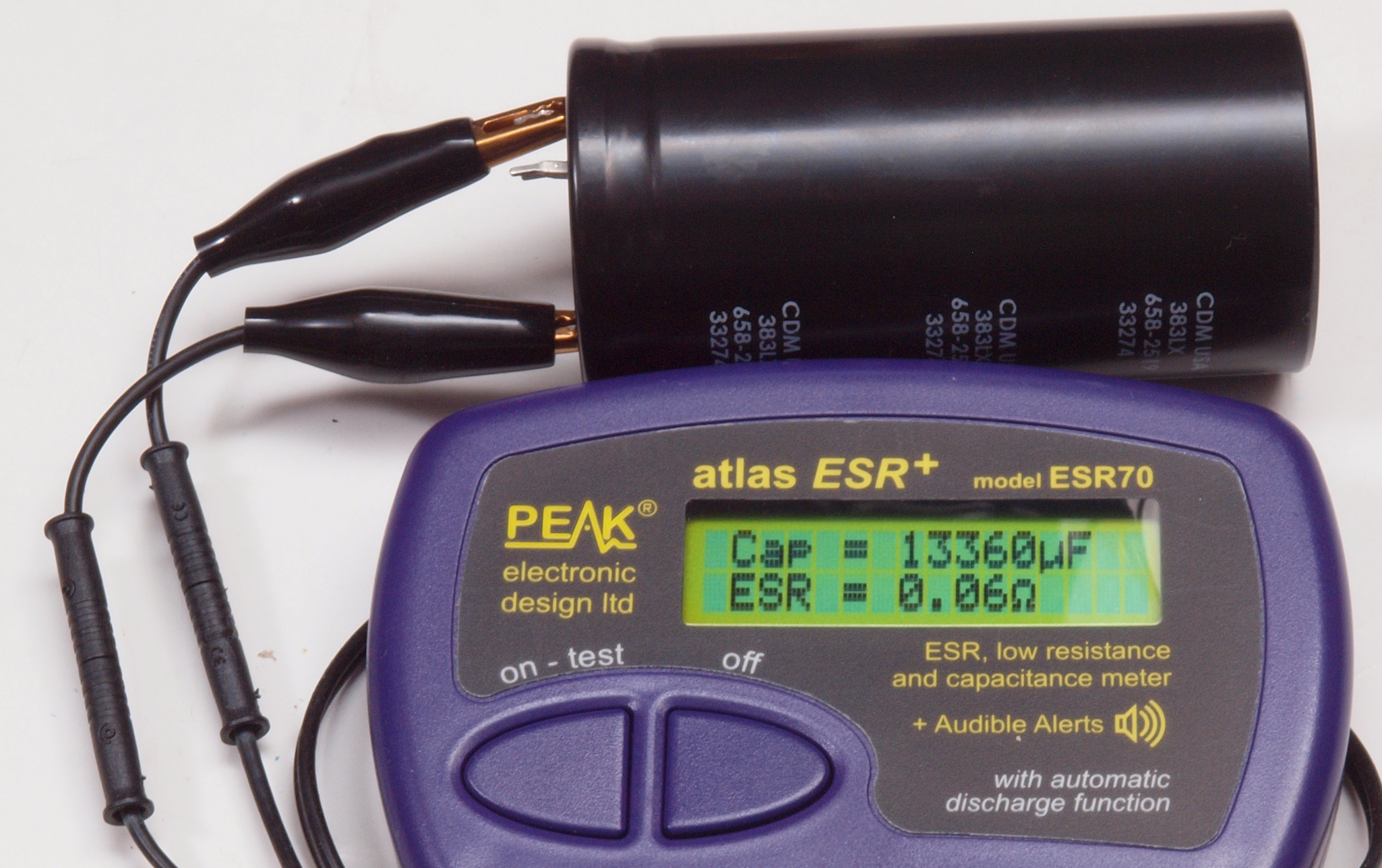

ＣＨＡ．　交換部品。電源ブロック電解コンデンサーＥＳＲ測定。　交換（支給品）した２本目。０．０６Ω。

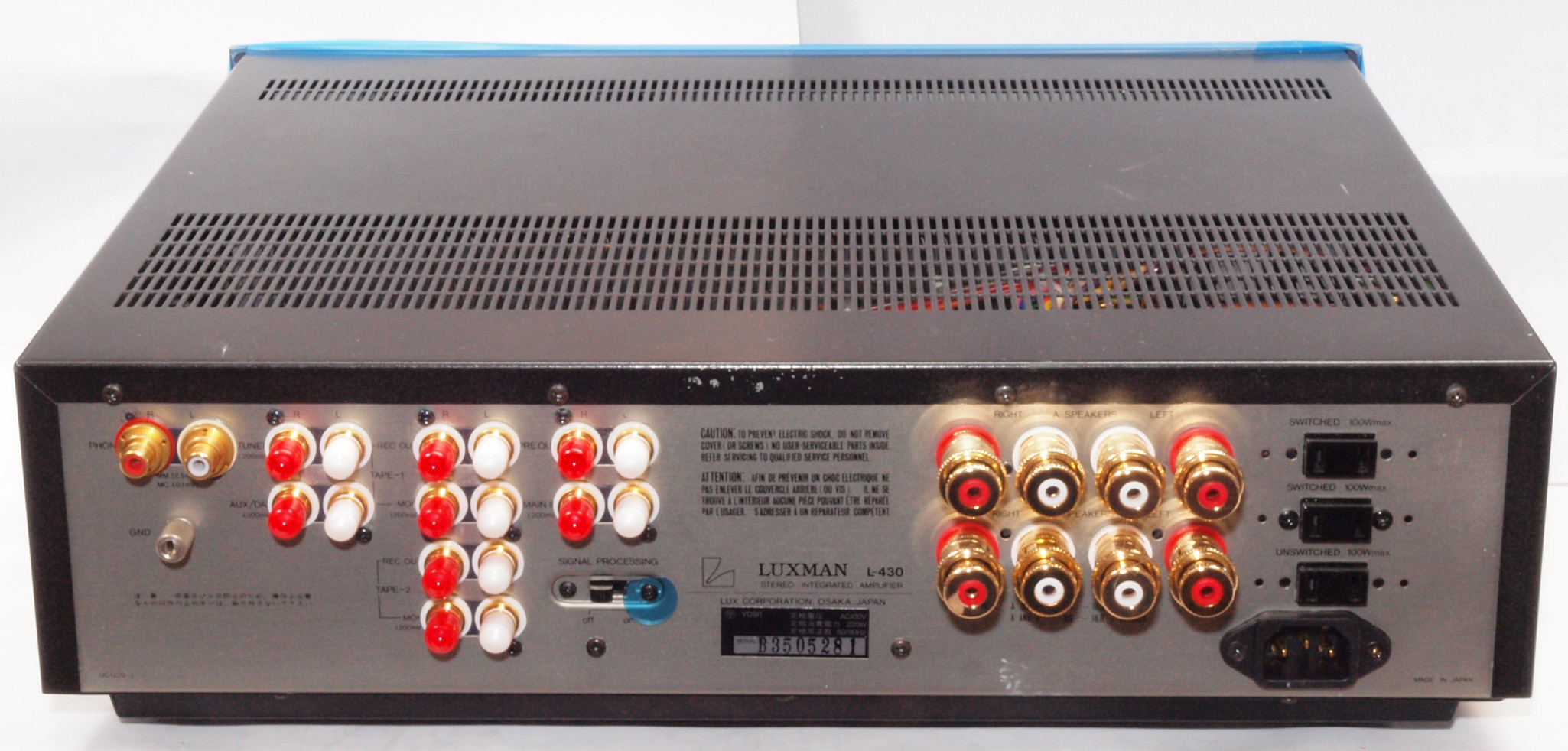

ＣI１．　修理前　裏パネル。

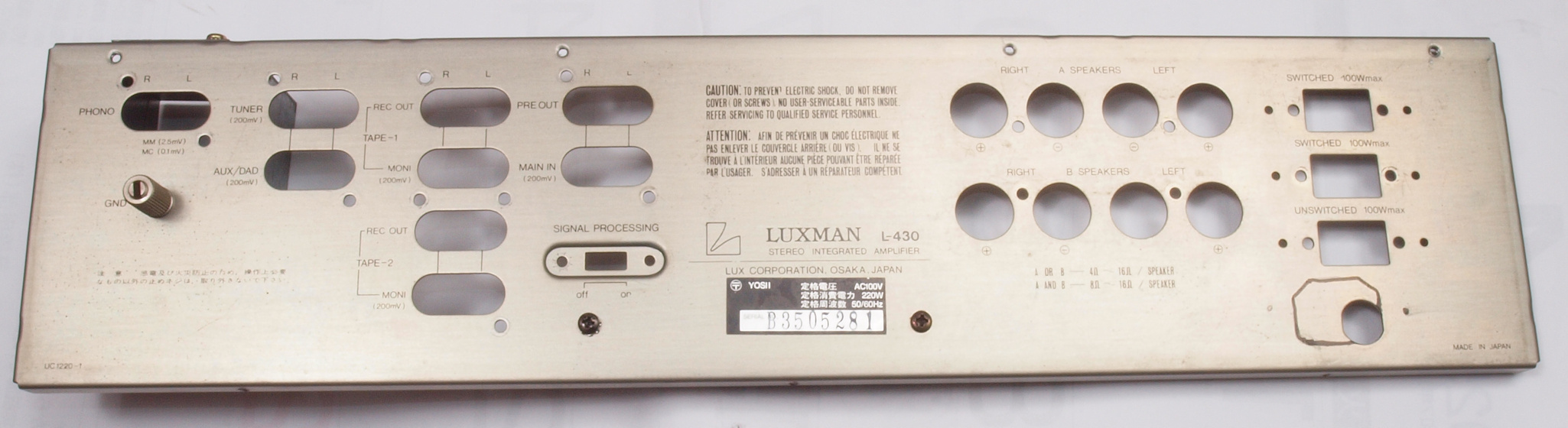

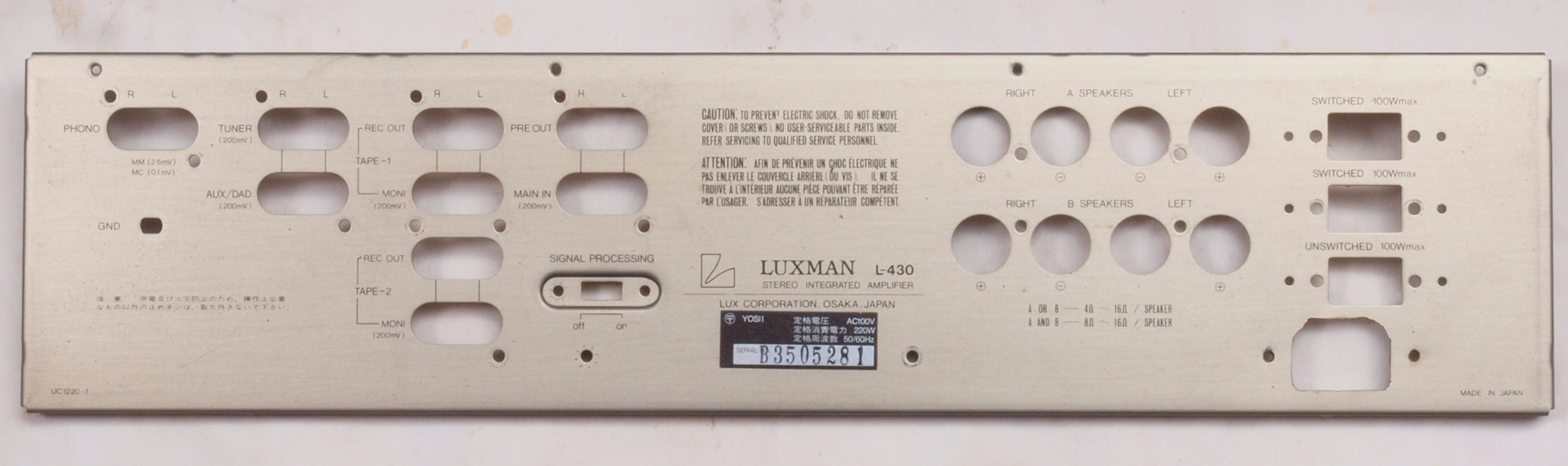

ＣI２．　修理（塗装）後　裏パネル。シルク印刷の保護が悪いのでラッカーを艶ｂを消しで吹く。
ＣI１．　修理前　上から
ＣI２．　修理後　上から
ＣI３．　修理前　下から
ＣI４．　修理後　下から
ＣI４．　完成、綺麗なお尻で帰ります。
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

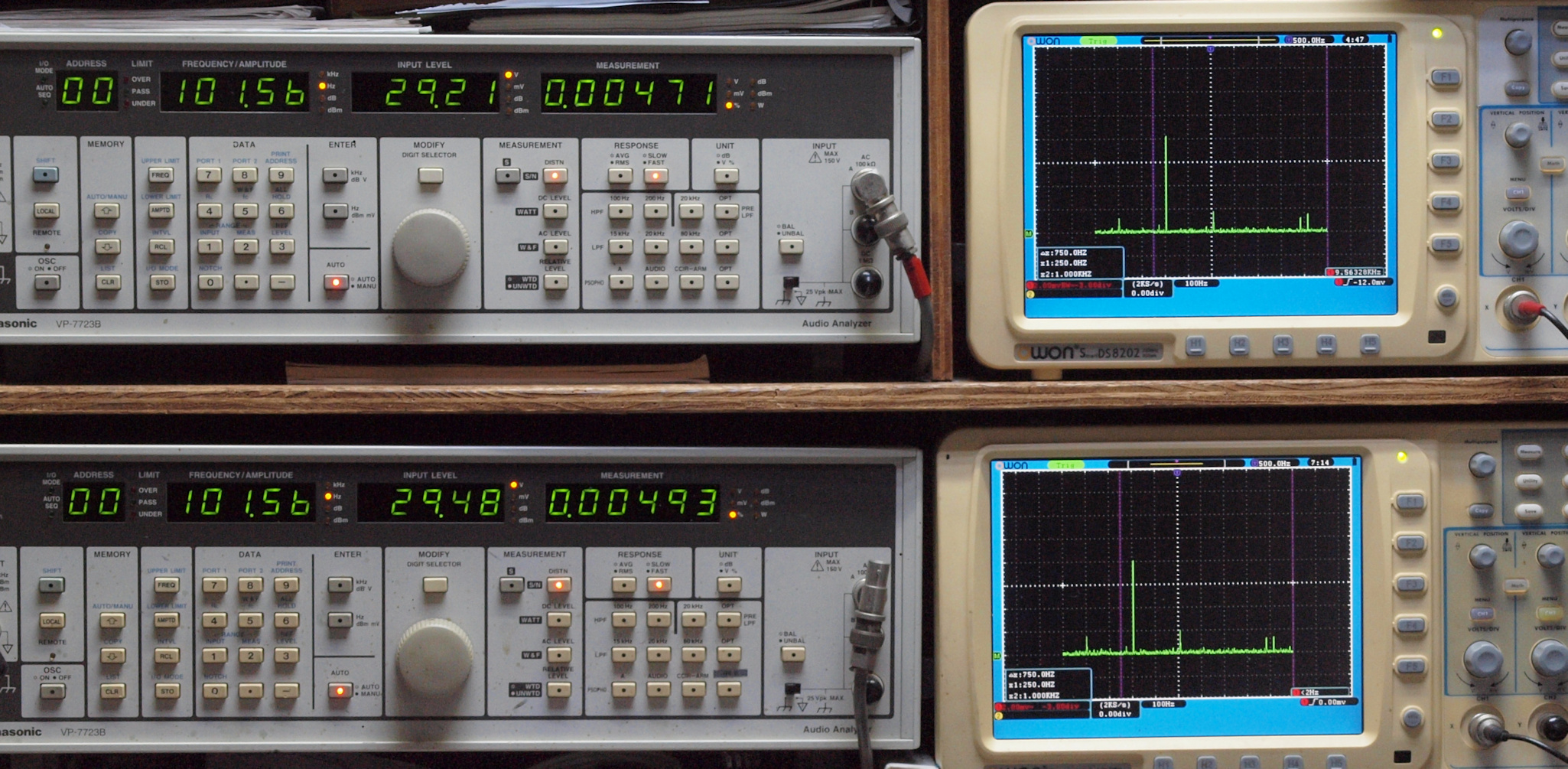

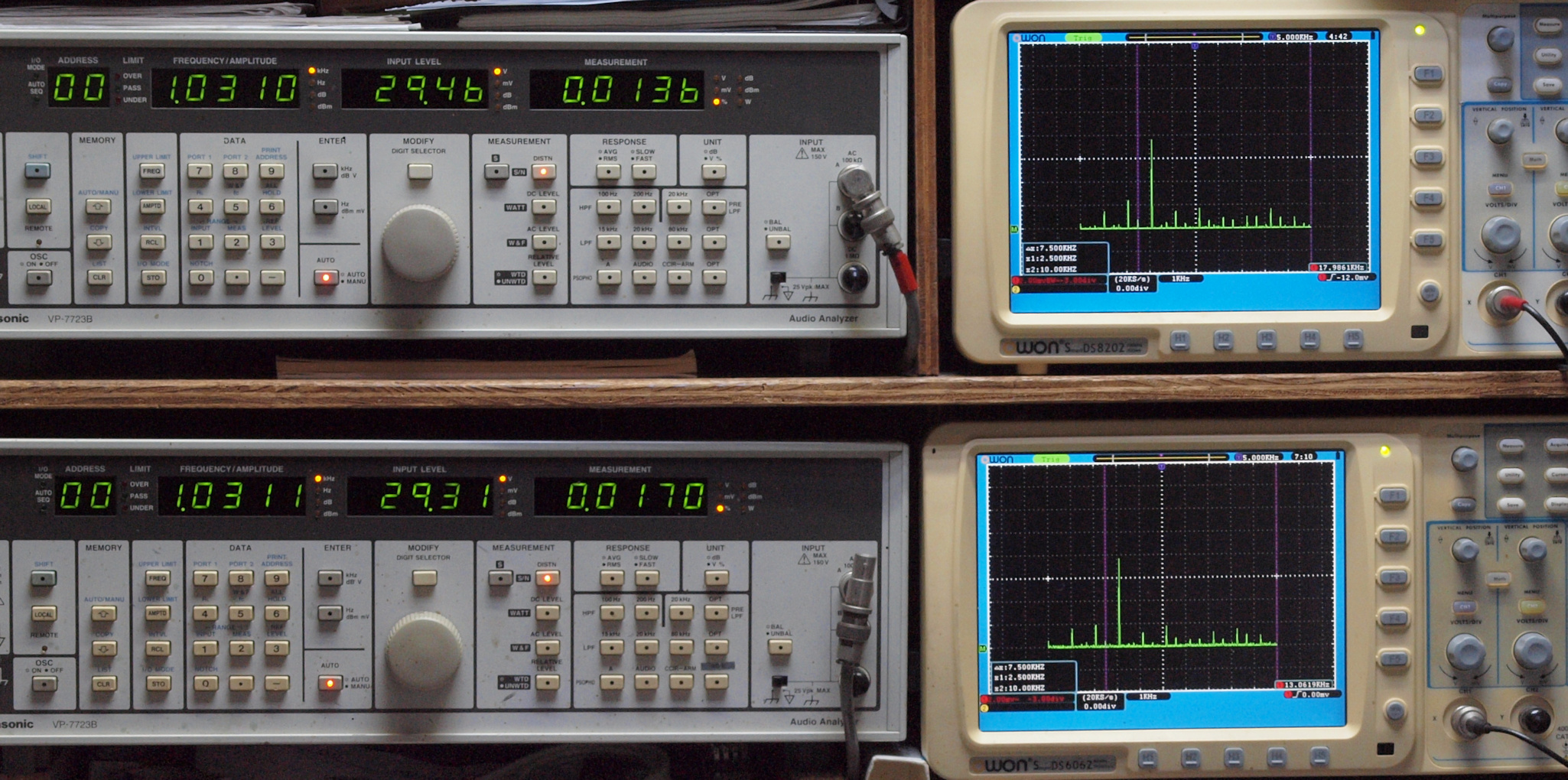

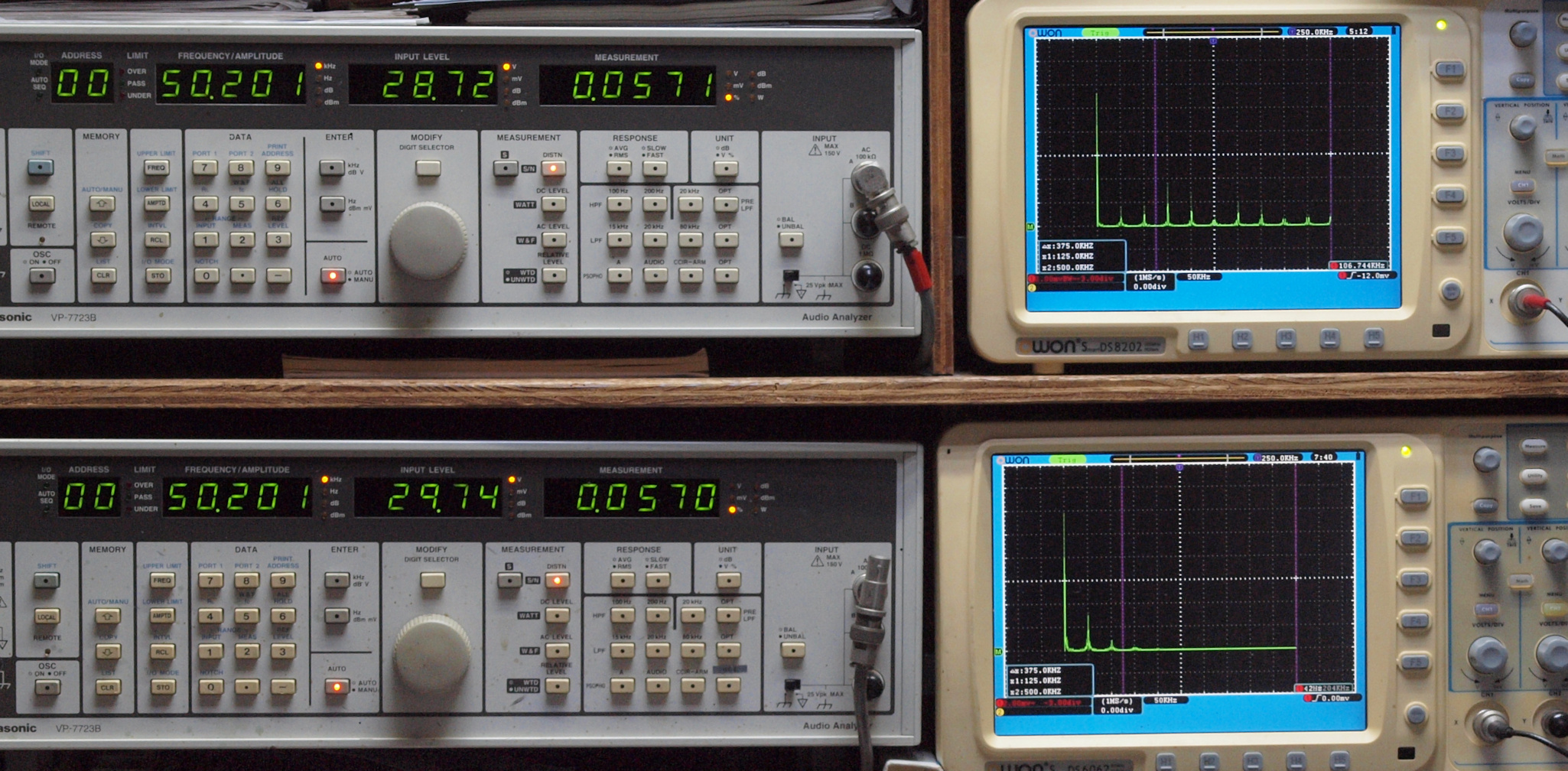

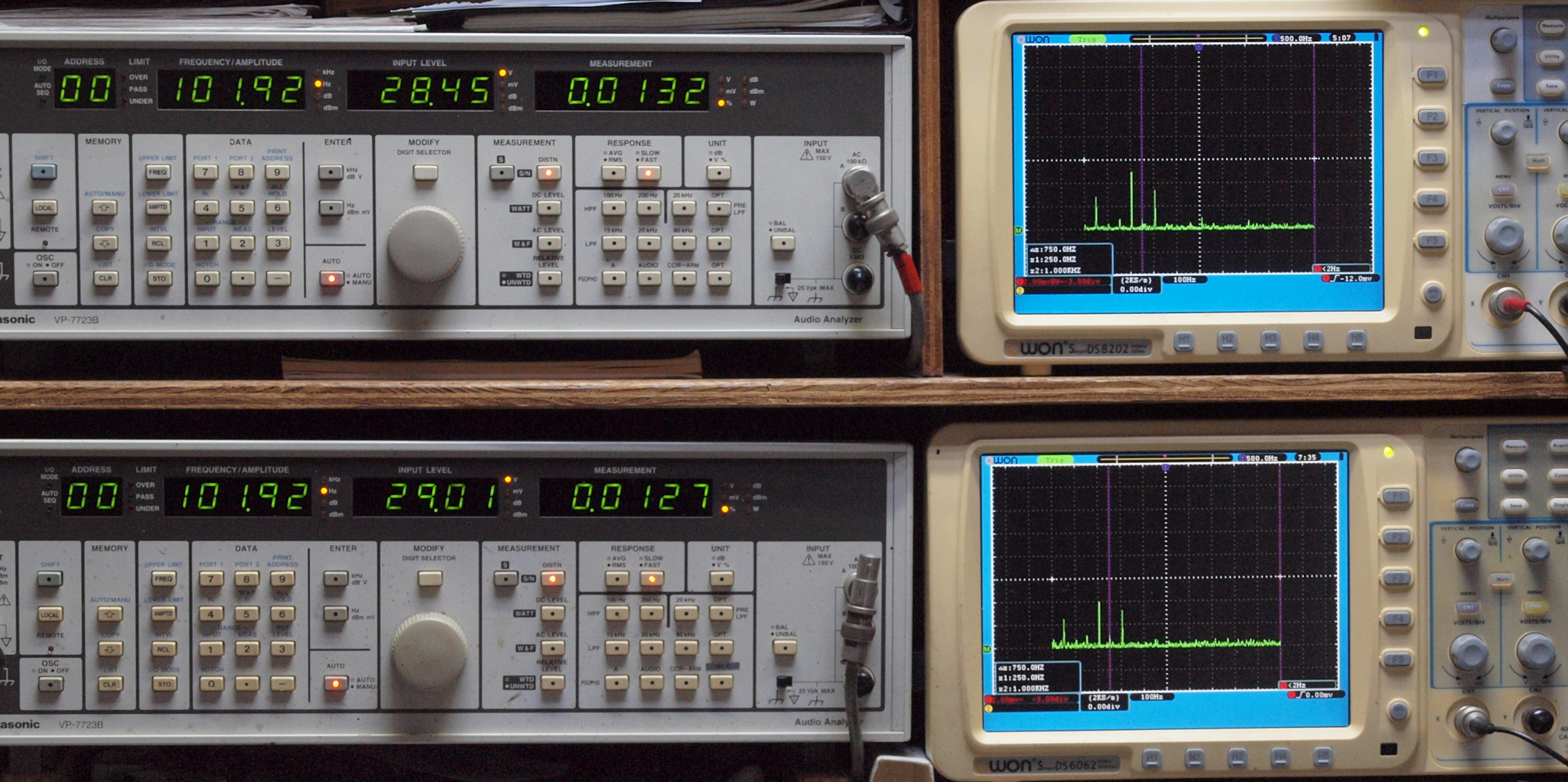

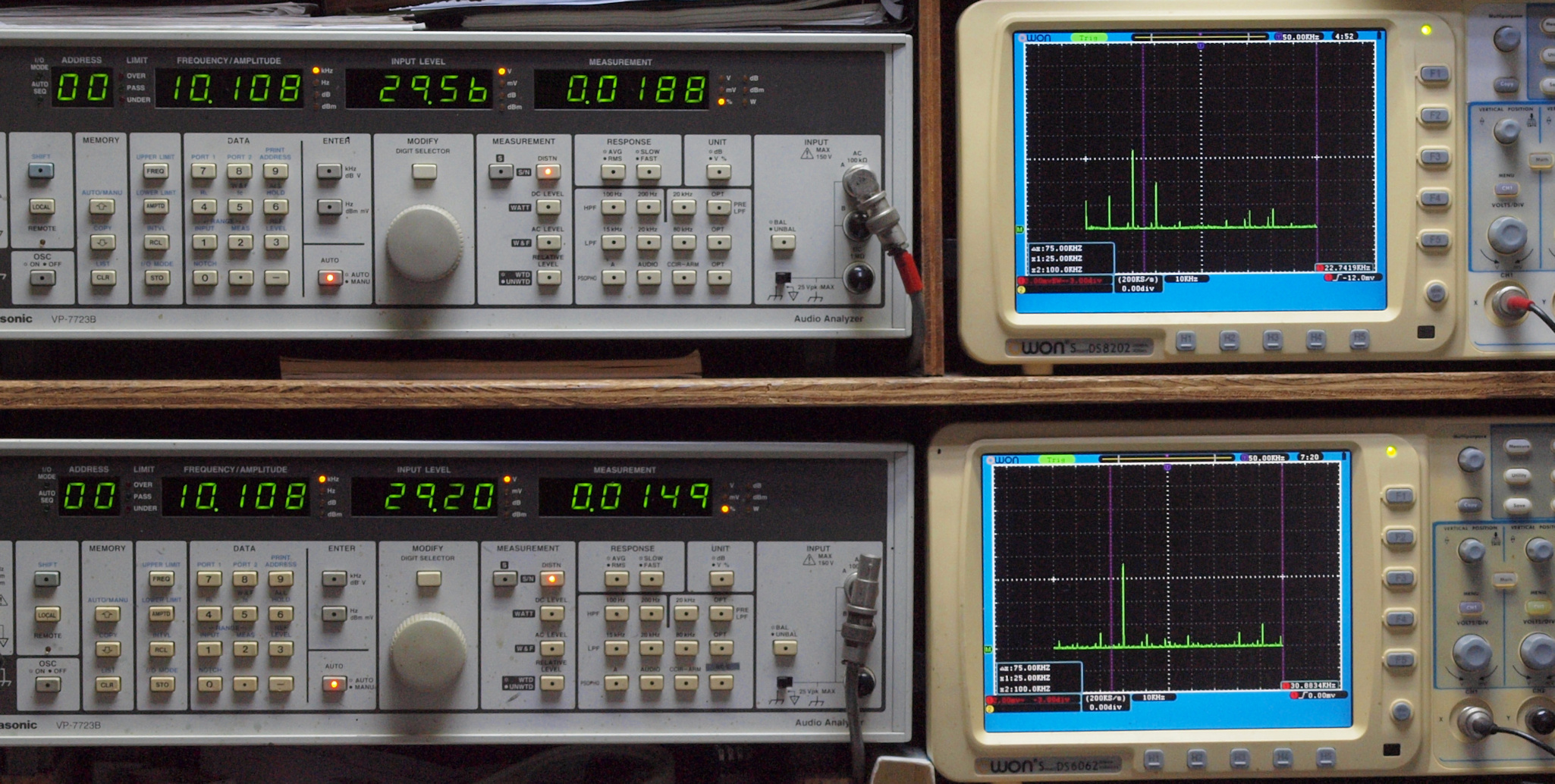

Ｅ１．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

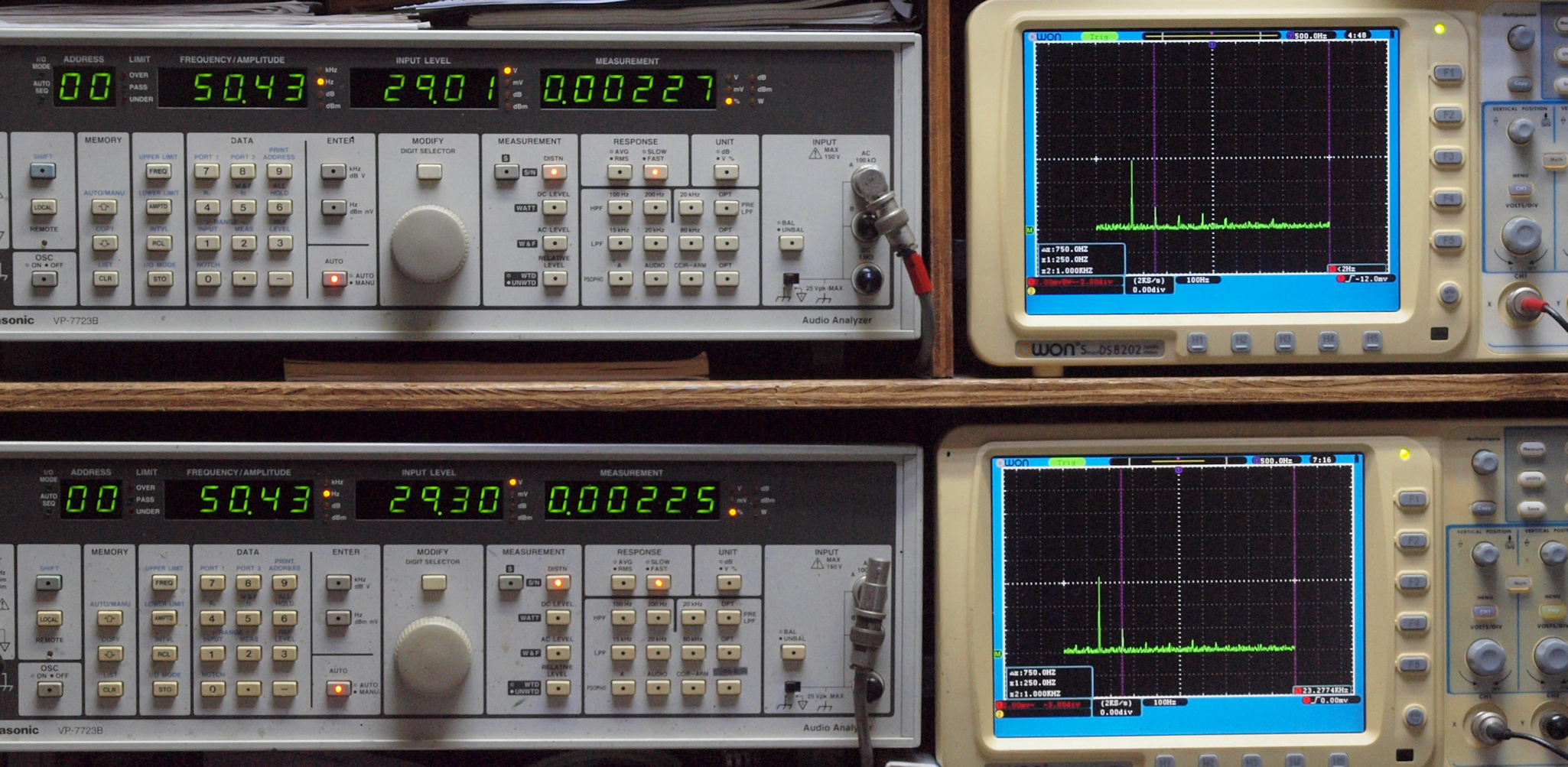

Ｅ２１．　「ＤＡＴ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０１９７％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ、　０．０１８６％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　「ＤＡＴ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１９６％歪み。
　　　　　　　 　　　　　　　　 　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１８６％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

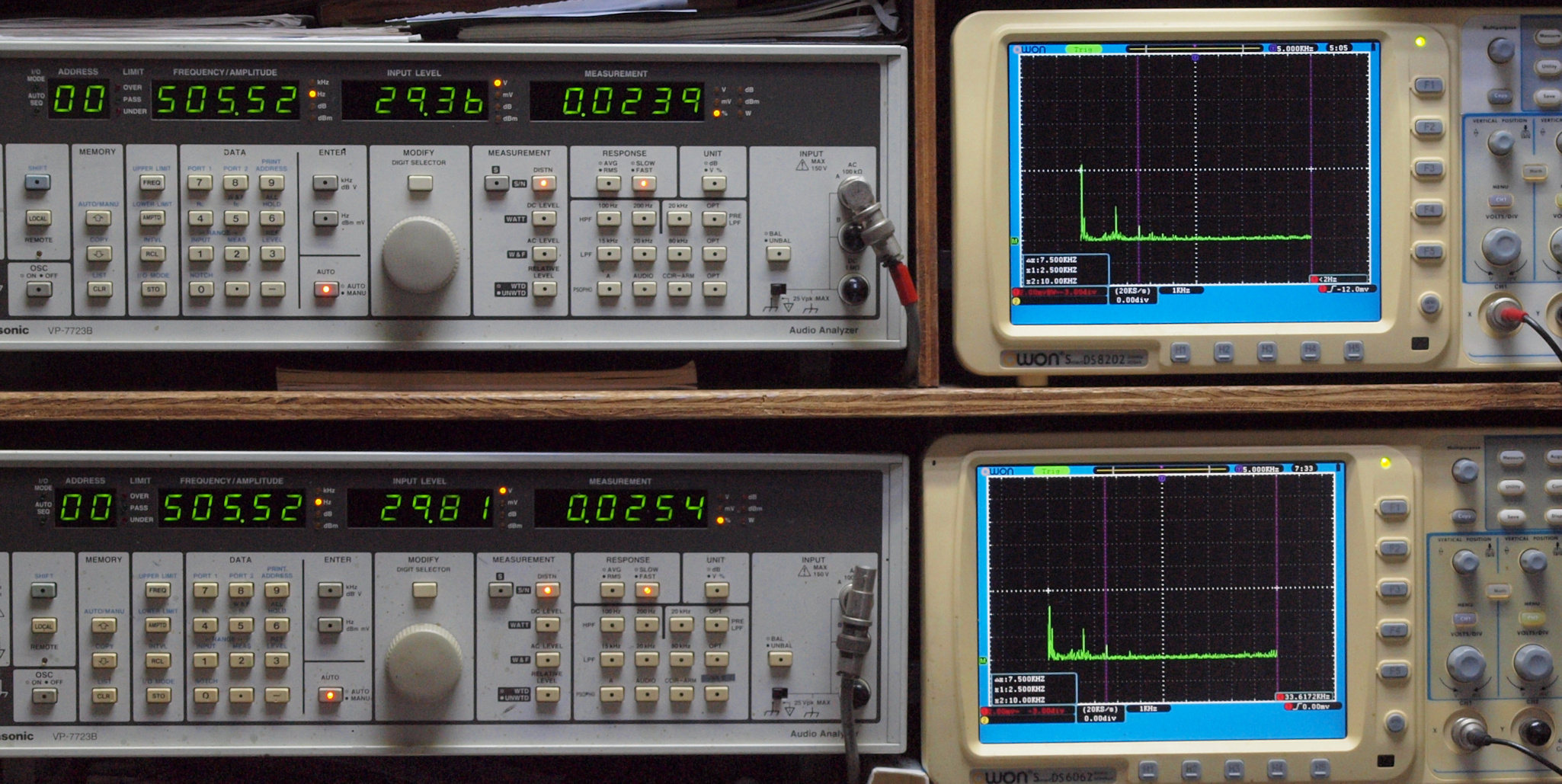

Ｅ２３．　「ＤＡＴ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２０３％歪み。
　　　　　 　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　「ＤＡＴ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２％歪み。
　　　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１９７％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　「ＤＡＴ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２０１％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１９７％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２６．　「ＤＡＴ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２％歪み。
　　　　　　　　　　　 　　　 　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１９６％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

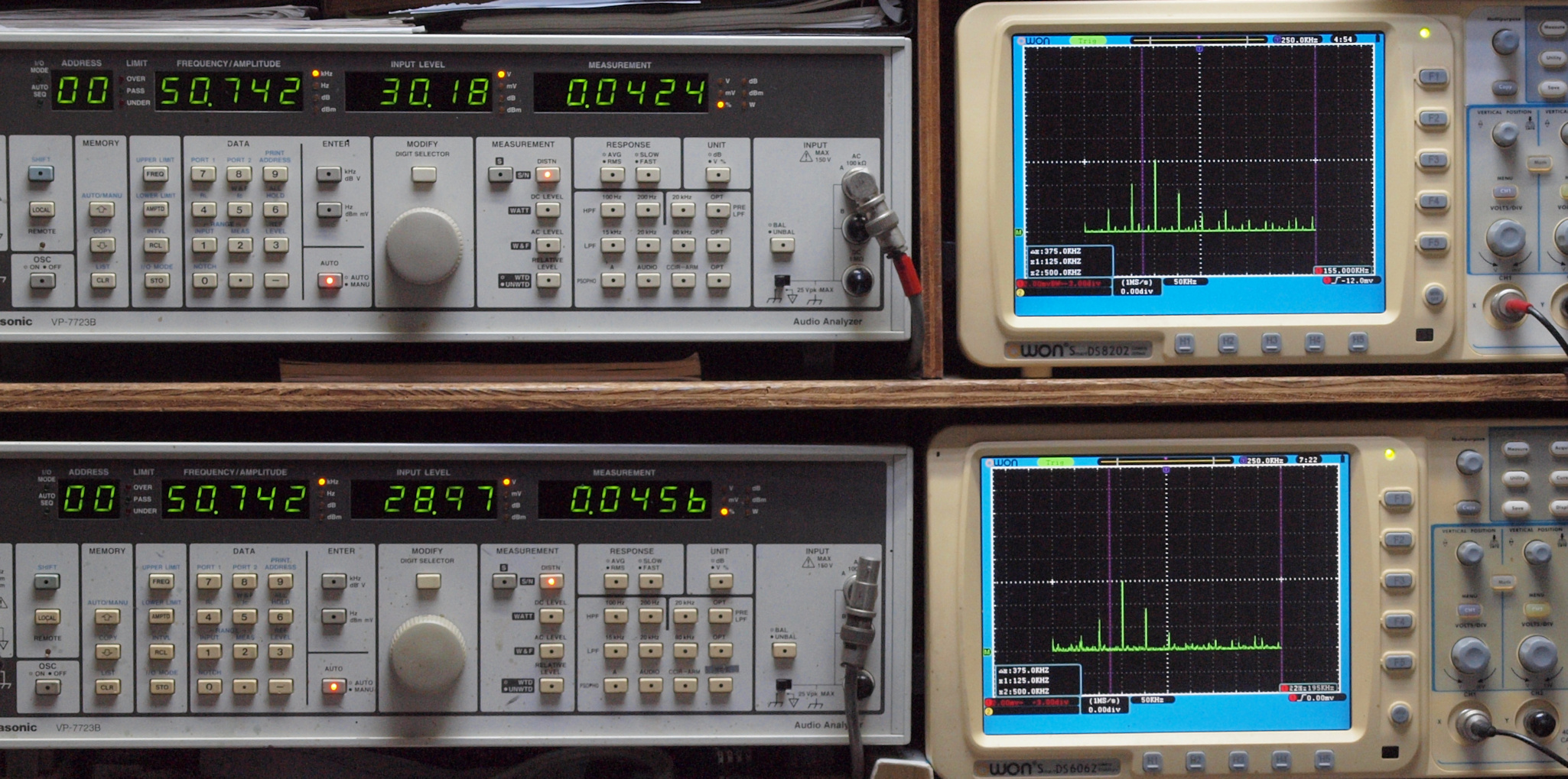

Ｅ２７．　「ＤＡＴ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０３８１％歪み。
　　　　　　　　　　　　　　 　　 　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０３７４％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ３１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２７％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２５７％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２６２％歪み。
　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２５９％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。
Ｅ３３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２８３％歪み。
　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２８２％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

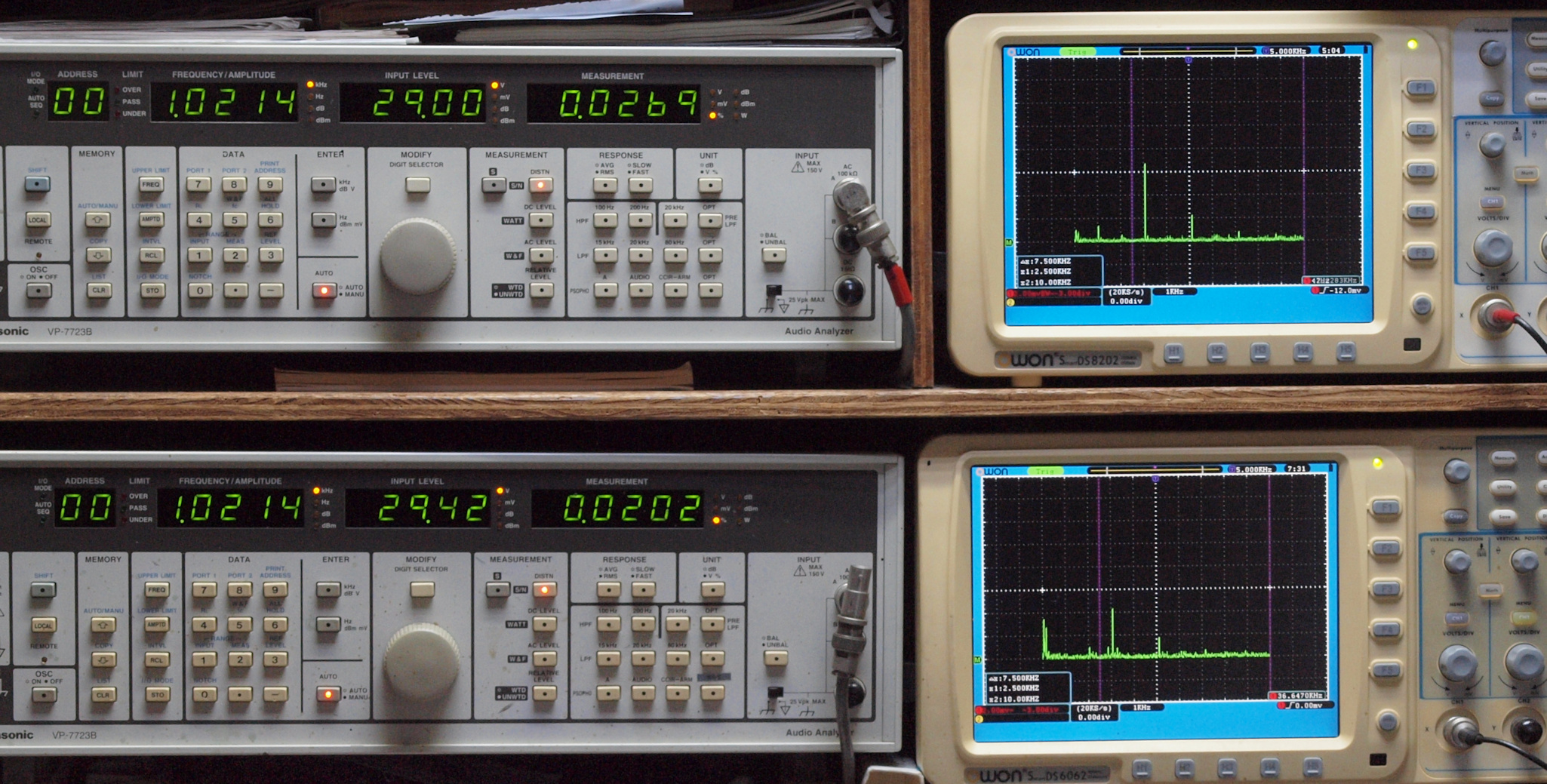

Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２７２％歪み。
　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２７１％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

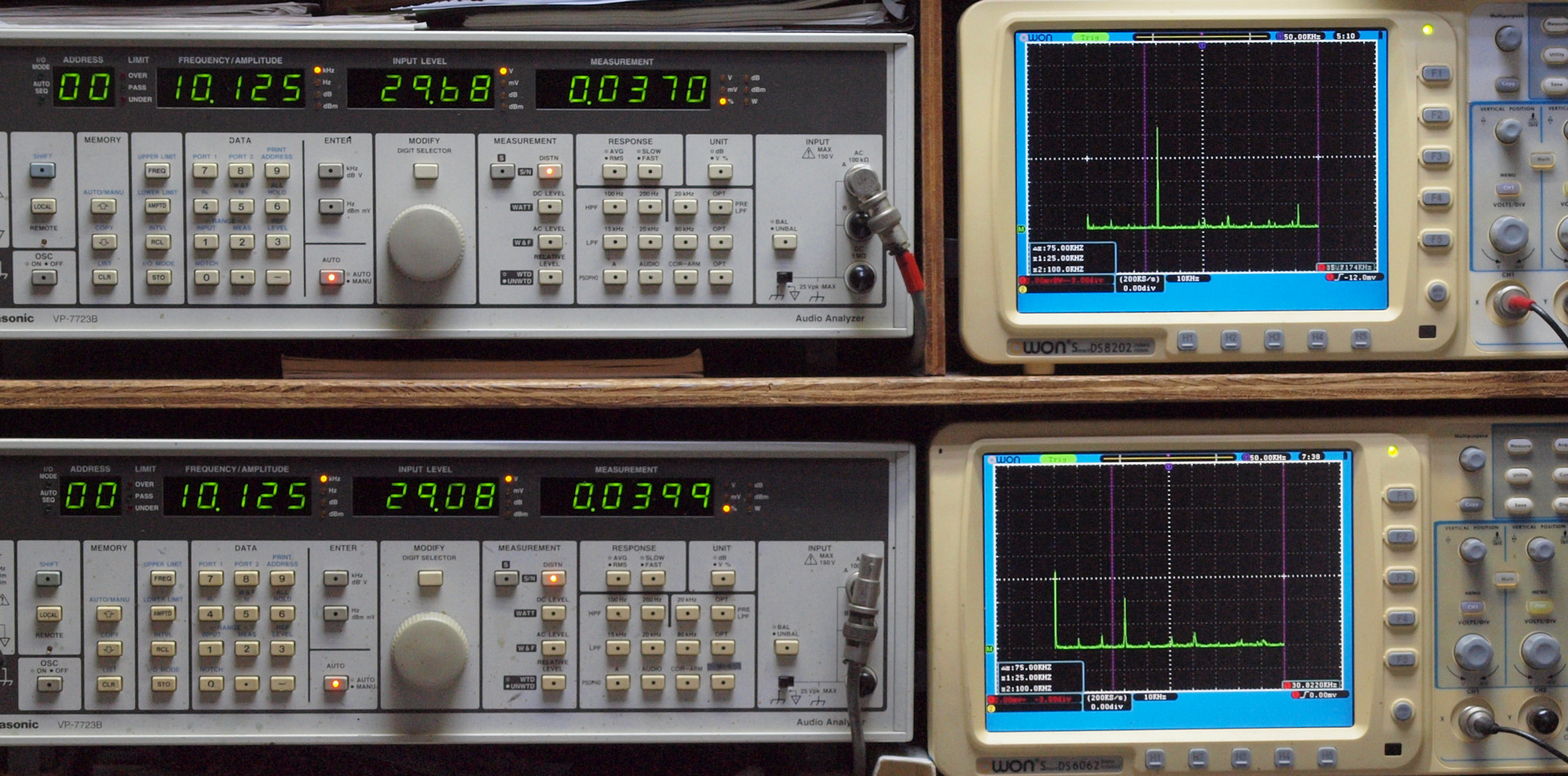

Ｅ３５．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２２８％歪み。
　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２２４％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ３６．　MM_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０５２５％歪み。
　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０５２％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

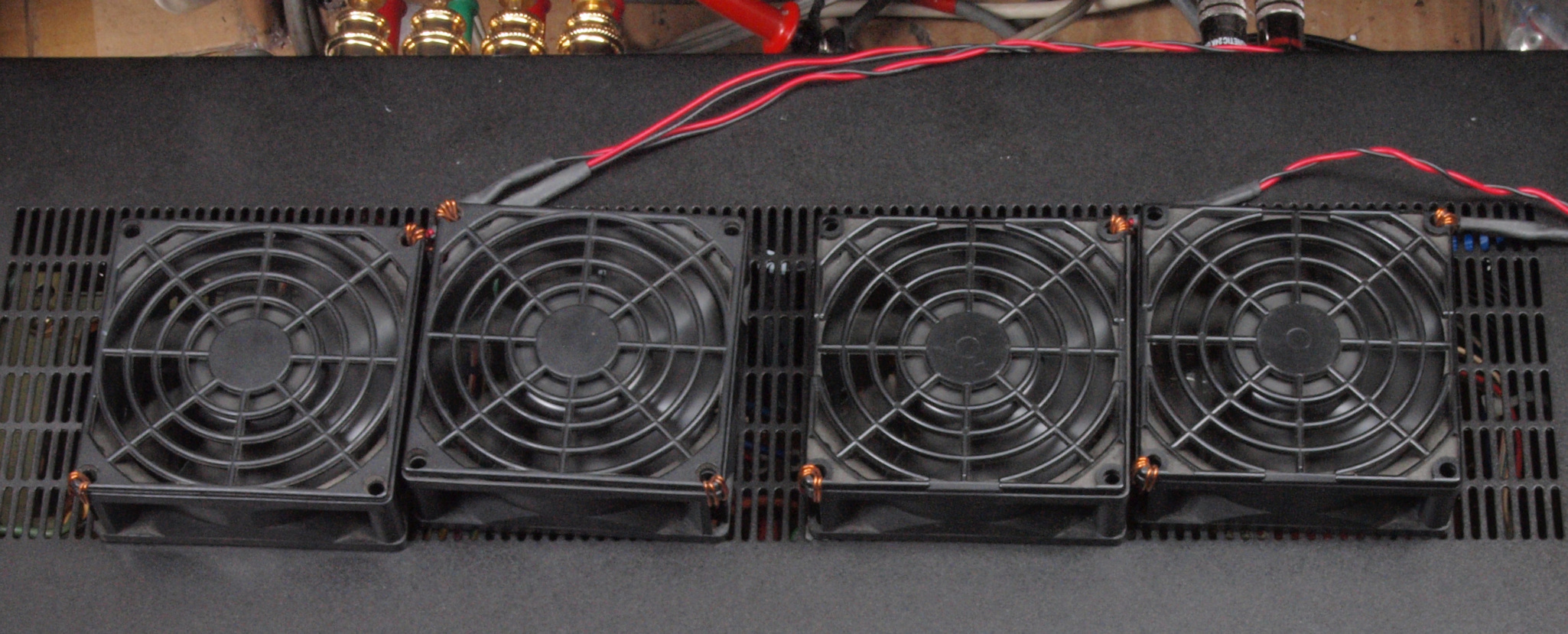

Ｅ４．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　全体正面から見る。
Ｓ．　ＬＵＸＭＡＮ　Ｌ−４３０　の仕様（マニアル・カタログより）　
型式 インテグレーテッド・アンプ　Ｌ−４３０
実効出力 105W+105W(8Ω、1kHz、両ch)
全高調波歪率 0.009%以下(8Ω、-3dB、20Hz〜20kHz)
混変調歪率 0.009%以下(8Ω、60Hz:7kHz＝4:1)
入力感度/インピーダンス Phono MM:2.5mV/50kΩ
Phono MC:100μV/High・Low切替
Tuner、AUX/DAD、Monitor:200mV/40kΩ
Main In:200mV/50kΩ
SN比(IHF-A) Phono MM:90dB(入力ショート、5mV換算)
Phono MC:67dB(入力ショート、250μV換算)
Tuner、AUX/DAD、Monitor、Main In:110dB
周波数特性 Phono:20Hz〜20ｋHz ±0.3dB
Tuner、Aux/DAD、Monitor、Main in:10Hz〜100kHz -1dB
トーンコントロール ±8dB、ターンオーバシフト型
プリ部出力 200mV(Pre Out)
フィルタ サブソニックフィルター:30Hz
ハイカットフィルター:7kHz
ローブースト +8dB、70Hz
テープモニター 2系統(Tape-1、Tape-2)
テープダビング 1→2、2→1
スピーカースイッチ 2系統
消費電力 220W
外形寸法 幅453x高さ135x奥行425mm
重量 13.5kg
価格 ￥99,000(1982年9月発売)
