Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１．　５台目再修理

「前回修理はこちら」　　　　　　　　　　　平成２１年８月３日到着　　　８月６日完成

A．　修理前の状況 ＫＴ８８　１本不良。 B．　原因 経年劣化　（特にＫＴ−８８） ＣＡ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる付属真空管測定 ＣＢ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる購入真空管測定　「購入先」 Ｃ．　修理状況 修理状況 フイルムコンデンサー交換（ユーザ希望）。 ＫＴ−８８カソード抵抗交換。 Ｄ．　使用部品 フイルムコンデンサー　　　　　　　　　　　　　　　　　９個 。 ＫＴ−８８カソード抵抗　　　　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ．　修理費　　　３７，０００円　　　　　＜＜オーバーホール修理＞＞ 　　　　　　　　　　　　　　　　　　　　　　　　＜＜但し、真空管は別途です＞＞

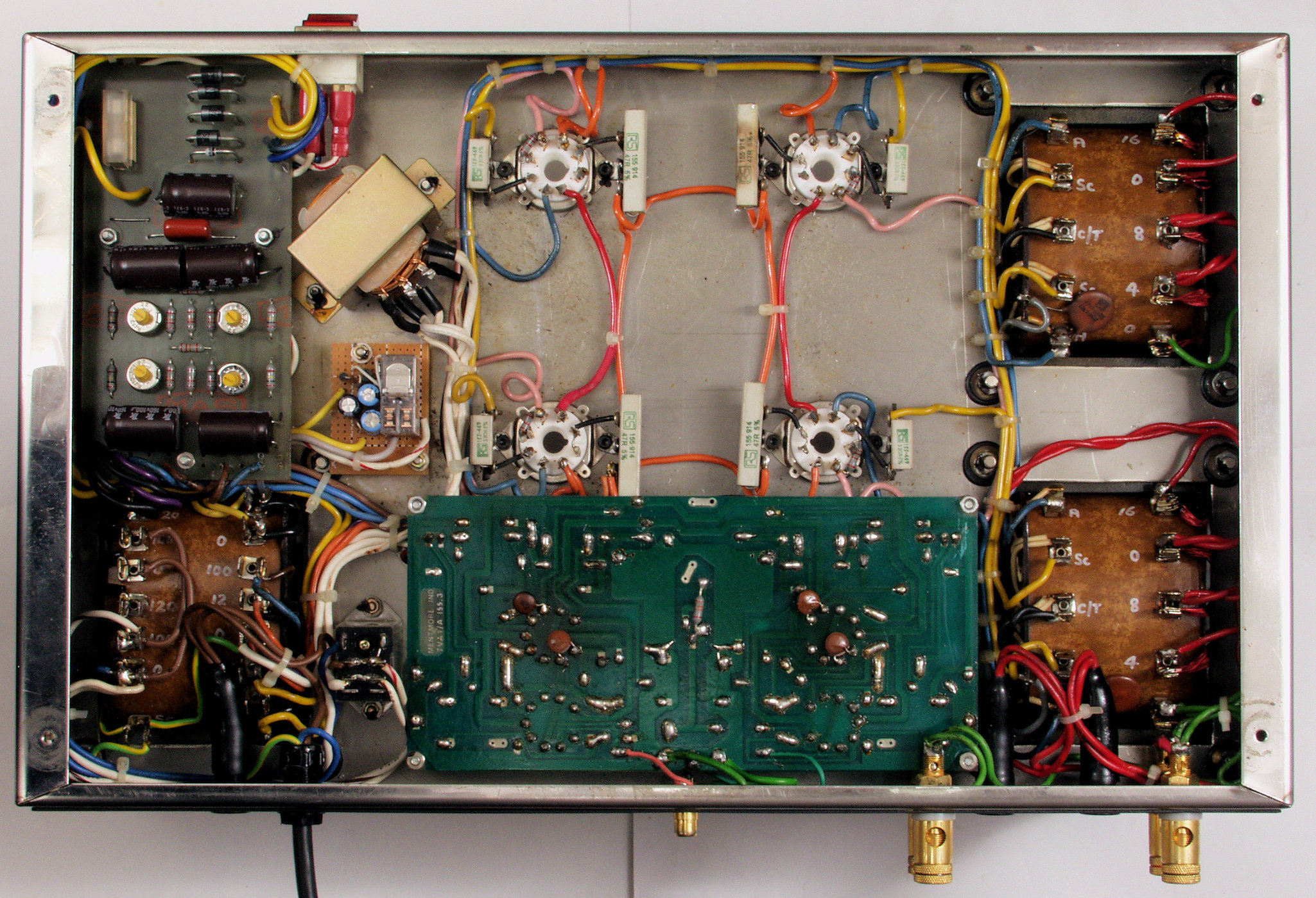

A．　修理前の状況 Ａ１１．　修理前点検　下から見る

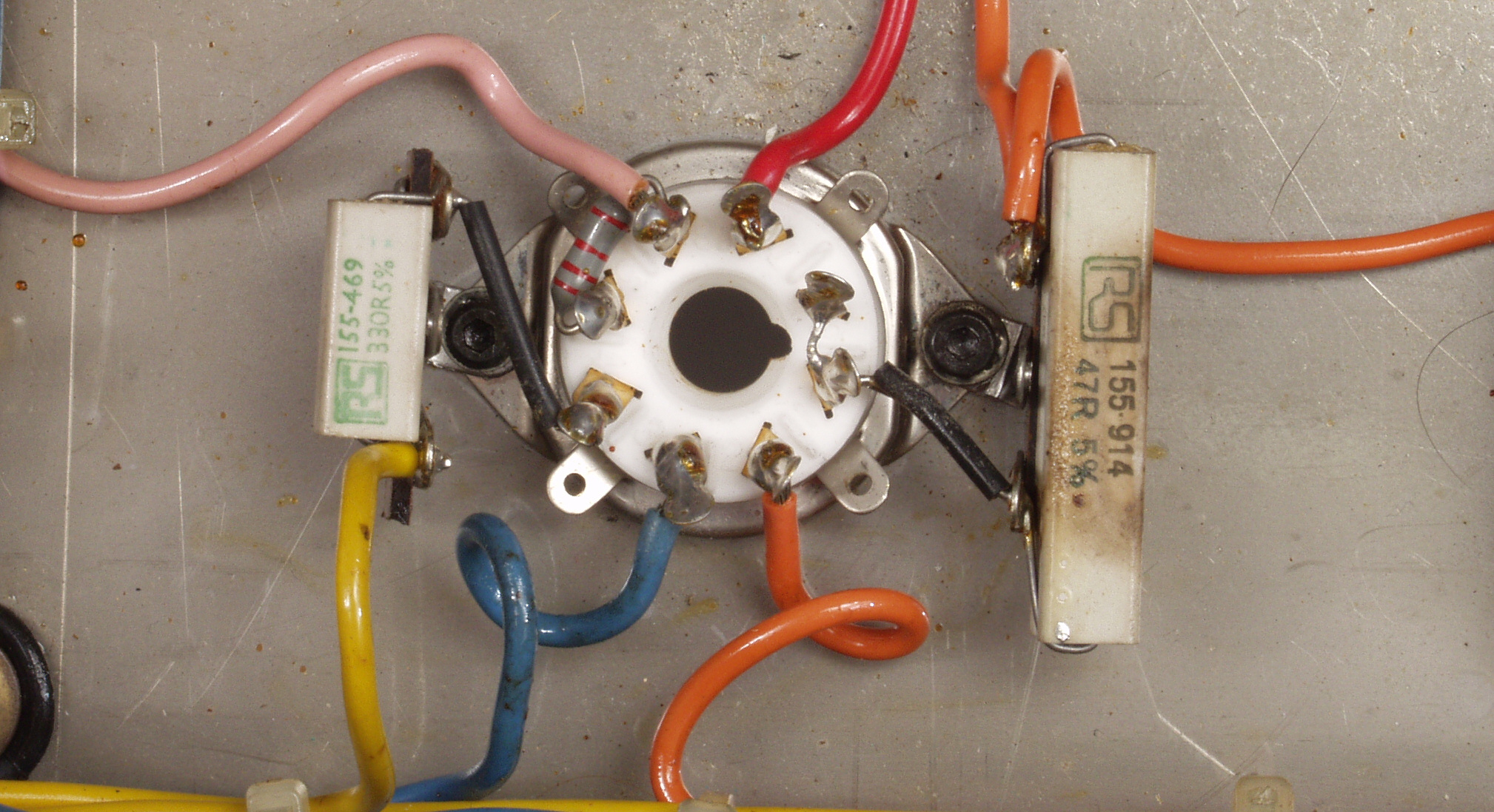

Ａ２２．　修理前点検　焼けたＫＴ−８８カソード抵抗。

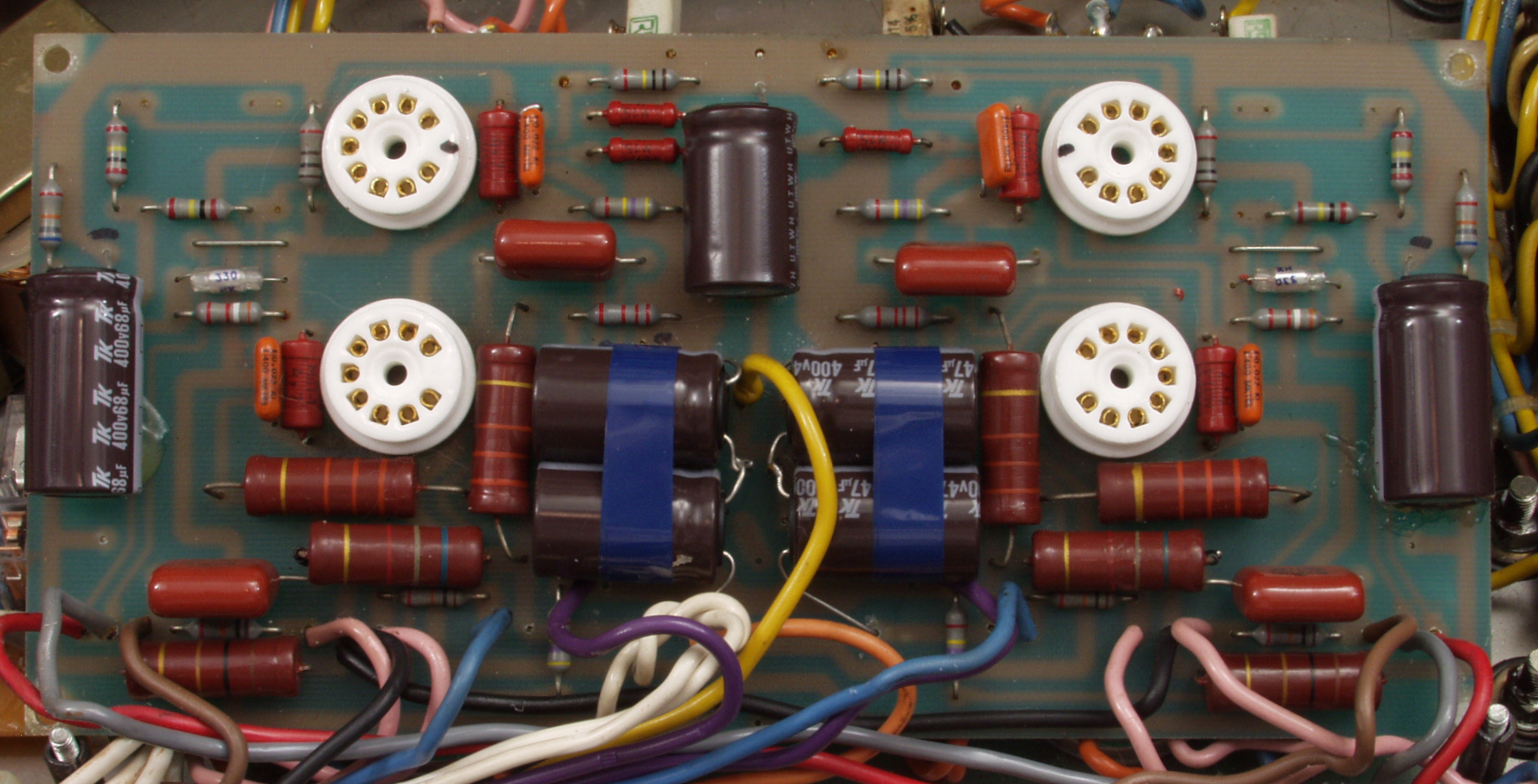

Ｃ．修理状況 Ｃ１１．　修理前　前段ＡＭＰ基板

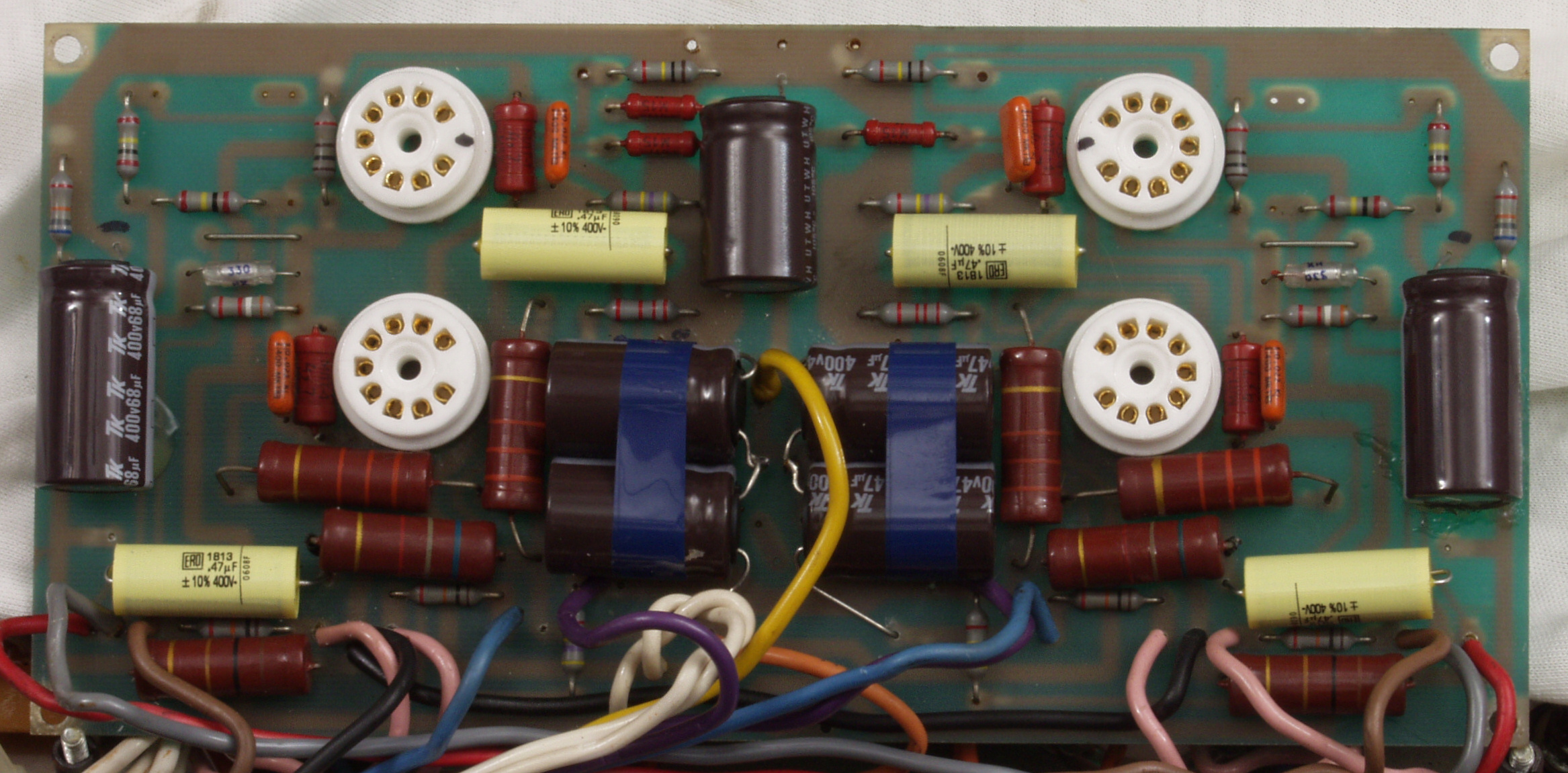

Ｃ１２．　修理後　前段ＡＭＰ基板　フイルムコンデンサー４個交換（ユーザ希望）

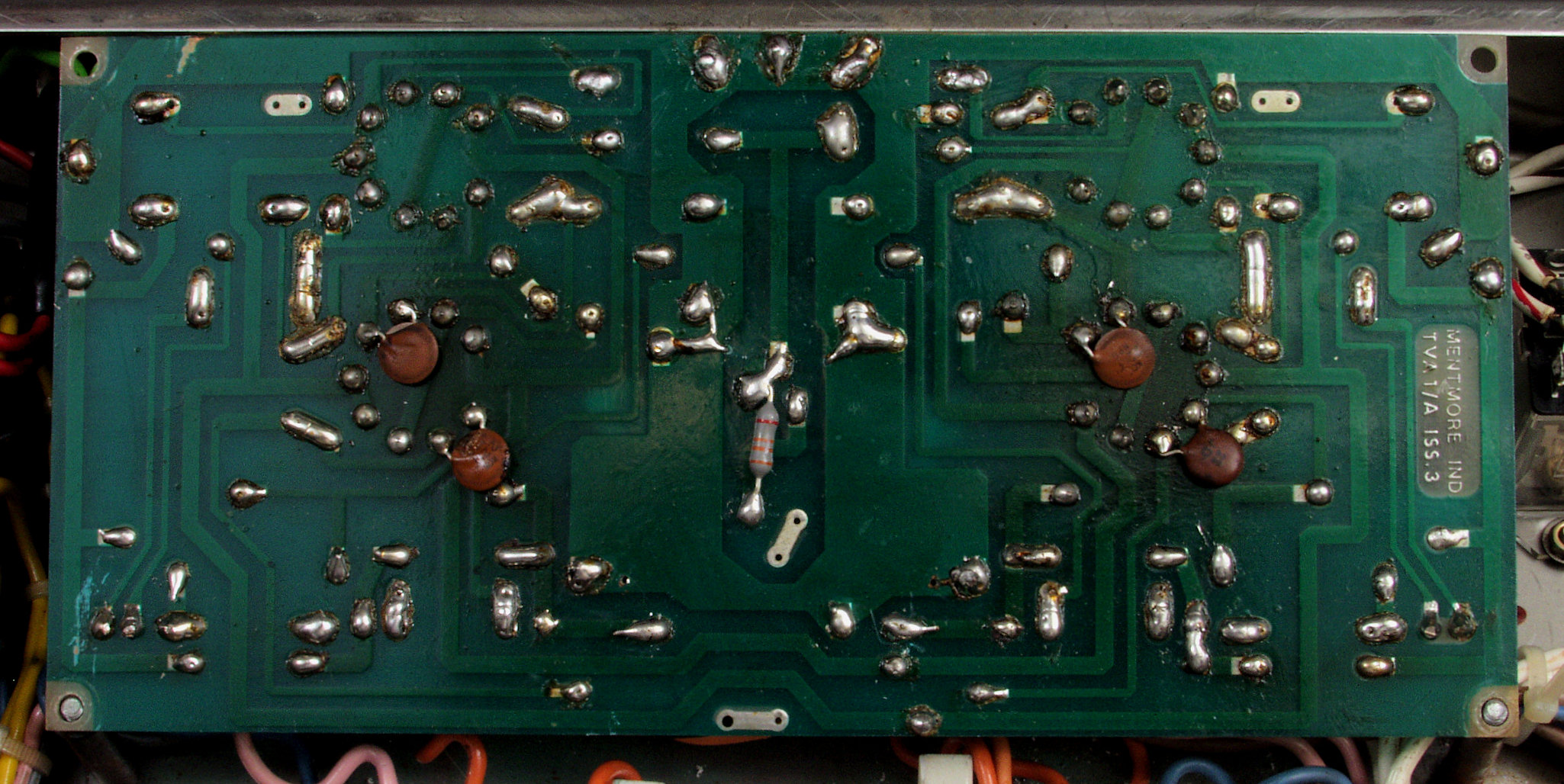

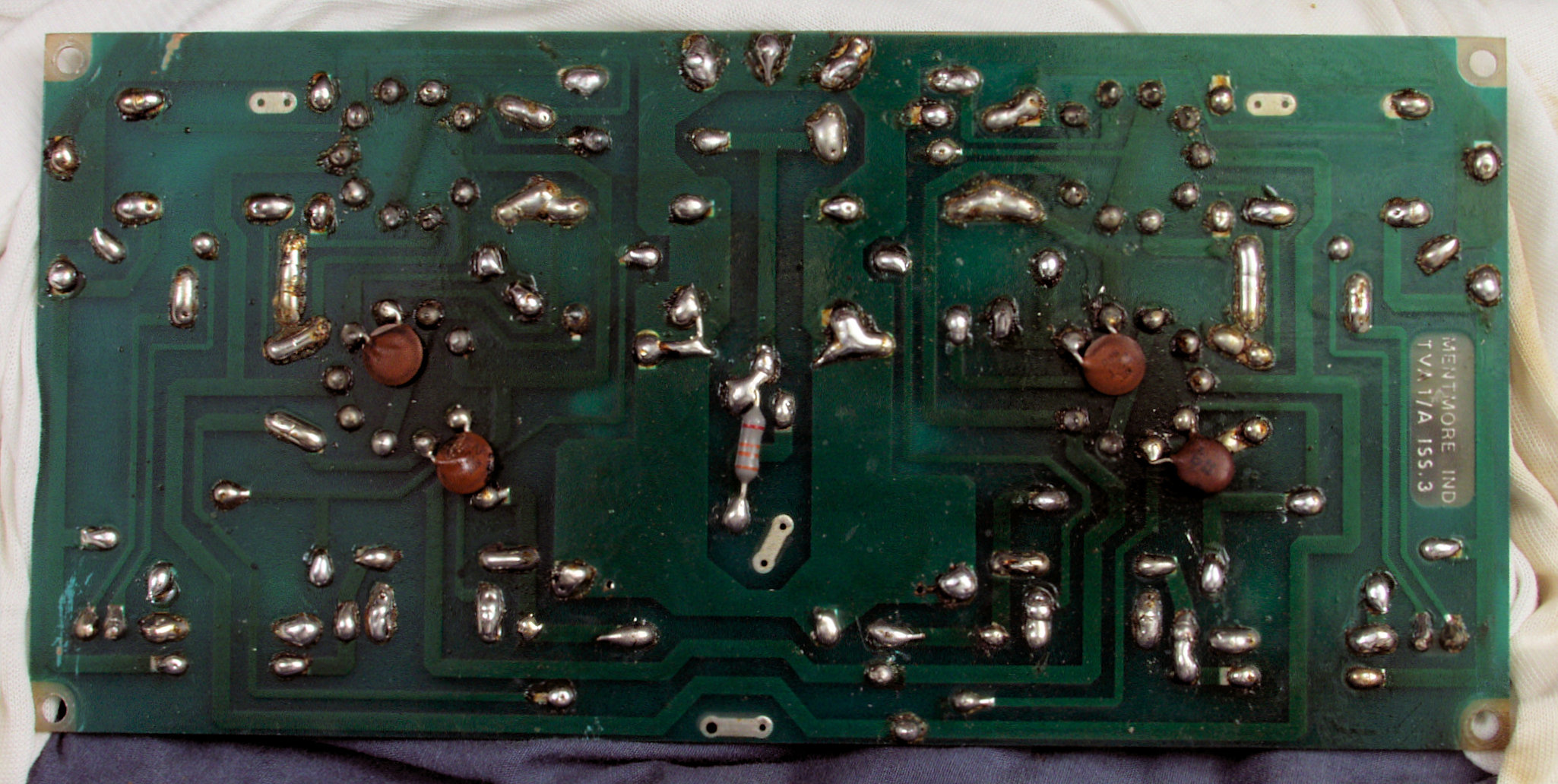

Ｃ１３．　修理前　前段ＡＭＰ基板裏

Ｃ１４．　修理（半田補正）後　前段ＡＭＰ基板裏

Ｃ１５．　完成前段ＡＭＰ基板裏　洗浄後

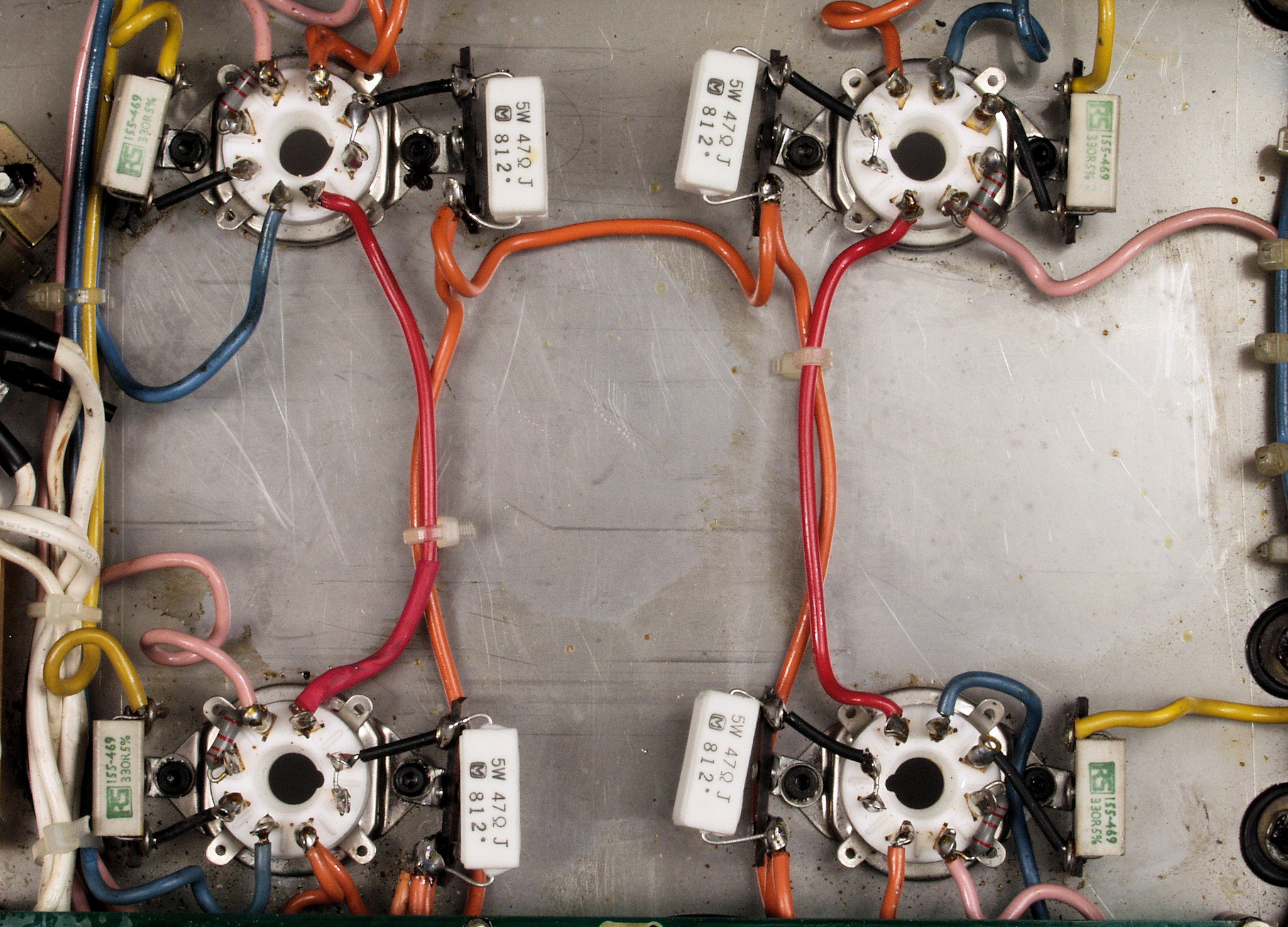

Ｃ２．　修理後検　ＫＴ−８８カソード抵抗を５Ｗに交換する。

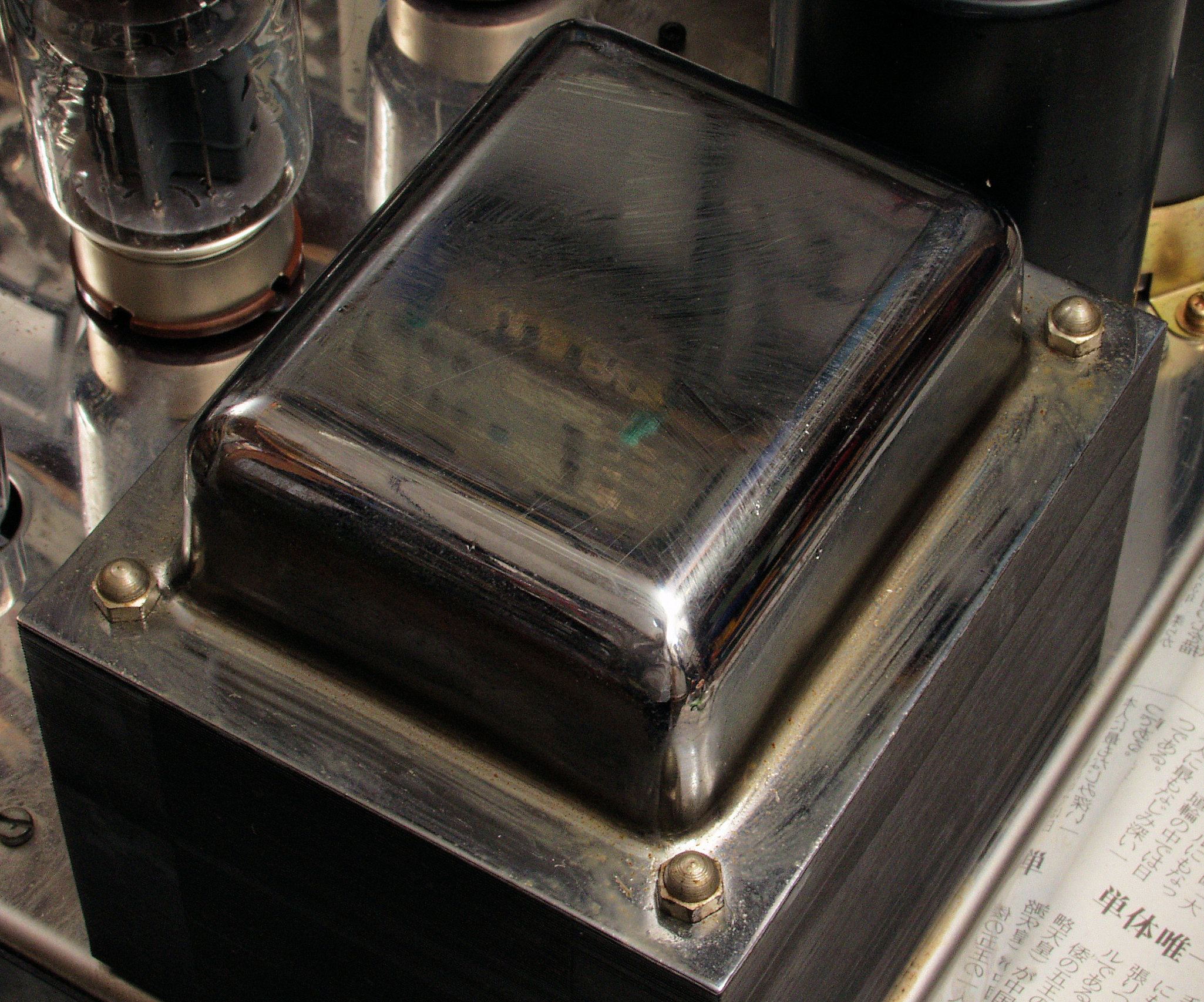

Ｃ４１．　修理中　電源トランスの錆落とし。

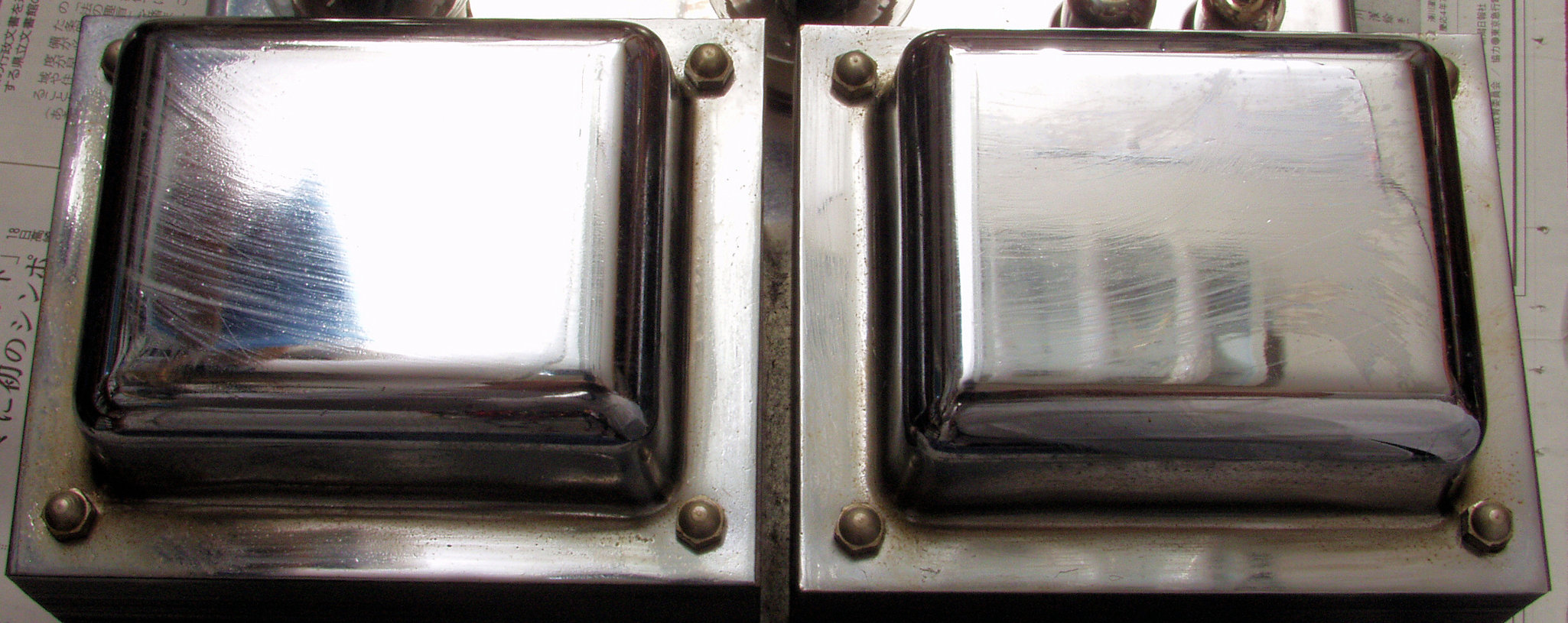

Ｃ４２．　修理中　出力トランスの錆落とし。

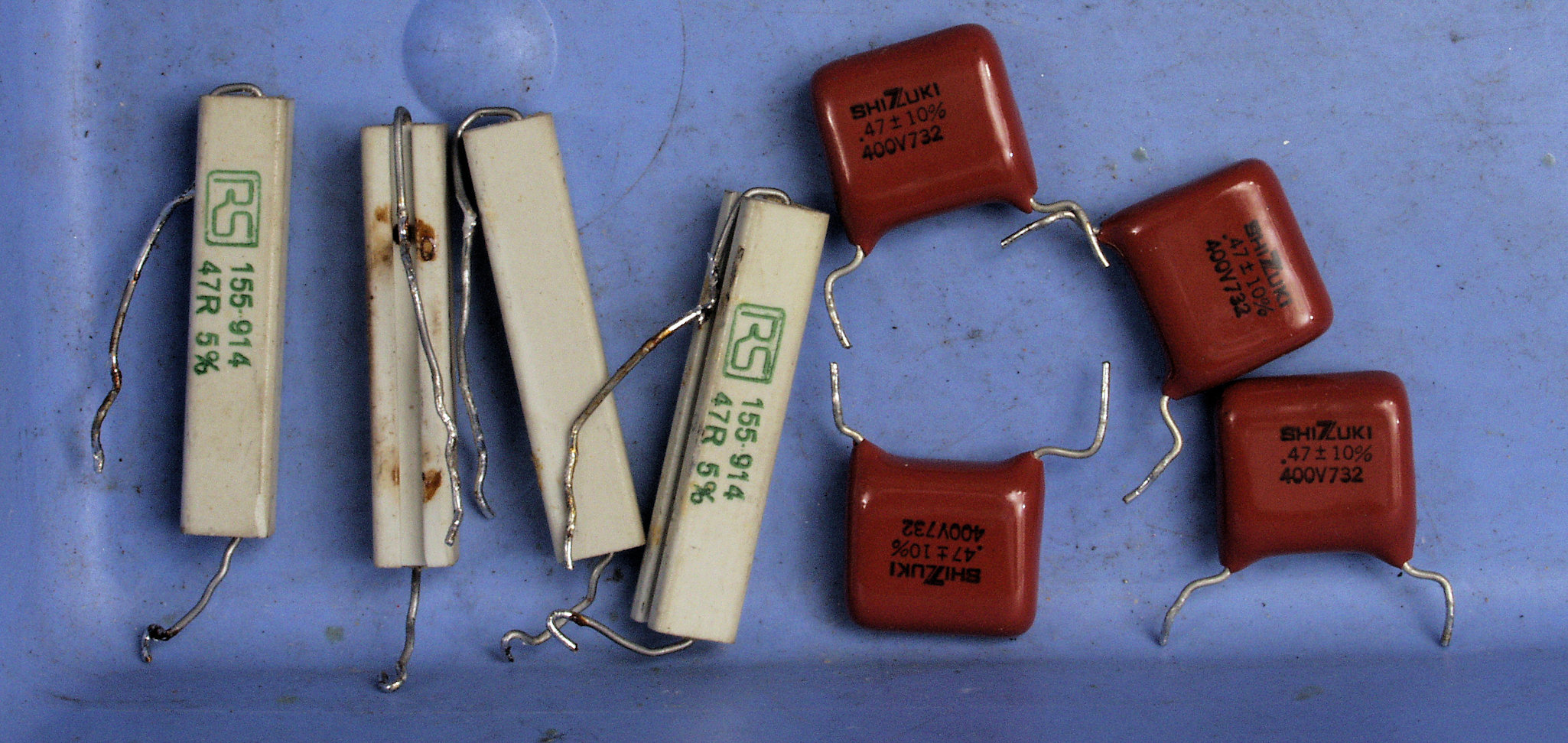

Ｃ８．　交換部品

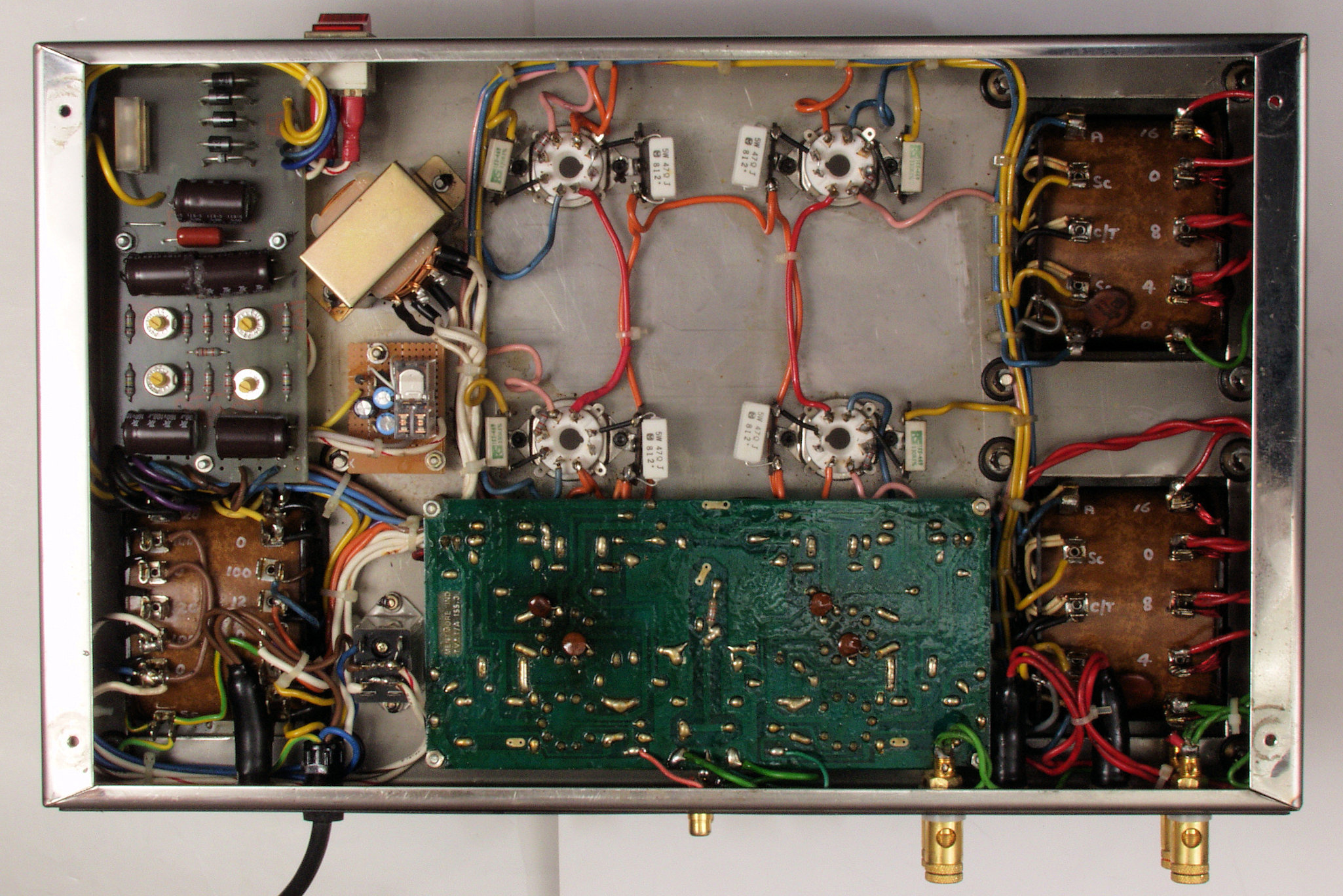

Ｃ９１．　修理前　下から見る

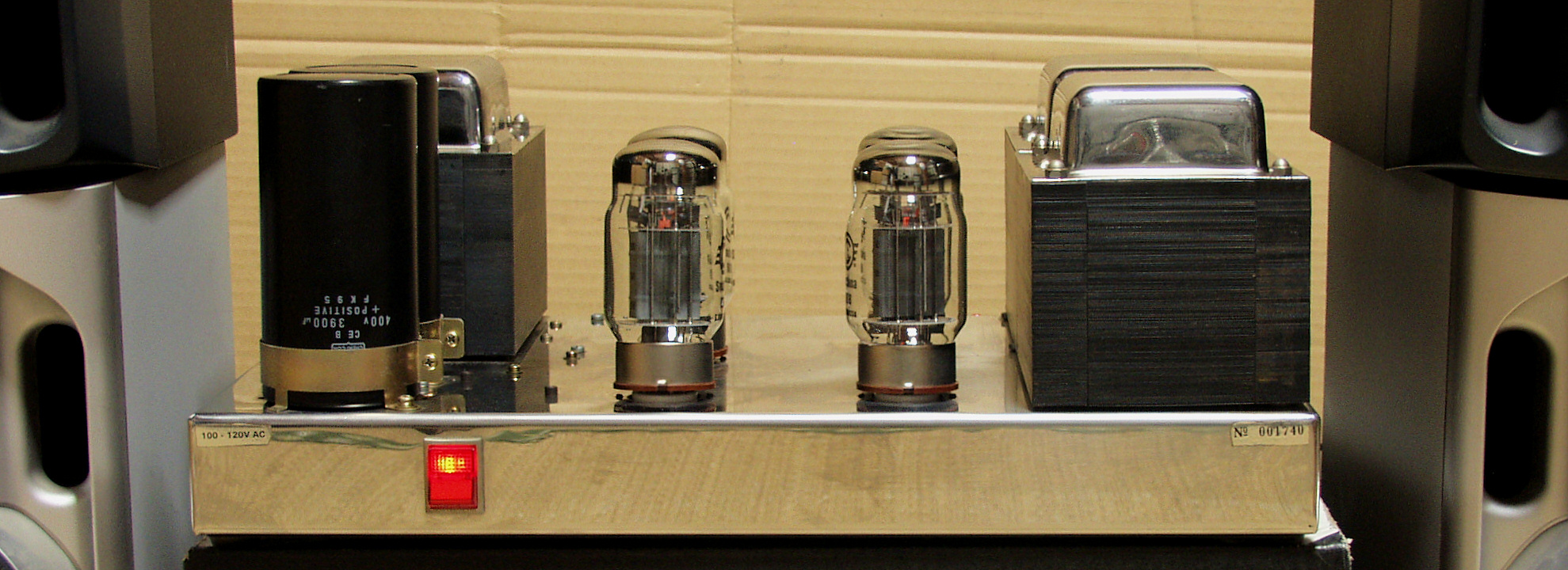

Ｃ９２．　修理後　下から見る

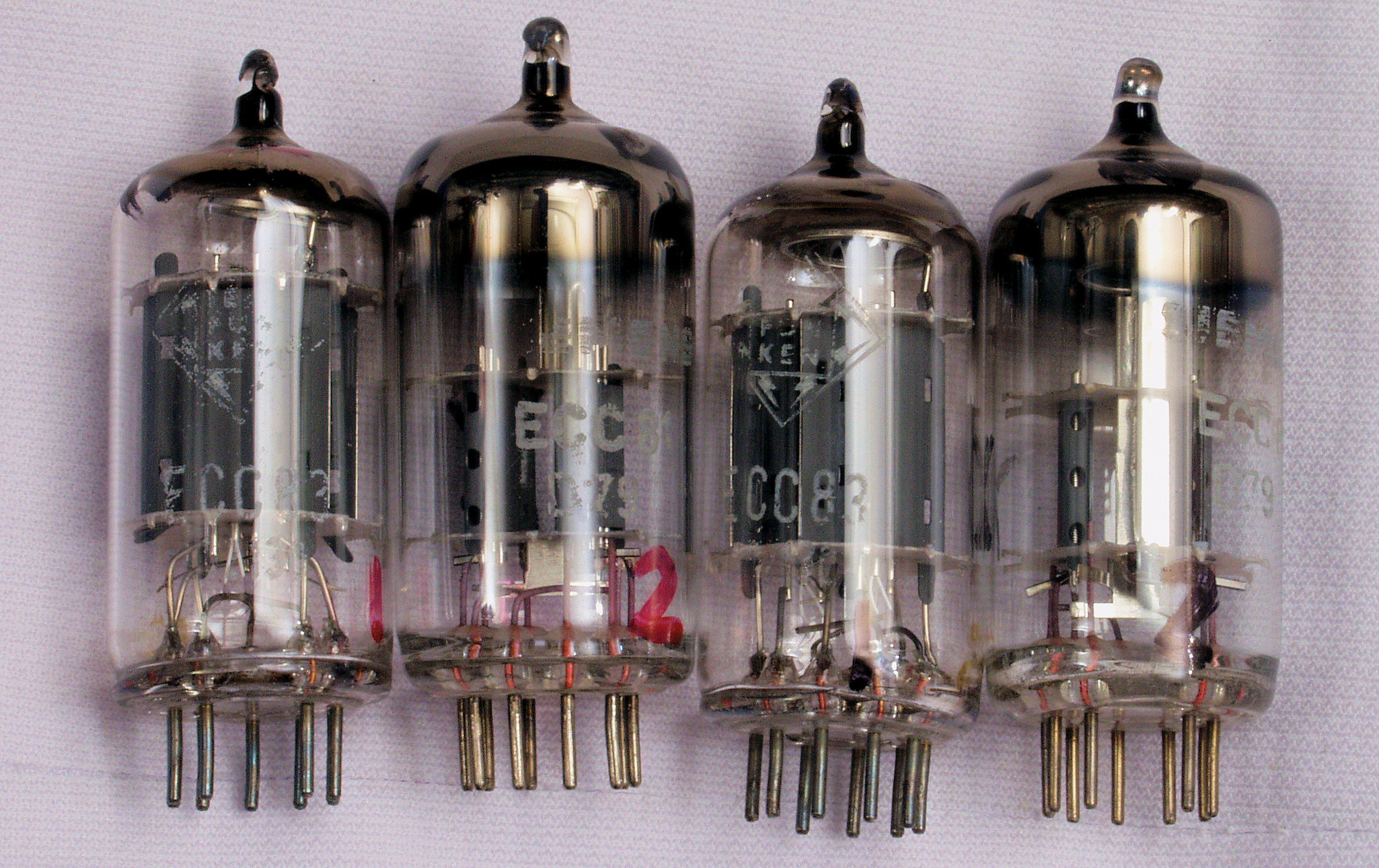

ＣＡ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる付属真空管測定 。 ＣＡ０．　付属真空管。　左からＲ１（ＥＣＣ８３）、Ｒ２（ＥＣＣ８１）、Ｌ１（ＥＣＣ８３）、Ｌ２（ＥＣＣ８１）。 　　　　　「ＥＣＣ８３＝１２ＡＸ７」規格。 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　（１９６０／１９６２ナショナル真空管ハンドブックより）、　（インプレス　オーディオ用真空管マニアルより）、　（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより） 　　　　「ＥＣＣ８１＝１２ＡＴ７」規格。 　　　　　　　相互コンダクタンス＝５５００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより）、　（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）、　（インプレス　オーディオ用真空管マニアルより）

ＣＡ１１．　Ｒ１「ＥＣＣ８３」、ユニット１測定。　Ｇｍ＝２３００μmho、ＩＰ＝１．５ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジ、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。

ＣＡ１２．　Ｒ１「ＥＣＣ８３」、ユニット２測定。　Ｇｍ＝２３４０μmho、ＩＰ＝１．６ｍＡ。

ＣＡ２１．　Ｒ２「ＥＣＣ８１」、ユニット１測定。　Ｇｍ＝４６００μmho、ＩＰ＝７．３ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝６０００μmhoレンジ、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。

ＣＡ２２．　Ｒ２「ＥＣＣ８１」、ユニット２測定。　Ｇｍ＝５２００μmho、ＩＰ＝８．１ｍＡ。

ＣＡ３１．　Ｌ１「ＥＣＣ８３」、ユニット１測定。　Ｇｍ＝２２２０μmho、ＩＰ＝１．６ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジ、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。

ＣＡ３２．　Ｌ１「ＥＣＣ８３」、ユニット２測定。　Ｇｍ＝２２４０μmho、ＩＰ＝１．５ｍＡ。

ＣＡ４１．　Ｌ２「ＥＣＣ８１」、ユニット１測定。　Ｇｍ＝５２００μmho、ＩＰ＝９．２ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝６０００μmhoレンジ、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。

ＣＡ４２．　Ｌ２「ＥＣＣ８１」、ユニット２測定。　Ｇｍ＝４８００μmho、ＩＰ＝７．９ｍＡ。

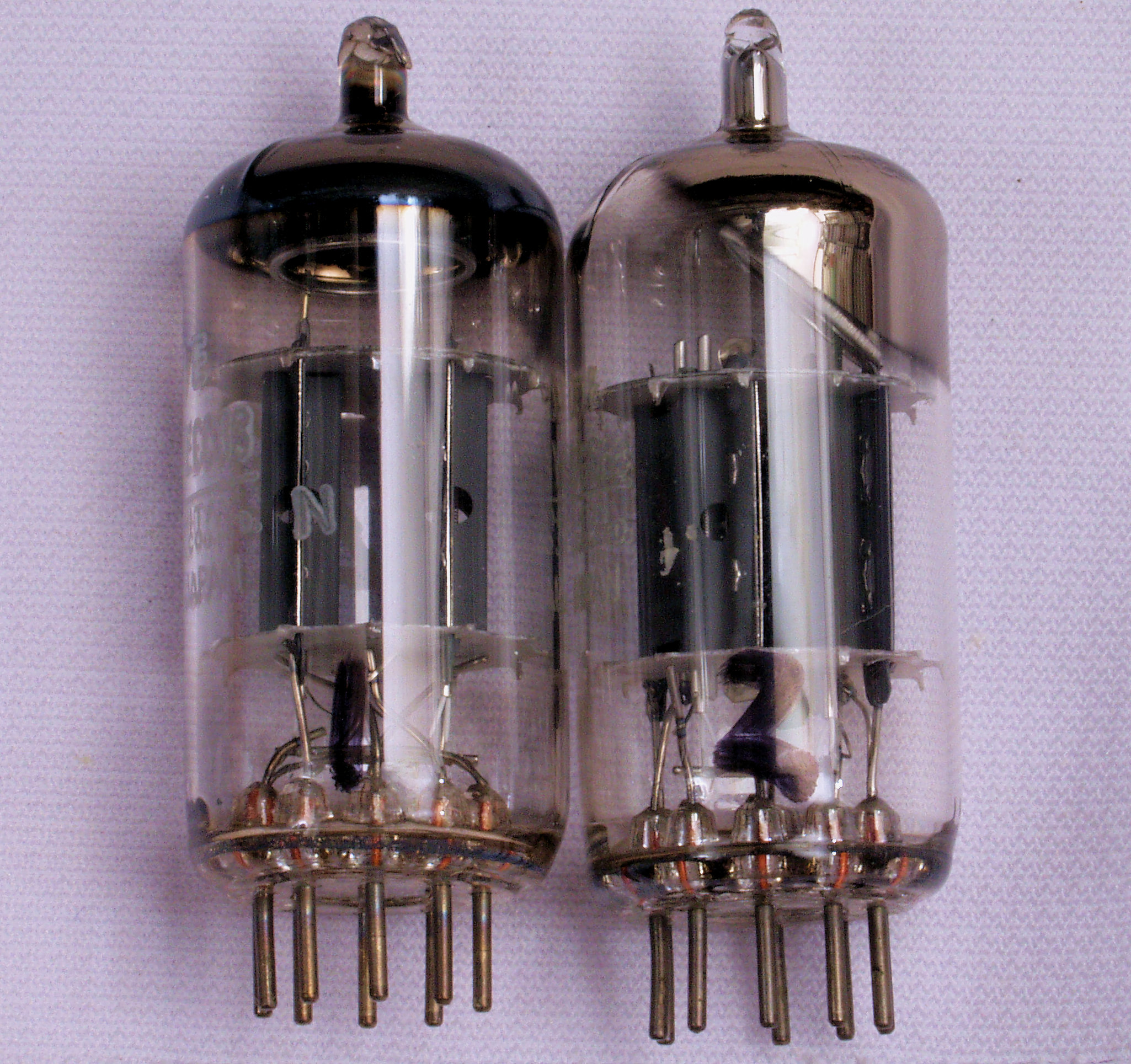

ＣＡ５．　付属真空管。　左から松下１２ＡＸ７　１本目、　松下１２ＡＸ７　２本目。 　　　　　「ＥＣＣ８３＝１２ＡＸ７」規格。 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　（１９６０／１９６２ナショナル真空管ハンドブックより）、　（インプレス　オーディオ用真空管マニアルより）、　（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

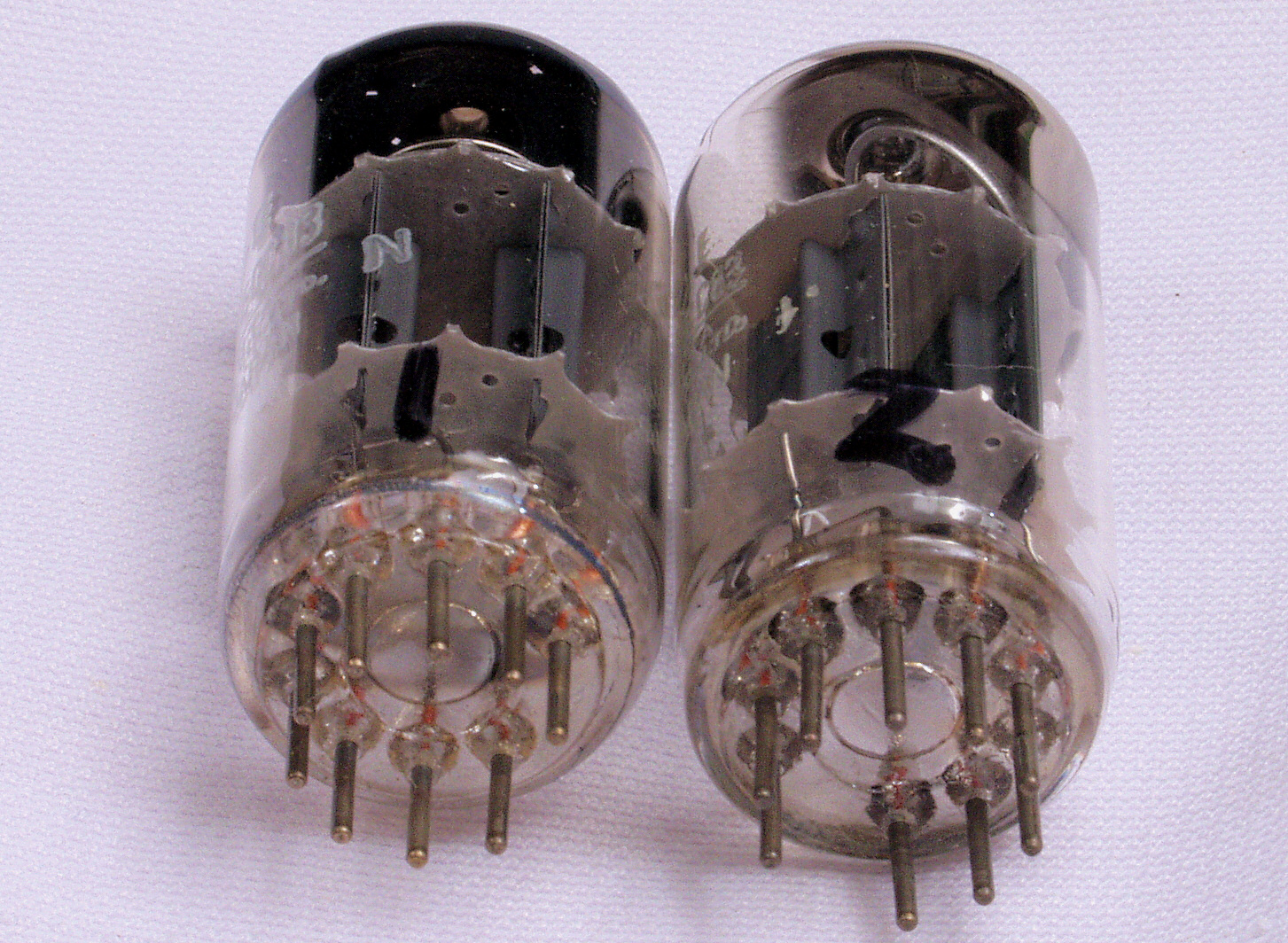

ＣＡ５２．　付属真空管。　左から松下１２ＡＸ７　１本目、　松下１２ＡＸ７　２本目。　ハカマ、足は綺麗。

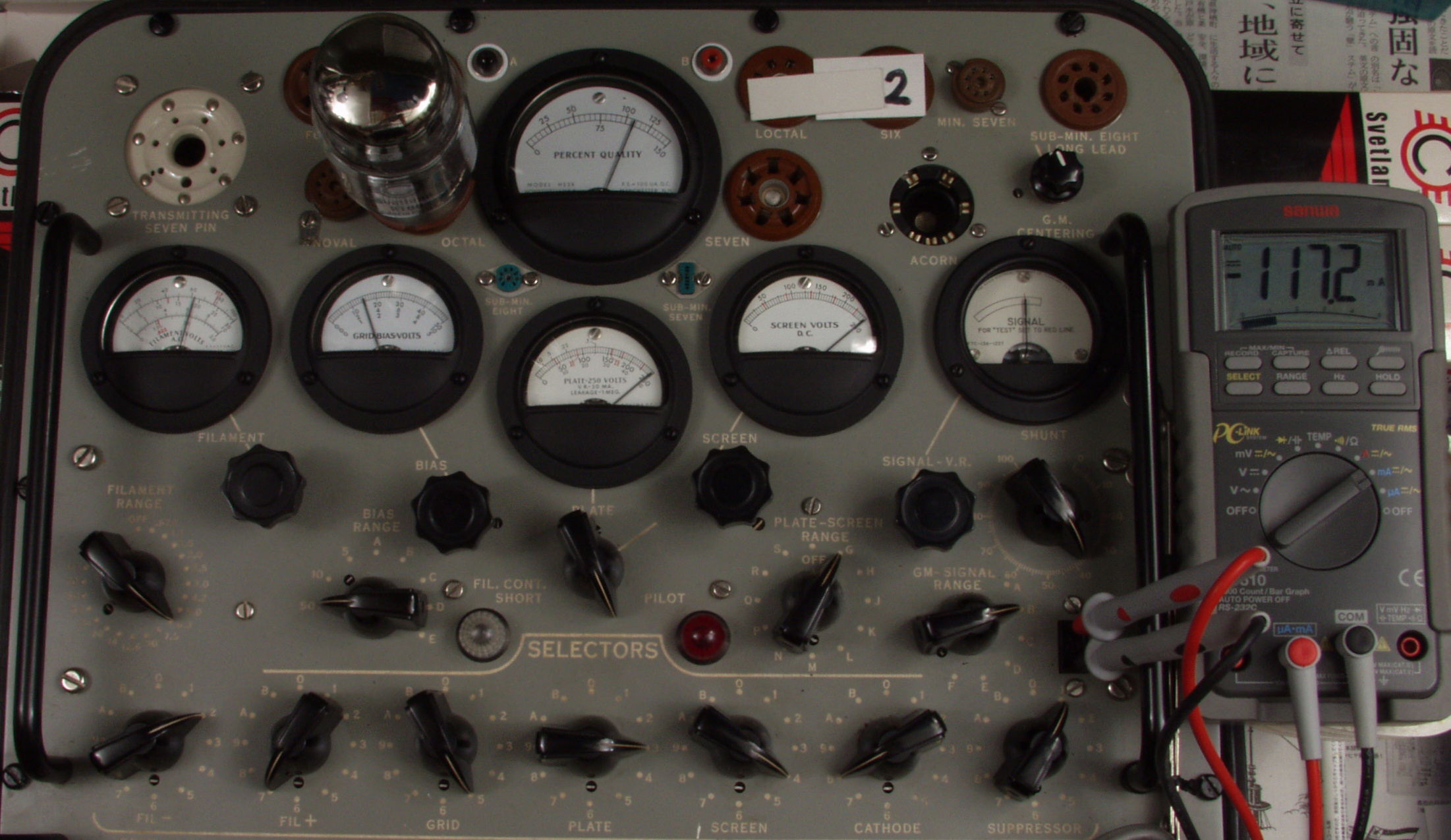

ＣＡ５３１．　付属真空管。　松下１２ＡＸ７　１本目、ユニット１測定。　Ｇｍ＝２０１０μmho、ＩＰ＝１．５ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジ、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。

ＣＡ５３２．　付属真空管。　松下１２ＡＸ７　１本目、ユニット２測定。　Ｇｍ＝２１００μmho、ＩＰ＝１．６ｍＡ。

ＣＡ５４１．　付属真空管。　松下１２ＡＸ７　１本目、ユニット１測定。　Ｇｍ＝２２４０μmho、ＩＰ＝１．５ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジ、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。

ＣＡ５４２．　付属真空管。　松下１２ＡＸ７　１本目、ユニット２測定。　Ｇｍ＝２２８０μmho、ＩＰ＝１．４ｍＡ。

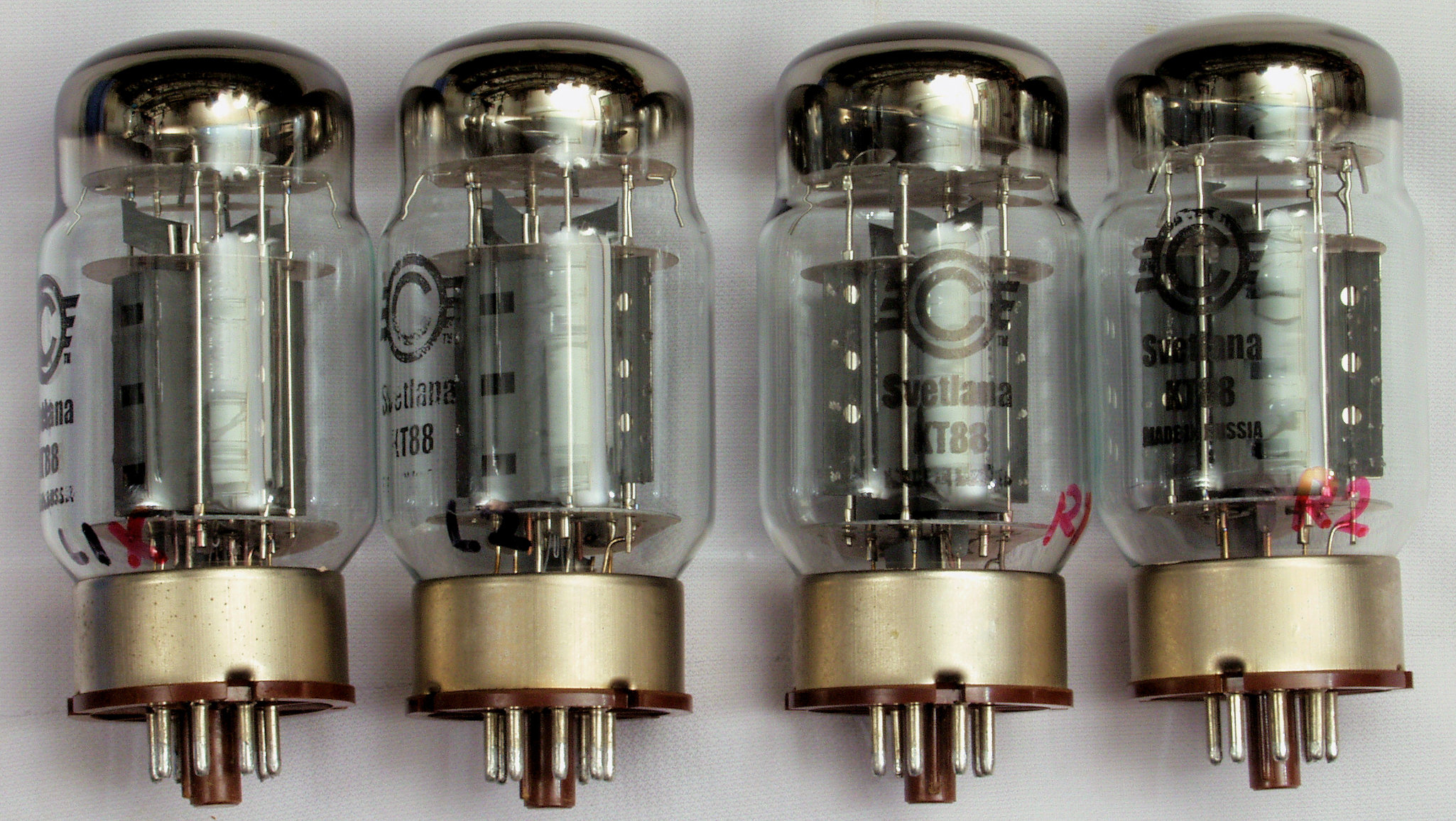

ＣＡ６．　付属出力真空管「ＫＴ−８８」。　左からＬ１（不良）、Ｌ２、Ｒ１、Ｒ２。 　　　　　「ＫＴ−８８」規格。 　　　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ２＝２５０Ｖ、Ip＝１４０ｍA、Ｅｇ１＝−１５Ｖ、」（インプレス　オーディオ用真空管マニアルより）

ＣＡ６１．　Ｒ１「ＫＴ−８８」測定。　Ｇｍ＝１２０００μmho、ＩＰ＝１２３．３ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝２５０Ｖ、Ｅｓｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」。

ＣＡ６２．　Ｒ１「ＫＴ−８８」測定。　Ｇｍ＝１２５００μmho、ＩＰ＝１２５．７ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝２５０Ｖ、Ｅｓｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」。

ＣＡ６３．　Ｌ１「ＫＴ−８８」測定。　Ｇｍ＝０μmho、ＩＰ＝０．０ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝２５０Ｖ、Ｅｓｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」。

ＣＡ６４．　Ｌ２「ＫＴ−８８」測定。　Ｇｍ＝１１７００μmho、ＩＰ＝１２３．１ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝２５０Ｖ、Ｅｓｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」。

ＣＢ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる新品購入真空管測定 。 ＣＢ０．　新品購入出力真空管「ＫＴ−８８」。　左から１本目、２、３、４本目。 　　　　　「ＫＴ−８８」規格。 　　　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ２＝２５０Ｖ、Ip＝１４０ｍA、Ｅｇ１＝−１５Ｖ、」（インプレス　オーディオ用真空管マニアルより）

ＣＢ１．　新品購入「ＫＴ−８８」１本目測定。　Ｇｍ＝１０７００μmho、ＩＰ＝１１６．２ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝２５０Ｖ、Ｅｓｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」。

ＣＢ２．　新品購入「ＫＴ−８８」２本目測定。　Ｇｍ＝１０８００μmho、ＩＰ＝１１７．２ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝２５０Ｖ、Ｅｓｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」。

ＣＢ３．　新品購入「ＫＴ−８８」３本目測定。　Ｇｍ＝１１４００μmho、ＩＰ＝１１５．２ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝２５０Ｖ、Ｅｓｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」。

ＣＢ４．　新品購入「ＫＴ−８８」４本目測定。　Ｇｍ＝１１２００μmho、ＩＰ＝１１４．５ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｂレンジ＝１５０００μmhoレンジ、「Ｅｐ＝２５０Ｖ、Ｅｓｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」。

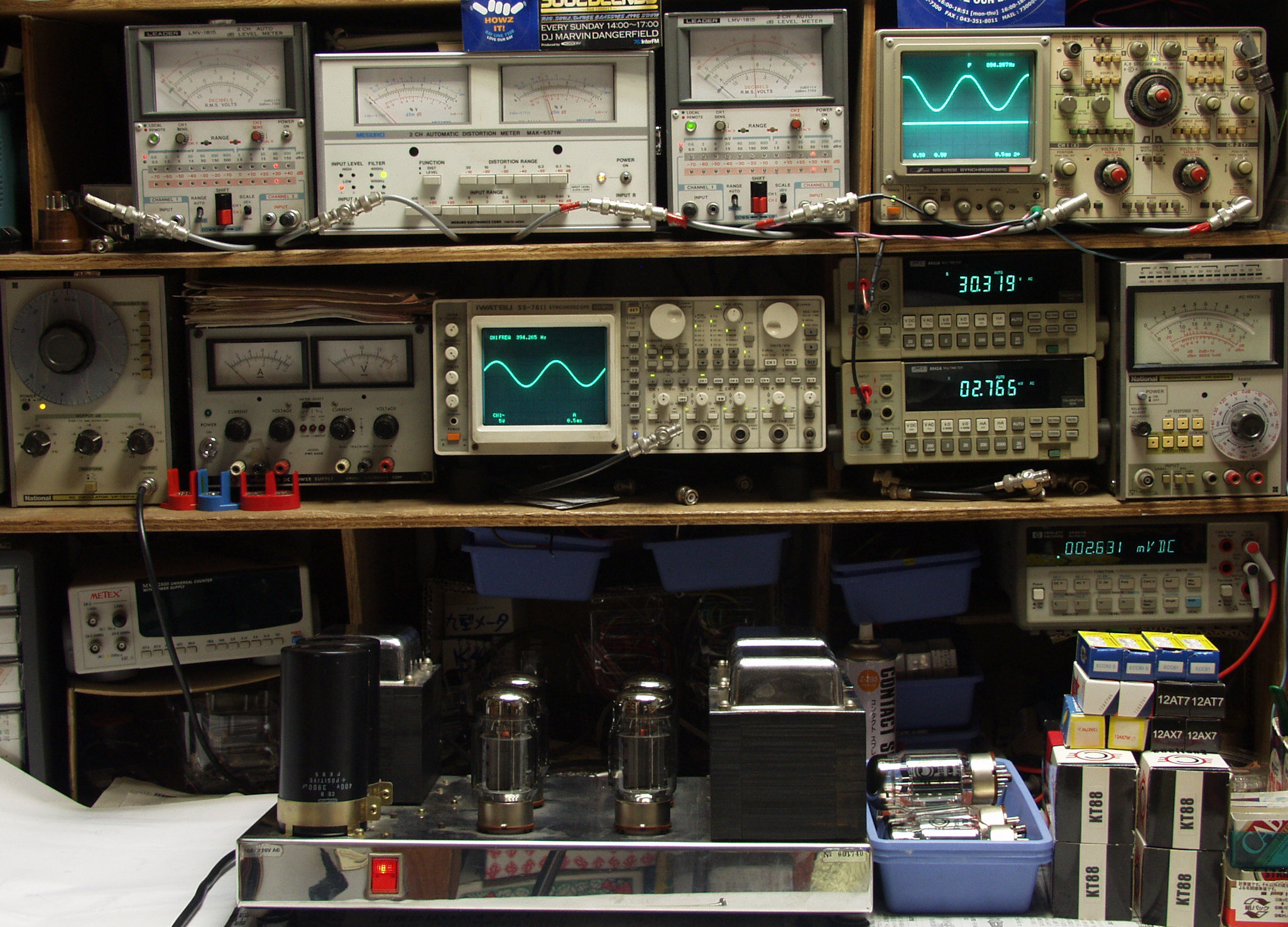

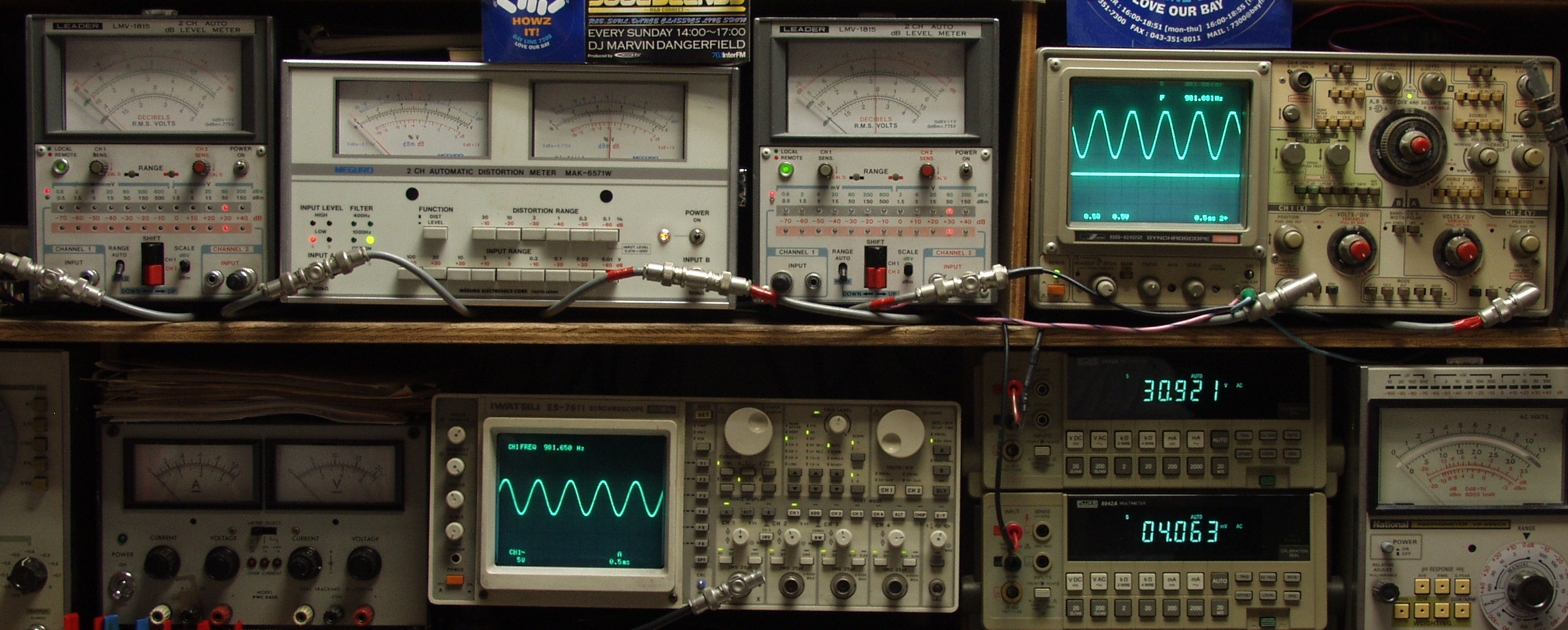

Ｅ．　調整・測定。 Ｅ１．　出力・歪み率測定・調整。 　　　　＜見方＞。 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）、　　　下段中右上＝周波数計。 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用。 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用。 　　　上段右端　オシロ＝出力波形、　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）。 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

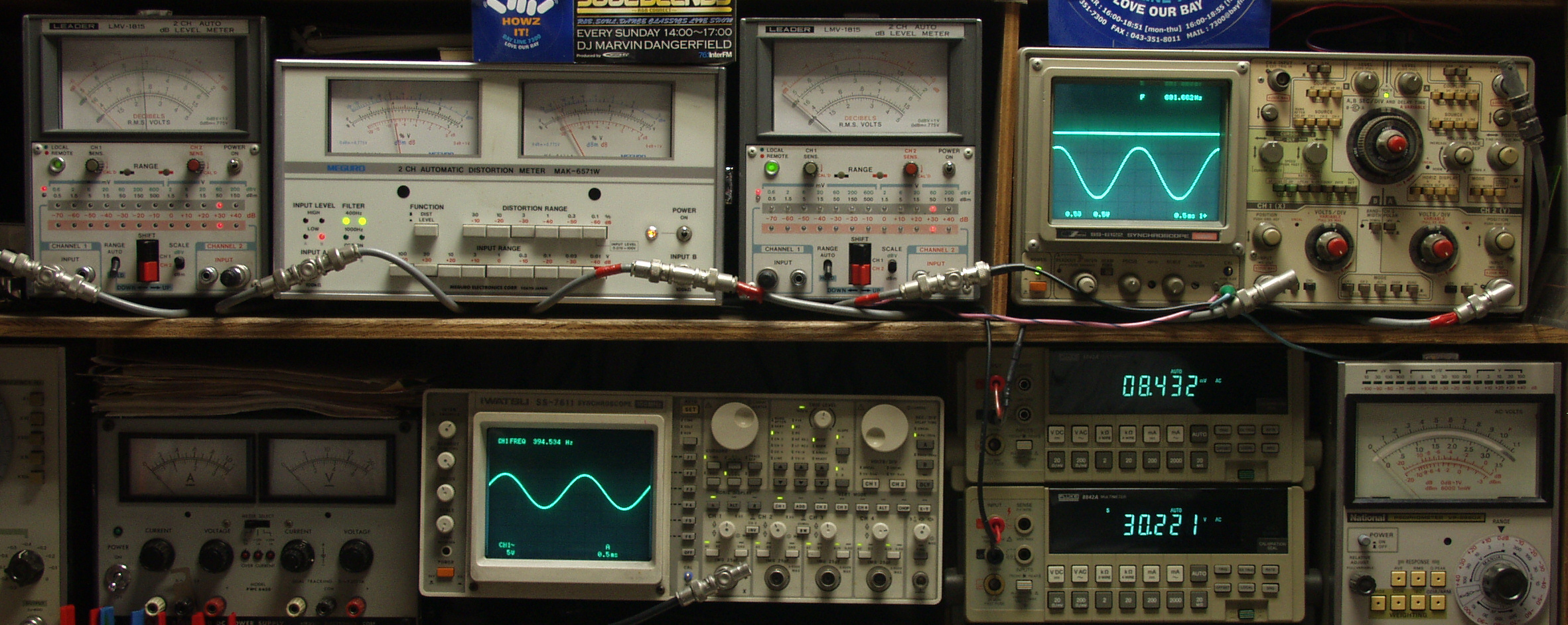

Ｅ２１．　Ｒ側ＳＰ出力３０Ｖ＝１１２Ｗ、　歪み率＝１．７％（3％レンジ）、　　１０００ＨＺ。

Ｅ２２．　Ｌ側ＳＰ出力３０Ｖ＝１１２Ｗ、　歪み率＝１．４％（3％レンジ）、　　１０００ＨＺ。

Ｅ３１．　Ｒ側ＳＰ出力３０Ｖ＝１１２Ｗ、　歪み率＝１．５％（3％レンジ）、　　４００ＨＺ。

Ｅ３２．　Ｌ側ＳＰ出力３０Ｖ＝１１２Ｗ、　歪み率＝１．４％（3％レンジ）、　　４００ＨＺ。

Ｅ４１．　付属松下「１２ＡＸ７」使用ＳＰ出力残留雑音、　Ｒ＝２．７ｍＶ、　Ｌ＝１．６ｍＶ（１０００ｍＶ＝１Ｖ） 　　　　　　　初段がECC83（12AX7）差動プッシュプルです。共通カソードになっていて、差動回路として動作します。 　　　　　　　よって、ヒーターからのハム・ノイズの影響が有りますので、出来るだけ、ヒーター・カソード間の絶縁特性の良い物を 　　　　　　　選別して、使用してください。 　　　　　　　トランスレス真空管TVが全盛の時代には、良い製品が沢山製作されましたが、 　　　　　　　現在ではその様な需要が有りませんので、選別で探すしか方法が有りません。 　　　　　　　又、真空管の性能（増幅率等）には関係有りません。

Ｅ４２．　付属「ＥＣＣ８３」使用ＳＰ出力残留雑音、　Ｒ＝２．７ｍＶ、　Ｌ＝１．６９ｍＶ（１０００ｍＶ＝１Ｖ）

Ｅ４３．　手持ち新品「electro−harmonix１２ＡＸ７EH＋electro−harmonix１２ＡＴ７EH」ＳＰ出力残留雑音、　Ｒ＝３．２ｍＶ、　Ｌ＝１．９ｍＶ（１０００ｍＶ＝１Ｖ）

Ｅ５．　　完成　２４時間エージング。
