| ＬＵＸ ＭＱ６０ Ｃｕｓｔｏｍ 修理記録 |
| 平成１７年１月１５日到着 ４月２３日完成 |
|

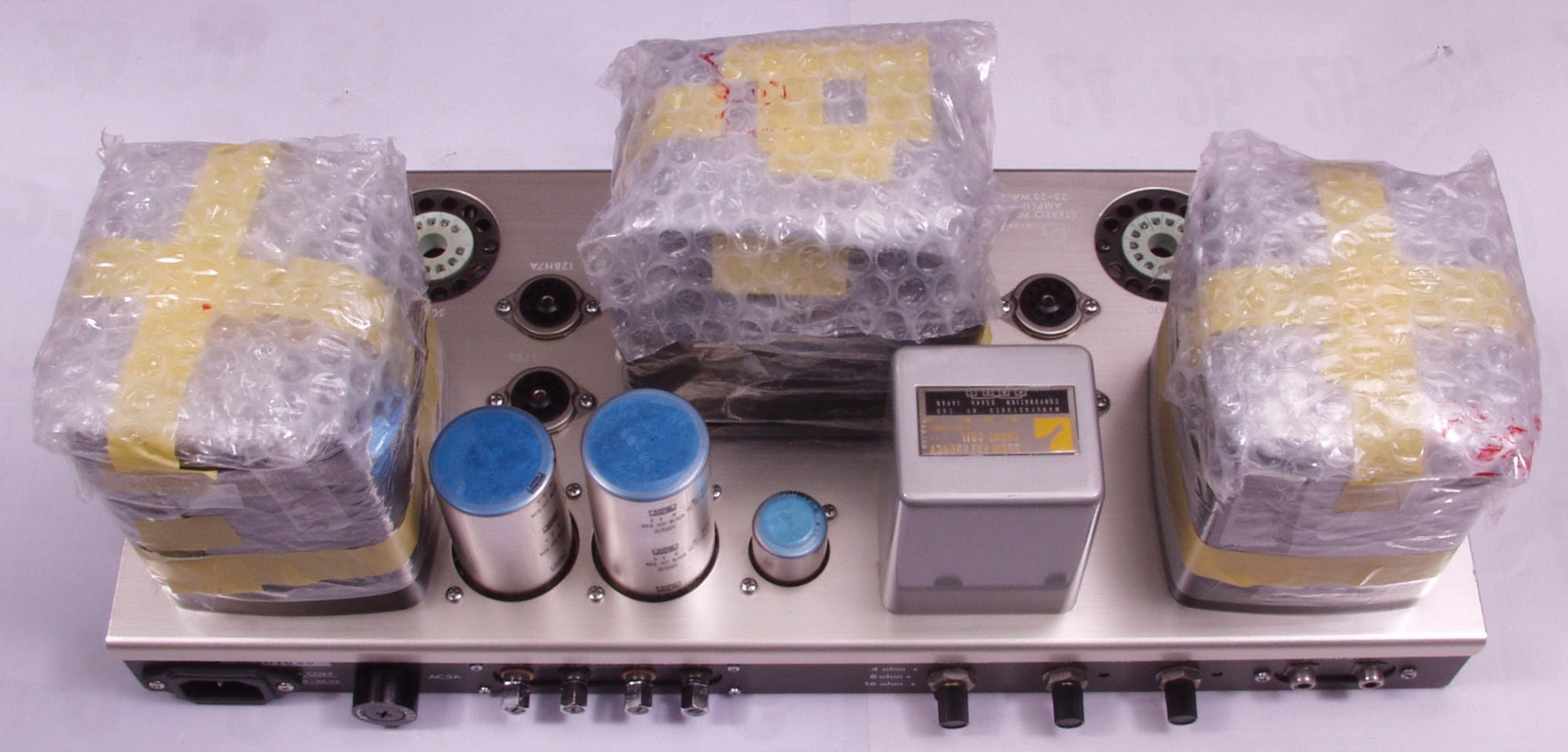

| Ａ． 修理前の状況 Ａ−１Ａ． 点検中 上から |
 |
| Ａ−１Ｂ． 点検中 下から見る |
 |

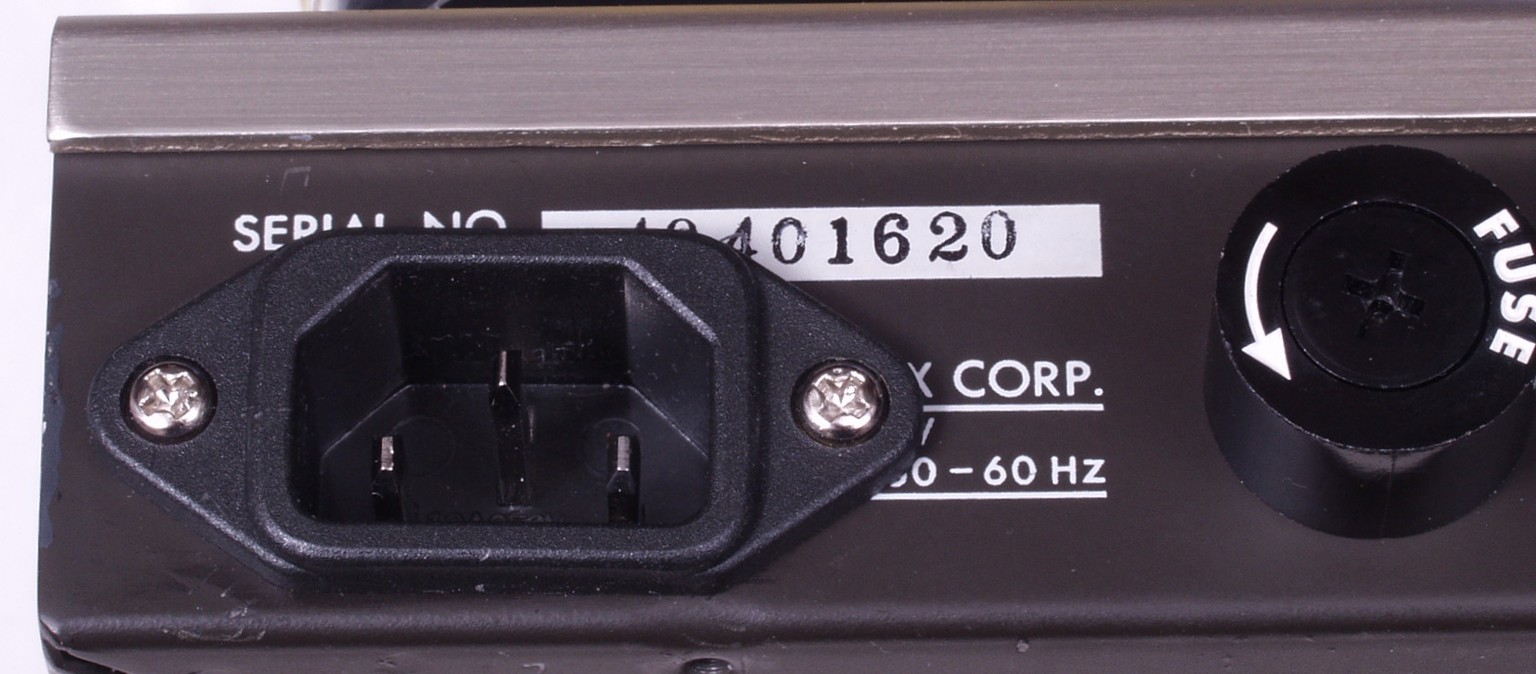

| Ａ−２． 点検中 電源コードから３Pインレットに交換してある、但し接触抵抗が増える |
 |
| Ａ−３． 点検中 RCA端子の当て版（プラスチック製）を制作してある、ベーク板では？？ |
 |

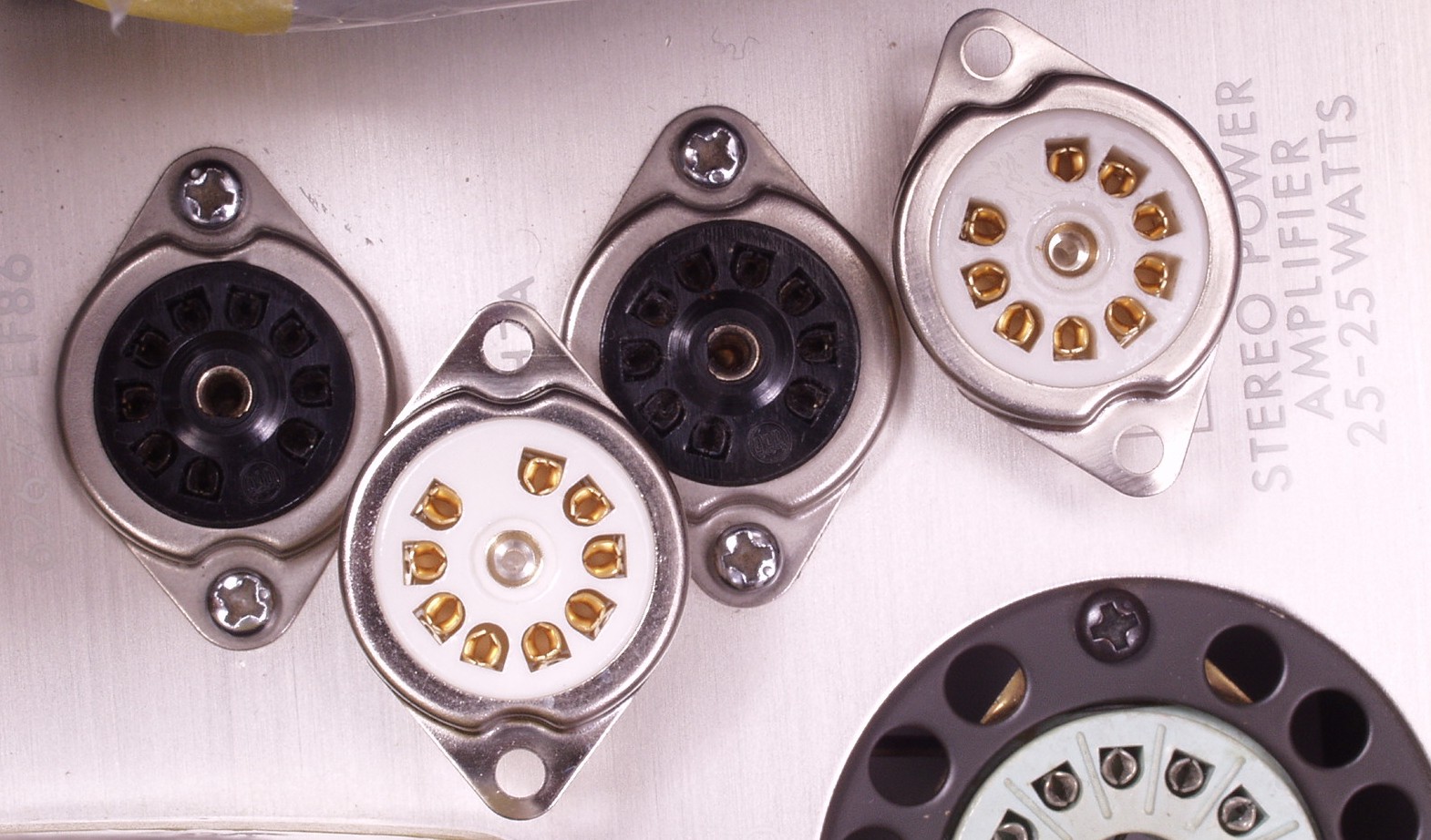

| Ａ−４． 点検中 交換するMT管ソケット |
 |

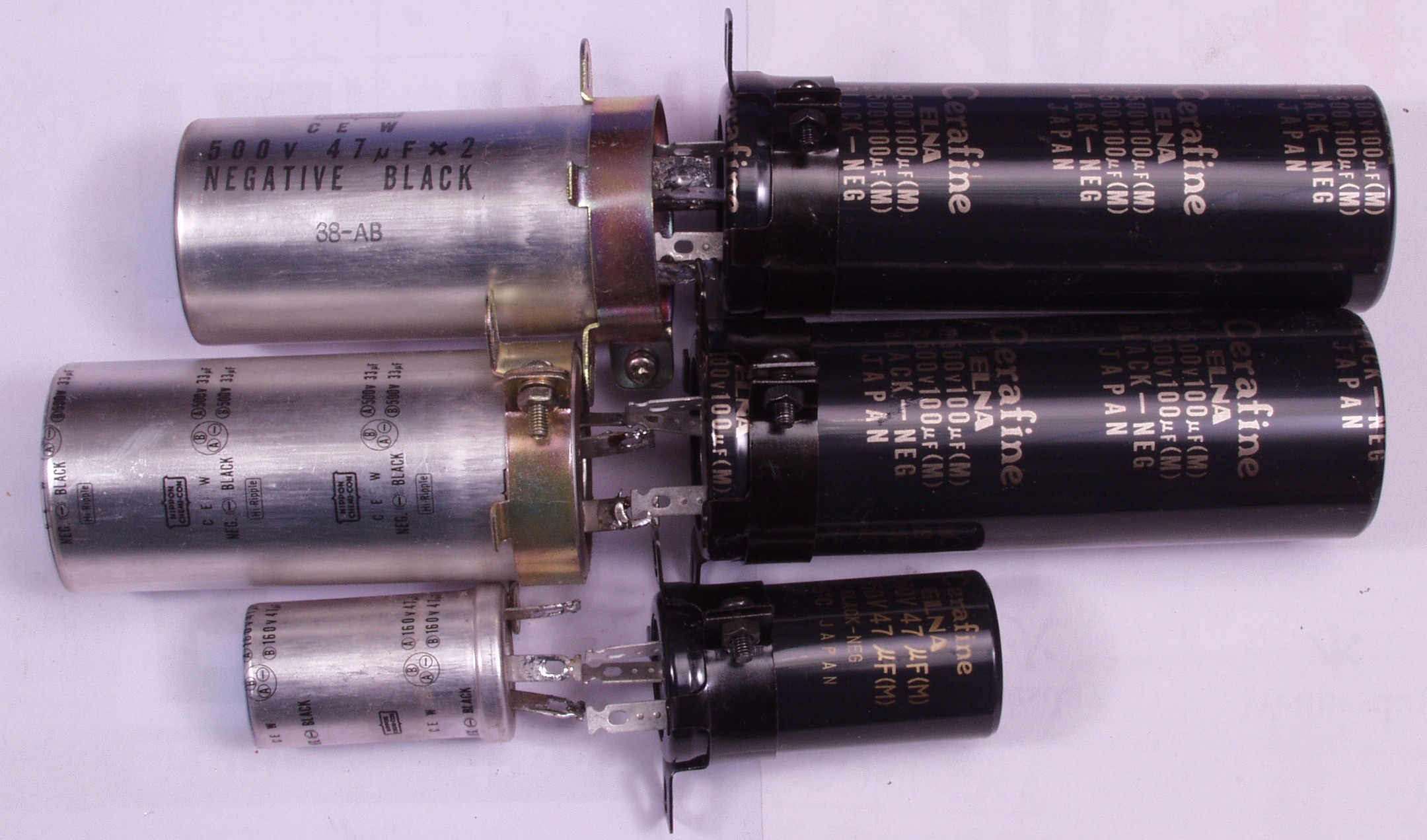

| Ａ−５． 点検中 電解コンデンサー比較 左＝付いていた物 右＝交換する新しい物 ４７μ＋４７μ/５００Ｖ １００μ＋１００μ/５００Ｖ ３３μ＋３３μ/５００Ｖ １００μ＋１００μ/５００Ｖ ４７μ＋４７μ/１６０Ｖ ４７μ＋４７μ/３５０Ｖ（太すぎるので使用できず） |
 |
| Ａ−６． 点検中 電解コンデンサー比較 左＝付いていた物 右＝交換する新しい物 |
 |

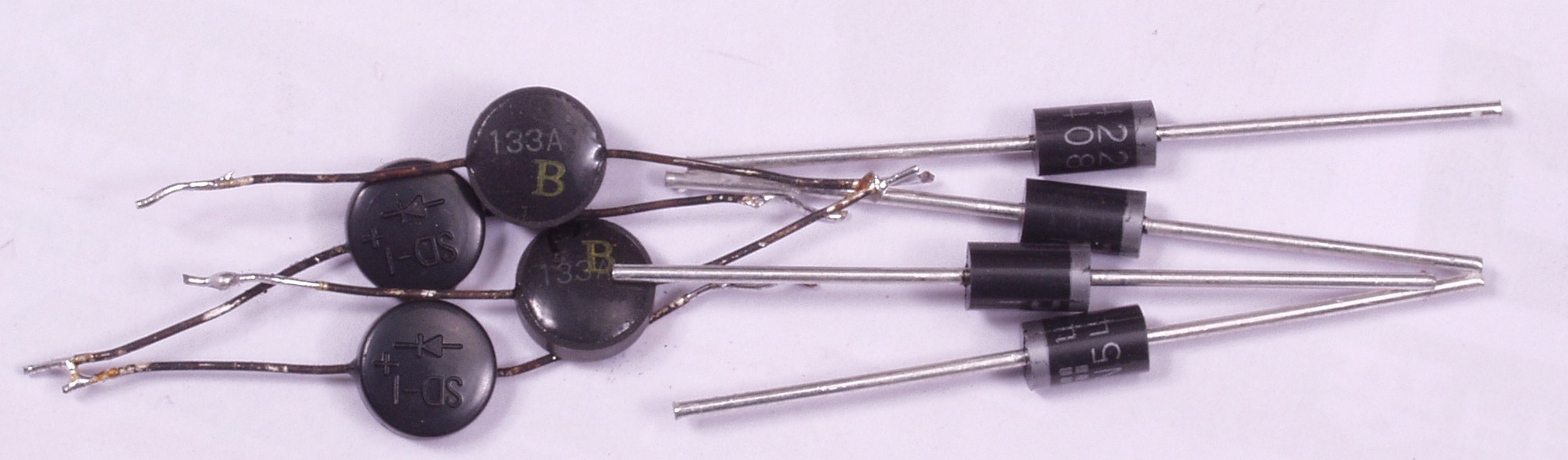

| Ａ−７． 点検中 整流ダイオード比較 左＝付いていた物 右＝交換する新しい物 １Ａ/１０００Ｖ ３Ａ/１０００Ｖ |
 |
| Ｃ． 修理状況 Ｃ−１． 修理中 |
 |
| Ｃ−１Ａ． 修理前 Ｒ側ＡＭＰ |
 |

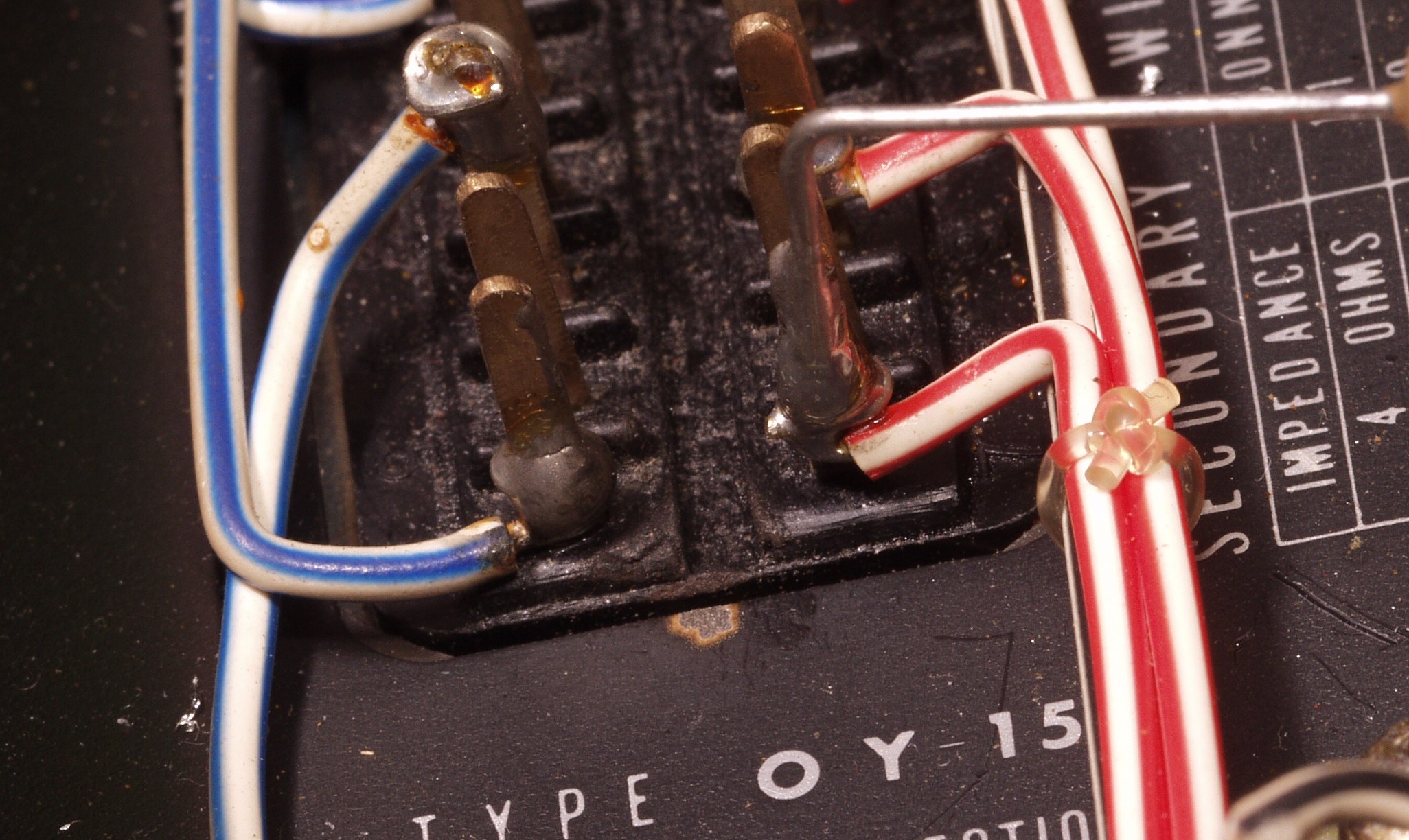

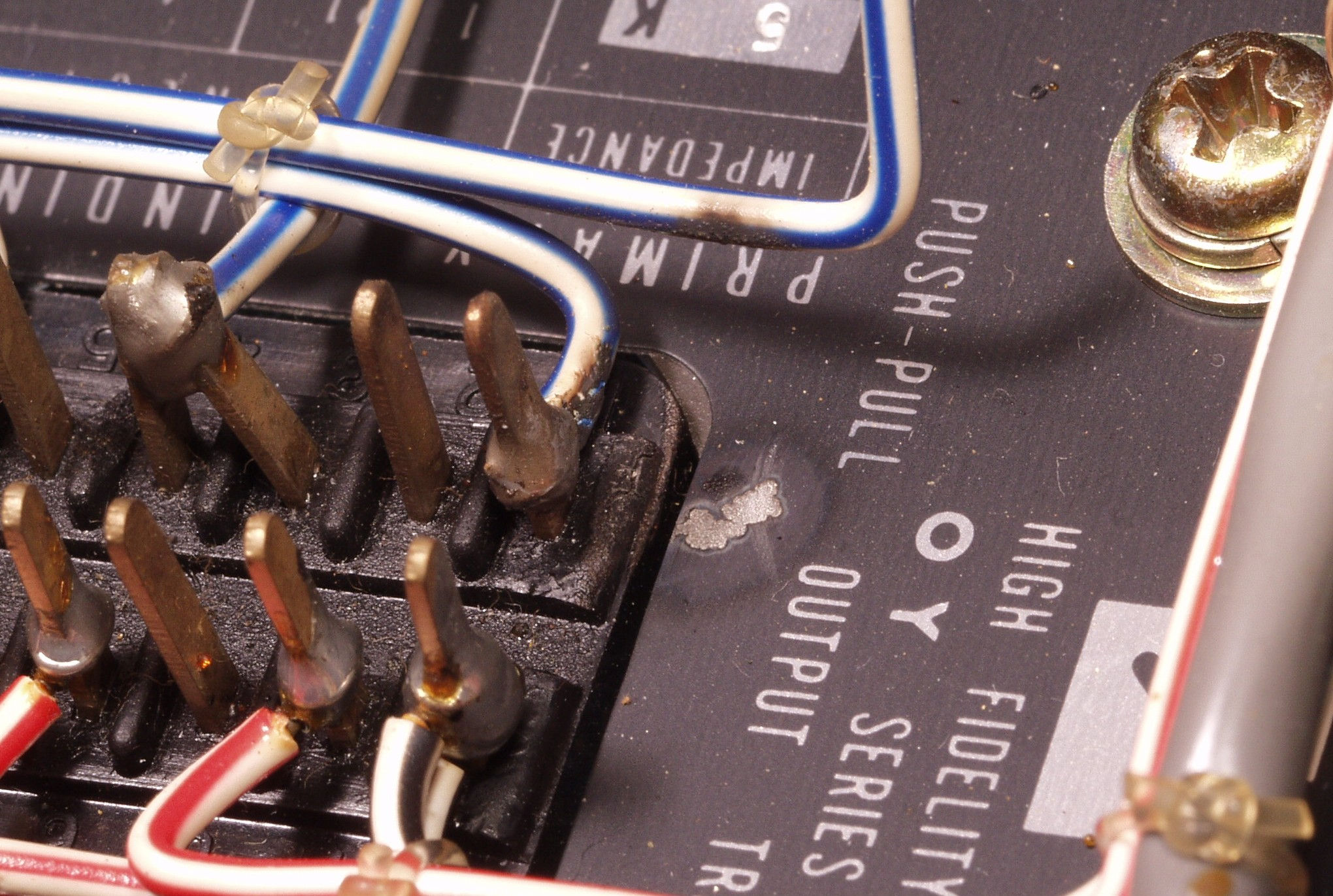

| Ｃ−１Ａ−１． 修理中 Ｒ側ＡＭＰ 無負荷（ＳＰを続がない）で入力を入れると、この様にスパークする（ペンキが剥げている所） オイルが滲み出ている |
 |

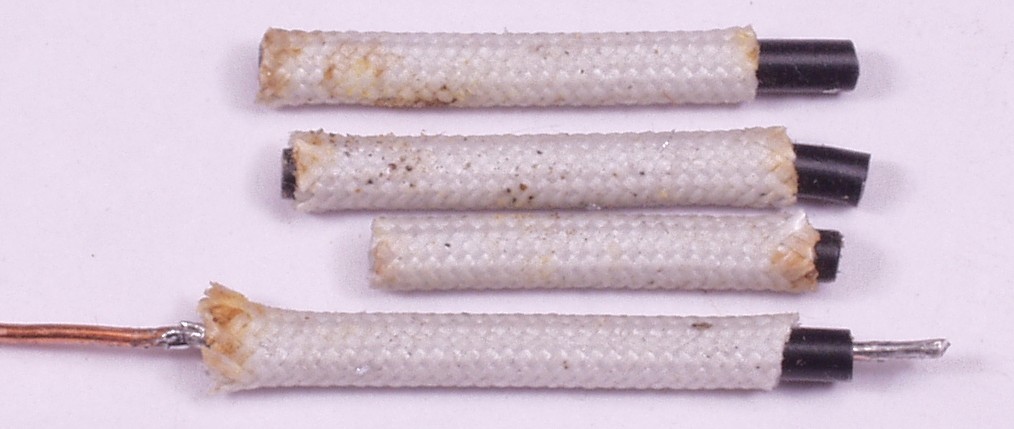

| Ｃ−１Ａ−２． 修理中 シールドはビニールチューブ＋エンパイヤーチューブの２重 |
 |

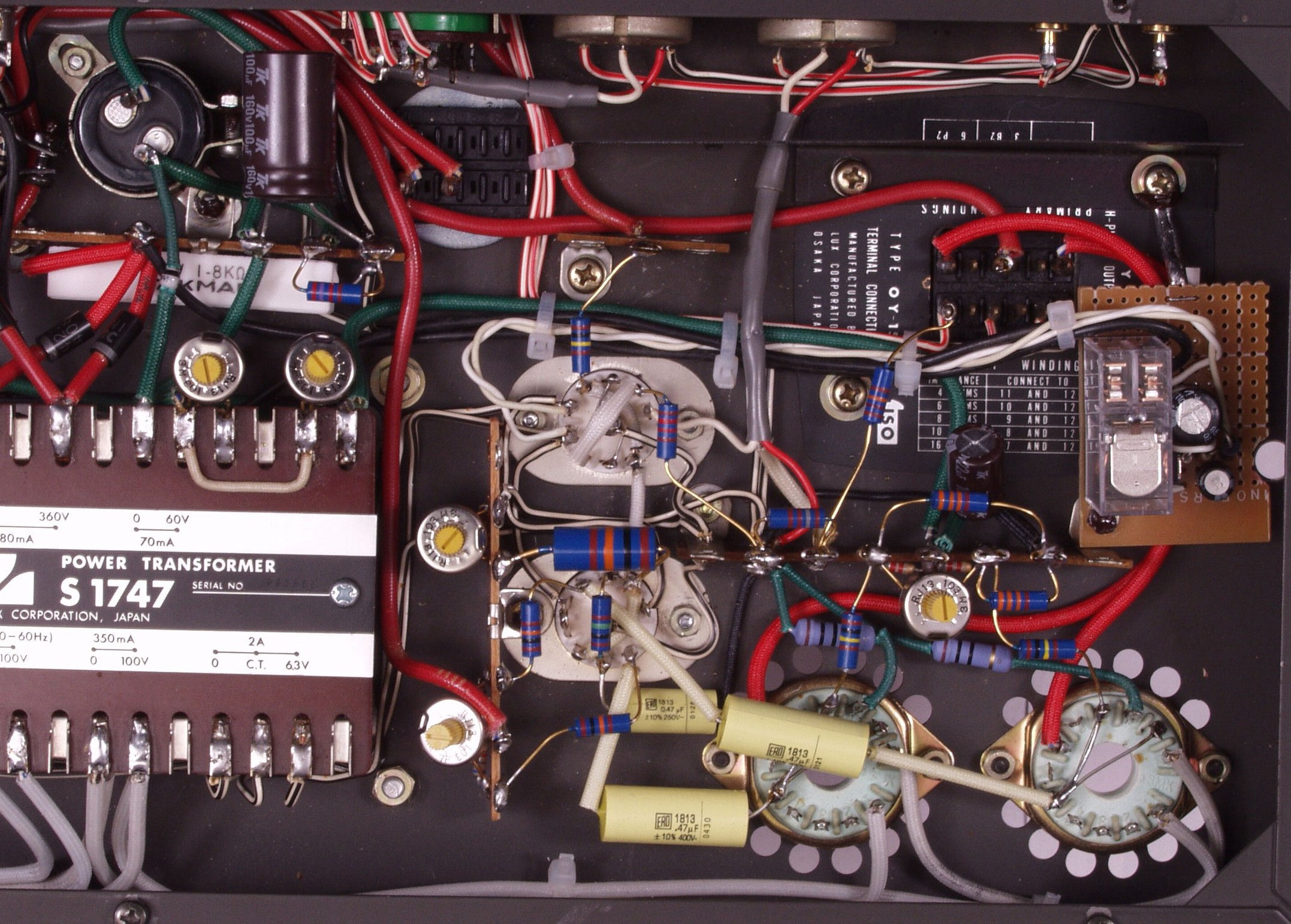

| Ｃ−１Ｂ． 修理後 Ｒ側ＡＭＰ 電解コンデンサー２個、半固定ＶＲ３個、フイルムコンデンサー３個交換 |
 |
| Ｃ−２Ａ． 修理前 Ｌ側ＡＭＰ |
 |
| Ｃ−２Ａ−１． 修理中 無負荷（ＳＰを続がない）で入力を入れると、この様にスパークする（ペンキが剥げている所） オイルが滲み出ている |
 |

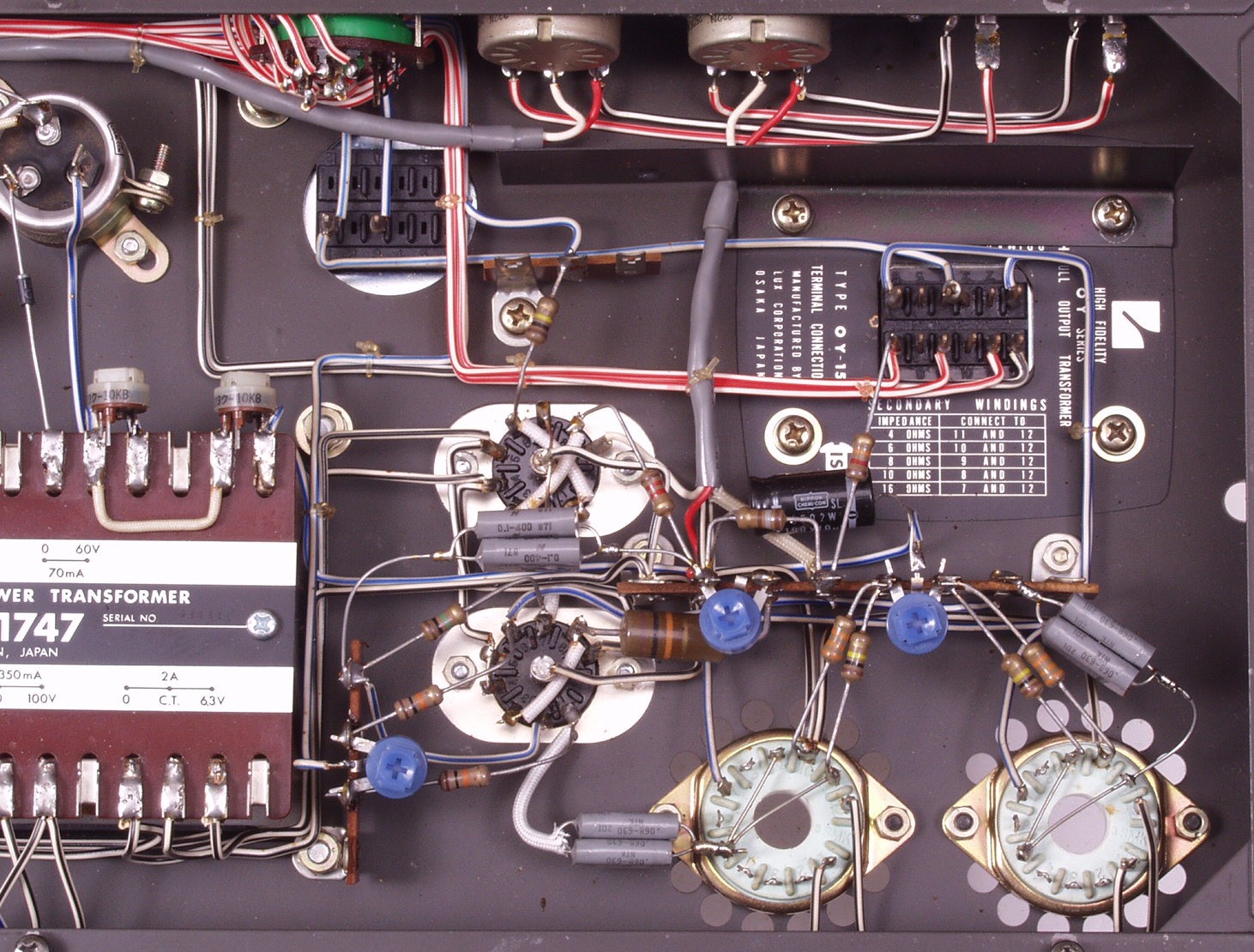

| Ｃ−２Ｂ． 修理後 Ｌ側ＡＭＰ 電解コンデンサー２個、半固定ＶＲ５個、フイルムコンデンサー３個交換 |
 |

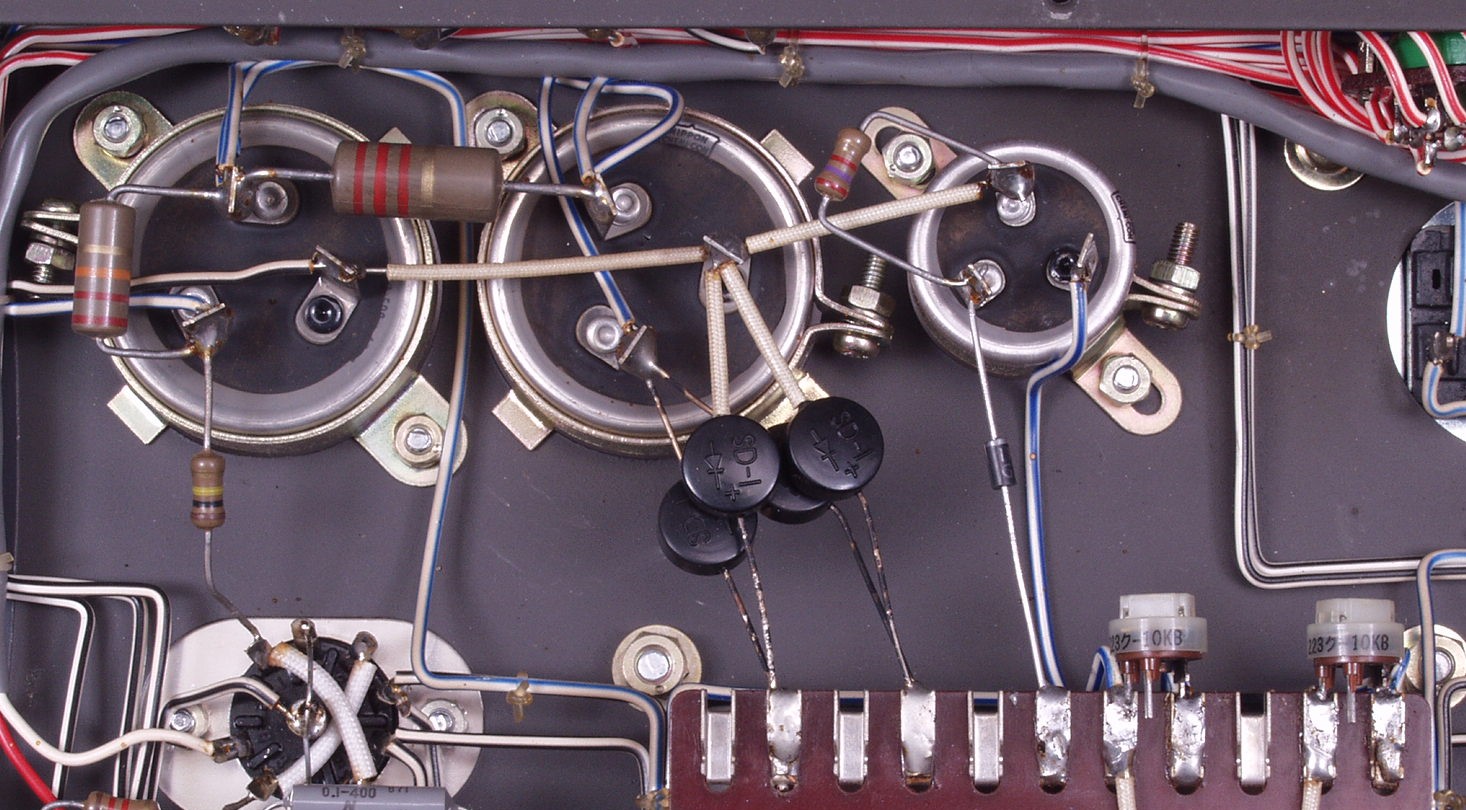

| Ｃ−３Ａ． 修理前 整流ダイオード付近 右下の２個の半固定ＶＲが終段５０ＣＡ１０のバイアス用 配慮が足りない使い方、当時は真空管が安かったのでこの程度 |
 |

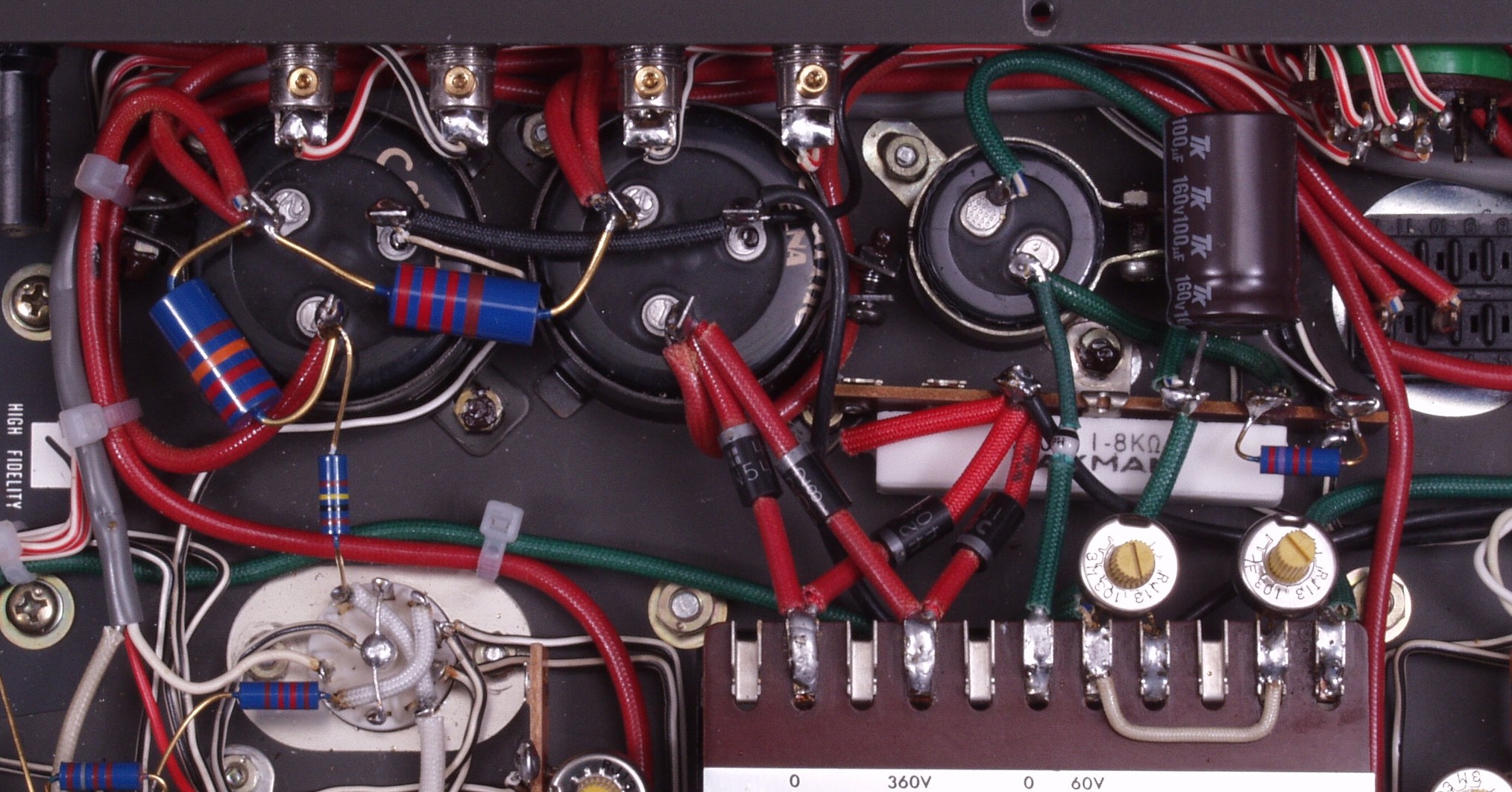

| Ｃ−３Ｂ． 修理後 整流ダイオード付近 ダイオード５本交換 |
 |
| Ａ−４Ａ． 修理前 ＳＰ端子 |
 |

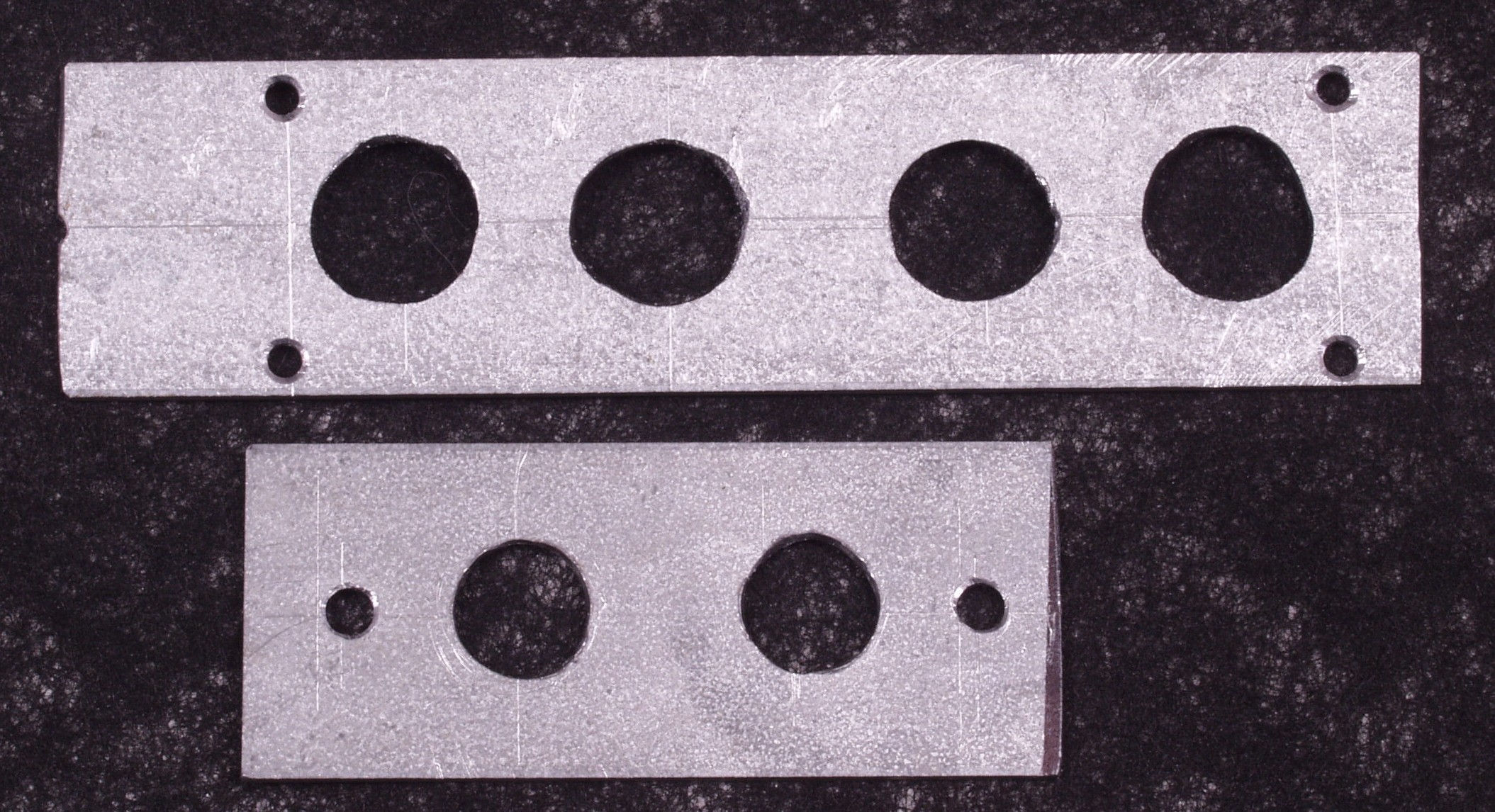

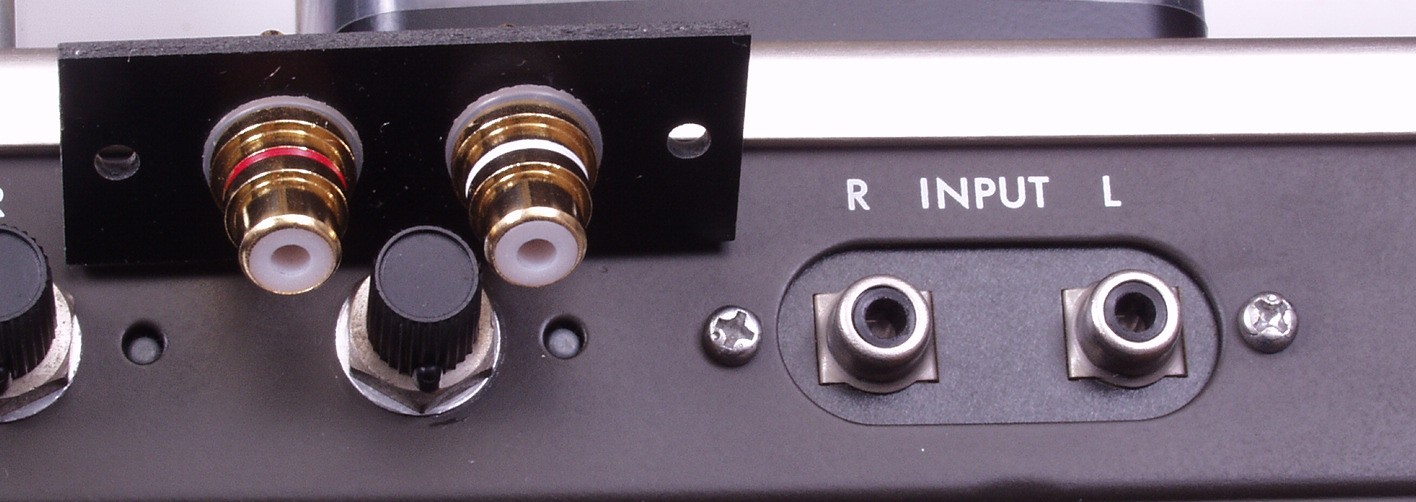

| Ａ−４Ｂ． 修理中 制作した当て板、単品製作は大変です 上がSP端子用、下がRCA端子用 |
 |

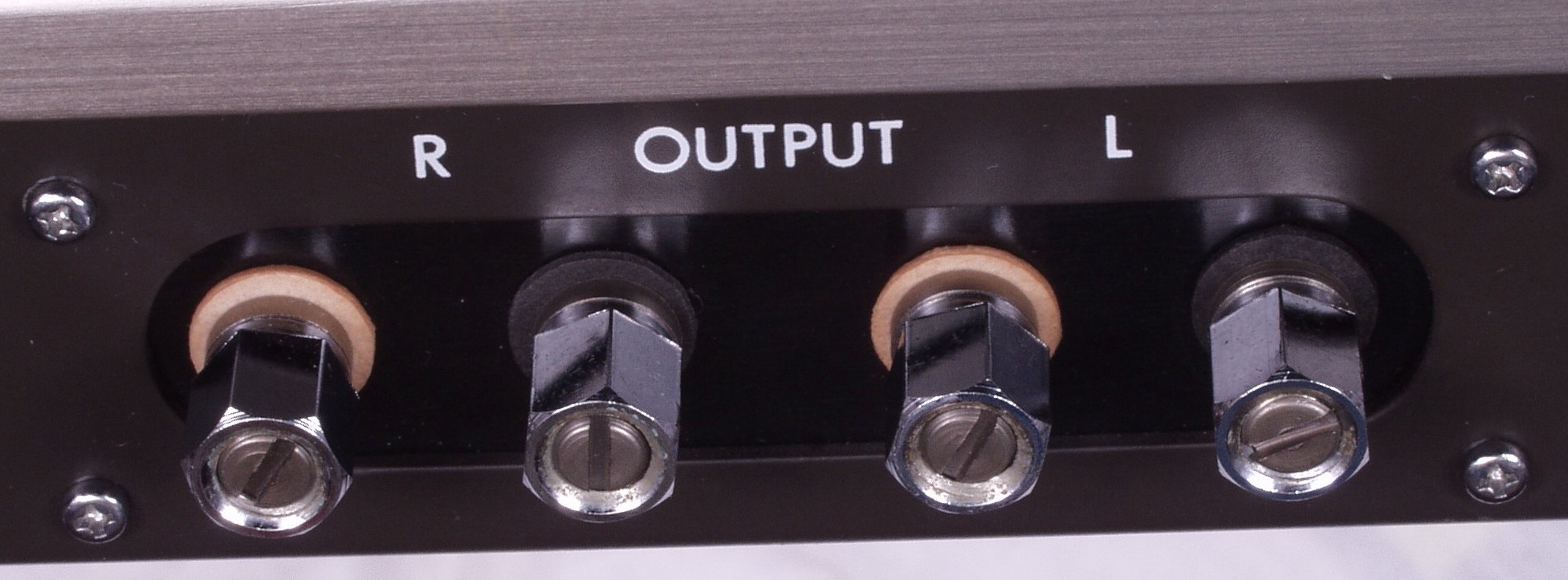

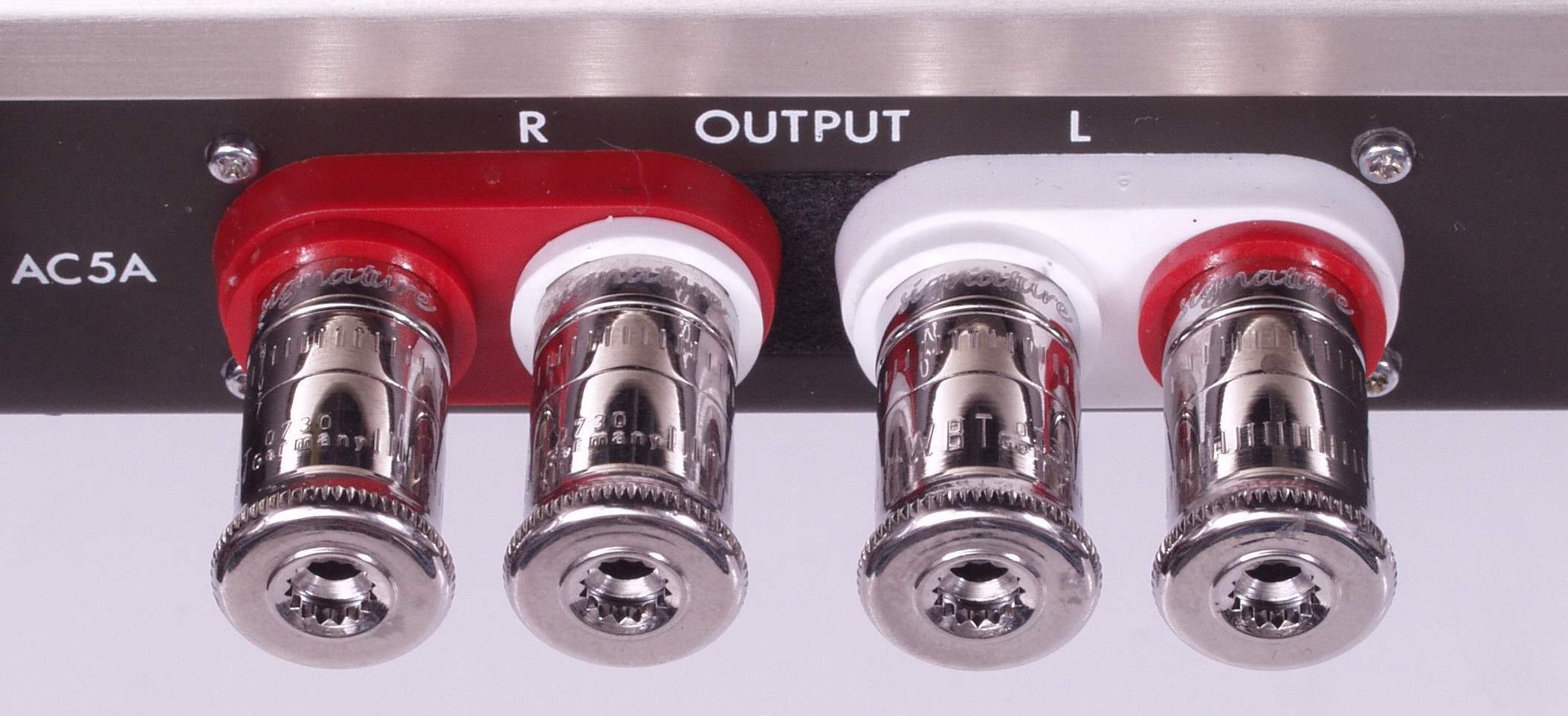

| Ａ−４Ｃ． 修理後 取り付けたＷＢＴ ＜＜ＷＢＴ−０７３０ＰＬダブルポールターミナル使用＞＞ |
 |
| Ａ−５Ａ． 修理前 ＲＣＡ端子 |
|

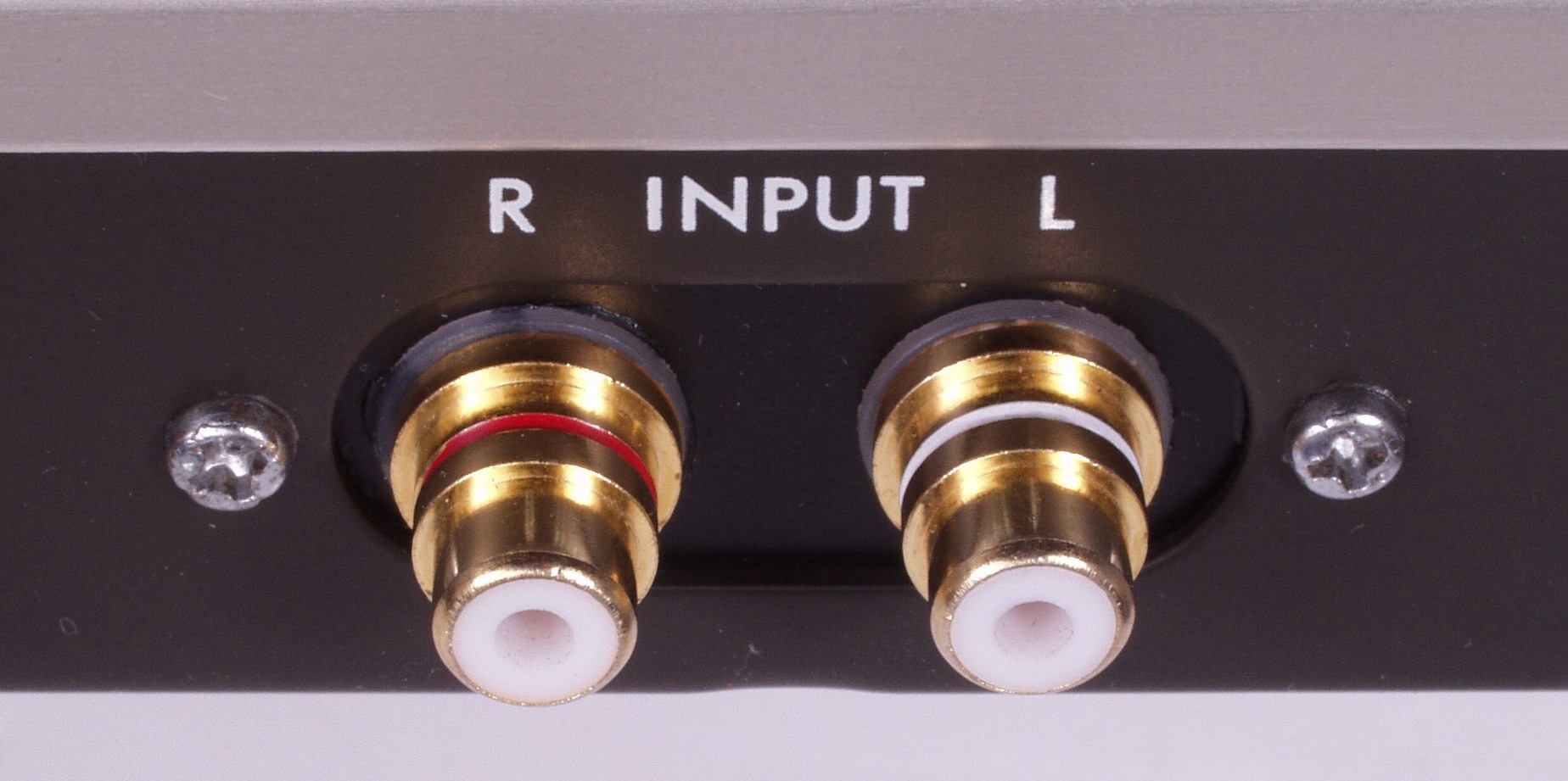

| Ａ−５Ｂ． 修理後 ＲＣＡ端子 |
 |

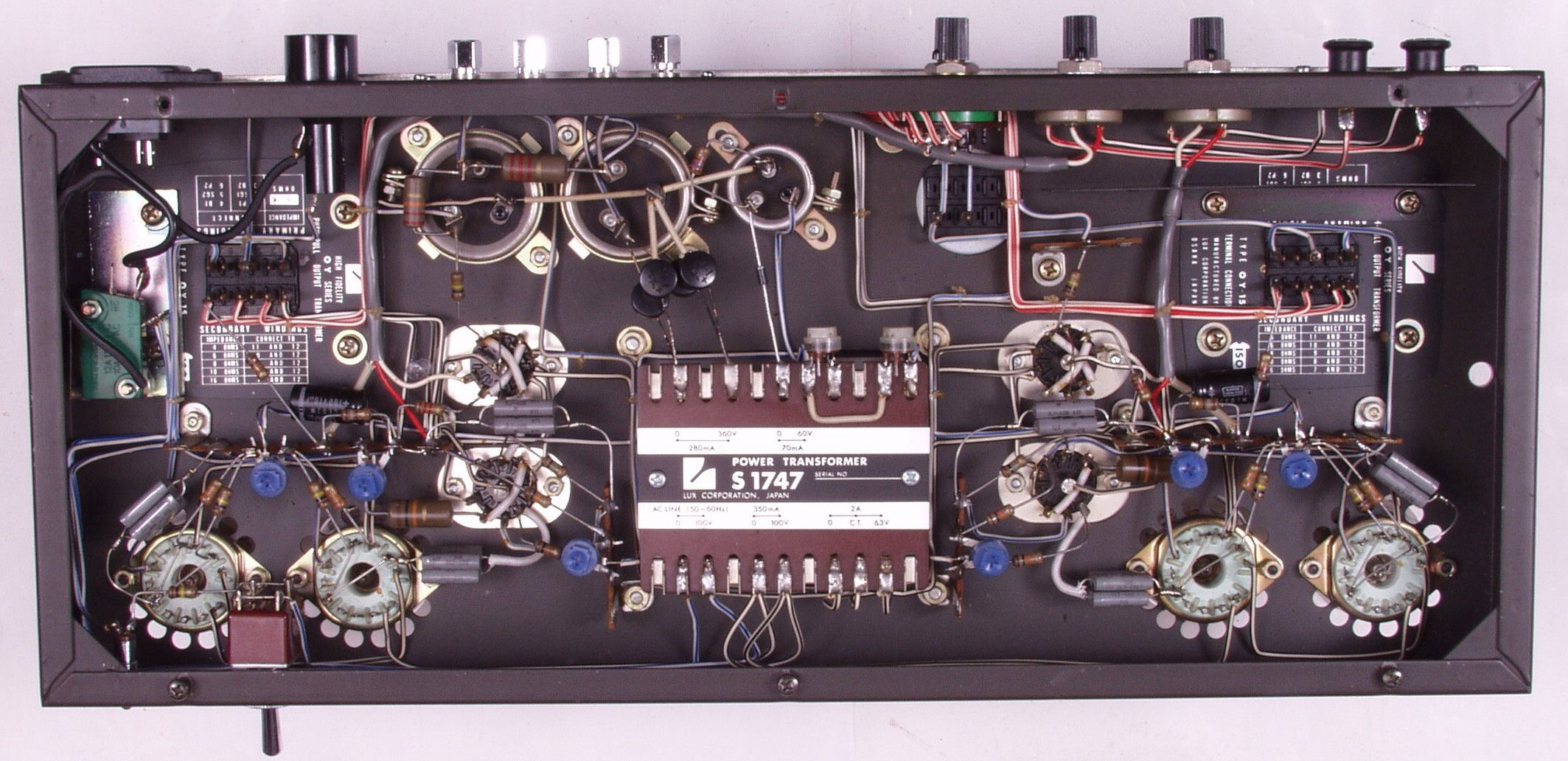

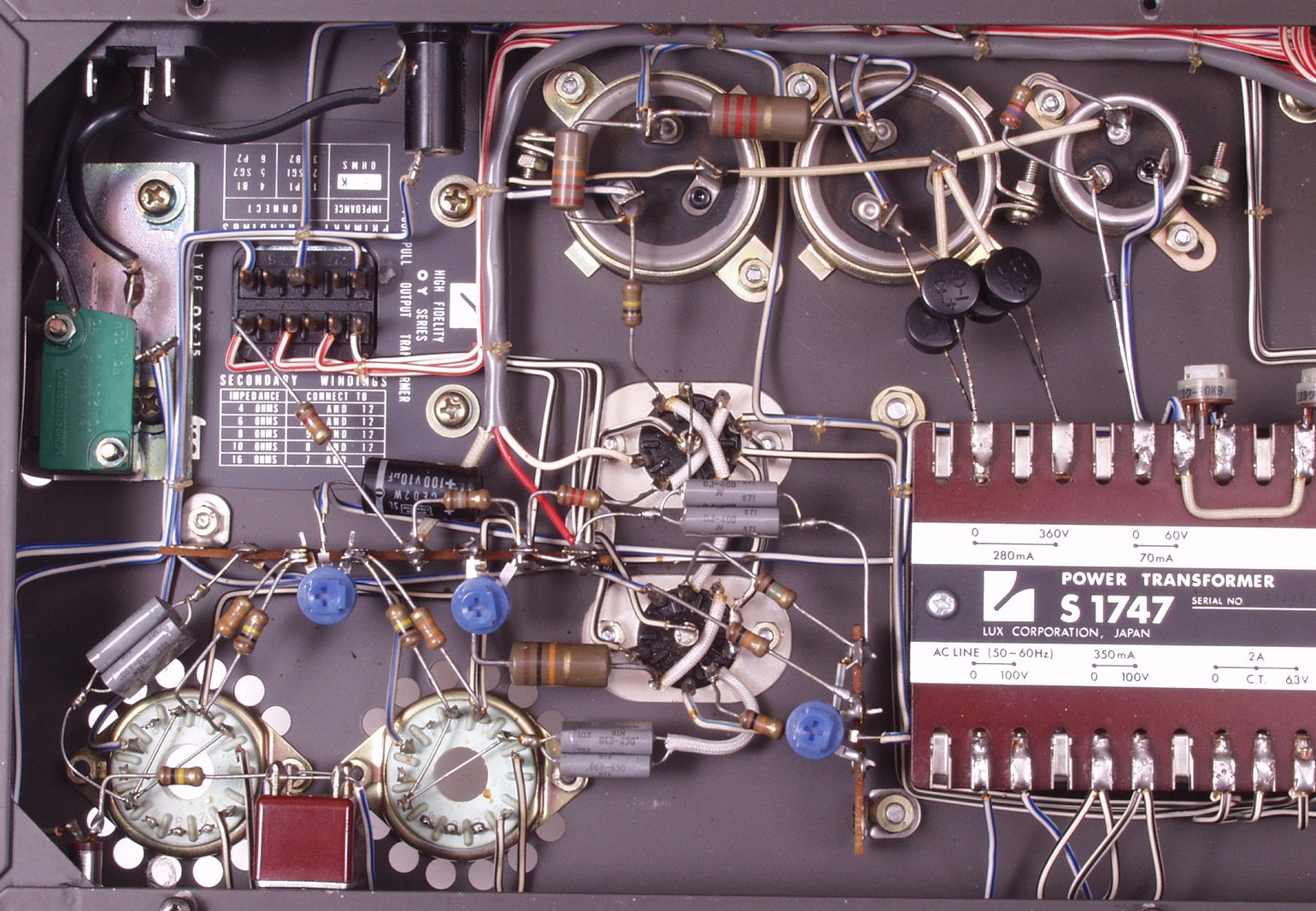

| Ｃ−６Ａ． 修理前 下から |
|

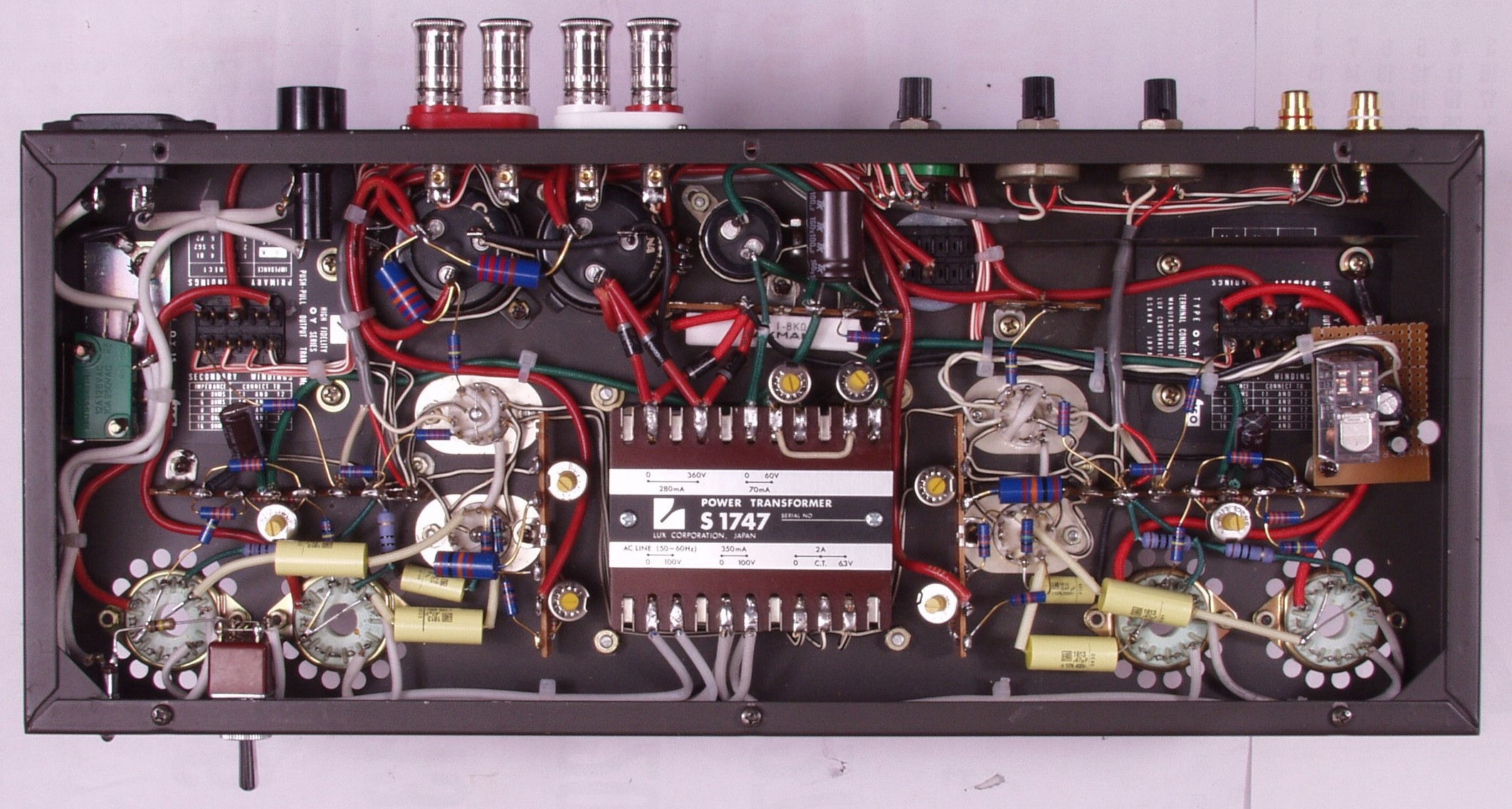

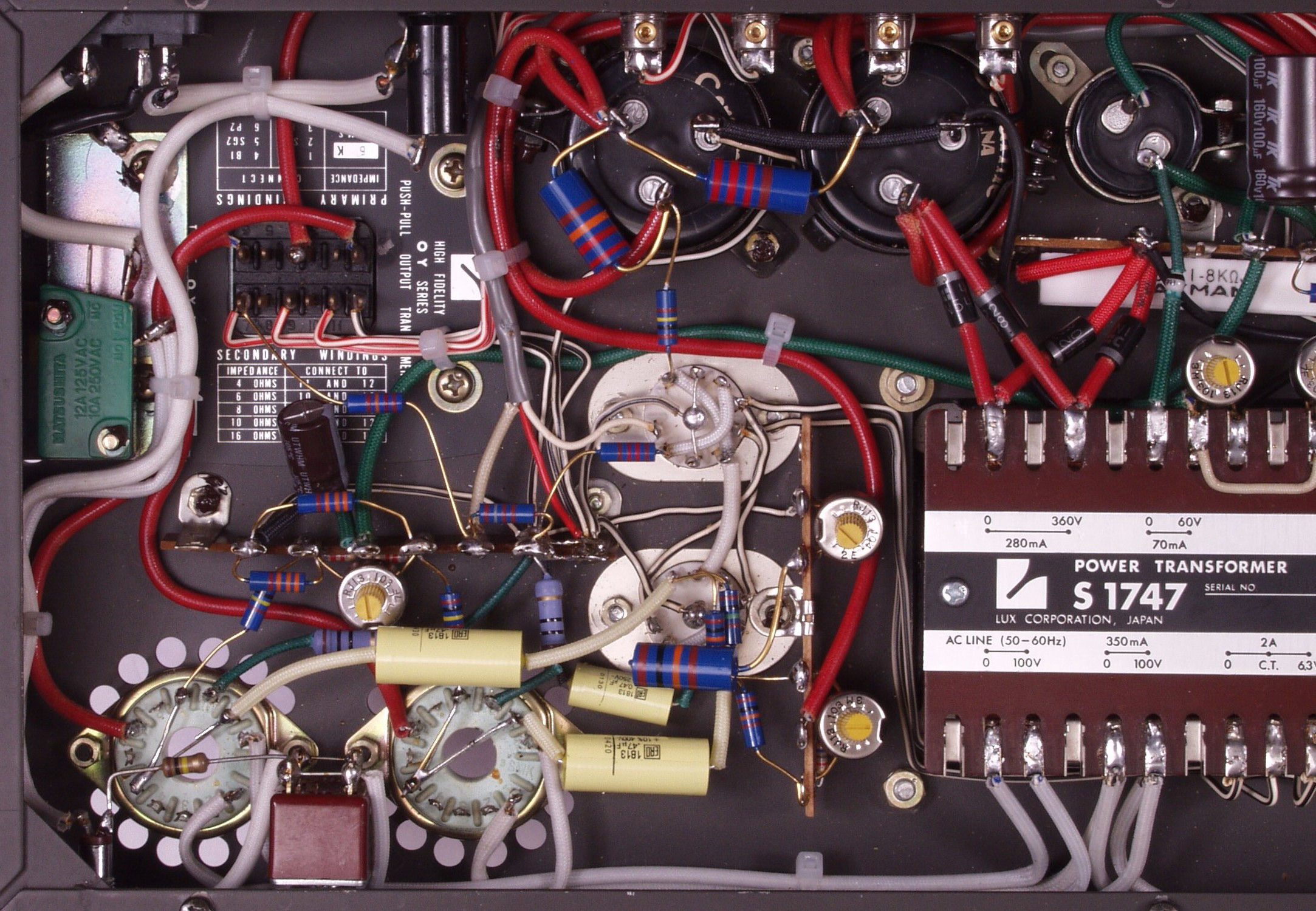

| Ｃ−６Ｂ． 修理後 下から |
 |

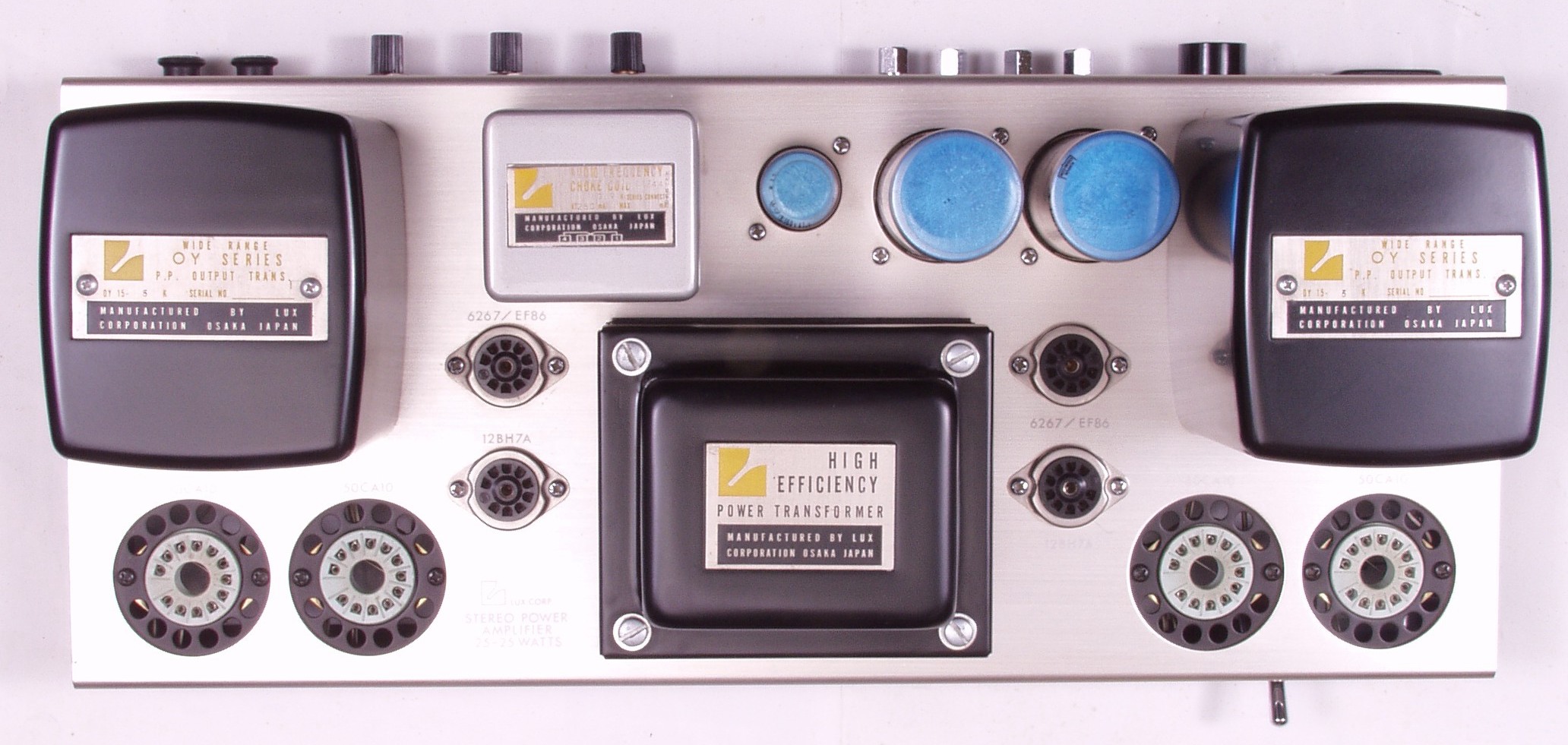

| Ｃ−７Ａ． 修理前 上から |
|

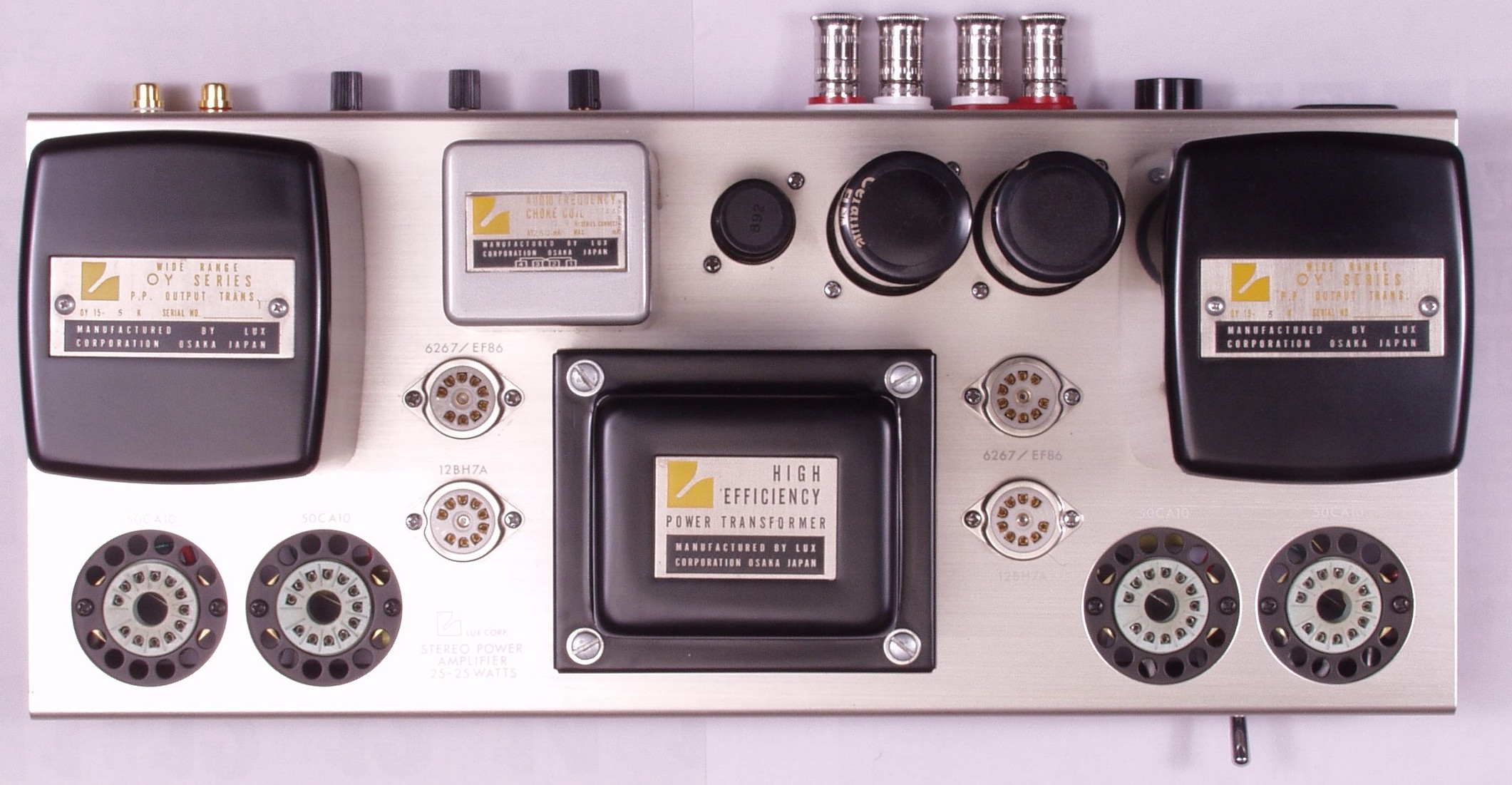

| Ｃ−７Ｂ． 修理後 上から |
 |

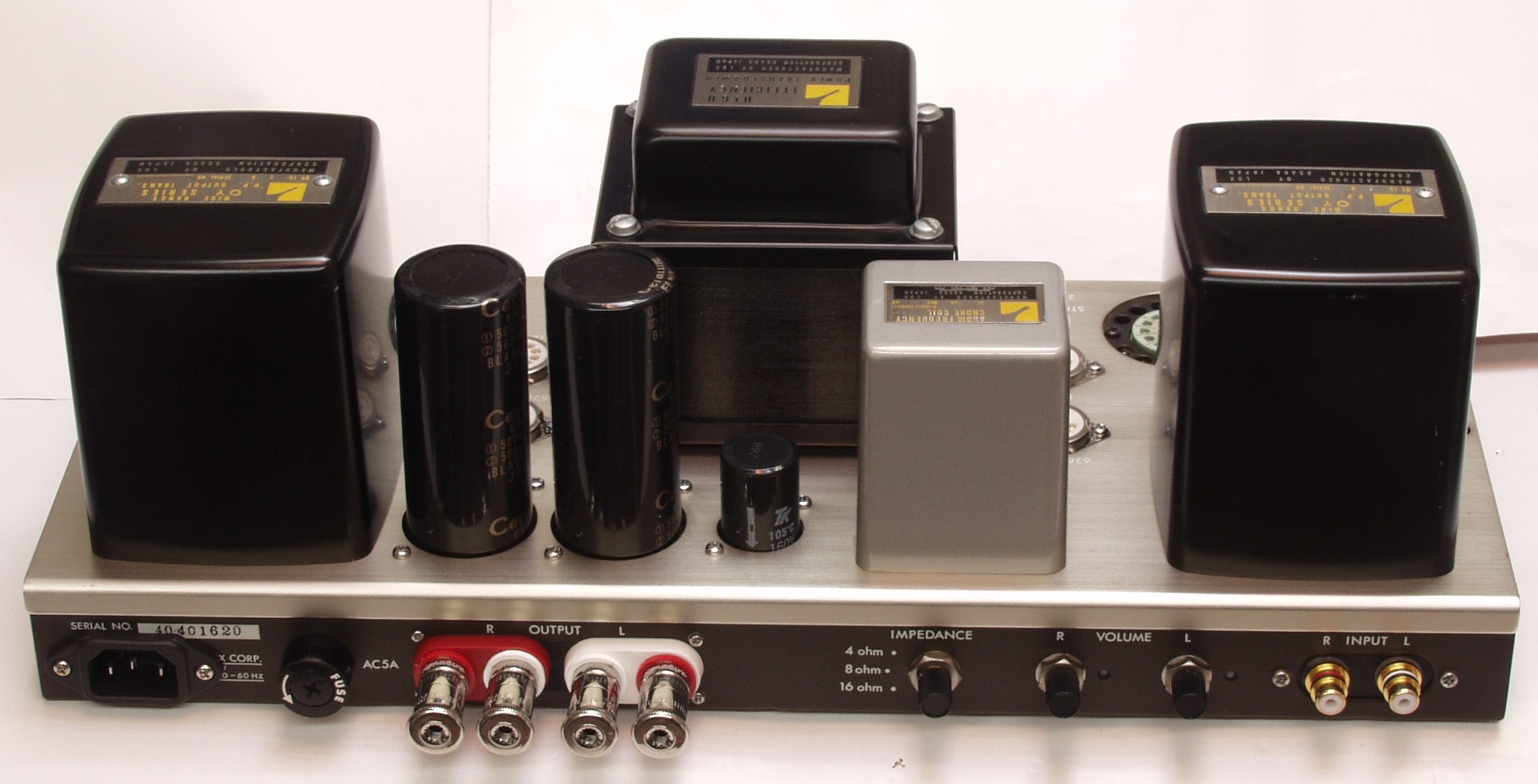

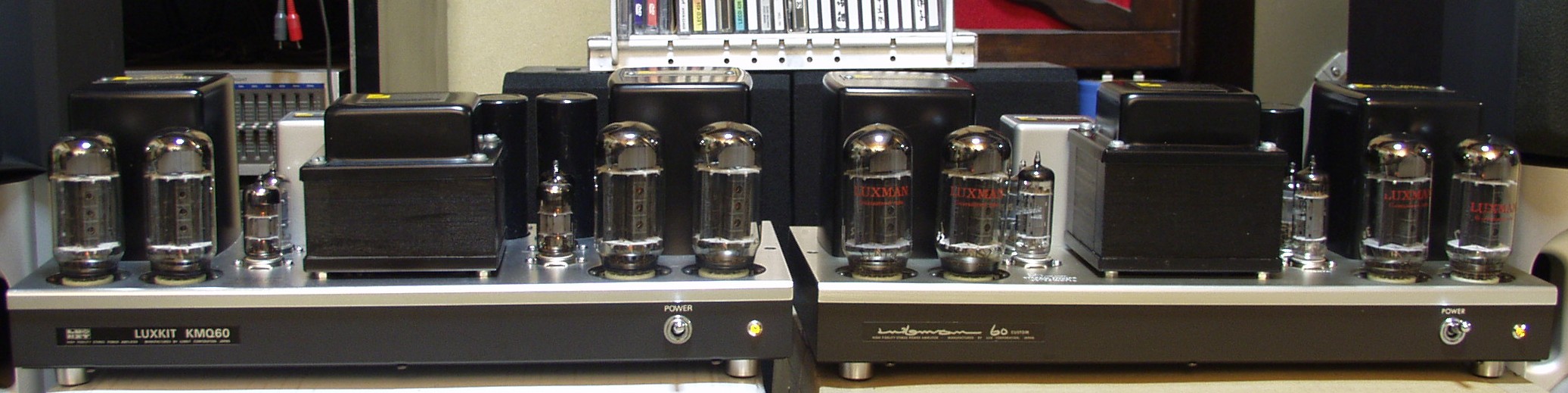

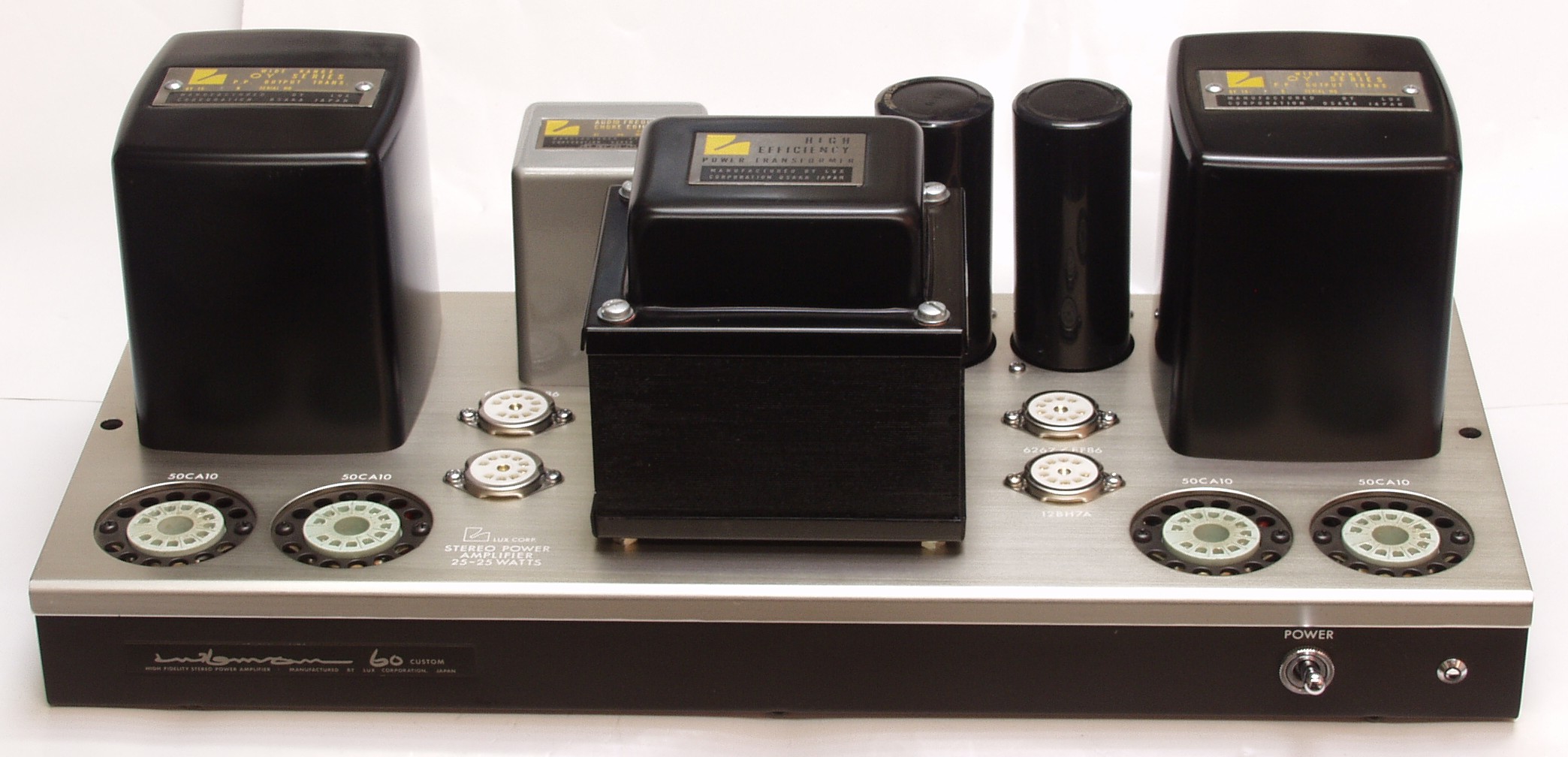

| Ｃ−８Ａ． 修理後 前上から |
 |
| Ｃ−８Ｂ． 修理後 後上から |
 |

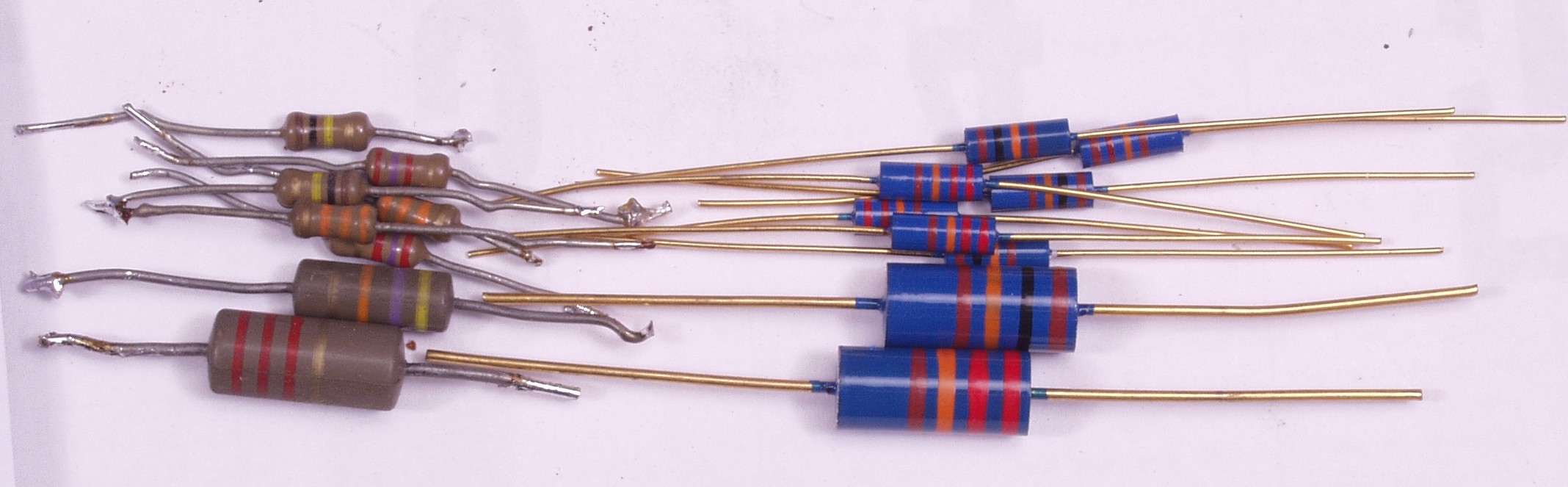

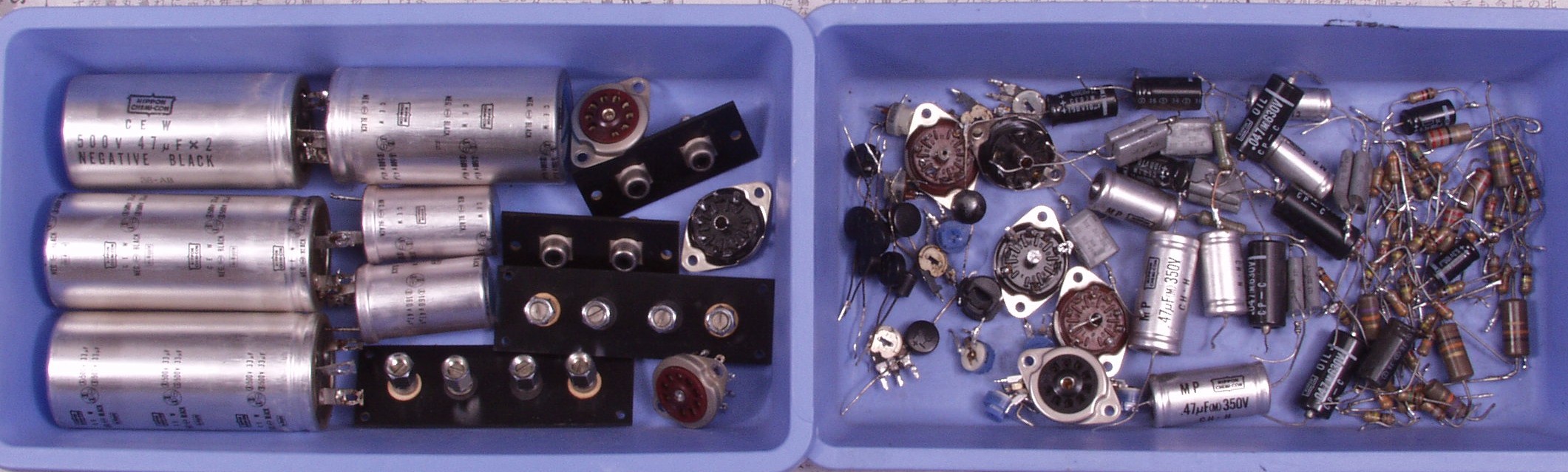

| Ｃ−６．交換部品 ２台分です |
 |

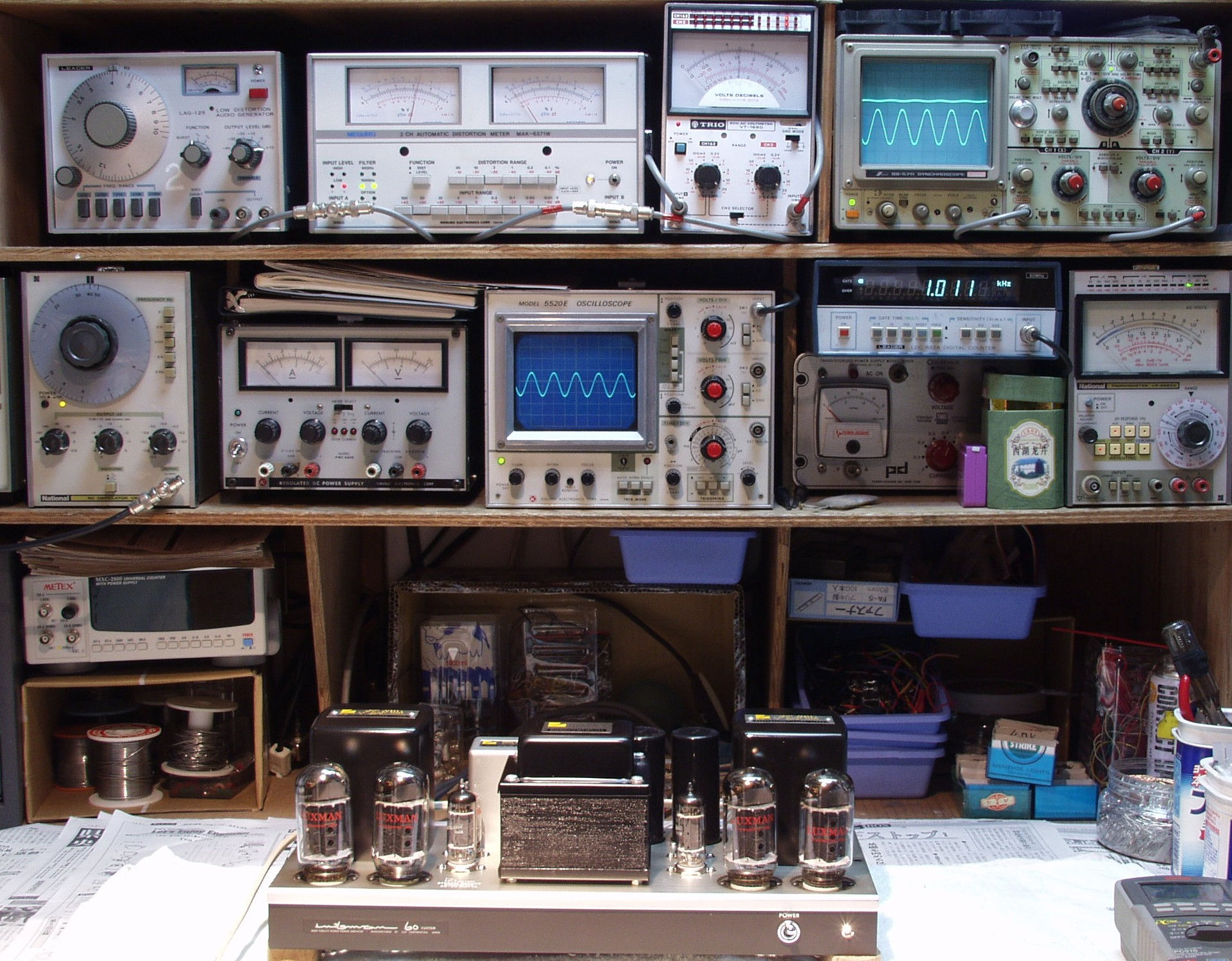

| Ｅ．調整・測定 Ｅ−１． 修理後 出力・歪み測定 |
 |

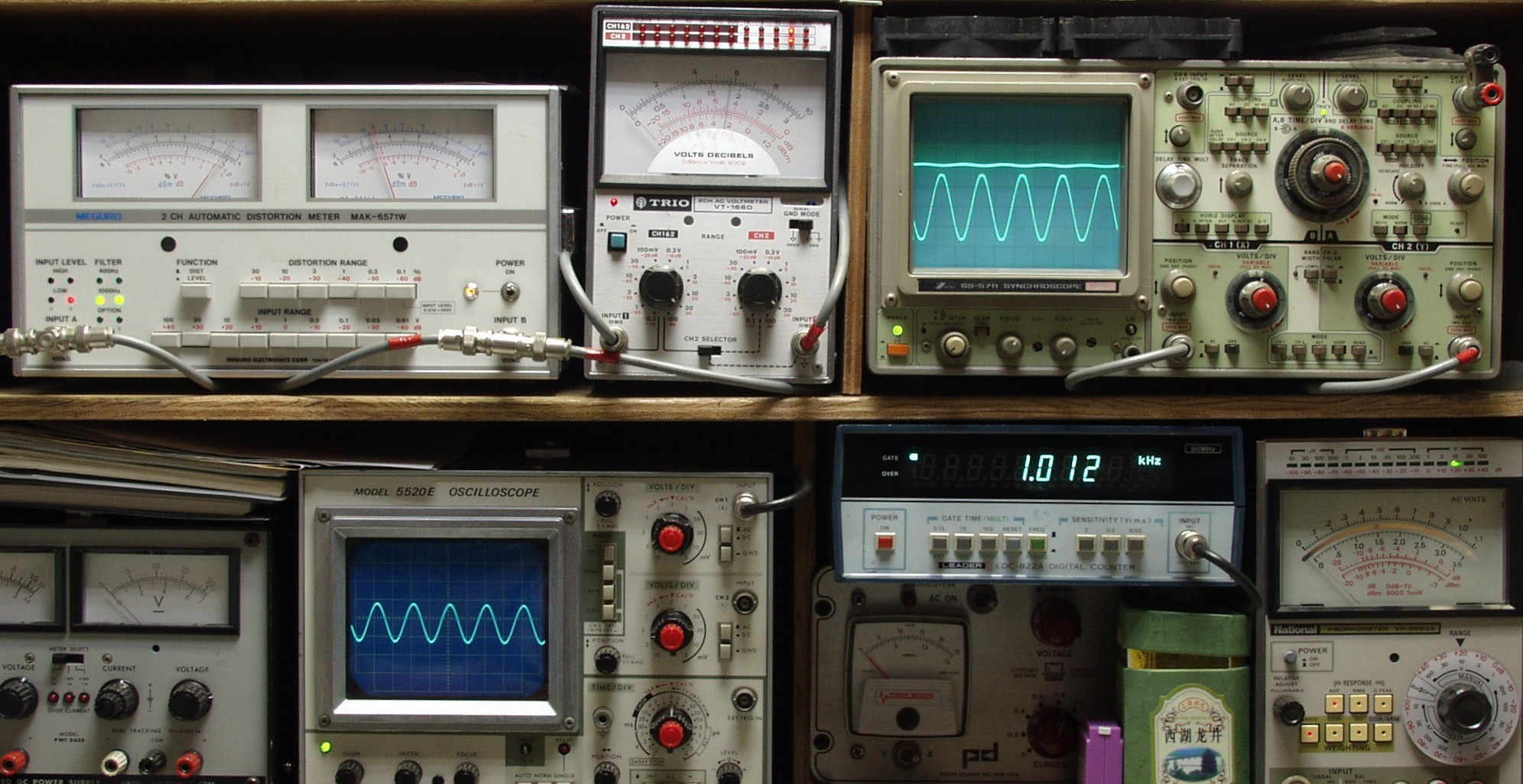

| Ｅ−２Ａ． 出力・歪み測定 ＳＰ出力＝１６Ｖ＝３２Ｗ 歪み率＝０．８％ １０００ＨＺ |
 |

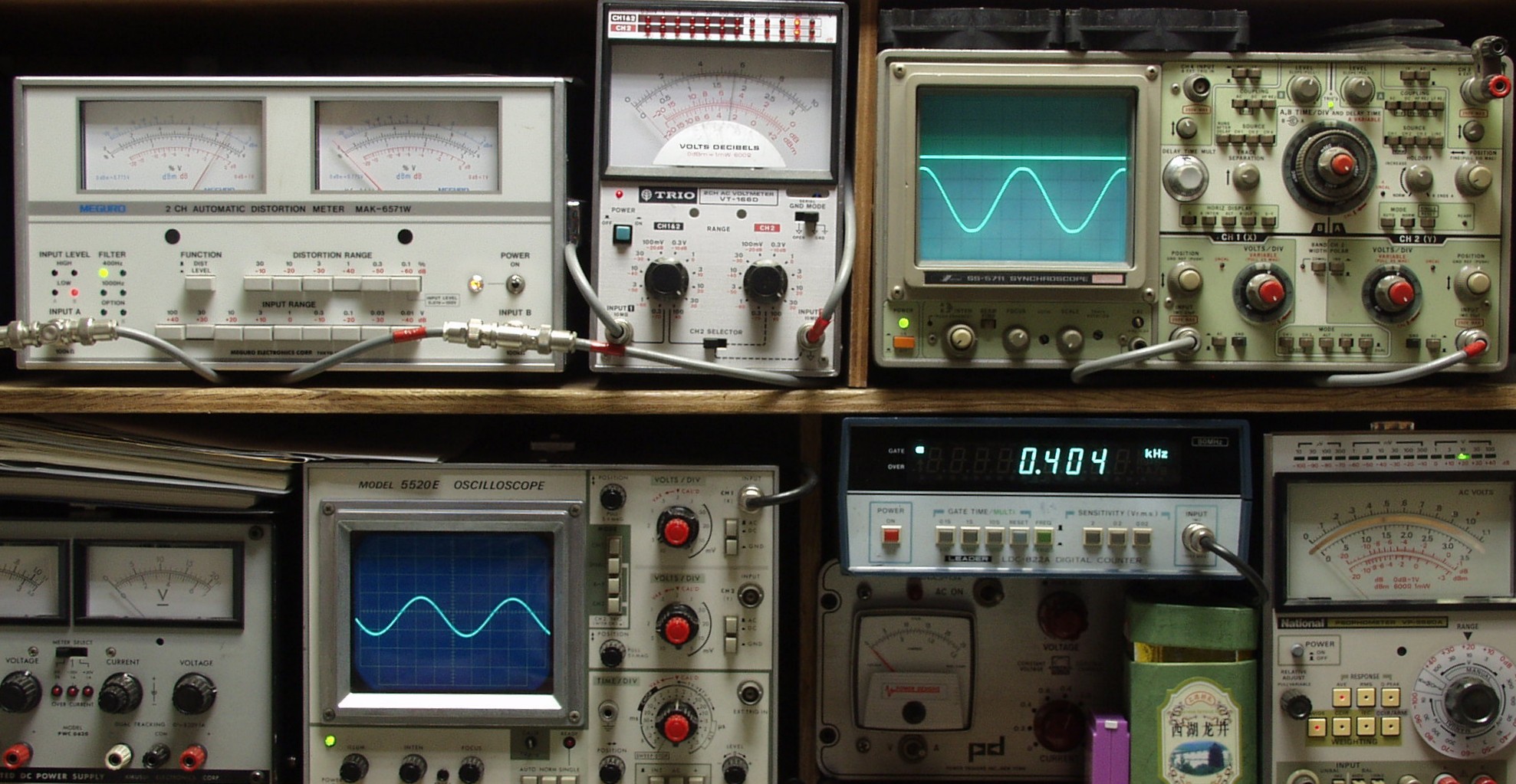

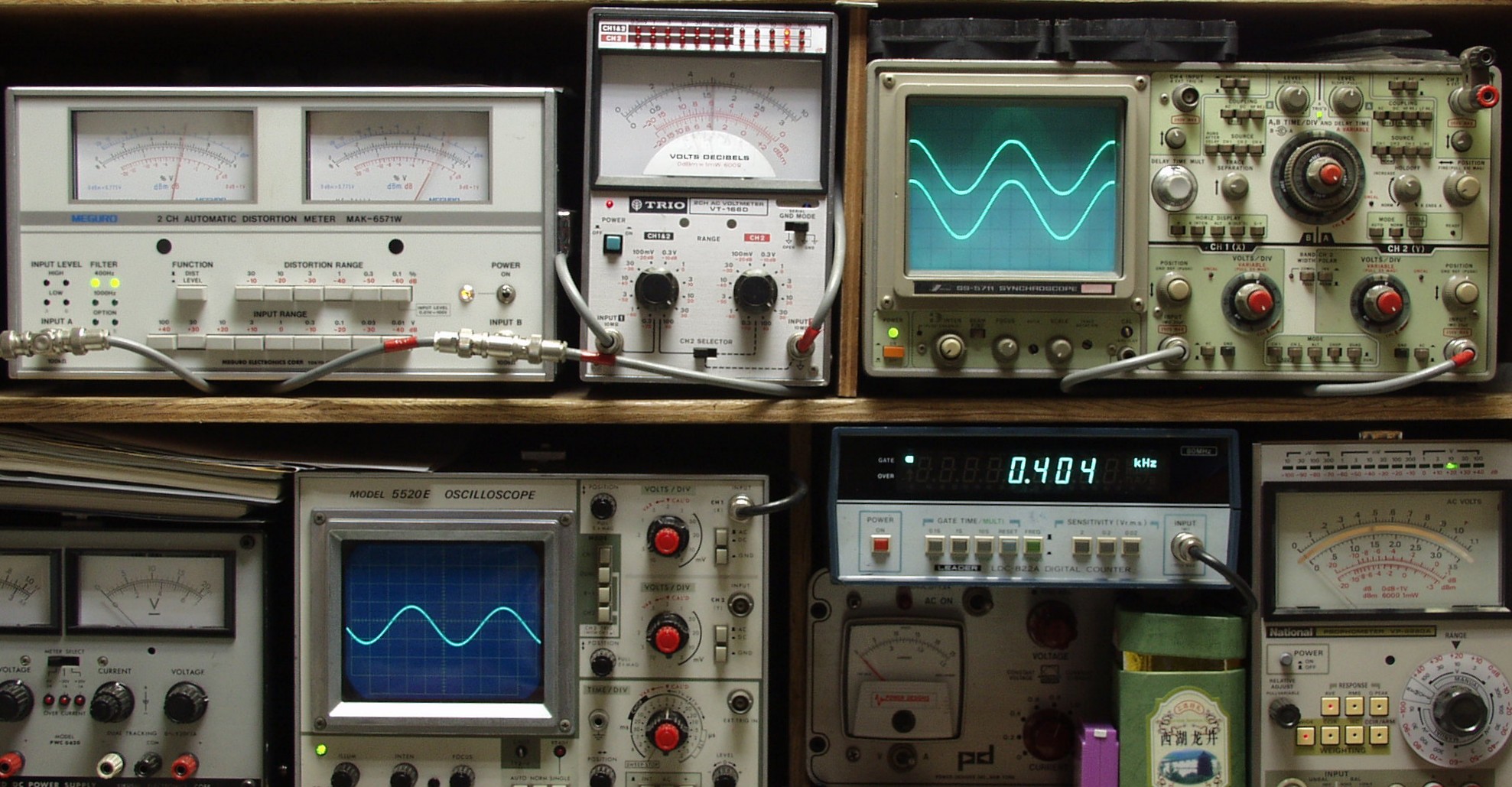

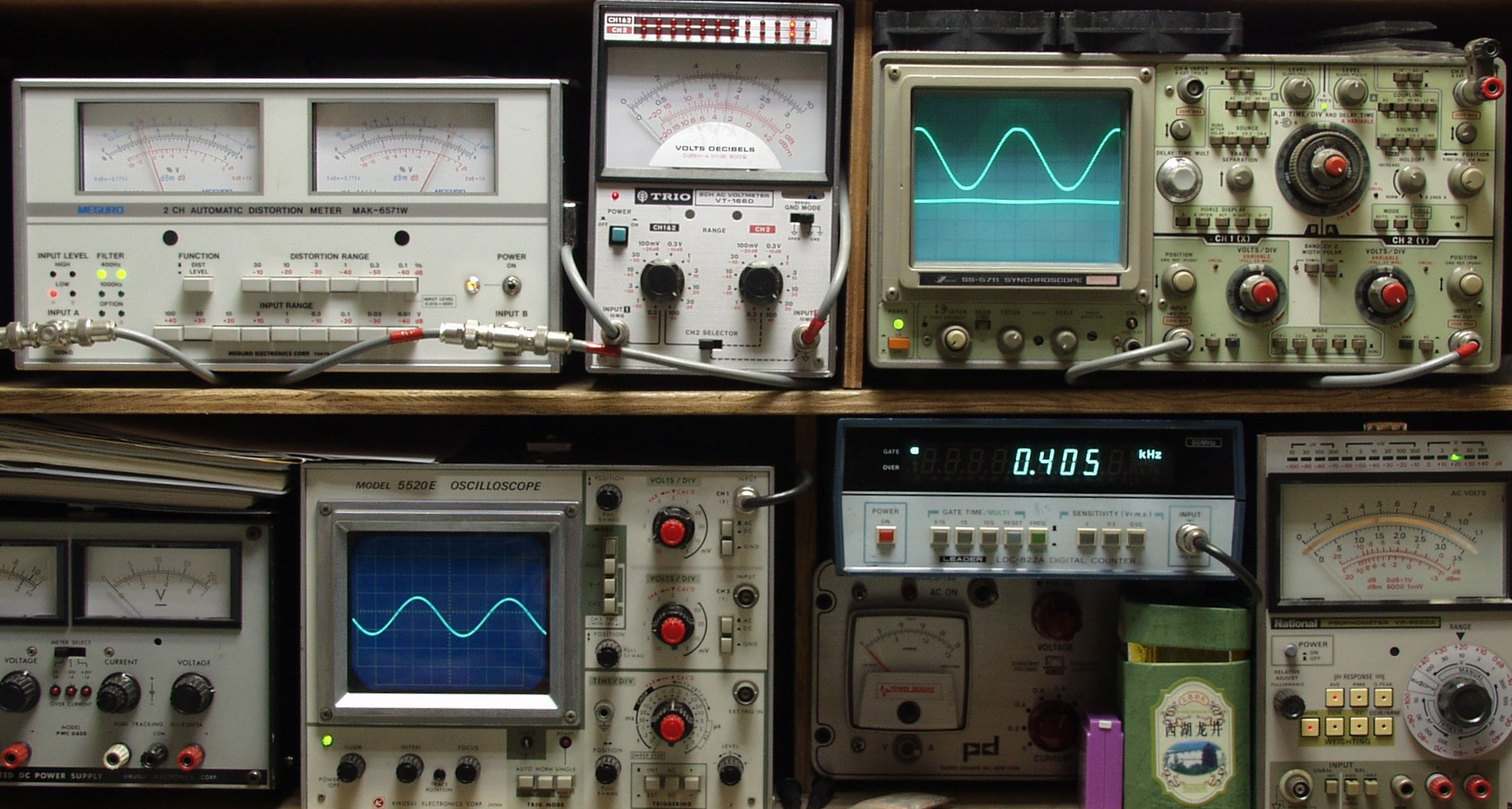

| Ｅ−２Ｂ． 出力・歪み測定 ＳＰ出力＝１６Ｖ＝３２Ｗ 歪み率＝０．８％ ４００ＨＺ |
 |

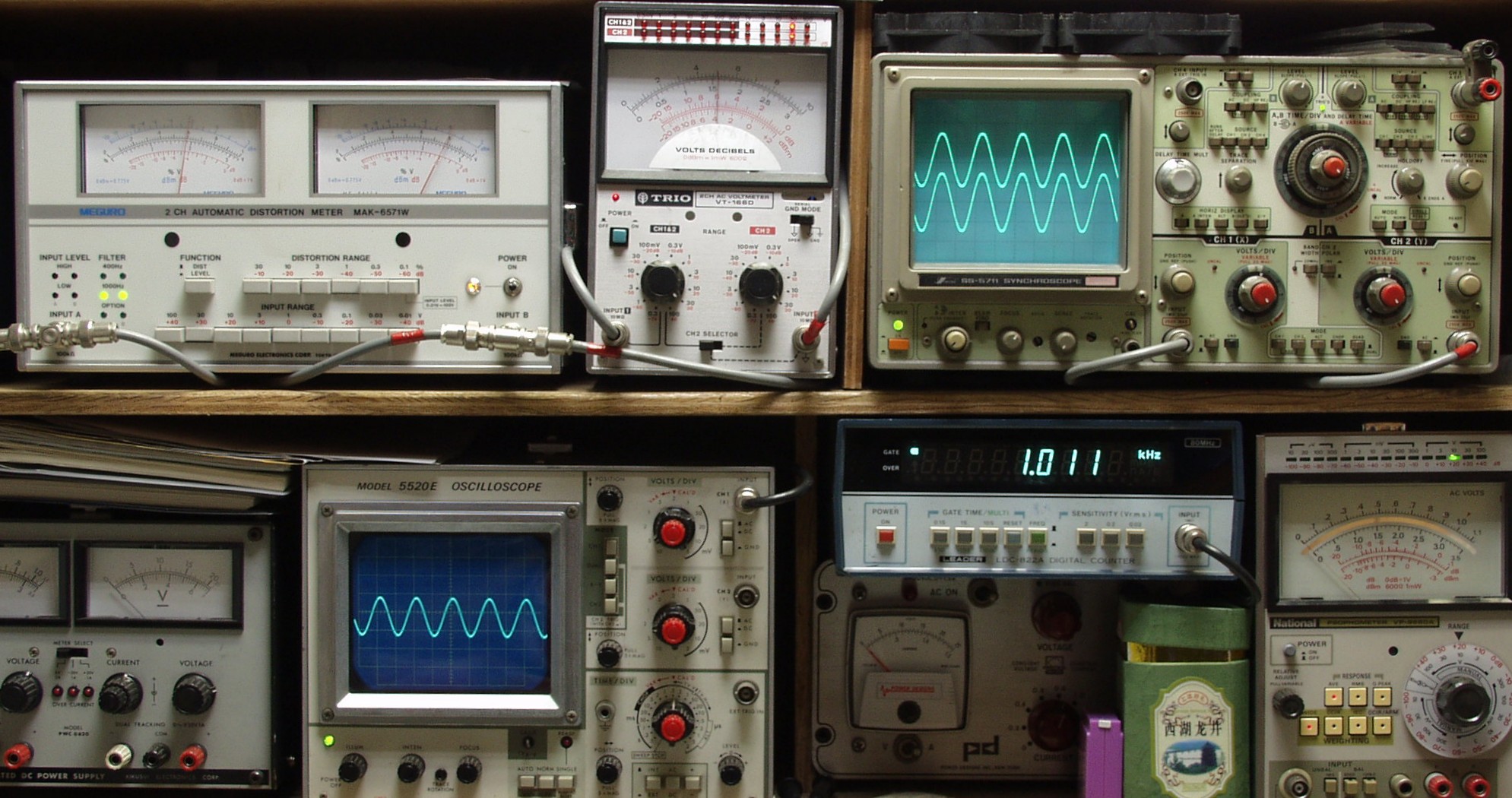

| Ｅ−３Ａ． 出力・歪み測定 Ｒ−ＳＰ出力＝１８Ｖ＝４０．５Ｗ 歪み率＝０．９％ １０００ＨＺ |
 |
| Ｅ−３Ｂ． 出力・歪み測定 Ｒ−ＳＰ出力＝１８Ｖ＝４０．５Ｗ 歪み率＝０．９％ ４００ＨＺ |
 |
| Ｅ−４Ａ． 出力・歪み測定 Ｌ−ＳＰ出力＝１８Ｖ＝４０．５Ｗ 歪み率＝０．９％ １０００ＨＺ |
 |
| Ｅ−４Ｂ． 出力・歪み測定 Ｌ−ＳＰ出力＝１８Ｖ＝４０．５Ｗ 歪み率＝０．９％ ４００ＨＺ |
 |
| Ｅ−５． 完成 ２４時間エージング ２台共良い主人を持って喜びの会話をしている |
 |
