三栄無線　ＰＲ−１００　修理記録
　平成１４年６月１日到着　　７月１１日完成
  1. 　修理前の状況
    電源を入れるとヒューズがとんでしまいます。
    三栄無線の当時２万円くらいの安価な自作キット

  2. 　原因
    電源トランス短絡

    　
  3. 　修理状況
    トランス交換
    電解コンデンサーを増量
    １２ＡＸ７が直流点火
    結合コンデンサーをメタライズドフイルムコンデンサーに変更
    経年劣化による各部ハンダ補正

    　
  4. 　使用部品
    電源トランス
    整流ダイオード　　　　　　　　　　　　　　　８個
    電解コンデンサー　　　　　　　　　　　　　６個
    メタライズドフイルムコンデンサー　　　８個

  5. 　修理費　　　２９、０００円　　　　＜＜通常修理＞＞

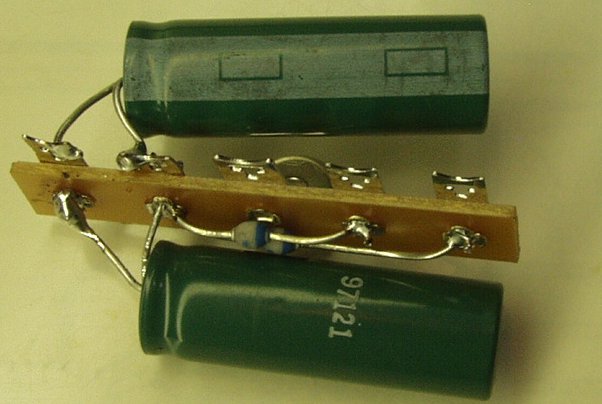

１．　高圧整流ブロック、取り付ける前に組み立てる。　１２Ｖも同様に作る

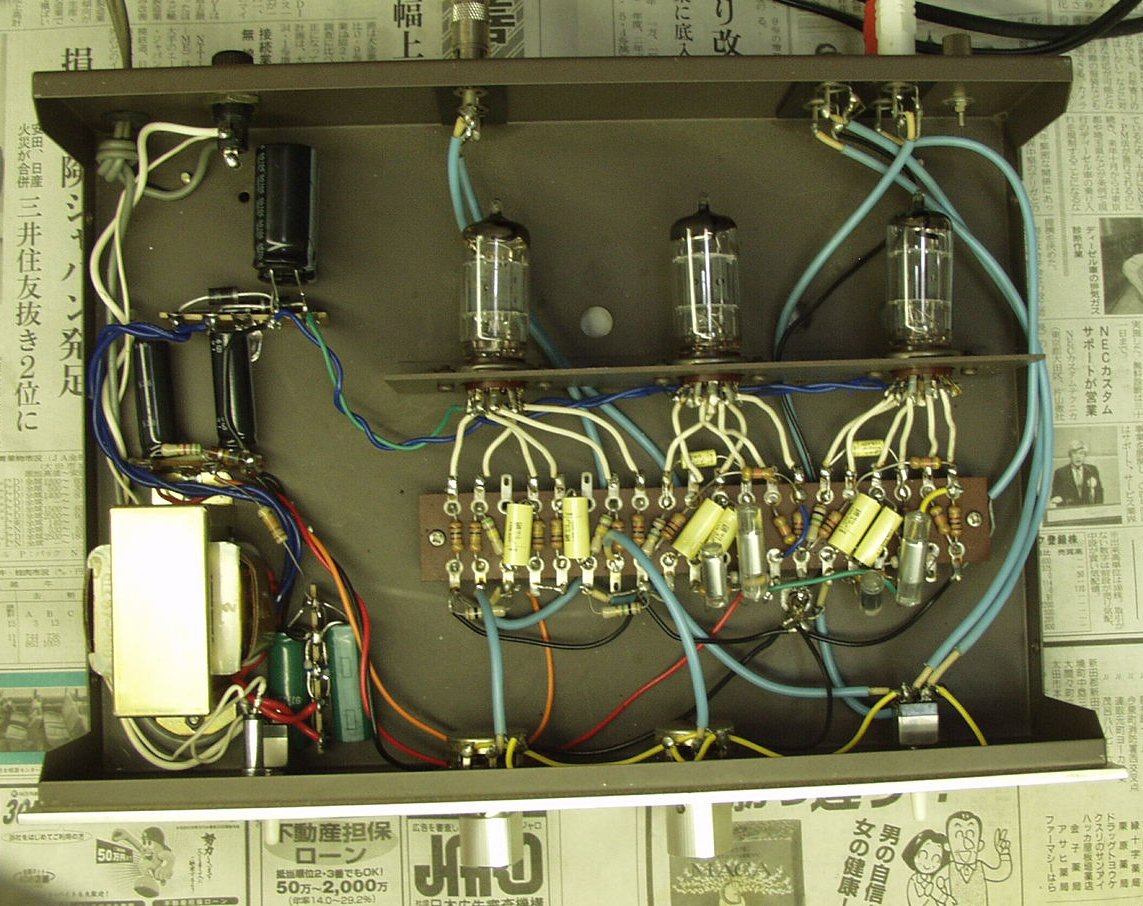

２．　修理後、左上のところがヒーター用ＤＣ整流ブロック

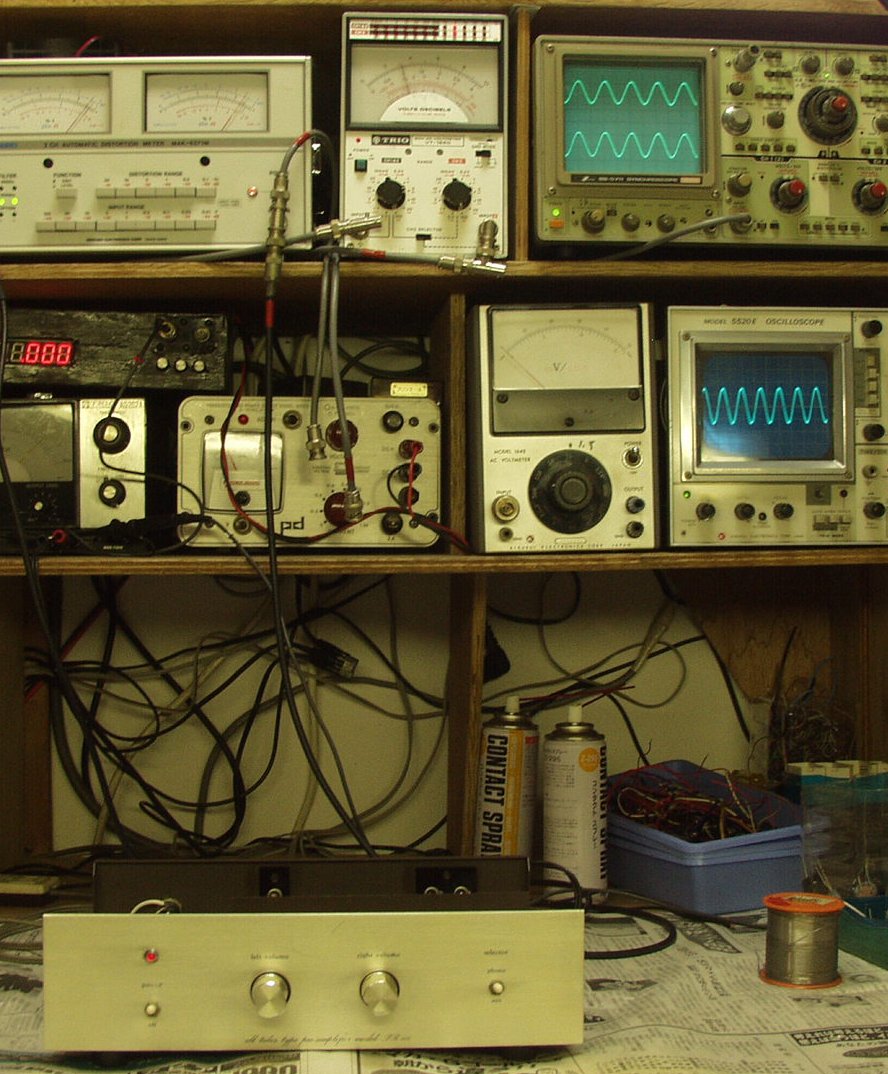

３．　出力／歪み率測定・調整

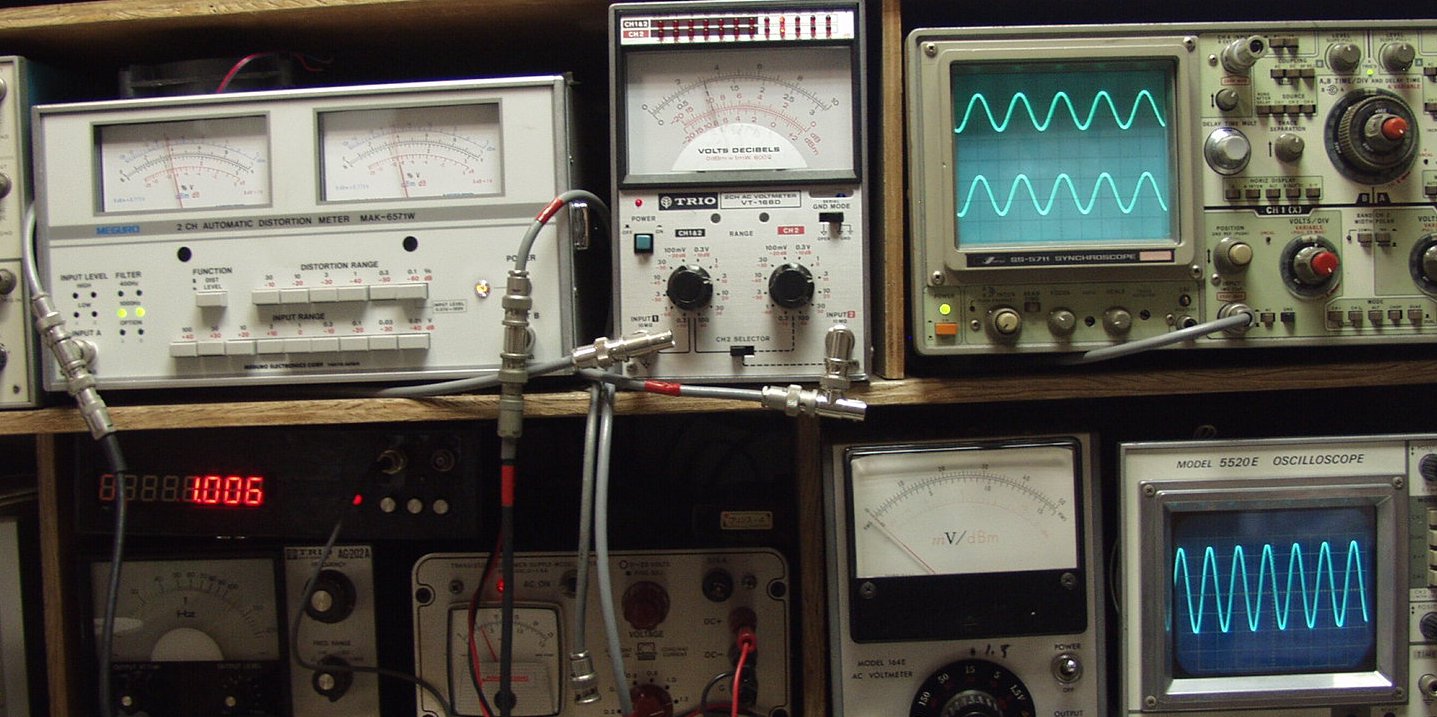

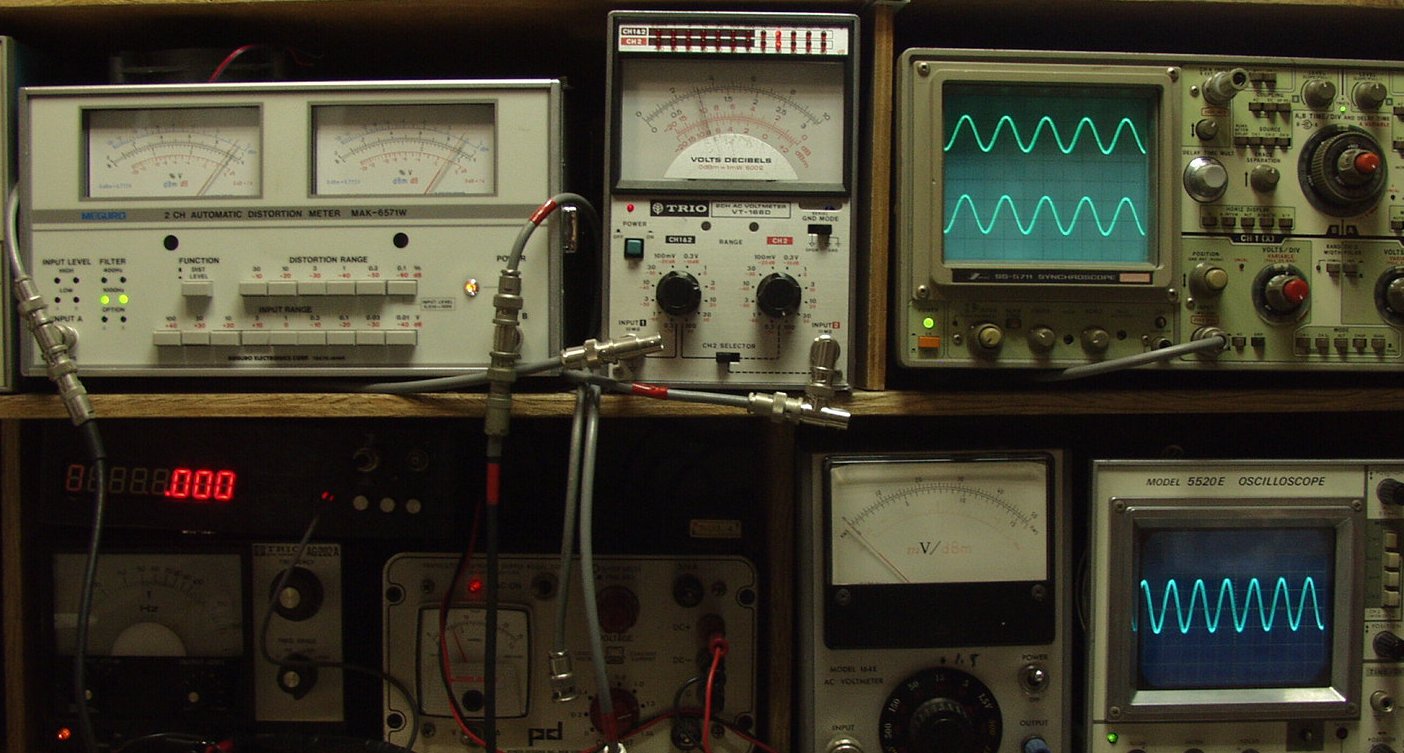

４．　出力測定　　１Ｖ　歪み率０．０９％　　ＭＭ入力＝右下オシロ＝１０００ＨＺ
　　左＝黒針＝下、右＝赤針＝上

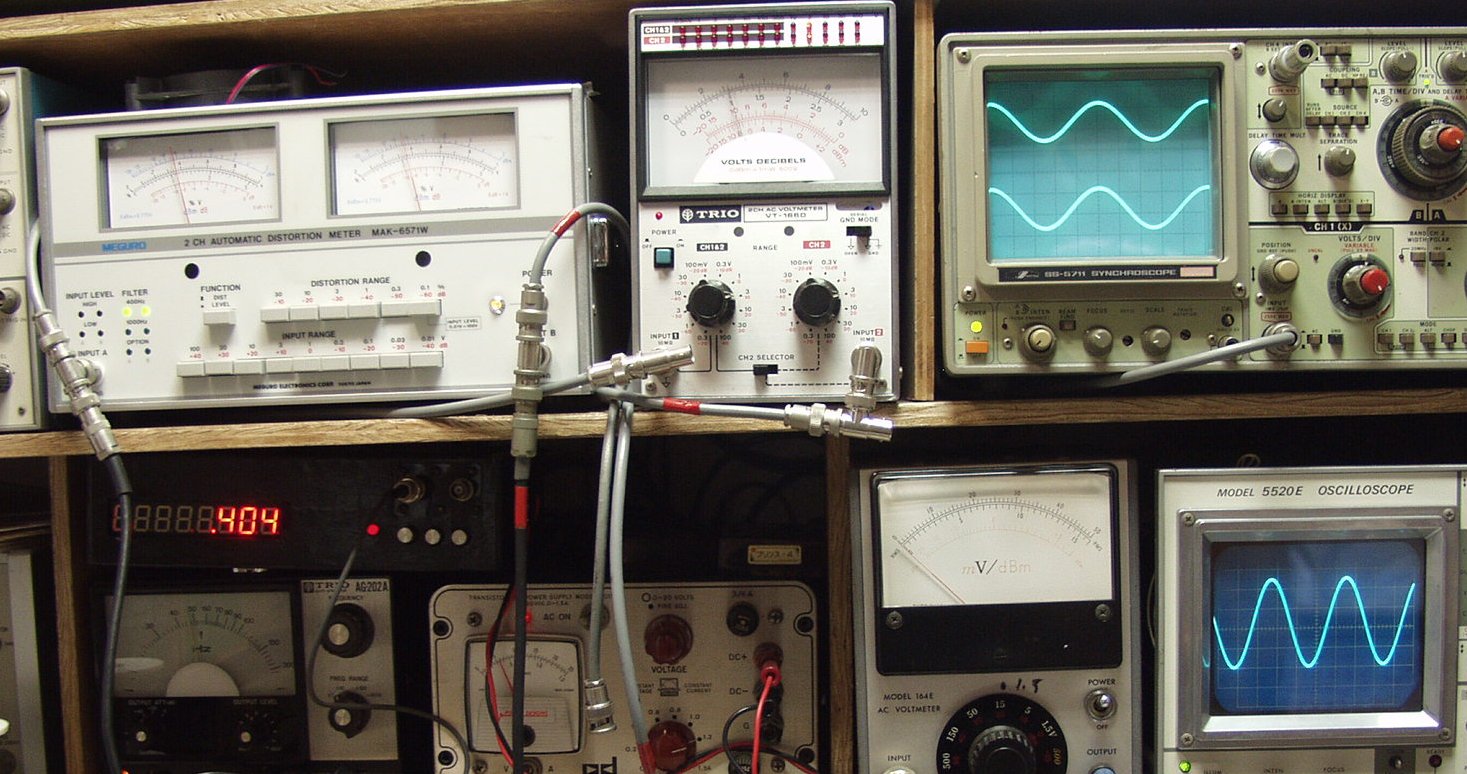

５．　出力測定　　１Ｖ　歪み率０．０９％　　ＭＭ入力＝右下オシロ＝４００ＨＺ
　　左＝黒針＝下、右＝赤針＝上

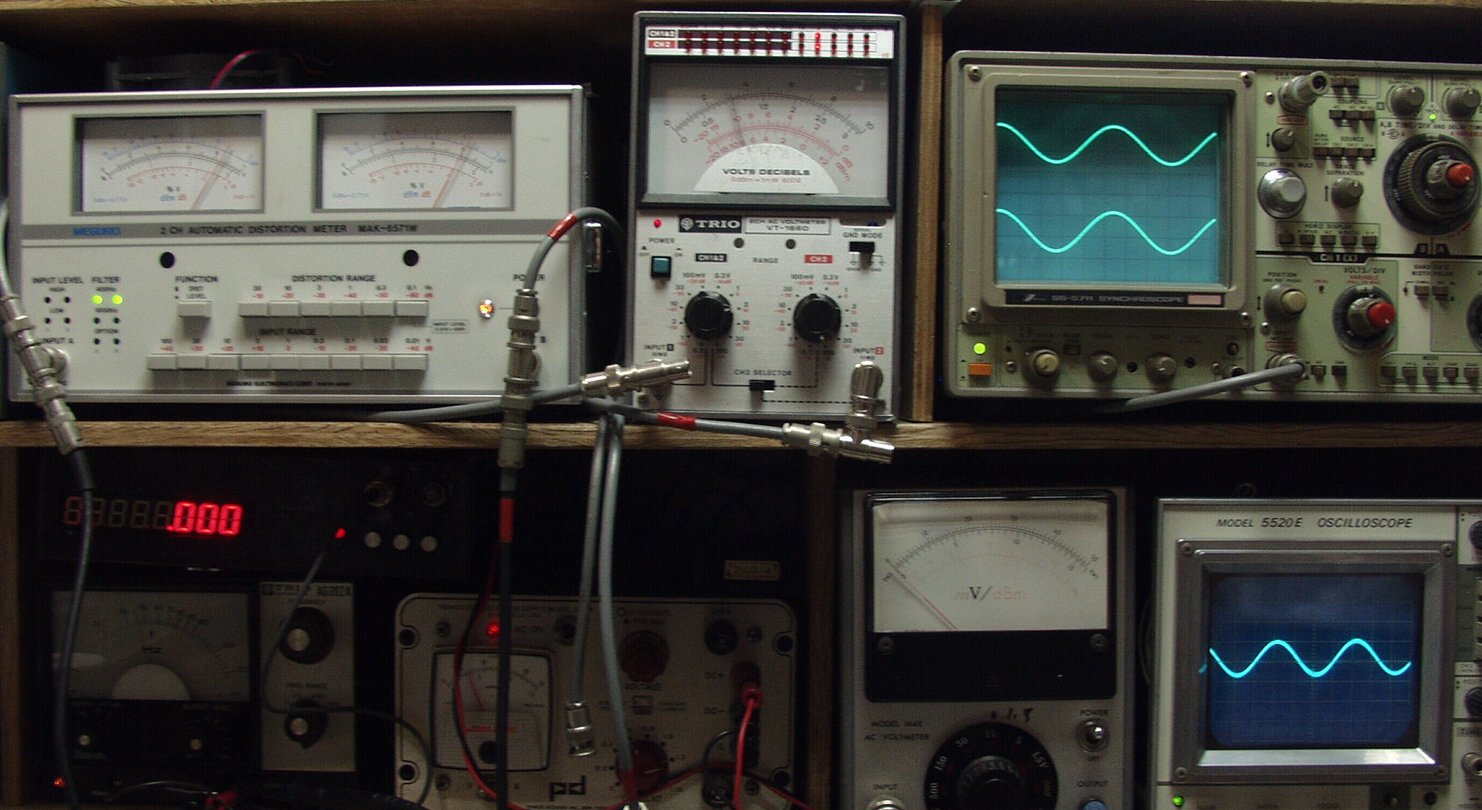

６．　出力測定　　１Ｖ　歪み率０．１２％　　ＡＵＸ入力＝右下オシロ＝１０００ＨＺ
　　左＝黒針＝下、右＝赤針＝上
７．　出力測定　　１Ｖ　歪み率０．１２％　　ＡＵＸ入力＝右下オシロ＝４００ＨＺ
　　左＝黒針＝下、右＝赤針＝上

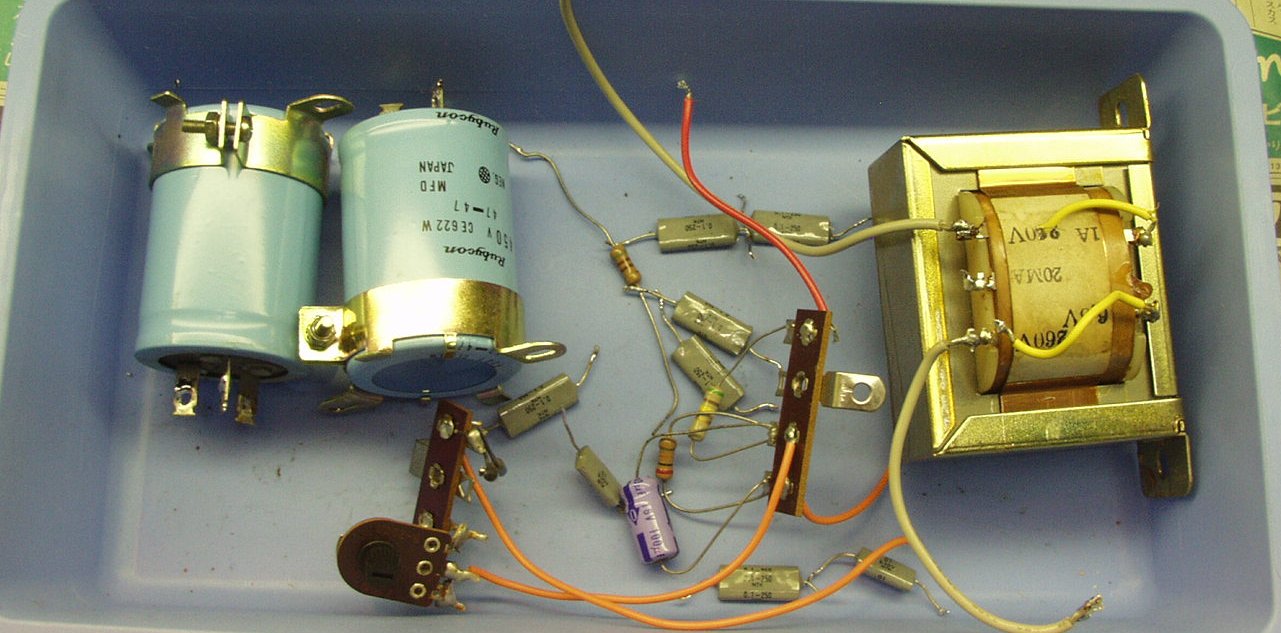

８．　交換部品
　　　トランスは焼損でなく、湿度等による１次巻き線の短絡

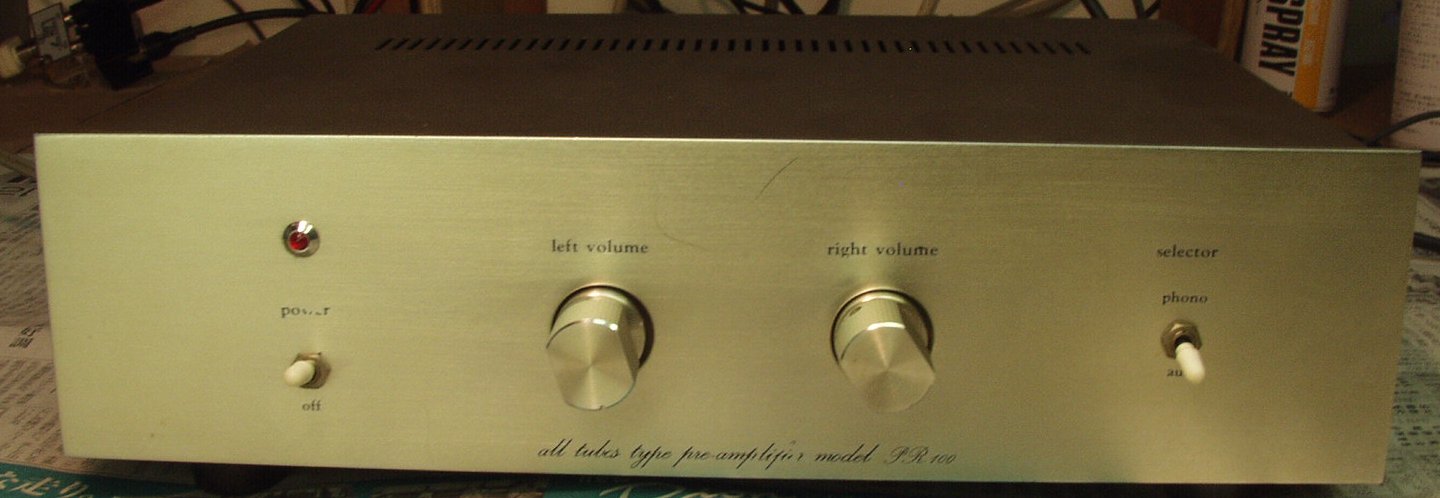

９．　２４時間エージング
