Ｔｅｃｈｎｉｃｓ　SE−Ａ７０００　修理記録
平成２３年５月２３日到着　　　　７月１８日完成
Ａ．　修理前の状況
  • 透明感ある繊細な音調が非常に気に入っており、 一生の愛機にしたいと思っております。
    オーバホール修理依頼。

Ｔ．　修理前点検測定

B．　原因
  • オーバホール修理。

Ｃ．　修理状況
  • 初段ＦＥＴ（電解トランジスター）交換。
    ＲＬバイアス／バランスＶＲ交換。
    電解コンデンサー交換（オーディオコンデンサー使用）。
    配線手直し、補強。
    ＳＰ接続リレー交換
Ｋ．　サイドウッド修理　別ファイルが開きます。

Ｄ．　使用部品
  • 初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。
    バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　　８個。
    電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　４３個。
    フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　１２個。
    リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個。
Ｅ．　調整・測定

Ｆ．　修理費　　　　　１１０，０００円

Ｓ．　Ｔｅｃｈｎｉｃｓ　SE−Ａ７０００ 仕様
Ａ．　修理前の状況

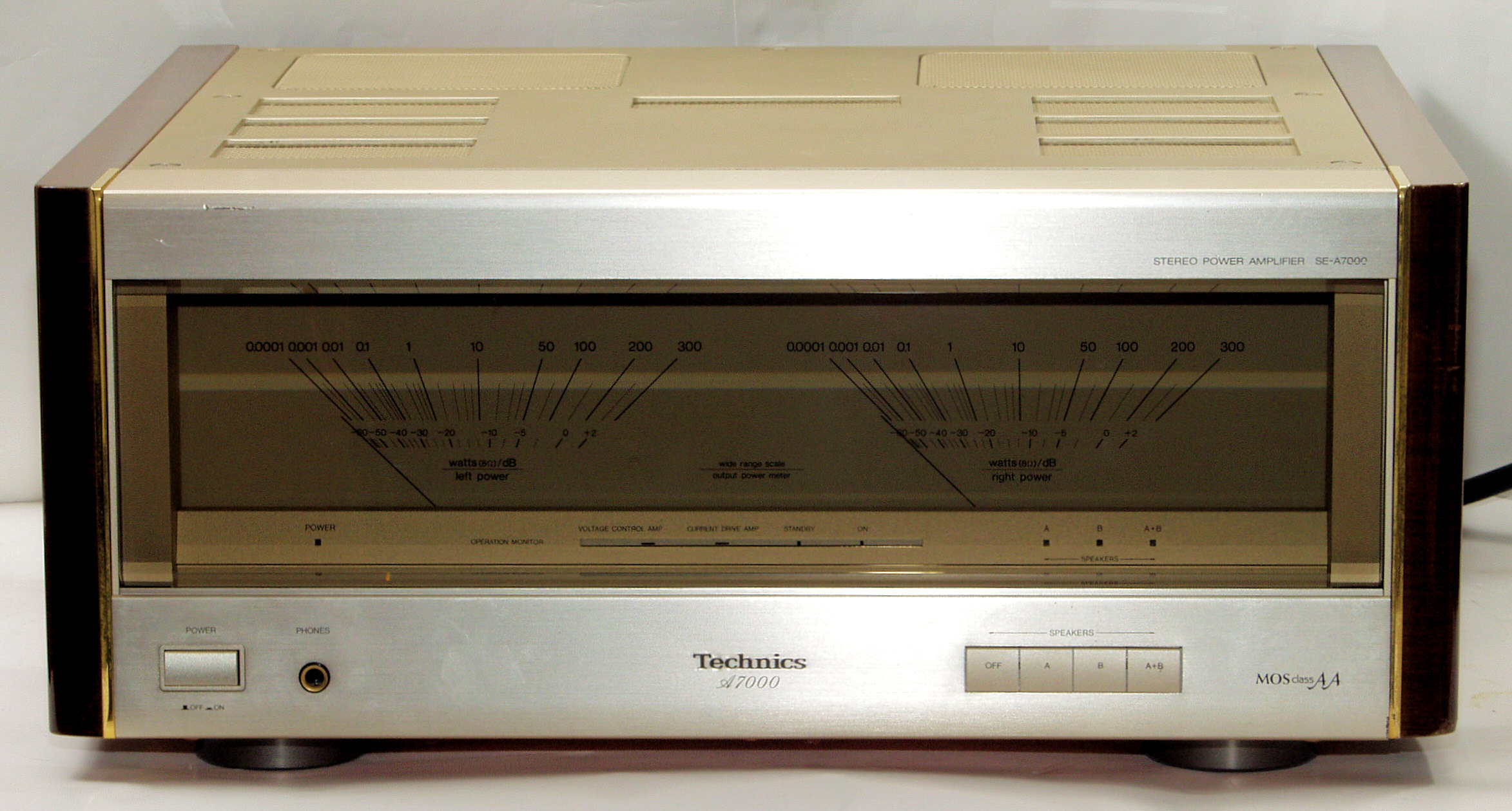

Ａ１１．　点検中　前から見る
Ａ１３．　点検中　前右から見る
Ａ１４．　点検中　右から見る

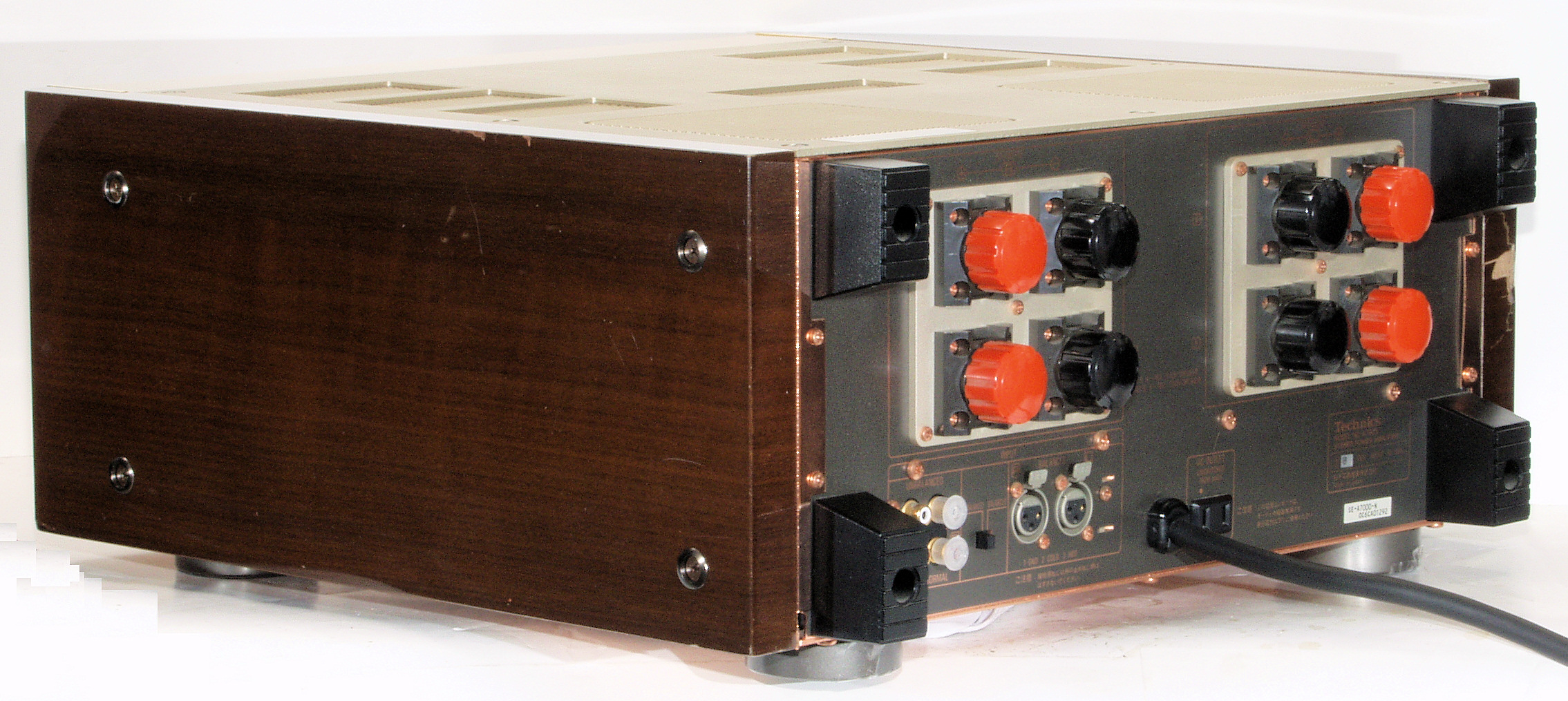

Ａ１５．　点検中　後から見る
Ａ１６．　点検中　後左から見る
Ａ１７．　点検中　左から見る
Ａ１８．　点検中　上から見る

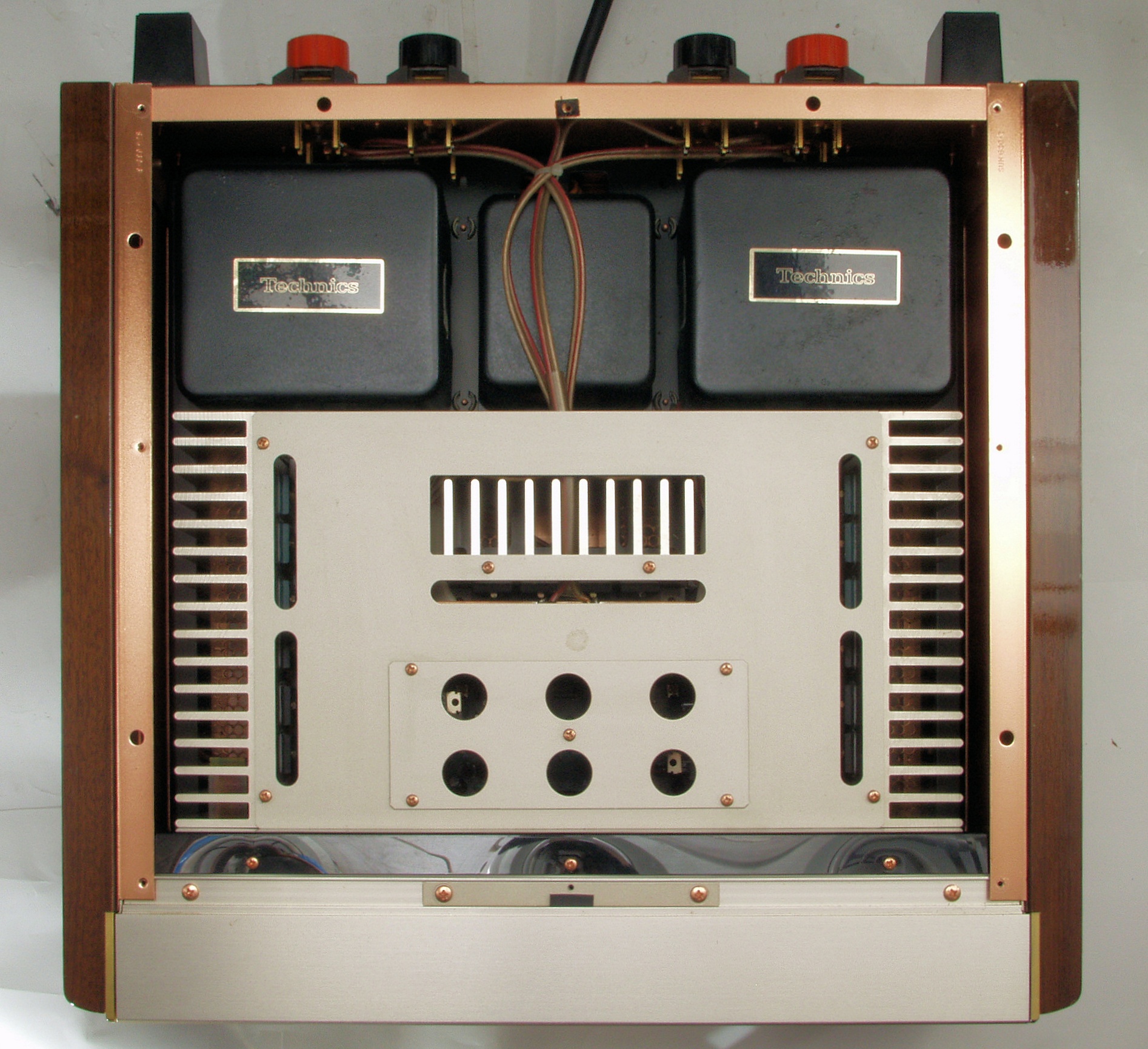

Ａ１９．　点検中　上蓋を取り、上から見る
Ａ１Ａ．　点検中　上蓋・シールドを取り、上から見る

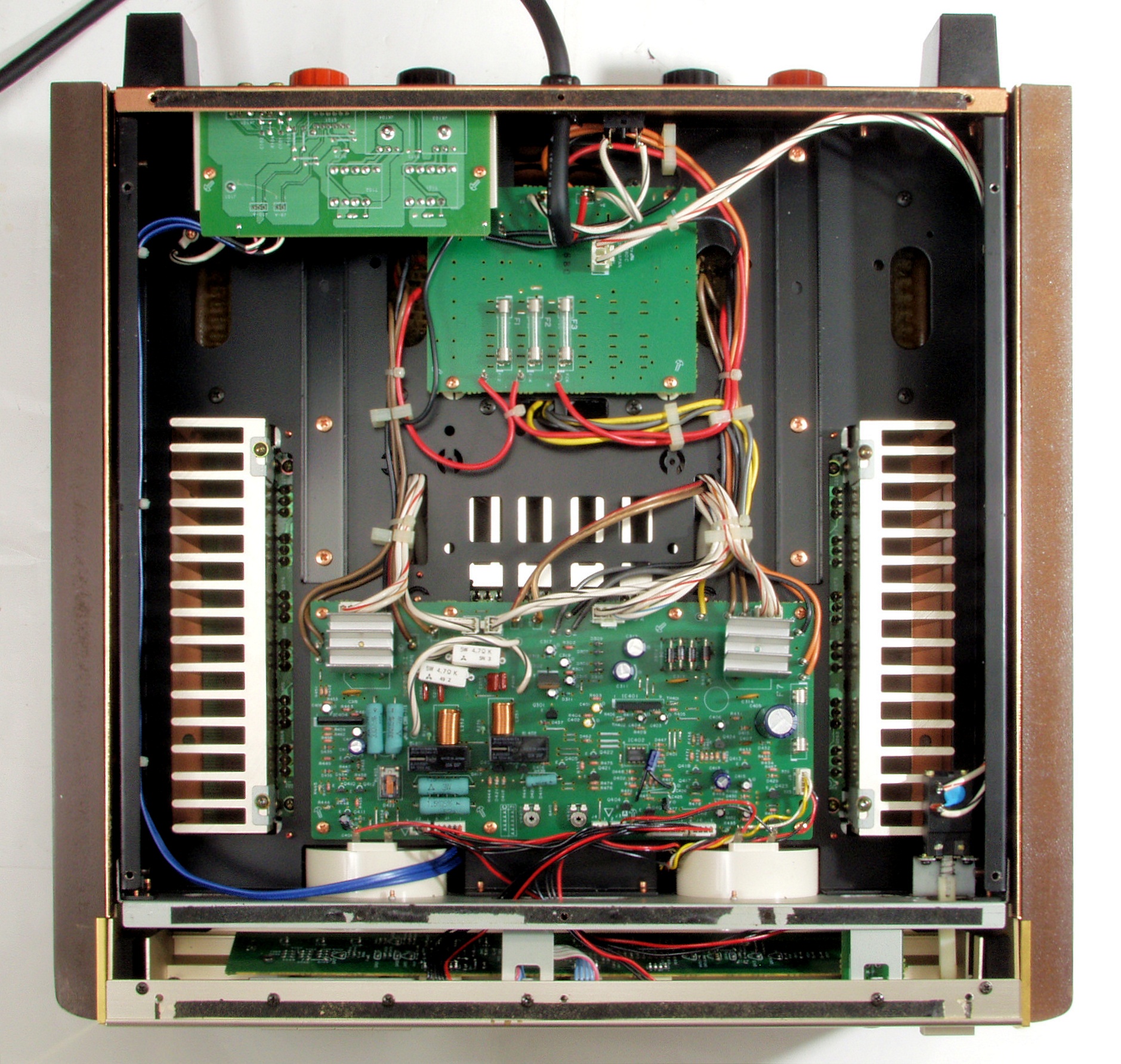

Ａ２１．　点検中　下から見る
Ａ２２．　点検中　下前から見る
Ａ２３．　点検中　下前左から見る
Ａ２４．　点検中　下後から見る
Ａ２５．　点検中　下後右から見る
Ａ２６．　点検中　下蓋を取り、下から見る

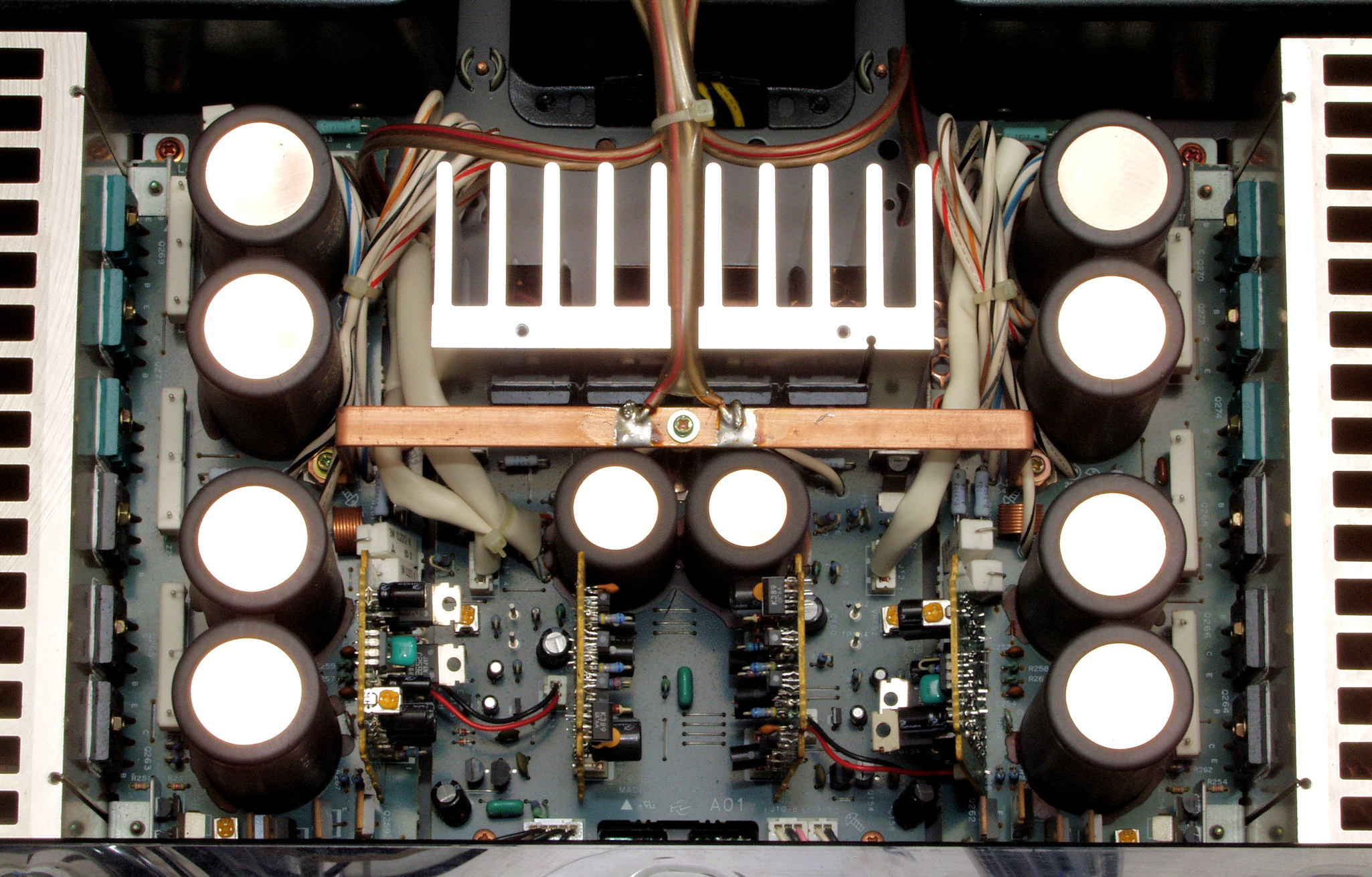

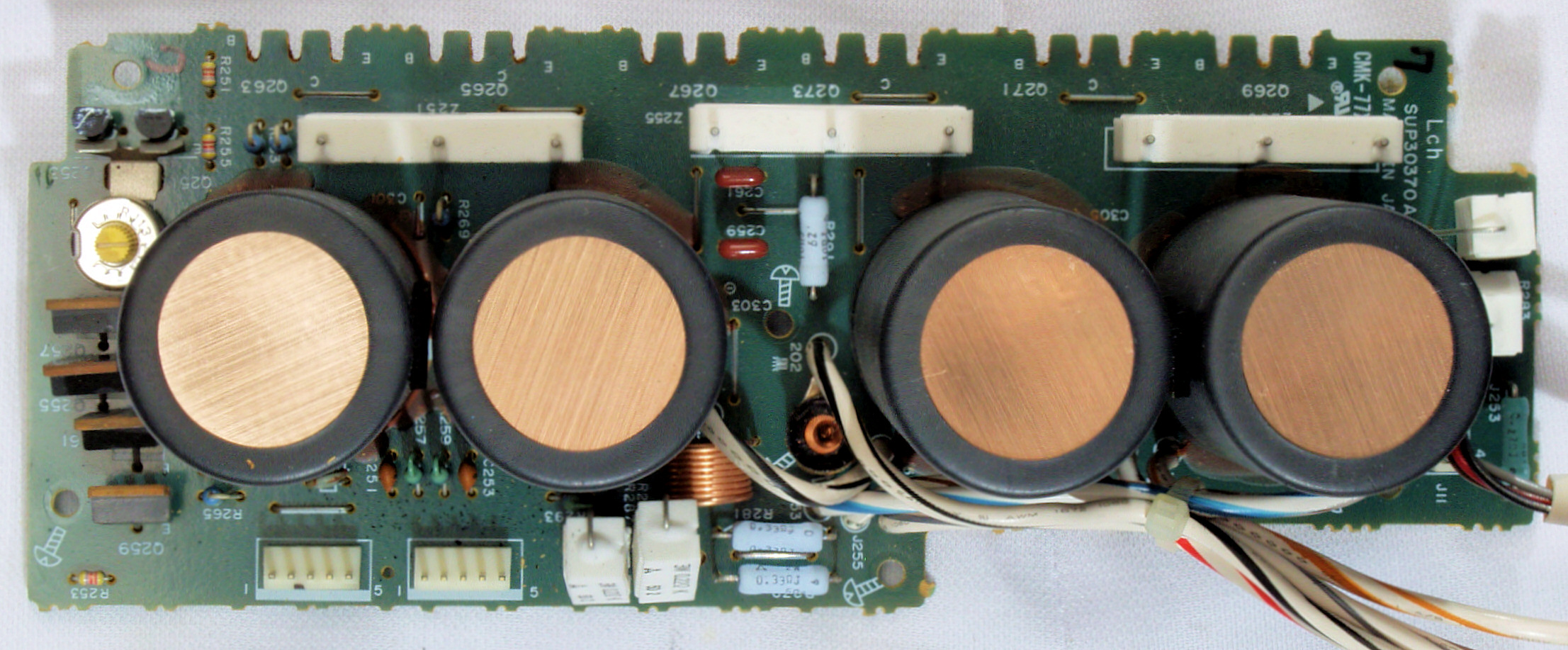

Ａ３１．　点検中　ＡＭＰ部を上からみる、大型電解コンデンサーは鉢巻きをしている。
Ａ３２．　点検中　ＡＭＰ部を上からみる、鉢巻きは軽いスポンジなので、簡単に取れる。
Ａ３３．　点検中　基板を取り除き、ＡＭＰ部を上からみる。

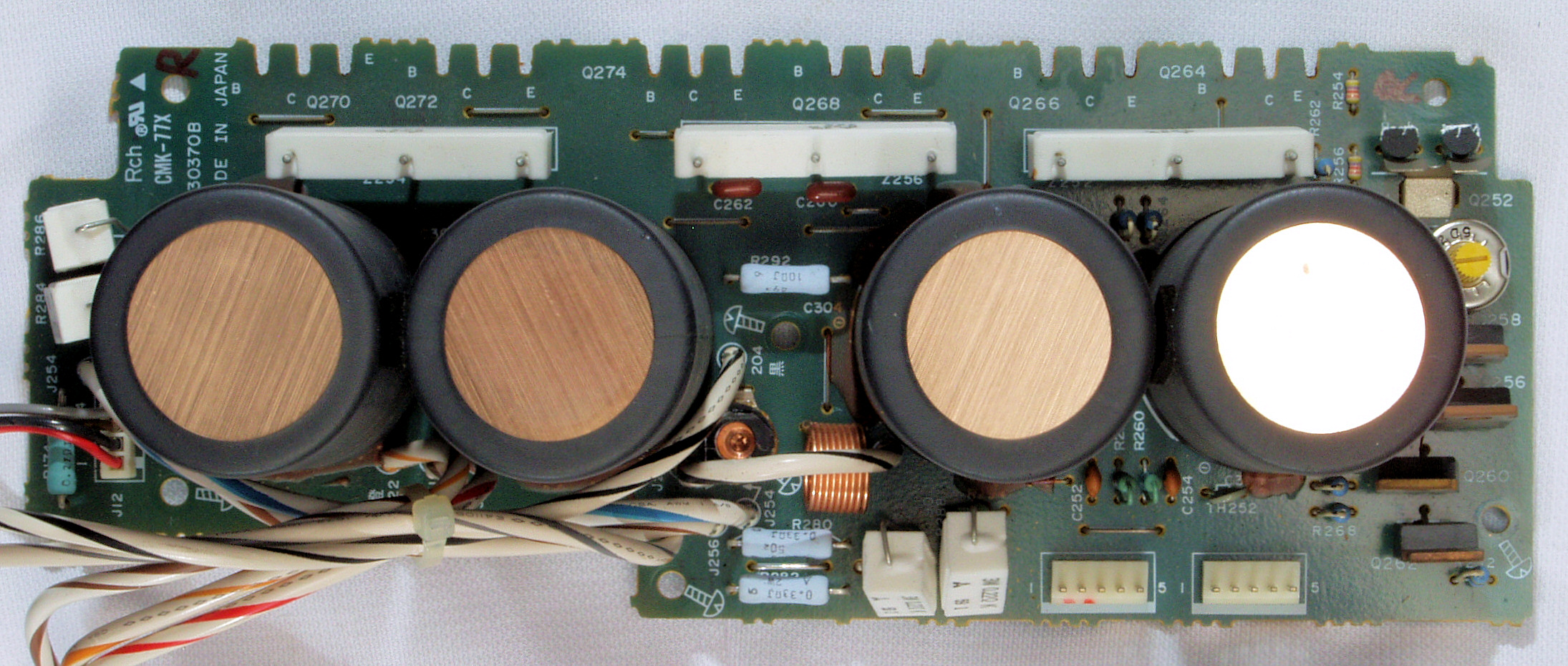

Ａ３４．　点検中　終段ＴＲ（トランジスター）供給電源電解コンデンサは８２００μＦ×２＝１６４００μ
Ａ４１．　点検中　SP接続端子裏及び配線を見る。
Ａ４２．　点検中　アース銅バー（Ｔｅｃｈｎｉｃｓではブスバーと呼ぶ）上の半田屑。
Ａ４３．　点検中　ブスバーとＲ側電流ドライブAMP基板との接続部、　銅バーの下にゴムワッシャが有る。　締結ビスは鉄製。
Ａ４４．　点検中　ブスバーと電圧ドライブAMP基板との接続部、　銅バーの下にゴムワッシャが有る。　締結ビスは鉄製。

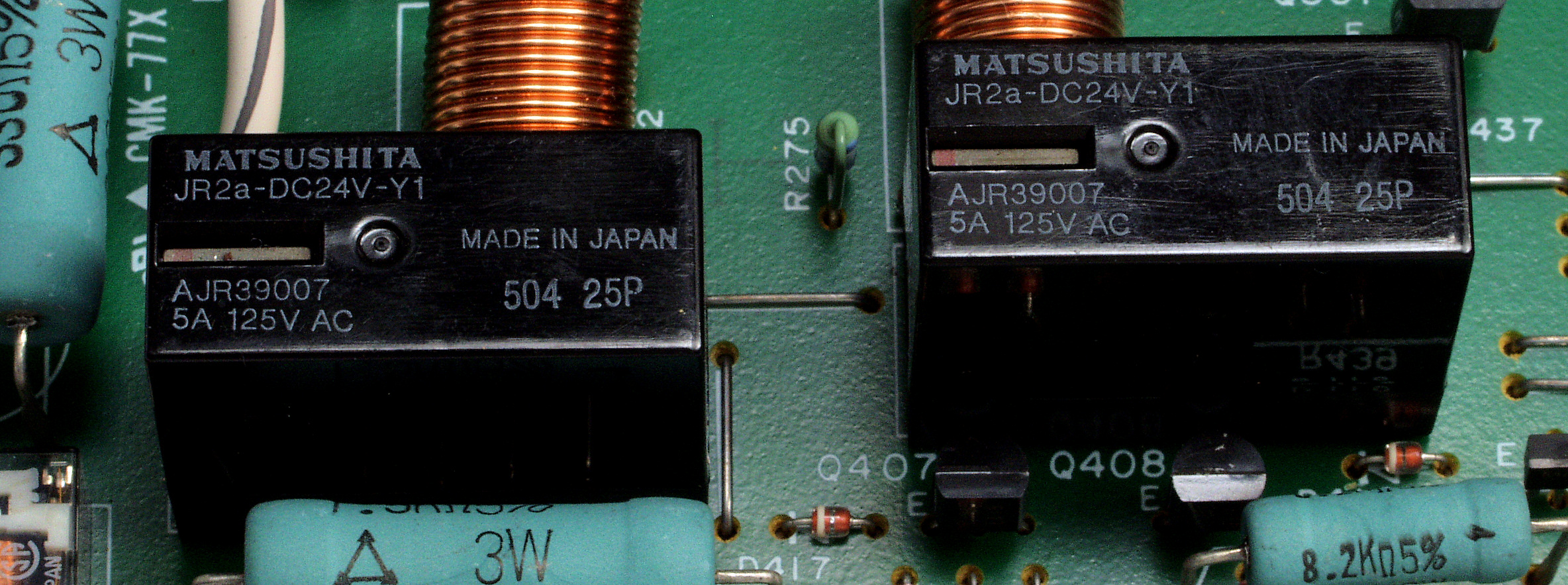

Ａ５１．　点検中　メイン基板のSP接続リレー、２個で２回の切り替えなので、SPを４Ωの場合。　容量は５Aですので　W＝i×i×R＝５×５×４＝１００W。
Ａ５２．　点検中　メイン基板の引き出し線、コネクター接続とラッピング接続のごっちゃまぜ？

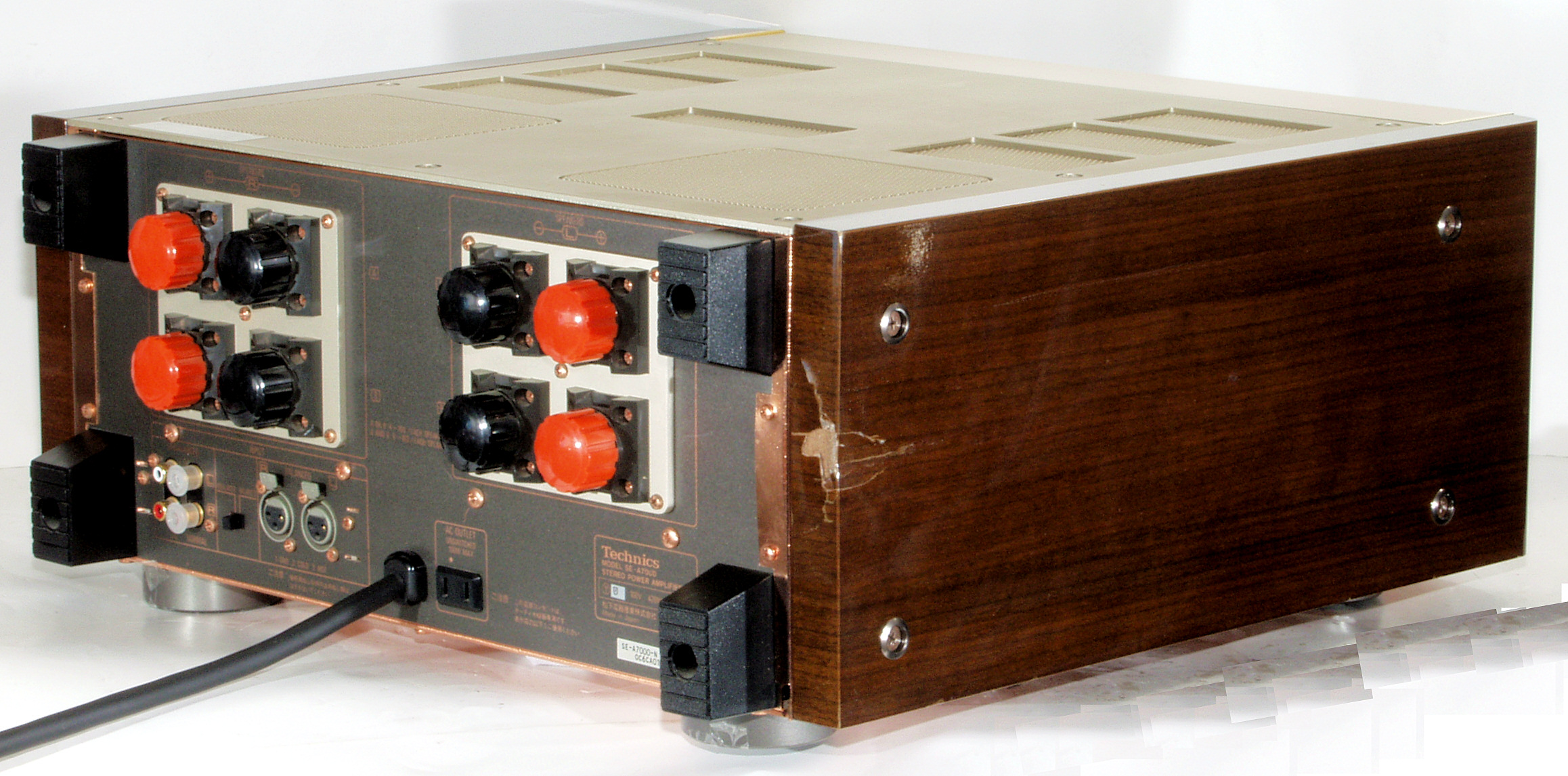

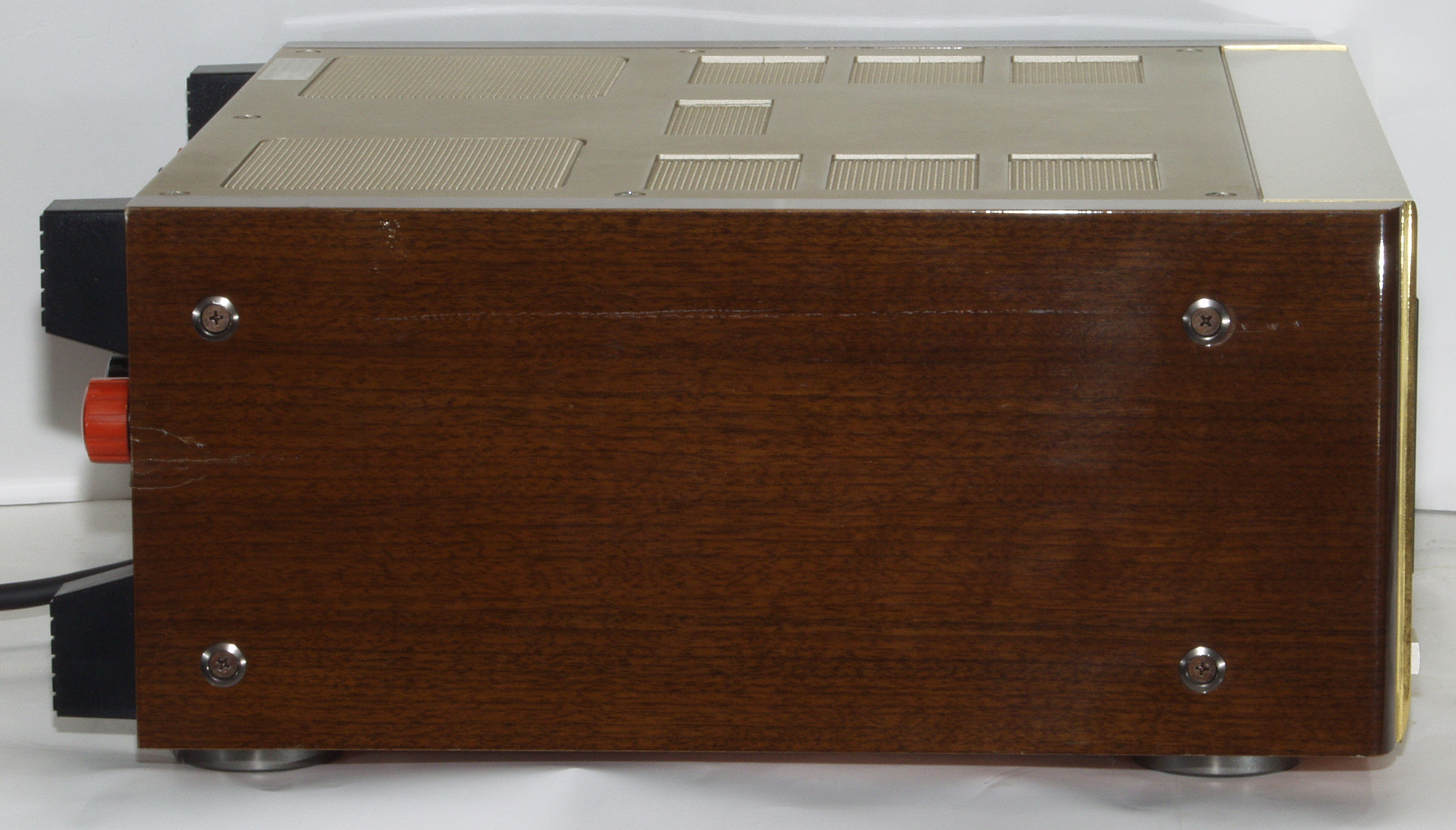

Ａ６１．　点検中　左後のサイドウッドの当たりキズ。
Ａ６２．　点検中　左後のサイドウッドの当たりキズ、裏側から見る。
Ａ６３．　点検中　左後のサイドウッドの当たりキズ、裏側から見る。
Ａ６４．　点検中　左後の本体の凹み。
Ａ７１．　点検中　右下のサイドウッドの当たりキズ、前下から見る。
Ｔ．　修理前点検測定
Ｔ１．　出力・歪み率測定。
　　　　「見方」。

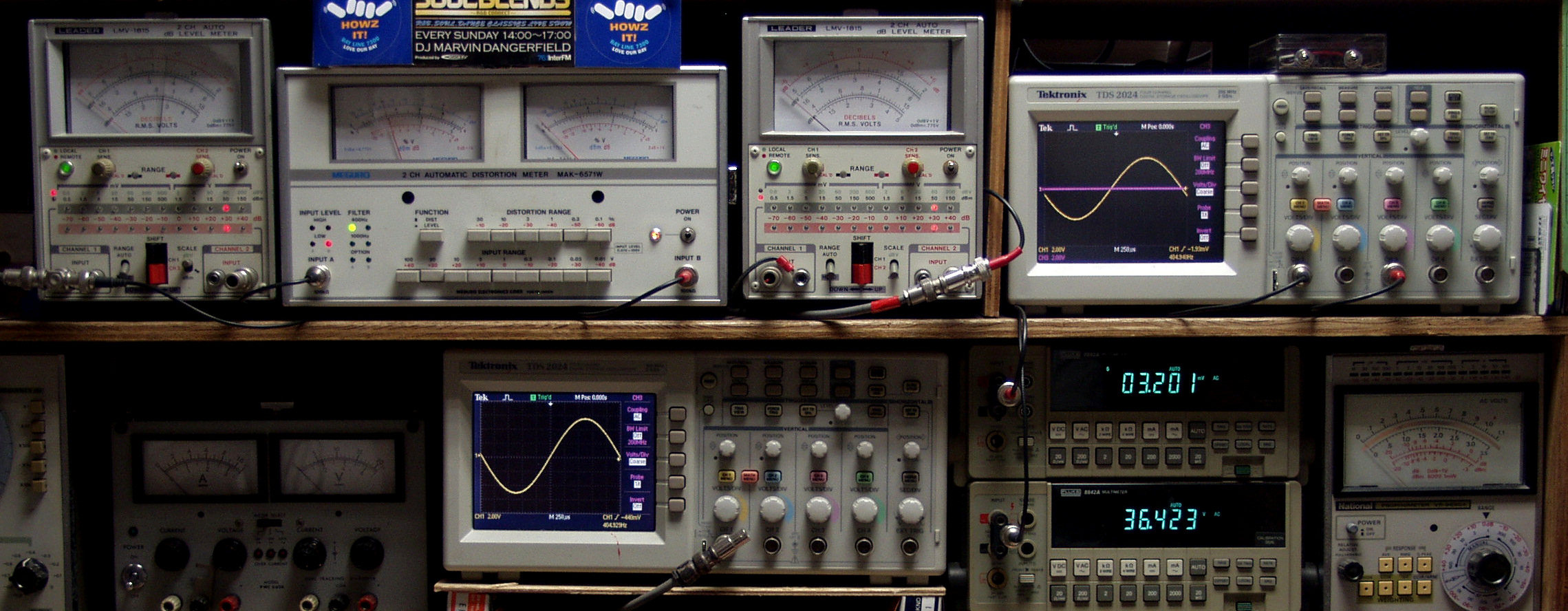

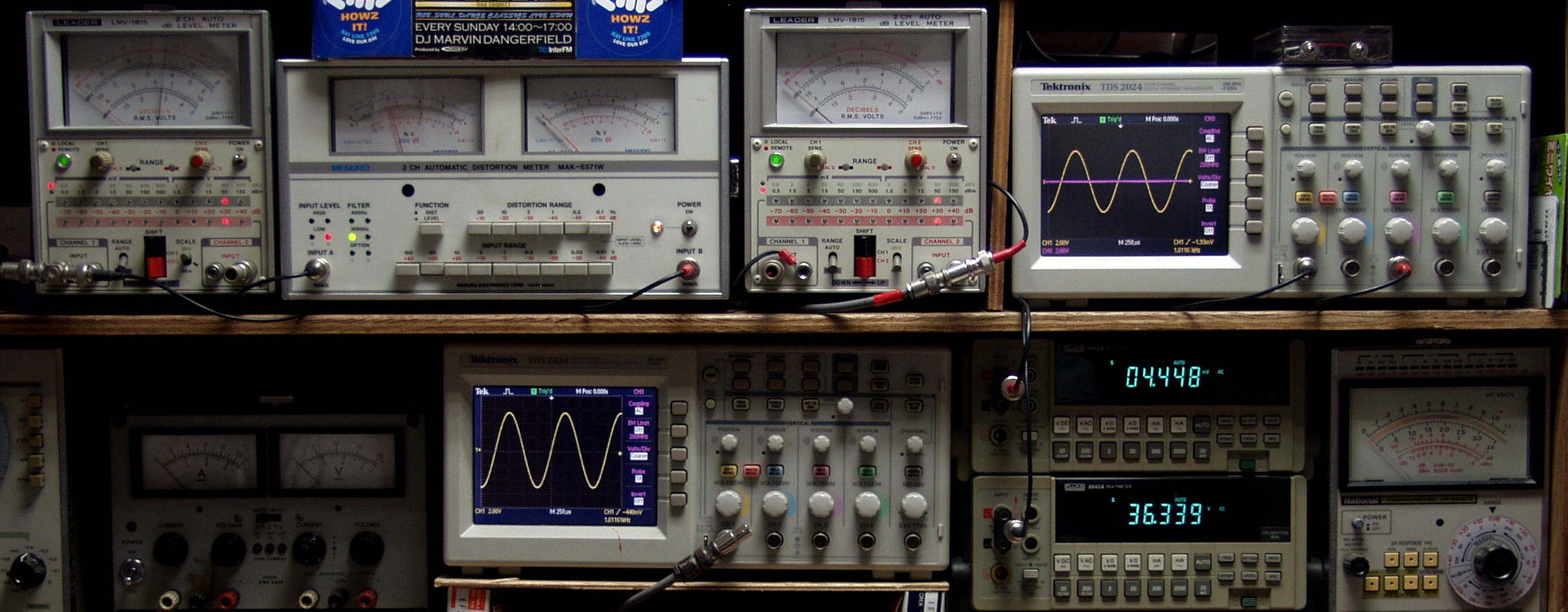

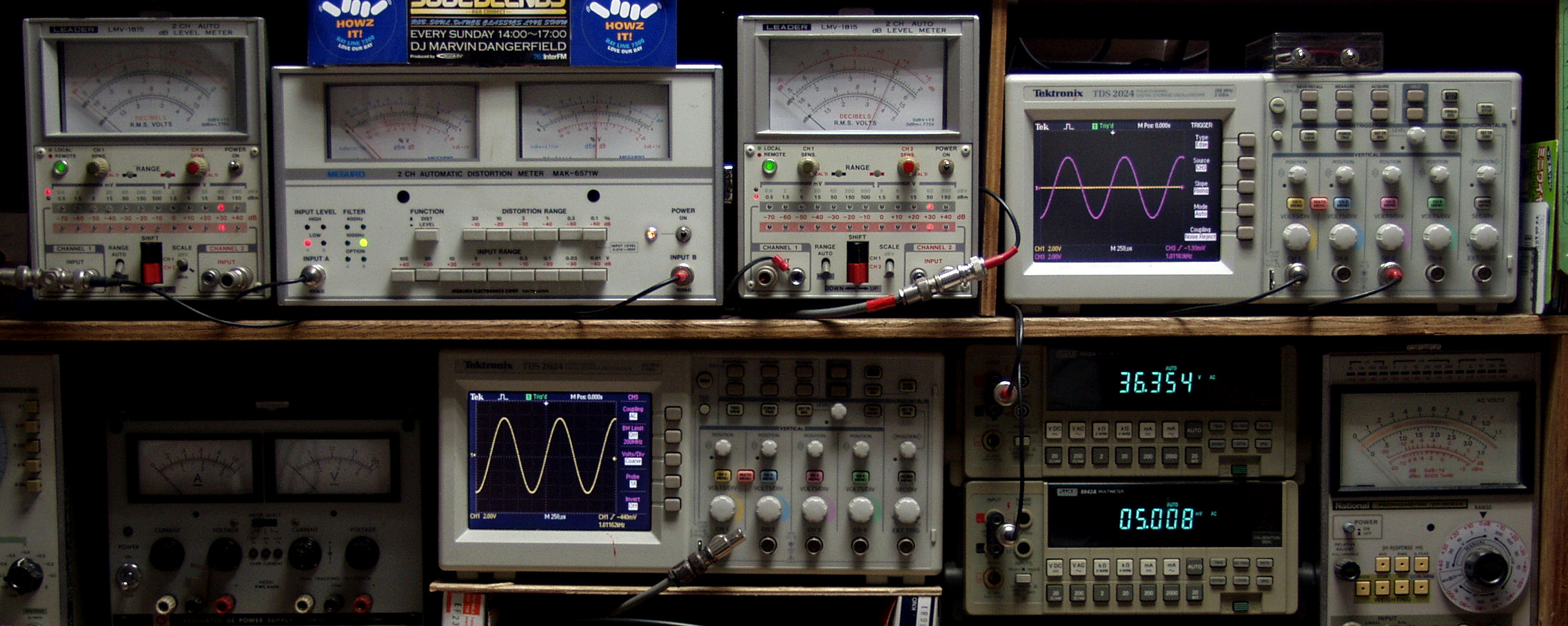

　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。
　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。
　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。
　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。
　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。
Ｔ２１．　Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力　０．１６％歪み（０．３％レンジ）　１０００ＨＺ
Ｔ２２．　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力　０．１２％歪み（０．３％レンジ）　１０００ＨＺ
Ｔ３１．　Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力　０．１８％歪み（０．３％レンジ）　４００ＨＺ
Ｔ３２．　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力　０．１％歪み（０．３％レンジ）　４００ＨＺ

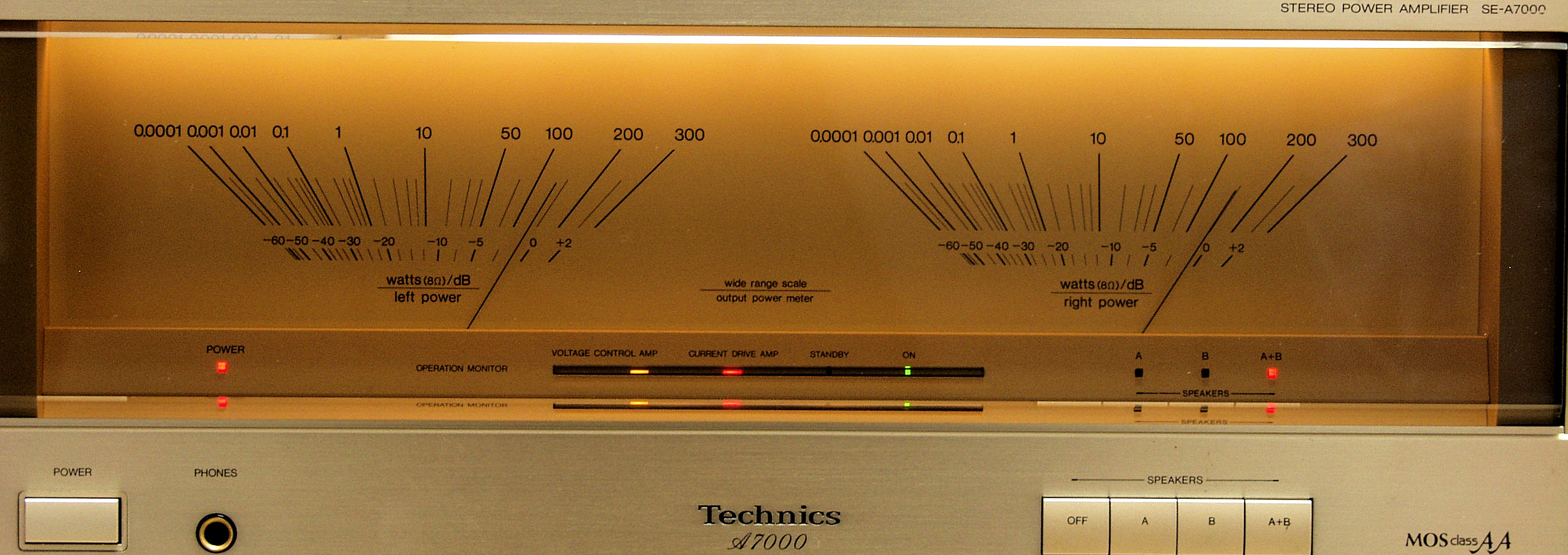

Ｔ４．　ＲＬ　ＶＵメータ指示
Ｃ．　修理状況
Ｃ０１．　修理中　基板を取り除き、清掃し、ＣＲＣを軽く塗布し防錆対策、右半分が清掃済み。

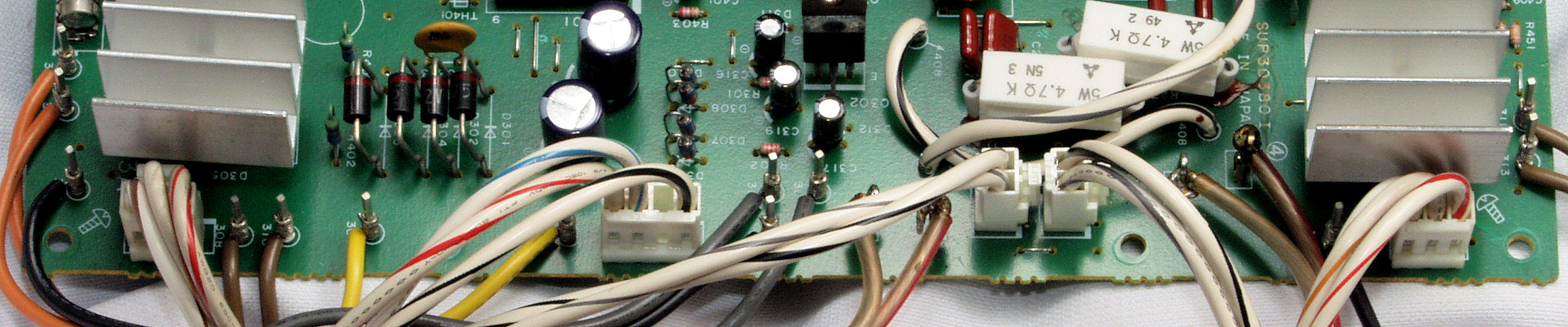

Ｃ０２．　修理中　製作（組立）者の配慮が無く、下記の様な配線！
Ｃ０３．　修理中　後パネル裏も清掃し、ＣＲＣを軽く塗布し防錆対策。
Ｃ０４．　修理中　基板を取り除き、清掃し、ＣＲＣを軽く塗布し防錆対策、右半分が清掃済み。
Ｃ１１．　修理前　入力端子基板
Ｃ１１２．　修理前　入力端子基板のRCA端子裏側、これでは重く太いRCAケーブルは使用できない。
Ｃ１１３．　修理中　入力端子基板のRCA端子裏側、外側金具を半田付け、取り付け部は補強。
Ｃ１１４．　修理中　入力端子基板のRCA端子裏側、反対側から見る
Ｃ１１５．　修理後　入力端子基板のRCA端子裏側、さらにホットボンドで補強。
Ｃ１１６．　修理後　入力端子基板のRCA端子裏側、反対側から見る
Ｃ１２．　修理後　入力端子基板　電解コンデンサー２個交換
Ｃ１３．　修理前　入力端子基板裏
Ｃ１４．　修理（半田補正）後　入力端子基板裏　半田を全部やり直す、フイルムコンデンサー２個追加。　普通はこれで完成。
Ｃ１６．　完成入力端子基板　　洗浄後防湿材を塗る。　写真が少し「ボケ気味」なのは防湿剤の性です。
Ｃ２１．　修理前　電圧AMPブロック
Ｃ２２．　修理後　電圧AMPブロック
Ｃ２３．　修理前　電圧AMPブロック裏
Ｃ２４．　修理後　電圧AMPブロック裏
Ｃ２５．　修理前　電圧AMPブロック　終段ＦＥＴ（電解トランジスター）、銘が無記入？
Ｃ２６．　修理前　電圧ドライブAMP基板
Ｃ２７．　修理後　電圧ドライブAMP基板　半固定VR２個、電解コンデンサー４個交換
Ｃ２８．　修理前　電圧ドライブAMP基板裏
Ｃ２９．　修理（半田補正）後　電圧ドライブAMP基板裏　半田を全部やり直す。　普通はこれで完成。
Ｃ２Ａ．　完成R側電圧ドライブ基板裏　　洗浄後防湿材を塗る
Ｃ３１．　修理前　R側電圧コントロールAMP基板
Ｃ３２．　修理後　R側電圧コントロールAMP基板　初段ＦＥＴ、電解コンデンサー交換
Ｃ３３．　修理前　R側電圧コントロールAMP基板裏
Ｃ３３２．　修理前　R側電圧コントロールAMP基板裏半田不良予備軍
Ｃ３３３．　修理前　R側電圧コントロールAMP基板裏半田不良予備軍２
Ｃ３４．　修理（半田補正）後　R側電圧コントロールAMP基板裏　半田を全部やり直す。　普通はこれで完成。
Ｃ３５．　完成R側電圧コントロールAMP基板裏　　洗浄後防湿材を塗る
Ｃ４１．　修理前　L側電圧コントロールAMP基板
Ｃ４２．　修理後　L側電圧コントロールAMP基板　初段ＦＥＴ、電解コンデンサー交換
Ｃ４３．　修理前　L側電圧コントロールAMP基板裏
Ｃ４３２．　修理前　Ｌ側電圧コントロールAMP基板裏半田不良予備軍
Ｃ４３３．　修理前　Ｌ側電圧コントロールAMP基板裏半田不良予備軍２
Ｃ４４．　修理（半田補正）後　L側電圧コントロールAMP基板裏　半田を全部やり直す。　普通はこれで完成。
Ｃ４５．　完成L側電圧コントロールAMP基板裏　　洗浄後防湿材を塗る
Ｃ５１．　修理前　R側電流AMPブロック
Ｃ５２．　修理後　R側電流AMPブロック
Ｃ５３．　修理前　R側電流AMPブロック裏
Ｃ５４．　修理後　R側電流ドライブAMPブロック裏
Ｃ５５．　修理中　R側電流ドライブAMP終段ＴＲ（トランジスター）
Ｃ５６．　修理前　R側電流ドライブAMP基板
Ｃ５７．　修理前　R側電流ドライブAMP基板　半固定VR交換
Ｃ５８．　修理前　R側電流ドライブAMP基板裏
Ｃ５８２．　修理中　R側電流ドライブAMP基板裏、銅箔損傷ｹ所に接着材補強。
Ｃ５８３．　修理後　R側電流ドライブAMP基板裏、銅箔部分を広げ補強する。
Ｃ５９．　修理（半田補正）後　R側電流ドライブAMP基板裏　半田を全部やり直す。　普通はこれで完成。
Ｃ５Ａ．　完成R側電流ドライブAMP基板裏
Ｃ６１．　修理前　R側電流コントロールAMP基板
Ｃ６２．　修理後　R側電流コントロールAMP基板　半固定VR、電解コンデンサー８個交換
Ｃ６３．　修理前　R側電流コントロールAMP基板裏
Ｃ６３２．　修理前　Ｒ側電流コントロールAMP基板裏半田不良予備軍
Ｃ６４．　修理（半田補正）後　R側電流コントロールAMP基板裏　半田を全部やり直す。　普通はこれで完成。
Ｃ６５．　完成R側電流コントロールAMP基板裏　　洗浄後防湿材を塗る
Ｃ７１．　修理前　Ｌ側電流AMPブロック
Ｃ７２．　修理後　Ｌ側電流AMPブロック
Ｃ７３．　修理前　Ｌ側電流AMPブロック裏
Ｃ７４．　修理後　Ｌ側電流ドライブAMPブロック裏
Ｃ７５．　修理中　Ｌ側電流ドライブAMP終段ＴＲ（トランジスター）
Ｃ７６．　修理前　Ｌ側電流ドライブAMP基板
Ｃ７７．　修理前　Ｌ側電流ドライブAMP基板　半固定VR交換
Ｃ７８．　修理前　Ｌ側電流ドライブAMP基板裏
Ｃ７９．　修理（半田補正）後　Ｌ側電流ドライブAMP基板裏　半田を全部やり直す。　普通はこれで完成。
Ｃ７Ａ．　完成Ｌ側電流ドライブAMP基板裏
Ｃ８１．　修理前　L側電流コントロールAMP基板
Ｃ８２．　修理後　L側電流コントロールAMP基板　半固定VR、電解コンデンサー８個交換
Ｃ８３．　修理前　L側電流コントロールAMP基板裏
Ｃ８３２．　修理前　Ｌ側電流コントロールAMP基板裏半田不良予備軍
Ｃ８３３．　修理前　Ｌ側電流コントロールAMP基板裏半田不良予備軍２
Ｃ８４．　修理（半田補正）後　LR側電流コントロールAMP基板裏　半田を全部やり直す。　普通はこれで完成。
Ｃ８５．　完成L側電流コントロールAMP基板裏　　洗浄後防湿材を塗る

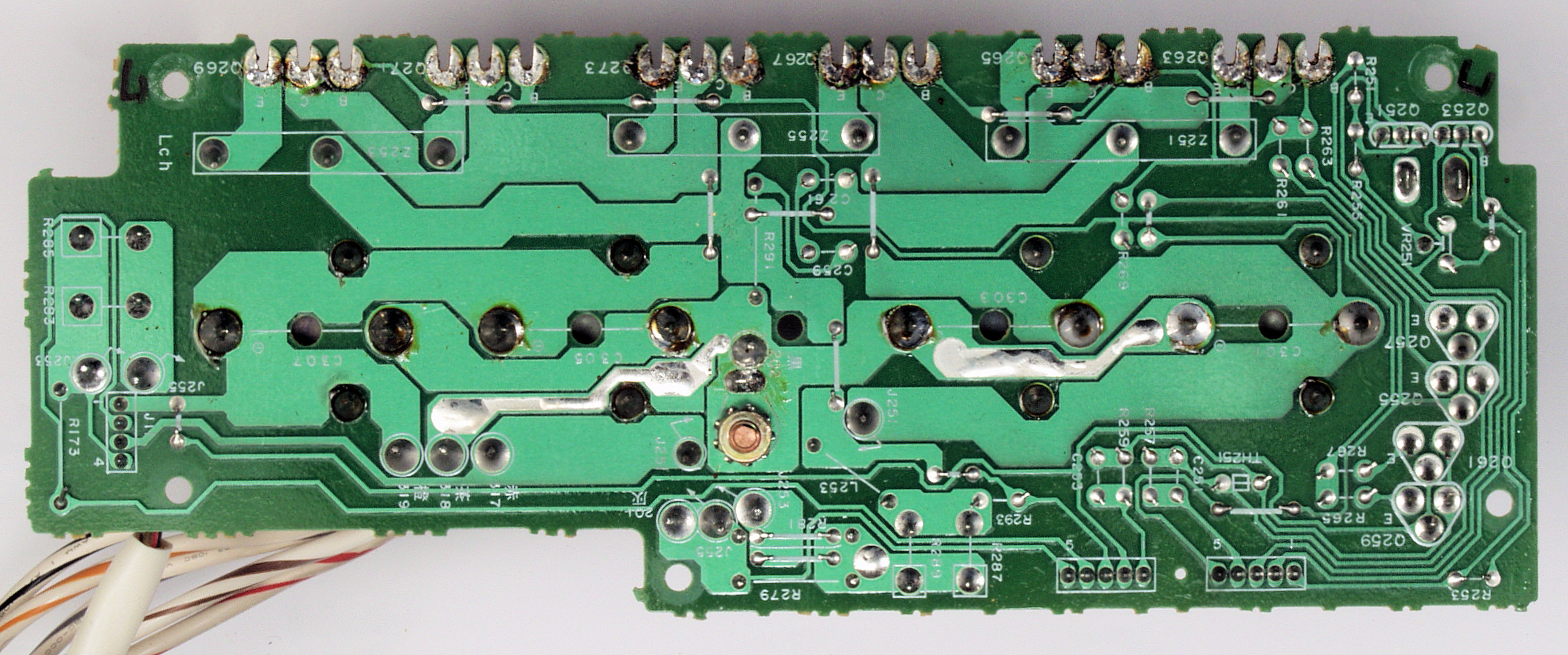

Ｃ９１．　修理前　スピーカ切換基板
Ｃ９２．　修理前　スピーカ切換基板裏
Ｃ９３．　修理（半田補正）後　スピーカ切換基板裏　半田を全部やり直す。
Ｃ９４．　完成スピーカ切換基板裏　　洗浄後防湿材を塗る

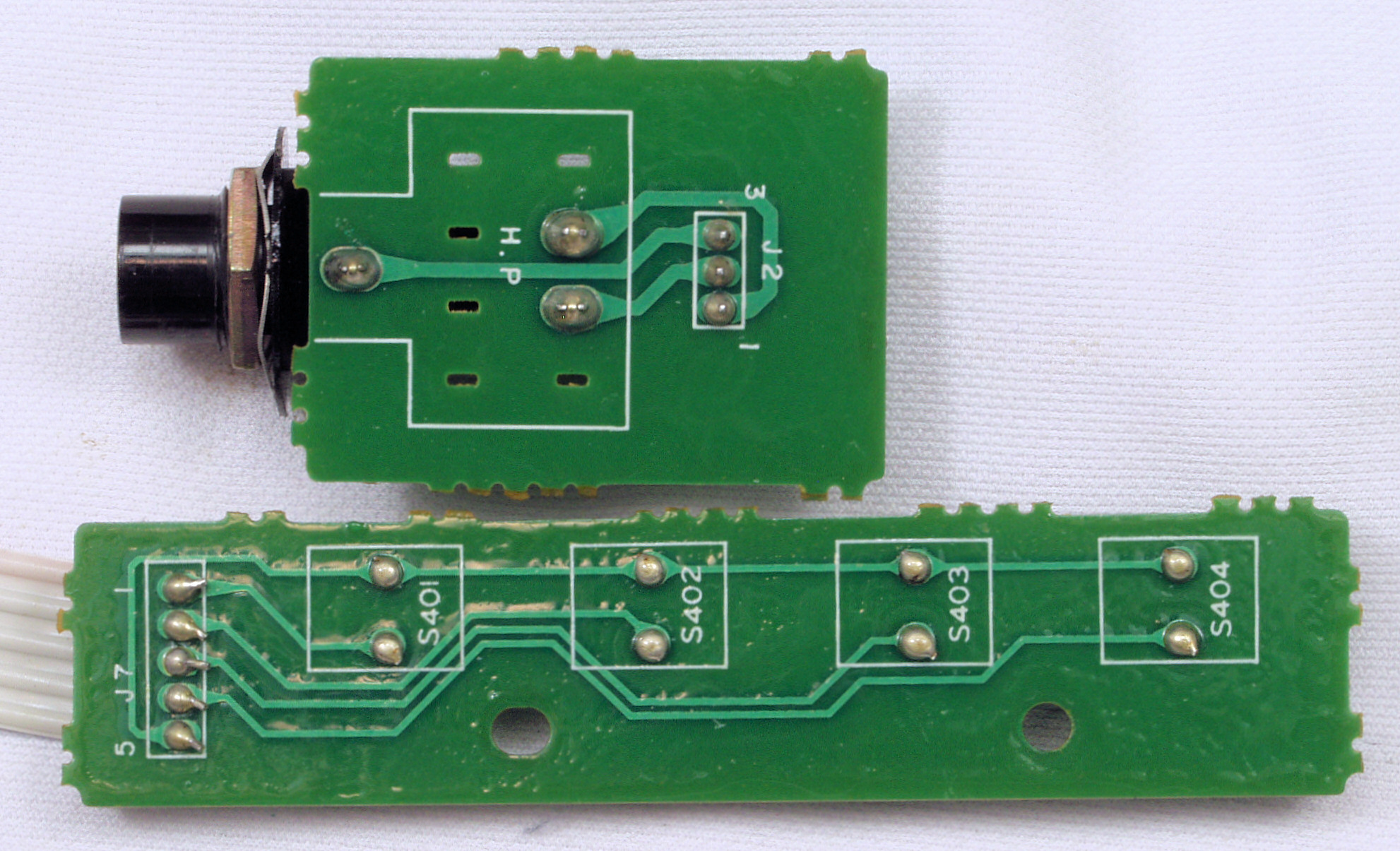

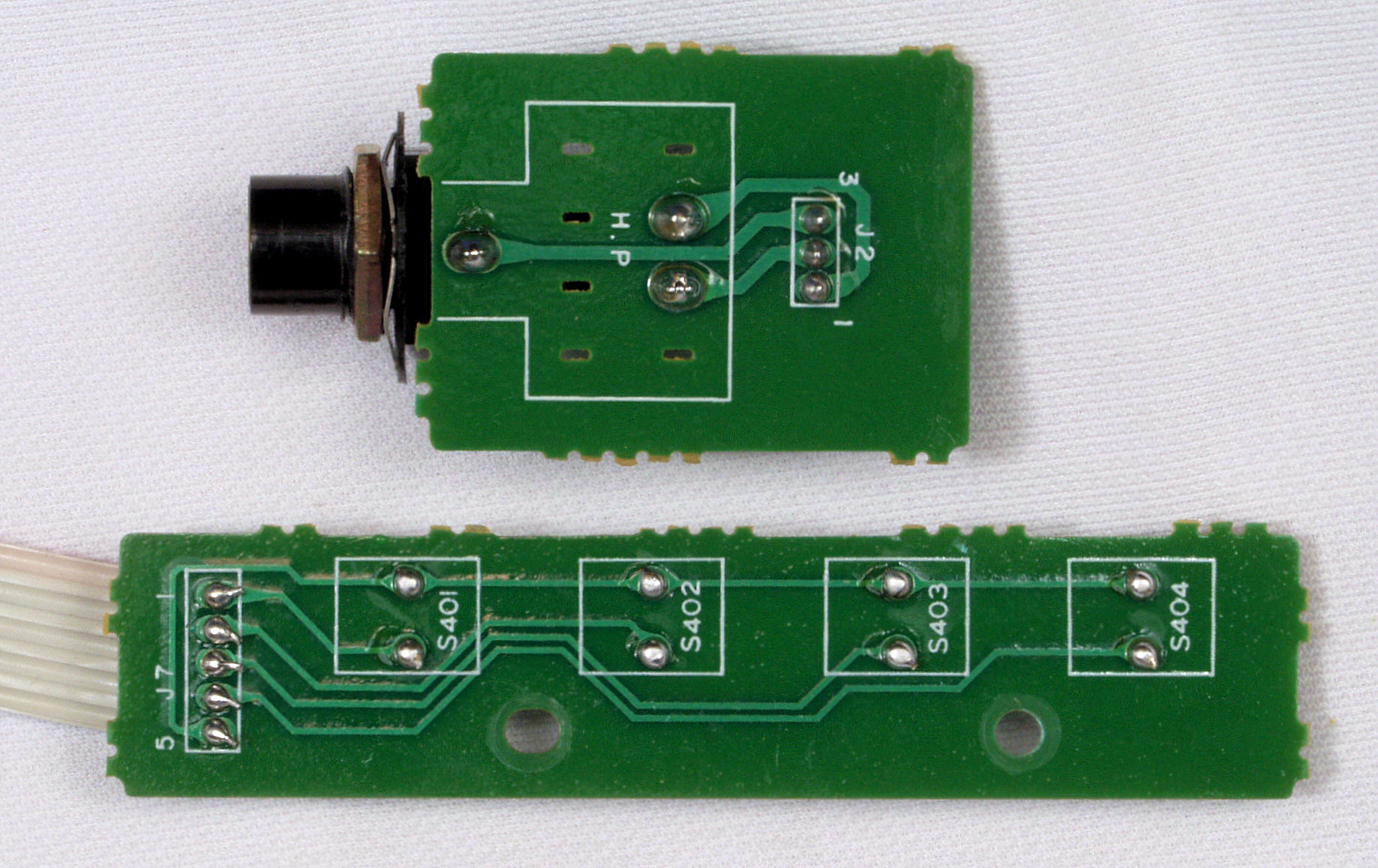

ＣＡ１．　修理前　ヘッドホン端子基板・ＳＰ切換ＳＷ基板

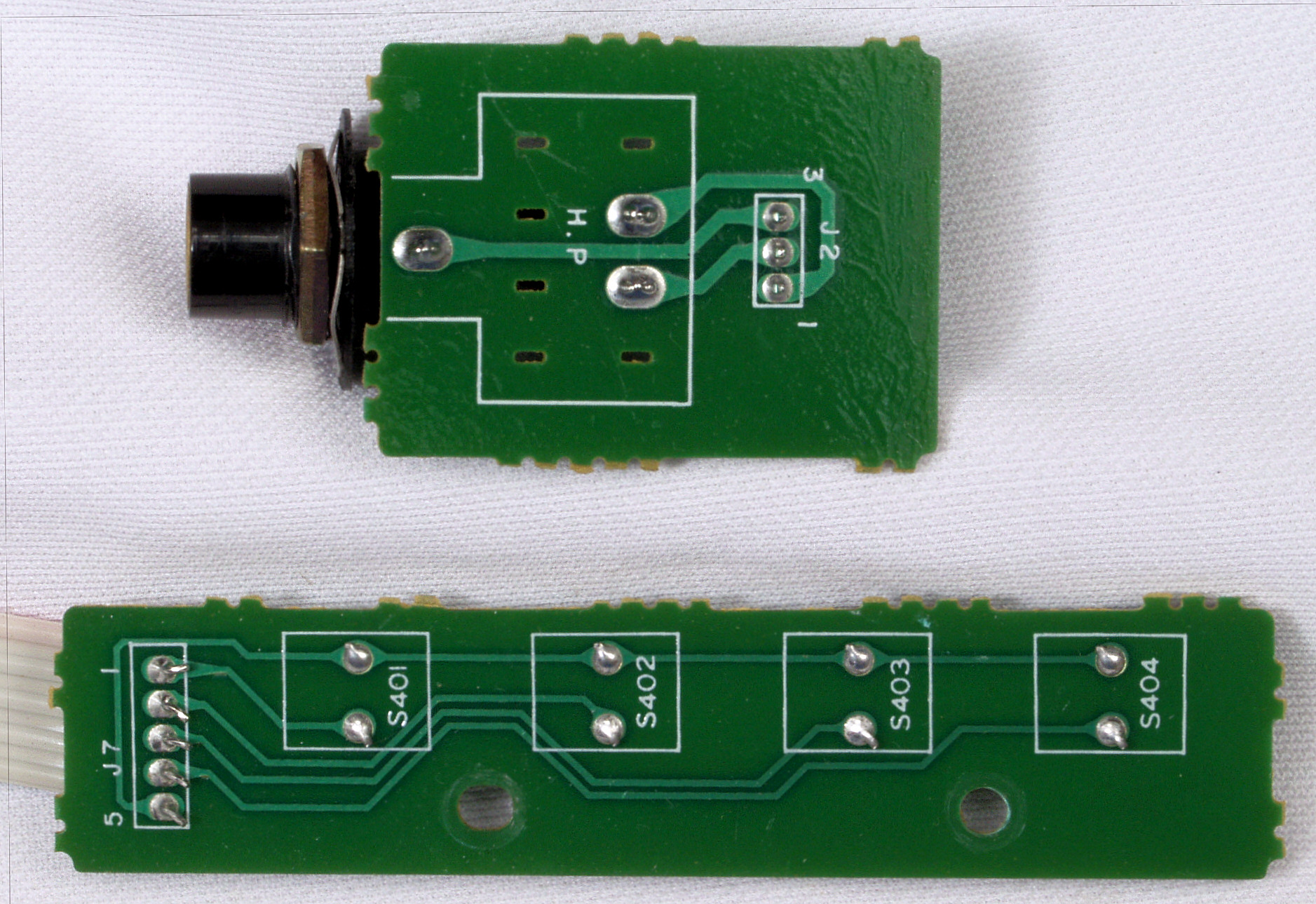

ＣＡ２．　修理前　ヘッドホン端子基板裏・ＳＰ切換ＳＷ基板裏
ＣＡ３．　修理（半田補正）後　ヘッドホン端子基板裏・ＳＰ切換ＳＷ基板裏　半田を全部やり直す。
ＣＡ４．　完成ヘッドホン端子基板裏・ＳＰ切換ＳＷ基板裏　　洗浄後防湿材を塗る

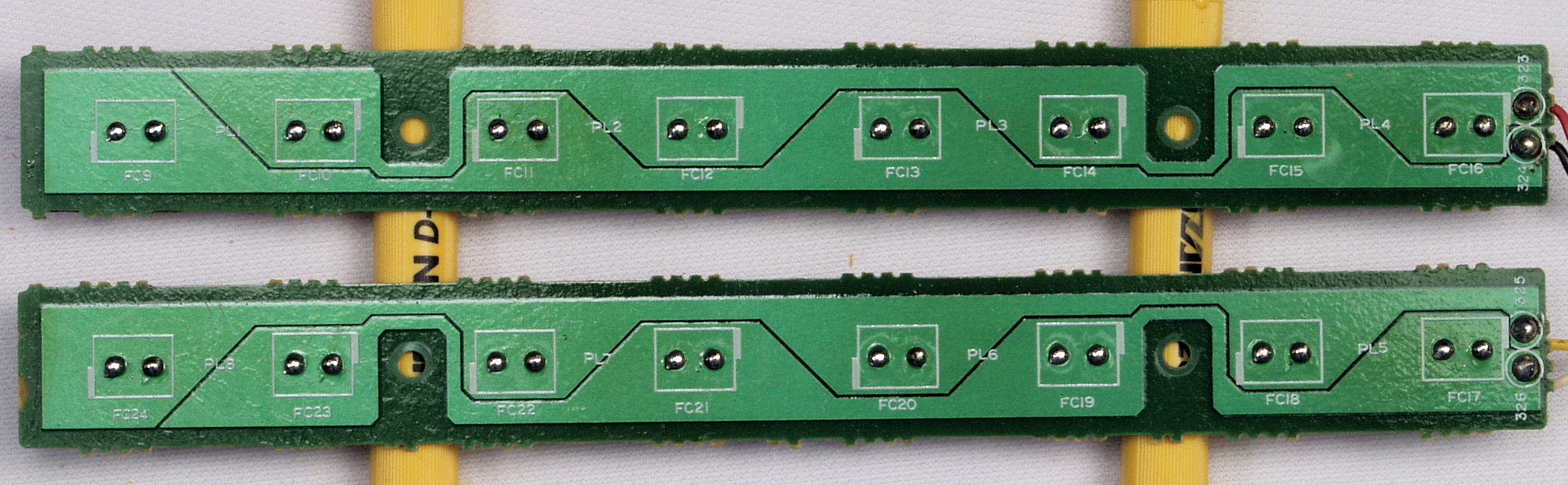

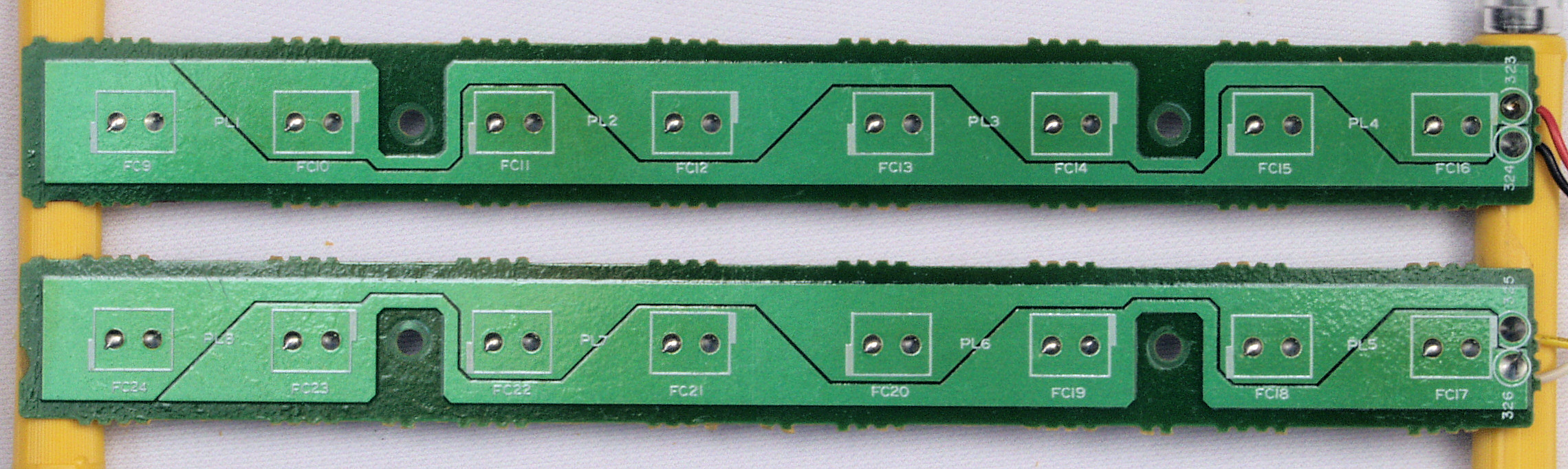

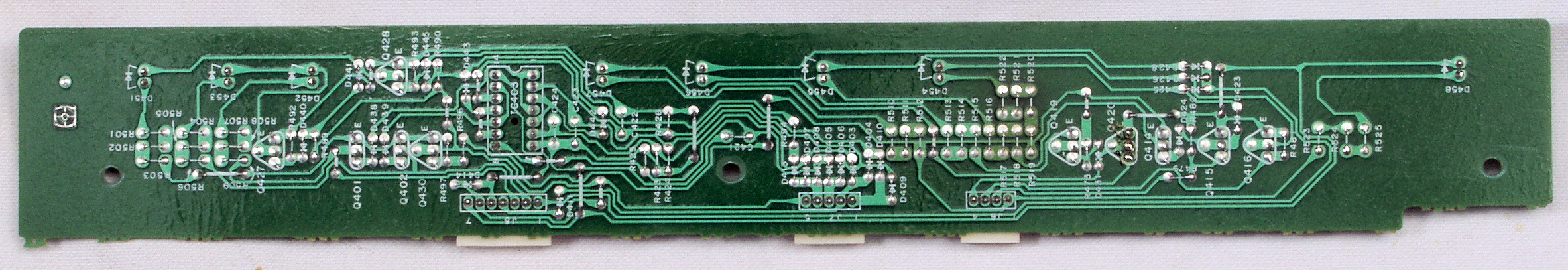

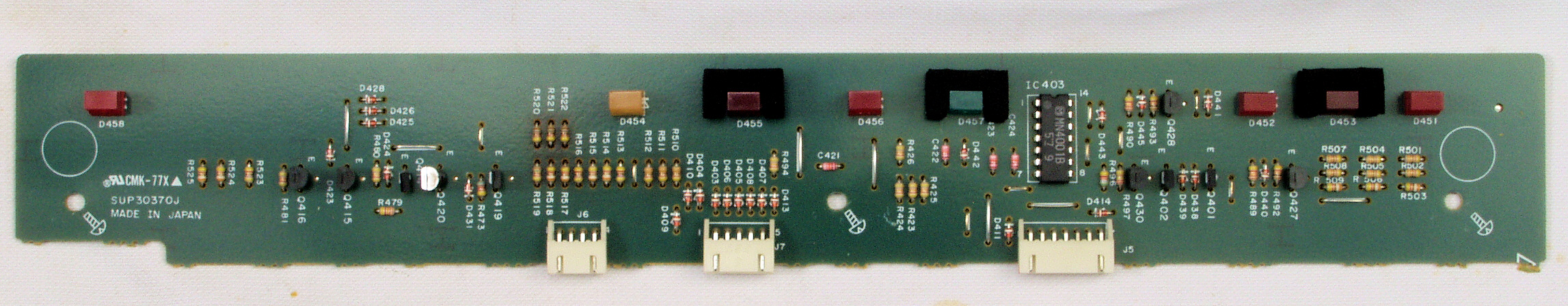

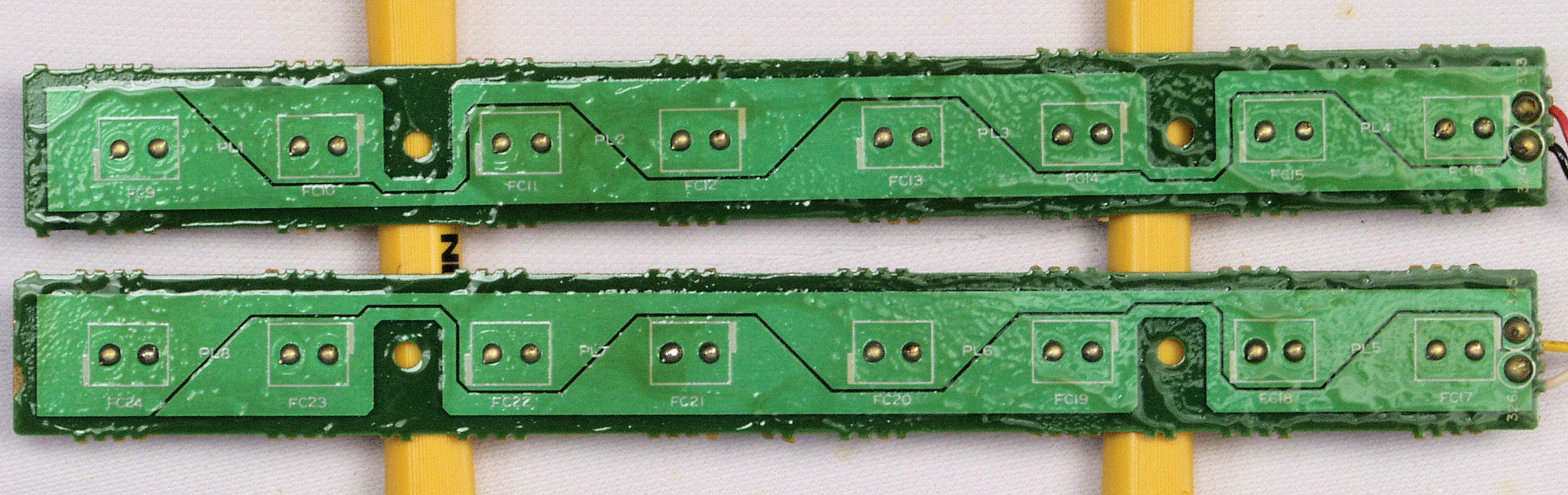

ＣＡ５．　修理前　メータ照明ランプ基板
ＣＡ６．　修理前　メータ照明ランプ基板裏

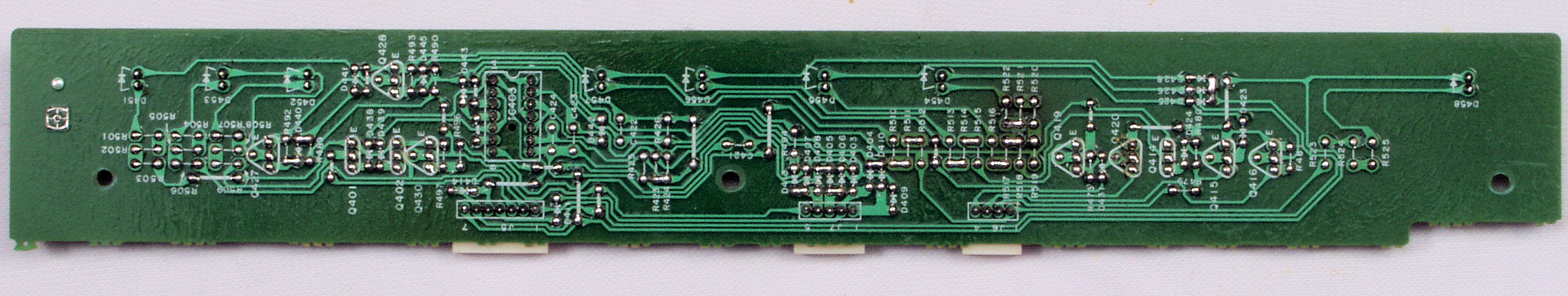

ＣＡ７．　修理（半田補正）後　メータ照明ランプ基板裏
ＣＡ８．　完成メータ照明ランプ基板裏　　洗浄後防湿材を塗る
ＣＢ１．　修理前　メイン基板
ＣＢ２．　修理後　メイン基板　SP接続リーレー３個、半固定VR２個、電解コンデンサー２１個交換。
ＣＢ２２．　修理前　メイン基板ラッピング

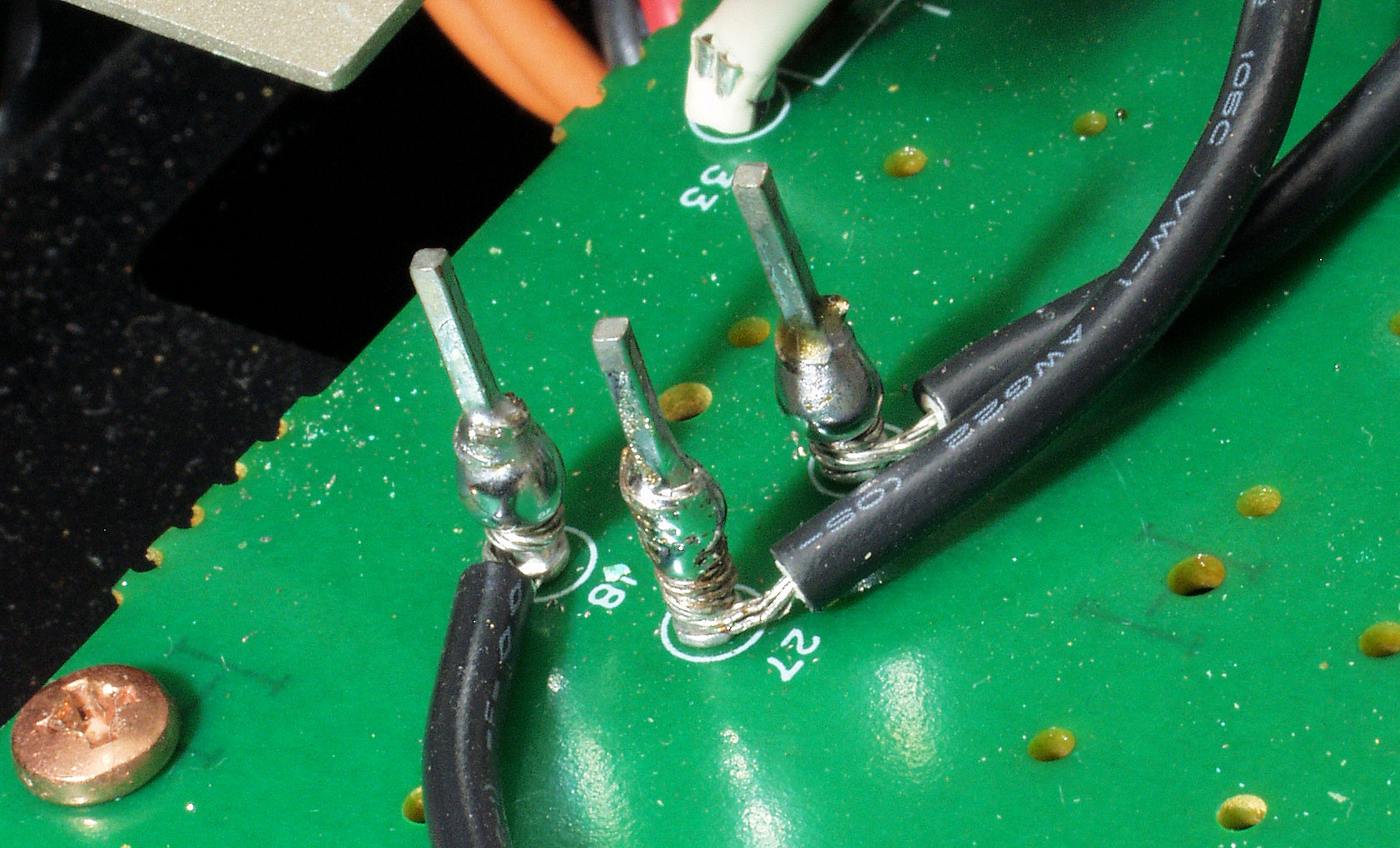

ＣＢ２３．　修理後　メイン基板ラッピング、ラッピング線に半田を浸み込ませる
ＣＢ２４．　修理前　メイン基板ラッピング２、整流器の曲げ方向が不適切で、左のコネクターが外しにくい！
ＣＢ２５．　修理後　メイン基板ラッピング３、ラッピング線に半田を浸み込ませる
ＣＢ２６．　修理前　メイン基板ラッピング３、整流器の曲げ方向が不適切で、左のコネクターが外しにくい！
ＣＢ２７．　修理後　メイン基板ラッピング３、ラッピング線に半田を浸み込ませる

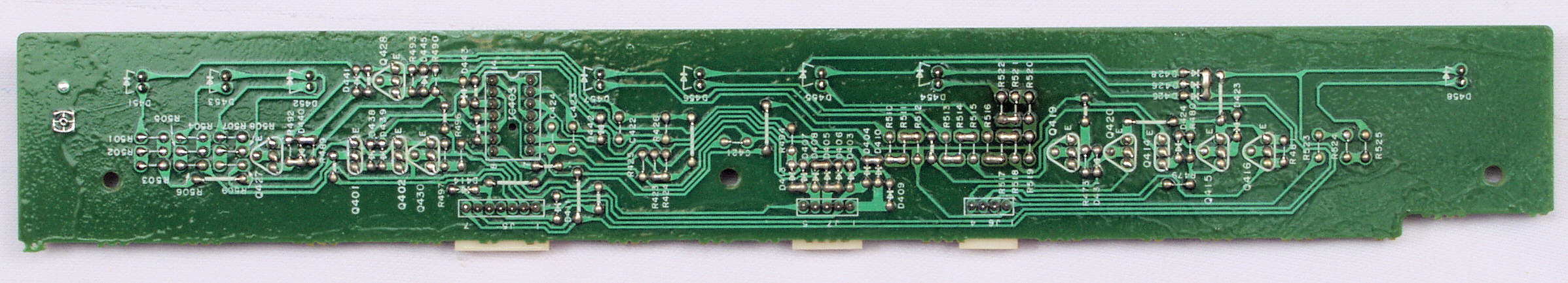

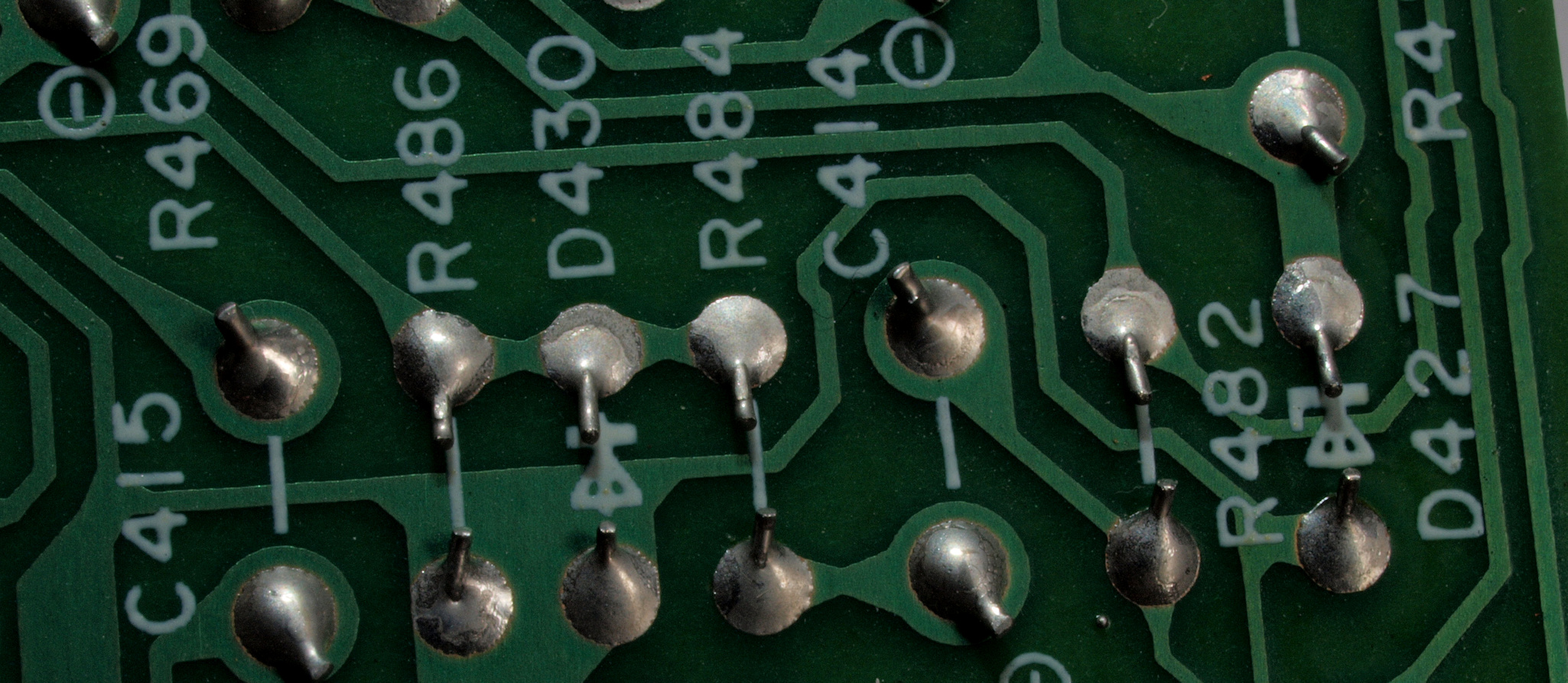

ＣＢ３．　修理前　メイン基板裏

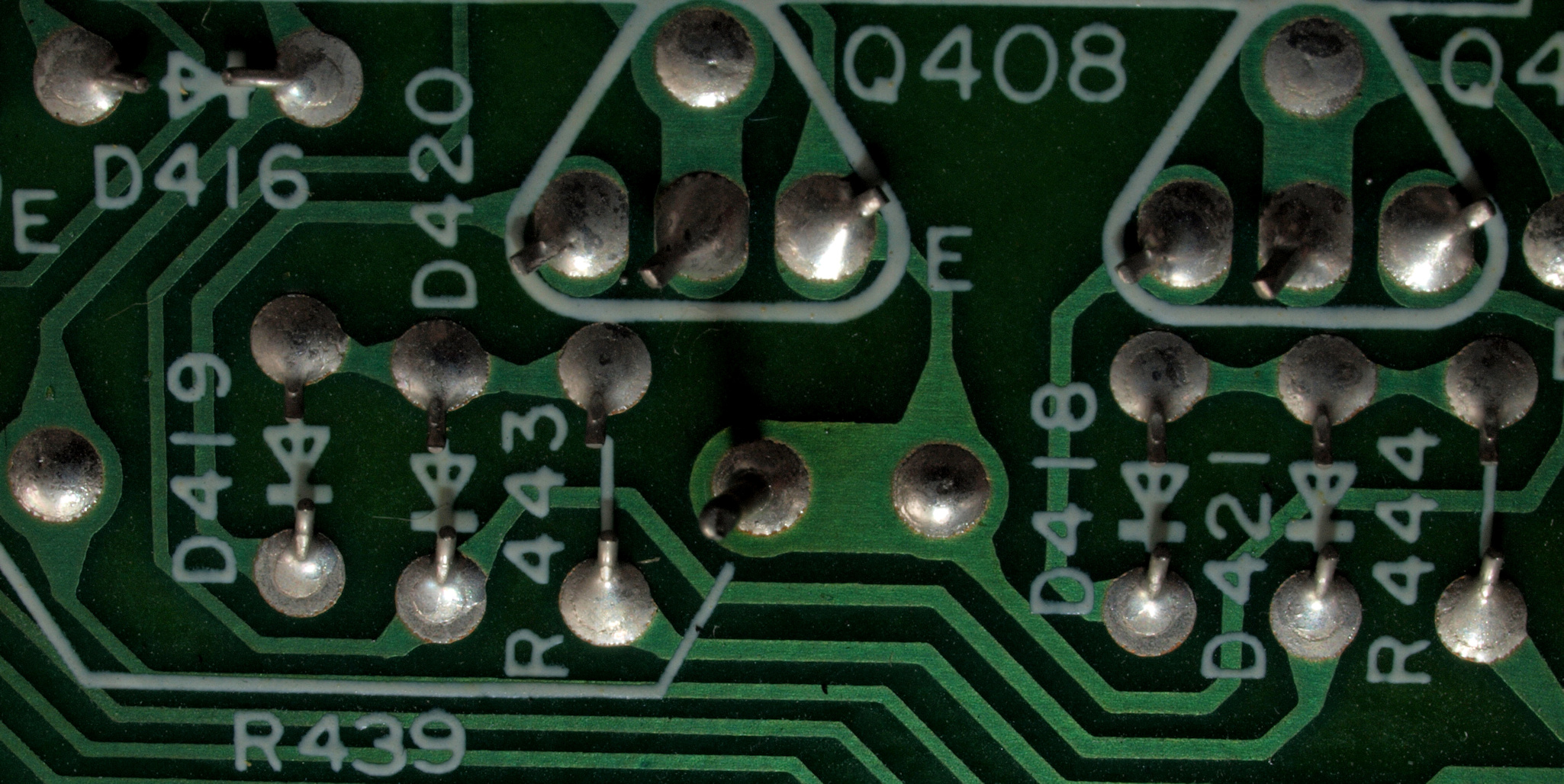

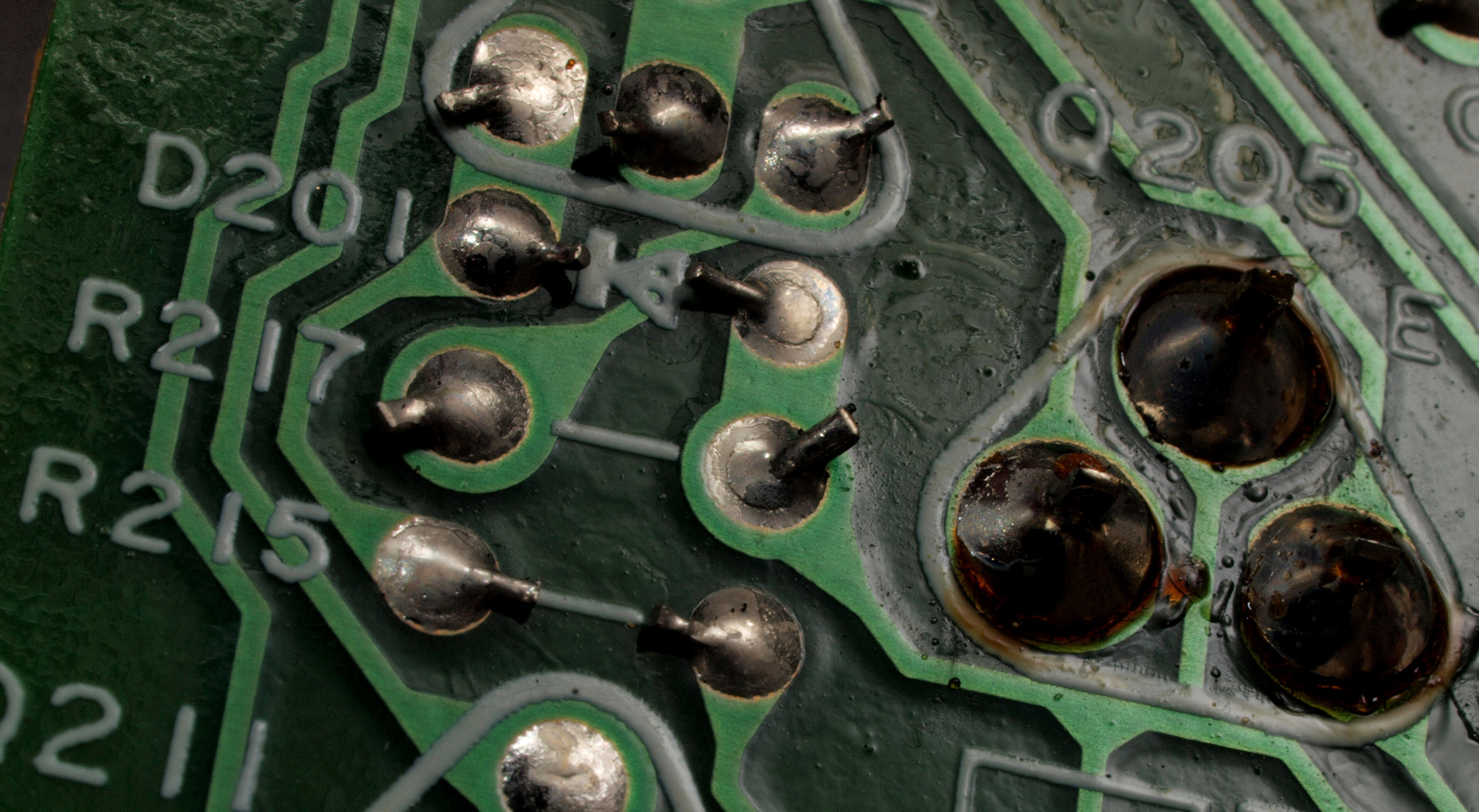

ＣＢ３２．　修理前　メイン基板裏半田不良予備軍
ＣＢ３３．　修理前　メイン基板裏半田不良予備軍２
ＣＢ３４．　修理前　メイン基板裏半田不良予備軍３
ＣＢ３５．　修理前　メイン基板裏、リード線曲げ方向不良
ＣＢ４．　修理（半田補正）後　メイン基板裏　半田を全部やり直す。
ＣＢ６．　完成メイン基板裏　　洗浄後防湿材を塗る

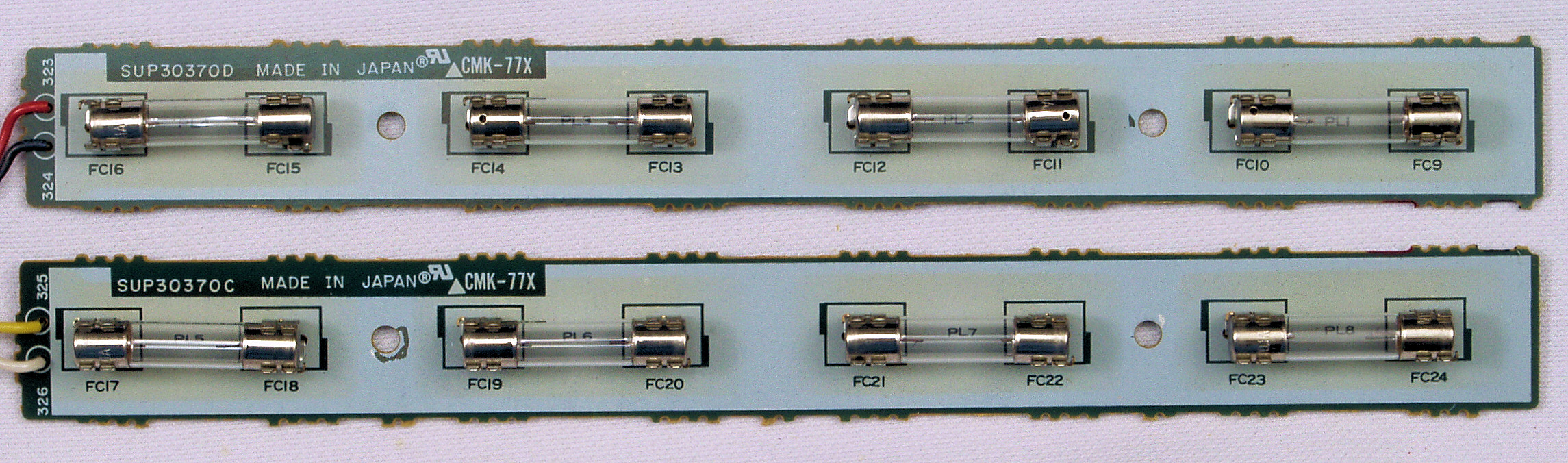

ＣＣ１．　修理前　フューズ基板
ＣＣ１２．　修理前　フューズ基板ラッピング
ＣＣ１３．　修理後　フューズ基板ラッピング、ラッピング線に半田を浸み込ませる
ＣＣ１４．　修理前　フューズ基板ラッピング２
ＣＣ１５．　修理後　フューズ基板ラッピング２、ラッピング線に半田を浸み込ませる
ＣＣ３．　修理前　フューズ基板裏
ＣＣ４．　修理（半田補正）後　フューズ基板裏　半田を全部やり直す。
ＣＣ５．　完成フューズ基板裏　　洗浄後防湿材を塗る
ＣＤ１．　交換した部品

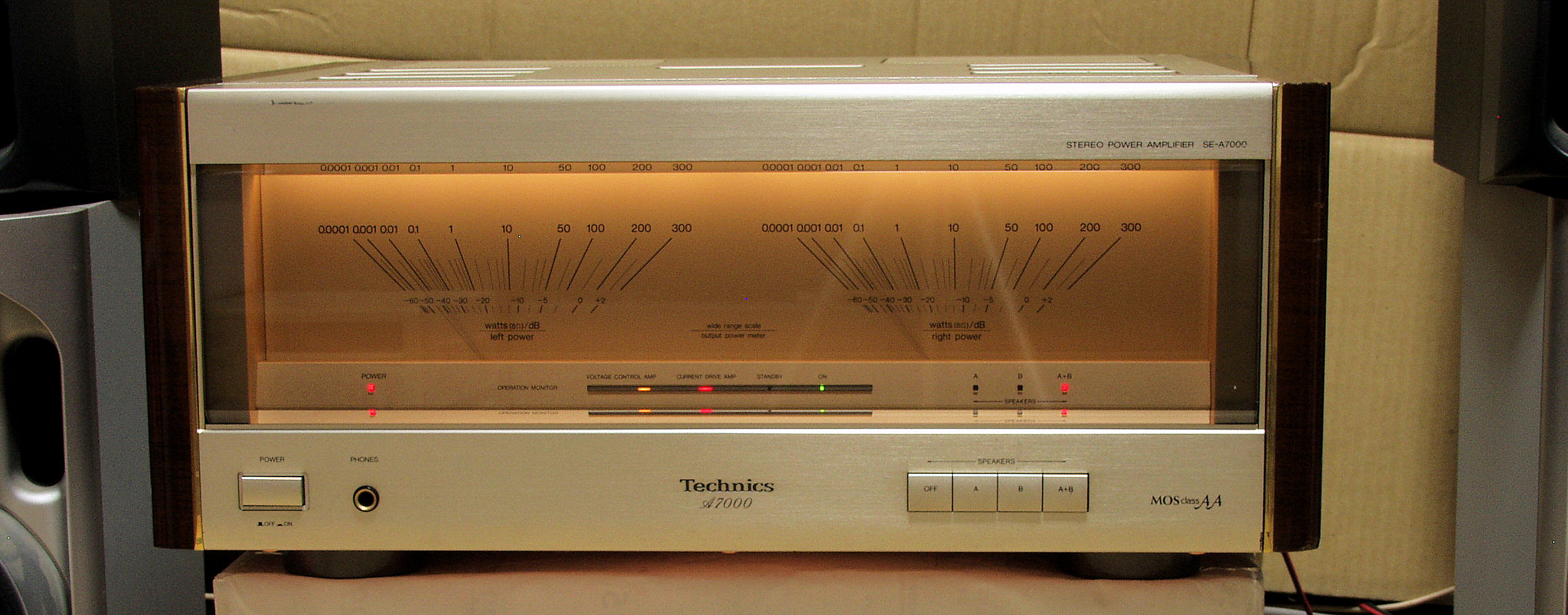

ＣＥ１．　修理前　上から見る
ＣＥ２．　修理後　上から見る
ＣＥ３．　修理前　下から見る
ＣＥ４．　修理後　下から見る
Ｅ．　調整・測定
Ｅ１．　出力・歪み率測定。
　　　　「見方」。

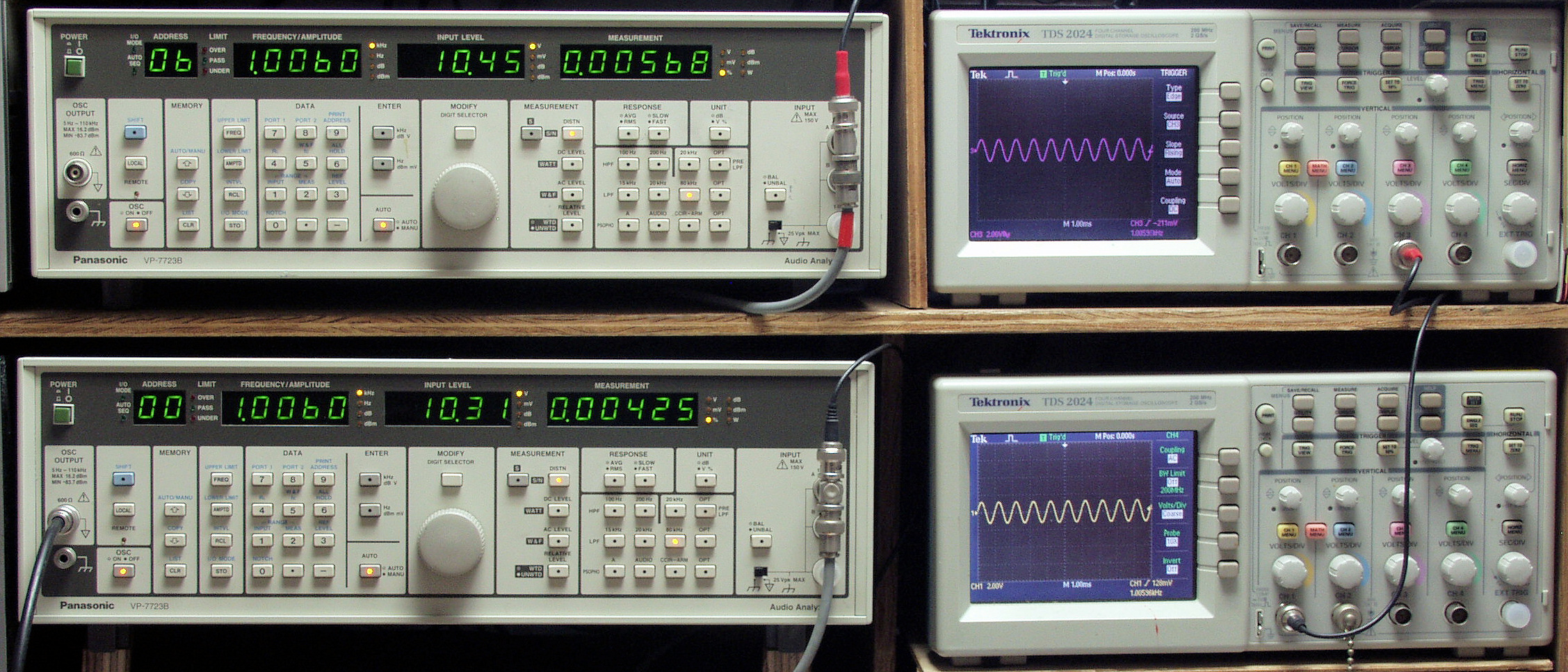

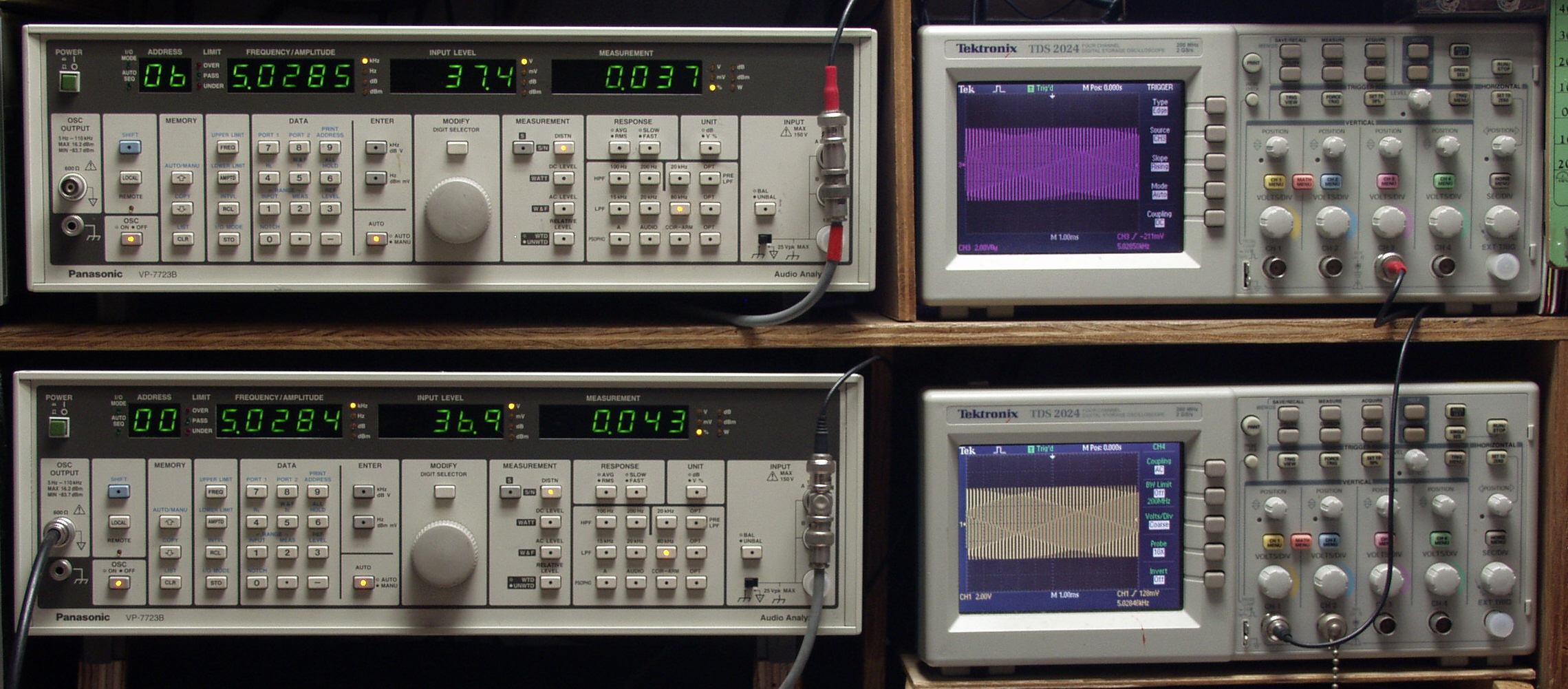

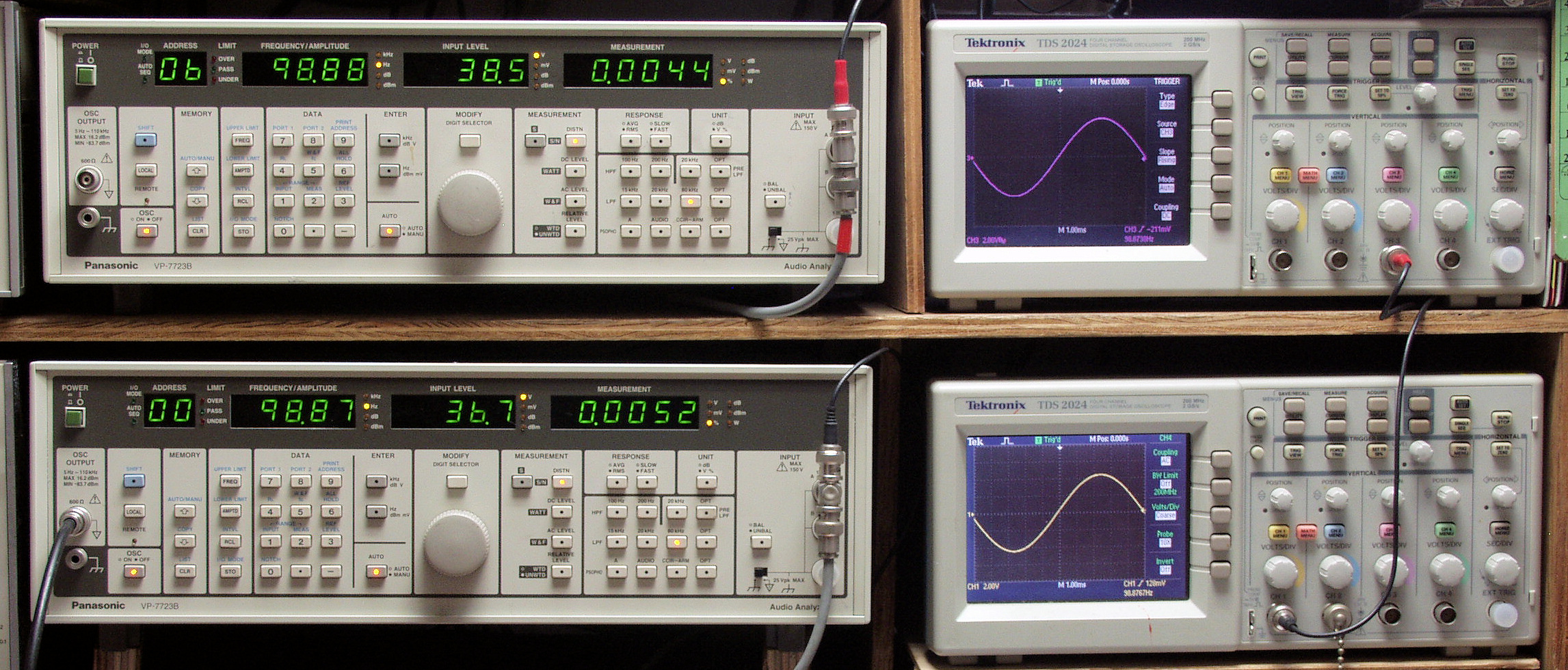

　　　上段中央オーディオアナライザ　ＶＰ−７７２３Ｂ＝Ｒ側測定。LED表示は右から、「歪み率」、「ＳＰ出力電圧」、「周波数」。
　　　下段中央オーディオアナライザ　ＶＰ−７７２３Ｂ＝Ｌ側測定。
　　　上段右端オシロ　ＴＤＳ−２０２４＝Ｒ側出力波形表示。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。
　　　下段右端オシロ　ＴＤＳ−２０２４＝Ｌ側出力波形表示。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。
　　　下段中央オーディオアナライザ　ＶＰ−７７２３Ｂから発振出力＋ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。
測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」
Ｅ２１．　Ｒ側ＳＰ出力電圧３８．５Ｖ＝１８５Ｗ出力　０．００４％歪み　１００ＨＺ。
　　　　　Ｌ側ＳＰ出力電圧３６．７Ｖ＝１６８Ｗ出力　０．００５％歪み　１００ＨＺ。
Ｅ２２．　Ｒ側ＳＰ出力電圧３６．２Ｖ＝１３１Ｗ出力　０．００９％歪み　５００ＨＺ。
　　　　　Ｌ側ＳＰ出力電圧３５．６Ｖ＝１５８Ｗ出力　０．０１％歪み　　５００ＨＺ。

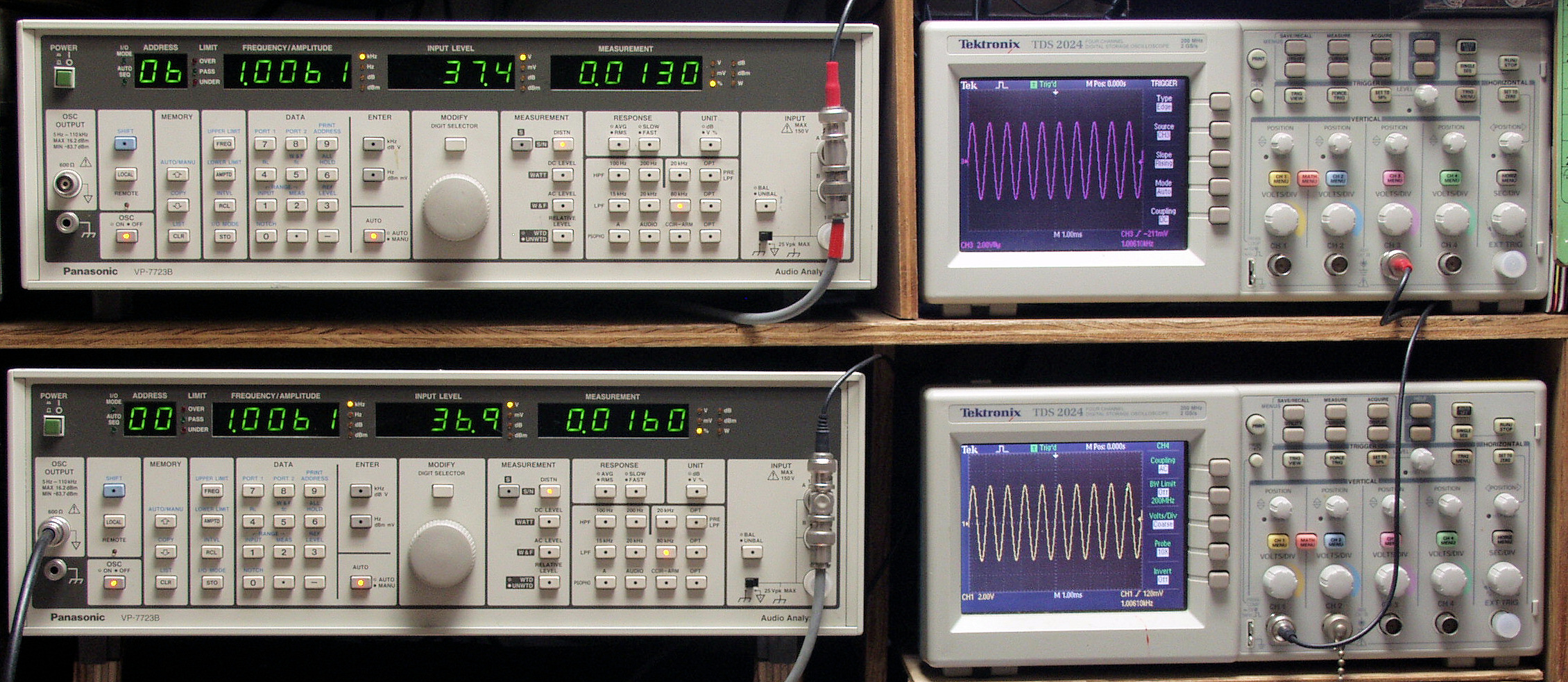

Ｅ２３．　Ｒ側ＳＰ出力電圧３７．４Ｖ＝１７５Ｗ出力　０．０１％歪み　１ＫＨＺ。
　　　　　Ｌ側ＳＰ出力電圧３６．９Ｖ＝１７０Ｗ出力　０．０１％歪み　　１ＫＨＺ。
Ｅ２４．　Ｒ側ＳＰ出力電圧３７．４Ｖ＝１７５Ｗ出力　０．０４％歪み　５ＫＨＺ。
　　　　　Ｌ側ＳＰ出力電圧３６．９Ｖ＝１７０Ｗ出力　０．０４％歪み　５ＫＨＺ。
Ｅ２５．　Ｒ側ＳＰ出力電圧１０．５Ｖ＝１４Ｗ出力　０．００５％歪み　１ＫＨＺ。
　　　　　Ｌ側ＳＰ出力電圧１０．３Ｖ＝１３Ｗ出力　０．００４％歪み　１ＫＨＺ。
Ｅ３．　完成　　２４時間エージング。
Ｓ．　Ｔｅｃｈｎｉｃｓ　SE−Ａ７０００ 仕様（マニアルより）　
定格出力 240W＋240W（4Ω、20Hz〜20kHz、0.005%）
200W＋200W（6Ω、20Hz〜20kHz、0.005%）
170W＋170W（8Ω、20Hz〜20kHz、0.005%）
周波数特性 20Hz〜20kHz +0 -0.1dB
0.8Hz〜150kHz +0 -3dB
入力感度/インピーダンス Normal/DC：1.2V/47kΩ
Balance：1.2V/600Ω
メーター指示範囲 0.0001W〜300W（8Ω）
電源 AC100V、50Hz/60Hz
消費電力 420W
外形寸法 幅483×高さ208×奥行473mm
重量 38kg
