ＯＮＫＹＯ　Ａ－２００１　修理記録

修理中ですので確定ではありません

修理前の状況
ＩＮＰＵＴセレクターの位置にかかわらず、特に右チャンネルの音が途切れたり、ノイズが入ったりします。
最初はヴォリュームかと思ったのですが、どうもＩＮＰＵＴセレクターが原因らしくセレクターのつまみを何回か動かすと直ります。
メインに聴いているのはＣＤなので、セレクターがＣＤの位置ではあまり症状が現れませんが、次に多く聴くＰＨＯＮＯ等では結構症状が出ます。
何の前触れもなく突然起こるようです。
また、アナログのレックアウトにも同様の症状が起こりますので
ＬＰをＣＤＲに録音している際など、録り直しが聞かないので
ＣＤＲがおしゃかになってしまい、大変不便です。
原因
ＥＱ－ＡＭＰ、コントロールＡＭＰ、フラットＡＭＰのＦＥＴ・ＴＲ（トランジスター）劣化
修理状況
終段ＴＲ（トランジスタ－）交換
ＥＱ－ＡＭＰ　ＦＥＴ・ＴＲ（トランジスター）交換
コントロ－ルＡＭＰ　　ＦＥＴ・ＴＲ（トランジスター）交換
フラットＡＭＰのＦＥＴ・ＴＲ（トランジスター）交換

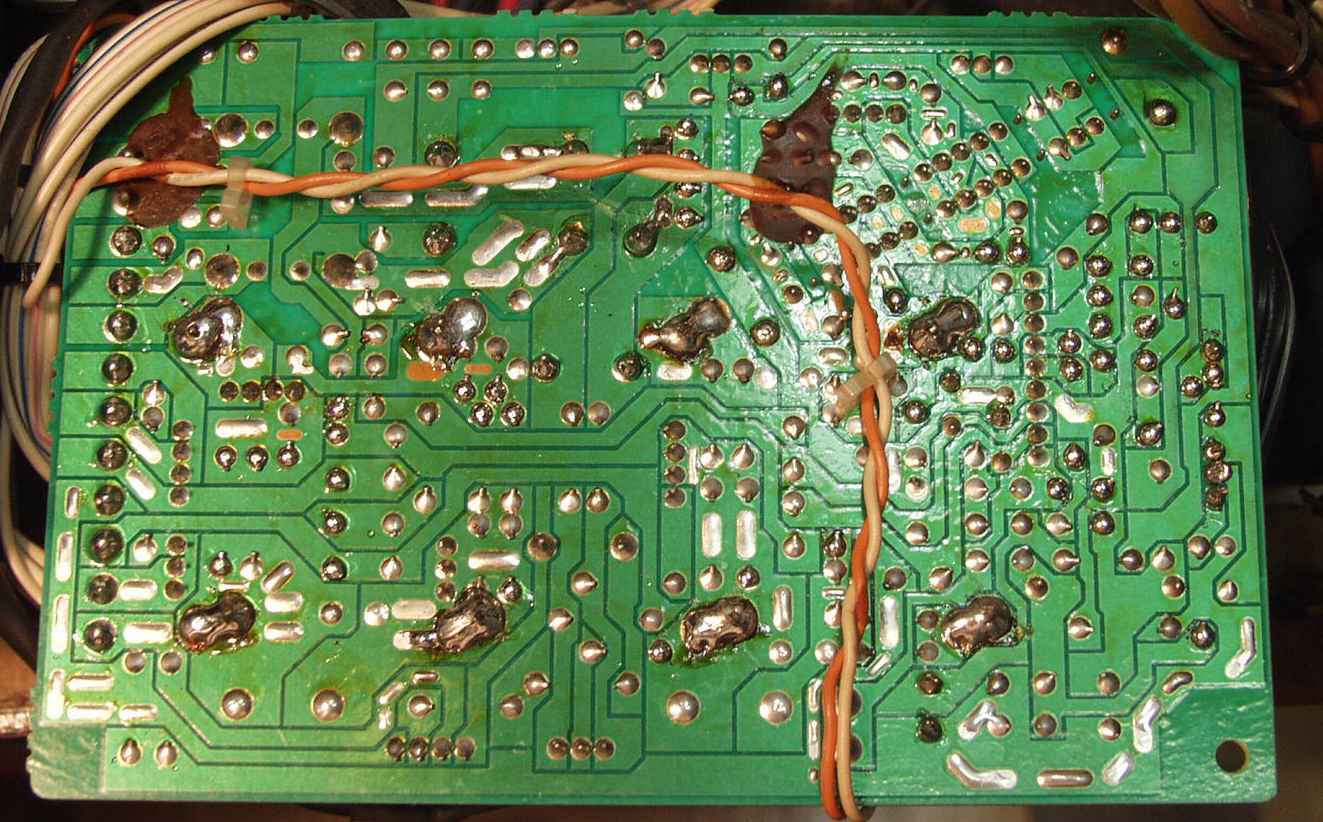

配線手直し、補強（半田補正）
使用部品
終段ＴＲ（トランジスター）　　　　　　８個
FET（電界トランジスター）
ＴＲ（トランジスター）
電源電解コンデサー　　　　　　　
抵抗　　　　　　　　　　　　　　　　　
修理費　　　，０００円　　
Ｓ．　ＯＮＫＹＯ　Ａ－２００１　の仕様（マニアル・カタログより）

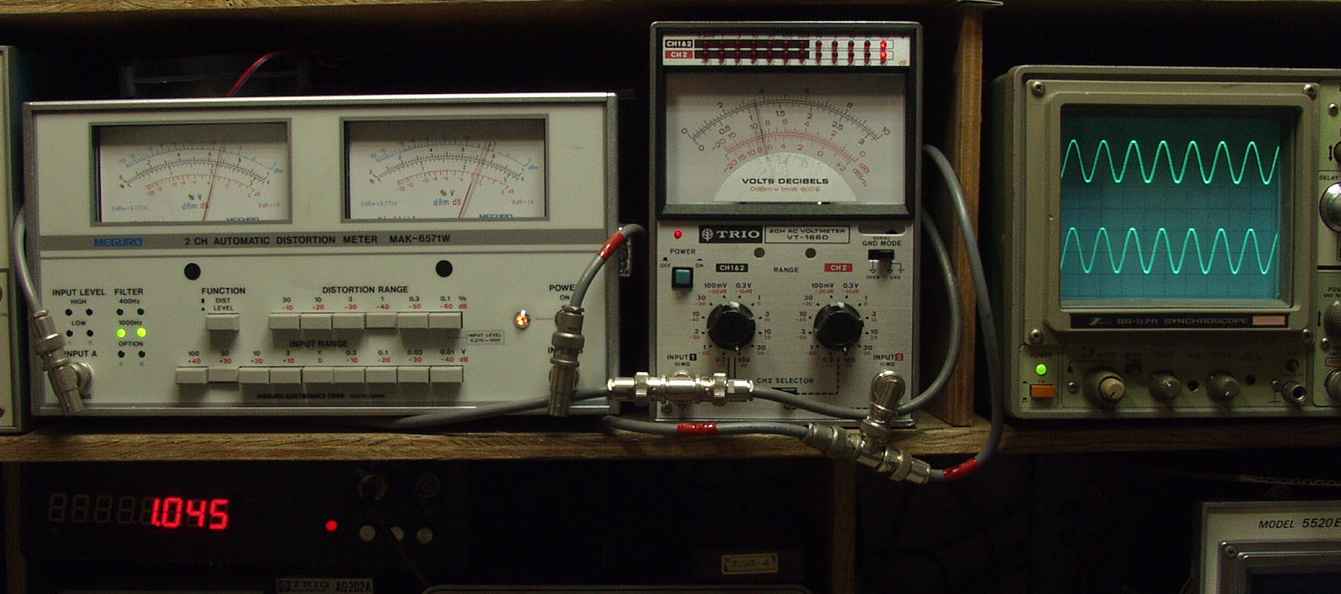

１．修理前点検　出力　３４Ｖ＝１４４Ｗ　歪み率＝０．８％　１０００ＨＺ　入力、バランスＶＲで左の出力を調整

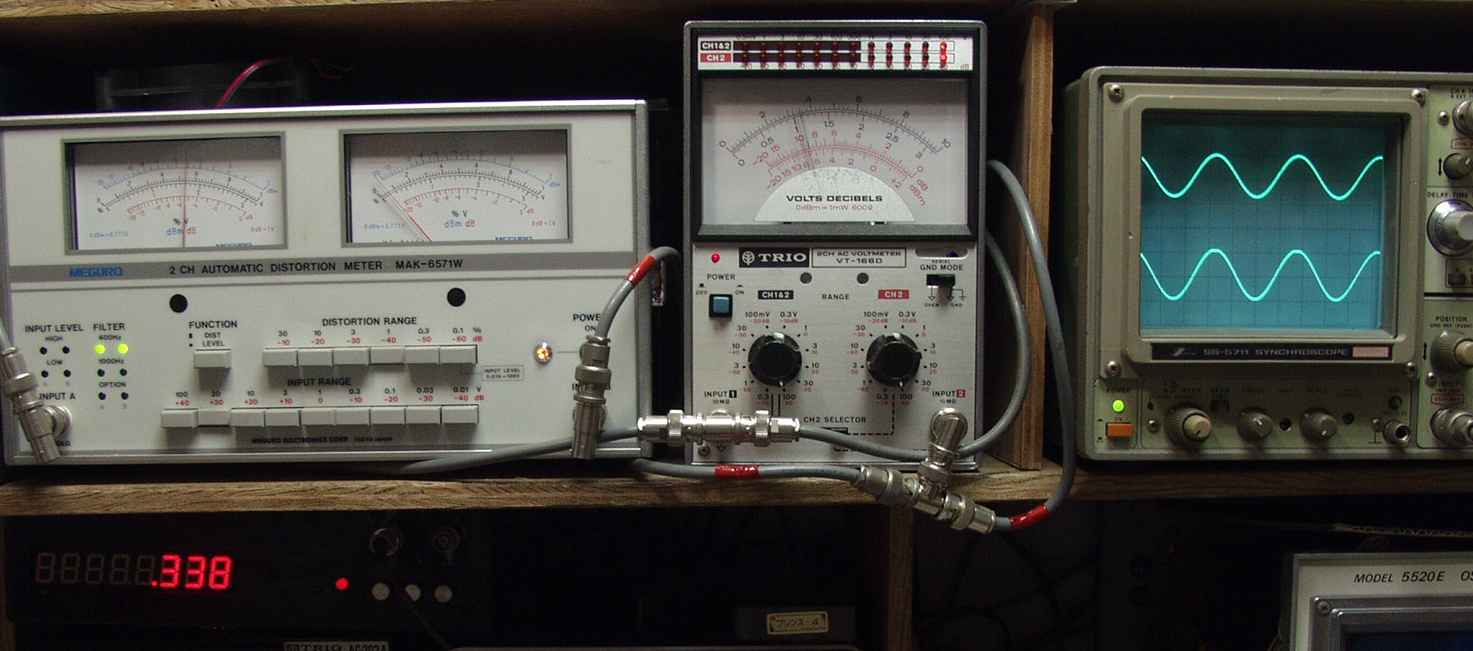

１．修理前点検　出力　３４Ｖ＝１４４Ｗ　歪み率＝０．８％　４００ＨＺ
　　　右側が増幅度低いが、左右とも最大出力は１４４Ｗ

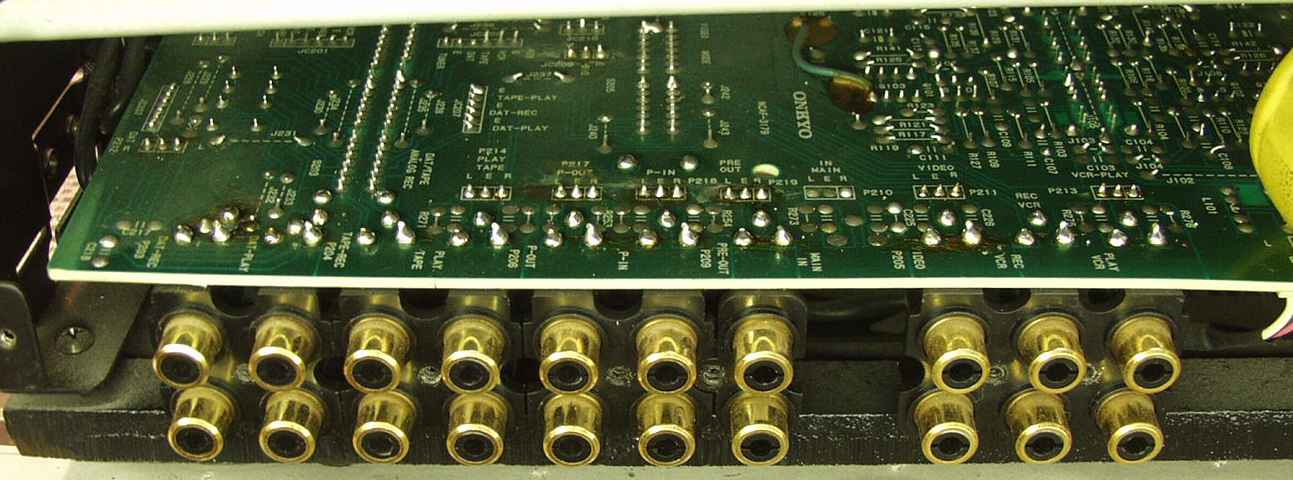

３．ＲＣＡ端子の半田補正

４．ＳＰ接続リレーの交換

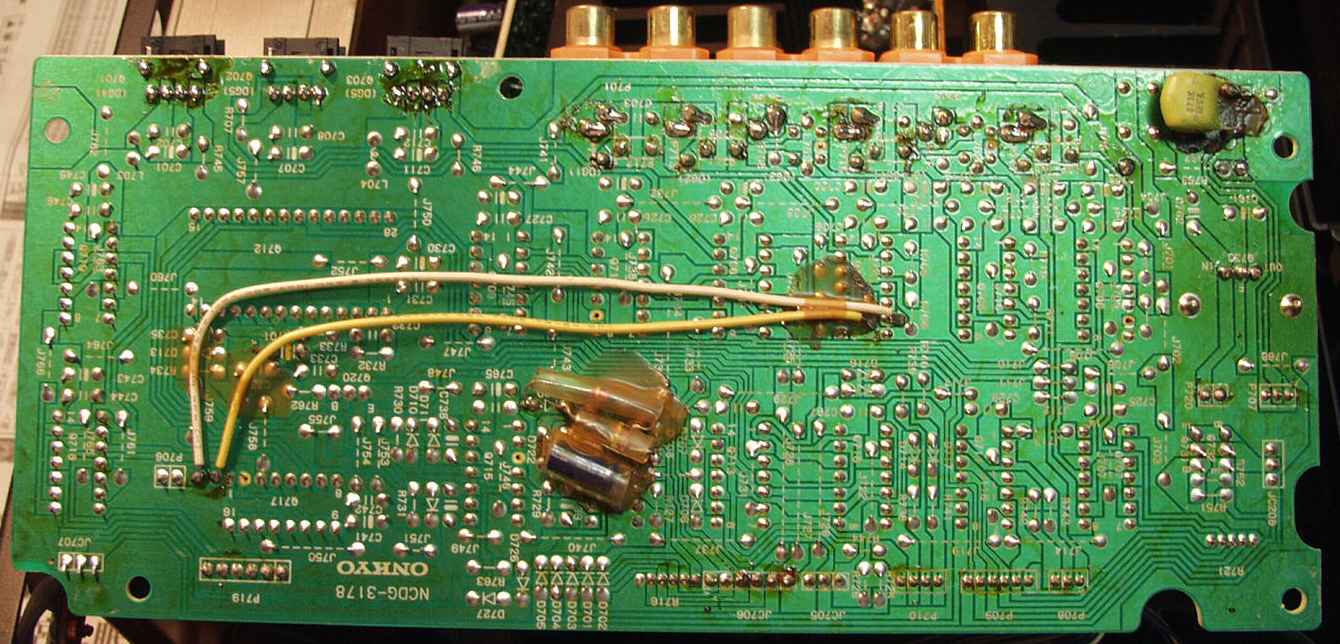

５．デジタル入力端子、ビデオ入力端子半田補正

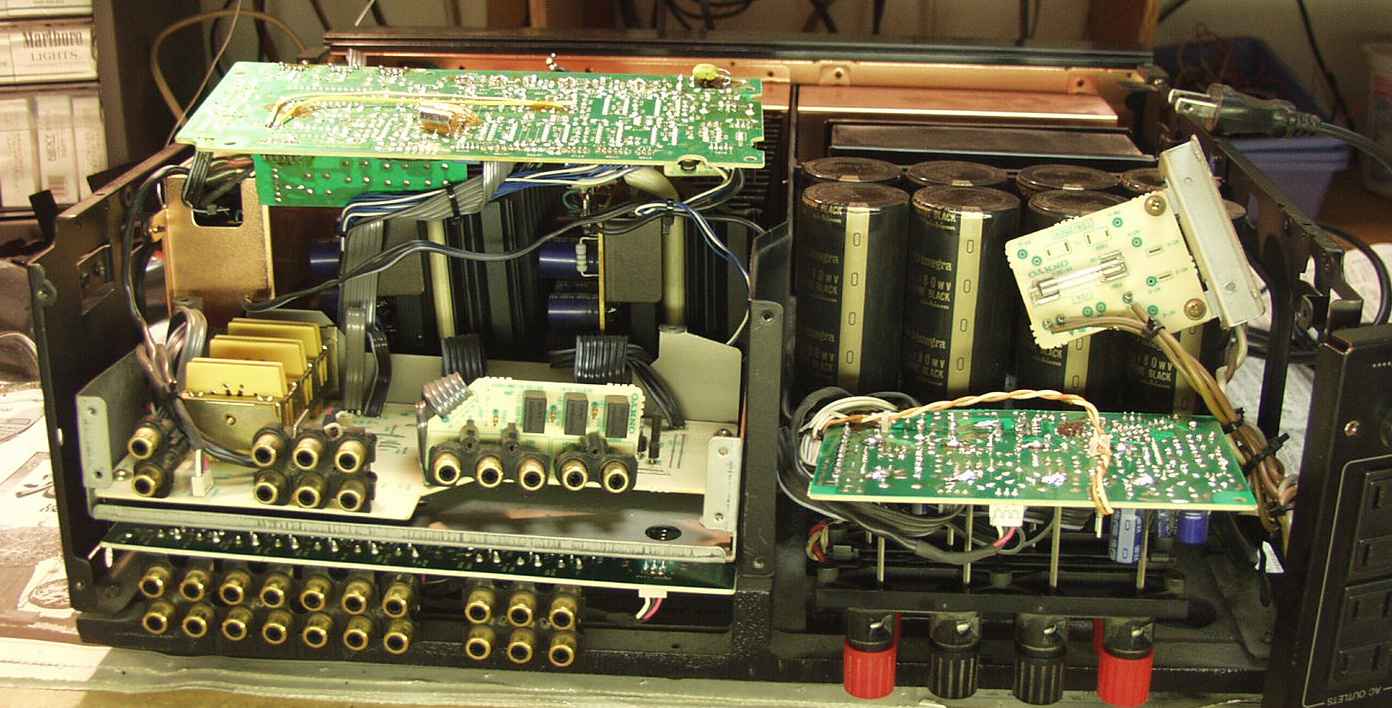

６．重い鋳物の台に乗っているので修理は大変

Ｓ．　ＯＮＫＹＯ　Ａ－２００１　の仕様（カタログ・マニアルより）　

型式	デジタルベーシックアンプ
アンプ部
定格出力(20Hz～20kHz、 CD→sp out、両ch駆動)	170W+170W(6Ω) 150W+150W(8Ω)
ダイナミックパワー	490W+490W(2Ω) 350W+350W(4Ω) 220W+220W(6Ω)
全高調波歪率(20Hz～20kHz)	CD→sp out:0.004%(定格出力時、8Ω) phono MM→rec out:0.003%(3V出力時) phono MC→rec out:0.015%(3V出力時)
混変調歪率(20Hz～20kHz)	CD→sp out:0.004%(定格出力時)
パワーバンドウィズス	5Hz～100kHz(IHF-3dB、THD 0.2%、8Ω)
ダンピングファクター(1kHz、8Ω)	100
周波数特性	phono→rec out(RIAA偏差):20Hz～20kHz ±0.2dB CD→sp out:2Hz～100kHz +0 -3dB
入力感度/インピーダンス	phono MM:2.5mV/47kΩ phono MC:160μV/220Ω CD他:150mV/47kΩ
Phono最大許容入力 (1kHz/10kHz、0.005%)	MM:210mV/1000mV MC:15mV/75mV
定格出力電圧/インピーダンス	tape rec、他:150mV/560Ω pre out:1V/600Ω
映像入出力	VCR、他:1Vp-p/75Ω
SN比(IHF-Aフィルター入力ショート)	phono MM:95dB(5mV入力) phono MC:77dB(0.5mV入力) CD、他:107dB
トーンコントロール最大変化量 (Volume -16dB)	bass:±10dB treble:±8dB contrabass:+10dB
ミューティング(Volume センター以下)	-20dB
DAC部
デジタル入出力	Electrical:1Vp-p/75Ω Optical:TOSLINK規準
サンプリング周波数	32kHz、44.1kHz、48kHz
全高調波歪率(1kHz、0dB時)	0.002%
ダイナミックレンジ	100dB
総合
電源電圧	AC100V、50Hz/60Hz
消費電力(電気用品取締法)	270W
ACアウトレット	switched:2系統、合計200W unswitched:2系統、合計200W
外形寸法	幅477x高さ183x奥行453mm
重量	32.0kg
価格	￥280,000(1988年11月発売)
