Ｍａｒａｎｔｚ　２４０Z　修理記録

平成１５年１０月２５日到着　　　１１月１５日完成

Ａ．　修理前の状況 　　症状は，片チャンネルから「ビシッ」という雑音が頻出し，スピーカーが壊れてしまいそうな状況になります。 　 B．症状、原因 　　電解コンデンサー劣化、初段ＴＲ（トランジスター）劣化 Ｃ．修理状況 　　初段ＴＲ（トランジスター）交換 　　電解コンデンサ−交換＝オーディオ・コンデンサー（ミューズ）使用 　　配線手直し、補強 　　経年劣化による各部ハンダ補正 Ｄ．使用部品 　　初段ＴＲ（トランジスタ−）　　　　　　　　　　　　　　個 　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　４個 　　電解コンデンサ−　　　　　　　　　　　　　　　　　個 　　フイルム・コンデンサー　　　　　　　　　　　　　　２個 Ｆ．修理費　　　７５，０００円　　　＜＜オーバーホール修理＞＞

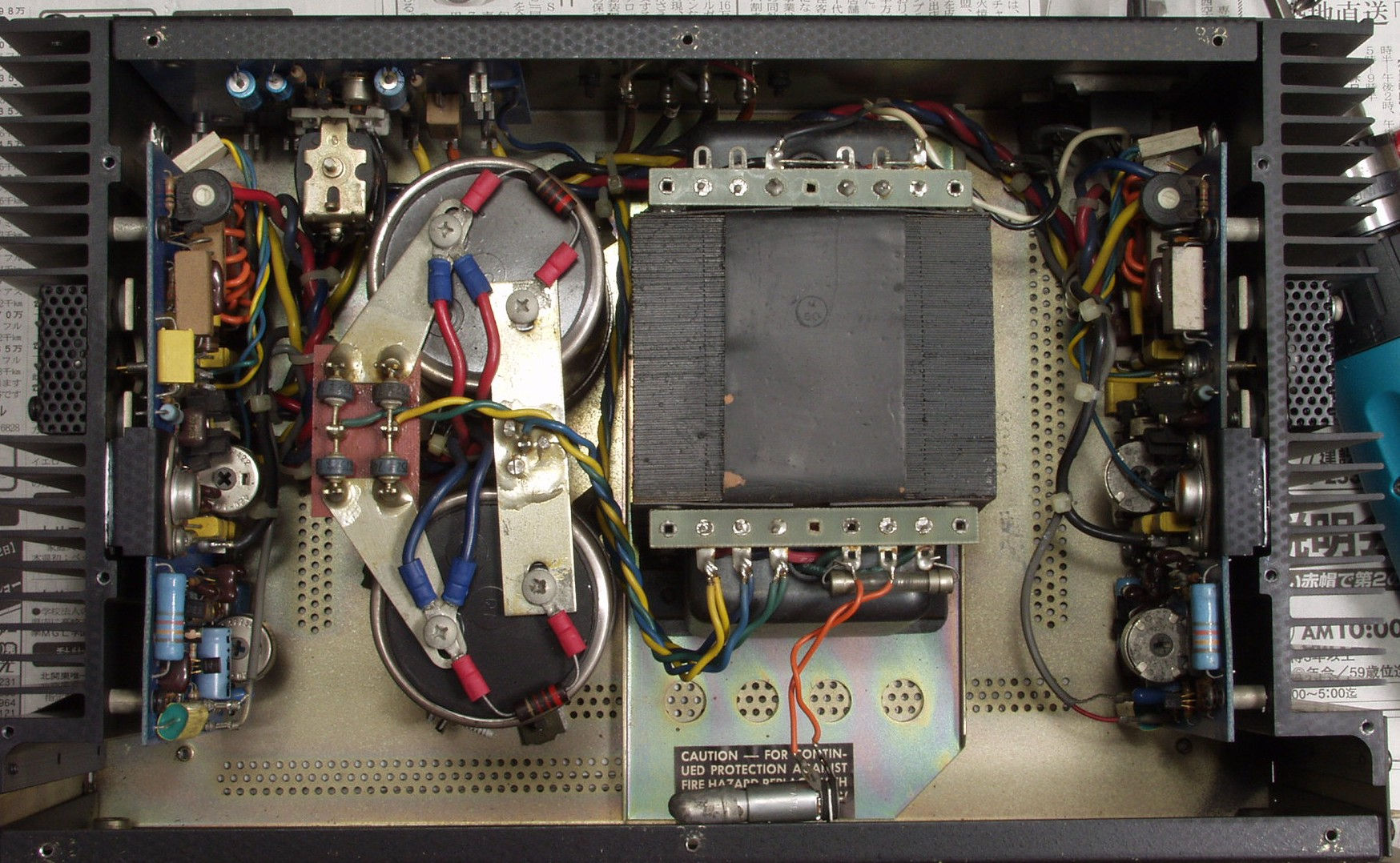

Ａ．　修理前の状況 Ａ−１Ａ．　修理前の点検　上から見る

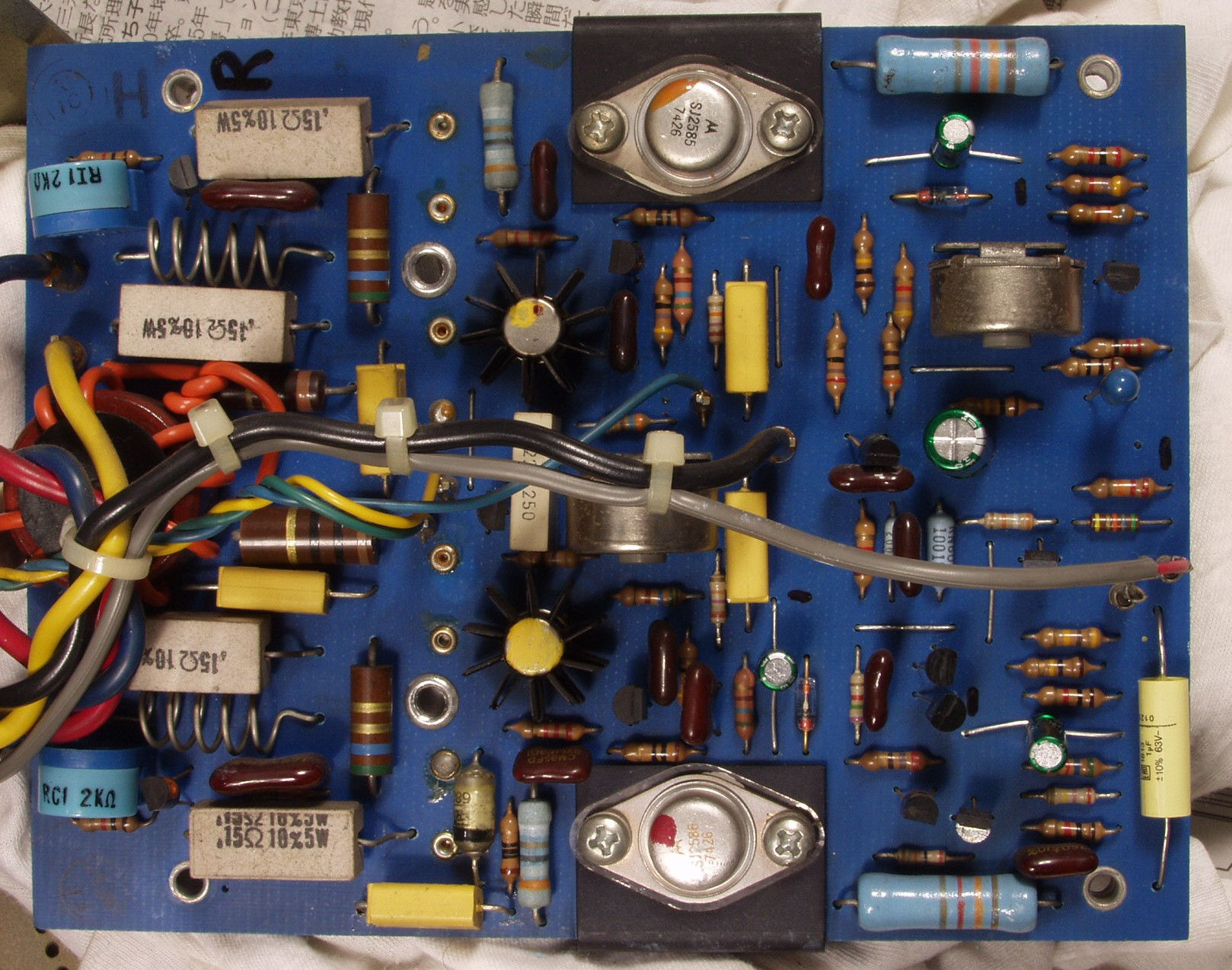

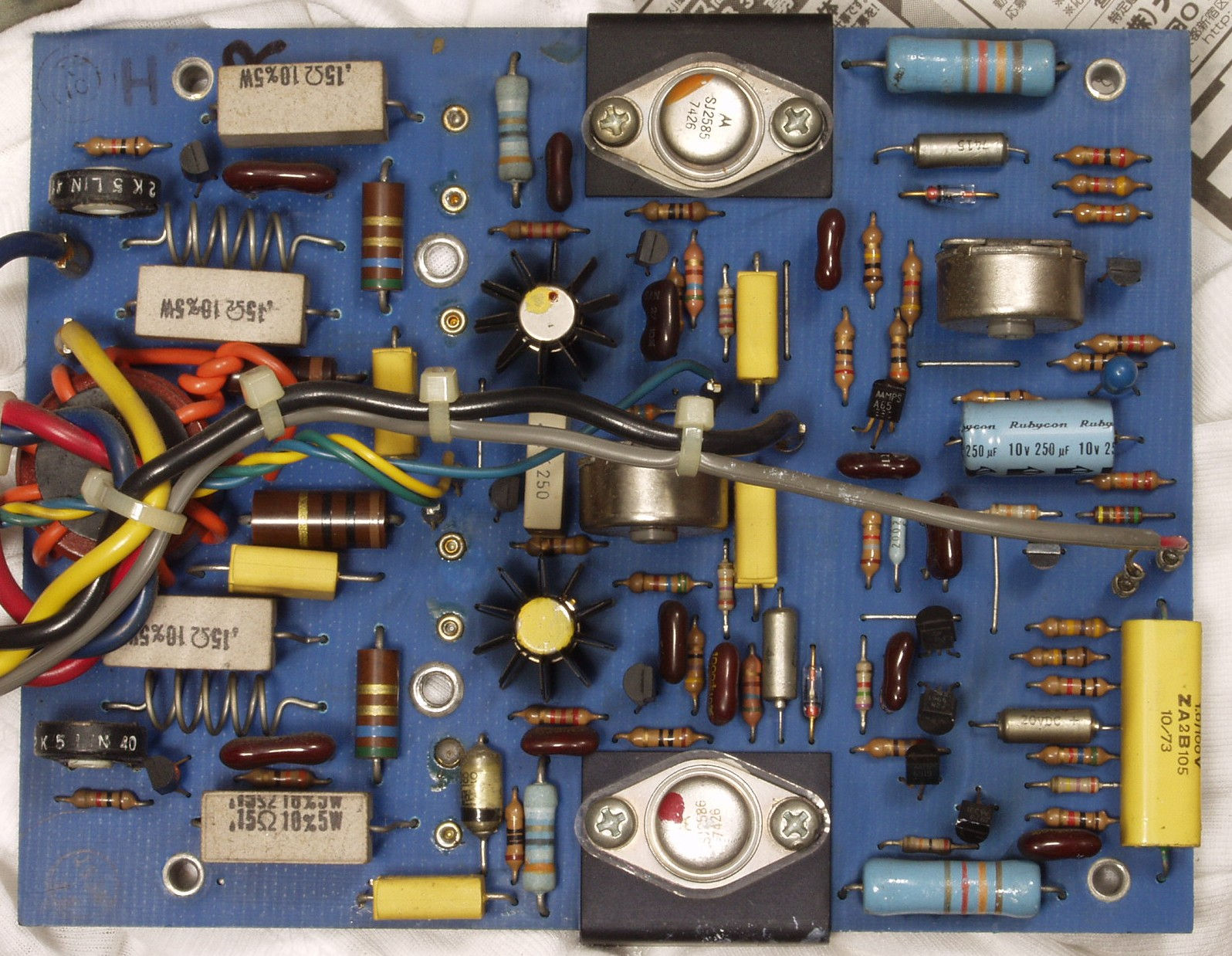

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　　R側終段基板

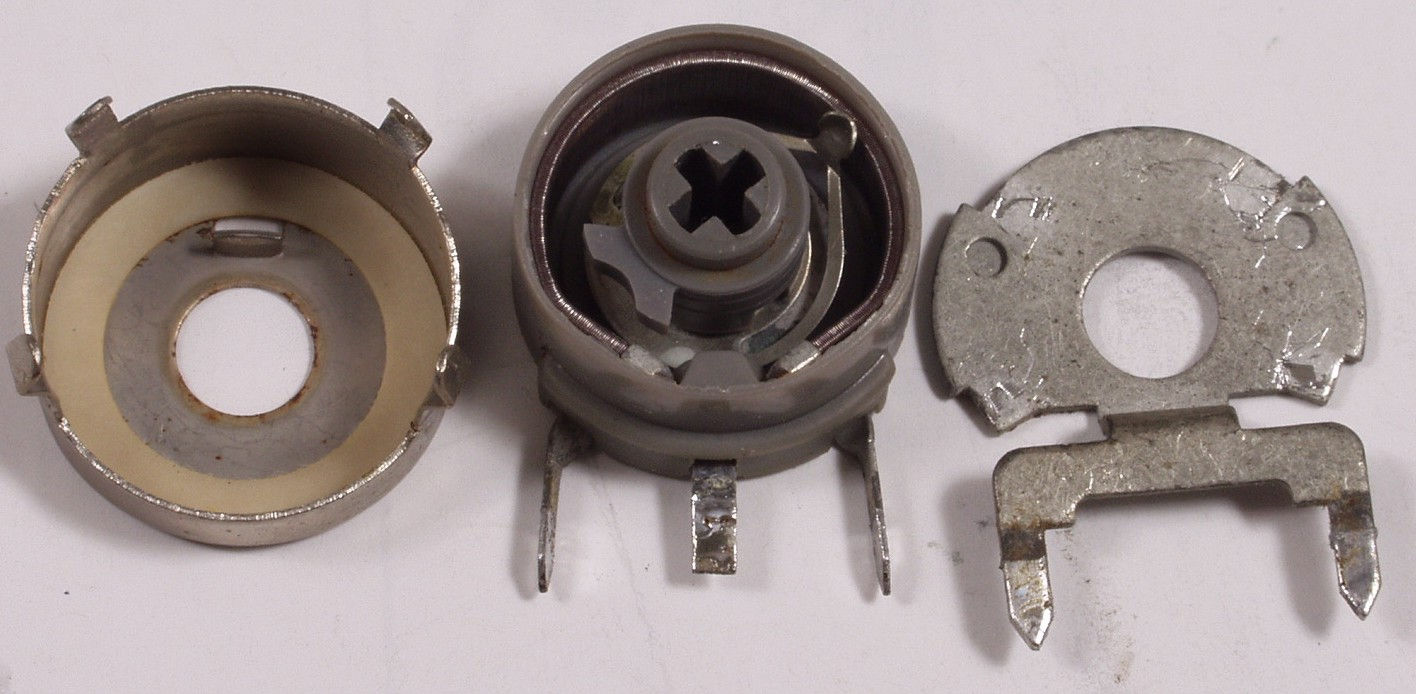

Ｃ−１Ａ−１．　修理中　　半固定ＶＲ　交換したいが同容量の物が無いため清掃

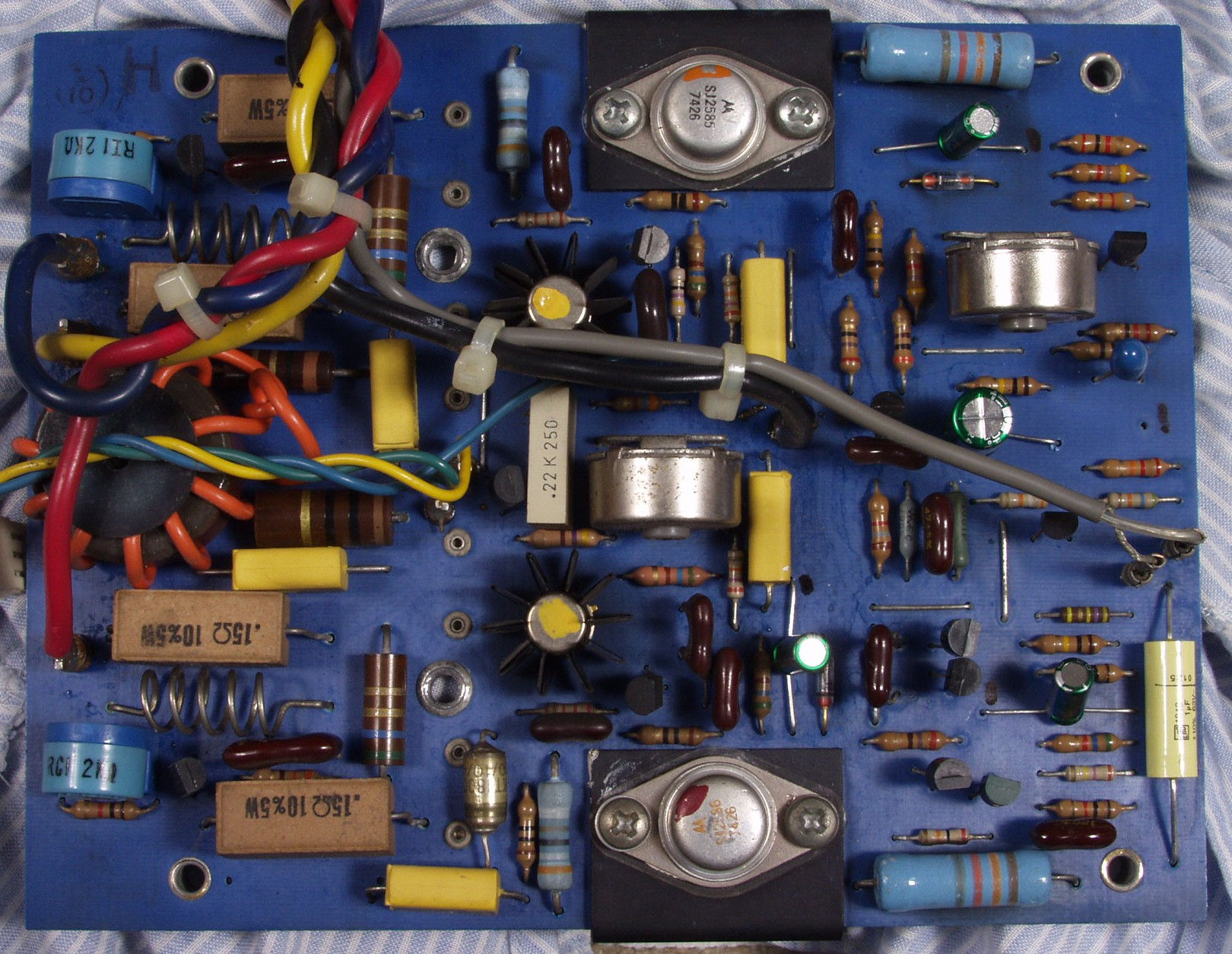

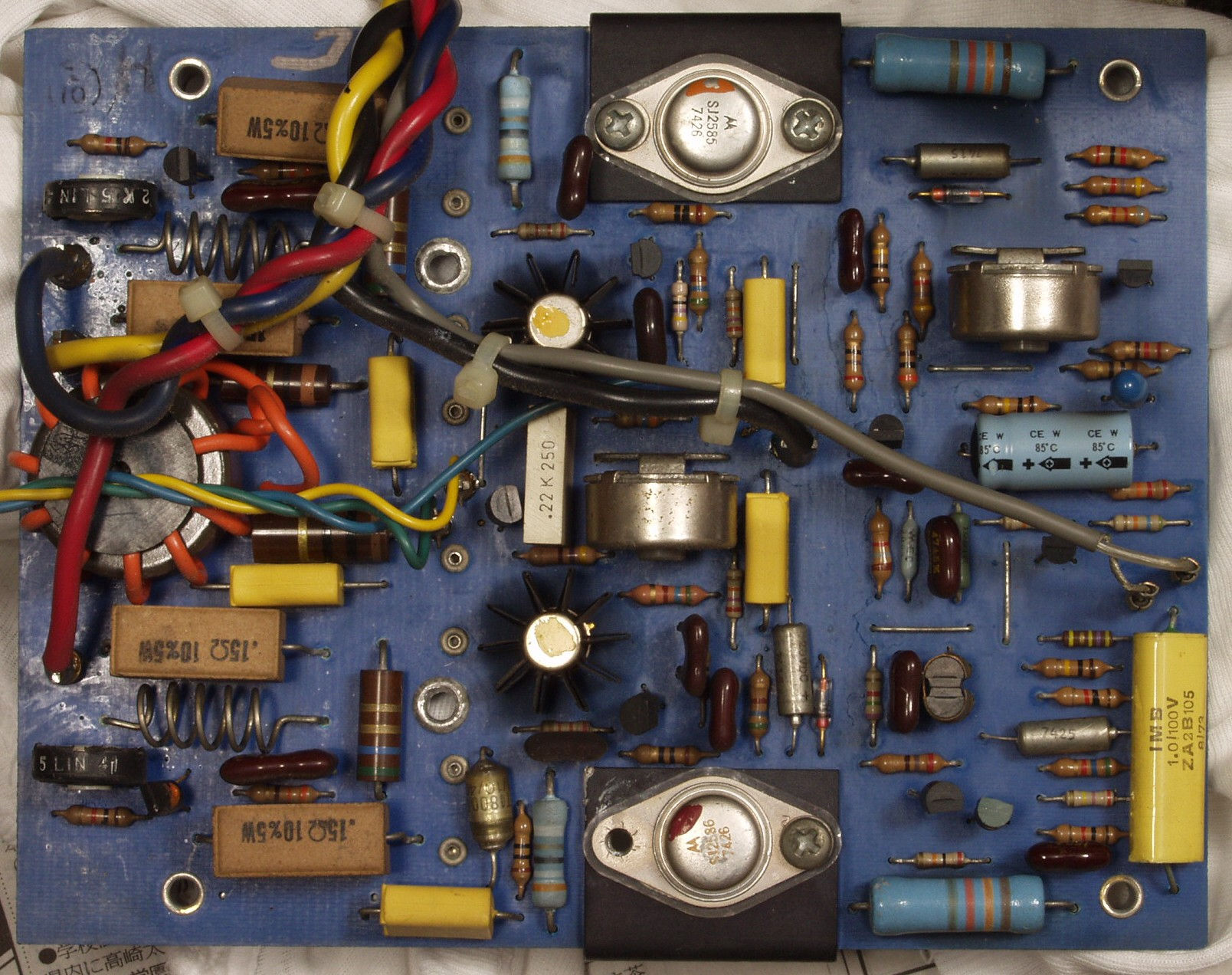

Ｃ−１Ｂ．　修理後　　R側終段基板　電解コンンサー４個、半固定ＶＲ２個、フイルムコンデンサー１個、ＴＲ（トランジスタ−）４個交換

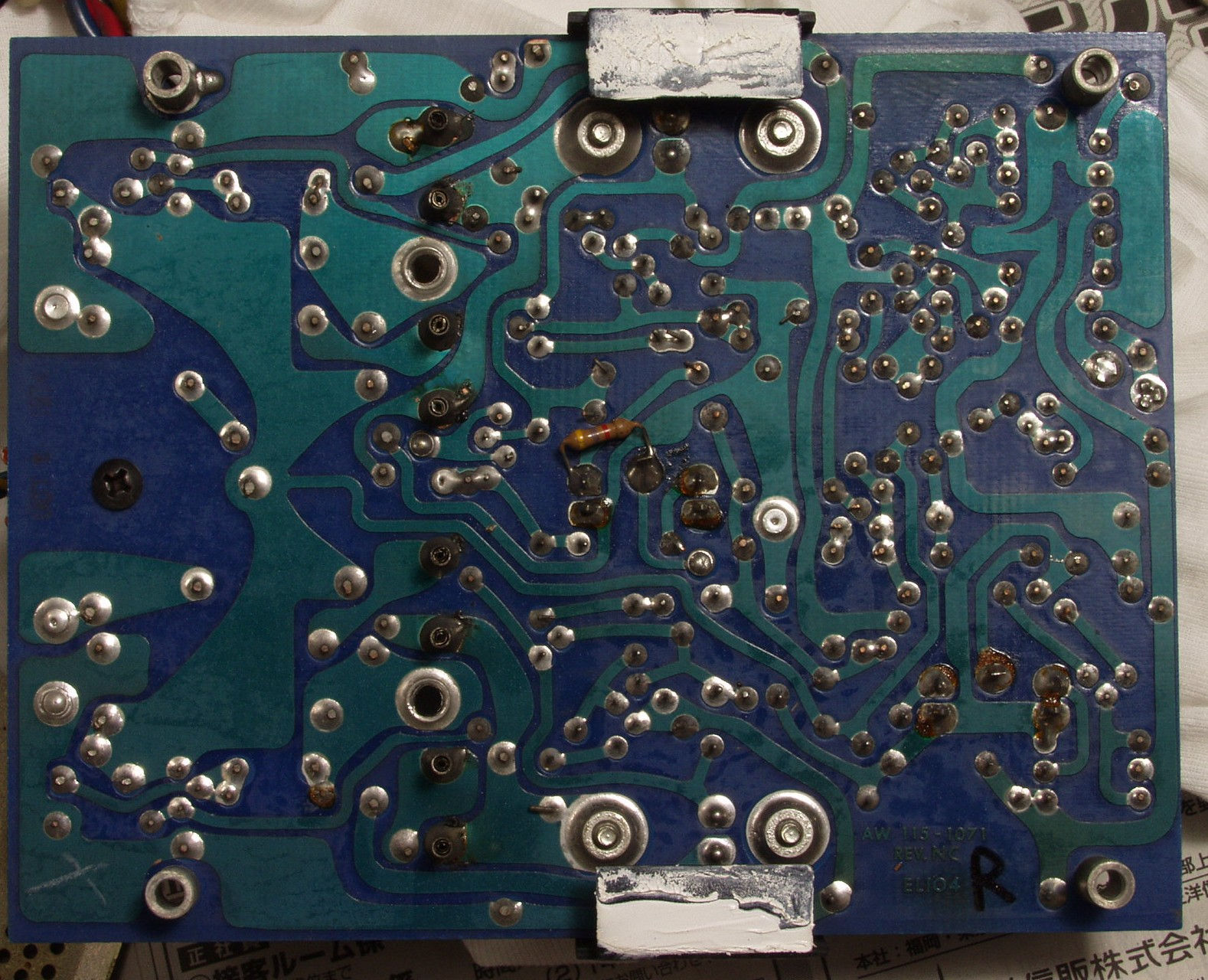

Ｃ−１Ｃ．　修理後　　R側終段基板　裏

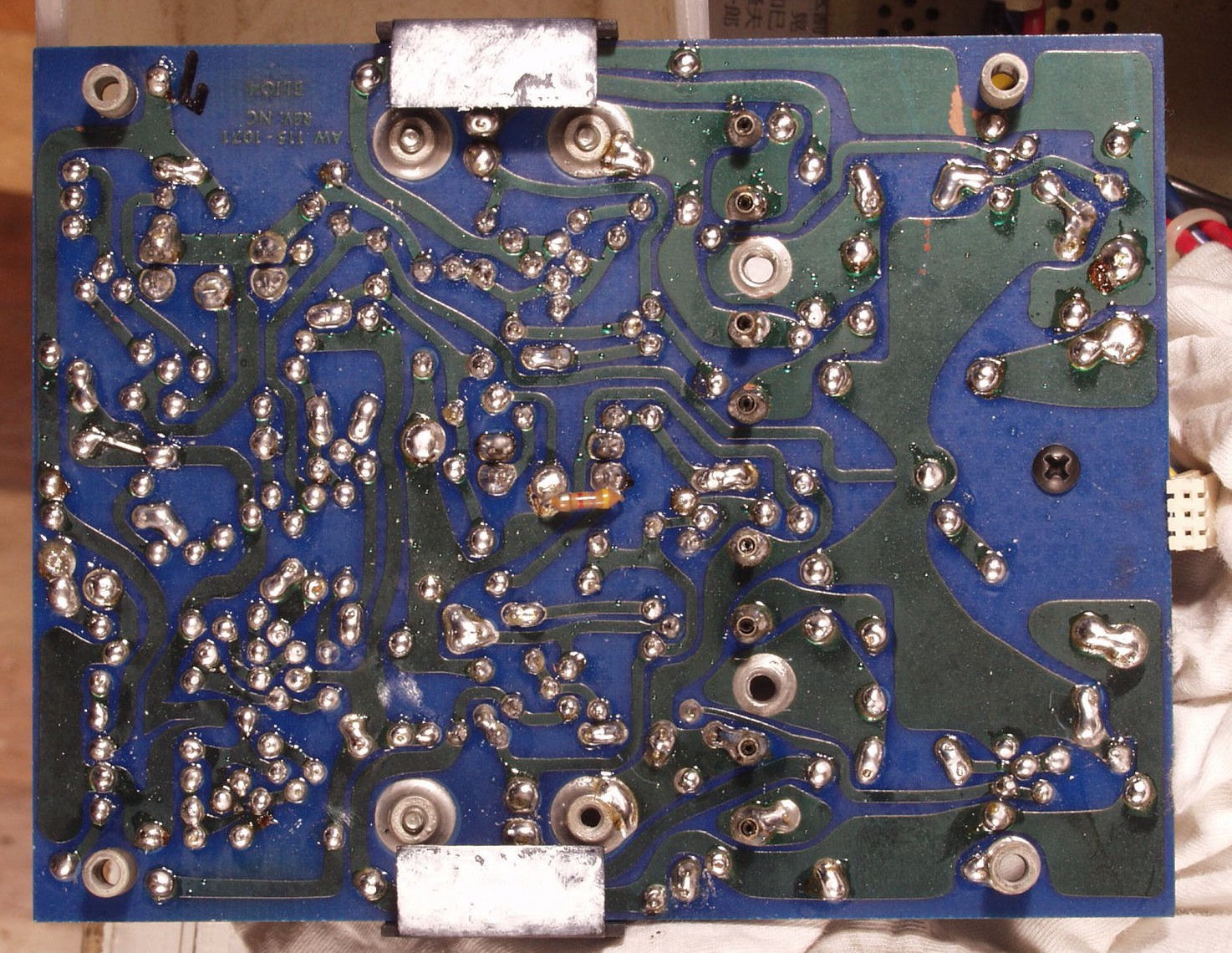

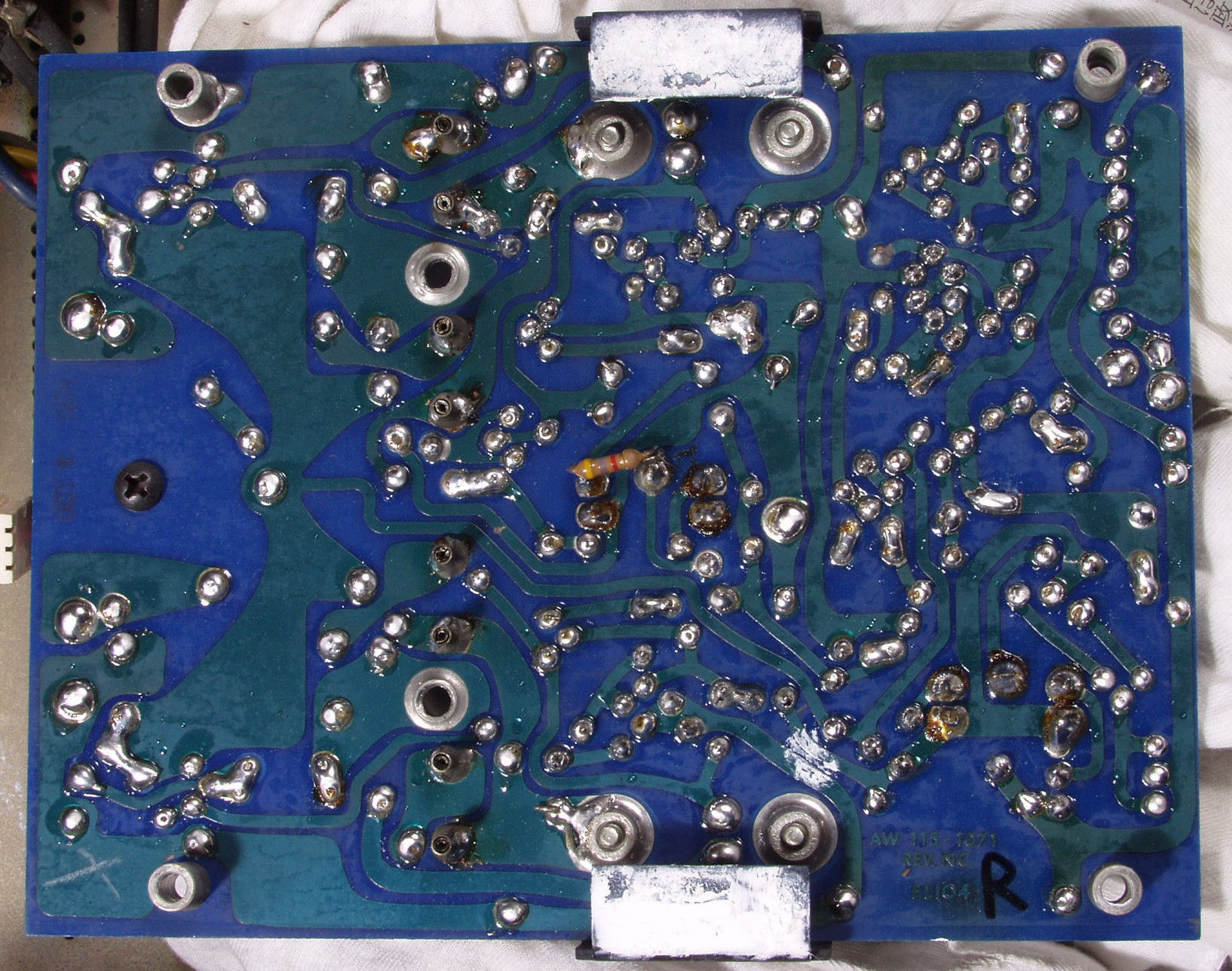

Ｃ−１Ｄ．　修理（半田補正）後　　R側終段基板　裏

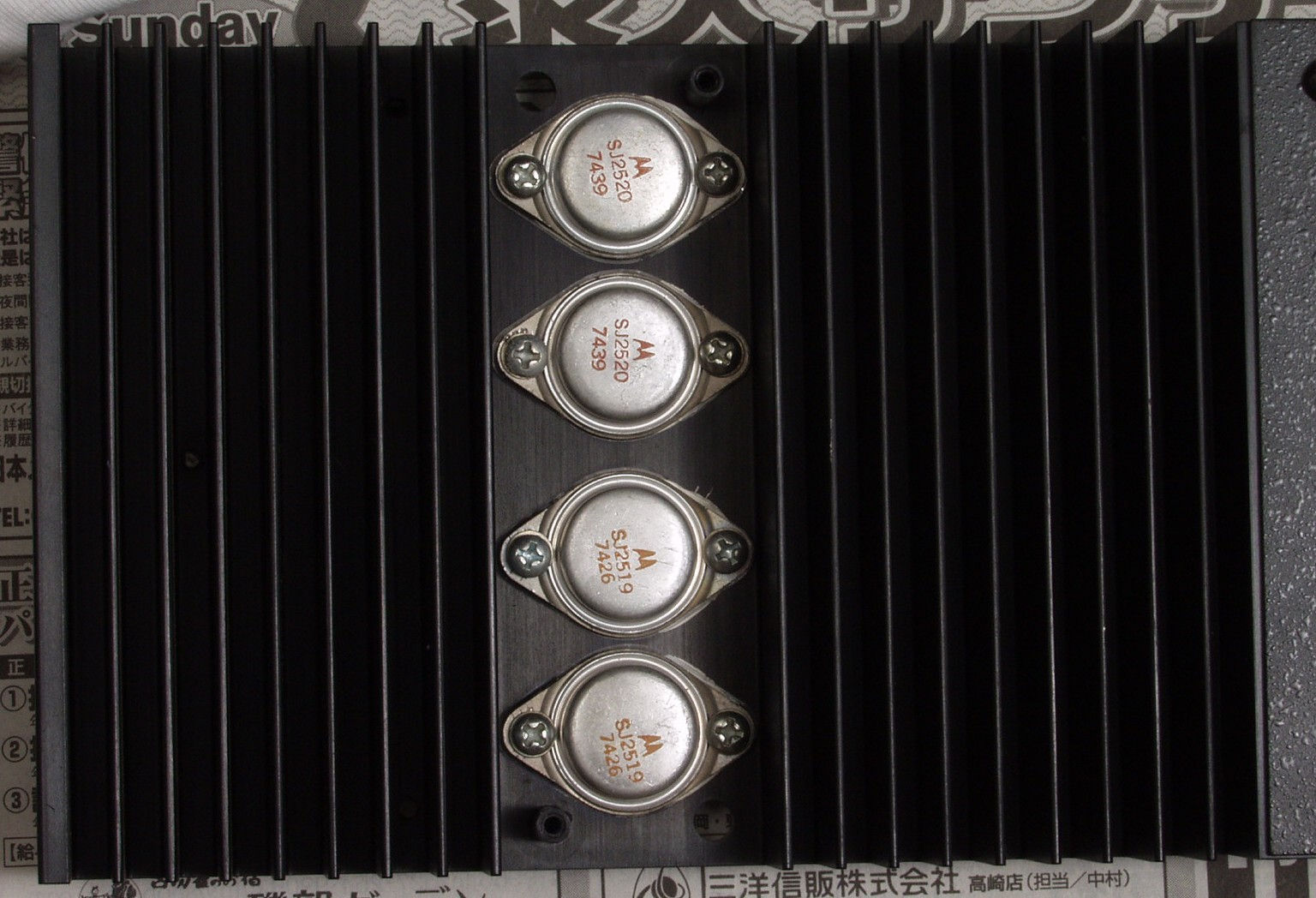

Ｃ−１Ｅ．　修理前　Ｒ側終段ＴＲ（トランジスタ−）

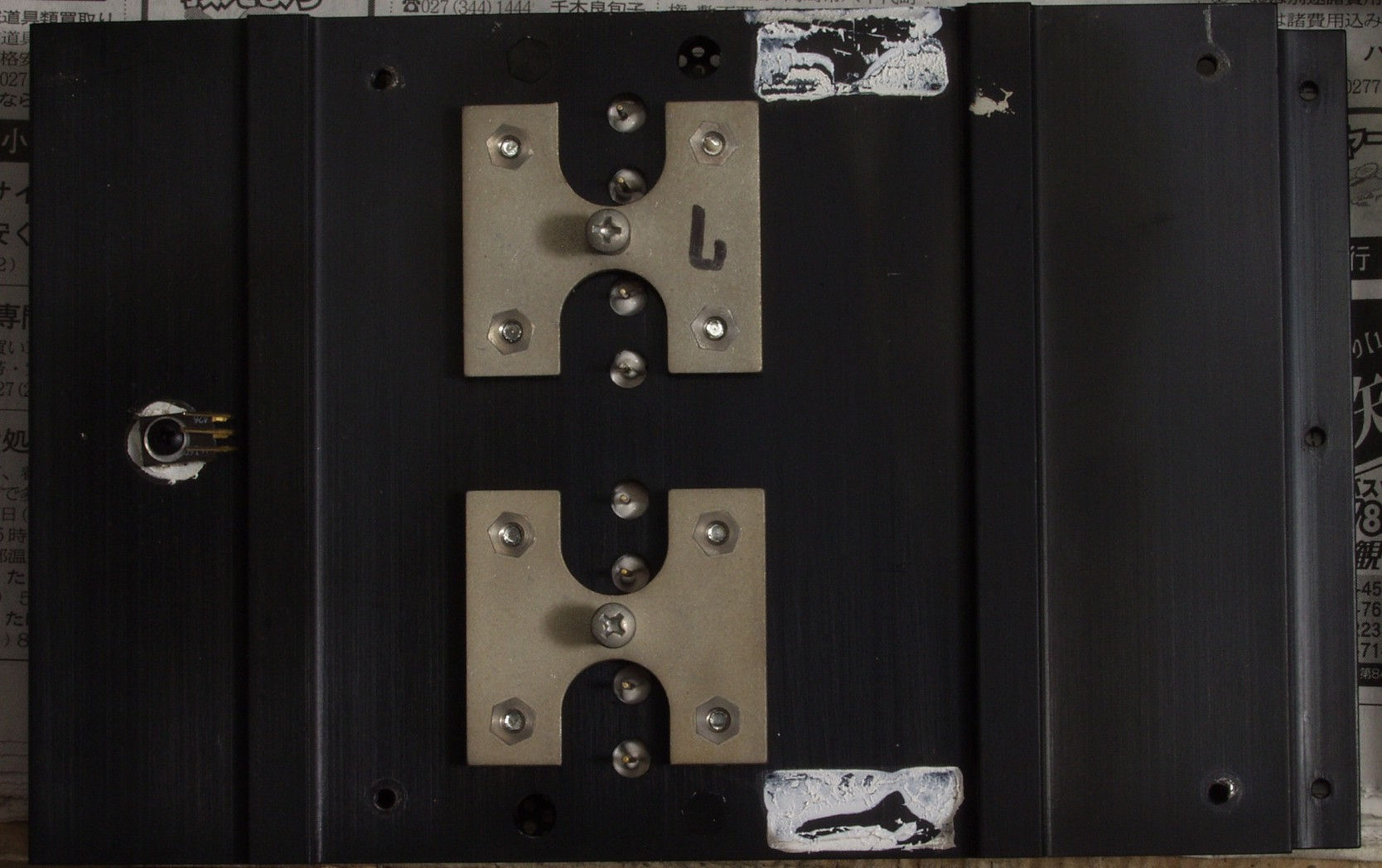

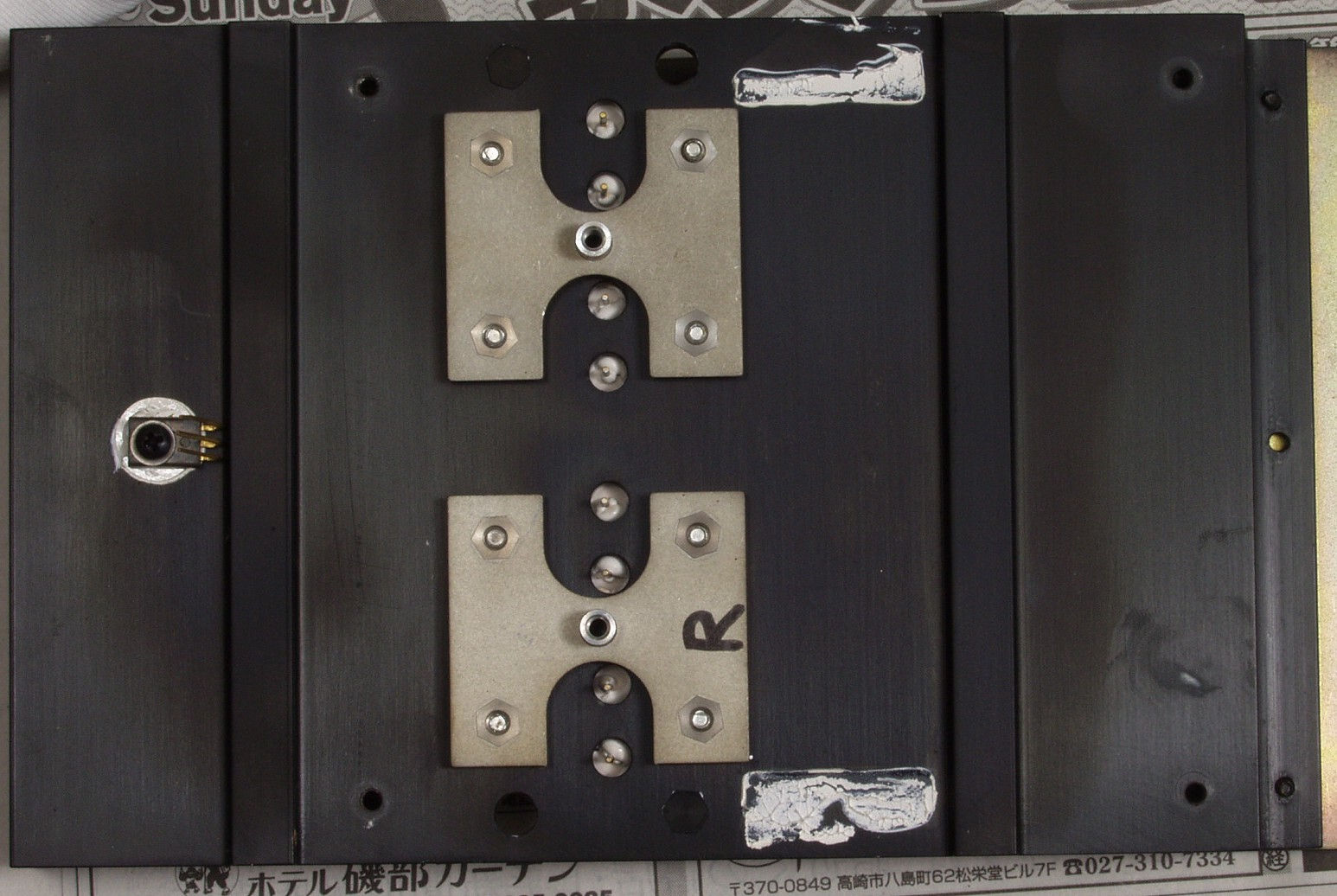

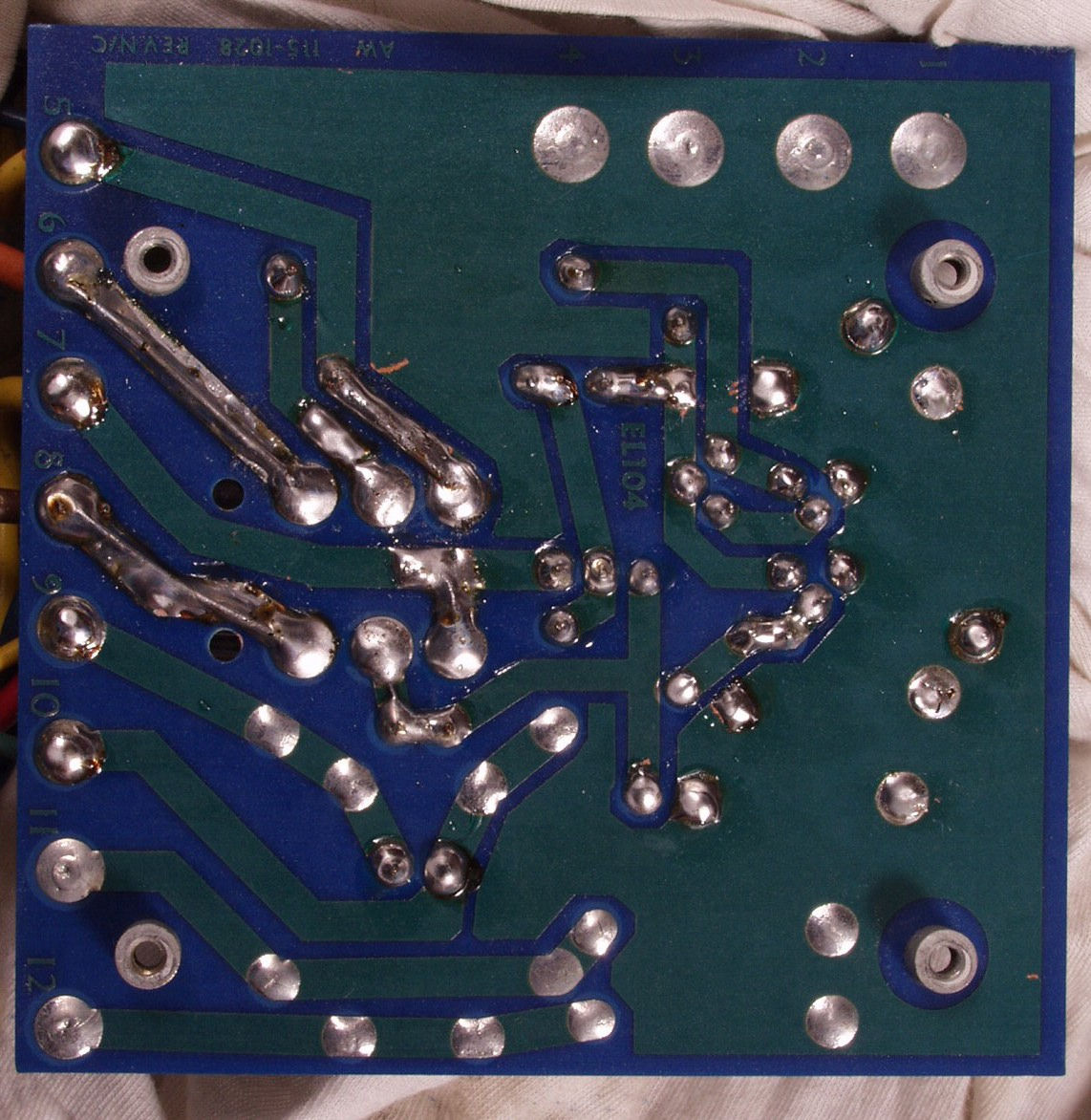

Ｃ−１Ｆ．　修理前　Ｒ側終段ＴＲ（トランジスタ−）基盤　裏

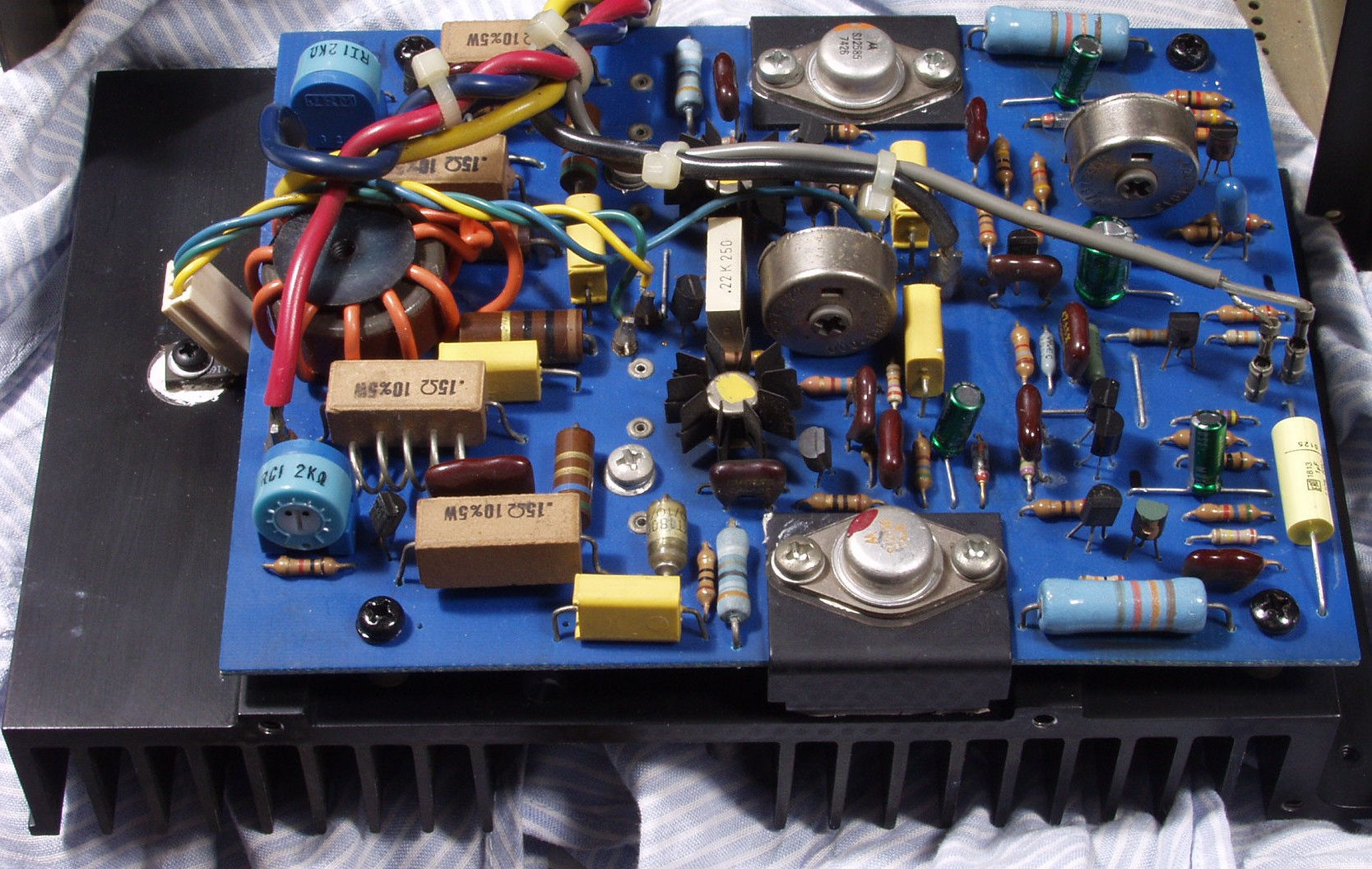

Ｃ−１Ｇ．　完成　Ｒ側終

Ｃ−２Ａ．　修理前　　Ｌ側終段基板

Ｃ−２Ｂ．　修理後　　Ｌ側終段基板　電解コンンサー４個、半固定ＶＲ２個、フイルムコンデンサー１個、ＴＲ（トランジスタ−）４個交換

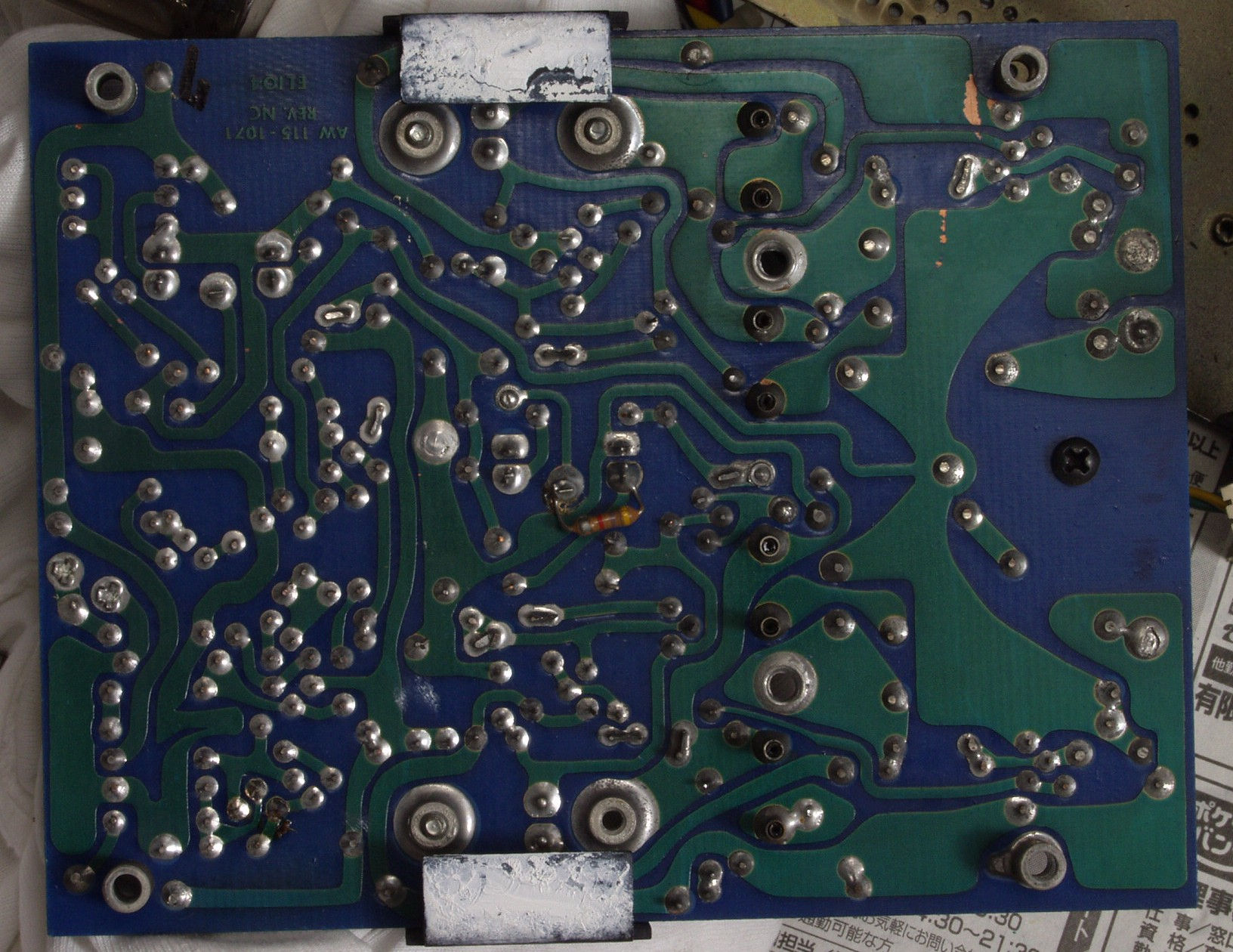

Ｃ−２Ｃ．　修理前　　Ｌ側終段基板　裏

Ｃ−２Ｄ．　修理（半田補正）後　　Ｌ側終段基板　裏

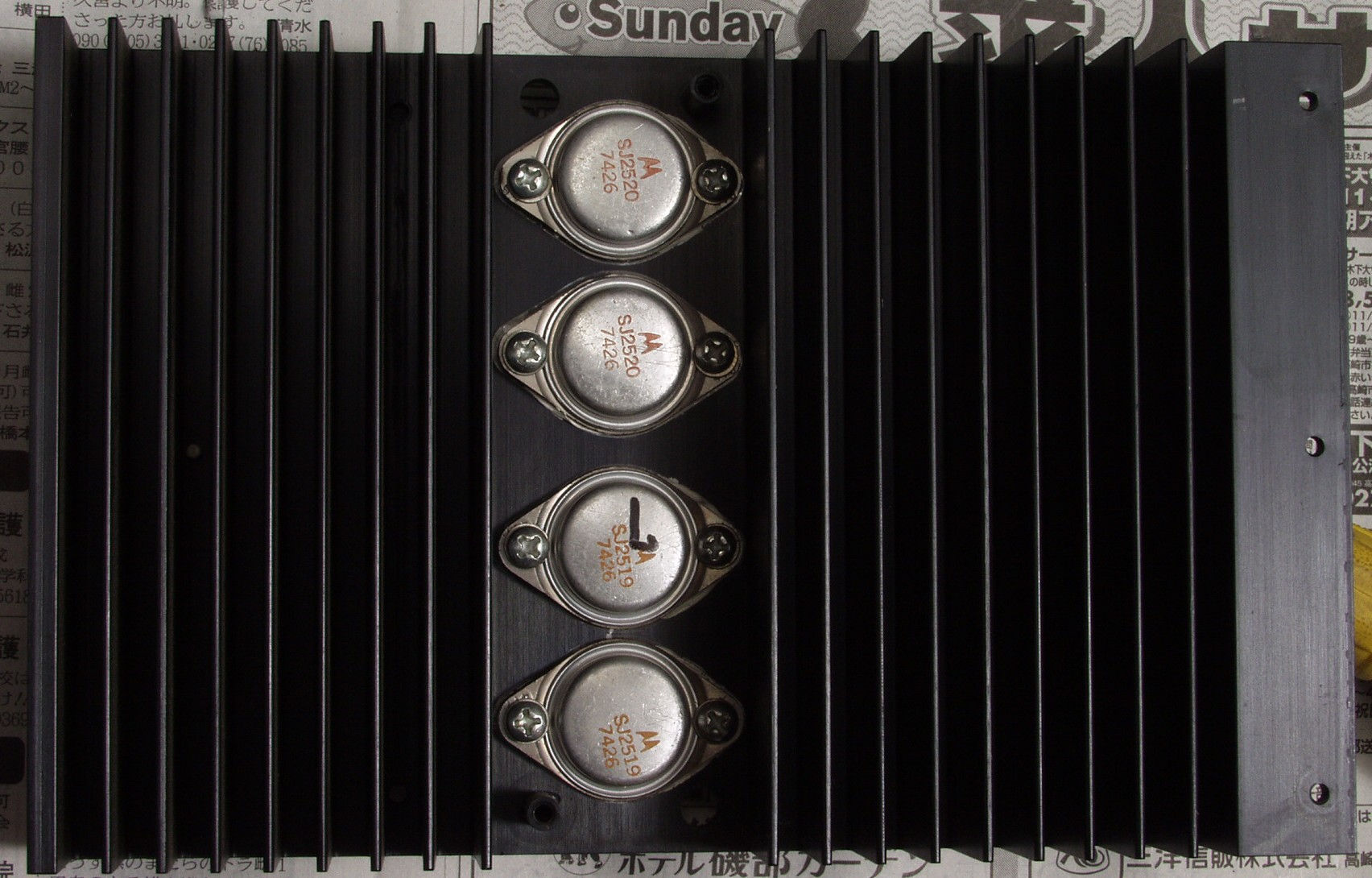

Ｃ−２Ｅ．　修理前　Ｌ側終段ＴＲ（トランジスタ−）

Ｃ−２Ｆ．　修理前　Ｌ側終段ＴＲ（トランジスタ−）基盤　裏

Ｃ−２Ｇ．　完成　Ｌ側終

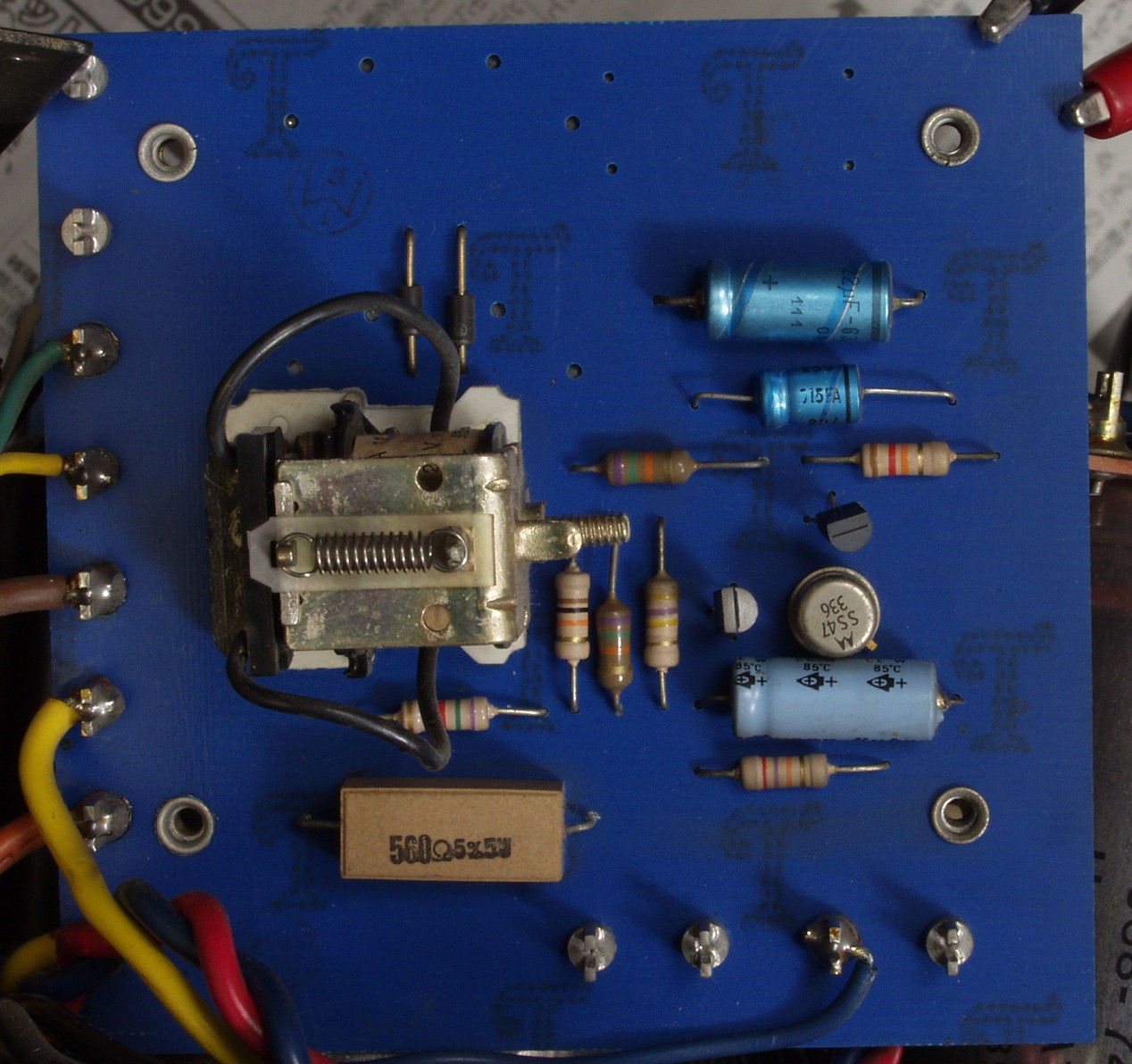

Ｃ−３Ａ．　修理前　プロテクト基盤

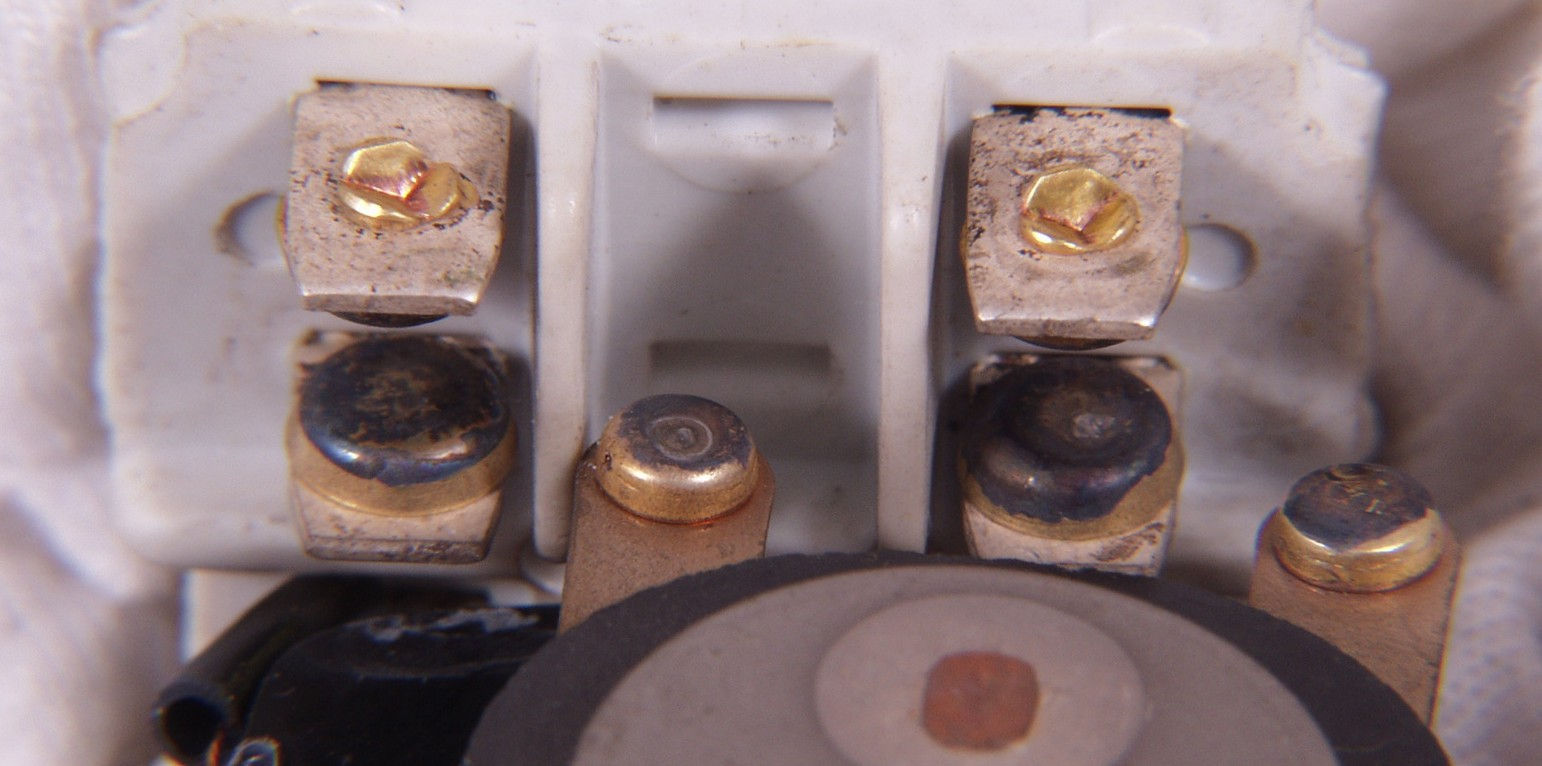

Ｃ−３Ａ−１．　修理前　プロテクト基盤　ＳＰ接続リレー接点

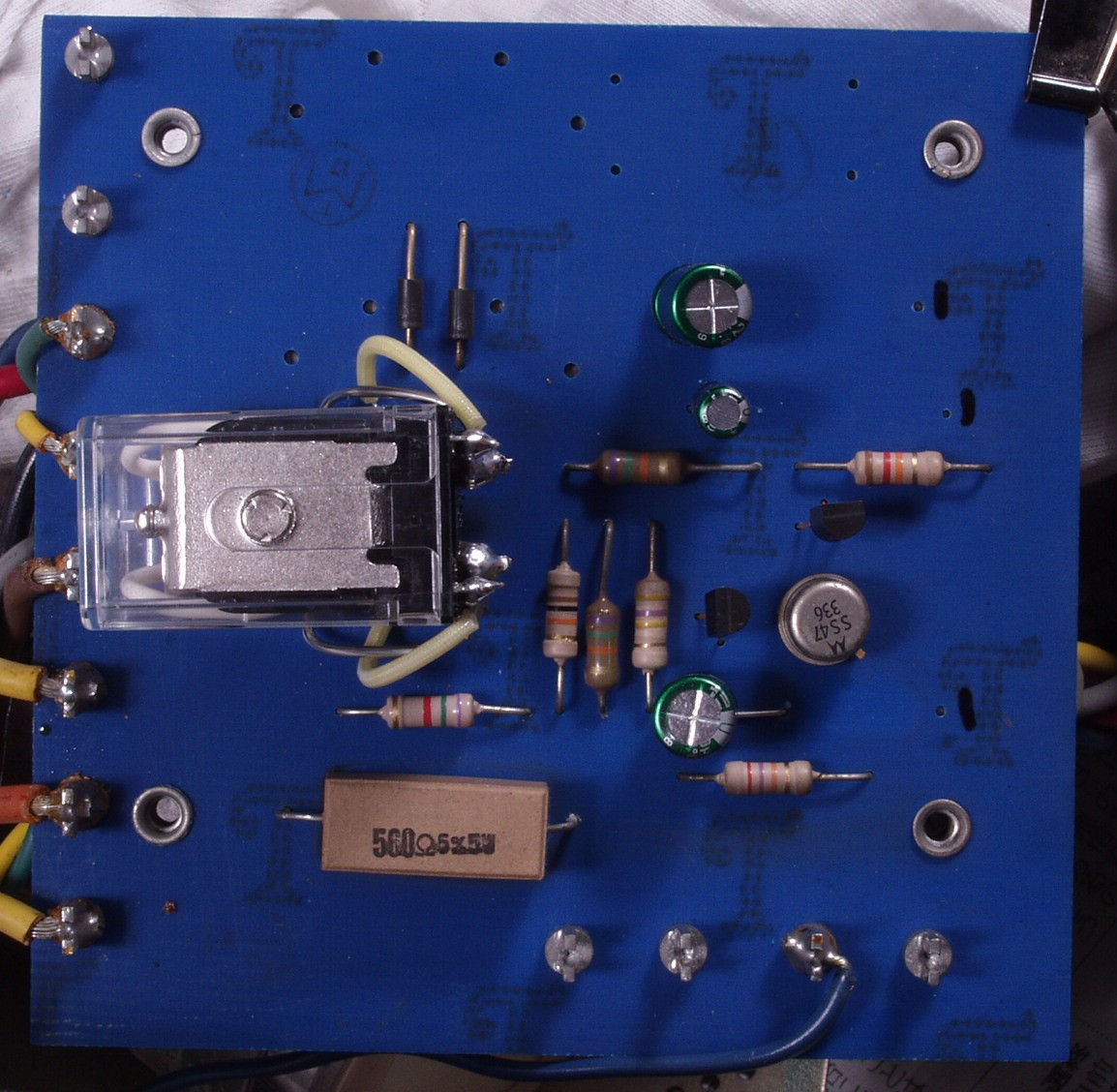

Ｃ−３Ｂ．　修理後　プロテクト基盤　　電解コンンサー３個、リレー交換

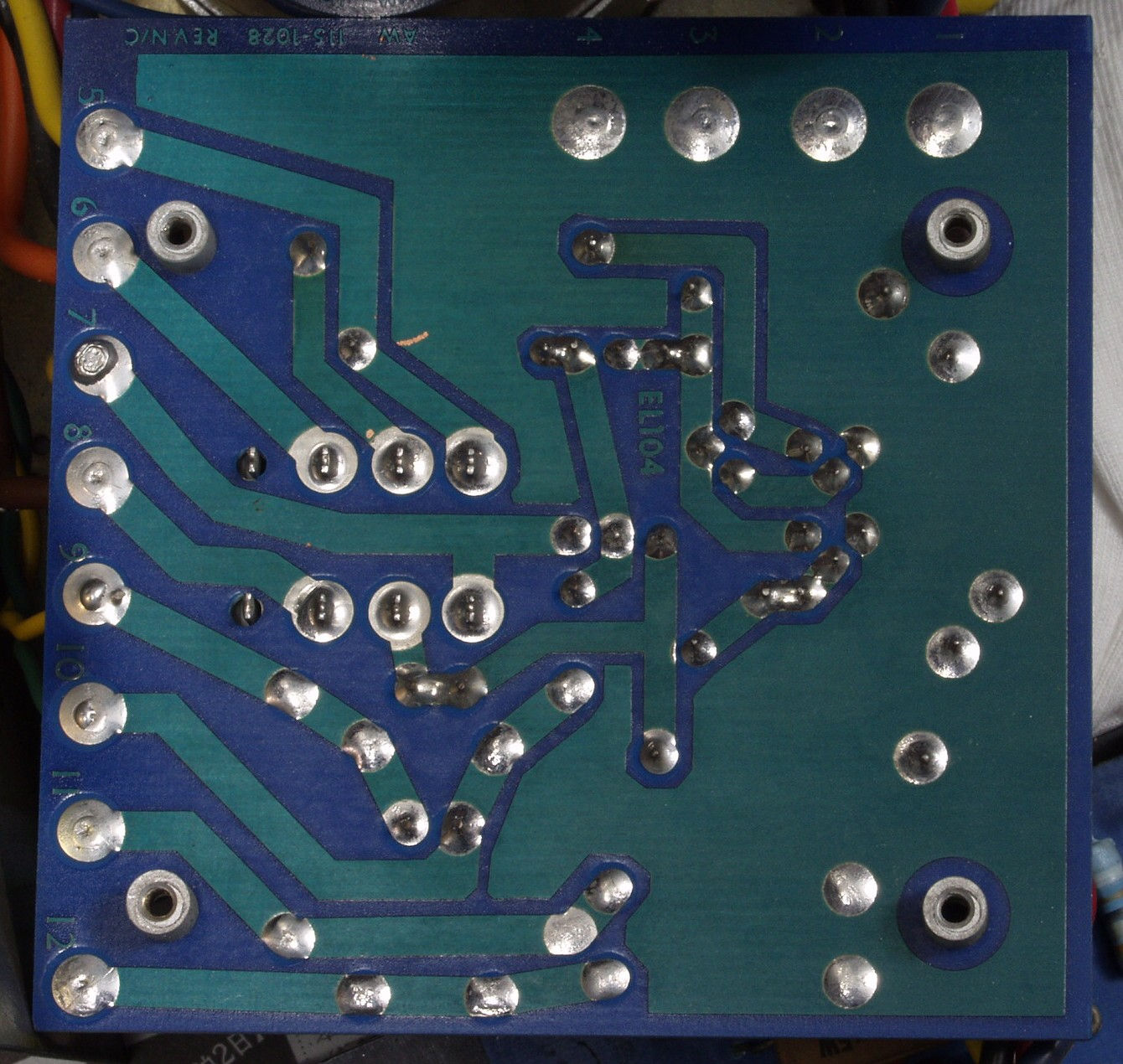

Ｃ−４Ａ．　修理前　　プロテクト基盤　裏

Ｃ−４Ｂ．　修理（半田補正）後　　プロテクト基盤　裏

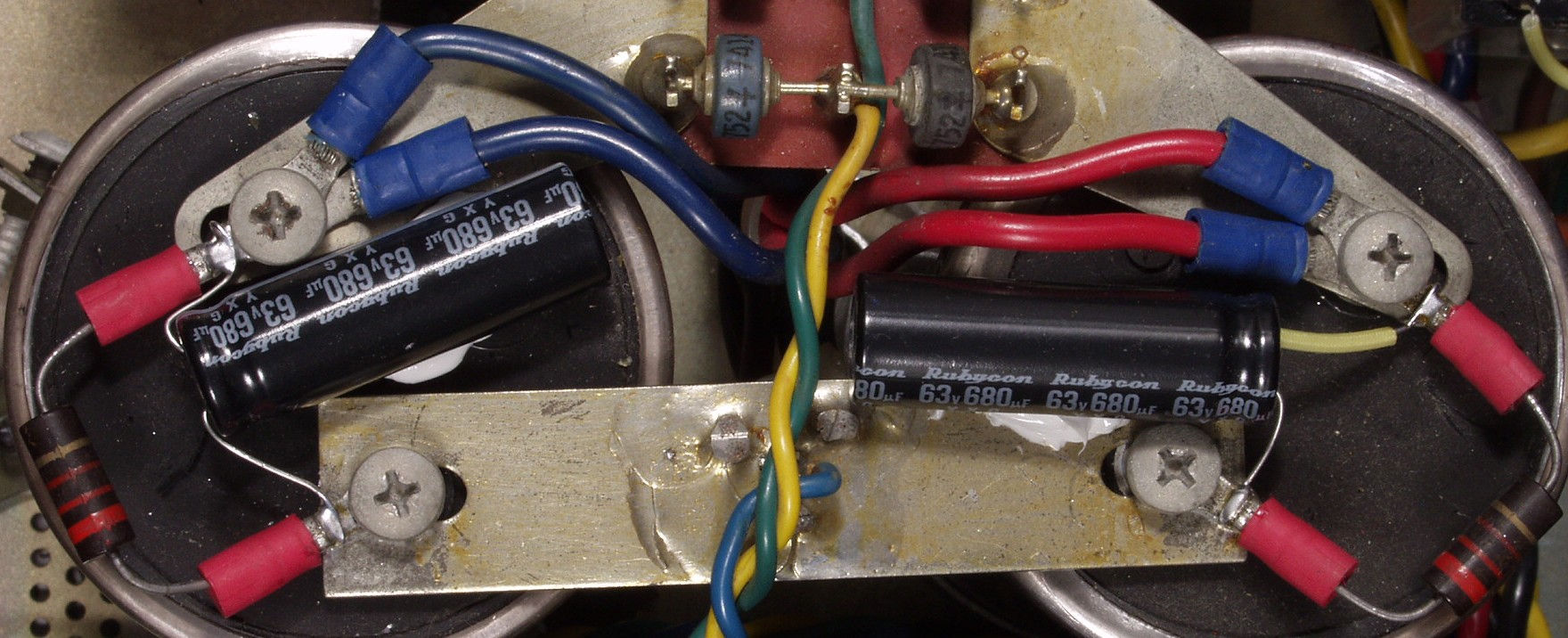

Ｃ−５．　修理後　　追加した電解コンデンサー

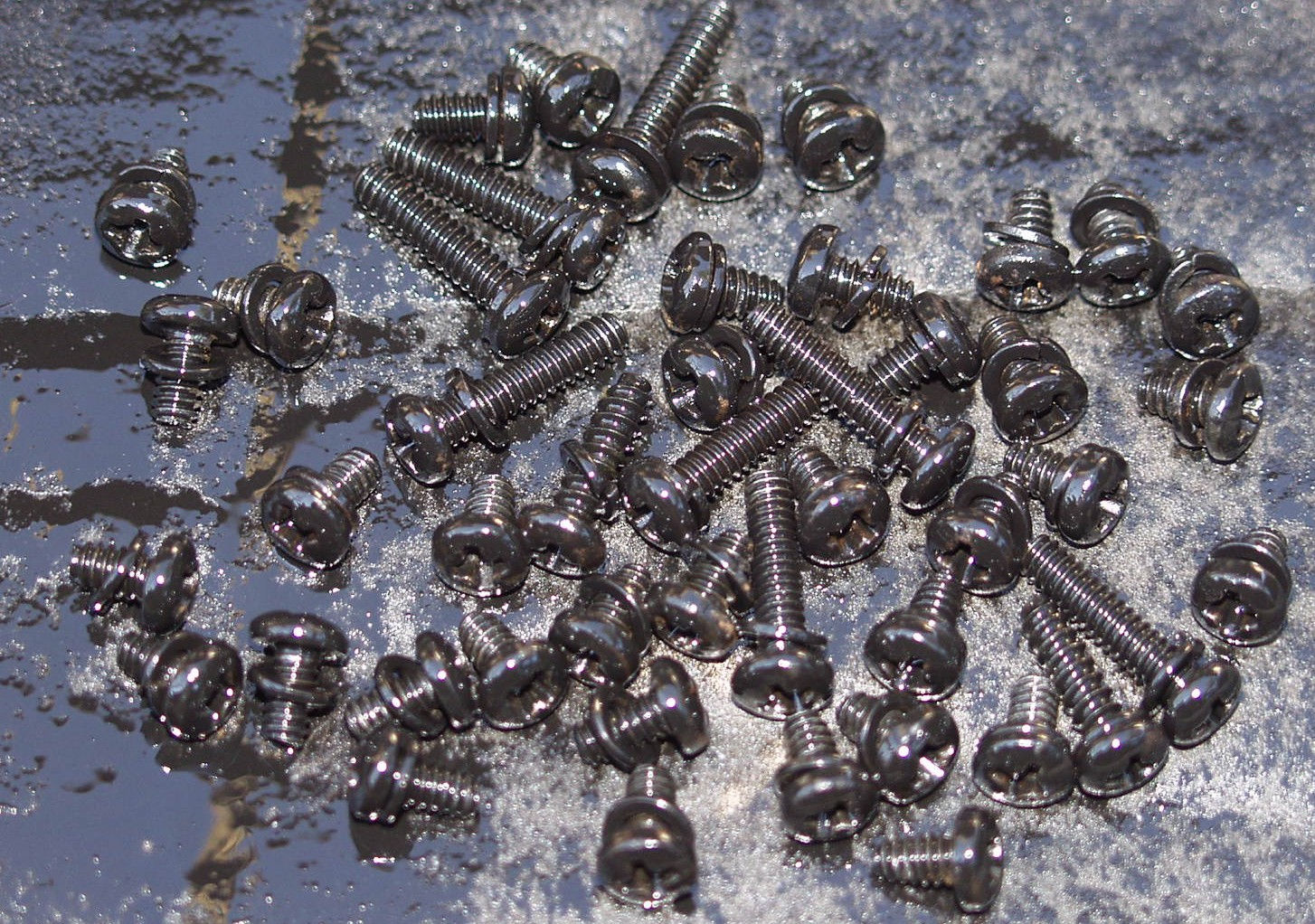

Ｃ−６．　ネジもサビが出てきているので軽くラッカーを吹き付ける

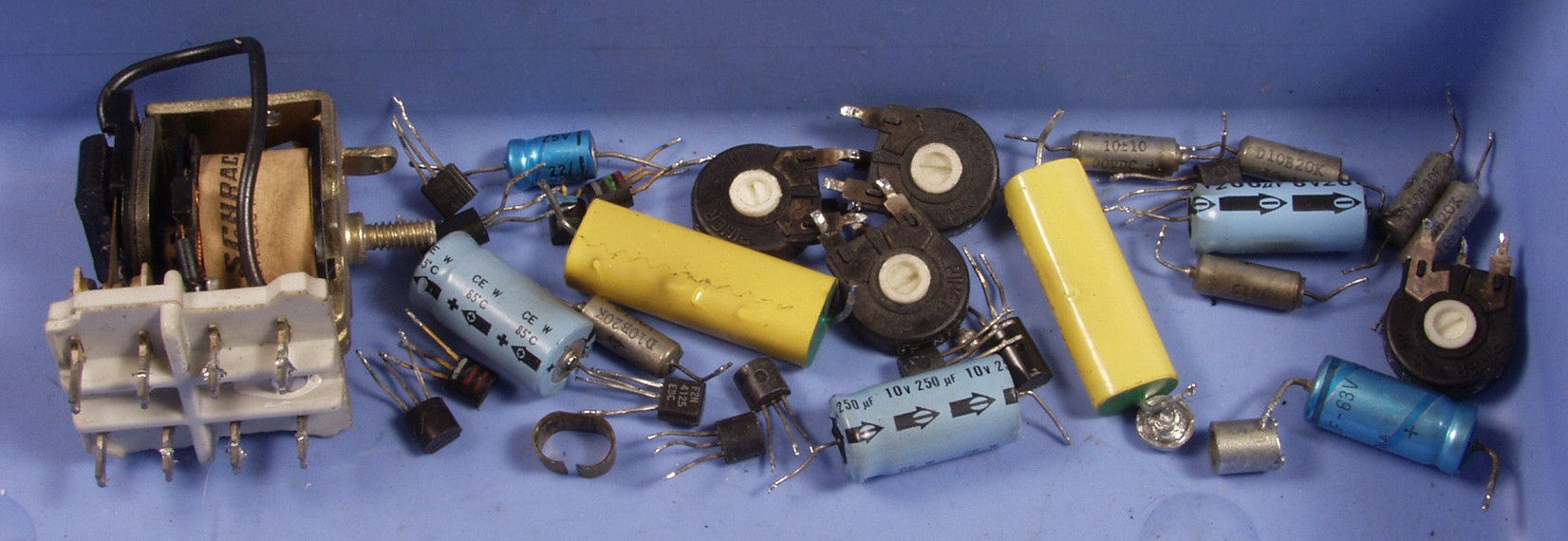

Ｃ−７．　交換部品

Ｃ−８Ａ．　修理前　上から見る

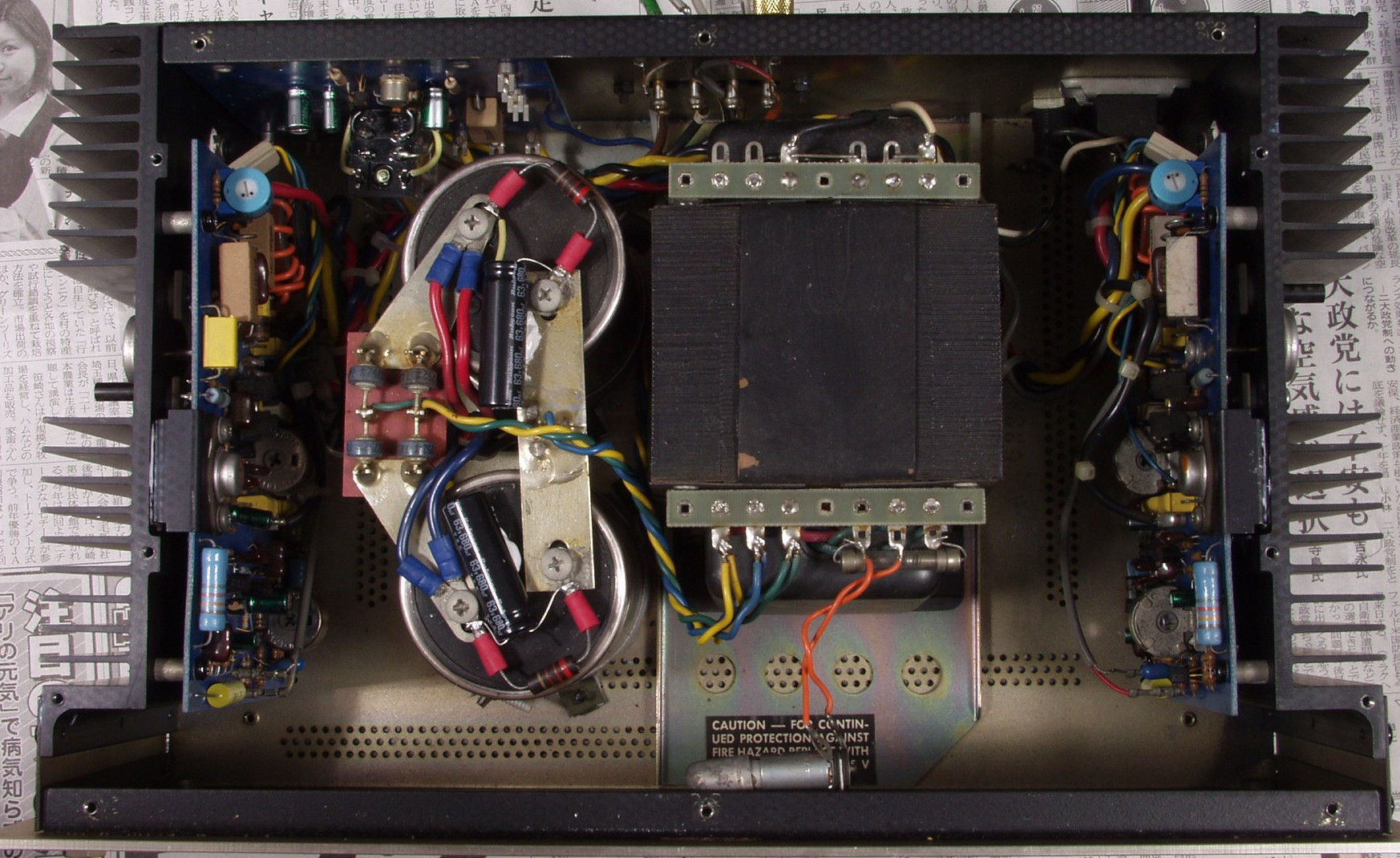

Ｃ−８Ｂ．　修理後　上から見る

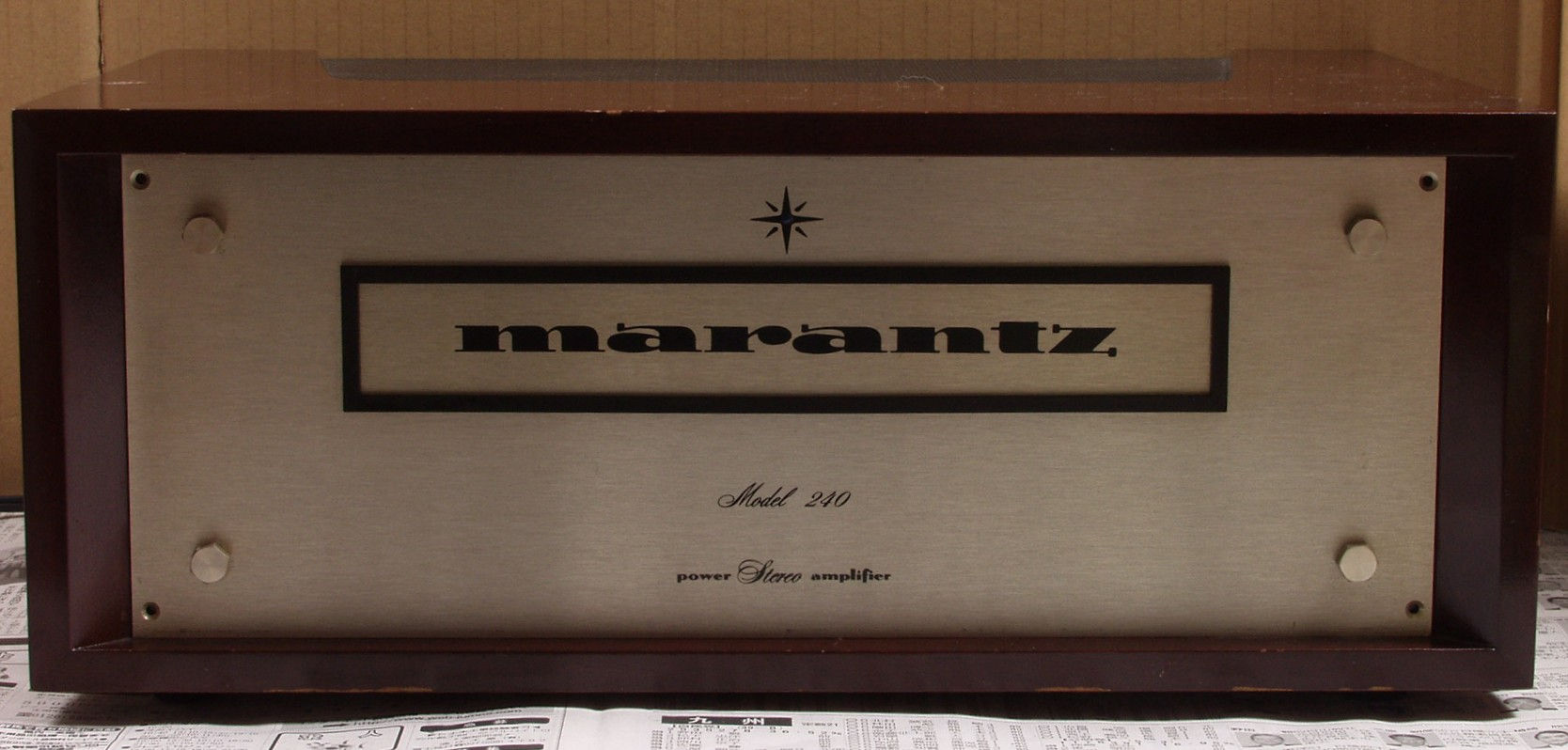

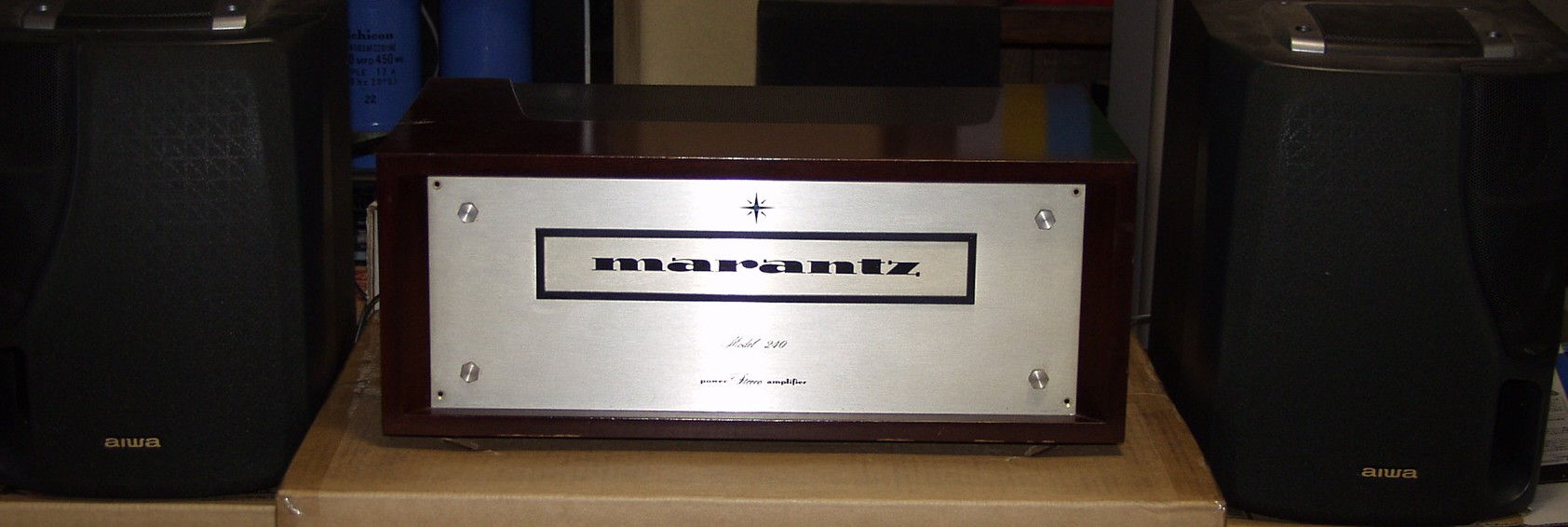

Ｃ−９．　完成

Ｅ．　調整・測定 Ｅ−１．　出力／歪み率測定・調整

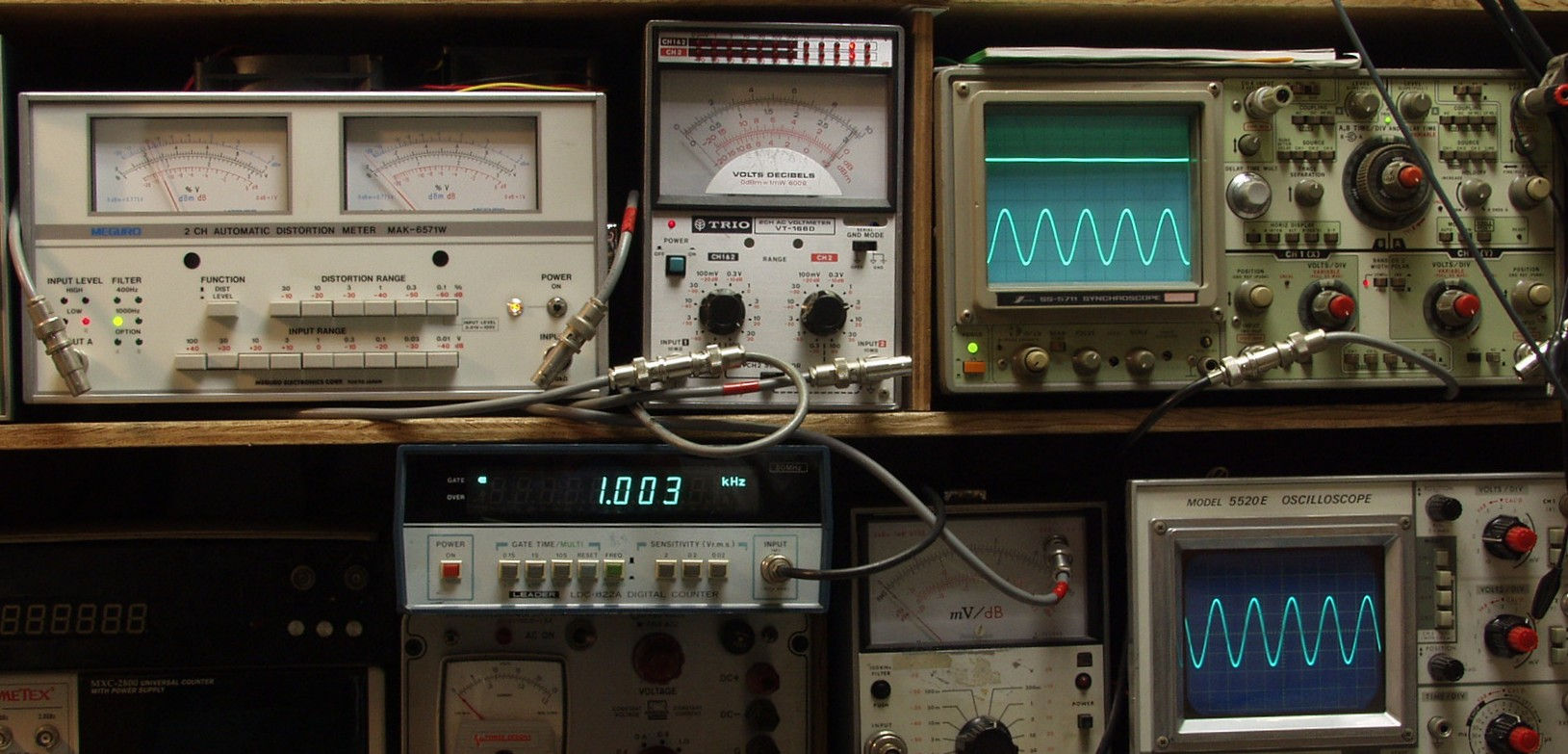

Ｅ−２Ａ．　R側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力。　０．０２％歪み　１０００ＨＺ入力

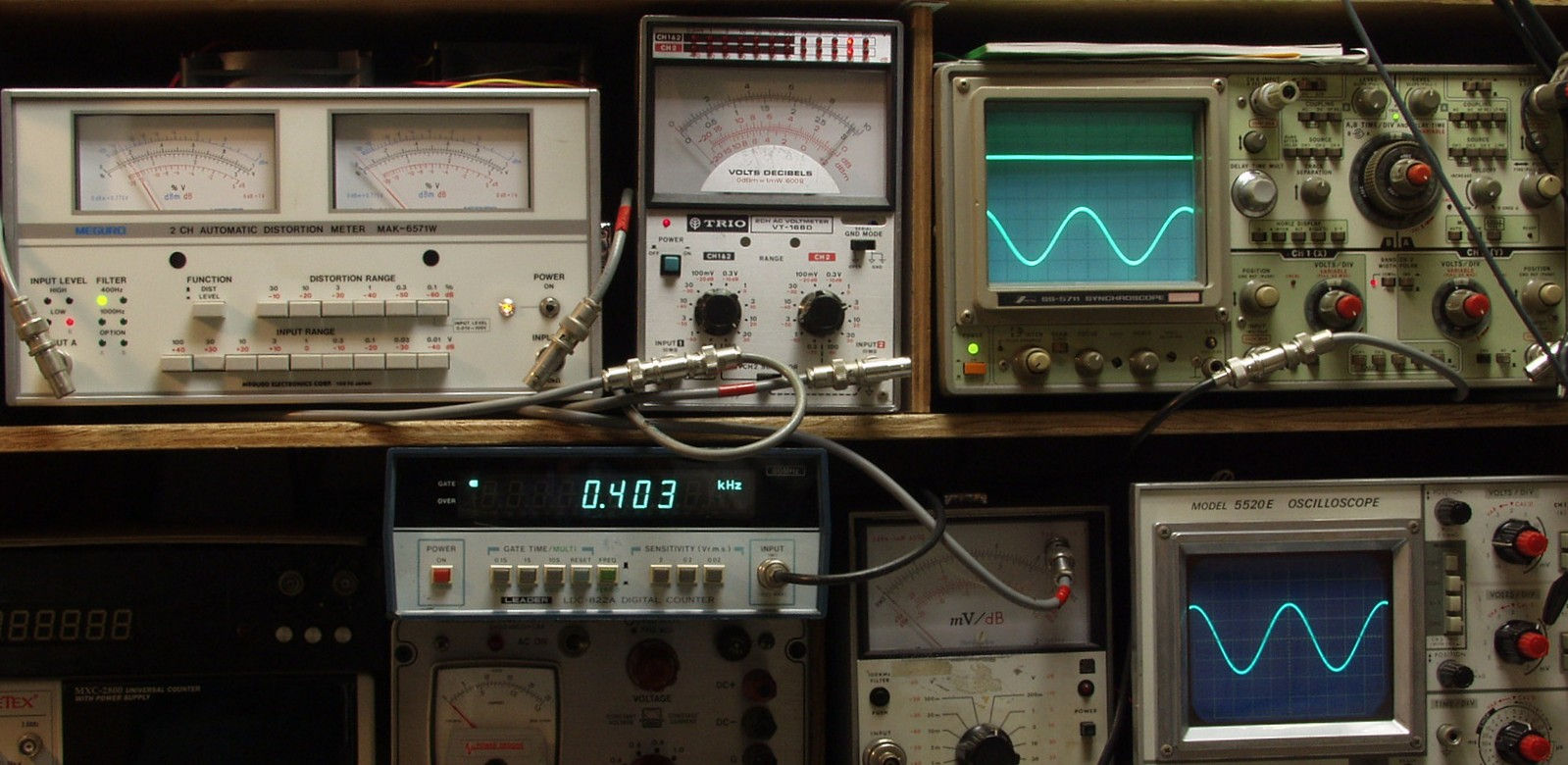

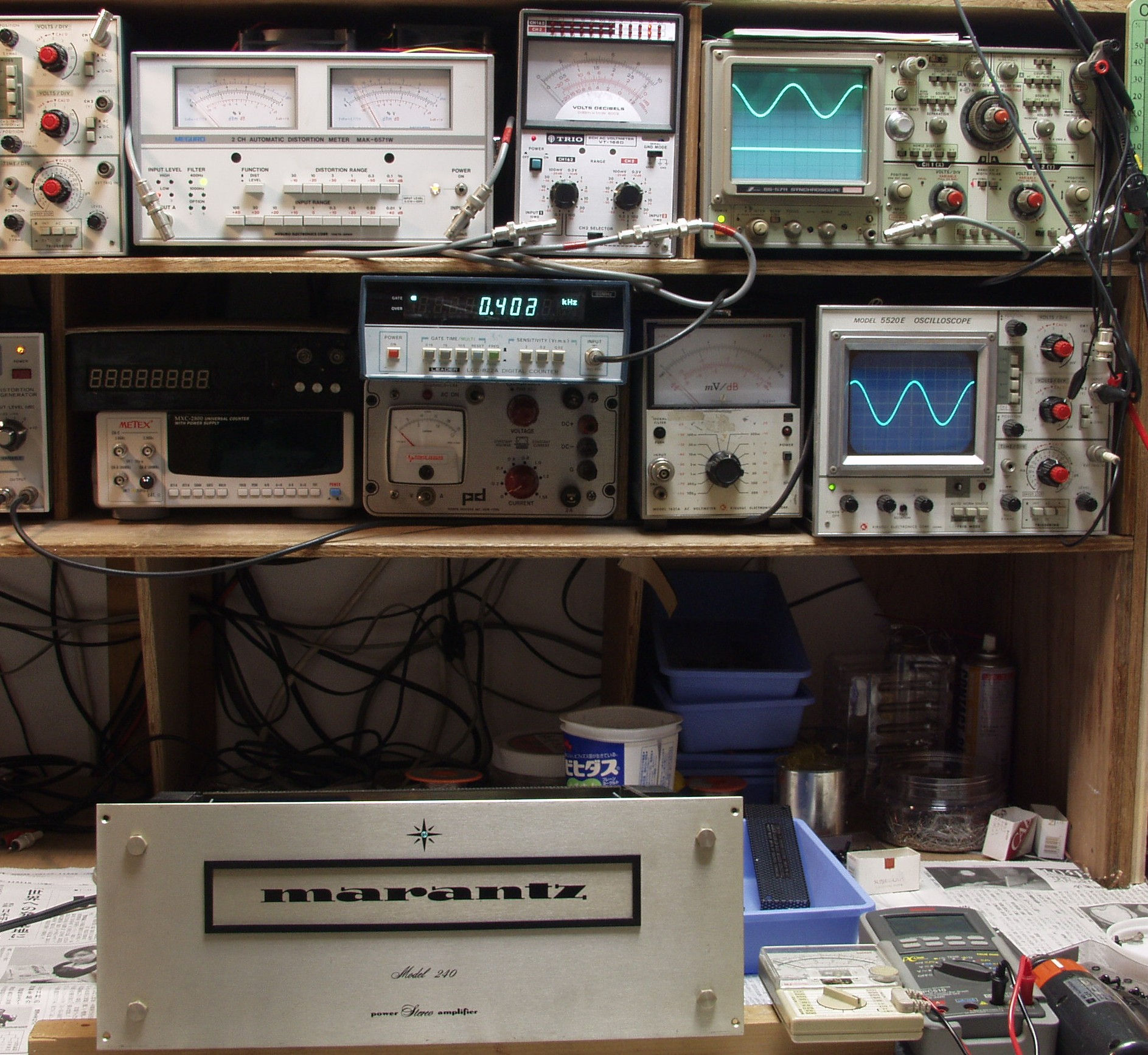

Ｅ−２Ｂ．　R側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力。　０．０２％歪み　４００ＨＺ入力

Ｅ−３Ａ．　L側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力。　０．０２％歪み　１０００ＨＺ入力

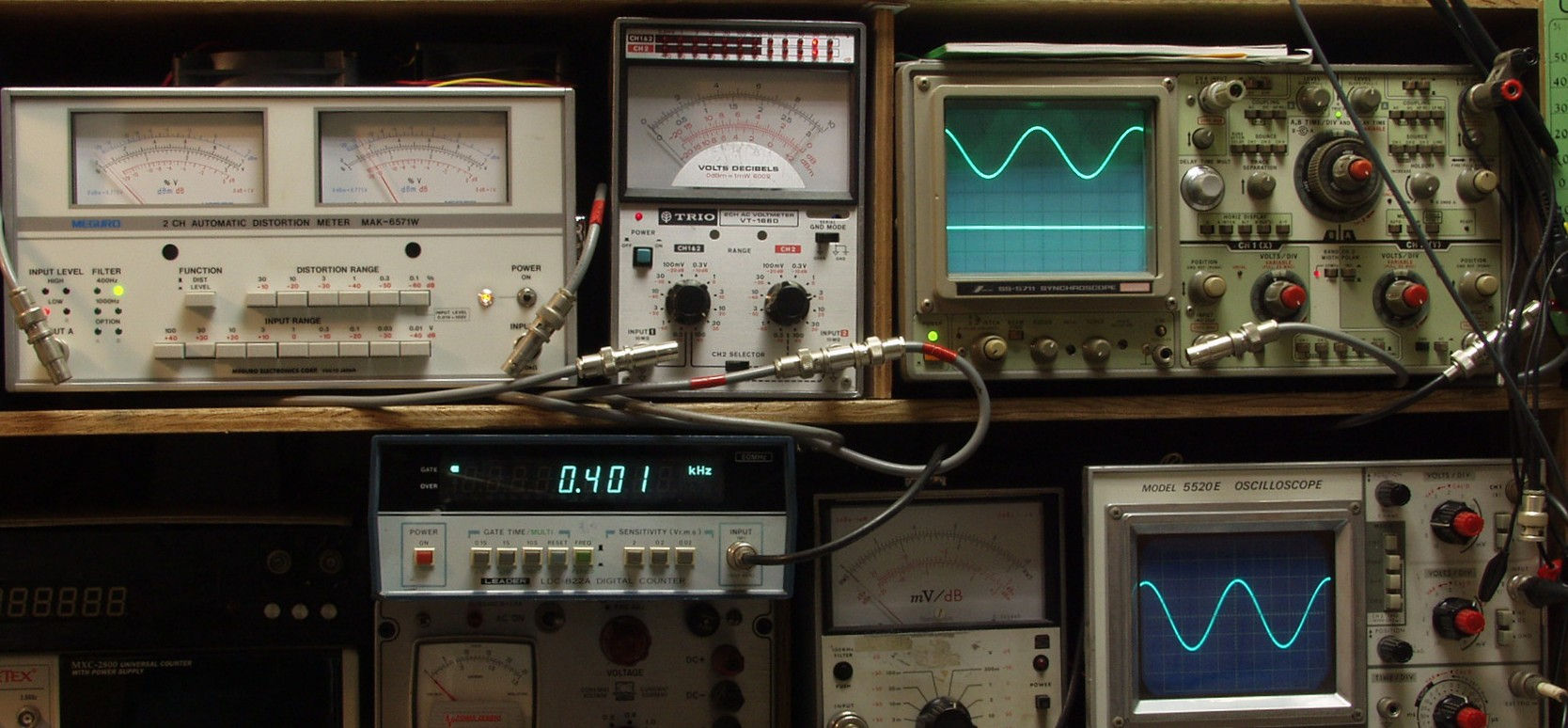

Ｅ−３B．　L側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力。　０．０２％歪み　４００ＨＺ入力

Ｅ−４．　完成　引き続き２４時間エージング
