ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１００ 修理記録
平成１４年１０月２８日到着　１１月２０日返却
  • Ａ．　修理前の状況
    　ヤフーオークションにてＭＵＳＩＣＡＬ　ＦＥＤＩＬＴＹの　Ａ−１００を入手したの ですが・・ ボリュームを１２時ぐらいまで開いたところいきなりボッと小さな音が鳴って プロテクトリレーが働き、その後は電源を入れても３秒ぐらいでプロテクトが働くよ うに なってしまいました。 出品者が販売店に確認したところメーカが修理をしていないとの事で正規の修理は もはや難しい。
    注＝このＡＭＰにプロテクトリレーは有りません
  • Ｂ．　原因
    　　　終段ＦＥＴの断線、短絡

  • Ｃ．　修理状況
    　　　終段ＦＥＴ４個交換
    　　　メインAMPのバランス、バイアス半固定ＶＲ交換
    　　　電解コンデンサー交換
    　　　抵抗交換
    　　　配線手直し、補強
    　　　経年劣化による各部ハンダ補正
    　
    　
  • Ｄ．　使用部品
    　　　終段ＦＥＴ　　　　　　　　　　　　　４個　東芝製１５０Ｗ損失
    　　　半固定ＶＲ交換
    　　　電解コンデンサー　　　　　　　２０個
    　　　抵抗交換　　　　　　　　　　　　　６個

  • Ｅ．　調整・測定

  • Ｆ．　修理費　　６２，０００円
    　　　　　　　　　　修理費合わずユーザーの希望で返却

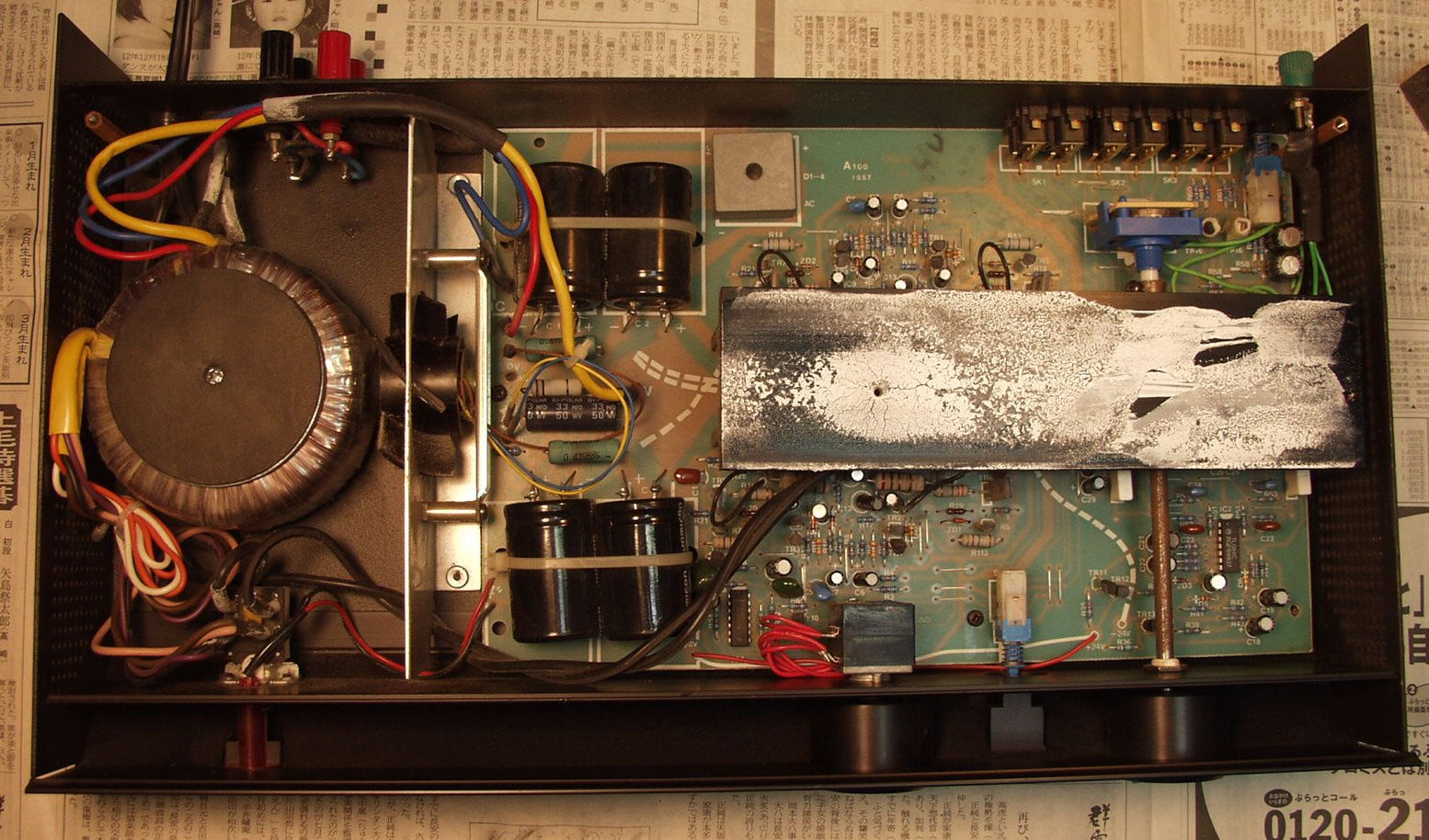

Ａ−１．　点検中　上から見る

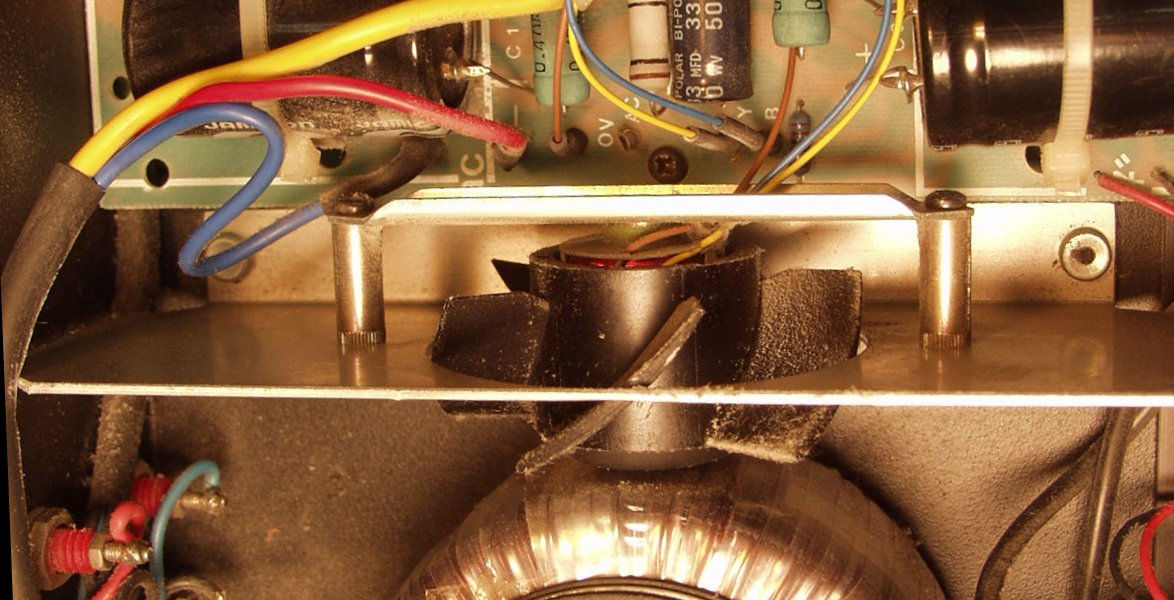

Ａ−２．　点検中　埃まみれのフアン

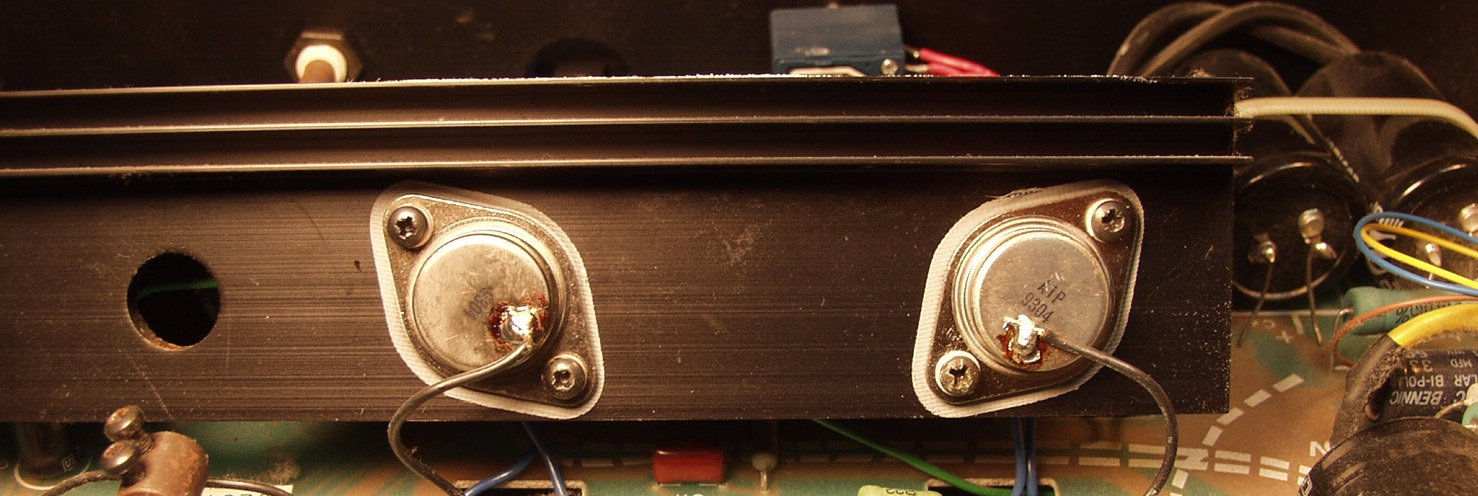

Ａ−３．　点検中　死んでいるＦＥＴ、左右で４個
　　　　　　　　　　使用するのは損失１５０ＷのＦＥＴ、下＝死んだ損失１００ＷのＦＥＴ、形状が異なるので、加工が必要です

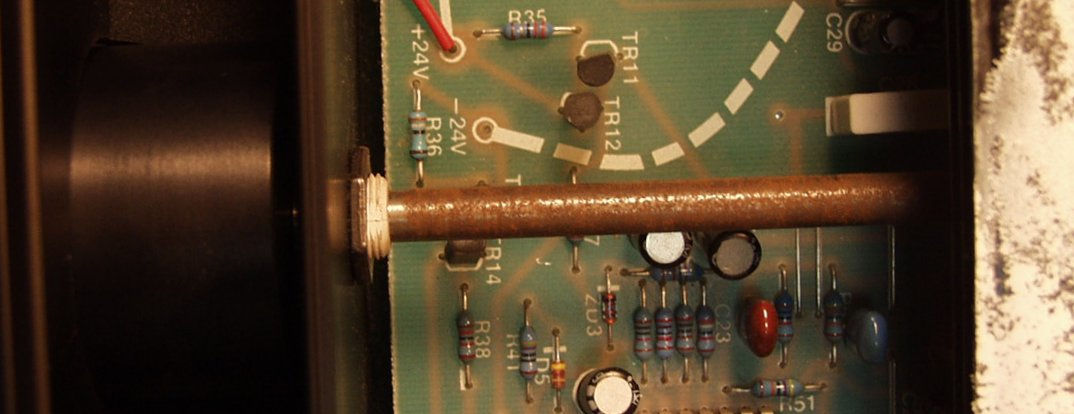

Ａ−３．　点検中　湿気が入りさびたＶＲ軸
