| S.E.A．ｸﾞﾗﾌｨｯｸｲｺﾗｲｻﾞｰ SEA-M9．２台目修理記録 |
| 平成１５年２付５日到着 平成月日完成 |
|
| Ａ．修理前の点検状況 Ａ－１． 点検中 ドロワー（引き出し）駆動部、真ん中の平歯車のした歯車が割れている |
 |
| Ａ－２． 点検中 設計が悪く歯ﾔの当たりが十分で無い |
 |

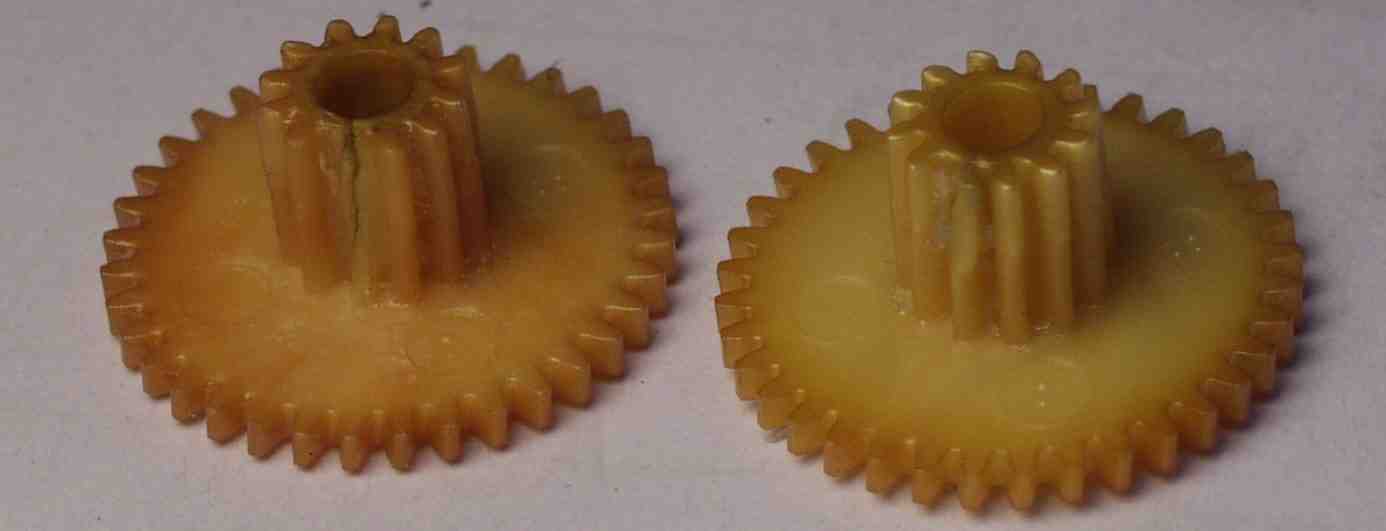

| Ａ－２． 点検中 ２台とも割れた歯車、この為に動かない。 |
 |

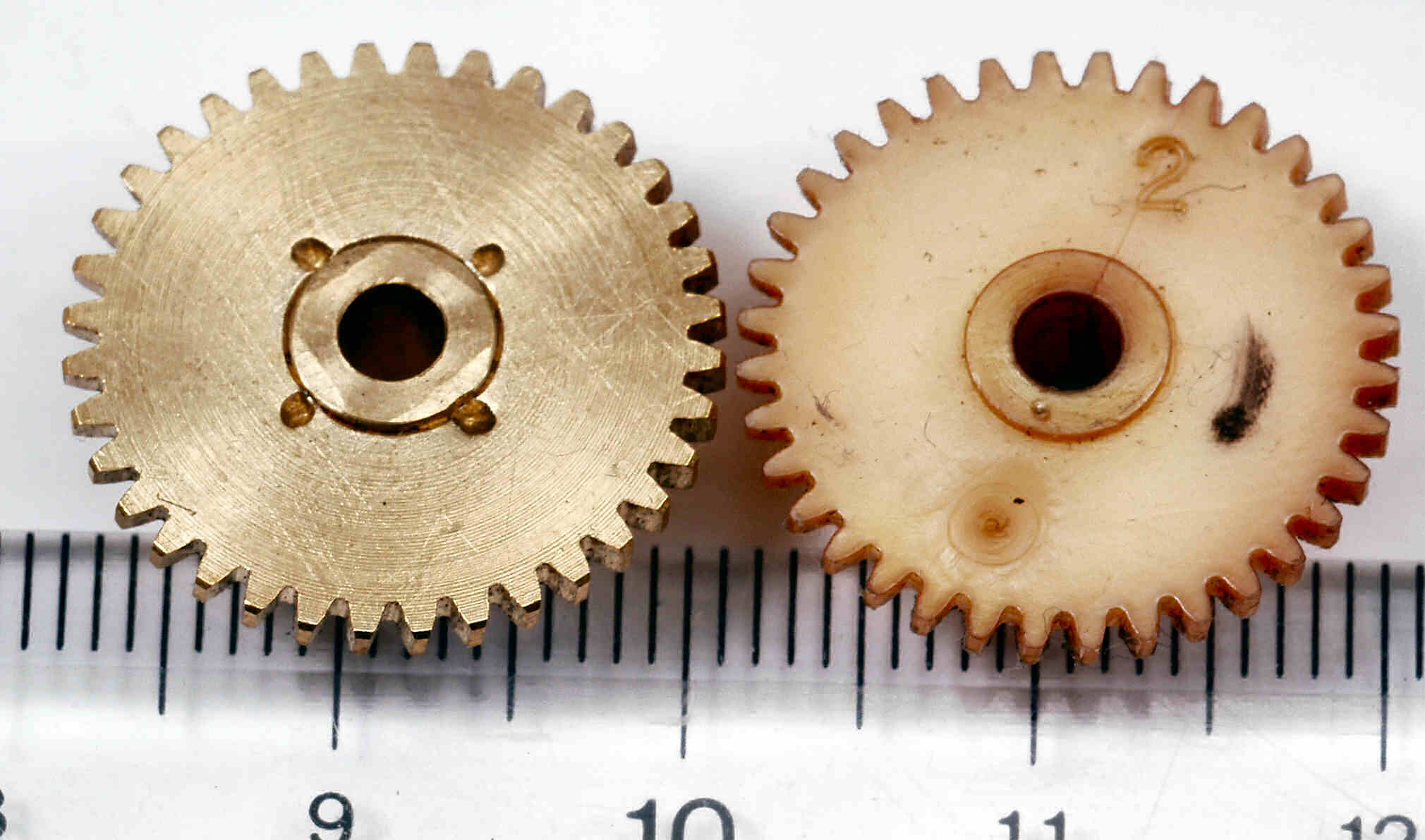

| Ａ－３Ａ． 点検中 左＝交換する物 歯車を東京の町工場が製作してくれました。価格４個で８８，０００円。平成１８年１２月 必要な方販売します（１個２２．０００円２個有ります） |
 |
| Ａ－３Ｂ． 点検中 左＝交換する物 |
 |

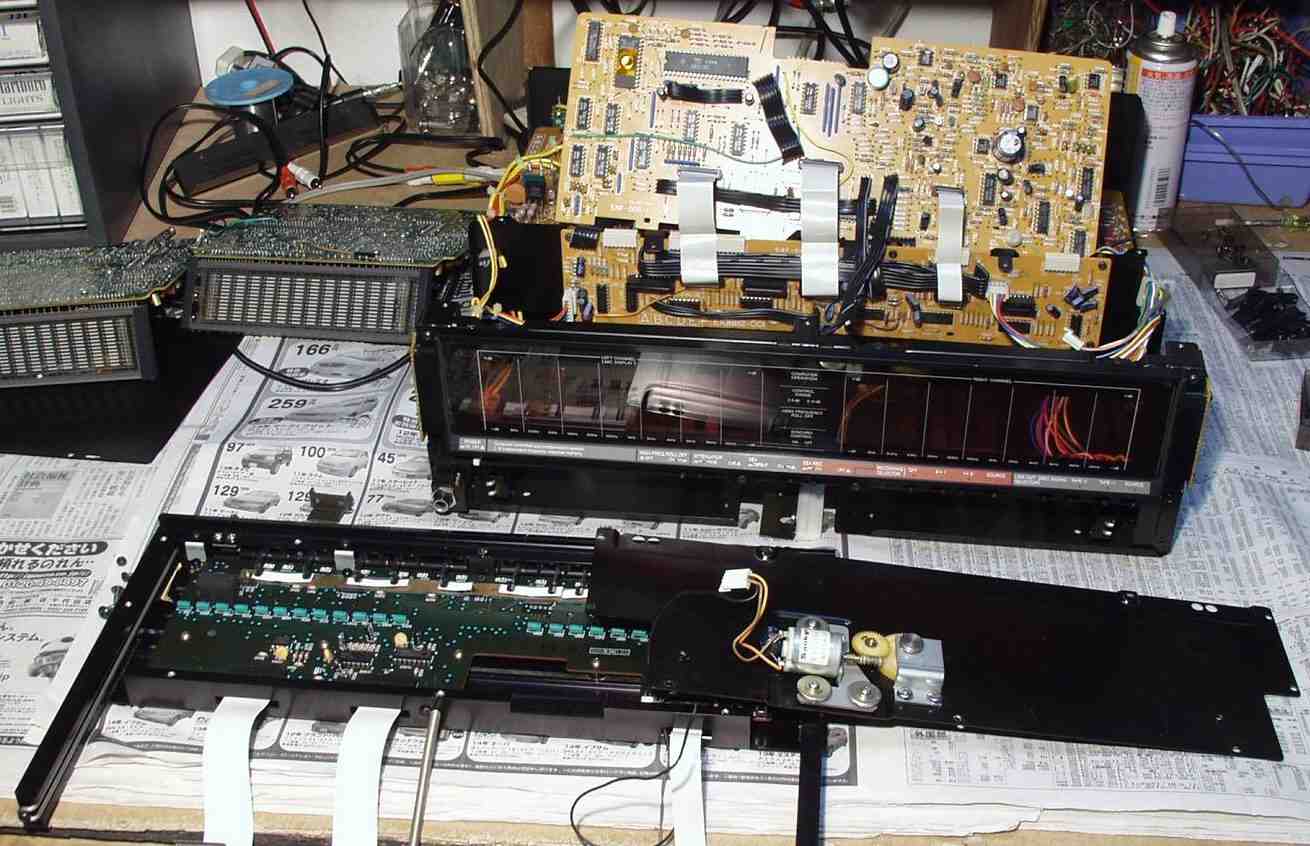

| Ｃ．修理状況 Ｃ－１． 修理中 |
 |

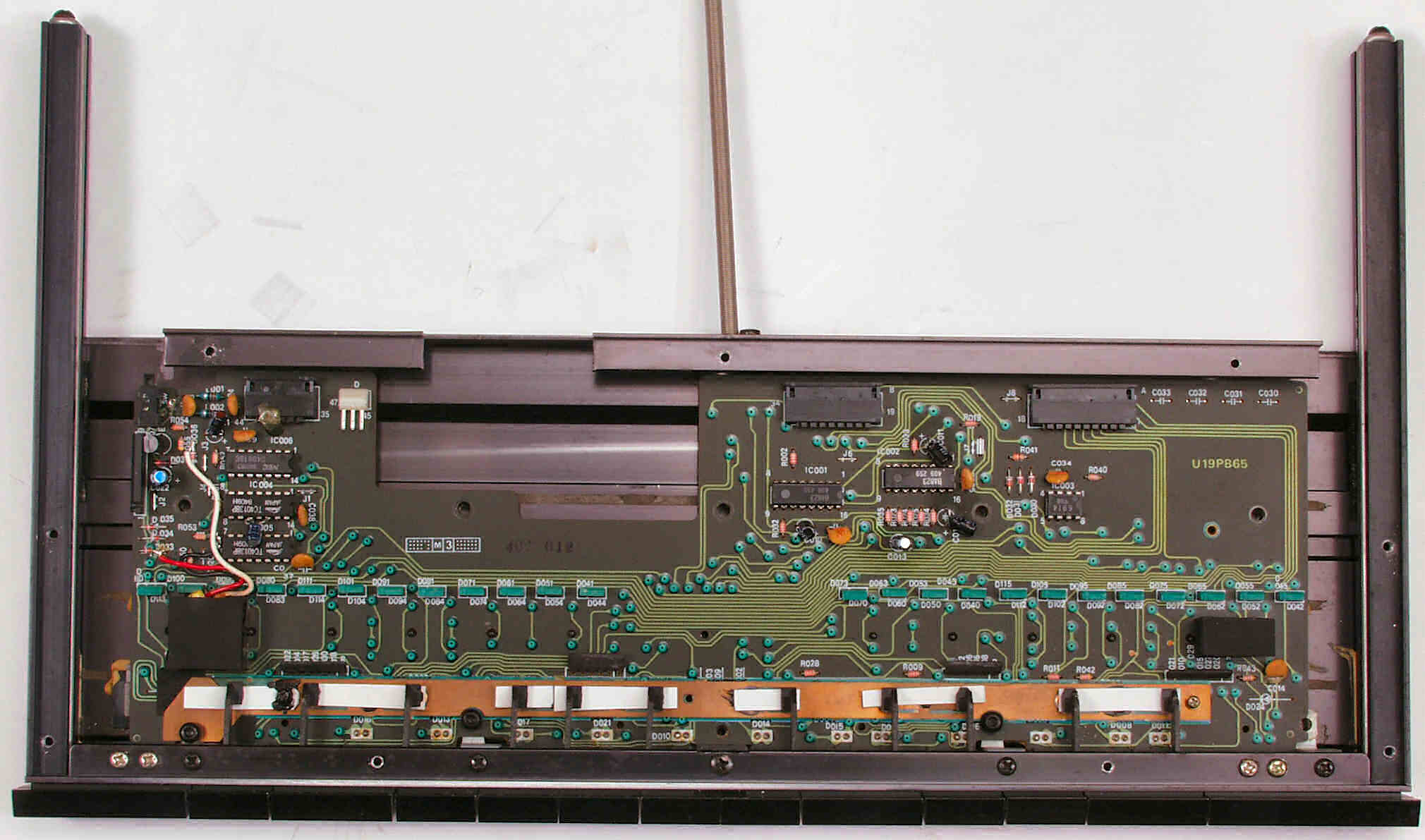

| Ｃ－２Ａ． 修理中 取り出した「ドロワー（引き出し）」 |
 |

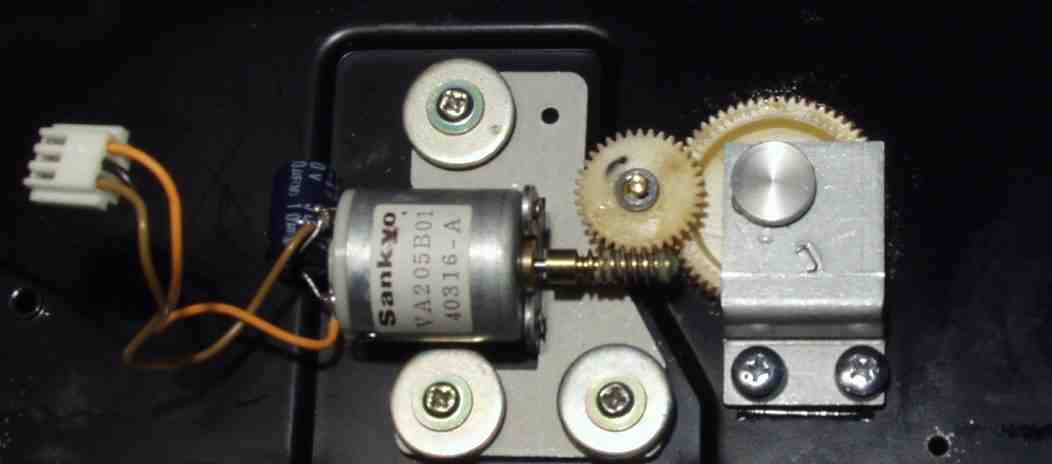

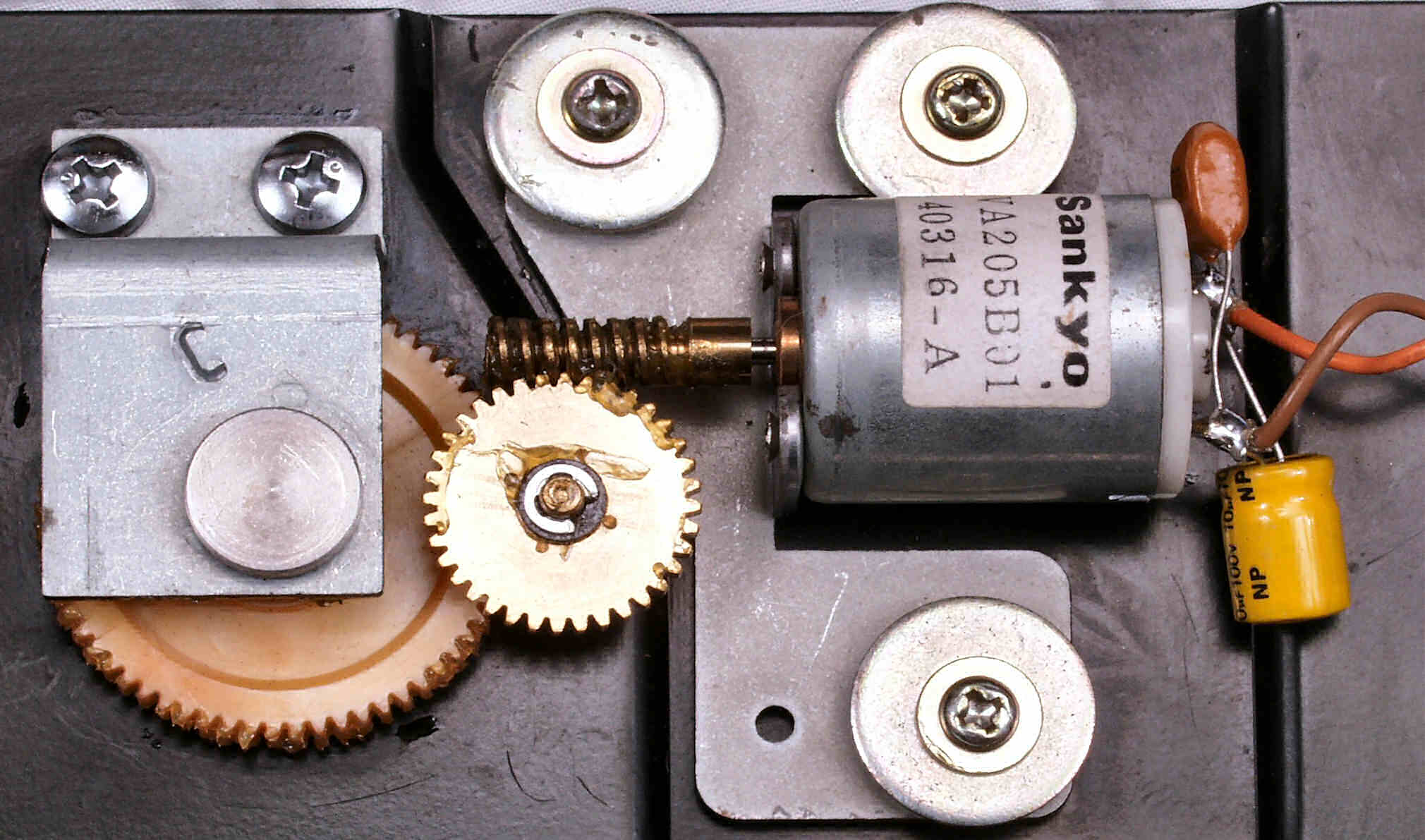

| Ｃ－２Ｂ． 修理前 ドロワー駆動部 |
 |

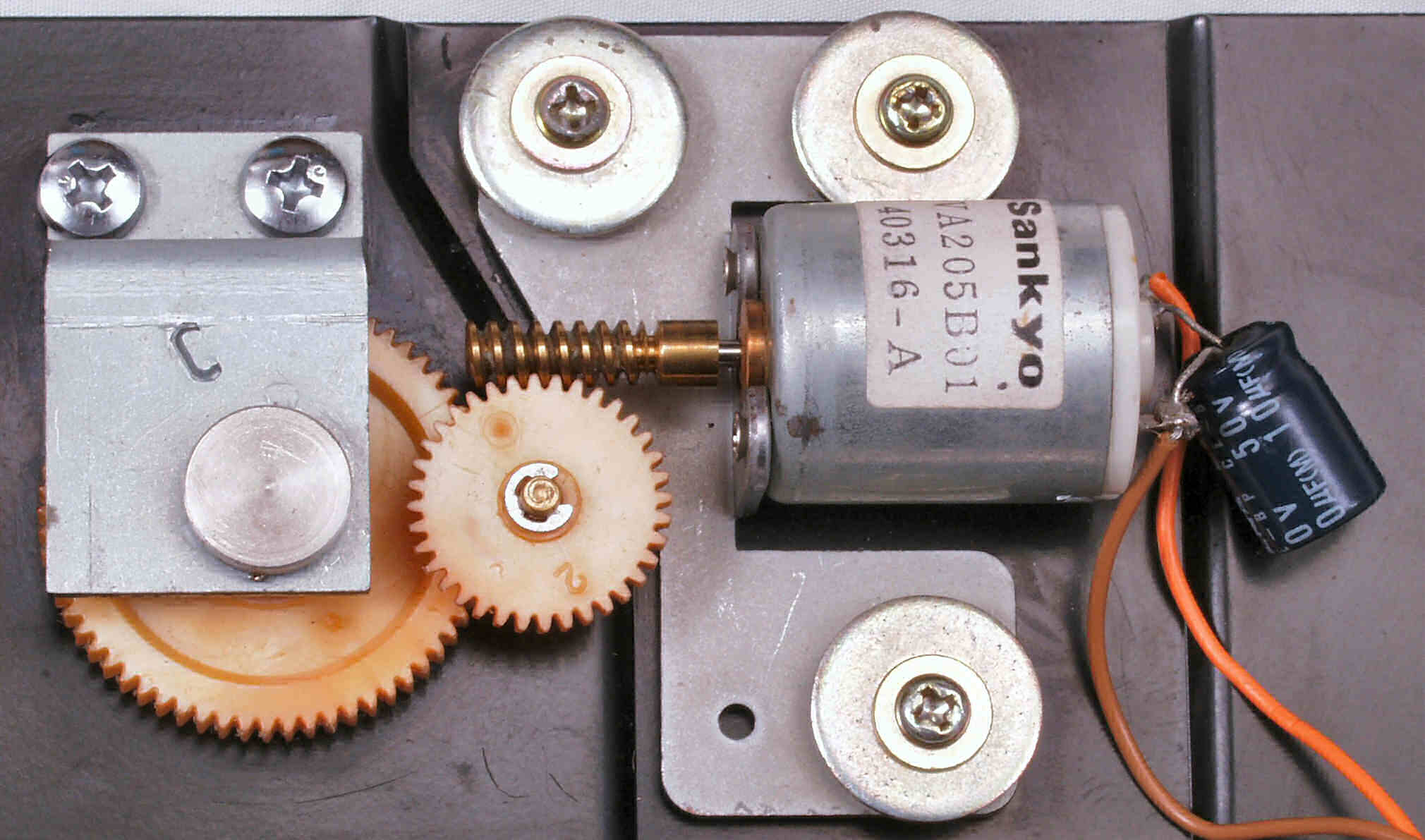

| Ｃ－２Ｃ． 修理後 ドロワー駆動部。 電解コンデンサー交換、フイルムコンデンサー追加 |
 |

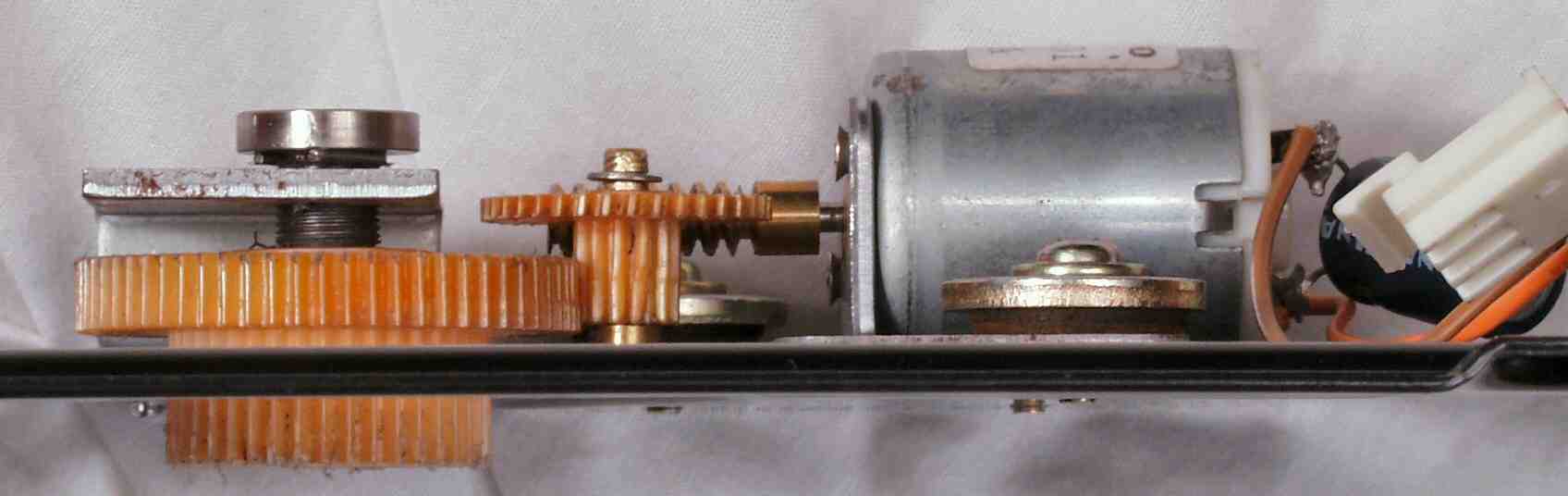

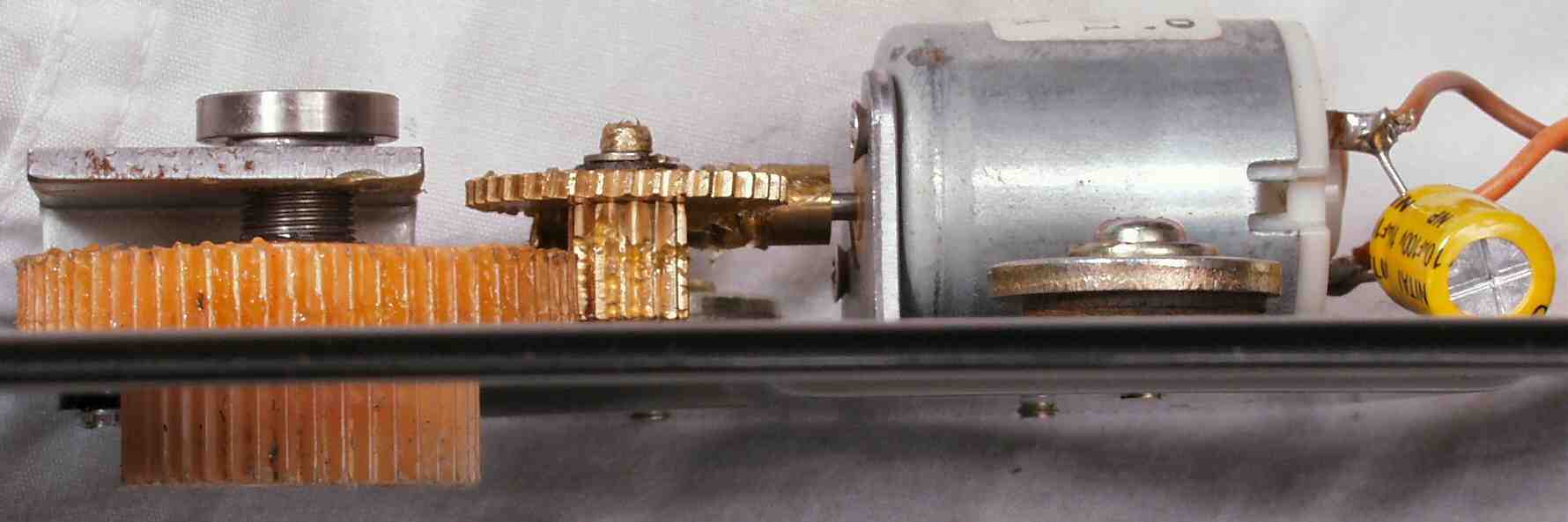

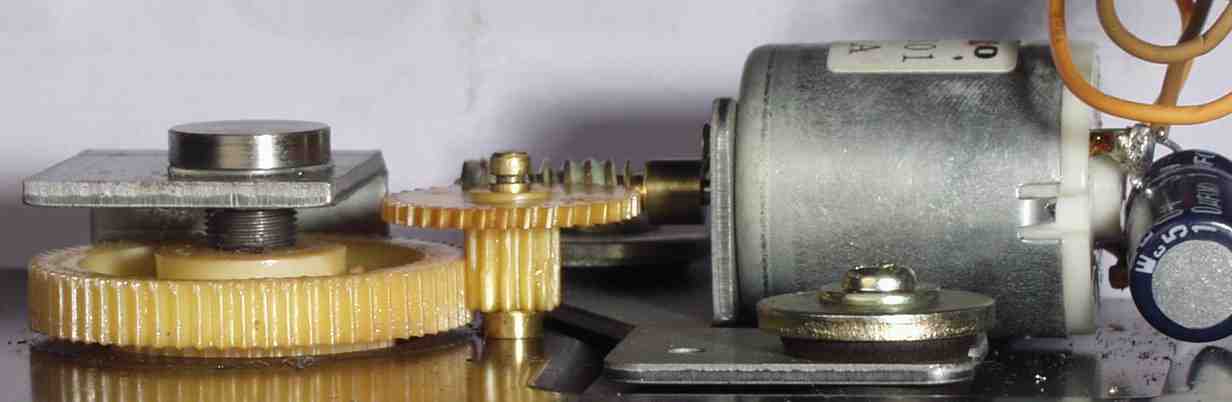

| Ｃ－２Ｄ． 修理前 ドロワー駆動部を横から見る |
 |
| Ｃ－２Ｅ． 修理後 ドロワー駆動部を横から見る |
 |

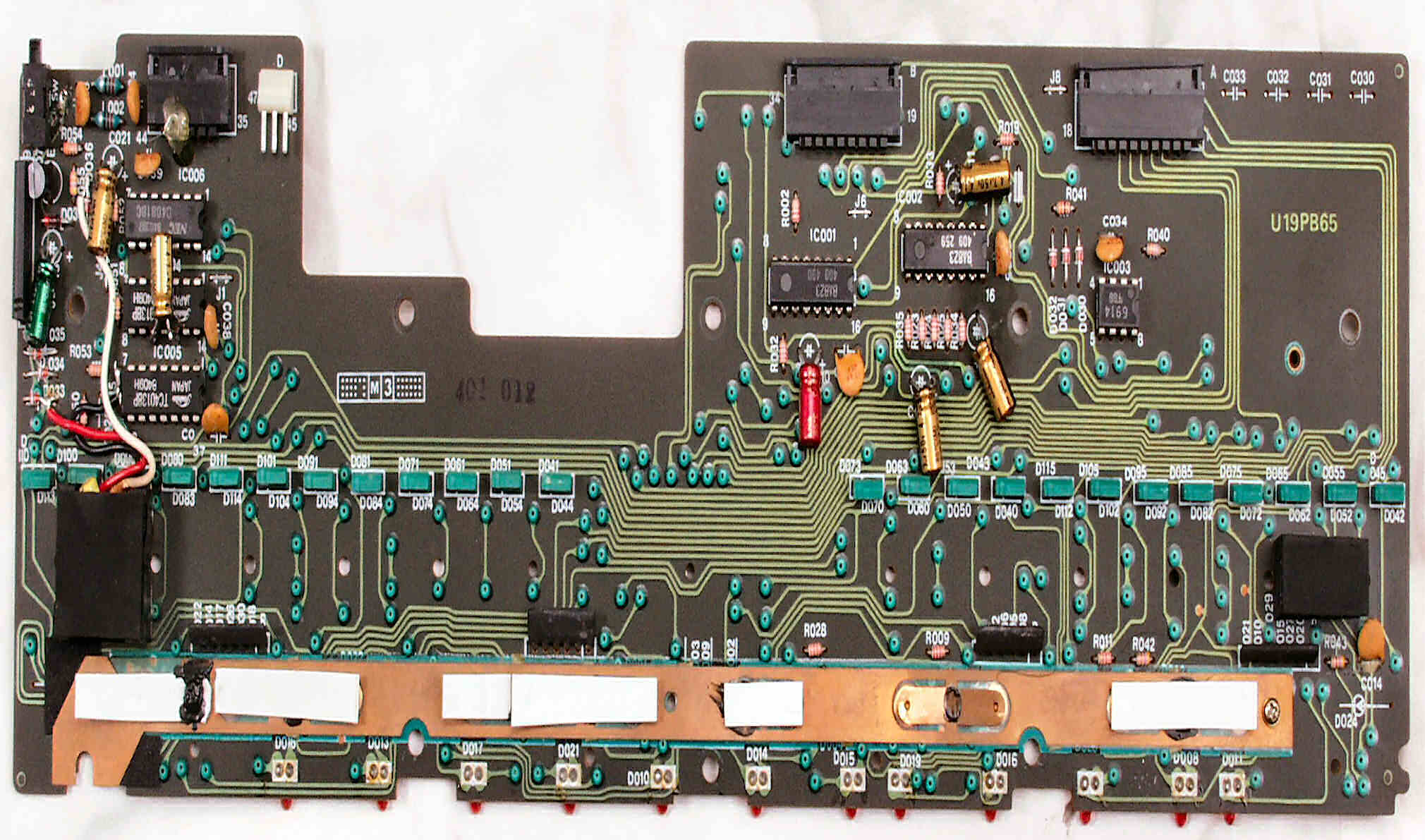

| Ｃ－２Ｆ． 修理前 ドロワー基板 |
 |
| Ｃ－２Ｇ． 修理後 ドロワー基板。 電解コンデンサー７個交換 |
 |

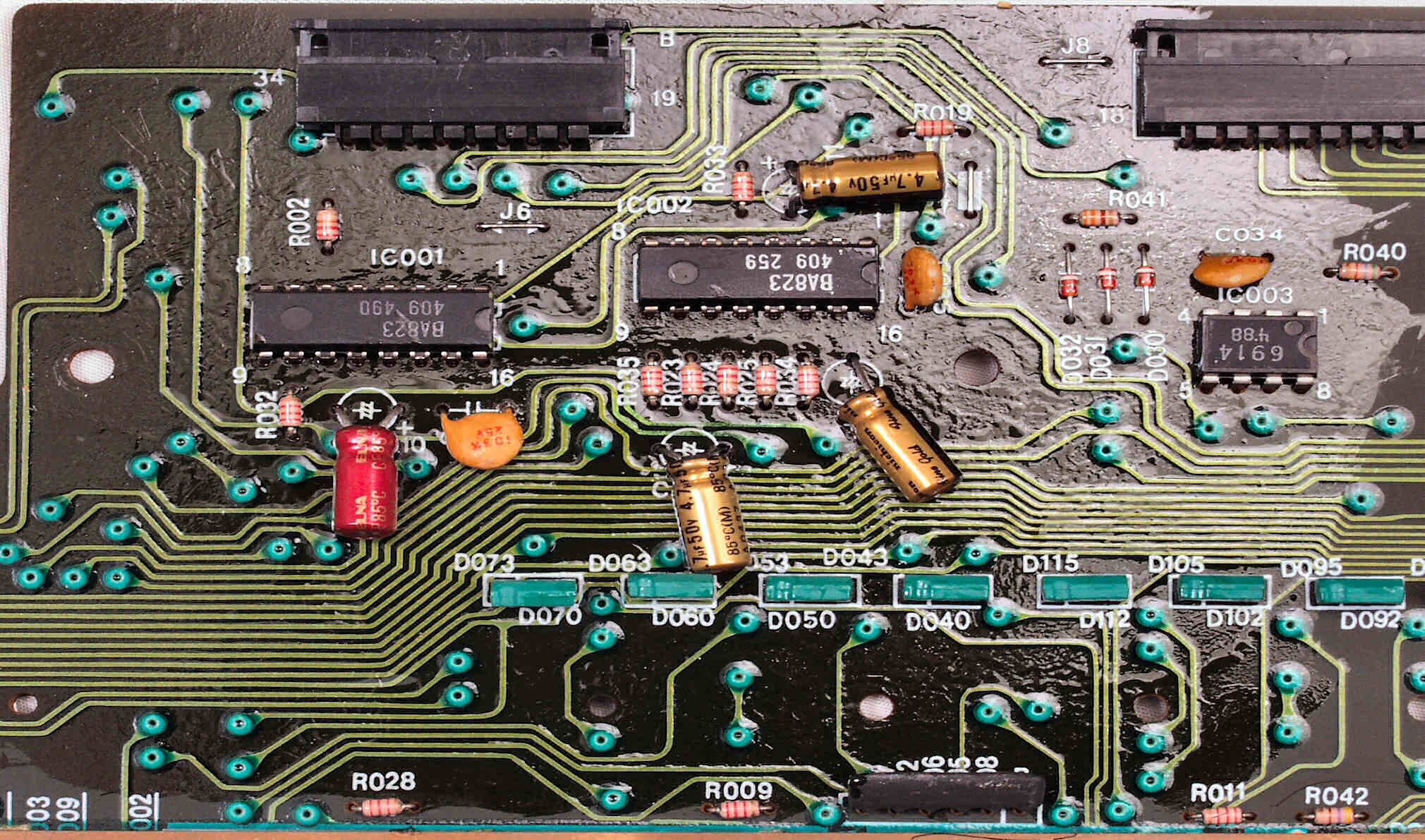

| Ｃ－２Ｈ． 修理後 ドロワー基板。 オイルの液漏れがあるので、コート液を塗って事前に保護しておく。 |
 |
| Ｃ－２Ｉ． 修理前 ドロワー基板裏 |
 |
| Ｃ－２Ｊ． 修理（半田補正）後 ドロワー基板裏。 全ての半田をやり直す |
 |
| Ｃ－２Ｋ． 完成ドロワー基板裏。 洗浄後 |
 |
| Ｃ－３Ａ． 修理前 パワーサプライ基板。 |
 |

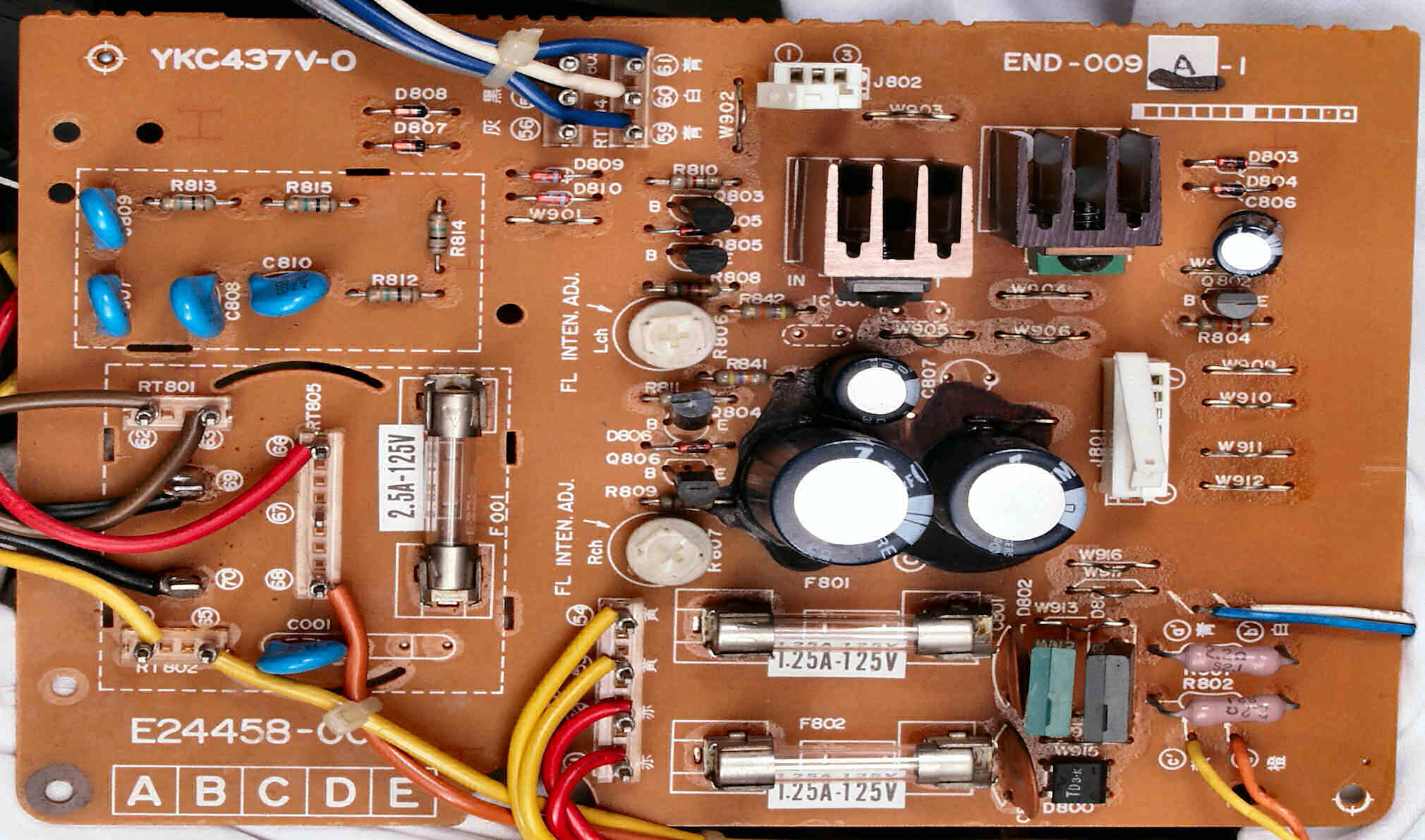

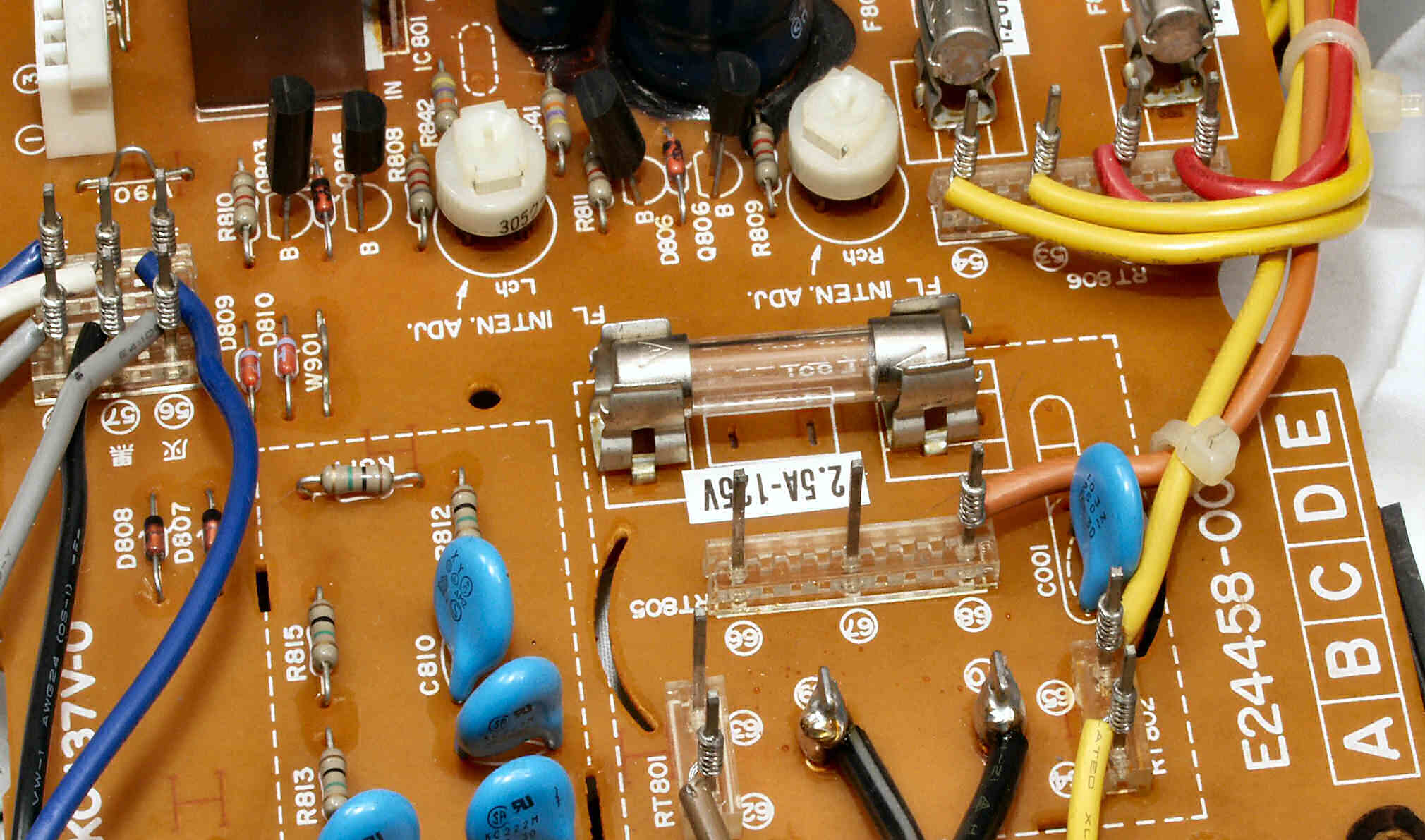

| Ｃ－３Ｂ． 修理後 パワーサプライ基板。 電解コンデンサー個交換。 |

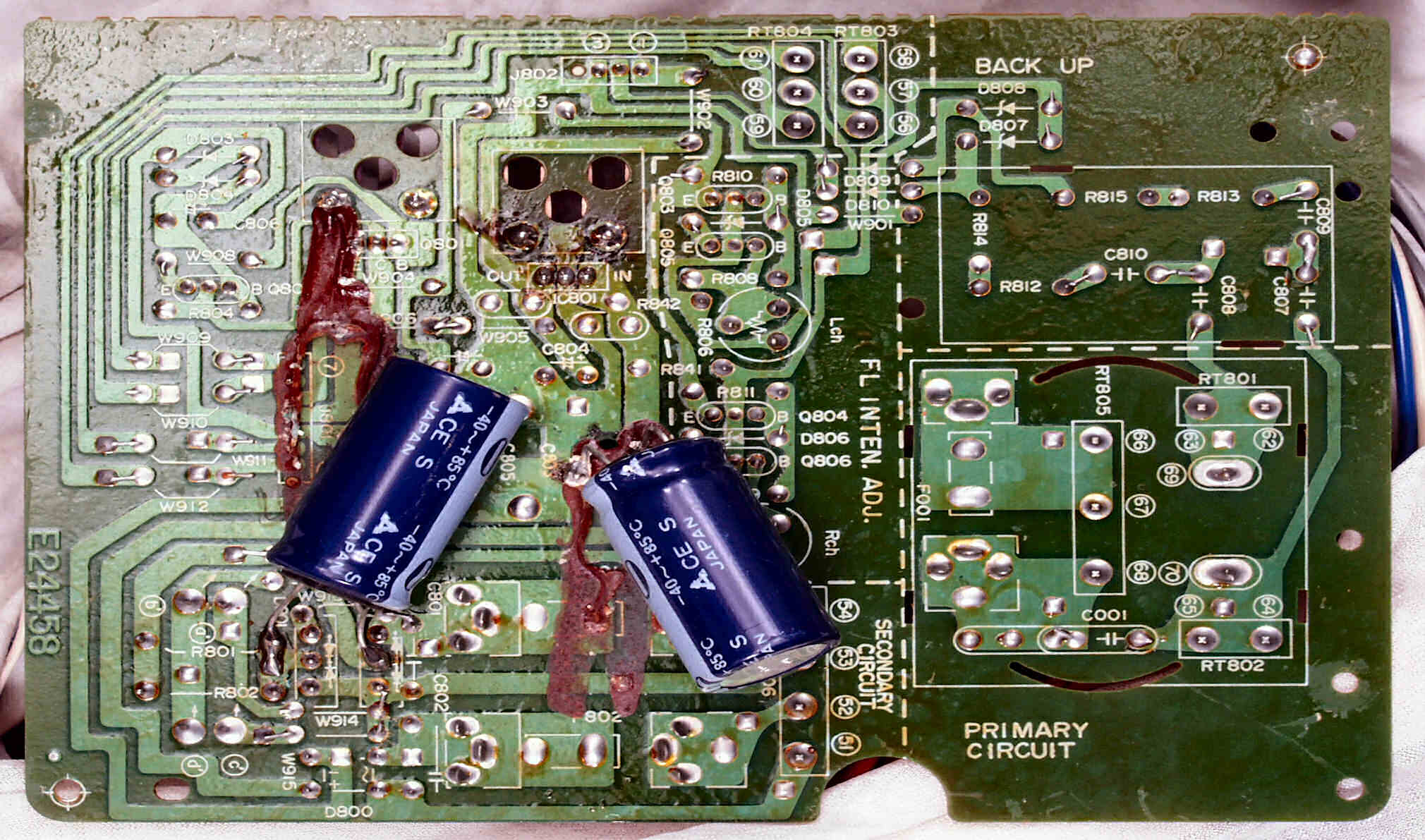

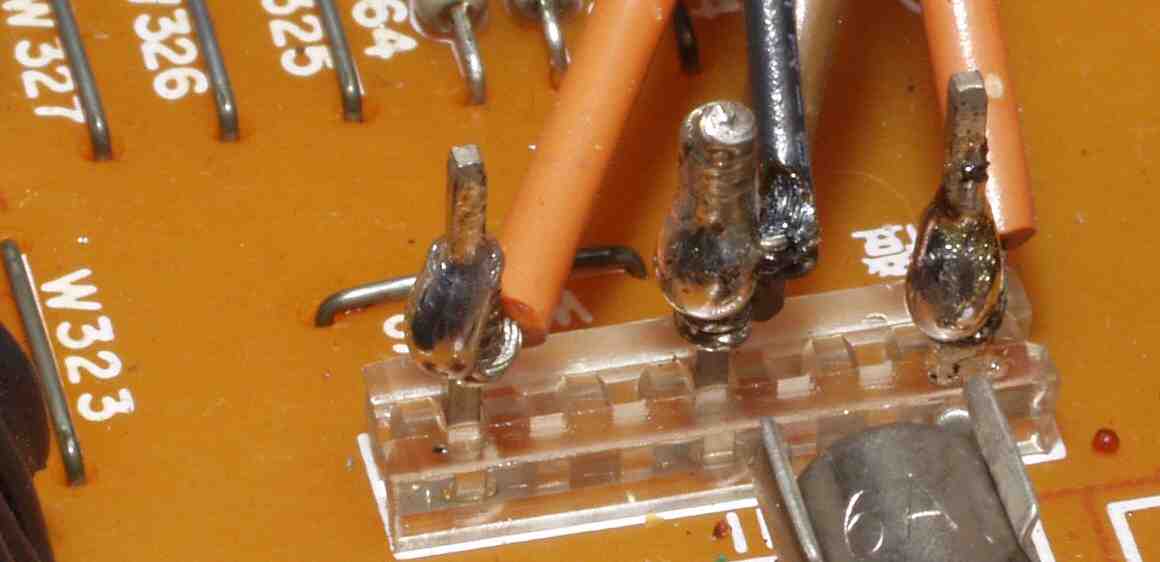

| Ｃ－３Ｂ－１． 修理後 パワーサプライ基板ラッピング |
 |
| Ｃ－３Ｂ－２． 修理後 パワーサプライ基板ラッピング。 半田を流し込む。 |

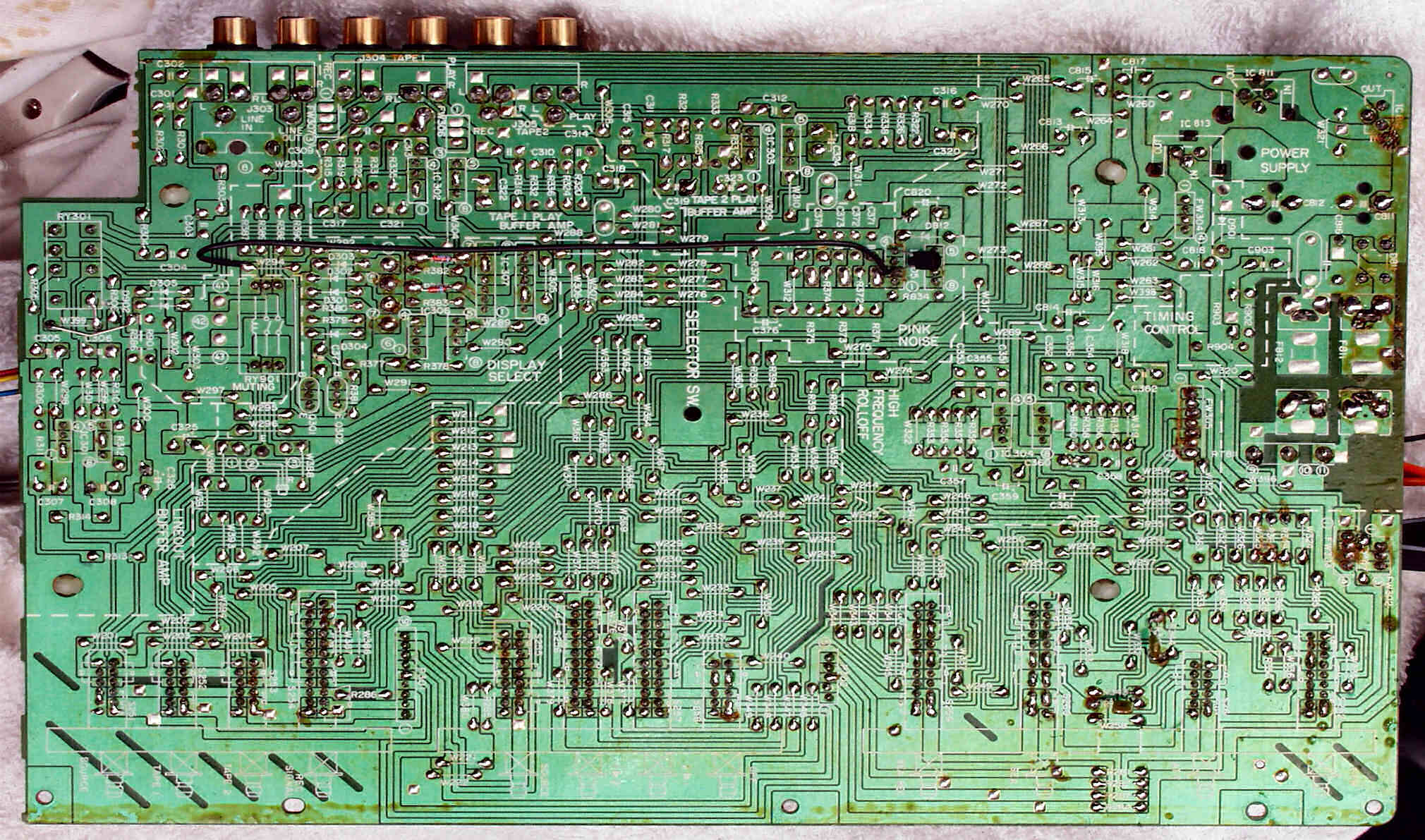

| Ｃ－３Ｃ． 修理前 パワーサプライ基板裏。 |
 |
| Ｃ－３Ｄ． 修理（半田補正）後 パワーサプライ基板裏。 全ての半田をやり直す。 |
| Ｃ－３Ｅ． 完成パワーサプライ基板裏。 洗浄後。 |

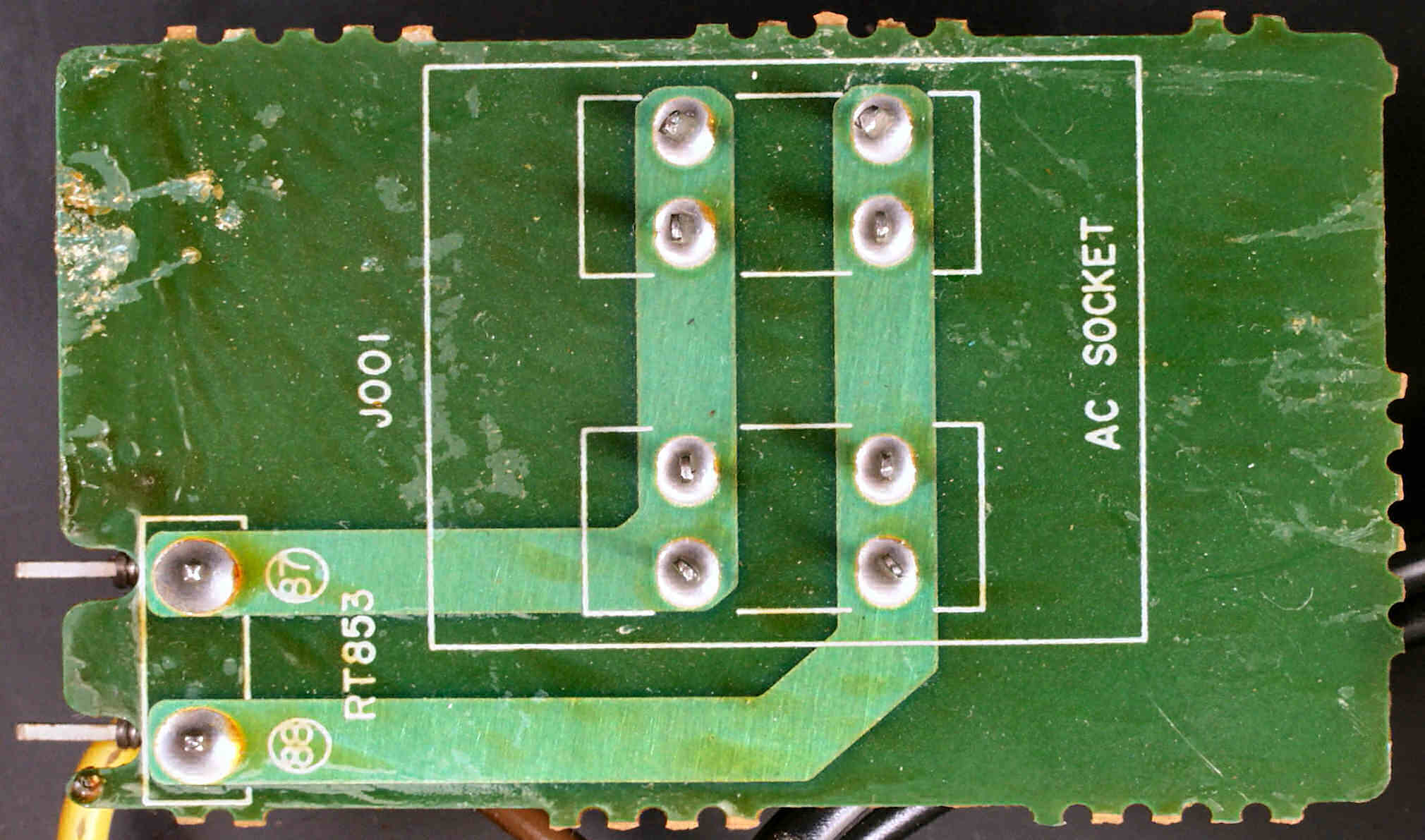

| Ｃ－３Ｆ． 修理前 電源コンセント基板裏 |
 |
| Ｃ－３Ｇ． 修理（半田補正）後 電源コンセント基板裏 |
 |

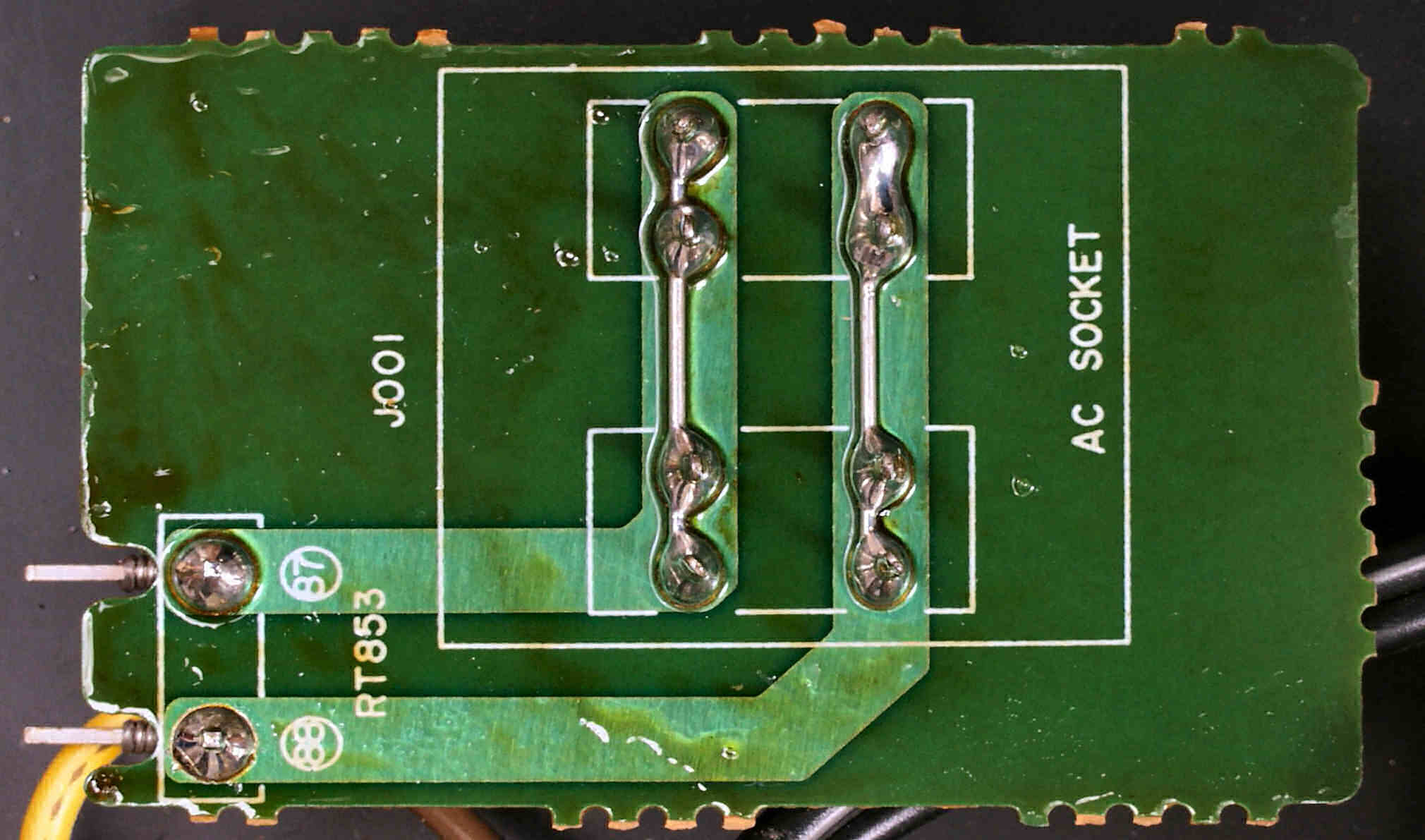

| Ｃ－３Ｈ． 完成電源コンセント基板裏。 洗浄後 |
 |

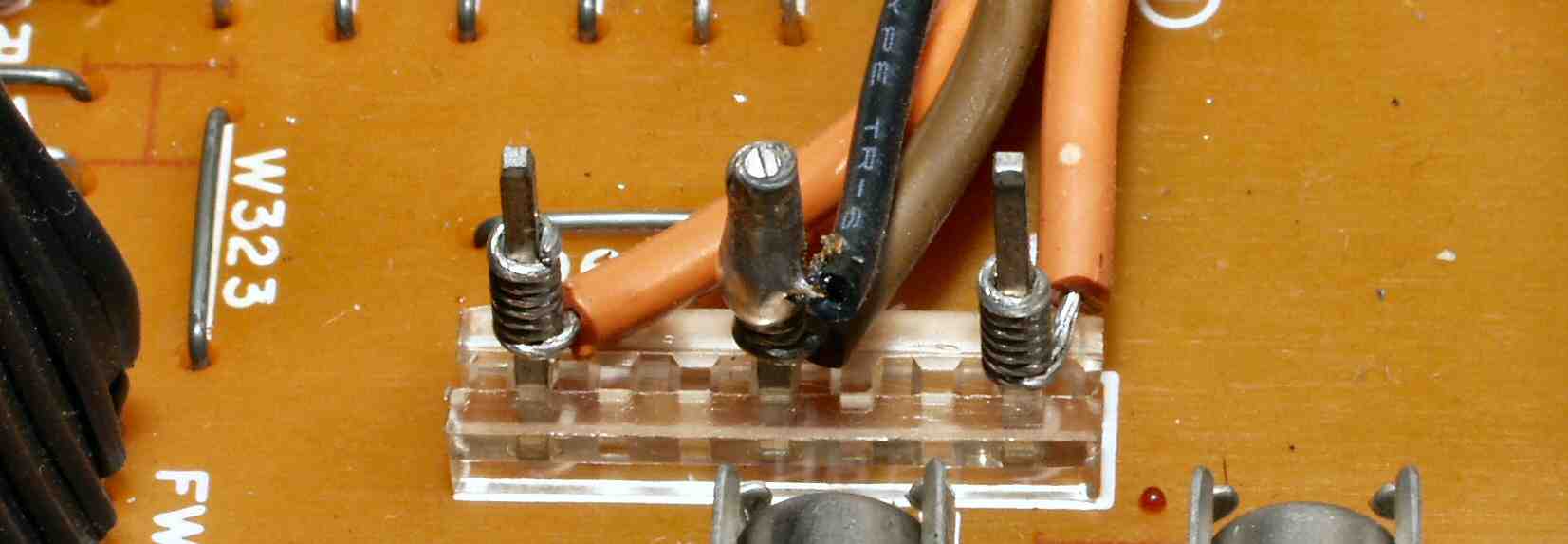

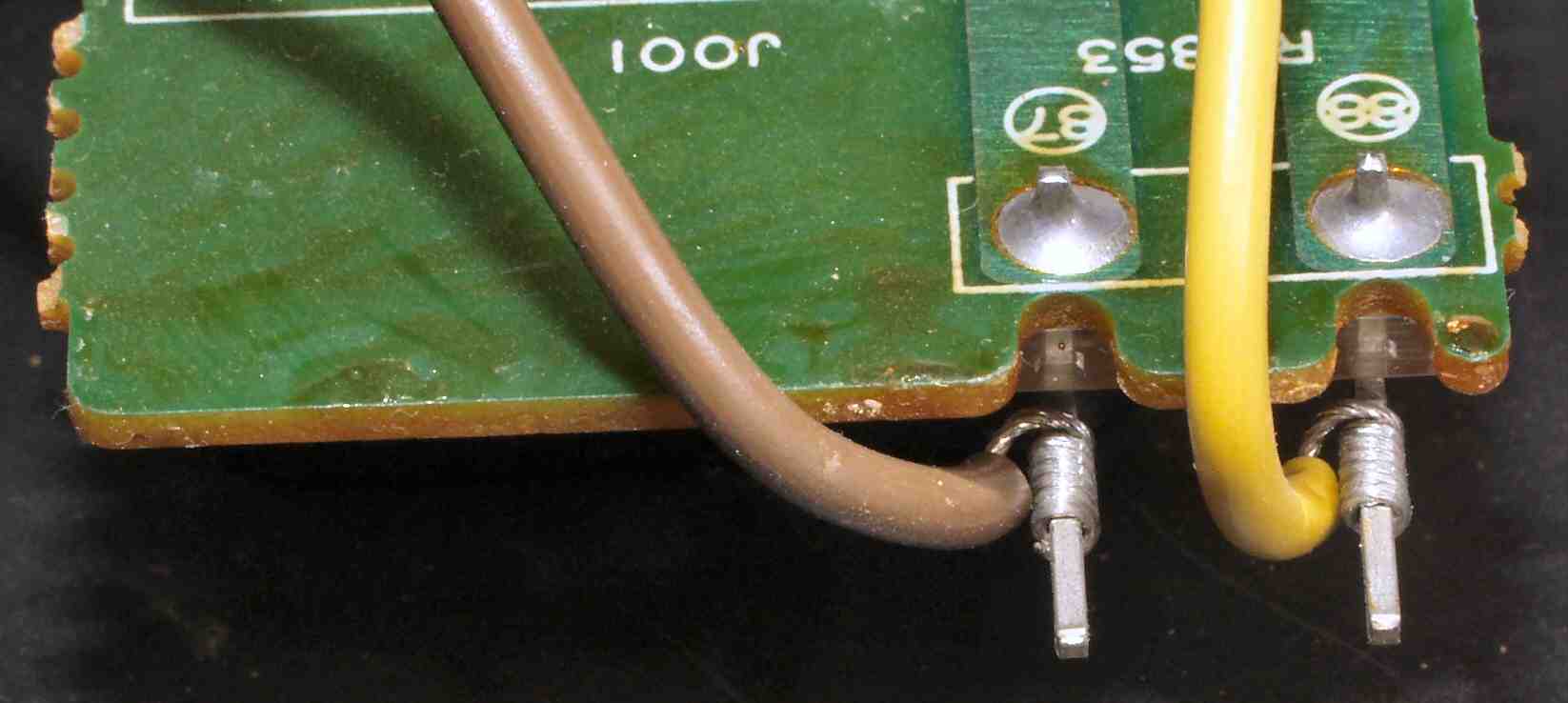

| Ｃ－３Ｉ． 修理前 電源コンセント基板裏基板ラッピング。 |
 |

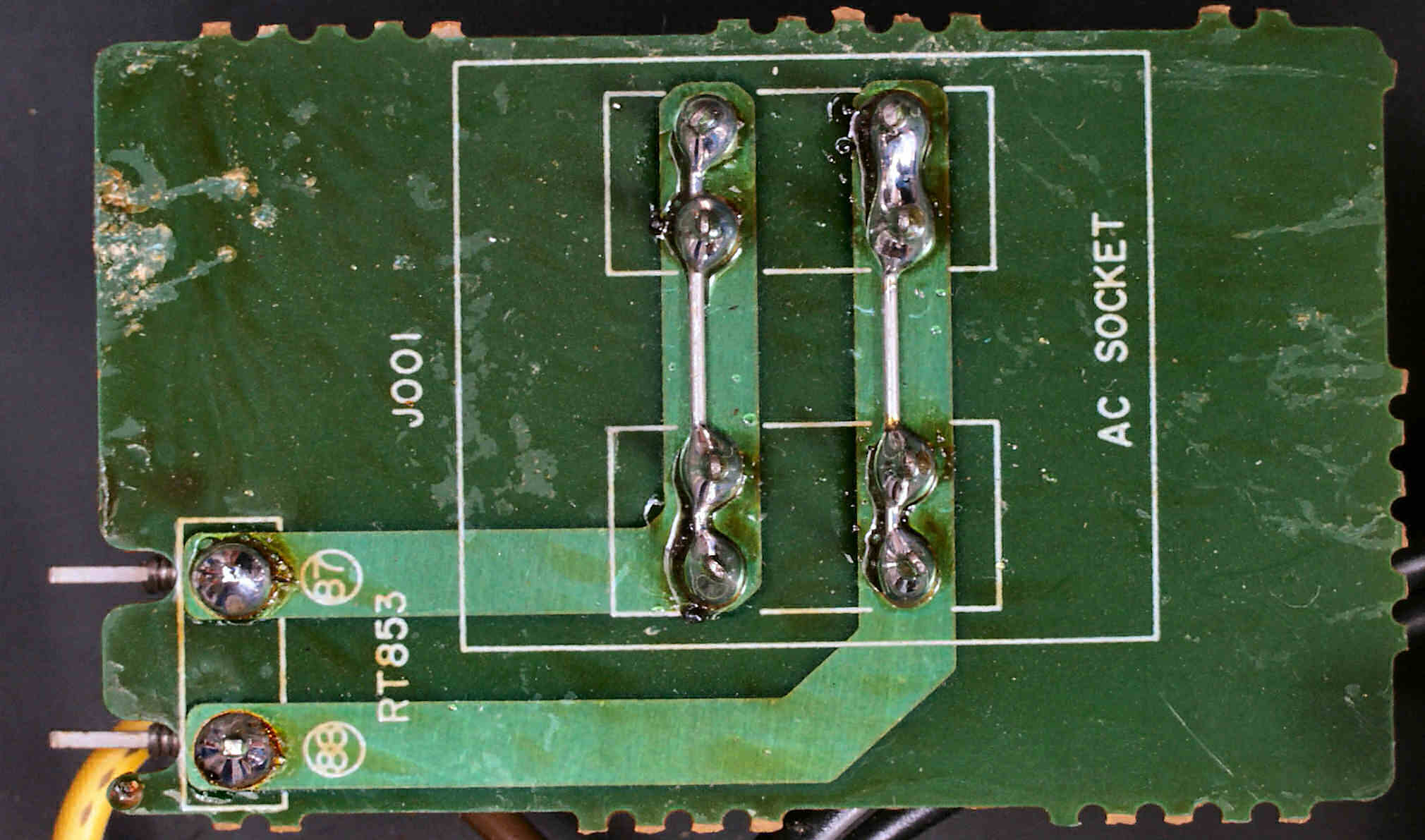

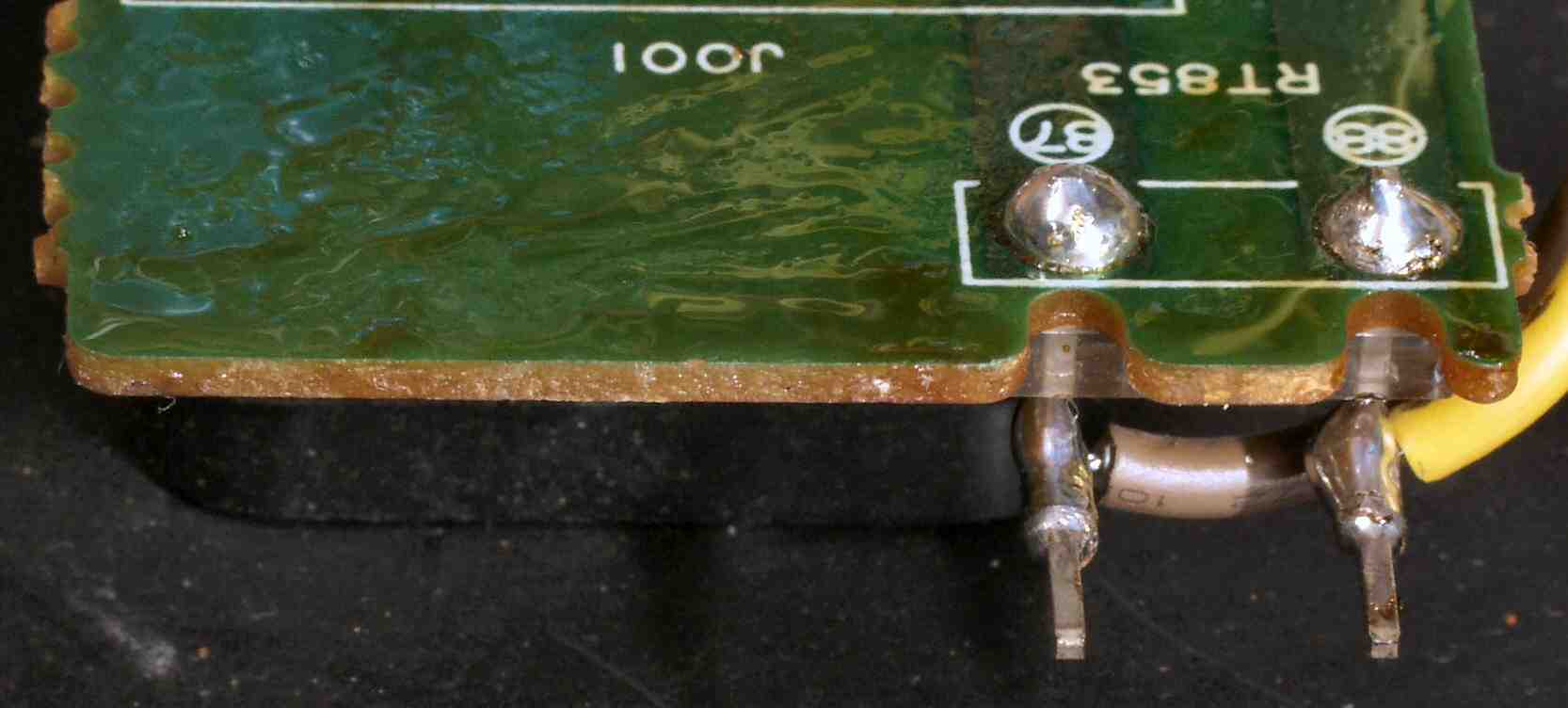

| Ｃ－３Ｊ． 修理（半田補正）後 電源コンセント基板裏基板ラッピング。 半田を流し込む。 |
 |
| Ｃ－４Ａ． 修理前 メインＣＰＵ基板。 |
 |

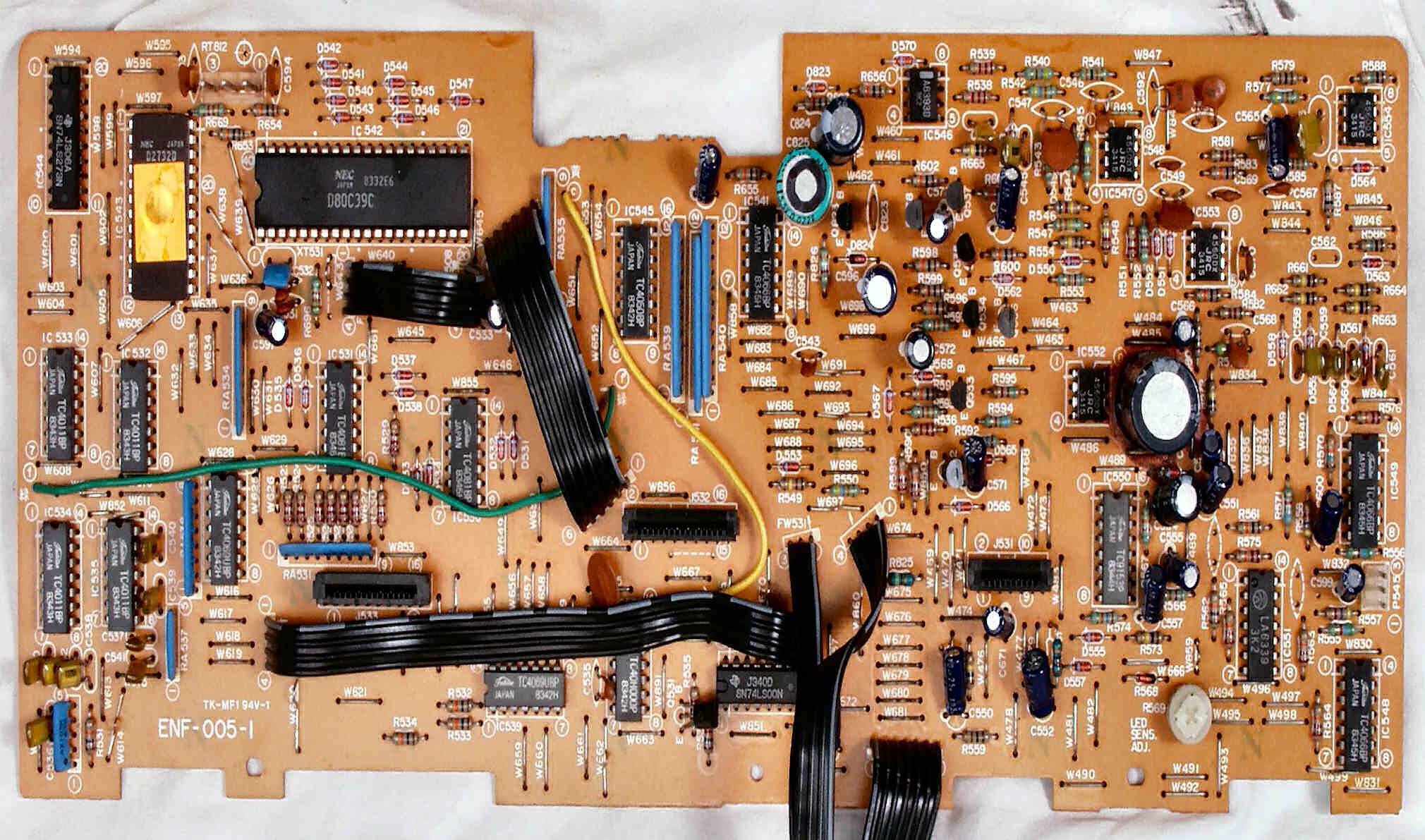

| Ｃ－４Ｂ． 修理後 メインＣＰＵ基板。 電解コンデンサー２１個、半固定VR１個交換。 |
 |

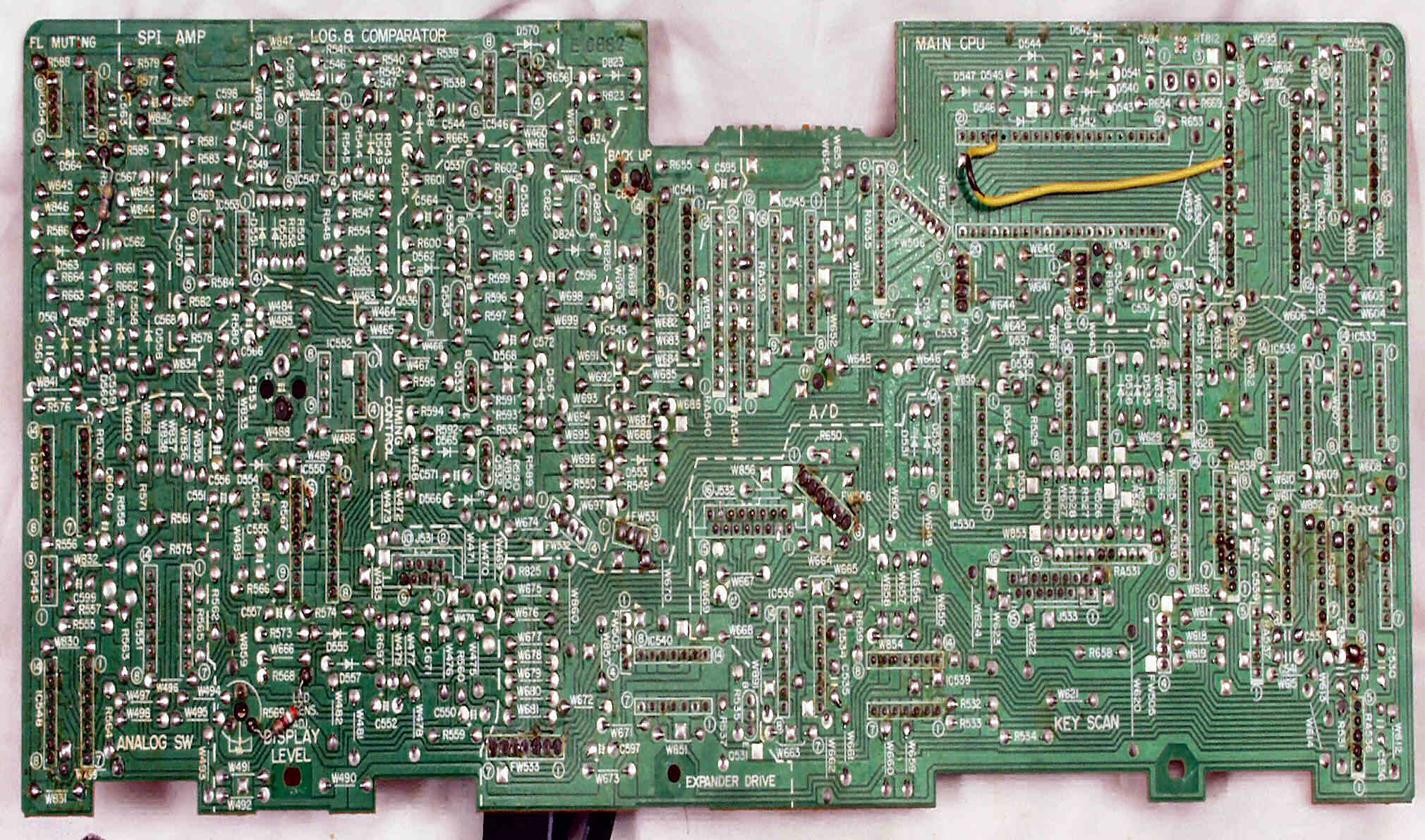

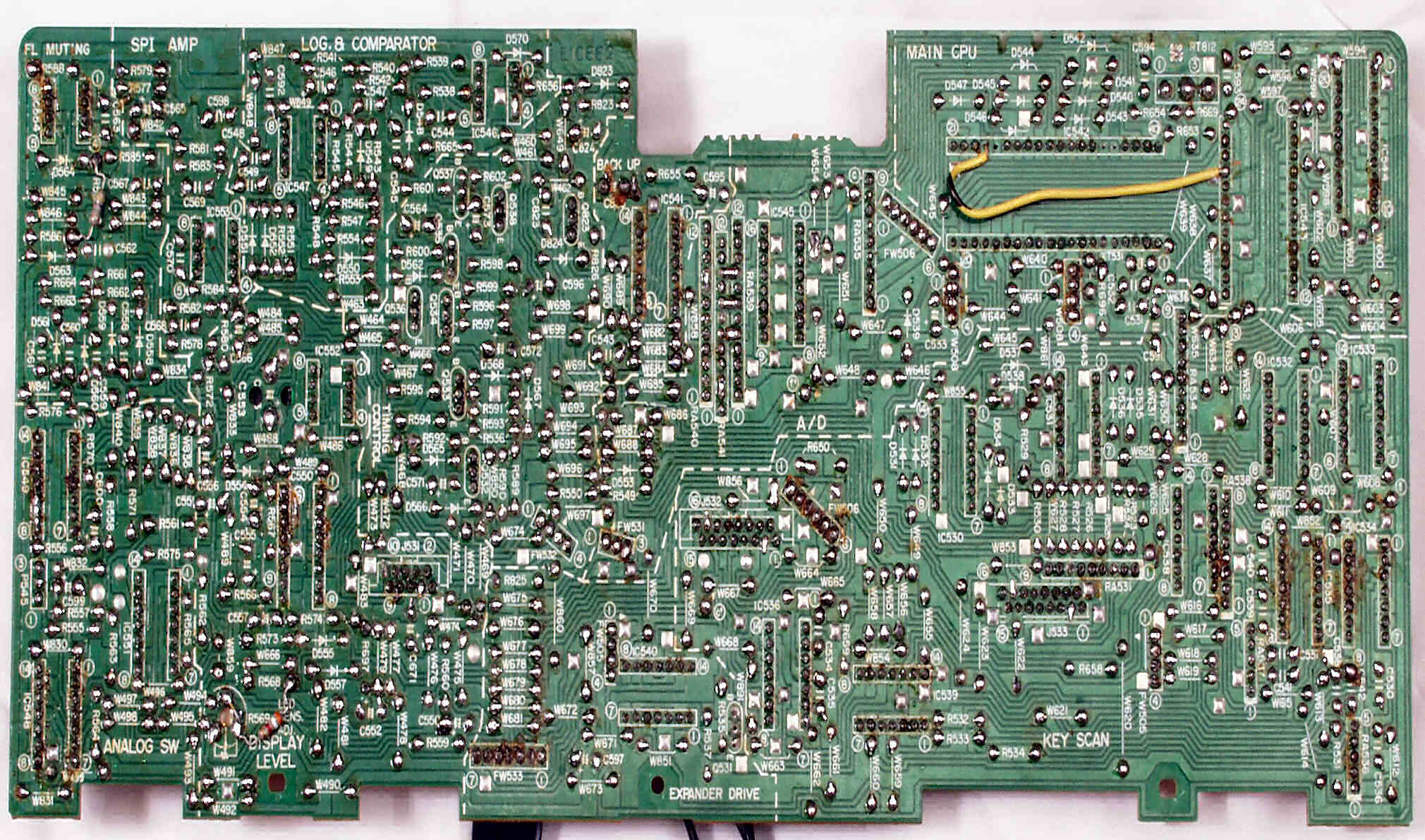

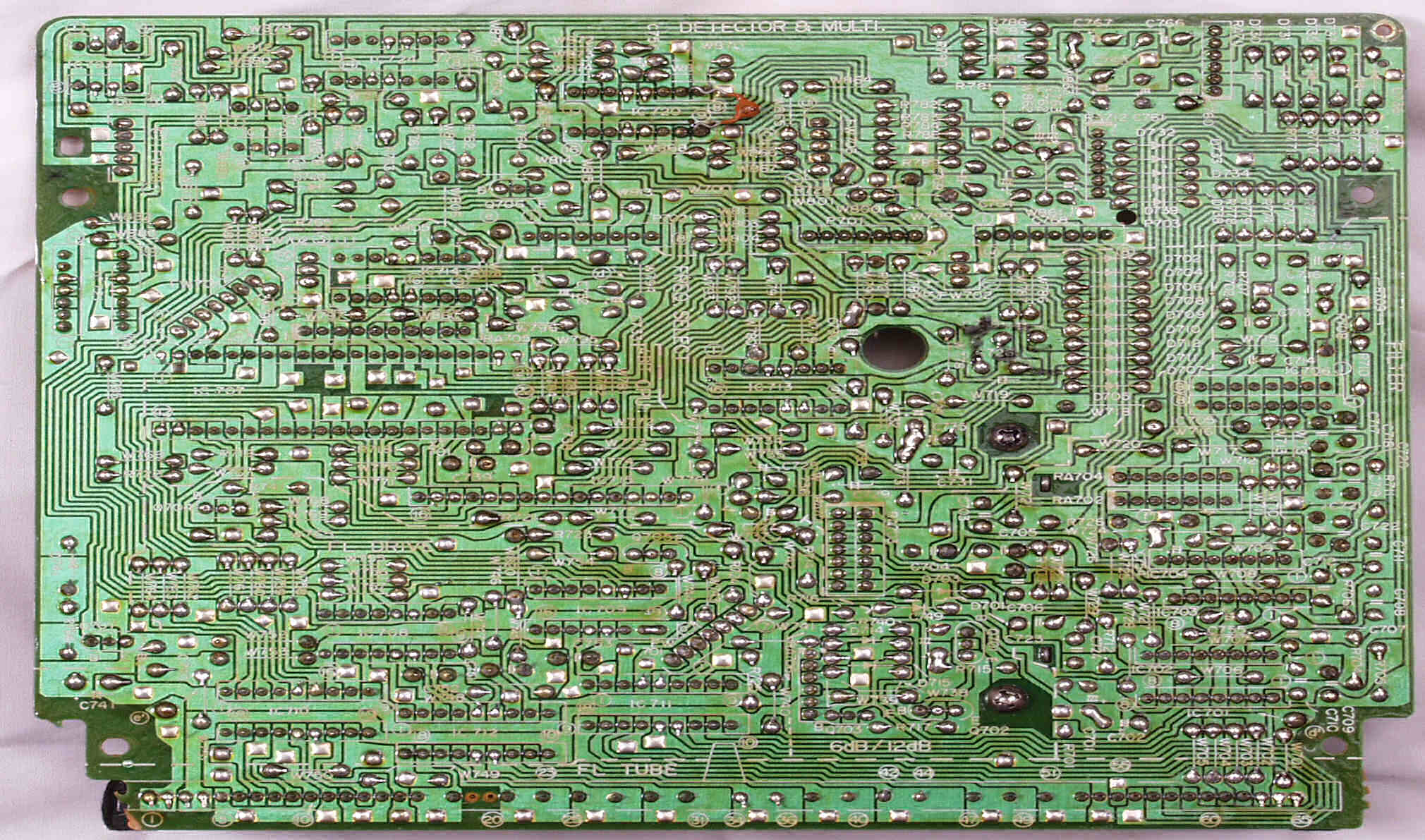

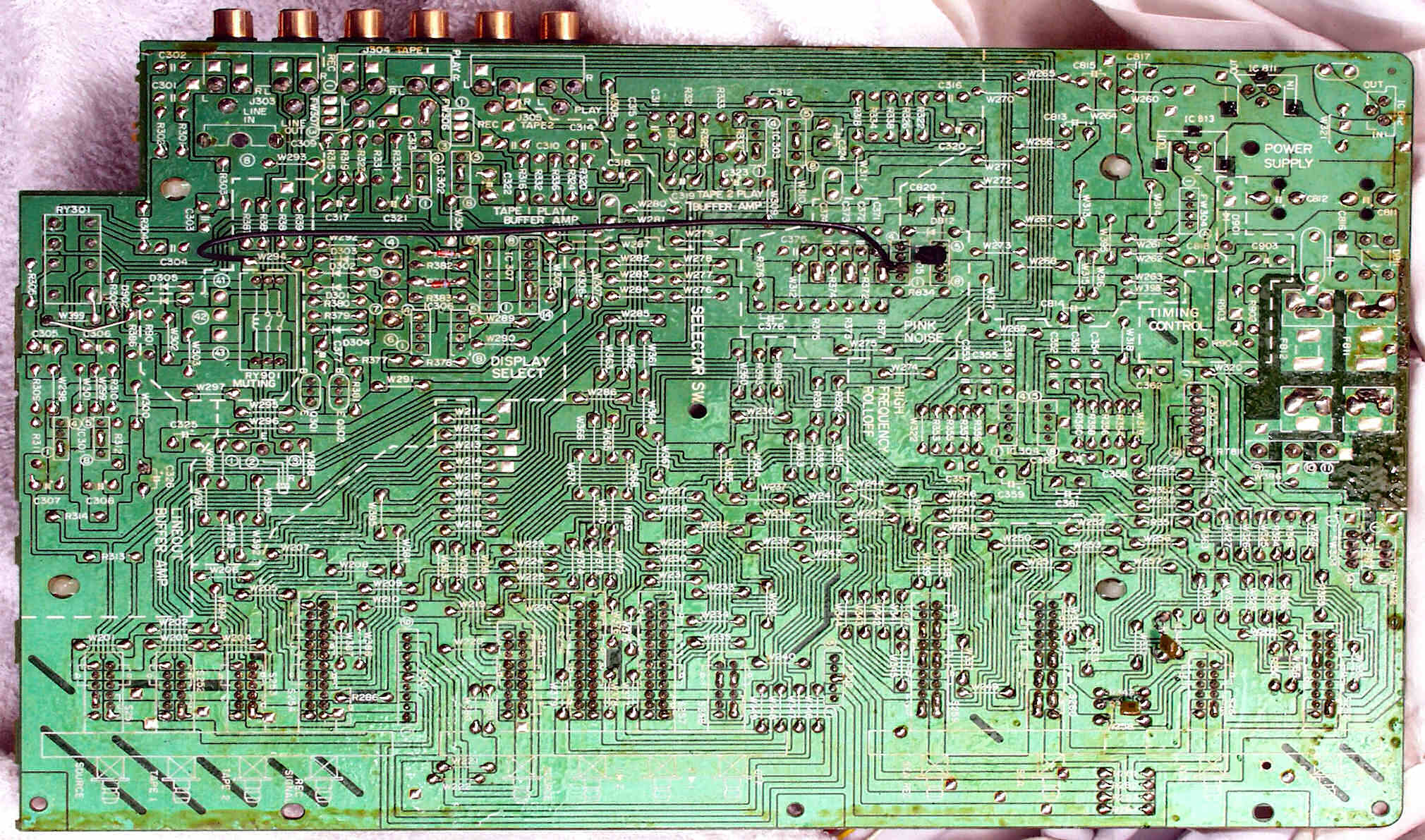

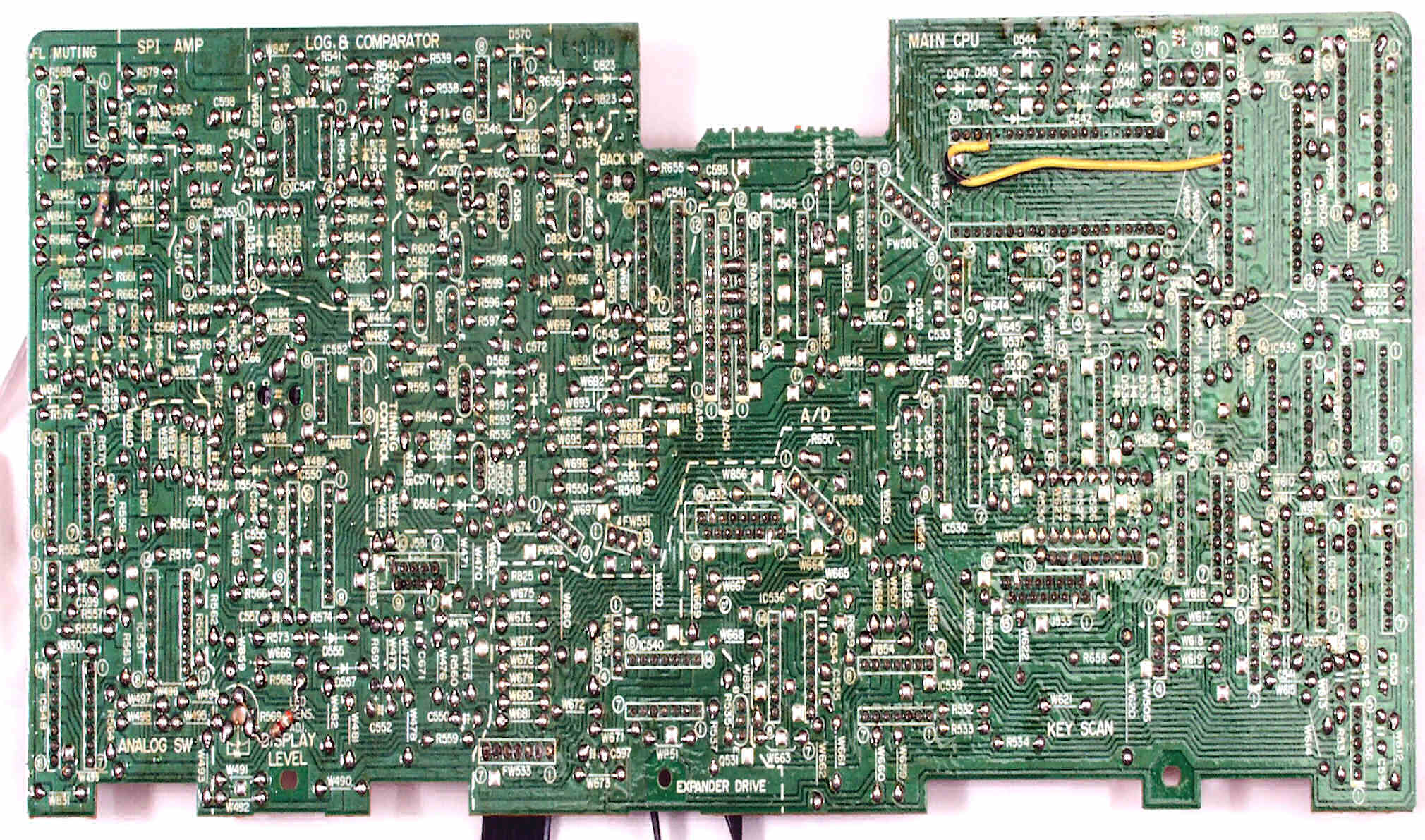

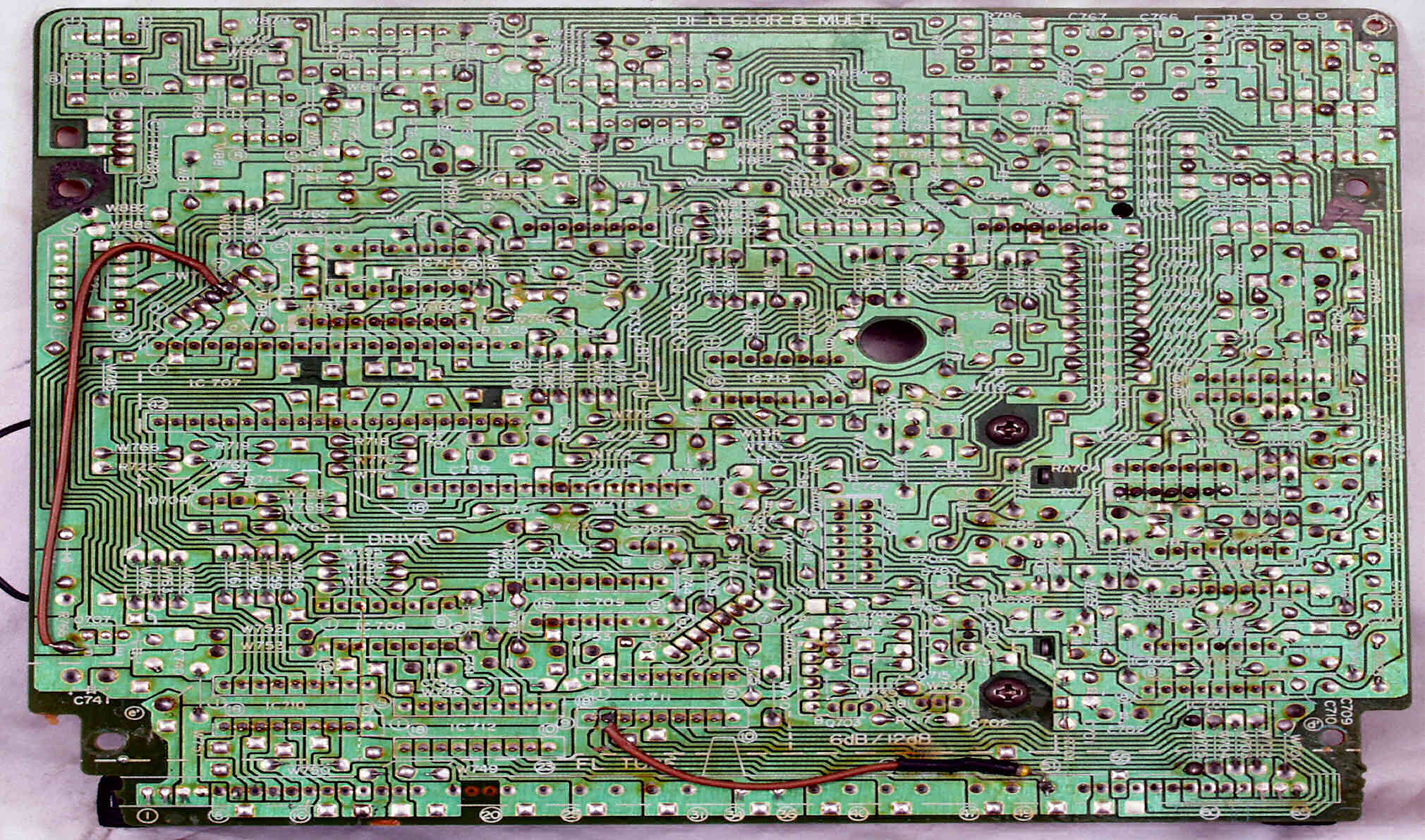

| Ｃ－４Ｃ． 修理前 メインＣＰＵ基板裏。 |
 |
| Ｃ－４Ｄ． 修理（半田補正）後 メインＣＰＵ基板裏。 全ての半田をやり直す。 |
 |
| Ｃ－４Ｅ． 完成メインＣＰＵ基板裏。 洗浄後。 |
 |

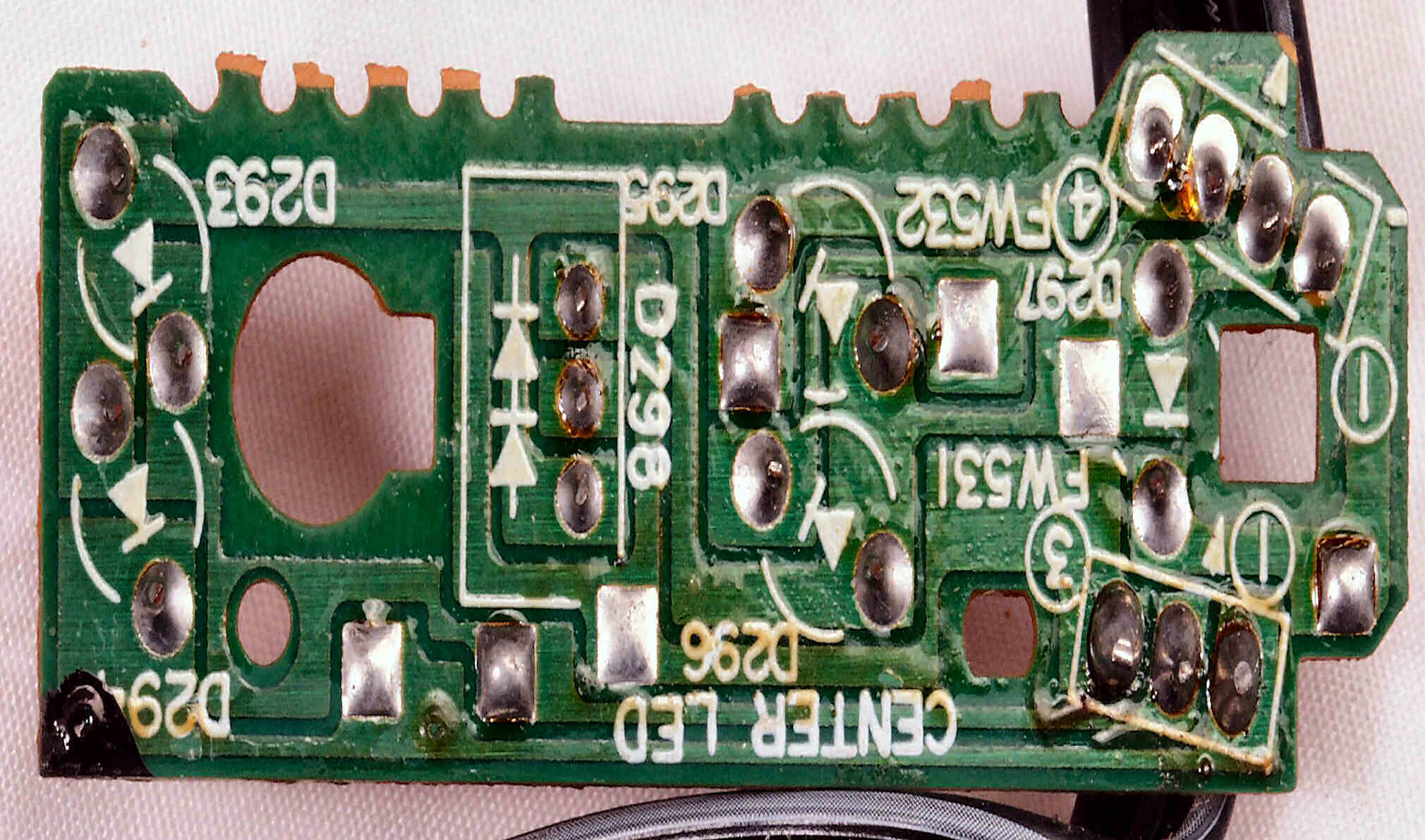

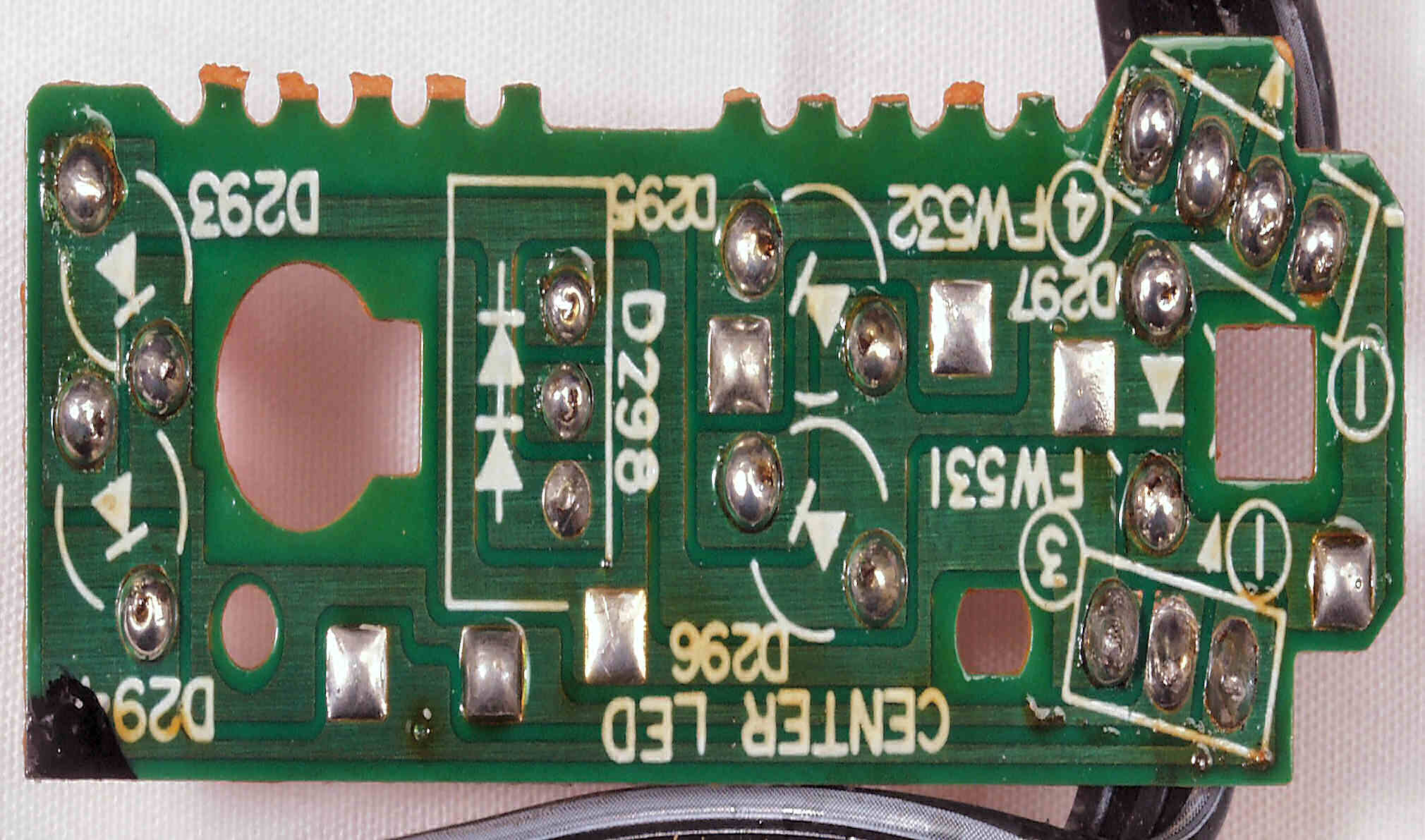

| Ｃ－４Ｆ． 修理前 メインＣＰＵ－ＬＥＤ表示基板裏。 |
 |
| Ｃ－４Ｇ． 完成メインＣＰＵ－ＬＥＤ表示基板裏。 半田補正＋後洗浄後。 |
 |

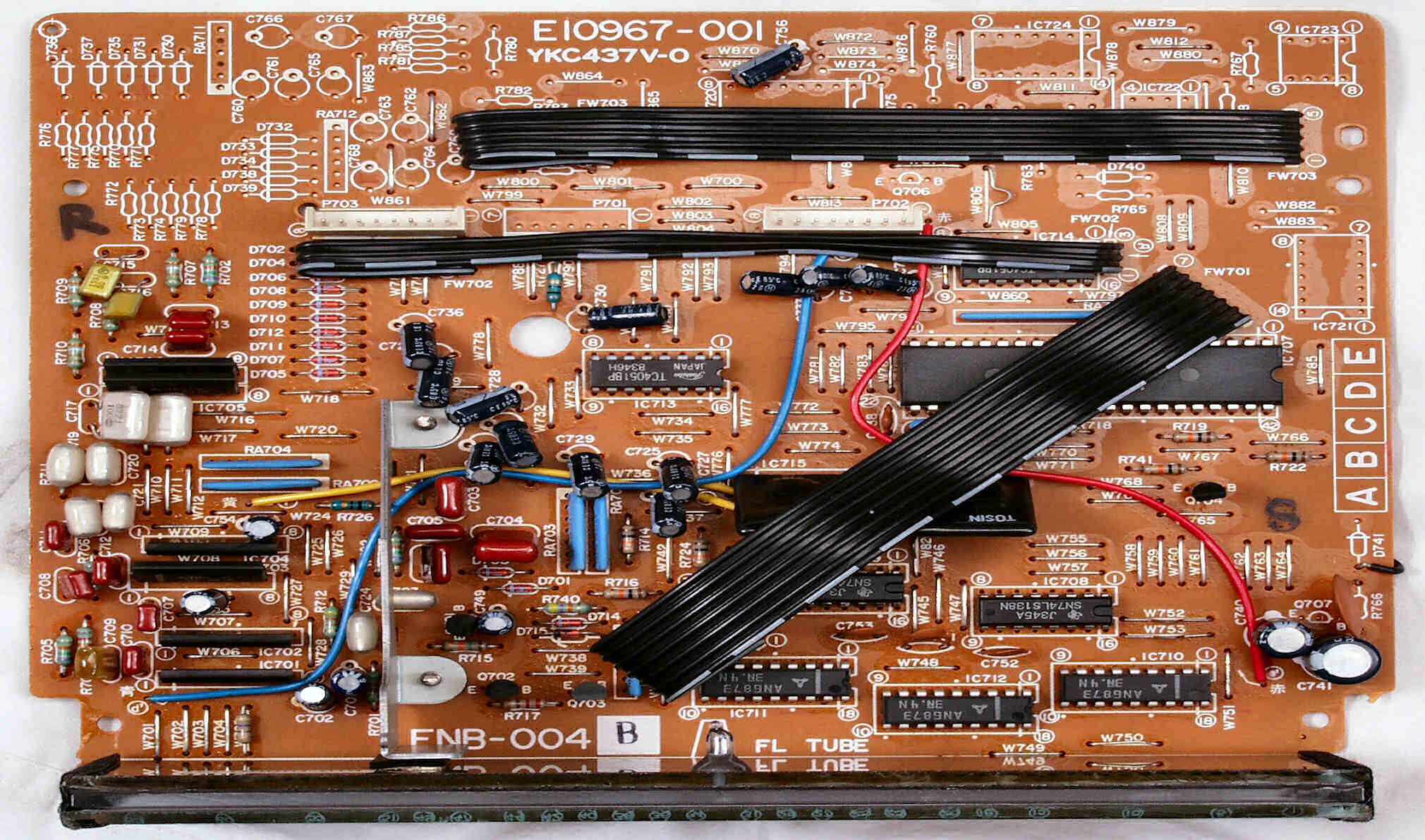

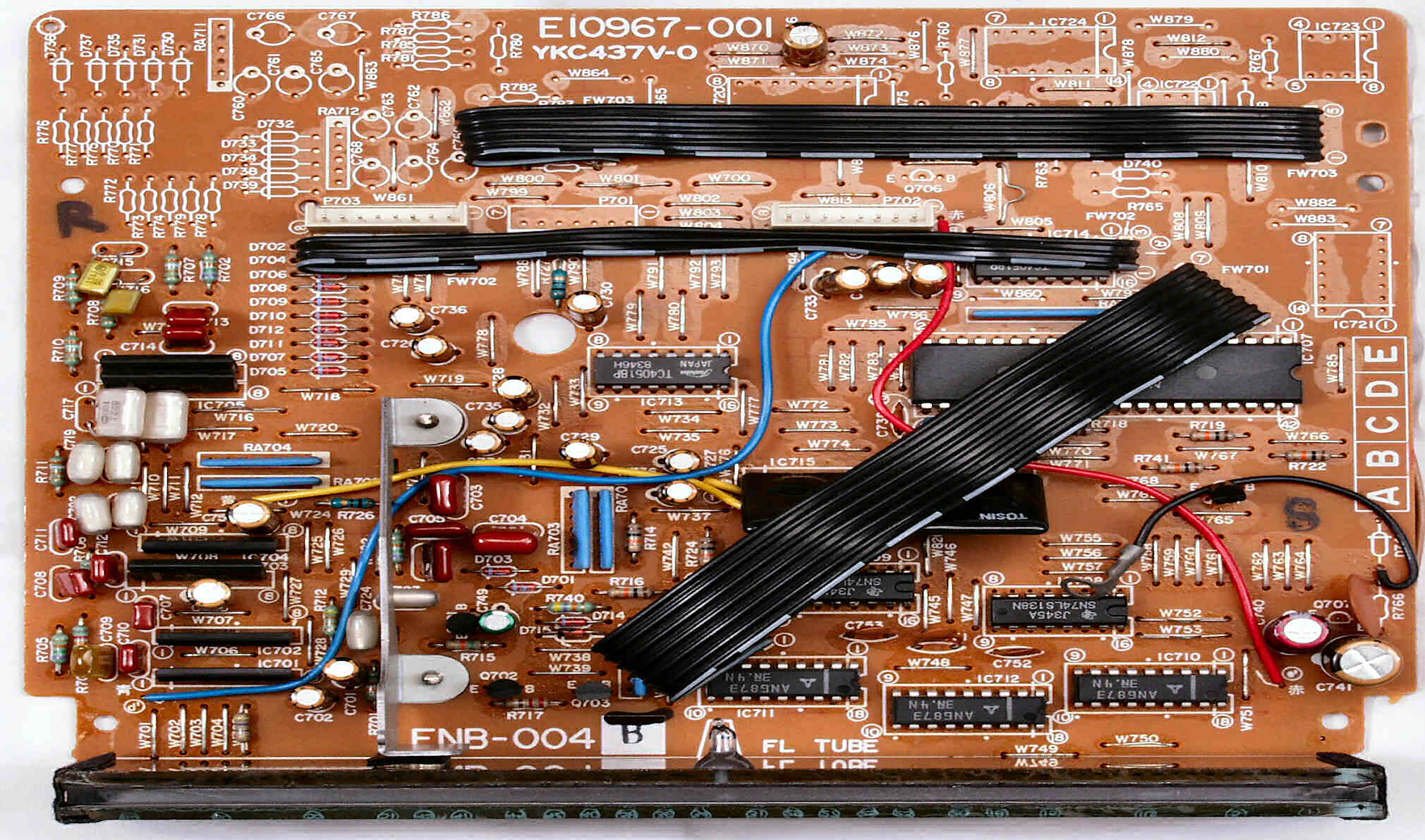

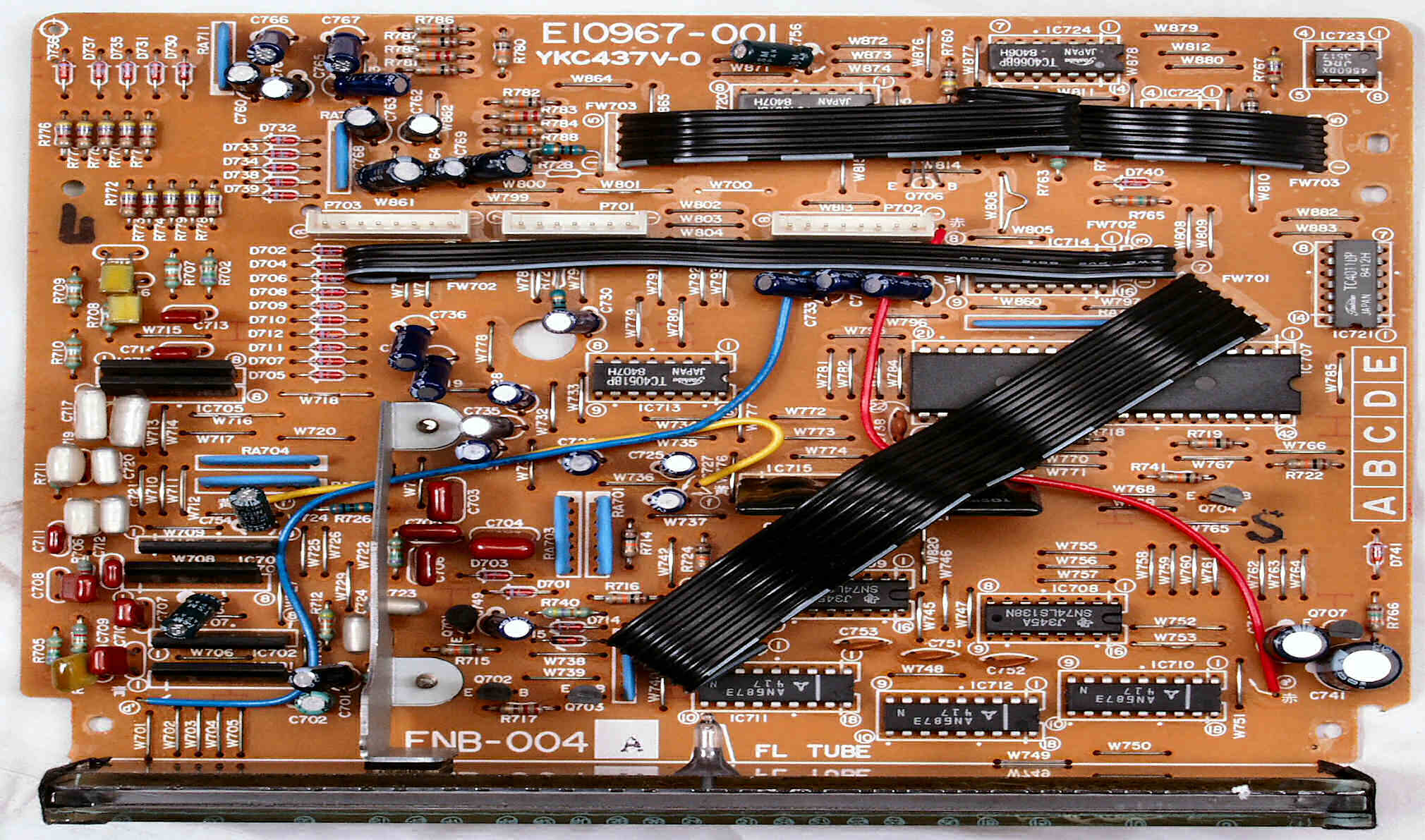

| Ｃ－５Ａ． 修理前 Ｒ側ＦＬ（３色蛍光表示管）基板。 |
 |
| Ｃ－５Ｂ． 修理後 Ｒ側ＦＬ（３色蛍光表示管）基板。 電解コンデンサー個交換。 |
 |

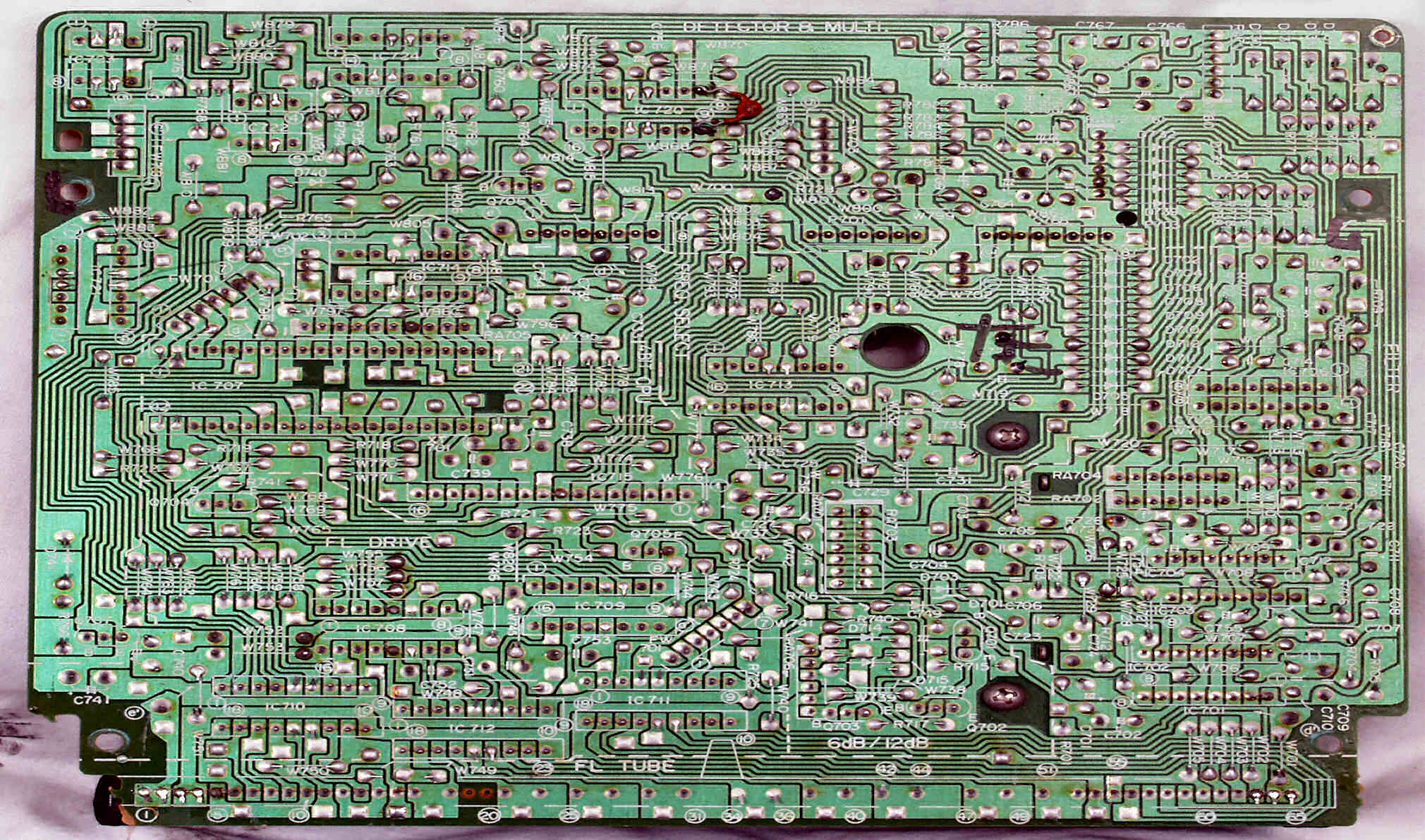

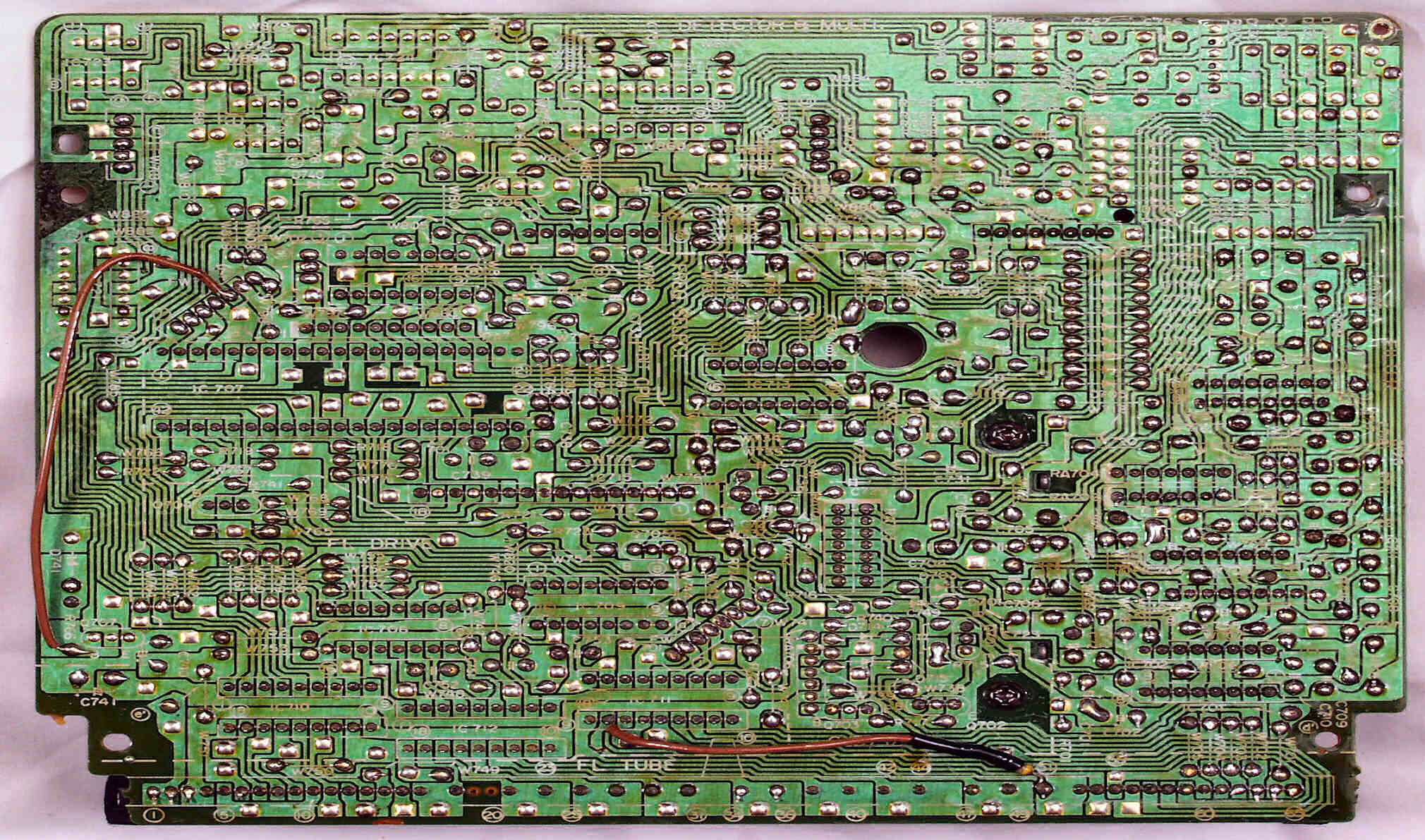

| Ｃ－５Ｃ． 修理前 Ｒ側ＦＬ（３色蛍光表示管）基板裏。 |
 |

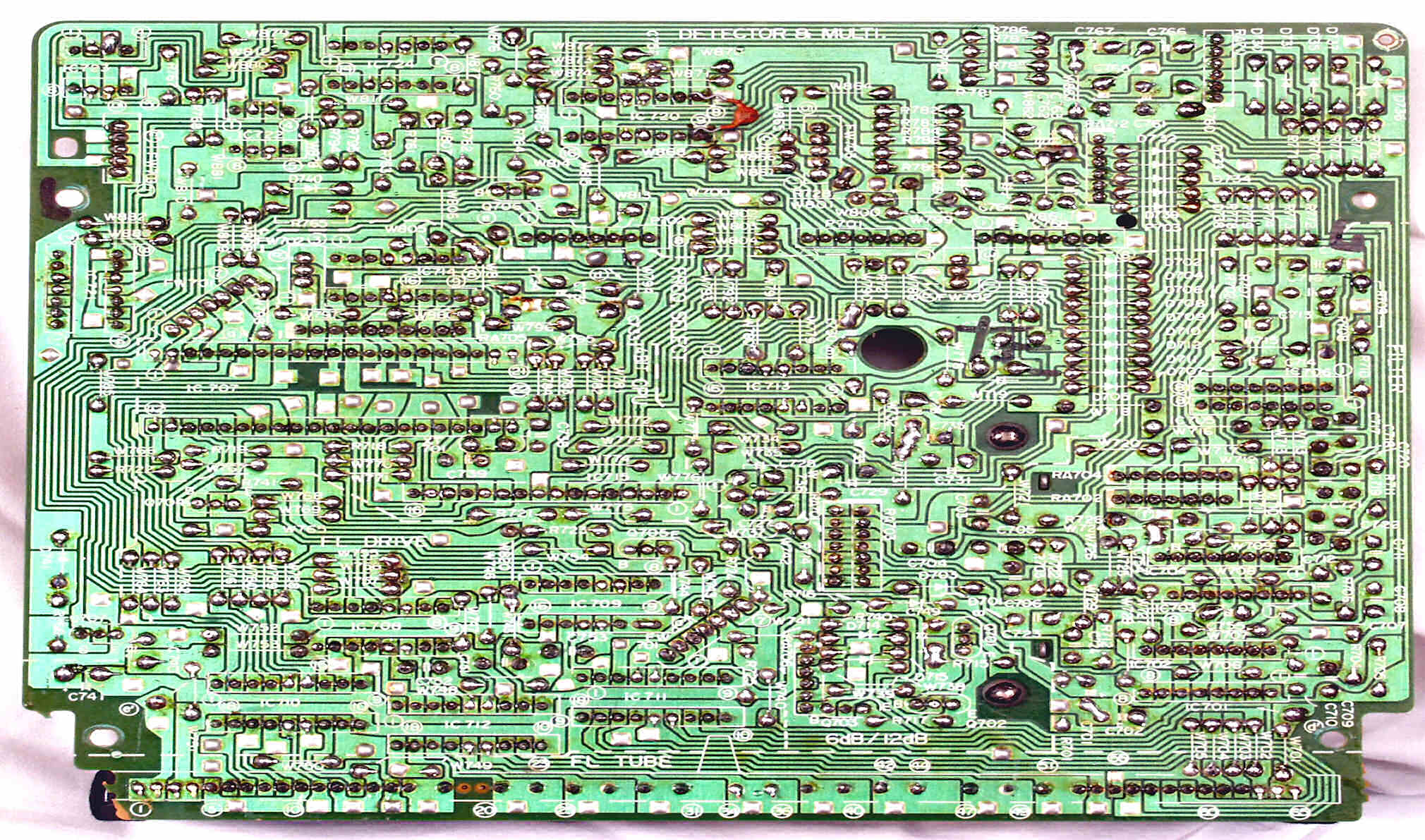

| Ｃ－５Ｄ． 修理（半田補正）後 Ｒ側ＦＬ（３色蛍光表示管）基板裏。 全ての半田をやり直す。 |
 |
| Ｃ－５Ｅ． 完成Ｒ側ＦＬ（３色蛍光表示管）基板裏。 洗浄後。 |
 |

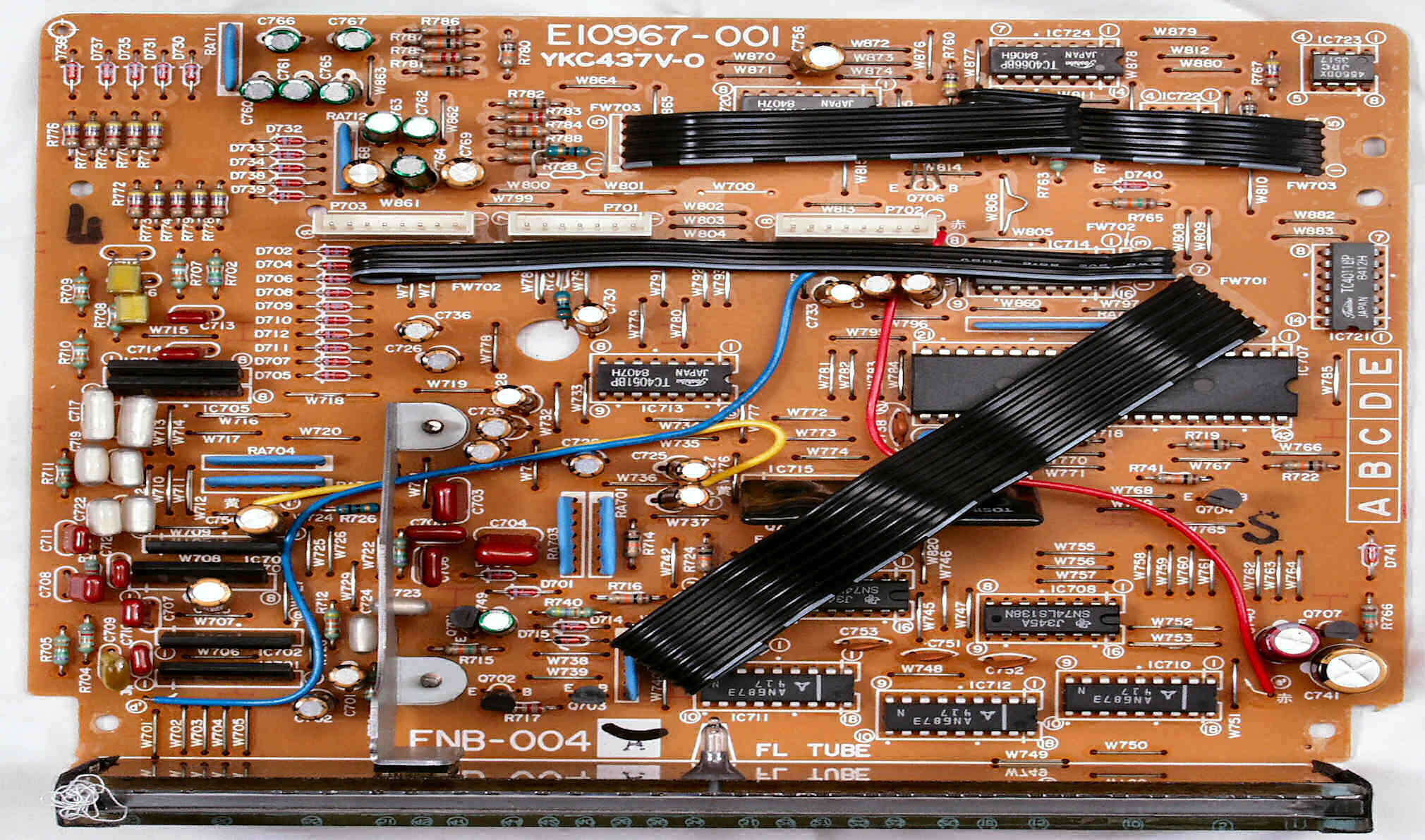

| Ｃ－６Ａ． 修理前 Ｌ側ＦＬ（３色蛍光表示管）基板。 |
 |
| Ｃ－６Ｂ． 修理後 Ｌ側ＦＬ（３色蛍光表示管）基板。 電解コンデンサー個交換。 |
 |
| Ｃ－６Ｃ． 修理前 Ｌ側ＦＬ（３色蛍光表示管）基板裏。 |
 |
| Ｃ－６Ｄ． 修理（半田補正）後 Ｌ側ＦＬ（３色蛍光表示管）基板裏。 全ての半田をやり直す。 |
 |
| Ｃ－６Ｅ． 完成Ｌ側ＦＬ（３色蛍光表示管）基板裏。 洗浄後。 |
 |

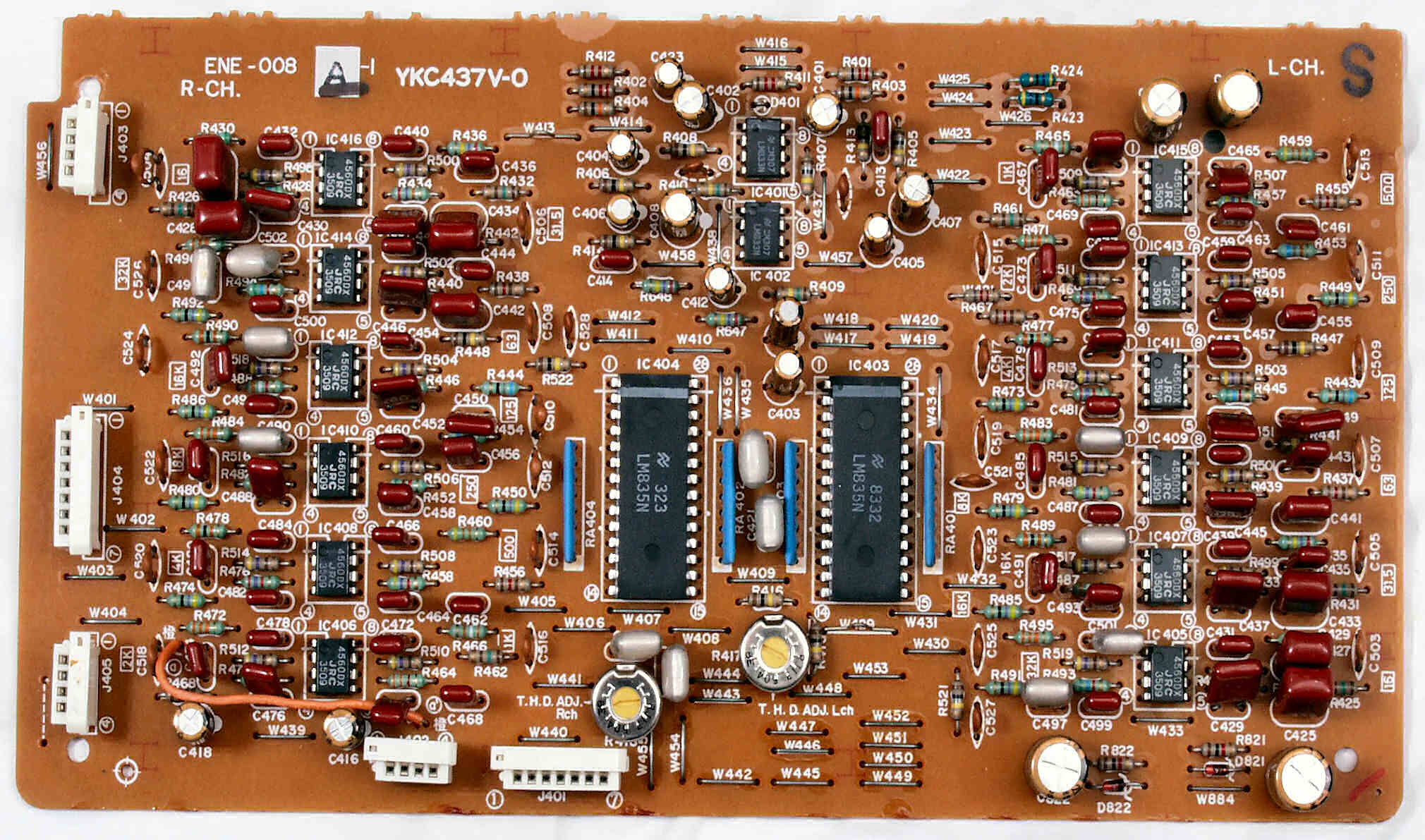

| Ｃ－７Ａ． 修理前 ＳＥＡアンプ基板。 |
 |

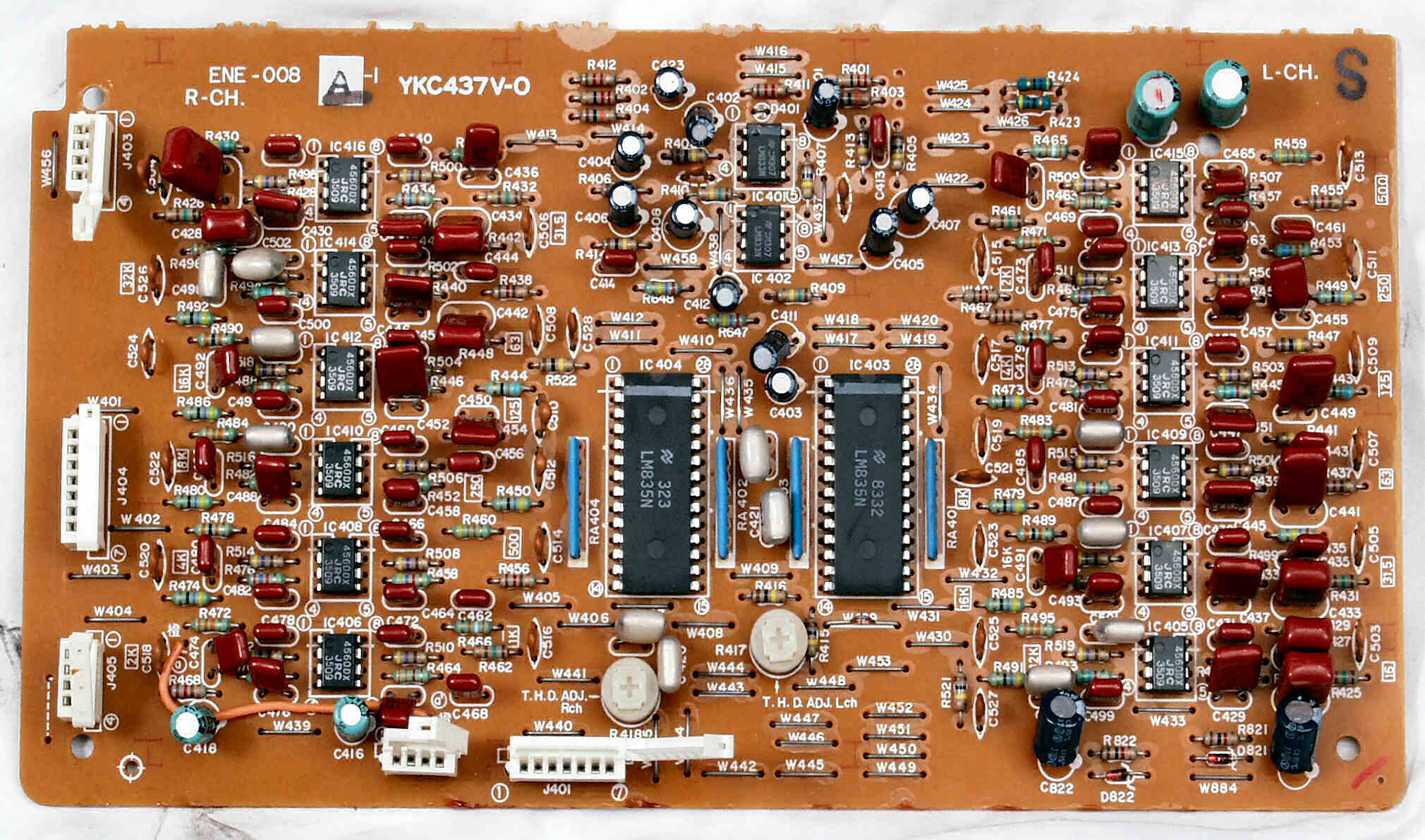

| Ｃ－７Ｂ． 修理後 ＳＥＡアンプ基板。 電解コンデンサー１７個、半固定ＶＲ２個交換。 |
 |

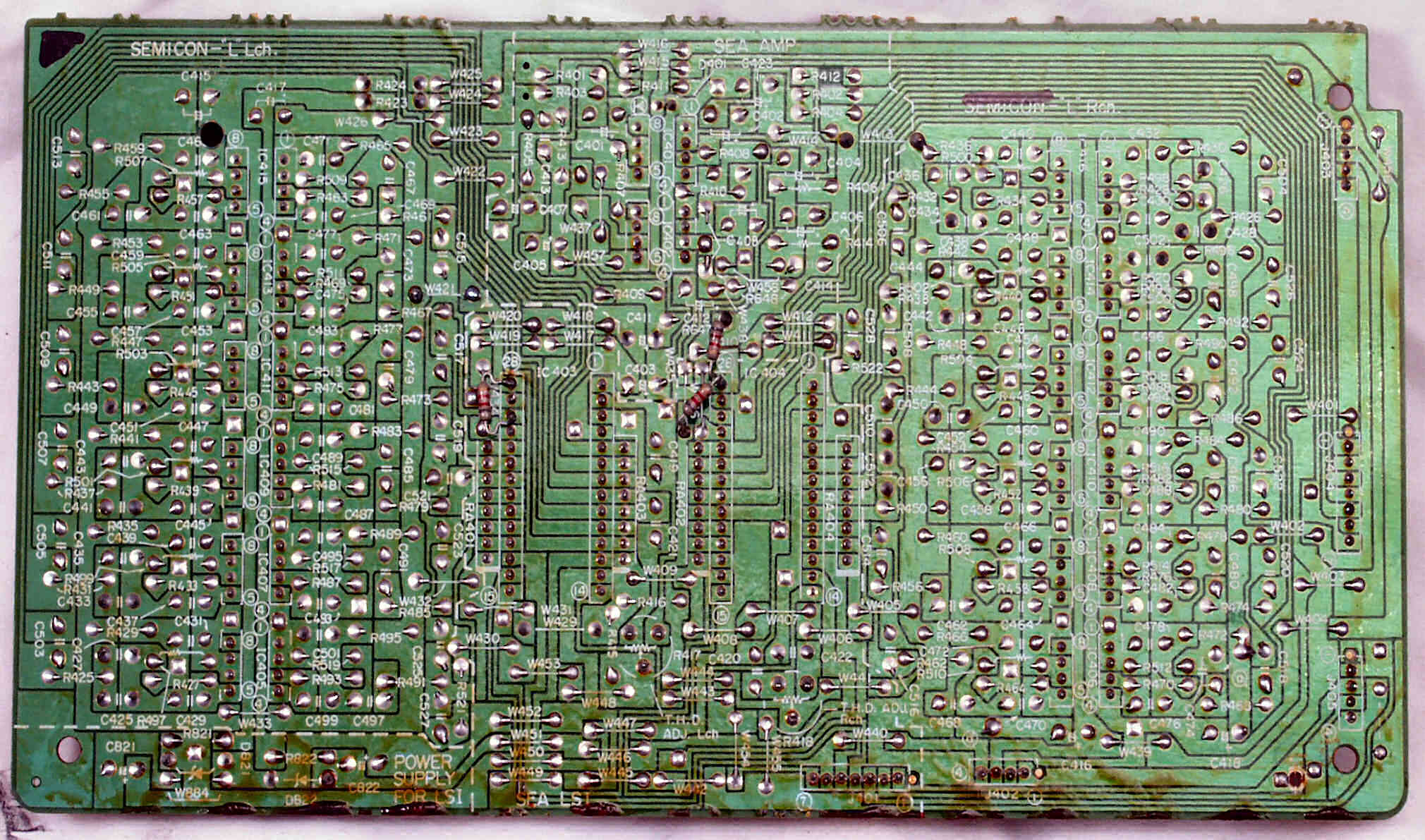

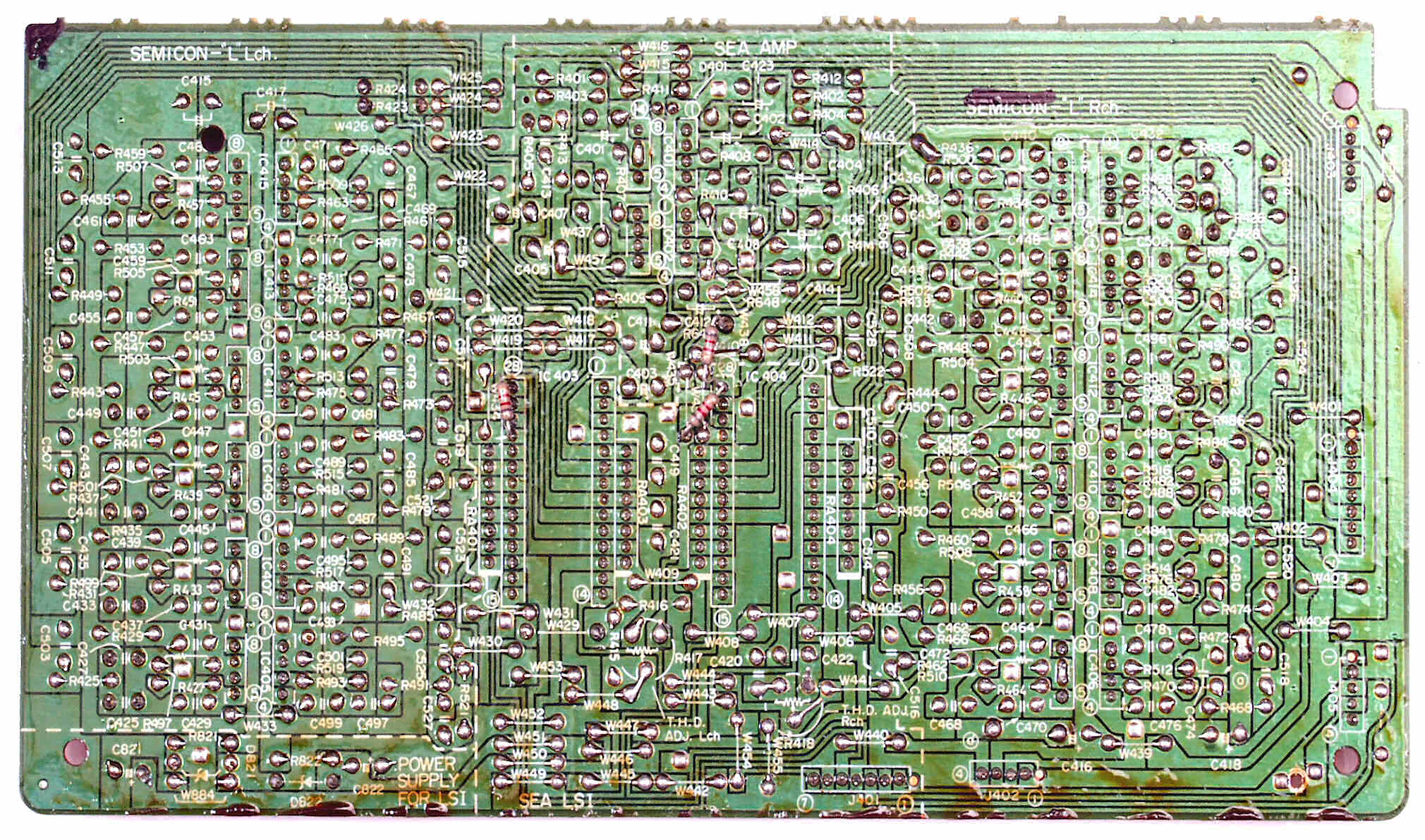

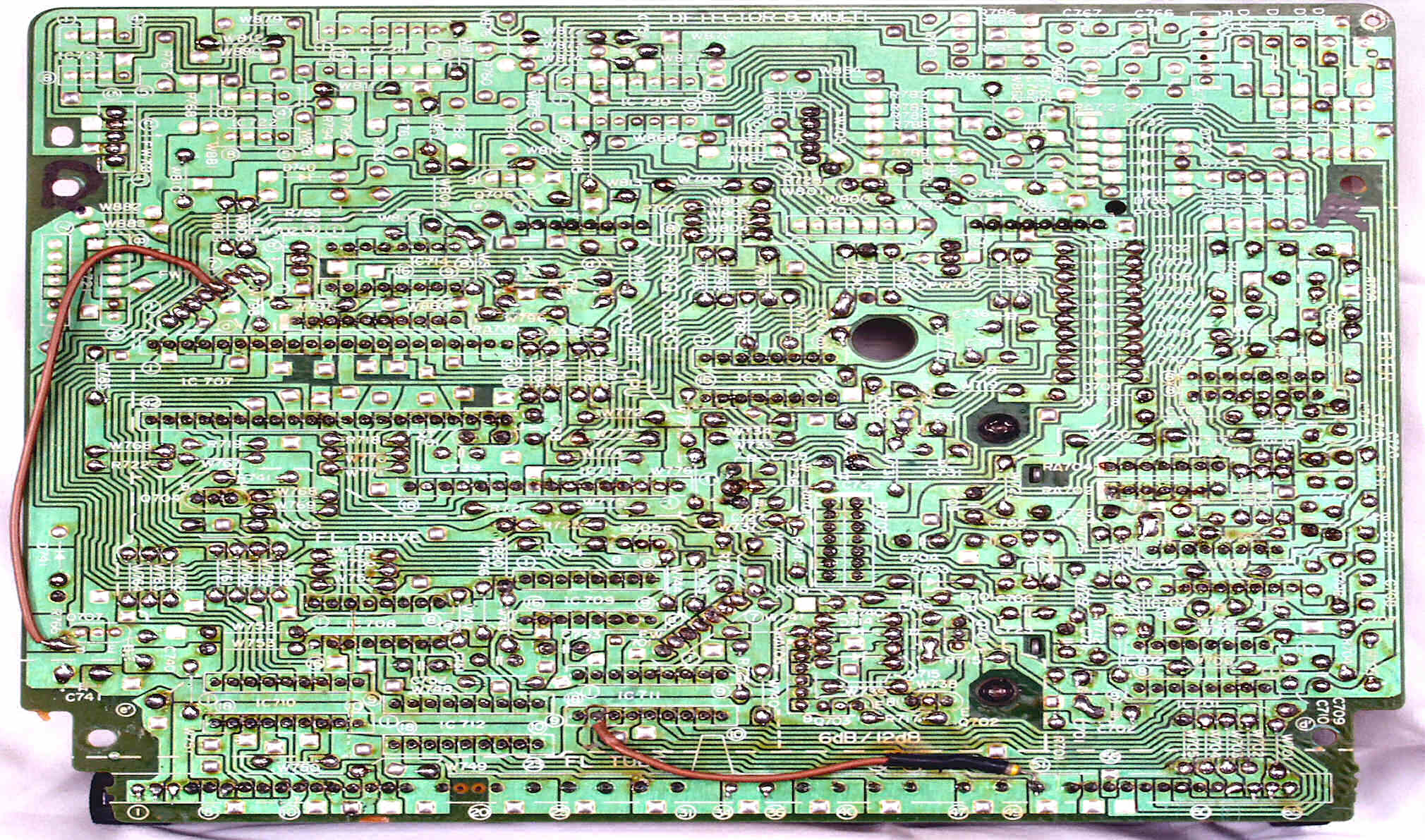

| Ｃ－７Ｃ． 修理前 ＳＥＡアンプ基板裏。 |
 |
| Ｃ－７Ｄ． 修理（半田補正）後 ＳＥＡアンプ基板裏。 全ての半田をやり直す。 |
 |

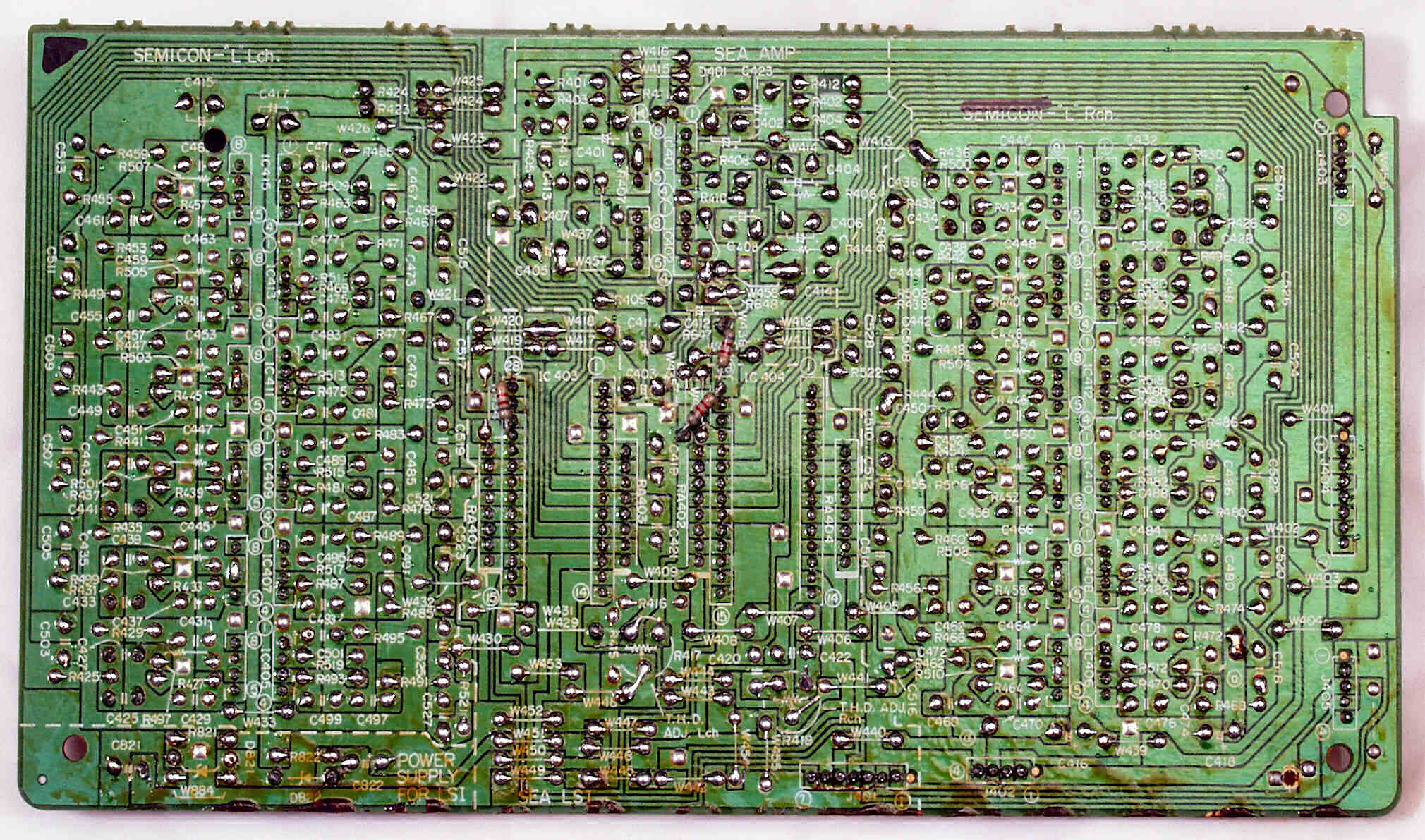

| Ｃ－７Ｅ． 完成ＳＥＡアンプ基板裏。 洗浄後。 |
 |

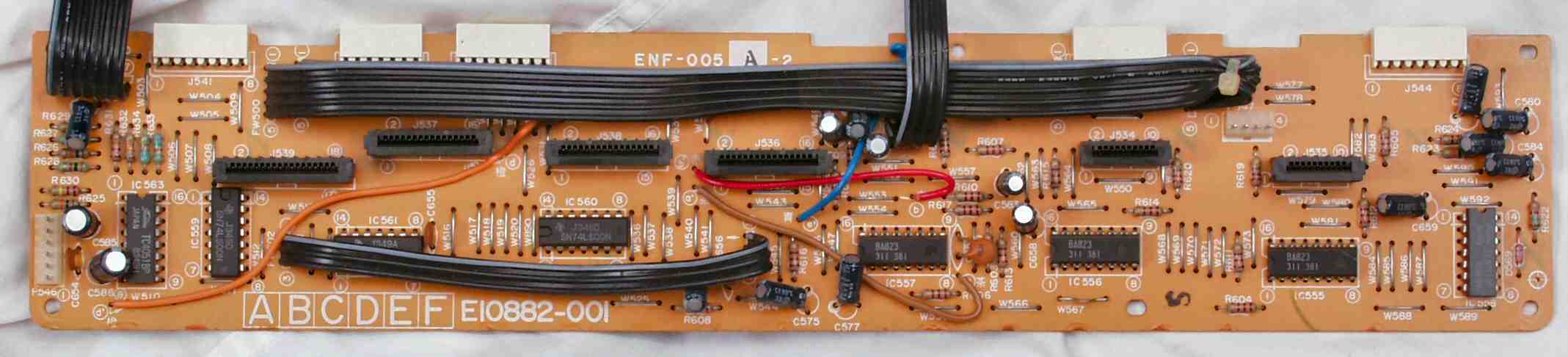

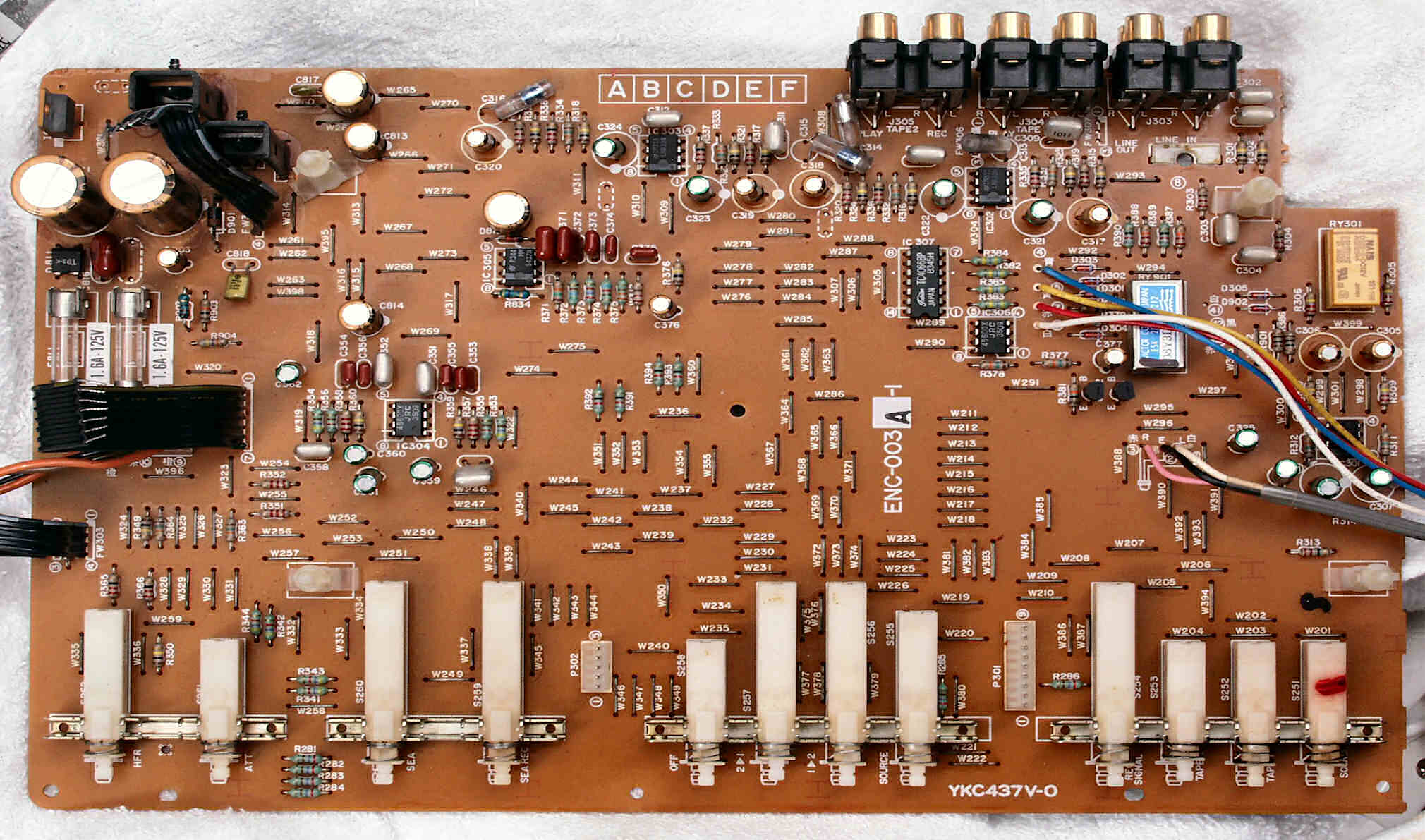

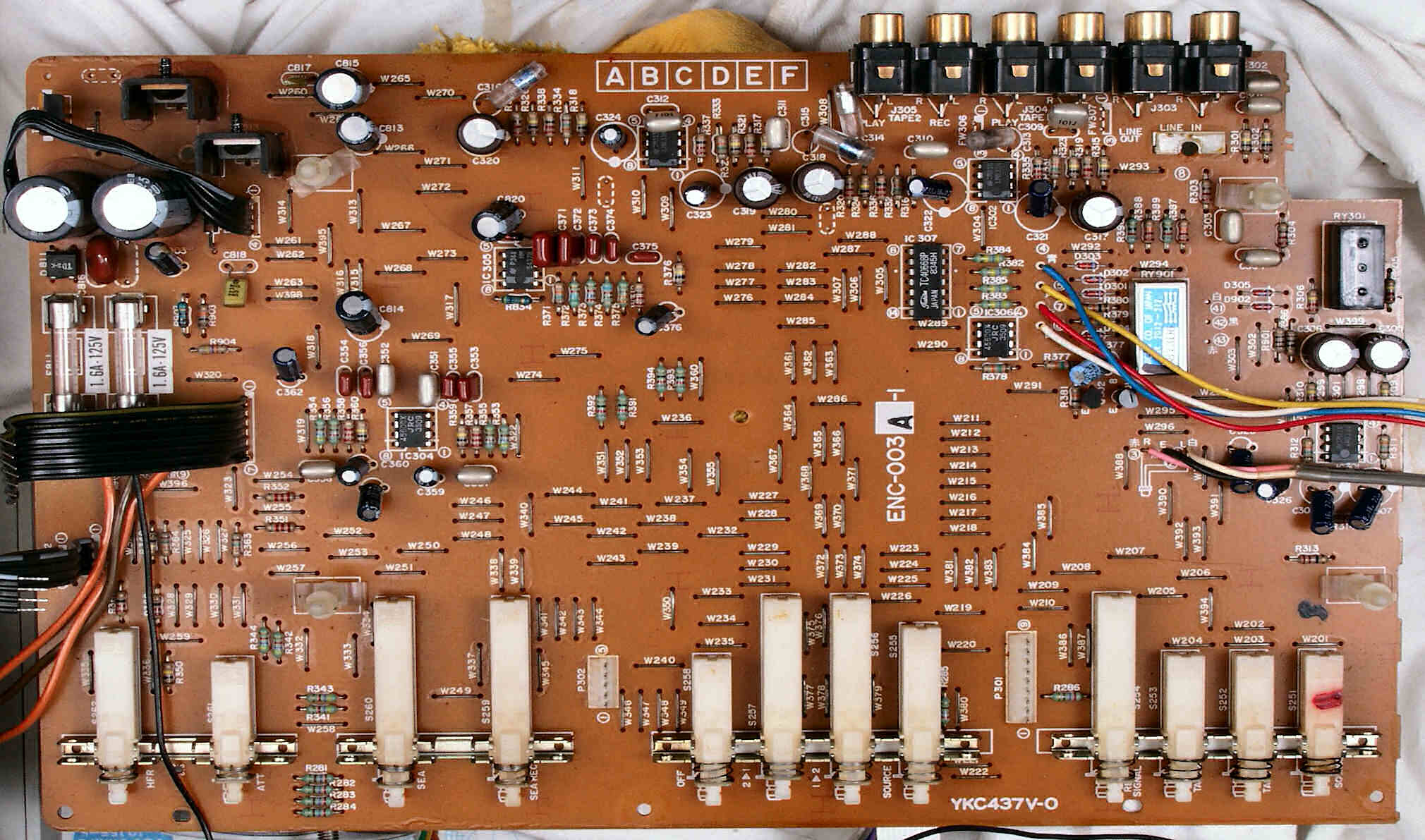

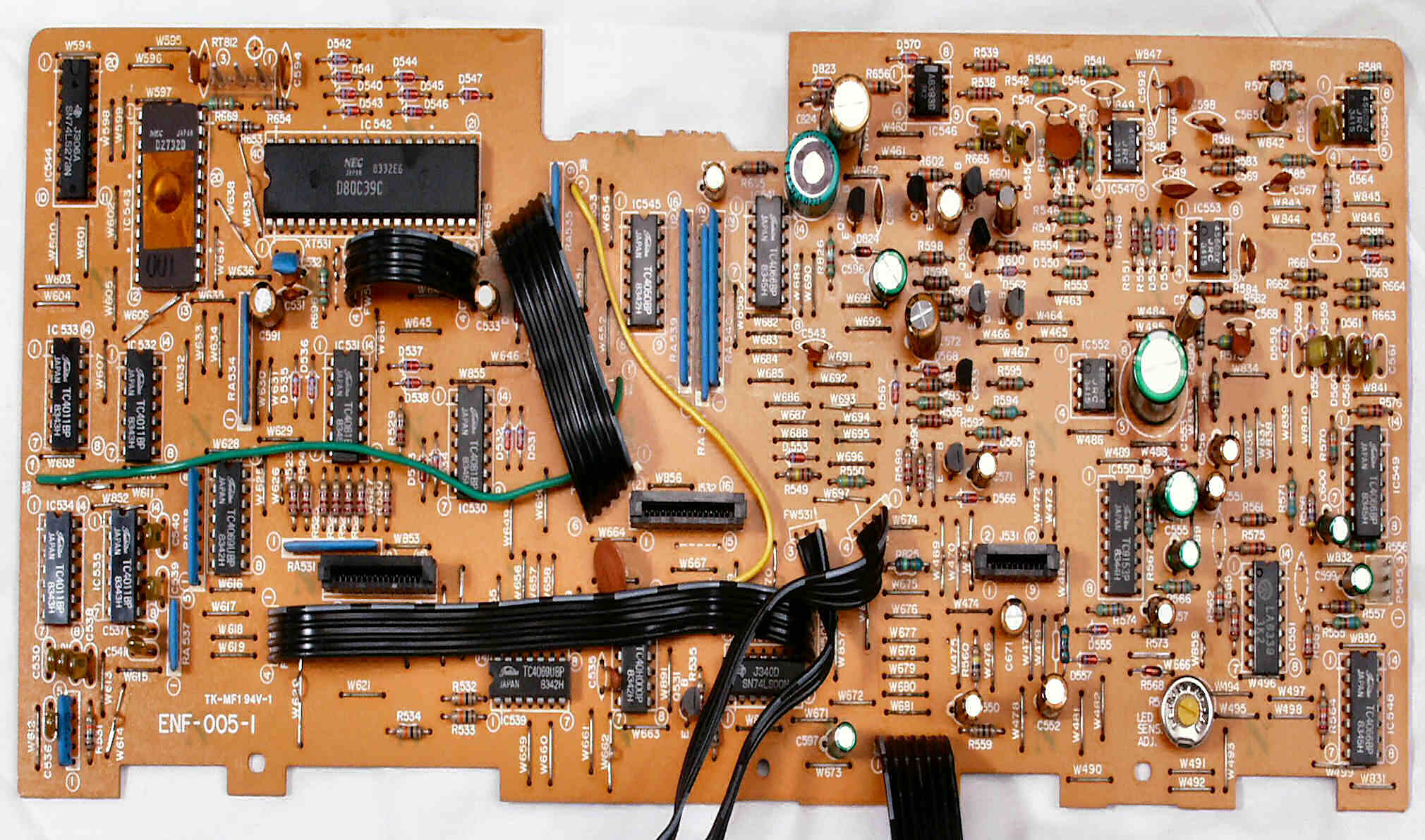

| Ｃ－８Ａ． 修理前 SW（スイッチ）基板。 |
 |

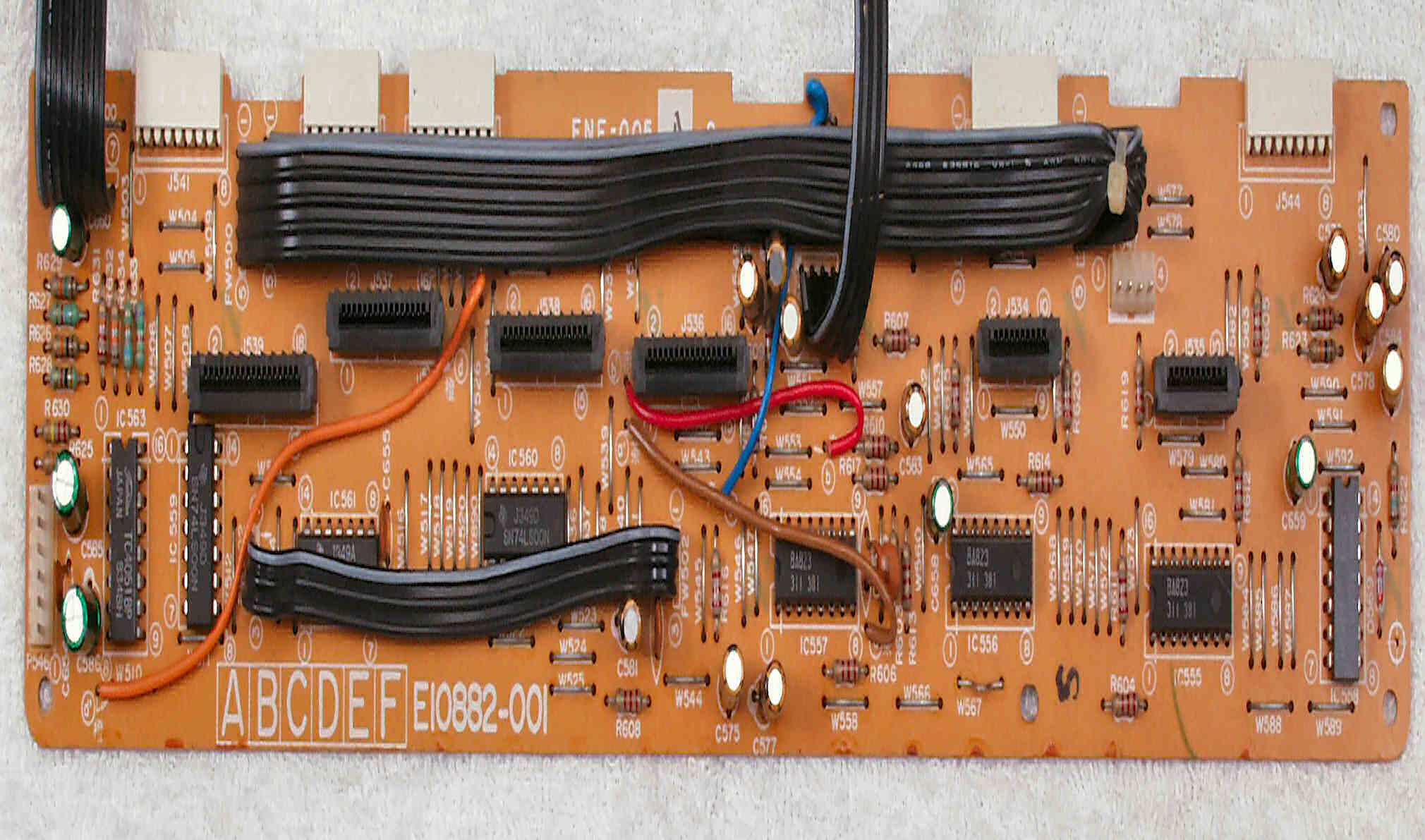

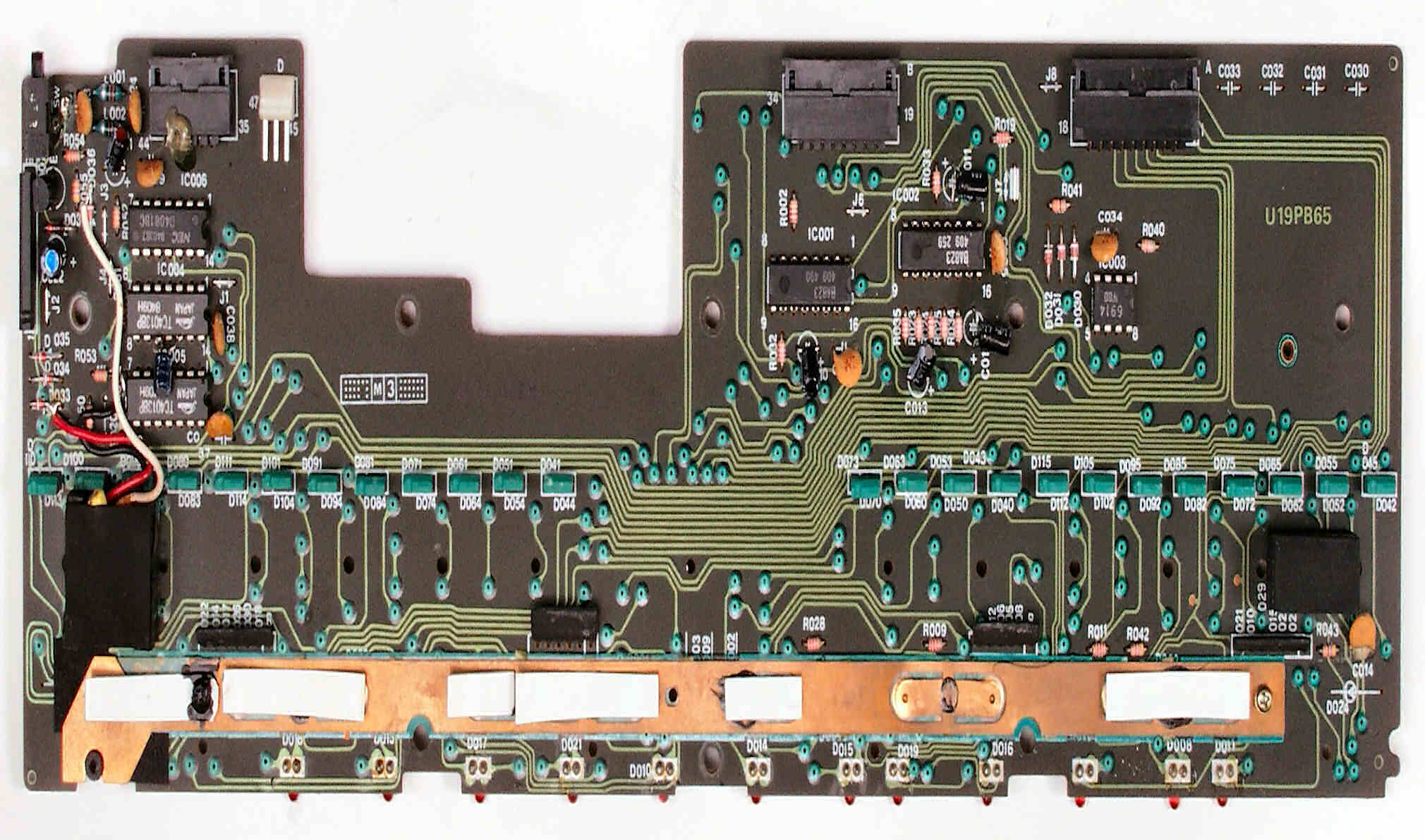

| Ｃ－８Ｂ． 修理後 SW（スイッチ）基板。 電解コンデンサー２６個、リレー１個交換。 |
 |
| Ｃ－８Ｂ－１． 修理後 SW（スイッチ）基板ラッピング |
 |
| Ｃ－８Ｂ－２． 修理後 SW（スイッチ）基板ラッピング。 半田を流し込む。 |
 |

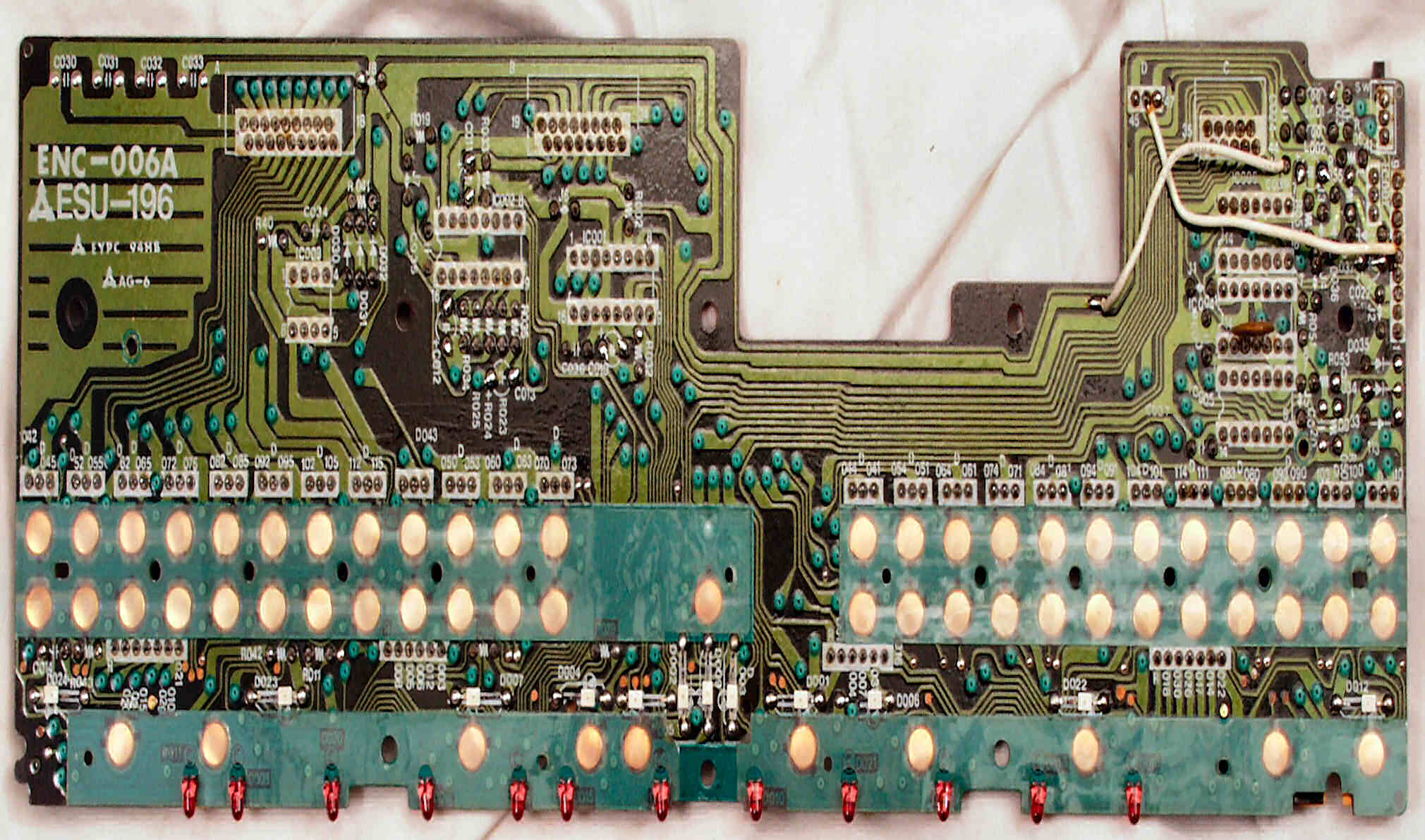

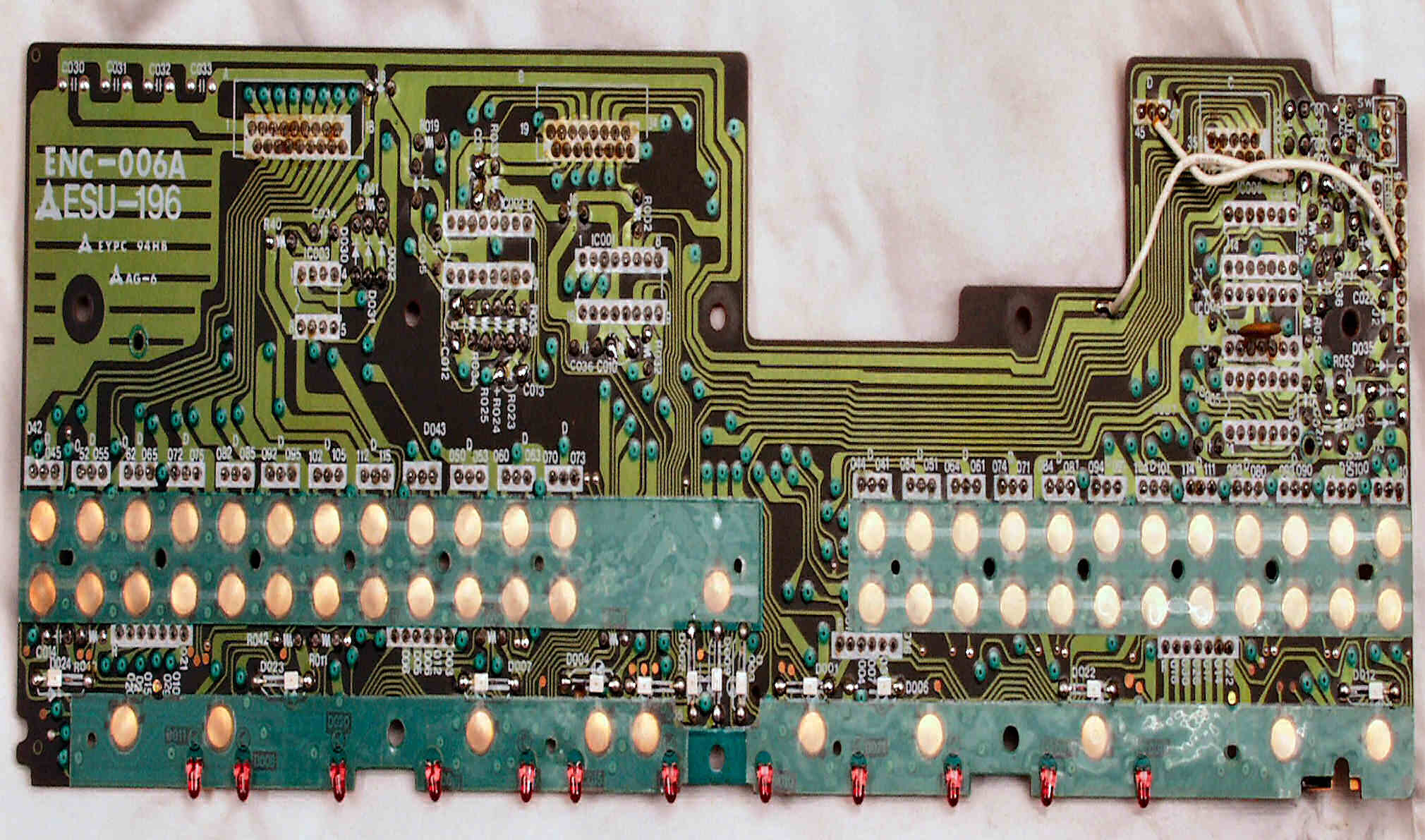

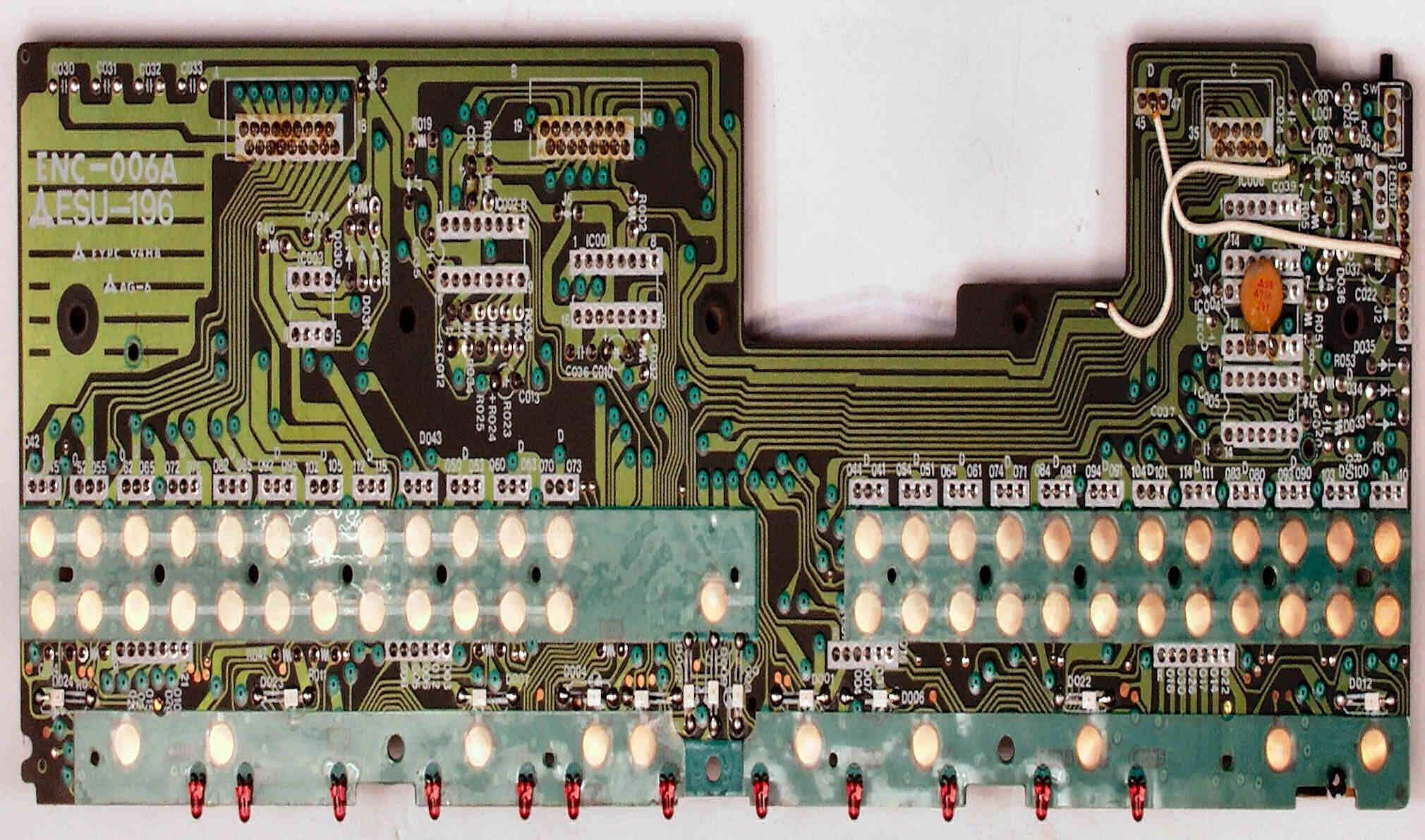

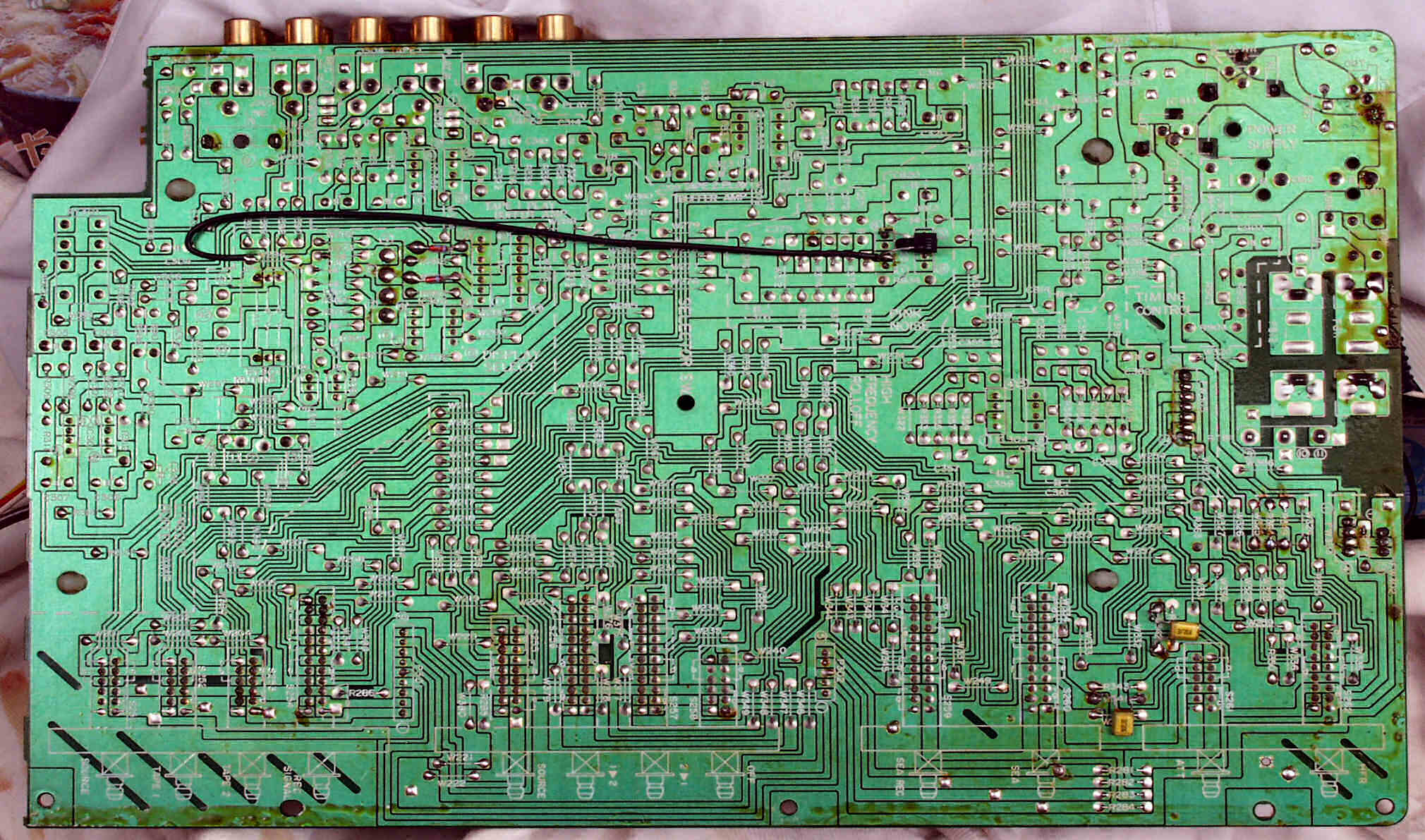

| Ｃ－８Ｃ． 修理前 SW（スイッチ）基板裏。 |
 |
| Ｃ－８Ｄ． 修理（半田補正）後 SW（スイッチ）基板裏。 全ての半田をやり直す。 |
 |
| Ｃ－８Ｅ． 完成SW（スイッチ）基板裏。 洗浄後。 |
 |
| Ｃ－９Ａ． 修理前 Ｅｘｐａｎｄｅｒ基板。 |
 |
| Ｃ－９Ｂ． 修理後 Ｅｘｐａｎｄｅｒ基板。 電解コンデンサー個交換。 |
 |

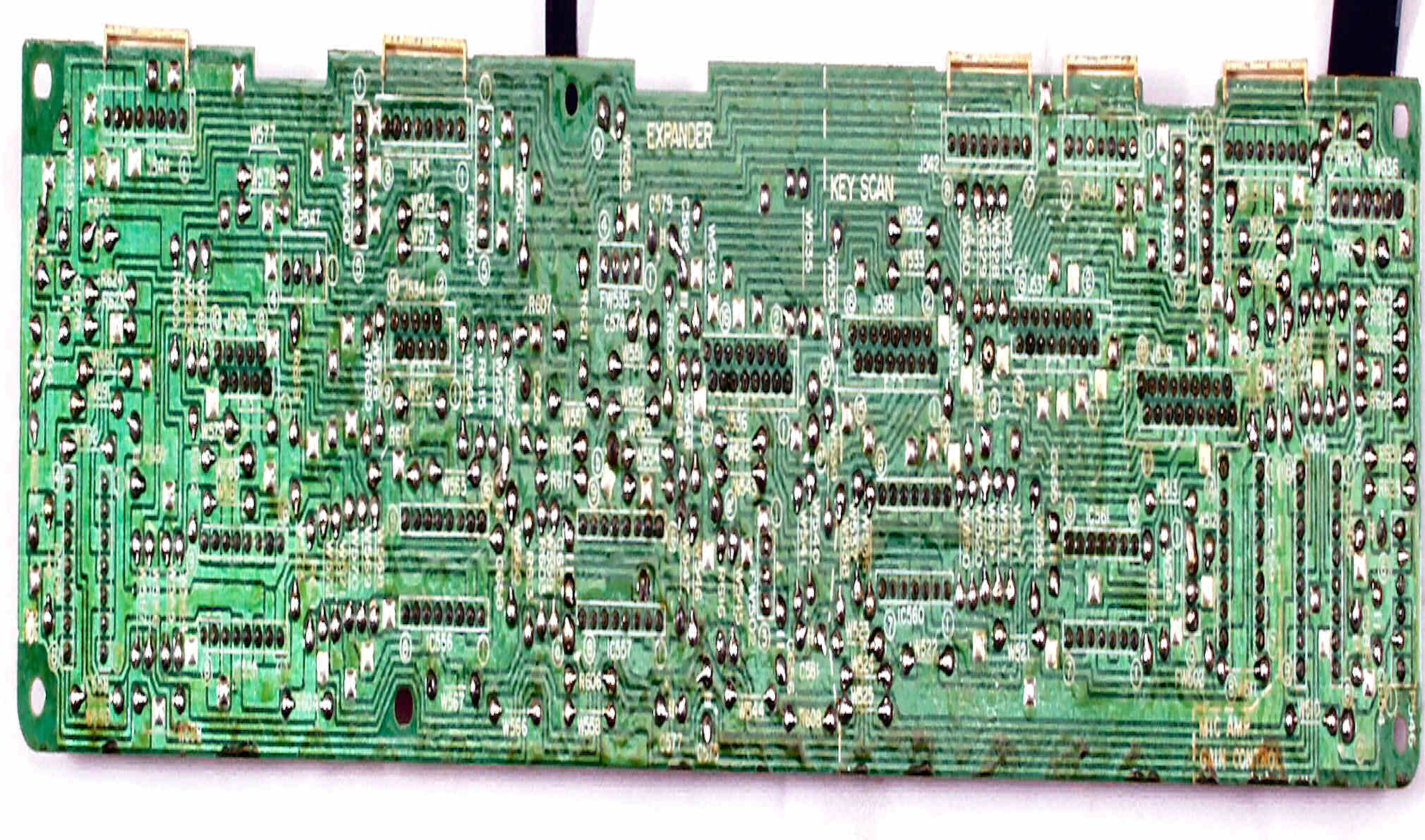

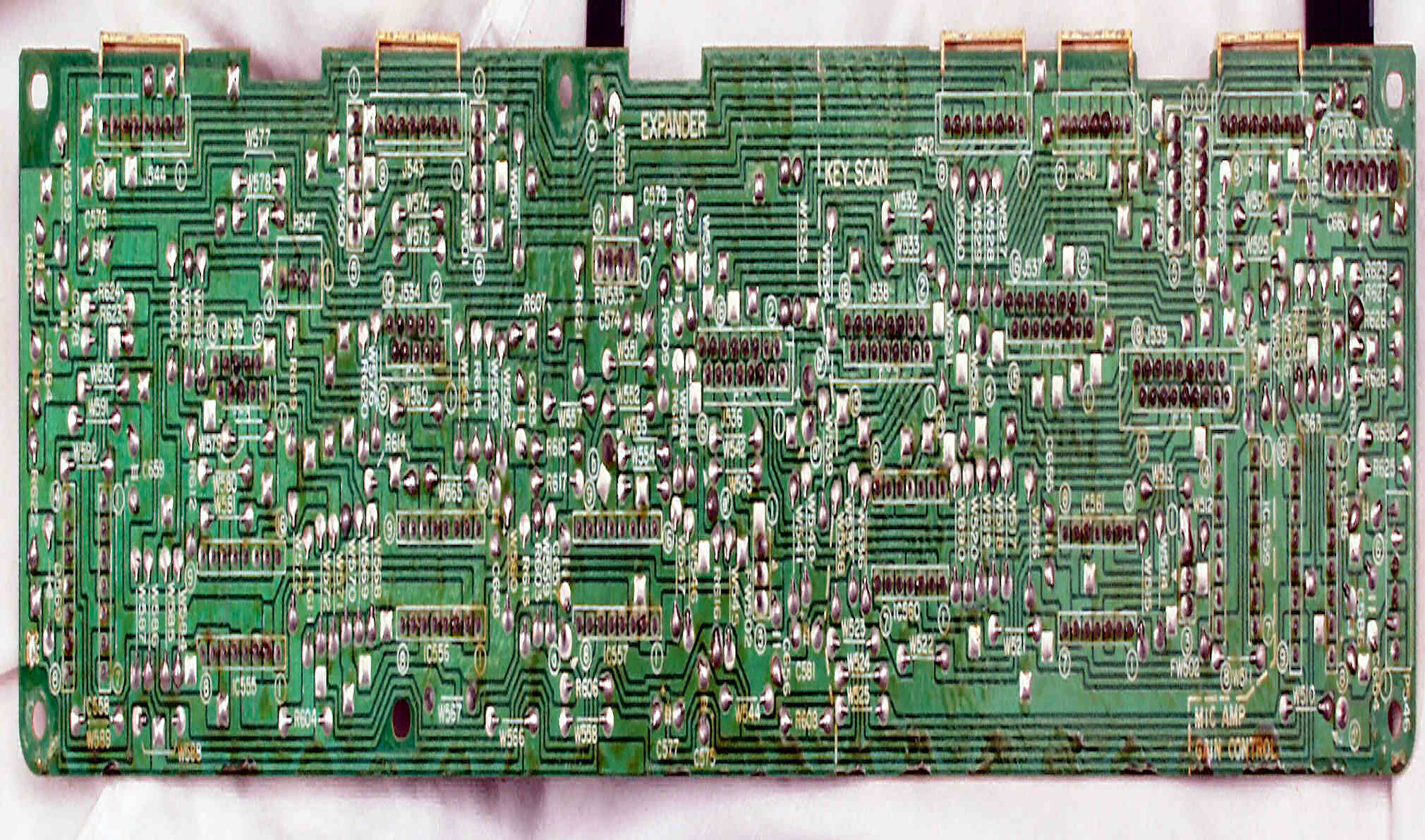

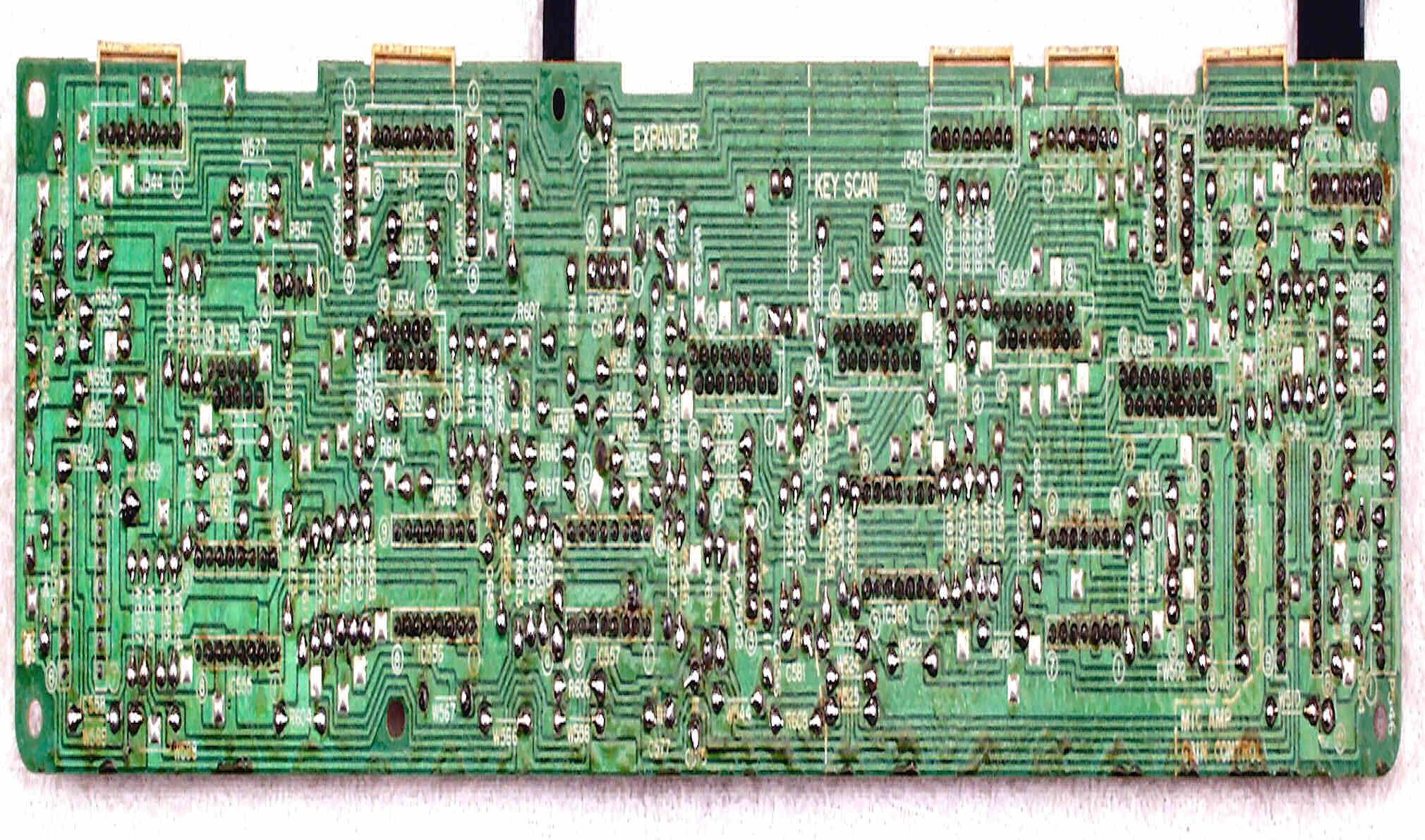

| Ｃ－９Ｃ． 修理前 Ｅｘｐａｎｄｅｒ基板裏。 |
 |
| Ｃ－９Ｄ． 修理（半田補正）後 Ｅｘｐａｎｄｅｒ基板裏。 全ての半田をやり直す。 |
 |
| Ｃ－９Ｅ． 完成Ｅｘｐａｎｄｅｒ基板裏。 洗浄後。 |
 |
| Ｃ－７． 交換部品 |
| Ｃ－８Ａ． 修理前 上から見る |
| Ｃ－８Ｂ． 修理後 上から見る |
| Ｃ－８Ｃ． 修理前 下から見る |
| Ｃ－８Ｄ． 修理後 下から見る |
| Ｅ． 調整・測定 Ｅ－１． 出力・歪み率測定・調整 ＜見方＞ 上段＝Ｒ側ＡＭＰ測定。 下段＝Ｒ側ＡＭＰ測定。 左下ノイズメータ＝入力信号レベル 定格（カタログより） 定格出力 ２V／１００Ω 全高調波ひずみ率 ０．００３％（定格出力） |
| Ｅ－２Ａ． 入力端子に１００ｍＶ・１００ＨＺを入力。 出力＝ｍＶ、歪み率＝０．０２％。 ＶＲはＭａｘ位置 |
| Ｆ． 上位測定機器での調整・測定 Ｆ－１． |
| Ｅ－５． ２４時間エージング。 電源投入時の初期入力設定はＣＤ。 |
