Ｐｉｏｎｅｅｒ　Ｃ－２００　修理記録

平成１５年４月８日到着　　　18年９月１０日返却

Ａ．　修理前の状況 　 B．　原因 経年劣化 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　 個 フイルムコンデンサー　　　　　　　　　　　個 半固定ＶＲ　　　　　　　　　　　　　　　　　　個 抵抗　　　　　　　　　　　　　　　　　　　　　　個 電解コンデンサー　　　　　　　　　　　　　　個 Ｅ．　調整・測定 Ｆ．　修理費　　　４５，０００円　　　最低限の通常修理 　　　　　　　　　　　　　　　　　　　　　 真空管別途 　　　　　　　　　　　　　　　　　　　　　修理費合わず返却

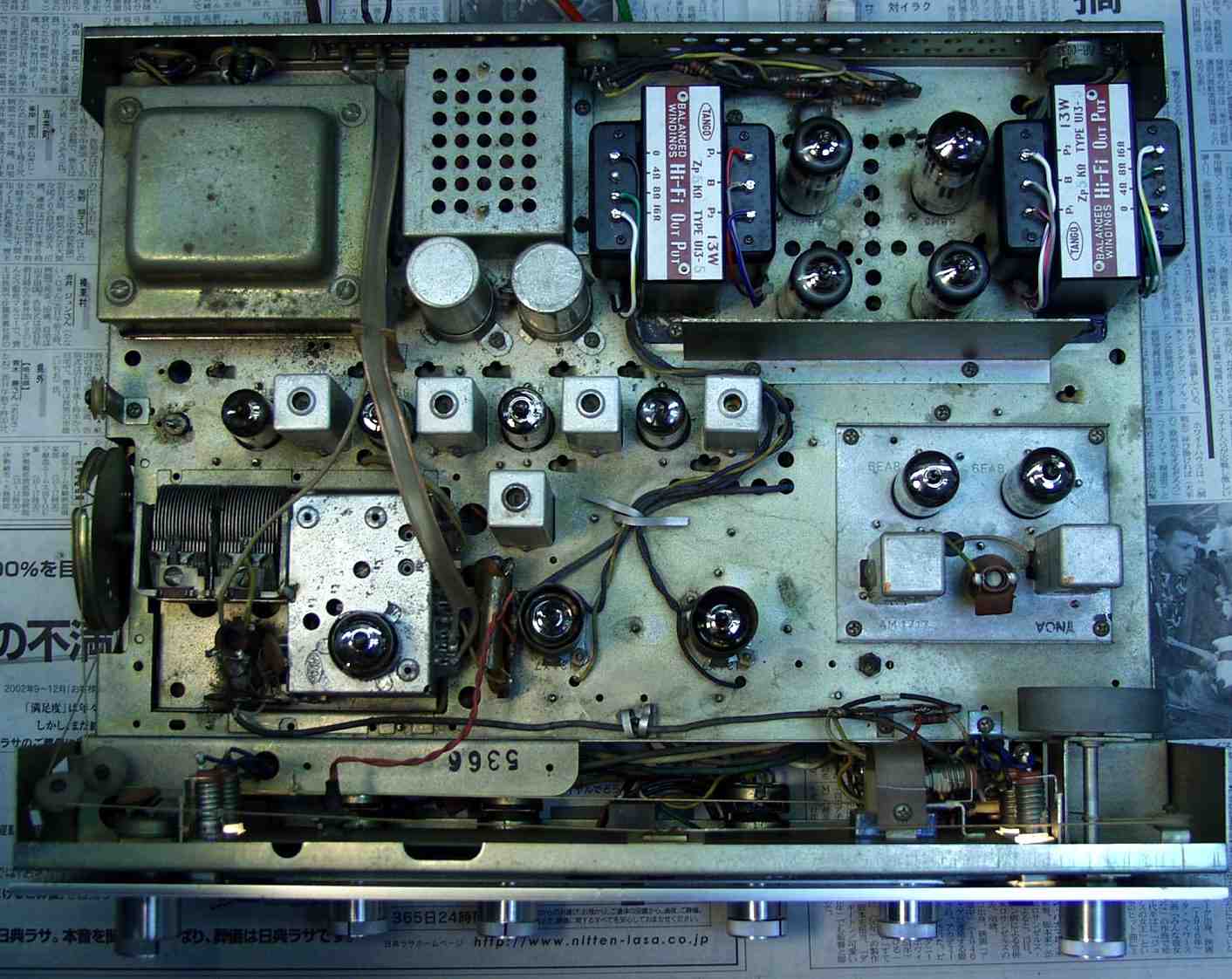

Ａ．　修理前の状況 Ａ－１Ａ．上から見る

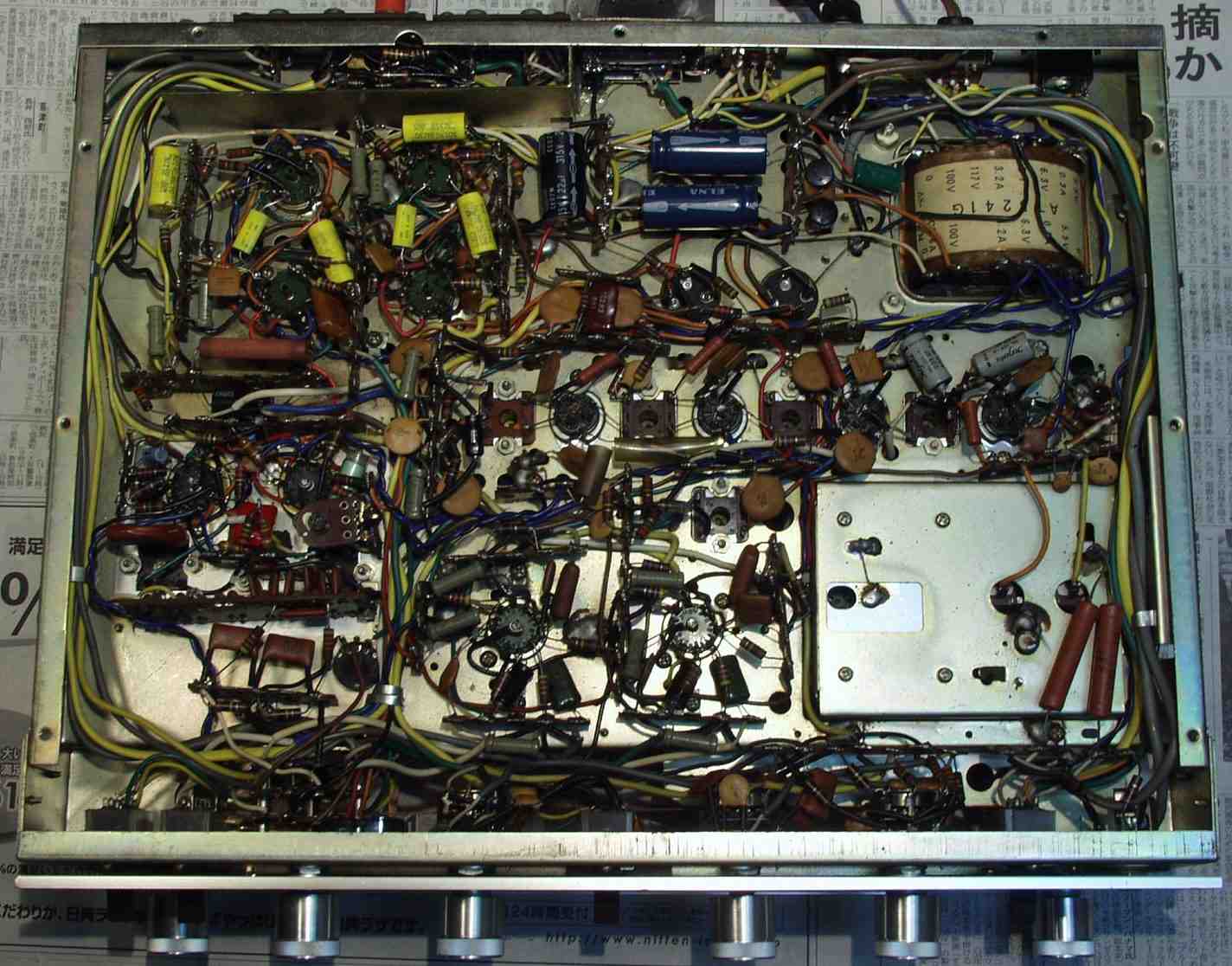

Ａ－１Ｂ．　下から見る

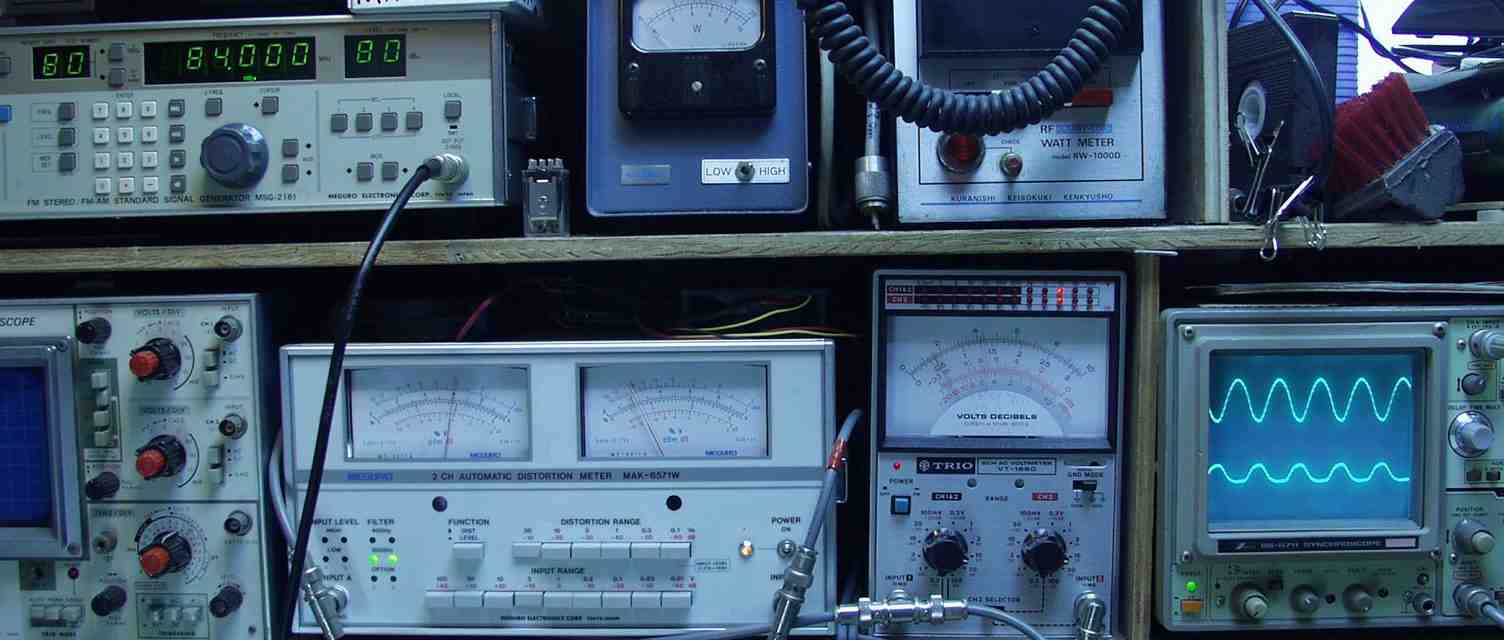

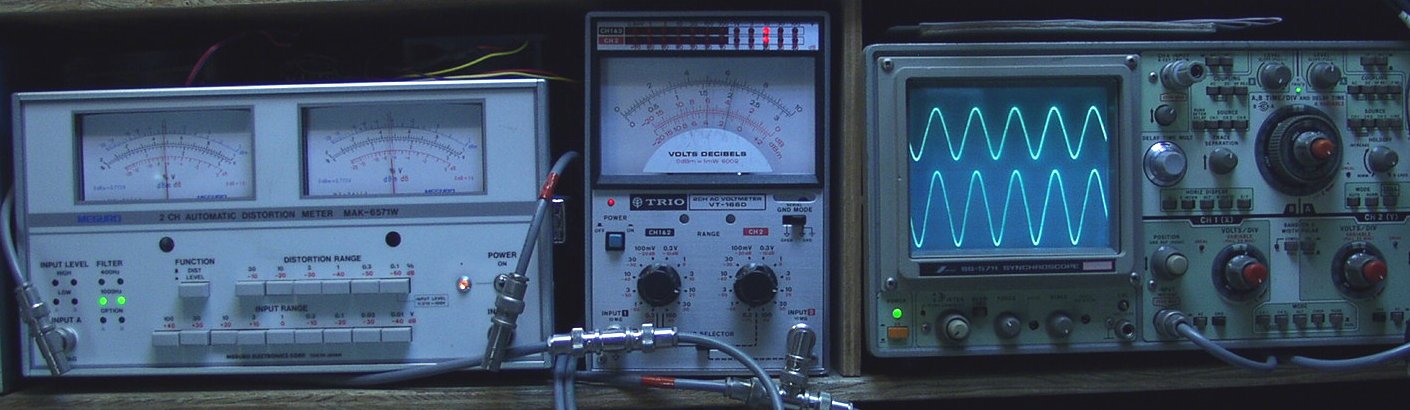

Ａ－２．　修理前　ＡＭＰの出力・歪率測定 　　　　　　　　　　右ＳＰ出力＝６．５Ｖ＝５．２Ｗ　歪み率＝５％　　右ＳＰ出力＝５Ｖ＝３．１Ｗ　歪み率＝５％

Ａ－３．　修理前　ＦＭステレオ信号受信の出力・歪率測定 　　　　　　　　　ＡＮＴ入力８０ｄＢ　極強電界　右ＳＰ出力＝１Ｖ＝歪み率＝１０％　　右ＳＰ出力＝１Ｖ＝歪み率＝２５％

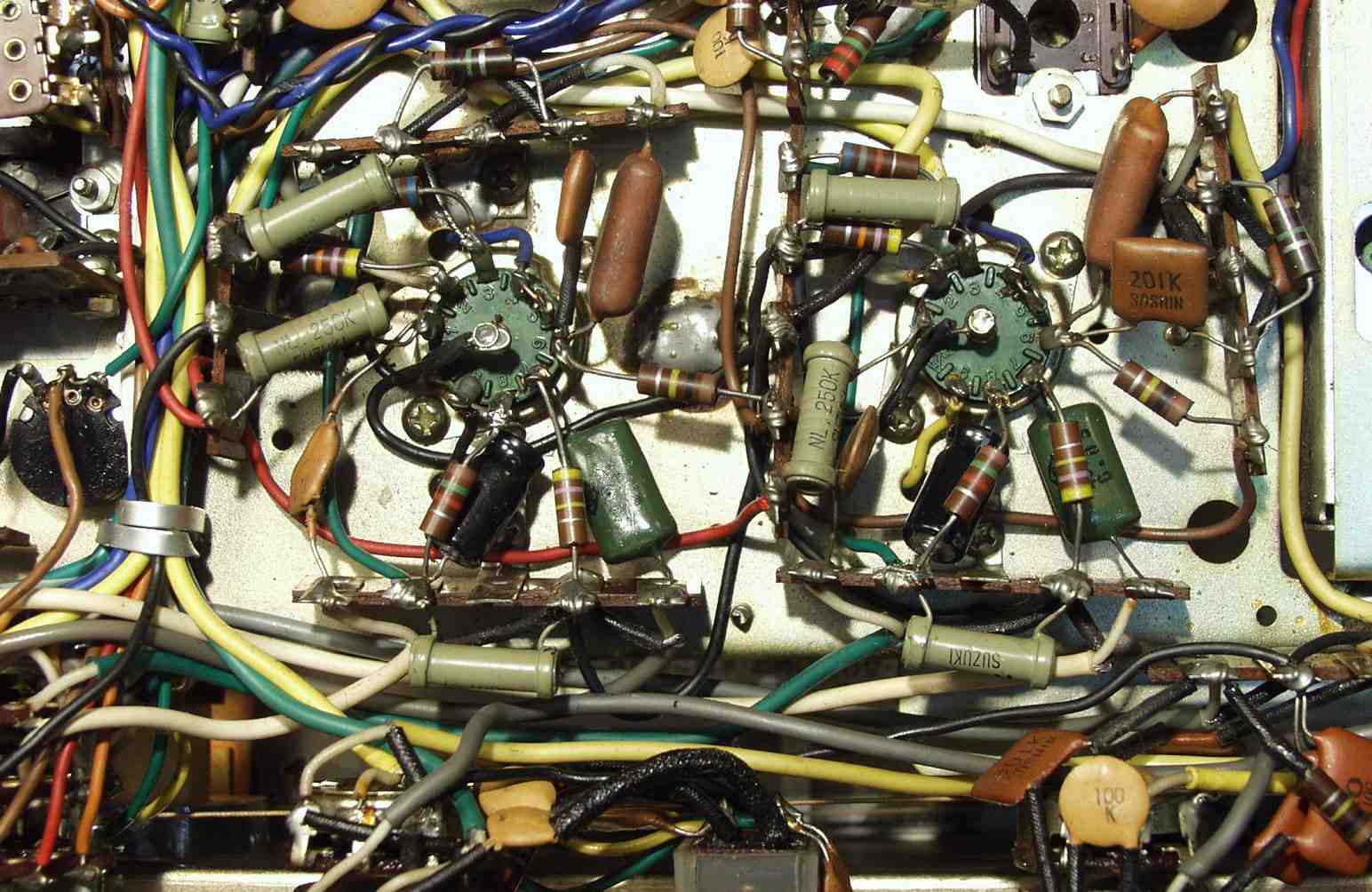

Ｃ．　修理状況 Ｃ－１Ａ．　修理前　ＡＭＰ部

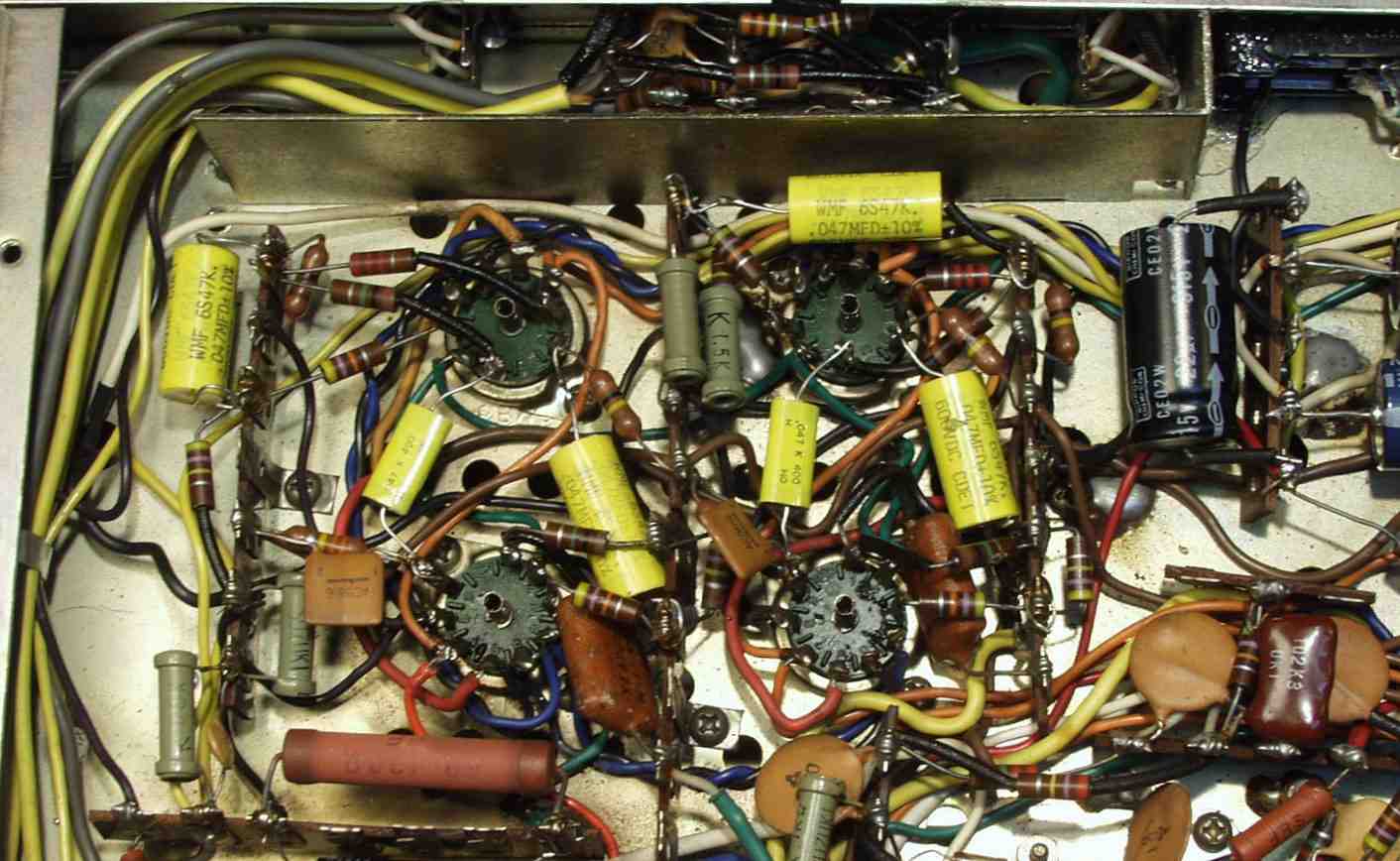

Ｃ－２Ａ．　修理前　ＥＱ－ＡＭＰ部

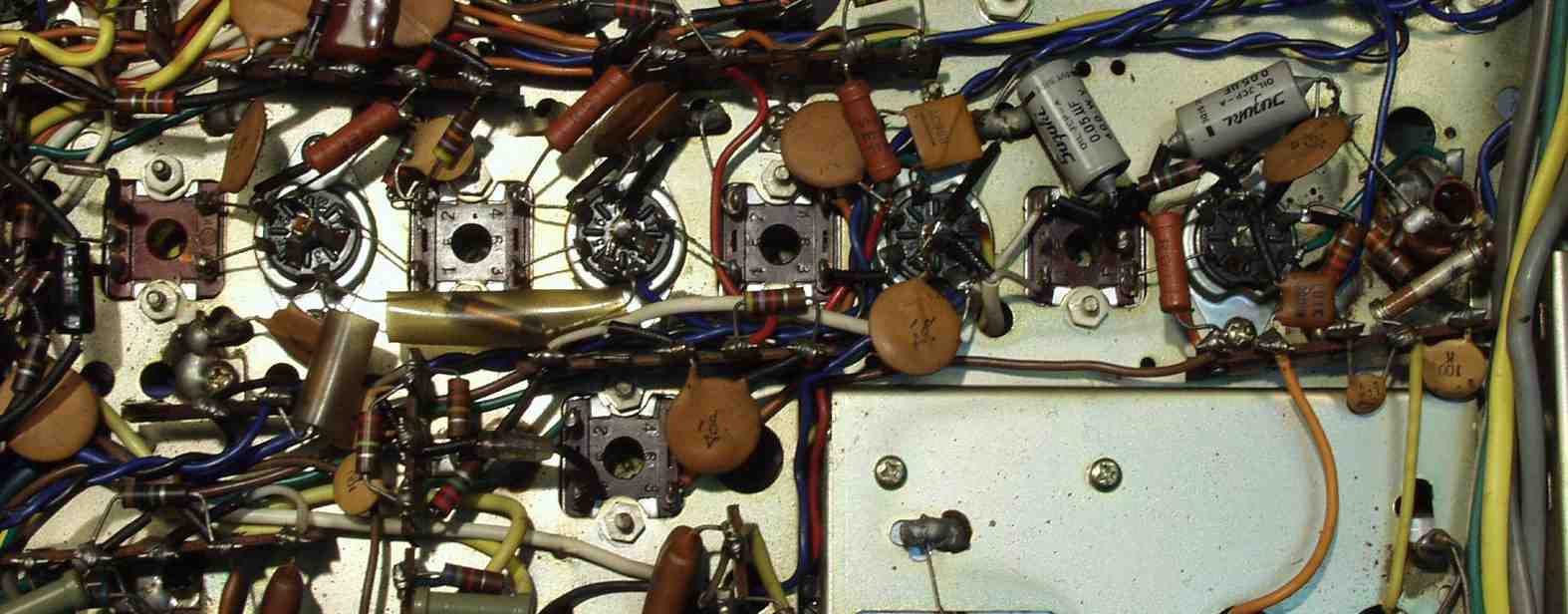

Ｃ－３Ａ．　修理前　ＩＦ部

Ｃ－４Ａ．　修理前　ＭＰＸ部

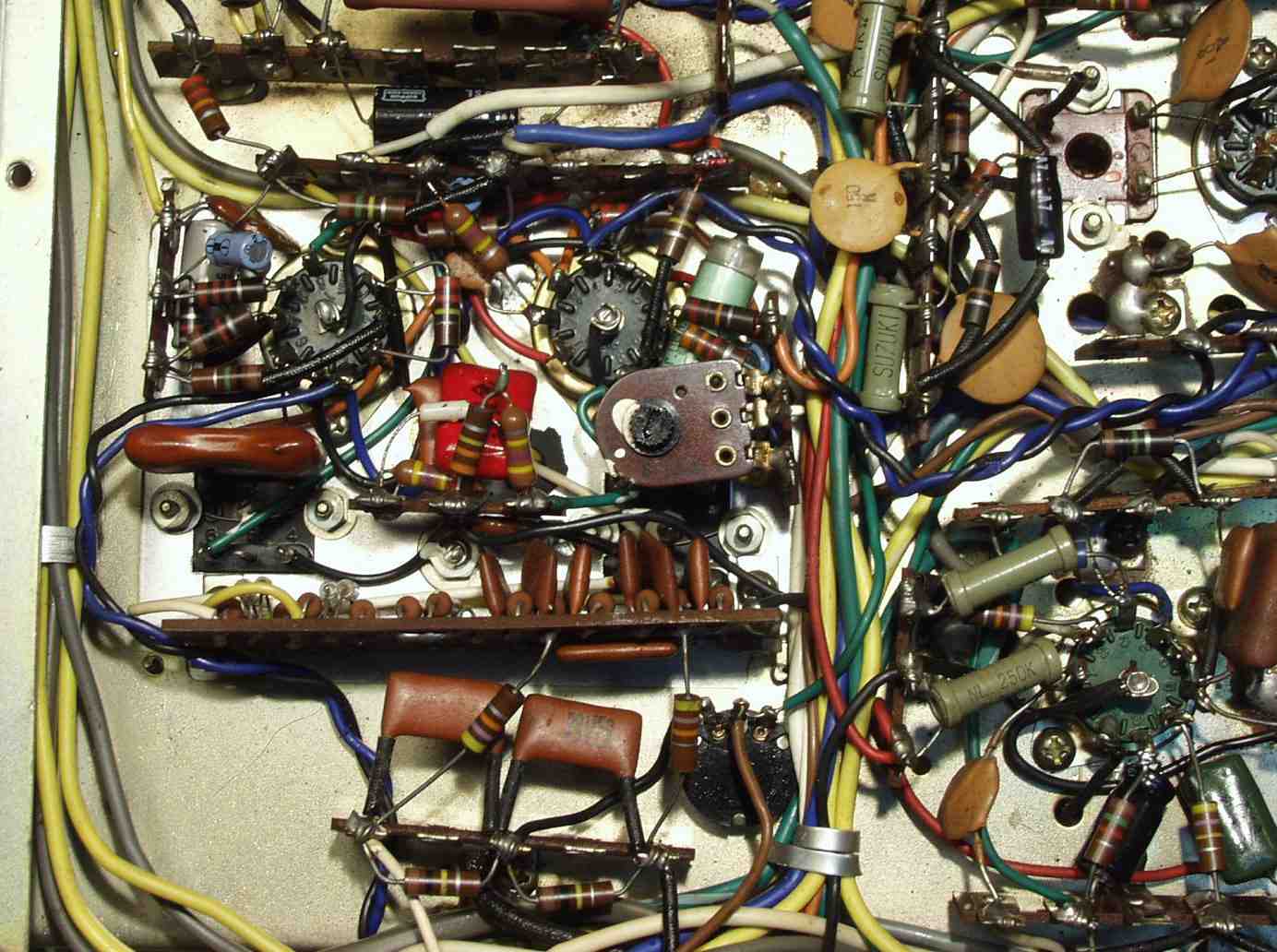

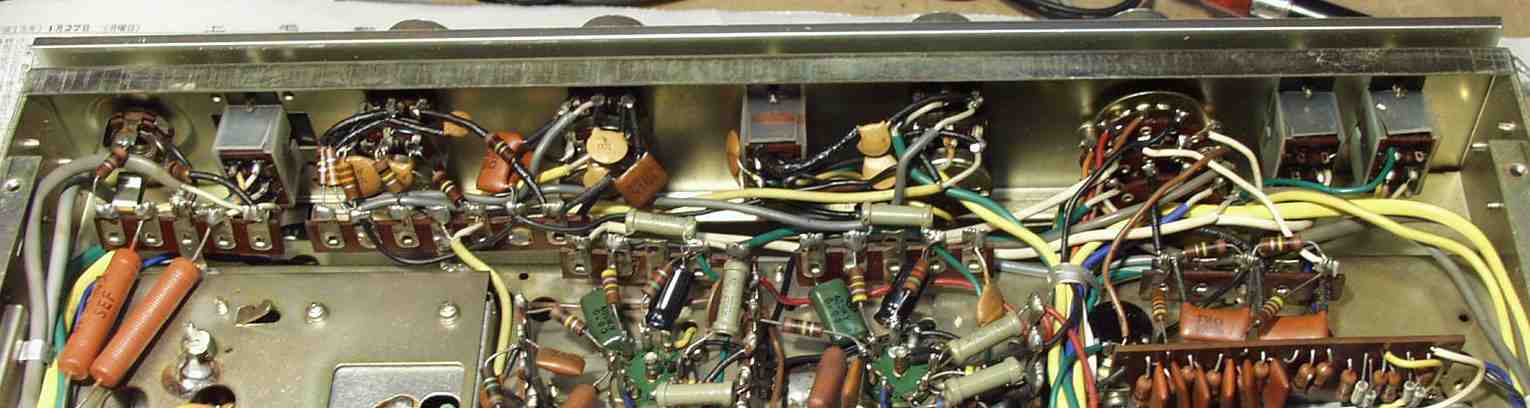

Ｃ－５Ａ．　修理前　ＳＷ、ＶＲ

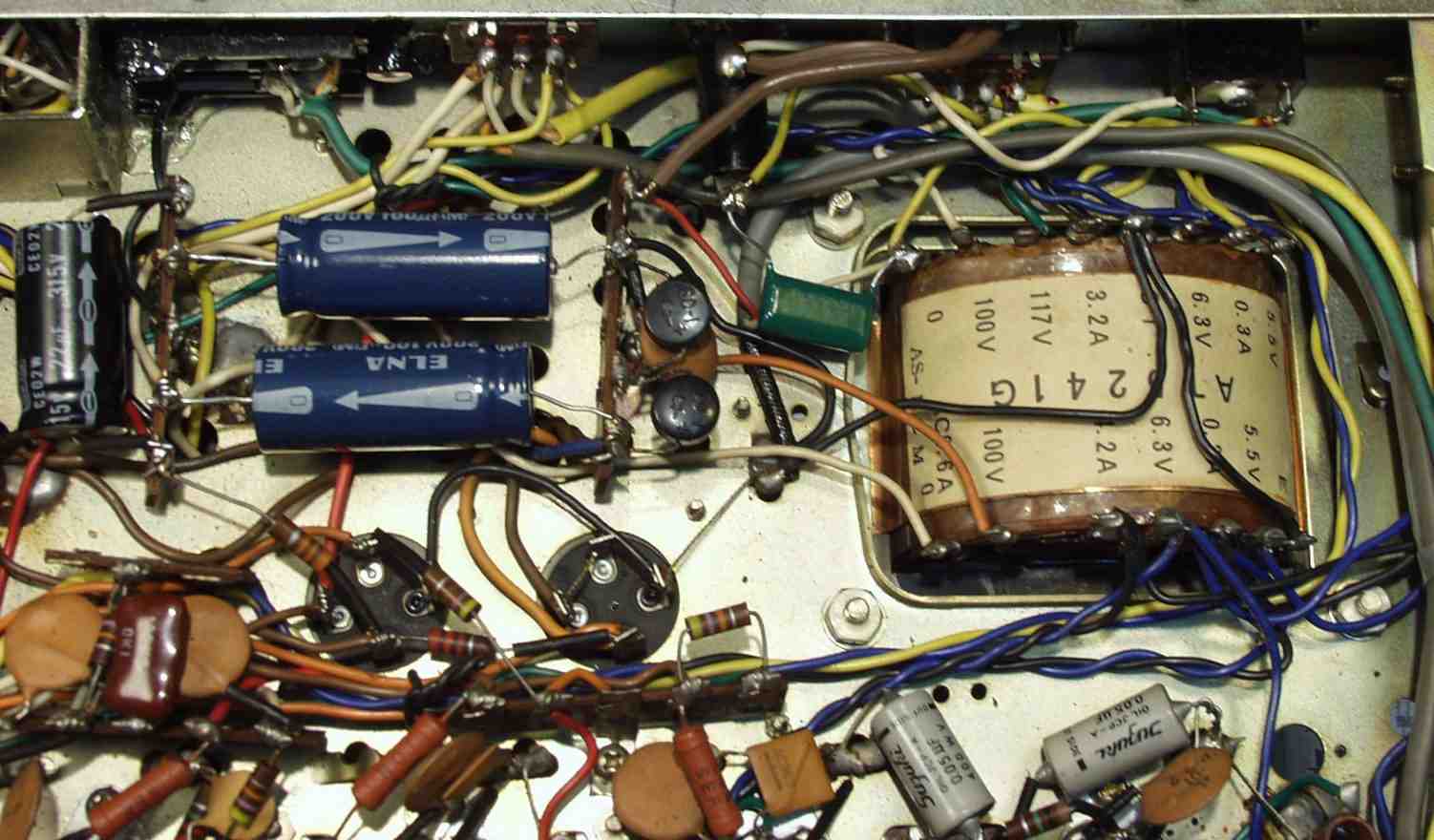

Ｃ－６Ａ．　修理前　電源部

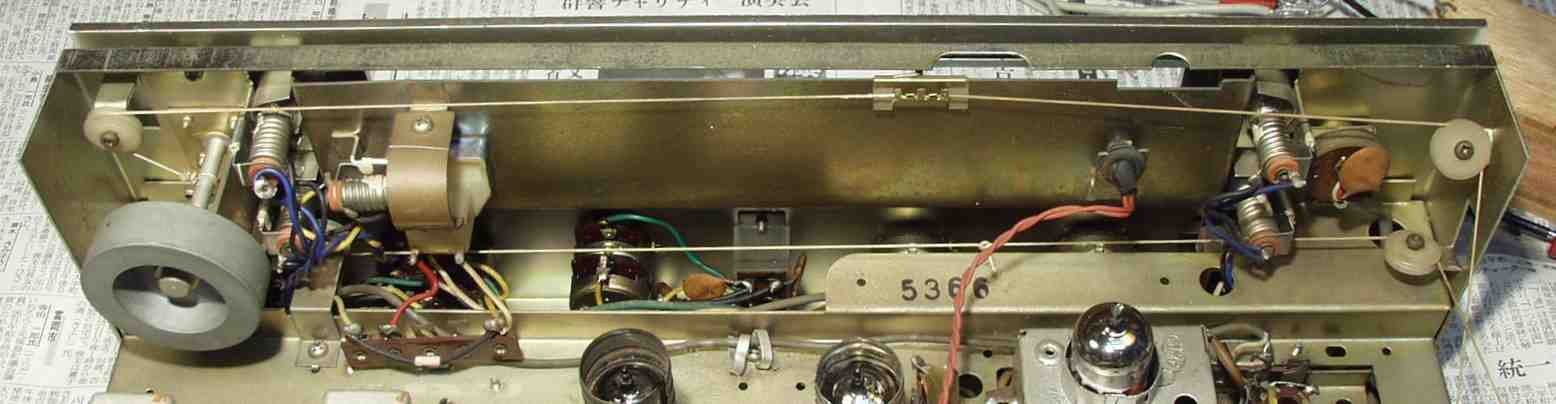

Ｃ－７Ａ．　修理前　繋いだダイアル糸
