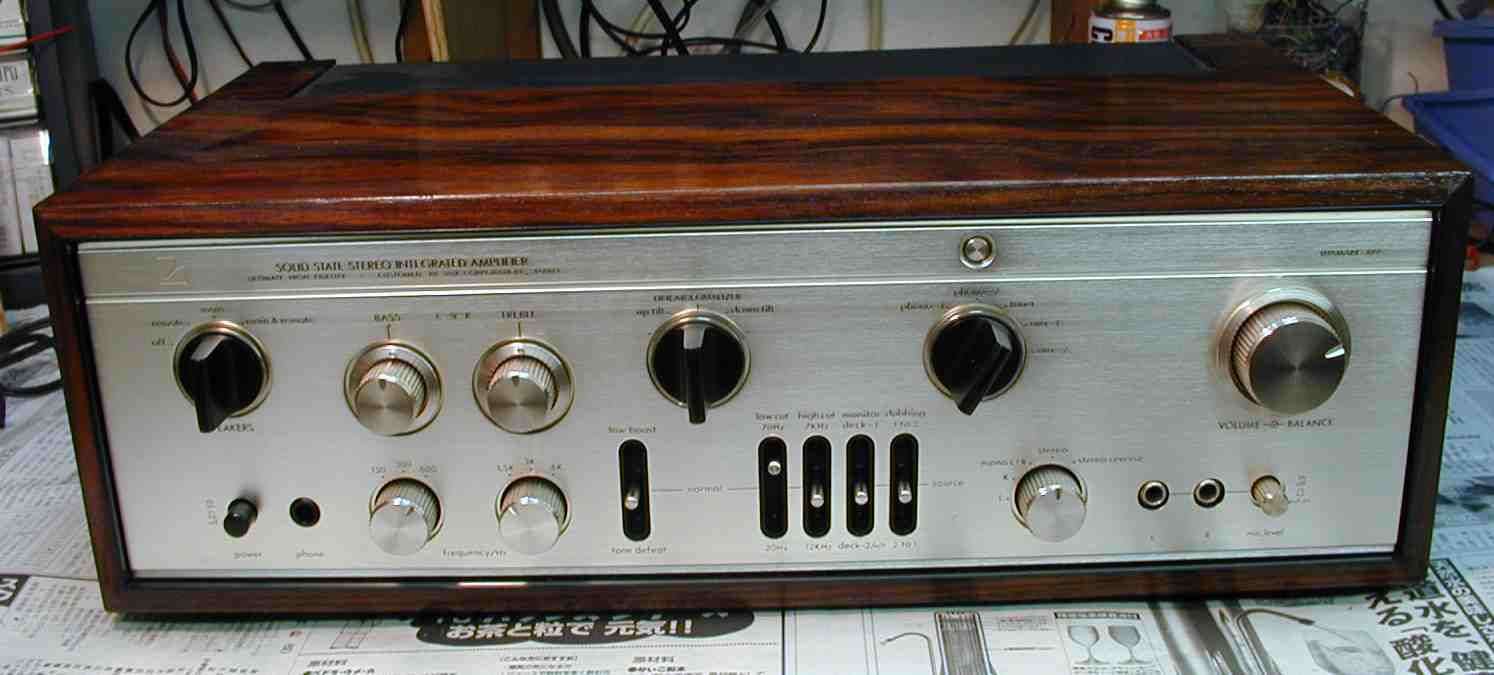

ＬＵＸ　Ｌ－３０９

ＬＵＸ　Ｌ－３０９　修理記録

平成１４年３月１９日到着　５月５日完成　

Ａ．　修理前の状況

オークションでＴ－３００（チューナー）の付属品として購入したもの
完動品といううたい文句はアテにしてなかっので、こんなものだという感じです
以下のような不具合の症状があります
Ａ．ボリュームのガリ（バランスはＯＫです）１２時以降に発生なので、通常のレベルでは　問題ないといえばそれまでです
Ｂ．ＰＨＯＮＥ１．２の位置でボリュームが１２時を越えると、左側からブーンと発信音が聞こえます．
Ｃ．スピーカーターミナルがワンタッチで細いものしか入らないので、バナナプラグ対応か、Ｙラグ端子が接続できるものに交換する。
Ｄ．電源を入れると常に「サー」というノイズがL側から発生します、ボリューム位置に関係なく一定の音量です

Ｂ．　原因

AMPのＴＲ（ﾄﾗﾝｼﾞｽﾀ-）劣化

Ｃ．　修理状況

ＳＰ接続リレ－交換
バランス／バイアス用半固定ＶＲ交換
コントロ－ルAMPのＴＲ（ﾄﾗﾝｼﾞｽﾀ-）交換
ＥＱAMPのＴＲ（ﾄﾗﾝｼﾞｽﾀ-）交換
マイクジャック２個交換
電源電解コンデンサ－増強
配線手直し、補強

Ｄ．　使用部品

ＳＰ接続リレ－
ＴＲ（ﾄﾗﾝｼﾞｽﾀ-）　　　　　　　　　　１８個
電解コンデンサ－　　　　　　　　　４個
半固定ＶＲ　　　　　　　　　　　　　　４個
マイクジャック　　　　　　　　　　　　２個
抵抗　　　　　　　　　　　　　　　　　　８個

Ｅ．　調整・測定

Ｇ．　修理費　　　　３２，０００円　通常修理。

Ｓ．　ＬＵＸＭＡＮ　Ｌ－３０９　の仕様（マニアル・カタログより）

Ｃ．　修理状況。
１．右＝バランス／バイアス用半固定ＶＲ交換、左＝未交換

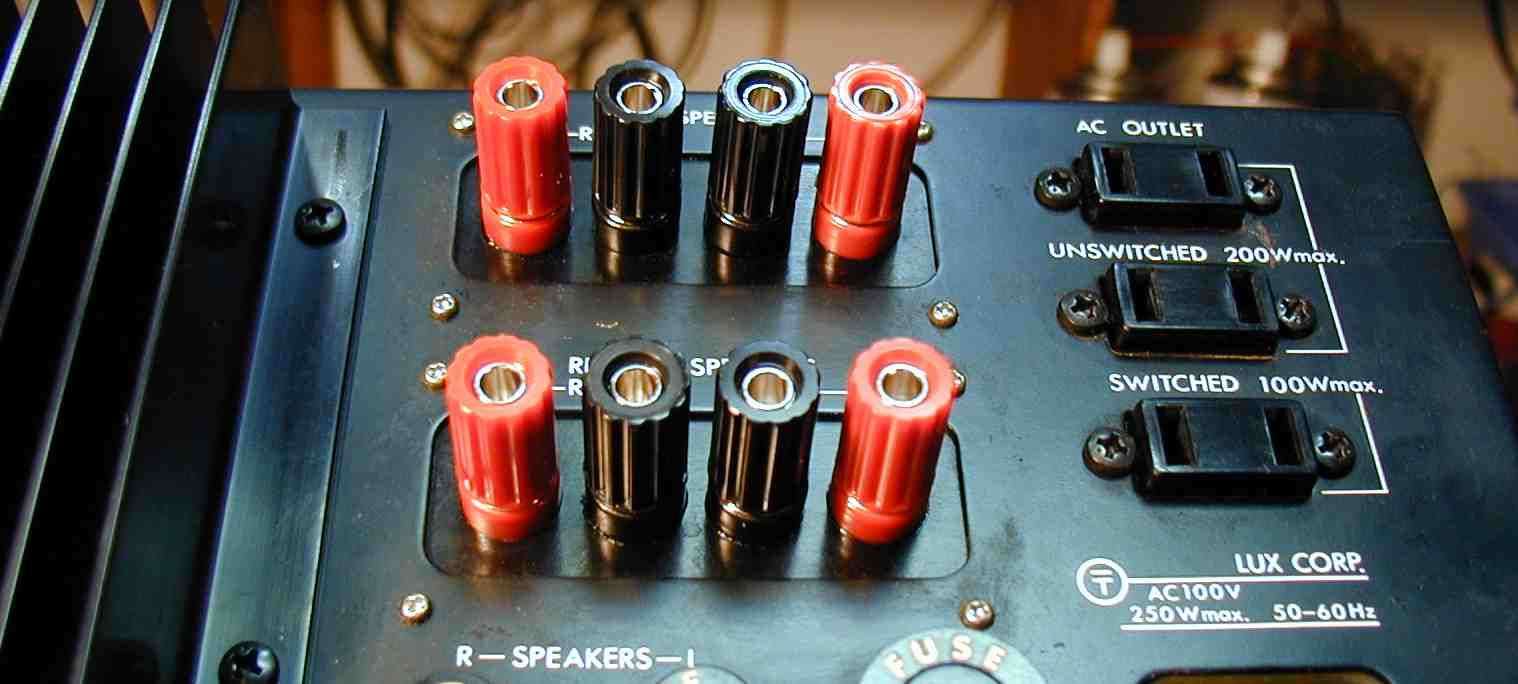

２．ＳＰ接続端子交換。

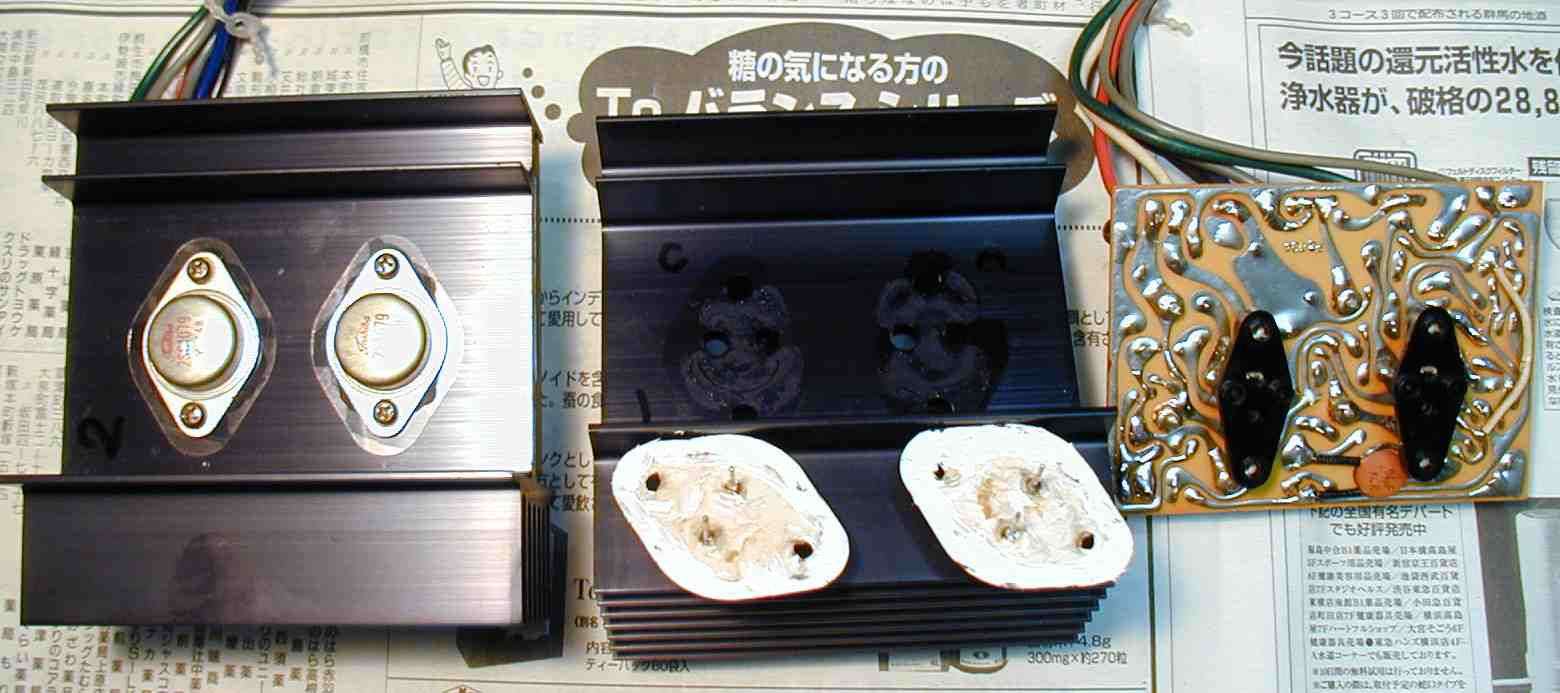

３．終段ＴＲ（トランジスタ－）をシリコングリスを入れ取り付け直す

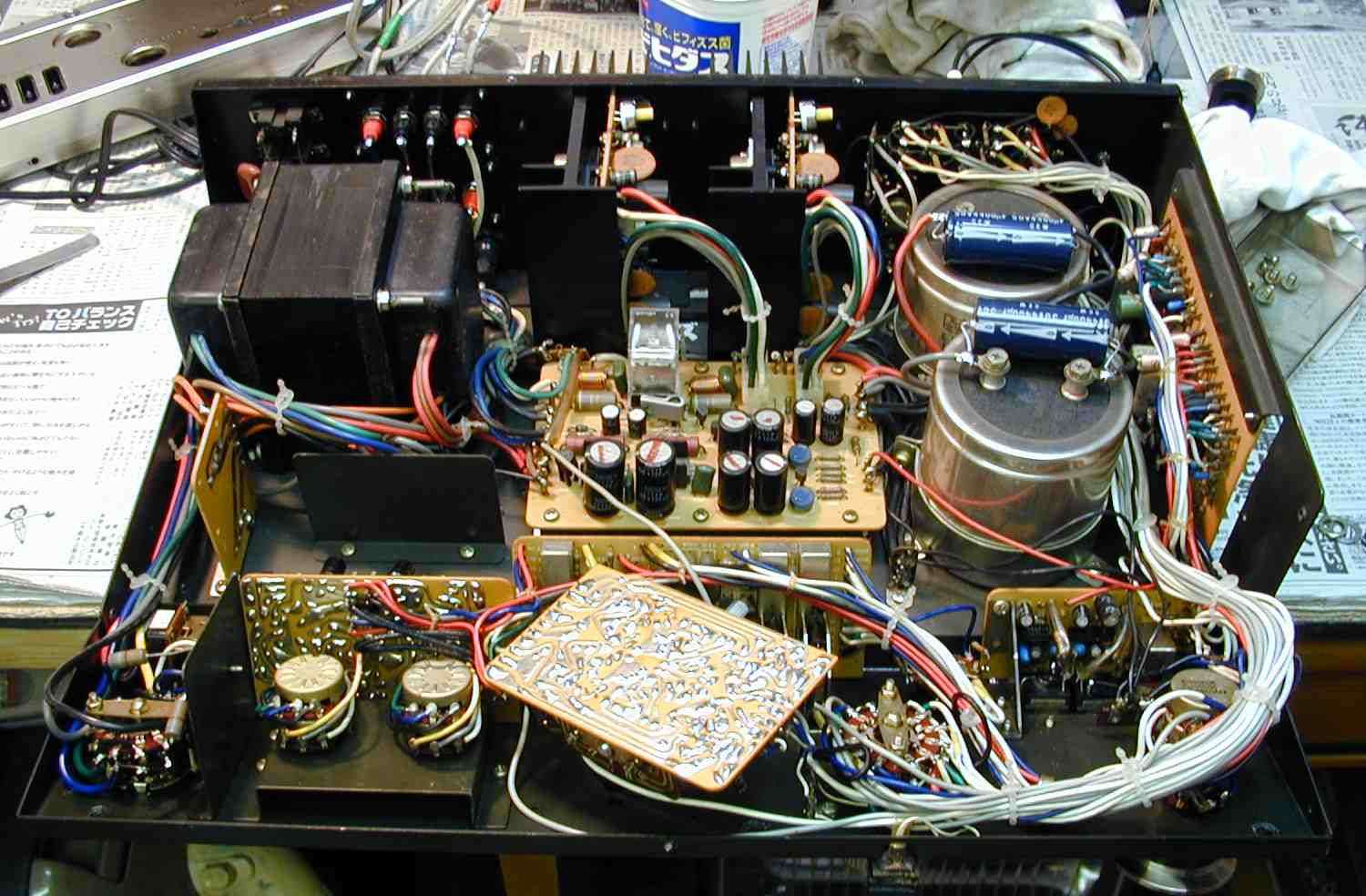

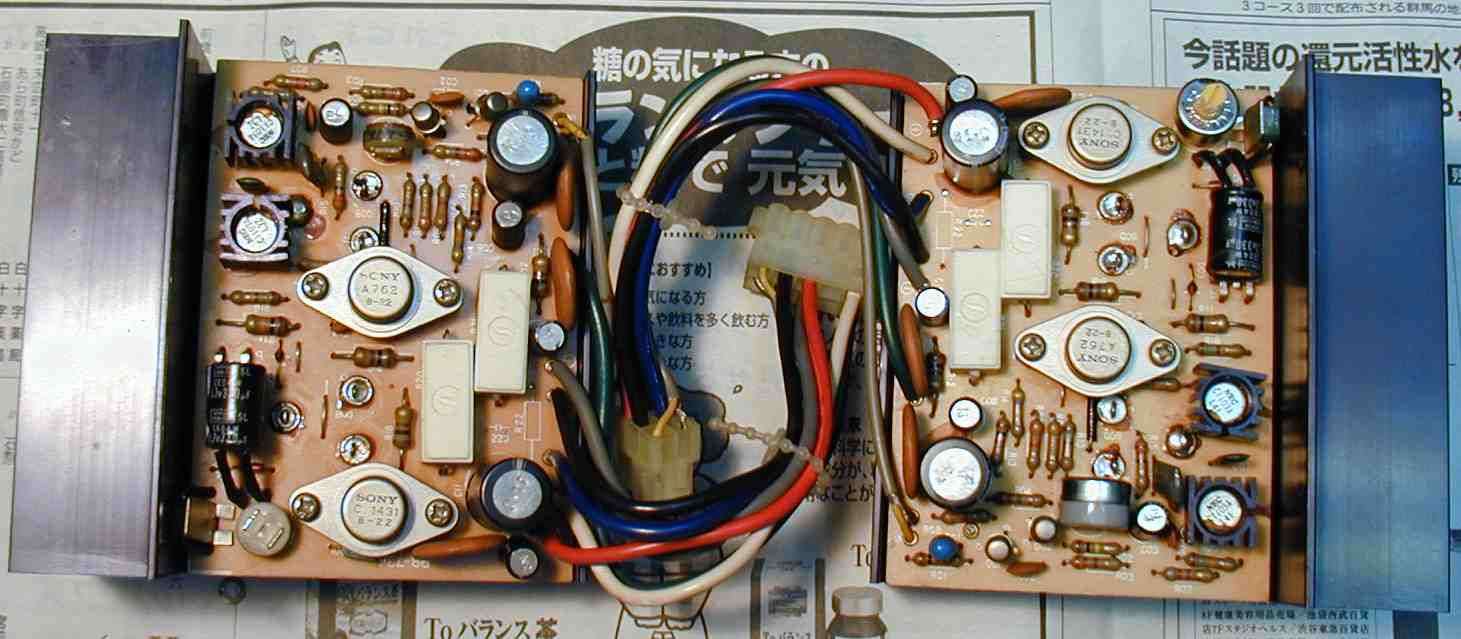

４．コントロ－ルＡＭＰ基板修理、ＴＲ（トランジスタ－）全部交換。

５．ＥＱ－ＡＭＰ基板修理＝ＴＲ（トランジスタ－）全部交換

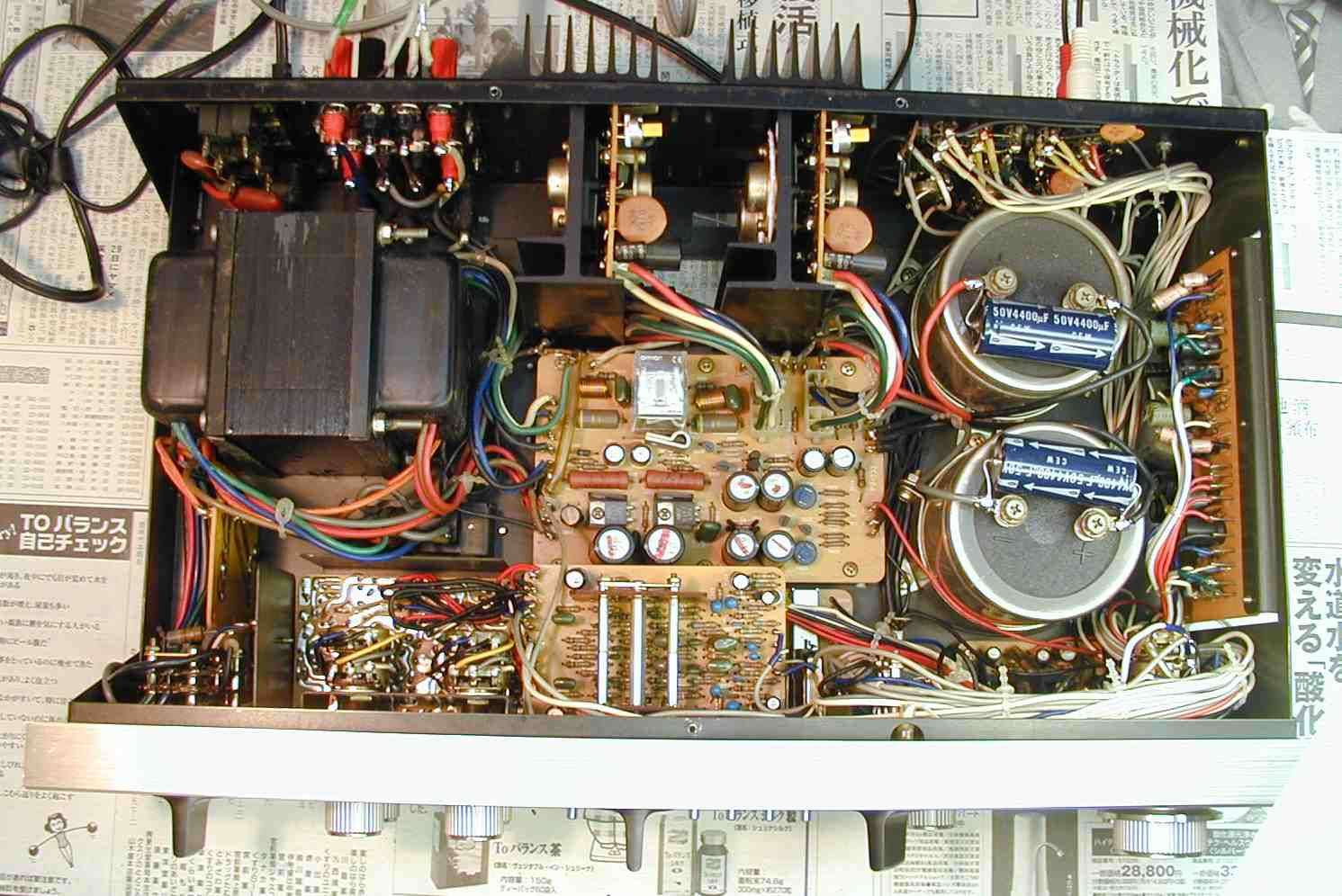

６．完成、右に２個電源電解コンデンサ－増強

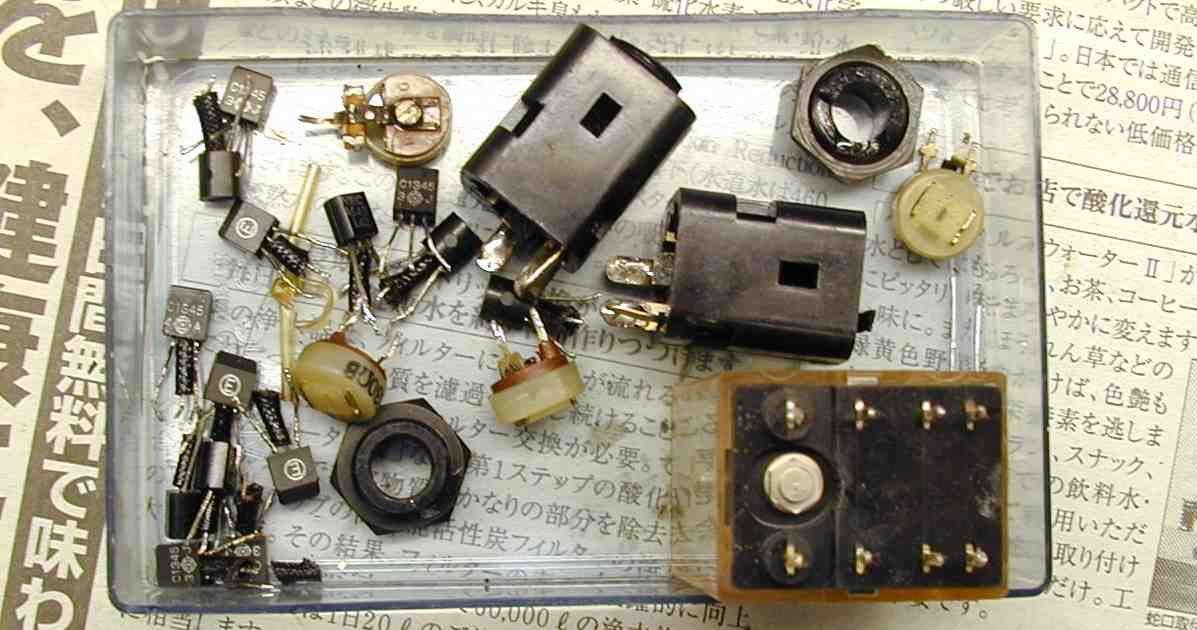

７．交換したＴＲ（トランジスタ－）類、皆足が真っ黒に酸化している。

Ｅ．　測定・調整。　

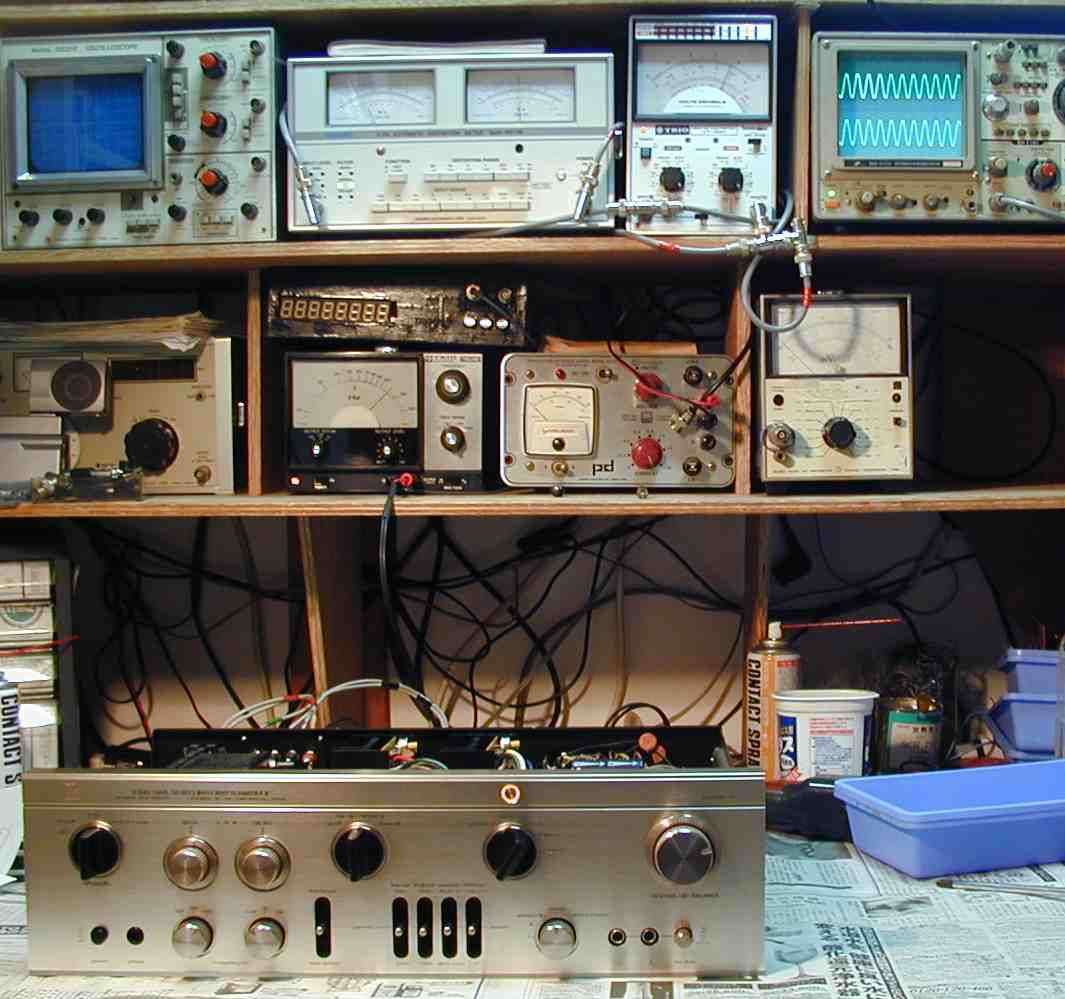

８．出力、歪み率測定

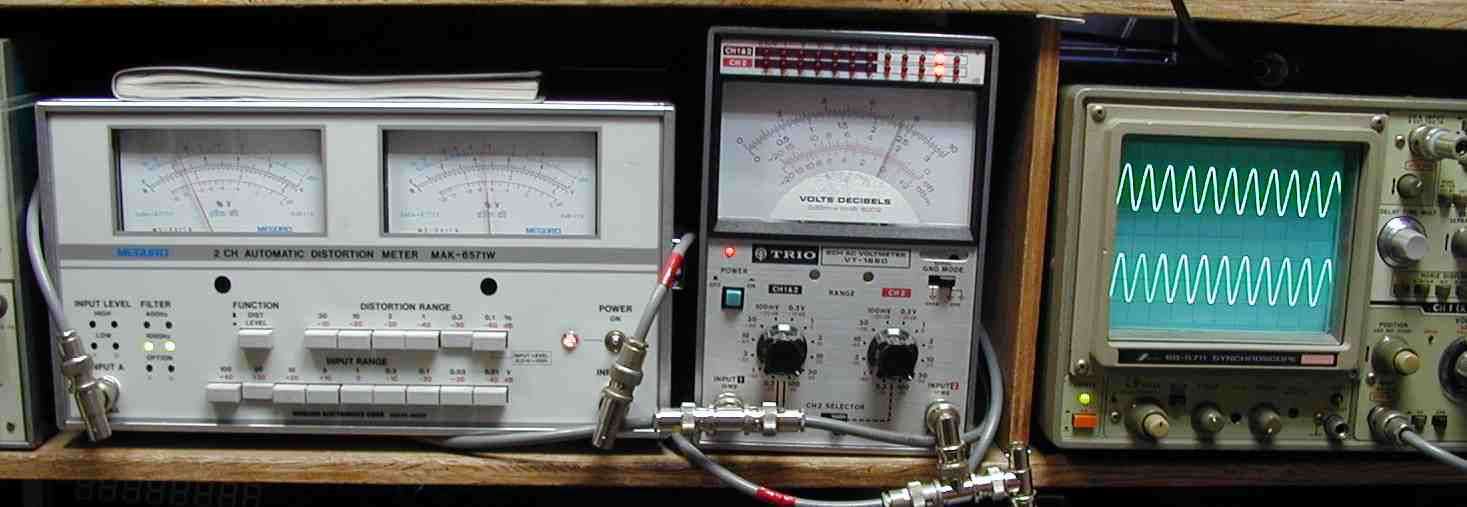

９．２５Ｖ＝７８Ｗ　　歪み率＝０．０４％（最大０．１％レンジ）　　４００ＨＺ

１０．２５Ｖ＝７８Ｗ　　歪み率＝０．０４％（最大０．１％レンジ）　　１０００ＨＺ

１１．箱入れて完成、２４時間エ－ジングへ

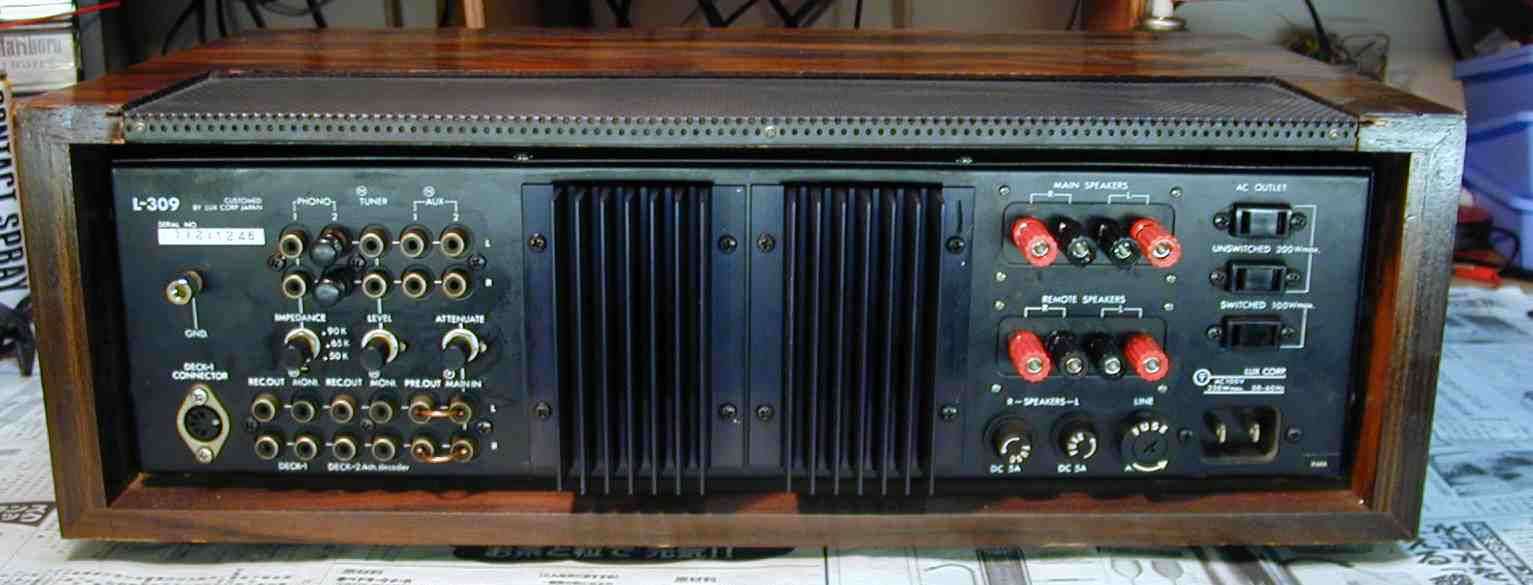

１２．後ろから見る

Ｓ．　ＬＵＸＭＡＮ　Ｌ－３０９　の仕様（マニアル・カタログより）　

型式	プリメインアンプ
メインアンプ部
連続実効出力	75W+75W(8Ω、両ch動作) 85W/85W(8Ω、片ch動作)
全高調波歪率	0.03%以下(8Ω、75W)
混変調歪率	0.03%以下(8Ω、75W、70Hz:7kHz=4:1)
出力帯域幅	5Hz～50kHz -3dB(0.1%)
入力感度/インピーダンス	600mV/50kΩ
残留雑音	0.5mV以下
ダンピングファクター	40(8Ω、20Hz～20kHz)
付属装置	可変式アッテネータースピーカー切換スイッチヘッドホンジャック
プリアンプ部
出力電圧	Pre out:600mV(標準)、5V以上(最大)
出力インピーダンス	Pre out:約100Ω
周波数特性	10Hz～50kHz -1dB(Aux-1)
全高調波歪率	0.03%以下(1kHz、1V、Aux-1)
入力感度	Phono1、2:2.5mV Tuner:100mV(レベルセット付き) Aux1、2:100mV Mic:2.5mV
入力インピーダンス	Phono1:50kΩ、65kΩ、90kΩ切換 Phono2:65kΩ Tuner:40kΩ Aux1、2:100kΩ Mic:50kΩ
SN比	Phono:65dB以上 Tuner、Aux:80dB以上 Mic:60dB以上
最大許容入力	300mV以上(1kHz、RMS)
トーンコントロール	LUX方式NF型湾曲点周波数切換付低域湾曲点:150Hz、300Hz、600Hz 高域湾曲点:1.5kHz、3kHz、6kHz
フィルタ	ローカット:20Hz、70Hz ハイカット:7kHz、12kHz
ローブースト	70Hz
付属装置	リニアイコライザマイクミキシングテープダビングモニタースイッチ入力インピーダンス切換
総　合
使用半導体等	トランジスタ　2SC1222/C1345(17) 　2SA640(8) 　2SC853(2) 　2SC945(1) 　2SA620(4) 　2SC1431(2) 　2SC1079(2) 　2SA762(2) 　2SA679(2) 　2SB537(3) 　2SD382(1) 　2SC1103A(4) ダイオード　WO-4(1) 　WZ290(2) ツェナーダイオード　WZ120(2) 　WZ290(2) バリスタ　KB165(2) 　KB265(2) 　SV-02(2) 　SV-03(4) IC TA7122AP(2)
消費電力	300W(8Ω同時動作、最大出力時)
外形寸法	幅485x高さ165x奥行300mm
重量	15.5kg
価格	￥129,000(1973年9月発売)￥148,000(1974年頃)

　　L-309-b
