ＤＲＡＫＥ　ＴＲ－７　#8093＝ｒｅｄ
平成１５年４月３０日到着　　平成年月日完成
  1. 修理前の様子
    受信できますが、感度が下がっています。
    ２５ＫＨｚマーカをオンにすると感度が上がります。 送信出力も下がっていました。
    直前の電信によるテストではＶＯＸが反応しなくなりました。送信不能です。

  2. 原因・現状
    上記の原因は送受切り替えのダ－オ－ドの焼損
    電源の電解コンデンサ－の経年劣化によるハム音あり
    各部電解コンデンサ－劣化
    ＦＥＴの劣化による、感度低下

  3. 修理状況
    電解コンデンサ－の交換
    ＦＥＴ　交換
    ＴＲ（トランジスタ－）交換
    ダ－オ－ド交換
  4. 使用部品
    電解コンデンサ－
    ＦＥＴ　
    ＴＲ（トランジスタ－）　
    ダ－オ－ド

  5. 修理費　　　　　，０００円
    ＜＜通常修理＞＞

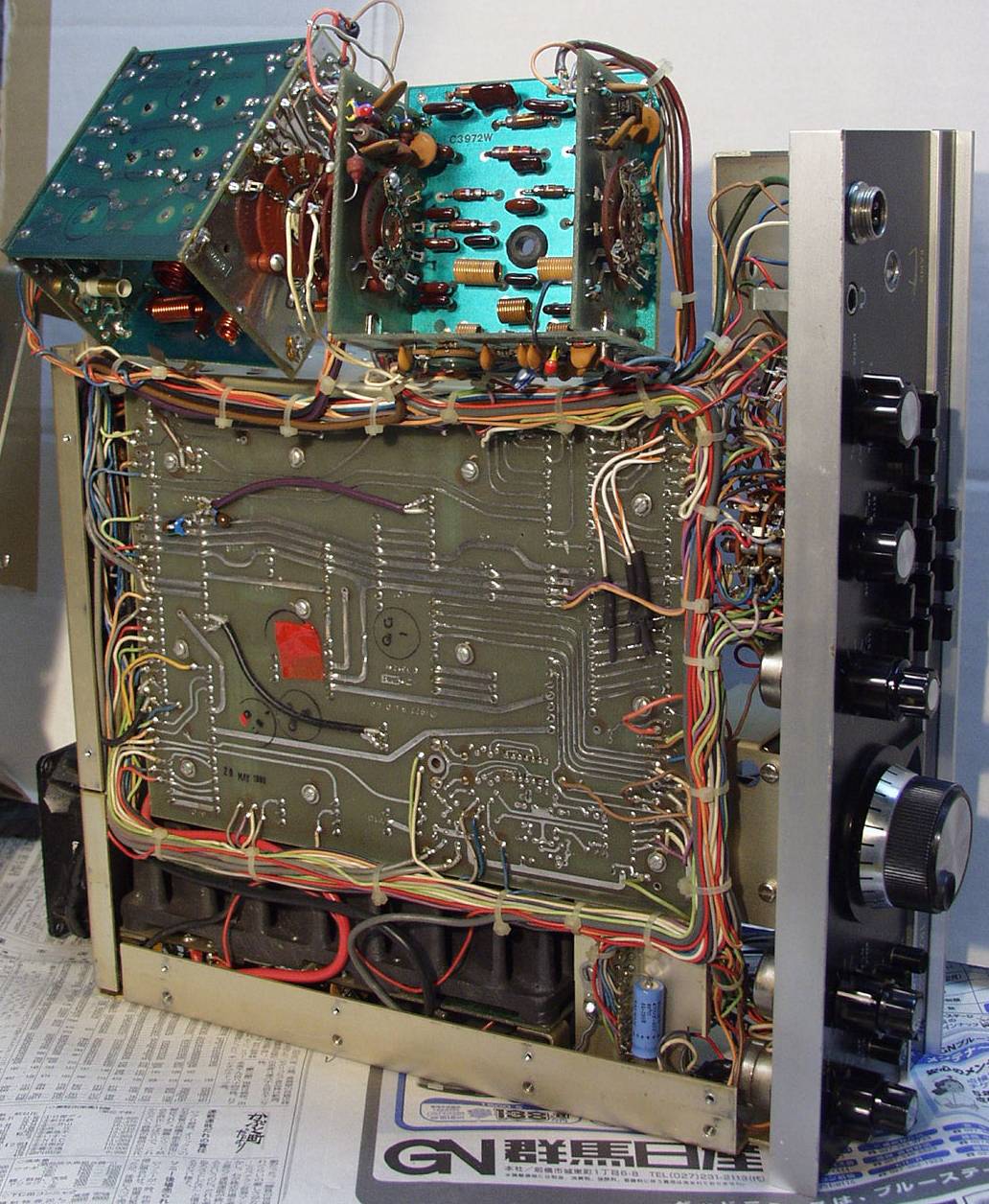

修理状況

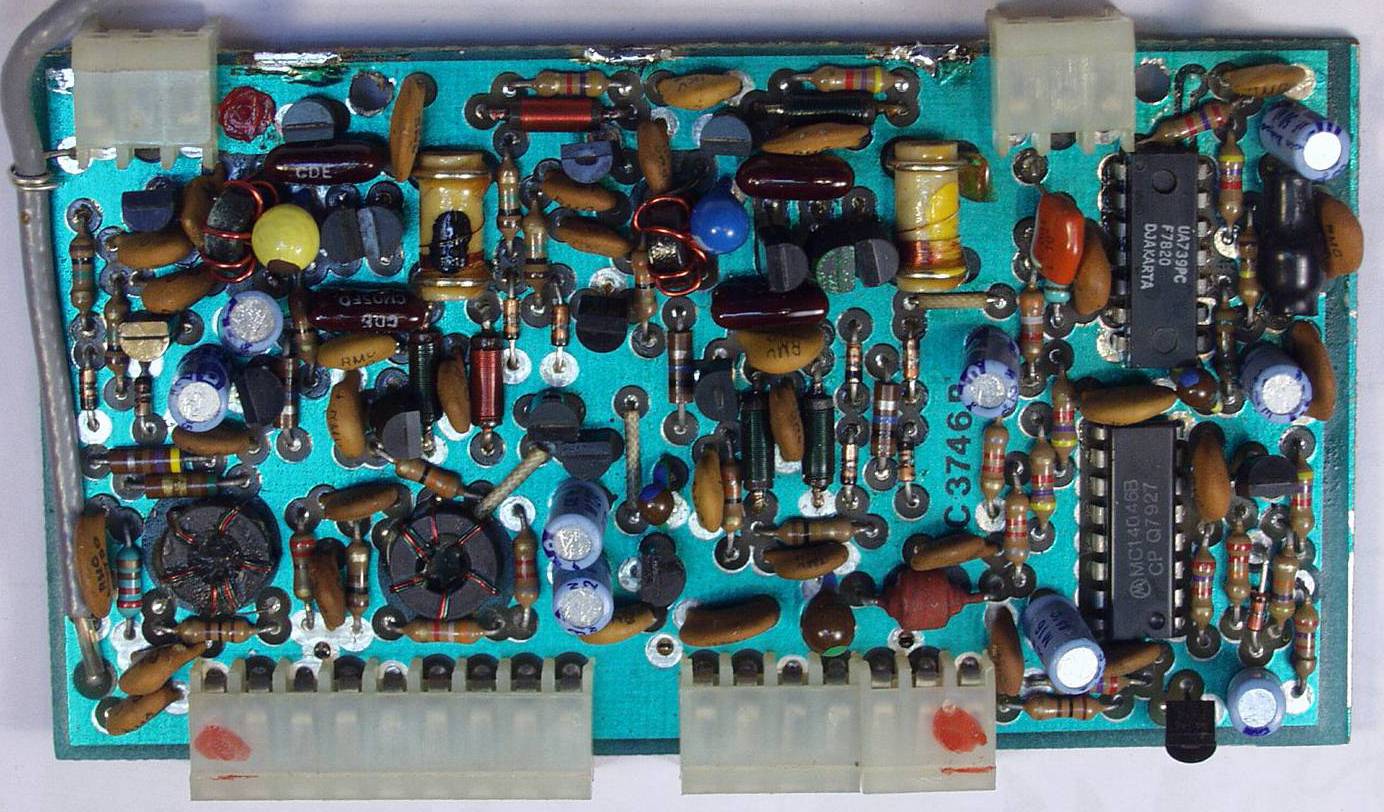

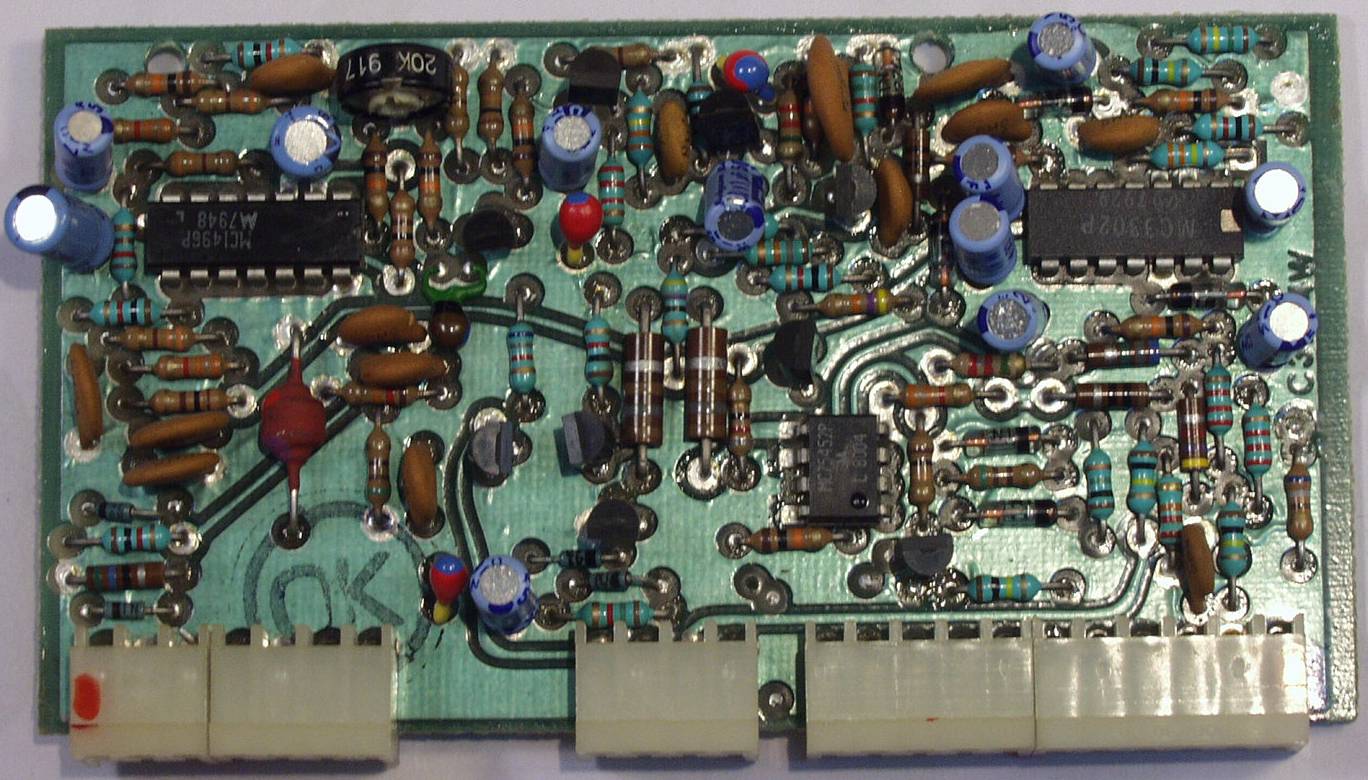

Ｃ－１Ａ．修理前　２ｎｄ　ＩＦ／Ａｕｄｉｏ　Ｂｏｒｄ
Ｃ－１Ｂ．修理後　２ｎｄ　ＩＦ／Ａｕｄｉｏ　Ｂｏｒｄ　電解コンデンサー９個交換

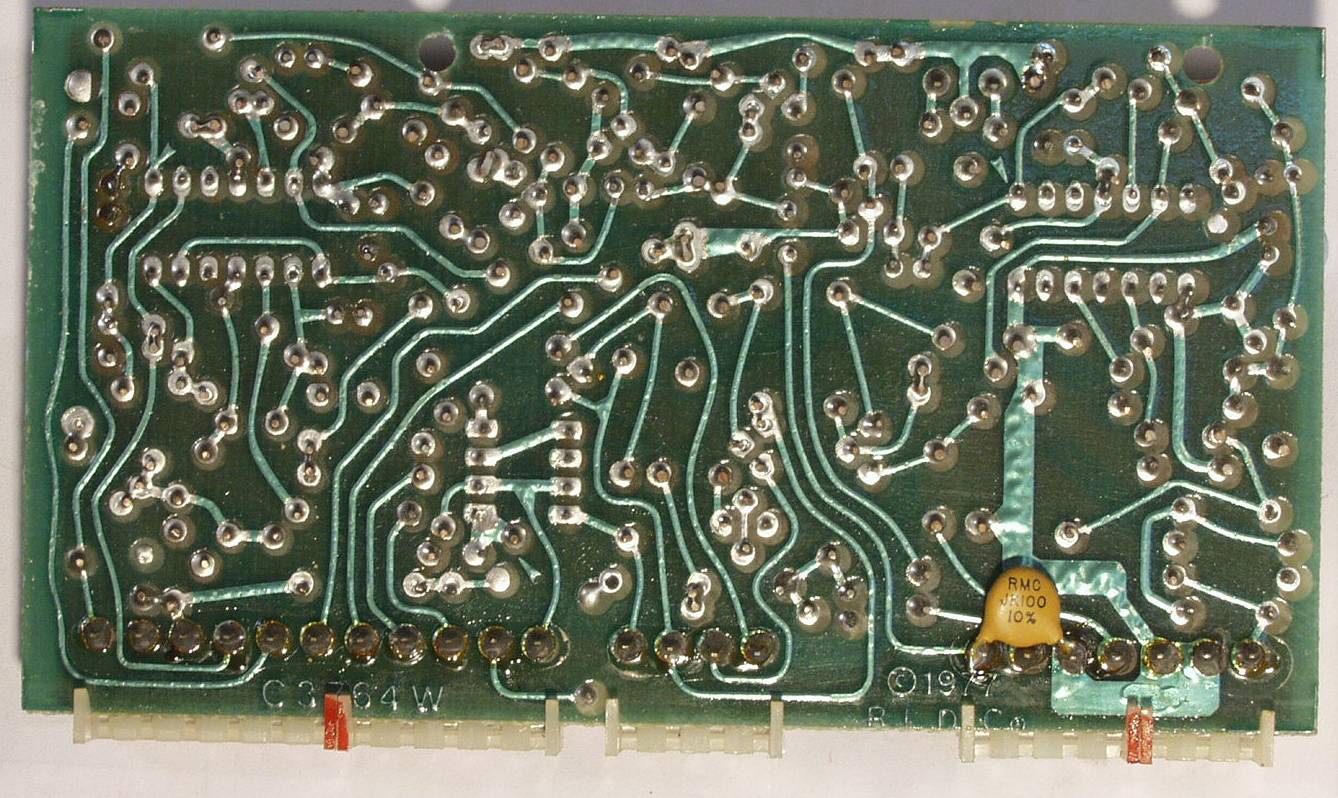

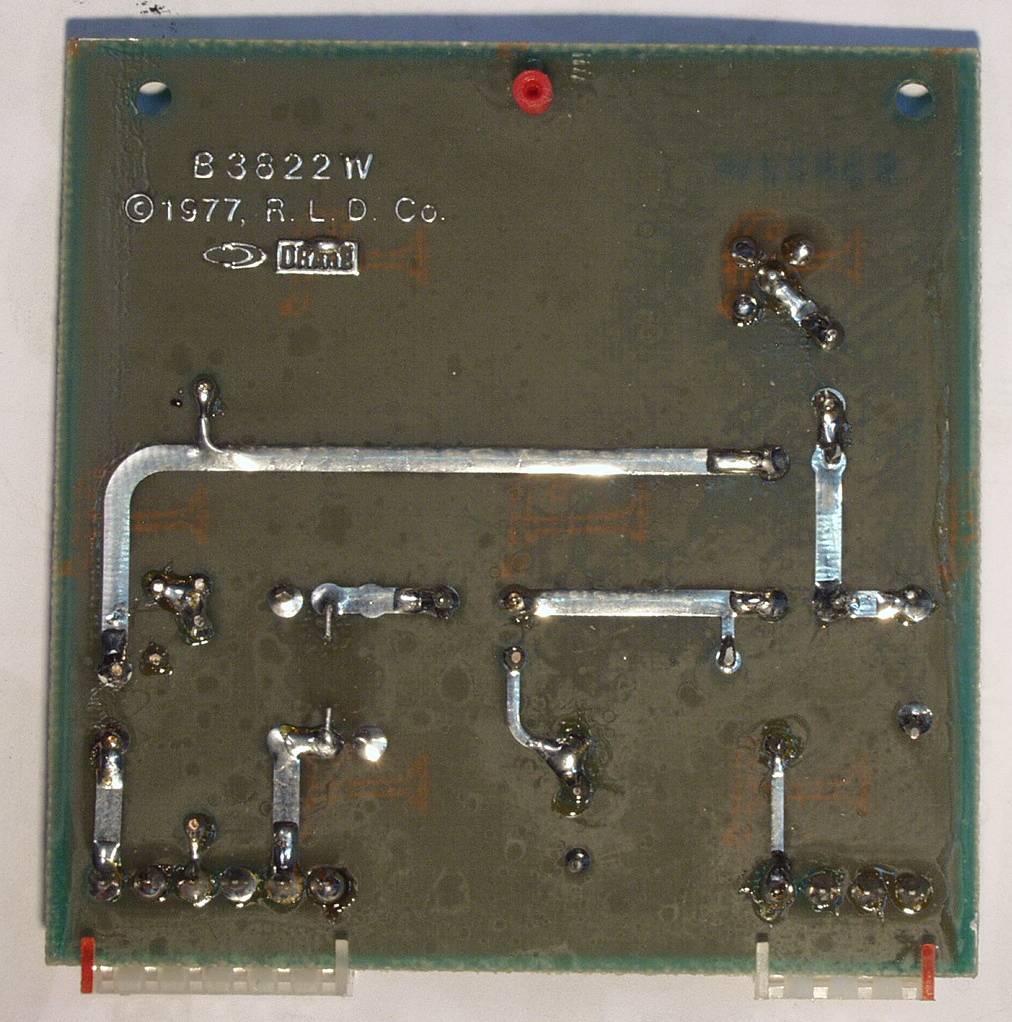

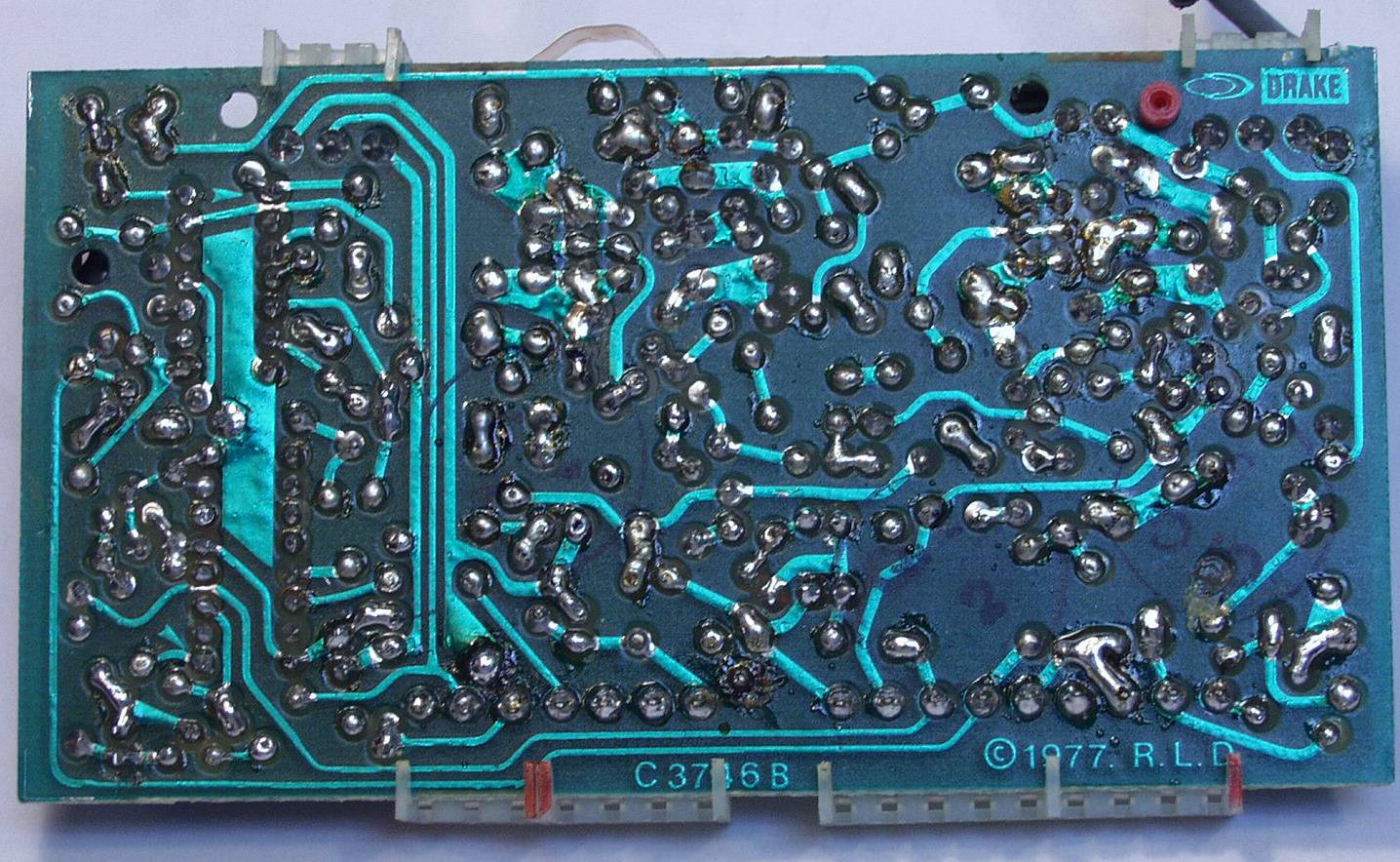

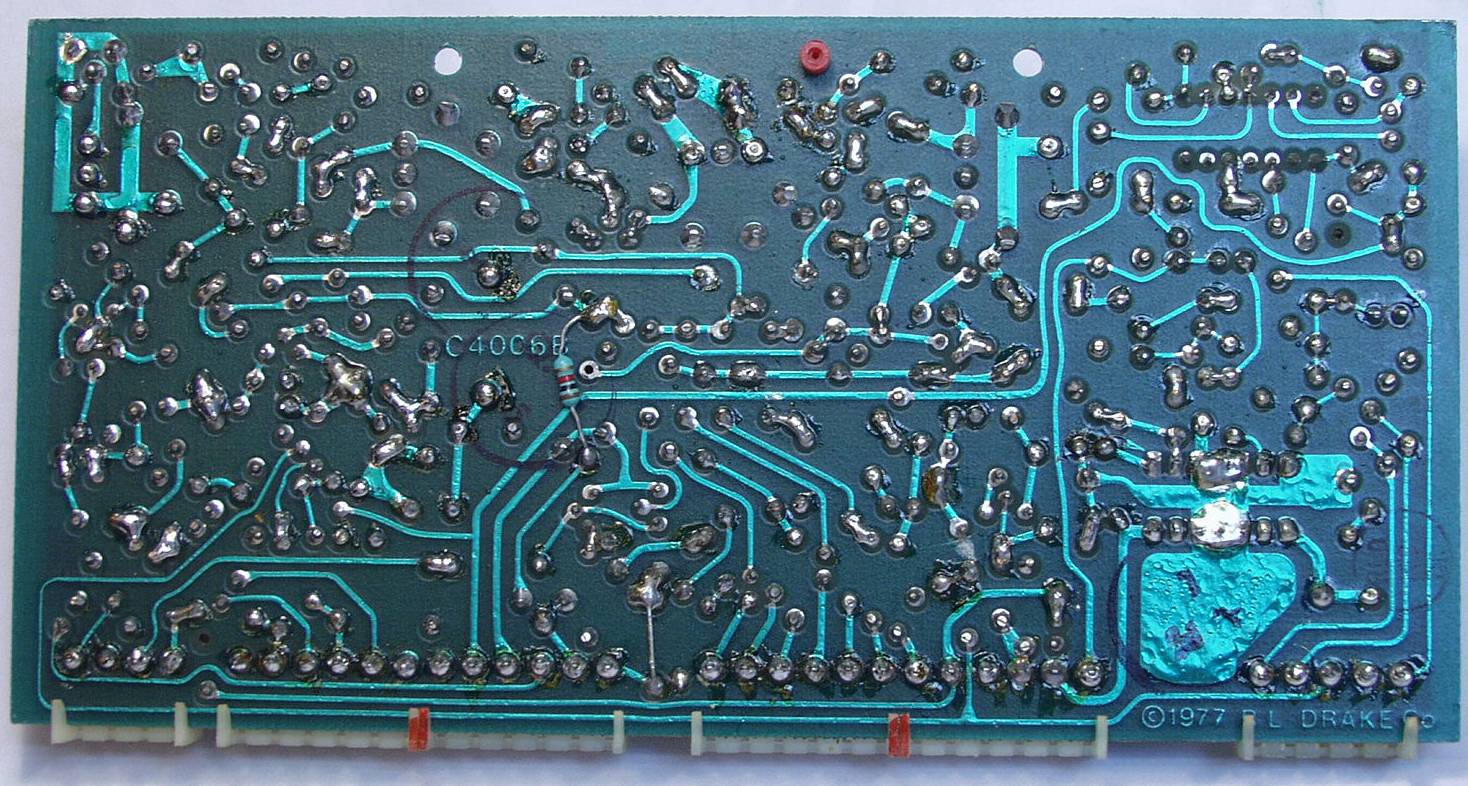

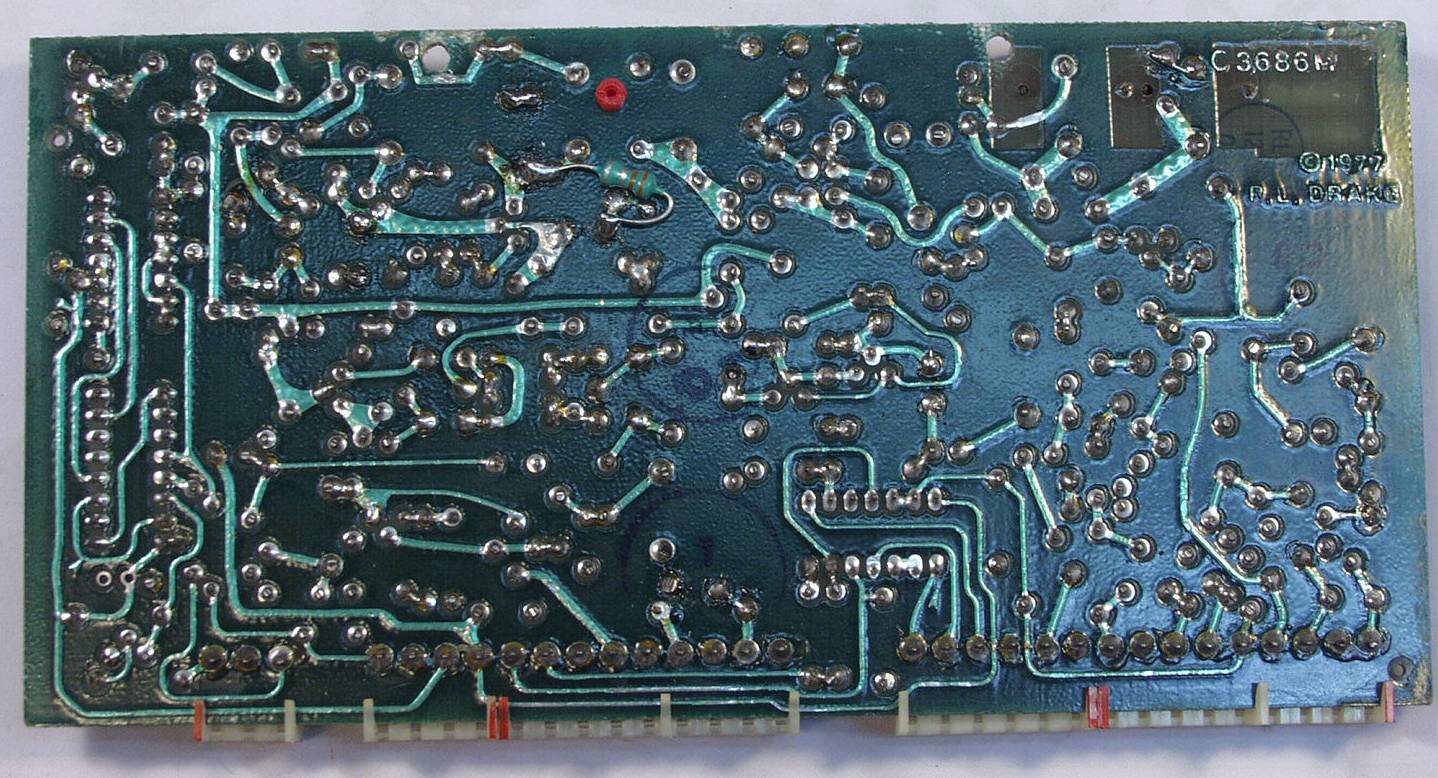

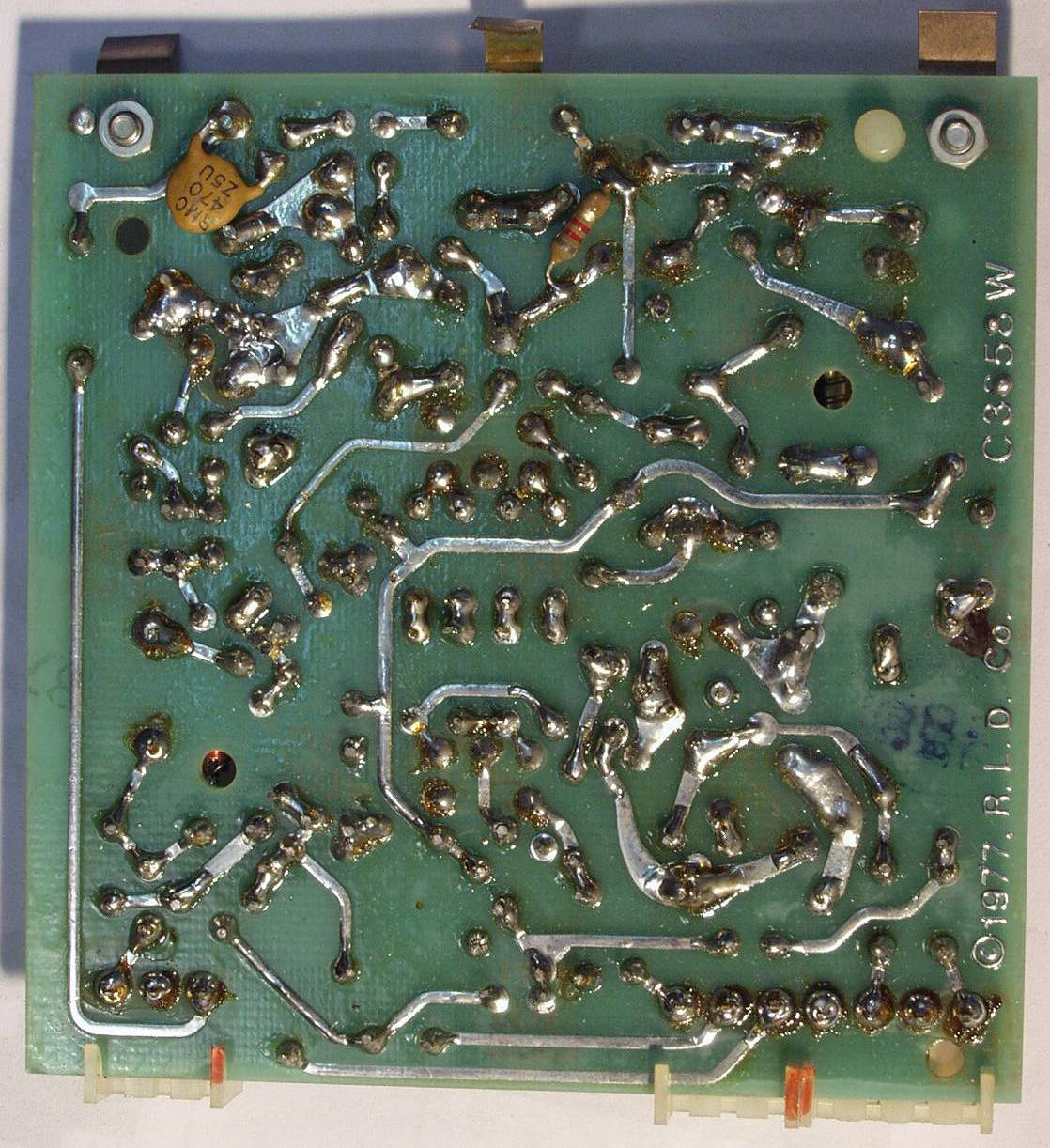

Ｃ－１Ｃ．修理前　２ｎｄ　ＩＦ／Ａｕｄｉｏ　Ｂｏｒｄ　裏
Ｃ－１Ｄ．修理（半田補正）後　２ｎｄ　ＩＦ／Ａｕｄｉｏ　Ｂｏｒｄ　裏

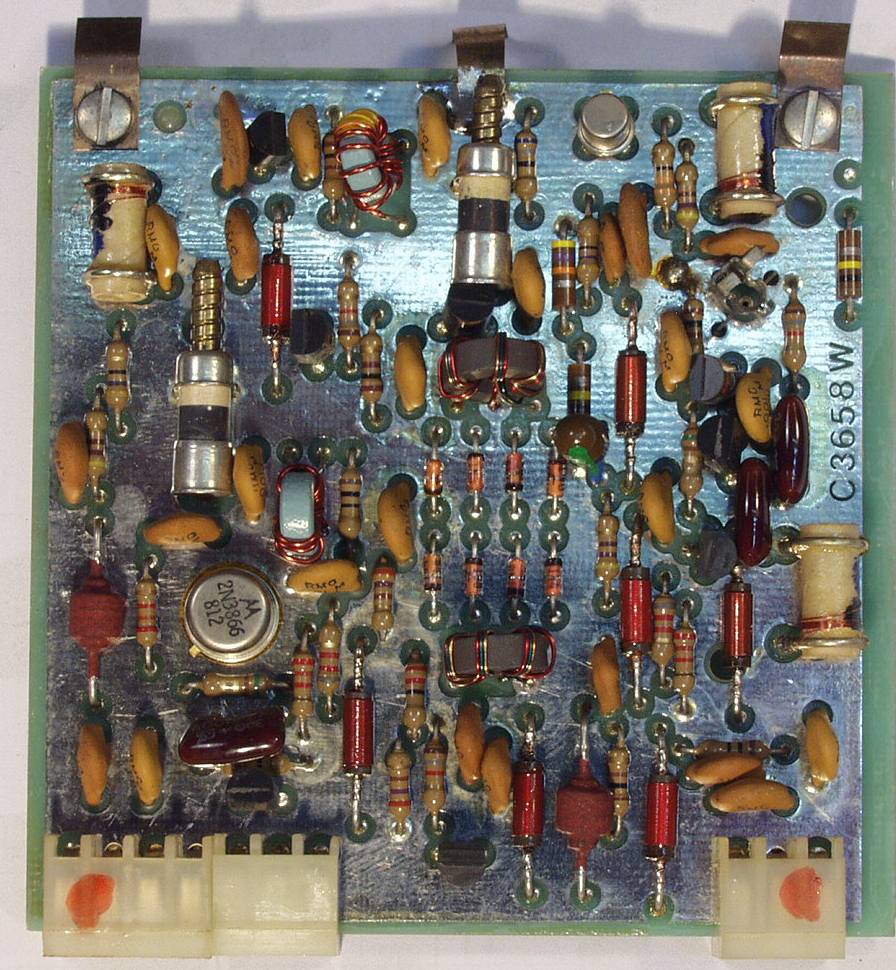

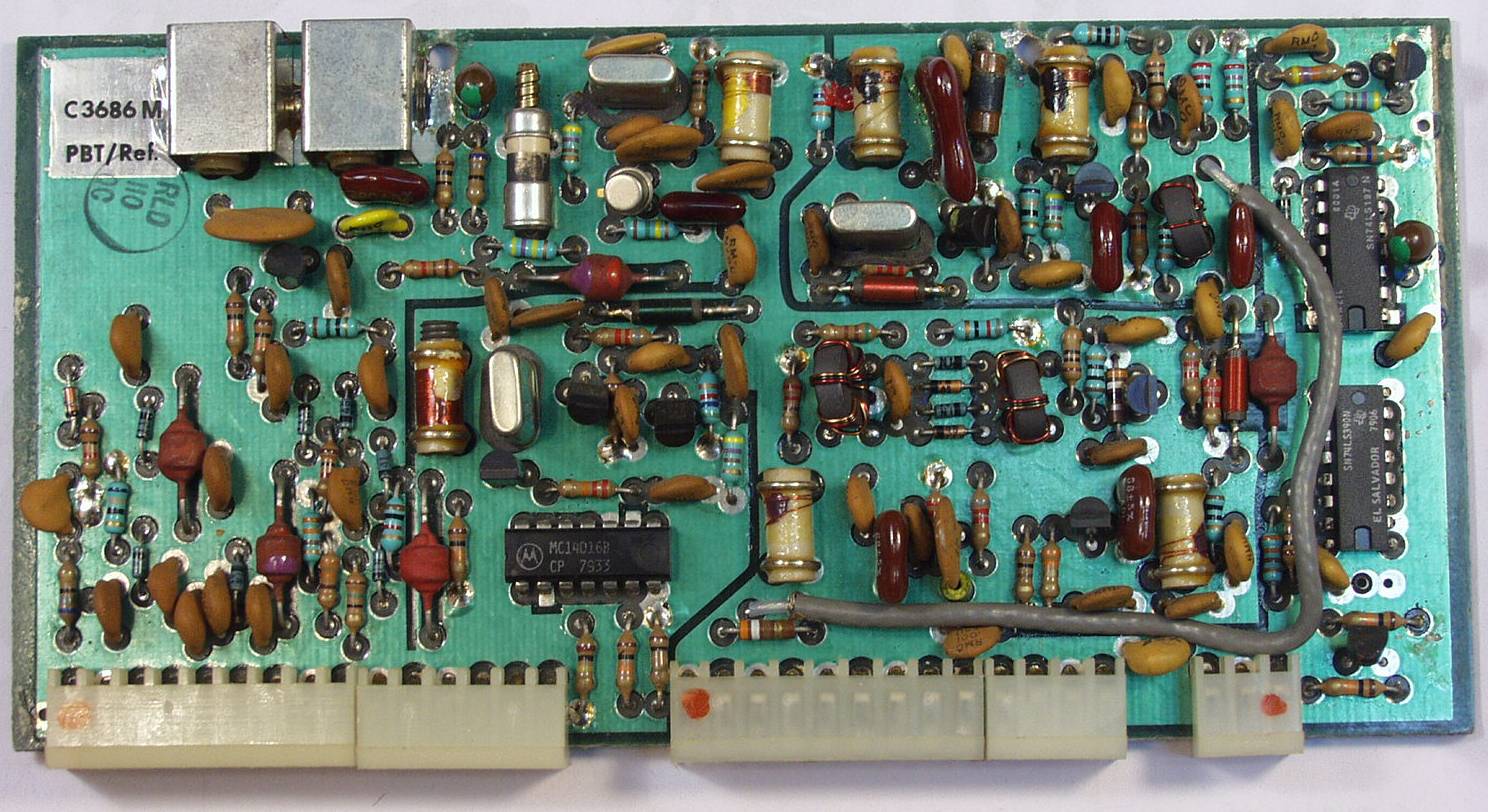

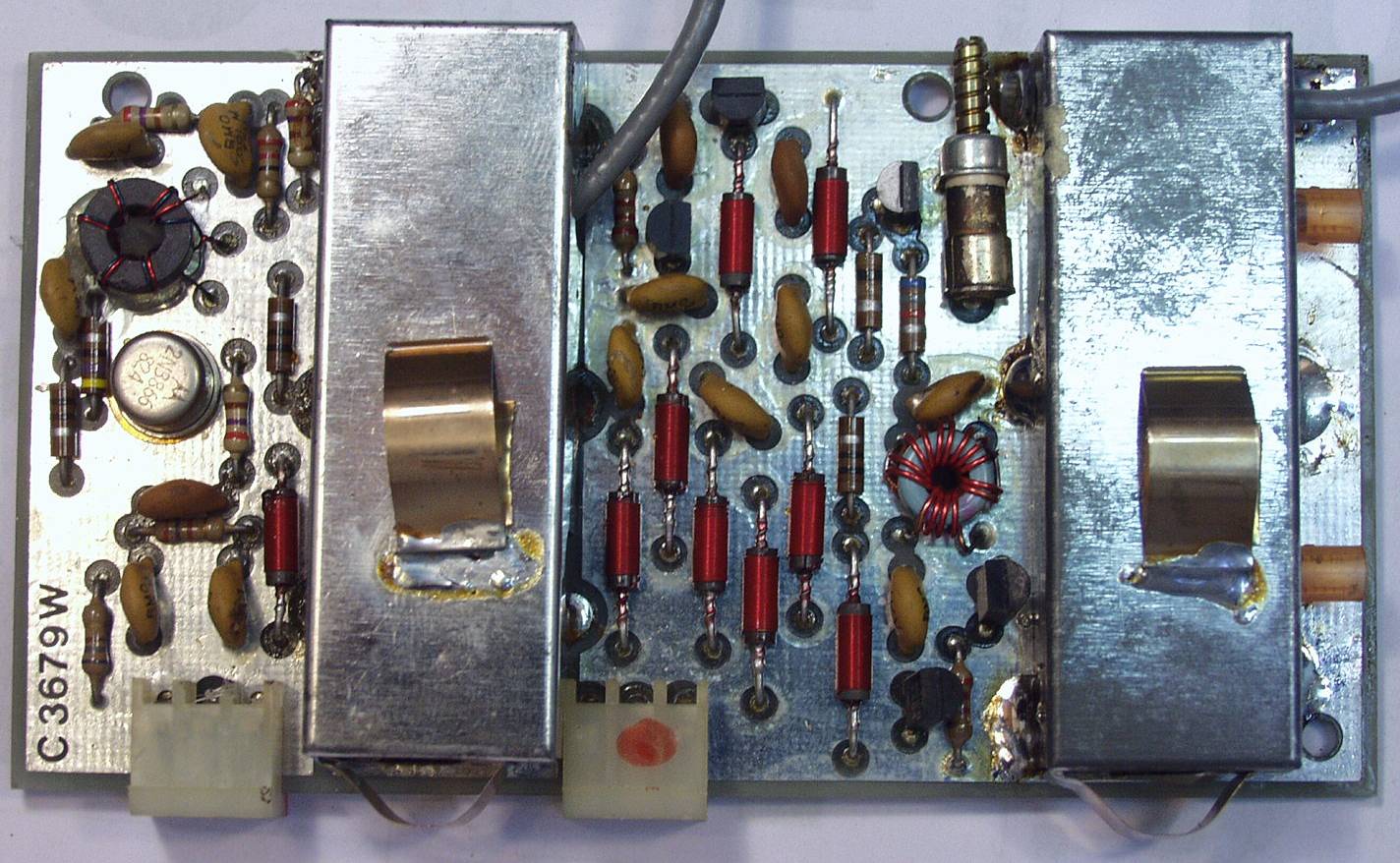

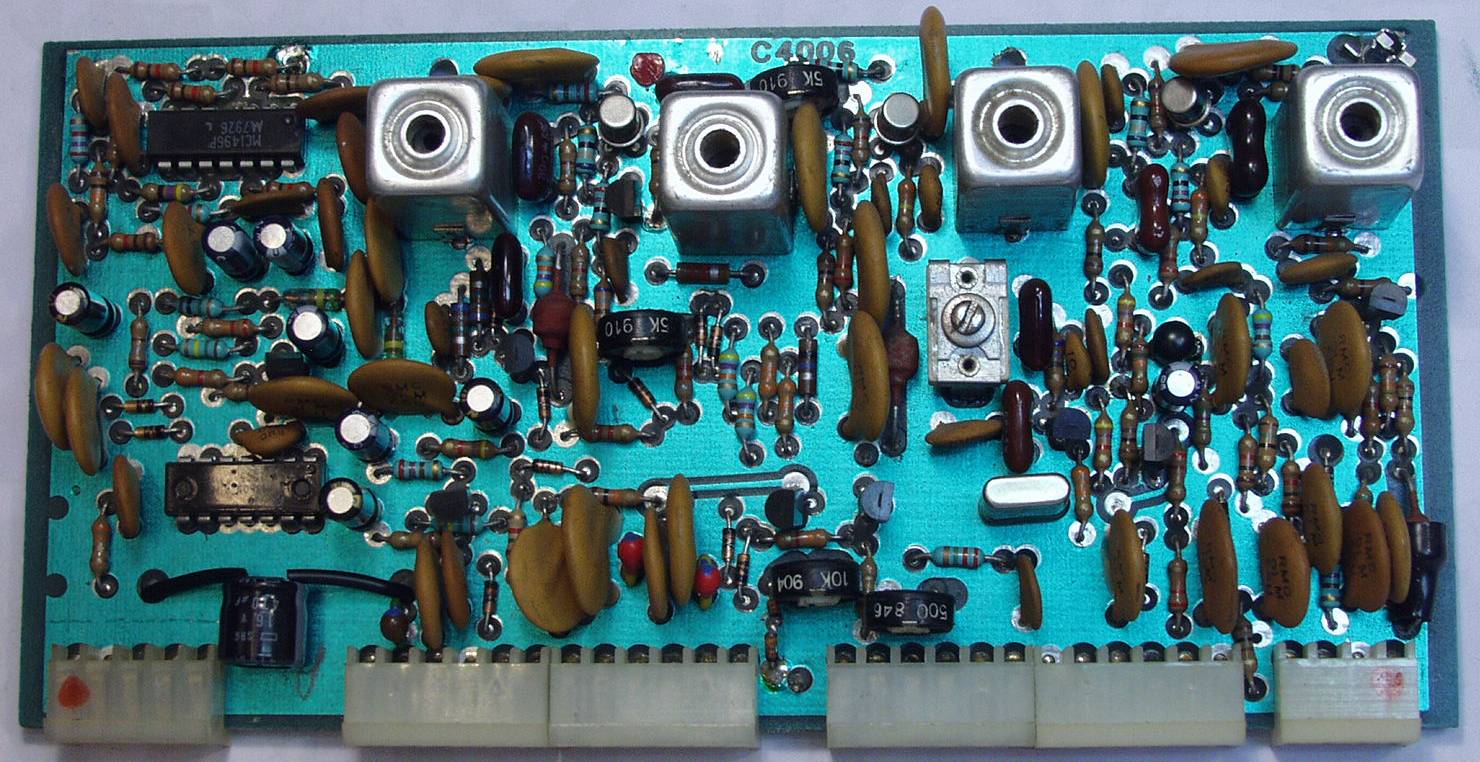

Ｃ－２Ａ．修理前　ＰａｓｓＢａｎｄＴｕｎｉｎｇ／Ｒｅｆｅｒｒｅｎｃｅ　Ｂｏｒｄ

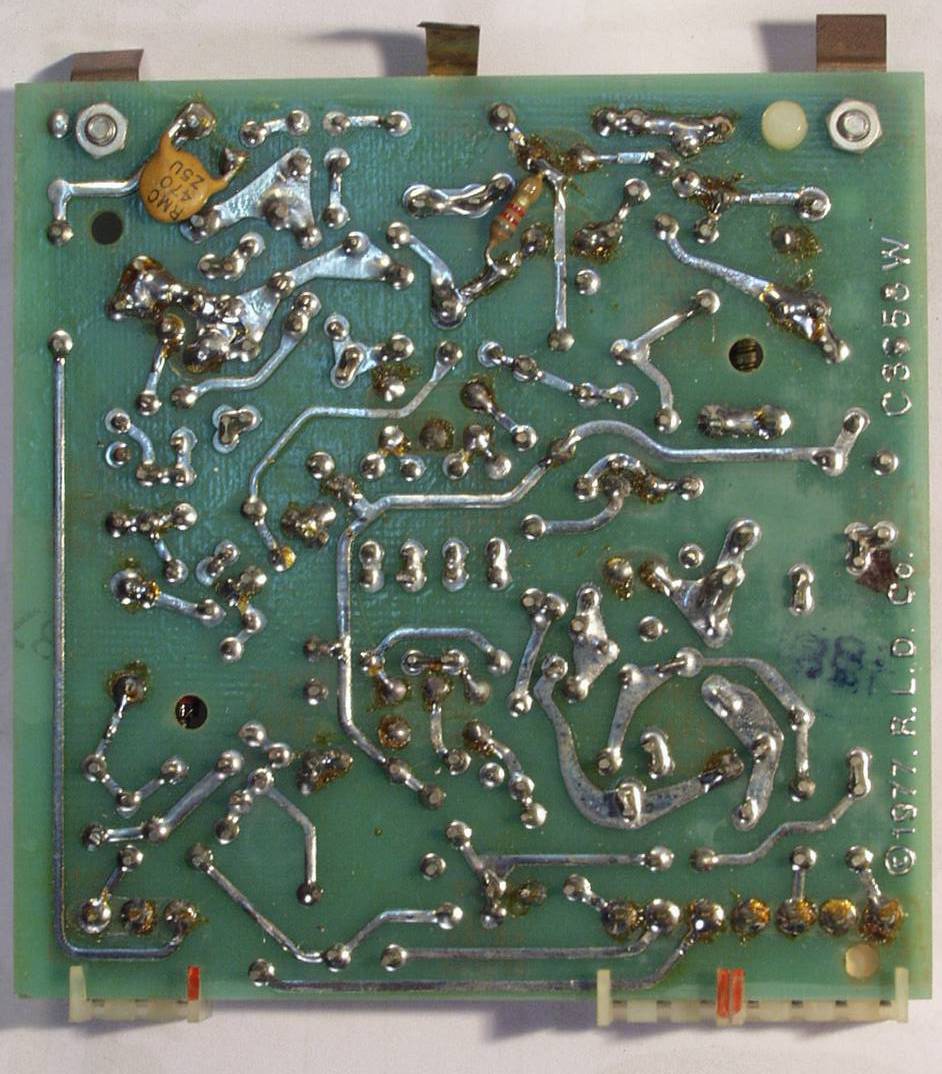

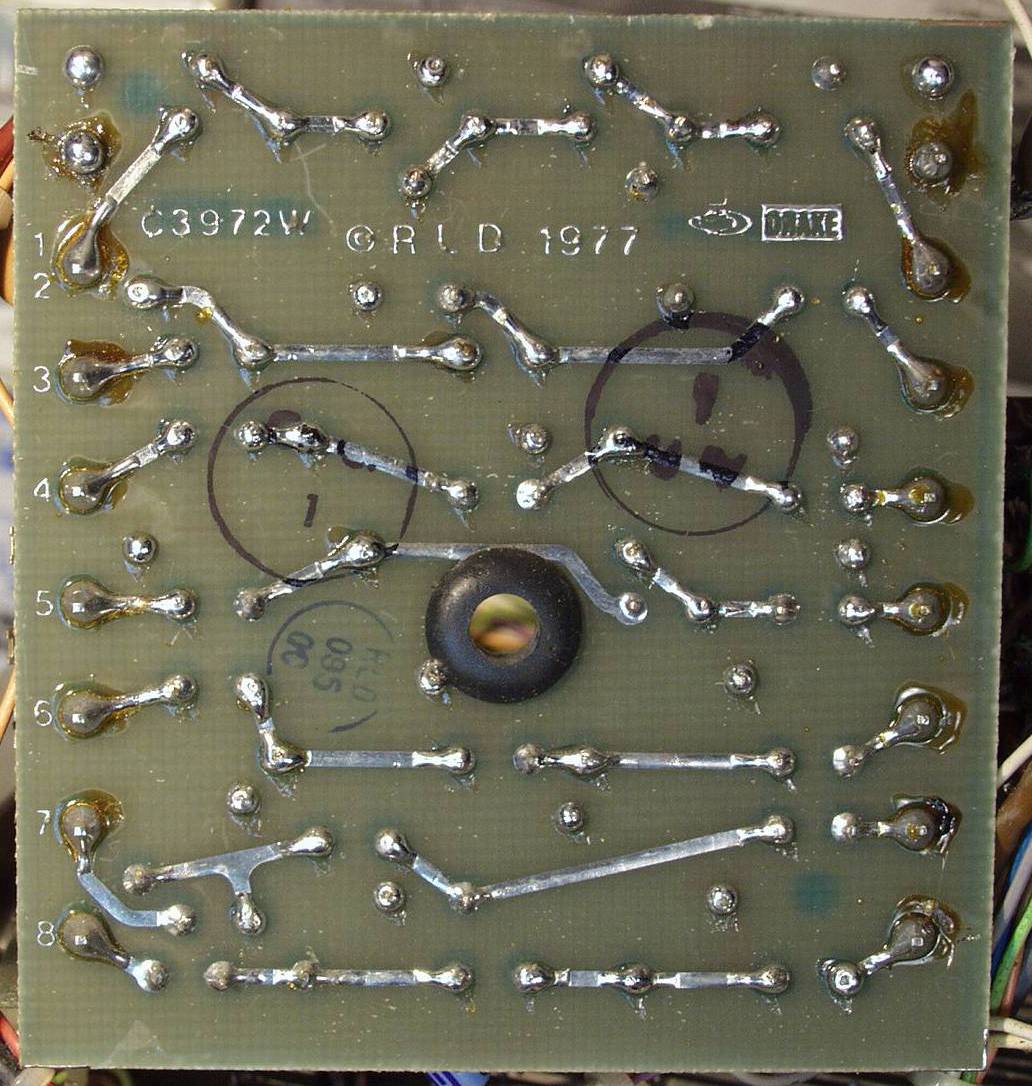

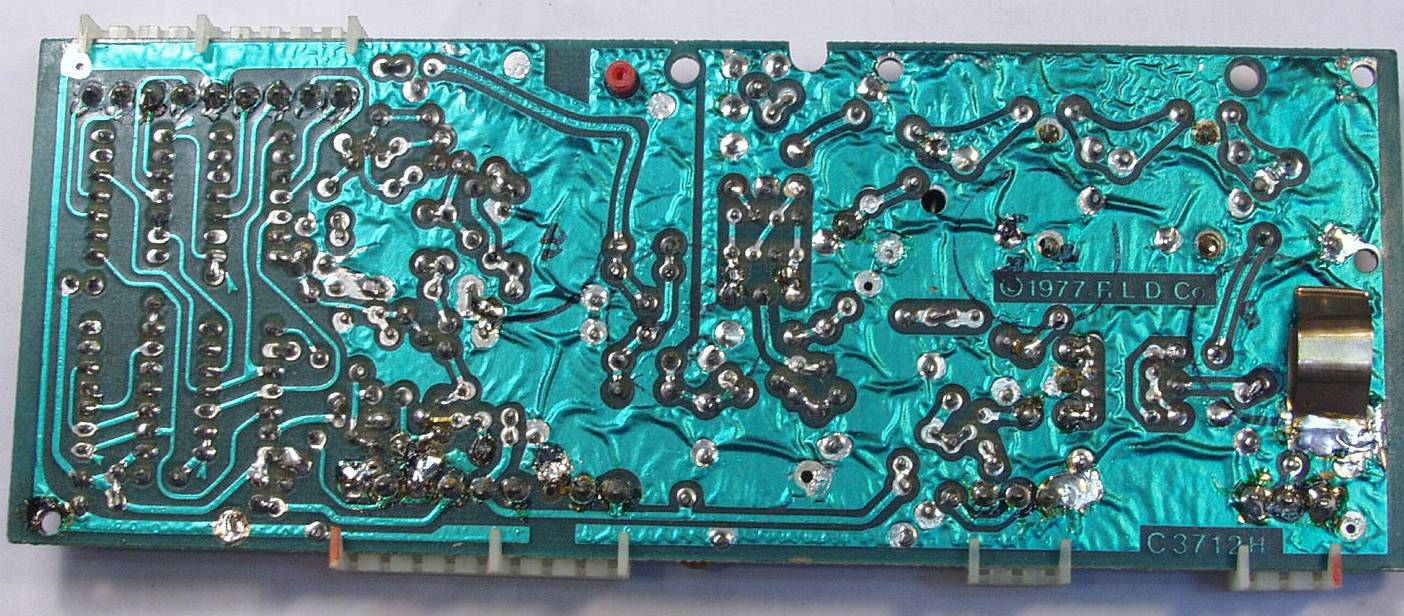

Ｃ－２Ｂ．修理前　ＰａｓｓＢａｎｄＴｕｎｉｎｇ／Ｒｅｆｅｒｒｅｎｃｅ　Ｂｏｒｄ　裏
Ｃ－２Ｃ．修理（半田補正）後　ＰａｓｓＢａｎｄＴｕｎｉｎｇ／Ｒｅｆｅｒｒｅｎｃｅ　Ｂｏｒｄ　裏

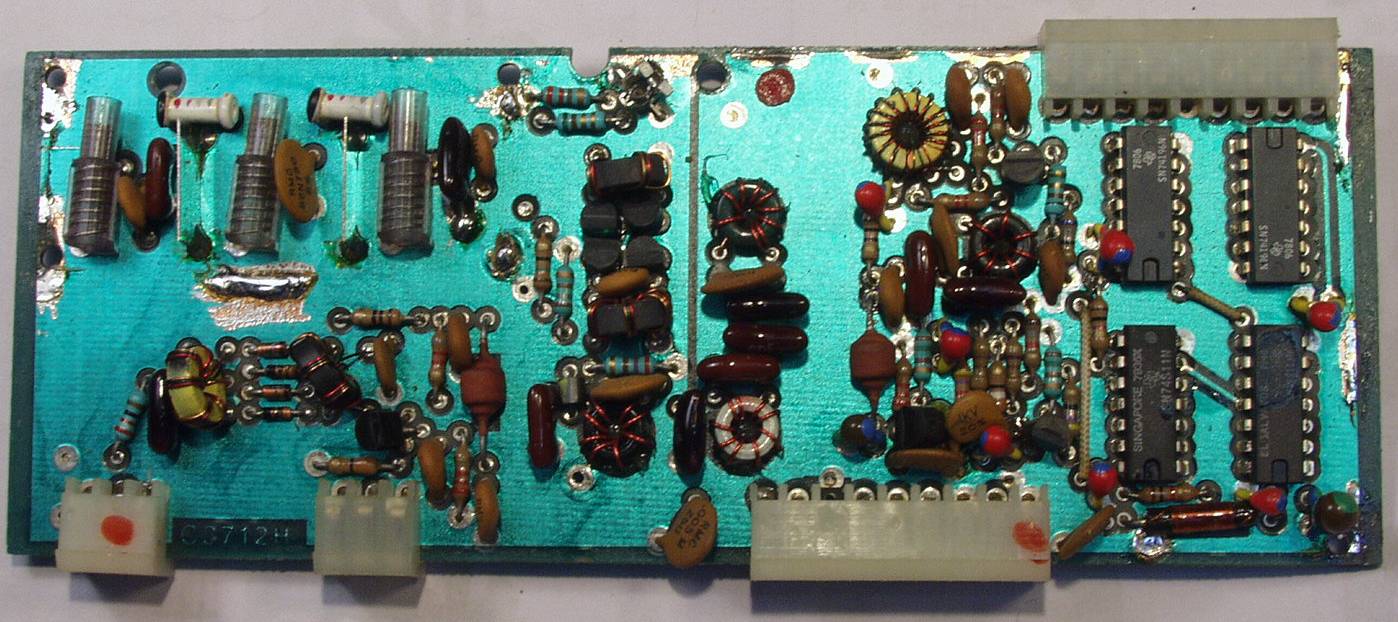

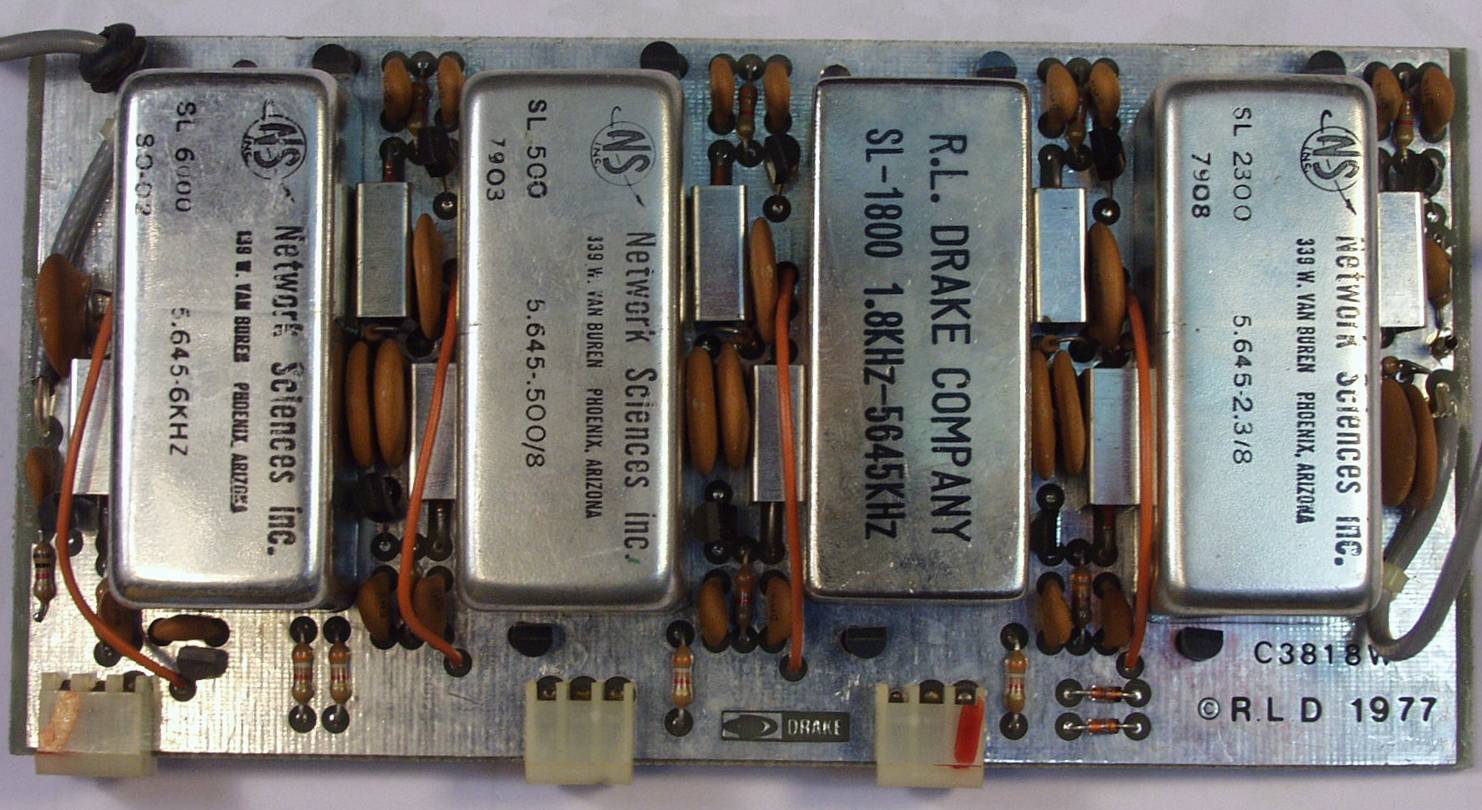

Ｃ－３Ａ．修理前　ＩＦ　ＳｅｌｅｃｔｉｖｉｔｙＢｏｒｄ
Ｃ－３Ｂ．修理前　ＩＦ　ＳｅｌｅｃｔｉｖｉｔｙＢｏｒｄ　裏
Ｃ－３Ｃ．修理（半田補正）後　ＩＦ　ＳｅｌｅｃｔｉｖｉｔｙＢｏｒｄ　裏
Ｃ－４Ａ．修理前　２ｎｄ　Ｍｉｘｅｒ　Ｂｏｒｄ

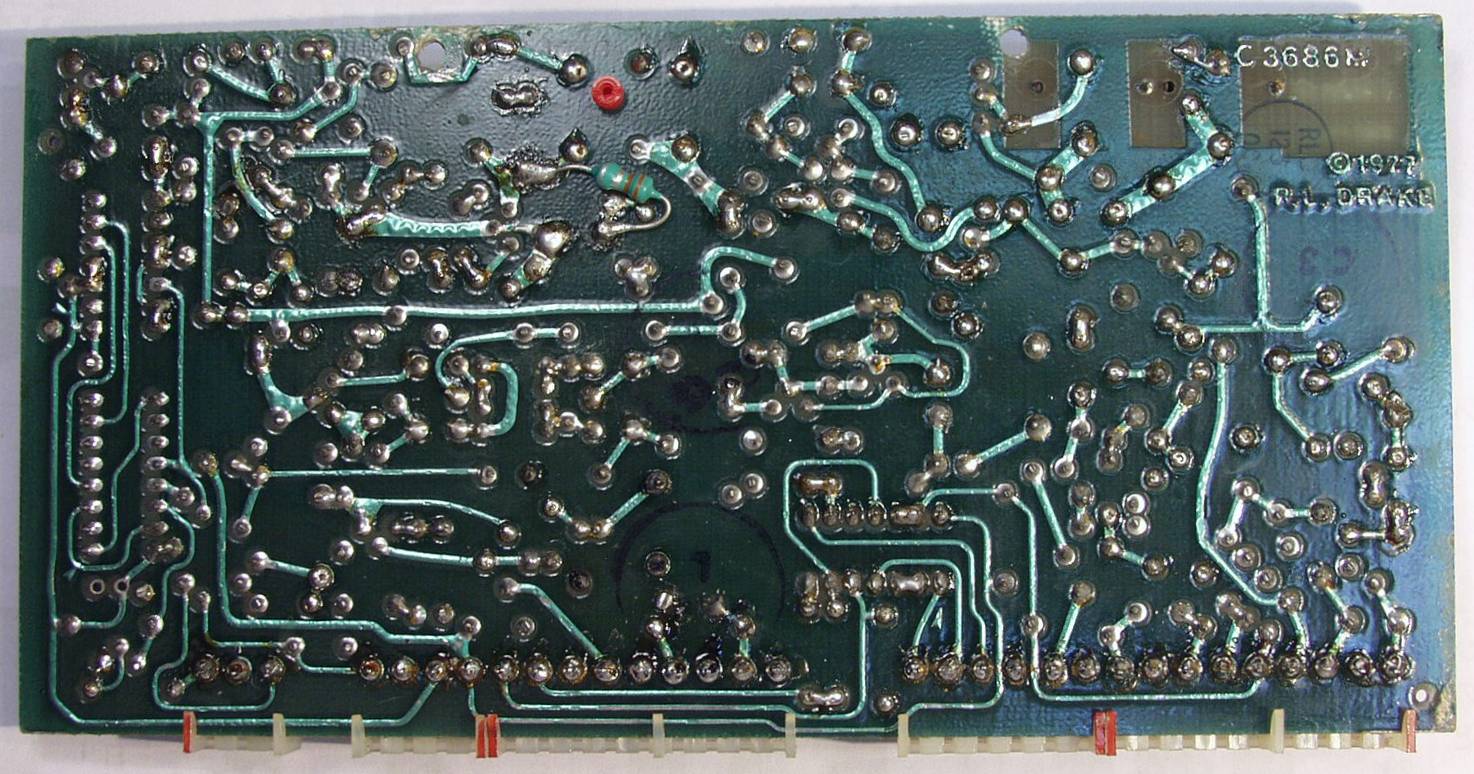

Ｃ－４Ｂ．修理前　２ｎｄ　Ｍｉｘｅｒ　Ｂｏｒｄ　裏
Ｃ－４Ｃ．修理（半田補正）後　２ｎｄ　Ｍｉｘｅｒ　Ｂｏｒｄ　裏

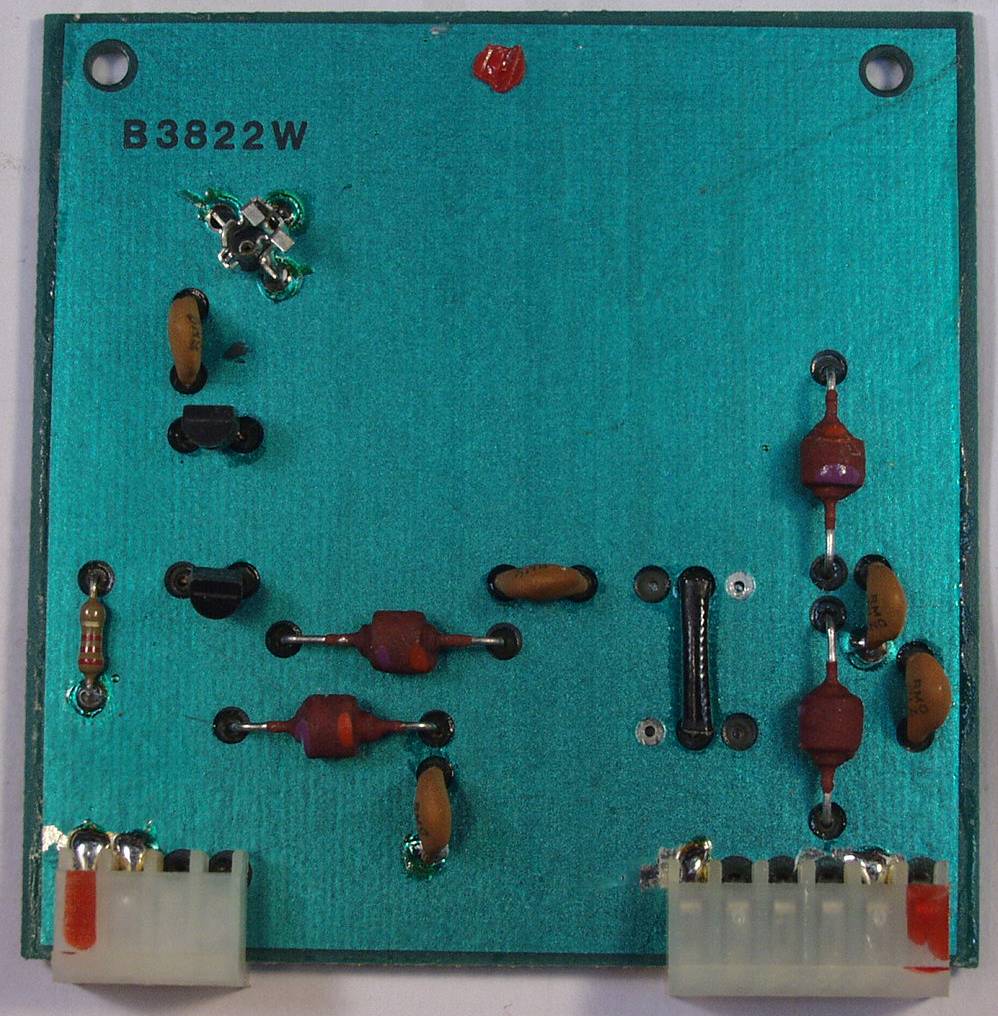

Ｃ－５Ａ．修理前　ＩＦ　Ｓｗｉｔｃｈｉｎｇ　Ｂｏｒｄ
Ｃ－５Ｂ．修理前　ＩＦ　Ｓｗｉｔｃｈｉｎｇ　Ｂｏｒｄ　裏
Ｃ－５Ｃ．修理（半田補正）後　ＩＦ　Ｓｗｉｔｃｈｉｎｇ　Ｂｏｒｄ　裏

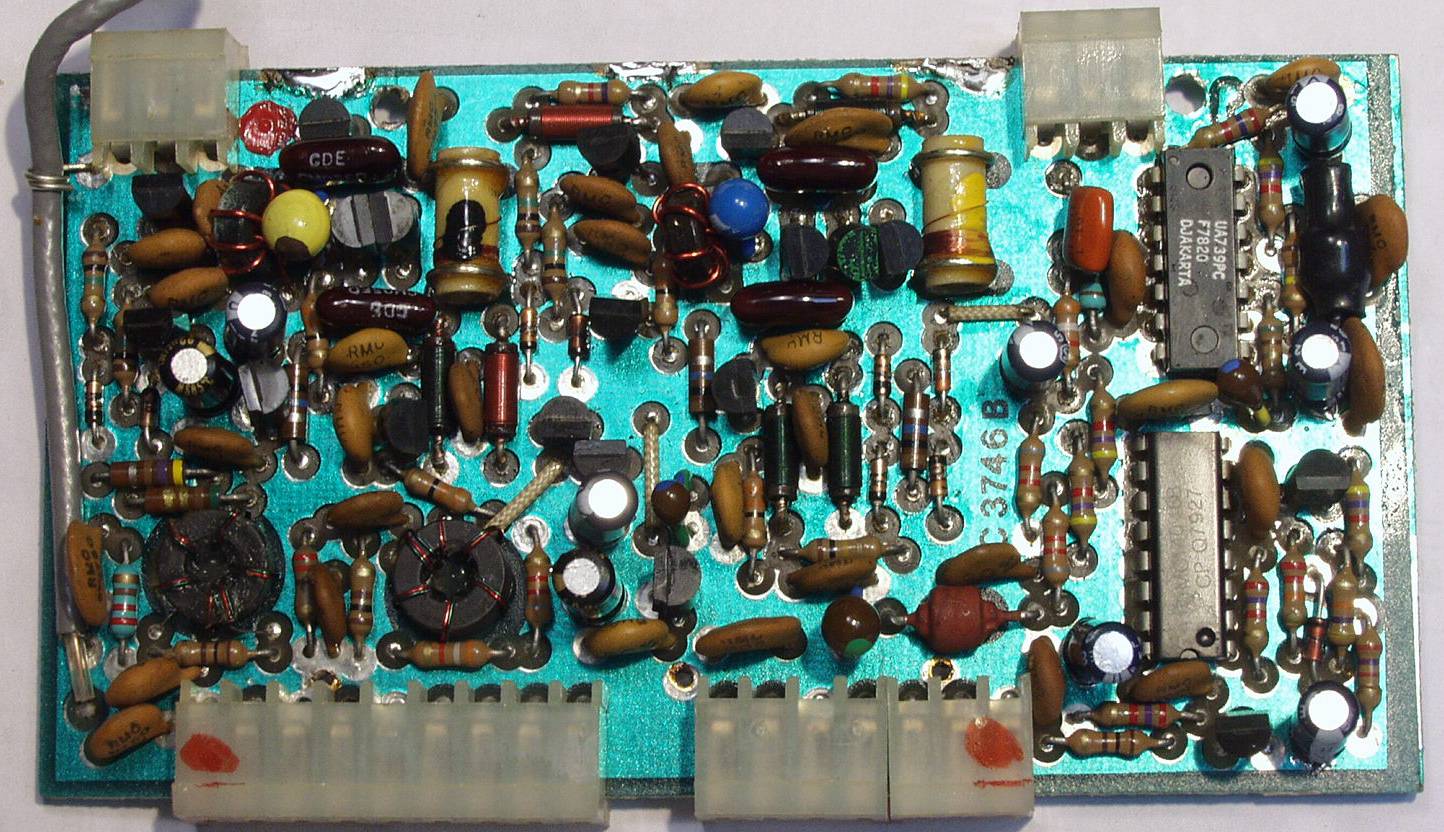

Ｃ－６Ａ．修理前　Ｔｒａｎｓｌａｔｏｒ　Ｂｏｒｄ
Ｃ－６Ｂ．修理後　Ｔｒａｎｓｌａｔｏｒ　Ｂｏｒｄ

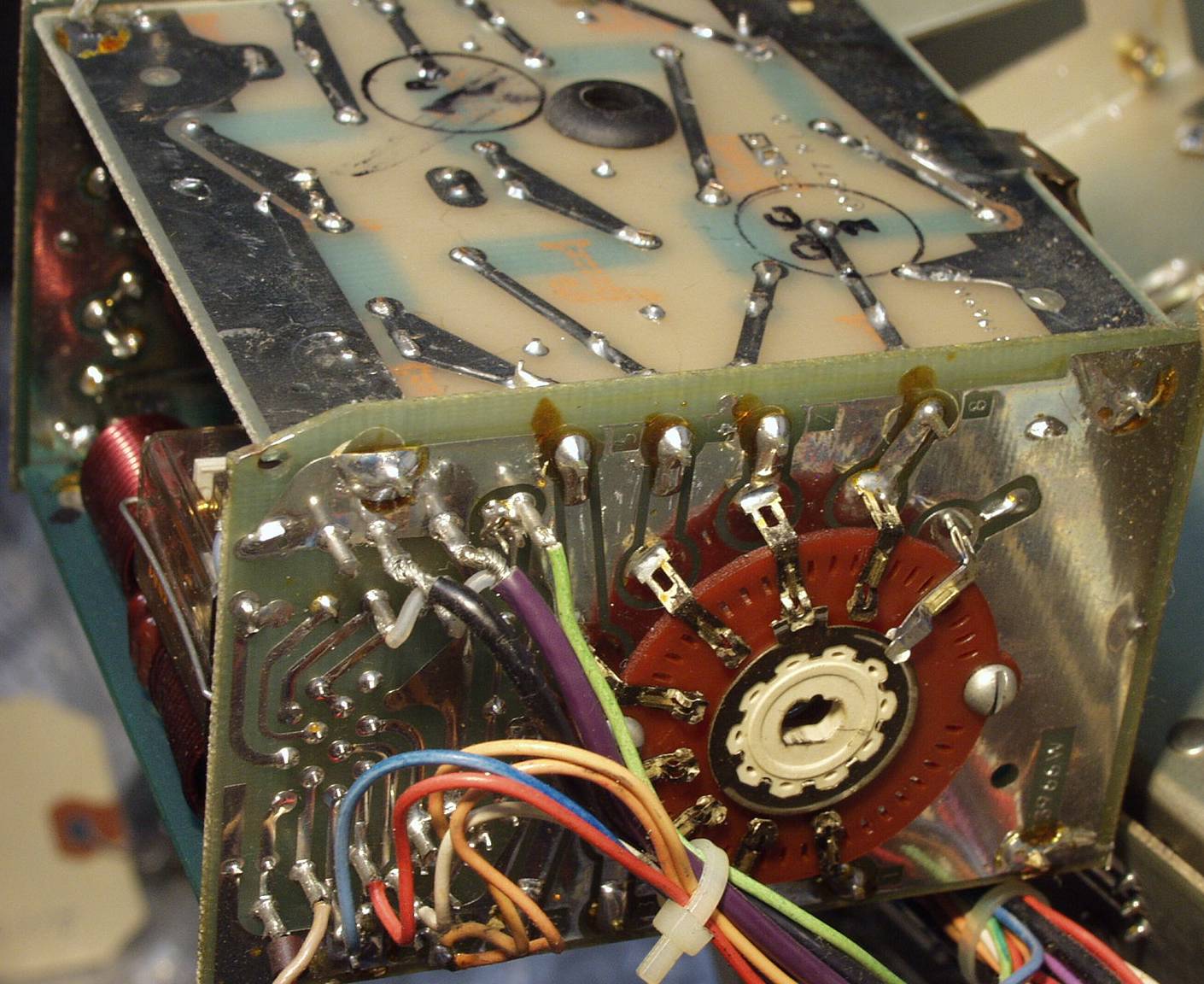

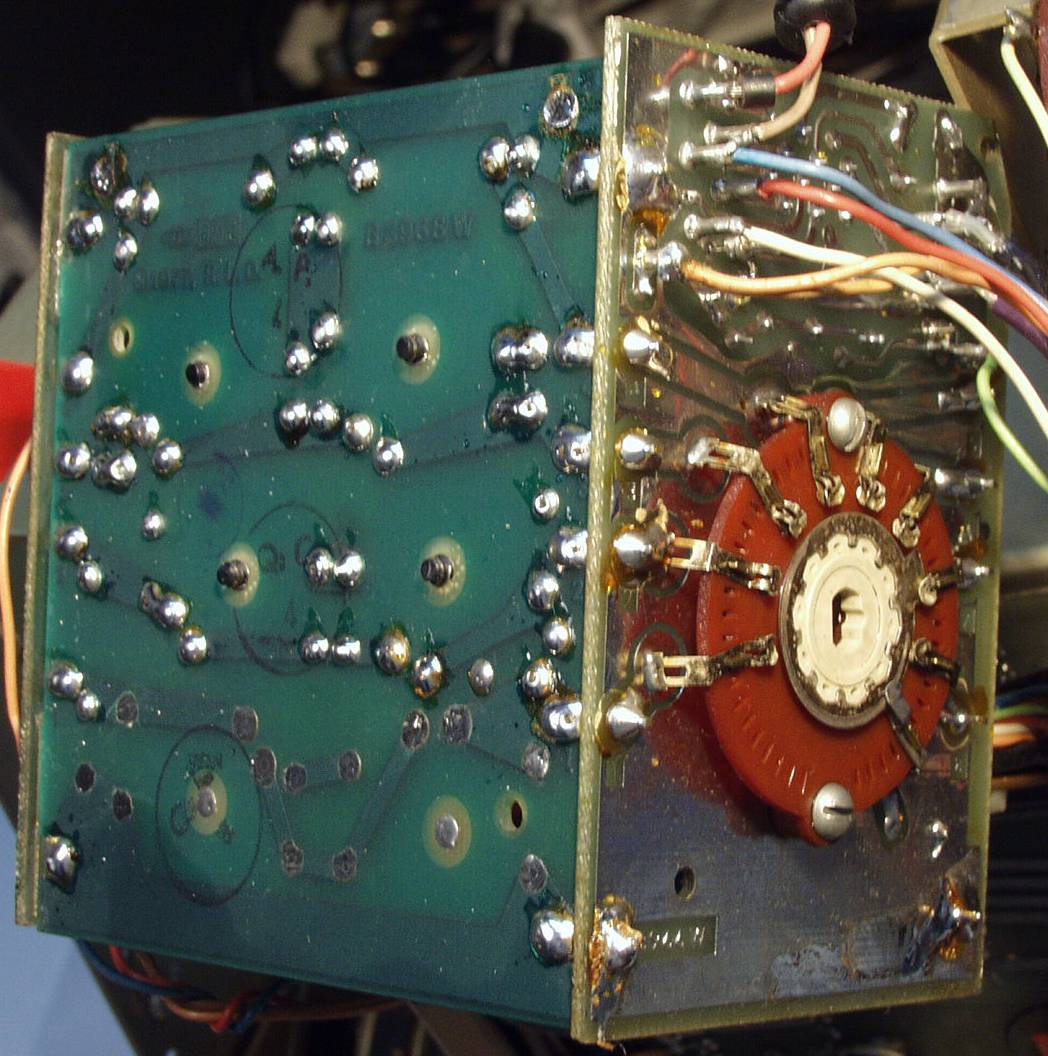

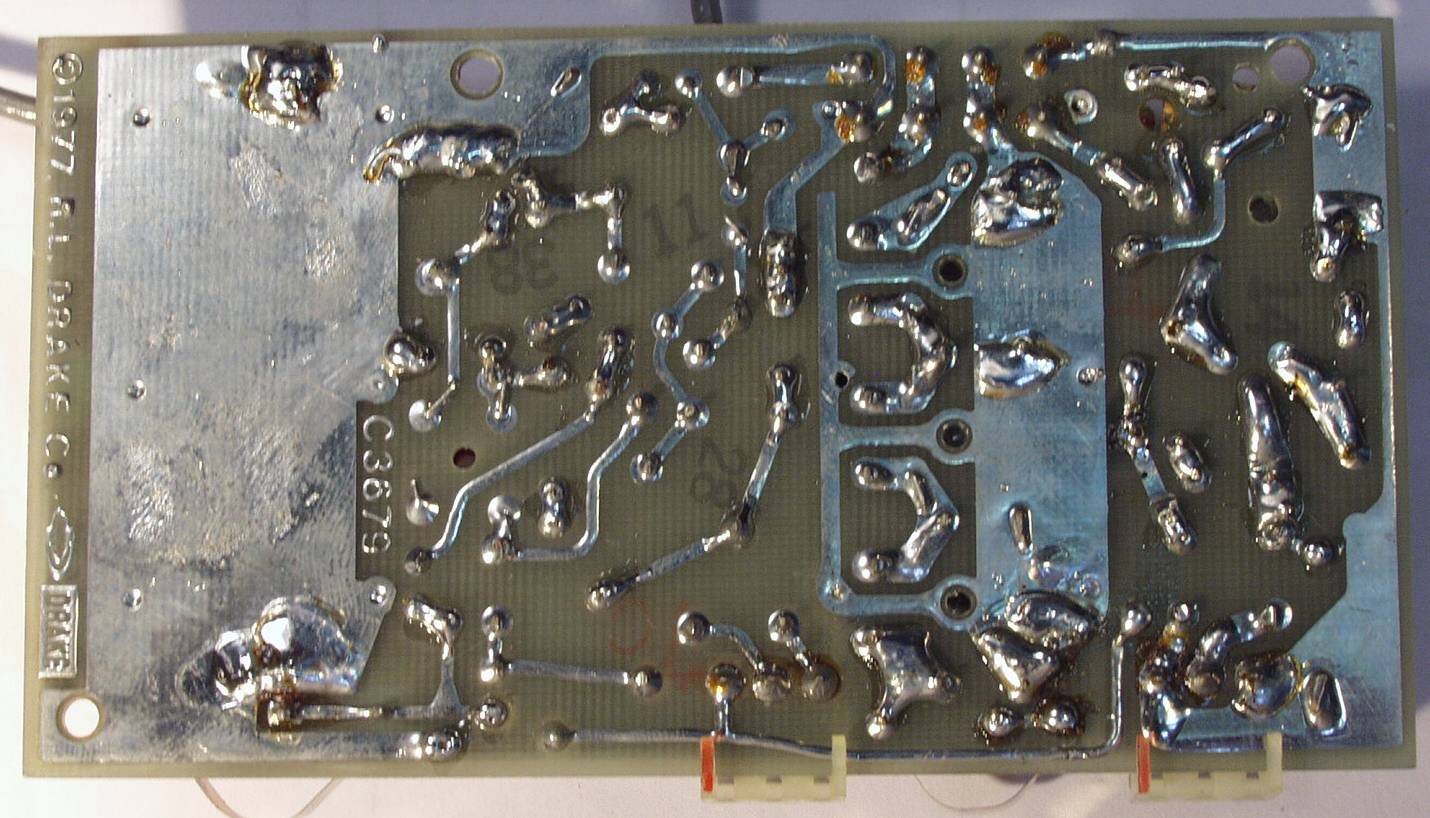

Ｃ－６Ｃ．修理前　　Ｔｒａｎｓｌａｔｏｒ　Ｂｏｒｄ　裏

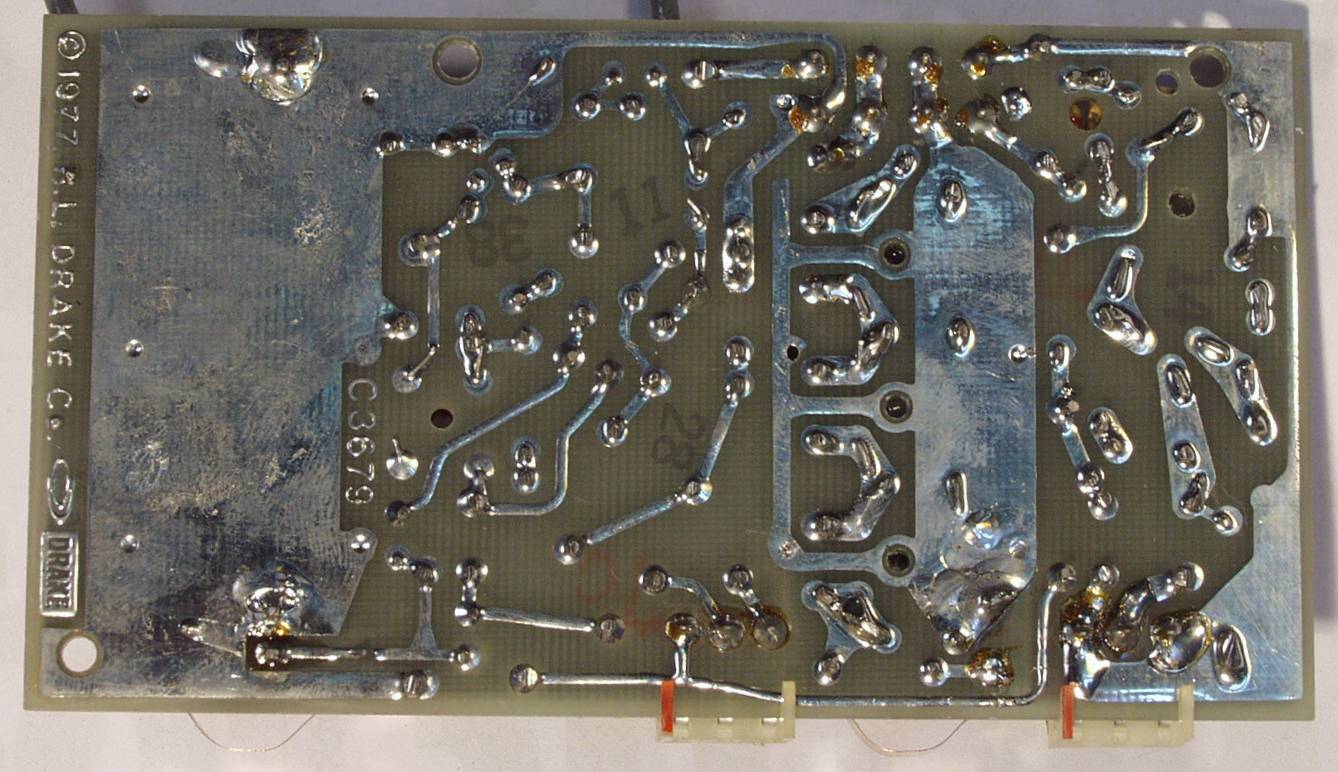

Ｃ－６Ｄ．修理（半田補正）後　　Ｔｒａｎｓｌａｔｏｒ　Ｂｏｒｄ　裏
Ｃ－７Ａ．修理前　ＶＣＯ　Ｂｏｒｄ
Ｃ－７Ｂ．修理後　ＶＣＯ　Ｂｏｒｄ　電解コンデンサー９個交換
Ｃ－７Ｃ．修理前　ＶＣＯ　Ｂｏｒｄ　裏
Ｃ－７Ｄ．修理（半田補正）後　ＶＣＯ　Ｂｏｒｄ　裏
Ｃ－８Ａ．修理前　Ｕｐ－Ｃｏｎｖｅｒｔｅｒ　Ｂｏｒｄ
Ｃ－８Ｂ．修理後　Ｕｐ－Ｃｏｎｖｅｒｔｅｒ　Ｂｏｒｄ

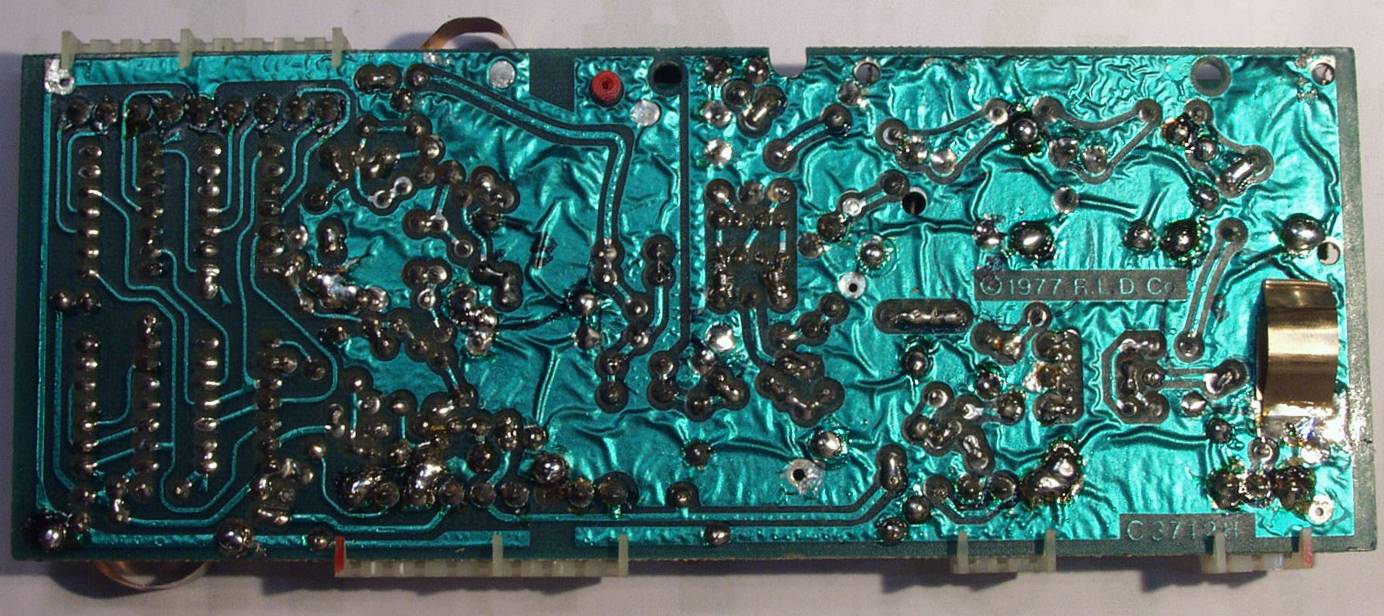

Ｃ－８Ｃ．修理前　Ｕｐ－Ｃｏｎｖｅｒｔｅｒ　Ｂｏｒｄ　裏
Ｃ－８Ｄ．修理（半田補正）後　Ｕｐ－Ｃｏｎｖｅｒｔｅｒ　Ｂｏｒｄ　裏

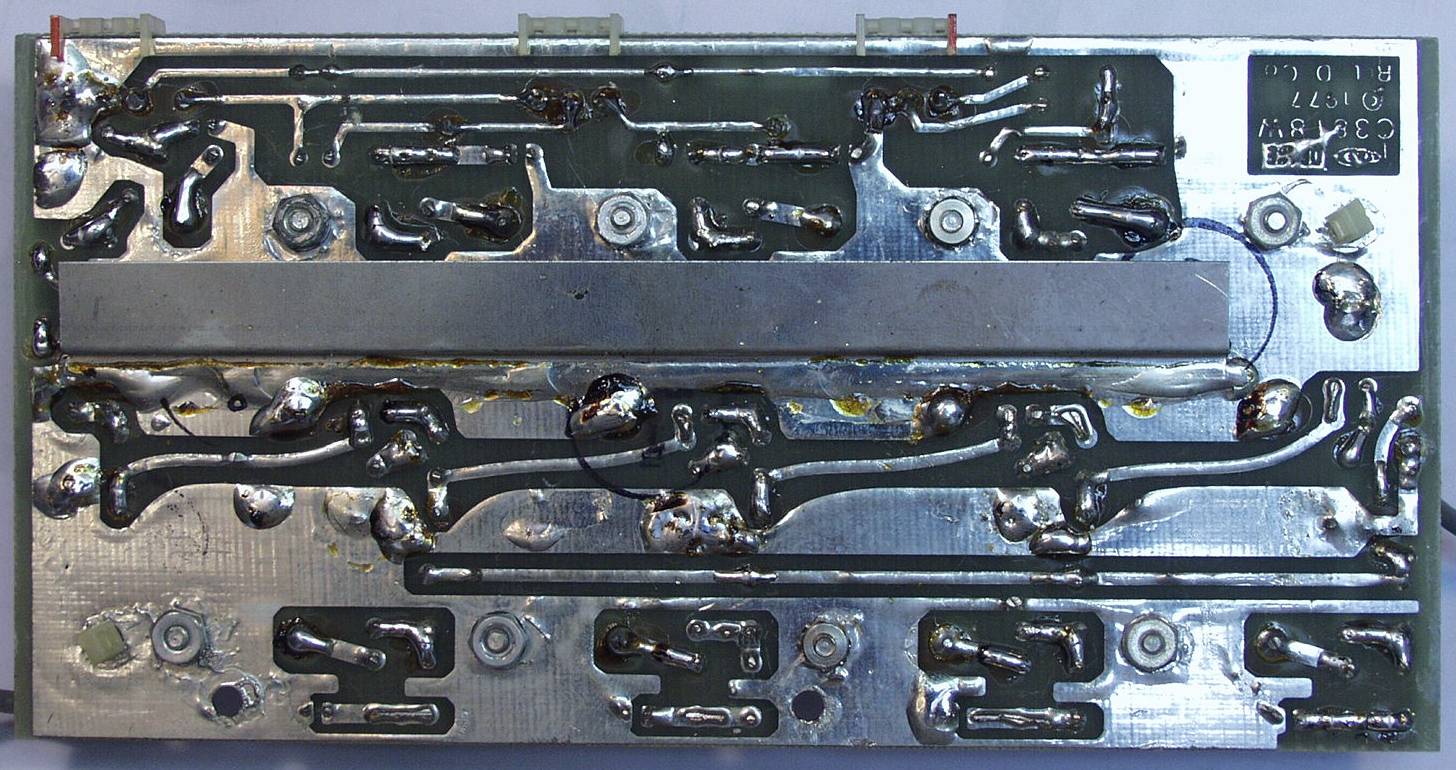

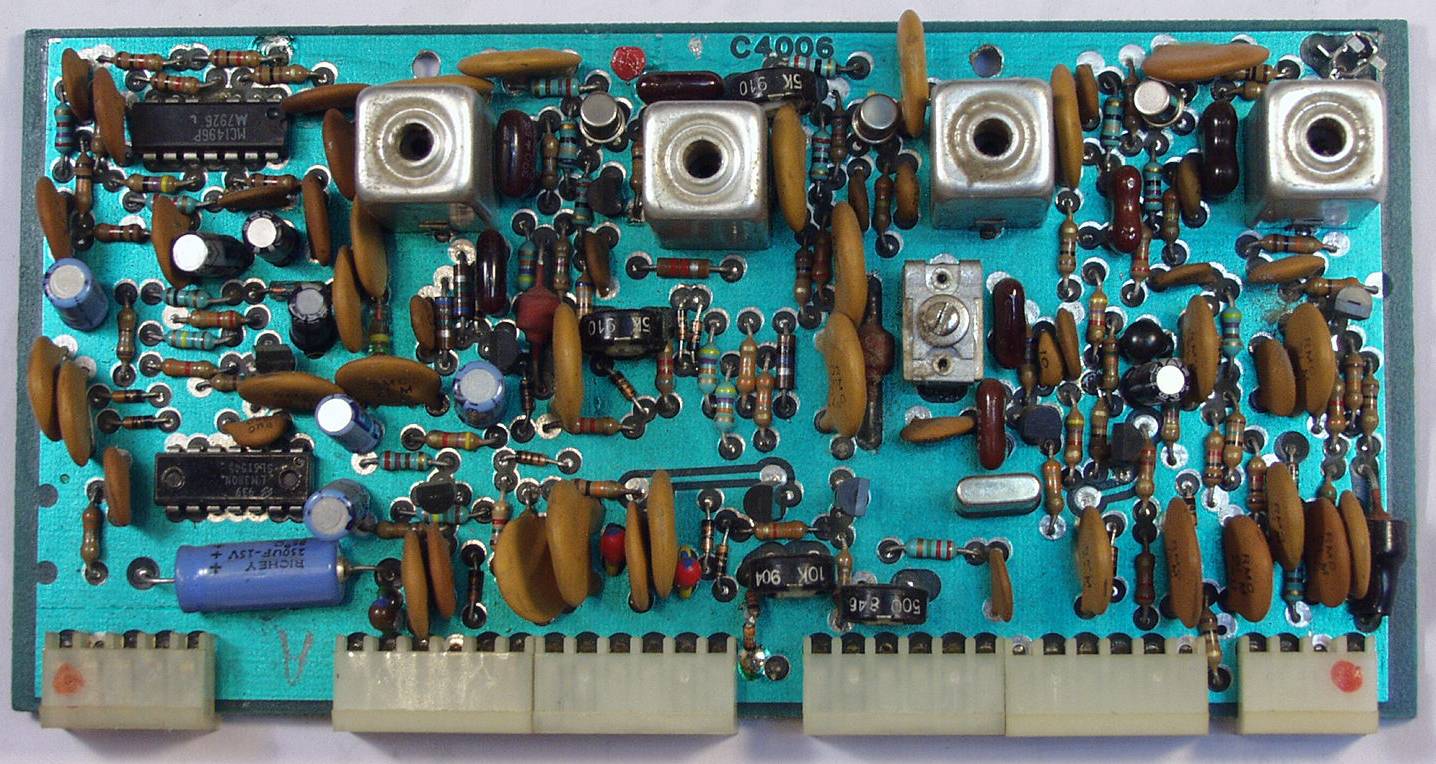

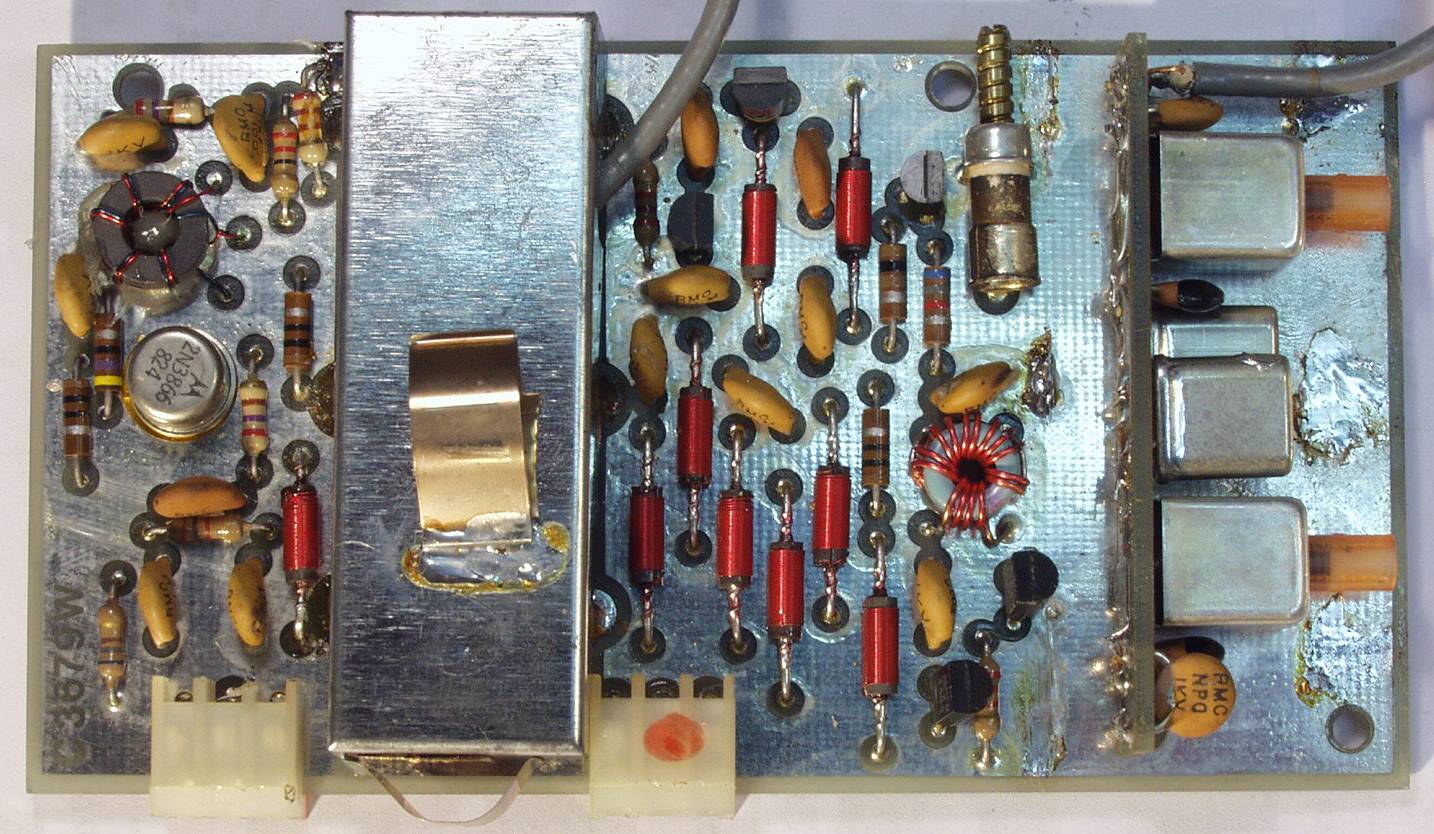

Ｃ－９Ａ．修理前　Ｔｒａｎｓｍｉｔ　Ｅｘｃｉｔｅｒ　Ｂｏｒｄ

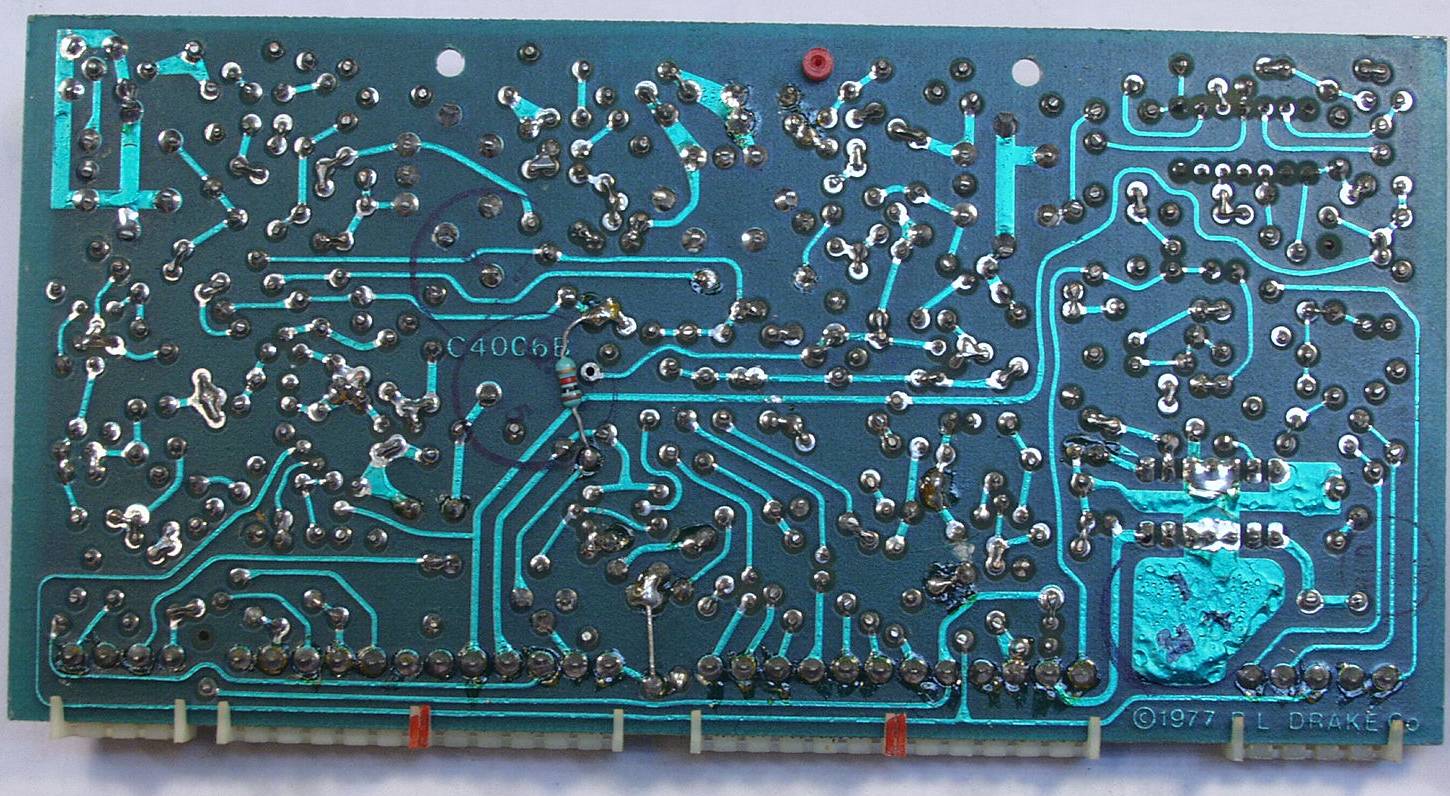

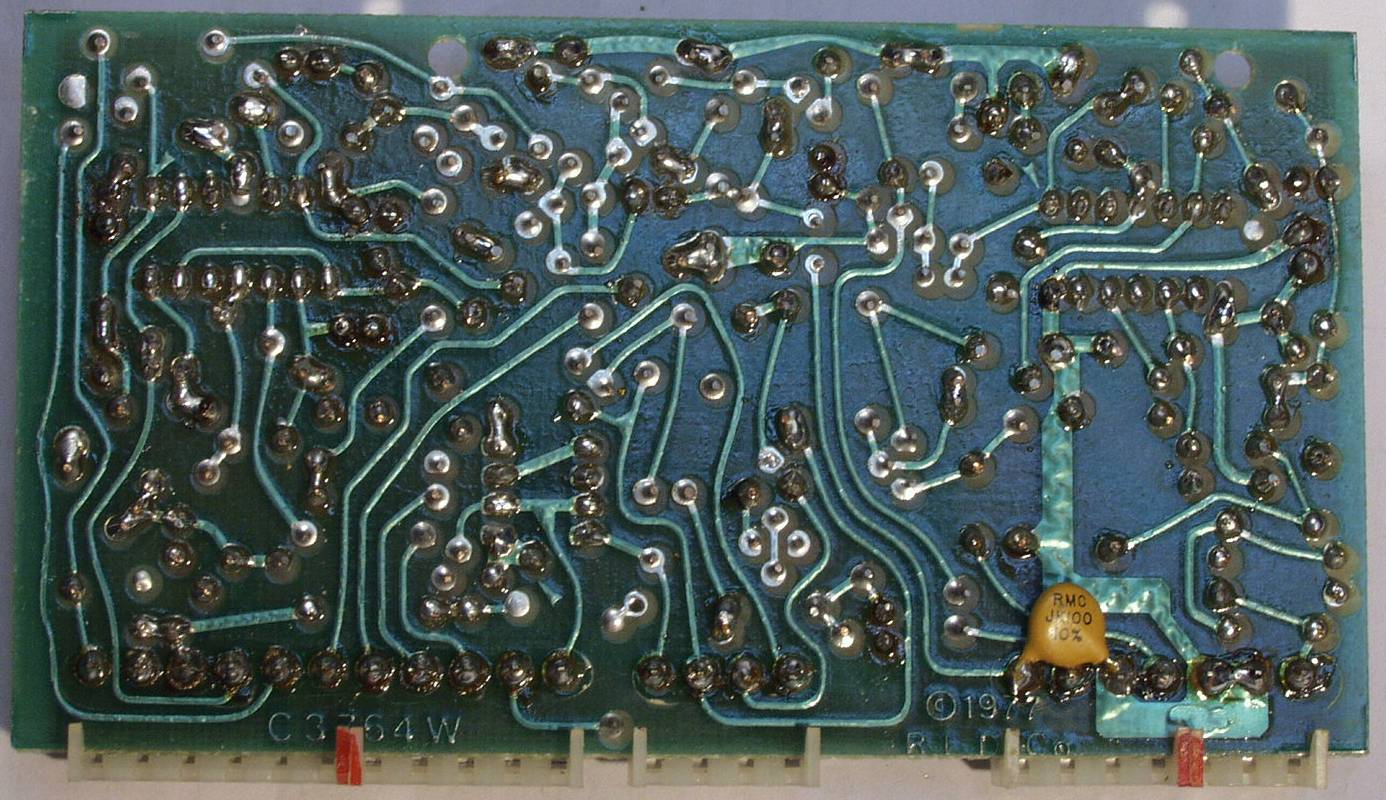

Ｃ－９Ｃ．修理前　Ｔｒａｎｓｍｉｔ　Ｅｘｃｉｔｅｒ　Ｂｏｒｄ　裏
Ｃ－９Ｄ．修理（半田補正）後　Ｔｒａｎｓｍｉｔ　Ｅｘｃｉｔｅｒ　Ｂｏｒｄ　裏

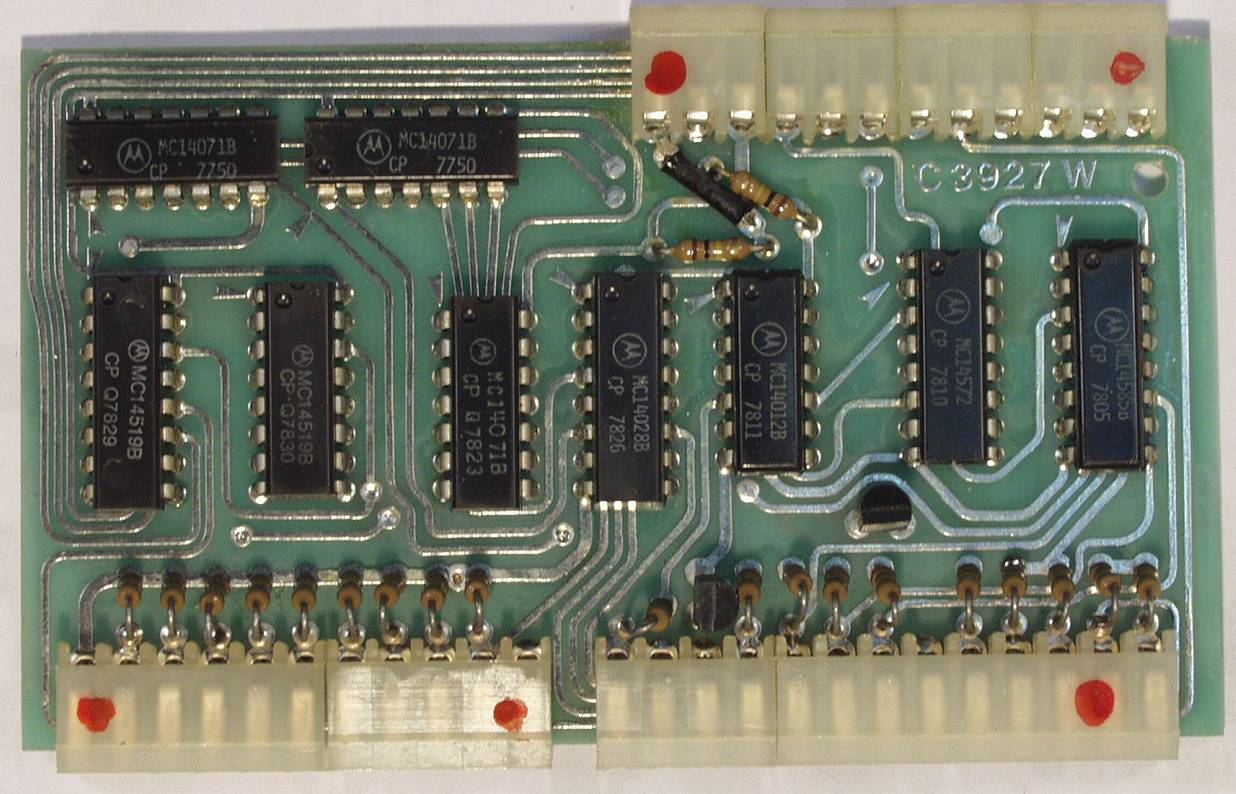

Ｃ－１０Ａ．修理前　Ｄｉｇｉｔａｌ Control　Ｂｏｒｄ

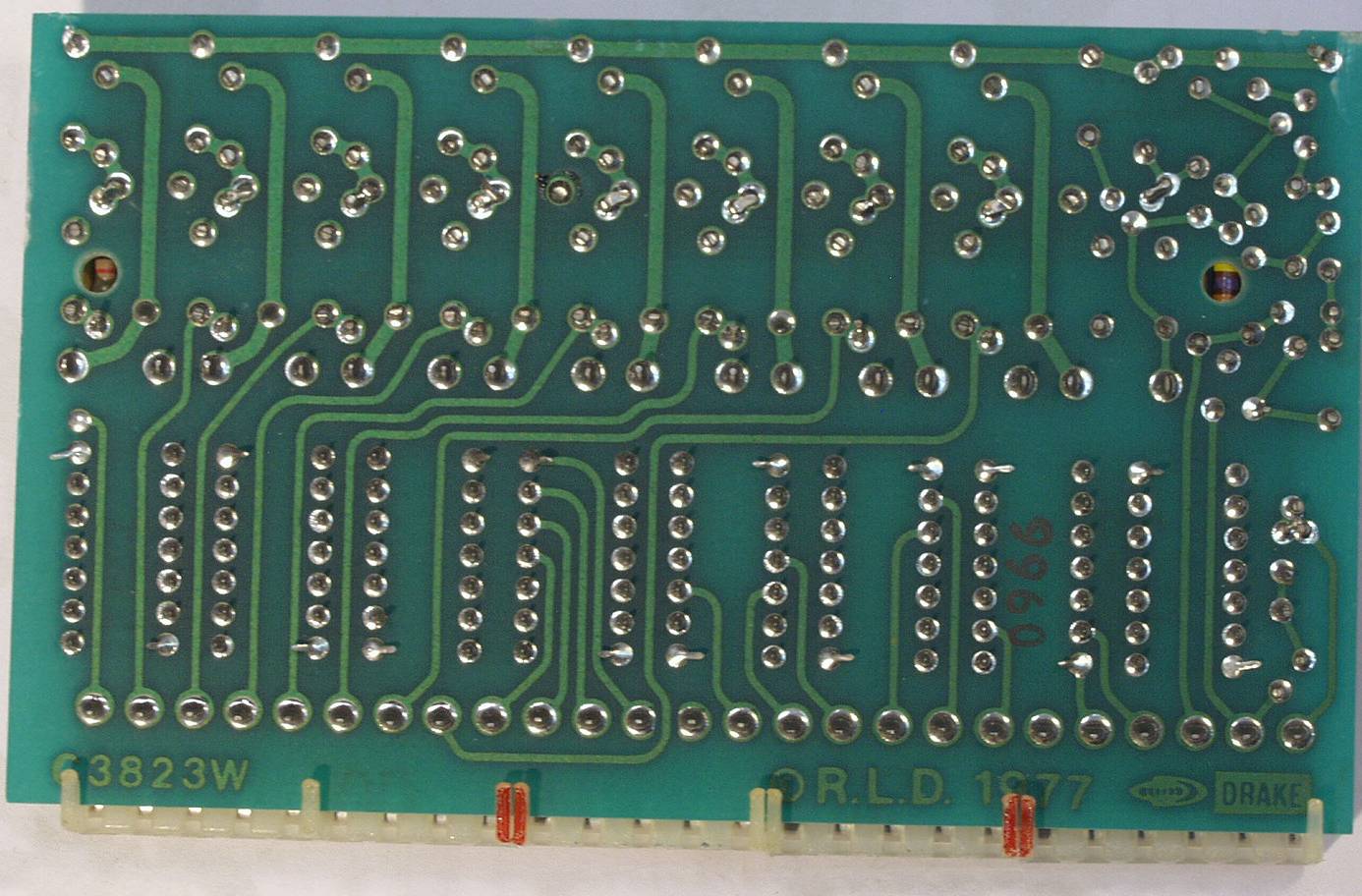

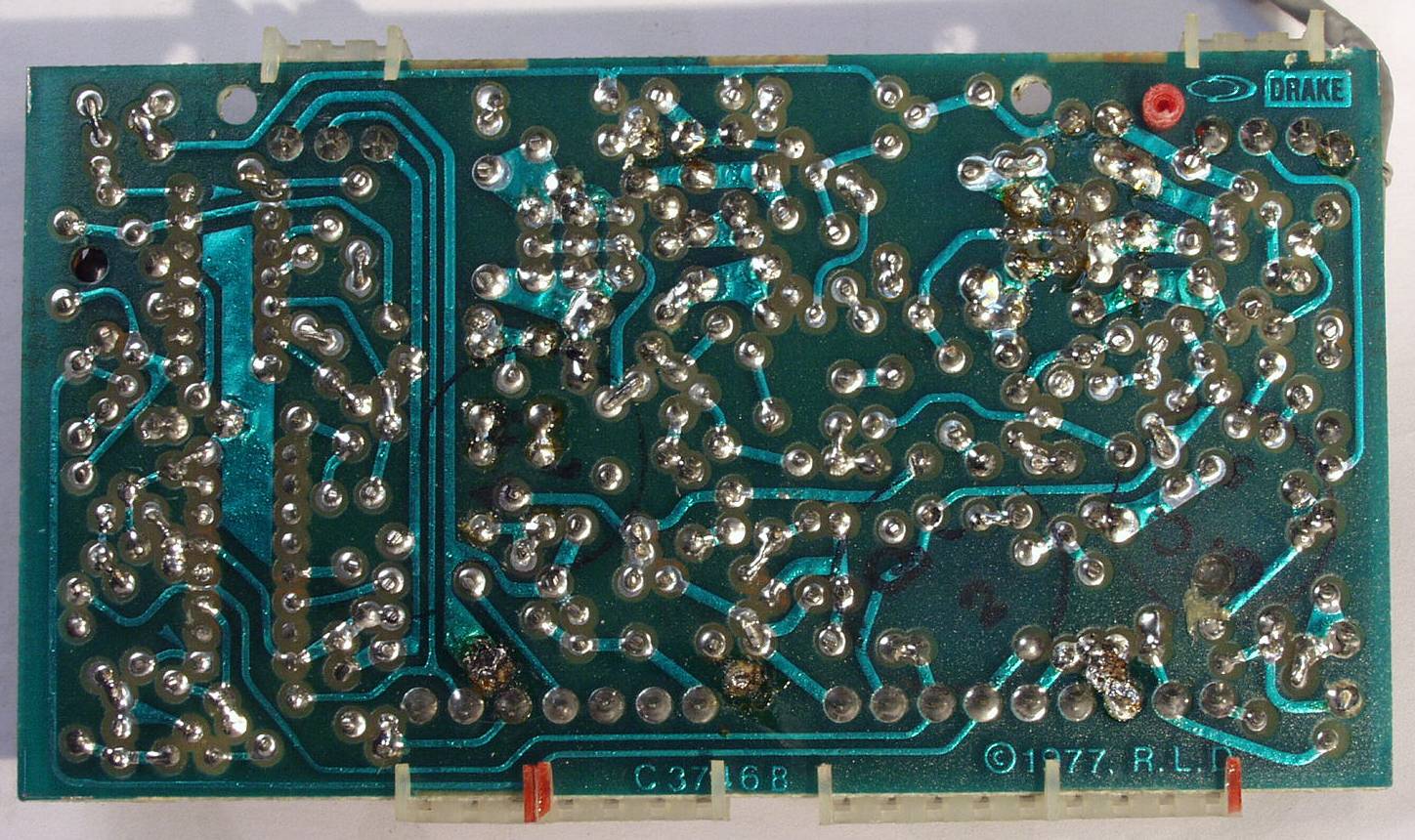

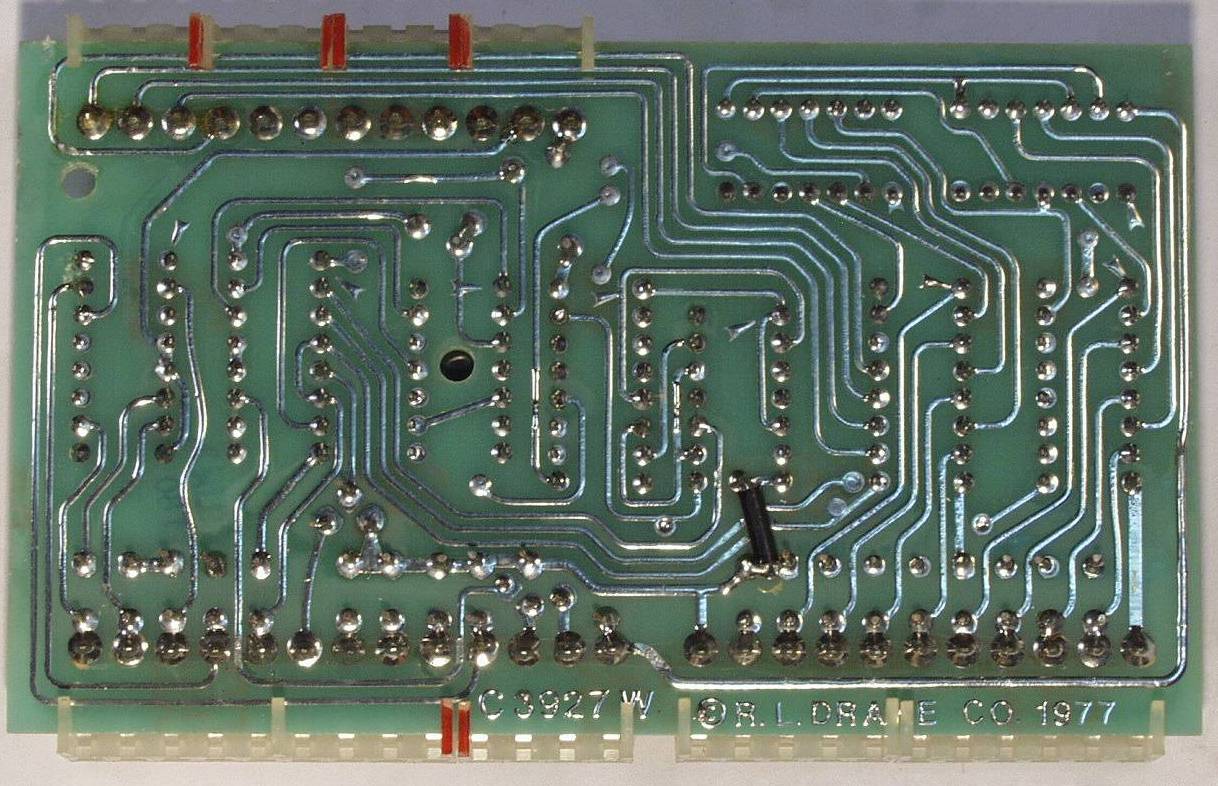

Ｃ－１０Ｂ．修理前　Ｄｉｇｉｔａｌ Control　Ｂｏｒｄ　裏
Ｃ－１０Ｃ．修理（半田補正）後　Ｄｉｇｉｔａｌ Control　Ｂｏｒｄ　裏

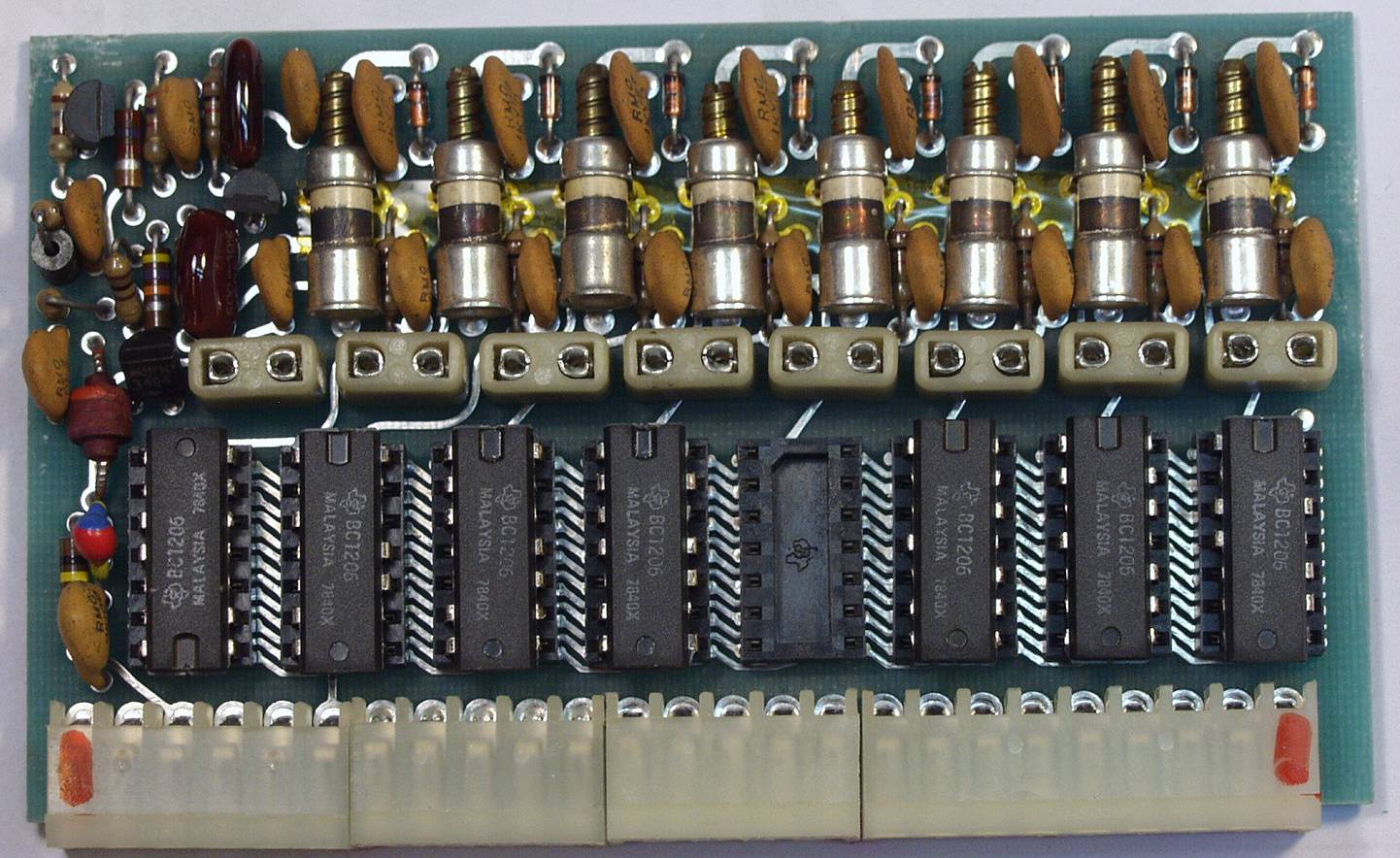

Ｃ－１１Ａ．修理前　AUX7 Auxiliary Proguram　Ｂｏｒｄ

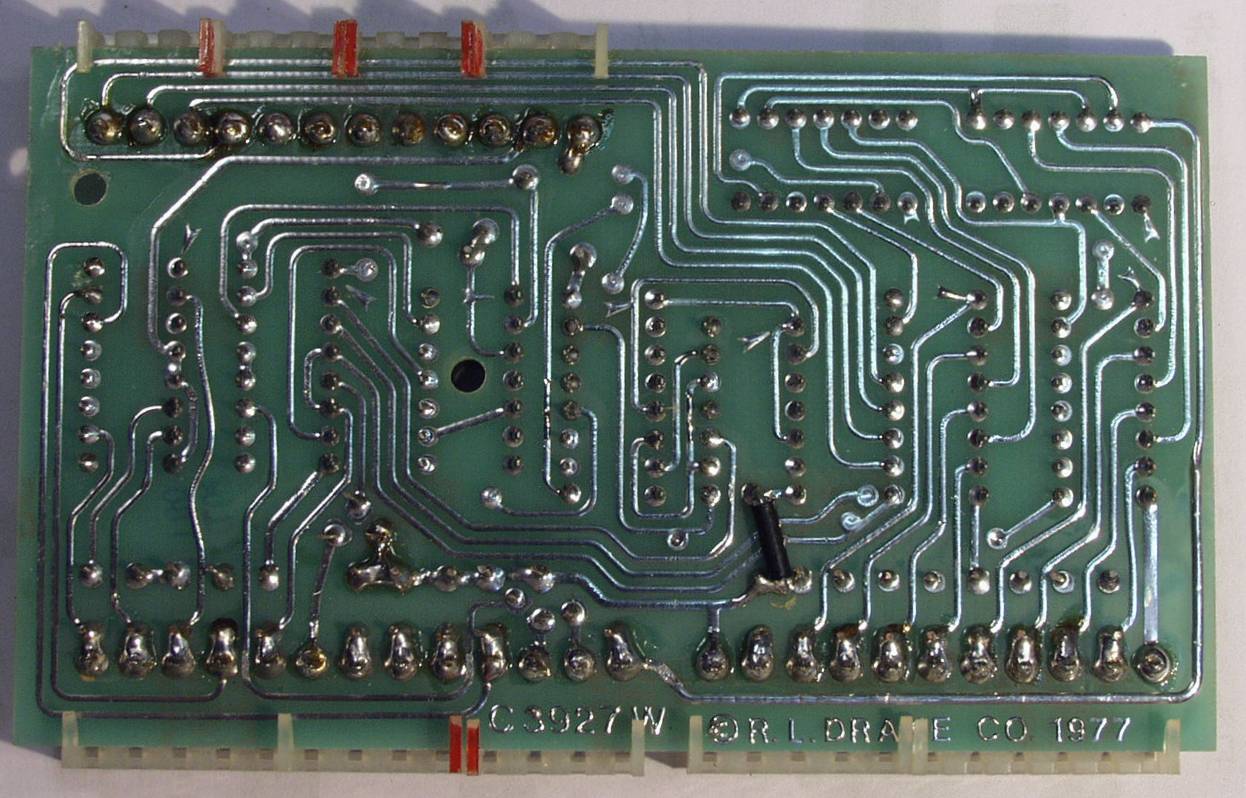

Ｃ－１１B．修理前　AUX7 Auxiliary Proguram　Ｂｏｒｄ　裏

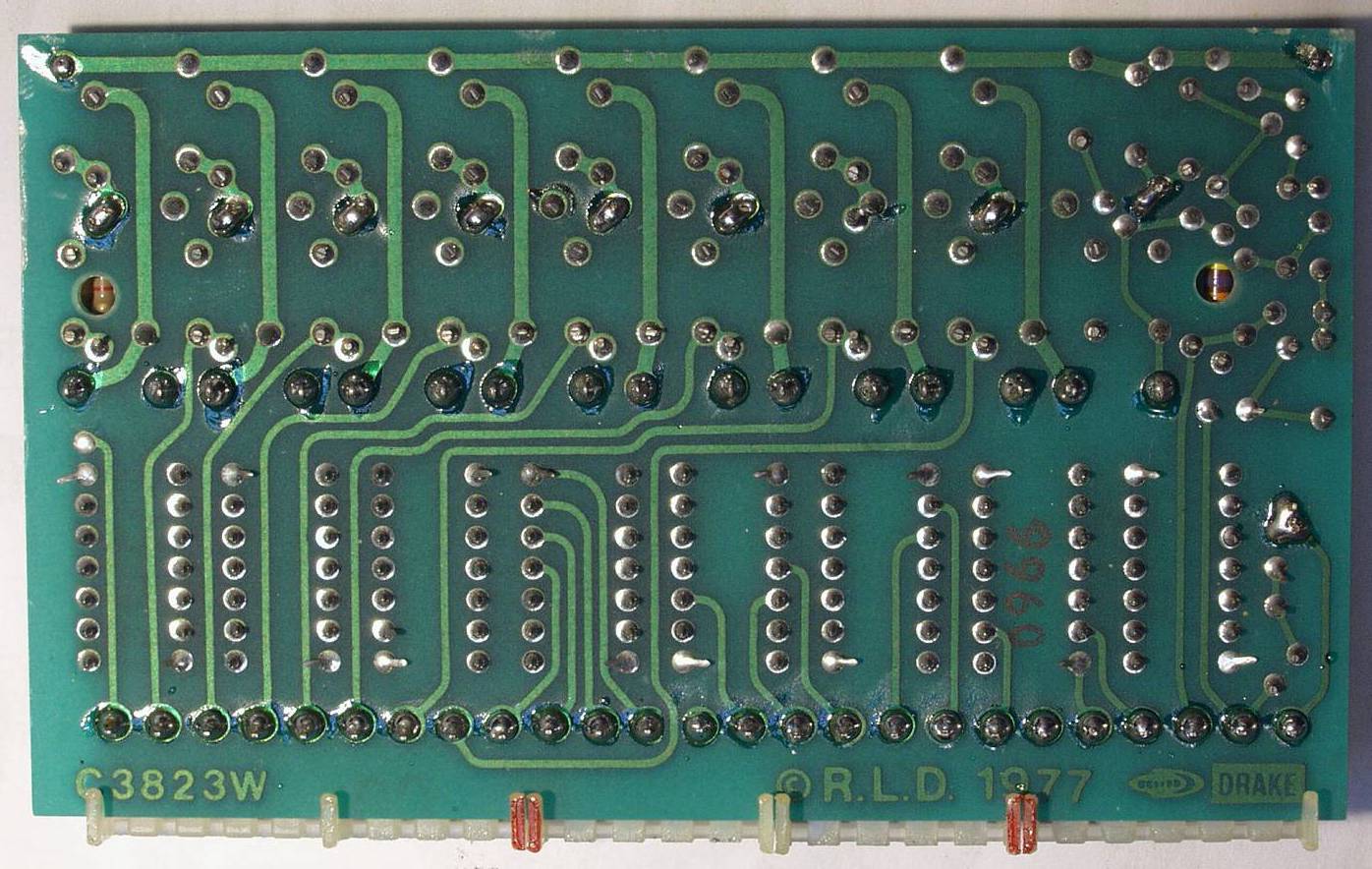

Ｃ－１１Ｃ．修理（半田補正）後　AUX7 Auxiliary Proguram　Ｂｏｒｄ　裏

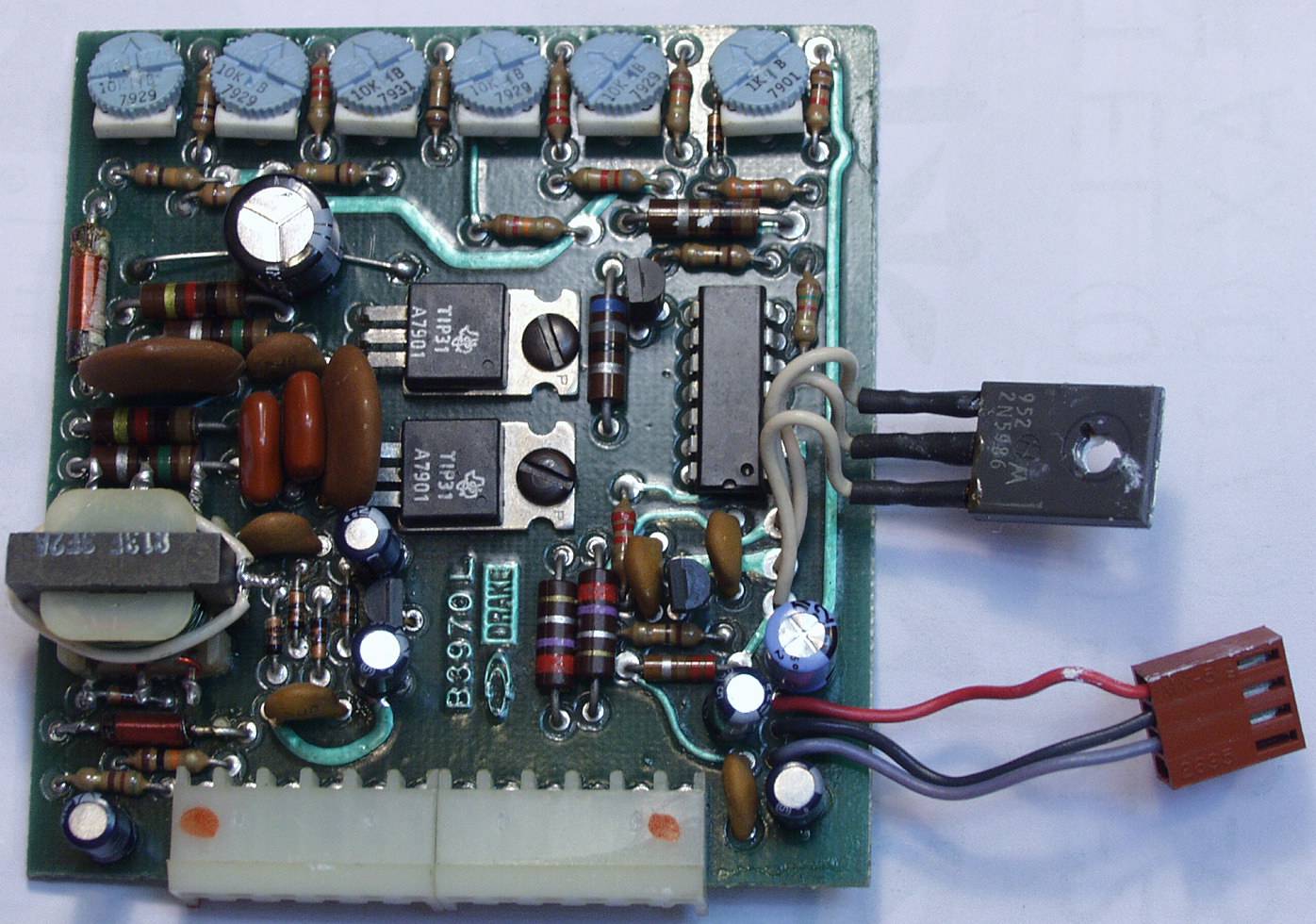

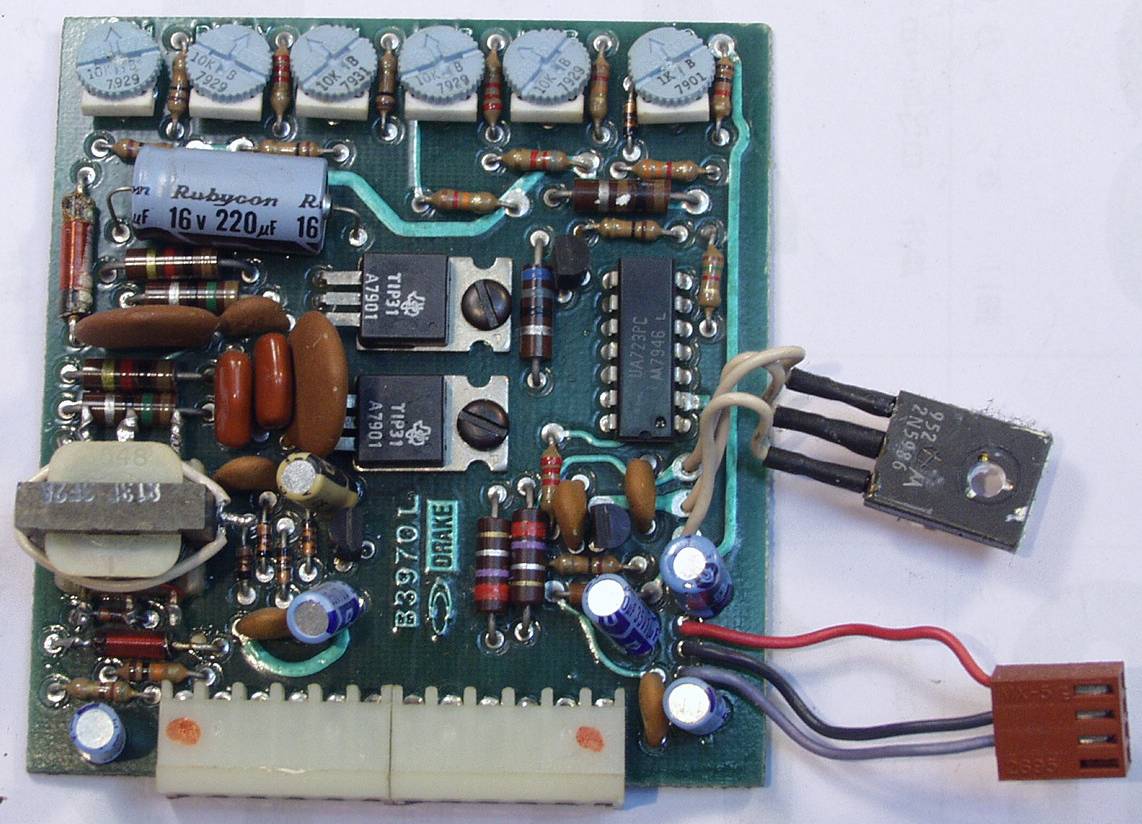

Ｃ－１２Ａ．修理前　Ｐｏｗｅｒ Ｓｕｐｐｌｙ/Regulator　Ｂｏｒｄ
Ｃ－１２Ｂ．修理後　Ｐｏｗｅｒ Ｓｕｐｐｌｙ/Regulator　Ｂｏｒｄ　電解コンデンサー７個交換

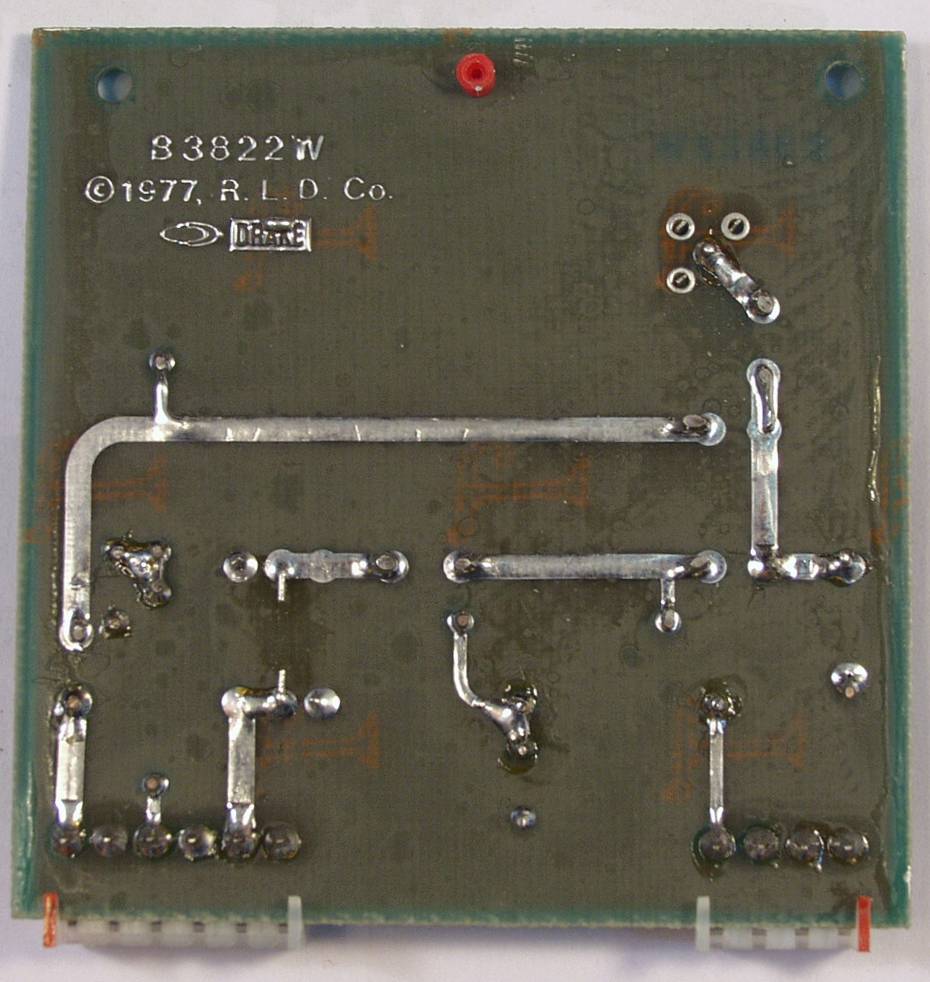

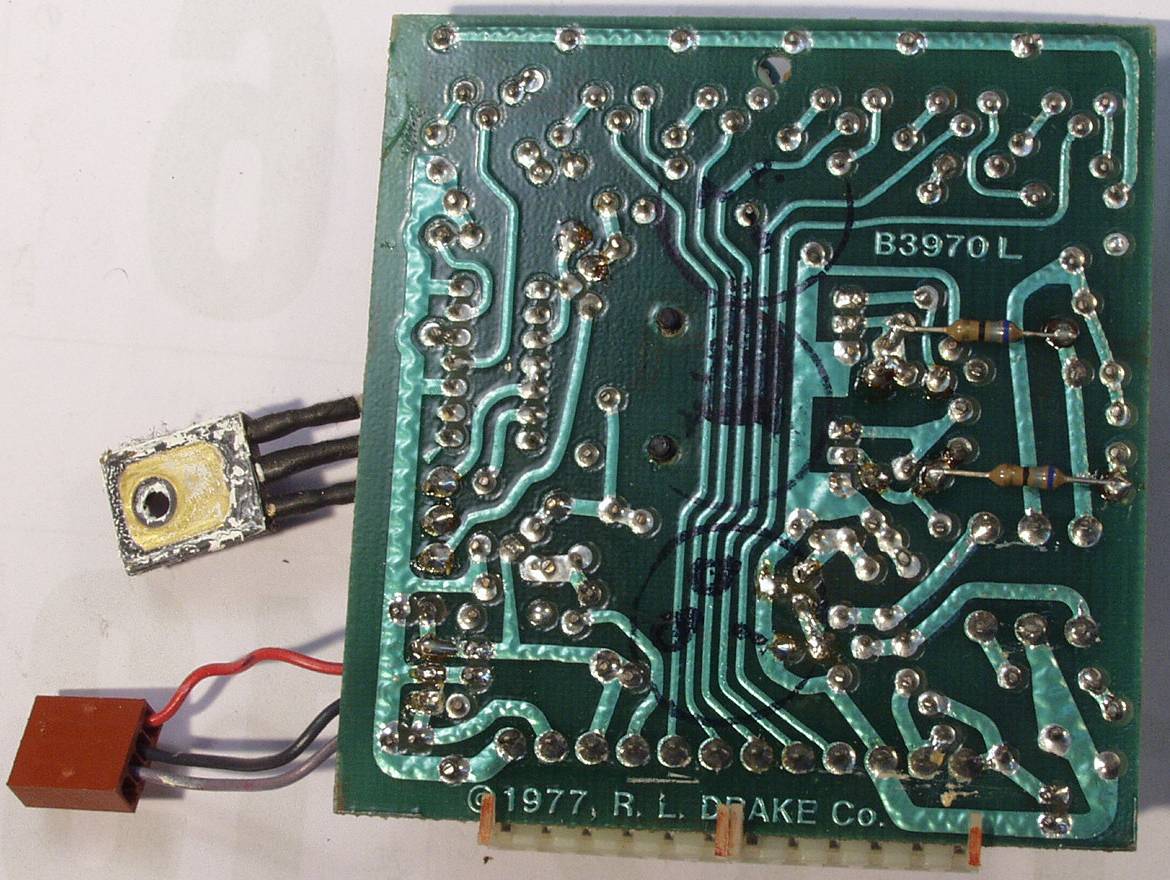

Ｃ－１２Ｃ．修理前　Ｐｏｗｅｒ Ｓｕｐｐｌｙ/Regulator　Ｂｏｒｄ　裏

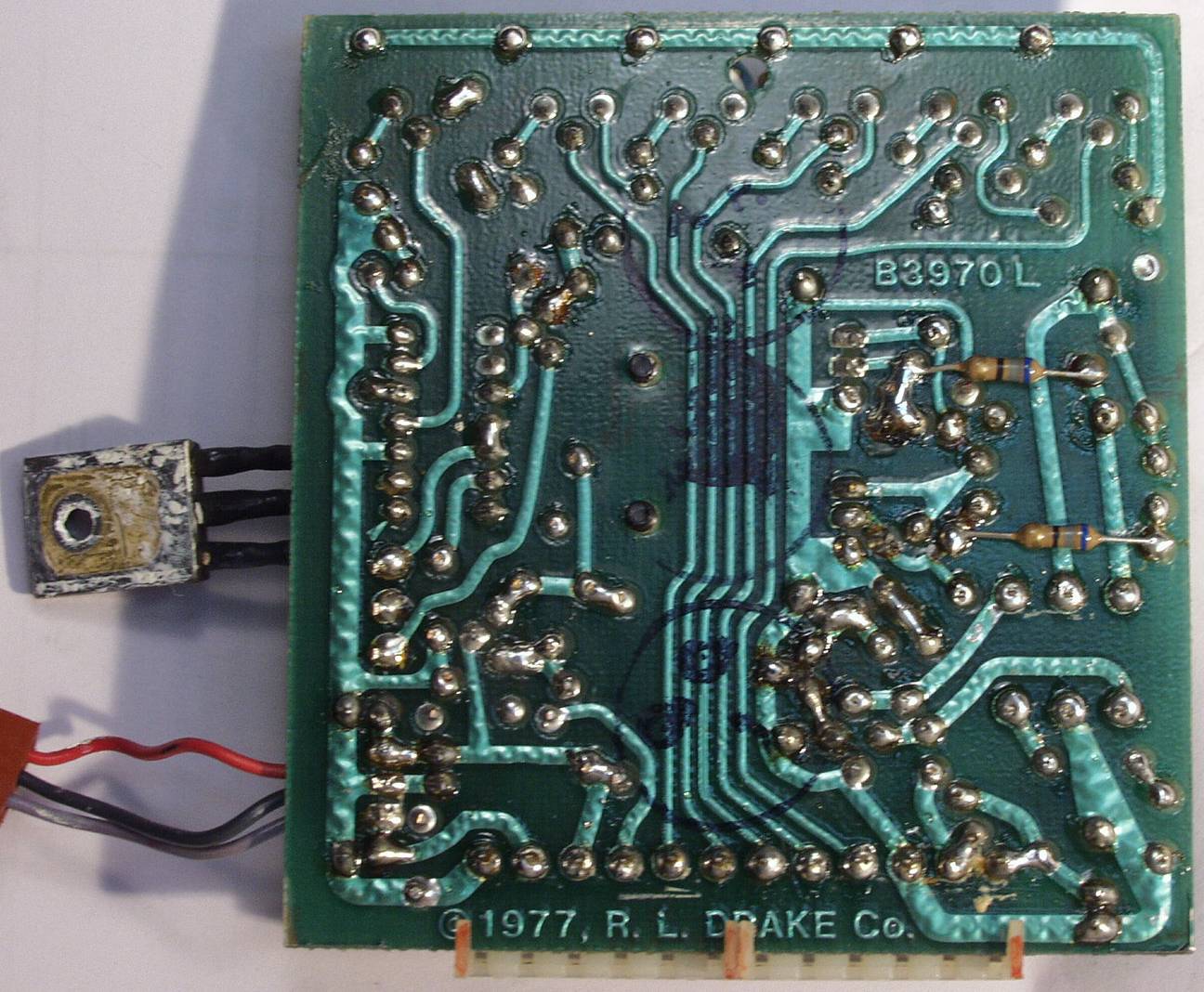

Ｃ－１２Ｄ．修理（半田補正）後　Ｐｏｗｅｒ Ｓｕｐｐｌｙ/Regulator　Ｂｏｒｄ　裏

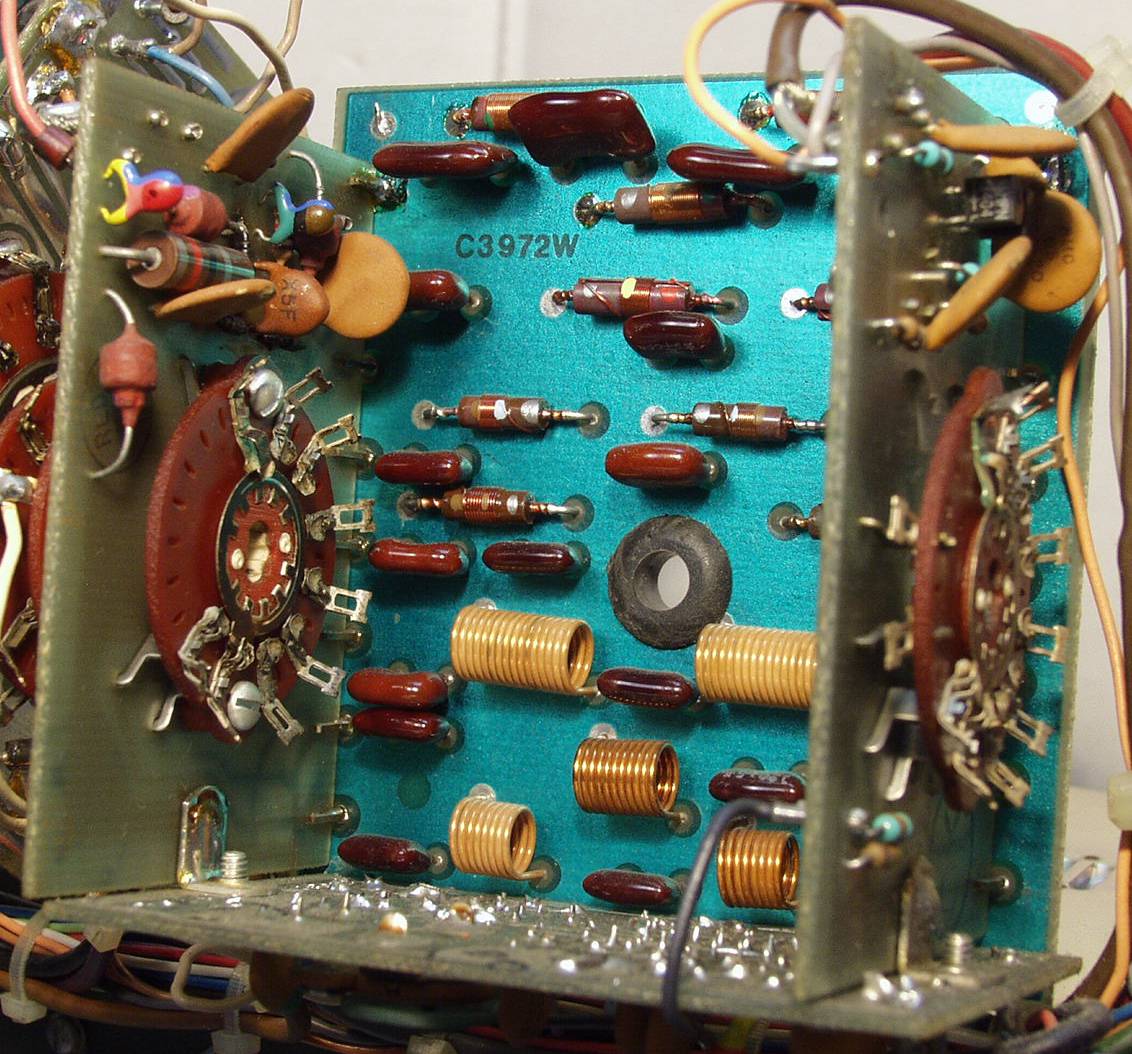

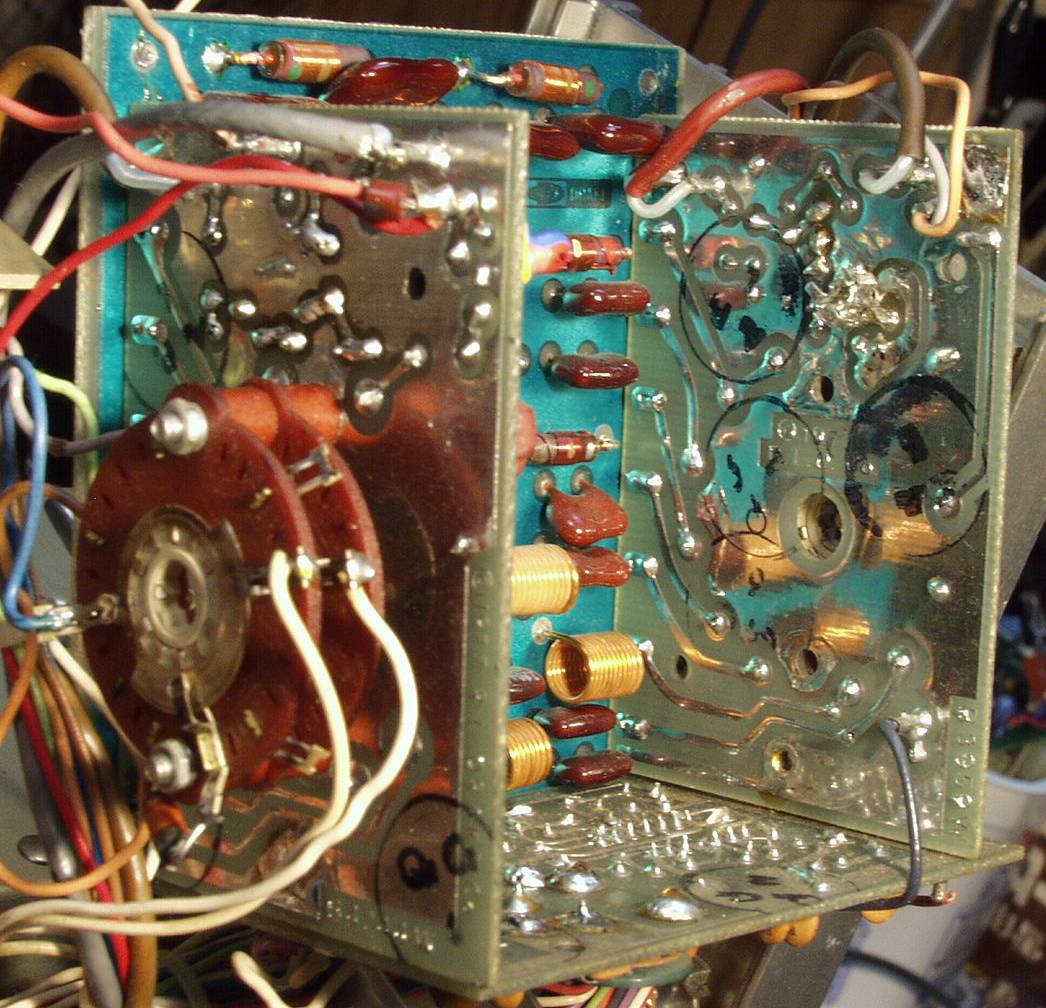

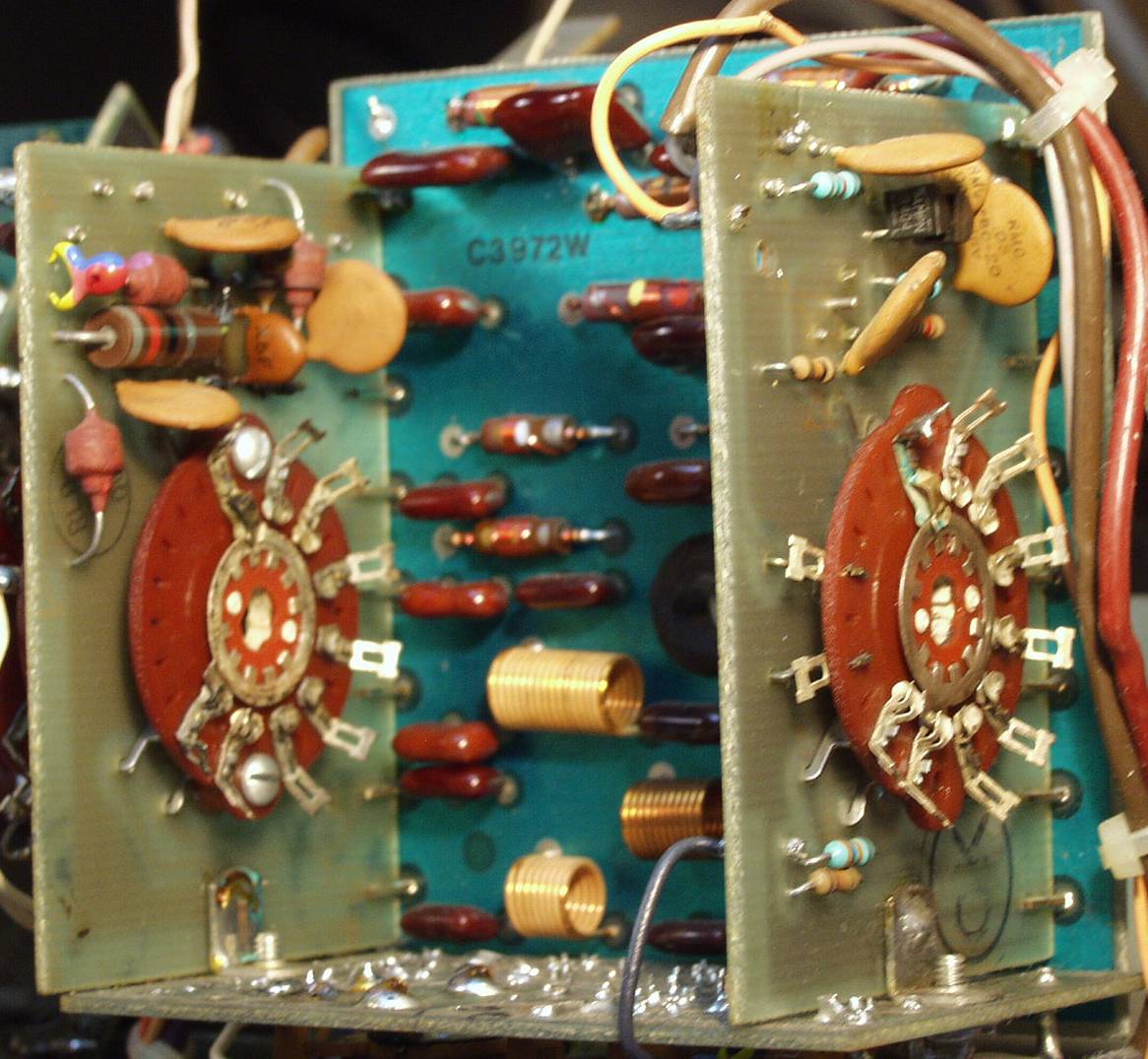

Ｃ－１３Ａ．修理前　　Ｆｉｌｔｅｒ　左＝Ｌｏｗ－Ｐａｓｓ　Ｆｉｌｔｅｒ　　右＝Ｈｉｇｈ－Ｐａｓｓ

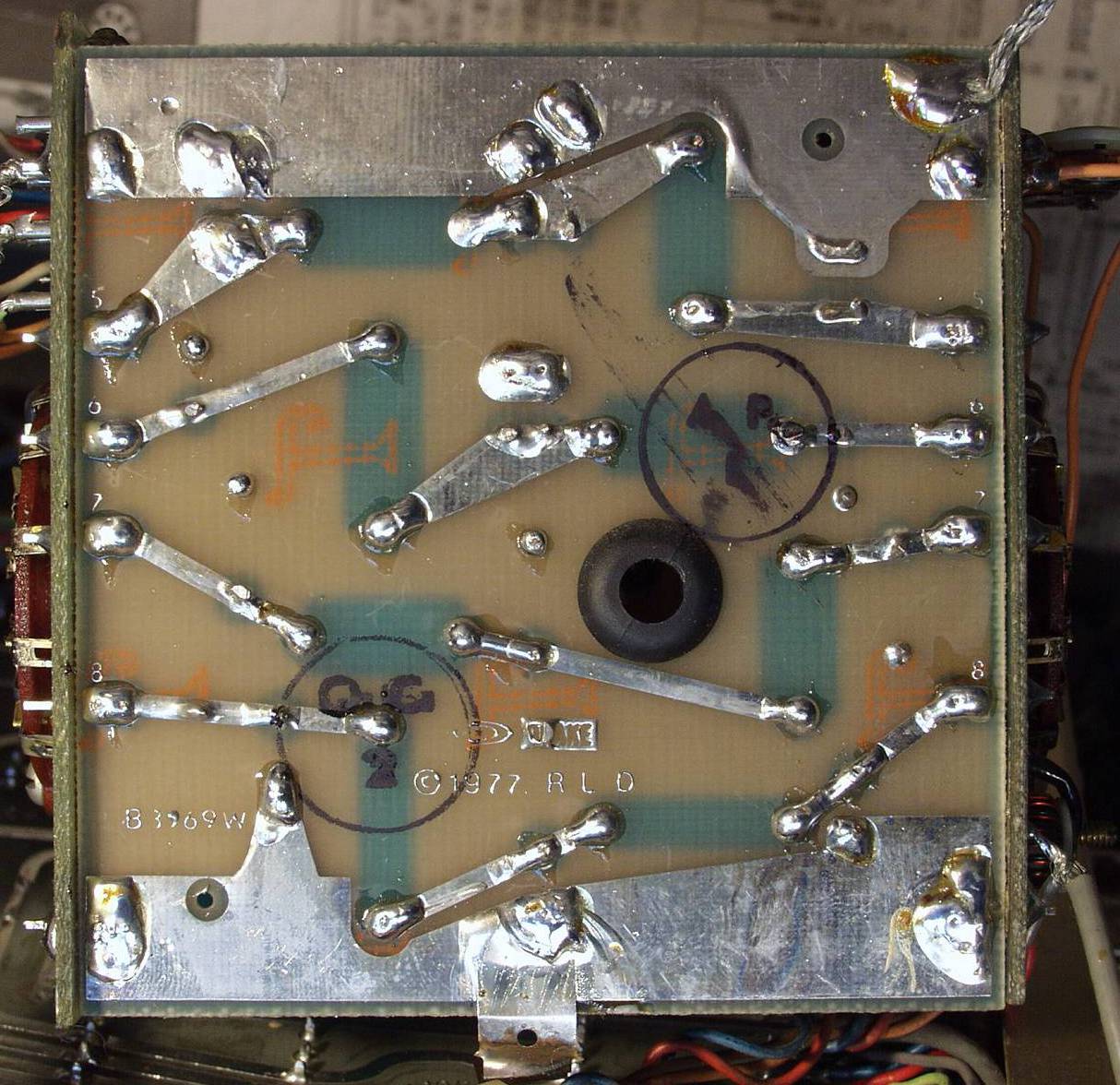

Ｃ－１３Ｂ．修理前　Ｈｉｇｈ－Ｐａｓｓ　Ｆｉｌｔｅｒ

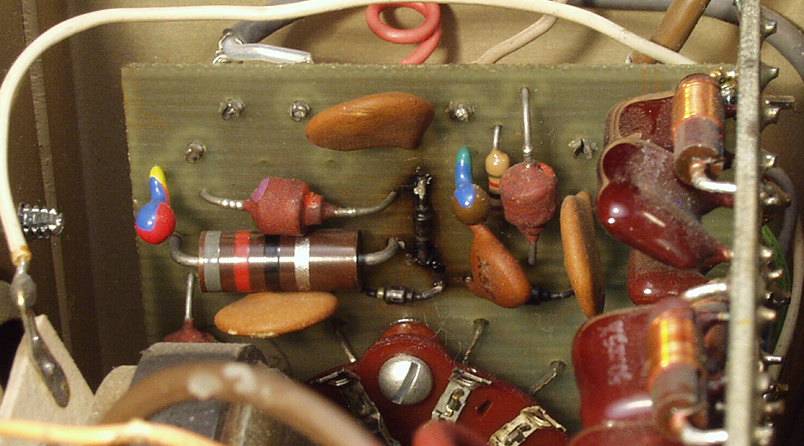

Ｃ－１３Ｃ．修理前　Ｈｉｇｈ－Ｐａｓｓ　Ｆｉｌｔｅｒ　焼けた送受切り替えのダ－オ－ド
Ｃ－１３Ｄ．修理後　Ｈｉｇｈ－Ｐａｓｓ　Ｆｉｌｔｅｒ
Ｃ－１３Ｅ．修理後　Ｈｉｇｈ－Ｐａｓｓ　Ｆｉｌｔｅｒ
Ｃ－１３Ｆ．修理（半田補正）後　Ｈｉｇｈ－Ｐａｓｓ　Ｆｉｌｔｅｒ

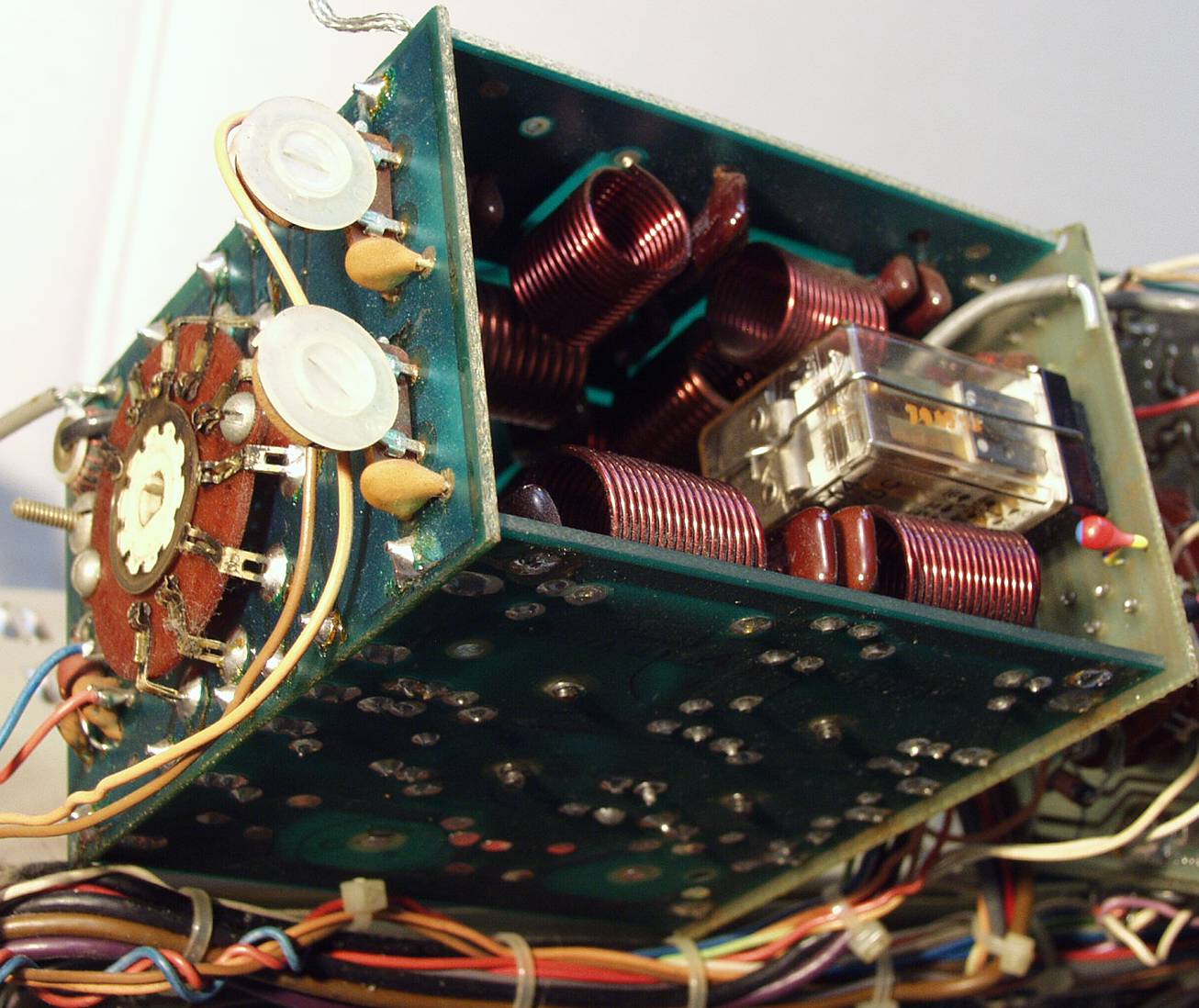

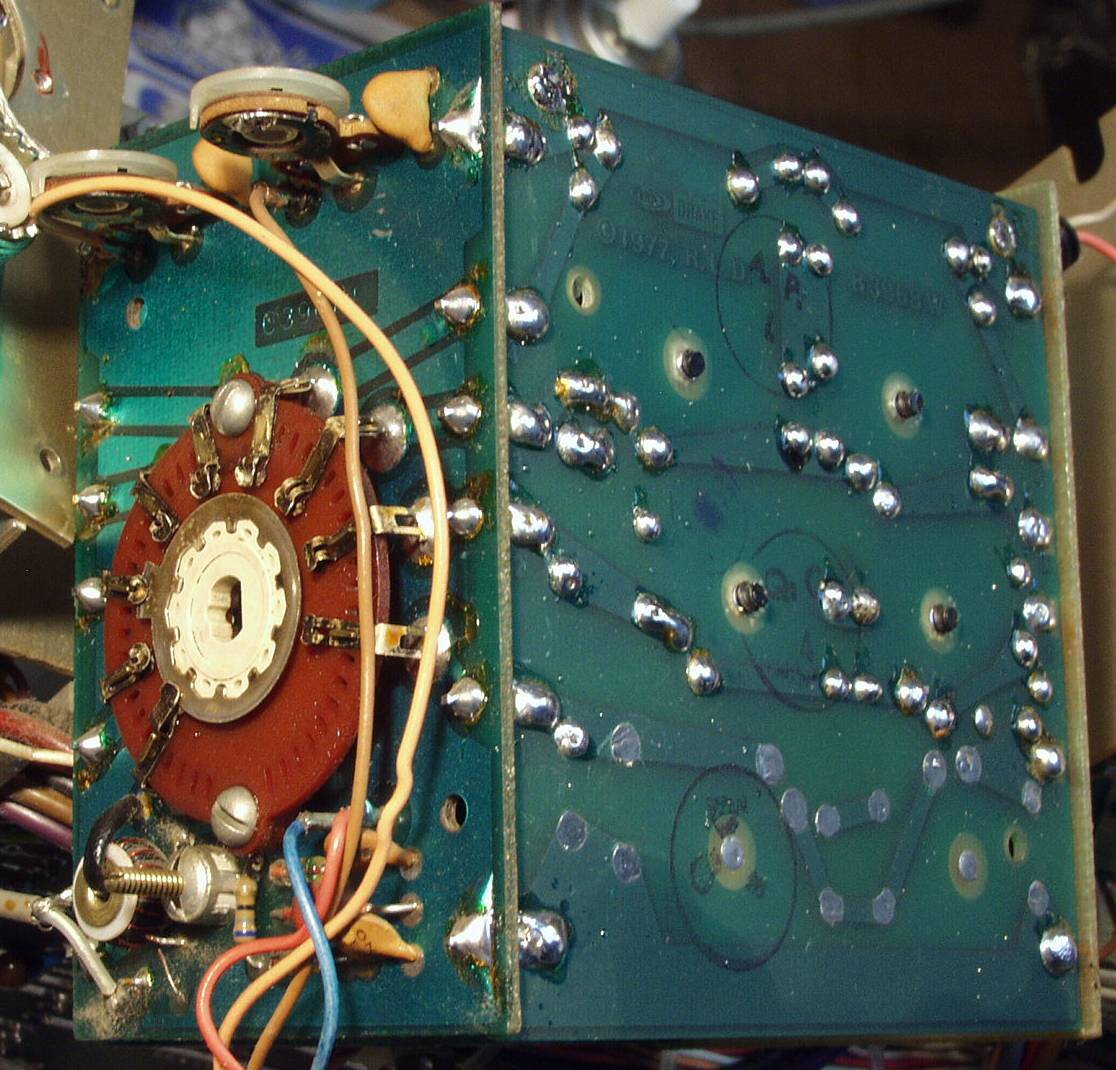

Ｃ－１４Ａ．修理前　Ｌｏｗ－Ｐａｓｓ　Ｆｉｌｔｅｒ　出力側
Ｃ－１４Ｂ．修理前　Ｌｏｗ－Ｐａｓｓ　Ｆｉｌｔｅｒ　入力側
Ｃ－１４Ｃ．修理後　Ｌｏｗ－Ｐａｓｓ　Ｆｉｌｔｅｒ　出力側
Ｃ－１４Ｄ．修理後　Ｌｏｗ－Ｐａｓｓ　Ｆｉｌｔｅｒ　入力側
Ｃ－１４Ｅ．修理（半田補正）後　Ｌｏｗ－Ｐａｓｓ　Ｆｉｌｔｅｒ

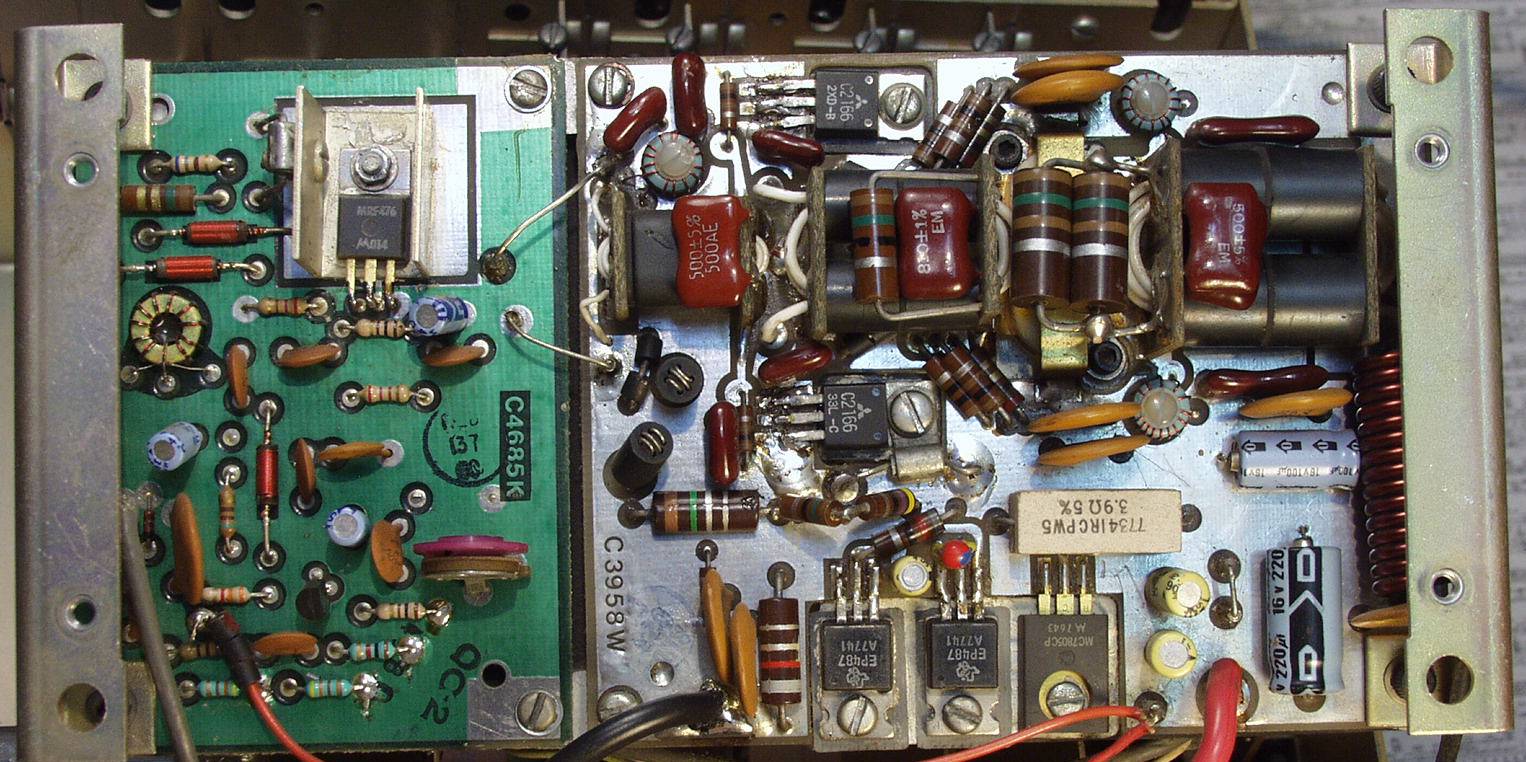

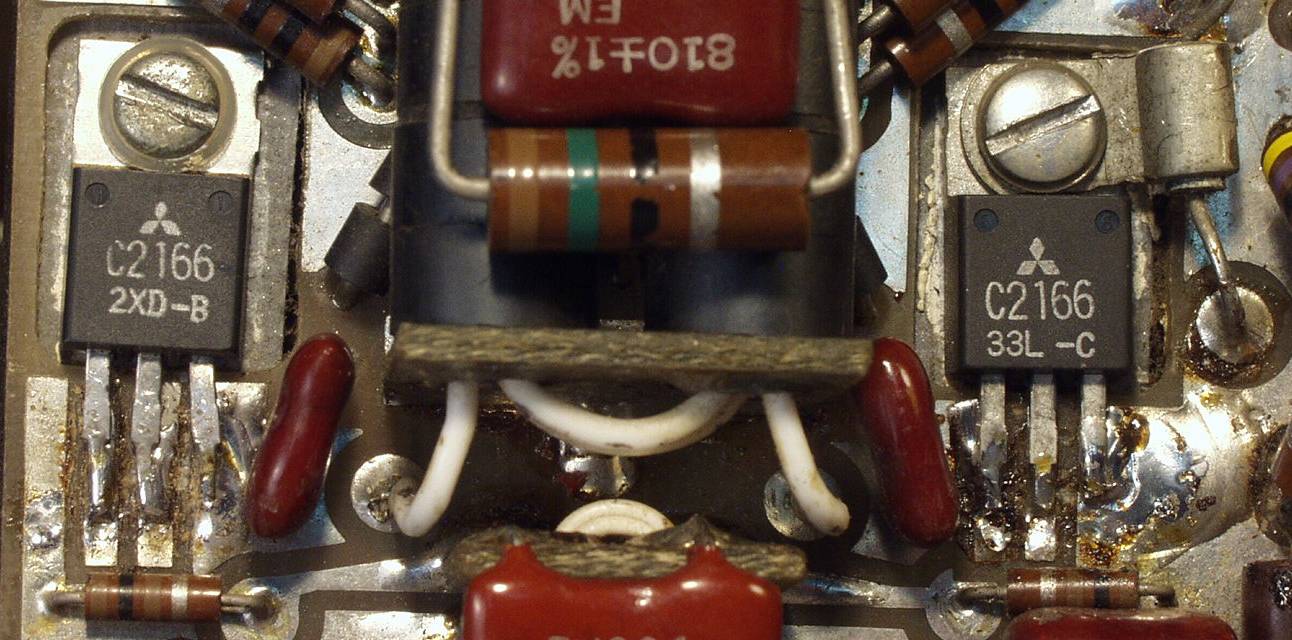

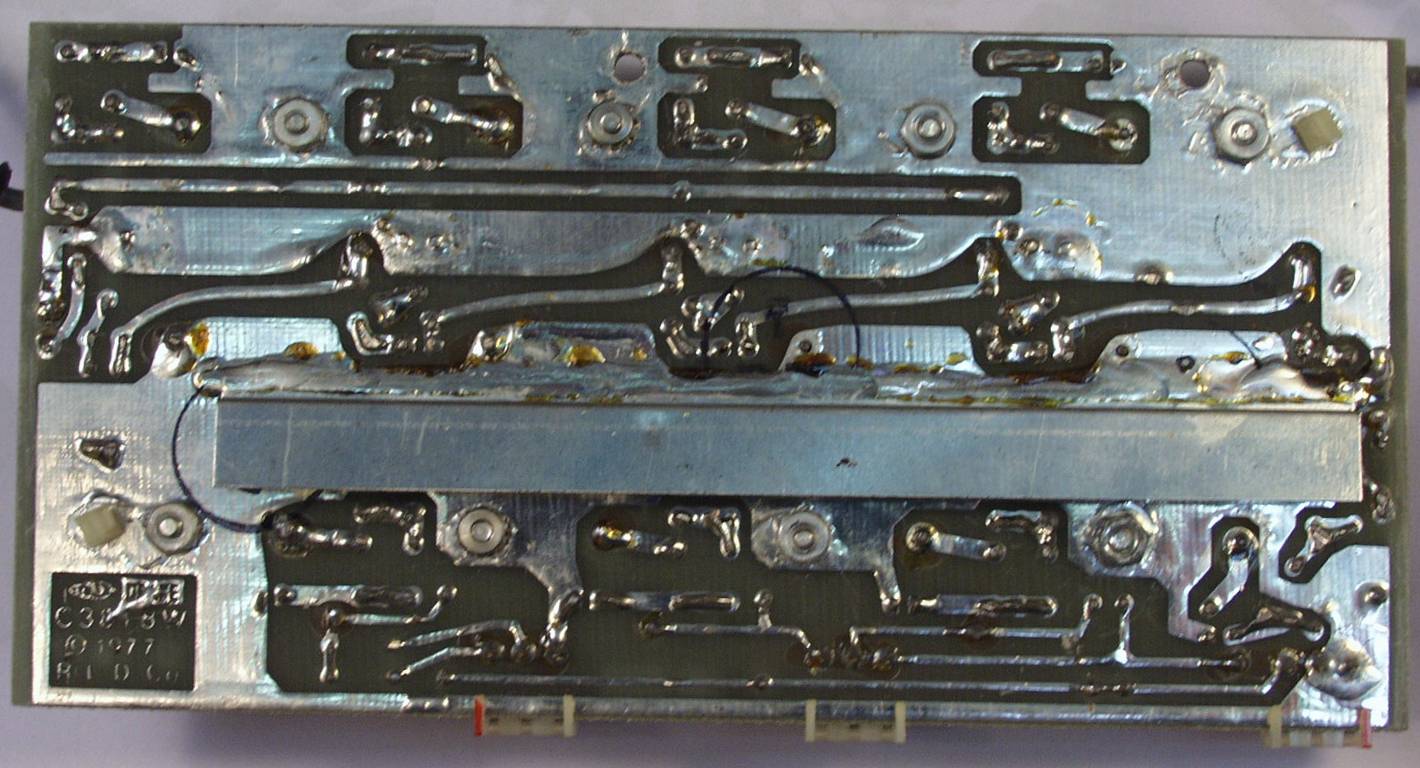

Ｃ－１５Ａ．修理前　Ｐｏｗｅｒ　Ａｍｐｌｉｆｉｅｒ
Ｃ－１５Ｂ．修理前　Ｐｏｗｅｒ　Ａｍｐｌｉｆｉｅｒ

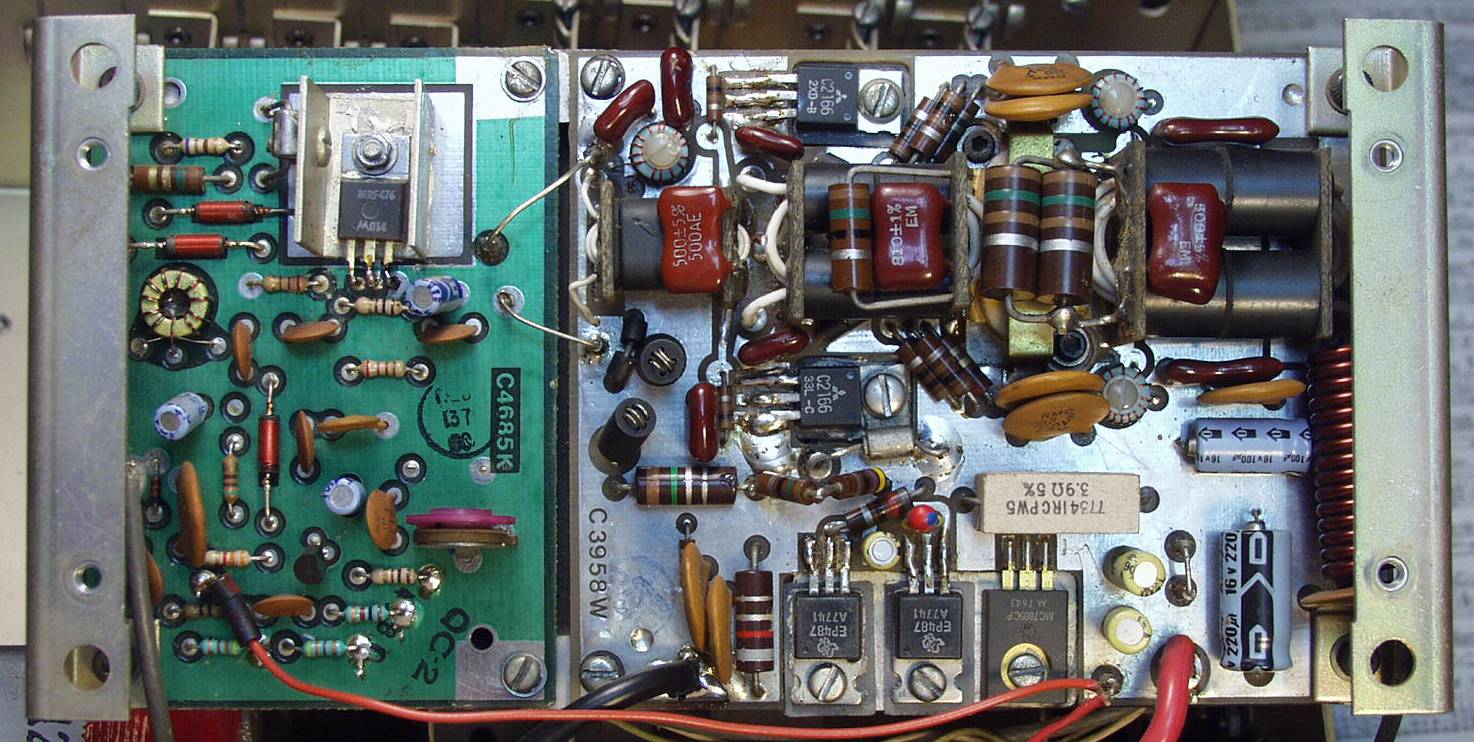

Ｃ－１５Ｃ．修理後　Ｐｏｗｅｒ　Ａｍｐｌｉｆｉｅｒ
　　　 　　　　　　　　　　　　　　　　　　　　　tr7-11g
