MICRO SEIKI SX-777 FV.3台目修理

ＭＩＣＲＯＳＥＩＫＩ　ＳＸ－７７７　ＦＶ．　３台目修理記録

同時修理　ＲＰ１１１０．　３４台目　　　　　２０２６／４／１９．持込　　．完成　

Ａ．　修理前の状況

オーバーホール修理をお願いしたくメールいたしました。
オーバーホール可能なところを探しており、こちらのサイトに辿り着きました。
状態は綺麗ですが、時々モーターの調子が悪いです。

Ｂ．　原因

モータオイル切れ。
駆動基板故障。
各部経年劣化。

Ｃ．　修理状況

電解コンデンサー交換。
３３／４５切り替えリレー交換。
半固定ＶＲ交換。
各種基板修理。
モーターＦＧコイル清掃・コート塗布。
モーターをオーバーホール（修理・清掃・給油）。
電源ソケット交換。
タンテーブル軸オイル交換。
モーター移動機構修理。

Ｍ．　下蓋及び本体木部　修理状況

Ｄ．　使用部品

電解コンデンサー　　　　　　　　　２２個。
半固定VR　　　　　　　　　　　　　　　３個。
フイルムコンデンサー　　　　　　　５個。
リレー（製造中止で入手難）　　１個。

Ｅ．　調整・測定

Ｆ．　修理費　　１１０，０００円　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況。

Ｓ．　MICRO SEIKI　ＳＸ－７７７ＦＶ　の仕様（マニアル・カタログより）

Ａ．　修理前の点検状況

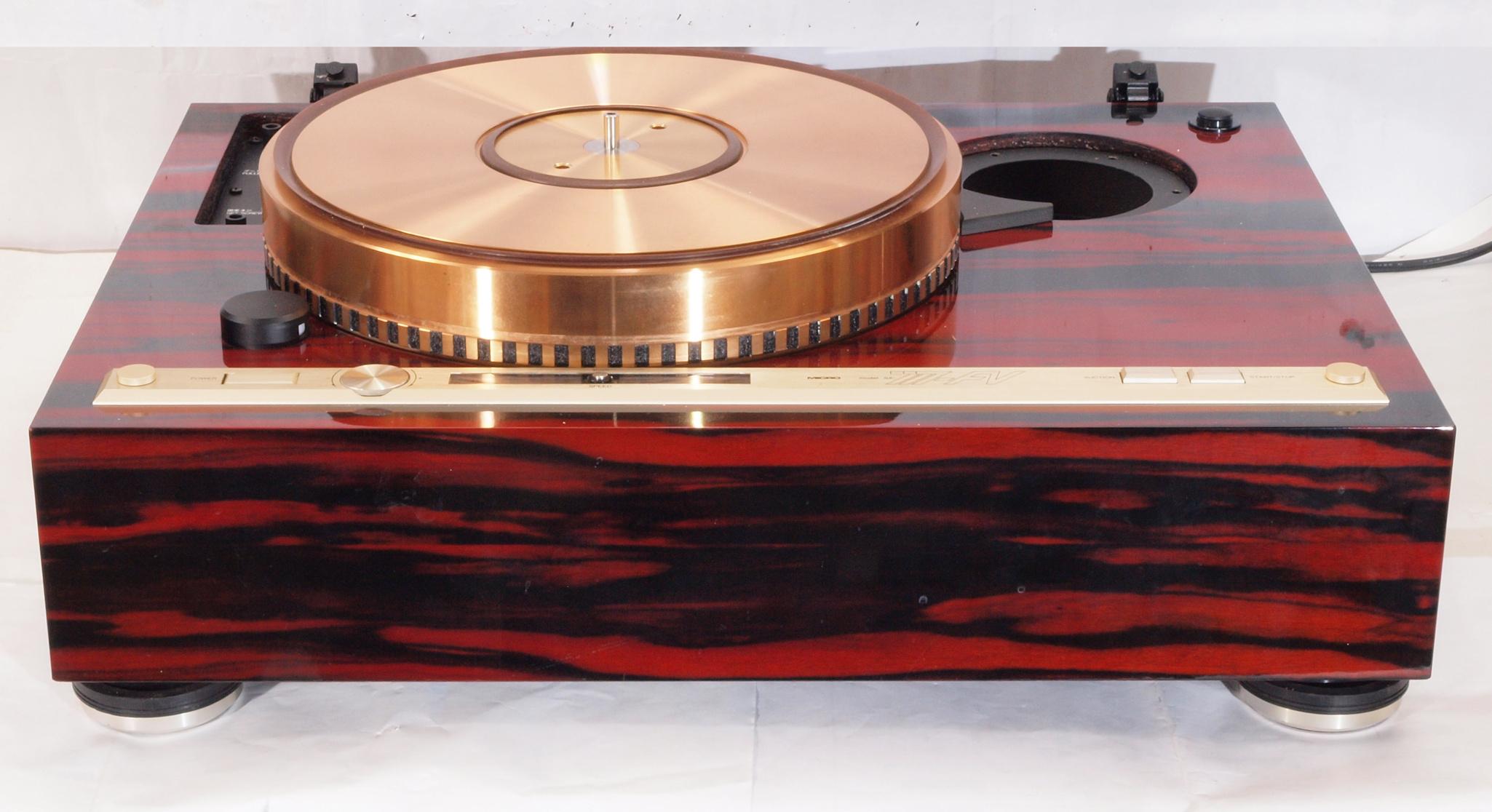

Ａ１１．　点検中、前から見る。

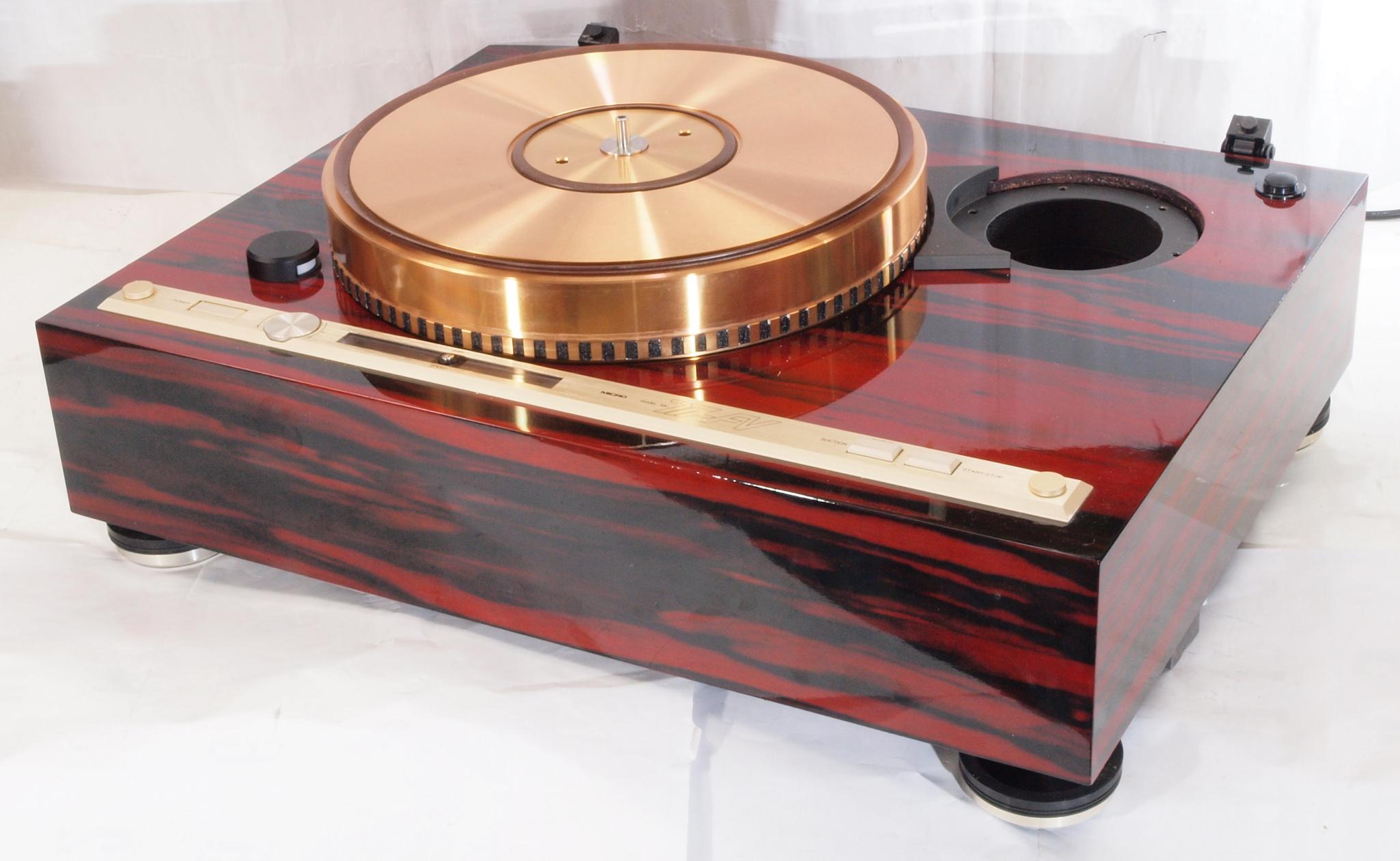

Ａ１２．　点検中、前右から見る。

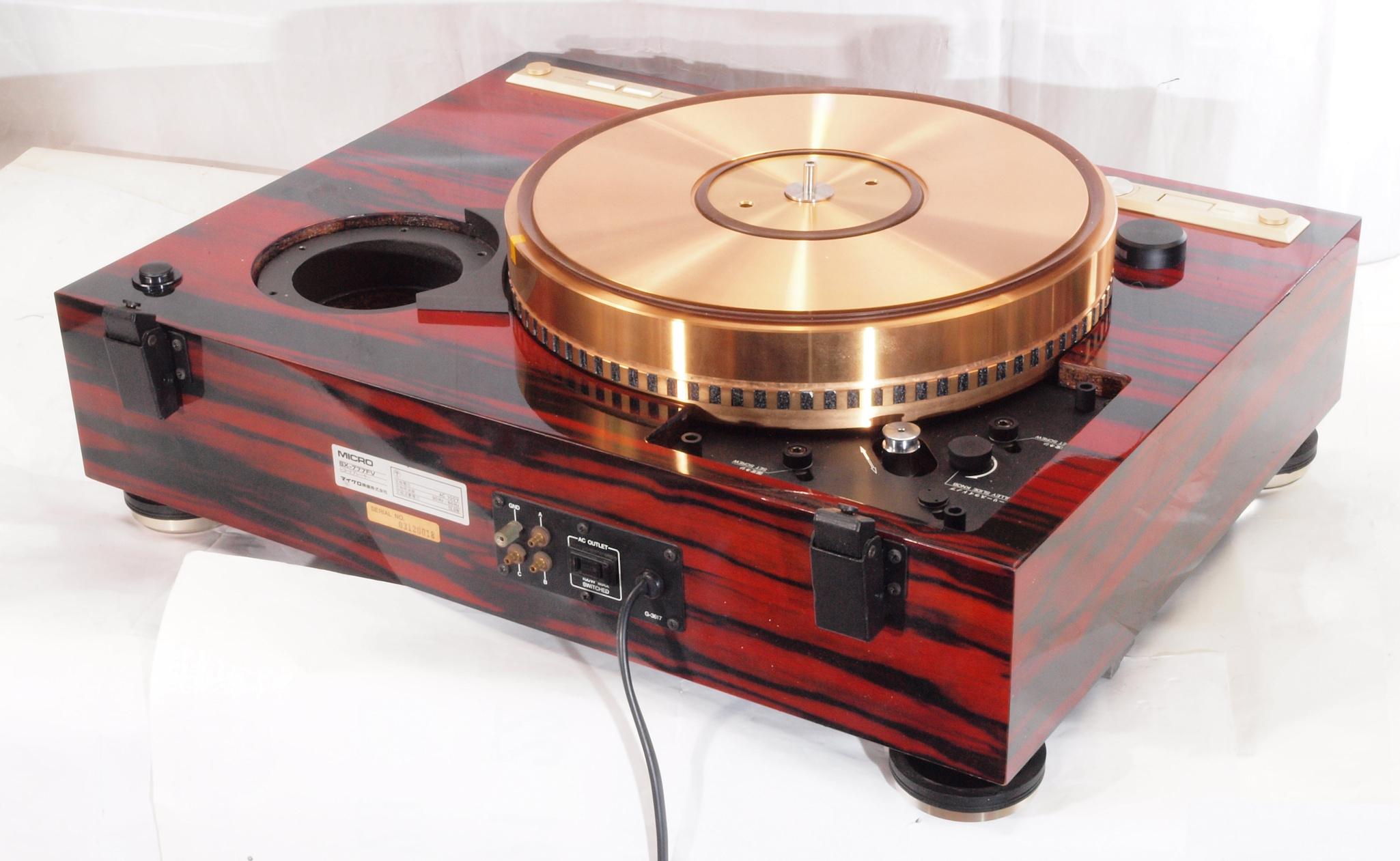

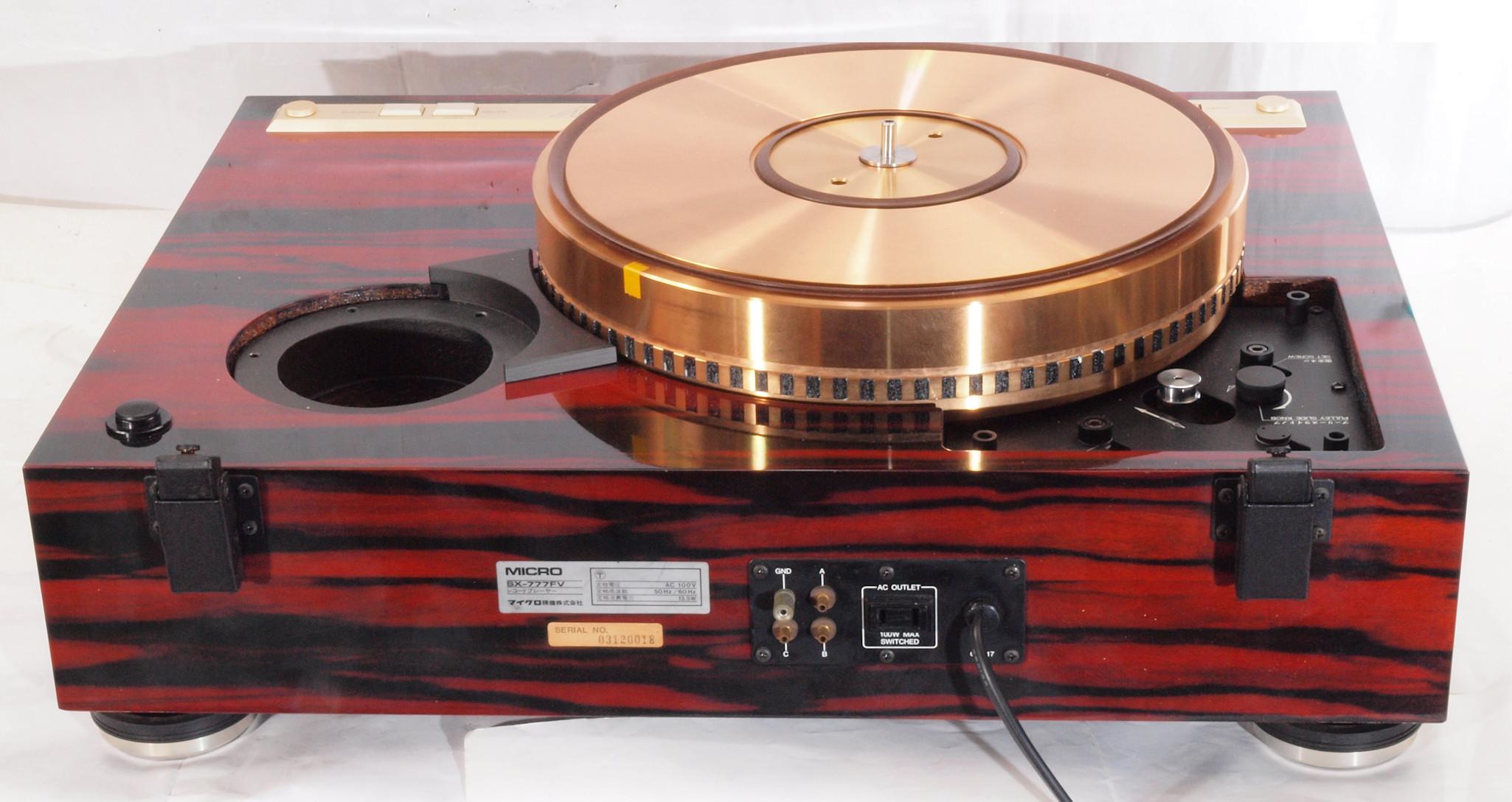

Ａ１３．　点検中、後から見る。

Ａ１４．　点検中、後から見る。

Ａ１５．　点検中、後左から見る。

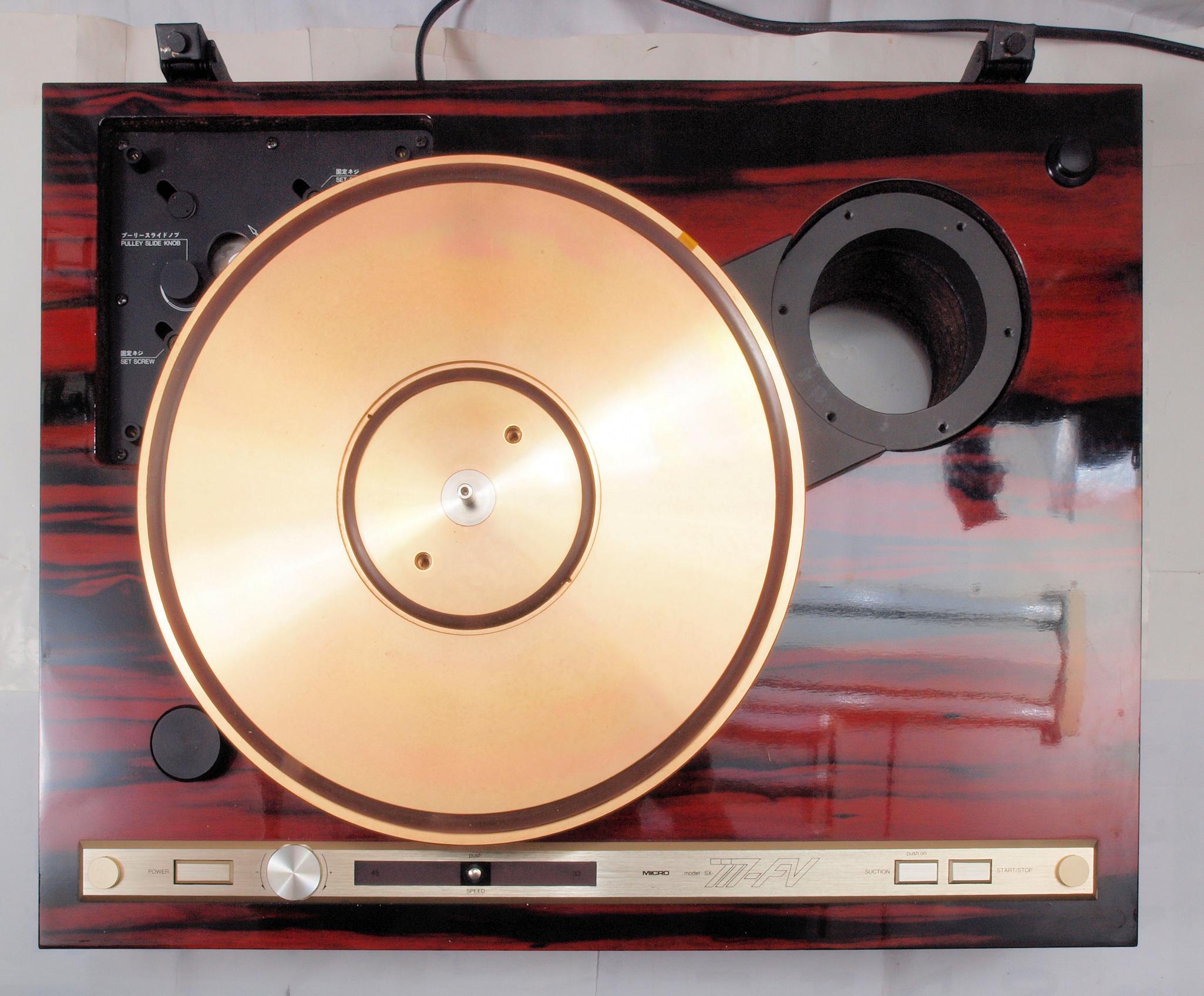

Ａ１６．　点検中、上から見る。

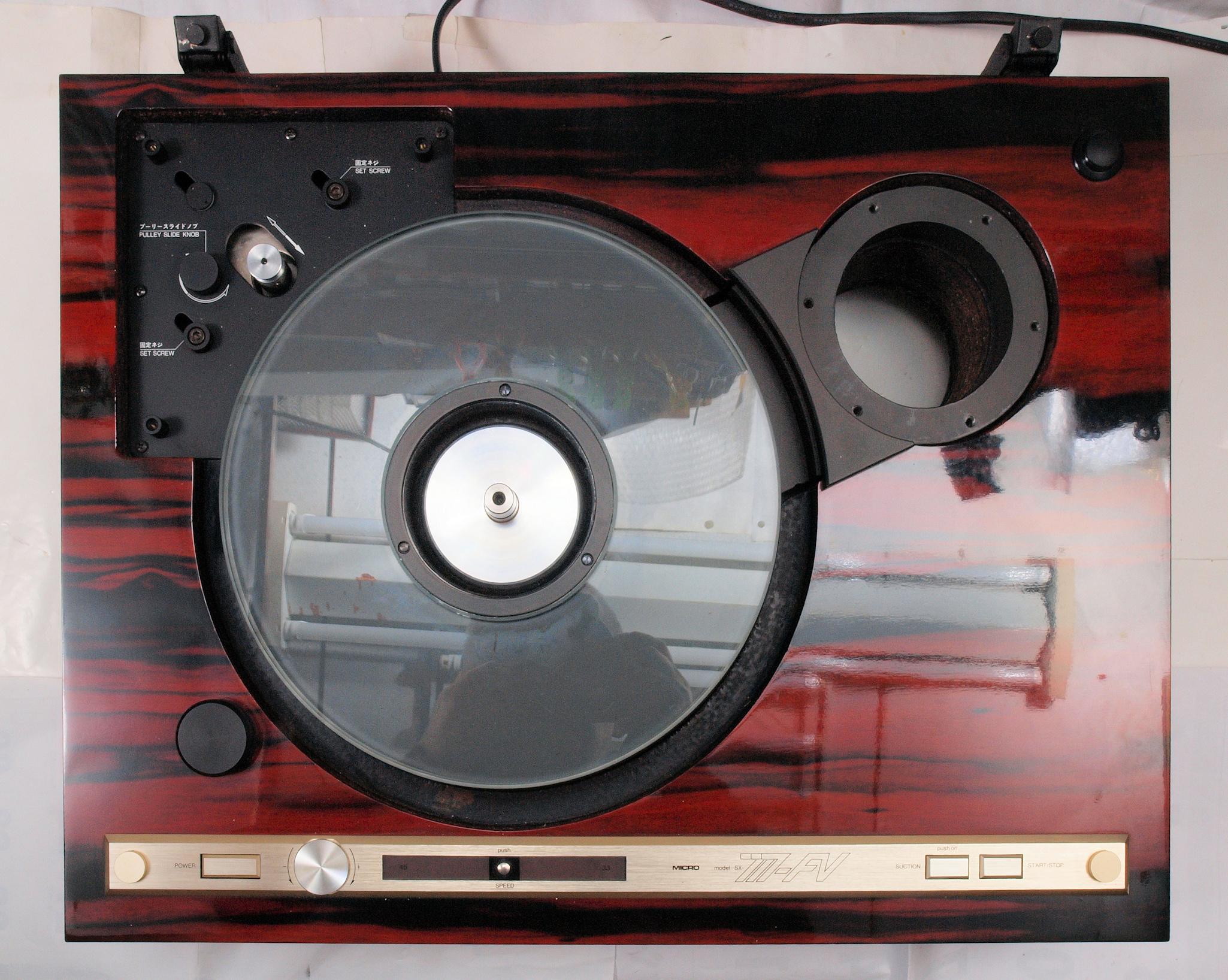

Ａ１７．　点検中、プラッター（タンテーブル）外し上から見る。

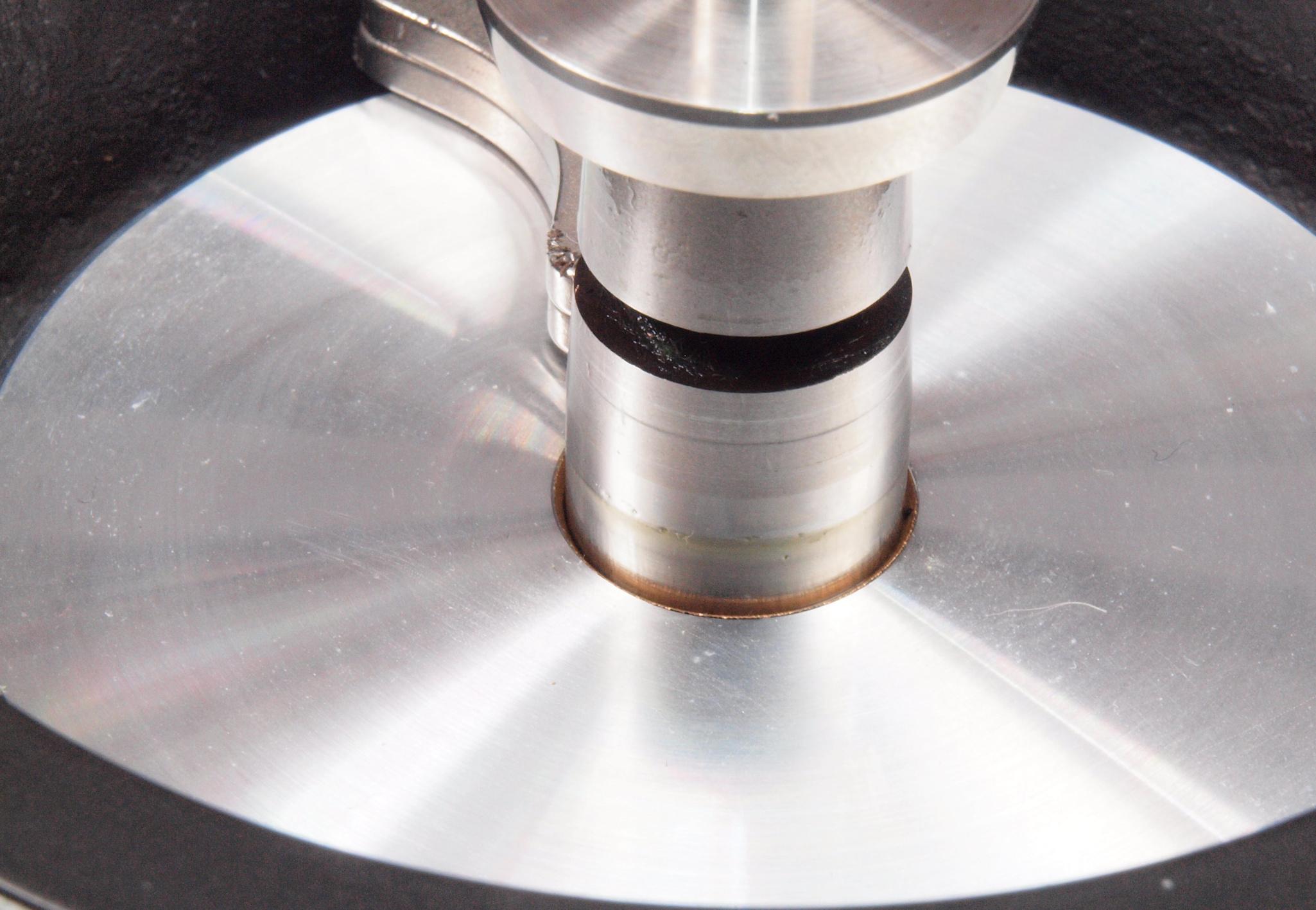

Ａ１８．　点検中、テーブル軸を見る。

Ａ２１．　点検中、下前から見る。

Ａ２２．　点検中、下前左から見る。

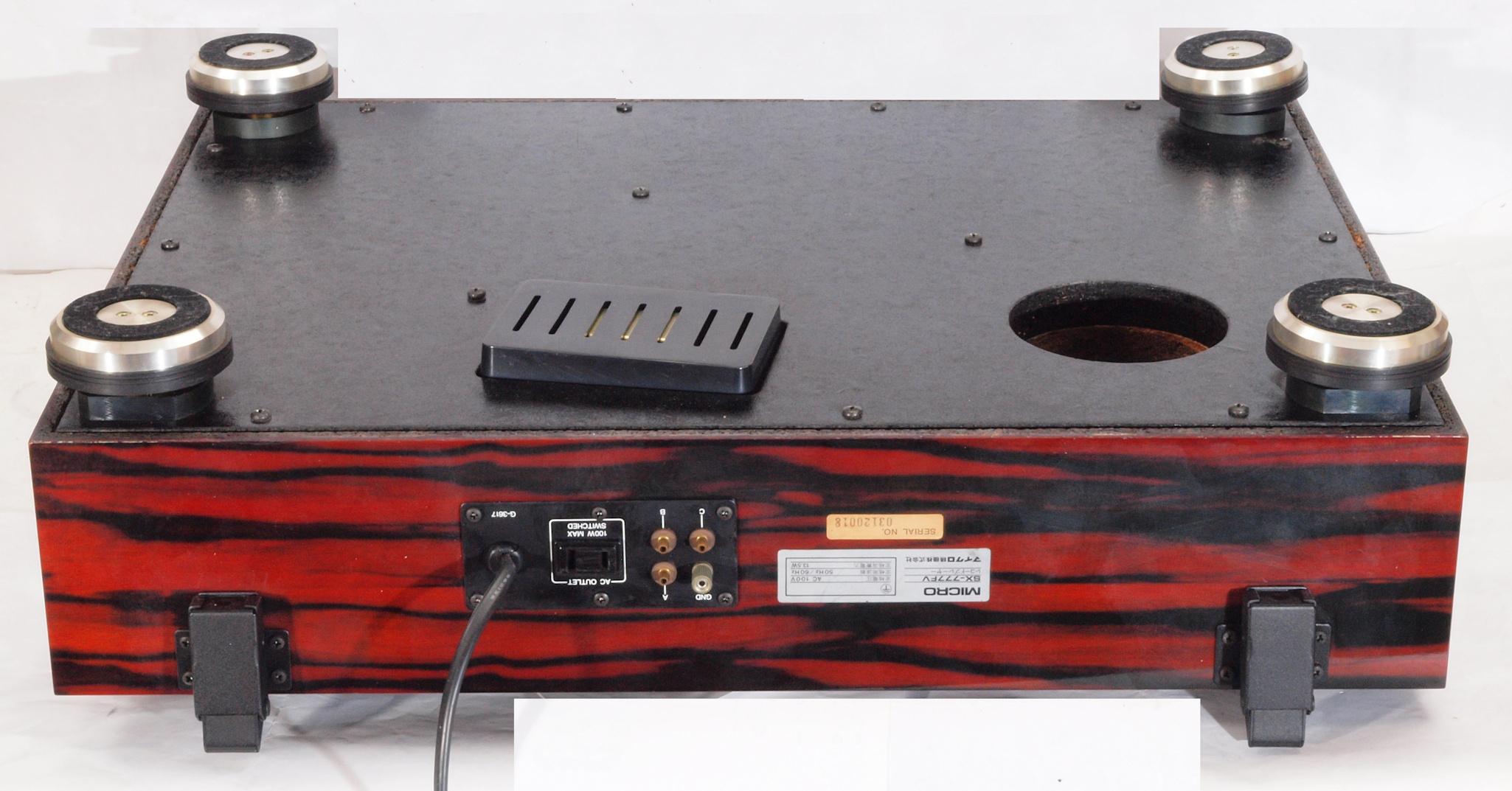

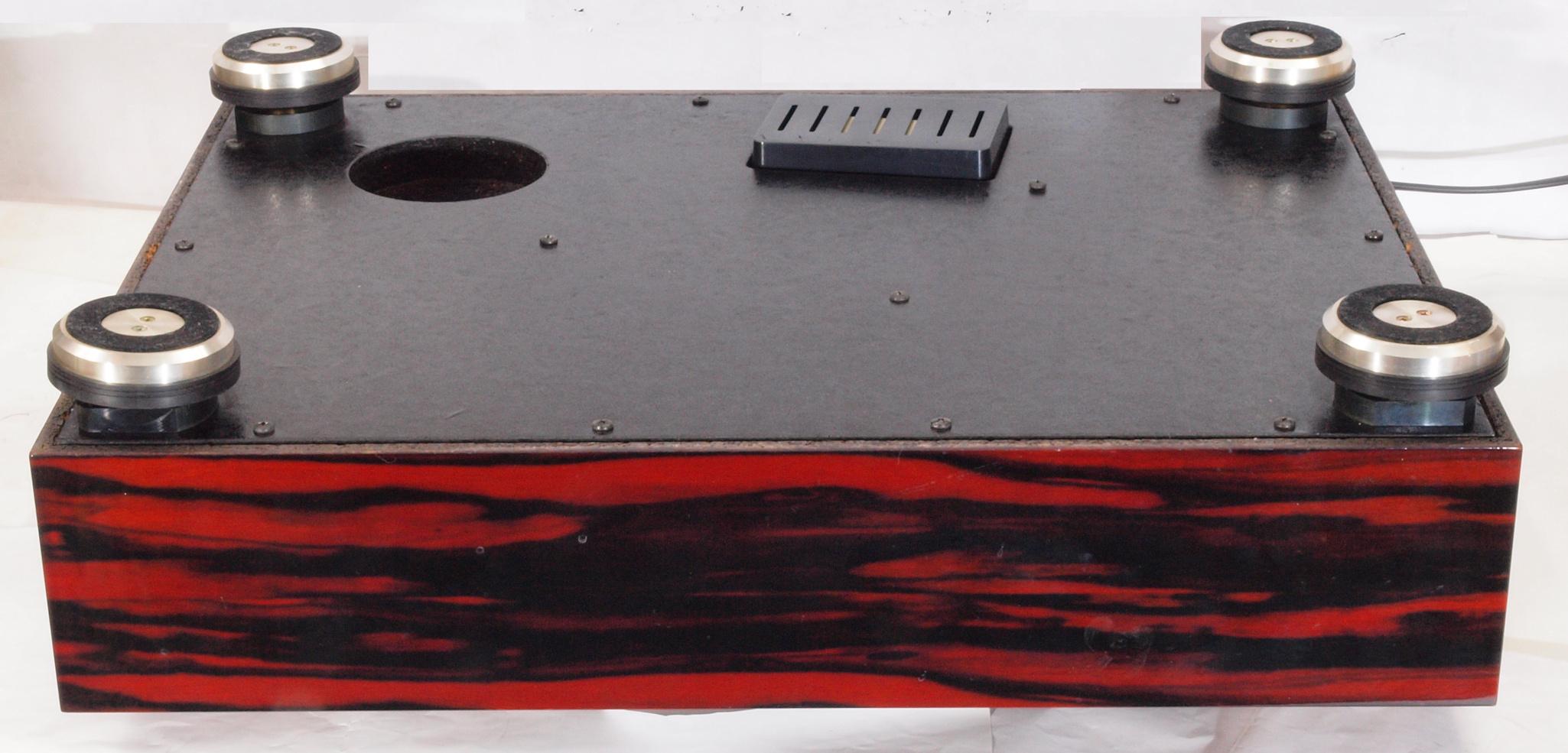

Ａ２３．　点検中、下後から見る。

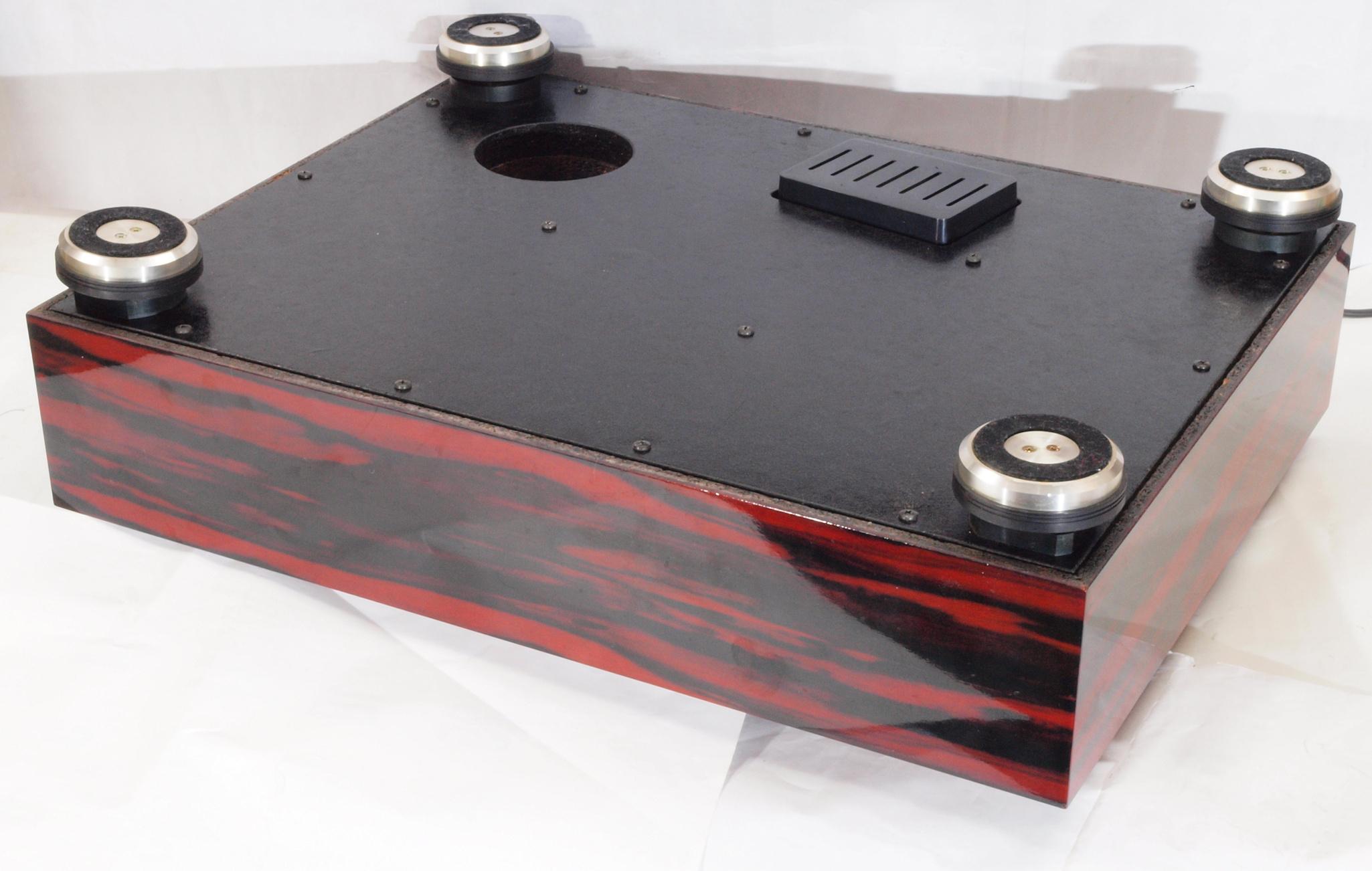

Ａ２４．　点検中、下後右から見る。

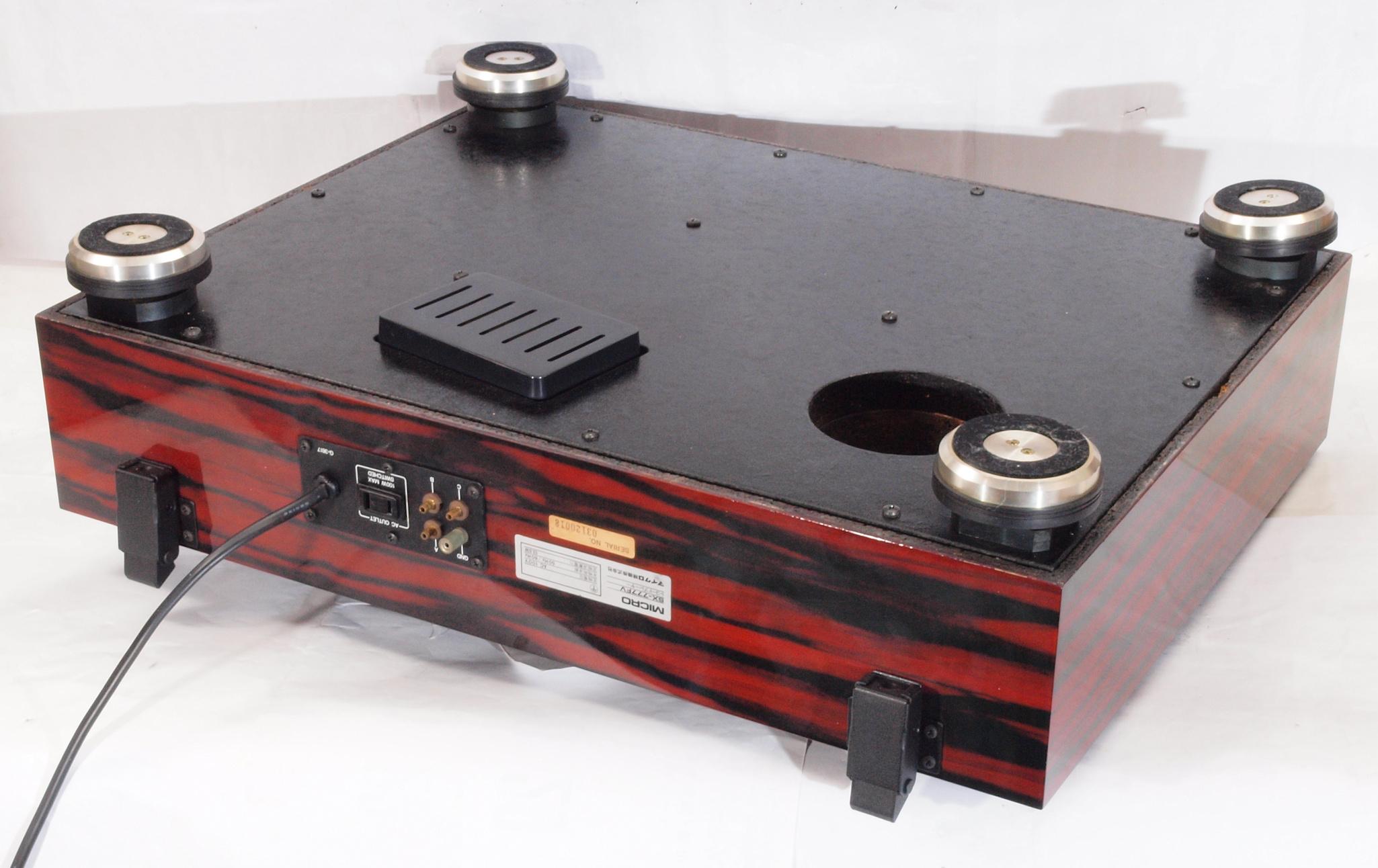

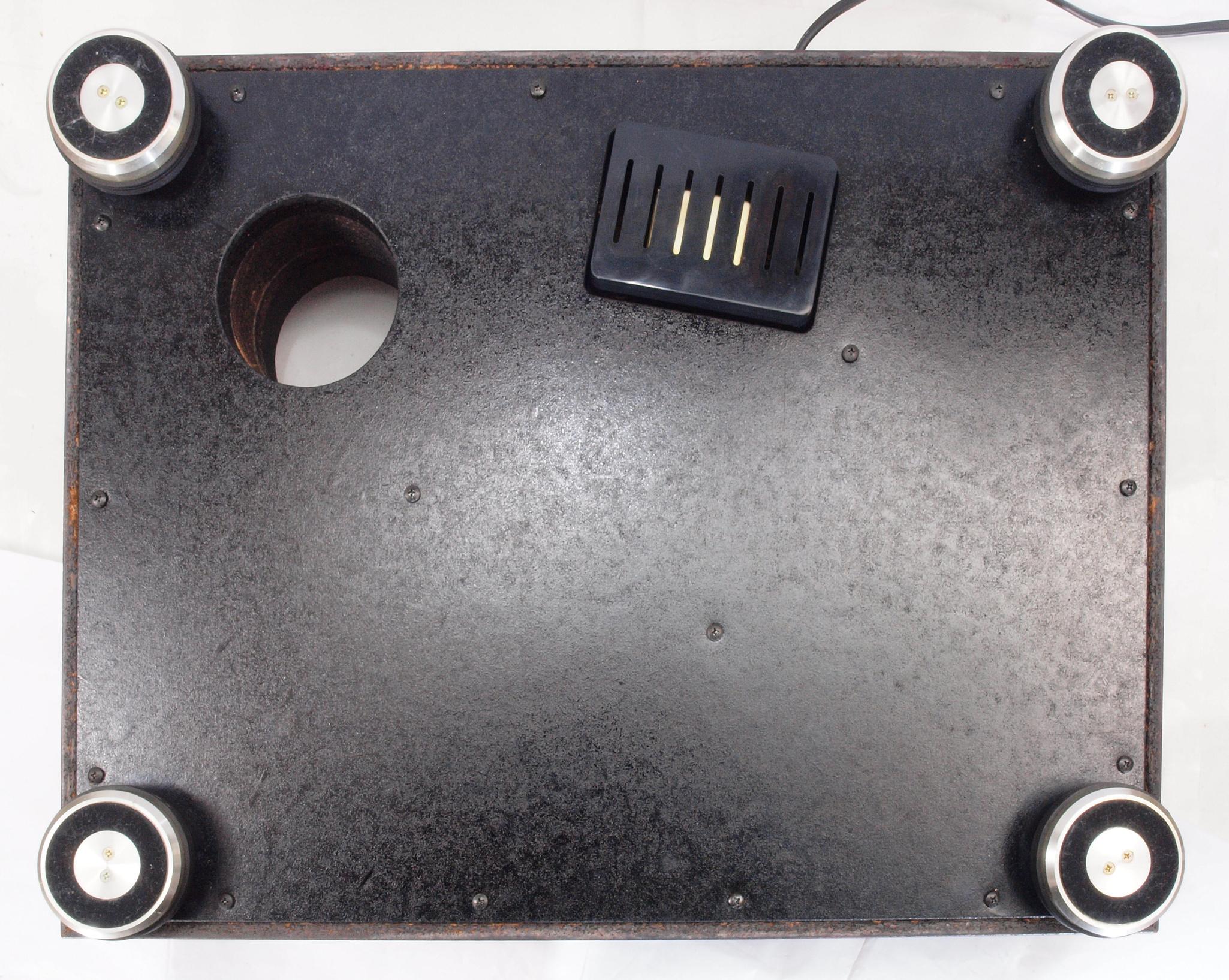

Ａ２５．　点検中、下から見る。

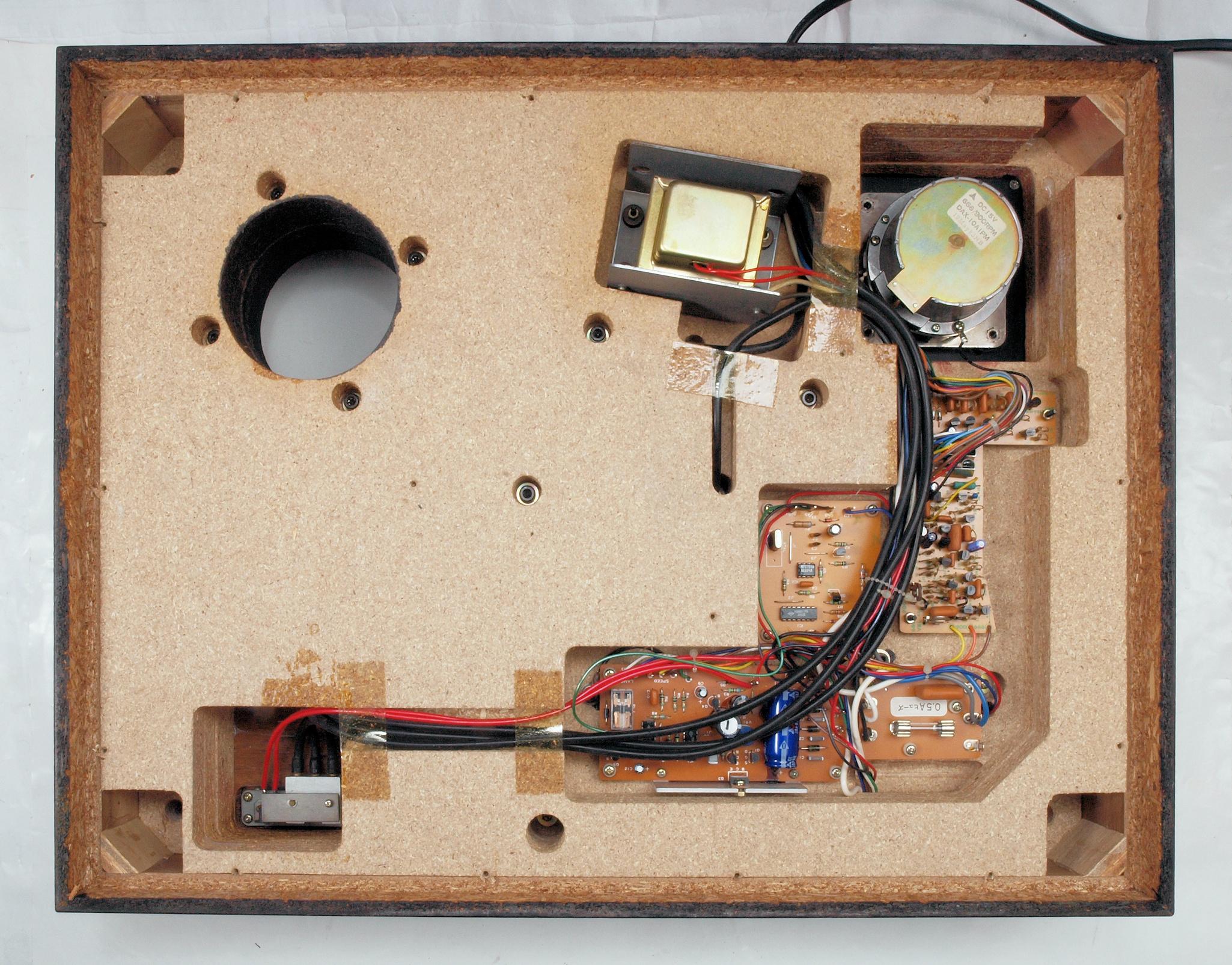

Ａ２６．　点検中　下蓋を外し、下から見る。

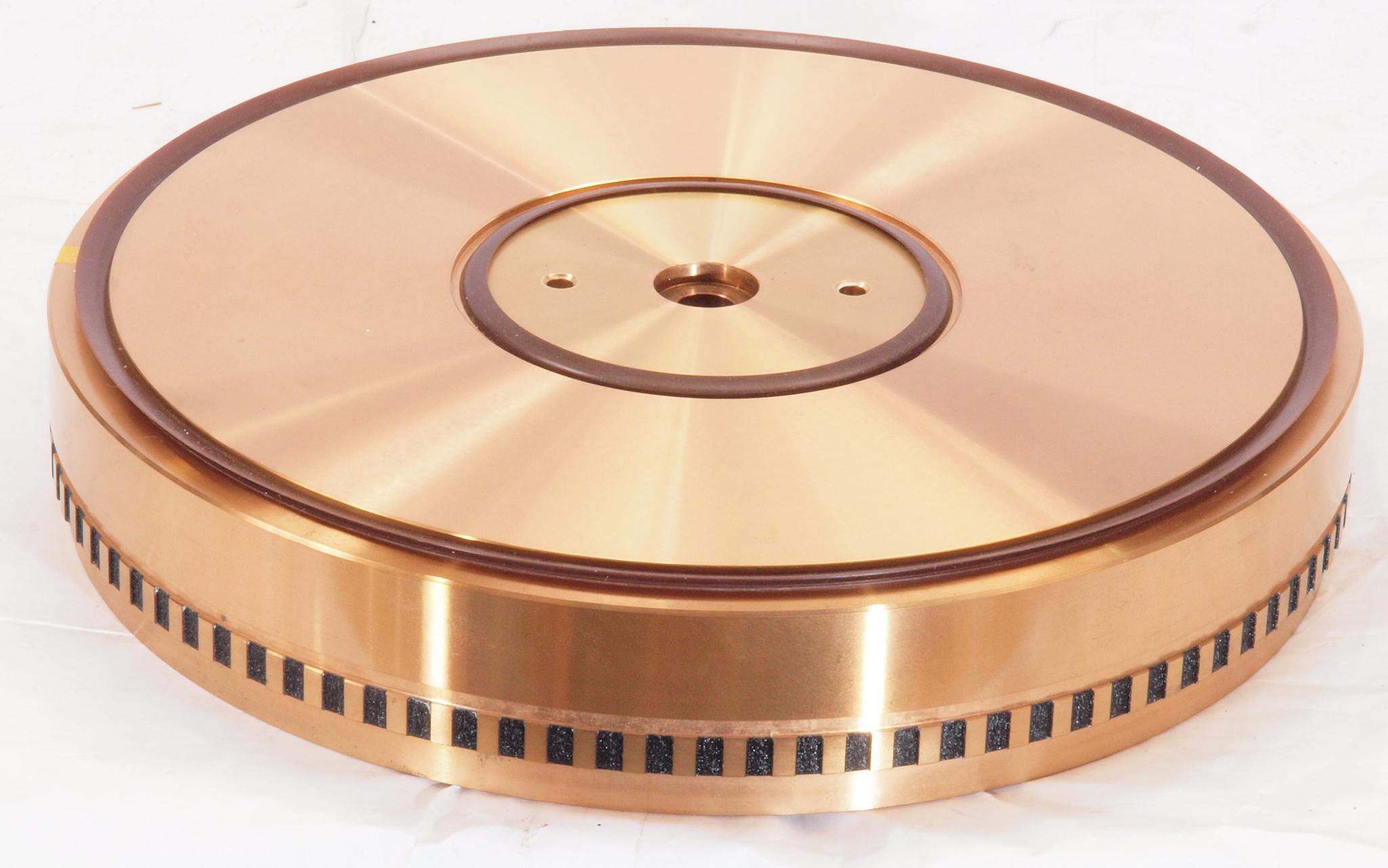

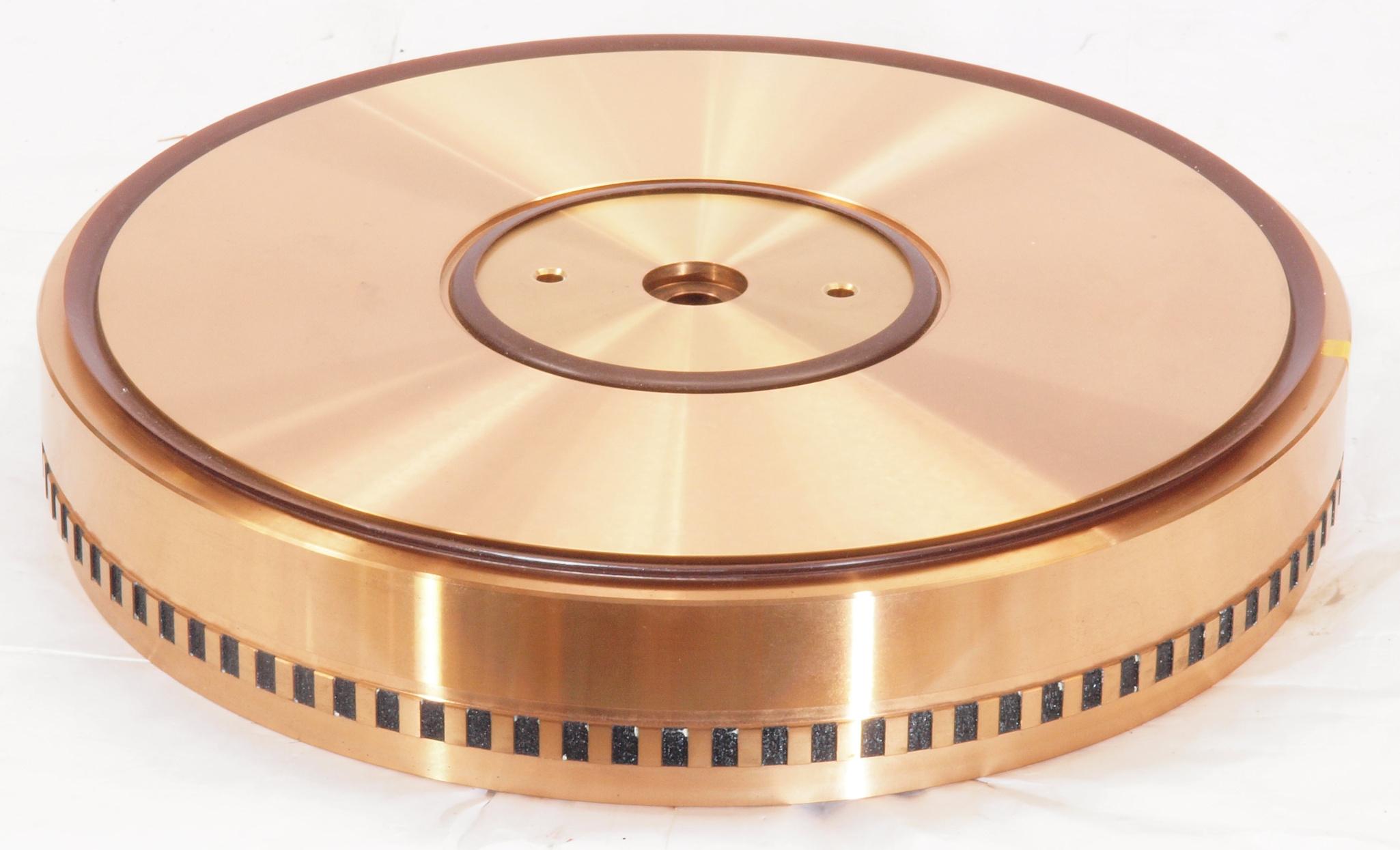

Ａ３１．　点検中、ターンテーブル。

Ａ３２．　点検中、ターンテーブル横。

Ａ３３．　点検中、ターンテーブル横、反対側。

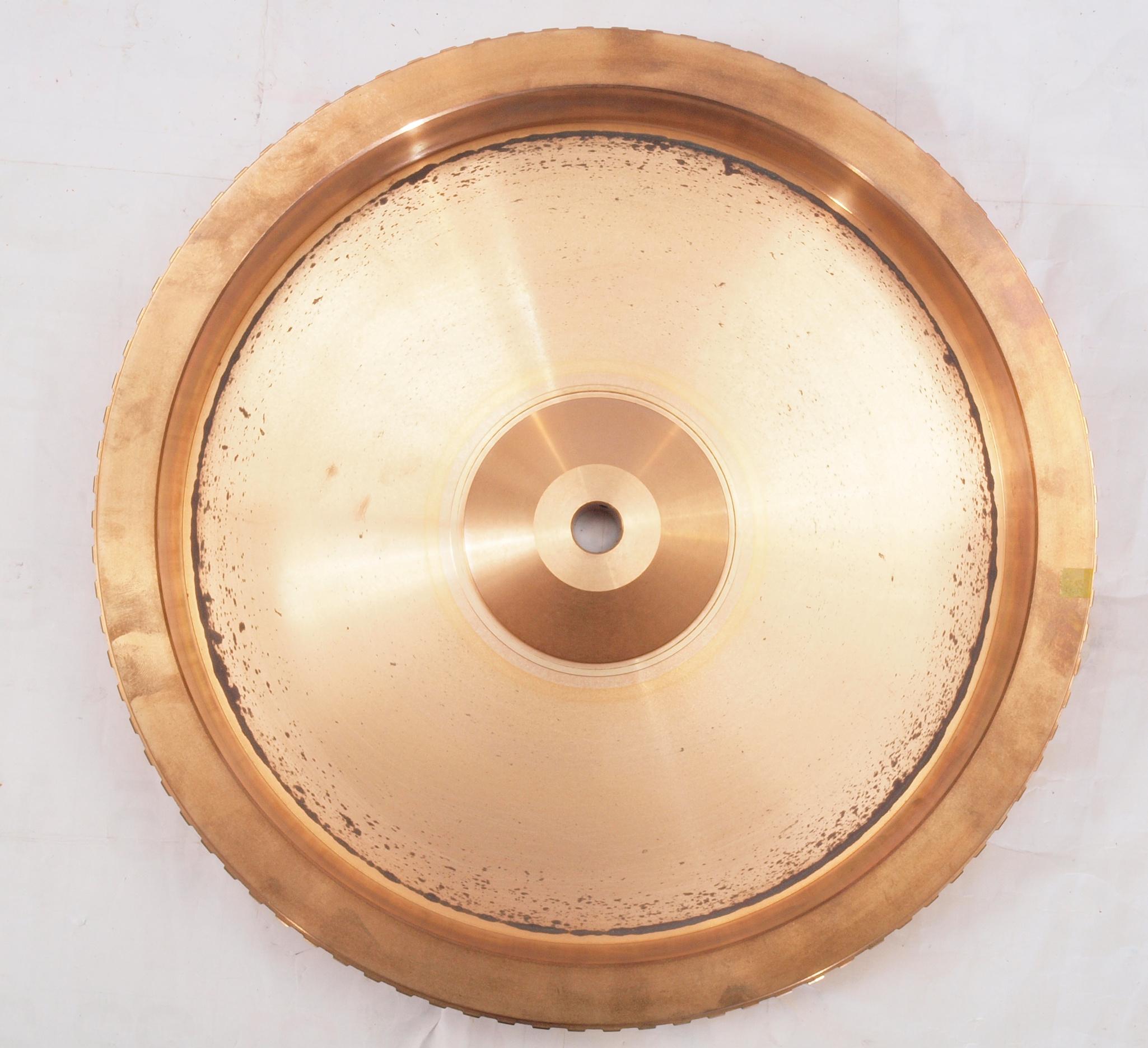

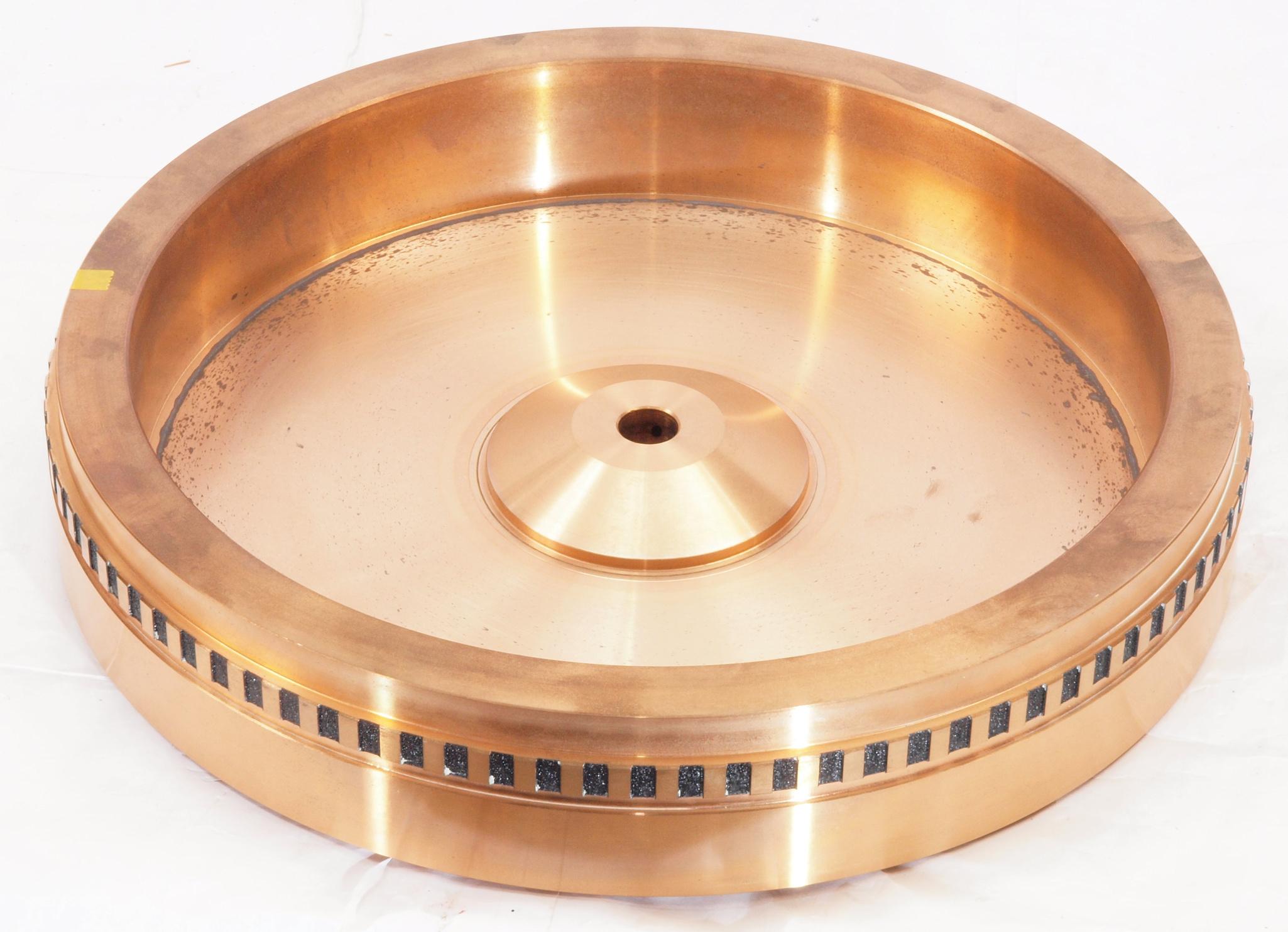

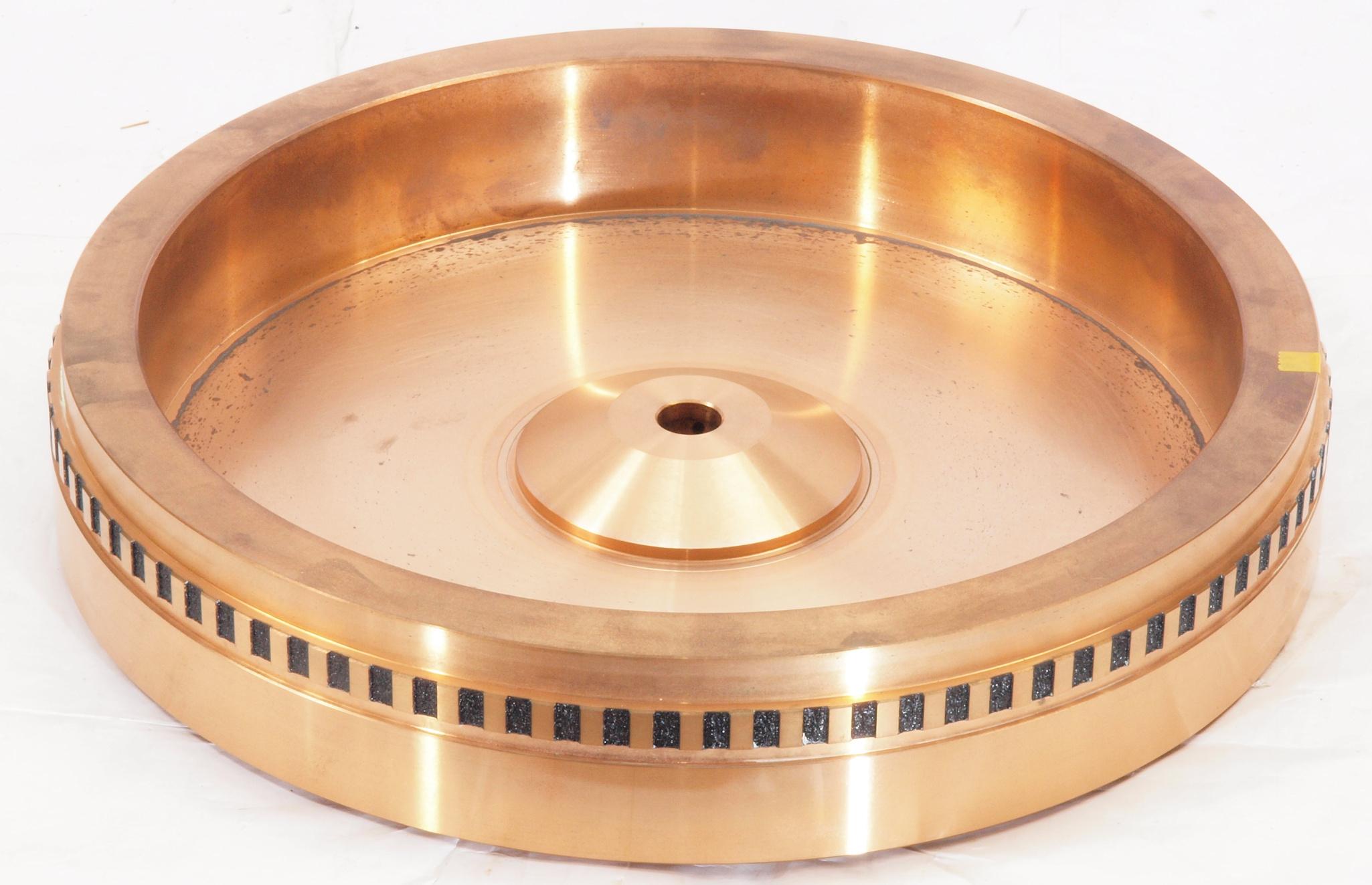

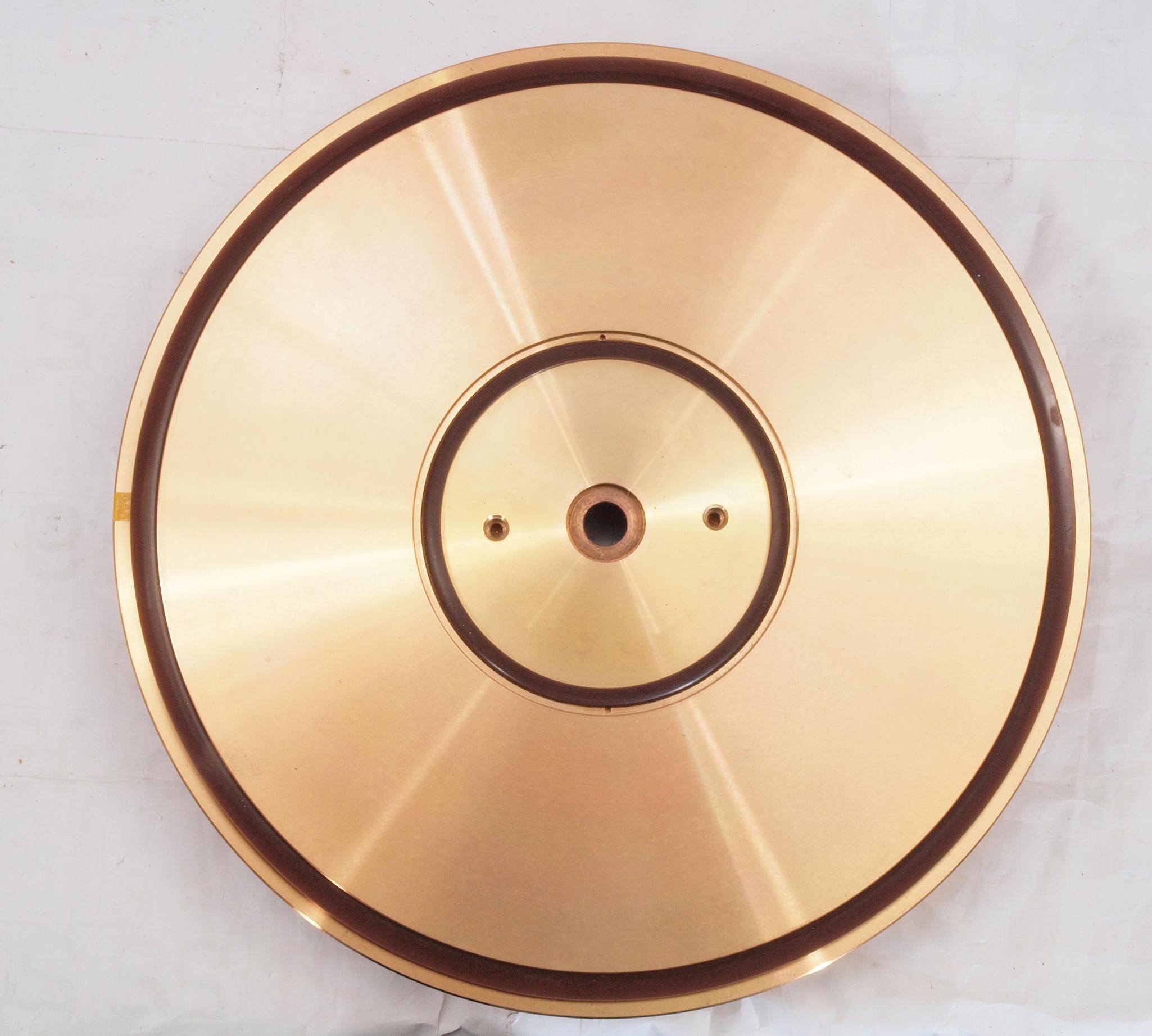

Ａ３４．　点検中、ターンテーブル裏。

Ａ３５．　点検中、ターンテーブル裏横。

Ａ３６．　点検中、ターンテーブル裏横、反対側。

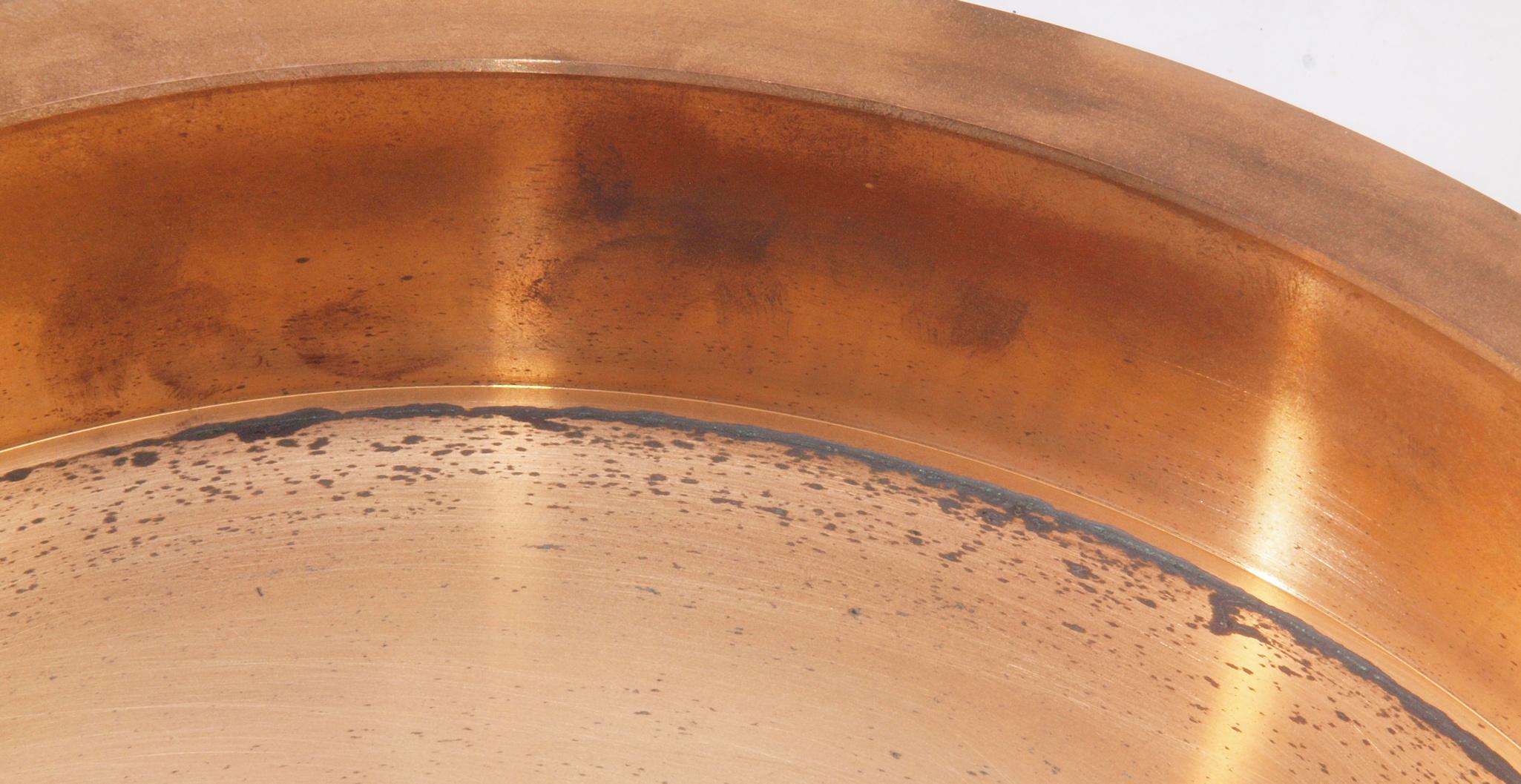

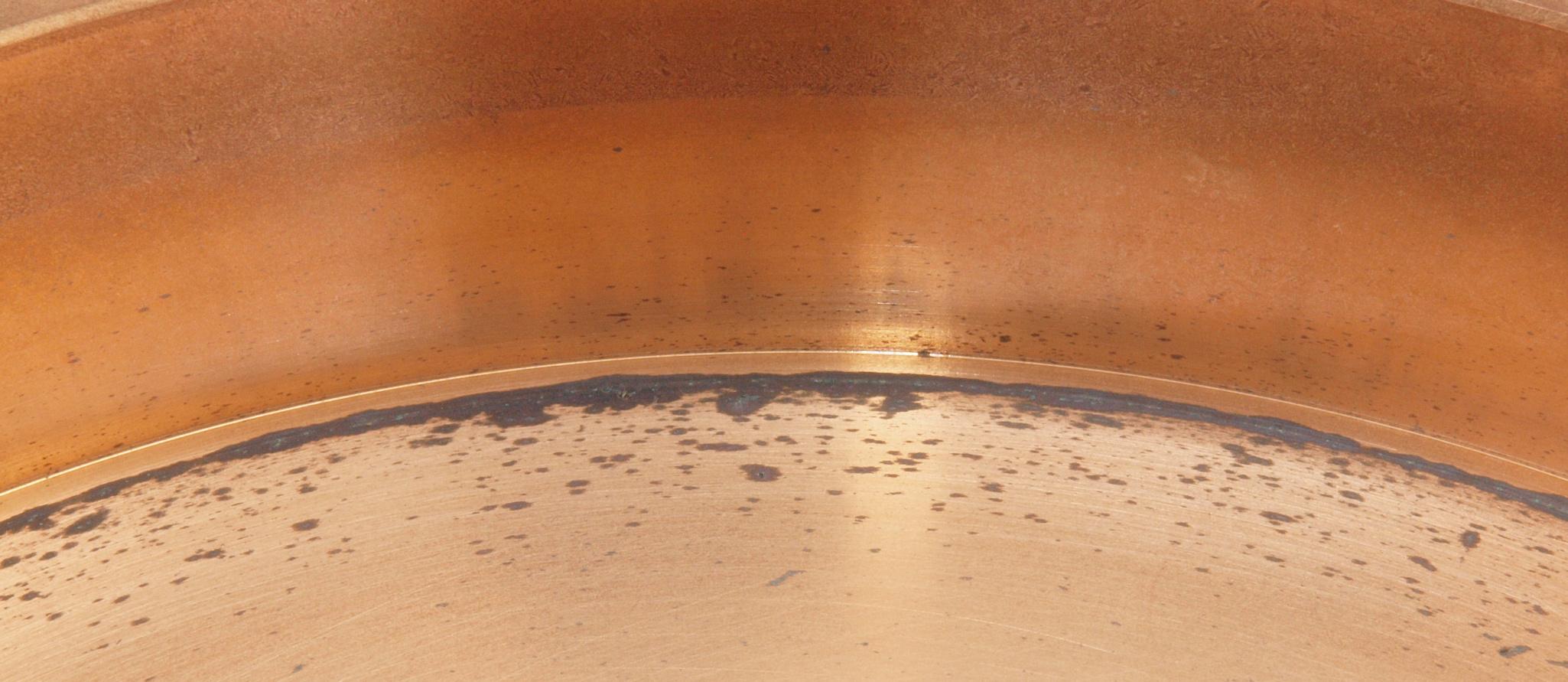

Ａ３７．　点検中、ターンテーブル裏カビ（汚れ）。

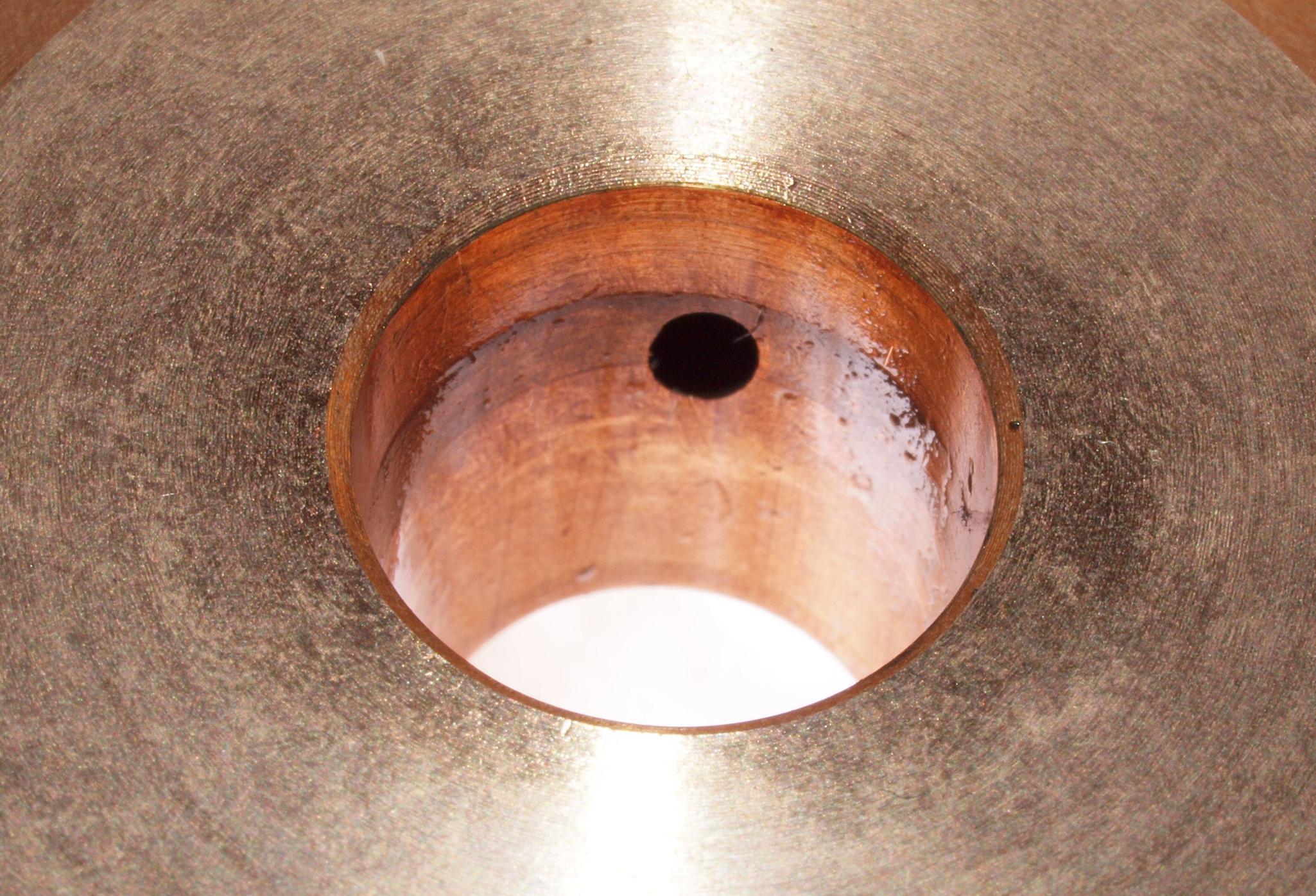

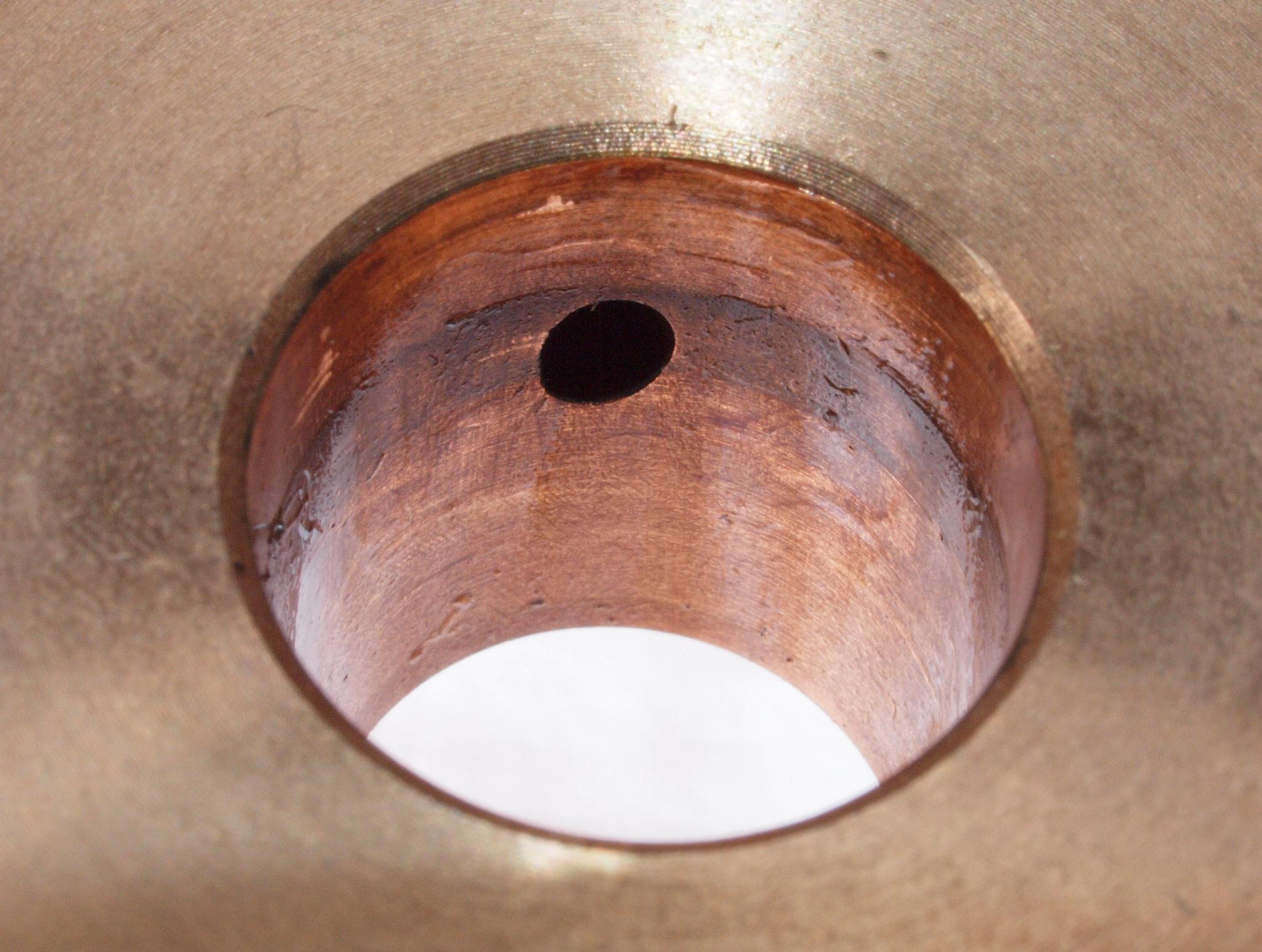

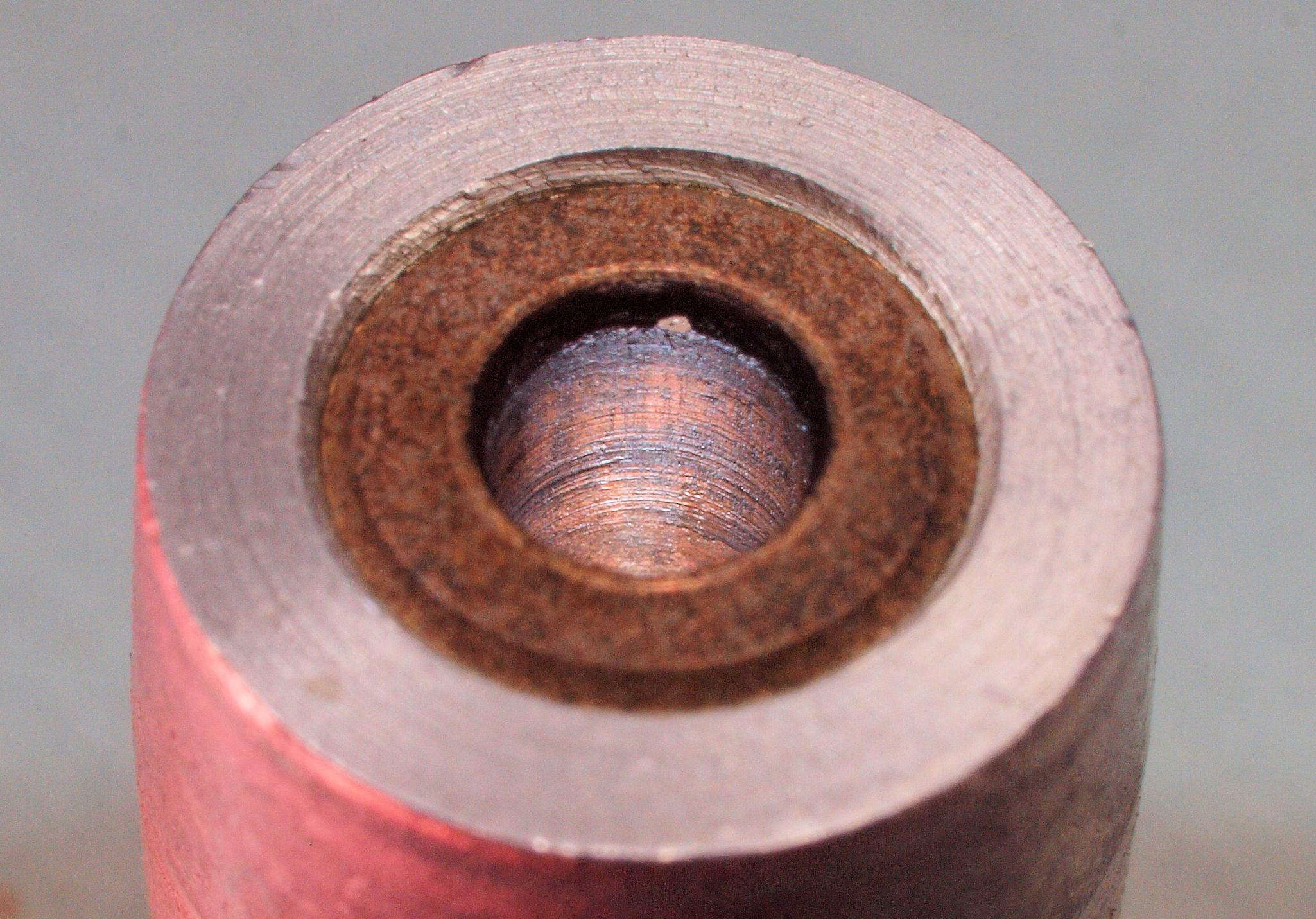

Ａ３８．　点検中、ターンテーブル軸穴。

Ａ３８．　点検中、ターンテーブル軸穴、反対側。

Ｃ．　修理状況
Ｃ１１．　修理前　制御基板

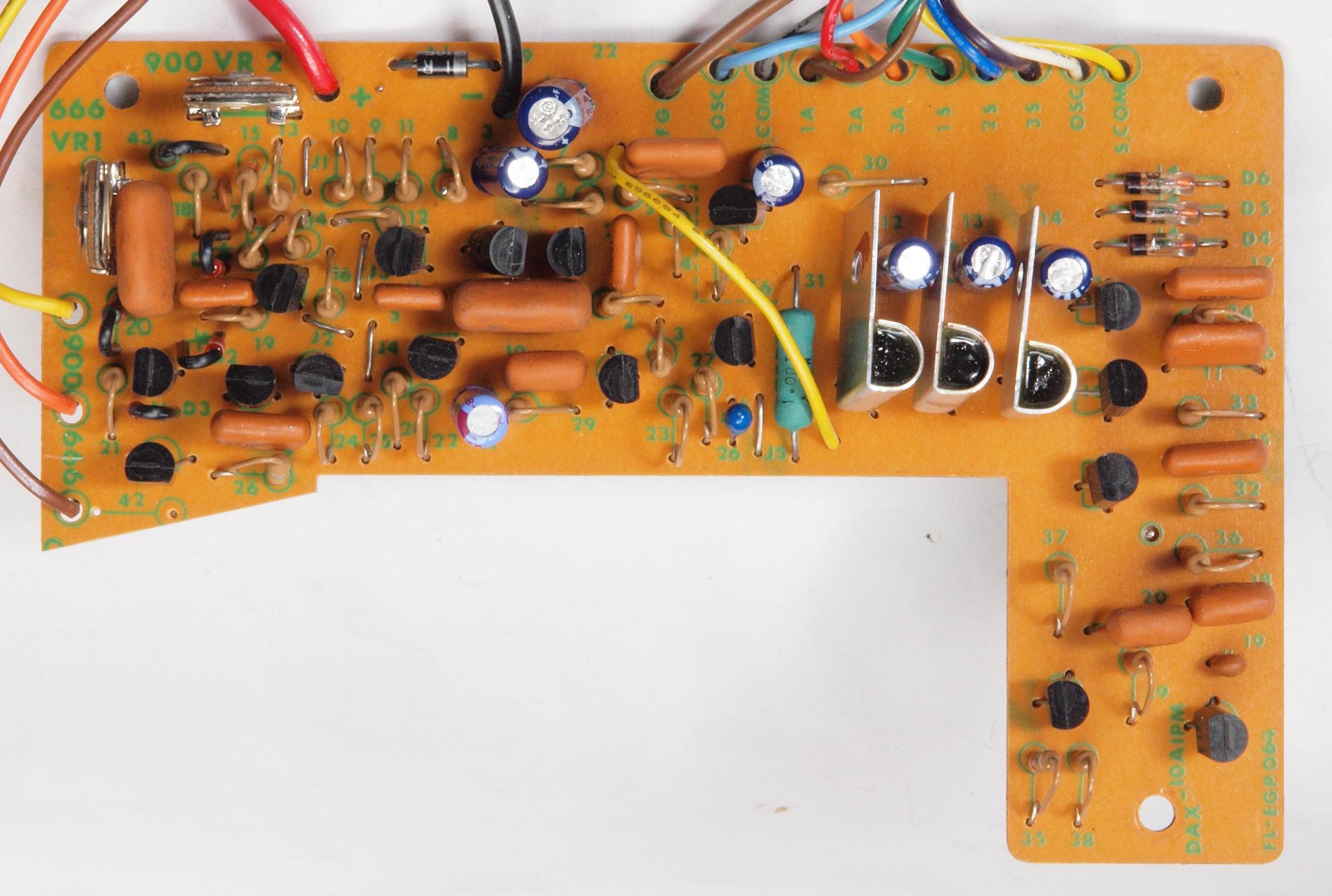

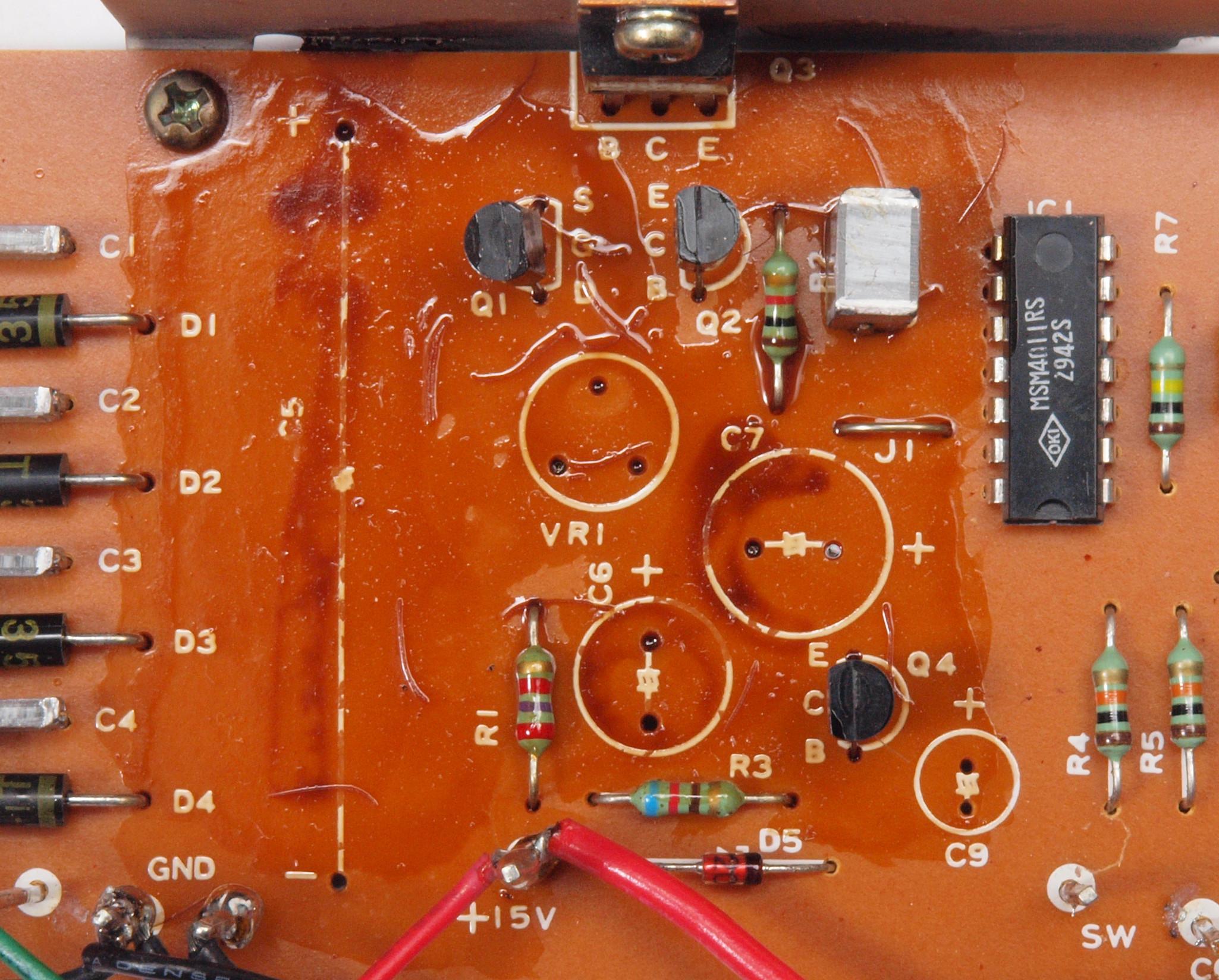

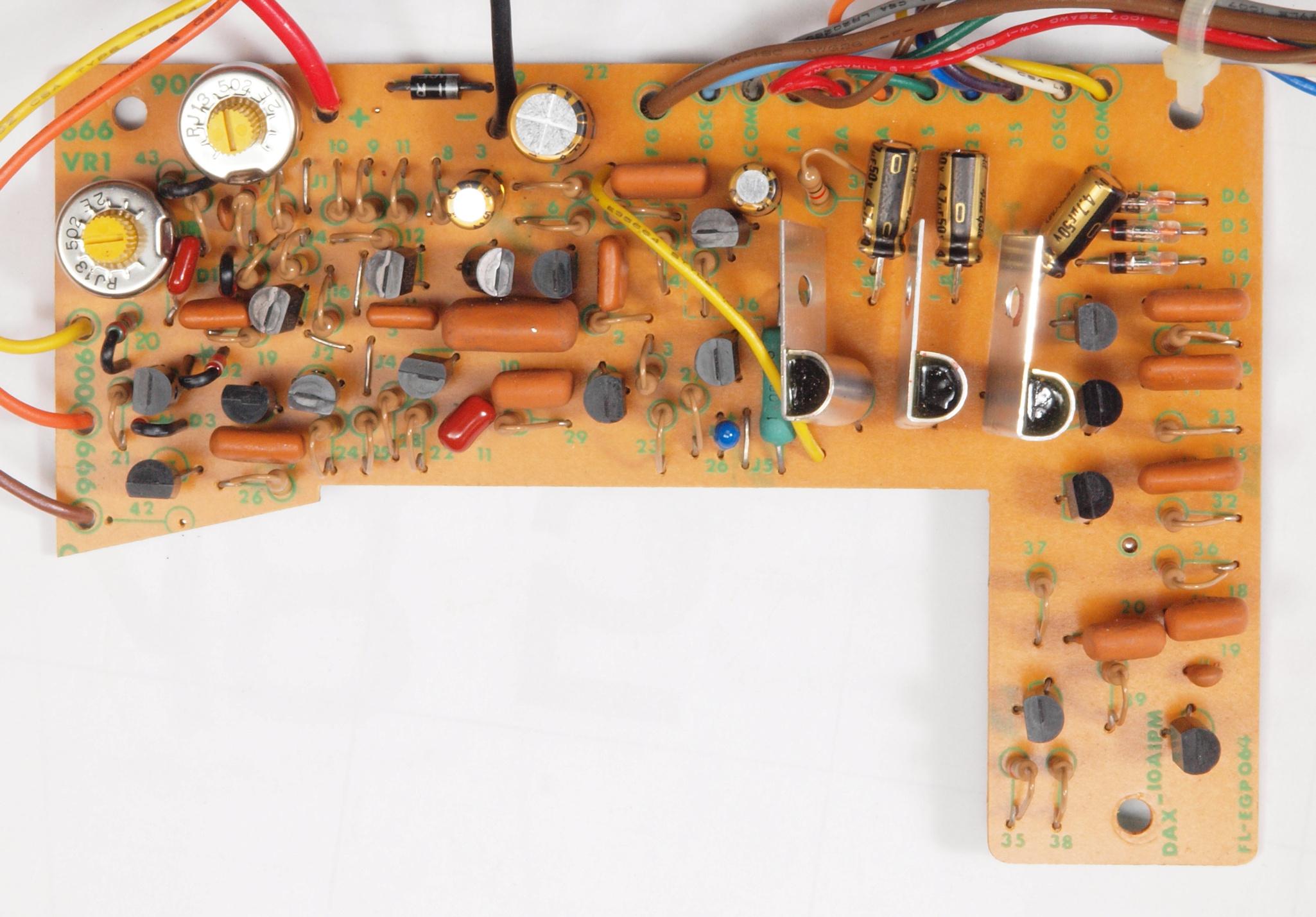

Ｃ１２　．修理後　制御基板、　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー２個交換

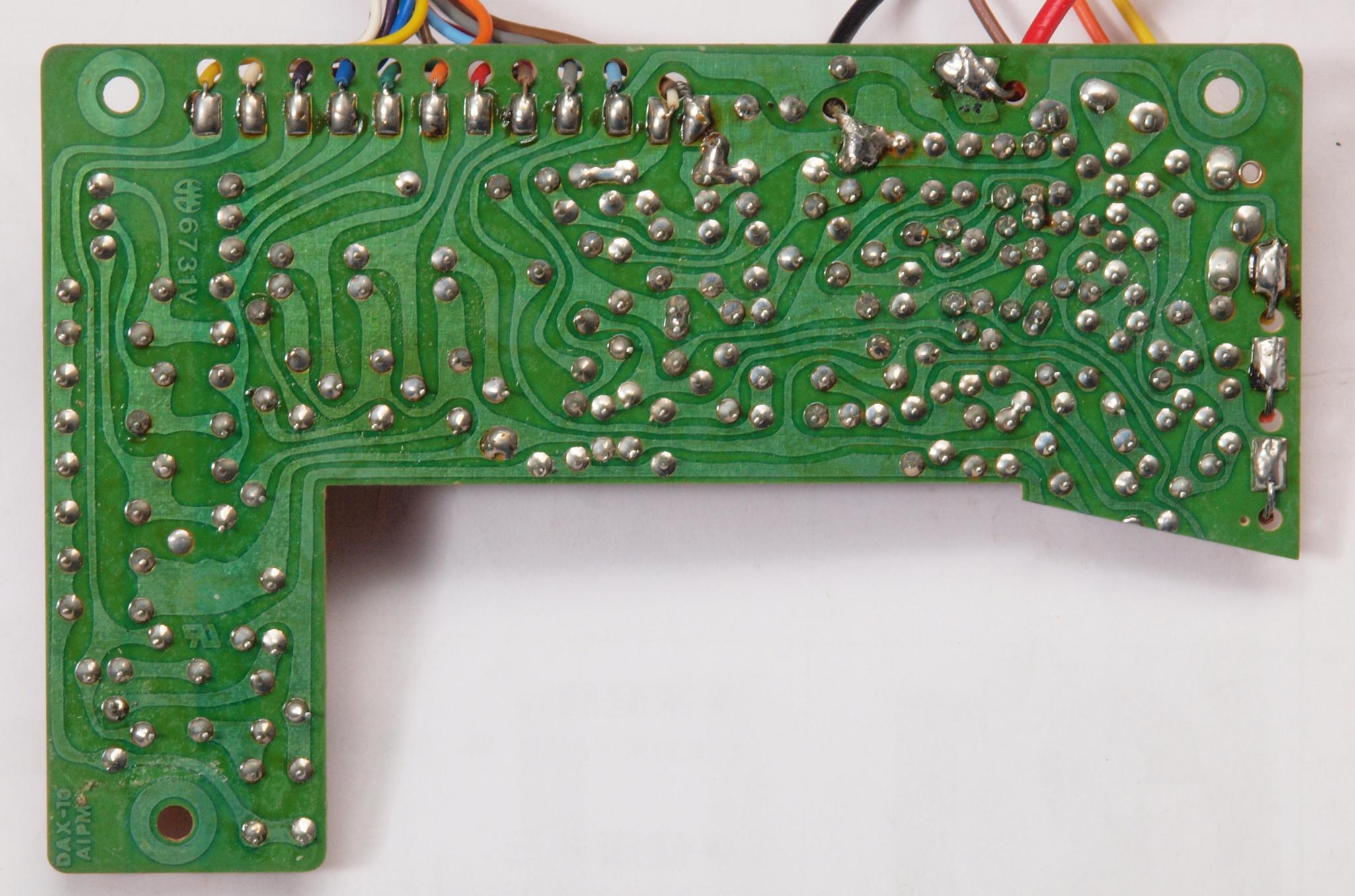

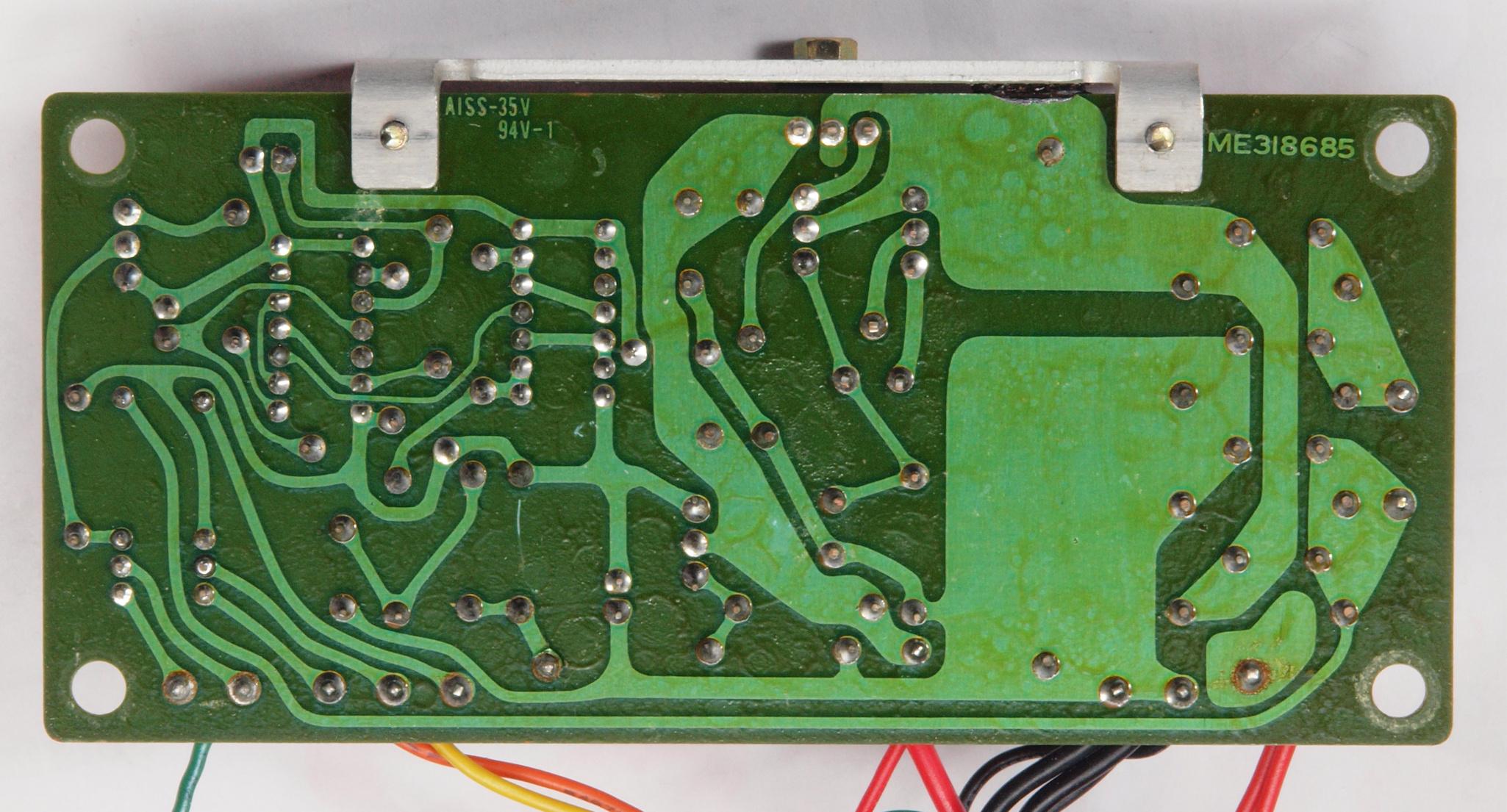

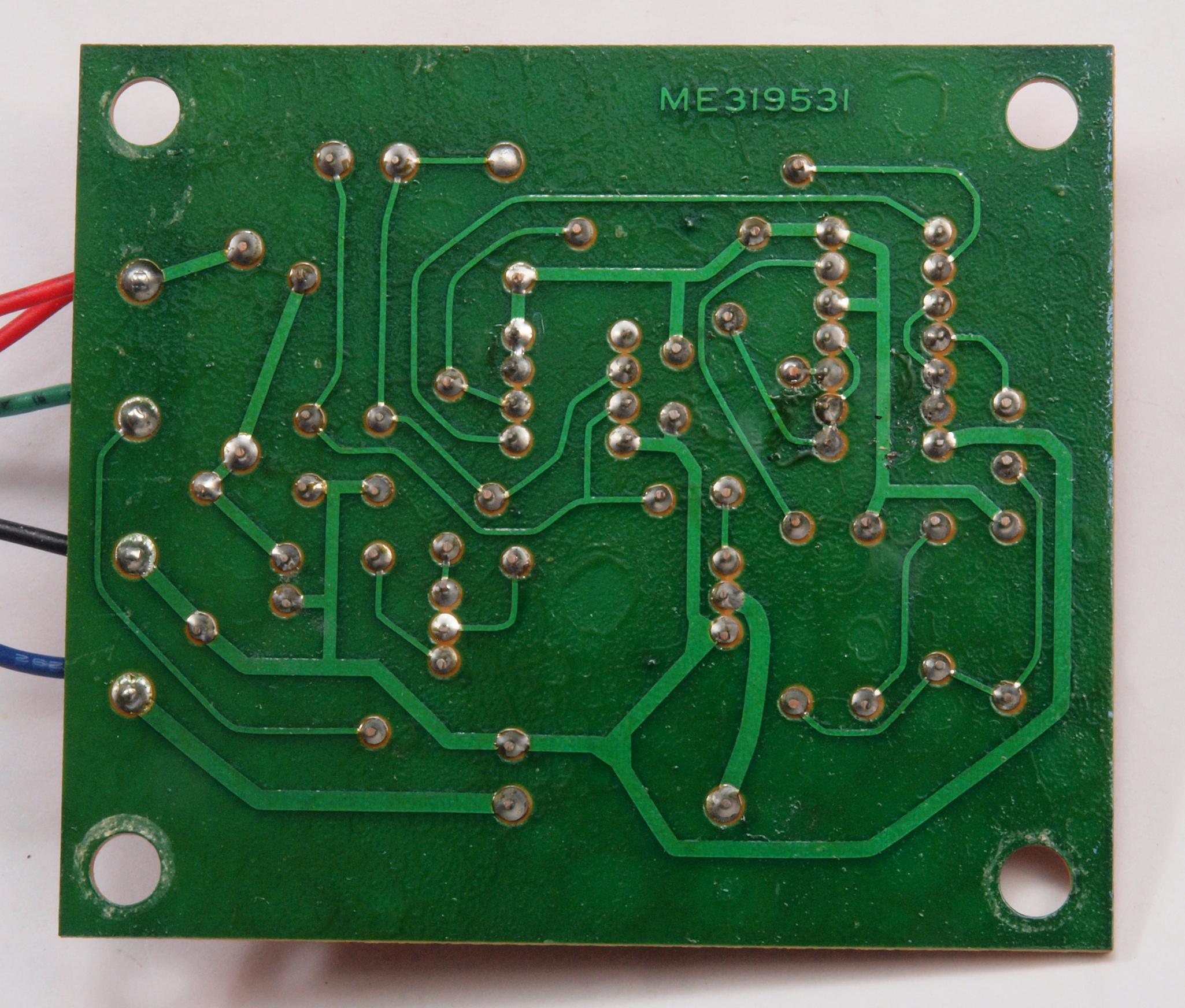

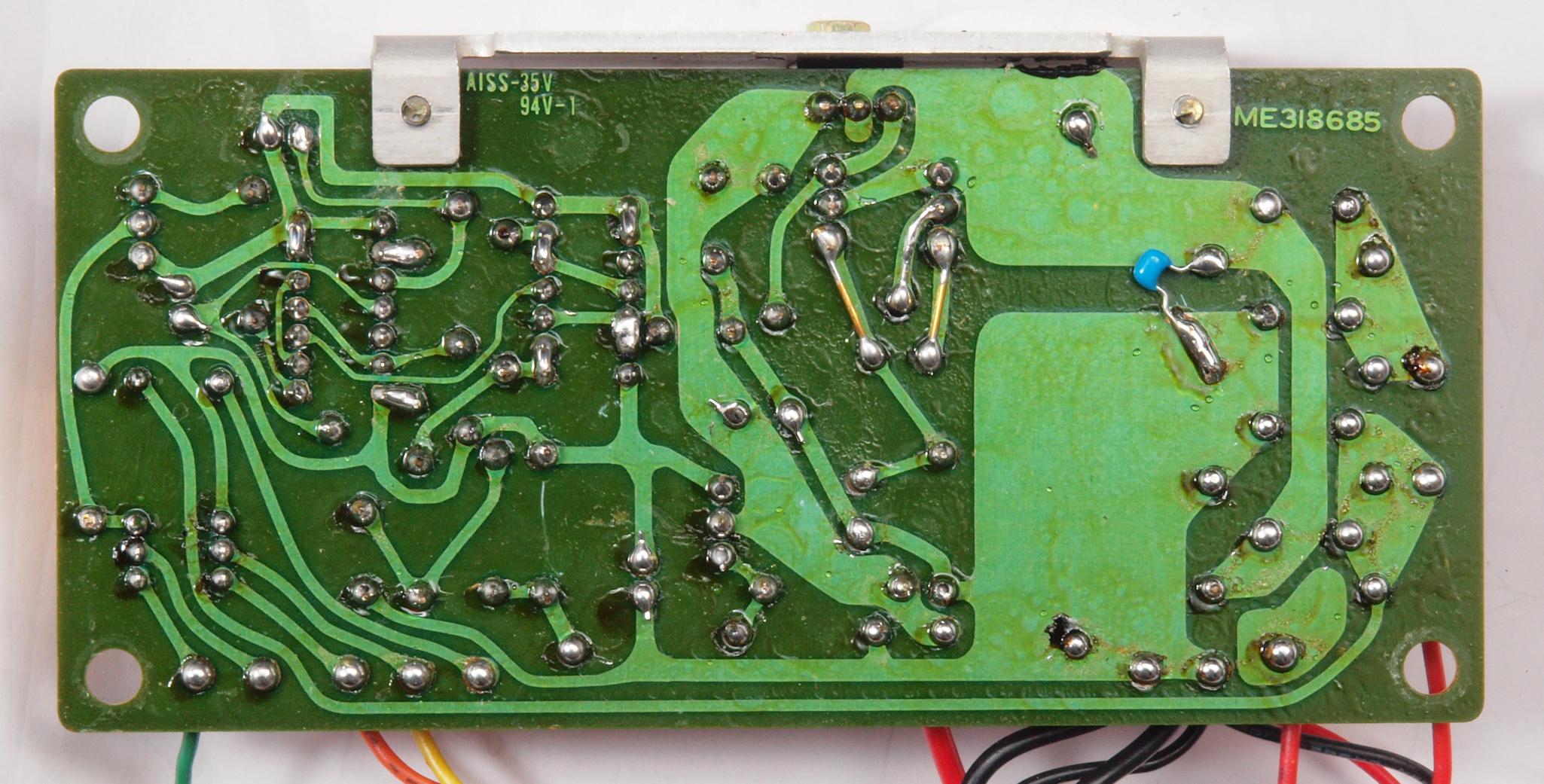

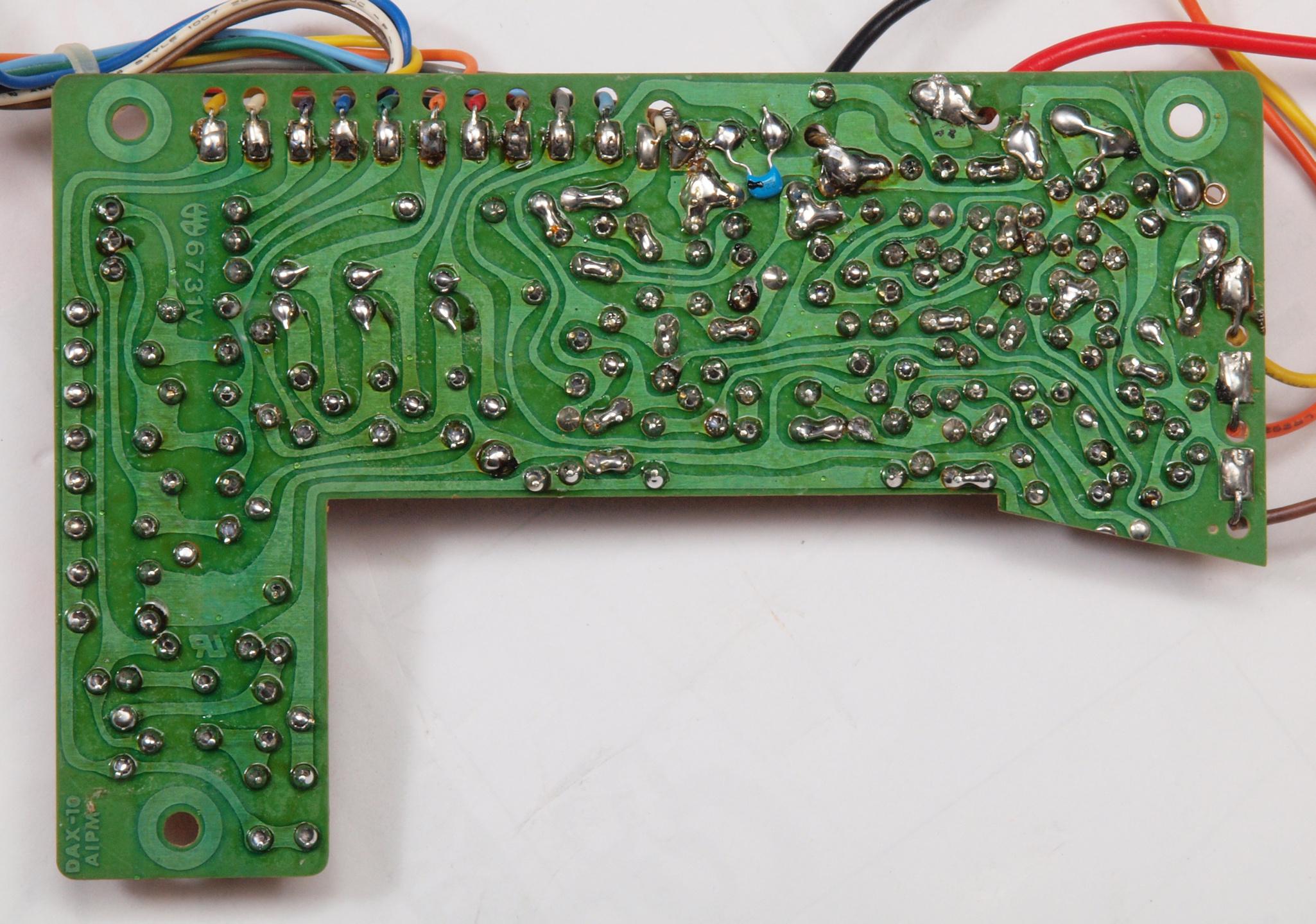

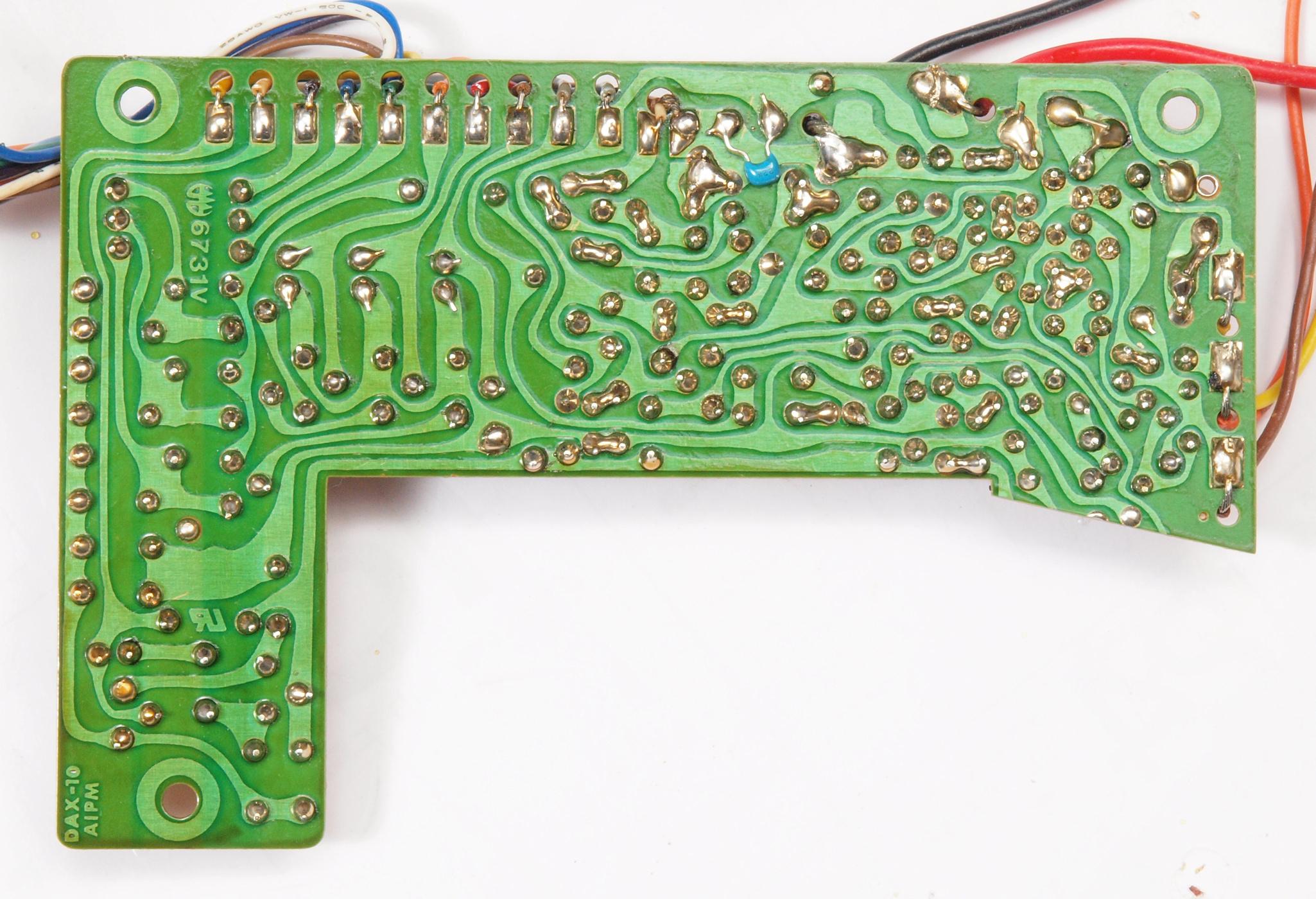

Ｃ１３．　修理前　制御基板裏

Ｃ１４．　修理（半田補正）後　制御基板裏

Ｃ１５．　完成制御基板基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ２１．　修理前　電源・３３／４５切替基板

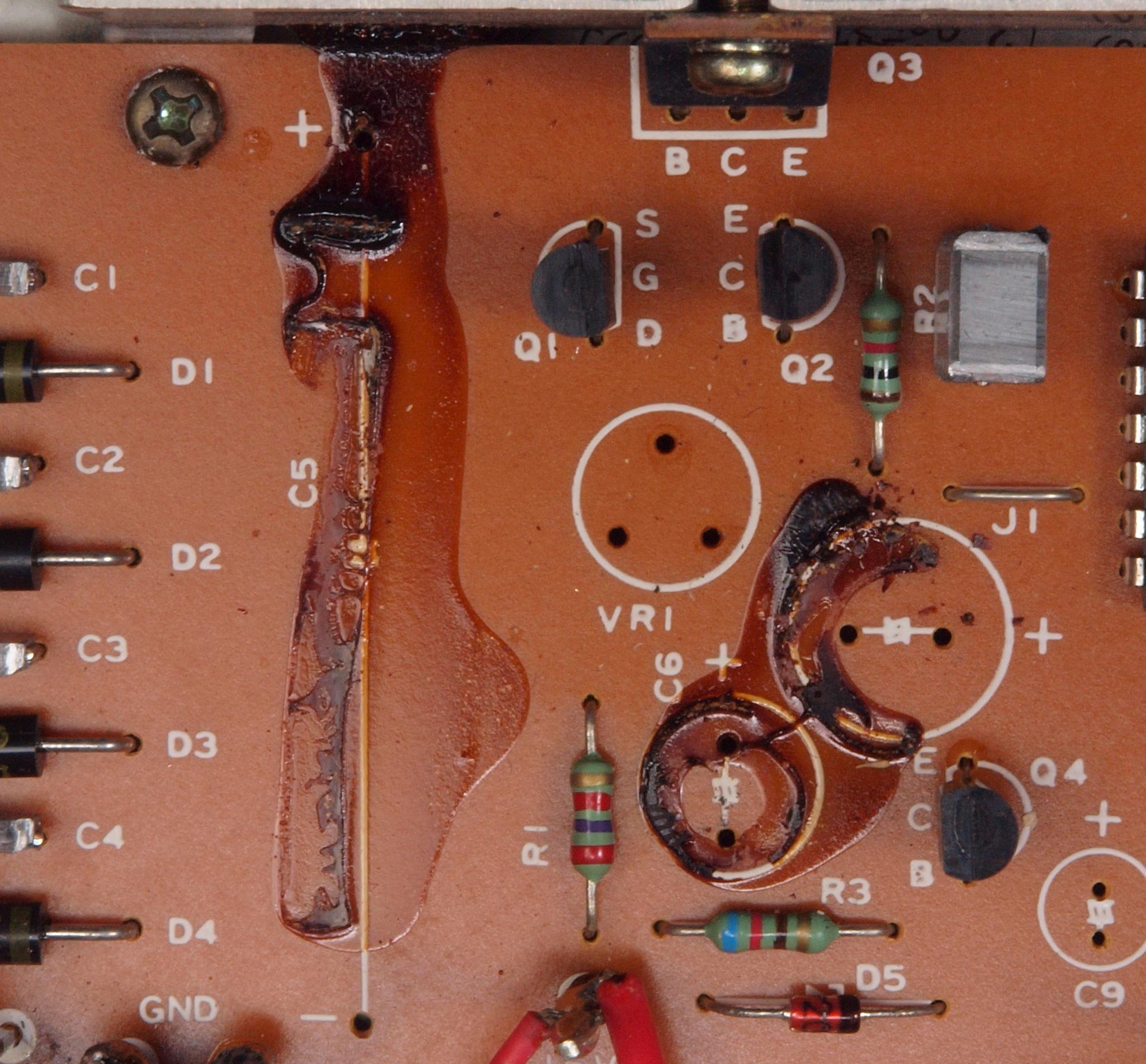

Ｃ２１２．　修理中　電源・３３／４５切替基板、　電解コンデンサー固定するトルエン溶媒の接着剤。

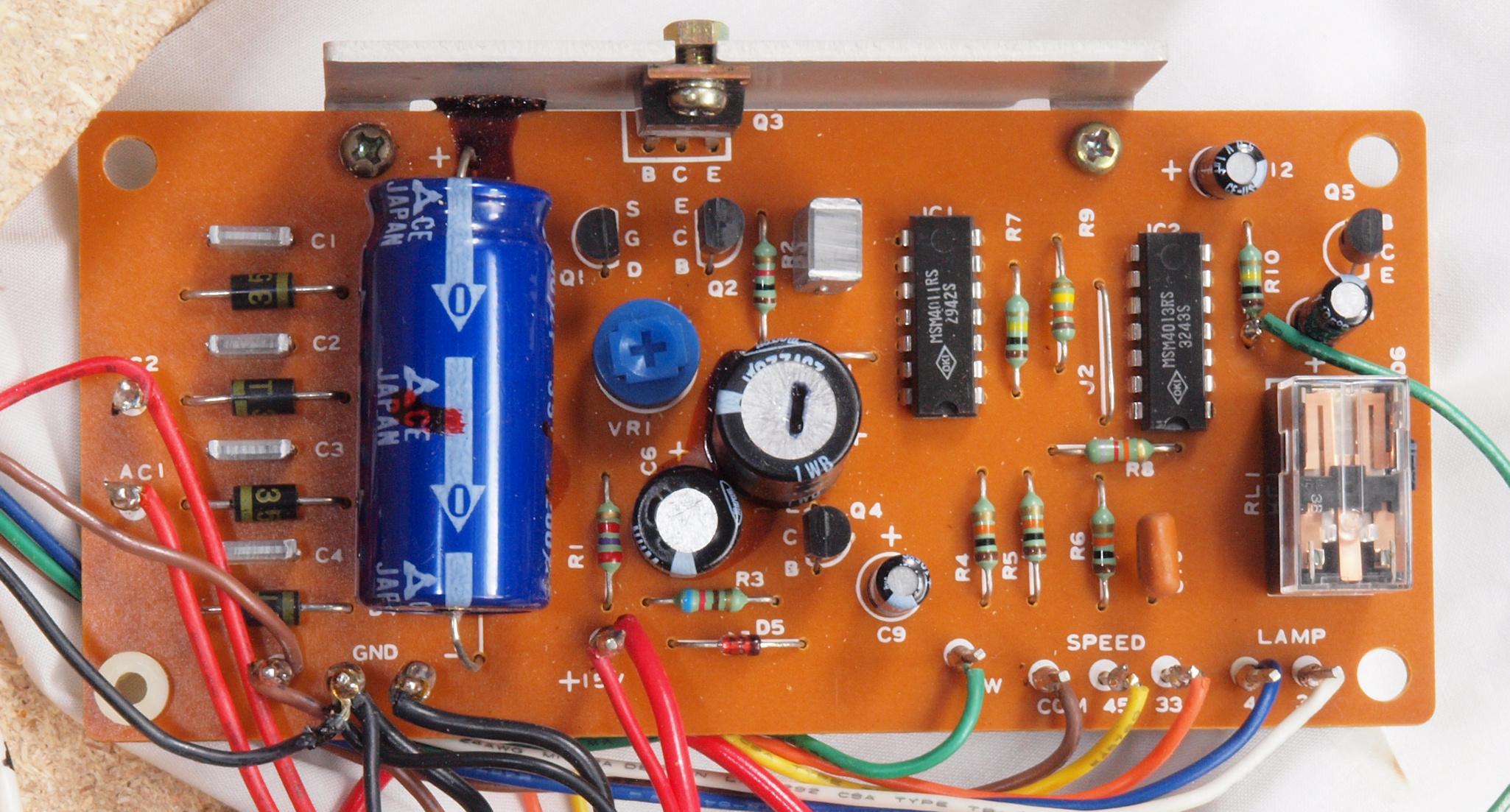

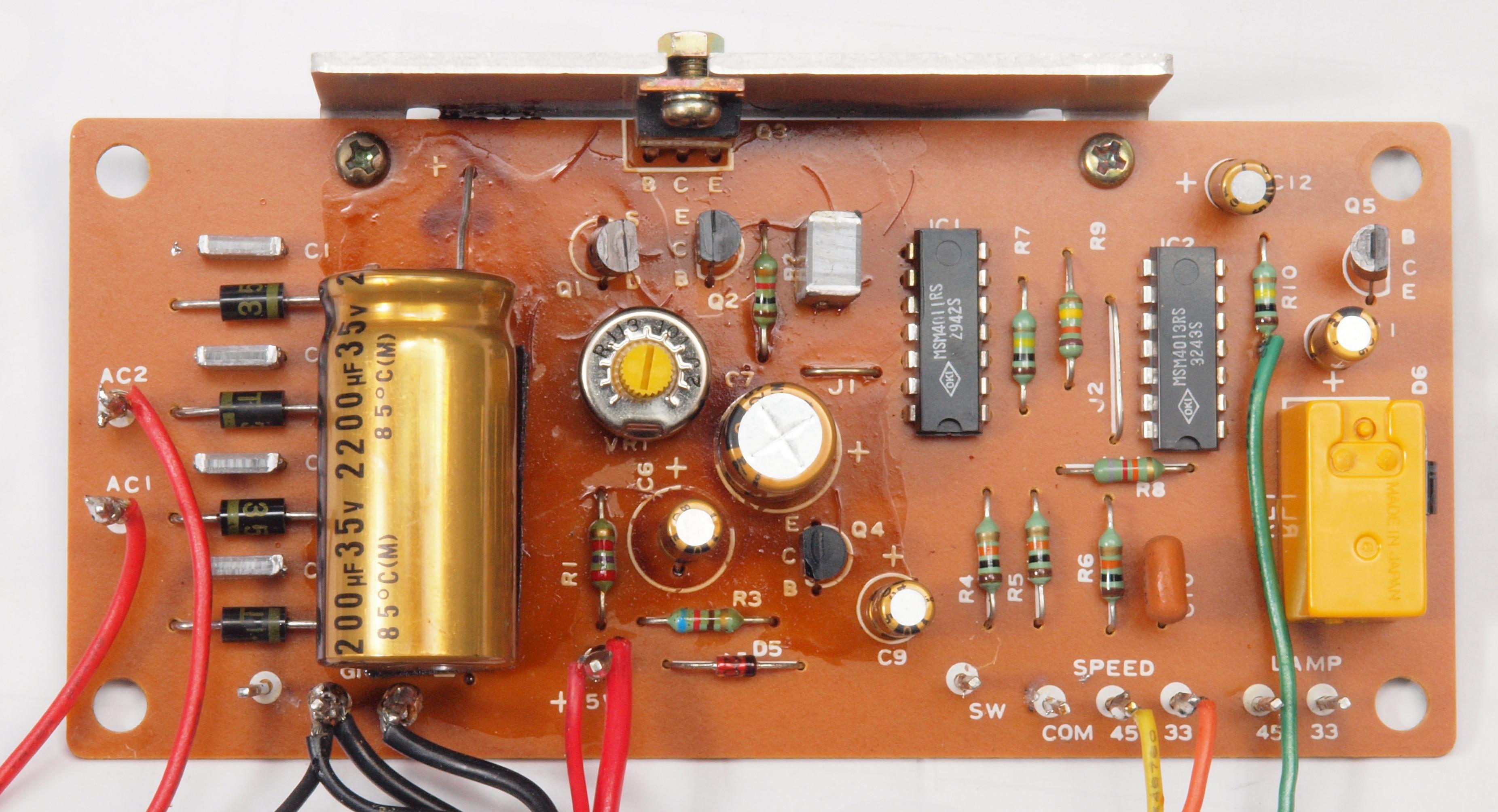

Ｃ２２．　修理後　電源・３３／４５切替基板。　半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換

Ｃ２３．　修理前　電源・３３／４５切替基板裏

Ｃ２３２．　修理中　電源・３３／４５切替基板裏、半田不良ケ所。

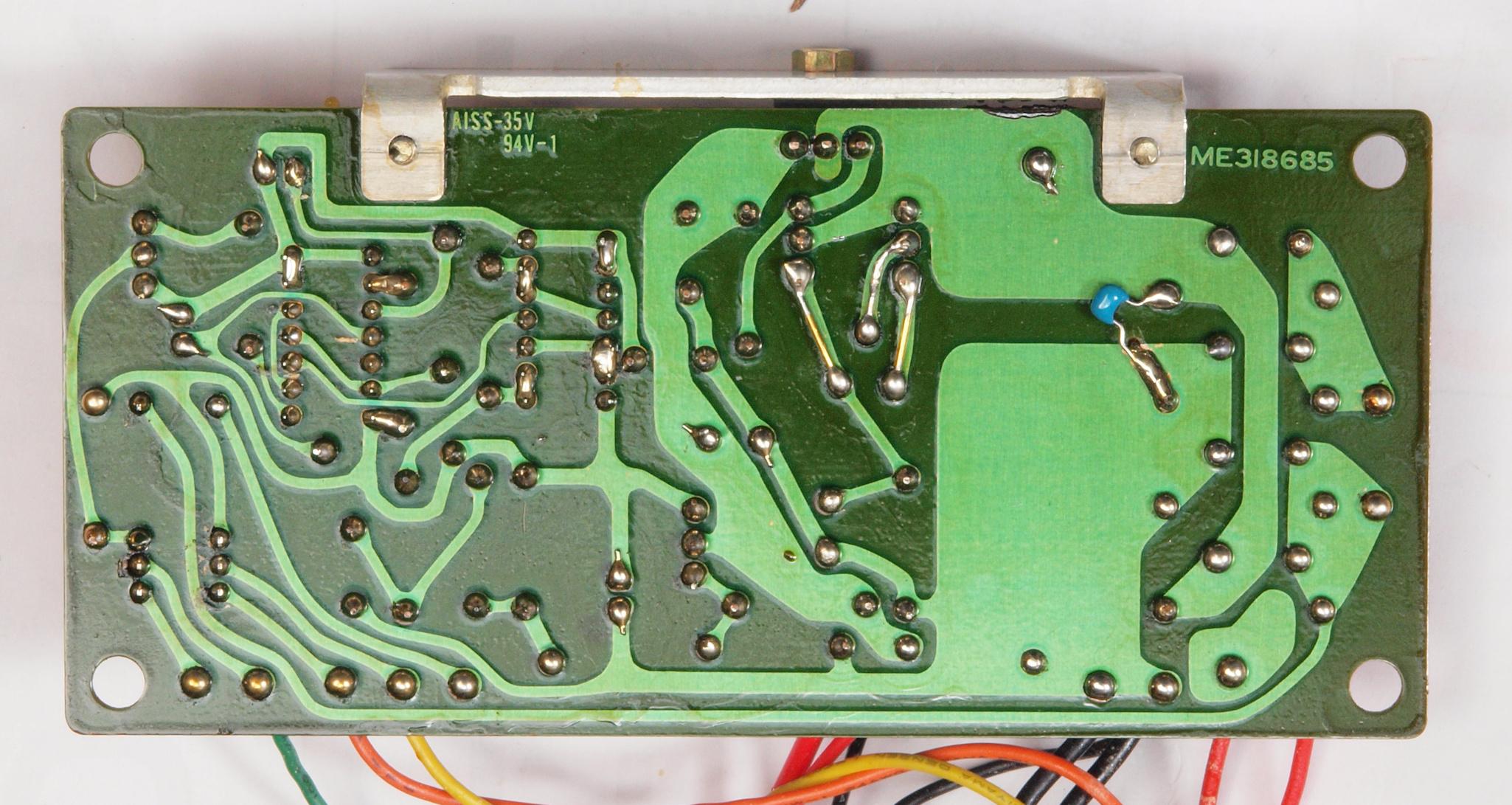

Ｃ２４．　修理（半田補正）後　電源・３３／４５切替基板裏

Ｃ２５．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

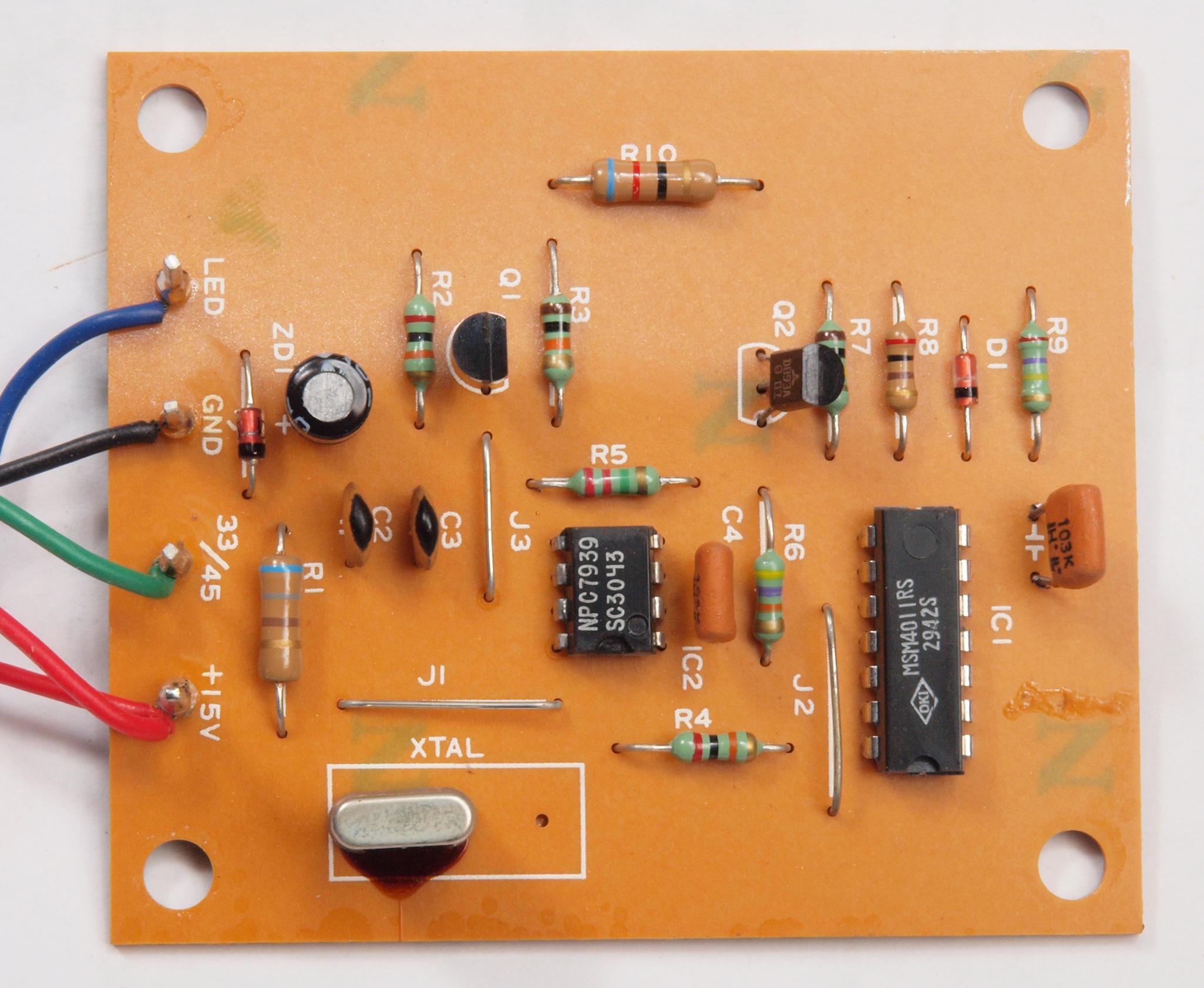

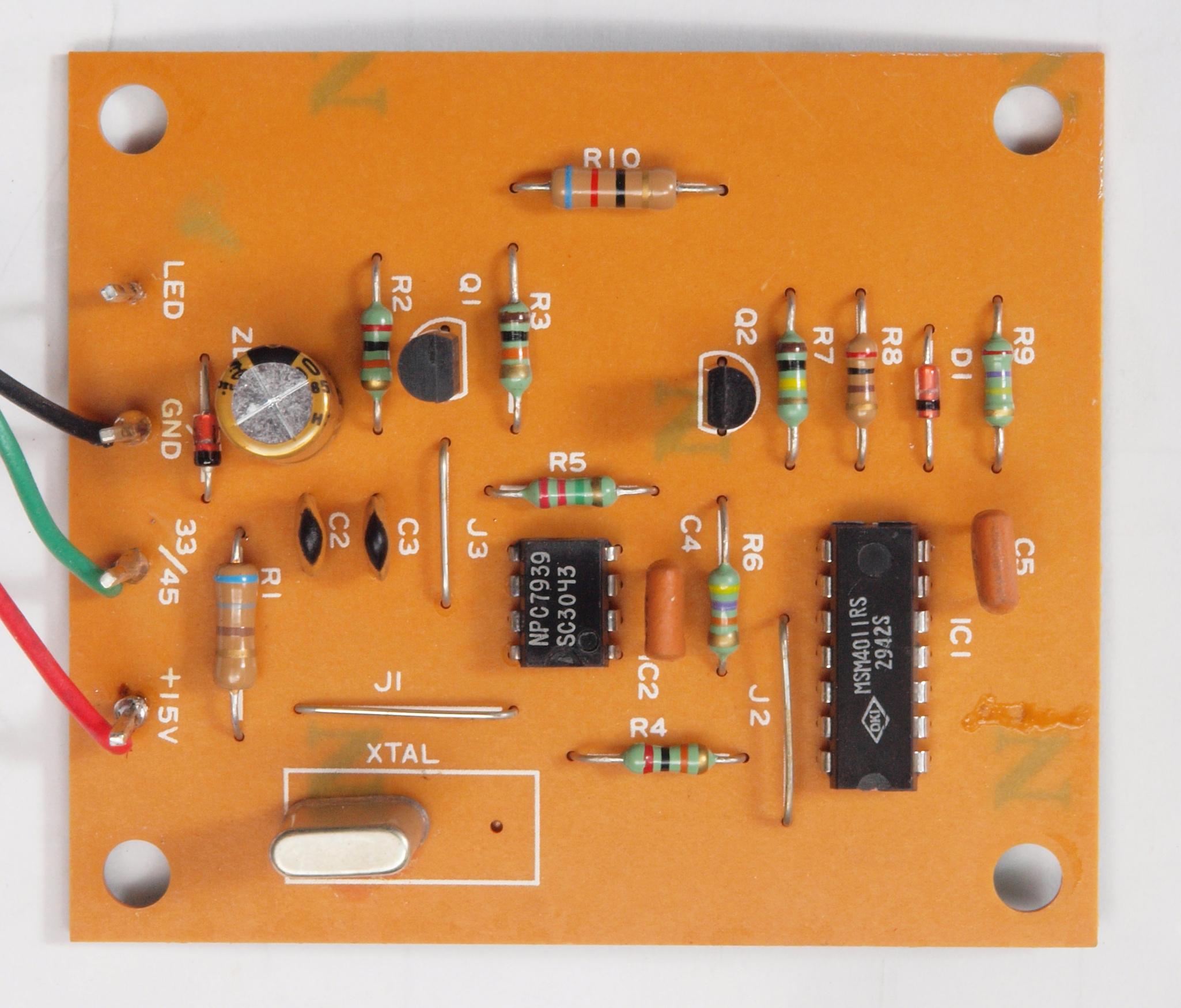

Ｃ３１．　修理前　ストロボ基板

Ｃ３２．　修理後　ストロボ基板　電解コンデンサー１個交換

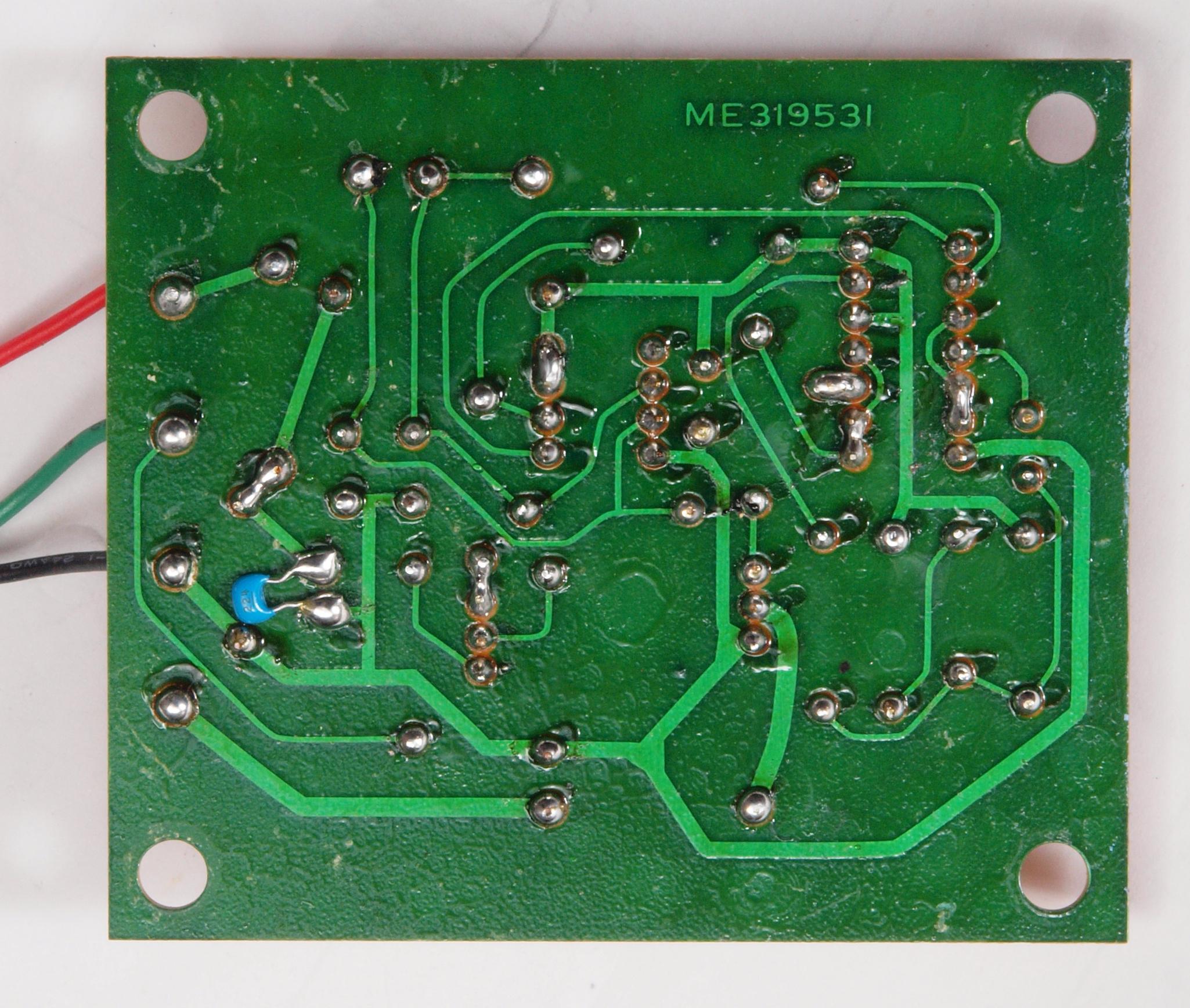

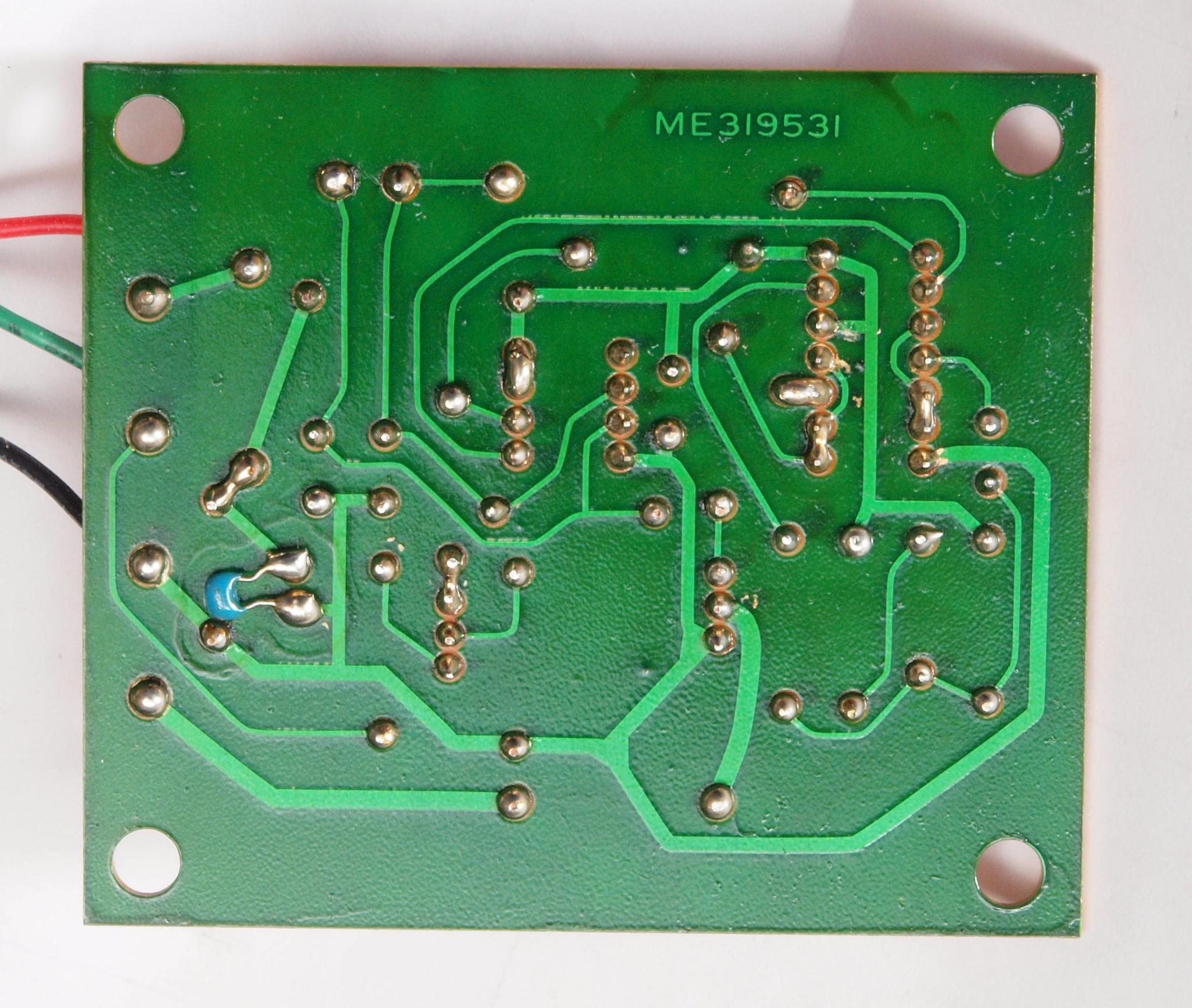

Ｃ３３．　修理前　ストロボ基板裏

Ｃ３４．　修理（半田補正）後　ストロボ基板裏

Ｃ３５．　完成ストロボ基板裏。余分なフラックスを落として、コート液を塗る。

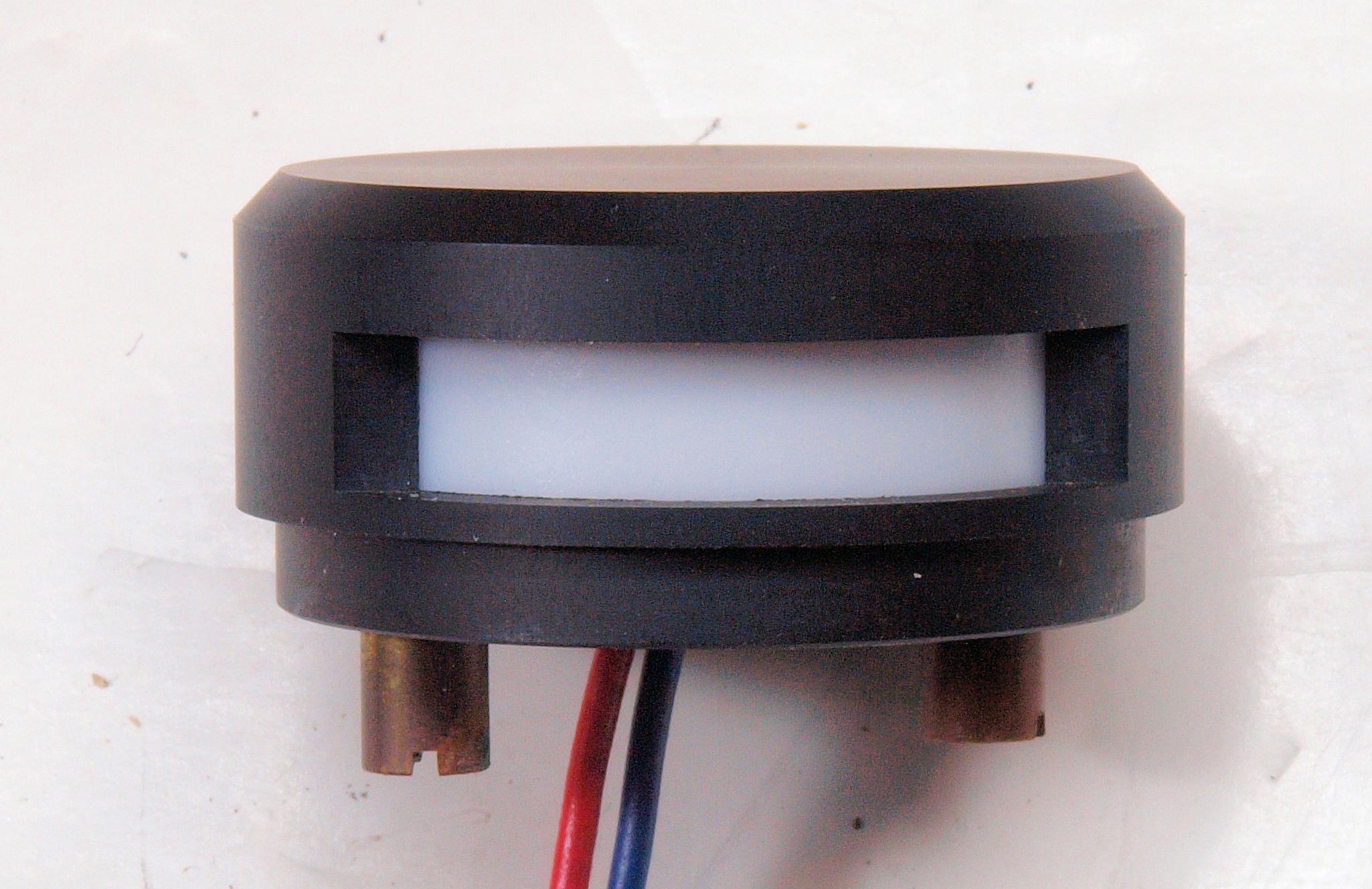

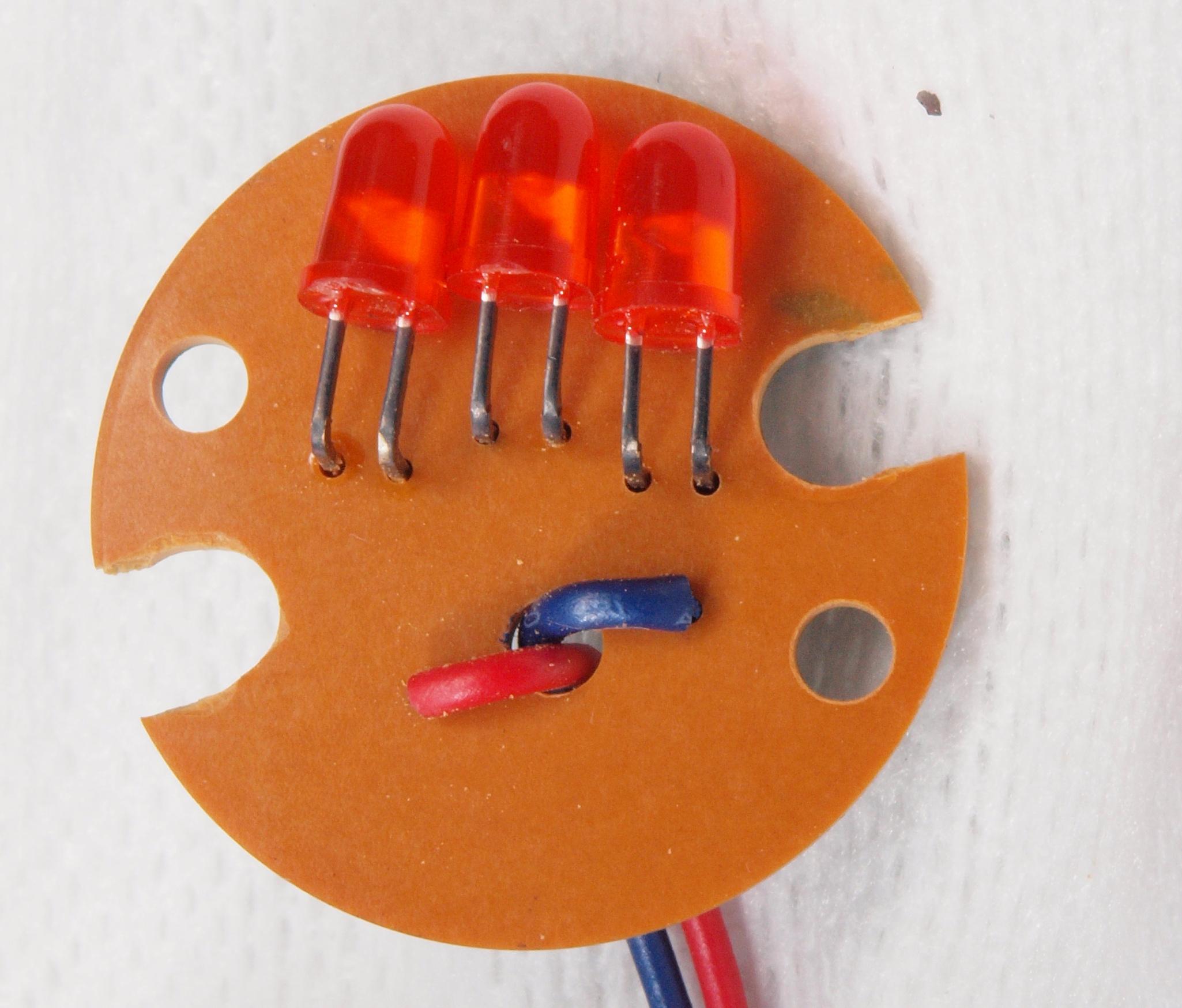

Ｃ３６．　修理中　ストロボ表示器。

Ｃ３７．　修理中　ストロボ表示器裏。

Ｃ３８．　修理中　ストロボ表示器取出、分解。　固定ビスにサビが発生。

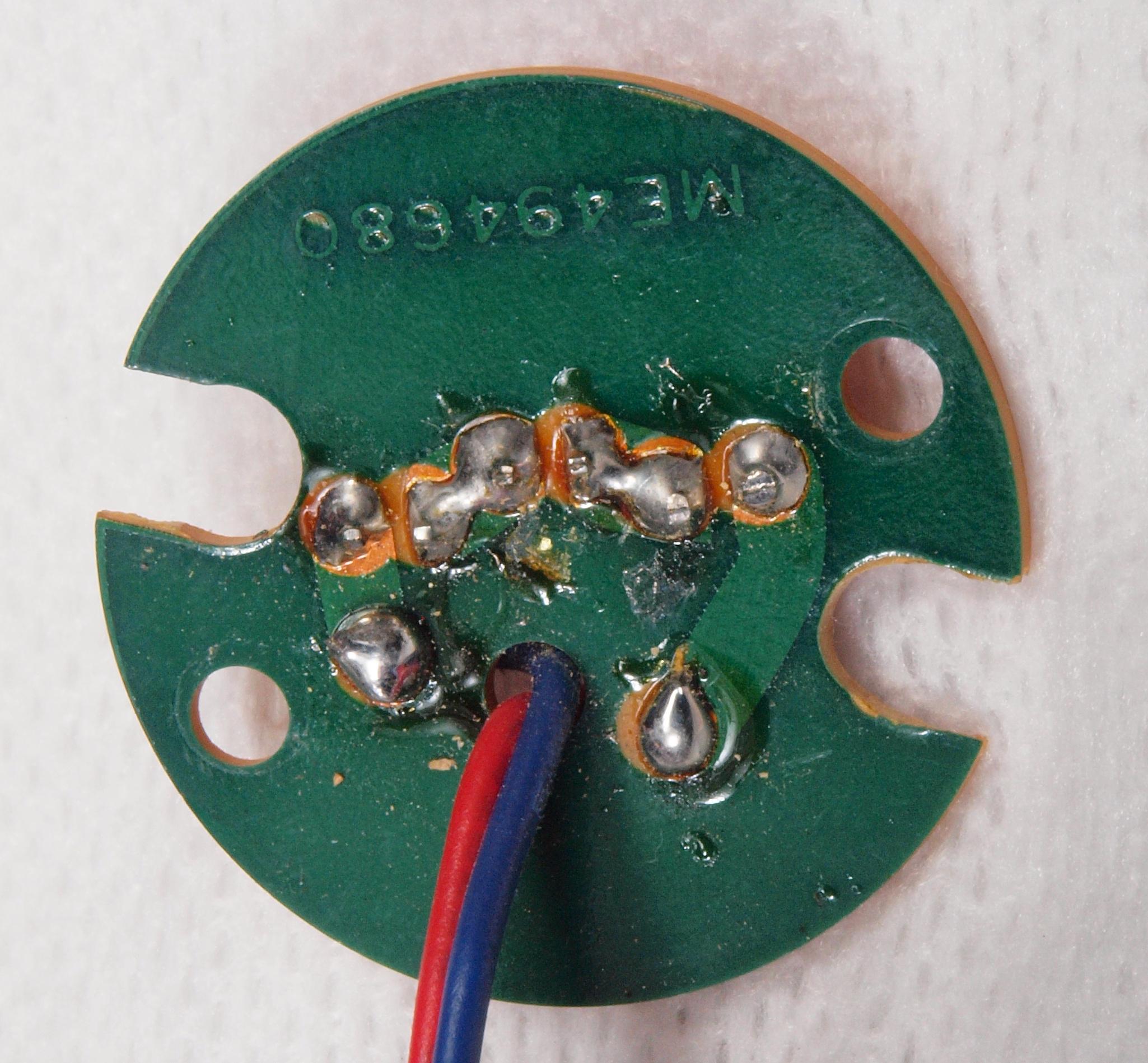

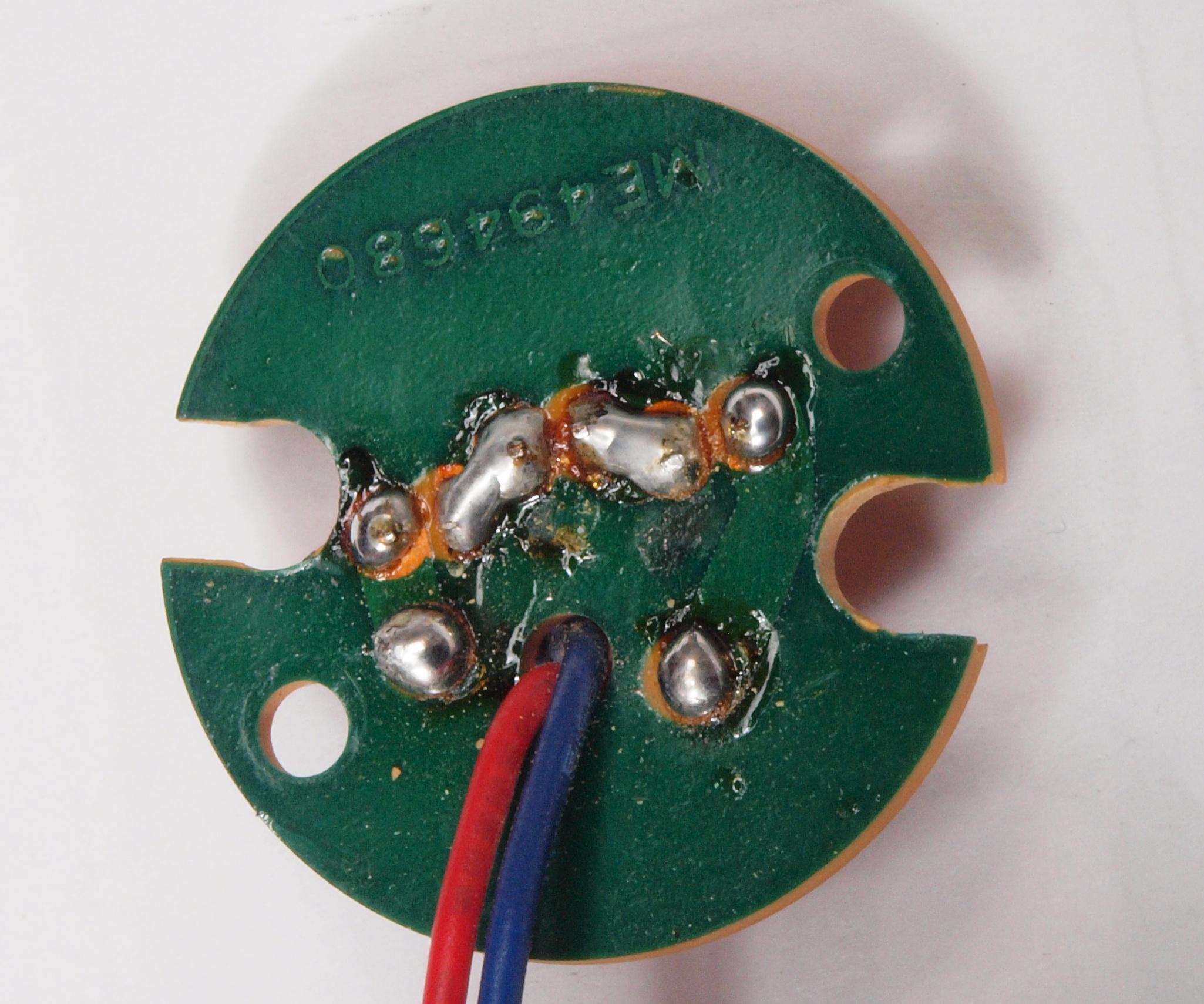

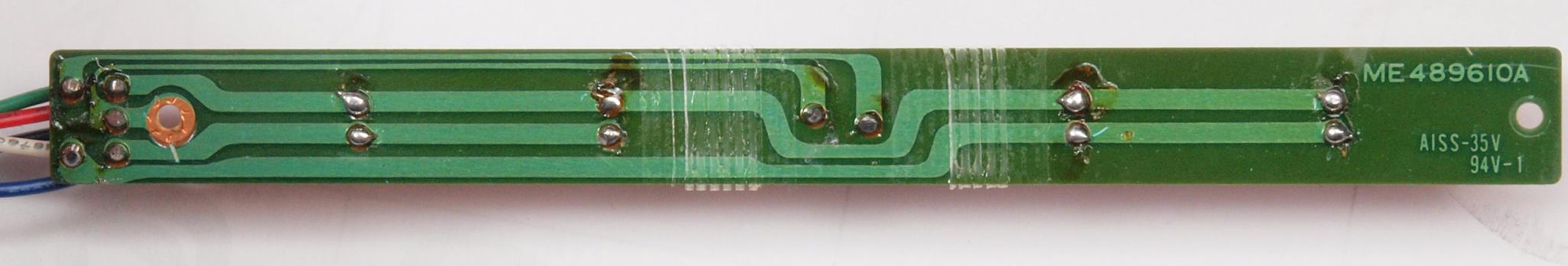

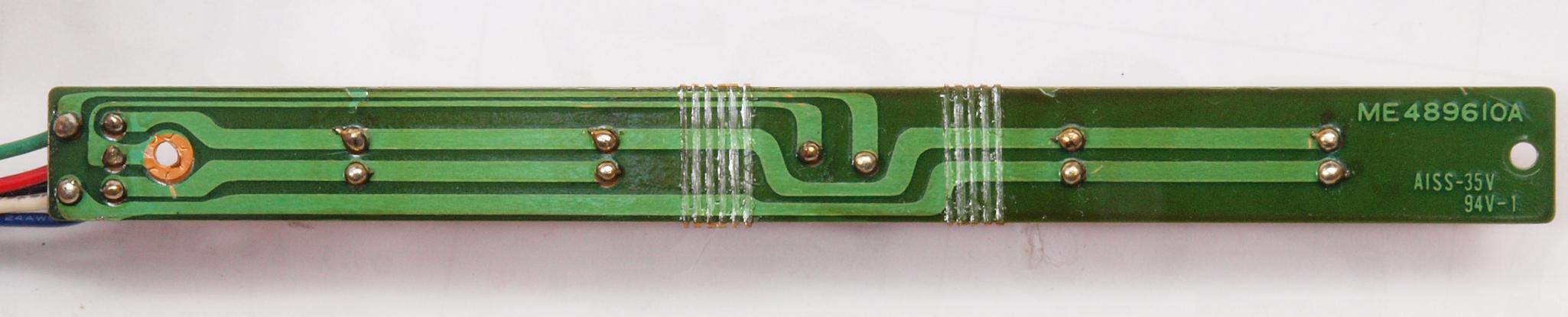

Ｃ３９．　修理中　ＬＥＤ表示基板裏。

Ｃ３Ａ．　修理（半田補正）後　ＬＥＤ表示基板裏。　半田を全部やり直す。

Ｃ３Ｂ．　完成ＬＥＤ表示基板裏。余分なフラックスを落として、コート液を塗る。

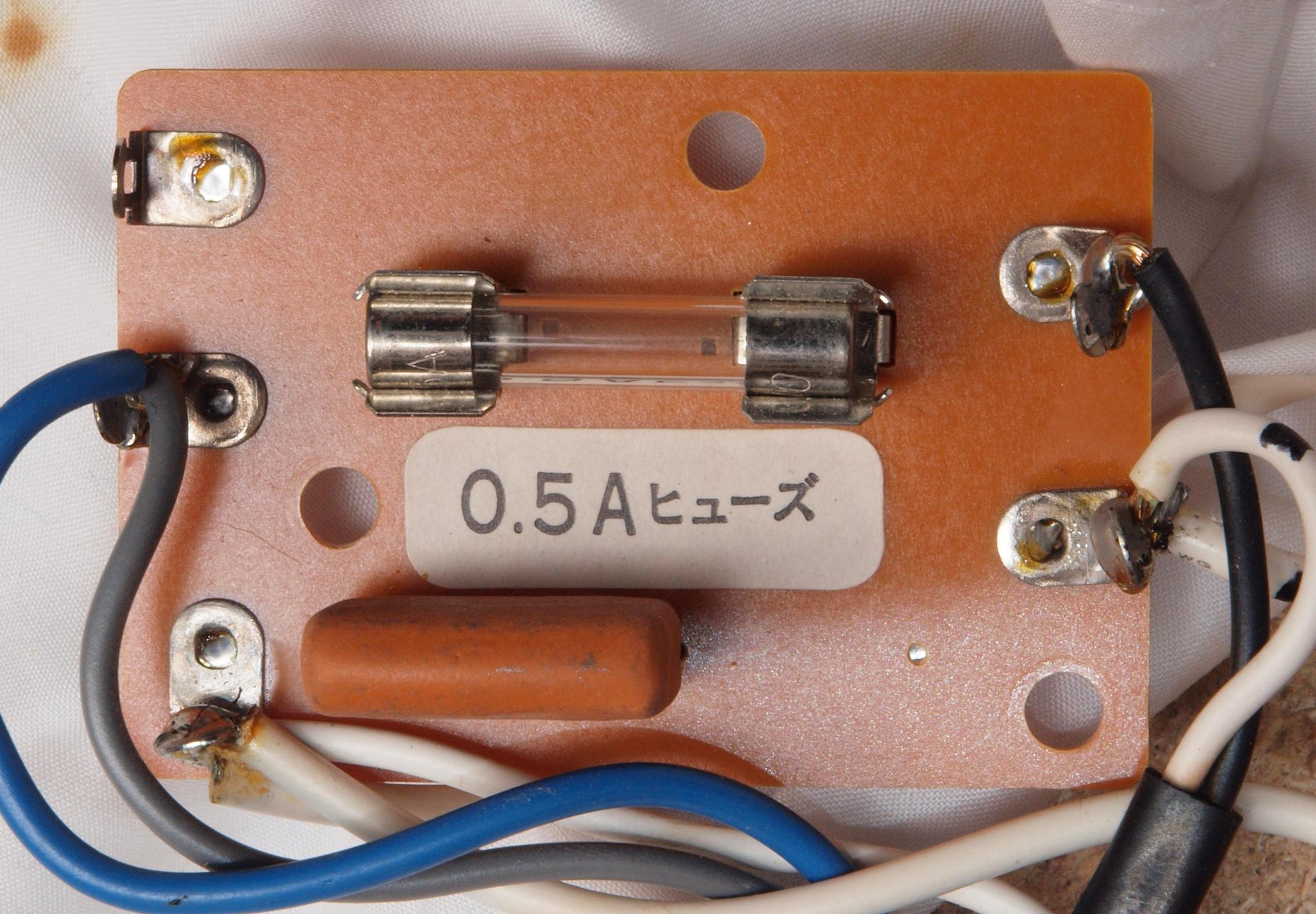

Ｃ４１．　修理前　フューズ基板

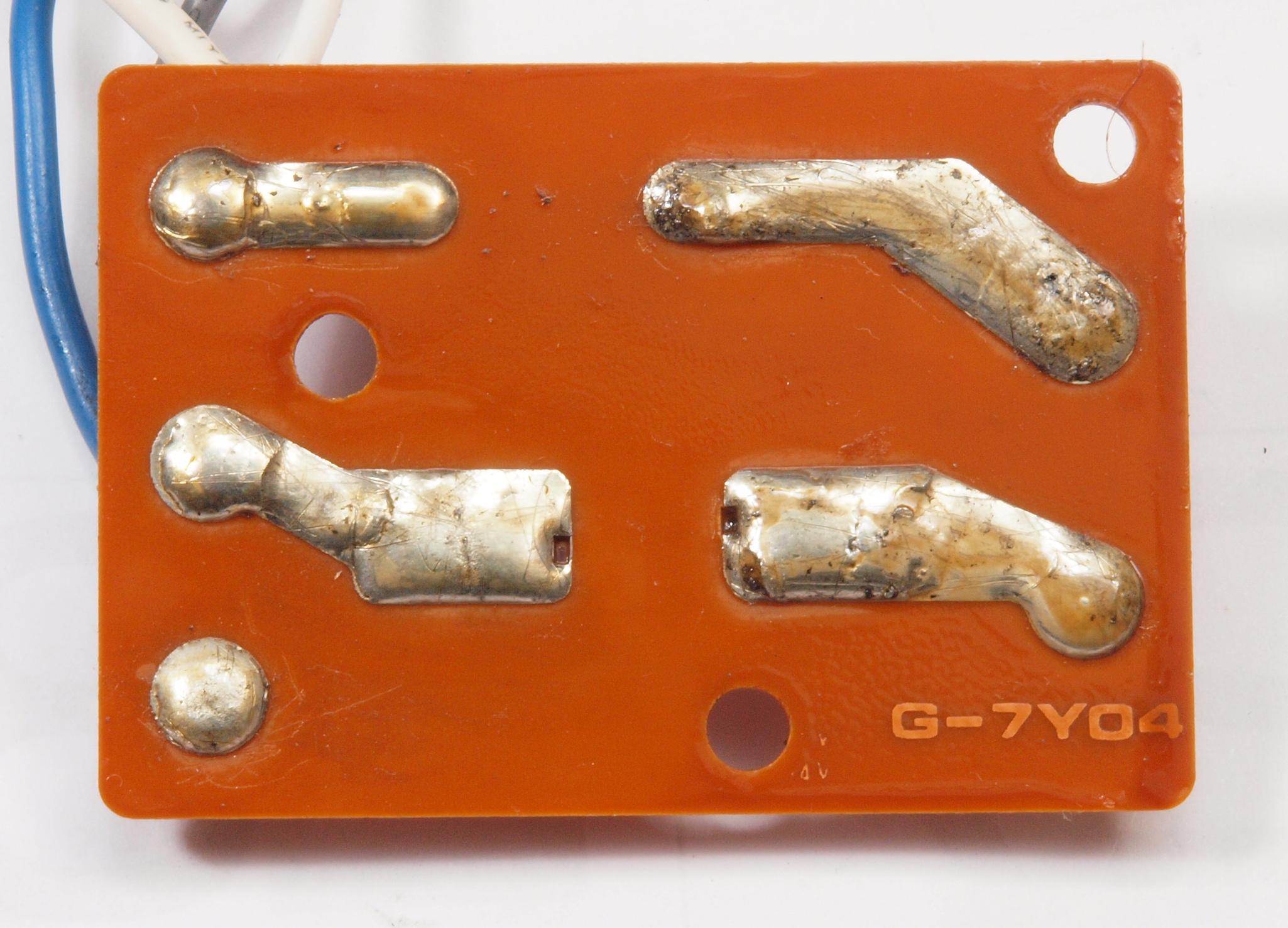

Ｃ４２．　修理前　フューズ基板裏

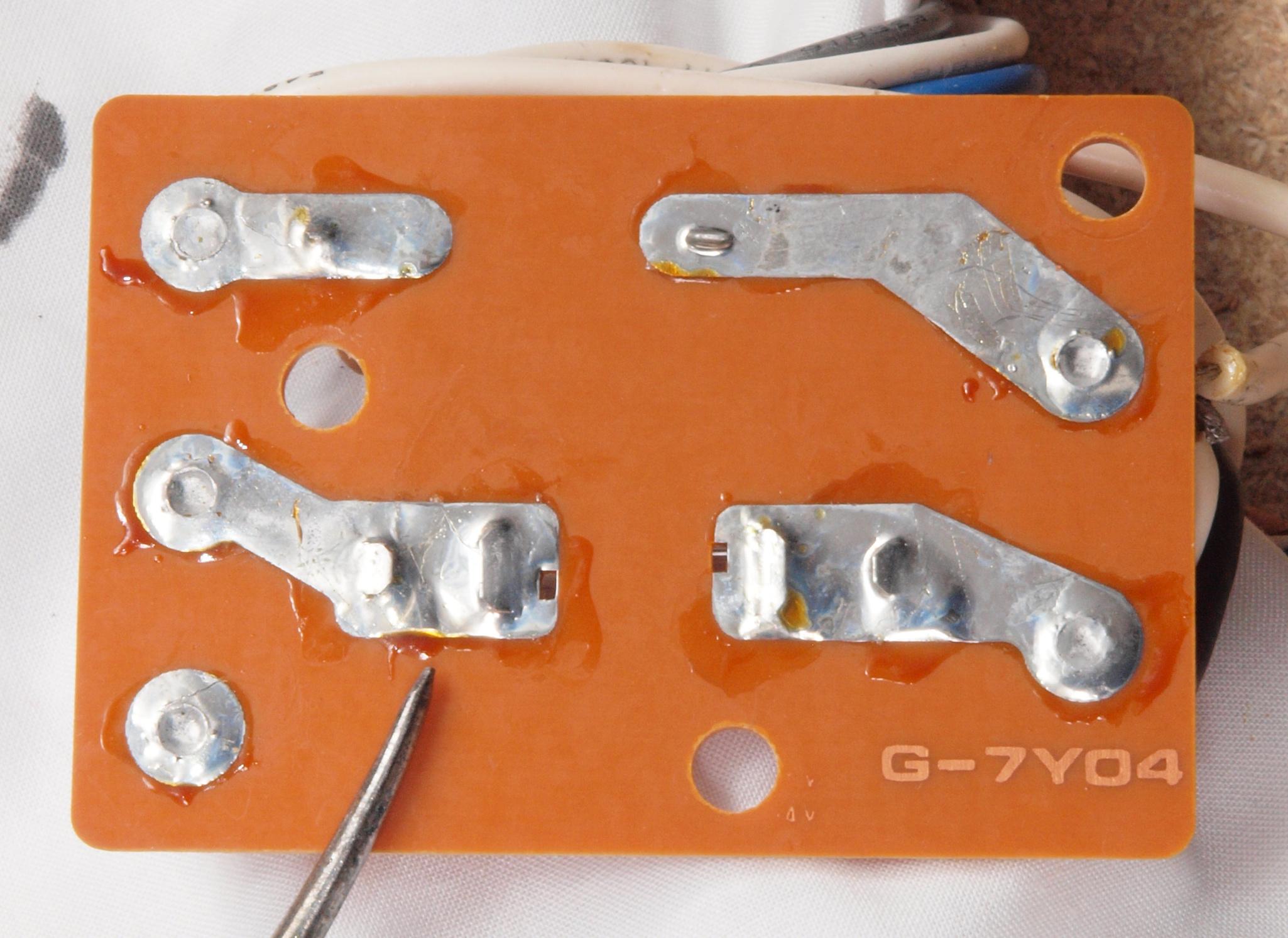

Ｃ４３．　修理（半田補正）後　フューズ基板裏。　半田を全部やり直す。

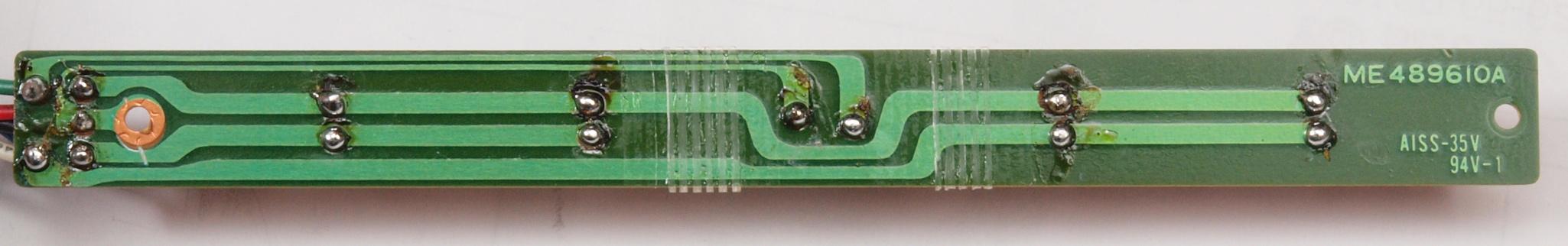

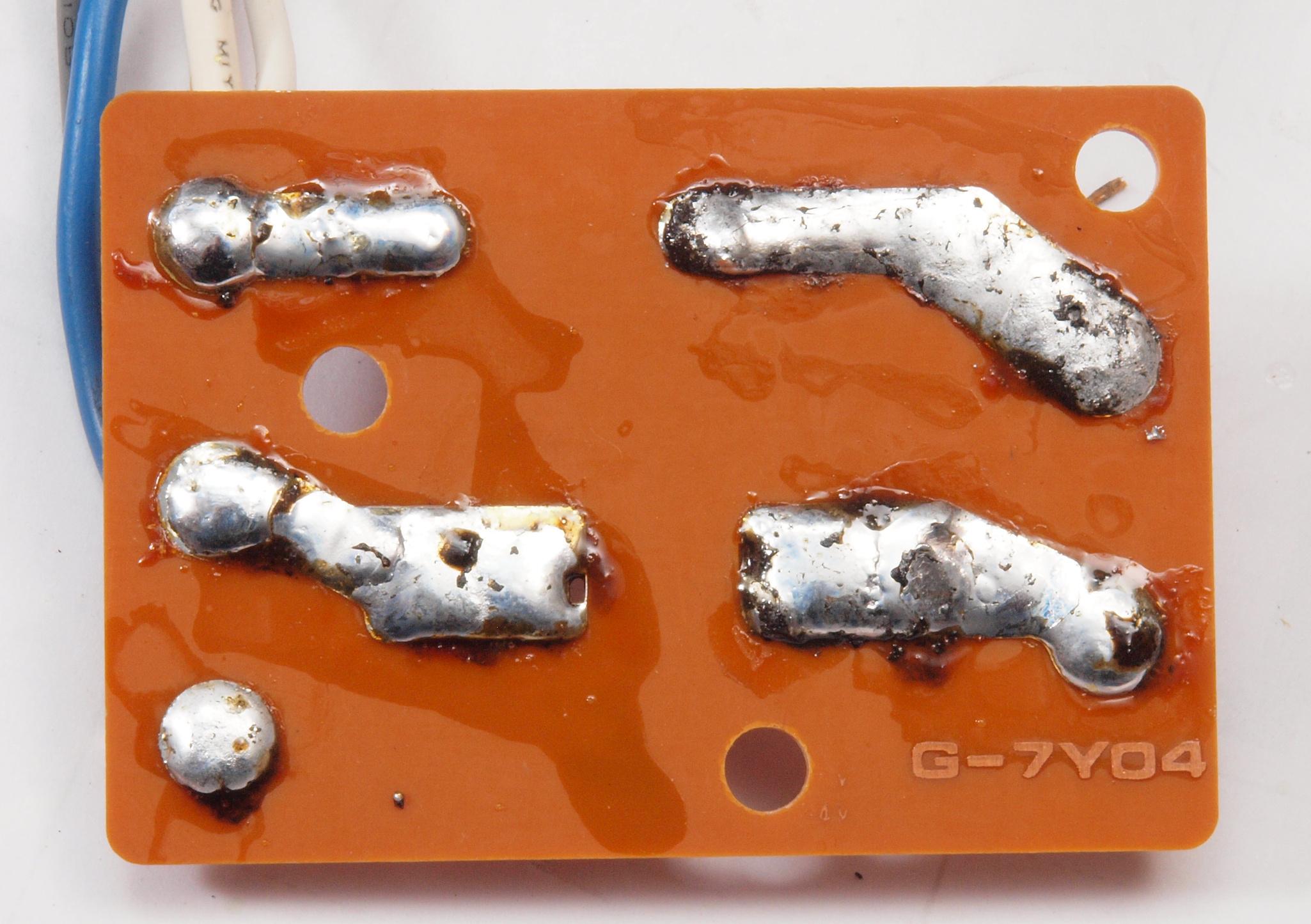

Ｃ４４．　完成フューズ基板裏。余分なフラックスを落として、コート液を塗る。

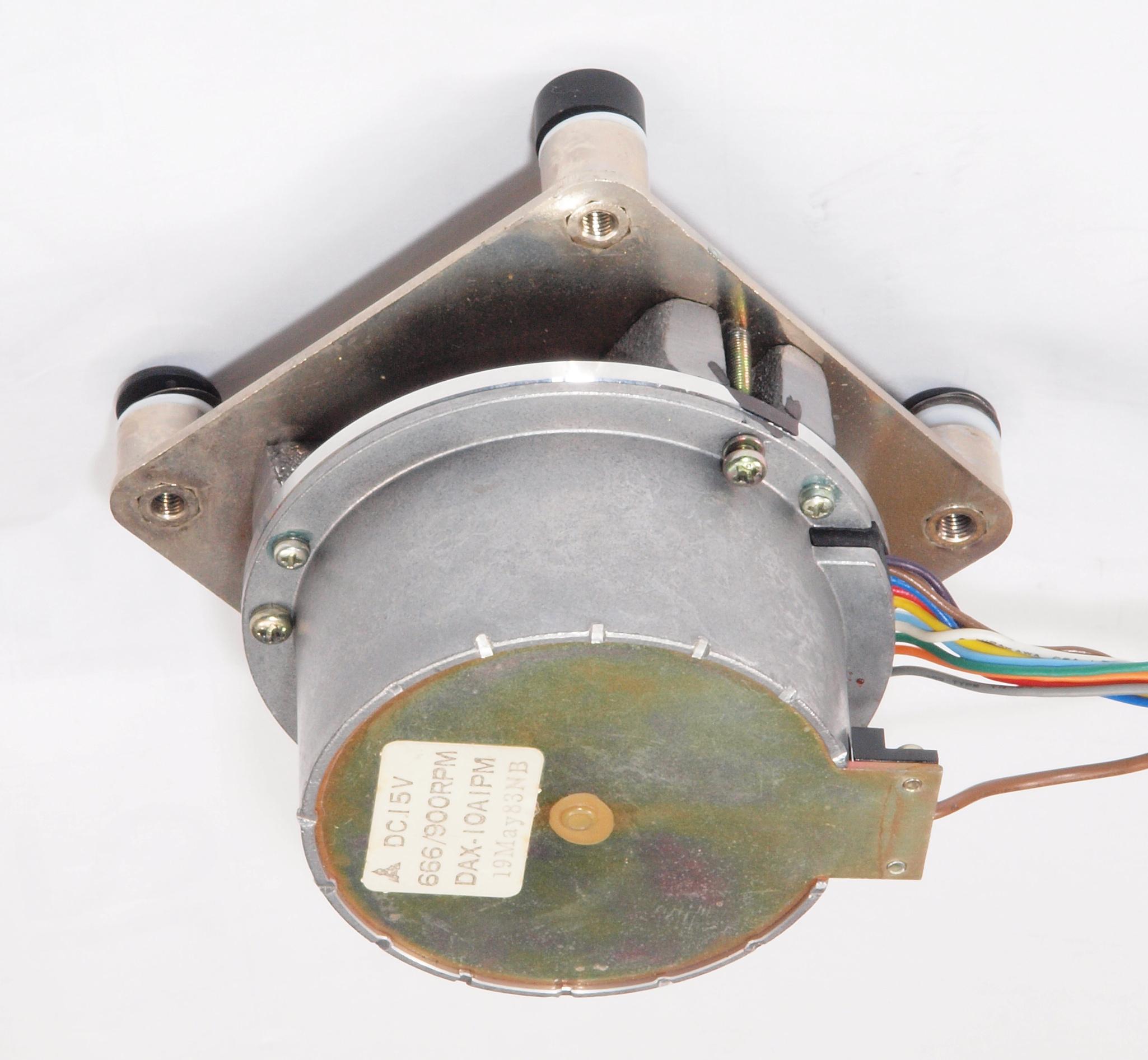

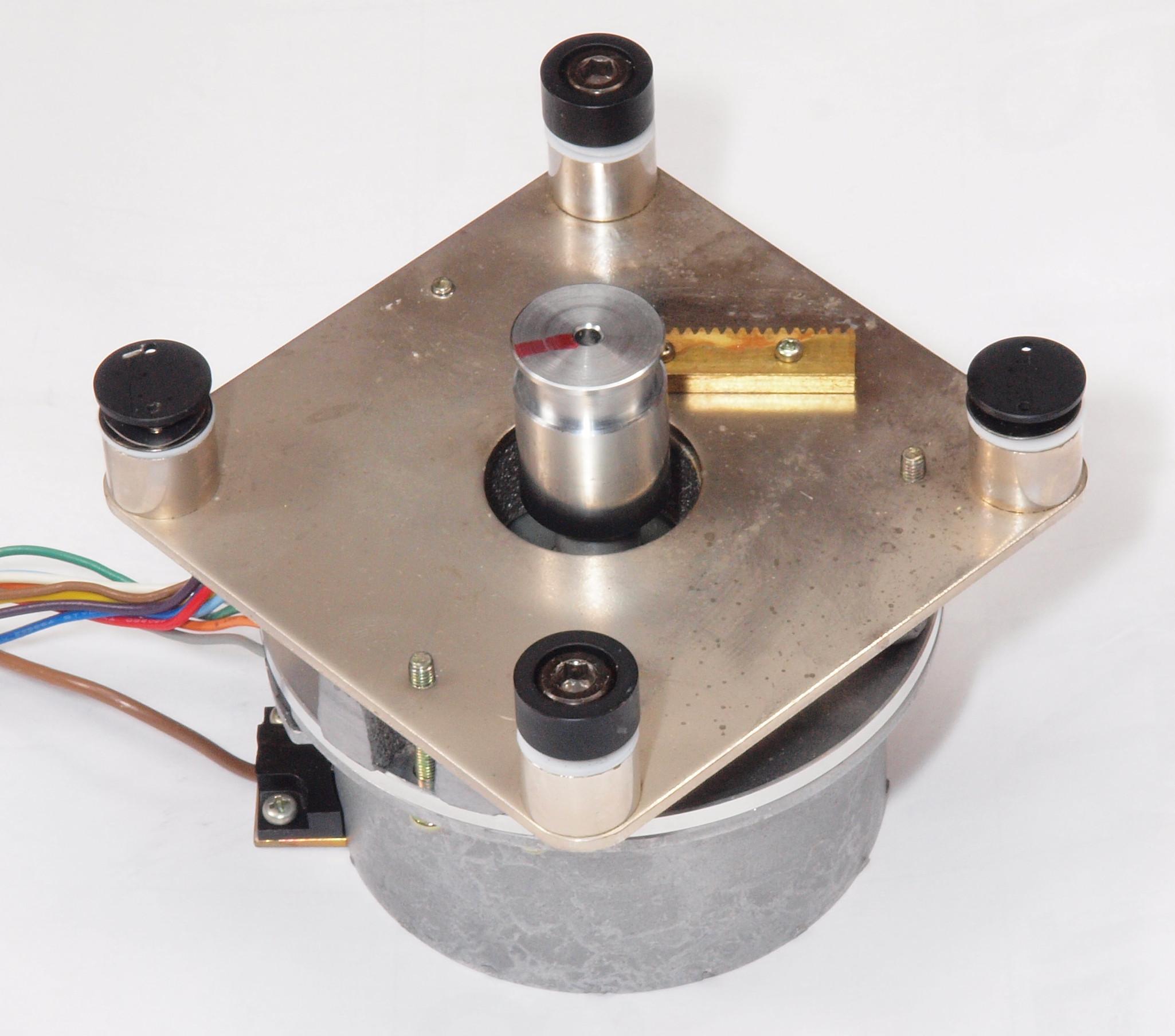

Ｃ５１．　修理中　モーターを取り出す。

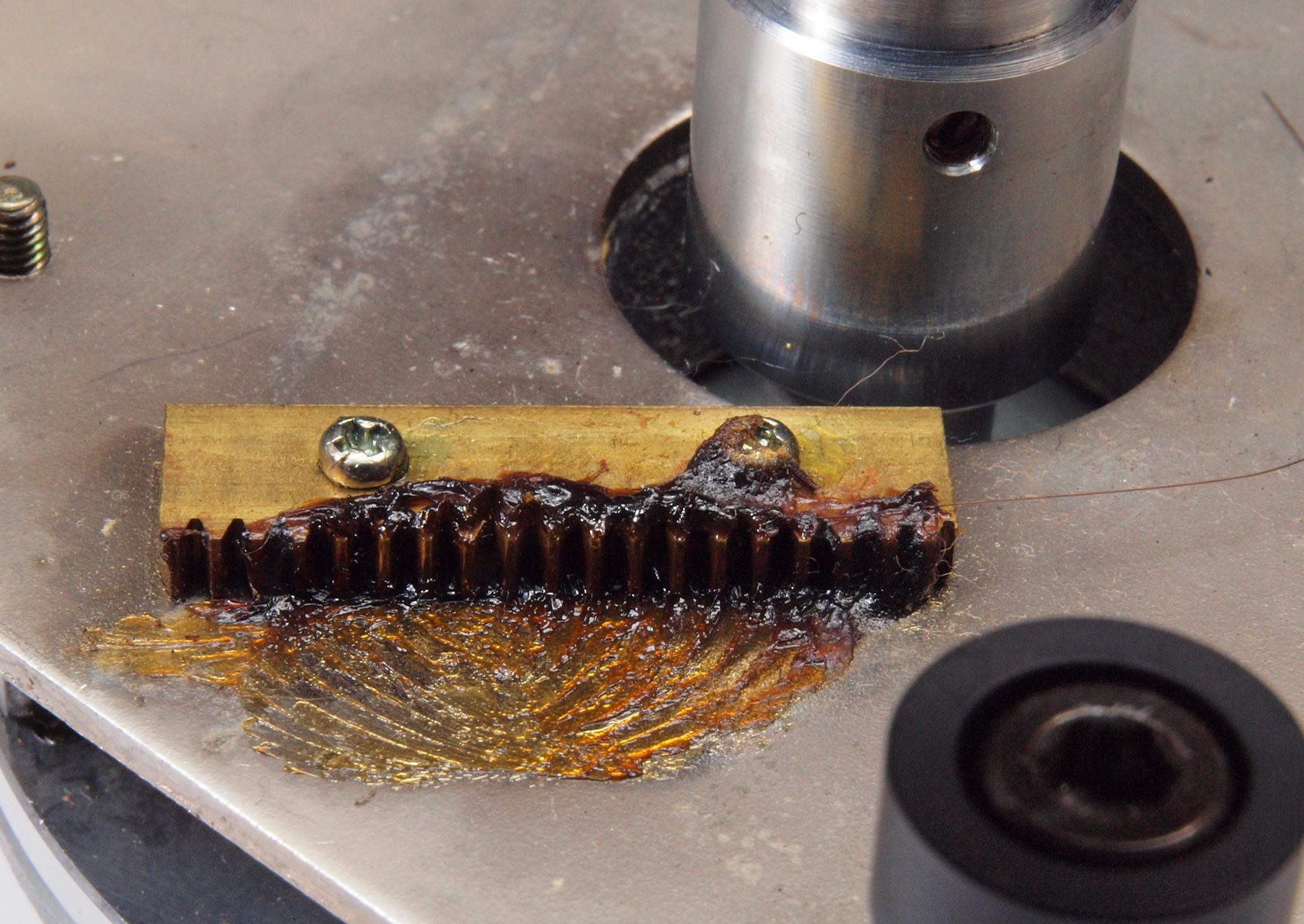

Ｃ５２．　修理中　モーター移動用ラック歯車、グリスが堅く汚れている。

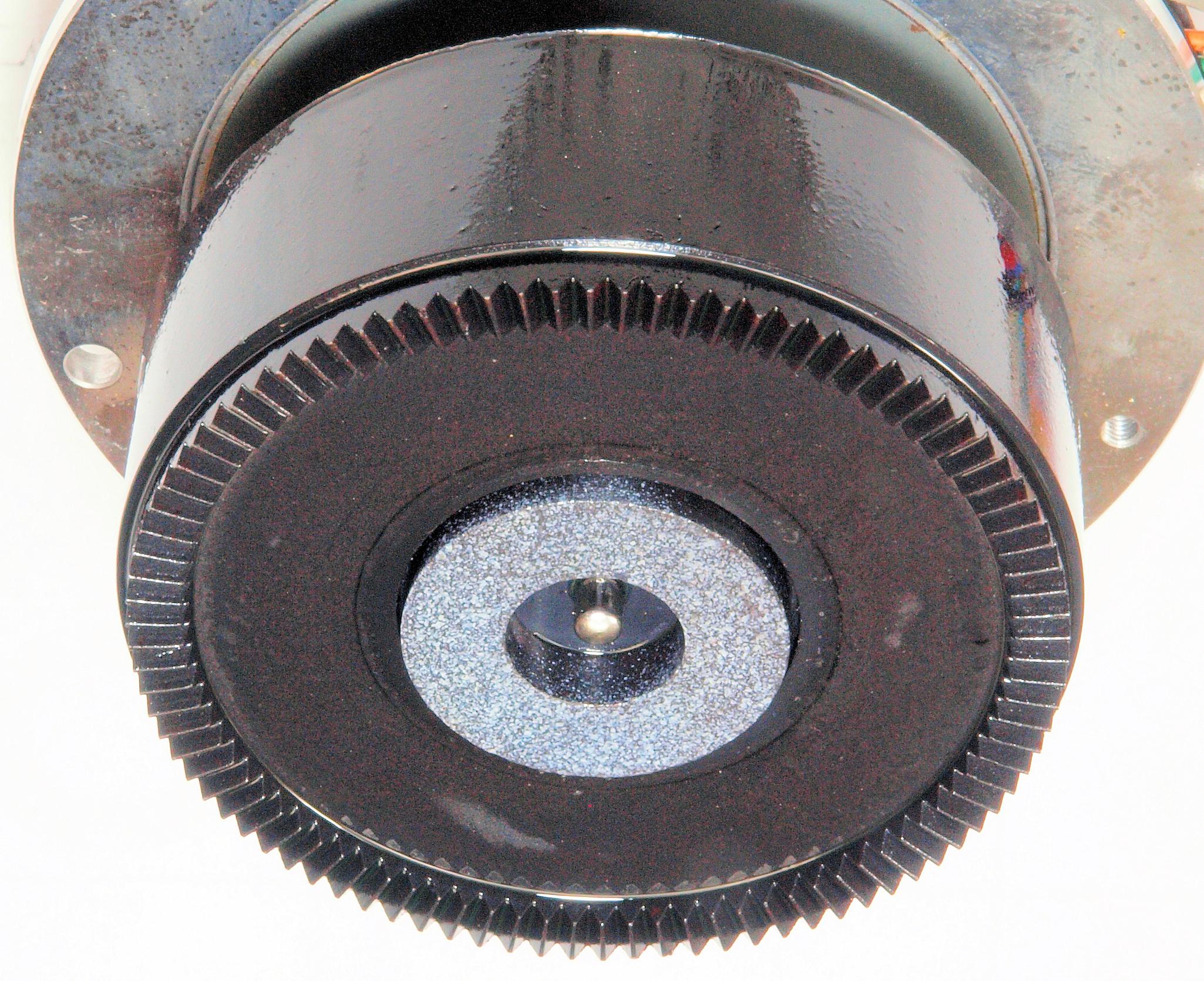

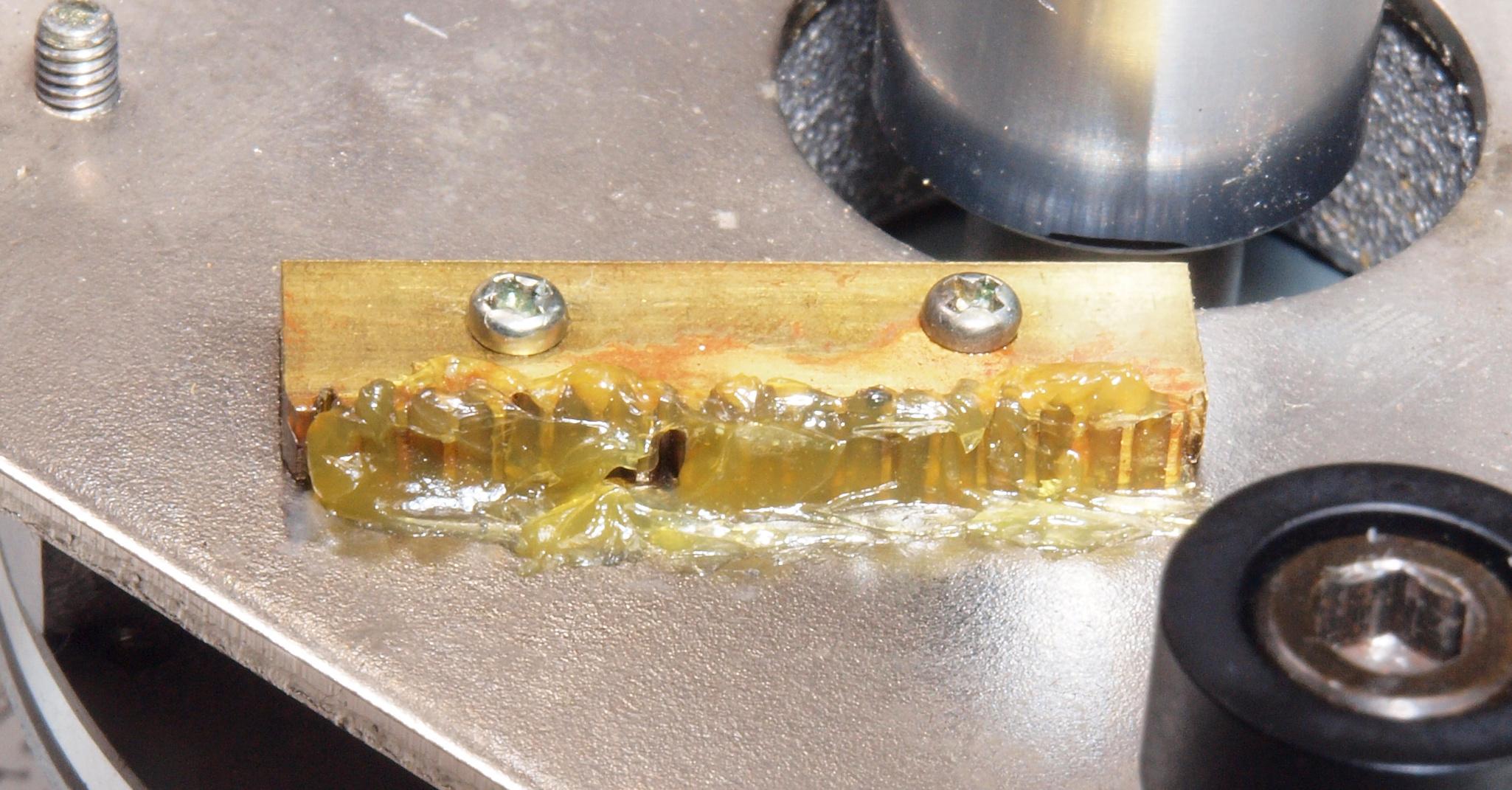

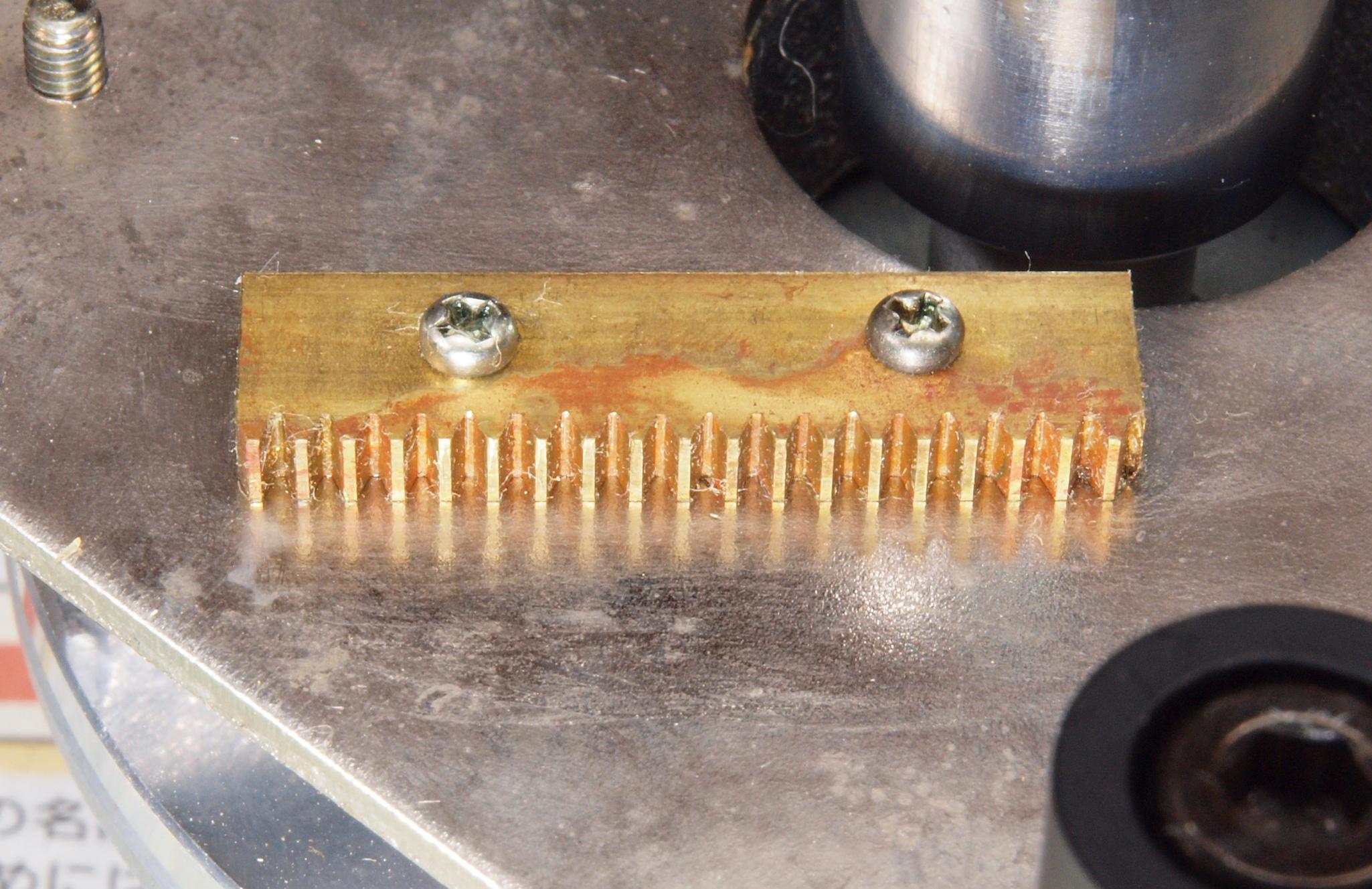

Ｃ５３．　修理後　モーター移動用ラック歯車。

Ｃ５４．　修理中　ラック歯車グリス交換。

Ｃ５４．　修理中　モーター分解。

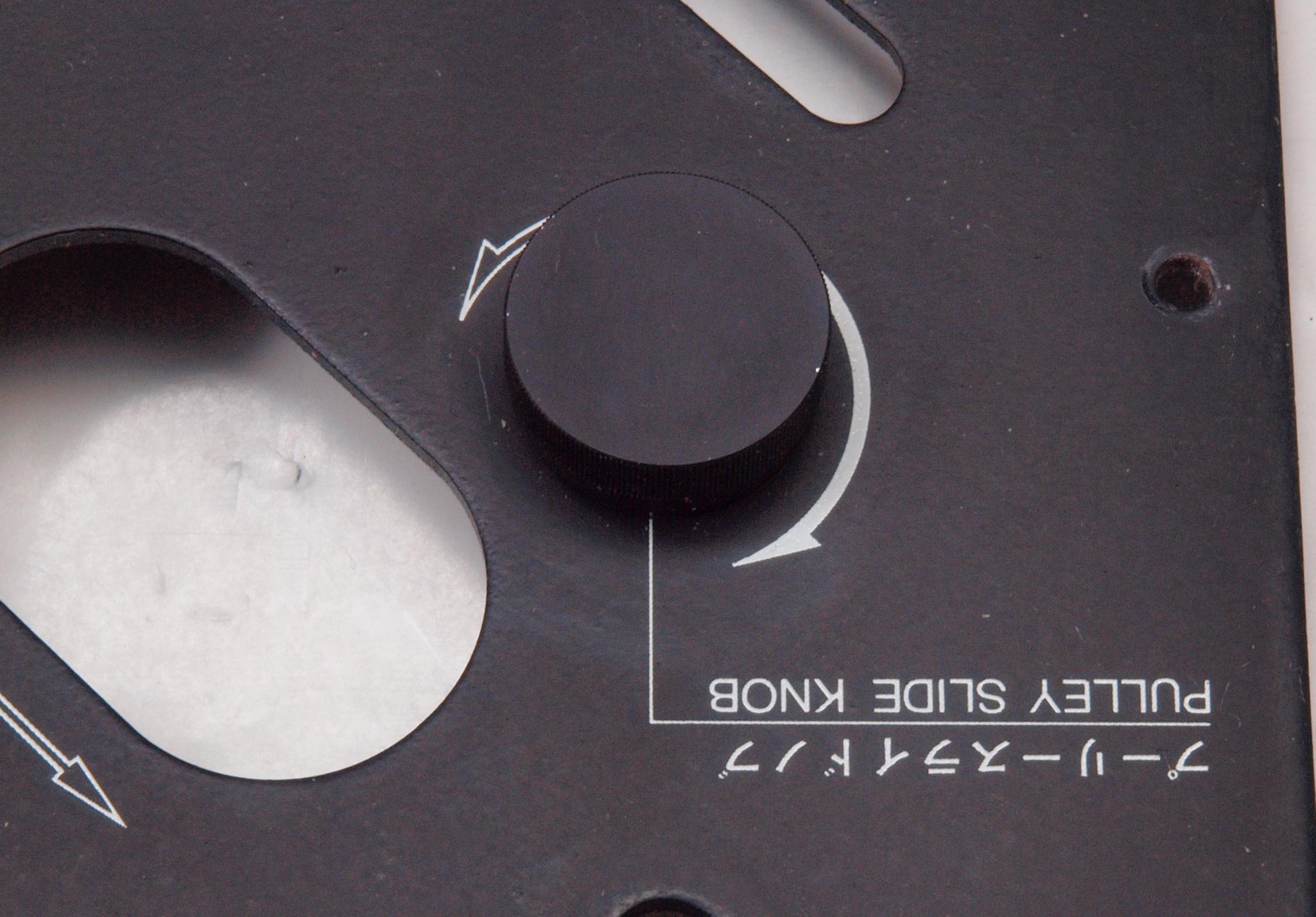

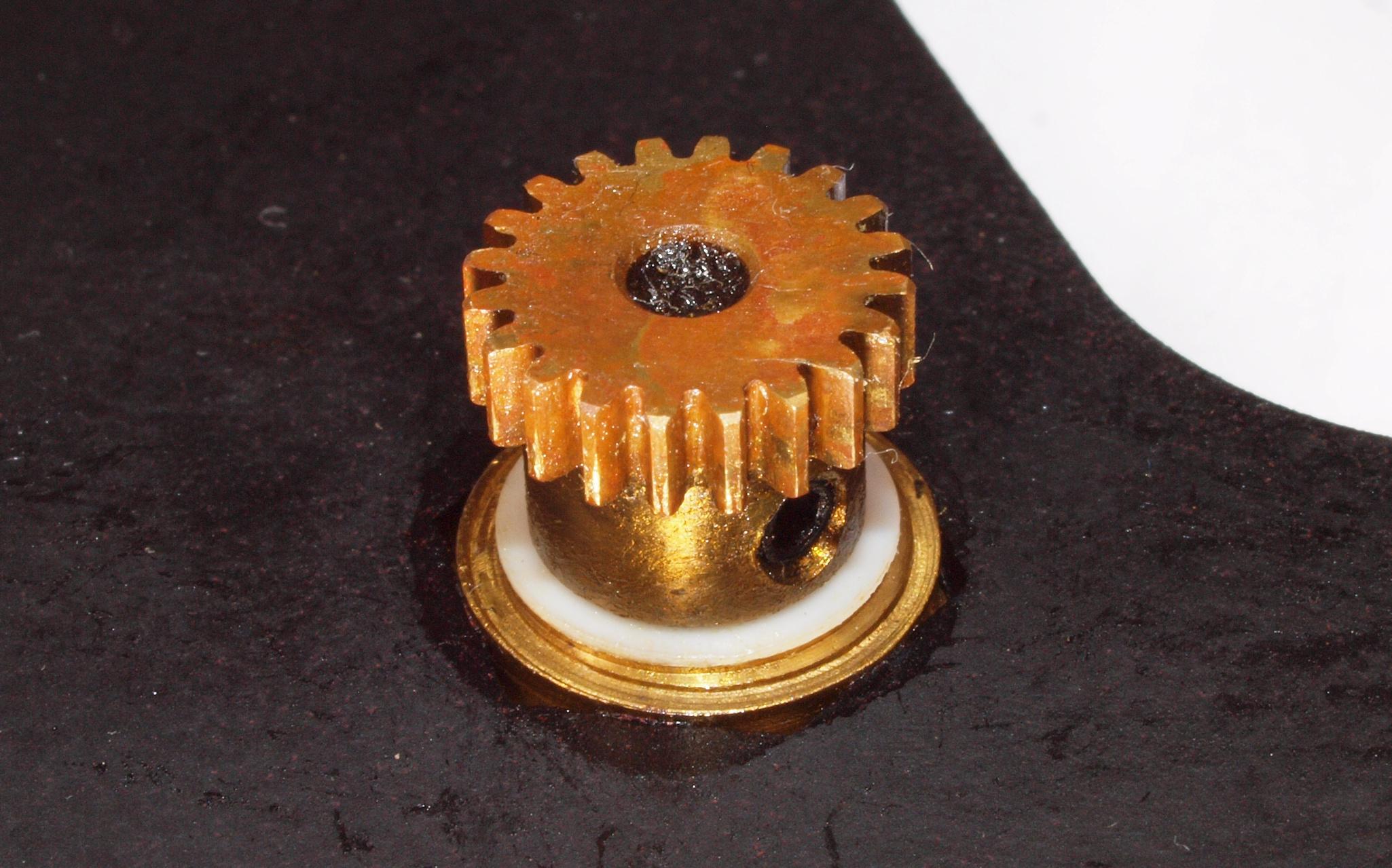

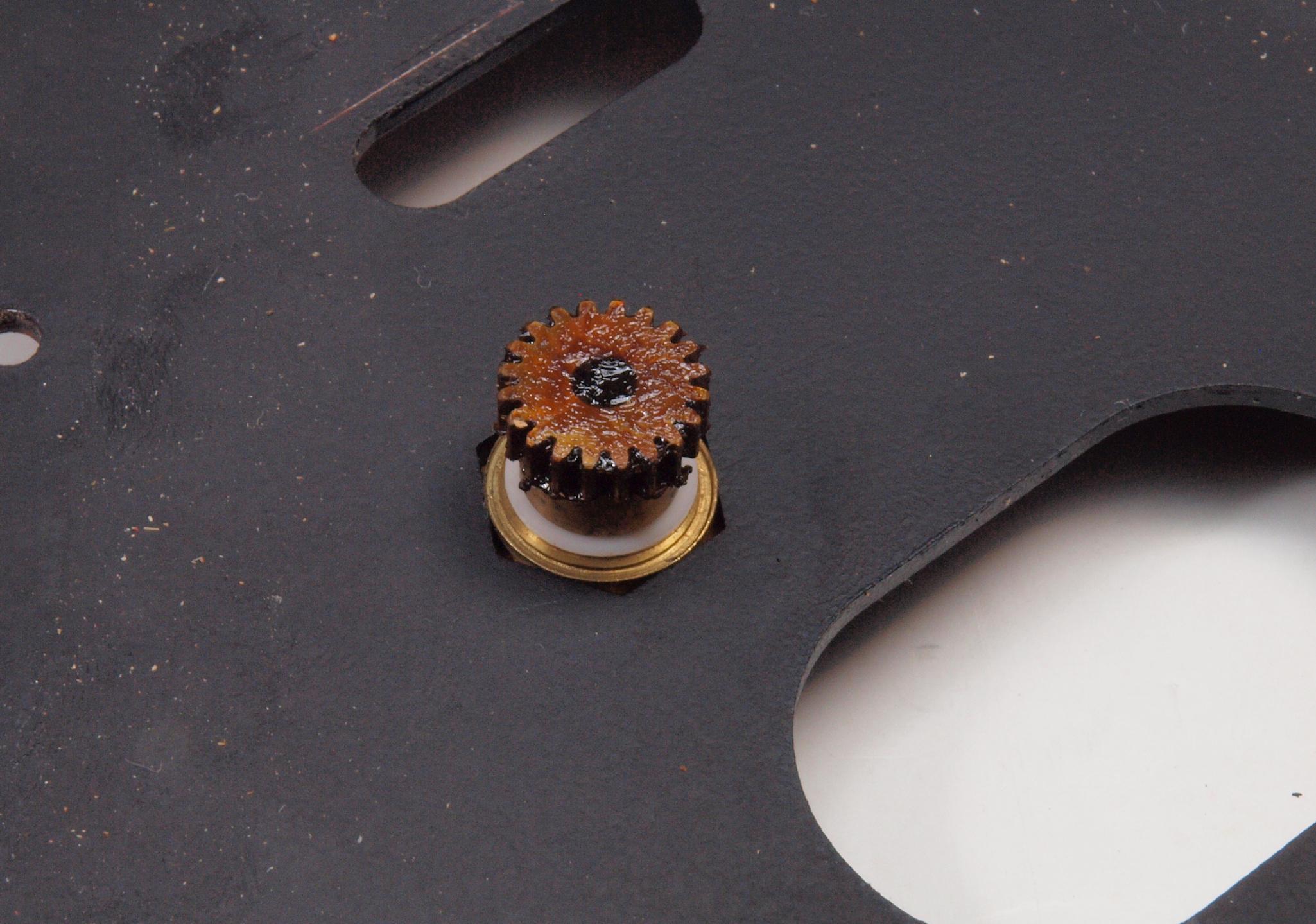

Ｃ５５．　修理中　モーター移動用歯車ノブ。ガタがあり外れる（飛ぶ）。

Ｃ５６．　修理中　モーター移動用歯車。目が詰まっている！

Ｃ５７．　修理（清掃）後　モーター移動用歯車。

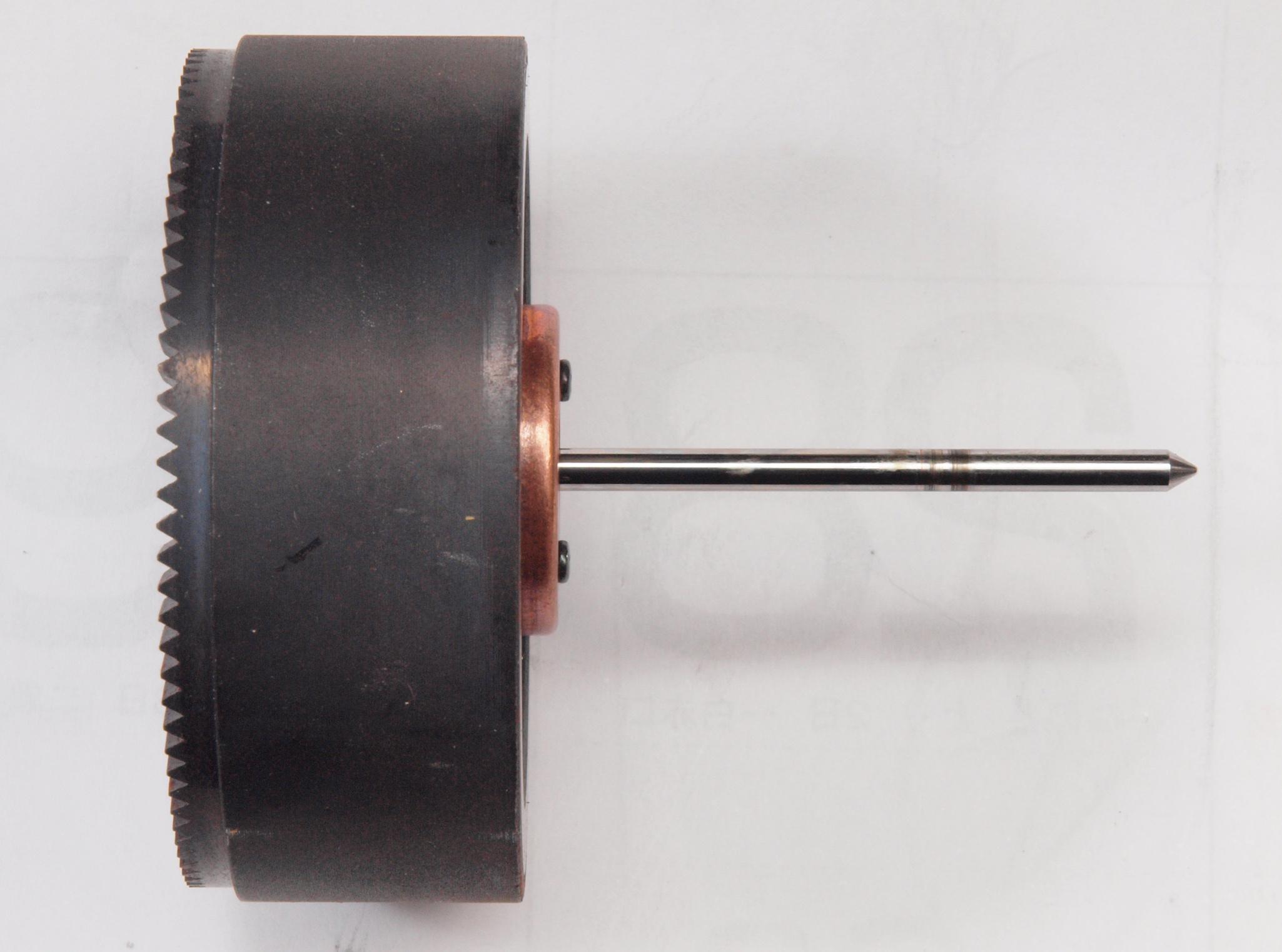

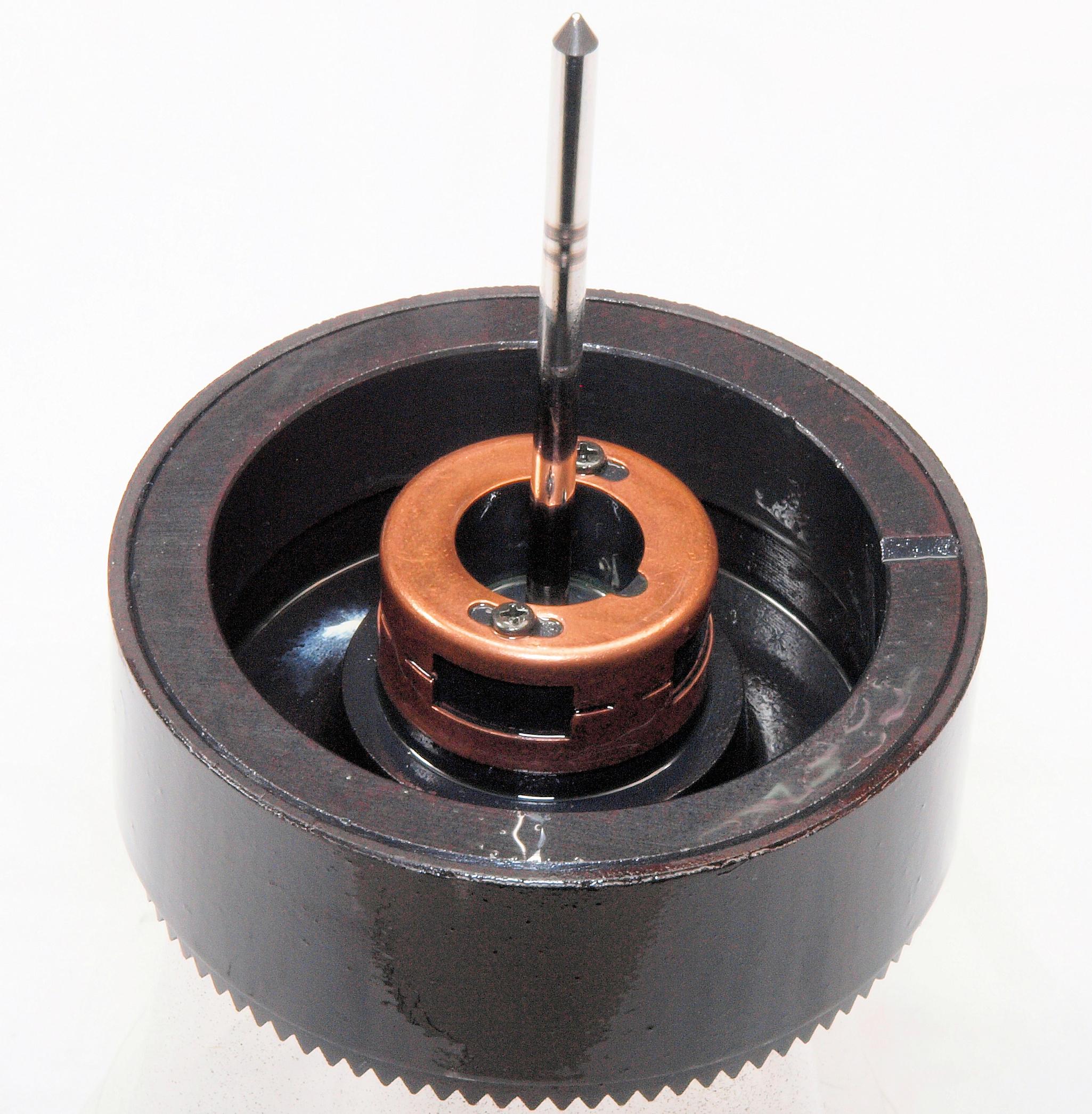

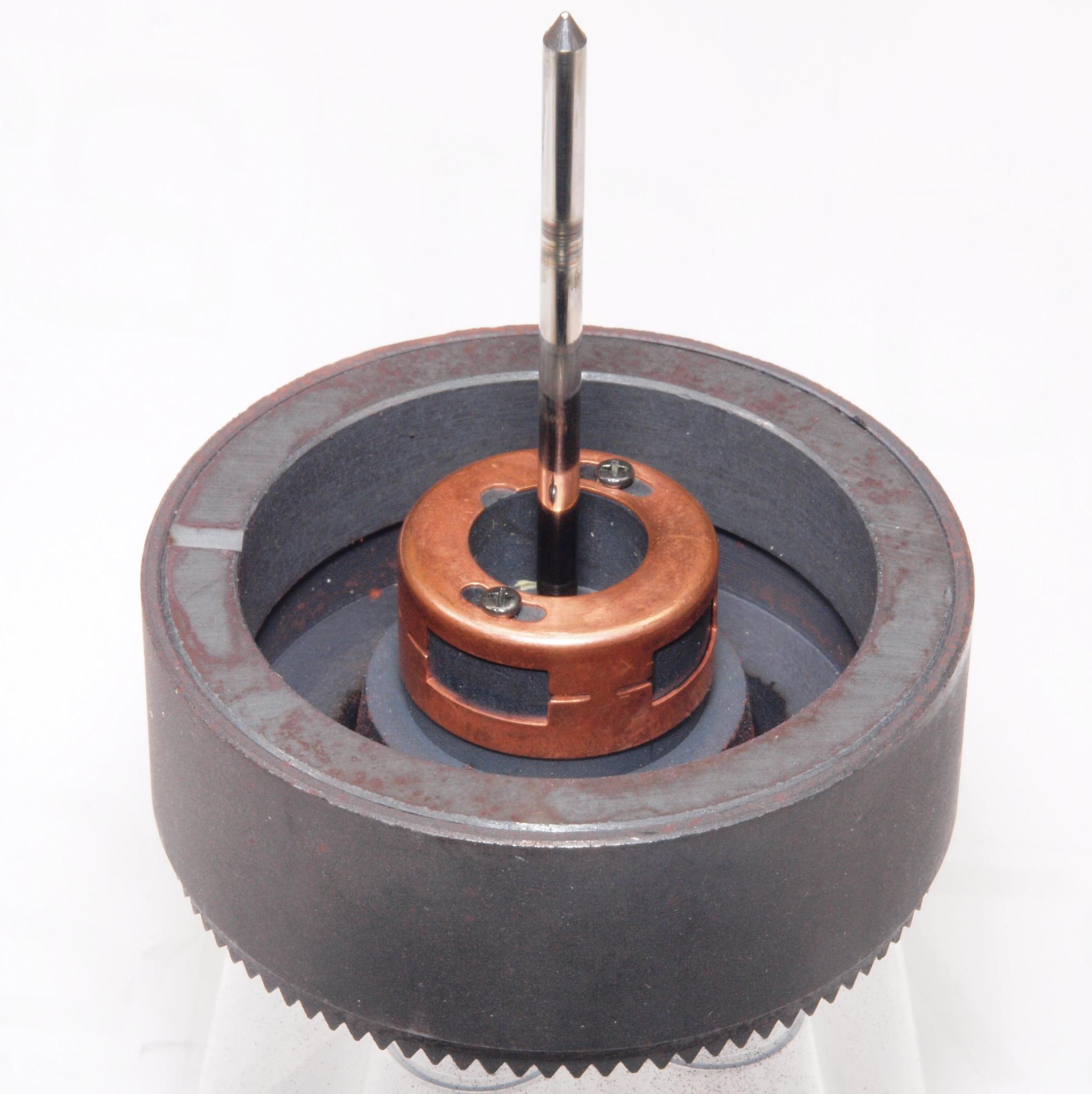

Ｃ６１．　修理中　モーター回転子。

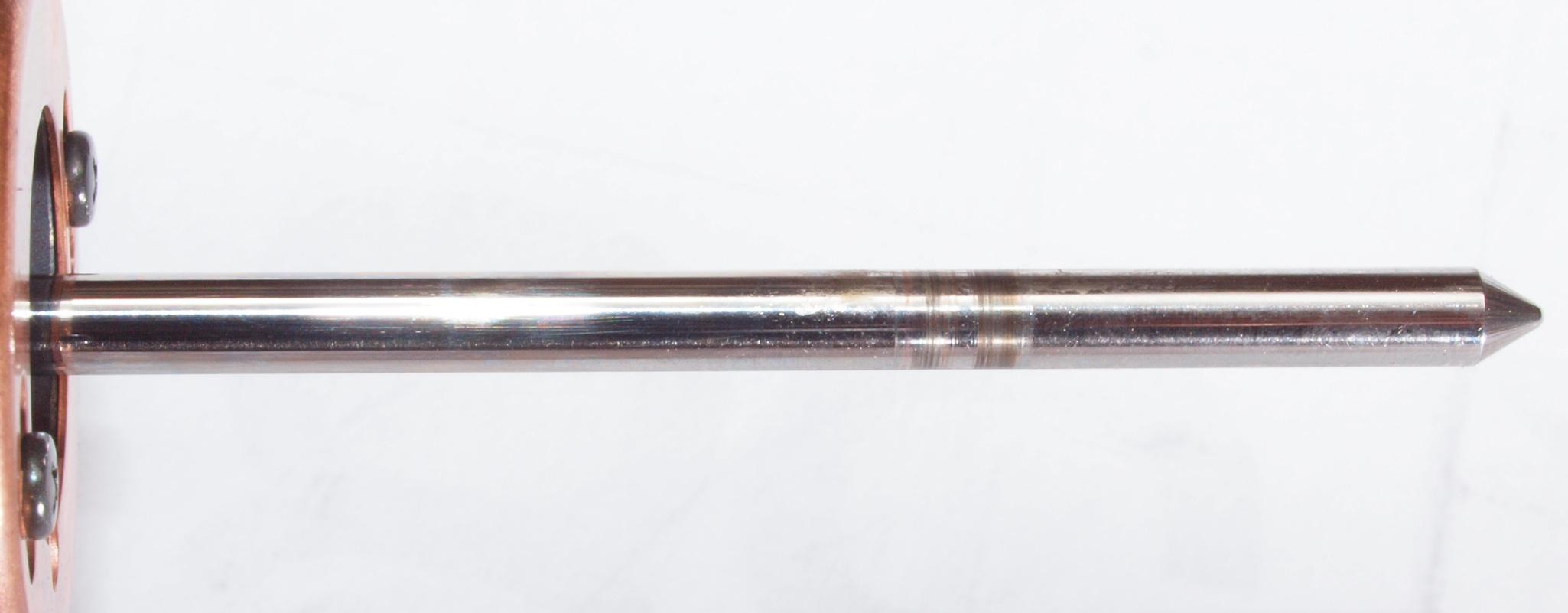

Ｃ６２．　修理中　モーター回転子軸。

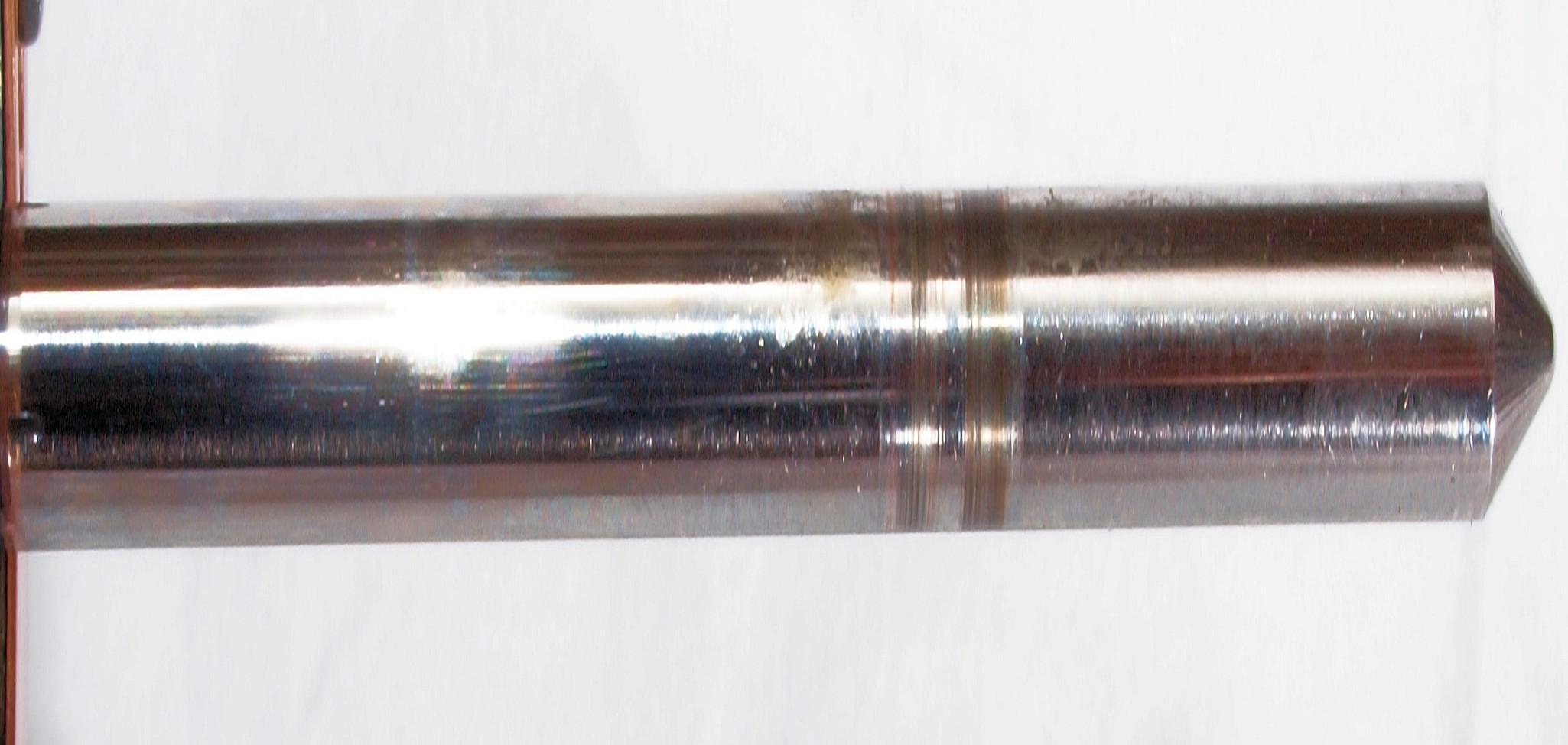

Ｃ６３．　修理中　モーター回転子軸、拡大。　縦横比変更してあります。キズが目立ちます。

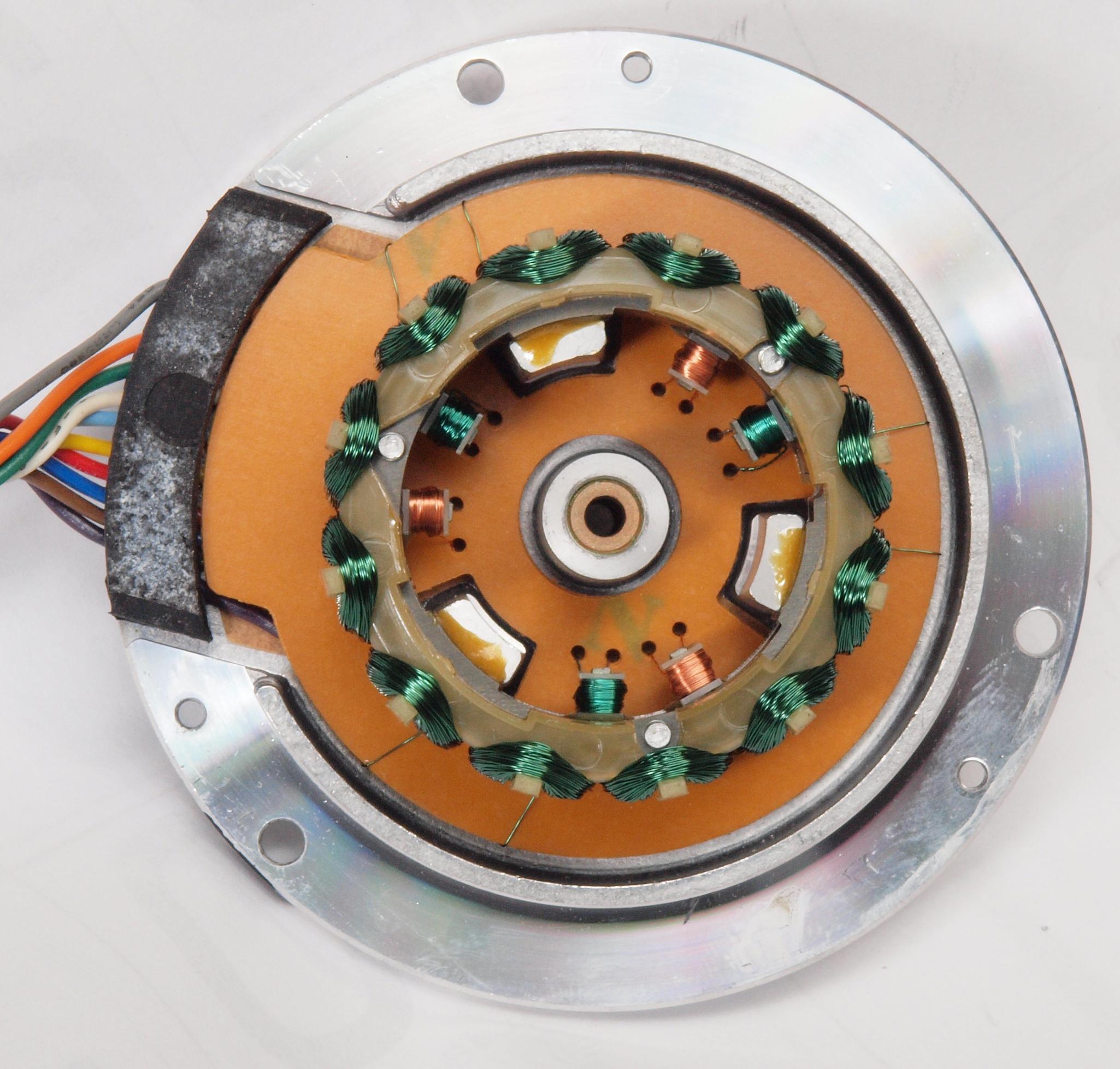

Ｃ７１．　修理中　モーター固定子巻き線。

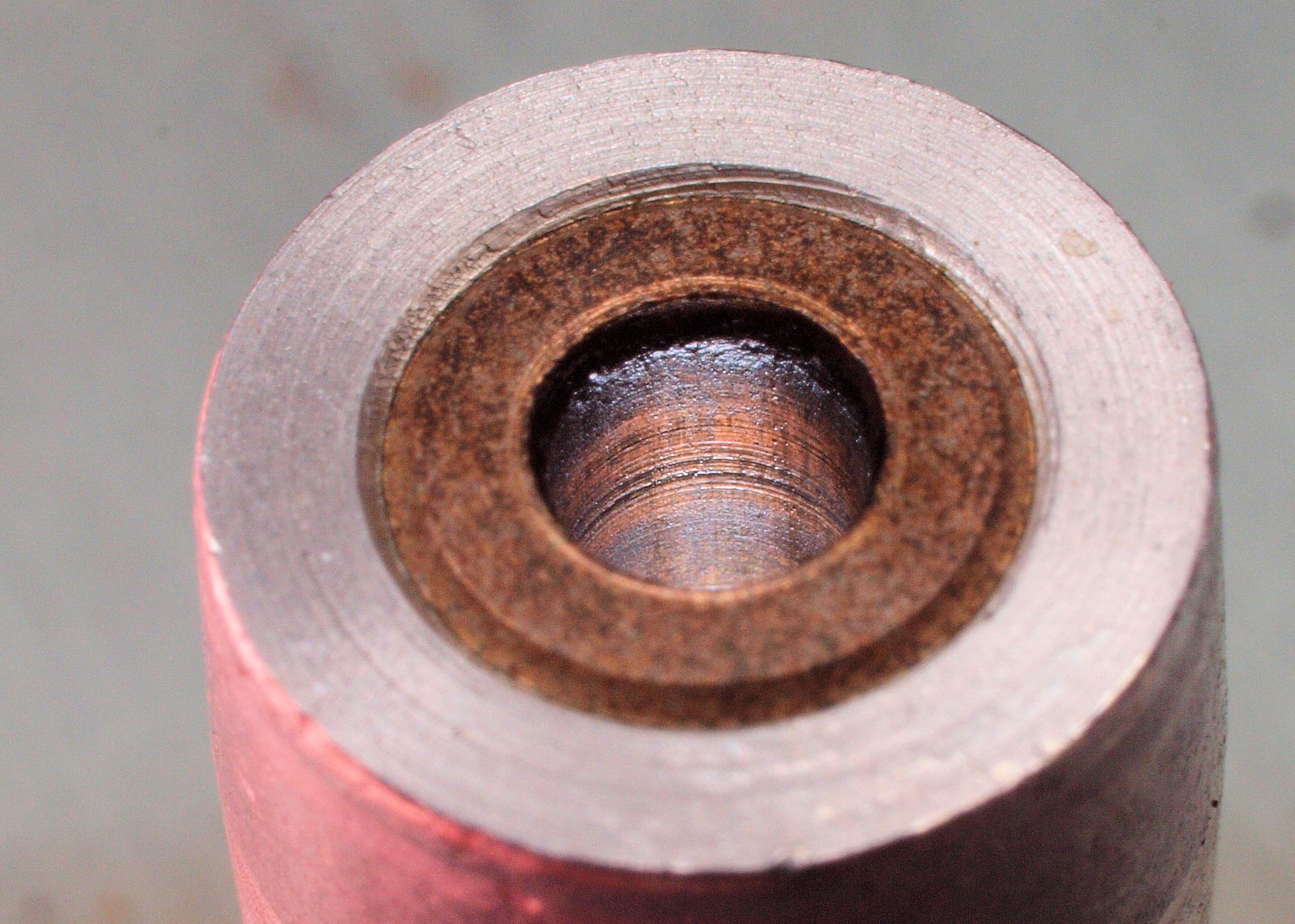

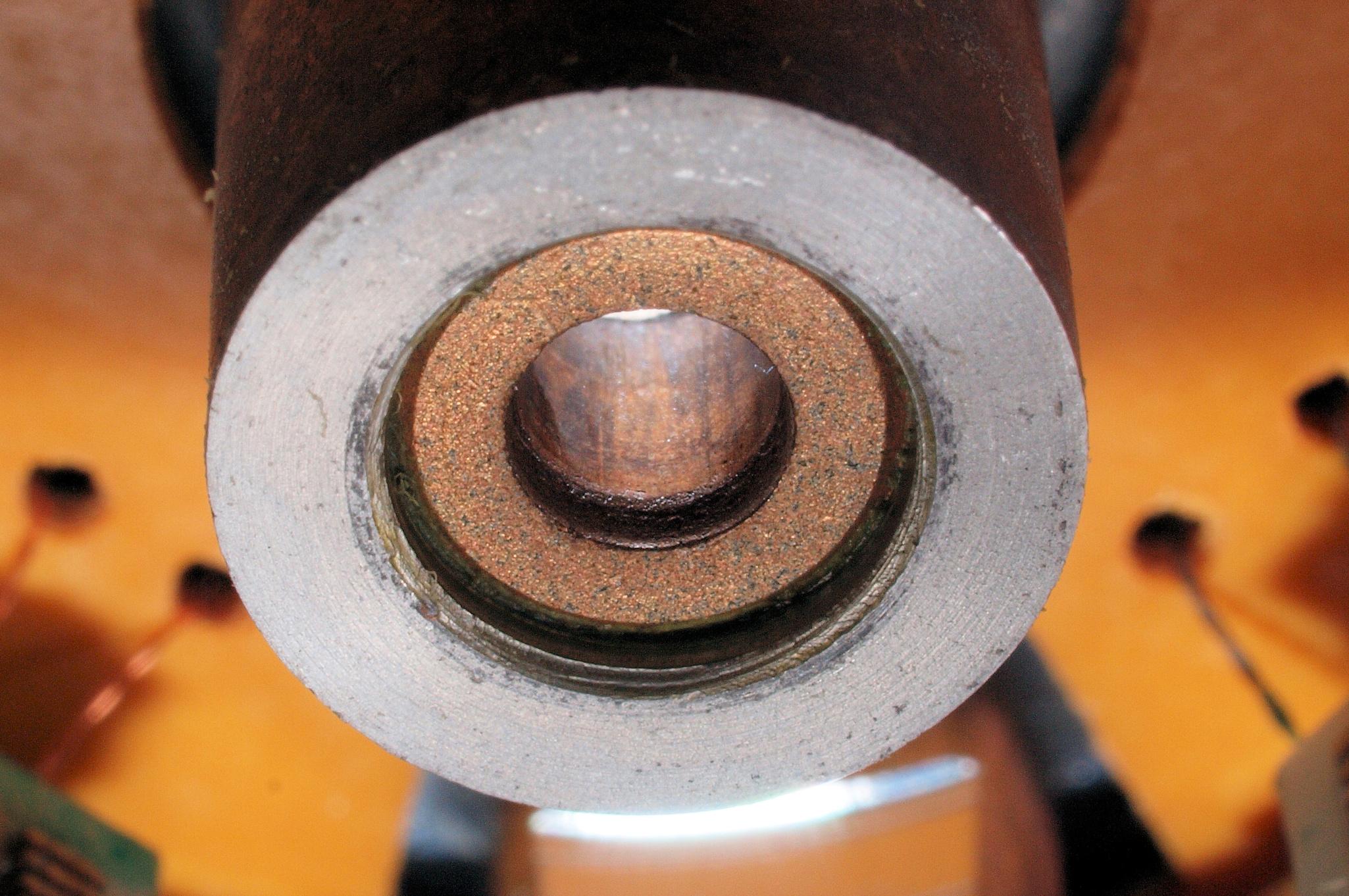

Ｃ７２．　修理中　モーター固定子上側軸受け。

Ｃ７３．　修理中　モーター固定子上側軸受け、反対側。。

Ｃ７４．　修理中　モーター固定子下側軸受け。

Ｃ７５．　修理中　モーター固定子下側軸受け、反対側。。

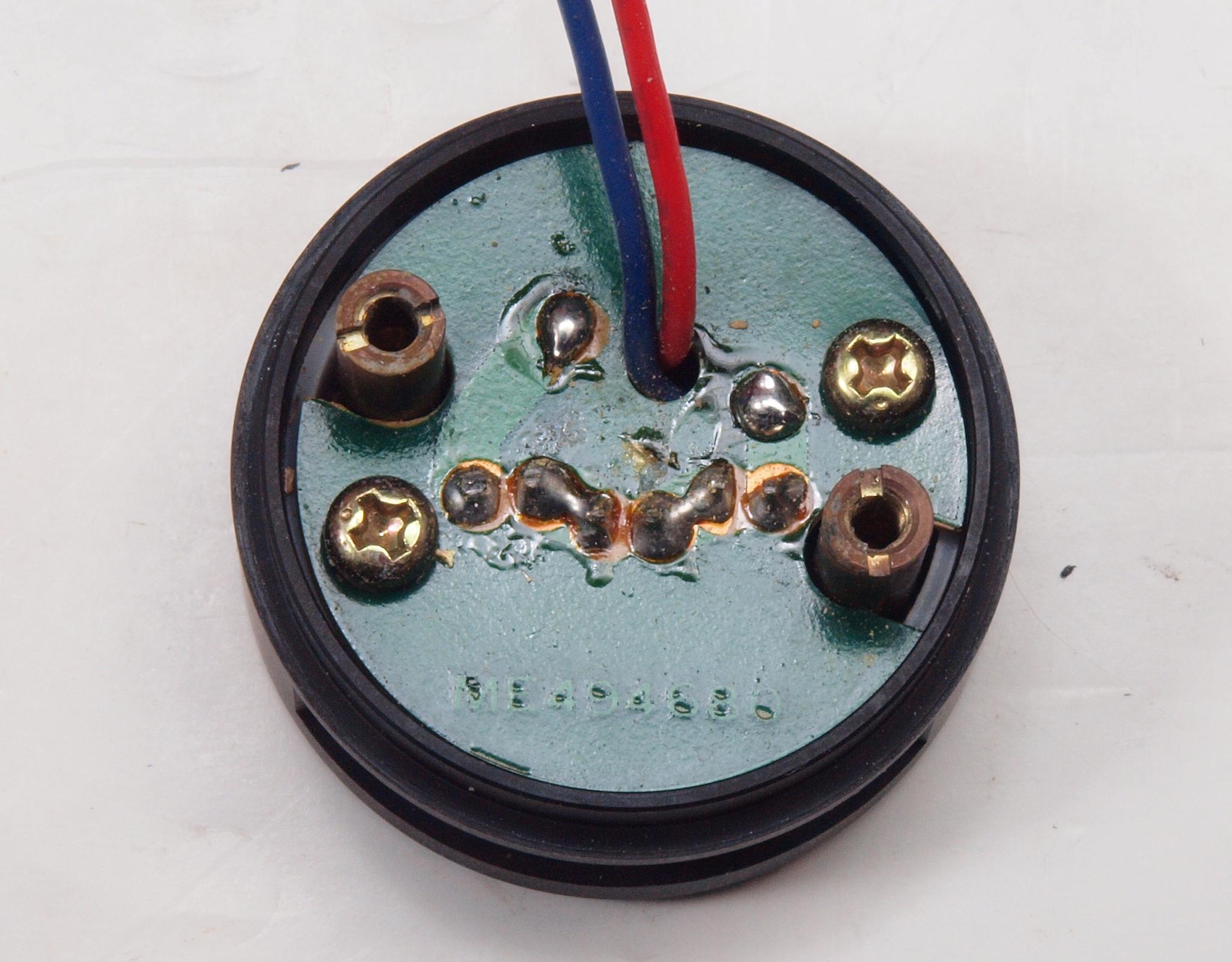

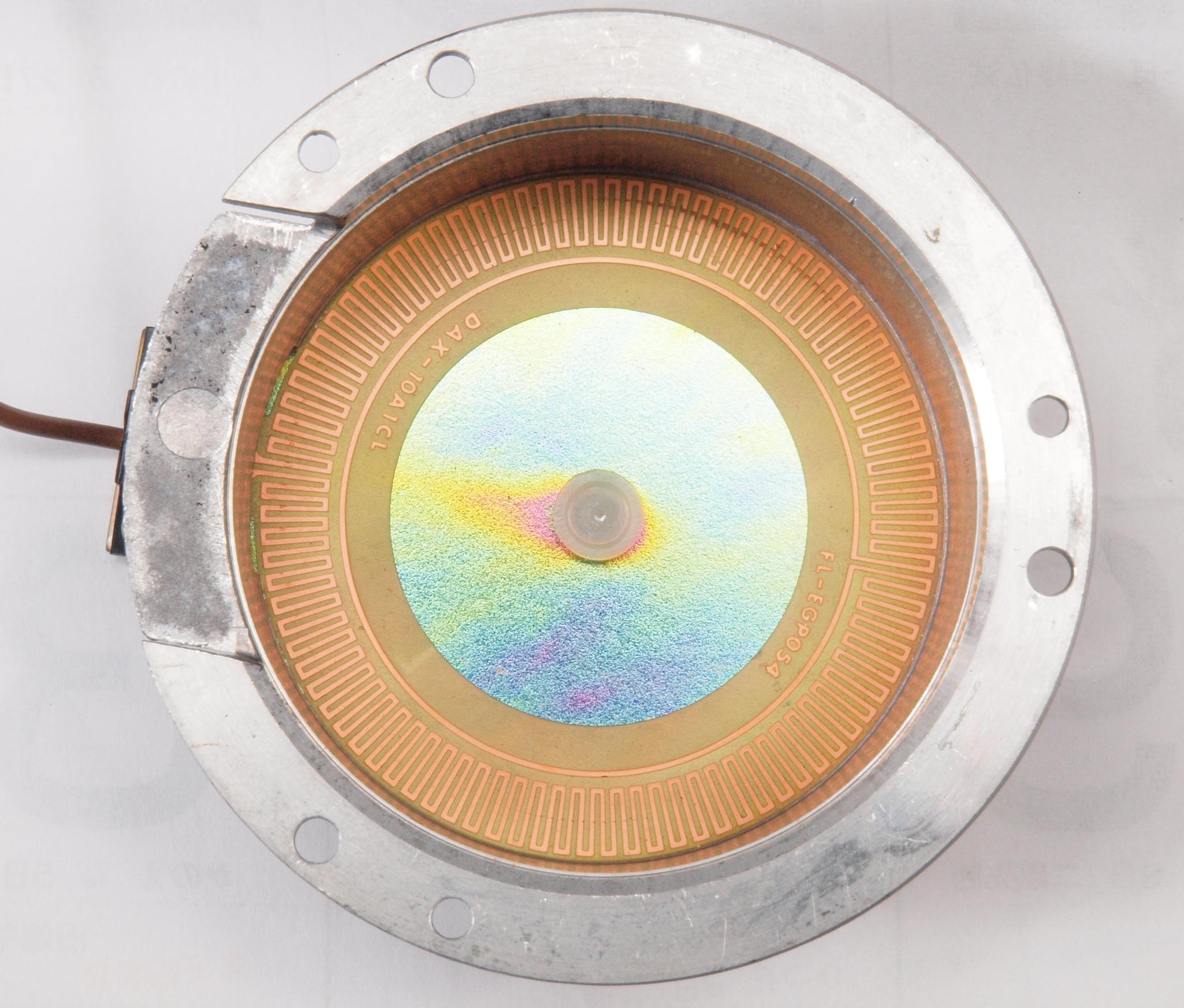

Ｃ８１．　修理中　モーターＦＧコイル。

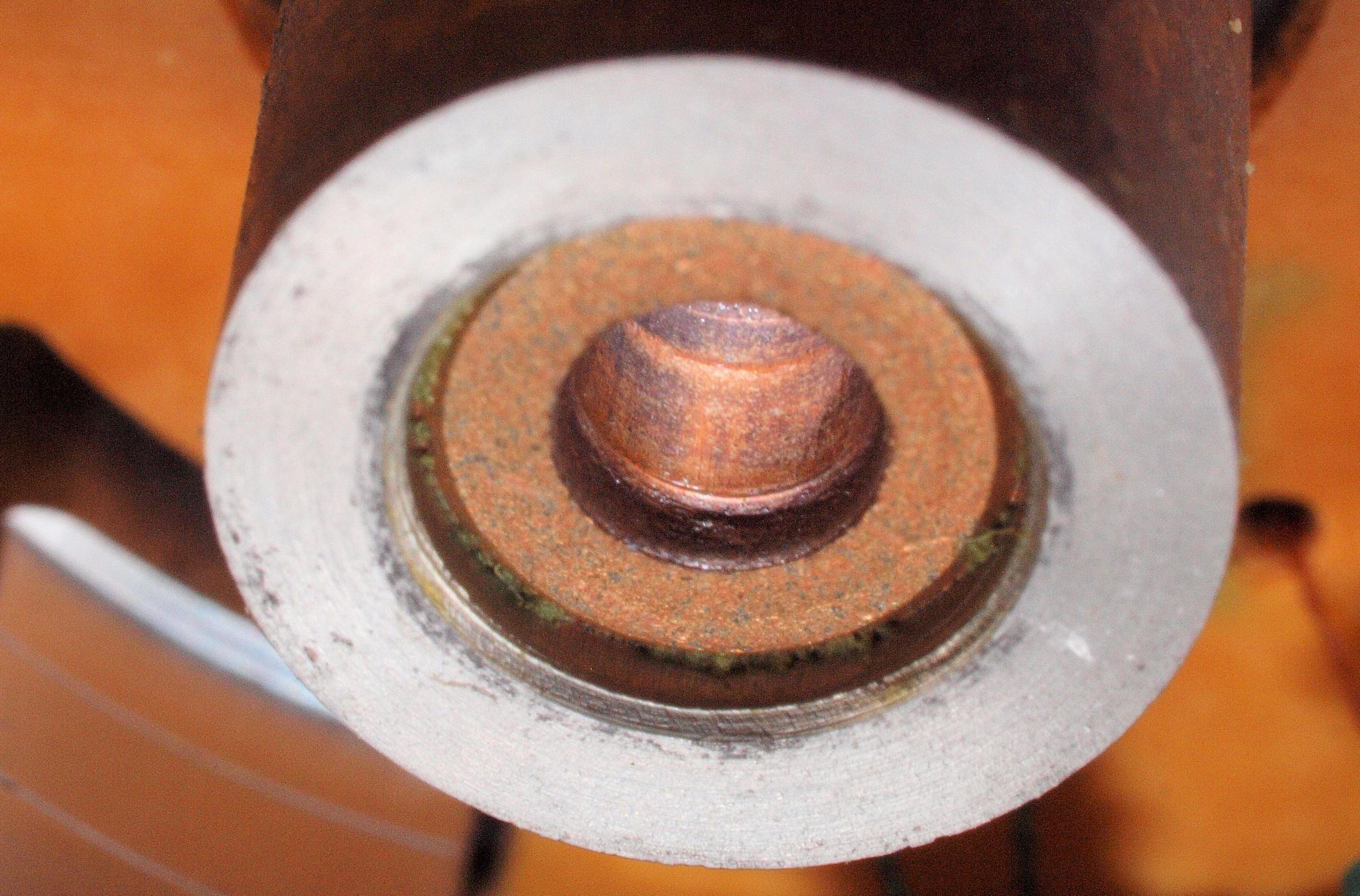

Ｃ８２．　修理中　モーター下側軸受け。油分が無く、軸が削っている！

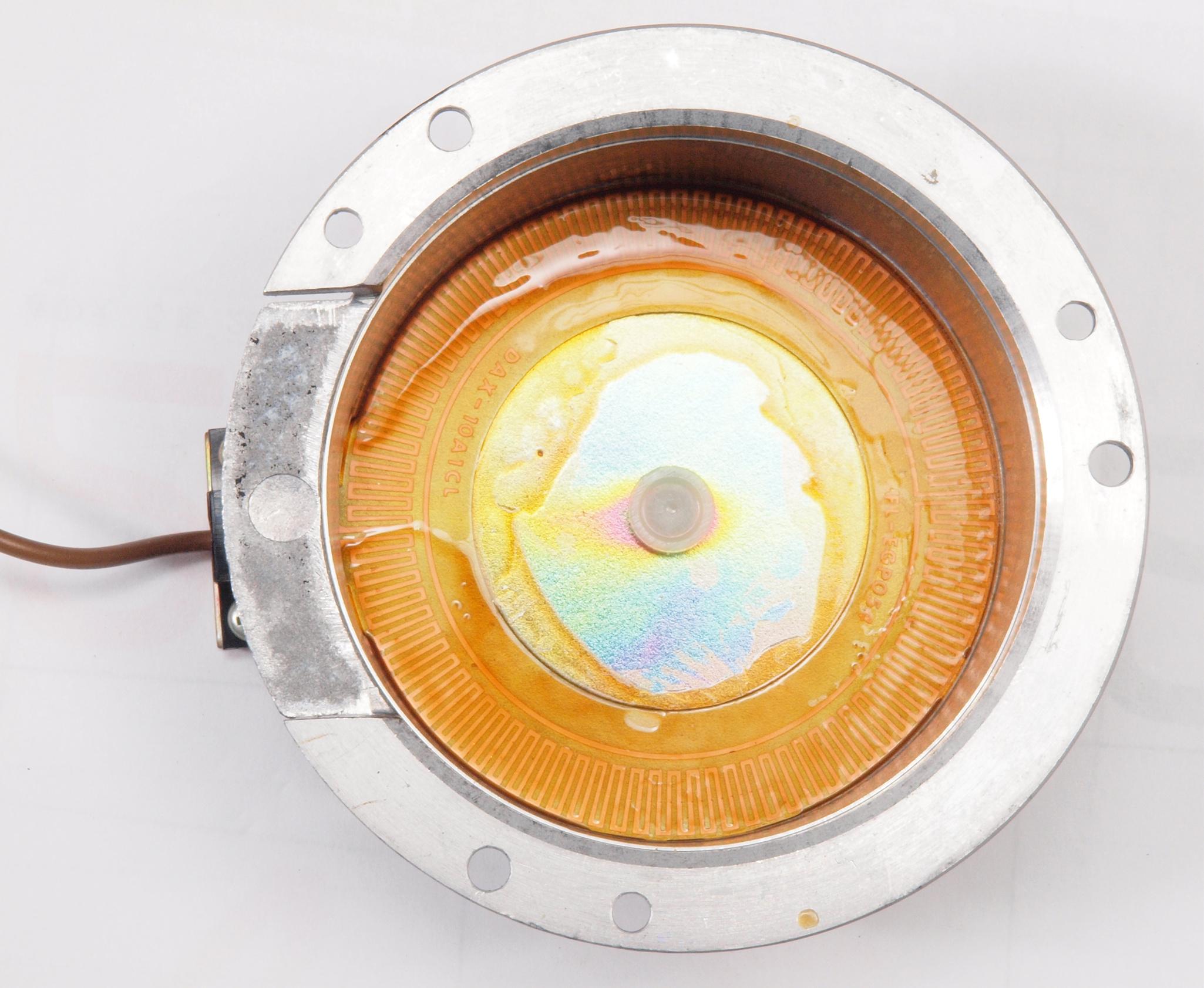

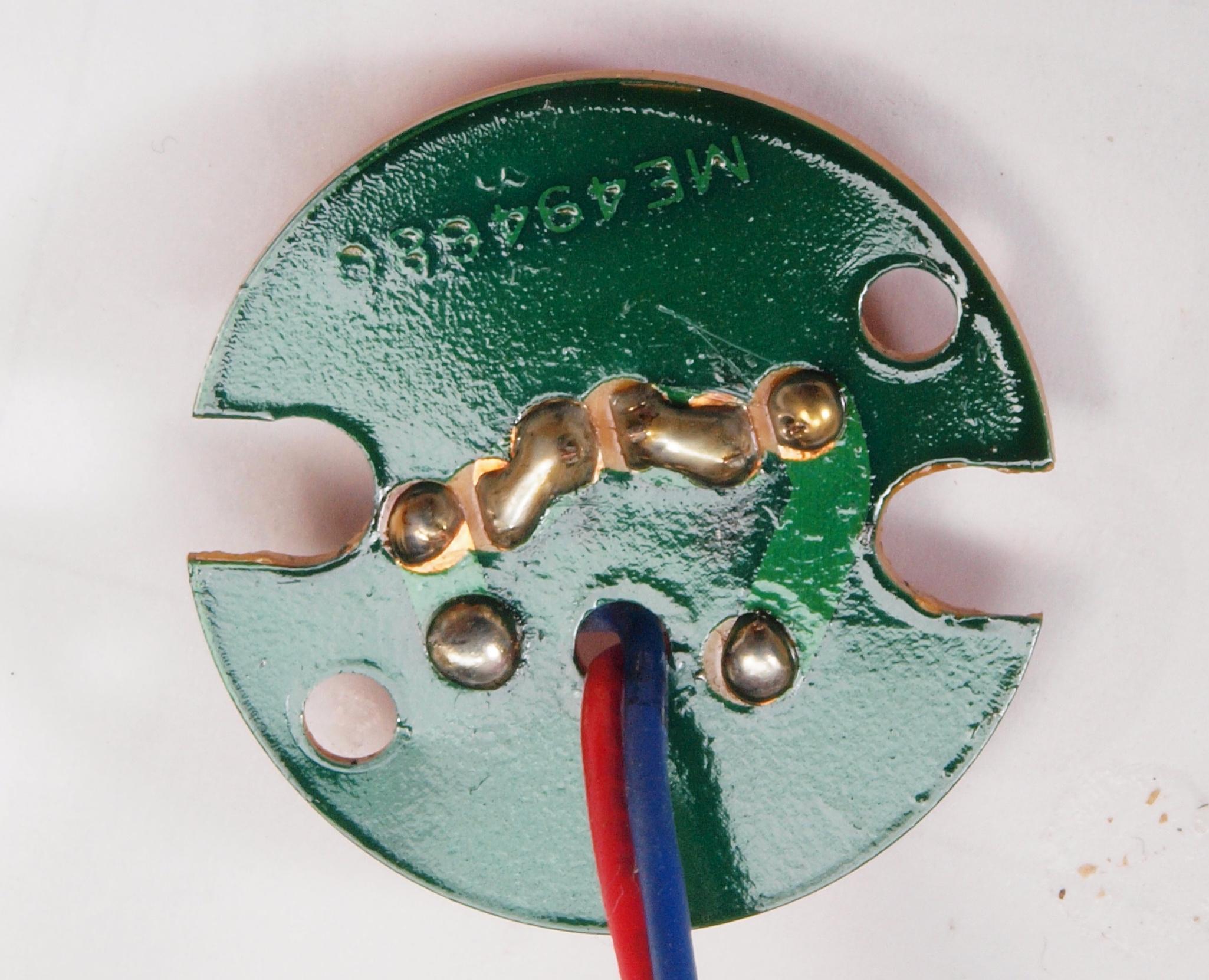

Ｃ８３．　修理後　モーターＦＧコイル、コート液で固定する。

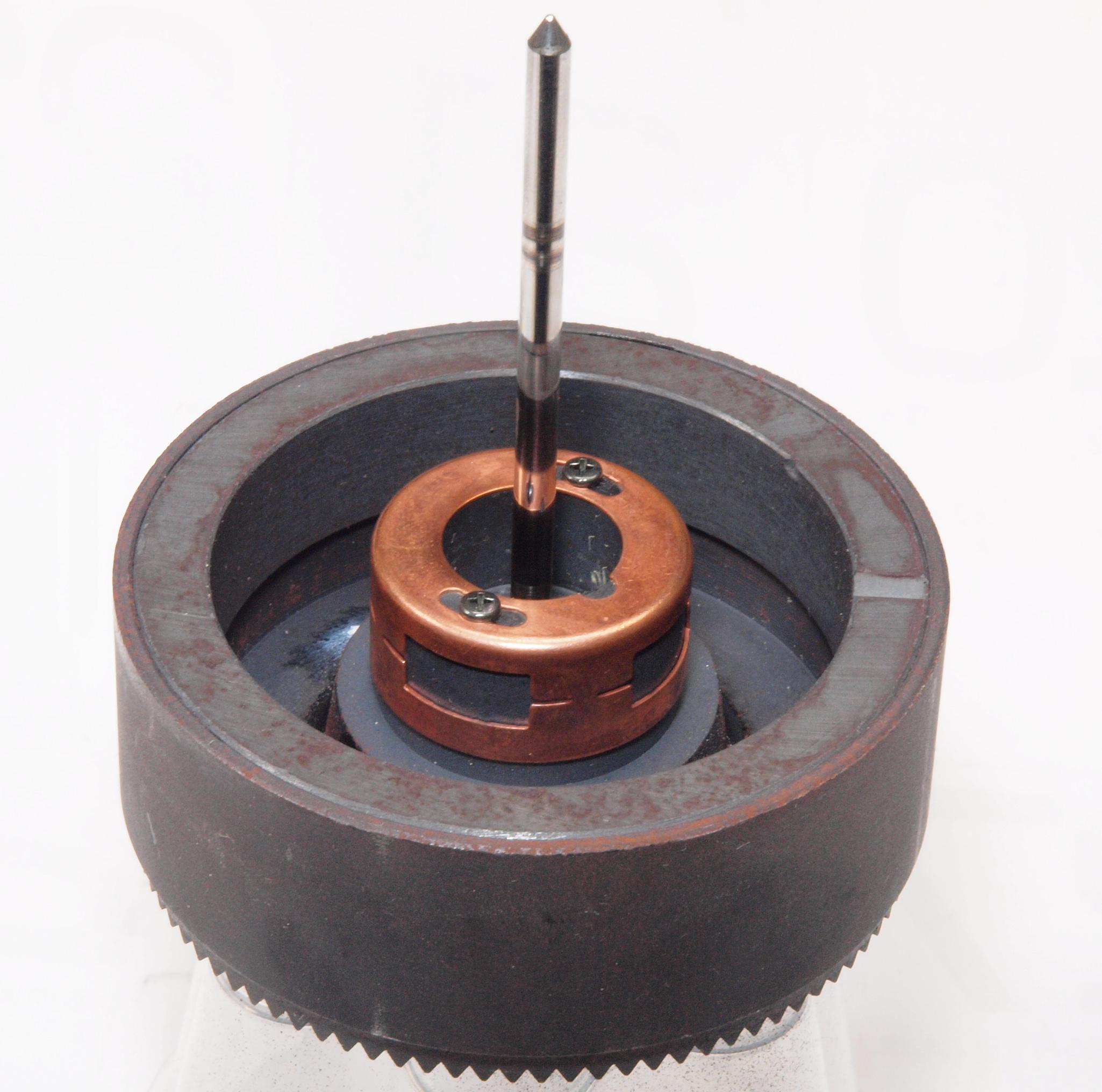

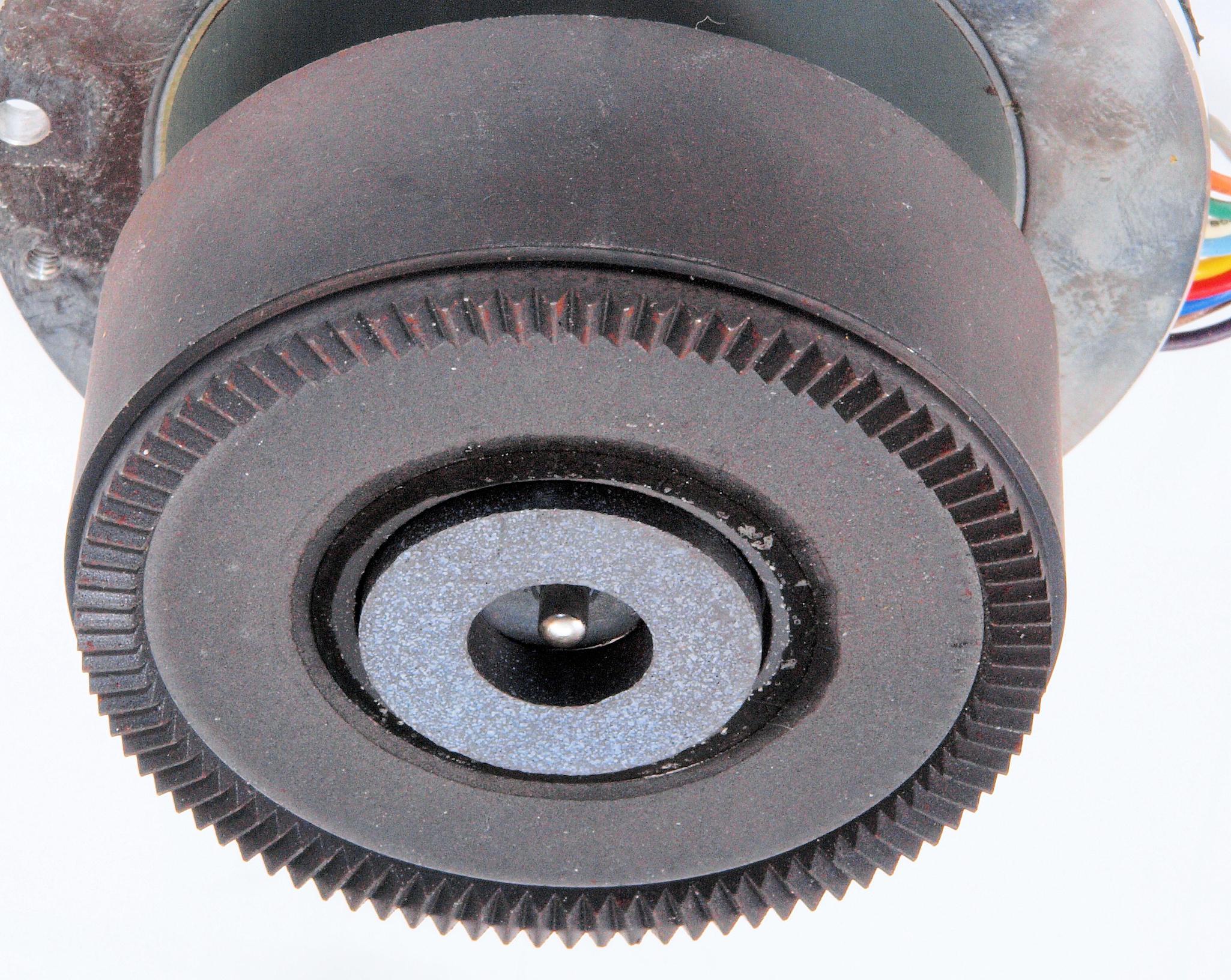

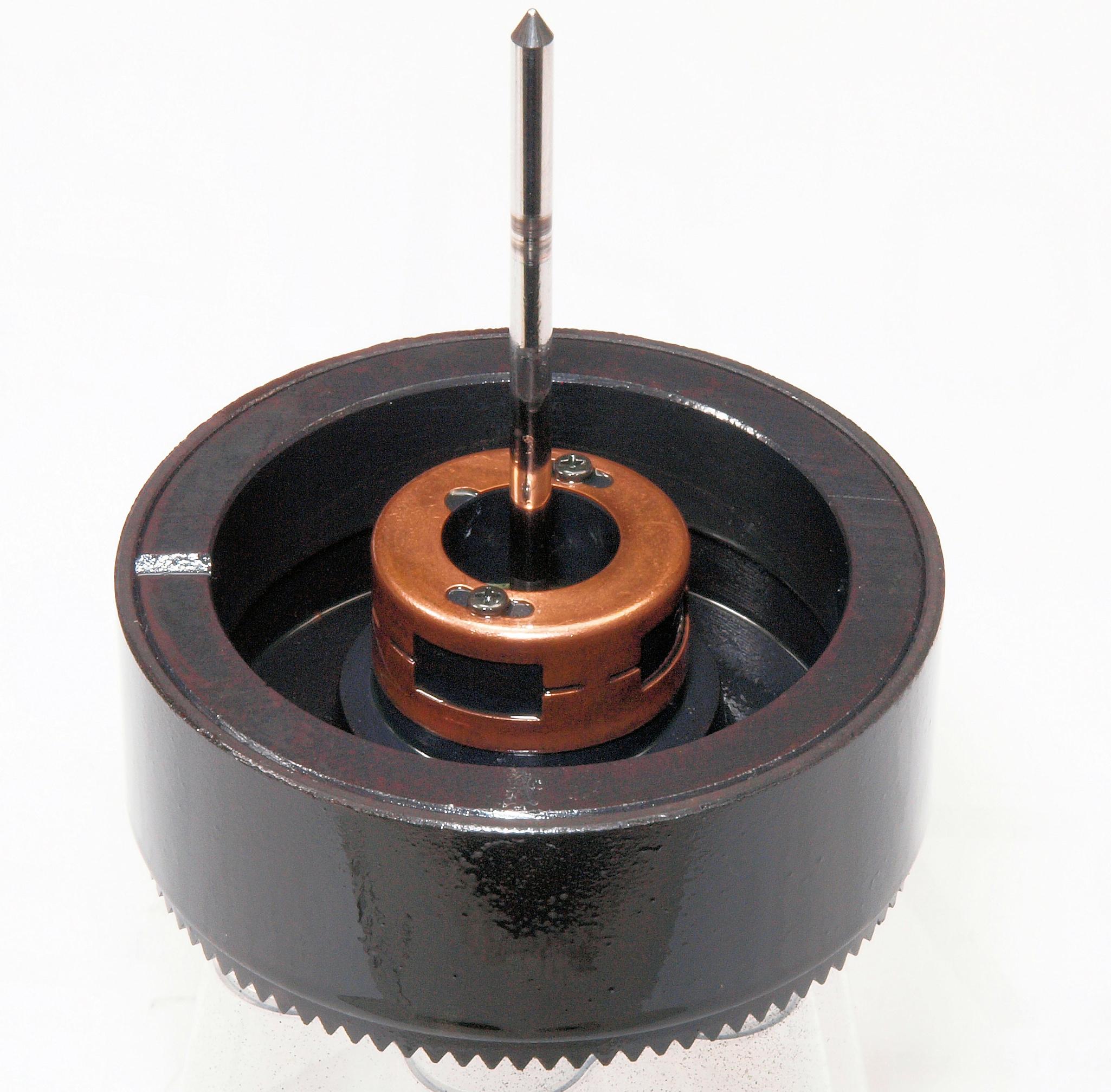

Ｃ９１．　修理中　モーター回転子上から見る。

Ｃ９２．　修理後　モーター回転子上から見る。　ＣＲＣで洗浄し、鉱物油を軽く塗布。

Ｃ９３．　修理後　モーター回転子上から見る、反対側。

Ｃ９４．　修理後　モーター回転子上から見る、反対側。　ＣＲＣで洗浄し、鉱物油を軽く塗布。

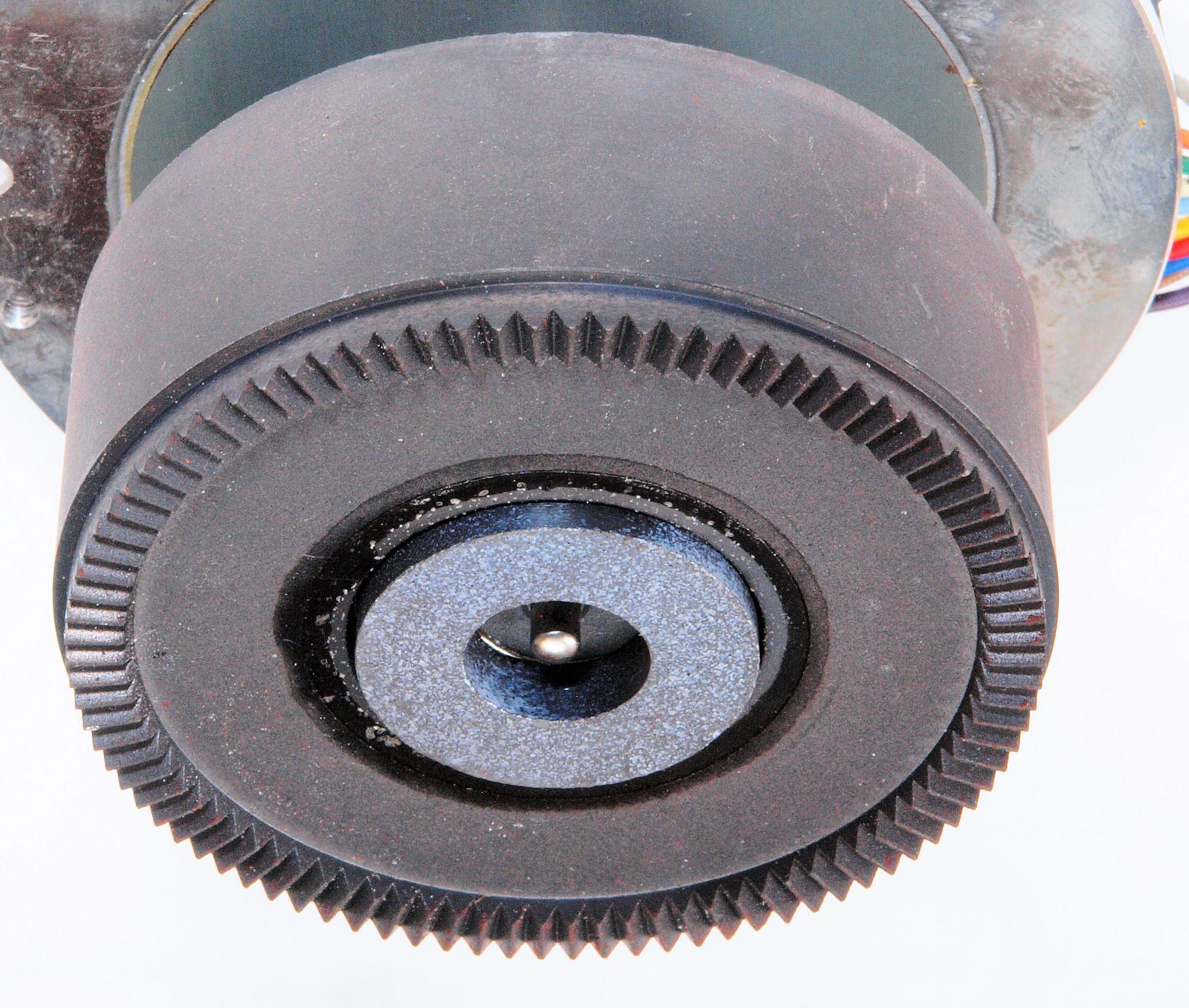

Ｃ９５．　修理中　モーター固定子下から見る。

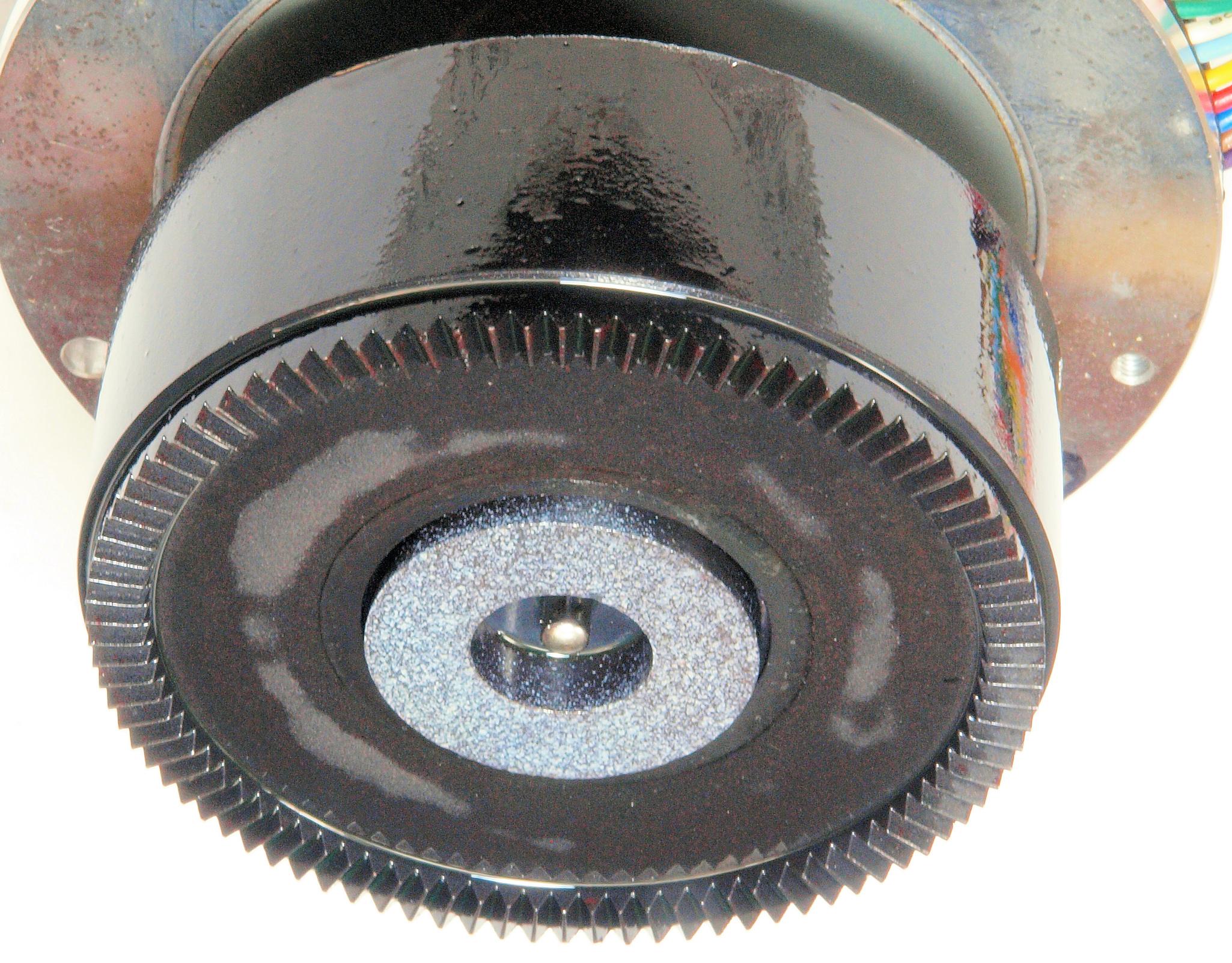

Ｃ９６．　修理後　モーター回転子下から見る。　ＣＲＣで洗浄し、鉱物油を軽く塗布。

Ｃ９７．　修理後　モーター回転子下から見る、反対側

Ｃ９８．　修理後　モーター回転子下から見る、反対側。　ＣＲＣで洗浄し、鉱物油を軽く塗布。

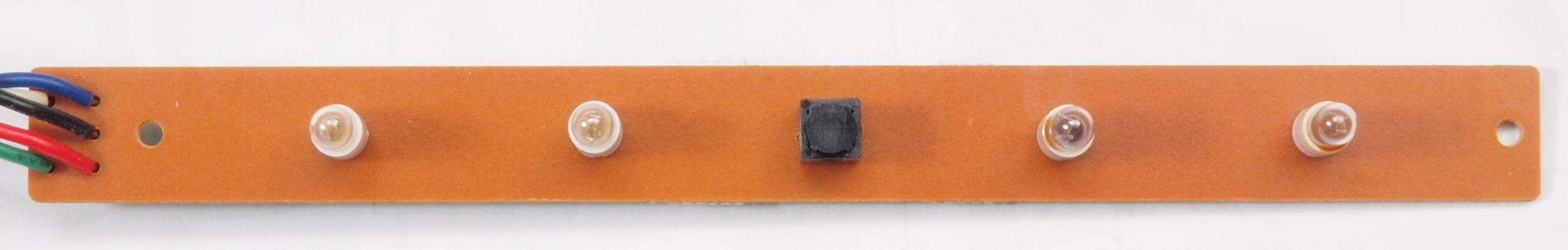

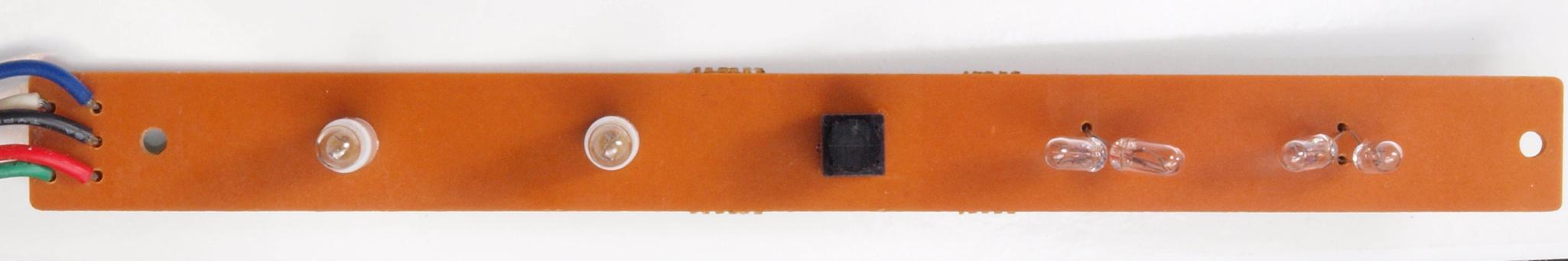

ＣＡ１．　修理中　表示部及び３３／４５切り換SW基板。

ＣＡ２．　修理前　表示部及び３３／４５切り換SW基板裏。

ＣＡ３．　修理（半田補正）後　表示部及び３３／４５切り換SW基板裏。

ＣＡ４．　完成表示部及び３３／４５切り換SW基板裏。余分なフラックスを落として、コート液を塗る。

ＣＢ１．　修理前　速度調整ＶＲ。

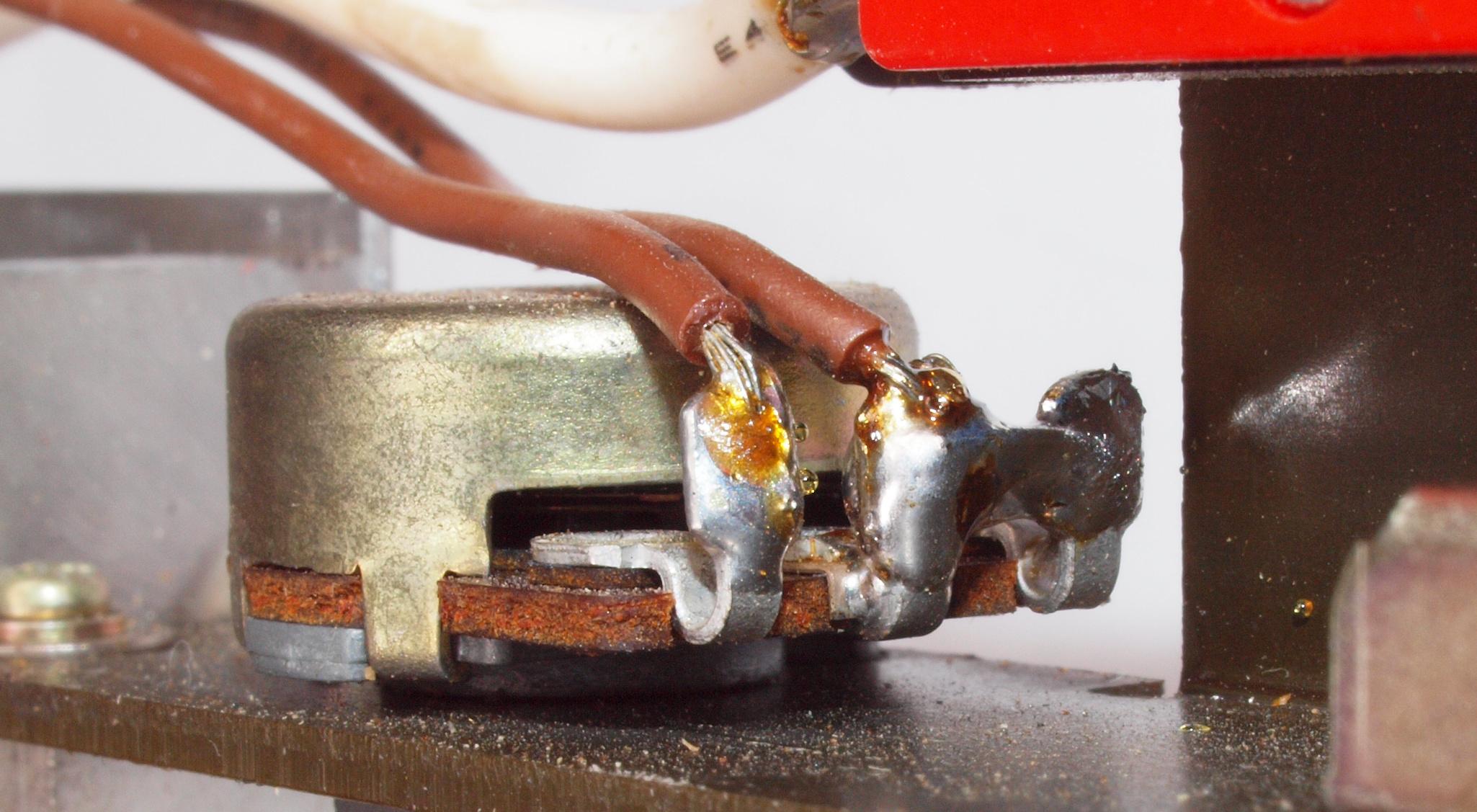

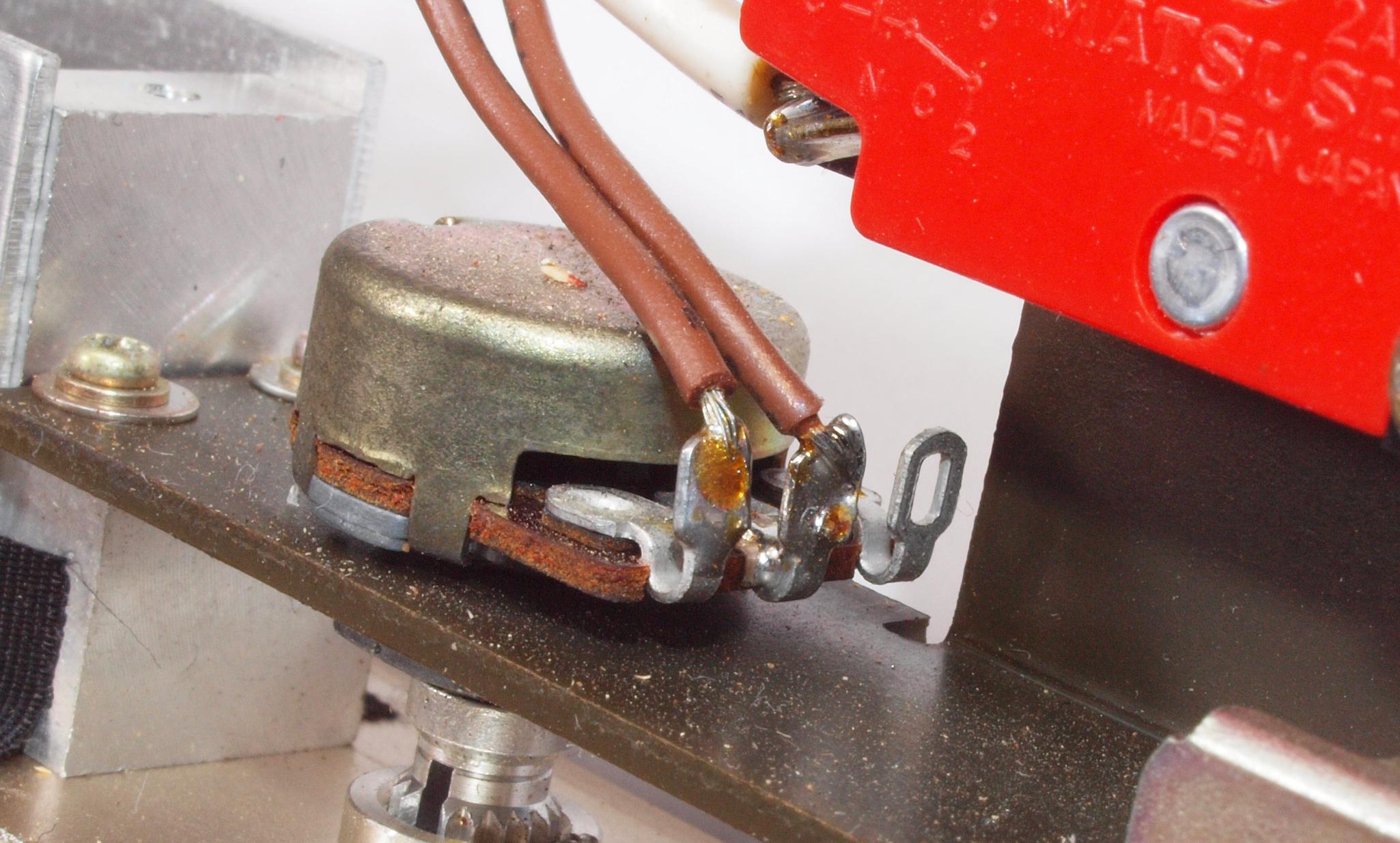

ＣＢ２．　修理後　　速度調整ＶＲ。　ガリ軽減・防止の結線。

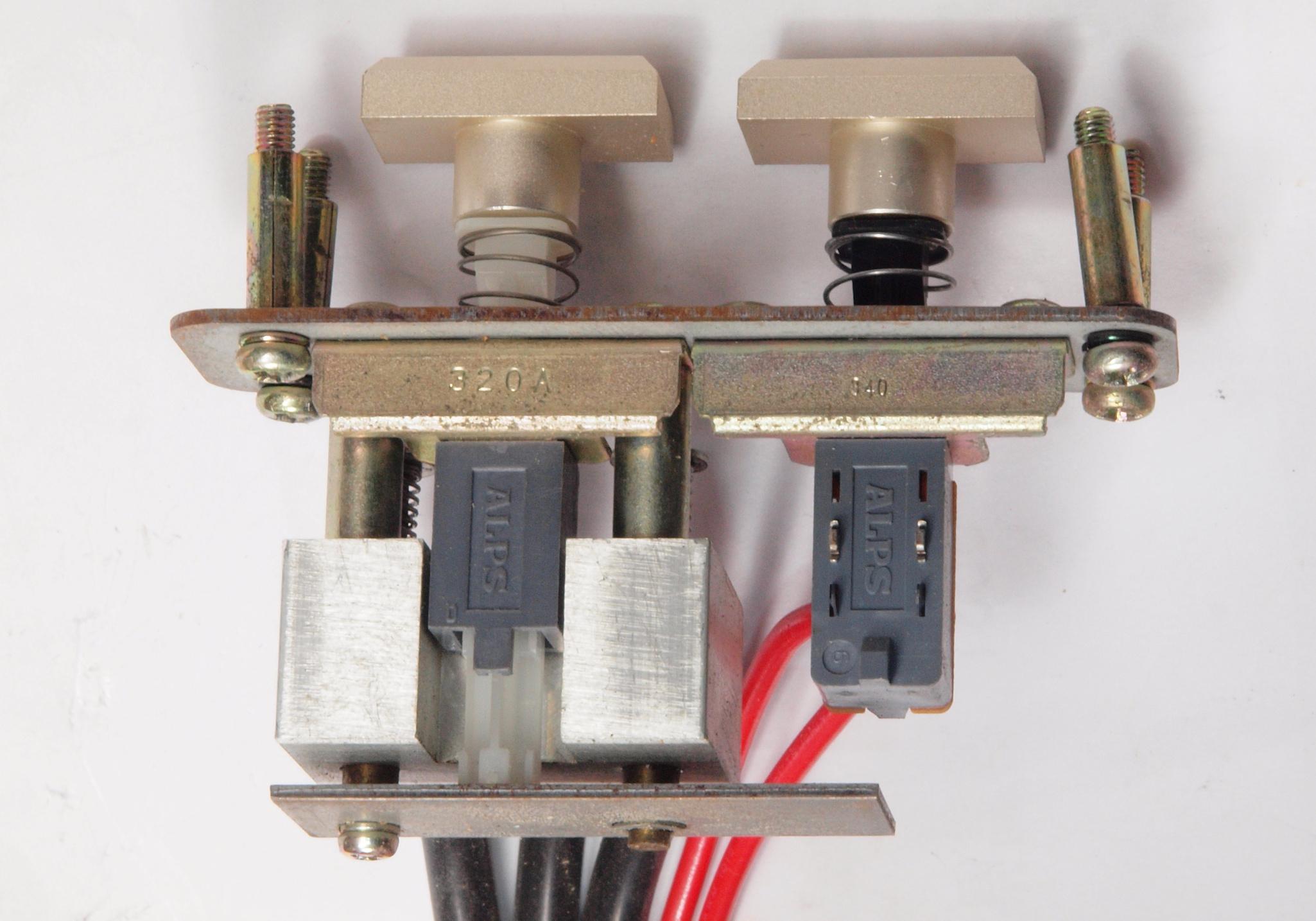

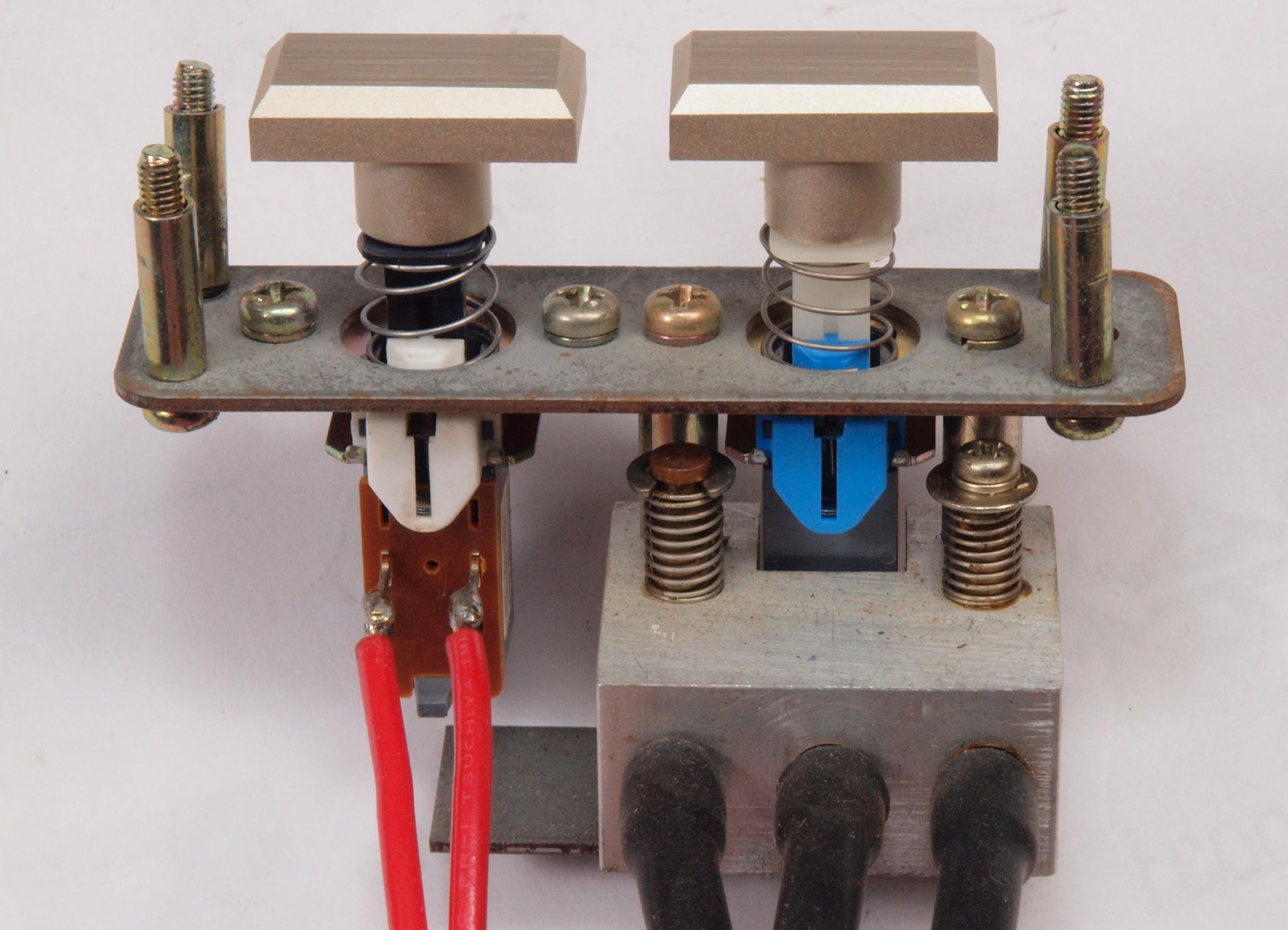

ＣＣ１．　修理中　電源＆吸着S２W

ＣＣ１．　修理前　電源ソケット。

ＣＣ２．　修理中　電源ソケット裏側、取り付け板が錆びている。

ＣＣ３．　修理後　電源ソケット裏側、取り付け板。　軽く錆止め塗装。

ＣＣ４．　修理中　電源ソケット表。

ＣＣ５．　修理後　電源ソケット表。　軽く塗装。

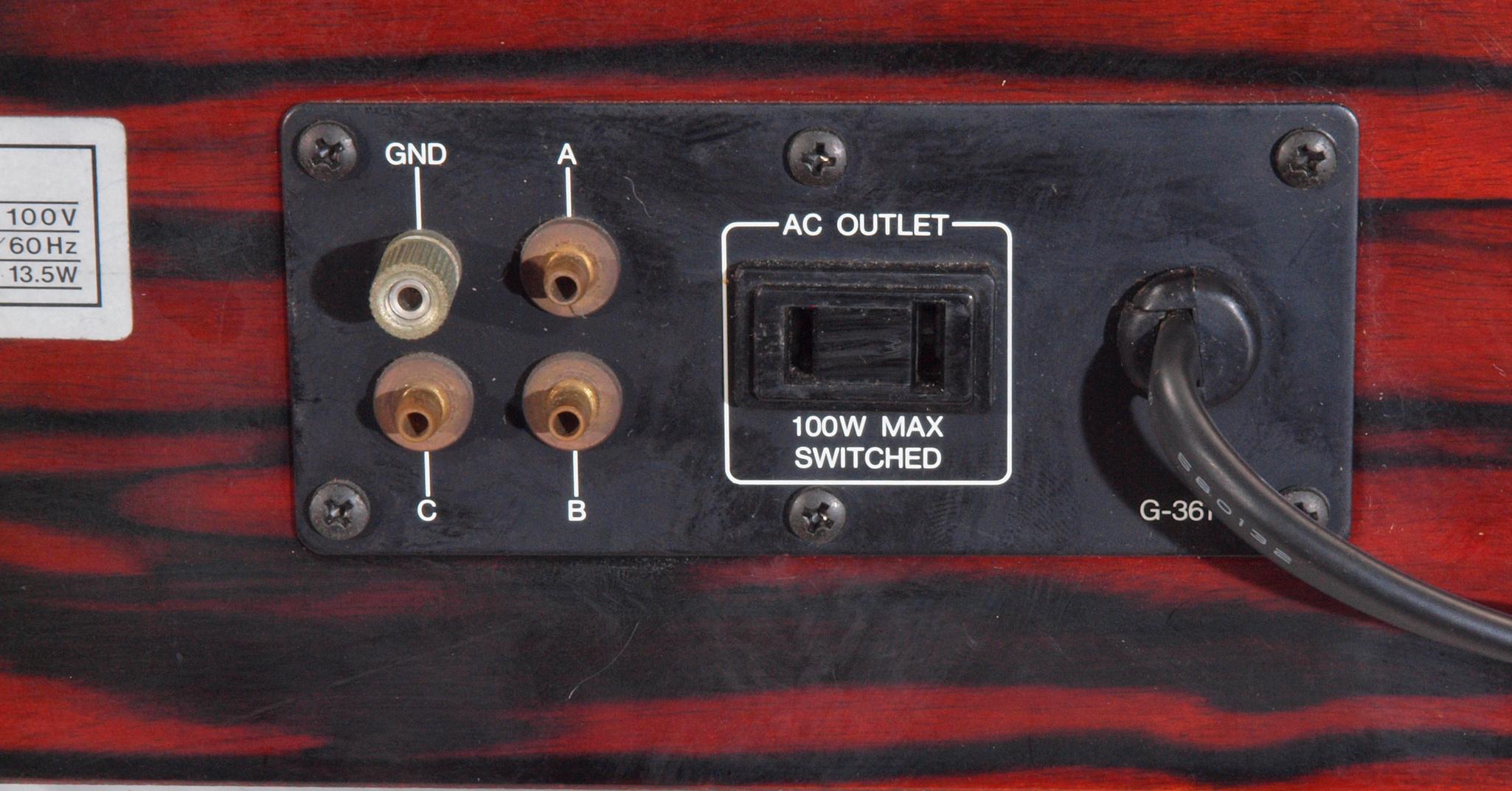

ＣＣ６．　修理（交換）後　電源ソケット、アース端子交換。

ＣＣ７．　修理後　電源ソケット交換。　裏側配線、アースはしっかり取る。

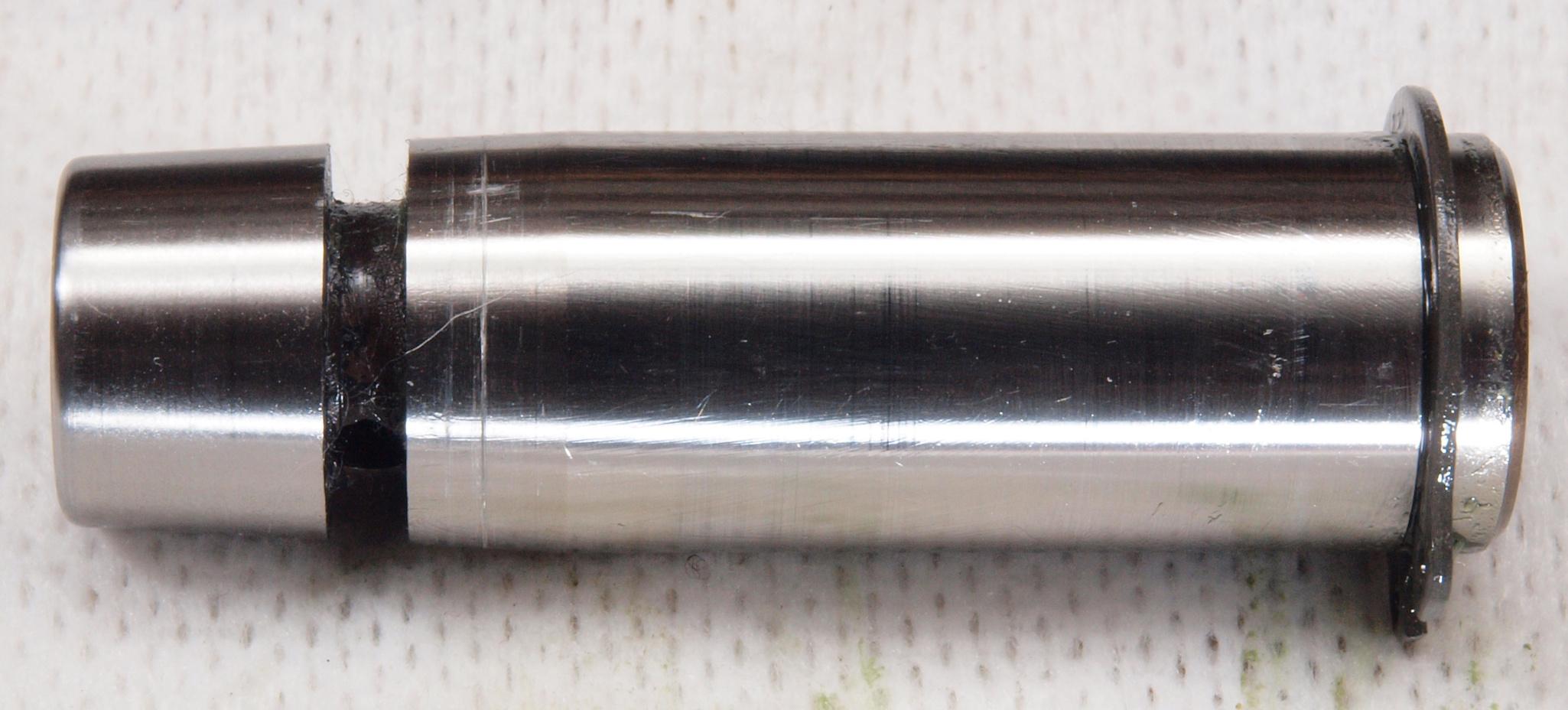

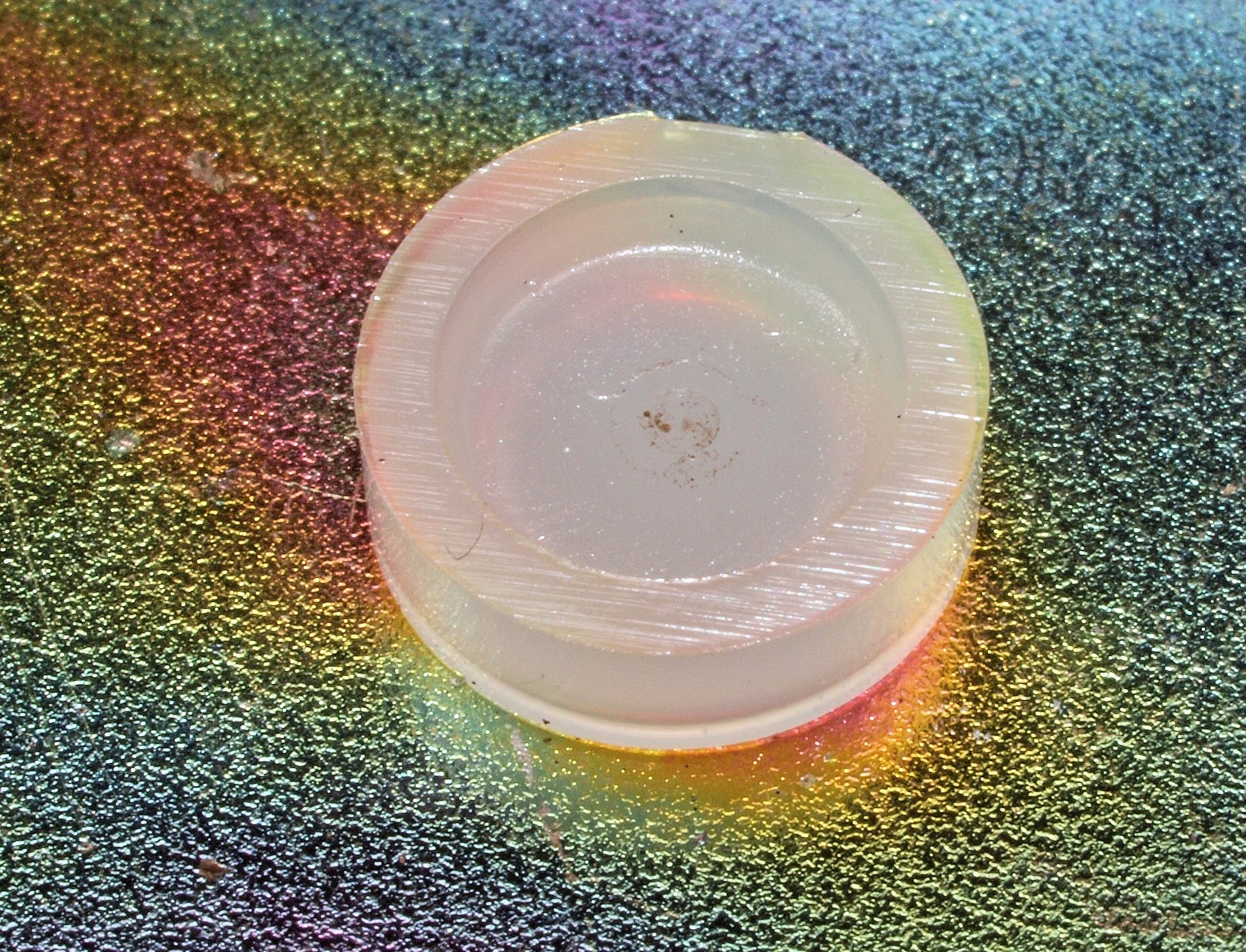

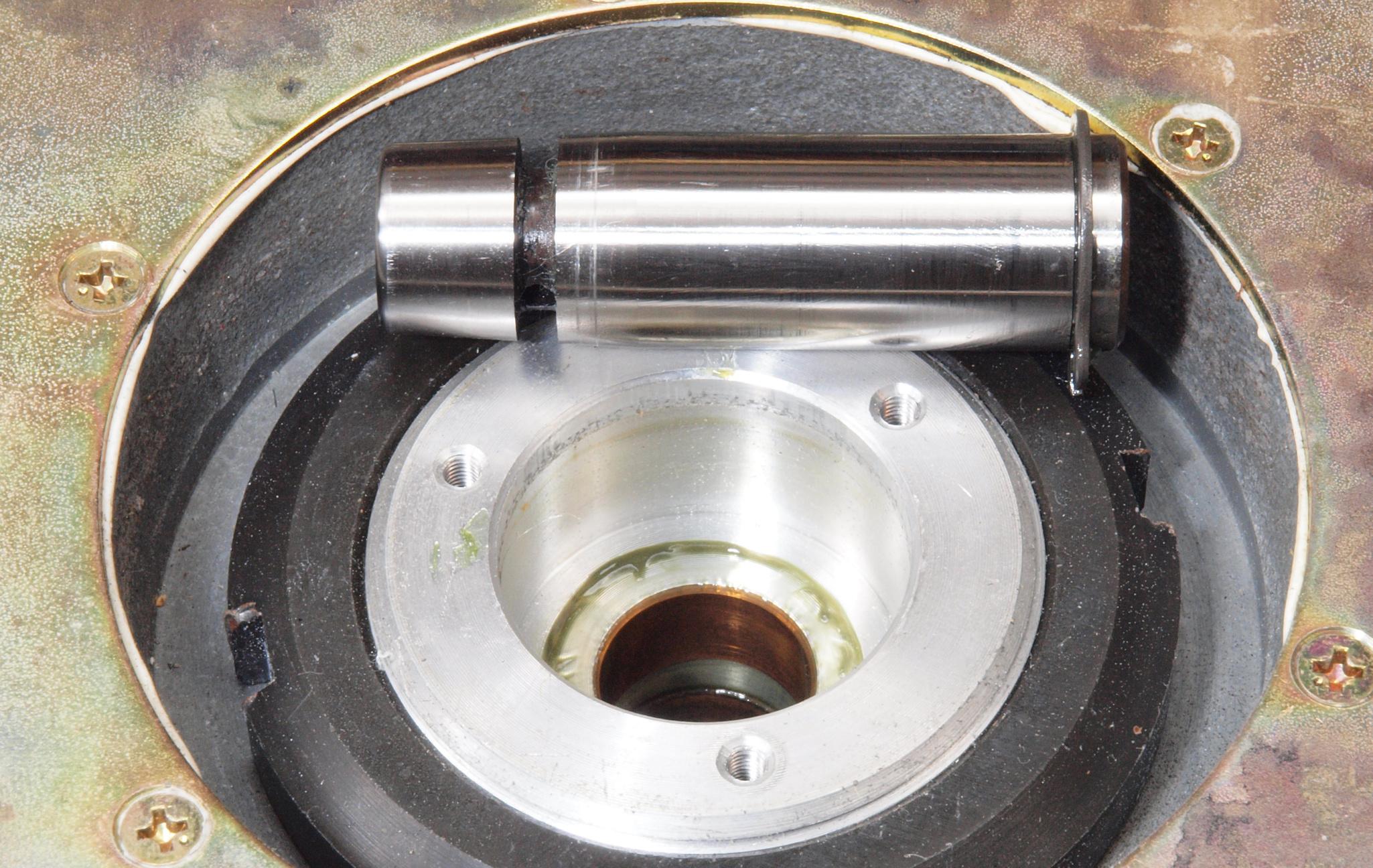

ＣＤ１．　修理中　タンテーブル軸を取り出し。分解、清掃、給油。

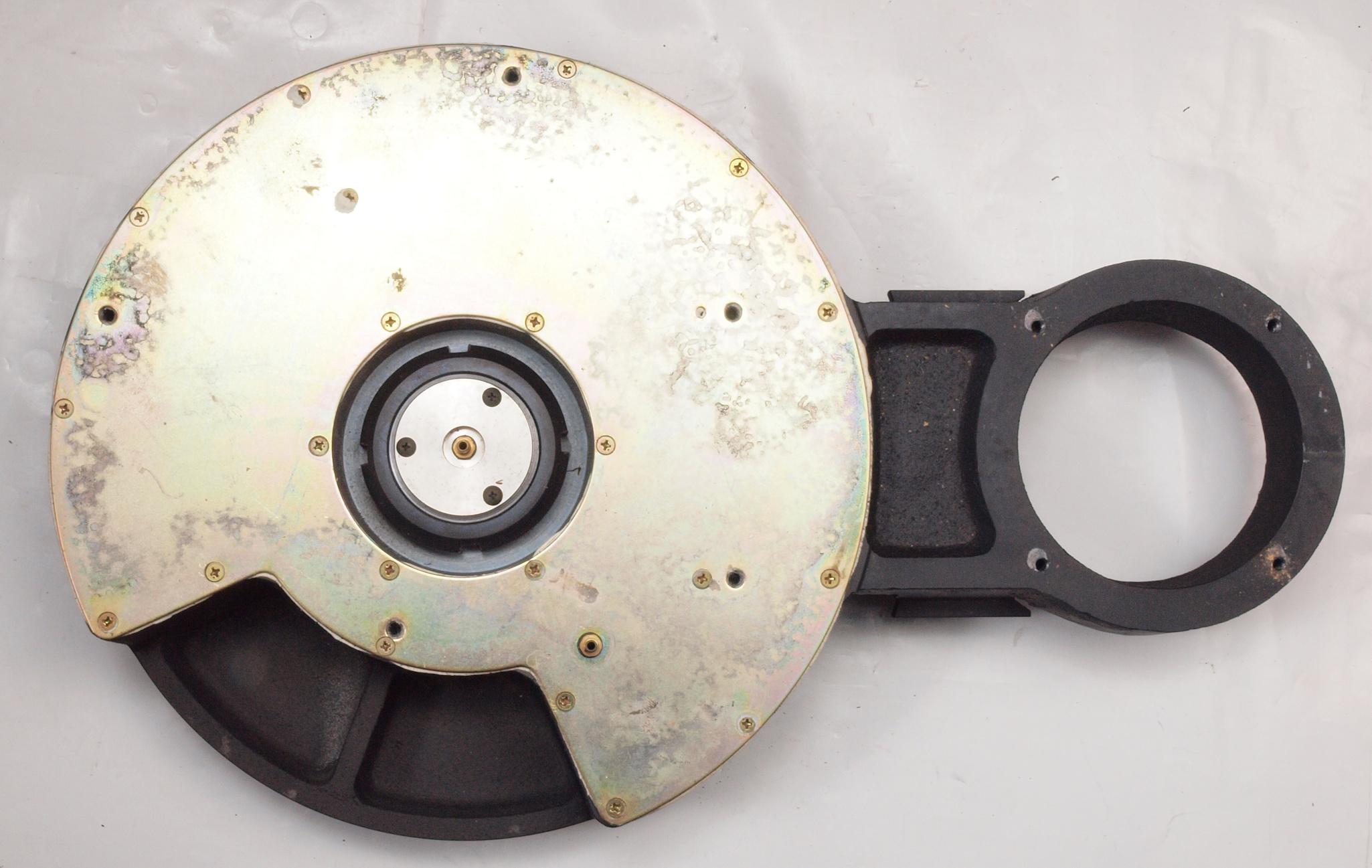

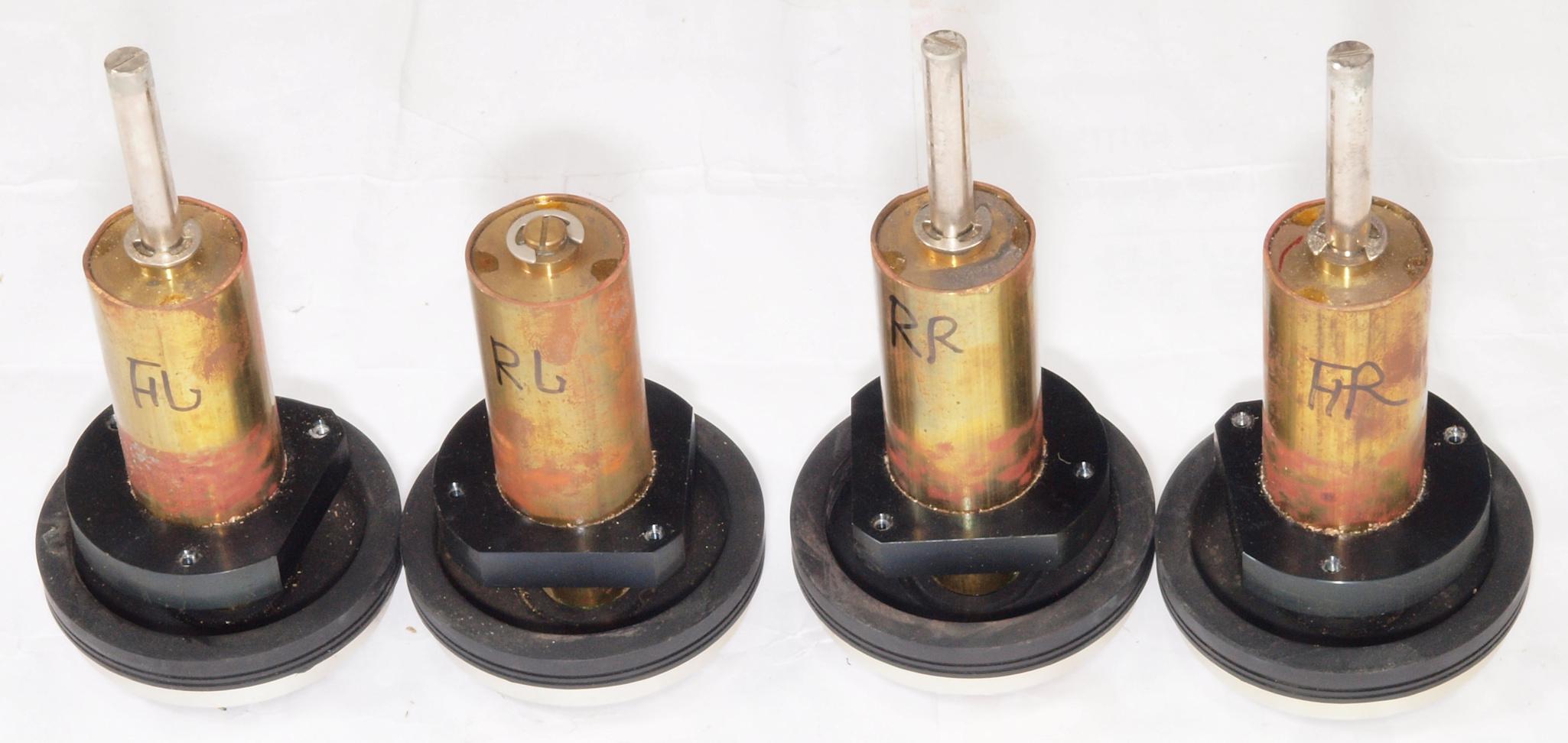

ＣＥ１．　点検の為、取外した架台。

ＣＥ２．　点検の為、取外した架台裏。　サビが見えるのでＣＲＣを塗布。

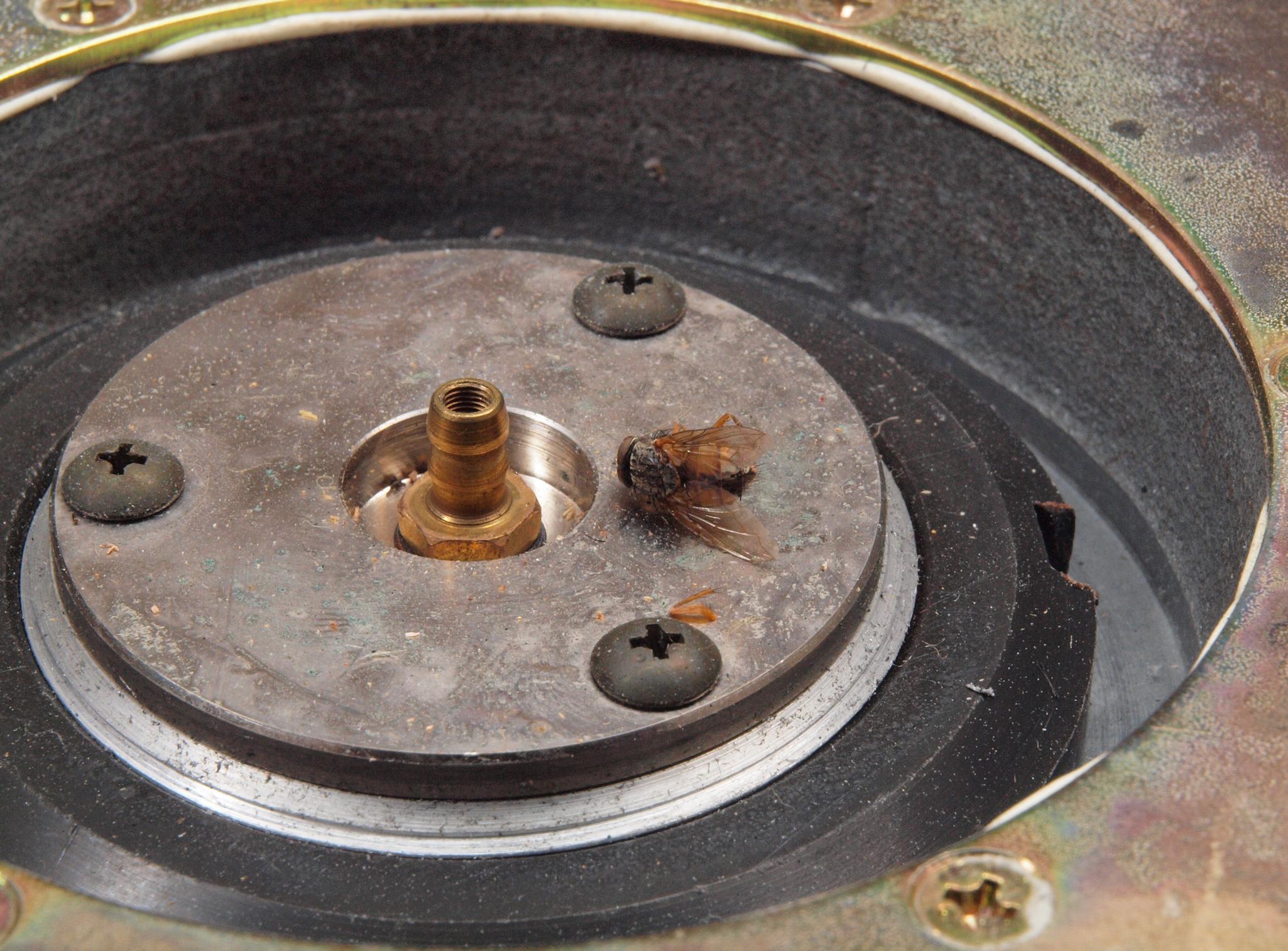

ＣＥ３．　点検の為、取外した架台裏。　ハエの死骸！　何処から進入？

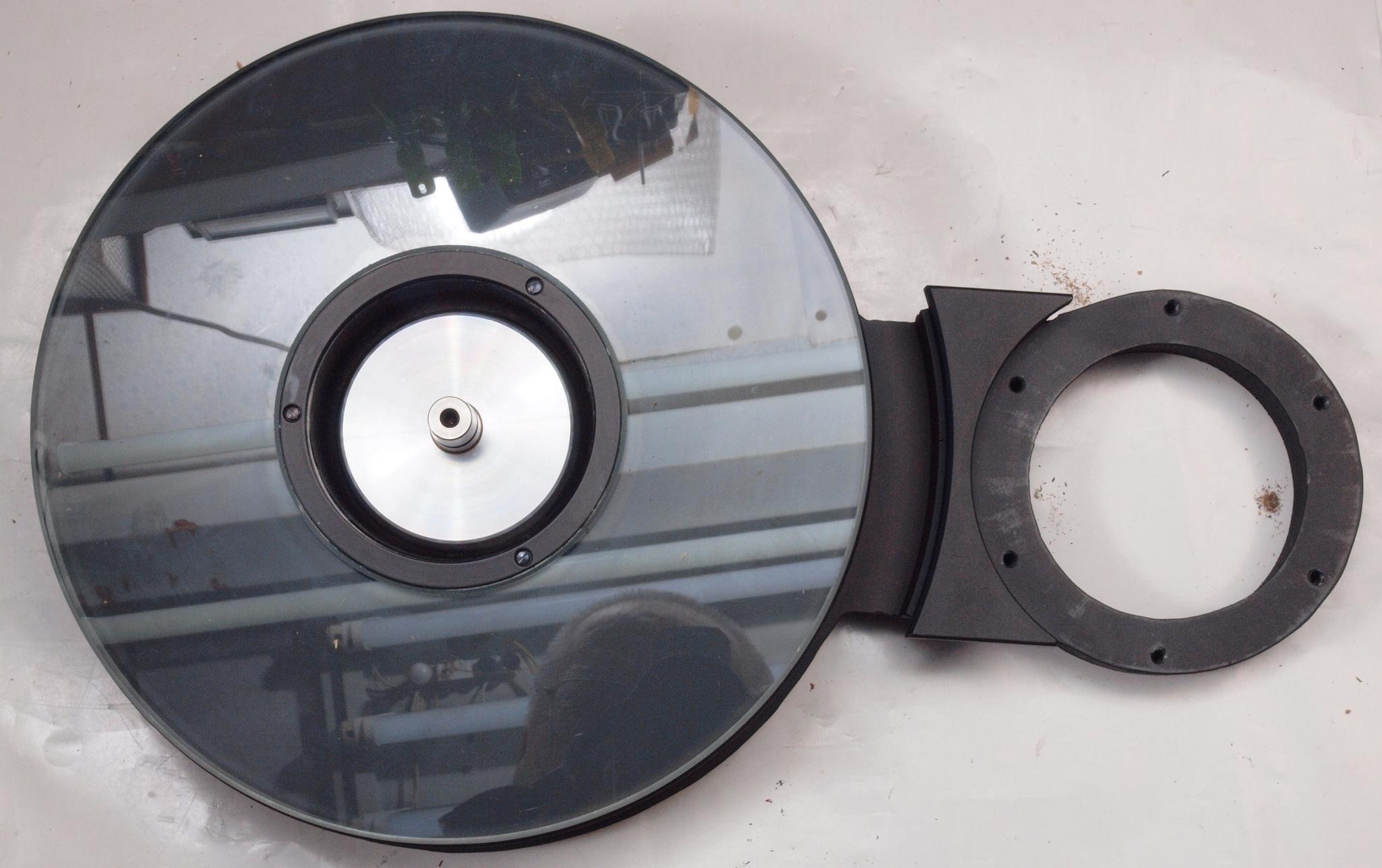

ＣＥ４．　点検の為、取外した架台。　ホースは交換し、端子接続は熱収縮チューブを巻く。

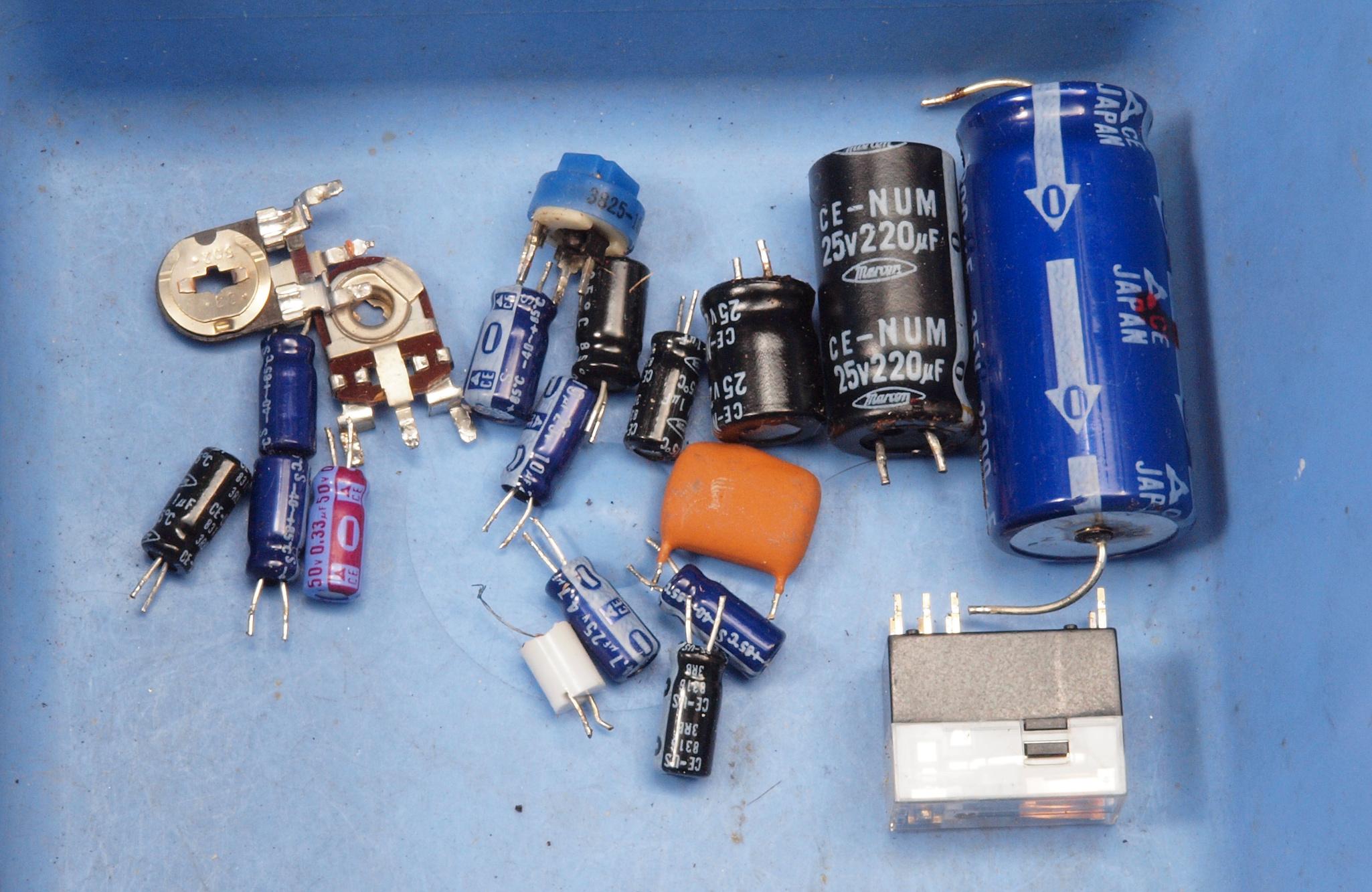

ＣＦ．　交換部品

ＣＧ１．　修理前、下から見る。

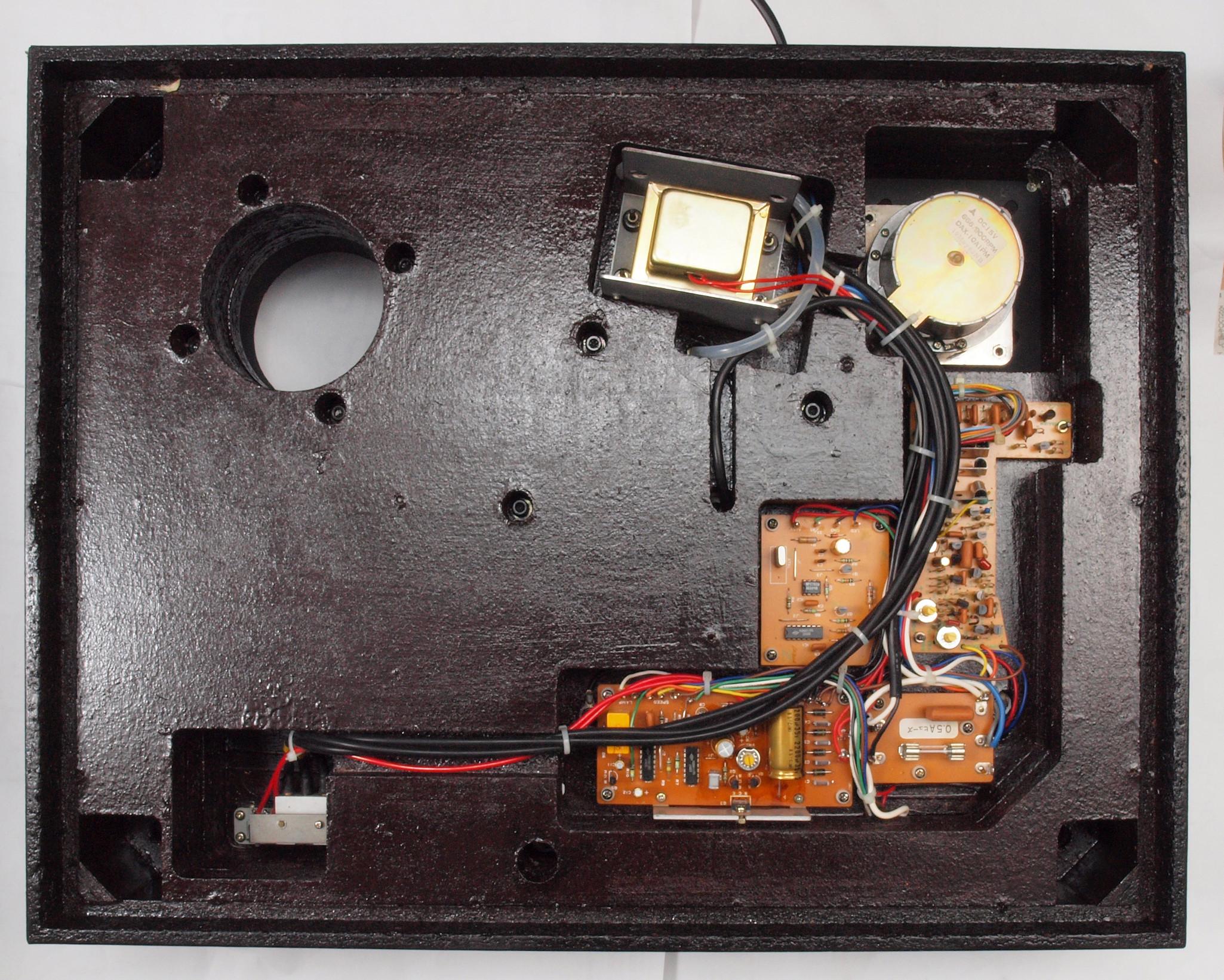

ＣＧ２．　完成、下から見る。

Ｗ．　下蓋及び本体木部　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

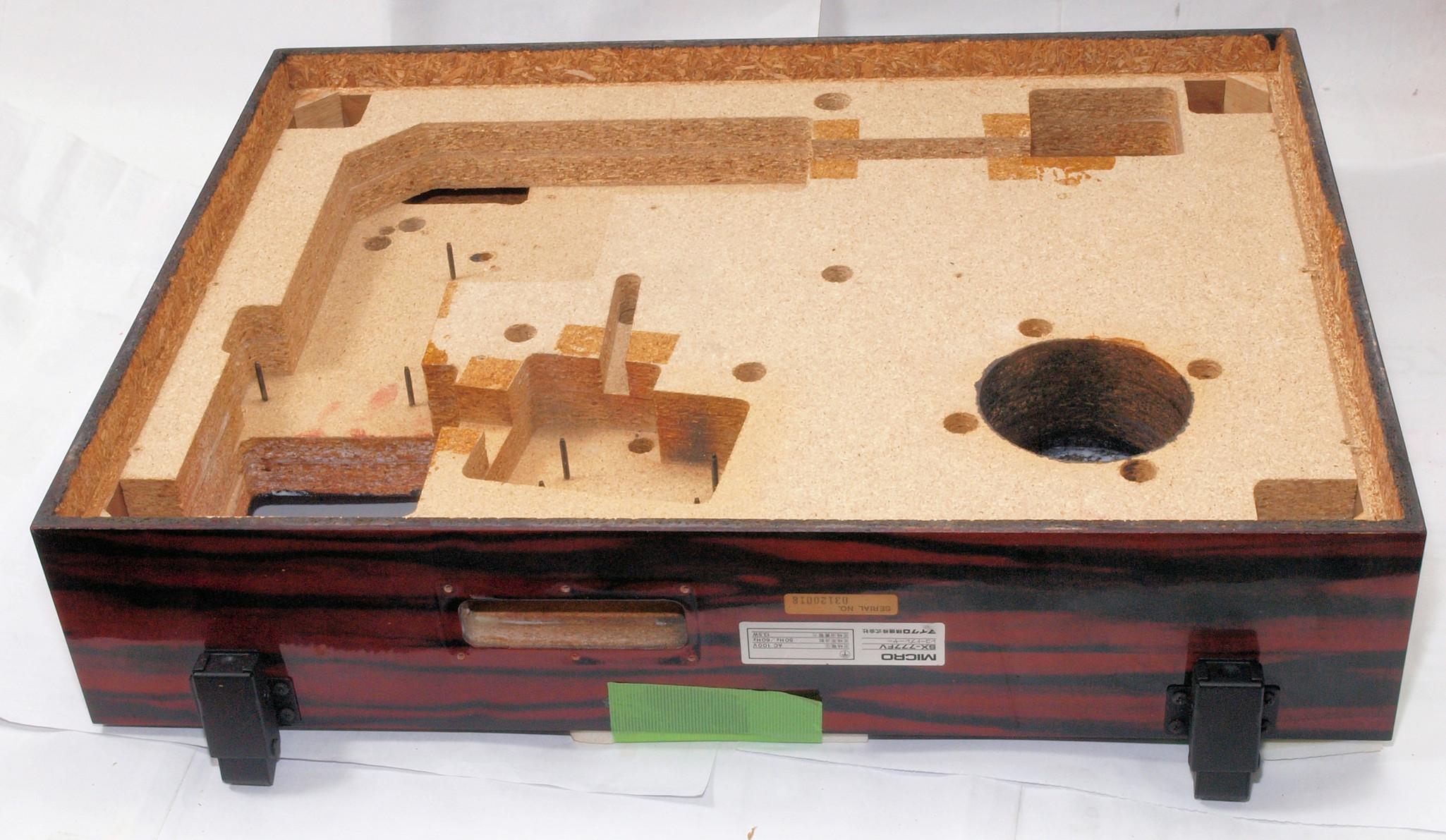

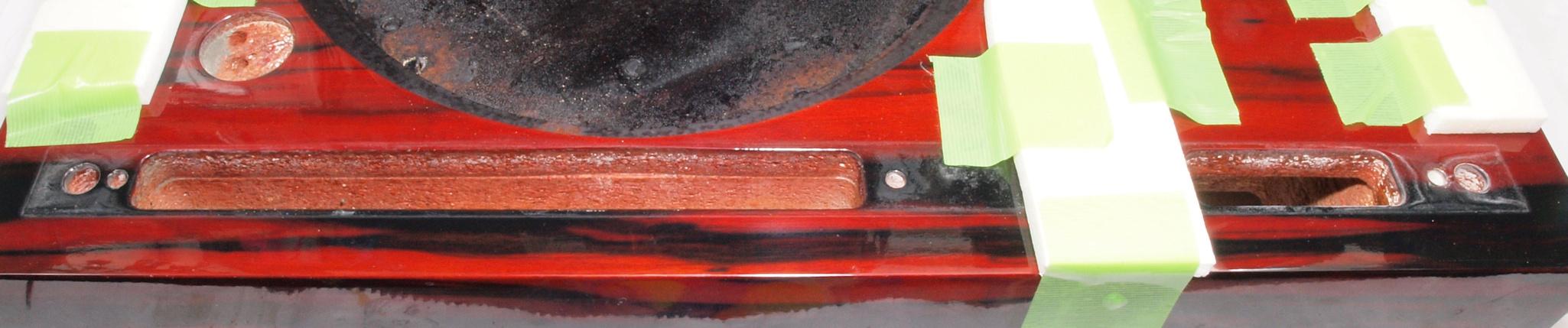

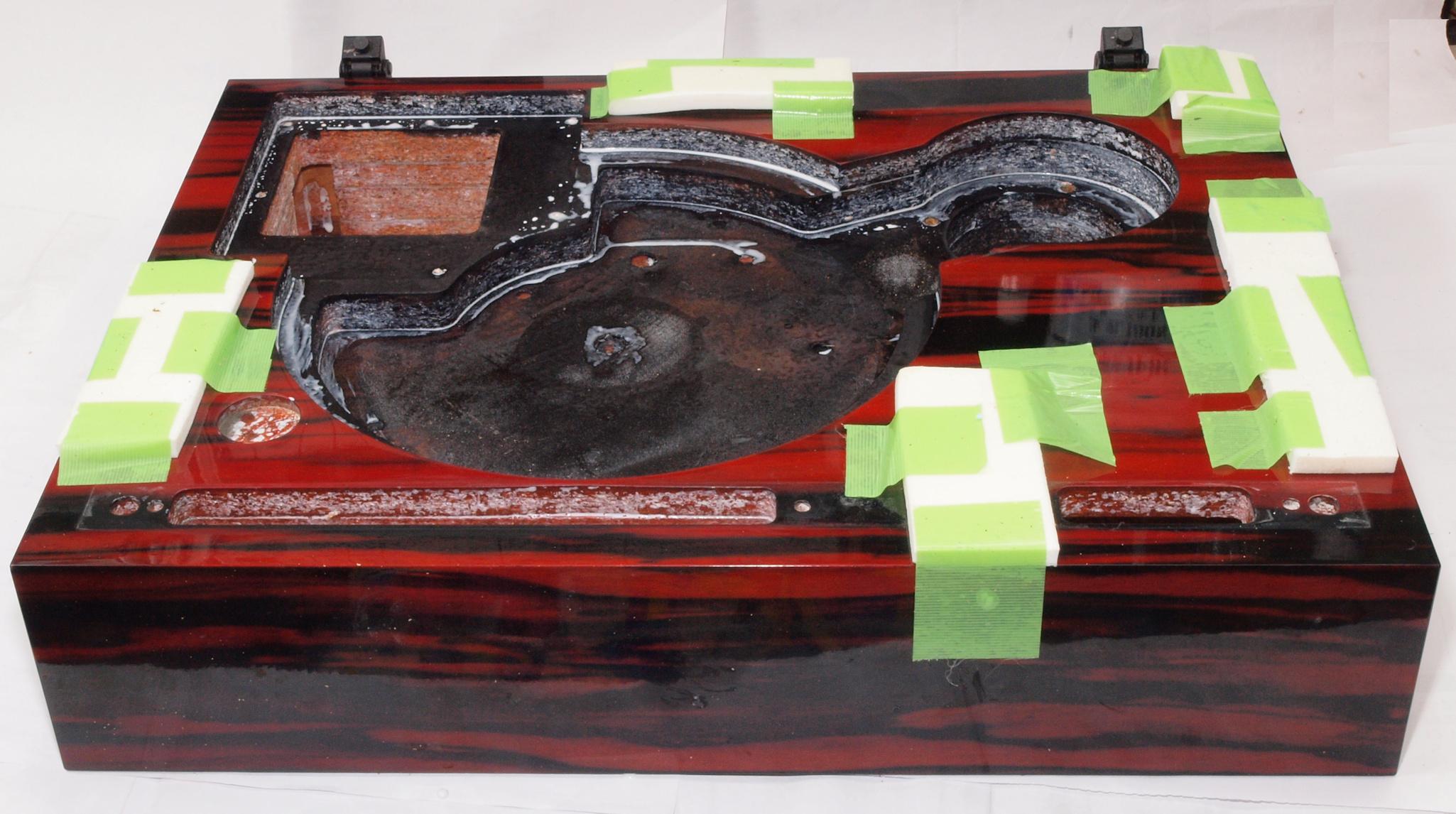

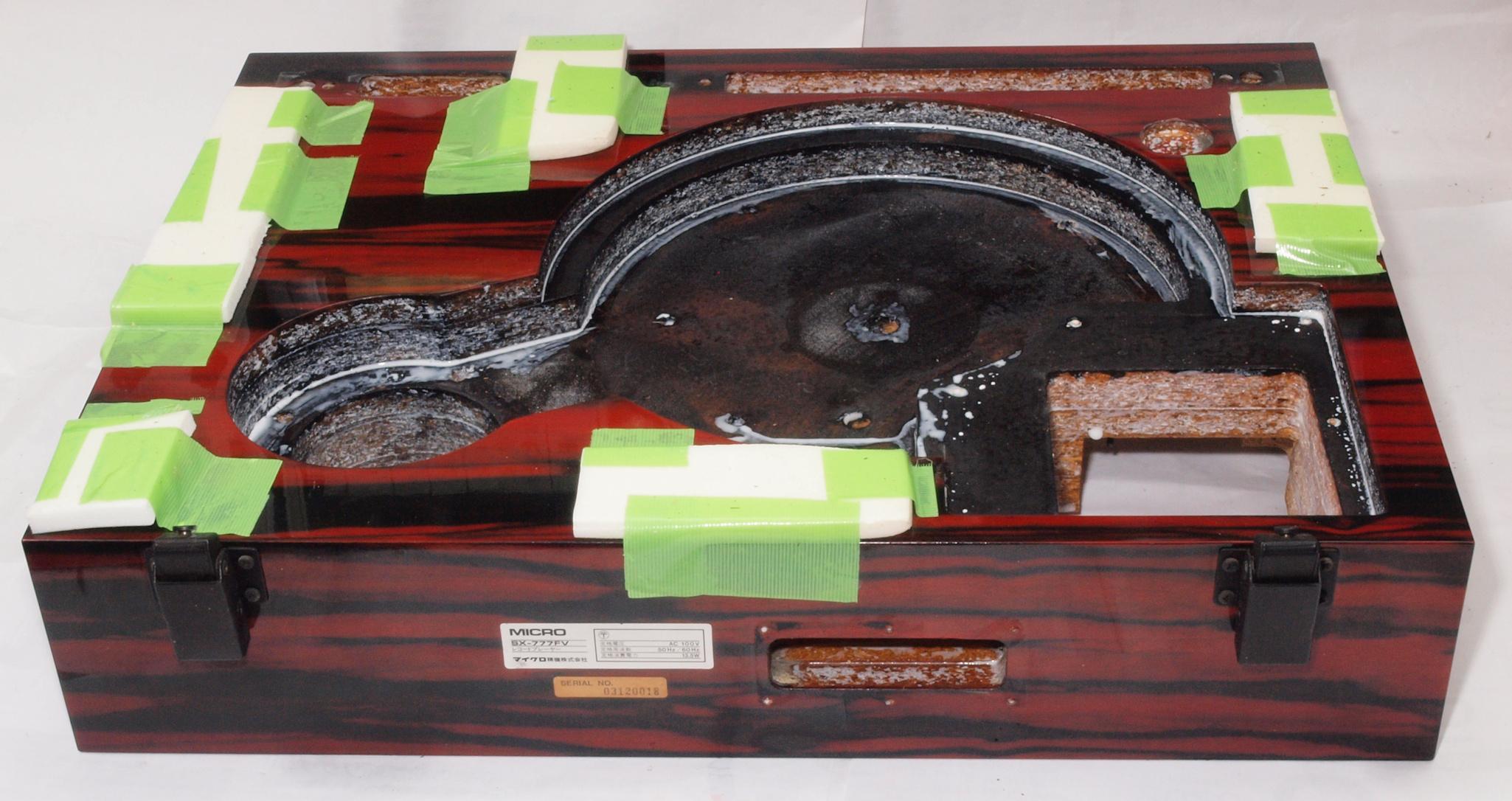

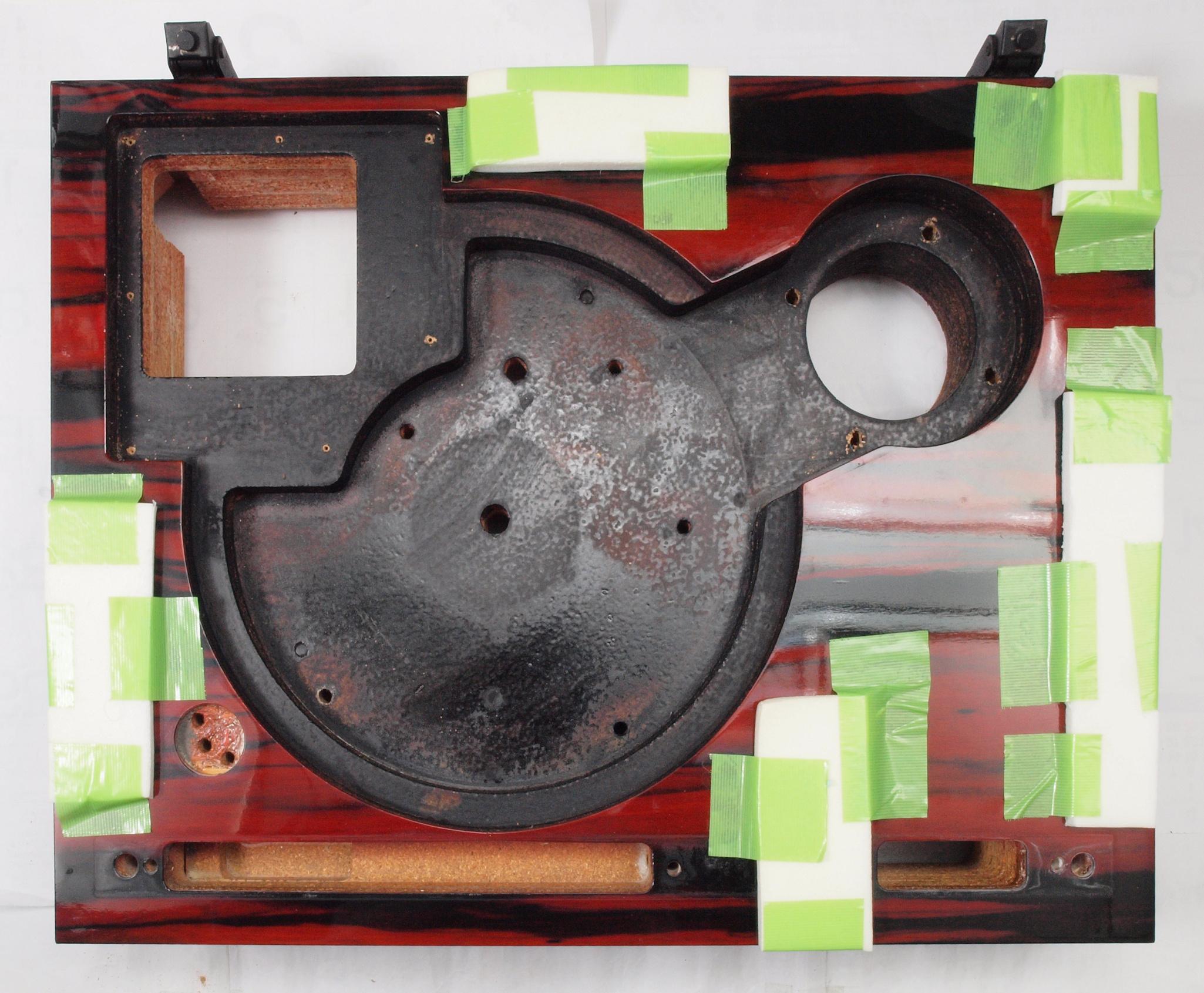

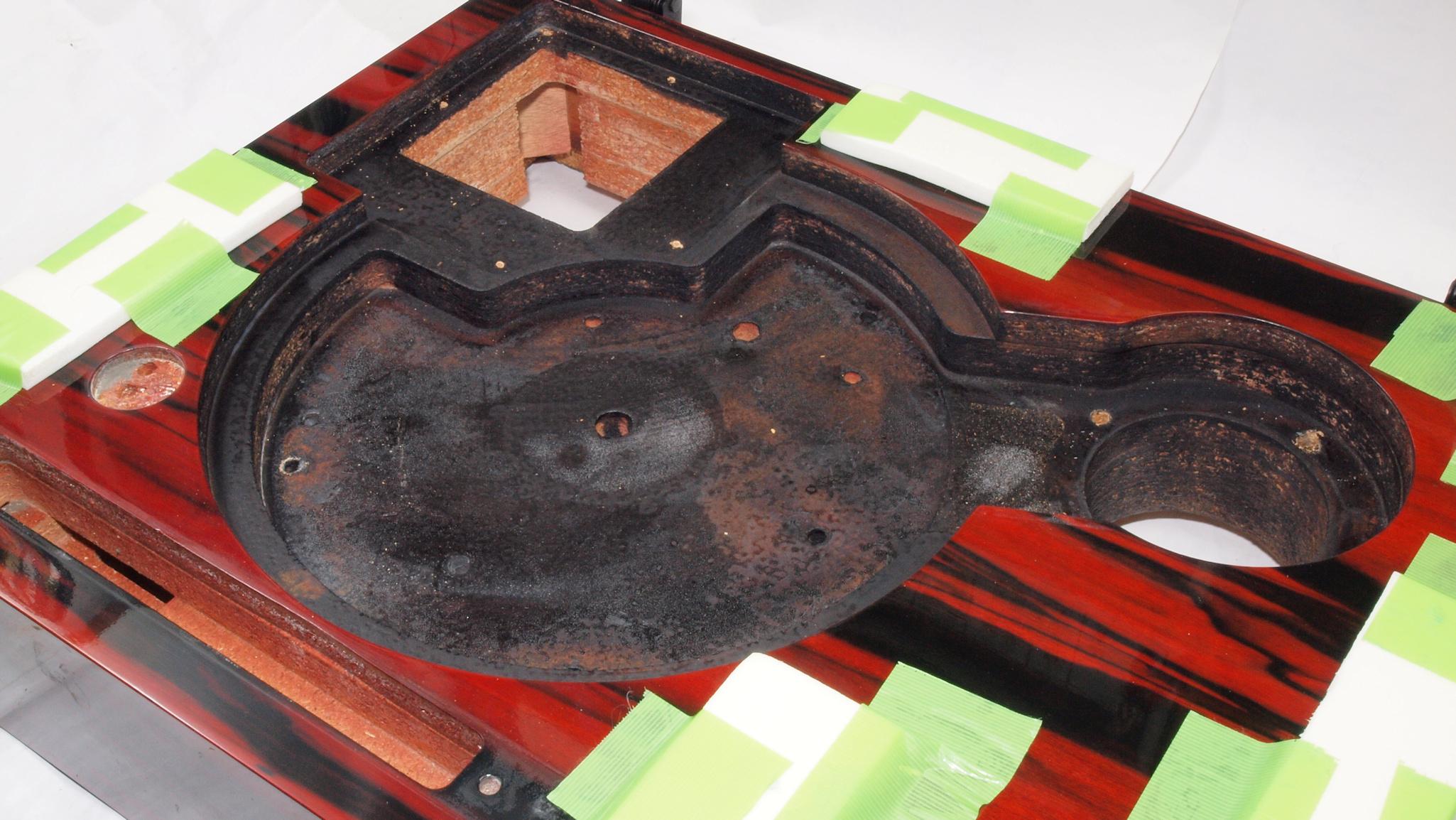

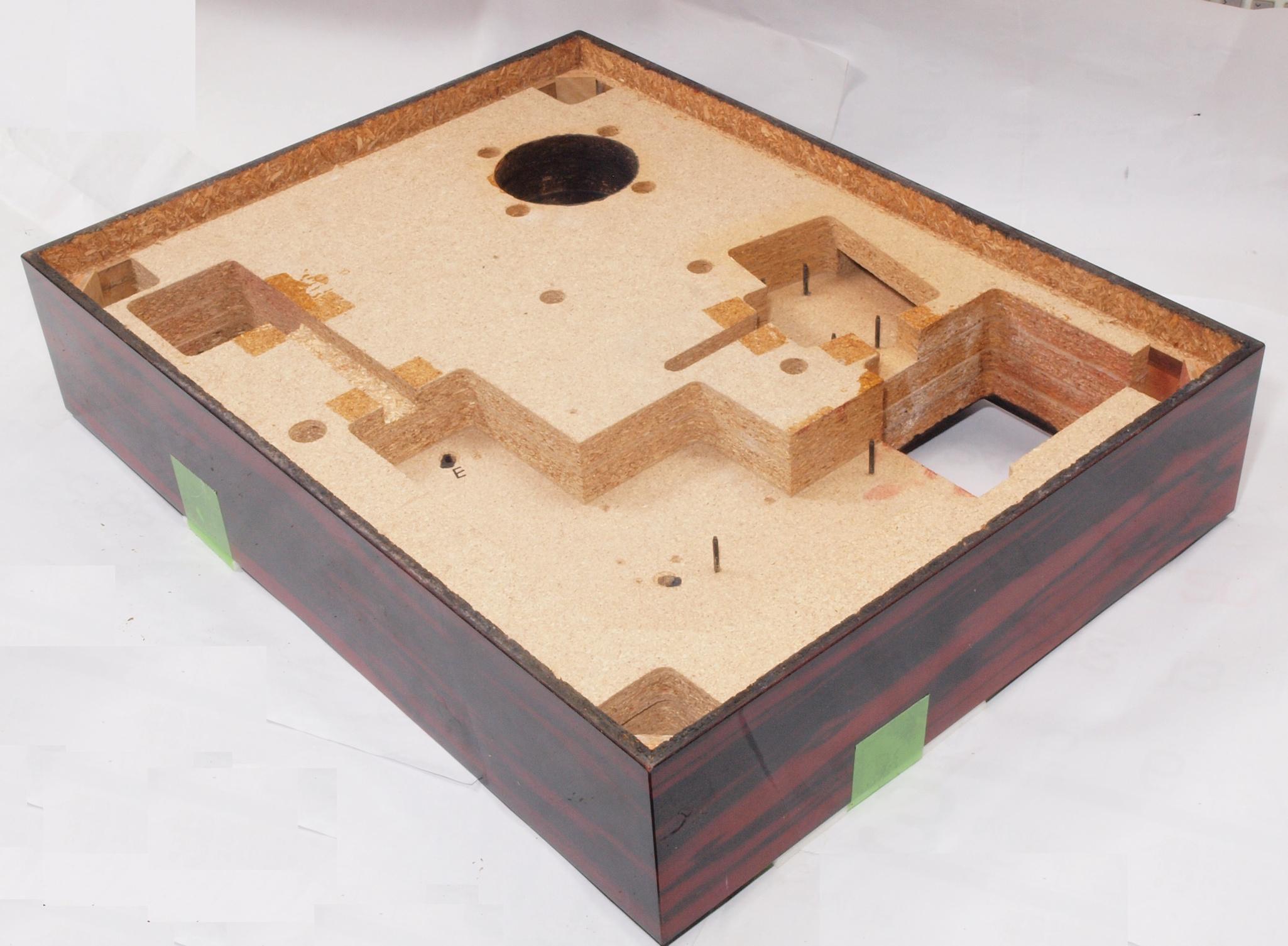

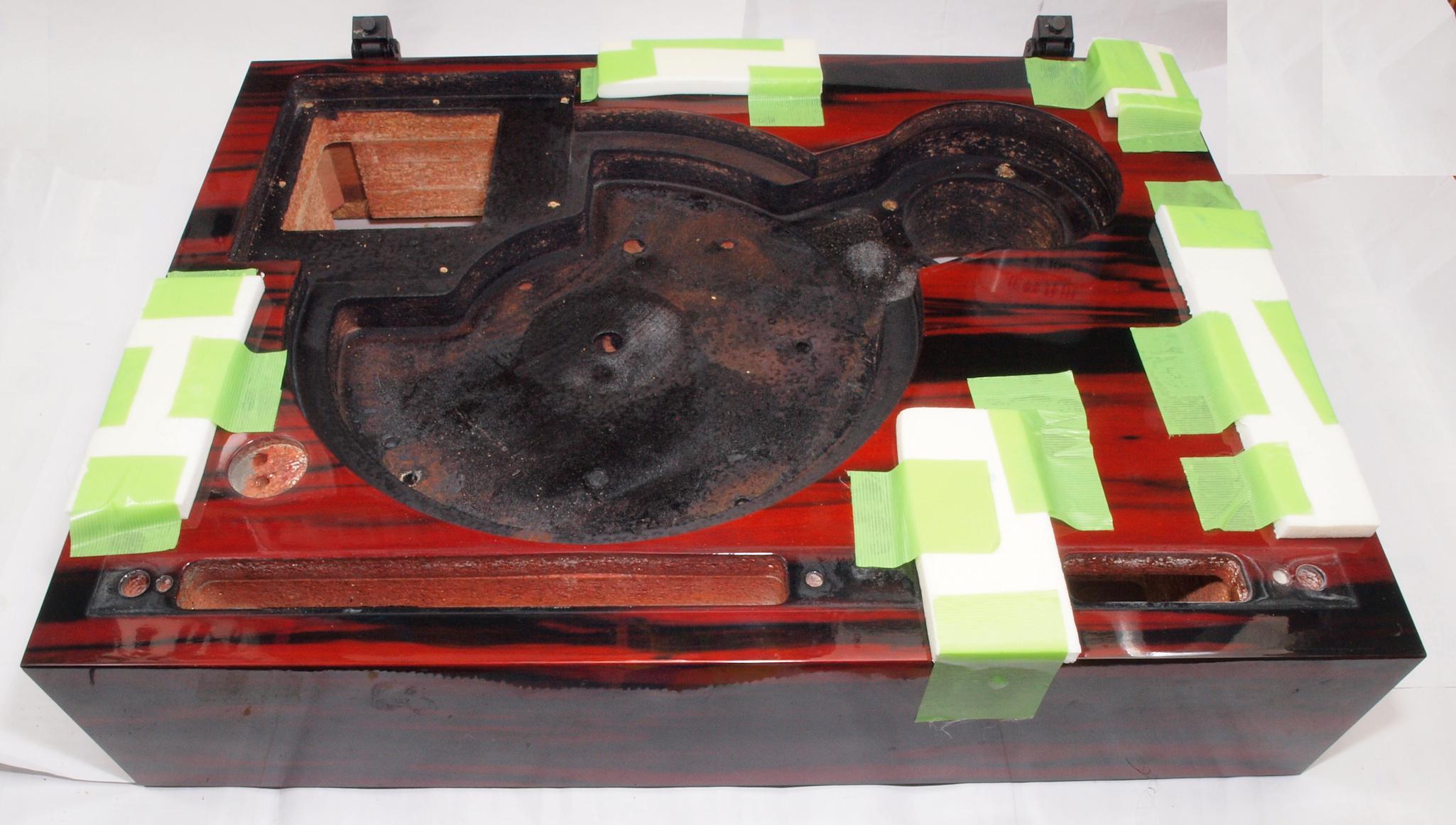

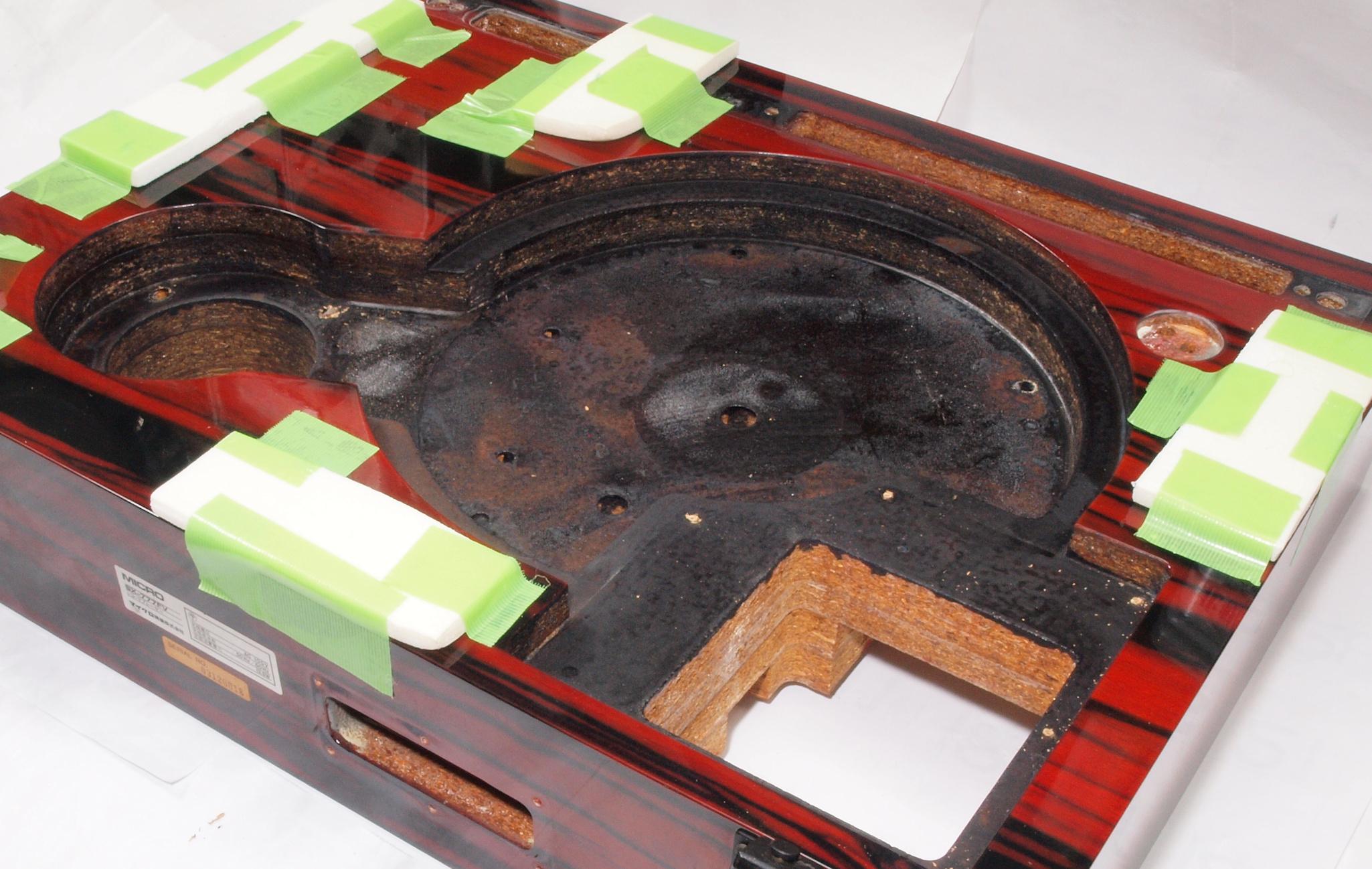

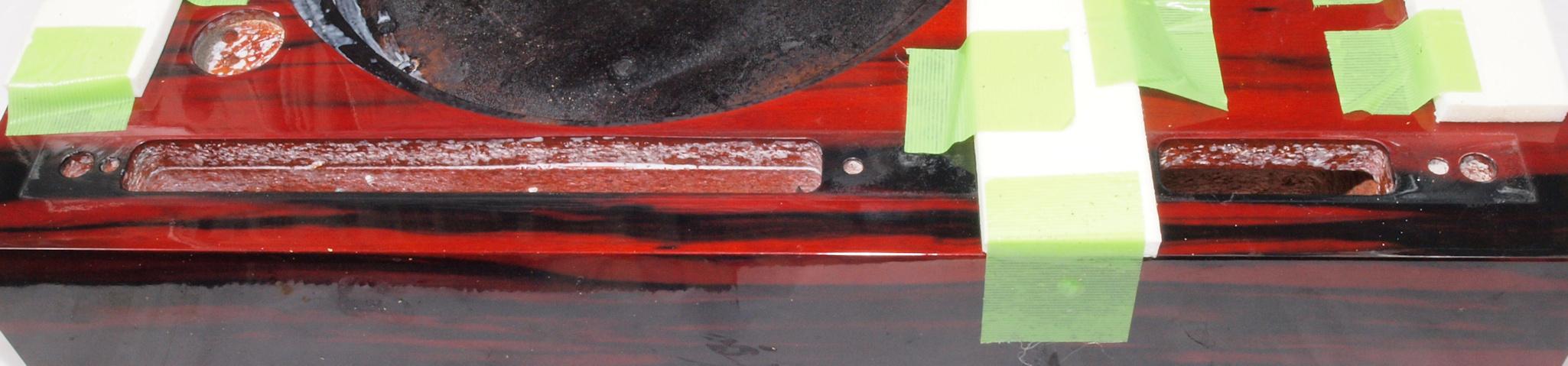

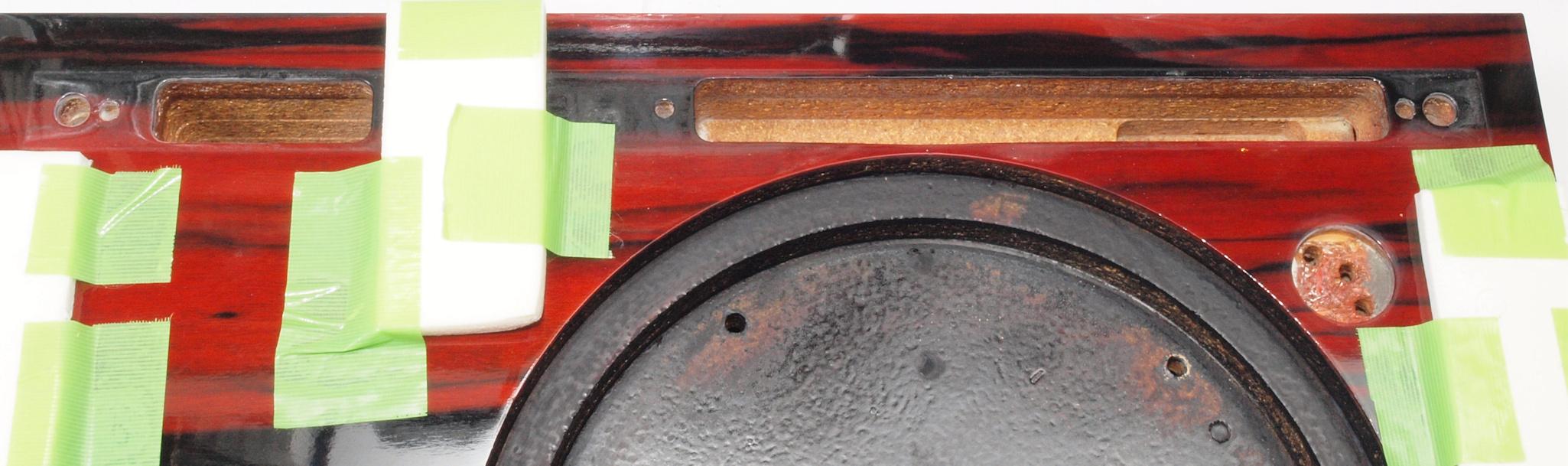

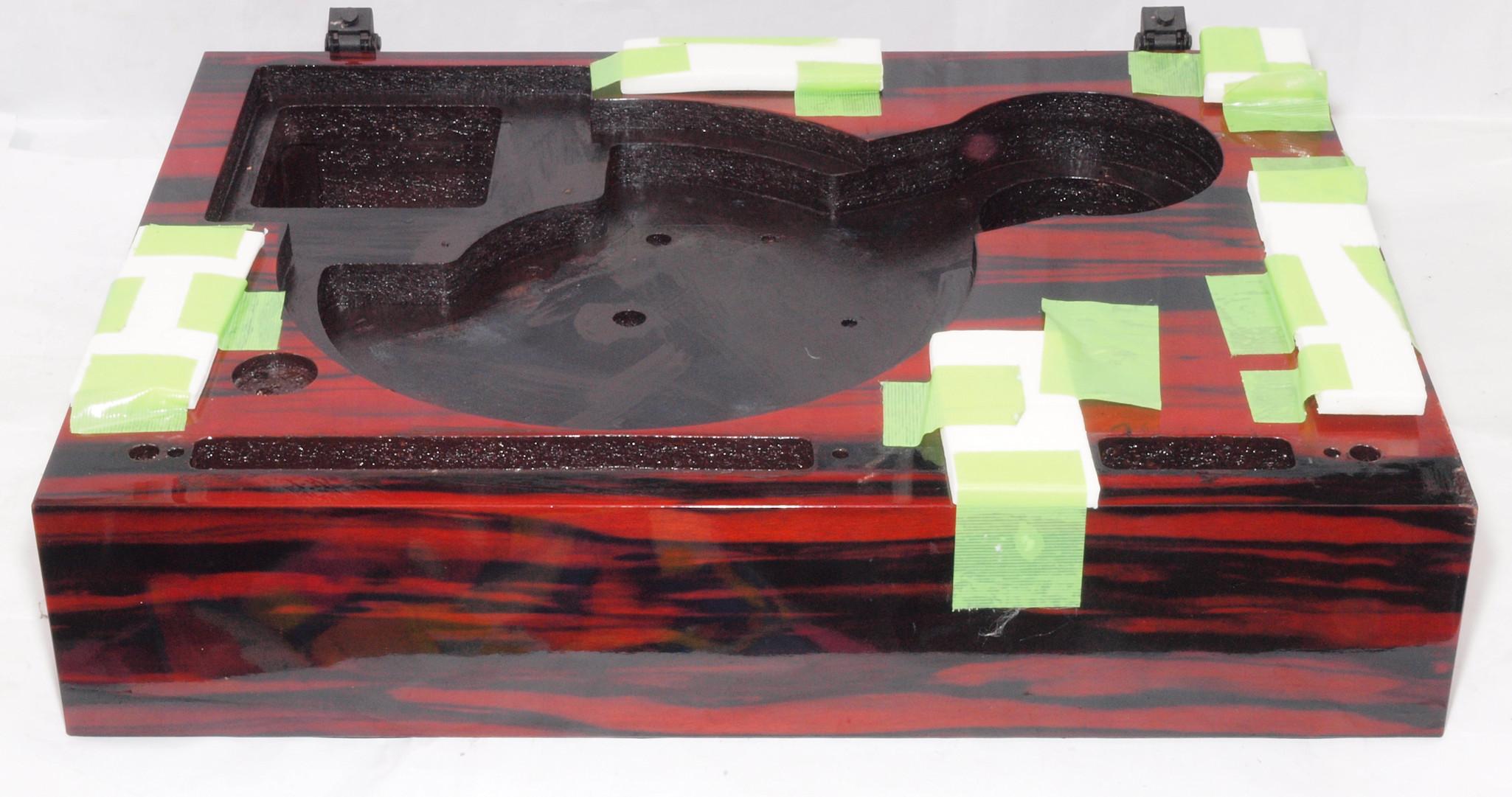

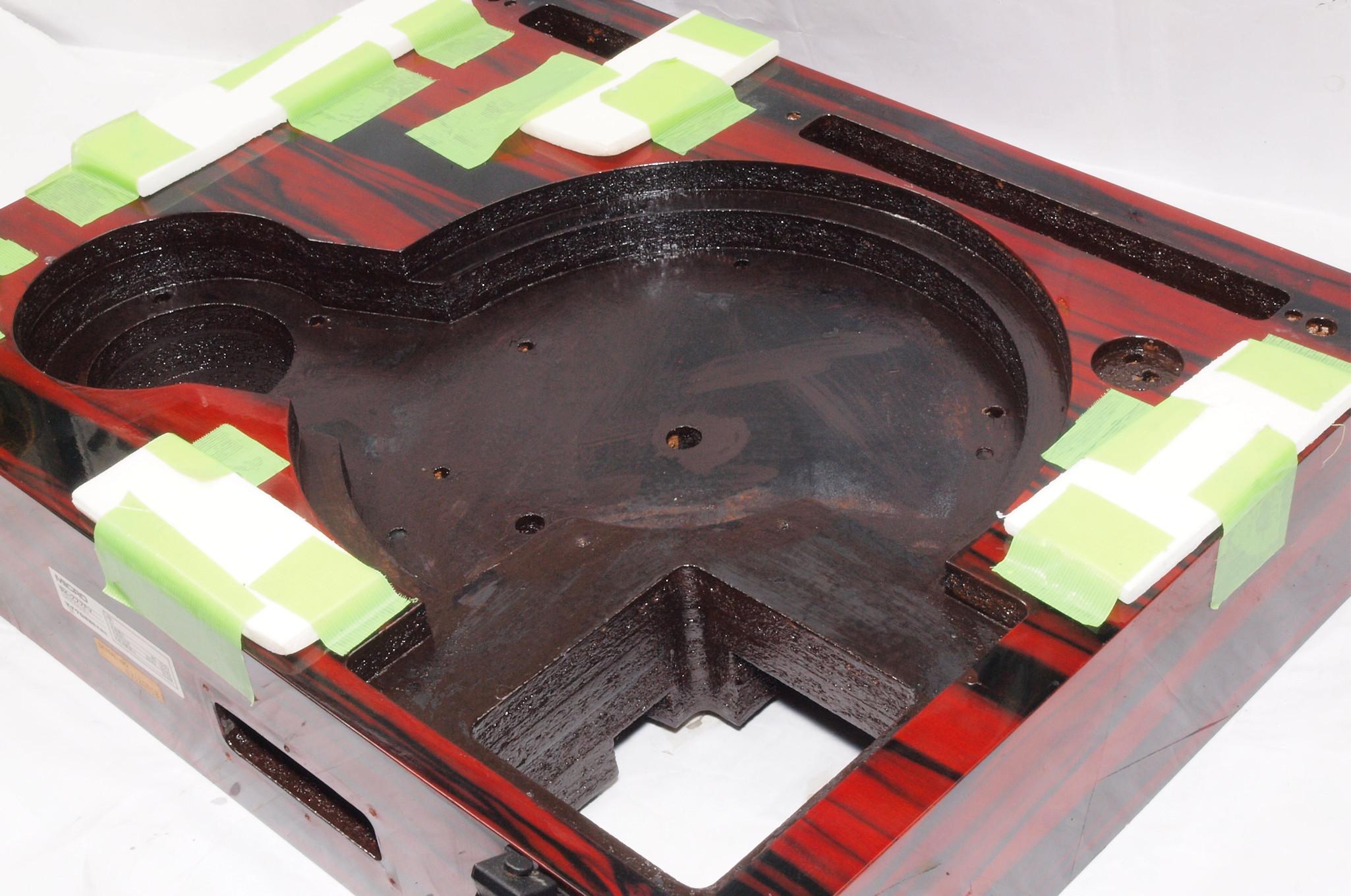

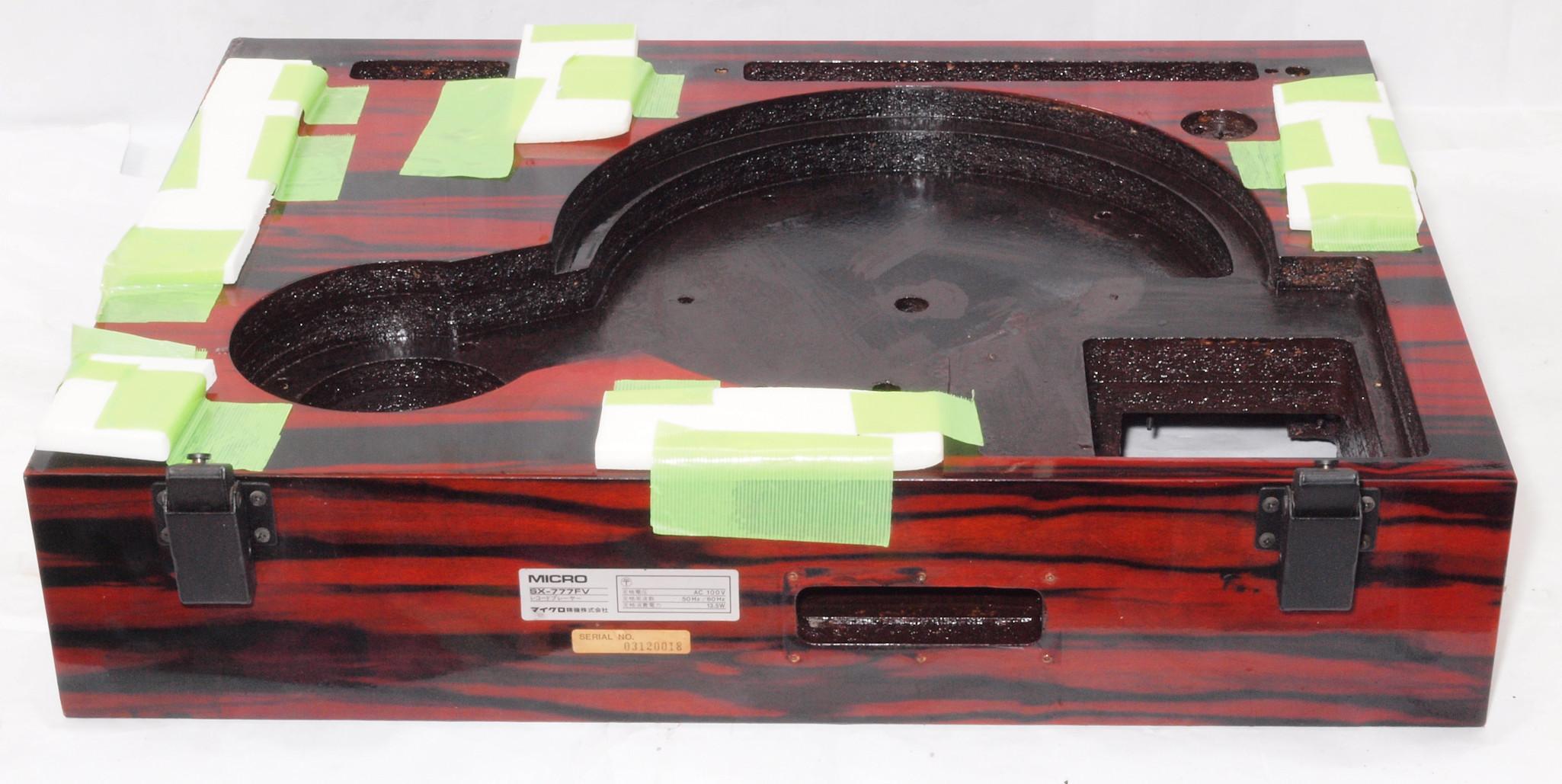

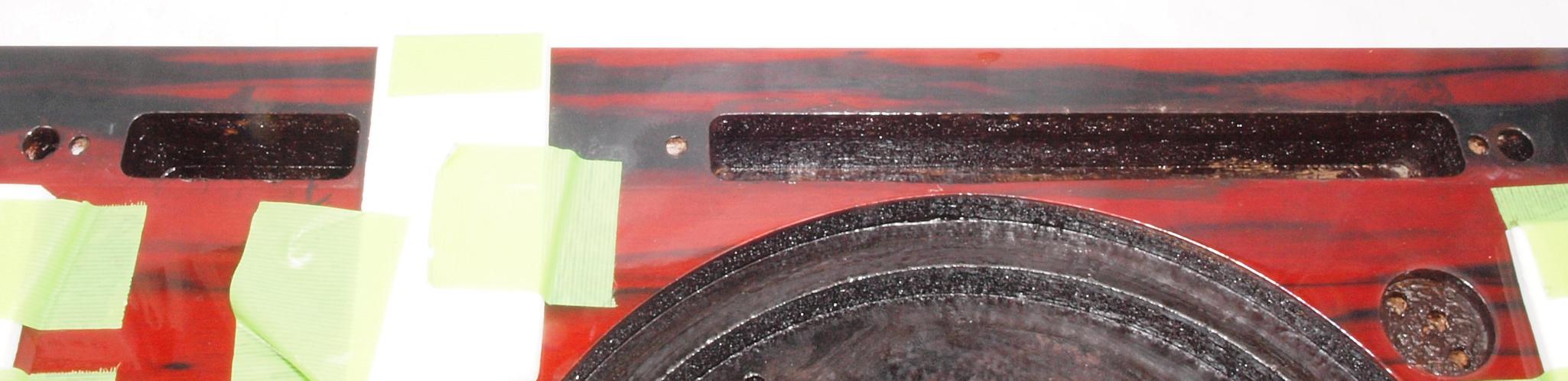

Ｗ１．　修理前　　モーター、基板、アーム架台を取り本体上から。　キズ付かない様に養生する。

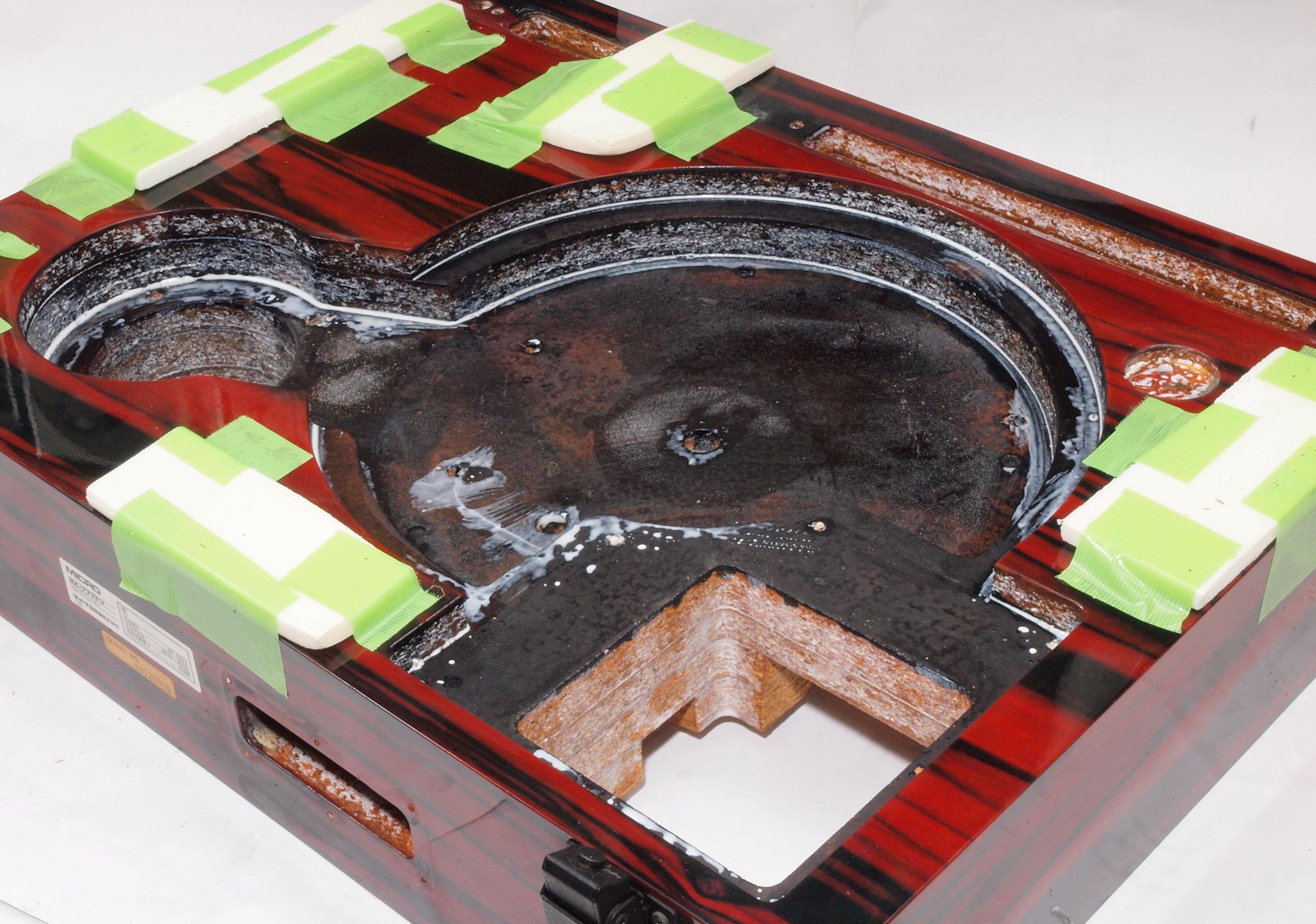

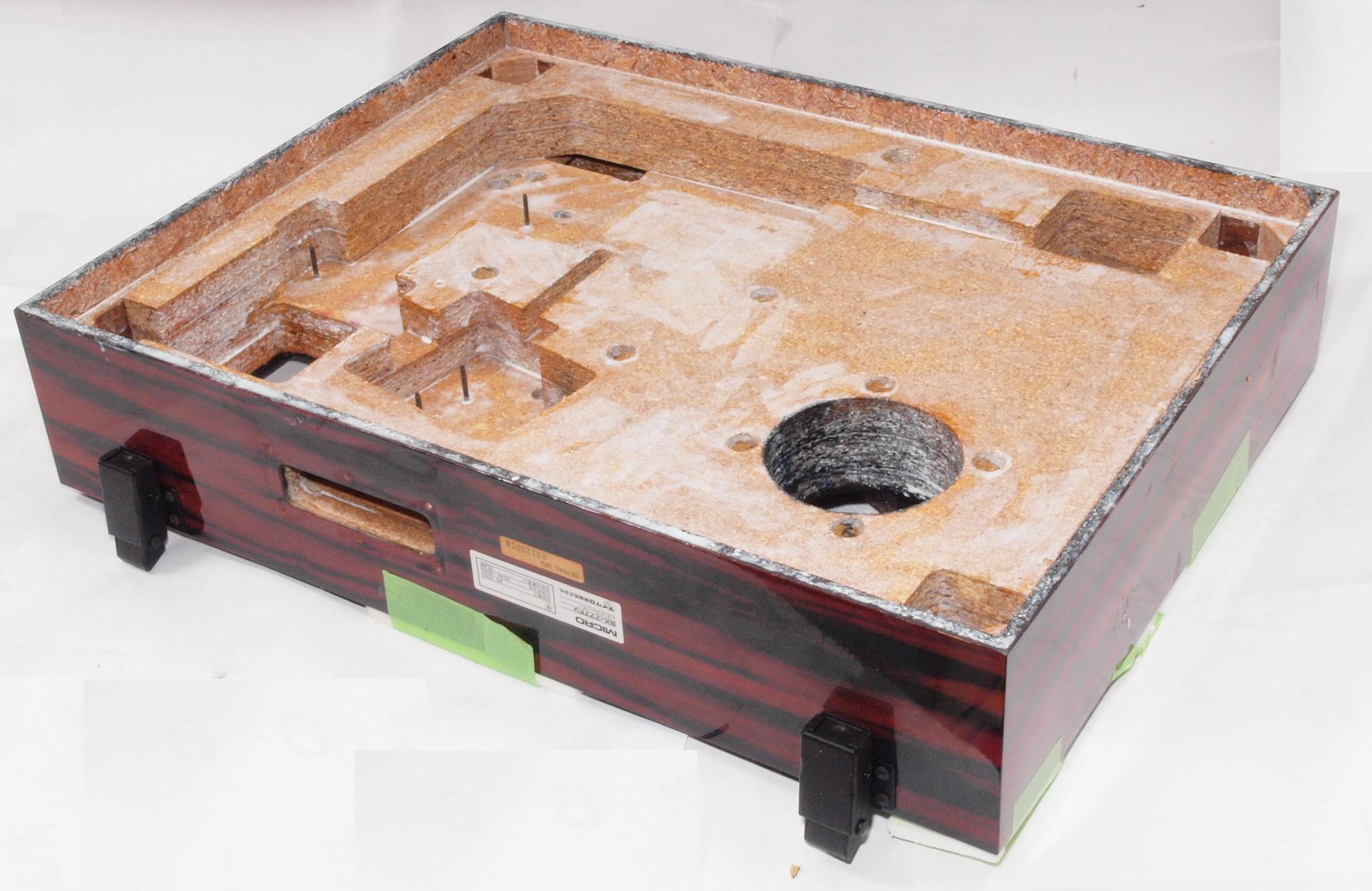

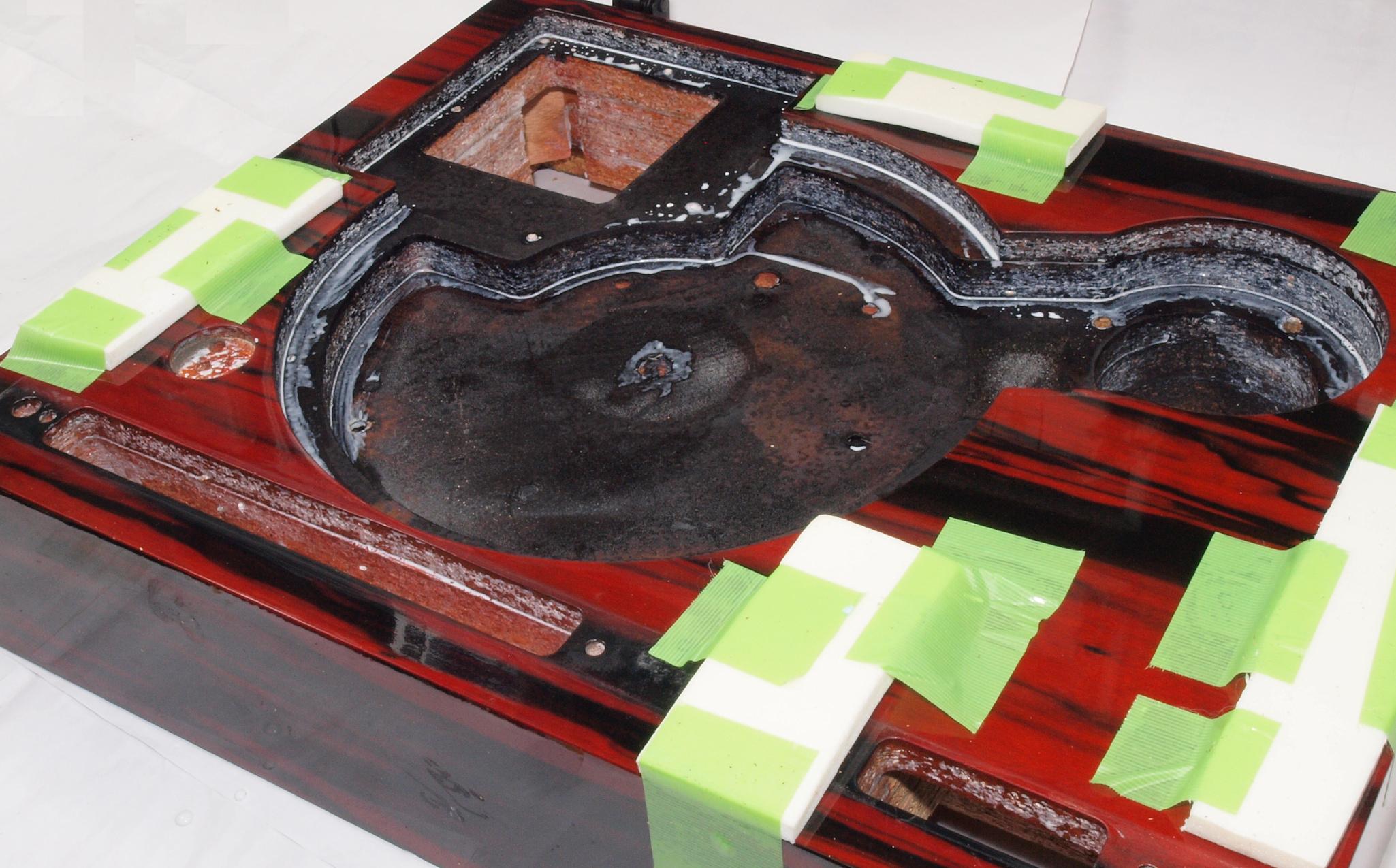

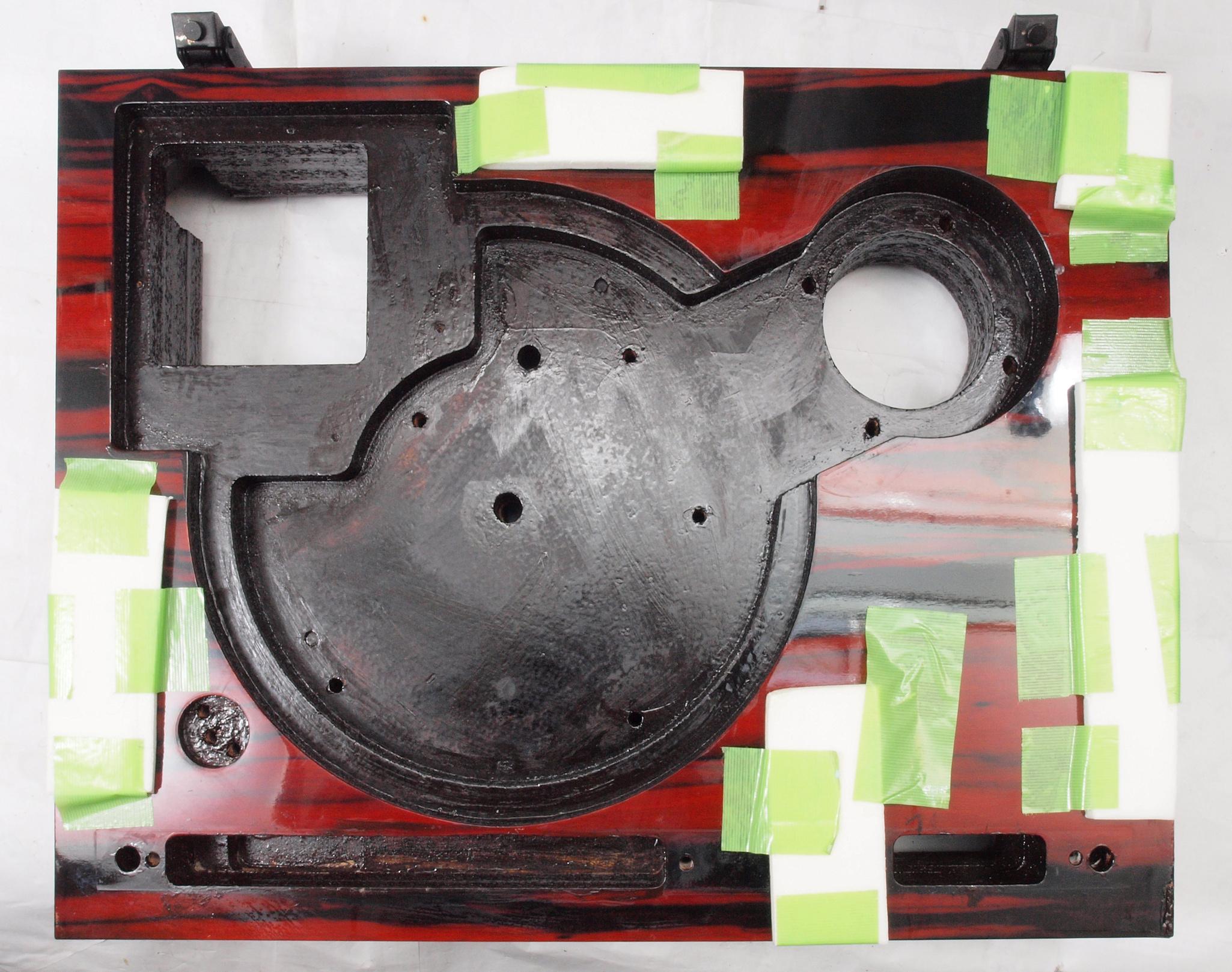

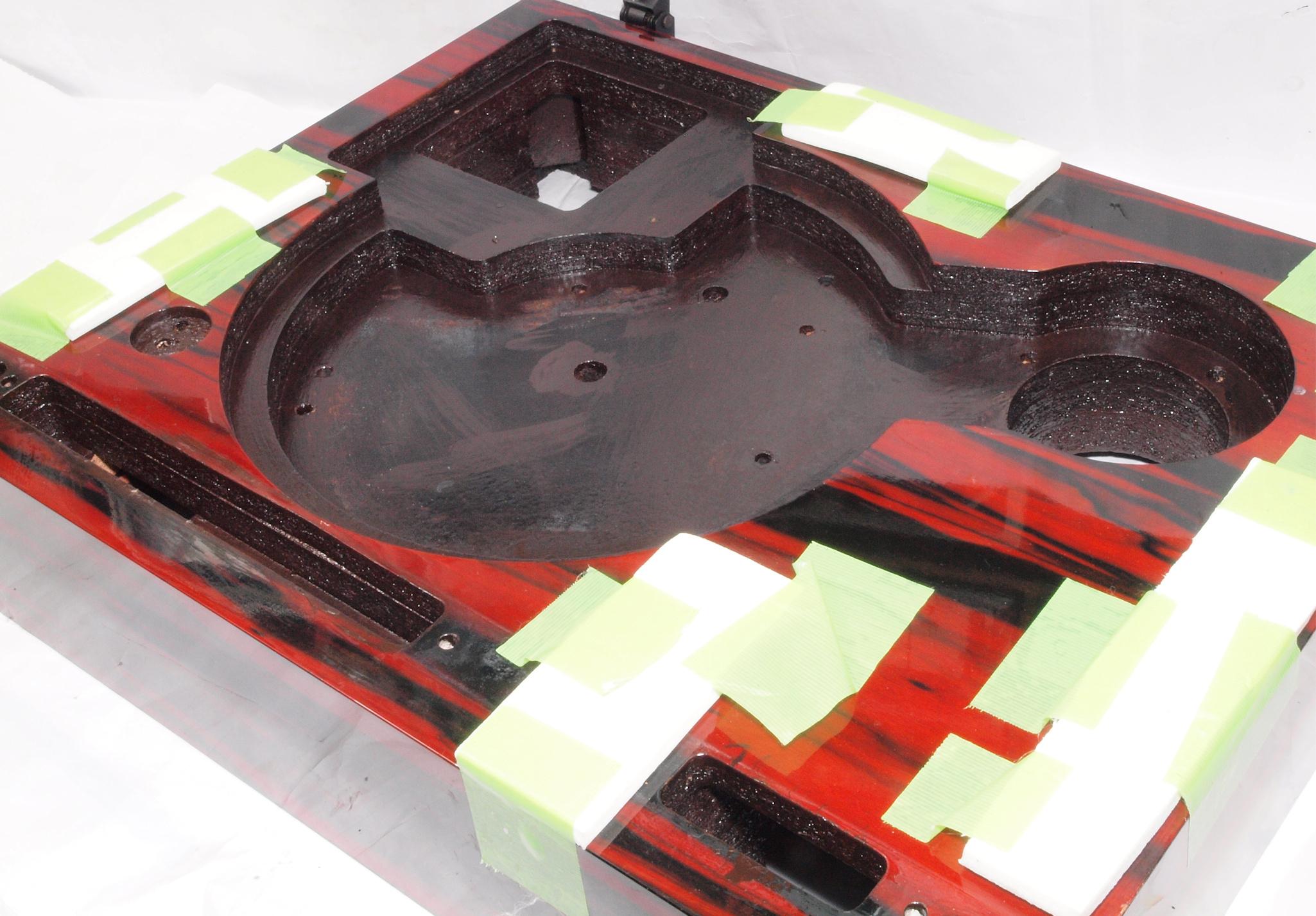

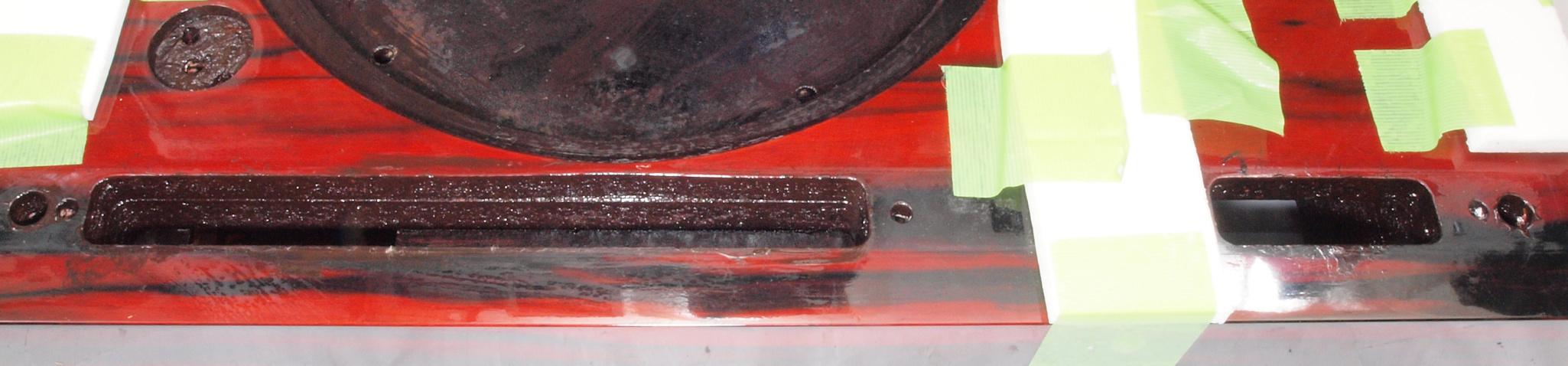

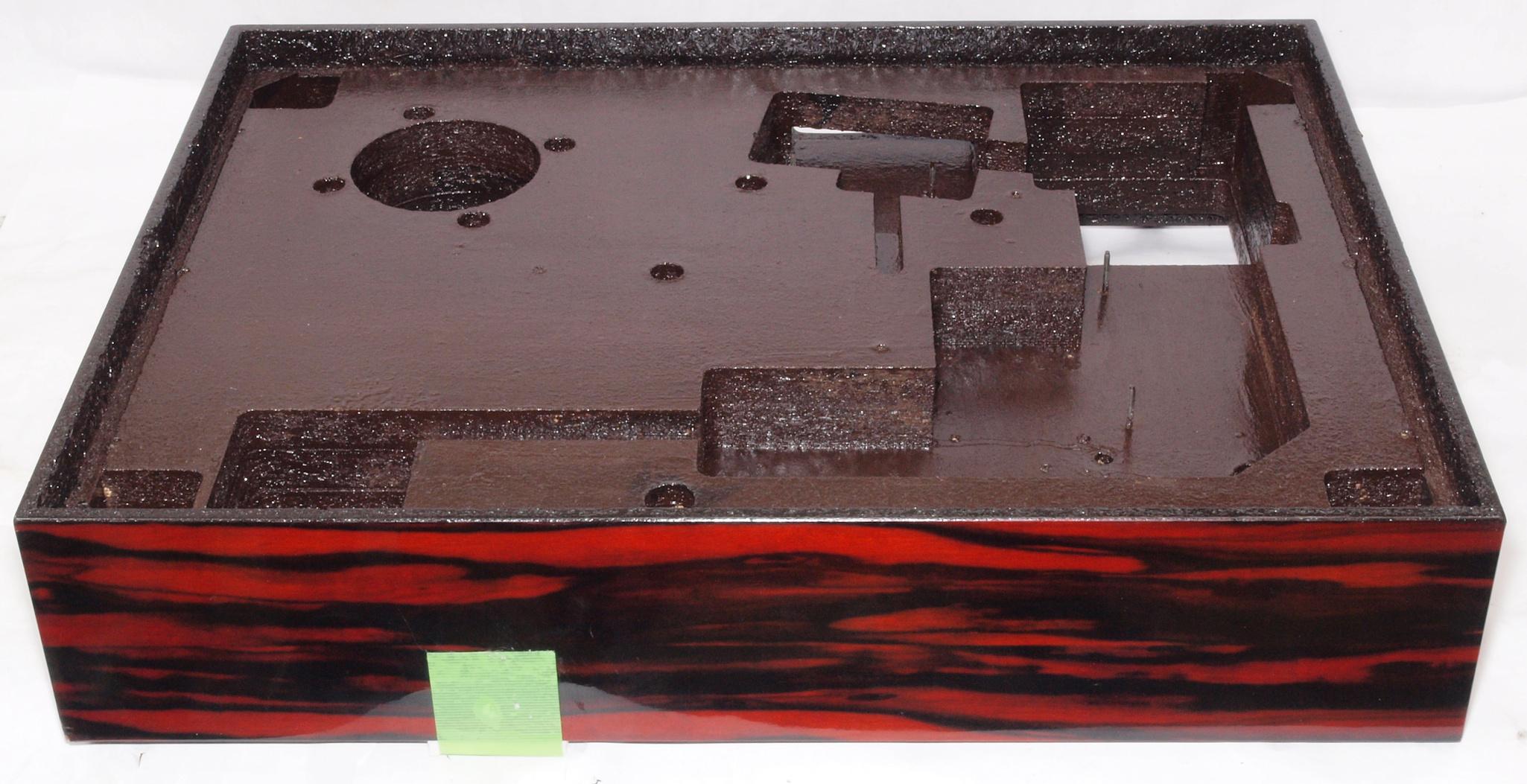

Ｗ２．　修理中　　本体上から。　圧縮材にボンドを染みこませる。更にペンキを塗る。

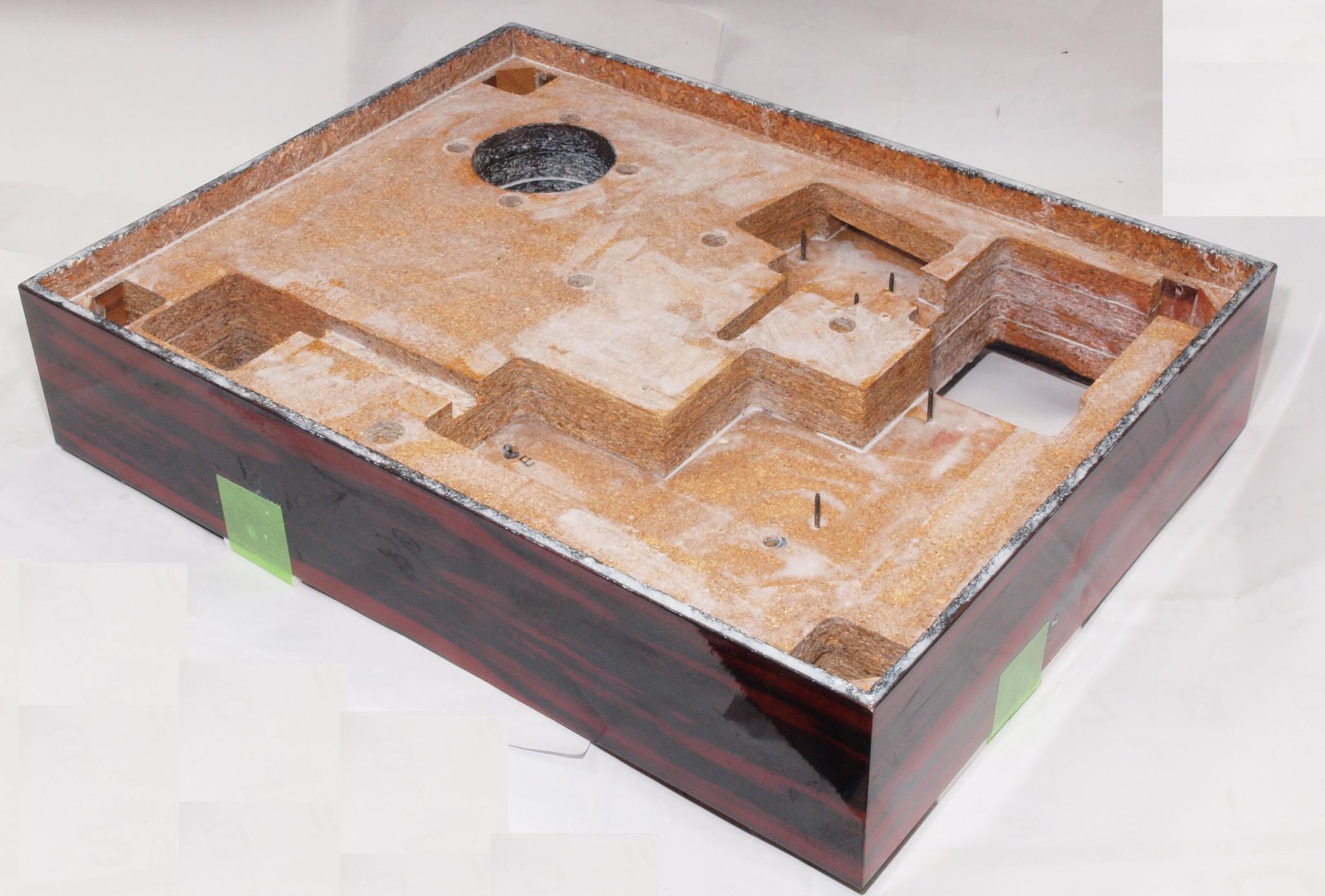

Ｗ１１．　修理前　本体前上。

Ｗ１２．　修理中　本体前上。　圧縮材にボンドを染みこませる。

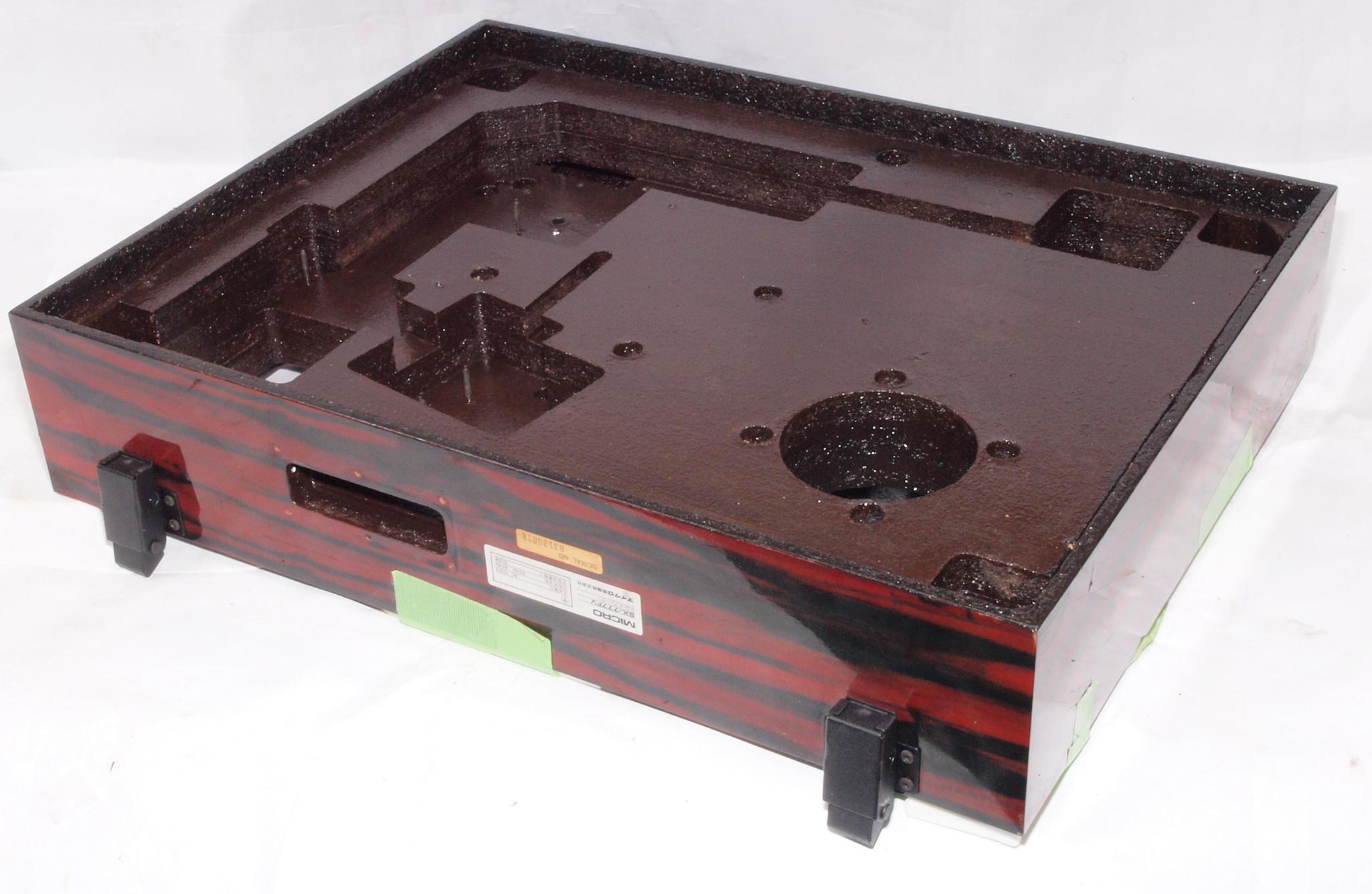

Ｗ１３．　修理後　本体前上。　更にペンキを塗る。

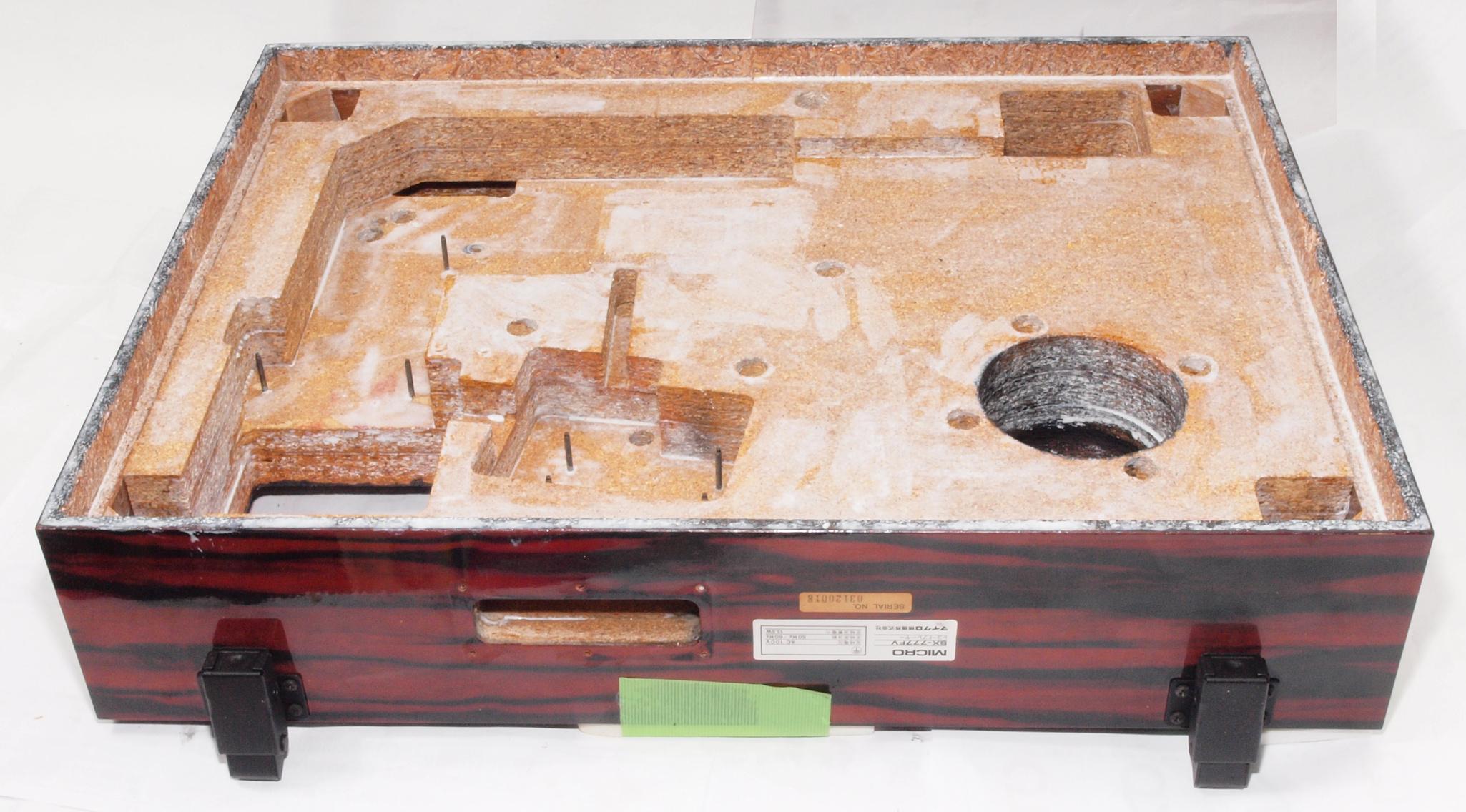

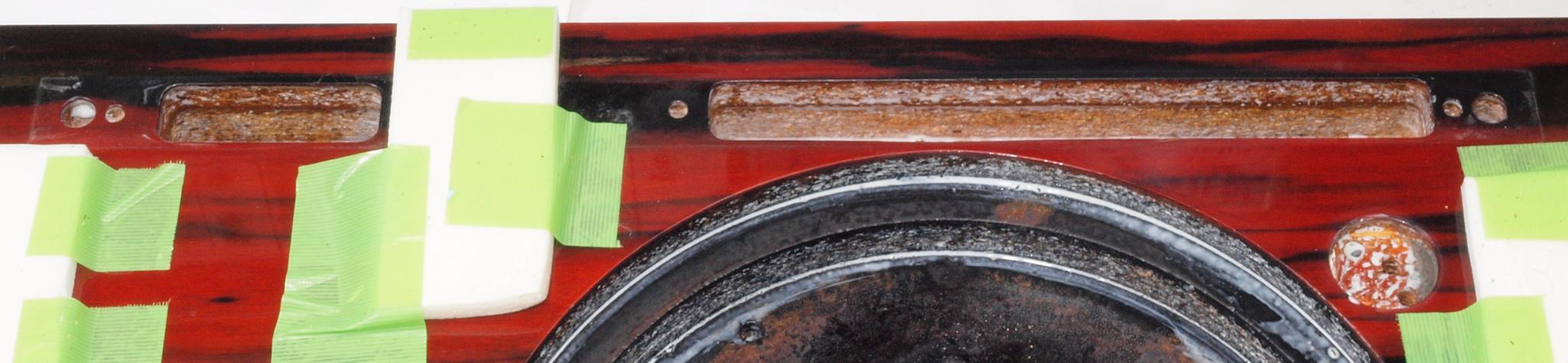

Ｗ１４．　修理後　本体後上。

Ｗ１５．　修理中　本体後上。　圧縮材にボンドを染みこませる。

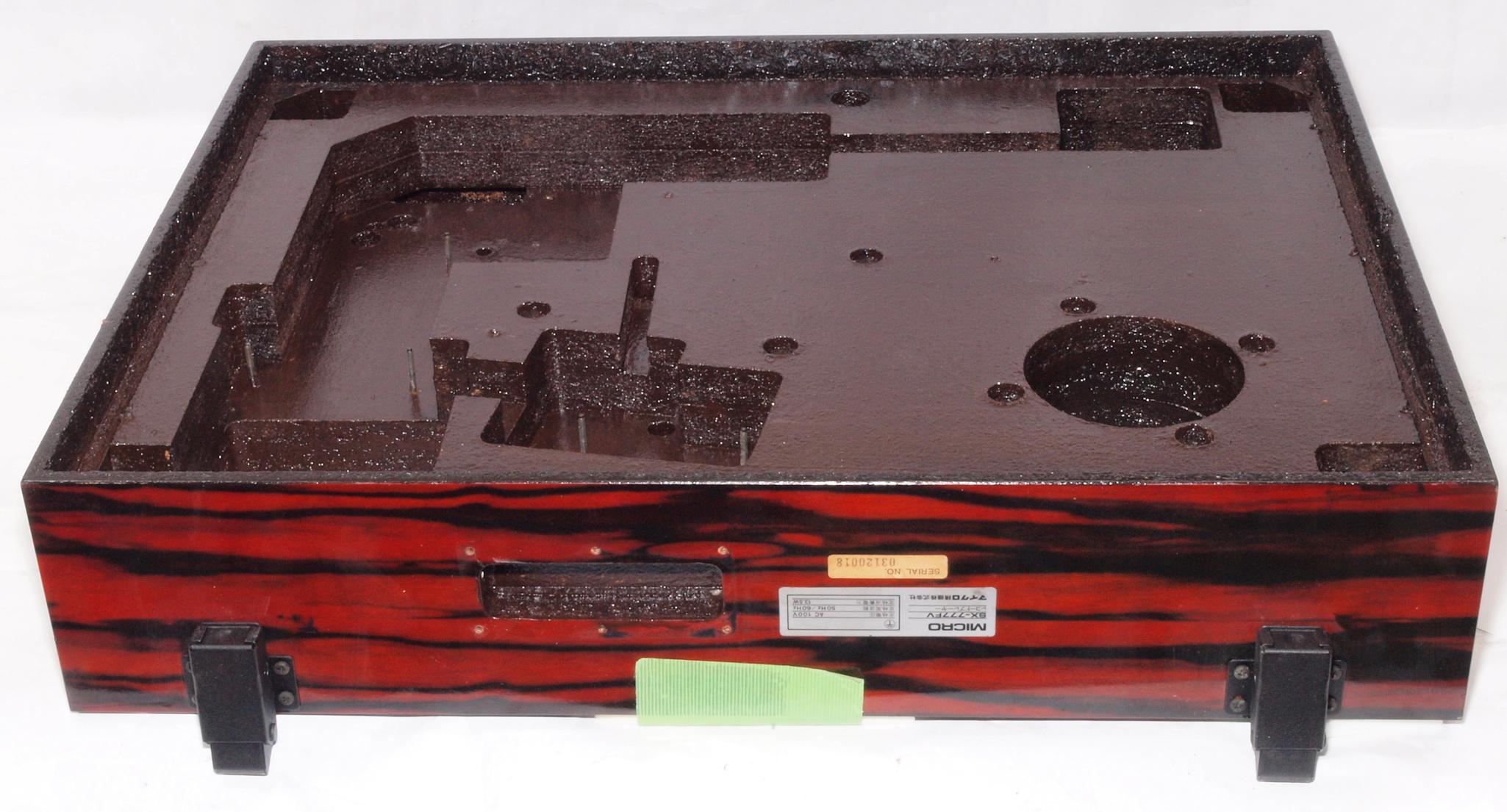

Ｗ１６．　修理後　本体後上。　更にペンキを塗る。

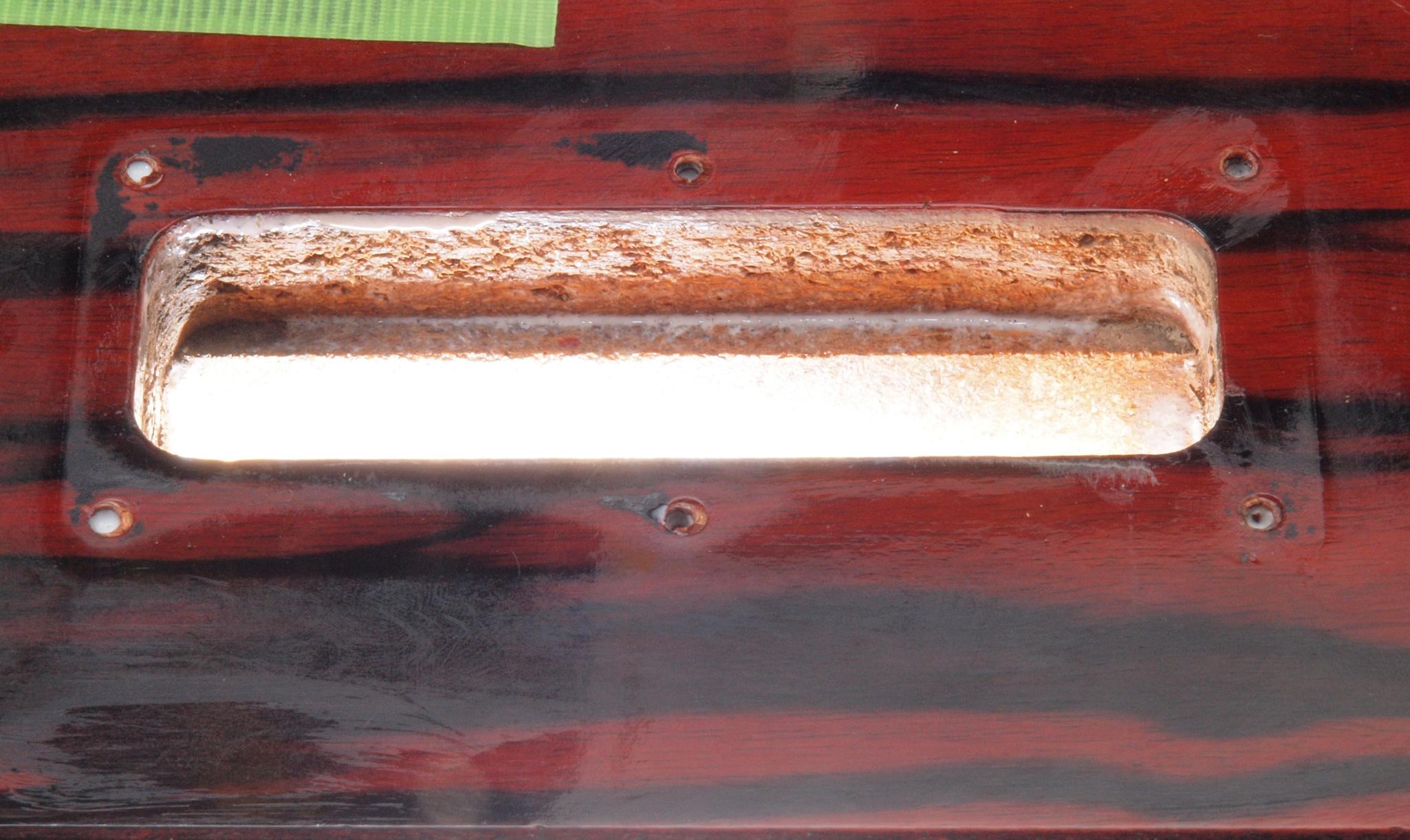

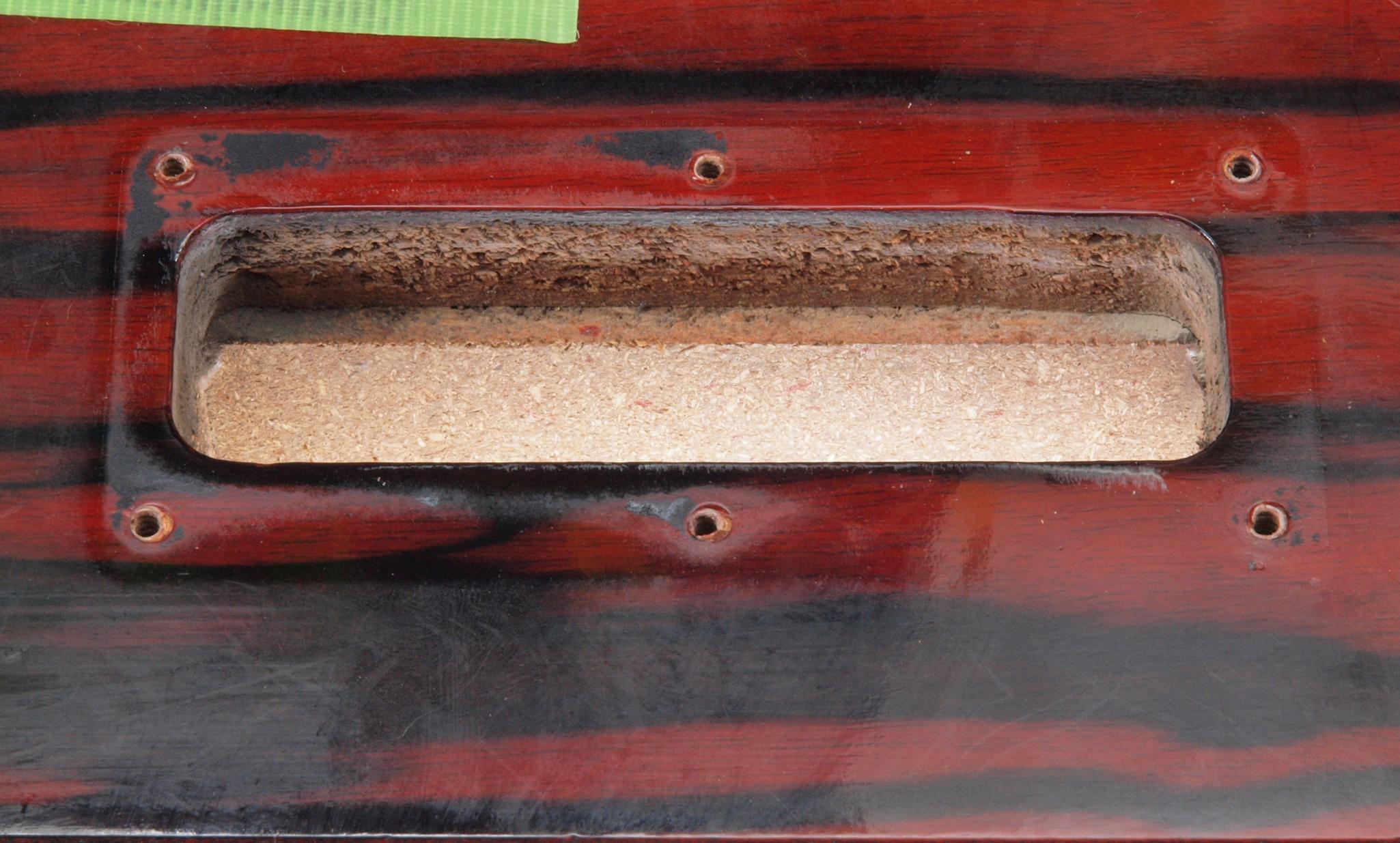

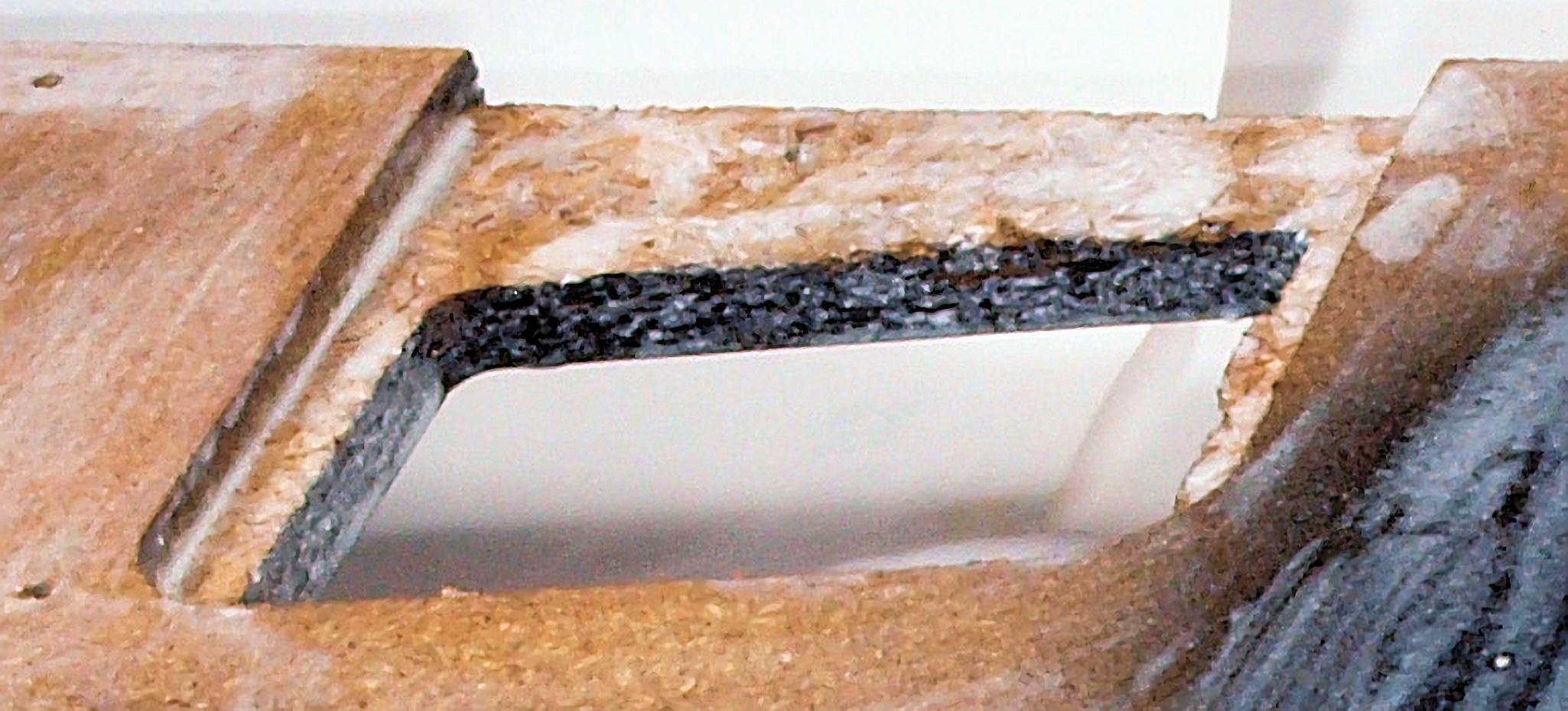

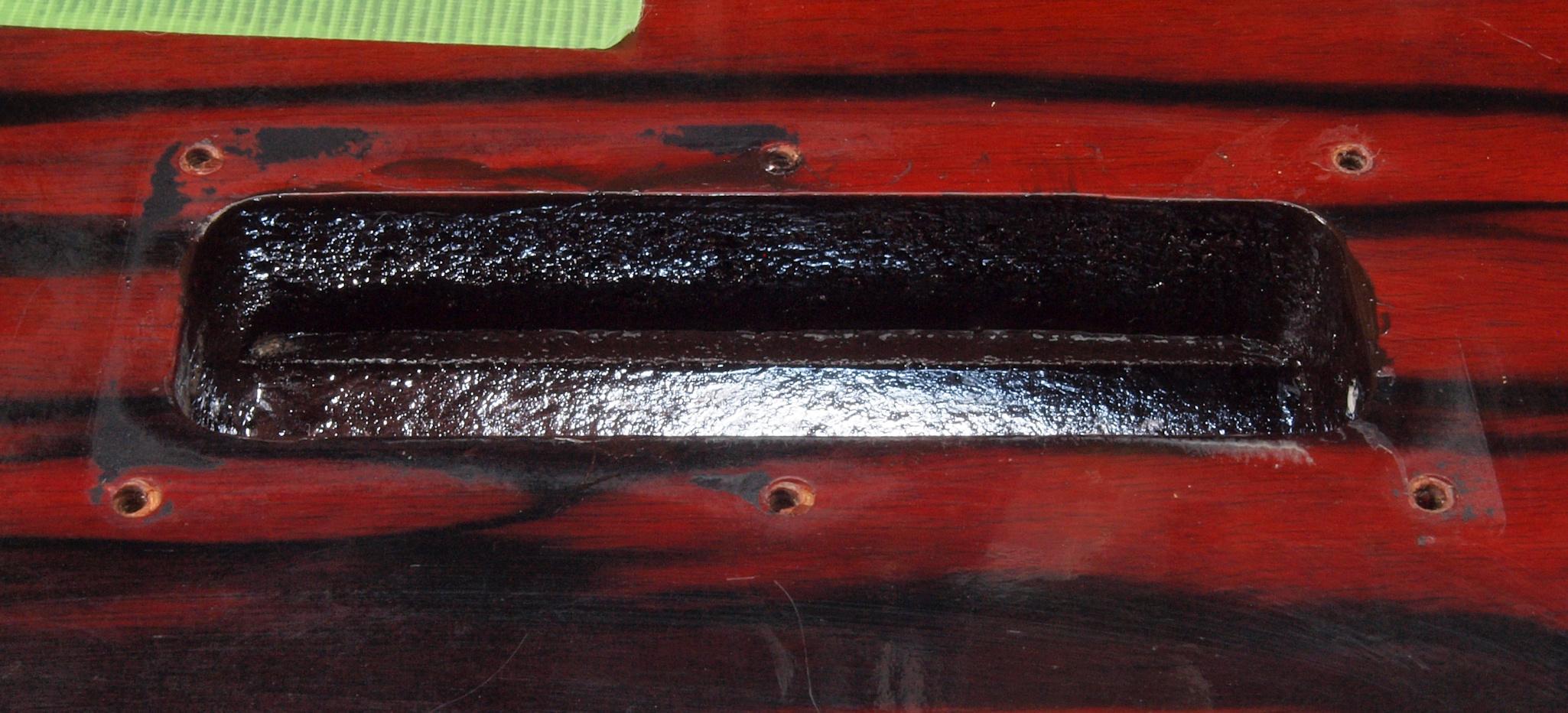

Ｗ２１．　修理前　本体操作部取付穴。

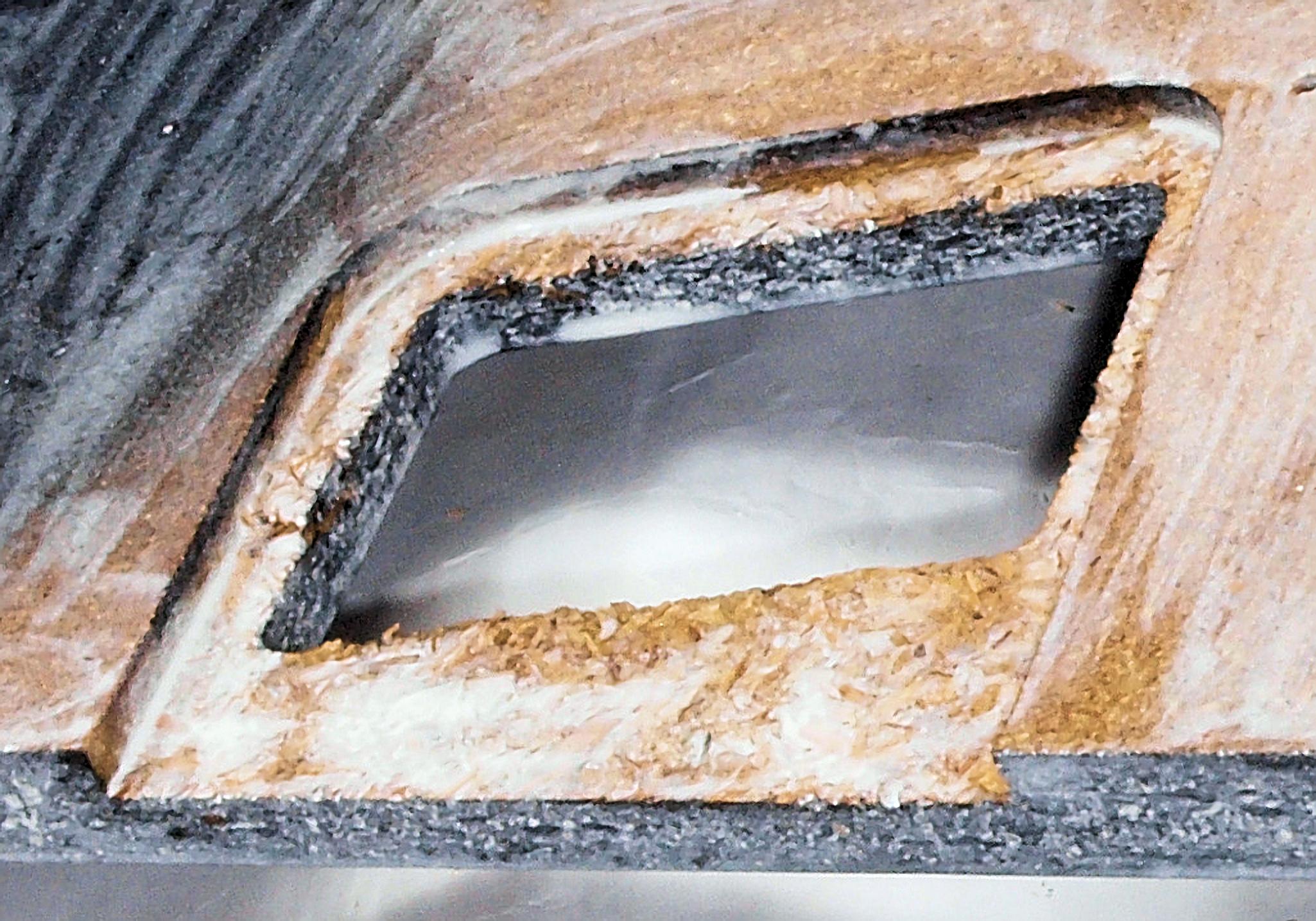

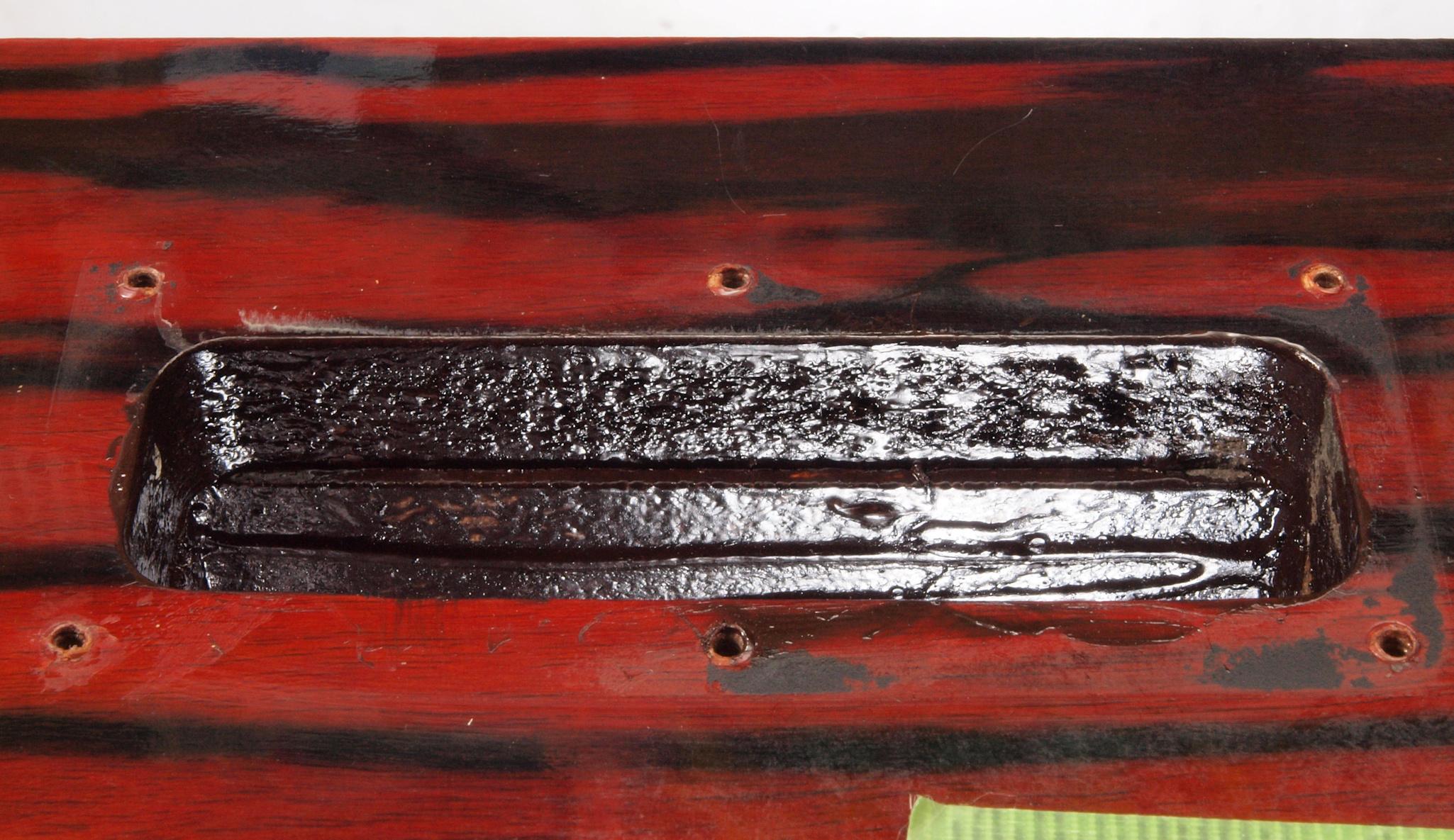

Ｗ２２．　修理中　本体操作部取付穴。　圧縮材にボンドを染みこませる。

Ｗ２３．　修理後　本体操作部取付穴。　更にペンキを塗る。

Ｗ２４．　修理前　本体操作部取付穴、反対側。

Ｗ２５．　修理中　本体操作部取付穴、反対側。　圧縮材にボンドを染みこませる。

Ｗ２６．　修理後　本体操作部取付穴、反対側。　更にペンキを塗る。

Ｗ３１．　修理前　本体前右。

Ｗ３２．　修理中　本体前右。　圧縮材にボンドを染みこませる、ネジ穴も塗る。　

Ｗ３３．　修理後　本体前右。　乾燥後さらにペンキを塗る。

Ｗ３４．　修理前　本体後左。　

Ｗ３５．　修理中　本体後左。　圧縮材にボンドを染みこませる、ネジ穴も塗る。　

Ｗ３６．　修理後　本体後左。　乾燥後さらにペンキを塗る。

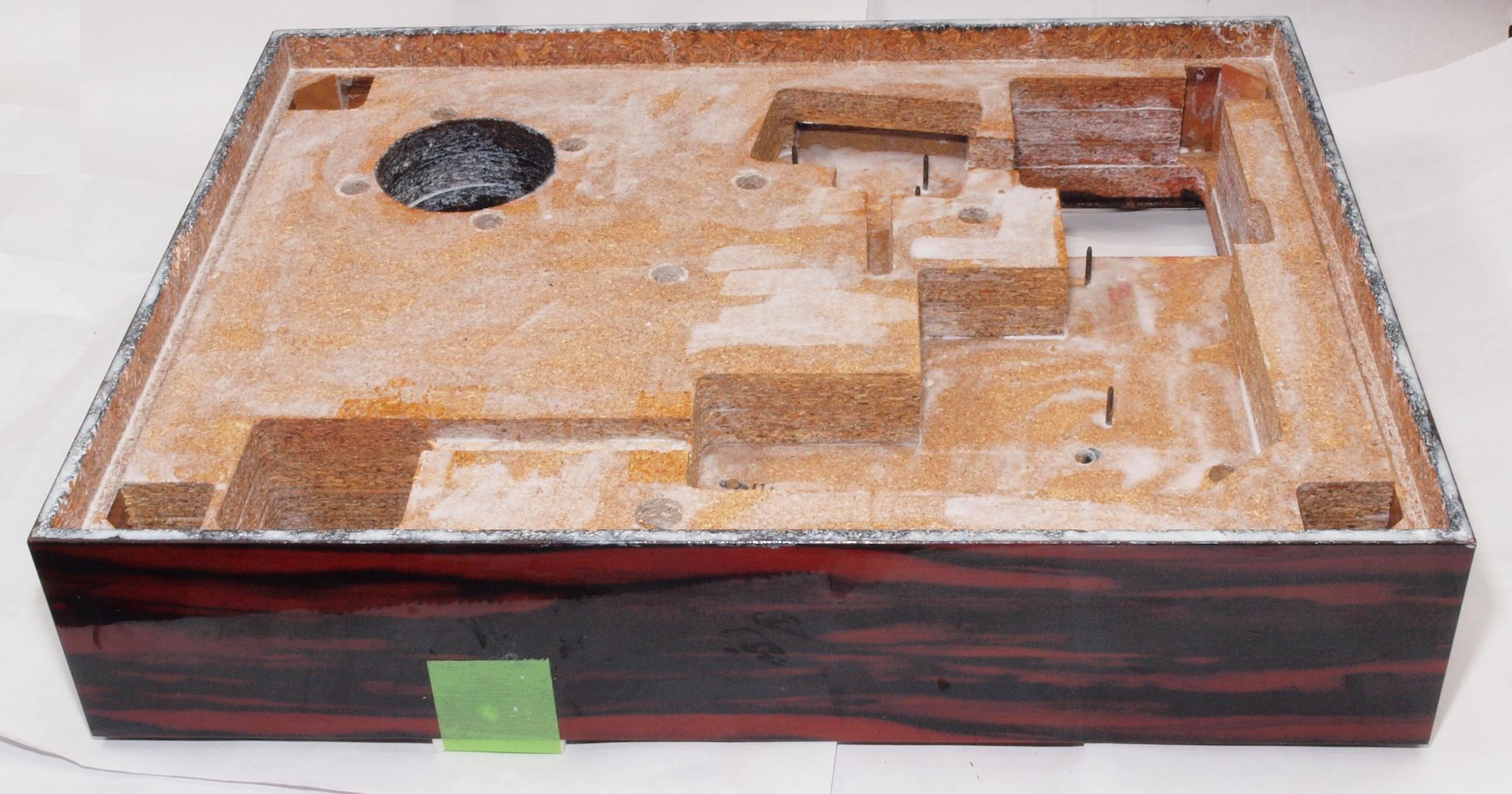

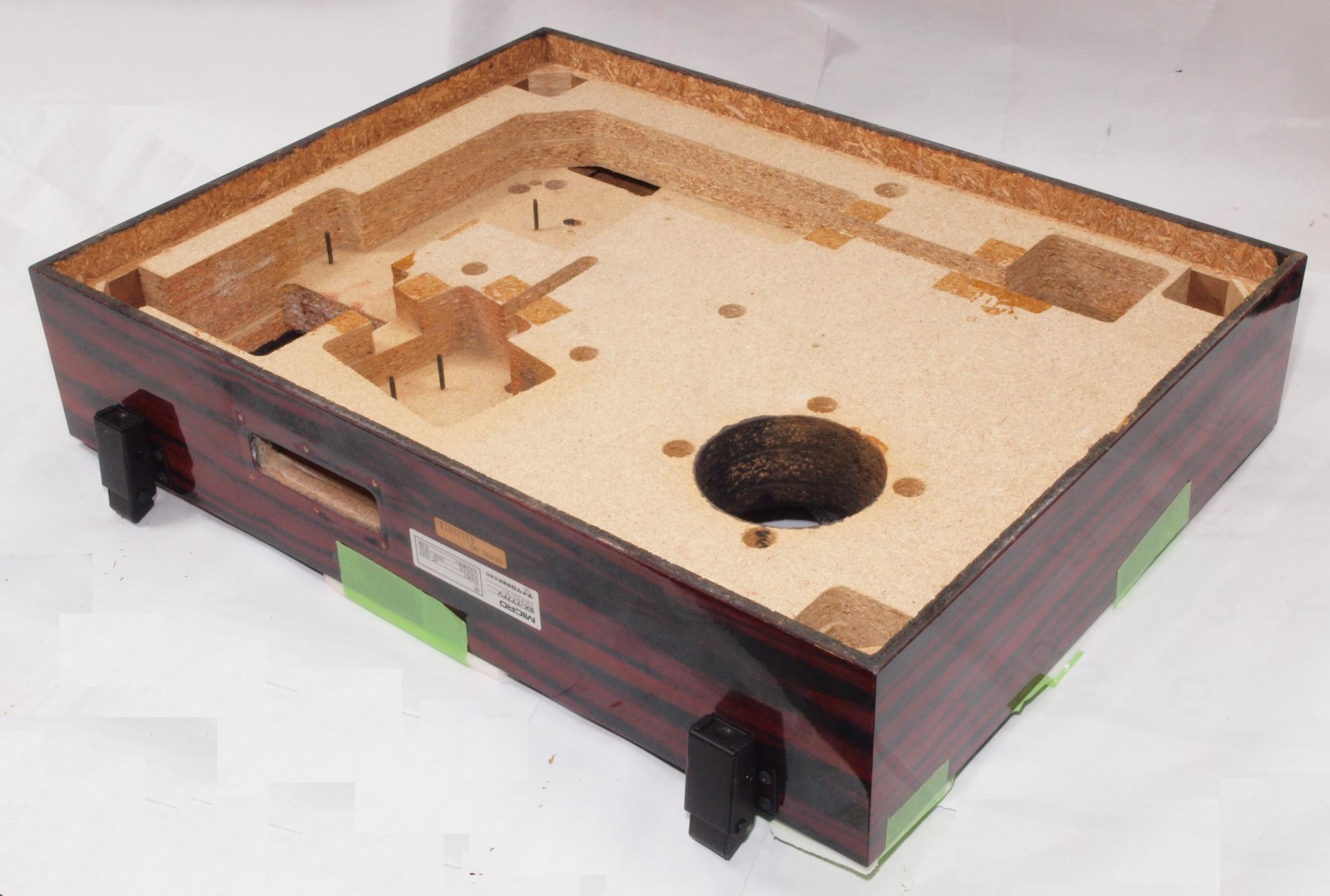

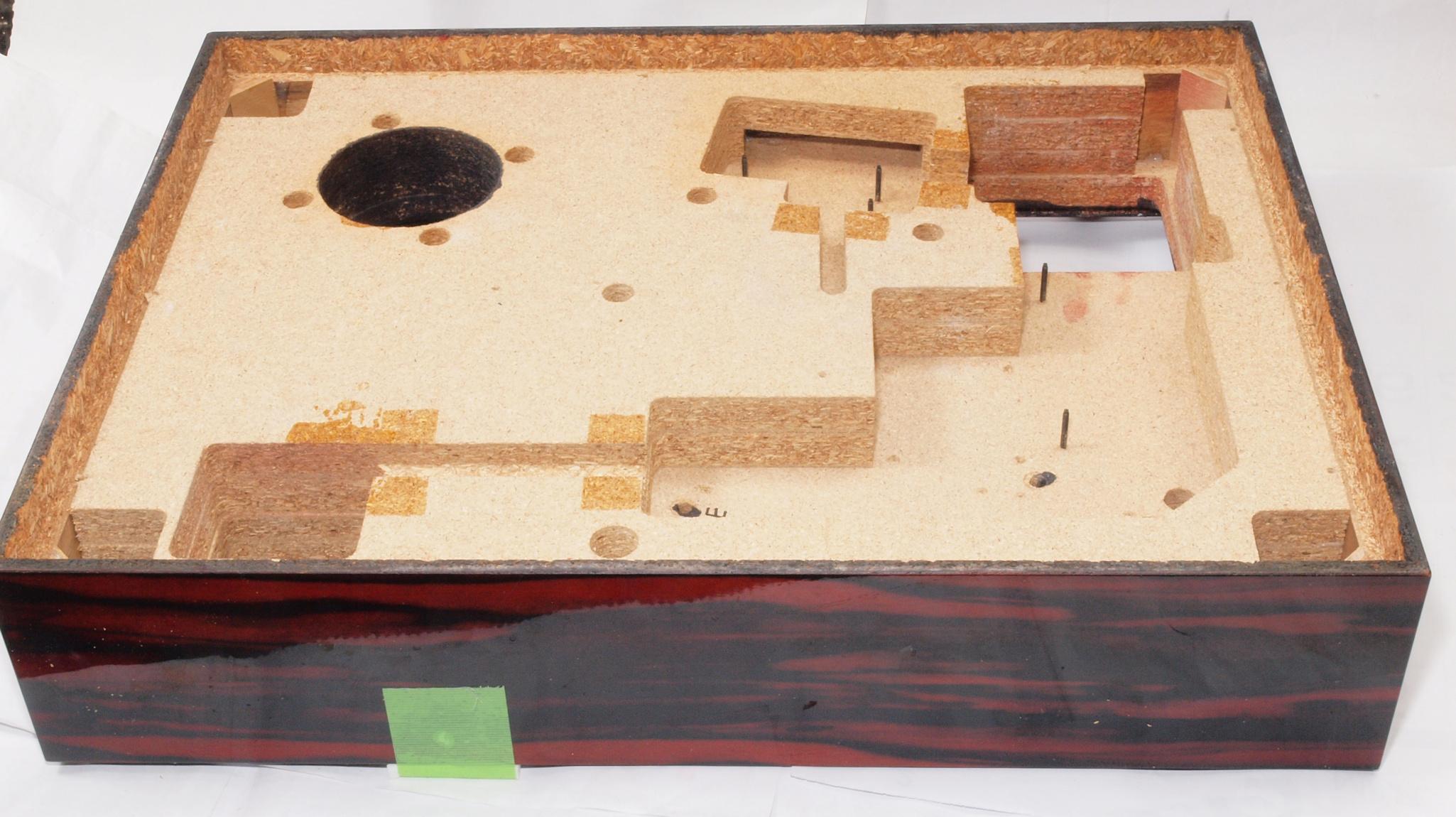

Ｗ４１．　修理前　本体下前。　

Ｗ４２．　修理中　本体下前。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｗ４３．　修理後　本体下前。　乾燥後さらにペンキを塗る。

Ｗ４４．　修理前　本体下後

Ｗ４５．　修理中　本体下後。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

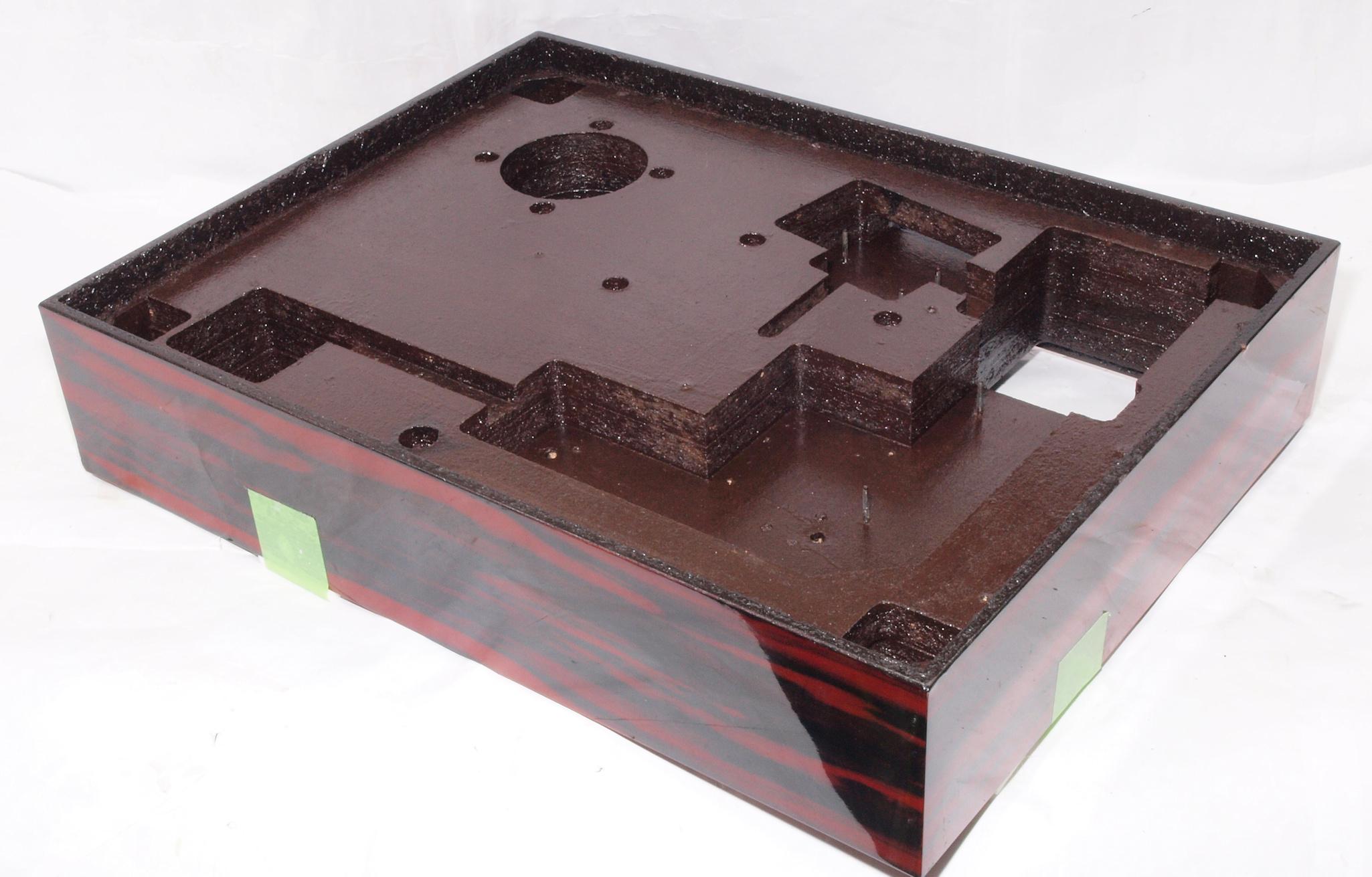

Ｗ４６．　修理後　本体下後。　乾燥後さらにペンキを塗る。

Ｗ５１．　修理前　本体下前左。　

Ｗ５２．　修理中　本体下前左。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｗ５３．　修理後　本体下前左。　乾燥後さらにペンキを塗る。

Ｗ５４．　修理前　本体下後右。

Ｗ５５．　修理中　本体下後右。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｗ５６．　修理後　本体下後右。　乾燥後さらにペンキを塗る。

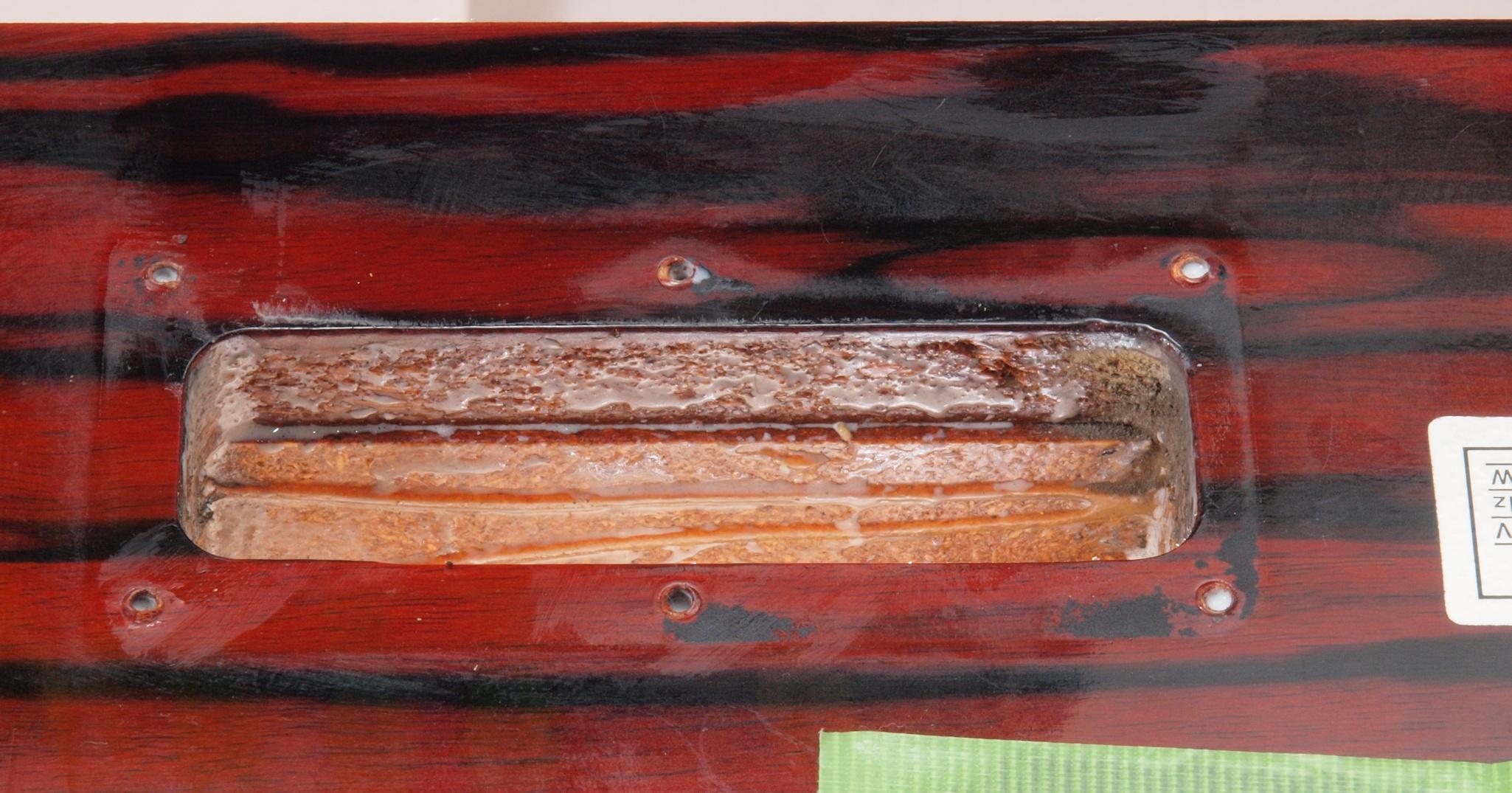

Ｗ６１．　修理前　電源ソケット、端子板取付け穴。

Ｗ６２．　修理中　電源ソケット、端子板取付け穴。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｗ６３．　修理後　電源ソケット、端子板取付け穴。　乾燥後さらにペンキを塗る。

Ｗ６４．　修理前　電源ソケット、端子板取付け穴、反対側。

Ｗ６５．　修理中　電源ソケット、端子板取付け穴、反対側。　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｗ６６．　修理後　電源ソケット、端子板取付け穴、反対側。　乾燥後さらにペンキを塗る。

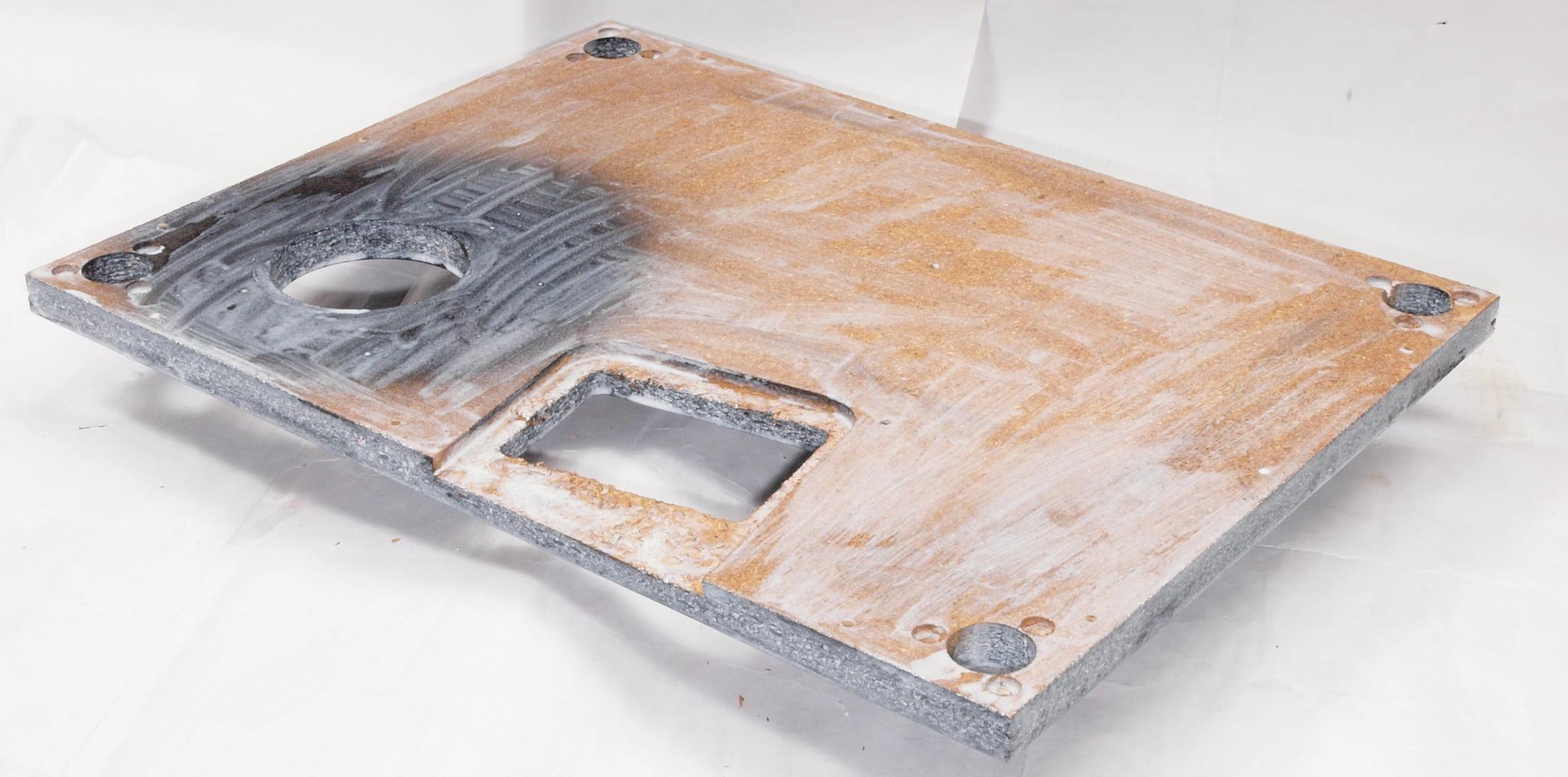

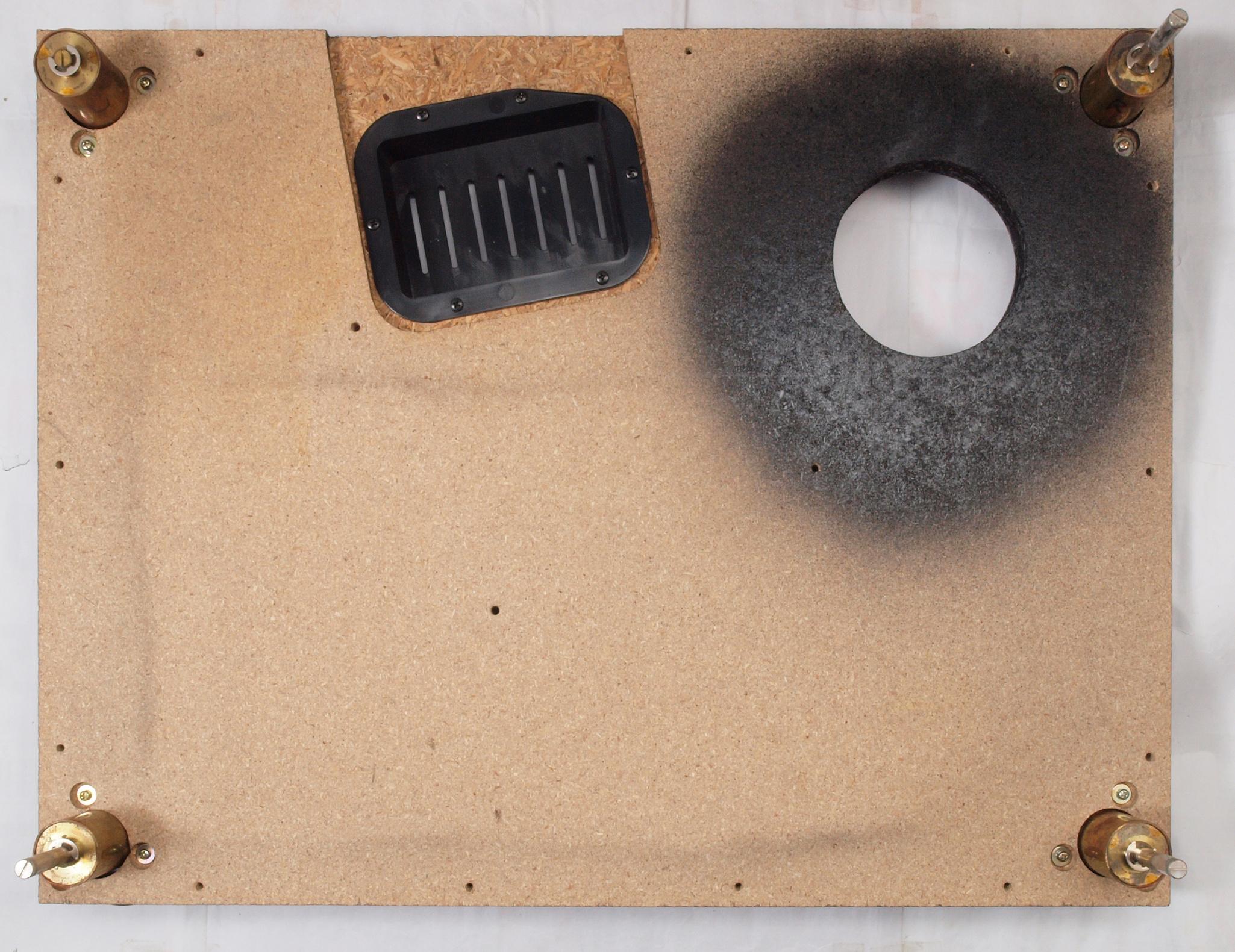

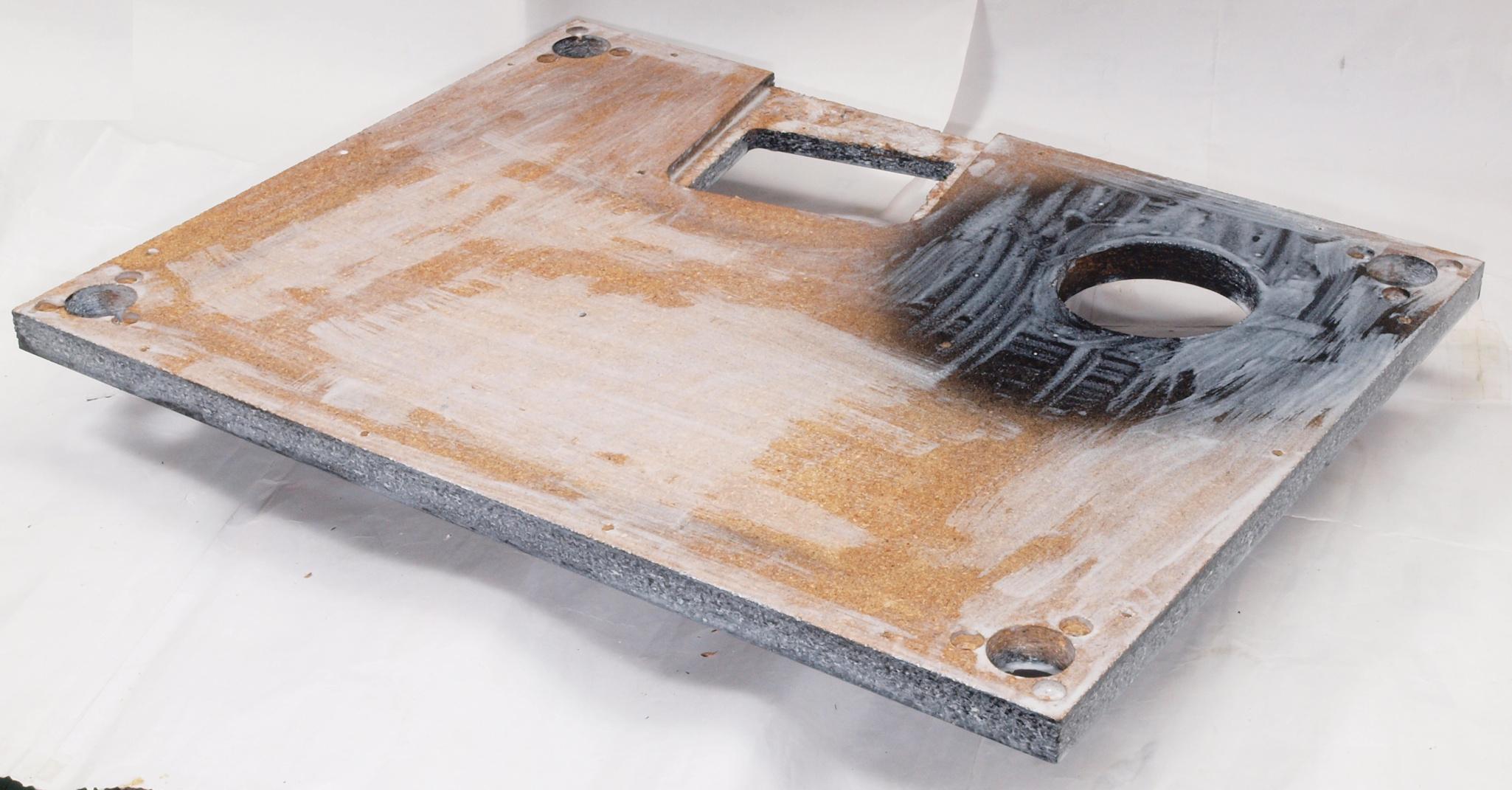

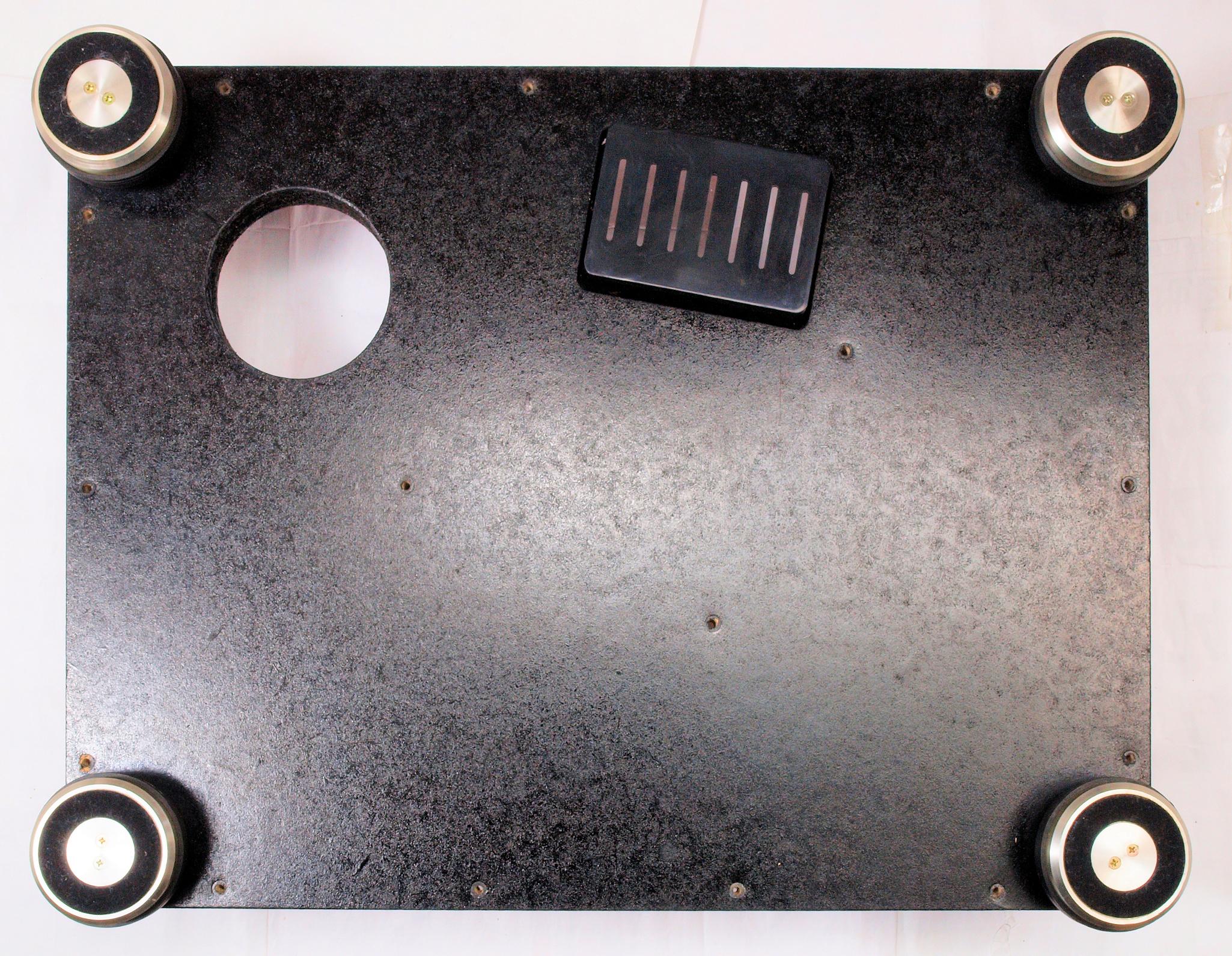

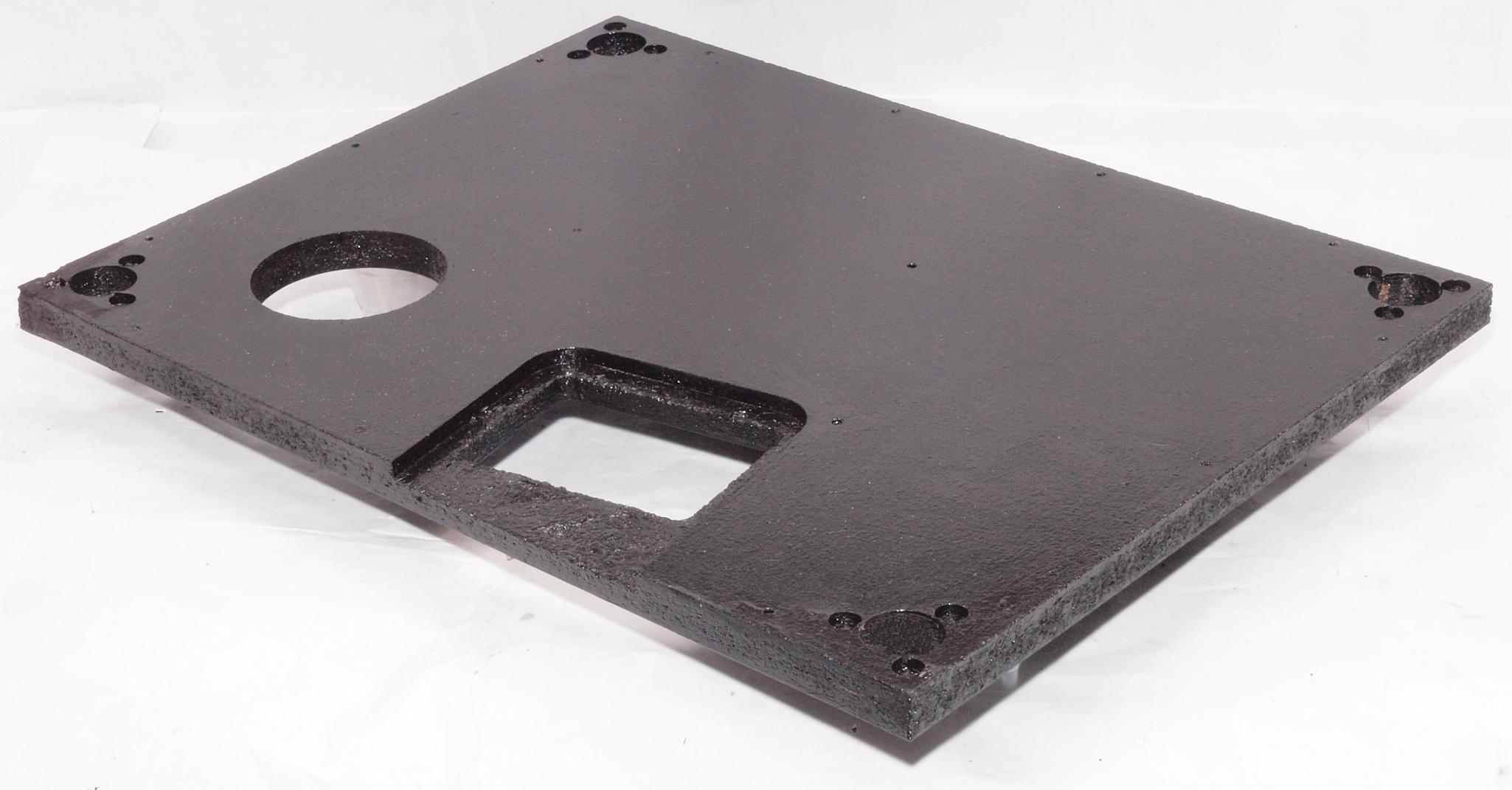

Ｗ７１．　修理前　底板表。

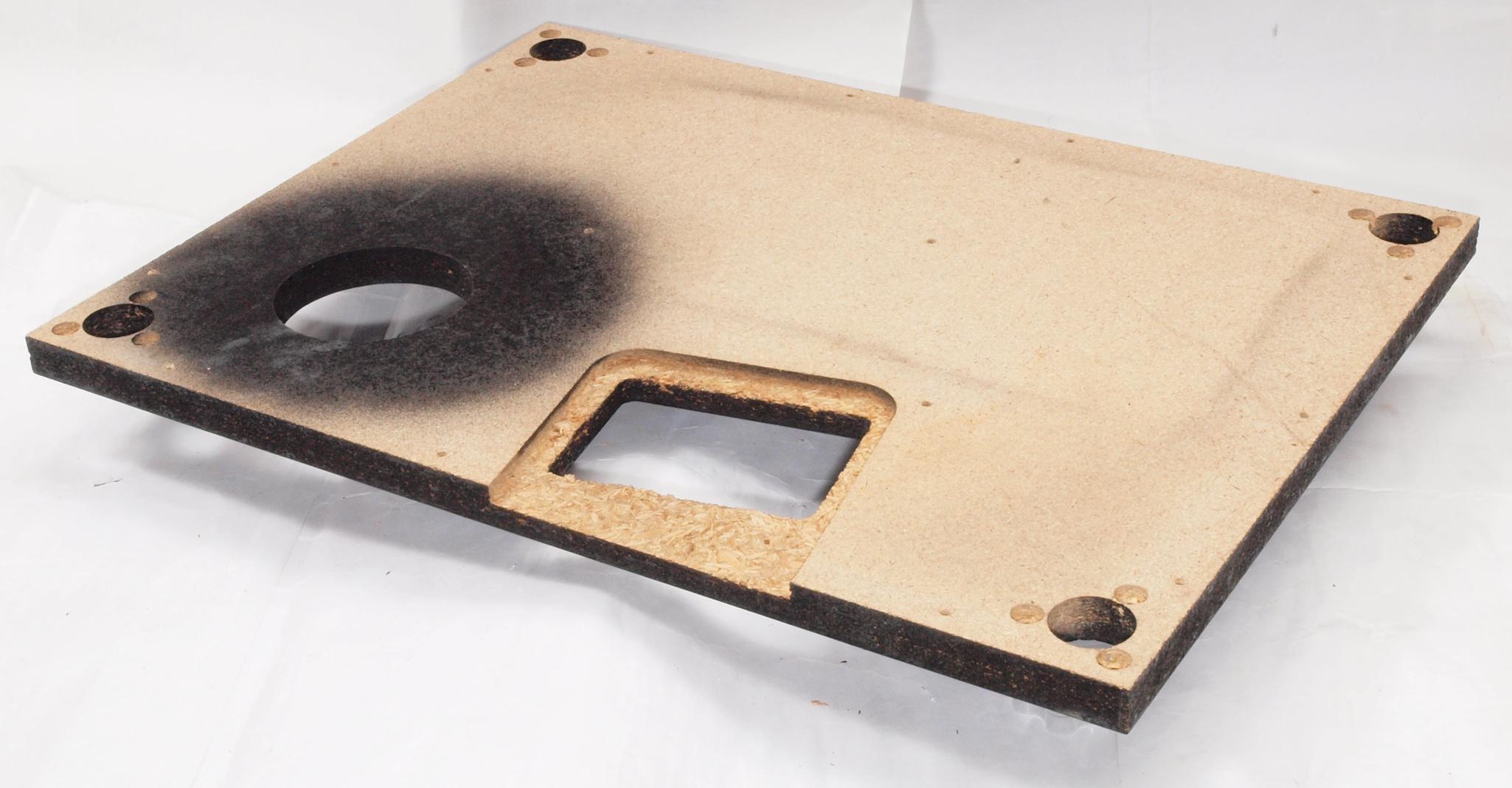

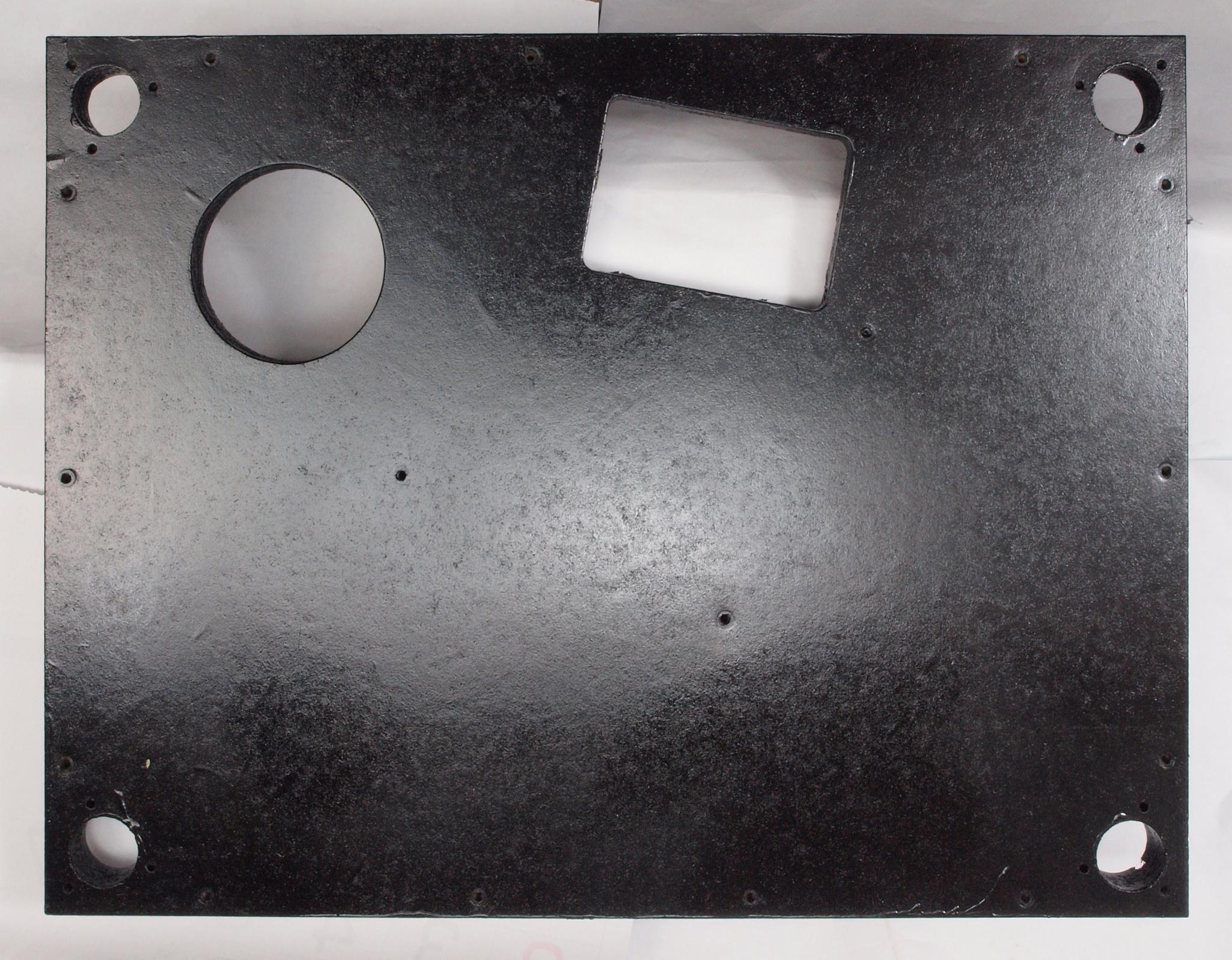

Ｗ７２．　修理後　底板表、キズを消す為と割れを防ぐのに、ラッカーを吹く。

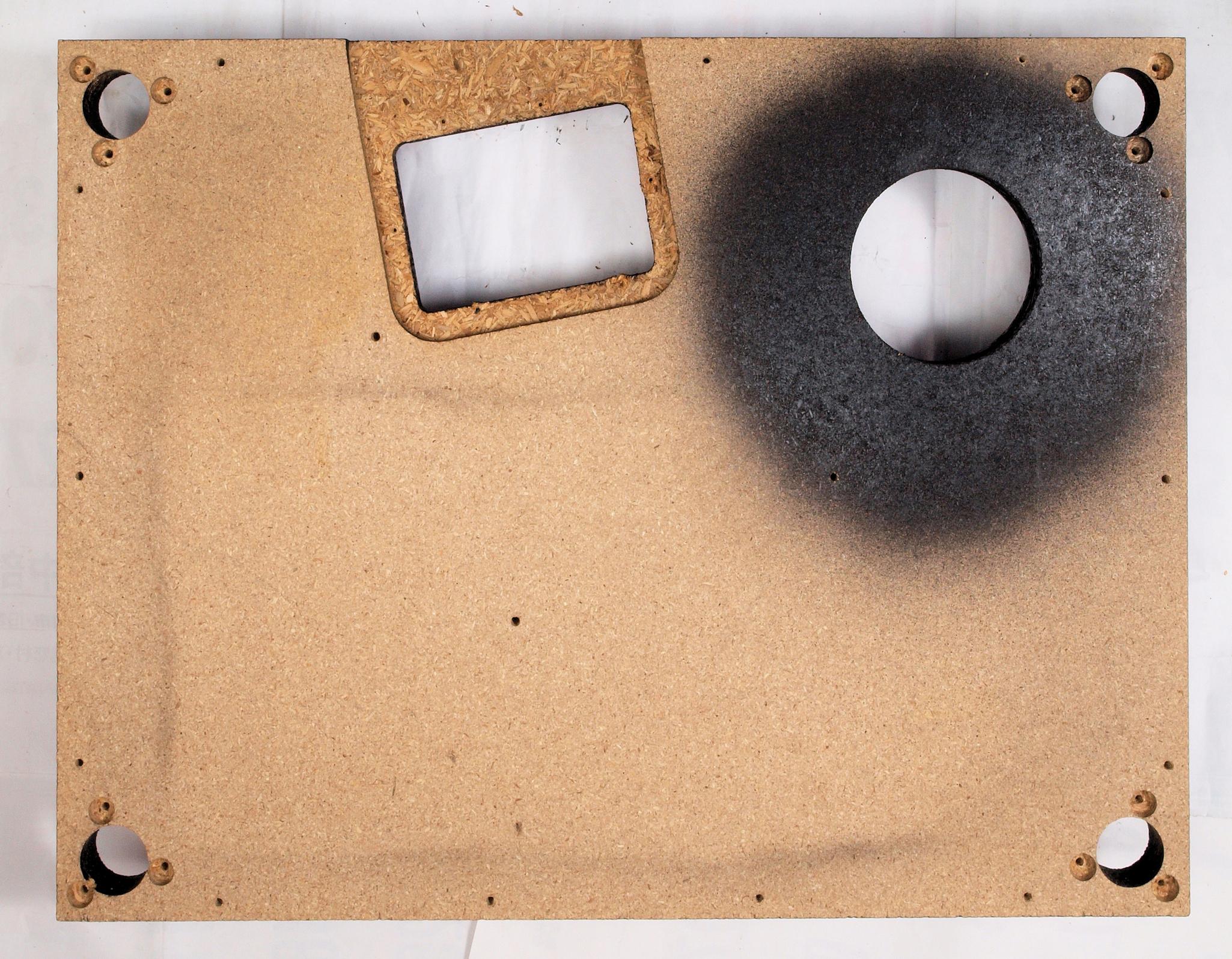

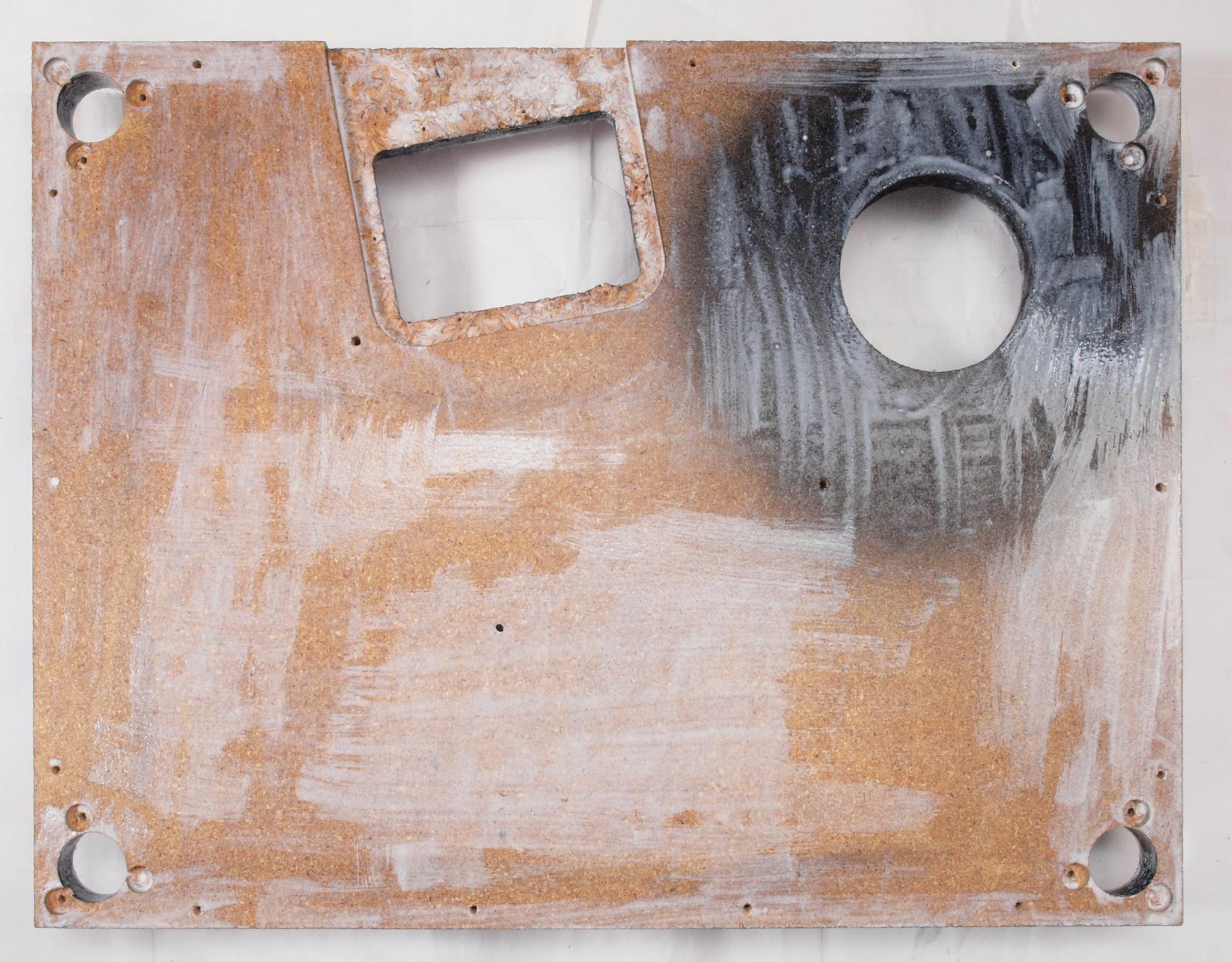

Ｗ７３．　修理前　底板裏。

Ｗ７４．　修理中　底板裏、４本の足と、トランスカバー取る。

Ｗ７５．　修理中　底板裏、水性木工ボンドを塗布する。

Ｗ７６．　修理中　底板裏、キズを消す為と割れを防ぐのに、ラッカーを吹く。

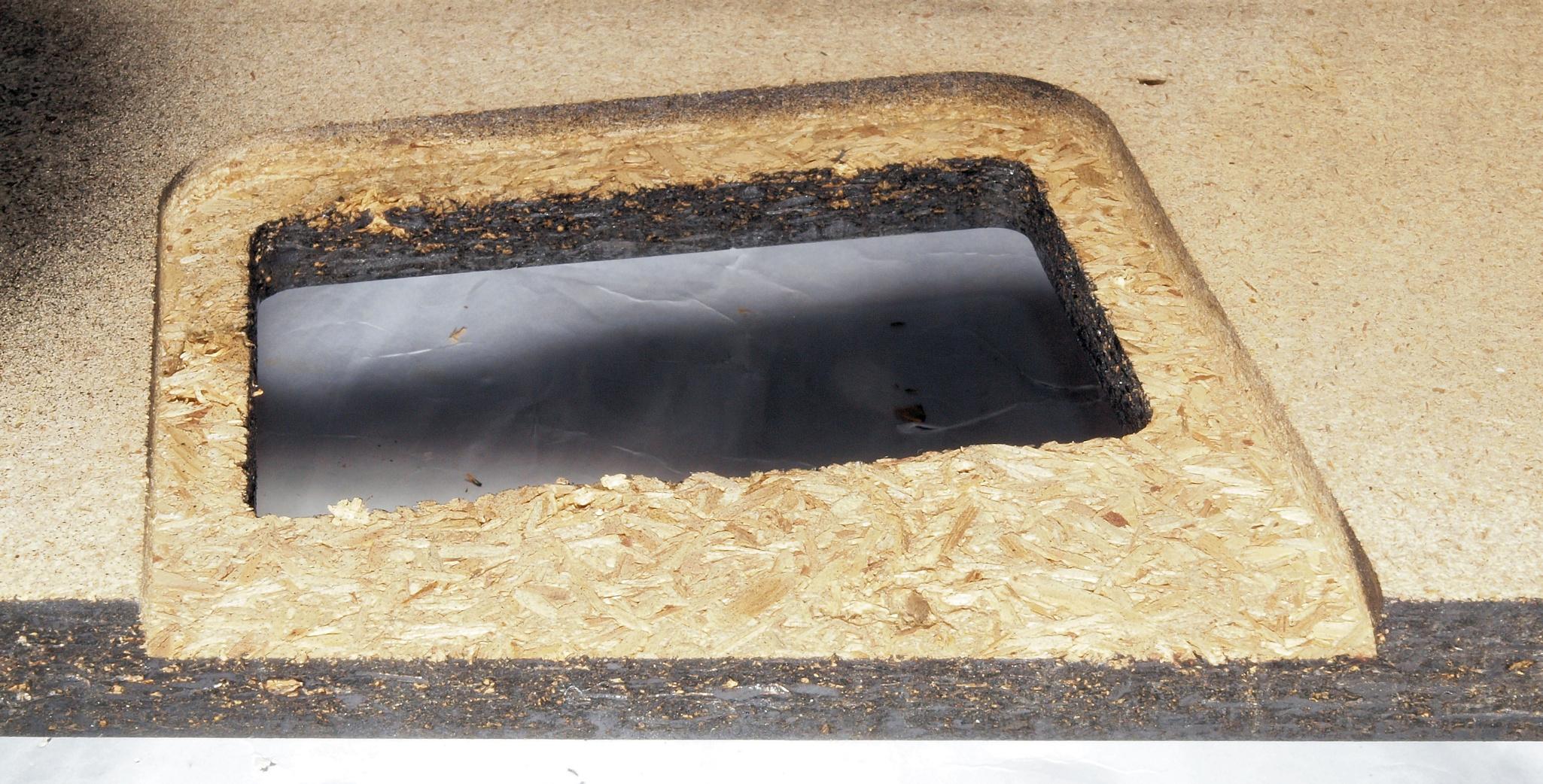

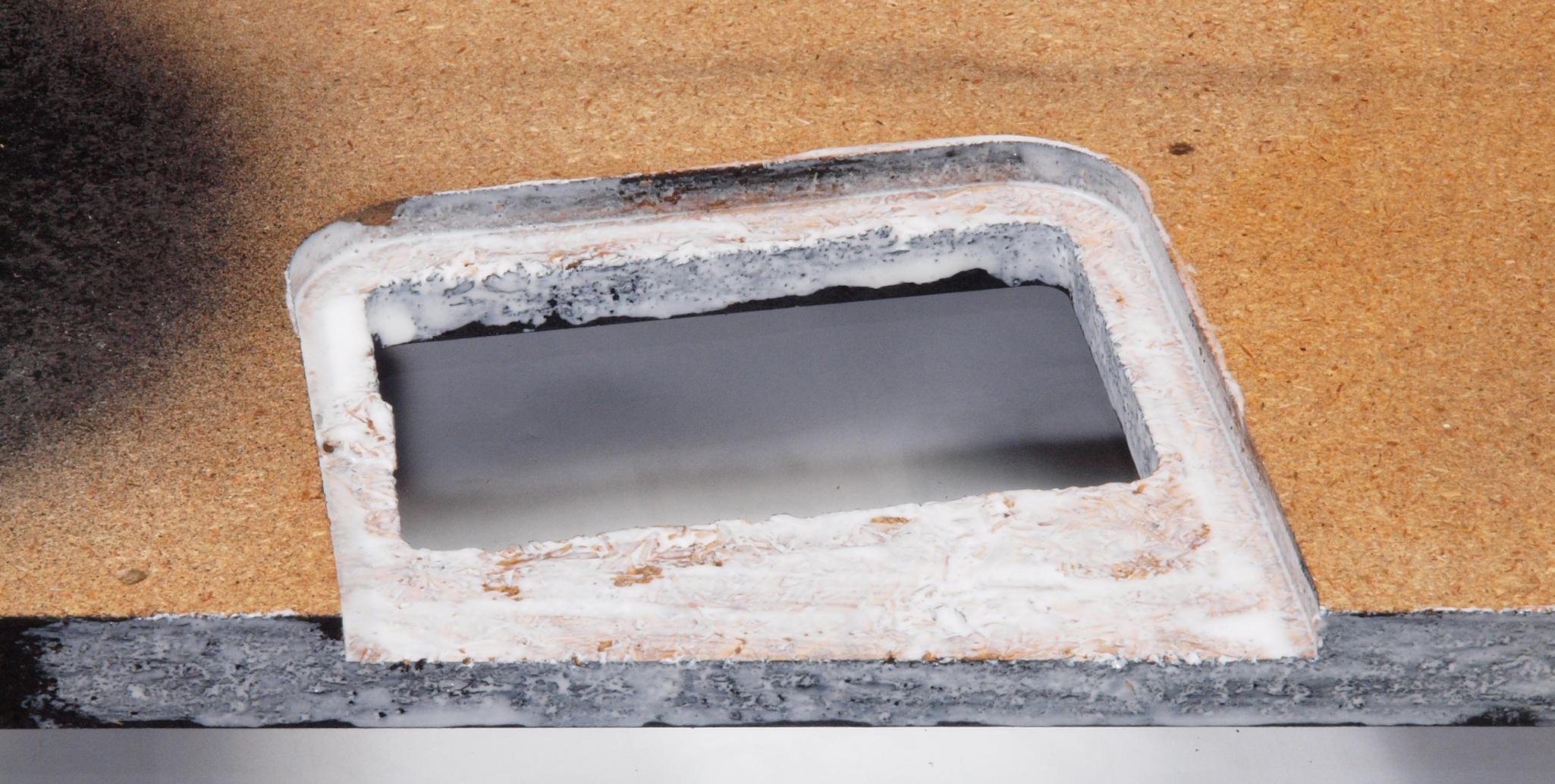

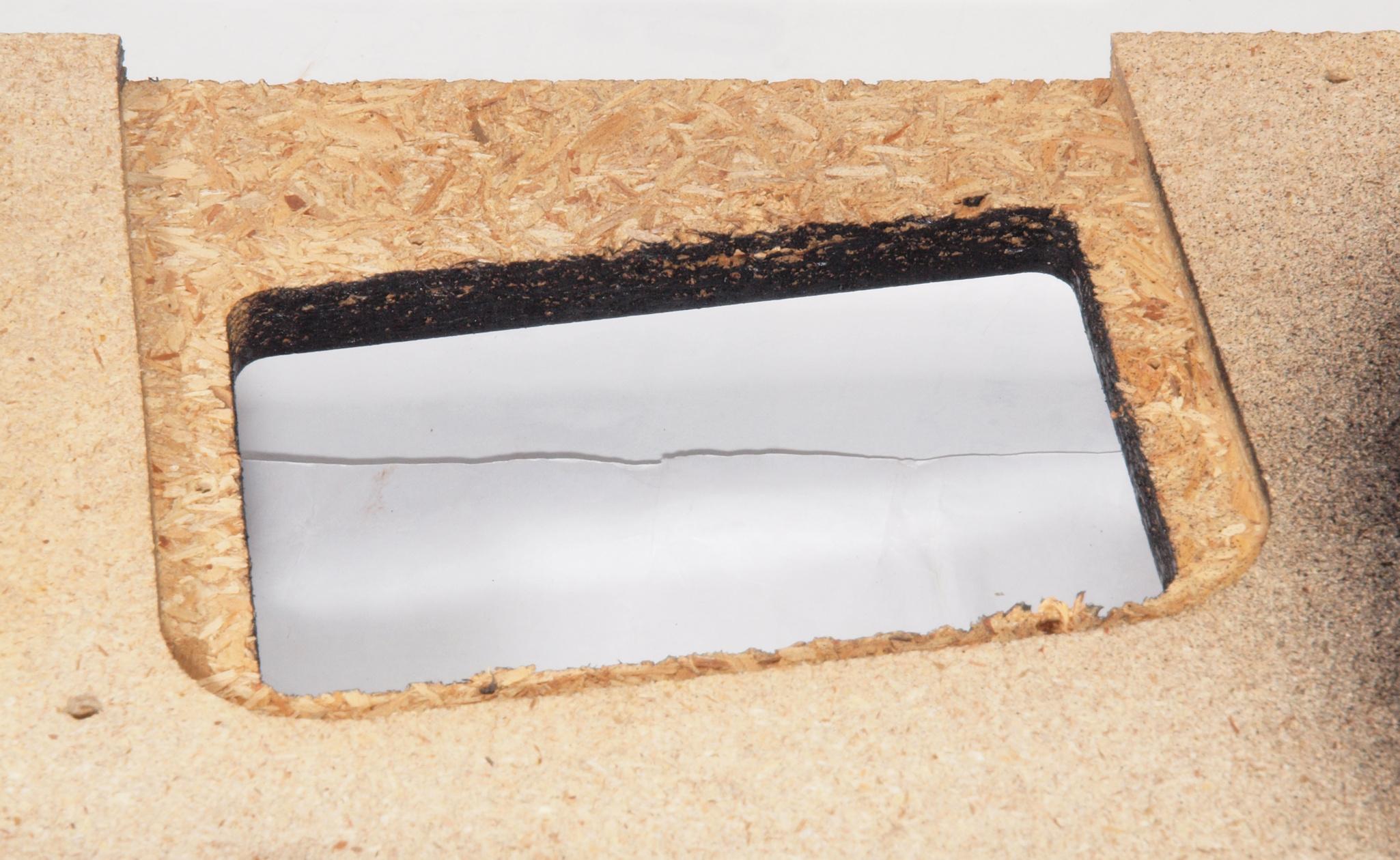

Ｗ８１．　修理前　底板裏トランスカバー取り付穴。

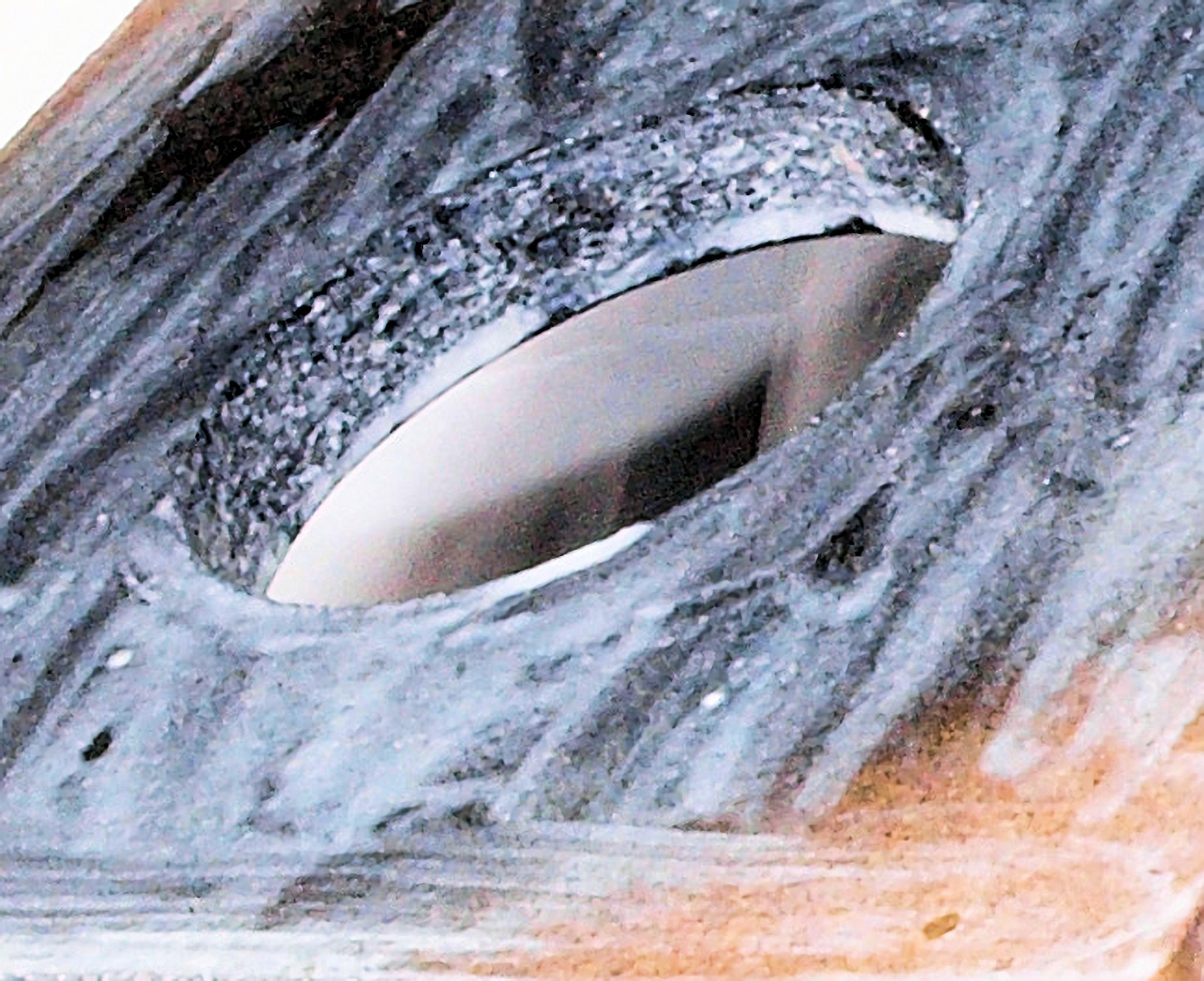

Ｗ８２．　修理中　底板裏トランスカバー取り付穴。ボンドを染みこませる、ネジ穴も塗る。

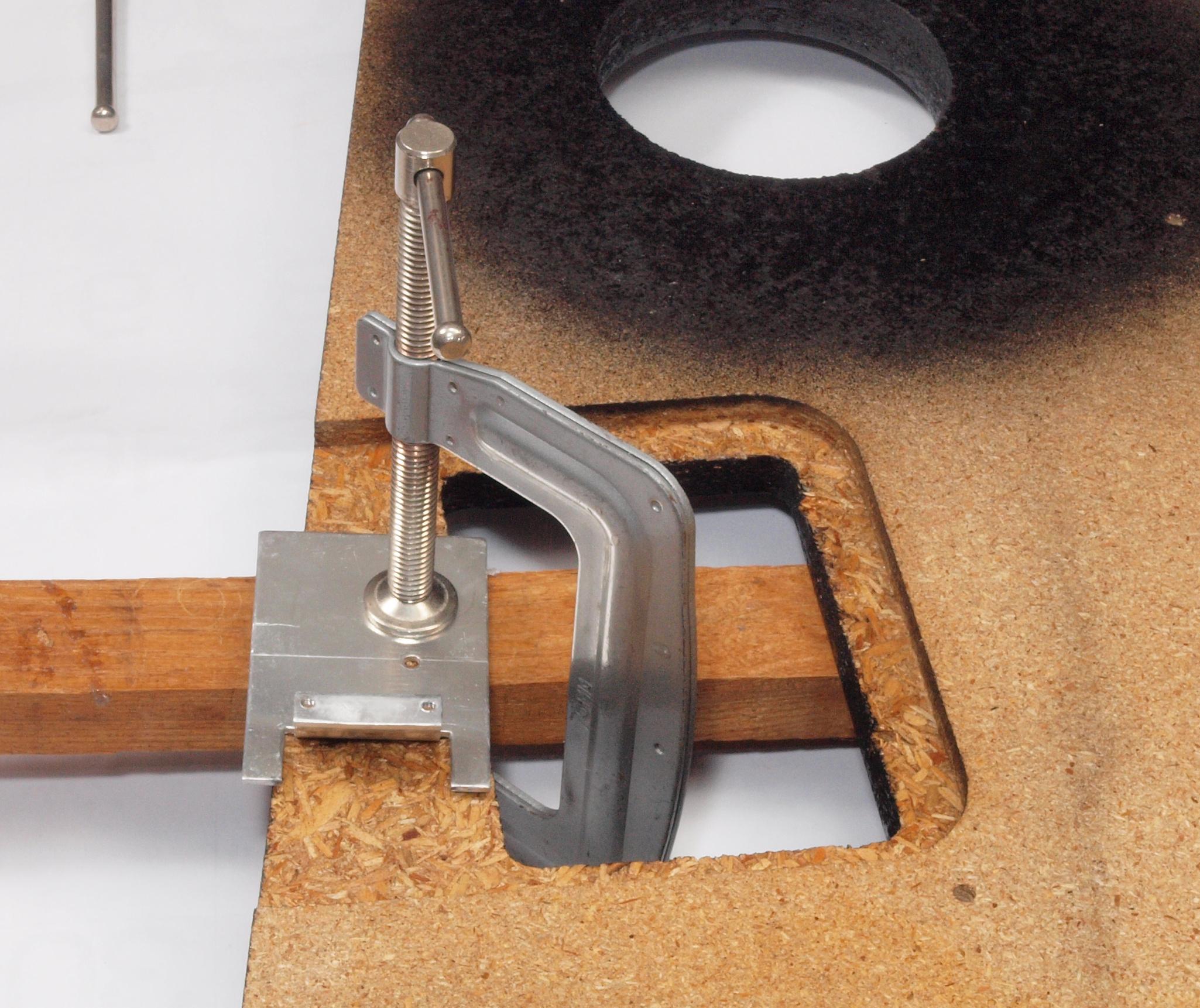

Ｗ８３．　修理中　底板裏トランスカバー取り付穴。膨らんで所をシャコ万力で締める。

Ｗ８３．　修理中　底板裏トランスカバー取り付穴。２度目のボンドを染みこませる。

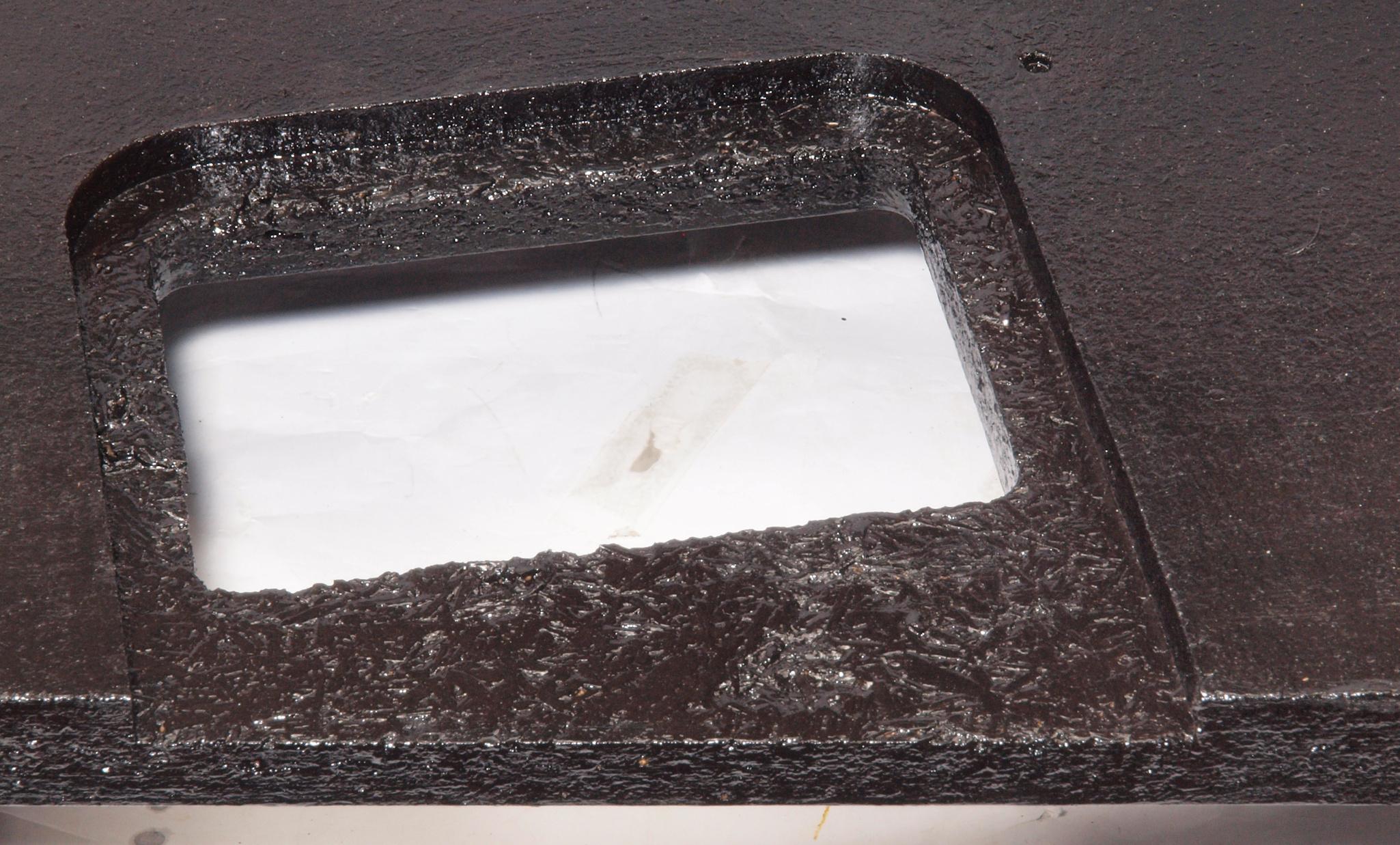

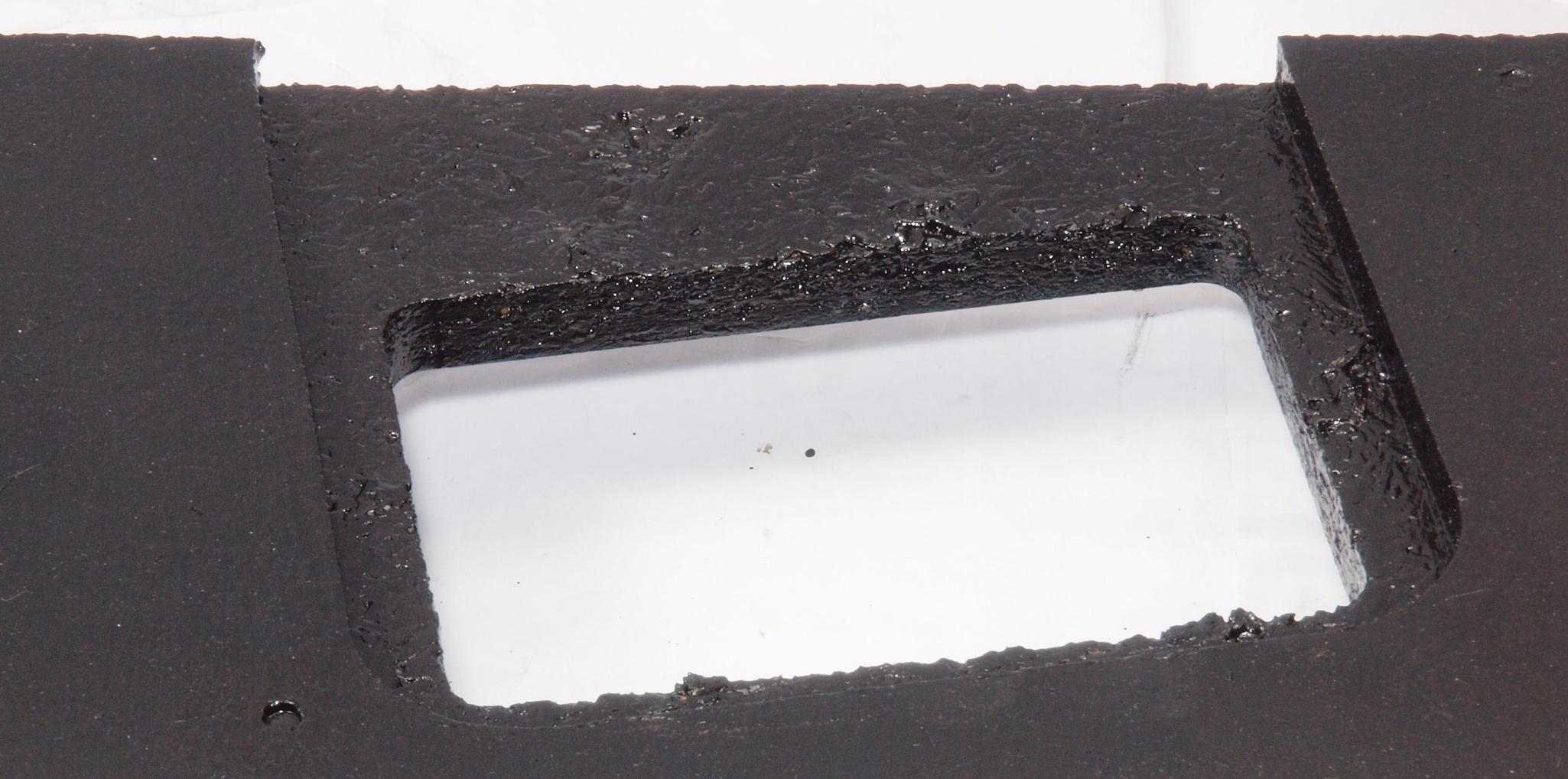

Ｗ８４．　修理後　底板裏トランスカバー取り付穴。　乾燥後さらにペンキを塗る。

Ｗ８５．　修理前　底板裏トランスカバー取り付穴、反対側。

Ｗ８６．　修理中　底板裏トランスカバー取り付穴、反対側。ボンドを染みこませる、ネジ穴も塗る。

Ｗ８７．　修理後　底板裏トランスカバー取り付穴、反対側。　乾燥後さらにペンキを塗る。

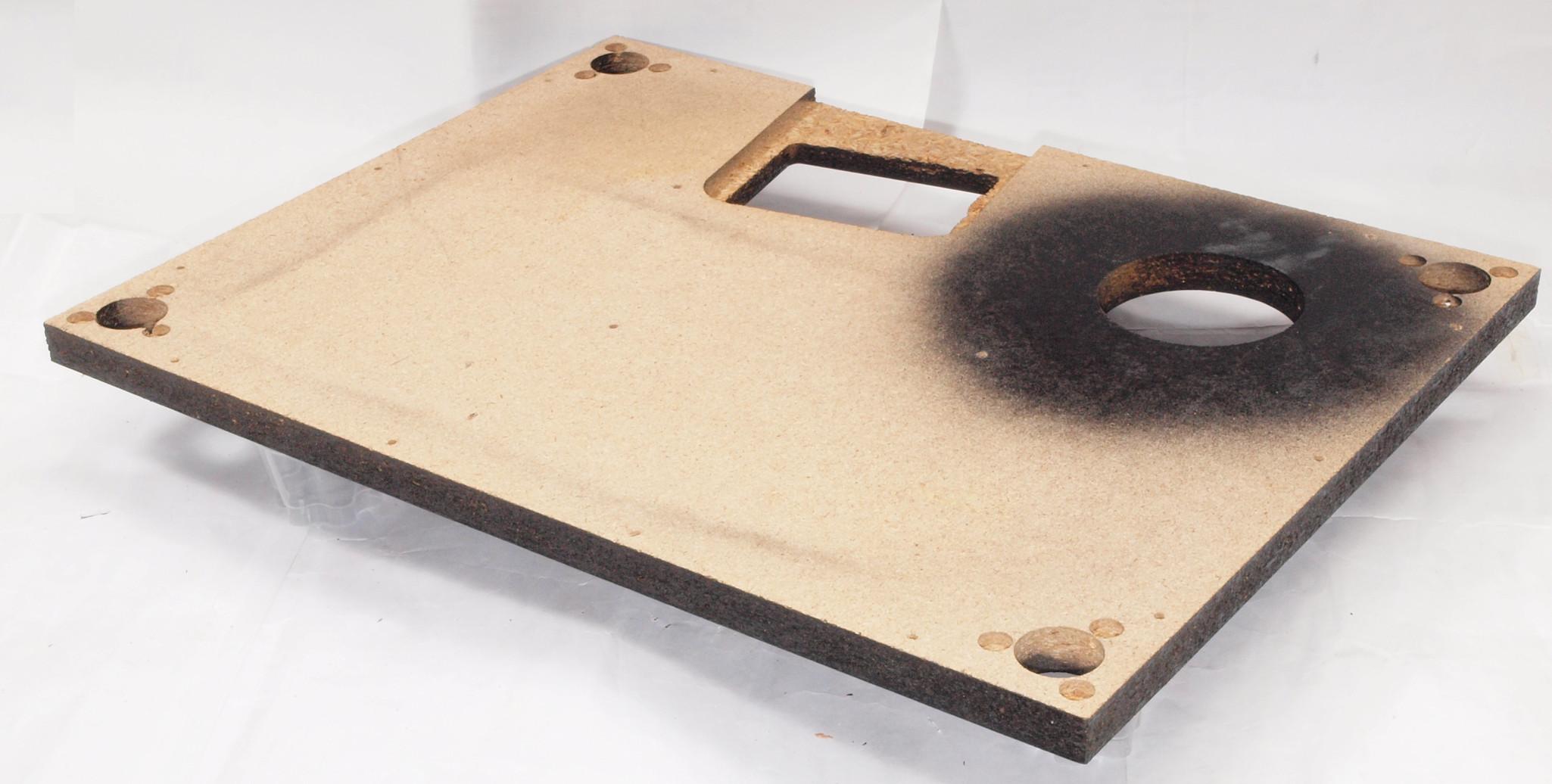

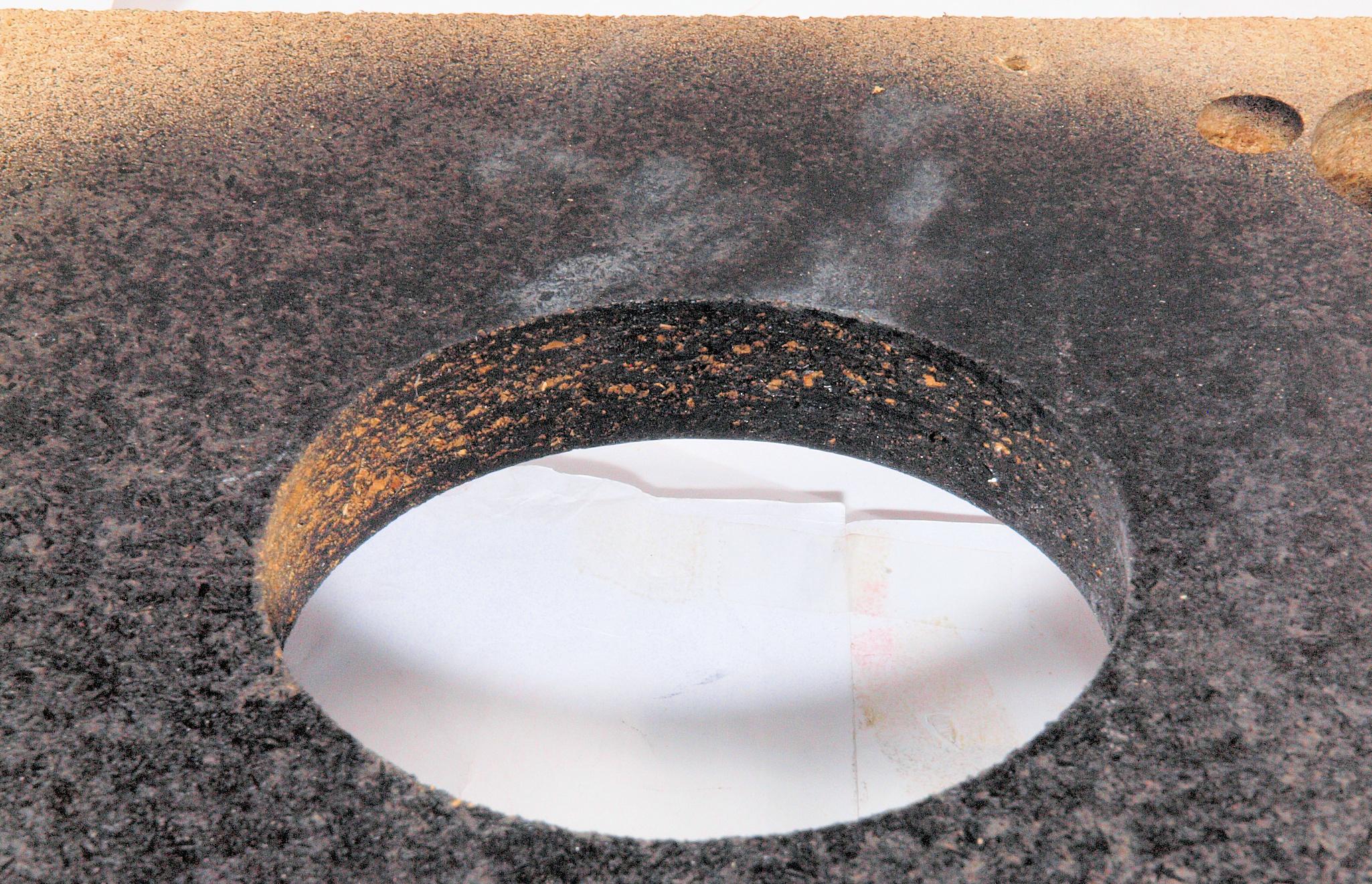

Ｗ９１．　修理前　底板裏、アームを取付ける穴。

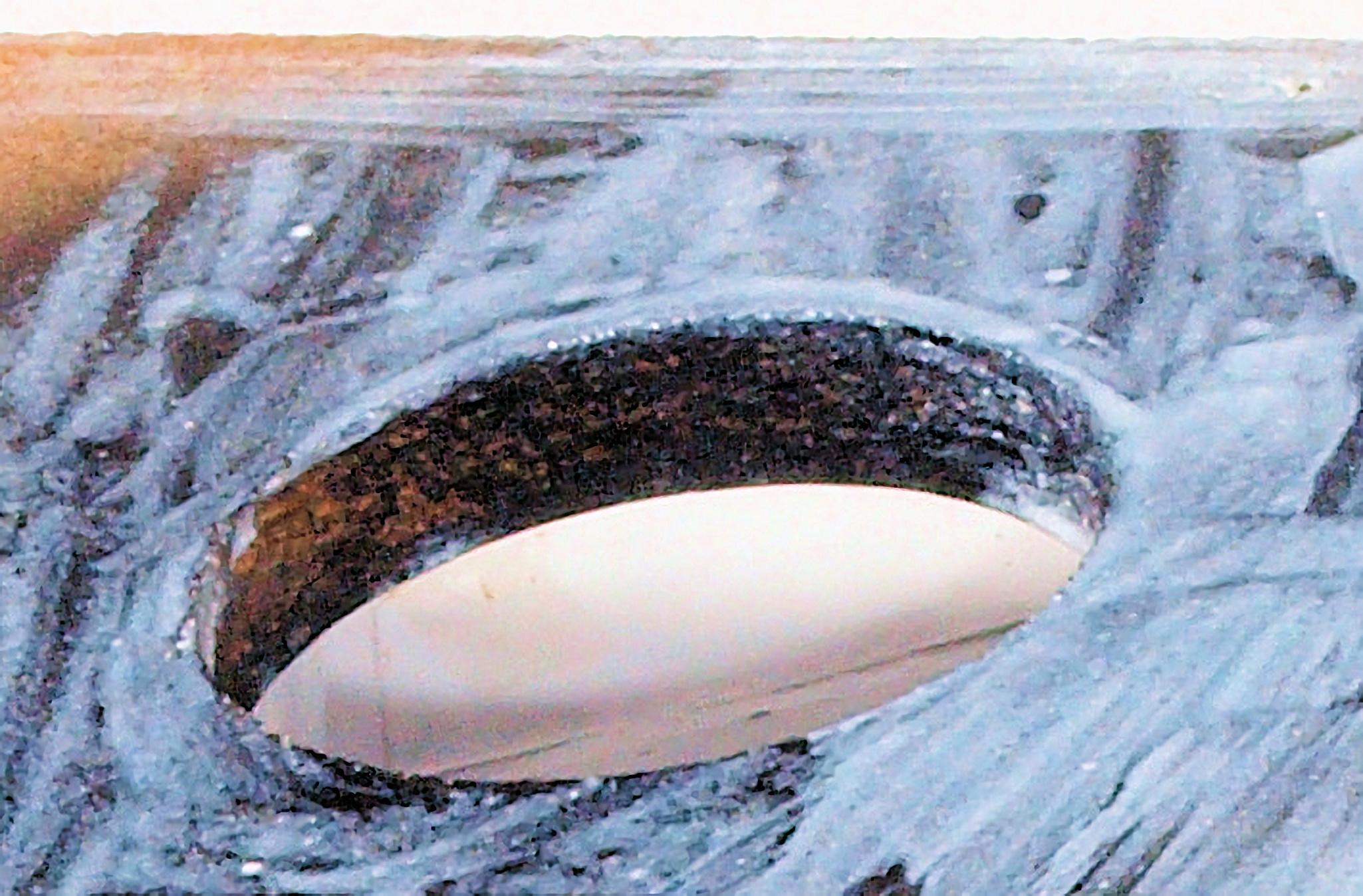

Ｗ９２．　修理中　底板裏、アームを取付ける穴、水性木工ボンドを塗布する。

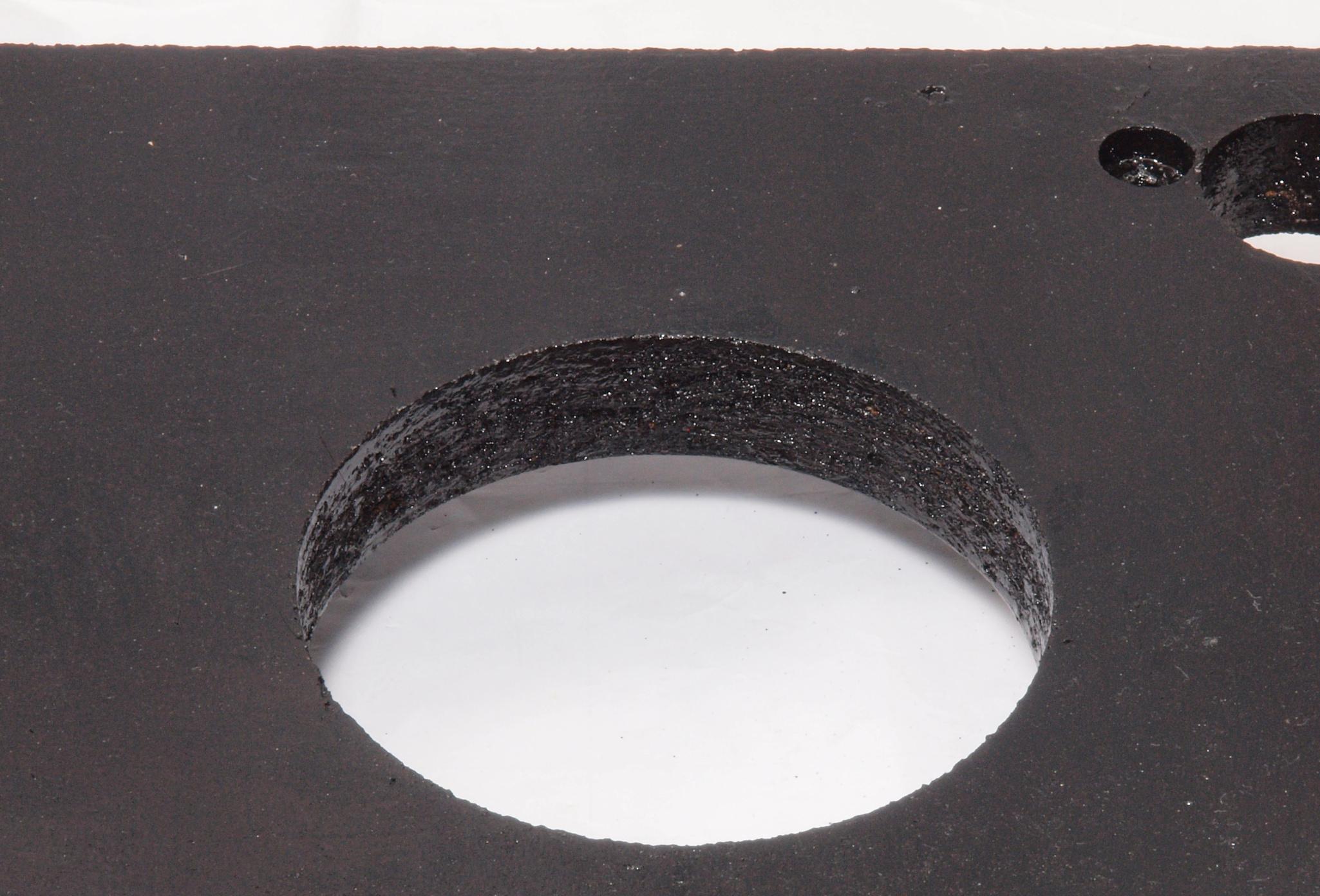

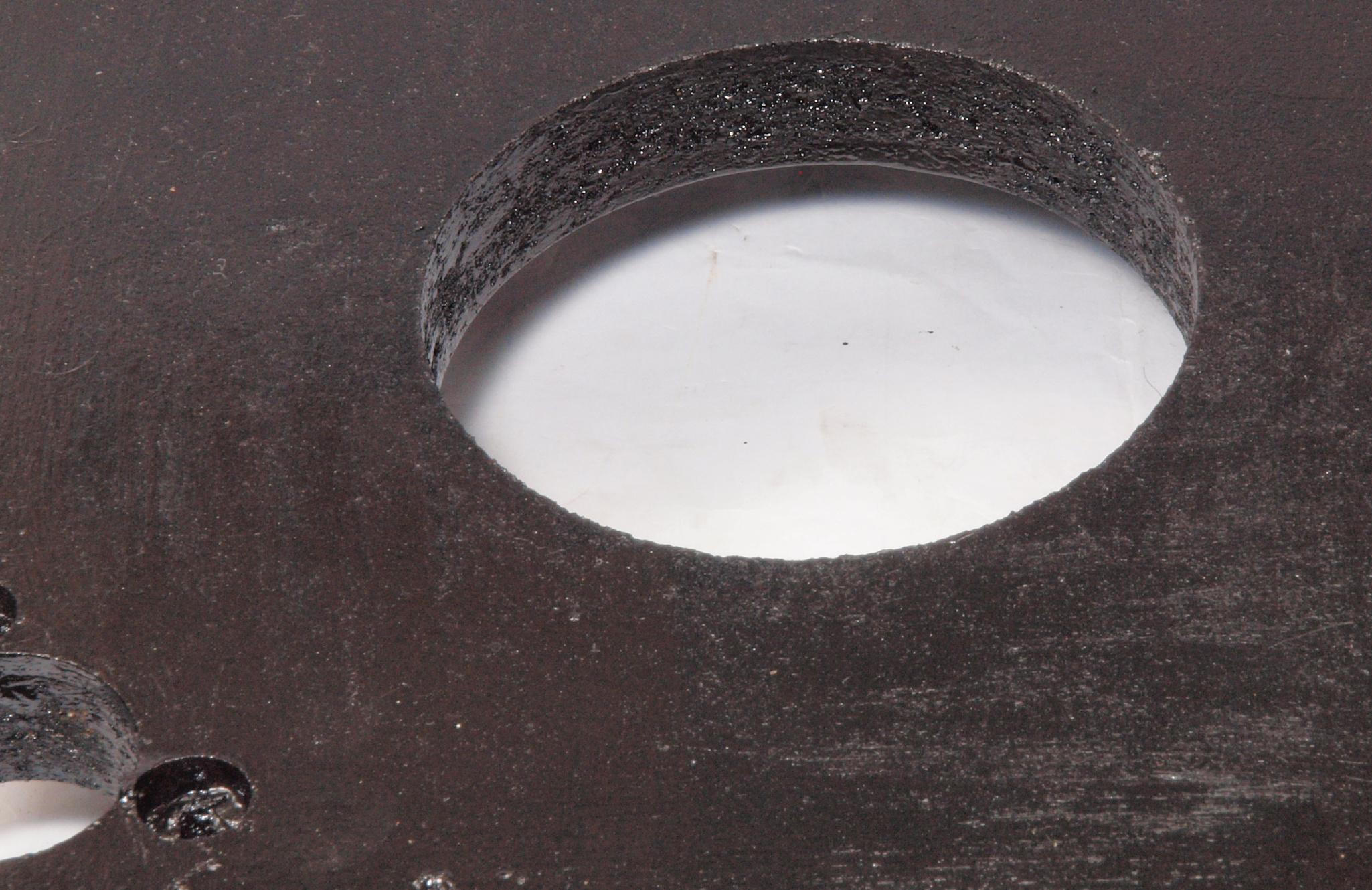

Ｗ９３．　修理後　底板裏、アームを取付ける穴、キズを消す為と割れを防ぐのに、ラッカーを吹く。

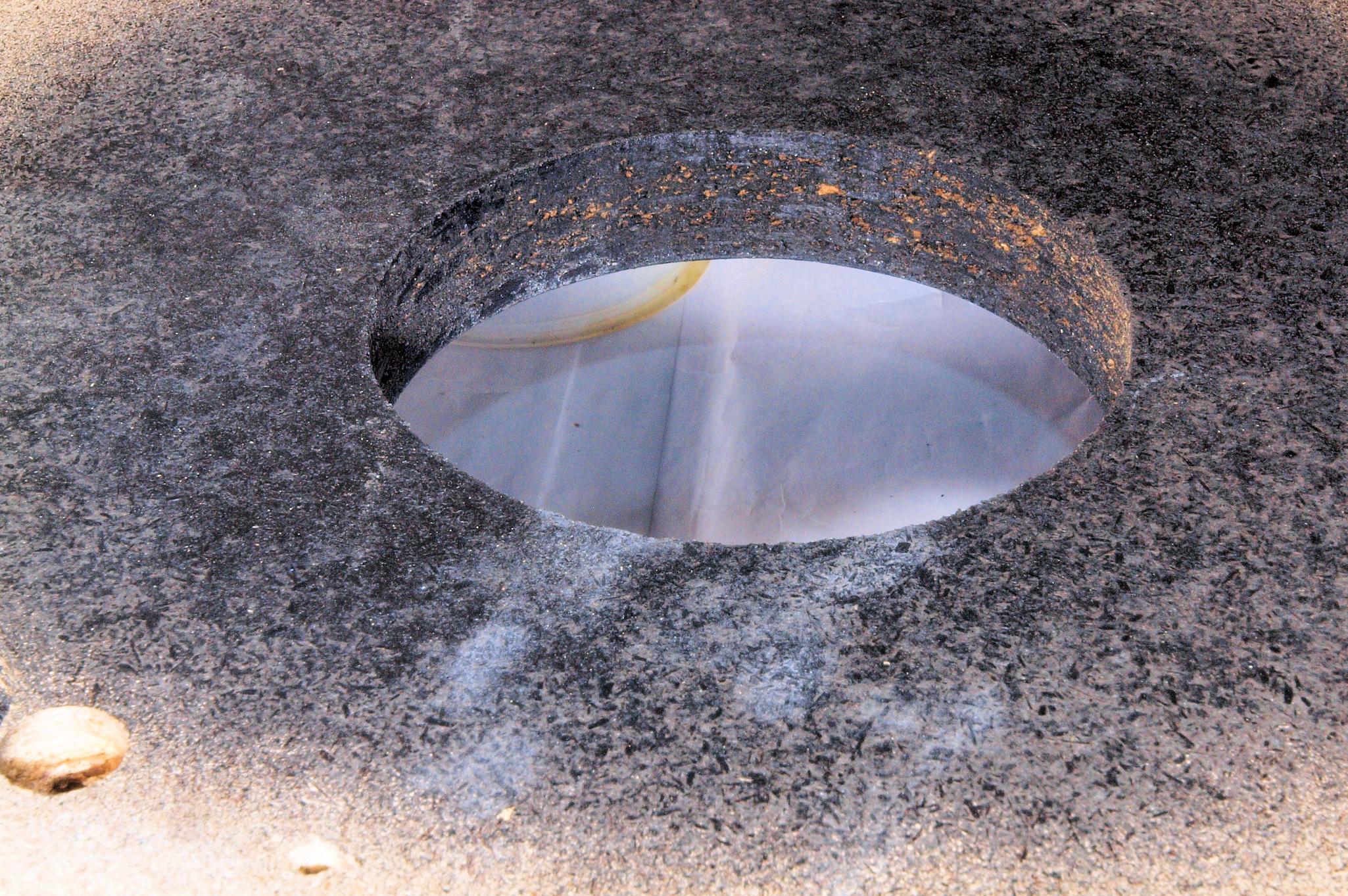

Ｗ９４．　修理前　底板裏、アームを取付ける穴、反対側。

Ｗ９５．　修理中　底板裏、アームを取付ける穴、反対側。水性木工ボンドを塗布する。

Ｗ９６．　修理後　底板裏、アームを取付ける穴、反対側。キズを消す為と割れを防ぐのに、ラッカーを吹く。

ＷＡ１．　修理前　底蓋裏前右。

ＷＡ２．　修理中　底蓋裏前右、ボンドを染みこませる、ネジ穴も塗る。

ＷＡ３．　修理後　底蓋裏前右。　さらにペンキを塗る。

Ｗ９４．　修理前　下蓋裏後左。

Ｗ９５．　修理中　下蓋裏後左、ボンドを染みこませる、ネジ穴も塗る。

Ｗ９６．　完成　下蓋裏。　乾燥後さらにペンキを塗る。

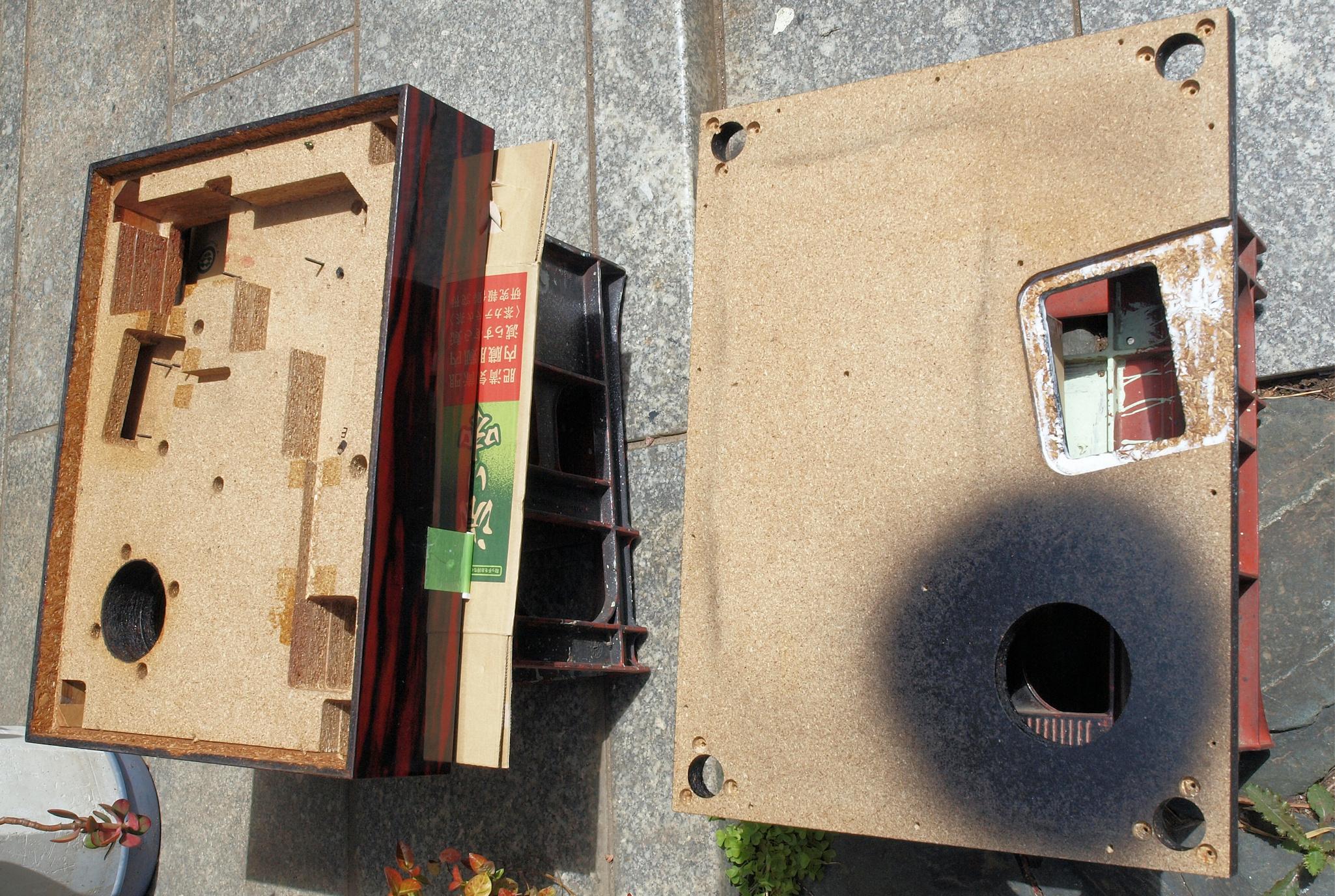

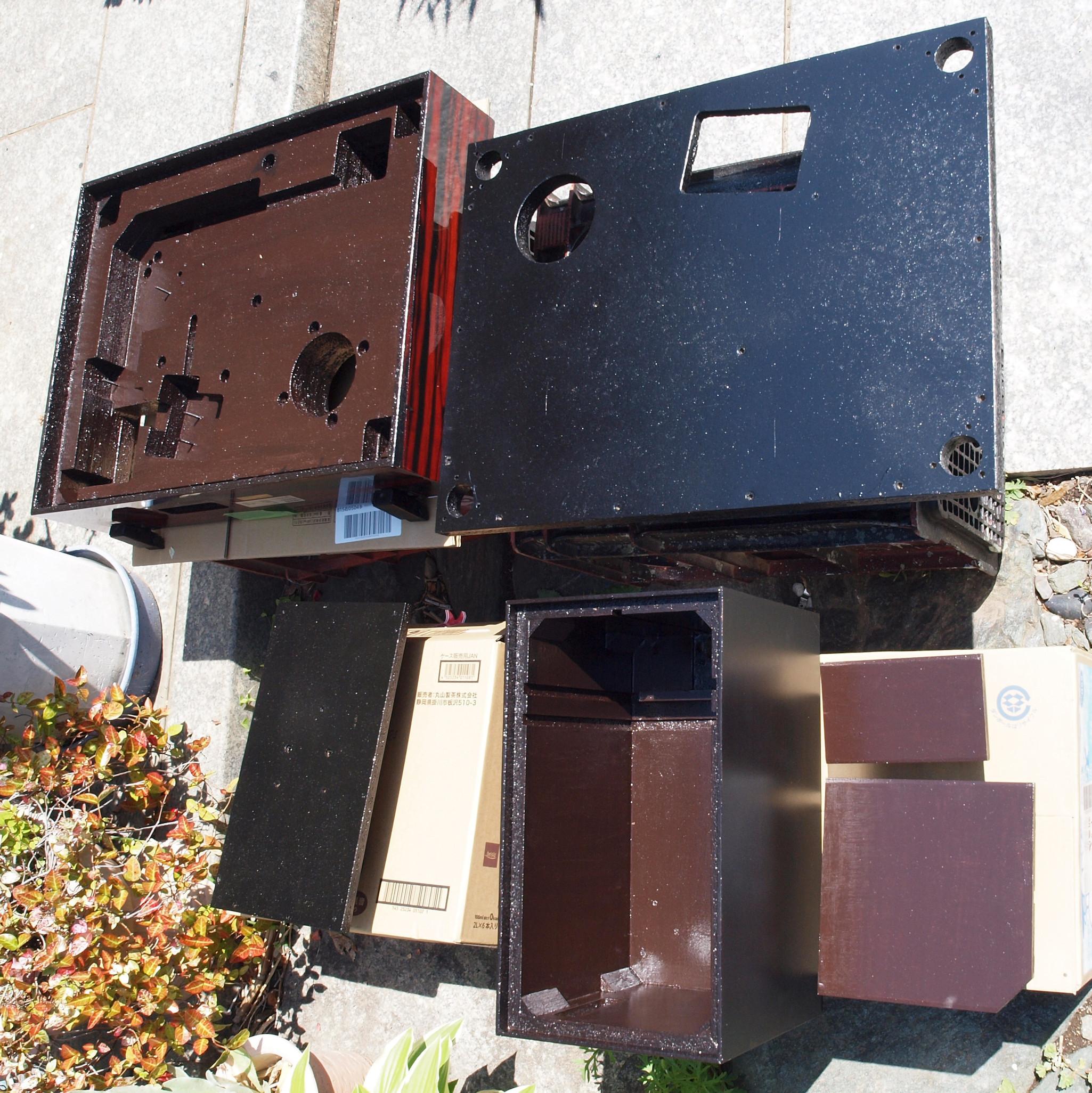

ＷＡ７．　修理中　天日乾燥する。

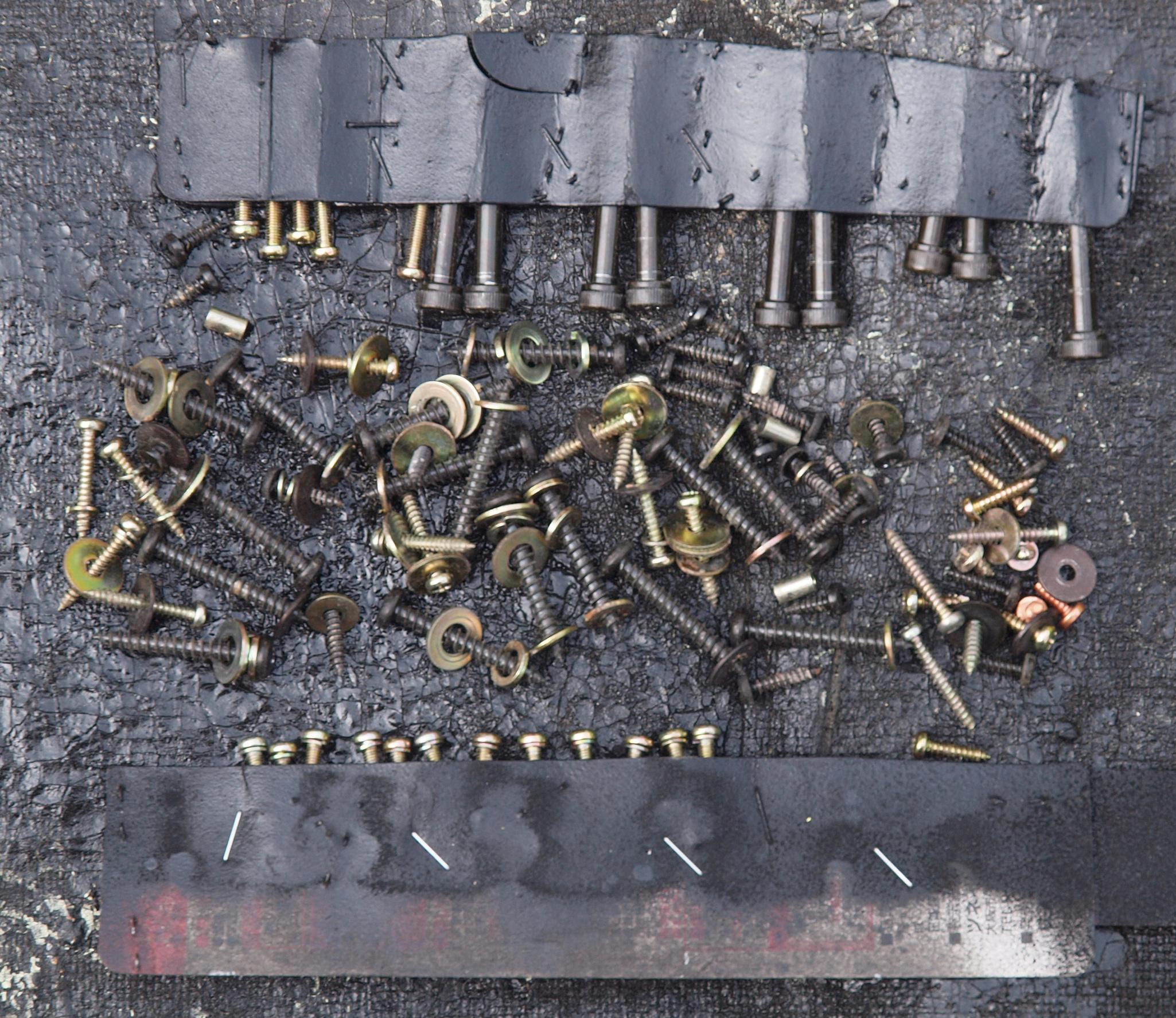

ＷＢ１．　修理中　取り付けビス類。

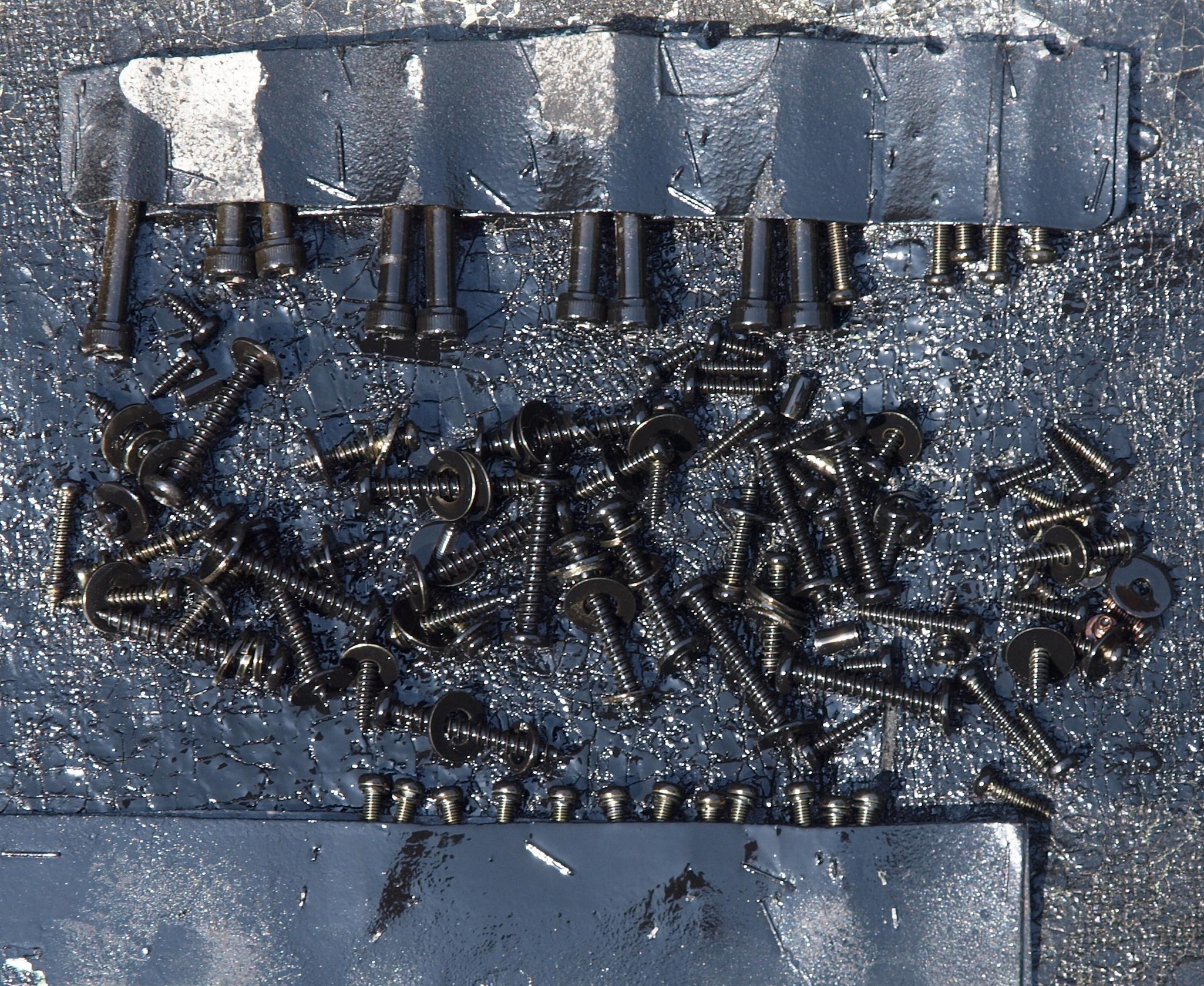

ＷＢ２．　修理後　取り付けビス類。ペイントする。

ＷＣ１．　修理中　清掃後、ゴム足４個のゴムを固定する。

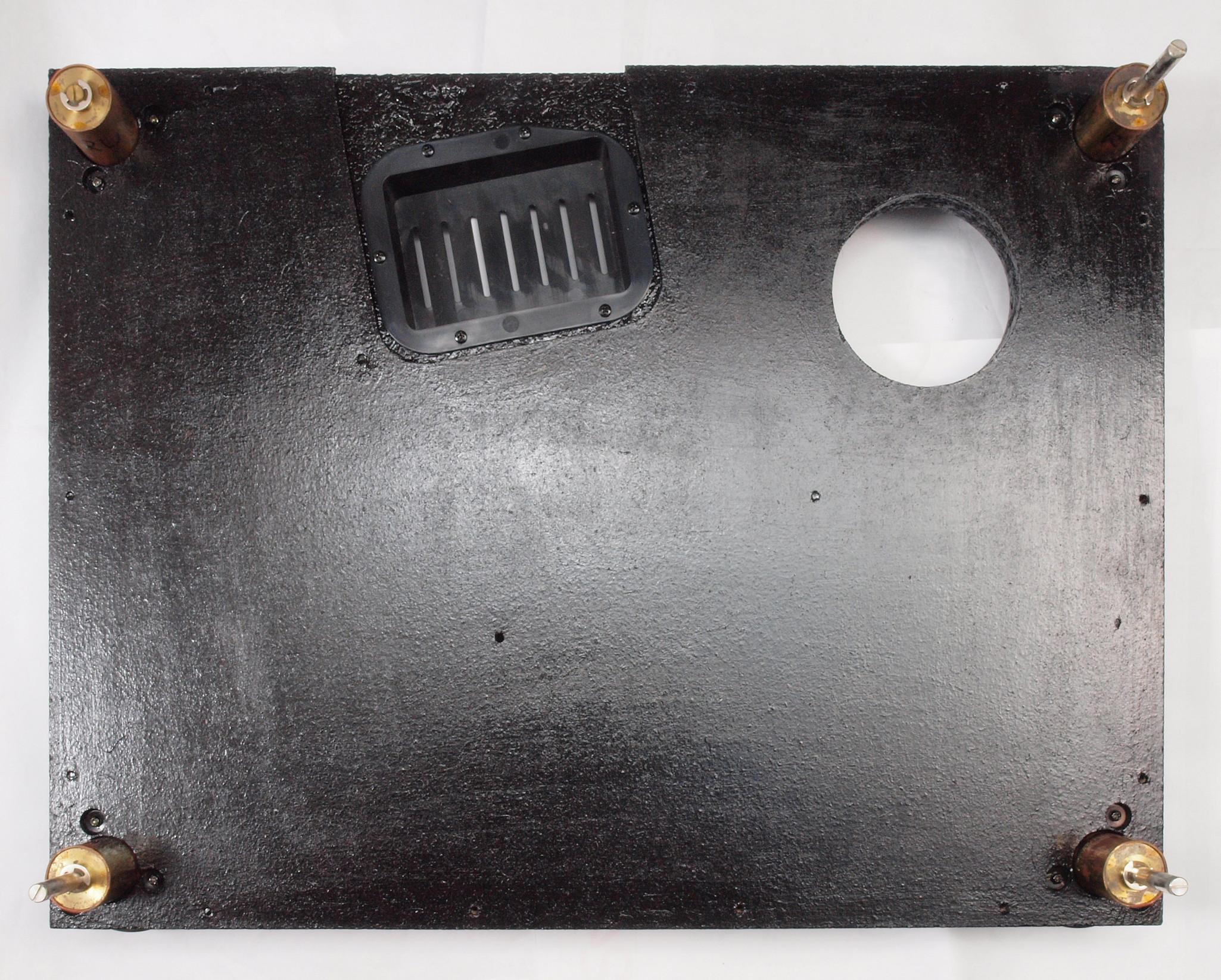

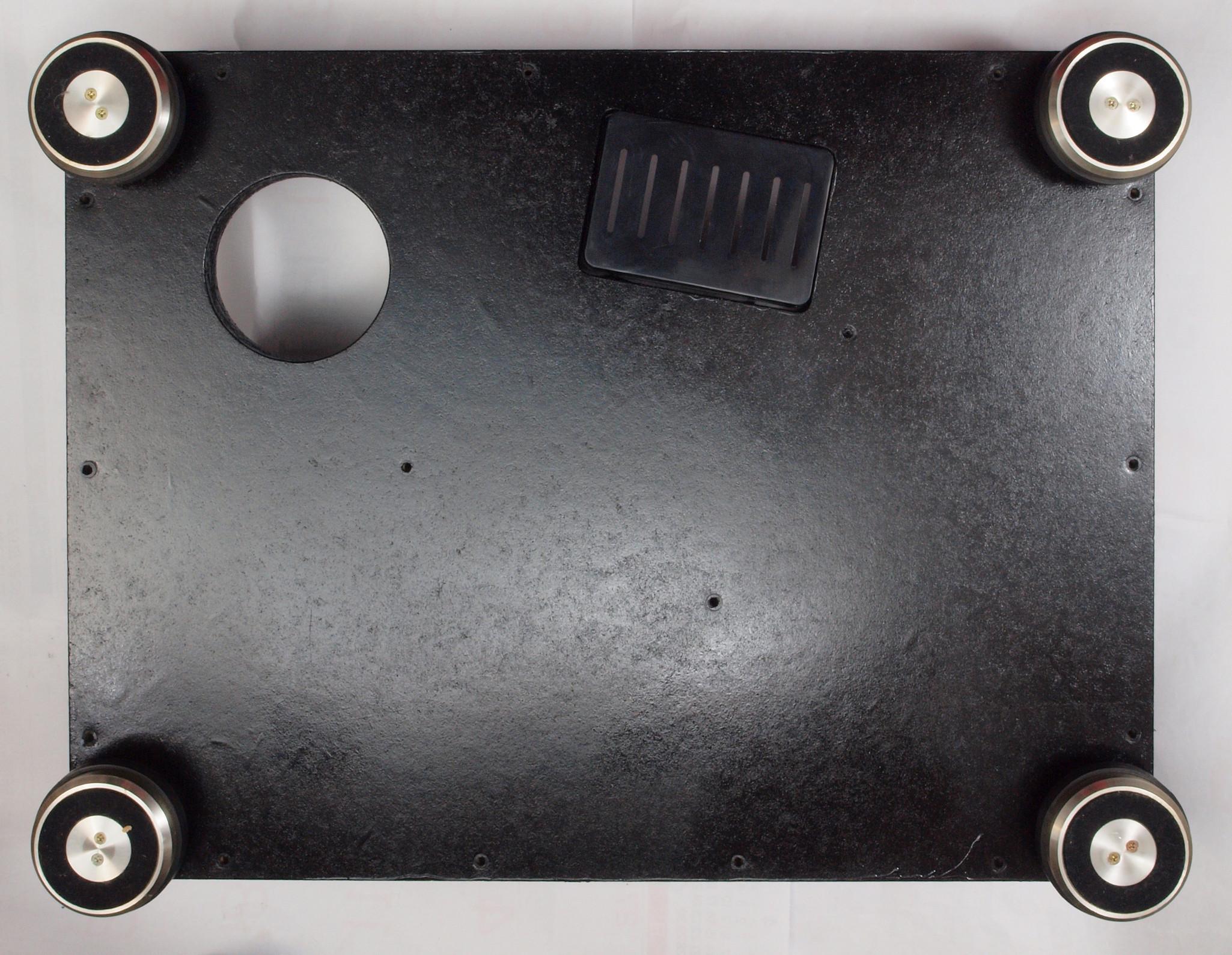

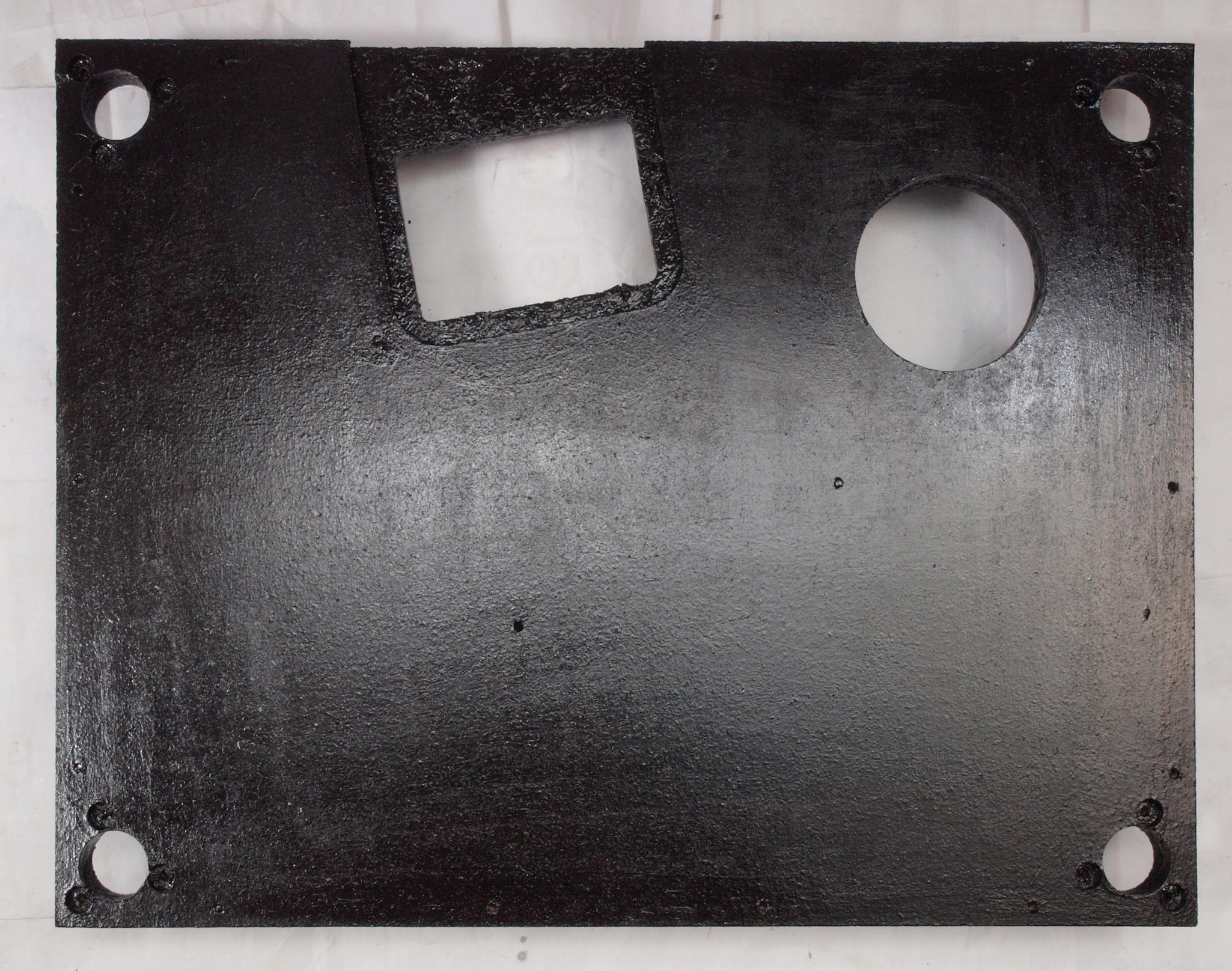

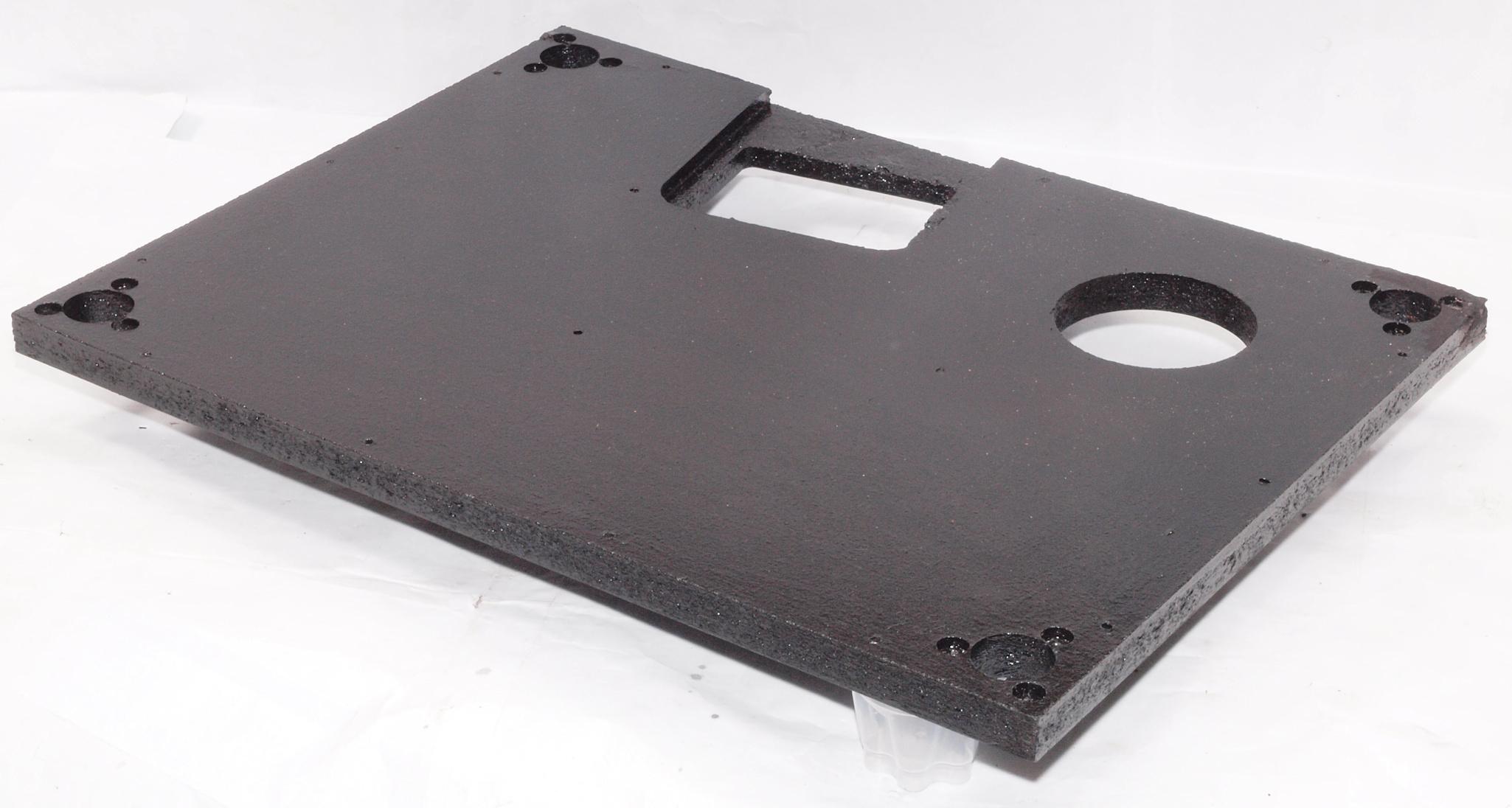

Ｍ４I．　完成底板裏。

Ｍ５１．　修理前　クション足止めネジ、底板蓋止めネジや基板止めネジ。

Ｍ５２．　修理（塗装）中　クション足止めネジ、底板蓋止めネジや基板止めネジ、錆止めにラッカーを吹き付ける。

Ｅ．　調整・測定

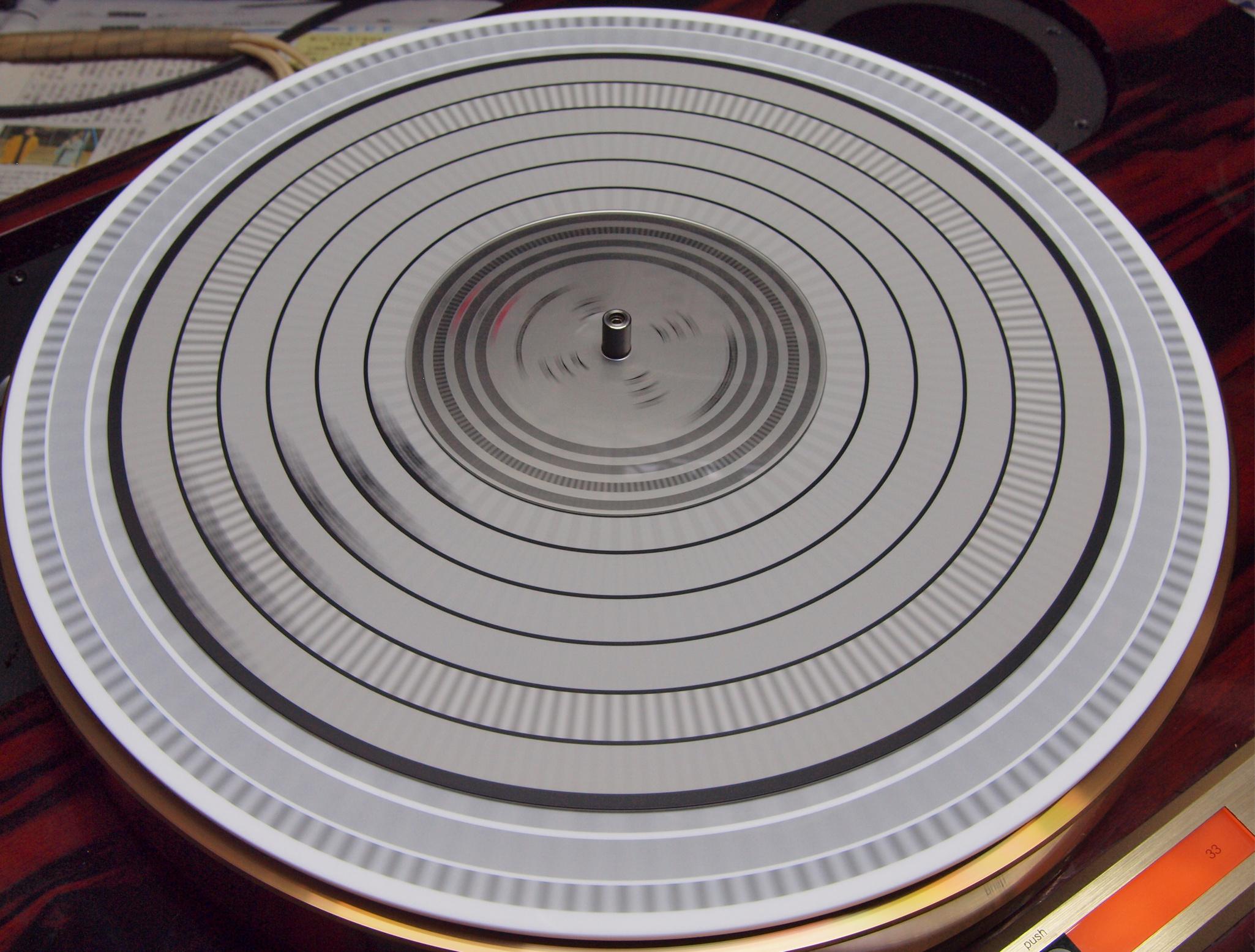

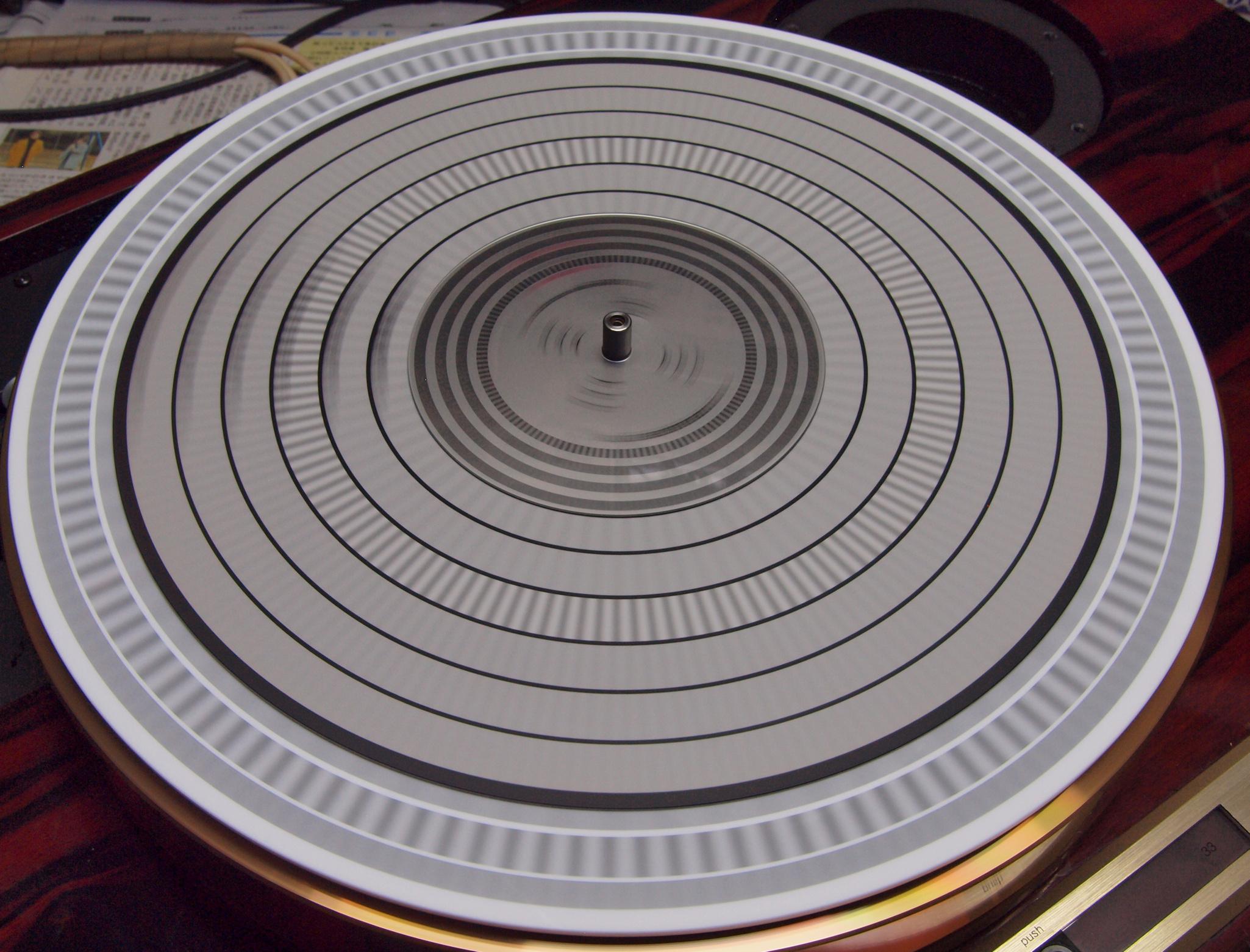

Ｅ１．　　ストロボで測定。「３３回転」

Ｅ２．　　ストロボで測定。「４５回転」

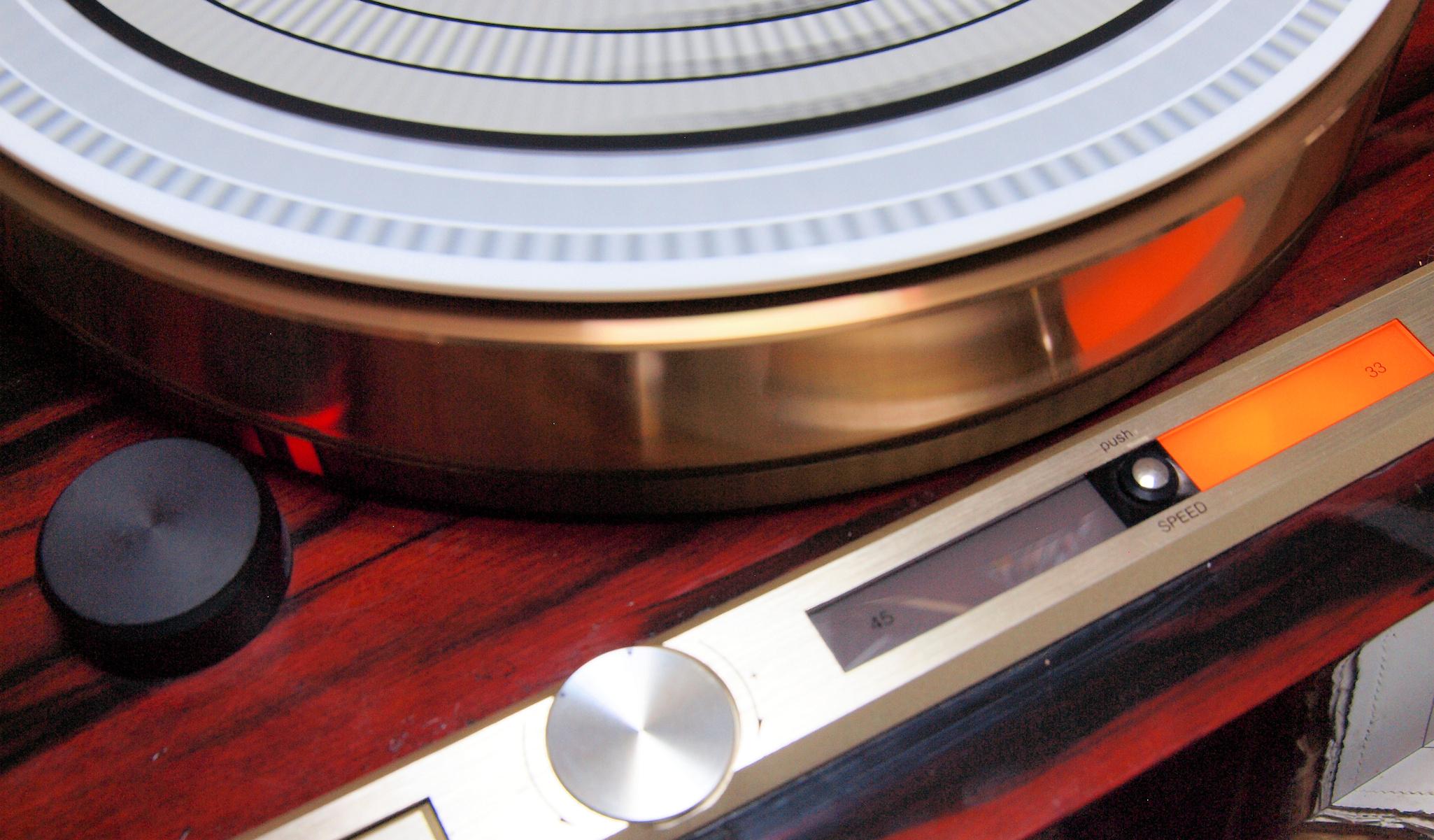

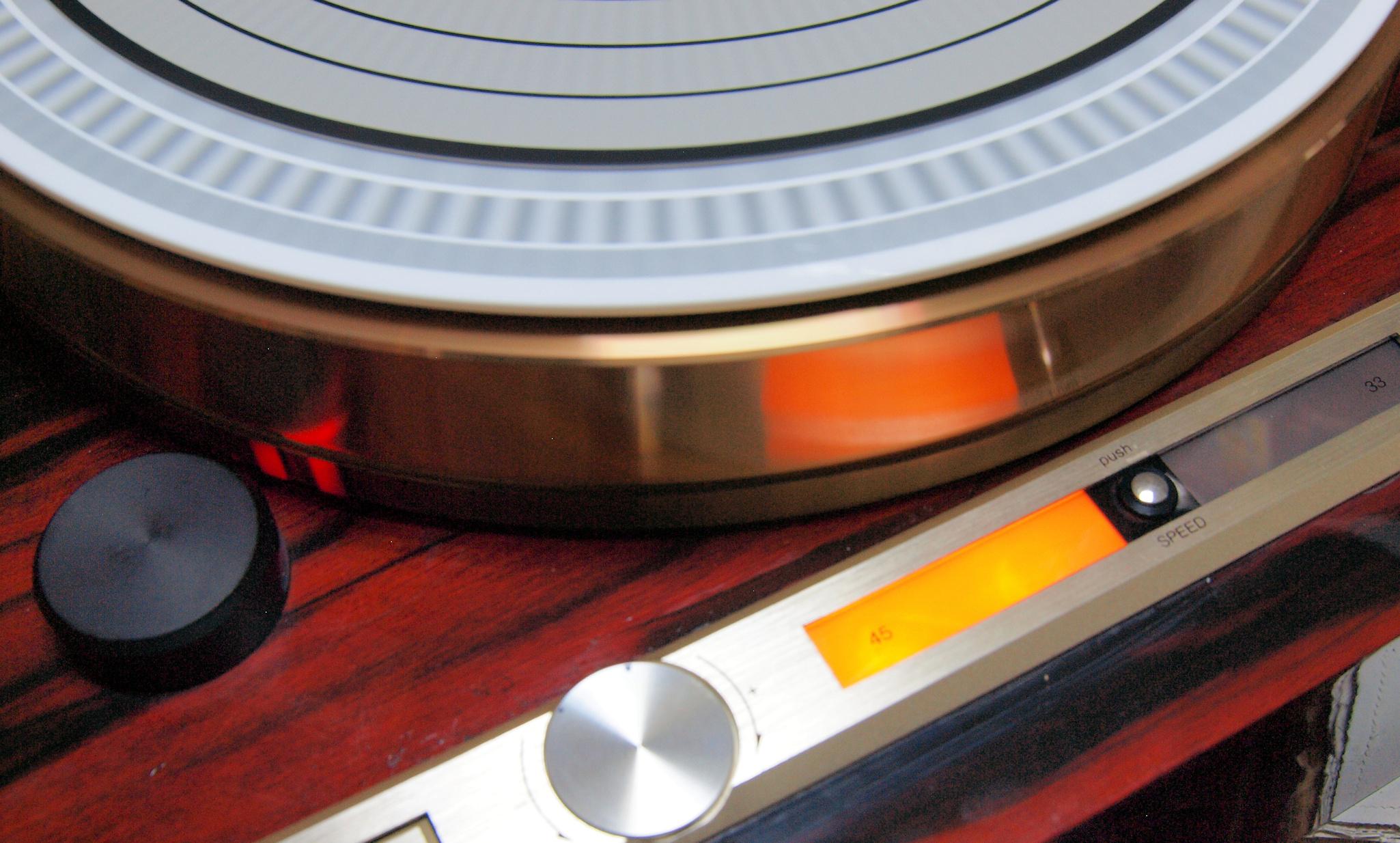

Ｅ３．　　内蔵トロボで測定。「３３回転」。

Ｅ４．　　内蔵トロボで測定。「４５回転」。

Ｙ．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｓ．　MICRO SEIKI　ＳＸ－７７７ＦＶ　の仕様（マニアル・カタログより）　

型名	SX-７７７FV.　F=Float、V=Vacuum
モーター	８極２４スロットＤＣブラシレスＦＧサーボモーター
定格回転数	３３1/3，４５rpm
ターンテーブル	砲金製，重量１３kg
慣性モーメント	２トン・cm²
回転数調整範囲	±６％
電源	ＡＣ１００Ｖ（５０/６０Ｈｚ）
消費電力	１３．５Ｗ
外形寸法	５５５Ｗ×４４０Ｄ×２５０Ｈmm
総重量	４６ｋｇ
付属品	エアーポンプＲＰ-５０７０（重量５ｋｇ）アームマウントベースＡ-１２００シリーズ１個
価格	￥６３８，０００　（１９８４年発売）
