Ｓａｎｓｕｉ　ＡＵ－９５００．　　８台目修理記録　

　平成１４年１２月２０日到着　　　２月２日完了

Ａ．　修理前の状況
　サンスイのＡＭＰを使用し３０年。数年前からＡＭＰのＰＷを入れると数分でＳＰから“バチバチ”音がして、いきなりバッチンとプロテクトがかかってしまい、まったく使用出来ない状態です。
Ｂ．　原因
　　各部劣化
　　初段ＦＥＴ（電界効果トランジスター）／ＴＲ（トランジスター）劣化。
Ｃ．　修理状況
　　調整用半固定ＶＲ交換
　　終段初段TR交換
　　ＥＱ－AMP－ＴＲ（トランジスター）交換
　　コントロールAMP初段ＦＥＴ（電界効果トランジスター）／ＴＲ（トランジスター）交換
　　配線手直し、補強
　　各部、半田補正
　　終段TR交換
Ｄ．　使用部品
　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個
　　初段TR 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個
　　ＥＱ－AMP－ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　４個
　　コントロールAM－ＴＲ（トランジスター）　　　　　　　　　　　　　　　　１４個
　　コントロールAM－ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　２個
　　オ－デオ用ミュ－ズ電解コンデンサー　　　　　　　　　　　４９個
　　メタライズドフイルムコンデンサー　　　　　　　　　　　　　１０個
　　電源の大型コンデンサー増量　　　　　　　　　　　　　　　５個追加
　　終段TR１５０W損失に交換　　　　　　　　　　　　　　　　　４組８個
　　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　４個
　　
Ｅ．　測定・調整
Ｆ．　修理費　　　　　　　１０３，０００円　　　　オーバーホール修理。

使用部品　オーディオ用ミューズ電解コンデンサー

使用部品

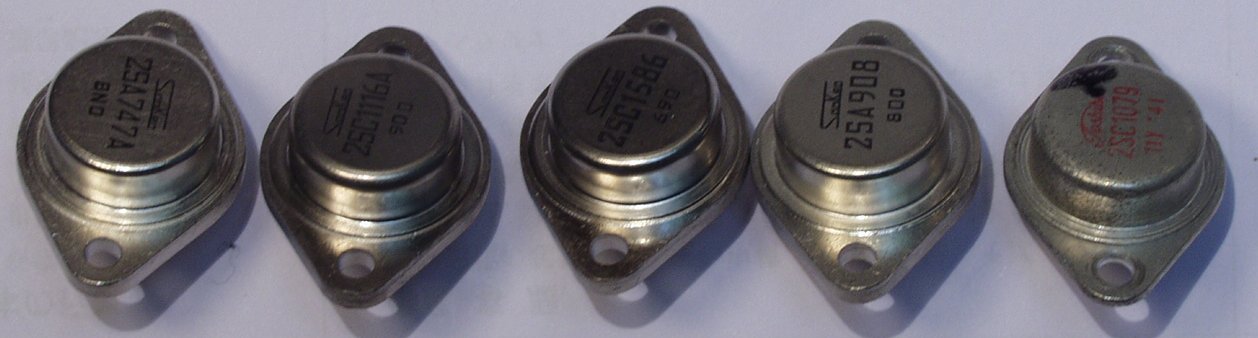

　　　　　　左２個＝１００W損失　　　　　次の２個＝１５０W損失　　　右端＝着いていた物＝１００W損失

Ｃ．　修理状況

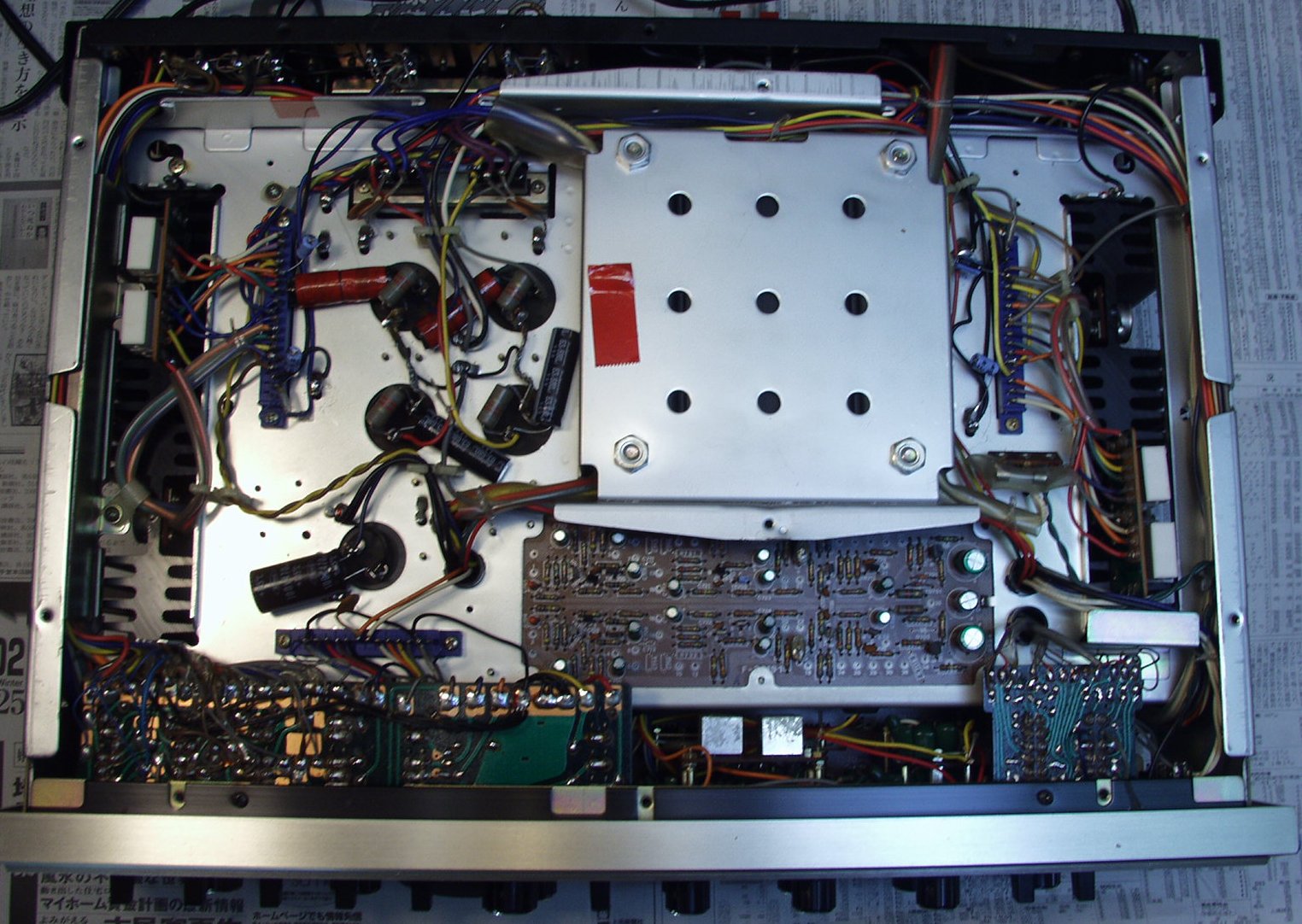

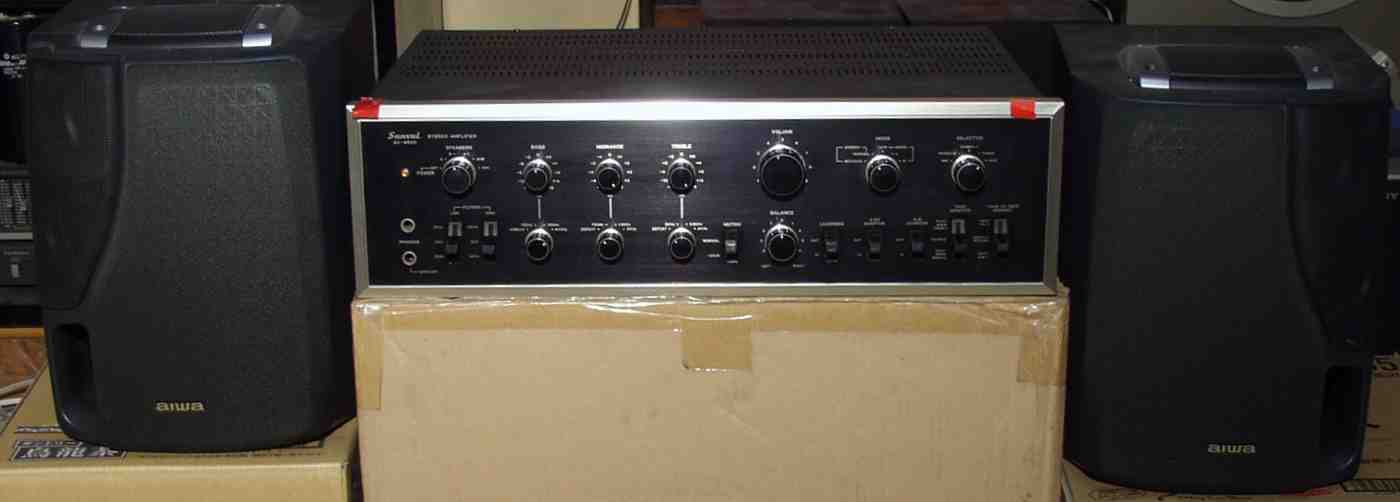

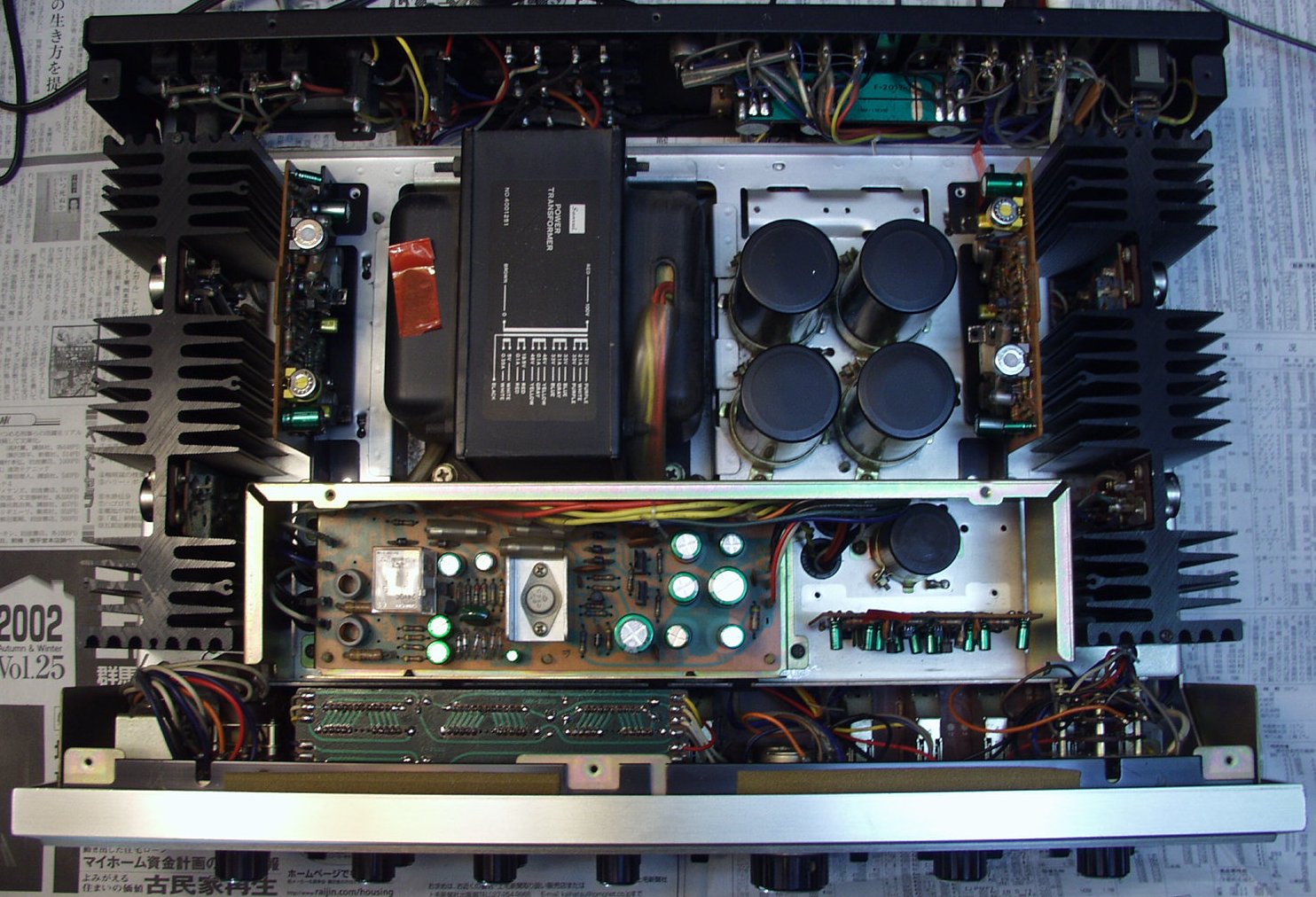

Ｃ－１A．　修理前　上から見る

Ｃ－１B．　修理後　上から見る

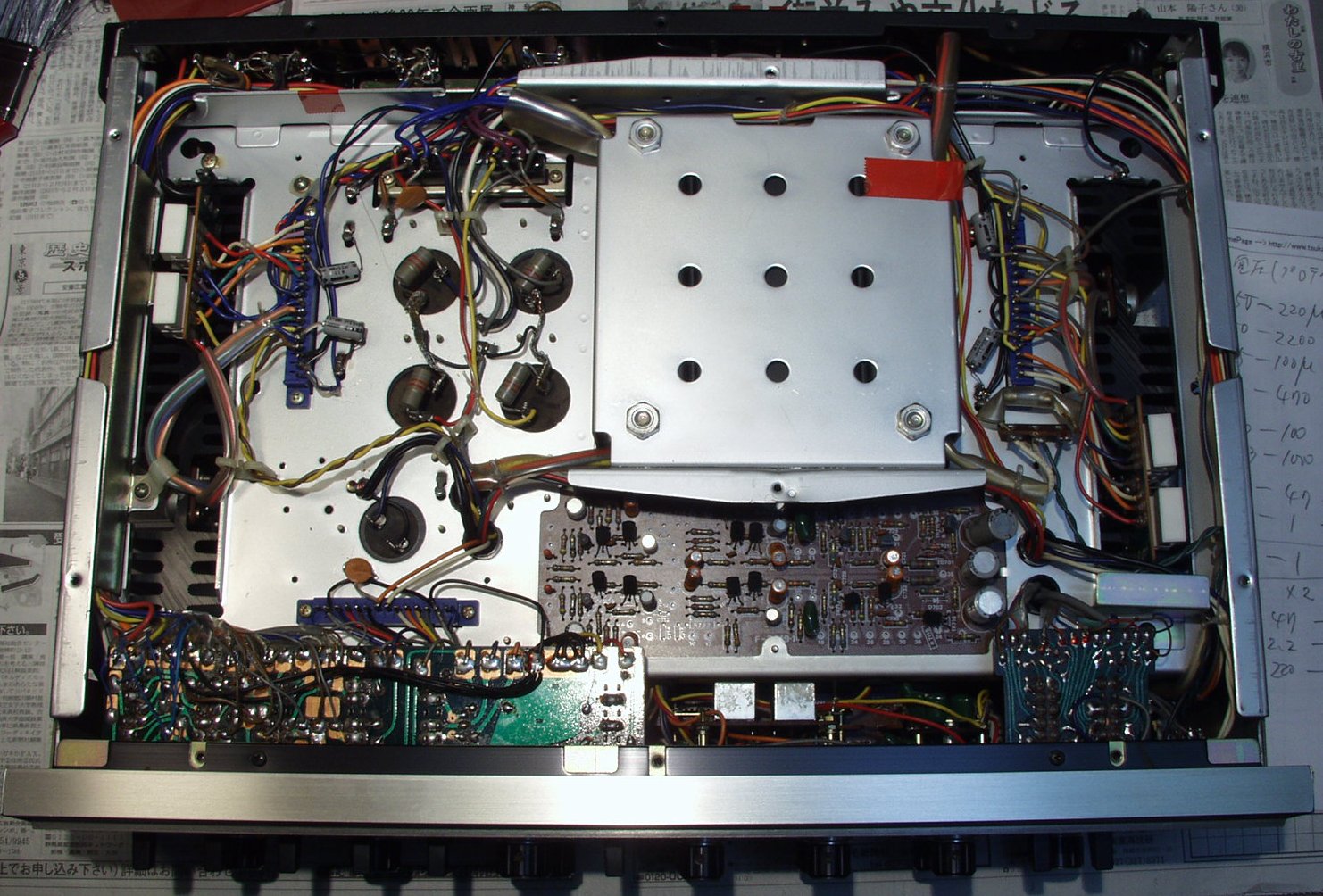

Ｃ－１C．　修理前　下から見る

Ｃ－１D．　修理後　下から見る

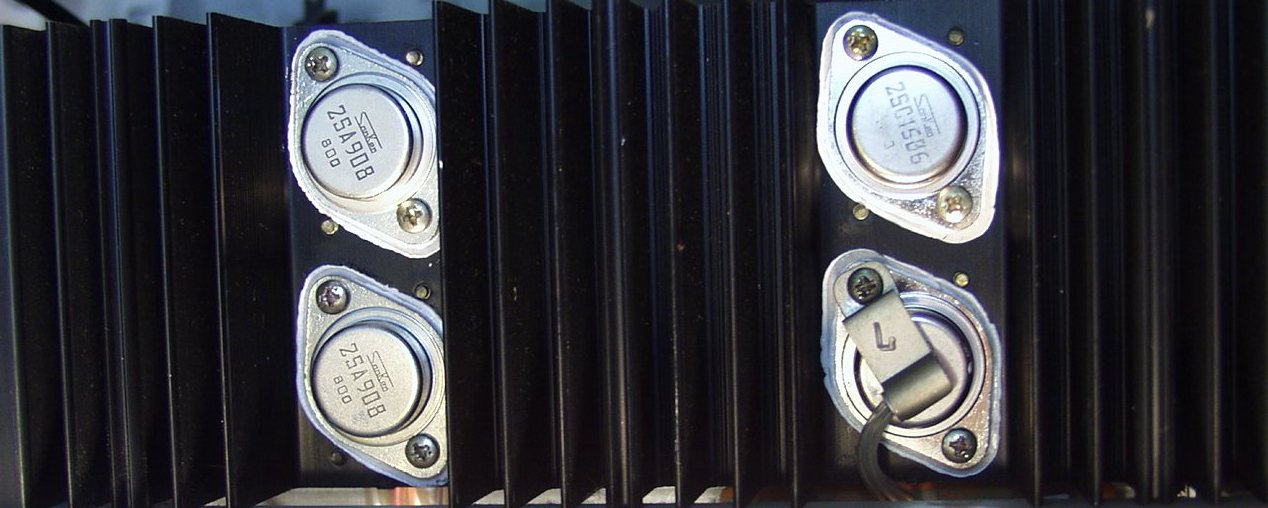

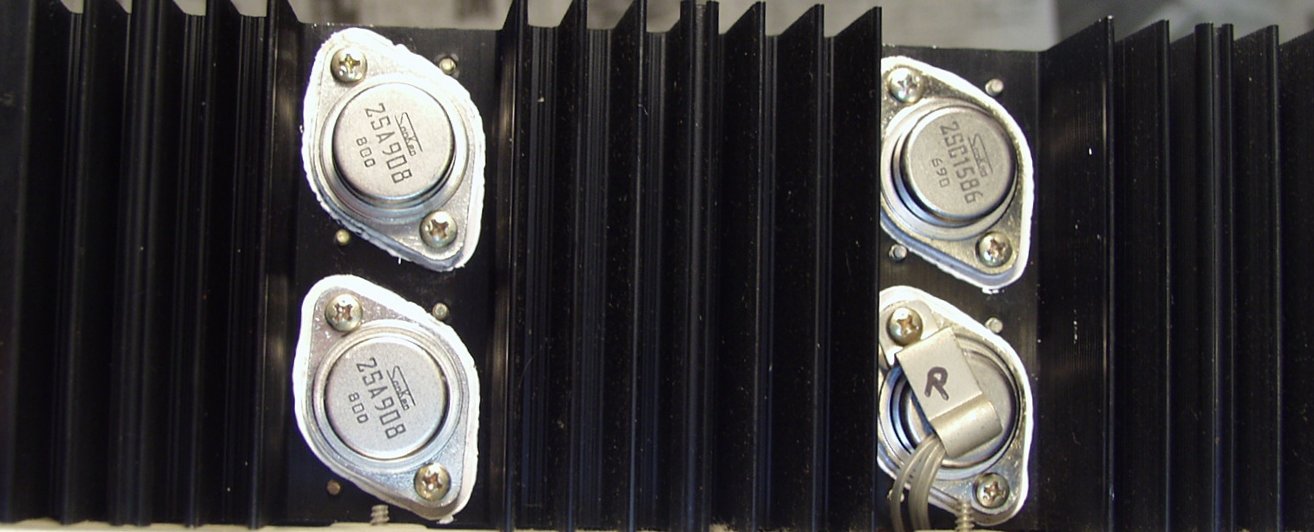

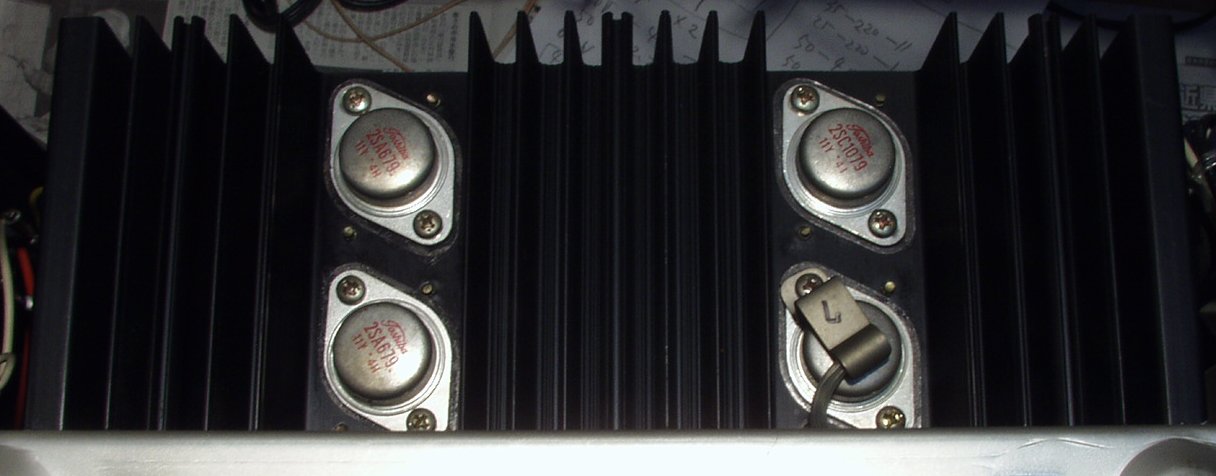

Ｃ－２A．　修理前　Ｒ側　終段トランジスター　熱でシリコングリスが流れ出し殆ど無い、右上１個死に

Ｃ－２B．　修理後　Ｒ側　１５０W損失に交換した終段トランジスター

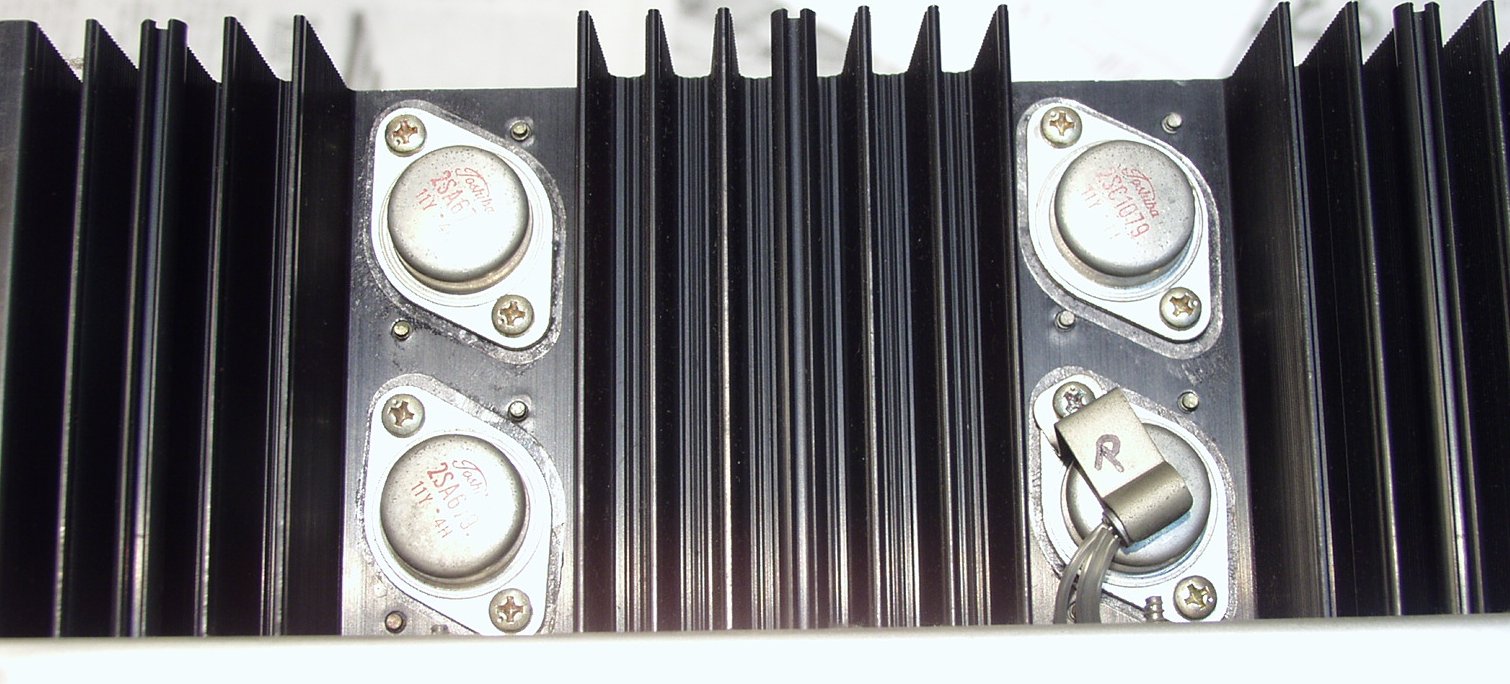

Ｃ－２C．　修理前　Ｌ側　終段終段トランジスター　熱でシリコングリスが流れ出し殆ど無い

Ｃ－２D．　修理後　Ｌ側　　１５０W損失に交換した終段トランジスター

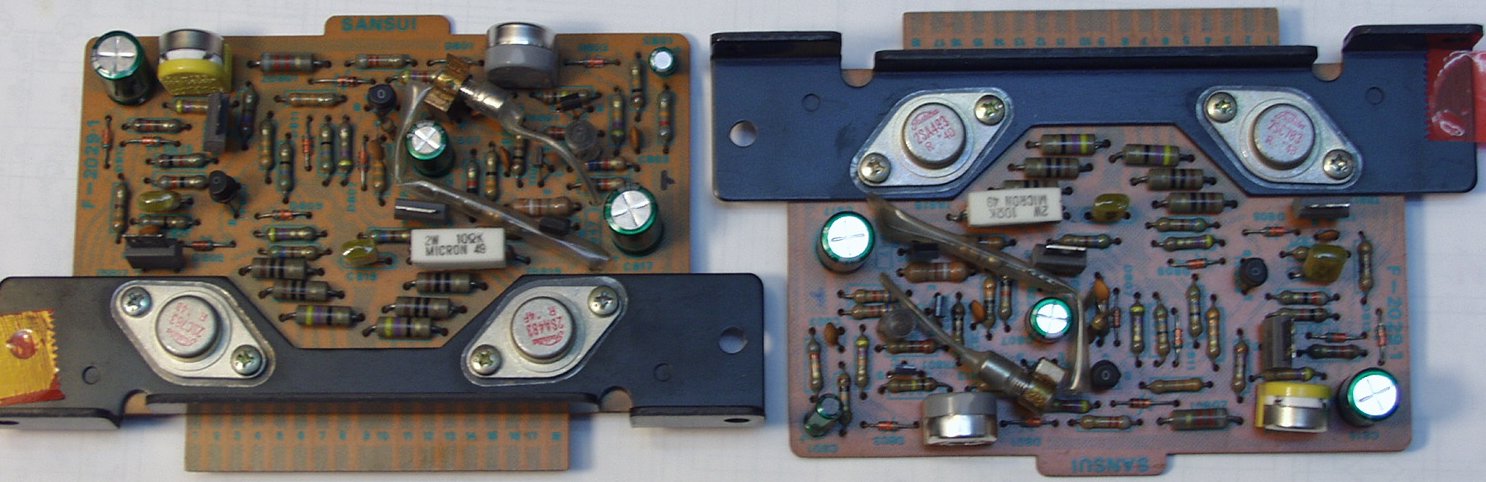

Ｃ－３A．　修理前　終段基板

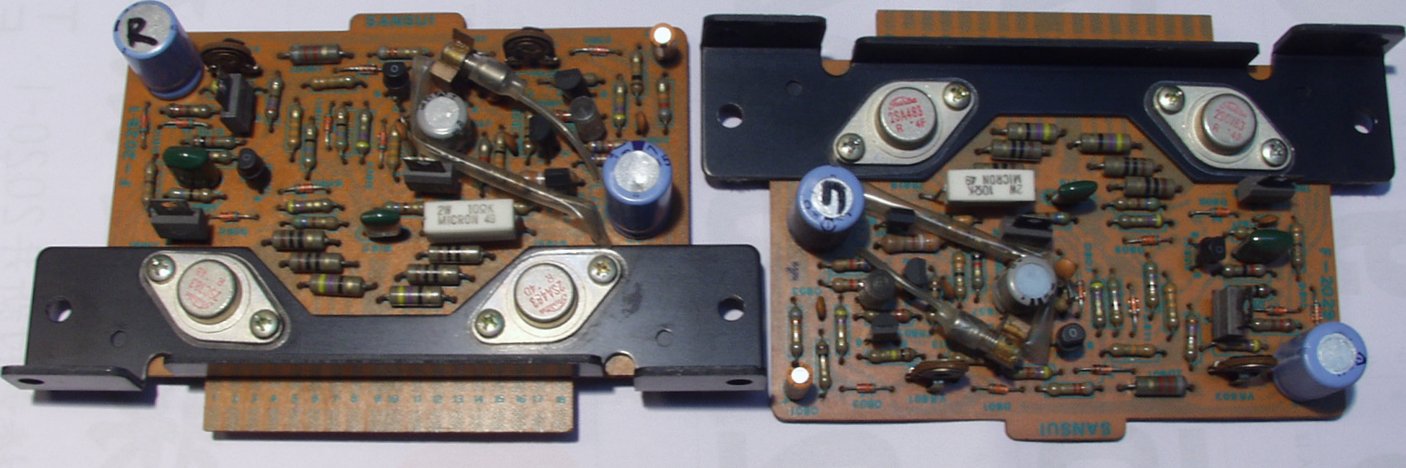

C－３B．　修理後　終段基板　ＴＲ（トランジスター）４個、半固定ＶＲ４個、電解コンデンサー８個、フイルムコンデンサー４個交換

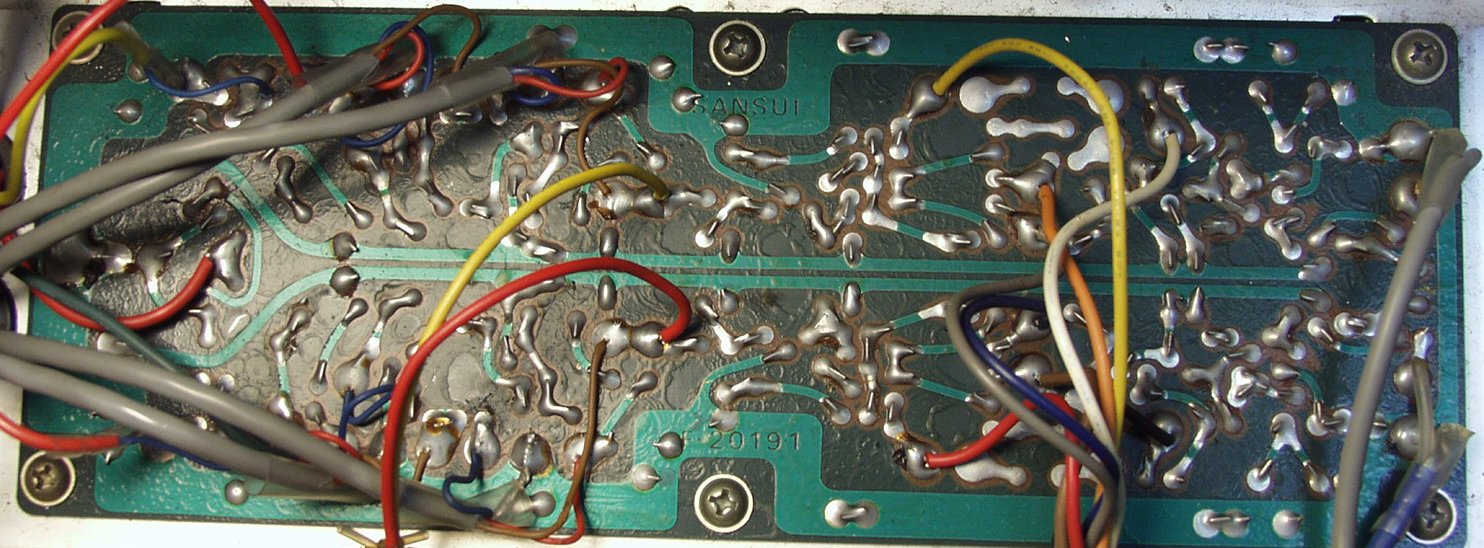

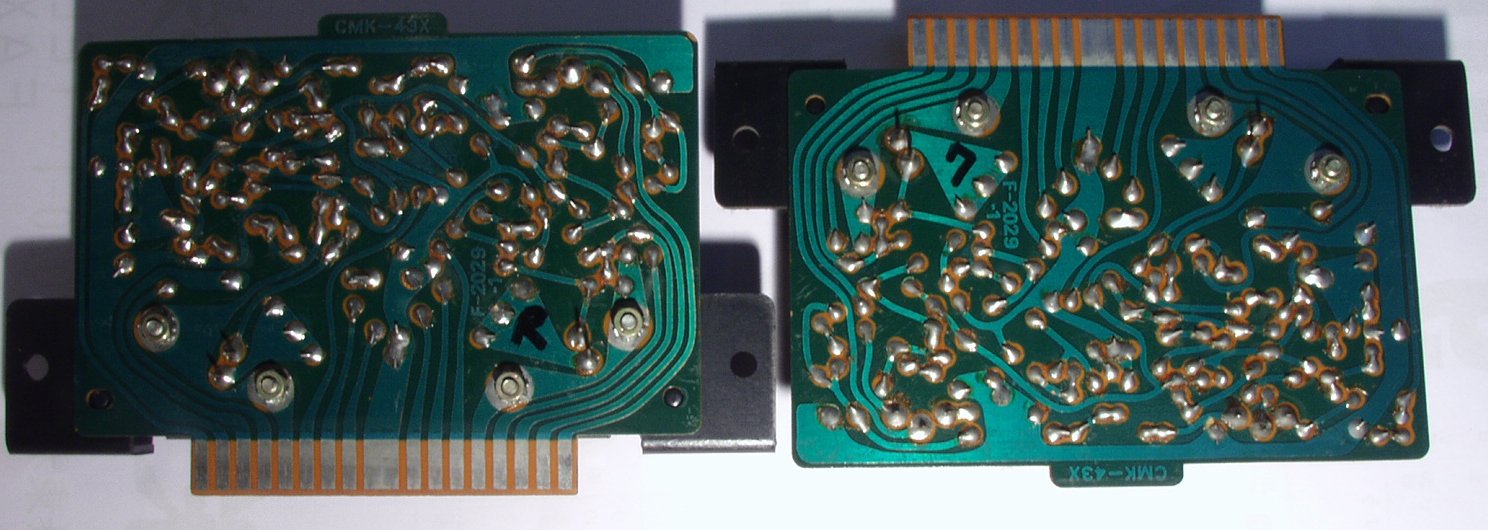

C－３C．　修理前　終段基板裏

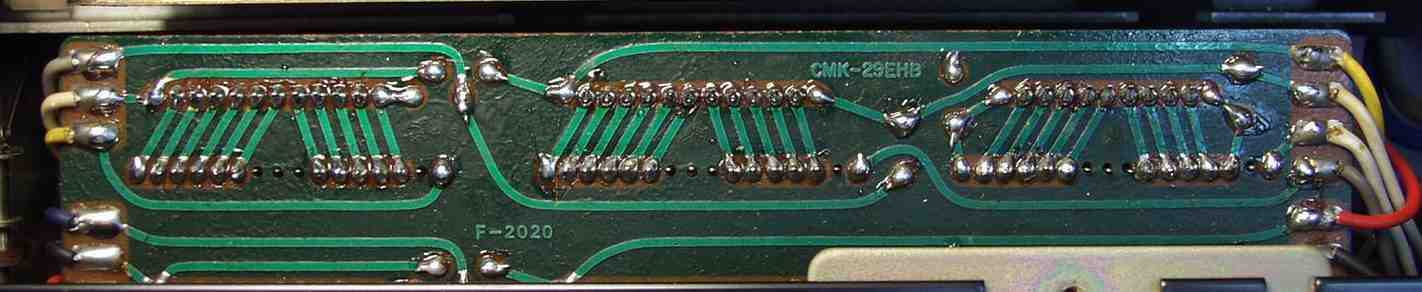

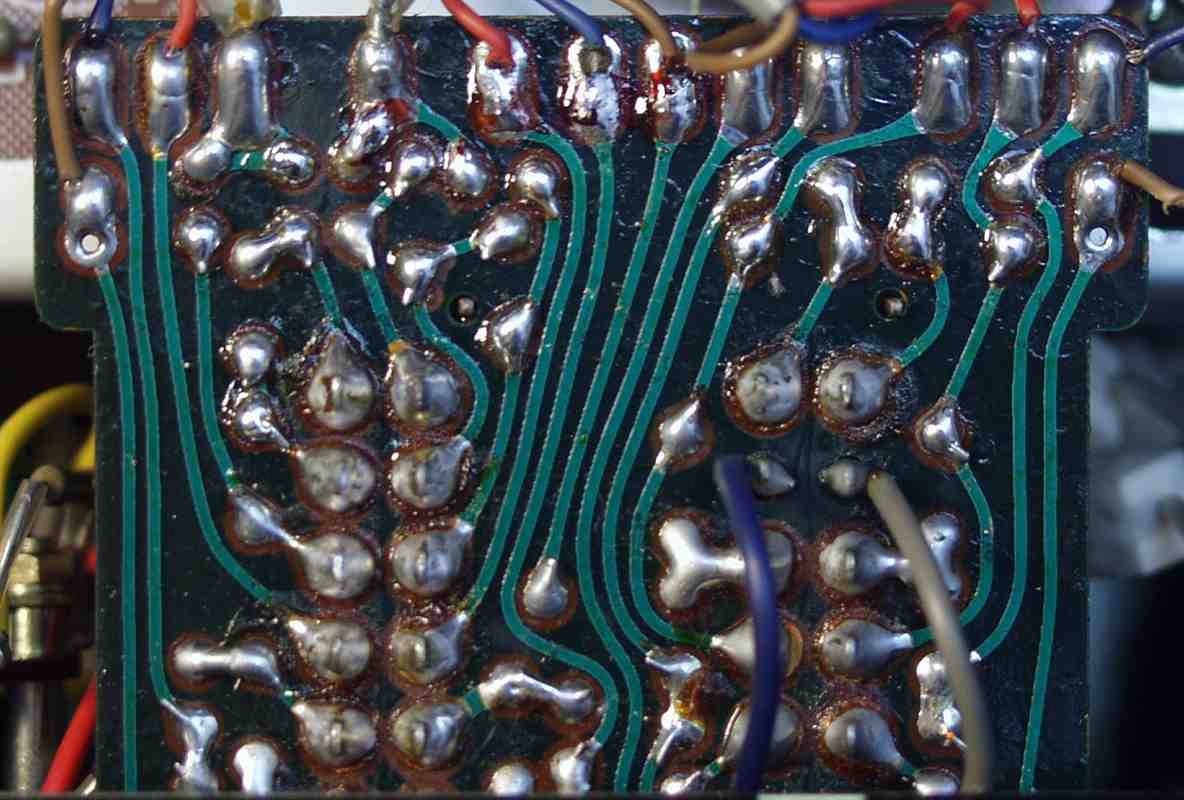

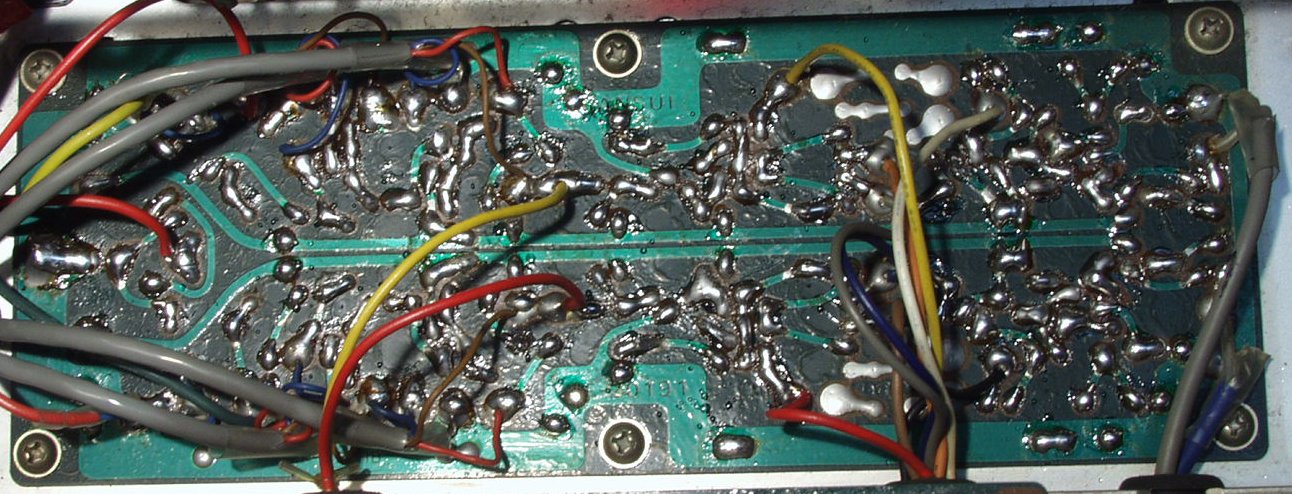

Ｃ－３D．　修理後（半田補正）　終段基板裏　全ての半田をやり直す

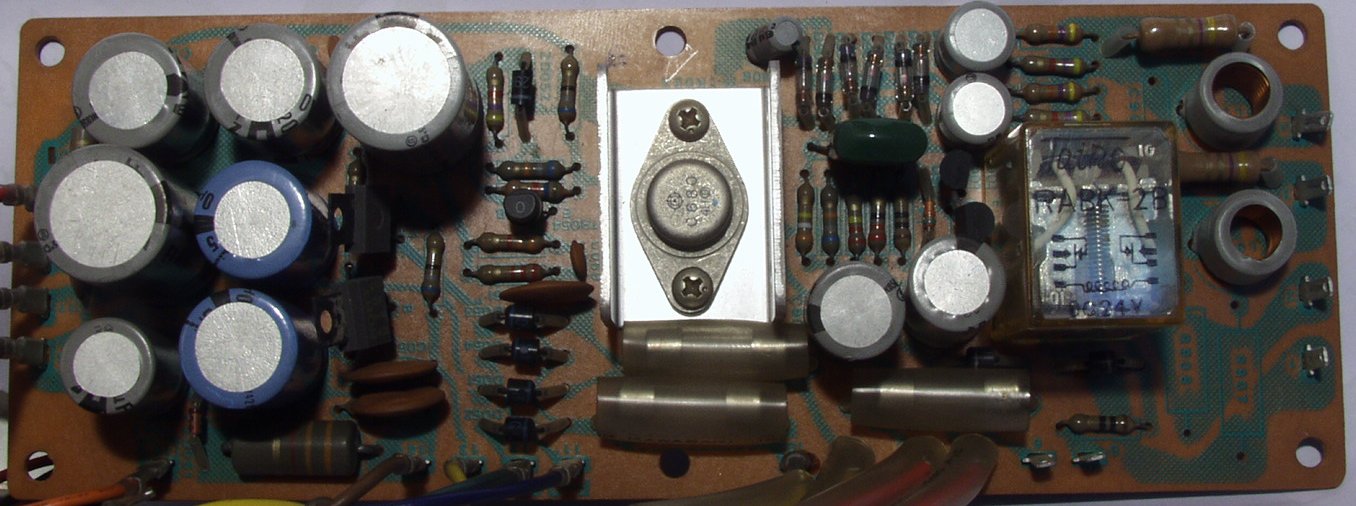

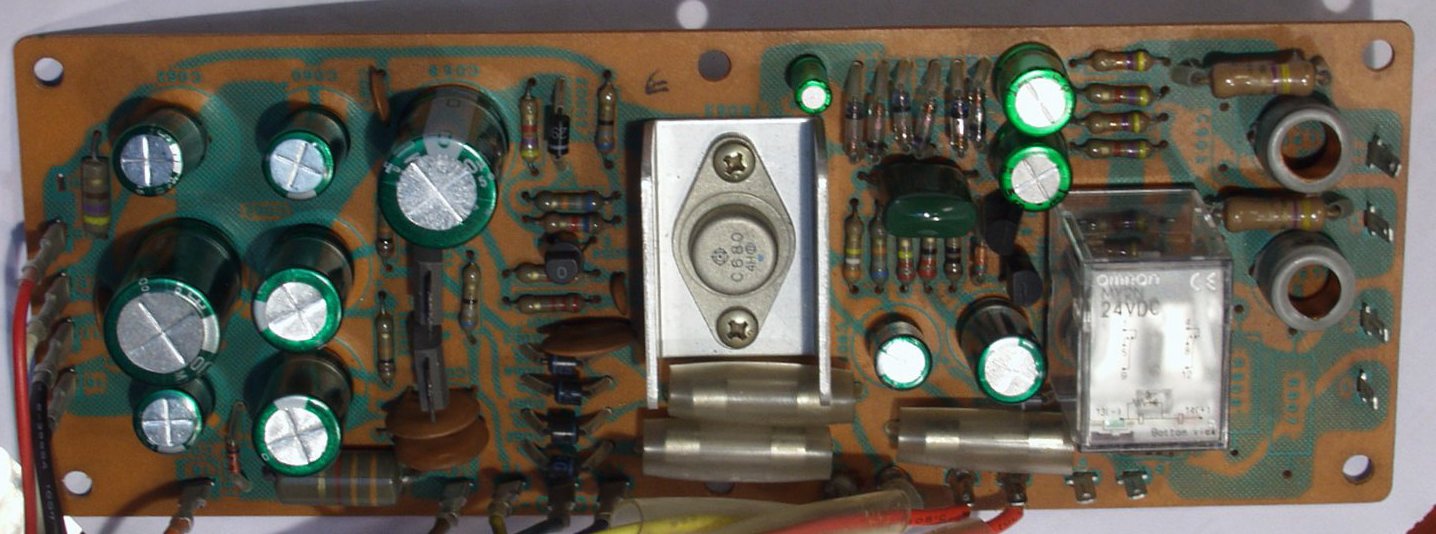

Ｃ－４A．　修理前　整流・プロテクト基板　SP接続リレー交換

Ｃ－４B．　修理後　整流・プロテクト基板　　SP接続リレー、電解コンデンサー１２個交換

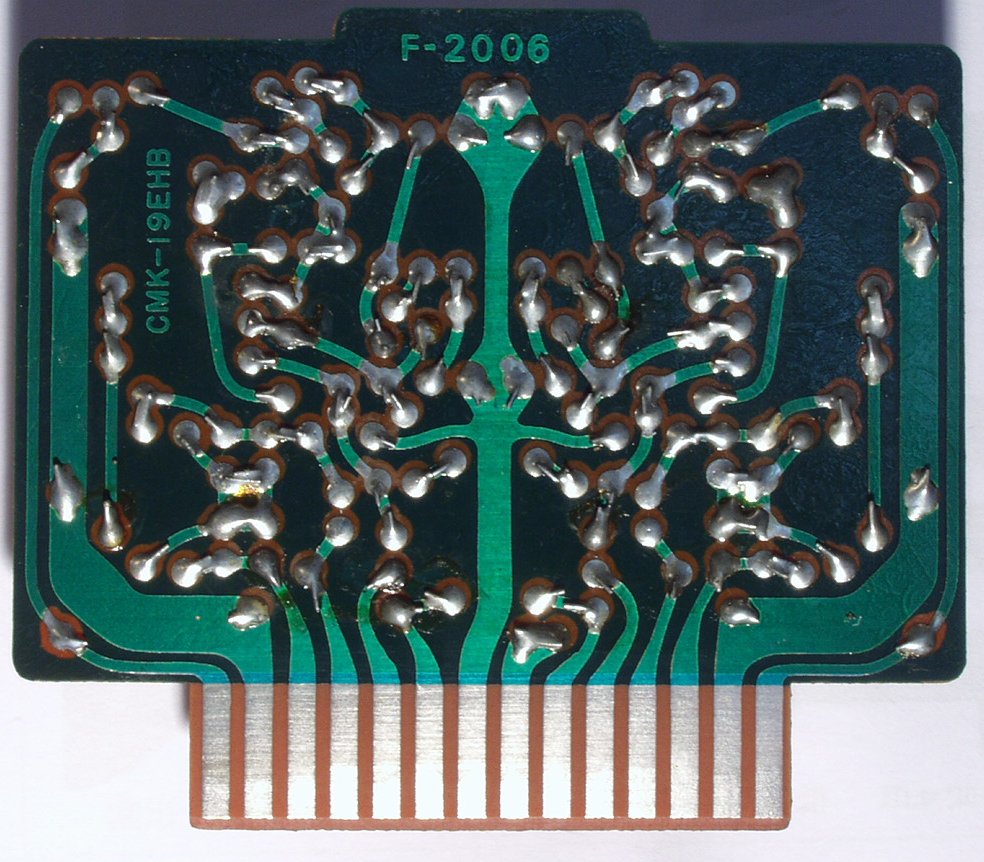

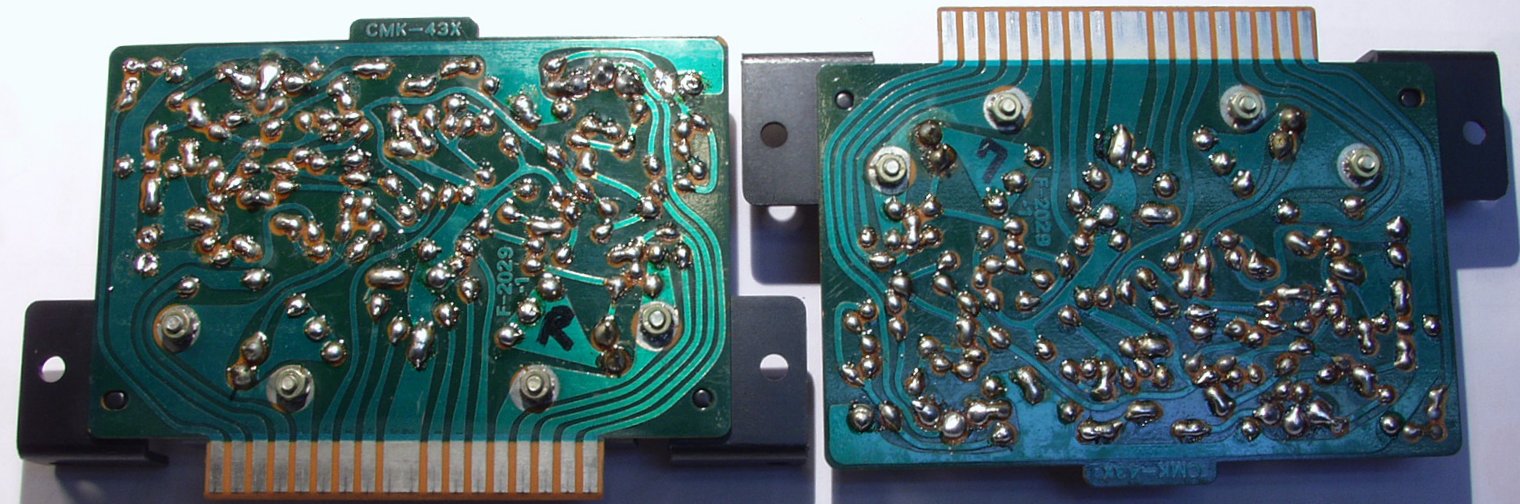

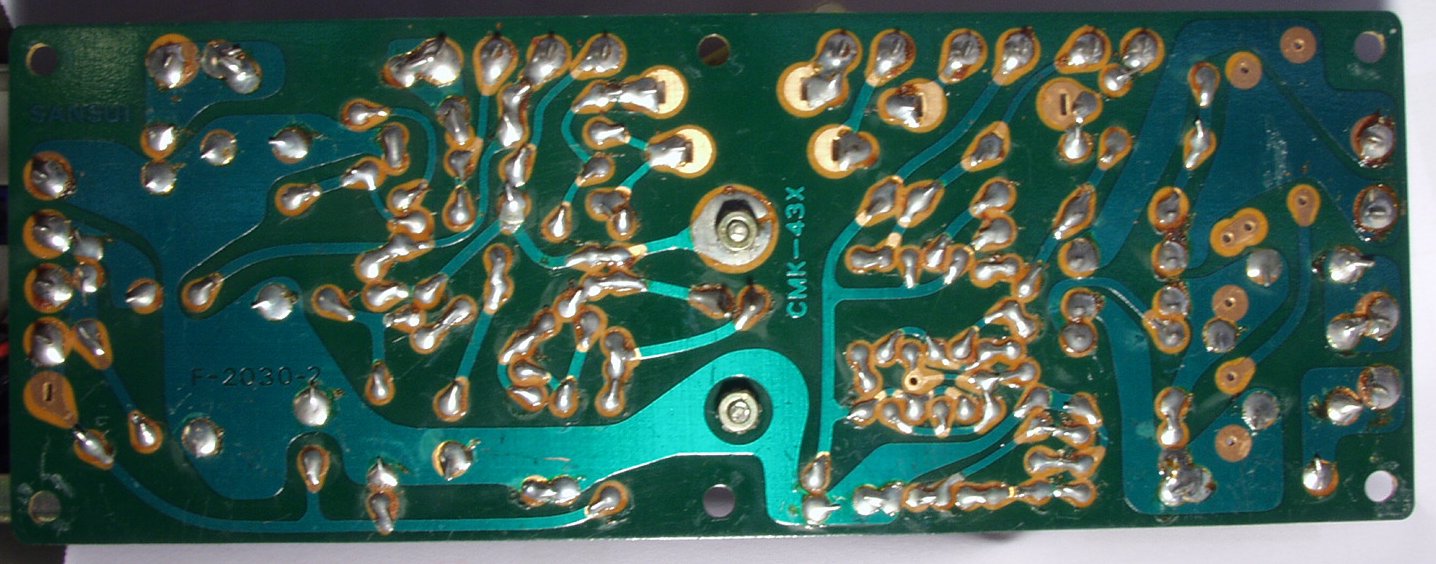

Ｃ－４C．　修理前　整流・プロテクト基板裏

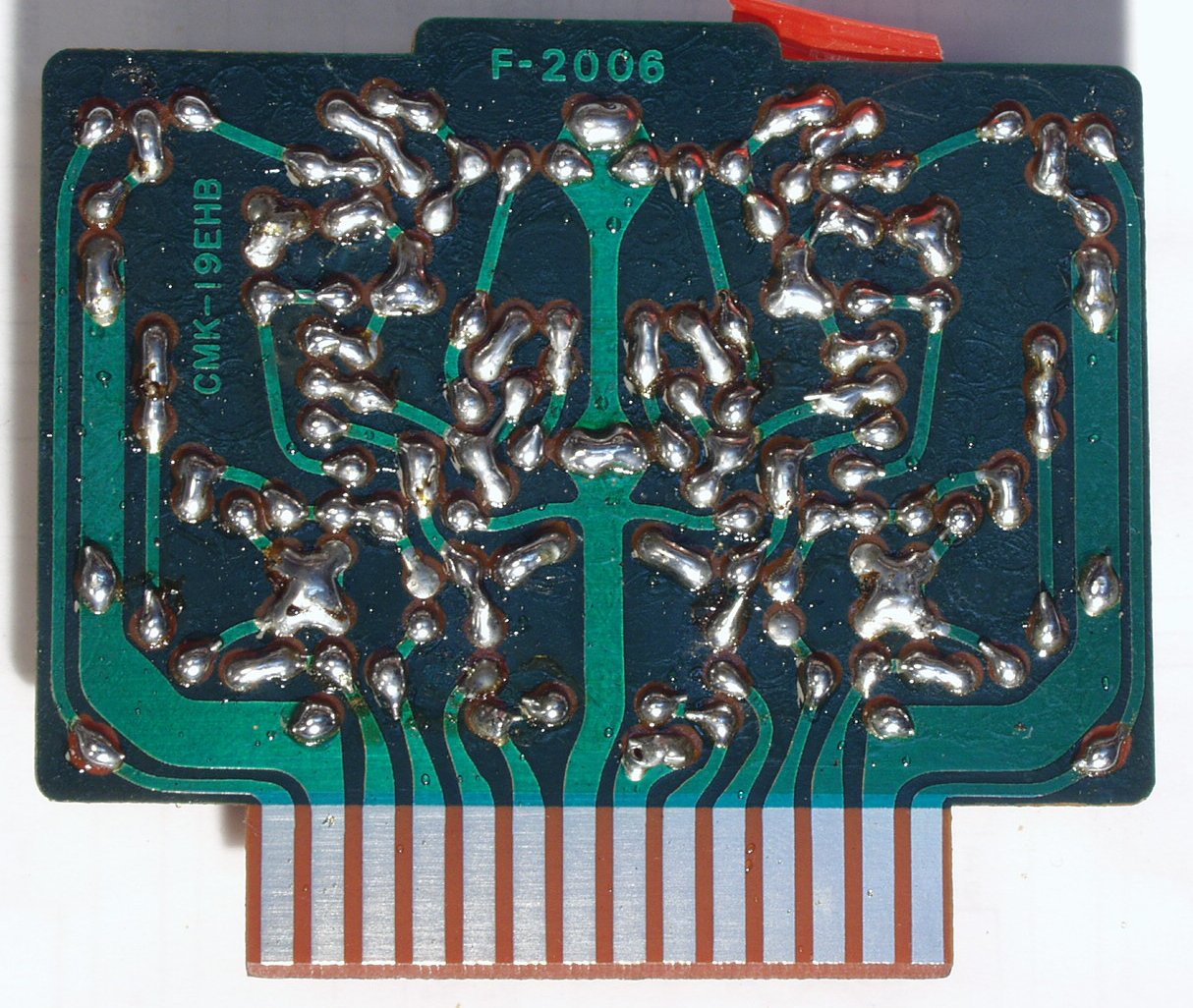

Ｃ－４D．　修理後（半田補正）後　整流・プロテクト基板裏　全ての半田をやり直す

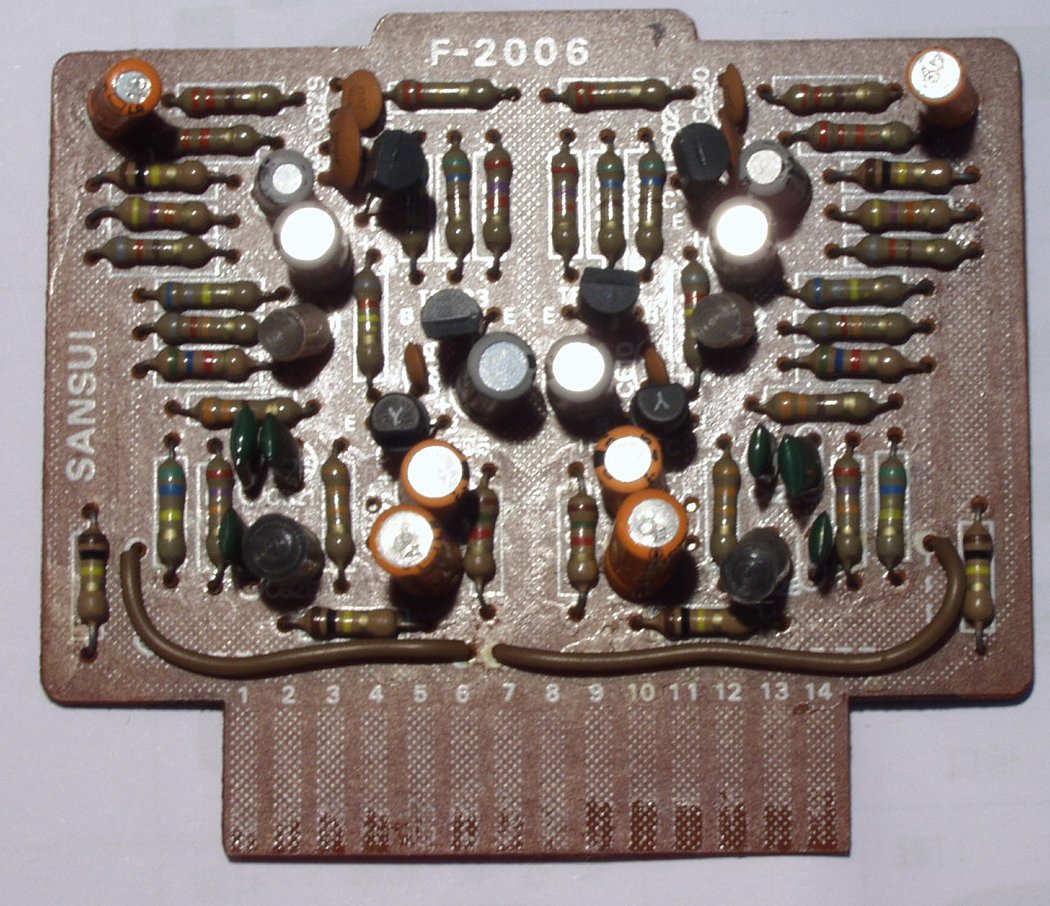

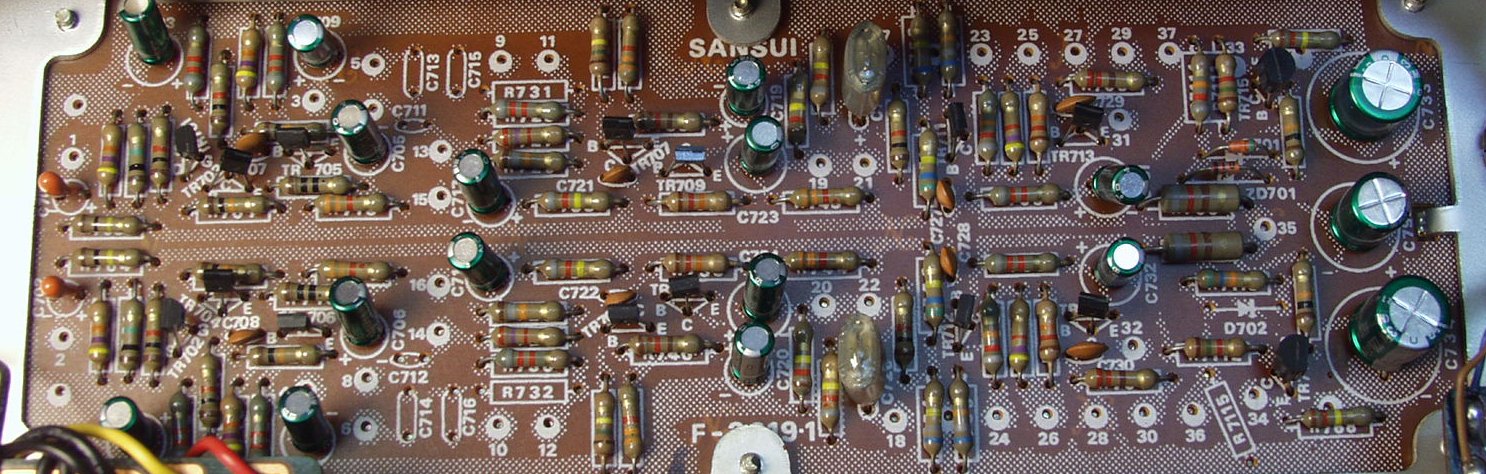

Ｃ－５A．　修理前　コントロール基板　　FET２個、ＴＲ（トランジスター）１４個交換

Ｃ－５B．　修理前　コントロール基板　露結で足が真っ黒

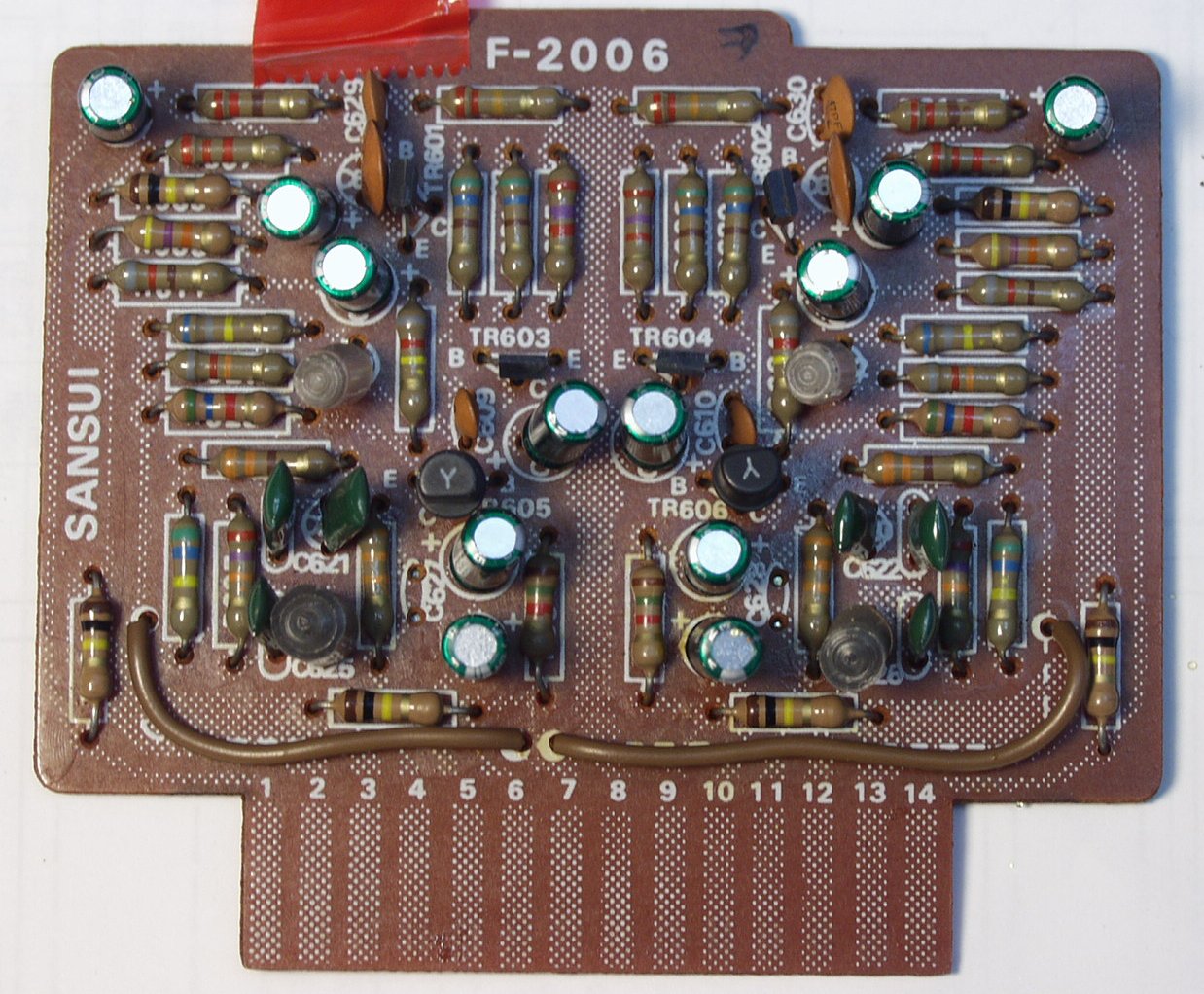

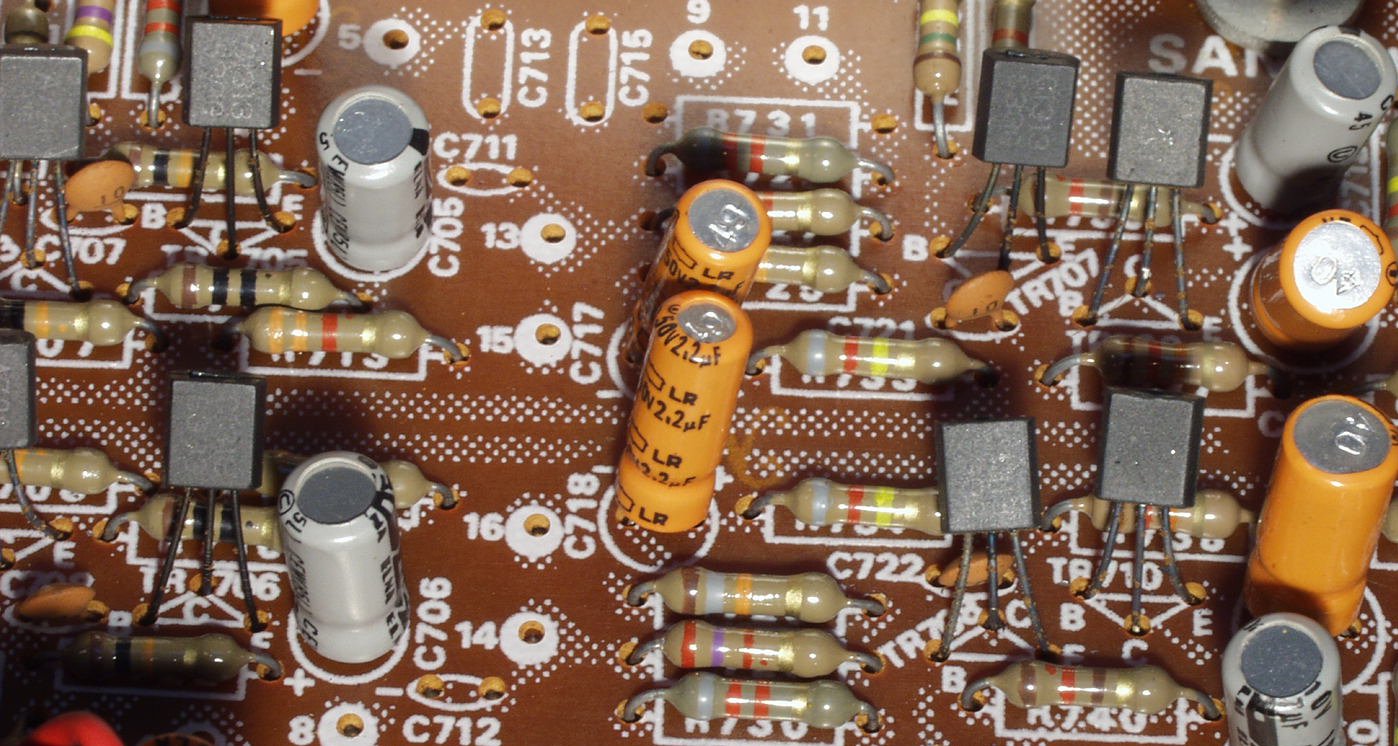

Ｃ－５C．　修理後　コントロール基板　ＴＲ（トランジスター）１４個、ＦＥＴ（電界効果トランジスター）２個、電解コンデンサー１７個、フイルムコンデンサー２個交換

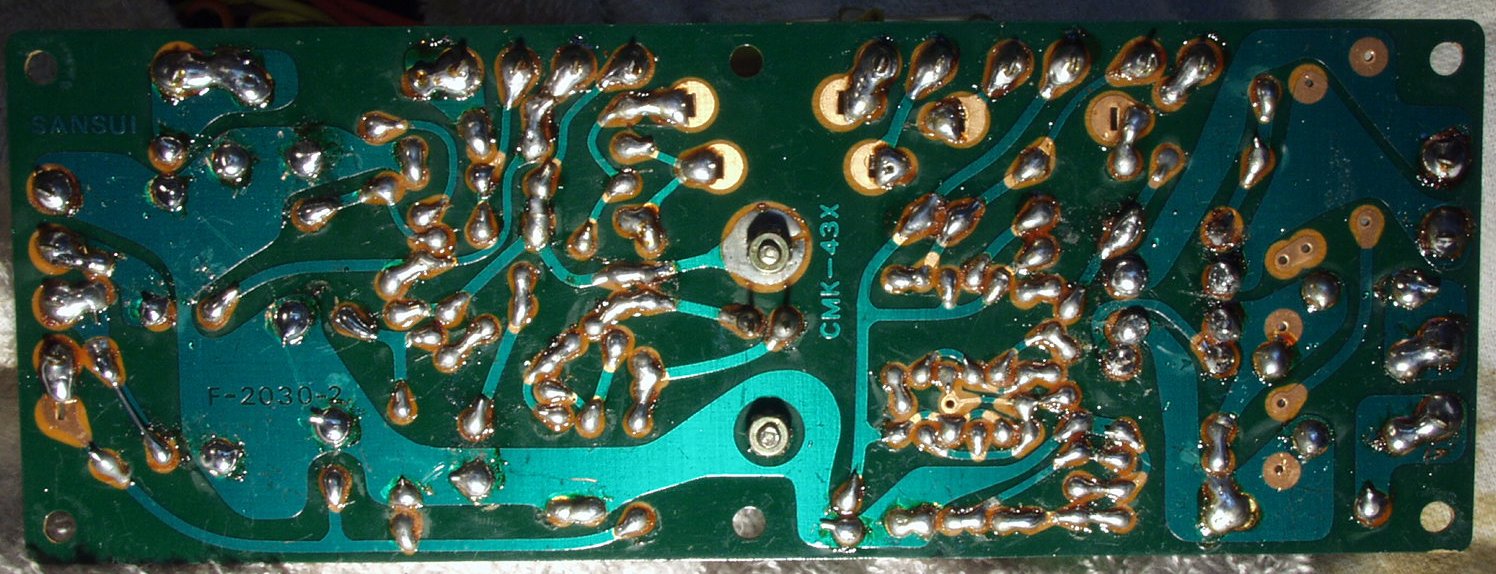

Ｃ－５D．　修理前　コントロール基板裏

Ｃ－５E．　修理後（半田補正）　コントロール基板裏　全ての半田をやり直す

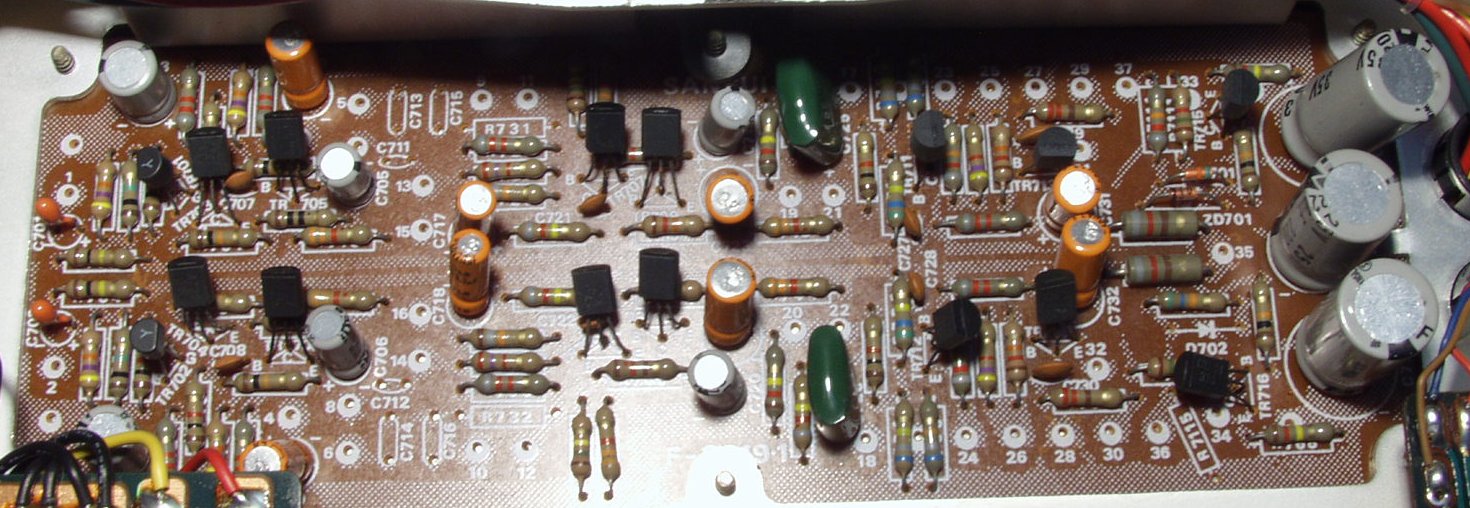

Ｃ－６A．　修理前　EQ－ＡＭＰ基板

Ｃ－６B．　修理後　EQ－ＡＭＰ基板　ＴＲ（トランジスター）４個、電解コンデンサー１２個交換

Ｃ－６C．　修理前　EQ－ＡＭＰ基板裏

Ｃ－６D．　修理後（半田補正）　ＥＱ－ＡＭＰ基板裏　全ての半田をやり直す

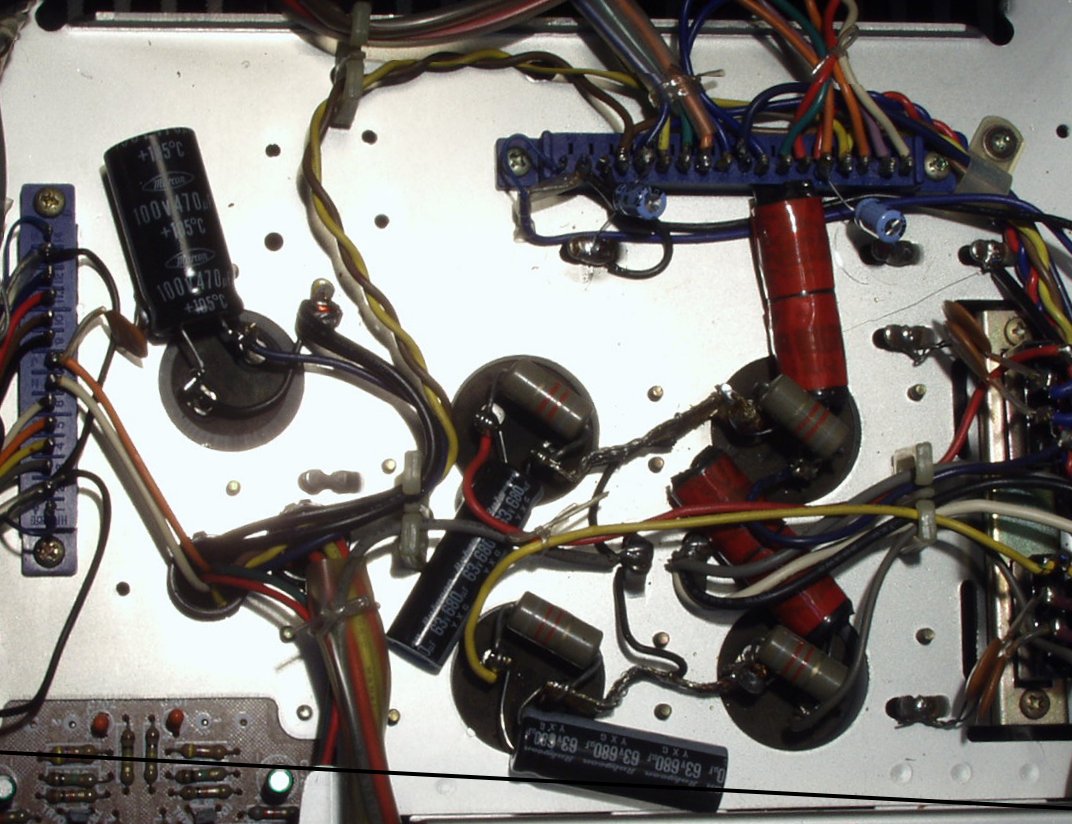

Ｃ－７．　増強した電解コンデンサー５個
　　　　　経年変化を考慮して増強する４７０μ　６８０μ４個

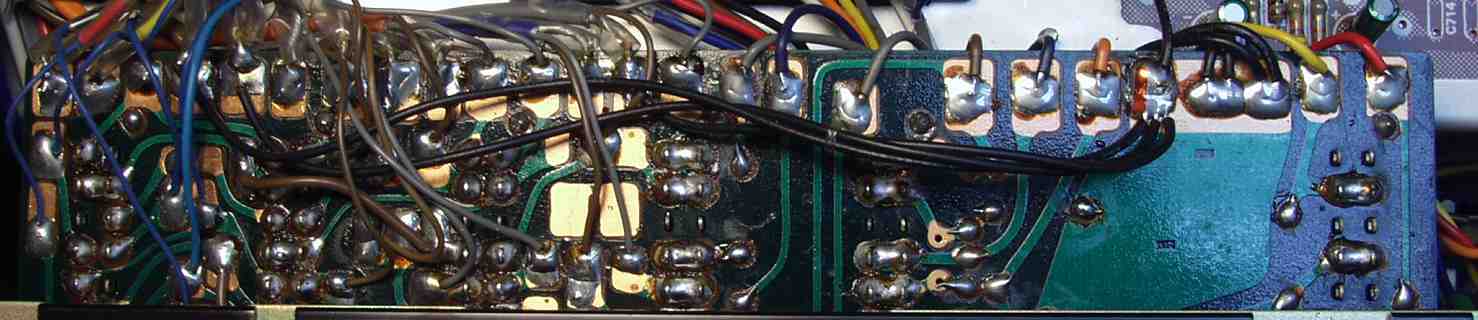

Ｃ－８Ａ．　修理（半田補）後　全ての半田のやり直し

Ｃ－８Ｂ．　修理（半田補）後　全ての半田のやり直し

Ｃ－８Ｃ．　修理（半田補）後　全ての半田のやり直し

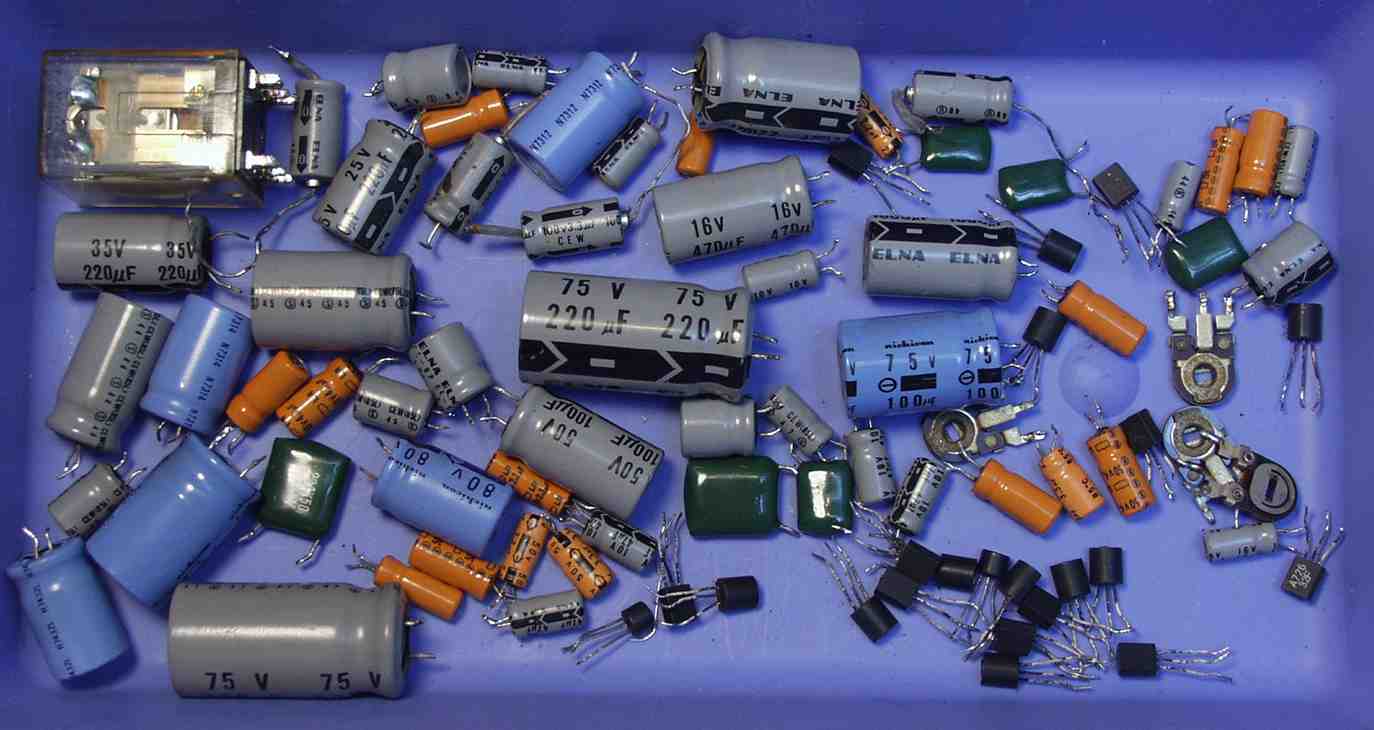

Ｃ－９．　修理後　交換部品　終段ＴＲ（トランジスター）除く

Ｅ．　測定・調整

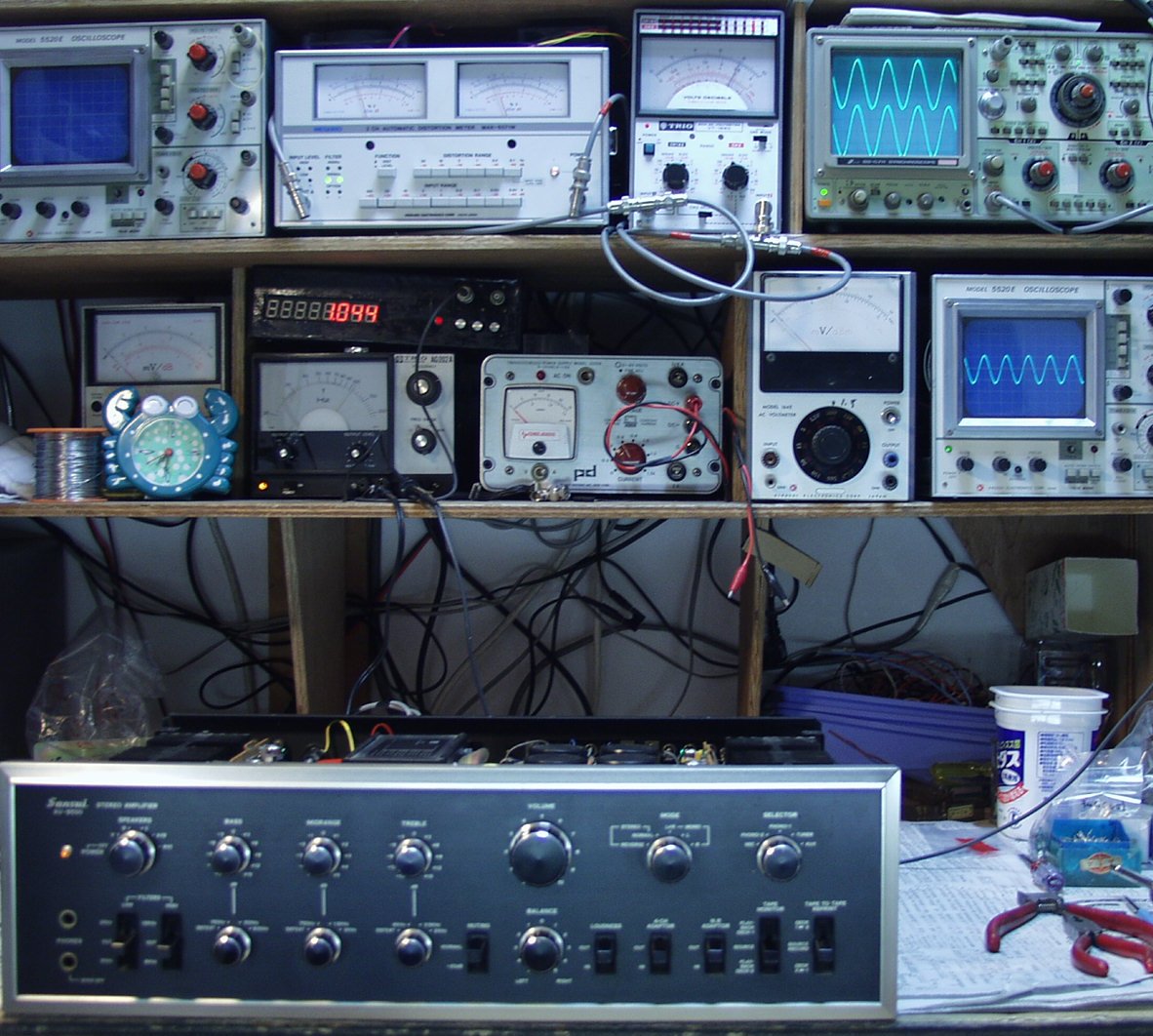

Ｅ－１．　出力／歪み率測定・調整

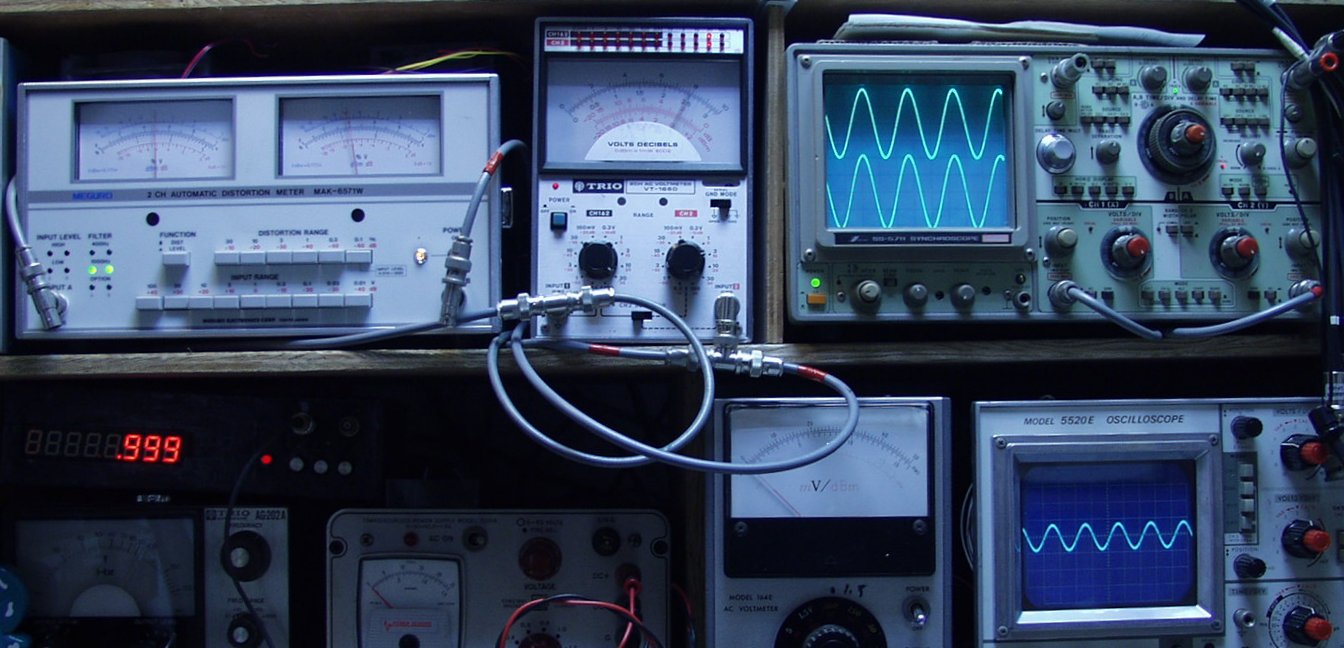

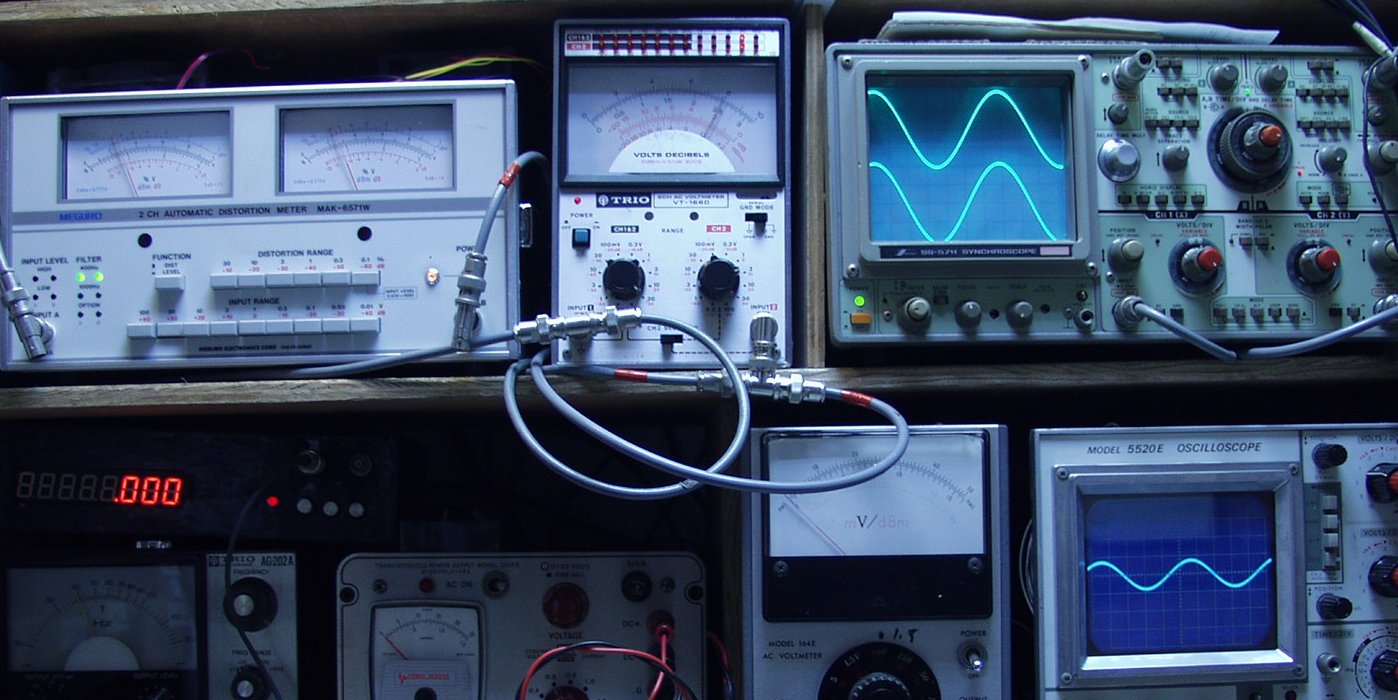

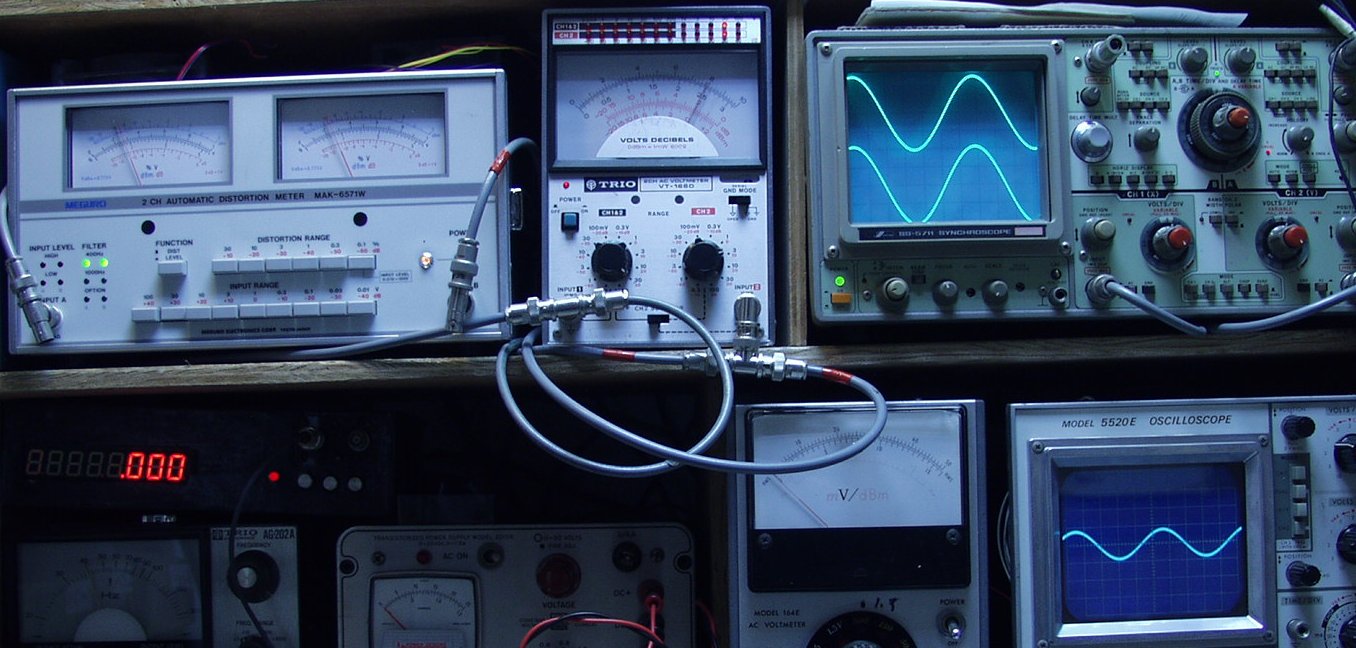

Ｅ－２Ａ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０４％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

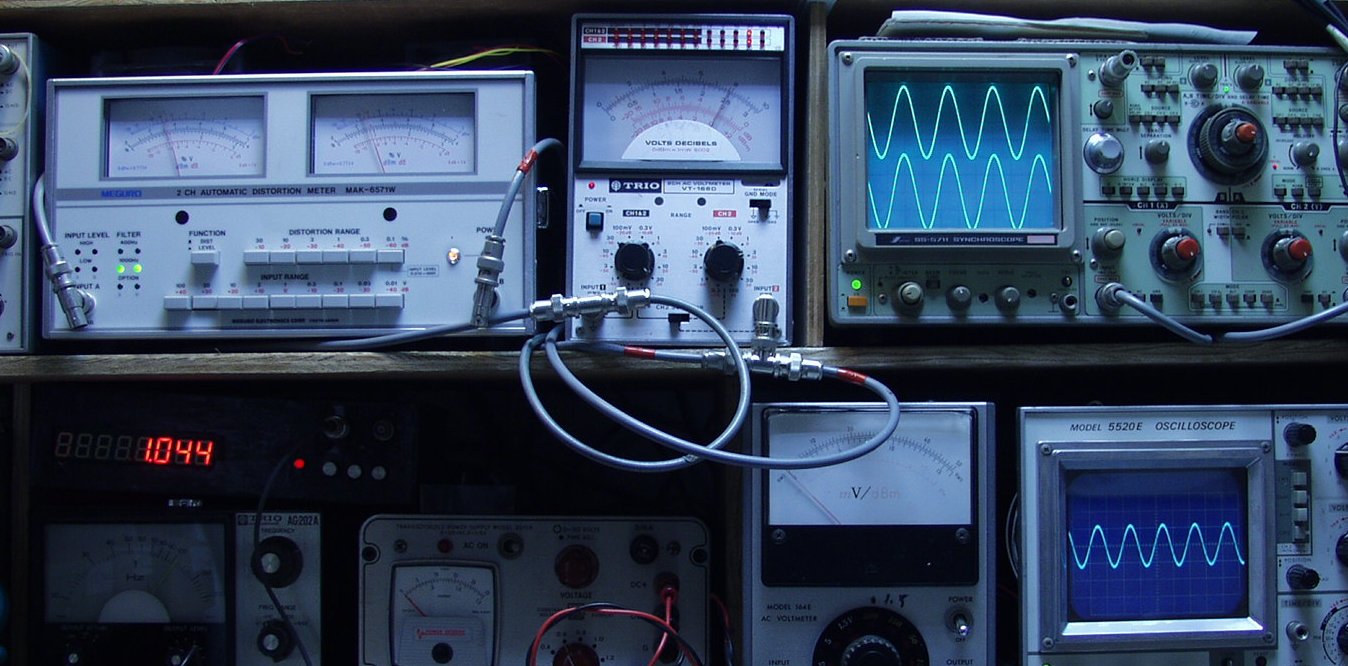

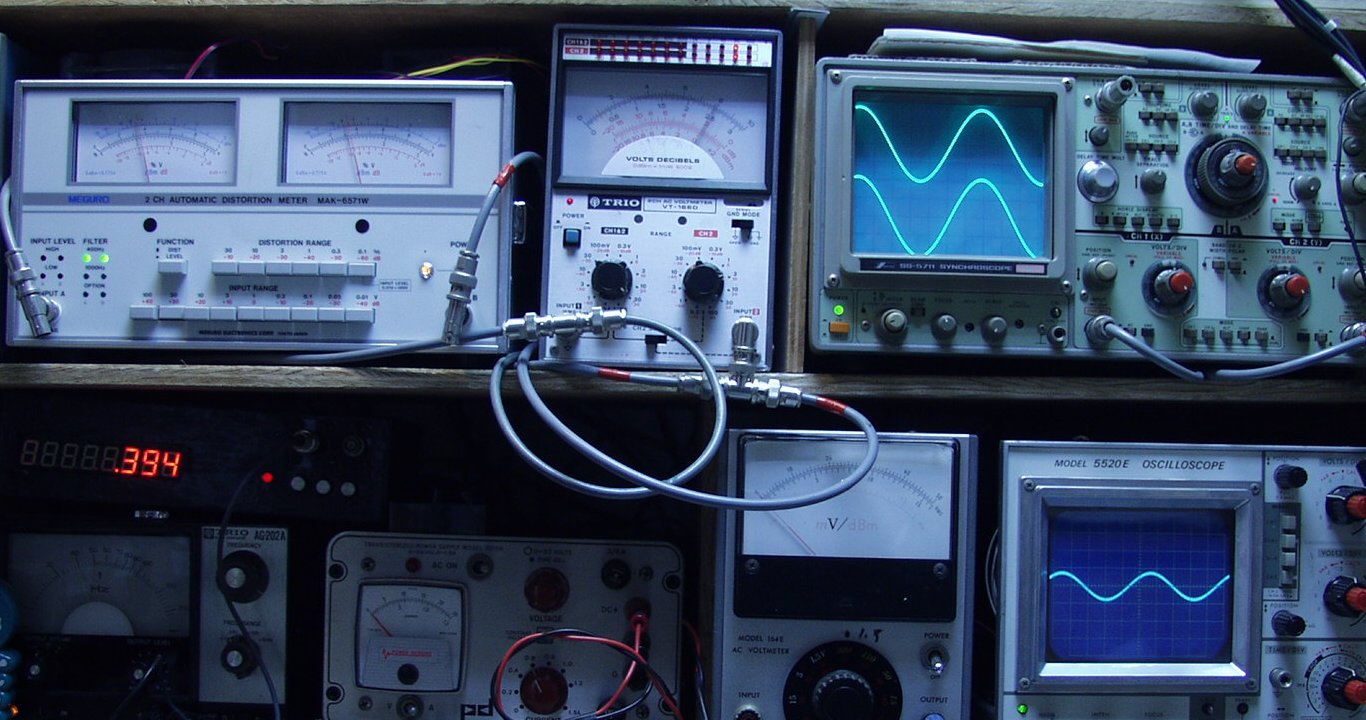

Ｅ－２Ｂ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

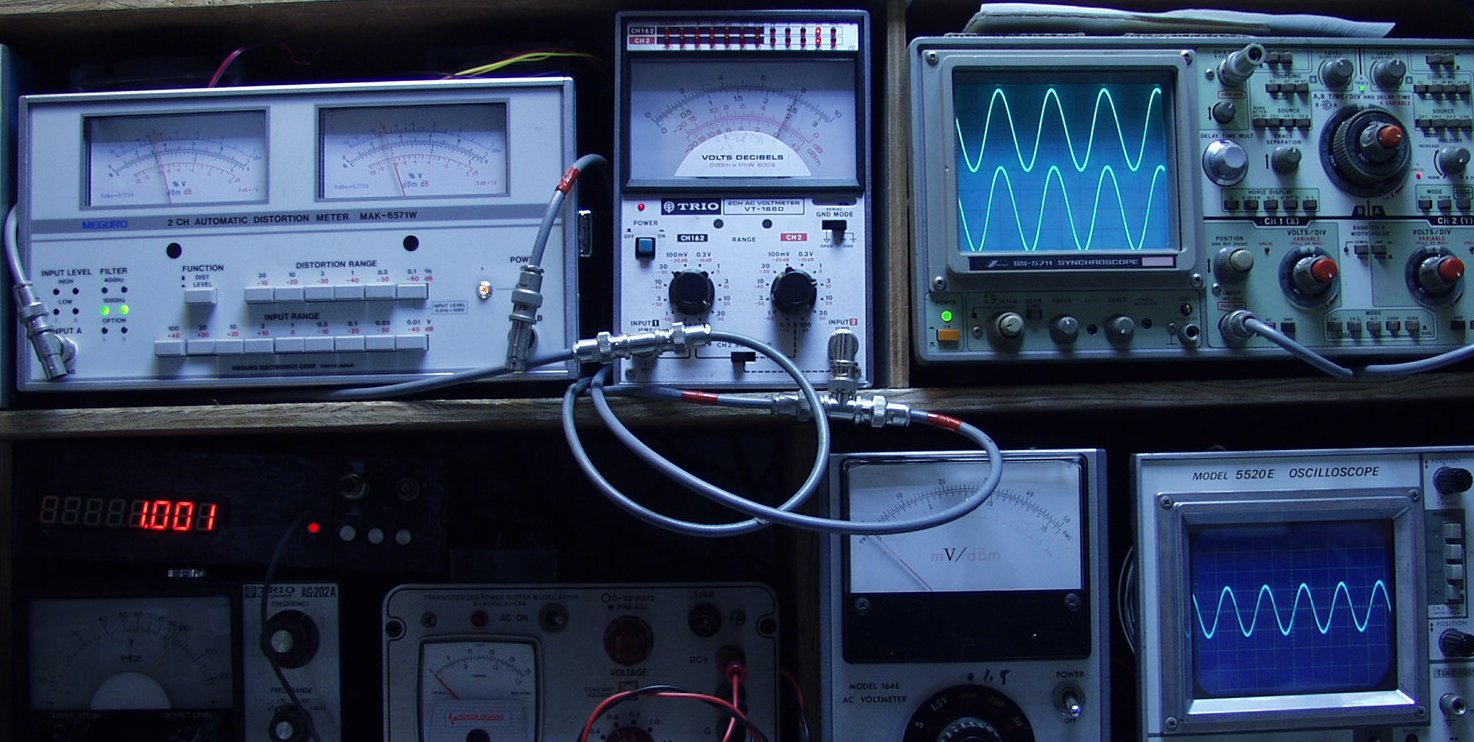

Ｅ－３Ａ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ－２端子入力

Ｅ－３Ｂ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＭ－２端子入力

Ｅ－４Ａ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ－１端子入力

Ｅ－４Ｂ．　出力／歪み率測定・調整　　出力＝２５Ｖ＝７８Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＭ－１端子入力

Ｅ－５．　２４時間エージング。

Ｓ．　ＳＡＮＳＵＩ　ＡＵ－９５００　の仕様（マニアル・カタログより）

型式	プリメインアンプ　ＡＵ-９５００
定格出力	ミュージックパワー（IHF）=260W（4Ω、1kHz）. 実効出力（片ch動作）=85W/85W（8Ω、1kHz）. 実効出力（両ch動作）=80W＋80W（8Ω、1kHz）. 連続実効出力（両ch動作、定格歪率8Ω、20Hz～20kHz）=75W＋75W
全高調波歪率（定格出力）	0.1％以下
混変調歪率	0.1％以下（定格出力、70Hz=7kHz＝4：1、SMPTE）
パワーバンドウィズ（IHF）	5Hz～40kHz
周波数特性	3Hz～80kHz、+0 -1dB（メインアンプ、1W出力時）
ダンピングファクター	50（8Ω）
入力感度/入力インピーダンス（1kHz）	Phono1=2.5mV/50kΩ. Phono2=2.5mV/30kΩ、50kΩ、100kΩ. (最大許容入力 300mV、全高調波歪率 0.5％以下). MIC=2.5mV/50kΩ. Tuner、AUX（レベル調整可能）=100mV/50kΩ. Tape Monitor1、2（PIN）（レベル調整可能）=100mV/50kΩ. Tape Monitor2（DIN）=100mV/50kΩ. 4ch、N.R.Adaptor=100mV/50kΩ.
出力電圧/出力インピーダンス	Tape Rec1、2（PIN）=100mV/1.5kΩ. Tape Rec2（DIN）=30mV/70kΩ. 4ch、N.R.Adaptor=100mV/1.5kΩ. プリアンプ（定格出力）=0.8V/1.5kΩ. [最大出力、全高調波歪率 0.5％以下]：4.5V.
クロストーク（定格出力 1kHz）	Phono1、2=50dB以上
ハム及びノイズ（IHF）	Phono1、2=75dB以上. Tuner、AUX=85dB以上. メインアンプ=100dB以上.
トーンコントロール	Bass（Defeat、150Hz、300Hz、600Hz）=±15dB（20Hz）、3dBステップ. Midrange（Defeat、750Hz、1.5kHz、3kHz）=±5dB（1.5kHz）、1dBステップ. Treble（Defeat、6kHz、3.5kHz、2kHz）=±15dB（20kHz）、3dBステップ.
ラウドネス（ボリューム -30dB）	50Hz：+10dB. 10kHz：+8dB.
ロー・フィルター	25Hz、50Hz：-3dB（12dB/oct）.
ハイ・フィルター	12kHz、6kHz：-3dB（12dB/oct）.
使用半導体	トランジスタ：58 FET：2 ダイオード：37
定格消費電力	205W（最大550VA）
外形寸法	幅500×高さ140×奥行347mm
重量	23.3kg
価格	１２３，０００円（1972年10月発売当時）. １３５，０００円（1975年頃）.
特色。チャンネル独立電源供給方式を採用小出力から７５Ｗ＋７５Ｗまで，２０Ｈｚから２０ｋＨｚにわたって０．１％以下の低歪率を実現全帯域にわたって低歪率（０．１％以下）を保証高安定度を可能にした左右チャンネル独立電源供給方式パラレル・プッシュプル回路による低歪率，大出力のパワー段正確な過渡応答。透明で高品位な音質。許容入力３００ｍＶ（１ｋＨｚ，ＴＨＤ０．５％以下）の広ダイナミックレンジカレントリミッター，リレー，ヒューズによる大出力アンプにふさわしい完ぺきな保護回路ロータリー・スイッチ式の本格的トリプル・トーン・コントロール（Ｔ.Ｔ.Ｃ.）上昇，下降点の変えられるトーン・セレクター２段切換のハイ・フィルター，ロー・フィルターテープリプリントも自由自在４チャンネル時代に対処した４ＣＨアダプター回路ノイズ・リダクション（Ｎ.Ｒ.）アダプター　接続回路スピーカーシステムは３系統接続可能３段にインピーダンスの切替え可能のＰＨＯＮＯ-２端子プリ，メインアンプ部は，単独使用可能ミューティングスイッチ
