「ＮＡＮＡＯＬＡ」　１Ｖ１　ラジオ　修理
平成１４年１２月１８日到着　　１月３１日完成
寸評
　　　真空管の構成　６Ｃ６－６Ｄ６－６ＺＰ１　１２Ｆ　やはり、直熱菅と異なり、大容量コンデンサ－使用で、ハムは皆無になった
　　　高周波増幅付きでもＡＤＳＬの雑音が結構入る
　　　「１Ｖ１」の意味
　　　　　　　　最初の１＝高周波増幅の数　Ｖ＝検波　最後の１＝低周波増幅の段数
  • Ａ．修理前の状況
    　突然音でない

  • Ｂ．原因
    　経年変化による、配線不良、部品不良
    　真空管不良＝６Ｄ６ヒ－タ－切れ

  • Ｃ．修理状況
    　真空管交換
    　部品補強
    　コンデンサ－交換
    　電解コンデンサ－交換
    　配線手直し、半田補正
    　電源コ－ド交換（コ－ド支給）
    　ケ－ス修理
    　
  • Ｄ．使用部品
    　電解コンデンサ－　　　　４個
    　コンデンサ－　　　　　　　８個
  • Ｅ．修理費　　２２，０００円　　　通常修理。
    　　　　　　　　　　　　　　　　　　　お馴染み特別価格。
Ａ．修理前の状況

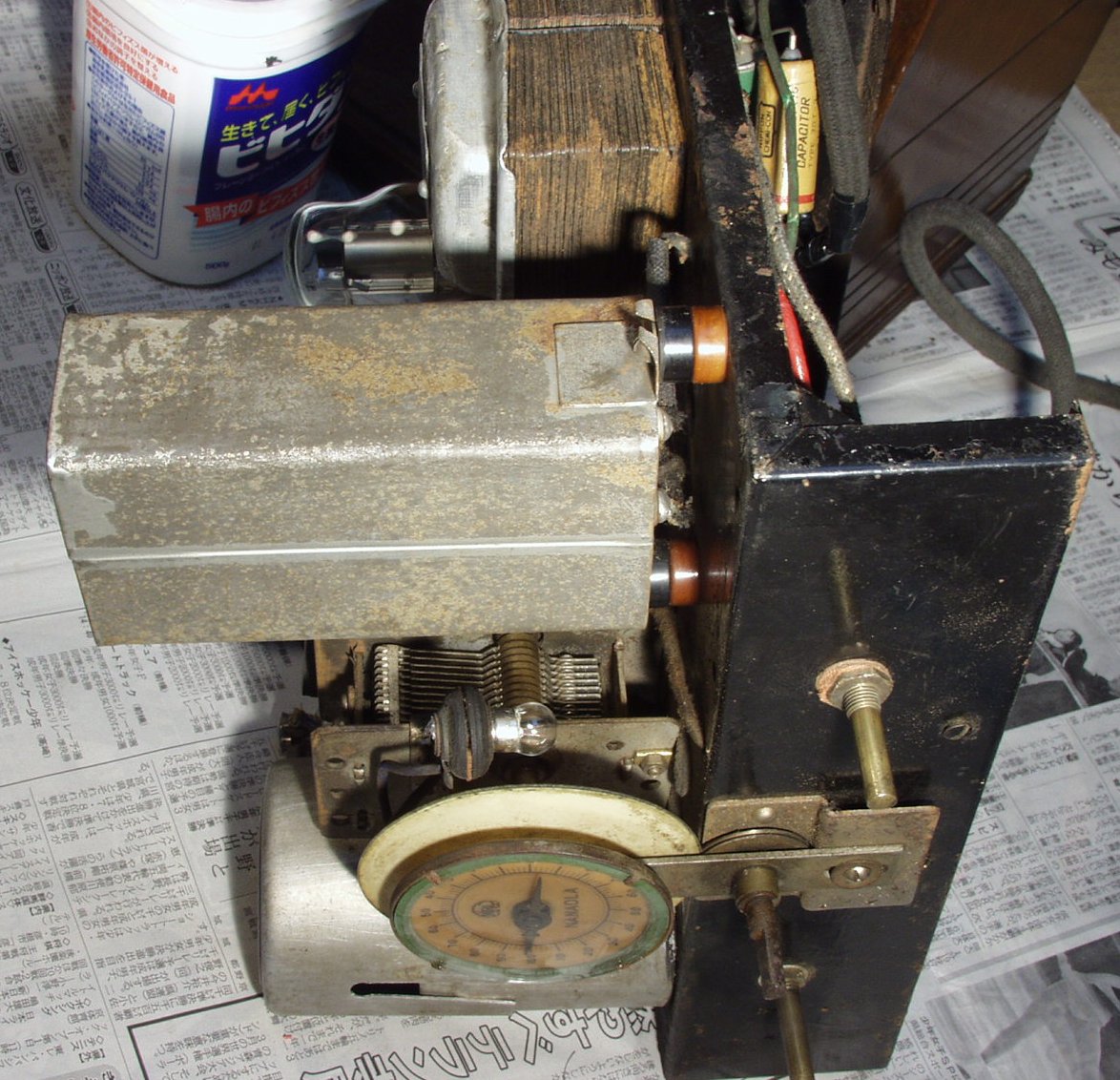

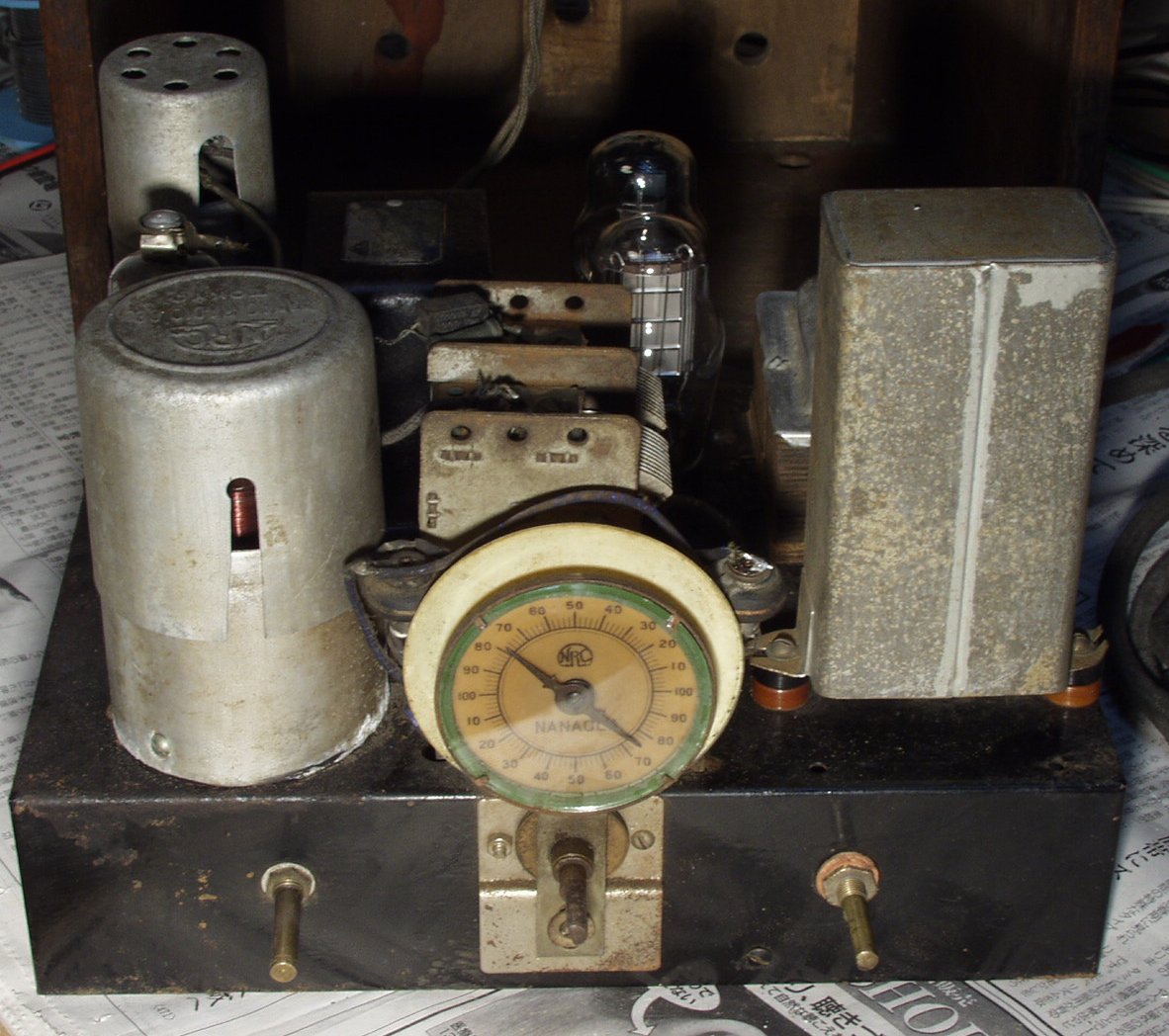

Ａ－１Ａ．修理前　シャ－シを前から　右のコンデンサ－は飾り！　若干バ－ニヤ部に引っかかりがある

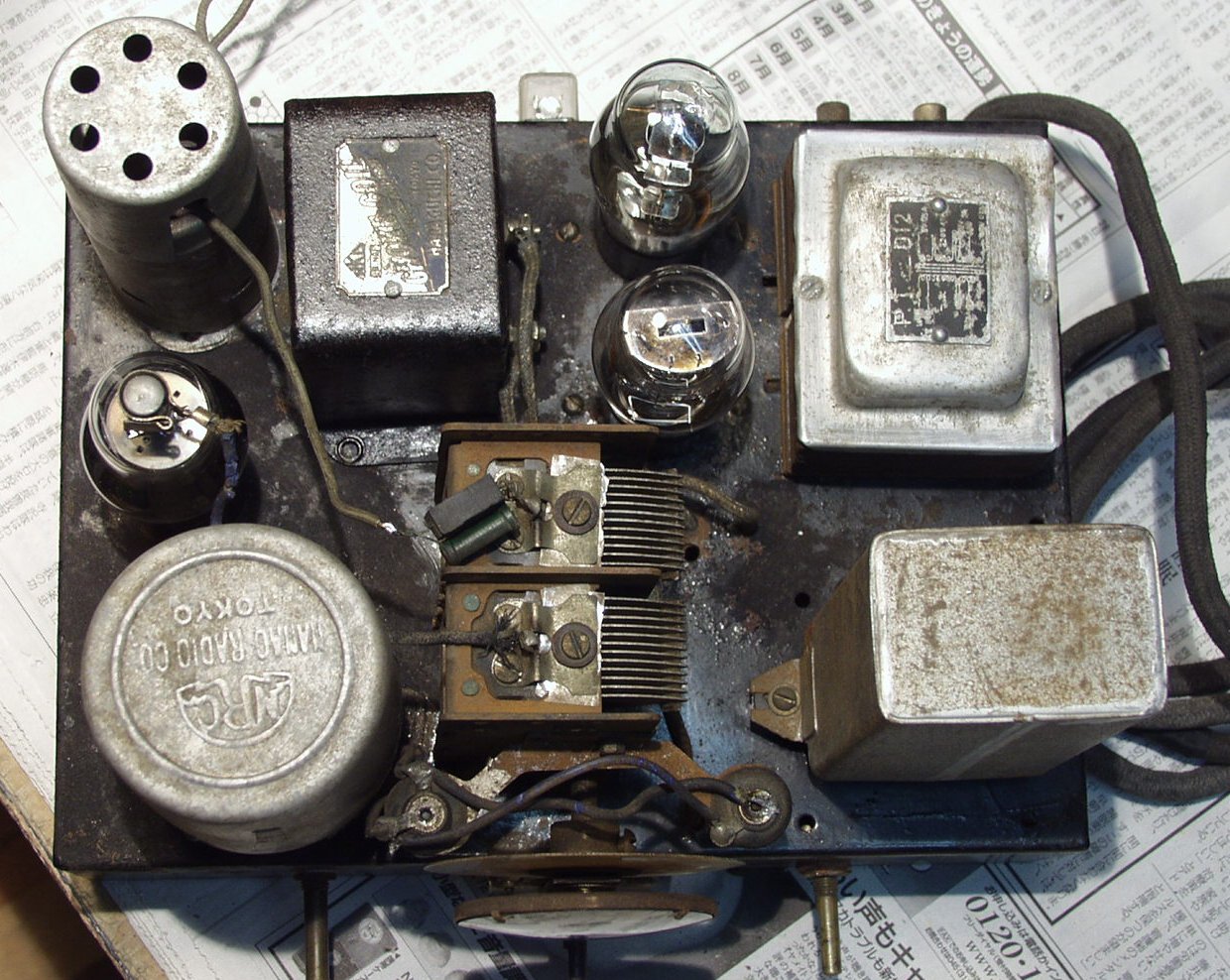

Ａ－１Ｂ．修理前　シャ－シ上から見る　左上のトランスはチョ－ク
Ａ－１Ｃ．修理前　接続されていない、コンデンサ－　飾り？　電源トランスは巻き替えした様子

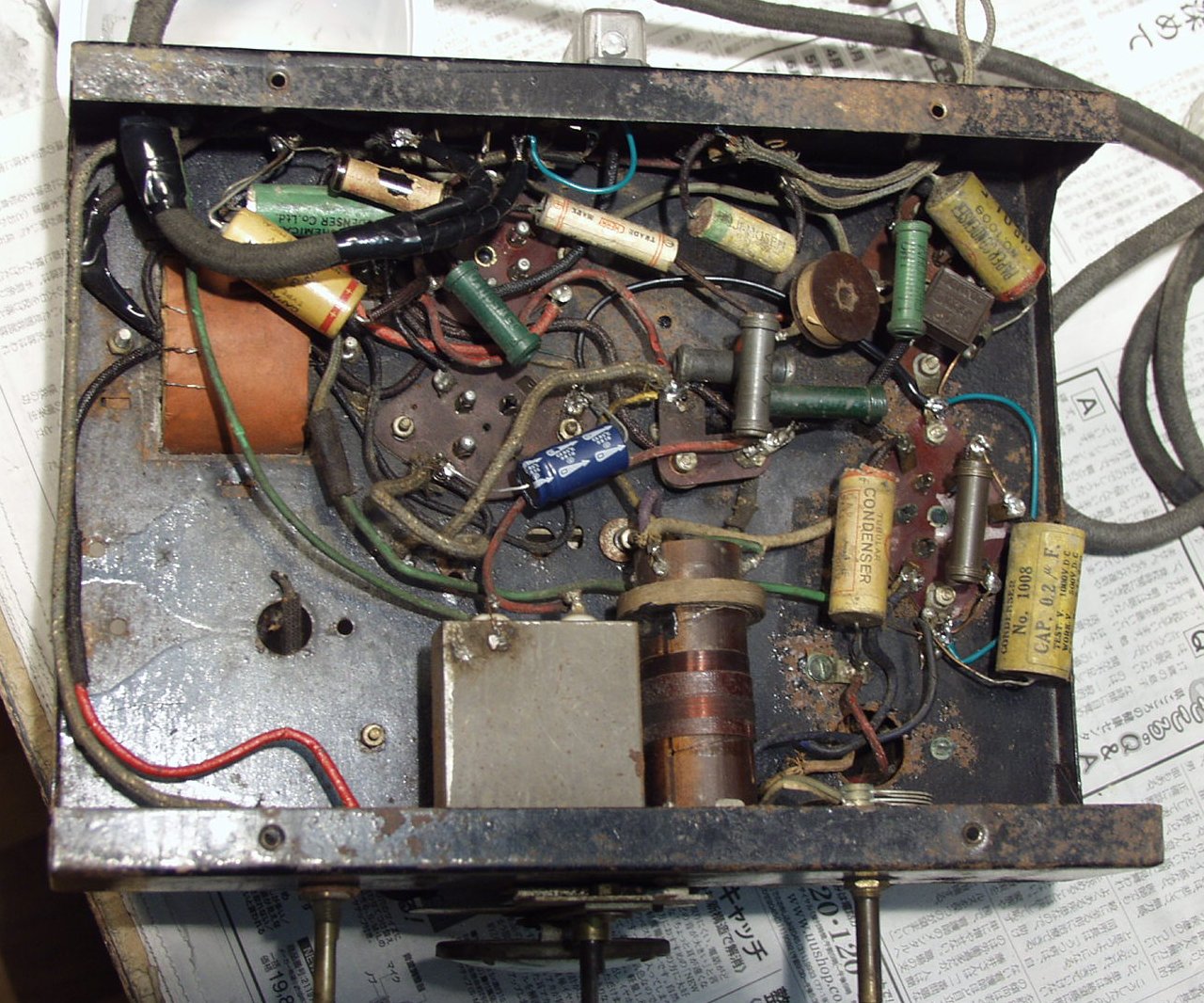

Ａ－２Ａ．修理前　シャ－シ下から見る、コンデンサ－は当時のまま　下手な修理の形跡あり

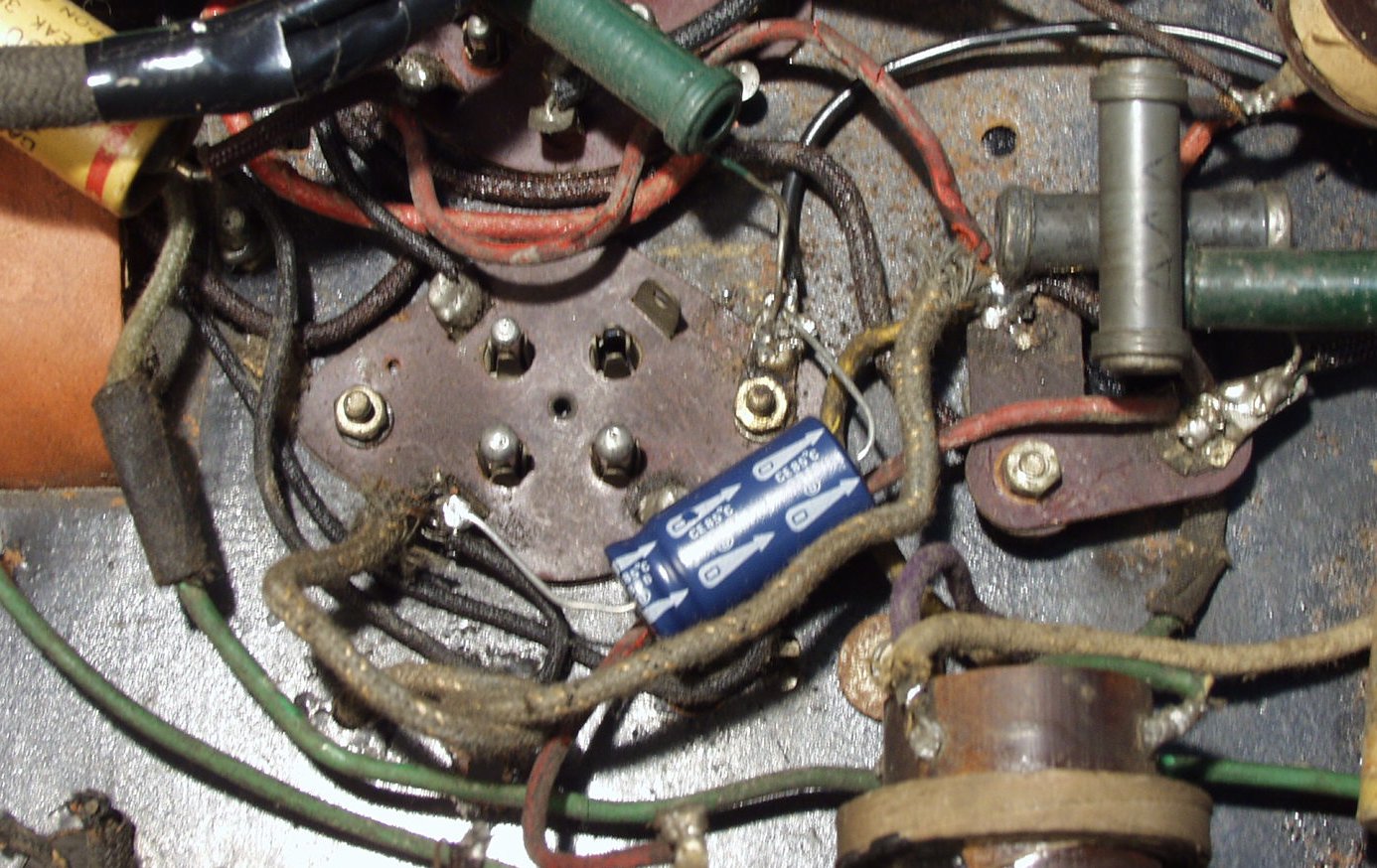

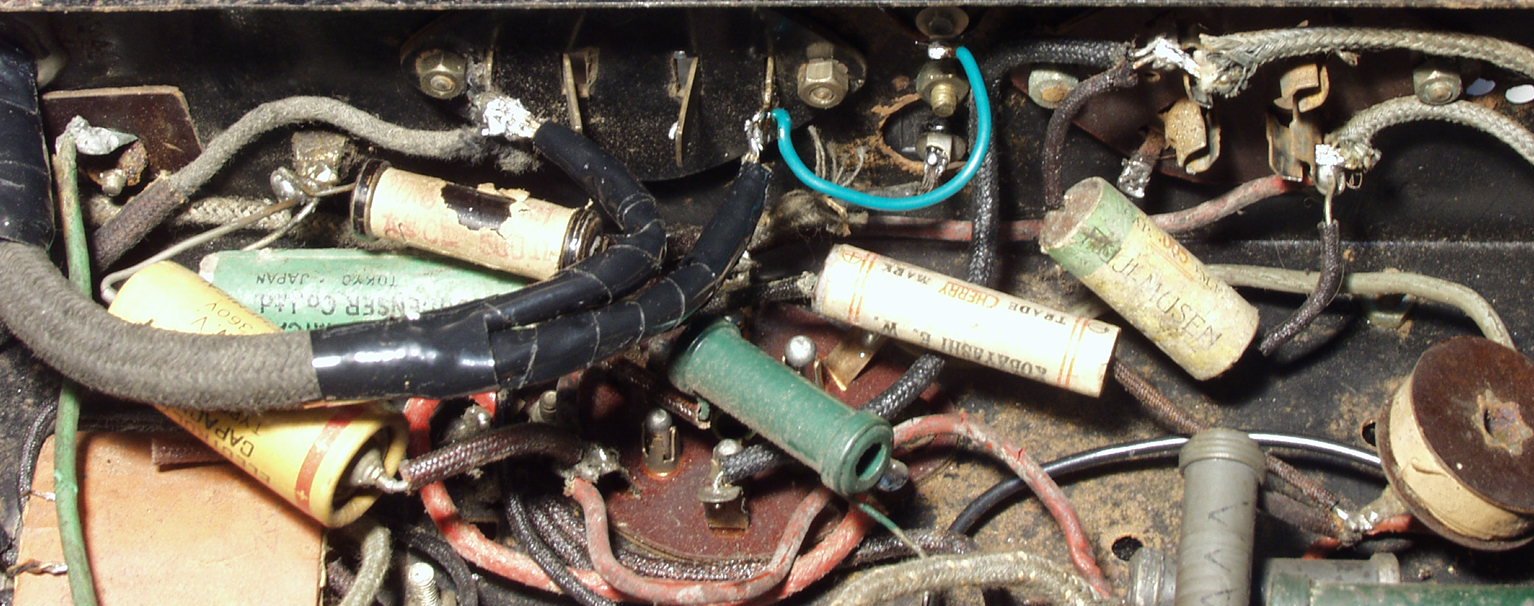

Ｃ－２Ｂ．修理前　いもハンダのオンパレ－ド　小学生の方がよほど上手い

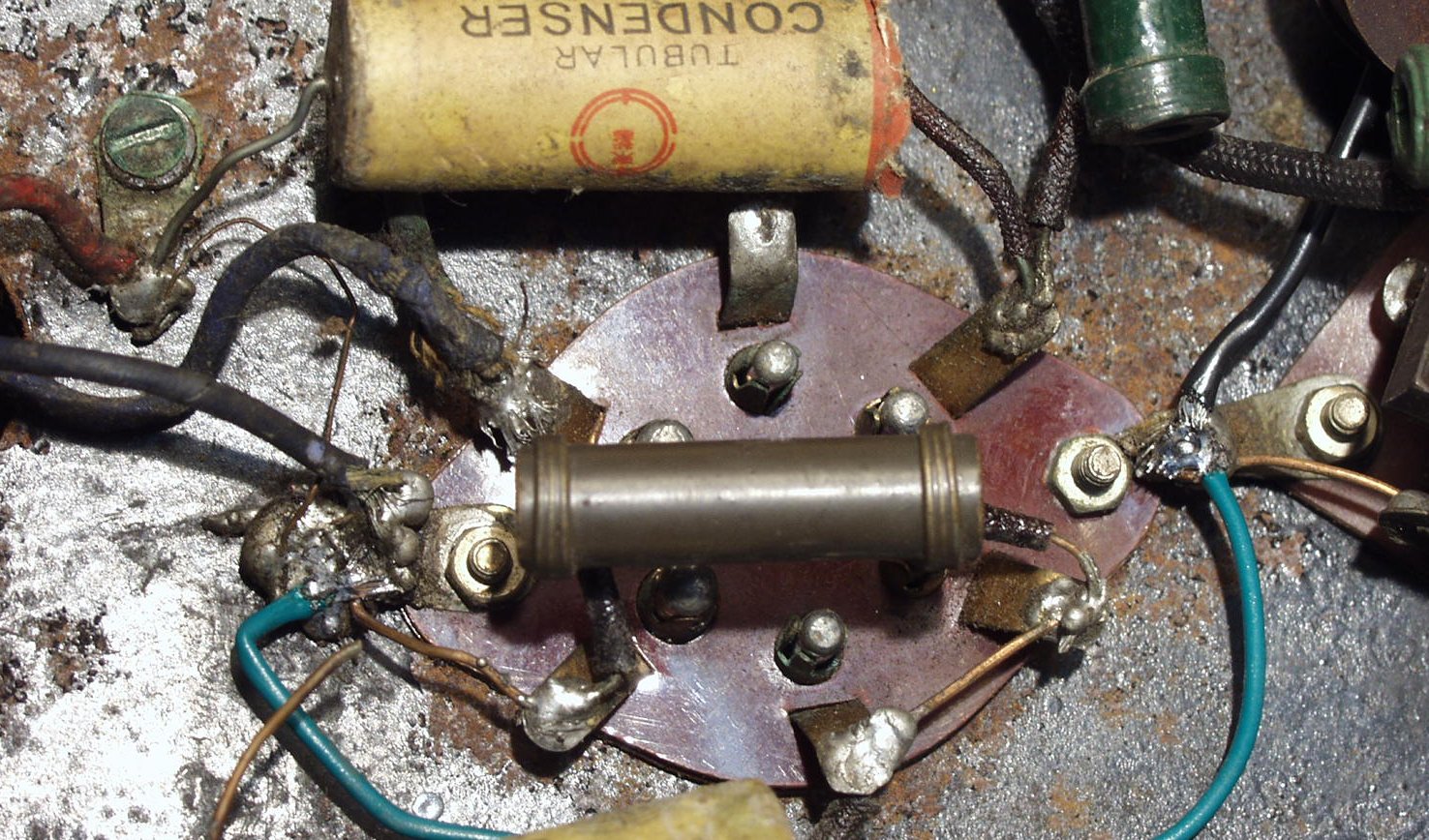

Ｃ－２Ｃ．修理前　いもハンダのオンパレ－ド　小学生の方がよほど上手い
Ｃ－２Ｄ．修理前　いもハンダのオンパレ－ド　小学生の方がよほど上手い

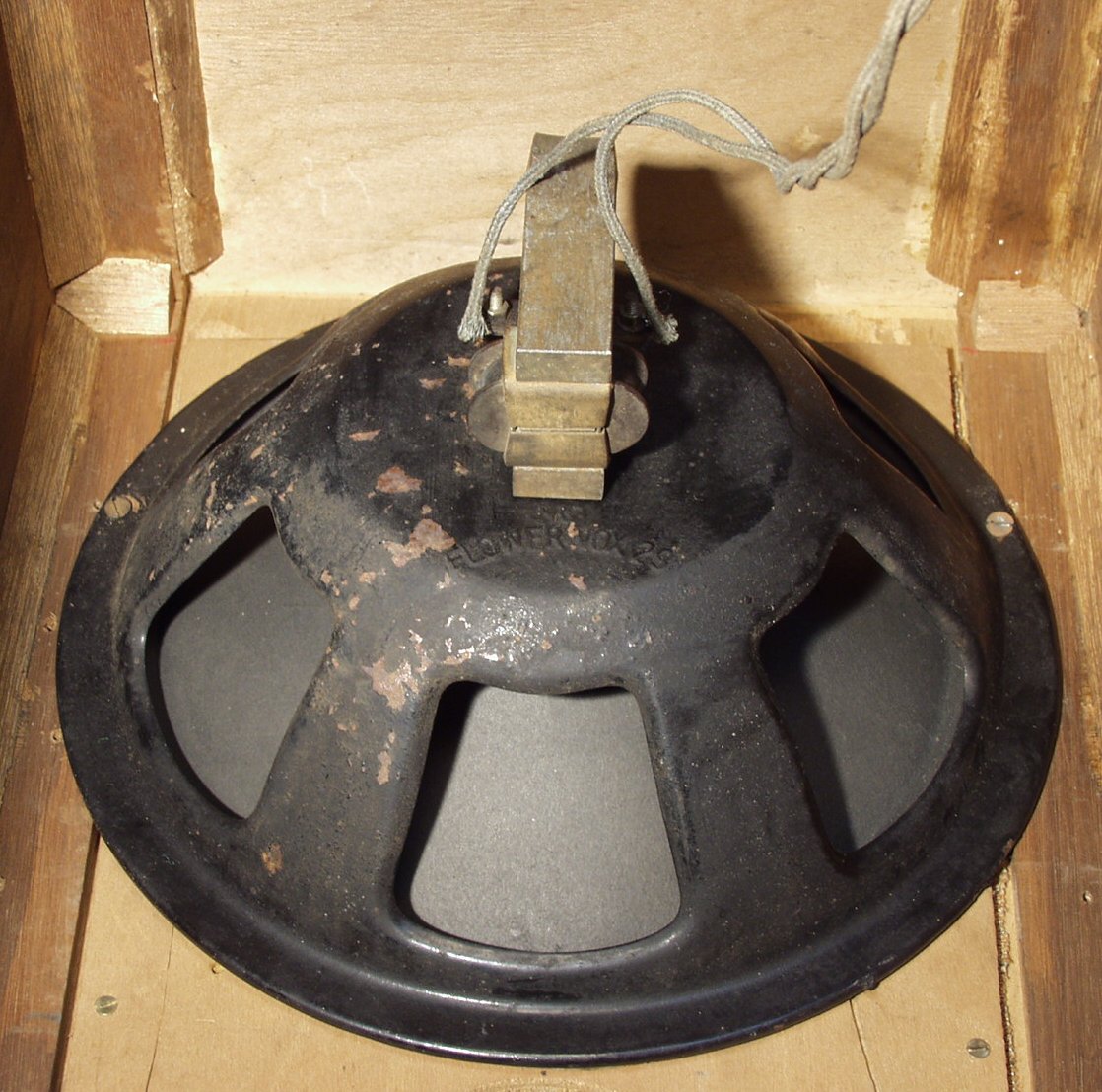

Ａ－３．修理前　ＳＰの取り付けもガタガタと動く

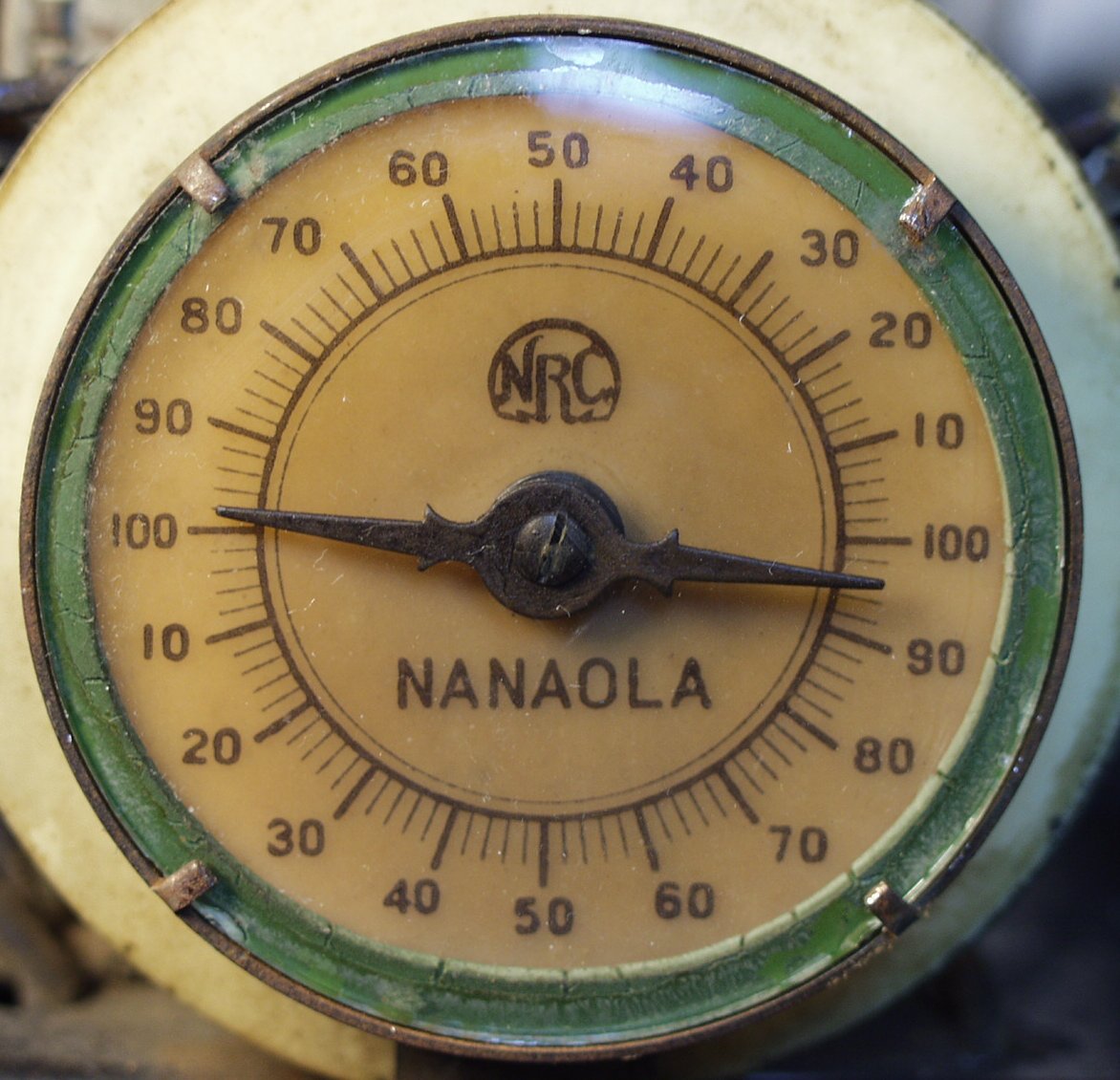

Ａ－２．修理前　ダイアルの中に銘板
Ｃ．修理状況
Ｃ－１Ａ．修理前　前のパネルが取れかかっている

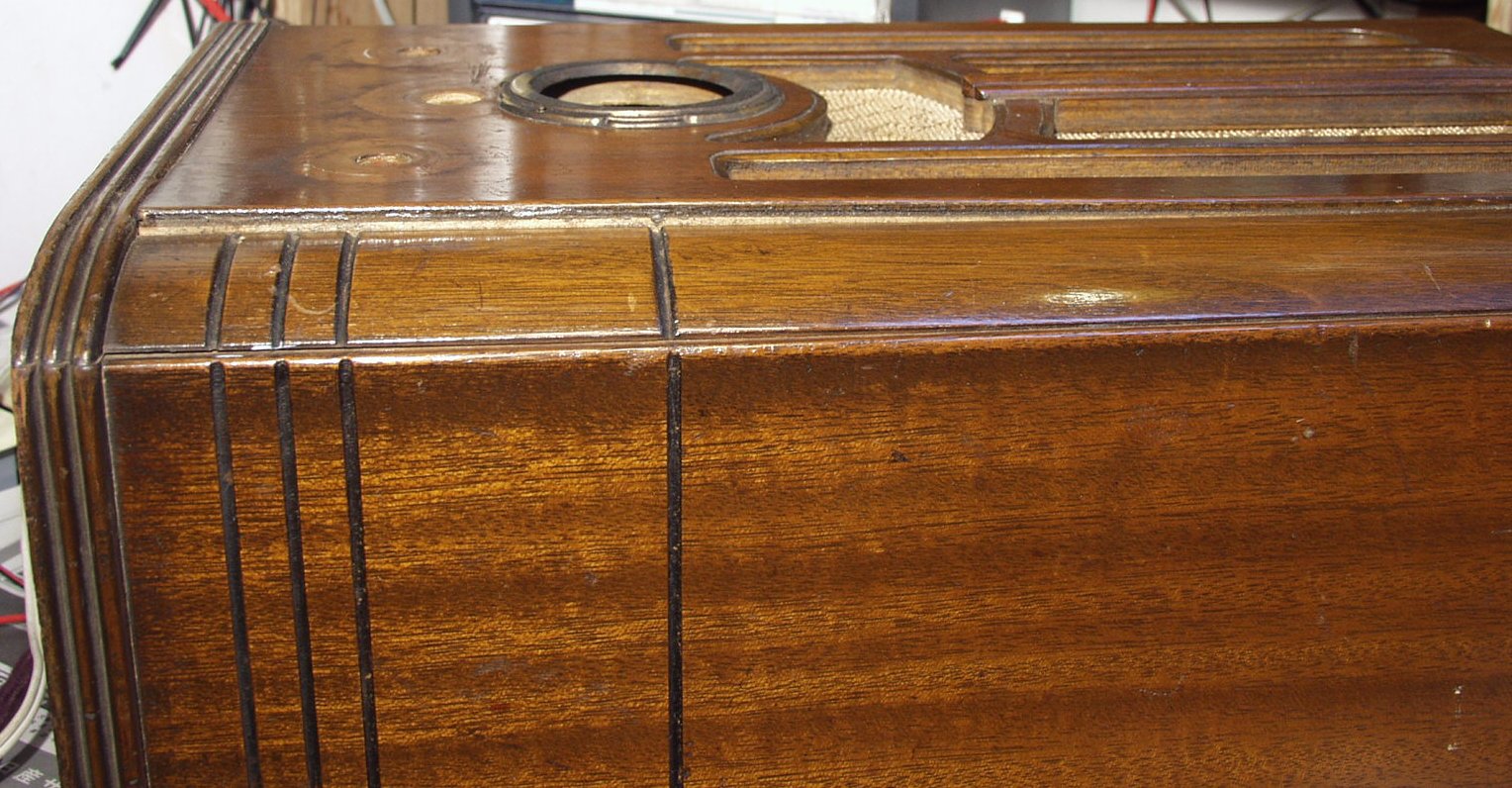

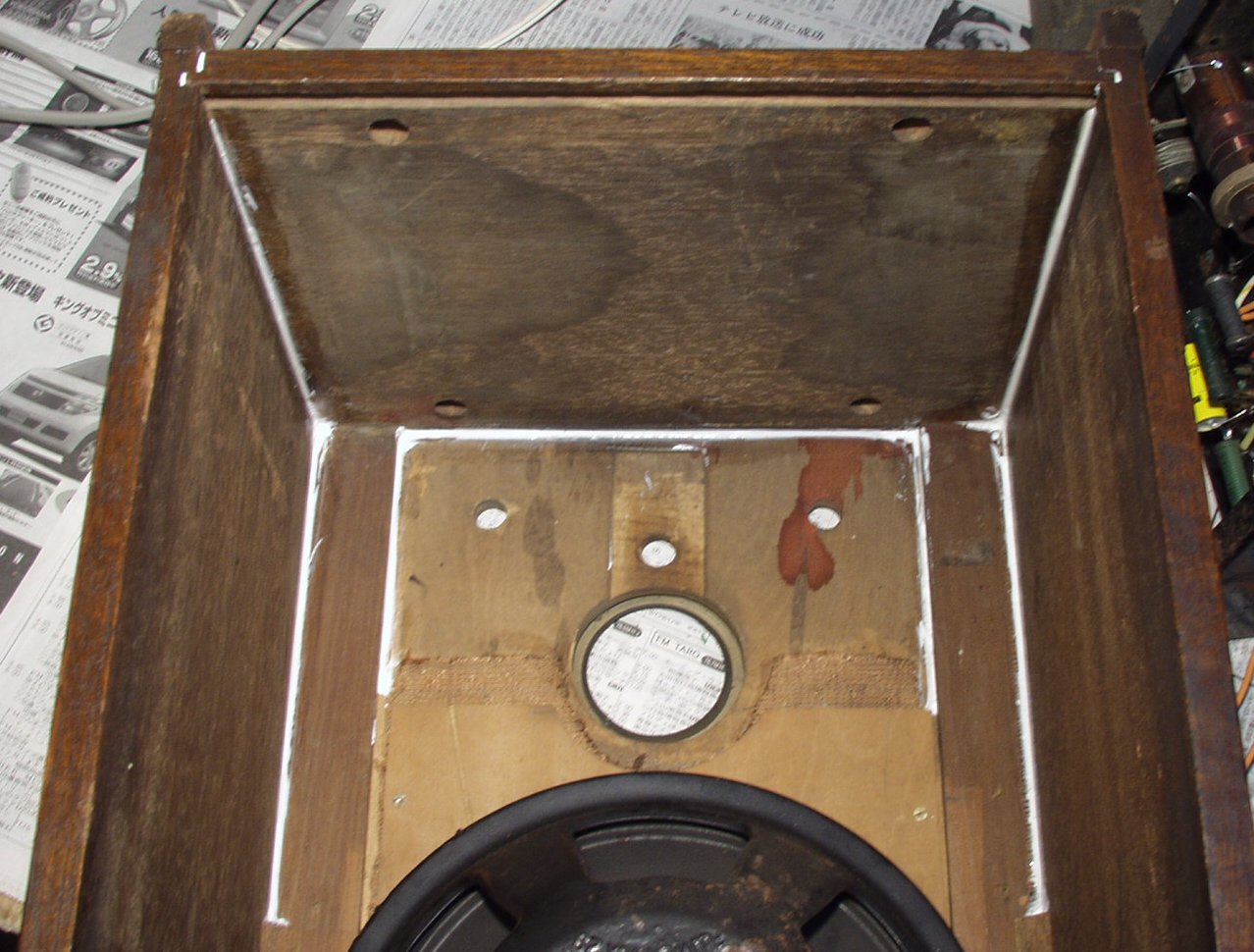

Ｃ－１Ｂ．修理後　内側からボンドを浸み込ませる　入りにくい時は水で薄めると良い

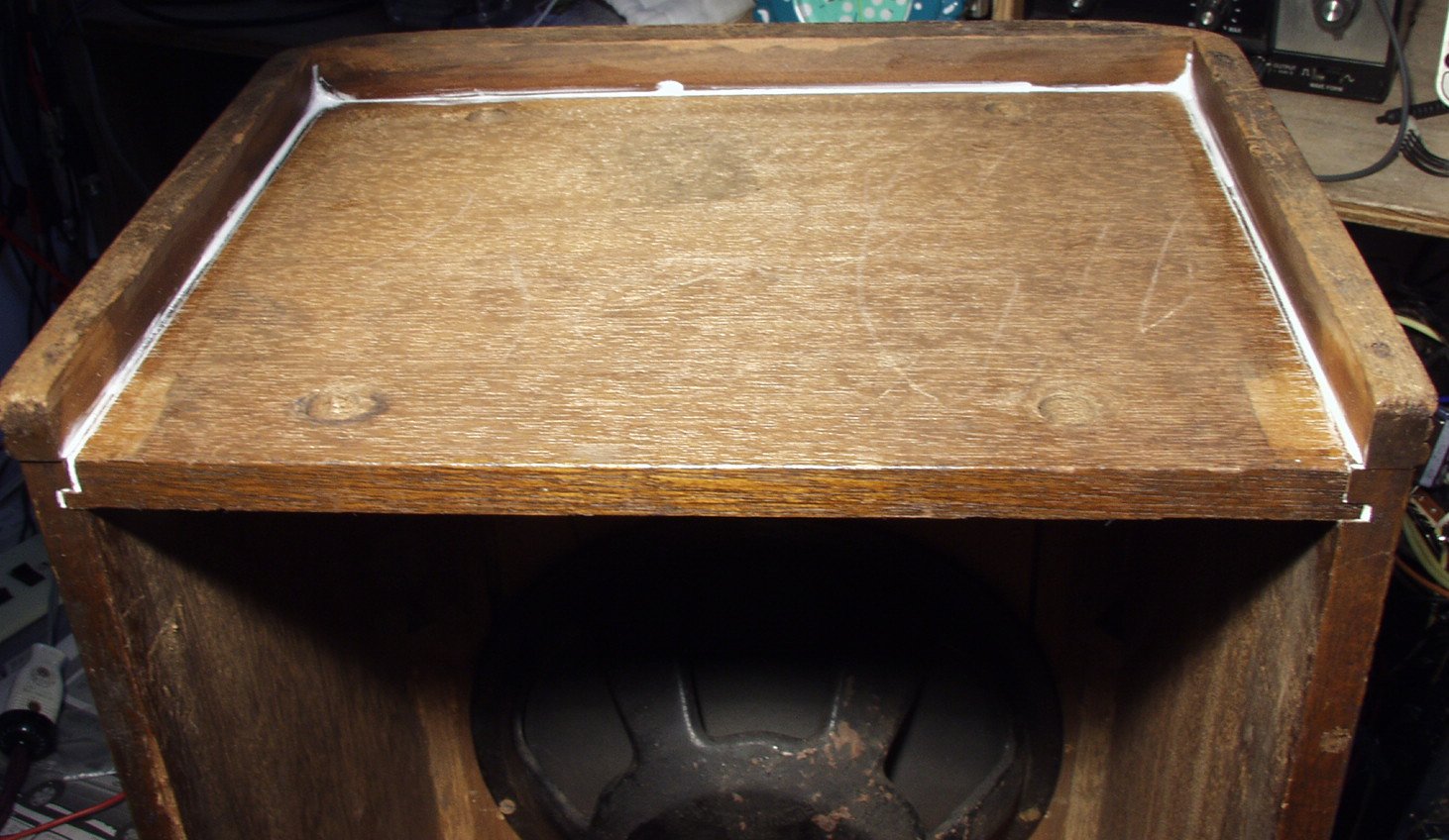

Ｃ－１Ｃ．修理後　下（底）からボンドを浸み込ませる

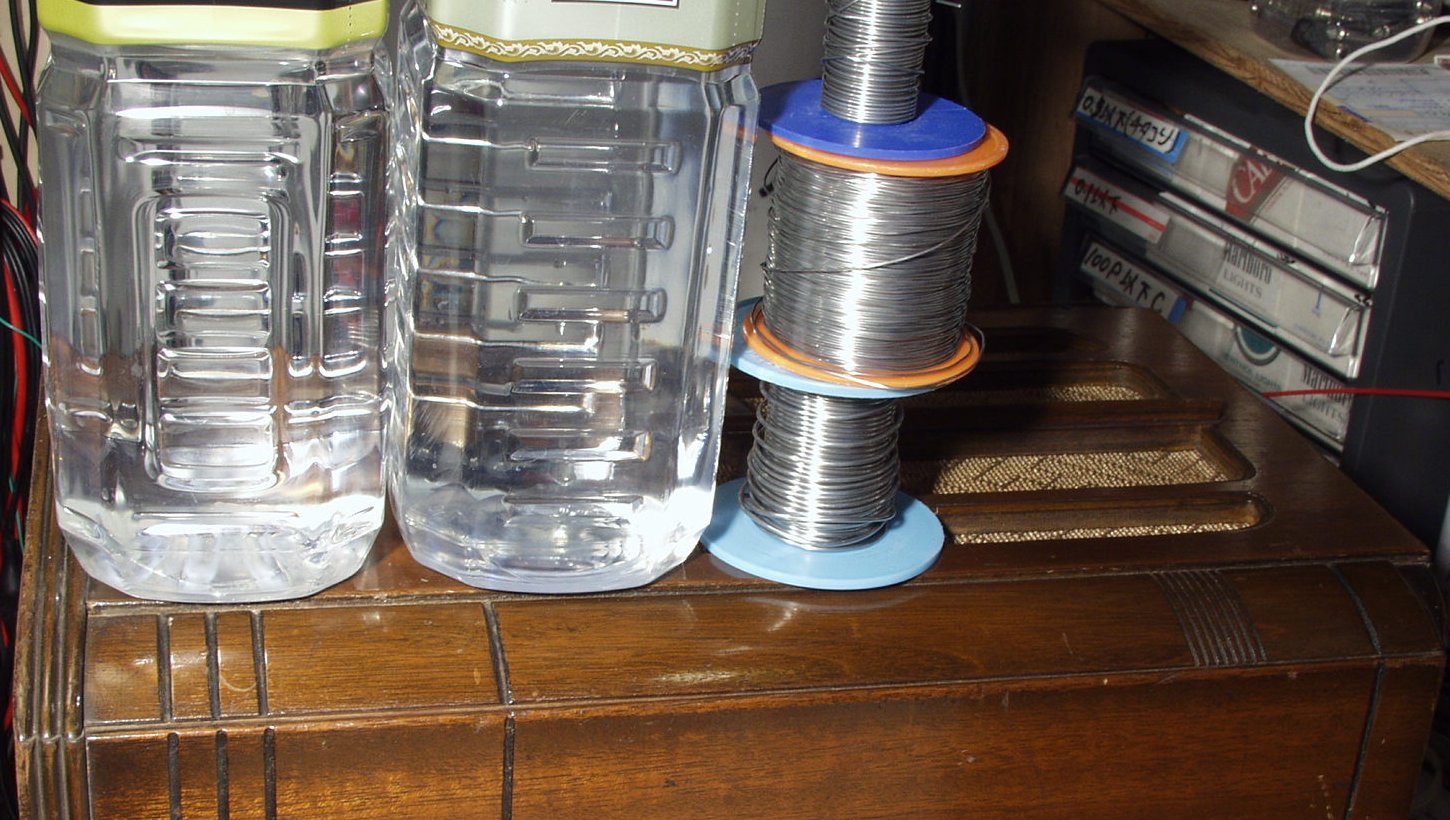

Ｃ－１Ｄ．修理後　重しをして一晩置く

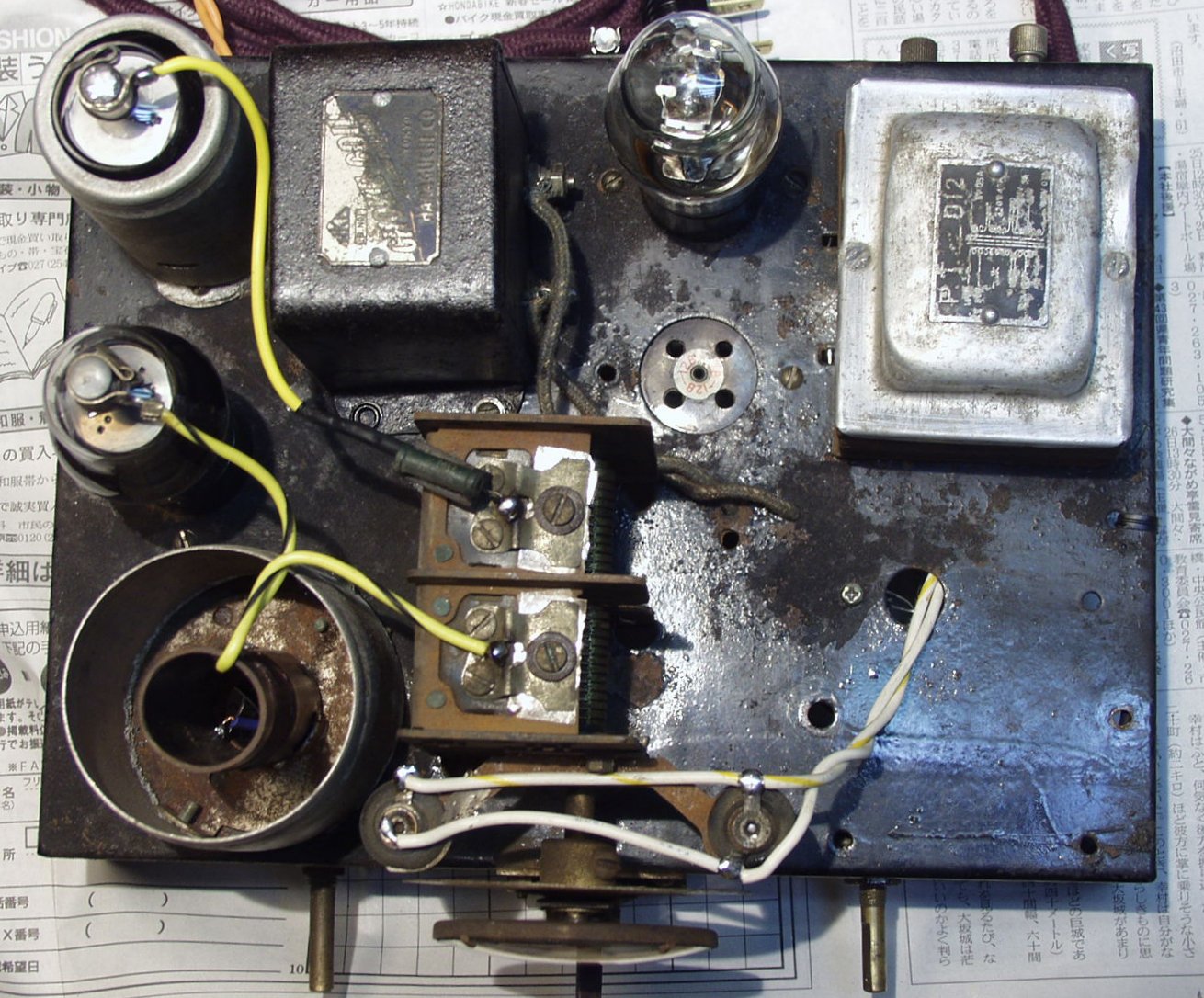

C－２Ａ．完成　上から見る　空いているコケットは整流管用

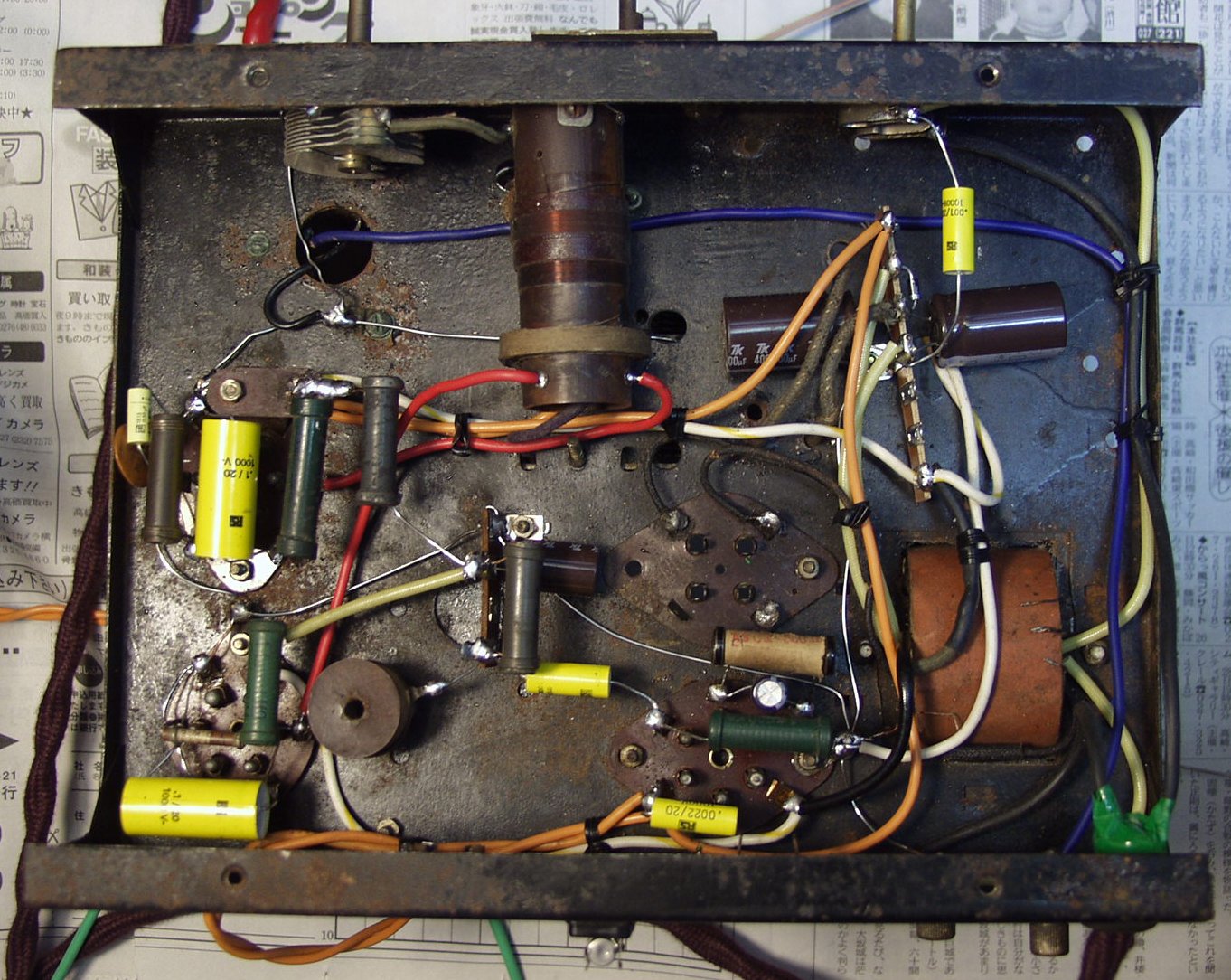

C－２Ｂ．完成　下から見る
　　　　　　　　　　全コンデンサ－交換　ア－スラインをしっかり取る

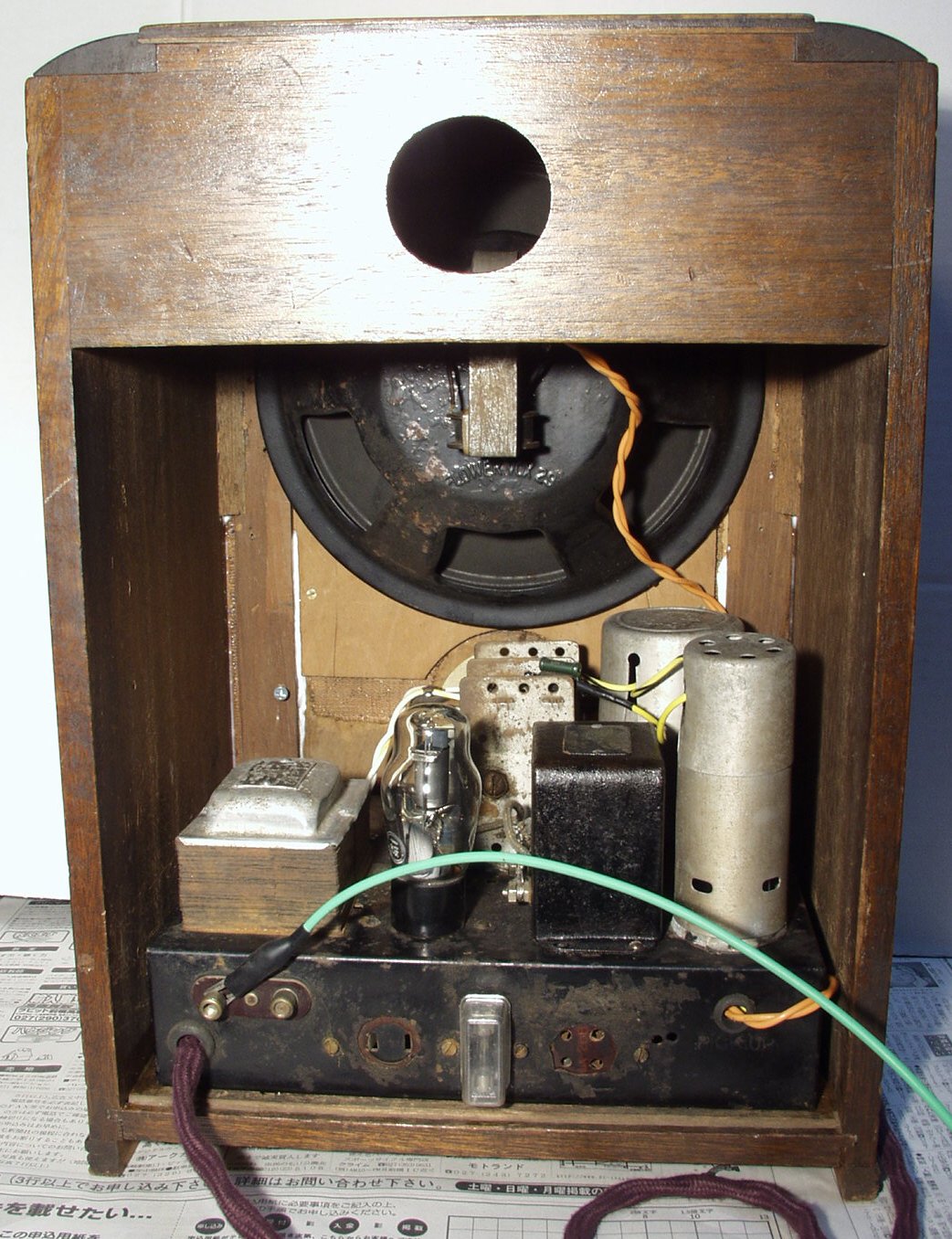

C－３Ａ．完成　裏から

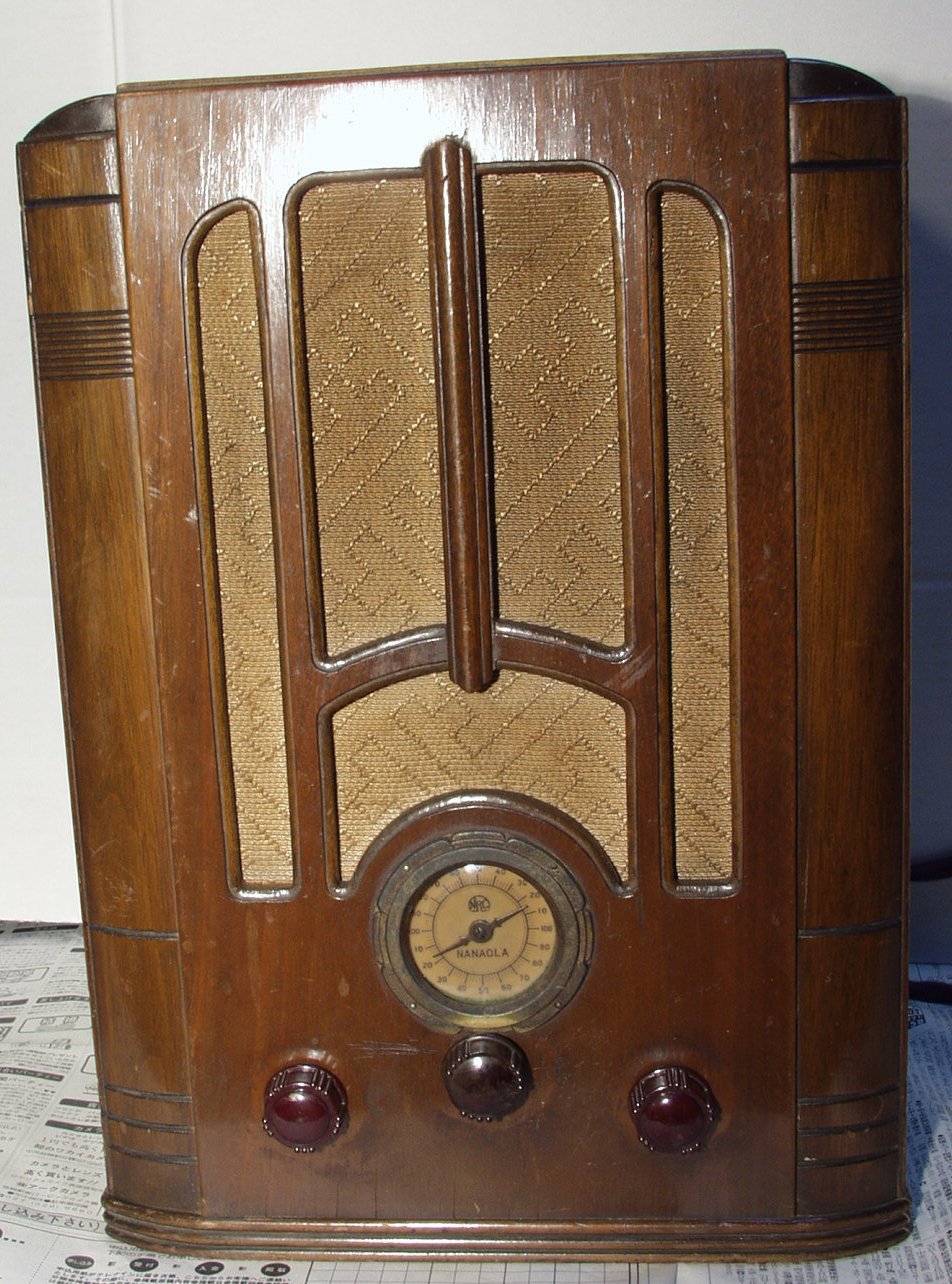

C－３Ｂ．完成　前から

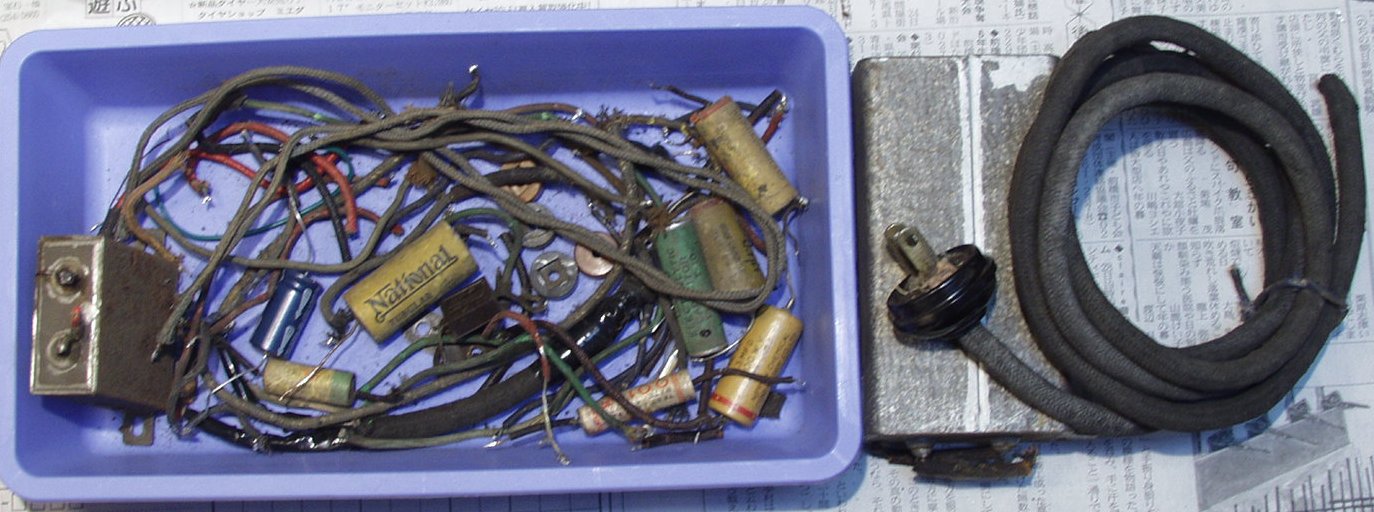

Ｃ－４．交換部品
Ｃ－７．２４時間エ－ジング。
　　３ｍの室内ＡＮＴで、ＮＨＫ第一（５９４ＫＨＺ）、第二（６９３ＫＨＺ）、ＴＢＳラジオ（９５４ＫＨＺ）、文化放送（１１３４ＫＨＺ）、さすが１Ｖ１の威力

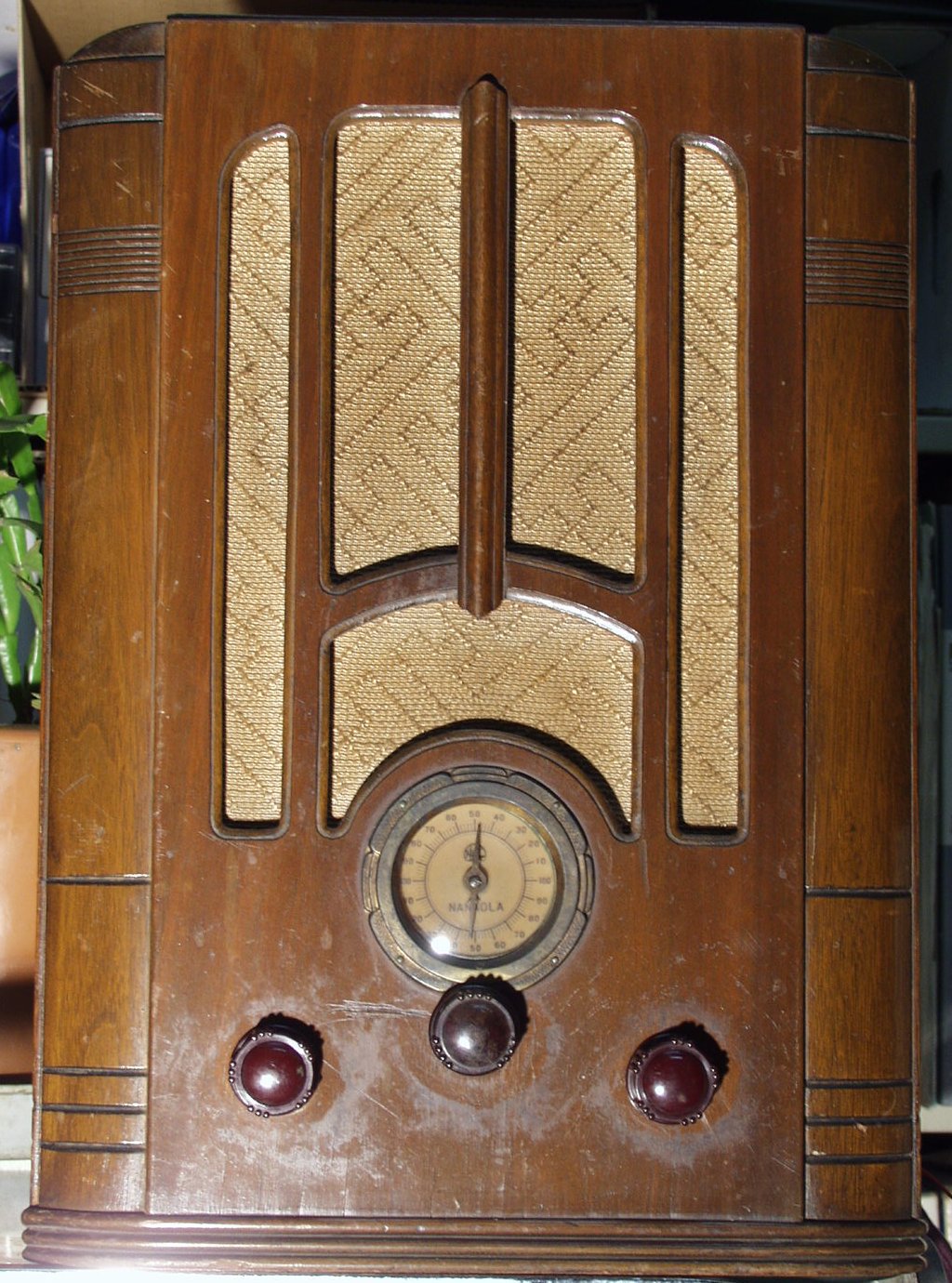

　　　 　　　　　　　nanaolaj
