ＳＡＮＳＵＩ　ＴＵ−７７７修理記録

平成１８年４月１６日持込　　５月１８日完成

Ａ．　修理前の状況 　　ダイアル回転しない。 Ｂ．　原因 　　経年変化による劣化 Ｃ．　修理状況 　　 ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整 　　ＡＭ回路調整 　　ダイアル操作関係修理 Ｄ．　使用部品 Ｅ．調整・測定 Ｆ．　修理費　　　２０，０００円　　　保証なしの現状悪い所のみの修理＜＜通常修理＞＞ 　　　　　　　　　　　　　　　　　　　　＜＜通常修理＞＞　＆＜＜オーバーホール修理＞＞の違いは此方参照

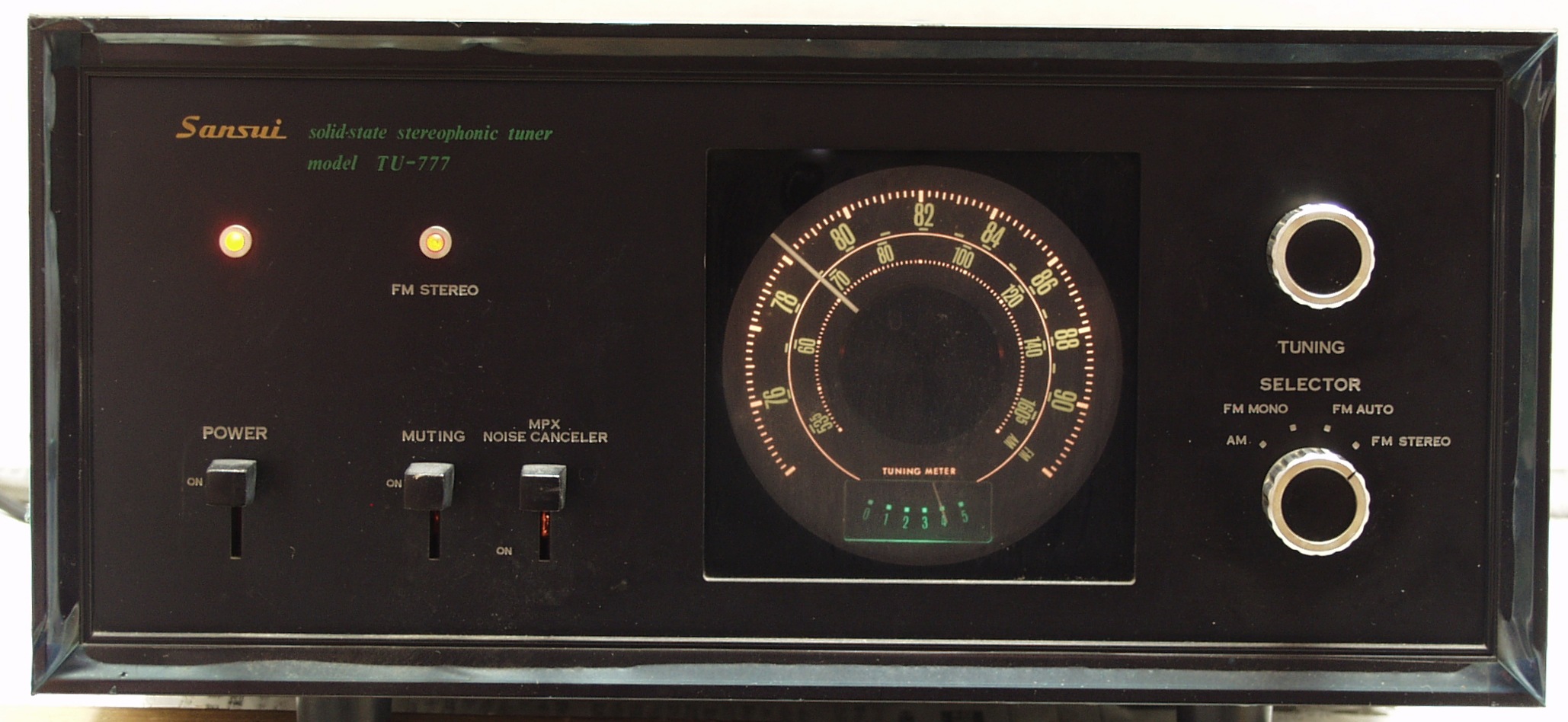

Ａ．　修理前の状況 Ａ−１．　修理前点検中　前から見る、非常に綺麗

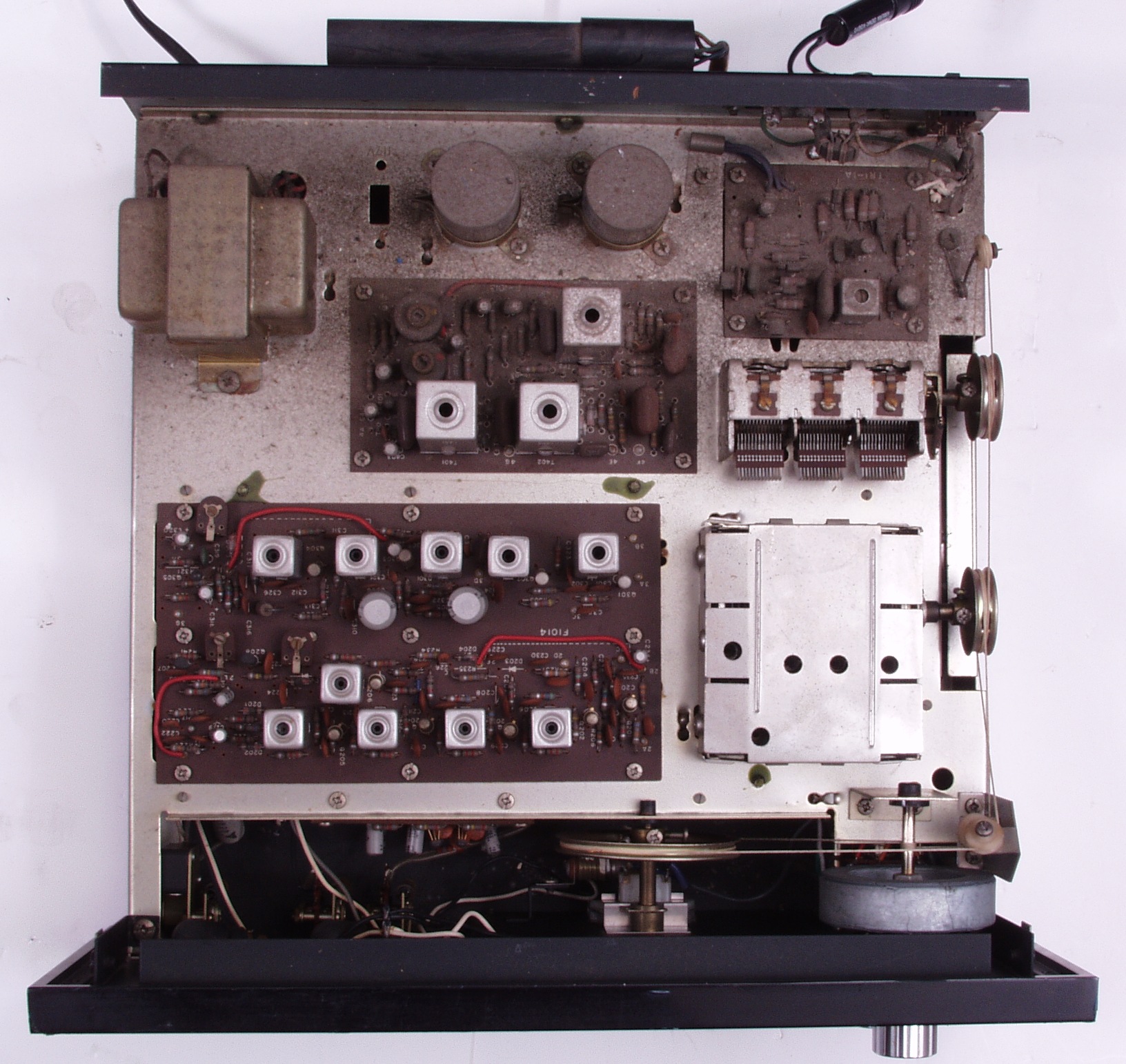

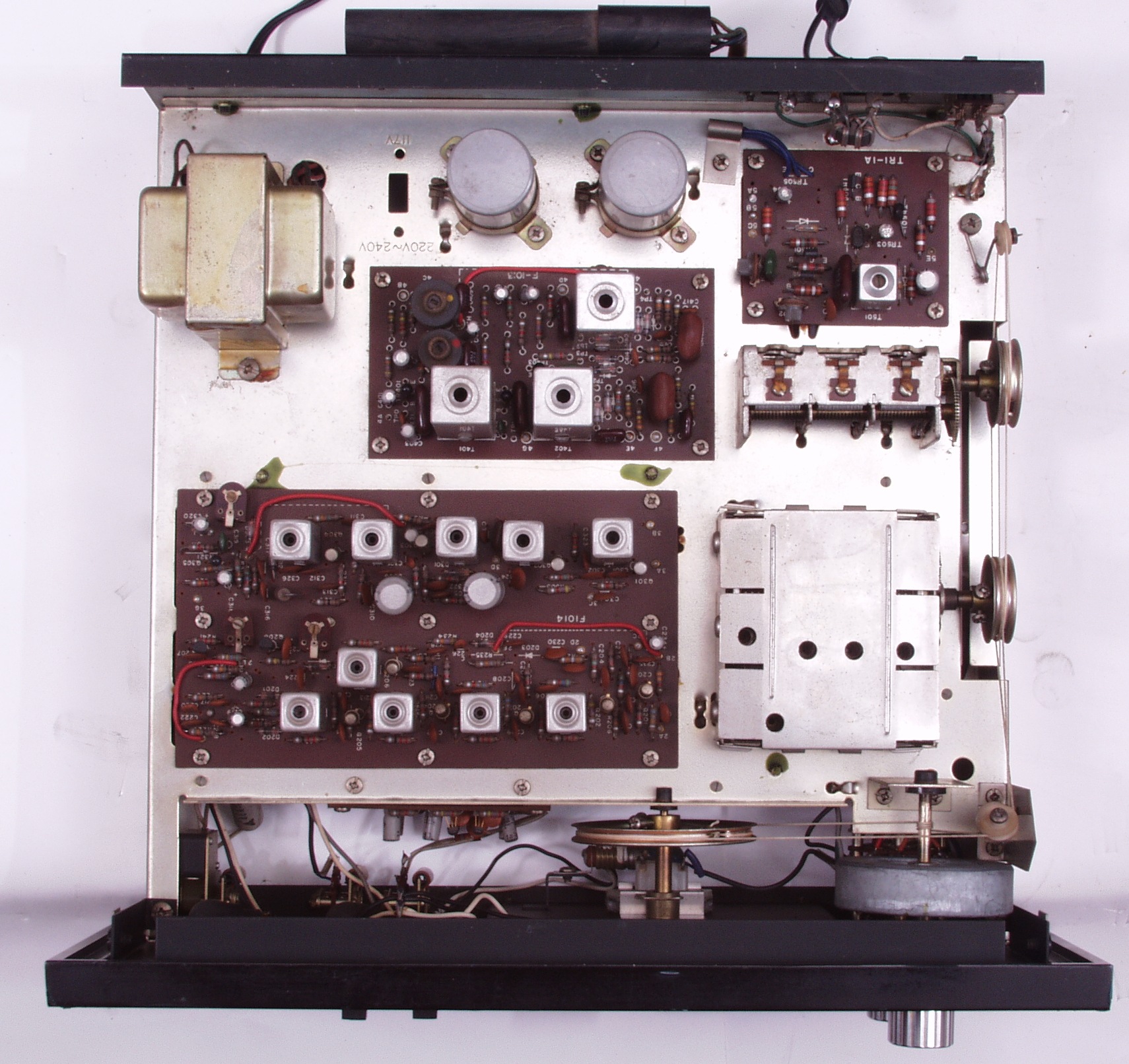

Ａ−２Ａ．　修理前点検中　上から見る、埃が一杯

Ａ−２Ｂ．　修理前点検中　清掃後、上から見る

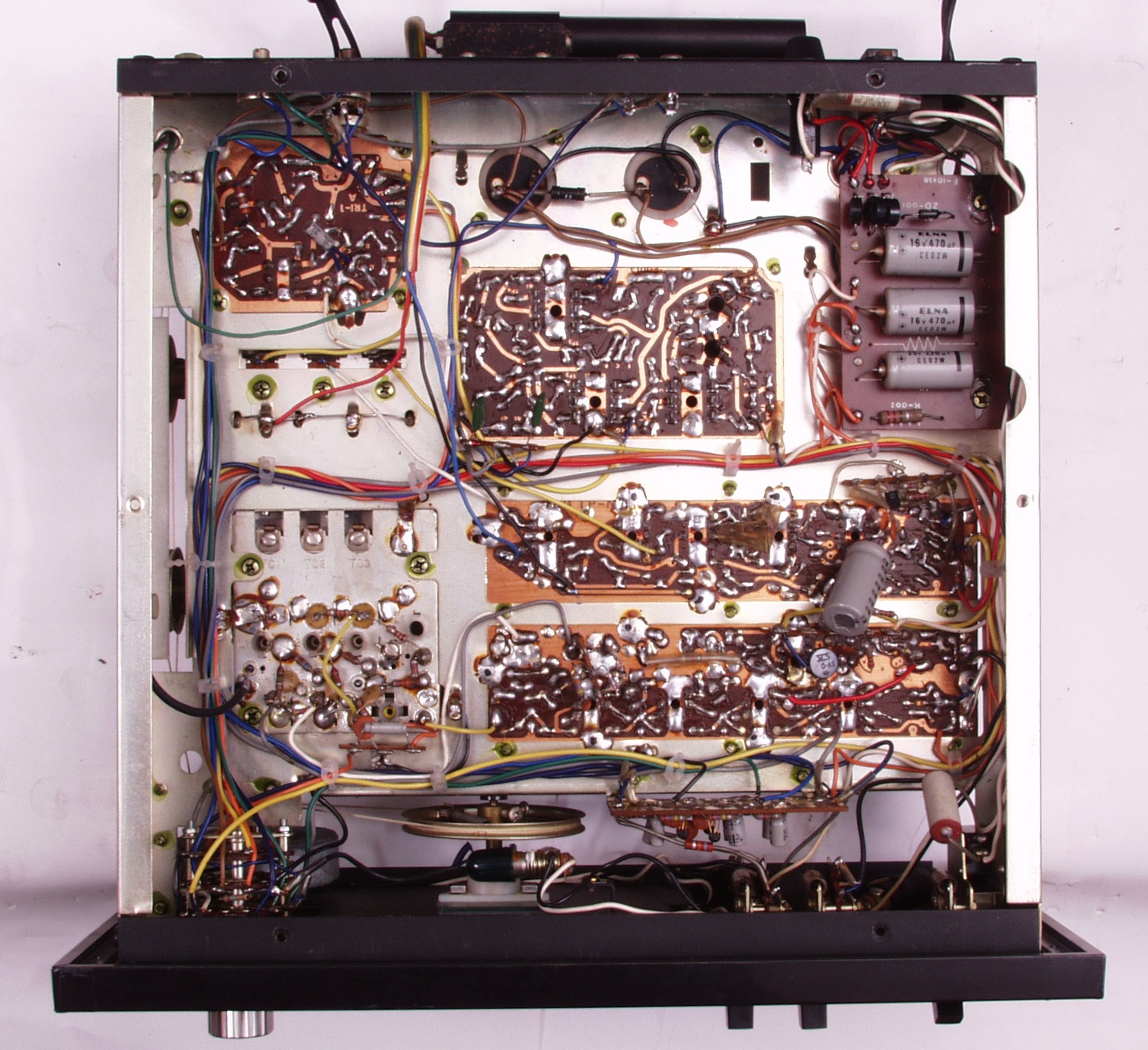

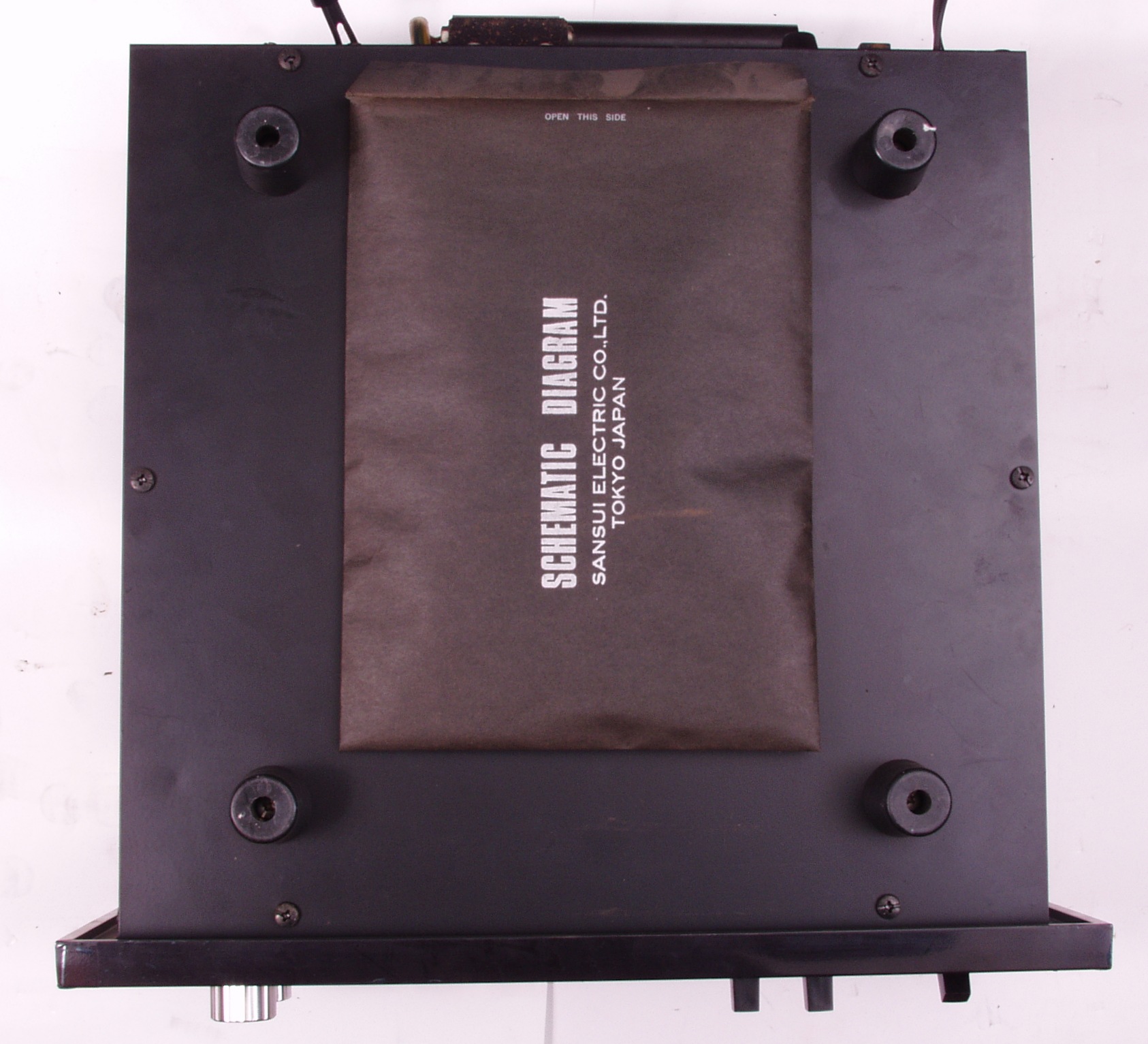

Ａ−３Ａ．　修理前点検中　下から見る

Ａ−３Ｂ．　修理前点検中　ケースを取り、下から見る

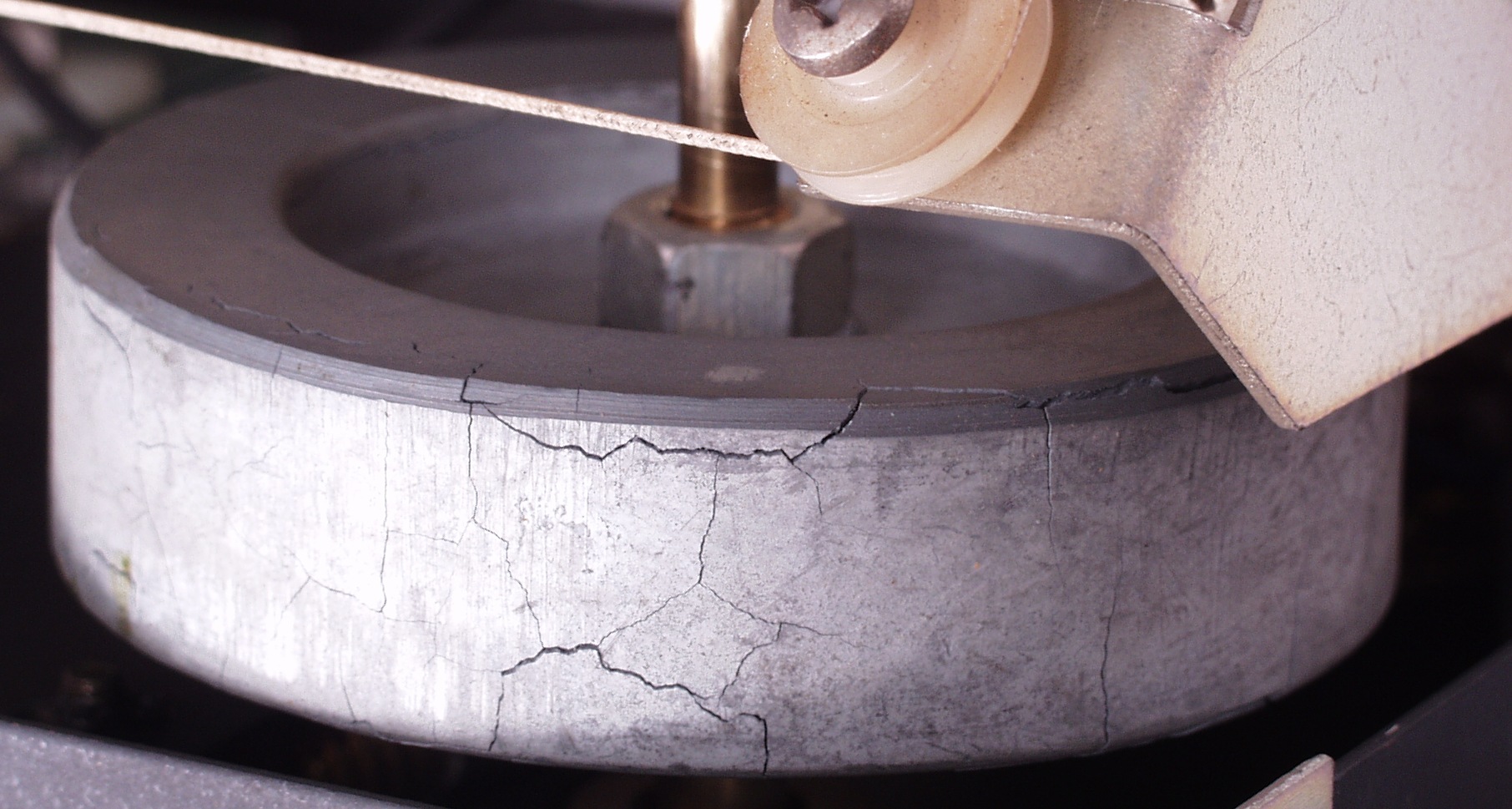

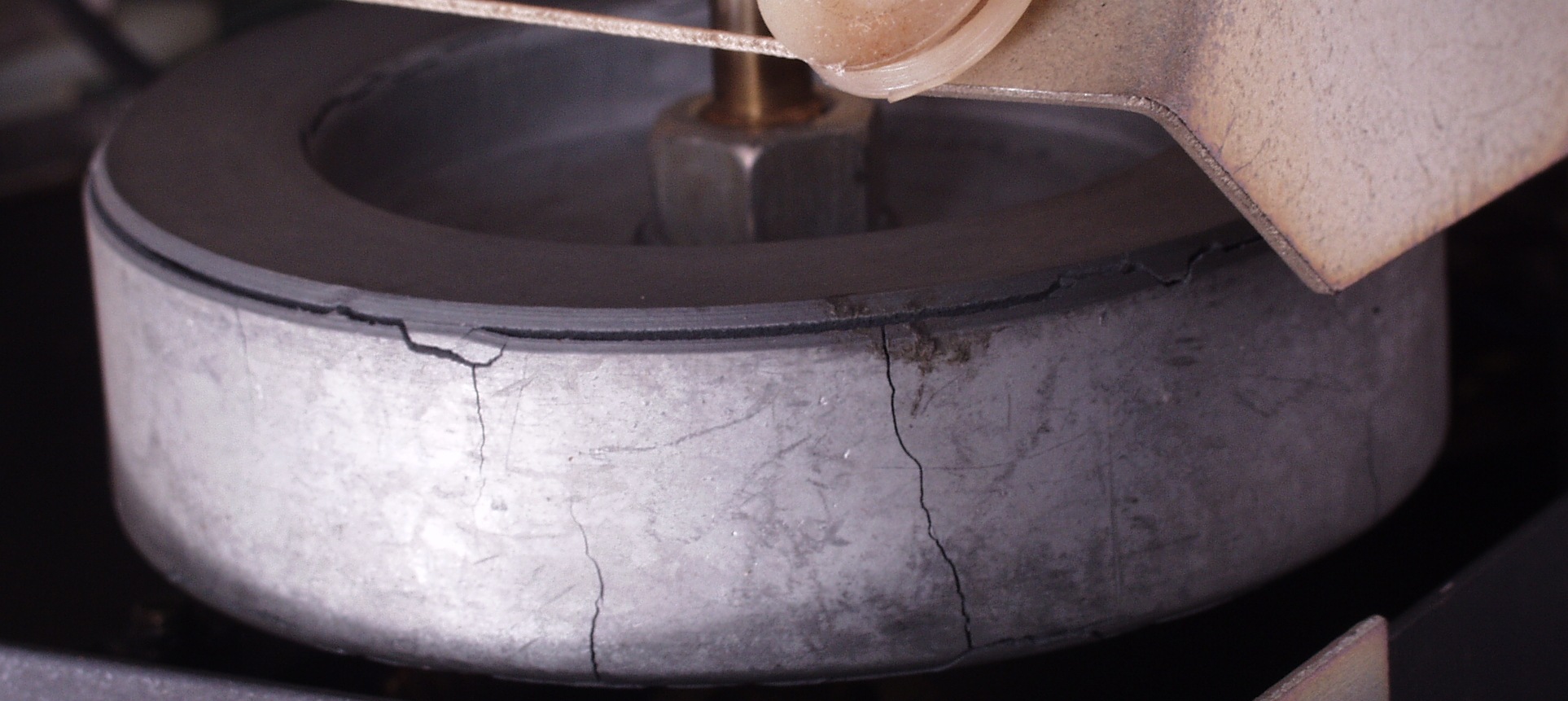

Ａ−４Ａ．　修理前点検中　ヒビが入ったフライホイール

Ａ−４Ｂ．　修理前点検中　ヒビが入ったフライホイール２

Ａ−５．　修理前点検中　　色の変わった電解コンデンサー

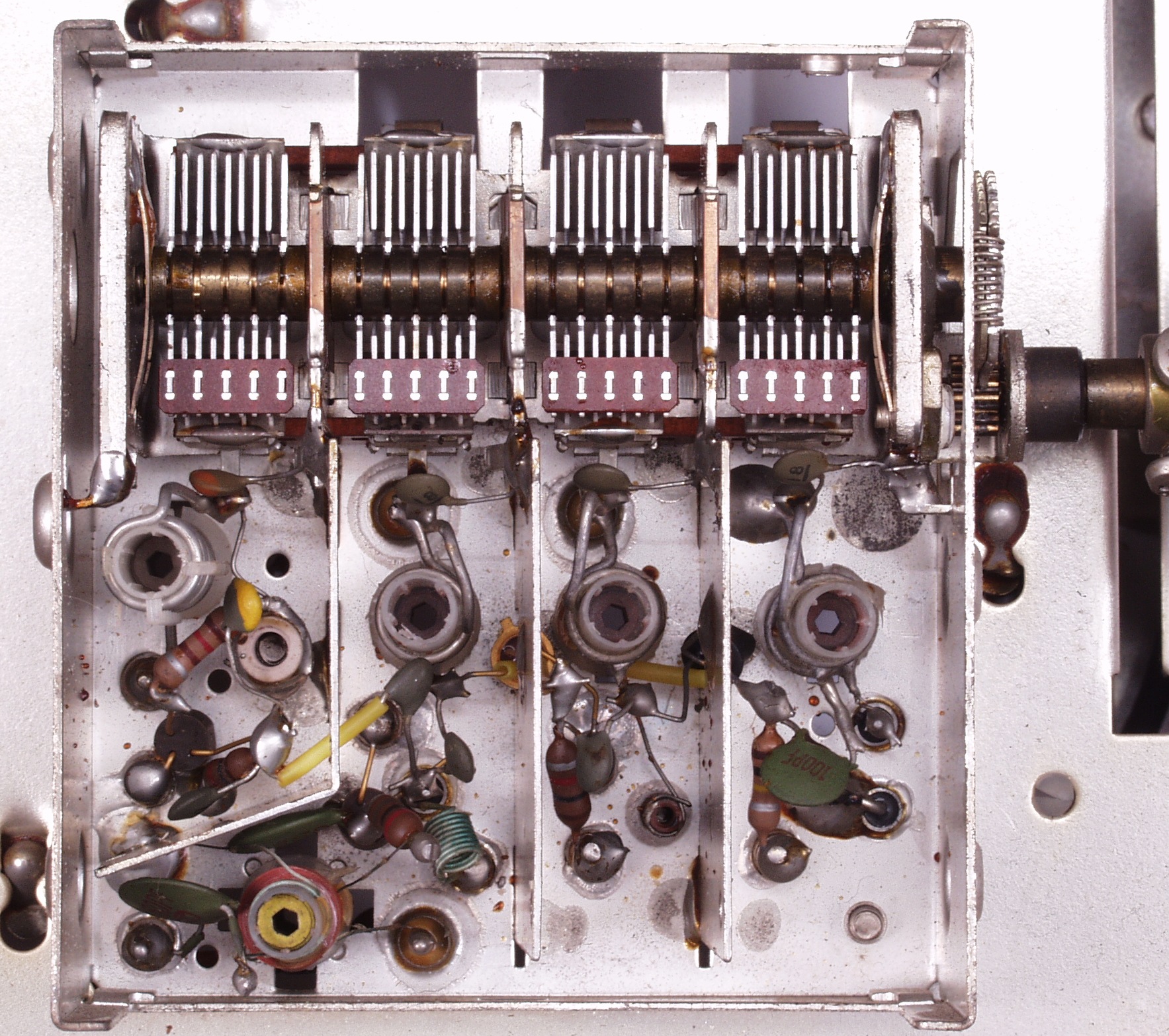

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　ＦＭフロントエンド　ＲＦ２段増幅

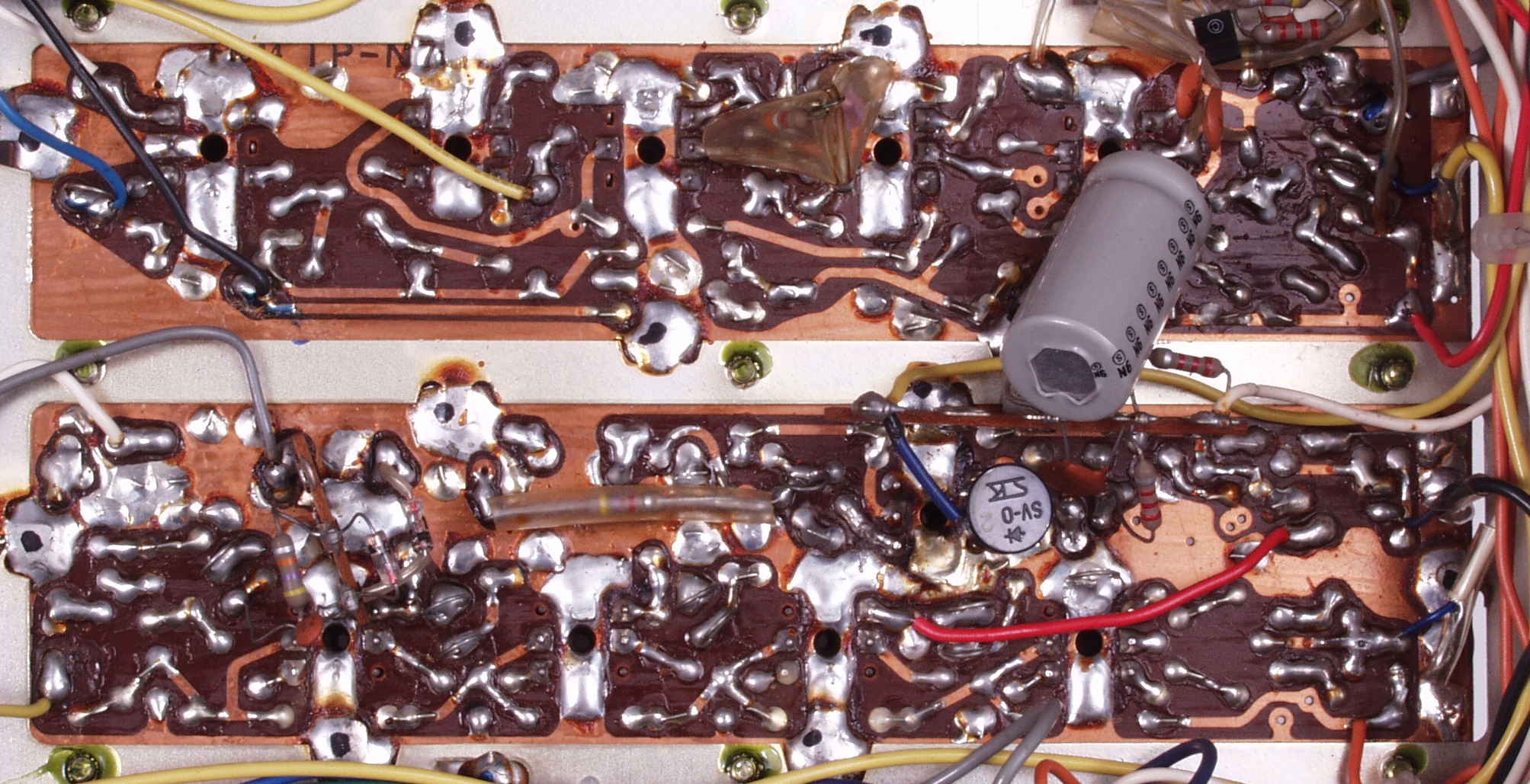

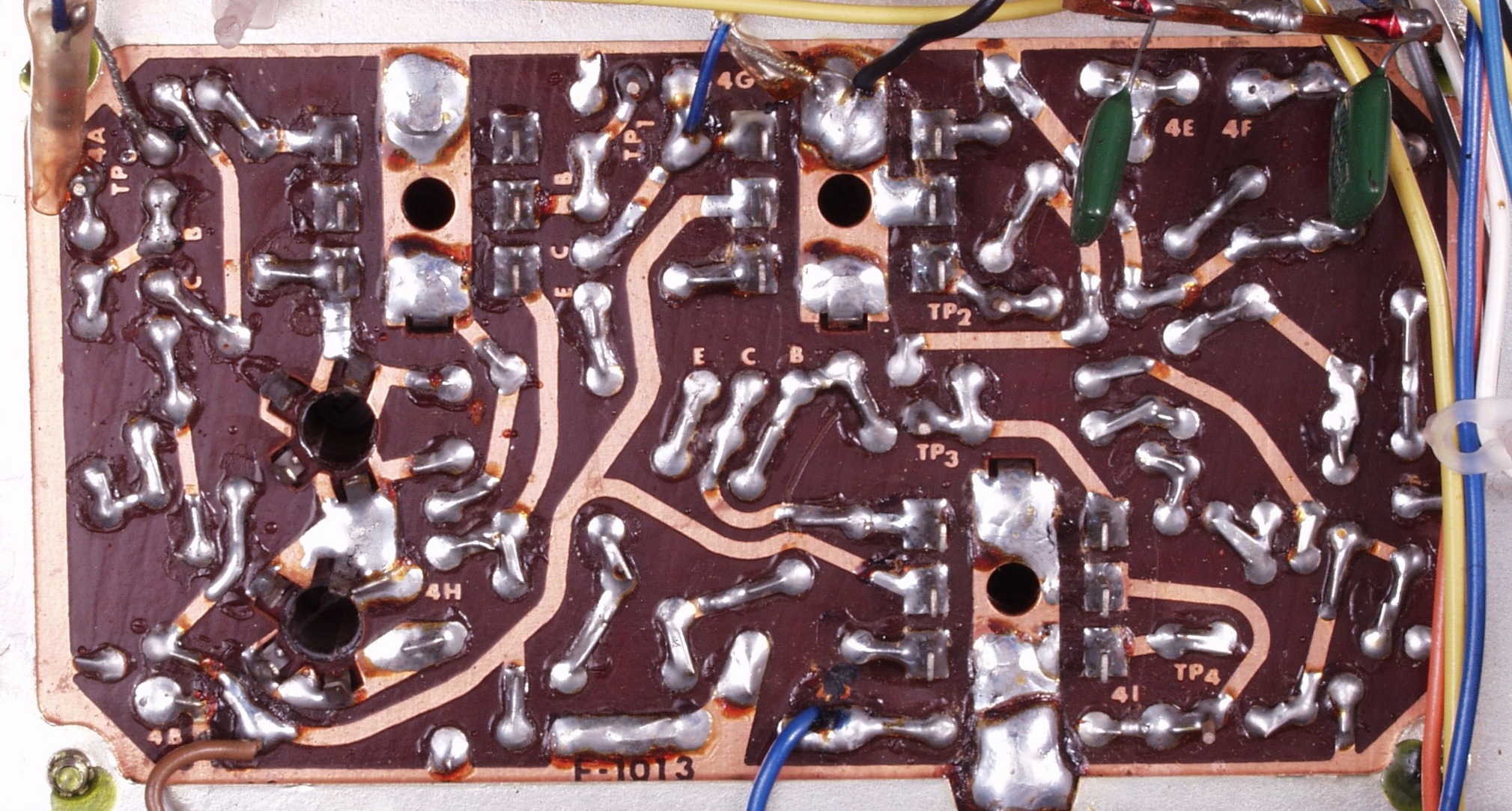

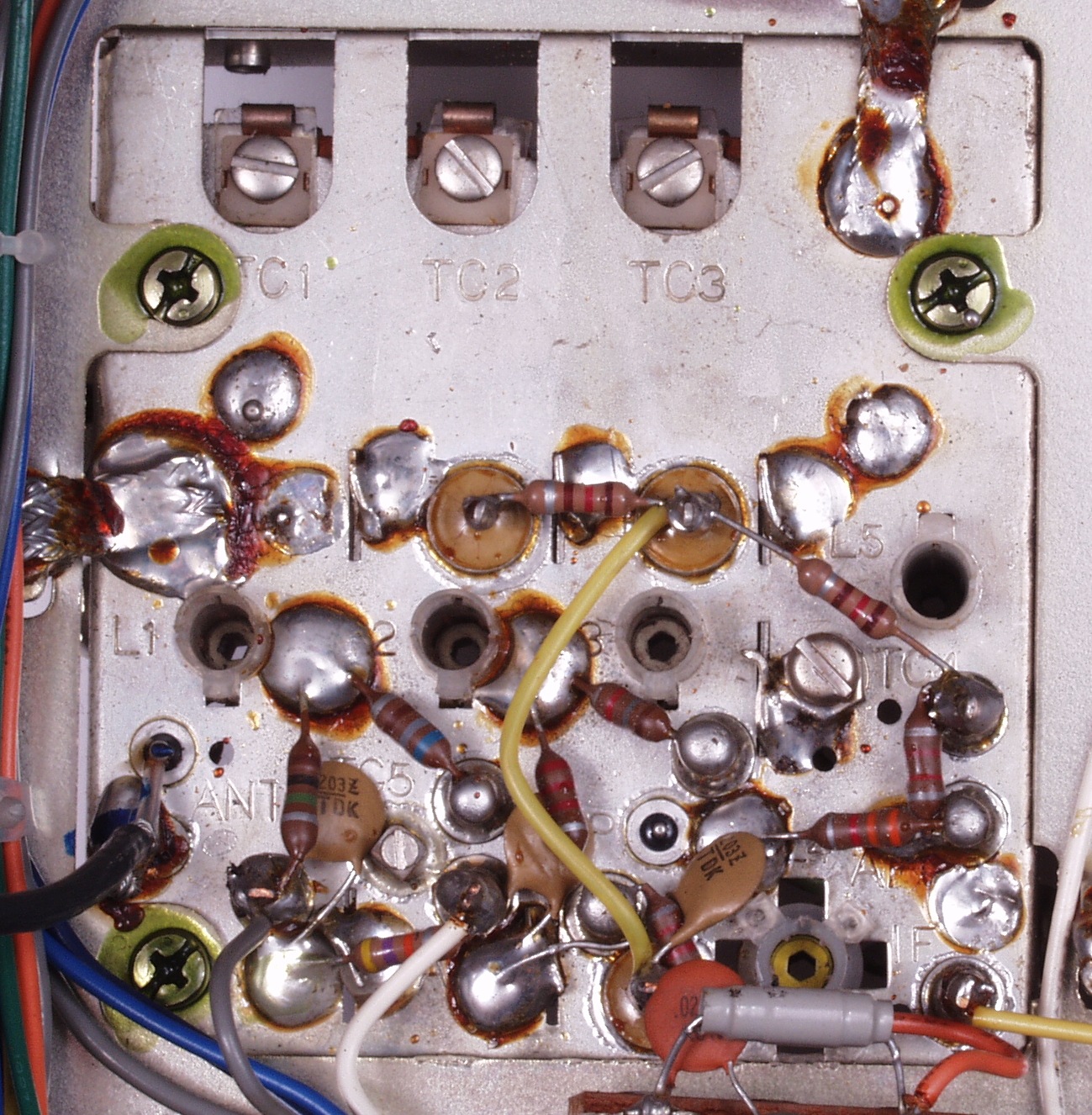

Ｃ−１Ｃ．　修理前　フロント・エンド裏

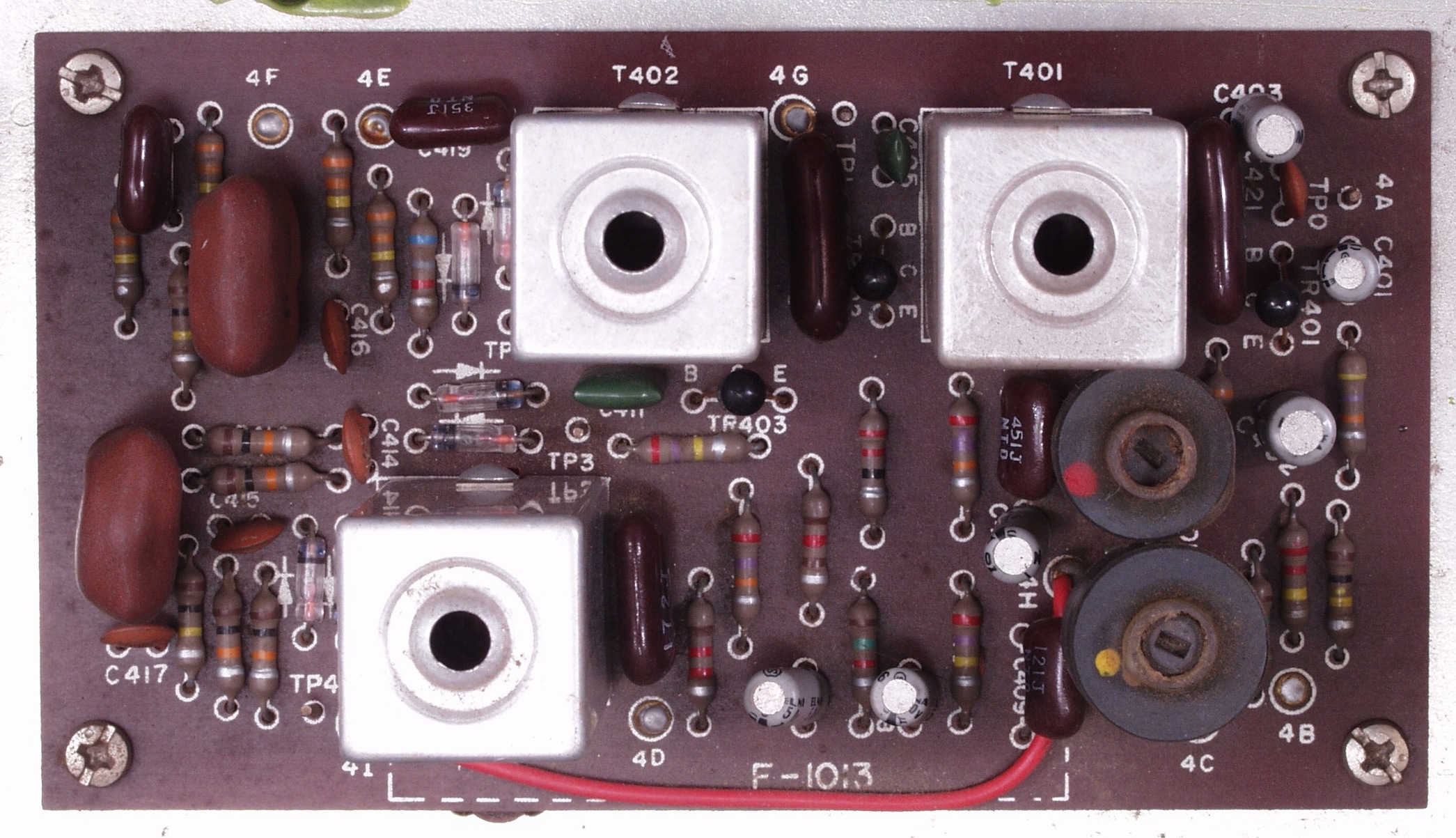

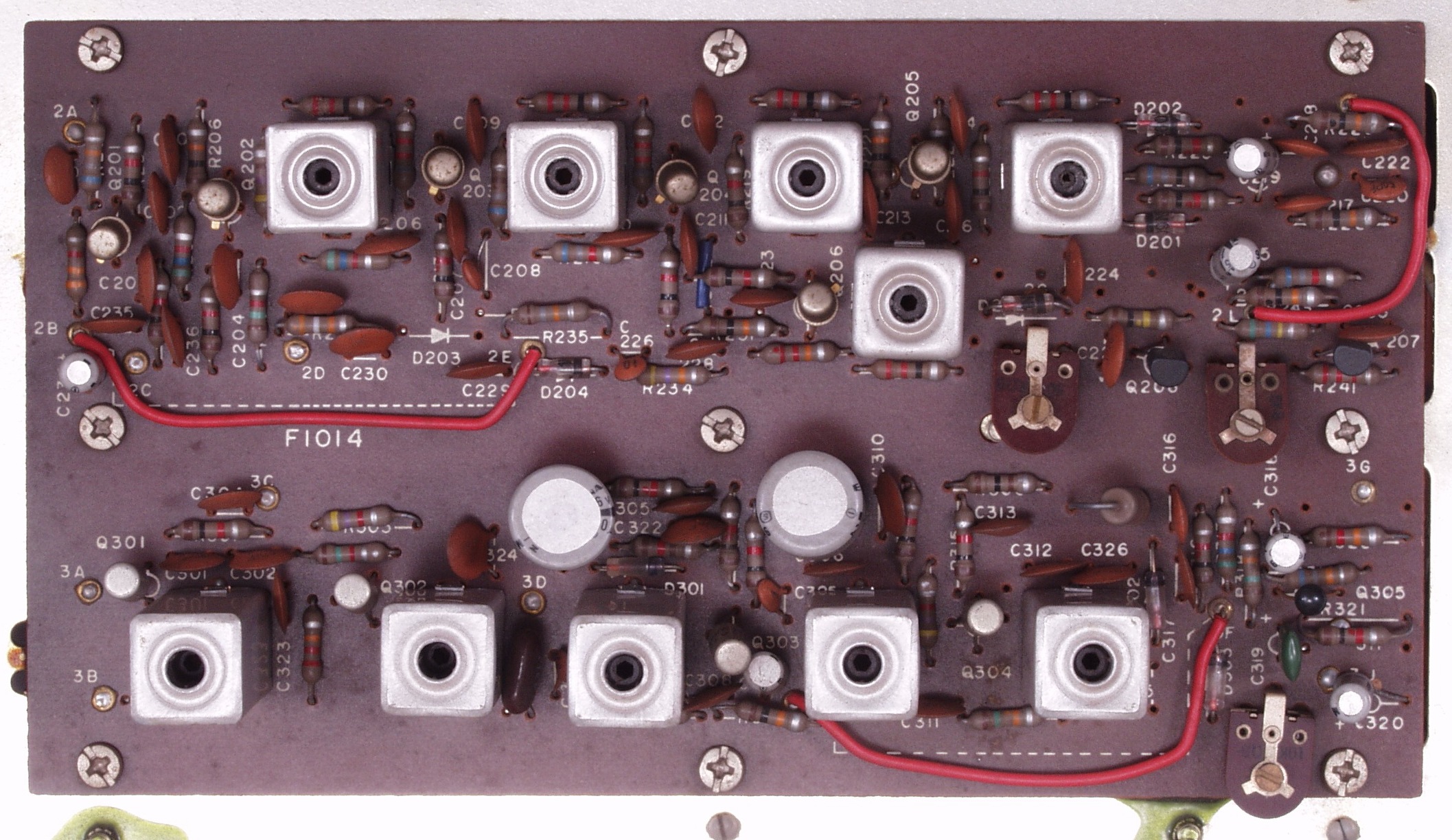

Ｃ−２Ａ．　修理前　ＩＦ基板

Ｃ−２C．　修理前　ＦＭ−ＩＦ基板裏

Ｃ−３Ａ．　修理前　ＦＭ−ＭＰＸ基板

Ｃ−３Ｃ．　修理前　ＦＭ−ＭＰＸ基板基板裏

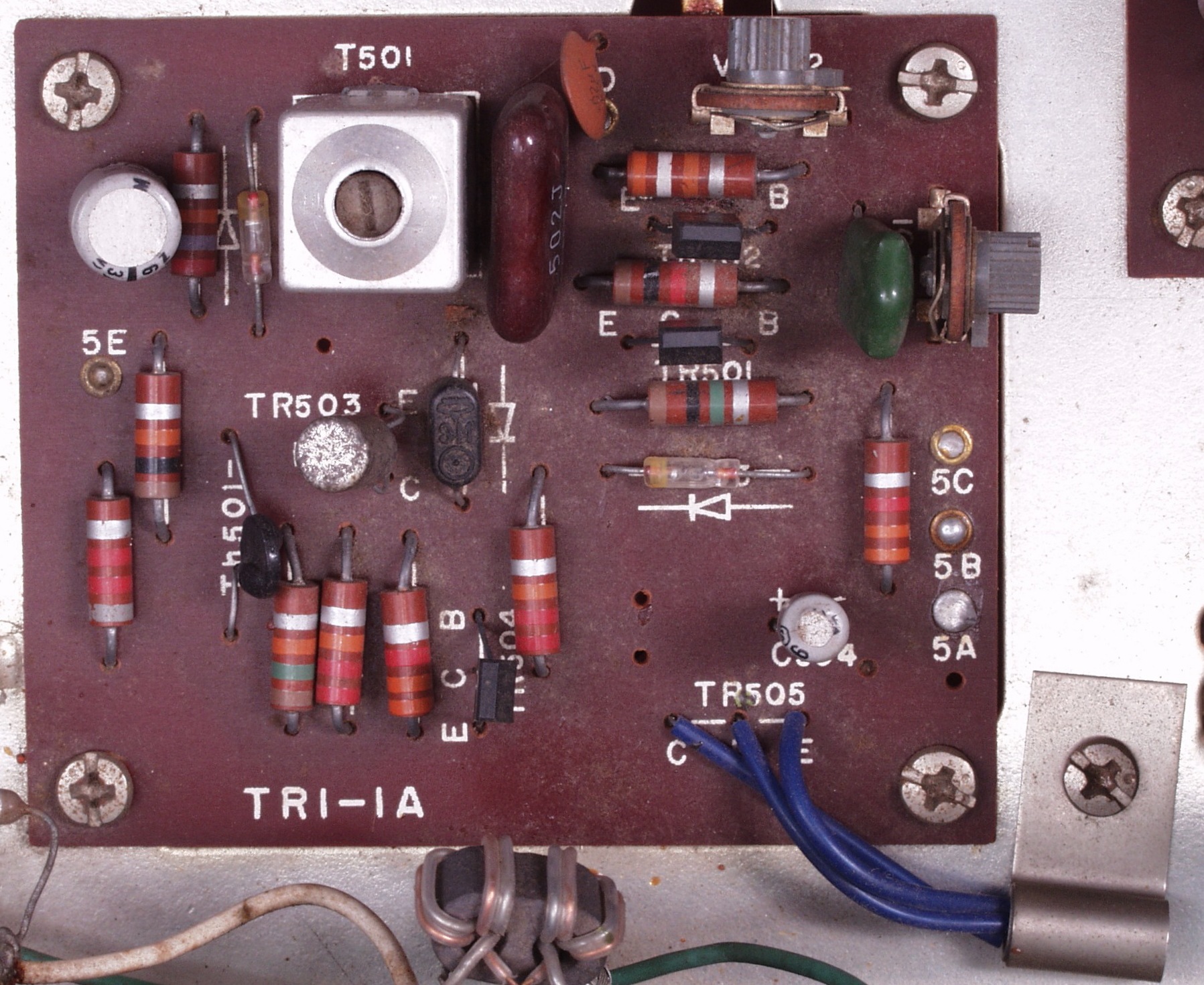

Ｃ−４Ａ．　修理前　ＦＭステレオ表示基板

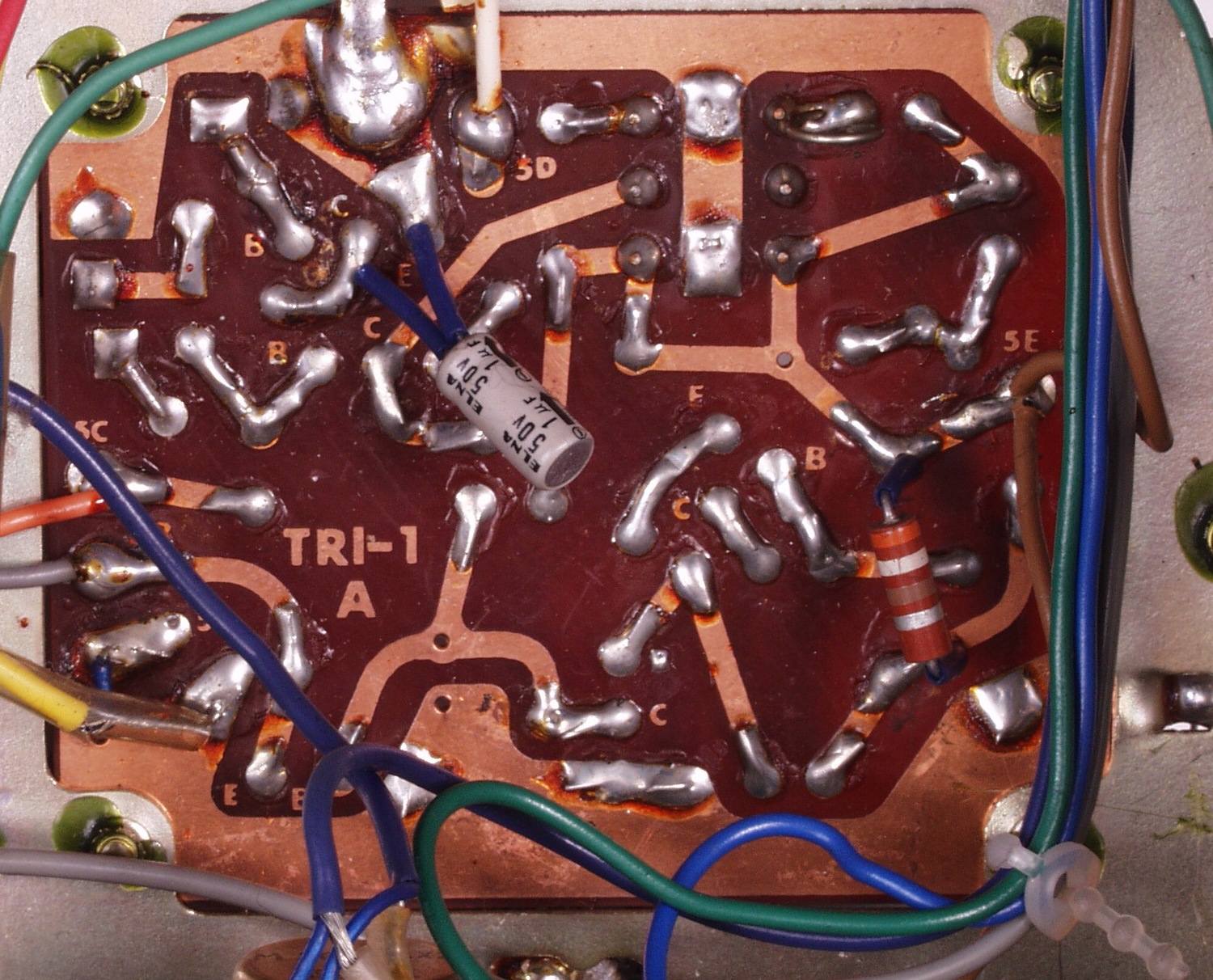

Ｃ−４Ｃ．　修理前　ＦＭステレオ表示基板裏

Ｃ−５Ａ．　修理前　整流基板

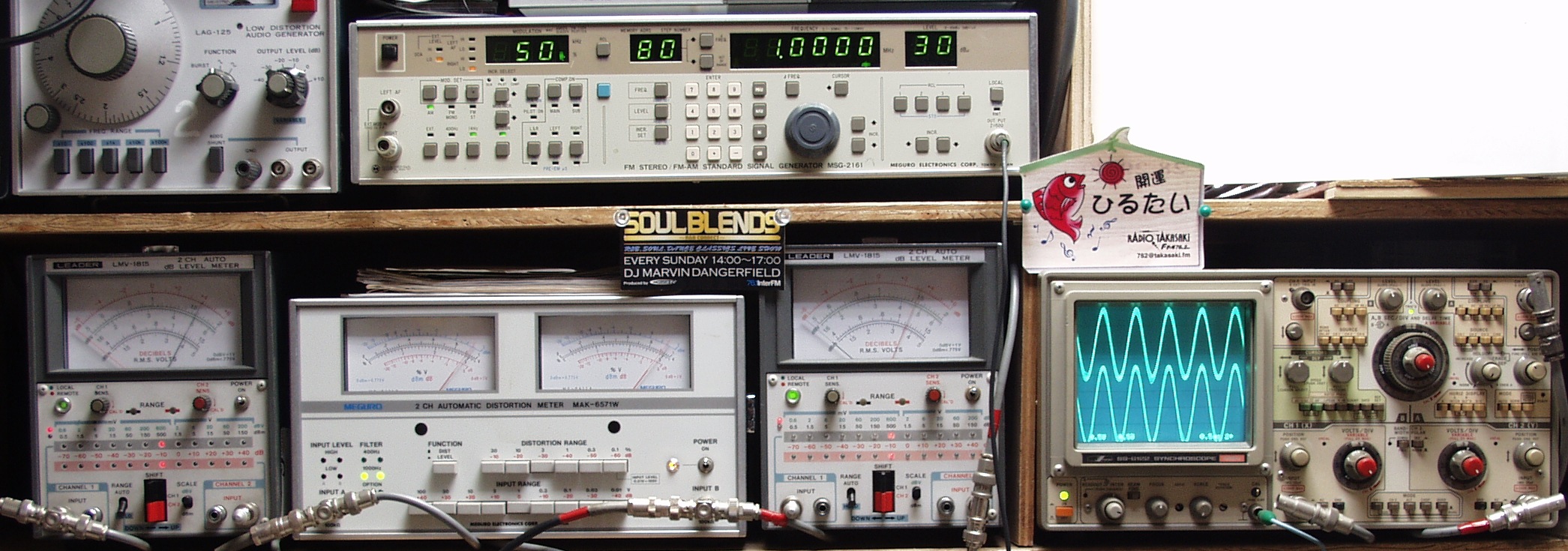

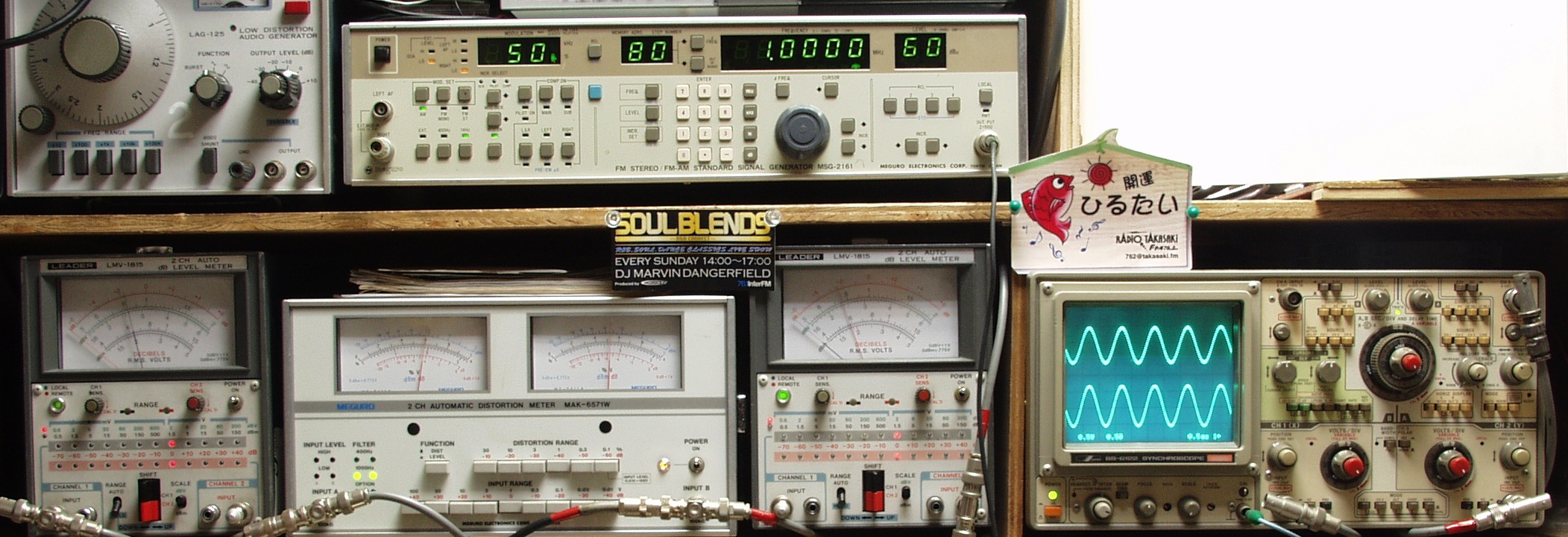

Ｅ．　調整・測定 Ｅ−１．　ＦＭ受信感度、歪み、分離度測定調整 　　　　　＜見方＞ 　　　上段右＝ＡＭ・ＦＭステレオ信号発信器 　　　中段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　中段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　中段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　中段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力　ＲＬ電圧計の出力を測定しているのでレンジが異なる場合比較注意 　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

Ｅ−２Ａ．　ＦＭ受信感度、歪み、分離度測定調整 　　　　　　見方 　　　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１０００Ｈの　変調信号を　３０ｄＢで出す 　　　　　これを受信し出力を測定する 　　　　　Ｌ出力＝１０ｍＶ（Ｍａｘ５０ｍＶレンジ）　　　　Ｒ出力＝１．５Ｖ（Ｍａｘ１．５Ｖレンジ） 　　　　　歪み率、Ｌ出力＝--％、右出力＝０．８％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力　（ＲＬでレンジが異なるので注意、Ｌは１／３０です）

Ｅ−２Ｂ．　ＦＭ受信感度、歪み、分離度測定調整 　　　　　　見方 　　　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１０００Ｈの　変調信号を　３０ｄＢで出す 　　　　　これを受信し出力を測定する 　　　　　Ｌ出力＝１．５Ｖ（Ｍａｘ１．５Ｖレンジ）　　　　Ｒ出力＝１０ｍＶ（Ｍａｘ５０ｍＶレンジ） 　　　　　歪み率、Ｌ出力＝０．８％、右出力＝−％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力　（ＲＬでレンジが異なるので注意、Ｒは１／３０です）

Ｅ−３Ａ．　ＡＭ　感度測定調整 　　　　見方 　　　　　上のＡＭ信号発信器より　１０００ＫＨＺで　１０００Ｈの　５０％変調信号を　６０ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　歪み率、Ｌ出力＝０．６％、右出力＝０．６％ 　　　　　Ｌ出力＝０．８Ｖ（Ｍａｘ１．５Ｖレンジ）　　　　Ｒ出力＝０．８Ｖ（Ｍａｘ１．５Ｖレンジ） 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ−３Ａ．　ＡＭ　感度測定調整 　　　　見方 　　　　　上のＡＭ信号発信器より　１０００ＫＨＺで　１０００Ｈの　５０％変調信号を　３０ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　歪み率、Ｌ出力＝３％、右出力＝３％ 　　　　　Ｌ出力＝４００ｍＶ（Ｍａｘ　５００ｍＶレンジ）　　　　Ｒ出力＝４００ｍＶ（Ｍａｘ　５００ｍＶレンジ） 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ−６．　　２４時間エージング。
