| ＳＡＮＳＵＩ ＴＵ−７７７． ２台目修理記録 |
| ＜＜ＡＵ−７７７Ｄ ４台目と同じユーザーです＞＞ 平成１８年５月２８日持込 ５月３１日完成 |
|

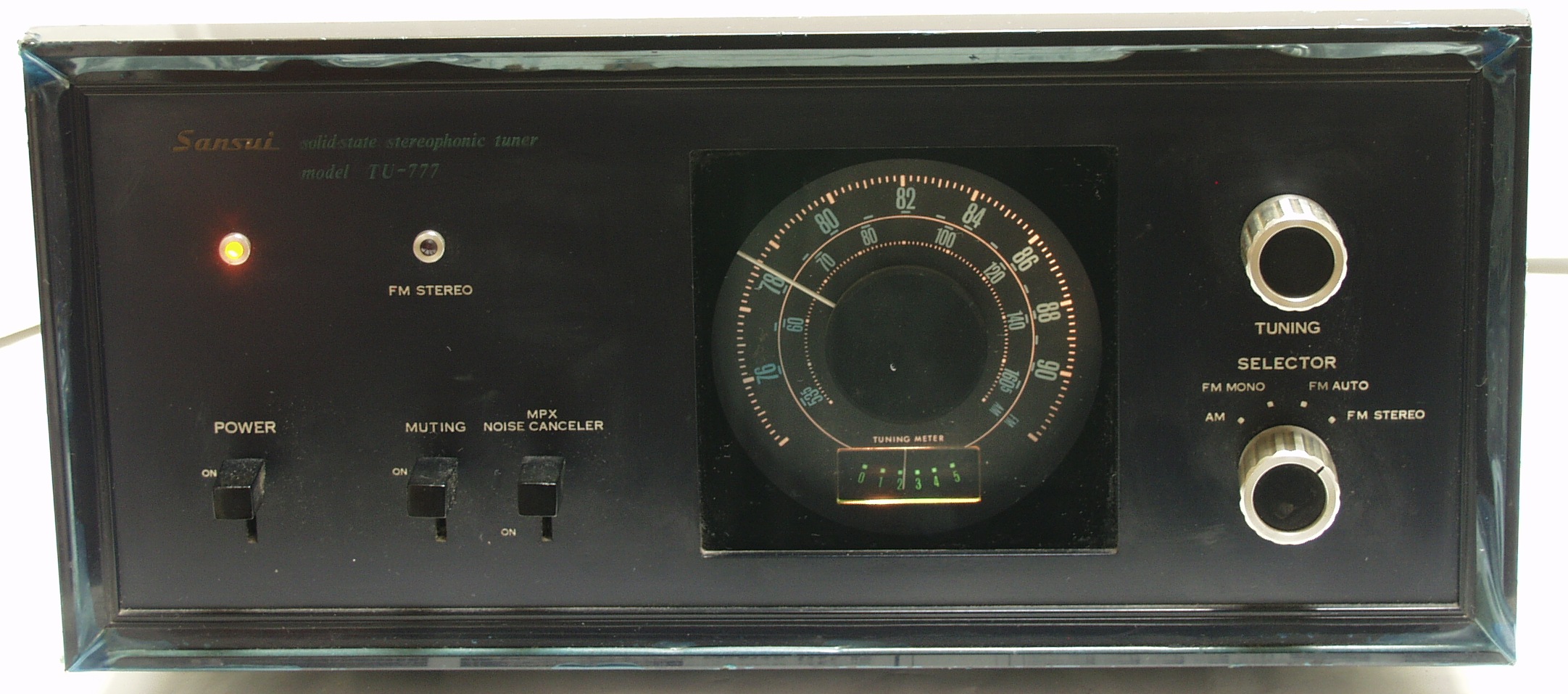

| Ａ． 修理前の状況 Ａ−１． 修理前点検中 前から見る、非常に綺麗、ダイアルの文字が青いのは新しいバジョン？ |
 |

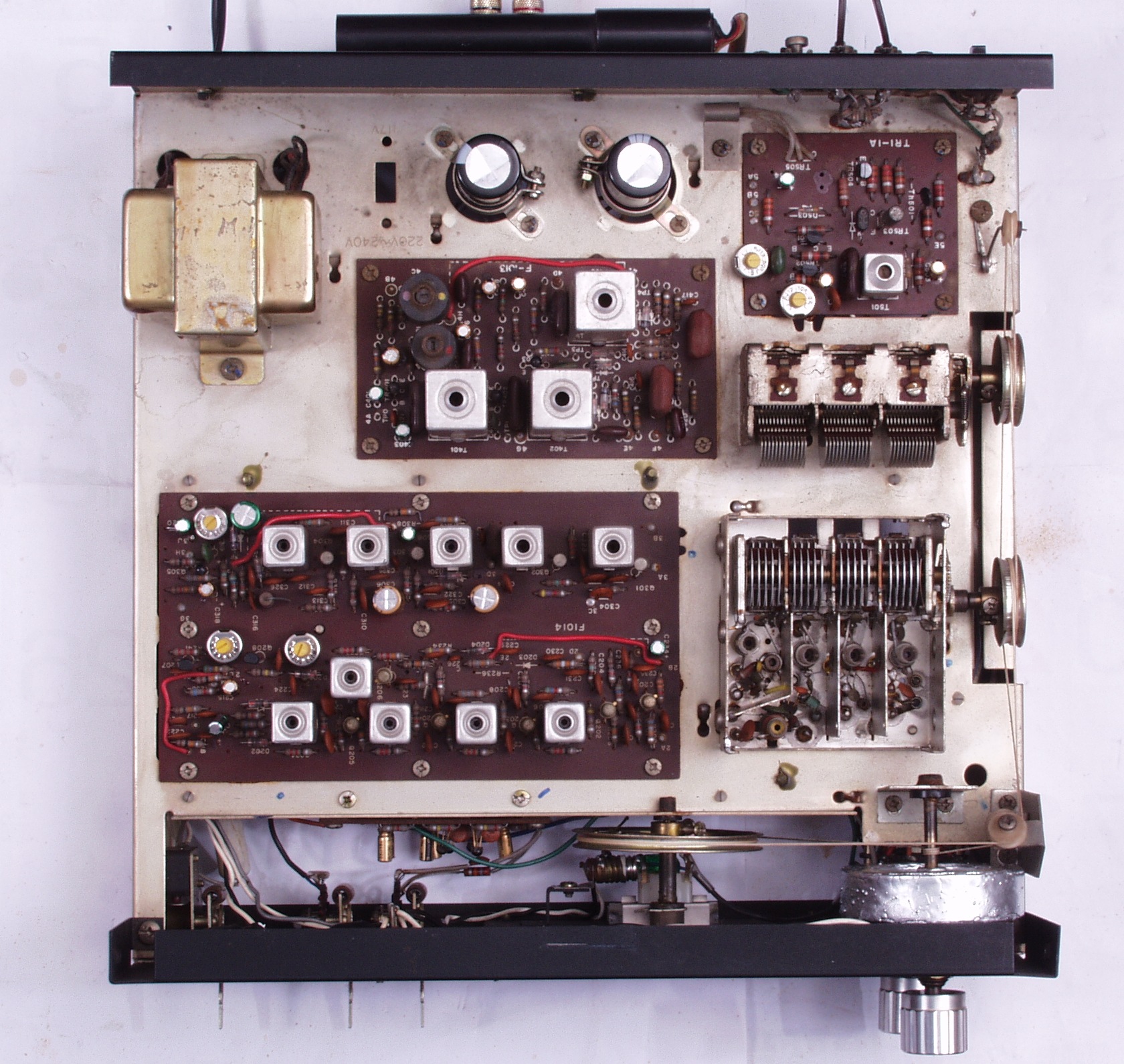

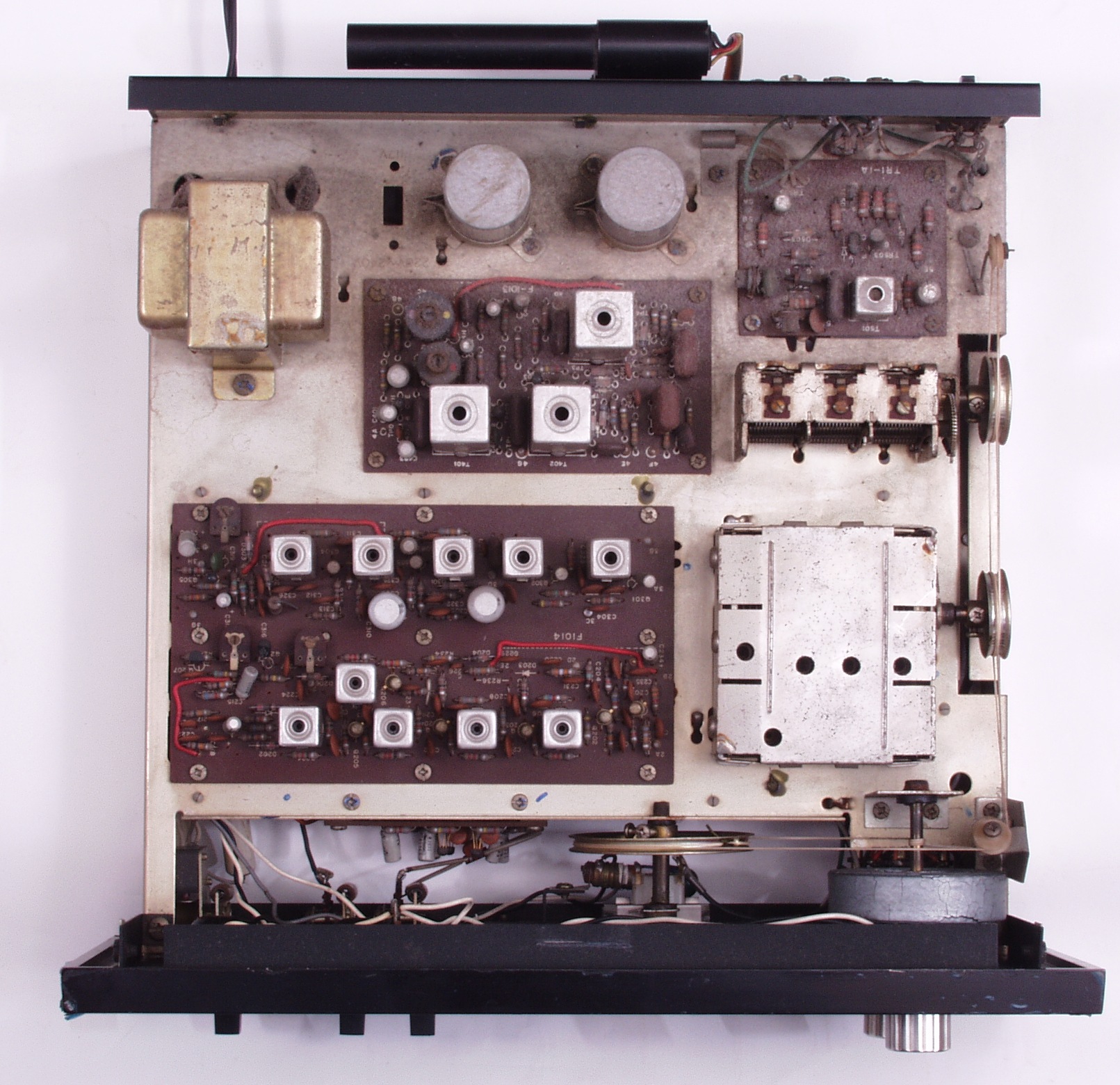

| Ａ−２Ａ． 修理前点検中 上から見る、埃が一杯 |
 |
| Ａ−２Ｂ． 修理前点検中 清掃後、上から見る |
 |

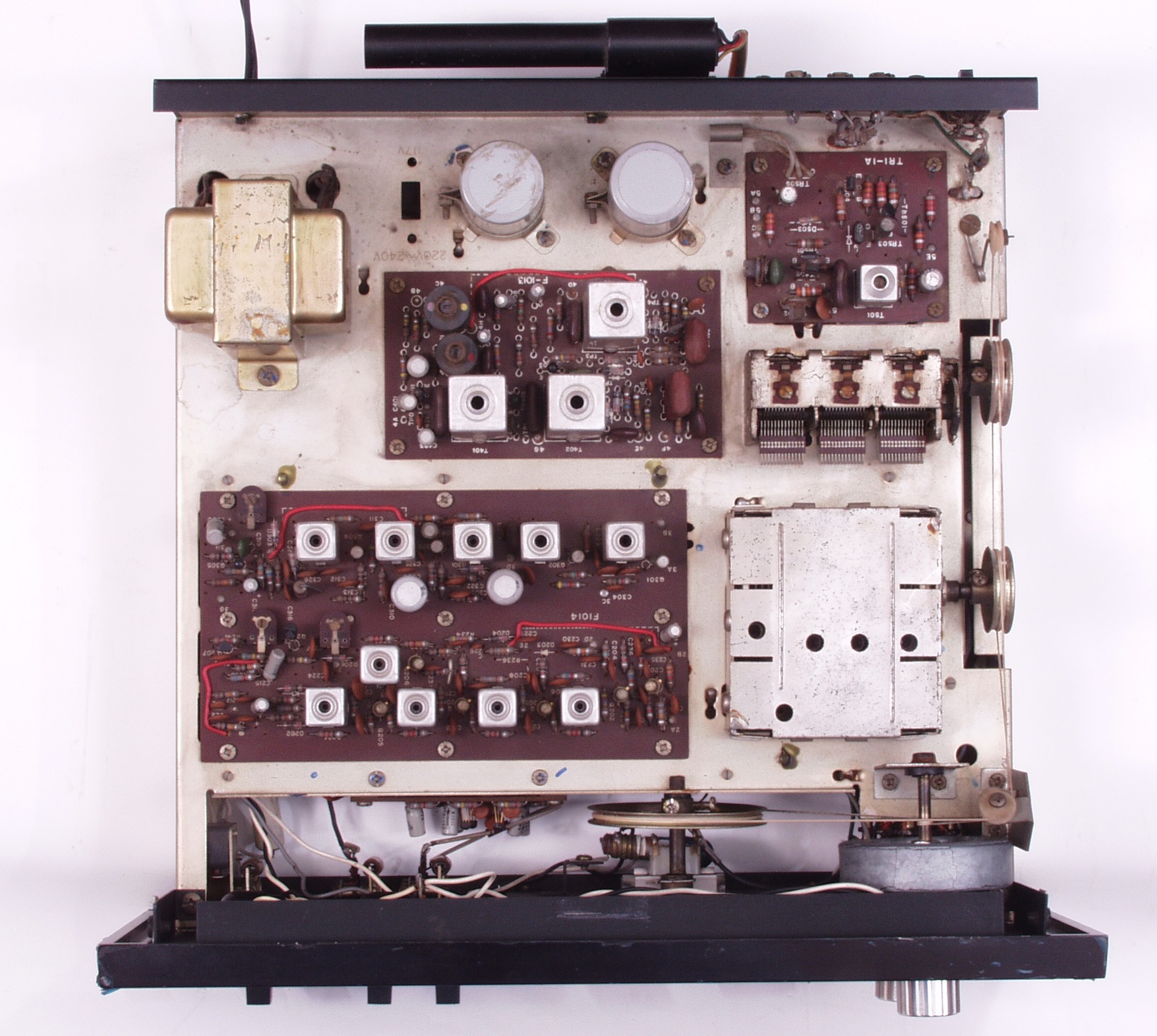

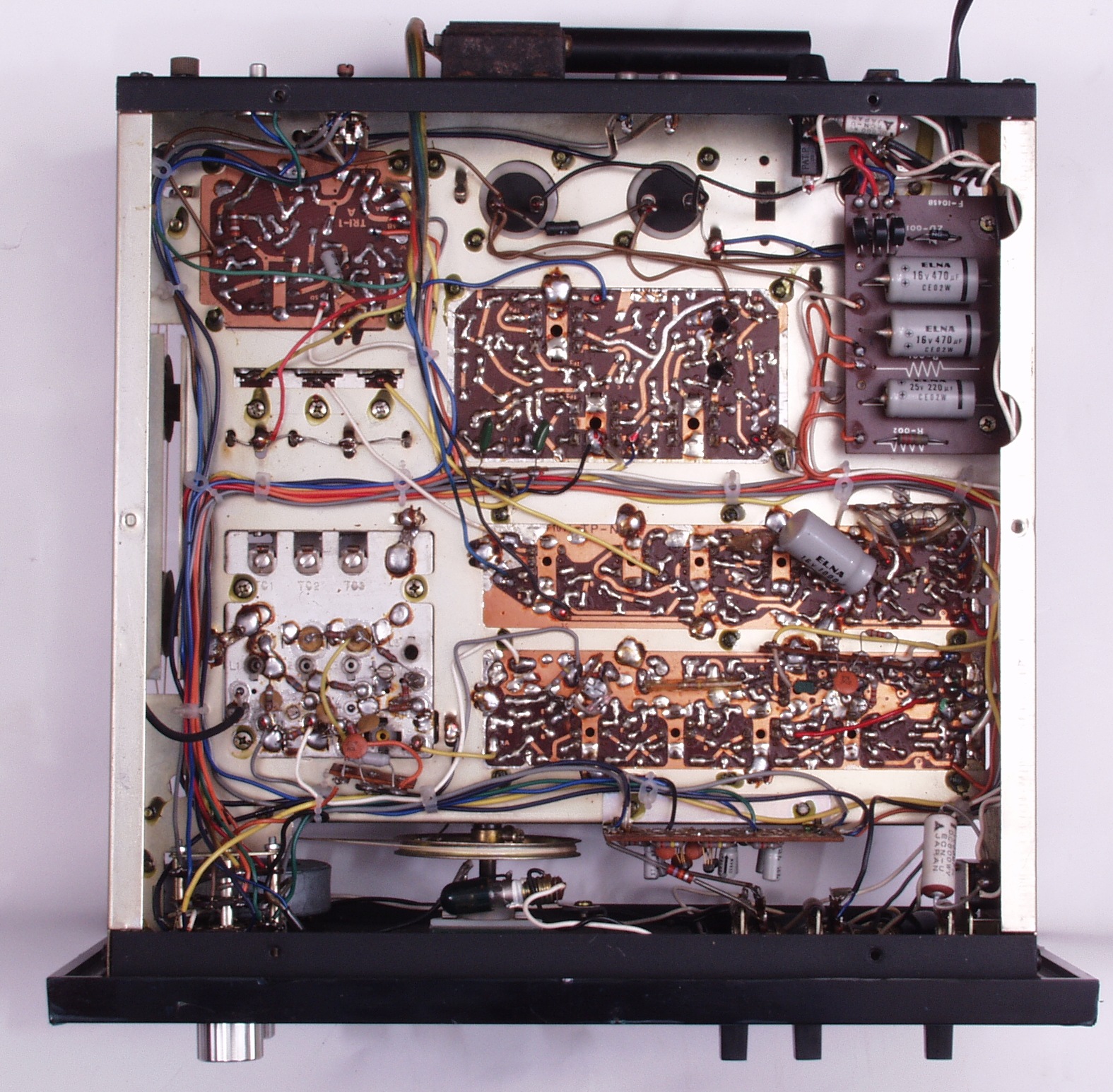

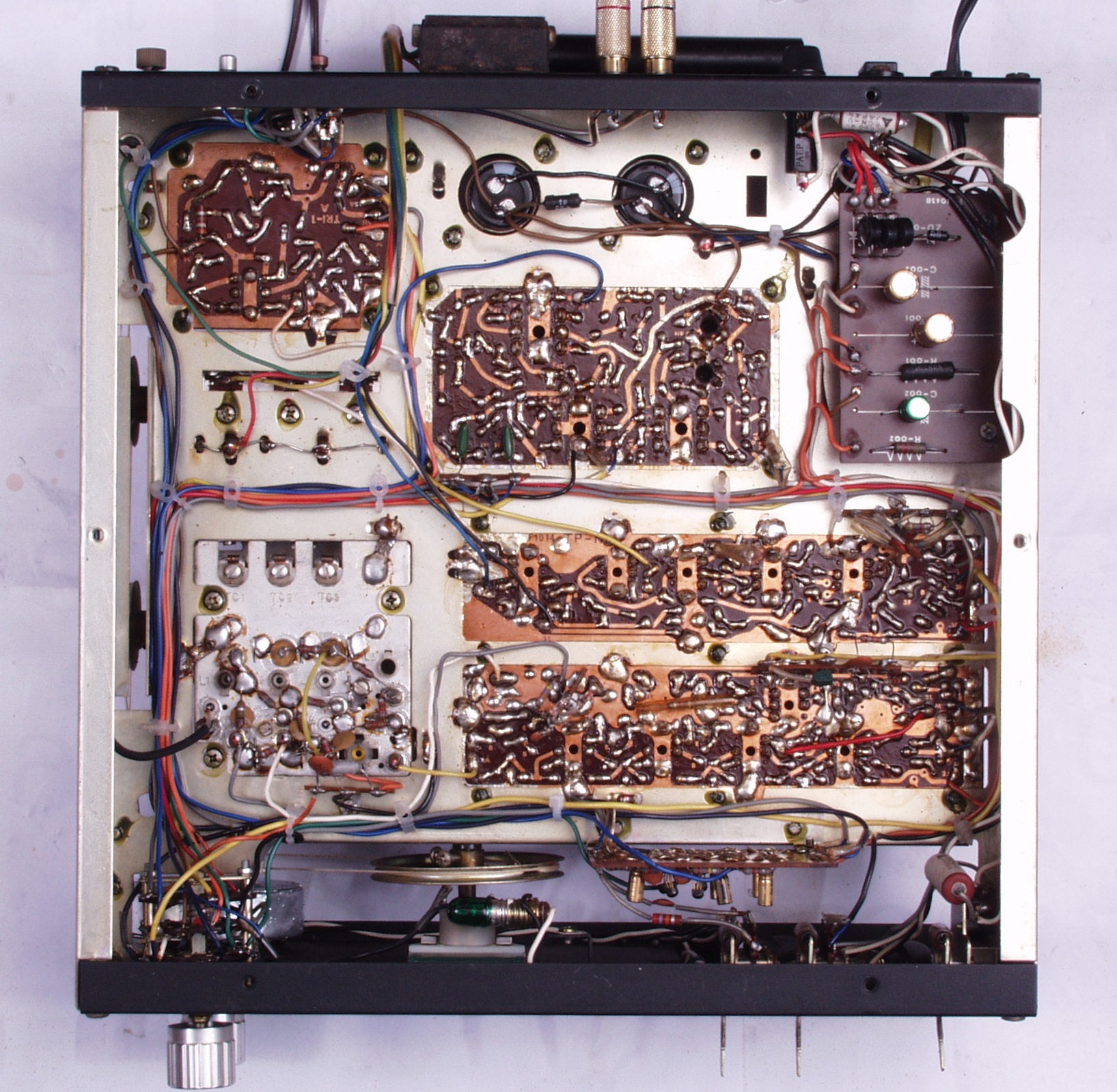

| Ａ−３Ａ． 修理前点検中 下から見る |
 |

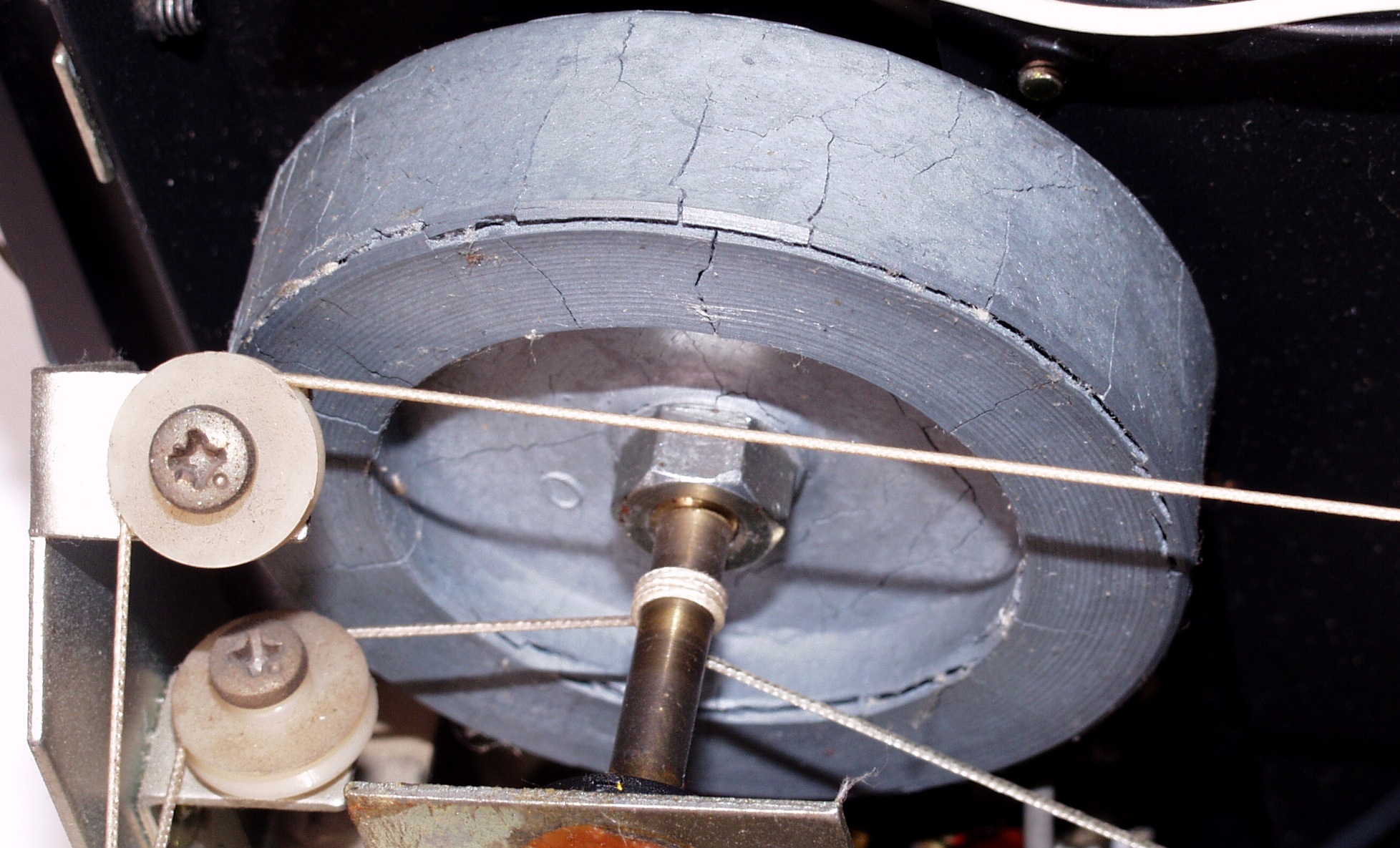

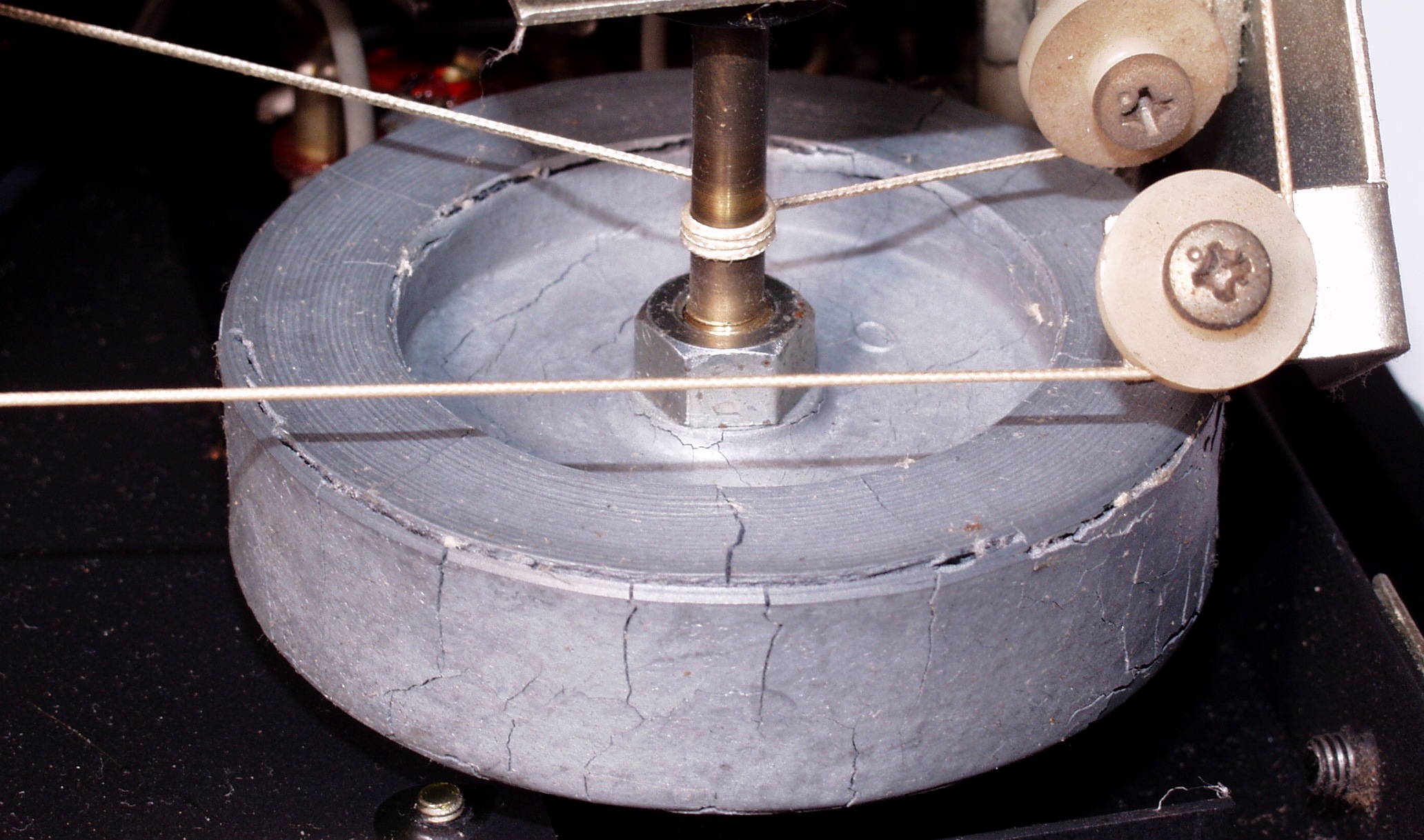

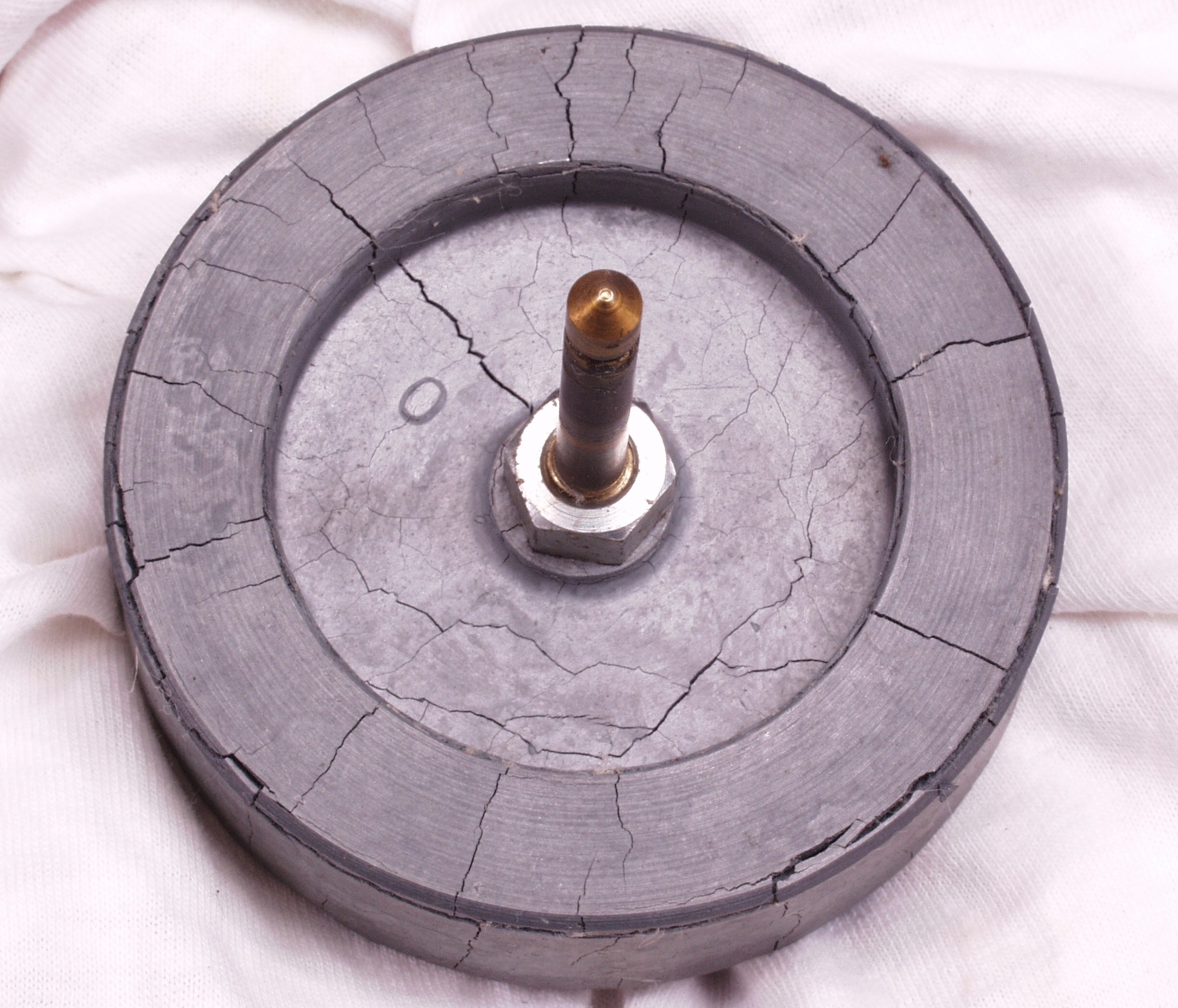

| Ａ−４Ａ． 修理前点検中 ヒビが入ったフライホイール |
 |
| Ａ−４Ｂ． 修理前点検中 ヒビが入ったフライホイール２ |
 |

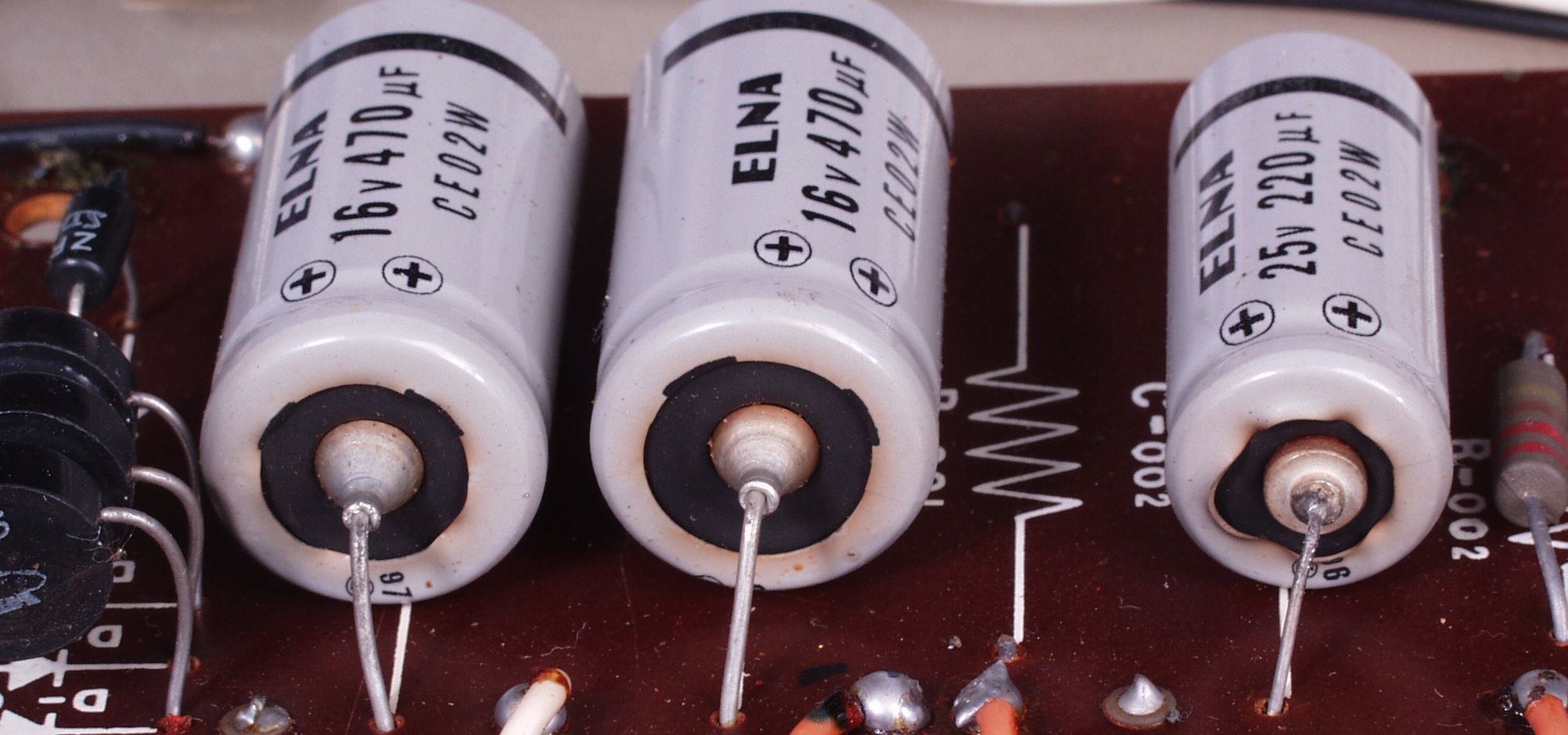

| Ａ−５． 修理前点検中 色の変わった電解コンデンサー |
 |
| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 ＦＭフロントエンド ＲＦ２段増幅 |
 |
| Ｃ−１Ｂ． 修理後 フロント・エンド |
 |

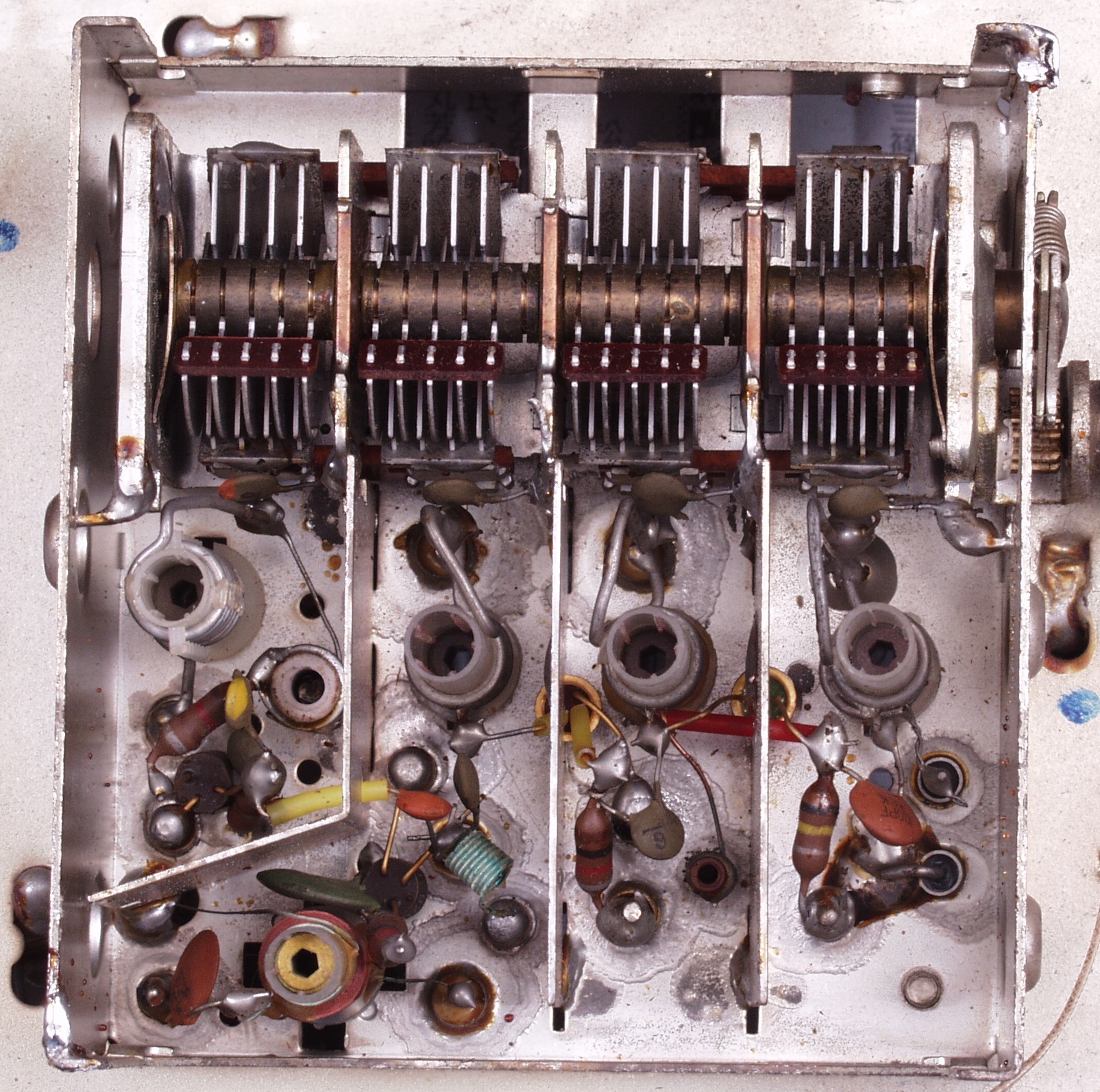

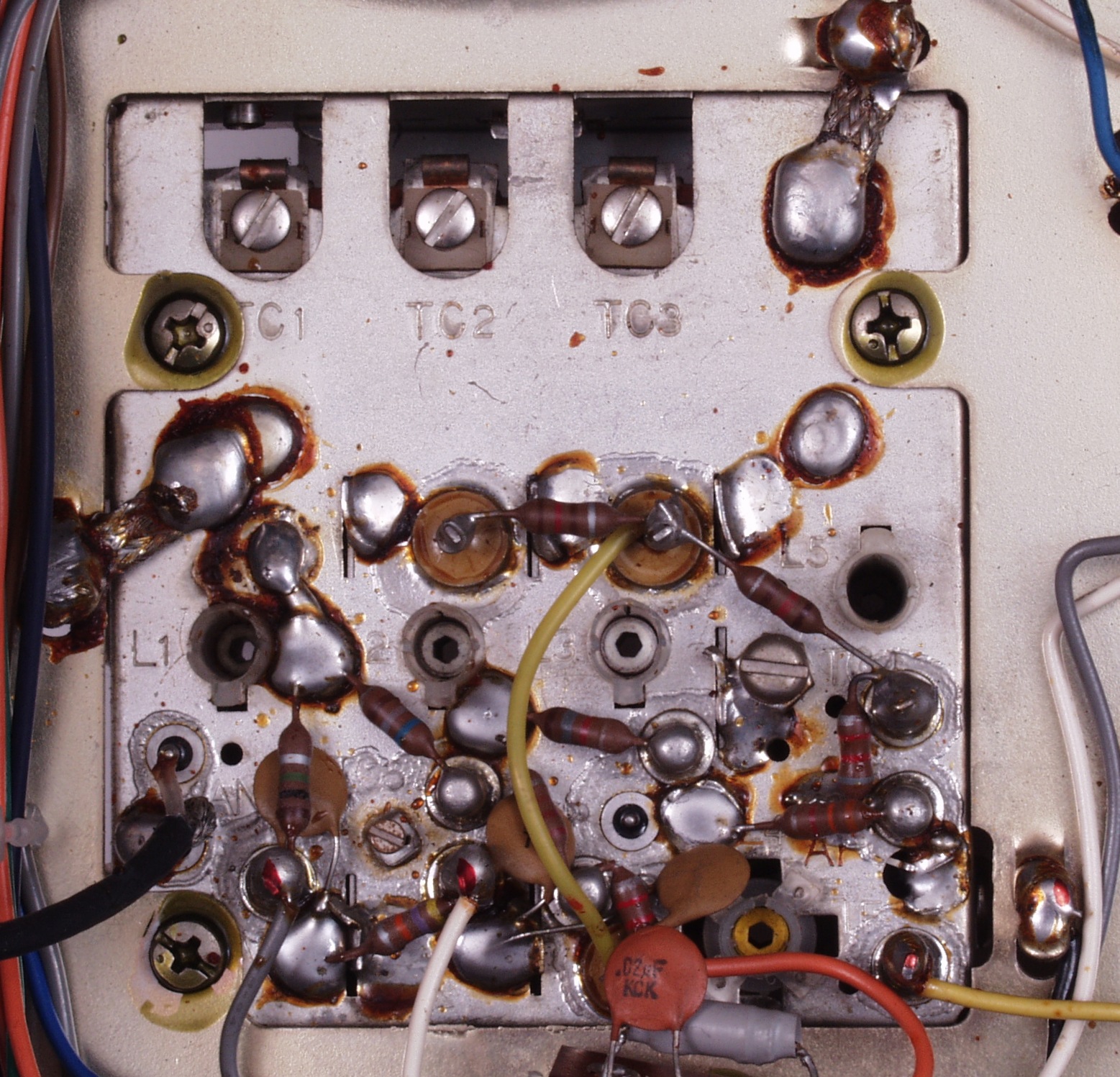

| Ｃ−１Ｃ． 修理前 フロント・エンド裏 |
 |

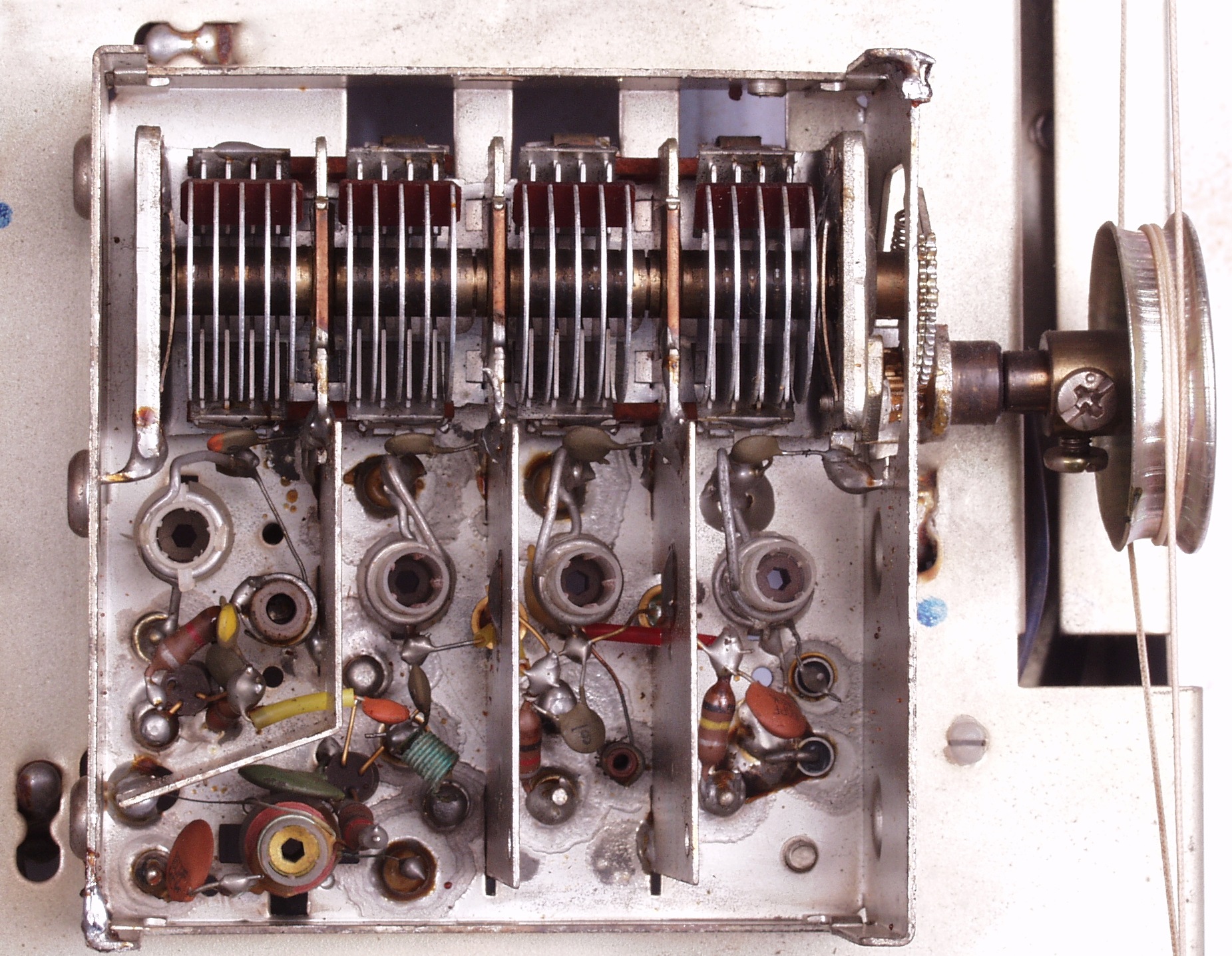

| Ｃ−１Ｄ． 修理（半田補正後）後 フロント・エンド |
 |

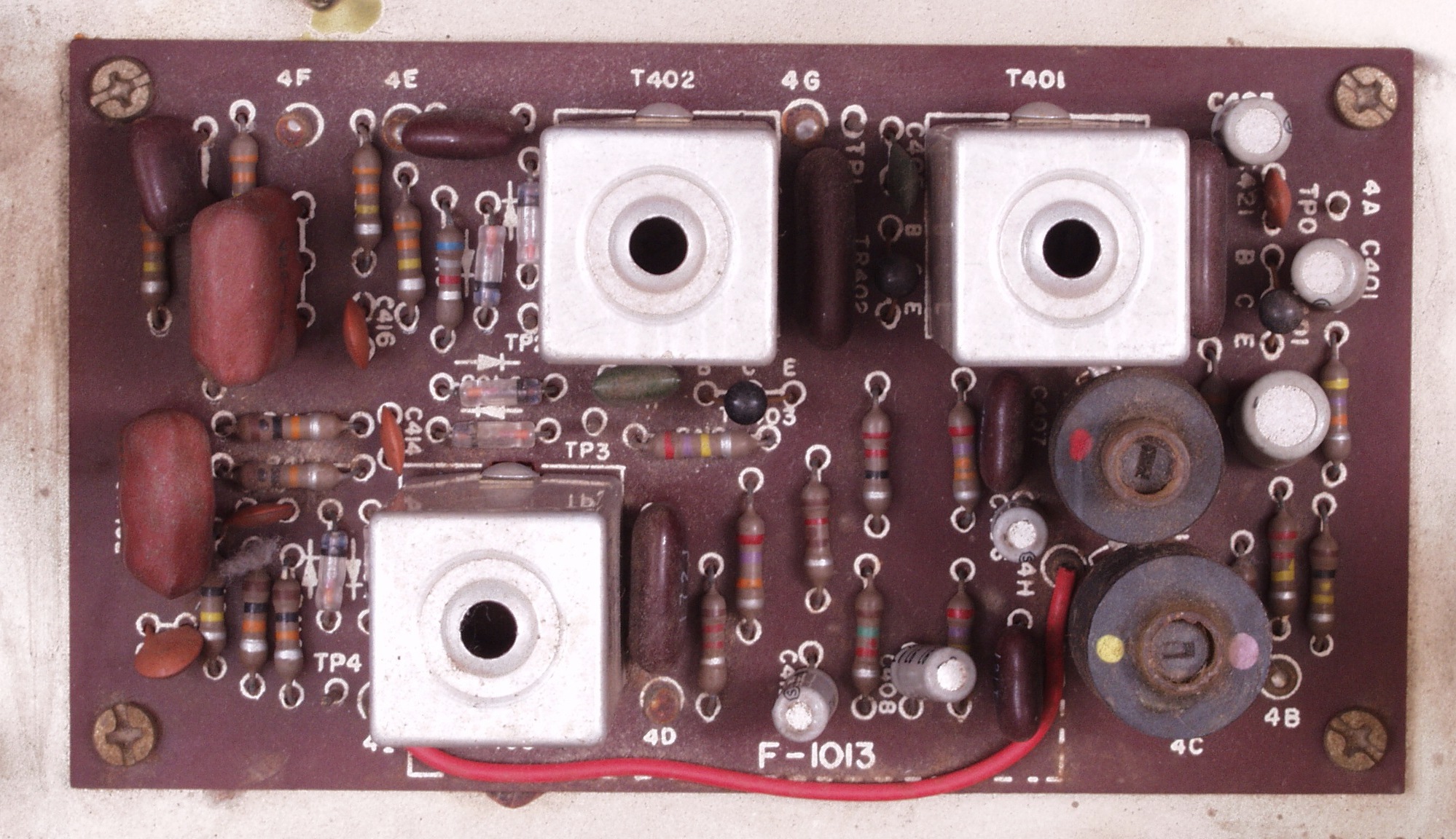

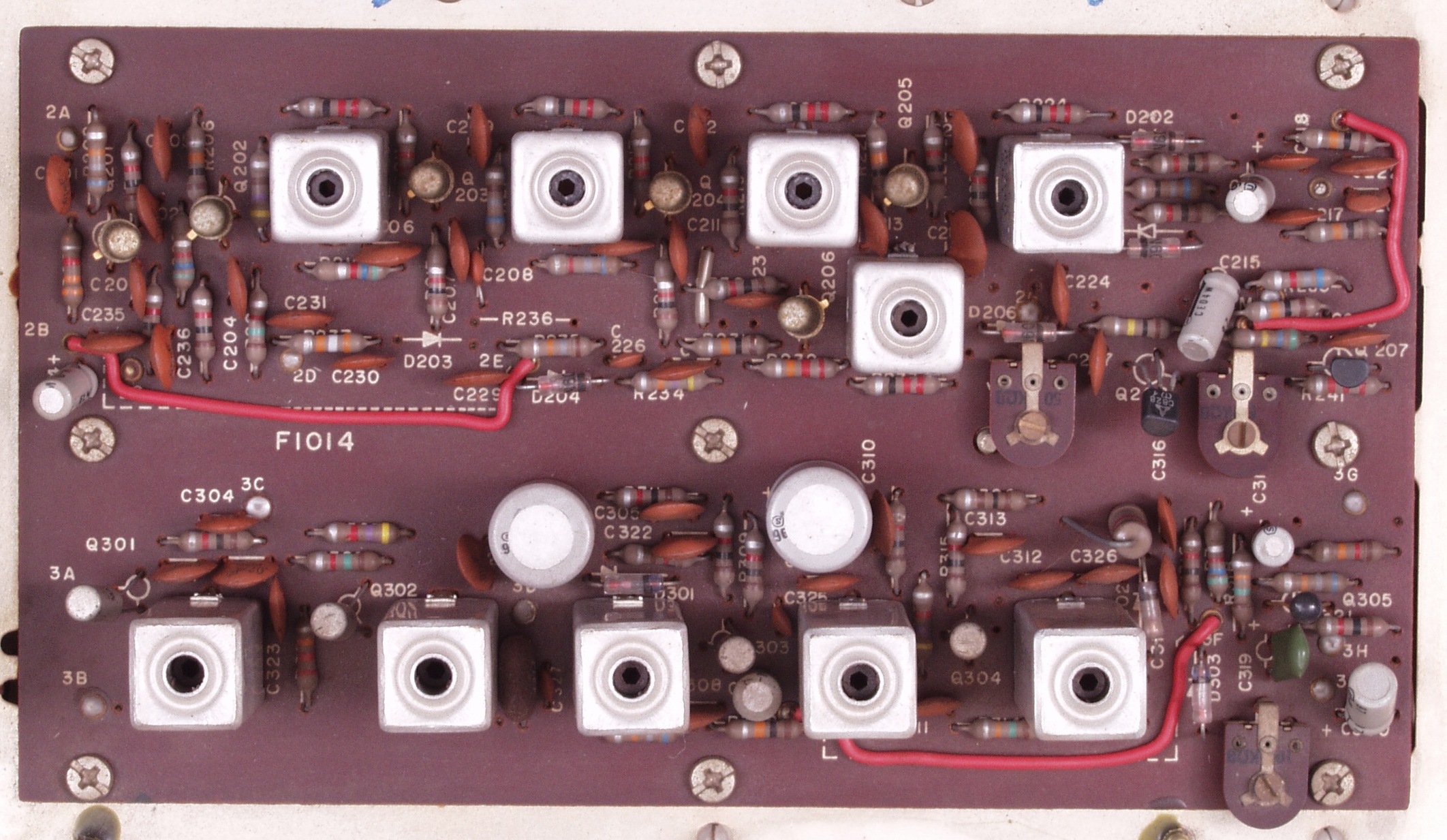

| Ｃ−２Ａ． 修理前 ＩＦ基板 |
 |
| Ｃ−２B． 修理後 ＩＦ基板 電解コンデンサー８個、半固定ＶＲ３個交換 |
 |

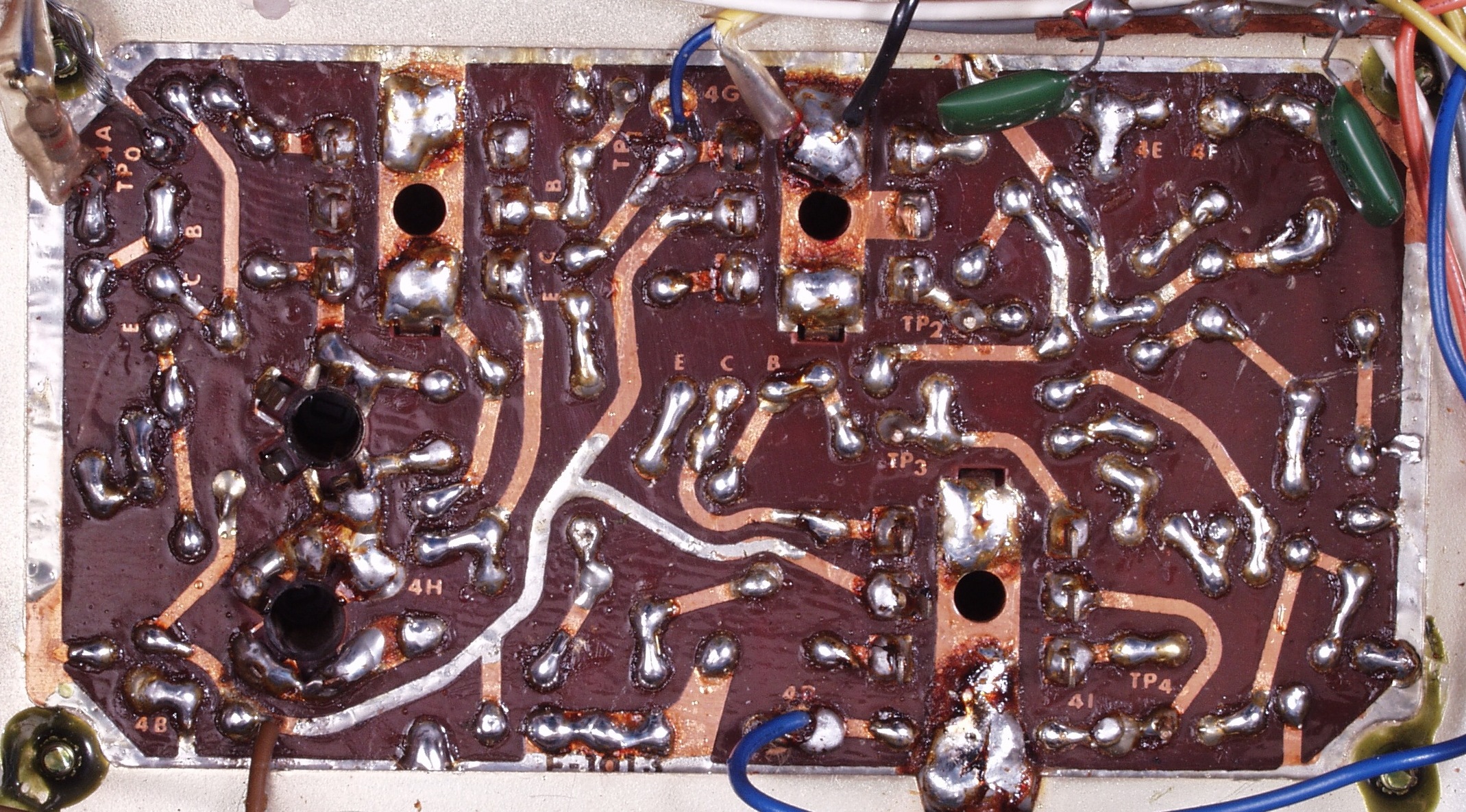

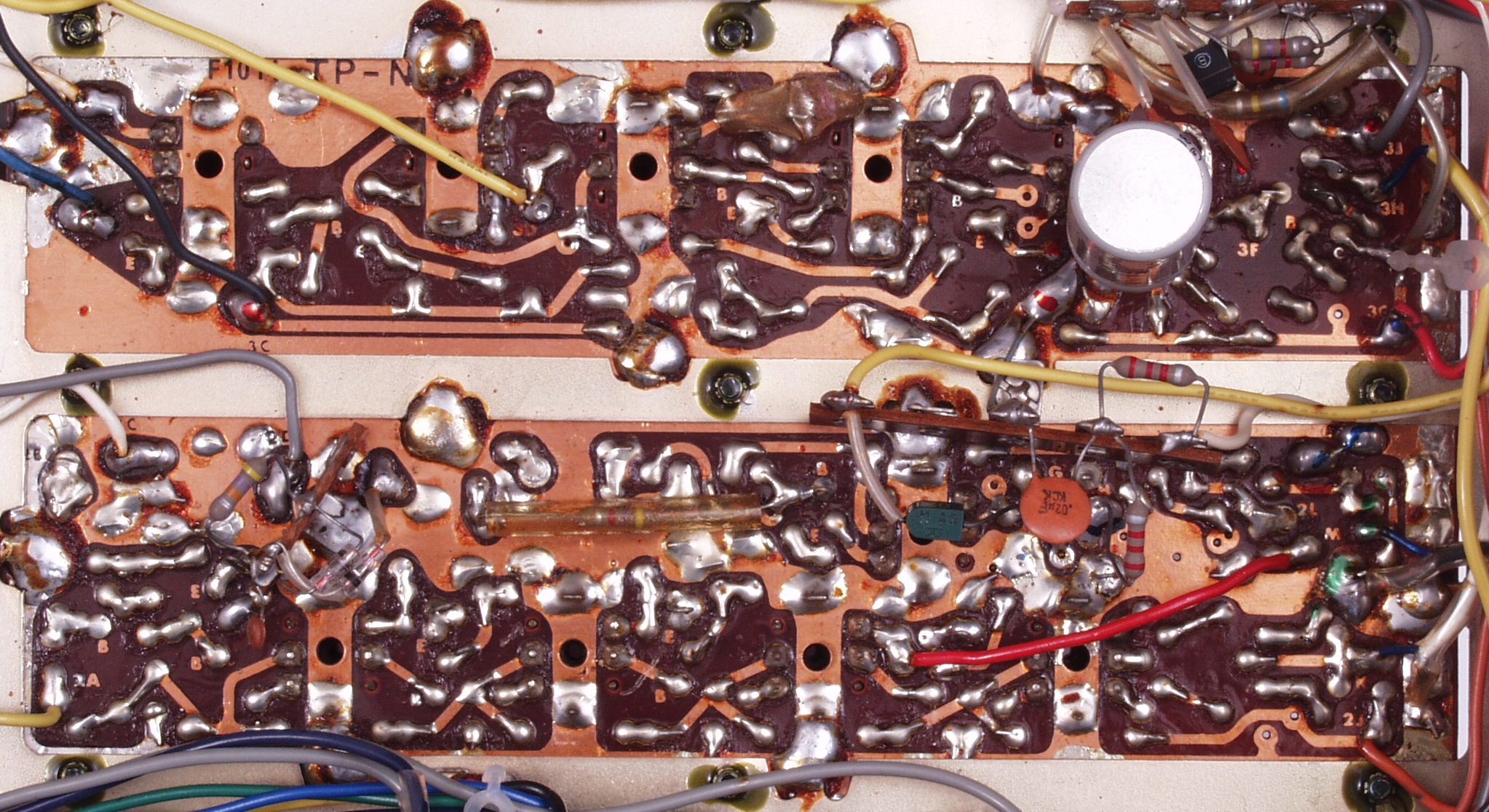

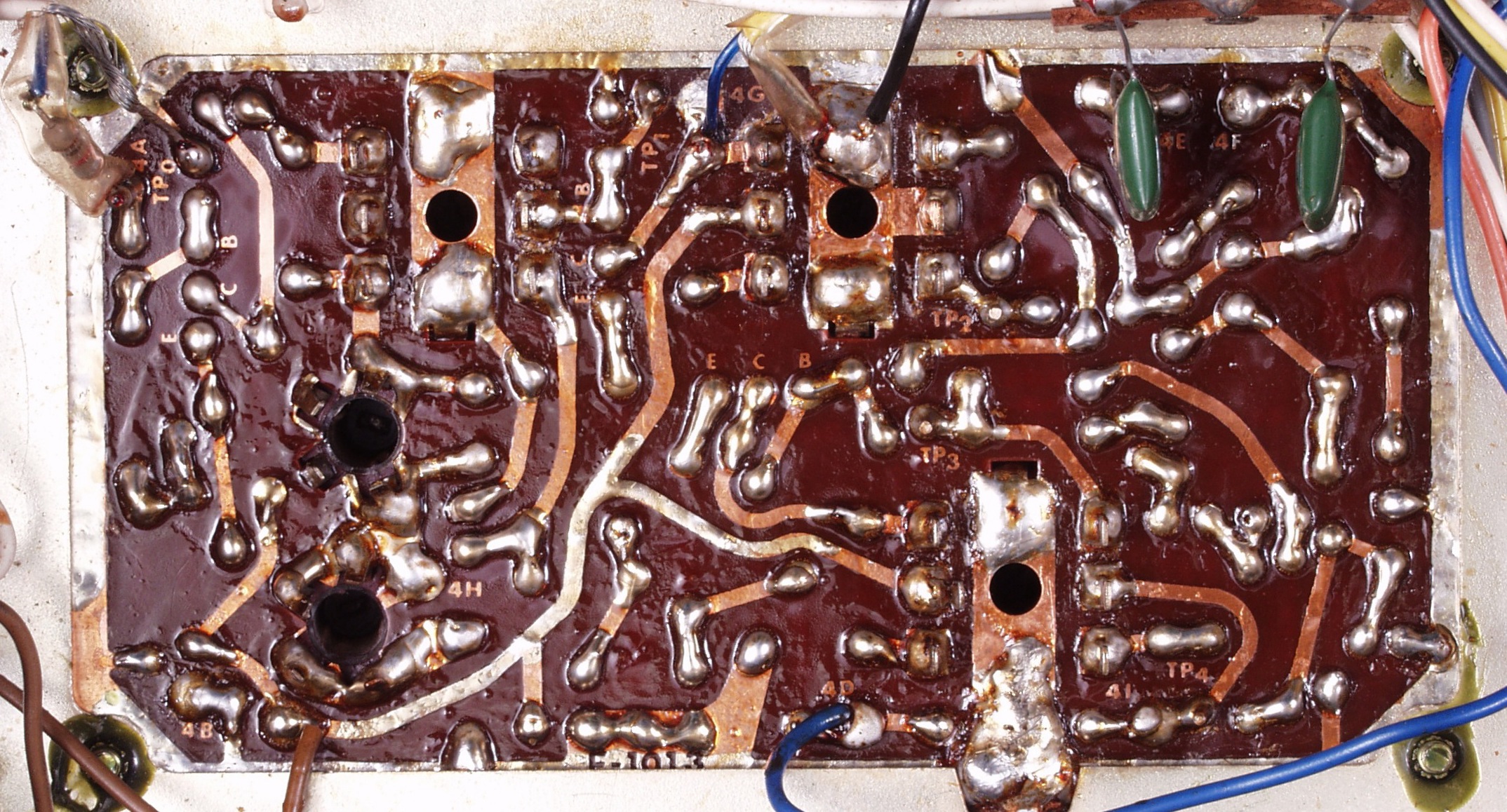

| Ｃ−２C． 修理前 ＦＭ−ＩＦ基板裏 |
 |

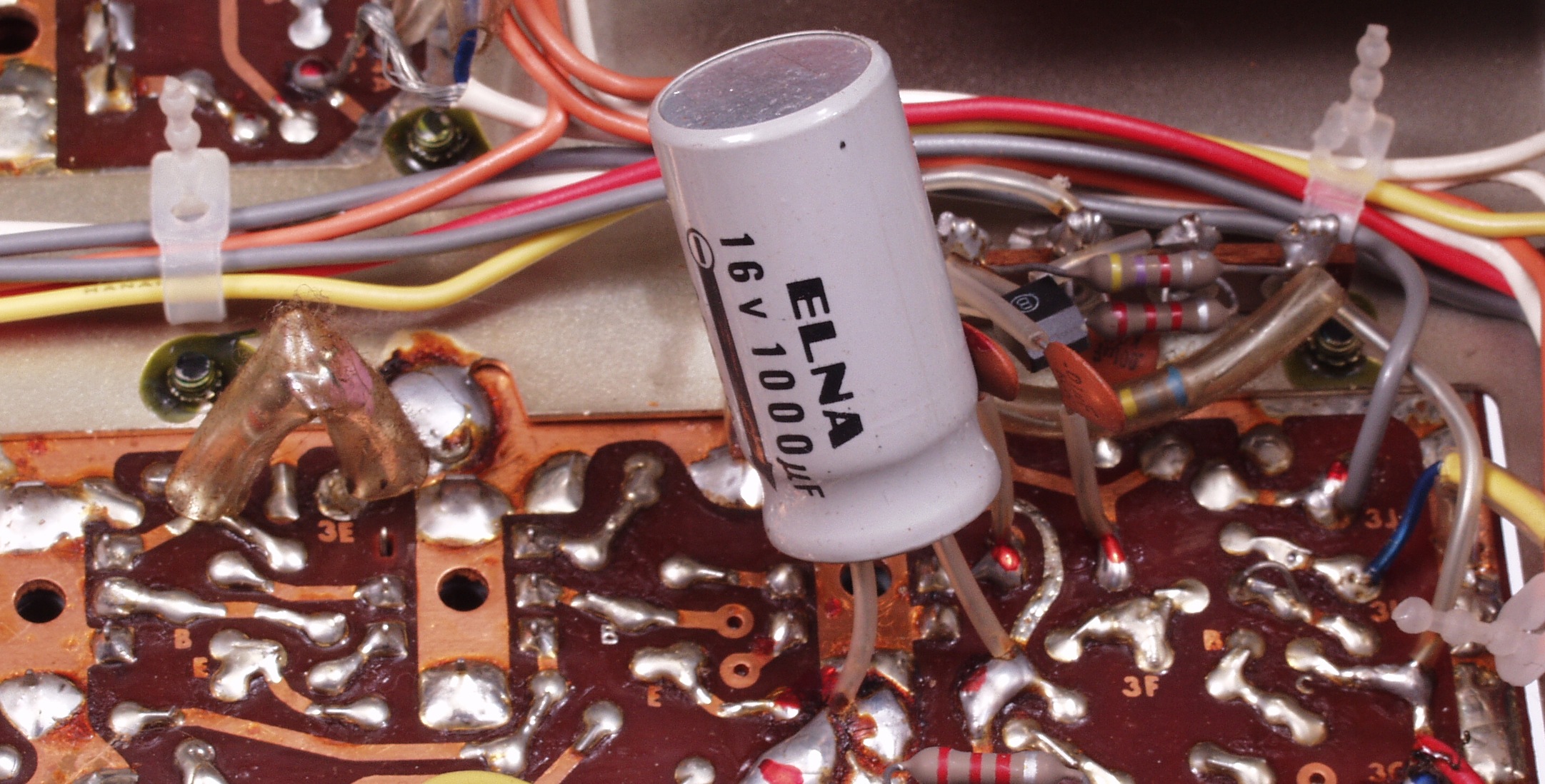

| Ｃ−２C−１． 修理中 ＦＭ−ＩＦ基板裏 大きな電解コンデンサーが何の固定もなく、取り付けられている |
 |

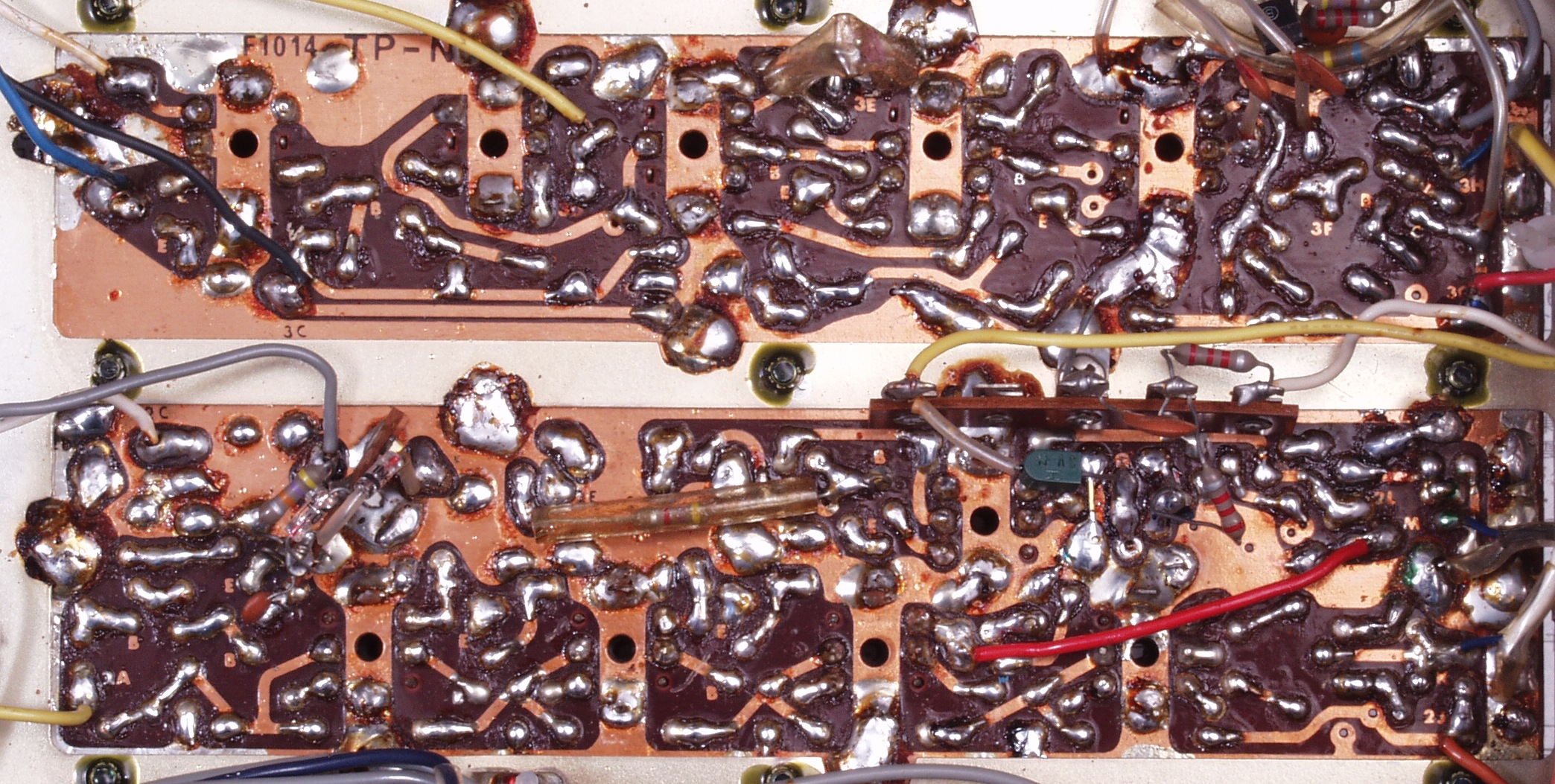

| Ｃ−２D． 修理（半田補正）後 ＦＭ−ＩＦ基板裏 全半田やり直し |
 |
| Ｃ−２Ｅ． 完成ＦＭ−ＩＦ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−３Ａ． 修理前 ＦＭ−ＭＰＸ基板 |
 |
| Ｃ−３Ｂ． 修理後 ＦＭ−ＭＰＸ基板 電解コンデンサー６個交換 |
 |
| Ｃ−３Ｃ． 修理前 ＦＭ−ＭＰＸ基板基板裏 |
 |
| Ｃ−３Ｄ． 修理（半田補正）後 ＦＭ−ＭＰＸ基板裏 全半田やり直し |
 |
| Ｃ−３Ｅ． 完成ＦＭ−ＭＰＸ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−４Ａ． 修理前 ＦＭステレオ表示基板 |
 |

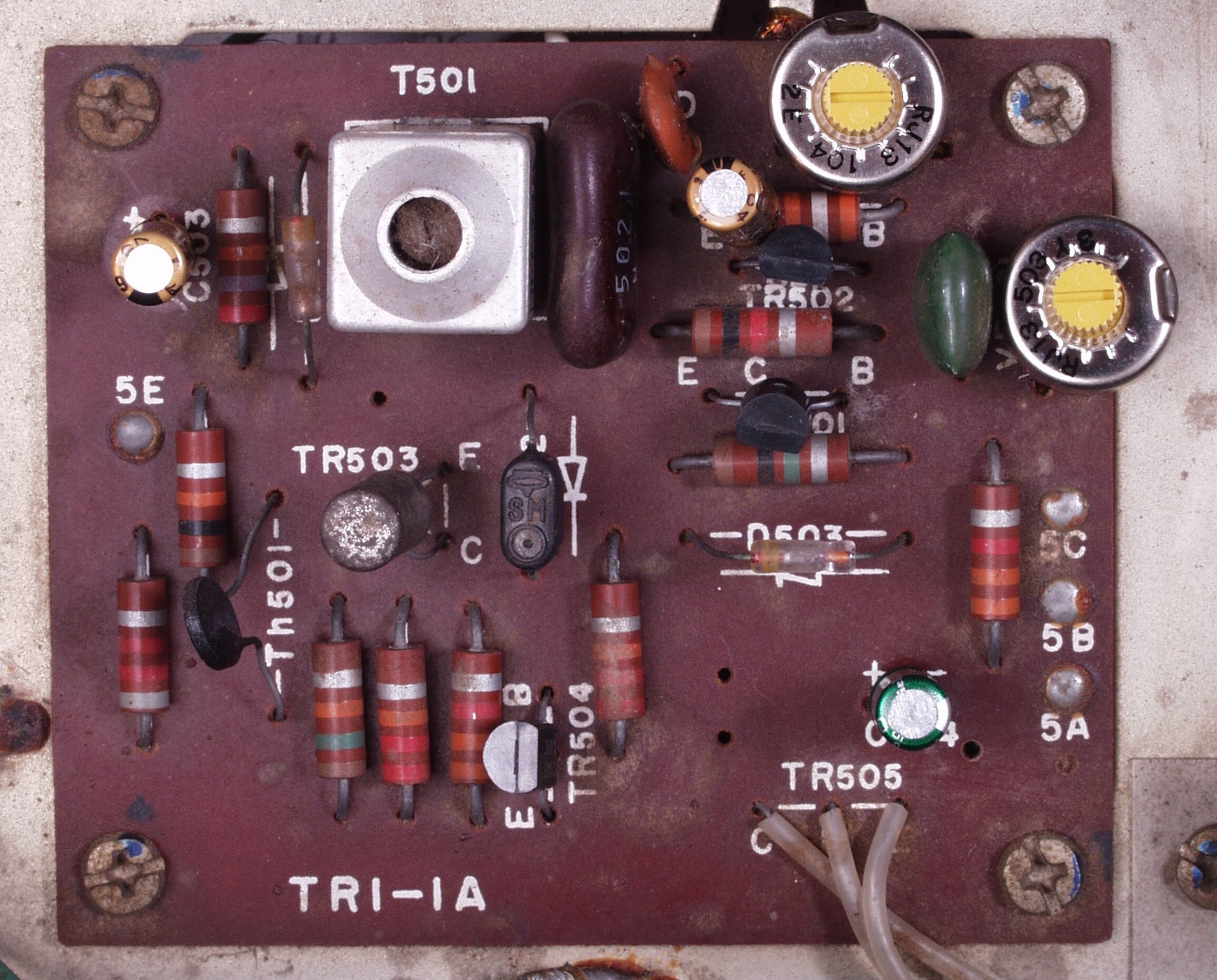

| Ｃ−４Ｂ． 修理後 ＦＭステレオ表示基板 電解コンデンサー３個、半固定ＶＲ２個、ＴＲ（トランジスター）３個交換 |
 |

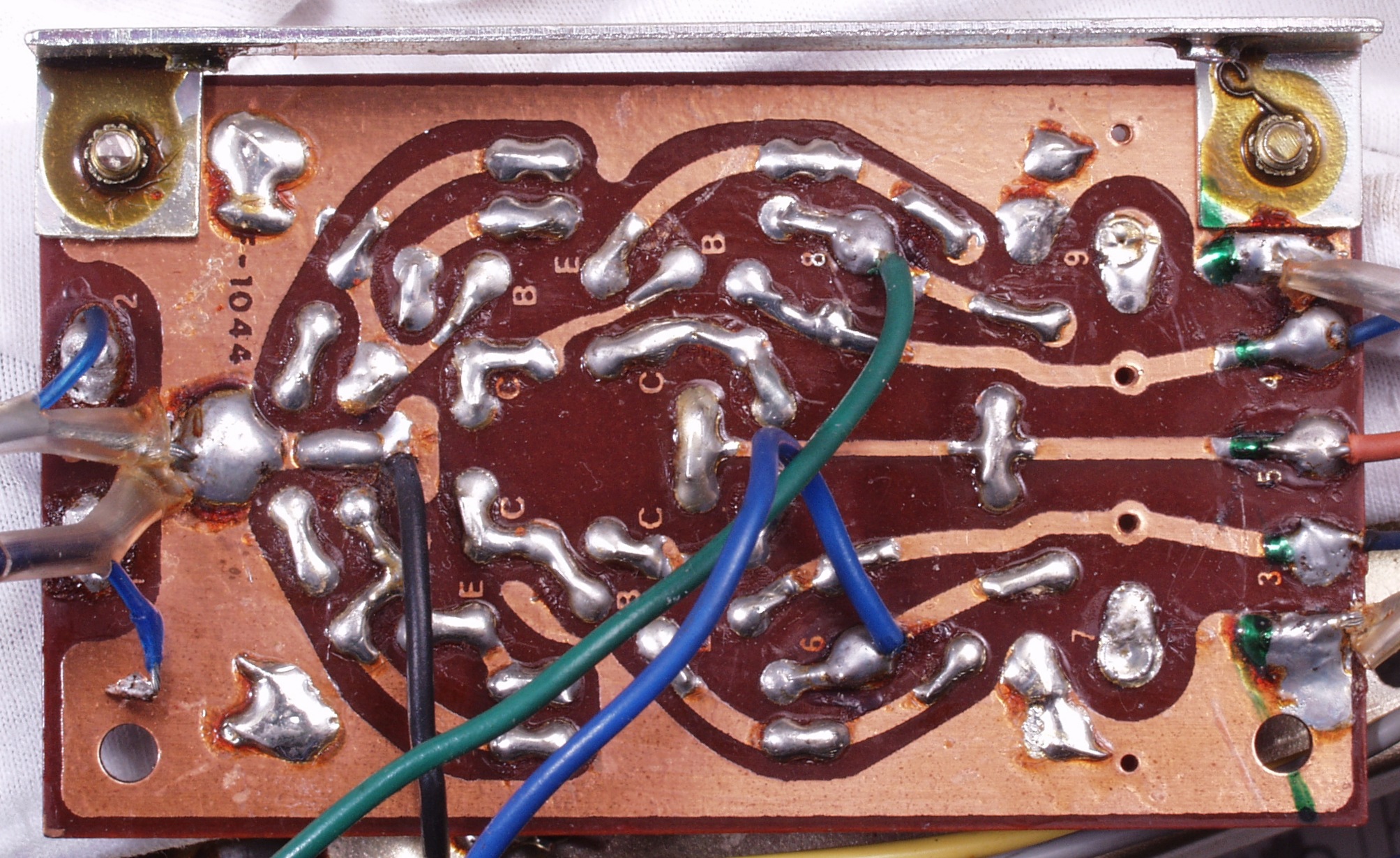

| Ｃ−４Ｃ． 修理前 ＦＭステレオ表示基板裏 |
 |

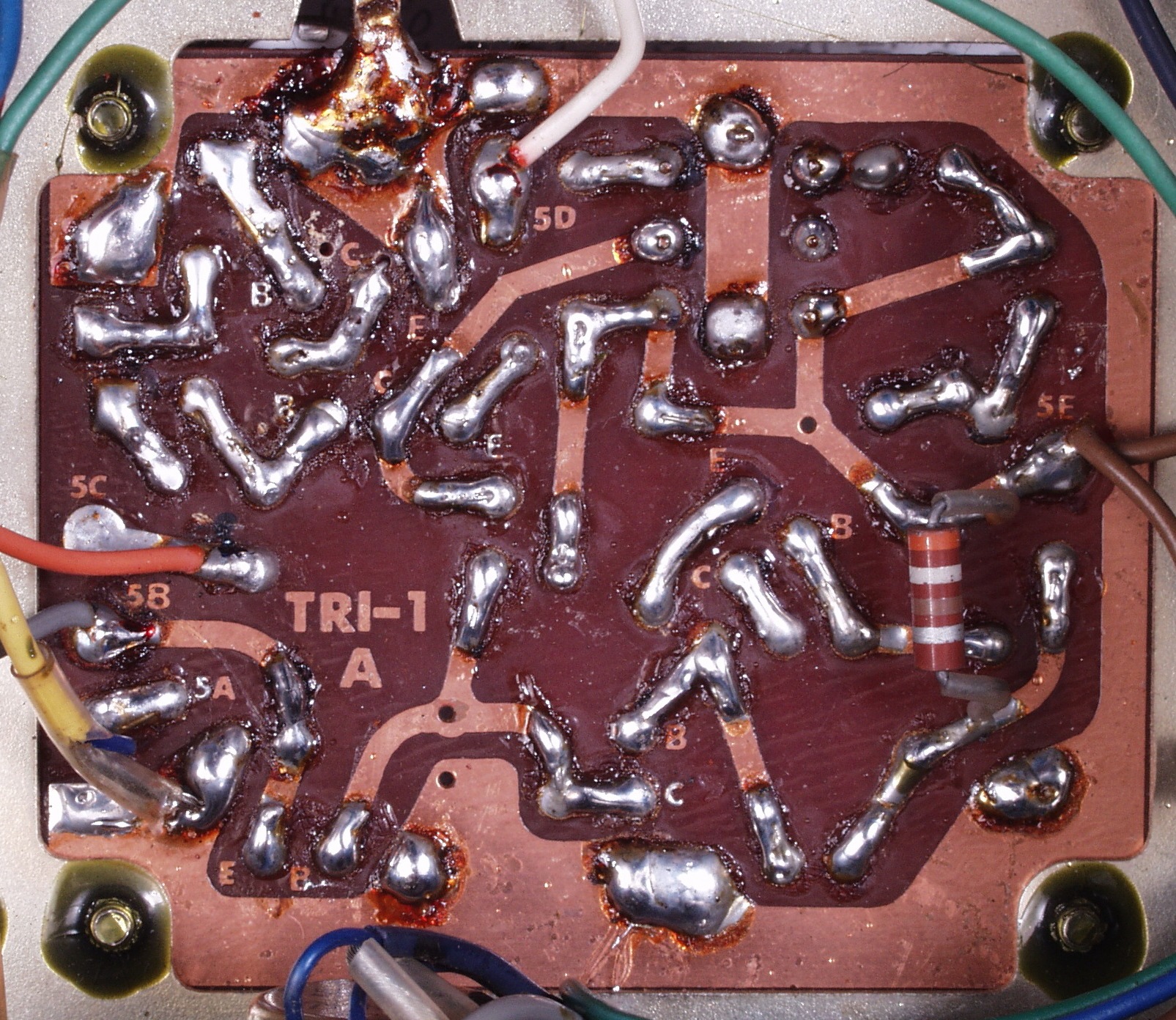

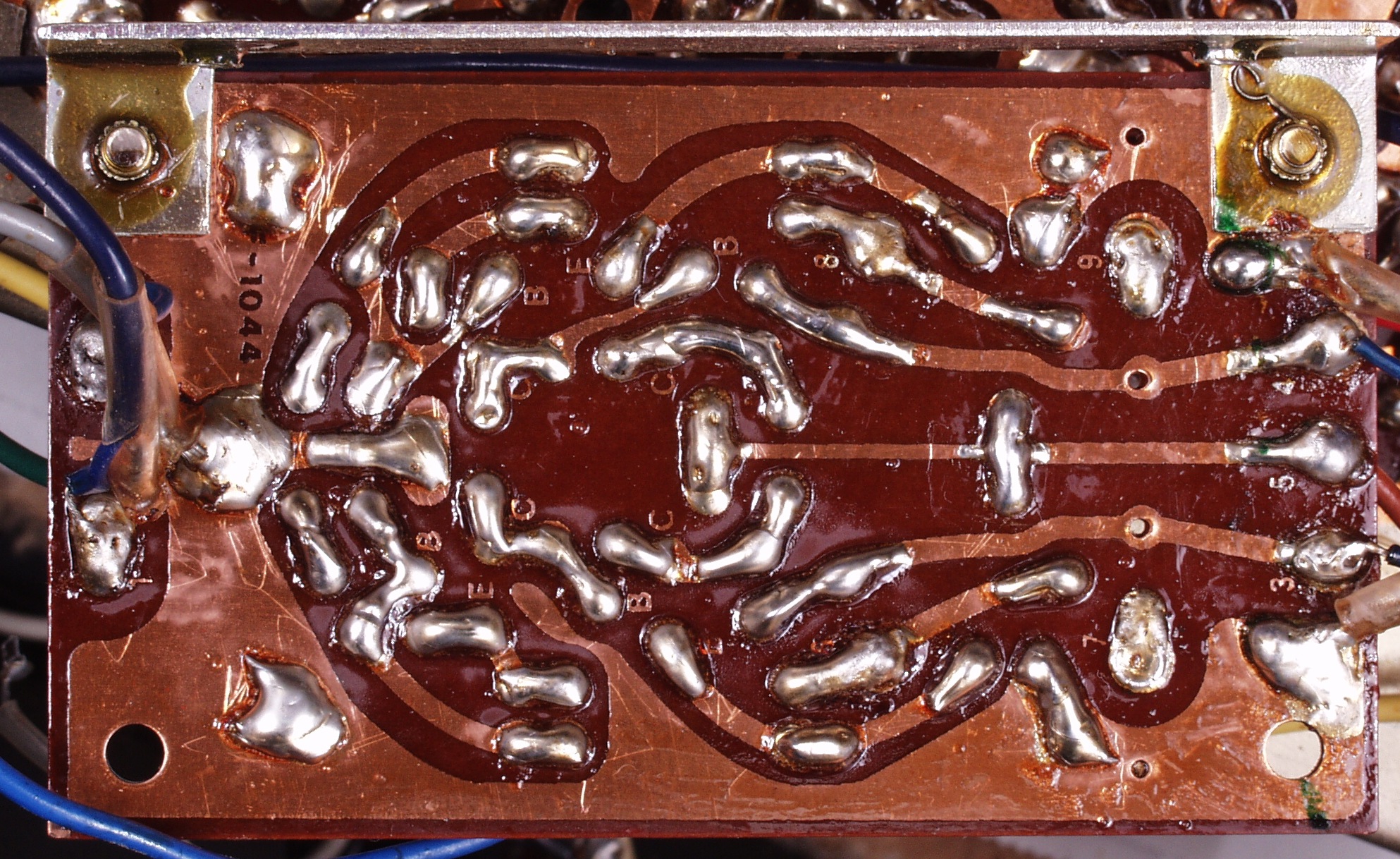

| Ｃ−４Ｄ． 修理（半田補正）後 ＦＭステレオ表示基板裏 全半田やり直し |
 |

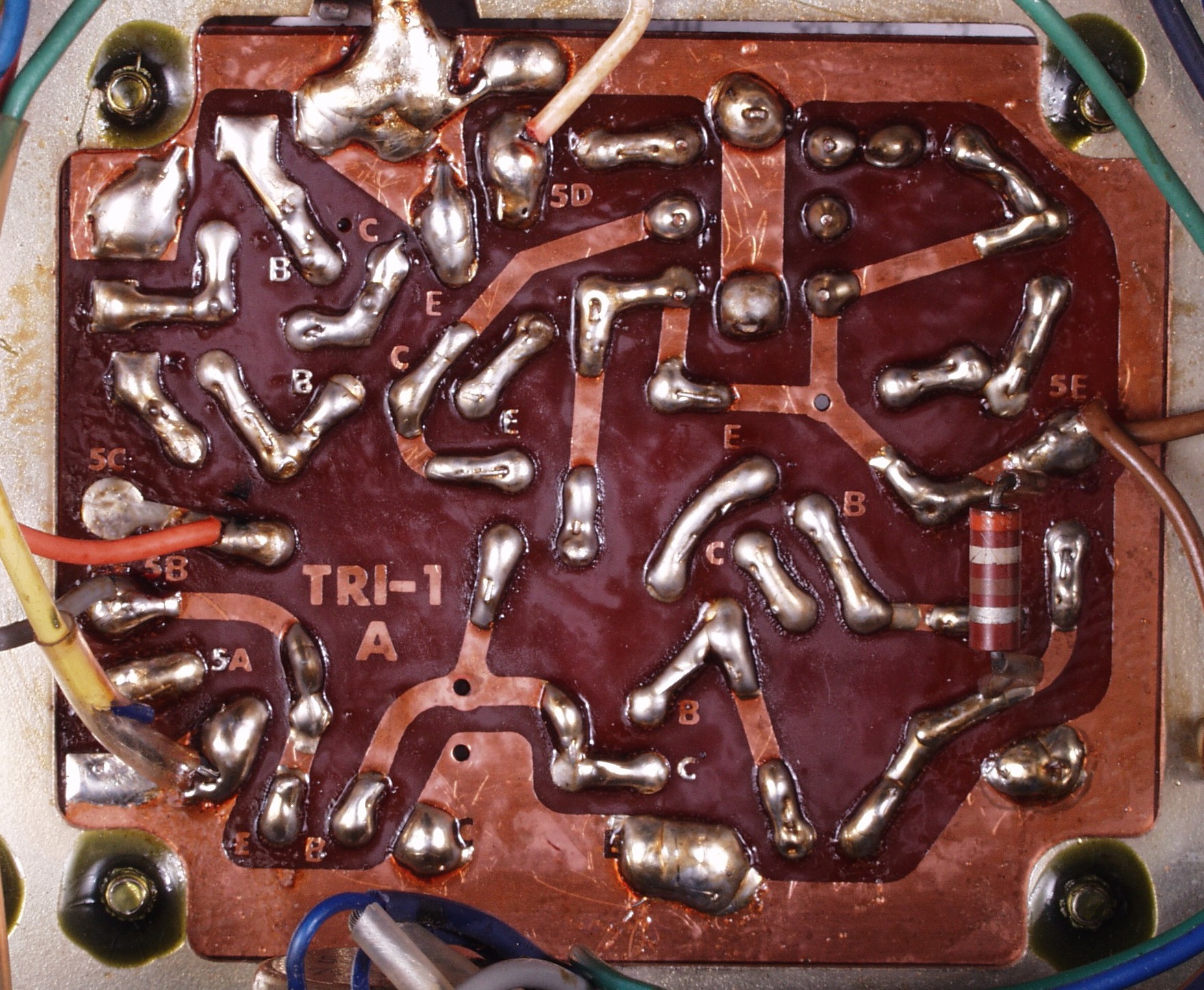

| Ｃ−４Ｅ． 完成ＦＭステレオ表示基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−５Ａ． 修理前 出力ＡＭＰ基板 |
 |

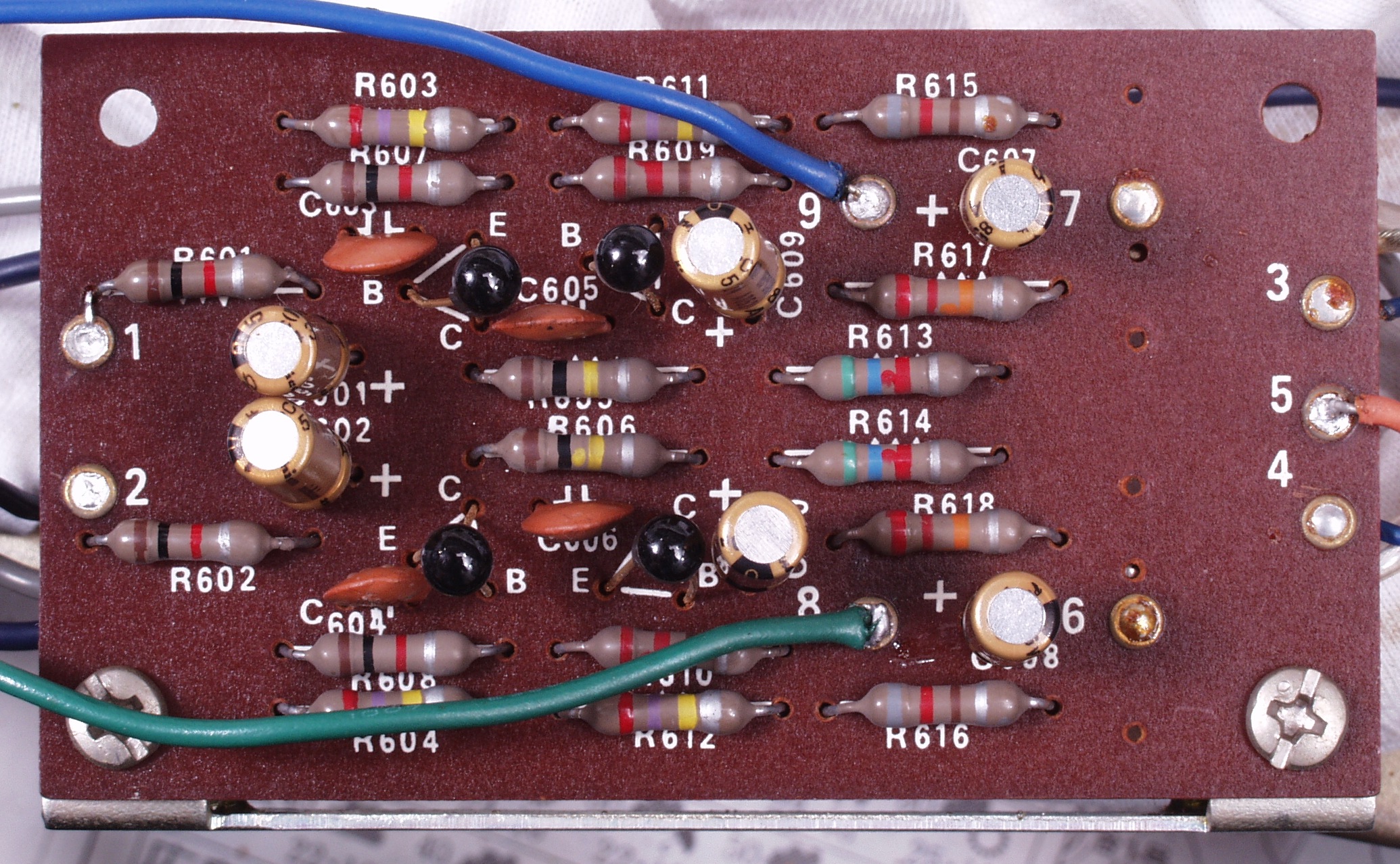

| Ｃ−５Ｂ． 修理後 出力ＡＭＰ基板 電解コンデンサー６個交換 |
 |

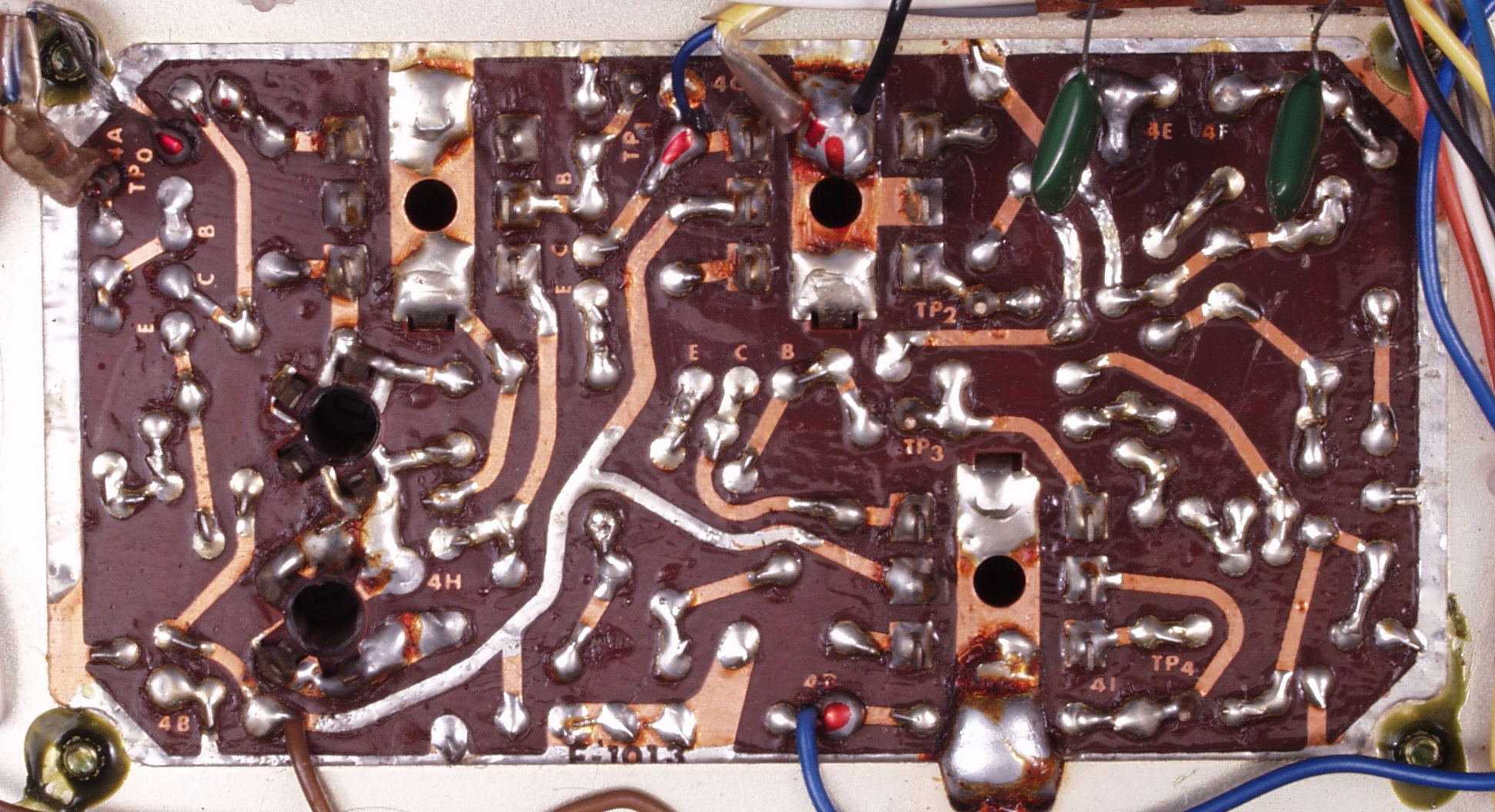

| Ｃ−５Ｃ． 修理前 出力ＡＭＰ基板裏 |
 |

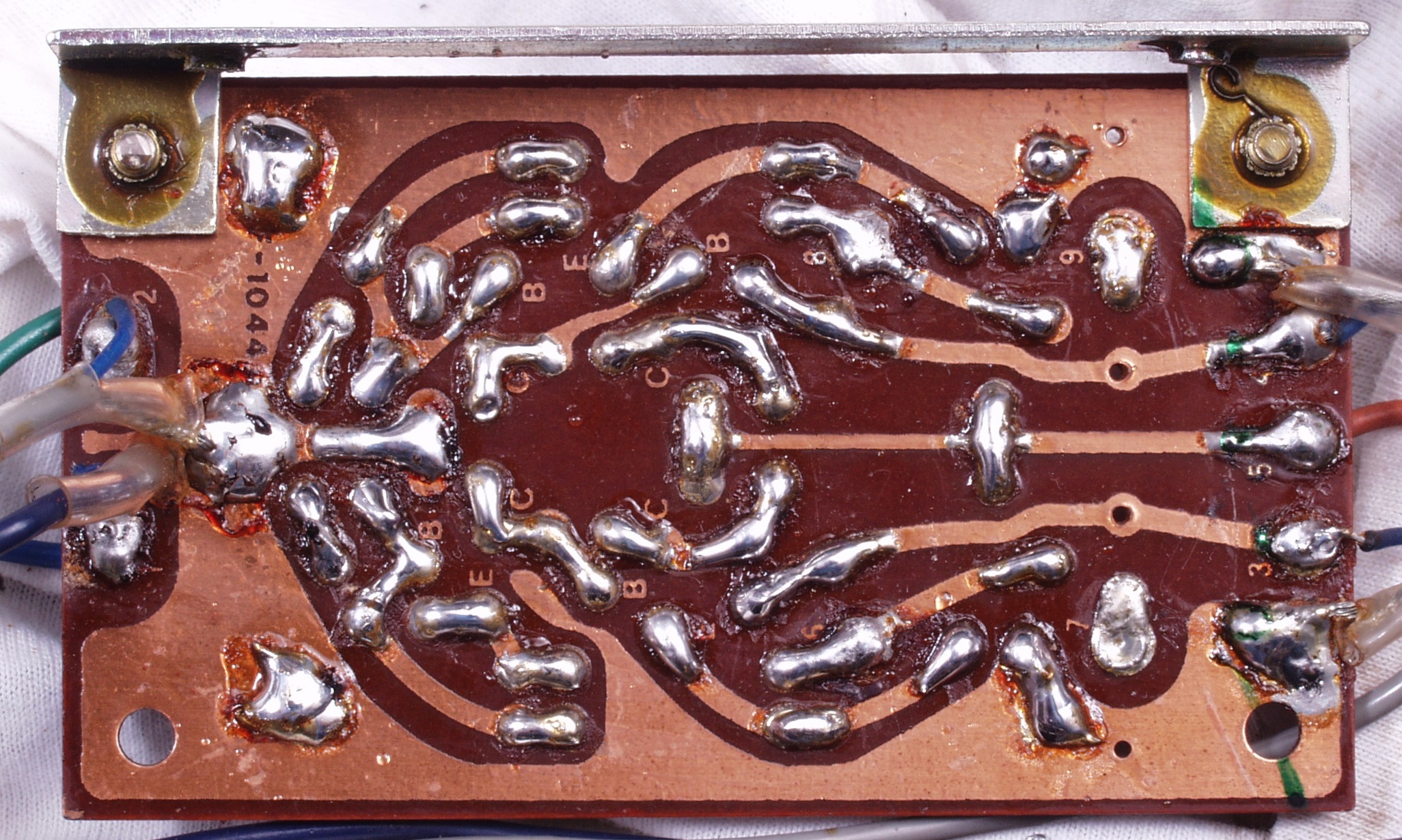

| Ｃ−５Ｄ． 修理（半田補正）後 出力ＡＭＰ基板裏 全半田やり直し |
 |
| Ｃ−５Ｅ． 完成出力ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−６Ａ． 修理前 整流基板 |
 |

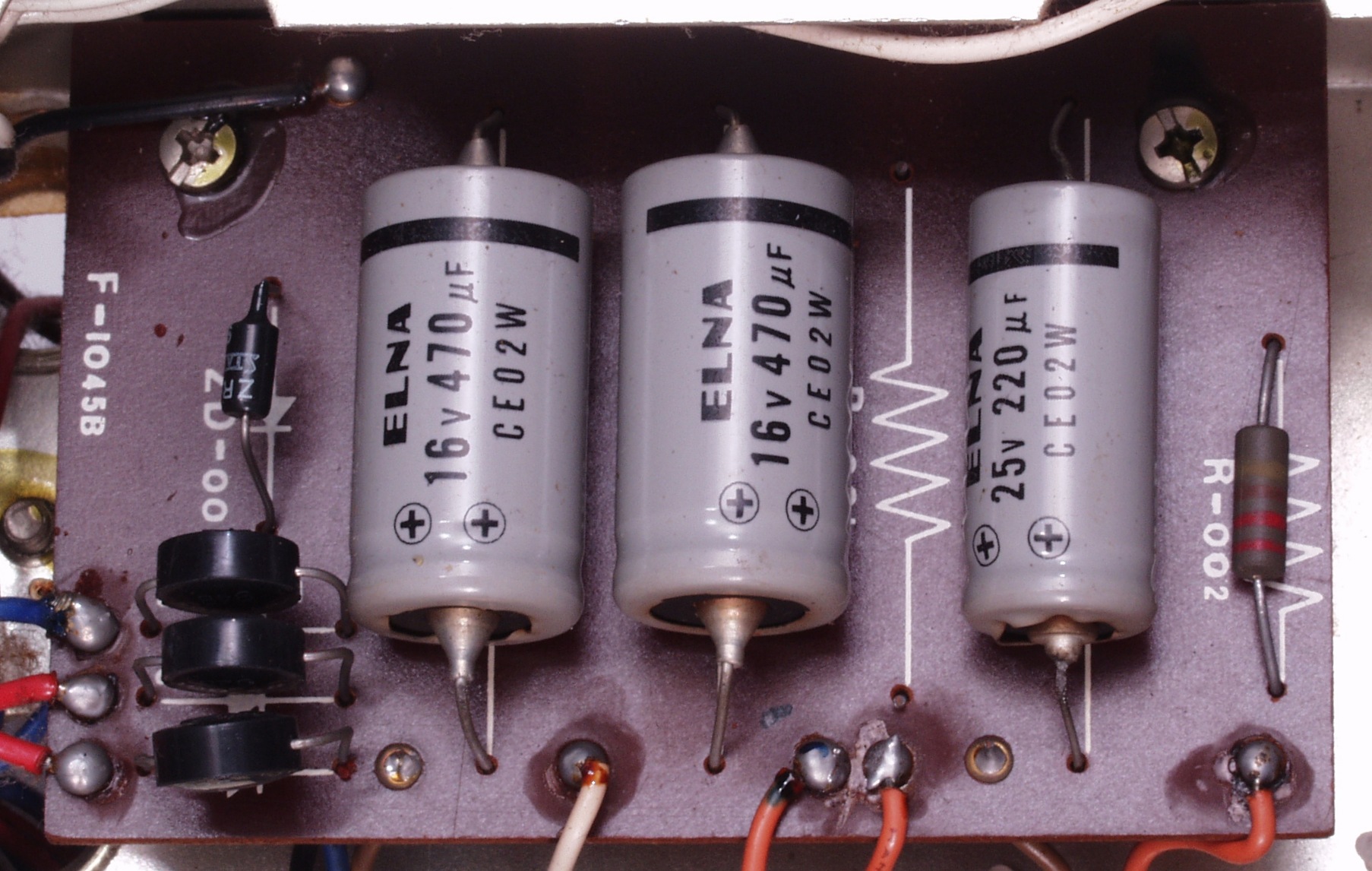

| Ｃ−６Ｂ． 修理後 整流基板 電解コンデンサー３個交換 |
 |

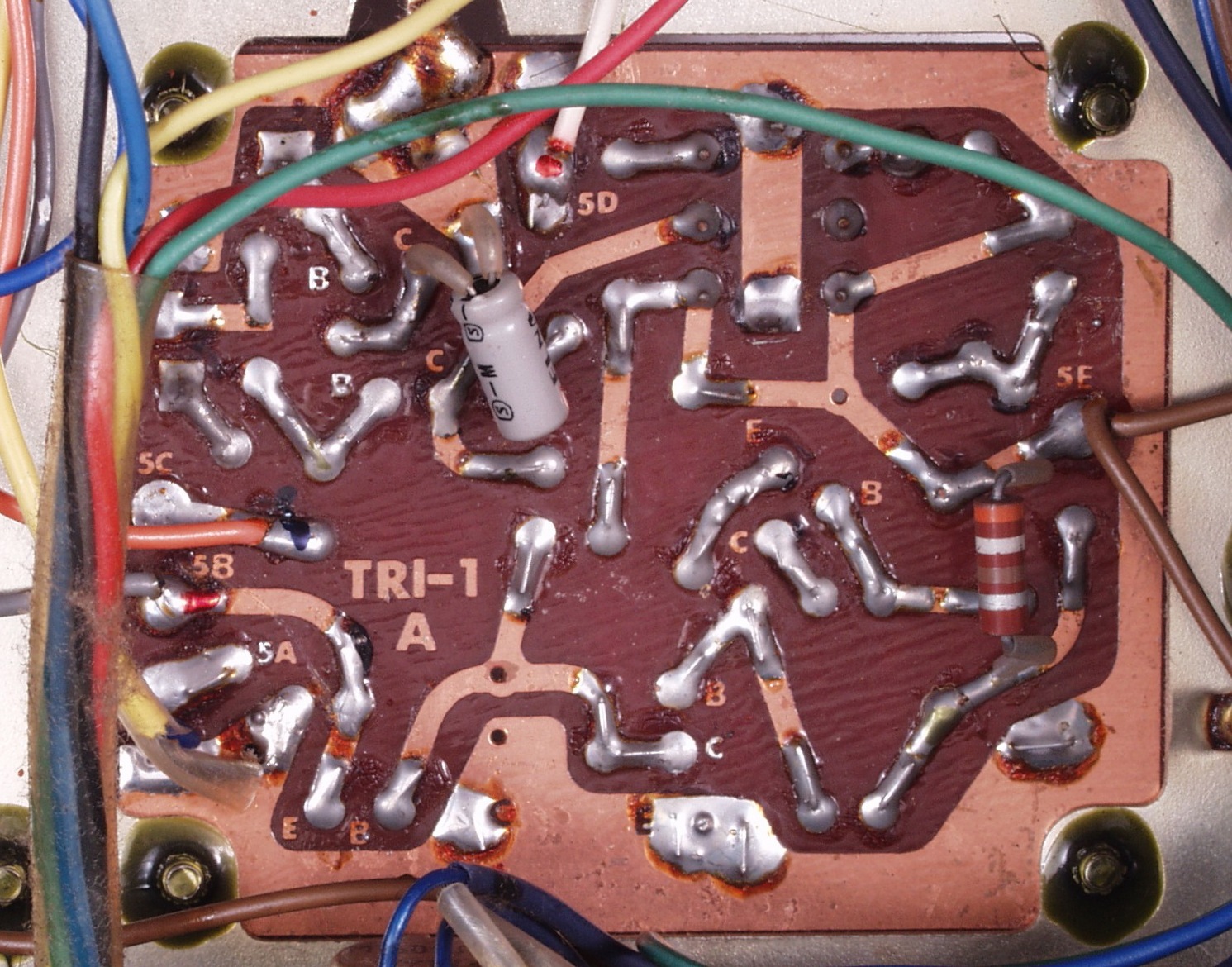

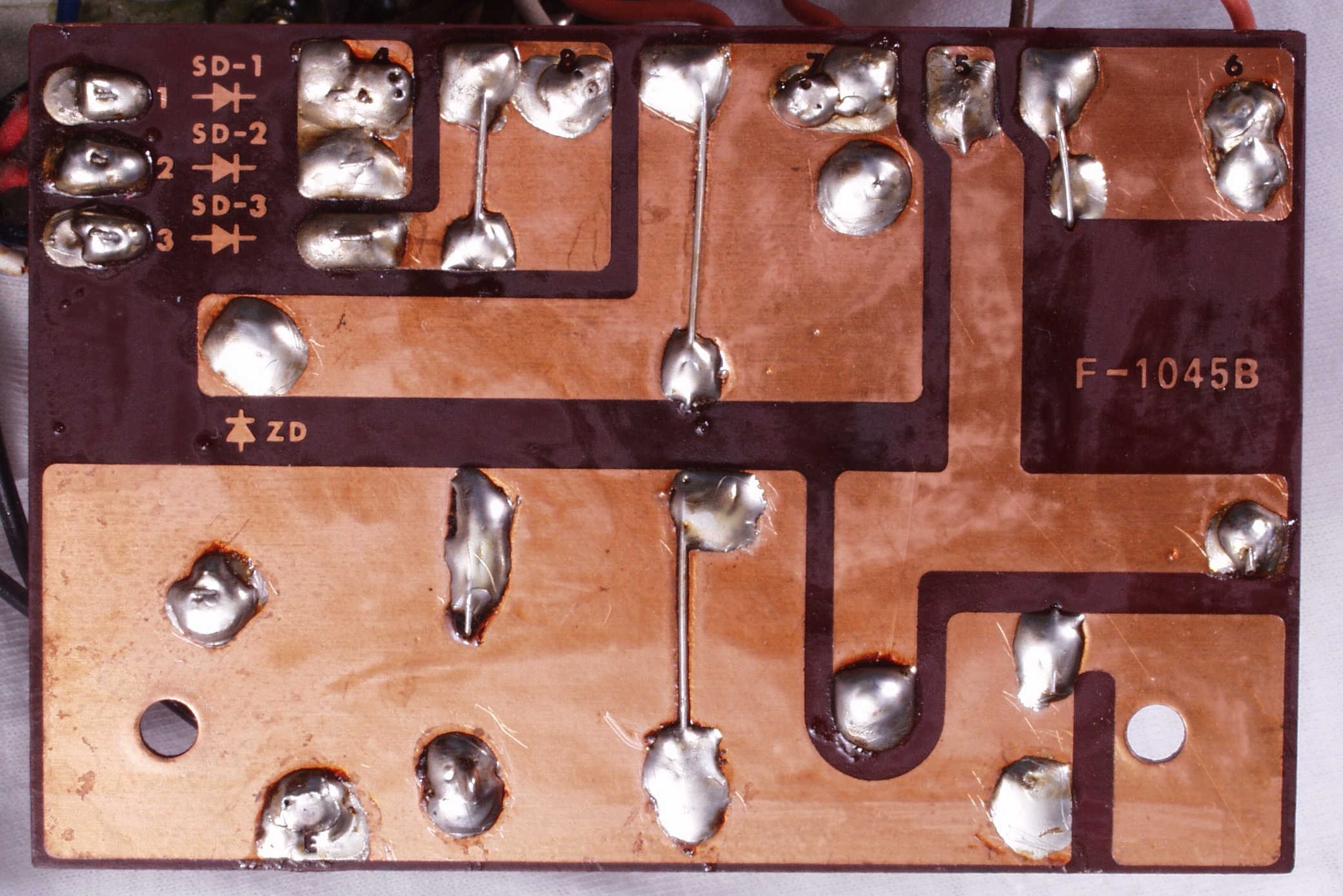

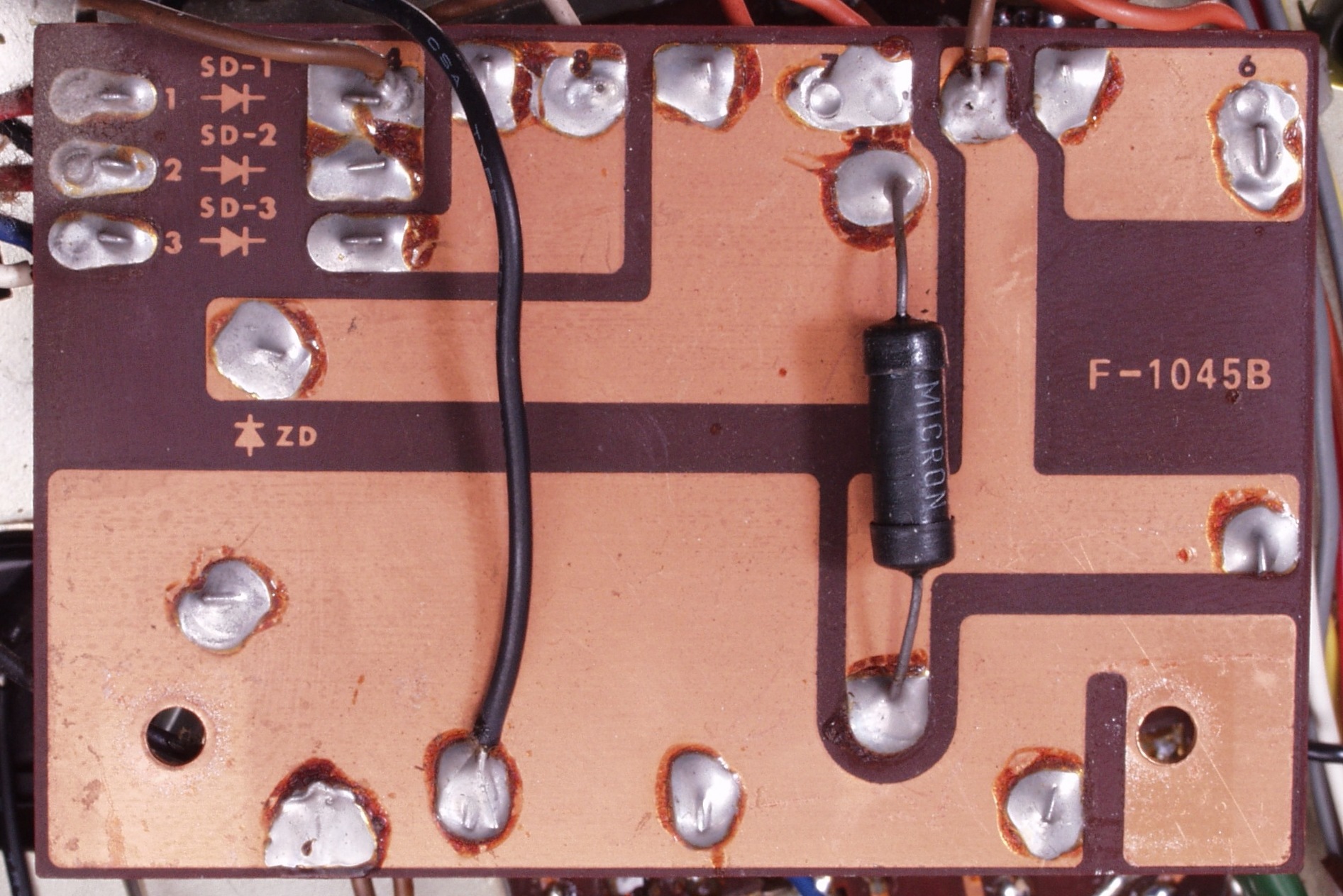

| Ｃ−６Ｃ． 修理前 整流基板裏 |
 |
| Ｃ−６Ｄ． 修理（半田補正）後 整流基板裏 全半田やり直し |
 |
| Ｃ−６Ｅ． 完成整流基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

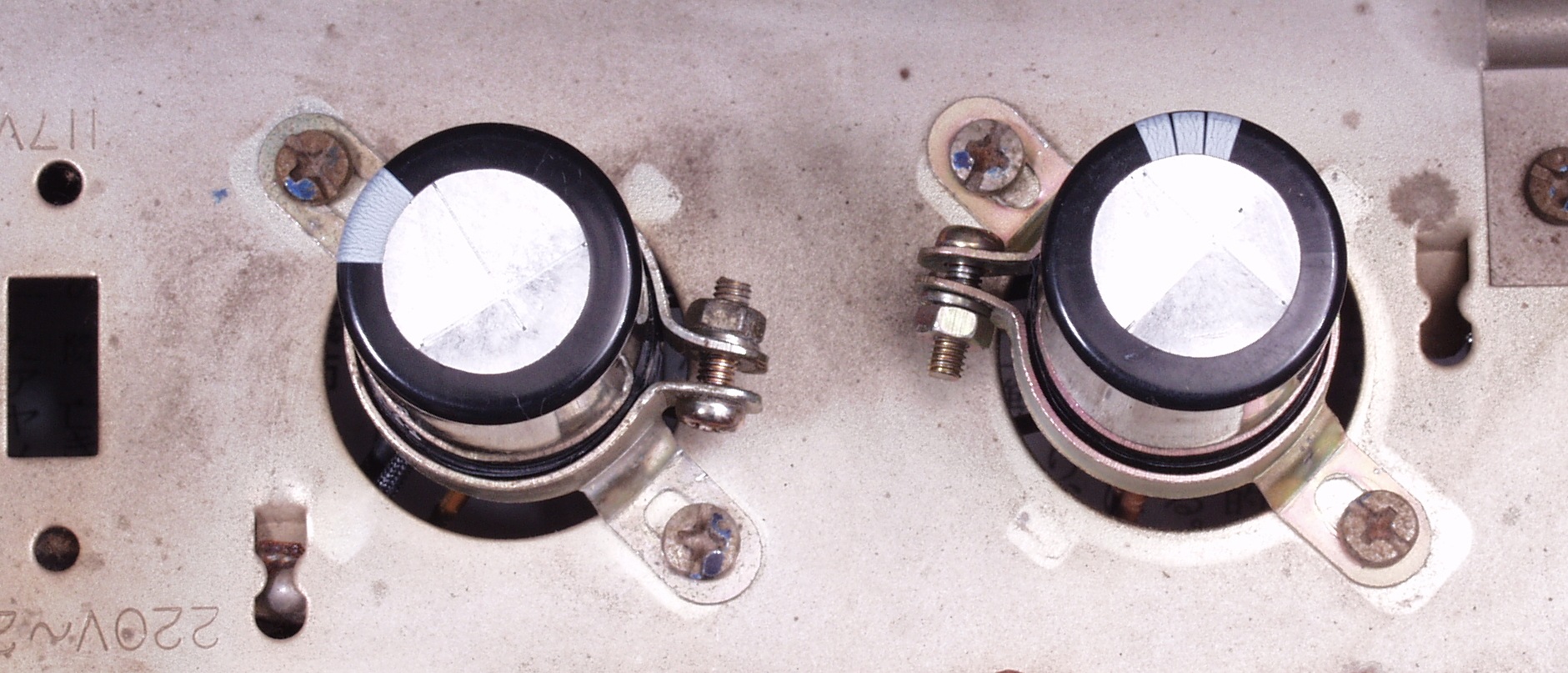

| Ｃ−７Ａ． 修理前 電源電解コンデンサー |
 |
| Ｃ−７Ｂ． 修理後 電源電解コンデンサー 増量して交換 |
 |
| Ｃ−８Ａ． 修理前 ヒビが入ったフライホイール前 |
 |
| Ｃ−８Ｂ． 修理後 ヒビが入ったフライホイール前、ヒビにラッカー流し込み、最後に異なる色ラッカーで塗装する |
 |
| Ｃ−８Ｃ． 修理前 ヒビが入ったフライホイール後 |
 |
| Ｃ−８Ｄ． 修理後 フライホイール後、ヒビにラッカー流し込み、最後に異なる色ラッカーで塗装する |
 |

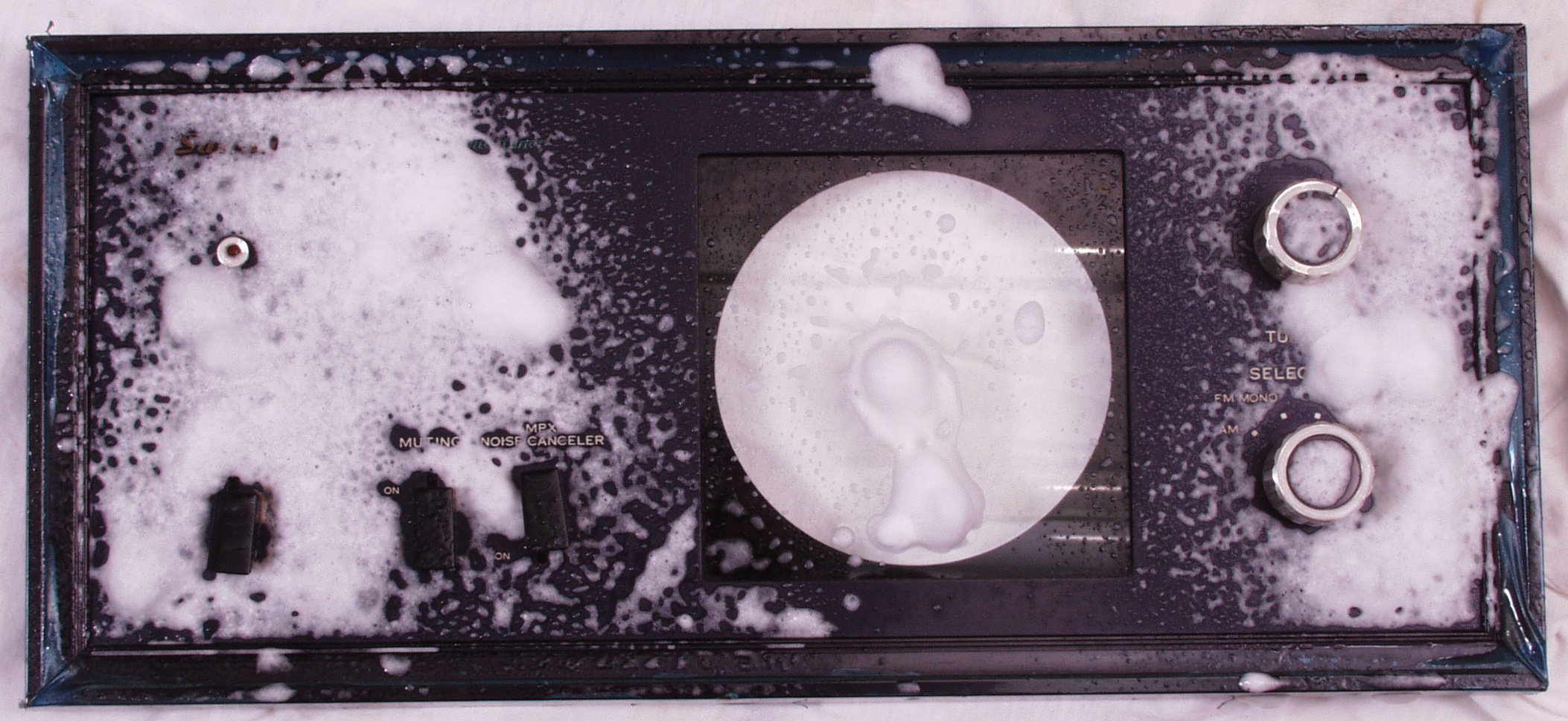

| Ｃ−９． パネル清掃 |
 |

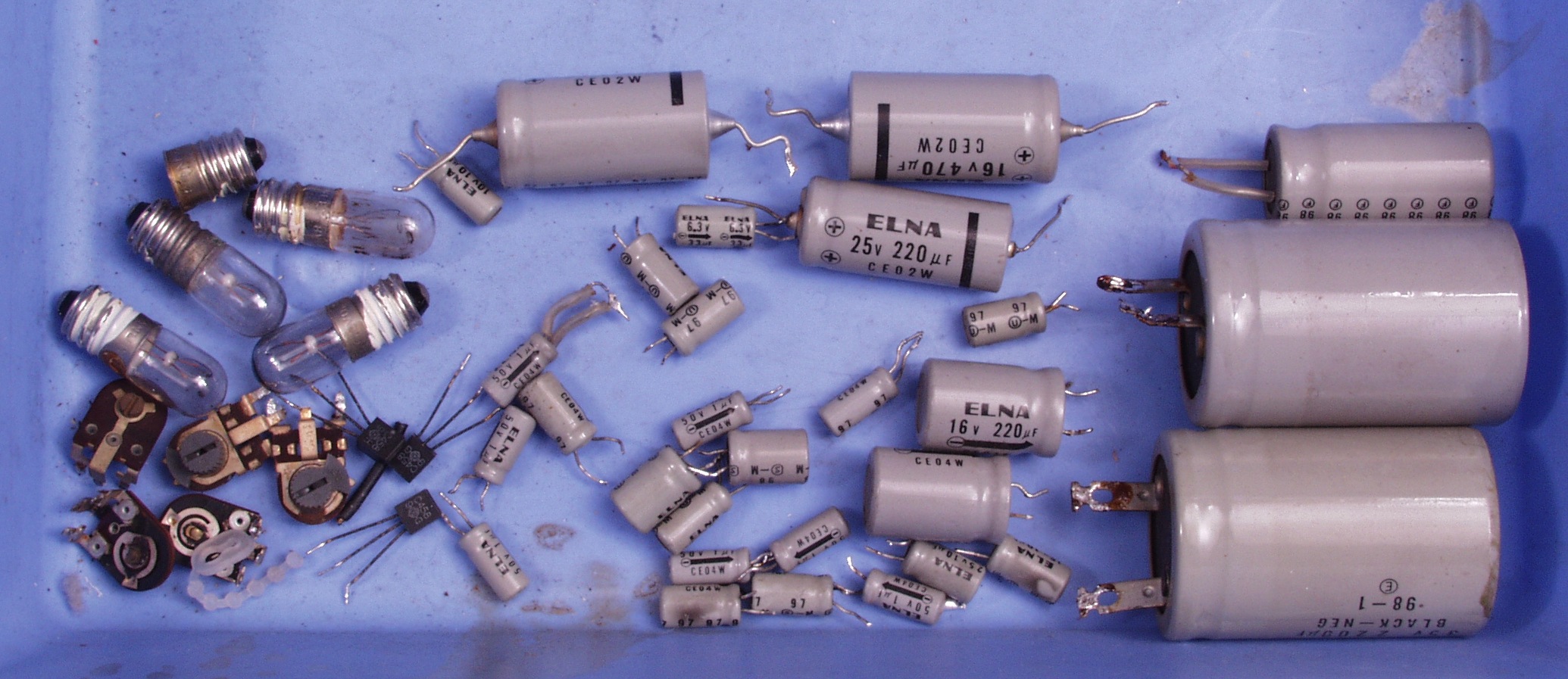

| Ｃ−Ａ． 交換部品 |
 |
| Ｃ−ＢＡ． 修理前 上から |
|
| Ｃ−ＢＢ． 修理後 上から |
 |
| Ｃ−ＢＣ． 修理前 下から |
|
| Ｃ−ＢＤ． 修理後 下から |
 |

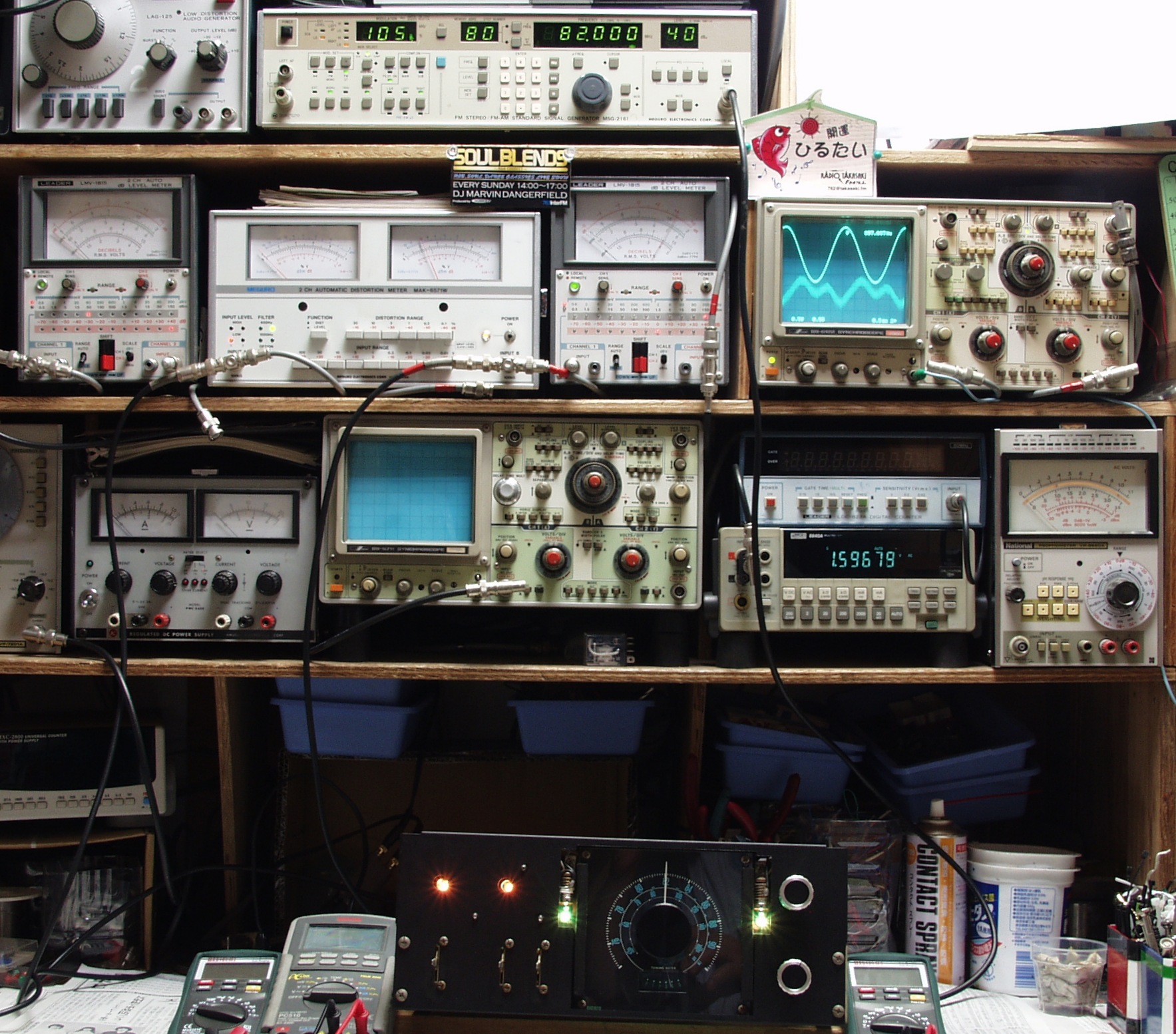

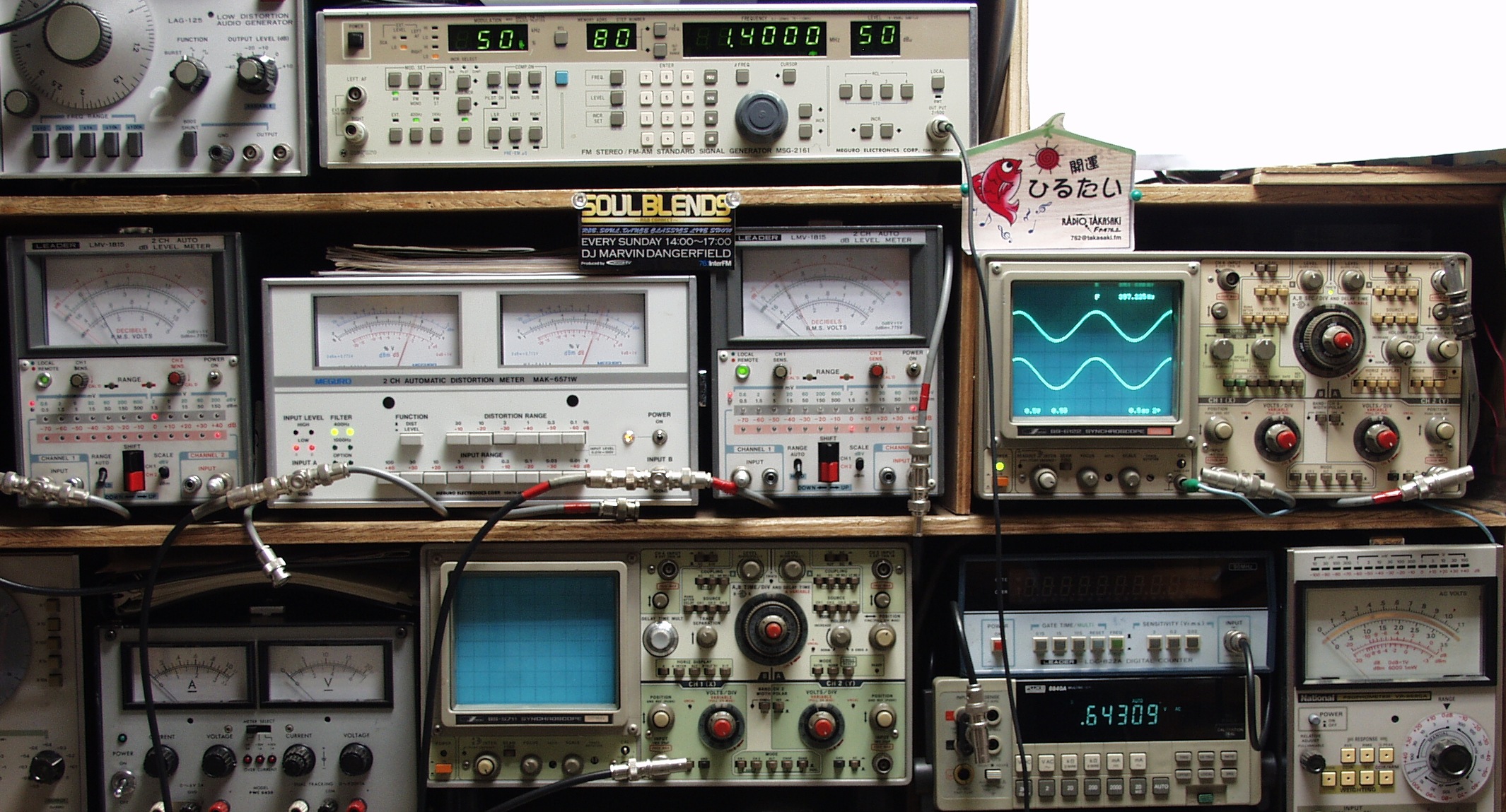

| Ｅ． 調整・測定 Ｅ−１． ＦＭ受信感度、歪み、分離度測定調整 ＜見方＞ 上段右＝ＡＭ・ＦＭステレオ信号発信器 中段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 中段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 中段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 中段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力 ＲＬ電圧計の出力を測定しているのでレンジが異なる場合比較注意 下段中右上 デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定 |
 |

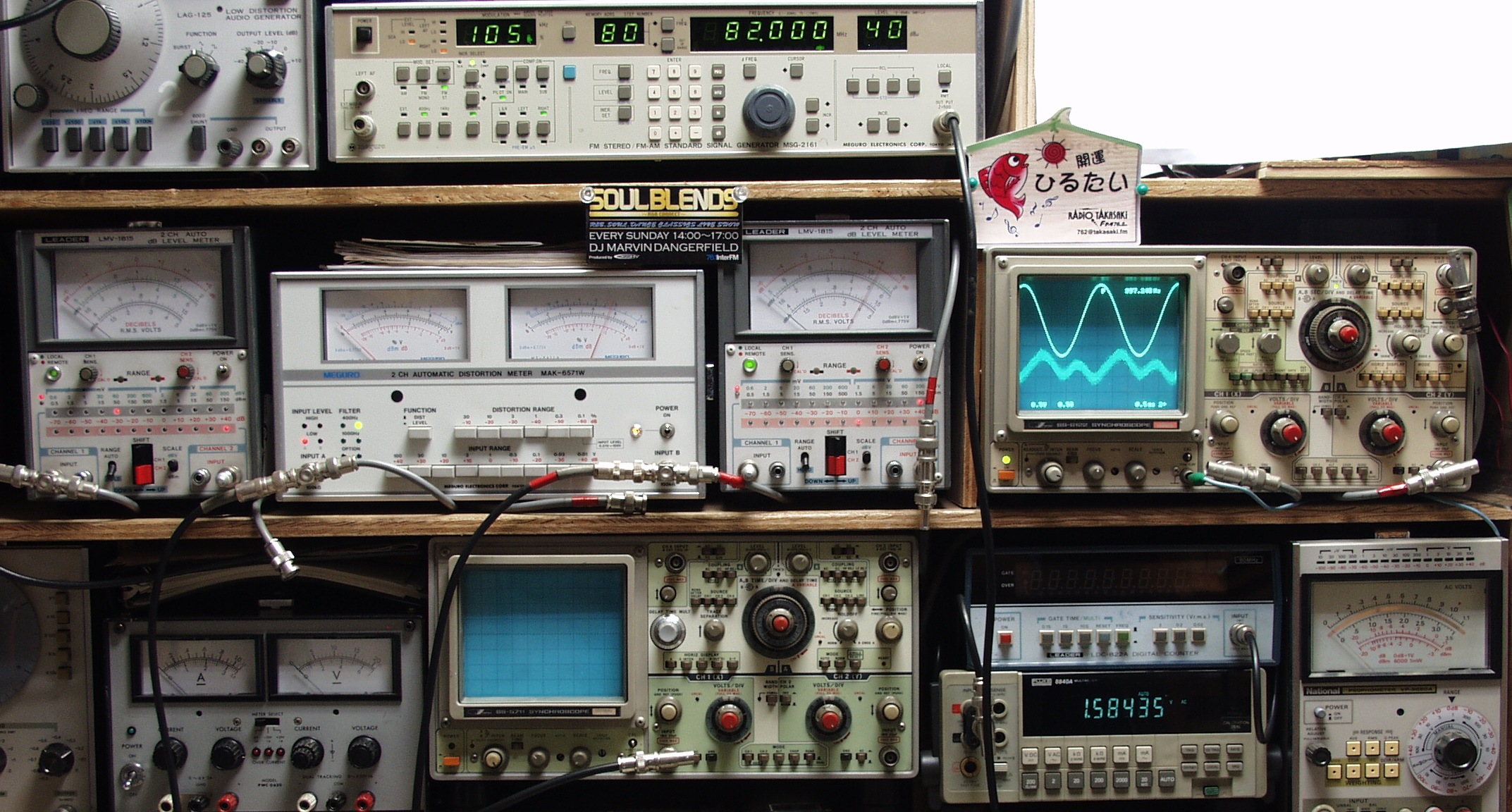

| Ｅ−２Ａ． ＦＭ受信感度、歪み、分離度測定調整 見方 ＦＭステレオ信号発信器より ８２ＭＨＺで ４００Ｈの 変調信号を ４０ｄＢで出す これを受信し出力を測定する Ｌ出力＝１０ｍＶ（Ｍａｘ５０ｍＶレンジ） Ｒ出力＝１．５Ｖ（Ｍａｘ１．５Ｖレンジ） 歪み率、Ｌ出力＝--％、右出力＝０．８％ 出力波形 上＝Ｒ出力、下＝Ｌ出力 （ＲＬでレンジが異なるので注意、Ｌは１／３０です） |
 |
| Ｅ−２Ｂ． ＦＭ受信感度、歪み、分離度測定調整 見方 ＦＭステレオ信号発信器より ８２ＭＨＺで ４００Ｈの 変調信号を ４０ｄＢで出す これを受信し出力を測定する Ｌ出力＝１．５Ｖ（Ｍａｘ１．５Ｖレンジ） Ｒ出力＝１０ｍＶ（Ｍａｘ５０ｍＶレンジ） 歪み率、Ｌ出力＝０．８％、右出力＝−％ 出力波形 上＝Ｒ出力、下＝Ｌ出力 （ＲＬでレンジが異なるので注意、Ｒは１／３０です） |
 |
| Ｅ−３． ＡＭ 感度測定調整 見方 上のＡＭ信号発信器より １４００ＫＨＺで ４００Ｈの ５０％変調信号を ５０ｄＢで出す これを受信し出力を測定する、 Ｌ出力＝０．６Ｖ（Ｍａｘ１．５Ｖレンジ） Ｒ出力＝０．６Ｖ（Ｍａｘ１．５Ｖレンジ） 歪み率、Ｌ出力＝２％、右出力＝２％ 出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |
| Ｅ−４． ２４時間エージング。 |
 |
