ＪＲＣ　ＮＲＤ－５１５．ＮＤＨ－５１８．　３台目修理記録
平成１９年６月１７日持込　　８月１４日完成
Ａ．　修理前の状況

  • 　約2年ほど前にヤフーオークションで入手しましたが　最近まで 本格的にアンテナを接続することができず1mほどのロッドアンテナで ラジオNIKKEIを聞いていました。
    　最近やっと屋根上にアンテナを張り接続してみたところ これもヤフオクで数年前に入手した同じく日本無線のJST-135という トランシーバーと中波の受信状態を比較したところ　至近距離に送信所がある 地元民間局は入感しましたがNHK第一がまったく受信できず 中波で明らかな感度低下がありました。


B．　原因
  • ＮＤＲ－５１５＝ＦＥＴの劣化、調整不良
  • ＮＤＨ－５１８＝銅箔切断、セラミックコンデンサー不良、集合抵抗不良

ＡＥ．　修理前の測定

Ｃ．　修理状況
  • 修理状況
    ＦＥＴ全部交換
    ＲＦ／ＭＩＸ／ＩＦ段感度調整
    １０ＭＨＺ基準発振回路調整
    ＰＢＴ回路調整ｄｆ回路調整
    第２局発振回路調整
    Ｓメ－タ調整
    基板半田補正

Ｄ．　使用部品
  • ＦＥＴ　　　　　　　　　　　　　　　　 ３個
    Ｃ－ＭＯＳ－ＩＣ　　　　　　　　　　２個
    ＴＴＬ－ＩＣ　　　　　　　　　　　　　　８個

Ｅ．　調整・測定

Ｆ．　修理費　　　　　８５，０００円
Ａ．　修理前の点検
Ａ－１．　上から見る
Ａ－２．　下から見る
Ａ－３．　ＮＨＤ－５１８　上から見る、乾電池は取り外す。

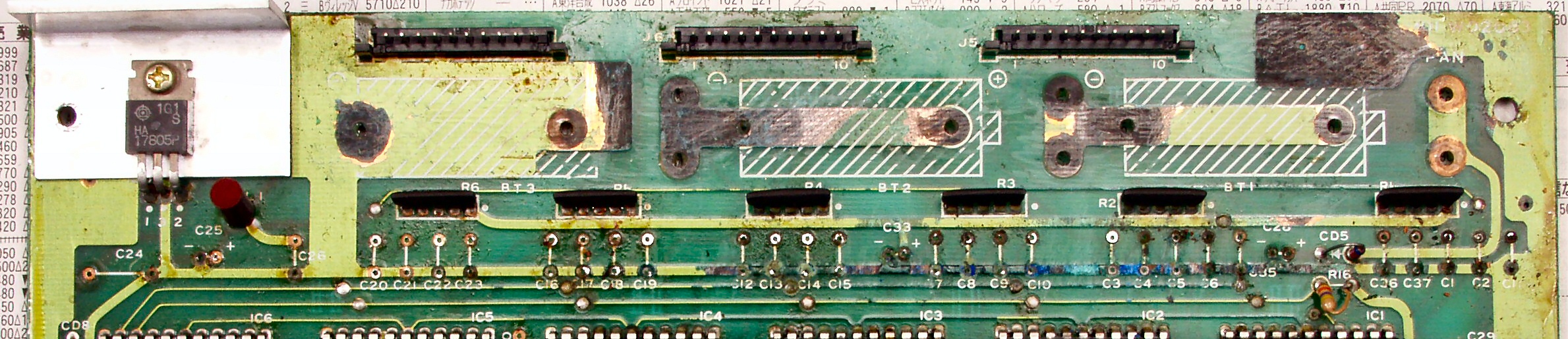

Ａ－４．　ＮＨＤ－５１８　セラミックコンデンサーも腐食

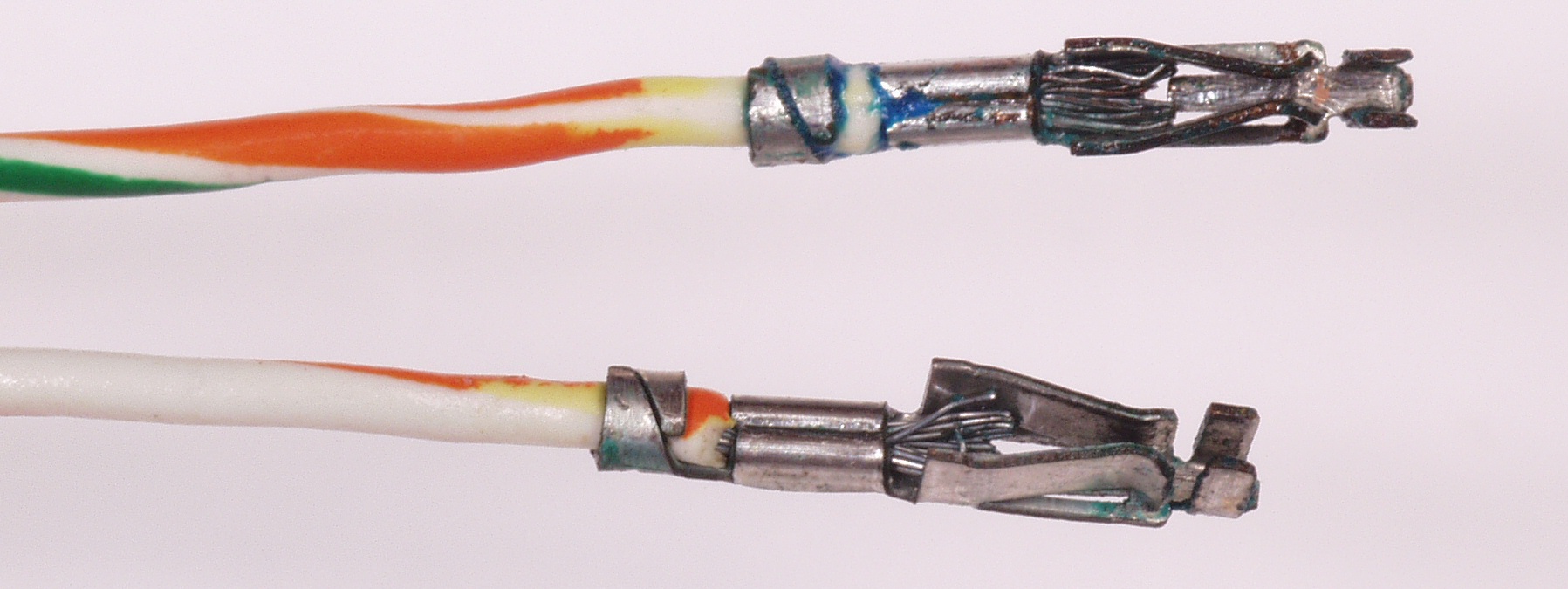

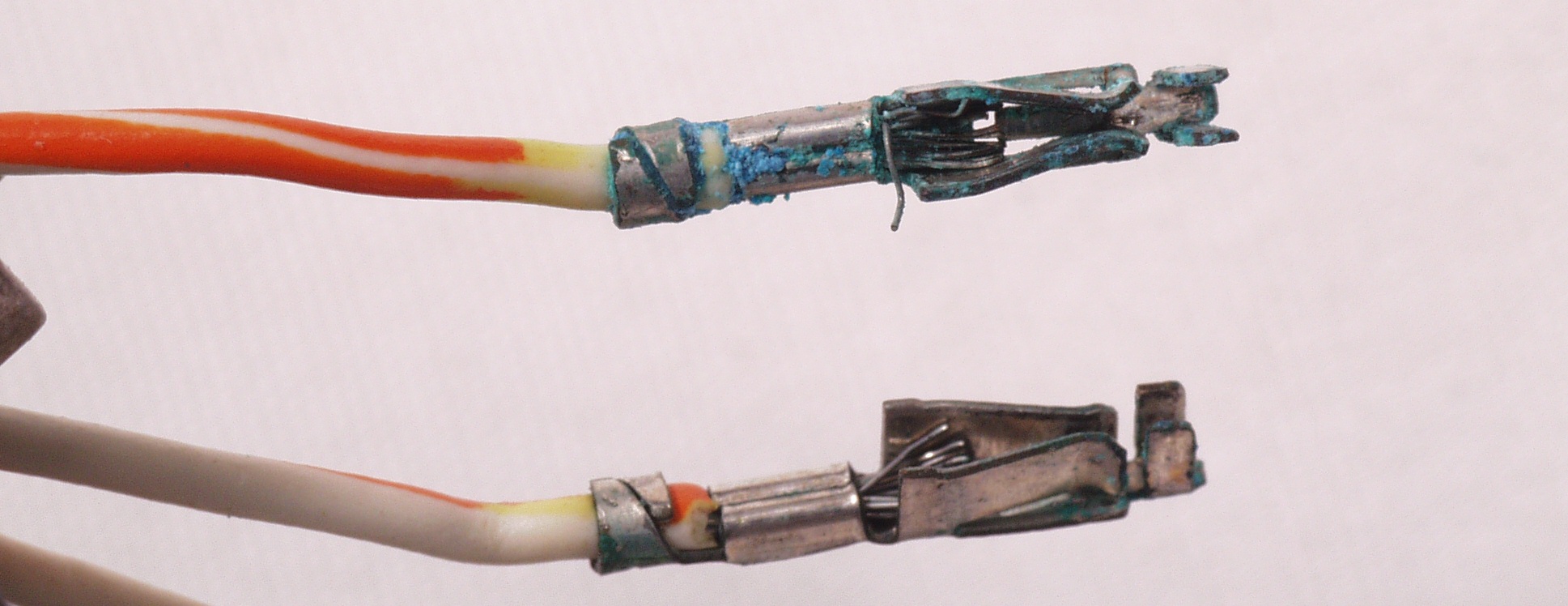

Ａ－５．　ＮＨＤ－５１８　コネクターの引き出し線も腐食
ＡＥ．　修理前の測定

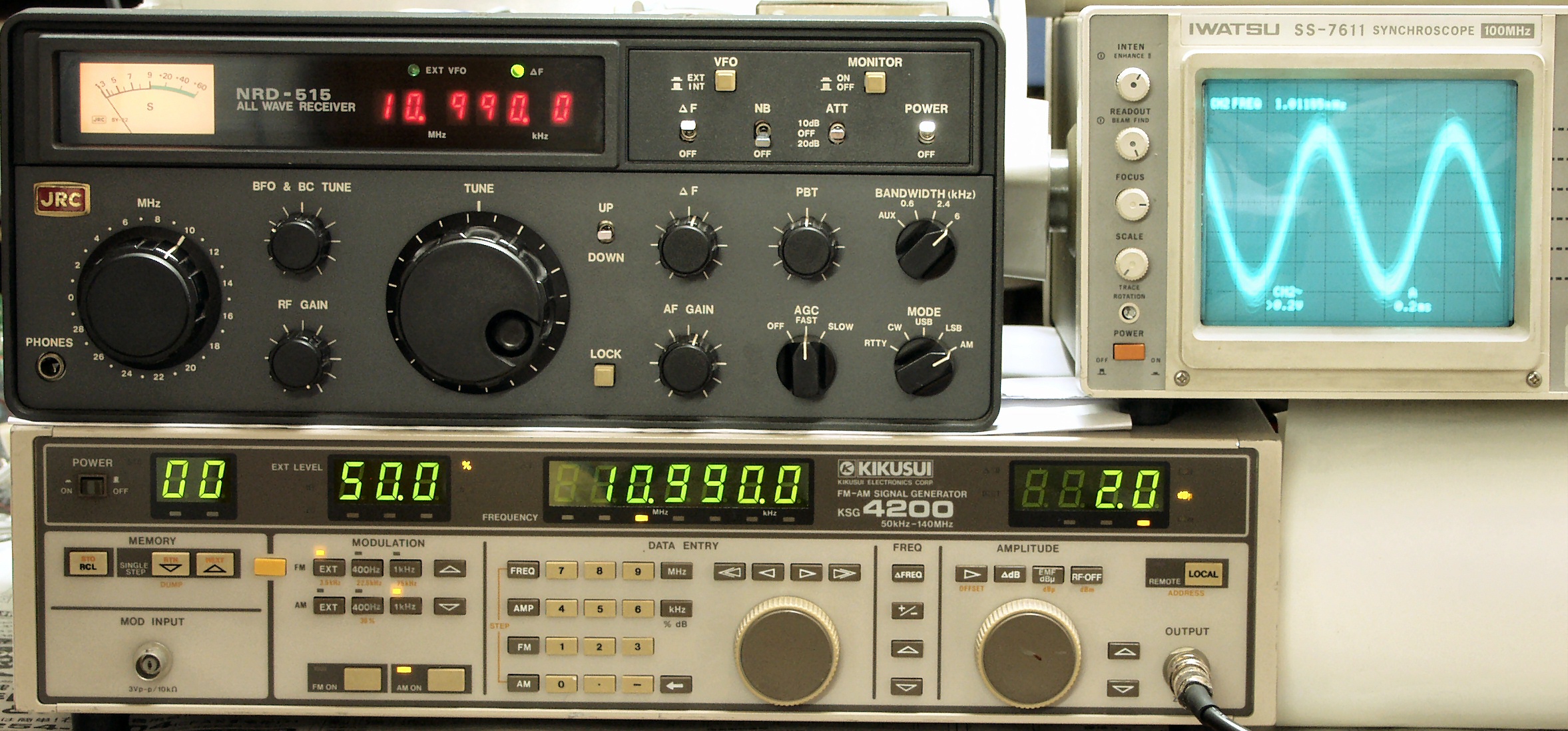

ＡＥ－１．　修理前の感度測定　下のＳＧより１ＫＨＺ、ＡＭ５０％変調の信号を受信し、ライン出力をオシロで観測、信号強度＝２μＶ
　　　　　　　　　　　　　　　　　　　　高い所が、少し悪いです

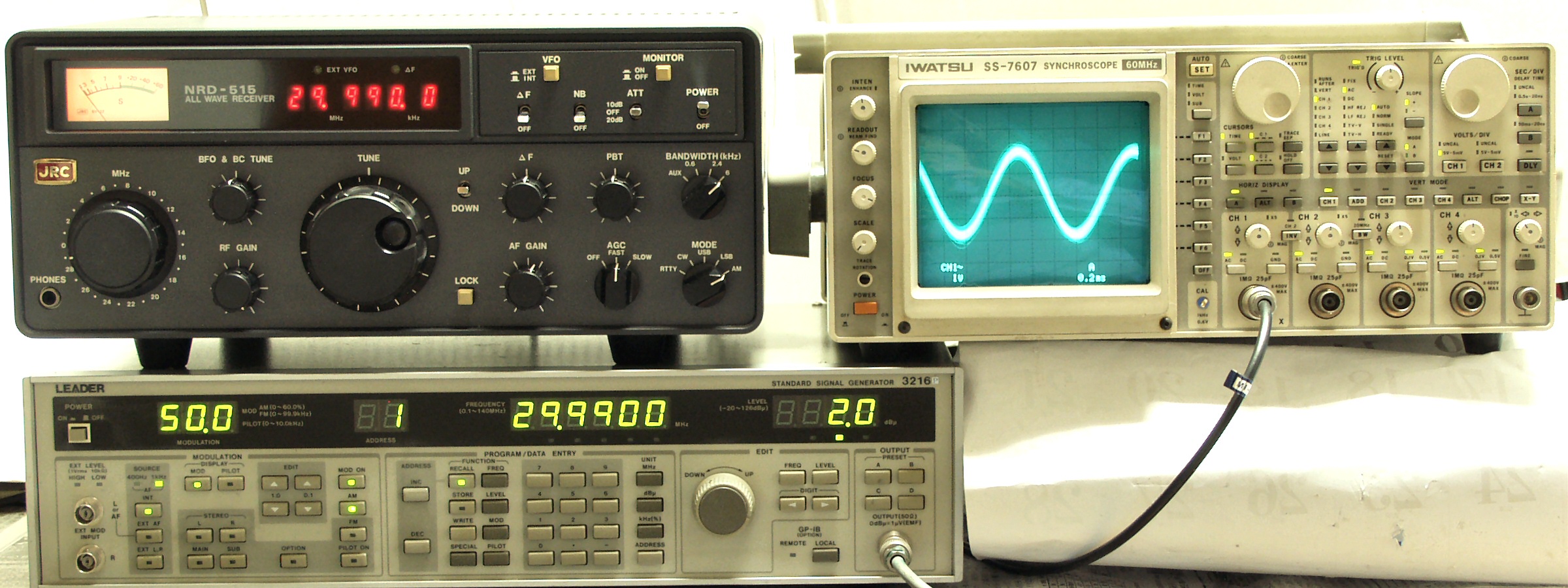

ＡＥ－２Ａ．　２９．９９ＭＨＺ

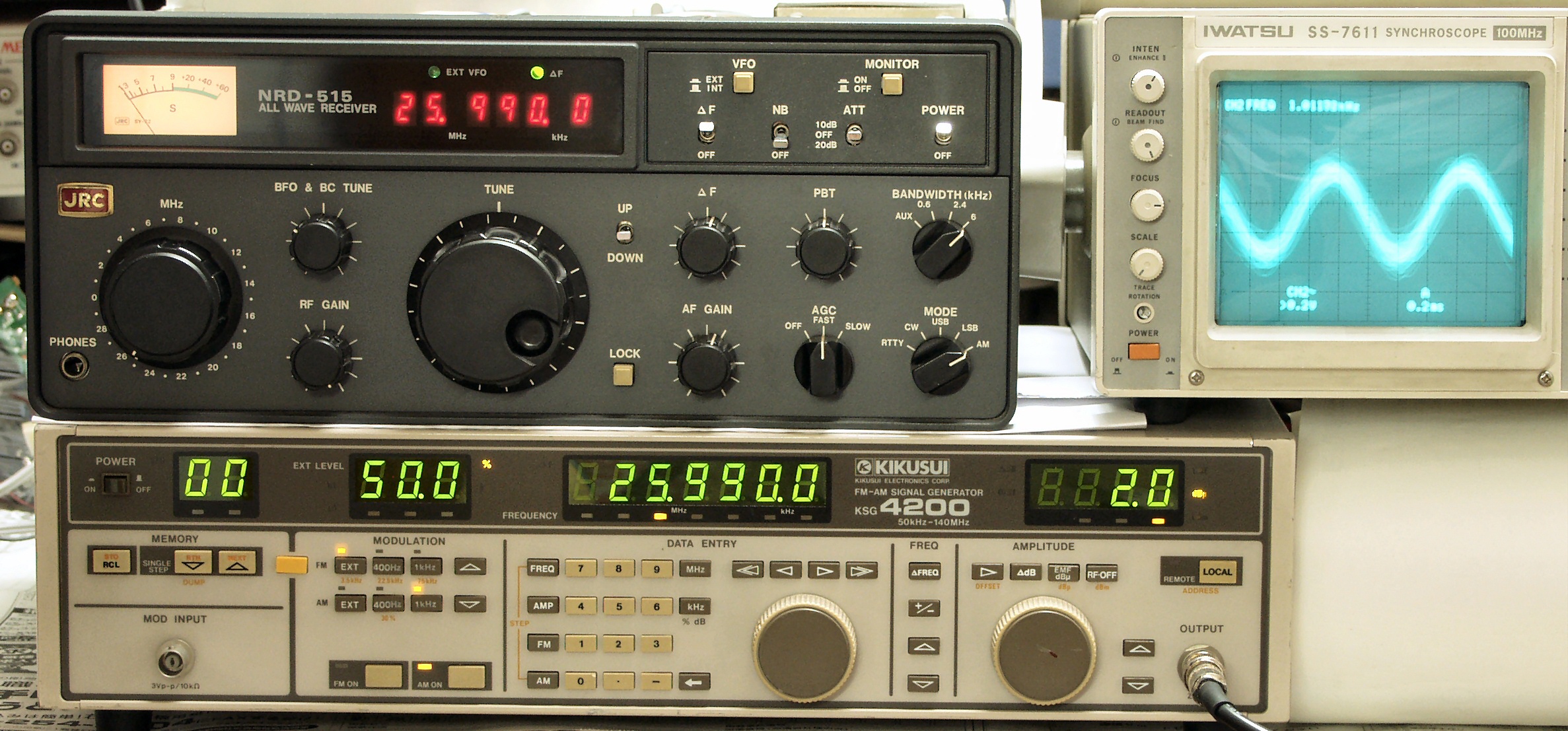

ＡＥ－２Ｂ．　２５．９９ＭＨＺ

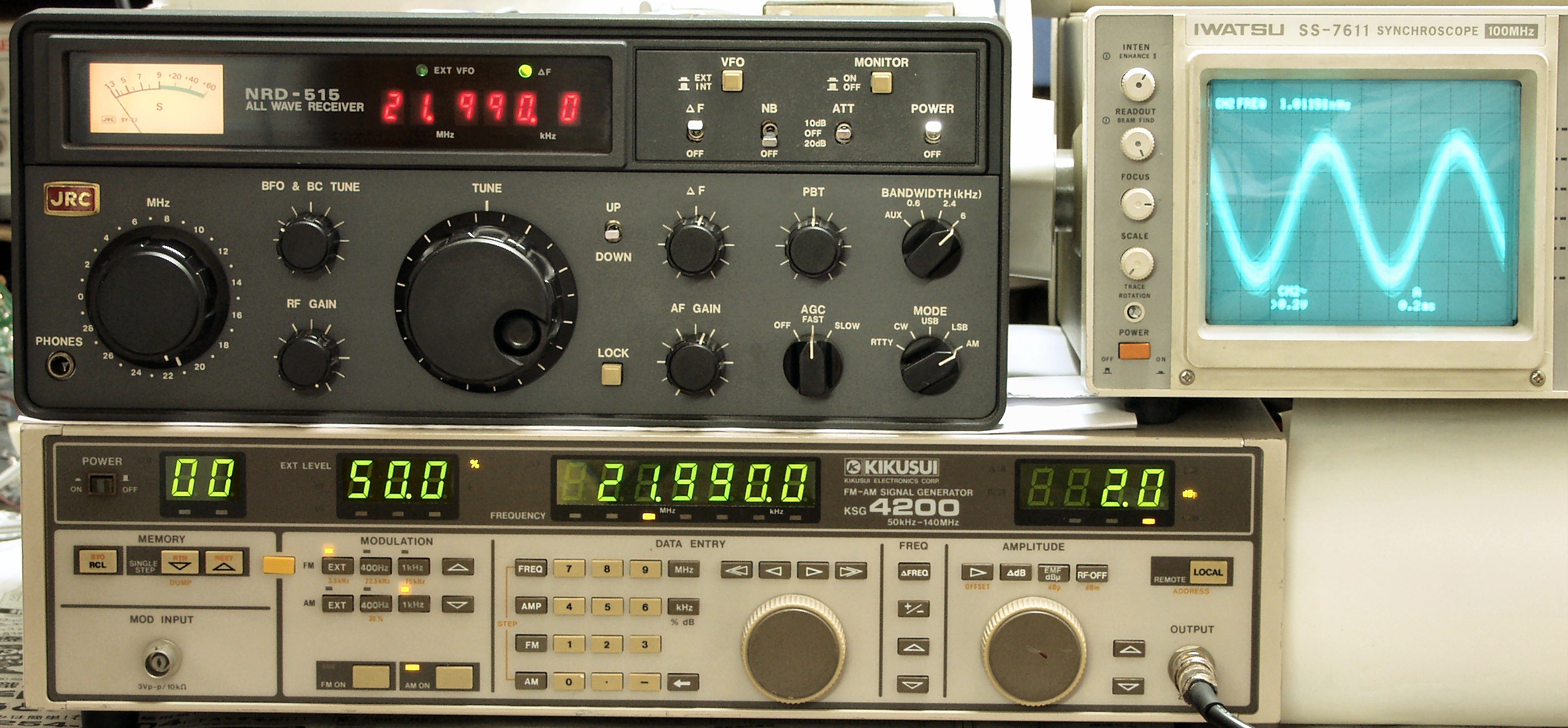

ＡＥ－２Ｃ．　２１．９９ＭＨＺ
ＡＥ－２Ｄ．　１０．９９ＭＨＺ

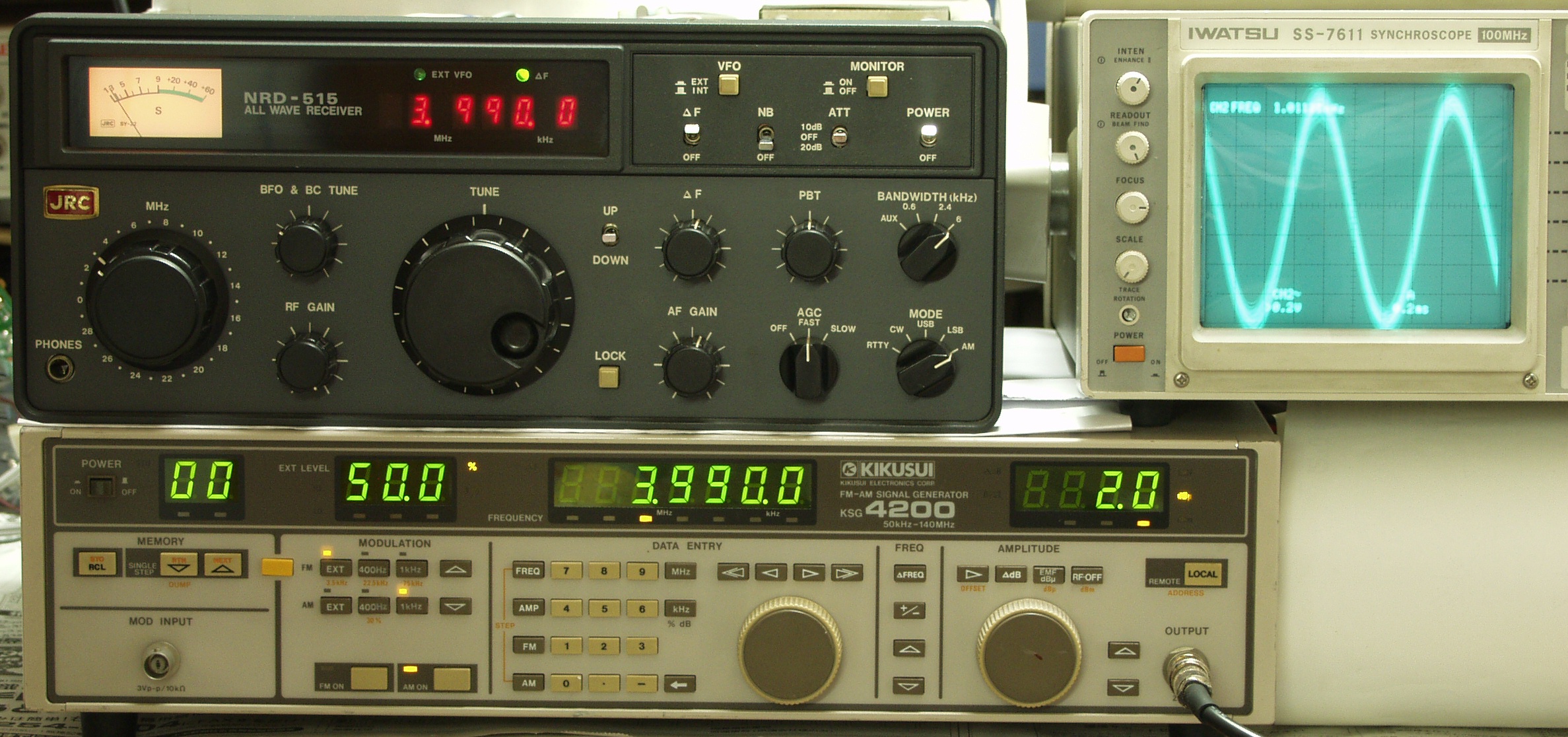

ＡＥ－２Ｅ．　３．９９ＭＨＺ

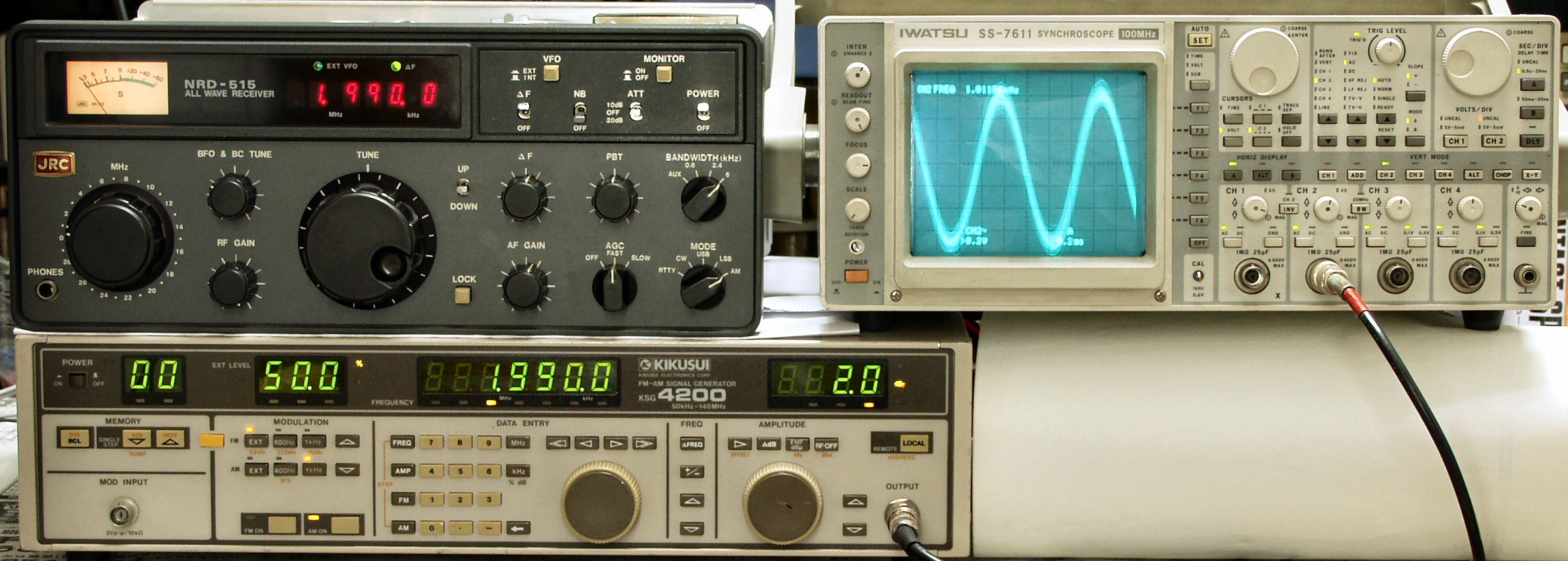

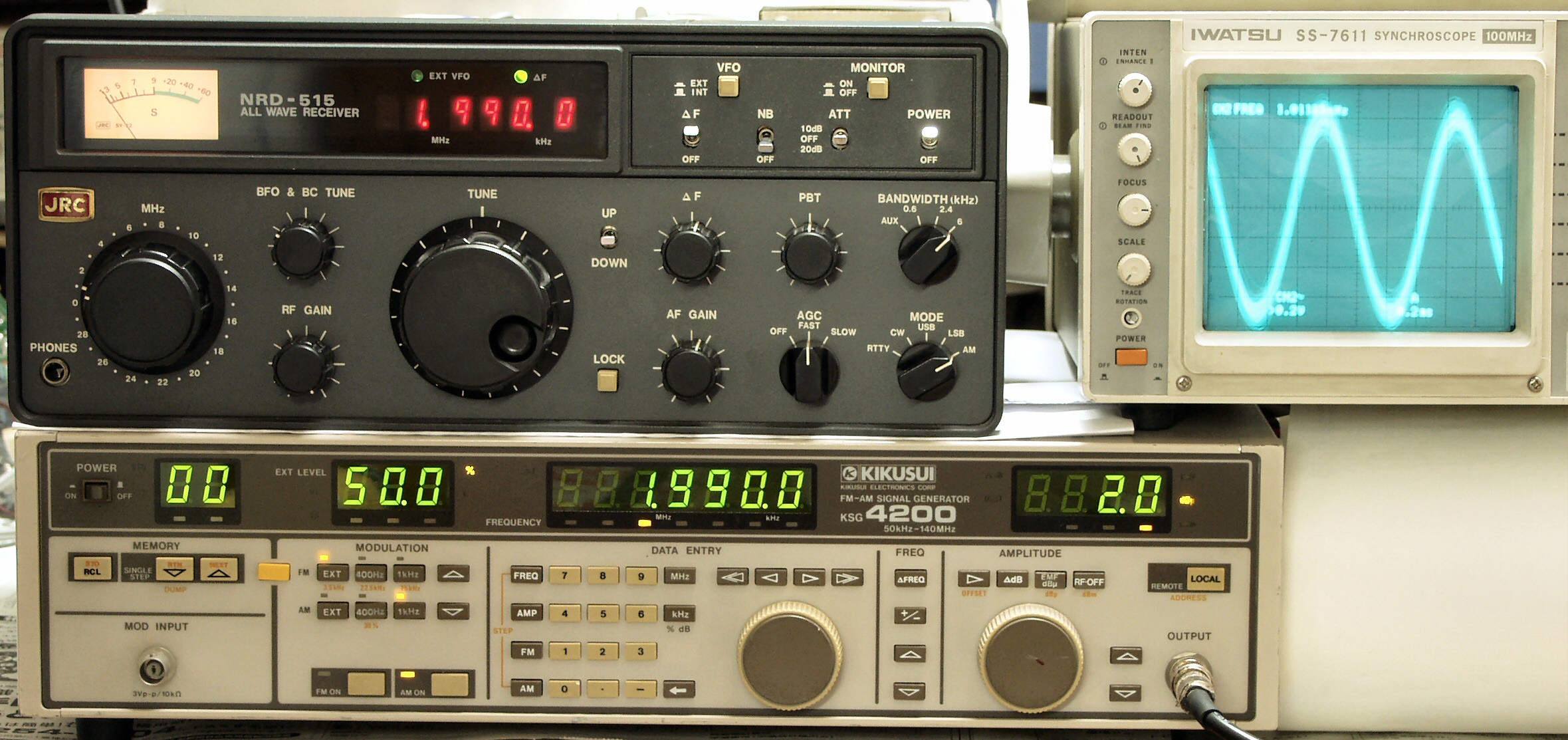

ＡＥ－２Ｆ．　１．９９ＭＨＺ

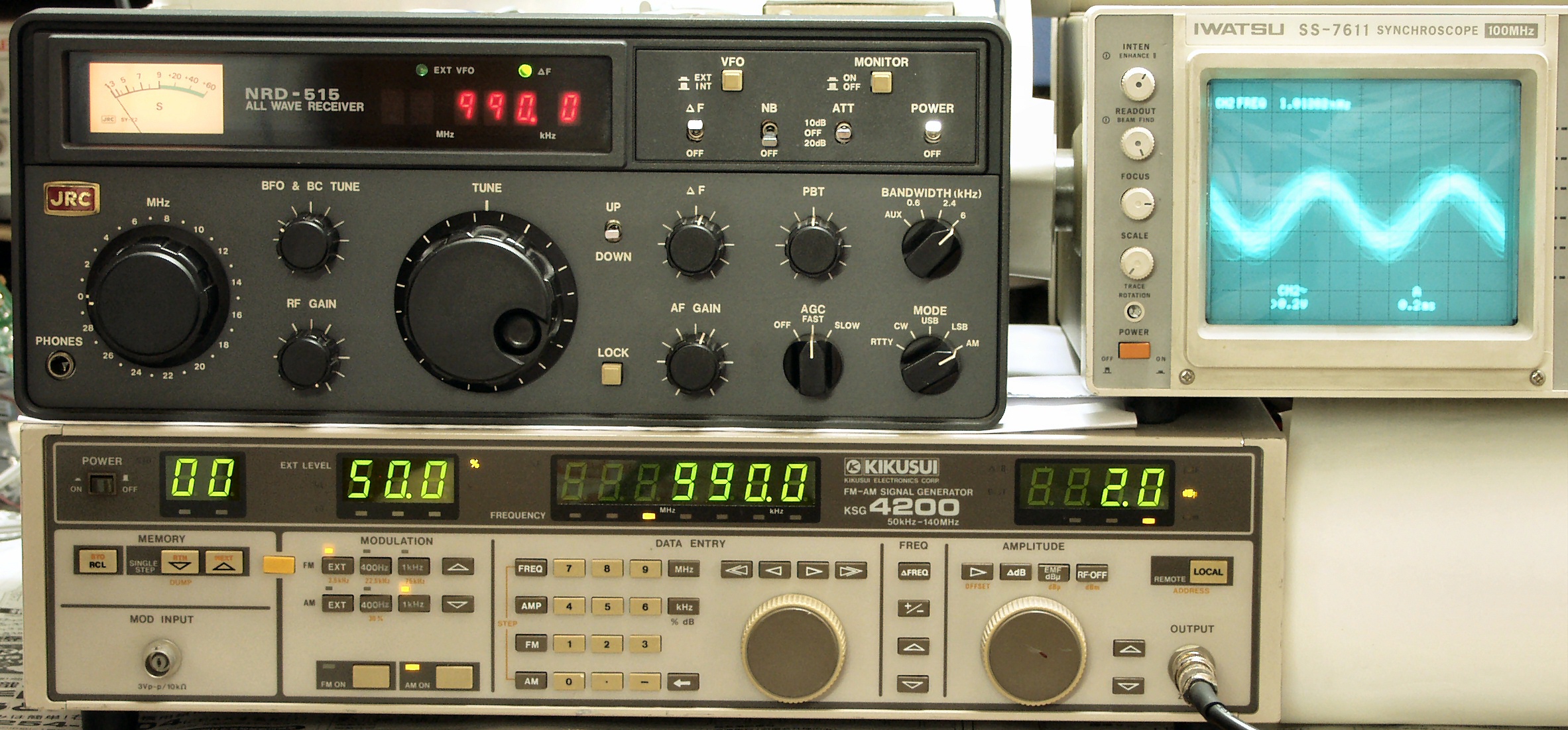

ＡＥ－２Ｇ．　０．９９ＭＨＺ
Ｃ．　修理状況

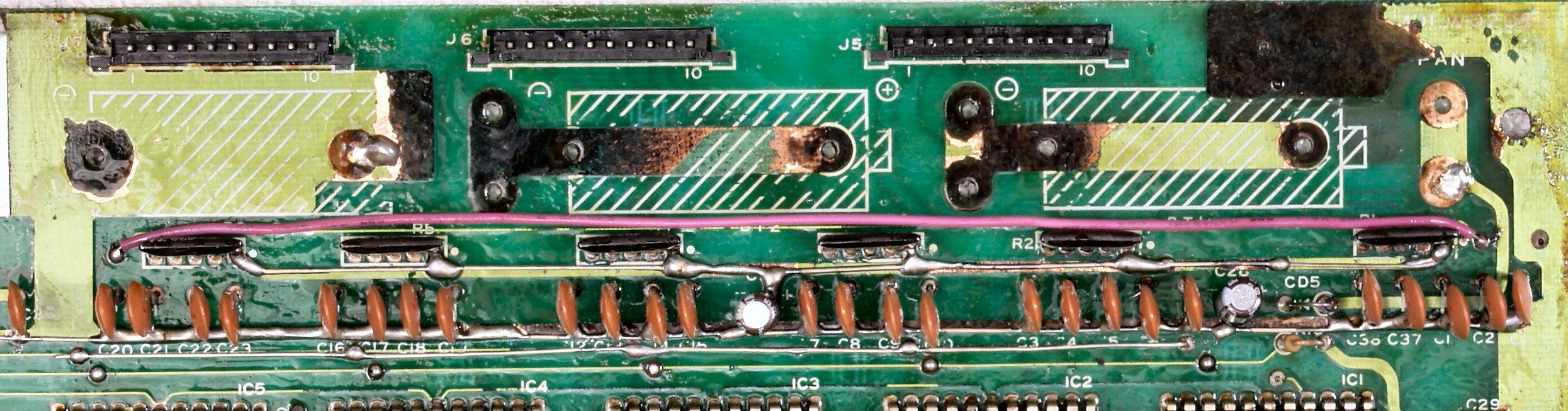

Ｃ－１Ａ．　修理前　ＮＨＤ－５１８基板
Ｃ－１Ｂ．　修理中　ＮＨＤ－５１８基板　電池金具を取り除く

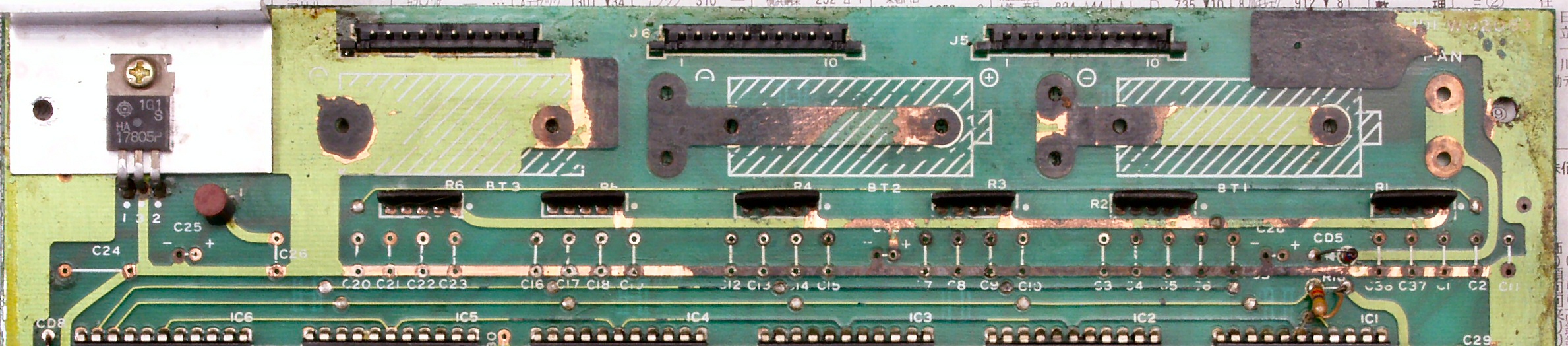

Ｃ－１Ｃ．　修理中　ＮＨＤ－５１８基板　腐食した緑青を取り除く
Ｃ－１Ｄ．　修理後　ＮＨＤ－５１８基板　腐食した銅箔を配線する
Ｃ－１Ｅ．　修理後　ＮＨＤ－５１８基板　電解コンデンサー５個、セラミックコンデンサー３１個、フイルムコンデンサー交換
Ｃ－１Ｆ．　完成ＮＨＤ－５１８基板　さび止めのため、フラックスを塗り完成
Ｃ－１Ｇ．　修理前　ＮＨＤ－５１８基板裏

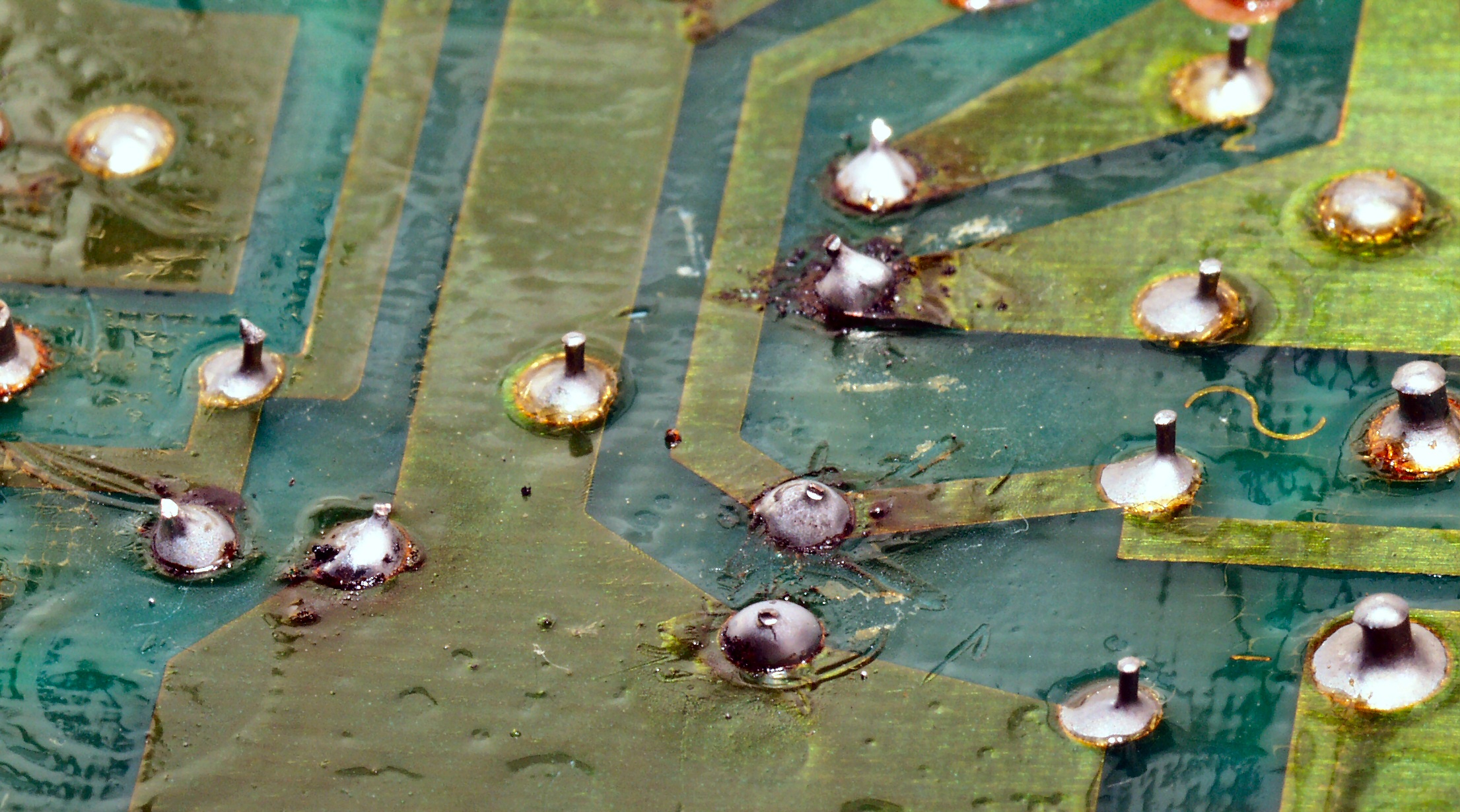

Ｃ－１Ｈ．　修理（半田補正）後　ＮＨＤ－５１８基板裏　全半田やり直し
Ｃ－１Ｉ．　完成ＮＨＤ－５１８基板裏　洗浄後
Ｃ－２Ａ．　修理中　ＮＨＤ－５１８基板へのコネクターを接点復活材で磨く
Ｃ－２Ｂ．　修理中　ＮＨＤ－５１８パネル清掃

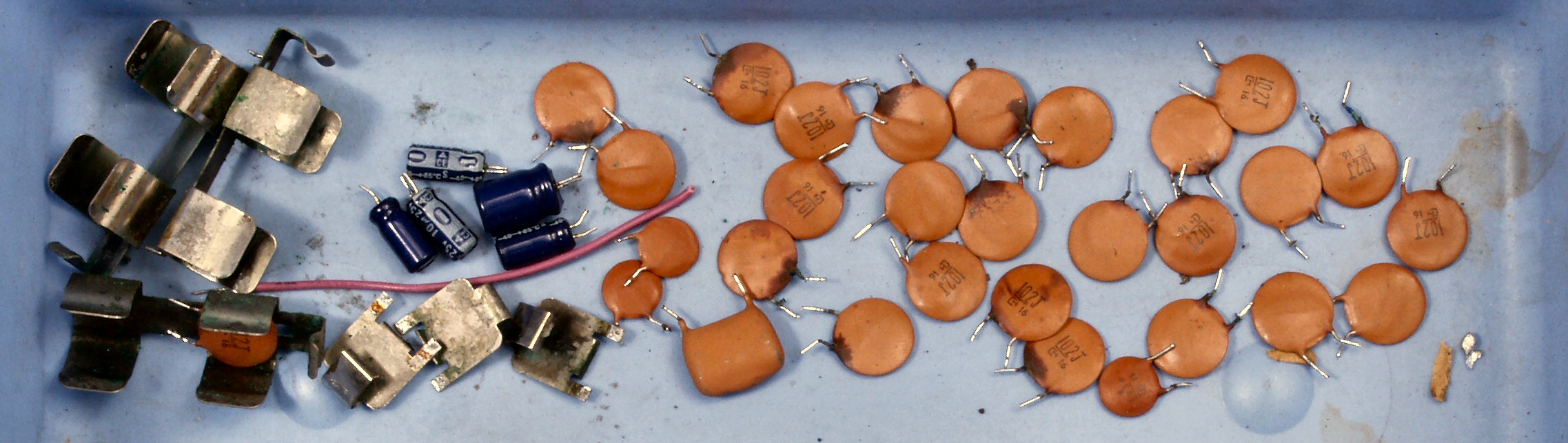

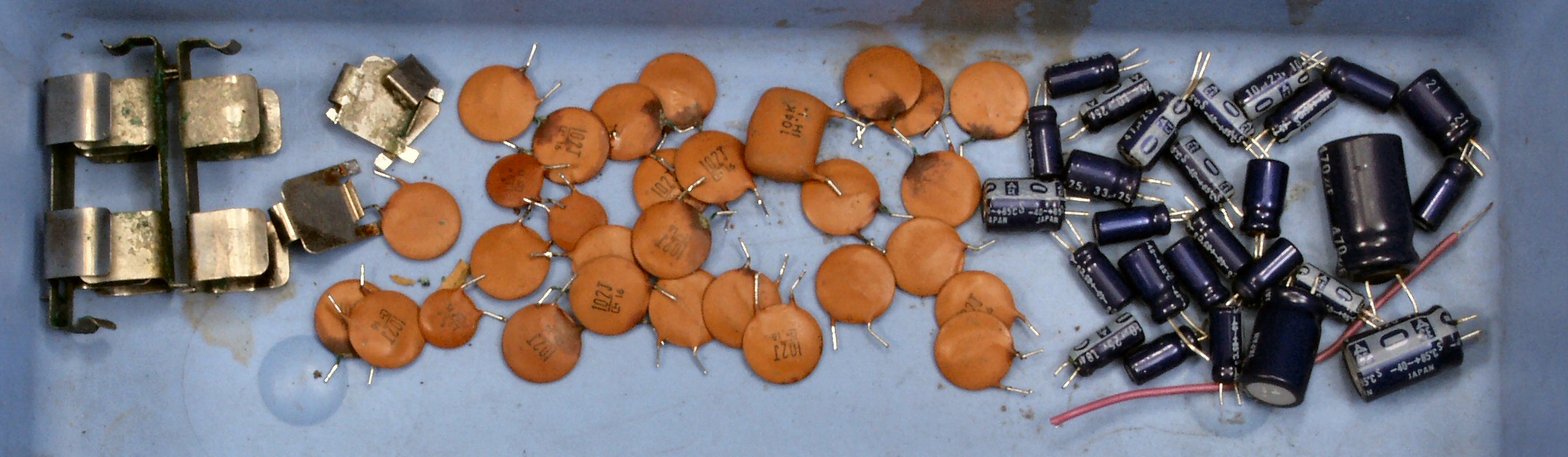

Ｃ－２Ｃ．　ＮＨＤ－５１８交換部品
Ｃ－３Ａ．　修理前　ＮＨＤ－５１８　上から見る
Ｃ－３Ｂ．　修理後　ＮＨＤ－５１８　上から見る　空きスペースに電池を移動

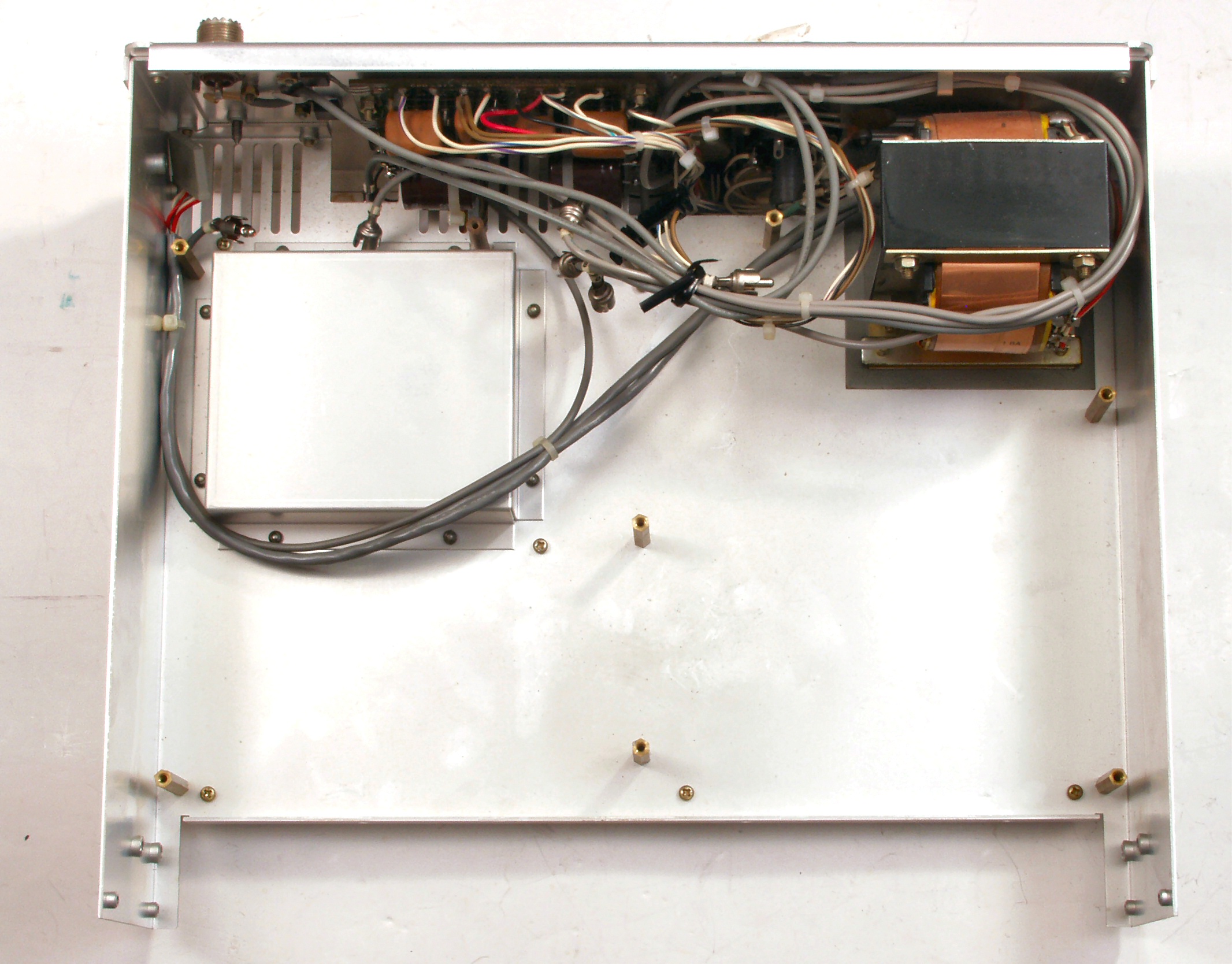

Ｃ－４Ａ．　修理中前　基板が外されたシャーシ

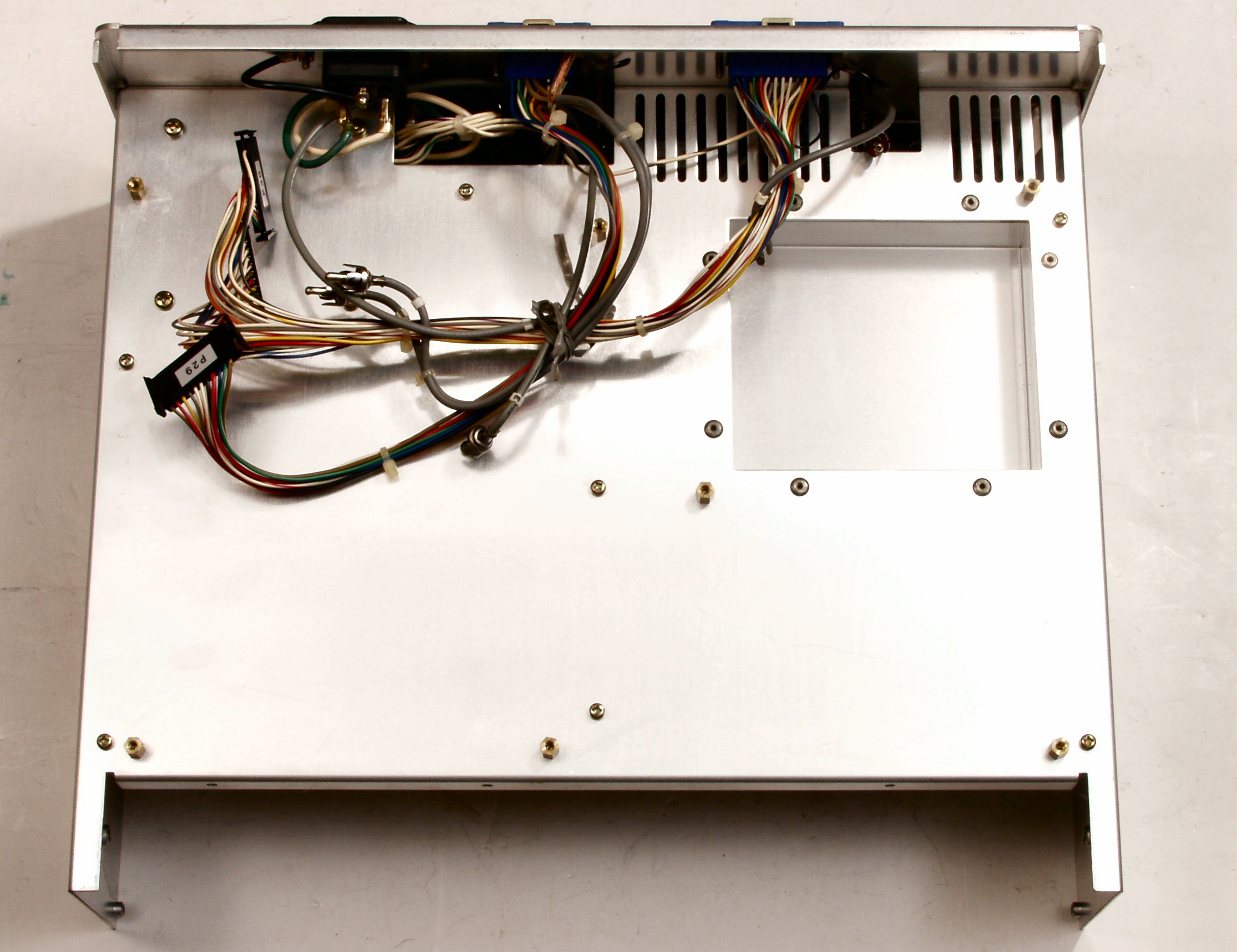

Ｃ－４B．　修理中前　基板が外されたシャーシ裏
Ｃ－５Ａ．　修理前　電源基板、　電解コンデンサーが交換されている。

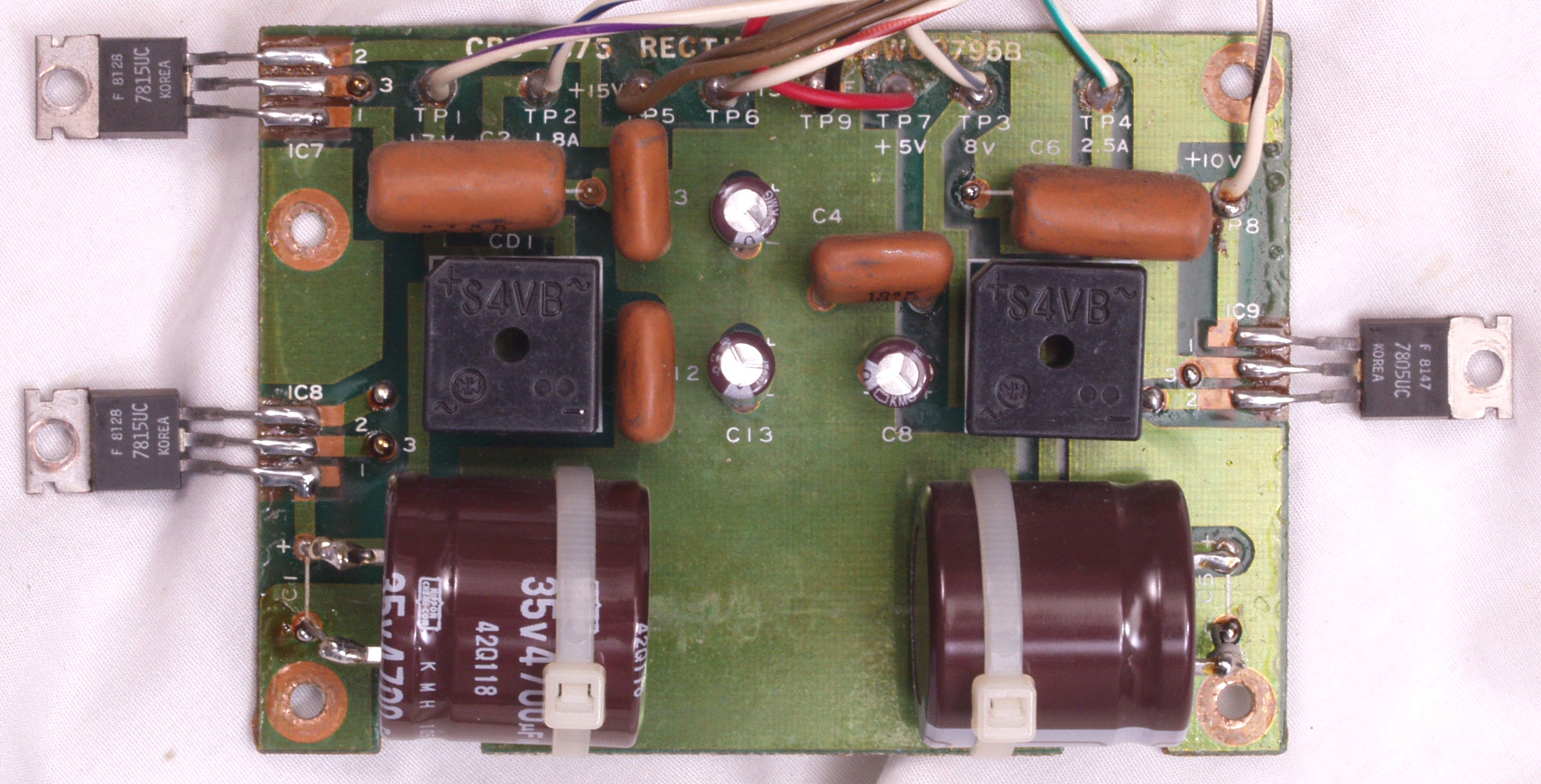

Ｃ－５Ｂ．　修理（半田補正）後　電源基板

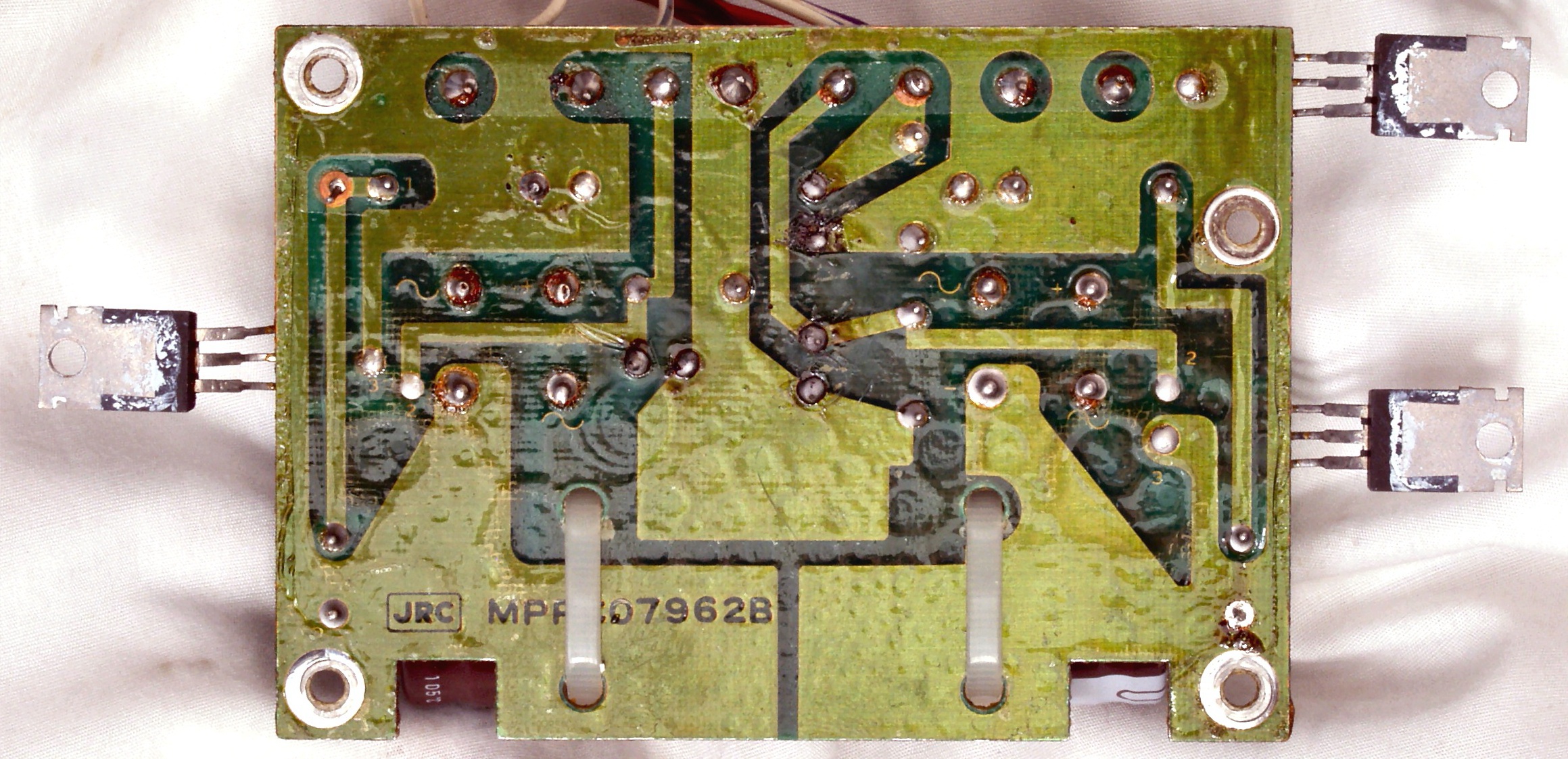

Ｃ－５Ｃ．　修理前　電源基板裏

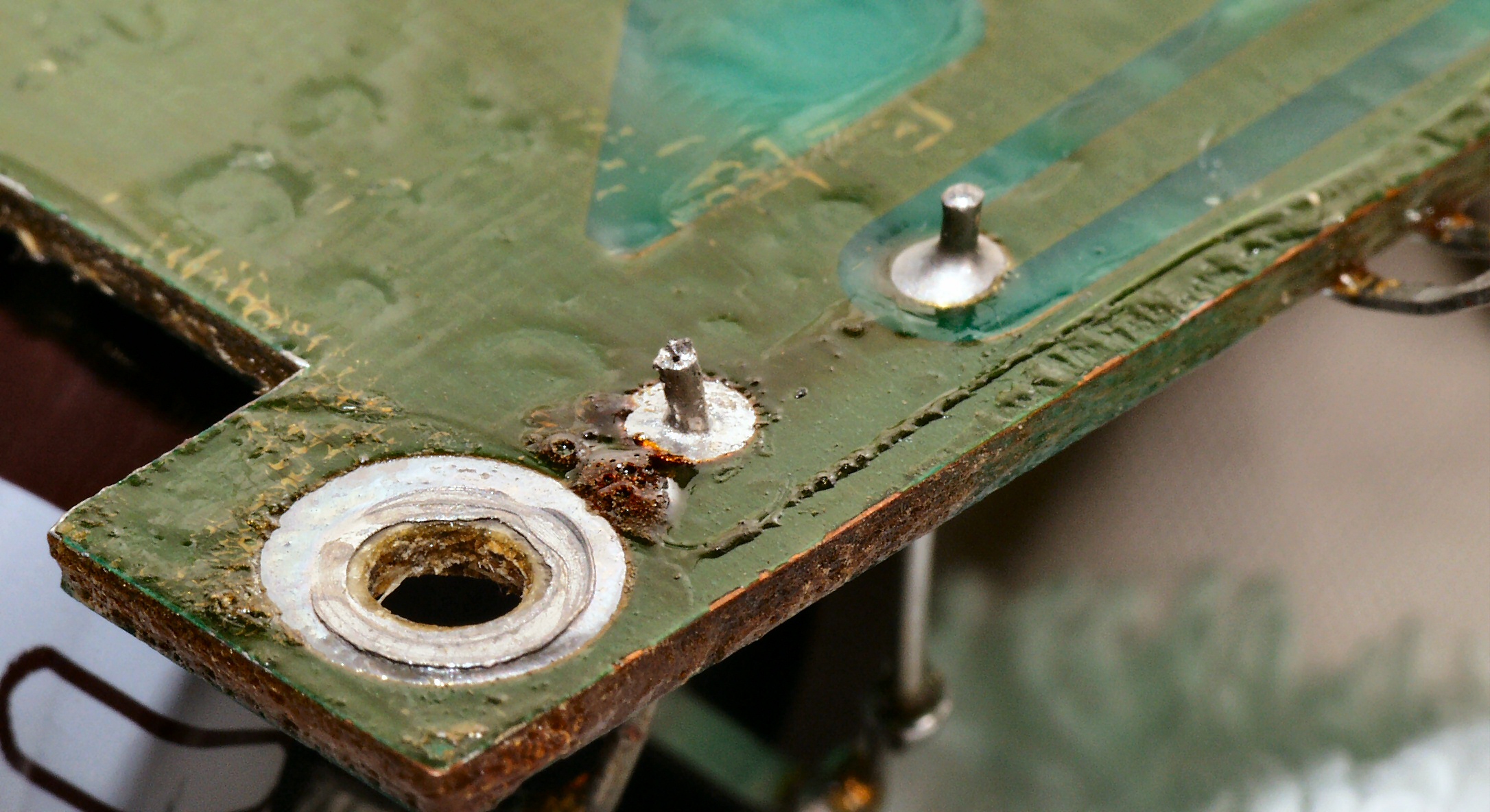

Ｃ－５Ｃ－１．　修理中　電源基板裏、前回の修理で基板剥離をしている
Ｃ－５Ｃ－２．　修理中　電源基板裏、前回の修理で半田を盛るのを忘れる、スルホール基板なので助かる。
Ｃ－５Ｃ－３．　修理中　電源基板裏、制作時から半田を盛るのを忘れる、スルホール基板なので助かる。

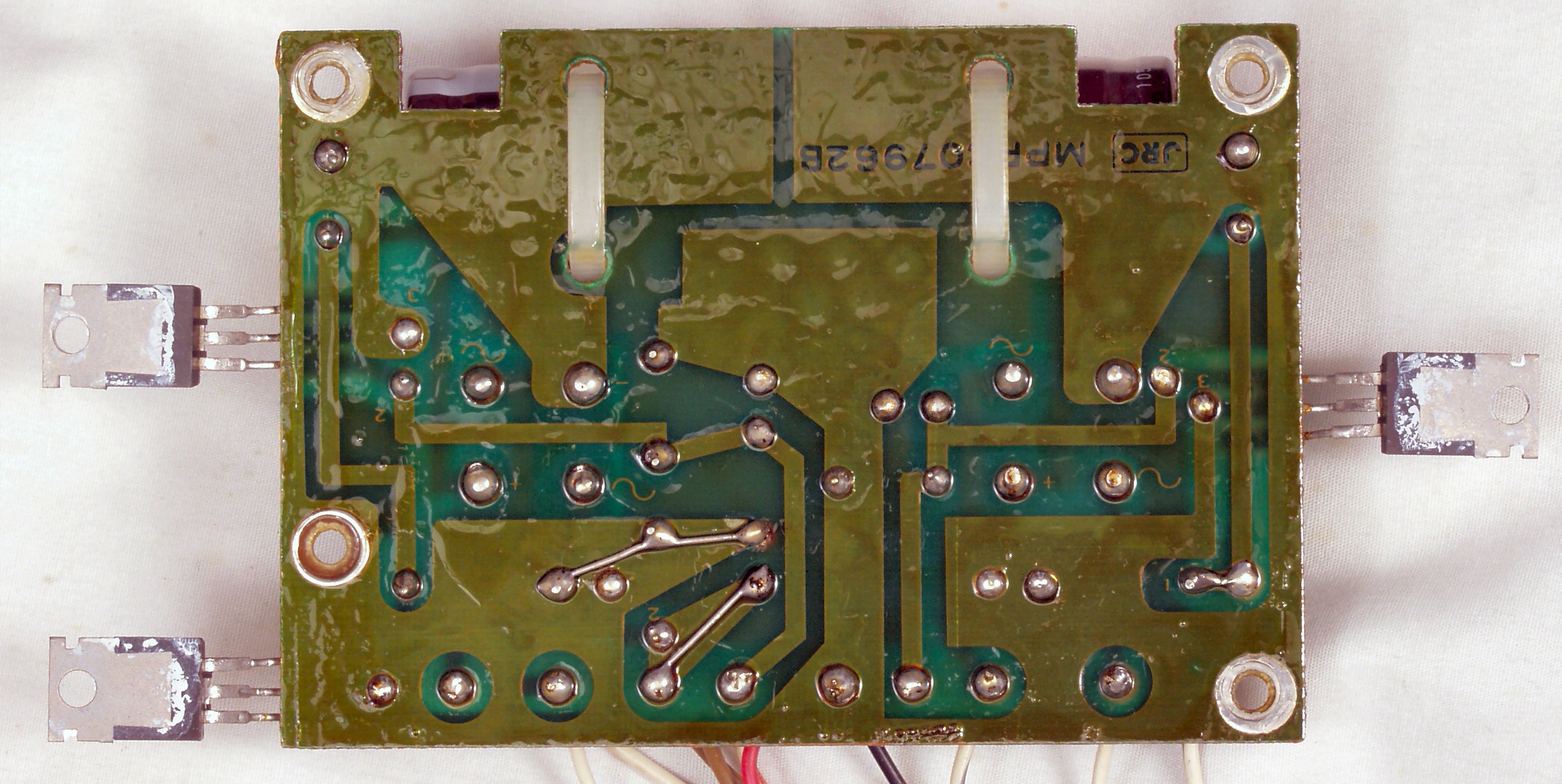

Ｃ－５Ｄ．　修理（半田補正）後　電源基板裏　全半田やり直し後
Ｃ－５Ｅ．　完成電源基板裏　洗浄後
Ｃ－６Ａ．　修理前　ＲＸ基板
Ｃ－６Ｂ．　修理中　ＲＸ基板、シールドを外した所
Ｃ－６Ｃ．　修理後　ＲＸ基板　電解コンデンサー１４個、ＦＥＴ（電解トランジスター）１個交換
Ｃ－６Ｄ．　修理前　ＲＸ基板裏
Ｃ－６Ｅ．　修理（半田補正）後　ＲＸ基板裏　全半田やり直し後
Ｃ－６Ｆ．　完成ＲＸ基板裏　洗浄後
Ｃ－７Ａ．　修理前　シンセサイザー基板
Ｃ－７Ｂ．　修理中　シンセサイザー基板、シールドを外した所
Ｃ－７Ｃ．　修理後　シンセサイザー基板　電解コンデンサー５個交換
Ｃ－７Ｃ－１．　完成シンセサイザー基板　洗浄後
Ｃ－７Ｄ．　修理前　シンセサイザー基板裏
Ｃ－７Ｄ－１．　修理前　ＶＣＯの点検
Ｃ－７Ｅ．　修理中　シンセサイザー基板裏、シールドを外した所
Ｃ－７Ｆ．　修理（半田補正）後　シンセサイザー基板裏
Ｃ－７Ｇ．　完成シンセサイザー基板裏　洗浄後

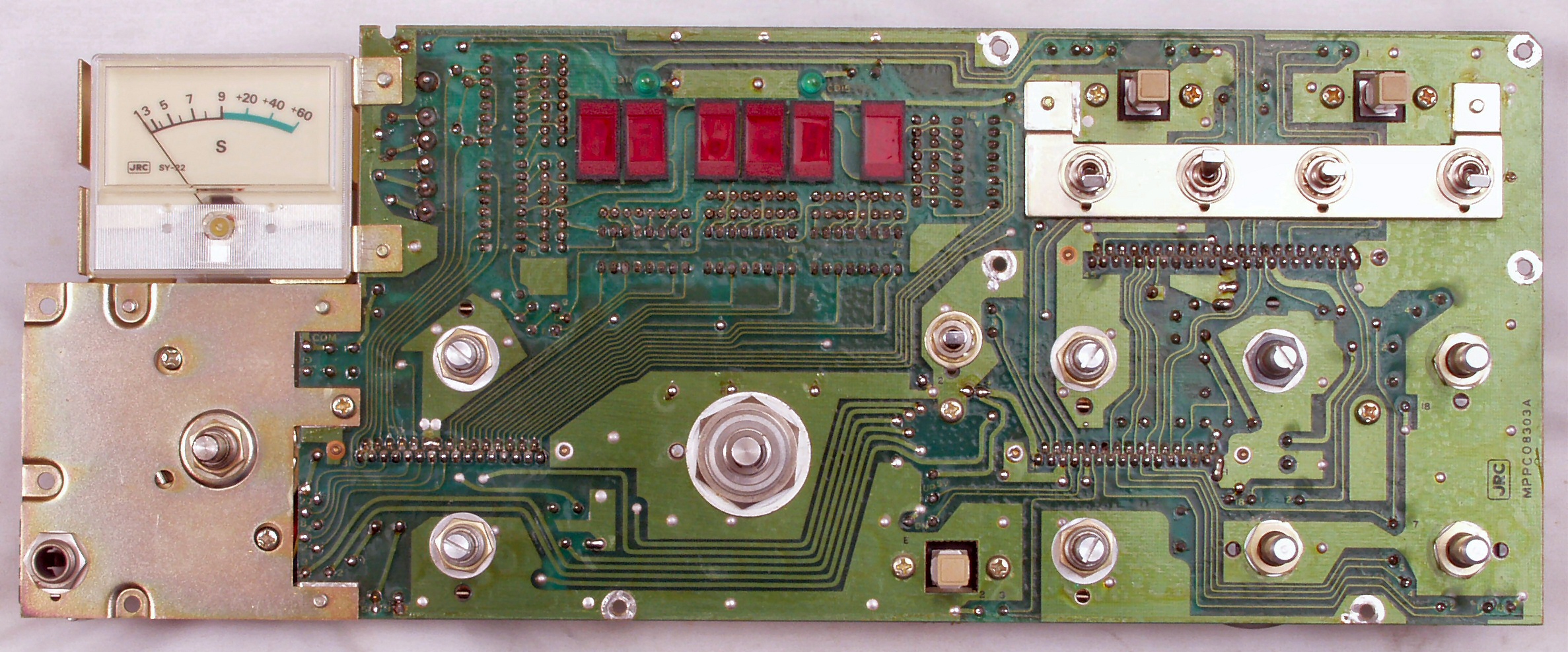

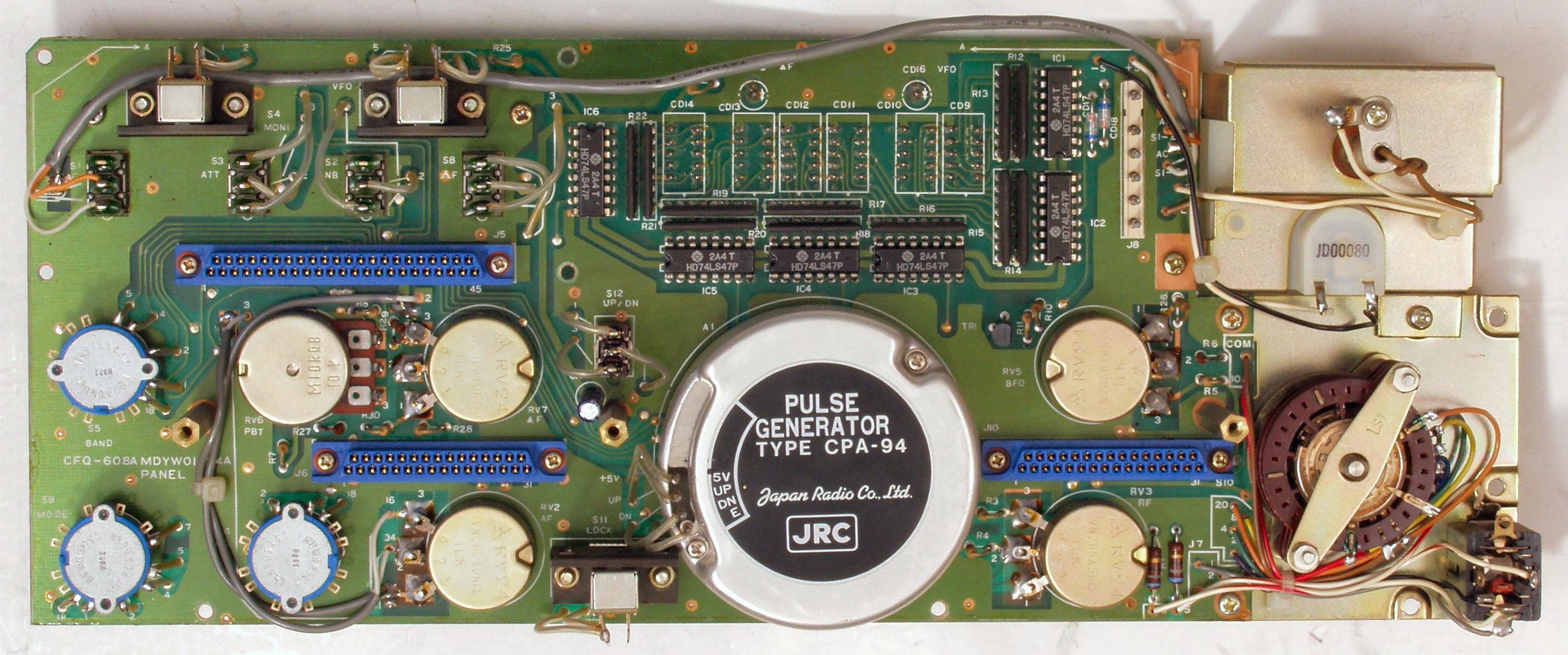

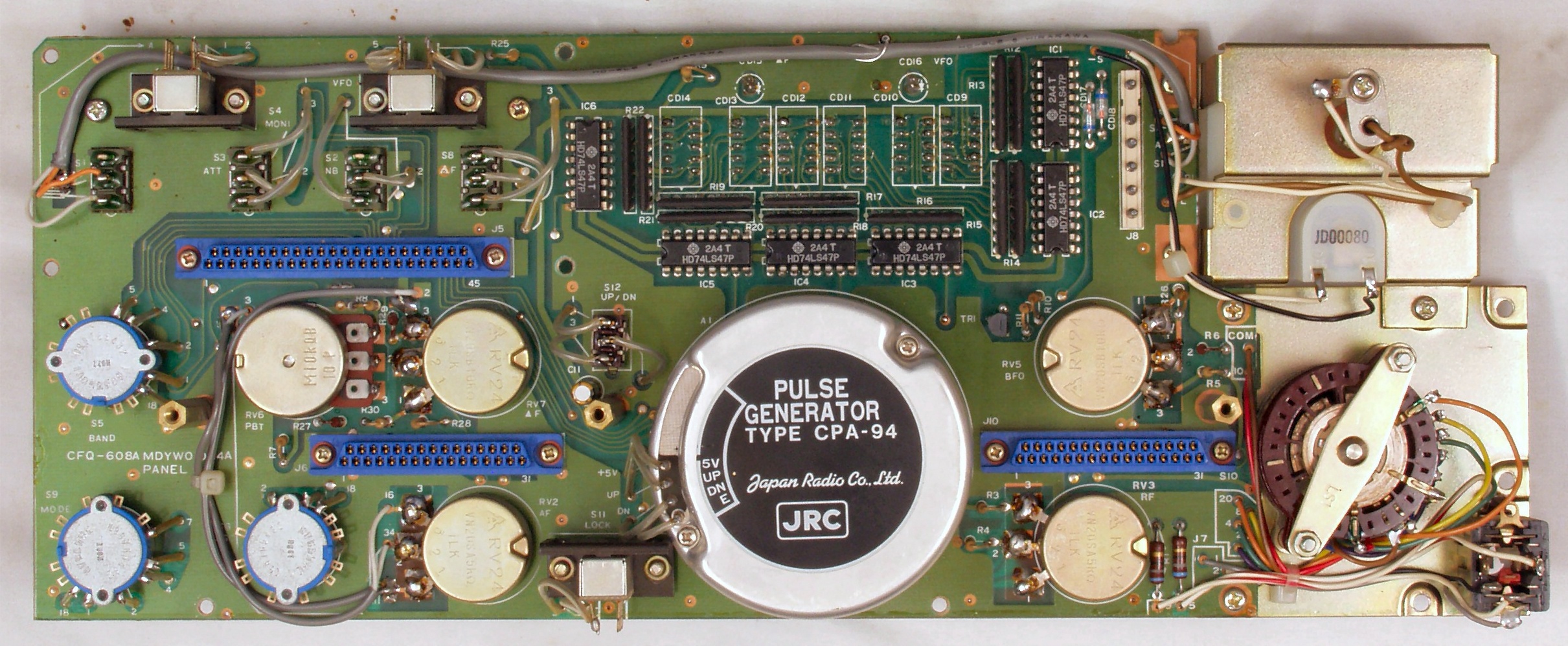

Ｃ－８Ａ．　修理前　パネル基板
Ｃ－８Ｂ．　修理後　パネル基板
Ｃ－８Ｃ．　完成パネル基板　洗浄後

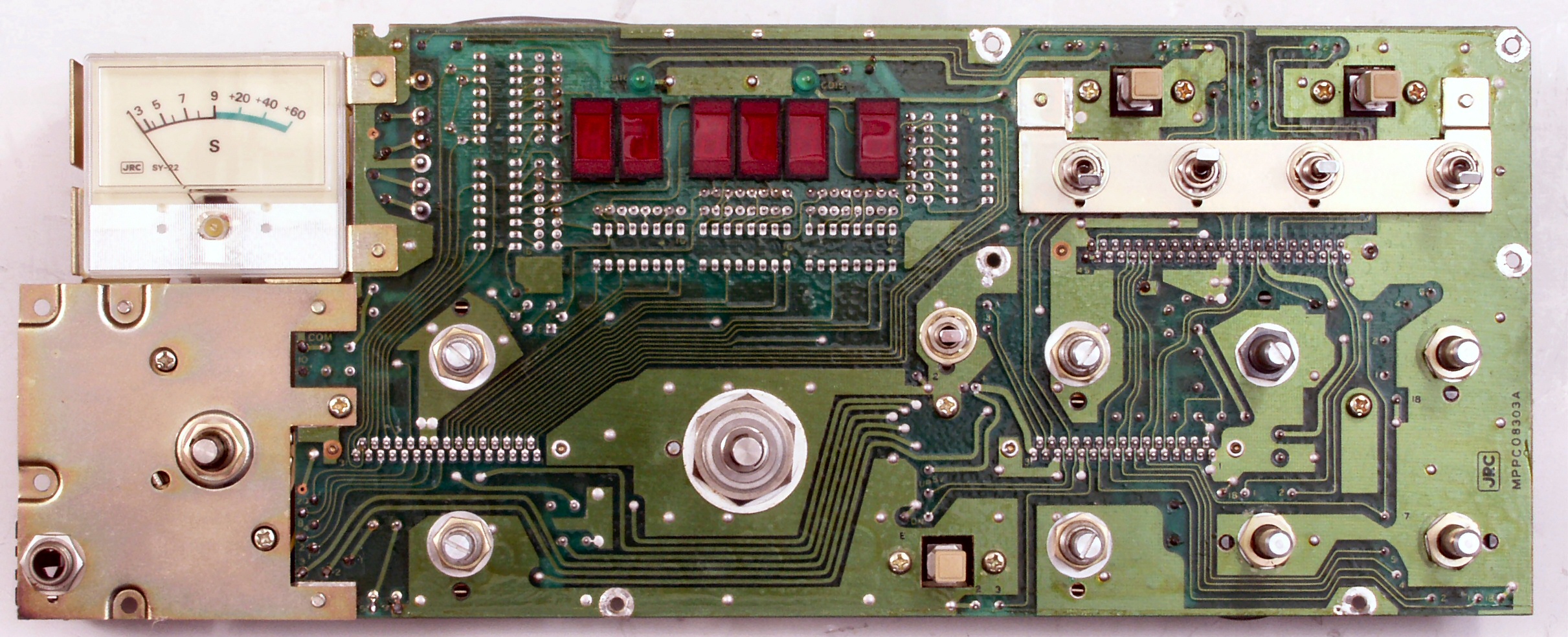

Ｃ－８Ｄ．　修理前　パネル基板裏
Ｃ－８Ｅ．　修理（半田補正）後　パネル基板裏　電解コンデンサー１個交換
Ｃ－８Ｆ．　完成パネル基板裏　洗浄後
Ｃ－９Ａ．　修理前　バンド切り替えＳＷ、少し黒い！

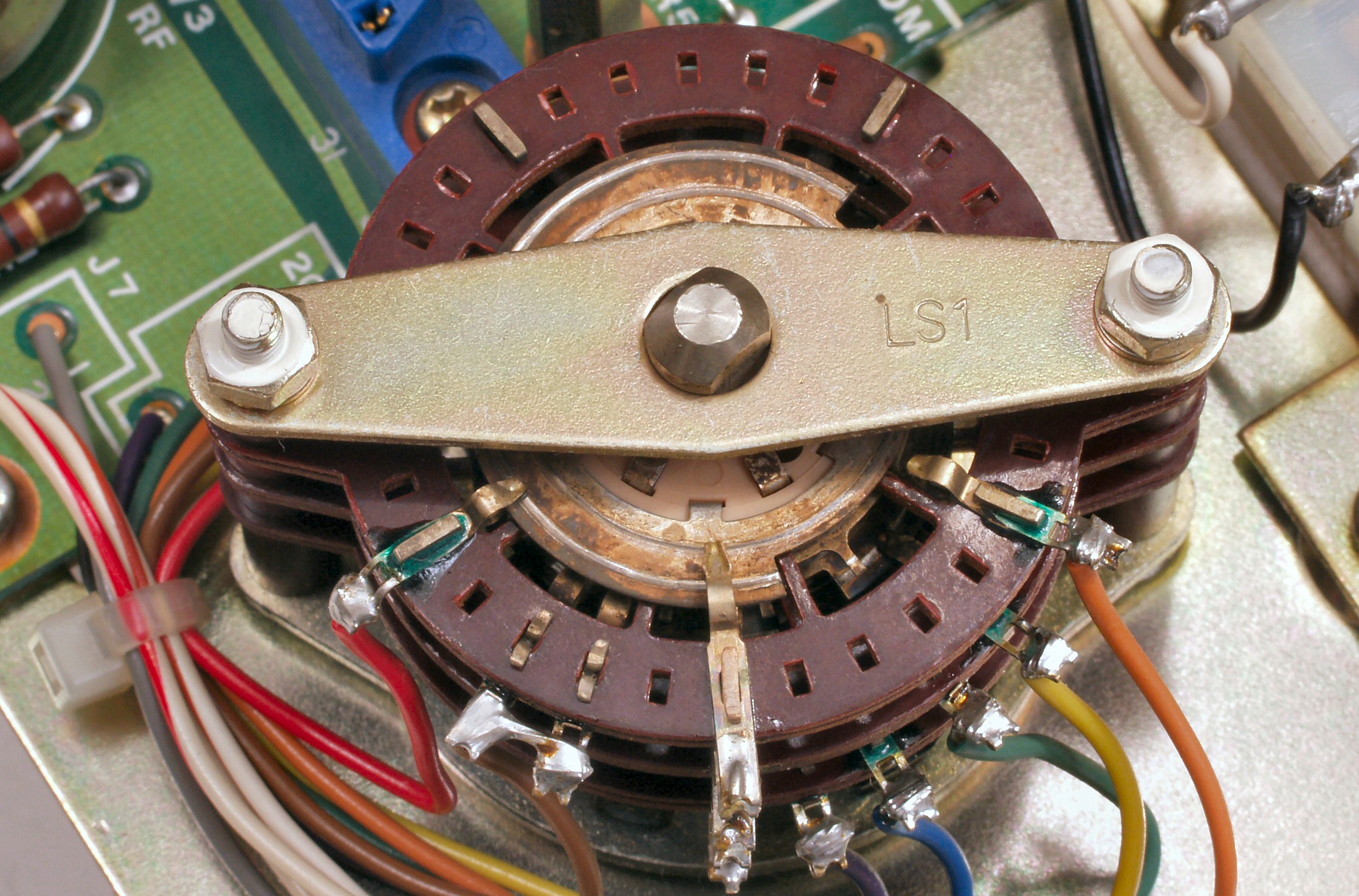

Ｃ－９Ｂ．修理（洗浄）後　　バンド切り替えＳＷ、　この様に特殊な接点構成
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　次回の修理は、ダイオードマトリックスで作り事になる
Ｃ－９Ｃ．　修理（洗浄）後　　反対側バンド切り替えＳＷ

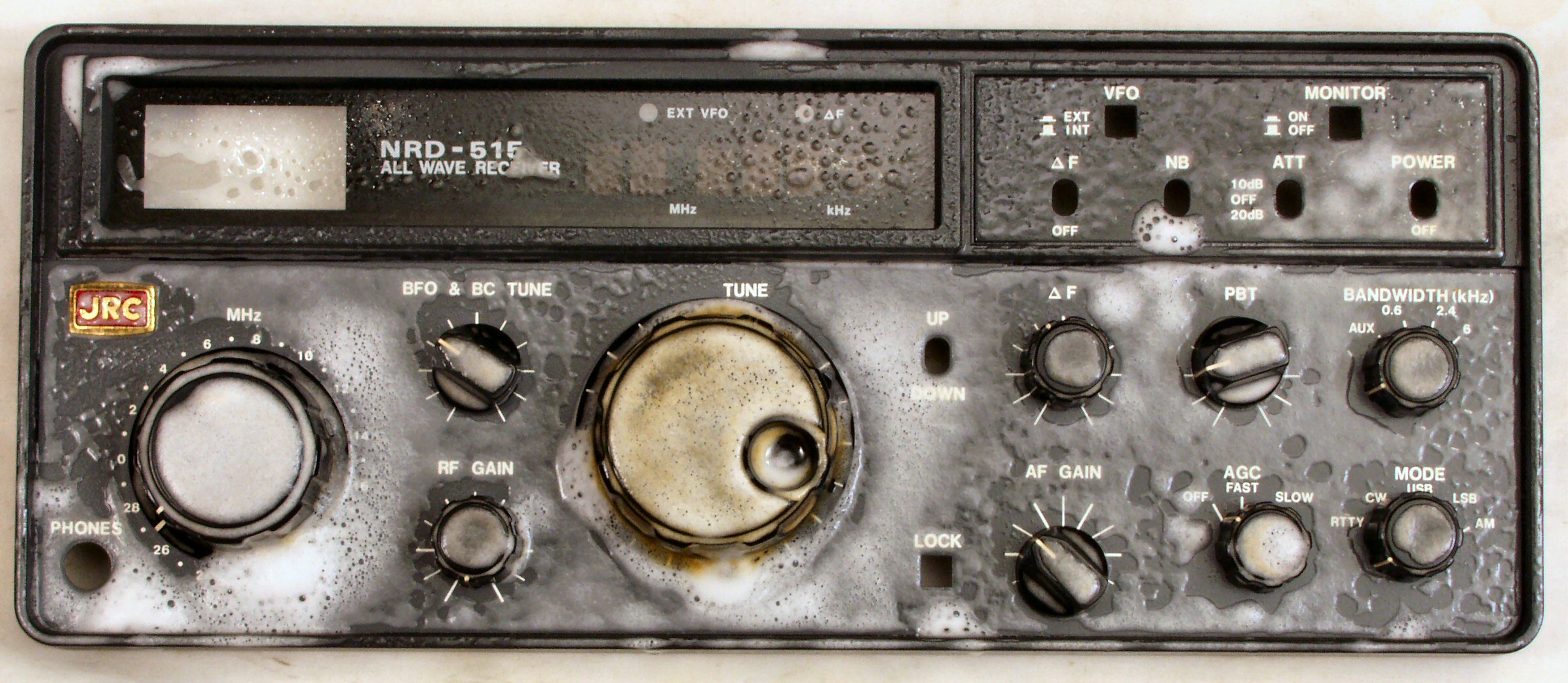

Ｃ－ＡＡ．　洗浄中　パネル
Ｃ－ＡＢ．　洗浄前　ツマミ
Ｃ－ＢＡ．　修理前　上から
Ｃ－ＢＢ．　修理後　上から
Ｃ－ＢＣ．　修理前　下から
Ｃ－ＢＤ．　修理後　下から
Ｃ－Ｃ．　交換部品
Ｅ．　測定・調整

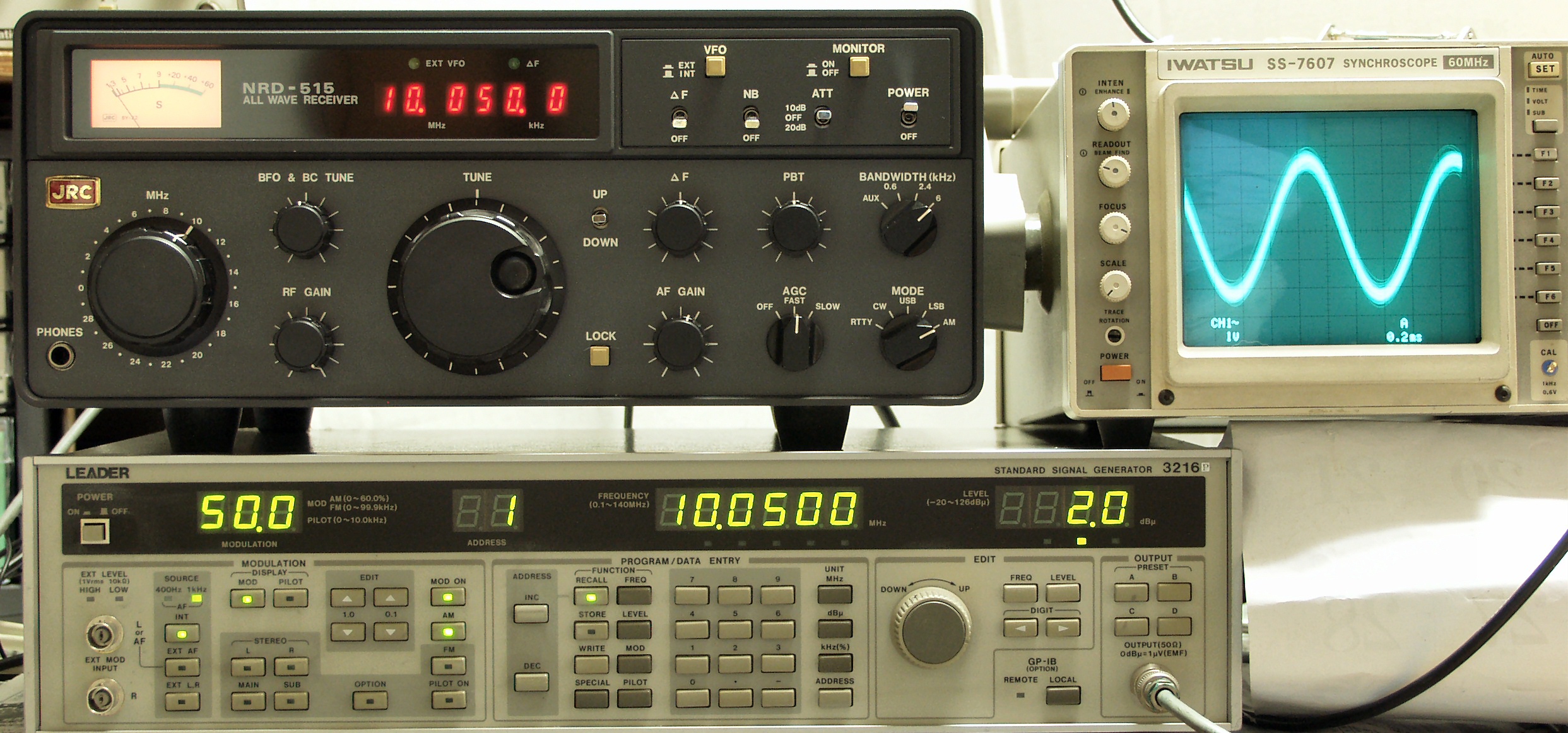

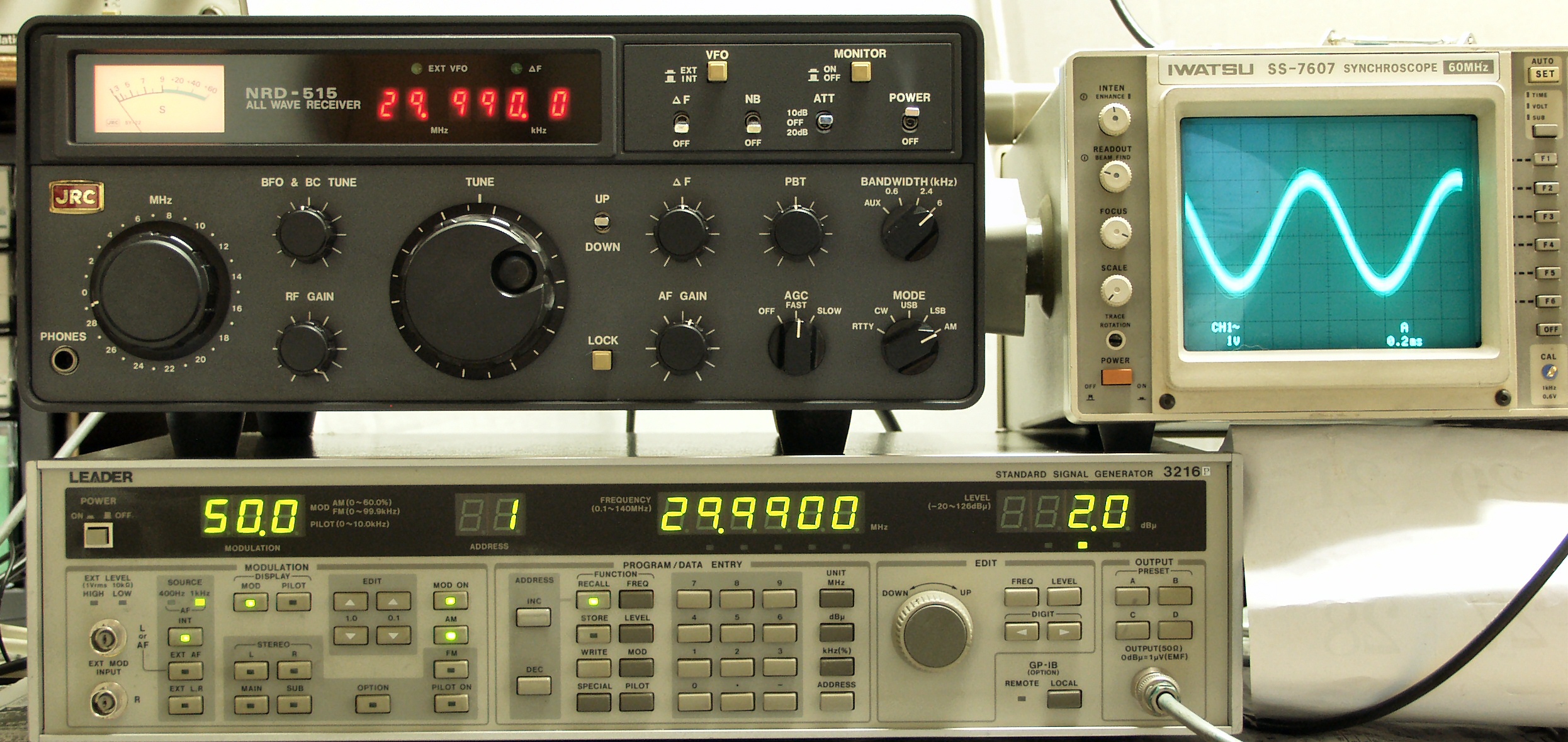

Ｅ－１．　測定・調整　下のＳＧより４００ＨＺ　ＡＭ５０％変調の信号を受信し、ＳＰ出力をオシロで観測、信号強度＝２μＶ
Ｅ－２Ａ．　２９．９９ＭＨＺ

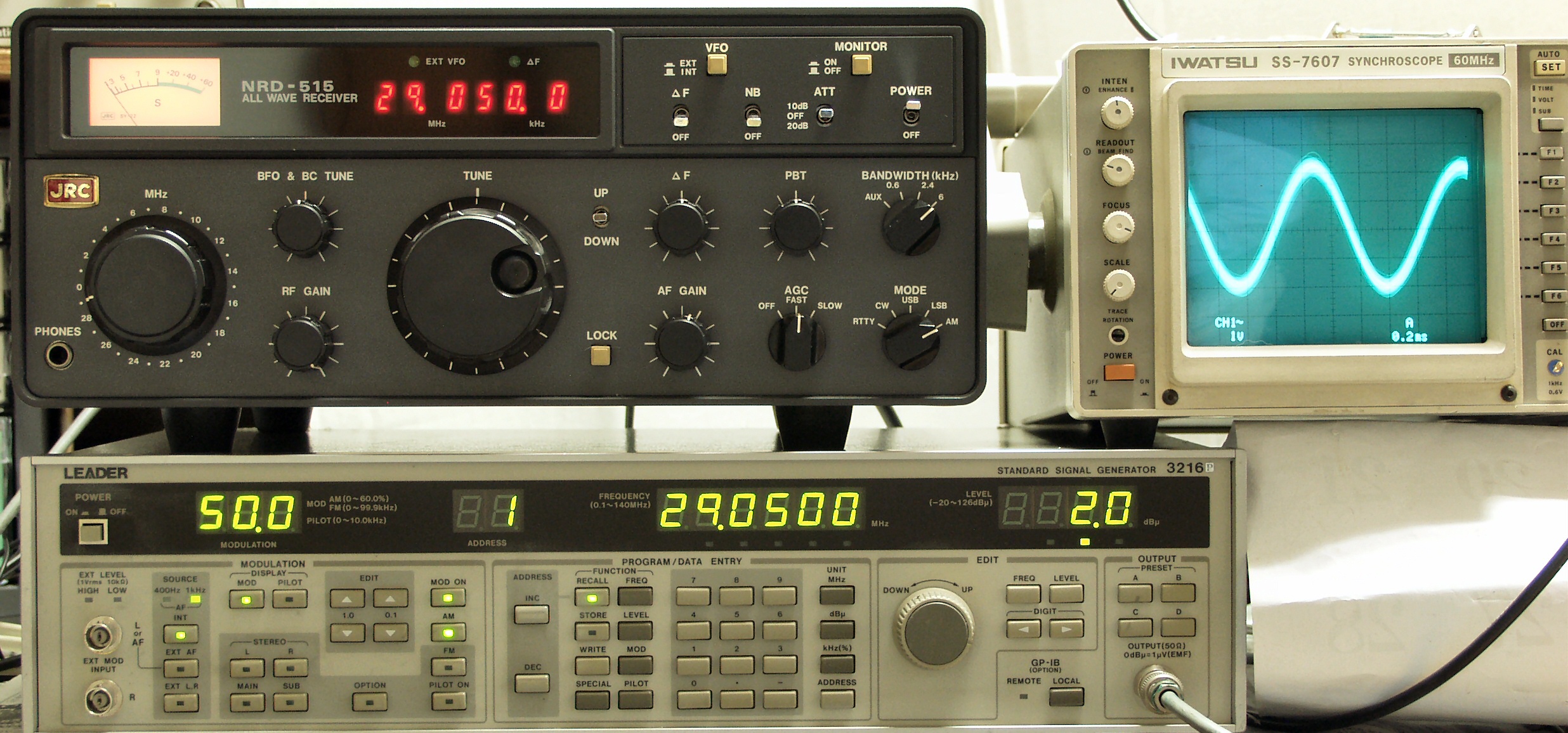

Ｅ－２Ｂ．　２９．０５ＭＨＺ
Ｅ－２Ｃ．　２１．０５ＭＨＺ
Ｅ－２Ｄ．　１５．０５ＭＨＺ
Ｅ－２Ｅ．　１０．０５ＭＨＺ

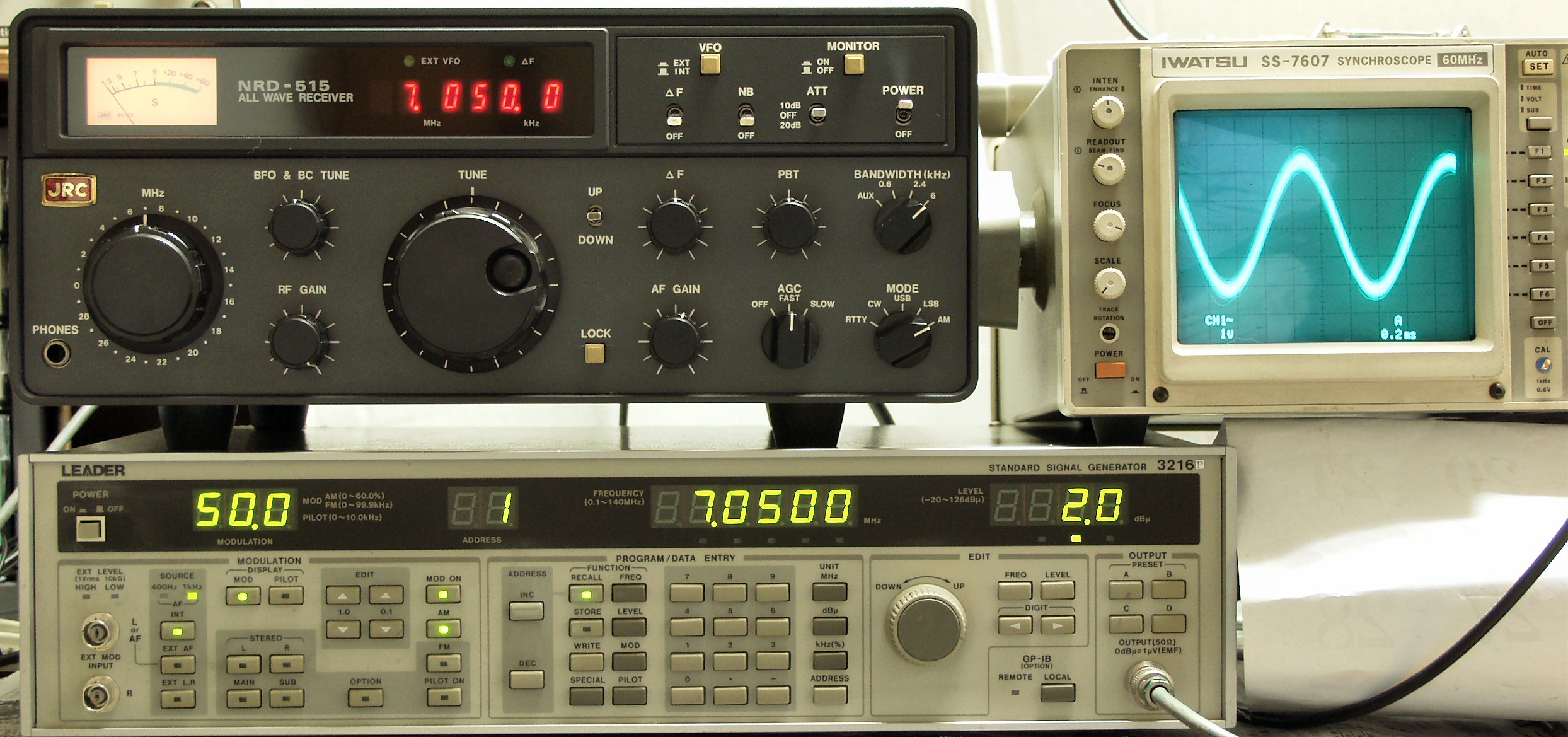

Ｅ－２Ｆ．　７．０５ＭＨＺ

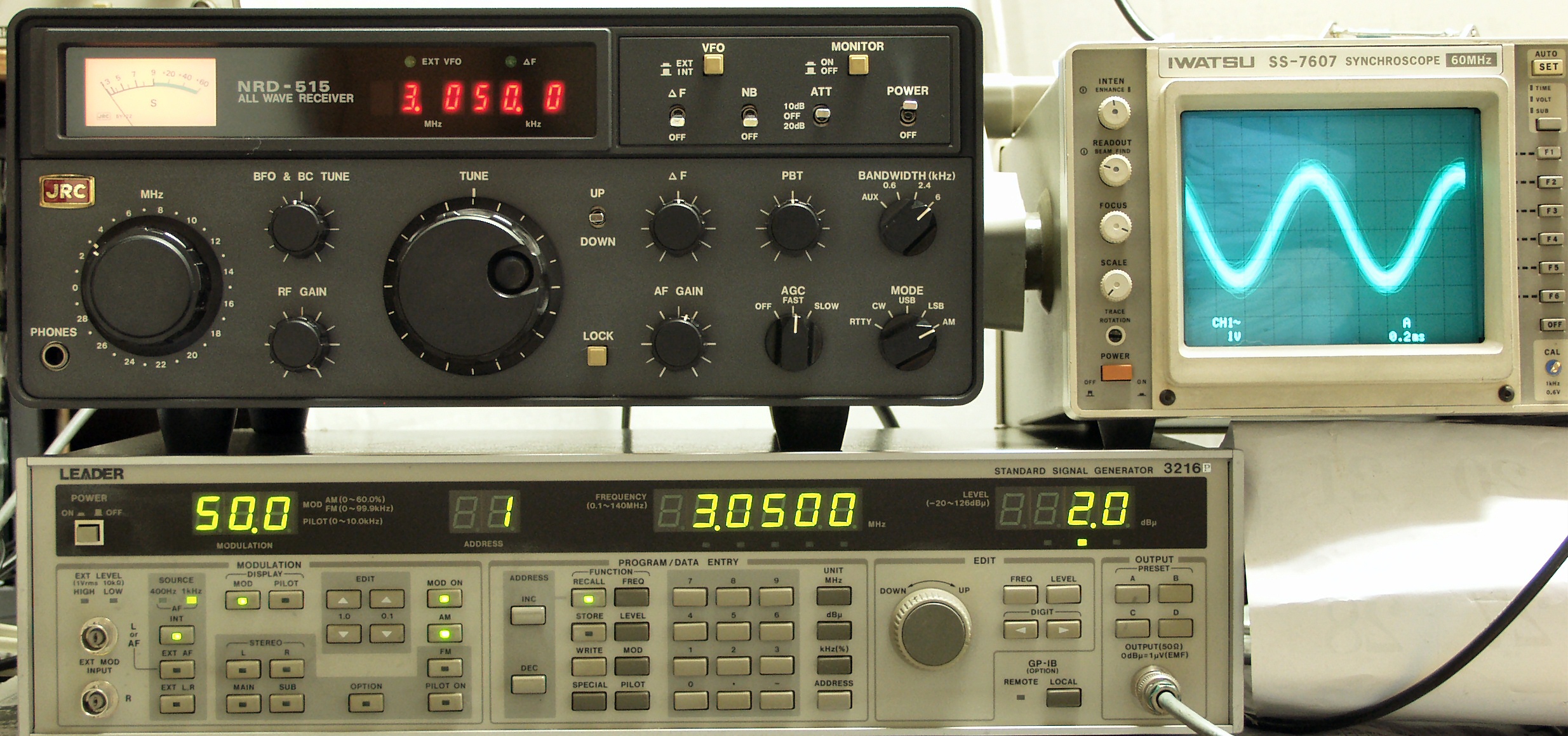

Ｅ－２Ｇ．　３．０５ＭＨＺ

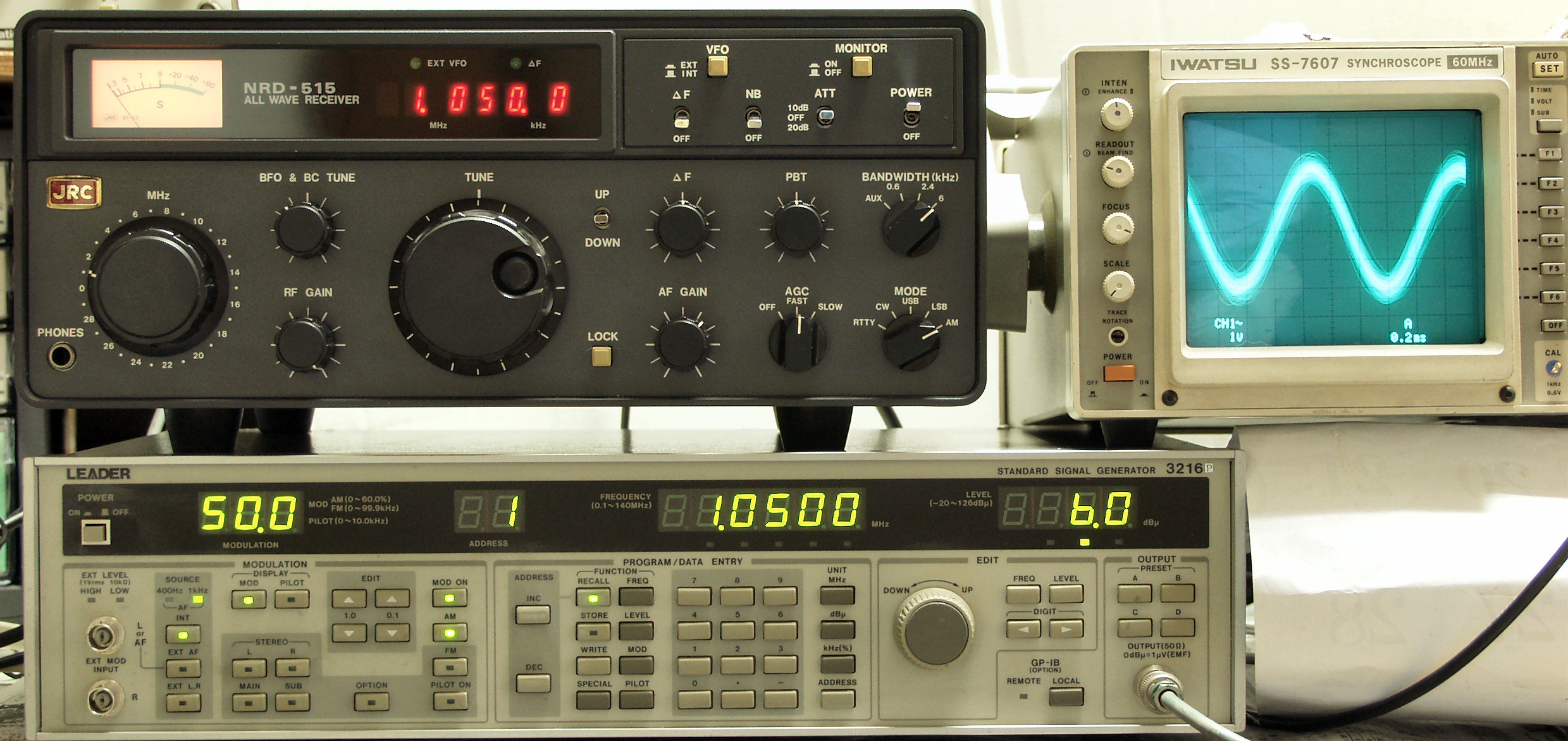

Ｅ－２Ｈ．　１．０５ＭＨＺ　信号強度＝６μＶ

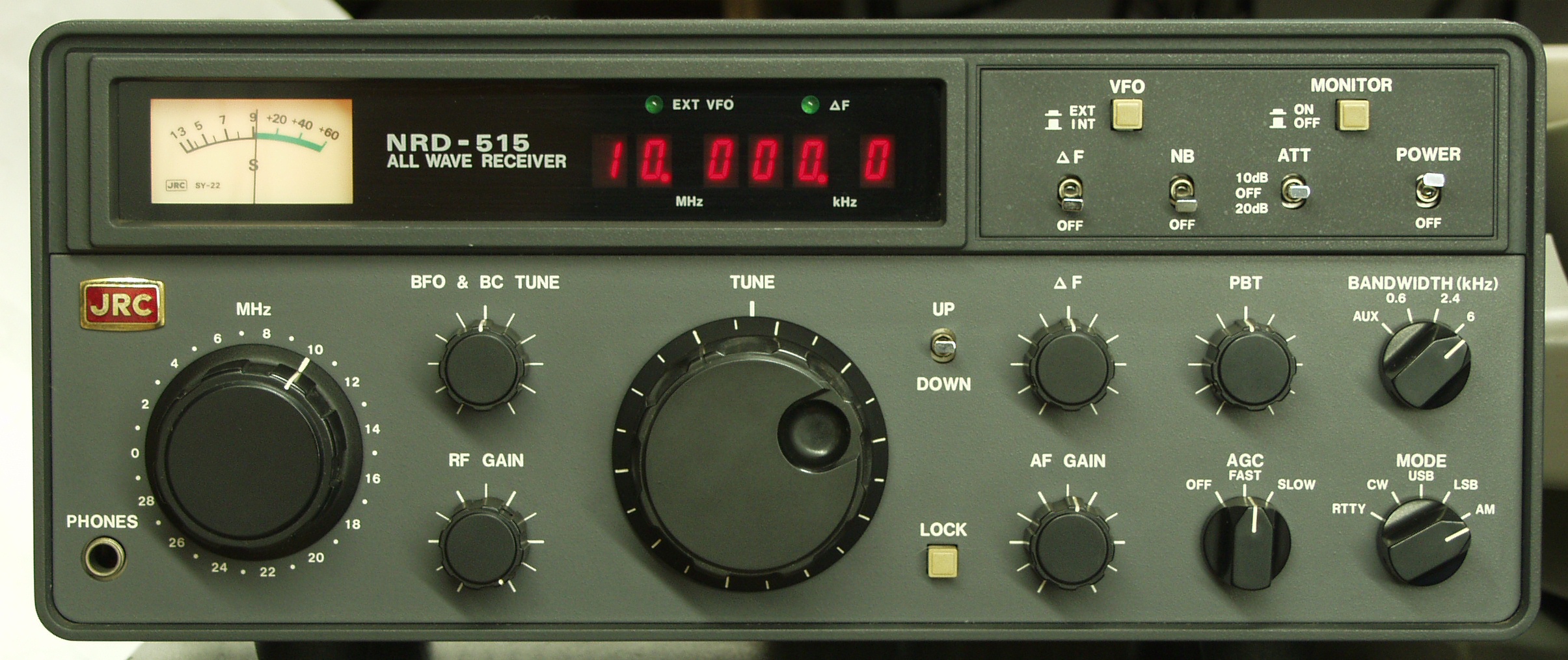

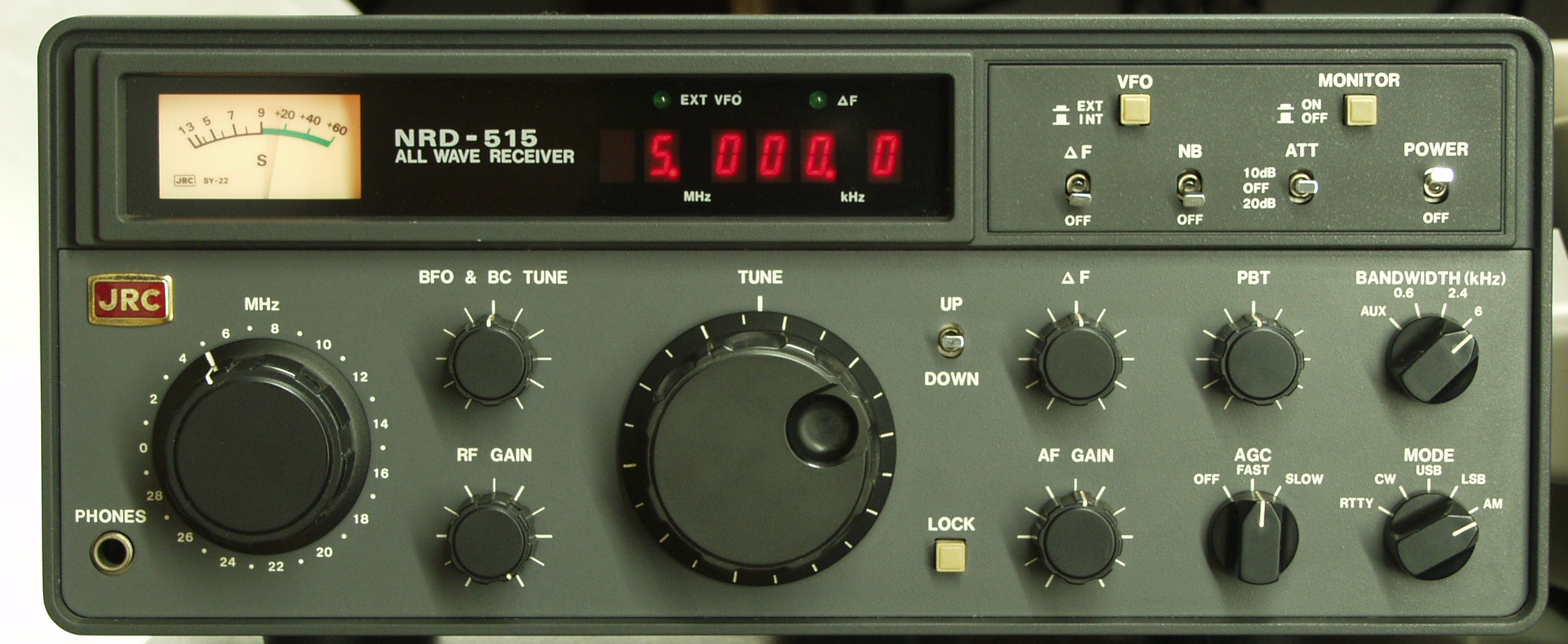

Ｅ－３Ａ．　５ＭＨＺ標準電波受信中
Ｅ－３Ｂ．　１０ＭＨＺ標準電波受信中、　ＡＤＳＬの雑音が強い中受信
Ｅ－４Ａ．　完成　３．５ＭＨＺのハムバンドを受信中

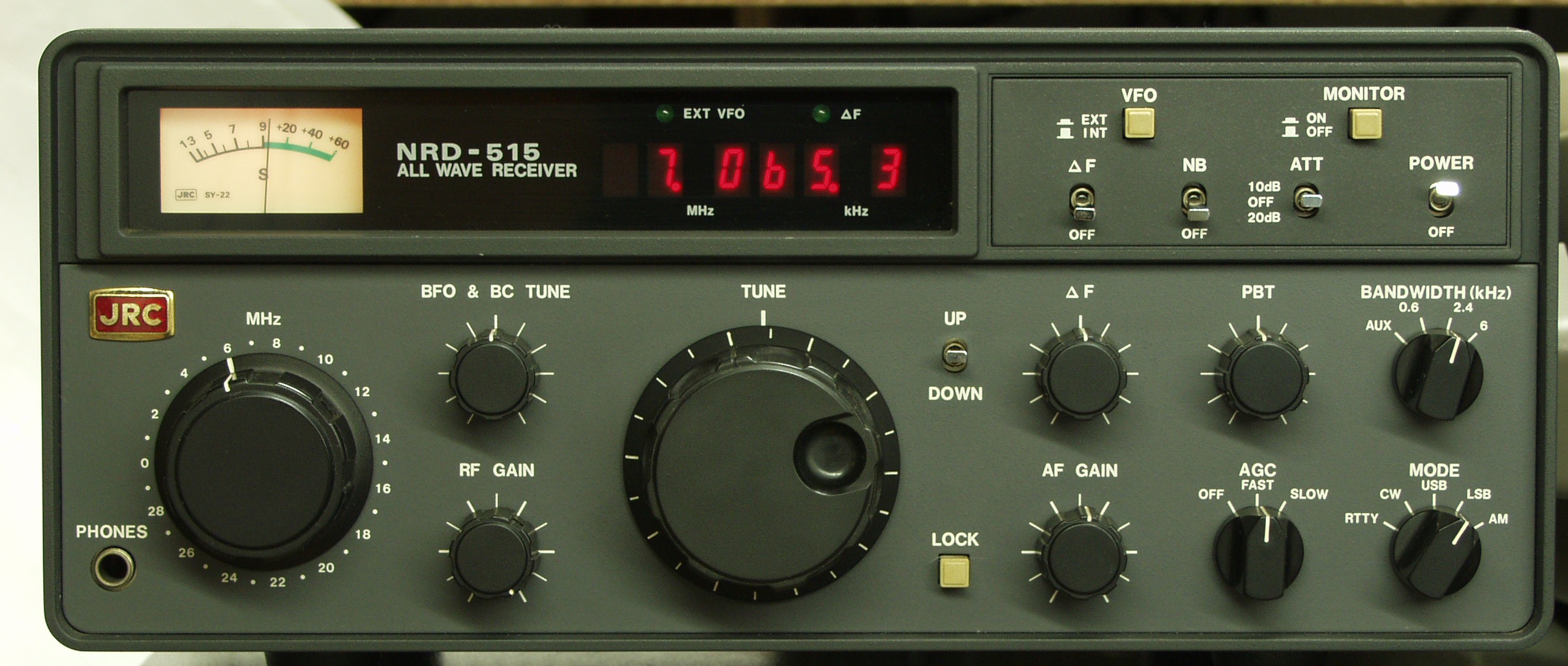

Ｅ－４Ｂ．　完成　７ＭＨＺのハムバンドを受信中
回路図付きマニアルがあるので楽です。
