Vacuum Tube Tester Ｈｉｃｋｏｋ TV-2(*)/U 改造方針記録
基本的改造。
  • 電源コードを交換する。
  • 「プレート キャップ コード」　及び　「グリッド キャップ コード」はコネクター式に変更し、取り外せる様にする。
  • 「整流管８３」及び　「整流管６Ｘ４」をダイオードに置き換える、測定時の電圧を監視するので、電圧・電流調整は必要なし。
  • 安全の為、トランス２個に、それぞれ「ポリＳＷ」を取り付ける。（１．５/１．２Ａで遮断する）
  • 「Ｐｌａｔｅメータ」と、「ＰｅｒｃｅｎｔＱｕａｌｉｔｙメータ」に、保護ダイオード取り付ける。
Ａ．　「Ｈｉｃｋｏｋ TV-2(*)/U」等の古い測定機器で「高ＧＭ真空管」を測定すると、発振を起こすので、これに対処する。
Ｂ．　「双三極真空管」　測定アダプターを製作。
Ｃ．　この測定器の最大の欠点、　プレート電流（Ｉｐ）の測定を可能にする。
Ｄ．　「１２ｐｉｎコンパクトロン、５０ＣＡ１０ 」　測定アダプター製作。
　以上　平成２１年５月３１日完成。
　次回改造予定項目。
１．　Ｐｌａｔｅ電圧を変更すると、Ｂｉａｓ電圧が変化するのを改良。（ＢｉａｓＶｏｌｔの安定化）
２．　Ｐｌａｔｅ電圧を変更すると、Ｇｍ−Ｓｉｇｎａｌ電圧が変化するのを改良。（Ｇｍ−ＳｉｇｎａｌＶｏｌｔの安定化）
３．　ＦｉｌａｍｅｎｔＶｏｌｔの可変範囲を広げる。「トライアック（TRIAC）の導入」
４．　スクリーン電流（Ｉｓｇ）測定に対処。
Ａ．　高Ｇｍ真空管測定に対処
Ａ２１．　　Ｈｉｃｋｏｋ　ＴＶ−２Ｂ／Ｕの場合。
　　　　真空管ソケットに発振防止「フェライトビーズ」が挿入されているが、高Ｇm管「６ＥＪ７（ＥＦ１８４）」では効果なし。
　　　　３００００μmhoレンジでの高ＧＭ管「６ＥＪ７」測定＝２７０００μmho「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５」。
　　　　　　　相互コンダクタンス＝１５０００μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」（1960/1962ナショナル真空管ハンドブックより）、（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）
　　　　　　　相互コンダクタンス＝１２２５０μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」（RC-26,RC-30 Receiving Tube Manualより）
Ａ２２．　「６ＥＪ７」測定の入出力波形。　黄色＝グリッド電圧、赤色＝プレート電圧。
　　　　　　　　何と発信しています！
Ａ２３．　発振防止対策後、３００００μmhoレンジでの高ＧＭ管「６ＥＪ７」測定＝１１５００μmho「Ｅｐ＝Ｅｓｇ＝２００Ｖ、Ｅｇ１＝−２．５」
　　　　　　　相互コンダクタンス＝１５０００μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」（1960/1962ナショナル真空管ハンドブックより）、（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）
　　　　　　　相互コンダクタンス＝１２２５０μmho「Ｅｐ＝２００Ｖ、Ｉｐ＝１０ｍＡ、ｅｇ１＝−２．５Ｖ」（RC-26,RC-30 Receiving Tube Manualより）
Ａ２４．　発振防止対策後、「６ＥＪ７」測定の入出力波形。　黄色＝グリッド電圧、赤色＝プレート電圧
Ａ３１．　　１５０００μmhoレンジでの高ＧＭ管「６ＤＪ８、２本目」測定。
　　　　　　　Gm＝１３０００μmho、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３」。
　　　　　　　下記の真空管ハンドブック（規格値表）と一致する。
　　　　　　　相互コンダクタンス＝１２５００μmho「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」
（1960/1962ナショナル真空管ハンドブックより）、（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）、（69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸより）
Ａ３２．　「６ＤＪ８−２本目」測定の入出力波形。　黄色＝グリッド電圧、赤色＝プレート電圧。
　　　　　　　　何と発信しています！
Ａ５１．　　Ｈｉｃｋｏｋ　ＴＶ−２Ａ／Ｕでの測定。発振している。
Ａ５１Ｂ．　発振防止の為、真空管ソケット配線に「フェライトビーズ」を挿入（TV2A/U）。　当時の物より、減衰率大。
　　　　　　　　　　　　　一般的には、送りに入れるのですが、配線を取るので全てに入れる。
　　　　　　　　　　　　　使用した「フェライトビーズ」の特性。　「１０ＭＨｚ＝５３Ω、１００ＭＨＺ＝９２Ω」
Ａ５１Ｃ．　発振防止の為、真空管ソケット配線に「フェライトビーズ」を挿入（TV2A/U）。　「ＭＴ−９ピンソケット」から切り離す為、さらに入れる。
Ａ５１Ｄ．　発振防止の為、真空管ソケット配線に「フェライトビーズ」を挿入（TV2A/U）。　「ＭＴ−９ピンソケット」から切り離す為、さらに入れる。
Ａ５１Ｅ．　発振防止の為、真空管ソケット配線に「フェライトビーズ」を挿入（TV2A/U）。
　　　　　　　　　　　　　「ＭＴ−７ピンソケット」を下付けに交換。
　　　　　　　　　　　　　「ＭＴ−７ピンソケット」　及び　「ＵＳ−８ピンソケット（アクセサリー用）」に挿入する。
Ｂ．　双三極真空管測定アダプター製作
Ｂ１１．　双三極管アダプター。　LEDで、「ユニット１」を表示する。
Ｂ１２．　双三極管アダプター。　LEDで、「ユニット２」を表示する。
Ｂ１３．　双三極管アダプター改良。
　　　　　　　　　　　　　　　　　　　　　　１．　安定動作の為、アースを取る。
　　　　　　　　　　　　　　　　　　　　　　２．　「LED表示」　と　「ＳＷのノブ方向」を同じにする。
Ｃ．　プレート電流（Ｉｐ）測定に対処。
Ｃ１Ａ．　修理後。　　空いている（未使用）の多分ノイズ端子のソケット？　を利用して、プレート電流を測定する。
　　　　　　　　　　　　シャント抵抗を４７Ω（装着のは実測６３Ω）から５０Ωに変更する。
　　　　　　　　　　　　測定値が５Ｖの場合、　５．０Ｖ/５０Ω＝１００ｍＡとなる。
　　　　　　　　　　　　デジタル電流計の場合、シャントとなる抵抗も５０オームなので無視できるので、直接電流測定してもＯＫ。
Ｃ２Ａ．　ＫＴ−８８のプレート電流、Ｇｍ測定。　Ｉｐ＝５．０/５０＝１００ｍＡ、Ｇｍ＝１０５００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１６．５Ｖ」
Ｃ２Ｂ．　２本目　ＫＴ−８８のプレート電流、Ｇｍ測定。　Ｉｐ＝６．３６/５０＝１２７ｍＡ、Ｇｍ＝１１５００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１３Ｖ」
Ｃ２Ｃ．　６５５０のプレート電流、Ｇｍ測定。　Ｉｐ＝５．１/５０＝１０２ｍＡ、Ｇｍ＝１００００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１８Ｖ」
Ｃ２Ｄ．　２本目　６５５０のプレート電流、Ｇｍ測定。　Ｉｐ＝７．４/５０＝１４８ｍＡ、Ｇｍ＝１１５００μmho。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１３．５Ｖ」
Ｃ３Ａ．　自信があれば、直接電流も測定出来る。　シャントとなる抵抗も５０オームなので無視できる。
　　　　　「Ｓｖｅｔｌａｎａ　ＫＴ８８」のＧｍ、プレート電流測定。　Ｇｍ＝１０７００μ、Ｉｐ＝１１７．５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」
Ｃ３Ｂ．　自信があれば、直接電流も測定出来る。　シャントとなる抵抗も５０オームなので無視できる。
　　　　　　「Ｓｖｅｔｌａｎａ　６Ｌ６ＷＸＴ」のＧｍ、プレート電流測定。　Ｇｍ＝５５００μ、Ｉｐ＝４２．５ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２３０Ｖ、Ｅｇ２＝２２５Ｖ、Ｅｇ１＝−１４Ｖ」
Ｃ３Ｃ．　自信があれば、直接電流も測定出来る。　シャントとなる抵抗も５０オームなので無視できる。
　　　　　「ＪＪ　ＥＬ３４」のＧｍ、プレート電流測定。　Ｇｍ＝１０７００μ、Ｉｐ＝６２．９ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」
Ｃ３Ｄ．　自信があれば、直接電流も測定出来る。　シャントとなる抵抗も５０オームなので無視できる。
　　　　　「ＪＪ　ＥＬ３４Ｌ」のＧｍ、プレート電流測定。　Ｇｍ＝１１７００μ、Ｉｐ＝６９．１ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｇ２＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」
Ｃ３Ｅ．　自信があれば、直接電流も測定出来る。　シャントとなる抵抗も５０オームなので無視できる。
　　　　　高出力真空管「６Ｇ−Ｂ８」のＧｍ、プレート電流測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１７６ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」
Ｄ．　「12Pin Compactron Tubes、５０ＣＡ１０」アダプター製作。

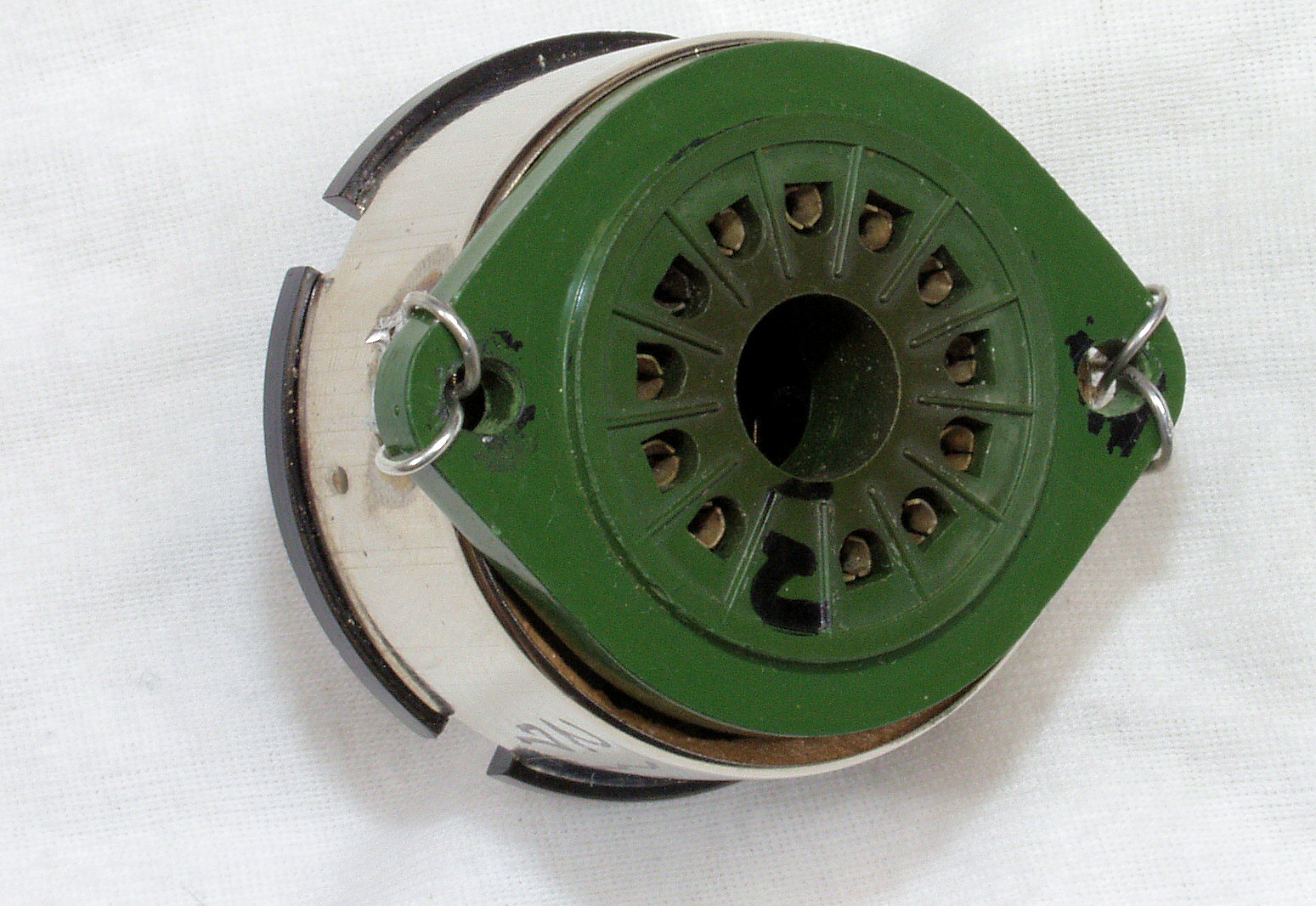

Ｄ１Ａ．　ジャンクの「12Pin Compactron Tubesソケット」＋「ＫＴ−８８のソケット」使用する。

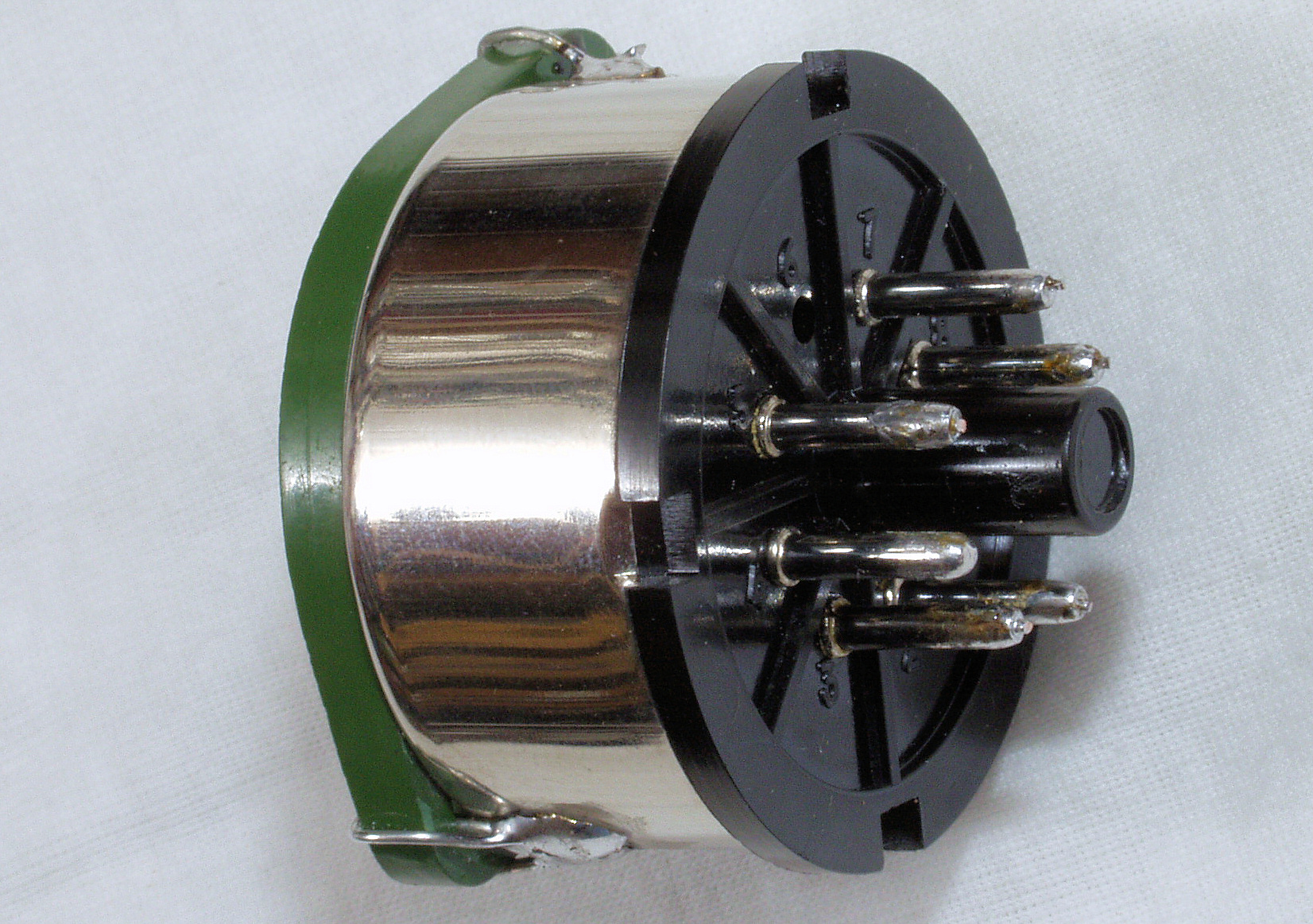

Ｄ１Ｂ．　「ＫＴ−８８のソケット」側から見る。
　　　　　　　　　　　　　　　　　　ピン配置は、６Ｌ６等と同じくする。
　　　　　　　　　　　　　　　　　　「２、７＝ヒータ」、　「３＝プレート」、　「５＝グリッド」、　「８＝カソード」
Ｄ２Ａ．　１本目　５０ＣＡ１０　測定。　Gm＝９４００μmho、ＩＰ＝９６．３ｍＡ。　　「ＬＵＸ　ＳＱ-３８ＦＤ　４台目の修理の様子はこちら」
　　　　　　　　Ａレンジ「Max３００００μmho」での測定。 測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。
　　　　　　　　相互コンダクタンス＝１２０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝９５ｍＡ、Ｅｇ１＝−２２Ｖ」（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）
Ｄ２Ｂ．　２本目　５０ＣＡ１０　測定。　Gm＝７４００μmho、ＩＰ＝７３．３ｍＡ。
　　　　　　　　Ａレンジ「Max３００００μmho」での測定。 測定条件、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２２Ｖ」。
Ｄ２Ｃ．　３本目　５０ＣＡ１０　測定。　Gm＝９４００μmho、ＩＰ＝８５．９ｍＡ。
　　　　　　　　Ａレンジ「Max３００００μmho」での測定。 測定条件、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２２Ｖ」。
Ｄ２Ｄ．　４本目　５０ＣＡ１０　測定。　Gm＝９０００μmho、ＩＰ＝８５．９ｍＡ。
　　　　　　　　Ａレンジ「Max３００００μmho」での測定。 測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。
