MICRO SEIKI　ＳＸ−８０００�U（ＲＰ−１１１０・ＲＹ−５５００�U含）修理記録

平成２１年１月１２日到着　　１月２８日完成

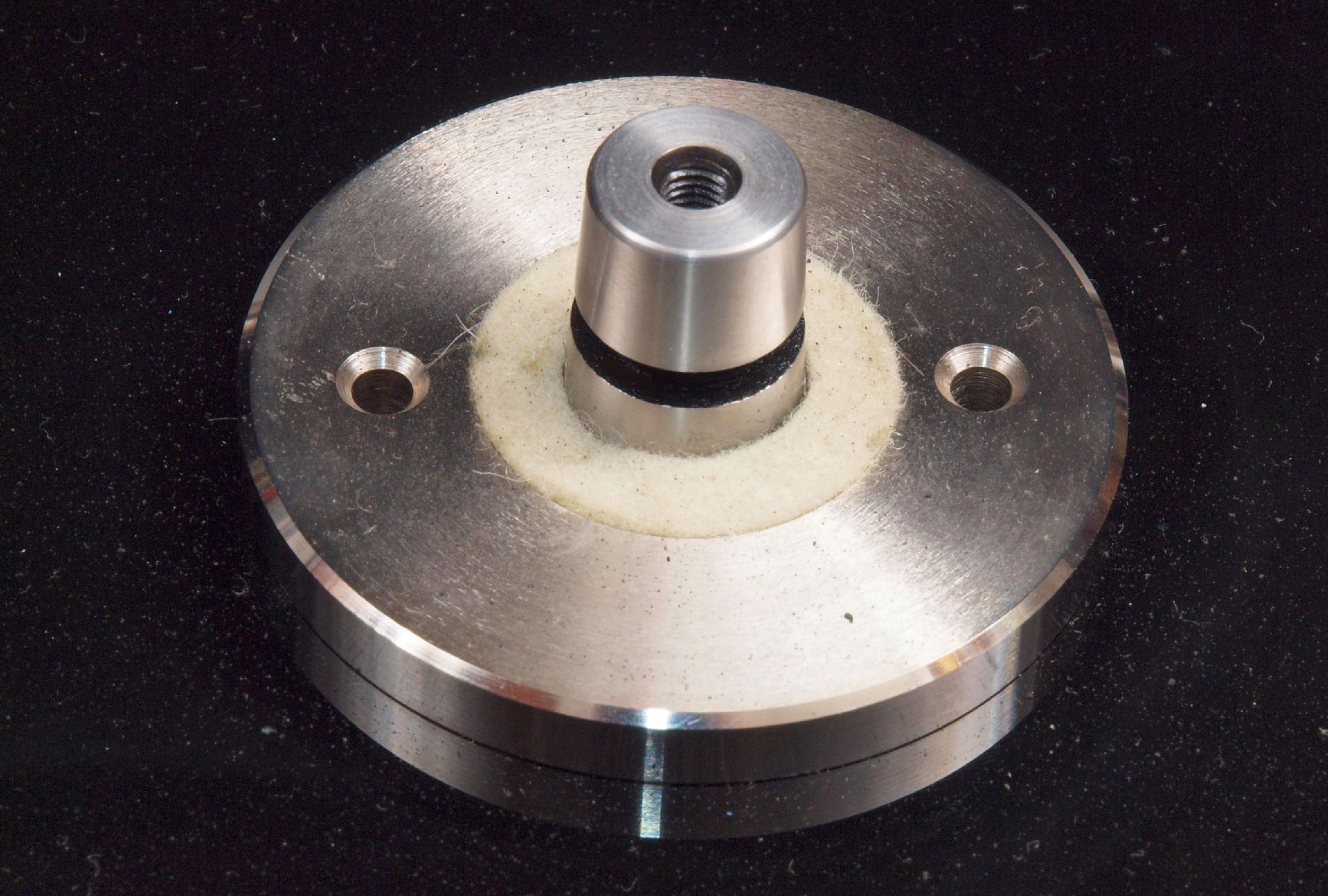

Ａ．　修理前の状況 　　　ＳＸ−８０００�Uが立ち上がらない（回転力が弱い） Ｂ．　原因 　　　ＲＹ−５５００�Uの起動回路故障 Ｃ．　修理状況 　　１．ＰＲ−１１１０修理 　　　　ポンプ点検 　　２．ＲＹ−５５００�U基板修理 　　３．ターンテーブル軸清掃・給油 Ｄ．　使用部品 　　　電解コンデンサー　　　　　　　　　　　 　　　　２２個 　　　半固定VR　　　　　　　　　　　　　　　　　　　　　４個 　　　フイルムコンデンサー　　　 　　　　　　　　　　　７個 　　　リレー　　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　測定・調整 Ｆ．　修理費　　８５，０００円

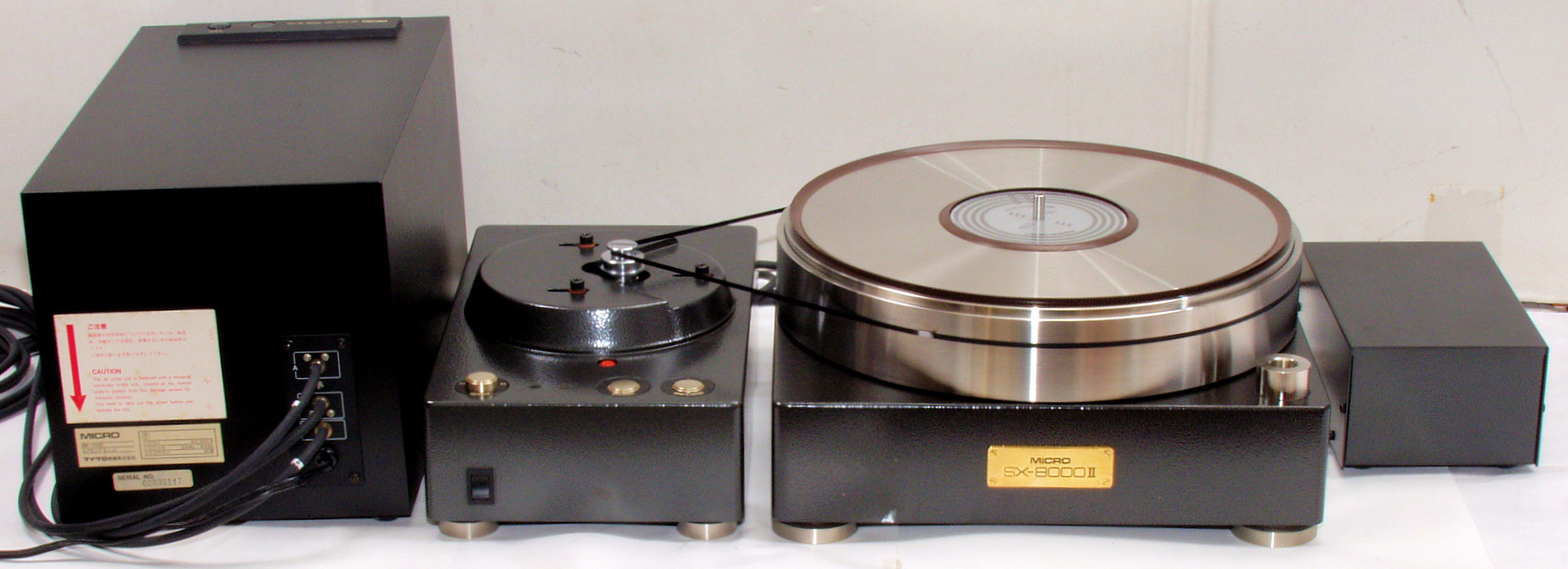

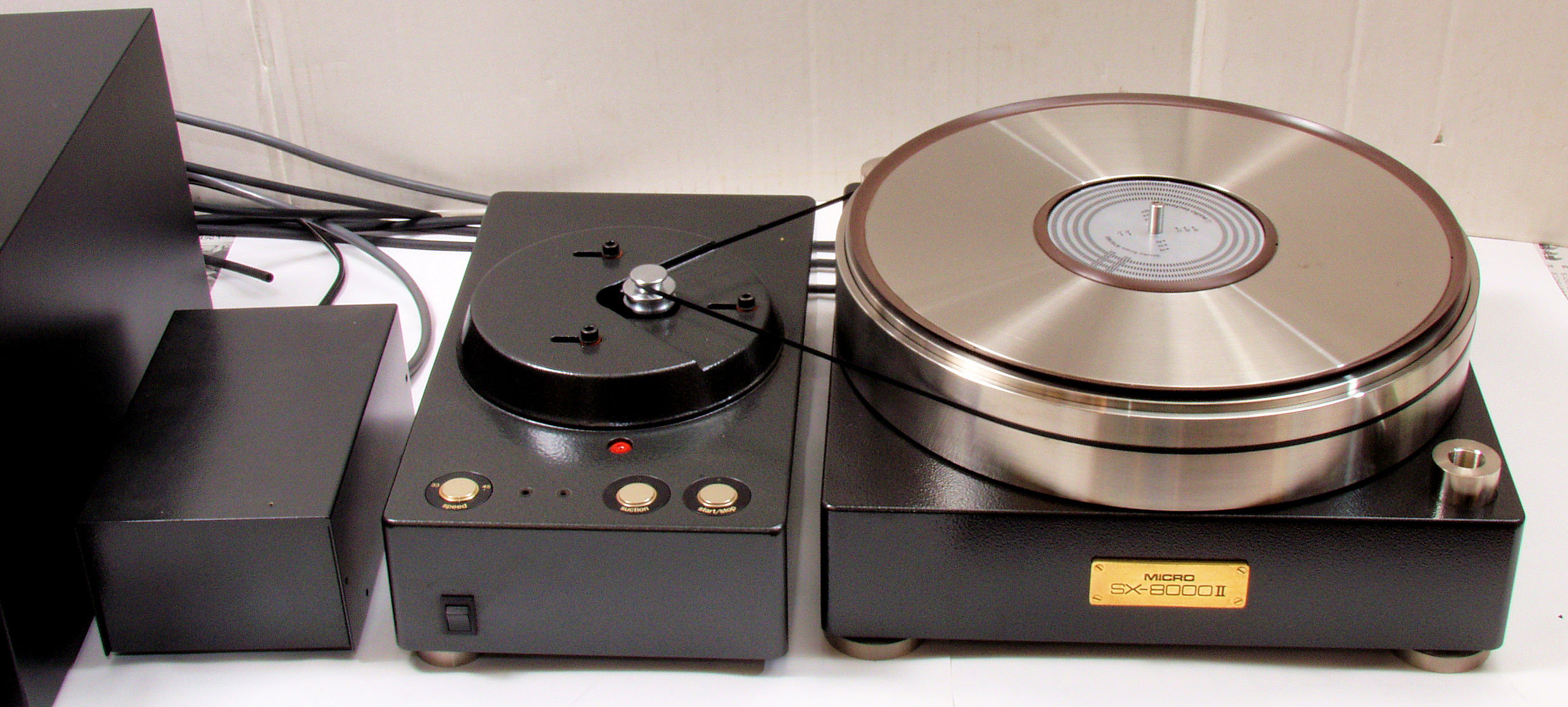

Ａ．　修理前の点検状況 Ａ−１．　点検中　全体見る。（ＲＰ−１１１０、ＲＹ−５５００�U、ＳＸ−８０００�U）

Ａ−２Ａ．　ＳＸ−８０００�U点検中、オイル状態を見る。

Ａ−２Ｂ．　ＳＸ−８０００�U点検中、下ターンテーブルを乗せる、浮動を確認。

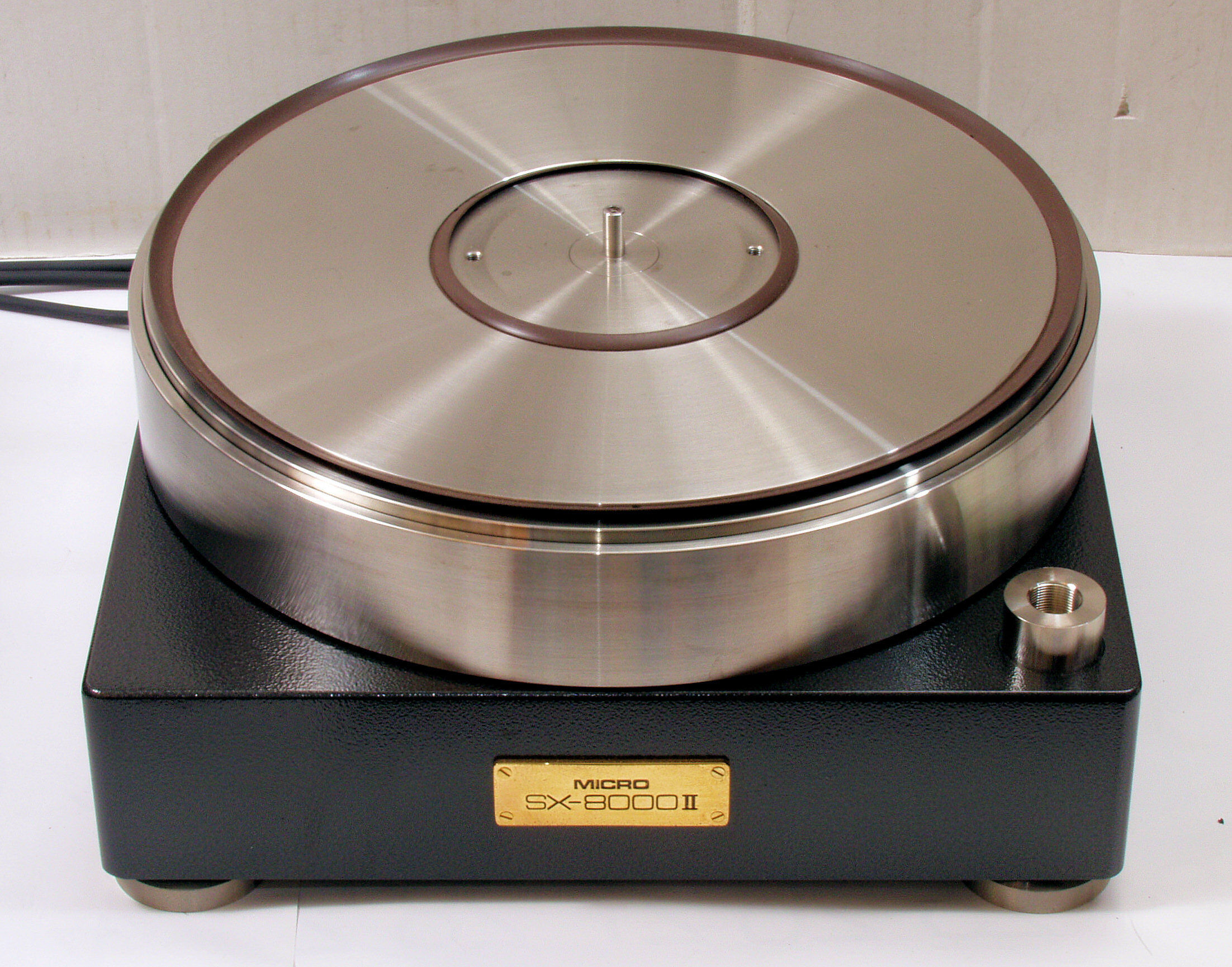

Ａ−２Ｃ．　ＳＸ−８０００�U点検中、上ターンテーブルを乗せる、浮動を確認。

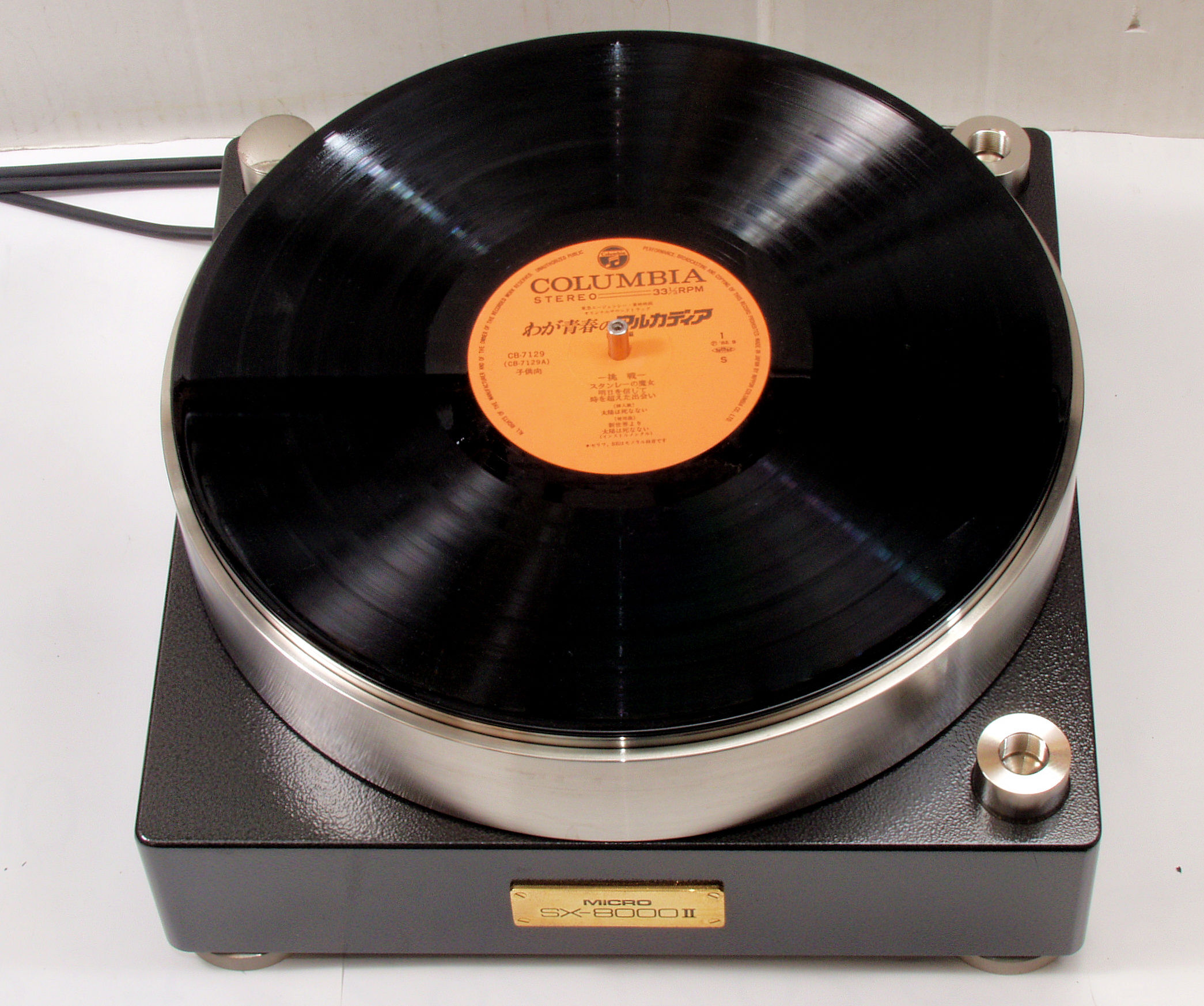

Ａ−２Ｄ．　ＳＸ−８０００�U点検中、レコード吸着を確認。

Ａ−２Ｅ．　ＳＸ−８０００�U点検中、レコード吸着確認、横から見る。

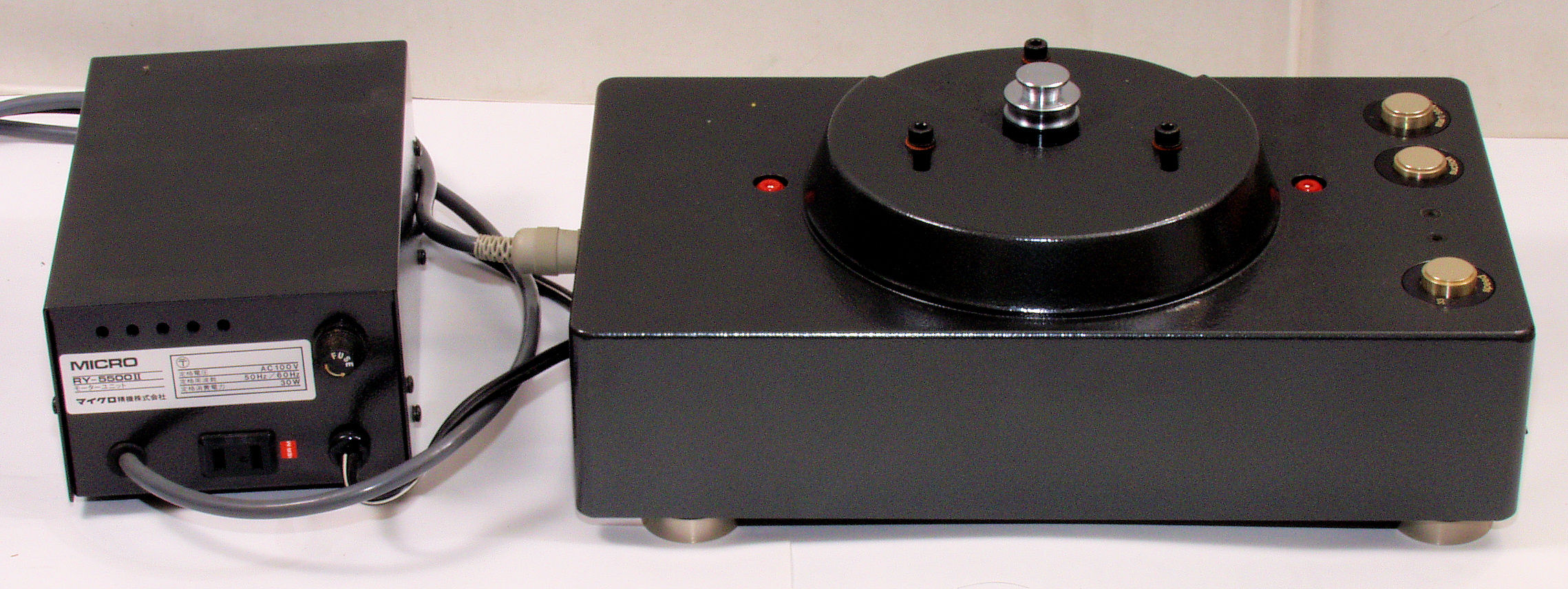

Ａ−３Ａ．　ＲＹ−５５００�U点検中、前上から。

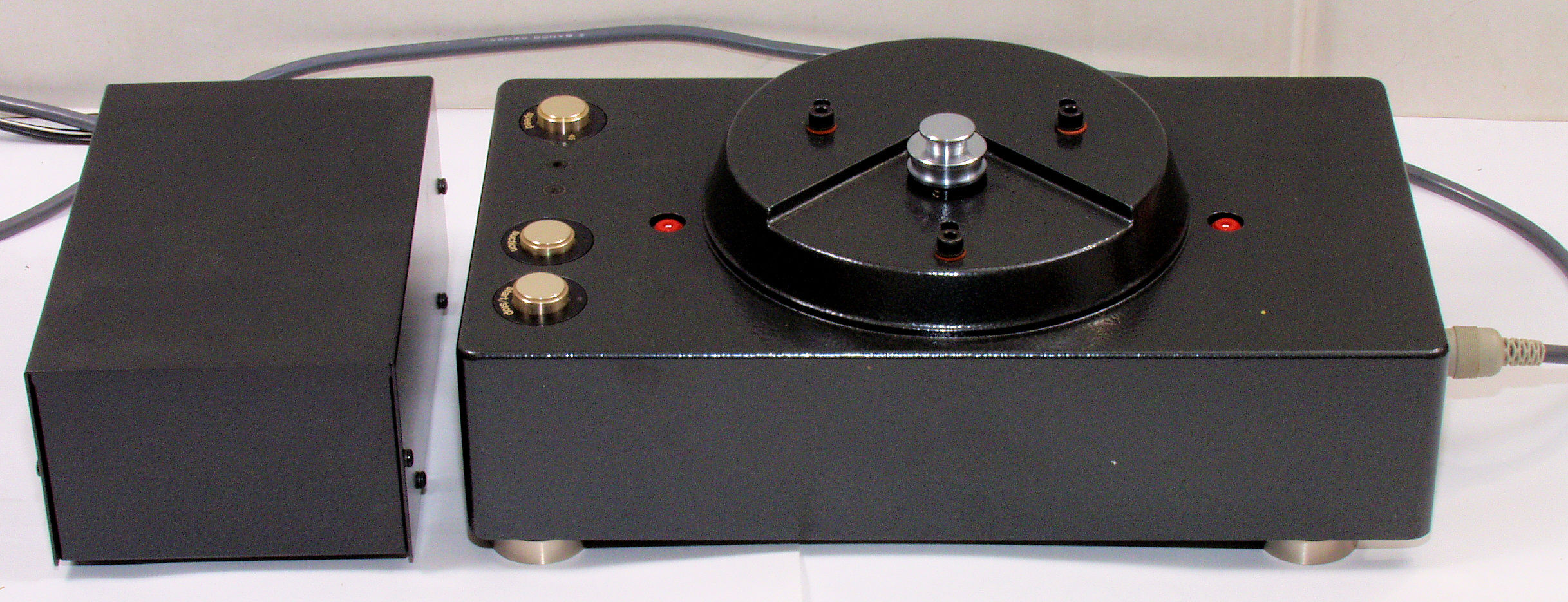

Ａ−３Ｂ．　ＲＹ−５５００�U点検中、後上から。

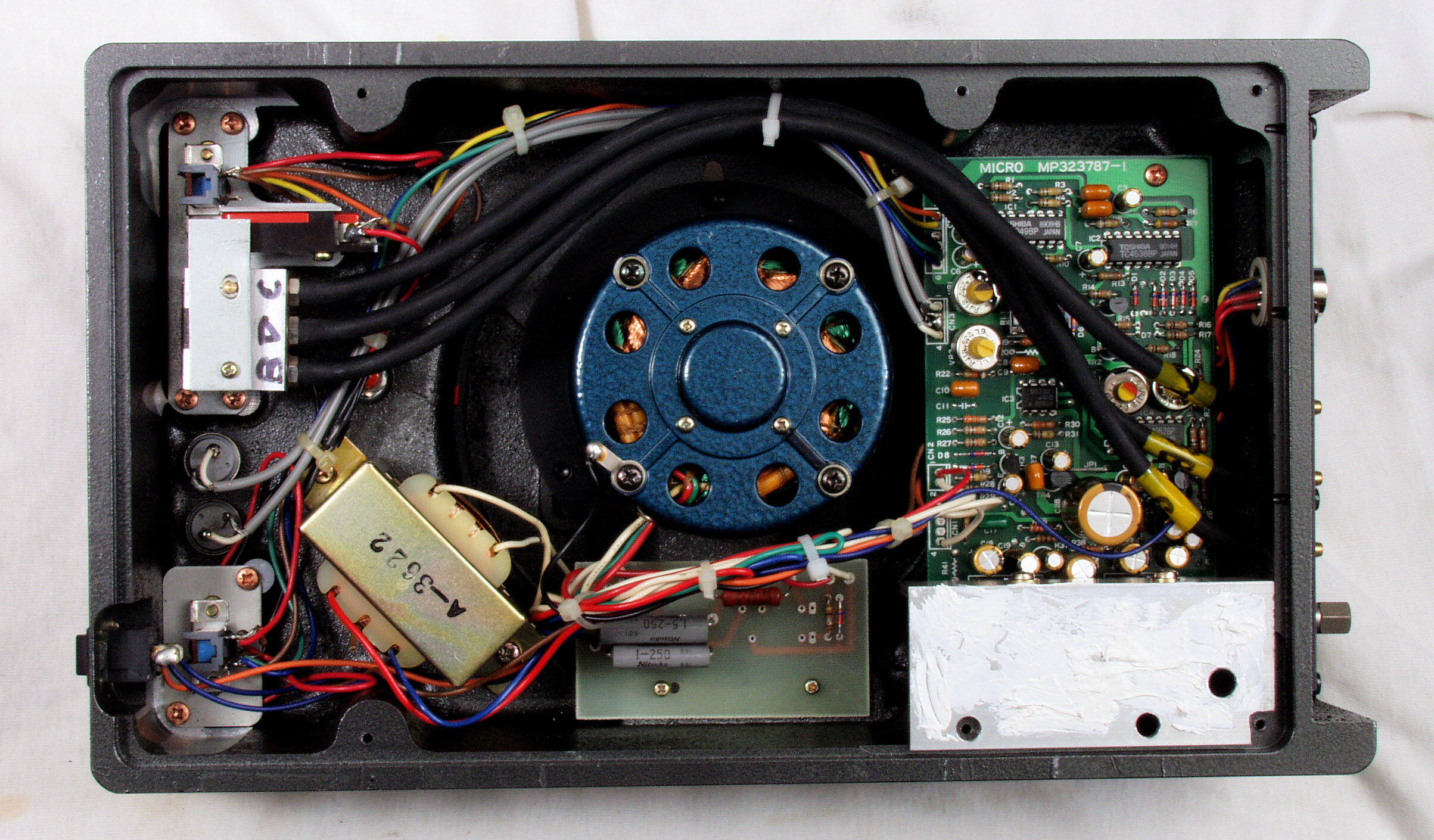

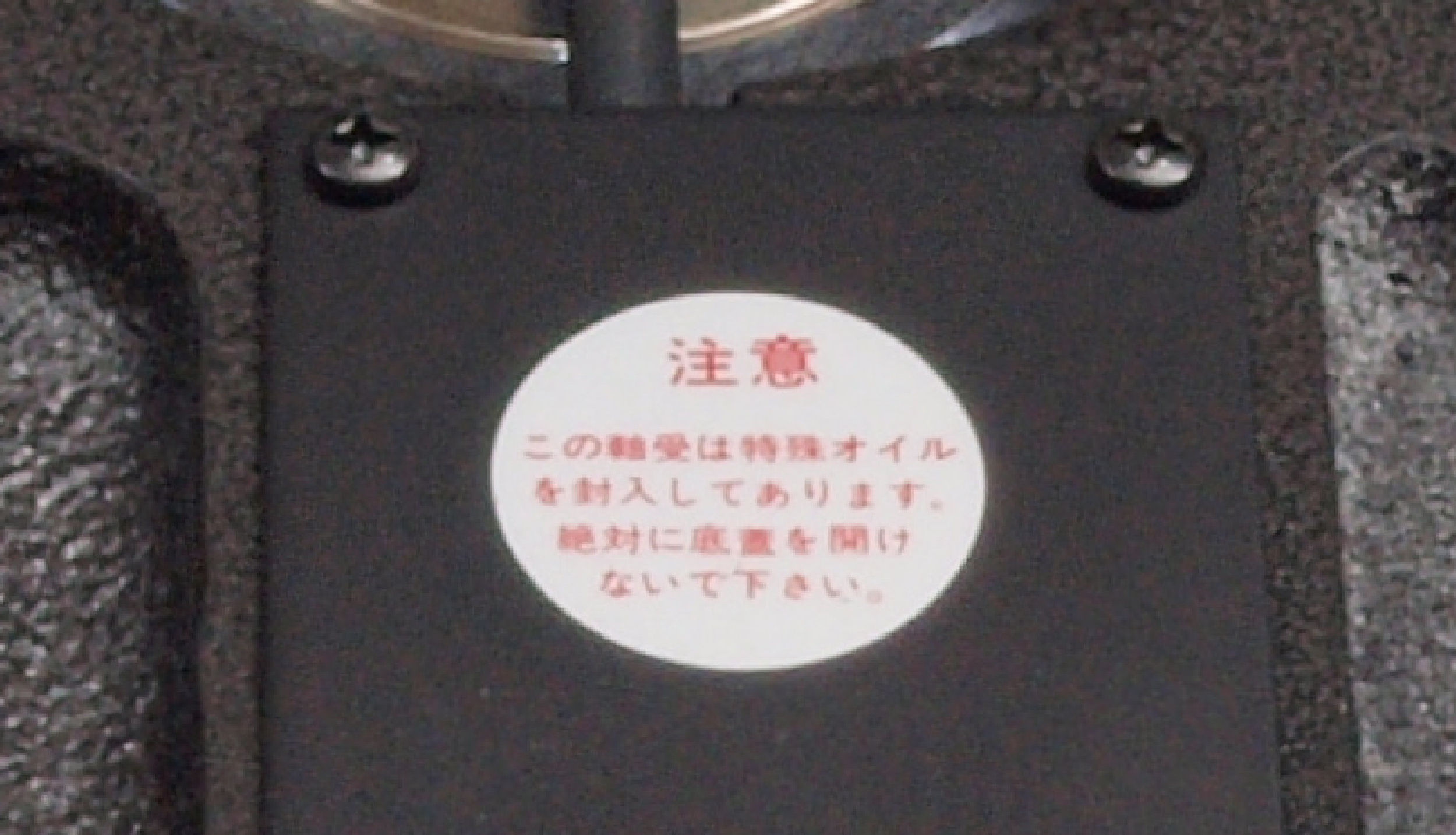

Ａ−４Ａ．　ＲＹ−５５００�U本体点検中、下蓋を取り下から。

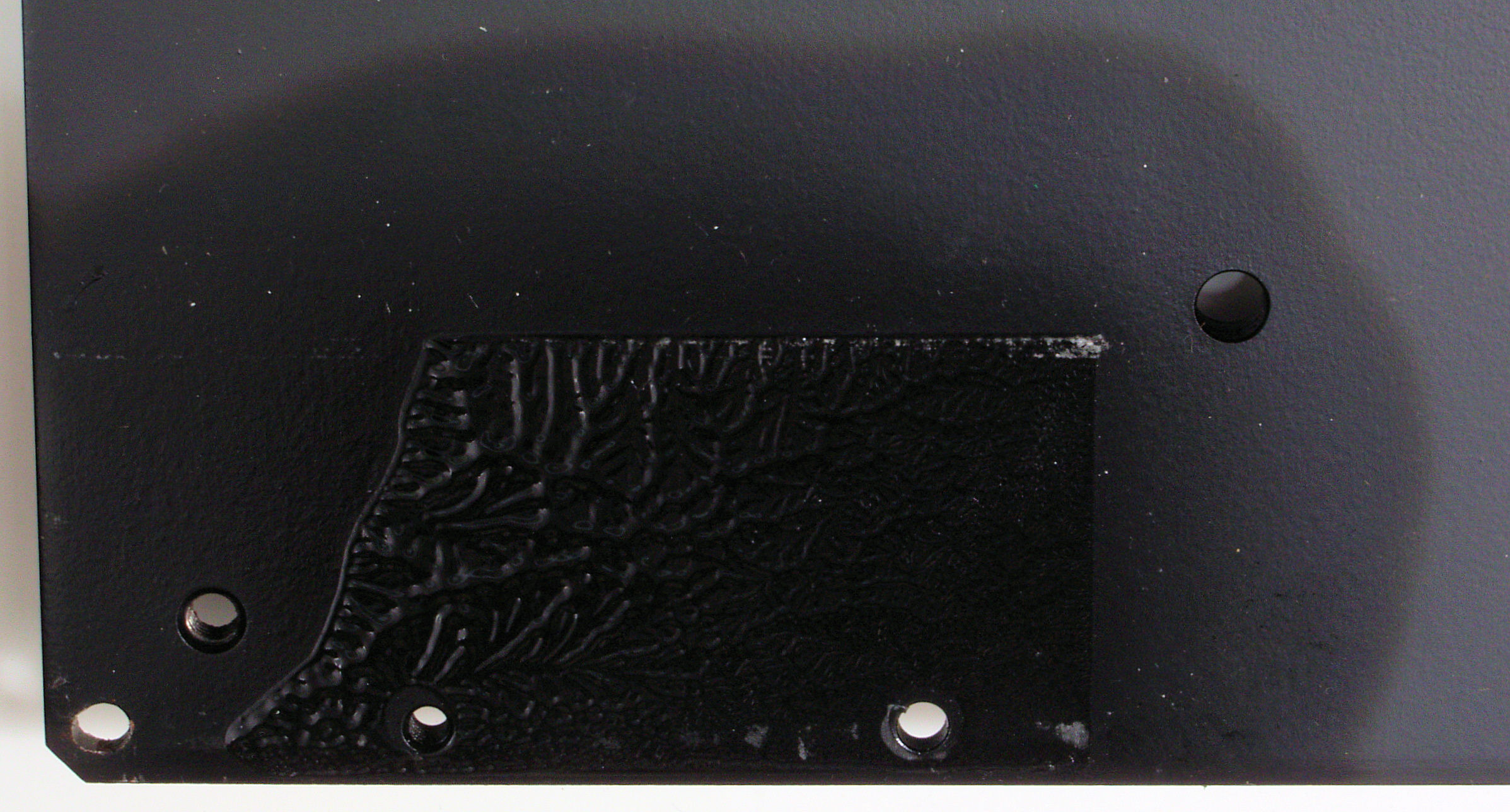

Ａ−４Ｂ．　ＲＹ−５５００�U本体点検中、下蓋のシリコンオイルのはみ出し。

Ａ−４Ｃ．　ＲＹ−５５００�U本体点検中、下蓋のシリコンオイルのはみ出し、拡大。

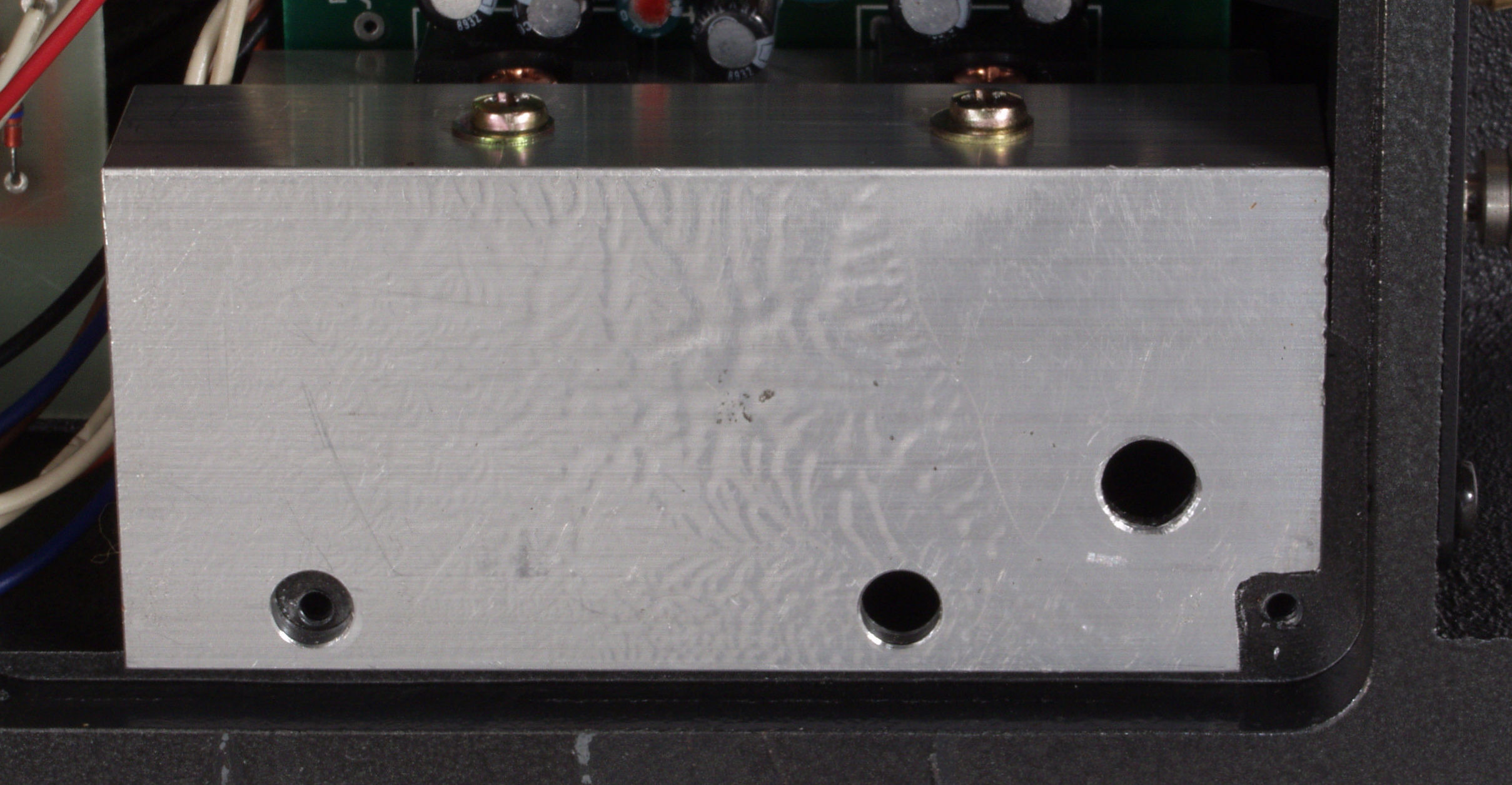

Ａ−４Ｄ．　ＲＹ−５５００�U本体点検中、放熱器側のシリコンオイル。

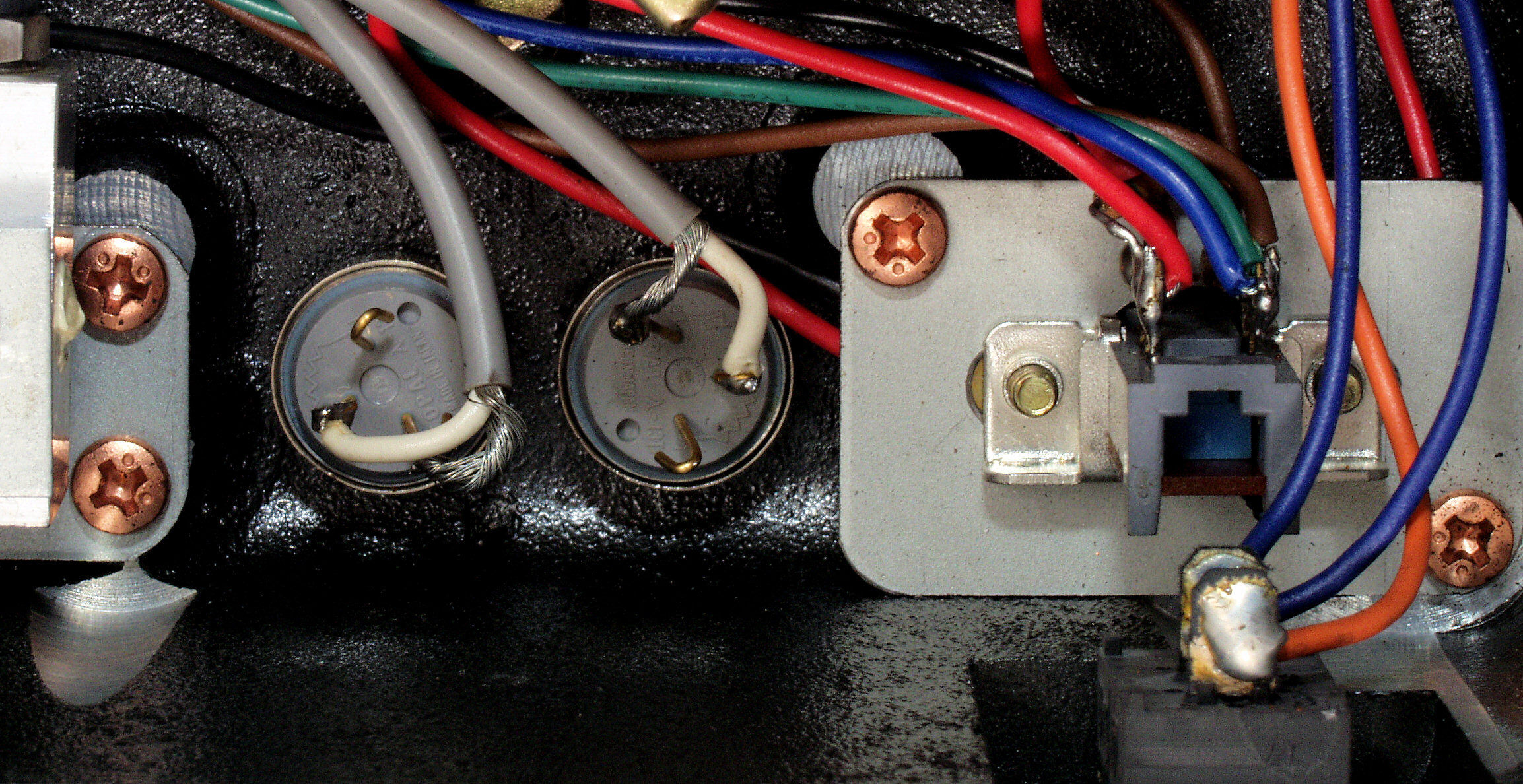

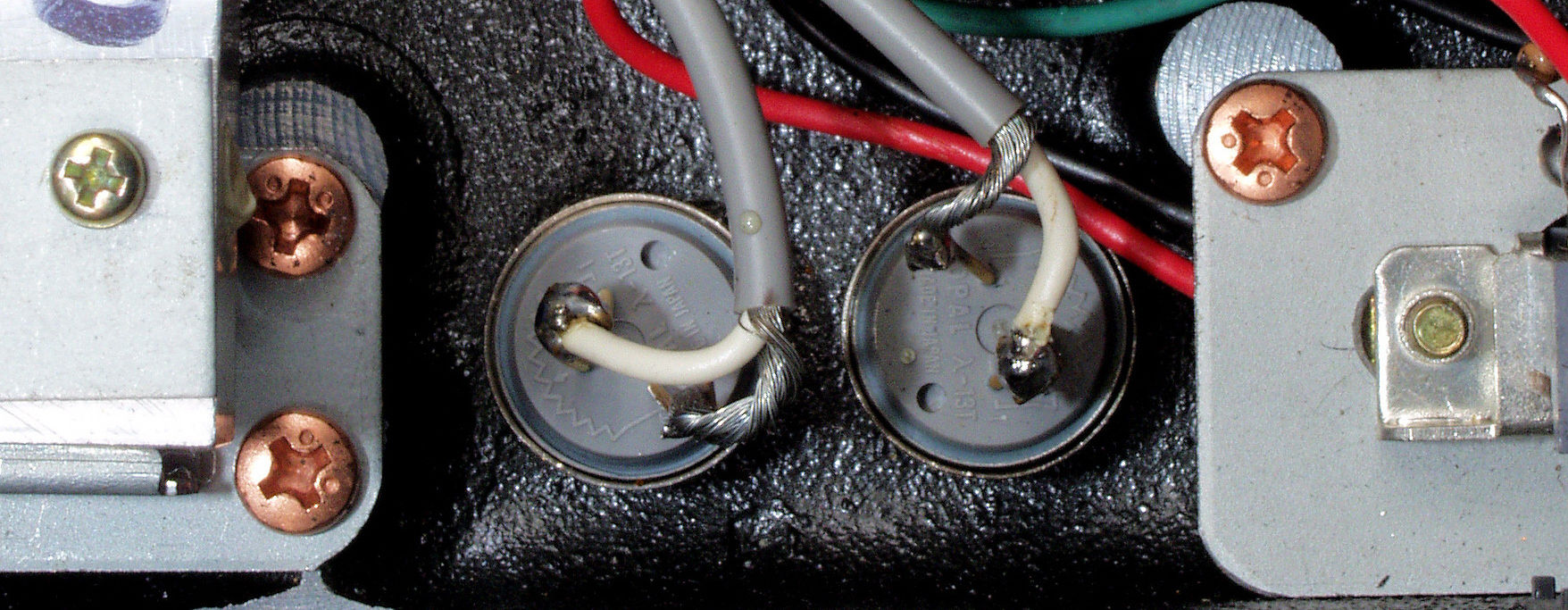

Ａ−４Ｅ．　ＲＹ−５５００�U本体点検中、 　　　　　　　　　　　　　　　　　　回転数調整の半固定ＶＲ、渡りの配線が欲しい。周りの機器の止めネジは銅メッキを使用する気配り！

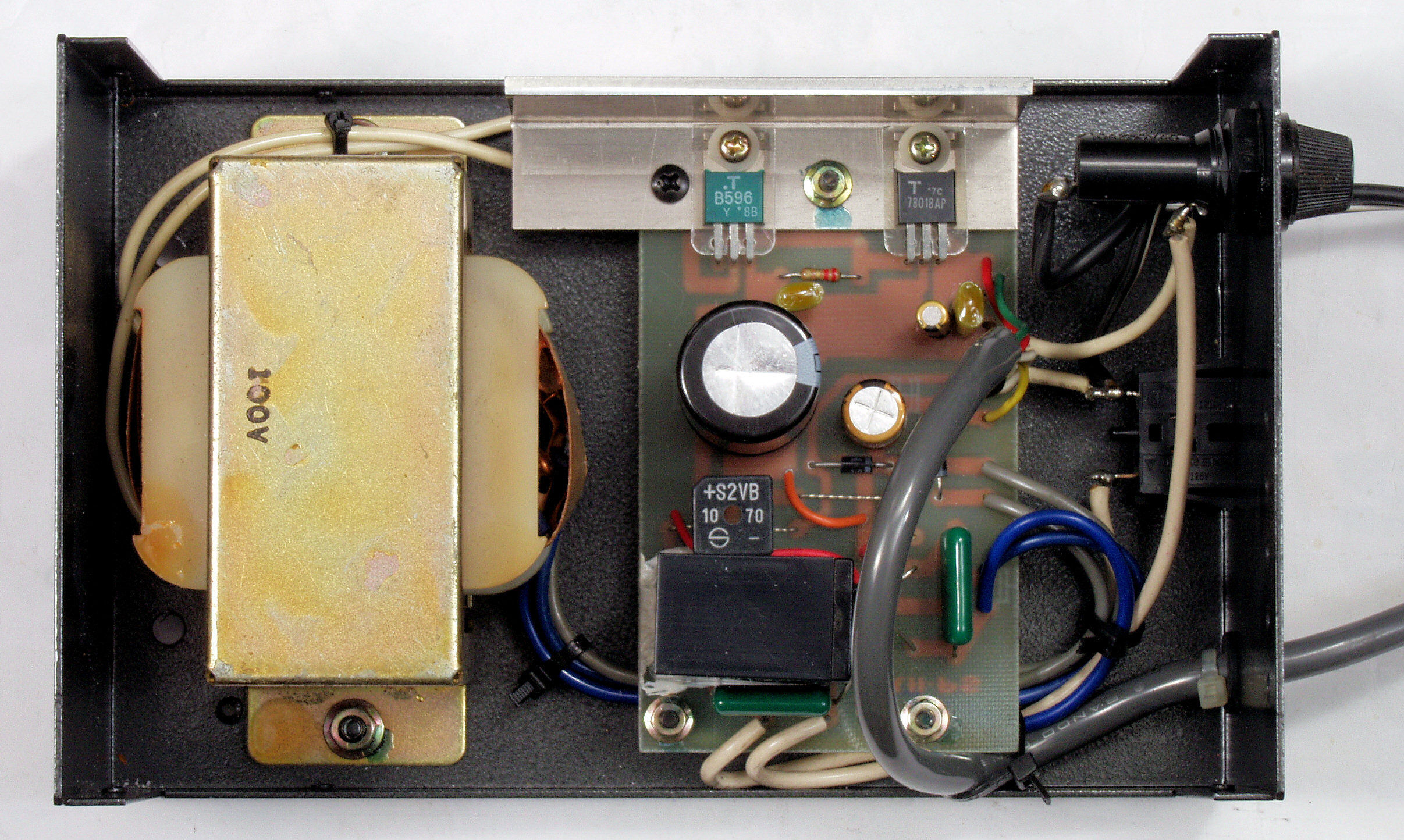

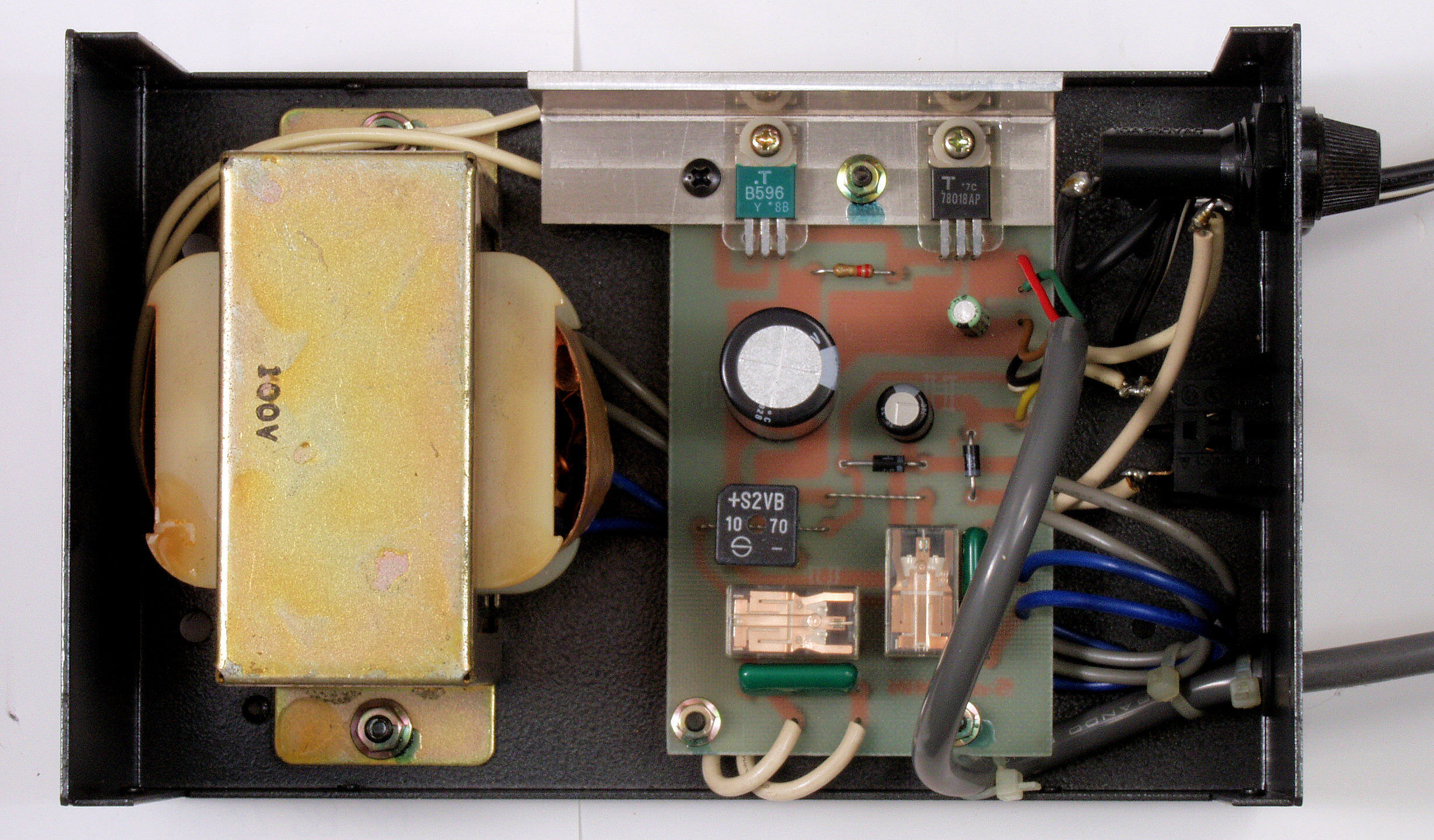

Ａ−５Ａ．　ＲＹ−５５００�U電源部、上蓋を取り、上から見る。

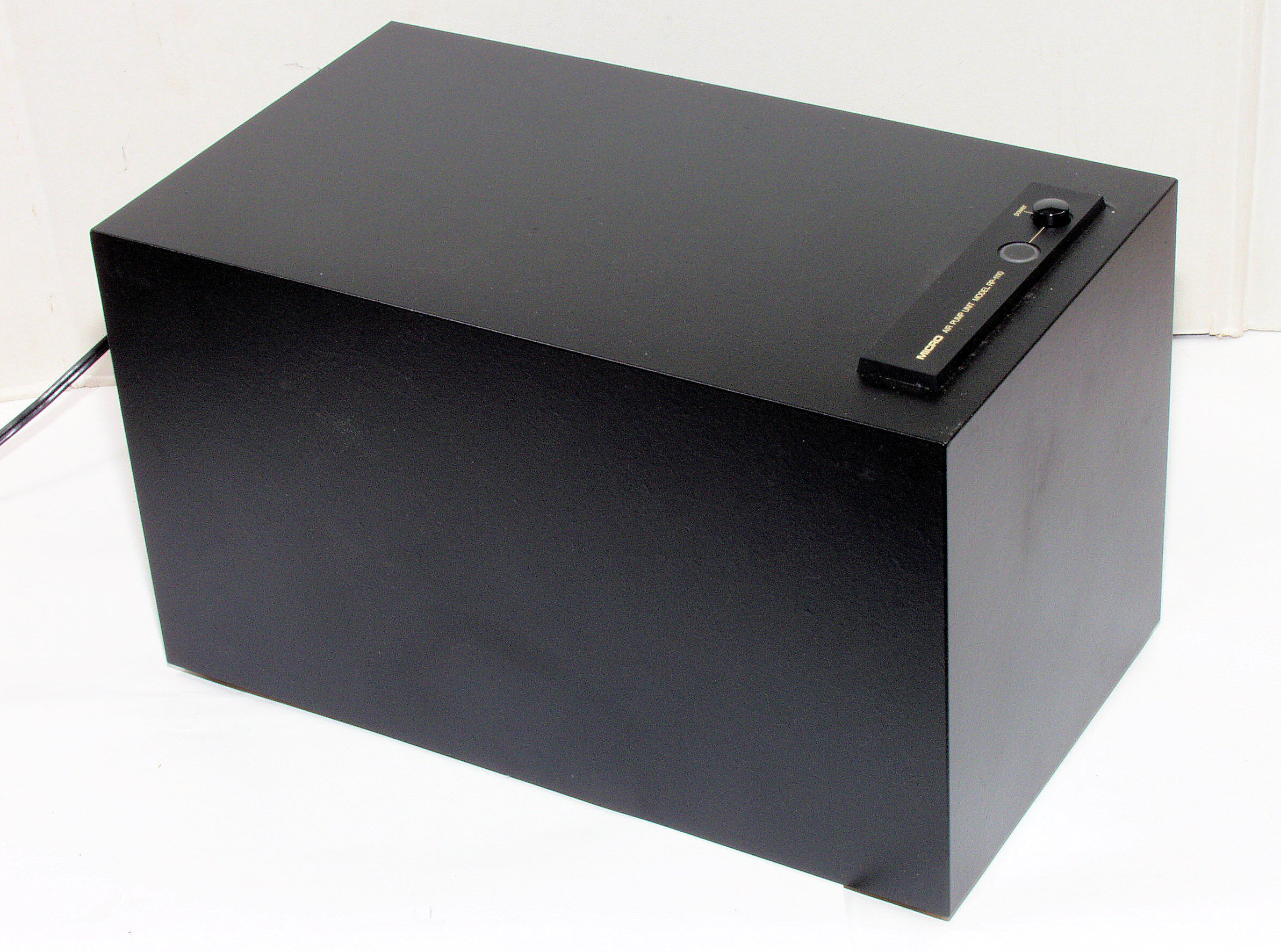

Ａ−６Ａ．　ＰＲ−１１１０点検中、前横から。

Ａ−６Ｂ．　ＰＲ−１１１０点検中、後横から。

Ａ−６Ｃ．　ＰＲ−１１１０点検中、下から見る。

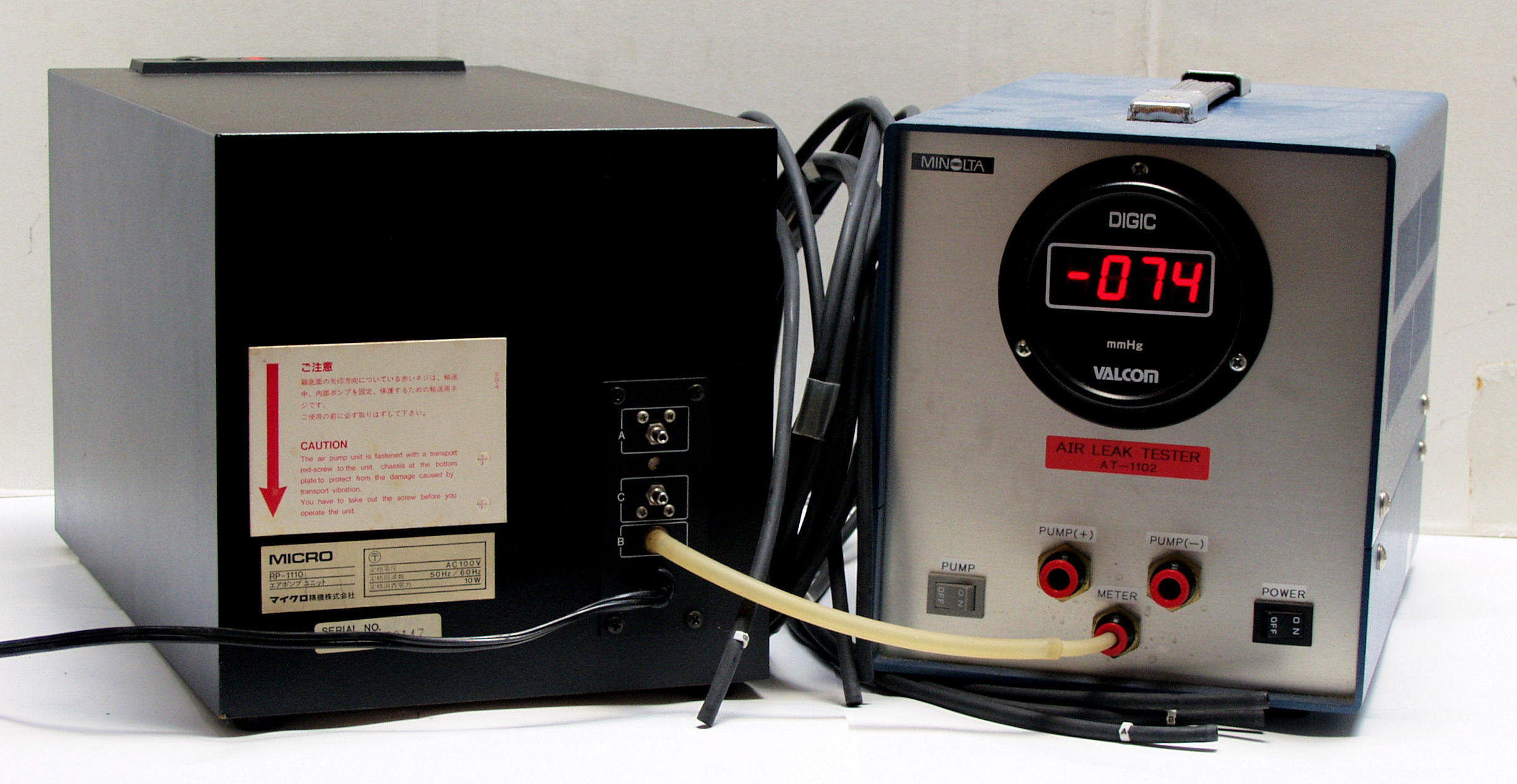

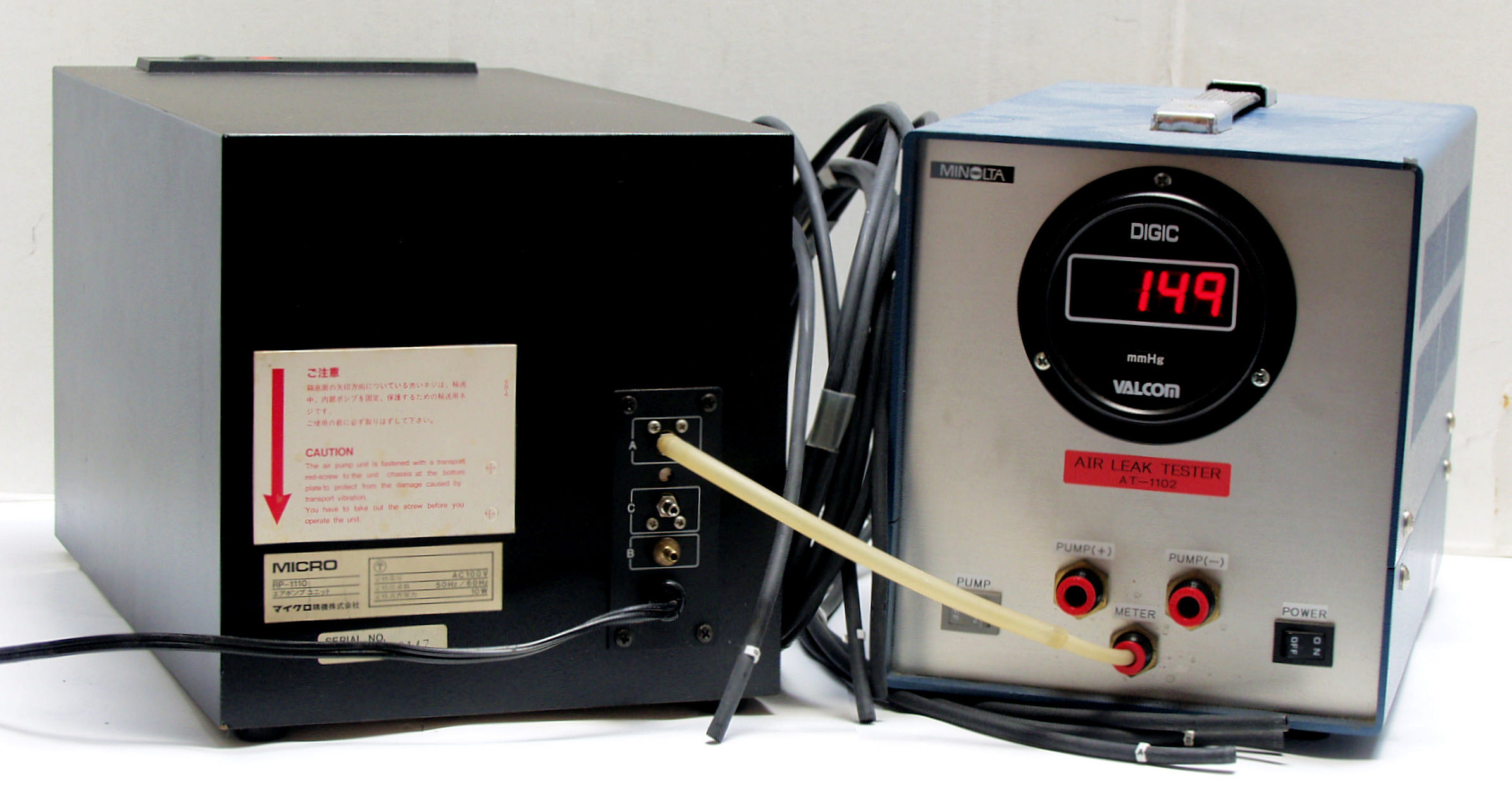

Ａ−６Ｄ．　ＰＲ−１１１０点検中、Ａ圧力は正常値、異音が少し出る。

Ａ−６Ｅ．　ＰＲ−１１１０点検中、Ｃ圧力は正常値、異音が少し出る。

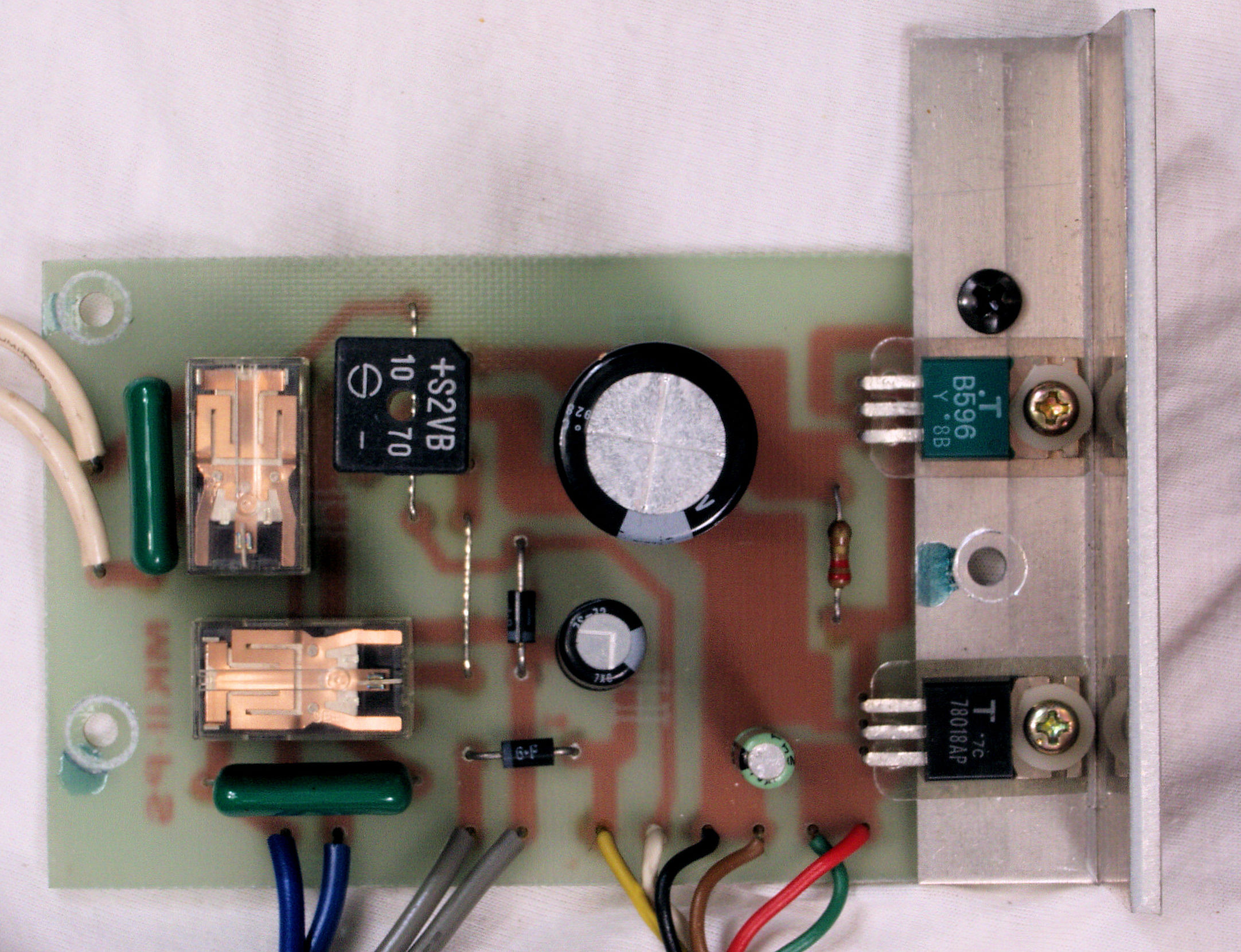

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　ＲＹ−５５００�U電源部整流基板

Ｃ−１Ｂ　．修理後　ＲＹ−５５００�U電源部整流基板 　　　　　　　　　　　　　　　　　　　リレー１個、電解コンデンサー３個交換、フイルムコンデンサー２個追加。

Ｃ−１Ｃ．　修理前　ＲＹ−５５００�U電源部整流基板裏

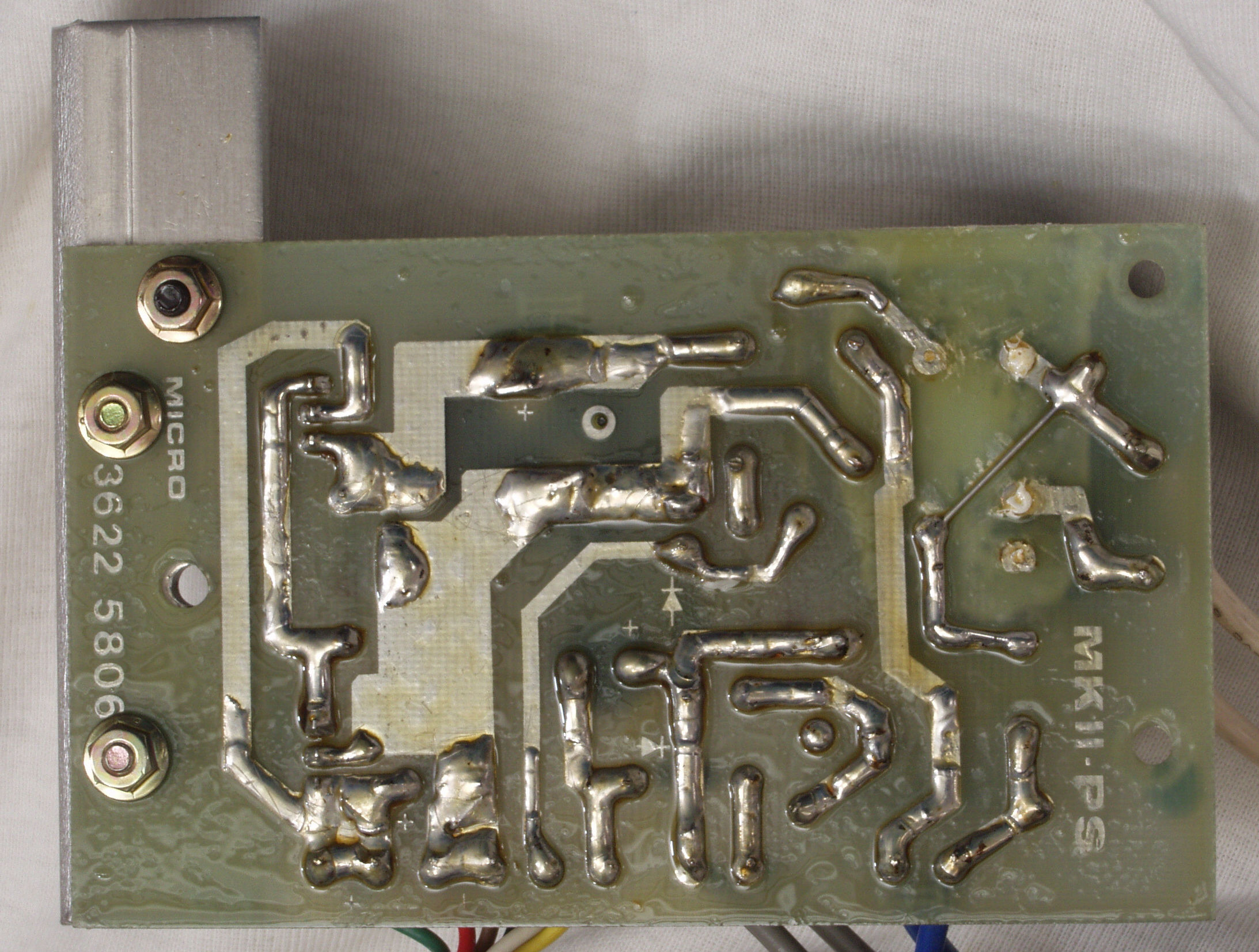

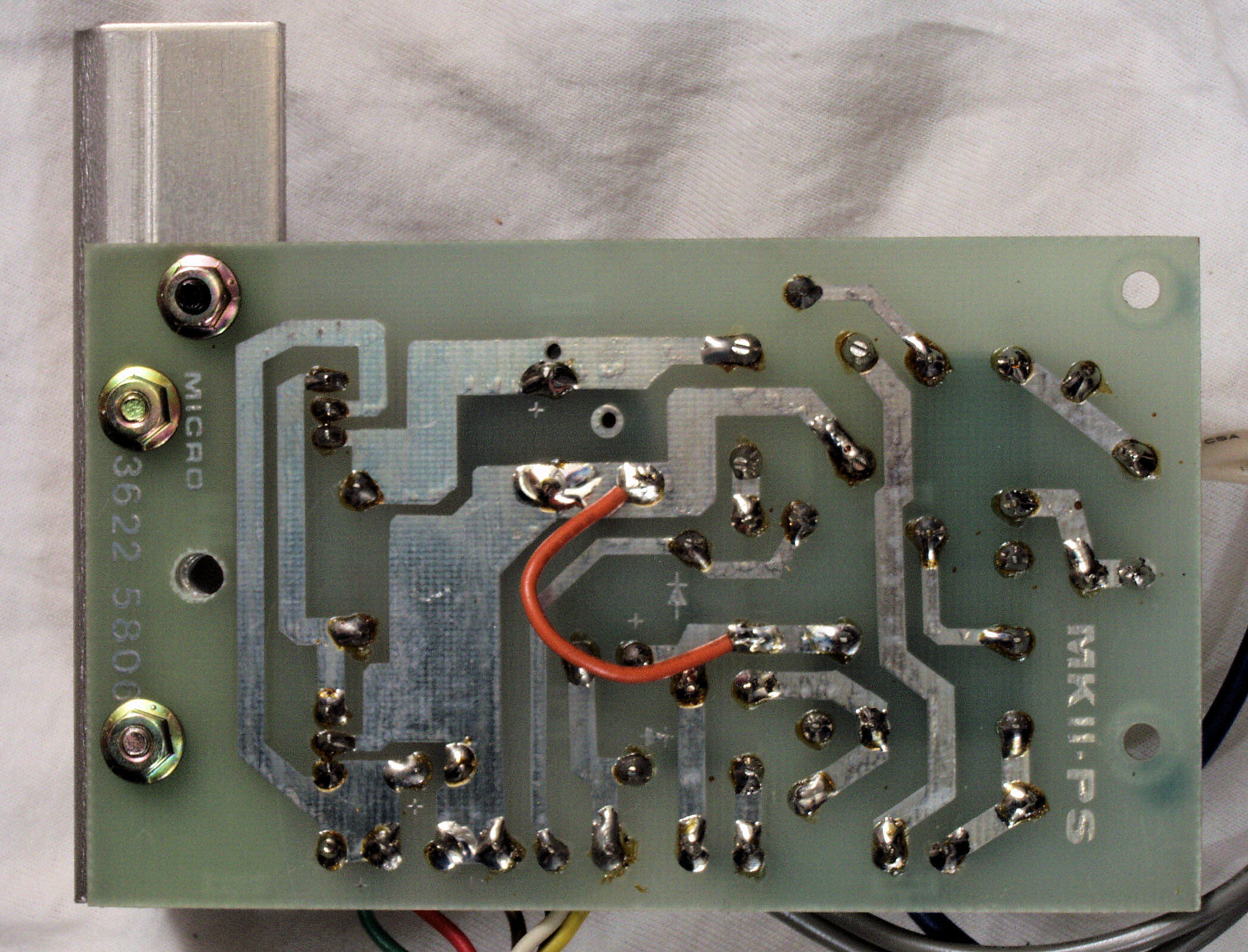

Ｃ−１Ｄ．　修理（半田補正）後　ＲＹ−５５００�U電源部整流基板裏

Ｃ−１Ｅ．　完成ＲＹ−５５００�U電源部整流基板裏。余分なフラックスを落として、コート液を塗る。

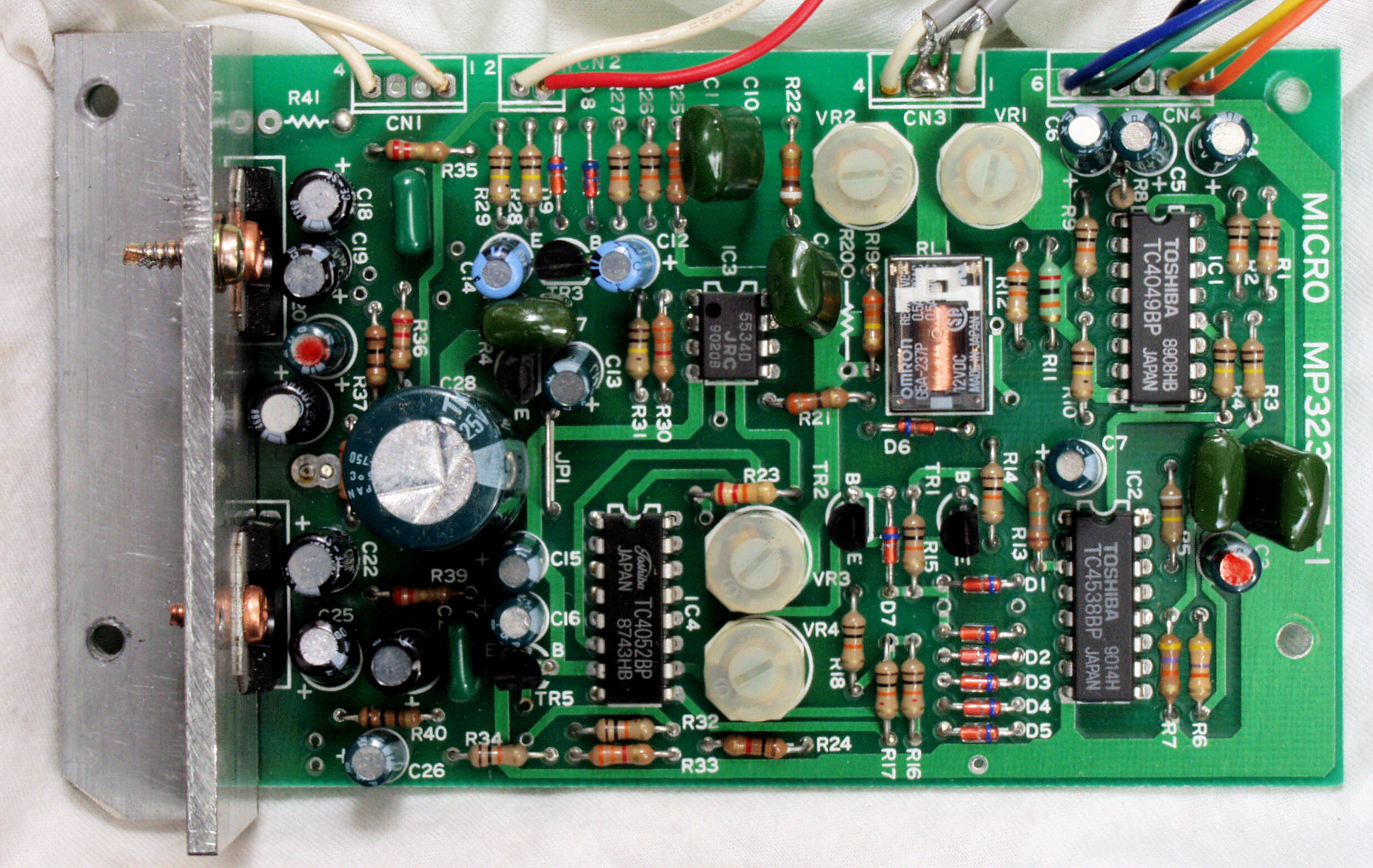

Ｃ−２Ａ．　修理前　ＲＹ−５５００�Uモーター部コントロール基板

Ｃ−２Ｂ．　修理後　ＲＹ−５５００�Uモーター部コントロール基板 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　半固定ＶＲ４個、電解コンデンサー１９個、フイルムコンデンサー５個交換

Ｃ−２Ｃ．　修理前　ＲＹ−５５００�Uモーター部コントロール基板裏

Ｃ−２Ｄ．　修理（半田補正）後　ＲＹ−５５００�Uモーター部コントロール基板裏

Ｃ−２Ｅ．　完成ＲＹ−５５００�Uモーター部コントロール基板裏。余分なフラックスを落として、コート液を塗る。

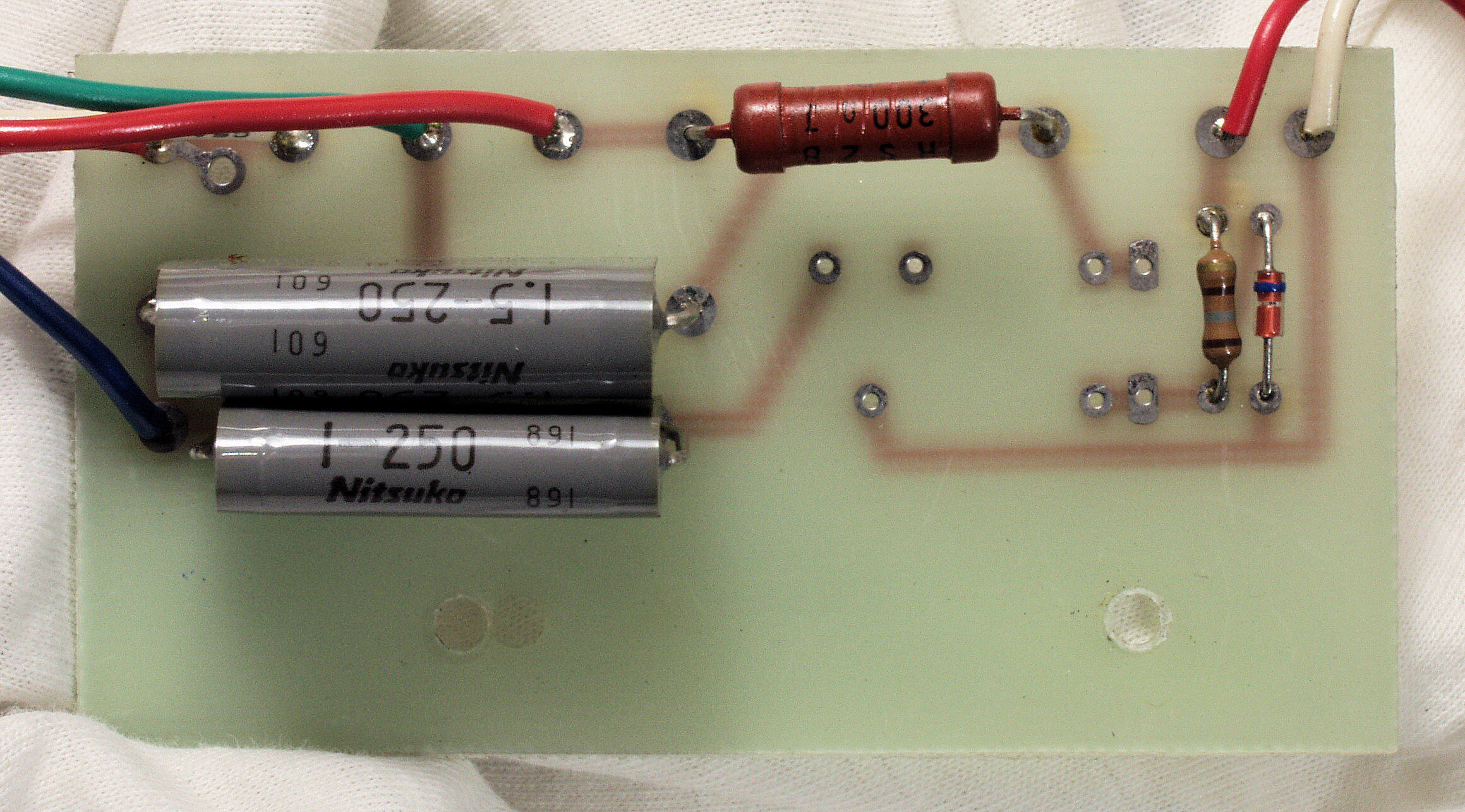

Ｃ−３Ａ．　修理前　ＲＹ−５５００�Uモーター部位相コンデンサー基板

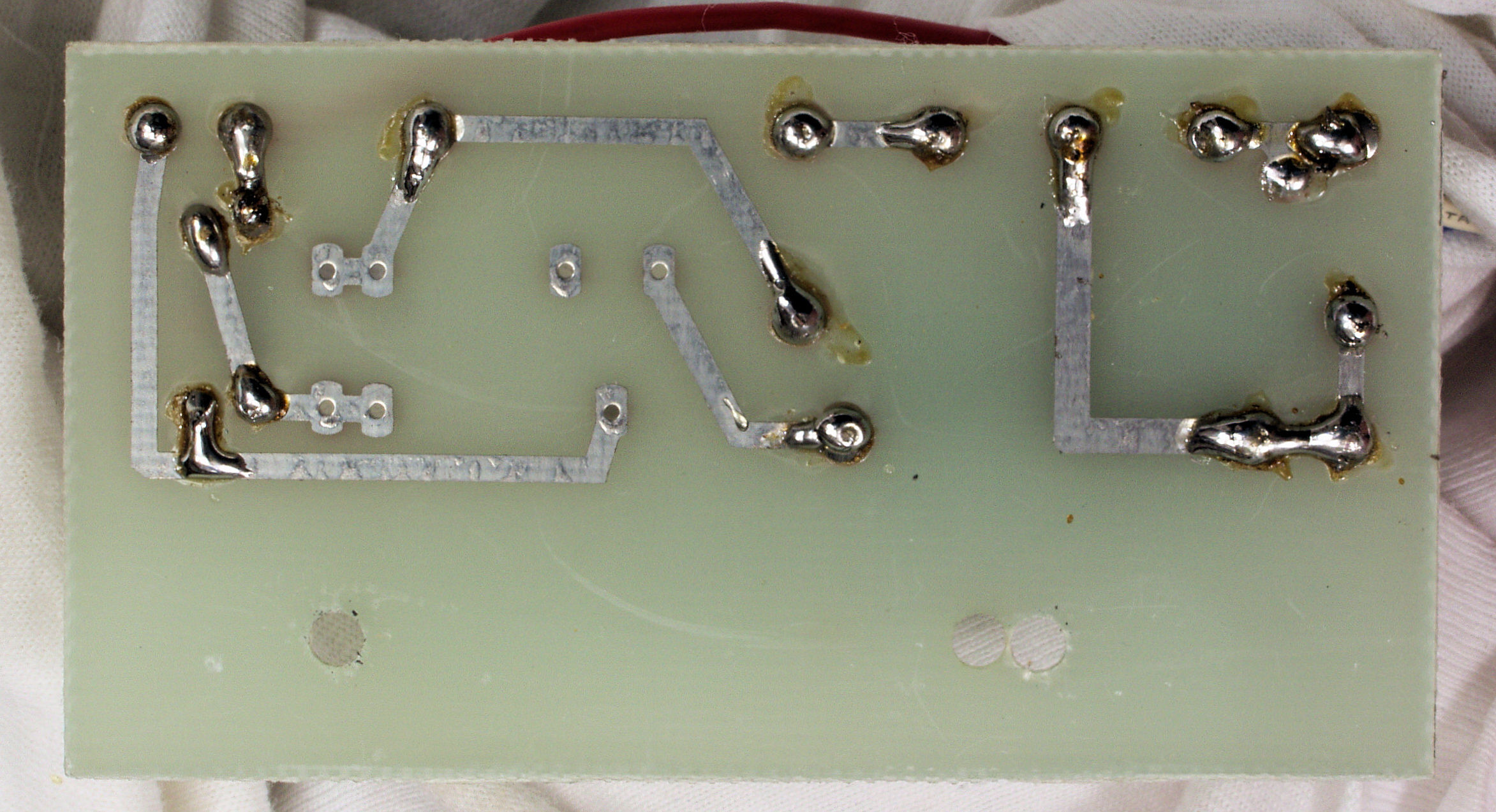

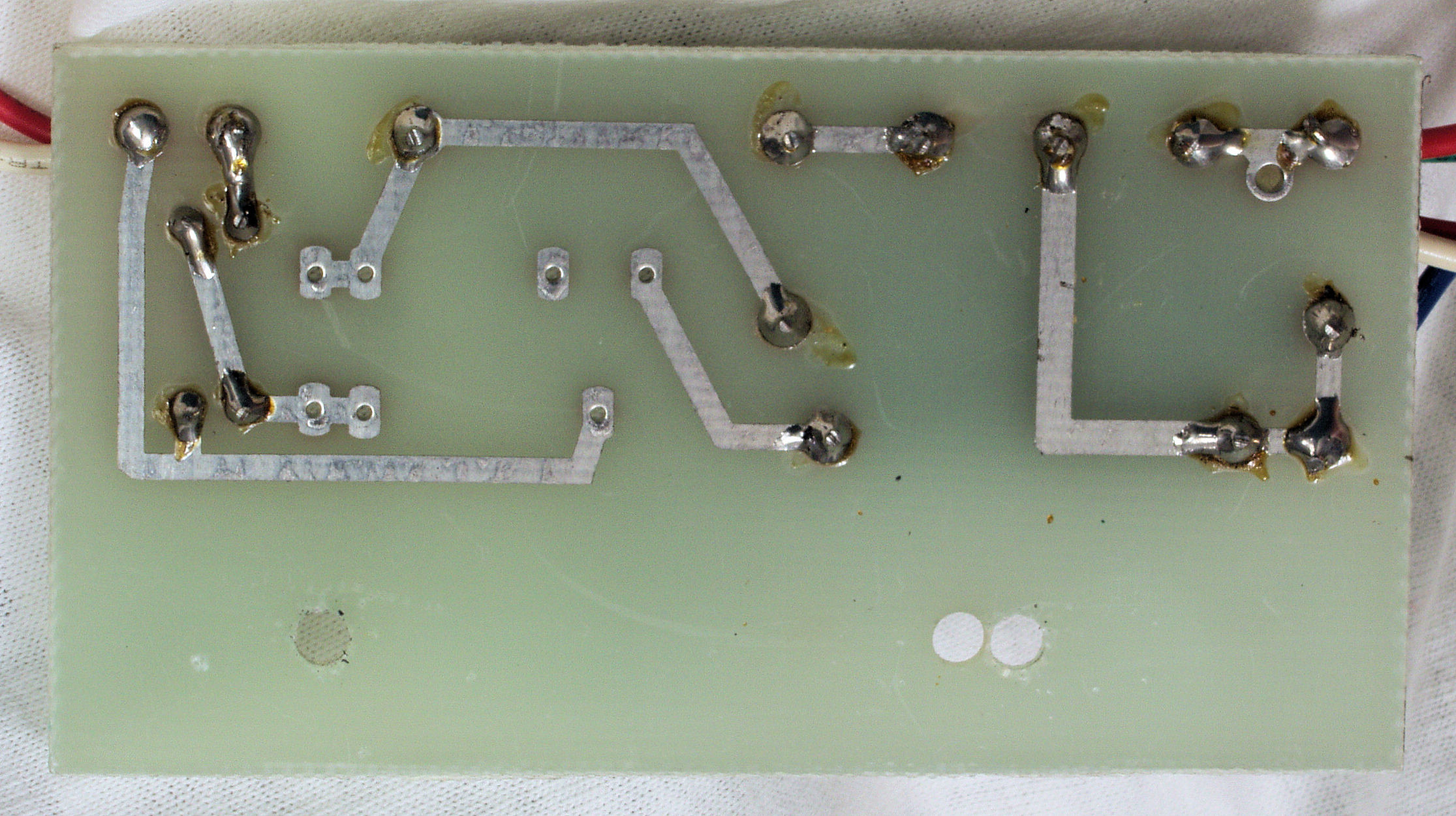

Ｃ−３Ｃ．　修理前　ＲＹ−５５００�Uモーター部位相コンデンサー基板裏

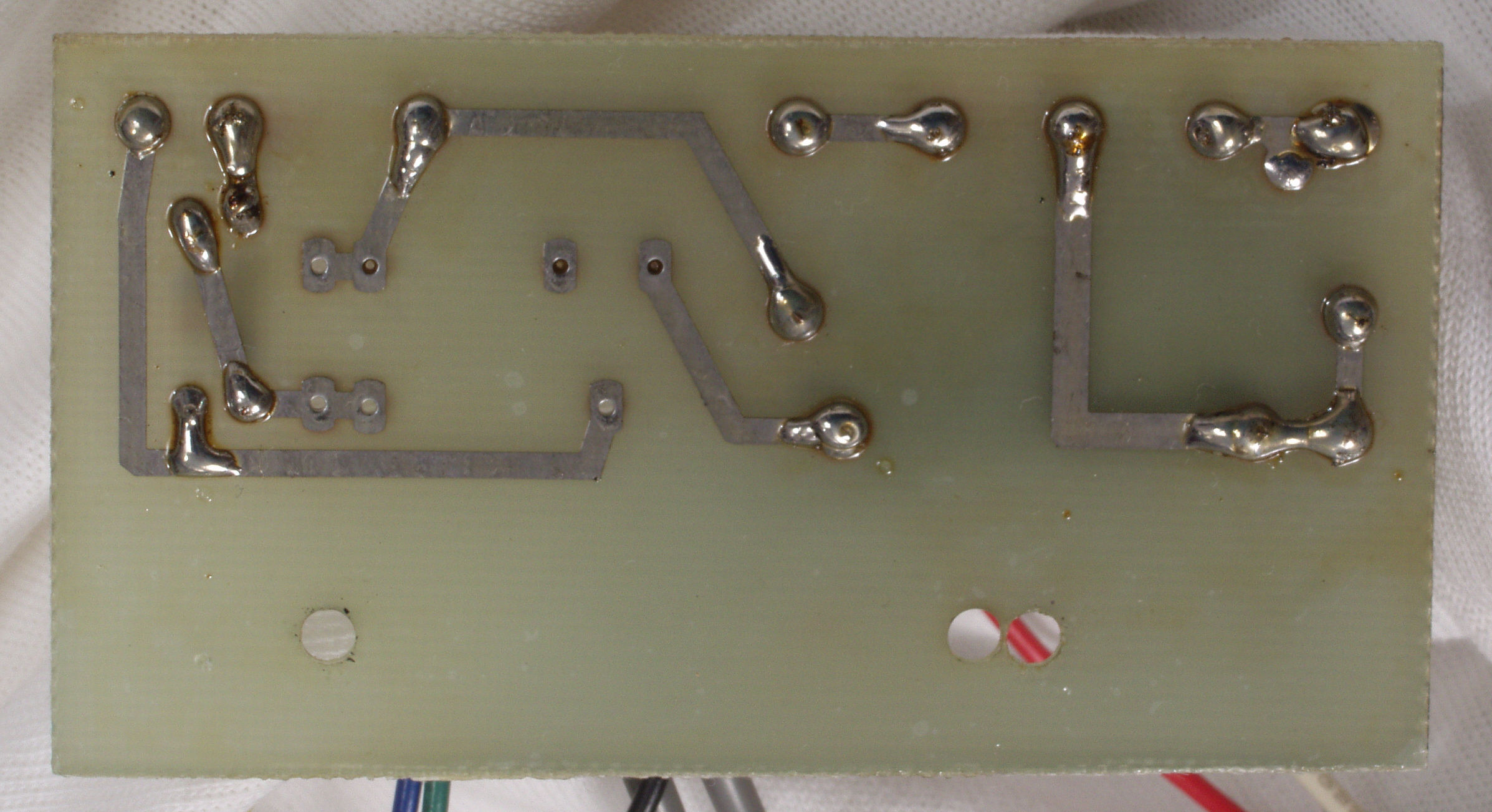

Ｃ−３Ｄ．　修理（半田補正）後　ＲＹ−５５００�Uモーター部位相コンデンサー基板裏

Ｃ−３Ｅ．　完成ＲＹ−５５００�Uモーター部位相コンデンサー基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ−４Ａ．　修理中　ＲＹ−５５００�Uモーターベアリングを点検・注油

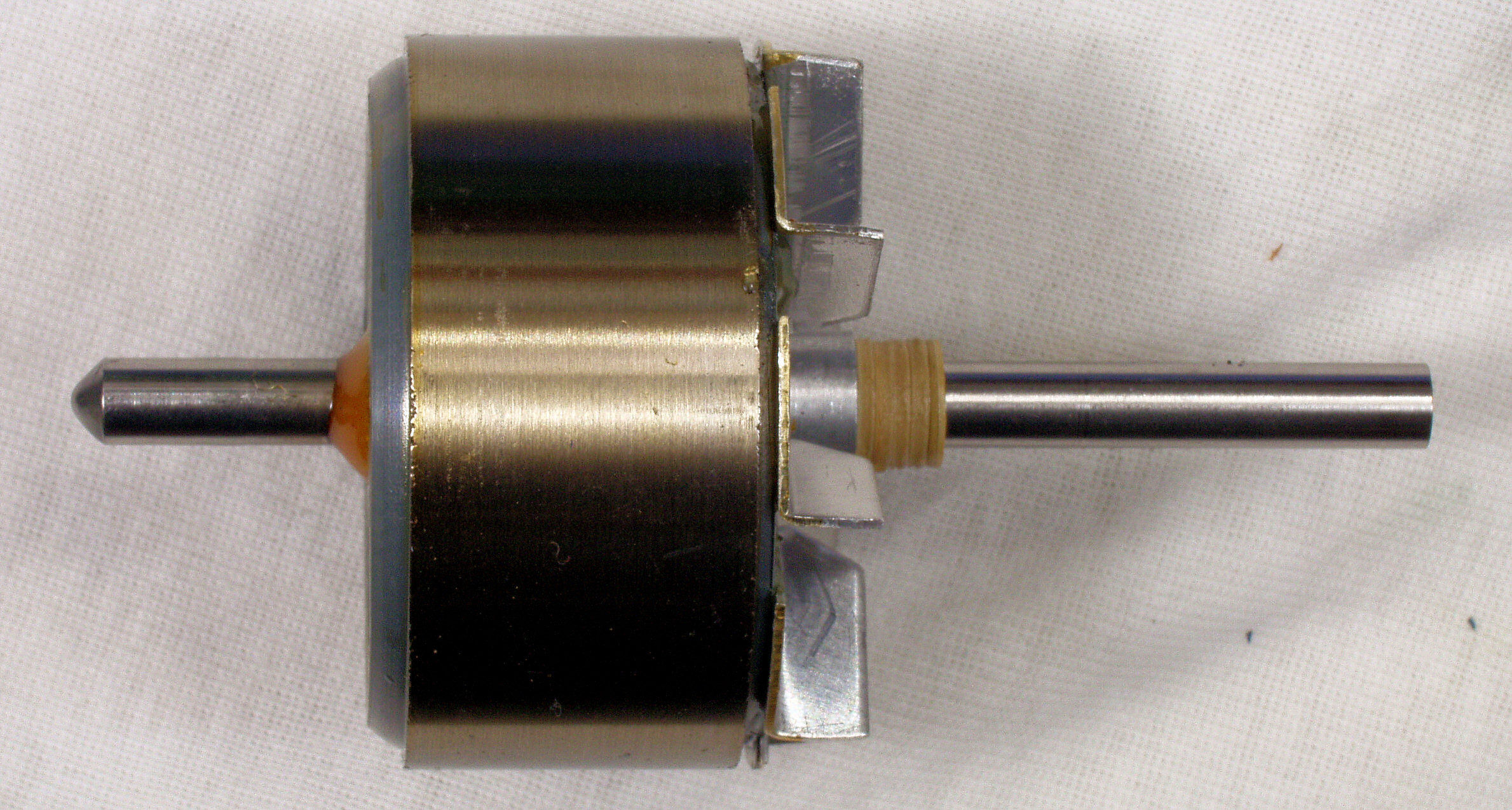

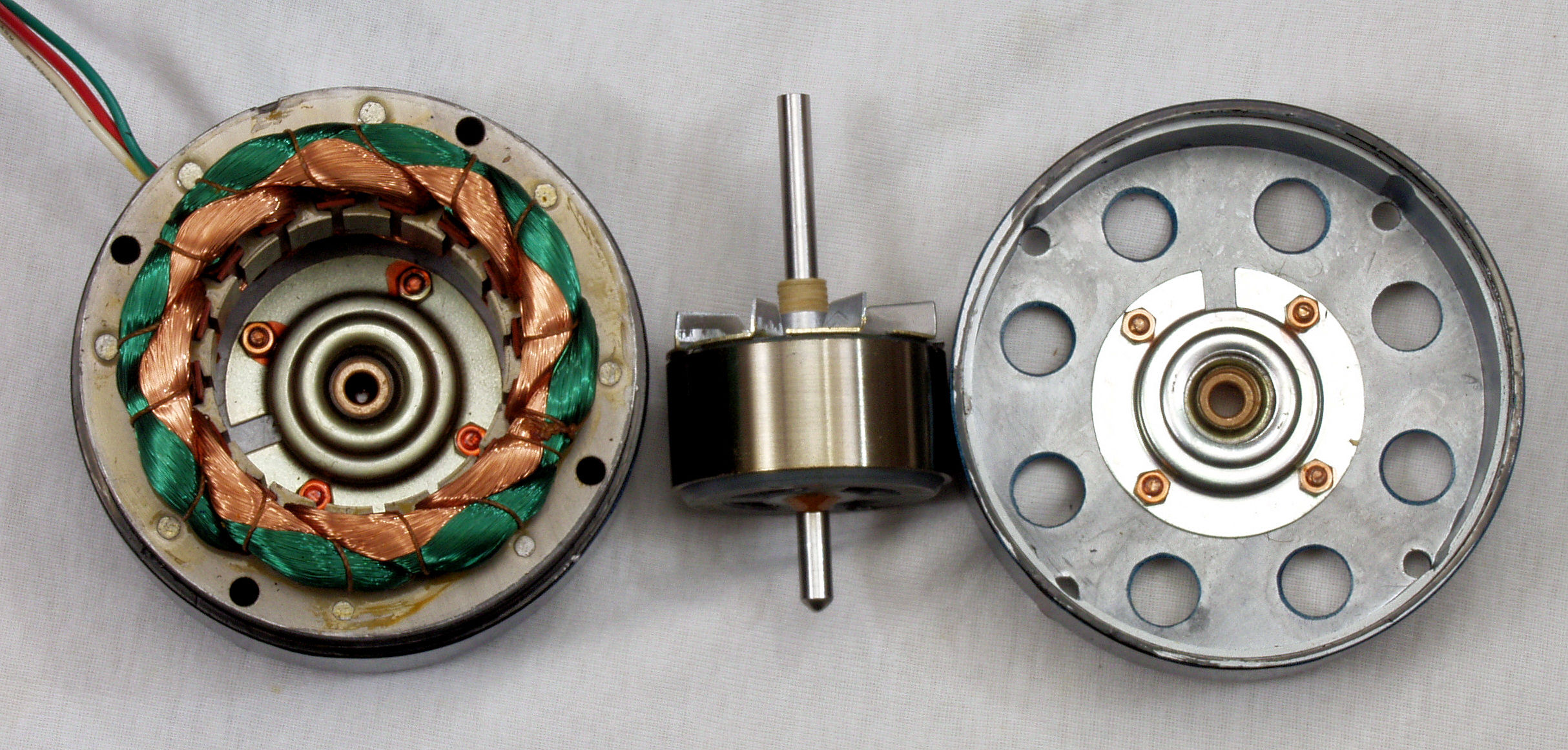

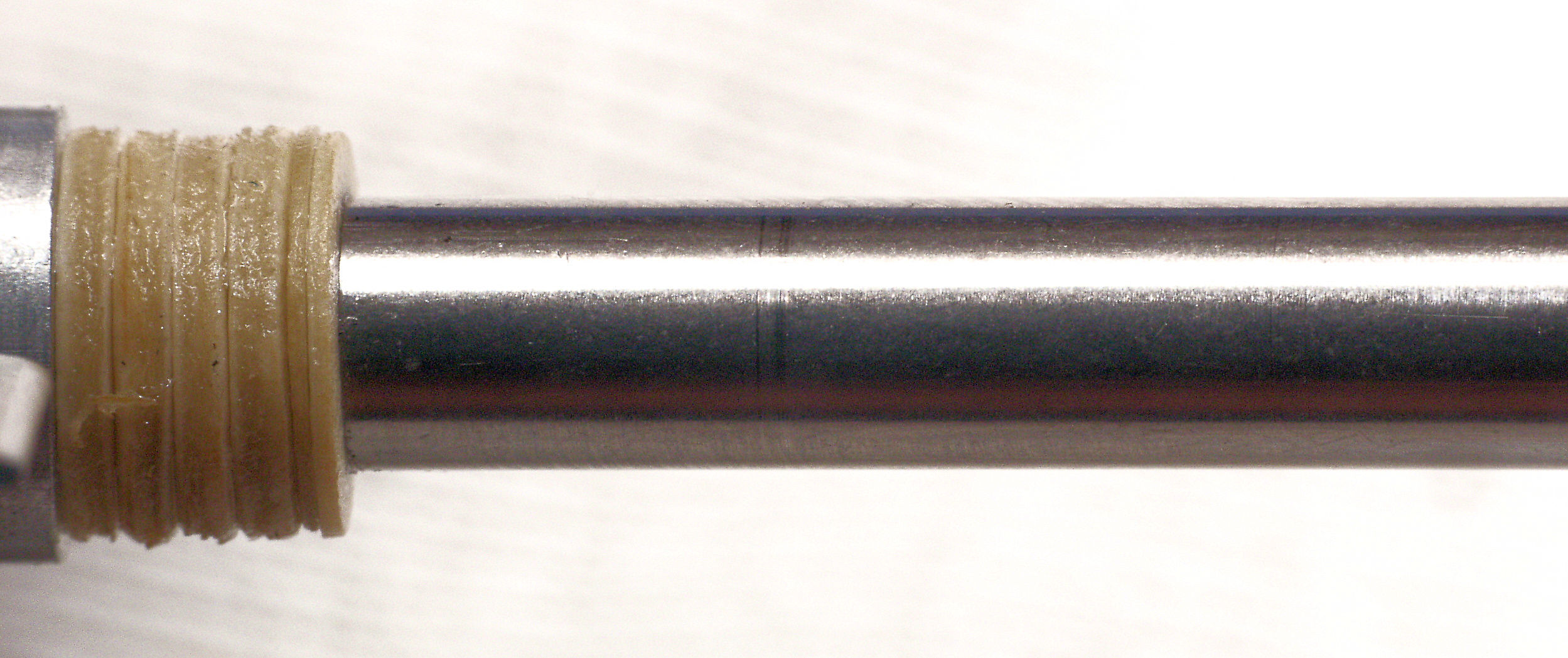

Ｃ−４Ｂ．　修理中　ＲＹ−５５００�Uモーター回転子（アマチュア）点検・注油。

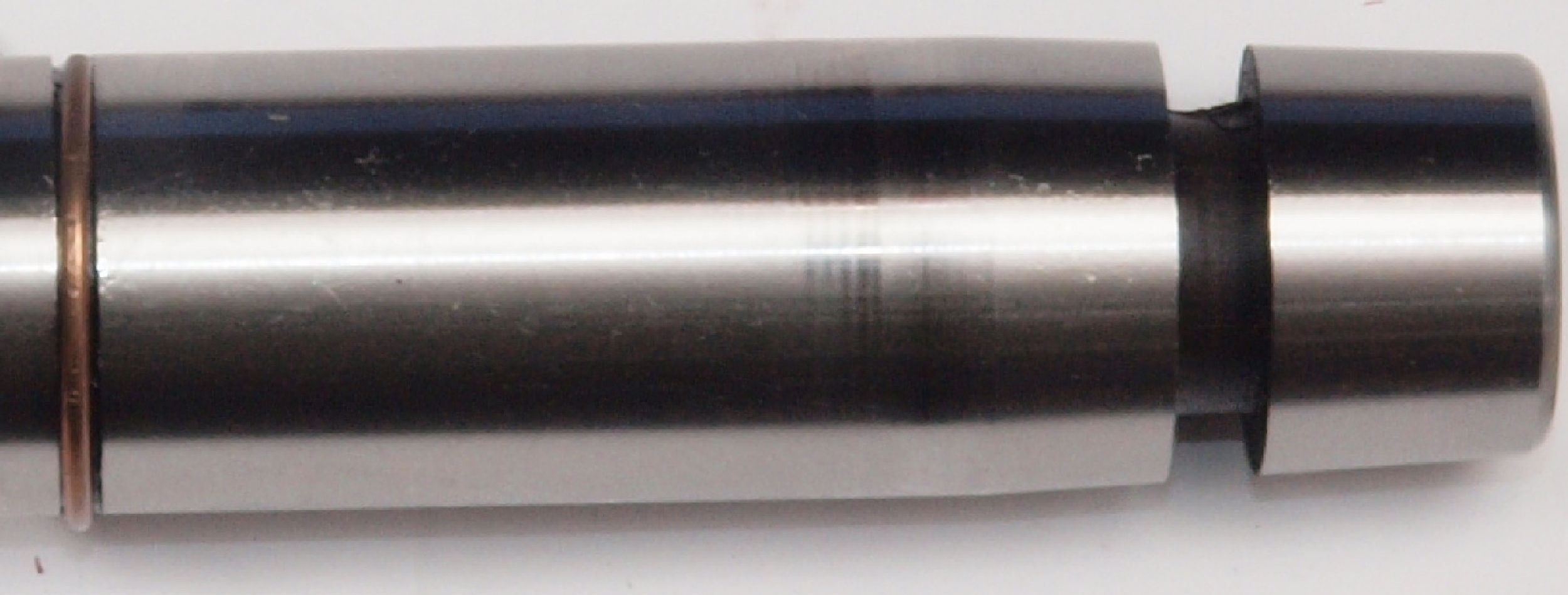

Ｃ−４Ｃ．　修理後　ＲＹ−５５００�Uモーター回転子（アマチュア）点検・注油、プリー側、ゴミが入りキズがある。

Ｃ−５Ａ．　修理前　ＲＹ−５５００�U本体回転数調整の半固定ＶＲ。

Ｃ−５Ｂ．　修理後　ＲＹ−５５００�U本体回転数調整の半固定ＶＲ。、

Ｃ−６Ａ．　修理前　ＲＹ−５５００�U電源部を上から見る

Ｃ−６B．　修理後　ＲＹ−５５００�U電源部を上から見る

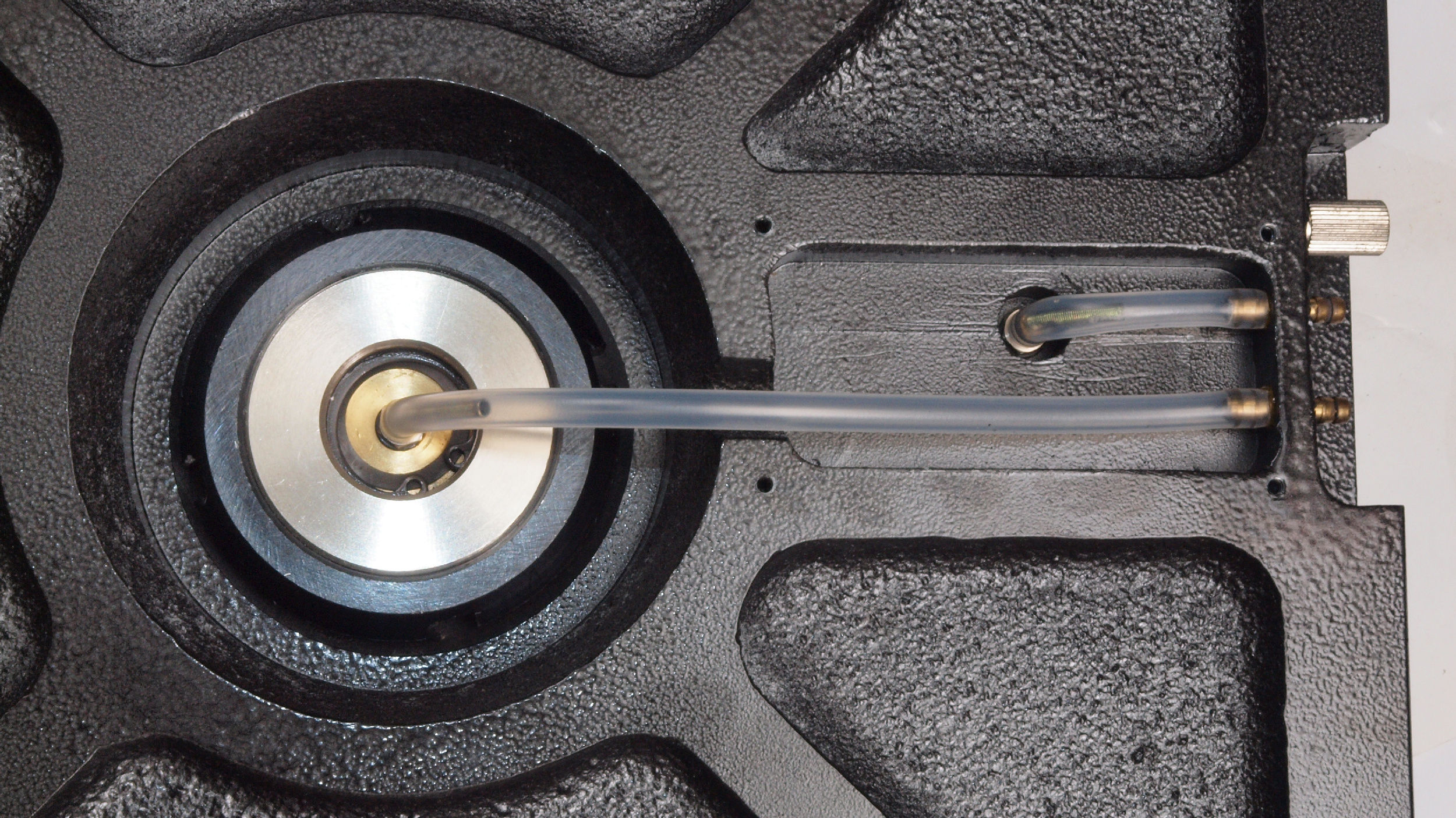

Ｃ−７Ａ．　修理前　ＲＹ−５５００�Uモーター部　下から見る

Ｃ−７Ｂ．　修理後　ＲＹ−５５００�Uモーター部　下から見る、ホースを付ける前。

Ｃ−７Ｃ．　修理後　ＲＹ−５５００�Uモーター部　下から見る、放熱シリコングリス使用する。

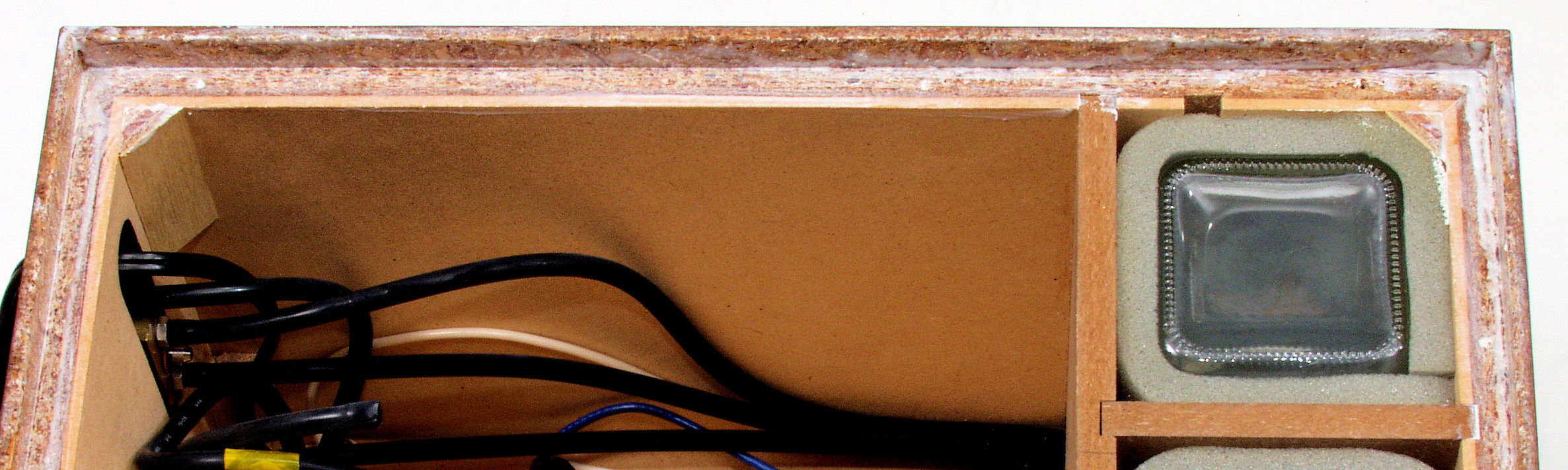

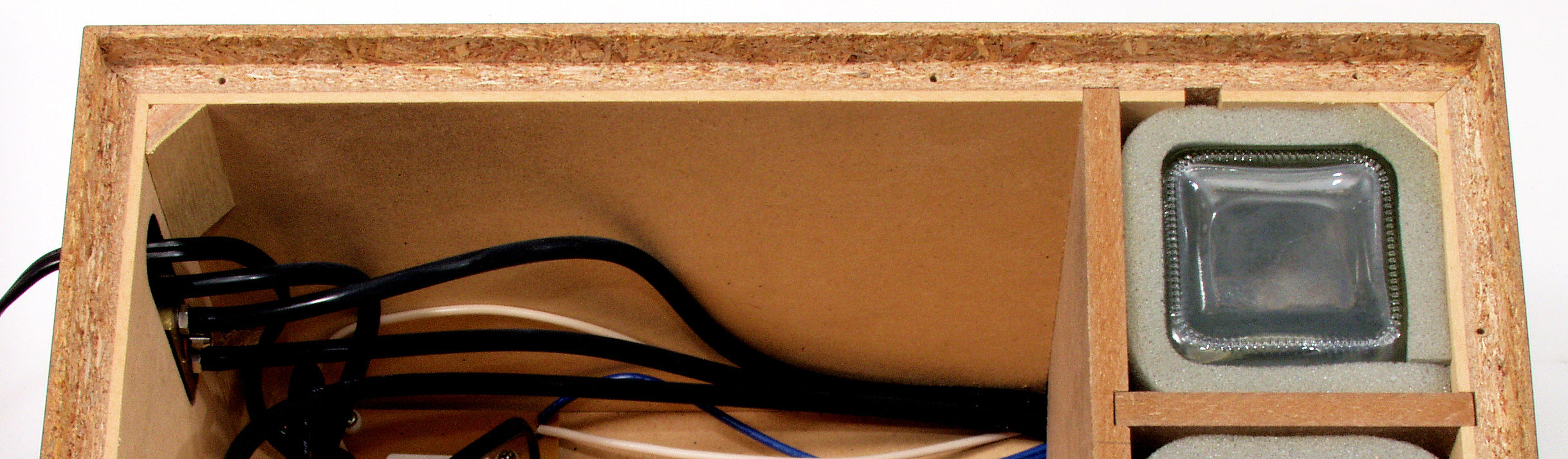

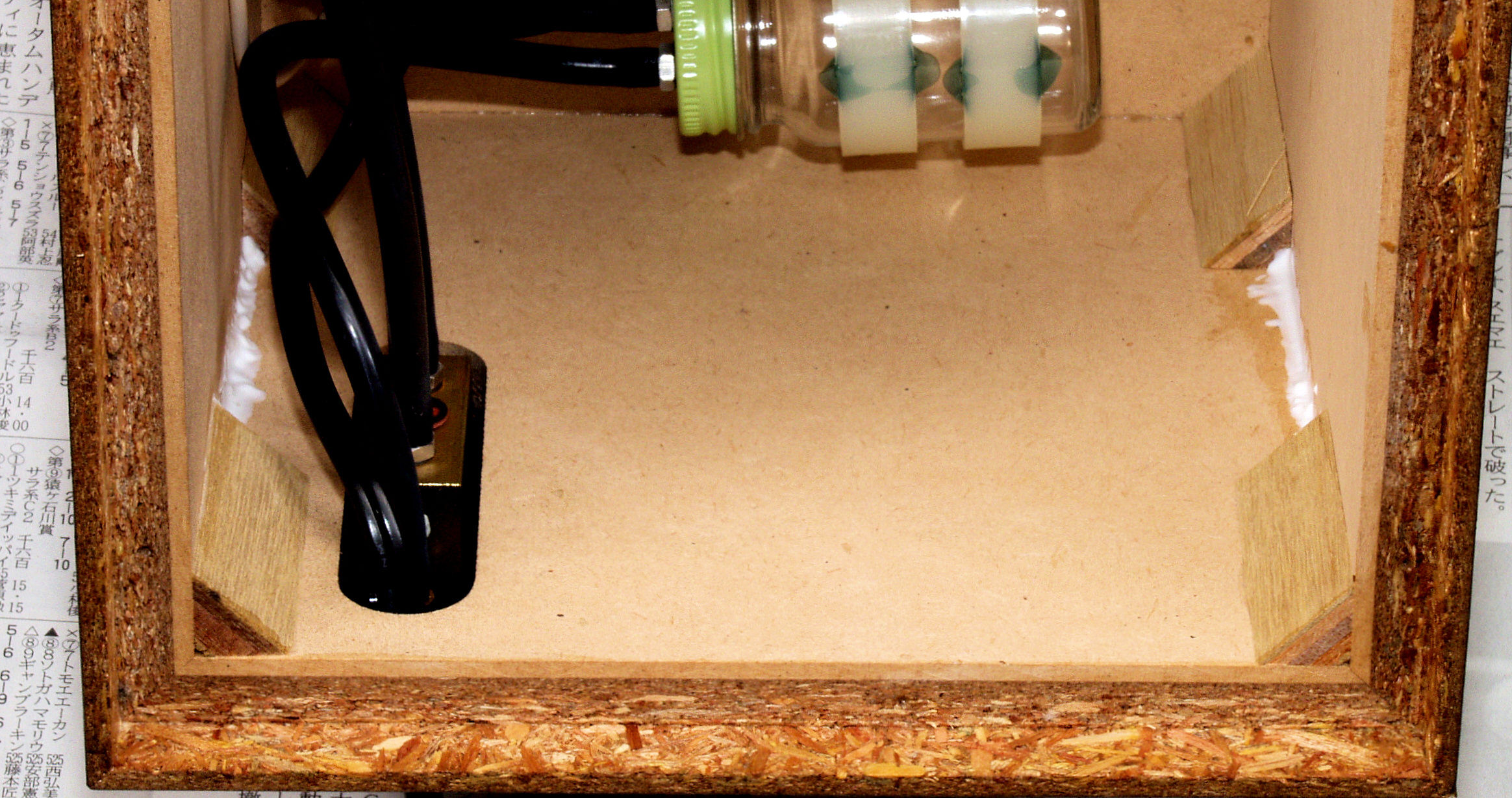

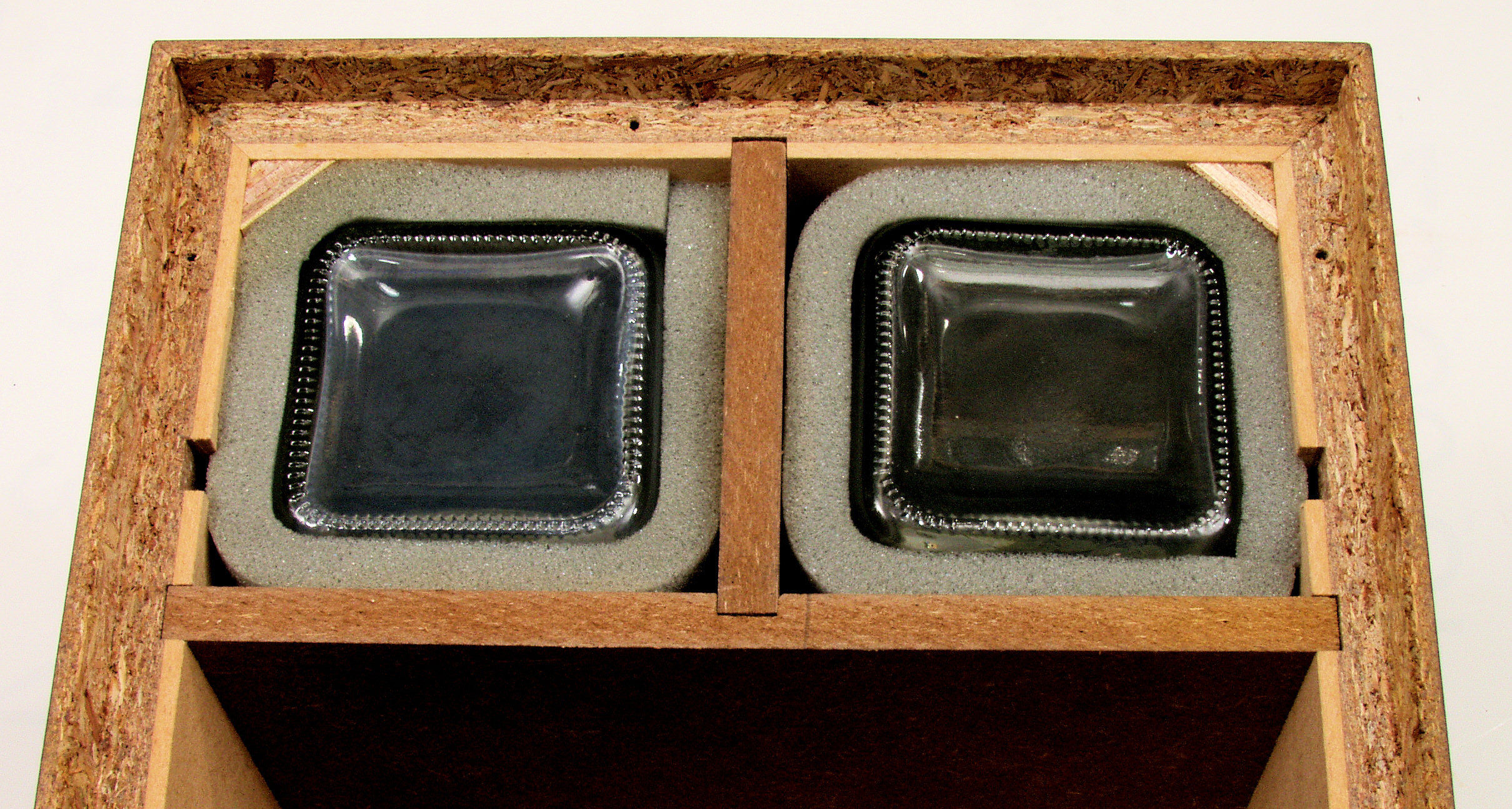

Ｃ−８Ａ．　修理前　ＰＲ−１１１０下蓋を取る、圧縮材の糊がきかなくなり始めている。

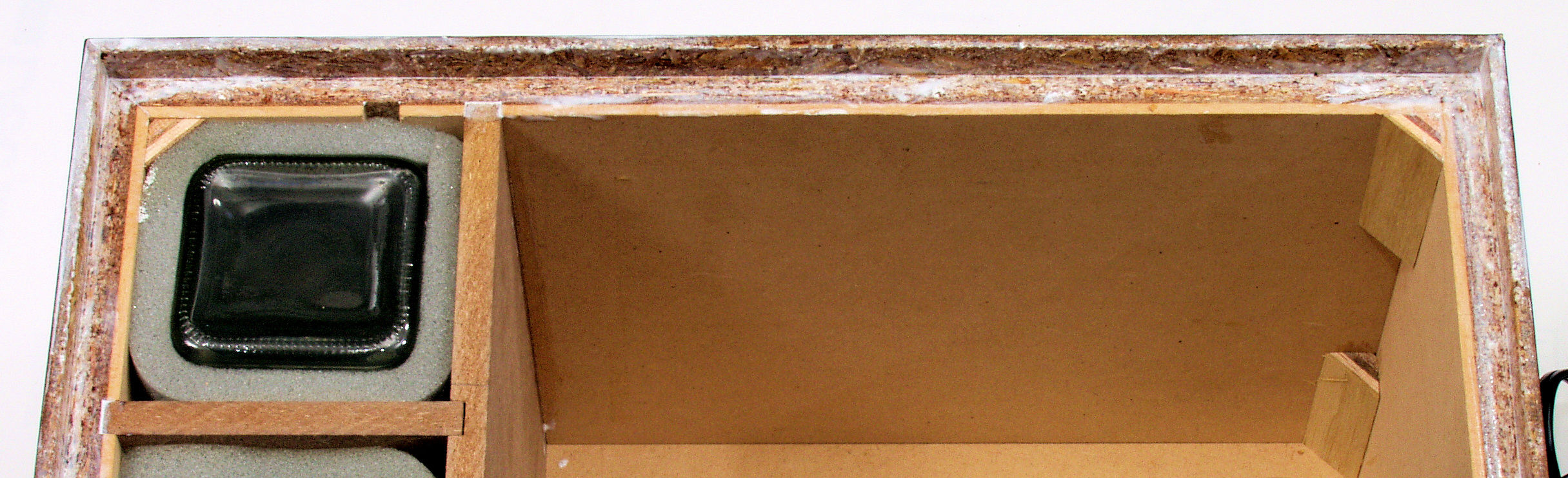

Ｃ−８Ｂ．　修理前　ＰＲ−１１１０下蓋を取りチャンバー付近、圧縮材の糊がきかなくなり始めている。

Ｃ−８Ｃ．　修理前　ＰＲ−１１１０

Ｃ−８Ｄ．　修理中　ＰＲ−１１１０、圧縮板にボンドを塗って固めている

Ｃ−８Ｅ．　修理前　ＰＲ−１１１０

Ｃ−８Ｆ．　修理中　ＰＲ−１１１０、圧縮板にボンドを塗って固めている

Ｃ−８Ｇ．　修理中　ＰＲ−１１１０、ボンドで補強

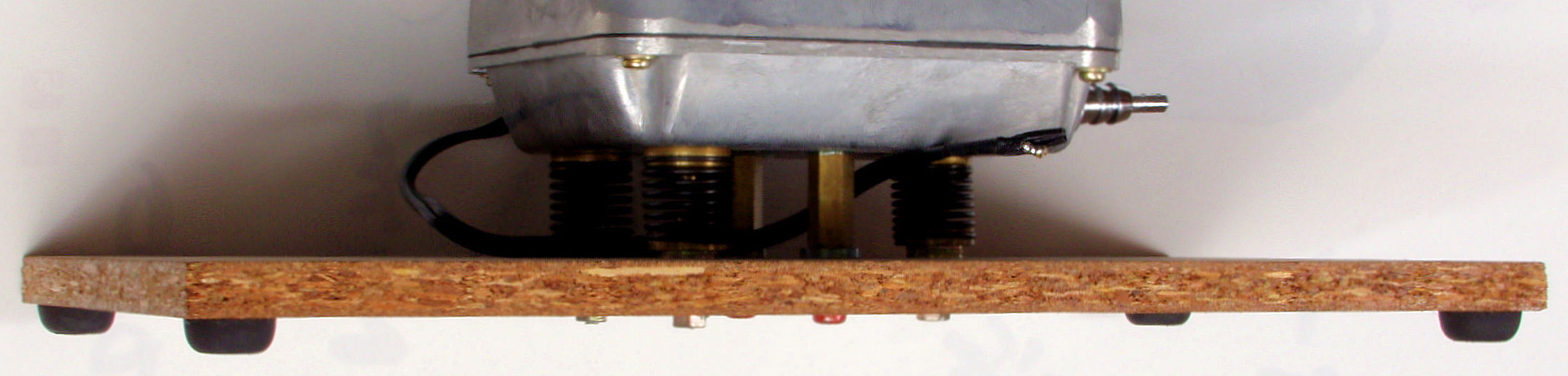

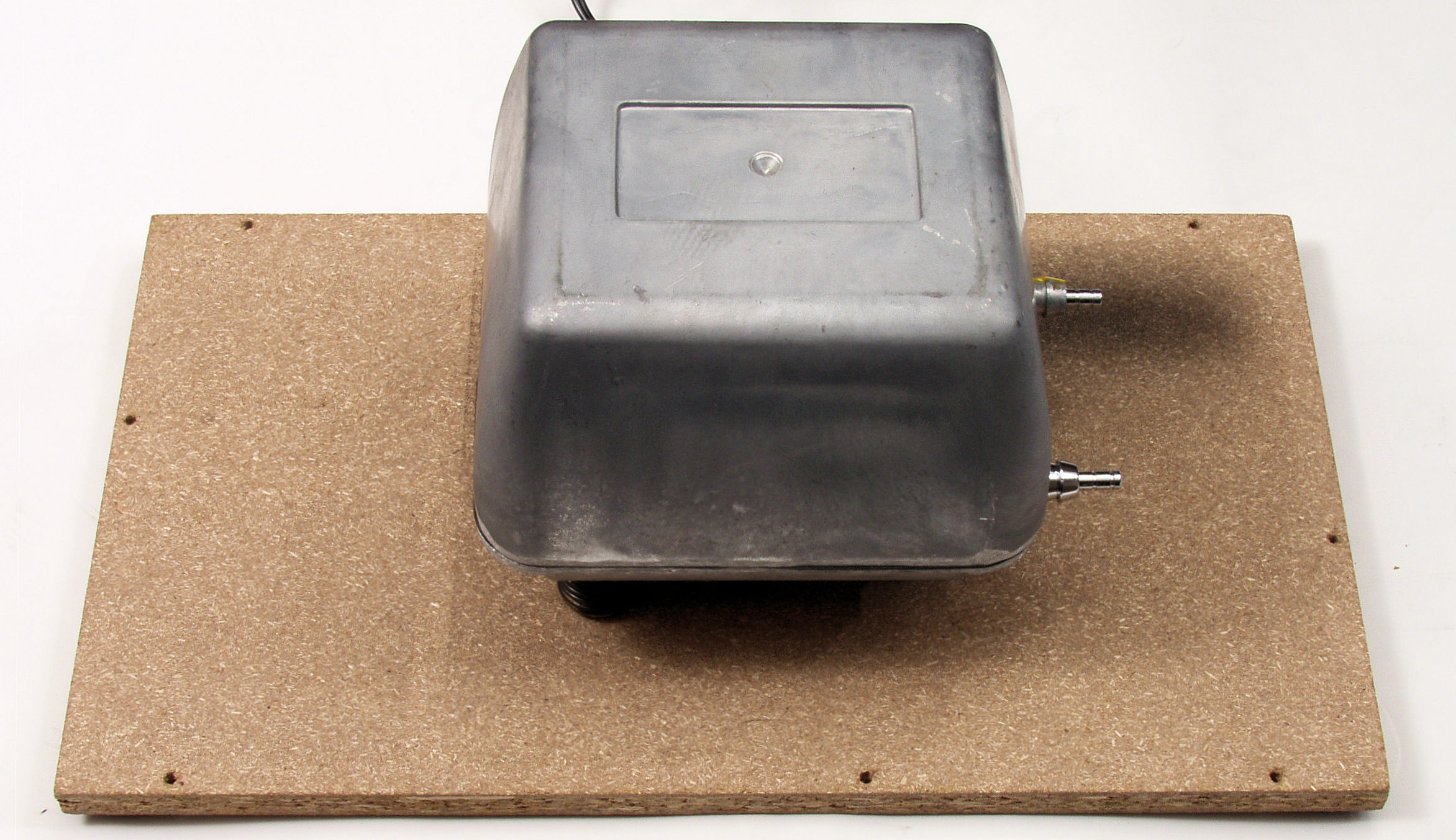

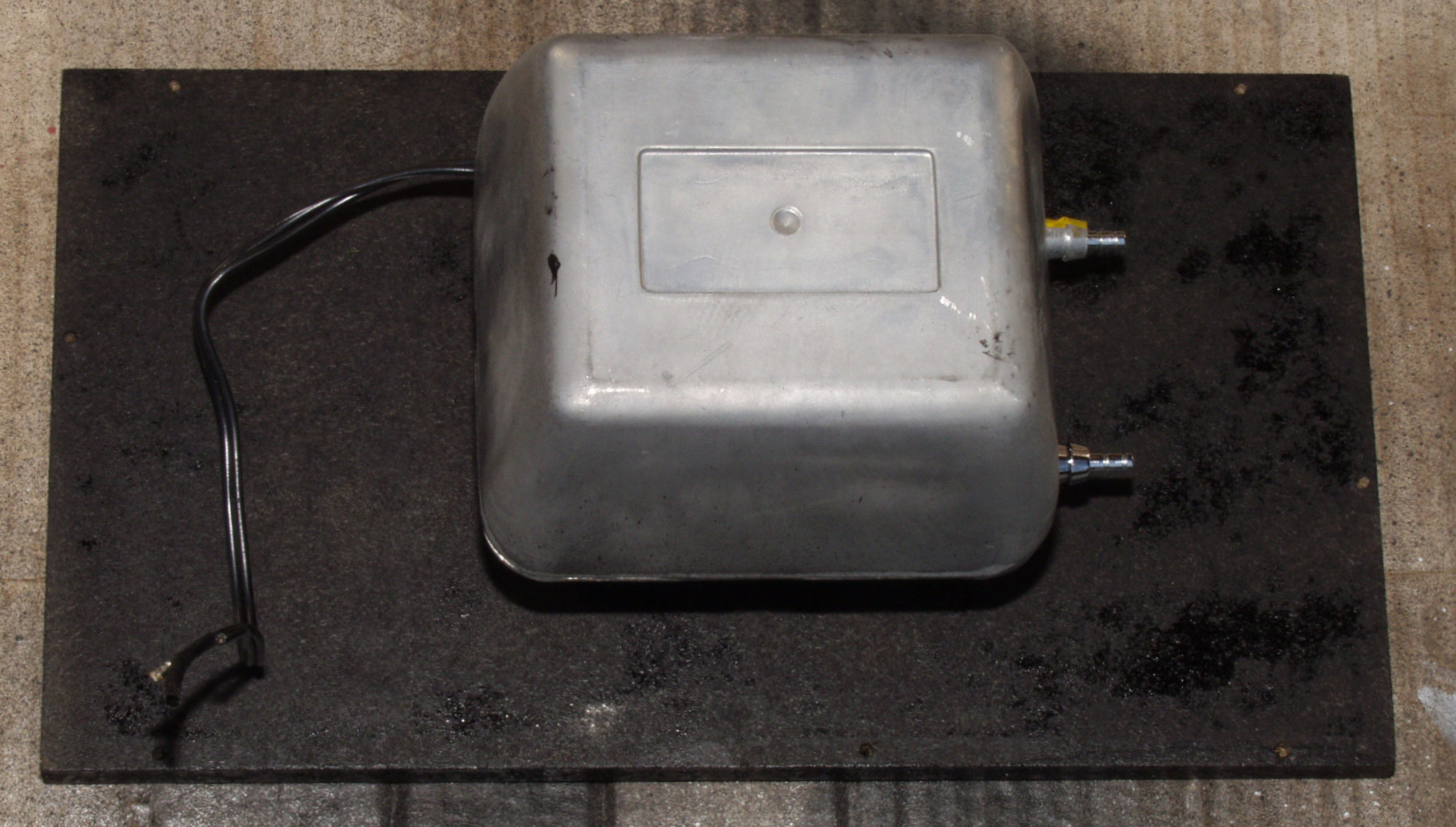

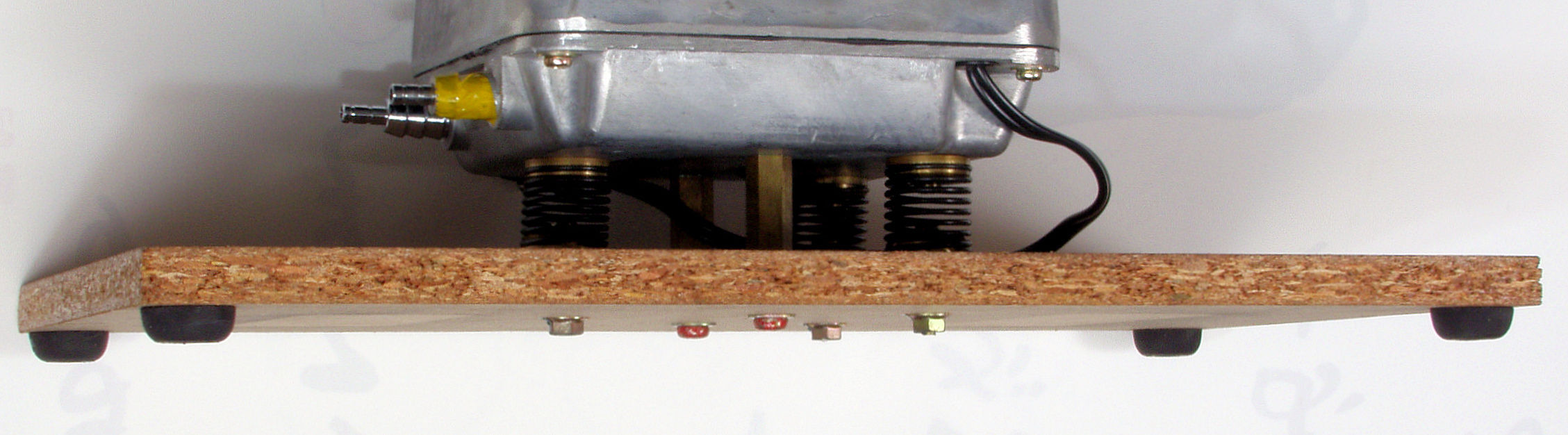

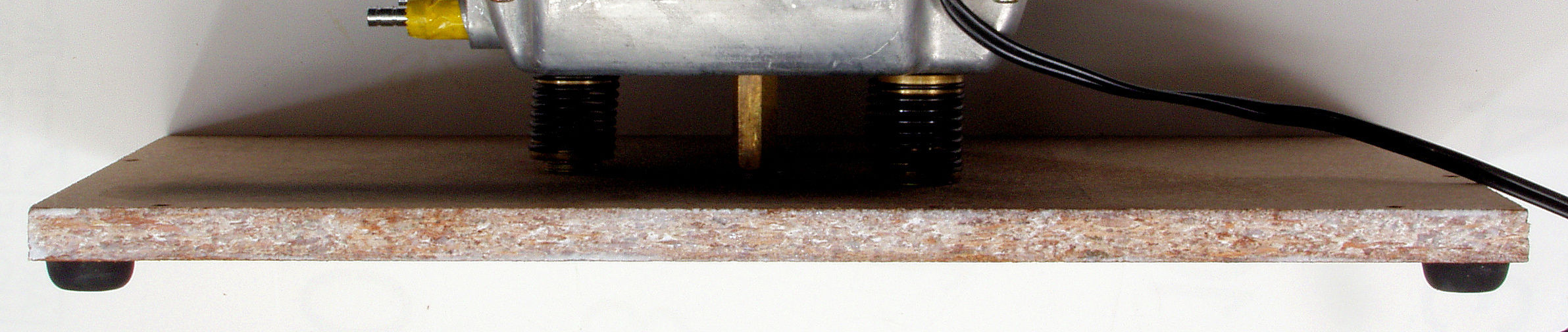

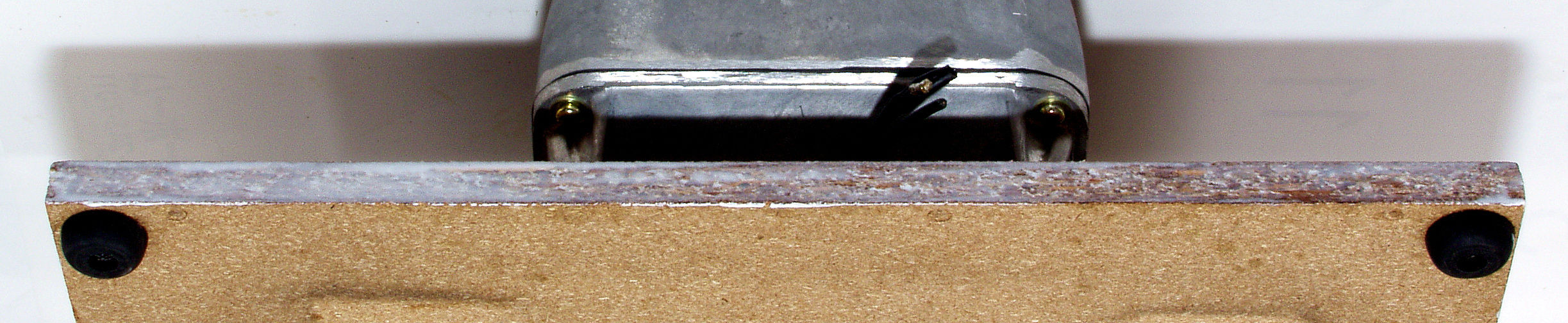

Ｃ−９Ａ．　修理中　ＰＲ−１１１０、ポンプユニットは下蓋に取り付けられている。

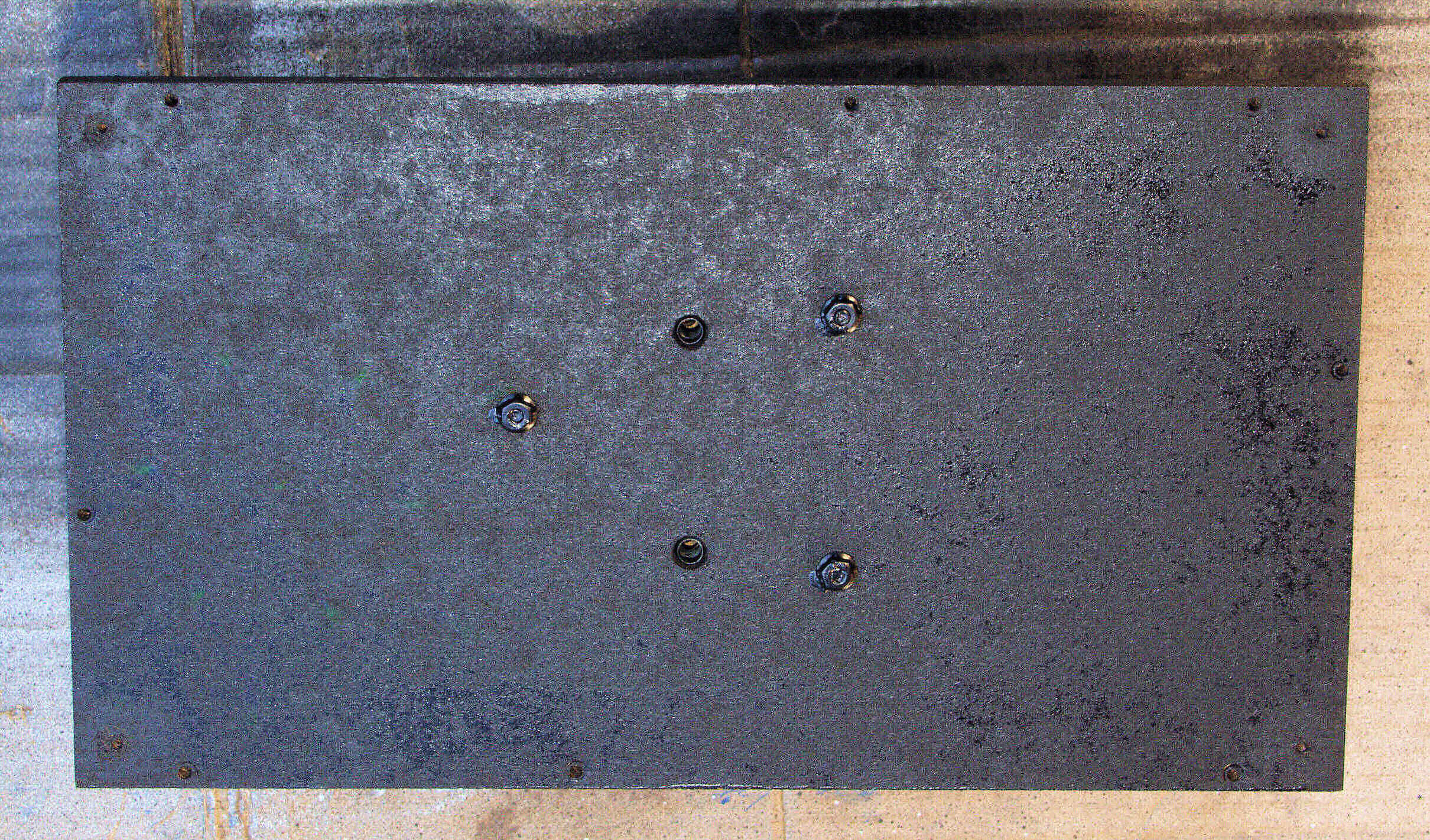

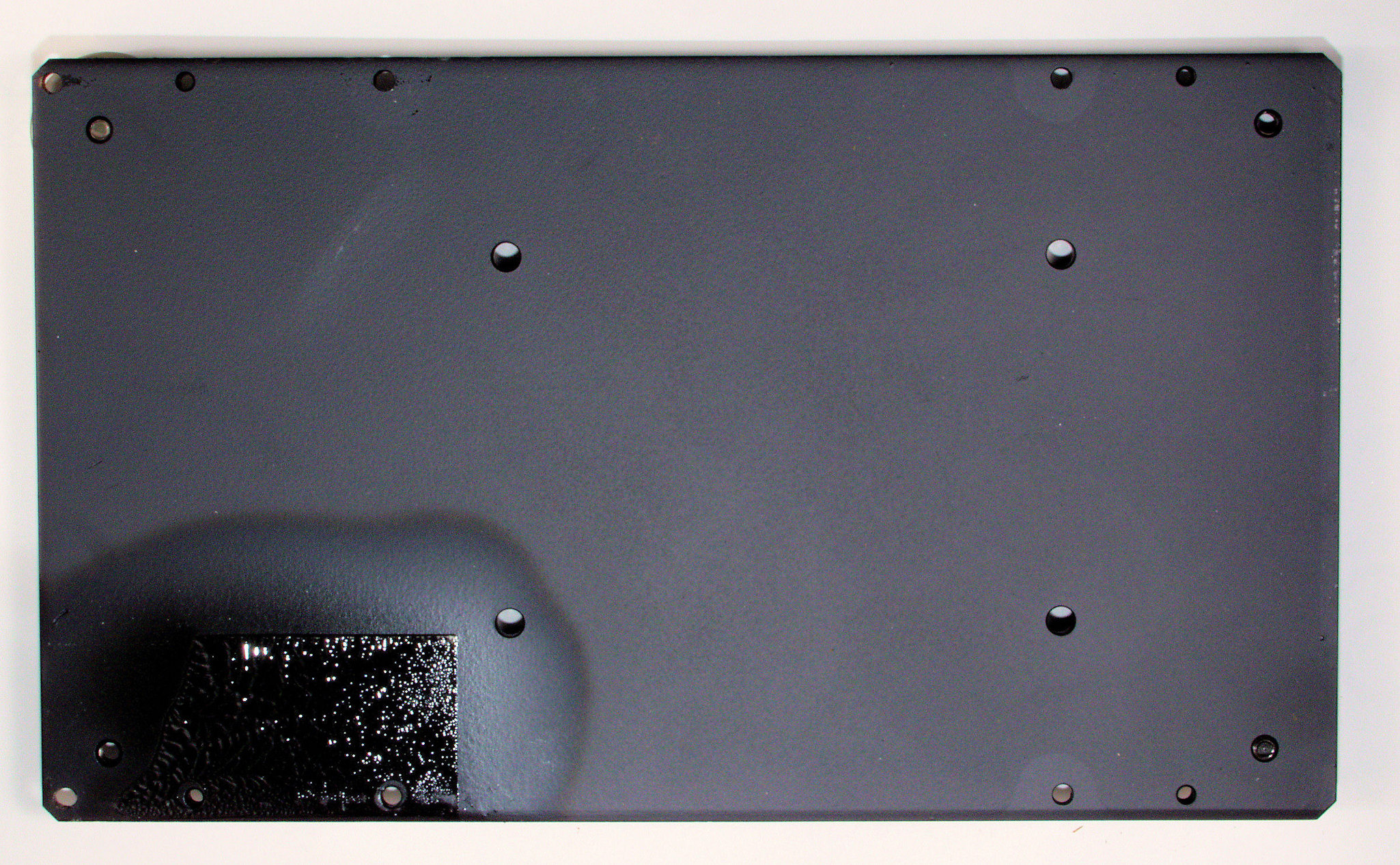

Ｃ−９Ｂ．　修理後　ＰＲ−１１１０、ポンプユニット下蓋、湿気の吸収を防ぐ為、ラッカーを吹く。

Ｃ−９Ｃ．　修理中　ＰＲ−１１１０、ポンプユニット下蓋表

Ｃ−９Ｄ．　修理後　ＰＲ−１１１０、ポンプユニット下蓋表、湿気の吸収を防ぐ為、ラッカーを吹く。

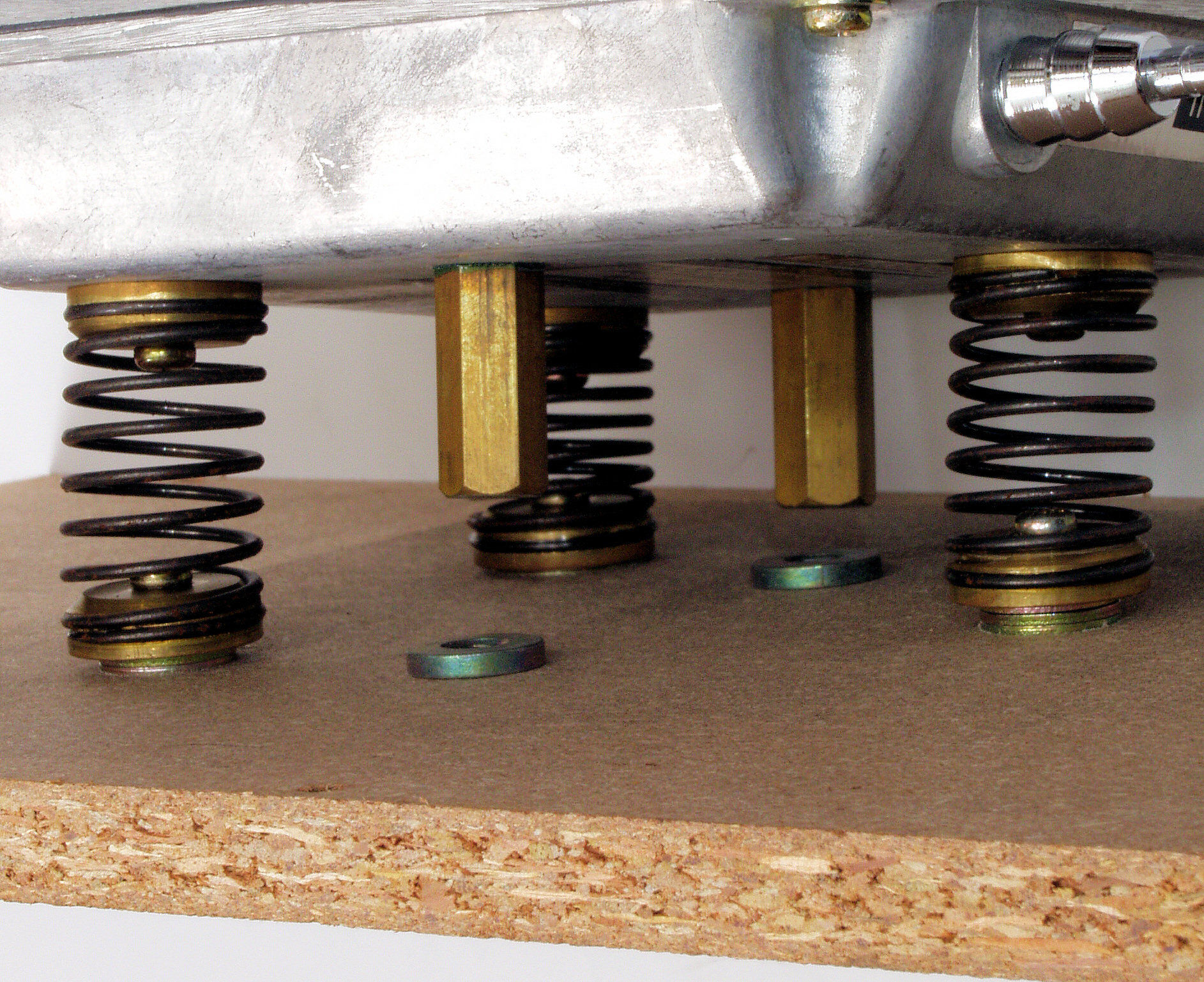

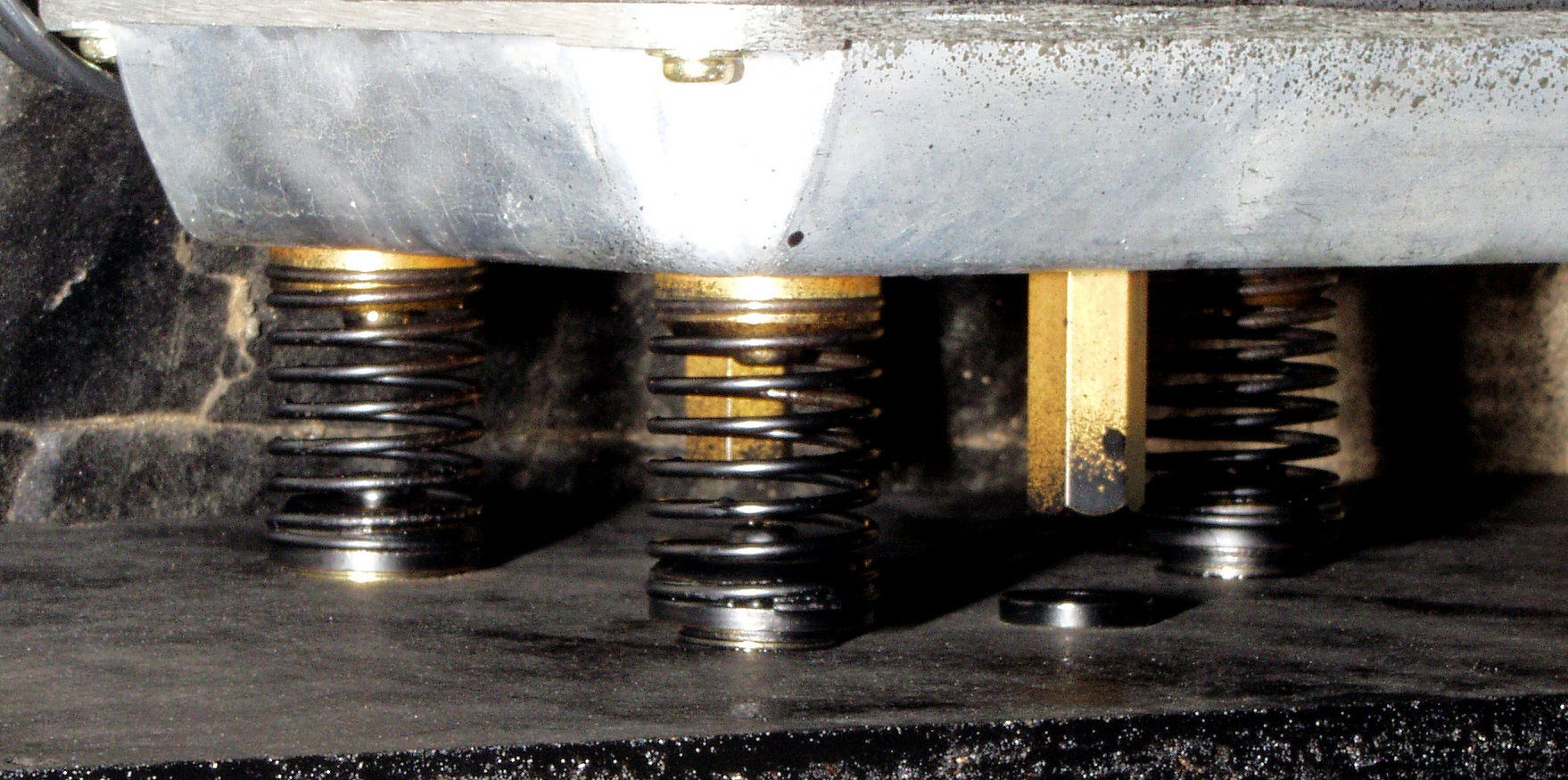

Ｃ−９Ｅ．　修理中　ＰＲ−１１１０、ポンプユニット取り付けスプリングに錆が出ているのでＣＲＣで落とす。

Ｃ−９Ｆ．　修理後　ＰＲ−１１１０、ポンプユニット取り付けスプリングにラッカーを塗る。

Ｃ−９Ｇ．　修理中　ＰＲ−１１１０下蓋、圧縮板にボンドを塗って固めている

Ｃ−９Ｈ．　修理後　ＰＲ−１１１０下蓋、ボンド乾燥後。

Ｃ−９Ｉ．　修理中　ＰＲ−１１１０下蓋、圧縮板にボンドを塗って固めている２

Ｃ−９Ｊ．　修理後　ＰＲ−１１１０下蓋、ボンド乾燥後２。

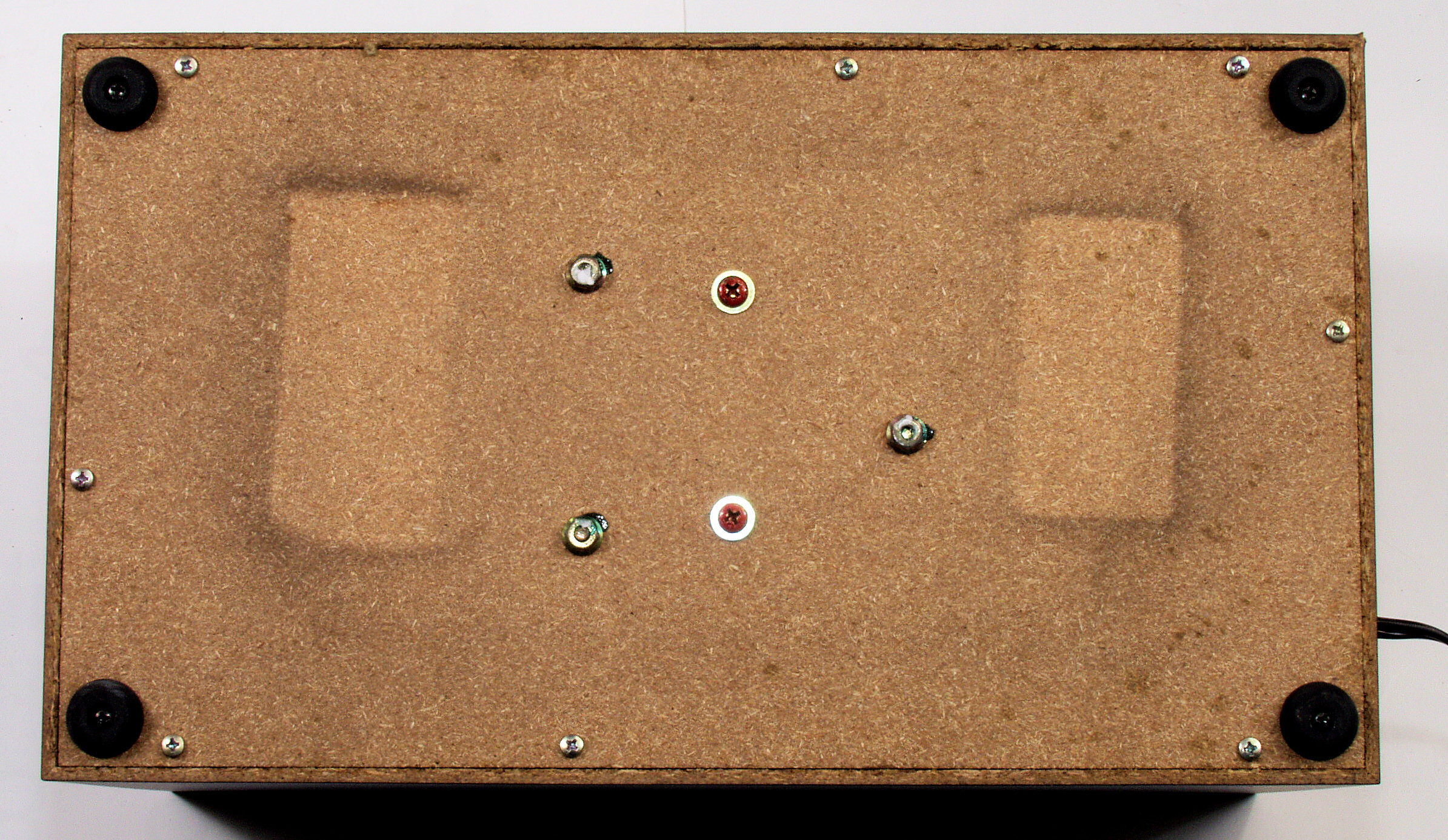

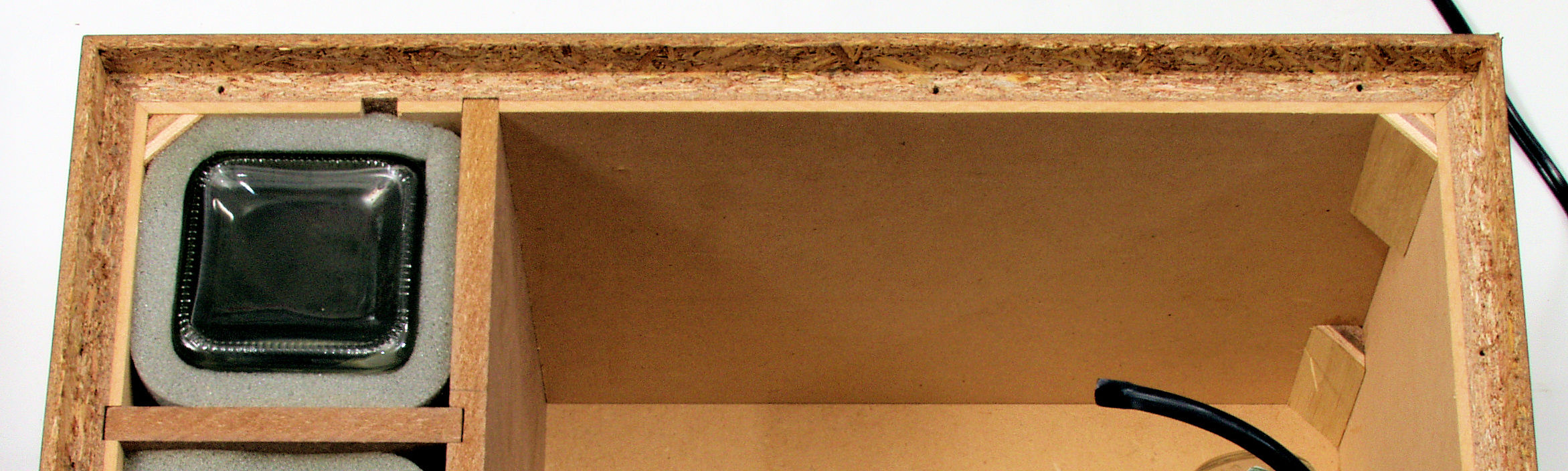

Ｃ−ＡＡ．　修理前、ＰＲ−１１１０点検中、下から見る。

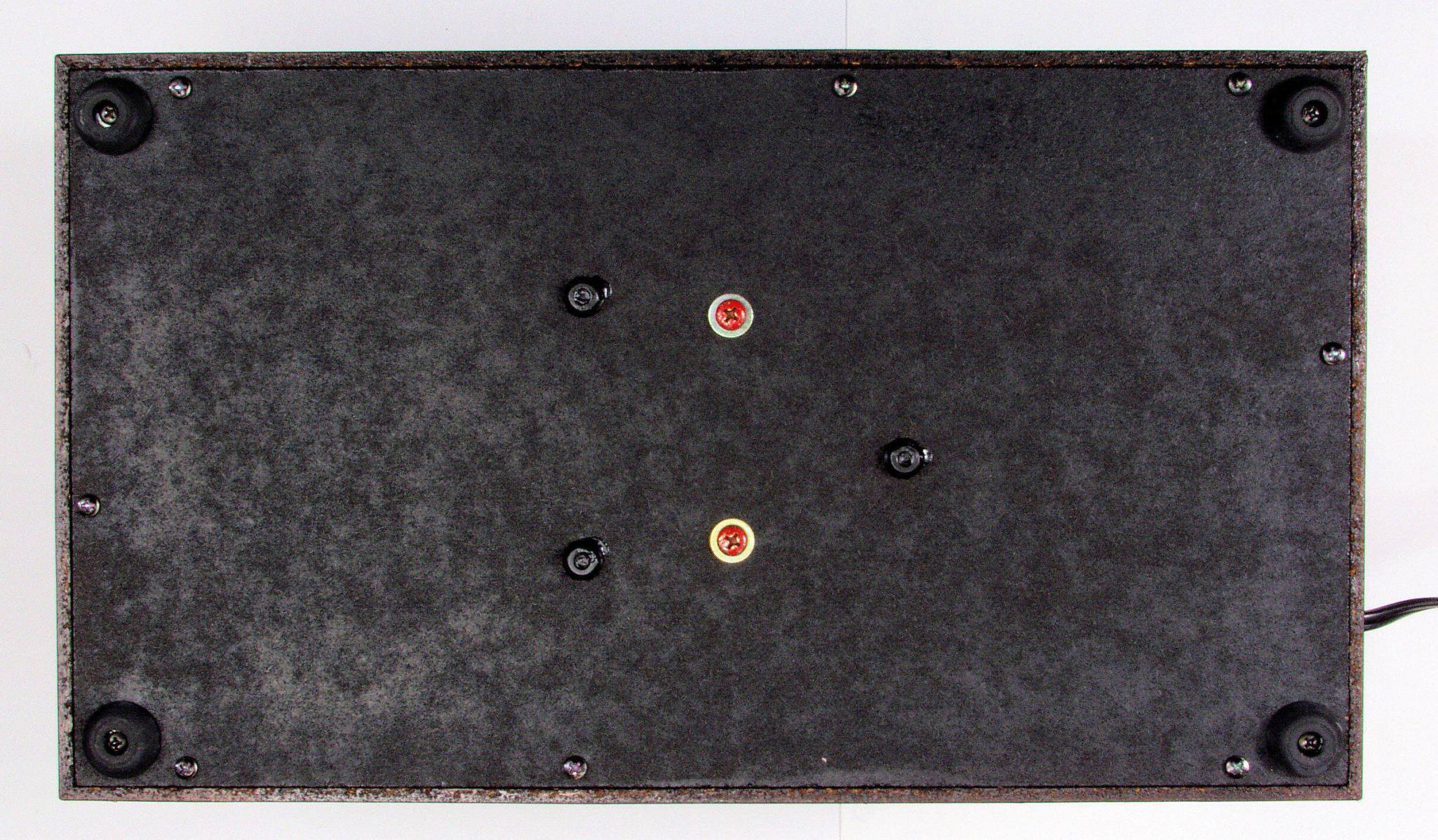

Ｃ−ＡＢ．　修理後、ＰＲ−１１１０点検中、下から見る。

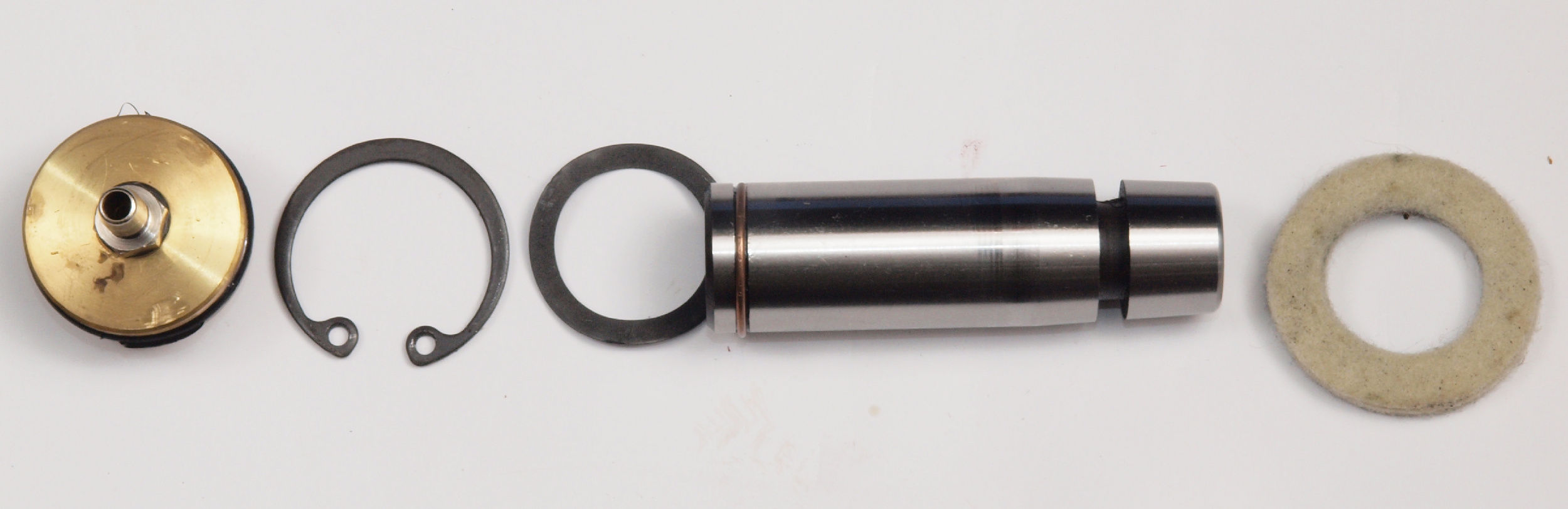

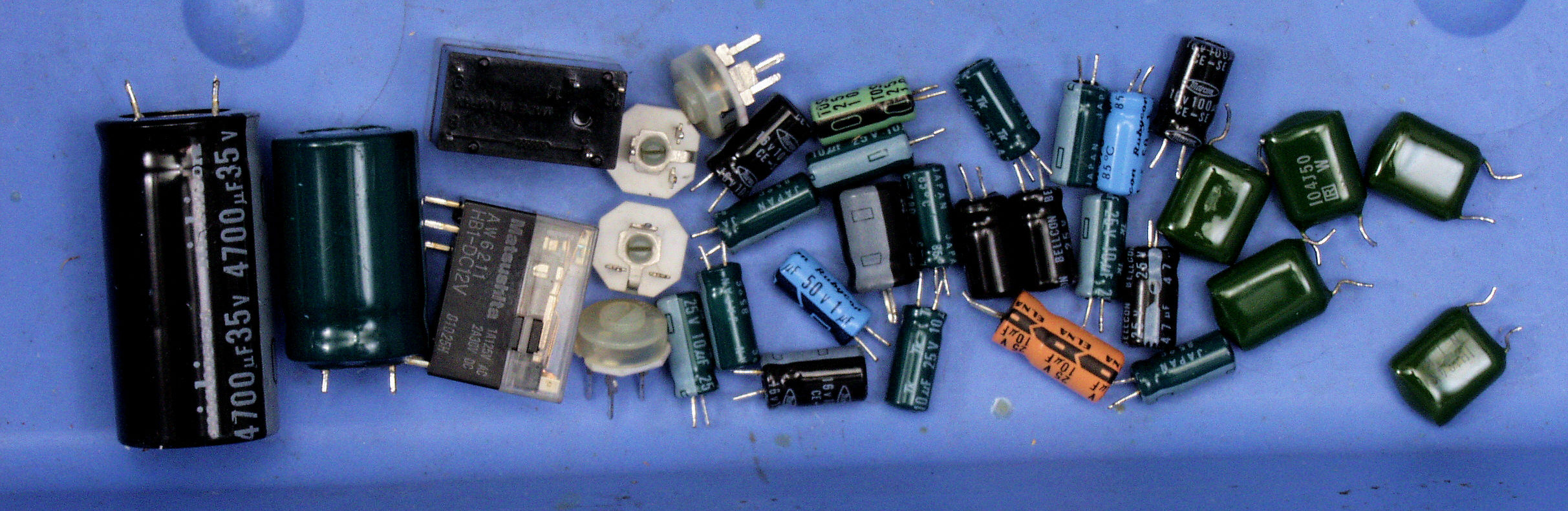

Ｃ−Ｂ．　交換部品

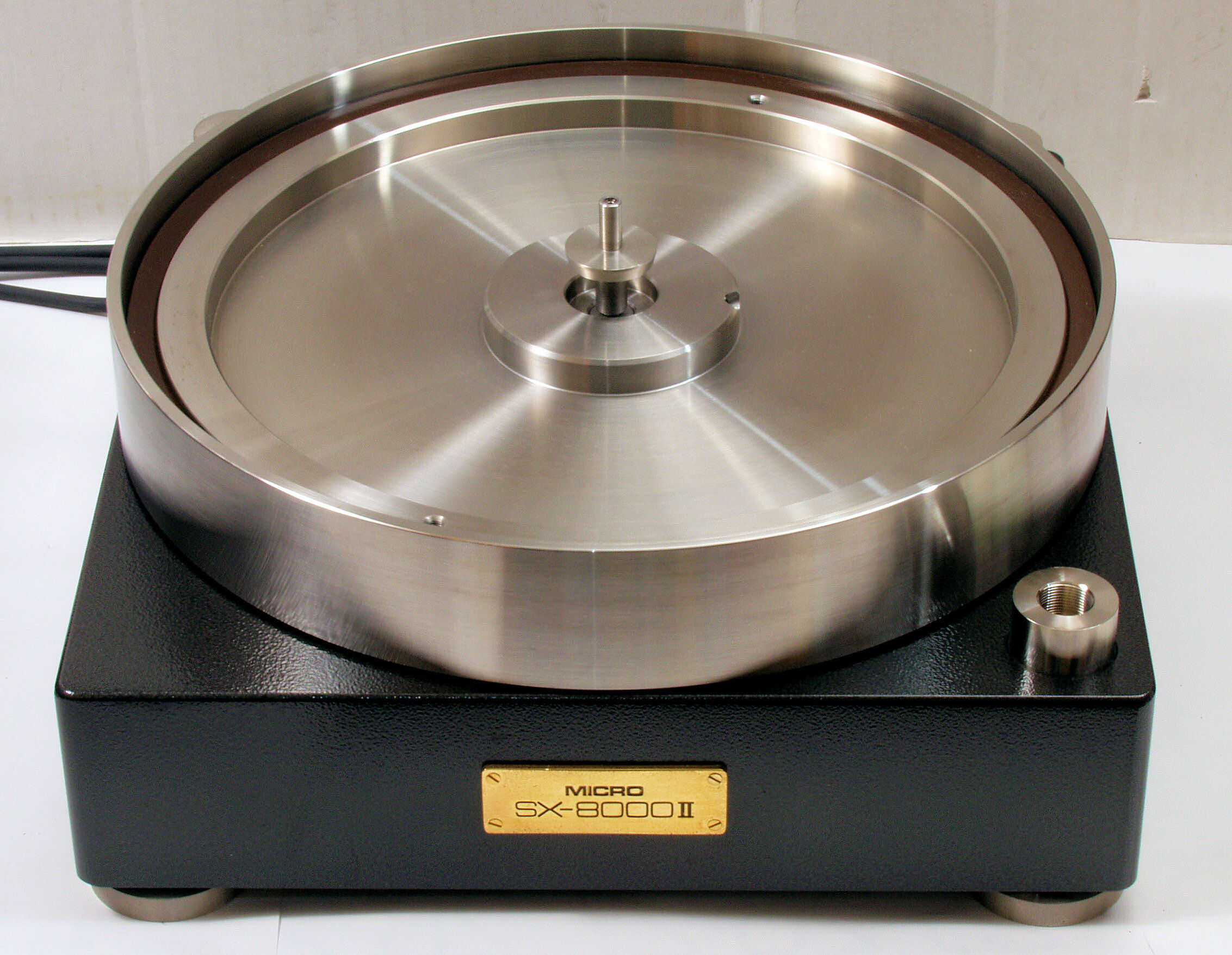

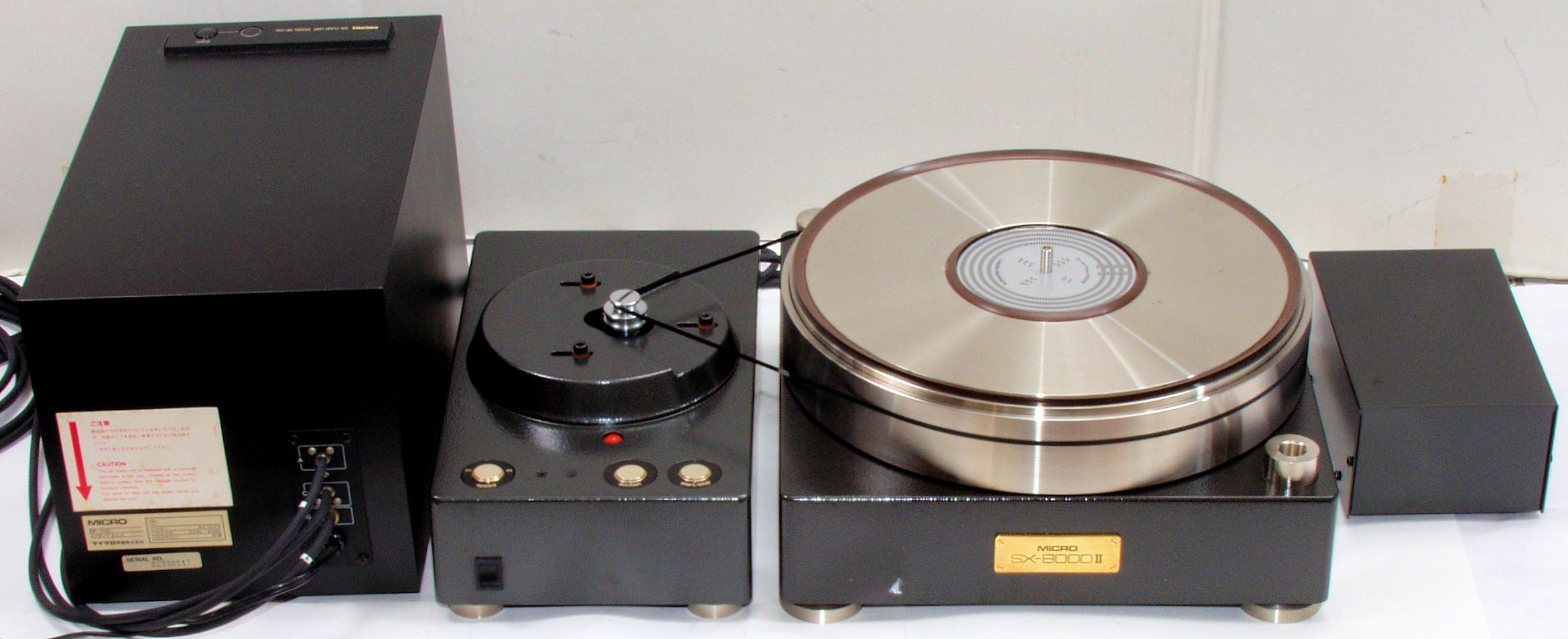

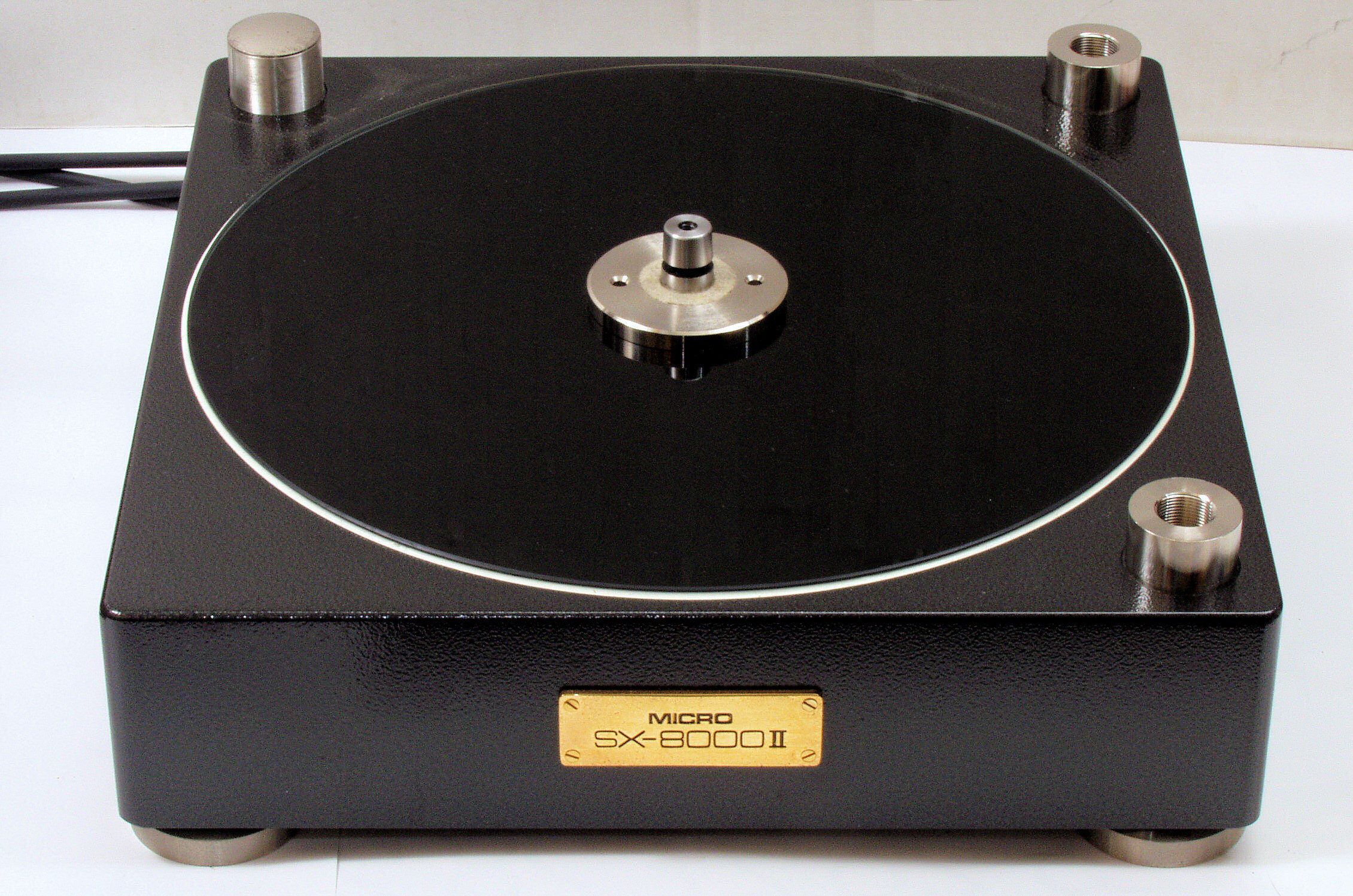

Ｃ−Ｃ．　完成

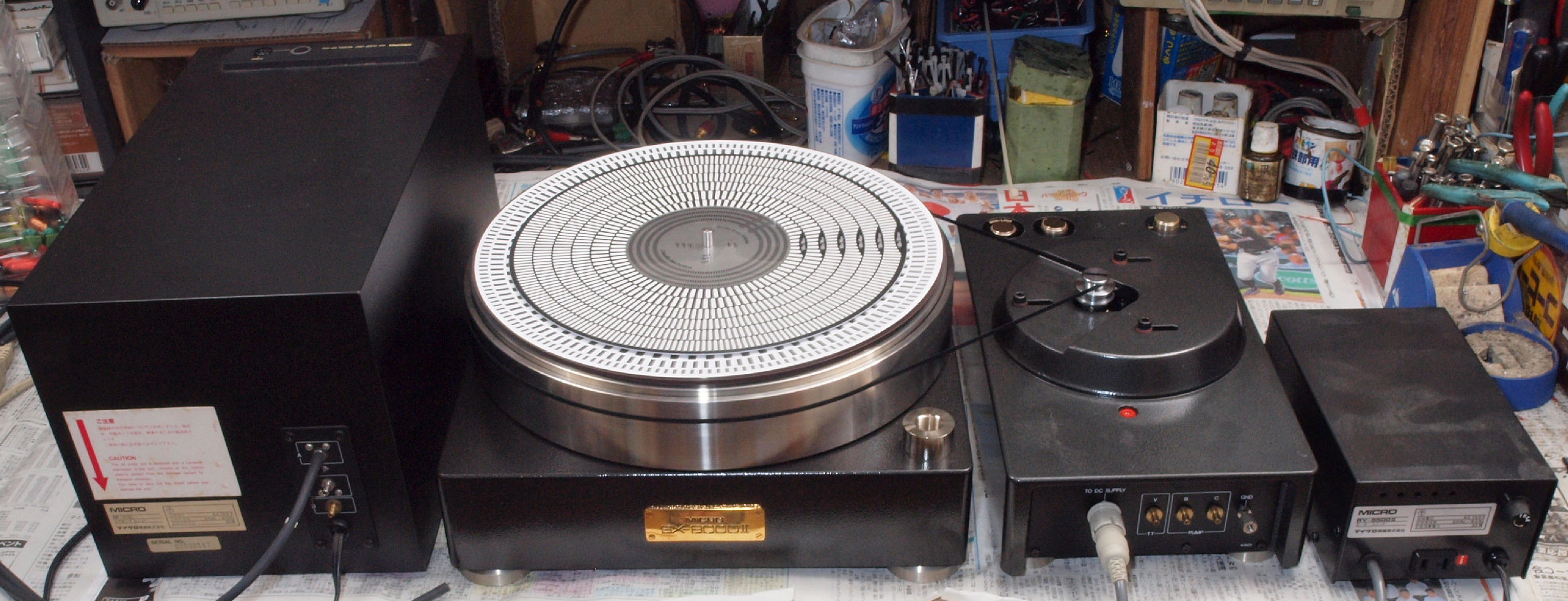

Ｅ．　測定・調整 Ｅ−１．　ストロボにて測定。

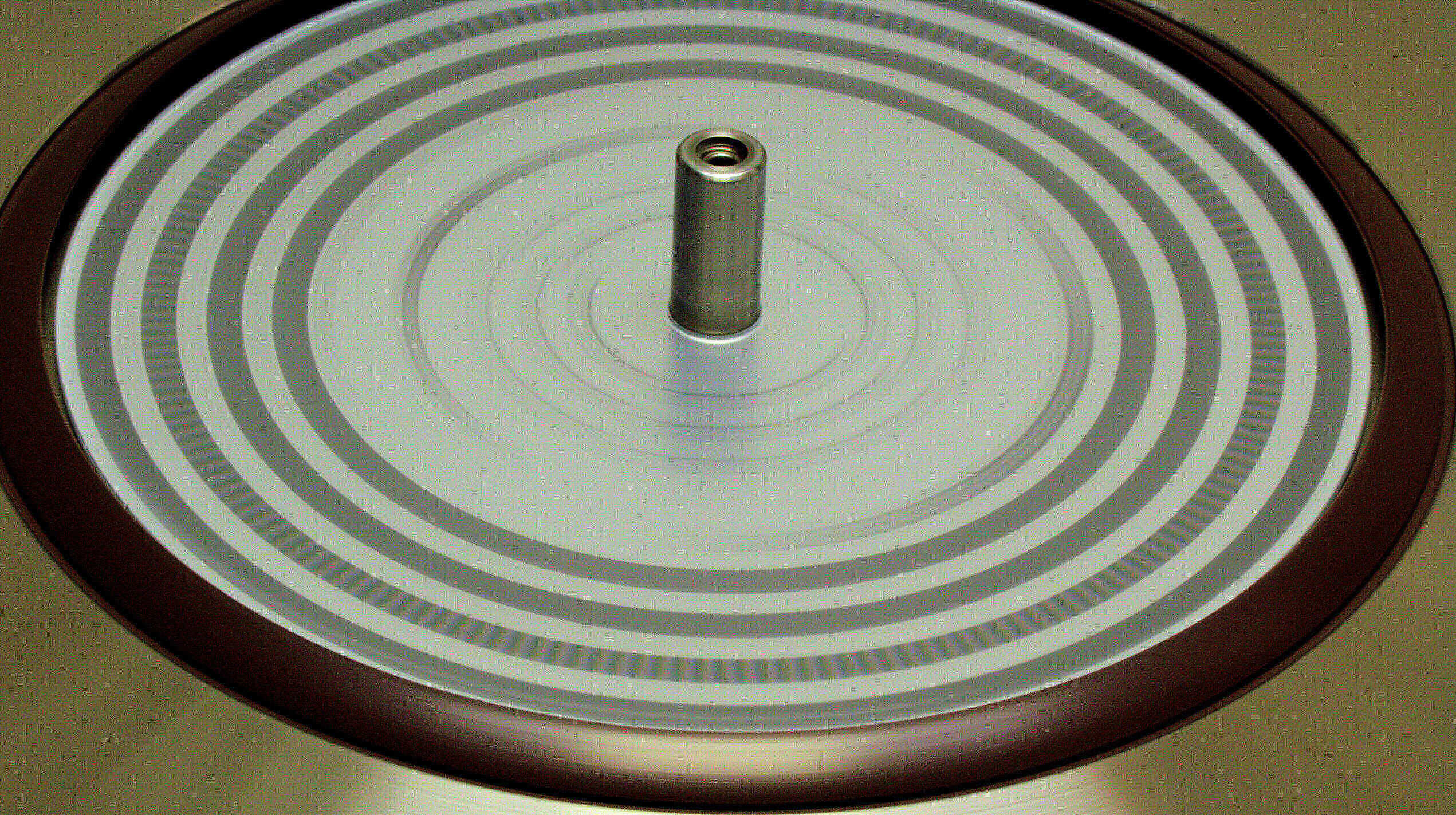

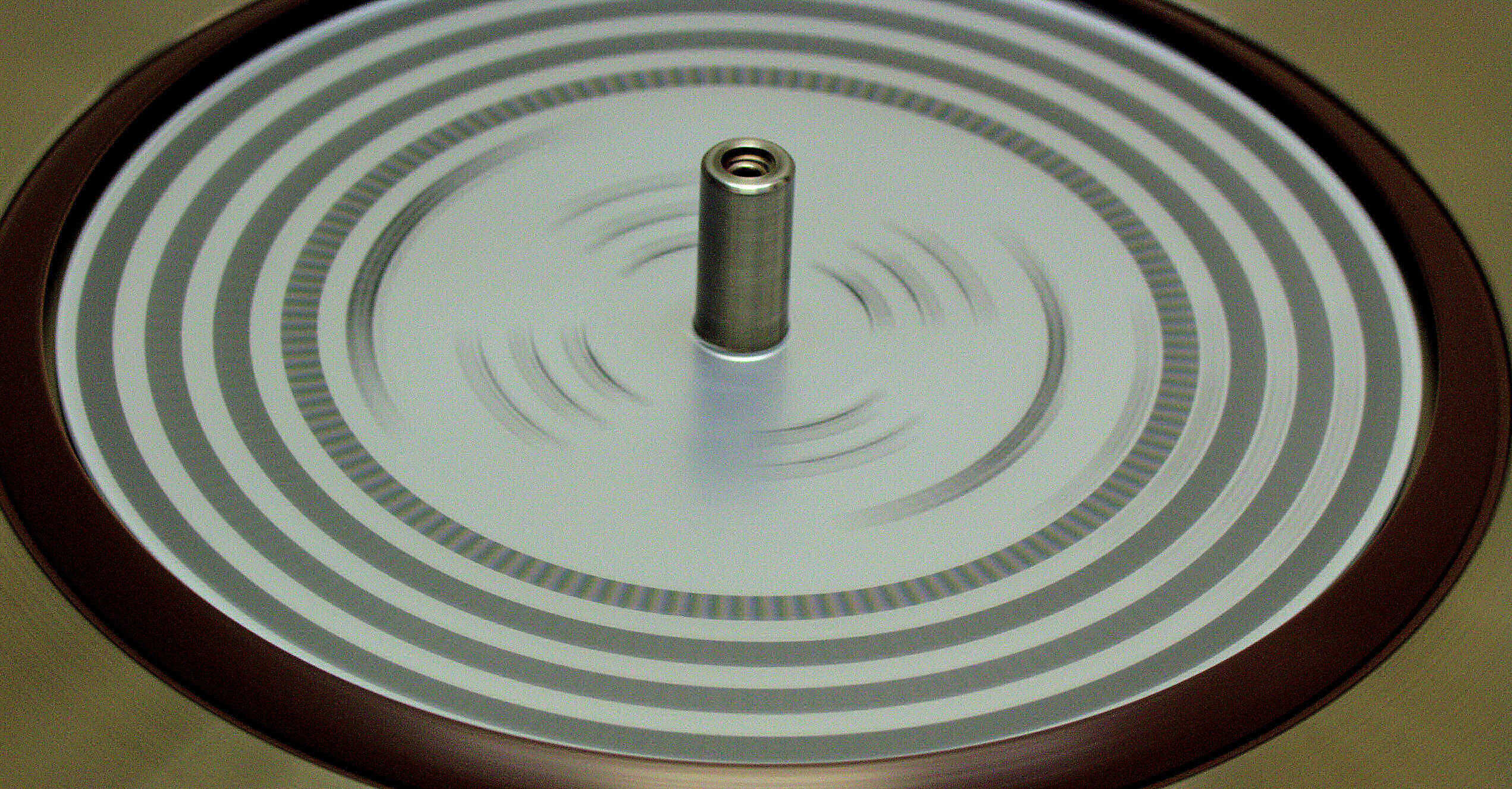

Ｅ−２Ａ．　ストロボで測定　３３回転。

Ｅ−２Ｂ．　ストロボで測定　４５回転。
